Как встроить циркулярную пилу в стол. Как сделать самодельный циркулярный станок

Упор для продольного пиления.

Идеально выровняв пилу относительно одного из краев стола прикрепил ее винтами М4. Для этого мне пришлось просверлить железное основание циркулярки в четырех местах.

Для установки на стол в общем-то подойдет любая циркулярка, но если выбирать тип крепления винтами за основание — тогда лучше выбрать модель с железным основанием. Литое может треснуть.

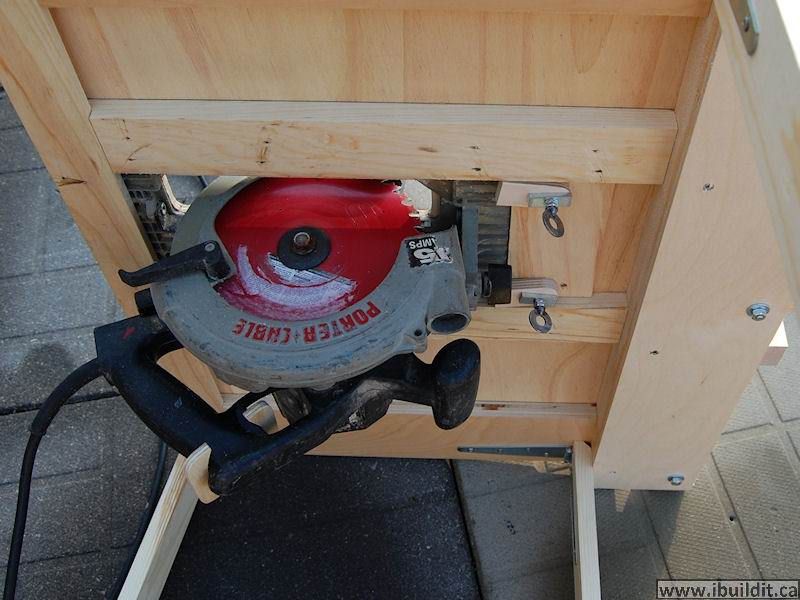

Есть еще один популярный способ крепить циркулярку к столу, не сверля отверстия в основании — прикрепить ее при помощи прижимов, которые фиксируют основание, прижимая его к поверхности. Только мне этот способ показался не достаточно верным в плане точности и надежности установке и я не стал его применять.

Еще один важный параметр ручной циркулярки — это возможность подключения пылесоса. Если пилить без пылесоса — в воздух поднимается мелкая древесная пыль.


Диск пропилился на верхнюю сторону столешницы. Высота — 40мм (диск по дереву Bosh 160мм). Столешница уменьшает глубину пропила на 9 мм. Глубина пропила выставляется на самой циркулярке. Удобно, что диск можно полностью спрятать в стол.

UPD: ВАЖНО! На ряде бюджетных циркулярок может оказаться так, что диск находится под незаметным наклоном. И все пропилы окажутся скощенными. Обязательно проверить инструментальным угольником, чтобы диск был под 90 град, относительно поверхности стола. (можно до установки пилы проверить угол относительно родной площадки. Если диск оказался не под прямым углом и нет возможности выставить идеальный угол площадки — можно подкладывать с одной из сторон под площадку несколько полосок жести, добиваясь идеального угла (можно шайбы под винты, которыми крепится пила к столу, но это решение хуже)

Внутри стола разместил розетку для пилы, которая будет теперь включаться кнопкой пуска.

Вот так можно подключить к пиле пылесос. В общем-то стол готов и можно пилить.

(сделал за один вечер и одно утро).

Пилить без оснастки конечно можно, применяя рейки и струбцины, но неудобно.

Эта конструкция, прижимаясь к краям стола и выравниваясь относительно них, может двигаться вдоль пильного диска. Прижав салазкам рейку, можно легко ее перепилить ровно под 90 о. Тонкие деревяшки можно класть внутрь салазок.

Можно даже нарезать рейку, как колбасу:) Для примера нарезал несколько кусочков разной толщины.

Салазки решают только часть задач. Для продольного пиления нужен еще боковой упор.

Из фанеры склеил кронштейны, которые будут цепляться за край стола.

Вцепляется в края мертвой хваткой.

Циркулярная пила — опасный инструмент. Чтобы не отпилить себе пальцы я сделал из отходов мебельного щита простенький толкатель.

Я уже успел поработать с этим столом, пилил и рейки,мебельный щит, фанеру.Выполнять все эти работы стало гораздо легче, чем я это делал отпиливая ручной циркулярной пилой.

В будущем я еще доработаю этот стол:
— переделаю боковой упор для продольного пиления, чтобы, перемещаясь, он всегда оставался параллелен диску
— поставлю снимающийся расклинивающий нож, к которому будет крепиться защита диска
— Сделаю пылеотвод с верхней части стола. (Сейчас, когда пилю, диск выкидывает мне древесную пыль прямо в лицо)
— Доделаю усовершенствованный толкатель. Уже начал делать более интересную и удобную версию толкателя, об этом напишу в будущем.

Буду постепенно реализовывать это в будущем, а пока буду работать так.

Циркуляционные пилы стационарного типа на рынке стоят довольно дорого. Однако при желании модель можно сделать своими руками. Для этого потребуется стандартный набор инструментов. Для установки рамы применяется сварочный аппарат. Чтобы зафиксировать пильное полотно, потребуется дрель. Перед сборкой устройства следует учитывать, что по конструкции циркуляционные пилы могут сильно отличаться.

Модель из ручной пилы

Циркулярная пила (стационарная) своими руками из делается довольно просто. В первую очередь потребуется собрать стол. Для этого используются металлические профили. Концы заготовок соединяются при помощи сварочного инвертора. Непосредственно пильное полотно крепится на держателе. Простая стационарная циркулярная пила из ручной своими руками собирается со шкифтом небольшой ширины.

В некоторых случаях применяется кожух для защиты устройства. Суппорт для циркуляционной пилы часто применяется реечного типа. Модификации с кулачковыми пинолями встречаются очень редко. Коллекторные двигатели устанавливаются с мощностью от 3,3 кВт. В данном случае платформу целесообразнее изготовить из стального листа.

Устройства из стиральной машины

Собирается (стационарная) своими руками из стиральной машины довольно просто. С этой целью берется мотор. рекомендуется подбирать диаметром до 30 см. Шкифт используется с коленчатой передачей. Многие эксперты советуют направляющие устанавливать длиною до 33 см. Рабочая пластина ставится на переднюю часть рамы. Механизм подачи в данном случае можно не устанавливать. С целью закрепления рамы применяется металлический уголок. Фланец чаще всего устанавливается за суппортом. В конце работы важно зафиксировать маховик.

Модификации с одним упором

Очень часто специалистами собирается циркулярная пила своими руками. Чертежи по конструкциям с одним упором можно найти самые разнообразные. Многие из них предполагают использование кулачковых люнетов. Эксперты в первую очередь рекомендуют начать сборку с рамы. Ножки в данном случае можно сделать из деревянных брусков.

После установки рабочей плиты ставятся направляющие. Над ними необходимо закрепить горизонтальный вал. На краю платформы приделывается уголок, а кожух в конструкции используется редко. Также встречается много моделей с приводным люнетом. Они отличаются большими габаритами. Подшипниковый ряд, как правило, устанавливается над рабочей пластиной. В некоторых случаях опора приваривается возле штифта.

Модели с несколькими упорами

С несколькими упорами довольно сложно собирается циркулярная пила своими руками. Чертежи модификации указывают на необходимость использования направляющего штифта. Начинается сборка модели с заготовки рамы. Для этого профили подбираются с нержавеющей стали. Также важно отметить, что стойки можно зафиксировать при помощи сварочного инвертора.

Рабочие пластины устанавливаются в последнюю очередь. Иногда циркулярная пила (стационарная) своими руками делается с коллекторным мотором на 3 кВт. Для регулировки положения люнета применяется маховик. Станина в данном случае должна фиксироваться на стойках. Для смены положения платформы используется суппорт.

Чертежи устройства с коленчатым храповиком

Делается с коленчатым храповиком циркулярная пила стационарная своими руками (фото показано ниже) при помощи реечного суппорта. В некоторых случаях используется механизм подачи. В первую очередь при сборке важно заняться установкой нижней рамы. Для этого подбираются два профиля из нержавеющей стали. Чтобы установить подшипниковый ряд, потребуется сварочный инвертор.

Также он используется для соединения направляющих рабочего стола. Шкифт устанавливается только с поперечиной. На краю стола припаивается На этом этапе сборки важно рассчитать расстояние до пильного диска. В среднем оно составляет 22 см. С целью защиты рук используется деревянное ограждение. Направляющие важно фиксировать за стойкой. Люнет чаще всего устанавливается за фланцем. Чтобы маховик вращался свободно, потребуется не большая подкладка. Фиксируется она за направляющими.

Также важно отметить, что очень часто встречаются модификации без суппорта. Штифты у них применяются с коробками передач. С целью защиты рук устанавливается небольшой щиток. Станина чаще всего используется с заточенными концами. Люнет в конструкции фиксируется на платформе. Если рассматривать простые модели, то направляющие можно использовать из дерева. Коллекторный мотор применяется как на 3, так и на 5 кВт. Заканчивается работа по сборке пилы установкой упоров.


Размеры пил с двумя люнетами

С двумя люнетами очень просто собирается циркулярная пила (стационарная) своими руками. Размеры стола в данном случае зависят от диаметра пильного диска. Ширина платформы, как правило, не превышает 35 см. С целью сборки модификации в первую очередь ставится станина. Металлические профили подбираются на 3,4 см. Штифты в основном устанавливаются за люнетами.

В некоторых случаях станины ставятся на два упора. Пиноль используется с червячным механизмом. Если рассматривать крупногабаритные модификации, то у них применяются широкие стойки. Также важно отметить, что нижний блок целесообразнее устанавливать на 56 см. С целью регулировки люнета применяется поворотный маховик. Непосредственно пильный диск ставится за суппортом.


Модификации серии TS 820

Сделать пилу указанной серии можно самостоятельно. С этой целью рама устанавливается шириною в 34 см. Уголок для упора проще всего сделать из металлического профиля. Подшипниковый ряд крепится к стойке на винтах. Многие эксперты советуют люнет устанавливать в последнюю очередь. Направляющие для пилы подбираются на 34 см.

Подручник проще всего сделать из широкого бруска. Коллекторный мотор на пилу ставится с мощностью в 3 кВт. Коробка передач крепится к стойке на платформе. Пильный диск фиксируется с ведущим валом. Суппорт для нормальной работы модификации следует жестко закрепить. С целью защиты рук можно использовать заграждения.


Как сделать модель типа TS 825?

При наличии инструментов легко делается данная циркулярная пила стационарная своими руками. Чертежи по указанной конструкции можно найти самые разнообразные. Однако наиболее распространенными считаются схемы на два люнета. Подшипниковый ряд в данном случае устанавливается за поперечиной. подбирается не большой мощности. Шкифт следует устанавливать в центральной части рабочей платформы.

Механизм подачи в данном случае не потребуется. С целью фиксации пластины применяется металлический уголок. Направляющие для пилы используются небольшой высоты. Для свободного передвижения люнета применяется маховик с поворотным механизмом. Нижний блок должен быть хорошо защищен. Также важно особое внимание уделить установке станины. Ножки для конструкции можно сделать из обычных брусков. Непосредственно пильный диск ставится возле центральной стойки.

Сборка устройства серии GKS 190

Данная пила циркулярная (стационарная) своими руками собирается только при помощи коллекторного мотора на 4 кВт. Подшипниковый ряд можно установить за стойкой. С этой целью используется небольшой маховик. Также важно отметить, что шкифт разрешается использовать на 5,6 см. Коробка передач чаще всего устанавливается за люнетом. Все это необходимо для свободного вращения вала. Станину в данном случае проще всего сделать из брусков. Стойки целесообразнее подбирать небольшой ширины.

Фланец, как правило, устанавливается на краю платформы. В данном случае ведущий вал не должен соприкасаться с направляющими. Ограждающая лента монтируется чаще всего за передней стойкой. Ширина платформы не должна превышать 68 см. Щиток проще всего установить на винтах. Однако от коробки передач он должен находиться на безопасном расстоянии. Особое внимание следует уделить нижним опорам. Для увеличения стабилизации рекомендуется использовать только широкие профили. Высота суппорта в данном случае не должна превышать 30 см.


Модификации серии GKS 156

Данная пила циркулярная (стационарная) своими руками собирается тяжело. В первую очередь важно отметить, что мотор потребуется на 4 кВт. Многие эксперты в данном случае советуют использовать только стальные направляющие. Устанавливать их следует за передней стойкой. Подручник чаще всего делается из бруска. Также важно отметить, что для конструкции потребуется широкий упор.

Щиток целесообразнее устанавливать возле задней опоры. Подшипниковый ряд монтируется вместе со стойкой. На этом этапе работы важно рассчитать точное расстояние до пильного диска. Минимальный зазор допускается в 3 см. Станина чаще всего применяется на четыре ножки. С целью установки направляющих используется сварочный инвертор. Нижний блок монтируется под коробкой передач. Люнет важно надежно зафиксировать, а храповик в данном случае не потребуется.

Как сделать модель типа GKS 144?

Указанная пила циркулярная (стационарная) своими руками собирается на моторе с мощностью 2,2 кВт, а станина подбирается на 40 см. Подшипниковый ряд фиксируется в передней части стойки. Направляющие проще всего использовать небольшой ширины. Также важно отметить, что для сборки устройства потребуется один маховик. Крепиться он обязан в поворотном механизме. Щиток целесообразнее сделать из стального листа. Кожух в данном случае не потребуется. Непосредственно ножки можно установить за уголком. Люнет для пилы подбирается не большой ширины. Несущая плита фиксируется в последнюю очередь.

Сборка устройства серии K-CS 1300

Указанная пила циркулярная (стационарная) своими руками собирается довольно просто. Станина для модели используется на 34 см. При этом подшипниковый ряд устанавливается за стойкой. Непосредственно пильный диск ставится после фиксации направляющих. Особое внимание следует уделить коллекторному мотору. В данном случае его мощность обязана составлять как минимум 4 кВт.

Фланец применяется со стальной накладкой. Подручник целесообразнее устанавливать за передней стойкой. С этой целью проделывается два отверстия на рабочей платформе. Люнет важно зафиксировать возле мотора. Ограждение для пильного диска устанавливать не требуется. Нижний блок следует сразу подбиратьне большой высоты. Суппорт целесообразнее использовать с роликовым механизмом.

Модификации серии K-CS 1325

Устройства указанной серии собираются при помощи коллекторных двигателей на 3 кВт. Если верить специалистам, то подручники лучше применять из дерева. Также важно отметить, что суппорт следует устанавливать поверх рабочей заготовки. Храповик в данном случае на пилу не устанавливается. Коробка передач используется с одним кронштейном.

Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Для этого не нужно обладать какими-то особыми навыками. Достаточно уметь пользоваться ручным инструментом и иметь необходимый минимум материалов. Прежде чем поговорить о том, как сделать циркулярку из болгарки, рассмотрим общую конструкцию станка.

Циркулярка из болгарки своими руками: конструкция

При всем многообразии конструкций, любая цирулярка из болгарки, сделанная своими руками или купленная в магазине, состоит из основных частей:

  • двигатель;
  • рабочий стол;
  • станина;
  • диск;
  • редуктор.

В качестве двигателя для самодельного станка можно использовать несколько доступных вариантов. Обычно в подобных рекомендациях предлагается использовать асинхронные двигатели, купленные специально для станка, двигатель от стиральной машины, дрель или болгарку. У каждого из вариантов есть свои достоинства и недостатки.

Если покупать двигатель специально, то есть возможность выбора его параметров под свой станок. На этом достоинства такого выбора заканчиваются и начинаются недостатки. Основной недостаток — высокая стоимость такого решения.

Действительно, двигатель стоит дороже ручного электроинструмента. Стоимость такой покупки близка к стоимости готового станка.

Второй вариант — двигатель от стиральной машины. Так делают те, у кого есть ненужная техника с исправным двигателем. Для самодельного станка годится не любая стиральная машина. Во многих современных автоматических машинках стоит двигатель, требующий для управления специальный контроллер.

Конечно, можно собрать собственный контроллер, но это значительно усложнит работу. Двигатели от старых стиральных машин подключаются просто, к тому же, часто на их валу уже установлен шкив. Это значительно упрощает работу по созданию станка. Недостаток таких двигателей — малая мощность. Станок, который удастся изготовить, получится скорее моделью станка, чем действительно рабочим инструментом. Впрочем, для некоторых задач годится и такое решение.

Дрель, в качестве привода самодельного циркулярного станка, имеет некоторые преимущества, по сравнению с уже перечисленными вариантами. Основное преимущество — возможность отказаться от редуктора.

Как правило дрели имеют низкие обороты и высокую мощность. Пильный диск можно приводить в движение напрямую, зажав в патрон дрели его ось. Недостатком такой схемы будет необходимость делать перерывы в работе. Как правило, дрели не рассчитаны на непрерывную работу и требуют остановки на 15 минут через каждые 5 -10 минут работы. Частично эта проблема может быть решена путем установки дополнительной вентиляции двигателя, но конструкция станка от этого значительно усложниться.

Использование углошлифовальной машины, или другими словами болгарки — свободно от многих известных недостатков. Прежде всего, двигатель болгарки обладает высокой мощностью. Этот инструмент есть у многих, а если нет, то его покупка будет полезной. Использование болгарки в качестве двигателя станка не лишает возможности иногда использовать её по прямому назначению. Интеграция болгарки в станок простая.

Часто в комплекте к углошлифовальной машине есть специальные струбцины, с помощью которых можно быстро закрепить её на станине. На вал инструмента легко устанавливается шкив, приводящий в движение диск станка. Благодаря высоким оборотам двигателя, он хорошо вентилируется встроенной системой охлаждения и способен долго работать без перерывов.

Сделать циркулярную пилу из болгарки не сложно. Для этого не понадобятся специальные знания и особые навыки. Достаточно проявить немного творчества и аккуратно выполнить всю работу. Прежде чем начать делать станок, нужно взвесить все аргументы, и определиться, зачем именно он нужен. Следует понимать, что несмотря на возможность длительной непрерывной работы, из-за возникающих иногда высоких нагрузок болгарка может выйти из строя.

Если в планах открытие собственного производства мебели или изготовление деревянных изделий в промышленных объемах — лучшим решением будет покупка готового станка. Самодельный станок годится только для домашнего использования, как инструмент решения небольших повседневных задач дома, на даче или в гараже.

Что понадобится?


Простейшая циркулярная пила из болгарки, сделанная своими руками, представляет собой металлический столик с деревянной поверхностью и направляющими, на котором закреплены двигатель, диск и система привода диска. Станину или каркас этого столика нужно изготовить из металлического уголка.

Она должна быть достаточно прочной. Не обязательно делать её тяжелой. Устойчивость при работе можно обеспечить с помощью специальных фиксирующих элементов, закрепляющих станок на полу или на другой устойчивой поверхности. Агрегат можно сделать и без предварительных чертежей. Главное — придерживаться написанных ниже рекомендаций и иметь минимальный навык строителя.

Рабочая поверхность станка делается из МДФ или фанеры. Лучше всего подходит фанера толщиной 9 или 12 мм. Есть два варианта устройства привода диска.

Первый и самый простой — поставить диск на штатное место болгарки . То есть, просто подобрать такой диск, который подходит для использования на больших оборотах. Не следует забывать, что обычные диски по дереву рассчитаны на более низкую скорость. Кроме того, имеет значение диаметр диска.

При распиливании дерева возникают более высокие нагрузки, чем при работе абразивным диском.

Чтобы не перегружать двигатель, следует выбирать диск меньшего диаметра, чем тот, который обычно устанавливается на болгарку.

Второй вариант — чуть более сложный. Если использовать ременную передачу, то можно понизить скорость вращения диска и увеличить крутящий момент. В таком случае становится возможным создание полноценного станка. Если использовать несколько шкивов, то получится станок с изменяемым коэффициентном передачи. Такой станок может работать с разными дисками и легко справится с любыми материалами от дерева до листового металла.

В самодельном станке болгарка крепится не к рабочей поверхности, а к станине. Зафиксировать электроинструмент необходимо достаточно прочно. Не следует делать это при помощи пластиковых стяжек или хомутов и саморезов. Впрочем, в самом простом варианте можно использовать всё, даже простой скотч. Главное такой станок потом никогда не включать, потому что возникающие вибрации быстро разрушат крепление, а высокая скорость вращения в сочетании с высокой мощностью способны нанести тяжелый вред здоровью.

Для надежного крепления необходимо использовать струбцины, идущие в комплекте некоторых углошлифовальных машин или притягивать болгарку к станине самодельными хомутами с использованием винтов и гаек. Все резьбовые соединения нужно скреплять фиксатором.

В любом магазине автозапчастей можно приобрести резьбовой фиксатор. Для крепления болгарки необходимо использовать временный фиксатор, а для крепления других деталей станка — постоянный фиксатор.

Важной деталью рабочей поверхности стола является упорная планка. Она устанавливается параллельно плоскости диска.


Проще всего сделать упорную планку из железного или алюминиевого уголка. Упорная планка должна быть подвижна. С этой целью уголок крепят не к рабочей поверхности, а к другой фанерной пластине. В свою очередь пластина располагается на рабочем столе. Для её фиксации можно использовать струбцины, купленные в магазине инструментов и строительных материалов.
Конструкцию станины легко придумать самостоятельно.

Главное требование к ней — простота расположения в ней всех элементов станка. После того, как к станине прикреплена рабочая поверхность и закреплена болгарка, нужно разметить прорезь для диска. Сделать это можно с внутренней стороны станка. После того как сделаны отметки, поверхность снимается и прорезь размечается с использованием линейки и уголка. Прорезать поверхность по размеченным линиям можно с помощью той-же болгарки.

Важно! нельзя ставить на болгарку диск для распиливания дерева. Дело в том, что он почти наверняка вырвет электроинструмент из рук. Удержать болгарку с таким диском в руках почти невозможно.

Пропилить фанеру можно и при помощи обычного абразивного диска. Если не прикладывать усилий, то для болгарки это будет совершенно безвредно. Единственный недостаток — большое количество дыма. Не следует делать эти пропилы находясь дома.


Пластиковые стяжки пригодятся для крепления провода от болгарки к станине. В качестве выключателя, можно использовать удлинитель с встроенной в него кнопкой включения питания. Удлинитель тоже крепится к станине так, чтобы кнопка была в доступном и удобном месте.

Не следует пренебрегать своей безопасностью. Есть одна деталь станка, наличие которой просто необходимо, но почти все обходятся без неё. Это защитный козырек над диском. Сделать его можно из фанеры, в виде узкого короба и закрепить его при помощи мебельных петель так, чтобы он откидывался. Если не сделать такую простую защиту, риск расстаться с несколькими пальцами существенно возрастает.

Дополнительные меры безопасности

Наличие мощного двигателя и рабочих деталей, движущихся с большой скоростью, представляет серьезную опасность как для того, кто работает на станке, так и для тех, кто находится поблизости. Дело не только в том, что легко порезаться об острые зубья диска. При неаккуратной работе, заготовка может вырваться из рук и превратиться в летящий снаряд. Сам пильный диск тоже может разрушиться. Осколки диска разлетаются с большой скоростью и представляют смертельную опасность. Для того, чтобы минимизировать риски, при создании станка необходимо следовать нескольким обязательным правилам:

  1. Нельзя располагать выключатель на рабочей поверхности стола. Его необходимо разместить на боковой поверхности.
  2. Обязательно необходимо сделать защитный кожух.
  3. Нельзя включать станок, не прикрепив его надежно к полу.

Редуктор или система привода диска

Как уже отмечалось, обороты болгарки значительно превышают допустимые обороты диска циркулярной пилы.

Если подключить диск напрямую на вал болгарки, то он конечно не рассыпется от центробежных нагрузок, но будет намного быстрее затупляться и работать не в штатном режиме.

Всё это вместе приведет к быстрому выходу из строя диска и двигателя болгарки. Для надежной работы нужна система из шкивов и ремня. Один шкив устанавливается на вал болгарки, другой вал пильного диска. Болгарка выдает 9 -11 тысяч оборотов в минуту. Диск должен вращаться со скоростью 6500 -7200 оборотов в минуту.

Соотношение диаметров диска должно равняться соотношению этих скоростей. Разделив одно на другое, получаем коэффициент 0,7. Следовательно, нужны два диска, диаметр одного должен составлять 0,7 диаметра другого. Меньший из этих дисков нужно поставить на вал болгарки, а больший на вал диска. Диски и ремень можно выбрать в магазине автозапчастей. При использовании ременной передачи нужно сделать систему натяжения. Проще всего это сделать следующим образом: жестко закрепить болгарку к станине, а рабочую поверхность вместе с валом диска крепить после установки ремня, натягивая по месту.

Общая компоновка станка должна отвечать следующим требованиям:

  • Подача обрабатываемых заготовок производится справа на лева, а для левши наоборот;
  • Кнопка включения располагается на передней стороне станка;
  • Работать на станке и располагать его надо так,чтобы ни кто не находился в плоскости вращающегося диска.

Полезное видео

Кроме полноценного циркулярного станка из болгарки можно сделать мини-устройство. Подробнее в видео

Подавляющее большинство ремонтов и дачных работ требуют хорошего столярного электроинструмента. Нередко в домашней столярке требуется распустить массивные пиломатериалы на рейку или планки. К соседям на стационарную циркулярку не набегаешься, а ручная циркульная пила для этих целей неудобна. Поэтому большинство самодельщиков рано или поздно приходит к идее сделать для себя стационарную циркулярную пилу своими руками из подручных материалов.

Условия работы циркулярной пилы по дереву

Циркулярная пила необходима, в первую очередь для того, чтобы выполнить длинный разрез в деревянном массиве, точный и ровный, как натянутая струна. Обеспечить высокое качество реза можно, только выполнив три условия:

  • Большая скорость движения режущей кромки пилы. В идеале можно получить качество реза, сравнимое с поверхностью, шлифованной наждачной шкуркой;
  • Острая режущая кромка зуба циркулярной пилы. Некоторые марки дисков изготавливают из быстрорежущей стали, но лучше всего использовать инструмент с твердосплавными напайками;
  • Высокая жесткость системы «диск циркулярной пилы — рабочий стол». Чем выше жесткость, тем точнее и ровнее будет получаться линия разреза.

Любая пила с рабочим инструментом в виде зубчатого диска представляет серьезную опасность для работника, поэтому стол для циркулярной пилы своими руками стараются сделать максимально прочным и удобным в работе.


К сведению! В промышленных циркулярных пилах используют диски большого диаметра, до 60-70 см, поэтому обороты электродвигателя относительно небольшие — 800-1200 об/мин. У домашней циркулярки размеры режущего диска не превышают 25 см, поэтому скорость вращения требуется достаточно большая — до 10 000 об/мин.

Варианты изготовления циркулярки

Построить циркулярную пилу в условиях домашней мастерской можно по одной из четырех схем:

  1. Установить на сваренный из металла стол асинхронный электродвигатель в 1,0-1,5 кВт, сделать повышающую ременную передачу на вал, на котором с помощью фланца закрепить режущий диск;
  2. Сделать небольшой деревянный стол под маломощный двигатель от стиральной машины;
  3. Установить ручную циркулярную пилу промышленного изготовления на станок, собранный из деревянного бруса;
  4. Использовать в качестве привода для постройки циркулярки обычную угловую шлифмашинку, у которой абразивный диск заменен на стальной режущий инструмент.

Все приведенные схемы используются на практике с разной эффективностью. Если требуется распускать толстые, до 100 мм толщиной брусья и бревна, то потребуется циркулярная пила с мощным двигателем и стальной рамой.


Для подрезки мелких деталей из дерева хорошо подойдет болгарка, но для стационарной циркулярной пилы ее практически не используют из-за ограниченного времени непрерывной работы. Относительно слабой и неудобной получается циркулярная пила из двигателя от стиральной машинки. Малая мощность — 500 Вт и небольшие обороты требуют изготовления повышающей клиноременной передачи и системы из двух валов. Хлопот много, а качество реза и производительность на такой циркулярке невысокое.

Строим домашнюю циркулярку

По отзывам многих самодельных столяров, проще всего переделать ручную модель циркулярной пилы в стационарную или, правильнее сказать, станковую. В этом случае можно убить как минимум трех зайцев:

  • Во-первых , ручные циркулярные пилы имеют высокие обороты вращения, а значит, обеспечивается хорошее качество реза;
  • Во-вторых , в коллекторном двигателе вал установлен на подшипники, рассчитанные на радиальную нагрузку;
  • В-третьих , консольное крепление режущего диска позволяет относительно быстро заменить его на новый, без разбора циркулярной пилы.

К сведению! Основным преимуществом приведенной схемы циркулярной пилы является грамотно подобранный вращающий момент двигателя и его обороты, обеспечивающие максимальную производительность аппарата.


На диске диаметром 225 мм вылет или высота диска над рабочим столом составляет всего 40 мм. Этого более чем достаточно для того, чтобы разрезать доску сороковку на планку или рейку, вырезать любые фигурные детали и массив древесины. Кроме того, на корпусе циркулярки установлен подпружиненный защитный чехол, закрывающий режущую кромку в нерабочем положении.

Возможно, данное устройство полезно и необходимо для защиты пальцев и рук, но в работе только мешает, так как не видно тонкой режущей кромки диска. Поэтому при переделке его зачастую демонтируют или фиксируют на корпусе циркулярной пилы в открытом положении.

Переделка ручной циркулярной пилы в стационарный вариант

Все, что необходимо сделать для переоборудования ручной пилы на стационарный вариант циркулярки, это сделать стол или коробчатый корпус и закрепить пилу с обратной стороны столешницы так, чтобы часть режущей кромки диска выступала над плоскостью стола, фото.

Размер и форму стола под циркулярку выбирают, исходя из ширины и длины пиломатериалов. Для небольших досок оптимальным будет полутораметровый стол, шириной в 60-70 см. Опорную часть циркулярной пилы можно сварить из стального уголка с шириной полки 25-30 мм. В верхней и нижней части ножек вваривают горизонтальные распорки из арматуры или уголка. Такое решение позволяет обеспечить максимальную жесткость каркаса.


Для столешницы можно использовать ламинированную ДСП или ОСБ, фанеру толщиной 15-20 мм. При этом саму столешницу не обязательно располагать симметрично относительно стального опорного каркаса. При разрезании доски на циркулярке приходится работать двумя руками. Одной рукой выполняется продольная подача материала вперед, а второй прижимаем доску к столу. Так вот, главное, чтобы расположение мотора и точка прижатия не находились очень близко к краю и не создавали опрокидывающий момент для всей конструкции.


Плоскость, прилегающую к режущему инструменту, можно закрыть металлом или пластиком, чтобы перемещать массивную доску по столу циркулярной пилы было легче.

Единственный недостаток такой переделки — необходимость переделки органов управления: кнопки запуска и рычага удержания. Большинство ручных циркулярных пил, кроме кнопки запуска, оборудованы рычагом или гашеткой удержания. Пока вы пальцами руки прижимаете гашетку к рукоятке пилы, двигатель устройства работает в нормальном режиме. Стоит отпустить гашетку, как мотор останавливается. Очень необходимая вещь, если при резке вы неожиданно выронили из рук работающую циркулярную пилу.

Поэтому первым делом приходится внести изменения в систему управления ручной циркулярной пилой. Для этого контакты на кнопке и гашетке выводятся на внешний электрический пакетник, закрепленный на корпусе. Разумеется, что подобные переделки можно выполнять для электроинструмента, для которого гарантийный срок давно истек.

В редких случаях возникает необходимость снять инструмент со стола и использовать его в первоначальном ручном варианте. В этом случае вместо перепайки контактов кнопку и гашетку фиксируют хомутом или просто заматывают изолентой, а сетевой шнур от инструмента включают в переноску с кнопкой включения-выключения.

Наиболее простой вариант переделки циркулярной пилы приведен на фото. Для настольной циркулярной пилы из фанеры изготавливается корпус в виде короба. Столешницу с установленной циркулярной пилой переворачивают и закрепляют на коробе.


Изготовление направляющей линейки

При работе на циркулярке важно иметь возможность не просто разрезать доску, а отрезать точно по размеру планку или рейку заданной ширины. Для этого на столешнице пилы устанавливается направляющая линейка, которую можно перемещать относительно плоскости диска, и тем самым выбирать ширину реза.

Линейку изготавливают в виде стального уголка. С помощью винтов линейку можно относительно просто перемещать вдоль прорезей в столешнице, и тем самым менять размер реза.


Более простой вариант линейки изготавливается из сосновой доски, шириной 40 мм и длиной на 20 см больше размера стола. По краям доски в нижнюю часть запрессовывают две мебельные гайки метрической резьбой. С помощью винтов на концах линейки крепят Г-образные зацепы. После установки линейки зацепы притягивают винтами, крючки поднимаются и крепко фиксируют направляющую планку на столешнице.

Заключение

Естественно, возможности коллекторного двигателя ручной циркулярной пилы не рассчитаны на серьезную нагрузку. На таком станке можно разрезать пару десятков планок, после чего двигатель должен остыть. Общий ресурс работы мотора составляет 50-70 часов, после чего потребуется удалить пыль, очистить коллектор от нагара и заменить щетки. Но, в любом случае, возможностей циркулярной пилы вполне хватает для домашних работ.

При ведении домашнего хозяйства просто необходимо иметь арсенал из элементарных инструментов и подручных средств. Если хочется открыть свой бизнес, сделать ремонт или заняться хобби, этого будет мало. Стационарная циркулярная пила относится к инструментам, которые способны помочь во многих сферах деревообработки. Кроме того, такой агрегат легко сделать собственными руками, используя уже имеющиеся детали.

Особенности циркулярной пилы

В практическом плане при ремонте или ведении бизнеса, связанного с древесиной, циркулярная пила является незаменимым средством в домашнем хозяйстве. С её помощью проделывают такую работу, как:

  • роспуск древесины;
  • обработка и получение одинакового размера планок, досок и реек;
  • создание соединений на досках;
  • получение ровных краёв при обрезке досок и реек.

В хозяйственной деятельности циркулярную минипилу часто используют для резки дров из оставшегося мусора при деревообрабатывающем производстве.

При изготовлении циркулярной пилы собственными руками можно получить агрегат, имеющий много уникальных дополнительных функций:

  • сверление;
  • заточка;
  • шлифование;
  • пиление;
  • строгание.

Как сделать циркулярную пилу своими руками?

Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии . Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат , который легко переместить или перевезти в другое место.

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки.

Упор при изготовлении стационарной пилы делают на применение металлической основы . Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

  • посередине;
  • на краю рамки.

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила . Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

Подъёмный механизм включает в себя:

  • рукоять, на которой находится шкала регулировки;
  • регулировочную штангу с заранее установленными фиксирующими гайками;
  • направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень .

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.

Изготовление настольного инструмента

Комфортная работа со станком заключается в установке дополнительных деталей, которые значительно упростят работу с циркулярной пилой. Этот этап включает в себя установку дополнительных инструментов и приспособлений .

Необходимые инструменты при сборе циркулярки

При изготовлении циркулярки потребуется иметь под рукой большое количество инструментов и подручных материалов. Поэтому следует всё заранее подготовить. Список инструментов зависит от типа циркулярки и функций, которыми будет она обладать.

  1. Понадобится стандартный набор инструментов, который включает в себя молоток, пассатижи, рулетку, метр, керн, отвёртки, угольник, уровень и т. д.
  2. Следует подготовить сварочный аппарат, дрель с различными насадками, болгарку с отрезными кругами и расходный материал для этого оборудования.
  3. Нельзя забывать о материалах и деталях, которые станут основой при создании циркулярной минипилы своими руками.
  4. В некоторых случаях следует прибегнуть к помощи специалистов, которые помогут в работе со сварочным аппаратом или болгаркой.

Поэтапная сборка циркулярки своими руками

Важно помнить, что при сборке циркулярной пилы следует придерживаться строгого поэтапного плана. Это поможет избежать ошибок и сделать надёжный и универсальный агрегат для обработки древесины.

Необходимо подготовить чертежи и эскизы, в которых будут размеры и функции ручной циркулярки. Основные элементы должны быть помечены, чтобы знать, куда и когда должна быть установлена деталь.

Дальше готовят к сборке заготовки, металлические пластины, каркас станка, электродвигатель, проделывая отверстия и устанавливая крепёжные элементы. После сборки всех деталей следует позаботиться об электропроводке, которая будет выдерживать нагрузку агрегата в течение долгого времени. Обычная проводка способна привести к короткому замыканию и выведению оборудования из строя.

Последний этап — это подготовка и установка дополнительного оборудования, которые сделают ручную циркулярную пилу универсальным прибором в домашнем хозяйстве.

Заключение

Как сделать циркулярку своими руками? Такой вопрос тревожит многих мастеров, которые занимаются деревообработкой. На самом деле в этом нет ничего сложного. Если следовать всем рекомендациям , заранее найти и подготовить материал и необходимый инструмент, то ручную циркулярку собрать своими руками достаточно просто. В результате домашнее хозяйство пополнится отличным оборудованием, которое поможет в ремонте, хобби или ведении личного бизнеса.

о

чертежи, видео, описание. Необходимые для работы инструменты

Ручная циркулярная электропила — это мощный механизм со значительной производительностью. Одно из ключевых преимуществ циркулярки — отличная манёвренность. Но есть и недостатки, особенно если необходимо разрезать большие размеры дерева. Для того чтобы облегчить процесс, можно просто сделать столик для циркулярной пилы самостоятельно.

Требования к конструкции

Опытные умельцы готовы создать стол для циркулярки своими руками без каких-либо методик либо чертежей. Однако определённые условия все же необходимо учитывать.

К числу неотъемлемых требований принадлежат:

Наличие разных функций зависит от условий работы и пожеланий специалиста. К ним принадлежит умение осуществлять высококачественный продольный и поперечный напилы.

Стандартные изделия, которых в торговых центрах сотни, сделаны из нержавеющей стали. Это прекрасный материал, но далее рассматривается производство стола под пилу из древесины .

Конструкция стола для циркулярки ручного типа настолько элементарна, что большая часть специалистов производит его без подготовительных чертежей и методик. Это плотный верстак, который создается из дерева и фанеры.

Наиболее прочные основания для стола производят из сплава. Они же наиболее тяжёлые и требуют присутствия навыков сварщика. Поэтому зачастую подставки выполняют из остатков пиломатериалов. Под столешницей прикрепляется круговая пила, накопитель выступает над ней посредством специально проведённой прорези. Пиломатериал продвигают по крышке стола и распиливают диском. Для удобства и правильности работы столик оборудуют дополнительными устройствами: угловым и продольным упором.

Столешница «поглощает» часть рабочей плоскости диска, глубина пропила снизится на толщину столешницы. По этой причине предпочтительно выбирать циркулярку с наибольшим диаметром диска, а крышку стола тонкую, но жёсткую.

Если электропила ещё не приобретена, выбирайте модификации с высокой мощностью (от 1200 Вт). Они управятся с распилом древесины крупных размеров. Для крепления основания будут просверлены отверстия. Цельнолитое основание может лопнуть. По этой причине желательно подбирать механизм другого типа.

Подбор материала

Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.

Материалы:

Приборы:

  • электролобзик;
  • шуруповерт;
  • дрель;
  • линейка.

Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.

Работа на круговой пиле очень опасна , по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.

Дополнения к сделанной конструкции

Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.

Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.

Монтаж дисковой пилы

Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты , а зубчатый накопитель должен свободно входить в гнездо.

Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).

Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).

Несколько слов об электронике

Циркулярная пила — электрическое спецоборудование, работающее от источника питания 220 В. В случае если у пользователя есть достаточные знания и навык в области электроники, он способен зашунтировать клавиши запуска и приостановки пилы, а затем перенести их в удобное место (как правило, это наружная сторона 1-го из рёбер жёсткости).

Если же модель кажется сложной, нужно стянуть клавишу запуска проволокой, а включать спецоборудование при помощи сетевого шнура. Однако этот метод плох тем, что исключается быстрое выключение прибора при возникновении аварийной ситуации.

Требования по безопасности

  1. Одной из часто встречающихся причин травматизма при использовании циркулярной пилы считается захламлённость рабочего места. Кроме того, немаловажно наблюдать за стабильностью, крепостью абсолютно всех компонентов системы, а при разбалансировке — использовать мероприятия к устранению трудностей.
  2. Перед подключением пилы необходимо удостовериться, что она хорошо зафиксирована. При потребности — подтянуть саморезы/болты.
  3. Категорически запрещается придерживать материал близко к месту распила! Это опасно отскакиванием сучков, стружки в глаза или на открытые части тела. Непременно нужно надевать очки перед работой и одежду с рукавами.

Самостоятельное изготовление стола под пилу — не такая уже непростая задача, как может показаться. В случае если под рукой имеется хороший материал, его характеристики выбраны верно, а мощность прибора колеблется от 500 до 1000 Вт, вышеописанная инструкция будет основой работы.

Не нужно выпускать из виду, что на любом этапе производства стола следует контролировать точность собственных операций. По-другому, при появлении отклонений в размерах или деформации ножек при стяжке рёбер возобновить стабильность будет весьма трудно. Тем не менее производство стола для циркулярки собственными руками — абсолютно реальная задача на несколько часов.

Дополнительная важная информация

Столярные работы требуют особого внимания. В случае, если вы желаете сделать высококачественный и высоконадёжный стол своими руками для циркулярной пилы, то хорошо подготовьтесь к работе.

Выполняйте следующее:

Вдохновившись этой статьёй, вы сможете сделать прочную подставку для циркулярной пилы в виде столика.

Циркулярная пила – удобный и производительный инструмент для строительных работ, с высокой производительностью и маневренностью. Но при распиле больших партий пиломатериалов работать с мощной циркулярной пилой довольно тяжело. Существенно облегчить эту задачу может стол для циркулярной пилы, сделанный своими руками.

Несложный в изготовлении стол можно сделать из фанеры и досок. Ручная циркулярная пила при этом устанавливается с нижней части столешницы, а ее зубчатый диск располагается в прорези столешницы. После включения пилы диск начинает вращаться, и при подаче пиломатериала происходит его распиливание. Максимальная толщина обрабатываемого пиломатериала зависит от размера диска и мощности пилы. При выборе инструмент необходимо учесть толщину столешницы, к которой снизу закреплена пила.

Как выбрать циркулярную пилу?

Если у вас еще нет этого инструмента, и вы планируете его приобрести, при выборе следует учесть следующие характеристики:

  1. Мощность агрегата. Для бытового инструмента достаточно мощности 800 Вт, но если вы задумались о том, чтобы сделать стол для циркулярной пилы, значит, объемы работы с пиломатериалом будут значительными. Вам лучше остановить выбор на модели с мощностью 1200 или более Вт.
  2. Глубина пропила. От этого параметра зависит максимальная толщина обрабатываемого материала. Ручные пилы профессионального или полупрофессионального класса обычно имеют глубину пропила от 40 до 70 мм, что вполне достаточно для обработки досок и фанеры. Учтите, что стандартная глубина при установке пилы в стол уменьшится примерно на 10 мм.
  3. Частота вращения. Чем больше частота вращения, тем чище срез – это правило применимо к распилу твердых материалов. Однако для пластика слишком большие обороты не подходят – из-за нагрева диска он начнет плавиться. Поэтому выбирайте модель с частотой вращения 3000-4000 оборотов в минуту или с плавным регулированием частоты вращения.
  4. Расположение элементов управления. При установке пилы с нижней стороны столешницы доступ к кнопке включения/отключения должен быть безопасным. В противном случае вам нужно будет предусмотреть внешнюю схему управления.

Необходимые материалы

При изготовлении стола для циркулярной пилы своими руками вам понадобятся навыки работы с деревом и следующий инструмент:

  • Ручная циркулярная пила;
  • Лист фанеры толщиной не менее 20 мм;
  • Доска 50х100 мм;
  • Брусок 50х50 мм для ножек;
  • Дрель, шуруповерт, электролобзик, ручной фрезер;
  • Клей для дерева, саморезы;
  • Лак для дерева;
  • Струбцины;
  • Линейка и карандаш.

Размеры стола во многом зависят от длины обрабатываемых материалов – срез получается значительно точнее и ровнее, когда вся заготовка опирается на плоскость стола. Вместе с тем, излишне большой размер стола загромождает рабочее пространство, поэтому необходимо найти золотую середину. Высоту стола лучше выбирать индивидуально, в зависимости от роста.

Технология изготовления стола для циркулярной пилы

  1. Из фанеры 20 мм выполняют заготовку столешницы по выбранным размерам. Размечают фанерный лист с помощью карандаша и столярной линейки, распиливают с помощью электролобзика и фрезеруют кромки. Полученную заготовку зашкуривают.Выполняют с нижней стороны столешницы разметку для циркулярной пилы. Для этого переворачивают заготовку столешницы, устанавливают пилу без диска на предполагаемое место и размечают габариты подошвы. Ручным фрезером выбирают в столешнице углубление 8-10 мм по размеченному посадочному месту.

  2. Примеряют пилу, корректируют при необходимости, после чего размечают места ее крепления и прорезь для зубчатого диска. Если вы планируете выполнять распил материала под разным углом, учтите это при разметке прорези – она будет иметь сечение в виде трапеции вершиной вниз.

  3. С нижней стороны столешницы с помощью карандаша и линейки выполняют разметку для ребер жесткости, к которым позже будут крепиться ножки стола. Ребра жесткости выполняют из доски 50х100 мм и располагают по периметру на расстоянии 7-10 см от краев стола. Прикладывают доску к столешнице и обводят ее с обеих сторон, после чего по линейке размечают ее центральную лини, а на ней отмечают расположение саморезов – в 5 см от края каждого ребра и через 15-20 см по всей его длине. Просверливают отверстия по разметке насквозь.

  4. Выполняют разметку досок для продольных ребер жесткости и распиливают их. Крепят к столешнице на столярный клей, поджав струбцинами. После этого по месту размечают боковые ребра жесткости, распиливают и клеят аналогичным образом.

  5. После склеивания не снимая струбцин протягивают конструкцию саморезами по выполненным отверстиям, предварительно рассверлив их с внешней стороны, чтобы шляпки саморезов были полностью утоплены в столешнице.

  6. Стягивают ребра жесткости между собой на два самореза 50 мм с каждой стороны. Снимают струбцины. Готовая столешница выглядит так.

  7. Ножки для стола выполняют из доски 50х100 мм. Высота ножек должна обеспечивать удобство работы, в среднем это 100-110 см. Доску срезают вдоль продольной оси под небольшим углом с одной стороны. Примеряют их к столешнице так, чтобы при установке они стояли слегка враспор. Крепят ножки с внешней стороны ребер жесткости на болты. Для повышения устойчивости можно сделать стяжки из бруска 50х50 мм.

  8. Устанавливают ручную циркулярную пилу в подготовленный паз с нижней стороны столешницы, закрепляя подошву на болты, зубчатый диск при этом вставляют в прорезь.

  9. На стол можно нанести разметку, облегчающую распил материала. Сам стол в целях защиты от влаги и облегчения скольжения пиломатериала рекомендуется покрыть лаком в несколько слоев.
  10. Осталось решить вопрос с включением и отключением пилы. Если вы обладаете достаточными знаниями в электротехнике, вы можете зашунтировать клавишу включения и вынести кнопки управления на внешнюю поверхность переднего ребра жесткости. Если эта схема кажется вам слишком сложной, достаточно будет просто стянуть клавишу с помощью проволоки и включать и отключать пилу с помощью сетевого шнура.

  11. Приведенная конструкция стола довольно простая, и с его изготовлением способен справиться любой. Если вы хотите расширить функционал стола для циркулярной пилы, увеличить его безопасность, можно сделать конструкцию более сложной, как показано в видео.

Таким образом, как вы смогли убедиться сделать стол для циркулярной пилы своими руками — это простая задача, которая под силу любому дачнику.

Видео — делаем стол для циркулярной пилы

При покупке циркулярной пилы будущий мастер не всегда представляет себе объем работ, который ему предстоит выполнять этим оборудованием. Это одна сторона проблемы. С другой стороны, мастер понимает, что ему лучше приобрести сразу циркулярный станок, но очень трудно подобрать удобный стол, который бы соответствовал всем требованиям.

Циркулярный стол позволяет сделать более точный и ровный спил.

Таким образом рождается идея сделать стол для ручной циркулярной пилы своими руками. В этой области у настоящих умельцев нет никаких ограничений.

Общие требования к столу для циркулярной пилы

Стол для рабочей пилы должен соответствовать нескольким основным требованиям:

  • жесткость опоры;
  • устойчивость;
  • ровность.

Помимо этих требований, есть несколько необходимых условий, которые надо учесть при создании станка под циркулярную пилу.

  1. Безопасность и надежность крепления пилы.
  2. Ограждение для диска пилы, что очень часто остается невыполненным.
  3. Свободный доступ к кнопке включения и выключения.

Дополнительный набор функций приспособлений зависит от требований самого мастера и его квалификации. В этот набор входят приспособления, которые:

  • помогают выполнять ровный продольный распил;
  • такой же качественный поперечный распил.

Стандартный стол, который можно приобрести вместе с циркулярной пилой, изготавливается, как правило, из нержавеющей стали. Само распиловочное устройство крепится вверх ногами, примерно посередине выполняется надрез или щель для помещения в него диска самой пилы. Его ширина должна соответствовать ширине, используемых пильных дисков. Нельзя допускать, чтобы эта щель была слишком широкой. В таком случае стружка и другой рабочий мусор будет часто засорять прибор, выводя его из строя.

Что касается технических параметров пилы, которая будет использоваться для станочной распиловки, то мощность ее двигателя может быть больше, чем у обычной ручной пилы. Но все же не превышать 1200 Вт, специалисты считают неоправданным такой риск. Ведь чем мощнее пила, тем более прочный и надежный стол нужен.

Промышленные станки изготавливаются, как уже упоминалось, исключительно из металла, но их опора очень часто заливается цементом для более надежного крепления прибора.

Вернуться к оглавлению

Необходимый материал и сборка стола для ручной циркулярной пилы

Для изготовления стола можно взять следующие материалы:

  • фанеру толщиной 20-50 мм;
  • оргстекло;
  • плиты стеклотекстолита.

Выбирая пилы в магазине, покупатель часто обращает внимание на глубину погружения данного прибора, что означает максимальную толщину обрабатываемого материала. Необходимо предполагать, что использование ручной пилы не по назначению будет отбирать примерно 1 см распиловочной толщины.

Параметры стола во многом зависят от обрабатываемых поверхностей.

Если предполагается, что изделия будут громоздкими, например, длиной больше 2,5 м, то стол придется укреплять дополнительными ножками.

Циркулярный стол имеет несколько особенностей в своей сборке. Заготовка для крышки стола должна быть описана отдельным пунктом.

Итак, для столешницы делаются ножки из той же фанеры, но большей толщины. Для ее закрепления делают фиксаторы вдоль стола или накрест. Это позволит столу быть более жестким. На устойчивость будет влиять правильно подобранная длина ножек, место установки.

Стол может иметь различные размеры, эти параметры мастер определяет самостоятельно. Например:

  • крышка 70х80 см;
  • высота 110 см.

Вернуться к оглавлению

Крышка стола: как много полезного на ней может быть

Для самой пилы, в зависимости от выбранной толщины столешницы, делается спил глубиной около 1 см. Спил делается для крепления рабочего стола самого прибора по периметру. Для того чтобы его сделать, используя линейку, простой карандаш и саму ручную пилу, отмечают место, где будет располагаться прибор.

Есть несколько вариантов, как крепления пилы к столу. Все зависит от того, какая цель поставлена. Если человек хочет, чтобы пила свободно демонтировалась при необходимости, крепление должно позволять это делать, но при этом быть надежным.

Для этого вокруг отмеченного периметра рабочей поверхности пилы, устанавливают ограничивающие брусья с пазами, не образуя замкнутой рамки. Таким образом фиксируется ручная пила. Но такая установка применима для малых объемов работ и небольших скоростей оборотов диска.

Более надежное крепление выглядит аналогично, но при таком креплении брусья имеют меньший размер: их не 4, а 6 или 8, каждый закреплен возле конкретного участка станины, и в случае необходимости мастеру придется откручивать болты возле каждого такого бруска. Некоторые крепят циркулярку без деревянных брусьев, прикручивая ее прямо к столу, сделав отверстия в станине.

Перевернув крышку стола, можно увидеть прорезь с торчащим из нее диском пилы. При установке используется функция фиксации платформы диска.

Можно сделать на распиловочном столе прорезь для съемного расклиновочного ножа, который при помощи струбцины будет крепиться рядом с пилой с нижней стороны.

Вернуться к оглавлению

Направляющие для продольных и поперечных спилов

Стол должен иметь направляющие, для их изготовления используют алюминиевые строительные П-образные рейки. Открытым краем они цепляются к столу. В последующем по ним будут передвигаться вспомогательные детали крепления, позволяющие выполнять более точные распилы.

Первой должна быть встроена направляющая, идущая вдоль пилы. Рейки для параллельной направляющей будут идти по краям стола, перпендикулярно самой пиле. Сами направляющие тоже изготавливаются из фанеры.

Вернуться к оглавлению

Как выполнить поперечные распилы?

Для выполнения поперечных распилов чаще всего используют планку, которая похожа на маленький стол. Он перевернут, имеет 2 параллельные основы и щель, через которую может проходить диск пилы. Если все углы были соблюдены, распил будет строго перпендикулярным.

Решением для поперечного направления распиливания может еще один интересный вариант. На фанеру (чуть большую, чем стол) крепятся брусья с нижней стороны. Они должны быть расположены четко на ширине стола. С верхней части доски крепятся 2 параллельные пластины, которые выше пильного диска и имеют щели для его прохождения. Результат тот же, но такое решение более легко осуществить.

Кроме того, крышка стола может быть оснащена линейками по обеим направляющим.

Если изучить раздел на FORUMHOUSE «Самодельные станки, инструменты и механизмы», то можно найти «1000 и 1 вариант» приспособлений для самостройщика, которых не купишь в магазине. Это может быть стойка для «болгарки», для точного и быстрого разрезания металлического профиля, токарный мини-станок, а также всевозможные арматуро- и трубогибы и рубанки для газобетона. Интересен многофункциональный и недорогой распиловочный стол, который создал участник портала с ником id215711128.

id215711128

  • Как сделать распиловочный стол для циркулярной пилы.
  • Какие материалы и детали для этого нужны.

Универсальный распиловочный стол для дисковой пилы

Итак, у id215711128 есть мощная циркулярка, которой уже больше 20 лет. Глубина реза пилы 65 мм. В ходе её эксплуатации выяснилось, что добиться качественной распиловки древесины с её помощью сложно. Причины: постоянно сбиваются настройки угла наклона диска и глубины реза. Подошва пилы сделана из тонкого металла, в результате она гнётся, и не выдерживается геометрия при распиле заготовки.

Сначала пользователь пошёл стандартным путём — стал дорабатывать пилу. Изготовил приспособления для соблюдения перпендикулярности реза. Подкладывал клинышки для соблюдения глубины распила. Встраивал пилу в стол, как есть, но хилая резьба М4, на стойках циркулярки, ослабевала и каждый новый проход приходилось настраивать заново. Несмотря на сложности распиловки, id215711128 изготовил 5 обсадных коробок. «Авария», которая дала толчок для строительства многофункционального распиловочного стола, произошла тогда, когда умелец делал боковины для обсады двери.

id215711128

Я пилил двухметровый брус. Уже выбрал четверти, нарезал замки, осталось выбрать продольный паз, предназначенный для фиксации изделия на стене. Сделал пилой несколько резов и, когда заготовка была почти готова, у циркулярки сбилась глубина. Я практически распилил брус пополам, полностью испортив деталь. Всё, на этом я понял, что с меня хватит этих «танцев с бубном», и нужен нормальный распиловочный стол.

Сначала пользователь купил в строительном гипермаркете фанеру для столешницы. Затем разработал техническое задание, каким требованиям должен отвечать стол. Итак:

  1. Нужен максимально возможный вылет пильного диска.
  1. Пильный диск должен иметь регулируемый угол наклона – 90-45 градусов и вылет 0 – max с надежной фиксацией заданных параметров.
  2. На столе должны помещаться детали большого сечения, поэтому габариты стола – 1.22 х1 м.
  3. Нужен регулируемый и надежно фиксируемый параллельный упор, а также настраиваемые горизонтальные и вертикальные прижимы для обрабатываемых деталей.
  4. Стол должен быть многофункциональным, с возможностью дальнейшей установки фрезера и электрического лобзика.

По теме «универсальные приспособления столярки» рекомендуем прочесть статьи: и .

Определившись с требованиями, id215711128 задумался, из чего сделать механизм подъёма и опускания пилы. Выбор пал на автомобильный винтовой ромбический домкрат.

Но, поехав в магазин за болтами, шпильками и гайками, пользователь забыл его там купить. Т.к. возвращаться обратно не хотелось, самодельщик решил заменить домкрат на струбцину, от которой отрезал всё лишнее и приварил нужное.

Конструкция подъёмника получилась простой и надёжной.

Далее настал черёд апгрейда циркулярки. С неё пользователь снял подошву, крышку пильного диска, т.к. она мешала, и защиту диска. Разборка пилы производилась с расчётом, что, при необходимости, её можно будет собрать заново. Пилу установил на подъёмник.

Наклон пилы осуществляется при помощи самодельного поворотного механизма, сделанного из шпильки и досок.

По словам самодельщика, из-за метрической резьбы ручки приходится вращать на большое количество оборотов, но при нечастых перенастройках станка это некритично.

Параллельный упор имеет длину 1220 мм. Для исключения сдвига дальнего края заготовки при её распиловке упор оснащён дополнительным фиксатором.

Все детали хорошо подогнаны друг к другу и точно закреплены на столе, т.к. от этого зависит геометрия на выходе распиливаемой заготовки.

id215711128

Испытания станка показали, что всё работает, как надо. Углы наклона и глубина распила не сбиваются.

На этом этапе пользователь взял тайм-аут и подумал, как модернизировать станок для распиливания больших заготовок. На ум пришло сделать каретку, но она «съест» около 1 см глубины реза. Это может быть критично, т.к. детали обсадных коробок делаются из бруса и имеют размеры 1.5-2 м, при сечении 10х20 см. Кроме этого, такой брус немало весит, и толкать его по столу неудобно. Выход – заготовка стоит на месте, а передвигается сама пила.

id215711128

Я вспомнил, что, когда в строительном гипермаркете мне распиливали фанеру, делали это таким «хитрым» станком, пильный диск которого ездит сверху-вниз и слева-направо. Поразмыслив, я решил сделать тележку с роликами и поправляющими, по которым будет передвигаться пила.

Для изготовления приспособления пользователь купил ролики для мебельной тележки и уголок 5х5 см. Сначала id215711128 решил поставить только нижние и горизонтальные ролики. Но, т.к. из-за приложения усилий при перемещении тележки может получиться перекос, мастер поставил на тележку дополнительные ролики, которые упираются в нижнюю поверхность столешницы.

Т.е. тележка зафиксирована в трёх направлениях. Это обеспечивает высокую точность её перемещения.

В ходе «обкатки» стола пришлось регулировать соосность направления пропила и направление движения тележки.

Для этого подкладывались шайбы под крепление направляющих уголков.

Отрегулировав станок, самодельщик испытал его, распилив доску сечением 20х5 см.

При ходе диска в 260 мм этого оказалось достаточно для точного распиливания заготовки.

d215711128

Взяв за основу простую циркулярку, мне удалось сделать распиловочный и торцовочный станок с возможностью продольного и поперечного распила. Пилить можно или жестко зафиксировав циркулярку, двигая заготовку, или двигая пилу, при зажатой струбцинами заготовке с регулировкой глубины и наклона диска. Планирую ещё доработать станок, чтобы сделать его ещё функциональнее и удобнее. Для этого нужно поставить:

  • Быстросъёмный неподвижный упор с транспортиром для торцевания заготовок под любым нужным углом при перемещении пилы.
  • Подвижный транспортир для обработки небольших деревянных изделий при зафиксированной циркулярке.

Также пользователь установил эксцентриковый зажим для фиксации каретки в любом из положений пилы.

Вести самостоятельный раскрой пиломатериалов мечтают многие домашние умельцы. Дело это несложное, но без подходящего оснащения — практически невыполнимое. Так почему бы не приспособить для этого ручную циркулярную пилу и не собрать своими руками стол с возможностью продольного и поперечного реза?

В четырех углах башмака изготовьте по одному отверстию диаметром 10 мм. Места сверления произвольные. Установите диск пилы в паз столешницы и выровняйте башмак по разметке. Разметьте центры изготовленных отверстий на фанере и перенесите их на обратную сторону тонким сверлом.

Если в опорном башмаке недостаточно места для сверления таких крупных отверстий, используйте две стальные пластины с приваренными шпильками 6 мм, прикрепить их к основанию пилы можно гайками-барашками с подкладкой шайб-звездочек. В этом случае снять пилу для ручной работы и вернуть ее на место без дополнительной регулировки будет делом пяти минут. Пластины, в свою очередь, имеют по одному крупному отверстию, для надежного монтажа и первоначальной регулировки положения пилы.

Для крепления пилы к столешнице нужно использовать лемешные болты М8 с потайной конусной головкой. Под них с лицевой стороны сверлится отверстие 8 мм и делается зенковка под шляпку, которая в незатянутом состоянии должна выступать над поверхностью не более 1 мм. С обратной стороны болты проходят в отверстия опорного башмака (или стальных пластин) и затягиваются под широкую и пружинную шайбу, либо гайкой с пластиковым гровером.

Если примерка прошла успешно, столешницу нужно закрепить к коробу. В четырех углах фанерной плиты нужно просверлить по одному такому же отверстию, как и для крепления пилы. Расстояние от краев — половина стороны используемого бруска плюс толщина стенки короба, в нашем случае это 30 мм. В центре каждого бруска сверлится по 10 мм отверстию, внутрь вкручивается стальная футорка М8х18 мм.

Когда столешница закреплена, переверните стол на бок, чтобы иметь одновременно доступ к диску и местам крепления пилы. Убрав на время защитный кожух, выставьте диск пилы по продольной оси стола, используя рейку и угольник. После регулировки диска хорошо затяните гайки крепления. Используя линейку или уровень, приложенный к диску, нанесите на края стола метки и проведите по ним линию плоскости реза. Проведите по линии несколько раз шилом, оставляя неглубокую борозду, такая разметка точно не сотрется после долгой эксплуатации.

Пусковая кнопка и электрика

Штатную кнопку включения необходимо зашунтировать, а если такой возможности нет — зажать прищепкой или жгутом. Вместо кнопки на ручке будет использоваться небольшая электросеть, проложенная внутри ящика.

На внешней передней стороне короба установите сдвоенную кнопку «Старт/Стоп» с фиксацией. Ее нормально открытый контакт подключается в разрыв кабеля питания. Концы провода подключаются к штепсельной розетке, прикрученной с внутренней стороны.

После того как пила подключена и проверена в работе, необходимо натянуть на воздухозаборную решетку сложенный втрое капроновый чулок.

Направляющая для поперечного реза

Подрезку деталей удобно проводить при наличии упорной балки, которая движется по направляющим вдоль линии разреза. Изготовить такую можно из обычной 9 мм фанеры.

Потребуется всего несколько дощечек:

  • 150х250 мм 2 шт.
  • 100х820 мм 2 шт.
  • 150х820 мм 1 шт.
  • 142х300 мм 1 шт.

Как и раньше, предпочтителен распил фанеры на точном оборудовании. Три длинные дощечки нужно собрать в форме швеллера 150 мм шириной и полками в 100 мм. Поскольку шляпки саморезов будут обращены к столешнице, под них нужно предварительно рассверливать фанеру и утапливать крепеж, а после обработать следы наждачной шкуркой. Надежнее вместо саморезов использовать конфирматы.

Доски 150х250 мм прикручиваются как заглушки швеллера, свободные концы направляются вниз. Оставшаяся планка прикручивается между полками ровно по центру. Если эту балку поставить на стол, боковые доски опустятся по бокам короба с зазором около 10 мм с каждой стороны.

Используйте мебельные направляющие полного выдвижения на шариковых подшипниках. Сперва крепите их к балке, а затем примеряйте и прикручивайте к корпусу. Отверстия для крепежа продолговатые, используйте их, чтобы отрегулировать балку: она должна скользить над столешницей с совсем небольшим зазором и под прямым углом к плоскости реза. Проведите балку один раз при включенной пиле, чтобы сделать надрез в нижней части. Для быстрого снятия и установки балки рекомендуется заранее отщелкнуть пластиковые фиксаторы на направляющих.

Регулируемый упор для продольного пиления

Распускать лес гораздо легче при наличии продольного упора. Сделать его можно из обычного алюминиевого карниза или другого легкого профиля с идеально ровной кромкой и ребрами жесткости. Потребуется отрезок по длине стола, то есть 800 мм.

В 150 см от краев изготовьте два отверстия по 8 мм и вставьте в них по болту М8, ориентируя резьбой вниз. Накрутите гайку без шайбы и туго затяните. На таком же расстоянии от краев стола проведите две линии. На пересечении их с осевой линией столешницы просверлите отверстия 12 мм. Еще по одному отверстию сверлится на тех же линиях с отступом в 30 см. Используя фрезер или лобзик, изготовьте две тонкие прорези, желательно делать подрез максимально ровно.

Профиль упора вставляется болтами в эти прорези, после регулировки его можно поджать барашками с широкой шайбой с внутренней стороны. Если ширину раскроя нужно часто менять, снабдите корпус стола дверными петлями для легкого открывания. Чтобы быстрее выполнять регулировку упора, закрепите на торцах стола обрезки ленты из рулетки.

Мини циркулярный стол на базе дрели

При изготовлении мелких поделок с дерева требуется ровный роспуск досок и реек, что можно сделать на циркулярном столе. Для рядового мастера это излишний инструмент, занимающий много места. Отличной альтернативой станет изготовление компактной циркулярки с приводом от дрели.

Материалы:


  • доска или мебельный щит 20 мм 40х20 см;
  • рейка 50х30 мм;
  • саморезы;
  • фанера 10 мм;
  • дверные петли – 2 шт.;
  • болт М12;
  • подшипник;
  • шайба М12;
  • гайки М12 – 2 шт. ;
  • болты М8 с гайками – 2 шт.

Сборка циркулярного стола


На основании циркулярного станка из доски или щита 40х20 см устанавливаются ножки. В их качестве используются обрезки рейки. Они прикручиваются по углам парой саморезов.

Чтобы сделать упор под крепление дрели, необходимо прикрутить к краю основания полоску из фанеры с надставкой из обрезка доски. Можно просто сделать аналогичную конструкцию из запиленной рейки.

По центру щита делается поперечный вырез под пильный диск. Для этого сначала сверлятся отверстия по его краям, а потом они соединяются двойным пропилом.


Для закрепления столешницы станка на бок основания прикручивается отрезок фанеры. Его высота подбирается индивидуально под диаметр пильного круга. К нему прикрепляется пара дверных петель.


Между вырезом под пильный диск и надставкой сверлится отверстие под диаметр ручки дрели. В него вставляется спиленная ручка и прикручивается саморезами.



Для дельнейшей сборки нужно поставить пильный диск. Для этого на болт М12 надевается подшипник, ставится круг, шайба и 2 гайки. Дрель устанавливается в закрепленную ручку. В ее патроне зажимается круг.



На каркас столика требуется установка поперечной планки из фанеры. В ней сверлится отверстие под диаметр подшипника, чтобы он входил с усилием. Она будет служить дополнительным креплением для диска и опорой столешницы.



Далее устанавливается столешница из фанеры. Она прикрепляется к дверным петлям. После дрель запускается, и столешница опускается на пильный диск. Он сам вырежет для себя окно.

Если столешница частично закрывает дрель, то в таком месте ее лучше обрезать, чтобы инструмент нормально охлаждался. Также на ней нужно сделать вырезы для закрепления параллельного упора из рейки.



Полученный циркулярный столик, несмотря на небольшую скорость оборотов диска, вполне сможет помочь при распиле ламината. Им удобно нарезать мелкие заготовки, к примеру, для сборки табуретов или ящиков.

Смотрите видео


Циркулярный — фрезерный стол своими руками

Опубликовано admin Окт 15, 2014 в Фрезерные станки

Домашнего мастера-умельца преследуют, как правило, большое количество идей и задач. Задачи – это то, что требуется сделать по хозяйству исходя из имеющихся ресурсов как материальных, так и финансовых. Сделать собаке будку, поправить забор можно тем простым набором электроинструментов (дрель, шуруповерт, электролобзик), который может позволить себе практически каждый.

Что касается реализации идей и различных решений по функциональному использованию квадратных метров своего жилища, то перечисленного выше инструмента будет недостаточно. Наверняка потребуется изготовить, например, мебель определенной формы и с индивидуальными размерами. Необходимость сделать своими руками что-то более красивое и функциональное потребует от вас приобретения более сложного инструмента и приспособлений к нему.

Начиная с этого момента можно пойти двумя путями.

Первый путь – приобрести в магазине необходимые станки. Например фрезерный станок с чпу.

Преимущества первого пути, во-первых, в том, что вы практически сразу становитесь владельцем оборудования. Во-вторых, профессионально изготовленное оборудование, как правило, имеет больший набор выполняемых функций. В третьих, точность обработки материала как правило, выше, чем того может требовать домашнее производство. К недостаткам можно отнести дороговизну. При небольших объемах работы покупка дорогостоящего оборудования может стать критично нерациональна. Тогда либо размещаем заказ в другой мастерской, либо отказываемся от самой идеи.

Второй путь – изготовить станки и приспособления к ним самостоятельно по имеющимся в интернете рекомендациям.

Преимущества второго пути в том, что, во-первых, вы расширяете функциональные возможности уже имеющегося инструмента. Для этого потребуется изготовить самостоятельно дополнительные приспособления к ним. Этот путь менее дорогостоящий, потому, что можно использовать материалы «из гаража», остатки, обрезки и тому подобное, попавшееся под руку. Во-вторых, при изготовлении вы реализуете несколько необходимых вам функций станка, а не все возможные, что значительно упростит конструкцию и стоимость. Это как при покупке швейной машинки задорого, с набором возможных функций в районе восьмидесяти при том, что планируется из них использовать до 10.

Наиболее популярны доработки:

  • Циркулярный станок из ручной циркулярной пилы;
  • Фрезерный станок из ручного фрезера;
  • Сверлильный станок из электродрели;
  • Шлифовальный станок из ленточной шлифовальной машины.

К недостаткам можно отнести то, что потребуется дополнительное время на их изготовление. Так же точность обработки материала будет зависеть от точности обработки самого инструмента и аккуратности изготовления и настройки приспособления.

Для реализации моих потребностей мне потребовалось изготовить универсальный циркулярный/фрезерный стол. При всех своих небольших габаритах он способен выполнять все основные операции при изготовлении мебели из натурального дерева.

Не претендую на оригинальность идеи, отмечу лишь некоторые конструктивные решения.

Первое: стол оснащен магнитным пускателем на три подключаемых нагрузки и имеет планку на пять розетокпрямого подключения, установленных ниже магнитного пускателя. Очень удобно при выключении (большая красная кнопка).

Повышает безопасность при работе со столом. Несущую поверхность для крепления ручной циркулярной пилы изготовлены из листового металла толщиной 2-мм. Детали соединены в единое целое заклепками. Заклепки использовал стандартные алюминиевые, предварительно раззенковав отверстия с обеих сторон соединяемых деталей.

Шесть саморезов по периметру служат для регулировки высоты пластины на уровне стола.

Перед установкой пластины настоятельно рекомендуется обработать столешницу на местах реза мебельным лаком для предотвращения попадания воды. При попадании воды древесная стружка, из которой изготовлена плита столешницы, деформируется, вспучивается, и работать на таком деформированном столе, становиться невозможно.

Изготовление пластины подобным образом позволяет сохранить расклинивающий нож, а так же сохраняет функцию наклонного (под углом) реза. Далее по желанию добавляются направляющие для продольных и поперечных линеек.

И изготавливается (у меня из ДСП) продольный упор. Зажимается упор с двух сторон обычными струбцинами. Далее на рояльном навесе был изготовлен защитный козырек из оргстекла.

Отверстия в столешнице просверлены специально и используются для различных целей. Например, на последнем фото данный стол используется для приклеивания к мебельному щиту дополнительных реек. Деревянные ручки с эксцентричными наконечниками выполняют функцию прижима.

На данном универсальном столе был изготовлен кухонный шкаф.

Как изготовить циркуляриный стол | Столик для циркулярной пилы

На чтение 5 мин. Опубликовано

Да, циркулярная пила позволяет выполнять широчайший спектр работ, от классических продольных и поперечных распилов до чистовой порезки заготовок в размер.

Но сфера применения этого инструмента все же ограничена, что обусловлено заметным весом и существенными габаритами техники.

Из-за большой массы и размеров циркулярной пилой очень сложно, а в некоторых ситуациях и непосильно, создавать ровный рез. По этой причине многие из мастеров, которым приходится часто и подолгу иметь дело с «циркуляркой», модернизируют пилу, встраивая ее в специальный стол. Речь идет про стол для ручной циркулярной пилы. На выходе получается самодельный циркулярный станок, позволяющий удобно и быстро нарезать предельно ровные заготовки.

Ближайшим аналогом циркулярного станка является традиционная пилорама. Главным отличием между этими видами оборудования является тип обрабатываемых материалов. Если пилорама позволяет распускать на доски стволы деревьев и прочую черновую древесину, то циркулярка приспособлена под обработку пиломатериалов с ровными (чистовыми) поверхностями.



Циркулярный станок

Самодельный циркулярный станок использует в качестве основного режущего инструмента ручную настольную циркулярную пилу. Если же говорить о заводских моделях циркулярных станков, эта техника лишена привычной переносной циркулярки. В место нее задействован отдельных двигатель и отдельный пильный диск. В остальном же разницы между самодельным и заводским оборудованием нет.

В этом обзоре будет рассказано, как собрать стол для циркулярной пилы своими руками. Но перед этим необходимо описать хотя бы один вариант заводского циркулярного станка. Чтобы у мастеров был некий ориентир. Ведь на конвейер ставятся наиболее надежные, практичные и эффективные циркулярки.



Распиловочный стол Bosch GTS 635-216

Оборудование предназначена для легкой, быстрой и точной порезки в размер: листовой фанеры, ДСП, досок и прочих пиломатериалов на основе древесины. Это мобильный циркулярный станок, который можно зафиксировать на верстаке или специальных ножках.



Столешница Bosch GTS 635-216 является металлической. Рабочая поверхность стола составляет 500×658 (мм). На столешнице есть продольный и поперечный упоры. Высота станка находится в пределах 553 (мм). Корпус техники является пластиковым, что позволило заметно облегчить массу. Весит устройство всего 22 (кг).

Станок штатно комплектуется диском на 216 (мм). Максимальная глубина реза составляет 70 (мм). Главным преимуществом Bosch GTS 635-216 является возможность осуществления как прямого реза, так и реза под углом 0-45˚. Для настройки режимов резания предусмотрены практичные и надежные регуляторы, оснащаемые мерной/градусной шкалой.

Пильная установка имеет мощность на уровне 1600 (Вт), при этом скорость вращения диска достигает 5500 (об/мин).

В фирменном магазине Bosch за данную модель просят около $ 500.



Пошаговая инструкция, как стол для ручной циркулярной пилы

В описанном выше примере заводского распиловочного стола рабочая поверхность столешницы рассчитана на обработку лишь небольших заготовок. Во многих столярных мастерских приходится иметь дело с куда более крупными заготовками. На столике 500×658 (мм) не получится раскроить лист фанеры или ДСП. По этой причине многие из мастеров предпочитают изготавливать циркулярный станок под свои собственные нужды.

Обратите внимание, с самодельным оборудованием нужно обращаться не просто аккуратно, а очень осторожно и уважительно. Ведь самоделки представляют повышенную опасность.





  • Вначале необходимо подготовить всю чертежную документацию. Автор видеоролика набросал план стола при помощи 3D-моделирования. Касательно точных размеров, каждый мастер наверняка будет использовать оптимальные конкретно для его случая габариты.

  • Готовим основание и верхнюю рабочую плоскость. Для этого использованы 2 листа фанеры толщиной 15 (мм). Длина и ширина каждого листа фанеры составляют 2500х1500 (мм). Для точного реза использована заведомо ровная направляющая, которая прижималась к фанерному листу струбцинами.

  • Готовим ножки и внутренние перегородки. И в этом случае для точного реза использовалась ровная направляющая и струбцины.

  • Готовим поперечный упор. Элементы упора соединялись при помощи саморезов. Но перед этим мастер высверлил отверстие под каждый саморез. Благодаря высверливанию саморезы не деформировали поверхность фанеры. Перед посадкой на саморезы торцевая часть упорной планки была обработана столярным клеем.

  • Собираем стол для ручной циркулярной пилы. Сама столешница была установлена на металлические мебельные ножки большой высоты, 1 (м). Мастера на видеоролике не стали изобретать колесо, а просто использовали покупные ножки заводского производства.

  • Готовим площадку под циркулярную пилу. Для этого из столешницы был вырезан прямоугольный сегмент. Место установки пилы необходимо рассчитать так, чтобы к циркулярке было удобно подходить. Края вырезанного сегмента необходимо сточить буквально на 1 (мм). Это нужно для того, чтобы площадка для установки циркулярки свободно заходила в столешницу.

  • С обратной стороны столешницы необходимо установить упоры, чтобы вырезанный прямоугольный сегмент не проваливался, а устойчиво и надежно стоял ровно заподлицо со столешницей. На видео этот момент показан, как и все нижеследующие операции.
  • Делаем пропил в площадке для циркулярной пилы.
  • Фиксируем на площадке циркулярную пилу. Можно дополнительно установить и подъемный механизм для циркулярной пилы.
  • Устанавливаем направляющие поперечного упора.
  • Монтируем поперечный упор.
  • Подключаем циркулярную пилу.

В дальнейшем стол можно модернизировать, установив дополнительно каретку. Многие мастера совмещают в конструкцию столешницы место под установку и циркулярной пилы, и электролобзика. Кстати, в блоге есть заметка на тему создания стола для лобзика.

Инструкция, как изготовить стол для циркулярной пилы своими руками является лишь ознакомительной. Каждый из мастеров должен использовать оптимальные в конкретно его случае габаритные размеры циркулярного станка. Дополнительно мастеру предстоит индивидуальная доработка изделия по части техники безопасности.

Использовать самодельное оборудование, как и любое заводское, необходимо с крайней осторожностью. Электрический режущий инструмент в обрамлении самодельной станины – это источник повышенной опасности!

Как сделать компактный многофункциональный станок


Всем мозгоремесленникам доброго времени суток! Для тех из вас, у кого нет больших мастерских или малогабаритных стеллажей под инструмент, пригодится самоделка этой статьи, в которой компактно умещены все полезные инструменты, и которую легко можно перемещать на другие рабочие площадки.

При создании этой мозгоподелки я старался сделать ее как можно компактной, чтобы ей можно было удобно пользоваться даже в небольшом пространстве, а перемещать даже при отсутствии у вас автомобиля. Для этого у нее имеются транспортировочные колеса, и передвигать поделку можно в одиночку, а если все же использовать для этого авто, то потребуется лишь небольшая помощь при погрузке.

Этот компактная станок-самоделка включает в себя: циркулярный стол, фрезерный стол и лобзик. А еще в ней имеется большой шкаф в котором вы можете хранить другой свой инструмент.

Полезная ссылочка



Чтобы показать поделку в действии я сделаю пару ящиков из дешевых сосновых досок.
На видео показано как я нарезаю доски для ящиков на циркулярном столе с помощью салазок, для получения требуемых размеров пользуюсь дополнительной планкой с зажимом.

Потом я делаю канавку для основания.
Нужный угол можно получить используя угловой упор с направляющей.
Сняв накладку можно выставить угол наклона диска, в данном случае 45 градусов.
Направляющая лобзика регулируется в трех осях, тем самым можно использовать лезвия разных размеров — от 100 до 180мм, тем самым получая максимальную высоту среза 70мм.

Далее я делаю ручку выдвижного ящика, и для этого использую фрезером, которым навожу округлую фаску. Здесь также имеется направляющая для углового упора, а еще будет полезен выносной подшипник для фрезерования кривых линий. Сам фрезер можно наклонять под углом 45°.
Ящик готов, и он занимает предназначенное ему место.

Соединение паз-шип можно на этом мозгостоле сделать двумя путями. Во-первых, с помощью лобзика, дополнительной планки и углового упора. А во-вторых, на циркулярном столе, используя специальный кондуктор.

С диском самого большого размера, который можно установить на самоделку (235мм), можно получить максимальный рез 70мм.  На направляющей имеются небольшие регулировочные болты для уменьшения наклона, а при необходимости даже для блокировки.

Для соединения деталей я выбрал второй способ, для этого одни части следует помещать с одной стороны кондуктора, а другие — со второй.

И вот что получилось, переходим к фрезеру, на этот раз уже используем прижимное устройство, чтобы сделать паз основания. Для этого необходимо поднять циркулярную пилу и выставить фрезер под углом 45°.



Шаг 1: Нарезка деталей



Начинается создание многофункционального стола-самоделки с нарезки всех деталей и их нумерации.
Далее для получения прорези ручки высверливаются 4 угловых отверстия и «допиливаются» лобзиком. Затем высверливаются отверстия тех же размеров, что и диаметр и толщина шайбы системы открывания. Отверстия зенкуются.

После этого подготавливается место для установки кнопок включения питания и аварийного отключения. Затем с помощью дюбелей и 50мм-х саморезов собирается корпус мозгостола. По желанию, детали корпуса обрабатываются лаком, так поделка будет лучше выглядеть и дольше прослужит.

Подготовив корпус, собираются 3 верхние части. Для этого нарезаются детали откидных рамок и в них высверливаются необходимые отверстия. Отверстие под трубку сверлится такого диаметра, чтобы эта трубка свободно в нем вращалась, так как она является осью вращения откидных крышек.

Затем выбирается полость под циркулярную пилу. Я это сделал с помощью своего 3D-фрезера, за неимением подобного это можно сделать обычным фрезером с помощью соответствующих кондукторов и направляющих.

С лицевой стороны крышки циркулярного стола выбирается полость под быстросъемную панель, сняв которую можно будет менять угол наклона диска. Саму панель можно использовать для настройки глубины фрезерования полости.

Установив циркулярную пилу в предназначенную полость размечаются отверстия под ее крепление. Хорошо подходит для этого 3D-фрезер, потому что на сверлильном станке данные отверстия нельзя будет просверлить из-за его ограниченной рабочей поверхности.



Шаг 2: Начало сборки



На данной стадии начинается постепенная сборка портативного многофункционального станка для мастерской самодельщика.

Размечается и выбирается с помощью циркулярного стола паз под направляющую. Две дополнительных фанерки дадут необходимую глубину для прочного крепления планки направляющей. Далее на крышку крепится планка с нанесенной на него самоклеящейся рулеткой.

После этого высверливается отверстие для фрезера. Затем отрезаются трубки для осей вращения и на корпус монтируются рамки откидных крышек. В соответствии с чертежами изготавливаются и устанавливаются фиксирующие подпорки.

К рамке прикладывается крышка фрезера, выравнивается и крепится саморезами посредством отверстий в канале направляющей.

Затем подготавливается крышка лобзика, в ней выбирается паз под этот самый лобзик. Если для крышки используется материал не со скользящей поверхностью, такой как у меламина, то поверхность этой крышки следует обработать лаком, чередуя со шлифовкой.

Сделав это, вырезаются и собираются детали механизма вертикального подъемника фрезера, с помощью которого будет регулироваться глубина фрезерования.

Далее склеиваются вместе две фанерки, чтобы сделать из них держатель самого фрезера. В них высверливается отверстие того же диаметра, или подходящего, что и при создании крышки фрезера. Этот держатель мозгофрезера можно сделать на ЧПУ-станке или даже заказать онлайн.

Готовый держатель фрезера крепится к вертикальному подъемнику, и теперь его можно попробовать в действии.

Для разметки радиуса пазов наклона временно крепятся к вертикальному подъемнику обычные петли, а для изготовления ручек-вертушков используются обрезки фанеры.



Шаг 3: Завершение сборки



Эту стадию сборки самоделки я начну с тех деталей, о которых позабыл ранее. Они придадут стабильности системе подъема.

Для начала нарезаются детали основания, я сделал это на своем циркулярном столе, затем они собираются в рамку, которая крепится к дну корпуса многофункционального мозгостола. Высота этой рамки должна быть такой же, что и высота имеющихся колесиков.

На створки одной из откидных крышек крепится щеколда, а створки другой — замок. Это может быть полезно при транспортировке поделки и выступать в качестве превентивной меры от кражи вашего инструмента.

Далее подготавливается 4-х разъемный электроудлинитель, в два разъема которого будут включаться лобзик и фрезер, а в два оставшихся — дополнительный электроинструмент. Розетка для циркулярной пилы подключается через кнопку включения питания и кнопку аварийного отключения.  Провод удлинителя наматывается на специальные сделанные для этого ручки.

Быстросъемные панели сделаны из опалового метакрилата. Они помещаются на свои места, а прорезь в панели циркулярной пилы аккуратно делается самой пилой. В качестве направляющего подшипника я использовал аксессуар из комплекта старого фрезера. Это приспособление будет полезно при фрезеровании изогнутых линий.

После этого уровнем проверяется плоскость всей верхней части поделки, если они откидные крышки не лежат в плоскости центральной части, то это легко исправляется регулировкой наклона фиксирующих подпорок.

Далее проводится проверка перпендикулярности рабочих частей инструментов и плоскости стола. Для проверки фрезера в нем закрепляется трубка, по которой и смотрится перпендикулярность оси фрезера и плоскости стола, а еще проверяется параллельность канала направляющей и циркулярного диска. Ну и наконец, проверяется перпендикулярность полотна лобзика.

После этого крышки стола складываются, чтобы проверить не мешают ли мозгоинструменты друг другу.



Шаг 4: Полезные приспособления



Данный шаг повествует об изготовлении некоторых полезных аксессуарах для стола-самоделки.

Первым делом нарезаются детали салазок, далее выбирается паз под ползунок направляющей. После этого две фанерные детали скрепляются вместе саморезами, при этом положения саморезов следует выбрать так, чтобы они не мешали последующей доработке этой детали. Затем в специально подготовленный паз на нее наклеивается измерительная лента, и этот аксессуар для мозгостола покрывается лаком, чередуя со шлифованием, тем самым создавая на этом приспособлении необходимую гладкую поверхность.

Салазки собираются, помещаются на многофункциональную самоделку и от них отрезается лишнее и прорезается срединный пропил, а затем еще наклеивается измерительная лента.

От саней откручивается ползунок направляющей и делается паз для кондуктора «шип-паз». Такого же как у другого моего циркулярного стола.

Ползунок канала настраивается таким образом, чтобы исчез крен между болтами. Сам ползунок можно при необходимости застопорить просто закрутив бота по максимуму.

Далее нарезаются детали для стойки, она собирается, и лакируется-шлифуется. После сборки стойки изготавливается фиксирующая система для нее. Дюбели, вклеенные в эту фиксирующую систему, используются как направляющие оси. В окончании сборки стойки изготавливается ручка фиксирующей системы, а затем вся стойка проверяется в действии.

Дополнительно на стойку устанавливается пылесборник для фрезера, а в боковую сторону мозгостойки у пылесборника вкручиваются резьбовые втулки для прижимной панели.

Сделав это проверяется параллельность стойки и циркулярного диска, затем в паз боковой стенки вклеивается измерительная лента.

Закончив с этим, нарезаются детали кондуктора «шип-паз», которые затем склеиваются и зачищаются.



Шаг 5: Еще несколько полезных приспособлений



Это последнее видео данного мозгоруководства, и в его первой части показано как сделать угловой упор (для его создания можно наклеить распечатанный шаблон или воспользоваться линейкой). Заготовку упора можно уже нарезать на самом многофункциональном станке.

Резьба в ползунке направляющей дюймовая, если же необходима метрическая, то придется воспользоваться метчиком.

Обязательно стоит временно прикрутить заготовку упора к направляющей, чтобы убедиться, что радиус поворота сделан верно.

Затем нарезаются детали шипового кондуктора, при этом необходимо для уменьшения трения слегка увеличить толщину крепления кондуктора.

Чтобы изготовить прижимную панель на фанерную заготовку наклеивается шаблон, пазы настройки этой панели выбираются с помощью фрезера мозгостанка. В нужных местах крышки с фрезером монтируются резьбовые втулки.

Далее изготавливается направляющая пилки лобзика, фиксирующая система этой направляющей такая же, как и у стойки.

Сначала собирается система регулировки подшипников, чтобы избежать износа фанеры используется металлическая пластина. Одно из отверстий делается большим, чтобы посредством этого производить настройку подшипников.

Тоже самое проделывается с фанеркой.

После этого механизируется система регулировки высоты, и теперь конструкция может перемещаться в трех осях, тем самым получается необходимое положение.

Наконец, готовую направляющую для пилки можно проверить в действии, при этом важно удерживать распиливаемую дощечку двумя руками, чтобы она достаточно прочно прилегала к плоскости стола.

О компактной многофункциональной самоделке всё, удачи в творчестве!

( Специально для МозгоЧинов #Portable-Workshop

Самодельный верстак для циркулярки дп 140 размеры. Стол для циркулярной пилы своими руками

Если изучить раздел на FORUMHOUSE «Самодельные станки, инструменты и механизмы», то можно найти «1000 и 1 вариант» приспособлений для самостройщика, которых не купишь в магазине. Это может быть стойка для «болгарки», для точного и быстрого разрезания металлического профиля, токарный мини-станок, а также всевозможные арматуро- и трубогибы и рубанки для газобетона. Интересен многофункциональный и недорогой распиловочный стол, который создал участник портала с ником id215711128.

id215711128

  • Как сделать распиловочный стол для циркулярной пилы.
  • Какие материалы и детали для этого нужны.

Универсальный распиловочный стол для дисковой пилы

Итак, у id215711128 есть мощная циркулярка, которой уже больше 20 лет. Глубина реза пилы 65 мм. В ходе её эксплуатации выяснилось, что добиться качественной распиловки древесины с её помощью сложно. Причины: постоянно сбиваются настройки угла наклона диска и глубины реза. Подошва пилы сделана из тонкого металла, в результате она гнётся, и не выдерживается геометрия при распиле заготовки.

Сначала пользователь пошёл стандартным путём — стал дорабатывать пилу. Изготовил приспособления для соблюдения перпендикулярности реза. Подкладывал клинышки для соблюдения глубины распила. Встраивал пилу в стол, как есть, но хилая резьба М4, на стойках циркулярки, ослабевала и каждый новый проход приходилось настраивать заново. Несмотря на сложности распиловки, id215711128 изготовил 5 обсадных коробок. «Авария», которая дала толчок для строительства многофункционального распиловочного стола, произошла тогда, когда умелец делал боковины для обсады двери.

id215711128

Я пилил двухметровый брус. Уже выбрал четверти, нарезал замки, осталось выбрать продольный паз, предназначенный для фиксации изделия на стене. Сделал пилой несколько резов и, когда заготовка была почти готова, у циркулярки сбилась глубина. Я практически распилил брус пополам, полностью испортив деталь. Всё, на этом я понял, что с меня хватит этих «танцев с бубном», и нужен нормальный распиловочный стол.

Сначала пользователь купил в строительном гипермаркете фанеру для столешницы. Затем разработал техническое задание, каким требованиям должен отвечать стол. Итак:

  1. Нужен максимально возможный вылет пильного диска.
  1. Пильный диск должен иметь регулируемый угол наклона – 90-45 градусов и вылет 0 – max с надежной фиксацией заданных параметров.
  2. На столе должны помещаться детали большого сечения, поэтому габариты стола – 1.22 х1 м.
  3. Нужен регулируемый и надежно фиксируемый параллельный упор, а также настраиваемые горизонтальные и вертикальные прижимы для обрабатываемых деталей.
  4. Стол должен быть многофункциональным, с возможностью дальнейшей установки фрезера и электрического лобзика.

По теме «универсальные приспособления столярки» рекомендуем прочесть статьи: и .

Определившись с требованиями, id215711128 задумался, из чего сделать механизм подъёма и опускания пилы. Выбор пал на автомобильный винтовой ромбический домкрат.

Но, поехав в магазин за болтами, шпильками и гайками, пользователь забыл его там купить. Т.к. возвращаться обратно не хотелось, самодельщик решил заменить домкрат на струбцину, от которой отрезал всё лишнее и приварил нужное.

Конструкция подъёмника получилась простой и надёжной.

Далее настал черёд апгрейда циркулярки. С неё пользователь снял подошву, крышку пильного диска, т.к. она мешала, и защиту диска. Разборка пилы производилась с расчётом, что, при необходимости, её можно будет собрать заново. Пилу установил на подъёмник.

Наклон пилы осуществляется при помощи самодельного поворотного механизма, сделанного из шпильки и досок.

По словам самодельщика, из-за метрической резьбы ручки приходится вращать на большое количество оборотов, но при нечастых перенастройках станка это некритично.

Параллельный упор имеет длину 1220 мм. Для исключения сдвига дальнего края заготовки при её распиловке упор оснащён дополнительным фиксатором.

Все детали хорошо подогнаны друг к другу и точно закреплены на столе, т.к. от этого зависит геометрия на выходе распиливаемой заготовки.

id215711128

Испытания станка показали, что всё работает, как надо. Углы наклона и глубина распила не сбиваются.

На этом этапе пользователь взял тайм-аут и подумал, как модернизировать станок для распиливания больших заготовок. На ум пришло сделать каретку, но она «съест» около 1 см глубины реза. Это может быть критично, т.к. детали обсадных коробок делаются из бруса и имеют размеры 1.5-2 м, при сечении 10х20 см. Кроме этого, такой брус немало весит, и толкать его по столу неудобно. Выход – заготовка стоит на месте, а передвигается сама пила.

id215711128

Я вспомнил, что, когда в строительном гипермаркете мне распиливали фанеру, делали это таким «хитрым» станком, пильный диск которого ездит сверху-вниз и слева-направо. Поразмыслив, я решил сделать тележку с роликами и поправляющими, по которым будет передвигаться пила.

Для изготовления приспособления пользователь купил ролики для мебельной тележки и уголок 5х5 см. Сначала id215711128 решил поставить только нижние и горизонтальные ролики. Но, т.к. из-за приложения усилий при перемещении тележки может получиться перекос, мастер поставил на тележку дополнительные ролики, которые упираются в нижнюю поверхность столешницы.

Т.е. тележка зафиксирована в трёх направлениях. Это обеспечивает высокую точность её перемещения.

В ходе «обкатки» стола пришлось регулировать соосность направления пропила и направление движения тележки.

Для этого подкладывались шайбы под крепление направляющих уголков.

Отрегулировав станок, самодельщик испытал его, распилив доску сечением 20х5 см.

При ходе диска в 260 мм этого оказалось достаточно для точного распиливания заготовки.

d215711128

Взяв за основу простую циркулярку, мне удалось сделать распиловочный и торцовочный станок с возможностью продольного и поперечного распила. Пилить можно или жестко зафиксировав циркулярку, двигая заготовку, или двигая пилу, при зажатой струбцинами заготовке с регулировкой глубины и наклона диска. Планирую ещё доработать станок, чтобы сделать его ещё функциональнее и удобнее. Для этого нужно поставить:

  • Быстросъёмный неподвижный упор с транспортиром для торцевания заготовок под любым нужным углом при перемещении пилы.
  • Подвижный транспортир для обработки небольших деревянных изделий при зафиксированной циркулярке.

Также пользователь установил эксцентриковый зажим для фиксации каретки в любом из положений пилы.

В домашнем хозяйстве часто не хватает циркулярной пилы, особенно если затеян капитальный ремонт или строительство. Промышленные изделия не всем по карману – слишком дорого. А ведь можно изготовить циркулярку самому, используя те материалы, что имеются в домашнем хозяйстве.

Конструкция – основные узлы, их назначение

Циркулярная пила стационарная своими руками создается с продвижением в нескольких возможных направлениях:

  • приспособление имеющегося ручного инструмента, используя двигатель и дисковую пилу для новых возможностей;
  • совершенствование промышленных изделий для расширения функционала;
  • сборка из отдельных деталей, изготовленных, в основном, собственными силами.

Стационарный циркулярный станок включает несколько основных узлов: стол, вал, двигатель и некоторые другие, характеристики которых не столь важны.

Стол служит для крепления деревообрабатывающих механизмов. Его можно собрать полностью из металла, что предпочтительнее, особенно для станков с двигателем большой мощности. Из дерева тоже получаются хорошие столы для циркулярки. Но необходимо учитывать, что столешницу следует покрыть листом металла, иначе дерево скоро износится. Столы должны быть очень жесткими и устойчивыми, способными выдержать немалую нагрузку при работе. Поверхность делается идеально ровной, над вращающимися деталями обязательна установка щитков защиты.

Для самодельной циркулярки неплохо подходит двигатель от стиральной машины. Переносной инструмент годится меньше: их коллекторые двигатели рассчитаны только для недолговременной работы. У них очень высокие обороты, небольшой КПД, боятся засорения. Можно применить трехфазный электродвигатель, но если в хозяйстве нет 380 В, понадобится приобрести конденсаторы, чтобы он работал от 220 В.

Самым ответственным узлом является вал. Используют готовый, если имеется, или вытачивают из металла-кругляка. Работу на токарном станке выполняют за один установ, затем в сборе с рабочими органами проверяют центрирование. Недопустимо даже минимальное биение, иначе в работе оно станет сильнее, при котором работать недопустимо. На валу предусматривают посадочные места: под дисковую пилу и под шкивы с другой стороны. Также можно сделать пазы для строгальных ножей.

Основные параметры – расчет мощности, оборотов, передачи

Характеристики дисковой пилы, двигателя и максимальной толщины пиломатериала, который можно порезать, взаимоповязаны. На покупном циркулярном диске указываются максимальные обороты, на которые он рассчитан. Число оборотов, передающихся двигателем на вал, должно быть меньше. Мощность двигателя влияет на максимально допустимый диаметр зубчатой пилы. Диаметр должен быть не менее, чем в три раза больше толщины материала, иначе пилить будет трудно. Считается, что для распиловки материалов толщиной 100 мм, нужен мотор не менее 1 кВт мощности.

Передачу делают только клиноременной – при попадании посторонних предметов под пилу, заклинивании материала, ремень проскальзывает на шкивах. Травматизм в таких случаях практически исключается. Важно правильно подобрать передаточное число. Берем во внимание два показателя: обороты двигателя и максимально допустимое число оборотов дисковой пилы. Рассчитываем необходимые диаметры шкивов. На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов.

Обороты вала с дисковой пилой во столько раз больше оборотов двигателя, насколько меньше диаметр его шкива от диаметра шкива на двигателе.

Деревообрабатывающий станок – капитальное изделие для дома

Для работ с древесиной в больших объемах лучше иметь станок, позволяющий разрезать материал, строгать, выбирать четверть. Требуется достаточно мощный электродвигатель, жесткий стол. Представляем конструкцию, выполненную из стального уголка и листовой стали. Она обеспечивает глубину пропила 60 мм, можно строгать доски шириной 200 мм. Применяется трехфазный двигатель 1,1 кВт, 2700 об/мин. Для подключения к 220 В требуются конденсаторы.

1 – рама станка; 2 – панель; 3 – пускатель; 4 – приспособление для регулирования высоты; 5,7 – рабочий стол из двух половин; 6 – основание; 8 – двигатель; 9 – площадка; 10 – шпильки М10; 11 – циркулярный диск; 12 – вал; 13 – упоры подъемного механизма; 14 – ведомый шкив; 15 – ремень; 16 – ведущий шкив; 17 – выключатель.

Рабочий стол имеет размеры 700×300 мм. На чертеже видим, что высота всей конструкции 350 мм. Высота недостаточная для удобной работы, циркулярку придется устанавливать на дополнительную площадку, весит она всего 35 кг. Можно увеличить длину и ширину, высоту увеличить до 1200 мм. Остальные размеры подгоняем под них, но конструктивные особенности остаются неизменными.

Сначала делаем раму станины из стальных уголков 25×25 мм. Если не собираемся увеличивать высоту, делаем еще одну такую же нижнюю раму. Для каркаса с большей высотой сначала к верхней раме привариваем четыре ножки из таких же уголков, а затем делаем их обвязку на высоте 15– 20 см от низа. На нижней раме имеются пазы для стопорных болтов площадки двигателя. К задней стороне площадки приварены две шпильки, выходящие в отверстия на задней же части нижней рамы. Подтягивая шпильки, натягиваем ремни, затем стопорим площадку, закручивая гайки на шпильках, выходящих в пазы.

Чтобы регулировать высоту стола по отношению к пиле, применяем несложный подъемный механизм. Он состоит из стоек, в верхней части которых пропиливаем пазы под углом 45°. Всего нужно восемь стоек – по четыре с каждой стороны. Их привариваем к раме с пазами, расположенными в зеркальном отражении. К внешним стойкам крепим поперечины. Посредине каждой из них сверлим отверстия, ввариваем гайки. По ним будут передвигаться резьбовые валы для регулирования подъема.

Концом они упираются в стойки, приваренные к царгам, собранным из уголков 75×50 мм. Сбоку в них ввариваем шпильки напротив пазов для регулировочного механизма. Стол состоит из двух равных половинок, крепится к царгам болтами с потайными головками. Работает регулировочный механизм так:

  • отпускаем гайки на стойках;
  • крутим винт, который нажимает на упор, поднимая или опуская стол;
  • затягиваем гайки шпилек;
  • выполняем аналогичную регулировку для второй половины рабочей поверхности.

Конструкцию можно упростить, не устанавливая регулировочный вал. Поднимаем и опускаем стол вручную. Если собрать стол не из двух половинок, а сплошным, понадобится только четыре стойки для подъемного механизма.

Ручная дисковая пила – превращение в стационарную

Из ручной дисковой пилы несложно изготовить стационарную, расширив ее возможности. Первым делом понадобится стол. Удобным материалом послужит финская фанера, которая, в отличие от обычной, ламинирована – заготовки при обработке хорошо скользят по поверхности. Она достаточно толстая, чтобы выдержать большой вес, влагостойкая, хорошо поддается обработке. Можно использовать обычную фанеру 20 мм, только ее нужно покрасить, а лучше покрыть листовой сталью или текстолитом.

Нужно понимать, что глубина реза уменьшится на толщину крышки. Понадобится диск большого диаметра, чтобы не уменьшить функциональность по сравнению с переносным инструментом. Размеры столешницы делаем достаточными для того, чтобы заготовка вмещалась по ширине. Следует добавить, что на широком столе можно дополнительно укрепить электрорубанок и лобзик, что сделает станок универсальным.

Используя чертежи и объяснения, нетрудно изготовить дополнительные приспособления для дисковой пилы, которые расширят ее возможности.

Размечаем на листе фанеры прямоугольник необходимых размеров, вырезаем, обрабатываем края. Подошвой прикладываем ручную циркулярку к поверхности и размечаем карандашом места крепления. Делаем прорезь для дисковой пилы. Можно несколько углубить место крепления, используя фрезу, но не больше 10 мм, чтобы не ослабить столешницу. Такой способ изготовления позволит приблизить глубину пропила к указанной в паспорте дисковой пилы.

Из досок делаем раму (царги), которую установим снизу, чтобы укрепить конструкцию. Четыре доски скрепляем в коробку, приклеиваем к столешнице, закрепив струбцинами. Через стол ввертываем в доски саморезы. Отверстия для них сверху зенкуем, чтобы спрятались головки саморезов. К царгам стационарной пилы крепим ножки, лучше болтами с шайбами и гайками. Столу следует обеспечить дополнительную жесткость, поэтому в нижней части ножек делаем распорки.

Изготовляем ограничительну планку, равную длине рабочей поверхности. В ней сверлим два перпендикулярных диску паза, в которых планка будет передвигаться и фиксироваться на определенном расстоянии от пильного диска. Осталось внести изменения в систему управления: фиксируем кнопку управления во включенном состоянии изолентой. На царгу устанавливаем розетку, подключенную к сети. В разрыв провода, идущего к пиле, монтируем выключатель.

Некоторые моменты исполнения самодельных устройств

Как бы хорошо не была сделана циркулярка, отдельные ошибки могут привести к тому, что ее работоспособность окажется ограниченной. Это касается, на первый взгляд, вроде бы мелочей. Начнем с подшипников для вала. Установка обычных оправдана, если станок используется время от времени. Для самодельного устройства с постоянным применением лучше установить самоустанавливающиеся подшипники. Они состоят из двух рядов шариков, регулируются подтягиванием зажимной гайки. Установить крышку для защиты от пыли, стружки обязательно.

На рабочей поверхности наносим шкалу с шагом в сантиметр. Это намного облегчит работу по дереву при определении ширины разреза. Многие пренебрегают установкой защитного щитка над диском, а зря – лечение от попадания стружки в глаз или в более серьезных ситуациях обходится дороже.

При работе с различными материалами часто требуется регулировать обороты циркулярной пилы. Самодельная конструкция, как правило, не обладает возможностями регулирования числа оборотов двигателя. Выход один – применение шкивов различного диаметра. Их устанавливают на валу двигателя. Если беретесь заказывать шкивы у токаря, сразу делайте сплошной шкив с двумя–тремя разными диаметрами.

Многие желают установить на распиловочный станок трехфазный электродвигатель, не имея 380 В. Понадобятся конденсаторы, рассчитанные на минимальное рабочее напряжение 600 В бумажного или масляно-бумажного типа.

Емкость конденсаторов рассчитываем, исходя из мощности электродвигателя: на 1 кВт – 100 мкФ для рабочего конденсатора Ср. Емкость пускового Сп берем вдвое большей. Пусковое устройство SB – это кнопка, которая сама возвращается в исходное положение. Запуск простой: включается SQ, на пару секунд нажимается SB. После запуска кнопка отпускается, как только двигатель наберет обороты, можно пилить.

Упор для продольного пиления.

Идеально выровняв пилу относительно одного из краев стола прикрепил ее винтами М4. Для этого мне пришлось просверлить железное основание циркулярки в четырех местах.

Для установки на стол в общем-то подойдет любая циркулярка, но если выбирать тип крепления винтами за основание — тогда лучше выбрать модель с железным основанием. Литое может треснуть.

Есть еще один популярный способ крепить циркулярку к столу, не сверля отверстия в основании — прикрепить ее при помощи прижимов, которые фиксируют основание, прижимая его к поверхности. Только мне этот способ показался не достаточно верным в плане точности и надежности установке и я не стал его применять.

Еще один важный параметр ручной циркулярки — это возможность подключения пылесоса. Если пилить без пылесоса — в воздух поднимается мелкая древесная пыль.


Диск пропилился на верхнюю сторону столешницы. Высота — 40мм (диск по дереву Bosh 160мм). Столешница уменьшает глубину пропила на 9 мм. Глубина пропила выставляется на самой циркулярке. Удобно, что диск можно полностью спрятать в стол.

UPD: ВАЖНО! На ряде бюджетных циркулярок может оказаться так, что диск находится под незаметным наклоном. И все пропилы окажутся скощенными. Обязательно проверить инструментальным угольником, чтобы диск был под 90 град, относительно поверхности стола. (можно до установки пилы проверить угол относительно родной площадки. Если диск оказался не под прямым углом и нет возможности выставить идеальный угол площадки — можно подкладывать с одной из сторон под площадку несколько полосок жести, добиваясь идеального угла (можно шайбы под винты, которыми крепится пила к столу, но это решение хуже)

Внутри стола разместил розетку для пилы, которая будет теперь включаться кнопкой пуска.

Вот так можно подключить к пиле пылесос. В общем-то стол готов и можно пилить. (сделал за один вечер и одно утро).

Пилить без оснастки конечно можно, применяя рейки и струбцины, но неудобно.

Эта конструкция, прижимаясь к краям стола и выравниваясь относительно них, может двигаться вдоль пильного диска. Прижав салазкам рейку, можно легко ее перепилить ровно под 90 о. Тонкие деревяшки можно класть внутрь салазок.

Можно даже нарезать рейку, как колбасу:) Для примера нарезал несколько кусочков разной толщины.

Салазки решают только часть задач. Для продольного пиления нужен еще боковой упор.

Из фанеры склеил кронштейны, которые будут цепляться за край стола.

Вцепляется в края мертвой хваткой.

Циркулярная пила — опасный инструмент. Чтобы не отпилить себе пальцы я сделал из отходов мебельного щита простенький толкатель.

Я уже успел поработать с этим столом, пилил и рейки,мебельный щит, фанеру.Выполнять все эти работы стало гораздо легче, чем я это делал отпиливая ручной циркулярной пилой.

В будущем я еще доработаю этот стол:
— переделаю боковой упор для продольного пиления, чтобы, перемещаясь, он всегда оставался параллелен диску
— поставлю снимающийся расклинивающий нож, к которому будет крепиться защита диска
— Сделаю пылеотвод с верхней части стола. (Сейчас, когда пилю, диск выкидывает мне древесную пыль прямо в лицо)
— Доделаю усовершенствованный толкатель. Уже начал делать более интересную и удобную версию толкателя, об этом напишу в будущем.

Буду постепенно реализовывать это в будущем, а пока буду работать так.

Вести самостоятельный раскрой пиломатериалов мечтают многие домашние умельцы. Дело это несложное, но без подходящего оснащения — практически невыполнимое. Так почему бы не приспособить для этого ручную циркулярную пилу и не собрать своими руками стол с возможностью продольного и поперечного реза?

Ручная циркулярная пила для этого может использоваться вполне обычная. Мощность и диаметр диска напрямую зависит от того, что и в каком объеме вы собираетесь обрабатывать. Помните также, что крепление к столу крадет до 20 мм от максимальной глубины реза, поэтому одноручные пилы с диском 120 мм для таких целей малопригодны. Наличие у циркулярки функций регулировки глубины и угла пропила предоставит вам больше возможностей для тонкой обработки деталей и нарезки ящичных пазов.

Материалы для стола и основы

Для столешницы рекомендуется использовать ламинированную фанеру 9 или 11 мм. Материал действительно заслуживает того, чтобы заняться его поиском: прочный, не прогибается, поверхность ровная и скользкая. Идеально, если в месте покупки вы закажете распил по желаемым размерам стола, чтобы кромки и резы были строго прямоугольными. В нашем случае размеры столешницы будут равны 800х800 мм.

Для корпуса стола подойдет практически любой листовой материал, например, ЛДСП толщиной 16 мм. Потребуется четыре полосы без оклейки торцов размерами 400х784 мм. Из них нужно собрать стенки прямоугольного ящика, скрепляя планки черными саморезами с предварительным рассверливанием внешней детали на 5 мм. Для прочности и устойчивости во внутренних углах собранного короба устанавливаются бруски 40х40 мм, крепление к ним лучше выполнять тем же способом. Торцы брусков будут использованы для закрепления поверхности стола.

Такое приспособление для стационарной установки пилы можно разместить поверх любого верстака достаточных размеров. Если вы планируете отдельную установку, закрепляйте в углах короба длинные деревянные бруски, которые выполнят роль ножек. Не забывайте, что внизу их нужно скрепить перекладинами и предусмотреть установку дополнительного гнета для большей устойчивости.

Закрепление ручной пилы

Разметьте на изнаночной стороне фанеры продольную и поперечную центральную ось. Измерьте ширину и длину опорного башмака вашей пилы и перенесите их на разметку столешницы. Определите диаметр и толщину нижнего защитного кожуха, и расстояние, на которое он удален от краев опорного башмака. Разметьте прямоугольник соответственно полученным размерам на фанере и вырежьте отверстие электрическим лобзиком.

В четырех углах башмака изготовьте по одному отверстию диаметром 10 мм. Места сверления произвольные. Установите диск пилы в паз столешницы и выровняйте башмак по разметке. Разметьте центры изготовленных отверстий на фанере и перенесите их на обратную сторону тонким сверлом.

Если в опорном башмаке недостаточно места для сверления таких крупных отверстий, используйте две стальные пластины с приваренными шпильками 6 мм, прикрепить их к основанию пилы можно гайками-барашками с подкладкой шайб-звездочек. В этом случае снять пилу для ручной работы и вернуть ее на место без дополнительной регулировки будет делом пяти минут. Пластины, в свою очередь, имеют по одному крупному отверстию, для надежного монтажа и первоначальной регулировки положения пилы.

Для крепления пилы к столешнице нужно использовать лемешные болты М8 с потайной конусной головкой. Под них с лицевой стороны сверлится отверстие 8 мм и делается зенковка под шляпку, которая в незатянутом состоянии должна выступать над поверхностью не более 1 мм. С обратной стороны болты проходят в отверстия опорного башмака (или стальных пластин) и затягиваются под широкую и пружинную шайбу, либо гайкой с пластиковым гровером.

Если примерка прошла успешно, столешницу нужно закрепить к коробу. В четырех углах фанерной плиты нужно просверлить по одному такому же отверстию, как и для крепления пилы. Расстояние от краев — половина стороны используемого бруска плюс толщина стенки короба, в нашем случае это 30 мм. В центре каждого бруска сверлится по 10 мм отверстию, внутрь вкручивается стальная футорка М8х18 мм.

Когда столешница закреплена, переверните стол на бок, чтобы иметь одновременно доступ к диску и местам крепления пилы. Убрав на время защитный кожух, выставьте диск пилы по продольной оси стола, используя рейку и угольник. После регулировки диска хорошо затяните гайки крепления. Используя линейку или уровень, приложенный к диску, нанесите на края стола метки и проведите по ним линию плоскости реза. Проведите по линии несколько раз шилом, оставляя неглубокую борозду, такая разметка точно не сотрется после долгой эксплуатации.

Пусковая кнопка и электрика

Штатную кнопку включения необходимо зашунтировать, а если такой возможности нет — зажать прищепкой или жгутом. Вместо кнопки на ручке будет использоваться небольшая электросеть, проложенная внутри ящика.

На внешней передней стороне короба установите сдвоенную кнопку «Старт/Стоп» с фиксацией. Ее нормально открытый контакт подключается в разрыв кабеля питания. Концы провода подключаются к штепсельной розетке, прикрученной с внутренней стороны.

После того как пила подключена и проверена в работе, необходимо натянуть на воздухозаборную решетку сложенный втрое капроновый чулок.

Подрезку деталей удобно проводить при наличии упорной балки, которая движется по направляющим вдоль линии разреза. Изготовить такую можно из обычной 9 мм фанеры.

Потребуется всего несколько дощечек:

  • 150х250 мм 2 шт.
  • 100х820 мм 2 шт.
  • 150х820 мм 1 шт.
  • 142х300 мм 1 шт.

Как и раньше, предпочтителен распил фанеры на точном оборудовании. Три длинные дощечки нужно собрать в форме швеллера 150 мм шириной и полками в 100 мм. Поскольку шляпки саморезов будут обращены к столешнице, под них нужно предварительно рассверливать фанеру и утапливать крепеж, а после обработать следы наждачной шкуркой. Надежнее вместо саморезов использовать конфирматы.

Доски 150х250 мм прикручиваются как заглушки швеллера, свободные концы направляются вниз. Оставшаяся планка прикручивается между полками ровно по центру. Если эту балку поставить на стол, боковые доски опустятся по бокам короба с зазором около 10 мм с каждой стороны.

Используйте мебельные направляющие полного выдвижения на шариковых подшипниках. Сперва крепите их к балке, а затем примеряйте и прикручивайте к корпусу. Отверстия для крепежа продолговатые, используйте их, чтобы отрегулировать балку: она должна скользить над столешницей с совсем небольшим зазором и под прямым углом к плоскости реза. Проведите балку один раз при включенной пиле, чтобы сделать надрез в нижней части. Для быстрого снятия и установки балки рекомендуется заранее отщелкнуть пластиковые фиксаторы на направляющих.

Регулируемый упор для продольного пиления

Распускать лес гораздо легче при наличии продольного упора. Сделать его можно из обычного алюминиевого карниза или другого легкого профиля с идеально ровной кромкой и ребрами жесткости. Потребуется отрезок по длине стола, то есть 800 мм.

В 150 см от краев изготовьте два отверстия по 8 мм и вставьте в них по болту М8, ориентируя резьбой вниз. Накрутите гайку без шайбы и туго затяните. На таком же расстоянии от краев стола проведите две линии. На пересечении их с осевой линией столешницы просверлите отверстия 12 мм. Еще по одному отверстию сверлится на тех же линиях с отступом в 30 см. Используя фрезер или лобзик, изготовьте две тонкие прорези, желательно делать подрез максимально ровно.

Профиль упора вставляется болтами в эти прорези, после регулировки его можно поджать барашками с широкой шайбой с внутренней стороны. Если ширину раскроя нужно часто менять, снабдите корпус стола дверными петлями для легкого открывания. Чтобы быстрее выполнять регулировку упора, закрепите на торцах стола обрезки ленты из рулетки.

Комментариев:

Многие обладатели ручных дисковых пил задумываются об их усовершенствовании, так как этот необходимый в хозяйстве инструмент при всех достоинствах, присущих переносным устройствам, не способен заменить стационарную циркулярную пилу.

Конструкторы некоторых моделей ДП решили помочь потребителям и снабдили свои изделия приспособлениями, которые хоть как-то могут возместить отсутствие стола, нужного для работы с материалами больших размеров. И все же все конструкторские ухищрения, как правило, являются компромиссными.

Как сделать из ручной циркулярки стационарную

Конечно, есть способ избавиться от недостатков переносного инструмента — купить стационарную циркулярку. Однако, раз уж вы стали владельцем ручной дисковой пилы, вы планируете ей работать? Не начать ли вам с изготовления стола своими руками для циркулярной пилы, который поможет превратить ДП в полноценный станок? В итоге получите опыт, удовлетворение от проделанной работы и, наконец, нужный результат.

Если у вас есть старый стол (обеденный, кухонный, письменный), то из него получится прекрасная станина. Но может случиться, что такого под рукой в нужное время не окажется, поэтому вам наверняка пригодятся советы, как сделать стол своими руками для своей ДП.

Для рабочей поверхности будущего станка идеально подойдет так называемая финская фанера. Этот материал ламинирован (хорошее скольжение заготовок при пилении), достаточно толст (выдержит большую массу), влагостоек (полезное качество для хранения вне помещения) и в то же время не лишен такого качества древесины, как легкость обработки.

Можете использовать для изготовления стола своими руками и простую фанеру толщиной в 20 мм, только ее придется обработать специальными составами и покрасить. Еще лучше будет накрыть стол листом стали или текстолита.

Для изготовления царг подойдут любые доски не менее 40 мм толщиной, а ножки можно сделать из деревянных брусков, стальных уголков или профильных труб, но лучше всего подойдут доски 100х50 мм

Нужно предупредить, пока вы не приступили к работе, что готовый стол для циркулярки уменьшит глубину реза у дисковой пилы как раз на толщину крышки, но если ваша ДП оснащена диском большого диаметра, то на рабочих характеристиках нового станка это обстоятельство скажется мало.

Изготовление крышки и боковин

Делая стол своими руками, учтите, что длина и ширина его рабочей поверхности должны быть достаточны, чтобы заготовка всей плоскостью могла лечь на крышку стола. От этого во многом зависит точность ее обработки. Можно добавить, что к широкому столу снизу можно прикрепить еще и электрорубанок и лобзик. Тогда уже получится многофункциональный станок.

Вырежьте из фанеры прямоугольный лист необходимого размера и обработайте его края. На будущей внутренней части столешницы нанесите разметку под крепление. Можете прислонить к поверхности подошву циркулярки и обвести ее карандашом, а пильным диском сделайте в столешнице прорезь. Если ваша ДП будет применяться для распила заготовок под различными углами, то прорезь должна расширяться к верхней части стола.

Можно забрать у стола несколько миллиметров толщины, чтобы постараться приблизиться к глубине пропила, предусмотренной паспортом вашей ДП. Сделайте для подошвы небольшое углубление фрезером. Конечно, не злоупотребляйте этой возможностью (глубины в 10 мм вполне хватит).

Теперь настала пора сделать царги (боковые доски под столешницей), они усилят конструкцию и обеспечат надежное крепление ножек. К тому же на царге можно будет разместить фурнитуру для включения и отключения инструмента. Боковины будут располагаться в 5-10 см от краев столешницы. Учитывая это, отрежьте 4 доски. Соберите их в коробку и скрепите ее саморезами (по 2 крепежа на каждый край).

Столярным клеем обмажьте грани, которые будут прилегать к крышке, и столешницу, приложите коробку к ней и зафиксируйте царги вместе с крышкой струбцинами. Не снимая их, ввинтите саморезы через рабочую поверхность в боковины. Не забудьте, что головки крепежа должны быть заподлицо с поверхностью стола, поэтому перед вкручиванием саморезов просверлите отверстия и раззенкуйте их.

Ножки для стола

Изготовление стола своими руками для ДП не закончилось. Теперь к ему необходимо приделать ножки. Рассчитывайте их высоту так, чтобы вам было в дальнейшем удобно работать. Ножки крепятся к царгам с наружной стороны и стягиваются с ними винтами, болтами или резьбовыми шпильками. Головки винтов и болтов, а также гайки должны быть отделены от древесины шайбами.

Даже если вы считаете, что надежно закрепили ножки, все равно им необходимо обеспечить дополнительную жесткость, ведь на сделанный стол своими руками будут действовать несколько иные нагрузки, чем на журнальный столик.

К ножкам из профиля или уголка распорки придется приваривать, а для усиления опор из досок подойдут бруски 40х40 мм или 50х50 мм.

Необходимые дополнения

Чтобы не упустить ни одной детали при изготовлении стола своими руками, следует знать об ограничительной или регулирующей планке. На некоторых моделях переносных ДП она есть, но ее хода не хватает для работы с широкими заготовками.

Стол циркулярного станка: 1 — фанерная перемычка; 2 — стальная пластина; 3 — вкладыш; 4 — пильный диск; 5 — шурупы; 6 — винты с потайной головкой; 7 — доска станины.

Длина планки должна соответствовать длине стола. Она может двигаться по направляющим с обеих сторон крышки или крепиться струбцинами. В поверхности стола можно сделать 2 перпендикулярные пильному диску прорези, через которые ограничительная планка будет крепиться на том или ином расстоянии от диска. Ограничитель можно сделать из бруска, металлического уголка или профильной трубы.

Осталось сделать для нового станка новый блок включения. Это довольно простая работа. На одной из царг устанавливается керамическая розетка, куда будет подключена ДП. Кнопка пилы фиксируется во включенном состоянии (не ломайте ее, а сделайте простой фиксатор из полоски стали или алюминия, обмотайте кнопку с рукояткой изолентой). На проводе, идущем от розетки на царге к сети, установите любое выключающее устройство, соответствующее мощности энергопотребления дисковой пилы. Закрепите его на боковине в удобном для вас месте.

Сделай сам Круглый обеденный стол с основанием X

У круглого стола есть свои преимущества, поэтому я решил построить круглый обеденный стол с основанием X. Вы определенно можете раздавить больше стульев вокруг круглого стола, и вам будет намного проще перемещаться по комнате без острых краев.

Мастер-класс по изготовлению обеденного стола с основанием X и круглой столешницей. Модификация плана Аны Уайт путем замены вершины на круг.

Я построил этот круглый обеденный стол с основанием x, используя чертежи Аны Уайт, изменил верхние опорные элементы и создал дизайн круглой столешницы. Решил поделиться модификациями для интересующихся. Расположенный в центре нашей гостиной в старинном фермерском доме, мне нравится, как линии основания X делают смелое заявление, отмечая положение стола. И контраст между острыми углами X на основании и мягкой круглой формой верхней части очень хорош. Шаблон X повторяется в дизайне столешницы, если смотреть сверху. Мы в нашей гостиной, комнате, которая почти никогда не использовалась, поэтому я решил превратить ее в рабочее пространство с моим письменным столом в стиле верстака и этим дополнительным обеденным столом для переполнения во время праздников.Замечательно иметь еще одну поверхность для домашней работы, проектов или расстелить газету и выпить кофе.

За этим столом легко разместятся четверо взрослых, но вы без проблем сможете разместить и шестерых.

Мне просто нравится коренастая конструкция 2×6 в сочетании с поперечинами 2×4, которые так аккуратно делят стол. Это обычные пиломатериалы с полки из Home Depot, здесь нет ничего особенного.

Чтобы получить этот плавный изогнутый край, я использовал туториал от Rogue Engineer. Джеймисон покажет вам, как собрать приспособление для фрезера и сделать несколько проходов с помощью спиральной фрезы.Я определенно не против поделиться своим новым рабочим местом со своими детьми, пока они продуктивны. Ниже приведены изменения, которые я внес в планы Аны. Обязательно прочитайте полностью перед тем, как начать. Используйте планы Аны здесь для строительства базы со следующими изменениями в BOLD :

Список вырезок:

  • 2 – 1×4 @ 11 5/8” 15 3/4″
  • 1 – 1×4 @ 26 7/8” 35″
  • 2 – 1×4 @ 13 1/4”
  • 1 – 1×4 @ 30 дюймов
  • 1 – 4×4 @ 21 1/4”
  • 8 – 4×4 @ 13 дюймов (самая длинная точка измерения, оба конца срезаны под углом 45 градусов к квадрату, а не параллельны)
  • 1 – 4×4 @ 36 дюймов (самая длинная точка измерения, оба конца срезаны под углом 30 градусов к квадрату, а не параллельны)
  • 2 – 4×4 @ 16 1/4” (самая длинная точка измерения, один конец срезан под углом 30 градусов)
  • 4 – 1×4 @ 5 1/4” (один конец срезан под углом 30 градусов к квадрату, измерение в самой длинной точке)
  • 2 – 2×4 @ 14 1/4” 18 1/4″ (один конец срезан под углом 30 градусов, измерение в самой длинной точке)
  • 1–2×4 @ 32 дюйма 40 дюймов (оба конца срезаны под углом 30 градусов к квадрату, измерение в самой длинной точке, концы НЕ параллельны)

ВЕРХНЯЯ ЧАСТЬ обрезана по размеру

Шаг 1: Соберите основание, используя увеличенные размеры верхней опоры, как указано в списке вырезов выше.

Шаг 2: Соберите верх, используя крест 2х4 в качестве отправной точки, обрежьте 2х6 по размеру. Используйте карманные отверстия в обоих направлениях и на срезанных под углом концах. Будьте особенно осторожны с тем, где вы размещаете торцевое отверстие для кармана на последней доске (отмечено желтыми стрелками), постарайтесь вставить не менее 7 дюймов, чтобы отверстие для кармана не было видно, когда вы вырежете круг.

Шаг 3: Сделайте приспособление для фрезера, используя руководство Rogue Engineer здесь. Маршрутизатору потребуется несколько проходов, каждый раз увеличивая битовую глубину.Прежде чем начать, обязательно подумайте о толщине вашей доски для джига: я использовал доску 3/4 дюйма для своего приспособления, и я не мог вставить фрезу достаточно глубоко, чтобы сделать последний проход на досках толщиной 1 1/2 дюйма. В итоге я перевернул стол и сделал разрез снизу.

Детальный снимок спиральной фрезерной фрезы. Так гладко!

Шаг 4: Для дополнительной опоры на концевой изогнутой части прикрепите доски 1×2 к нижней стороне.

Для отделки я покрасил стол смесью Minwax Classic Grey и Dark Walnut, а затем прозрачным воском.Установите основание на место и прикрепите столешницу с нижней стороны.

Резка и сборка круглого стола в деревенском стиле

Резка и изготовление круглого стола для фермы

Исходное сообщение: июнь 2016 г.
У нас есть небольшая столовая, которая отделена от кухни и гостиной. Площадь намного меньше, чем наш последний дом, поэтому наш типичный прямоугольный стол для фермерского дома не собирался его сокращать. В тот момент, когда я вошел в этот дом, я понял, что нам нужно построить круглый стол.Тем не менее, мне все еще нравился дизайн фермерского дома, который мы обычно использовали. Поскольку я хотел включить это в свой круглый стол, я искал повсюду планы в стиле фермерского дома. С небольшим успехом я решил имитировать то, что я видел визуально в Интернете, и построить его самостоятельно.

Я хотел просто обеденный стол. Обеденные столы, кажется, моя сильная сторона, и в прошлом, если я специально не сказал Брайсу НЕ продавать его, мне обычно звонили, что мы продали наш обеденный стол на Craigslist, а затем я выпадал из стола еще на несколько недель, пока Я могу найти время, чтобы построить еще один.Да, мы живем на грани.

Что вам понадобится: Включите JavaScript для просмотра контента

Начало рубки леса

Я начал с того, что сделал все вырезы для основы. Основа уложена слоями, поэтому она невероятно прочная. Представляет собой центрированное крестообразное основание с V-образным орнаментом. Я просмотрел свой список вырезок и сложил вместе все, что было одинакового размера.Единственный способ, которым я могу справиться со своими проектами, — это оставаться организованным. Я постоянно подметаю и складываю.

Затем я начал Крега собирать детали, которые мне нужно было соединить вместе. Если вы планируете собирать какую-либо мебель, вам понадобится Kreg Jig. Это была лучшая инвестиция в моей взрослой жизни. На изображении ниже показана распорка, которая проходит прямо под столешницей.

Ниже показаны скобы, которые я обрезал под углом 45* для V-образной формы и перевернутой V-образной формы.Вот почему вам нужна торцовочная пила, а не простая ручная пила. Признание: на самом деле мне пришлось разобрать весь стол после того, как я закончил его, и обрезать его, потому что они не были обрезаны прямо, из-за чего столешница сидела криво. Я рекомендую дважды проверить свою работу, чтобы убедиться, что она ровная, прежде чем вкручивать ее.

После того, как я вырезал все детали для основания, я собрал их вместе, чтобы понять, насколько большим я действительно хочу верх. Мне пришлось вкрутить угловые детали в основания.В то время ни один из них не подвергался крег-джиггингу.

Затем я перешел к круглой столешнице.

Я не был уверен, насколько большим должен быть круглый стол. До этого у меня не было стола в этом пространстве, поэтому я начал все сначала. Выполнив простой поиск в Google, я решил сделать его нестандартным размером около 40 дюймов. Я хотел комфортно разместить 5 человек. Затем я измерил каждую доску и сделал по 4 детали каждого размера для каждой секции.Мне пришлось крегить в нескольких местах, чтобы он был достаточно прочным. Все маленькие углубления на картинке ниже — это места, где мне пришлось крутить гайки.

Предполагая, что все идеально ровно, ваши разрезы должны быть легкими, и вы можете упростить процесс резки, вырезая небольшие внутренние секции за раз. Если вы новичок в деле «сделай сам», вы можете измерить и вырезать, чтобы поместиться в каждом квадранте. Я измерил каждую секцию, чтобы она подходила, потому что я хотел, чтобы каждая секция подходила как перчатка.

Столешница круглого стола начиналась с поперечной балки, сделанной из пары 2 на 4.Я собрал их вместе, измерил расстояние между каждым слотом и разрезал один за другим, как я упоминал выше. Когда я закончил, все выглядело так, как на картинке выше. Заметили все погружения, где я крегился? Я хотел, чтобы стол был прочным.

Обратите внимание на дополнительную доску?

ВАМ ЭТО НУЖНО.

Вы увидите дополнительную доску с каждой стороны на этой картинке выше. Это выглядит неуместно, но это было абсолютно необходимо. Если вы присмотритесь, вы увидите, что для краев круга потребовался дополнительный дюйм или около того доски в зависимости от размера, который я хотел.Вы должны увидеть контур круга, который я сделал в грубом наброске.

Далее был финальный монтаж на круглом столе. Я немного нервничал перед первым использованием роутера, поэтому попросил мужа сделать это. Мы использовали запасной кусок фанеры для создания направляющей.

С тех пор мы купили б/у ленточнопильный станок на Craigslist. Они немного дороже, но НАСТОЛЬКО СТОЯТ своей стоимости, если вы заядлый строитель. Ниже вы найдете видеоурок о том, как распилить круглую столешницу ленточной пилой.

Как вырезать круглую столешницу

Моя любимая часть!

Как только столешница была вырезана, я смог заняться своей любимой частью! Песок!! нет. Я ненавижу шлифовать с пылающей огненной страстью. Моя любимая часть окрашивается, когда вы видите, как ваша деталь оживает! *Вздох* Но я, наконец, начал понимать, насколько это важно. Для начала я отшлифовал орбитальной шлифовальной машиной с наждачной бумагой зернистостью 120.После того, как у меня был грубый слой на всем, я вернулся к наждачной бумаге с зернистостью 220.

УРА ПЯТНО! Minwax — мой выбор.

Ниже видно, что я протираю тряпкой. Мне очень нравится это пятно, когда оно немного светлее, поэтому я протираю его, а не рисую. Я использую морилку Early American, ее можно купить в Home Depot. Я использовал четверть литровой банки, но я использую это пятно на всем, так что у меня никогда не будет слишком много!

После того, как я собрал его, я быстро нанес слой полиуретана, чтобы придать ему некоторую защиту и блеск.На этом столе я использовал полимер на масляной основе от Minwax. Масляная основа придает ей блеск, имеет более сильный запах и требует немного времени для высыхания. С тех пор я полюбил полиуретан на водной основе. Он высыхает с более матовым покрытием и высыхает в миллион раз быстрее, чем средства на масляной основе.

После того, как полимер на масляной основе высох, я дал ему пару дней на отверждение, а затем снова слегка отшлифовал его наждачной бумагой с зернистостью 220 (только поверхность стола) с помощью орбитальной шлифовальной машины.

Конечный результат меня очень порадовал.

Переходим к следующему проекту по сносу половины стены и заливке полов! Говоря об этажах, если вы хотите увидеть фотографии Мередит Лейн до этого, посмотрите их здесь! Это была наша первая покупка, связанная с потерей права выкупа, и она нуждалась в ремонте всего дома. Если вам интересно купить выкупа, вы можете прочитать больше о процессе для этого здесь!

Как превратить циркулярную пилу в настольную

Handyman’s World является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon.ком.

Имея под рукой правильные электроинструменты, вы действительно сможете подняться на новый уровень в качестве плотника, разнорабочего или генерального подрядчика. Конечно, если вы планируете строить, ремонтировать и ремонтировать дома, строить шкафы или что-то в этом роде, вам помогут правильные инструменты.

Инструмент, который может оказаться очень полезным, — это настольная пила, но что, если у вас ее нет? Что делать, если у вас есть только циркулярная пила? Ты можешь превратить эту циркулярную пилу в настольную пилу? Ответ: да, вы действительно можете превратить циркулярную пилу в настольную, приложив немного усилий и изобретательности.

Давайте посмотрим поближе прямо сейчас.

Можно ли (и стоит ли) переделывать циркулярную пилу в настольную?

Итак, во-первых, да, переделать циркулярную пилу в настольную пилу более чем возможно. Как вы узнаете из нашего собственного пошагового руководства ниже, сделать это на самом деле не так уж сложно. Дело в том, что с небольшим запасом пиломатериалов, даже из обрезков пиломатериалов, вы можете легко построить себе стол и крепление, чтобы эффективно превратить эту циркулярную пилу в настольную пилу.

Если у вас есть запасные или обрезки пиломатериалов, это может стоить вам ничего, кроме нескольких часов вашего времени, а если вы талантливый строитель, весь процесс может занять менее часа.

С точки зрения того, стоит ли это делать, если вам просто нужна настольная пила для периодического использования, и вы не хотите тратить сотни или даже тысячи долларов на новую, тогда да, это определенно может быть стоило того. Однако, если вы профессионал, которому настольная пила понадобится ежедневно, стол для циркулярной пилы своими руками и крепление, которые вы собираетесь строить ниже, могут не подойти.

Конечно, крепление для циркулярной пилы, позволяющее превратить ее в настольную пилу, хотя и предназначено для общего использования, конечно, не будет иметь того же качества и количества функций, что и настоящая профессиональная настольная пила, которую можно приобрести в магазине. .

Другими словами, преобразование циркулярной пилы в настольную пилу мы рекомендуем делать только в том случае, если вам не требуется высококачественная настольная пила для ежедневной надежной работы.

Как превратить циркулярную пилу в настольную

Прямо сейчас мы хотим дать вам пошаговое руководство о том, как превратить циркулярную пилу в настольную. Хотя это может занять некоторое время, на самом деле это не так уж и сложно.

Шаг 1: Изготовление стола

Первое, что вам нужно сделать, это сделать стол, на который вы будете подвешивать циркулярную пилу. Все, что вам нужно сделать, это сделать прямоугольный стол, возможно, 3 или 4 фута в глубину и до 8 или 9 футов в длину. Просто используйте запасные пиломатериалы, чтобы сделать это. Это не должно быть чем-то вычурным.

Не забудьте добавить несколько крестовин, чтобы сделать его устойчивым и прочным.Кроме того, убедитесь, что когда вы скрепляете стол, винты должны быть потайными.

Вы также можете сделать несколько ножек для своего стола, но вы также можете поставить стол на пару козлов.

Шаг 2: Изготовление съемной панели

Теперь пришло время сделать съемную панель, на которой циркулярная пила будет висеть вверх ногами, фактически становясь лезвием настольной пилы. Эта съемная панель облегчит монтаж циркулярной пилы, а также позволит использовать стол для других целей.

Просто вырежьте прямоугольную панель из середины только что построенного стола, желательно так, чтобы оба конца панели располагались прямо над поперечными балками на нижней стороне стола. Таким образом, после того, как панель будет вырезана, вы можете просто вставить или вынуть панель, в зависимости от ваших потребностей.

Вы также можете выбрать другие способы создания этой съемной панели.

Шаг 3. Изготовление забора

Здесь вам нужно добавить настоящий кусок дерева на край стола, прямо там, где будет забор.Если у вас уже есть ровный и ровный край, где будет проходить забор, вы можете пропустить этот шаг, но если ваш стол имеет шероховатый или неровный край, вам нужно будет использовать ровный и плоский кусок дерева, чтобы вы могли сделать забор, который также верно и плоский.

Когда у вас будет кусок дерева, используйте клей для дерева и несколько шурупов, чтобы закрепить его в нужном месте (справа от стола). Убедитесь, что верхняя часть этой части находится на одном уровне с остальной частью стола. Теперь вы можете пропилить очень тонкую щель в этой части, прямо посередине, по всей длине.Таким образом, вы сможете отрегулировать положение самого забора.

Пожалуй, самое сложное — это прикрепить упор к столу, чтобы его можно было регулировать. Помните, что не все пропилы настольной пилы одинаковы, поэтому у вас должна быть возможность отрегулировать направляющую. Итак, возьмите кусок дерева, который будет забором, и прикрутите его к куску дерева, который вы только что прикрепили к правой стороне стола, и прикрутите его к этому куску под углом 90 градусов.

Поскольку первый кусок дерева имеет прорезь посередине, вы можете привинтить упор в любом месте относительно лезвия.

Шаг 4: Установка циркулярной пилы

Итак, теперь у вас есть стол со съемной панелью и регулируемой направляющей. Все идет нормально. Теперь пришло время установить циркулярную пилу на эту панель. Все, что вам нужно сделать здесь, это вырезать большую щель в съемной панели, так как именно здесь лезвие будет торчать сквозь стол и смотреть вверх, чтобы сделать эти пропилы.

После этого то, как именно вы установите циркулярную пилу на нижней стороне этой панели, будет зависеть от самой пилы.Тем не менее, по большей части вы должны быть в состоянии просверлить насквозь палубу, а затем использовать несколько болтов и гаек, чтобы надежно закрепить пилу на панели.

Теперь у вас должна быть съемная панель с перевернутой циркулярной пилой, прикрепленной болтами к нижней части, с высовывающимся лезвием через верхнюю часть.

Шаг 5. Приладка упора и пильного диска

Все, что вам нужно сделать сейчас, прежде чем вы сможете использовать свою новую настольную пилу, это приправить лезвие к упору. Для этого просто отрегулируйте положение упора так, чтобы оба конца лезвия имели одинаковое расстояние между ним и упором.

Как только вы это сделаете, вы сможете использовать свою новую настольную пилу.

Ошибки, которых следует избегать, советы и рекомендации

Хотя мы надеемся, что приведенные выше инструкции ясны и понятны, ниже приведены некоторые дополнительные советы и рекомендации, которые сделают процесс более плавным:

  • Помните, что точность и качество вашей настольной пилы будет зависеть от материалов, которые вы используете. Использование высококачественной, ровной и ровной древесины всегда дает лучшие результаты.
  • Излишне говорить, что, поскольку это проект «сделай сам», всегда дважды отмеряйте и один раз отрезайте.
  • При пилении или сверлении всегда соблюдайте правила техники безопасности. Всегда надевайте соответствующие защитные очки, держите пальцы подальше от движущихся лезвий, завязывайте волосы и не носите свободную одежду.
  • Если вы не делаете ножки для своего стола, вы можете использовать несколько винтов, чтобы прикрепить его к козлам. Вы не хотите, чтобы это хитрое изобретение упало во время работы.

Резюме

Итак, ребята, вы знаете, как собрать собственную подставку для настольной пилы, на которую можно установить циркулярную пилу.

Это не так уж и сложно, но помните, если вы ожидаете, что ваша настольная пила будет делать точные разрезы, вам необходимо правильно измерить и сделать настольную пилу правильной, прямой и плоской, при этом ограждение является одним из наиболее важных аспектов все.

Как сделать круглый стол — Круглый стол своими руками

Геометрию квадратных или прямоугольных столярных изделий довольно легко понять. А вот когда речь идет о круглых проектах, вроде круглых столов, все немного сложнее. Этот урок по деревообработке покажет вам, как выложить проект на куске фанеры, чтобы вы знали все, что вам нужно знать, прежде чем вырезать первый кусок материала для проекта.

Сделайте макет на куске фанеры, который больше диаметра проекта, который вы планируете. Вам понадобится большой компас, чтобы нарисовать круги. Лучевой компас — лучший инструмент для этой работы.

Нарисуйте круги, определяющие верхнюю часть, ножки и поручни вашего проекта. Я считаю, что проще всего отметить размеры на моей фанере и установить компас по отметкам, а не устанавливать компас по размерам на линейке.

Нарисуйте две перпендикулярные линии в центре круга.Это создает четыре квадранта. Разделите каждый из четырех квадрантов на два, чтобы создать подразделы под углом 45 градусов. Вы можете легко разделить квадранты, используя лучевой компас, чтобы провести короткую дугу, используя пересечение линий квадрантов и окружности в качестве центральной точки. Соедините пересечение дуг с центром круга. Эти линии указывают место соединения двух рельсов.

Разметьте положение граней ног. Это делается путем отмеривания от центрирующих линий ½ толщины ножки.

Следующее задание — рассчитать, какой длины должны быть рельсы, чтобы получился круг, необходимый для круглого стола. Это делается путем нанесения удара по линии от внутренней поверхности ноги до линии сустава под углом 45 градусов. Помните, что самый внутренний круг, который вы нарисовали, представляет собой кривую рельса. Этот круг должен находиться внутри линии, которую вы проводите от лица ноги до линии под углом 45 градусов. Перемещайте линию на равном расстоянии от центра круга до тех пор, пока при рисовании прямой линии кривая рельса не окажется внутри нее.

Рассчитайте угол, под которым должны быть отрезаны рельсы, разделив 360, число градусов в окружности, на количество рельсов. Разделите это число на два, так как вы будете резать половину стыка на конце каждой рейки.

Определите окончательную длину рельса, измерив длину линии, определяющей рельс, от длинной точки до длинной точки.

Отрежьте рейки нужной длины и под нужным углом и склейте их попарно.

С помощью двустороннего скотча поместите в центр круга блок, толщина которого примерно равна ширине направляющих.Вам также понадобятся распорные блоки той же толщины, что и ножки.

Временно закрепите направляющие и распорки ножек с помощью хомута. С помощью двустороннего скотча прикрепите рейки к макету. С помощью компаса луча, установленного на правильный радиус, нарисуйте окружность рельса поверх рельсов. Вырежьте и отшлифуйте кривую, чтобы получился круг идеального диаметра для вашего проекта.

DIY Table — Круглый обеденный стол с деревянными ножками — Простое руководство! — Ищу Alexi DIY Boss

Если вам нужно сделать стол, и вам не по душе скучный прямоугольный стол с прямыми ножками, то этот стол своими руками для вас!!! Идеально подходит для начинающих и мастеров среднего уровня, вам нужно всего несколько инструментов, чтобы сделать это!

Этот пост спонсировал Kreg, но все мнения и идеи принадлежат мне.

Насколько сложно сделать стол?

Не так сложно, как вы думаете! Я сделал этот стол за несколько дней, и он получился просто потрясающим. Я только начинающий мастер-сделай сам, и я использовал ту же технику для этого стола , который я сделал, и ЭТО был мой второй проект «Сделай сам»! Так что, если это сделал новичок, то вы можете сделать этот стол!

Какие инструменты вам понадобятся, чтобы сделать стол своими руками?

Все, что вам нужно, это:

  • a Kreg Jig ,
  • зажимы,
  • циркулярная пила
  •      (я также использовал настольную пилу, но циркулярная пила тоже подойдет!)
  • дрель,
  • и хороший шлифовальный станок!

Какие материалы нужны для изготовления стола своими руками?

  • (8) 2×8, 96″, доска
  • (2) 4×4, 72″, доска
  • Оборудование/принадлежности:
  • (16) 2″ шурупы Kreg для мягкой древесины
  • (1) упаковка 250, 2 1/2″ Шурупы Kreg для мягкой древесины
  • (1) Наждачная бумага 120
  • (1) Наждачная бумага 60
  • (1) Наждачная бумага 80
  • столярный клей

Смотрите, как я делаю стол 905: 90
