какой высоты должен быть, минимальная и максимальная высота

Высота фундамента над уровнем земли – величина ненормируемая, она проектируется индивидуально, с учётом климатических условий местности. Имеют значение и некоторые другие нюансы: наличие или отсутствие цокольного этажа, рельеф участка и разновидность фундамента. Что нужно учитывать в первую очередь, мы и расскажем в этой статье.

Цоколем именуется часть фундамента, которая выступает на поверхность земли выше планировочной отметки. Существует ещё такое понятие, как цокольный этаж – у него стены заглублены меньше чем на половину высоты, а остальная часть возвышается над землёй.

  • В этой части приходится устанавливать окна, и именно она диктует высоту фундамента над землёй. Расчёт весьма прост: если высота цокольного этажа составляет, к примеру, 2,6 м, а в грунт заложено 1,5 м – значит, над землёй будет возвышаться 1,1 м.
  • Если помещений ниже 1-го этажа не предусмотрено, определять, какой высоты должен быть фундамент от земли, следует исходя из климатических условий.
    Чем выше толщина снежного покрова, тем больше в нём запас воды, а она не должна попадать в точку примыкания стены с цоколем.
  • В стыке хоть и есть гидроизоляция, но она защищает стены только от капиллярного поднятия влаги. Из сугроба большей высоты влага будет проникать сбоку, поэтому цоколь и надо поднять хотя бы на 10 см выше предполагаемой высоты сугроба. Допустим, в вашем регионе высота зимнего снежного покрова составляет 200 мм – в таком случае высоту цоколя можно сделать 300 мм.

Высота цоколя 60 см – идеальный вариант для большинства регионов

Вместе с уровнем обреза цоколя приподнимается и отметка порога ведущей в дом входной двери, поэтому расчёт должен быть ещё и таким, чтобы удобно было сделать лестницу крыльца. Комфортная для человека высота ступени составляет 15-17 см, поэтому высота фундамента над землей должна быть кратна этому числу. Минимальное количество ступеней в лестнице 3, поэтому идеальной высотой цоколя будет 45 см.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Если дом располагается на участке с существенными перепадами, определять какой высоты должен быть фундамент для дома, следует исходя из разницы отметок. С той стороны, где нулевая отметка выше, цоколь получится более низким – и наоборот.

Высота цоколя в доме может быть разной

Конструктив фундамента тоже имеет значение. Рассмотрим, какой может быть минимальная высота фундамента над землей с точки зрения его конструктива.

Проекты от архитектурной студии FHDom:

Общая площадь:

90 м²

Общая площадь:

114 м²

Общая площадь:

115 м²

Применительно к ленточному фундаменту, цоколь является его продолжением. Формируется он по-разному, что может повлиять и на высоту надземной части:

  1. Если фундамент устраивается в траншее с откосами, ширина которой превышает ширину ленты, опалубка устанавливается от подошвы сразу на всю высоту монолита. Таким способом можно вывести ленту на любую минимальную высоту на пример, всего на 15-20 см. Для южных регионов это нормальная высота фундамента – во всяком случае, когда дом стоит не на склоне, а на ровной местности.
  2. На плотных грунтах ленточные фундаменты могут заливаться без опалубки, прямо в нарезанные грунте траншеи-щели, стенки которых и служат опалубкой. В этом случае, формировать по деревянной опалубке приходится только цокольную часть ленты. Чтобы не тратить время на ожидание набора бетоном прочности, многие возводят цоколь из кирпича, и тогда его высота должна быть кратна высоте ряда кладки. Высота кирпича составляет 6,5 см + высота шва 1,2 см = 7,7 см. Стандартная высота кирпичного цоколя, обеспечивающая надёжную перевязку – 7 рядов.
    7*7,7 = 54 см.
  3. Существуют ещё так называемые, плавающие ленты: с мелким заложением или поверхностные. Такой фундамент представляет собой балочное железобетонное кольцо, разделённое вдоль и поперёк по принципу решётки. Заглублённой части у него нет, а есть только цокольная. Во избежание действия опрокидывающих нагрузок, высота таких лент не должна превышать ширину больше чем в 1,5 раза — то есть, если ширина 40 см, то высота максимум 60 см.

Плитный фундамент тоже чаще всего плавающий. Глубже, чем на 1/3 высоты плиты, его закладывают только в тех случаях, когда строится цокольный этаж. Но тогда именно он и диктует необходимую высоту наземной части здания. Если же плита формируется для бесподвального дома, она может располагаться даже выше планировочной отметки грунта, и никакой цоколь может не возводиться вообще.

Фундамент без цоколя для бани

При наземном расположении фундамента стены строения получаются приподнятыми над уровнем земли на величину толщины плиты, а это минимум 20-30 см. В тех регионах, где из-за высоких снегов или вероятности подтопления в период весеннего половодья этого мало, плиту формируют с цоколем (ростверком). Как и в случае с лентой, цоколь здесь может быть кирпичным или монолитным. Однако второй вариант надёжнее: арматура монолитного цоколя связана с арматурой самой плиты, что обеспечивает для стен отменную пространственную жёсткость.

Плитный фундамент с монолитным цоколем

Принцип определения высоты цокольной части такой же, как и для любой, незаглубляемой в грунт конструкции – высота не должна превышать ширину больше чем на 25% (например: 400 мм ширина*600 мм высота). Как вариант, сечение делают квадратным, ориентируясь на толщину стены, в среднем оно составляет 400*400 мм. Если цоколь нужно поднять выше, его можно нарастить за счёт кирпичной кладки.

Эти два вида фундаментов можно объединить в одну категорию, так как наземная часть у них формируется одинаково. Под каменные стены требуется надёжная опора, для чего между головами столбов или свай заливается ростверк. Именно он и выполняет функции цоколя. От плит с направленными вверх рёбрами свайный ростверк отличается только тем, что на плите балка всей нижней плоскостью опирается на фундамент, а на сваях имеет только точечные опоры. Расчёт сечения ростверка так же ориентирован на толщину стен, но сечение у него чаще прямоугольное и высота немного больше толщины.

Точный размер сечения определяется расчётом, в соответствии с воздействующими нагрузками, но в малоэтажных домах он редко составляет больше чем 400*600 мм. Если дом нужно поднимать выше, делается это не за счёт высоты ростверка, а за счёт свай, головы которых могут отстоять от земли и на 2 м. В данном случае, высота фундамента над уровнем земли будет складываться из двух величин: выступа оголовков свай и высоты ростверка. Бывает, что ростверк и не поднимается высоко, а опирается на грунт или даже в него заглубляется. Так что, для каждого объекта высота цоколя определяется индивидуально.

Заборы монтируются на столбчатых фундаментах, где размер столба в сечении зависит от сечения наземных несущих элементов.

Наибольший вес и геометрические параметры имеют кирпичные или блочные столбы. Для устойчивости между ними заливают ещё и горизонтальную балку, ведь забору приходится выдерживать немалые ветровые нагрузки.

Эта балка — она же лента или ригель, и обеспечивает высоту цоколя, так как чаще всего лежит на поверхности, опираясь на уплотнённую песчаную подушку. Её сечение тоже составляет в среднем 400*400 см, потому что приходится ориентироваться на размер столба (если он из кирпича, то в поперечном разрезе его размер 380*380 мм).

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Иногда ригель заглубляют в грунт наполовину высоты — в таком случае над землёй остаётся всего 200 мм.

Беседка является вариантом малых архитектурных форм, и далеко не всегда ставится на фундаменте. Например, если она собирается из элементов заводской готовности и имеет щитовой пол, устраиваемый по лагам, для неё может быть достаточно хорошо выровненной площадки со щебневым или плиточным покрытием.

Проекты от архитектурной студии FHDom:

Общая площадь:

90 м²

Общая площадь:

144 м²

Общая площадь:

150 м²

Но беседка беседке рознь, и материалы для их строительства могут использоваться самые разные. У такого строения может быть одна или две глухих стены, они могут вовсе отсутствовать или заменяться декоративными ограждениями. Нужен ли фундамент, и если да, то какой – всё это решается исходя из материала строительства, рельефа, на котором беседка ставится и степени её капитальности.

Высота надземной части фундамента, как и у дома, зависит от толщины снежного покрова зимой, количества выпадающих осадков летом. Если беседку планируется поставить на возвышенности, поднимать уровень её пола и вовсе ни к чему. В остальном, выбор осуществляется в зависимости от конфигурации фундамента. Например, если это плита, цоколя у беседки не будет вовсе.

Однако беседки гораздо чаще стоят на столбчатых опорах. Обычно столбы структурируют из высокоплотных бетонных блоков размером 400*200*200 мм. Их укладывают в два ряда по высоте, что позволяет сделать для прочности перевязку швов. Нижний ряд обычно заглубляется до половины, поэтому между грунтом и балками нижней обвязки остаётся 300 мм.

Фундамент для каркасной беседки

Не только жилой дом, но и любая постройка – будь то теплица, баня или беседка, в капитальном варианте возводятся на фундаменте. На то, чтобы поднять пол повыше, в каждом случае могут быть свои резоны, но в первую очередь, ориентироваться нужно на условия строительства. Зачем увеличивать себестоимость строения, наращивая высоту фундамента, если в том нет необходимости?

Высота, гидроизоляция, утепление цоколя

Цоколем называют часть фундамента, которая находится выше уровня земли. Цоколь связывает между собой фундаментную стену, стену дома и перекрытие первого этажа.

Конструктивно цоколь может отличаться от фундаментной стены, так как на него не действует давление грунта, влага земли и др. Важно правильно определить высоту цоколя, которой решается вопрос влагозащиты стен. Также утепление и гидроизоляция цоколя играют ключевую роль как в сохранении тепла в доме, так и в обеспечении долговечности всего дома.

Гидроизоляция цоколя и стен

Цоколь играет очень важную роль в защите стены дома от увлажнения. Влага может проникать в стену не только из земли капиллярным способом, но и непосредственно воздействовать на стену в виде брызг, или снежного заноса.

Чтобы стена не переувлажнялась брызгами во время дождя, она должна отстоять от земли минимум на 20 см.

Следует учитывать, что угроза намокания нижней части стены от брызг или снега весьма существенная. Намокание стены приводит к ее быстрому разрушению. Достаточная высота цоколя для предотвращения непосредственного воздействия воды на стену дома, играет ключевую роль в обеспечении долговечности надежности всего строения.

Между цоколем и стеной дома устраивается горизонтальная гидроизоляция из специальных рулонных материалов. Этот слой предотвращает поступление влаги в стену непосредственно из цоколя (из фундамента). Как сделать гидроизоляцию фундамента

Изоляция самого цоколя от брызг и снега достигается применением на его поверхности слоя утеплителя, покрытого специальным водоустойчивым штукатурным слоем . Если утепление не предусматривается, то цоколь рекомендуется покрывать клинкерной плиткой, гидрофобной грунтовкой.

Цоколь рекомендуется делать западающим. Стена должна выступать над цоколем не менее чем на 50 мм.

Тогда стекающая вода не будет попадать на слой горизонтальной гидроизоляции и по нему не сможет уходить обратно в стену, а вода будет падать непосредственно на отмостку и далее поступать в ливневую канализацию. Об обязательном обустройстве дренажной системы возле фундамента и ливневой канализации читайте здесь

Схема цоколя для частного дома с высоким подполом (подвальным помещением)

Необходимая высота цоколя

Необходимо принять оптимальную высоту цоколя для конкретного дома. В приоритете – обеспечение защиты стен от воды. Учитывается конструкция стен, виды утепления, климатическая зона.

Кроме того, высокий цоколь придает дому солидности. Здание с высоким цоколем смотрится лучше.

В тоже время увеличения размеров цоколя – это увеличение затрат на строительство дома. Целесообразней принять компромиссное решение, обеспечивающее минимально-необходимый уровень защиты стен от влаги.

Ниже приведены рекомендации по высоте цоколя относительно уровня земли для различных стен.

Однослойная стена
Минимальная высота цоколя – 20 см, рекомендуемая высота – от 50 см. Если цоколь ниже 50 см, то нижняя часть стены (на высоту до 0,5 м от земли) защищается дополнительно вертикальным гидроизоляционным слоем. Нужно использовать водоупорные штукатурки, обкладку плиткой или специальную водоупорную грунтовку. При этом, если стены сделаны из пористых материалов (газобетоны, поризованная керамика), то между рядами кладки стен нужно сделать еще один слой горизонтальной гидроизоляции, на высоте около 0,5 метра от земли.

Двухслойная стена с наружным утеплительным слоем

Если в качестве второго слоя применяется пенопласт или другой полимер, то минимальная высота цоколя – 20 см. Если применяется минеральная вата, то цоколь рекомендуется делать не менее 30 см. В любом случае если цоколь ниже 50 см, то дополнительные меры по гидроизоляции те же что и для однослойной стены.

Трехслойная
Для трехслойной стены высота цоколя должна быть не менее 20 см. Но особенность стены в том, что в ней существует опасность конденсации воды из паров на внутреннем слое утеплителя. Это существенно как для стены с вентиляционным зазором, так и без него. Подробнее о строительстве стен в три слоя с внутренним утеплением

Конденсат стекает вниз и может скапливаться внизу стены между слоями. Поэтому в самом нижнем ряду кладки наружного слоя, делаются дренажные отверстия.

Для этого в кирпичной кладке не заполняются часть вертикальных швов первого ряда. Кроме того, чтобы защитить внутренний несущий слой от скоплений воды рекомендуется сделать его вертикальную гидроизоляцию высотой до 20 см от цоколя.

Утепление цокольной части дома

Необходимо недопустить утечку тепла через цоколь. В этом месте может быть существенный мостик холода. Тепло передается от стен и от перекрытия первого этажа непосредственно цоколю.


Обычно цоколь утепляют пенополистиролом экструдированным толщиной 10 см на глубину до 20 см ниже уровня земли. А ниже — этим утеплителем толщиной 5 см.
Общая высота утепления цоколя – не менее 1 метра ниже уровня пола.

С внутренней стороны фундамента цоколь и фундамент утепляют пенополистиролом эктрудированым толщиной 5 см.

Если полы достаточно высоко – на уровне 2 – 3 ряда кладки стен, то цоколь можно не утеплять.

Подъем уровня пола, при достаточной теплоизоляции стен – альтернативный способ борьбы с утечками тепла через цоколь. Это особенно актуально при применении свайных и столбчатых фундаментов, утепление которых связано со значительными трудностями.

Ленточный же фундаменты и цоколи на них утеплить не сложно путем прямой обклейки плитами экструдированного пенополистирола. При этом швы между плитами заполняются герметиком. Не допускается на цоколе применять страховочное крепление утеплителя — зонтичные дюбеля, и тем самым нарушать сплошность слоя утепления-гидроизоляции.

Горизонтальная теплоизоляция грунта является основным мероприятием по предотвращению морозного пучения грунтов. Но она также помогает утеплить и сам фундамент и тем самым уменьшить потери тепла из дома.

На непучинистых грунтах горизонтальное утепление делать не обязательно. На пучинистых грунтах для ленточного фундамента утепление грунта является обязательным. Подробнее как утеплить грунт возле фундамента

Минимальная высота цокольного этажа. Высота фундамента над уровнем земли (необходимый баланс). Для облицовки чаще всего используют

  • Зачем нужен дому цоколь?
  • Цоколь дома с двухслойными стенами.
  • Особенности гидроизоляции цоколя.
  • Устранение мостиков холода в цоколе.

Цоколь — это надземная часть фундамента. Это довольно сложный узел, где сходятся и примыкают друг к другу вертикальные (цоколь, стены) и горизонтальные (полы и перекрытия) конструкции дома.

Правильное устройство, гидроизоляция и утепление цоколя — необходимые условия для строительства долговечного, экономного и теплосберегающего дома.

Ниже на рисунке наглядно видно, что будет, если у дома очень низкий цоколь.

Цоколь высотой не менее 20 см. защищает стены от влаги (на рисунке слева) Низкий цоколь и отсутствие цоколя приводит к увлажнению стены дома (на рисунке в центре и справа)

Высота цоколя частного дома должна быть не менее 20 см. При низком цоколе велик риск увлажнения стены дома. Стены будут увлажняться от брызг при ударе капель дождя о землю, при таянии сугробов снега, или от капиллярного подсоса влаги непосредственно из грунта.

Сырые стены теряют теплосберегающие свойства. Вода, замерзающая в стенах, постепенно их разрушает. На отделке стен снаружи и внутри дома появляется грязь, сырость, грибок и плесень.

В районах с высоким снежным покровом высоту цоколя лучше делать не ниже уровня устойчивого снежного покрова. Особенно это правило важно выполнять для домов с деревянными стенами.

Для защиты стен дома от влаги, исходящей от земли, создают два рубежа обороны:

  • Увеличивают высоту цоколя, чтобы как можно дальше удалить стены дома от земли — источника влаги.
  • Устраивают гидроизоляцию стен дома и цоколя в опасной зоне воздействия влаги.

Высокий цоколь увеличивает стоимость строительства дома. Поэтому, в зависимости от конструкции стен и , стараются найти разумный компромисс между размерами цоколя и уровнем гидроизоляции.

Обязательно устраивают между цоколем и стеной дома г оризонтальный слой рулонной гидроизоляции.

В некоторых случаях, которые рассмотрены ниже, необходимо делать дополнительную гидроизоляцию стен дома.

Для частного дома рекомендуется делать западающий цоколь . У западающего цоколя наружная поверхность стены выступает за границу цоколя примерно на 50 мм. Попадающая на поверхность стены вода стекает вниз и падает со стены мимо цоколя на отмостку. Такое решение не дает воде, стекающей по стене, попадать на горизонтальную гидроизоляцию и по ней затекать внутрь стены. Для лучшего отвода воды по нижнему обрезу стены закрепляют капельник.

Следует заметить, что кроме влагозащитной функции, цоколь играет определенную роль в архитектурном облике дома. Дом на высоком цоколе выглядит более солидно и эффектно, а отделка цоколя может подчеркнуть красоту этажей дома.

Правильный цоколь дома с однослойными наружными стенами


Высота цоколя дома с однослойными наружными стенами должна быть не менее 50 см. (на рисунке слева) Или для цоколя высотой менее 50 см , но не ниже 20 см. , необходима дополнительная гидроизоляция стен. (на рисунке справа)

Наружная поверхность однослойных стен менее защищена от влаги, чем у многослойных стен. Поэтому, цоколь дома с рекомендуется выполнять высотой не менее 50 см.

Если цоколь однослойной стены ниже 50 см. , то устраивают дополнительную гидроизоляцию в двух местах:

  1. В стене, над первым или вторым слоем кладки из газобетонных или поризованных керамических блоков, укладывают еще один слой рулонной гидроизоляции.
  2. Наружную поверхность стены, в районе нижних рядов кладки, защищают от воды слоем вертикальной гидроизоляции. Для этого достаточно при отделке стены использовать гидрофобные грунтовки и водоупорные штукатурки. Лучше, но дороже, облицевать цоколь и нижнюю часть стен материалом с низким водопоглощением, например, клинкерной плиткой.

Конструкцию цоколя для однослойной стены дома с подвалом или дома на фундаменте — плите можно

Размеры цоколя дома с двухслойными наружными стенами


Минимальная высота цоколя для двухслойной стены, утепленной пенополистиролом 20 см. Для стены, утепленной минватой, рекомендуется не менее 30 см. (на левом рисунке) Низкий цоколь будет приводить к увлажнению наружной отделки и замачиванию минераловатного утеплителя (на рисунке справа)

Кроме того, теплоизоляции цоколя ликвидирует мостик холода через цоколь и несущую часть стены в обход теплоизоляции пола и стены.

В однослойной стене пол поднимают на уровень второго или третьего ряда кладки. На этот же уровень поднимают вертикальную гидроизоляцию цоколя. 2 — гидроизоляция; 4-5 — штукатурка по сетке; 8 — отделка; 9 — пол по грунту

Если на участке или слабо пучинистые, то задачи борьбы с силами морозного пучения не стоит. В этом случае необходимо бывает избавиться лишь от мостика холода через цоколь и несущую часть стены.

Чтобы устранить мостик холода в доме с однослойными стенами без утепления цоколя, необходимо поднять пол на уровень второго или третьего ряда кладки блоков наружной стены. Этого достаточно, так как материал однослойной стены имеет низкую теплопроводность.

Несущую часть двух- трехслойных стен обычно выполняют из материала с высокой теплопроводностью. Для ликвидации мостика холода в двух- трехслойных стенах можно закрыть утеплителем только верхнюю часть цоколя, на, примерно, 0,5 м. ниже уровня пола. Это увеличит длину пути теплового потока по цоколю.

Если цокольное пространство под домом не отапливается, то теплоизоляцией закрывают цоколь с двух сторон.


В многослойных стенах для устранения мостика холода закрывают теплоизоляцией одну наружную или обе стороны цоколя (для домов с не отапливаемым цокольным пространством или полами по грунту)

Для многослойных стен применяют еще один путь борьбы с мостиком холода. Нижние ряды кладки несущей части стены выполняют из стенового материала с низкой теплопроводностью. Уровень пола поднимают, аналогично тому, как это делается для однослойной стены.

Для утепления цоколя и подземной части фундамента лучше всего подходят плиты экструдированного пенополистирола (пеноплекс и др).

Удобно утеплять ленточные фундаменты. Конструкция свайных фундаментов с буронабивными (в т.ч. ТИСЭ) или винтовыми сваями больше приспособлена для холодного цоколя. Утепление таких фундаментов достаточно проблематично и дорого.

Цокольное пространство домов со свайными фундаментами обычно не утепляют. Конструкцию цокольного перекрытия и пола первого этажа дома на свайном фундаменте выбирают с учетом этого обстоятельства.

Следующая статья:

Предыдущая статья:

Прежде чем возводить какое-либо здание, каждый серьезный строитель составит грамотный и подробный проект сооружения, в том числе и фундамента. В проекте должны указываться все необходимые параметры основания: ширина самого фундамента (это касается, прежде всего, ленточного основания), площадь его подошвы, глубина, используемый при возведении материал и высота фундамента над землей. Все это необходимо учитывать еще на стадии проектирования.

Но знания не могут использоваться без понимания их сути, даже если подтверждены словом опытных строителей. И чтобы выполнять любое дело правильно, необходимо понимать причины именно таких параметров и требований. Здесь мы собираемся разобраться именно с последним указанным в перечислении параметром основания дома. Какой же должна быть высота фундамента и зачем это необходимо знать? Почему в рекомендациях и проектах указываются те или иные цифры? На какой опыт опираются строители?

Вернуться к оглавлению

Нелегкий выбор идеала

Считается, что цена фундамента в общей смете по возведению дома составляет порядка 30%. Поэтому если есть возможность сэкономить, то большинство обязательно это сделают. А в параметрах фундамента есть очевидный момент, на котором можно хорошо сократить затраты, — это его высота над землей. Дело в том, что если глубина и зависят от объективных и очевидных всякому причин, что-то менять там, в плане экономии, чревато, то расстояние от земли и до стены просто манит бережливых. Ведь фактически то, что выше земли, — надземная часть здания, и возникает искушение сделать ее всю из более дешевых материалов. Ведь каждый см фундамента в плане себестоимости намного дороже чем тот же см стен, особенно если последние сделаны из дешевых материалов (деревянных, щитовых и т.п. зданий).

Но подобная экономия — это ошибка, и хозяину будущего дома лучше внимательно ознакомиться с требованиями для этой части фундамента и понять, для чего они необходимы, чтобы взвешено подойти к вопросу высоты ленточного или иного фундамента.

Вернуться к оглавлению

Высота основания над землей, какова ее роль?

Внимательно ознакомившись с ролью основания дома, можно увидеть, что оно испытывает на себе различные неблагоприятные факторы воздействия. Особенно это заметно на границе между грунтом и атмосферой. Отсюда видно, что в параметры обычного ленточного, блочного и иного фундамента заложены не только такие функции, как предоставление надежной опоры для всего сооружения, изоляция дома от вредных факторов со стороны грунта (прежде всего влаги), но и функция по поднятию стен и жилого уровня в целом над всеми негативными погодными проявлениями. Что имеется в виду, рассмотрим по пунктам.

  1. Высоко возведенный фундамент в своей верхней части может хорошо использоваться в качестве цоколя здания. Выигрыш тут очевиден, цельная конструкция будет иметь лучшие характеристики, чем в случае, когда фундамент и цоколь четко разделены. Это скажется как на эксплуатационных характеристиках дома, так и на его целостности.
  2. У высокого ленточного или блочного фундамента лучшие характеристики по защите стен дома от влажности. Даже если вы используете защиту для нижней части стен (гидроизоляция, отмостка и т.д.), она все равно будет постоянно увлажняться под воздействием грунтовой влаги или осадков. Высокое основание в этом случае гораздо надежнее защитит дом от влаги. Верхняя граница фундамента должна возвышаться сантиметров на 10 над уровнем снега, выпадающего в самые снежные зимы. Но в любом случае верхняя граница ленточного основания должна быть не меньше чем в 30 см над уровнем земли.
  3. Возвышенное над уровнем земли основание порой является частью подвалов под домом, являясь отражением проектной характеристики строения. Как и в случае с цоколем, подобная конструкция дома хорошо скажется на его эксплуатации.
  4. Возвышение на 20-30 см характерно так же для свайного и столбчатого основания. Там эта мера предпринята в рамках борьбы с нестабильными грунтами. Пучинистые почвы при такой конструкции оказывают меньшее воздействие на строение во время сезонных подвижек. В некоторых случаях из-за уклона рельефа такая высота над уровнем земли может быть гораздо большей.
  5. Очень часто является мерой борьбы против усадки строения. То есть, учитывая характеристики грунта, строители заранее накидывают некоторую дополнительную высоту основания в расчете на будущее проседание дома.
  6. При строительстве часто используются материалы крайне нестойкие к повышенной влажности и иным воздействиям среды, например древесина. В этом случае строители также могут использовать высокое основание, чтобы не допустить контакта дерева с влажным грунтом.

Вернуться к оглавлению

Расчет высоты ленточного фундамента

Рассмотрим на расчеты параметров его высоты для среднего дома. Практика современной строительной индустрии показывает, что высота надземной части основания дома должна относиться к его ширине как один к четырем. Речь идет о классическом мелкозаглубленном монолитном ленточном фундаменте, без подвальных помещений и цоколя, с заполнением межфундаментного пространства грунтом. То есть высота части фундамента над грунтом должна быть в 4 раза больше ширины. При этом надземная часть не может быть больше подземной, а обратная ситуация будет вполне обычной. В нашей местности обе части фундамента, как правило, имеют одинаковые характеристики высоты и глубины и составляют при этом около 45-50 см. Если же в доме имеется подпол, то в обязательном порядке в фундаменте должны быть продухи для надлежащей вентиляции подпольных пространств.

Фундамент – это основа любого деревянного строения. Он принимает на себя главную нагрузку в процессе эксплуатации и защищает дом от негативного воздействия грунтовых вод.

ФАКТОРЫ, ВЛИЯЮЩИЕ НА РАЗМЕР ФУНДАМЕНТА

Фундамент состоит из цокольной и подземной части, размеры которых зависят от нескольких факторов:

1. Вид грунта и его изменение в осенне-весенний период. К фундаменту, заложенному на капризных песчаных или болотистых почвах, предъявляются особые требования.

2. Уровень промерзания почвы и наличие грунтовых вод. Основание должно залегать ниже этих точек, требует качественной гидроизоляции и утепления.

3. Вес и этажность деревянного дома.

4. Задачи подвала и цоколя.

ЗНАЧЕНИЕ ЦОКОЛЯ

Надземная часть фундамента выполняет несколько функций:

· Препятствует намоканию внутренних перекрытий;

· Компенсирует усадку грунта;

· Защищает облицовку дома от загрязнения;

· Способствует качественному проветриванию подполья;

· Повышает теплоизоляционные характеристики здания;

· Считается архитектурным украшением.

Высота цоколя играет огромную роль особенно для деревянных домов, так как гниение нижних рядов усложняет проведение ремонтных работ и снижает срок эксплуатации строения.

Стандартная высота составляет примерно 30-40 см. Но специалисты советуют, обустраивать наземную часть фундамента деревянного дома на высоту 60-80 см. На глинистых грунтах это значение может достигать 80-90 см, а песчаным достаточно и 50 см.



ЛЕНТОЧНОЕ ОСНОВАНИЕ

Распространенный вариант фундамента для деревянного дома. Монолитная структура позволяет обустраивать полезную площадь цоколя при умеренной себестоимости строительства.

В районах с тяжелыми зимами и промерзанием почвы на внушительную глубину подземная часть ленточного фундамента может достигать 1,5 метров. Высота цоколя зависит от нескольких условий (например, наличия котельной либо подвала). Помещение для топки требует особой ответственности, поэтому высота наземной части характеризуется безопасным использованием и правильной расстановкой оборудования.

Вне зависимости от качества грунта и условий местности для деревянных строений рекомендуется возводить цоколи достаточной высоты. Дерево – весьма капризный материал, поэтому, чем выше дом будет поднят над землей, тем дольше он простоит.

Оптимальный размер ленточного фундамента составляет около двух метров, а это значит, что наземная часть равна 50 см.

КЛАССИФИКАЦИЯ ЦОКОЛЯ ДЛЯ ЛЕНТОЧНОГО ФУНДАМЕНТА

Надземная часть делится на два типа:

1. Монолитный. Основание выполнено в форме сплошного (нераздельного) бетонного полотна.

2. Кладочный. Сначала заливается нижняя часть фундамента (до уровня почвы), а затем выкладывается цоколь (из кирпича или другого материала). Менее надежный вариант, требующий дополнительной облицовки.


ПЛИТНОЕ ОСНОВАНИЕ

Согласно строительным нормам, монолитная плита должна возвышаться над поверхностью грунта минимум на 20 см. Но для регионов с нерегулируемым уровнем снежного покрова этот параметр стоит увеличить до 40 см.

Монолитная плита считается самым надежным типом основания. Ее подземная часть должна быть заглублена ниже уровня промерзания почвы. Прочность плиты не зависит от потенциальных движений грунта, но при вероятных сейсмических сдвигах ее высоту необходимо увеличить. Общая толщина фундамента зависит от веса деревянного дома, его этажности, площади и типа грунта.


СВАЙНЫЙ ФУНДАМЕНТ

Обустройство цоколя на свайном основании сопровождено определенными трудностями. Его размеры зависят от высоты наземного участка свай. Цоколь может быть навесным или выполненным на ленте.

Конструкция навесного варианта состоит из деревянной или железной обрешетки, закрепленной по всему периметру. После обустройства ее необходимо обшить любым облицовочным материалом.

Второй вариант является более сложным и затратным. Кладка выполняется на ленточный фундамент. Ее главное преимущество — достаточно высокое качество теплоизоляции.

СТРОИТЕЛЬСТВО ЦОКОЛЯ

Наземный отдел фундамента может быть выполнен в нескольких вариантах:

· Западающий. Экономичный вариант цоколя, характерный для стен с небольшой толщиной. Позволяет скрыть выступ при помощи гидроизоляционного материала или небольшого слоя грунта.

· Выступающий. Требует большего количества строительных материалов. Обеспечивает надежную защиту деревянного дома от холодного воздуха, но нуждается в обустройстве качественной гидроизоляции и слива.

· Цоколь вровень со стеной. Самое неудачное и редко используемое решение, требующее постоянного контроля за срезом гидроизоляционного слоя.

МАТЕРИАЛЫ

Для строительства наземной части фундамента необходимо использовать прочные материалы – бетон, кирпич, различные виды камня. В большинстве случаев цоколь деревянного дома нуждается в установке армопояса. Количество и толщина арматурных стержней зависят от конструкции строения.

· Для деревянных домов лучше всего подойдет цоколь из монолитного бетона. Его обустройство требует установки опалубки и арматурного каркаса.

· Для конструкции из полнотелого (не газосиликатного!) кирпича необходимо брать материал с высокой морозостойкостью.

· Использование бетонных блоков требует особого мастерства. Между ними обязательно останутся различные пустоты, которые в дальнейшем необходимо заполнить цементной смесью.

ТЕПЛО- И ГИДРОИЗОЛЯЦИЯ

Качественные тепло- и гидроизоляция – обязательные ступени обустройства цоколя деревянного дома. Утепление необходимо производить пористыми материалами с минимальным водопоглощением. Для гидроизоляции подойдут битумные мастики или рулонные материалы.

Высота цоколя и особенности его обустройства зависят от многих параметров. Но при любых условиях, минимальный уровень наземной части не должен быть меньше 20 см. Это поможет сохранить дом от подтопления и увеличит срок «жизни» нижних деревянных венцов.

Цоколь — возвышающаяся над уровнем земли наружная стена, являющаяся своеобразным переходом между фундаментов и фасадом домостроения. Эта верхняя часть здания может служить стенами для подвальных, полуподвальных помещений и цокольных этажей.

Проектирование и строительство цокольной части строения требует основательного подхода. Особого внимания заслуживает такой параметр, как высота. Слишком низкий цоколь не сможет защитить жилые помещения от проникновения влаги. Это негативно воздействует на целостность и срок эксплуатации строения, делает проживание невозможным.

Высота цоколя зависит от следующих параметров:

  • типа основания;
  • проекта домостроения;
  • характерных особенностей грунта;
  • целевого назначения подвала, если он предусмотрен.

Немаловажное значение имеют и строительные предписания, которыми нельзя пренебрегать.

Расходы на строительство фундамента и цоколя составляют большую часть сметы. И если проектом не предусматривается наличие подвала, некоторые считают, что основание может быть выполнено заподлицо с землей. Это, безусловно, позволяет сэкономит на этапе возведения, но неминуемо вредит самой постройке. Цоколь является обязательной частью домов, в строительстве которых используют восприимчивые к влаге материалы.

Основная функция цокольной части строения заключается в ограждении фасада от контакта с грунтом. Преградой почвенным водам, поднимаемый по капиллярам из основания, становится гидроизоляция, которая укладывается непосредственно между стенами фасада и цоколем.

Наряду с изолированием строения от воздействия грунтовой воды, на цоколь возложены следующие функции:

  • ограждение фасада от загрязнений;
  • защита обшивки от повреждений механического характера;
  • компенсация усадки под весом строения;
  • изоляция перекрытий подвала от негативных воздействий;
  • обеспечение полноценной вентиляции и повышение теплоизолирующих качеств;

Кроме того, цокольная часть придает дому эстетическую привлекательность и завершенный облик.

Чтобы цокольная часть строения выполняла все возложенные на нее функции, она должна иметь достаточную высоту. Иначе влага будет проникать внутрь жилых помещений, а фасадная часть строения останется незащищенной от загрязнений и механического воздействия.

Согласно строительным нормам и правилам (СНиП), этот параметр не должен быть менее 20 см. Это минимальный показатель. Лучше не экономить и возводить цоколь высотой от 30 и до 40 см. Строения, возводимые из дерева, более восприимчивы к влаге, поэтому расстояние над уровнем земли для нижней части должно составлять не менее полуметра и доходить до 90 см.

Параметр от 20 и до 90 см — это рекомендуемая высота цоколя для строений, в проекте которых отсутствует подвальное помещение. Если домостроение возводится с цокольным этажом, он может достигать 2 метров. Вычислить более точный показатель необходимой высоты позволяет учет климатических условий и среднего уровня осадков.

Самостоятельно сделать это достаточно сложно, но возможно. С этой целью вычисляется средняя глубина снежного покрова за несколько лет, а к полученному значению прибавляют 10 см. Эти данные можно получить при анализе прогнозов погоды.

Основные типы цоколя

Строительство высокого цоколя приводит к увеличение расходной сметы. Это не является поводом для экономии. Главное, чтобы внешняя стена, возвышающаяся над уровнем земли, была прочной, имела высокие эксплуатационные свойства.

Показатель высоты зависит не только от почвы, фундамента, проекта, но и от положения цоколя относительно стены фасада. Он может быть выполнен в одном из следующих вариантов:

  • Западающим. Внешняя стена располагается внутри фасадной части. Такой вариант подходит для строений с достаточно толстыми стенами.
  • Выступающим. Плоскость цоколя выдвинута вперед. Данное решение является единственно возможным вариантом для построек с тонкими стенами и цокольным этажом.
  • Вровень. Цокольная часть строения плавно переходит в фасад, то есть и верхняя, и нижняя часть расположены в одной плоскости.

Каждый из видов имеет свои характерные особенности, влияющие на то, каким будет цоколь.

Как тип цоколя влияет на высоту?

Выступающий цоколь самый затратный вариант, но являющийся необходимым в тех случаях, когда проектом предусмотрен эксплуатируемый подвал. Высота в этом случае должна быть максимальной. Иначе невозможно добиться хороших теплоизоляционных характеристик. Никакой экономии в данном случае быть не может.

Для строений, не имеющих подвала и цокольного этажа, целесообразнее всего выбирать западающий вариант. Фасадная нависающая стена становится идеальной защитой основания дома от механических повреждений и атмосферных неблагоприятных осадков. Высоту такого цоколя делают минимальный. Чем она больше, тем ниже степень защиты.

Высота цоколя и тип фундамента

Цокольная часть строения на низком фундаменте (плитном, ленточном, свайно-ленточном) выполняется из кирпичей либо блоков. Первый вариант менее надежен. Блоки позволяют добиться более высокого уровня защищенности.

Оба варианта цоколя предполагают необходимость проведения качественной отделки, обеспечивающей защитные функции. Если грунтовые воды залегают близко, обустраивают дренаж, а если низко — отмостку. Высоту цоколя делают не меньше минимально рекомендуемой, если отсутствует подвал. Минимальный показатель берут исключительно для экономии денежных средств.

Свайное основание бывает низким, если ростверк находится прямо на уровне земли, и повышенным. Наиболее неустойчивым является столбчатый, требующий обязательного компенсирования пучения грунта. С этой целью высоту делают не менее 20 см.

Промежутки, образуемые между столбами либо сваями, закладываются кирпичом, закрываются щитами или асбоцементными плитами. Слишком высоким цоколь из-за особенностей конструкции самого фундамента быть не может.

Высота цоколя при возведении строений с цокольным этажом либо подвалом

Строения с эксплуатируемыми подвальными помещениями получили наиболее широкое распространение в частном домостроении. Рациональность такого решения обусловлена возможностью использовать эту часть строения как под хозяйственные нужды, размещая в цокольном этаже прачечную, кладовую, котельную, погреб, так и для расширения жилого пространства, обустраивая рабочий кабинет, спальню, спортзал и так далее.

Иногда оба эти назначения совмещают. Все зависит от предполагаемой площади застройки. Главное, что такой подход экономически выгодней, чем надстройка дополнительного этажа над уровнем земли. Общая высота цоколя здесь гораздо больше, нежели в строениях без используемого подвала. Она, согласно СНиП, равна как минимум 250 см.

Величина, на которую цоколь будет возвышаться над уровнем земли, зависит от назначения подвала. Если его предполагается использовать в качестве хозяйственного помещения, допускается брать минимальный предел. На цокольном этаже под жилые комнаты экономить нельзя, поэтому к рекомендуемой высоте обязательно добавляют небольшой запас.

В распределении затрат на строительство дома фундамент может занимать до 30% — 40%, поэтому при желании сэкономить на этой части все равно должна соблюдаться минимальная высота цоколя, как необходимое условие долгой эксплуатации здания. Возвышение опорной конструкции над поверхностью земли выполняет ряд важных функций, и оно предусматривается во всех типах фундаментов. Свои задачи правильно сделанный цоколь исполняет независимо от того, устроен в нем подвал, погреб или это просто обшитые сайдингом столбы для легкой хозяйственной постройки.

Задачи цокольного возвышения

На высоту цоколя над уровнем земли при самостоятельном строительстве собственного дома часто обращают меньше внимания, чем на глубину заложения основания. Она нормируется не так строго и описана в требованиях ГОСТов не столь подробно.

В фундаменте эта часть, кроме передачи нагрузки вниз на опору, выполняет 2 собственные задачи:

  • гидроразрыв между почвой и стенами;
  • вентиляция подполья.

Препятствие капиллярному подъему влаги по материалам (бетон, кирпич, дерево) обеспечивает укладка гидроизоляции по верхней плоскости основания. Высота, на которую поднята цокольная стена, защищает от воды, попадающей на наружную поверхность здания в виде вторичных капель, контактирующего снегового покрова, наносов почвы и мусора, как показано на этом рисунке:

Наглядный ответ на вопрос, почему необходимо соблюдать минимально необходимую высоту цоколя над отмосткой у стен дома, показывает на практическом примере специалист на этом видео:

Изоляция

Независимо от того, одноэтажный дом или имеет несколько ярусов, деревянный или кирпичный, цоколь объединяется в единое целое с подземной частью фундамента теплоизоляционным и гидроизоляционным покрытием.

Высота подъема над грунтом рассчитывается с учетом защиты внутренних конструкций пола первого этажа, как показано на этом чертеже:

В данном примере цоколь поднят над нулевой отметкой на 0,6 м, так как 0,2 м составляет толщина плиты перекрытия. Вторая составляющая 0,4 м может быть обусловлена толщиной снежного покрова, характерного для данной местности и размером продух, которые располагают на 0,1 м выше снега.


Монолитные ленточные фундаменты для соблюдения нужной высоты часто делают в комбинированном (по материалам) варианте. Для этого надземную часть ленты с продухами выкладывают из красного обожженного кирпича, как на этом фото:

В то же время не следует без необходимости устраивать высокий цоколь (с запасом), так как растет стоимость утепления основания. В зависимости от вида конструктивного решения потери тепла с поверхности выступающего основания достигают от 10% до 15%. В случае высокого неутепленного цоколя из бетона, кирпича, бутового камня это значение может вырастать и до 40 %.

Влияние отмостки

В проектных решениях дома легкого или среднего веса цокольная часть обычно представляет собой продолжение подземной опоры из того же материала. Минимальная высота над грунтом, разрешенная СНиПом, составляет 0,2 м. Практически эффективно работают опорные пояса размером 0,4 – 0,7 м. Сократить расход материала за счет уменьшения общей высоты фундамента позволяет утепленная отмостка по периметру здания.

Одним из параметров, определяющим глубину заложения основания, является глубина промерзания земли в данном климатическом районе. Показатель приводится в такой справочной таблице:

Общий размер опоры (ленты, сваи, столба) по высоте в проекте будет больше на 0,5 м (требование стандартов).


Принять меньшую глубину опоры дома, разрешает вариант местного утепления, монтируемого под бетонной отмосткой вокруг постройки.

При соответствующей толщине утеплителя, отсутствии в проекте строительства подвальных помещений в большинстве районов для получения устойчивой капитальной опоры коттеджа можно ограничиться заливкой МЗЛФ с ручным рытьем траншей и монтажом низкой опалубки, как на следующем фото:

Бетонная отмостка защищает от проникновения воды с поверхности земли к материалам фундамента, но нужно обеспечить эффективное ограждение от влаги, стекающей при дожде по стене вниз на цоколь. Оно будет зависеть от выбранного типа сопряжения стены и основания:

  1. Выступающее. Цокольная часть фундамента шире стен и требует дополнительной установки козырька по верхней грани, предохраняющего расположенную под ним поверхность от стекающих осадков. Другая функция такого козырька — декоративное украшение фасада здания.
  2. Западающее. Наиболее надежный вариант, при котором стык наружной стены и плоскости цоколя выполнен ступенькой. Кали срываются с кромки, не смачивая фундамент, что повышает безопасность условий эксплуатации для материала основания в комплексе с гидроизоляционным покрытием. У такого вида нет необходимости установки отбойников для стоков.
  3. В одной плоскости со стеной. Не пользуется популярностью, так как все равно требуется сооружение защитного козырька, который выпирает на поверхности.

Чтобы была понятна необходимость этого мероприятия (защита от воды со стен и отвод ее по отмостке в дренаж), можно посчитать среднее количество стекающих литров в своей местности: среднюю норму осадков × площадь стен × 30%.

Полезный цоколь

При желании можно устроить в подземном пространстве фундамента погреб или большой подвал, если позволяет результат проведенных изысканий инженерно — геологических характеристик площадки для строительства.

Для конкретных условий постройки можно просчитать, как оборудовать полезное помещение даже для частного дома, стоящего на винтовых сваях, опоре в виде плиты, обводненных грунтах или паводковых подъемах грунтовых вод до отметки меньше 2 м от уровня земли.

СНиП 31-01-2003 РФ считает цокольным этажом помещение, находящееся ниже уровня грунта на глубине, не превышающей 1/2 своей высоты. Высота надземной части не может превышать 2 м.

Конструктивно устройство такого фундамента с цокольным уровнем мало отличается от обычного заглубления.

Основание вида бетонная плита заливается на расчетную глубину и на нем возводятся стены. Ленточное основание делается монолитным или из фундаментных блоков, его глухая подземная часть равномерно переходит в цокольную стену с окнами и продухами.


Пример установки монолитного первого этажа на плите виден на фото:

Характеристика материалов для такого строительства будет зависеть от особенностей грунтов и климата в конкретном районе. На сухих стабильных грунтах можно брать пустотелые блоки с малой массой. Их главное достоинство – низкая теплопроводность, что при постройке эксплуатируемого цокольного уровня сокращает расходы на отопление.

Получить для различных нужд полезное помещение без увеличения площади, отведенной под строительство частного дома, позволяет фундамент с техническим помещением, погребом или гаражом, заложенный в условия задания еще на стадии составления проекта.

Если размещение в цоколе полезных комнат предусмотрено еще до начала строительных работ, то можно получить ощутимый эффект от вложенных затрат. Но когда строение уже сдано и находится в эксплуатации, то необходимость сохранения устойчивости и несущей способности готового основания накладывает значительные ограничения на возможную планировку подвального пространства и технологические операции по его оборудованию.

Низкий цоколь дома что делать. Высота цоколя — варианты исполнения

Когда можно сделать фасад дома без цоколя? Цоколь может отсутствовать в домах, в которых фасад изготовлен из материалов устойчивых к погодным условиям, обладающим высокой прочностью, таких как клинкерный кирпич или натуральный камень. В случае фасада отделанного прочными материалами цоколь можно уменьшить так, чтобы он был почти незаметен. Если дом штукатурится, то необходимо выбрать фасадную штукатурку гидрофобную — невпитывающую воду, с которой легко смывается грязь и не надо проводить чистку. Такими фасадными штукатурками являются силиконовые штукатурки.

Цоколь может быть скрыт, то есть скрыт нижним фрагментом фасадной облицовки из клинкерной фасадной плитки под кирпич или досок, которые уже на заводе закаленные и покрытые несколькими слоями лака, устойчивого к атмосферным воздействиям.

Как правильно изолировать цоколь?

Во время утепления здания, в котором не будет цоколя, нижний отрезок термоизоляции стен до контакта с землей (около 30 см), хорошо выполнять из материала, устойчивого к влаге, например из полиуретановой пены и экструдированного пенополистирола, даже если выше будут укладываться, пенополистирол или минеральная вата. Если дом должен быть отделан штукатуркой, стена не должна доходить прямо до основания. Оставьте совсем маленький цоколь и закончите его обычным образом, например фасадной клинкерной плиткой.

Как получить эффект от дома, без цоколя?

Чтобы получить эффект от дома без цоколя, где фасад отделан облицовочным клинкерным кирпичом, нижнюю часть фасада над землей фундаментной стены выполните из того же материала, что и облицовку стен первого этажа. В фасаде и цоколе, отделанном клинкерным кирпичом, обязательно оставляйте вертикальные незаполненные цветным раствором швы. Эти швы будут являться отверстиями для вентиляции воздуха — вентиляционные щели. Нужно особенно позаботиться о соответствующем дренаже полосы вокруг дома. В современных домах, на облицовку стен часто применяются плиты каменные и лицевой керамический кирпич . Их можно укладывать таким образом, чтобы низший элемент закончился 2-3 см над землей.

Только в случае конструкции стен с вентилируемым фасадом, мы можем позволить себе построить фасадные стены без цоколя, стена которая спускается до земли закрывая цоколь. Тогда накопленная вода у стены фундамента может свободно испаряться, не разрушая структуры других слоев. В случае фасадов из плит необходимо строго соблюдать правила по монтажу вентилируемого фасада.

Как сделать повязку, которая вьется по земле вдоль фасада?

Вдоль стен здания на земле должна быть выполнена мощением повязка защиты стен, ограничивающая проникновение дождевой воды непосредственно в стены дома. Повязка должна быть подобрана в зависимости от вида грунта. Если земля впитывает воду, мы используем гравий, керамзит или щебень. Если грунт непроницаемый, то бетонной брусчаткой или клинкерной брусчаткой или бетонной плиткой.
Повязка не должна оставлять в себе воду. Должна » дышать», потому что это облегчает испарение воды из грунта. Независимо от того из какого материала будет выполнена повязка, она должна иметь наклон около 2%, что вызывает автоматический сток воды. Кроме того, вода должна стекать в сторону сада, а не на фасад дома. Водосточные трубы, отводящие дождевую воду с крыши должны быть установлены в отстойник желоба, и далее в дождевую канализацию. Это позволит максимально защитить фундамент от влаги. На участках с высоким уровнем грунтовых вод, стоит сделать дренаж вокруг дома.

Посмотреть образцы материалов для цоколя, а также — стеновые керамические блоки и облицовочного клинкерного кирпича, получить консультацию и купить этот материал можно в нашем офисе по адресу г. Москва, Проспект Мира, 69.

Цоколь — возвышающаяся над уровнем земли наружная стена, являющаяся своеобразным переходом между фундаментов и фасадом домостроения. Эта верхняя часть здания может служить стенами для подвальных, полуподвальных помещений и цокольных этажей.

Проектирование и строительство цокольной части строения требует основательного подхода. Особого внимания заслуживает такой параметр, как высота. Слишком низкий цоколь не сможет защитить жилые помещения от проникновения влаги. Это негативно воздействует на целостность и срок эксплуатации строения, делает проживание невозможным.

Высота цоколя зависит от следующих параметров:

  • типа основания;
  • проекта домостроения;
  • характерных особенностей грунта;
  • целевого назначения подвала, если он предусмотрен.

Немаловажное значение имеют и строительные предписания, которыми нельзя пренебрегать.

Расходы на строительство фундамента и цоколя составляют большую часть сметы. И если проектом не предусматривается наличие подвала, некоторые считают, что основание может быть выполнено заподлицо с землей. Это, безусловно, позволяет сэкономит на этапе возведения, но неминуемо вредит самой постройке. Цоколь является обязательной частью домов, в строительстве которых используют восприимчивые к влаге материалы.

Основная функция цокольной части строения заключается в ограждении фасада от контакта с грунтом. Преградой почвенным водам, поднимаемый по капиллярам из основания, становится гидроизоляция, которая укладывается непосредственно между стенами фасада и цоколем.

Наряду с изолированием строения от воздействия грунтовой воды, на цоколь возложены следующие функции:

  • ограждение фасада от загрязнений;
  • защита обшивки от повреждений механического характера;
  • компенсация усадки под весом строения;
  • изоляция перекрытий подвала от негативных воздействий;
  • обеспечение полноценной вентиляции и повышение теплоизолирующих качеств;

Кроме того, цокольная часть придает дому эстетическую привлекательность и завершенный облик.

Чтобы цокольная часть строения выполняла все возложенные на нее функции, она должна иметь достаточную высоту. Иначе влага будет проникать внутрь жилых помещений, а фасадная часть строения останется незащищенной от загрязнений и механического воздействия.

Согласно строительным нормам и правилам (СНиП), этот параметр не должен быть менее 20 см. Это минимальный показатель. Лучше не экономить и возводить цоколь высотой от 30 и до 40 см. Строения, возводимые из дерева, более восприимчивы к влаге, поэтому расстояние над уровнем земли для нижней части должно составлять не менее полуметра и доходить до 90 см.

Параметр от 20 и до 90 см — это рекомендуемая высота цоколя для строений, в проекте которых отсутствует подвальное помещение. Если домостроение возводится с цокольным этажом, он может достигать 2 метров. Вычислить более точный показатель необходимой высоты позволяет учет климатических условий и среднего уровня осадков.

Самостоятельно сделать это достаточно сложно, но возможно. С этой целью вычисляется средняя глубина снежного покрова за несколько лет, а к полученному значению прибавляют 10 см. Эти данные можно получить при анализе прогнозов погоды.

Основные типы цоколя

Строительство высокого цоколя приводит к увеличение расходной сметы. Это не является поводом для экономии. Главное, чтобы внешняя стена, возвышающаяся над уровнем земли, была прочной, имела высокие эксплуатационные свойства.

Показатель высоты зависит не только от почвы, фундамента, проекта, но и от положения цоколя относительно стены фасада. Он может быть выполнен в одном из следующих вариантов:

  • Западающим. Внешняя стена располагается внутри фасадной части. Такой вариант подходит для строений с достаточно толстыми стенами.
  • Выступающим. Плоскость цоколя выдвинута вперед. Данное решение является единственно возможным вариантом для построек с тонкими стенами и цокольным этажом.
  • Вровень. Цокольная часть строения плавно переходит в фасад, то есть и верхняя, и нижняя часть расположены в одной плоскости.

Каждый из видов имеет свои характерные особенности, влияющие на то, каким будет цоколь.

Как тип цоколя влияет на высоту?

Выступающий цоколь самый затратный вариант, но являющийся необходимым в тех случаях, когда проектом предусмотрен эксплуатируемый подвал. Высота в этом случае должна быть максимальной. Иначе невозможно добиться хороших теплоизоляционных характеристик. Никакой экономии в данном случае быть не может.

Для строений, не имеющих подвала и цокольного этажа, целесообразнее всего выбирать западающий вариант. Фасадная нависающая стена становится идеальной защитой основания дома от механических повреждений и атмосферных неблагоприятных осадков. Высоту такого цоколя делают минимальный. Чем она больше, тем ниже степень защиты.

Высота цоколя и тип фундамента

Цокольная часть строения на низком фундаменте (плитном, ленточном, свайно-ленточном) выполняется из кирпичей либо блоков. Первый вариант менее надежен. Блоки позволяют добиться более высокого уровня защищенности.

Оба варианта цоколя предполагают необходимость проведения качественной отделки, обеспечивающей защитные функции. Если грунтовые воды залегают близко, обустраивают дренаж, а если низко — отмостку. Высоту цоколя делают не меньше минимально рекомендуемой, если отсутствует подвал. Минимальный показатель берут исключительно для экономии денежных средств.

Свайное основание бывает низким, если ростверк находится прямо на уровне земли, и повышенным. Наиболее неустойчивым является столбчатый, требующий обязательного компенсирования пучения грунта. С этой целью высоту делают не менее 20 см.

Промежутки, образуемые между столбами либо сваями, закладываются кирпичом, закрываются щитами или асбоцементными плитами. Слишком высоким цоколь из-за особенностей конструкции самого фундамента быть не может.

Высота цоколя при возведении строений с цокольным этажом либо подвалом

Строения с эксплуатируемыми подвальными помещениями получили наиболее широкое распространение в частном домостроении. Рациональность такого решения обусловлена возможностью использовать эту часть строения как под хозяйственные нужды, размещая в цокольном этаже прачечную, кладовую, котельную, погреб, так и для расширения жилого пространства, обустраивая рабочий кабинет, спальню, спортзал и так далее.

Иногда оба эти назначения совмещают. Все зависит от предполагаемой площади застройки. Главное, что такой подход экономически выгодней, чем надстройка дополнительного этажа над уровнем земли. Общая высота цоколя здесь гораздо больше, нежели в строениях без используемого подвала. Она, согласно СНиП, равна как минимум 250 см.

Величина, на которую цоколь будет возвышаться над уровнем земли, зависит от назначения подвала. Если его предполагается использовать в качестве хозяйственного помещения, допускается брать минимальный предел. На цокольном этаже под жилые комнаты экономить нельзя, поэтому к рекомендуемой высоте обязательно добавляют небольшой запас.

Найти в Интернете проекты одноэтажных домов с цокольным этажом крайне затруднительно, чаще всего, их приходится заказывать. Цокольный этаж, проще говоря, подвал – это особенное помещение, без которого не обходится ни один высотный дом.

Иное дело коттедж или частный дом, рассчитанный на проживание одной семьи. Конечно, лишние квадратные метры никому не помешают, тем более что в цокольном этаже наш человек по привычке складирует всё, что подарила ему мать природа на его шести сотках. Туда сваливают картошку, всевозможные соленья и варения, да и вообще всё подряд.

Всё что не поместилось в доме, сбрасывают туда. Авось когда-нибудь пригодятся старые дырявые калоши, из которых можно наделать столько полезного, пока непонятно чего и сколько, но ясно, что много. Понятно, что ни один застройщик в здравом уме и при твёрдой памяти не станет тратить время и деньги на одноэтажный дом с цокольным этажом, рассчитывая его использовать таким образом.




Обычно, задаваясь целью построить дом с нулевым этажом, человек думает о том, что на этом самом этаже он будет держать свою машину или, например, сделает мастерскую, о которой всегда мечтал и никак руки не доходили.

В общем, для того, чтобы браться за дело создания цоколя нужно чётко представлять, зачем он нужен. Просто так взяться да и сделать цокольный этаж под домом способен далеко не каждый потенциальный домовладелец. Чтобы на это решиться нужно, как минимум, располагать свободными деньгами.

Просто вырыть котлован

Существуют три вида цокольных этажей: заглубленный, выступающий и находящийся на уровне фундамента. Для строительства цокольного этажа заглубленного типа, земля, на которой он будет строиться должна быть сухой. Работы начинаются с рытья котлована, площадь которого должна быть определена заранее.




Глубина котлована ни в коем случае не должна быть ниже или на уровне грунтовых вод. Вообще глубина заглубленного цоколя должна быть примерно на один метр выше их уровня.

А он в каждой местности свой, и определяется по уровню воды в колодцах в жаркую летнюю пору. В это же время года нужно начинать возводить цокольный этаж в частном доме.

Обустройство дренажной системы

Важнейшим элементом дома, в котором присутствует это сооружение, является дренажная система. От того, как она будет функционировать, зависит судьба не только подвала, но и всего дома. Поскольку этаж цокольный и располагается ниже уровня земли, то вода там будет присутствовать по определению.

Дренажную систему сделать довольно-таки просто. После того, как котлован будет вырыт, он полностью очищается от мусора, его дно выравнивается и утрамбовывается. Где-то в углу котлована роется яма. В неё вставляется металлическая бочка, края которой должны быть вровень с полом будущего подвала.

Для того чтобы обеспечить максимально ровное дно котлована оно засыпается слоем мелкого песка, его толщина должна быть не менее 15 сантиметров и не более 20. После чего песок снова выравнивается и на его поверхность укладывается гидроизоляционный материал.


На гидроизоляцию укладывается арматурная сетка и заливается бетоном. При этом, между краями дренажной бочки и полом не должно быть никаких щелей, для того, чтобы в них впоследствии не затекала вода. В бочку устанавливается дренажный насос. Дренажную систему можно считать готовой.

Монтаж стенок цоколя

Теперь, когда в подвал каким-либо образом попадёт вода, она будет сливаться в дренажную ёмкость и откачиваться насосом наружу. Для того чтобы стены котлована не осыпались, они укрепляются опалубкой.




Затем возводятся стены цокольного этажа. Обычно, делаются они из кирпича или из строительных блоков. В качестве связующего раствора используется песчано-цементная смесь.

После того как стены подвала выложены, остаётся сделать верхнее перекрытие, В качестве такого перекрытия используется одна или несколько бетонных плит. Использование их для этой цели предпочтительно, поскольку они обладают высокой прочностью.

Вентиляция

Для того чтобы погреб был пригоден для хранения продуктов, в нём должна быть устроена надёжная вентиляция, в противном случае цокольный этаж станет обиталищем плесени, и о том, чтобы хранить в нём продукты, не может быть и речи. Чтобы этого не случилось, вентиляция в заглубленном подвале должна быть устроена следующим образом.

С двух сторон погреба, напротив друг друга устанавливаются две вертикальные трубы (приточная и вытяжная), они могут быть, как металлическими, так и пластиковыми. Задача приточной трубы заключается в том, чтобы втягивать в подвал воздух снаружи, в то время как вытяжная труба предназначена, для того чтобы вытягивать воздух из помещения цокольного этажа.

Нижний конец приточной трубы располагается на высоте примерно двадцати сантиметров от пола, тогда как вытяжная труба, нижний конец которой располагается на расстоянии тридцати сантиметров от потолка, находясь на противоположной стороне, вытягивает воздух из помещения. Система, состоящая из двух этих труб, обеспечивает постоянную циркуляцию воздуха в цоколе.

В общем-то, если основное предназначение вашего подвала заключается в том, чтобы быть большим холодильником, то ваш цокольный этаж можно считать почти готовым. Остаётся только наделать полочек, чтобы все ваши банки с огурцами и помидорами, как, впрочем, и вёдра с квашеной капустой поместились без проблем.

Гараж в цокольном этаже

Многие проекты домов с цокольным этажом создаются с целью размещения там гаража. Они считаются гораздо более сложными сооружениями, чем подвал, приспособленный под хранилище. Прежде всего, располагаться он должен на глубине не менее двух метров, ширина не менее четырех, а длина не менее шести метров.



Конечно, все эти размеры взяты с большим запасом, но, если учитывать что в гараже, кроме автомобиля хранится много чего другого, то запас этот окажется не так уж и велик.

В отличие от подвала для хранения продуктов, гараж должен быть отапливаемым помещением. Причём температура в нём не должна сильно отличаться от температуры внутри дома, поскольку если столь крупное помещение, как гараж, не отапливать, как следует, то, находясь непосредственно под жилыми комнатами, он неизбежно будет выхолаживать и жильё. В этом случае неизбежно возрастут затраты на отопление.


Если для освещения продовольственного склада потребуется всего одна лампочка без плафона и абажура, то в гараже потребуется полноценное освещение.

Если для того чтобы попасть в подвал, с хранящейся в нём снедью достаточно будет воспользоваться приставной лестницей, то для выезда из гаража потребуется крепкий пандус.

Другие помещения

Ещё более серьёзные затраты потребуются для приспособление цокольного этажа под полноценное жилое помещение или, к примеру, под обустройство в нём боулинга или спортзала.





Рассматривая фото дома с цокольным этажом, нетрудно заметить, что освещённость помещений достаточно интенсивна, по крайней мере, настолько, что в полной мере соответствует санитарным нормам.

Температура воздуха в нём не должна быть ниже температуры в доме. Поскольку цоколь находится, практически в земле, то поддержание в нём комфортного микроклимата будет влетать в копеечку. В общем-то, цокольный этаж может быть использован для нужд семьи, как в качестве подсобного помещения, так и в качестве основного.



  • Зачем нужен дому цоколь?
  • Цоколь дома с двухслойными стенами.
  • Особенности гидроизоляции цоколя.
  • Устранение мостиков холода в цоколе.

Цоколь — это надземная часть фундамента. Это довольно сложный узел, где сходятся и примыкают друг к другу вертикальные (цоколь, стены) и горизонтальные (полы и перекрытия) конструкции дома.

Правильное устройство, гидроизоляция и утепление цоколя — необходимые условия для строительства долговечного, экономного и теплосберегающего дома.

Ниже на рисунке наглядно видно, что будет, если у дома очень низкий цоколь.

Цоколь высотой не менее 20 см. защищает стены от влаги (на рисунке слева) Низкий цоколь и отсутствие цоколя приводит к увлажнению стены дома (на рисунке в центре и справа)

Высота цоколя частного дома должна быть не менее 20 см. При низком цоколе велик риск увлажнения стены дома. Стены будут увлажняться от брызг при ударе капель дождя о землю, при таянии сугробов снега, или от капиллярного подсоса влаги непосредственно из грунта.

Сырые стены теряют теплосберегающие свойства. Вода, замерзающая в стенах, постепенно их разрушает. На отделке стен снаружи и внутри дома появляется грязь, сырость, грибок и плесень.

В районах с высоким снежным покровом высоту цоколя лучше делать не ниже уровня устойчивого снежного покрова. Особенно это правило важно выполнять для домов с деревянными стенами.

Для защиты стен дома от влаги, исходящей от земли, создают два рубежа обороны:

  • Увеличивают высоту цоколя, чтобы как можно дальше удалить стены дома от земли — источника влаги.
  • Устраивают гидроизоляцию стен дома и цоколя в опасной зоне воздействия влаги.

Высокий цоколь увеличивает стоимость строительства дома. Поэтому, в зависимости от конструкции стен и , стараются найти разумный компромисс между размерами цоколя и уровнем гидроизоляции.

Обязательно устраивают между цоколем и стеной дома г оризонтальный слой рулонной гидроизоляции.

В некоторых случаях, которые рассмотрены ниже, необходимо делать дополнительную гидроизоляцию стен дома.

Для частного дома рекомендуется делать западающий цоколь . У западающего цоколя наружная поверхность стены выступает за границу цоколя примерно на 50 мм. Попадающая на поверхность стены вода стекает вниз и падает со стены мимо цоколя на отмостку. Такое решение не дает воде, стекающей по стене, попадать на горизонтальную гидроизоляцию и по ней затекать внутрь стены. Для лучшего отвода воды по нижнему обрезу стены закрепляют капельник.

Следует заметить, что кроме влагозащитной функции, цоколь играет определенную роль в архитектурном облике дома. Дом на высоком цоколе выглядит более солидно и эффектно, а отделка цоколя может подчеркнуть красоту этажей дома.

Правильный цоколь дома с однослойными наружными стенами


Высота цоколя дома с однослойными наружными стенами должна быть не менее 50 см. (на рисунке слева) Или для цоколя высотой менее 50 см , но не ниже 20 см. , необходима дополнительная гидроизоляция стен. (на рисунке справа)

Наружная поверхность однослойных стен менее защищена от влаги, чем у многослойных стен. Поэтому, цоколь дома с рекомендуется выполнять высотой не менее 50 см.

Если цоколь однослойной стены ниже 50 см. , то устраивают дополнительную гидроизоляцию в двух местах:

  1. В стене, над первым или вторым слоем кладки из газобетонных или поризованных керамических блоков, укладывают еще один слой рулонной гидроизоляции.
  2. Наружную поверхность стены, в районе нижних рядов кладки, защищают от воды слоем вертикальной гидроизоляции. Для этого достаточно при отделке стены использовать гидрофобные грунтовки и водоупорные штукатурки. Лучше, но дороже, облицевать цоколь и нижнюю часть стен материалом с низким водопоглощением, например, клинкерной плиткой.

Конструкцию цоколя для однослойной стены дома с подвалом или дома на фундаменте — плите можно

Размеры цоколя дома с двухслойными наружными стенами


Минимальная высота цоколя для двухслойной стены, утепленной пенополистиролом 20 см. Для стены, утепленной минватой, рекомендуется не менее 30 см. (на левом рисунке) Низкий цоколь будет приводить к увлажнению наружной отделки и замачиванию минераловатного утеплителя (на рисунке справа)

Кроме того, теплоизоляции цоколя ликвидирует мостик холода через цоколь и несущую часть стены в обход теплоизоляции пола и стены.

В однослойной стене пол поднимают на уровень второго или третьего ряда кладки. На этот же уровень поднимают вертикальную гидроизоляцию цоколя. 2 — гидроизоляция; 4-5 — штукатурка по сетке; 8 — отделка; 9 — пол по грунту

Если на участке или слабо пучинистые, то задачи борьбы с силами морозного пучения не стоит. В этом случае необходимо бывает избавиться лишь от мостика холода через цоколь и несущую часть стены.

Чтобы устранить мостик холода в доме с однослойными стенами без утепления цоколя, необходимо поднять пол на уровень второго или третьего ряда кладки блоков наружной стены. Этого достаточно, так как материал однослойной стены имеет низкую теплопроводность.

Несущую часть двух- трехслойных стен обычно выполняют из материала с высокой теплопроводностью. Для ликвидации мостика холода в двух- трехслойных стенах можно закрыть утеплителем только верхнюю часть цоколя, на, примерно, 0,5 м. ниже уровня пола. Это увеличит длину пути теплового потока по цоколю.

Если цокольное пространство под домом не отапливается, то теплоизоляцией закрывают цоколь с двух сторон.


В многослойных стенах для устранения мостика холода закрывают теплоизоляцией одну наружную или обе стороны цоколя (для домов с не отапливаемым цокольным пространством или полами по грунту)

Для многослойных стен применяют еще один путь борьбы с мостиком холода. Нижние ряды кладки несущей части стены выполняют из стенового материала с низкой теплопроводностью. Уровень пола поднимают, аналогично тому, как это делается для однослойной стены.

Для утепления цоколя и подземной части фундамента лучше всего подходят плиты экструдированного пенополистирола (пеноплекс и др).

Удобно утеплять ленточные фундаменты. Конструкция свайных фундаментов с буронабивными (в т.ч. ТИСЭ) или винтовыми сваями больше приспособлена для холодного цоколя. Утепление таких фундаментов достаточно проблематично и дорого.

Цокольное пространство домов со свайными фундаментами обычно не утепляют. Конструкцию цокольного перекрытия и пола первого этажа дома на свайном фундаменте выбирают с учетом этого обстоятельства.

Следующая статья:

Предыдущая статья:

В частном доме представляет собой подвальное помещение, которое выступает в качестве первого этажа. Другие считают его стандартным нулевым этажом, который располагается ниже уровня почвы. В любом случае его создание остается неизменным и требует соблюдения некоторых правил.

Недостатки

Стоит отметить, что сооружение отличается большими расходами по сравнению с обычным, также в некоторых случаях более экономным вариантом станет расширение площади строительства.

Примерная стоимость становится ясной после осуществления геологических и инженерных изысканий, установления типа почвы, уровня подземных вод. Иногда после оказывается, что в этом месте строительство подобного здания невозможно.

Цокольные этажи в частных домах требуют создания дренажа, качественной гидроизоляции и утепления, поэтому не удастся обойтись простым формированием продолжения фундамента. Несоблюдение правил гидроизоляции или использование некачественных материалов повышает вероятность подтопления.

Для проведения подобных работ строители должны обладать высокой квалификацией, так как халатное отношение к работе в данном случае отличается большей вероятностью нежелательных последствий.

Освещение и вентиляция

Так как обустройство полноценных окон в цоколе чаще всего невозможно, помещения будут иметь недостаточное Поэтому расположение жилых комнат желательно в наземном этаже. Наиболее популярным вариантом обустройства являются развлекательные и спортивные помещения: домашние кинотеатры, бильярдные, бассейны, сауны, тренажерные залы.

Стоит помнить о том, что эксплуатация также сопряжена с большими вложениями, позволяющими поддерживать пространство в необходимом состоянии. Принудительная вентиляция цокольного этажа частном доме особенно актуальна в тренажерном зале и помещениях с высоким уровнем влажности, а создание потребуется для саун и душевых. Также сложен в обустройстве и находящийся ниже уровня земли бассейн.

Когда не обойтись без цоколя

В нем возникает необходимость чаще всего при недостатке площади этажей, находящихся над землей, и невозможности размещения всех планируемых помещений.

В некоторых случаях размеры участка строительства способствуют созданию цоколя. Он может быть небольшим или иметь узкую форму, при этом владелец располагает средствами для возведения большого здания, а пространства верхних этажей уже недостаточно.

Обустройство также распространено при наличии участка, характеризующегося наличием склона с заметным перепадом высоты. В данном случае рельеф становится акцентом всего ландшафтного дизайна и позволяет построить весьма оригинальное здание.

Цокольный этаж в частном доме, фото которого представлено выше, придает респектабельность всей постройке и может размещать в себе различные помещения, подвальные или подсобные зоны. Также стоит отметить, что такое здание отличается более высокими свойствами теплоизоляции. При грамотном обустройстве можно снизить затраты и ускорить их окупаемость. Благодаря нему можно не переживать о нагрузках, которые приходятся на фундамент, а сам дом становится более надежным. в соответствии с установленными правилами, должна находиться в пределах 2,5 метров.

Разновидности

Существует три основных вида:

  • заглубленный цокольный этаж в частном доме;
  • выступающий;
  • располагающийся на одном уровне с основанием.

Наибольшее распространение приобрел первый вариант. Этому способствует меньшая подверженность влиянию влаги, по сравнению с другими видами. Также в данном случае влажность оказывает не такое пагубное влияние на другие части здания, так как вода быстро стекает с цоколя.

Выступающий тип оптимально подходит для дома с тонкими стеновыми конструкциями. Так можно обустраивать помещения, которые будут располагаться практически под землей. Иногда он выступает в качестве места для хранения сезонных и редко используемых вещей.

Устройство цокольного этажа частного дома на одном уровне с фундаментом не всегда рационально, так как он будет иметь недостаточную защиту от влажности и одновременно выступать в качестве начала стены. Потребуется использование дополнительных гидроизоляционных материалов, что влечет лишние расходы. Также стоит отметить невозможность улучшения внешнего вида здания.

Материалы

Ввиду того что цоколь представляет собой продолжение фундамента, он возводится из материала, аналогичному тому, что использовался при создании основания. Иногда возможен выбор материалов, из которых состоят стеновые конструкции. Чаще всего применяются готовые блоки, кирпич и монолитный бетон. Независимо от совершенного выбора требуется грамотный расчет. Особое внимание должно уделяться определению толщины стен.

Стяжка и бетонные плиты выступают в качестве пола. Основание может формироваться из готовых железобетонных плит. Для облицовочных работ часто применяется древесный материал. Если цокольный этаж в частном доме существенно возвышается над землей, возможно создание полноценных окон и дверей в его верхней части, при этом желательно, чтобы они выходили на южную, западную или восточную сторону. Обустройство проемов на северной стороне нежелательно, так как это может привести к деформации рам из-за скопления большого количества снега.

Лестница

Желательно начинать именно с лестницы в цокольный этаж в частном доме, так как она является неотъемлемым и важным элементом помещения. Наибольшее распространение приобрели три типа лестничных конструкций, обеспечивающих удобный спуск. Обустройство классического маршевого варианта возможно при наличии достаточной площади. Если конструкция этажа и его размеры не позволяют создать такой комфортный спуск, подойдет больцевой или винтовой вид.

Гидроизоляция

Отдельно нужно отметить гидроизоляционные работы. Находящаяся под землей конструкция должна иметь двустороннее покрытие материалами, защищающими от влаги. Это увеличит их надежность. Гидроизоляция элементов, находящихся над поверхностью земли, не требует обязательной внутренней гидроизоляции.

Цокольный этаж в частном доме, в основе которого лежит бетонная цельная плита, обладает несомненными достоинствами:

  • возможно обустройство помещений любого назначения;
  • сооружение отличается достаточной защитой от негативного внешнего воздействия, к примеру, влажности;
  • требуется относительно немного времени для строительства;
  • отличительная прочность конструкции.

Качественное обустройство гидроизоляции является основным моментом при возведении. При несоблюдении данного правила напольная плита будет иметь некачественное сцепление со стеновыми элементами основания. Как было указано ранее, высота цоколя должна находиться в пределах 2,5 метров. Для его строительства вырывается котлован с необходимой глубиной.

Проектные работы

В первую очередь при обустройстве необходимо установить необходимую толщину стен. Здесь нужно отталкиваться от типа почвы на участке и месторасположения здания. Если грунт отличается достаточной надежностью, возможно создание стен с толщиной, аналогичной тем, которую имеют стены в других частях дома. В ином случае рекомендуется увеличить толщину на 20-30 см. При использовании древесины для строительства здания цокольный этаж в частном доме своими руками может выполняться из бетонных блоков.

Немаловажным этапом является составление проекта, в котором должно обязательно учитываться местонахождение подземных вод. Это вызвано тем, что глубина котлована не должна доходить до уровня залегания вод. Предварительно производится разведка грунта для установления возможной глубины.

Какой высоты должен быть цоколь для дома из кирпича? Высота цоколя от земли по нормам Минимальная высота цоколя над землей одноэтажного дома

В распределении затрат на строительство дома фундамент может занимать до 30% — 40%, поэтому при желании сэкономить на этой части все равно должна соблюдаться минимальная высота цоколя, как необходимое условие долгой эксплуатации здания. Возвышение опорной конструкции над поверхностью земли выполняет ряд важных функций, и оно предусматривается во всех типах фундаментов. Свои задачи правильно сделанный цоколь исполняет независимо от того, устроен в нем подвал, погреб или это просто обшитые сайдингом столбы для легкой хозяйственной постройки.

Задачи цокольного возвышения

На высоту цоколя над уровнем земли при самостоятельном строительстве собственного дома часто обращают меньше внимания, чем на глубину заложения основания. Она нормируется не так строго и описана в требованиях ГОСТов не столь подробно.

В фундаменте эта часть, кроме передачи нагрузки вниз на опору, выполняет 2 собственные задачи:

  • гидроразрыв между почвой и стенами;
  • вентиляция подполья.

Препятствие капиллярному подъему влаги по материалам (бетон, кирпич, дерево) обеспечивает укладка гидроизоляции по верхней плоскости основания. Высота, на которую поднята цокольная стена, защищает от воды, попадающей на наружную поверхность здания в виде вторичных капель, контактирующего снегового покрова, наносов почвы и мусора, как показано на этом рисунке:

Наглядный ответ на вопрос, почему необходимо соблюдать минимально необходимую высоту цоколя над отмосткой у стен дома, показывает на практическом примере специалист на этом видео:

Изоляция

Независимо от того, одноэтажный дом или имеет несколько ярусов, деревянный или кирпичный, цоколь объединяется в единое целое с подземной частью фундамента теплоизоляционным и гидроизоляционным покрытием.

Высота подъема над грунтом рассчитывается с учетом защиты внутренних конструкций пола первого этажа, как показано на этом чертеже:

В данном примере цоколь поднят над нулевой отметкой на 0,6 м, так как 0,2 м составляет толщина плиты перекрытия. Вторая составляющая 0,4 м может быть обусловлена толщиной снежного покрова, характерного для данной местности и размером продух, которые располагают на 0,1 м выше снега.


Монолитные ленточные фундаменты для соблюдения нужной высоты часто делают в комбинированном (по материалам) варианте. Для этого надземную часть ленты с продухами выкладывают из красного обожженного кирпича, как на этом фото:

В то же время не следует без необходимости устраивать высокий цоколь (с запасом), так как растет стоимость утепления основания. В зависимости от вида конструктивного решения потери тепла с поверхности выступающего основания достигают от 10% до 15%. В случае высокого неутепленного цоколя из бетона, кирпича, бутового камня это значение может вырастать и до 40 %.

Влияние отмостки

В проектных решениях дома легкого или среднего веса цокольная часть обычно представляет собой продолжение подземной опоры из того же материала. Минимальная высота над грунтом, разрешенная СНиПом, составляет 0,2 м. Практически эффективно работают опорные пояса размером 0,4 – 0,7 м. Сократить расход материала за счет уменьшения общей высоты фундамента позволяет утепленная отмостка по периметру здания.

Одним из параметров, определяющим глубину заложения основания, является глубина промерзания земли в данном климатическом районе. Показатель приводится в такой справочной таблице:

Общий размер опоры (ленты, сваи, столба) по высоте в проекте будет больше на 0,5 м (требование стандартов).


Принять меньшую глубину опоры дома, разрешает вариант местного утепления, монтируемого под бетонной отмосткой вокруг постройки.

При соответствующей толщине утеплителя, отсутствии в проекте строительства подвальных помещений в большинстве районов для получения устойчивой капитальной опоры коттеджа можно ограничиться заливкой МЗЛФ с ручным рытьем траншей и монтажом низкой опалубки, как на следующем фото:

Бетонная отмостка защищает от проникновения воды с поверхности земли к материалам фундамента, но нужно обеспечить эффективное ограждение от влаги, стекающей при дожде по стене вниз на цоколь. Оно будет зависеть от выбранного типа сопряжения стены и основания:

  1. Выступающее. Цокольная часть фундамента шире стен и требует дополнительной установки козырька по верхней грани, предохраняющего расположенную под ним поверхность от стекающих осадков. Другая функция такого козырька — декоративное украшение фасада здания.
  2. Западающее. Наиболее надежный вариант, при котором стык наружной стены и плоскости цоколя выполнен ступенькой. Кали срываются с кромки, не смачивая фундамент, что повышает безопасность условий эксплуатации для материала основания в комплексе с гидроизоляционным покрытием. У такого вида нет необходимости установки отбойников для стоков.
  3. В одной плоскости со стеной. Не пользуется популярностью, так как все равно требуется сооружение защитного козырька, который выпирает на поверхности.

Чтобы была понятна необходимость этого мероприятия (защита от воды со стен и отвод ее по отмостке в дренаж), можно посчитать среднее количество стекающих литров в своей местности: среднюю норму осадков × площадь стен × 30%.

Полезный цоколь

При желании можно устроить в подземном пространстве фундамента погреб или большой подвал, если позволяет результат проведенных изысканий инженерно — геологических характеристик площадки для строительства.

Для конкретных условий постройки можно просчитать, как оборудовать полезное помещение даже для частного дома, стоящего на винтовых сваях, опоре в виде плиты, обводненных грунтах или паводковых подъемах грунтовых вод до отметки меньше 2 м от уровня земли.

СНиП 31-01-2003 РФ считает цокольным этажом помещение, находящееся ниже уровня грунта на глубине, не превышающей 1/2 своей высоты. Высота надземной части не может превышать 2 м.

Конструктивно устройство такого фундамента с цокольным уровнем мало отличается от обычного заглубления.

Основание вида бетонная плита заливается на расчетную глубину и на нем возводятся стены. Ленточное основание делается монолитным или из фундаментных блоков, его глухая подземная часть равномерно переходит в цокольную стену с окнами и продухами.


Пример установки монолитного первого этажа на плите виден на фото:

Характеристика материалов для такого строительства будет зависеть от особенностей грунтов и климата в конкретном районе. На сухих стабильных грунтах можно брать пустотелые блоки с малой массой. Их главное достоинство – низкая теплопроводность, что при постройке эксплуатируемого цокольного уровня сокращает расходы на отопление.

Получить для различных нужд полезное помещение без увеличения площади, отведенной под строительство частного дома, позволяет фундамент с техническим помещением, погребом или гаражом, заложенный в условия задания еще на стадии составления проекта.

Если размещение в цоколе полезных комнат предусмотрено еще до начала строительных работ, то можно получить ощутимый эффект от вложенных затрат. Но когда строение уже сдано и находится в эксплуатации, то необходимость сохранения устойчивости и несущей способности готового основания накладывает значительные ограничения на возможную планировку подвального пространства и технологические операции по его оборудованию.

Фундамент – это основа любого деревянного строения. Он принимает на себя главную нагрузку в процессе эксплуатации и защищает дом от негативного воздействия грунтовых вод.

ФАКТОРЫ, ВЛИЯЮЩИЕ НА РАЗМЕР ФУНДАМЕНТА

Фундамент состоит из цокольной и подземной части, размеры которых зависят от нескольких факторов:

1. Вид грунта и его изменение в осенне-весенний период. К фундаменту, заложенному на капризных песчаных или болотистых почвах, предъявляются особые требования.

2. Уровень промерзания почвы и наличие грунтовых вод. Основание должно залегать ниже этих точек, требует качественной гидроизоляции и утепления.

3. Вес и этажность деревянного дома.

4. Задачи подвала и цоколя.

ЗНАЧЕНИЕ ЦОКОЛЯ

Надземная часть фундамента выполняет несколько функций:

· Препятствует намоканию внутренних перекрытий;

· Компенсирует усадку грунта;

· Защищает облицовку дома от загрязнения;

· Способствует качественному проветриванию подполья;

· Повышает теплоизоляционные характеристики здания;

· Считается архитектурным украшением.

Высота цоколя играет огромную роль особенно для деревянных домов, так как гниение нижних рядов усложняет проведение ремонтных работ и снижает срок эксплуатации строения.

Стандартная высота составляет примерно 30-40 см. Но специалисты советуют, обустраивать наземную часть фундамента деревянного дома на высоту 60-80 см. На глинистых грунтах это значение может достигать 80-90 см, а песчаным достаточно и 50 см.



ЛЕНТОЧНОЕ ОСНОВАНИЕ

Распространенный вариант фундамента для деревянного дома. Монолитная структура позволяет обустраивать полезную площадь цоколя при умеренной себестоимости строительства.

В районах с тяжелыми зимами и промерзанием почвы на внушительную глубину подземная часть ленточного фундамента может достигать 1,5 метров. Высота цоколя зависит от нескольких условий (например, наличия котельной либо подвала). Помещение для топки требует особой ответственности, поэтому высота наземной части характеризуется безопасным использованием и правильной расстановкой оборудования.

Вне зависимости от качества грунта и условий местности для деревянных строений рекомендуется возводить цоколи достаточной высоты. Дерево – весьма капризный материал, поэтому, чем выше дом будет поднят над землей, тем дольше он простоит.

Оптимальный размер ленточного фундамента составляет около двух метров, а это значит, что наземная часть равна 50 см.

КЛАССИФИКАЦИЯ ЦОКОЛЯ ДЛЯ ЛЕНТОЧНОГО ФУНДАМЕНТА

Надземная часть делится на два типа:

1. Монолитный. Основание выполнено в форме сплошного (нераздельного) бетонного полотна.

2. Кладочный. Сначала заливается нижняя часть фундамента (до уровня почвы), а затем выкладывается цоколь (из кирпича или другого материала). Менее надежный вариант, требующий дополнительной облицовки.


ПЛИТНОЕ ОСНОВАНИЕ

Согласно строительным нормам, монолитная плита должна возвышаться над поверхностью грунта минимум на 20 см. Но для регионов с нерегулируемым уровнем снежного покрова этот параметр стоит увеличить до 40 см.

Монолитная плита считается самым надежным типом основания. Ее подземная часть должна быть заглублена ниже уровня промерзания почвы. Прочность плиты не зависит от потенциальных движений грунта, но при вероятных сейсмических сдвигах ее высоту необходимо увеличить. Общая толщина фундамента зависит от веса деревянного дома, его этажности, площади и типа грунта.


СВАЙНЫЙ ФУНДАМЕНТ

Обустройство цоколя на свайном основании сопровождено определенными трудностями. Его размеры зависят от высоты наземного участка свай. Цоколь может быть навесным или выполненным на ленте.

Конструкция навесного варианта состоит из деревянной или железной обрешетки, закрепленной по всему периметру. После обустройства ее необходимо обшить любым облицовочным материалом.

Второй вариант является более сложным и затратным. Кладка выполняется на ленточный фундамент. Ее главное преимущество — достаточно высокое качество теплоизоляции.

СТРОИТЕЛЬСТВО ЦОКОЛЯ

Наземный отдел фундамента может быть выполнен в нескольких вариантах:

· Западающий. Экономичный вариант цоколя, характерный для стен с небольшой толщиной. Позволяет скрыть выступ при помощи гидроизоляционного материала или небольшого слоя грунта.

· Выступающий. Требует большего количества строительных материалов. Обеспечивает надежную защиту деревянного дома от холодного воздуха, но нуждается в обустройстве качественной гидроизоляции и слива.

· Цоколь вровень со стеной. Самое неудачное и редко используемое решение, требующее постоянного контроля за срезом гидроизоляционного слоя.

МАТЕРИАЛЫ

Для строительства наземной части фундамента необходимо использовать прочные материалы – бетон, кирпич, различные виды камня. В большинстве случаев цоколь деревянного дома нуждается в установке армопояса. Количество и толщина арматурных стержней зависят от конструкции строения.

· Для деревянных домов лучше всего подойдет цоколь из монолитного бетона. Его обустройство требует установки опалубки и арматурного каркаса.

· Для конструкции из полнотелого (не газосиликатного!) кирпича необходимо брать материал с высокой морозостойкостью.

· Использование бетонных блоков требует особого мастерства. Между ними обязательно останутся различные пустоты, которые в дальнейшем необходимо заполнить цементной смесью.

ТЕПЛО- И ГИДРОИЗОЛЯЦИЯ

Качественные тепло- и гидроизоляция – обязательные ступени обустройства цоколя деревянного дома. Утепление необходимо производить пористыми материалами с минимальным водопоглощением. Для гидроизоляции подойдут битумные мастики или рулонные материалы.

Высота цоколя и особенности его обустройства зависят от многих параметров. Но при любых условиях, минимальный уровень наземной части не должен быть меньше 20 см. Это поможет сохранить дом от подтопления и увеличит срок «жизни» нижних деревянных венцов.

  • Зачем нужен дому цоколь?
  • Цоколь дома с двухслойными стенами.
  • Особенности гидроизоляции цоколя.
  • Устранение мостиков холода в цоколе.

Цоколь — это надземная часть фундамента. Это довольно сложный узел, где сходятся и примыкают друг к другу вертикальные (цоколь, стены) и горизонтальные (полы и перекрытия) конструкции дома.

Правильное устройство, гидроизоляция и утепление цоколя — необходимые условия для строительства долговечного, экономного и теплосберегающего дома.

Ниже на рисунке наглядно видно, что будет, если у дома очень низкий цоколь.

Цоколь высотой не менее 20 см. защищает стены от влаги (на рисунке слева) Низкий цоколь и отсутствие цоколя приводит к увлажнению стены дома (на рисунке в центре и справа)

Высота цоколя частного дома должна быть не менее 20 см. При низком цоколе велик риск увлажнения стены дома. Стены будут увлажняться от брызг при ударе капель дождя о землю, при таянии сугробов снега, или от капиллярного подсоса влаги непосредственно из грунта.

Сырые стены теряют теплосберегающие свойства. Вода, замерзающая в стенах, постепенно их разрушает. На отделке стен снаружи и внутри дома появляется грязь, сырость, грибок и плесень.

В районах с высоким снежным покровом высоту цоколя лучше делать не ниже уровня устойчивого снежного покрова. Особенно это правило важно выполнять для домов с деревянными стенами.

Для защиты стен дома от влаги, исходящей от земли, создают два рубежа обороны:

  • Увеличивают высоту цоколя, чтобы как можно дальше удалить стены дома от земли — источника влаги.
  • Устраивают гидроизоляцию стен дома и цоколя в опасной зоне воздействия влаги.

Высокий цоколь увеличивает стоимость строительства дома. Поэтому, в зависимости от конструкции стен и , стараются найти разумный компромисс между размерами цоколя и уровнем гидроизоляции.

Обязательно устраивают между цоколем и стеной дома г оризонтальный слой рулонной гидроизоляции.

В некоторых случаях, которые рассмотрены ниже, необходимо делать дополнительную гидроизоляцию стен дома.

Для частного дома рекомендуется делать западающий цоколь . У западающего цоколя наружная поверхность стены выступает за границу цоколя примерно на 50 мм. Попадающая на поверхность стены вода стекает вниз и падает со стены мимо цоколя на отмостку. Такое решение не дает воде, стекающей по стене, попадать на горизонтальную гидроизоляцию и по ней затекать внутрь стены. Для лучшего отвода воды по нижнему обрезу стены закрепляют капельник.

Следует заметить, что кроме влагозащитной функции, цоколь играет определенную роль в архитектурном облике дома. Дом на высоком цоколе выглядит более солидно и эффектно, а отделка цоколя может подчеркнуть красоту этажей дома.

Правильный цоколь дома с однослойными наружными стенами


Высота цоколя дома с однослойными наружными стенами должна быть не менее 50 см. (на рисунке слева) Или для цоколя высотой менее 50 см , но не ниже 20 см. , необходима дополнительная гидроизоляция стен. (на рисунке справа)

Наружная поверхность однослойных стен менее защищена от влаги, чем у многослойных стен. Поэтому, цоколь дома с рекомендуется выполнять высотой не менее 50 см.

Если цоколь однослойной стены ниже 50 см. , то устраивают дополнительную гидроизоляцию в двух местах:

  1. В стене, над первым или вторым слоем кладки из газобетонных или поризованных керамических блоков, укладывают еще один слой рулонной гидроизоляции.
  2. Наружную поверхность стены, в районе нижних рядов кладки, защищают от воды слоем вертикальной гидроизоляции. Для этого достаточно при отделке стены использовать гидрофобные грунтовки и водоупорные штукатурки. Лучше, но дороже, облицевать цоколь и нижнюю часть стен материалом с низким водопоглощением, например, клинкерной плиткой.

Конструкцию цоколя для однослойной стены дома с подвалом или дома на фундаменте — плите можно

Размеры цоколя дома с двухслойными наружными стенами


Минимальная высота цоколя для двухслойной стены, утепленной пенополистиролом 20 см. Для стены, утепленной минватой, рекомендуется не менее 30 см. (на левом рисунке) Низкий цоколь будет приводить к увлажнению наружной отделки и замачиванию минераловатного утеплителя (на рисунке справа)

Кроме того, теплоизоляции цоколя ликвидирует мостик холода через цоколь и несущую часть стены в обход теплоизоляции пола и стены.

В однослойной стене пол поднимают на уровень второго или третьего ряда кладки. На этот же уровень поднимают вертикальную гидроизоляцию цоколя. 2 — гидроизоляция; 4-5 — штукатурка по сетке; 8 — отделка; 9 — пол по грунту

Если на участке или слабо пучинистые, то задачи борьбы с силами морозного пучения не стоит. В этом случае необходимо бывает избавиться лишь от мостика холода через цоколь и несущую часть стены.

Чтобы устранить мостик холода в доме с однослойными стенами без утепления цоколя, необходимо поднять пол на уровень второго или третьего ряда кладки блоков наружной стены. Этого достаточно, так как материал однослойной стены имеет низкую теплопроводность.

Несущую часть двух- трехслойных стен обычно выполняют из материала с высокой теплопроводностью. Для ликвидации мостика холода в двух- трехслойных стенах можно закрыть утеплителем только верхнюю часть цоколя, на, примерно, 0,5 м. ниже уровня пола. Это увеличит длину пути теплового потока по цоколю.

Если цокольное пространство под домом не отапливается, то теплоизоляцией закрывают цоколь с двух сторон.


В многослойных стенах для устранения мостика холода закрывают теплоизоляцией одну наружную или обе стороны цоколя (для домов с не отапливаемым цокольным пространством или полами по грунту)

Для многослойных стен применяют еще один путь борьбы с мостиком холода. Нижние ряды кладки несущей части стены выполняют из стенового материала с низкой теплопроводностью. Уровень пола поднимают, аналогично тому, как это делается для однослойной стены.

Для утепления цоколя и подземной части фундамента лучше всего подходят плиты экструдированного пенополистирола (пеноплекс и др).

Удобно утеплять ленточные фундаменты. Конструкция свайных фундаментов с буронабивными (в т.ч. ТИСЭ) или винтовыми сваями больше приспособлена для холодного цоколя. Утепление таких фундаментов достаточно проблематично и дорого.

Цокольное пространство домов со свайными фундаментами обычно не утепляют. Конструкцию цокольного перекрытия и пола первого этажа дома на свайном фундаменте выбирают с учетом этого обстоятельства.

Следующая статья:

Предыдущая статья:

Высота цоколя относится к числу параметров, имеющих огромное значение при строительстве дома. Это нижняя часть здания, возведенная на фундаменте и выполняющая важные функции, связанные с сохранением тепла внутри помещения. Цоколь необходим для того, чтобы защитить стены от воздействия грунтовых вод, он препятствует образованию на стенах грибка и плесени, повышает сопротивляемость строения низким температурам. Благодаря наличию цоколя увеличивается теплообмен между внутренним помещением и улицей.

Для того чтобы эта часть дома соответствовала всем предъявленным требованиям и способствовала решению поставленных задач необходимо при строительстве не только выбрать качественный и надежный материал, но и учесть высоту возводимого цоколя.

Как определить высоту цоколя


Один из типов цоколя — западающий

Эффективность защитных функций, которые выполняет цоколь дома, напрямую зависит от его высоты и типа:

  1. Выступающий цоколь требует дополнительной отделки и сооружения козырька, предохраняющего конструкцию от попадания осадков и скопления влаги. Он становится украшением фасада любого здания.
  2. Западающий – наиболее прочный. В таком варианте стык цоколя и стен дома полностью защищен от попадания влаги, что является гарантией повышенной безопасности фундамента и защищенности гидроизоляционного слоя. При строительстве этого вида нет необходимости сооружать обязательные отводы для воды.
  3. Вровень со стеной. Наименее популярный тип цоколя. Требует сооружения козырька, а при осуществлении дополнительной отделки становится выпирающим.

На выбор высоты возводимого цоколя оказывают влияние и тип фундамента, и глубина залегания грунтовых вод, и климатические условия в районе, где ведется строительство. Кроме того, немаловажно наличие цокольного этажа (подвального помещения).

Начиная работы по возведению цоколя, стоит учесть, что чем выше он будет, тем менее вероятно, что внутренние помещения могут пострадать от проникновения влаги. Возведения начинают непосредственно от фундамента дома, а на стыки со стенами постройки требуется правильная организация гидроизоляции, предотвращающая возможное проникновение влаги по капиллярам пористого материала в стены здания.


Цоколь вровень со стеной

Воздействие, оказываемое на цоколь всестороннее, так как он выдерживает постоянную нагрузку со стороны стен. А в тех случаях, когда в доме отсутствует подвал, и пол расположен на земле, цоколь подвержен еще и давлению земли, засыпанной внутри всего периметра дома.

Если для определения ширины будущего цоколя необходимо точно определиться с выбором материала, из которого будут возводиться стены дома, а тип его от качества фундамента, то высота будет зависеть от наличия подвального помещения, температурного режима, погодных условий и количества природных осадков, характерных для той зоны, где ведется строительство. Эти параметры в различных областях сильно отличаются, поэтому строгих указаний по определению высоты цоколя не существует.

Минимальная высота

Строительство цоколя начинается непосредственно от фундамента, и поднимают его на высоту не менее 40 сантиметров. Считается, что это и есть минимальная высота цоколя дома.


Высокий цоколь дома

Такая высота оптимальна при наличии ленточного фундамента, хотя на другом основании возводят цоколь такой высоты, основываясь на средний за десятилетие показатель уровня снега, выпадающего ежегодно в данной области. Цоколь такой высоты возводится только в тех случаях, когда в доме нет подвала.

В некоторых областях высота цоколя дома ниже данного показателя.В особо засушливых зонах разрешено возведение конструкции из кирпича до высоты всего 20 сантиметров. Но даже здесь существует риск обильного увлажнения стен дома при попадании на них обычной дождевой воды. В большинстве случаев изменить ситуацию может правильно сооруженная отмостка. Хотя при малой высоте цоколя, как и при неправильном сооружении фундамента, стены дома могут пострадать от капиллярного увлажнения стен грунтовыми водами. Это приведет к разрушению материала изнутри и значительному сокращению срока эксплуатации здания.

Стандартная высота


Цоколь стандартной высоты

Цокольный этаж требует значительного увеличения высоты самого цоколя. Теперь к основным функциям, которые призвана выполнять данная конструкция, добавляется еще и обеспечение установки в техническом помещении инженерных систем, к числу которых относятся насосы или задвижки. В некоторых случаях выбирая высоту цоколя, ориентируются на высоту потолков подвального помещения.

Важными остаются особенности сооружения фундамента дома. Если уровень фундамента совпадает с уровнем земли, то высота цоколя не может быть меньше 70 сантиметров, а порой она достигает одного метра. Стандартная высота, при строительстве загородного дома достигает 50 или 70 сантиметров. Именно это значение признано оптимальным для большинства районов с разнообразными климатическими условиями и различной глубиной залегания грунтовых вод.

Итак, для определения высоты цоколя при строительстве загородного дома необходимо учитывать:

  • глубину залегания грунтовых вод;
  • количество выпадающих осадков;
  • наличие подвального помещения;
  • необходимость организации технического помещения в подвале;
  • вид обустроенного основания дома.

Особенности гидроизоляции и утепления при различной высоте

Эффективность ленточного цоколя будет сведена к нулю в том случае, если в нем отсутствуют вентиляционные продухи. Это отверстия расстояние, между которыми не должно превышать 3 метра. Их устраивают по всему периметру, обеспечивая качественную циркуляцию воздуха. Не исключение и внутренние стенки и перегородки. Закрыть данные отверстия можно только вентиляционными решетками. На видео Вы увидите, как правильно утеплить и гидроизолировать цоколь дома.

Использование любых заглушек категорически запрещено, так как влажность, присутствующая в цокольном пространстве приводит к образованию плесени и грибка. При возведении цоколя из кирпича для организации вентиляционных продухов достаточно оставлять промежутки в кладке, в других вариантах используют трубы, которые фиксируют между блоками. Перемычками может послужить листовая сталь или обычная арматура.

Надежную защиту цоколя от грунтовых вод обеспечивает гидроизоляционный материал. Это может быть рубероид или иной вид рулонной гидроизоляции, такой как:

  • стеклорубероид;
  • рубемаст;
  • еврорубероид.

Укладывают его в два слоя непосредственно на фундамент, нанеся на него битумную мастику или разогретый битум. Между слоями гидроизоляционного материала наносят слой клеевого состава обеспечивая прочное соединение.

Цоколь — возвышающаяся над уровнем земли наружная стена, являющаяся своеобразным переходом между фундаментов и фасадом домостроения. Эта верхняя часть здания может служить стенами для подвальных, полуподвальных помещений и цокольных этажей.

Проектирование и строительство цокольной части строения требует основательного подхода. Особого внимания заслуживает такой параметр, как высота. Слишком низкий цоколь не сможет защитить жилые помещения от проникновения влаги. Это негативно воздействует на целостность и срок эксплуатации строения, делает проживание невозможным.

Высота цоколя зависит от следующих параметров:

  • типа основания;
  • проекта домостроения;
  • характерных особенностей грунта;
  • целевого назначения подвала, если он предусмотрен.

Немаловажное значение имеют и строительные предписания, которыми нельзя пренебрегать.

Расходы на строительство фундамента и цоколя составляют большую часть сметы. И если проектом не предусматривается наличие подвала, некоторые считают, что основание может быть выполнено заподлицо с землей. Это, безусловно, позволяет сэкономит на этапе возведения, но неминуемо вредит самой постройке. Цоколь является обязательной частью домов, в строительстве которых используют восприимчивые к влаге материалы.

Основная функция цокольной части строения заключается в ограждении фасада от контакта с грунтом. Преградой почвенным водам, поднимаемый по капиллярам из основания, становится гидроизоляция, которая укладывается непосредственно между стенами фасада и цоколем.

Наряду с изолированием строения от воздействия грунтовой воды, на цоколь возложены следующие функции:

  • ограждение фасада от загрязнений;
  • защита обшивки от повреждений механического характера;
  • компенсация усадки под весом строения;
  • изоляция перекрытий подвала от негативных воздействий;
  • обеспечение полноценной вентиляции и повышение теплоизолирующих качеств;

Кроме того, цокольная часть придает дому эстетическую привлекательность и завершенный облик.

Чтобы цокольная часть строения выполняла все возложенные на нее функции, она должна иметь достаточную высоту. Иначе влага будет проникать внутрь жилых помещений, а фасадная часть строения останется незащищенной от загрязнений и механического воздействия.

Согласно строительным нормам и правилам (СНиП), этот параметр не должен быть менее 20 см. Это минимальный показатель. Лучше не экономить и возводить цоколь высотой от 30 и до 40 см. Строения, возводимые из дерева, более восприимчивы к влаге, поэтому расстояние над уровнем земли для нижней части должно составлять не менее полуметра и доходить до 90 см.

Параметр от 20 и до 90 см — это рекомендуемая высота цоколя для строений, в проекте которых отсутствует подвальное помещение. Если домостроение возводится с цокольным этажом, он может достигать 2 метров. Вычислить более точный показатель необходимой высоты позволяет учет климатических условий и среднего уровня осадков.

Самостоятельно сделать это достаточно сложно, но возможно. С этой целью вычисляется средняя глубина снежного покрова за несколько лет, а к полученному значению прибавляют 10 см. Эти данные можно получить при анализе прогнозов погоды.

Основные типы цоколя

Строительство высокого цоколя приводит к увеличение расходной сметы. Это не является поводом для экономии. Главное, чтобы внешняя стена, возвышающаяся над уровнем земли, была прочной, имела высокие эксплуатационные свойства.

Показатель высоты зависит не только от почвы, фундамента, проекта, но и от положения цоколя относительно стены фасада. Он может быть выполнен в одном из следующих вариантов:

  • Западающим. Внешняя стена располагается внутри фасадной части. Такой вариант подходит для строений с достаточно толстыми стенами.
  • Выступающим. Плоскость цоколя выдвинута вперед. Данное решение является единственно возможным вариантом для построек с тонкими стенами и цокольным этажом.
  • Вровень. Цокольная часть строения плавно переходит в фасад, то есть и верхняя, и нижняя часть расположены в одной плоскости.

Каждый из видов имеет свои характерные особенности, влияющие на то, каким будет цоколь.

Как тип цоколя влияет на высоту?

Выступающий цоколь самый затратный вариант, но являющийся необходимым в тех случаях, когда проектом предусмотрен эксплуатируемый подвал. Высота в этом случае должна быть максимальной. Иначе невозможно добиться хороших теплоизоляционных характеристик. Никакой экономии в данном случае быть не может.

Для строений, не имеющих подвала и цокольного этажа, целесообразнее всего выбирать западающий вариант. Фасадная нависающая стена становится идеальной защитой основания дома от механических повреждений и атмосферных неблагоприятных осадков. Высоту такого цоколя делают минимальный. Чем она больше, тем ниже степень защиты.

Высота цоколя и тип фундамента

Цокольная часть строения на низком фундаменте (плитном, ленточном, свайно-ленточном) выполняется из кирпичей либо блоков. Первый вариант менее надежен. Блоки позволяют добиться более высокого уровня защищенности.

Оба варианта цоколя предполагают необходимость проведения качественной отделки, обеспечивающей защитные функции. Если грунтовые воды залегают близко, обустраивают дренаж, а если низко — отмостку. Высоту цоколя делают не меньше минимально рекомендуемой, если отсутствует подвал. Минимальный показатель берут исключительно для экономии денежных средств.

Свайное основание бывает низким, если ростверк находится прямо на уровне земли, и повышенным. Наиболее неустойчивым является столбчатый, требующий обязательного компенсирования пучения грунта. С этой целью высоту делают не менее 20 см.

Промежутки, образуемые между столбами либо сваями, закладываются кирпичом, закрываются щитами или асбоцементными плитами. Слишком высоким цоколь из-за особенностей конструкции самого фундамента быть не может.

Высота цоколя при возведении строений с цокольным этажом либо подвалом

Строения с эксплуатируемыми подвальными помещениями получили наиболее широкое распространение в частном домостроении. Рациональность такого решения обусловлена возможностью использовать эту часть строения как под хозяйственные нужды, размещая в цокольном этаже прачечную, кладовую, котельную, погреб, так и для расширения жилого пространства, обустраивая рабочий кабинет, спальню, спортзал и так далее.

Иногда оба эти назначения совмещают. Все зависит от предполагаемой площади застройки. Главное, что такой подход экономически выгодней, чем надстройка дополнительного этажа над уровнем земли. Общая высота цоколя здесь гораздо больше, нежели в строениях без используемого подвала. Она, согласно СНиП, равна как минимум 250 см.

Величина, на которую цоколь будет возвышаться над уровнем земли, зависит от назначения подвала. Если его предполагается использовать в качестве хозяйственного помещения, допускается брать минимальный предел. На цокольном этаже под жилые комнаты экономить нельзя, поэтому к рекомендуемой высоте обязательно добавляют небольшой запас.

Рекомендуем также

Что такое цоколь и как правильно его сделать


Сруб с цокольным этажом
Цоколь дома – его нижняя часть, являющаяся продолжением фундамента. Устройство цоколя стало в последние годы очень распространено в малоэтажном строительстве. Вследствие специфического расположения данной части здания к нему предъявляются особые технические требования. Данная статья призвана ответить на вопросы, что такое цоколь, для чего он нужен и как правильно его построить.

Что такое цоколь

Вначале объясним, что такое цоколь. Это нижняя часть строения, возвышающаяся над фундаментом. Часто именно эту ступень оформляют таким образом, чтобы она выделялась на фоне остальных частей дома.

Цоколь здания выделяется за счет:

  • декоративной облицовки;
  • выступания относительно поверхности фасадов дома.

В ленточном фундаменте цоколь – это верхняя его часть, в столбчатом – стена между его столбами.


Цокольный этаж из кирпича
Устройство цоколя частного дома подобно устройству фундамента. Внешне он не должен нарушать общий стиль оформления стен. На характеристики цоколя могут влиять:

  • общие размеры дома;
  • особенности рельефа местности;
  • климат.

Цоколь должен гармонично вписываться в конструкцию и не нарушать внешний вид всего дома и его пропорции. Все чаще проектировщики отдают предпочтение цоколю, который западает относительно стен. Такой цоколь обеспечивает хороший отток дождевой воды и защиту стен дома от скопления влаги, не требует установки дополнительного отлива.

Если здание имеет несколько этажей, может возникнуть необходимость строительства цокольного этажа, высота которого над землей не должна превышать половину высоты обычного этажа.

Различия между цокольным этажом и подвалом

Не следует путать цокольный этаж, называемый также нулевым этажом, с подвалом и представлять его этаким тёмным сырым помещением.

Это важно! Цокольный этаж находится внутри периметра фундаментных стен и может обустраиваться в зданиях с любым типом основания. Подвал может быть обустроен только внутри ленточного фундамента. В отдельных вариантах фундаментов (типа свайного) цоколь просто отсутствует. В случае свайного основания оголовки свай приподняты над землей на высоту не ниже 20 см, а на них укладывается ростверк, служащий опорой стенам дома.

На рис. ниже показан дом на свайном фундаменте, у которого сваи выступают на значительном расстоянии от земли. Чтобы закрыть образовавшийся свободный промежуток, формируется фальш-цоколь путем закладывания простенков из облицовочного кирпича или обшивания свай декоративными панелями типа сайдинга. Отделка фундамента недорого будет обеспечена при использовании материалов, применяемых для наружной обшивки фасада, с учетом особенностей расположения фальш-цоколя.


Для такого дома нужен фальш-цоколь Источник tema.ru

На примере фальш-цоколей становятся понятными основные различия между подвалом и цокольным этажом:

  1. Стены подвала дома всегда несущие, на них частично распределяется нагрузка от верхних этажей постройки. Стены цоколя не всегда бывают несущими, а могут лишь выполнять ограждающую и архитектурно-декоративную функции без восприятия весовых нагрузок со стороны здания.
  2. Нулевой этаж может быть заглубленным на незначительную глубину или даже быть наземным. Подвал – заглубленное в землю помещение. Подвал можно отнести к категории цокольных этажей, тогда как цоколь не всегда заглублен в землю и не может в таких случаях считаться подвалом.
  3. Наземные варианты нулевого этажа предпочтительны в регионах с глубоким промерзанием грунта и при строительстве на участках с близко расположенными грунтовыми водами. Обустройство подвалов в таких случаях весьма затруднительно и связано со значительными финансовыми затратами.

Несмотря на столь значительную разницу в предназначении и конструктивном исполнении, нулевой этаж и подвал допускают идентичное по отношению друг к другу практическое применение – на их площадях можно обустроить мастерскую, гараж, спланировать жилую комнату и даже построить полноценную сауну.

Смотрите также: Каталог проектов домов с цокольным этажом, представленных на выставке «Малоэтажная страна».

Зачем нужен цоколь

Цоколь выполняет ряд важных функций:

  • Влагозащита. Обеспечивает правильное направление потоков воды, образующихся при осадках. Благодаря облицовке он защищает подлежащий материал от влаги, остающейся после дождя или поступающей из грунта.
  • Термоизоляция. Цоколь, в том числе и благодаря отделке, помогает снизить потери тепла, что очень актуально в зимнее время.


Цоколь выполняет ряд важных функций, одна из них теплоизоляция

  • Создание базиса для стен. Выполняет несущую функцию.
  • Обеспечение архитектурного единства всех частей сооружения.

Соблюдение указанных характеристик требует тщательного продумывания типа цоколя, материала для изготовления, облицовки.

Утепление

Для теплоизоляции цоколя используются влагостойкие материалы:

  • пенопласт;
  • пенополистирол;
  • напыляемый или плитный полиуретан;
  • насыпные — керамзит, шлак и т.д.

Во влажной зоне не рекомендуется применять минеральную вату из-за ее высокой гигроскопичности.

Лучшими теплотехническими показателями обладают полимерные утеплители. Они не боятся влаги, не теряют форму и не гниют. Еще один плюс — гидро- и пароизоляционные свойства, что дополнительно защищает конструкции от разрушения.

Плиты ЭППС, пенопласта или пенополиуретана укладываются вплотную к поверхности цоколя, закрепляются дюбель-грибками и/или приклеиванием. Одновременно рекомендуется провести утепление отмостки. Отделка монтируется поверх теплоизолятора по армирующей сетке или обрешетке.

Виды цоколя

Исходя из соотношения поверхности стены и цоколя, последний делится на три вида:

  • заподлицо;
  • западающий;
  • выступающий.

Цоколь заподлицо не выходит за пределы стен, западающий находится глубже плоскости фасада, выступающий строится шире уровня стен.

Выступающий цоколь используется при постройке домов в классическом стиле. В эстетическом плане он наиболее приемлем, придает строению визуальную устойчивость. Минусом является необходимость установки дополнительного стока для воды, иначе влага начинает скапливаться над цоколем.

Цоколь, находящийся на одном уровне со стенами, затрудняет качественную влагозащиту. Визуально здания с таким цоколем лишены изящества и имеют вид коробки.


Выступающий цоколь используется при постройке домов в классическом стиле

Западающий цоколь имеет много достоинств, среди которых – надежная защита от влаги. Однако в восприятии людей, привыкших к классической архитектуре, он проигрывает в оформлении. Подобное соотношение между цоколем и стенами визуально придает всей конструкции неустойчивый вид.

Отделка декоративной штукатуркой

Отделка цоколя или облицовка фундамента дешево без потери эксплуатационных и эстетических качеств могут быть выполнены способом декоративного оштукатуривания. Основными преимуществами этой методики считаются:

  • достаточно высокая паропроницаемость;
  • устойчивость к температурным перепадам;
  • простота нанесения на оштукатуриваемую поверхность;
  • широкое разнообразие цветовой палитры;
  • хорошая ремонтопригодность для ремонтно-реставрационных работ;
  • доступная цена.

Дополнительная информация. Специалисты считают, что при сравнении всего комплекса показателей по стоимости, качеству, долговечности, ремонтопригодности и практичности покрытия отделка цоколя штукатуркой оказывается наиболее выигрышным вариантом.

Из недостатков пользователи отмечают:

  • небольшой эксплуатационный ресурс;
  • потребность в постоянном обновлении покрасочного покрытия;
  • сложности при отмывании поверхности от загрязнений.

Современные тенденции в художественно-декоративном оформлении фасадов жилых построек не оставили без внимания и штукатурную отделку цоколей.


Декоративной штукатуркой можно придать поверхности любую форму Источник dom-steny.ru

В частных домах наибольшей популярностью сейчас пользуются разновидности штукатурки, создающие эксклюзивные композиции:

  • составы, содержащие вкрапления гранитной крошки или других камней;
  • фактурные составы, используемые для создания картин, рисунков, цветовых мозаик;
  • лессирующие составы, помогающие в создании интересных эффектов;
  • рельефное декорирование «под камень».

Как самостоятельно сделать цоколь

Перед тем как сделать цоколь самостоятельно, желательно ознакомиться с точными планами проектировки сооружений, подобных тому, которое вы собираетесь делать.

Перед началом строительства необходимо будет определиться с такими параметрами:

  • тип цоколя;
  • виды и количество необходимых материалов;
  • облицовочный материал;
  • утепление и гидроизоляция.


Цоколь дома заподлицо

Как выбрать вид цоколя

Несколько советов относительно типа цокольной части дома:

  • Из всех видов цоколя специалисты-строители рекомендуют отдавать предпочтение западающему, поскольку он обеспечивает наилучшую защиту от влаги.
  • Желательно воздержаться от планировки цоколя, находящегося вровень со стеной. В этом случае остается открытой и незащищенной граница между стеной и цоколем.
  • Выступающий цоколь предпочтителен только в том случае, если владельцы дома не готовы отказаться от традиционных архитектурных форм.

Высота цоколя может колебаться в среднем от 50 до 75 см. Если нужен цокольный этаж, размеры цоколя будут больше, соответственно, необходимо учесть тот факт, что потребуется большее количество строительных материалов.

Подбор материала для цоколя

При подборе строительного материала для цоколя следует обратить внимание на морозоустойчивые варианты с высокими прочностными характеристиками:

  • Монолитный бетонный цоколь – это оптимальный вариант. Бетон удовлетворяет всем необходимым параметрам цокольных материалов. Перед постройкой такого цоколя необходимо сделать опалубку, которая представляет собой несколько листков щиткового материала (фанера, пластик), сложенные таким образом, чтобы получилось вместилище для жидкого бетона. Раствор вливают после того, как уложена металлическая арматура. Желательно заливать бетон по всей площади цоколя, чтобы не было стыков. После того, как опалубка снимается, можно работать дальше.


Монолитный бетонный цоколь

  • Бетонные блоки. Используются реже, поскольку минусом этого материала является вероятность образования пустот за счет наличия некратных блоков. Эти пустоты можно заполнить цементом, но однородность всей конструкции будет нарушена. Следует выбрать надежный раствор для укладки.
  • Природный или искусственный камень. Используется при выкладке цоколя поверх ленточного фундамента. Камень выкладывается на скрепляющий раствор. Этот материал достаточно сложен в работе, поэтому выкладкой такого цоколя должен заниматься человек, имеющий опыт работы с натуральным камнем. Натуральный или искусственный камень смотрится весьма эффектно, здание с таким цоколем будет выделяться на фоне более простых сооружений.
  • Кирпич. Достоинством кирпича является относительная простота работы с ним. Лучше использовать полнотелый кирпич из обожженной глины. Цоколь из кирпича достаточно хорошо удерживает тепло и переносит низкие температуры. В особенности кирпич рекомендован для выкладки цоколей в той местности, где температура опускается ниже 20 градусов. Укладку хорошо проводить в 1,5–2 кирпича.

Как рассчитать количество кирпича на цоколь? Этот вопрос решается простой формулой.

Количество кирпича на 1 кв. м цоколя (при кладке в 0,5 кирпича) = 1 кв. м : высота кирпича в м : длину кирпича в м.

Отделка плиткой на основе смол

У облицовочных плиток для цоколя, производимых с использованием связующих компонентов из смол, толщина составляет всего 3-5 мм. Плитки легко сгибаются под любым углом, их даже можно свернуть в рулон, поэтому этот облицовочный материал в обиходе называют гибким камнем. Длина плитки варьируется в диапазоне от 24 до 36 см при ширине от 5 до 7 см. Плитки на смоляной основе выпускаются с гладкой и рельефной поверхностью, имитирующей по цвету и фактуре весь спектр облицовочных природных материалов – камень, дерево, облицовочный кирпич.


Облицовка из «гибкого камня» Источник moypodval.ru

Благодаря высокой гибкости, плитки на смолистых основах без проблем укладываются на цоколь любой конфигурации, включая дугообразную геометрию. Особенности монтажа таких плиток следующие:

  • при укладке плитку приклеивают специальным клеем к предварительно выровненную и загрунтованную поверхность цокольной стены;
  • допускается укладка плитки непосредственно на бетонные поверхности и на верхний слой теплоизоляции;
  • плитки легко режутся ножом и крупными ножницами;
  • время полного высыхания клея составляет 2-3 дня.

Гидроизоляция цоколя

Цель гидроизоляции цоколя – это его защита от грунтовых вод, а также влаги, скапливающейся после дождя или снега. Защищать поверхность от влаги следует в двух направлениях: по вертикали и по горизонтали. Горизонтальная гидроизоляция подразумевает использование изолирующих материалов между фундаментом и наружной частью цоколя. Вертикальная гидроизоляция осуществляется посредством нанесения защитного покрытия на внешнюю часть стен и цоколя.


Внешняя гидроизоляция цоколя

В качестве материала для горизонтальной гидроизоляции лучше всего использовать рубероид или толь. Рубероид надежно защищает стены и цоколь от воды, обеспечивая комфортные условия эксплуатации всего помещения.

Для вертикальной защиты о воды можно использовать следующие покрытия:

  • битумные мастики;
  • защитные лаки;
  • полимерные смолы;
  • рулонные материалы.

Тип материала определяется в зависимости от условий окружающей среды (климата) и предназначения здания (что будет находиться внутри помещений).

Видео описание

На видео пример дренажа для цокольного этажа:

Нанесение гидроизоляции снаружи цокольной стены

Цоколь гидроизолируют уже после проведения начальной гидроизоляции фундаментного основания и армопояса. Последовательность работ:

  • надстройку фундамента обмазывают горячим битумом или битумной мастикой;
  • сверху накладывают несколько слоев рубероида;
  • покрывают проникающим гидроизоляционным составом.

Изготовление отмостков

Отмостками называют залитую бетоном наклонную полосу по периметру здания, подходящую вплотную к цокольной стенке. Небольшой уклон «от стены» не дает воде скапливаться вблизи фундаментной надстройки во время дождя или при таянии снега. Ширина отмостки должна, как минимум, на 25 см превышать размер выноса кровли. Последовательность работ:

  • снимают верхнюю часть грунта;
  • укладывают дренажную подушку из песка и щебня;
  • поверх подушки заливают слой бетона с обеспечением уклона от стены.


Отмостка для фундамента Источник subscribe.ru

Оштукатуривание поверхности цоколя

Выполняется с целью выравнивания и укрепления поверхности. Тем самым снижается вероятность образования трещин, провоцирующих последующие возможные разрушения. Обычно при подготовке к оштукатуриванию предварительно набивается металлическая сетка и потом наносится штукатурка. Для придания водоотталкивающих свойств раствору в него добавляется пластификатор.

Монтаж отливов

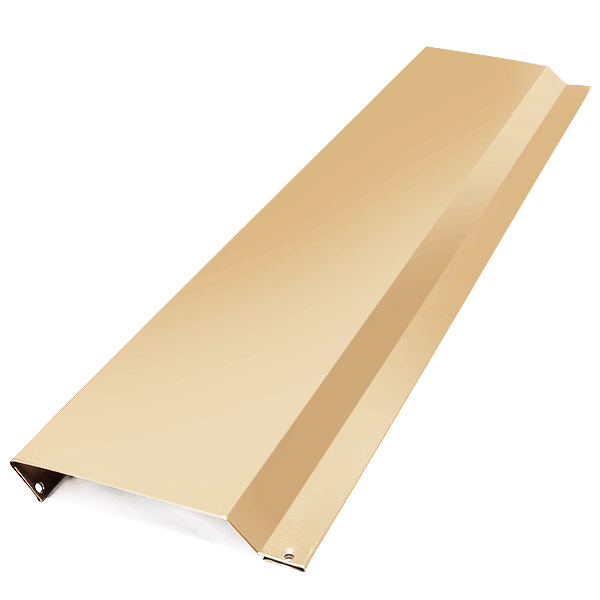

Эти элементы конструкции выполняют роль защитного козырька для фундаментной стены. Отливы могут быть керамическими, стальными или алюминиевыми, пластиковыми или кирпичными.

По завершении комплекса защитных мероприятий приступают к основной отделке цоколя.

Теплоизоляция

Наличие подвальных неотапливаемых помещений требует надежной теплоизоляции. В противном случае цоколь и фундамент могут разрушаться под воздействием окружающей среды, влаги, которая будет скапливаться в местах с плохой теплоизоляцией.


Теплоизоляция цоколя

В укладке теплоизоляционного материала своими руками нет ничего сложного для того, кто смог самостоятельно выстроить цоколь. Самое главное – правильно подобрать материал. Не стоит выбирать сыпучие теплоизоляторы, они могут абсорбировать влагу. Насытившись влагой, они теряют свои теплоизоляционные свойства.

Наиболее влагоустойчивыми материалами являются пористые, например, экструдированный полистирол, производящийся в виде плит. После установки полистирола его необходимо по специальной сетке облицевать штукатурной массой.

Отделка цокольными термопанелями

Цокольные термопанели представляют собой облицовочные плитки, оснащенные с внутренней стороны утеплителем. Облицовочным декоративным материалом термопанелей служит клинкерная плитка, имитирующая природные камни, кирпич, ракушечник, керамогранитная плитка или обычная керамическая плитка с имитацией «под кирпич». В качестве утеплителя используется пенополиуретан либо экструдированный пенополистирол. Толщина слоя утеплителя составляет 20-80 мм.

Обратите внимание! Практика показала, что использование термопанелей со вспененным полистиролом для облицовки цокольной стены неприемлемо. Такой вариант утепления недолговечен и отличается слабыми теплозащитными свойствами.


Термопанели это наружная отделка и утепление Источник blogremonta.com

Рекомендации

Подводя итог вышесказанному, можно выделить несколько практических советов тем, кто собирается установить цоколь самостоятельно:

  • При планировке типа цоколя лучше выбрать западающий тип.
  • Высота цоколя не должна быть ниже 50 см.
  • Самым крепким материалом для возведения цоколя является бетон, но также можно использовать полнотелый кирпич, бетонные блоки или искусственный либо натуральный камень.
  • Для домов на ленточном фундаменте лучше выбрать натуральный камень.
  • Для гидрозащиты лучше всего подходит рубероид.
  • Для теплоизоляции лучше отказаться от применения сыпучих материалов и остановиться на пористых.

Качественные материалы для обустройства цоколя и соблюдение правил при планировке и строительстве помогут создать надежную опору для стен вашего дома.

Цоколь здания — Проектирование, строительство и отделка домов под ключ

Цо́коль (итал. zoccolo) — верхняя часть фундамента, выступающую над уровнем земли.

Цоколь выполняет следующие функции:

  1. Служит опорой верхней части здания.
  2. Защищает здание от влаги.
  3. Является теплоизолирующей преградой для подполья.
  4. Несет большое архитектурно-тектоническое значение.

Хотя архитекторы называют цоколь нижней частью стены, с инженерной точки зрения он всё-таки является скорее фундаментом. При ленточном фундаменте Ц — часть фундамента, выступающая над землей. Если фундамент столбчатый или свайный, пространство между столбами заполняется ростверком или забиркой.

Виды цоколя

По отношению в основной стене цоколь может быть:

  • выступающим,
  • находиться вровень со стеной,
  • западающим.

Классический архитектурный стиль предполагает выступающий цоколь. Это обеспечивает всему зданию более устойчивый вид, однако в этом случае в верхней части цоколя необходим защитный слив (карниз), чтобы не допустить стекания воды со стен прямо на стенки цоколя.

Цоколь, находящийся в одной линии со стеной эстетически невыразителен, кроме того линия гидроизоляции при этом нарушается.

Западающий цоколь является, как многие считают, самым эффективным, однако с эстетической точки зрения он проигрывает, т.к. здание кажется менее устойчивым.

Высота цоколя

От высоты цоколя зависит температурный и влажностный режим нижнего перекрытия. Проще говоря, если цоколь слишком низкий, подполье будет влажным и холодным. Кроме того, низкий цоколь несоразмерный с высотой здания, придает ему «бедный» вид. В средней полосе России в частных домах высота цоколя обычно от 50 до 80 см.

Гидроизоляция цоколя

Очень важно не допустить проникновения влаги, которая поднимается по цоколю за счет капиллярных сил, выше на стены здания. Между цоколей и стеной (или перекрытием) которые располагаются над ним, устанавливается качественная многослойная гидроизоляция. Если цоколь кладется из кирпича, делается ещё один слой гидроизоляции на высоте 20 см выше отмостки.

Облицовка цоколя, продухи и отмостка

При облицовке цоколя необходимо использовать материалы, устойчивые к воде, выдерживающие многократные циклы замораживания-оттаивания, механические воздействия, эстетически соответствующие всей отделке дома.

Рядом с цоколем на уровне земли создается отмостка, которая обеспечивает сток воды и дополнительную теплоизоляцию.

И облицовка, и отмостка могут иметь теплоизоляционный слой, например, из ППС, для уменьшения промерзания земли и утепления подполья.

Для вентиляции подполья (пространства между землей и нижнем перекрытием), в цоколе делают отверстия — продухи, которые зимой закрывают, чтобы удержать тепло.

Цокольный этаж

Если здание имеет нижний этаж, частично выступающий над уровнем планировки, он называется цокольным этажом. По СНиП 2.08.01-89 этаж является цокольным, если он выступает над уровнем земли (точнее уровнем планировочной отметки) не более половины высоты стандартного этажа здания.



Низкоуровневый выставочный цоколь площадью 100 см, высотой 20 см

Низкоуровневый выставочный цоколь площадью 100 см, квадратный, высотой 20 см

/ Магазин / 100 см x 100 см x 20 см Низкий выставочный цоколь

155,00 фунтов стерлингов

Низкоуровневый выставочный цоколь 100 см x 100 см x 20 см

Описание

За последние 6 лет компания

Exhibition Plinths разработала совершенный цоколь, изготовленный из МДФ Medite Premier, который скрепляется в ус, образуя бесшовный цоколь из 12-мм МДФ. Этот низкий цоколь находится чуть выше уровня пола, на высоте 20 см.

Наша продукция окрашена распылением , что делает ее похожей на лакокрасочное покрытие автомобиля, и это входит в стандартную комплектацию.

Зачем выбирать для следующей выставки что-либо, кроме лучших выставочных цоколей? Если вам нужны дополнения к вашему цоколю, чтобы сделать его идеально подходящим, сообщите нам об этом, мы можем изготовить плинтусы из МДФ для наружных работ, сверхмощные плинтусы, плинтусы ZF без формальдегида и плинтусы из легкой плиты МДФ.Мы также можем установить двери (запирающиеся и нажимные), плинтусы с регулируемыми внутренними полками, плинтусы с опаловыми акриловыми верхними панелями. потребности.

  • Прочная отделка
  • Закругленные края
  • МДФ Medite Premier 12 мм
  • Идеально подходит для выставок, музеев, галерей, торговых выставок, розничной торговли, телепередач и цветочных магазинов

Этот цоколь в стандартной форме легко выдерживает нагрузку 100 кг, распределенную по верхней части цоколя.

Мы также можем добавить графику, освещение, точки доступа к кабелям и внутреннее запирающееся хранилище с системами полок.

Дополнительная информация

Размеры 100 × 100 × 20 см

Сопутствующие товары

Подпишитесь на нашу рассылку

Получайте последние новости и специальные предложения от выставочных постаментов


Добро пожаловать на выставочные постаменты.Если вы ищете плинтусы или стеклянные шкафы, то вы находитесь в правильном месте.

Copyright © 2022, Все права защищены. Выставочные плинтуса

ХАВСТА Шкаф с цоколем, белый, 121x47x89 см

Дерево — это материал, который чаще всего ассоциируется с мебелью ИКЕА, и на то есть веские причины. Он возобновляем, перерабатываем, долговечен, прекрасно стареет и является важной частью нашего наследия скандинавского дизайна. В ИКЕА мы считаем, что древесина, полученная ответственным образом, является ключевым фактором изменения климата. В 2012 году мы поставили цель, чтобы к 2020 году наша древесина была получена из более экологичных источников. Мы рады сообщить, что достигли этой цели, и сегодня более 98% древесины, используемой для производства товаров ИКЕА, либо сертифицированы FSC, либо переработаны.

Леса способствуют поддержанию баланса в атмосфере, очищают воздух, которым мы дышим, и являются частью круговорота воды. Они питают биоразнообразие дикой природы и обеспечивают жильем коренные общины, средства к существованию которых зависят от лесов.90% видов растений и животных, живущих на планете, нуждаются в лесах для выживания. Они обеспечивают источники пищи, топлива, древесины и многих других экосистемных услуг, на которые мы полагаемся. Поставляя около 19 миллионов м3 круглого леса в год примерно из 50 стран, ИКЕА оказывает значительное влияние на мировые леса и лесную промышленность и несет огромную ответственность за положительное влияние на источники древесины. Ответственное использование древесины и управление лесным хозяйством обеспечивают удовлетворение потребностей людей, зависящих от лесов, устойчивую работу предприятий, защиту лесных экосистем и повышение биоразнообразия.

В ИКЕА мы работаем в соответствии со строгими отраслевыми стандартами, чтобы способствовать ответственному лесопользованию. Мы не разрешаем использовать древесину в нашей цепочке поставок из лесных районов, которые являются незаконными или имеют высокую природоохранную ценность, или из лесных районов с социальными конфликтами. Прежде чем начать сотрудничество с ИКЕА, поставщики должны продемонстрировать, что они отвечают критическим требованиям ИКЕА в отношении поставок древесины. ИКЕА требует, чтобы все поставщики приобретали древесину из более устойчивых источников (сертифицированная FSC или переработанная древесина). Все поставщики регулярно проверяются, и поставщики, не соответствующие требованиям, должны принять немедленные меры по исправлению положения.Работая вместе с нашими поставщиками, мы с гордостью сообщаем, что достигли нашей цели по более устойчивым источникам, которую мы поставили перед собой к 2020 году. Сегодня более 98% древесины, используемой для производства товаров ИКЕА, либо сертифицированы FSC, либо переработаны. .

По мере того, как давление на мировые леса и окружающие экосистемы увеличивается из-за неустойчивого сельского хозяйства, расширения инфраструктуры и незаконных рубок, пришло время принять еще более целостный подход к защите и поддержке этих важных ресурсов для будущих поколений.Программа IKEA Forest Positive на период до 2030 года направлена ​​на улучшение управления лесами, повышение биоразнообразия, смягчение последствий изменения климата и поддержку прав и потребностей людей, которые зависят от лесов во всей цепочке поставок, а также на внедрение инноваций для еще более рационального использования древесины. Повестка дня сосредоточена на трех ключевых направлениях: • Сделать ответственное управление лесами нормой во всем мире. • Прекращение вырубки лесов и лесовосстановление деградировавших ландшафтов. • Внедрение инноваций для более рационального использования древесины путем проектирования всех изделий с самого начала для повторного использования, восстановления, переработки и, в конечном счете, переработки.

На протяжении многих лет ИКЕА сотрудничает с предприятиями, правительствами, общественными группами и неправительственными организациями в борьбе с деградацией и обезлесением лесов, а также в увеличении объемов и доступности древесины из ответственно управляемых лесов как для нашей собственной цепочки поставок, так и для других. Мы находимся на пути к совершенствованию глобального управления лесным хозяйством и превращению ответственных поставщиков древесины в отраслевой стандарт, способствуя созданию устойчивых лесных ландшафтов и улучшению биоразнообразия.

Плинтус Henrad Softline 6 Plus (высота 20 см)

Er zijn locaties waar het bijna niet mogelijk is om een ​​радиатор te hangen vanwege de geringe beschikbare hoogte.В некоторых случаях он имеет высоту 20 см. Henrad Softline 6 Plus Плинтус-радиатор с первичным покрытием. Deze iets afgeronde omkaste plintradiator wordt geleverd met een geïntegreerd regelbaar ventiel. Радиатор Deze Henrad разработан таким образом, чтобы обеспечить минимальную температуру и максимальную температуру. Bovendien кан deze радиатор zowel als ventielradiator als Традиционный компактный радиатор aangesloten worden. Радиатор Deze защищен более чем 6 отверстиями 1/2 «binnendraad waarvan 2 stuks rechtsonder.Радиатор желтеет в цвете RAL 9016.

. (аксессуары)

Продукт: omkaste ventielradiator met bouwhoogte 200 mm

Afwerking: Afgerond bovenrooster en zijpanelen

Het geïntegreerd regelbaar ventiel (зондерный термостатический край) dient aan de rechterzi.

Meegeleverd: ontluchter ru blindstoppen

Aansluitingen: 6 x ½ «Binnendraad (включение 2 х ½» бокольника OnderaansLuiting)

OnderaansLippen: GEEN OPHANGSTRIPPEN

VERPAKKING: IEDERE Radiator Wordt Stevig Verpakt в Hoogwaardig Karton En Geplastificeerd.
en etiket beschrijft характеристик радиатора: type – hoogte – longte.

Гарантия: 10 лет, Индийские мужчины-де-инсталляторы, уважаемые эн-волдоэты и де-гарантии-шрифтены ван Хенрада.
Лакпроцес: Alle radiated zijn ontvet, gefosfateerd, gegrondlakt en standard in Henrad wit 9016 gepoederlakt.

Цвет: Henrad wit 9016 + 35 andere Henrad kleuren of 200 RAL-kleuren mogelijk
Тепловые датчики: Zonder beperkingen geschikt voor warmtemeters, zowel elektrisch als volgens verdampingprincipe (overeenkomstig EN834 & 835).

Максимальное рабочее давление: 10 бар (испытание 13 бар)

Максимальная рабочая температура: 110 °C

Соответствие: volgens EN442

Типы: 22 | 33

Длина: 200 мм

Длина: 1.000 – 2.400 мм

Длина: 100 | 158 мм

Акриловые пьедесталы и постаменты — плексиглас, пластик, люцит

Если вам нужно добавить изюминку в ваш магазин или галерею, подумайте о размещении своих товаров на акриловом постаменте.Предлагая чистую и элегантную презентацию, акриловые пьедесталы и пьедесталы shopPOPdisplays хорошо работают в любой среде. Мы предлагаем на продажу различные акриловые плинтуса различных форм, цветов и размеров.

Наши акриловые подставки на пьедесталах идеально подходят для демонстрации предметов коллекционирования, антиквариата, ювелирных изделий, произведений искусства и т.  д. От магазинов до музеев. Яркая акриловая подставка для витрины добавит изюминку любому мероприятию. Изящный по дизайну, прозрачный акриловый постамент вписывается в любую обстановку, не затмевая окружающий декор, и четко подчеркивает выставленный предмет.

У нас также есть множество акриловых пьедесталов и пьедесталов разных цветов и размеров, чтобы удовлетворить ваши потребности в витринах. Все наши акриловые подставки на пьедестале прочны, долговечны и индивидуальны. Если вам нравится гладкий внешний вид Lucite или плексигласа и вы хотите добавить уникальности своему, свяжитесь с нами, чтобы узнать о возможностях печати или гравировки для наших пластиковых пьедесталов.

Мы являемся производителем плинтусов и пьедесталов. Мы предлагаем широкий выбор акриловых пьедесталов и пьедесталов для продажи оптом и оптом по всей стране прямо с наших заводов.Наши высококачественные подставки для витрин, пьедесталы и колонны изготовлены из пластика, известного как акрил, обычно называемого плексигласом (или плексигласом), который похож на Lucite.

Любой акриловый пьедестал, пьедестал или колонна из нашего онлайн-каталога может быть выполнен в любом цвете или форме, со светодиодной подсветкой или без нее. Популярные цвета включают белый, черный, синий, прозрачный и матовый в круглой, квадратной или прямоугольной форме. Белый или прозрачный акриловый пьедестал или пьедестал популярен для свадеб. Хотите добавить имя жениха и невесты? Нужен цвет, которого нет в списке? Мы можем изготовить для вас подставку или пьедестал на заказ.

Пластиковые пьедесталы и пьедесталы идеально подходят для самых разных условий и мероприятий. Розничные магазины могут использовать их в различных размерах для демонстрации любых товаров, таких как носки, украшения, одежда, безделушки, посуда и многое другое. Магазины игрушек могут сделать свои товары доступными для детей всех возрастов, демонстрируя их на ярких прямоугольных постаментах и ​​пьедесталах из плексигласа.
Музеи и галереи могут предпочесть приобрести свои акриловые колонны и стенды на пьедестале со светодиодной подсветкой. Квадратный черный или белый акриловый пьедестал или пьедестал идеально подходит для привлечения внимания ко всем типам экспонатов и произведений искусства — от классики до модерна, от реализма до абстрактного экспрессионизма и многого другого.

Почти любое мероприятие, включая свадьбы, детские праздники, дни рождения, вечеринки в честь выхода на пенсию и многое другое, можно выиграть, добавив пьедестал или подставку из цветного, матового или прозрачного плексигласа. Организаторы мероприятий любят наши яркие акриловые подставки в оттенках розового, синего, желтого или зеленого, которые можно использовать на детских праздниках.

Попробуйте установить большой пластиковый пьедестал или колонну на следующем детском празднике, который вы организуете. Гости вашего клиента будут в восторге, когда вы наполните его воздушными шарами или мягкими игрушками. Свадьба — идеальное место для белой или матовой акриловой колонны или пьедестала. Кроме того, он представляет собой идеальную круглую акриловую подставку для тортов, а наши акриловые колонны достаточно прочны, чтобы выдержать даже самые высокие торты.
Черные акриловые пьедесталы или пьедесталы идеально подходят для выпускных вечеров, вечеринок по случаю выхода на пенсию, тематических вечеринок по случаю дня рождения «за холмом» и многого другого.Даже вечерняя свадьба или модное благотворительное мероприятие могут использовать его для самообслуживания закусок и напитков. И любое из наших устройств идеально подходит для демонстрации предметов на аукционе в вашей следующей школе, офисе или некоммерческой организации по сбору средств.

Если вам нужно добавить имя, логотип или короткую фразу на пьедестал, колонну или цоколь, мы предлагаем индивидуальную печать на наших акриловых стендах. Мы также можем изготовить на заказ любой из наших стендов на пьедестале, включая нестандартные размеры и цвета. Свяжитесь с нами сегодня, и один из наших экспертов проведет вас через процесс проектирования.

Томас Дж. Прайс, «Пространство между» в Hauser & Wirth, Санкт-Мориц, Швейцария, 12 февраля – 18 апреля 2022 г.

Мультидисциплинарная практика Томаса Дж. Прайса противостоит предвзятому общественному отношению к репрезентации и идентичности. Для своей первой персональной выставки в Швейцарии под названием «Пространство между » Прайс представляет подборку малых и крупных скульптур, охватывающих два десятилетия, а также две киноработы, демонстрирующие другое измерение его практики. Выставка представляет собой исследование давней озабоченности художника древними традициями монументальной скульптуры, наряду с внутренним пониманием символической силы и иерархии, заключенных в материалах.Скульптуры Прайса изображают воображаемые предметы с помощью гибридного подхода художника, сочетающего традиционную скульптуру и интуитивно понятные цифровые технологии. «Моя работа обращается к истории искусства как к средству, чтобы показать наше усвоенное понимание и отношение к репрезентации в рамках традиционного канона и к системной маргинализации внутри него», — заявляет Прайс. Выставка совпадает с выставкой Witness в парке Маркуса Гарви с Музеем-студией Гарлема, штат Нью-Йорк, до октября 2022 года, а также с инсталляцией скульптуры Reaching Out в Чиллида-Леку, Сан-Себастьян, которая будет доступна до июня 2022 года.

Прайс называет свои вымышленные сюжеты психологическими портретами зрителя: «Зритель переносит себя в произведения, они привносят свое понимание, свои схемы, свой набор ценностей, которые они используют для навигации в окружающем мире». Его фигуры и головы представляют собой объединение различных источников, от наблюдаемых лиц и стереотипов, представленных в средствах массовой информации, до ссылок на древние, классические и неоклассические скульптуры. Материалы и методы, используемые в греческой и римской скульптуре, сочетаются с 3D-сканированием и моделированием для создания трансисторических форм.В Numen (Shifting Votive 1, 2, 3) (2016) Прайс сочетает традиционный процесс литья по выплавляемым моделям с алюминием, материалом, который чаще ассоциируется с современной техникой, чтобы представить серию символических голов, поднятых на уровень глаз. на мраморных колоннах.

Точно так же Icon Series (2017) использует позолоту, технику, восходящую к Древнему Египту и усиливающую ощущение роскоши и великолепия, наряду с 3D-печатью для создания литейных форм. Размещенные на кварцитовых постаментах, скульптуры источают мощный культурный резонанс, бросая вызов нашему пониманию современной иконографии и непосредственному увековечиванию триумфальных фигур.Иконы Прайса смотрят за пределы зрителя и поглощаются своими собственными мыслями и эмоциональными мирами, переосмысливая образ и ассоциации чернокожих мужчин в современном обществе сегодня. Эти созерцательные работы воплощают в себе объекты поклонения в современную эпоху, раскрывая при этом тактильные глубины расширяющегося диапазона медиумов Прайса.

Эта тема расширена новыми режимами отображения как в Power Object (Секция 1, № 1) (2018), так и в Sonic Work (Коллективная палитра № 01) (2020/21).Две отчетливо абстрактные бронзовые работы разделяют эстетику современных мастеров 20-го века, критикуя исторический канон искусства, который способствовал неправильному толкованию черной мужской идентичности. Первоначально появившись как абстрактный монумент на постаменте из каррарского мрамора, «Объект силы» (раздел 1, № 1) изображает поперечное сечение паха мужской фигуры в спортивных штанах. Цена рассматривает, излучает ли этот объект власть или, скорее, подчиняется ей. Само название раскрывает расовое неравенство британской политики задержания и обыска, Section 1, No.1.

В то время как большая часть творчества Прайса более тесно связана с мужской фигурой, Lay It Down (На грани красоты) (2018), а также его последняя работа на выставке Reaching Out (2021), отмечают резкий сдвиг в сторону женской идентичности и общего опыта чернокожих. Lay It Down (На грани красоты) расширяет линию исследований Прайса в отношении божеств, освещая универсальные нити в популярной культуре, средствах массовой информации и моде, которые связаны с символами черной женственности.Прайс намерен обратить внимание на клеймо, связанное с прическами и формальными условностями красоты, а также на отсутствие признания, когда они повторно присваиваются за пределами их истинного происхождения.

Использование повествовательной силы перформанса, фильмов и анимации было постоянным элементом на протяжении всей карьеры художника до настоящего времени. Man 10 (2012), покадровая анимация, демонстрирует раннее желание отреагировать на историю расизации и усугубляет сложности глубокой социальной напряженности.Опираясь на собственный жизненный опыт и банальные наблюдения, Прайс повышает наше понимание бессознательных форм общения с помощью тонких изменений в выражении лица и движениях. Также на выставке представлен более поздний фильм Прайса « С нуля » (2016), двухканальная работа, в которой художник зашнуровывает и чистит разные пары обуви с фиксированной точки зрения с высоты птичьего полета. Медленно пробираясь через множество обуви, от белых кроссовок до черных кожаных туфель, Прайс исследует темы материальной культуры и ценности, которую мы придаем вещам, а также социальные сигналы, которые они вызывают.

Пресс-релиз предоставлен Hauser & Wirth.

BENCHMARX 815D-80-GPID Стирально-сушильные машины Руководство по эксплуатации

815D-80-GPID Стирально-сушильные машины

EN

2

E N

Благодарим вас за выбор стиральной машины Candy. Мы уверены, что он будет верно помогать вам безопасно стирать одежду, даже деликатные, день за днем.
Вы ​​можете зарегистрировать свой продукт на сайте www.registercandy.com, чтобы получить более быстрый доступ к дополнительным услугам, предназначенным исключительно для наших самых лояльных клиентов.
Внимательно прочтите это руководство, чтобы правильно и безопасно использовать прибор, а также получить полезные советы по эффективному обслуживанию.
Используйте стиральную машину только после внимательного прочтения данной инструкции. Мы рекомендуем вам всегда держать это руководство под рукой и в хорошем состоянии для будущих владельцев.
Убедитесь, что прибор поставляется с данным руководством по эксплуатации, гарантийным талоном, адресом сервисного центра и этикеткой энергоэффективности. Также проверьте наличие заглушек, держателя сливного шланга и поддона для жидкого моющего средства или отбеливателя (только на некоторых моделях).Мы рекомендуем вам сохранить все эти компоненты.
При получении прибора внимательно проверьте его на наличие повреждений. О любых обнаруженных повреждениях следует немедленно сообщить водителю службы доставки. В качестве альтернативы необходимо сообщить об обнаруженных повреждениях продавцу в течение 2 дней с момента получения.
Каждый продукт идентифицируется уникальным 16-значным кодом, также называемым «серийным номером», напечатанным на наклейке. Это можно найти внутри дверного проема. Этот код является уникальным кодом для вашего продукта, который вам потребуется для регистрации гарантии на продукт или если вам нужно связаться с Центром обслуживания клиентов.

Условия окружающей среды
Этот прибор имеет маркировку в соответствии с Европейской директивой 2012/19/ЕС об отходах электрического и электронного оборудования (WEEE). WEEE содержит как загрязняющие вещества (которые могут вызвать негативные последствия для окружающей среды), так и базовые компоненты (которые можно использовать повторно). Важно, чтобы WEEE подвергались специальной обработке, чтобы удалить и правильно утилизировать все загрязняющие вещества, а также восстановить и переработать все материалы. Отдельные лица могут сыграть важную роль в обеспечении того, чтобы WEEE не превратились в проблему для окружающей среды; важно соблюдать некоторые основные правила:
л WEEE не следует обращаться с бытовыми отходами;
l WEEE следует сдавать в соответствующие пункты сбора, находящиеся в ведении муниципалитета или зарегистрированных компаний.Во многих странах для крупных WEEE может существовать домашний сбор.
Во многих странах, когда вы покупаете новый прибор, старый может быть возвращен продавцу, который должен забрать его бесплатно в индивидуальном порядке, при условии, что оборудование эквивалентного типа и имеет те же функции, что и поставляемое оборудование.
Содержание
1. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ
2. УСТАНОВКА
3. ПРАКТИЧЕСКИЕ СОВЕТЫ
4. ОБСЛУЖИВАНИЕ И ЧИСТКА
5. КРАТКОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
6. УПРАВЛЕНИЕ И ПРОГРАММЫ
7.УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ И ГАРАНТИЯ

3

1. ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ
l Данное устройство предназначено для использования в бытовых и аналогичных целях, таких как: – кухни для персонала в магазинах, офисах и других рабочих помещениях; – фермерские дома; – Клиентами в отелях, мотелях и других жилых помещениях; – Среды типа «постель и завтрак». Иное использование данного прибора в бытовых условиях или для обычных хозяйственных функций, как коммерческое использование опытными или обученными пользователями, исключено даже в вышеуказанных случаях.Если прибор используется не в соответствии с этим, это может сократить срок службы прибора и привести к аннулированию гарантии производителя. Любое повреждение прибора или другой ущерб или убытки, возникающие в результате использования, несовместимого с бытовым или бытовым использованием (даже если оно находится в бытовых или домашних условиях), не допускаются производителем в максимально разрешенной законом степени.

безопасным способом и осознавать связанные с этим опасности. Дети не должны играть с прибором.Очистка и обслуживание пользователем не должны производиться детьми без присмотра.
l Дети должны находиться под присмотром, чтобы они не играли с прибором.
l Детей в возрасте до 3 лет следует держать подальше, если они не находятся под постоянным присмотром.
l Если шнур питания поврежден, он должен быть заменен производителем, его сервисным агентом или лицом с аналогичной квалификацией во избежание опасности.
l Для подключения к водопроводу используйте только комплекты шлангов, входящие в комплект поставки прибора (не используйте повторно старые комплекты шлангов).
л Давление воды должно быть в пределах от 0,05 МПа до 0,8 МПа.
l Убедитесь, что ковры или коврики не загораживают основание или вентиляционные отверстия.

l Этот прибор может использоваться детьми в возрасте от 8 лет и старше, а также лицами с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если они находятся под присмотром или проинструктированы относительно использования прибора

l ВЫКЛ. условие достигается установкой контрольной метки на регуляторе/ручке программ в вертикальное положение.Любое другое положение этого регулятора переводит машину во включенное состояние (только для моделей с ручкой программ).

4

R U

l После установки прибор необходимо расположить так, чтобы вилка была доступна.
л Максимальный объем загрузки сухого белья зависит от используемой модели (см. панель управления).
l Чтобы ознакомиться с техническими характеристиками изделия, посетите веб-сайт производителя.

l Не подвергайте стиральную машину воздействию дождя, прямых солнечных лучей или других погодных условий.Беречь от возможного замерзания.
l При перемещении не поднимайте стиральную машину за ручки или отсек для моющих средств; во время транспортировки никогда не кладите дверцу на тележку. Мы рекомендуем поднимать стиральную машину вдвоем.

Инструкции по технике безопасности
l Перед очисткой или обслуживанием стиральной машины отключите ее от сети и закройте водопроводный кран.
l Убедитесь, что электрическая система заземлена. В противном случае обратитесь за квалифицированной профессиональной помощью.
l Не используйте переходники, многорозетки или удлинители.

l В случае неисправности и/или неисправности выключите стиральную машину, закройте водопроводный кран и не трогайте машину. Немедленно обратитесь в сервисный центр и используйте только оригинальные запасные части. Несоблюдение этих указаний может поставить под угрозу безопасность прибора.

ПРЕДУПРЕЖДЕНИЕ: во время стирки вода может нагреваться до очень высокой температуры.

l Прежде чем открыть дверцу, убедитесь, что в барабане нет воды.
l Не тяните за шнур питания или устройство, чтобы отключить машину от сети.

Размещая маркировку на этом продукте, мы подтверждаем соответствие всем соответствующим европейским требованиям безопасности, охраны здоровья и окружающей среды, которые применимы в законодательстве для этого продукта.

5

2. УСТАНОВКА

l Освободите силовой шнур и сливной шланг от зажима

1

в задней части машины.

l Снимите 2 или 4 транспортировочных винта (A) сзади и снимите 2 или 4 плоские шайбы, резиновые заглушки и пластиковые распорные трубки (B), как показано на рис. 1.

l Если стиральная машина встроенная, отвинтите 3 или 4 транспортировочных винта (А) и снимите 3 или 4 плоские шайбы, резиновые заглушки и пластиковые прокладки (В).

l Во время откручивания винтов внутрь изделия иногда попадают распорные трубки 2. Их можно A удалить, наклонив изделие вперед и подняв их с пола или внутри основания машины.

l Закройте открытые отверстия для транспортных винтов 2 или 4 пластиковыми заглушками, входящим в комплект поставки
B
.

AA

B A

B A

BB

3

1

2

ВНИМАНИЕ: храните упаковочные материалы в недоступном для детей месте.
Поместите гофрированный пластиковый лист, найденный сверху прибора во время распаковки, в основание прибора, как показано на рис. 2 (в зависимости от модели, рассмотрите вариант A, B или C).

C 2

3 1

6

Инструкции по установке мебельной дверцы
l Поместите шаблон на обратную сторону мебельной дверцы.Петли и закрывающий магнит можно установить справа или слева в зависимости от ваших требований. Отметьте места отверстий для винтов, затем просверлите эти места.

BC

l Закрепите петли с помощью 4 прилагаемых винтов (A).
l Закрепите магнит (B) с помощью винта (C).

l Установите пластину (D) справа или слева, в зависимости от ваших требований к установке. Поместите пластиковую опору (E) под пластину и закрепите ее винтом (F).
l Защелкивающаяся крышка (G) в нижнем положении.
7

A
D F
E G

E N

l Установите мебельную дверцу на переднюю часть стиральной машины с помощью петель. Поместите распорки под петли (I) и закрепите их винтом (H).
Мы предлагаем установить мебельную дверцу так, чтобы она открывалась влево, то есть в том же направлении, что и дверца-иллюминатор. Это позволит освободить больше места при загрузке белья в машину.

HI

820 мин.825 мин.

l Вставьте шайбу в отверстие размера, указанного на рисунке напротив. Мебельный цоколь может проходить через переднюю часть машины, но его высота будет зависеть от высоты, на которой установлена ​​стиральная машина.

l 4 регулируемые ножки позволяют регулировать высоту стиральной машины

596

от 820 мм до

максимум 840 мм. Чтобы отрегулировать

высоту, необходимо снять

гайки, установленные на каждой ножке, и

заменить их 5-миллиметровыми гайками

из комплекта поставки.Поднимите ножки

на желаемую высоту, а затем

полностью затяните стопорную гайку

основания стиральной машины.

8

600
мин.
600 570

RU

Гидравлические соединения

3

l Подсоединяйте водяной шланг к водопроводному крану (рис. 3) только с помощью шланга, входящего в комплект поставки прибора (не используйте повторно старые комплекты шлангов).

l Некоторые модели могут иметь одну или несколько следующих функций:

l ГОРЯЧАЯ И ХОЛОДНАЯ (рис.4):

настройки подключения к водопроводу с горячей

и холодной водой для большей экономии энергии. Подсоедините серую трубку к крану холодной воды

4

, а красную трубку к крану горячей воды

. Машину можно подключить только к

крану холодной воды: в этом случае некоторые программы

могут запуститься на несколько минут позже.

л АКВАСТОП (рис. 5): устройство, расположенное на подающей трубке, перекрывающее поток воды в случае износа трубки; в этом случае в окошке «А» появится красная отметка и трубку необходимо 5 заменить.Чтобы отвинтить гайку, нажмите на одностороннее стопорное устройство «В».

l ПОДАЮЩАЯ ТРУБКА AQUAPROTECT С ЗАЩИТОЙ (рис. 6): В случае утечки воды из основной внутренней трубки A
«A» прозрачная защитная оболочка «B» будет содержать воду, что позволит завершить цикл промывки. По окончании цикла обратитесь в Центр обслуживания клиентов
для замены трубки подачи 7
.

Настройка
l Стиральная машина должна быть установлена ​​в окончательном положении таким образом, чтобы шланг заливки воды не перегибался и не защемлялся.Гофрированный дренажный шланг следует вставить в подходящую дренажную трубу на высоте от 50 см до 85 см над полом, используя изогнутую опору для дренажного шланга. Если используется соединение под раковиной, сливной шланг должен быть проложен над отверстием перелива раковины, чтобы предотвратить обратное сифонирование. Необходимо соблюдать осторожность, чтобы не перегнуть и не зажать сливной шланг (рис. 7).

MAX 100 CM

1

1

6

B

A

мин 4 см
+2,6 MT MAX MIN 50 см MAX 85 см

9

L Уровень техники Использование ног как

, как показано на рисунке 8:

8

a.поверните гайку по часовой стрелке, чтобы освободить винт

;

б. поверните ножку, чтобы поднять или опустить ее, пока она

не коснется пола;

в. зафиксируйте ножку, ввернув гайку, пока она

не затянется на днище стиральной машины

.

l Подключите прибор к сети.

ПРЕДУПРЕЖДЕНИЕ: если шнур питания требует замены, обратитесь в центр обслуживания клиентов.

Ящик для моющих средств

9

Дозатор для моющих средств разделен на 3 отделения, как показано на рис. 9:
л отделение «1»: для моющего средства для предварительной стирки; л отсек «»: для специальных добавок, смягчителей
, крахмальных ароматизаторов и т. д.;

ВНИМАНИЕ: используйте только жидкие продукты; стиральная машина настроена на автоматическую дозировку добавок в каждом цикле во время последнего полоскания.
л Отделение «2»: для стирального порошка. 10
В НЕКОТОРЫЕ МОДЕЛИ также входит стакан для жидкого моющего средства (рис. 10). Чтобы использовать его, поместите его в отделение «2». Таким образом, жидкое моющее средство попадет в барабан только в нужное время. Чашку также можно использовать для отбеливания, если выбрана программа «Полоскание».

A B C
1 2

ПРЕДУПРЕЖДЕНИЕ: некоторые моющие средства не предназначены для использования в дозаторе, а поставляются с собственным дозатором, который помещается непосредственно в барабан.

ВНИМАНИЕ: на ошибки при установке не распространяется гарантия производителя.

10

R U

3. ПОЛЕЗНЫЕ СОВЕТЫ
Советы по загрузке
ВНИМАНИЕ: при сортировке белья убедитесь:

Требуется ли горячая стирка?
l Предварительно обработайте пятна пятновыводителем или замочите высохшие пятна в воде перед стиркой, чтобы уменьшить потребность в программе горячей стирки. Экономьте до 50 % энергии, используя программу стирки при 60°C.

– исключили из белья металлические предметы, такие как заколки для волос, булавки, монеты;
– иметь застегнутые наволочки, застегнутые молнии, завязанные свободные ремни и длинные халатные ленты;
– снять ролики, крючки или клипсы со штор;
– внимательно читать этикетки на стирке одежды;
– для удаления стойких пятен с помощью специальных моющих средств.
l При стирке ковров, покрывал или другой тяжелой одежды рекомендуется избегать отжима.
l Чтобы стирать шерсть, убедитесь, что вещь можно стирать в машине и она отмечена символом «Чистая натуральная шерсть» с этикеткой «Не матирует» или «Можно стирать в машине».
Полезные советы для пользователя
Руководство по экологичному и экономичному использованию вашего прибора.
Увеличьте объем загрузки

Ниже приводится краткое руководство с советами и рекомендациями по использованию моющих средств при различных температурах. В любом случае всегда читайте инструкции к моющему средству для правильного использования и дозировки.
При стирке сильно загрязненного белого белья мы рекомендуем использовать программы для хлопка при температуре 60°C или выше и обычный стиральный порошок (для тяжелых условий эксплуатации), содержащий отбеливающие вещества, которые при средних/высоких температурах обеспечивают отличные результаты.
Для стирки при температуре от 40°C до 60°C тип используемого моющего средства должен соответствовать типу ткани и степени загрязнения. Обычные порошки подходят для «белых» или цветных устойчивых тканей с сильным загрязнением, а жидкие моющие средства или порошки «защиты цвета» подходят для цветных тканей с легкой степенью загрязнения.

l Добейтесь наилучшего использования энергии, воды, моющего средства и времени, используя рекомендуемый максимальный объем загрузки. Экономьте до 50 % энергии, стирая полную загрузку вместо 2 половинных загрузок.
Вам нужна предварительная стирка?

Для стирки при температуре ниже 40°C мы рекомендуем использовать жидкие моющие средства или моющие средства, специально маркированные как подходящие для стирки при низких температурах.

л Только для сильнозагрязненного белья! ЭКОНОМЬТЕ моющее средство, время, воду и потребление энергии от 5 до 15%, НЕ выбирая Предварительную стирку для белья от слабой до средней степени загрязнения.

Для стирки шерсти или шелка используйте только моющие средства, специально предназначенные для этих тканей.

11

4. ОБСЛУЖИВАНИЕ И ЧИСТКА
Для очистки внешних поверхностей стиральной машины используйте влажную ткань, избегая абразивных материалов, спирта и/или растворителей. Для поддержания хорошего качества стирки мы рекомендуем регулярно чистить отсек для мыла и фильтры насоса. Также рекомендуется ежемесячная сервисная промывка с использованием запатентованного чистящего средства.

л Снимите и очистите фильтр; когда закончите, замените его, повернув по часовой стрелке.Ручка фильтра будет заблокирована, когда ее невозможно будет повернуть дальше, и ручка находится в горизонтальном положении. Нанесение небольшого количества жидкого мыла на уплотнение фильтра поможет при повторной установке.
l Повторите предыдущие шаги в обратном порядке, чтобы собрать все детали.

Чистка выдвижного ящика

л Мы рекомендуем чистить выдвижной ящик, чтобы избежать накопления остатков моющих средств и добавок.

l Для этого легким усилием извлеките выдвижной ящик, промойте его проточной водой и снова вставьте в гнездо.

l Убедитесь, что крышка сифона правильно установлена.

длительное неиспользование

Очистка фильтра
л Стиральная машина оснащена специальным фильтром, способным задерживать крупные частицы, такие как пуговицы или монеты, которые могут засорить слив.
л Доступно только для некоторых моделей: вытяните гофрированный шланг, снимите пробку и слейте воду в емкость.
l Убедитесь, что вся вода слита из барабана.

l В случае длительного хранения стиральной машины в неотапливаемом помещении слейте всю воду из трубок.
л Отключите стиральную машину от сети.
l Отсоедините трубку от дренажной системы и закрепите на задней части машины и опустите ее, полностью слив воду в чашу.
l Закрепите дренажную трубку с помощью дренажной системы и закрепите на задней стороне машины, когда закончите.
l Следите за чистотой стекла дверцы и уплотнения.

l Перед откручиванием фильтра рекомендуется подложить под него впитывающую ткань, чтобы пол оставался сухим.При извлечении из фильтра выльется небольшое количество воды – это нормально.
l Поверните фильтр против часовой стрелки до упора.

Гарантия производителя распространяется только на неисправности изделия механического или электрического характера. Неисправности, вызванные обращением, установкой или неправильным использованием, не покрываются, и для их устранения может взиматься плата за любой ремонтный визит.

12

R U

5. КРАТКОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Эта стиральная машина автоматически регулирует уровень воды в зависимости от типа и количества белья.Эта система обеспечивает снижение энергопотребления и экономию времени стирки.
Выбор программы

6. УПРАВЛЕНИЕ И ПРОГРАММЫ
A

l Включите стиральную машину и выберите нужную программу.
l При необходимости отрегулируйте температуру стирки и нажмите нужные кнопки «опций».
l Нажмите кнопку ПУСК/ПАУЗА, чтобы начать стирку.
В случае отключения электроэнергии во время работы стиральной машины специальная память сохраняет настройки, и при возобновлении подачи питания машина возобновляет цикл с того места, на котором остановилась.
l По окончании программы на дисплее появится сообщение «Конец» или, на некоторых моделях, загорятся все индикаторы этапов стирки.
Подождите, пока не погаснет индикатор блокировки дверцы: примерно через 2 минуты после окончания программы.
л Выключите стиральную машину.
Для любого типа стирки см. таблицу программ и следуйте указанной последовательности операций.

I

LMNO P

H

D CE FG B

A Переключатель программ в положении ВЫКЛ. Кнопка SPEED F+G KEY LOCK
H Цифровой дисплей I Световые индикаторы OPTIONS

Технические характеристики
Давление воды: мин. 0.05 МПа / макс. 0,8 МПа (0,05 МПа выдает примерно 1 литр воды за 10 секунд)
Скорость вращения: см. заводскую табличку.
Потребляемая мощность / Ток предохранителя, ток / Напряжение питания: См. заводскую табличку.

L Световой индикатор ДВЕРЦА ЗАБЛОКИРОВАНА
M Световой индикатор ДЕТЕКТОР KG N Световой индикатор БЛОКИРОВКИ КЛАВИШ O ВЫБОР ТЕМПЕРАТУРЫ
Световой индикатор
P Световой индикатор СКОРОСТИ ОТЖИМА

13

Открытие дверцы

l Нажмите, чтобы запустить выбранный цикл.

Специальное защитное устройство предотвращает открытие дверцы сразу после окончания цикла.Подождите 2 минуты после завершения цикла стирки и выключения индикатора «Безопасность дверцы», прежде чем открывать дверцу.
Переключатель PROGRAM с положением OFF

При нажатии кнопки ПУСК/ПАУЗА прибору может потребоваться несколько секунд, прежде чем он начнет работать.
ДОБАВЬТЕ ИЛИ УДАЛИТЕ ЭЛЕМЕНТЫ ПОСЛЕ ЗАПУСКА ПРОГРАММ (ПАУЗА)
l Нажмите и удерживайте кнопку ПУСК/ПАУЗА в течение примерно 2 секунд (некоторые индикаторы и индикатор оставшегося времени будут мигать, показывая, что машина была приостановлена).

При повороте селектора программ дисплей загорается, показывая настройки для выбранной программы. В целях энергосбережения в конце цикла или периода бездействия уровень контрастности дисплея будет уменьшаться.

l Подождите 2 минуты, пока защитное устройство не разблокирует дверь.
Прежде чем открыть дверь, убедитесь, что уровень воды ниже дверного проема, чтобы избежать затопления.

N.B.: Чтобы выключить машину, поверните переключатель программ в положение OFF.
l Нажмите кнопку СТАРТ/ПАУЗА, чтобы запустить выбранный цикл.
l После выбора программы переключатель программ остается неподвижным на выбранной программе до окончания цикла.

l После добавления или удаления элементов закройте дверцу и нажмите кнопку ПУСК/ПАУЗА (программа начнется с того места, где она была остановлена).
ОТМЕНА ПРОГРАММЫ
l Чтобы отменить программу, установите переключатель в положение ВЫКЛ.

l Выключите стиральную машину, повернув переключатель в положение OFF.
Селектор программ должен быть возвращен в положение ВЫКЛ в конце каждого цикла или при запуске следующего цикла стирки до того, как будет выбрана и запущена следующая программа.

Кнопка ОТЛОЖЕННЫЙ СТАРТ
l Эта кнопка позволяет предварительно запрограммировать цикл стирки на отсрочку начала цикла на срок до 24 часов.
l Чтобы отложить запуск, используйте следующую процедуру:

Кнопка СТАРТ/ПАУЗА
Закройте дверь ПЕРЕД нажатием кнопки СТАРТ/ПАУЗА.

– Выберите нужную программу.
– Нажмите кнопку отложенного пуска один раз, чтобы активировать ее (на дисплее появится h00), а затем нажмите ее еще раз, чтобы установить отсрочку на 1 час (на дисплее появится h01). Заданная задержка увеличивается на 1 час каждый раз при нажатии кнопки

14

E N

, пока на дисплее не появится h34, после чего повторное нажатие кнопки сбрасывает начало задержки на ноль.
– Подтвердите, нажав кнопку ПУСК/ПАУЗА. Начнется обратный отсчет задержки, и когда он закончится, программа запустится автоматически.
l Отсрочку старта можно отменить, повернув переключатель программ в положение OFF.

– ЛЕГКАЯ ГЛАЖКА
Эта функция позволяет максимально минимизировать складки, исключая промежуточные отжима или уменьшая интенсивность последнего.
Если выбрана опция, несовместимая с выбранной программой, индикатор опции сначала мигает, а затем гаснет.

Если во время работы машины происходит сбой питания, в специальной памяти сохраняется выбранная программа, и при восстановлении питания она продолжается с того места, где она была отключена.

Кнопка БЫСТРАЯ/УРОВЕНЬ ПЯТЕН
Эта кнопка позволяет выбрать один из двух вариантов в зависимости от выбранной программы.

Кнопки выбора следует выбирать до нажатия кнопки ПУСК/ПАУЗА.
Кнопка ОПЦИИ
Эта кнопка позволяет выбрать одну из трех различных опций:
– ДОПОЛНИТЕЛЬНОЕ ПОЛОСКАНИЕ l Эта опция позволяет добавить одно полоскание
в конце цикла стирки и полезна для людей с нежной и чувствительной кожей, для которых небольшое количество остатков моющего средства может вызвать раздражение или аллергию.

– RAPID
Кнопка становится активной при выборе на ручке программы RAPID (14/30/44 мин.) и позволяет выбрать одну из трех указанных продолжительностей.
– Кнопка УРОВЕНЬ ПЯТЕН
l После выбора программы автоматически отображается время стирки, установленное для этой программы.
l Эта опция позволяет выбрать один из 3 уровней интенсивности стирки, изменяя продолжительность программы в зависимости от степени загрязнения ткани (можно использовать только для некоторых программ, как показано в таблице программ).

l Рекомендуется также использовать эту функцию для детской одежды и для стирки сильно загрязненных вещей, требующих использования большого количества моющего средства, или для стирки махровых полотенец, волокна которых имеют тенденцию удерживать воду. моющее средство.
– ГИГИЕНА +
Активируется при установке температуры 60°C. Эта опция позволяет выполнять глубокую очистку одежды, поддерживая одинаковую температуру на протяжении всей стирки.

Кнопка ВЫБОРА ТЕМПЕРАТУРЫ
l Эта кнопка позволяет изменять температуру стирки.
л Невозможно поднять температуру выше максимально допустимой для программы, чтобы защитить ткани.
l Если вы хотите выполнить стирку в холодной воде, все индикаторы должны быть выключены.

15

Кнопка СКОРОСТЬ ОТЖИМА
l Нажатием этой кнопки можно уменьшить максимальную скорость, а при желании можно отменить цикл отжима.
l Если на этикетке не указана конкретная информация, можно использовать максимальный отжим, ожидаемый в программе.

l Блокировку кнопок можно просто отменить, снова одновременно нажав две кнопки или выключив прибор.
Цифровой дисплей
Система индикации дисплея позволяет постоянно получать информацию о состоянии машины.

Во избежание повреждения тканей нельзя увеличить скорость выше максимально допустимой для программы.

1 2 34 6 7

l Чтобы повторно активировать цикл отжима, нажимайте кнопку до тех пор, пока не достигнете скорости отжима, которую хотите установить.

l Можно изменить скорость отжима

5

без остановки машины.

Передозировка моющего средства может вызвать чрезмерное пенообразование. Если прибор обнаружит чрезмерное пенообразование, он может исключить фазу отжима или увеличить продолжительность программы и увеличить расход воды.
Машина оснащена специальным электронным устройством, которое предотвращает цикл отжима в случае несбалансированности загрузки. Это снижает шум и вибрацию в машине и, таким образом, продлевает срок службы вашей машины.
БЛОКИРОВКА КЛАВИШ
l При одновременном нажатии кнопок ВЫБОР ТЕМПЕРАТУРЫ и СКОРОСТИ ОТЖИМА в течение примерно 3 секунд машина позволяет заблокировать клавиши. Таким образом, вы можете избежать внесения случайных или нежелательных изменений, если кнопка на дисплее будет случайно нажата во время цикла.

1) ИНДИКАТОРЫ ОПЦИЙ
Световые индикаторы показывают опции, которые можно выбрать с помощью соответствующей кнопки.
2) ПРОДОЛЖИТЕЛЬНОСТЬ ЦИКЛА
l При выборе программы на дисплее автоматически отображается продолжительность цикла, которая может варьироваться в зависимости от выбранных опций.
л Во время начальной фазы цикла загрузки машина рассчитывает необходимое фактическое время цикла на основе размера загрузки, содержимого и выбранных опций. Отобразится реальное время стирки. Это время может пересчитываться во время стирки в зависимости от уровня моющего средства и балансировки загрузки.
3) ИНДИКАТОР БЛОКИРОВКИ ДВЕРИ
l Индикатор загорается, когда дверь полностью закрыта.
Закройте дверцу ПЕРЕД нажатием кнопки СТАРТ/ПАУЗА.

16

R U

l При нажатии кнопки СТАРТ/ПАУЗА на машине с закрытой дверцей индикатор кратковременно мигнет, а затем загорится.
Если дверь не закрыта должным образом, индикатор будет продолжать мигать в течение примерно 7 секунд, после чего команда запуска будет автоматически отменена. В этом случае закройте дверцу надлежащим образом и нажмите кнопку ПУСК/ПАУЗА.
л Специальное защитное устройство предотвращает открытие дверцы сразу после окончания цикла. Подождите 2 минуты после завершения цикла стирки и погаснет индикатор ДВЕРЦА ЗАБЛОКИРОВАНА, прежде чем открывать дверцу. В конце цикла поверните переключатель программ в положение OFF.
4) СВЕТОВОЙ ИНДИКАТОР Детектора кг (функция активна только для программ Хлопок и Синтетика)
l В течение первых минут цикла индикатор «Детектор кг» будет гореть, пока интеллектуальный датчик будет взвешивать белье и регулировать время цикла, потребление воды и электроэнергии соответственно.

– регулирует скорость отжима в зависимости от загрузки, что позволяет избежать дисбаланса.
5) ИНДИКАТОР БЛОКИРОВКИ КЛАВИШ Световой индикатор показывает, что клавиши заблокированы.
6) ИНДИКАТОРЫ ТЕМПЕРАТУРЫ СТИРКИ
Показывают температуру стирки выбранной программы, которую можно изменить (где это разрешено) с помощью соответствующей кнопки.Если вы хотите выполнить стирку в холодной воде, все индикаторы должны быть выключены.
7) ИНДИКАТОРЫ СКОРОСТИ ОТЖИМА Показывают скорость отжима выбранной программы, которую можно уменьшить или исключить с помощью соответствующей кнопки.

л На каждом этапе стирки «Детектор кг» позволяет отслеживать информацию о загрузке белья в барабан и в первые минуты стирки:

– регулирует количество требуемой воды;

– определяет продолжительность цикла стирки;

– управляет полосканием в зависимости от типа ткани, выбранной для стирки;

– регулирует ритм вращения барабана под тип стираемой ткани;

– распознает наличие слишком большого количества мыльной пены и при необходимости регулирует количество воды для ополаскивания.

17

Таблица программы

(Макс.) *
(см. Макс.) *
(см. Панель управления)

1)
1 2

(Макс.) 2

1

Белые

2)

6

7

8

8

2)

2)

6

7

8

9

60 °

ECOMIX 20 ° Синтетика

6

7

8

8

** 6

** 6

7

8

70002

8

9

60 °

2)

2) 3

3,5

4

4, 5 60°

Ежедневно 59 Мин.

2

2,5

3

3

60°

Быстрое 3) 14/30/44 Мин.

14′ 1 30′ 2 44′ 3

1

1,5 1,5 30°

2,5 2,5 2,5 30°

3,5 3,5 3,5 40°

Rinse

Деликаты Джинсы
Детские уход

2 2)
3 2)
4

2,5 2,5 2,5 40 °

3

3

3

3

3

40 °

4,5 5,5

6

60 °

Silk

1

1

1

2

2

30 0002 2

30 °

1

1

2

2

30 °

шерсть

1

1

2

2

40°

18

EN

Пожалуйста, прочтите следующие примечания: * Максимальная грузоподъемность сухой одежды,
, в зависимости от используемой модели (см. нель).
** СТАНДАРТНЫЕ ПРОГРАММЫ ДЛЯ ХЛОПКА В СООТВЕТСТВИИ С (ЕС) № 1015/2010 и № 1061/2010.
ПРОГРАММА ХЛОПОК С ТЕМПЕРАТУРОЙ 60°C.
ПРОГРАММА ХЛОПОК С ТЕМПЕРАТУРОЙ 40°C.
Эти программы подходят для стирки хлопкового белья средней степени загрязнения и являются наиболее эффективными программами с точки зрения комбинированного потребления энергии и воды для стирки хлопкового белья. Эти программы были разработаны в соответствии с температурой, указанной на ярлыке стирки на одежде, и фактическая температура воды может немного отличаться от заявленной температуры цикла.

(Только для моделей с отсеком для жидких моющих средств) Если пятна, требующие обработки жидкими отбеливающими средствами, есть на ограниченном количестве вещей, предварительное удаление пятен можно выполнить в стиральной машине. Налейте отбеливатель в контейнер с жидким отбеливателем, вставленный в отсек с пометкой «2» в отсеке для моющих средств, и установите специальную программу «ПОЛОСКАНИЕ». Когда этот этап завершится, поверните переключатель программ в положение OFF, добавьте остальные ткани и приступайте к обычной стирке на наиболее подходящей программе.
1) При выборе программы на дисплее отображается дисплей, отображающий рекомендуемую температуру стирки, которую можно уменьшить (где это разрешено) с помощью соответствующей кнопки.
2) Для показанных программ вы можете отрегулировать продолжительность и интенсивность стирки с помощью кнопки УРОВЕНЬ ПЯТЕН.
3) Выбрав на ручке программу БЫСТРАЯ, можно будет выбрать с помощью кнопки БЫСТРАЯ одну из трех доступных быстрых программ: 14’, 30’ и 44’.

19

Выбор программ

Для стирки различных типов тканей и различной степени загрязнения в стиральной машине предусмотрены специальные программы, отвечающие всем требованиям стирки (см. таблицу программ).

Белые Интенсивная стирка. Конечная максимальная скорость дает большее удаление.

Эффективный отжим

Хлопок + Предварительная стирка Эта программа предназначена для удаления стойких пятен с хлопчатобумажной белой одежды. Предварительная стирка гарантирует удаление сильных загрязнений. Добавьте в отделение «1» количество моющего средства, равное 20 % от количества, используемого для основной стирки.

EcoMix 20° Эта инновационная программа позволяет стирать вместе ткани разных цветов, такие как хлопок, синтетика и смешанные ткани, всего при 20°C и обеспечивает превосходное качество стирки.Потребление по этой программе составляет около 40% от обычных 40°C. хлопок стирать.

Хлопок Эта программа подходит для стирки хлопкового белья средней степени загрязнения и является наиболее эффективной программой с точки зрения комбинированного потребления энергии и воды для стирки хлопкового белья.

Синтетика Стирка и полоскание оптимизируют скорость и ритм работы барабана и уровень воды. Мягкий отжим обеспечивает меньшее образование складок на ткани.

Ежедневно 59 мин. Эта специально разработанная программа поддерживает высокое качество стирки и значительно сокращает время стирки.Программа рассчитана на пониженную нагрузку (см. таблицу программ).

Быстрая (14/30/44 мин.) Цикл стирки рекомендуется для малой загрузки и слегка загрязненного белья. С помощью этой программы рекомендуется уменьшить количество обычно используемого моющего средства, чтобы избежать ненужных отходов. Выбрав программу RAPID

и нажав кнопку, вы можете выбрать одну из трех доступных программ.
Полоскание Эта программа выполняет 3 полоскания с промежуточным отжимом (которое можно уменьшить или исключить с помощью соответствующей кнопки).Используется для полоскания любого типа ткани, например, после ручной стирки.
Слив + Отжим Программа завершает слив и максимальный отжим. Можно удалить или уменьшить отжим с помощью кнопки СКОРОСТЬ ОТЖИМА.
Деликатное белье Эта программа имеет сокращенное время вращения барабана во время цикла и особенно подходит для стирки деликатных тканей. Цикл стирки и полоскания выполняются с высоким уровнем воды, чтобы обеспечить наилучшие результаты.
Джинсы Эта программа была разработана для максимально качественной очистки таких тканей, как джинсовая: идеально подходит для удаления грязи без ущерба для эластичности волокон.
Baby Care Эта программа позволяет стирать любую детскую одежду, получая идеальный эффект очистки и дезинфекции, установив температуру не ниже 60°C. Для оптимизации результата дезинфицирующего эффекта мы рекомендуем использовать стиральный порошок.
Шелк Специальная программа для шелковых тканей, которые можно стирать в стиральной машине. Вращения барабана деликатные, температура не превышает 30°C, программа завершается нежным отжимом.
Ручная стирка Программа только для ручной стирки белья, программа заканчивается 3 полосканиями и медленным отжимом.
Шерсть Эта программа выполняет цикл стирки шерстяных тканей, которые можно стирать в стиральной машине, или изделий, предназначенных для ручной стирки.

20

R U

7. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ И ГАРАНТИЯ
Если вы считаете, что стиральная машина работает неправильно, обратитесь к приведенному ниже краткому руководству, которое содержит несколько практических советов по устранению наиболее распространенных проблем.
ДЛЯ МОДЕЛЕЙ SMART TOUCH Приложение Candy Simply-Fi имеет функцию Smart Check-up, которая позволяет в любое время подтвердить функциональность и состояние продукта. Чтобы использовать приложение Candy Simply-Fi, вам понадобится смартфон Android с технологией NFC. Более подробную информацию можно найти в приложении. Если на дисплее машины отображается ошибка (код или мигающие светодиоды), вам следует включить приложение на смартфоне Android с включенным NFC. Поднесите смартфон к логотипу Smart Touch на панели управления. Теперь вы должны иметь возможность прочитать каталог ошибок, чтобы решить проблему.
ФОРМАТ КОДА ОШИБКИ
l Модели с дисплеем: ошибка отображается числом, перед которым стоит буква «E» (пример: E2 = ошибка 2).
l Модели без дисплея: ошибка отображается последовательностью вспышек каждого светодиода. Код ошибки отображается количеством вспышек с паузой в 5 секунд (пример: две вспышки с паузой 5 секунд две повторяющиеся вспышки = ошибка 2).

Отображается ошибка E2 (с дисплеем) 2 вспышки светодиодов (без дисплея)
E3 (с дисплеем) 3 вспышки светодиодов (без дисплея)
E4 (с дисплеем) 4 вспышки светодиодов (без дисплея) E7 ( с дисплеем) 7 вспышек светодиодов (без дисплея)
Любой другой код

Возможные причины и практические решения
Машина не может наливать воду.
Убедитесь, что кран подачи воды открыт.
Убедитесь, что шланг подачи воды не перегнут, не перекручен и не защемлен.
Убедитесь, что сливная труба находится на нужной высоте (см. раздел по установке).
Закройте кран подачи воды, открутите заливной шланг с задней стороны стиральной машины и убедитесь, что «антипесочный» фильтр чист и не забит. Стиральная машина не сливает воду.
Убедитесь, что фильтр не забит. Убедитесь, что сливной шланг не согнут, не перекручен и не защемлен. Убедитесь, что домашняя дренажная система не заблокирована и пропускает воду без препятствий.Попробуйте слить воду в раковине. Слишком много пены и/или воды.
Убедитесь, что используется правильное количество моющего средства и что моющее средство предназначено для использования в стиральной машине. Проблема с дверью. Убедитесь, что дверь правильно закрыта. Убедитесь, что одежда внутри барабана не препятствует полному закрытию дверцы. Если дверь заперта, выключите стиральную машину и выньте вилку из розетки, подождите 2-3 минуты и снова откройте дверь. Выключите и отключите стиральную машину от сети, подождите минуту.Включите машину и перезапустите программу. Если ошибка возникает снова, обратитесь напрямую в авторизованный центр обслуживания клиентов.
21

ДРУГИЕ НЕИСПРАВНОСТИ

Проблема Стиральная машина не работает/не запускается
Протечка воды на пол возле стиральной машины Стиральная машина не отжимает
Слышны сильные вибрации/шумы во время отжима

Возможные причины и практические решения
Убедитесь, что изделие подключено к исправной сетевой розетке.Убедитесь, что питание включено. Убедитесь, что настенная розетка работает, проверив ее с помощью другого прибора, например лампы. Дверь может быть закрыта неправильно: откройте и снова закройте ее. Проверьте, правильно ли выбрана нужная программа и нажата ли кнопка запуска. Убедитесь, что стиральная машина не находится в режиме паузы или задержки.
Это может быть связано с протечкой уплотнения между краном, подающим шлангом и наливным клапаном; в этом случае замените его и правильно затяните соединения шлангов. Убедитесь, что передний фильтр правильно закрыт.
Машина оснащена системой обнаружения, которая защищает загрузку и продукт от повреждений, если загрузка не сбалансирована перед отжимом. Это может привести к: · Машина пытается сбалансировать нагрузку, увеличивая время
оборотов. · Уменьшение скорости отжима для уменьшения вибраций и шума. · Прерывание цикла отжима для защиты машины и загрузки. Если это произошло, удалите загрузку, распутайте ее, перезагрузите и перезапустите программу отжима. Это может быть связано с тем, что вода не была полностью слита: подождите несколько минут.Если проблема не устранена, см. раздел «Ошибка 3». Некоторые модели включают функцию «без отжима»: убедитесь, что она не выбрана. Проверьте, какие опции выбраны и как они влияют на цикл отжима.
Чрезмерное количество моющего средства может препятствовать отжиму, убедитесь, что используется правильное количество моющего средства.
Стиральная машина может быть не полностью выровнена: при необходимости отрегулируйте ножки, как указано в соответствующем разделе. Убедитесь, что транспортировочные винты, резиновые заглушки и распорные трубки удалены. Убедитесь, что внутри барабана нет посторонних предметов (монет, петель, пуговиц и т. д.).

Стандартная гарантия производителя распространяется на неисправности, вызванные электрическими или механическими неисправностями изделия в результате действия или бездействия производителя. Если выяснится, что неисправность вызвана факторами, не связанными с поставленным продуктом, неправильным использованием или несоблюдением инструкций по эксплуатации, может взиматься плата.

22

E N

Использование экологически чистых моющих средств без фосфатов может вызвать следующие эффекты:
– более мутная вода после полоскания: Этот эффект связан с взвешенными цеолитами, которые не оказывают негативного влияния на эффективность полоскания.

Если проблема не устранена или вы подозреваете неисправность, немедленно обратитесь в авторизованный центр обслуживания клиентов.
Всегда рекомендуется использовать оригинальные запасные части, которые можно приобрести в наших авторизованных сервисных центрах.

– белый порошок (цеолиты) на белье в конце стирки: это нормально, порошок не впитывается тканью и не меняет ее цвет. Чтобы удалить цеолиты, выберите программу полоскания. В будущем подумайте об использовании меньшего количества моющего средства.
– пена в воде при последнем полоскании: это не обязательно указывает на плохое полоскание. Рассмотрите возможность использования меньшего количества моющего средства при будущих стирках.

Гарантия На продукт распространяется гарантия в соответствии с положениями и условиями, указанными в сертификате, прилагаемом к продукту. Гарантийный талон должен быть надлежащим образом заполнен и храниться, чтобы его можно было предъявить в Авторизованном центре обслуживания клиентов в случае необходимости. Доказательство покупки должно быть доступно во время любого ремонта, связанного с гарантией.

– обильное пенообразование: часто это происходит из-за анионных поверхностно-активных веществ, содержащихся в моющих средствах, которые трудно удалить из белья. В этом случае не делайте повторных полосканий для устранения этих последствий: это совсем не поможет. Мы предлагаем провести поддерживающую промывку с использованием фирменного чистящего средства.

Производитель снимает с себя всякую ответственность за любые опечатки в буклете, прилагаемом к данному изделию. Кроме того, она также оставляет за собой право вносить любые изменения, которые могут быть сочтены полезными для ее продуктов, без изменения их основных характеристик.

23

— CBWM D (6 ÷ 9) —

16.08 — 43014630 — Canon Italia — Canon Italia — Бизнес-услуги Канал

Документы / Ресурсы

Рекомендации
Справедливые материалы
Справедливые пособия / Ресурсы

Дома Пучка для всех в МП к 2024 году : см

Главный министр Шиврадж Сингх Чоухан постановил, что ни один бедняк штата не будет жить в доме кучча.У каждого человека будет свой дом Пукка. Дома Пукка будут предоставлены каждому человеку к 2024 году в соответствии с Прадхан Мантри Авас Йоджана. В штате работа идет быстрыми темпами по этому плану, чтобы выполнить решение Чоухана, и это также принесло хорошие результаты.

29 марта премьер-министр Нарендра Моди проведет Гриха Правеш (виртуальный) для 5,21 лакха бенефициаров штата в рамках Прадхан Мантри Авас Йоджана (сельский). На сегодняшний день по этой схеме в штате построено более 24,10 тысяч домов.Всего по схеме было построено 152 дома в 2016–2017 годах, 6,36 лакха в 2017–2018 годах, 6,79 лакха в 2018–2019 годах, 2,71 лакха в 2019–2020 годах, 2,60 лакха в 2020–2021 годах. и более 5,41 лакха Pradhan Mantri Awas были завершены в 2021–2022 годах. По схеме из утвержденных домов племен байга, сахария и бхария построено более 23 тысяч домов.

Pradhan Mantri Awas Yojana (Rural) был запущен в стране с 1 апреля 2016 года Министерством развития сельских районов правительства Индии.В соответствии с этой схемой все соответствующие бездомным семьям и семьям, проживающим в кучах и ветхих домах, к 2024 году будут обеспечены домами-кучами, оборудованными всеми основными удобствами. Бенефициары схемы выбираются на основе опросного листа Социально-экономической и кастовой переписи-2021. В соответствии с этой схемой людям, живущим в равнинных районах, предоставляется 1,20 лакха рупий за дом и 1,30 лакха рупий в районах IPA (Комплексный план действий для племенных и отсталых районов).

После того, как дом будет одобрен, дается первый взнос в размере 25 000 рупий, второй взнос в размере 40/45 тысяч рупий на уровне цоколя, третий взнос в размере 25 000 рупий.40/45 тысяч на уровне перемычки и четвертый взнос в размере 15 тысяч рупий дается по завершению дома. Кроме того, дополнительно выделено 12 000 рупий на строительство туалетов. По схеме MNREGA заработная плата за 90-95 дней также выплачивается бенефициару дома.

Программа

Awas Plus Yojana была начата для предоставления Pradhan Mantri Awas лицам, имеющим право на участие, которые не были включены в список опроса Социальной, экономической и кастовой переписи-2021. В нем были добавлены имена 31 лакха 36 тысяч семей, оставшихся в штате, которым будут предоставлены дома в соответствии с указаниями правительства Индии.

Благодаря этому нововведению составляются комплексные планы действий путем увязки различных схем в таких селах или грам-панчаятах, где строится более 100 домов, для обеспечения всестороннего развития села и жителей села. При этом выполняются такие работы, как создание общественной и индивидуальной инфраструктуры, социальное обеспечение, укрепление средств к существованию и т. Д. На сегодняшний день во всем штате под управлением Абхьюдая Навачара определена 2731 деревня, из которых подготовлен подробный план действий по всестороннему развитию 1668 деревень.

Бенефициарам предлагается использовать кирпичи из летучей золы в жилищном строительстве. Эти кирпичи дешевле и качественнее обычных кирпичей.

Группы самопомощи также были связаны с работами по строительству жилья в штате. Более 300 членов 33 групп самопомощи ежедневно производят в штате от 60 до 65 тысяч кирпичей из летучей золы.

Кроме того, 11 тысячам 840 членам около 2800 групп взаимопомощи предоставлены материалы для центрирования за счет кредитов в банках.

Добавить комментарий

Ваш адрес email не будет опубликован.
