Резьба прямоугольная — Энциклопедия по машиностроению XXL

Так как коэффициент трения / больше коэффициента трения /, то трение в винтовой паре с треугольной резьбой больше, чем в винтовой паре с резьбой прямоугольной.  [c.227]

Прямоугольная резьба. Ходовые и грузовые винты (домкратов, прессов и других механизмов) часто выполняют с резьбой прямоугольного профиля (рис. 288, з). Этот вид резьбы не стандартизован.  [c.154]


Резьбы винтовых механизмов (ходовые резьбы) прямоугольная (рис. 1.5, а) трапецеидальная симметричная (рис. 1.5, б) трапецеидальная несимметричная, или упорная (рис. 1.5, б).  [c.17]

Резьба прямоугольная (см. рис. 1.5, а), широко применявшаяся ранее в винтовых механизмах, в настояш,ее время не стандартизована и почти вытеснена трапецеидальной. Изготовить прямоугольную резьбу более производительным способом на резьбофрезерных станках невозможно, так как для образования чистой поверхности резьбы у фрезы должны быть режущими не только передние, но и боковые грани (сравни профили рис.

1.5, а и 1.5, б ).  [c.20]

Применяются резьбы для крепления деталей (винтом, болтом, гайкой, шпилькой), для передачи движения (ходовым, грузовым, натяжным, подъемным винтом). К группе крепежных резьб относится метрическая, дюймовая, трубная, круглая. К группе ходовых резьб — прямоугольная, трапецеидальная, упорная.  [c.75]

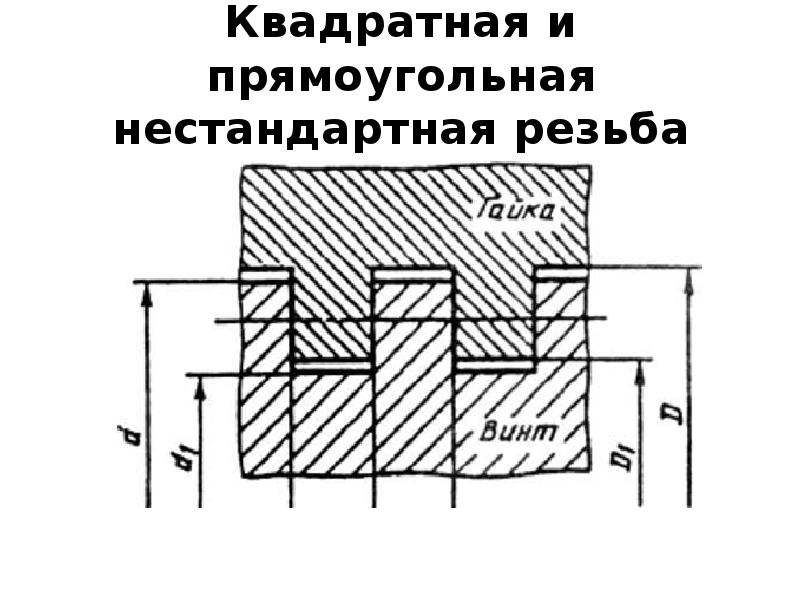

Рис. 5. Резьба прямоугольная (нестандартная)
Для обозначения параметров нестандартной резьбы показывают все ее основные размеры. Например, на рисунке 13.19, и показана резьба прямоугольного профиля. Рекомендуется показывать в масштабе увеличения профиль данной резьбы и все ее размеры — диаметр резьбы по выступам, (I, — диа-  [c.209]

В основном применяют правую резьбу, у которой на видимой части цилиндра винта резьба идет снизу вверх направо на рис. 406, а показана двухзаходная правая резьба прямоугольного профиля, на рис. 406, б— левая однозаходная резьба такого же профиля.

[c.405]

Выбор профиля резьбы определяется ее назначением. Для грузовых и ходовых винтов применяют резьбы прямоугольные, трапецеидальные (рис. 407) и упорные (рис. 408). Такие резьбы обеспе-  [c.406]

Если винт имеет трапецеидальную или упорную резьбу, то по найденной величине остальные параметры резьбы устанавливают по соответствующему ГОСТу. В случае применения резьбы прямоугольного (квадратного) профиля величину округляют до ближайшего большего целого (предпочтительно четного) числа миллиметров, а шаг резьбы назначают по соотношению  [c.416]

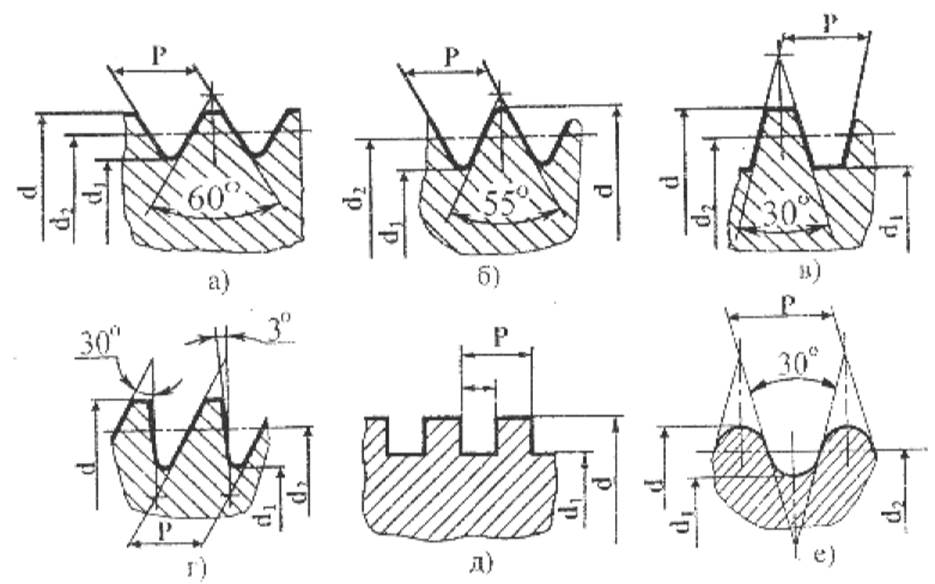

Резьба прямоугольная (рис.20. д). Не стандартизована.  [c.22]

Какие особенности изображения и обозначения резьбы прямоугольной и с проточкой  

[c.66]

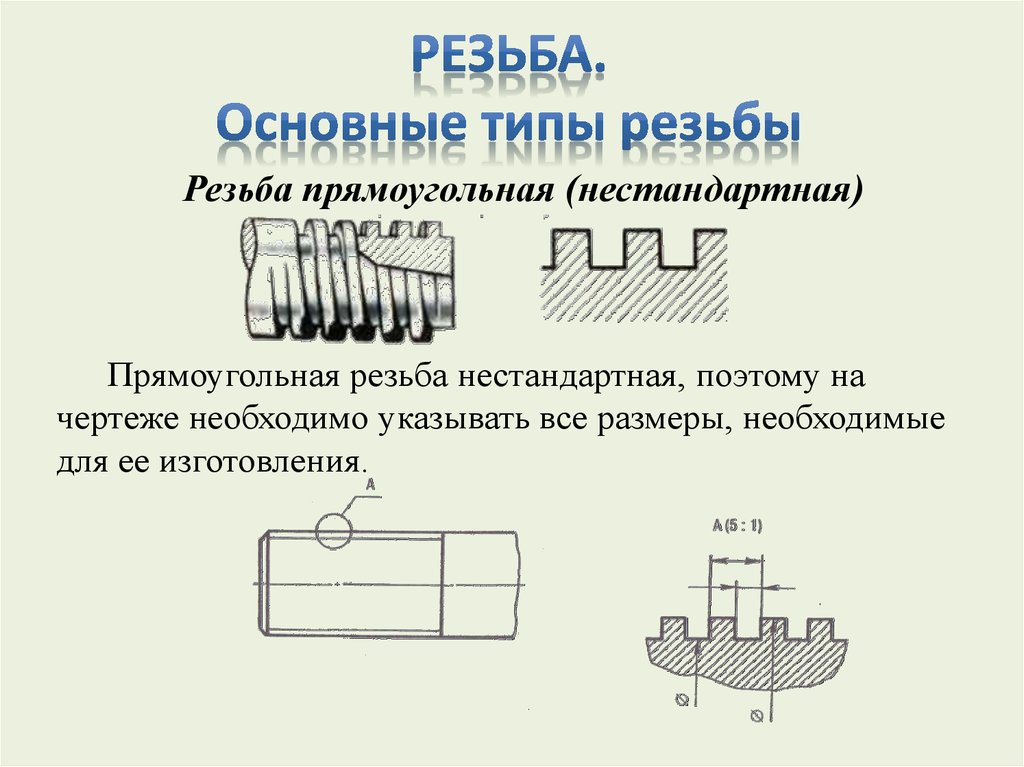

Резьбы прямоугольного и полукруглого профиля не стандартизованы, и их изготовление производится по чертежам ведомственных нормалей.  [c.82]

Винтовые пары в машиностроении имеют самое широкое применение. При помощи винтов в машинах передается движение, а также осевые усилия. Осевая сила, нагружающая винт, вызывает на поверхности нарезки значительное трение, которое приходится преодолевать движущему моменту. Разберем сначала более простой случай винта, имеющего прямоугольную резьбу. Прямоугольная резьба (иначе — ленточная) применяется, например, в винтовых домкратах (грузовые винты), в ходовых винтах токарных станков (передаточные винты).  [c.287]

Резьба трапециевидная (рис. 207) широко применяется в червячных передачах. Хотя в этом случае теоретически и следовало бы применять резьбу прямоугольную (для повышения к. п. д.), условия зацепления заставляют отступить от прямоугольной формы профиля резьбы. Значение угла р здесь берут меньше, чем в треугольной резьбе. Оно обычно колеблется в пределах для угла зацепления = 20° 5 = 40° для = 15° р = 30°.  

[c.294]

Наилучшие результаты дает мелкая треугольная резьба (высота витков 0,5-0,7 мм) при условии, если гребешки витков прошлифованы в размер, обеспечивающий малый зазор в соединении. Уплотняющая способность резьбы прямоугольного профиля примерно вдвое меньше. Трапецеидальная резьба занимает промежуточное положение. Оптимальный угол наклона витков резьбы треугольного профиля 5 —10°, прямоугольного 3 — 5 .  [c.101]

Резьба прямоугольная (см. рис. 1.5, в), широко применявшаяся ранее в винтовых механизмах, в настоящее время не стандартизована и почти вытеснена трапецеидальной. Изготовить прямоугольную резьбу более производительным способом на резьбофрезерных стан-  

[c.25]

Резьба метрическая с крупным шагом Применение 1.278 — Размеры 1.275 в— о мелким шагом Применение 1.278 — Размеры 1.275 Резьба прямоугольная — Применение 1.287  [c.648]

В передачах винт-гайка применяется резьба прямоугольная, квадратная, трапецеидальная, упорная и треугольная. Трапецеидальная резьба нормирована ОСТ 2409—2411. Упорная резьба нормирована ОСТ 7739—7741. ГОСТы для треугольной резьбы указаны в разделе Резьбовые соединения .[c.230]

Шаг резьбы можно также измерить по ее оттиску на бумаге или дереве. К такому приему часто приходится прибегать при измерении шага внутренней резьбы малого диаметра. Для этого в отверстие резьбы вводят тоненькую деревянную палочку, прижимают ее к резьбе и получают оттиск, по которому измеряют шаг резьбы. Шаг специальной резьбы (прямоугольной, трапецеидальной) измеряют штангенциркулем (фиг, 194, в) или по оттиску резьбы на бумаге.  

[c.249]

В зависимости от профиля различают резьбы прямоугольные, треугольные, трапецеидальные, упорные и круг-лые от направления винтовой линии — правые и левые-, от числа винтовых линий — однозаходные и многозаходные.  [c.258]

Болты, винты и шпильки, применяемые в неподвижных соединениях, как правило, имеют резьбу треугольного профиля, называемую крепежной резьбой. Прямоугольные и трапецеидальные резьбы применяют в подвижных соединениях, где при помощи винтовых соединений передается движение или усилие, например винты домкратов, ходовые винты в металлорежущих станках и пр.[c.83]

Шаг специальной резьбы (прямоугольной, трапецоидальной) из-меряют штангенциркулем (фиг. 112, в) или по ее оттиску на бумаге.  

[c.164]

Экспериментальное исследование силовых факторов при нарезании резьбы прямоугольного профиля на оболочках из стеклопластиков производили методом многофакторного планируемого эксперимента. Исследовались все три составляющие силы резания Рх, Ру, Рг. В качестве факторов были приняты скорость резания V, глубина резания t (величина врезания на проход) и шаг резьбы Р. Пределы варьирования факторов выбирали исходя из возможностей применяемого оборудования и имеющегося опыта работы. В результате математической обработки результатов эксперимента получены зависимости  [c.98]


Указанные недостатки снижают эффективность метода, поэтому проведены предварительные исследования нарезания резьбы, в частности резьбы прямоугольного профиля (см. рис. 4.18), многолезвийным инструментом дисковыми твердосплавными фрезами, абразивными и алмазными кругами, которые показали неприемлемость нарезания резьбы с помощью фрез из-за их низкой стойкости и сложности заточки.
[c.159]

Необходимо указать, что формулы (10.8), (10.9), (10.8а) и (10.9 а) применимы также для винтовых кинематических пар (см. гл. 9, 9.6). Если резьба прямоугольная, то следует применять формулы (10.8) и (10.9), а если треугольная или трапецеидальная, тЬ формулы (10.8 а) и (10.9 а). При этом формулы (10.8) и (10.8 а) следует применять, если осевая сила является силой сопротивления (прямой ход), а формулы (10.9) и (10.9 а)—если осевая сила является движущей (обратный ход).  [c.284]

Нарезание прямоугольной и трапецеидальной резьб является более сложной работой по сравнению с нарезанием треугольных резьб. Прямоугольные и трапецеидальные резьбы на ходовых винтах и червяках бывают одно-заходными и многозаходными.  

[c.112]

Развертки конические для предварительной обработки отверстий отличаются наличием резьбы на образующей. Профиль резьбы — прямоугольный. Благодаря такой образующей предварительная развертка превращает цилиндрическое отверстие в отверстие с нарезкой, а чистовая развертка осуществляет окончательную обработку отверстия.[c.271]

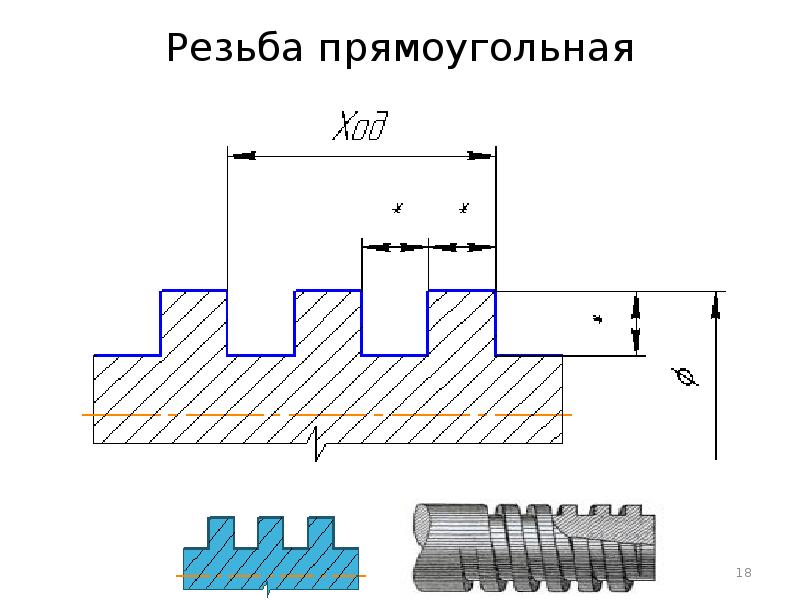

Прямоугольная резьба. Прямоугольная резьба не стандартизована, так как наряду с её преимуществом, заключающимся в несколько более высоком коэфициенте полезного действия по сравнению с трапецоидальной, она менее прочна и более сложна в производстве.  [c.774]

Прямоугольные резьбы — см. Резьбы прямоугольные Псевдогармонические колебания 247  [c.1086]

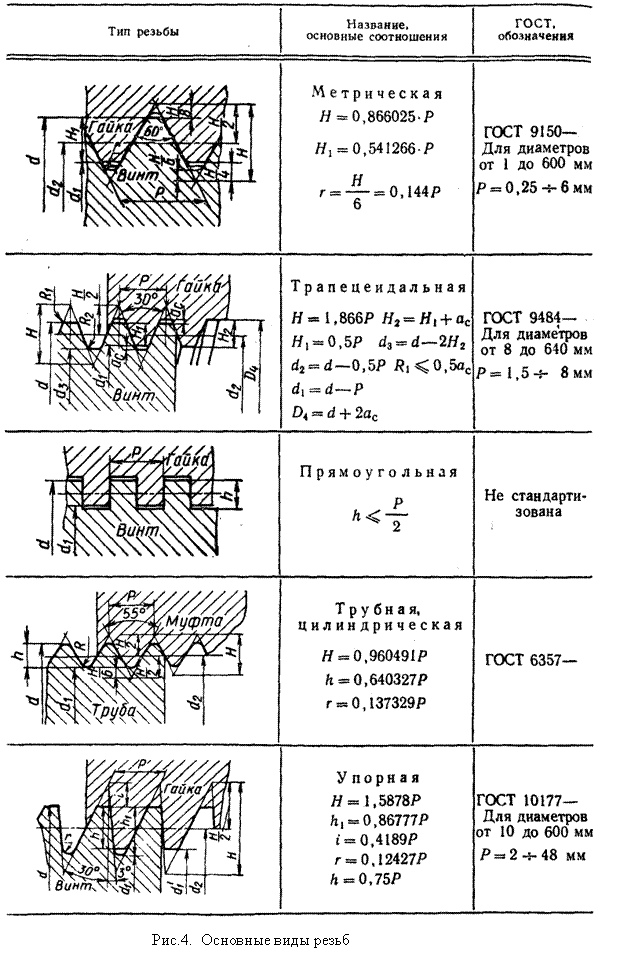

На рис. 28.3 показаны профили резьб прямоугольная (а), трапецеидальная (б) и,упорная (в), которые применяются  

[c.340]

У какой из двух резьб (прямоугольной и треунольной) к. и. д. выше и почему  [c.398]

Резьба прямоугольная (рис. 4.13) изготовляется на токарно-винторезных станках. Эгол способ имеет низкую производи елыюсгь и точносгь. Обладает пониженной прочностью. При изнашивании образуются трудно устранимые осевые зазоры. Не стандартизована. Применяется сравнительно редко в малонагруженных передачах винт — гайка.[c.72]

На винтах домкратов и прессов часто нарезают одноходовую резьбу прямоугольного (квадратного) профиля. Одноходовые прямоугольные резьбы в наибольшей степени обладают свойством самоторможения.  [c.82]

При соединении изделий из ВКПМ применяют как традиционные, так и специальные виды соединений. Одним из часто встречающихся методов соединения является резьбовое, однако из-за специфических свойств ВКПМ оно имеет свои конструктивные особенности. Так, применение резьбы треугольного профиля, в частности метрической, не всегда оправдано вследствие ее малой прочности, объясняемой малой прочностью этих материалов на срез. Поэтому при резьбовом соединении изделий из ВКПМ с металлическими в большинстве случаев применяют резьбы прямоугольные или упорные с несимметричным профилем, рассчитанным из условия равнопрочности резьбы [28].  

[c.95]

Исследования нарезания резьбы абразивными и алмазными кругами производили на описанной выше установке. Нарезали резьбу прямоугольного профиля (см. рис. 4.18) на оболочках из стеклопластика КППН диаметром 120 мм. Проводили нарезание резьбы и на оболочках из углепластика.  [c.159]


Прямоугольная резьба гост, обозначение на чертежах, правила нарезки

Резьба прямоугольная относится к классу кинематических резьб и применяется для передачи движения. Преимуществом квадратной нарезки считается ее высокий КПД. Минусами этого вида нарезания считается плохая прочность и непростая производственная технология.

Характерности резьбы

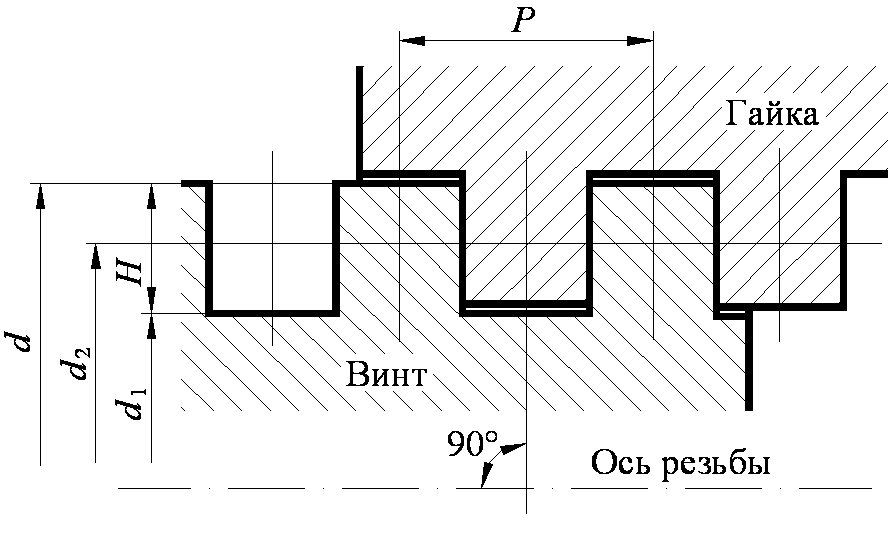

Прямоугольная резьба обладает оригинальным квадратным профилем, по этому для нее не установлены обычные параметры шага, диаметра, величины среза и хода. Глубина профиля этой разновидности нарезки равняется половине шага. Главные размеры соединений с резьбой с прямоугольным профилем установлены в ГОСТ 9150-81.

По способу образования выделяют левую и правую с прямыми углами резьбы. Левая разновидность нарезки сделана контуром, осуществляющим вращение против часовой стрелки. Контур передвигается вдоль оси, относительно наблюдателя. Правая резьба основана контуром, производящим круговые движения по часовой стрелке. Движение выполняется вдоль оси в направлении от наблюдателя.

Прямоугольная резьба может быть однозаходной (нарезка выполнена в виде 1 витка). В данном случае груз, расположенный на винтах соединений с резьбой, не сможет собственными силами опуститься без воздействия добавочной силы трения. Это преимущество однозаходной нарезки вызвано наличием свойства самоторможения. Также делаются многозаходные крепёжные соединения в виде резьбы, где нарезка осуществлена в виде 2-3 разных витков, размещенных на равной дистанции. Число заходов квадратной резьбы возможно померять с помощью следующей формулы: Z = L/S, где S – размер шага и L – значение хода.

Прямоугольная резьба обладает большим количеством схожих свойств с трапецеидальной ленточной вариацией нарезки. Две разновидности нарезания применяются для превращения вращательного вида движения в поступательное, имеют свойство самоторможения и не имеют точных параметров изготовления. Но все таки прямоугольная резьба уступает трапецеидальной по прочностным показателям и технологичности. Также ленточная резьба имеет самую обычную производственную технологию, располагает большими показателями силы трения и не просит дополнительного фиксирования. Однако она уступает резьбе с сечением с прямыми углами по величине КПД. В настоящий момент прямоугольная резьба понемногу заменяется трапецеидальной во многих промышленных отраслях из-за большого кол-во минусов.

Использование

До недавнего времени резьба с сечением с прямыми углами применялась преимущественно во время изготовления винтовых механизмов. В настоящий момент такой вид нарезки используется реже из-за технологических трудностей, которые появляются во время создания крепёжного соединения в виде резьбы, и немалого количества щелей, появляющихся между винтовыми виточками при изнашивании. В наше время такой вид нарезки полностью заменен трапецеидальной резьбой. В ней зазоры убираются с помощью стягивания разрезной гайки.

Резьбу с сечением с прямыми углами продолжают использовать в промышленном секторе для производства креплений, регулировочных инструментов и соединений, где нужно свести самоотвиничивание силовых компонентов к очень маленьким значениям. С использованием технологии квадратной нарезки производятся следующие устройства:

  1. Болт – стержень формы цилиндра с головкой. Согласно ГОСТ 7798-70, это изделие для крепежа производится в 3 исполнениях, различающимися расположением отверстий. Размеры стержня и головки болта должны подходить длине диаметра крепёжного соединения в виде резьбы. Очень часто болты с квадратной резьбой производятся с шестигранной головкой.
  2. Шпильки – цилиндрические стержни, на двоих концах которых находится резьба с квадратным профилем. Применяются для сцепления разных устройств и деталей. Пример определения шпильки: M300?1. 6-6g?110.59, где исходя из этого указывается диаметр изделия, его шаг, поле допуска, длина и прочностный класс. Шпильки используются в тех случаях, когда объединить детали невозможно с помощью болтов, что связано с большими показателями толщины изделия.
  3. Винты – стержень формы цилиндра с головкой и резьбой. Данные устройства отличительны от болтов наличием углублений для отверток и прочих инструментов. Они используются для фиксации деталей во время процедуры их сборки или ремонта. Есть 3 разновидности винтовых конструкций: установочные, регулирующие и крепежные. Согласно ГОСТ № 1491-80 и ГОСТ № 17474-80 винты обязаны изготавливаться с цилиндрической или полупотайной головкой. Резьба с квадратным профилем применяется при изготовлении ходовых или грузовых винтов.
  4. Гайки – детали, навинчиваемые на болты или шпильки. Они обладают резьбовыми отверстиями и отличаются по параметру высоты: невысокие, средние, высокие и особо высокие.
  5. Шайбы – штампованные кольца, подкладываемые под гайки или головки крепежных инструментов. Они могут осуществляться как с фаской, так и без нее. ГОСТ 11371-78 устанавливают для шайб параметры толщины, длины, материала и покрытия.

Ограниченность использования резьбы с прямоугольным профилем вызвана невозможностью устранения ее основных минусов. Ее нельзя подвергнуть фрезерованию или шлифовке. Из-за этой причины такой вид нарезки довольно не просто создавать в очень больших масштабов. Ключевой сферой использования прямоугольного вида резьбы считается машиностроительный и приборостроительный сектора, где постоянно применяются крепежные устройства (болты, гайки, шайбы, шпильки и винты).

Обозначение на чертеже

Изображение крепёжного соединения в виде резьбы на чертеже собой представляет процедуру буквенного определения типа нарезки изделия. На рисунке прямоугольный вид нарезки может изображаться 2 способами: при помощи местного разреза, где обозначаются ее главные размерные характеристики, и с использованием выносного элемента – дополнительного рисунка части изделия в увеличенном размере. Для квадратной резьбы нет точных параметров определения. По этому на чертеже для ее изготовления приводится вся нужная информацию про размеры нарезки.

Согласно ГОСТ № 2.311—68, при создании резьбовых чертежей на производстве линия винта заменяется одной 2 сплошными линиями – ключевой и тонкой. В данном случае для рисунка внутреннего и наружного диаметра работают такие правила:

  1. При наружной резьбе внешний диаметр отмечается сплошными ключевыми линиями, диаметр внутри – сплошной тонкой. Расстояние между линиями должно составляет не менее 0,008 см. Оно может быть больше величины шага.
  2. Непрерывная тонкая линия проходит на величину длины нарезки без сбега. С ней пересекается граница фаски.
  3. По внутреннему диаметру изображается дуга, длина которой составляет 0,75 от длины окружности. Она размыкается в любых местах. При этом фаска на чертеже не отмечается.
  4. При внутренней нарезке внешний диаметр изображается сплошной тонкой линией, диаметр внутри – сплошной ключевой. Незаметные участки нарезки обозначаются пунктирными линиями. В данном случае линию, определяющую границу нарезания, рисуют на стержне до начала сбега.
  5. Рядом с границей резьбы во время ее изготовления образуется глухое отверстие, именуемое гнездом. Оно исполнено в форме конуса. Его угол при вершине составляет 120°. При условиях, что днище глухого отверстия расположен недалеко с концом резьбы, то разрешается обозначение нарезки до конца отверстия.

Особенным параметром резьбы с оригинальным квадратным профилем считается профиль. При его обозначении нужно делать здешний разрез. На нем, в плоскости, параллельной оси крепёжного соединения в виде резьбы, изображается только те детали нарезки, не закрытые стержнем.

Нарезание квадратной резьбы

Изготовление соединений с резьбой с прямоугольным профилем выполняет на токарных станках с помощью специализированных резцов. в начале нарезания этот инструмент затачивается по образцу, его профиль выбирается в согласии с профилем нарезки. Строений угол резца отклоняется на 8°. Для уменьшения трения инструмента об поверхность изделия дополнительно ставятся подсобные углы.

После процесса затачивания следует правильно разместить резец. Есть 2 основных метода установки инструмента при нарезании:

  1. Первый способ: главная кромка резца размещается параллельно оси изделия. В данном случае профиля нарезки и инструмента точно будут совпадать, что даст возможность воспроизвести нужную форму винтового соединения. Преимуществом этого варианта считается улучшение условия для проведения нарезки. Однако при этом кромка сильно износится за небольшой промежуток времени.
  2. Второй способ: кромка размещается у стенок находящихся по бокам крепёжного соединения в виде резьбы под угол 90°, что даст возможность одинаково распределять нагрузку на инструмент. Но профиля резца и резьбы не совпадают, по этому винт не получит правильную форму. Такой способ нарезания применяются преимущественно для выполнения черновой нарезки.

При разработке квадратной резьбы применяются державки – устройства для установки резца. Данный прибор позволяет мастеру не делать повторную переточку инструмента для резки при изменении внутреннего или внешнего диаметра.

После того как произошла установка резца начинается процесс нарезания. Резьбы, шаг которых не превышает значения в 0,4 см, режуться с помощью 1 резца. При соединениях с резьбой с большей величиной шага используются сразу 2 режущих инструмента: для черновой и чистовой нарезок.

Если вы нашли погрешность, пожалуйста, выдилите фрагмент текста и нажмите Ctrl+Enter.

Формы резьб

Трубная цилиндрическая резьба ГОСТ 6357-81, пред­ставляет собой дюймовую резьбу с мелким шагом, закругленными впадина­ми и треугольным профилем с углом 55°. Трубную цилиндрическую резьбы нарезают на трубах до 6″. Трубы свыше 6″ сваривают.

Нормальный профиль трубной ци­линдрической резьбы и размеры его элементов:


Трубные конические резьбы при­меняются двух типоразмеров. Труб­ная коническая резьба ГОСТ 6211-81, соответствует закругленному профи­лю трубной цилиндрической резьбы с углом 55° (рис I).

Коническая дюймовая резьба ГОСТ 6111-52 имеет угол профиля 60°(рис II). Конические резьбы применяются почти исключительно в трубных соединениях для получения герметичности без специальных уп­лотняющих материалов (льняных ни­тей, пряжи с суриком и т. д.).


Конус­ность поверхностей, на которых изготавливается коническая резьба, обыч­но 1 : 16. Биссектриса угла профиля перпендикулярна оси резьбы. Диаметральные резьбы конических резьб устанавливаются в основной плоскости (2 — торец муфты), которая перпендикулярна к оси и отстоит от торца трубы 1 на расстоянии I, регламентированном стандартами на кони­ческие резьбы (3 — муфта; 4 — торец трубы; 5 — ось трубы).

В основной плоскости диаметры резьбы равны номинальным диаме­трам трубной цилиндрической резьбы. Это позволяет конические резьбы свинчивать с цилиндричес­кими, так как шаг и профили дан­ных резьб для определенных диа­метров совпадают.

Коническим резьбам присущи аналогичные цилиндрическим резьбам определения и понятия, та­кие, как наружный, сред­ний и внутренний диа­метры резьбы. Шаг резьбы Рh измеряется вдоль оси.

При свинчивании трубы и муф­ты с номинальными размерами резьбы без приложения усилия длина свинчивания равна l.

Обозначение трубной резьбы об­ладает особенностью, которая за­ключается в том, что размер резьбы задается не по тому диаметру, на котором нарезается резьба, а по внутреннему диаметру трубы. Этот внутренний диаметр называется диаметром трубы «в свету» и опре­деляется как условный проходной размер трубы.

Теоретический профиль конической резьбы:


Трапецеидальная резьба ГОСТ 9484-81. Профиль резьбы — равнобочная трапеция с углом а равным 30°. Трапецеидальная резьба применя­ется для передачи осевых усилий и движения в ходовых винтах. Симмет­ричный профиль резьбы позволяет применять ее для реверсивных винто­вых механизмов.


Упорная резьбаГОСТ 10177-82. Профиль резьбы — неравнобочная трапеция с углом рабочей стороны 3° и нерабочей — 30°. Упорная резьба обладает высокой прочностью и высоким КПД. Она приме­няется в грузовых винтах для передачи больших усилий действующих в од­ном направлении (в мощных домкратах, прессах и т. д.).

В прессостроении применяется также упорная резьба. Профиль этой резьбы несколько отличается от упомянутой выше упорной резьбы, Про­филь такой упорной резьбы по ГОСТ 13535-87 представляет собой неравно­бочную трапецию с углом рабочей стороны 0° и нерабочей — 45°.


Прямоугольная и квадратная резьбы име­ют высокий КПД и дают большой выигрыш в силе, поэтому они применя­ются для передачи осевых усилий в грузовых винтах и движения в ходовых винтах. Прямоугольные и квадратные резьбы не стандартизированы, так как имеют следующие недостатки: в соединении типа «болт — гайка» труд­но устранить осевое биение; обладают прочностью меньшей, чем трапецеи­дальная резьба, так как основание витка у трапецеидальной резьбы при одном и том же шаге шире, чем у пря­моугольной или квадратной резьб; их труднее изготовить, чем трапецеи­дальную.


Резьбы. Стандартные крепёжные детали — презентация онлайн

1. Лекция Тема: Резьбы. Стандартные крепёжные детали

2. Вопросы

1. Резьбы
1.1. Параметры резьбы
1.2. Классификация резьб
1.3. Метрическая резьба
1.4. Трубная резьба
1.5. Трапецеидальная резьба
1.6. Упорная резьба
1.7. Прямоугольная резьба
1.8. Изображение резьб на чертежах
2. Крепежные резьбовые изделия

3. 1. Резьбы

Резьба
— это винтовые, одинаковые по форме и
размерам, выступы и канавки на цилиндрической
(цилиндрическая резьба) или конической (коническая
резьба) поверхности детали. Она может быть наружной и
внутренней. Поверхность резьбы образуется при винтовом
перемещении
плоского
контура
(треугольного,
трапецеидального,
прямоугольного
и
др.)
по
соответствующей поверхности (рис. 1). Часть винтового
выступа, образованная производящим контуром за один
оборот вокруг оси цилиндра или конуса, называют витком
резьбы.

4. Рис. 1. Схематическое изображение резьб: а — треугольной; б -трапецеидальной; в — прямоугольной

Рис. 1. Схематическое изображение резьб:
а — треугольной; б -трапецеидальной; в прямоугольной

6. 1.1. Параметры резьбы

Профиль резьбы — профиль выступа и канавки в
плоскости осевого сечения резьбы.
Наружный диаметр цилиндрической резьбы (d — для
наружной резьбы, D – для внутренней резьбы) — диаметр
воображаемого цилиндра, описанного вокруг наружной или
впадин внутренней цилиндрической резьбы.
Внутренний диаметр цилиндрической резьбы (d1 — для
наружной резьбы, D1 –для внутренней резьбы) — диаметр
воображаемого цилиндра, вписанного во впадины нуружной
или вершины внутренней цилиндрической резьбы.
Средний диаметр цилиндрической резьбы (d2 – для
наружной резьбы, D2 – для внутренней резьбы) – диаметр
воображаемого, соосного с резьбой прямого цилиндра,
каждая образующая которого пересекает профиль резьбы
таким образом, что ее отрезки, образованные при
пересечении с канавкой, равны половине номинального
шага.
Шаг резьбы Р — расстояние между соседними
одноименными
боковыми
сторонами
профиля
в
направлении, параллельном оси резьбы.
Ход резьбы Рh — расстояние между ближайшими
одноименными
боковыми
сторонами
профиля,
принадлежащими одной и той же винтовой поверхности, в
направлении, параллельном оси резьбы. Ход резьбы есть
величина относительного осевого перемещения винта
(гайки) за один оборот.
Длина резьбы — длина участка, на котором резьба имеет
полный профиль.
Сбег резьбы — участок неполного профиля в зоне
перехода резьбы к гладкой поверхности детали.
Правая резьба
— резьба, образованная выступом,
вращающимся по часовой стрелке и перемещающимся
вдольоси в направлении от наблюдателя.
Левая резьба — резьба, образованная выступом,
вращающимся против часовой стрелки и перемещающимся
вдоль оси в направлении от наблюдателя.
Однозаходная резьба — резьба, образованная одним
выступом.
Многозаходная
резьба
резьба,
образованная
несколькими выступами.
Основная плоскость — плоскость, перпендикулярная к
оси резьбы, в которой задаются номинальные размеры
наружного (d, D), внутреннего (d1, D1) и среднего (d2, D2)
диаметров конической резьбы. Положение этой плоскости
определяется размерами l1 и l2, которые задаются стандартом
на резьбы.

10. 1.2. Классификация резьб

Классификационный признак
Тип и виды резьбы
1
2
Назначение
Крепежная
Кинематическая
Крепежно-уплотнительная
Специальная
Форма поверхности
Цилиндрическая
Коническая
Расположение поверхности
Наружная
Внутренняя
1
Форма профиля
Величина шага
2
Треугольная
Трапецеидальная
Упорная
Прямоугольная
Круглая
Специальная
Крупная
Мелкая
Специальная
Направление винтовой линии Правая
Левая
Число заходов
Однозаходная
Многозаходная

12.

1.3. Метрическая резьба Рис. 3. Профиль метрической цилиндрической
резьбы
Рис.4. Профиль метрических конических резьб

14. Условные обозначения метрической конической резьбы

Обозна Характерис
Параметры,
чение
тика
указываемые в
типа
резьбы
обозначении резьбы
резьбы
Правая
Наружный диаметр в
основной плоскости,
МК
мм; шаг, мм
Левая
Наружный диаметр в
основной плоскости,
мм; шаг, мм;
латинские буквы LH
Пример
обозначения
МК20 х 1,5
МК20 х 1,5LH

15. 1.4. Трубная резьба

Рис.5. Профиль трубной цилиндрической резьбы

16. Условные обозначения трубной цилиндрической резьбы

Обозначения
типа резьбы
Характеристи
ка резьбы
Правая
G
Левая
Параметры,
указываемые
в обозначении
резьбы
Условный
проход трубы,
дюймы
Условный
проход трубы,
дюймы;
латинские
буквы LH
Пример
обозначения
G1 ½
G1 ½ LH

17.

Рис.6. Профиль трубной конической колбы

18. Условные обозначения трубной конической резьбы

Обозначени Характерист
я типа
ика резьбы
резьбы
R
Параметры, указываемые в
обозначении резьбы
Наружная,
правая
Условный диаметр в основной
плоскости, дюйм
Наружная,
левая
Условный диаметр в основной
плоскости, дюйм; латинские
буквы LH
Внутренняя, Условный диаметр в основной
правая
плоскости, дюйм
Rc
Внутренняя, Условный диаметр в основной
левая
плоскости, дюйм; латинские
буквы LH
Пример
обозначения
R1
R1LH
Rc1
Rc1LH

19. 1.5. Трапецеидальная резьба

Рис. 7. Профиль трапецеидальной резьбы

20. Условные обозначения трапецеидальной резьбы

Обозначе Характеристи
ние типа
ка резьбы
резьбы
1
Tr
Параметры
Пример
указываемые в
обозначения
обозначении
резьбы
2
3
4
Однозаходная, Наружный диаметр,
правая
мм; шаг, мм
Tr40 x 6
Однозаходная, Наружный диаметр,
левая
мм; шаг, мм;
Tr40 x 6LH
латинские буквы
LH
1
Tr
2
3
Многозаходная Наружный
(двухзаходная), диметр, мм; ход,
правая
мм; обозначение
шага Р; шаг, мм
4
Tr20 x 8/P4/
Многозаходная Наружный
(двухзаходная), диаметр, мм; ход,
левая
мм; обозначение Tr20x8(P4)LH
шага P; шаг, мм;
латинские буквы
LH

22.

1.6. Упорная резьбаРис. 8. Профиль упорной резьбы

23. Условные обозначения упорной резьбы

Обозначе Характеристи
ние типа
ка резьбы
резьбы
1
S
Параметры,
Пример
указываемые в
обозначения
обозначении
резьбы
2
3
4
Однозаходная, Наружный диаметр,
правая
мм; шаг, мм
S80 x 10
Однозаходная, Наружный диаметр,
левая
мм; ход, мм;
S80 x 10LH
обозначение шага
Р; шаг, мм
1
S
2
3
4
Многозаходная Наружный
(двухзаходная), диаметр, мм;
правая
ход, мм;
S80 x 20(Р10)
обозначение
шага Р; шаг, мм
Многозаходная Наружный
(двухзаходная), диаметр, мм;
левая
ход, мм;
S80 x 20(P10)LH
обозначение
шага Р; шаг, мм;
латинские буквы
LH

25. 1.7. Прямоугольная резьба

Рис. 9. Профиль прямоугольной резьбы
Рис. 10. Варианты изображения с нестандартным профилем

27.

1.8. Изображение резьб на чертежах

31. 2. Крепежные резьбовые изделия

Болт
Шпилька
Винт
Гайка
Шайба

Классификация резьбы, виды резьбы.

Большинство выпускаемых современной промышленностью конструкций, выполненных из дерева, пластика, металла и других материалов, скрепляются посредством соединений резьбового типа. Совокупность таких факторов, как надежность и простота не в ущерб эффективности, обусловила их широкое распространение в промышленном производстве, начиная от строительной сферы, включая машино- и автомобилестроение, и заканчивая прокладкой трубопроводов. Резьбовые соединения, кроме того, активно используются в бытовых целях. В целом, резьба выглядит в виде гребней и впадин однородного сечения спиралевидной конфигурации. Витки могут накатываться на наружную поверхность цилиндра, либо на поверхность внутреннюю предварительно проделанного отверстия. Рассмотрим подробнее существующие виды резьбы.

Резьба метрическая

В машиностроительной отрасли чаще всего используется резьба именно данного типа. Свое название – «метрическая» – она получила по причине измерения в миллиметрах ее технических характеристик. Профиль резьбовой нарезки выполнен в виде треугольника. Углы при его вершинах равны 60°.

Особенности

Резьба метрическая изготавливается и с мелким, и с широким/крупным шагом. На ниже размещенном рисунке этот параметр обозначен буквой «Р».

Отметим основные особенности применения резьбовых шагов обоих видов.
  • Мелкий используется в диаметрах, изменяющихся в диапазоне 1,0 мм ≤d≤ 600,0 мм, а крупный – в диаметрах 1,0 мм ≤d≤ 68,0 мм.
  • Мелкая нарезка актуальна для формирования соединений с повышенной герметичностью.

  • Крупная резьба подходит для соединений, подверженных ударным нагрузкам.

  • Большинство регулировочных соединений создаются с использованием резьбы, накатанной с мелким шагом. Причина – небольшое расстояние, отделяющее соседние витки, облегчает процедуру модификации параметров


Назовем основные.

  • Гребни дюймовых соединений характеризуются большей длиной, но они менее широкие. Форма витков метрической резьбы более сбалансированная – их длина меньше, и они шире.

  • Разница профиля не позволяет осуществить соединение деталей, на поверхности которых накатана дюймовая и метрическая резьба. Скрепление получится хрупким, и что не менее критично – негерметичным. При транспортировке это может обусловить протекание жидкостей.

Резьба цилиндрическая трубная

Согласно положениям ГОСТа 6357-81 профиль резьбы трубной цилиндрической совпадает с профилем ранее рассмотренной дюймовой резьбы. Используется не только в самих трубах, но и в сопрягаемых элементах трубного типа (тройниках, муфтах, сгонах и т. д.). При этом нужно знать один важный момент. Заключается он в следующем: нарезка резьбы осуществляется на трубах с диаметром не больше 6″. Изделия с диаметром, превышающим 6 дюймов, обычно свариваются, что обеспечивает более высокий уровень герметичности и надежности.

Особенности

Одной из особенностей резьбы цилиндрической трубной является требование выполнения ее с закруглениями. Объясняется это видом наиболее часто транспортируемых веществ – обычно это жидкости. Скругление гребней и впадин призвано упростить герметизацию соединений. На острых вершинах все наиболее популярные уплотнительные материалы – и лен, и даже лента-герметик – при плотном затягивании режутся. А если создавать резьбовые соединения без применения краски, они обычно протекают.

Впрочем, в ГОСТе 6357-81 по этому поводу имеется одна оговорка. Звучит она так: выполнение внутренней резьбы цилиндрической трубной с плоским срезами допускается, когда возможность сопряжения с резьбой конической наружной исключена.

Резьба коническая трубная

Профиль резьбы конической трубной такой же, как в предыдущем варианте, но отличие кроется в уменьшении диаметра по мере продвижения от начала нарезки к торцу трубного элемента. В вышеуказанном ГОСТе четко сказано, что применяется резьба такого типа, когда требуется обеспечить герметичность трубопроводной магистрали, работающей под высоким давлением.

Особенности

Одна из ключевых особенностей – требование к углу отклонения оси трубы от обрамляющей поверхности конуса. Независимо от диаметра он должен формировать уклон в пропорции 1:16. Это значит, что угол φ (см. рис.) должен составлять 1 градус, 47 минут и 24 секунды.

Из других особенностей резьбы конической трубной можно выделить:

  • количество витков на одном дюйме зависит от величины диаметра изделия. В частности, на отрезке 25,4 мм может быть накатано минимум 11 витков, а максимум – 28;

  • шаг резьбы лежит в пределах 0,907 мм ≤Р≤ 2,309 мм;

  • длина общего резьбового отрезка на поверхностях сопрягаемых элементов после вкручивания одного в другой (параметр l2 на рисунке): при минимальной резьбе 1/16″ – 4,0 мм; когда диаметр резьбы максимальный 6″ – 28,6 мм.


Резьба трапецеидальная

Резьба трапецеидальная является одной из разновидностей резьбы метрической. Отличается она профилем, имеющем нестандартную конфигурацию, сечение которого напоминает трапецию. Широко используется в механизмах, осуществляющих трансформирование вращательного движения в возвратно-поступательное.

Особенности

Трапецеидальная резьба с углом подъема, равным 30°, является самотормозящей. Наличие этого свойства препятствует деформации заготовки при воздействии на нее значительных нагрузок. По сравнению с трубной резьбой ей присуща лучшая износоустойчивость. Возможностью обеспечения умеренных показателей осевого перемещения обрабатываемой детали характеризуются резьбы трапецеидального типа, выполненные со средним шагом.

Нормами ГОСТа 9484-81 установлены следующий диапазон изменения основных рабочих параметров рассматриваемой резьбы:

  • шаг: минимальный 1,5 мм; максимальный 48 мм;

  • высота воображаемого треугольника, вершины которого – это точки пересечения визуального продолжения соседних граней рядом расположенных гребней: от 1,4 мм до 44,784 мм;

  • расстояние между рядом расположенными выступами по внутреннему резьбовому диаметру: min 0,549 мм; max 17,568 мм.

Резьба упорная

Резьба упорная характеризуется профилем, выполненным в виде неравносторонней трапеции. Его рабочая сторона наклонена по отношению к вертикальной оси под углом, составляющим 3 градуса, а угол между другой стороной и вертикалью равен 30 градусов. Применяется резьба упорная для сопряжения элементов, которые в ходе эксплуатации подвергаются воздействию значительных односторонних нагрузок. Самый наглядный пример – домкрат.

Особенности

Значения технических характеристик резьбы однозаходной упорной установлены нормами ГОСТа 10177-82. Диапазоны изменений основных параметров, отображенных на рисунке, выглядят так:

  • расстояние между продольной осью резьбы и внешней гранью гребня (обозначение d): минимальное10,0 мм; максимальное 100,0 мм. Этот параметр ни что иное, нежели внешний диаметр резьбы:
  • расстояние между дном спиралевидной накатки и продольной осью резьбы (обозначение d1): от 7,0 мм до 70,0мм.

Резьба круглая

Профиль резьбы данной разновидности формируют дуги, объединенные между собой отрезками прямой линии. Численное значение угла при вершине пересечения продолжений сторон витков составляет 30°.  Применение круглой резьбы носит ограниченный характер. В частности, ею оснащается водопроводная арматура, в том числе шпиндели вентилей смесителей.

Особенности

Требования к резьбе круглой устанавливают нормы ГОСТа 13536-68.

Особенности круглого профиля обеспечиваю продолжительный период эксплуатации накатки за счет значительной сопротивляемости воздействию внешних нагрузок. Витки не стираются даже при частых процедурах закручивания/вывинчивания. С успехом применяется круглая резьба в конструкциях, при работе подвергающихся воздействию негативных факторов загрязненной окружающей среды. Например, она используется при сцепке Ж/Д вагонов.

Вышеуказанным ГОСТом утверждено только одно значение номинального диаметра резьбы данного вида – 12,0 мм. Что же касается ее шага (обозначение на рисунке литерой «Р»), то этим стандартом предусмотрен тоже один размер – 2,540 мм.

Прямоугольная резьба

Прямоугольная резьба входит в категорию резьб кинематического типа. Используется для выполнения функции, связанной с передачей движения. Высокий КПД – вот основное преимущество этой резьбы. Недостаток – сложный технологический процесс изготовления и невысокая прочность.

Особенности

По состоянию на начало 2021 года нет действующего Государственного стандарта, устанавливающего значения основных технических характеристик резьбы прямоугольной. Для назначения допусков, размеров шагов и диаметров используются соответствующие шкалы ГОСТов на резьбу трапецеидальную.

В большинстве случаев профиль зуба прямоугольной резьбы имеет квадратную конфигурацию, как это показано на рисунке.

Но ряд производителей применяют расширенную полку горизонтального фрагмента. Такое конструктивное решение способствует улучшению прочностных характеристик резьбового соединения. Наиболее часто реализуемый диапазон изменений внешнего диаметра накатки такой – от 8,0 мм до 40,0 мм. Шаг резьбы варьируется в пределах:
  • крупный: min 2,0 мм; max 10,0 мм;

  • мелкий: минимальный 0,75 мм; максимальный 7,0 мм.

Заключение

Подводя итоги, следует отметить, что существуют т.н. специальные резьбы. К данной категории относятся те, которые характеризуются стандартным профилем, но при этом размер их шага и диаметра, не прописан ни в одном из действующих нормативных документов. Ну и, конечно же, к данному типу относятся резьбы, отличающиеся нестандартным профилем. Их изготовление проводится по индивидуально подготовленным чертежам, содержащим все необходимые параметры резьбы. С одним из представителей данной группы мы уже знакомы. Специальной считается прямоугольная резьба.


Please enable JavaScript to view the comments powered by Disqus. comments powered by

Основы трубной резьбы | Г. Л. Хьюетт

Ниже приводится подробное руководство по резьбе и ее конструкции. Наше руководство по резьбе подробно объясняет: как читать описание резьбы, разницу между конической и цилиндрической резьбой, распространенные формы резьбы и многое другое. Мы надеемся, что эта информация поможет вам выбрать лучшую пресс-масленку для вашего применения.

Обозначение

Фитинг h2644 классифицируется как специальная сверхкороткая резьба PTF 1/8″‑27. Это описание можно разбить на три отдельных сегмента, чтобы лучше понять его компоненты: размер резьбы, шаг резьбы и серию резьбы.

Понимание описания резьбы позволит вам выбрать наилучшую пресс-масленку для вашего применения.

Коническая и параллельная

  • Коническая резьба начинается на хвостовике и сужается к концу фитинга и входит в конические или параллельные резьбовые отверстия.
  • Параллельная резьба прямая от хвостовика до конца фитинга. Параллельная резьба сопрягается с параллельными резьбовыми отверстиями и садится на буртик, как винт, обеспечивая постоянную высоту установки.

Самоуплотняющийся и герметик

  • Самоуплотняющаяся трубная резьба предназначена для герметизации герметичных соединений без использования герметика.
  • И наоборот, резьба параллельного типа требует использования герметика для создания герметичного уплотнения. Герметик действует как связующее вещество между основным материалом и самой деталью.

К сожалению, обозначения размеров трубной резьбы не имеют никакого отношения к размеру детали из-за того, как в начале 20-го века определялись размеры труб.Используйте приведенную ниже диаграмму для справки и см. остальную часть этого блога для получения дополнительных пояснений.

Из-за разных размеров браузеров изображение ниже может не соответствовать вашему размеру. Проверьте измерение диаметра, чтобы убедиться в этом.

Термины резьбы

  • Усечение — Материал, удаленный из теоретического треугольника V-образной формы резьбы.
  • Гребень — Высшая точка резьбы, напротив корня.
  • Корень — Нижняя точка нити, противоположная гребню.
  • Боковая часть — Часть резьбы, соединяющая основание и вершину резьбы.
  • Угол — Угол между соседними сторонами резьбы.

Шаг резьбы

  • При описании шага резьбы в имперских и британских стандартах указывается количество витков на дюйм. Метрические стандарты определяют шаг резьбы в миллиметрах.
  • Резьбы на дюйм — количество полных витков резьбы, которые находятся на фитинге ровно в одном дюйме.
  • Метрический — расстояние от одной нити до другой измеряется от соответствующих точек.

Имперская резьба Обозначение

(количество резьб на дюйм)

Чтобы рассчитать шаг резьбы имперского (или британского) фитинга, возьмите количество витков резьбы на 1 дюйм и разделите 1 на это число.

Пример: Обозначение резьбы 1/8″‑27 означает 27 витков резьбы на один дюйм.

1 разделить на 27 равно 0,037 дюйма

Метрическая резьба

(Грубая и тонкая)

Шаг резьбы на метрическом фитинге указан в описании.

Например, фитинг M8 X 1,0 имеет шаг резьбы 1,0 мм.

Число резьб на дюйм не относится к метрическим фитингам.

Это подробное руководство по резьбе и ее конструкции. Если у вас возникнут дополнительные вопросы, свяжитесь с нашей командой инженеров по адресу [email protected]

СТАНДАРТ SAE

Резьба

SAE‑LT — это обычная коническая резьба, которая в основном используется в пресс-масленках. Эта форма резьбы является модификацией стандартной резьбы 1/4″-28 UNF и предназначена для ввинчивания в параллельное отверстие 1/4″-28 UNF-3B с максимальным внутренним диаметром 0. 215″, если необходимо поддерживать минимальную высоту резьбы 75 %. Этот тип резьбы позволяет герметизировать тяжелые смазочные материалы без помощи резьбового герметика.

Резьбу

SAE‑LT часто называют «конической резьбой».

SAE-LT

Общество автомобильных инженеров

  • Коническая резьба
  • Самоуплотняющийся
  • 1/4″‑28 SAE‑LT — наиболее распространенный размер резьбы в автомобильной промышленности. Эти фитинги также используются в промышленных машинах и многих других стандартных устройствах.

Формование резьбы по SAE

Общество автомобильных инженеров

  • Коническая резьба
  • Самоуплотняющийся
  • Резьбонарезные резьбы имеют больший угол резьбы и закалены, что позволяет устанавливать их в ненарезанное отверстие без деформации. Стандартные фитинги SAE-LT и PTF можно использовать для замены резьбового фитинга.

АМЕРИКАНСКИЙ СТАНДАРТ

Американская стандартная резьба

была принята Американской ассоциацией стандартов (ASA) в 1921 году. В отличие от многих других резьб, размеры американской стандартной резьбы сбивают с толку тем фактом, что обозначение резьбы основано на номинальных размерах трубы и не относится к какому-либо физическому размеру. Например, фитинг 1/4″-18 NPTF не имеет внутреннего или внешнего диаметра 1/4″. Это связано с тем, что в первые дни производства трубы (которые измерялись по внутреннему диаметру) делались намного толще, чем сегодня, в результате чего трубы диаметром 1/4 дюйма больше не имели диаметра 1/4 дюйма. Физические размеры внешней резьбы остались без изменений и сохранили свои старые обозначения резьбы 1/4 дюйма.Эти резьбы обозначаются номинальным внутренним размером трубы, за которым следует номер резьбы, т.е. 1/4″-18. ПОЛНАЯ РЕЗЬБА

НПТФ А.К.А. ПТФ

Трубная резьба американского стандарта

  • Коническая резьба
  • Самоуплотняющийся
  • Эти резьбовые соединения для сухого уплотнения специально разработаны для создания герметичного уплотнения без использования резьбового герметика. Уплотнение создается за счет контроля усечения на гребне и впадине резьбы формы NPT, чтобы обеспечить посадку с натягом, перекрывая путь и предотвращая спиральную утечку.Ниже приведены четыре основных варианта резьбы NPTF.

Нормальная трубная резьба

Трубная резьба американского стандарта

  • Коническая резьба
  • Рекомендуется резьбовой герметик
  • Резьба
  • National Pipe предназначена для ввинчивания друг в друга. В большинстве случаев при сборке не будет помех между основанием и вершиной резьбы.

  • Примечание. Не все резьбы по американскому стандарту имеют нормальную трубную резьбу.

НПСМ

Трубная резьба американского стандарта

  • Параллельная резьба
  • Рекомендуется резьбовой герметик
  • Хотя прямая (параллельная) механическая резьба National Pipe не является резьбой типа «сухое уплотнение», она обеспечивает герметичность при соединении с фитингом с наружной резьбой NPTF.

ВАРИАНТЫ ПРОФИЛЯ РЕЗЬБЫ NPTF

PTF-SAE Short: Идентичен резьбе NPTF, но длина резьбы была уменьшена за счет исключения одной полной резьбы с малого конца наружной резьбы или большого конца внутренней резьбы. — МИНУС 1 РЕЗЬБА

PTF-Special Short: Идентичен короткой резьбе PTF-SAE, но с одним витком, удаленным с большого конца наружной резьбы или малого конца внутренней резьбы. — МИНУС 1 РЕЗЬБА

PTF-Special Extra Short: Идентичен PTF-SAE с короткой резьбой, но с двумя витками, удаленными с большого конца наружной резьбы или малого конца внутренней резьбы.- МИНУС 1 РЕЗЬБА

ЕДИНЫЙ НАЦИОНАЛЬНЫЙ

В 1949 г. Американский национальный стандарт (ANS) устарел и был заменен унифицированным национальным стандартом (UNS) с целью повышения взаимозаменяемости резьб американских, канадских и британских производителей. Были предприняты все усилия для того, чтобы резьба, изготовленная в соответствии с новым стандартом UNS, соответствовала резьбе, изготовленной в соответствии с устаревшим стандартом ANS. Производителям было дано указание обновить все существующие чертежи, чтобы они соответствовали новому стандарту.Обычно все еще можно увидеть ссылки на типы потоков ANS. Эти резьбы обозначаются диаметром резьбы, за которым следует номер резьбы, т.е. 1/4″-28.

ВАРИАНТЫ ПРОФИЛЯ РЕЗЬБЫ NPTF

UNS: Унифицированная национальная резьба специального диаметра представляет собой зонтичную форму резьбы, которая охватывает те формы резьбы, которые существовали в соответствии со стандартом ANS, но не подпадают ни под одну другую категорию.

Коническая резьба «NS»: Коническая резьба NS представляет собой уникальную мелкую резьбу, разработанную специально для пневматических систем подачи смазки.

УНФ

Единая национальная тонкая резьба

  • Параллельная резьба
  • Рекомендуется резьбовой герметик
  • Резьба
  • Unified National Fine представляет собой распространенный тип механической резьбы, используемый в США для винтов и болтов.

UNEF

Единая национальная сверхтонкая резьба

  • Параллельная резьба
  • Рекомендуется резьбовой герметик
  • Резьба
  • Unified National Extra Fine представляет собой распространенный тип механической резьбы, аналогичный UNF, но с меньшим числом нитей.

УНК

Единая национальная грубая резьба

  • Параллельная резьба
  • Рекомендуется резьбовой герметик
  • Unified National Coarse thread — это обычная механическая грубая резьба.

ЗАРУБЕЖНЫЙ СТАНДАРТ

Многие стандарты резьбы существуют за пределами США. Наиболее распространенные из них подробно описаны ниже. Метрические резьбы обозначаются буквой M (для стандартной резьбы) или S (для резьбонарезной резьбы), которые предшествуют делительному диаметру, за которым следует шаг резьбы (мм), т.е.е. М8х1,5 или S6х1,0. Традиционно, если шаг резьбы не указан, считается, что он равен 1,0. Британская резьба обозначается номинальным внутренним размером трубы, за которым следует шаг резьбы (tpi), т.е. 1/4″-29.

ВАРИАНТЫ БРИТАНСКОГО ПРОФИЛЯ РЕЗЬБЫ

BSPT: Трубная коническая резьба Британского стандарта представляет собой коническую наружную резьбу формы Витворта. Женские резьбы обычно параллельны.

BSF: Мелкая резьба Британского стандарта представляет собой резьбу формы Витворта с параллельной резьбой.

BSPP/BSPF: Трубная параллельная резьба Британского стандарта или Британская стандартная трубная крепежная резьба представляет собой крупную резьбу формы Витворта с параллельным профилем резьбы.

Немецкий: То, что часто называют немецкими нитями, на самом деле является немецким обозначением британских грубых нитей.

Метрическая система ISO

Трубная резьба иностранного стандарта

  • Коническая резьба
  • Рекомендуется резьбовой герметик
  • Метрическая резьба ISO
  • была одним из первых международных стандартов, согласованных при создании Международной организации по стандартизации в 1947 году.

Метрическая система — накатка резьбы

Трубная резьба иностранного стандарта

  • Коническая резьба
  • Самоуплотняющийся
  • Резьба для накатывания метрической резьбы по своим характеристикам аналогична резьбе для накатывания американской резьбы, но метрическая резьба имеет гораздо более широкий угол резьбы 105°.

Британский А.К.А. Уитворт

Трубная резьба иностранного стандарта

  • Коническая резьба
  • Рекомендуется резьбовой герметик
  • Резьба
  • British, также известная как резьба Whitworth, включает в себя несколько различных вариантов, включая мелкую, крупную и трубную резьбу.

Acme или трапециевидная? В чем разница между конструкциями ходового винта?

При передаче энергии существует два основных типа винтовых приводов: те, в которых используются циркулирующие шарики или ролики, для приложений, требующих высокой жесткости, превосходной точности позиционирования и высокой продолжительности рабочего цикла, и те, которые основаны на скользящем контакте, для приложений которые требуют коррозионной стойкости, самостопорящегося механизма и индивидуальной конструкции гаек.

Вторая категория — винтовые передачи со скользящим контактом между гайкой и валом винта — называются ходовыми винтами, трапециевидными винтами или трапециевидными винтами. И хотя эти названия часто используются взаимозаменяемо, на самом деле они относятся к разным геометриям и размерам винтов.

Вот разбивка различных типов винтов со скользящим контактом и то, что на самом деле означают термины «ходовой винт», «конусный винт» и «трапециевидный винт».


Ходовые винты

Наиболее часто используемый из трех терминов «ходовой винт» просто относится к типу силового винта, который основан на скользящем движении между гайкой и валом винта.Существует два варианта ходовых винтов: с квадратной формой резьбы и с трапециевидной формой резьбы.

В конструкции ходового винта для передачи энергии почти исключительно используется трапециевидная резьба, которая проще в изготовлении и имеет более высокую грузоподъемность, чем винты с квадратной резьбой. Однако трапециевидные резьбы имеют более высокое трение и, следовательно, более низкую эффективность, чем квадратные резьбы.

Ходовые винты могут иметь квадратную или трапециевидную резьбу.

Силовой винт — это винт, который передает мощность путем преобразования вращательного движения в поступательное.Ходовые винты и шариковые винты являются типами силовых винтов.


Винты с конусообразным наконечником

Как упоминалось выше, в ходовых винтах для силовой передачи используется трапециевидная форма резьбы. Но конструкция трапециевидной резьбы может иметь угол резьбы 29° или 30°, что означает наличие двух версий трапециевидных ходовых винтов.

Первая версия, именуемая винтом Acme, имеет угол резьбы 29° и изготавливается в дюймовых размерах. Размеры винтов Acme обычно определяются диаметром вала винта и числом витков резьбы на дюйм или TPI.

Трапециевидные формы резьбы с углом резьбы 29 ° называются винтами Acme, а трапециевидные формы резьбы с углом резьбы 30 ° называются трапециевидными винтами.
Изображение предоставлено Roton Products, Inc.

Интересный факт: винты Acme были разработаны в середине 1800-х годов для замены винтов с квадратной резьбой. Название «Винт Acme» произошло от сотрудника компании Acme Screw Machinery Company в Кливленде, штат Огайо, которая производила многошпиндельные токарные станки. (См. страницы 13–14 этого скана журнала American Machinist Magazine за 1985 год.)


Трапециевидные винты

Трапециевидные винты также являются ходовыми винтами с трапециевидной формой резьбы, но трапециевидные винты имеют угол резьбы 30° и производятся в метрических размерах. Размер трапециевидного винта определяется диаметром вала винта и шагом резьбы винта. Трапециевидные винты иногда называют «метрическими ходовыми винтами» или «метрическими винтами Acme».

Винты
Acme и трапециевидные винты имеют трапециевидную форму резьбы, но имеют разные углы резьбы.
Напоминание об обозначениях резьбы

Шаг – это расстояние между соседними витками резьбы на валу винта.
Число витков на дюйм (TPI) — количество витков резьбы, которое можно сосчитать на один дюйм винта. Шаг и TPI обратны друг другу.
Шаг — обычно используется в номенклатуре шарико-винтовых пар — представляет собой линейное расстояние, проходимое за один оборот.




Метрическая таблица технических характеристик оборудования

ISO

Таблица технических характеристик оборудования в метрических единицах ISO — Engineers Edge

Меню оборудования ANSI | Поставщики и производители скобяных изделий
Конструкция крепежа и болта/винта, формула и расчеты

  • Ниже приведены ссылки на Таблицы технических характеристик оборудования в метрических единицах ISO
  • Если вы обнаружите какие-либо ошибки, упущения, неработающие ссылки, сообщите нам об этом — Обратная связь
  • Вы хотите внести свой вклад в этот раздел? См. программу Premium Publisher
  • .

Справочные сведения об оборудовании, содержащиеся в этих ссылках, приведены для вашего удобства.Точность этих спецификаций не гарантируется, и пользователь этих таблиц должен проверить все данные, содержащиеся здесь.

  • Британская ассоциация BA Винты Стол для нарезания резьбы и зазора
  • установочных штифтов на 1 шт. ДИН ЕН ИСО 8734
  • Руководство по проектированию крепежных изделий — требуется премиум-членство
  • Шестигранные и шлицевые головки для винтов с головкой под торцевой ключ Данные
  • Шестигранные гайки со шлицем на 1 шт.Б18.2.4.4М
  • Фланцевая метрическая гайка Таблица размеров пер. АНСИ Б18.2.4.4М
  • Контргайки, метр. пер. АНСИ Б18.2.4.5М
  • Моментные гайки, метрич. АНСИ Б18.16.3М
  • Шестигранные гайки Метрические пер. B18.2.4.1M и B18.2.4.2M
  • BS EN ISO 898-6 Значения пробной нагрузки и минимальная прочность на отрыв гаек
  • BS EN ISO 4032 Шестигранные гайки типа 1 – классы продукции A и B
  • BS EN ISO 4033 Шестигранные гайки типа 2 – классы продукции A и B
  • BS EN ISO 4034 Шестигранные гайки тип 1 – класс продукта C
  • BS EN ISO 4035 Тонкие шестигранные гайки со скошенной кромкой – классы продукции A и B
  • BS EN ISO 4036 Тонкие шестигранные гайки (без фаски) – класс продукта B
  • Размер и размеры шурупа стягивания в метрических единицах пер. АНСИ Б18.2.3.8М
  • BS ISO EN DIN 20898-7 Механические свойства крепежных изделий: испытание на кручение и минимальные крутящие моменты для болтов и винтов номинальным диаметром 1–10 мм
  • BS EN ISO 10642 Винты с потайной головкой с внутренним шестигранником
  • Плоская шайба BS 4320, серия Bright Metric
  • Плоская шайба BS 4320, черная метрическая серия
  • BS 4464 Раздельная спиральная пружинная шайба Метрическая серия Тип A
  • BS 4464, Прямоугольная пружинная шайба с одинарной спиралью, метрическая серия, типы B и BP
  • BS 4464 Пружинная шайба прямоугольного сечения с двойной спиралью: метрическая серия, тип D
  • BS ISO EN 4463 Технические характеристики метрических гофрированных шайб
  • DIN 6797 Стопорные зубчатые шайбы, метрические
  • DIN 6798 Зубчатые стопорные шайбы, метрические
  • Сверла с метрической нарезкой и зазором ISO, крупная резьба, серия
  • Таблицы метрических сверл ISO для нарезания резьбы и зазора, серия с мелкой резьбой
  • ISO 68-1 Основные характеристики профиля метрической резьбы и уравнения
  • Метод и уравнения анализа BS449: Часть 2
  • Грузоподъемность обычных болтов на. BS449: Часть 2 Болт класса 4.6
  • Грузоподъемность обычных болтов на. BS449: Часть 2 Болт класса 6.8
  • Грузоподъемность обычных болтов на. BS449: Часть 2 Болт класса 8.8
  • Грузоподъемность обычных болтов на. BS449: Часть 2 Болт класса 10.9
  • Калькулятор дизайна электронной таблицы Excel пер. BS: 449: для части 2 требуется активное членство Premium в Engineers Edge
  • .
  • Метрическая наружная (крепежная) резьба Обозначения Размеры M0.25 — М1.4
  • Метрическая внешняя резьба (крепеж) Размеры резьбы и крепежа M20 — M55
  • Метрическая внешняя резьба (крепеж) Размеры резьбы и крепежа M56 — M78
  • Метрическая внешняя резьба (крепеж) Размеры резьбы и крепежа M80 — M100
  • Метрическая внешняя резьба (крепеж) Размеры резьбы и крепежа M105 — M135
  • Метрическая внешняя резьба (крепеж) Размеры резьбы и крепежа M140 — M175
  • Метрическая внешняя резьба (крепеж) Размеры резьбы и крепежа M180 — M255
  • Метрическая внешняя резьба (крепеж) Размеры резьбы и крепежа M260 — M1060
  • Метрическая внутренняя (крепежная) резьба Обозначения Размеры M0. 25 — М8
  • Метрическая внутренняя (крепежная) резьба Обозначения Размеры M9 — M24
  • Метрическая внутренняя (крепежная) резьба Обозначения Размеры M24 — M50
  • Метрическая внутренняя (крепежная) резьба Обозначения Размеры M52 — M72
  • Метрическая внутренняя (крепежная) резьба Обозначения Размеры M75 — M120
  • Метрическая внутренняя (крепежная) резьба Обозначения Размеры M125 — M180
  • Метрическая внутренняя (крепежная) резьба Обозначения Размеры M185 — M230
  • Метрическая внутренняя (крепежная) резьба Обозначения Размеры M235 — M600
  • Метрическая спиральная резьбовая вставка Helicoil пер.Спецификации производственной установки ASME B18.29.2M
  • Плоские метрические шайбы Per. АНСИ Б18.22М
  • Плоские шайбы пер. ДИН 125
  • Метрические шестигранные гайки, типы 1 и 2 ANSI/ASME B18.2.4.1M и B18.2.4.2M
  • Винт с метрической головкой под торцевой ключ пер. АНСИ/АСМЭ В18.3.1М
  • Whitworth British Standard Pipe (BSP) Резьба DIN ISO 228
  • Обозначения и символы резьбы A-N
  • Обозначения резьбы и символы N-Z
  • ANSI, ISO Обозначения резьбы и ссылки
  • Метрическая резьба ISO 724
  • BS 4620 Размеры и размеры заклепок с защелками холодной ковки Таблица
  • BS 4620 Размеры и размеры горячекованых заклепок с защелкивающейся головкой Таблица
  • Система обозначения классов прочности стальных болтов и винтов
  • Каталог инженерного оборудования
  • Минимальные предельные растягивающие нагрузки и испытательные нагрузки BS EN ISO 898-1
  • BS EN ISO 898-1 Испытательные нагрузки ISO метрическая резьба с крупным шагом
  • Уравнение площади напряжения ISO и калькулятор — Значения пробной нагрузки приведены в BS EN 20898-2:
  • .
  • BS EN 20898-2 Значения пробной нагрузки — Грубая резьба
  • Конструкция профиля с Т-образным пазом пер. БС 2485
  • Т-образные болты и Т-образные гайки Размеры пер. БС 2485
  • Т-образные гайки пер. ASME B5.1M Таблица размеров и допусков в дюймах и (метрических) миллиметрах
  • Руководство по критериям проектирования болтовых и заклепочных соединений
  • Одинарное заклепочное соединение внахлестку с внутренней накладкой Формулы и калькулятор для расчета напряжения и прочности
  • Соединение внахлестку с двойной заклепкой и внутренней накладкой Формулы и калькулятор для расчета напряжения и прочности.
  • Руководство по действующим характеристикам крутящего момента для метрических размеров оборудования ISO
  • Формулы напряжения и разрушения стопорного кольца и калькулятор
  • Формулы напряжения и разрушения канавки стопорного кольца и калькулятор
  • Крепежная головка Torx Основные размеры пер. ИСО 10664

Позиция — Управление потоками на функциях

Это видео является ответом на вопрос, который мы получили в нашей строке вопросов от Тима. Вопрос Тима звучит следующим образом: «Мы склонны использовать истинное положение для резьбовых отверстий. Это действительно? Если да, то как правильно его измерить и что он «фактически» измеряет? Это истинное положение Pitch Diam?» Чтобы начать отвечать на вопрос Тима, мы обратимся к нашему стандарту GD&T.

Стандарт ASME Y14.5, раздел 2.9 «Винтовая резьба», гласит: « Каждый допуск на ориентацию или положение и исходную точку, указанный для резьбы, относится к оси резьбы, полученной из шагового цилиндра.В тех случаях, когда необходимо исключение из этой практики, конкретный элемент резьбы (например, «БОЛЬШОЙ ДИАМЕТР» или «МАЛЫЙ ДИАМЕТР») должен быть указан под контрольной рамкой элемента или под или рядом с символом базового элемента, в зависимости от обстоятельств. . ” Перефразируя стандарт, геометрические допуски и/или опорные точки относятся к диаметру делительного цилиндра, если не указано иное.

Диаметр шага резьбы — это один из трех диаметров, которые являются свойствами каждой резьбы.Главный диаметр — это наибольший диаметр выреза, необходимого для внутренней резьбы, а меньший диаметр — это чистое отверстие для внутренней резьбы.

Идеальным инструментом для определения положения резьбовых отверстий является гибкий измеритель положения отверстия, известный как заглушка для определения положения осевой линии отверстия. Эти заглушки стоят где-то около 100 долларов каждая, и их можно приобрести разных размеров в зависимости от места расположения резьбы. Резьба на плунжере прорезная и рассчитана на зацепление с резьбой отверстия на диаметре шагового цилиндра.Часть плунжера без резьбы представляет собой цилиндр известного диаметра (часто ¼ дюйма), коаксиальный цилиндру с шагом резьбы. Каждая заглушка будет иметь диаметр и допуск на биение.

Чтобы использовать заглушку для определения осевого отверстия, ее следует частично ввинтить в отверстие. Мы рекомендуем не прижимать его к поверхности детали, чтобы свести к минимуму вероятность внесения ошибок измерения. Затем цилиндрическую часть заглушки можно определить с помощью КИМ или другого измерительного устройства. Расположение и ориентация эталонного цилиндра будут «идентичны» расположению и ориентации цилиндра с шагом резьбы в пределах допуска плунжера для расположения осевой линии отверстия.

Например, рассмотрим ряд резьбовых отверстий в прямоугольной пластине. Допуск положения обозначается в рамке управления элементом как Ø.016 и привязывается к трем взаимно перпендикулярным базовым плоскостям A, B и C соответственно. Базовая плоскость A определяется как широкая поверхность пластины, а базовые плоскости B и C являются краевыми поверхностями пластины. Отверстия располагаются по базовым размерам от базовых ребер. Обозначение резьбы: резьба 5/8-11 UNC-2B. Мы можем визуализировать зону допуска каждого отверстия в виде цилиндра диаметром Ø.016 дюймов, ось которого идеально перпендикулярна базовой плоскости A. Затем мы можем использовать базовые размеры, ссылаясь на расположение отверстий на базовые плоскости B и C, чтобы определить истинное положение отверстий. Ось зоны допуска идеально выровнена в истинном положении. Нет специального примечания о том, что в этом примере следует измерять «МАЛЫЙ ДИАМЕТР» или «БОЛЬШОЙ ДИАМЕТР». В соответствии со стандартом диаметр делительного цилиндра должен использоваться для оценки расположения и ориентации отверстий с помощью заглушек для определения осевых отверстий.

Мы часто наблюдаем одну ошибку измерения, используя «наиболее подходящий» измерительный штифт для определения резьбовых отверстий, когда эта процедура не обозначена на чертеже. Калибровочный штифт, который плотно входит в отверстие, выбирается и используется для определения положения и ориентации резьбового отверстия. Однако эта процедура затрагивает меньший диаметр резьбы, а не шаговый цилиндр, и разрешена только в том случае, если под рамкой управления элементом добавлено примечание «MINOR DIA». Из-за того, что для нахождения резьбы на делительном цилиндре требуются специальные калибры, инженерам и проектировщикам рекомендуется использовать примечание «МАЛЫЙ ДИАМЕТР» для внутренней резьбы и примечание «БОЛЬШОЙ ДИАМЕТР» для наружной резьбы, где это возможно.


Хотите узнать больше о GD&T?

Изучайте GD&T в удобном для вас темпе и уверенно применяйте их в реальном мире.

Для получения дополнительной информации нажмите здесь

Как отличить резьбу нефтепровода?

Резьба маслопровода, которая является наиболее распространенным инструментом, является частью, которую трудно отличить. Поток очень важен для отдела инструментов или супервайзера.Если инструментальное подразделение не знает нити трубопровода, то трудно работать от подготовки до непосредственных операций. Здесь мы видим несколько распространенных на рынке трубных соединений, каждое из которых имеет свои преимущества и полезность.

Общая трубная резьба

Трубная резьба обычно делится на EU, NU и NewVam. EU и NU, которые представляют собой треугольный тип сустава, трудно отличить по внешнему виду сустава. Но из всей цепочки легко отличить, что EU означает внешнее расстройство, а NU означает отсутствие внешнего расстройства.Новый Вам на самом деле представляет собой контрфорсное резьбовое соединение и не имеет внешнего осадка, поэтому его очень легко отличить.

ЕС (внешнее расстройство)

ЕС — это своего рода внешнее соединение масляной трубы, есть три логотипа biano, связанные с ЕС. EUE (внешний высаженный конец) обозначает наружную сторону толстого конца, EUB (внешний высаженный штифт) обозначает наружную утолщенную резьбу штифта, EUB (внешняя высаженная коробка) обозначает внешнюю резьбу высаженной коробки. В дополнение к использованию штифта и коробки представляют собой наружную резьбу и внутреннюю резьбу, другие упомянутые наружные резьбы: 1 наружная резьба 2 наружная резьба 3 наружная резьба; внутренняя резьба: 1. внутренняя пряжка 2 внутренняя резьба 3 внутренняя резьба 4 внутренняя резьба.

NU (не расстроенный)

NU — это своего рода соединение масляной трубы без высадки, в дополнение к отсутствию внешней высадки, NU обычно составляет 10 нитей на дюйм, а EU — 8 нитей на дюйм. NUE представляет собой конец без утолщения или утолщение конца



Новый ВАМ

Эта резьба имеет по существу прямоугольное поперечное сечение, равные интервалы шага, небольшую конусность и отсутствие внешней высадки. VAM с отличными характеристиками, высокой прочностью соединения и хорошим уплотняющим эффектом может соответствовать требованиям различных условий эксплуатации.Эта нить широко используется во всех видах специальной резьбы и относится к высококачественной специальной нити. VAM соответствует спецификации резьбы API, таким образом, унаследовав преимущества высокой прочности сцепления. Это улучшило форму винтового уплотнения, чтобы преодолеть плохие характеристики уплотнения.

Стандартное сверло

REG (соединение обычного типа)

Этот тип соединительной резьбы бурильной трубы использовался для соединения внутренней высаженной бурильной трубы таким образом, чтобы диаметр бурильной трубы был меньше внутреннего диаметра утолщения, а внутренний диаметр утолщения был меньше диаметра внутренней трубы.Основная цель соединения стандартного стиля API-интерфейса применяется к битовому соединению. Поскольку буровое долото расположено в конце бурильной колонны, явление концентрации напряжения в резьбе не имеет значения, поэтому API сохранил все свои спецификации.

IF (внутреннее заподлицо)

Этот тип бурильного замка соединяет резьбу EUE или внутри и снаружи утолщенной бурильной трубы, образуя внутренний диаметр соединения бурильной трубы, внутренний диаметр трубы и внутренний диаметр толстой трубы равны внутреннему диаметру или приблизительному размеру.Во всех технических характеристиках используется резьба V-0,065 с плоским верхом и треугольным нижним зубом, ширина которого составляет 0,065 дюйма (1,651 мм). Из-за того, что этот тип легко приводит к концентрации напряжений, API постепенно вытеснил его.

FH (полнопроходное соединение)

Этот тип соединительного винта соединяет внутреннюю и внешнюю утолщенную бурильную трубу, образуя внутренний диаметр соединения бурильной трубы, равный диаметру утолщенного конца, и они меньше внутреннего диаметра трубы.Несмотря на то, что спецификация резьбы невелика, она имеет три модели с именами V-0,065, V-0,05 и V-0,040, поэтому она широко используется в келли, бурильных трубах, утяжеленных бурильных трубах и сверлах.

Спецификация резьбы API

Круглая резьба API

Есть корпус с короткой круглой резьбой и наконечники с длинной круглой резьбой. Корпус с круглой резьбой имеет следующие преимущества:

  • Улучшить истирание, вызванное сопротивлением при затягивании резьбы
  • Затяните винт, кончик зуба обеспечивает достаточно места для посторонних частиц и грязи
  • Зуб по дуге окружности не чувствителен к локальным царапинам или вмятинам

Круглая резьба благодаря простоте обработки, хорошим уплотняющим характеристикам и низкой цене широко используется для соединения корпусов. Кроме того, он прост в обслуживании и использовании сайта. При тестировании различных спецификаций корпуса с круглой резьбой используйте соответствующие спецификации резьбового калибра для проверки, при необходимости проводит соответствующую обработку данных

.

Контрфорсная нить

В насосно-компрессорных трубах нефтяных месторождений опорная резьба представляет собой форму трубной резьбы, предназначенную для обеспечения герметичного гидравлического уплотнения. Форма резьбы аналогична резьбе Acme, усилие передается почти параллельно оси, а прочность резьбы примерно такая же, как у стандартной V-образной резьбы.

Преимущества контрфорсной резьбы:

  • Контрфорсная нить может выдерживать большие нагрузки на растяжение или сжатие, особенно обладая достаточной прочностью на растяжение.
  • Конструкция параметров резьбы оптимизирована, чтобы обеспечить, по крайней мере, плотную посадку вокруг резьбы, отсутствие зазора, что значительно улучшает герметизирующую способность клеммы.

Все, что вам нужно знать о размерах трубной резьбы

Найдите правильный размер трубной резьбы

Трубная резьба и размеры фитингов относятся к физическим размерам фитингов, но не обязательно указывают размеры трубы.В сантехнической промышленности измерение размера резьбы называется «номинальным» размером трубной резьбы, который указывает внутренний диаметр размера трубы. Это различие может сбивать с толку, поскольку в отрасли существует несколько различных терминов, которые можно использовать, и если вы не уверены, что измерять и где вы можете получить фитинги неправильного размера.

Начнем с пары трубных фитингов с нормальной трубной резьбой — NPT называется национальной трубной резьбой, термин, определенный ANSI (Американским национальным институтом стандартов).Фитинги с резьбой NPT являются наиболее распространенной резьбой, используемой для общих целей, и имеют коническую резьбу, используемую для соединения и герметизации фитингов для использования с такими жидкостями, как воздух или газ.

Резьба NPT

Измерение A показывает внешний диаметр (или наружный диаметр) фитинга трубы для фитинга с наружной резьбой, а измерение B показывает верхний диаметр фитинга с внутренней резьбой. Это измерение указывает фактический физический размер фитинга — с помощью этого измерения мы можем соотнести этот размер с его номинальным размером трубы (или NPS), который используется более широко.В таблице ниже вы можете найти физические измерения размера резьбы (столбец 1 и столбец 2 имеют одинаковый размер) и сопоставить его с размером трубной резьбы в столбце 3. Чаще всего, когда мы говорим 1/2 дюйма в ссылка на размер трубы или размер фитинга, он относится к номинальному размеру, а не к фактическому диаметру, указанному в измерениях A и B.

1 900 9
US Tabrit Thread Размеры размеров
COL 1
(Размер A)
COL 2
(Размер A)
COL 3
(Размер B)
COL 4
OD
Доля Дюйм
Наружный диаметр
Десятичный Дюйм
Размер трубной резьбы
(Номинальный размер трубы)
Резьба
на дюйм
5/16 0. 3125 1/16 27
13/32 0.405 1/8 27
35/64 0.540 1/4 18
43 / 64 0.675 3/8 18 9
27/32 0.840 1/2 14
1-3 / 64 1.050 3/4 14
1-5/16 1.315 1 1 11-1 / 2
1-21 / 32 1.660 1-1 / 4 11-1 / 2
1-29 / 32 1.900 1-1 / 2 11-1 / 2
2-3 ​​/ 8 2.375 2 11-1 / 2
2-7 / 8 2,875 2 -1/2 8
3-1/2 3,5 3 8
4 3-1 / 2 8
4-1 / 2 4-1 / 2 4 9 4 8
5-5 / 8 5. 563 5 8
6-5 / 8 6 6 6 8
8-5 / 8 8 8 8
10-3 / 4 10.75 10 8
12-3/4 12,75 12 8



3

Спецификация труб

То, что вызывает недоумение у многих людей, как в отрасли, так и вне ее, — это толщина трубы, которая может варьироваться, даже если NPS остается неизменным.Толщина трубы, называемая в отрасли спецификацией, указывает, насколько толсты стенки трубы на самом деле, в то время как внутренний диаметр (или внутренний диаметр) по-прежнему является наиболее распространенным различием для соединения двух фитингов.

Резьба на дюйм или шаг резьбы

Измерение C показывает длину самих витков резьбы. Если мы внимательно посмотрим на эти витки, мы сможем измерить количество пиков и впадин, чтобы определить количество витков на дюйм (TPI) или шаг витков. Резьба NPT имеет угол резьбы 60°, основания и гребни плоские, а скорость конусности составляет 1 дюйм 16 дюймов (что означает, что размер трубы уменьшится на 3/4 дюйма по сравнению с 12 дюймами). Слева находится диаграмма, иллюстрирующая наиболее распространенные числа TPI или шаг резьбы — шаг можно измерить с помощью этой диаграммы (распечатайте до фактического размера) или с помощью калибра резьбы для большей ясности.

Другие примечания по размеру резьбы

В дополнение к этим трем основным отличиям потоков в отрасли используется множество сокращений, многие из которых неверны, и ваше беглое владение терминами может помочь избежать путаницы.Как упоминалось ранее, NPT указывает на определенный стандарт ANSI, но многие люди используют MPT/MIP и FPT/FIP взаимозаменяемо. MPT обозначает наружную трубную резьбу, а MIP обозначает наружную железную трубу, которые обозначают наружный фитинг с резьбой NPT. FPT означает «внутренняя трубная резьба», а FIP — «внутренняя железная труба», оба из которых обозначают фитинг с внутренней резьбой NPT. Помните, что не следует путать NPS (опять же номинальный размер трубы) с Национальным размером трубы, который НЕ является реальным обозначением. Кроме того, важно помнить, что если вы не чувствуете себя комфортно при измерении фитингов или труб, вам следует проконсультироваться с профессионалом и всегда помнить о том, что все ваши проекты соответствуют местным нормам и стандартам.

Части винта (детальная схема)

Вот классная диаграмма, показывающая все части винта, включая головку, привод, резьбу, шаг, большой диаметр, меньший диаметр, вершину, угол резьбы, хвостовик и многое другое.

Существует не только множество типов винтов и головок винтов, но и множество различных частей винта.

Ознакомьтесь с приведенной выше пользовательской схемой, на которой четко обозначена каждая часть.

Кто знал, что столько всего нужно сделать, чтобы спроектировать и изготовить винт.

Вот краткое описание каждой части.

Привод:  Это прорезь, в которую вставляется наконечник отвертки. Его также называют головкой винта. Таких вариантов много; соответственно, в вашем наборе инструментов должно быть много насадок для отверток.

Головка:   Головка — это верхняя часть винта. Обычно он шире хвостовика и резьбы. Головки могут быть плоскими или куполообразными. Некоторые имеют небольшой диаметр по отношению к хвостовику, а другие очень широкие.

Длина потока:   Длина потока может быть либо полной, либо частичной. Соответственно, бывают винты с полной и частичной резьбой.

Зачем использовать винт с неполной резьбой?   Прочнее в том смысле, что нерезьбовая часть прочнее без слабых мест. Когда вам нужно что-то скрепить болтами с максимальной силой, лучше всего использовать винт или болт с частичной резьбой. Обо всем этом читайте здесь.

Точка:   Точка, очевидно, находится там, где шуруп входит в любой материал, в который вы вставляете шуруп.Если нет точки (т. е. плоский наконечник), это болт, для которого требуется заранее сделанное отверстие.

Резьба:  Удивительно, но резьба состоит из многих компонентов и различается в зависимости от винта. Есть угол резьбы, который показывает, насколько круто она наклонена вниз.

Между потоками также есть расстояние, которое имеет значение. Это поле. Некоторые винты имеют маленькую резьбу, расположенную близко друг к другу. Другие винты имеют большую резьбу, расположенную дальше друг от друга (например, анкеры для гипсокартона).

Толщина шурупа (наименьший и большой диаметр):  Толщина шурупа измеряется двумя способами.Есть малый и большой диаметры. Большой диаметр — это диаметр в самой толстой части резьбы (т. Е. Наружная часть резьбы, также известная как гребень). Второстепенный диаметр — это толщина у основания винта (представьте, что если бы резьба была сорвана, оставшийся стержень был бы второстепенным диаметром).

Гребень:   Гребень — это вершина и впадина резьбы.

Добавить комментарий

Ваш адрес email не будет опубликован.
