антресольные и карусельные петли для мебели, другие разновидности и их назначение, размеры петель

Мебельные петли являются одним из важнейших элементов фурнитуры, поскольку именно от них во многом зависит практичность и долговечность мебельных модулей и их эстетика. Выбору этих изделий следует уделить отдельное внимание, поскольку производители выпускают разные типы петель и каждая модель имеет свое назначение. В нашем обзоре мы постараемся рассказать о самых распространенных разновидностях шарниров, особенностях их строения, назначения, дадим советы по выбору и монтажу.

Что это такое?

Петли для мебели представляют собой устройство, которым створки дверной конструкции фиксируются к фасаду мебельного блока. Разные типы петель могут выполнять самые разные функции – существуют простые модели, задачи которых сводятся к поддержанию распахивания, а есть модели с доводчиком, они нужны для плавного закрывания без резкого стука.

В наши дни при установке дверей наибольшее распространение получили четырехшарнирные изделия. Они характеризуются легкостью монтажа, долговечностью и практичностью, могут служить долгое время даже при интенсивном использовании.

Конструкция любой петли предполагает наличие чашки, планки, а также плеча. Непосредственно к створке петля крепится чашкой, а при помощи планки закрепляется на мебельном каркасе. В большинстве случаев для установки используются саморезы или шурупы. Плечо крепится между планкой и чашкой, соответственно, берет на себя роль связующего звена. Все детали конструкции соединяются при помощи четырехшарнирного механизма.

Обзор видов

Дверная фурнитура может иметь разные конструкционные особенности в зависимости от варианта фиксации створки и конструкционных особенностей самого изделия.

В продаже можно найти потайные, скрытые, а также врезные и равнолежащие петли. Изделия бывают торцевыми, усиленными или декоративными. Покупателям предлагаются шарниры для фальшпанели, для откидных модулей, изделия на пружинах и без, а также трансформеры. Чтобы подобрать оптимальную модель, необходимо ознакомиться с главными технико-эксплуатационными параметрами каждого вида.

По способу фиксации двери и устройству

Рассмотрим подробнее основные разновидности.

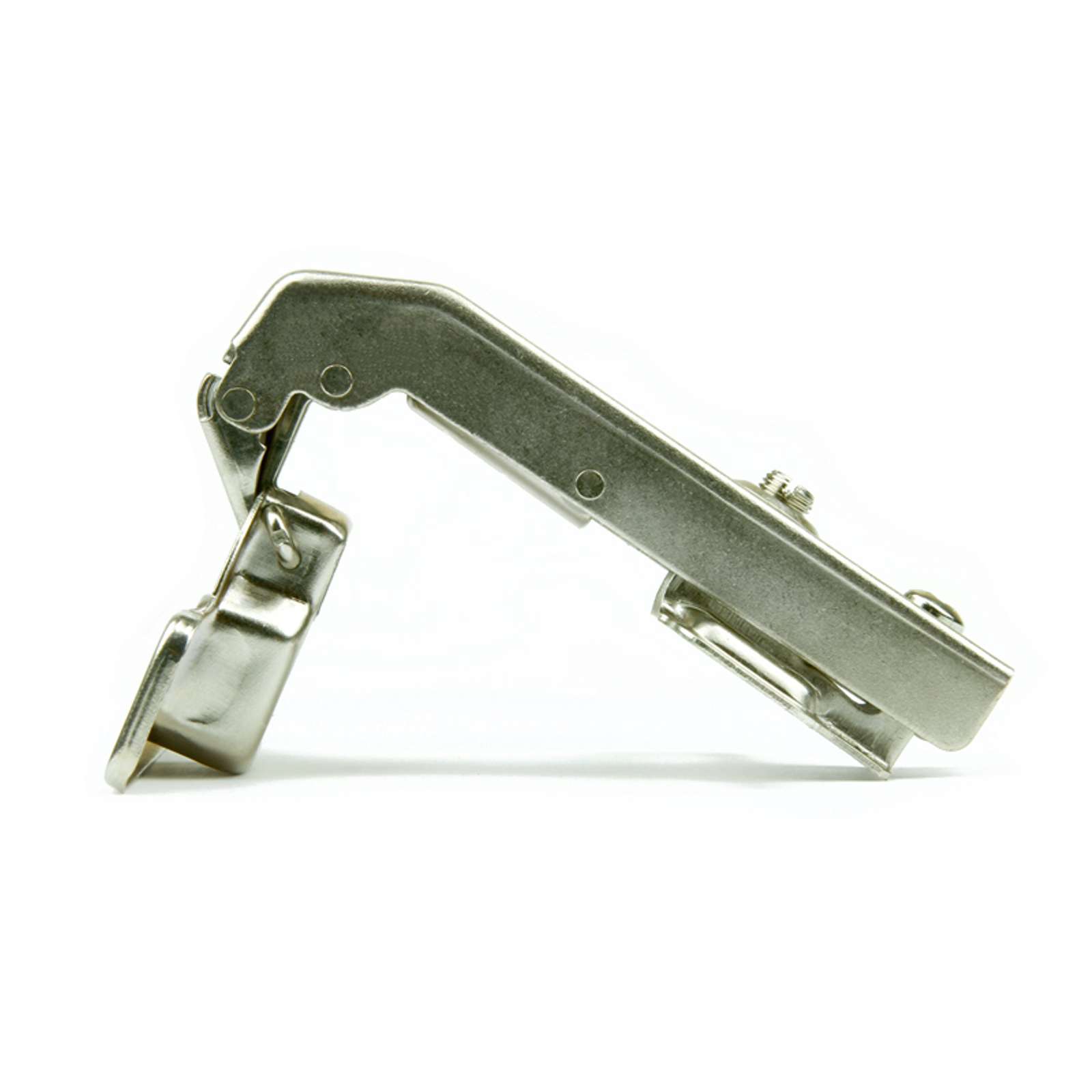

  • Накладные и полунакладные. Петли этого типа представляют собой четырехшарнирные механизмы, которые получили большое распространение среди пользователей. Обычно они монтируются на шкафах со створками распашного вида. Характерной чертой стала высокая прочность, поэтому устройства без особых сложностей крепятся как на створках компактных конструкций, так и на дверках объемных мебельных блоков. Благодаря грамотно подобранным петлям створки будут распахиваться под прямым углом, такое решение препятствует перекашиванию створки и способствует их поддержанию в одном положении.
    Визуально сложно заметить отличие между накладными и полунакладные шарнирами, но они имеются. Если хорошенько приглядеться, то можно заметить, что плечо накладной конструкции имеет довольно внушительной изгиб – подобная особенность позволяет створкам в открытом состоянии заслонять лишь половину торца фасада стенки. Если речь идет о накладных петлях, то здесь торец остается полностью перекрытым.

Именно поэтому полунакладные механизмы обычно используют исключительно в шкафах с тремя дверцами.

  • Рояльные. Эти петли визуально напоминают металлические пластины. Они крепятся друг к другу шарнирами. Как правило, их фиксируют таким образом, чтобы один край створки был целиком перекрыт. При визуальном осмотре они порой могут показаться непрактичными, но рояльные петли способны прочно держать даже самую массивную доску. Неслучайно они получили свое название благодаря тому, что обычно закрепляют массивную крышку рояля. Эти изделия часто называют инверсными, поскольку они обуславливают наибольшее раскрытие дверцы. Шарниры этого типа закрепляют как в торце стенки, так и изнутри.

Подобные механизмы были широко распространены во времена СССР, в современных изделиях встречаются крайне редко.

  • Карточные. Их конструкция очень схожа с рояльными шарнирами, но они более практичны, потому такие шарниры обычно ставят не по всей длине створки, а только в нескольких участках. Карточные петли широко востребованы при монтаже входных дверей, в предметах меблировки они встречаются нечасто, лишь в громоздких конструкциях из деревянного массива с тяжелыми дверцами.

В наши дни карточные шарниры можно заметить, пожалуй, исключительно в мебели старого образца, на тяжелых тумбочках и всевозможных винтажных сундуках.

  • Внутренние.
    Использование таких петель имеет смысл лишь тогда, когда необходимо утопить створку в полотно шкафа. В таком случае угол раскрытия распахнутой дверцы не превышает 90 градусов.

Подобные конструкции ставят в шкафах-пеналах или на тяжелых дверях.

  • Угловые. Эти петли представлены в двух вариантах:
    • карточные – обеспечивают максимальное раскрытие створок; угол распахивания может составлять 15, 60, 135, 165 и 270 градусов, зачастую имеют отрицательный угол раскрытия, поэтому они применяются редко для предметов мебели;
    • мебельные – получили широкое распространение в шкафах гардеробных комнат и компактных кухонных гарнитуров.
  • Секретерные. Сочетают в себе шарниры карточного, а также накладного типа. Основное отличие от всех остальных аналогичных моделей – компактные размеры. Эти петли оптимальны для створок с горизонтальным типом распахивания.

Секретные петли не просто крепятся к поверхностям, они и врезаются непосредственно в конструкцию.

  • Антресольные. Такие конструкции также востребованы для модулей с горизонтальным открытием. Однако они имеют небольшие различия с предыдущим типом. В частности, тут механизм подразумевает присутствие доводчика и рычага, поэтому такую дверцу можно без каких-то трудностей открыть вверх.
  • Штольные. Они являются оптимальными в ситуации, когда необходимо закрепить створку с глухим фасадом.

Они обеспечивают максимальное раскрытие створки.

  • Ломберные. Выглядят как антресольные, единственное различие состоит в том, что в дверной блок они врезаются по механизму чопика.
  • Маятниковые. Эти шарниры предоставляют возможность раскрывать створки до 180 градусов. Конструкционно они немного похожи на карточные петли, но с тем различием, что в них предусмотрено только несколько механизмов на шарнирах. Они фиксируются между собой пластиной, поэтому дверь может распахиваться в любую сторону беспрепятственно.

Подобные петли не получили широкого распространения, в бытовых предметах меблировки они встречаются довольно редко.

  • Пяточные. Представляют собой одну из разновидностей маятниковых петель. Они монтируются вверху, внизу и в углах створки. Обычно эти элементы встречаются на стеклянных фасадах, а также на тонких дверках кухонных шкафов.
  • Карусельные. Складные шарниры в народе известны как «крокодилы». Название объясняется их нестандартным видом, напоминающим раскрытую пасть рептилии. Модель оптимальна для применения на любых раскладных дверцах, преимущественно устанавливают в кухонных гарнитурах.

Отличительная черта данной конструкции сводится к тому, что одна створка двери раскрывается, не перекрывая при этом другую.

По способу монтажа

Стоит выделить несколько видов.

  • Slide-on. Конструкционно эта петля выглядит как разборное приспособление. Планку можно прикреплять к дверце отдельно от основных элементов шарнира, а затем уже к нему на шурупах фиксировать рычаг. В случае необходимости пользователь может контролировать его месторасположение относительно уровня планки.
  • Key-hol. Эта петля визуально напоминает вышеописанный вариант, но с тем различием, что в зоне фиксации он напоминает своим видом небольшую замочную скважину. Это позволяет натягивать на рычаг предварительно вкрученный шуруп.
  • Clip-on. Оригинальная модель, в которой для сцепления рычага с планкой предусмотрена защелка.

Редкие

Существуют и некоторые другие разновидности фурнитуры, которые выпускаются намного реже. Тем не менее они иногда идут в наборе с мебелью, поэтому следует иметь базовое представление об их эксплуатационных характеристиках.

  • Рамочные. Такие шарниры в основном незаменимы для стеклянных фасадов с деревянной рамой.
  • С накладным способом крепежа. Как правило, для фиксации четырехшарнирных петель встает необходимость формировать углубление посредством фрезерного оборудования прямо в мебельном массиве. Если в силу тех или иных причин сделать это не представляется возможным, то можно приобрести шарниры с накладными крепежами. Единственным их минусом считается невозможность регулирования створки без демонтажа механизма.
  • Для стекол. К этой группе относятся все типы шарниров, используемые для крепления створок с зеркальной либо стеклянной поверхностью. Они бывают накладными, а также внутренними.
  • Штырьевые. Визуально похожи на карточные шарниры типового вида. Однако вместо пластин здесь используются специальные штырьки.

Материалы и дизайн

Мебельные петли изготавливают из различных металлов. Основным требованием к материалам становится их способность длительное время удерживать форму и не деформироваться даже при самых сильных весовых нагрузках. Металл должен быть устойчивым к продолжительной эксплуатации. Наибольшее распространение получили модели из нержавеющей стали и латуни. Они характеризуются длительным эксплуатационным сроком, их почти невозможно сломать. Кроме того, эти металлы не подвергаются ржавчине и деформации. Обычная сталь используется чуть реже, поскольку при действии влаги она окисляется. Такие модели дешевле, но имеют ограниченное применение, в частности, их не рекомендуется устанавливать в комплексах, расположенных на улице или в помещениях с высоким уровнем влажности (кухня, ванная, баня).

Размеры

Выделяют следующие типовые размеры четырехшарнирных мебельных шарниров:

  • типовые – диаметр составляет 35 мм;
  • с чашкой глубиной 12–14 мм;
  • расстояние от чашки до края фасада – 17–20 мм;
  • расстояние от центра чашки до нижнего/верхнего края фасада находится в пределах 100 мм;
  • расстояние от чашки до створки – в пределах 4–5 мм;
  • расстояние между крепежными отверстиями – 45 мм и ли52 мм;
  • расстояние от крепежного отверстия до стенки мебельного модуля – 37 мм;
  • ширина – от 60 до 75 мм;
  • длина изделия – до 120 мм.

Как подобрать?

Правильно выбранная мебельная фурнитура станет гарантом продолжительного использования мебельного модуля, поэтому обращать внимание нужно не только на цену изделия, но и на его функциональные характеристики, а именно:

  • обязательно уточните метод открывания створки и ее габариты; так на маленькие фасады нужны компактные навесы и наоборот;
  • перед покупкой изделия необходимо внимательно осмотреть предлагаемую петлю, не допускается присутствие трещин, вмятин, сколов и прочих дефектов;
  • мебельная фурнитура в обязательном порядке подлежит сертификации в нашей стране, поэтому требуйте документы, подтверждающие соответствие санитарным и техническим нормативам; у надежных продавцов они всегда должны быть в наличии;
  • выбирайте только специализированные магазины, которые предлагают покупателям оригинальный товар; квалифицированные менеджеры по продажам помогут подобрать оптимальную модель стиль и предоставят всю необходимую информацию об особенностях монтажа и обслуживания устройств;
  • уточните, входят ли в комплект доводчики – современные мебельные петли выпускаются в двух вариантах – с доводчиками или нет; действие данного приспособления сравнимо с амортизатором, он обеспечивает максимально бесшумное и плавное закрывание створок, препятствует ударам дверцы о торец; несомненным преимуществом моделей с таким дополнением является повышение стойкости к механическим нагрузкам, защита от протекания масел, а также увеличение общего срока эксплуатации мебели; петли с доводчиком относятся к категории регулируемых, соответственно, они обеспечивают максимально плотное прилегание поверхностей друг к другу;
  • измерьте диаметр – для толстых фасадов предпочтение лучше отдать моделям, в которых этот параметр соответствует 45 мм, а неплохим решением станут пружинные петли обратного хода; для тонких подойдет мини-фурнитура.

Как закрепить и отрегулировать?

Для монтажа мебельной петли понадобятся следующие инструменты:

  • линейка с карандашом;
  • дрель;
  • шуруповерт;
  • уровень;
  • фреза;
  • отвертка;
  • шурупы.

Последовательность работ включает в себя выполнение нескольких шагов.

  1. Разметка. Обозначается место расположения шарнира, от края фасада надо отступить на 10–15 см. Удаление между навесами в данном случае должно быть не меньше 50 см.
  2. Формирование отверстий. Дрелью формируются аккуратные дырки под отверстия в точном соответствии с разметкой. Для удобства выполнения можно положить дверцу на твердую горизонтальную поверхность.
  3. Установка. Подготовленное отверстие размещают в петле, не корректируя ее местоположение относительно параметров высоты мебельного фасада. Далее отмечаются участки под саморезы, выполняется прикручивание навеса.
  4. Монтаж двери. Сперва выполняется разметка, фиксируются все площадки, навешивается фасад. Далее две части петли нужно соединить между собой. Обычно это делается саморезами, закручивая их, необходимо регулировать положение петли по отношению к шкафчику.
  5. Коррекция фиксации. По завершении монтажа фасада нужно отрегулировать петли во всех трех направлениях – горизонтальном, вертикальном, а также относительно глубины установки.

О том, как легко и быстро установить мебельные петли, вы можете узнать из видео ниже.
