Петли скрытые KuBi7 K7000 Krona Koblenz

Петля Kubi7 K7000

Вариант установки дверей с этими петлями:

Дверь в одной плоскости со стеной

Цвет петли K7000

Матовый хром K7000 CS	Матовый никель K7000 NS	Хром K7000 CL
Чёрный K7000 NO	Глянцевое золото K7000 OR

Скрытые дверные петли Kubi7 K7000
регулируются по трём осям
Скрытые петли полностью вставляются
в коробку и дверную панель
Угол открытия двери 180 °
Сменяемые цветные дверные накладки
на петли для скрытой установки.
2 петли устанавливаются на дверь весом до 40 кг
3 петли устанавливаются на дверь весом до 50 кг

Минимальная толщина двери 35 мм
200 000 циклов
Лёгкое движение, благодаря 7 опорам.
Износостойкие диски не требуют смазки
Цвет петли: матовый хром, золото
матовый никель, черный
Материал: Zamak — цинковый сплав.
Скрытые петли для межкомнатных дверей —
универсальные

Сертификат: CERTIFICATE OF COMPLIANCE

ВНИМАНИЕ: Использование скрытых петель с другими устройствами
(доводчик, ограничитель открывания дверей, ручка «антипаника»)
должно быть протестировано пользователем.

Основные параметры петли kubi7 k7000

Чертеж размеры, пределы регулировки. Скрытые петли

K7000 Koblenz

Чертеж. Угол открывания двери
Kubi7 K7000 Koblenz

Межосевое расстояние: это расстояние между двумя петлями,
установленными на двери. В случае если петель на дверь установлено
больше двух, расстояние считается между крайними скрытыми петлями.
Определение необходимого межосевого расстояния проводится
по приведенной ниже таблице в зависимости от веса двери,
ширины дверного полотна и количества используемых петель
для установки двери.

Таблица для определения межосевого расстояния

2 петли, вес двери 40 кг Kubi7 K7000 Koblenz

На горизонтальной оси выбираем ширину дверного полотна.
Поднимаемся вверх до «зеленой зоны», делаем с запасом на одну строчку.
Перемещаемся влево до вертикальной оси с размером межосевого расстояния
ПРИМЕР:
Ширина дверного полотна 900 мм.
Межосевое расстояние 1550 мм

Таблица для определения межосевого расстояния

3 петли, вес двери 50 кг Kubi7 K7000 Koblenz

На горизонтальной оси выбираем ширину дверного полотна.
Поднимаемся вверх до «зеленой зоны», делаем с запасом на одну строчку.
Перемещаемся влево до вертикальной оси с размером межосевого расстояния
ПРИМЕР:
Ширина дверного полотна 900 мм.
Межосевое расстояние 1800 мм

Установочные размеры Kubi7 K7000

Установочные размеры Koblenz K7000 для дверей весом 40кг и 50кг (2 или 3 петли)

Регулировка петли K7000 Koblenz

Вертикальная регулировка:

Ослабьте стопорные винты красная стрелка на всех петлях
2. Начните с верхней петли. Поворачивайте этот винт ( зеленая стрелка),
до получения необходимого горизонтального зазора. Повторите эти действия
на всех петлях. Вес двери должен равномерно распределяться на все петли
3 . Затяните все стопорные винты.

Горизонтальная регулировка:

1. Для правильной горизонтальной регулировки необходимо поворачивать
два винта одной петли зеленая стрелка на одинаковый угол.
2. Добейтсь выравнивания вертикальных зазоров на всех петлях

Регулировка по глубине:

1. Ослабьте два стопорных винта красная стрелка на каждой петле
2. Начните с верхней петли. Поворачивайте два винта зеленая стрелка, повторите
эти действия на других петлях, выравнивая дверное полотно в одной плоскости со стеной.

Необходимо делать одинаковое количество оборотов на каждой петле.
3. Повторите действия на всех петлях
4. Закрепите все стопорные винты красная стрелка на всех петлях

Скрытые петли Koblenz, Eclipse:

Выбор петли по параметрам: вес двери, толщина двери, размеры петли, материал петли.

Определение типа имеющейся петли: по размерам скрытой петли и её виду.

K1000-3	K1000-30	K1019
K1060	K2000	K2400
K2460	K2700	K2760
K2780	K2810	K3000
K5080	K6100	K6200
K6300	K6360-38	K6360-45
K6400	K6700	K6900
K7000	K7080	K7120
K7200	K7316	K8000
K8060	K8080	K8120
K8080	K8120	DIMA
Пластина	Eclipse2	Eclipse3
Eclipse3. 2	Eclipse3.2s	Eclipse4.1
Шпингалет

Карточные петли	Барные петли	Стопор магнит
Palladium	Justor	Fantom
Amig 405

Сведения на сайте не являются официальной офертой и носят рекомендательный характер

ООО «ЦЕФ»		ИП ЗахаровСК
Дверная фурнитура Скрытые петли купить в СПб: 195027, Россия, Санкт-Петербург, Большеохтинский пр. дом 35
	Понедельник Вторник Среда Четверг Пятница		с 11 до 18 с 10 до 18 с 10 до 18 с 10 до 18 с 10 до 15
	Суббота Воскресенье		Выходной
Просьба присылать заявки на E-mail: Модель. Цвет. Количество.		[email protected] [email protected]
Телефон/факс: Мобильный телефон:		8(812) 227-89-09 +7(911) 920-16-27

Скрытые петли Kubica K5080 Koblenz для межкомнатных дверей

ГЛАВНАЯ КОНТАКТЫ

Скрытые петли. Сводная таблица параметров

Петля K5080 это модернизация петли K7080

Скрытые петли Kubica K5080

Отличается способом крепления декоративных накладок.
Теперь не требуется монтаж заплечиков в узкий зазор
между корпусом петли и посадочным местом
При той же несущей способности имеет меньшие габариты,
что положительно сказывается на стоимости
Регулировка петли Kubica K5080 по трем осям
Дверная петля Kubica K5080 KOBLENZ
полностью вставляется в коробку и дверную панель
Угол открытия двери 180 °
Лёгкое движение, благодаря 5 опорам.

2 петли K5080 на дверь весом до 80 кг
Сменяемые цветные дверные накладки
Минимальная толщина двери 40 мм
200 000 циклов
Износостойкие диски не требуют смазки
Цвет: сат.хром, сат.никель, матовое золото
Материал: ЗАМАК — цинковый сплав.
Состав: цинк, алюминий, магний и медь.
Скрытые петли Kubica K5080 KOBLENZ:
универсальные

Сертификат: CERTIFICATE OF COMPLIENCE
Сертификат: Zertifikat zur Bescheinigung der Leistungsbestandigkeit
Declaration of performance

Сертифицирована в соответствии с европейскими нормативами EN1935:2002 и CUAP 04.

05/12 v.2006, протестирована на огнеустойчивость 30 мин по европейским нормативам EN 1634.1

ВНИМАНИЕ: Использование скрытых петель с другими устройствами (доводчик, ограничитель открывания дверей, ручка «антипаника») должно быть протестировано пользователем.

Скрытые петли Kubica K5080 допускается использовать с доводчиком Dorma TS-89, но надо добавить ещё одну петлю, ниже верхней на 250 мм по осям крепёжных отверстий

Скрытые петли размеры Kubica K5080 Koblenz

Скрытые петли Kubica K5080 KOBLENZ.
Основные размеры.

Межосевое расстояние:
это расстояние между центром самой верхней петли
и центром самой нижней петли на дверном полотне.

Петли Kubica K5080: выбор межосевого расстояния —

2 петли

Скрытые петли Koblenz Kubica K5080.
Максимальный вес двери 80 кг.
По горизонтальной оси отложена ширина дверного полотна.
По вертикальной оси межосевое расстояние между двух петель.
Находим на нижней оси ширину устанавливаемой двери.
Поднимаемся по вертикали до «зеленой зоны»
(желательно с запасом на одну строчку).
Перемещаемся влево до оси с размерами межосевого расстояния
Мы получили значение минимального расстояния между двух петель.
(межосевое расстояние)

Скрытые петли Kubica K5080 KOBLENZ.
Установочные размеры.

Установочные размеры.
Скрытые петли Kubica K5080 KOBLENZ.

Установочные размеры.
Скрытые дверные петли Kubica K5080

Установка и регулировка петли Kubica K5080 Koblenz

Пошаговая инструкция

Поместить петли в соответствующие пазы двери
и зафиксировать шурупами.

Установить дверь на дверной коробке,
поместив петли в соответствующие пазы.
Зафиксировать петли шурупами.

Вертикальная регулировка
Ослабить винты A на всех установленных петлях.
Регулировка вращением эксцентрика В
с помощью ключа СН.5.
Зажать стопорный винт A.
Повторить действия для всех петель.
Равномерно распределить вес двери на все петли.
Не прилагать больших усилий при
затягивании стопорных винтов A

Шаг №4.
Горизонтальная регулировка
Регулировка производится вращением двух винтов С,
расположенных на каждой петле.

Шаг №5.
Регулировка по глубине
Ослабить винт D.
Регулировка производится вручную.
После регулировки зажмите стопорный винт D.
Таким же образом произведите регулировку на всех петлях.

Шаг №6.
Установить накладки и закрепить их винтами.

ССЫЛКА:Регулировка скрытой петли Koblenz K5080 подробное описание

Сведения на сайте не являются официальной офертой и носят рекомендательный характер

ООО «ЦЕФ»		ИП ЗахаровСК
Дверная фурнитура Скрытые петли купить в СПб: 195027, Россия, Санкт-Петербург, Большеохтинский пр. дом 35
	Понедельник Вторник Среда Четверг Пятница		с 11 до 18 с 10 до 18 с 10 до 18 с 10 до 18 с 10 до 15
	Суббота Воскресенье		Выходной
Просьба присылать заявки на E-mail: Модель. Цвет. Количество.		[email protected] [email protected]
Телефон/факс: Мобильный телефон:		8(812) 227-89-09 +7(911) 920-16-27

Какие петли для входной двери выбрать: скрытые или наружные?

16.01.2020

Прочитайте за 6 мин.

Прослушать статью

48790

Петли для входной двери делятся на два основных типах — скрытые и наружные. В этой статье разберемся: какие лучше выбрать и почему?

Содержание

Дверные петли: функции и характеристики
Скрытые петли
Наружные петли
Дверные петли с подшипником и без подшипника

Дверные петли: функции и характеристики

Для начала определимся, какие функции выполняет сама входная дверь —обеспечивать безопасность, быть надежной, долговечной и удобной в ежедневном использовании. Все элементы качественной двери работают на эти задачи, в том числе и дверные петли.

Петли должны:

Выдерживать вес полотна и не допускать деформации конструкции
Сопротивляться попыткам силового взлома через спиливание
Открывать дверь достаточно широко, чтобы было комфортно выносить и вносить крупные предметы.

Все это важно учесть при выборе типа дверных петель. Петли бывают наружные или скрытые, с подшипником или без подшипника. Рассмотрим преимущества и недостатки каждого вида.

Скрытые петли

Плюсы и минусы скрытых петель

Скрытые внутренние петли устанавливают внутри конструкции двери, а именно в коробе, который крепится на стене. Многие производители заявляют, что это оптимальный вариант петель, поскольку их не видно на двери (что безусловно добавляет эстетичности), а главное — скрытые петли невозможно спилить.

При этом, надо учитывать всю конструкцию современной входной двери. Входные двери сейчас оснащены противосъемными ригелями — металлическими штырями, которые устанавливаются с торца двери и при закрытии входят в пазы на коробе. У более продвинутых моделей есть девиаторы — это выдвижные механизмы с несколькими ригелями, которые автоматически выдвигаются при закрытии двери. Так что даже при спиливании петель дверь останется в дверном проеме и вор не сможет попасть таким методом в квартиру.

Дверь со скрытыми петлями

Скрытые петли входной двери

Минусы скрытых петель

Мы не будем рассматривать дешевые некачественные скрытые петли —такие просто не справятся с нагрузкой, и дверь быстро придет в негодность. Но минусов хватает и у качественных скрытых петель.

Главный — скрытые петли не дают открывать дверь шире, чем на 100 градусов. А это вызовет у вас проблемы, когда будете вносить, например, мебель.

Входная дверь с хорошими скрытыми петлями стоит дорого, поскольку их устанавливают в саму конструкцию двери, да и сами скрытые петли — дорогостоящие механизмы. Значит, изготовление усложняется, а любое усложнение в производстве приводит к удорожанию изделия. К тому же, скрытые петли уменьшают надежность конструкции, ведь для их установки вырезают большую часть дверного короба.

Также дверь со скрытыми петлями имеет более низкие показатели по герметичности. Из-за особенностей конструкции в такую дверь можно установить только один контур уплотнителя. Уплотнитель же отвечает за плотность прилегания двери к коробку и отсекает негативные внешние факторы — в квартиру не попадают шумы, запахи, холодный воздух и пыль. Для этого в двери должно быть не менее двух контуров уплотнителя.

Вот и получается, что у скрытых петель только один значимый плюс — более эстетичный внешний вид дверь.

Наружные петли

Плюсы и минусы наружных петель

Наружные петли приваривают к внешней части двери и видны снаружи. Сначала о минусах. Считается, что такие петли менее надежны, ведь злоумышленники могут их спилить и попасть в квартиру. Но как мы уже и говорили — противосъемные ригели устраняют этот риск. Также в наружные петли устанавливают стержни из закаленной стали, которые сопротивляются спиливанию.

К тому же, спиливание петель — слишком долгий и шумный процесс. Воры прибегают к такому методу крайне редко. Так что и считать это существенным недостатком невозможно.

Другое дело, что дверь с наружными петлями выглядит менее эстетично, чем со скрытыми. Однако сейчас производители изготавливают наружные петли небольшими и красят под цвет двери.

Входная дверь с наружными петлями

Наружные петли входной двери

Плюсы наружных петель

Наружные петли позволяют открывать дверь на все 180 градусов. А значит, не возникнет проблем занести шкаф или диван. Стоимость двери не увеличивается из-за установки наружных петель, ведь эти элементы просто привариваются снаружи. И на количество контуров уплотнителей они не влияют. Значит, можно выбрать входную дверь с высокими показателями шумоизоляции и звукоизоляции.

Надежные дверные петли из качественной стали спокойно выдерживают даже очень тяжелые входные двери. Есть норма установки петель в зависимости от веса конструкции двери. Обычная квартирная дверь, как правило, устанавливается на двух петлях. Более массивные уличные двери для коттеджей и частных домов ставят уже с тремя петлями.

При этом, важно учесть не только скрытые это или наружные петли, но и есть ли в них подшипник.

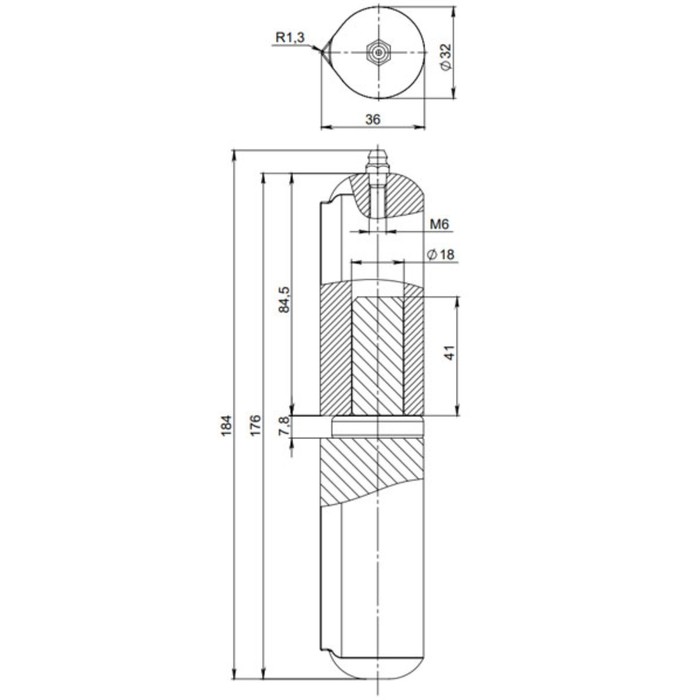

Дверные петли с подшипником и без подшипника

Петля без подшипника состоит из оси вращения и колпака, который ее прикрывает. Обычно такие петли не выдерживают нагрузку более 70 кг и быстро приходит в негодность из-за постоянного трения при открывании и закрывании двери.

Подшипник же устанавливается в петлю и равномерно распределяет нагрузку по всей конструкции. Петли с подшипником более надежны, дольше служат и справляются с нагрузкой даже в 150 кг. И открывать дверь с петлями, в которых есть подшипник, более удобно, поскольку движение получается плавным и сбалансированным.

В скрытые же петли, как правило, невозможно установить подшипники, поэтому они и изнашиваются быстрее.

Подшипники в дверных петлях бывают разными. Самый распространенный вид подшипника — с шариками. Из-за обтекаемости формы металлических шариков дверь плавно скользит и петля изнашивается значительно медленнее. Подшипники с шариками также различаются:

Петли с внутренней шариковой опорой — хороший вариант, однако требует регулярного смазывания, иначе изнашивается быстрее
петли с опорно-радиальными подшипниками качения — оптимальный вариант, который не требует регулярной смазки и не изнашивается. Такие петли мы устанавливаем в дверях Torex.

Петли с опорно-радиальными подшипниками

В последнее время появляются и другие варианты подшипников в дверных петлях. Например, становится популярным подшипник в виде цилиндра. Однако именно в двери это не самый удачный вариант из-за большого веса двери, поскольку цилиндр стирается быстрее, чем шарики.

Если дверные петли повреждаются, это негативно влияет на работу конструкции всей двери. Дверь плохо закрывается, неровно встает в проем, провисает. Поэтому к выбору дверных петель в двери стоит подойти обдуманно.

А как именно — подытожим:

Выбирайте дверь с наружными петлями из качественной стали и противосъемными ригелями либо девиаторами
Наружные петли должны быть с подшипником, чтобы выдерживать большую нагрузку
Отдать предпочтение подшипнику с шариками, чем, например, с цилиндром. Еще лучше выбрать петли с опорно-радиальным подшипником качения.

Входная дверь с такими петлями прослужит долго и будет удобна в использовании. Именно поэтому входные двери Torex оснащены надежными наружными петлями с закаленными стержнем и опорно-радиальным подшипником качения.

Понравился материал? Поставь лайк

Поделитесь:

Eсть вопросы?

Заполните форму и наш специалист свяжется с Вами.

Нажимая на кнопку, вы даете согласие на обработку своих персональных данных Пользовательское соглашение

Как разобрать универсальную дверную петлю бабочка

из нас при переезде и ремонте в новом доме или квартире. Сама по себе процедура переборки старых петлей требуется при не целесообразности покупки новых элементов фурнитуры. В данном случае процедуру разбора будем подробно рассматривать на примере дверной фурнитуры Archie, которая уже имеет массу фанатов среди ремонтных и строительных организаций в силу простоты при монтаже и последующей эксплуатации дверных полотен.

Внешний вид и конструкция дверной петли бабочка

Стоит отметить, что в данном случае мы будем рассматривать процедуру разборки петли бабочка, которая подходит лишь для межкомнатных дверей. Для входной двери использовать такие модели петель неразумно в силу их простоты и непригодности под массивные полотна, которые устанавливаются на входные группы.

Вернуться к оглавлению

Содержание материала

1 Начало работы
2 Диагностика неисправностей
3 Устранение неисправностей
4 Монтаж петлей и навес дверного полотна
5 Небольшие итоги

Начало работы

Прежде чем приступить к работе над разборкой универсальной петли, следует выполнить рад подготовительных процедур, а именно:

Чертеж с размерами универсальной петли бабочка

Подготовьте свободное пространство на полу, или если это более удобно на рабочей поверхности. В качестве нее можно использовать обычный стол, который легко выдержит вес дверного полотна.
Подобрать необходимый инструмент, а именно отвертки или шуруповерт с набором бит.
Выполнить снятие дверей с петель и уложить полотно на рабочую поверхность.
Далее следует открутить оставшиеся части, которые крепятся к вертикальному бруску при помощи шуруповерта или отвертки.
После этого аналогичные действия выполняются с ответными частями конструкции, что закреплены к дверному полотну.

На этом начальный этап ремонтных или профилактических работ заканчивается, и можно приступать к диагностике неисправностей и последующему их устранению.

Стоит отметить, что пластина петли может содержать дополнительные декоративные накладки, закрывая доступ к винтам или шурупам. Перед демонтажем, следует их аккуратно удалить. Также потребуется предварительно выкрутить ввёрнутые навесы, которые используются в качестве блокировки для снятия межкомнатного дверного полотна.

Схема крепления двери к полотну

Вернуться к оглавлению

Диагностика неисправностей

После того как все конструктивные элементы сняты, можно приступать к выявлению неисправностей. Для этого выполняется следующий ряд действий:

врезные петли собираются в единый механизм, чтобы поворотная ось вращалась вокруг этой оси;
далее, вращательными движениями проверяется наличие свободного хода штифта в пазу;
после этого следует осмотреть петлю визуально на предмет механических повреждений и трещин;
как только выявлена неисправность, ее следует устранить;
при наличии серьезных механических повреждений изделие уже не поддастся ремонту и будет значительно проще приобрести новые механизмы петли.

Если накладные внутренние фурнитурные элементы не повреждены, а проблема состоит в тугом ходе штифта в пазу, то следует заполнить паз специальной смазкой, которую также необходимо нанести на сам штифт. Стоит отметить, что в качестве смазки допускается использовать лишь тот материал, который не оказывает пагубного воздействия на металл. В противном случае вы рискуете попасть на скорую повторную замену петель или их ремонт.

Вернуться к оглавлению

Устранение неисправностей

Если при визуальном осмотре выявлены механические несильные повреждения, такие как:

Различные расцветки петли бабочка

деформация металлического штифта;
небольшая трещина в пазу;
небольшая трещина в крепежных элементах.

Эти неполадки можно легко исправить самостоятельно. Для этого разберите петли двери, аккуратно выровняйте штифт при помощи молотка и пассатижей.

Схема крепления двери на петлю бабочка

Если проблема скрыта в небольших повреждениях, то здесь можно использовать секундный клей и герметик, который надежно состыкует поврежденные части. Стоит отметить, что даже небольшая деформация штифта, может привести к неправильной работе всей петлевой группу, поэтому выполняя визуальный обзор изделия, обратите особое внимание именно на штифт.

Вернуться к оглавлению

Монтаж петлей и навес дверного полотна

После того как неисправности устранены, или были куплены новые дверные петли, можно приступать к монтажу фурнитурных элементов на прежнее место их крепления.

Процесс монтажа петли бабочка на дверь

Для этого выполняется пошагово следующая процедура:

В первую очередь фурнитурные элементы крепятся к вертикальному бруску дверной коробки, при помощи шурупов или винтов. Крайне важно затянуть их максимально глубоко, чтобы ответка встала ровно на свое место и не болталась. Однако не стоит слишком усердствовать, в противном случае вы можете сорвать резьбу, из-за чего предстоит все переделывать.
Пример крепления двери на петлю бабочка
Далее ответные части фурнитурных элементов прикручиваются к дверному полотну с таким расчетом, чтобы при необходимости можно было дотянуть или ослабить винты или шурупы после навешивания межкомнатного полотна.

Стоит отметить, что значительно лучше расположить ответные части петлевых групп со штифтами, именно на дверном полотне, в противном случае у вас возникнут некоторые трудности при навешивании двери.

Пример крепления двери бабочка на дверь

После того как все элементы надежно прикручены, межкомнатная дверь может занять свое место прежнее место. Процедура навешивания должна выполняться при помощи вторых рук, чтобы в момент состыковки не повредить петлевые группы.

Как только вся процедура завершена, следует проверить все изделие на работоспособность. Для этого несколько раз откройте и закройте дверь.

Важно. Петлевые группы карточных моделей используются только для дверей межкомнатного типа, также при покупке таких фурнитурных элементов, следует обратить внимание на материал, из которого они выполнены, так как эти модели петлевых групп не подходят для установки двери большого веса, в силу хрупкости составных частей петли.

В видео показано как устранить провисание петель бабочка.

Вернуться к оглавлению

Небольшие итоги

Проведя диагностические, ремонтные, а после и монтажные работы следует установить на прежнее место блокираторы снятия дверного полотна, которые ввёртываются сверху в петлевую группу. Сделать это следует лишь на завершающем этапе, когда все работы уже закончены.

Выпирание петли бабочка из дверного косяка

Также перед их установкой при необходимости, следует дополнительно затянуть крепежные шурупы или винты, так как под нагрузкой дверного полотна они могли отойти. Лишь на самом завершающем этапе на дверные петли можно надевать декоративные накладки, которые сокроют все крепежные элементы. После этого можно считать работу полностью выполненной.

Самодельные петли для дверей: как сделать своими руками

Комментариев 0 Петли, Фурнитура

Качественная фурнитура — важное условие длительной и стабильной работы дверной системы. Надо лишь приобрести петли подходящего размера. Если же таковых не окажется в наличии, на помощь придут самодельные петли, которые изготавливают самостоятельно с учетом параметров и веса створки. Для этого подготовьте инструмент и материалы.

Петля, изготовленная самостоятельно

Почему выбирают самодельные?

От изготовленной в производственных условиях фурнитуры многие отказываются в пользу самодельной по нескольким причинам. Такие изделия:

Выдерживают значительную нагрузку. Что актуально для гаражных ворот и массивных дверей;
Имеют необходимый размер. Если параметры изготавливаемых в промышленных условия стандартизированы, то при изготовлении собственными силами выбирают размер, который требуется;
Обладают высоким уровнем надежности, так как изготавливаемая для себя фурнитура обладает высоким уровнем прочности по сравнению с выпускаемой в заводских условиях. Всегда можно выбрать материал с высокими механическими свойствами и большей толщины.

Изготавливаем петли своими руками

Процесс изготовления петель прост. Чтобы фурнитура получилась качественной, необходимо уметь выполнять собственными силами различные виды работ.

[adinserter block=»1″]

Готовим инструмент и материалы

Для изготовления качественной фурнитуры в домашних условиях подготовьте подходящий инструмент, материалы и оборудование. В наличии надо иметь следующий инструмент и оборудование:

Рулетка или другой измерительный инструмент. Иногда можно обойтись обычной линейкой, но она в таком случае должна полностью отвечать нормативным требованиям;
Маркер, который пишет по металлу. Вместо маркера можно взять мел;
Ножовку с полотном по металлу. Те, кто умеет пользоваться болгаркой, могут воспользоваться этим оборудованием, если оно есть в наличии;
Напильник;
Молоток;
Сварочный аппарат с подходящими техническими характеристиками, а также средства индивидуальной защиты, которые необходимы для выполнения сварочных работ.

Готовим инструмент

Также подготовьте:

Металлическую пластину толщиной 2-3 мм;
Отрезок трубы;
Стальной прут. Его диаметр согласовываться с внутренним диаметром отрезка трубы. Выбирают прут так, чтобы он помещался внутри трубы с небольшим натягом. От прута, размер которого меньше внутренних размеров трубу лучше отказаться.

Выбирая материал, обращайте внимание на его характеристики. Пластина, трубы и пруток должны выдерживать прикладываемую эксплуатационную нагрузку.

Последовательность изготовления

Первоначально отпиливают два отрезка трубы. Суммарная длина зависит от размеров дверного полотна. Так если она 11 см, надо подготовить первый отрезок трубы длиной 5 см. Прежде чем отрезать трубу нужного размера, аккуратно нанесите разметку. Также потребуется отрезок трубы, длина которого на 1 см больше, т.е. – 6 см. В итоге суммарная длина равна 11 см.

После отпиливания на металлической поверхности часто образуются заусенцы, об которые можно пораниться во время монтажных работ. Чтобы этого не произошло, уберите дефекты с помощью напильника. Работайте в перчатках, чтобы не повредить руки. Обработку выполните с обеих сторон.

Как только трубки готовы, подготавливают прут. Его длина равна суммарной длине труб, то есть 11 см. Для этого наносится разметка на поверхность прутка и производиться отпил. Линия реза должна быть перпендикулярна условной оси прутка.

Отрезав пруток и трубы в размер, их соединяют вместе. Для этого в гильзу запрессовывают пруток. Как только гильзы займут свое место, подготавливаются пластины. Их размер согласовывается с габаритами двери и размерами изготавливаемых петель. Таких пластины должно быть две, и они имеют одинаковую длину. На этом подготовительный этап заканчивается. Переходят к сварочным работам.

Убедившись, что пруток занял внутри гильзы нужное положение, торцы обеих трубок заваривают. Это исключает смещение стержня внутри трубы в процессе эксплуатации.

Затем пластины привариваются к гильзам. Их располагают перпендикулярно условной оси гильз. Для этого сначала прихватывают пластины, а затем, убедившись в их правильном пространственном расположении, приваривают окончательно.

Читайте также: Шаблон для врезки петель

Декорирование

Чтобы изготовленные петли выглядели красиво, их красят или оцинковывают. Оба эти варианта позволяют придать поверхности красивый внешний вид, а также защитить от внешнего негативного воздействия. Для этого толщина наносимого покрытия должна быть достаточной для конкретных условий эксплуатации.

После декорирования фурнитура выглядит практически также, как продаваемая официальными производителями. При этом всегда можно подобрать цвет изделия, который требуется. Так если в продаже можно найти фурнитуру, как правило, черного цвета, то петли, изготавливаемые собственными силами, можно окрасить в любой подходящий цвет.

Готовая фурнитура

Монтаж петель

После того, как фурнитура полностью готова, ее устанавливают. Для этого одну пластину прикручивают к створке, вторую – к дверному полотну. Крепление производится так, чтобы пластина с верхней гильзой была прикручена к двери, а вторая часть к вертикальной стойке коробки. В процессе установки изготовленная петля собирается в целостное изделие.

[adinserter block=»2″]

Монтаж петель

Чтобы исключить заедание в процессе эксплуатации, между сопряженными поверхностями добавляют смазочный материал. Количества смазки должно быть достаточно, чтобы штырь легко вращался внутри гильз.

Установленная фурнитура

Другие варианты

Не каждый может похвастаться наличием сварочного аппарата у себя дома. Для других подобные изделия оказываются дорогим вариантом, который жалко устанавливать на легкую дверь. В таком случае необходимую фурнитуру изготавливают из подручных материалов. Какой вариант окажется подходящим, зависит от размеров двери створки, и материала дверного полотна.

Для этого подготовьте транспортерную ленту и металлические пластины. Их толщина может быть сравнительно небольшой. Можно взять металл, толщина которого не на много превосходит толщину листов, которые используются при изготовлении консервных банок. Для крепления элементов фурнитуры подготовьте гвозди, длина которых равна 4 – 5 см.

Монтаж петель производят, выставив полотно в дверном проеме. Между вертикальной стойкой и дверным полотном оставьте один сантиметр с той стороны, где расположатся петли. Зафиксировав положение двери, прибивают петли. Для этого сначала располагают транспортерную ленту, а сверху – металлические пластины. Транспортерная лента в этом случае выполняет роль гибкого элемента, обеспечивающего открывание и закрывание створки.

Такая фурнитура подойдет для легких дверей, которые устанавливают на вход в курятник или место, где содержатся кролики. Их отличительной особенностью становится отсутствие скрипа в процессе эксплуатации, а также возможность эксплуатации без смазки.

Таким образом, изготовить петли самостоятельно может каждый. Такая фурнитура подойдет для гаражных ворот и входных дверей. Если к процессу изготовления подойти ответственно, можно сделать свой дом настоящей крепостью. Качественная и прочная фурнитура выдерживает внешнюю нагрузку, и при этом имеет эстетически привлекательный внешний вид.

Проголосовали более 288 раз, средняя оценка 4.2

Петля с пружиной двойного действия, размер 50 мм, Fridavo, для межкомнатных дверей

Продукция
- Мебель и дверные ручки
  - Посмотреть все
  - Мебельные ручки и ручки
  - Дверные ручки
  - Оконные ручки
  - Защитная фурнитура
- Мебель и решения для жизни
  - Посмотреть все
  - Санитарно-техническое оборудование
  - Решения для дома и жизни
    - Посмотреть все
    - Гардероб и оборудование для хранения
    - Крючки для гардероба и пальто
    - Фурнитура для кровати
    - Медиахранилище
    - Библиотечные лестницы
  - Торговое оборудование
  - Офисное оборудование
    - Посмотреть все
    - Системы офисных столов
    - Офис Организация
    - Офисные стулья
    - Акустическая и визуальная защита
  - Фурнитура для стола, ножки, ножки и ролики
    - Посмотреть все
    - Мебельные направляющие и ролики
    - Ножки стола, мебельные ножки и регуляторы
    - Настольная фурнитура
  - Выдвижные ящики, системы выдвижных ящиков и направляющие
    - Посмотреть все
    - Системы выдвижения
    - Направляющие для ящиков
    - Вставки для ящиков
  - Мебельные петли
  - Фурнитура для клапанов и ножки
  - Дверные аксессуары, буферы и упоры
  - Соединители и полочные опоры
    - Посмотреть все
    - Соединители
    - Полкодержатели и кронштейны
  - Замки, защелки и болты
    - Посмотреть все
    - Мебельные замки и запорные системы
    - Мебельные защелки и болты
    - Сейфы и оружейные шкафы
- Организация кухни
  - Посмотреть все
  - Кухонные принадлежности и аксессуары
  - Управление отходами
  - Раковины и смесители
  - Столешницы и фартуки
  - Кухонная техника
    - Посмотреть все
    - Выпечка и кулинария
    - Охлаждение и заморозка
    - Вытяжки
    - Посудомоечные машины
    - Мелкая бытовая техника
  - Вентиляционные решетки и системы
- Архитектурные скобяные изделия
  - Посмотреть все
  - Контроль доступа
  - Системы запирания
    - Посмотреть все
    - Замки и защелки
    - Оборудование аварийного выхода
  - Дверные петли
  - Дверные доводчики и элементы управления
  - Аксессуары для дверей
  - Строительные аксессуары
  - Стеклянные двери и фурнитура для стеклянных дверей
- Фурнитура для раздвижных, складных и тамбурных дверей
  - Посмотреть все
  - Фурнитура для раздвижных и складных дверей для мебели
  - Фурнитура для раздвижных и складных дверей для архитектурной техники
  - Системы подвижных стен
  - Конверт здания
- Освещение и электрооборудование
  - Посмотреть все
  - Освещение
  - Телевизоры и медиасистемы
  - Шкафные подъемники, телевизионные подъемники и кронштейны
  - Электрические аксессуары
- Инструменты и расходные материалы
  - Посмотреть все
  - Винты
  - Крепежные материалы
  - Инструменты и аксессуары
    - Посмотреть все
    - Электроинструменты
    - Абразивы
    - Сверла, биты и режущие инструменты
    - Ручные инструменты и приспособления
    - Лестницы, верстаки и места для хранения
  - Герметики и клеи
    - Посмотреть все
    - Герметики
    - Клеи
    - Ленты
  - Техническое обслуживание и упаковка
  - Уход за поверхностью и ремонт
  - Оборудование для обеспечения безопасности и рабочая одежда
Проект
- Обзор
- Комплексные проектные решения на 360°
- Гостеприимство
- Ссылки
- Системы и продукты
Промышленность
- Обзор
- Мир продукта
- Производственные площадки
Сервис
- Обзор
- Каталоги и брошюры
- САПР и средства настройки
- Контакт
О компании Häfele
- Обзор
- Профиль компании
- Бизнес цифры
- Управление
- История Хефеле
- Хефеле Адриатик
- Социальные сети
Каталоги
Мировой
Свяжитесь с нами

Дом
Продукция
Архитектурные скобяные изделия
Дверные петли
Петля с пружиной двойного действия, размер 50 мм, Fridavo, для межкомнатных дверей

размер 50 мм, для межкомнатных дверей

Фильтр

Завершите свой выбор

Сброс выбора

Цвет/отделка

selectНикелированный, НикелированныйЛатунь, ПолированныйОцинкованный, Оцинкованный

См. необходимые продукты

Выберите артикул

Петля с пружиной двойного действия, размер 50 мм, Fridavo, для межкомнатных дверей

размер 50 мм, для межкомнатных дверей

На изображении может быть похожая статья, пожалуйста, проверьте информацию о продукте.

Посмотреть 3 статьи

Фильтр

Избранная статья Выбрать другой артикул

См. сведения о продукте

Петля с пружиной двойного действия, размер 50 мм, Fridavo, для межкомнатных дверей

размер 50 мм, для внутренних дверей, никелированный, сталь

Арт. нет. 927.02.071 Статья скопирована.

Петля с пружиной двойного действия, размер 50 мм, Fridavo, для межкомнатных дверей

размер 50 мм, для межкомнатных дверей, полированная латунь, сталь

Арт. нет. 927.02.080 Статья скопирована.

Петля с пружиной двойного действия, размер 50 мм, Fridavo, для межкомнатных дверей

размер 50 мм, для внутренних дверей, оцинкованный, сталь

Арт. нет. 927.02.090 Статья скопирована.

Ваш поиск null не дал результатов.

Информация о продукте

18-25 мм

для деревянных рамков,
для деревянных деревянных внутренних дверей

Двухсторонний

для левого и дина правой рукой

≤1,170 мл

436 ≤

≤1,170 мм

436

≤1,170 мм

436

≤1,170 М

6 ≤

≤1,170 млн.

Для открывания на 110° необходимо использовать дверной стопор.

Дополнительные продукты и принадлежности

26 сентября 2022 г.

Пожалуйста, выберите артикул с помощью функций или таблицы артикулов, чтобы добавить его в корзину.

Выберите номер артикула 927.02.071 D.act.spr.hing.st.nick. 50mm927.02.080 D.act.spr.hing.st.латунь 50mm927.

02.090 D.act.spr.hing.st.galv. 50мм

Каталоги, технические чертежи и многое другое

перейти к содержанию

Категория CSI – раздел 08 7100 Дверная фурнитура и 08 7808 Самозакрывающиеся петли. Свяжитесь с нами, если вам нужна дополнительная информация о спецификациях.

08 7100 Дверная фурнитура
08 7808 Самозакрывающиеся петли

08 7100 Дверная фурнитура
08 7808 Петли самозакрывающиеся

Каталог

РЕГИОН США 949
Каталог врезных петель — Самозакрывающаяся петля Waterson из нержавеющей стали — Для коммерческих дверей — ЗОНА США			Скачать
ЗА ПРЕДЕЛАМИ США
Полный каталог врезных петель – Самозакрывающаяся петля из нержавеющей стали Waterson для коммерческих дверей – ЗА ТЕРРИТОРИЕЙ США			Скачать

Спецификация

РЕГИОН США
Полноразмерная врезная петля Технический паспорт			Скачать
Спецификация направляющей – зона США			Скачать
ЗА ПРЕДЕЛАМИ США
Спецификация врезной петли с полной врезкой – Самозакрывающаяся петля Waterson – Для коммерческих дверей – ЗА ТЕРРИТОРИЕЙ США			Скачать

Технический чертеж

РЕГИОН США
Полностью врезная самозакрывающаяся петля – Нержавеющая сталь – Товарный сорт – 4″ x 4″ (K51M-400)	ПДФ	ДВГ	Х_Т
Полностью врезная самозакрывающаяся петля – Нержавеющая сталь – Товарный сорт – 4″ x 4″ – 1/4 R (K51M-400-1/4R)	ПДФ	ДВГ	Х_Т
Полностью врезная самозакрывающаяся петля – Нержавеющая сталь – Товарный сорт – 4″ x 4″ – 5/8 R (K51M-400-5/8R)	ПДФ	ДВГ	Х_Т
Полностью врезная самозакрывающаяся петля – Нержавеющая сталь – Товарный сорт – 4-1/2″ x 4-1/2″ (K51M-450)	ПДФ	ДВГ	Х_Т
Полностью врезная самозакрывающаяся петля – нержавеющая сталь – коммерческий сорт – 4-1/2″ x 4-1/2″ -1/4 R (K51M-450-1/4R)	ПДФ	ДВГ	Х_Т
Полностью врезная самозакрывающаяся петля – Нержавеющая сталь – Товарный сорт – 4-1/2″ x 4-1/2″ -5/8 R (K51M-450-5/8R)	ПДФ	ДВГ	Х_Т
Полностью врезная самозакрывающаяся петля – Нержавеющая сталь – Товарный сорт – 4-1/2″ x 5″ (K51M-455)	ПДФ	ДВГ	Х_Т
Полностью врезная самозакрывающаяся петля – Нержавеющая сталь – Товарный сорт – 5″ x 5″ – Толщина 0,146″ (K51M-500)	ПДФ	ДВГ	Х_Т
Полностью врезная самозакрывающаяся петля – Нержавеющая сталь – Товарный сорт – 5″ x 5″ – Толщина 0,190″ (K51M-500D)	ПДФ	ДВГ	Х_Т
Полностью врезная самозакрывающаяся петля – Нержавеющая сталь – Товарный сорт – 6″ x 6″ (K51M-600)	ПДФ	ДВГ	Х_Т

ЗА пределами США
Полностью врезная самозакрывающаяся петля – Нержавеющая сталь – Товарный сорт – 6″ x 4″ (K51M-640)	ПДФ	ДВГ	Х_Т
Полностью врезная самозакрывающаяся петля – Нержавеющая сталь – Товарный сорт – 6″ x 4-1/2″ (K51M-645)	ПДФ	ДВГ	Х_Т
Полностью врезная самозакрывающаяся петля – Нержавеющая сталь – Товарный сорт – 6″ x 5″ (K51M-650)	ПДФ	ДВГ	Х_Т
Полностью врезная самозакрывающаяся петля – Нержавеющая сталь – Товарный сорт – 6″ x 5-1/2″ – (K51M-655)	ПДФ	ДВГ	Х_Т
Полностью врезная самозакрывающаяся петля – Нержавеющая сталь – Товарный сорт – 6″ x 6″ (K51M-660)	ПДФ	ДВГ	Х_Т

Спецификация

ЗОНА США
Лист с техническими данными Swing Clear			Скачать

Технический чертеж

Шарнир Waterson Swing Clear – 4-1/2″ x 4-1/2″ (K51L-SWRH-450)			ПДФ	ДВГ	Х_Т
Шарнир Waterson Swing Clear – 5″ x 4-1/2″ (K51L-SWRH-500)			ПДФ	Чертеж	Х_Т

Каталог

Каталог алюминиевых петель – Петли с плавным закрыванием Waterson – Для дверей жилых помещений

Скачать

Чертеж

ВРЕЗНАЯ ПЕТЛЯ
Врезная петля с плавным закрыванием – Алюминий – Жилой класс – 4″ x 4″ (W41M-400)	ПДФ	ДВГ	Х_Т
Врезная петля с плавным закрыванием – алюминий – для жилых помещений – 4-1/2″ x 4-1/2″ (W41M-450)	ПДФ	ДВГ	Х_Т
ПЕТЛЯ ДЛЯ СКЛАДЫВАНИЯ
Петля с доводчиком Interfold — алюминий — для жилых помещений — 6 x 4-1/2″ (W41K-645)	ПДФ	ДВГ	Х_Т

Спецификация

Спецификация алюминиевой петли – Петля с плавным закрыванием Waterson – Для дверей жилых помещений – W41M/W41K

Скачать

Каталог

РЕГИОН США
Петли доводчиков из нержавеющей стали Waterson — для коммерческих			Скачать

Технический чертеж

ВСЯ ПОВЕРХНОСТЬ
Самозакрывающаяся петля для ворот по всей поверхности – (K51P – рама из квадратной трубы 1″x1″)	ПДФ	ДВГ	Х_Т
Самозакрывающаяся петля для ворот по всей поверхности – (K51P – рама из квадратной трубы 2″x2″)	ПДФ	ДВГ	Х_Т
Самозакрывающаяся петля для ворот по всей поверхности – (K51P – рама из квадратной трубы 3″x3″)	ПДФ	ДВГ	Х_Т
Самозакрывающаяся петля для ворот по всей поверхности – (K51P – рама из квадратной трубы 4″x4″)	ПДФ	ДВГ	Х_Т
Самозакрывающаяся петля для ворот по всей поверхности – (K51P – рама из квадратной трубы 4″x1″)	ПДФ	ДВГ	Х_Т
Самозакрывающаяся петля для ворот по всей поверхности – (K51PS – рама из квадратной трубы 1,5″x1,5″)	ПДФ	ДВГ	Х_Т
СРЕДНИЕ СТОЛБЫ
Петли для доводчиков ворот – 4-1/2″ x 4-1/2″ (K51MP)	ПДФ	ДВГ	Х_Т

Установка

ВСЯ ПОВЕРХНОСТЬ
Установка — самозакрывающаяся петля для ворот по всей поверхности — (K51P)			Скачать
ВРЕЗНАЯ
Установка — Петли доводчика встык — 4-1/2″ x 4-1/2″ (K51MP)			Скачать

Каталог

Каталог петель для стеклянных дверей – Самозакрывающаяся петля Waterson – Серия K51G

Скачать

Технический чертеж

K51GG — Петля доводчика стекла — стекло к стеклу до 1/2″	ПДФ	ДВГ	Х_Т
K51GG — Петля доводчика стекла — стекло к стеклу 0,563″ (14 мм)	ПДФ	ДВГ	Х_Т
K51GWL – Петля доводчика стекла – Стекло к стене до 1/2″	ПДФ	ДВГ	Х_Т
K51GWL — Петля доводчика стекла — Стекло к стене 0,563″ (14 мм)	PDF	ДВГ	Х_Т
K51GM – Петля для доводчика стекла – Стекло к раме до 1/2″	ПДФ	ДВГ	Х_Т
K51GM — Петля доводчика стекла — Стекло к раме 0,563″ (14 мм)	ПДФ	ДВГ	Х_Т

Спецификация

Спецификация – Самозакрывающаяся петля Waterson для стеклянной двери – Серия K51G

Скачать

Справочник по сверлению

Справочник по сверлению — Петля для стеклянной двери Waterson — Стекло к стеклу — K51GG			Скачать
Справочник по сверлению — петля Waterson для стеклянной двери — стекло к стене — K51GWL			Скачать
Справочник по сверлению — Петля для стеклянной двери Waterson — Стекло к раме — K51GM-01			Скачать

Дверной упор

Чертеж дверного упора
Дверной упор_K51GWLuse_110°			ПДФ	ДВГ	Х_Т

Положение петли

РЕГИОН США
Расположение петель — для 3 петель — ЗОНА США			Скачать
Расположение петель — для 4 петель — ЗОНА США			Скачать
Расположение петель — для 5 петель — ЗОНА США			Скачать
Расположение петель — для 3, 4, 5 петель — ЗОНА США			Скачать
ЗА ПРЕДЕЛАМИ США
Расположение петель — Для 3 петель — ЗА ПРЕДЕЛАМИ США			Скачать
Расположение петель – Для 4 петель — ЗА ПРЕДЕЛАМИ США			Скачать
Размещение петель – Для 5 петель – ЗА ПРЕДЕЛАМИ США			Скачать

США
Набор A3(SA. SA.SA1) – Руководство пользователя самозакрывающихся петель Waterson – US			Скачать
Набор B3(DS.HA.SA1) – Руководство пользователя самозакрывающихся петель Waterson – US			Скачать
(DS.HA.SA.SA1) – Руководство пользователя самозакрывающейся петли Waterson – US			Скачать
(SA.SA.SA1.SA1) — Руководство пользователя самозакрывающейся петли Waterson — US			Скачать
Набор C3(SB.SA.SA1) – Руководство пользователя самозакрывающихся петель Waterson – US			Скачать
Набор D3(DS.HA.SB) – Руководство пользователя самозакрывающихся петель Waterson – US			Скачать
(SB.SA.SA1.SA1) — Руководство пользователя самозакрывающейся петли Waterson — US			Скачать

НЕРУЧНЫЙ
Петля Waterson для доводчика стекла с поворотным механизмом без ручного открывания			Скачать

Ссылка для загрузки страницы

Перейти к началу

353 Дверная петля Клипарты, векторные изображения и сток-фотография без роялти Дверная петля

Векторная графика иллюстрации значка петли. подходит для ремонта дверей, механизмов, мебели и т. д.

Декоративные петли в винтажном стиле. акценты для гаражных и амбарных ворот, ворот, кофров. плоский набор иконок. векторная иллюстрация. признаки старых элементов фурнитуры. изолированные объекты на белом фоне

Векторная петля входной двери из сатинированного никеля

Декоративные винтажные петли-стрелы. акценты для гаражных и амбарных ворот, ворот, сундуков, бочек. плоский набор иконок. векторная иллюстрация. признаки ретро аппаратных элементов. изолированные объекты на белом фоне

Дверная петля, которая соединяет два твердых объекта только с ограниченным углом поворота, рисунок винтажной линии или гравировка.

Дверная петля дизайн передняя стенка внутренняя изолированная белая установка. вектор двойной значок структура ворота дом

Значок петли шкафа, векторная иллюстрация

Петля доводчика двери шкафа или мебели

Декоративные старинные петли стрелки. акценты для гаражных и амбарных ворот, ворот, кофров. плоский набор иконок. векторная иллюстрация. признаки старых элементов фурнитуры. изолированные объекты на белом фоне

Значок дверной петли на белом фоне. плоский стиль. знак дверной петли.

Векторная графика значка шарнира. подходит для ремонта дверей, механизмов, мебели и т. д.

Иллюстрация векторной графики значка шарнира. подходит для ремонта дверей, механизмов, мебели и т. д.

Значок дверной петли плоский векторный дизайн шаблона модный

Стык, врезной в дверную и рамную петлю

Значок безопасности петли, векторная иллюстрация

Вектор дверных петель. классические и промышленные скобяные изделия, изолированные на белом фоне. значок металлической петли простой входной двери. нержавеющая сталь. иллюстрация

Дверная петля двух цветов на белом фоне. реалистичные векторные иллюстрации.

Эскиз старой дверной петли

Внутренний и наружный крепеж — векторная иллюстрация

Дверная петля, изображение тени

Элементы фурнитуры. петля больших ворот. векторная иллюстрация. черно-белый вид.

Вектор дверных петель. набор классических и промышленных скобяных изделий, изолированные на белом фоне. значок металлической петли простой входной двери. медь. иллюстрация

Элементы метизов. дверные петли. векторная иллюстрация. черно-белый вид.

Плоская дверь на белом фоне. набор векторных иконок.

Выбор петель, сталь и латунь

Векторные иллюстрации шести цветных дверей с детализированными петлями, глазком с отражением и ручкой.

Средневековые двери замка. мультяшные деревянные ворота древней крепости, набор векторных иллюстраций средневековых замков королевства. двери арки средневековой башни. каменная арка с металлическими петлями для входа

Металлические дверные петли, серебристая фурнитура. реалистичный набор инструментов для совместных ворот и окон

Услуги окон и дверей абстрактная концептуальная векторная иллюстрация.

Значок петли шкафа, векторная иллюстрация

Деревянная закрытая дверь на белом фоне.

Чертеж и реалистичность двери. дизайн интерьера. векторная иллюстрация.

Старый дверной молоток, старинная металлическая кольцевая ручка. векторный реалистичный набор ржавых стальных круглых дверных ручек, декоративные круглые ручки в викторианском стиле, изолированные на прозрачном фоне

Значок дверной петли, векторный дизайн

Набор силуэтов черных дверных ручек

Стальная наружная дверь. векторная иллюстрация. схематический чертеж.

Значок шарнира, иллюстрация векторной линии

Значок материала дома. Есть 3 стиля. Файл имеет отдельные слои.

Значок защитной защелки шарнира, векторное изображение

Значок шарнира, векторное изображение линии

Иллюстрация векторного изображения значка шарнира. подходит для ремонта дверей, механизмов, мебели и т. д.

Векторная графика значка шарнира. подходит для ремонта дверей, механизмов, мебели и т. д.

Векторная иллюстрация контура простой изометрической дверной петли

Иконки входной двери векторного дизайна перед входом в дом.

Готическая петля происходит от двери, твердой латуни, монтажного оборудования, рисунка винтажной линии или гравировки.

Петля эпохи Возрождения находится в ратуше, поддерживает температуру в подвале, левая или правая дверная петля, рисунок винтажной линии или гравировка.

Дверные петли векторный дизайн ilustration icon logo templat

Современная стеклянная дверь представляет собой дерево и прозрачное стекло для архитектурных проектов и строительных чертежей. EPS 10 векторная иллюстрация.

Современная деревянная дверь. чертеж чертежа. дизайн интерьера. векторная иллюстрация.

Значок дверной петли с плоским векторным дизайном шаблона модный

Белая закрытая дверь с глазком на сером фоне. глазок, дверная ручка и дверная петля крупным планом. векторная иллюстрация.

Декоративные петли в винтажном стиле. акценты для гаражных и амбарных ворот, ворот, кофров. набор значков линии. векторная иллюстрация. признаки старых элементов фурнитуры. изолированные объекты на белом фоне

Векторная графика иллюстрации значок петли. подходит для ремонта дверей, механизмов, мебели и т. д.

Реалистичная детальная трехмерная серебряная дверная петля. vector

Плотник чинит дверь векторная иллюстрация. профессиональный ремонтник примеряет дверную петлю мультипликационного персонажа. молодой рабочий, квалифицированный мастер, использующий электрическую дрель для установки дверной рамы

Набор чертежей дверей. дизайн интерьера. векторная иллюстрация.

Значок дверной петли на белом, вектор

Дверная петля на белом, вектор

Значок дверной петли, вектор линии

Значок дверной петли плоский векторный дизайн шаблона модный

Внутренние двери, комнатные дверные проемы и входы векторный дизайн. закрытые двери с деревянными рамами и наличниками, металлическими ручками и петлями, стеклянными панелями и боковинами, украшенными геометрическим орнаментом

Дверная петля немецкого дизайна 16-го века, широкий ход и шарикоподшипник, рисунок винтажной линии или гравировка.

Сказочная дверь средневековая. элемент средневекового замка или крепости. деревянный портал с каменной аркой, металлические кованые петли. вектор мультфильм ворота, изолированные на белом фоне

Плотники, ремонтники работают с плоскогубцами и отверткой, ремонт дверей. мастера-мужчины ремонтируют или устанавливают новый дверной проем

Внутренние двери, дверные проемы комнат и входные реалистичные векторные макеты. деревянные двери на прозрачном фоне 3d шаблон с рамами корпуса, стеклянными панелями, серебристыми металлическими ручками и петлями, дизайн интерьера

Открытые и закрытые средневековые двери, ворота старого замка, дверь темницы. мультяшный деревянный дверной проем тюрьмы, векторный набор входных ворот древнего города. каменная арка для входа в исторический дворец или королевство

Безопасная дверь вектор icon.cartoon вектор значок изолирован на белом фоне безопасной двери.

Винтажные железные петли и средневековые металлические ручки. Векторный набор. мультяшный реквизит для украшения древних дверей замка или церкви

Векторная графика иллюстрации значка шарнира. подходит для ремонта дверей, механизмов, мебели и т. д.

Комплект деревянных дверей. дизайн интерьера. векторная иллюстрация.

Черно-белая иллюстрация дверной петли. значок векторной линии. изолированный объект на белом фоне

Окна и двери услуги абстрактное понятие векторные иллюстрации.

Значок дверной петли с плоским векторным дизайном шаблона модный

Значок дверной петли в плоском стиле. векторная иллюстрация .

Мультяшная векторная икона двери, средневековые деревянные ворота с каменной аркой, кованые петли, решетки и ручки. сказочный арочный вход, элемент внешнего дизайна дворца или замка

Цветная деревянная дверь, изолированная на белом фоне, реалистичная деревянная дверь, цветная иллюстрация различного дизайна двери, элемент офисного интерьера или экстерьера, дизайн комнаты, векторная графика для дизайна.

Открытая деревянная оконная рама в стене, векторная иллюстрация

Векторная графика иллюстрации значка шарнира. подходит для ремонта дверей, механизмов, мебели и т. д.

Дверная петля, векторная линейная иконка

Процесс установки входной двери мастер на все руки вектор. ремонтник-плотник делает установку дверей профессиональным инструментом. характер ремесленник работа работа веб плоский мультфильм иллюстрации

Автомобиль с дверью чайки rgb значок цвета. автомобиль с дверями соколиного крыла, открывающимися вверх. стильное решение для спортивного автомобиля. конструкция автодвери. изолированные векторные иллюстрации. простой рисунок заполненной линии

Значок системы мягкого закрытия

Вектор значка дверной петли для графического дизайна, логотипа, веб-сайта, социальных сетей, мобильного приложения, пользовательского интерфейса

Автомобиль с дверями-бабочками, черный глиф. высокопроизводительный спортивный автомобиль. модификации суперкара. дизайн двери. движение вверх, наружу. символ силуэта на белом пространстве. векторная изолированная иллюстрация

Это кузнечная вещь, которую вы не понимаете, мотивационные цитаты, рубашка кузнеца

Реалистичные детализированные трехмерные стальные дверные петли различных форм. векторная иллюстрация металлической врезной петли

Значок системы плавного закрывания

Значок дверной петли. векторная иконка на белом фоне. шаблон иллюстрации

Векторный дизайн дверных петель, иллюстрация значка логотипа, шаблон

Дверные петли, векторный дизайн, иллюстрация значка, шаблон логотипа

Значок безопасности петли, векторная иллюстрация

Шаблон дизайна значка дверной петли. модный стиль, вектор eps 10

Дверные петли, векторный дизайн, иллюстрация, значок логотипа, шаблон

Значок дополнительной дверной ручки, мультяшный стиль

Значок петли, вектор

Рекомендации по замене дверей в существующих проемах рамы

Введение

Этот документ предназначен для предоставления рекомендаций по измерению и записи размеров существующего проема и/или двери, необходимых для полной детализации заменяемой(ых) двери(ей). На прилагаемых рисунках указаны основные размеры проемов и дверей со стандартной фурнитурой. Отдельные иллюстрации приведены для детализации одинарных и парных проемов рамы, а также детализации отдельных дверей.

Справочные документы

Связанные документы SDI Technical Series содержат дополнительные технические рекомендации по этой теме:

SDI-108 Рекомендуемое руководство по выбору и использованию стандартных стальных дверей
SDI-111 Рекомендуемые детали для стандартных стальных дверей, рам, аксессуаров и сопутствующих компонентов
SDI-122 Руководство по поиску и устранению неисправностей при установке стандартных стальных дверей и рам
SDI-129 Расстояние между петлями и ответной планкой
SDI-134 Глоссарий терминов для полых металлических дверей и рам

Другие справочные материалы

ANSI/BHMA A156.1-2016 Стыки и петли
ANSI/BHMA A156. 7-2014 Размеры петли шаблона
ANSI/BHMA A156.115-2014 Подготовка фурнитуры в стальных дверях или стальных рамах

Примечания

Допуски

Все значения, которые не имеют конкретных допусков или не отмечены как максимальные или минимальные, должны иметь следующие допуски: Линейные размеры должны составлять ± 1/16 дюйма (1,6 мм). Вес или усилие должны составлять ± 2%. Углы должны составлять ± 2 градуса. Если даны только отрицательные допуски, допускается превышение размеров по усмотрению изготовителей.

Калибр и толщина

Хотя термин «толщина» больше не используется для определения толщины материала, он по-прежнему используется для указания дверей и рам в целях заказа. Термин «толщина» используется при определении фактического размера предмета, а термин «калибр» используется в контексте указания конкретной двери или рамы.

Подготовка

Условия установки и проблемы, связанные с установкой, повлияют на работу двери и должны быть учтены заранее. Дверь и фурнитура в неправильно установленной раме могут плохо функционировать. Проверьте зазор между полом и проем рамы, чтобы убедиться в приемлемом ровном и прямоугольном положении. Обратитесь к SDI-122, чтобы проверить наличие проблем с установкой рамы. Возможна небольшая регулировка без снятия.

Примечание: Возможно, потребуется заменить раму, чтобы отверстие функционировало должным образом.

Основная терминология дверей и рам, используемая в инструкциях и иллюстрациях, более подробно объясняется ниже и в SDI-134.

Термин «номинальные размеры» относится к ширине и высоте проема рамы. Применительно к размеру двери подразумевается, что дверь меньшего размера, чтобы правильно вписаться в номинальный проем рамы с соответствующими зазорами. Термин «чистый размер» относится к размерам ширины и высоты двери. Чтобы проиллюстрировать, размеры ширины и высоты двери на (Рис. 3) являются фактическими или «чистыми» размерами.

Серия технических данных SDI-129, «Расстояние между петлями и ответной планкой», содержит стандартные места для подготовки петель и ответных планок в дверях и рамах элементов SDI. Местонахождение производителей может меняться, поэтому обязательно измеряйте места расположения петель и защелок при замене дверей и рам.

Крепежные детали для новой двери должны иметь такие размеры и расположение, чтобы они совпадали с размерами на существующей раме, чтобы обеспечить правильную посадку, расположение и зазоры для работы двери.

Для аппаратных приложений, не описанных ниже, обратитесь к производителю дверцы или оборудования для замены.

Мерки

Инструменты

Рулетка
Стальная линейка
Суппорты (дополнительно)
Обрамляющий квадрат и малый квадрат
Уровень (минимум 24″)
Отвес (дополнительно)

Рис. 1 – Существующий проем рамы – одна дверь

Размеры проема рамы

На прилагаемых иллюстрациях приведены следующие рекомендации:

Рисунок 1 – размеры проема рамы для установки с одной дверью
Рисунок 2 – Вес петли
Рисунок 3 – размеры проема рамы для установки дверной пары
Рисунок 4 – Фактические размеры двери
Рисунок 5 – Рабочий лист с несколькими отверстиями в раме

Ширина и высота проема рамы. Эти размеры должны быть взяты из поверхностей шпунта к шпунту. Рекомендуется измерять ширину и высоту в трех местах, и наименьшее из этих измерений использовать для определения размера двери.

Шпунт профиля рамы. Толщина двери должна соответствовать этому размеру рамы. Важно, чтобы у вас было это измерение, особенно если у вас нет двери.

Пример – стандартная дверь толщиной 1-3/4 дюйма используется с притвором шириной 1-15/16 дюйма

Высота порога (если он существует или планируется) от пола. Возможно, потребуется отрегулировать подрез двери, чтобы обеспечить зазор для порогов.

Отверстия могут иметь сертификационные требования, такие как класс огнестойкости. Такие требования должны быть обозначены наклейками, прикрепляемыми к двери (а иногда и к раме). Эти требования к этикетке должны быть отмечены и записаны в форме.

Размеры фурнитуры рамы

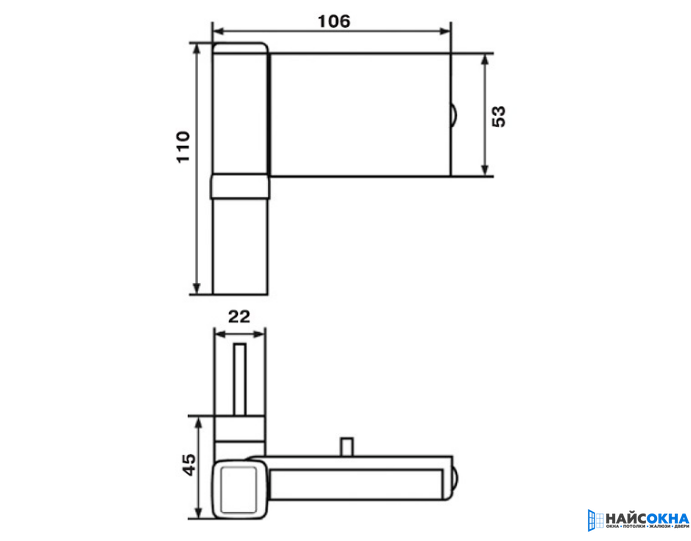

Высота петли

Высота створки петли. Наиболее распространенная высота петли (размер) составляет 4-1/2 дюйма, затем 5 дюймов, затем 3-1/2 дюйма, 4 дюйма и 6 дюймов, а затем другие размеры.

Вес петли

Толщина створки петли. Глубина паза петли обычно соответствует толщине отдельной створки петли. Обратите внимание, что существуют специальные приложения для «двойного врезного» и «накладного». Для размера петли 4-1/2 дюйма стандартный вес составляет 0,134 дюйма, а большой вес — 0,180 дюйма. Стандартный и тяжелый вес зависит от размера шарнира, как показано на рис. 2, таблица адаптирована из ANSI/BHMA A156.1. Дополнительные сведения о петлях приведены в A156.7 для шаблонов петель и A156.115 для подготовки дверей.

Рис. 2. Вес петли (адаптировано из ANSI/BHMA A156.1)

Высота петли +0/-0,015 дюйма	Класс 1			Класс 2	Класс 3	Класс 4
	Тройной груз	Двойной груз	Большой вес	Стандартный вес		Легкий вес
	Толщина металла в дюймах +/-0,005 дюйма
3»	–	–	–	–	–	>0,077
3-1/2»	–	–	–	0,123	0,123	>0,085
4»	–	–	–	0,130	0,130	>0,085
4-1/2»	–	–	0,180	0,134	0,134	–
5»	–	–	0,190	0,146	0,146	–
6»	–	–	0,203	0,160	0,160	–
8 дюймов (не в A156. 1)	–	–	0,203	–	–	–

Дорнмас петли

Расстояние от края прилагаемой створки петли до упора рамы. Это критическое измерение, и оно должно быть точным в пределах 1/32 дюйма. Самый распространенный размер 5/16″. Расстояние между петлями на двери будет правильно отрегулировано по этому размеру (типичное значение — 1/16 дюйма) для обеспечения надлежащего зазора.

Расположение петель

Вертикальное расположение каждого выреза под петлю. Рекомендуемый метод измерения – от поверхности дверного проема существующей головки рамы до верха каждой петли (т. е. «сверху к верху»).

Высота ответной планки

Размер выреза ответной планки по вертикали. Наиболее распространенным является 4-7/8», за ним следуют 2-3/4», затем 3-1/2».

Место удара

Хотя обычно указывается расстояние от пола (нижняя часть рамы) до осевой линии C/L выреза в новой установке, рекомендуемое измерение для сменных дверей — от поверхности дверного шпунта верхней части рамы до верхней части выреза (сверху вниз).

Дополнительные размеры для парного проема

Парные проемы добавляют различные варианты запирания как для активных, так и для неактивных дверей, в частности, устройства, которые запираются вертикально в ответные планки, расположенные в верхней части рамы и полу/пороге/пороге. Если устройство врезается либо в верхнюю часть рамы, либо в пол/порог/порог и предназначено для повторного использования, становится важным отметить их размер и осевую линию (C/L) зацепления. Эти размеры могут ограничивать возможности замены оборудования. Ответные планки указаны на рисунках «Существующие проемы в раме — парные проемы» в виде размеров S.1, S.2, T.1 и T.2. Проконсультируйтесь с производителем новой двери, если необходимы подвижные накладные защелки.

Размеры двери

Ширина двери

Размеры сняты от края до края поперек двери с помощью стальной ленты. На дверях со скошенными кромками измерения следует производить с широкой стороны двери, отмечая, скошены ли они на замке, петле или на обеих кромках. Для дверей из дверных пар применение или отсутствие таранной кости влияет на ширину двери.

Высота двери

Размеры взяты от верхнего до нижнего края двери с помощью стальной ленты.

Толщина двери

Измерение толщины двери с помощью стальной ленты или штангенциркуля.

Хотя термин «калибр» больше не используется для определения толщины материала, он по-прежнему используется для указания дверей и рам при заказе. Таким образом, термин «толщина» используется при определении фактического размера предмета, а «калибр» используется в контексте указания конкретной двери или рамы.

Размеры дверной фурнитуры

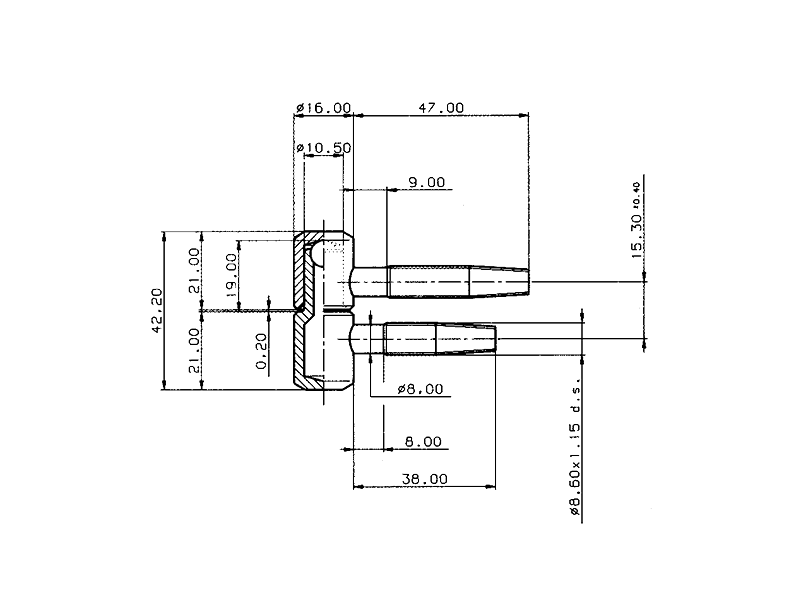

Высота петли

Высота створки петли. Наиболее распространенная высота петли (размер) составляет 4-1/2 дюйма, затем 5 дюймов, затем 3-1/2 дюйма, 4 дюйма и 6 дюймов, а затем другие размеры. Примечание: ширина шарнира не влияет на размеры фурнитуры рамы.

Вес петли

Толщина полотна петли. Глубина паза петли обычно соответствует толщине этой отдельной створки петли, где 0,134 дюйма является наиболее распространенным (стандартный вес), за которым следуют 0,180 дюйма (тяжелый вес), а затем другие менее распространенные толщины. Обратите внимание, что для «двойных врезных» и «поверхностных» врезных петель могут существовать специальные приложения.

Дорнмас петли

Расстояние от края прикрепленной створки петли до поверхности двери, ближайшей к упору рамы. Это критическое измерение, и оно должно быть точным в пределах 1/32 дюйма. Самый распространенный размер — 1/4 дюйма.

Расположение петель

Вертикальное расположение каждого выреза под петлю. Рекомендуемый метод измерения — от верха двери до верха каждой петли (т. е. «сверху-вверх»).

Размер защелки

Ширина и высота пластины защелки на краю двери. Наиболее распространены цилиндрические (1-1/8″ х 2-1/4″) и врезные (1-1/8″ х 8″).

Расположение защелки или замка

Обычно указывается от пола (нижняя часть рамы) до центральной линии (C/L) выреза в кромке двери или центральной линии (C/L) защелки при новой установке. Рекомендуемый размер для сменных дверей — от верха двери до верха выреза в кромке двери, если применимо, или от верха двери до осевой линии (C/L) отверстия для привода защелки (т. е. «сверху-вверх»). ).

Задняя часть замка

Размер по горизонтали от края двери до осевой линии (C/L) отверстия для привода защелки на лицевой стороне двери. Наиболее распространенный размер дорнсета составляет 2-3/4 дюйма для цилиндрических и врезных замков. Двери со скошенными краями замка следует измерять от более широкой скошенной стороны.
