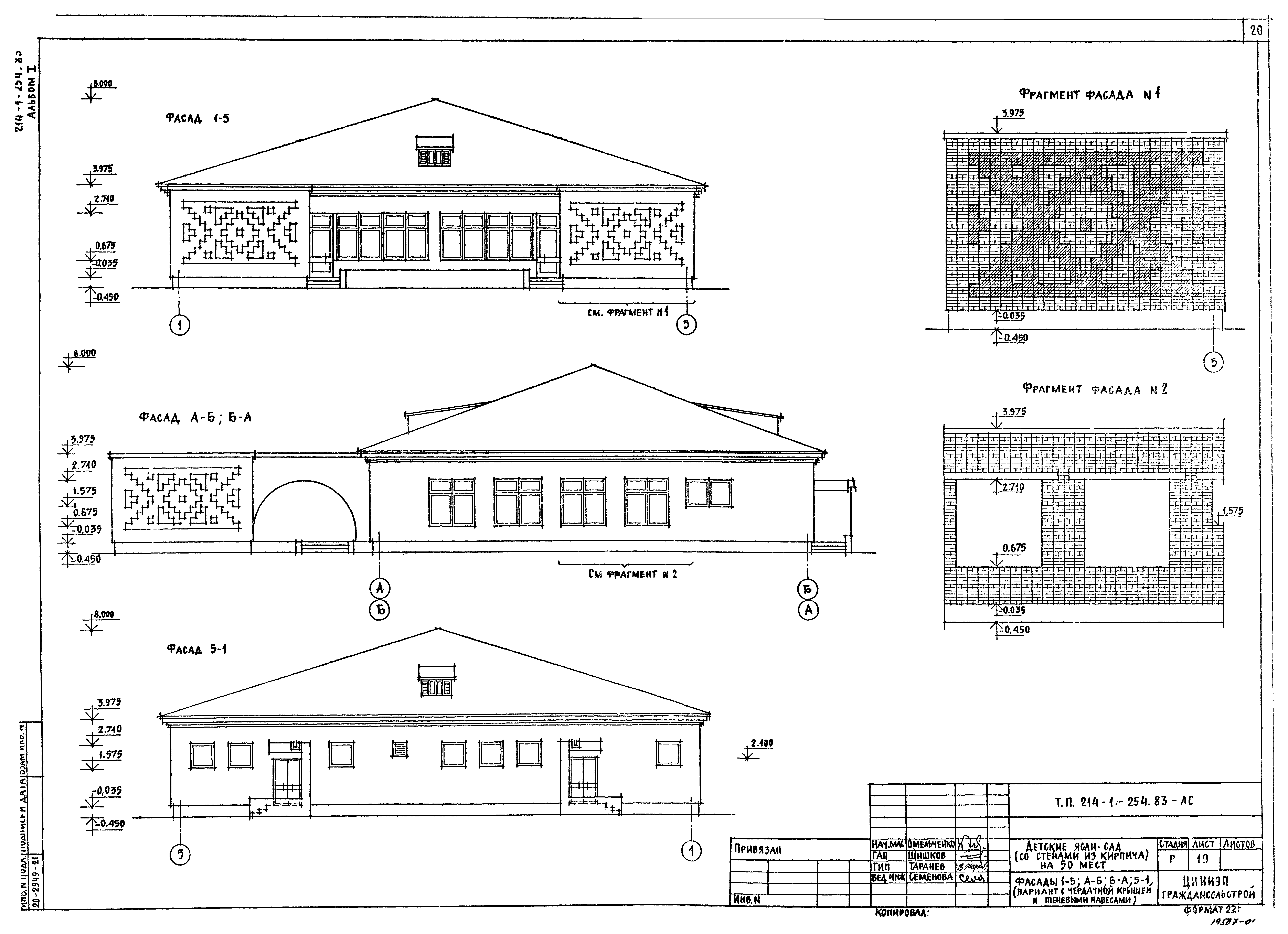

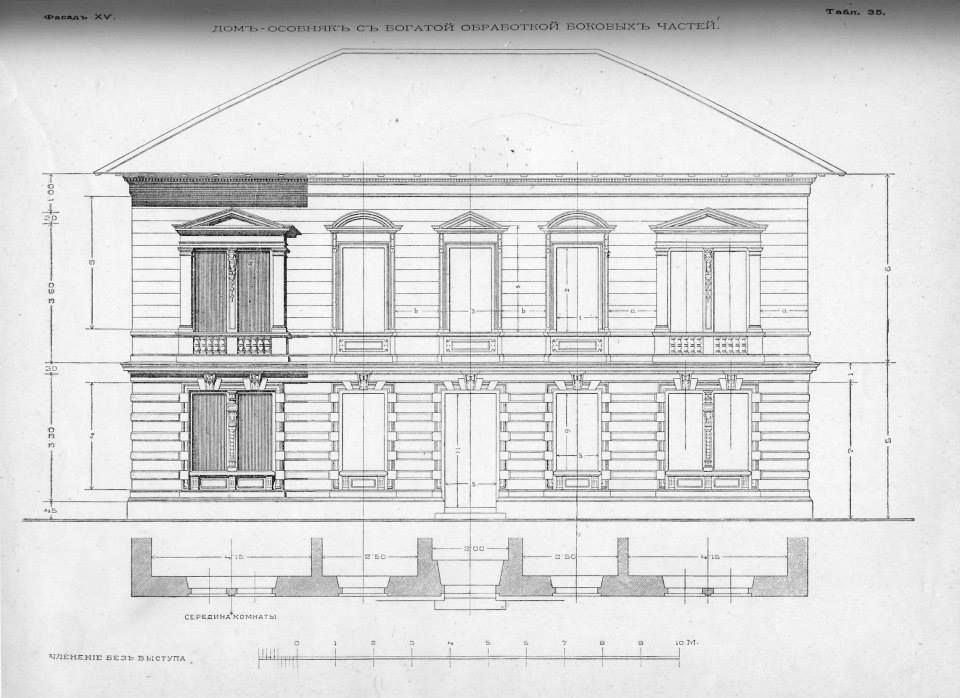

Чертежи фасадов зданий

Главная функция, которую выполняют чертежи фасадов зданий – это дать представление тем, кто их изучает и работает с ними о том, какой именно внешний вид имеет сооружение, каковы его архитектурные особенности, и в каком соотношении между собой находятся отдельные его элементы. Различают следующие разновидности фасадов:

  • Главный
  • Дворовый
  • Боковой (торцевой)

Главным фасадом в современном строительстве и архитектуре называется тот вид здания, который открывается на него со стороны площади или же улицы. Что касается других разновидностей фасадов, то их наименования происходят от их местоположения в самом здании. Как правило, в архитектурных проектах обозначаются фасады, расположенные со всех сторон строений. В тех случаях, когда фасады имеют сложную конфигурацию и располагаются не в одной, а в нескольких плоскостях, то их части, согласно действующим нормам и правилам, можно изображать на нескольких отдельных чертежах.

Если несколько (два и более) фасада здания являются абсолютно идентичными, то для них делается только один чертеж.

Чертежи фасадов зданий должны содержать изображения таких элементов, как:

  • Общий внешний вид сооружения
  • Расположение окон
  • Расположение дверей
  • Расположение балконов и лоджий
  • Расположение наличников

Чертежи фасадов панельных и крупноблочных зданий включают в себя также разрезку стен на панели и блоки.

Рабочие чертежи фасадов зданий обычно выполняются таким образом, что на них изображаются только крайние координационные оси без проставления между ними размеров. С правой и с левой стороны чертежей фасадов зданий проставляются высотные отметки уровня земли, верха и низа проемов, цоколя, верха кровли и карниза. То, как именно именуется тот или иной фасад, определяют крайние координационные оси, между которыми находится изображенный на чертеже участок строения.

Кроме того, допускается указывать наименование фасада здания находящейся на фасадной стене маркой оси (к примеру, «Фасад 17», «Фасад АВ», «Монтажная схема фасада 114» и т.д.).

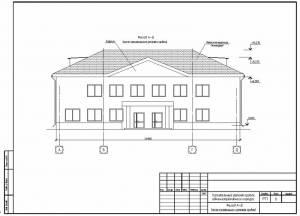

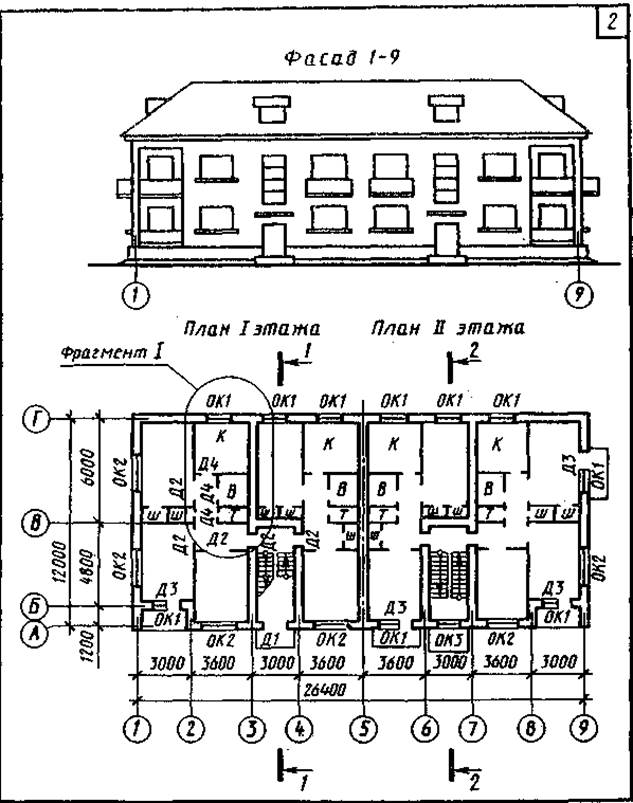

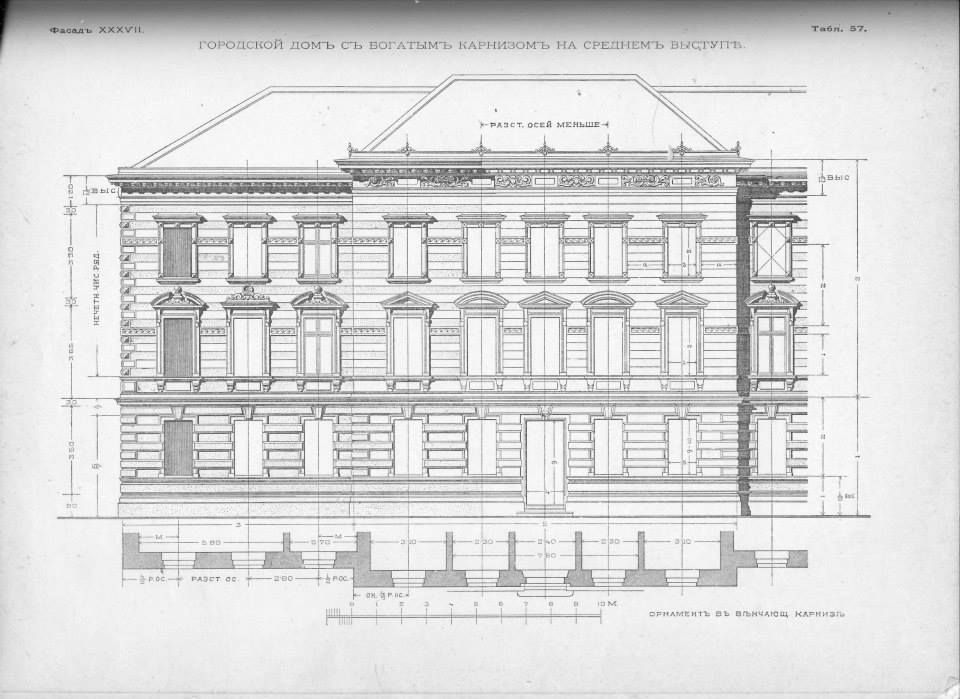

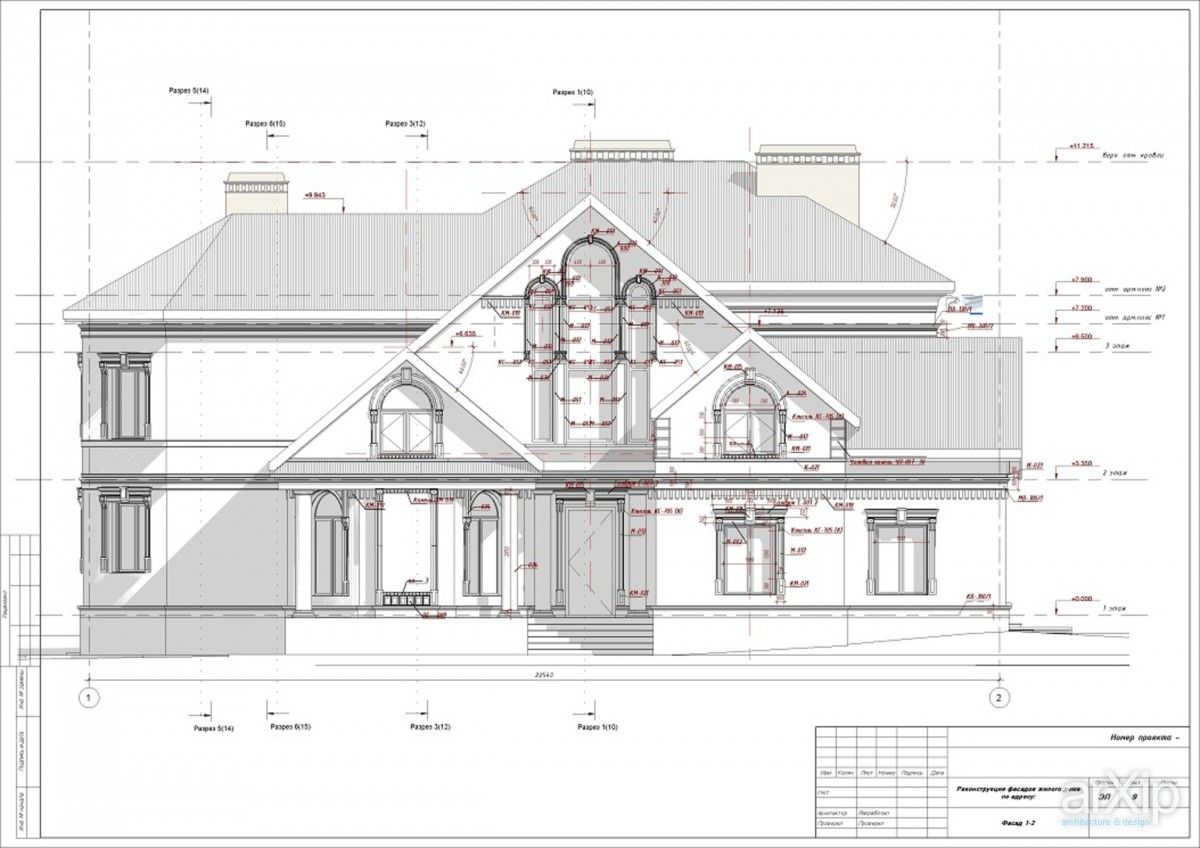

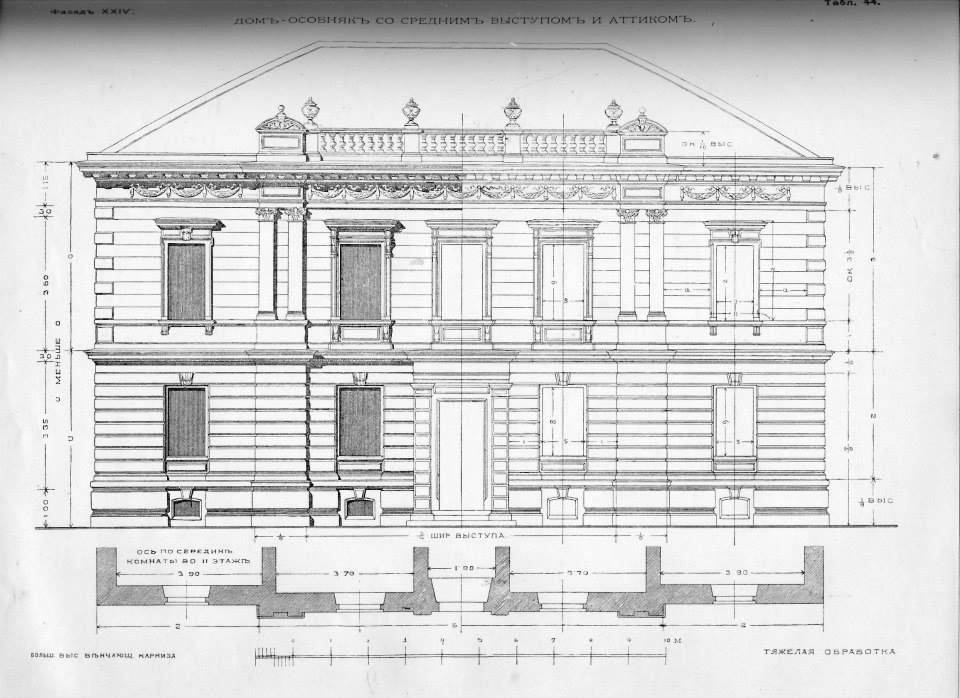

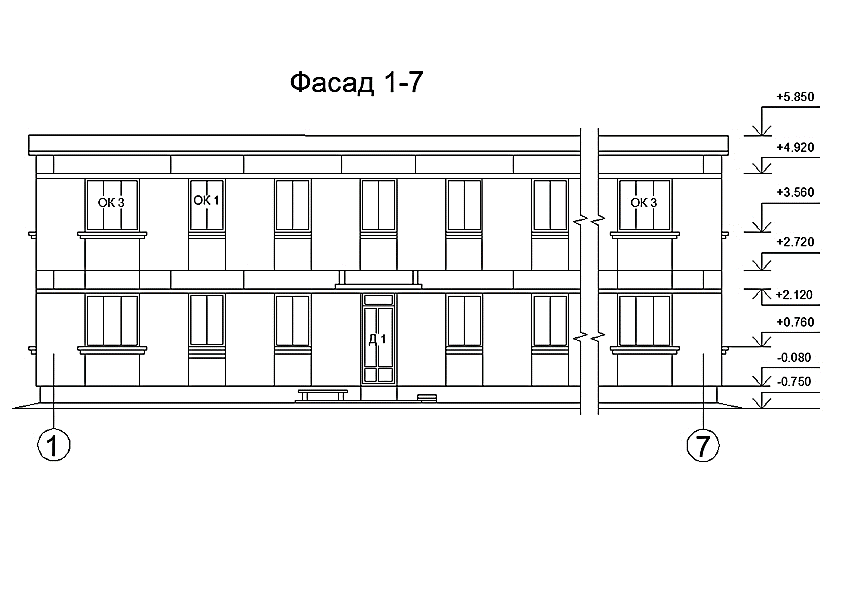

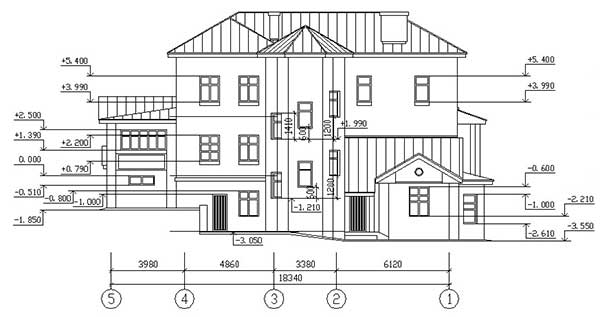

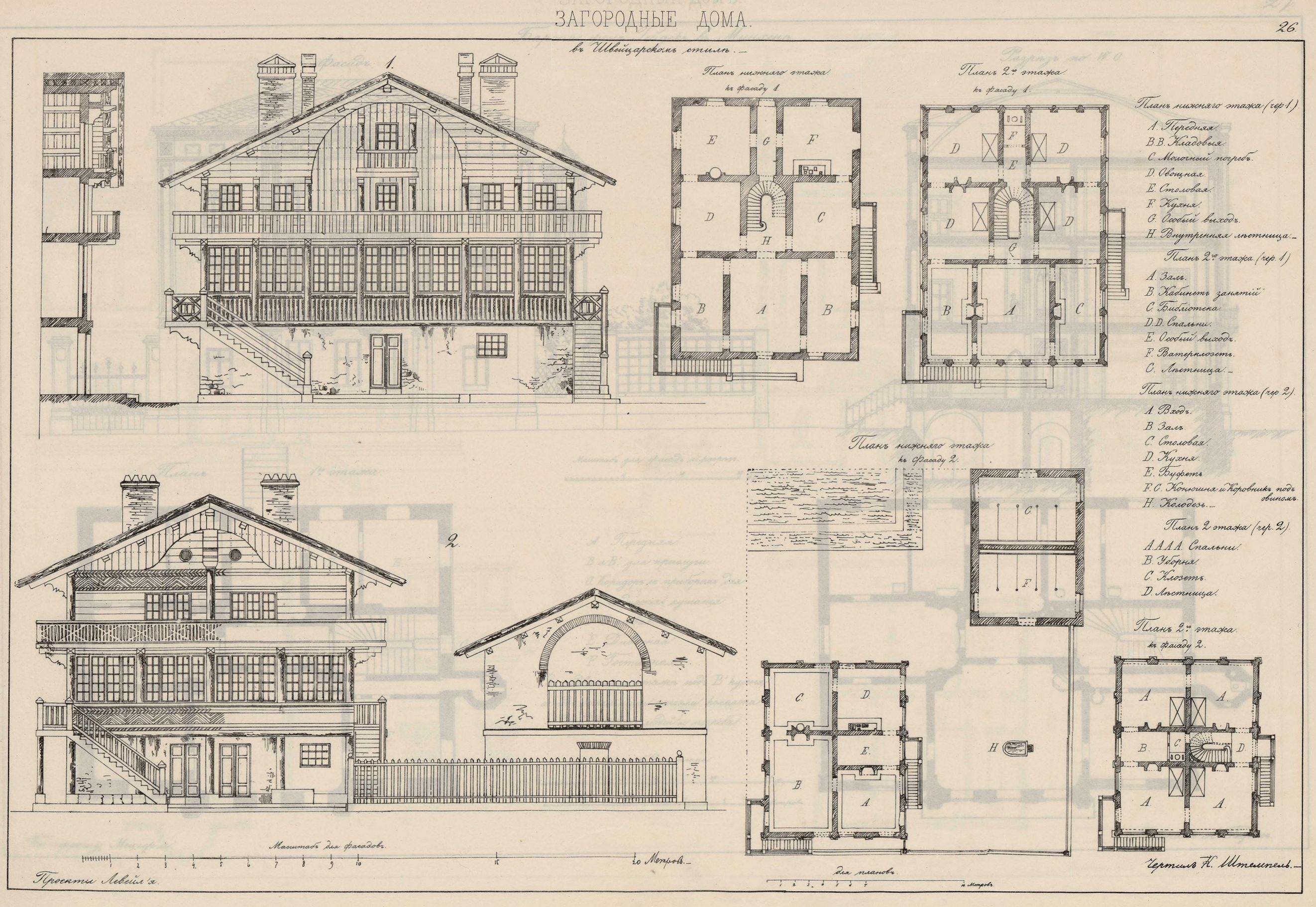

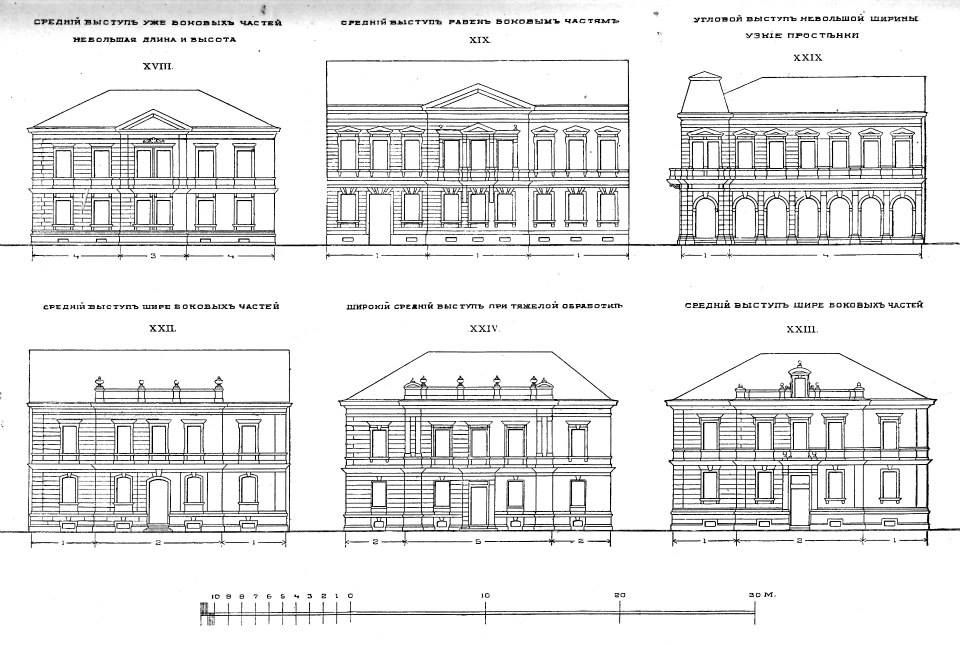

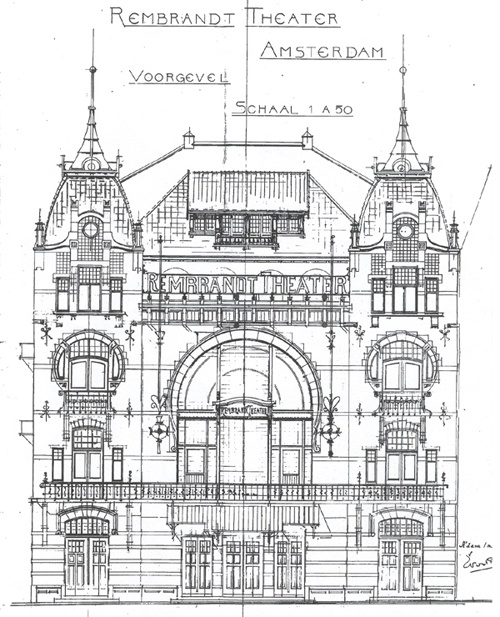

Фасад жилого дома



При построении чертежей фасадов следует выбирать такой их масштаб, который был бы минимальным, но в то же самое время достаточным для того, чтобы показать проемы, рельеф стены, имеющиеся в ней отверстия и т.п. По возможности следует также указывать на этих документах пожарные лестницы, пандусы у ворот, деформационные швы, трубы наружного водостока, а также жалюзийные решетки (в том числе и те, что устанавливаются вместо оконных переплетов). При помощи штриховки выделяют те участки стен, для выполнения которых используются материалы, отличающееся от тех, что применяются при сооружении или отделке строения. Для изображения монтажных проемов используются штриховые линии.

В тех случаях, когда на фасаде здания есть сложные участки, то они изображаются в более крупном масштабе, отдельно (то есть вычерчиваются фрагменты фасадов).

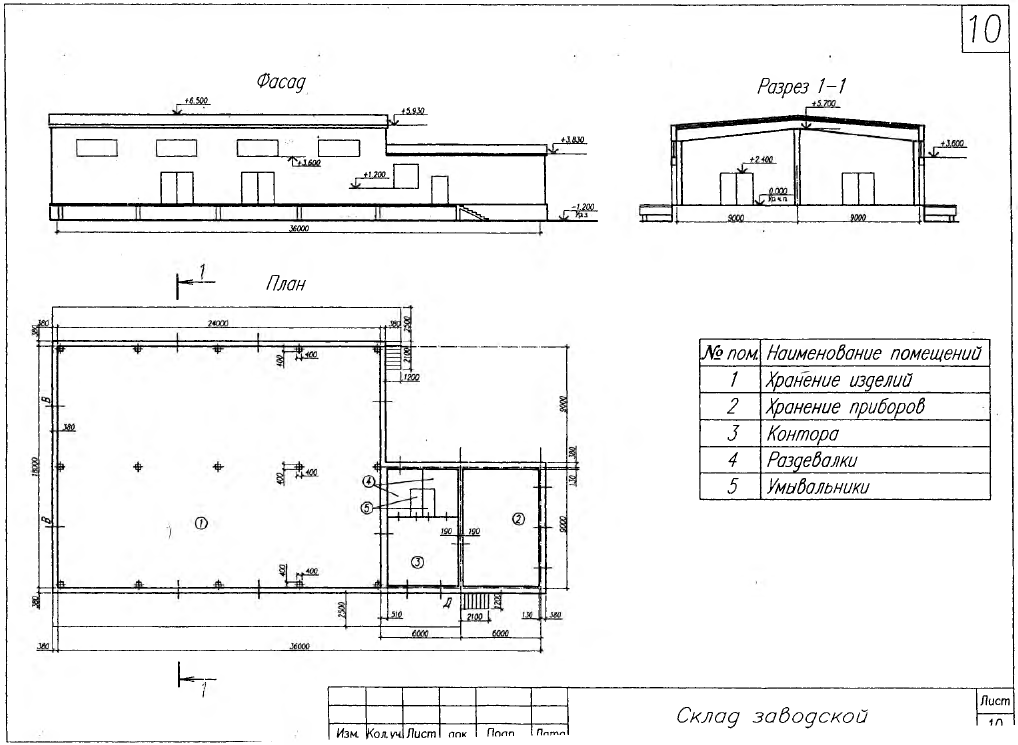

Фасад производственного здания





Вычерчивание фасада

При вычерчивании фасадов зданий все построения должны выполняться в следующей последовательности:

Внешний контур здания







Нанесение координационных осей, обозначение общего контура строения, а также (если таковые имеются) его выступающих частей.



Архитектурные элементы фасада







Нанесение дверных и оконных проемов, плит козырьков над входами, балконов, карнизов, а также прочих имеющихся фасадных элементов.





Разработка фасада дома







Нанесение дверей, оконных переплетов, балконных ограждений, расположенных на крыше дымовых и вентиляционных труб, проставление знаков высотных отметок.



Разработка фасадов здания







Далее производят проверку того, соответствует ли фасад разрезам и плану, и осуществляют его окончательную обводку. Если здания являются крупноблочными или панельными, то между блоками и панелями прочерчиваются швы.



Для изображения видимых контуров на чертежах фасадов применяется сплошная тонкая линия. Для проведения линии контура земли, можно использовать выходящую за границы фасада утолщенную линию.







Чертежи разрезов зданий — ISaloni — студия интерьера, салон обоев

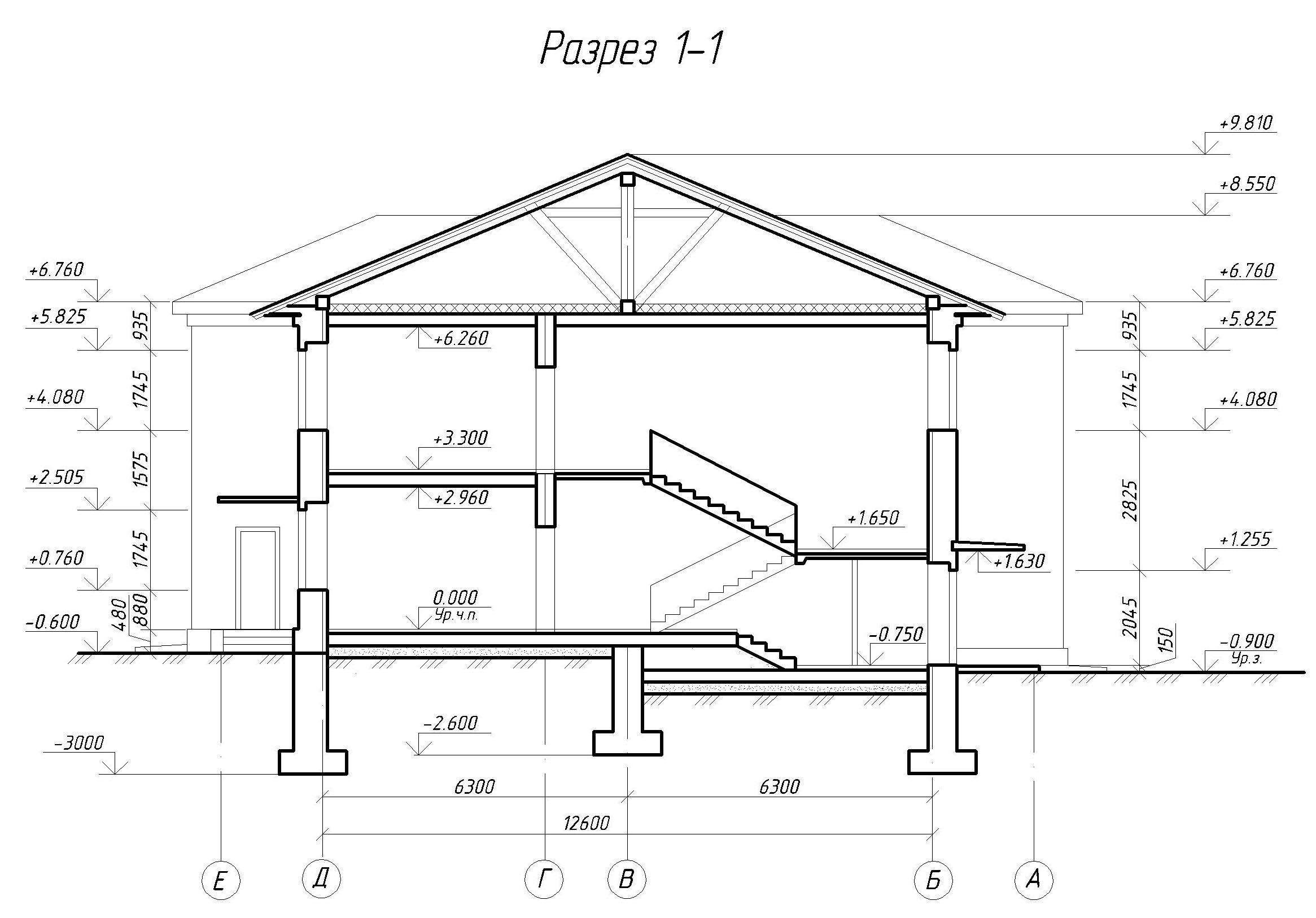

Чертежи разрезов зданий

При проектировании различных зданий и сооружений, на начальной его стадии, разработчики составляют контурные или архитектурные их разрезы, необходимые для того, чтобы указать, как именно расположены друг относительно друга различные элементы их интерьеров, а также для того, чтобы выявить внутренний вид помещений. Согласно установленным правилам, на них не изображаются конструкции стропил, перекрытий, фундаментов, а также некоторых других элементов. При этом, однако, должны быть обязательно проставлены нужные для проработки фасада высотные отметки и необходимые размеры.

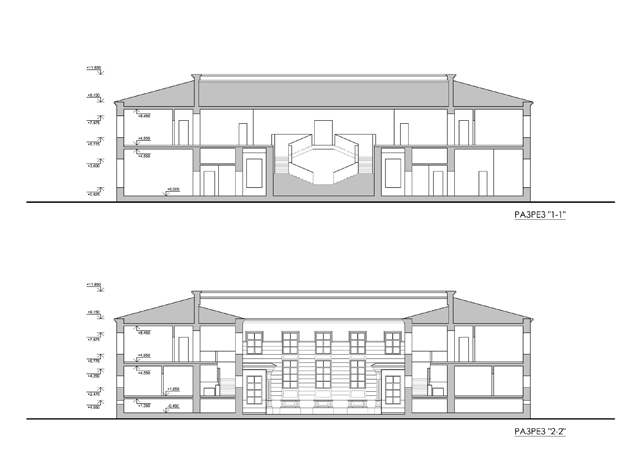

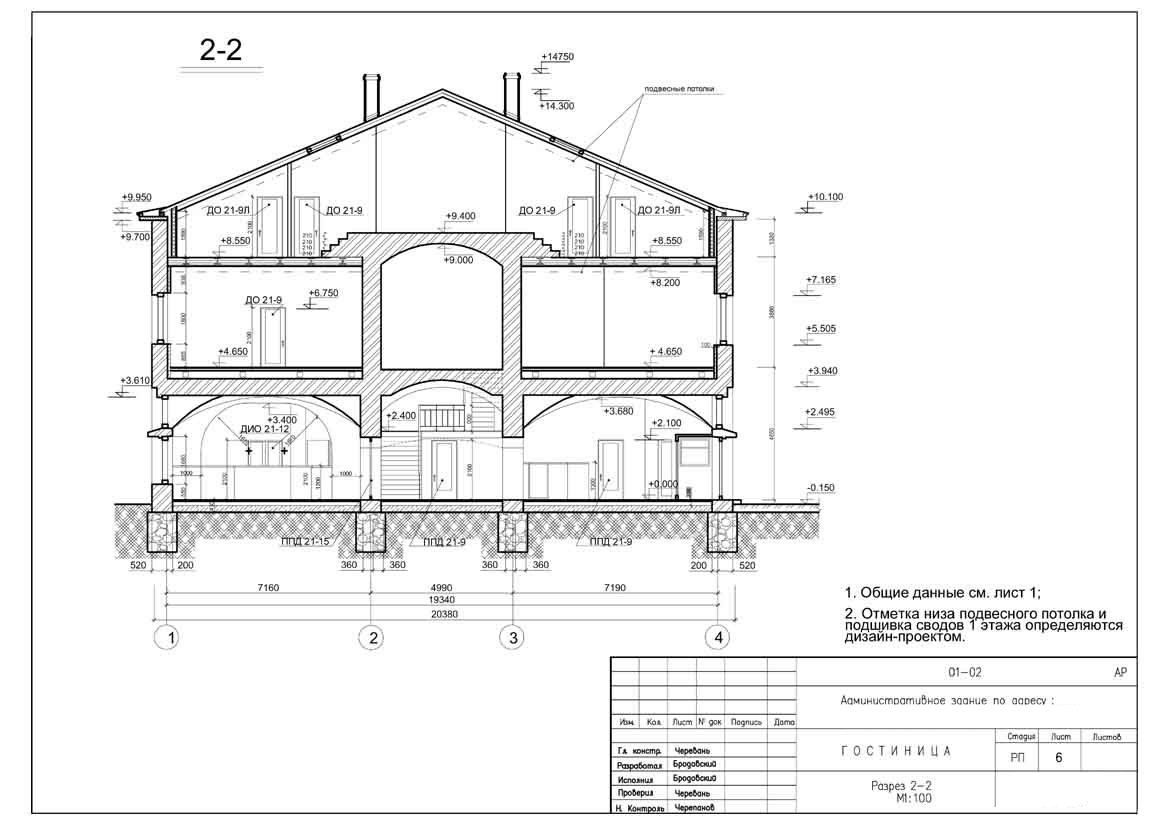

Архитектурный разрез здания



Наряду с развертками потолков и стен архитектурные разрезы применяются также для того, чтобы осуществлять проектирование интерьеров зданий (к примеру, спортивных и торговых помещений, фойе, зрительных залов), а также внутренних отделочных работ в них. Кроме того, архитектурные разрезы нужны и тогда, когда составляются проекты реконструкции зданий, являющихся архитектурными памятниками, при выполнении в них различных восстановительных и отделочных работ.

Следует заметить, что при строительстве архитектурные разрезы не находят применения, поскольку на них не отображены многие важнейшие конструктивные элементы зданий и сооружений.





Конструктивный разрез здания

Конструктивные разрезы зданий и сооружений составляются на этапе разработки рабочих чертежей. На этих документах изображаются такие конструктивные элементы строений, как перекрытия, стропила, фундаменты, а также места их сопряжений. В строительных чертежах направление взгляда для разрезов выбирают, как правило, по плану – снизу вверх и справа налево. На приведенном ниже рисунке с помощью кружочков помечены конструктивные узлы здания, а также указаны их порядковые номера. Что же касается самих чертежей узлов, то они приводятся на других листах комплекта чертежей

АС.

Конструктивный разрез здания



Координационные оси при выполнении разрезов зданий и сооружений выносятся вниз, соответствующие марки проставляются в кружках. После этого проводится размерная линия, и на ней указывается расстояние, на которое смежные оси отстоят друг от друга. На выносных линиях проставляются размеры дверных и оконных проемов, а также положение по высоте этих важных конструктивных элементов зданий и сооружений. Кроме того, должны быть обязательно проставлены отметки верха кровли и уровня земли. Высоты этажей наносятся внутри разрезов, там же делаются высотные отметки площадок лестницы и уровней полов.

Нулевой цикл и надземная часть здания

В подавляющем большинстве случаев при разработке типовых проектов зданий все их архитектурно-строительные чертежи разделяются на две группы. Первая из них относится к нулевому циклу и включает в себя те из них, которые необходимы для сооружения технического подвала, фундаментов и других подземных частей сооружений. Вторая группа архитектурно-строительных чертежей объединяет те, которые требуются для сооружения надземной части строений. Следует отметить, что такое разделение чертежей на группы вполне логично и оправдано, поскольку тогда, когда производится привязка типового проекта к условиям конкретной строительной площадки, в них требуется делать некоторые изменения.

Чаще всего они касаются тех чертежей, на основании которых строится подземная часть здания. Именно по этой причине в чертежи технических подвалов зданий вносятся нижние части лестниц.

На приведенном в качестве примера разрезе 3 – 3 технического подвала отметки плит перекрытия и технических площадок нанесены по лестнице и там же указаны все требуемые размеры. В этом же подвале прямоугольниками, зачерченными по верхнему и левому краям, показано два отверстия в стене.

Разрез технического подвала по лестнице



Для того чтобы при строительстве были правильно смонтировали площадки и лестничные марши выполняется разрез производимый по лестнице ( в данном случае 2 – 2 ) и детальные изображения выполняемые в более крупном масштабе ( 2 и 3 ). По ближним маршам лестничной клетки проведена секущая плоскость разреза, на которой нанесены марки различных элементов лестницы (металлической чердачной стремянки, маршей, лестничных площадок и т. п.), а также отметки маршей лестничной клетки.

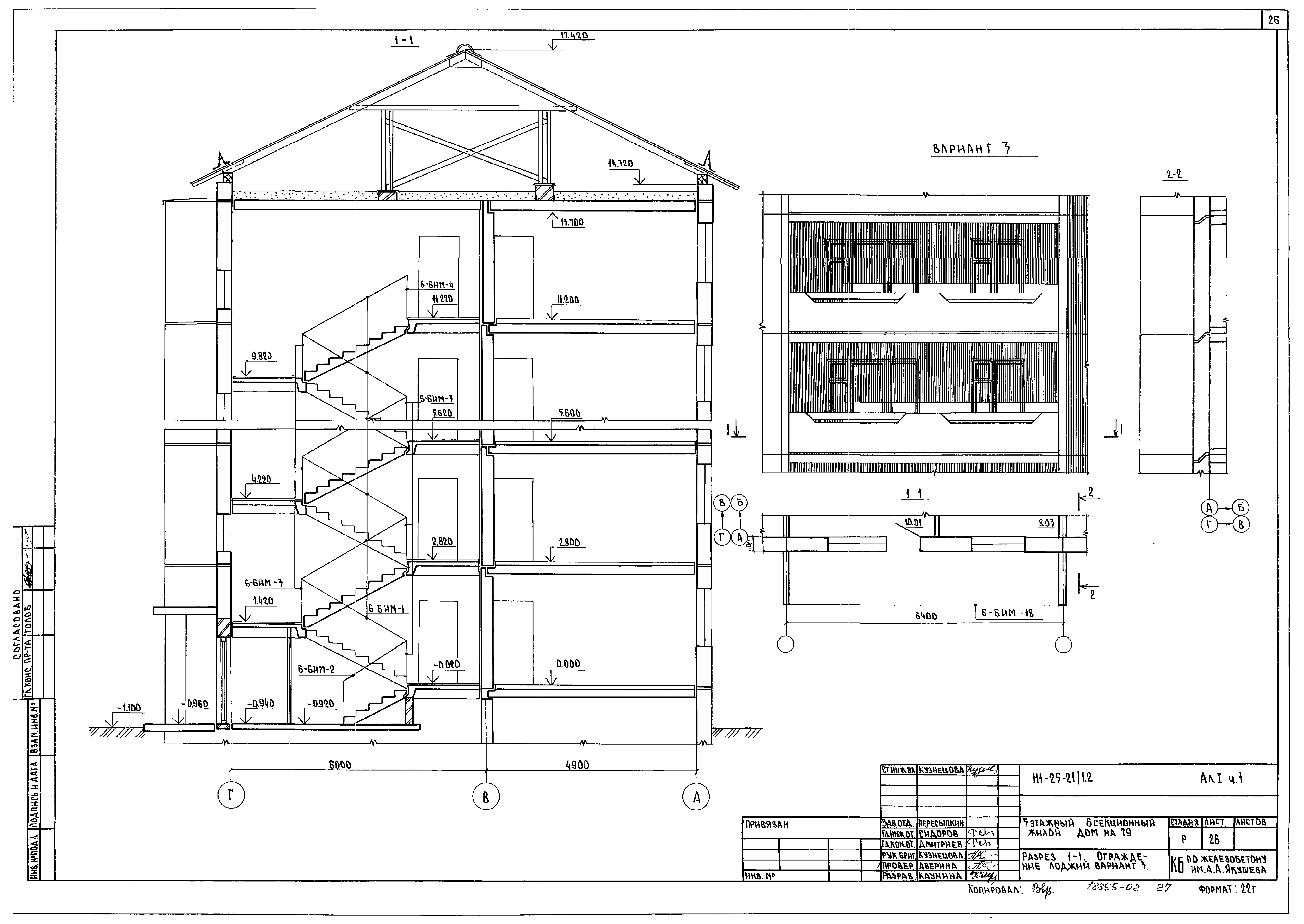

Разрез жилого дома по лестнице





Чертеж узлов лестницы



Разрезы производственных и жилых полносборных зданий индустриального изготовления вычерчиваются схематично.

На таких разрезах наносятся ссылки на чертежи конструктивных узлов и выноскаи в виде «этажерок» с перечнем слоев конструкций. На приведенных в качестве примера рисунках, что расположены ниже, изображены продольный и поперечный разрезы ( 1 – 1 и 2 – 2 ).

Поперечный разрез производственного здания



При выполнении разрезов на них указываются высоты дверных и оконных проемов, расстояния между координационными осями, наносятся отметки уровня земли ( Ур. з. ), покрытия пола ( Ур. ч. п. ), головок подкрановых рельсов ( Ур. г. р. ) верха колонн. С помощью кружков приводятся ссылки на листы комплекта, обозначаются узлы.

Продольный разрез производственного здания







Как сделать разрез здания

При составлении чертежей жилых, административных и производственных зданий необходимо строить разрезы

. Для их выполнения, согласно действующим стандартам, нормам и правилам, при построении используют тонкие линии. Порядок вычерчивания разрезов следующий:



Координационные оси и линии уровней









• Сначала для всех основных несущих стен (а если таковые имеются, то и для колонн) проводят вертикальные координационные оси.

• Затем проводят горизонтальные линии уровней, которые располагаются перпендикулярно координационным осям. Таковыми являются линии тротуара (поверхности земли), условного верха карниза и чердачного перекрытия, а также полов всех этажей.



Нанесение контуров наружных и внутренних стен









• После этого при помощи тонких линий производят нанесение контуров входящих в разрез внутренних, наружных стен, перегородок.

Кроме того, указывают высоты чердачного и междуэтажных перекрытий, а также конька крыши. Помимо этого вычерчивают скат крыши, выносы цоколя и карниза от стены.





Оконные и дверные проемы









• Далее во внутренних и наружных стенах и перегородках намечают оконные и дверные проемы, находящиеся за секущей плоскостью, видимые дверные проемы и прочие элементы зданий.

• Следующий этап – это проведение выносных и размерных линий, знаков, с помощью которых производится простановка высотных отметок, а также кружков, которыми маркируются координационные оси.



Простановка высотных отметок и размеров











• На заключительном этапе построения и вычерчивания разрезов зданий производят окончательное обведение сечений, проставляют все размеры и высотные отметки, наносят необходимые поясняющие надписи, наименования, а также удаляют лишние линии.



Для заполнения участков сечений используют графические обозначения материала и изображения элементов конструкций.





Построение разреза по лестнице

На рисунке, расположенном ниже, приведено построение разреза по лестничной клетке, которая имеет следующие параметры:

  • Общая длина – 5610 миллиметров
  • Общая ширина – 2200 миллиметров
  • Ширина марша – 1000 миллиметров
  • Зазор между маршами – 200 миллиметров
  • Высота этажей – 3000 миллиметров

Высота ступени составляет 150 миллиметров, количество ступеней в каждом марше равняется десяти ( 1500 : 150 ).

В конструкции лестниц, подступенком именуется та вертикальная плоскость, которую имеет ступень, а проступью – плоскость горизонтальная. В каждом из маршей лестницы проступь последней ступени включается в уровень площадки и полностью совпадает с ним.

По этой причине количество проступей в плане каждого из маршей не десять, а девять.

Построение разреза по лестнице

К непосредственному построению разреза приступают тогда, когда произведены все предварительные расчеты. При этом сначала проводятся координационные оси, затем вычерчиваются стены, а с помощью горизонтальных линий отмечаются уровни поэтажных и промежуточных лестничных площадок.

После этого от внутренней стены на какой-либо горизонтальной линии разреза откладывают размер ширины площадки (1410 миллиметров), намечают через каждые 300 миллиметров точки и на разрезе через них проводят тонкие вертикальные линии для того, чтобы разбить ступени. Далее в сторону площадки первого этажа откладывают 300 миллиметров (столько составляет ширина ступени), после чего эту точку соединяют с крайней точкой уровня расположенной выше промежуточной площадки наклонной прямой линией.

Полученная таким образом прямая пересекается с имеющимися вертикальными линиями в нескольких точках. Через них проводят проступи (горизонтальные линии) и подступенки (вертикальные линии). Разбивка других маршей и ступеней на разрезе производится аналогичным образом.

После того, как эта работа окончена, на разрезе вычерчивают марши и лестничные площадки, контуры сечений ступеней, площадок, стен, которые располагаются в плоскости разреза, обводят основными линиями. Необходимо также отметить, что по лестнице плоскость разреза всегда проводится по тем маршам, которые находятся к наблюдателю ближе всех остальных.







Черчение разреза дома — инструкция проектирования

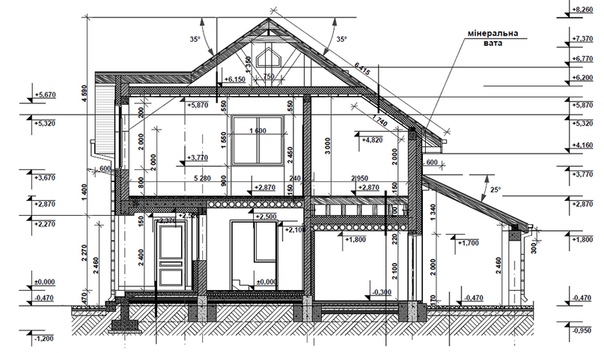

Разрез дома – это чертеж, на котором показываются внутренние составляющие строения. Он должен помогать зрительно представить расположение перегородок, окон и дверей, высотные отметки всех элементов и другое.

Основные принципы вычерчивания разреза дома

Чтобы создать разрез необходимо расположить плоскость сечения таким образом, чтобы она проходила через входную дверь в окно, расположенное в противоположной наружной стене. Таким образом, разрез дома имеет много схожих черт с планом дома, так как разрез тоже образуется плоскостью сечения, с той разницей, что здесь она вертикальная.

Важными этапами становится указание отметок пола и потолка каждого потолка. В жилых домах высота этажа составляет 2,8-3 метра. В общественных зданиях высота этажа может быть немного больше – 3-3,3 метра. Перила лестниц должны быть 9 см. Расстояние от подоконника до пола – 60-80 см. Расстояния от потолка до окна 20-30 см.

Как чертить разрез дома

Чтобы чертить разрез дома не имеет в себе особых сложностей. В подготовленном для нового чертежа месте необходимо изобразить координационные оси. Эти чертежи составляются при проектировании домов и наглядно отображают планировку дома и его несущие элементы. Чтобы помочь себе с переносом размеров с плана, можно воспользоваться линией в 45 градусов, расположив ее справа, от готового плана дома. Дополнительные элементы на разрез можно снести с готового чертежа фасада дома. После нанесения координационных осей, необходимо вычертить стены. В AutoCAD это можно сделать с помощью инструмента параллельный перенос. С учетом привязки копируются линии стен справа и слева от координационных осей.

После того, как стены готовы, необходимо обозначить уровень грунта, расположить фундаменты на указанной глубине заложения, вычертить цокольные, межэтажные и чердачные перекрытия. В этом нет особых сложностей, в программе необходимо применять все тот же инструмент параллельного копирования. Заключительным этапом в нанесении основных линий становится нанесение на разрезе дома проекций линий крыши. Как правило, разрез дома с мансардой несколько сложнее чертить, чем разрезы зданий с плоскими кровлями.

Как чертить лестницы, создавая разрез дома? Перед этим необходимо вычертить лестничные площадки. Следует отметить, что их верхняя плоскость должна находиться на одном уровне с перекрытиями. Вычерчивание ступеней начинается с нанесения верхней линии первой ступени. После этого чертится вертикальная линия вниз (высота ступени зависит от возводимого здания). Используя автокад, я бы скопировал получившиеся линии далее вправо, таким образом, получив бы чертеж лестницы. Далее чертят перила. Если это чертеж на бумаге, то для черчения лестницы, можно нанести параллельные вертикальные линии через расстояние, равное длине ступени. Далее переходят к обозначению оконных и дверных проемов, нанесению перегородок и балконов.

Инструкция по черчению разреза дома

Вычерчиваем вертикальные и горизонтальные оси здания. Под горизонтальными осями я подразумеваю линии, которые станут верхними обрезами перекрытий.

После этого откладываем от вертикальных осей по 190 мм в обе стороны. От горизонтальных линий откладывает 300 мм вниз — таким образом образуются перекрытия.

Полученная сетка имеет много лишних элементов, поэтому производим обрезку лишних линий, таким образом, получаем разрез дома, который вот вот будет готов.

Начинаем вычерчивать лестничные площадки и лестничные марши.

Следуем указания на следующей схеме.



Копируем полученный лестничный марш на нижележащие этажи.

Переходим к вычерчиванию кровли. Необходимо отметить, что в зависимости от места разреза, разрез кровли может меняться в значительной степени.

После этого переходим к вычерчиванию фундаментных блоков и самого фундамента.

Дело остается за малым. Разрез дома необходимо отредактировать, убрав лишние линии и добавив нужные элементы. К последним относятся проемы, лестничные перила и балконы.

Архитектурно-строительные чертежи. Разрез здания — презентация онлайн

АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЕ
ЧЕРТЕЖИ
РАЗРЕЗ ЗДАНИЯ
Шушарина И.В.
Разрез – это изображение здания, мысленно рассеченного вертикальной
плоскостью.
Разрезы на строительных чертежах
служат для выявления объемного и
конструктивного
решения
здания,
взаимного
расположения
отдельных
конструкций, помещений и т. п.
Масштабы
изображения
разрезов
зданий: 1:50; 1:100; 1:200 и т. д.
Если плоскость
перпендикулярна продольным
осям, то разрез называется
поперечным, а параллельна им –
продольным.
Разрезы бывают архитектурные и конструктивные.
Архитектурный или контурный разрез здания служит для
определения композиционных сторон внутренней архитектуры.
Архитектурные
разрезы
составляют
в
начальной
стадии
проектирования, на них не показывают конструкции фундаментов,
перекрытий, крыш и т.д. Такие разрезы выполняют для проработки
фасада здания.
Конструктивные разрезы входят в рабочие чертежи проекта
здания. На этом разрезе показывают конструктивные элементы здания.
При
проектировании
простых зданий применяют
поперечные
разрезы
по
лестничной
клетке,
а
также по оконным и
дверным проемам.
Направление взгляда для
разрезов принимают, как
правило, по плану снизу
вверх (продольные разрезы)
и справа налево. Иногда при
необходимости
или
в
учебных целях направление
взгляда принимают слева
направо.

5. ПОРЯДОК ПОСТРОЕНИЯ РАЗРЕЗА

1. Тонкими линиями проводят координационные оси и горизонтальные
линии основных уровней (М 1:100).
Уровень чистого пола 1 этажа
принимается за нулевой и на чертеже
обозначается «Ур.ч.п».
Высота этажа (от пола до пола, по заданию) – 3,000 м, толщину
перекрытия с конструкцией пола условно принимаем равной – 300 мм (для
всех), высота помещения (от пола до потолка, по заданию) 3,000 — 0,300 =
2,700 м. Отметка потолка на 2 этаже –2,700+3,000=5,700 м .
2. Тонкими линиями проводят контуры стен с учетом привязки (по заданию),
показывают толщину перекрытий
3. Тонкими линиями проводят контуры перегородок, оконных и дверных проемов

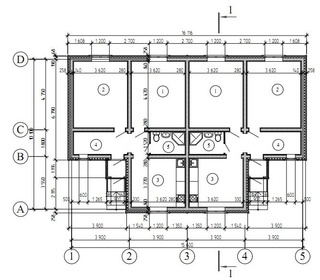

(смотри план здания на предыдущем слайде)
Оконные проемы с
четвертями.
Низ оконного
проема проводят
на высоте
750-800 мм
от уровня пола,
высота оконного
проёма 1500 мм
(по заданию),
высота двери
2100 мм
4. Расчет и построение лестницы в разрезе
Лестница состоит из лестничных маршей (наклонных элементов со
ступенями, от 3 до 18) и лестничных площадок, устраиваемых на уровне
каждого этажа и между этажами, и размещается в помещении –
лестничной клетке.
Двухмаршевая лестница
Основной элемент лестницы – ступень, которая состоит из
проступи (ширина ступени) и подступенка (высота ступени)
Размеры ступеней определяются
средним шагом человека
2h + b = 600 мм
Ширина проступи – 250-300 мм (300)
Высота подступенка – 135-180 мм (150)
При расчете следует учесть, что подступенков в марше на один
больше, чем проступей, так как одна проступь совпадает с
площадкой (фризовая ступень = 220 мм)
4. Расчет и построение лестницы в разрезе
Двухмаршевая лестница:
Высота этажа – 3000 мм
Высота 1 марша:
3000 : 2 = 1500 мм
Количество ступеней в
марше:
1500 : 150 = 10 – подступенков,
9 – проступей
Заложение марша (длина
горизонтальной проекции):
300 ∙ 9 = 2700 мм
4. Расчет и построение лестницы в разрезе
Длина лестничной клетки (L):
6000 — 190 — 200 = 5610 мм
(6000 – расстояние между осями;
190, 200 – привязки стен)
Ширина площадок:
5610 — 2700 = 2910 мм на 2 площадки
межэтажная – 1310 мм (min. – 1200 мм)
этажная – 1600 мм
Ширина марша: (для построения на плане)
2800 — 100 (зазор между маршами) = 2700 : 2 =
1350 мм
Высота марша: 1500 мм
Длина марша:
300 ∙ 9 = 2700 мм.
Ширина площадок:
межэтажная – 1310 мм.
этажная – 1600 мм.
Толщина площадок 220
мм.
Лестничные
марши и площадки
ограждают
перилами,
высота перил 900 мм
На межэтажной
площадке
вычерчивают
оконный проем
Расчет и построение маленького марша в разрезе
Высота входной двери в подъезд (для всех) – 2100 мм
Высота межэтажной площадки – 1500 мм
1500 — 220 (толщина межэтажной площадки) — 100 (min.
расстояние до верха дверного проема) = 1180 мм
2100 — 1180 = 920 мм
Количество ступеней:
900 :150 = 6 подступенков, 5 проступей.
Заложение маленького марша 5 ∙ 300 = 1500
Высота двери –
2100 мм
Заложение
марша – 1500
Количество
ступеней:
6 подступенков,
5 проступей
5. Простановка размеров
На разрезе наносятся следующие размеры:
— расстояние между координационными осями;
— отметки уровней: земли, чистого пола этажей, потолков;
— отметки верха лестничных площадок;
— размеры проемов и участков стен между ними;
— толщину стен и привязку их к координационным осям здания;
— размеры лестничных площадок и маршей.
Все отметки выше нулевой должны быть указаны на чертеже со знаком «+», а
ниже – со знаком «-».
На разрезе должны быть нанесены все необходимые размеры для определения
расположения отдельных элементов здания, но не рекомендуется дублировать
размеры, имеющиеся на фасаде.
Знак высотной отметки

21. 6. Обводка разреза

Контуры стен, перекрытий, крыши, фундамента и лестничных
маршей, попавших в разрез обводятся линией толщиной – 0,5 — 0,7 мм.
Контуры перегородок обводятся линией – 0,3 — 0,4 мм
Заполнение проемов, конструкции, не попавшие в разрез — например,
лестничные марши; – 0,15 — 0,2 мм
Уровень земли – 0,7…0,8мм
Выносные, размерные, осевые линии проводятся толщиной – 0,150,2 мм
СПАСИБО ЗА ВНИМАНИЕ!

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings. REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings. DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select. selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Чертежи разрезов зданий — Энциклопедия по машиностроению XXL

Чертежи разрезов зданий делают для выявления конструктивных особенностей здания. Кроме горизонтальных разрезов (планов), выполняют фронтальные и профильные разрезы.  [c.452]

Для чего выполняют чертежи разрезов зданий  [c.460]

По каким частям зданий рекомендуется проводить секущую плоскость ври выполнении чертежа разреза здания  [c. 460]

Какие размеры и отметки наносят на чертежах разрезов зданий  [c.460]


На рис. 28 приведено детальное изображение узлов зенитного фонаря, показанного на рис. 27. Каждый узел фонаря имеет свой номер (цифра, обведенная тонким кружком), соответствующий нумерации, принятой на чертеже разрезов здания (рис. 27). При ознакомлении с чертежом следует обратить внимание на принятый для изображения детали масштаб (М1 10), который отличается от масштаба, принятого для основных проекций здания (1 200).  [c.35]

На чертежах разрезов зданий пол на грунте изображают одной сплошной основной линией, а пол по перекрытию или кровлю — одной сплошной тонкой линией, независимо от числа слоев в конструкции пола или кровли.  [c.302]

На чертежах разрезов зданий и сооружений, выполненных в масштабе 1 50 и мельче, условное обозначение  [c.336]

Х.8. Чертежи разрезов зданий  [c. 301]

На чертежах разрезов зданий, выполненных в масштабе 1 50 и мельче, каменную кладку в сечении заштриховывают тонкими линиями, наклоненными под углом 45°, или обводят по контуру сплошной основной линией.  [c.159]

Чертежи разрезов зданий и сооружений изготовляют в соответствии с ГОСТ 21.501—80 и приведенными ниже рекомендациями.  [c.181]

На черт. 18.1.5…18.1.7 даны примеры графического оформления рабочих чертежей разрезов зданий.  [c.185]

ЧЕРТЕЖИ ВЕРТИКАЛЬНЫХ РАЗРЕЗОВ ЗДАНИЙ  [c.281]

Разрезам здания (сооружения), разрезам и видам его отдельных участков присваивают общую последовательную нумерацию в пределах каждого основного комплекта рабочих чертежей или его части.  [c.389]

Чертежи планов, фасадов и разрезов зданий называются основными, по ним осуществляется строительство зданий.  [c.390]

На рис. 17.8—17.10 приведен для чтения чертеж производственного здания. Он состоит из плана, поперечного разреза и четырех фасадов.  [c.426]

Разрезам здания или сооружения присваивают общую последовательную нумерацию арабскими цифрами в пределах каждого основного комплекта рабочих чертежей. Допускается разрезы обозначать прописными буквами русского алфавита.  [c.383]

Контуры разрезов и сечений на чертежах планов зданий выполняют сплошной основной линией (толщиной 0,6… 1,5 мм). Все остальные линии чертежа, не попадающие в плоскость сечения, выполняют сплошными тонкими линиями (s/3…s/2) так же, как размерные и осевые линии. Законченный чертеж плана этажа проверяют и удаляют лишние линии.  [c.391]

Согласно ГОСТ 21.601—79 и 21.602—79 в основной комплект рабочих чертежей санитарно-технических устройств включают общие данные систем планы и аксонометрические схемы систем планы, разрезы и схемы установок. Чертежи санитарно-технических устройств разрабатывают на основе архитектурно-строительных чертежей планов, разрезов зданий. Разветвленные сети систем водопровода, отопления и газоснабжения изображают в аксонометрических схемах с использованием фронтальной изометрии. На отдельных участках трубопроводов указывают диаметр, длину участка, величину и направление уклона.  [c.406]


Какие разрезы применяют на чертежах изображений зданий  [c.334]

Разрезы зданий осуществляются горизонтальными и вертикальными секущими плоскостями, проходящими через дверные и оконные проемы. Разрезы выполняют в масштабах 1 100, 1 200, используя линии чертежа по ГОСТ 2.303—68.  [c.333]

Помимо производственных отделений и вспомогательных служб на компоновочном плане цеха должны быть указаны подвалы, траншеи и приямки с простановкой их размеров. На чертеже компоновочного плана следует также указывать магистральные проезды, ввод железной дороги, места энергетических вводов, ворота, двери, проемы, магистральные коммуникации и трансформаторные подстанции. В разрезах здания должны быть указаны антресоли, подземные сооружения и сооружения, размещаемые на нулевой отметке цеха, а также подвесные транспортные средства.[c. 177]

Чертеж плана этажа представляет собой горизонтальный разрез здания плоскостью, проходящей на уровне половины высоты оконных проемов (в других случаях план снабжается надписью, например, план на отметке 0,000). По плану этажа судят о размерах и форме здания, о размерах, форме и взаимном расположении отдельных помещений, о расположении оконных и дверных  [c.450]

При этом планы и разрезы здания на санитарно-технических чертежах вычерчивают сплошными тонкими линиями без маркировки строительных элементов, без размеров строительных конструкций и без излишней их детализации. Сети трубопроводов на планах, разрезах и схемах наносят сплошными основными линиями.  [c.309]

Разрезы зданий. В строительных чертежах при вычерчивании плана дают проекцию горизонтального ра3 реза здания. В многоэтажных зданиях горизонтальный разрез делают по каждому этажу. При одинаковом расположении помеш,ений по этажам ограничиваются только одним разрезом. Горизонтальную секущую плоскость мысленно проводят на середине высоты оконных (и дверных) проемов.  [c.31]

Чертежи деталей часто выполняются иа том же листе, на котором выполнен разрез здания. Для чертежей деталей применяются масштабы 1 20, 1 10,  [c.143]

Уже в тот период строительные чертежи выполнялись в прямоугольных проекциях и перспективе, включали фасады, планы и разрезы зданий и сооружений, а также отдельные их детали.  [c.4]

Чертежи планов, фасадов, разрезов зданий, их элементов и деталей комплектуют в отдельную часть проекта под маркой АР — архитектурные решения или АС — архитектурно-строительные. Назначение этих чертежей — показать объемно-планировочное и конструктивное решения проектируемых зданий, а также их внутренний и наружный вид.  [c.269]

Какой маркой обозначаются чертежи планов, фасадов и разрезов зданий  [c.305]

Планы, фасады и разрезы здания называют общими архитектурно-строительными чертежами, так как эти чертежи дают полное представление о здании о планировке и размерах помещений, количестве этажей, архитектуре здания, конструкциях и материалах основных его элементов. На основе общих архитектурно-строительных чертежей здания составляют чертежи и на производство специальных строительных работ по водоснабжению и канализации, отоплению и вентиляции, газоснабжению, электроснабжению и др.  [c.94]

Фасады и планы зданий, выполняемые в масштабах 1 100, 1 200, 1 400, не содержат указаний на конструкцию отдельных узлов. Поэтому на строительных чертежах разрезы здания обычно выполняются в более крупном масштабе (1 50, 1 100). Планы зданий и сооружений располагают, к к правило, дтинной стороной  [c.385]

Чертежи разрезов зданий. На размерах в рабочих чертежах зданий показывают конструктивные элементы (фундаменты, стропила, перекрытия и т. д.) и их сопряжения (рис. 18.15). Координационные оси А, Б, В вынесены вниз, их марки проставлены в круокках. Положение констружтивных элементов здания по высоте определено с помощью высотных отметок, которые проставлены на выносных линиях уровней соответствующих элементов слева и справа от изображения. Внутри разреза нанесены высоты этажей, дверных и оконных проемов, а также высотные отметки уровней полов и площадок лестницы.  [c.391]


По каким частям здания рекомендуется проводить секущую плоскость при выпо.пнении чертежа разреза здания  [c.307]

Масштабы чертежей разрезов зданий и сооружений принимают по табл. 12.6.1. Ко -поновку чертежа выполняют в соответствии с 2.8. Разрезы вычерчивают в соответствии с 7.1. Для построения вертикальной модульной координационной сетки (чер1.  [c.183]

На чертежах разрезов зданий и сооружений наносят все размеры и отметки. необходимые для тзпределения положения любого конструктивного лемента (см. черт. 18.1.4, е).  [c.184]

Выбирая положение секущей плоскости, стремятся получить наиболее содержательный разрез. Например, при построении разрезов многоэтажных зданий секущую плоскость необходимо проводить так, чтобы она рассекала лестничную клетку по одному из маршей. На чертежах несложных зданий рязрез должен проходить через на-ру кную дверь фасада, дверь внутренней стены и окно заднего фасада. Чтобы показать все необходимые элементы, часто прибегают к сложным разрезам. Для изображения более сложных зданий выполняются два или несколько поперечных и продольных разрезов.  [c.386]

В состав технического проекта входят планы, фасады и разрезы здания (общие архитектурно-строительные чертежи), пояснительная записка и сметная стоимость строительства. На фиг. 259 приведен чертеж (технического проекта) каменного восьмиквартирного жилого дома.  [c.204]

Для представления о внутреннем устройстве здания его мысленно разрезают вертикальной секуш,ей плоскостью перпендикулярно фасадной стене так, чтобы эта плоскость проходила через лестничную клетку, оконные и дверные проемы. В строительных чертежах поперечные разрезы зданий принято выполнять в более крупных масштабах, чем чертежи фасадов, планов.  [c. 31]

В состав проектного задания входят чертежи планов, фасадов, разрезов зданий, генеральные планы и т. п. без детальной проработки конструкций и деталей. Сюда включаются также сметно-финансовый расчет, определяющий примерную стоимость сооружения приводятся и другие техни-ко-экономические показатели. Проектное задание представляется в утверждающую инстанцию с целью одобрения для дальнейшей разработки.  [c.255]


Открытый урок. Чертеж плана, фасада и разреза здания.

Предмет: __Черчение_____________________ Дата проведения: 21.04.2017 Учитель:__Кашапова О.В.__________ Класс:______9___________

Тема урока: Чертеж плана, фасада и разреза здания.

Тип урока: Новая тема.

Вид урока: Комбинированный.

ТДЦ урока:

обучить:   дать учащимся общие сведения о строительных чертежах, таких как фасад, план, разрез здания. Познакомить с правилами составления и чтения чертежей.

развить: развить логическое и творческое мышление в чертежах.

воспитать: данная тема способствует воспитанию любознательности, усидчивости, сообразительности, внимательности и развитию интереса к черчению, формирование  аккуратности в построении чертежей.

Конечный результат: Ученики знают как чертить фасад здания, план, разрез здания.

Оборудование: учебник, линейка, ластик, карандаш, циркуль, папка для черчения формата А4, макет дома, цветне мелки.

Литература: Литература: Черчение учебник для 9 класса В.Г Чукалин, М.М. Ахметжанов. Алматы «Атамура» 2013.

Методы обучения:

1.Методы организации научно-познавательной деятельности:

    1. Словесные: рассказ, лекция, беседа и т.д.____________________________________________

    2. Наглядные: демонстрация, иллюстрация.

    3. Практические упражнения: лабораторные опыты, трудовые действия.

    4. Проблемно-поисковые.

    5. Репродуктивные.

    6. Методы самостоятельной учебной работы школьников.

2.Методы стимулирования учебно-познавательной деятельности:

    1. Методы познавательной игры.

    2. Учебных дискуссий.

      1. Создания ситуаций успеха в учёбе.

      2. Предъявление учебных требований.

3.Методы поощрения ____________________________________________________

    1. Методы контроля за эффективностью учебно-познавательной деятельности:

      1. Методы устного, письменного, лабораторного контроля.

      2. Индивидуального, фронтального, тематического контроля. Поурочного контроля.

Формы организации познавательной деятельности учащихся: фронтальная, групповая, ролевая игра, индивидуальная, парная.

Дидактический материал: раздаточный материал, видеотека, игротека, таблицы, тесты, карточки ____________________________________________________________________________________

  1. Организационный момент.

  2. Актуальность темы

  3. Изучение нового материала. Повторение старого материала.

  4. Физ. минутка

  5. Практическая часть

  6. Рефлексия

  7. Домашнее задание

Этап урока

Содержание учебного материала

Примечание

  1. Организационный момент.

Приветствие. Проверка присутствующих. Подготовка урока. Проверка домашнего задания. Сообщение темы урока.

3 мин.

  1. Актуальность темы

  1. Изучение нового материала. Повторение старого материала.

  1. Физ. Минутка

  1. Практическая часть

  1. Рефлексия

  1. Домашнее задание

Для того, чтобы построить любое здание, даже древние люди пользовались чертежами. Они были несовершенны и скорее напоминали рисунки, чем чертежи. С развитием индустрии строительные чертежи преобразовались. Заводы, спортивные комплексы; магазины, остановки, машины — все сооружения, которые окружают нас невозможно создать без строительных чертежей. Строят здания и сооружения, пользуясь строительными чертежами. Первым этапом всякого строительства является составление проектного здания. Затем разрабатывают рабочие чертежи, т.е.  рабочий чертеж обычно содержит основные и вспомогательные размеры необходимые для изготовления или установки.

1.Рабочий чертеж дома:

2. Рабочий чертеж освещения, электропроводки, выключателя и розеток:

Строительные  чертежи,  как  и  машиностроительные выполняют методом прямоугольного проектирования на основные плоскости проекций, но в отличие от последних изображениям присваивают другие названия: соответствующие виды здания, называют фасадами, горизонтальные разрезы здания—планами, вертикальные разрезы—поперечными и продольными разрезами, а горизонтальную проекцию или вид сверху на участок, на котором располагается проектируемое здание или комплекс зданий и сооружений, называют генеральным планом.

Основные изображения на строительных чертежах называются фасад, план, разрез.

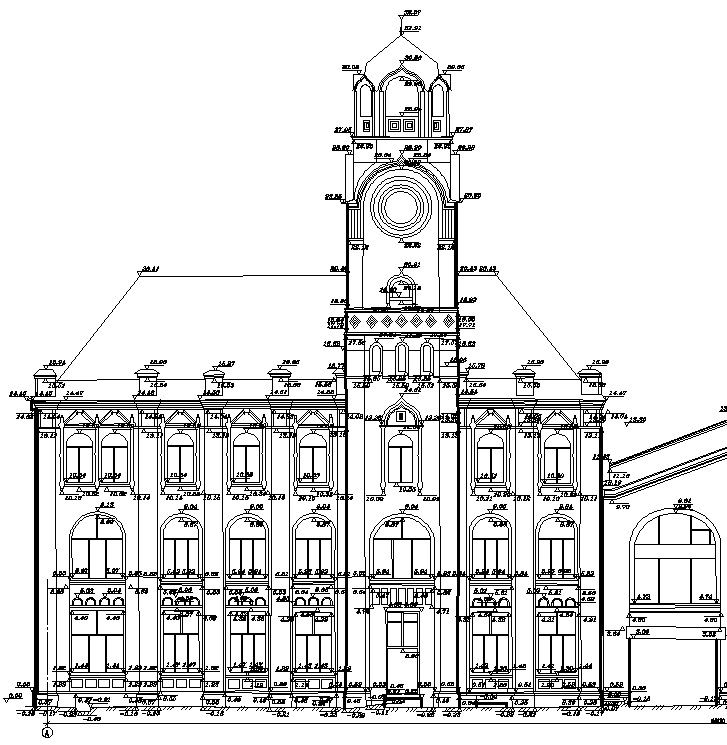

1. Фасад — изображение внешних сторон здания. На них показывают расположение окон дверей, а также архитектурные детали здания. Фасадами называют виды: вид спереди (главный фасад), вид сзади (дворовый фасад) и вид сбоку (слева и справа — торцевые фасады).

Фасады выполняются в масштабе 1 : 200; 1 : 400; 1 : 500. Зависит от площади здания.

2. Планом здания называют разрез здания горизонтальной плоскостью на уровне немного выше подоконников (линия горизонта).

Планы выполняют для каждого этажа, кровли, фундамента. Если план расположен на одном листе с фасадом, то сохраняют проекционную связь между ними. Что можно определить по плану?

Обычно план здания начинают вычерчивать с проведения осей стен и колонн. Оси стен, начерченных на плане вертикально, отмечают (в кружочке) цифрами. Оси стен, расположенные горизонтально, отмечают заглавными буквами русского алфавита.

По плану можно определить форму и размеры здания, расположение помещений, оконных и дверных проемов. На планах показывают санитарно-техническое оборудование, системы отопления и вентиляции.

Ширину и длину здания, расстояние между осями стен, размеры проемов и простенков также наносят на плане в миллиметрах (иногда в сантиметрах). Кроме того, указывают площадь (кв.м.) помещений цифрой, подчеркнутой линией. Размерные линии ограничиваются не стрелками, а штрихами (под углом 45°).

3.Разрез здания — мысленное рассечение предмета одной или несколькими плоскостями. На разрезе показываются также и те детали и их части, которые расположены за секущей плоскостью.

Разрез (архитектурный, фронтальная проекция здания или архитектурной детали, условно рассеченных плоскостью или системой плоскостей) служит для условного изображения на чертеже конфигурации архитектурных деталей, объёмов или внутренних пространств и характеризует форму и конфигурацию сооружения. За высоту здания принимают размер от уровня земли до конька здания.

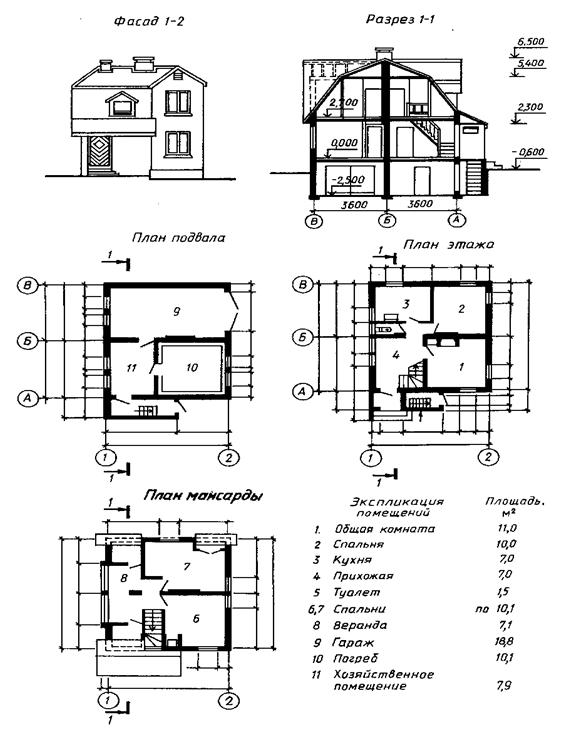

Фото фасада, плана, разреза здания и здания в аксонометрической проекции.

Работа по готовому макету дома, на доске. Учитель на доске показывает как делать разрез здания в чертеже и в перспективе.

Условные обозначения на плане:

1.Сантехнические обозначения на плане

2.Осветительные обозначения на плане

3.Мебельное обозначение на плане

4.Общее условное обозначение на плане.

5.Условные обозначения ландшафта на плане.

Физ. Минутка. Для шеи, спины и глаз.

Работа над чертежами:

1.Индивидуальная работа – три человека с каждого ряда (самые сильные ученики) делают генеральный план трехэтажного здания.

2.Групповая работа: 1-ая группа – делает план 1 этажа, 2-ая группа – план третьего этажа, 3-яя группа – план 3 этажа.

3.Фронтальная работа – во фронтальной и угловой перспективе сделать чертежи холла 1-го,2-го и 3-го этажей.

1. Вам урок понравился?

2. Вопросы есть по новой теме?

Учитель раздает шарики всем ученикам, кому тема понятно тот дует шарик и завязывает, кому тема не понятна, надувает шарик и лопает.

Дочертить чертежи. К следующему занятию принести с собой ДСП 1*1, потолочную плитку, мастер клей, резак каждому ученику, линейку. Будем делать макет 3-х этажного здания.

5 мин.

10 мин.

1 мин.

24 мин.

1 мин.

1 мин.

Чертеж разреза — Проектирование зданий

«Чертеж в разрезе», «разрез» или «чертеж в разрезе» показывает вид конструкции, как если бы она была разрезана пополам или разрезана по другой воображаемой плоскости.

Для зданий это может быть полезно, так как дает вид через пространства и окружающие конструкции (обычно в вертикальной плоскости), который может выявить взаимосвязи между различными частями зданий, которые могут быть не видны на чертежах плана. Чертежи плана на самом деле являются разновидностью разреза, но они прорезают здание в горизонтальной, а не вертикальной плоскости.

Направление плоскости, через которую разрезается разрез, часто отображается на чертежах плана и фасадах линией длинных и коротких штрихов, называемой плоскостью разреза. Если есть несколько секций, линия может иметь буквы на каждом конце, указывающие имя чертежа разреза, и стрелку, показывающую направление, в котором принимает вид.

Линия разреза может проходить через здание косвенным путем, если это помогает показать наиболее важные элементы или перекрестки в здании, как показано на рисунке ниже.

В этом случае чертеж сечения будет называться «Разрез B-B».

Затенение, перекрестная штриховка или другие стили заливки и / или более толстые линии могут использоваться для обозначения прорезанных частей конструкции, таких как стены, крыши и полы.

Масштаб чертежа в разрезе будет зависеть от размера нарисованного здания и уровня детализации, который необходимо показать. Разделы могут отображать все здание или могут быть сосредоточены на конкретном компоненте, соединении или сборке.В этом случае они могут быть похожи на сборочные чертежи, но отличаться тем, что обычно не содержат деталей фактического процесса сборки.

Различные типы перекрестной штриховки могут использоваться для различения различных типов компонентов на подробных чертежах в разрезе. Существуют стандарты штриховки, которую следует использовать на некоторых распространенных материалах, например, двойные диагональные линии указывают на кирпичную кладку, волна указывает на изоляцию и так далее.

Перспективные разрезы включают трехмерную проекцию пространств за плоскостью сечения и могут использоваться для графической иллюстрации взаимосвязи между пространствами и компонентами здания, а также их глубины, что может быть очень полезно при попытке интерпретировать сложный дизайн.

Все чаще чертежи разрезов могут создаваться автоматически с помощью программного обеспечения для трехмерного моделирования, включая перспективные разрезы, где это необходимо.

[править] Статьи по теме «Проектирование зданий» Wiki
[править] Внешние ссылки
  • «Справочник по строительству» (6-е изд.), ЧАДЛИ, Р. и ГРИНО, Р., Баттерворт-Хайнеманн (2007)

Архитектура 101: Что такое чертеж сечения?

Architizer Journal поддерживается читателем.Когда вы совершаете покупку по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Узнать больше

Мы представили удивительную новую книгу архитекторов LTL Manual of Section с чертовски сложной (или невероятно простой?) Викториной. Если вы еще не проверяли свои архитектурные знания, сделайте это сейчас.

Руководство раздела предлагает исчерпывающую галерею орфографических срезов известных зданий, но оно идет дальше: на первых страницах сборника этот раздел анализируется как инструмент архитектурного представления и выкристаллизовывается определение этого элементарного типа чертежа.

В следующем отрывке архитекторы Пол Льюис, Марк Цурумаки и Дэвид Дж. Льюис возвращаются к основам и задают фундаментальный вопрос, который должен оказаться информативным как для студентов-архитекторов, так и для опытных профессионалов: что такое секция? Читайте окончательное определение.

Архитектура 101: Что такое чертеж сечения?

«Мы начинаем с кажущегося очевидным вопроса:« Что такое секция? »В отношении архитектурного чертежа термин секция обычно описывает разрез в корпусе здания перпендикулярно линии горизонта.Чертеж разреза — это тот, который показывает вертикальный разрез, обычно вдоль основной оси, объекта или здания.

На разрезе одновременно видны его внутренний и внешний профили, внутреннее пространство и материал, мембрана или стена, отделяющая интерьер от внешнего, обеспечивая вид объекта, который обычно не виден. Эта изобразительная техника принимает различные формы и графические замыслы, каждая из которых разработана для иллюстрации различных форм архитектурных знаний, от строительных секций, в которых используется сплошная заливка или поче, чтобы подчеркнуть профиль формы, до деталей конструкции, которые изображают материалы через линии и графические условные обозначения.

Пантеон, Рим, Италия; через Scribblelive

Comédie-Française, Charles de Wailly, 1770

В ортогональном разрезе интерьер также описывается через внутренние фасады основных архитектурных поверхностей, в то время как комбинация разреза с перспективой подробно описывает интерьер как пространство с использованием методов перспективной проекции.

Поскольку раздел начинается с визуализации того, что нельзя увидеть напрямую, он остается абстрагированным от доминирующего способа понимания архитектуры через фотографии и визуализации.Разделы предоставляют уникальную форму знания, которая по необходимости смещает акцент с изображения на исполнение, с поверхности на пересечение структуры и материальности, составляющее тектоническую логику архитектуры.

Предложение по скоростной автомагистрали Нижнего Манхэттена от Пола Рудольфа , 1972; любезно предоставлено Библиотекой Конгресса

Барбакан, Лондон, Англия; через mbds

В то же время раздел демонстрирует обмен между множеством аспектов воплощенного опыта и архитектурного пространства, делая явным пересечение масштаба и пропорции, зрения и обзора, прикосновения и досягаемости, которые визуализируются в вертикальном измерении (в отличие от сверху. вниз).В разрезе показаны внутренние фасады стен и поверхностей, сочетающие — для изучения и исследования — структуру и орнамент, оболочку и интерьер.

Планы и разрезы аналогичны условным обозначениям и служат важной точкой сравнения. Оба изображают отношения, не воспринимаемые человеческим глазом напрямую, между массой здания и пространством. Оба описывают разрезы — один горизонтальный, другой вертикальный. Горизонтальное деление плана в первую очередь прорезает стены, а не полы.С другой стороны, секции могут показывать прорези как в стенах, так и в полу и организовывать пространство в соответствии с размером и масштабом стоящей человеческой фигуры.

© Дебора

Слева: Природный город от WORKac, 2012; любезно предоставлено WORKac. Справа: Park Tower от LTL Architects, 2004 г .; любезно предоставлено LTL Architects

Часть секции Park Tower от LTL Architects; через LTL Architects

Обычно утверждается, что планы являются средоточием дизайнерского агентства, а разделы понимаются как средство для проявления эффектов плана через структуру и ограждение. По сравнению с типами планов, которые различаются своими пространственными последствиями, типы разрезов обычно идентифицируются по масштабу их разреза: разрезы участка, разрезы здания, разрезы стен, разделы деталей.

Секции стен и деталей передают технические проблемы с использованием графических условных обозначений линий, штриховок и тонов, а также изображают системы материалов и тектонику. Разделы сайта подчеркивают массивность построенной формы и ее взаимосвязь с окружающей средой и уменьшают роль внутреннего пространства.Но именно в строительной части возникает ряд важных вопросов, включая формальные, социальные, организационные, политические, пространственные, структурные, тепловые и технические ».

Хотите узнать больше? Чтобы заказать копию «Руководства по разделу», , нажмите здесь .

Почему архитектурные элементы важны для проектов?

У каждого архитектурного чертежа есть цель. Он может объяснять пропорции, показывать размеры или предоставлять подробную информацию о материалах. Таким образом, архитектурный рисунок рассказывает историю.И, как и в случае с любой историей, артистизм в ее рассказе является важным фактором ее эффективности. Вот почему мы прилагаем огромные усилия для создания чертежей для наших клиентов.

Понимание архитектурных «сечений»

Один особенно полезный тип рисунка — это так называемый архитектурный «разрез». Это рисунок вертикального разреза здания или участка здания. Цель раздела — графически показать основные объемы здания и основные компоненты строительных материалов.К вырезам сечения прикрепляются примечания и размерные линии.

Ключ к созданию полезного сечения — «прорезать» наиболее типичные объемы здания. Это помогает зрителям понять структуру в целом и основные отношения между пространствами.

Кроме общестроительных секций, существуют и другие виды секций, в том числе:

  • Фасады в разрезе. На этих рисунках показан не только разрез, но и элементы за пределами разреза, обычно нарисованные более тонкими линиями, чтобы помочь зрителям понять объемы на переднем плане по сравнению с другими объемами за его пределами.
  • Перспективы в разрезе. Этот тип рисунка показывает поперечное сечение, а затем перспективу пространств за его пределами. Секционные ракурсы могут быть очень выразительными или информативными.
  • Детали раздела. Эти рисунки представляют собой небольшую часть большего раздела, увеличенного в масштабе, чтобы показать более подробно, как материалы соединяются.

Некоторые из наших любимых разделов

Наша основная цель в каждом проекте — гарантировать, что готовый продукт соответствует или превосходит все требования клиента.Тем не менее, архитекторы гордятся созданием чертежей, включая разделы, которые являются особенно информативными или художественными.

Ниже приведены примеры составленных нами разделов, которые, по нашему мнению, были особенно эффективны в помощи клиенту в понимании проекта. Конкретные цели проекта обычно диктуют тип используемой секции.

ВЫСОТА РАЗДЕЛА: Историческое и новое — Esana Medical Spa

Эта секция здания Esana Medical Spa является самой простой из всех секций. В этом случае в разделе объясняется взаимосвязь между двумя частями исторического дома и амбара, а также используется высота за пределами, чтобы показать современные вставки внутренней реконструкции.

ПЕРСПЕКТИВА РАЗДЕЛА: Информация о процессе — устричная ферма Quinnipiac River

Этот рисунок устричной фермы Quinnipiac River представляет собой разрез в перспективе. Линии разрезов — четкие черные, показывающие относительный размер объемов и толщину стен.Остальная часть рисунка — это перспектива в цвете. Это помогает зрителю понять глубину здания и, в данном конкретном случае, процесс выращивания устриц в различных резервуарах в разных комнатах, а также за пределами здания. Деревья и другие постройки, помимо прочего, показывают масштаб района, в котором находится строение.

Примечания в форме маркера на чертеже предоставляют полезную информацию о процессе, человеческие фигуры объясняют использование здания, а общий создаваемый эффект представляет собой динамическое промышленное пространство.

ВЫСОТА РАЗДЕЛА: Масштаб и взаимодействие — Баптистская церковь Троицы

На этих фасадах Троицкой баптистской церкви показано наше новое соединяющее здание в контексте двух исторических построек, к которым оно примыкает. Новое здание показано черным и ярко-белым цветом, тогда как существующие здания показаны черным и серым, чтобы их можно было различить.

При проектировании здания мы установили цокольный уровень на том же уровне, что и цокольный этаж церкви.Мы выровняли первый этаж с основными этажами церкви и приходского дома, а новый второй этаж выровняли со вторым этажом приходского дома. Эти рисунки также помогают зрителям понять длину и высоту нового здания по сравнению с существующими и подчеркивают внимание к доступности и возможности подключения.

ПЕРСПЕКТИВА РАЗДЕЛА: Стратегии устойчивого развития — Грифельная младшая школа

Этот раздел Slate School — с рисунком линии Revit, скомпонованным в цветной перспективе Lumion — показывает как конструкцию сборок крыши / стены / фундамента, так и окружающую среду за ее пределами. Это позволяет зрителю понять масштаб классной комнаты и ее отношение к внутреннему двору и физическому ландшафту на заднем плане.

Здесь снова примечания используются для объяснения некоторых основных мер по обеспечению устойчивости, включенных в проектирование и строительство школы. Это помогает владельцу визуализировать эти стратегии и передает важное повествование о дизайне школы.

РАЗДЕЛ ЗДАНИЯ: Детали конверта и индексация — King’s Block

Эти секции ограждающих конструкций здания являются «рабочими лошадками» набора строительных чертежей и сыграли решающую роль при разработке модернизации энергоснабжения пассивного дома для нашего собственного офиса.Чертеж слева объясняет основные сборки и указывает, где найти более подробные чертежи, например, на ключевых пересечениях от пола до стены или от стены до крыши.

На правом чертеже более подробно объясняются различные компоненты стены и дано конкретное указание подрядчику о том, как соединяются различные материалы. Поскольку мы указываем воздухонепроницаемую оболочку здания для этого ремонта пассивного дома, особенно важно отслеживать воздушный барьер.На этих рисунках он показан красной пунктирной линией.

Чертежи, которые доставляют

Каждый архитектурный чертеж играет роль в проекте строительства или ремонта. Наша работа в Patriquin Architects — создавать изображения, которые дают заинтересованным сторонам и строителям ясную и краткую информацию, в которой они нуждаются. И если мы сможем сделать это так, чтобы это было приятно визуально, тем лучше!

Хотите увидеть больше из нашего портфолио или узнать обо всем спектре предоставляемых нами услуг? Пожалуйста, свяжитесь с нами в удобное для вас время.

Как рисовать дома в разрезе

Комплект строительных чертежей дома будет включать: несколько сечений. И местный отдел планирования, и Строительной бригаде понадобятся эти чертежи. Это руководство будет объясните, как составить эти разделы вручную.

Более сложные В (и дорогих) программах домашнего дизайна есть инструменты для создания поперечных сечений. Однако время, необходимое для того, чтобы научиться использовать программу проектирования для точка создания точных сечений может быть длиннее, чем время, необходимое, чтобы нарисовать их вручную.Также возможно сделайте понемногу и то, и другое. Вы можете использовать программу домашнего дизайна, чтобы создать свой основные планы, а затем детализировать вручную произведенные основные поперечные сечения по программе.

Завершите чертежи плана этажа перед тем, как рисовать поперечные сечения. Инструкции по созданию подробных планов этажей см. В нашем руководстве «Сделайте свой собственный чертеж». Если вы только начинаете заниматься дизайном дома, ознакомьтесь с нашим бесплатным руководством по дизайну дома.

Что такое поперечные сечения?

На чертежах в разрезе показаны виды дома в виде хотя вы прорезали дом сверху пилой и заглянул из образовавшегося отверстия. Такой взгляд поможет строитель лучше разбирается в вашей внутренней и внешней конструкции Детали.

Чем сложнее дизайн дома, тем более кросс разделы, которые вы должны предоставить. Эти рисунки используются для демонстрации таких такие вещи, как детали каркаса стен и крыши, наружные слои стен, лестницы конструкция и даже детали интерьера, такие как перепады пола и высота потолков, софиты, молдинги и шкафы. Поперечные сечения также показать детали окна, такие как размеры, точное расположение относительно к внутренним стенам и их высоте относительно потолка или пола.Поперечные сечения обычно не показывают готовую стену или пол. материалы, кроме разделов, в которых подробно описываются стены или пол слои.

Сколько требуется поперечных сечений?

Количество необходимых сечений полностью зависит от сложности дизайна, вашего отдела планирования требования и кто строит дом. Если у вас очень опытная строительная бригада, и вы планируете быть на стройплощадке часто, чтобы ответить на вопросы, вам не нужно подробно описывать элементы, которые задействовать общие детали строительства для вашего региона. Однако если вы проектируют дом, который не соответствует стандартам вашего области, например, вы планируете оформить внешние стены в уникальный способ размещения утеплителя другого типа или внешняя отделка, важно будет детально проработать крест секции для этих элементов.

Как правило, вы должны создавать поперечные сечения для следующих элементов:

  • Слои наружных стен
  • Несущие стены, столбы или балки
  • Детали каркаса лестницы
  • Высота пола и потолка и отклонения
  • Формовочные и отделочные работы (только один требуется для интерьера дома, если все двери, окна и плинтусы обрезать аналогично)
  • Мебель или изготовление по индивидуальному заказу мебель (даже если строительная бригада за это не несет ответственности работы, хорошо бы включить их, чтобы они понимали, где шкафы или мебель нужно будет прикрепить к обрамлению)
  • Любые другие подробности, которые будут помочь строителю разобраться в домашнем дизайне

Поперечные сечения создаются сразу после вашего пола планы и фасады закончены. Вам необходимо заполнить конструктивное проектирование дома, то есть определены необходимые размеры и расположение всех несущих стен, стоек и балок. Наш Модуль «Проектирование конструкций жилых домов» содержит несколько страниц, на которых объясняется проектирование конструкций и размеры балок для домов с деревянным каркасом.

Какова толщина поперечного сечения?

Толщина поперечного сечения зависит от детали, которые вы хотите выделить. Скажем, например, вы хотите показать детали П-образной лестничной конструкции.Если бы вы предоставили поперечное сечение только очень узкой линии, проведенной через лестницу, вы В итоге будет видна только одна сторона U-образного лестничного пролета. Однако, если вы выбрали секцию толщиной около четырех футов, с центром на центральной линии буквы U, вы увидите оба сегменты лестницы.

Это полностью зависит от вас, насколько толстый раздел вы хотите детализировать. Просто нарисуйте линию поперечного сечения на планах этажей со стрелкой поперечного сечения, указывающей направление, в котором будет детализировано сечение. Быть осторожно создавайте очень толстые поперечные сечения, так как количество слои стен и виды через дверные проемы и проемы сделают рисунок сбивает с толку.

Примечание о весах

Выберите масштаб чертежа подходит для размера и деталь поперечного сечения. Если в разделе показаны подробности через по всей ширине или длине дома в масштабе 1/4 дюйма: 1 ‘ должно быть адекватным. Если, однако, вы показываете детали слои наружных стен, где некоторые слои очень тонкие, вам может понадобиться использовать более крупный масштаб, чтобы разделы были более читабельны.

Этапы построения поперечного сечения

1. Выберите линию поперечного сечения

Чтобы создать поперечное сечение, сначала проведите линию на ваш план этажа, который проходит через часть дома, для которой вам нужно показать детали поперечного сечения.

На чертеже плана этажа вверху и внизу слева есть две буквы «А», окруженные круглыми значками со стрелкой. Эти значки указывают на то, что строительные чертежи будут содержать подробные поперечный разрез для этого кусочка дома. Стрелка указывает на в каком направлении «смотрит» поперечное сечение. Обратите внимание, что поперечные сечения также указаны для сечений B-B, C-C и D-D.

На приведенном ниже рисунке показано поперечное сечение A-A. Этот учебник продемонстрирует, как нарисовать это поперечное сечение.

Назначение поперечного сечения A-A — показать основную оболочку дома, несущие стойки балка крыши, приблизительная высота проема окон и потолка высоты, в том числе заниженный потолок в подъезде.Эти структурные стойки, балки и окна будут отображаться на других чертежах но с высоты птичьего полета. Эти виды в сочетании делают дом еще более привлекательным. понятно, а также дать дополнительные детали дизайна.

2. Нарисуйте конверт дома

Начните с рисования ширины внешняя оболочка вашего дома через заданное поперечное сечение линия. Используйте размеры на чертежах плана этажа, дома возвышения и другие заметки по проекту для создания точных и масштабные линии. Включите:

  • Фундамент
  • Фундаментные стены
  • Надземные наружные стены
  • Любые окна, которые в разделе прорезает
  • Внешние линии крыши
3.
Чертеж полов и потолков

Затем нарисуйте верхнюю и нижнюю линии всех полы и потолки. Вам нужно знать толщину напольного покрытия или потолочные балки и любой прикрепленный пол (обычно фанера, ориентированно-стружечная плита или ДСП). Высота от каждого этажа до потолочные балки или перекрытия наверху должны быть точно выполнены в масштабе. Включайте в этот чертеж только обрамляющие материалы, а не готовую потолочные и напольные материалы.

4. Окна, двери и рама боковых стен

Для двух боковых стенок по обе стороны от рисунок, проект в любом наружном окне или дверных коллекторах, подоконниках или стене пластины, а также внутренний размер всех вышеперечисленных элементов на первом этапе.См. Рисунок выше.

5. Внутренние стены и элементы конструкций

Следующий проект внутренних стен, включая их плиты и любые несущие стойки или балки, видимые в этом разделе. См. Рисунок в разрезе выше.

6. Облицовочные окна и двери

Затем нарисуйте грубые проемы всех фасадных дверей и окон. На разрезе выше также показано остекление окон, но не наличник.

7. Различия в высоте потолка или пола

Добавьте любые подвесные или приподнятые полы или потолки.См. Рисунок на следующем шаге ниже.

8. Маркировка

В заключение отметьте грубые проемы для всех дверей и окон. Отметьте высоту окон от пола или потолка. Также детализируйте высоту потолка, названия зон и любые другие элементы, чтобы сделать рисунок более ясным. См. Рисунок выше.

Важно, чтобы все элементы были точно нарисованы в масштабе, поскольку строители на стройплощадке часто используют масштаб архитектора, чтобы определить, где разместить грубые проемы окон или дверей, высоту потолка и т. Д.Недостаточно обозначать эти числа. Их нужно аккуратно прорисовать.

9. Добавьте основную надпись

Добавьте основную надпись в правом нижнем углу, которая указывает:

  • Название дома или проекта
  • Дата
  • Имя дизайнера
  • Просмотреть имя
  • Масштаб чертежа

Дополнительные примеры поперечного сечения

Используйте ту же технику, чтобы создать оставшиеся поперечные сечения. Для поперечных сечений, охватывающих всю ширину или длину дома, начните с оболочки здания и продвигайтесь внутрь.На рисунке ниже показано сечение D-D, показанное на плане этажа из шага 1 «Выбор линии поперечного сечения».

Для слоев стен просто начните с левой или правой стороны и продвигайтесь по горизонтали, рисуя каждый слой в точном масштабе. Вы можете использовать гораздо больший масштаб для слоев стен. Необязательно показывать всю высоту любой стены. Достаточно одного сегмента со всеми слоями. На рисунке ниже показано поперечное сечение стен, крыши и фундамента дома, отличного от приведенного выше.

Некоторые чертежи могут также потребоваться для отдельных элементов, таких как декоративные опоры свеса крыши или сложные отделочные работы, необходимые в конкретном помещении.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Глава 4.

Рисование фасада и разрезов — Учебные пособия по программам визуальной графической коммуникации для дизайна интерьера

Цели сессии

По завершении этой сессии студенты смогут:

(CO 1) Нарисуйте разрез
(CO 2) Нарисуйте отметку на плане этажа
(CO 3) Добавление / редактирование текста и аннотации (в аннотативном пространстве модели) — текст M, стиль текста, выноска M и мультивыноска Стиль


Основные моменты сессии

В конце занятия студенты могут создать рисунки, представленные ниже.


Содержание лекции

(CO 1) Нарисуйте разрез

«Секция — это прорезь пространства, которая показывает больше деталей комнаты. Это также позволяет показать некоторые структурные детали. Линию сечения можно вырезать из любой части пространства, в зависимости от того, что вы хотите показать ».
Получено с https://www.nda.ac.uk/blog/identify-plans-elevations-sections/

«Чертеж в разрезе, разрез» или «чертеж в разрезе» показывает вид конструкции, как если бы она была разрезана пополам или разрезана по другой воображаемой плоскости.”
Получено с https://www.designingbuildings.co.uk/wiki/Section_drawing
Для получения дополнительной информации о чертеже сечения здания, пожалуйста, прочтите эту страницу: https://www.designingbuildings.co.uk/wiki/Section_drawing

В этом уроке ученики будут рисовать секцию здания на основе чертежа Eames House, House, Section A-A ‘, южного плана плана (вы можете загрузить изображение из модуля Canvas по этой ссылке Eames_House_House_Section_A-A’.jpg) и планирование вашего пространства (мебель, оборудование и оборудование).
Кредит изображения
: Снимок экрана, сделанный автором с http://www.loc.gov/pictures/collection/hh/item/ca4169/ (чертеж здания Eames House, общественное достояние)

  • [ШАГ 01] Откройте файл САПР для проекта Eames House.
  • [ШАГ 02] Скопируйте планы этажей (1-й и 2-й этажи) на правую сторону 100 ′. Этот шаг не является обязательным, но я предпочитаю сохранить исходные планы и использовать скопированные планы для создания разреза.
  • [ШАГ 03] подтвердите, что вы находитесь на слое [0], и нарисуйте линию разреза (рекомендуется использовать [ПЛИНИЯ]) на первом этаже для разреза.Скопируйте линию сечения в то же положение для второго этажа. Вы можете полагаться на линию сетки столбцов. (Для линии разреза вы можете разорвать и сместить линию, чтобы сосредоточиться на ключевых внутренних и / или архитектурных элементах. Линия должна начинаться и заканчиваться за пределами плана, и вы должны добавить небольшую перпендикулярную рамку, чтобы указать направление вида разреза. . Обновите линии разреза до уровня [A-ANNO].
  • [ШАГ 4] Нарисуйте перпендикулярную линию от линии разреза на первом этаже, чтобы обозначить границу здания и границу чертежа.
  • [ШАГ 5] Вставьте чертеж сечения (Eames_House_House_Section_A-A’. jpg), щелкнув [вставка]> щелкните [прикрепить]> выберите файл Eames_House_House_Section_A-A’.jpg из папки вашего проекта> щелкните [открыть]> щелкните [ok ] в окне «Прикрепить изображение»> щелкните базовую точку и вторую точку, чтобы вставить изображение> настройте «Затухание изображения» на 50> щелкните изображение правой кнопкой мыши> щелкните [Порядок рисования]> щелкните [На задний план]
  • [ШАГ 6] Переместите (используйте команду [move]) и масштабируйте (используйте команду [scale]) вставленное изображение, чтобы оно соответствовало границе здания для линий сечения.
    Обратите внимание: при настройке масштаба вы должны правильно использовать привязку объекта [F3]. Иногда объектная привязка отлично работает, чтобы щелкнуть объект САПР. Иногда команда не работает, чтобы щелкнуть точку на растровом изображении.
  • [ШАГ 7] Теперь вы готовы нарисовать секцию со вставленным изображением.
    • Примечание 1. Вы будете полагаться на размеры вставленного изображения, линии на плане этажа. Используйте числовые значения для рисования линий (пожалуйста, не нажимайте просто на изображение, кроме винтовой лестницы.Изображение является справочным только потому, что масштабированное изображение всегда немного нечеткое).
    • Примечание 2. Создайте три новых слоя.
      • [A-LWT-OBJECT] 0,2 мм — края объектов и представляют изменение глубины
      • [A-LWT-SECTION] 0,5 мм — линии представляют границу прорезанного предмета.
      • [A-LWT-SURFACE] 0,05 мм — Линии — это линии деталей на объекте. Они не представляют значительных (если вообще есть) изменений в глубине
    • Примечание 3. Используйте [LINE]. Команды [ПЛИНИЯ], [СПЛАЙН], [КРУГ], [ОБРЕЗКА], [СМЕЩЕНИЕ], [ФИЛЕНО], [РАСШИРЕНИЕ] и [РАСТЯНЕНИЕ].
    • Примечание 4. Также вы вручную обновляете тип линии для дверных и оконных проемов.
    • Примечание 5. Сначала вы рисуете направляющие. Вы используете [xline] для создания строки бесконечной длины.
    • Затем вы рисуете линии сечения.
    • После этого вы рисуете линии объекта.
    • Нарисуйте линии поверхности для деталей.
    • Наконец, вы добавляете мебель и должны отредактировать детали и объекты, скрытые от передней части объекта.
  • [ШАГ 8] Переместите нарисованный разрез и линии разреза за исключением вставленного изображения 100 ′ влево, чтобы сохранить рисунок разреза в безопасной области рисования.
  • [ШАГ 9] Создайте блок для раздела. Выберите все элементы в разделе> Тип [B] для создания блока> Определите имя [000_Section A-A ’]> Нажмите [OK]

(CO 2) Нарисуйте отметку на плане этажа

«Фасад — это вид сбоку объекта при рисовании внутренних фасадов; это будет представлять одну из стен. Это будет включать любые окна или двери, а также любую встроенную мебель, которая находится в непосредственном контакте со стеной ».
Получено с https://www.nda.ac.uk/blog/identify-plans-elevations-sections/

«Термин« возвышение »относится к ортогональной проекции внешних (или иногда внутренних) поверхностей здания, то есть двухмерному чертежу фасадов здания».
Получено с https://www.designingbuildings.co.uk/wiki/Elevations

В этом учебном пособии учащиеся нарисуют внутренний фасад на основе чертежа дома Имса, дома, секции C-C ‘, плана западного фасада гостиной.Студенты не будут рисовать секции. Вам нужно будет понять концепцию фасада и нарисуйте только внутренний фасад.

  • [ШАГ 01] Выберите вид на возвышении.
  • [ШАГ 02] Нарисуйте контур отметки, используя [xline], чтобы нарисовать границу отметки.
  • [ШАГ 03] Поверните и переместите разрез c-c ’вставленного изображения, чтобы он соответствовал границе возвышения. Вам нужно будет повернуть на 90 градусов по часовой стрелке.
  • [ШАГ 04] Поверните скопированный план этажа и вставленное изображение на 90 градусов против часовой стрелки.Причина этого шага — быстро нарисовать отметку. Обычно требуется меньше времени, чтобы нарисовать отметку в правильном направлении (вверх-север, вниз-юг, влево-запад и вправо-восток).
  • [ШАГ 05] Удалите ненужные элементы из скопированного плана этажа. Убедитесь, что вы сохранили исходный план этажа. Вы удаляете только элементы на КОПИРОВАННЫЙ план этажа.
  • [ШАГ 06] Теперь вы можете нарисовать отметку
    • Начертите уровень пола и уровень потолка (8 футов -1 ″ AFF) (Обычно внутренний фасад отражает только внутренние элементы.Вы не рисуете толщину стены, прорезь окна, структуру потолка и структуру крыши.)> Измените линии для концов стен, уровня пола и уровня потолка на [A-LWT-SECTION]
    • Переключите слой на [A-LWT-OBJECT]> Нарисуйте стену и мебель, используя [LINE], [PLINE], [CIRCLE], [FILLET]. [TRIM]
    • При необходимости переключите слой на [A-LWT-SURFACE]> Нарисуйте все, что не важно с точки зрения конструкции.
  • [ШАГ 07] Добавьте размеры и проем для получения дополнительной информации.
    • В строке состояния приложения переключите масштаб на 3/8 дюйма = 1 ’0”
    • Введите [ddim] и нажмите [ввод], чтобы открыть [Диспетчер размерных стилей]
    • Щелкните [Annotative-3-32]> щелкните [Set Current]> щелкните [Close]
    • Введите [размер] и нажмите [ввод], чтобы добавить размер
    • .
    • Вам нужно будет щелкнуть начало первой выносной линии> щелкнуть начало второй выносной линии> указать положение размерной линии.Повторите этот процесс, чтобы добавить размеры для корпуса.
  • [ШАГ 08] Сделайте блок для отметки.
    • Выберите отметку, включая линии и размеры.
    • Введите [b], нажмите [ввод], чтобы открыть [Определение блока]
    • Задайте имя [000_Elevation-A]
    • Щелкните [OK], чтобы завершить команду
  • [ШАГ 09] Организуйте свои рисунки.
    • Переместите вставленные эталонные изображения на север в плане 75 футов.
    • Переместите разрез и отметку в правую часть планов этажей.

(CO 3) Добавить / редактировать текст и аннотацию (в пространстве модели — аннотативно) — текст M, стиль текста, выноска M и стиль мультивыноски

В этом руководстве учащиеся узнают, как добавлять и редактировать текст и аннотации в области рисования с помощью [МНОГОЛИНИЙНЫЙ ТЕКСТ], [ТЕКСТСИЛЬ], [МНОГОЛИНИЙНЫЙ ЛИДЕР] и [ЛИДЕРСКИЙ СТИЛЬ]

Добавьте названия комнат и номера комнат на план этажа.
  • [STEP 01] Переключиться на уровень [A-ANNO-TEXT]
  • [ШАГ 02] Настройте единицы, набрав [UN] и нажмите [ввод], чтобы открыть [Единицы чертежа].
    • Текущая точность единицы измерения составляет 0 ′ -0 1/16 ″
    • Измените точность единиц на 0 ′ -0 1/32 ″
    • Нажмите [OK], чтобы закрыть окно «Единицы чертежа».
  • [ШАГ 03] Добавьте два стиля текста для названий комнат и номеров комнат.
    • На вкладке «Аннотации» панели «Текст» на ленте щелкните [Стандартный]> щелкните [Управление стилями текста].
    • В окне [Стиль текста] нажмите [Создать]
    • Введите имя стиля [Аннотативный 1-8] и нажмите [OK]
    • Подтвердите, что установлен флажок [Аннотативный], обновите высоту текста на бумаге до [0′-0 1/8 ″]
    • Нажмите [Применить]
    • Нажмите [Set Current]
    • Нажмите [New]
    • Введите имя стиля [Аннотативный 3-32] и нажмите [OK]
    • Подтвердите, что установлен флажок [Аннотативный], обновите высоту текста на бумаге до [0′-0 3/32 ″]
    • Нажмите [Применить], а затем [Закрыть]
  • [ШАГ 04] Добавить название комнаты
    • Убедитесь, что стиль текста — [Аннотативный 1-8] на вкладке [Аннотации] на панели [Текст]
    • Щелкните [Многострочный текст] на вкладке [Аннотация] на панели [Текст]
      или введите [mt] и нажмите [Enter]
    • Определите текстовое поле для имени комнаты. Для названия комнаты рекомендуется использовать заглавные буквы. Иногда используйте аббревиатуру. (например, LIVING RM)
    • Введите [название комнаты] и щелкните точку за пределами текстового поля.
  • [ШАГ 05] Добавить номер комнаты
    • Убедитесь, что стиль текста — [Аннотативный 3-32] на вкладке [Аннотации] на панели [Текст]
    • Щелкните [Многострочный текст] на вкладке [Аннотация] на панели [Текст]
      или введите [mt] и нажмите [Enter]
    • Определите текстовое поле для номера комнаты.
    • Введите [название комнаты] и щелкните точку за пределами текстового поля.Обычно для каждой комнаты требуется одно число, например 102 (Первая цифра (1) указывает номер этажа. В этом случае гостиная расположена на первом уровне. Вторая и третья цифры (02) указывают номер комнаты, начинается от главного входа по часовой стрелке. В данном случае ЗАЛ — 101, ЖИВОЙ RM — 102.
    • Нарисуйте рамку, используя [ПРЯМОУГОЛЬНИК]
  • [ШАГ 06] Создайте блок для имени и номера комнаты, который вы только что создали. Назовите блок [000_Room name and number]
    Note.Эта стратегия полезна, потому что после обновления блока на плане этажа названия комнат и номера комнат автоматически обновляются на других планах, таких как план потолка, план отделки и т. Д.
  • [ШАГ 07] Используйте [Edit Block-in Place], чтобы скопировать имя и номер комнаты во все комнаты> Отредактируйте имена и номера, дважды щелкнув имя и номер> Нажмите [Сохранить изменения], чтобы закрыть [Edit Block- in Place]
  • [ШАГ 08] Обновить блок со уровня [A-ANNO-TEXT] до уровня [0]
Добавить текст и аннотации на плане этажа
  • [STEP 01] Перейти на уровень [A-ANNO]
  • [ШАГ 02] Нарисуйте линии для проемов и измените [тип линии] на [Пунктир]
  • [ШАГ 03] Добавить многострочный текст
    • Добавьте текст [OPEN TO BELOW] на втором уровне над LIVING RM-102.При добавлении текста
    • убедитесь, что масштаб 3/16 ″ = 1 ′ -0 ″.
    • Добавьте тексты [ОТКРЫТЬ В ЗАЛ] и [ОТКРЫТЬ НА КУХНУ] на [ПОДЪЕМ А]. При добавлении текста
    • убедитесь, что масштаб равен 3/8 ″ = 1 ′ -0 ″.
Добавить аннотации на отметке A
  • [STEP 01] Переключиться на [A-ANNO-TEXT]
  • [ШАГ 02] Щелкните [Управление стилями мультивыноски] на вкладке «Аннотации» панели «Выноска» в разделе «Стандарт»
  • [ШАГ 03] Щелкните [НОВОЕ]> Добавить новое имя для стиля выноски [Аннотативный 3-32]> Установите флажок «Аннотативный»> Щелкните [Продолжить]
  • [ШАГ 04] Обновите эти значения до 3/32 ″ — высоту текста на вкладке «Содержимое», зазор между полями на вкладке «Содержимое», размер стрелки из формата выноски, размер разрыва из формата выноски и установите расстояние между выносками из структуры выноски> Нажмите [OK] закрыть окно
  • [ШАГ 05] Щелкните [Установить текущий]
  • [ШАГ 06] Щелкните [Мультивыноска] на вкладке «Аннотации» на панели «Выноска»
    или введите [MLD], чтобы добавить выноску и текст

СОХРАНИТЕ файл перед закрытием приложения.

Сохранить в другом месте для резервной копии (например, в облачной папке)


Список литературы

Вики по проектированию зданий. (2020, 30 августа). Возвышения. Получено 19 октября 2020 г. с сайта https://www.designingbuildings.co.uk/wiki/Elevations

.

Вики по проектированию зданий. (2020, 28 августа). Чертеж разреза. Получено 19 октября 2020 г. с https://www.designingbuildings.co.uk/wiki/Section_drawing

.

Обзор исторических зданий Америки. (нет данных). Eames House, 203 Chautauqua Boulevard, Лос-Анджелес, округ Лос-Анджелес, Калифорния.Получено 19 октября 2020 г. с сайта http://www.loc.gov/pictures/collection/hh/item/ca4169/

.

Национальная академия дизайна. (2020, 28 сентября). В чем разница между планом, отметкой и разрезом? Получено 19 октября 2020 г. с сайта https://www.nda.ac.uk/blog/identify-plans-elevations-sections/

.

Что такое разрез? 6 типов разрезов

План этажа — это план здания, который наиболее знаком большинству людей: вид здания с высоты птичьего полета со всеми элементами, расположенными на горизонтальной плоскости. Однако разрез дает вертикальный вид, что не менее важно.

Что такое разрез?

Профессиональный строитель Джордан Смит сравнивает виды в разрезе с лазерным разрезом части конструкции, чтобы вы могли увидеть, как элементы здания сочетаются друг с другом по вертикали. В своем классе «Введение в чтение чертежей» он объясняет:

«На плане этажа мы берем лазер и разрезаем дом пополам по горизонтали. Мы откладываем крышу в сторону, смотрим сверху вниз и видим наши стены и пол, но крыша не мешает нам.Секции очень похожи на план этажа, но вместо того, чтобы смотреть сверху вниз, мы смотрим на вертикальную секцию дома. Мы смотрим на дом снаружи, затем берем лазер и вырезаем кусок дома. Мы удаляем этот кусок, и когда мы заглядываем внутрь дома, мы видим, как все пространства соотносятся друг с другом по вертикали, , а не только по горизонтали ».

Вид в разрезе дает архитекторам и подрядчикам еще один способ понять, как будет стоять конструкция, поскольку он показывает детали конструкции стен, а также толщину и высоту балок и других опор. В то время как план этажа позволяет увидеть, как стены стоят по отношению друг к другу, разрез показывает, где стена встречается с полом, и расстояние, которое отделяет один этаж от другого.

Наконец, разделы позволяют лучше понять, как помещения здания будут приспособлены к будущим жильцам и будут ли ощущаться потолки, например, такими, как будто они вырисовываются или парит над головой.

В разрезе выше вы можете видеть лестницу, идущую снаружи, вверх в парадную дверь, от входной двери, на второй этаж или из подвала на второй этаж.

Виды в разрезе — это только один из компонентов чертежей объекта недвижимости. Узнайте все, что вам нужно знать о чтении чертежей, в онлайн-классе MT Copeland , который ведет профессиональный строитель и мастер Джордан Смит.

Что такое режущая плоскость?

Разрез — это вид, который никто никогда не увидит в реальной жизни, так как это вид на комнату или здание, если часть его была вырезана. Место, где вырезается здание, называется «секущей плоскостью», а положение воображаемой секущей плоскости обычно обозначается линией секущей плоскости, которая состоит из длинных черточек, разделенных двумя более короткими.

6 видов разрезов

  1. Полные разделы. Это наиболее распространенная секция (называемая полной секцией), когда воображаемый лазер прорезает линию через всю конструкцию, предлагая вид на часть здания, остальную часть которой отложили в сторону.
  2. Половинки или виды. В этом типе сечения обрезана только половина пространства или объекта. Это позволяет вам видеть часть его на возвышении, а другая часть рисунка дает возможность заглянуть внутрь.
  3. Смещение разрезов или видов. В смещенном сечении плоскость сечения не следует по прямой. Это может быть использовано, например, если архитектор или инженер хотел показать часть одной комнаты, но также часть другой, которая расположена за ней. Другими словами, хотя плоскости разреза параллельны, плоскость в одной части чертежа может находиться на некотором расстоянии от плоскости в другой части.
  4. Разорванные секции или разорванные виды. На этих чертежах только небольшая часть объекта или пространства показана в разрезе. Вместо линии разреза часть, показанная в разрезе, обозначается неправильной линией разреза.
  5. Вращающиеся секции или вид. В этом типе разреза пространство или деталь отображается с плоскостью разреза под углом, а затем разрез поворачивается так, чтобы плоскость разреза была обращена к наблюдателю.
  6. Удаленные разделы. При удаленном разрезе только часть чертежа показана в разрезе, и эта деталь удалена в сторону. Масштаб разреза будет отличаться от основного чертежа, что обеспечит более детальную перспективу.

MT Copeland предлагает онлайн-классы на основе видео, которые дадут вам фундамент в области строительства с использованием реальных приложений. Классы включают профессионально подготовленные видеоролики, преподаваемые практикующими мастерами, и дополнительные загрузки, такие как викторины, чертежи и другие материалы, которые помогут вам овладеть навыками.

Мастер-класс по планированию строительства

Давайте подробно рассмотрим каждый тип плана. Чтобы взглянуть на строительные планы для типичного жилого проекта, ознакомьтесь с тем, что фирма Donald A. Gardner Architects предоставляет в одном из своих наборов планов дома.

Планы фундамента — это план инженерных сооружений. Они также могут относиться к планам чернового этажа или, в некоторых случаях, планам цокольного этажа. Они показывают размеры, формы, толщину, конфигурацию и высоту фундаментных стен и опор, включая внутренние несущие стены и внешние опоры столбов.На планах фундамента также будет показано расположение арматурных стержней и соединений и приспособлений с помощью анкерных болтов или сварных пластин между конструктивными элементами фундамента. На этих планах обозначены раскопанные и нераскопанные участки фундамента.

План фундамента прилагается к плану фундамента. В нем перечислены и описаны все опоры, на которые будет опираться конструкция. Как правило, будут подробные примечания, объясняющие, как вы усиливаете элементы конструкции, и определяете требования к прочности бетона на разрыв.В примечаниях также будет описано, как вы проверяете прочность конструкции.

Планы каркаса — это еще один тип инженерных планов. Они подробно описывают структурные элементы, составляющие каркас здания: размер и положение балок, которые появляются на планах, а также пространство балок и стропил, расположение и размер. Планы каркаса помогают строителям разложить конструкции крыши, пола и потолка.

План обрамления крыши покажет различные элементы конструкции крыши, включая слуховые окна, шатры, впадины, водостоки и любое оборудование, установленное на крыше.Он также показывает уклон крыши. Также доступны предварительно спроектированные системы пола и крыши. Если вы их используете, производитель должен предоставить строителям техническую информацию, а строительные инспекторы, вероятно, захотят ознакомиться с планом перед выдачей разрешения.

Планы этажей — это архитектурные планы, которые показывают расположение каждого уровня строения. Составитель показывает план сверху, без крыши и верхних этажей. Планы этажей иллюстрируют конфигурацию внутренних стен, дверей, окон и вставок в стенах, таких как камины и дымоходы.Они также указывают на размещение постоянного оборудования, такого как ванные комнаты, основные приборы и внутренние конструкции (лестницы или лифты).

На каждом этаже будет план этажа с описанием предполагаемого использования комнат или других внутренних пространств. Дизайнер укажет размеры дверей и окон и укажет размеры, включая длину, ширину и внутренние квадратные метры. Домовладельцев, как правило, больше всего интересует план этажа, поскольку он, пожалуй, самый простой и изменяемый из всех строительных документов. План этажа также позволяет легко представить себе, как будет проходить пешеходный поток и как люди будут использовать пространство.

Одним из необычных вариантов плана этажа является план потолка, представляющий собой вид на потолок снизу. Планы потолка используются только для конструкций со значительными потолочными креплениями (обычно это не жилые проекты).

Фасады — это виды здания сбоку, которые могут показывать либо снаружи, либо внутри, без внешних стен. На фасадах показано расположение окон и дверей, внешняя отделка здания, включая каменную кладку или другие декоративные элементы, а также вид крыши сбоку.Они также могут указывать на естественный уклон земли вокруг основания здания. Внутренние фасады показывают высоту и расположение шкафов, столешниц и деталей, например плитки на стенах ванной комнаты.

Высота указывает высоту, размер, который невозможно отобразить с высоты птичьего полета. Отметки также указывают направление, в которое обращено возвышение, поскольку направление солнечного света и ветров важно при принятии решения о том, как размещать здания, особенно дома.

Вы должны сопоставить фасады с планами этажей. Многие предполагают, что архитектор укажет отметку для каждой внешней стены, но это не всегда так. Сравните планы этажей с отметками, чтобы убедиться, что вы ничего не пропустили.

Поперечные сечения также представляют собой вид сбоку, но они представляют собой вертикальный разрез здания, чтобы показать все внутренние компоненты. Поперечное сечение детализирует как видимые компоненты, такие как лестницы, подъездные пути и кровлю, так и скрытые компоненты, такие как элементы каркаса, коллекторы и изоляция.Поперечное сечение может проходить через любой уровень дома, от крыши до фундаментов. Он захватывает такие вещи, как шкафы и столешницы, а также внутренние компоненты обрамления (это важно, потому что виды с высоты птичьего полета не могут их эффективно отобразить). Одним из распространенных типов поперечного сечения является поперечное сечение стены, которое показывает как внутреннюю, так и внешнюю стороны стен, а также внутренние компоненты, такие как стойки и изоляция.

Там, где для простого жилого проекта может потребоваться всего несколько поперечных сечений, для более сложной коммерческой конструкции может потребоваться гораздо больше, поскольку существует множество вариантов компонентов, которые идут за стенами.Вы создадите перекрестные ссылки на поперечные сечения на видах в плане и на фасадах.

Планы участков позволяют расположить здание в более широком контексте земли или земельного участка. Они подробно описывают общие размеры и расположение участка с привязкой к соседним участкам и их границам, а также отмечают след здания на участке и определяют особенности ландшафта участка, дороги и тротуары. В конечном итоге, план участка резюмирует работу, которую вы будете выполнять на объекте.

План участка определяет существующую инфраструктуру, которую необходимо защитить во время строительства, например канализационные линии и инженерные сети. Он содержит информацию об уровне и высоте строительной площадки. На этих планах показано расположение сооружений, не являющихся частью самого здания, таких как дренажные системы и дороги. Строительные инспекторы, рассматривающие вопрос о выдаче разрешения на строительство, будут проверять, вместит ли парковка жителей нового здания.

Механические чертежи , как и планы этажей, представляют собой виды сверху. Они включают механические компоненты конструкции, такие как HVAC, газовые линии и водопровод. Размещение этих деталей на отдельном листе не позволяет обычным планам становиться слишком загруженными и трудными для чтения. Не все строительные проекты будут иметь отдельные планы механики — вы обычно создаете их только для проектов со сложными механическими системами.

Механические чертежи будут изображать как видимые, так и скрытые компоненты механических систем — например, как вентиляторы, так и воздуховоды для системы отопления, вентиляции и кондиционирования воздуха.На этих планах также могут быть показаны любые приборы, подключенные к механической системе, например, газовые плиты. При изучении планов механики с несколькими обширными системами помните, что ограничения по площади могут означать, что субподрядчики должны работать последовательно, а не одновременно.

Экологические планы определяют, как проект будет управлять эрозией и отложением вод вблизи строительной площадки. Учитывая количество смещенной и перемещенной земли во время строительства, они спроектированы таким образом, чтобы вся эта почва в конечном итоге не загрязняла и не блокировала близлежащие водные пути.Экологические планы также включают процедуры по минимизации вывоза растений и ликвидации разливов химических веществ.

Экологический план обычно перечисляет ряд передовых методов управления (BMP), направленных на минимизацию вредного воздействия на окружающую среду. Во многих юрисдикциях экологический план является обязательным требованием для продолжения строительства.

Расписания включают в себя все детали, которые архитектор не хочет втискивать в план этажа. График представляет собой простую матрицу информации о компонентах здания, где каждой записи соответствует номер, который также отображается на плане этажа.Информация о расписании очень подробна: например, расписание дверей будет содержать информацию о дверях, дверных коробках и замках. График отделки — это исчерпывающая таблица отделки (краска, пол и т. Д.) В каждой комнате. Окна и осветительные приборы также появятся в расписании.

Таблицы

будут также включать предметы, помеченные как OFCI (предоставлено владельцем, установлено подрядчиком), GFCI (предоставлено государством, установлено подрядчиком), NIC (не в контракте) и другими (те предметы, которые предоставляются за пределами области конкретной торговли). или подрядчик).Как правило, в расписании также отображаются даты доставки для товаров, которые вы заказали.

Чтобы узнать больше о чертежах и о том, как их читать, ознакомьтесь с этим курсом от Construction Experts Inc. «Иллюстрированное строительство здания» Чинга — полезный справочник.

Чертежи строительные зданий — Энциклопедия по машиностроению XXL

ГОСТ 2.312—68 распространяется на конструкторские документы, выполняемые в организациях всех отраслей промышленности и строительства, за исключением специальных чертежей строительных конструкций (независимо от стадии проектирования), а также обмерных (исполнительных) чертежей строительных конструкций зданий и сооружений.[c.95]

Обозначения строительного материала на чертежах фасадов зданий или их элементов наносят не полностью, а только небольшими участками, по контуру или пятнами внутри контура. Обозначения материалов не применяют на чертежах, если нет необходимости указывать материал (например, в монтажных чертежах-схемах), если материал конструкции однороден или размеры изображений на чертеже не позволяют нанести условное изображение материала.  [c.379]


Обозначение строительного материала на чертежах фасадов зданий или их элементов должно наноситься не сплошь, а только у контурной линии чертежа отдельными участками, а также в случае необходимости подчеркнуть отдельные детали — пятнами свободного очертания внутри поля фасада.  [c.620]

Обозначение строительного материала на чертежах фасадов зданий должно наноситься только у контурной линии чертежа отдельными участками или пятнами свободного очертания внутри поля.[c.438]

Ознакомимся с чтением общих архитектурно-строительных чертежей промышленного здания — арматурного цеха.  [c.217]

Обозначение строительного материала на чертежах фасадов зданий или их элементов наносится только у контурной линии чертежа отдельными  [c.135]

Проекты промышленных зданий и сооружений различных отраслей народного хозяйства содержат основные комплекты рабочих чертежей, рабочие чертежи строительных изделий (типовых, повторно применяемых и нетиповых) чертежи узлов — изображений частей конструкций, на которых показано взаимодействие и соединение между собой отдельных элементов зданий и сооружений.  [c.256]

В проект здания входит ряд основных комплектов рабочих строительных чертежей. (Чертежи генплана, архитектурно-строительных решений, чертежи конструкций из железобетона, металла, дерева, чертежи строительных изделий,узлов, конструкций, санитарно-технических устройств и т. п.)  [c.260]

Чертеж строительного генерального плана сопровождают экспликацией, в которой перечисляются наименования зданий, сооружений, складских пло-  [c.355]

ГОСТ 11692—66, 11691—66 Чертежи строительные — условные графические обозначения элементов конструкций и элементов зданий  [c.97]

Обозначения строительного материала на чертежах фасадов зданий или их элементов следует наносить не сплошь, а только отдельными участками по контуру или пятнами внутри контура.  [c.108]

Общие архитектурно-строительные чертежи этого здания изображены план цеха — на рис. 186, элемент плана (в более крупном мас-  [c.136]

Чертежи строительные Условные графические обозначения элементов конструкций и элементов зданий . Изд-во стандартов, 1967.  [c.254]

По своему назначению строительные чертежи можно подразделить на две группы чертеж строительного изделия, по которому изготовляют на заводе отдельные части зданий и сооружений, и строительно-монтажные чертежи и схемы, по которым осуществляются монтаж и возведение зданий и сооружений на строительной площадке. Чертежи, по которым на заводах изготовляются строительные конструкции, называются заготовительными. Монтажные и рабочие чертежи (схемы) — это чертежи, по которым ведется строительство и монтаж зданий и сооружений.  [c.182]


В объем выдаваемой на строительство проектной документации входят ведомости потребности в материалах. Формы и правила выполнения в составе рабочей документации ведомостей потребности в материалах для строительства зданий и сооружений устанавливает ГОСТ 21.109—80. Чтобы составить и заполнить эти формы, предварительно производят выборку материалов по отдельным элементам, а затем по видам работ. В составе полного комплекта строительных рабочих чертежей на здание или сооружение составляется сводная  [c.13]

Как называется на строительном чертеже вид здания спереди  [c.260]

По назначению строительные чертежи подразделяются на две основные группы чертежи строительных изделий, по которым на заводах строительной индустрии, домостроительных комбинатах изготовляют отдельные части зданий и сооружений, и строительно-монтажные чертежи, по которым на строительной площадке монтируют и возводят здания и сооружения.[c.96]

Архитектурно-строительные рабочие чертежи производственных зданий в конст-  [c.99]

Любое здание и сооружение возводят при участии рабочих разных строительных профессий. Поэтому каждый квалифицированный строитель должен уметь читать чертежи, относящиеся не только к его профессии, но и общие чертежи всего здания или сооружения (планы, фасады, разрезы).  [c.15]

К инженерно-строительным чертежам относятся чертежи мостов, тоннелей, плотин, каналов, шахт, оборонных сооружений, дорог, а к архитектурно-строительным чертежам-чертежи зданий гражданских и промышленных сооружений.  [c.279]

Чертежи зданий содержат изображения их фасадов, планов и частей крыш, междуэтажных перекрытий, фундаментов, стен, колонн, лестничных клеток, металлоконструкций и т. п. Комплекс зданий и сооружений архитектурно-строительного объекта изображается на чертежах генеральных планов.  [c.279]

Генеральный план является основным проектным документом, на котором показаны размеры и конфигурация территории объекта, размещение и габариты имеющихся или проектируемых зданий и сооружений, расположение санитарно-защитных зон, благоустройство территории. Чертеж генерального плана предприятия должен быть увязан с чертежами районной планировки строительных объектов.  [c.279]

Основные требования к рабочим чертежам зданий, сооружений, строительных конструкций и изделий (далее именуемые рабочими чертежами) всех отраслей промышленности и народного хозяйства устанавливает ГОСТ 21.101—79.  [c.382]

Чертеж здания в строительстве можно сравнить со сборочным чертежом в машиностроении. Изображения — виды, разрезы и сечения — на строительных чертежах размещают в соответствии с ГОСТ 2.305—68.  [c.384]

Конструктивные элементы зданий, условные обозначения и изображения на строительных чертежах  [c.375]

Строительные чертежи зданий и сооружений составляют по общим правилам прямоугольного проецирования на основные плоскости проекций. Виды здания спереди, сзади, справа и слева называют фасадами, В наименованиях фасада указывают крайние координационные оси, например Фасад 1 — 10 и Фасад 10—1 (виды спереди и сзади), Фасад А — Д и Фасад Е — А (виды слева и справа, план см. на рис. 18.4). Вид здания сверху называют планом кровли (крыши). Планом зда-  [c.387]

Согласно ГОСТ 21.601—79 и 21.602—79 в основной комплект рабочих чертежей санитарно-технических устройств включают общие данные систем планы и аксонометрические схемы систем планы, разрезы и схемы установок. Чертежи санитарно-технических устройств разрабатывают на основе архитектурно-строительных чертежей планов, разрезов зданий. Разветвленные сети систем водопровода, отопления и газоснабжения изображают в аксонометрических схемах с использованием фронтальной изометрии. На отдельных участках трубопроводов указывают диаметр, длину участка, величину и направление уклона.  [c.406]

В соответствии с проектом санитарно-технических устройств здания в процессе производства строительных работ следует оставить необходимые отверстия в перекрытиях, стенах, перегородках, сделать борозды, каналы, приямки, ниши, размеры которых указаны в строительных чертежах.  [c. 209]

Фасады и планы зданий, выполняемые в масштабах 1 100, 1 200, 1 400, не содержат указаний на конструкцию отдельных узлов. Поэтому на строительных чертежах разрезы здания обычно выполняются в более крупном масштабе (1 50, 1 100). Планы зданий и сооружений располагают, к к правило, дтинной стороной  [c.385]


При необходимости строительства отдельного здания для полузаводских опытных установок должны быть разработаны чертежи строительной, еанитарно-тех-  [c.300]

При проектироваиий зданий из УТС применяется особая методика оформления и комплектации рабочих чертежей строительной части. Руководящие материалы для использования УТС содержат каталоги унифицированных элементов зданий, рабочие чертежи УТС и указания по их применению. На рис. 15 и 16 даны примеры оформления чертежей бескрановой- и крановой секций, взятые из каталога УТ С.  [c. 38]

При выполнении антикоррозийных работ рабочему-кислотоупорщику часто приходится сталкиваться с эскизами и чертежами строительных конструкций и оборудования, на которых показаны зашитные покрытия. Для того чтобы прочитать эти чертежи, рабочему-кислотоупорщику необходимо знать о построении чертежа, правилах изображения узлов аппаратов, элементов промышленных зданий, а также об особенностях изображения антикоррозийных покрытий. Такие сведения даны в специальной главе по основам черчения.  [c.5]

При оформлении технической документации для строительства наряду с указанными стандартами ЕСКД соблюдаются требования действующих стандартов ГОСТ 11692—66 Чертежи строительные. Условные графические обозначения элементов конструкций , ГОСТ 11691—66 Чертежи строительные. Условные графические обозначения элементов зданий и др.  [c.18]

Материалы и элементы зданий на строительных чертежах изображаются условными графическими обозначениями. Эти обозначения позволяют сократить многочисленные поясняющие надписи и облегчают чтение чертежа. Условные графические обозначения (одноцветные) приводятся в ГОСТ 11633—65, ГОСТ 11628—65 и ГОСТ 11691—66 Чертежи строительные (табл. 48—51). Применение их обязательно на архитектурно-строительных и конструктивных чертежах возводимых или реконструируемых зданий и сооружений на всех стадиях проектирования. Если на чертеже изображается материал или конструктивный элемент, условное обозначение которых не предусмотрено ГОСТами, его изображение должно сопровождаться пояснениями. Когда материал конструкции однороден и нет необходимости в его выявлении, а также в случае, когда невозможно нанести графические обозначения вследствие малых размеров чертежа, условные обозначения не применяются. В подобных случаях при изображении сечения допускается применение однообразной штриховки (для различных видов кладки) или сплошной заливки контура (для  [c.132]

Рабочие чертежи всех зданий и сооружений котельной в технологической и строительной частях (кроме чертежей оборудования), а также чертежи генплана и внутриплощадочных коммуникаций в пределах пятисотметровой зоны от здания котельной.[c.50]

СТ СЭВ 2825—80. ЕСКД СЭВ. Чертежи строительные. Условные изображения и обозначения. Каналы дымовые и вентиляционные СТ СЭВ 2826—80. ЕСКД СЭВ. Чертежи строительные. Условные изображения и обозначения. Отверстия, ниши, пазы и борозды СН 460-74. Временная, инструкция о составе и оформлении строительных рабочих чертежей зданий и сооружений  [c.9]

В настояш,ей части ставится цель ознакомить студеигтв, прежде всего нестрошпельных специальностей, с условностями и особенностями строитемшаго черчения, с чертежами промышленных и гражданских зданий, отдельными конструктивными узлами, а также со специальными строительными чертежами.  [c.382]

Основные конструктивные элементы зданий — типовые строительные изделия (рис. 18.3). Конструктивным элементам (изделиям) присвоены буквенные обозначения — марки. Марки строительньгх изделий, которые проставляют на рабочих чертежах и схемах расположения элементов сборных конструкций, состоят из начальных букв названий соответствующих элементов.[c.378]

Масштабы. Масштаб на чертежах не проставляют, за исключением изделий и случаев, оговоренных в соответствующих стандартах СПДС. Их выбирают в соответствии с ГОСТ 2.302—68. Архитектурно-строительные рабочие чертежи жилых и общественных зданий выполняют в следующих масштабах  [c.380]

Оформление строительных чертежей. Основные требования к рабочим чертежам регламентируются ГОСТ 21.101—79. Планы зданий И СООруЖОНИЙ располагают длинной стороной вдоль горизонтальной стороны листа. Оси стен зданий обозначаются продольные— буквами русского алфавита, а поперечные — арабскими цифрами. Буквы и цифры заключаются в кружки (рис.4.1,а). За начало отсчета принимают левый нижний угол здания.  [c.112]


Конструктивный чертеж под заказ в Москве и области

Когда речь идет о строительстве, визуально информация воспринимается легче и быстрее. Именно поэтому конструктивный чертеж является неотъемлемой частью пакета документации. В нашем проектном бюро мы делаем максимально точные схемы, которые включают, в том числе и 3D изображения отдельных конструктивных элементов. Такой уровень наглядности облегчает понимание заказчиками и строителями.

Конструктивный проект

В этом разделе документации содержатся все схемы будущего объекта. Важной частью является конструктивный чертеж – это целый набор графических документов для всех элементов здания.

Рассматривая процесс проектирования поэтапно, выделим глобальные детали.

Фундамент

Является основной несущей для всего объекта. В этой части чертежи конструктивных элементов включают:
  • опалубочные планы;
  • схему армирования;
  • узлы армирования фундамента;
  • спецификацию стройматериалов (арматуры, бетона).
В текстовом разделе подробно описываются этапы производстве работ: по бетонированию и монтажу.

Крыльцо

Является элементом большинства зданий, в проекте обозначаются ланы, разрезы, сечения, узлы и спецификация материалов.

Специфичные детали

Некоторые объекты имеют в своей конструкции колонны, пилоны, столбы. Их полная детализация помимо разрезов, спецификации материала, схем армирования, включает также чертежи закладных деталей.

Лестницы

Могут быть монолитными, металлическими или деревянными. В зависимости от типа производятся дополнительные расчеты. В чертеж включается описание конструктивного узла и его деталей (косоуры, ступени, плиты межэтажных площадок и т.д.).

Перекрытия

Выделяют несколько типов перекрытий: сборное, монолитное, деревянное. Чертеж включает схему устройства и размеры. Текстовая часть содержит подробное описание монтажа, бетонирования, армирования, спецификацию материалов. Прилагаются схемы монтажа сборных конструкций и балочных систем, армирования монолитов, поясняющих сечений.

Внутренние перегородки

Особенное внимание уделяется расчетам несущих стен. Этот раздел даст заказчику представление о будущей планировке, а строителям общую картину структуры здания.

Нормативная документация

Мы ведем проектирование только на основе СНиП и ГОСТ – это гарантирует качество проекта и принятие его в контролирующих органах. Основным документом является ГОСТ 21.101-97, в котором описываются отдельные требования к различным разделам ЕСКД.

Здесь регламентируются масштабы, проекции, виды, разрезы сечения. Детально описываются даже линии и форматы. Важной частью является нанесение обозначений. Благодаря такой унификации чертежи проще читать.

Проектирование от МСО-7

Мы выполняем чертежи конструктивных решений не только самого здания, но и инженерно-технических коммуникаций. Вы можете заказать у нас деталировки колодцев, спецификации на продольный и поперечный профиль. Оформим пояснительную записку на наружные инженерные сети.

Проект в нашем исполнении – это полное описание процесса строительства «от и до», в обязательном порядке включающее графическую часть. Для точности и наглядности используем программное обеспечение, в том числе и 3D.

Заказав у нас проект, вы получите его «под ключ» — вместе с согласованием в соответствующих инстанциях. Это немаловажно, так как, оказывая такую услугу уже несколько лет, мы прекрасно знакомы с требованиями. Это значит, что все нужные разрешения выдаются быстро.

а само проектирование мы также тратим немного времени относительно поставленной задачи. Затягивать процесс не в наших интересах. Мы имеем опыт быстрой работы – обращайтесь, если проект нужен срочно. В таких случаях мы всегда идем навстречу клиентам и сокращаем сроки.

Наша цель – обеспечить вас работоспособным согласованным проектом так быстро, насколько это возможно.

Мясницкая, 20 – Национальный исследовательский университет «Высшая школа экономики»

Главный корпус Высшей школы экономики занимает обширную территорию между Мясницкой улицей и Кривоколенным переулком. Внутри сохранились палаты начала XVIII века, которые когда-то принадлежали потомку Рюрика князю Кольцову-Масальскому. Позже домом долгое время владела семья богатого армянского купца Ананьяна. В 80-х года XIX века часть уже перестроенного здания на Мясницкой занимала контора Бари, в которой работал над  чертежами  знаменитый  инженер Владимир Шухов.

Кольцово-Масальские

Четырехэтажный объем, главным фасадом выходящий во внутренний двор, украшен пилястрами и треугольным фронтоном. Это и есть перестроенный дом, с 1710 года принадлежавший стольнику и воеводе, представителю древней фамилии, ведущей свой род от Рюрика, князю Якову Ивановичу Кольцово-Масальскому.

К этому периоду истории дома относится свидетельство, зафиксированное в письме секретаря английского посольства в Москве Людвига Христофора Вейсборда от 10 августа 1710 года: «Шесть дней тому назад здесь во время пира у одного князя Масальского обрушился дом, при чем убило десять или двенадцать слуг и пять знатных лиц; между ними второй сын старого князя Бориса Алексеевича Голицына с женою и некто Бутурлин, заведовавший Земским приказом».

Дом Кольцово-Масальских на Мясницкой улице

Чертеж 1834 г. «Памятники архитектуры Москвы. Белый город». М., 1989



Усадебный дом находился в глубине большого двора и с 1710 года перестраивался неоднократно. Само владение расширялось за счет приобретения соседних небольших участков. После смерти бездетного князя Якова Ивановича в 1728 году дом еще более ста лет принадлежал его роду, перейдя по наследству сначала брату Ивану Михайловичу Кольцово-Масальскому, а затем его прямым потомкам. Последней его владелицей была княгиня Любовь Дмитриевна Кольцово-Масальская. В 1834 году умер ее муж — князь Александр Андреевич. Очевидно, вдове понадобилась оценка наследуемого имущества, так как именно этим годом датирован сохранившийся чертеж дома на Мясницкой. В первой половине XIX века это был двухэтажный барочный дом с четырехколонным портиком и высоким антаблементом, украшенный объемным родовым гербом. Фасад имел следы и более раннего оформления. Основной горизонтальный объем портика, как и три его окна с полуциркульным завершением, можно проследить и в современном здании.

В 1845 году наследники Кольцово-Масальского продали дом с большим садом армянскому купцу Ивану Степановичу Ананову.

Армяне Анановы

Ованес Ананьян (Иван Степанович Ананов) — один из представителей многочисленной армянской общины Москвы. Издавна проживая в столице, армянские купцы оставили заметный след в ее жизни, занимаясь благотворительностью, открывая учебные заведения, возводя храмы. Ананов не исключение: он вкладывал свои средства и был членом советов Лазаревского института восточных языков, нескольких приютов, армянских церквей, Екатерининской больницы, Московского художественного общества и даже Зоологического сада. Кроме того, Ананов стоял у истоков частного банковского дела в России. В 1866 году он стал одним из учредителей Купеческого банка — первого частного банка Москвы. С 1871 года он член совета Промышленного банка, затем ревизор Московского торгово-промышленного товарищества и выборный Московского биржевого общества. Одно из самых почетных назначений он получил в 1881 году, став казначеем Комитета для сооружения памятника императору Александру II в Кремле. За свои труды Ананов был награжден несколькими орденами и чином действительного тайного советника.

И.С. Ананов

Фото конца XIX в. grafika.ru

В Москве Иван Степанович владел несколькими особняками и доходными домами. Здесь, на Мясницкой, он прожил до самой своей смерти в 1888 году. Огромные капиталы и многочисленные владения остались его десятерым детям, половина из которых родилась в этом доме, и другим родственникам.

К этому времени владение включало в себя главный дом, по-прежнему стоящий в глубине двора, и несколько отдельных строений по красной линии улицы, сдававшихся различным магазинам и лавкам. Наследники решили построить на улице доходный дом с конторскими и складскими помещениями. В 1890-1900-х годах по проекту архитектора Александра Васильевича Иванова было возведено новое трехэтажное здание.

В его современном виде четко просматривается постройка Иванова. Мощная ступенчатая горизонтальная тяга над третьим этажом некогда была венчающим здание карнизом. Центр здания выделен рустованным ризалитом, нижний этаж также рустован. Большие горизонтальные витринные окна, разделенные пилястрами коринфского ордера, определяют торговое назначение дома.

От первоначального интерьера мало что сохранилось. В доме имеется разветвленная система подвалов разных уровней, они в большей степени остались нетронутыми, и по ним можно составить впечатление о первоначальном декоре. В подвальных помещениях, где теперь располагаются столовая и буфет, высокие потолки с крестовыми сводами. По углам они опираются на прямоугольные столбы.

В другой части дома потолки подвалов имеют совершенно иное оформление: в прямоугольных кессонах разного размера расположены выпуклые лепные головки цветов. Потолок обрамляет карниз с орнаментальным фризом и декоративными кронштейнами. Очевидно, что эти помещения предназначались для дорогих магазинов или контор престижных фирм, а не для складских нужд.

Отопление в доме было печное. Топки располагались в подвалах нижнего уровня, и оттуда тепло расходилось по сложной системе воздуховодов по всему дому. В одном из подвалов сохранился элемент топки, а на некоторых стенах дома можно найти заслонки воздуховодов начала XX века.

В центральный холл из подвалов ведет лестница. Первоначально их было две, симметрично расходящихся в разные стороны. Полтора марша второй лестницы и сейчас сокрыты в доме, этот фрагмент находится за дверью на первом уровне подвалов. Все пространство этого помещения занимает лестница, которая никуда не ведет, став необычным памятником, единственной лестницей такого рода.

Мозаика

В центральном холле первого этажа на полу неизменно привлекает внимание мозаика из плитки простых геометрических форм, в центральной части которой расположен квадрат с логотипом «Мюръ и Мерилизъ». Появление здесь этой мозаики не так очевидно, как кажется на первый взгляд. Адрес «Мясницкая ул., д. 20» никогда не был торговой точкой фирмы «Мюр и Мерилиз», даже складские помещения в этом доме они не снимали. Связь фирмы с этим домом совершенно иная.

Деятельность «Мюр и Мерилиз» не ограничивалась торговлей всем известного магазина. Фирма имела и собственное производство. Под этой маркой в начале XX века существовали чугуноделательный завод, мебельный цех, фабрика художественной бронзы и производство облицовочного кирпича и плитки. В Центральном историческом архиве Москвы хранятся Главные книги технического отдела «Мюр и Мерилиз», где представлена отчетность по производственной деятельности. Значимое место в них занимает плиточный отдел.

В настоящее время плитку, изготовленную на заводе «Мюр и Мерилиз», можно увидеть, например, в Нижегородском отделении Государственного банка, в Смоленском соборе Новодевичьего монастыря в Москве и на Мясницкой улице в доме № 20. Это не только мозаика в холле, в доме есть еще два образца плитки «Мюр и Мерилиз»: вокруг лифта на первом этаже центрального холла и на площадке перед лифтом третьего этажа в правом крыле. Это метлахская плитка, технология изготовления которой такова: по сырой глине красят глиной другого цвета, потом все это обжигается, и происходит впекание одного цвета в другой.

Образцы плитки «Мюр и Мерилиз»

Великолепно сохранившаяся мозаика в доме № 20 является уникальным и редким образцом широчайшей деятельности фирмы «Мюр и Мерилиз», дошедшим до нашего времени.

Кадуцей на лепном декоре розетки в холле первого этажа

Фото 2014 г.

Потолок холла первого этажа, как и в одном из подвалов, оформлен прямоугольными кессонами. Практически над мозаикой находится круглая лепная розетка, обрамляющая люстру. Ее лепной декор состоит из цветов и перевитых стеблей, рогов изобилия и еще одного элемента — двух змей, которые вьются вокруг посоха с двумя крыльями на конце. Этот символ, называющийся «кадуцей», ведет свое происхождение из древнего мира. Мифологическая история такова: один из богов Олимпа (здесь источники разнятся, называя Аполлона или Зевса) подарил Гермесу, покровителю путешествующих и торгующих, посох с крыльями, как и его сандалии. Гермесу встретились две дерущиеся змеи, которых он успокоил своим посохом, и они навечно переплелись вокруг него. В таком виде посох со змеями стал символом единства противоположностей. Его охотно использовали алхимики, коммерсанты и медики. В доме № 20 на Мясницкой этот символ появился как эмблема коммерции.

Варваринское акционерное общество

Построив новый дом на Мясницкой, наследники Ананова передали его в аренду Варваринскому акционерному обществу домовладельцев. Оно было основано в 1897 году тремя московскими миллионерами А.И. Шамшиным, А.Д. Шлезингером и С.В. Лепешкиным. Общество имело огромный капитал, который оно вкладывало в строительство роскошных доходных домов, оснащенных всеми современными техническими новшествами. Для них работали такие архитекторы, как Д.В. Стерлигов, Р.И. Клейн и в том числе А.В. Иванов, построивший этот дом на Мясницкой. Варваринское акционерное общество не только строило, но и содержано доходные дома. Одним из них стал дом № 20. Вполне вероятно, что мозаика первого этажа была заказана фирме «Мюр и Мерилиз» уже Варваринским обществом.

Бывший дом Кольцово-Масальских

Фото 1905 г. oldmos.ru

Множество помещений в доме сдавалось редакциям и типографии журналов «Семья», «Рампа», «Новости иностранной литературы» и газет «Раннее утро», «Русский листок», «Новости дня». Последняя была политической газетой, поддерживающей кадетов. В 1905 году в типографии газеты, которая находилась во дворе бывшего дома Кольцово-Масальских, произошел обыск. А 6 декабря того же года в доме состоялось заседание Московского совета, призвавшее к всеобщей политической забастовке.

Старый особняк к этому времени утратил барочные черты и массивный герб, но все еще представлял собой отдельное здание с классицистическим фасадом.

Контора Бари и инженер Шухов

В новый дом переехала «Строительная контора инженера А.В. Бари». Александр Вениаминович Бари, получивший инженерное образование, стремился заниматься предпринимательством. В 1880 году он открыл фирму, ставшую известной в России и за границей. Спектр работ, заказы на которые брал Бари, был невероятно широк: от изготовления металлоконструкций для печей до строительства мостов и зданий.

А.В. Бари и В.Г. Шухов

Фото 1880-х гг. mmsk.ru

Успех Бари приносила не только его коммерческая жилка, но и грамотный подбор персонала. Он приглашал самых лучших инженеров, в том числе Владимира Григорьевича Шухова. Познакомились они еще в Америке, где Бари строил павильоны для Всемирной выставки 1876 года, а Шухов находился в командировке. Открыв свою инженерную контору, Бари вспомнил о талантливом молодом человеке и предложил Шухову место главного инженера. Они проработали вместе около тридцати лет.

Одной из первых работ Шухова в конторе Бари был образец нового парового котла. Повышенный спрос на это изделие заставил Александра Бари открыть специализированное производство — «Котельный завод А.В. Бари».

Строительство российских железных дорог, реконструкция Мытищинского водопровода, зерновые элеваторы, первые гиперболоидные сетчатые конструкции, из которых в 1922 году была сооружена башня на Шаболовке — одна из самых известных построек Шухова, — вот лишь некоторые работы «Строительной конторы инженера А. В. Бари».

В 1913 году Александр Вениаминович скоропостижно скончался. Строительную контору на Мясницкой, 20, возглавил его сын Владимир Александрович Бари. А в 1918 году и завод, и фирму национализировали. Семью вынудили уехать за границу. Но Владимир Шухов продолжал работать в доме на Мясницкой — в тресте «Стальмост», который разместился здесь после 1917 года.

Жизнь дома в советское время

К этому времени здесь находились редакция газеты «Экономическая жизнь», торговые синдикаты и магазины, а также правления, товарищества и отделения ВСНХ — Высшего совета народного хозяйства.

В середине 1920-х годов дом был передан Нефтяному синдикату СССР. При нем были сделаны существенные преобразования. Архитектор Иван Иванович Рерберг надстроил трехэтажный дом двумя этажами, придав ему тот облик, который существует и сейчас. Бережное отношение архитектора к уже существующей постройке позволило ему оптимально соединить новые этажи с архитектурой 1900 года, не нарушив целостности композиции.

Тогда же были надстроены и дома во дворе. Здание стало единым комплексом, включающим постройку начала XVIII века. Бывший дом Кольцово-Масальских был совершенно изменен. Его надстроили и уничтожили колонный портик, заменив его пилястрами. На доме появился треугольный фронтон, украшенный гербом СССР.


Здание находится в оперативном управлении НИУ ВШЭ с 1995 года.

отреставрирован фасад церкви Апостолов Петра и Павла / Новости города / Сайт Москвы

Фасадам уникального храма начала XVIII века вернули былое великолепие. Завершился первый этап реставрации церкви Апостолов Петра и Павла на Новой Басманной улице (в петровские времена местность носила название Капитанская слобода).

Реставраторы восстановили белокаменный цоколь, убранство колокольни и починили кровлю. Теперь им предстоит восстановить исторический облик интерьеров здания. Церковь признана объектом культурного наследия федерального значения, ее относят к редким образцам петровского барокко на территории Москвы. Она основана по указу Петра I. Некоторые историки считают, что строительство шло под руководством знаменитого архитектора и живописца того времени Ивана Зарудного. Есть легенда, что император лично принимал участие в составлении чертежей здания.

«В настоящее время реставраторы завершили работы по сохранению фасадов уникального памятника архитектуры с очень богатой историей — церкви Апостолов Петра и Павла на Новой Басманной. Они восстановили белокаменный цоколь, отреставрировали белокаменное убранство колокольни, провели работу по золочению крестов. На фасадной части храма со стороны Новой Басманной улицы специалисты обнаружили белокаменный портал, скрытый под слоями штукатурки. Его также привели в порядок», — рассказал руководитель Департамента культурного наследия Москвы Алексей Емельянов.

Он отметил, что все этапы ремонтно-реставрационных работ проходят под контролем Мосгорнаследия. В 2020 году был разработан проект реставрации внутреннего убранства и приспособления помещений. После того, как он пройдет экспертизу, специалисты смогут приступить к работам внутри храма.

Церковь Святых Апостолов Петра и Павла строилась с 1705 до 1719 год. В мае 1737-го храм пострадал от пожара: на колокольне сгорели перила, рундук и лестницы, выгорела деревянная ограда. Церковь была восстановлена, а к середине XVIII века в Новой Басманной слободе сложился архитектурный комплекс из храма и колокольни, увенчанных шпилями.

Здание церкви страдало от сырости, и в 1860-х годах впервые потребовалось провести работы по его сохранению. Они продолжались 12 лет при участии архитектора Николая Козловского на средства прихожанина — купца третьей гильдии Андрея Залогина. В церкви продолжили галереи, окружающие алтарь, выстроили новые фасады в прежней стилистике барокко, устроили два новых придела, отремонтировали печи, оконные рамы и колокольню. В результате храм приобрел тот облик, который можно увидеть на фотографиях второй половины XIX — первой половины XX века.

После революции 1917 года в храме продолжала работу Московская духовная академия под названием «Подколокольная академия». Некоторые московские священники носили значок кандидата богословия, полученный именно там. В 1921 году храм ограбили, а в 1935-м его закрыли, здание передали управлению московской областной милиции под склад военно-хозяйственного имущества. На территории храма построили деревянный барак завода «Геодезия», а в 1940 году — детский сад.

В 1959-м по решению Моссовета здание передали Всесоюзному научно-исследовательскому институту геофизических методов разведки. Для этого верхний Петропавловский и нижний Никольский храм разделили на маленькие кабинеты для сотрудников. Свои двери для верующих церковь вновь открыла 28 лет назад.

Сохранение и восстановление памятников архитектуры в Москве — важнейшее направление работы Департамента культурного наследия. За последние восемь лет в городе отреставрировали около 1500 объектов культурного наследия, из них 203 — в 2019 году.

Стальной чертеж здания — Китай Стальные чертежи здания, Здание светлого датчика стальное обрамляя

Описание Продукции

FIRST:
Светлое здание Characteristic And Virtue структуры Steel:
1. Более лучших допустимых пределов можно достигнуть от низкой общей стоимости строения (машины через положено, агрегат (работа и время) и стоимости транспортировки) специально сравнили к традиционному методу
2. Удобно для того чтобы принять врозь и установить
3. Симпатичные, ые варианты цвета, модно и уникально
4. Просто, удобная и быстрая установка
5. Низкие ремонт и расходы на техническое обслуживание
6. Высокопрочные, windproof и надежные load-bearing стальные структуры
7. Превосходные сопротивление и дренаж воды
8. Высоки anticorrosion и пылезащитное
9. Eco-friendly — высоки recyclable и создает минимальный отход сырья

SECOND.
Обслуживание:
Мы можем обеспечить вас с полным набором обслуживания от quote, конструировать, изготовить, согласно вашим требованиям мы можем конструировать вашим планом, или изготовлением вашим чертежом. Процедура по изготовления включая drilling, ржавчин-извлекая, взрывать съемки, обнаруживать без разрушения, крася и так далее.

THIRD
Поставка:
Мы можем аранжировать пересылку и раскрытие пакгаузов к большинств странам в мире.
Так угодите вызовите или посылайте нам сегодня GET по электронной почте LATEST PRICE!

Material List for this Product
Foundation  Anchor bolts   Canopy steel frame + steel sheet
Column H section steel Roof cladding EPS sandwich panel
Tubular pillar PU sandwich panel
Lattice column Rockwool sandwich panel
Cross column Corrugated steel sheet
Box column Skylight panel
Beam H section steel Ventilator
Lattice beam Wall cladding EPS sandwich panel
Pipe truss  PU sandwich panel
Space frame Rockwool sandwich panel
Roof purlin C section steel Corrugated steel sheet
Z section steel Mezzanine Decking floor
Wall purlin  C section steel Checkered steel plate
Tie bar Steel pipes Insulation Fiber glass wool
Roof bracing Angle steel Fasteners High strength bolts
Steel pipes Common bolts
Column bracing Angle steel Expansion bolts
Steel pipes Accessories Flashing
Pulling strap Steel round bar Trim
Sleeves Steel pipes Gutter
Knee bracing Angle steel Down pipe
 Why choose our steel buildings?
 1. You will like our competitive prices but
 2. But you will simply love our quality, professional, guarantees and one stop services!

Easy How Draw Buildings Tutorial and Buildings Coloring Page

Ниже вы найдете простое пошаговое руководство по рисованию здания и раскраски здания. Это один из первых шагов к изучению перспективы.

Когда учащиеся начнут больше узнавать о квадратах и ​​кубах, они, возможно, будут готовы применить эти идеи в реальной жизни и научиться рисовать здания. И не просто любое здание, а здания, которые выглядят 3D! Их рисунки городских пейзажей выйдут на совершенно новый уровень, когда они узнают, как добавлять стороны к своим зданиям, чтобы они могли иметь какое-то измерение.

В этом учебном пособии учащиеся познакомятся с самым простым из известных мне способов рисования ряда зданий. Если они начнутся с ряда прямоугольников разной высоты и общих сторон, это упростит процесс добавления им глубины. Как только они добавят диагональные угловые линии, идущие в одном направлении, последний шаг их соединения станет легче увидеть и сделать. Пристальный взгляд на пошаговые инструкции ниже поможет объяснить это.

Сохраните меня на своей доске Pinterest!

Используйте кнопку ниже, чтобы загрузить учебник в формате PDF

Раскраска Здания

Материалы для чертежей зданий

  • Ластик. Большие карандаши, которые можно держать в руке, работают гораздо лучше, чем просто кончики карандашей.
  • Черный Маркер Sharpie . Эти перманентные маркеры с тонким концом создают красивые черные контуры, имеют хороший наконечник для окрашивания и никогда не растекаются, когда намокают. Используйте их с хорошей вентиляцией и подложите под них дополнительную бумагу, чтобы защитить столы.
  • Мелки Prang . Они немного мягче, чем другие мелки, поэтому иногда выглядят как масляная пастель.У них также есть несколько приятных коричневых оттенков, которых нет у Crayola, если только вы не купите их большие коробки.
  • Мелки Crayola . Надежный бренд, который всегда работает хорошо. В наборе из 24 штук одни из моих любимых золотисто-оранжевых и желтых цветов, которые кажутся немного богаче и теплее, чем те, что есть у Прэнг.

Пошаговые инструкции по рисованию зданий

Студенческая работа

Городской пейзаж Оливера, 1 класс Городской пейзаж Донивена, 1 класс

Еще один простой проект чертежа здания

Более увлекательные строительные проекты

Онлайн-игры с рисованием для удаленного тимбилдинга

В последние несколько недель я снова и снова слышу от инженеров-руководителей, что в удаленных командах люди скучают по общению в офисе — сталкиваясь с кем-то на лестнице, знакомясь с кто-то по общему знакомому, болтает с кем-то новым во время обеда.Как мы намеренно воспроизводим некоторые из них виртуально с помощью упражнений по построению команды?

Тот факт, что мы работаем удаленно, не означает, что все взаимодействия вашей команды должны быть связаны исключительно с работой или исключительно с командой, с которой вы работаете. Наш генеральный директор Дэн Пупиус поделился более полным взглядом на мероприятия по построению команды (после 18:00 счастливые часы никому не нужны), но я хотел глубже погрузиться в одну конкретную область, которая стала источником удовольствия и основной частью нашей командной культуры и сплочение команды — онлайн рисование .

Чтобы найти время для общения, мы еженедельно проводим игровое время по вторникам с 11:30 до 12:00 по тихоокеанскому времени. Мы также часто заканчиваем наши часовые удаленные командные собрания на полчаса раньше и даем людям возможность остаться для игры в тимбилдинг. Если у вас еще ничего не запланировано, найдите регулярный получасовой отрезок времени, который работает для людей — возможно, сразу после собрания команды или прямо перед обедом — и начните рисовать!

Вот три наших лучших рекомендации по онлайн-играм для рисования, одобренных командой Range — все веб-сайты довольно хороши с онбордингом, поэтому нет необходимости кому-то заранее читать 20-страничное руководство по настольной игре:

1.Sketchful / Scribble

Классический, соревновательный, каждый сам за себя

Какой манящий пасхальный кролик!

Конечно, мы начали с Sketchful, также доступного в виде skribbl. В этой классической игре-рисовании каждый сам за себя, создавая здоровую конкуренцию. Вы рисуете по очереди, а все остальные угадывают. Ящик получает очки за то, как быстро кто-то угадывает правильно, а угадывающие получают очки за то, как быстро они угадывают.

Больше всего за последний год я смеялся, когда пытался нарисовать щелкунчика, но это выглядело так ужасно, что я не мог перестать смеяться, а поскольку я не мог перестать смеяться, я не мог успокоиться. руки достаточно, чтобы улучшить мой рисунок.Моим детям тоже нравится присоединяться, но мне приходится выключать звук, потому что они слишком заняты громким трепом Стефани, которая сокращает разрыв между вторым и первым местом.

2. Draw Battle

Высококонкурентная командная игра

Жуткие детские флюиды от рисунка Эшера

До DrawBattle мы чередовали игры Sketchful, scattergories, sporcle, curvefever и другие. Как только DrawBattle дебютировала, мы играли в нее несколько недель подряд.

DrawBattle похожа на наброски, но с восхитительной динамикой команды. Вы разделяетесь на две команды, и у каждой команды есть ящик — ящики соревнуются в розыгрыше, как все догадываются. Скорость имеет решающее значение, а минимально жизнеспособный рисунок — это название игры.

Вишенка на торте — финальный розыгрыш, но я не буду портить вам этот сюрприз. Ожидайте учащенного сердцебиения и веселья вокруг. Узнайте, какие товарищи по команде могут действовать под давлением, а какие рушатся (шучу).

3. Телефон Gartic

Спокойствие, веселье, сотрудничество

Как мы перешли от ленивца-серфингиста к олафу?

Gartic Phone — наше новейшее дополнение, и классическая версия, и все ее вариации доставили удовольствие. Одной из важных особенностей Gartic Phone является то, что игра не масштабируется линейно по количеству игроков (хотя просмотр результатов влияет), поэтому это отличный вариант, если у вас внезапно появляется 8-10 человек во время игры!

В Gartic Phone царит спокойная атмосфера совместной работы, а окончательный показ результатов, похожих на телефонные, обычно содержит несколько удивительных жемчужин (он также дает вам возможность загружать результаты в виде удобных GIF-файлов).

Рабочие из диапазона очень серьезно относятся к этим онлайн-играм для рисования — один сотрудник купил проводную мышь, чтобы повысить уровень своей игры для рисования. Другой вытряхнул пыль из планшета для рисования. Что бы вы ни попробовали, вы действительно не ошибетесь, выбрав любую из этих проверенных временем веселых игр для командных собраний.

Добавлен бонус за вовлечение всех в рисование? Наш менеджер по продукту, Бхавика, недавно провела виртуальный сеанс рисования, чтобы взять несколько буквальных ручек на бумаге, чтобы набросать некоторые исследовательские идеи.После нескольких месяцев тренировок с играми-рисунками все члены команды были разогреты и готовы к работе.

Смех очень важен для сплочения команды и налаживания связей, особенно в удаленных командах, где труднее добиться спонтанного случайного взаимодействия. Смех также является мощным средством для снятия стресса (о чем Дэн говорит в своем посте о закрытии цикла стресса).

И, кажется, одна из самых забавных вещей — это наши ужасные рисунки.

Шаг за пределы набросков

Укрепляйте командную культуру и сплоченность с помощью Range

Хотя рисовалки — отличный способ сблизить команды, они — всего лишь одна маленькая часть большой головоломки по формированию здоровой командной культуры.Помимо игр с рисованием, существует множество способов помочь вашей (удаленной) команде почувствовать себя командой. Командные ледоколы могут стать мощным повседневным инструментом, помогающим товарищам по команде лучше узнать друг друга и построить основу для доверия. Кроме того, инструменты регистрации, такие как Range, могут помочь вам поднять культуру вашей команды на новый уровень, поощряя ежедневные практики, которые держат вашу команду в курсе того, что и делают все.

С помощью Range ваша команда может выработать привычку ежедневно проверять информацию, чтобы повысить осведомленность и поделиться контекстом, помогая всем работать вместе более эффективно.Где бы и когда бы ни работала ваша команда, вопросы Range по обмену настроением и построению команды создают моменты связи, которые помогают командам укреплять доверие и полностью раскрывать свой потенциал.

Укрепляйте командную культуру и сплоченность уже сегодня

Благодаря упрощенным асинхронным проверкам вы можете легко оставаться на связи и укреплять доверие в своей команде.

Как рисовать здания и другие городские зарисовки • Идеи для рисования ИСКУССТВО

  • Обучение рисованию зданий и архитектуры улучшит ваше понимание перспективы для всех других форм рисования
  • Ваш первый рисунок чего-либо — это просто набросок, так что делайте это спонтанно
  • Начните свой набросок, отметив Самая высокая и самая низкая точки (относительно линии обзора)
  • Советы и инструкции по быстрому и легкому рисованию архитектуры

Рисуя здания, городские зарисовки и архитектурные эскизы, вы тренируете свой глаз видеть и совершенствовать свои перспективные знания и приемы.

Одна из самых сложных тем для начинающих рисовать — Перспектива . Это необходимо для всех форм рисунков. От портрета до живописи вы должны овладеть искусством перспективы, и лучший способ улучшить перспективу — научиться рисовать здания и больше практиковаться в городских зарисовках .

Эскиз викторианского здания.

Рисовать городскую архитектуру проще, чем вы думаете. Фишка в скорости. Я только что понял, когда писал этот пост, что некоторые из моих лучших рисунков на самом деле были сделаны в спешке и в движении.Для этого вам не нужно много оборудования или подготовки.

Я просто всегда ношу с собой небольшой альбом для рисования с черными чернилами 2B и Zebra, и если я гуляю или даже еду по Лондону и вижу интересное здание, я часто останавливаюсь всего на 15-30 минут, чтобы набросать его. .

Рисунок Крайст-Черч (Тернхэм-Грин) в Лондоне.

5 советов по рисованию зданий

Запомни это; Каждый первый рисунок чего-либо, что вы видите, является ЭСКИЗОМ. Это означает, пожалуйста, будьте проще и спонтаннее.

Если вы гуляете на улице и видите что-то впервые, возьмите блокнот и сделайте грубый набросок. Стремитесь масштабировать то, что вы видите, в свой альбом для рисования. Сделайте самые первые основные линии, линию горизонта и вертикальные линии.

Этапы правильного зарисовки здания

Сначала используйте очень легкое прикосновение. Можно сместить некоторые линии и структуры. (см. рисунок выше)

  1. Начните с отметки верхней и нижней части того, что вы хотите нарисовать (самая высокая точка и самая низкая точка) здания или сооружения.
  2. Затем измерьте (по сравнению с высотой) ширину здания и отметьте ее также на бумаге.
  3. Добавьте линию горизонта. Это линия, которая идеально горизонтальна с вашей точки зрения.
  4. Отсюда начните добавлять основные линии, продолжая измерять и сравнивать их с пропорциями высоты и ширины, которые вы зафиксировали в начале.
  5. Начните добавлять детали, уделяя больше внимания деталям в тени. Таким образом, если источник света падает сверху слева, линии справа и снизу должны быть толще, чем линии сверху и слева.

Еще примеры грубых первых набросков на натуре:

Материал, который я использую

Когда у меня мало времени, я использую в основном карандаш 2B или 3B. Это самый быстрый способ нарисовать что-то, что я нашел.


Я также использую ручку Zebra Pen (я вдохновилась на использование этой ручки благодаря искусству Дины Бродской), когда у меня есть немного больше времени и мне нравится контроль, который дает ручка Zebra.


Иногда использую Micron 0,05 до 0.5 когда у меня будет много времени и я хочу, чтобы мой первый набросок был окончательным рисунком. Люк Адам Хокер

— художник, большим поклонником которого я являюсь и который использует ручки Micron для создания одних из самых захватывающих городских рисунков.

Для получения более подробной информации о ручках для рисования я предлагаю вам прочитать эту статью в блоге Джексона

Еще городские зарисовки и чертежи зданий Наб Замали

Присоединяйтесь к художественному клубу (бесплатно)

Присоединяйтесь к нашему бесплатному и профессионально управляемому клубу Drawing ART Club и обучающей группе.
Хостинг и управление осуществляется командой Drawing Ideas ART UK Team с штатными администраторами и модераторами.

Нравится:

Нравится Загрузка…

Здания Рисование — Как рисовать здания шаг за шагом

Рисование архитектурных сооружений — увлекательный способ отточить свои художественные навыки. Рисование дома довольно распространено, так почему бы вместо этого не научиться рисовать здания?

Ведь всем нравится шумный городской пейзаж с высотными небоскребами .Научившись рисовать здания, вы будете иметь под рукой увлекательные произведения искусства с видами города.

Чтобы упростить вам задачу, мы подготовили пошаговое руководство по рисованию зданий, состоящее из 9 простых шагов.

Каждая инструкция снабжена иллюстрациями, которые помогут вам на протяжении всего процесса рисования. С этим руководством вы можете быть удивлены, обнаружив, что рисовать здания на самом деле не так сложно, как вы думаете!

Получайте удовольствие и используйте свое воображение!

Как рисовать здания — приступим!

Шаг 1

Нарисуйте прямоугольную фигуру в середине листа бумаги.Убедитесь, что верхняя часть здания относительно больше, чем его нижняя часть. Это очерчивает здание в центре.

Поскольку формы зданий в основном состоят из прямых линий, не стесняйтесь использовать линейку, чтобы рисовать прямые линии быстро и легко.

Чтобы убедиться, что здание будет нарисовано в центре, вы можете создать опорные линии, нарисовав пересекающиеся горизонтальную и вертикальную линии на бумаге.

Точка, где встречаются две линии, служит ориентиром для того, чтобы нарисовать контур первого здания посередине.

Шаг 2 — Обведите контур здания с левой стороны

Нарисуйте еще один прямоугольник в левой части листа рядом с первым зданием, которое мы нарисовали на предыдущем шаге. Это создает контур для второго здания.

Убедитесь, что вершина этого здания представляет собой восходящую диагональную линию, уходящую вправо, а не прямую горизонтальную линию.

Это здание также должно быть выше, чем предыдущее здание, которое мы нарисовали и которое находится посередине.

Шаг 3 — Обведите здание с правой стороны

Структурируйте третье здание с правой стороны листа, нарисовав еще одну стоячую прямоугольную фигуру.

Убедитесь, что это здание выше, чем то, что посередине, но не такое высокое, как то, что слева.

После завершения этого шага у вас должно быть завершено рисование трех высоких зданий, как показано на рисунке.

Шаг 4 — Нарисуйте платформу над правым зданием

Сделайте здание с правой стороны похожим на башню, добавив платформу прямо над ним, чтобы увеличить его высоту.

Просто нарисуйте прямоугольник в верхней части здания, чтобы создать платформу. Ширина платформы не должна превышать ширину здания, на котором она стоит.

Шаг 5 — Далее добавьте еще один уровень платформы

Повторите предыдущий шаг и нарисуйте еще одну прямоугольную фигуру поверх той, которую мы нарисовали в предыдущем шаге.

Обратите внимание, что эта платформа должна быть относительно меньше, чем та, что внизу.

Шаг 6 — Затем нарисуйте самую верхнюю платформу

Теперь нарисуйте квадратную фигуру в верхней части двух сложенных прямоугольных фигур над зданием с правой стороны.

Это третья и последняя платформа башни.

При правильном отрисовке три платформы в верхней части здания должны перейти от

Шаг 7. Затем добавьте окна в здание слева

Теперь, когда мы закончили рисовать все три здания, мы будем работать над их деталями и узорами, чтобы они выглядели реалистично.

Начиная со здания с левой стороны, нарисуйте несколько стоящих прямоугольных фигур внутри здания, чтобы создать видимость окон.

Шаг 8. Затем добавьте окна в здание справа

Двигаясь по зданию с правой стороны, нарисуйте вытянутые фигуры по всей длине здания, создав три параллельных высоких окна.

Шаг 9. Теперь добавьте окна в среднее здание

Наконец, на оставшемся здании, в котором еще нет окон, нарисуйте несколько прямоугольников. Это формирует окна в здании, стоящем посередине, и, наконец, завершает ваш рисунок.

Как вы можете видеть на иллюстрации, все три здания имеют уникальные окна, и ни одно из них не похоже на другое.Благодаря этому работа выглядит креативно и эстетично.

Вы можете нарисовать окна, как на нашей иллюстрации, или создать свои собственные окна. В любом случае, мы уверены, что ваш рисунок получится красивым!

Теперь, когда мы успешно нарисовали три высотных здания, пришло время самой приятной части — выбора цветов и раскрашивания зданий.

В зависимости от материала, используемого для постройки, а также от цвета краски, здания бывают разных цветов.

Наиболее распространенные цвета зданий — черный, белый и серый, но не стесняйтесь использовать более яркие цвета! Вы даже можете использовать свои любимые цвета, если хотите.

Наслаждайтесь игрой с цветами и наблюдайте, как здание становится красочным. Мы рады видеть, какие цвета вы выберете!

Ваш чертеж зданий готов!

Вам понравилось рисовать здание с помощью этого пошагового руководства? Мы очень надеемся, что вы это сделали! Такое ощущение, что мы находимся в центре города, не так ли?

Мы думаем, что это произведение искусства будет отлично смотреться, если его повесить на стену после того, как оно будет раскрашено и оформлено в рамку.Должно быть, это потрясающе – видеть живописные виды на город, не выходя из дома!

Как только вы закончите рисовать и раскрашивать здания, поделитесь своими работами на нашей странице в Facebook и в Pinterest.

И пока вы это делаете, не забудьте также поставить лайк нашей странице в Facebook! Все наши учебные пособия по рисованию бесплатны для использования в качестве ресурсов для практики рисования. Не забудьте вернуться, чтобы вы могли регулярно наслаждаться недавно загруженными уроками рисования!

Нам не терпится увидеть ваши увлекательные рисунки зданий!

Что такое чертежи «как построено» в строительстве?

В строительных проектах чертежи «как построено» используются для отслеживания многих изменений по сравнению с первоначальными планами здания, которые происходят во время строительства здания.Эти чертежи, также называемые просто «как построено», являются важной частью нового строительства, ремонта и технического обслуживания. Хотя некоторые называют их «построенными», правильным термином будет «созданный», потому что они относятся к проекту в том виде, в котором он был построен.

Прежде чем приступить к любому строительному проекту, важно знать, для чего используются встроенные чертежи, какую информацию они содержат, как они создаются, а также разницу между встроенными чертежами и документальными чертежами.

Для чего используются встроенные чертежи?

Для успеха любого строительного проекта необходимы подробные планы.В ходе проекта характеристики здания, вероятно, изменятся, поскольку подрядчик сталкивается с препятствиями, связанными с материалами, площадкой или государственными учреждениями. Поскольку построенные чертежи необходимы для записи этих изменений и поддержания точного представления здания в том виде, в каком оно существует на самом деле, особенно для коммерческих строительных проектов.

Построенные чертежи имеют различное применение для нового строительства, проектов реконструкции и обслуживания зданий.

  • Новое строительство: При строительстве нового здания, которое ранее существовало только на бумаге, подрядчики столкнутся с многочисленными проблемами и в ответ должны будут адаптировать свои строительные планы.Эти чертежи фиксируют эти изменения во время строительства, поэтому после завершения строительства существует точный чертеж здания.
  • Проекты реконструкции: Перед началом проекта реконструкции важно иметь детальное представление о здании в его нынешнем виде. Поэтому работа с актуальными чертежами необходима для безопасного и эффективного ремонта.
  • Техническое обслуживание здания: В течение срока службы здания будут вноситься небольшие улучшения и изменения.Ожидается, что команда по обслуживанию здания будет обновлять чертежи, чтобы отражать любые изменения в здании, чтобы всегда существовал точный чертеж здания.

Что должно быть включено в готовые чертежи?

Чтобы иметь полные и полезные чертежи в готовом виде, важно включить любые изменения в следующие элементы:

  • Расположение: Обратите внимание на все изменения в расположении дверей, оконных наличников, сантехники, столярных изделий и любых других важных элементов.
  • Материалы: Запишите все различия в используемых материалах при внесении изменений в первоначальный план.
  • Размеры: Запишите все изменения размеров всех строительных элементов.
  • Установки: Перечислите конкретные изменения, внесенные в установку таких элементов здания, как ОВКВ, электрика или окна.
  • Изготовления: Регистрируйте все обновления, сделанные для изготовления, включая колонны, балки и поручни.

Важным примечанием является то, что сборки могут также включать в себя дополнительные документы, письменные заметки и изображения, в том числе фотографии или спутниковые снимки.

Как создаются встроенные чертежи?

Чтобы создавать превосходные чертежи в готовом виде, важно убедиться, что вы знаете, кто отвечает за их создание и какой процесс использовать при их создании.

Важно знать, что в настоящее время строительные чертежи чаще всего создаются с помощью строительных технологий и программного обеспечения, такого как AutoCAD, которое позволяет всем заинтересованным сторонам всегда иметь точные планы здания.

Чаще всего чертежи для проекта создает подрядчик, ответственный за строительство. Хотя иногда может привлекаться архитектор, это случается реже, поскольку он не присутствует на проекте каждый день, чтобы наблюдать за процессом строительства. Поскольку подрядчик находится на объекте во время строительства здания, он может часто обновлять планы строительства, как только вносятся изменения.

При создании встроенных чертежей полезно помнить о следующем процессе:

  • Цветовая кодировка: В построенных чертежах используется стандартная цветовая легенда, с красным для удаленных элементов, зеленым для добавленных элементов и синим для специальной информации
  • Масштаб: Крайне важно, чтобы любые изменения, сделанные на чертежах, сохраняли тот же масштаб и пропорции, что и исходные планы.
  • Даты: Любые изменения, отмеченные на строительных планах, должны быть датированы и при необходимости содержать дополнительную документацию.
  • Препятствия: Все препятствия, встречающиеся на пути, будь то из-за факторов окружающей среды, правительственных учреждений или чего-то еще, должны быть включены вместе с чертежами.
  • Физические характеристики: Во время строительства с использованием землеройной техники обратите особое внимание на любые обновления высот, уклонов или других физических характеристик, которые были обнаружены или изменены в процессе строительства.
  • Подземные коммуникации: Обязательно запишите точное расположение подземных коммуникаций, прокладываемых во время строительства.

В чем разница между чертежами «как построено» и «записью»?

Часто термины «исходные чертежи» и «регистрационные чертежи» используются взаимозаменяемо, но между этими двумя документами есть важные различия.

Как объяснялось выше, строительные чертежи обычно создаются подрядчиком во время строительства, а примечания с цветовой кодировкой пишутся непосредственно поверх первоначальных планов.

Записные чертежи, с другой стороны, создаются архитектором, который включает все изменения конструкции, отмеченные на исполнительных чертежах. Все изменения используются для составления авторитетного и точного плана здания в том виде, в котором оно было построено.

Исходные чертежи: общая картина

В целом, как построение чертежи являются необходимой частью любого успешного строительного проекта. Неизбежно, изменения в первоначальные планы здания будут внесены во время строительства, а тщательное использование готовых материалов приведет к удовлетворению заинтересованных сторон и профессионально выполненному проекту.

Следуйте всем приведенным выше советам, используя точный процесс и тщательный учет всех изменений, и вы получите отличный готовый чертеж, который будет служить зданию на протяжении всей его жизни.

Похожие сообщения











10 основных типов строительных чертежей, используемых в строительной отрасли

Строительные чертежи используются для самых разных целей и приложений в строительстве и архитектурных проектах и ​​деятельности.

Что такое строительный чертеж?

Это графическое представление того, что будет построено, как оно будет расположено, компонентов, каркаса и размеров. Существует строительный чертеж, подчеркивающий детали для каждого аспекта строительного проекта.

Строительные чертежи, включая каждый из его подтипов, полезны для различных групп рабочей силы, которым поручено выполнение или наблюдение за различными задачами, составляющими строительный проект.

Как делаются строительные чертежи?

Планы строительства теперь редко рисуются от руки.Они либо зарисовываются, либо визуализируются с использованием компьютерного черчения, такого как программное обеспечение для автоматизированного проектирования (САПР). А в последнее время программное обеспечение для информационного моделирования зданий (BIM) упростило визуализацию и подробную визуализацию виртуальных строительных моделей (VCM).

Чтобы узнать больше об услугах BIM, составлении бюджета и о том, как они могут помочь вашему проекту, обратитесь к нам в Monarch Innovation по всем вопросам, помощи и сотрудничеству.

10 самых распространенных типов строительных чертежей, регулярно используемых в строительной отрасли.

1.

План квартала

На этом чертеже показан план участка или зданий в окрестностях, нанесенный на карту, составленную в масштабе.

  • Он дает представление о дорогах, границах и других подобных деталях, необходимых для понимания того, где находится ваша строительная площадка.
  • Это поможет человеку, имеющему дело с вашим планом строительства или запросом на проект, понять, что и где вы предлагаете, а также помочь вам с этим.
  • Планы кварталов составляются в соответствии с картами артиллерийской разведки, и рекомендуется использовать масштабы 1:2500, 1:1250 или 1:500.

2. Архитектурные чертежи

Архитектурные чертежи — это чертежи, которые используются в строительных чертежах для изображения размеров, глубины и планировки фактического здания до начала строительства. Архитектурные чертежи действуют как проект конструкции, нарисованный в масштабе, чтобы помочь инженерам визуализировать проект.

Обычно используются различные типы архитектурных чертежей:

  • План фундамента – не путать с планом первого или цокольного этажа.Планы фундамента — это чертежные работы по визуализации любого из этажей строящегося здания. Они помогают визуализировать размер, размер, форму, высоту и конфигурацию комнат/лестниц/площадок друг с другом.
  • Планы этажей – подробная визуализация планировки помещений для каждого этажа. Он описывает в 2D ориентацию комнат и компонентов друг относительно друга. Планы этажей могут использоваться или не использоваться в коммерческих или некоммерческих строительных проектах, но они обязательно выполняются как часть чертежных работ.
  • Чертежи в разрезе – это чертежи, которые изображают часть или весь каркас в разрезе. Это помогает понять размеры различных компонентов здания относительно друг друга, материалы, используемые в конструкции этих компонентов, высоту, глубину и пустоту и т. д. различные компоненты здания, такие как колонны, окна и дверные рамы.Это также помогает понять относительную поверхность, внутреннюю маркировку и относительную высоту этих различных компонентов друг относительно друга.

3. Производственные чертежи

Эти строительные чертежи используются для передачи функциональной информации рабочим и инженерам на площадке. В нем описываются материалы, сборка различных деталей, необходимые инструменты, размеры и другая информация, необходимая в процессе. Он также может включать дополнительную информацию или инфографику о том, как выполнить эти установленные требования.

4. Чертежи конструкций

Чертежи конструкций также служат чертежами гражданского строительства. Они полезны для понимания физических особенностей каркаса здания. Они действуют как руководство по проектированию конструкций для рабочих и инженеров на площадке. Общие типы структурных чертежей:

  • Общее примечание – обзор всех кодов, процедур, сокращений и т. д., необходимых для предоставления исчерпывающего руководства по началу работы на строительной площадке.Это включает в себя бетонную смесь, детали для других структурных чертежей, длину и типы конструкции каждого компонента и т. д.
  • Чертеж земляных работ — этот чертеж гражданского строительства описывает размеры и положения для процесса земляных работ до начала строительных работ. Он охватывает такие детали, как прокладка туннелей, шахты, удаление грунта, планы сетки и т. д., необходимые для начала земляных работ.
  • Компоновка колонн – Эти структурные чертежи включают схемы расположения колонн.Подрядчикам легче планировать планировку здания и начинать процесс, определяя положение и расстояние между колоннами по полу.
  • Расположение балок – Включает в себя все балочные конструкции, такие как те, которые поддерживают крышу и окна, или балки, используемые для усиления. Они разработаны для каждого этажа и охватывают длину, высоту, материал и т. д.
  • Компоновка плиты крыши – на этом строительном чертеже указаны точные размеры всех плит, необходимых для крыш или скатов.Его можно разработать с помощью программного обеспечения AutoCAD, поскольку для этого требуются точность и данные.

5. Электрические чертежи

Большинство чертежей жилых домов или коммерческих строительных чертежей требуют функционального описания количества розеток, осветительных приборов, вентиляторов и т. д. Они также включают схему проводки и сведения об электрической нагрузке, которую она может нести. Общие детали, включенные в электрические чертежи:

  • Схема заземления
  • Схема осветительной арматуры
  • Генератор и другое оборудование
  • Схема кабельного лотка
  • Классификация опасных зон
  • Система защиты освещения
  • 1 90.Чертежи сантехники

    Так же, как электрические схемы, сантехника является еще одной частью чертежа любого жилого или коммерческого здания, на котором отмечаются точки, где необходимо установить компоненты сантехники. Соответственно, здесь оставлено место для дополнительных труб и сантехники, которые будут добавлены после завершения структурного компонента. Сантехнические чертежи обычно включают:

    • Трубы водопроводные трубы, дренажные трубы, внутренние трубы
    • Материал труб
    • Выходные отверстия – краны, раковины, баки и т.д. .Чертежи HVAC

      Они известны как чертежи механической конструкции. Они предоставляют детали и основу для проектирования систем отопления и вентиляции в здании. Центральное отопление / охлаждение, вентиляционные отверстия для кондиционирования воздуха, вентиляторы и т. Д. Все включено в соответствии с потребностями и местом расположения планов здания. Строители соответствующим образом используют эти проектные конструкции в своем процессе.

      8. Чертежи пожаротушения

      В современных строительных системах первостепенное значение имеет проектирование безопасности.Чертежи пожаротушения также являются частью чертежей здания, на которых выделяются точки для пожарных шлангов, пожарных лестниц, водостоков, мешков с песком или любого другого оборудования для обеспечения пожарной безопасности, требуемого регулирующим органом, контролирующим проект.

      9. Экологические планы

      Обеспечение надлежащего соблюдения экологических норм и управления является частью строительных проектов, которую нельзя упускать из виду. Цель состоит в том, чтобы свести к минимуму ущерб окружающей среде и будущие негативные последствия строительного проекта.Он включает в себя такие меры, как:

      • Механизмы удаления химических веществ
      • Управление эрозией и отложением осадков
      • Изложение мер по соблюдению экологических норм
      • Меры по устранению аварий и чрезвычайных ситуаций, таких как пожар

      10. Чертежи отделки более подробные планы здания после создания всей структурной и архитектурной основы. Это необходимо для эстетической и функциональной ценности здания.Эти строительные чертежи включают в себя детали:

      9

    • Paills плитки,
    • Paills
    • Подвесные потолки
    • Краска и текстуры
    • Гипс
    • Woodwork
    • Мотивы и проекты

    , чтобы получить профессиональные консультации и помощь на вашем строительстве проекты, свяжитесь с нами в Monarch Innovation, чтобы получить множество услуг BIM, проектирования зданий и машиностроения.

    Имея опыт работы в этой области, мы будем рады помочь вам получить информацию, провести глубокий анализ и скоординировать планы ваших проектов, чтобы сделать процесс беспроблемным.

    Часто задаваемые вопросы


    Что такое строительные чертежи?

    Строительные чертежи представляют собой графическое представление того, что будет построено, как оно будет располагаться, компонентов, каркаса и размеров. Существует строительный чертеж, подчеркивающий детали для каждого аспекта строительного проекта.

    Какие существуют типы строительных чертежей?

    Ниже представлен набор основных чертежей, включенных в строительные чертежи:
    1. Фасадные чертежи – Эти чертежи предлагают обзор отдельных компонентов, составляющих конструкцию, а также конструкции в целом.
    2. Секции – Секции представляют собой срезы здания для демонстрации внутренних размеров.
    3. Планы этажей – Визуализация каждого из этажей в здании, на которой показаны комнаты, двери, расположение лестниц, окон, колонн, кухни, перекрытий и т. д. Все в 1D. Это помогает понять ориентацию комнат и других физических структур, составляющих пол.
    4. Детали – Как следует из названия, это чертежи, которые больше фокусируются на отдельных компонентах здания в деталях.

    Что такое архитектурно-строительные чертежи?

    Архитектурно-строительные чертежи — это чертежи, которые используются в строительных чертежах для изображения размеров, глубины и планировки фактического здания до начала строительства. Архитектурные чертежи действуют как проект конструкции, нарисованный в масштабе, чтобы помочь инженерам визуализировать проект.

    Как делать строительные чертежи?

    Строительные чертежи обычно включают набор рабочих чертежей, которые охватывают различные аспекты плана проекта. Эти чертежи обычно включают чертежи фасадов, планы этажей, разрезы и чертежи деталей.

    Строительные документы и чертежи CXT

    СМЫВ

    Арапахо …
    Чертеж подкладки
    Чертеж вспомогательного оборудования
    Строительные чертежи
    Инструкции по установке
    Технические характеристики
    Кортес …
    Чертеж подкладки
    Чертеж вспомогательного оборудования
    Строительные чертежи
    Инструкции по установке
    Спецификации
    Спецификации в разрезе
    Дакота …
    Чертеж подкладки
    Чертеж вспомогательного оборудования
    Строительные чертежи
    Инструкции по установке
    Технические характеристики
    Денали …
    Чертеж подкладки
    Чертеж вспомогательного оборудования
    Строительные чертежи
    Инструкции по установке
    Спецификации
    Спецификации в разрезе
    Кадьяк …
    Чертеж подкладки
    Чертеж вспомогательного оборудования
    Строительные чертежи
    Инструкции по установке
    Технические характеристики
    Монтроуз …
    Чертеж подушечки
    Чертеж вспомогательного оборудования
    Чертежи здания с крыльцом
    Чертежи здания с экраном
    Инструкции по установке
    Технические характеристики
    Озарк I …
    Чертеж подкладки
    Чертеж вспомогательного оборудования
    Строительные чертежи
    Инструкции по установке
    Технические характеристики
    Озарк II …
    Чертеж подкладки
    Чертеж вспомогательного оборудования
    Строительные чертежи
    Инструкции по установке
    Технические характеристики
    Таос …
    Чертеж подкладки
    Чертеж вспомогательного оборудования
    Строительные чертежи
    Инструкции по установке
    Технические характеристики
    ДУШ

    Шайенн …
    Чертеж подкладки
    Чертеж вспомогательного оборудования
    Строительные чертежи
    Инструкции по установке
    Технические характеристики
    Навахо …
    Чертеж подкладки
    Чертеж вспомогательного оборудования
    Строительные чертежи
    Инструкции по установке
    Технические характеристики
    Пионер …
    Чертеж подкладки
    Чертеж вспомогательного оборудования
    Строительные чертежи
    Инструкции по установке
    Технические характеристики
    Ренье …
    Чертеж подкладки
    Чертеж вспомогательного оборудования
    Строительные чертежи
    Инструкции по установке
    Технические характеристики
    КОНЦЕССИЯ

    Фонтана …
    Чертеж подкладки
    Чертеж вспомогательного оборудования
    Строительные чертежи
    Инструкции по установке
    Технические характеристики
    Краеугольный камень …
    Чертеж подкладки
    Чертежи здания
    Чертеж инженерных коммуникаций
    Инструкции по установке
    Технические характеристики
    Малибу …
    Чертеж на подкладке
    Чертежи здания с крыльцом
    Чертежи здания с экраном
    Чертеж инженерных коммуникаций
    Инструкции по установке
    Технические характеристики
    Помона …
    Чертеж подкладки
    Чертежи здания
    Чертеж инженерных коммуникаций
    Инструкции по установке
    Технические характеристики
    ХРАНИЛИЩЕ

    Каскадиан …
    Чертеж вспомогательного оборудования
    Строительные чертежи
    Инструкции по установке
    Технические характеристики
    Ганнисон …
    Чертеж вспомогательного оборудования
    Чертежи левостороннего сквозного экрана
    Чертежи правостороннего сквозного экрана
    Чертежи левостороннего строения
    Чертежи правостороннего строения
    Инструкции по установке
    Технические характеристики
    Скалистая гора …
    Чертеж вспомогательного оборудования
    Чертежи левостороннего строения
    Чертежи правостороннего строения
    Инструкции по установке
    Технические характеристики
    Двойной каскадный …
    Чертеж вспомогательного оборудования
    Чертежи здания
    Чертежи здания с Chase
    Инструкции по установке
    Технические характеристики
    Двойная Скалистая гора …
    Чертеж вспомогательного оборудования
    Чертежи здания
    Чертежи здания с Chase
    Инструкции по установке
    Технические характеристики
    Тиога …
    Чертеж вспомогательного оборудования
    Чертежи здания
    Чертежи здания с Chase
    Инструкции по установке
    Технические характеристики
    УТИЛИТА

    Швейцер I …
    Чертеж тампона
    Строительные чертежи
    Инструкции по установке
    Технические характеристики
    Швейцер II …
    Чертеж тампона
    Строительные чертежи
    Инструкции по установке
    Технические характеристики
    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
