В данной статье освещёны основные вопросы о том как сделать чертеж, масштабы чертежей, оформление чертежей и пр.

Как сделать чертеж, масштабы чертежей, оформление чертежей

Как сделать чертёж?

Проблема оформления чертежа своими силами, зачастую, возникает у студентов начальных курсов, занимающихся на специальностях технологического направления либо получающих образование в области художественного конструирования или тех дизайна. Правила, которым необходимо следовать при создании чертёжных работ, зафиксированы в Госстандарте. Их должен знать и придерживаться любой, кто получает образование в данных направлениях. Однако, правила Госстандарта были изданы для промышленного применения, поэтому в чертежах, порой, допустимы небольшие отступления от установленных норм.

Форматы листов бумаги и рамки для них

Любой чертёж оформляется на листе бумаги, стандартизированной величины, ограниченной рамкой.

Наносится такая рамка посредством нанесения линии средней толщины по отмеченной на листе разметке.

Для чертежей разного формата установлены определённые размеры очерчиваемых в них рамок:

• Формат А0 содержит рамку размером 1189 х 841 мм
• Формат А1 – 594 х 841 мм
• Формат А2 – 594 х 420 мм
• Формат A3 – 297 х 420 мм
• Формат А4– 297 х 210 мм

Каждый меньший чертёж получают посредством уменьшения величин предыдущего формата в два раза.

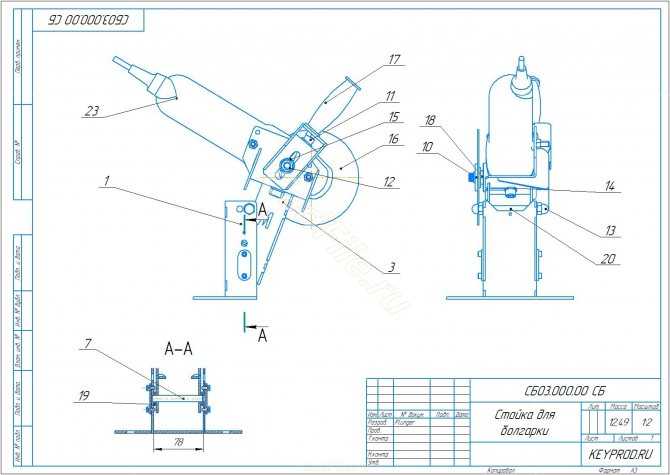

Основная надпись чертежа

Надпись на чертеже располагается в углу, расположенном справа. В ней указываются:

• Название чертёжной работы
• Материал, из которого данная деталь изготавливается
• Предприятие, которое изготавливает деталь

При использовании формата А4, основную надпись располагают с наименьшей стороны. Если используемый формат больше, чем А4, то надпись можно расположить с любой стороны.

Исходные данные для чертежа и работа с ним

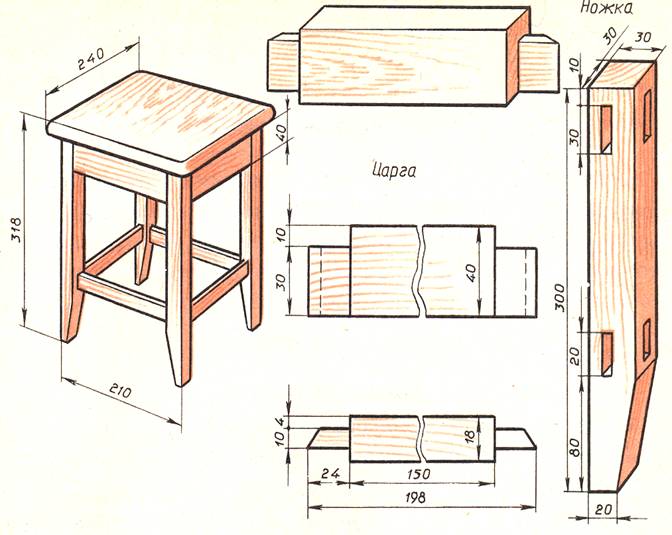

Чтобы сделать простейший чертёж, можно либо изобразить деталь, которую в будущем будет изображать чертёж, на бумаге, в виде рисунка в трёх проекциях, либо иметь её перед глазами в оригинале.

При изображении детали в виде трёхмерного рисунка полезно:

• Потренироваться, сперва, на простых предметах – тетради, книге, тарелке – закрыв глаза, попытайтесь представить себе их объём и очертание
• Попробовать отобразить на листе бумаги, то, что вы представили и сопоставить получившееся с оригиналом
• Внести исправления в несоответствующие части получившегося рисунка его оригиналу – возможно не соблюдение пропорций или его размеров
• Пробовать«разложить» рисунок, изображенный в пространстве на составляющие его проекции по представленным себе осям координат
• Нанести на рисунок все размеры, требуемые для изготовления данного предмета кем-то другим

В случае, если последовательные шаги вышеуказанного алгоритма были выполнены правильно, то копия оригинала, изображённая на бумаге, будет ему соответствовать. Если же, их сходство получено не было, потребуется внести коррективы в размерные цепи.

Размерная цепь – это совокупный размер определённой части наносимого на бумагу изображения предмета, который не может быть искажён в большую или меньшую сторону. Разумеется, что в зависимости от того какую цель вы преследуете, изображая предмет на рисунке, может различаться точность соблюдения размеров. К примеру, в бытовых целях, он, бывает, отклоняется в пределах одного-полутора миллиметров, и это, зачастую бывает приемлемо. В техническом же черчении, размерные цепи устанавливаются с учётом разных факторов.

Что нужно для того, чтобы «образмерить» чертёж

Правильное создание чертежа заключается не только в соблюдении внешней схожести наносимого на ватман или воссоздаваемого в компьютерной программе изображения с реальным объектом. Для технических целей необходимо, чтобы все размеры изображения совпадали с оригиналом. В связи с этим, было введено понятие допуска на точность.

Допуски в размерах, которые указывают в технических чертежах, указываются с учётом сочленения двух смежных деталей друг с другом. Разработана целая система допусков, учитывающая то, как детали взаимодействуют между собой (подвижное или неподвижное взаимодействие), а также, характер вероятных перемещений во время их сборке или разборке (часто, редко, всегда, никогда) и прочее.

Как научиться читать чертежи?

Чертежи — это 2-х мерные архитектурные схематические наброски, которые показывают на размер проектирования здания. На материалы, которые будут использованы в строительстве. Обучение чтению чертежей важно для строителей и любые работники, которые нанимают архитекторов для их составления.

Тренировка пространственного воображения

Стандартные чертежи обычно имеют три проекции предмета в которой на оси расположены точки координат X, Y, Z. Однако при их составе масштабирование остаётся и для всех устанавливается одно и тоже.

Человеку свойственно проводить наблюдения каждого предмета или детали в геометрической изометрии под определенным углом зрения. Это часто происходит в отраслях машиностроительного черчения, и в дизайнерской разработке предметов художественного — технического конструирования. Поэтому стоит представить объект чертежа плоским в определённой проекции.



А дополнительной деталью является — проекционная связь разных изображений объекта чертежа. Если все элементы обеих конфигурации будут построены не так как надо с масштабными искажениями, что приведёт к несовпадению копии чертежа с оригиналами. Поэтому стоит в процессе составления проекции соблюдать ряд правил:

Измерение проводятся с использованием линейки – для простых, штангенциркулем или микрометром – для сложных деталей, для всех размерных элементов. Установить их взаимное расположение по каждой из проекций детали. Сопоставить полученные результаты с реальным изображением детали. С исправлениями ошибок. Проводится итоговые замеры расстояния на оригинале предмета или его макете чертежа. Если все данные верны и совпадают, значит были правильно прочитанные схемы и чертежи.

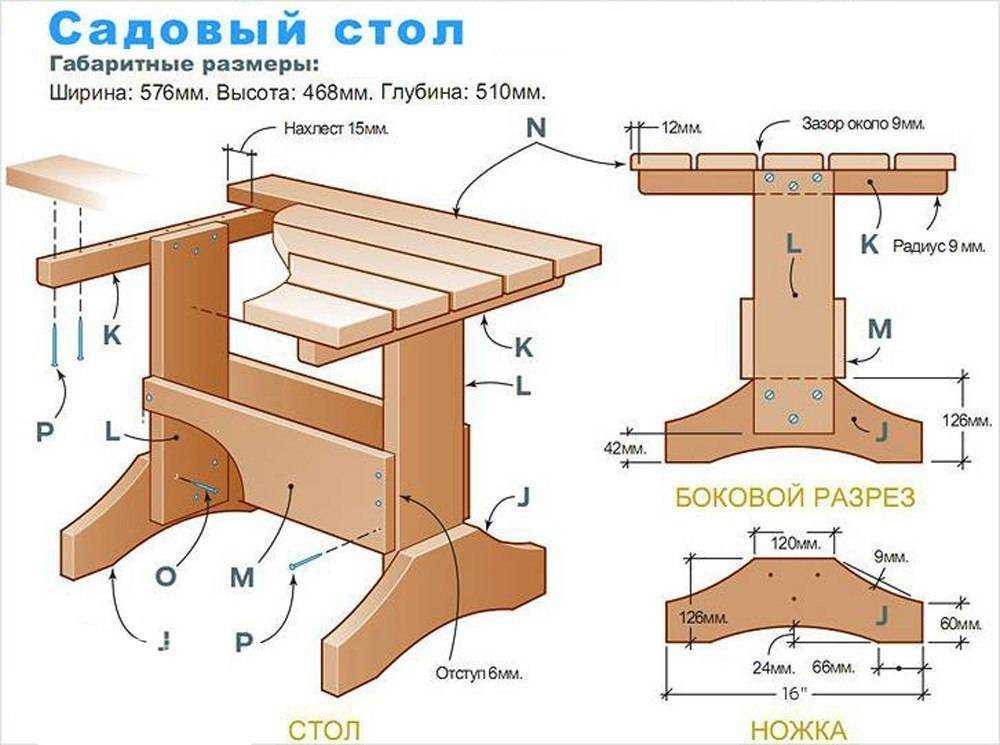

Как правильно нанести размеры?

Не имеет никакого значения какой масштаб выполненных чертежей, все внимание обращено на основание детали и его размеры. При написании определённого числа не показывается единица измерения, которая является стандартной. Чтобы обозначить параметры детали наносят размерную траекторию с расположенной на ней цифрой. Она чертится параллельно отрезку детали и ограничивается стрелками. Минимальное расстояние между размерной линией и контуром детали составляет 10 мм.

Как получить помощь в приобретении навыков самостоятельной технической графики?  Для освоения навыков чтения чертёжных таблиц, необходимо проводить курс обучения и практические работы. Проводить ремонты несложной конструкции бытовой техники, для производства новой и старой элемента деталей. При этом также приходится изготавливать примитивные чертежи.

Узнайте, как правильно читать чертежи, а затем научитесь представлять плоскую картину на чертеже в объёмной форме. Навыки чтения рисунков помогают грамотно изготовить всевозможные предметы, собрать их из узлов, конечного продукта, получить весь аппарат, модели и многое другое.

Виды форматов

Формат листа с чертежом определяется длиной линии, чертящейся на краю листа. Внутренние составляют с расстояниями по 2 см от левой стороны и на 5 мм от других. Стоит придерживаться точным расчётам чертежа, чтобы при их чтении не возникало разногласий, как выглядит деталь.

Форматы рамки чертежа разделяют на основные и дополнительные направления. В первый тип вошли все полученные схемы путём уменьшения линий вдвое от точки А0. Размеры для чертежа А1, проводят так, чтобы при разделении самой большой из них оси на два получался прямоугольник, аналогичного исходному образцу. Обозначение стандартных форматов состоят из буквы и цифры от одного до пяти.

Автоматическое составление чертежей

Первое место заняли те чертежи, которые выполненные с помощью программ автоматизированного проектирования. Для разных конструкций и деталей. Это касается двух систем — Авто — кад и Компас. В них проводится чтение чертежей иного типа. И задаётся изображение всего узла. А после производится проектирование деталей, входящих в сборочную единицу. Благодаря их работе с целыми библиотеками исходных данных. Ведь они включают в себя профильные нормализованные и стандартизированные элементы. Применяя его в работе разработчик способен вставлять фрагмент в заготовку, управляя отдельными параметрами, приспосабливать чертёж под новые исходные данные.

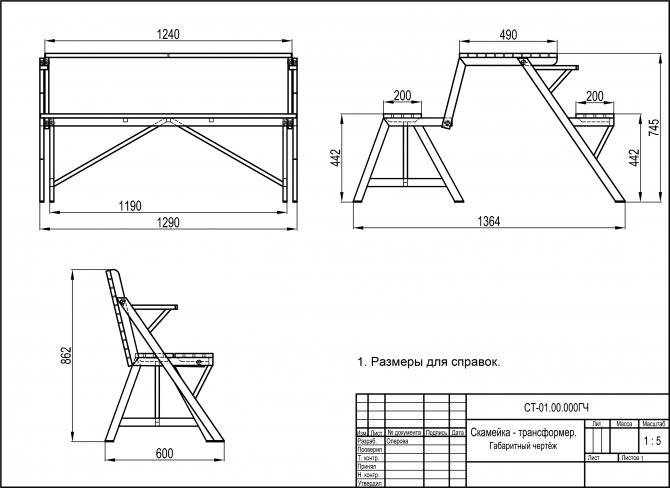

Масштабы чертежей

Необходимые требования и особенности. Начнем с того, что масштаб — это соотношение линейных размеров изображения, нанесённого на чертёж или карту к действительному его размеру на местности или предмете.

Применение его весьма облегчает составление карт и чертежей, потому как, не всегда бывает удобно и возможно изобразить предмет в его натуральную величину. Есть детали с большими размерами, не позволяющими их нарисовать на бумаге, а бывает, что деталь очень маленькая и, чтобы отобразить её на бумаге со всеми нюансами, приходится существенно увеличить её размер. В представленных случаях применяют уменьшение и увеличение масштаба.

Стандартные масштабы

Несколько общепринятых масштабов уменьшения:

• 1:2
• 1:2,5
• 1:4
• 1:10
• 1:15
• 1:20
• 1:25
• 1:50
• 1:75

К примеру, вариант масштабирования 1:4. Число, стоящее первым — единица, обозначает действительные размерные характеристики предмета, в то время, как второе число, в данном случае, четвёрка, обозначает, во сколько раз эти действительные габариты были уменьшены.

При изображении очень маленького предмета применяют увеличение масштаба, и обозначается это так: 2:1; 2,5:1; 50:1. При таком варианте, чтобы узнать действительные габариты предмета, необходимо размеры указанные в чертеже разделить на первое число отражённое в масштабе.

Как определить масштаб?

Для того, чтобы изобразить предмет или деталь на листе бумаги, для начала, нужно выяснить ее истинные размеры. Это можно сделать, сняв замеры с изображаемого на чертеже предмета при помощи линейки, и уже затем прикидывать, во сколько надо уменьшить или увеличить его реальные габариты при нанесении его изображения на лист бумаги. Чертежи, в основной своей массе, используются в строительстве и при разработке деталей и конструкций. Применение масштабирования, позволяет проектировщикам и конструкторам изобразить на листе бумаги и огромное здание, и уменьшенную точную копию самолёта.

Как же правильно подобрать нужный и, главное, правильный масштаб при работе с чертежами? Большинство неопытных людей, сталкиваясь с таким вопросом, как правило, допускают довольно много ошибок. Однако этого можно избежать благодаря приобретённому со временем опыту или можно обратиться за помощью к преподавателю.

Почему необходимо следовать правилам?

При составлении чертёжных работ и схем, необходимо следовать определенным нормативам, отражённым в ГОСТе — документе, в который занесены общепринятые правила нанесения изображения, надписей, таблиц и технических требований. При помощи этих правил, правильно сделанную чертёжную работу сможет прочитать любой специалист, умеющий читать чертежи. Это сильно облегчает общение, при строительстве и производстве деталей, конструкторов с рабочими, выполняющими задание по чертежу. Кроме масштаба, на чертёж наносится и другая информация, касающаяся предмета. Следует знать основные правила составления чертежей и схем:

• При нецелесообразности графической информации, наносят дополнительный текст
• Любая надпись на чертеже пишется сокращённо
• Дополнительные надписи наносятся параллельно основной
• Слова, которые невозможно сократить на чертёжную работу не наносятся
• Любая надпись не должна загромождать изображение и, тем более, мешать чтению схемы
• Когда мы хотим сделать выноску от поверхности детали, то линию выноски необходимо заканчивать стрелкой. А в случае, когда обозначается контур детали, в конце линии проставляется точка
• Большой объем информации на схеме обязательно должен быть помещён в рамку
• Таблицы не чертеже размещаются рядом с изображением самой детали, на свободном от рисунка месте
• Если обозначаем элементы детали буквами, то используем их строго в алфавитном порядке без пропусков

Если использовать все представленные выше правила, то можно создать действительно качественную чертёжную работу, которую будет способен прочитать любой специалист.

Оформление чертежей

Процесс подготовки любой работы, требуемой для аттестации на строительных, дизайнерских и архитектурных специальностях изучаемых в высший учебных заведениях, подразумевает изготовление чертежей. Изготовление чертежа – довольно не простая задача. Его создание требуется производить с учётом соблюдения определённых правил. Кроме этого, любая чертёжная работа должна быть оформлена на листах определённого размера.

Нюансы использования различных форматов

Формат чертежа ограничивается рамками выполнения работы, которые наносятся на лист линией минимальной толщины.

Оформляемая работа позволяет обучающимся принять в расчёт размеры всех применяемых в работе форматов. Путём разделения работы на две части, оформляется чертёж, содержащий следующие характеристики:

• Размеры сторон чертежа – 841 х 1189 миллиметров
• Общая площадь листа – один метр квадратный
• Формат оформляемой работы А0

Для других форматов чертежей правилами так же установлены параметры размеров их сторон:

• Для формата А4 – 210 х 297 миллиметров
• Для формата А3 – 297 х 470 миллиметров
• Для формата А2 – 420 х 594 миллиметра
• Для формата А1 – 594 х 841 миллиметр

Так же, согласно ГОСТу, должна быть учтена возможность использования остальных форматов, применяемых в качестве дополнения к изготавливаемым учащимися чертежам, которые образуются в результате проведения работы над изменением основных параметров в сторону увеличения. При этом, для их создания, применяется величина, кратная используемым в базовых форматах размерам, а коэффициент произведённых изменений обязательно должен представлять собой целое число.

Корректное указание масштабов

Во время оформления чертежа, необходимо учитывать корректность применяемых масштабов. Этот термин используется в учете линейных характеристик наносимого на бумагу изображения разнообразных деталей по отношению к их натуральным габаритам.

Масштаб необходимо отражать в специально отведанном для него поле. Обозначение масштаба устанавливается в виде 2:1 или (2:1)

Особое внимание необходимо уделять линиям, используемым создания для чертежей. Для них также установлены конкретные критерии, отражаемые в специальном ГОСТе 2.303-68. Этот официальный документ даёт возможность точно определить толщину, начертание и ключевые назначения контуров.

Особенности использования линий и штрихов

Если говорить о толщине линии, то ей непременно требуется попадать в интервал от 0,5 до 1,4 миллиметров. Тут роль играет то, на сколько сложен чертёж и какая у него величина. Толщина линии, выбираемая во время оформления работы, напрямую зависит её формата.

Обратите внимание! У одной работы толщина всех используемых для её создания линий должна быть обязательно одинаковой. Ещё один момент, требующий особого внимания учащихся – длина наносимых штрихов. У этих линий длина должна быть примерно в десять раз больше, чем их толщина. Если же говорить о длине линии, именуемой штрих-пунктирной, то она устанавливается, исходя из размеров создаваемой работы. Важно, чтобы в рамках одного чертежа и штрихи были примерно одинаковыми. Штрих-пунктирные линии должны находить точки пересечения и заканчиваться штрихами. Просветы между элементами штрих-пунктиров необходимо делать одного размера. Кроме этого, следует брать во внимание габариты изображаемых геометрических фигур и диаметр окружности.
