Педагогический (научно-педагогический) составШайбы по ГОСТ и DIN.
Классификация, обзор, применениеСогласно терминологии, установленной Государственным стандартом за номером 27017, принятым в 1986 году, шайба представляет собой крепежную деталь, имеющую отверстие и подкладываемую под шляпку стержневого соединительного элемента – винта/болта –, либо под гайку. При этом преследуются следующие цели: предотвратить их самопроизвольное отвинчивание и/или увеличить опорную поверхность. Часть разновидностей шайб получили название на основе особенностей монтажа. Другие именуются так, чтобы потребитель знал специфику конструкции. К этой группе относятся, например, шайбы пружинные волнистые, конические, тарельчатые и т.д. Названия третьих отображают сферу их применения – шайба регулировочная, стопорная и др. Рассмотрим несколько подробнее основные виды этих крепежных деталей.
Шайбы плоские

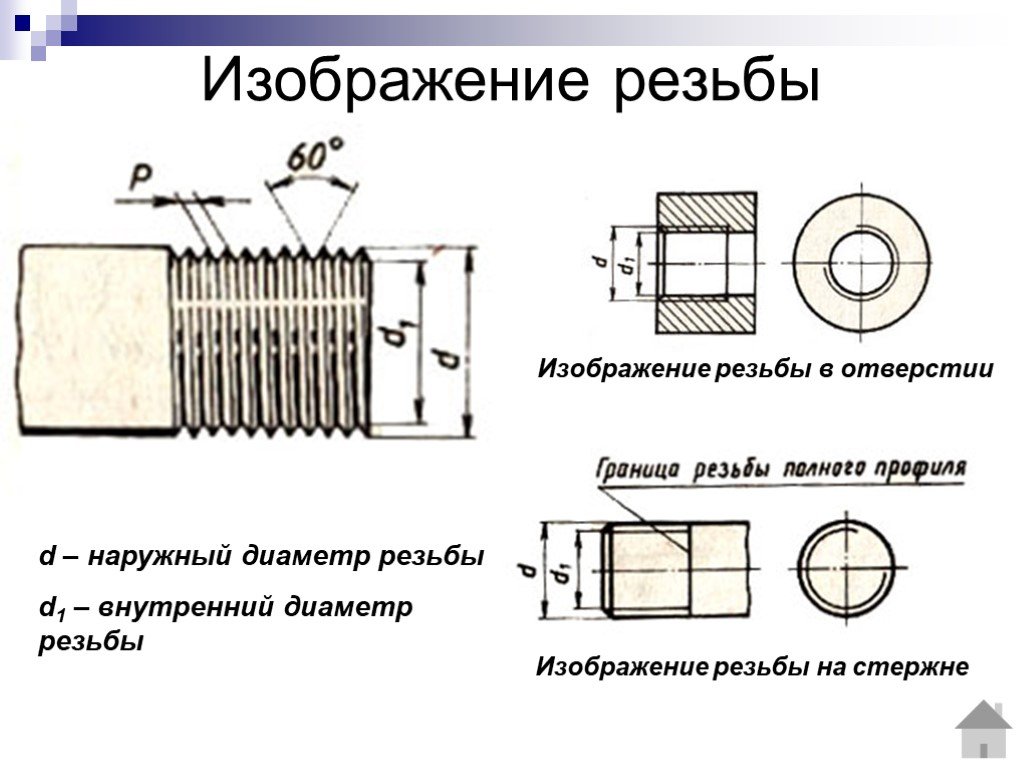

Необходимо отметить такой момент: наиболее важная характеристика плоской шайбы – это ее номинал. Его значение определяется максимальным внешним диаметром резьбы стержневого крепежа, под шляпку которого возможно установить саму шайбу.
Данные уплотнительные элементы нашли наибольшее применение. Шайбы плоские отличаются универсальностью: их используют совместно со стержневым крепежом любого вида, начиная с болтов, включая винты и шпильки, и заканчивая саморезами. Это обусловило дальнейшее усовершенствование конструкции подобных деталей. Сегодня на рынке стройматериалов такие метизы представлены в широком разнообразии.
Шайба увеличеннаяdвнеш.≈3×dвнутр.
Производство данных изделий регламентируют положения ГОСТа 6958-78 и немецкого стандарта DІN 9021. Они устанавливают один вариант их исполнения.
Однако величины указанных на чертеже параметров в разных стандартах отличаются.
Размеры, утвержденные ГОСТом 6958-78
Размеры рабочих характеристик увеличенных шайб, произведенных по положениям Государственного стандарта за номером 6958 от 1978 года, изменяются в следующих диапазонах:
-
номинал шайбы (обозначение N ш.) – min 1,00 мм; max 48,00 мм;
-
диаметр сквозного отверстия («d1») в изделии, изготовленном с точностью, соответствующей классу «А» – минимальный 1,1 мм; максимальный 37,0 мм; классу «С» – минимальный 1,2 мм; максимальный 52,0 мм;
-
внешний диаметр шайбы («d2») – от 4,0 мм до 145,0 мм;
-
толщина детали («s») – не менее 0,3 мм; не более 10,0 мм.
Размеры по DІN 9021
В преамбуле этого нормативного документа сказано, что применять шайбы увеличенные предпочтительно совместно с гайками и стержневым крепежом в соответствии с правилами ІSО 272.
Стандартом DІN 9021 установлены следующие пределы изменения параметров этих деталей:
-
-
диаметр отверстия («d1») в детали: минимальный – 2,70 мм; максимальный – 40,00 мм;
-
внешний диаметр изделия («d2»): min 7,64 мм; max 110,0 мм;
-
толщина детали («s») – от 0,70 мм до 9,20 мм.
Шайба нормальная
Регламентируют изготовление шайб нормальных положения ГОСТа 11371-78 и стандарта DІN 125.
Нормы ГОСТа 1371-78
Этим стандартом установлены 2 исполнения данных метизов. По чертежу первого варианта изготавливаются шайбы нормальные с точностью, соответствующей условиям классов «А» и «С», а второго – только с точностью класса «А».
Ниже представлены диапазоны изменения размеров параметров, указанных на чертежах.
-
Диаметр резьбы подходящей стержневой детали – минимальный 1,0; максимальный 48,0.
-
Диаметр отверстия шайбы (обозначение «d1») класса точности «А» – min 1,1 мм; max 50,0 мм. «С» – min 1,2 мм; max 52,0 мм.
-
Внешний диаметр изделия (параметр «d2»): минимальный 3,5 мм; максимальный 92,0 мм.
-
Толщина детали (обозначение «S»): не меньше 0,3 мм; не больше 8,0 мм.
Немецкий стандарт DІN 125 устанавливает 2 исполнения шайб плоских нормальных.
Пределы изменения указанных на чертежах параметров выглядят так:
-
номинальный размер («Nш.») – минимальный 1,7 мм; максимальный 165,0 мм;
-
диаметр резьбы стержневого крепежа – min 1,6 мм; max 160,0;
-
диаметр отверстия в шайбе («d1») – от 1,7 мм до 166,0 мм;
-
внешний диаметр («d2») – не меньше 3,7, мм; не больше 250,0мм
-
толщина изделия («h») – не меньше 0,25 мм; не больше 19,2 мм;
-
ширина фаски («da») – минимальная 1,8 мм; максимальная 169,0 мм;
-
радиус скругления кромок отверстия («r») – от 0,15 мм до 2,0 мм.
Производиться шайбы нормальные по нормам DІN 125 должны с точностью класса «А».
Шайба уменьшенная
Другое общепринятое название этого метиза – шайба узкая. Подкладывается шайба уменьшенная, преимущественно, под винты со шляпкой цилиндрической конфигурации.
Размеры по ГОСТу 10450-78
Действие этого стандарта распространяется на шайбы уменьшенные, точность изготовления которых удовлетворяет требованиям классов «А» и «С». Он устанавливает одно исполнение данных метизов.
Параметры шайбы узкой изменяются в таких пределах:
-
диаметр резьбовой накатки стержневого крепежа – от 1,0 мм до 48,0 мм;
-
диаметр отверстия в детали («d1»), произведенной с точностью класса «А» – минимальный 1,1 мм; максимальный 37,0 мм; «С» – минимальный 1,2 мм; максимальный 52,0 мм;
-
внешний диаметр шайбы («d2») – min 2,5 мм; max 84,0 мм;
-
толщина изделия («s») – от 0.
3 мм до 6,0 мм.
3 мм до 6,0 мм.
Размеры по DІN 433
Данный стандарт устанавливает одно исполнение шайб уменьшенных.
Диапазон изменения их рабочих параметров представлен ниже.
-
Номинал шайбы («Nш.») – минимальный 1,1 мм; максимальный 37,0 мм.
-
Диаметр резьбы стержневого крепежа – от 1,0 мм до 36,0 мм.
-
Диаметр отверстия в изделии («d1») – min 1,1; max 37,62
-
Внешний диаметр («d2») – не меньше 2,25 мм; не больше 58,0 мм.
-
Толщина детали («h») – от 0,25 мм до 5,6 мм
По положениям DІN 433 производиться шайбы узкие должны с точностью, удовлетворяющей условиям класса «А».
Шайбы пружинные
Шайба пружинная представляет собой разрезанное кольцо с концами, расположенными в различных плоскостях.
Применяется с целью препятствования самопроизвольному раскручиванию резьбового соединения. Обеспечивает это упругая деформация шайбы, возникающая под воздействием внешней нагрузки при затягивании крепежа.
Одновитковые пружинные шайбы
Регламентируют производство одновитковых пружинных шайб как отечественный, так и немецкий нормативные документы.
Размеры по ГОСТу 6408-70
Этот стандарт устанавливает два исполнения данных метизов. Их конструктивное отличие кроется в форме среза.
В первом варианте он плоский, а во втором – изогнутый. Кроме того, нормы ГОСТа 6408-70 подразделяют одновитковые пружинные шайбы на легкие (маркируются литерой «Л»), нормальные (обозначаются буквой «H»), тяжелые (обозначение с помощью литеры «T») и особо тяжелые (маркировка осуществляется таким сочетанием букв: «OT»). Сечение изделий типа «Л» – прямоугольное, то есть b>s. Детали остальных трех типов характеризуются квадратным сечением: b=s.
Диапазоны изменения рабочих параметров одновитковых пружинных по ГОСТу6408-70 представлены ниже.
-
Диаметр резьбовой накатки стержневой крепежной детали – от 2,0 мм до 48,0 мм.
-
Диаметр отверстия (параметр «d») – минимальный 2,1 мм; максимальный 48,5 мм. Предельные отклонения (обозначение «ПО») изменяются в диапазоне +0,25 мм≤ПО≤1,0 мм.
-
Ширина витка («b») у метизов типа: «Л» варьируется в пределах 0,8 мм≤b≤12,0 мм, а максимально допустимые отклонения ±0.08 мм≤ПО≤±0,215 мм; «H» принимает значения из диапазона 0,5 мм≤b≤12,0 мм. Предельные отклонения такие: ±0.08 мм≤ПО≤±0,215 мм; «T» изменяется в диапазоне 0,6 мм≤b≤12,0 мм, а предельные отклонения ±0.07 мм≤ПО≤±0,35 мм; «OT» варьируется в пределах 3,5 мм≤b≤12,0 мм, а максимально допустимые отклонения ±0.24 мм≤ПО≤±0,35 мм.
-
Толщина витка («s») у шайб типа: «Л» принимает значения из диапазона 0,5 мм≤s≤7,0 мм.
Предельные отклонения такие: ±0.07 мм≤ПО≤±0,18 мм; «H», «T» и «OT» совпадает с пределами изменений ширины («b», см. выше), поскольку его сечение обладает квадратной конфигурацией. Это распространяется и на максимально допустимые отклонения.
-
Величина заострения конца витка (параметр «k») для метизов типа «H» и «Л» изменяется в диапазоне 0,15 мм≤s≤0,8 мм.
Предельные отклонения такие: ±0.07 мм≤ПО≤±0,18 мм; «H», «T» и «OT» совпадает с пределами изменений ширины («b», см. выше), поскольку его сечение обладает квадратной конфигурацией. Это распространяется и на максимально допустимые отклонения.
Увеличение толщины витка («s») не более, чем на ±10% не выводит готовое изделие в категорию брака.
Размеры по DІN 127
Данный нормативный документ устанавливает два исполнения шайб пружинных одновитковых.
Рабочие параметры этих деталей изменяются в следующих пределах:
-
номинал шайбы («Nш.») – 2,0 мм≤ Nш.≤100,0 мм;
-
внутренний диаметр (обозначение «d1») – 2,1 мм≤ d1≤101,0 мм;
-
внешний диаметр (параметр «d2») – 4,4 мм ≤d2≤131,0 мм;
-
расстояние по горизонтали между крайними точками срезов (обозначение «h») формы «А» – минимальное 1,9 мм; максимальное 21,2 мм; «В» – минимальное 1,0 мм; максимальное 18,9 мм;
-
высота среза витка (обозначение «b» на чертеже формы «В») принимает значение из диапазона 0,9 мм≤b≤14,0 мм, а предельные отклонения ±0,1 мм≤ПО≤±0,25;
-
толщина витка (параметр «s» на том же чертеже) изменяется в пределах 0,5 мм≤s≤8,0 мм.
Диапазон максимально допустимых отклонений такой же: ±0,1 мм≤ПО≤±0,25;
-
ширина заострения торца витка (обозначение «k») – от 0,15 мм до 1,0 мм;
-
радиус скругления углов плоского среза витка (параметр «r») – не меньше 0,1 мм; не больше 2,0 мм.
Диапазон максимально допустимых отклонений такой же: ±0,1 мм≤ПО≤±0,25;
Шайбы пружинные, удовлетворяющие положениям DІN 127, должны использоваться совместно со стержневым резьбовым крепежом, характеризующимся прочностью, не превышающей нормы класса 5.8.
Шайбы пружинные двухвитковые
Регламентирует производство 2-витковых шайб пружинных Государственный стандарт 21797-2014. Их область применения – создание совместно с болтами Ø22,00 мм и шурупами Ø24,00 мм (символ Ø обозначает диаметр) промежуточных рельсовых скреплений BCП (аббревиатура словосочетания Верхнее Строение Пути) железнодорожных магистралей.
Этот стандарт устанавливает только одно исполнение 2-витковых шайб пружинных.
Их размеры указаны на чертежах.
Требования по ГОСТу 21797-2014
Назовем лишь основные требования, выдвигаемые этим нормативным документом к рассматриваемым деталям.
-
Для изготовления 2-витковых шайб пружинных необходимо использовать сталь легированную горячекатаную рессорно-пружинную 40C2A; рессорно-пружинную, обладающую удовлетворительной пластичностью, марок 40C2 и 60C2A.
-
Изделия, прошедшие этап термообработки, должны характеризоваться твердостью от 41,5 НRС до 51,0НRС.
- Контроль пружинящих показателей термообработанных метизов проводится тройным сжатием. При этом нужно обеспечивать достижение высоты (обозначение «Н») в пределах 17,5 мм≤Н≤18,5 мм. Шайба будет признана годной, если после этой процедуры ее параметры будут такими, как на рисунке.
Шайба кровельная ЕРDМ
На настоящий момент ни ГОСТа, ни немецкого стандарта DІN, регламентирующих производство данных деталей, нет.
Между тем, шайбы кровельные с ЕРDМ-прокладкой сегодня нашли широкое применение для обустройства крыш загородных коттеджей и дач. При их изготовлении меткомбинаты ориентируются на параметры крепежных деталей, совместно с которыми такие шайбы обеспечивают надежное скрепление металлопрофиля с обрешеткой кровли. Это – саморезы, удовлетворяющие требованиям DІN 7504К.
Конструкция
С целью унификации, обеспечивающей взаимозаменяемость, для производства шайб кровельных ЕРDМ применяется следующий общепринятый чертеж.Состоят эти детали из двух различных элементов:
Таким сочетанием литер обозначается синтетический каучук Еthylеnе Рrоpylеne Dіеnе Mоnоmеr. Этому соединению присуще сочетание качеств, позволяющее его использовать при обустройстве кровли – устойчивость к солнечному излучению, воздействию озона, полярных растворителей и разбавленных кислот. Кроме того, данный материал сохраняет эластичность даже при температуре ниже 0℃. Этот фактор очень важен с точки зрения герметичности мест крепления профлиста к обрешетке крыши.
Размеры
С учетом совместного использования с саморезами DІN 7504K, наибольшее распространение получили кровельные шайбы с ЕРDМ-прокладкой, рабочие параметры которых представлены (в миллиметрах) ниже в табличной форме. Обозначение взято с чертежа исполнения этих метизов (см. выше).
|
Обозначение деталей |
19,0×6,3 |
16,0×5,5 |
14,0×4,8 |
|
а – толщина стальной шайбы |
0,70…0,90 | ||
|
Аr – толщина ЕРDМ прокладки |
2,4…2,8 | ||
|
D2 – внутренний диаметр ЕРDМ прокладки |
5,50…6,60 |
4,80…5,40 |
3,50…4,30 |
|
D1 –внутренний диаметр стальной шайбы |
6,60…7,0 |
5,10…5,50 | |
|
Dw – внешний диаметр ЕРDМ прокладки |
18,75…19,15 |
14,9…15,15 |
12,9…13,15 |
|
D – внешний диаметр всей детали |
19,75…20,15 |
15,9…16,15 |
13,9…14,15 |
Шайба стопорная многолапчатая
Применяются такие шайбы для стопорения гаек шлицевых круглой конфигурации, выполненных по нормам ГОСТа 11871.
Фиксация обеспечивается загибанием в шлиц гайки той лапки шайбы, которая расположена напротив него.
Размеры
Государственный стандарт за номером 11872 от 1989 года устанавливает два исполнения шайб стопорных многолапчатых. Кроме того, он подразделяет эти метизы на 2 типа – нормальные (обозначаются литерой «H») и легкие (маркируются буквой «Л»). Независимо от типа, застопорить такими шайбами можно гайки шлицевые с диаметром резьбы («D»), принимающим значения из диапазона 4,0 мм≤D≤200,0 мм.Ниже представлены пределы изменений параметров, отображенных на чертежах исполнений.
-
Диаметр отверстия («d1») – минимальный 4,2 мм; максимальный 201,0 мм.
-
Диаметр окружности, описанной вокруг внешних кромок лапок («d2») для изделий типа: «Л» – 18,0 мм≤d2≤252,0 мм; «H» – 14,0 мм≤d2≤252,0 мм.
-
Диаметр окружности внешней кромки кольца шайбы («d3») для деталей типа: «Л» – 11,5 мм≤d3≤223,0 мм; «H» – 6,5 мм≤d3≤225,0 мм.
-
Ширина лапки («b») для изделий типа: «Л» – 3,0 мм≤b≤15,5 мм; «H» – 1,5 мм≤b≤15,5 мм.
-
Расстояние между внутренней лапкой и точкой на внутренней кромке шайбы, расположенной диаметрально напротив («L»): min – 2,7 мм; max – 195,0 мм.
-
Высота загиба внутренней лапки («h»): не меньше 1,5 мм; не больше 14,0 мм.
-
Радиус скругления угла между стороной лапки и внешней кромкой шайбы («r») от 0,2 мм до 1,6 мм.
-
Толщина шайбы («s»): минимальная 0,8 мм; максимальная 2,5 мм.
Диаметр опорной поверхности детали («d4») приблизительно равен параметру d3. Радиус загиба лапки («r1») должен быть таким: r1=1,5×s.
Шайбы стопорные зубчатые
Данные вспомогательные метизы, устанавливаемые под шляпку стержневых крепежных элементов, наряду с увеличением опорной площади, выполняют функцию стопорения винтов/болтов.
Зубчики создают пружинящий эффект, благодаря которому увеличивается сила трения между витками резьбы деталей, формирующих соединение.
Нормируют производство шайб стопорных зубчатых и отечественный Государственный стандарт, и немецкий нормативный документ. Коротко рассмотрим их основные положения.
Нормы ГОСТа 10463-81
Этот стандарт устанавливает 2 исполнения шайб, обладающих наружными зубьями.
Изделия первого варианта (чертеж слева) применяются для стопорения винтов/болтов, диаметр резьбы которых (обозначение Dр.б/в)принимает значения из диапазона 2,0 мм≤Dр.б/в≤24,0 мм. Ниже представлены предельные величины параметров деталей по исполнению №1.
Диаметр отверстия («d»): минимальный 2,2 мм; максимальный 25,0 мм. Допустимые предельные отклонения (обозначение «Пр.откл.») такие +0,14≤Пр.откл.≤+0,33 (поле допуска h23).
Внешний диаметр шайбы («D»): min 5,0 мм; max 36,0 мм.
Максимально допустимые отклонения: -0,62 мм≤Пр.откл.≤-0,30 мм (поле допуска – h23).
Толщина зуба («s») изменяется в пределах 0,2 мм≤s≤1,7 мм.
Диаметр окружности, сформированной из крайних внутренних точек зубьев(«D1»): от 3,0 мм до 29,4 мм.
Толщина изделия с учетом высоты зубьев(«H»): не меньше0,6 мм; не больше 3,9 мм.
Максимально допустимые отклонения: -0,62 мм≤Пр.откл.≤-0,30 мм (поле допуска – h23).
Шайбы зубчатые второго исполнения (рисунок справа) используются для стопорения стержневого крепежа с диаметром резьбы, находящемся в пределах 3,0 мм≤Dр.б/в≤24,0 мм. Диапазоны изменения параметров, указанных на чертеже исполнения №2, выглядят так:
диаметр отверстия («d»): от 3,2 мм до 25,0 мм. Предельные отклонения по полю допуска h23 +0,18 мм≤Пр.откл.≤+0,33 мм;
внешний диаметр изделия («D»): минимальный 7,0±0,1 мм; максимальный 38,0±0,1 мм. Максимально допустимые отклонения: -0,62 мм≤Пр.откл.≤-0,36 мм. Поле допуска h24;
диаметр окружности, сформированной из центров полукруглых выемок на внешней кромке шайбы («D1»): min 6,5±0,1 мм; max36,0±0,1 мм;
диаметр полукруглых выемок на внешней кромке детали («d1»): не меньше 2,0±0,1 мм; не больше 5,5±0,1 мм;
толщина опорной плоскости («s») изменяется в пределах 0,4 мм≤s≤1,5 мм;
ширина профиля изделия, включая высоту зубьев («H»): от 0,6 мм до 3,0 мм;
количество зубьев: минимальное 8; максимальное 14.
Положения DІN 6798
Этот немецкий стандарт устанавливает 3 исполнения шайб зубчатых.
Величины параметров, отображенных на чертежах исполнений, представлены ниже (в миллиметрах) в табличной форме.
|
Резьбовой диаметр крепежной детали |
Толщина |
Наружный диаметр |
Диаметр отверстия, d | ||
|
S2 по форме V |
S1 по формам І, А |
d2 по форме V |
d2по формам І, А | ||
|
M30 |
———- |
1,6 |
———- |
48,0 |
31,0 |
|
M27 |
44,0 |
28,0 | |||
|
M24 |
1,5 |
38,0 |
25,0 | ||
|
M22 |
36,0 |
23,0 | |||
|
M20 |
1,4 |
33,0 |
21,0 | ||
|
M18 |
30,0 |
19,0 | |||
|
M16 |
0,6 |
1,2 |
30,2 |
26,0 |
17,0 |
|
M14 |
0,5 |
1,0 |
26,22 |
24,0 |
15,0 |
|
M12 |
23,0 |
20,5 |
13,0 | ||
|
M10 |
0,9 |
19,0 |
18,0 |
10,5 | |
|
M8 |
0,4 |
0,8 |
15,3 |
15,0 |
8,4 |
|
14,0 |
8,2 | ||||
|
M7 |
———- |
12,5 |
7,4 | ||
|
M6 |
0,7 |
11,8 |
11,0 |
6,4 | |
|
M5 |
0,3 |
0,6 |
9,8 |
10,0 |
5,3 |
|
0,5 |
9,0 |
5,1 | |||
|
M4 |
0,25 |
8,0 |
8,0 |
4,3 | |
|
M3,5 |
7,0 |
7,0 |
3,7 | ||
|
M3 |
0,2 |
0,4 |
6,0 |
6,0 |
3,2 |
|
M2,6 |
———- |
5,5 |
2,8 | ||
|
M2,5 |
5,1 |
2,7 | |||
|
M2,3 |
———- |
———- |
5,0 |
2,5 | |
|
M2 |
0,3 |
4,2 |
4,5 |
2,2 | |
Заключение
Производятся шайбы из сырья различного вида.
Чаще всего для этого используется сталь, цинкосодержащий сплав, основным компонентом которого является медь (Сu) – латунь, сама медь, а также титан (Ті). Но, как видно, могут задействоваться и иные материалы, например, синтетический каучук.
Please enable JavaScript to view the comments powered by Disqus.comments powered by Disqus
Анкер с внутренней резьбой RG M I
Анкер с внутренней резьбой для разъемного крепления в бетоне
Анкер с внутренней резьбой RG M I является системным компонентом для использования со смоляными капсулами fischer RSB и RM II и инъекционными растворами fischer FIS SB , FIS EM Plus, FIS V, FIS VL и FIS Green для фиксации в бетоне. Метрическая внутренняя резьба позволяет использовать обычные метрические винты или стержни с резьбой. Анкер с внутренней резьбой подходит для удаления заподлицо с поверхностью, а точку крепления можно использовать повторно. Это означает, что RG M I особенно подходит для съемных и временных креплений как внутри, так и снаружи.
Должны соблюдаться допуски различных капсул смолы и растворов для инъекций.
| Сертификат ETA | |
| Диаметр сверла ( d 0 ) | 9000 9 10 мм|
| Резьба ( M ) | M5 |
| Детали весов раствор | 3 |
| Упаковка | Складная коробка |
| Количество | 10 шт. |
| GTIN (код EAN) | 4006209482216 |
| Сертификат ETA | |
| Диаметр сверла ( d 0 ) | 12 мм |
| Резьба ( M ) | M6 |
| Шкала детали раствора | 3 |
| Упаковка | Складная коробка |
| Количество | 10 шт. |
| GTIN (код EAN) | 4006209482223 |
| Сертификат ETA | |
| Диаметр сверла ( d 0 ) | 14 мм |
| Резьба ( M ) | M8 |
| Части весов раствор | 3 |
| Упаковка | Складная коробка |
| Количество | 10 шт. |
| GTIN (код EAN) | 4006209505526 |
| Сертификат ETA | |
| Диаметр сверла ( d 0 ) | 18 мм |
| Резьба ( M ) | M10 |
| Известковый раствор | 4 |
| Упаковка | Складная коробка |
| Количество | 10 шт. |
| GTIN (код EAN) | 4006209505533 |
| Сертификат ETA | |
| Диаметр сверла ( d 0 ) | 20 мм |
| Резьба ( M ) | M12 |
| Раствор для частей шкалы | 6 |
| Упаковка | Складная коробка |
| Количество | 10 шт. |
| GTIN (код EAN) | 4006209505625 |
| Сертификат ETA | |
| Диаметр сверла ( d 0 ) | 24 мм 9 0010 |
| Резьба ( M ) | M16 |
| Раствор для частей шкалы | 8 |
| Упаковка | Складная коробка |
| Количество | 5 шт. |
| GTIN (код EAN) | 4006209505632 |
| Сертификат ETA | |
| Диаметр сверла ( d 0 ) | 32 мм | 9 0013
| Резьба ( M ) | M20 |
| Раствор для частей окалины | 24 |
| Упаковка | Складная коробка |
| Количество | 5 шт. |
| GTIN (код EAN) | 4006209505649 |
| Сертификат ETA | |
| Диаметр сверла ( d 0 ) | 14 мм | Резьба ( M ) | M8 |
| Раствор для частей окалины | 3 |
| Упаковка | Складная коробка |
| Количество | 10 шт. |
| GTIN (код EAN) | 4006209505656 |
| Сертификат ETA | |
| Диаметр сверла ( d 0 ) | 18 мм |
| M10 | |
| Раствор для частей окалины | 4 |
| Упаковка | Складная коробка |
| Количество | 10 шт. |
| GTIN (код EAN) | 4006209505663 |
| Сертификат ETA | |
| Диаметр сверла ( d 0 ) | 20 мм |
| Резьба ( M ) | M12 |
| Раствор для частей окалины | 6 |
| Упаковка | Складная коробка |
| Количество | 10 шт. |
| GTIN (код EAN) | 4006209505670 |
| Сертификат ETA | |
| Диаметр сверла ( d 0 ) | 24 мм |
| Резьба ( 9000 2 M ) | M16 |
| Детали окалины, раствор | 8 |
| Упаковка | Складная коробка |
| Количество | 5 шт. |
| GTIN (код EAN) | 4006209505687 |
| Сертификат ETA | |
| Диаметр сверла ( d 0 ) | 32 мм |
| Резьба ( M 9000 3 ) | M20 |
| Раствор для частей окалины | 24 |
| Упаковка | Складная коробка |
| Количество | 5 шт. |
| GTIN (код EAN) | 4006209505694 |
Преимущества
- Анкер с внутренней резьбой RG MI подходит для использования со смолой капсулы или растворы для инъекций в бетон.
- Анкер с внутренней резьбой RG MI позволяет снимать заподлицо с поверхностью и повторно использовать точку крепления. Поэтому он предлагает большую гибкость.
- Метрическая внутренняя резьба позволяет использовать стандартные метрические винты или стержни с резьбой, что обеспечивает идеальную адаптацию в соответствии с назначением.
- См. разрешения на использование капсул смолы и раствора для инъекций.
Применение
- Съемные и временные крепления
- Анкеры со смоляными капсулами RSB и RM II
- Анкеровки с различными инъекционными растворами, такими как FIS SB, FIS EM Plus, FIS V Plus в бетоне
Строительные материалы
- Бетон с трещинами и без трещин
Сертификат
- ETA-12/0258
Функциональность
Для использования в сочетании с полимерными капсулами:- Анкер с внутренней резьбой RG M I устанавливается с помощью перфоратора и прилагаемого установочного инструмента вращательными и ударными движениями.
- Во время схватывания наклонный край анкера с внутренней резьбой разрушает капсулу, перемешивает и активирует раствор.
- RG M I устанавливается вручную путем легкого вращения до тех пор, пока он не достигнет дна отверстия.
- Раствор соединяет всю поверхность анкера с внутренней резьбой со стенкой отверстия и герметизирует отверстие.
Сертификационный документ ETA
pdf, ETA-12/0258
Европейская техническая оценка для fischer Superbond — анкерный анкер для использования в бетоне
Создано 17.06.2020
Компоненты системы 90 003
Преобразователь металлической нити, 1 шт.
/2″ Наружная резьба NPT и внутренняя резьба M20, металл NPB, 10 шт/упаковка- перейти к основному содержанию
- перейти к основному содержанию Команды клавиш панели.Стрелки влево и вправо перемещаются по ссылкам верхнего уровня и раскрывают/закрывают меню на подуровнях.Стрелки вверх и вниз открывают меню основного уровня и переключаются между ссылками подуровней.Ввод и пробел открывают меню, а escape также закрывает их. Вкладка перейдет к следующей части сайта, а не к пунктам меню.0003
Поиск
Хеллерман Тайтон Северная Америка Преобразователь резьбы из никелированной латуни. Метрическая внутренняя резьба и наружная резьба NPT.Номер части: Б-050-М20
Номер статьи: 166-
Приблизить Уменьшить Увеличить
Быстро преобразует металлическую метрическую резьбу в фитинги с резьбой NPT для использования с резьбовыми вводами NPT.
Достигните уровня защиты IP68 с помощью уплотнительной шайбы.Загрузки
- Чертежи
- Спецификация
- Базовые данные
- Размеры изделия
- Логистика и упаковка
- Материалы и характеристики
Номер статьи 166- Тип ЦНВ-050-М20 Цвет Металл (МЛ) Количество на пакет Описание продукта Преобразователь резьбы из никелированной латуни. Метрическая внутренняя резьба и наружная резьба NPT.Краткое описание Переходник с металлической резьбой, внешняя резьба 1/2 дюйма NPT и внутренняя резьба M20, металл NPB, 10 шт. в упаковке Глобальное имя детали CNV-050-M20-NPB-ML Длина L (британская) 1.12 Длина L (метрическая) 28,5 Вариант Конвертер Высота H (британская) 0,94 Высота H (метрическая) 24,0 Номинальный диаметр (британский) 0,5 Номинальный диаметр (метрический) 20 Количество в упаковке (англ. )10 Количество в упаковке (метрическая) 10 Материал Никелированная латунь (NPB) Ярлык материала НПБ Устойчивость к ультрафиолетовому излучению (да/нет) Нет Рабочая Температура от -58°F до +572°F (от -50°C до +300°C) О компании HellermannTyton
HellermannTyton является мировым производителем решений для прокладки кабелей и идентификации для автомобильной, солнечной, электрической, строительной отрасли, промышленной автоматизации, широкополосного доступа и других OEM-рынков.
Метрическая внутренняя резьба и наружная резьба NPT.
)
