7.7. Стандартные конические резьбы

24

7.7.1. Резьба трубная коническая

Трубная коническая резьба по ГОСТ 6211-81 относится к крепежно-уплотнительным резьбам и применяется для соединения труб в трубопроводах высокого давления топливных, масляных, водяных и воздушных систем машин и станков, когда требуется повышенная герметичность и надежность.

Эта резьба выполняется на конусе, образующие которого составляют с его осью угол =1О4724 (конусность 1:16). Её профиль аналогичен профилю трубной цилиндрической резьбы (треугольник с углом при вершине 55О со скругленными вершинами).

На рис. 7.25 представлен профиль рассматриваемой резьбы, а на рис. 7.26 резьбовое соединение.

Основная

Ð

Муфта

плоскость

55

Труба

Ось резьбы

Рис. 7.25

Характерной особенностью конических резьб является то, что номинальные значения наружного d, внутреннего d1 и среднего d 2 диаметров берутся в расчетном сечении — основной плоскости, расположенной на заданном расстоянии от базы конуса.

Положение основной плоскости наружной резьбы задается длиной резьбы l2 от торца трубы до этой плоскости. Как уже отмечалось (раздел 7.4.1), при необходимости основную плоскость резьбы на стержне показывают сплошной тонкой линией. У отверстий (внутренней резьбы) основная плоскость совпадает с торцом муфты со стороны большего диаметра (рис. 7.26).

25

Ñáåã

Муфта

резьбы



Труба

Ось резьбы

l2

l1

Рис. 7.26

На чертежах обозначение трубной конической резьбы содержит букву R для наружной резьбы и RÑ для внутренней, после которой указывается номинальный (условный) диаметр резьбы в основной плоскости в дюймах, аналогичный номинальному диаметру трубной цилиндрической резьбы. Это означает, что наружный и внутренний диаметры конической резьбы в основной плоскости равны наружному и внутреннему диаметрам трубной цилиндрической резьбы по ГОСТ 6357-81 с тем же обозначением.

Так из обозначения R3/4 следует, что резьба коническая наружная трубная, наружный диаметр которой в основной плоскости равен наружному диаметру цилиндрической трубной резьбы G3/4

(26,441мм).

Обозначение конической трубной резьбы, как и цилиндрической, наносят на полке линии-выноски, стрелка которой упирается в основную линию резьбы (рис. 7.27). Рабочая длина резьбы и длина резьбы от торца трубы до основной плоскости стандартизированы и на чертеже обычно не указываются.

R3/4LH

R1 LH

Рис. 7.27

26

Основные параметры трубной конической резьбы приведены в табл. 7.5.

1/8

1/4

3/8

1/2

3/4

1

11/4

11/2

2

21/2

3

4

5

6

Таблица 7.5

Резьба коническая трубная по ГОСТ 6211-81

28 0,907

19 1,337

14 1,814

11 2,309

Длина резьбы

6,5

4

9,728

8,316

9,7

6

13,157

10,070

10,1

6,4

16,662

14,550

13,2

8,2

20,955

18,119

14,5

9,5

26,441

23,523

16,8

10,4

33,249

29,641

19,1

12,7

41,910

38,158

19,1

12,7

47,803

44,051

23,4

15,9

59,614

55,662

26,7

17,5

75,184

71,132

29,8

20,6

87,884

83,638

35,8

25,4

113,030

108,484

40,1

28,6

138,430

133,684

40,1

28,6

163,830

159,084

Диаметр dT в таблице дан для справки.

Совпадение размеров трубной конической резьбы в основной плоскости с размерами соответствующей трубной цилиндрической резьбы позволяет в трубных соединениях применять коническую наружную резьбу в сочетании с внутренней трубной цилиндрической, т.е. коническую на трубе и цилиндрическую на муфте.

7.7.2. Резьба коническая дюймовая

Коническая дюймовая резьба по ГОСТ 6111-52* относится к крепежно-уплотнительным резьбам и применяется при соединении топливных, масляных, водяных и воздушных трубопроводов машин и станков при сравнительно небольшом давлении.

27

Коническая дюймовая резьба имеет очень много общего с трубной конической резьбой:

1. Обе резьбы выполняются на поверхностях с конусностью 1:16 и углом наклона образующих конуса к его оси, являющейся осью резьбы, равном 1О4724.

2. Номинальные значения наружного d, внутреннего d1 и среднего d2 диаметров резьб задаются в основной плоскости (рис. 7.25 и 7.28).

Основная

Ð

Муфта

плоскость

60

Труба

Ось резьбы

Рис.

7.28

3.Номинальный диаметр, задающий размер резьб, относится к основной плоскости, выражается в дюймах и аналогичен номинальному диаметру трубной цилиндрической резьбы, наружный и внутренний диаметры которой примерно равны наружному и внутреннему диаметрам конических резьб в основной плоскости.

4.У отверстий (внутренней резьбы) основная плоскость совпадает

сторцом муфты со стороны большего диаметра, а положение

основной плоскости наружной резьбы определяет параметр l2 — длина резьбы от торца трубы до основной плоскости (рис. 7.26).

5. Рабочая длина конической резьбы l1 (рис. 7.26) и длина l2 стандартизированы и на чертеже обычно не наносятся.

6. Условное обозначение конических резьб записывается на полке линии-выноски, стрелка которой упирается в основную линию резьбы (рис. 7.27 и 7.29).

28

Рассматриваемые конические резьбы отличаются профилем. Профиль конической дюймовой резьбы — треугольник с углом при вершине 60О, биссектриса которого перпендикулярна оси резьбы.

При этом вершины и впадины резьбы срезаны на расстоянии 0,033 шага от угла профиля, в то время как у трубной резьбы вершины и впадины скруглены.

Основные параметры конической дюймовой резьбы приведены в табл. 7.6.

Таблица 7.6

Резьба коническая дюймовая по ГОСТ 6111-52*

Размер

Число



Длина, мм



Шаг Ð, мм

рабочая l1

, от торца трубы

резьбы,

витков

дюймы

на 1



мм

до основной





плоскости l ,

1/16

27

0,941

6,5

мм

2

4,064



1/8

27

0,941

7,0

4,572



1/4

18

1,411

9,5

5,080



3/8

18

1,411

10,5

6,096



1/2

14

1,814

1305

8,128



3/4

14

1,814

14,0

8,611



1

111/2

2,209

17,5

10,160



11/4

111/2

2,209

18,0

10,668



11/2

111/2

2,209

18,5

10,668



2

111/2

2,209

19,0

11,074



Номинальный

диаметр резьбы в основной плоскости, мм

7,895

10,272

13,572

17,055

21,223

26,568

33,228

41,985

48,054

60,092

На чертежах обозначение конической дюймовой резьбы содержит букву K, после которой записываются номинальный диаметр резьбы в дюймах с условным указанием единиц измерения и ГОСТ 6111-52* на основные параметры резьбы (рис. 7.29).

à)

Ê1/2 ÃÎÑÒ 6111-52*

Ê1/2 ÃÎÑÒ 6111-52*

á)





Ê1/2 ÃÎÑÒ 6111-52*

Рис. 7.29

Коническая трубная резьба: конусная дюймовая труба по ГОСТ 6211 81

Ремонт и соединение труб

Автор temass

Дата
Авг 19, 2016
0
1 571
Поделиться

Классификация резьбовых соединений весьма обширна. Даже если рассматривать отдельный случай, например, трубную нарезку в форме конуса, то и здесь не обойтись без уточнения ее особенностей и типов. Конические резьбы используются достаточно широко, позволяя создавать надежные герметичные соединения без сварки. Их даже называют универсальными, поскольку это единственный тип винтовой нарезки, допускающий подключение к трубам других форм и сечений.

  • Facebook
  • LiveJournal
  • Blogger

Редкая форма резьбы

  • Виды и классификация: дюймовая Fanuc и другие
  • Коническая резьба и ее применение: внутренняя со стандартным калибором и естественным моментом завинчивания
    • Стандарты трубной конической резьбы по гост 6211 81: диаметр и другие размеры
    • Обозначения: метчик, чертежи

Виды и классификация: дюймовая Fanuc и другие

  • Цилиндрической – традиционная нарезка на прокате постоянного диаметра;
  • Конической – здесь основанием выступает конусная труба, то есть та, у которой наружный диаметр к торцу постепенно уменьшается.

При этом различают внутреннюю и наружную винтовую нарезку в соответствии с ее расположением на стенках. Назначение же может быть только одно: трубная внутренняя коническая резьба, как и наружная, образует крепежно-уплотняющие соединения.

  • Метрическая (с углом профиля 60º) – наиболее распространенный вид соединений, применяемых в нашей стране при производстве нового оборудования.
  • Дюймовая (α=55º), чей наружный диаметр и прочие параметры привязаны к английской системе мер, то есть выражаются в дюймах. Коническая дюймовая резьба отличается тем, что не имеет привязки к шагу нарезки. Вместо этого используется количество витков на единицу длины.

Направление витков может быть правым, реже – левым. Также следует учитывать количество их заходов.

  • Facebook
  • LiveJournal
  • Blogger

Еще один этап классификации, позволяющий выполнять точный подбор и расчет конической резьбы для взаимозаменяемых элементов, разделяет ее на две группы по частоте витков:

  • Нормальная

Для диаметров от 1ʺ до 6ʺ чаще используют нарезку в 11 ниток на дюйм.

  • Мелкая

Отличается большим количеством витков на единицу длины благодаря сокращенному шагу нарезки. Делается это для сохранения толщины и прочности стенок, максимальной герметичности соединений или тонкой регулировки взаимного расположения деталей.

Для труб диаметром не больше дюйма (½ʺ и ¾ʺ) принимают 14 витков, но возможна нарезка 19 и 28 ниток при d от 1/16ʺ до 3/8ʺ.

  • Facebook
  • LiveJournal
  • Blogger

Обозначения и таблицы для конической резьбы

Коническая резьба и ее обозначение в представленной таблице должно соответствовать установленным государственным ГОСТам, поскольку она используется для создания прочного соединения труб, где имеется высокое давление или возлагаются внешние высокие механические нагрузки. Примером применения можно обозначить такие факторы, как:

  1. Получение прочного соединения труб, что прокладываются под грунтовой дорогой на незначительной глубине, все дело в том, что на них возлагаются нагрузки посредством проезжающего по дороге автотранспорта.
  2. Также коническая резьба используется для объединения трубопроводов в тех местах, где нельзя применить сварку или нет возможности ее использовать. Это может быть взрывоопасная среда, что исключает возможность применения сварочной аппаратуры.
  3. Кроме этого, она применяется в тех случаях, когда нарезка имеет следы износа или же нет возможности полностью заменить данный элемент. Но стоит отметить, что подобный тип изделия носит непостоянный характер, поскольку замена изношенного элемента является неизбежной мерой.

В основном ее применяют для герметизации труб, используемых при прокладке водо-газопроводов, осуществляя большую надежность соединения даже в самых экстремальных условиях.

Обозначение на чертежах

В связи с тем, что при применении трубной конической резьбы могут использоваться различные типы таких спаек, то должным образом необходимо знать размеры. Согласно ГОСТ 6111-52 размеры обозначаются дробью, где знаменатель, это внешний диаметр, а числитель его внутренний диаметр.

Обозначения трубной конусной резьбы на чертеже представлены такими буквами, как:

  1. R – обозначение конической резьбы с наружным резьблением.
  2. Rc – указывается конические внутренние пазы.
  3. Rр – внутренняя резьба цилиндрического профиля.
  4. LН – нарезка с левой спиралью.
  5. RH – с правой спиралью.

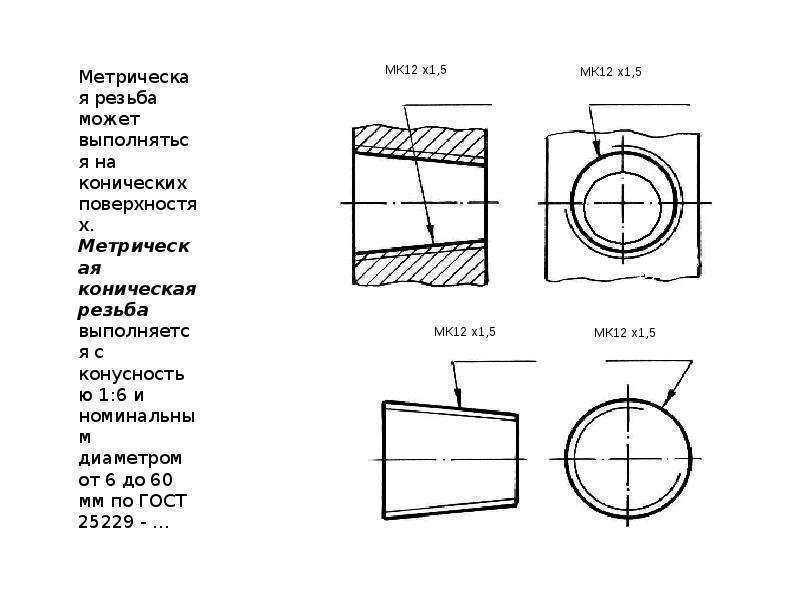

  6. МК – метрическая конусовидная.
  7. М – метрическая.
  8. К – коническая дюймовая резьба.
  9. Трубная коническая резьба – К труб ½ ГОСТ 6211-69.
  10. С укороченным профилем – К труб ½ укор ГОСТ6211-69.
  11. Укороченная коническая с повышенной точностью – К труб ¾ пов. точ. ГОСТ 6211-69.

Как обозначаются соединения деталей с резьбой

Все характеристики трубной конической резьбы указаны в ГОСТ 6211–81. Отечественные стандарты совместимы с зарубежными аналогами: ISO R7, DIN 2999, BS 21, JIS B 0203. Обозначается этот вид резьбы английскими буквами R (наружная) и Rc (внутренняя). В ГОСТе описывается профиль, размеры и допуски соединения. Детальный чертеж показывает характерные особенности соединения. Дополнительные приложения регламентируют подготовку деталей для работы. Сводная таблица основных параметров трубной резьбы является основанием для контроля качества и размеров изделия.

Особое внимание уделяется тому, как делается обозначение соединения. Если используется два вида резьбы, то записываются они в виде дроби. Числитель — это внутренняя, знаменатель наружная часть соединения. Например, Rp/R 3/4 LH. Это означает, что резьба левая, номиналом три четверти дюйма, внутренняя цилиндрическая, а наружная коническая трубная. Совмещение разных видов часто используется в ремонтной практике. Так восстанавливают работоспособность сантехнических, газовых приборов. Конусная резьба предпочтительнее там, где нужна надежная герметизация.

Профиль и размеры конической дюймовой резьбы с углом профиля 60 градусов

Данная таблица показывает какие могут быть отклонения по уклону и по шагу профиля.

Видео: нарезание трубной конической резьбы.

Что касается дополнительных креплений, то зачастую используют шплинты в качестве соединительных деталей, поскольку трубопроводы могут подвергаться вибрации как постоянной, так и периодической.

Все дело в том, что данный тип соединения имеет свойство раскручиваться, то во избежание этого используются шплинты для таких соединений. Особенно это касается мест прокладывания трубопроводов под магистралями, где имеется постоянное движение автотранспорта, что создает вибрации.

Все о многоликой трубной конусной резьбе: 5 секретов использования

Классификация резьбовых соединений весьма обширна. Даже если рассматривать отдельный случай, например, трубную нарезку в форме конуса, то и здесь не обойтись без уточнения ее особенностей и типов. Конические резьбы используются достаточно широко, позволяя создавать надежные герметичные соединения без сварки. Их даже называют универсальными, поскольку это единственный тип винтовой нарезки, допускающий подключение к трубам других форм и сечений.

Обозначения конической трубной резьбы

В связи с тем, что в данном случае могут соединяться резьбы разных типов, резьбовое соединение обозначается дробью, при этом знаменатель – внешняя резьба, числитель – внутренняя. Таким образом, Rp/R ¾ LH представляет собой левое резьбовое соединение, которое включает внутреннюю цилиндрическую резьбу и наружную коническую трубную резьбу диаметром ¾ дюйма.

Само собой, при соединении резьбы разного типа необходимо максимально ограничивать свой энтузиазм в вопросе приложения силы, чтобы не переусердствовать.

Типы резьбы, термины, обозначения и способы определения и измерения резьбы

Резьба — это тип общей детали, производимой на компонентах, включая соединители, крепежные детали, муфты, фильтры, клапаны, коллекторы, фитинги и многое другое. Понимание типов резьбы (UN/UNF, NPT/NPTF, BSPP, BSPT и т. д.) и способов определения резьбы может помочь вам в работе с этими механическими компонентами или деталями ЧПУ

.

Что такое нить? — Резьба

Резьба представляет собой спиральный гребень, обернутый внутри или снаружи цилиндра или конуса, образующий прямую или коническую резьбу. Резьба является неотъемлемой частью винта как резьбового крепления, используемого для преобразования вращательного движения или силы в линейное. Резьба устанавливается под углом к ​​оси крепежного элемента или компонента, например винта и болта. Размеры резьбы указаны в номинальных размерах, а не в фактических размерах. Резьбы обозначаются по наибольшему диаметру наружной резьбы и размеру шага.

Основные понятия, термины и терминология (винтовой) резьбы

На рисунке ниже вы можете получить более наглядное объяснение. Картинка из сети》

— Внешняя резьба: резьба на внешней поверхности.

– Внутренняя резьба: резьба на внутренней поверхности.

– Гребень резьбы: выступающая часть (верхняя точка) резьбы.

– Корень резьбы: дно канавки между двумя боковыми сторонами резьбы.

– Шаг резьбы: расстояние, на которое резьба продвигается в осевом направлении за один оборот.

– Боковая поверхность резьбы: поверхность резьбы, соединяющая вершину и основание.

– Шаг резьбы: расстояние от вершины одной резьбы до вершины другой, измеренное по длине резьбы.

– Диаметр резьбы: существует три характерных диаметра резьбы: большой диаметр, средний диаметр и малый диаметр.

 1) Главный диаметр: больший из двух крайних диаметров, ограничивающих высоту профиля резьбы. Наружный диаметр наружной резьбы обычно меньше наружного диаметра внутренней резьбы.

 2) Второстепенный диаметр: нижний крайний диаметр резьбы. Наименьший диаметр гайки – это ее внутренний диаметр.

 3) Делительный диаметр: делительный диаметр конкретной резьбы представляет собой диаметр воображаемой коаксиальной цилиндрической поверхности, пересекающей боковые стороны резьбы в равноудаленных точках.

– Основание резьбы: нижний участок резьбы; наибольшее сечение между двумя соседними корнями.

– Глубина резьбы: расстояние между гребнем и основанием резьбы, измеренное перпендикулярно оси.

Различные типы резьбы – типы крепежных резьб

Резьбы можно разделить на шесть распространенных типов: UN/UNF, NPT/NPTF, BSPP (BSP, параллельная), BSPT (BSP, коническая), метрическая параллельная и метрическая коническая.

UN/UNF : система обозначений для резьбы унифицированной формы, эти обозначения определены в ANSI/ASME B1.1. UN — это Unified National, который используется для набора определенных серий резьбы с одинаковым или постоянным числом витков на дюйм (TPI). К UN добавляется несколько суффиксов, образующих различные серии, такие как UNC (грубый), UNF (тонкий), UNEF (сверхтонкий) и UNS (специальный), чтобы улучшить стандартизацию размеров и упростить дизайн. UNS используется, когда назначается поток, который не соответствует ни одному из других параметров. Как правило, UNS использовать не рекомендуется. Если суффиксов нет, UN означает Единую национальную серию с фиксированным шагом.



NPT/NPTF : NPT означает национальную трубную резьбу, требуется, чтобы труба имела резьбу в соответствии с ANSI B1.20.1, а NPTF — это национальная трубная резьба, требующая, чтобы труба имела резьбу в соответствии с ANSI B1.20.3. Различия между NPT и NPTF, включая большой и меньший диаметры, основание и вершину резьбы. Их резьба на дюйм, диаметр шага и конусность на дюйм одинаковы. Впадины резьбы NPTF сконструированы таким образом, чтобы пересекаться с вершиной сопрягаемой резьбы, в то время как впадины резьбы NPT предназначены для обеспечения зазора с вершинами сопрягаемой резьбы при сборке.



BSPP/BSPT : BSP означает трубы Британского стандарта, которые можно разделить на BSPP (параллельные, форма резьбы согласно AS 1722.2, ISO 228) и BSPT (коническая, форма резьбы согласно AS 1722.1, BS 21, ISO 7). Резьбовые фитинги BSPP не требуют герметиков и используют ленточные уплотнительные кольца для герметизации фитингов между заплечиком на охватываемой части и лицевой стороной охватывающей части, в то время как для BSPT требуются герметики. Резьба BSP по функциям аналогична NPT, но имеет поперечный угол резьбы 55 градусов, закругленные вершины и впадины, поэтому они, как правило, не взаимозаменяемы.



Метрическая резьба : метрическая резьба ISO является наиболее часто используемым типом резьбы общего назначения. Метрическая резьба обозначается буквой М, за которой следует значение номинального диаметра Д (наибольший диаметр резьбы) и шага Р, выраженный в миллиметрах и разделенный знаком дефиса, -, например М8-1,25.

Как определить резьбу

Вам понадобятся два инструмента для определения различных типов резьбы: штангенциркуль и измеритель шага. Штангенциркуль используется для измерения диаметра резьбы, а измеритель шага используется для измерения шага резьбы, который относится к расстоянию между гребнями резьбы.

1.Проверьте, является ли резьба прямой или конической. Если диаметр резьбы становится меньше к концу, это коническая резьба, если диаметр остается одинаковым вверху и внизу резьбы, это должна быть параллельная резьба. Параллельные резьбы, включая UN/UNF, BSPP и метрические параллельные серии, а конические резьбы, включая NPT/NPTF, BSPT и метрические конические серии.

2. Измерьте шаг резьбы. С помощью шага вы можете рассчитать количество нитей на заданном расстоянии. Разные типы резьбы имеют разный размер шага.

3. Определите размер резьбы. Если ваша резьба трубная (NPT/NPTF, BSPT, BSPP), сравните размер резьбы с профилем номинального размера, если это нетрубная резьба (UN/UNF, метрическая параллельная, метрическая коническая), используйте штангенциркуль для измерения наружного диаметра. Вы также можете измерить диаметр конической резьбы в 4-й или 5-й полной резьбе и измерить диаметр параллельной резьбы в любом положении резьбы.

4. Определите резьбу. Со всеми параметрами, которые вы получили на предыдущих шагах, найдите правильный тип резьбы.

резьба

GAS и NPT | Служба фитингов

14 июня 2018 г.

Версия для печати

В предыдущей статье, посвященной самой концепции нарезания резьбы, было подчеркнуто, что в гидравлическом секторе используются два конкретных типа резьбы: резьба GAS и резьба NPT.

Резьба GAS произошла от резьбы Уитворта, которая была разработана в 1833 году и до сих пор используется в области механики, с очень тонким шагом. Он используется для соединения труб и транспортировки жидкостей, поэтому он часто используется в фитингах из нержавеющей стали.

Обозначение резьбы GAS является условным и относится к теоретическому наименьшему диаметру трубы. Обычно размеры резьбовых фитингов выражаются в дюймах. Тем не менее, таблицы преобразования позволяют людям легко преобразовать ширину диаметра трубы в миллиметры. Резьба GAS

делится на коническую резьбу GAS и цилиндрическую резьбу GAS .

Соединения между винтами и гайками с конической резьбой герметичны. Это может быть сделано посредством соединения конических винтов с коническими или цилиндрическими гайками.

Вместо этого соединения между винтами и гайками с цилиндрической резьбой не являются идеально герметичными. Цилиндрические резьбы определяются параллельно и завинчивание останавливается перед наружной частью резьбы. Герметичность гарантируется наличием и использованием прокладок.

Следовательно, их можно разделить на две категории:

  • Резьба для тех труб, которые не являются водонепроницаемыми на резьбе (UNI EN ISO 228)
  • Резьба для труб, водонепроницаемая на резьбе (UNI EN ISO 226, заменившая UNI EN ISO 7).

Следует отметить, что UNI EN ISO 226 делится на UNI EN ISO 226-1 для конического винта – цилиндрической гайки; UNI EN ISO 226-2 для конического винта – коническая гайка.

Обозначение резьбы для водонепроницаемых труб выполняется, начиная с буквы Р (резьба наружная коническая). Для различения их на основе внутренней резьбы добавляются буквы p и c следующим образом:

  • Rp, за которыми следует размер DN, выраженный в дюймах, для внутренней цилиндрической резьбы (цилиндрическая гайка)
  • Rc, за которым следует размер DN в дюймах для внутренней конической резьбы (коническая гайка)

Вместо этого UNI EN ISO 228 касается только цилиндрических винтов и цилиндрических гаек с параллельной резьбой и обозначается буквой G, за которой следует размер DN, выраженный в дюймах, и класс допуска A (более ограниченный) или B (более широкий) для предельных размеров основного диаметра, среднего диаметра и малого диаметра (только для наружной резьбы).

Резьба NPT (National Pipe Thread) — это американский стандарт, соответствующий стандарту ANSI B 1.20.1. Стандарты

NPT определяют тип резьбы и износостойкость, получаемую при контакте и сжатии резьбовой поверхности с внутренним конусом.

Наиболее распространенные размеры выражены в дюймах (см.
