ГОСТ 21.1101−2013 «СПДС. Основные требования к проектной и рабочей документации»

• 1. Область применения
• 2. Нормативные ссылки
• 3. Термины, определения и сокращения
• 4. Общие требования к составу и комплектованию проектной и рабочей документации
• 5. Общие правила выполнения документации
• 6. Правила выполнения спецификаций на чертежах
• 7. Правила внесения изменений
• 8. Правила оформления сброшюрованной документации
• Приложение А (рекомендуемое)
• Приложение Б (рекомендуемое)
• Приложение В (рекомендуемое)
• Приложение Г (обязательное)
• Приложение Д (обязательное)
• Приложение Е (рекомендуемое)
• Приложение Ж (обязательное)
• Приложение И (обязательное)
• Приложение К (обязательное)
• Приложение Л (рекомендуемое)
• Приложение М (рекомендуемое)
• Приложение Н (рекомендуемое)
• Приложение П (рекомендуемое)
• Приложение Р (справочное)
• Приложение С (рекомендуемое)

Приложение Г (обязательное)

Ведомости общих данных по рабочим чертежам

Форма 1 — Ведомость рабочих чертежей основного комплекта

— Ведомость спецификаций

Г. 1 В ведомости рабочих чертежей основного комплекта указывают:

— в графе «Лист» — порядковый номер листа основного комплекта рабочих чертежей;

— в графе «Наименование» — наименование изображений, помещенных на листе, в соответствии с наименованиями, приведенными в основной надписи листа;

— в графе «Примечание» — дополнительные сведения, например об изменениях, вносимых в рабочие чертежи основного комплекта.

Г.2 В ведомости спецификаций указывают:

— в графе «Лист» — номер листа основного комплекта рабочих чертежей, на котором помещена спецификация;

— в графе «Наименование» — наименование спецификации в точном соответствии с ее наименованием, указанным на чертеже;

— в графе «Примечание» — дополнительные сведения, в том числе об изменениях, вносимых в спецификации.

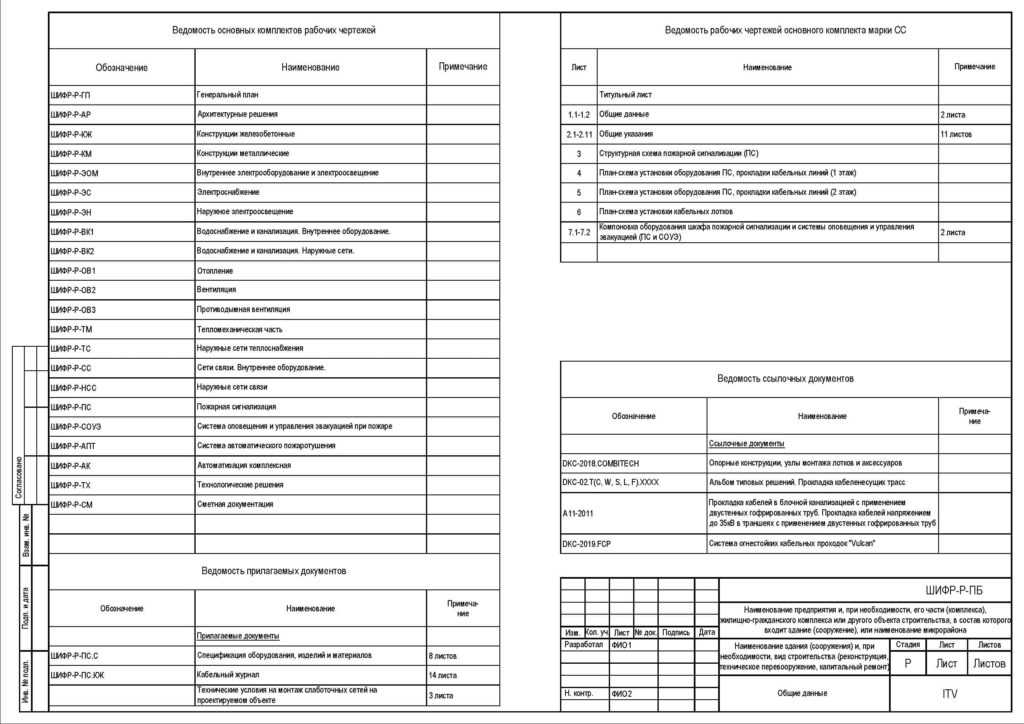

Форма 2 — Ведомость основных комплектов рабочих чертежей

— Ведомость ссылочных и прилагаемых документов

— Ведомость документов основного комплекта рабочих чертежей

Г. 3 В ведомости основных комплектов рабочих чертежей указывают:

— в графе «Обозначение» — обозначение основного комплекта рабочих чертежей и, при необходимости, наименование или различительный индекс организации, выпустившей документ;

— в графе «Наименование» — наименование основного комплекта рабочих чертежей;

— в графе «Примечание» — дополнительные сведения, в том числе об изменениях в составе основных комплектов рабочих чертежей.

Г.4 В ведомости ссылочных и прилагаемых документов указывают:

— в графе «Обозначение» -обозначение документа и, при необходимости, наименование или различительный индекс организации, выпустившей документ;

— в графе «Наименование» — наименование документа в точном соответствии с наименованием, указанным на титульном листе или в основной надписи;

— в графе «Примечание» -дополнительные сведения, в том числе о внесенных изменениях в записанные документы, входящие в состав рабочей документации. Для документов в электронной форме указывают, при необходимости, идентификатор файла (файлов).

Г.5 В ведомости документов основного комплекта рабочих чертежей указывают:

— в графе «Обозначение» — обозначение документа;

— в графе «Наименование» — наименование документа в соответствии с наименованием, указанным в основной надписи. Для графических документов, состоящих из нескольких листов, приводят также наименования изображений, помещенных на каждом листе, в соответствии с наименованиями, приведенными в основной надписи листа;

— в графе «Примечание» -дополнительные сведения, в том числе о внесенных изменениях в записанные документы, и, при необходимости, общее количество листов документа. Для документов в электронной форме указывают, при необходимости, идентификатор файла (файлов).

Г.6 Размеры граф ведомостей, при необходимости, могут быть изменены по усмотрению разработчика.

Г.7 Допускается при необходимости включать в ведомости дополнительные графы (колонки), например «Кол. листов» и т.п.

Г.8 При заполнении ведомостей автоматизированным способом горизонтальные линии, разграничивающие строки, допускается не проводить. При этом необходимо соблюдать интервал не менее одного разряда печати между текстами соседних строк.

Данный документ представлен для ознакомления и не является точной копией нормативного документа (ГОСТ 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации»).

Рабочая документация | Реаторг

itemprop=»name»>

После прохождения государственной экспертизы и получения заключения о соответствии (положительное заключение) проектная документация является основанием для получения разрешения на строительство.

Разрешения на строительство представляет собой документ, подтверждающий соответствие проектной документации требованиям градостроительного плана земельного участка или проекту планировки территории и проекту межевания территории (в случае строительства, реконструкции линейных объектов) и дающий застройщику право осуществлять строительство, реконструкцию объектов капитального строительства.

После получения разрешения на строительство можно начинать разрабатывать рабочую документацию, которая необходима для реализации в процессе строительства технических решений, заложенных в проектной документации.

Рабочая документация представляет собой комплект документации, необходимая для выполнения монтажных и строительных работ.

Состав рабочей документации на новое строительство или реконструкцию предприятия определяется в соответствии с ГОСТ Р 21.1101-2013 и уточняется Заказчиком и проектировщиком в договоре на проектирование.

В состав рабочей документации, передаваемой Заказчику, включают:

• рабочие чертежи, предназначенные для производства строительных и монтажных работ, которые объединяют в комплекты (основные комплекты рабочих чертежей) по маркам;
• прилагаемые документы, разработанные в дополнение к рабочим чертежам основного комплекта.

Рабочие чертежи, предназначенные для производства строительных и монтажных работ, которые объединяют в комплекты (основные комплекты рабочих чертежей) по маркам;

Состав основных комплектов рабочих чертежей включают общие данные по рабочим чертежам, чертежи и схемы, предусмотренные соответствующими стандартами Системы проектной документации для строительства (далее – СПДС).

Основной комплект рабочих чертежей может состоять из:

• комплект чертежей марки ГП: Разбивочный чертёж. План организации рельефа. План земляных масс. Сводный план инженерных сетей. План благоустройства.
• комплект чертежей марки АР: Планы подвала, цокольного, первого, типового, технических этажей, кровли, разрезы, фасады, входы, узлы и детали, спецификации.
• комплект чертежей марки КЖ: План котлована, фундаменты, стены и перекрытие подвала, стены и перекрытие цокольного этажа, стены и перекрытие первого этажа, стены и перекрытие типового этажа, стены и перекрытие технического этажа, лифты, лестницы, входы, узлы и детали, спецификации.
• комплект чертежей марки ОВ: ИТП, план инженерного оборудования (отопление и вентиляция) подвала, цокольного, первого, типового и технического этажей, схемы, спецификации.
• комплект чертежей марки ВК: План инженерного оборудования (водопровод, канализация, ливнесток) подвала, цокольного, первого, типового и технического этажей, схемы, спецификации.
• комплект чертежей марки ЭОМ: План инженерного оборудования (электрооборудование и освещение) подвала, цокольного, первого, типового и технического этажей, схемы, спецификации.
• комплект чертежей марки СС: План инженерного оборудования (телефонизация, телевидение, радиофикация, пожарная сигнализация) подвала, цокольного, первого, типового и технического этажей, схемы, спецификации.
• комплект чертежей марки А: План инженерного оборудования (автоматизация инженерных систем) подвала, цокольного, первого, типового и технического этажей, схемы, спецификации.

К прилагаемым документам относят:

• рабочую документацию на строительные изделия;
• эскизные чертежи общих видов нетиповых изделий, выполняемые в соответствии с ГОСТ 21.114;
• спецификацию оборудования, изделий и материалов, выполняемую в соответствии с ГОСТ 21. 110;
• опросные листы и габаритные чертежи, выполняемые в соответствии с данными заводов-изготовителей оборудования;
• сметную документацию;
• другие документы, предусмотренные соответствующими стандартами СПДС.

Более точный состав прилагаемых документов и необходимость их выполнения устанавливаются соответствующими стандартами СПДС и заданием на проектирование.

Прилагаемые документы передаются Заказчику одновременно с основным комплектом рабочих чертежей в количестве, установленном для рабочих чертежей.

Итак, проектные работы окончены, проектная документация утверждена, строительство начато.

Наступил последний этап участия проектировщика в процессе – это авторский надзор.

Узнайте больше о наших решениях! В рамках комплексных работ легко уменьшить сроки и расходы, исключить дополнительные траты и риски.

Звоните, проконсультируем!

Реаторг — это:

Комплексный подход

Оптимальное соотношение цена/качество

Собственное логистическое подразделение

Собственное производство

Что входит в комплект рабочих чертежей

Что входит в Комплект рабочих чертежей

Опубликовано 20 января 2020 г. Марк Стюарт в Design Alchemy, House Plans, News

Samuel Stewart

Что входит в комплект рабочих чертежей? Независимо от того, строите ли вы дом на заказ или строите по готовому плану дома, в основе проекта будут рабочие чертежи. Важно понимать, что такое рабочие чертежи, для чего они нужны, что нужно и что не нужно в комплекте рабочих чертежей для дома.

Рабочие чертежи являются неотъемлемой частью процесса строительства вашего дома. Они представляют собой набор чертежей, включающий все детали и структурную информацию, необходимую как для получения разрешения на строительство, так и для строительства вашего дома. Когда мы собираем комплект рабочих чертежей, мы стремимся доказать то, что мы называем «минимально-оптимальным» набором планов дома. Многие архитектурные бюро предоставят 30 страниц чертежей, тогда как на самом деле достаточно только 10. Сократив это до самого необходимого, вы сэкономите деньги и сэкономите путаницу. Целью ваших рабочих чертежей должно быть все, что нужно для строительства дома, и ничего лишнего. Давайте посмотрим, что будет и чего не будет в наборе рабочих чертежей от Mark Stewart Home Design. Мы рекомендуем вам нажимать на каждое изображение, чтобы более подробно ознакомиться с каждой из этих страниц плана.

На ваших рабочих чертежах должно быть:



Фасады

Фасады обеспечивают вид снаружи дома в масштабе. Здесь мы включаем информацию о наклоне крыши, высоте потолков, внешней отделке и дополнительную топографическую информацию. Уклон крыши будет указан как отношение вертикального подъема к горизонтальному. В доме, изображенном выше, крыша имеет уклон 4:12, или 4 дюйма подъема на каждые 12 дюймов по горизонтали. Также будет дана важная информация о материалах и технологиях отделки экстерьера. Свесы будут указаны там, где это необходимо. На этих страницах также будет дополнительная информация о том, что требуется для того, чтобы план дома соответствовал применимым строительным нормам.

Планы этажей

Планы этажей будут содержать огромное количество информации и показаны в виде горизонтального сечения, на котором будут показаны все комнаты, окна и двери. Строители смогут определить спецификации для многих материалов, включая компоненты каркаса, шкафы и приспособления, двери, окна и многое другое. Хотя некоторые могут включить отдельные листы каркаса для полов и стен, эта информация обычно легко доступна через планы этажей. Здесь будут показаны размеры отдельных комнат, расположение окон и расположение таких вещей, как камины, бытовая техника, кухонные острова и сантехника. Планы этажей будут отображать всю необходимую информацию, чтобы убедиться, что дом соответствует нормам пожарной безопасности (в настоящее время IRC 2017). Это также место, где вы найдете информацию о внешних особенностях, таких как палубы и гаражи.

План фундамента

На плане фундамента вы найдете всю важную информацию о несущих элементах конструкции. Строитель сможет определить, какой тип и какая ширина стены фундамента будет использоваться, а также определить местонахождение и размер фундаментов. При необходимости будут указаны дополнительные конкретные характеристики. Как вы можете видеть на плане дома выше, любая дополнительная информация будет дана в очень подробных примечаниях, касающихся фундаментов, точечных нагрузок, методов строительства и многого другого.

План каркаса крыши

Содержит точную и подробную информацию о конструктивных элементах, используемых для каркаса крыши. Это позволит строителю определить количество и размер необходимых элементов конструкции, а также их расположение. На планах каркаса крыши будет указана информация о размере и расстоянии между стропилами. Здесь также можно найти выступы, вентиляцию и разъемы.

Виды в разрезе

Виды в разрезе предоставят очень конкретную информацию о различных особенностях конструкции и дизайна. Как показано выше, вы увидите несколько примеров, представляющих подробный разрез. Вы заметите увеличенные поперечные сечения дома, а также меньшие, более сфокусированные рисунки таких элементов, как стены и лестницы. Иногда дизайнеры отображают эти разделы в виде простых контурных рисунков и не включают ключевые детали. Помните, что функция набора рабочих чертежей должна заключаться в том, чтобы предоставить все необходимое для поддержания здания в соответствии с нормами, а также все необходимое для поддержания архитектурной целостности дома. Крайне важно, чтобы эти чертежи хорошо отображали структурные детали и содержали подробные конкретные примечания.

Электрические планы

Электрические планы будут включены с указанием осветительных приборов, розеток, детекторов дыма и угарного газа, выключателей и всех требуемых кодовых приспособлений. Этот план электроснабжения будет руководством для вас. Многие люди используют его в качестве отправной точки и настраивают макет в соответствии со своим образом жизни и конкретными требованиями. Построив дома в течение многих лет и спроектировав тысячи домов, мы стараемся дать вам то, что вам нужно, не добавляя ненужных дополнительных расходов или осложнений.

Конструктивные и архитектурные детали

Наши поперечные сечения показывают гораздо больше деталей, чем большинство других. При этом иногда необходимы дополнительные строительные и/или архитектурные детали. Некоторым планам требуется очень мало таких деталей, а некоторым нужны страницы с ними. Мы используем наше лучшее суждение из наших десятков лет в бизнесе в качестве дизайнеров и строителей, чтобы предоставить вам оптимальное количество деталей для каждого конкретного плана дома.

В ваших рабочих чертежах не будет:

Узкие детали или мелкие детали

Нет необходимости включать узкие и мельчайшие детали о том, как обшивать каждый проем или отделывать каждую стену. Многие из этих типов деталей будут различаться между отдельными строителями и домовладельцами и не включены в комплект рабочих чертежей. Хотя очень важно, чтобы чертежи содержали конкретные детали, важно помнить, являются ли эти детали неотъемлемой частью дизайна и структурной целостности дома.

Подробные схемы сантехники

На плане этажа, который мы показали выше, вы увидите точное размещение сантехнических приборов, но ошибочно полагать, что вам необходимо иметь подробные схемы сантехники в комплекте рабочих чертежей. Это было то, что иногда требовалось в коммерческих зданиях и чаще требовалось несколько десятилетий назад, но не является обязательным требованием.



План участка (только в том случае, если вы поручили нам подготовить для вас индивидуальный дизайн или заключили на него иной договор)

План участка будет включать важную информацию об участке, на котором будет построен дом. Ваши рабочие чертежи будут содержать информацию о сервитутах, отступах, линиях собственности и топографии, а также о площади здания, расположении подъездных путей и любых вспомогательных построек. План площадки также включает в себя так называемую точку отсчета, отметку, относительно которой будут отсчитываться все другие точки отметки. В доме, показанном выше, он отмечен как вершина железного стержня на высоте 110 футов. Строители будут использовать эталон в качестве отправной точки для расчета высоты фундамента и готового пола. Планы участка также могут включать информацию о солнечной энергии, которая имеет решающее значение для ориентации дома, чтобы максимизировать эффективность использования солнечной энергии / энергии. Это становится все более важным для стратегий зеленого строительства и общего планирования в сочетании с остальной частью плана дома.



Набор рабочих чертежей требует много усилий, но они не должны быть более сложными, чем они уже есть. Если у вас есть дополнительные вопросы о рабочих чертежах для вашего нового дома или есть другие вопросы, свяжитесь с нами, и мы будем рады помочь.

Начало работы с рабочими чертежами

Рабочие чертежи необходимы в процессе проектирования, и легко понять, почему.

Они дают визуальное представление о том, как архитекторы и инженеры будут подходить к разработке вашего проекта.

Кроме того, рабочие чертежи обеспечивают четкую связь между проектировщиками и заказчиками, а также любыми специалистами, участвующими в процессе проектирования, такими как геодезисты, инженеры-строители или подрядчики.

Рабочие чертежи также помогают держать всех в курсе дела, предоставляя временную шкалу и обзор того, что нужно сделать до начала процесса строительства.

В этом сообщении блога обсуждаются рабочие чертежи и то, как они взаимодействуют с другими частями процесса проектирования, такими как строительные нормы и правила и проверки объекта.

Мы также поговорим о некоторых советах, как сделать ваш рабочий чертеж точным!

Содержание

1. Объяснение рабочих чертежей
2. Рабочие чертежи и строительные нормы и правила
3. Советы по рабочим чертежам
4. Рабочие чертежи. 3 Архитектурные чертежи
6. Фасады
8. Планы
10. Разрезы
12. Структурные чертежи или строительные чертежи
14. Чертежи электрики
16. Чертежи водопровода и канализации
18. Чертежи механики
20. Чертежи кровли
22. Чертежи отделки
9 0132
23. Технология и рабочие чертежи
24. Использование архитектурных деталей
25. Получение разрешения на строительство
26. Архитектурный чертеж Отраслевые стандарты
27. Проектирование для обеспечения безопасности
28. Заключение

Пояснения к рабочим чертежам

Рабочие чертежи содержат важную информацию об успехе строительного проекта.

Полный комплект даст подрядчикам полное представление о том, что потребуется для строительства здания.

Рабочие чертежи включают множество частей и элементов, которые работают вместе, чтобы создать точное представление о готовом изделии и о том, как строители будут его конструировать.

Одной из важнейших частей рабочего чертежа является план этажа, на котором показан вид сверху на здание и его расположение.

Эта схема сопровождает другие чертежи, такие как:

• Фасады, которые показывают, как здание выглядит с разных сторон.
• Секции, которые прорезают здание, открывая внутренние помещения.
• Детальные чертежи, показывающие особенности или элементы конструкции.
• Строительные чертежи, обеспечивающие более подробное техническое представление проекта, которые подрядчики используют во время строительства.

Несмотря на то, что при проектировании здания важно иметь эти разные виды, также необходимо убедиться, что все они работают вместе.

Рабочие чертежи должны быть точными и непротиворечивыми, поэтому не забудьте перепроверить свои размеры и чертежи, прежде чем отправлять их на утверждение!

Рабочие чертежи и строительные нормы и правила

Одна из самых важных вещей, которую следует помнить при создании рабочих чертежей, — это соблюдение местных строительных норм и правил.

Рабочие чертежи должны включать всю информацию, необходимую подрядчику для начала строительства.

Они также передают ваше творческое видение и гарантируют, что все согласны с тем, какую структуру построить!

Советы по рабочим чертежам

Вы будете использовать рабочие чертежи, чтобы передать дизайнерские идеи и соответствовать местным строительным нормам.

Они также позволяют дизайнерам, инженерам, подрядчикам и клиентам общаться друг с другом.

Рабочие чертежи должны быть:

• Полными (включая всю необходимую информацию).
• Точный (не менее двух человек должны проверить измерения перед окончательной доработкой планов).
• Ясно (убедитесь, что все понимают включенную информацию)
• Согласованность (убедитесь, что все рисунки нарисованы в масштабе, используются одинаковые тип и размер шрифта и т. д.).

Создание рабочих чертежей, на которые подрядчики могут легко ссылаться во время строительства.

Они должны быть настолько четкими, чтобы они не говорили сами за себя.

Рабочие чертежи. Результаты

Ваши рабочие чертежи передаются вашему строительному подрядчику и клиенту, предоставляя подробную информацию о вашем проекте и о том, как его построить.

Они должны включать следующее:

• Основная надпись с информацией о вашем проекте.
• План участка, показывающий, где на участке будет располагаться ваше здание.
• Планы этажей с указанием каждого уровня конструкции сверху (с указанием размеров).
• Фасады, которые показывают, как выглядят разные стороны или виды здания.
• Чертеж поперечного сечения, который прорезает здание, открывая внутренние помещения.
• Подробные чертежи, содержащие конкретную информацию о вашем проекте.

Рабочие чертежи также должны включать все необходимые коды или технические данные для строительства (т. е. требования местных строительных норм и правил).

Типы рабочих чертежей

Во время строительства рабочие чертежи имеют разные названия, такие как фасады, разрезы или планы и т. д.

Следующие виды чертежей содержат все детали строительной конструкции.

Архитектурные чертежи

Архитектурные чертежи – это технические визуализации или архитектурные планы, подпадающие под архитектурную классификацию.

Архитектурные чертежи — это чертежи, которые сообщают подрядчику, как его построить.

Фасады

Фасад — это вид спереди, сзади или сбоку.

Обычно вы рисуете фасады в масштабе и показываете высоту, ширину и глубину здания.

Они также показывают расположение дверей, окон и других элементов здания.

Планы

План — это вид внутренней части здания.

Планы обычно составляются в масштабе и показывают расположение стен, дверей, окон и других элементов здания.

Разрезы

Разрез — это вид, показывающий, как здание разделено на разные этажи или уровни.

Сечения обычно рисуются в масштабе и могут использоваться для просмотра высоты и ширины различных элементов здания.

Чертежи конструкций или строительные чертежи

Как правило, строительные чертежи дают общее представление о конструкции и компонентах, включенных в строительный проект.

Чертежи конструкций, как правило, могут быть составлены лицензированными инженерами-строителями с использованием чертежей архитекторов в процессе рисования.

Конструктивные конструкции делают упор на несущие элементы конструкции.

Инженер-строитель несет ответственность за подписание и печать чертежей.

Строительные чертежи обычно сосредоточены на материалах и методах, которые будут использоваться при строительстве здания.

Подрядчик будет использовать эти чертежи в координации со структурными чертежами и комплектом чертежей дизайнера для реализации проекта.

Электрические чертежи

Электрические чертежи — это технические чертежи, иллюстрирующие информацию об освещении и связи в коммерческих строительных проектах.

На вашем чертеже электрической конструкции показана принципиальная схема электропроводки и других компонентов, подключенных к электрической системе и внешним сетям внутри здания.

Типичные символы на электрических чертежах обозначают автоматические выключатели, трансформаторы, конденсаторные шины, проводники и т. д.

Сантехнические и санитарно-технические чертежи

На этих технических чертежах показана откачка воды в доме.

Оборудование, трубопроводы, насосы и канализация подробно проиллюстрированы чертежами.

На проектных чертежах сантехники также показано расположение санитарных труб для водоснабжения и арматуры, а также процесс подключения различных аксессуаров.

Сантехнические чертежи являются неотъемлемой частью процесса проектирования здания, так как они иллюстрируют расположение санитарных труб для водоснабжения и арматуры.

Санитарные чертежи также показывают процесс подключения различных принадлежностей.

Чертежи водопровода и канализации часто составляются проектировщиком сантехники и содержат подробную информацию о перекачивании воды по дому.

Механические чертежи

Механические чертежи показывают механические системы в здании.

Типовой чертеж механической конструкции показывает насосы, компрессоры и вентиляторы, используемые в коммерческом или жилом проекте.

Механические чертежи также показывают системы трубопроводов для горячей и холодной воды и других жидкостей, необходимых для работы этих машин.

Чертежи кровли

Крыша является неотъемлемой частью любой конструкции, поэтому ее следует проектировать с особой тщательностью и точностью.

Крыши могут быть нарисованы специально обученными инженерами, которые могут быстро создавать чертежи, экономя время и деньги дизайнера!

Чертежи отделки

На этом чертеже показаны детали отделки/внешний вид зданий.

Строительные отделочные чертежи представляют собой полное описание каждого элемента конструкции.

Затем вы передадите чертежи подрядчику с листом спецификаций, в котором перечислены все материалы, цвета, торговые марки и т. д.

Технология и рабочие чертежи

Хотя исторически дизайнеры рисовали вручную, технологические достижения играют важную роль.

Информационное моделирование зданий, или сокращенно BIM, представляет собой технологию, которая приобретает все большее значение в архитектуре и строительстве.

BIM — это трехмерная модель САПР, позволяющая дизайнерам, инженерам и подрядчикам совместно работать над проектом.

Модель BIM включает всю информацию о здании, от конструкции до отделки.

Все стороны будут использовать эту информацию для создания строительной документации, смет и даже производственных чертежей.

Если есть потребность в нестандартных деталях, производители и изготовители могут использовать модель для создания трехмерного (CAD) чертежа детали, который они будут использовать для создания пресс-формы или шаблона.

BIM-модели в сочетании с недавно разработанной технологией виртуальной реальности позволяют дизайнерским компаниям демонстрировать своим клиентам и подрядчикам здание в обоих:

• двумерные ортогональные проекции и
• трехмерные представления.

Использование архитектурных деталей

Рабочие чертежи включают множество архитектурных деталей, которые ускоряют процесс и уменьшают количество ошибок.

Одним из способов использования архитектурных деталей для ускорения процесса проектирования является использование готовых деталей, доступных в программном обеспечении САПР.

Конструкторы могут использовать эти данные для создания строительной документации, смет и даже производственных чертежей.

Кроме того, использование архитектурных деталей может помочь уменьшить количество ошибок в процессе проектирования.

Команда AIBD High-Performance Homes взялась за детальную прорисовку различных компонентов.

Мы предлагаем этот растущий набор деталей первого этажа, второго этажа, крыши и других деталей бесплатно всем членам AIBD.

Получение разрешения на строительство

После того, как чертежи будут завершены, вы отправите их на утверждение в муниципалитет.

Дизайнер несет ответственность за соответствие всех деталей конструкции местным строительным нормам и правилам.

Дизайнер также несет ответственность за соответствие всех деталей проекта местным строительным нормам и правилам.

Отраслевые стандарты архитектурных чертежей

Архитекторы должны соблюдать несколько отраслевых стандартов при создании архитектурных чертежей.

Некоторые из этих стандартов включают следующее:

• Чертежи должны быть в масштабе
• Они должны быть точными и полными
• Чертежи должны быть понятными
• Они должны быть нарисованы на бумаге стандартного размера
• Размеры должны включать дроби и метрические единицы, а также текстовые пояснения к размерам (именно поэтому очень важно маркировать компоненты здания)

Проектирование для обеспечения безопасности

Безопасность жизнедеятельности является одним из наиболее важных аспектов проектирования зданий.
