Чертеж

Содержание

Шкаф купе схема/чертежи с размерами

Выбор места

Здорово, если в помещении, где вы планируете установить шкаф, есть ниша — в этом случае вам останется только собрать «чучело» шкафа, прикрепить полки и вешалки к стенкам ниши, а также поставить раздвижные двери; при этом задняя и боковые стенки будут отсутствовать. Если его нет, можно построить угловой шкаф или просто прикрепить его к стене по вашему выбору. Имейте в виду, что после сборки эта конструкция будет неподвижна, и вы не сможете ее переместить, поэтому тщательно выбирайте расположение своего шкафа.

Затем займись дизайном. Начните с измерения будущего шкафа рулеткой. Измерьте несколько раз и запишите на листе бумаги желаемую высоту, длину и ширину шкафа. Эта информация будет полезна при покупке материалов. Сделайте чертеж масштаба и отметьте на нем все необходимые дополнения, которые планируете поместить в свой шкаф.

Это могут быть полки, ящики, корзины, лофты, вешалки и т.д. Не так уж и сложно самостоятельно нарисовать гардероб, главное — добросовестно подойти к его измерению, учесть шкалу при составлении чертежа, обратить внимание на каждую мелочь.

Длина шкафа не должна превышать 3 метра, максимальная длина — 5 метров. Длина каждой двери не должна превышать одного метра. Это напрямую связано с нагрузкой на «рельсы» шкафа и конструкции в целом.

Выполните полный расчет материалов, необходимых для Вашего индивидуального проекта. Перепроверьте и пересчитайте несколько раз. Помните о золотом правиле: измерьте дважды, отрежьте один раз. Будет очень неприятно, если придется что-то переделывать во время строительства.

Виды шкафов-купе

Все шкафы-купе разделяются на два основных вида: встроенный и корпусный. Первый и второй тип отличается практичностью и функциональностью. Выбор зависит только от личных предпочтений заказчика и возможностей комнаты, где будет устанавливаться конструкция.

Встроенный шкаф-купе — значительная экономия финансов

Встроенный тип мебели позволяет экономить деньги при заказе шкафа-купе, так как конструкция изначально подразумевает использование стационарного пол, стены, потолка комнаты, как верх, боковые, нижние и задние плоскости гардероба. Форма и размер шкафа должны соответствовать параметрам места установки. Монтаж основных компонентов на потолок, стены и пол должен быть жестким. Встроенная конструкция позволяет легко скрывать дефекты в планировании, а также эффективно заполнять бесполезное пространство, на ваш взгляд. Гардероб можно установить в нише или в дверном проеме. Невозможно переместить такой шкаф с места на место, что может стать большим недостатком такого типа конструкции.

Корпусный шкаф-купе — мобильная мебель

Корпусный вид шкафа-купе в отличие от встроенного типа, выглядит как традиционный гардероб. В нем есть стены, потолок и днище. Отличительной особенностью такой мебели является наличие раздвижных дверей и удобная организация различных ящиков, полок и вешалок. Шкаф для вещей можно перемещать или переносить в другие комнаты, а также забрать с собой в случае переезда. При выборе такого гардероба важно учитывать размер и планировку комнаты.

Шкаф-купе делиться еще на несколько подвидов, позволяя выбрать один из наиболее подходящих проектов:

Чтобы изменить форму комнаты и придавать интерьеру оригинальность часто используют нестандартные варианты шкафов-купе, которые можно просмотреть на фото.

Определяемся с размерами основных секций

Давайте сразу же введем определение для размеров сечений оболочки — это HxHxH (ВвысотаХ сИринаxGсмазка), чтобы больше не путать терминологию.

Есть несколько негласных правил:

Ширина секций отсека не менее 400 мм и не более 900 мм. Это связано с возможностью включения дополнительных систем хранения (выдвижные корзины, пантографы и другие элементы встроены в основание 400, 500, 600, 800 и 900 мм). А также из-за прочности древесно-стружечной плиты. При большой нагрузке на полки лучше не делать пролеты шириной более 700 мм, а дальше прикреплять их к стене с помощью кронштейнов и укладывать ребра жесткости.
Глубина секций шкафа должна составлять не менее 250 мм и не более 600 мм. Это из соображений практичности. Внутренняя глубина 250 мм наиболее часто используется при проектировании книжных шкафов и узких входов. Наиболее распространенная глубина для шкафов — 500-550 (с внешним размером 600-650 соответственно), что оптимально подходит для хранения вещей на полках и размещения крестообразных вешалках.
Высота между полками произвольная и варьируется от 200 до 1500 мм.. Все зависит от размера вещей, которые будут храниться внутри шкафа.

По типу наполнения можно выделить три основные конструкции секций — с полками, с бельевой штангой и выдвижными ящиками.

На приведенных схемах секций для проектирования гардеробного отсека основные размеры, обусловленные соображениями эргономики и удобства эксплуатации, назначаются самостоятельно.

Шкафы-купе в прихожую: фото лучших конструкций

Шкаф-купе в прихожей будет определять стиль интерьера и атмосферу комнаты в целом. Особое внимание уделяется гардеробному отсеку. Он должен гармонично размещаться на доступном пространстве и не портить пропорции даже ограниченной прихожей. Шкаф-купе для коридора должен быть практичным, но также стильным и элегантным.

Выбираем оптимальную комбинацию

Для оптимизации пространства внутри шкафа часто используются различные, более эффективные с точки зрения хранения комбинации.

Например, в предварительной схеме проектирования гардероба можно выделить отдельные секции для размещения короткой и длинной одежды разных размеров на удобной высоте для удобного снятия и навешивания вешалки. Если мезонинные полки не нужны, можно использовать верхнее пространство шкафа для вешалки, установив лифт — специальный пантограф, который опускает уровень вешалки.

А также комбинировать полки и ящики, корзины для хранения обуви и белья.

Опять же, есть нюансы по размеру (они показаны на диаграмме). Глубокие ящики лучше всего разместить под ними. Ящики средней глубины обычно используются для хранения белья, они размещаются на среднем уровне шкафа. Но узкие ящики, в которых будут храниться небольшие предметы (украшения, документы, галстуки, ремни и другие аксессуары), лучше иметь на уровне столешницы (от 750-850 мм от пола). Это облегчит поиск и помещение в них вещей без необходимости наклоняться.

Вид спереди

На данном эскизе необходимо указать размеры (ширину и высоту шкафа). Также обратите внимание на высоту цоколя, ширину секций и расстояние между полками. Размеры должны вводиться непосредственно в точках крепления по длине боковой стенки.

То есть для того, чтобы закрепить полку или перегородку в шкафу на определенной высоте от пола или края, необходимо указать размер от начала заготовки до точки крепления.

Подумайте о том, как вы собираетесь прикрепить эти детали, на каком расстоянии и от чего. Индикация размеров поможет вам в этом.

Вид сверху или сбоку

На этом эскизе сначала должна быть показана общая глубина шкафа. Также укажите глубину внутренних полок. Они будут, кстати, на 100 мм меньше общей глубины, потому что для установки дверей раздвижной системы понадобится ровно 100 мм.
На этом эскизе также должны быть показаны все закругленные и R-образные фланцы.

При изготовлении гардероба не забудьте показать на схемах и чертежах размеры проема, в котором будет монтироваться раздвижная система. Вам это понадобится при заказе раздвижных дверей.

Чертежи и деталировка

Если у вас есть навыки и способности, сделайте рисунок своего гардероба самостоятельно в специальной компьютерной программе. Это позволит вам работать более детально и четко. Если это невозможно — нарисуйте эскизы вручную с учетом всех выполненных ранее расчетов. Это называется «детализация», то есть работа над мебелью в деталях. Обязательно укажите в эскизе толщину, ширину и глубину полок и перегородок, длину стержней и их положение и т.д. Положите всю информацию в таблицу, чтобы лучше ее организовать.

В общем, если мы проектируем наш гардероб на компьютере или составляем схему вручную — мы тщательно делаем замеры, упорядочиваем их и приступаем к покупке материалов и инструментов, необходимых для строительства.

Расчет ширины дверей

Когда дверь сдвигается в сторону, она должна полностью открывать доступ в секцию и не мешать вытягиванию ящика или опусканию ножничного подъёмника. Возьмем пример отсека шириной 2100 мм, состоящего из трех частей:

Измерьте ширину внутреннего отверстия. В нашем примере с ДСП это будет 2068 мм.
2. вычесть в два раза ширину защитной ленты, приклеенной к краю дверцы корпуса. Толщина каждого из них составляет 6 мм, таким образом, вы получаете 2068 минус 12 — 2056 мм.
3. При этом учитывается перекрытие дверей, которое в трехсекционном шкафу составляет 26 мм с обеих сторон, что дает в общей сложности 52 мм. Общая ширина всех дверей составляет: 2056 мм плюс 52 мм или 2108 мм. Разделите общую ширину на три и получите 703 мм.

Этот простой расчет обеспечит легкий доступ к разделам.

Расчет ширины двери шкафа

Примеры

Двухдверные шкафы-купе

Органически вписывается двухдверный гардероб в небольшое пространство.

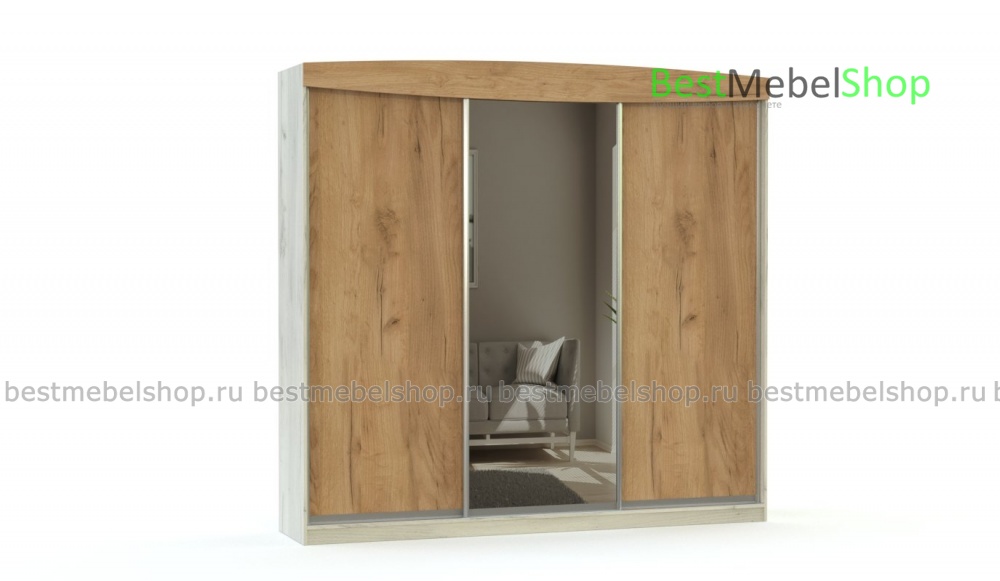

Трехдверные шкафы-купе

Любители классических решений по достоинству оценят разнообразие трехдверных шкафов.

Схемы и чертежи шкафов-купе прямолинейной конфигурации

Внутреннее наполнение трехдверного шкафа спальни может быть следующим.

На диаграмме видно, что у владельца на вешалках длинная одежда больше, чем короткая. А также то, что гардероб будет использоваться и в качестве бытового хранилища — слева выделена ниша для хранения гладильной доски и пылесоса. Выдвижные ящики более удобны для хранения белья, но они увеличивают стоимость всего продукта. Так что, если вопрос экономики имеет какое-то значение, то лучше заменить их открытыми полками.

Для трехдверных гардеробных конструкций в прихожей больше характерно преобладание секций с плечами для длинных пальто, пальто и коротких курток, пуховиков в два ряда. Выдвижные ящики часто используются для хранения шарфов, головных уборов, перчаток и обуви.

Пантограф может быть предоставлен для хранения сезонной верхней одежды, если большие «мусорные» полки на антресолях не особенно нужны.

Источники

https://dekoriko.ru/shkaf-kupe/svoimi-rukami-chertezhi-opisanie/
https://shkaf-kupe-info.ru/chertegi-shkafkupe/shemy-i-chertezhi-shkafov-kupe-s-opisaniem-poshagovo. html
https://MebSam.com/shkaf-kupe-svoimi-rukami-chertezhi.html
https://obustroen.ru/komnaty/mebel/shkaf-kupe-svoimi-rukami.html
https://mebeldok.com/katal/03_shkafi_kupe.html

Шкафы-купе в спальню

Шкаф для спальни взрослого человека должен быть выбран в соответствии со стилем комнаты. Желательно, чтобы цвет конструкции был спокойным со строгими и выразительными линиями. А вот лучшим вариантом для детской комнаты будет яркая и необычная моделдь. Основным элементом конструкции шкафа является дверь. Она может быть сделана из зеркал, стекла, декоративных плит и других материалов. Для темной и маленькой спальни идеально подходит зеркальный шкаф-купе.

Все про про шкафы-купе (информация, чертежи, дизайн)

Так как тема шкафов купе довольно обширна, то я решил разбить изложение информации по ней на несколько частей. Так и читать удобнее, и мне проще свои мысли структурировать.

1 часть: Общая информация по шкафам-купе, полкам, дверям , и их расположению.
2 часть: Конкретные чертежи шкафов от 1 метра до 2.5 метров для спальни, детской и прихожей.
3 часть: Тема дизайна и возможности сэкономить, заказывая шкаф.

Советы, возможно, банальные и где-то вы их уже видели, но я попробую все же вам их изложить.

1. Глубина под одежду — 600мм, но еще закладываем на направляющую 70-80мм. Итого, шкаф-купе должен быть минимум 650, а лучше 700мм.

2. Максимальную глубину шкафа не рекомендую делать больше 80 см, так как дотянуться до глубин шкафа будет непросто. Средняя рука человека в длину около 60 см. То есть, делать, конечно, можно, но будет это лишь пустой потерей пространства.

3 Минимальная глубина шкафа-купе меньше 40 см также нецелесообразна, так как раздвижной механизм дверей занимает 10 см, а полки глубиной меньше 30 см малоэффективны. Одежду придется располагать фронтально, и влезет ее мало.

Можно долго писать о примерных размерах для разных типов вещей, но лучше привести одну хорошую и популярную картинку, которой я доверяю.

Под штангой с плечиками оптимальный проем для короткой одежды – 80-100 см, для длинной — 130-140 см. В идеале необходимо замерить длину одежды и к ней прибавить примерно 15 см (это суммарная высота самих плечиков с расстоянием от верхней полки до самой штанги).

Полками шириной менее 400 мм и более 700 мм пользоваться не всегда удобно. Отсек для брюк – 120-130 см.

Как правило, полки менее 300 мм по высоте мало вместительны, и могут быть полезны только для хранения чего-то небольшого — шляпки в прихожей, платков в гардеробе и т.д

4. Если по глубине места у вас впритык, то, возможно, более рациональным будет использовать распашные двери. Толщина таких дверей 1-2 см, и они не требуют направляющих. То есть, такие двери съедают 1-2 см внутреннего пространства шкафа. Раздвижные двери забирают от глубины шкафа 8-9 см. У распашных дверей есть еще один плюс: вы сразу видите весь шкаф целиком, а не половинку.

Смотрим красивую картиночку:

Для одежды, висящей на плечиках, ширины в 540 мм уже мало. Идеально, если остается 600 мм.

5. 2х створчатый шкаф-купе — и вы видите только 1/2 шкаф. 3х створчатый шкаф — и вы видите только 1/3 шкафа за раз. Шкаф в 4 двери — и вы видите снова только 1/2 шкафа. При планировании внутренних полок это очень важно учитывать.

6. Любая внутренняя секция шкафа очень желательно должна быть кратна одной створке шкафа. То есть, если у вас выдвижные ящики, то они не должны быть посередине 2х дверок, так как ящики вы просто не выдвините. Если дверки шкафа широкие — от 900 мм, то секций можно сделать 2 на дверку, но кратно дверям.

Приведем простую иллюстрацию:

Шкаф на картинке разбили на 3 равные секции. Дверей у этого шкафа будет тоже 3. Если представить, что дверей у шкафа будет 2, то центральные выдвижные ящики никогда не будут выдвинуты 🙂

7. В общих чертах любой шкаф делится на:
— антресоль (под крупные вещи, которые редко достаем)
— центральную часть (под одежду в 1 или 2 ряда)
— нижнюю часть (под обувь и выдвижные ящики под мелочевку).

8. Если ширина полки больше 900 мм, то желательно ее разбивать вертикальной перегородкой для жесткости. Если длина штанга для одежды больше 1200 мм, то тоже желательна вертикальная перегородка — разрыв, для жесткости.

9. Чтобы двери шкафа-купе не болтались, их нужно ставить со стопорами. Они как бы заскакивают на них. Ну, и про щеточки не забываем. При проектировании обычного (не элитного) шкафа-купе, учитываем что ЛДСП имеет размеры около 2800 по длине.

Пример стопора для дверей шкафа-купе.

10. Как правило, в распашных шкафах с краев шкафа не делают выдвижные ящики, они могут упираться в дверки. Нужно отступать на 3-5 см.

11. Если шкаф шире 1 метра. то желательно в шкафу вставить вертикальную стенку для избежания прогиба крыши шкафа. Если выдвижные ящики с ручкой, то их утапливают на глубину ручки, иначе дверки шкафа могут задевать за ручку.

12 Подсветку внутри шкафа делать не рекомендуется, так как она будет освещать только верхнюю полку. Лучше для этого предусмотреть выносной козырек крыши, куда монтируются галогеновые светильники.

13 Если у вас высокие потолки и узкий шкаф, то вам поможет штанга с лифтом. Вопрос цены.
Лифт — это специальное приспособление, которое позволяет опускать и поднимать штангу (как на фото). Такие конструкции довольно дороги, но незаменимы в высоких шкафах, когда вам приходится задействовать место под самым потолком. Лифт опустит пиджаки и юбки прямо вам в руки, а потом снова уберет штангу с вещами на недосягаемую высоту.

14. Про гладильную доску .

Гладильные доски бывают разных размеров, поэтому без измерения не обойтись. Выделите под хранение этого предмета не менее 20 сантиметров в ширину.

Если параметры гладильных досок как-то ограничены, то производители пылесосов стараются кто во что горазд и их творения индивидуальны. Если вы собираетесь хранить в гардеробной пылесос — замеры обязательны.

— Короткие вещи лучше хранить на двух штангах — одна над другой, оптимальное расстояние между ними 80-100 см (высота одной короткой штанги – примерно 100 см).
— Полки. Высота полок около 35-40 см; желательно, не менее 32 см.
— Глубина полок — 40 см.
— Если вы сделаете полочки шириной 50-60 см, на них точно и аккуратно поместятся 2 стопки вещей.
Длинные полки (80 см) необходимо снизу чем-то «подпереть», чтобы они не прогибались под тяжестью содержимого. Предусмотрите перегородку снизу.
— Оптимальная ширина выдвижных ящиков для хранения – 40-70 см, высота – около 40. Такие размеры обеспечивают оптимальную нагрузку на выдвижной механизм.
— Выдвижные ящики и корзины нужно делать по высоте не выше 110 см, иначе пользоваться ими будет неудобно. В крайнем случае, не выше 140 см. Учитывайте рост! (средний рост россиянина — 160-180 см.)

Ширину раздвижных дверей не стоит делать менее 50 см, иначе они будут выпадать из направляющих. Так же, если ваша дверь от 1 метра, то желательно увеличить количество роликов (место 2х , сделать три). Оптимальной шириной двери считается 60-80 см.
Выбирайте ролики полностью металлические, на подшипниках.

Автор статьи: дизайнер Денис Серов.

Эскиз наполнения и расчет размеров встроенного шкафа-купе

Даже если вы не собираетесь делать встроенный шкаф-купе своими руками, всё же имеет смысл детально проработаьть эскиз его наполнения или, другими словами, его «внутренностей». Почему? Потому что в этом случае вы с гораздо большей вероятностью получите именно тот шкаф-купе, который вам нужен.

Встроенный шкаф-купе, несмотря на все свои преимущества по сравнению с обыкновенными шкафами, имеет некоторые конструктивные ограничения, которые обязательно нужно учесть при разработке его проекта, схем и чертежей. Эти ограничения связаны в основном с особенностями дверного проёма и расположением выдвижных ящиков.

В результате описанных ниже действий мы получим готовый эскиз с размерами элементов наполнения — всего того, что находится внутри встроенного шкафа-купе.

Экскиз наполнения — первый набросок

Мне хотелось, чтобы схема моего встроенного шкафа-купе была как на этом экскизе — см.

рисунок.

Пунктиром на эскизе я обозначил систему раздвижных дверей, включая левую декоративную планку из ЛДСП, так как декоративная планка больше относится к дверной системе, чем к наполнению.

На эскизе пока не указаны размеры. Их нам необходимо рассчитать. И здесь придётся соблюсти определённую последовательность.

Начнём расчёты с… дверей, а точнее с дверного проёма. Почему? Потому что у шкафа-купе есть один недостаток — все его двери нельзя «открыть» одновременно.

Другими словами, нам доступна только та часть полок и ящиков шкафа-купе, которая не загорожена отодвинутыми в крайние положения дверями.

Доступное пространство также ограничено сверху — направляющей для верхних роликов, и снизу — рельсом для нижних роликов (на эскизе это показано).

Поэтому в первую очередь разберёмся с дверным проёмом, а именно:

рассчитаем размеры дверного проёма,
определим количество раздвижных дверей,
рассчитаем размеры доступного пространства наполнения при открытых раздвижных дверях.

После чего определим размеры выдвижных ящиков, которые мы сможем себе позволить.

Дверной проём встроенного шкафа-купе

Размеры дверного проёма встроенного шкафа-купе — это размеры места для установки системы дверей, когда наполнение и левая декоративная планка уже установлены, а верхняя направляющая и нижний рельс ещё не установлены.

В моём примере высота проёма равна высоте шкафа — 2529 мм, а ширина проёма составила 1512 мм = 1544 мм — 16 мм — 16 мм, так как справа будет установлена стенка из ЛДСП толщиной 16 мм, а слева на стене будет закреплена декоративная планка также из ЛДСП толщиной 16 мм (на рисунке обозначена пунктиром).

Но нас в большей степени интересует видимая часть дверного проёма, особенно её ширина, потому что в шкафу-купе планируется установить выдвижные ящики.

Ширина ящиков должна быть такой, чтобы они могли свободно выдвигаться, не упираясь в открытую дверь. То есть ширина ящиков должна быть меньше ширины видимой части дверного проёма.

Но размеры видимой части дверного проёма мы сможем рассчитать только после того, как определим: какое количество раздвижных дверей будет в нашем шкафу-купе.

Система раздвижных дверей

Раздвижные двери встроенного шкафа-купе не должны быть слишком узкими или слишком широкими.

Слишком узкие двери — шириной менее 60 см, когда их сдвигаешь, могут раскачиваться в своей плоскости на нижних роликах (вправо-влево). Происходит это потому что нижние ролики в сборе поставляются с листовыми пружинами, но без демпферов. Эффект получается такой же, как у движущегося автомобиля с неисправными амортизирующими стойками — постоянно раскачивается и всех раздражает.

Слишком широкие двери выглядят не очень красиво, на мой взгляд.

А слишком много дверей, по-моему, не очень удобно. Начиная с трехдверной системы, чтобы полностью закрыть шкаф-купе, нужно выравнивать двери друг по отношению к другу. Для этого появляются разного рода стопоры, которые, если честно, мне не очень нравятся.

На рисунке схематично изобразил системы с разным количеством дверей (вид сверху).

Оптимальной считаю ширину двери с заполнением из ЛДСП от 65 до 90 см (это не рекомендация, а исключительно моё личное мнение). Двери с заполнением из стекла сам не делал, поэтому точный диапазон для них не подскажу. Но, скорее всего, нужно ориентироваться на те же 65-90 см (можете уточнить у специалистов).

Исходя из этих и ваших предположений вам необходимо определиться с количеством дверей вашего шкафа-купе.

В моём примере количество дверей равно двум.

Размеры видимой части дверного проёма встроенного шкафа-купе

Для расчёта ширины видимой части проёма можно ориентироваться на следующие допущения:

Ширина одной двери (для шкафа с двумя дверями) = ½ ширины проема + 15 мм («+15 мм» зависит от профиля для дверей, в моём примере 14 мм)
Высота нижнего рельса = 10 мм (в моём примере 8 мм).
Высота верхней направляющей = 45 мм (в моём примере 41 мм).

В моём случае ширина дверного проёма составила 1512 мм = 1544 мм -16 мм — 16 мм, ширина двери 770 мм = 1512 мм /2 + 14 мм.

Ширина видимого проёма при полностью отодвинутых дверях — 742 мм.

Если у в вашем шкафу-купе будет три двери или больше, то допущения будут другие. Какие именно — необходимо узнать у поставщика профиля для дверей. Но в любом случае для этого вы должны знать точные ширину и высоту дверного проёма (не путайте с видимой частью дверного проёма). В нашем случае размеры проёма это 1512 мм по ширине и 2529 мм по высоте (см.верхний рисунок).

Теперь, когда нам известны размеры видимой части дверного проёма, внесём ясность относительно размеров выдвижных ящиков.

Выдвижные ящики

На своём эскизе я не стал детально прорисовывать ящики. На данном этапе достаточно определиться с их количеством и габаритными размерами блока (если так можно выразиться) выдвижных ящиков.

Выдвижные ящики детально рассмотрим в отдельной статье, но всё равно несколько важных моментов нужно учесть уже сейчас.

Ширину выдвижных ящиков, наверное, можно сделать любой, но чем шире ящик, тем хуже дно ящика из ЛДВП держит нагрузку — заметно прогибается. Поэтому вряд ли нужно делать ширину ящика больше 60-70 см.

Поэтому в моём примере ширина выдвижных ящиков составила 600 мм — это меньше ширины видимой части дверного проёма 742 мм.

Высоту выдвижных ящиков также нет смысла делать слишком большой. По своему опыту рекомендую сделать высоту не более 25 см, иначе пользоваться ящиком будет неудобно. Под высотой здесь я имею в виду расстояние между днищами расположенных друг над другом соседних ящиков.

Для своего шкафа-купе на четыре выдвижных ящика я выделил 784 мм пространства по высоте, или около 196 мм на ящик. Пользоваться такими ящиками оказалось удобно.

Ещё варианты положения выдвижных ящиков

В моем примере нижний выдвижной ящик расположен значительно выше уровня пола. Если же вы захотите в вашем шкафу-купе расположить нижний выдвижной ящик на уровне пола, его всё же придется немного — минимум на 10-12 мм, поднять.

Иначе нижний ящик будет при выдвигании упираться своим фасадом в нижний рельс.

Другой распространённый случай: если вам потребуется установить выдвижные ящики вплотную к капитальной стене, на которой планируется установить декоративную планку, между этой стеной и ящиками также нужно будет предусмотреть деталь из ЛДСП, чтобы ящик при выдвигании не упёрся в декоративную планку.

Здесь легче показать, чем рассказать. На фото — верхняя часть блока ящиков моего другого шкафа-купе. Видна деталь из ЛДСП, которая крепится своей плоскостью к капитальной стене справа и как бы «отодвигает» ящики от стены на свою толщину 16 мм.

Есть ещё одна причина использования этой детали — напрввляющие выдвижных ящиков сложно точно по заданным уровням закрепить на капитальной стене — сказывается неизбежная неточность сверления по бетону. Если же стена — кирпич с штукатуркой, и подавно — дюбели быстро разболтаются.

Эскиз наполнения встроенного шкафа-купе с размерами

С учётом всех наших вводных уже можно начинать проставлять размеры на эскизе наполнения встроенного шкафа-купе. Учитываем схему размещения вещей.

Несмотря на краткость формулировки задачи, над эскизом наполнения придётся основательно потрудиться. Главное здесь — не ошибиться в размерах и расчётах.

У меня получились следующие размеры наполнения встроенного шкафа-купе — см.рисунок. Детали из ЛДСП изображены утрированно толстыми — иначе в таком масштабе эскиз будет нечитаемым.

Пунктиром обозначена левая декоративная планка — в неё упираются двери в крайнем левом положении.

Когда эскиз вашего шкафа-купе будет готов, постарайтесь мысленно представить себе как будут выдвигаться и задвигаться ящики, как будете вешать на мебельную штангу и снимать с неё одежду на плечиках.

Лучше при этом находиться непосредственно на месте установки шкафа-купе. Ведь могут «всплыть» и другие нюансы, например, стоящий рядом диван или другие предметы интерьера, которые ограничат подходы к шкафу-купе и/или не дадут полностью выдвинуться ящикам.

Удобно ли будет пользоваться верхним ящиком – не окажется ли он слишком высоко, чтобы заглянуть в него? Не слишком ли высоко (низко) будет расположена мебельная штанга?

Для чего нужна декоративная планка?

Поскольку шкаф-купе встроен в угол комнаты, раздвижные двери в его левой части при их открывании/закрывании упираются в капитальную стену.

Раздвижные двери шкафа-купе довольно тяжелые. Их постоянный контакт с незащищённым от ударов покрытием стены (обои, краска) быстро приведёт к повреждению стены.

Декоративная планка из ЛДСП защищает покрытие стены от повреждения. Ширина планки равна глубине дверной системы — 100 мм. Высота — от пола до потолка — 2530 мм.

Декоративная планка также придаёт встроенному шкафу-купе законченный внешний вид, имитируя боковую стенку при закрытых раздвижных дверях.

Если вы всё проверили и полностью уверены в своём эскизе, можно приступать к расчётам деталей наполнения и дверей, чтобы можно было заказать их изготовление.

Автор текста Владимир Наумов
Дата обновления: 22.09.2016

Габариты и компоновка

Деталировка наполнения

Детальный чертеж шкафа-купе в формате САПР — Autocad DWG

CAD-чертеж детали шкафа-купе

Гардероб размером 7′(Д) x 2′(Ш)x9′-6″(В) изготовлен из фанеры/листа МДФ с отделкой из дуко/ламината, имеет раздвижные жалюзи. Гардероб также состоит из верхнего шкафа/чердака с одинаковой длины и ширины.

Гардероб имеет отдельные выдвижные ящики для обуви. Внутренняя часть шкафа разделена на открытые полки, вешалки и выдвижные ящики. Для придания бесшовного вида используются гравированные ручки.

Чертеж состоит из рабочего чертежа/детали конструкции с планом, фасадом, разрезами и всеми необходимыми деталями крепления увеличенного размера.

Загрузить файл

Детальный чертеж шкафа-купе

Размер	173,36 к
Тип	Премиум рисунок
Категория	Шкафы, Гардеробы, Шкафы
Программное обеспечение	Автокад DWG
Идентификатор коллекции	2965
Опубликовано на	Пн, 24.01.2022 — 11:54
суперкреатив…
Гардероб размером 7′(Д) x 2′(Ш)x9′-6″(В) изготовлен из фанеры/листа МДФ с отделкой из дукко/ламината с раздвижными ставнями. Гардероб также состоит из верхнего шкафа/чердака с одинаковая длина и ширина В шкафу есть отдельные ящики для обуви. Внутренняя часть шкафа разделена на открытые полки, вешалки и ящики. Ручки с гравировкой используются для придания бесшовного вида. Чертеж состоит из рабочего чертежа/детали конструкции с планом, фасадом, разрезами и всеми необходимыми деталями крепления увеличенного размера.

Деталь раздвижного шкафа dwg Детальный чертеж шкафа-купе Раздвижной шкаф Cad Design Детали конструкции шкафа Чертеж шкафа-купе Деталь внутренней части гардероба Чертеж шкафа Autocad

Если вас вдохновил этот пост, поделитесь им с другими, чтобы они тоже вдохновились!!

Соответствующие чертежи

Детальный проект шкафа для почтовых ящиков

Автокадный чертеж шкафа для почтовых ящиков, разработанный в М.С. рамки…

Деталь дизайна современной посуды Cad

Чертеж в Autocad шкафа для посуды размером 11 футов. Это…

Современная книжная полка Cad Детали DWG

Чертеж AutoCAD книжной полки размером 9’(Д) x 1’3” (Ш) x7(В) составили…

Длина 9 футов Гардеробная конструкция

Гардероб длиной 9 футов с 5 ставнями, показывающими полную информацию, такую как план,…

2 Деревянный шкаф со ставнями Деталь DWG

Чертеж AutoCAD детали гардероба, выполненный в размере (4 фута-3 дюйма x 2 фута).…

Хранение Almirah

Деталь склада Альмира с планом и разрезами.

Огромная гардеробная Cad Деталь рабочего чертежа

Автокад-чертеж Огромной роскошной гардеробной, выполненной в размере (…

Дизайн длинного раздвижного шкафа с телевизором Cad Design

Autocad чертеж шкафа с телевизором, который был разработан в…

Конструкция шкафа для посуды Загрузка файла DWG

Чертеж в Autocad шкафа для посуды размером 9 футов. Это…

Самые просматриваемые чертежи

Деталь конструкции ограждения балкона

Чертеж балконных перил в автокаде. Рисунок имеет 2 вида…

Современная стойка регистрации

Линейная современная стойка регистрации, облицованная лакированным стеклом…

Круглый центральный стол 3d Design

3d Модель современной тумбы для круглого центрального стола.

Планировка двухэтажного офиса

Это двухэтажная офисная планировка со всеми отдельными отделами. Земля…

Квадратный журнальный столик

Современный журнальный столик квадратной формы с основанием из нержавеющей стали и…

Больничная койка 3D вид

3D-вид больницы/кровати пациента.

Самые просматриваемые руководства по продуктам

10 красивых подвесных кресел-качалок для отдыха с любимыми

Подвесные стулья можно рассматривать как современную адаптацию…

10 стильных тумб под телевизор до рупий. 2000

Если вы ищете новую подставку под телевизор для своей гостиной, которая…

Органайзер для канцелярских принадлежностей Top 10 для письменного стола архитектора

Рабочий стол архитектора может легко заполниться беспорядком, например, ручками,…

10 лучших газовых плит, которые вам понравятся на кухне вашей мечты

Газовые плиты являются центром каждой кухни. Место, которое рождает…

10 элегантных и удобных кроватей, в которых можно расслабиться и утонуть

Сон и отдых являются важными аспектами жизни человека, поэтому…

10 необычных настенных светильников для гостиной, которые изменят настроение комнаты

Уютная гостиная не завершена наличием причудливых огней.…

Детальный чертеж шкафа-купе

(длина 6 футов) — Autocad DWG

Чертеж детали шкафа-купе (длина 6 футов)

Деталь шкафа-купе в формате Autocad DWG размером 6 футов (Д) x 2 фута (Ш) x 9 футов-6 дюймов (В) изготовлен из фанеры / МДФ с отделкой дукко / ламинатом и имеет раздвижные ставни. Шкаф также состоит из Верхний шкаф/чердак той же длины и ширины, что и шкаф, а высота шкафа от уровня перемычки до низа потолка

Шкаф имеет отдельные обувные ящики Внутренняя часть шкафа разделена на открытые полки, вешалки и ящики.
Чертеж состоит из рабочего чертежа/детали конструкции с планом, фасадом, разрезами и всеми необходимыми деталями крепления увеличенного размера.

Загрузить файл

Детальный чертеж шкафа-купе (длина 6 футов)

Размер	157,85 к
Тип	Премиум рисунок
Категория	Шкафы, Гардеробы, Шкафы
Программное обеспечение	Автокад DWG
Идентификатор коллекции	2962
Опубликовано на	Пн, 24.01.2022 — 11:54
Мускан Шривастав
Деталь шкафа-купе Autocad DWG размером 6 футов (Д) x 2 фута (Ш) x 9 футов-6 дюймов (В) изготовлен из фанеры / листа МДФ с отделкой из дукко / ламината и имеет раздвижные ставни. Шкаф также состоит из верхний шкаф/чердак такой же длины и ширины, как и гардероб, тогда как высота шкафа от уровня перемычки до низа потолка.0005 В шкафу есть отдельные ящики для обуви. Внутренняя часть шкафа разделена на открытые полки, вешалки и ящики. Чертеж состоит из рабочего чертежа/детали конструкции с планом, фасадом, разрезами и всеми необходимыми деталями крепления увеличенного размера.

Деталь раздвижного шкафа dwg Детальный чертеж шкафа-купе Раздвижной шкаф Cad Design Детали конструкции шкафа Чертеж шкафа-купе Деталь внутренней части гардероба Чертеж шкафа Autocad

Если вас вдохновил этот пост, поделитесь им с другими, чтобы они тоже вдохновились!!

Соответствующие чертежи

Витрина с книжной полкой Деталь рабочего чертежа

Чертеж в Autocad длинного блока около 30 футов и глубины около 1 фута-3 дюйма…

Линейный шкаф длиной 1,8 м

6-дюймовый длинный шкаф с 3 жалюзи, показывающий полную информацию, такую как план,…

Элегантный дизайн гардероба

3 разных шкафа разных размеров, разные внутренние…

Детальный план и высота гардероба комода

Чертеж AutoCAD гардероба комода с гардеробной…

Конструкция шкафа для посуды Загрузка файла DWG

Чертеж в Autocad шкафа для посуды размером 9 футов. Это…

Стильный дизайнерский шкаф

Элегантный дизайнерский шкаф (глубиной всего 9 дюймов) для хранения и демонстрации…

Книжная полка Elevation Cad Block Скачать бесплатно

Бесплатный CAD-блок книжной полки размером 2 фута (Д) x 1 фута 3 дюйма (Ш) x 7 футов (В), составленный из…

3D-вид Деревянный шкаф

3D вид деревянного шкафа.

Шкаф-купе и туалетный столик Рабочий чертеж DWG

Чертеж в автокаде шкафа-купе с туалетным столиком размером 10′-…

Popular Drawings

Стеновые панели с элементами

Дизайн стеновых панелей

Temple OM Design Elevation Cad Block

Колонны Design с пазами 9 030 9 0300004

Деталь интерьера лифта для гостей Рабочий чертеж

3d модель прямого занавеса

Наиболее просматриваемые чертежи

Блоки для конференц-стола

Блоки различных многоместных обеденных и конференц-столов.

Панель обзора Деревянная дверь заподлицо

Он получил детали двух типов дверей. Один из них однолистный…

Служба поддержки клиентов Office Design

Небольшой по размерам кабинет (2200х4000 мм.) с письменным столом на 2 человека…

Сиденье-скамейка у окна Деталь чертежа в формате DWG

Чертеж в автокаде сиденья/скамейки у окна размером 4 фута-3 дюйма в длину, 2 фута…

Подвесная душевая панель 3d Модель

3D-вид душевой панели с тропическим душем, ручным душем, водяными форсунками и…

CAD-блоки дивана Скачать

Этот чертеж содержит блоки САПР различных диванов в плане и…

Самые просматриваемые Руководства по продуктам

10 чрезвычайно полезных продуктов для домашнего офиса

Работать дома не так просто, как кажется. Чтобы разработать…

10 лучших подставок для ноутбуков для офисного стола

Мы все больше становимся зависимыми от ноутбуков для нескольких…

Добавьте блеска в свою спальню с помощью этих 10 декоративных светильников

Спальня — это личное пространство, которое адаптируется к множеству настроений и…

10 настенных наклеек для спальни, которые придадут яркости вашему интерьеру

Наклейки на стены — один из самых умных и быстрых способов преобразить…

10 лучших наборов диванов для покупки в Интернете, которые лучше всего подходят для любой гостиной

Хороший диван – главное требование любой гостиной. Там…

5 лучших камер для архитектурной фотографии (последние модели)

Наилучшее качество изображения в соответствии с продолжающейся тенденцией цифровых зеркальных камер,…

Шкафы | Платяные шкафы Размеры и чертежи

Мебель

Типы мебели

Шкафы, также известные как шкафы , представляют собой отдельные шкафы, используемые для хранения одежды. Разработанные в качестве основного предмета мебели до того, как шкафы были интегрированы в планы этажей, шкафы продолжают использоваться в качестве функционального и эстетического элемента в планировках спален. Гардеробы разработаны в различных стилях, размерах и материалах с организацией, которая варьируется от только висячих мест до включения полок, ящиков и других полезных функций.

Что такое шкаф?

Шкаф — это отдельно стоящий шкаф, который обычно используется для хранения одежды. Шкафы имеют размеры, обеспечивающие пространство для подвешивания, и часто включают дополнительные полки и ящики. Шкафы были обычным предметом домашней мебели, когда шкафы не были легко встроены в планировку комнаты.

Для чего нужен шкаф?

Шкафы сегодня используются в основном для хранения одежды, хотя первоначально они использовались как шкафы для хранения оружия. Когда-то шкафы считались одним из самых изысканных и характерных предметов мебели в домашнем хозяйстве, но сегодня их функцию в значительной степени заменили шкафы.

Какой глубины шкаф?

Подобно шкафам, рекомендуемая глубина шкафов составляет 24 дюйма (61 см), чтобы можно было удобно повесить одежду на вешалки стандартного размера. Минимальная глубина шкафа 20 дюймов (51 см) является обычным явлением в более компактных конструкциях шкафов. Глубина гардероба обычно составляет от 19,5 до 24 дюймов (50-61 см).

Шкафы | Руководства по шкафам

Просмотрите наши тщательно подобранные шкафы | Руководства по платным шкафам для дополнительных категорий, советов, деталей, вариаций, стилей и историй шкафов | Шкафы. Направляющие предоставляют дополнительную информацию об уникальных свойствах и общих отношениях между элементами.

Сортировать по

Спасибо! Ваша заявка принята!

Ой! Что-то пошло не так при отправке формы.

70,875” | 180 см

—

31,5” | 80 см

—

21,625” | 55 cm

—

2013

—

IKEA Breim Wardrobe

180.000

80.000

55.000

2013.00

190

https://p3d.in/ e/HeQhd

74,75” | 190 см

—

46 дюймов | 117 см

—

19,75” | 50 cm

—

2014

—

IKEA Brimnes Three Door Wardrobe

190.000

117.000

50.000

2014.00

1720

https://p3d. in/e/DTjLM

74,75” | 190 см

—

30,75” | 78 см

—

19,625” | 50 cm

—

2014

—

IKEA Brimnes Two Door Wardrobe

190. 000

78.000

50.000

2014.00

1720

https://p3d. in/e/eWzDf

71,25” | 181 см

—

47,25” | 120 см

—

20,125” | 51 см

—

2017

—

IKEA Bygstad Wardrobe

181.000

120.000

51.000

2017.00

https://p3d.in/e/oWRv1

77.5” | 197 см

—

47,25” | 120 см

—

23,25 дюйма | 59 см

—

2016

—

IKEA HEMNE0005

59.000

2016.00

650

https://p3d.in/e/oAwBb

74,75” | 190 см

—

47,25” | 120 см

—

22,5” | 57 см

—

2016

—

IKEA KVIKNE Два скользящей двери

190.000

120.000

9000 4000 9000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 40004.

.in/e/rfauI

75,25” | 191 см

—

47,125” | 120 см

—

23,625 дюйма | 60 cm

—

2017

—

IKEA Songesand Wardrobe

191.000

120.000

60.000

2017.00

280

https://p3d.in/ e/OziRM

79,375” | 202 см

—

46,25” | 118 см

—

24,125 дюйма | 61 см

—

2017

—

IKEA TRYSIL Четыре ящика

202.000

118.000

9000 4000 9000 4000 4000 4000 4000 4000 4000 4000 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 45054 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 4000 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004 40004. in/e/IBb0e

79,375” | 202 см

—

31,25” | 79 см

—

24,125 дюйма | 61 см

—

2016

—

IKEA Trysil Wardrobe

202. 000

79.000

61.000

2016.00

450

https://p3d.in/e/Bviob

81.875” | 208 см

—

34,625 дюйма | 88 см

—

22,875” | 58 см

—

2017

—

IKEA Tyssedal Gabdroobe

208.000

88.000

58.000

2017.00

https://p3d.in/e/emOe7

58.625” | 149 см

—

29,125” | 74 см

—

20,125” | 51 см

—

2016

—

IKEA VUKU WARDROBE

149.000

7.000

51.000

.009000

5555555

51.000

9000.009000

5555559559./4000./4000./4000./4000./4000./4000./4000./4000

9000./4000

51.000 e/yVra2

76” | 193 см

—

39,5” | 100 см

—

24 дюйма | 61 cm

—

2007

—

Matera Armoire

193. 000

100.000

61.000

2007.00

https://p3d.in/e /zC2h5

72” | 183 см

—

32 дюйма | 81 см

—

23” | 58 см

—

2012

—

Morrison Armoire

183.000

81.000

58.000

2012.00

9.0000./m./m./m./m./mm./mm./mm./mm./mm./mm./mm./mm./mm./mm./mm./mm./mm./mm./m./mm./m./mm./m./mmainc4

Сопутствующие коллекции мебели

Мебель

Посмотреть категориюПодробнее

12 очаровательных шкафов-купе, в которых есть место для большего

Шкафы-купе могут создать стильное впечатление в любой спальне. Они могут не только служить функциональным хранилищем, но и придавать своим внешним поверхностям эклектичные стили и экспериментальные конструкции. Раздвижные двери могут принести огромные преимущества, так как элегантно экономят пространство, вписываясь даже в самые маленькие углы и не отбрасывая ни одной из неприятных теней своих коллег с распашными дверями. Кроме того, благодаря своей способности скрывать множество полок, направляющих и ящиков, оставаясь при этом гладкими и непритязательными, они являются естественным выбором, когда речь идет о минималистичном современном хранилище.

Если вы рассматриваете возможность хранения с раздвижной дверью, используйте двери, чтобы превратить вашу комнату в воображаемый побег. От причудливых геометрических принтов до элегантных деревянных ставней, лоскутных дисплеев и вдохновения в стиле поп-арт — не ищите больше дверных дизайнов, которые помогут вам начать работу.

Мебель IQ

1. Магия металла
Мягкие матовые металлические поверхности могут окутать комнату спокойной элегантностью и простой изысканностью.

Созданная в духе минимализма, эта угрюмая серая спальня придает мягкое сияние блестящей металлической отделке раздвижных дверей. С мраморным полом и перекрывающимися коврами из плоского плетения с дополняющими друг друга серыми нитями различные элементы в комнате гармонично сочетаются в дымчатой гармонии.

Fadd Studio

2. Приятный блеск
Светоотражающая отделка идеально подходит как для небольших, так и для больших помещений, усиливая свет и обеспечивая приглушенное отражение вида напротив них.

В этой спальне Bengaluru от Fadd Studio глянцевый шкаф-купе был разработан как ода фирменной палитре комнаты в серебристом, нежно-голубом и облачно-сером цветах. Светоотражающая отделка дверей идеально контрастирует с матовыми поверхностями, составляющими остальную часть комнаты.

Нужны еще идеи гардероба для небольших помещений?

Oliver Burns

3. Ставни на фоне беспорядка
Темные тона и классическое освещение могут создать формальную атмосферу, напоминающую клуб джентльменов старого мира.

Элегантные жалюзи маскируют тщательно продуманные полки в этом учтивом коконе. Смелый темный шкаф, выполненный в том же тоне, что и островной шкаф, работает как эстетический контраст с ванильной оболочкой комнаты.

Фулкрум Студия

4. Парад поп-арта
Поп-арт может стать простым способом придать вашей комнате эффектный вид.

Причудливый и крутой, диковинный граффити в стиле поп-арт на шкафу-купе и прилегающей стене превращает эту спальню в Бенгалуру от Fulcrum Studio в модное место для встреч.

Bruce Bierman Design

5. Зеркало, зеркало
Благодаря своим удивительным отражающим свойствам зеркальные раздвижные двери могут сделать комнату более светлой и воздушной.

Зеркала превращают эту современную белоснежную спальню в тихий, залитый светом оазис. Сияние зеркал идеально сочетается с сверкающими белыми интерьерами и создает впечатление двойной комнаты.

Maison Du Luxe

6. Линейные выражения
Простые линии, которые плавно продолжаются по всей длине дверей вашего гардероба, могут привлечь внимание, чтобы путешествовать дальше, создавая иллюзию более длинного и большего пространства.

Непрерывный линейный дизайн плавно проходит через обе раздвижные двери в этом доме в Калькутте от Maison Du Luxe. Дизайн гардероба был разработан, чтобы выглядеть как уникальное дизайнерское решение.

Весткотт Констракшн Лтд

7. Оттенки дерева
Дерево может быть непринужденной, простой альтернативой стеклу или лаку и может вписаться практически в любой эстетический интерьер.

В этом приморском доме деревянные раздвижные двери с их натуральной текстурой перекликаются с загородным видом дверей спальни и придают комнате светлую привлекательность. Их теплая органическая отделка является желанным балансом со спартанским белым полом.

Нужна помощь в выборе материала для вашего гардероба?

SPACES ARCHITECTS@ka

8. Геометрическое зрелище
В предсказуемости геометрического дизайна есть что-то, что позволяет создавать непредсказуемые свободные узоры с геометрическими элементами. Геометрический принт может быть естественным дополнением к раздвижной двери шкафа-купе, играя на его линейных разрезах и чистых линиях.

В этой спальне Delhi от Spaces Architects@ka треугольники серых тонов образуют случайный геометрический узор на этих глянцевых двойных раздвижных дверях. Серая акцентная стена справа погружается в ту же сплоченную цветовую палитру и эффектно закрепляет двери.

Архитектура Inbetween

9. Добро пожаловать, матовая
Амбарные двери могут стать центром внимания в любом интерьере, предлагая форму, функциональность и современный дизайн. Благодаря безрельсовому движению эти двери защищают полы от детей и не представляют опасности, а также обеспечивают более тихое и плавное скольжение.

Матовая черная амбарная дверь придает этой утилитарной спальне шикарный и современный вид. Обратите внимание, как черный стержень служит подгонкой к самой двери.

atuljoshi in n ov ations

10. Панели в стиле окон
Панели в стиле окон могут придать причудливый шарм старины любому декору. Оснащенные прозрачными или матовыми стеклами, они могут мягко фильтровать свет в обоих направлениях, создавая безмятежную привлекательность.

Инновации Atuljoshi создают образ в стиле шебби-шик благодаря раздвижным дверям, напоминающим традиционные викторианские окна. Полки с подсветкой служат для освещения шкафа, придавая ему свечение, которое излучается сквозь панели.

Tamar Schechner/Nest Pretty Things Inc.

11. Лоскутные карманы
Раздвижная дверь в стиле пэчворк может послужить уроком бабушкиного шика, поскольку она способна добавить солнечных ярких красок в светлое пространство.

Единственная раздвижная дверь, оклеенная обоями с принтом в стиле пэчворк, является центральным летним украшением этой приглушенной спальни.

B&Q Plc

12. Детский холст
Ничто так не стимулирует детское воображение, как угольная доска.

Двойные раздвижные двери для классной доски в качестве творческого холста, идеально подходящего для детских рисунков. Черная матовая отделка панелей для классной доски также нарушает монотонность белых стен.

Подробнее:
Руководство по гардеробу: распашные и раздвижные двери
11 надежных способов организации гардероба

Расскажите нам:
Есть ли в вашем доме какие-нибудь модели шкафов-купе, вызывающие зависть? Поделитесь фотографиями с нами в комментариях ниже.

Спонсор

Цвикау-бис Гера I Wir machen Ihren Garten zum perfect Erholungsraum

Создай свой собственный гардероб

Технические файлы cookie

Эти файлы cookie и технологии абсолютно необходимы для правильной работы Pickawood.com и для беспроблемной навигации по этому веб-сайту. Они должны быть подтверждены.

Собственное печенье
Pickawood.com использует собственные файлы cookie для основных функций этого веб-сайта, таких как корзина покупок и выбор языка веб-сайта. Настройки файлов cookie, которые вы делаете здесь, также сохраняются таким образом.

Cloudflare
Cloudflare — это услуга, предоставляемая Cloudflare Inc., которая используется для оптимизации и лучшего распределения трафика. Сети доставки контента представляют собой всемирную сеть серверов, которые локально кэшируют веб-контент для вас, потребителя. Это повышает скорость доступа к контенту на этом веб-сайте. В то же время Cloudflare защищает наши серверы от определенных кибератак (DDoS-атак). Дополнительную информацию можно найти здесь.

Диспетчер тегов Google
Мы используем службу «Диспетчер тегов Google», продукт компании Google Inc., 1600 Amphitheatre Parkway, Mountain View, CA 94043, США («Google»), чтобы предоставлять партнерские услуги по отдельности. на нашем сайте. С помощью этой службы мы гарантируем, что ваше согласие соблюдается как потребитель, и что воспроизводятся только партнерские службы, на использование которых вы дали нам согласие. Поэтому эту услугу нельзя отключить. Сам сервис самостоятельно не собирает никаких данных, кроме тех, которые технически необходимы для предоставления сервиса (включая ваш IP-адрес). Эти данные передаются на сервер Google и хранятся там. Дополнительную информацию вы найдете в политике AGB и конфиденциальности Google Tag Manager.

Показать большеПоказать меньше

Собственные файлы cookie
Pickawood.com использует собственные файлы cookie для основных функций этого веб-сайта, таких как корзина покупок и выбор языка веб-сайта. Настройки файлов cookie, которые вы делаете здесь, также сохраняются таким образом.

Диспетчер тегов Google
Мы используем службу «Диспетчер тегов Google», продукт Google Inc., 1600 Amphitheatre Parkway, Mountain View, CA 94043, США («Google»), чтобы индивидуально использовать партнерские услуги на нашем веб-сайте. С помощью этой службы мы гарантируем, что ваше согласие соблюдается как потребитель, и что воспроизводятся только партнерские службы, на использование которых вы дали нам согласие. Поэтому эту услугу нельзя отключить. Сам сервис самостоятельно не собирает никаких данных, кроме тех, которые технически необходимы для предоставления сервиса (включая ваш IP-адрес). Эти данные передаются на сервер Google и хранятся там. Дополнительную информацию вы найдете в политике AGB и конфиденциальности Google Tag Manager.

Показать большеСкрыть

Аналитические и удобные файлы cookie

Эти файлы cookie и технологии позволяют нам улучшать функциональность этого веб-сайта и предлагать вам расширенные функции, такие как чат в реальном времени или удобное расписание встреч. Это означает, что некоторые из наших сервисов могут работать неправильно, если эти файлы cookie отключены.

Календарные встречи
Чтобы вы могли записаться на консультацию по мебели на нашем веб-сайте, мы используем услугу Calendly, LLC. Данные, которые вы вводите при записи на прием, хранятся в зашифрованном виде в центрах обработки данных Amazon Web Services и Google. Дополнительную информацию вы найдете здесь.

Google Analytics
Этот веб-сайт использует Google Analytics, службу веб-аналитики, предоставляемую Google Ireland Limited («Google»). Файлы cookie помогают анализировать, как пользователи используют веб-сайт. Как правило, данные об использовании, такие как тип/версия браузера, использование операционной системы и время запроса, передаются на сервер Google и сохраняются. Дополнительную информацию вы найдете здесь.

Google Optimize
Чтобы улучшить наше предложение, мы используем Google Optimize. Это позволяет нам проводить пользовательские тесты, такие как так называемые A/B-тесты. Это позволяет нам оптимизировать наше предложение для вас на основе технической информации, такой как время посещения или рейтинг кликов. Дополнительную информацию вы найдете здесь.

Онлайн-чат Zendesk
Чтобы вы могли напрямую написать специалисту-консультанту по мебели на нашем веб-сайте, мы используем услугу Zendesk, Inc. Это позволяет нам интегрировать онлайн-чат на наш веб-сайт. Это включает в себя передачу персональных данных в США. Дополнительную информацию вы найдете здесь.

Показать большеСкрыть

Calendly Appointments
Чтобы вы могли записаться на консультацию по мебели на нашем веб-сайте, мы используем услугу Calendly, LLC. Данные, которые вы вводите при записи на прием, хранятся в зашифрованном виде в центрах обработки данных Amazon Web Services и Google. Дополнительную информацию вы найдете здесь.

Показать большеСкрыть

Маркетинговые файлы cookie

Эти файлы cookie помогают нам оценивать успех наших маркетинговых кампаний и более эффективно ориентировать их. Только с помощью этих файлов cookie мы можем следить за нашими маркетинговыми расходами и снижать стоимость наших продуктов. Поэтому мы были бы очень рады, если бы вы также активировали эти файлы cookie.

Bing.com
Чтобы иметь возможность измерять и оптимизировать показ рекламы через поисковые системы, такие как Bing и Yahoo, мы используем файлы cookie от Microsoft (Bing Ads) на нашем веб-сайте. Через интеграцию Microsoft получает IP-адрес. Microsoft гарантирует, что эта информация останется анонимной и не может быть использована для идентификации отдельных лиц. Дополнительную информацию вы найдете здесь.

Criteo.com
Для так называемого ретаргетинга мы пользуемся услугами Criteo SA. Это означает, что мы можем показывать вам персонализированную рекламу на сторонних веб-сайтах. Благодаря интеграции файлов cookie Criteo узнает, какие предложения вас интересуют, а также техническую информацию о времени посещения и т. д. Дополнительную информацию вы найдете здесь.

Facebook.com
Этот веб-сайт использует функции веб-анализа от Facebook (Pixel) для измерения и оптимизации таргетинга кампаний через платформы Facebook (Facebook и Instagram). Интегрируя этот инструмент, Facebook получает IP-адрес и имеет возможность устанавливать файлы cookie у клиента. Если у вас есть учетная запись Facebook и вы вошли в нее, Facebook может связать ваше посещение нашего веб-сайта с вашим профилем Facebook. Дополнительную информацию вы найдете здесь.

Показать большеСкрыть

Показать большеПоказать меньше

Китайский производитель дверей, окон, поставщик керамической/фарфоровой плитки

Продукт горячей продажи

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Строительные материалы

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util. each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/Фабрика
	Основные продукты:	Дверь , Окно , Керамическая/фарфоровая плитка , Балконный забор , Гаражная дверь , Жалюзи , Защитная дверь , . ..
	Зарегистрированный капитал:	1000000 юаней
	Площадь завода:	501~1000 квадратных метров
	Сертификация системы менеджмента:	ИСО 9001
	Среднее время выполнения:	Время выполнения заказа в пиковый сезон: более 12 месяцев Время выполнения заказа в межсезонье: в течение 15 рабочих дней

Henda Doors& Windows Co.

Шкаф купе чертеж с размерами: 53 чертежа корпусного шкаф-купе | Стильное оформление, Шкафы для спальни, Декор спальник мальчика

Шкаф купе схема/чертежи с размерами

Выбор места

Виды шкафов-купе

Определяемся с размерами основных секций

Шкафы-купе в прихожую: фото лучших конструкций

Выбираем оптимальную комбинацию

Вид спереди

Вид сверху или сбоку

Чертежи и деталировка

Расчет ширины дверей

Примеры

Двухдверные шкафы-купе

Трехдверные шкафы-купе

Схемы и чертежи шкафов-купе прямолинейной конфигурации

Шкафы-купе в спальню

Все про про шкафы-купе (информация, чертежи, дизайн)

Эскиз наполнения и расчет размеров встроенного шкафа-купе

Экскиз наполнения — первый набросок

Дверной проём встроенного шкафа-купе

Система раздвижных дверей

Размеры видимой части дверного проёма встроенного шкафа-купе

Выдвижные ящики

Ещё варианты положения выдвижных ящиков

Эскиз наполнения встроенного шкафа-купе с размерами

Для чего нужна декоративная планка?

Детальный чертеж шкафа-купе в формате САПР — Autocad DWG

CAD-чертеж детали шкафа-купе

Детальный чертеж шкафа-купе

Теги

Если вас вдохновил этот пост, поделитесь им с другими, чтобы они тоже вдохновились!!

Соответствующие чертежи

Детальный проект шкафа для почтовых ящиков

Деталь дизайна современной посуды Cad

Современная книжная полка Cad Детали DWG

Длина 9 футов Гардеробная конструкция

2 Деревянный шкаф со ставнями Деталь DWG

Хранение Almirah

Огромная гардеробная Cad Деталь рабочего чертежа

Дизайн длинного раздвижного шкафа с телевизором Cad Design

Конструкция шкафа для посуды Загрузка файла DWG

Популярные чертежи

Деталь общественного туалета Файл Autocad DWG

Административный блок Университетского колледжа

Фальшпотолок CAD Design Circle Pattern (18’x16′)

Детали чертежа стального консольного навеса

Библиотека диванов и кресел CAD Blocks Скачать бесплатно

Фасад офисного коридора с дизайном стеклянной пленки на стеклянной двери и перегородке

Рекомендуемый

Самые просматриваемые чертежи

Деталь конструкции ограждения балкона

Современная стойка регистрации

Круглый центральный стол 3d Design

Планировка двухэтажного офиса

Квадратный журнальный столик

Больничная койка 3D вид

Самые просматриваемые руководства по продуктам

10 красивых подвесных кресел-качалок для отдыха с любимыми

10 стильных тумб под телевизор до рупий. 2000

Органайзер для канцелярских принадлежностей Top 10 для письменного стола архитектора

10 лучших газовых плит, которые вам понравятся на кухне вашей мечты

10 элегантных и удобных кроватей, в которых можно расслабиться и утонуть

10 необычных настенных светильников для гостиной, которые изменят настроение комнаты

(длина 6 футов) — Autocad DWG

Чертеж детали шкафа-купе (длина 6 футов)

Детальный чертеж шкафа-купе (длина 6 футов)

Теги

Если вас вдохновил этот пост, поделитесь им с другими, чтобы они тоже вдохновились!!

Соответствующие чертежи

Витрина с книжной полкой Деталь рабочего чертежа

Линейный шкаф длиной 1,8 м

Элегантный дизайн гардероба

Детальный план и высота гардероба комода

Конструкция шкафа для посуды Загрузка файла DWG

Стильный дизайнерский шкаф

Книжная полка Elevation Cad Block Скачать бесплатно

3D-вид Деревянный шкаф

Шкаф-купе и туалетный столик Рабочий чертеж DWG

Popular Drawings

Стеновые панели с элементами
