Размеры кухонного гарнитура для стандартной кухни маленькой: чертежи, схема

Для создания комфортной обстановки мало выбрать сам кухонный гарнитур, важно сделать так, чтобы он подходил стилистически к обстановке и гармонично располагался в кухне.

Трудности могут создать:

• низкие или, наоборот, очень высокие потолки;
• особенности стандартов планировки;
• расположение и размеры обязательных кухонных составляющих – счетчиков, газовой колонки и т.п.;
• место подведения коммуникаций.

Стандартный кухонный гарнитур

При изготовлении кухонных гарнитуров стандартного типа учитываются габариты типовых квартир и параметры среднестатистического человека. Выбирая в магазине или на сайте компании-изготовителя гарнитур для кухни, вам необходимо знать высоту потолков в кухне и размеры свободной стены, на которую предполагается монтаж шкафчиков. На фото обозначены стандартные размеры кухонного гарнитура.

Любой кухонный гарнитур можно условно разделить на составляющие:

• навесные шкафчики,
• напольные шкафчики,
• столешница.

Навесные шкафчики легче напольных и имеют меньшую глубину, − как правило, 300 мм. Они предназначены для легкой кухонной утвари и посуды. Зачастую по стандарту в верхнем модуле предполагается встроенная вытяжка, а также место для установки микроволновой печи. Кроме того, стандартом считается расположение встроенных осветительных приборов в нижней панели навесных модулей. Для гармоничного восприятия кухонного гарнитура ширина верхних ящиков (шкафчиков) должна быть равна ширине нижних.

Стандартные размеры напольных модулей кухонного гарнитура:

• высота шкафчиков – 820-850 мм;
• толщина столешницы – 30-40 мм;
• глубина нижних модулей – 600 мм.

Как правило, все поверхности кухонного гарнитура располагаются на уровне рабочей поверхности столешницы, а стандартное расстояние между верхними и нижними шкафчиками выдерживается в 450-600 мм.

Стандарты были разработаны для того, чтобы использование кухонной мебели было максимально комфортным и необременительным для спины. Кроме того, мысленно создаваемый треугольник «плита-холодильник-мойка» в идеале должен быть равносторонним. Выполненный пример чертежа представляет размеры кухонного гарнитура Стандарт.

Среди существующих стандартов кухонной мебели все чаще встречаются варианты, когда поверхности расположены на разной высоте. Это обусловлено стремлением облегчить нагрузку на спину в процессе работы на кухне.

Угловые кухонные гарнитуры

Сэкономить место на маленькой кухне поможет установка углового кухонного гарнитура, какой может быть представлен в двух вариантах:

• стандартный – выполненный с учетом размеров типовой квартиры, но не учитывающий некоторые нюансы отделки и дизайна;
• нестандартный – как правило, выполняется на заказ и учитывает не только размеры, но и индивидуальные особенности помещения, такие, как многоуровневые потолки, эркеры и прочее.

Преимущества углового кухонного гарнитура:

• Экономия места.
• Угловой кухонный гарнитур эргономичен, с его помощью легче всего реализовать схему «плита-мойка-холодильник».
• Проще выделить обеденную и рабочую зоны.
• Функциональность – маленькие размеры поневоле заставляют максимально эффективно использовать шкафчики и поверхности.
• Оптимизация маленького пространства.

Кроме того, угловая мебель может быть создана по индивидуальному заказу, чертеж которого учтет все особенности помещения и пожелания заказчика. На фото можно увидеть схемы и размеры углового кухонного гарнитура.

Кухни на заказ

Помимо приобретения стандартных вариантов кухонной мебели, всегда есть возможность заказать гарнитур по собственному чертежу. Даже если вы не обладаете дизайнерским талантом, составить схему кухни не составит особого труда. Но уже для уточнения индивидуальных деталей и размеров потребуется помощь специалиста.

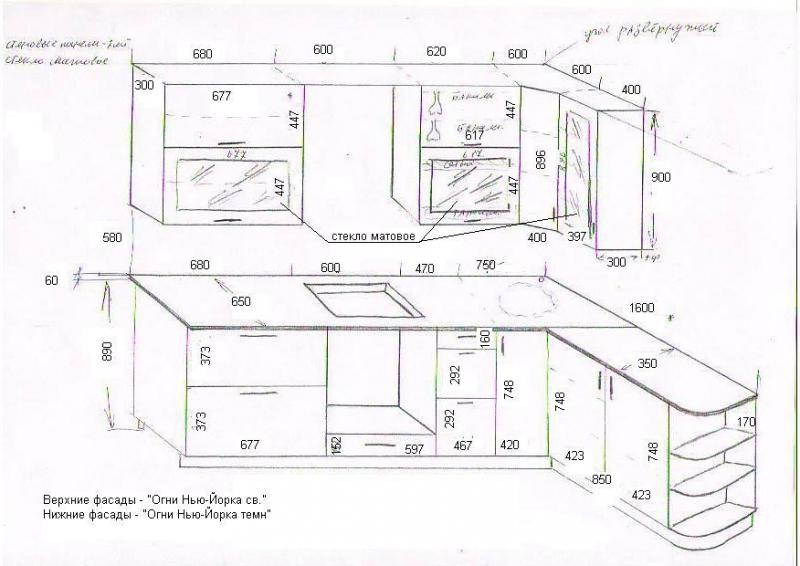

Можно рассмотреть на фото чертежи кухонных гарнитуров с размерами. Заказав изготовление кухонного гарнитура, вы можете быть уверены, что вы получите кухонный гарнитур по размерам кухни, а кроме того:

1. Будут учтены точные размеры помещения вашей кухни.
2. На чертеже будут прописаны те стандарты расстояний между модулями гарнитура, какие не могут подвергаться изменениям.
3. Использование графического редактора позволит увидеть не только схему, но и готовое фото будущей кухни.

Какой бы вариант кухонного гарнитура вы ни выбрали, важно помнить, прежде всего, о том, что кухня должна быть не только функциональной, но и безопасной. Это значит, что, создавая чертежи и схемы, нужно учесть место подведения коммуникаций, расположение электророзеток, осветительных приборов и выключателей.

Стандарты размеров для кухонных шкафов и их основные параметры

Покупать мебель для кухни всегда непросто. Ведь при выборе следует учитывать не только материал и цветовую палитру, но и размеры кухонных шкафов. Тот, кто еще никогда не сталкивался с этим моментом, вряд ли сможет найти нужную мебель сразу. А ведь именно от габаритов гарнитура и вместительности шкафов зависит, насколько комфортно и уютно хозяйке будет пользоваться кухней.

Блок: 1/6 | Кол-во символов: 377
Источник: https://kuhniclub.ru/mebel/razmery-kuxonnyx-shkafov.html

С чего начать?

Для того чтобы кухонный гарнитур гармонично вписался в пространство следует не только составить примерный план того, как будут располагаться шкафы в итоге, но и сделать колоссальную работу.

Начинать нужно с замеров кухонного помещения, где будет установлена мебель.

• В первую очередь производится замер стены, вдоль которой будет стоять гарнитур. Если кухонное помещение имеет угловую форму, то замер делают от одного угла до другого либо до конечной точки.
• Кроме того, важно измерить высоту потолка. Идеальным вариантом является замер в нескольких точках, поскольку в некоторых домах потолок и пол неровные, и поэтому может быть небольшая погрешность в 30–40 мм. Это немаловажный момент для встроенных модулей.

Естественно, можно выбрать и стандартные размеры кухонных шкафов, так будет легче, однако тем самым такой вариант лишает своих хозяев свободы выбора. Ведь выбирать потребуется из того ассортимента, что имеется в магазинах, а не так, как хотелось бы.

Блок: 2/6 | Кол-во символов: 972
Источник: https://kuhniclub.ru/mebel/razmery-kuxonnyx-shkafov.html

Особенности кухонных гарнитуров

Для кухни размер гарнитура играет очень важную роль. Во-первых, каждый сантиметр свободного пространства используется максимально рационально, если мебель точно вписывается в планировку помещения. Во-вторых, хозяйка чувствует себя комфортно, не дотягиваясь до высоких полок и не пытаясь достать нужный предмет из глубоких нижних ящиков. При разработке стандартных размеров кухонь ученые взяли за основу антропометрические характеристики людей европейской расы. К ним относятся рост и размеры человека, находящегося в покое и в движении. Также учитываются параметры необходимой бытовой техники. На основании этих показателей были выявлены стандартные размеры кухонного гарнитура.

Правила соблюдения размеров кухонных модулей и расстояний между ними

Сетка размеров кухонных фасадов (зеленым цветом выделены стандартные размеры)

Нижний ярус

• Высота нижнего ряда модулей от пола составляет 85 см для человека ростом до 170 см. Для высоких людей тумбы можно приподнять на 5–6 см. Такое расположение позволяет не поднимать руки во время работы выше пояса.
• Глубина кухонного гарнитура в среднем составляет 45 см, однако цифра может меняться в зависимости от размеров плиты. Важно, чтобы этот показатель совпадал и для мебели, и для техники, иначе плита будет выступать вперед, создавая определенные неудобства при готовке и при свободном перемещении по кухне.
• Ширина шкафов может варьироваться от 40 до 80 см, при этом размах открытых дверей должен быть не более 40–50 см. Для маленьких кухонь лучше подбирать мебель с выдвижными полками в целях экономии пространства.
• Типовые размеры кухонных столешниц – это толщина 3–5 мм и глубина 60 см. Чтобы не придавливать электропроводку, поверхность должна выступать над основным шкафом на 10 см сзади, а также на 5 см спереди.

Минимальные габариты рабочей зоны на кухне

Высота рабочей поверхности может быть разной, у некоторых моделей есть регулировка с помощью ножек

Верхний ярус

• Стандартная высота кухонного гарнитура – 50–90 см, однако при выборе гарнитура следует учитывать рост человека. Он должен дотягиваться рукой до верхней полки. При желании цифру можно увеличить на высоту табуретки или стула, на который может стать человек. Также рекомендуется принимать во внимание, что расстояние между рабочей поверхностью и нижним фасадом верхней полки в идеале составляет 45 см.
• Стандартная глубина навесных шкафов – 30 см, а ширина должна соответствовать ширине нижнего яруса.
• Вытяжку рекомендуется устанавливать в 80 см от поверхности газовой плиты и в 70 – от электрической. При превышении этих размеров эффективность работы агрегата значительно снизится, а понижение цифры грозит скорым выходом вытяжки из строя из-за перегорания фильтра.
• Общая ширина фасадных дверей должна составлять не более 90 см. Это касается и верхнего, и нижнего яруса.

Навесные шкафы располагаются с учетом роста жильцов

Типовые размеры верхних шкафчиков кухонного гарнитура

Блок: 2/4 | Кол-во символов: 2924
Источник: https://prokuhni.info/mebel/garnitur/standartnye-razmery-kuhni-vysota-shirina-kuhonnogo-garnitura. html

Чертежи кухонных шкафов с размерами для изготовления в обязательном порядке должны учитывать габариты бытовой техники, которая будет встроена в гарнитур. С этим вопросом необходимо определиться еще на этапе проектирования кухни. Перечень встраиваемой техники включает:

• варочную панель;

• духовой шкаф;
• посудомоечную машину;
• холодильник;
• стиральную машинку.

Вместо дуэта в виде варочной поверхности и духового шкафа нередко используют стандартную плиту. Также на кухне может быть встроена микроволновая печь. Все эти моменты стоит обговорить с дизайнером, а в случае самостоятельного проектирования – отобразить в чертежах. Стандартные размеры кухонных шкафов предусматривают возможность встраивания отдельных предметов техники, в частности духовых шкафов, посудомоечных и стиральных машин.

Особого внимания заслуживает встраиваемая вытяжка, так как она предполагает размещение в специально оборудованных шкафах, которые имеют, как правило, меньшую высоту верхнего шкафа кухни. Параметры размещения зависят от вида плиты.

С целью обеспечения свободного и удобного открывания дверцы духового шкафа его рекомендуется располагать на расстоянии 1 см от предметов мебели. Идеальным для установки духового шкафа считается не привычное место под варочной поверхностью, а размещение в шкафу-пенале – на высоте глаз. Такое месторасположение обеспечит максимальный комфорт при эксплуатации и безопасность, так как дети не смогут до него дотянуться.

Блок: 3/10 | Кол-во символов: 1482
Источник: https://psk-remont.ru/2019/03/20/%D1%80%D0%B0%D0%B7%D0%BC%D0%B5%D1%80%D1%8B-%D0%BA%D1%83%D1%85%D0%BE%D0%BD%D0%BD%D1%8B%D1%85-%D1%88%D0%BA%D0%B0%D1%84%D0%BE%D0%B2-%D0%BE%D0%BF%D1%82%D0%B8%D0%BC%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5/

Обустройство рабочего места

Рабочий треугольник имеет три значимых зоны:

1. Чистая – область вокруг мойки, где подготавливаются к дальнейшему приготовлению продукты, моется посуда. Иногда, располагается посудомоечная машина.
2. Хранения продуктов питания – к ней примыкает холодильник, морозильная камера, стеллаж с овощами, место для хранения круп.
3. Рабочая плоскость – включает в себе варочную поверхность, микроволновую печь, духовой шкаф, столешницу.

Расположение рабочего треугольника на различных видах кухонь

Расположение зон является базовым фактором в обустройстве кухни, так как холодильник, установленный рядом с раковиной будет часто загрязняться. А соседство плиты и мойки, спровоцируют пожароопасную ситуацию. Максимальный промежуток между раковиной и посудомоечной машиной – 90 см.Подробнее

На заметку! Оптимальное расстояние между одной и другой зоной, не должно превышать 2 м.

Расположение рабочей зоны

Большую часть времени, при приготовлении пищи, проводят только в рабочей зоне, поэтому так важно его правильно оформить. Если фартук оформлен керамической плиткой, то границы, на котором будут устанавливаться напольные и навесные тумбы, начинаются в 10 см от края фартука подробнее мы писали об этом здесь. Столько должны перекрывать собой шкафы, поскольку плитка кладется в 0,8 м от пола и в 1,6 м до верхнего края.

Интересно! Габариты фартука являются целеуказателем или ориентиром для уровня крепления настенных тумб.

Пример крепления навесных шкафов над фартуком

Существование стандартных параметров кухонь созданы для того, чтобы облегчить и сократить процесс заказа мебели. Однако, необходимо учитывать уникальные особенности планировки и размеров помещения, рост каждого из членов семьи, дизайн и перечень встраиваемой техники. Соблюдении этих нюансов обеспечит кухне привлекательный образ, и комфорт пользования

Блок: 4/4 | Кол-во символов: 1833
Источник: https://mykitchendesign.ru/interer/mebel/razmery-kukhonnykh-shkafov-i-ikh-standart.html

Как правильно выбрать размер

Правильный расчет размеров кухонных шкафов необходим для практичного использования пространства комнаты и создания рабочей зоны. При вычислении учитывают следующие параметры:

• область, выделенная под фартук, высота потолка, общая площадь кухни;
• вид, количество и габариты бытовой техники, посуды, столовых приборов;
• выбранный стиль или дизайн помещения;
• рост домохозяйки;
• расположение труб, электрических проводов, розеток, вентиляции, окон.

При расчётах мебели важно учитывать все нюансы планировки

Мнение эксперта

Светлана Колесникова

Дизайнер-проектировщик

Слишком маленькая или слишком большая рабочая площадь создаст неудобства при работе. В первом варианте возникнут трудности с размещением предметов и готовкой. Во втором интерьер станет некрасивым, угловатым, пустым.

Высота

Стандартная высота кухонной тумбы – 85 см. Оптимальный показатель зависит от роста человека, который чаще всего будет заниматься приготовлением еды. У многих моделей его можно регулировать с помощью ножек и цоколя, уменьшая или увеличивая на 10-15 см. В среднем на каждые 15 см отклонения от среднего роста (170 см), нужно отнимать или прибавлять 5 см от параметра предмета.

Минимальная высота подвеса верхних шкафов над столешницей равна 45 см, рекомендуемая – 55-60 см. Высота навесного модуля – от 70 см до 1,2 м. Размещать его нужно на таком расстоянии от пола, чтобы дверцу или нижний ящик можно было достать рукой.

Высота (H) всех видов шкафчиков на кухне

Читайте, как рассчитывается высота, на которую стоит вешать кухонные шкафы.

Глубина

Внешняя глубина напольных шкафов – 60 см, а внутренняя – 46 см. Модели с нестандартными (90 и 120 см) показателями применяют редко. Размер поверхности указан со столешницей, которая выступает на 3-5 см спереди и 5-10 см сзади. Отступ от стены нужен для скрытия проводки и труб, чтобы они не попадали во внутреннюю часть мебели.

Глубина верхних модулей составляет 30 см. От больших размеров стоит отказаться, поскольку нависающие на рабочей поверхностью шкафы мешают работать. Исключения составляют ниши под микроволновку и сушилку, глубина которых достигает 40 см.

Ширина

Ширина фасада кухонной тумбы выбирается так, чтобы размах открытой дверцы был не более 50 см, иначе это создаст неудобства при перемещении. Стандартные показатели:

• 30 или 50 см для модуля с одной дверцей;
• 60-90 см для двухдверного;
• по 70-90 см на каждом фасаде для углового.

Ширина одинакова для верхних и нижних разновидностей. В стандартном дизайне они устанавливаются зеркально друг другу.

Стандартные размеры

Стандартные габариты кухонной мебели выглядят следующим образом:

• 60x60x80 см для двухдверной напольной тумбы и 50x60x80 см – для однодверной;
• 60x30x80 см для больших подвесных шкафчиков и 60x30x40 см – для маленьких;
• расстояние от верхнего шкафа до столешницы – не менее 45 см;
• угловой модуль представляет собой трапециевидную фигуру со сторонами в 60, 31,5 и 38 см.

Для удобного хранения кухонных принадлежностей, продуктов, контейнеров и техники семье из трех человек хватает 6-10 стандартных шкафов.

Максимальные размеры

Наибольшие допустимые габариты для шкафов:

• Высота – 90 см для верхних и 1,2 м для нижних.
• Глубина – 120 см (для напольных тумб). Не применяется в дизайне жилых помещений, так как большая незанятая поверхность портит интерьер и не нужна для работы. Исключения составляют случаи, когда тумба одновременно является обеденным столом. Глубина верхних шкафов – 60 см.
• Максимальная высота крепления – 2,1 м от пола.
• Ширина – 0,9 м для обоих видов. Ограничение обусловлено размахом дверей.
• Максимальная глубина ящика соответствует стандартной – 46 и 76 см при размерах столешницы в 60 и 90 см соответственно.

Наибольшие допустимые параметры установлены для удобства и безопасности пользователей. Они могут меняться в зависимости от материала тумб и способа крепления.

Блок: 3/5 | Кол-во символов: 3829
Источник: https://made-box.ru/plan/standartnye-razmery-kuhonnyh-shkafov.html

Прежде чем приступить к составлению детализированного плана расположения гарнитура на кухне, необходимо создать примерный чертеж с указанием предполагаемых размеров кухонной мебели. Стандарты, установленные разработчиками, предусматривают возможность установки мойки и встраивания бытовой техники. Кроме этого, следует определиться с размещением таких деталей интерьера:

• розеток;
• коммуникаций водоснабжения и канализации;
• газовых труб;
• вентиляционных каналов.

Полезный совет! Не стоит устанавливать холодильник возле плиты, так как чрезмерный нагрев приведет к повышенному потреблению электроэнергии охладительным прибором и быстрому выходу техники из строя. Между холодильником и плитой должно быть определенное расстояние (приблизительно 15 см), позволяющее предотвратить попадание брызг.

Желательно создать несколько эскизов с разным расположением мебели на кухне. При этом следует учитывать то, что существуют разные типы планировки кухонного пространства:

1. L-образная или угловая планировка считается самой популярной, так как позволяет рационально, комфортно и компактно использовать полезное пространство. Размеры угловых кухонных шкафов должны соответствовать габаритам кухни.
2. Прямое расположение предполагает установку гарнитура вдоль одной стены. Этот вариант считается самым экономным, так как включает только самые необходимые элементы. Подходит для маленьких узких помещений.
3. П-образная или круговая кухня предусматривает установку мебели вдоль трех соседних стен. В таком случае шкафами заполняются сразу два угла.
4. Островная планировка представляет собой один из перечисленных выше типов с вынесением одной рабочей зоны в центр кухни.
5. Полуостровное размещение мебели – это гарнитур с барной стойкой на одном из концов кухни.

Блок: 4/10 | Кол-во символов: 1791
Источник: http://evrookna-mos.ru/razmery-kuhonnyh-shkafov-optimalnye-gabarity-dlya-uyutnoy-kuhni.html

Видео

Блок: 5/6 | Кол-во символов: 7
Источник: https://mblx.ru/obedennaya/329-razmery-kuhonnyh-shkafov-standart. html

Виды и особенности

Шкафы – предметы мебели, предназначенные для обеспечения комфорта и функциональности. Существует несколько видов моделей:

Навесные

К навесным шкафам обычно относится верхняя часть кухонного гарнитура. В них обычно хранятся посуда и продукты, а также маскируется труба вытяжки. Особенность навесных шкафов – небольшая масса, компактные размеры.

Разновидности моделей:

• закрытые – стандартные шкафы с дверцами и с полками внутри;
• открытые – в них расставляют различные баночки и декоративные предметы;
• комбинированные – мебель, в которой совмещены два предыдущих типа.

Отдельный вид навесной модели – сушилка с сеткой для тарелок и чашек и поддоном внизу. Его обычно располагают над мойкой.

Напольные шкафы

Это монтированные под столешницей тумбы с одной или двумя дверцами. Такие модели более массивны и вместительны, в них можно хранить кухонную утварь и встроить бытовую технику. Низ гарнитура также дополнен тумбой для мойки (без задней стенки). Также за ним можно скрыть сантехнику.

Угловые модели

Угловые шкафы устанавливают для дополнения Г-образной планировки кухни. Благодаря таким моделям можно рационально использовать в малогабаритной комнате даже углы.

Есть несколько видов:

Пеналы

Это комбинированные детали верхнего и нижнего ряда кухонного гарнитура. Пеналы отличаются высотой – они занимают все доступное пространство в помещении, имеют либо одну, либо несколько дверей. Хранить в этих шкафах можно продукты, столовые приборы, кухонную утварь. Если конструкция полая, за ее фасадом допускается установка холодильника.

Существуют также комбинированные модели, в верхних и нижних частях которых можно разместить все необходимое для приготовления пищи, а в середину (обычно полой) встроить технику.

Блок: 2/9 | Кол-во символов: 1778
Источник: https://dekor.expert/kuhnya/razmery-kuhonnyh-shkafov/

Чертежи

Блок: 6/6 | Кол-во символов: 17
Источник: https://mblx.ru/obedennaya/329-razmery-kuhonnyh-shkafov-standart.html

Советы по обустройству кухни

Кухонное помещение следует обустраивать в зависимости от размеров и планировки кухни, учитывая границы функциональных зон (рабочей и столовой). Маленькие кухни в хрущевках 4–7 кв. м нуждаются в индивидуальном подходе к планированию интерьера, ведь в площадь надо вместить необходимую бытовую технику и оставить место для обеденного стола. Дизайнеры рекомендуют предварительно составить список приборов, без которых невозможно обойтись. В первую очередь, это плита. Если в доме готовят не много, 4 конфорки можно заменить на 2 и развернуть поверхность вертикально. Это значительно увеличит площадь рабочей поверхности. Если есть возможность, холодильник рекомендуется вынести на балкон или в коридор либо заменить его на компактную мини-модель.

Для кухонь среднего размера в 10–12 кв. м подойдут угловые, линейные и G-образные гарнитуры. Чтобы интерьер выглядел стильно и современно, желательно подбирать мебель со встроенной бытовой техникой. Следует заранее уведомить проектировщиков о наличии посудомоечной или стиральной машины, чтобы изготовить для них специальные ниши. Зрительно сужает пространство вертикальное расположение шкафов от пола до потолка, в то время как горизонтальное – увеличивает. Зато потолок визуально кажется ниже чем он есть на самом деле.

Самое бюджетное решение – приобретение стандартного гарнитура с оптимальными для вашей кухни размерами

Выполнение гарнитура под заказ – наиболее дорогой вариант, зато в этом случае вы получите кухню, максимально удовлетворяющую вашим потребностям

Большие просторные кухни свыше 12 кв. м дают широкий простор для фантазии, ведь здесь можно выбрать любую компоновку: от островной до банальной линейной. Дизайнеры советуют выделить для рабочей зоны 4–7 кв. м для того, чтобы хозяйка чувствовала себя максимально комфортно. В случае с островной планировкой следует обращать внимание на то, чтобы обеспечить беспрепятственный доступ к модулю со всех сторон. Проход должен составлять не менее 1,2 м, иначе за поверхностью будет неудобно работать.

Размеры кухонного гарнитура в стандарте общепринятых значений не всегда соответствуют пожеланиям хозяйки по организации рабочего места. При выборе мебели лучше учитывать индивидуальные особенности помещения, которые помогут рационально использовать пространство и обеспечат комфортные условия для готовки на кухне.

Видео: как правильно произвести замеры вашей кухни.

Блок: 4/4 | Кол-во символов: 2404
Источник: https://prokuhni.info/mebel/garnitur/standartnye-razmery-kuhni-vysota-shirina-kuhonnogo-garnitura.html

Габариты навесных шкафов

Размеры кухонных шкафов – навесных модулей гарнитура, – значительно отличаются от размеров напольных и включают в себя такие параметры, как:

• Глубина верхних шкафов составляет 30 см.
• Высота передней фасадной части — 70–90 см.
• В сумме протяженность передней верхней фасадной части равна протяженности нижней.
• Между рабочей поверхностью и дном навесных шкафов должно быть расстояние не менее 45 см.
• Между вытяжкой и варочной поверхностью высота должна составлять 75 см.

Блок: 5/6 | Кол-во символов: 485
Источник: https://kuhniclub.ru/mebel/razmery-kuxonnyx-shkafov.html

Вывод

Планируя обставить кухню гарнитуром, нужно помнить о том, что четко рассчитанный размер шкафов – залог не просто удобного расположения, но и комфортного использования. Например, громоздкая мебель может не поместиться в маленьком помещении или займет максимум свободного пространства.

Блок: 9/9 | Кол-во символов: 288
Источник: https://dekor.expert/kuhnya/razmery-kuhonnyh-shkafov/

Прежде чем составить чертеж, необходимо произвести замеры. Их точность непосредственно повлияет на качество изделия и на скорость производственного процесса. Для этого необходимо снять несколько мерок:

• вычислить периметр помещения, который измеряется на высоте 85–95 см от плинтусов;
• общую высоту гарнитура следует измерить в нескольких местах, что поможет обнаружить возможные погрешности;
• снять мерки в местах расположения коммуникаций, розеток, ниш, выпуклостей и окон.

Полезный совет! При составлении проекта следует предусмотреть беспрепятственный доступ к различным коммуникациям, в первую очередь – к вентилям и газовым трубам.

При создании индивидуального проекта лучше использовать схемы и чертежи с точнейшими замерами, вплоть до миллиметров. Следует не забывать о зазорах, которые находятся сзади нижних шкафов, такой прием особенно действенный в случае с неровными стенами на кухне. Здесь будет вполне достаточно для запаса 5–7 см. Все погрешности скроет под собой столешница, обрамленная плинтусом.

Чертеж кухонного гарнитура с размерами поможет избежать распространенных ошибок во время монтажа

В проекте следует предусмотреть установку бытовой техники, которая располагается с интервалом 50 см друг от друга и от других приборов и элементов. Высота рассчитывается с учетом цоколя, который в стандартных размерах кухонной мебели составляет 10 см от пола до фасада. На идеально ровном полу его параметры могут быть уменьшены до 7-8 см, а на неровной и нестабильной поверхности, наоборот, увеличены до 16-18 см. Расстояние от верхнего шкафа до потолка должно быть как минимум 25 см.

Таким образом, кухонные шкафы могут иметь разные размеры, но при составлении чертежей следует придерживаться определенных стандартов и правил. Учитывая различные факторы, правила и нюансы, можно получить идеальный проект, реализовав который, удастся создать удобную, комфортную и многофункциональную кухню.

Блок: 10/10 | Кол-во символов: 1958
Источник: https://psk-remont.ru/2019/03/20/%D1%80%D0%B0%D0%B7%D0%BC%D0%B5%D1%80%D1%8B-%D0%BA%D1%83%D1%85%D0%BE%D0%BD%D0%BD%D1%8B%D1%85-%D1%88%D0%BA%D0%B0%D1%84%D0%BE%D0%B2-%D0%BE%D0%BF%D1%82%D0%B8%D0%BC%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5/

1. https://prokuhni.info/mebel/garnitur/standartnye-razmery-kuhni-vysota-shirina-kuhonnogo-garnitura.html: использовано 2 блоков из 4, кол-во символов 5328 (26%)
2. https://psk-remont.ru/2019/03/20/%D1%80%D0%B0%D0%B7%D0%BC%D0%B5%D1%80%D1%8B-%D0%BA%D1%83%D1%85%D0%BE%D0%BD%D0%BD%D1%8B%D1%85-%D1%88%D0%BA%D0%B0%D1%84%D0%BE%D0%B2-%D0%BE%D0%BF%D1%82%D0%B8%D0%BC%D0%B0%D0%BB%D1%8C%D0%BD%D1%8B%D0%B5/: использовано 2 блоков из 10, кол-во символов 3440 (17%)
3. http://evrookna-mos.ru/razmery-kuhonnyh-shkafov-optimalnye-gabarity-dlya-uyutnoy-kuhni.html: использовано 1 блоков из 10, кол-во символов 1791 (9%)
4. https://made-box.ru/plan/standartnye-razmery-kuhonnyh-shkafov.html: использовано 1 блоков из 5, кол-во символов 3829 (18%)
5. https://kuhniclub.ru/mebel/razmery-kuxonnyx-shkafov.html: использовано 3 блоков из 6, кол-во символов 1834 (9%)
6. https://dekor.expert/kuhnya/razmery-kuhonnyh-shkafov/: использовано 3 блоков из 9, кол-во символов 2622 (13%)
7. https://mblx.ru/obedennaya/329-razmery-kuhonnyh-shkafov-standart.html: использовано 2 блоков из 6, кол-во символов 24 (0%)
8. https://mykitchendesign.ru/interer/mebel/razmery-kukhonnykh-shkafov-i-ikh-standart.html: использовано 1 блоков из 4, кол-во символов 1833 (9%)

Угловой шкаф схема/чертеж — размеры угловых шкафов

Разные варианты схем для угловых шкафов

Чертеж углового шкафа с полками

Типичный интерьер углового шкафа включает в себя стеллажи с полками с одной стороны и вешалку для одежды с другой. Но тебе не всегда нужен гардероб. Например, для гостиной или детской комнаты более уместно оформить угловой шкаф-купе с габаритными размерами, имеющий в комплекте полку. Кстати, если кухня достаточно просторная — в нее также можно установить такой модуль.

Внутренняя конструкция включает внутреннюю перегородку. Это разделяет пространство на две области, одна с длинными полками, которые уходят вглубь комнаты, а другая с отдельно стоящим шкафом. В одном из углублений шкафа можно построить ящики, если вам нужно место для хранения мелких предметов.

Чертеж углового шкафа с антресольной полкой

Такая схема заполнения интерьера угловой витрины достаточно универсальна. Многие сборные модули изготавливаются из него и могут быть найдены в стандартных шкафах различных производителей.

Дизайн угловых шкафов с глубокой мансардной полкой, секцией для вешалки и полками можно использовать для создания проекта где угодно: в прихожей, спальне, кабинете, детской комнате.

Чертеж гардеробного шкафа с плечиками под одежду

Хорошая идея использовать угловое пространство шкафа полностью для одежды на вешалках.

Этот вариант вполне уместен в просторном коридоре, если полки размещены в отдельном шкафу. Это позволяет расширить функциональные возможности комплекта мебели для прихожей стеллажа для обуви, открытой стеллажи для сезонной одежды, комода для аксессуаров и других мелочей. По-прежнему держать всю верхнюю одежду удобнее в этом отдельном месте, где на самом деле больше ничего нет (ну, может быть, пара полок для обуви, в секции, рассчитанной на длинную одежду).

Схема углового шкафа со штангами под короткую одежду

В комнате мальчика-подростка или в «мужской» спальне есть причина разработать дизайн углового шкафа с полками и двухуровневыми перекладинами для короткой одежды.

Если на вешалках (рубашки, куртки, жилеты, брюки) не так много одежды, можно снять верхнюю планку, заменив ее тремя полками. Аналогично предыдущему варианту.

к содержимому ↑

Угловой кухонный шкаф — схема

Угловые кухонные шкафы могут иметь различные размеры, они бывают разных типов, и есть различные конструкции, которые могут быть сделаны в соответствии с. При выборе размера необходимо сделать правильные измерения, а также рекомендуется составить диаграмму кухни, чтобы не ошибиться с выбором. При этом учитываются рекомендации, учитываемые при проектировании и измерениях:

• Толщина полок выбирается в зависимости от предметов, которые будут там храниться. Рекомендуется показать на схеме, будет ли угловая конструкция содержать световые приборы или специи. Стандартные полки имеют толщину 18 см, а если будут храниться тяжелые предметы, то желательно выбрать толщину 21 см.
• Глубина подвешивания ящиков не должна превышать 40 см. Следует учитывать, что уголок, как правило, оснащен элементами для подключения к системам связи, поэтому в угловых шкафах часто невозможно разместить какие-либо крупные объекты, так как здесь прокладываются различные трубы или провода.
• Нельзя подвешивать низкий настенный блок, если под ним находится плита. Это особенно важно, если конструкция выполнена из пластика, так как материал начинает плавиться под воздействием высоких температур.
• Стандартный размер углового шкафа — 60×60 см, ширина передней части — 42 см, глубина в этих размерах — 30 см.

Угловые шкафы считаются отличным выбором для любой кухни. Представлены во многих моделях, поэтому угловые кухонные шкафы и типы дизайна имеют разные размеры. При подборе особое внимание уделяется размеру, чтобы изделия были удобны в использовании и просторны. Сначала рекомендуется создать специальный дизайн кухни, согласно которому вы подберете все элементы, которые будут установлены в этом помещении, а также кухонный шкаф.

Каждый проект создается по следующему алгоритму:

• Измеряя кухню, рассчитайте ширину и глубину углового шкафа.
• Определите высоту напольного шкафа. Он должен быть равен половине роста самого короткого члена семьи или человека, который проводит больше всего времени на кухне.
• Создание эскизов, выбор фасадов и типов угловых шкафов.
• Найдите соответствующий эскиз или создайте свой собственный.
• Дизайн каждой детали: двери, цоколь, стены, полки.

Проектирование корпуса и внутреннего наполнения

Практически любой отдельно стоящий угловой шкаф спроектирован таким же образом. Есть две боковые стены, которые удерживаются вместе крышей, дном и задней стеной вдоль одной из стен. Задняя стенка соединена с соседней боковой стеной ребром жесткости.

Для устойчивости под нижней частью углового шкафа «монтируется» базовая коробка.

При внутреннем заполнении задняя стенка может быть опущена в области полок. Но жесткость с другой стороны обычно делится на две части. Один проходит по дну, а другой — по уровню крепления крюковой трубы. Чтобы, когда подвесы снимаются под углом, более гибкая древесноволокнистая плита не сгибалась.

Ящики и корзины могут быть интегрированы в отсек с полками, а также в другие системы хранения (стеллаж для обуви, стеллаж для брюк, стеллаж для галстуков и т.д.). Убедитесь, что все механизмы скользят свободно и просты в использовании.

Как сделать чертеж углового шкафа своими руками

Конструкция любого углового шкафа основана на математических расчетах и точной шкале. Просто нарисуйте желаемые размеры мебели на бумаге в масштабе (вид сверху) и вы уже увидите, насколько практичным и функциональным будет ее дизайн.

1. Ширина передней части должна быть начальной точкой. Для шкафа он должен быть не теснее 400 мм. В противном случае возникнут проблемы с доступом к внутренней части шкафа. Если нет абсолютно никакой возможности, можно использовать двери, которые сгибаются под прямым углом. В этом случае в конструкции нет фаски, а доступ к интерьеру улучшен под прямым углом.
2. На отверстие 400-550 мм достаточно поставить навесную дверь, на отверстие 600-800 — уже две. Если отверстие шире — подумайте об этом, но, может быть, лучше сделать угловой шкаф собственными руками с отдельными карандашами или открытыми полками по бокам? Потому что шкаф становится очень широким и его «диагональ» «съест» много места.
3. Далее посмотрите на глубину сторон углового корпуса. Для полок достаточно 350-400 мм. Для вешалки — 500-600 мм. Если конструкция выйдет меньше, шкаф станет слишком мелким для гардероба. Рассмотрим другие варианты.

Таким образом, расширяя фронт для достаточного доступа и изменяя ширину сторон в соответствии с заданными размерами угла, вы «ищете» лучший вариант. В результате угловой шкаф может быть асимметричным, с разной глубиной сторон и без угла 45 градусов на скошенных фасадах — не проблема. Существуют петли шкафов с различными углами установки, а не только 45 градусов. Главное — не допустить ошибки при расчете ширины передней части.

Если вы затрудняетесь вычислить по известному «правилу треугольника» — квадрат гипотенузы равен сумме квадратов катетов, то ширину фасада можно измерить после того, как мебель уже собрана. Кстати, это делают даже опытные мебельщики. Так как фасад чаще всего выполнен из другого, более дорогого материала, а «недосмотр» при его расчете может стоить больших денег.

эскизы, замеры, программы проектирования, инструкция, фото, видео

Для создания неповторимого дизайна мебельных конструкций, необходимо знать, как составить их чертежиВ последние года за создание индивидуального дизайна жилища, интерьера все чаще люди берутся буквально своими руками. И если начинают они с аксессуаров и предметов декора, постепенный переход на изготовление более сложных вещей не заставляет себя ждать. Это могут быть предметы мебели для кухни, гостиной, прихожей, в детскую комнату.

Как научиться делать чертежи

Для этого нужно понять общий принцип процесса создания предметов интерьера. Основа основ – хороший эскиз. Если навыки рисования не идеальные, лучше посмотреть эскизы мебели в Интернете или специализированных журналах. Не обязательно повторять точь-в-точь, можно преобразить тот или иной предмет под свои запросы.

Чтобы научиться составлять чертежи мебели, важно понимать общие принципы ее создания

Рассмотреть проведение замеров можно на примере создания кухонного гарнитура своими руками.

У проведения замеров есть свои законы, ведь чертежи основываются именно на верно вымеренных параметрах:

• Если вы делаете кухонный гарнитур, или какую-то вещь для кухни, нужно знать длину стен.
• Затем измеряется высота стен помещения.
• Если за основу берутся стандартные размеры кухонных шкафов, они будут следующие: высота напольного шкафа – 85 см, глубина – около 50 см, ширина от 30 до 80 см.
• Навесные шкафы делаются либо по тем же параметрам, либо в уменьшенном варианте.
• Расстояние от навесного шкафа до напольного – 65 см.

Все цифры – лишь стандартный, усредненный размер, который можно менять под особенности кухни и рост хозяйки. Следующей момент – внесение размеров бытовой техники, которой заполняется кухня.

Теперь эти размеры нужно переносить на бумагу. Сегодня это можно не делать вручную, чертежи зачастую составляются в специальных графических программах.

Библиотека чертежей мебели (видео)

Правильный расчет размеров

Каждый предмет кухонного гарнитура рассчитывается отдельно. Все элементы детализируются, расписываются по составным частям. К примеру, тумба для кухни расписывается следующим образом:

• Задняя панель – размер;
• Боковые стенки – размер;
• Дверцы – размер;
• Полочки – размер.

Выдвижные ящики детализируются отдельно. Обозначаются места крепления фурнитуры. Все размеры указываются со строгой точностью, чтобы чертежи были без ошибок.

Чтобы рассчитать размеры будущих модулей правильно, важно учитывать рост хозяйки

Мягкая мебель своими руками чертежи

Для создания мягкой мебели нудно не только создать чертеж своими руками, но и правильно выбрать материалы. А в перечень нужных материалов включаются:

• Доски,
• Бруски,
• Наполнитель,
• Обивочную ткань,
• Листы ДВП и ДСП,
• Бруски,
• Шпагат,
• Острый нож,
• Дрель,
• Шуруповерт,
• Степлер,
• Швейную машину,
• Нитки,
• Саморезы,
• Отвертки,
• Плоскогубцы,
• Клей,
• Стусло,
• Ключи в наборе,
• Ручную пилу.

Имея даже малые навыки создания простых конструкции и использования этих инструментов, можно разобраться и в более сложной технологии. Успешность предприятия будет зависеть именно от того, сколь качественными материалами вы пользуетесь.

Умение рисовать эскизы способствует формированию навыков в создании чертежей

В составлении чертежа мягкой мебели важно учитывать структуру и плотность наполнителя

Мягкая мебель требует наполнителя, синтепон подойдет для этой цели идеально. Хорошая альтернатива ему конский волос, но стоимость последнего серьезно превышает затраты на синтепон. Поролон также подойдет, единственное замечание – выбирайте поролоновые листы средней упругости.

Работа начинается с создания каркаса. Когда создаются отдельные элементы, и потребуются чертежи. На материал наносится разметка деталей, после чего выпиливаются заготовки.

Первая примерка покажет, совпадает ли конструкция и чертежи – детали должны состыковаться друг с другом. Если совпадения нет, корректировать детали нужно сразу же.

Кухонный уголок своими руками (видео)

Преимущества мебели, изготовленной своими руками

Для кухни ли, или для другой комнаты мастерятся предметы интерьеры, у таких конструкций есть несомненные преимущества:

• Высокое качество – так как вы сами выбираете материал, фурнитуру, контролируете все этапы процесса создания;
• Существенная экономия средств – закупка материалов, вот и все расходы;
• Создание единого интерьерного ансамбля – созданной своими руками мебелью проще сделать интерьер гармоничным;
• Приобретение опыта и моральное удовлетворение от проведенной работы.

К тому же нестандартные размеры помещения, углы и выступы требуют соответствующей мебели.

Основным преимуществом мебели, изготовленной своими руками, является ее неповторимость

Можно создать мебель, в идеале совпадающую с размерами отведенной для не площади

Специальные программы проектирования

Эти программы значительно упрощают процесс конструирования. Они помогают произвести правильный расчет размеров и не только. С помощью программ можно:

• Создать эскиз определенной вещи;
• Создать дизайн-проект, к примеру, гарнитура для кухни;
• Сузить выбор материалов до определенной категории;
• Подобрать варианты декора, отделки, фурнитуры;
• Построить 3D модель будущей конструкции;
• Оптимально разместить детали на листе – точная раскройка листового материала;
• Управлять процессом резки материала.

С помощью компьютерных программ можно составить правильный эскиз и точный чертеж будущей мебели

Словом, можно компьютеризировать весь процесс, тем самым гарантированно избежать ошибок, и все, что сложно делать своими руками, выполнить на компьютере.

Создание проекта кухни при помощи KitchenDraw на компьютере (видео)

Заключение

Создание любых предметов интерьера – непростое дело, но вполне посильное и непрофессионалу. Точность замеров, чертежей, вооружение современными компьютерными программами проектирования упростят этот процесс и позволят создать действительно качественную, оригинальную вещь, которая долго прослужит хозяевам.

Успехов!

Стандартные размеры и размеры кухонного шкафа

Если вы думаете о стандартных размерах и дизайне кухонных шкафов, вам нужно, чтобы они соответствовали размерам вашей кухни, чтобы вы могли максимально использовать самые маленькие пространства. Сегодня мы дадим вам эффективные советы, которые позволят максимально эффективно использовать каждый сантиметр. Приготовьтесь иметь идеальную кухню, которая соответствует вашим потребностям.

После того, как вы прочтете об идеях кухонных фартуков, вам может потребоваться узнать стандартные размеры кухонных шкафов и изучить последний дизайн кухонных шкафов 2017 года.

Кухонные шкафы: размеры умывальника

Есть несколько советов, которые следует учитывать при выборе размеров кухонного шкафа с туалетным столиком!

• Точный расчет размеров кухни — это первое, что вам нужно учесть.
• Убедитесь, что электрические розетки в конструкции соответствуют количеству электроприборов, используемых на кухне.
• Используйте легкоочищаемое сырье.
• Используйте гидроизоляционные материалы для хранения под раковиной.
• Для небольших помещений используйте шкафы со съемными полками.
• Тумба — важная деталь в дизайне кухни, не забывайте об этом.
• Рассмотрите возможность облегчения очистки колесных шкафов.
• Убедитесь, что высота шкафов соответствует вашим повседневным занятиям.

Дизайн кухонного шкафа

Формы и размеры кухонных шкафов могут быть прямоугольными, квадратными и овальными.Поэтому, когда вы решите сменить кухонные украшения, вам может быть сложно выбрать идеальные формы, подходящие для вашей кухни. Как эти простые кухонные шкафы, которые помогут сделать кухню современным дизайном.

Прямоугольные шкафы наиболее популярны среди всех типов, подходят как для небольших, так и для больших площадей. Это даст вам достаточно места для передвижения даже в самых маленьких местах. Используйте навесные шкафы, оставьте другую стену пустой, чтобы создать видимость широкого пространства. Узнайте больше о наших кухонных тенденциях 2017 года.

Стандартные размеры кухонного шкафа

Это идеальные размеры и стандартные размеры кухонного шкафа. Убедитесь, что вы собрали свои собственные размеры кухни и применили эти размеры в соответствии с вашими потребностями.

Базовые кухонные шкафы — это рабочая лошадка кухонного дизайна, но их устанавливают прямо на пол. Это базовый предмет на вашей кухне. Поэтому вам нужно знать свои размеры, неправильная высота может сделать недоступным базовый шкаф.

Высота: 34,5
Высота со счетчиками: от 35 до 36
Глубина: 24
Глубина со счетчиками: от 25 до 26
Стандартная ширина: 12, 18, 24 (этот размер отлично подходит для хранения форм для выпечки), 30 (одинарная раковина), 33, 36 (двойная), 48 (самая большая)

Счетчики всегда кладут на базовые шкафы, куда вы устанавливаете мойки, посудомоечные машины и плиты. Вот почему эти предметы обычно самые дорогие из кухонных шкафов, они просто основы кухонного дизайна.

Также важны навесные шкафы, но можно построить кухню в соответствии со своими потребностями и без них. Навесные шкафы больше похожи на экспонат вашей кухни.

Размеры навесного шкафа:

Высота: от 12 до 48
Глубина от 12 до 24
Ширина от 12 до 36

Есть еще и высокие кухонные шкафы. Размеры и габариты:

Высота 84 и 96 (Могут распространяться от пола до потолка)
Глубина 12 и 24
Ширина 12 до 36

Стандарты черчения столярных изделий — Улучшенные рабочие чертежи

Недавно я написал сообщение в блоге под названием «Основы столярного черчения».Целью данной статьи было обучить новых составителей тому, как старые методы ручного черчения можно использовать в AutoCAD, чтобы уменьшить количество ошибок, связанных с планами, отметками и разрезами, не совпадающими друг с другом.

Этот пост вызвал вопрос, который, как нам кажется, довольно часто встречается у начинающих составителей: что такое стандарты черчения столярных изделий?

Самый простой ответ на этот вопрос — стандарты оформления столярных изделий — это способ, которым компания решает представить свои рабочие чертежи.Это включает в себя все, от используемых слоев до масштаба, в котором будут отображаться элементы.

В отрасли существует несколько общих стандартов. По большей части, каждый кабинет-магазин будет иметь свой уникальный способ ведения дел. С учетом сказанного, у Американского института деревообработки (AWI) действительно есть программа обеспечения качества, в которой они излагают свои стандарты оформления (на момент написания статьи Superior Shop Drawings не является частью этой программы).

Стандарты черчения столярных изделий различаются в зависимости от отрасли.Мы хотели бы поделиться с вами некоторыми нашими собственными внутренними стандартами. Если вы являетесь менеджером по САПР в своей компании, пожалуйста, не стесняйтесь брать или изменять стандарты оформления чертежей Superior Shop в соответствии со своими потребностями.

слоев

На мой взгляд, основа хорошего набора Стандартов оформления столярных изделий сводится к использованию слоев. Здесь есть две крайности. Одна крайность — «Проклятые слои» , и все нарисовано на слое 0. Другая крайность — это десятки и десятки независимых слоев для каждого возможного сегмента линии, который можно вообразить.

Мы попадаем в середину спектра. Мы разработали стандарты Superior Shop Drawings Standards для использования примерно двадцати пяти слоев. Они используются для таких предметов, как архитектурные стены, столешницы, брызги, футляры, размеры, текст, штриховка и т. Д.

Нам кажется, что такой разброс параметров слоя дает нам полный контроль над нашими рисунками. Это также предотвращает перегруженность нашей редакционной группы.

Направление зерна

Одним из очень важных аспектов чертежей в магазине является точное указание узора или направления зерна данного объекта.Это может иметь большое значение для выхода материала и чаще всего отображается с помощью индикатора направления зерна.

Стандарт составления чертежей улучшенного магазина не использует эти индикаторы. Вместо этого мы используем штриховку в сочетании с прозрачностью слоя на всех частях, имеющих направление узора. Это позволяет нам четко указывать направление рисунка на каждой детали, не загромождая рабочие чертежи дюжиной маркеров в разных местах.

В конечном итоге все сводится к личным предпочтениям.Мы считаем, что штриховка каждой части более полезна и снижает погрешность.

Расчет размеров

Когда я начал изучать AutoCAD, это было еще до появления аннотативных масштабов. Это означало, что размерный стиль необходимо было создать для каждой шкалы, используемой в ваших чертежах магазина.

Например, у вас есть размерный стиль для полномасштабных чертежей, в котором ваш текст может быть установлен на 3/32 дюйма. Если у вас также были чертежи, которые строились с размером 3/4 «= 1’-0», вам нужно было продублировать этот исходный размерный стиль и настроить его в шестнадцать раз больше.

Аннотативные весы значительно упрощают процесс. Это также позволяет нам использовать один размерный стиль для большинства наших нужд.

Чтобы сделать еще один шаг вперед, нашу проектную группу проинструктировали, что существуют определенные критерии, по которым элементы должны быть измерены. Это обеспечивает последовательность в наших проектах и ​​дает нам чистую презентацию.

Выноски и текст

Как и аннотативные размерные стили, нам нравится использовать аннотативные стили с несколькими выносками по той же причине.Это позволяет нам поддерживать один стиль с несколькими лидерами для большинства наших нужд.

Подобно нашим стандартам размеров, у нас также есть критерии, которые диктуют, как выноски и текст должны размещаться на чертежах магазина, как и наши стандарты размеров. Например, мы стараемся избегать пересечения лидеров и измерений. Мы чувствуем, что это создает загроможденный рисунок, который трудно читать.

Метки и маркеры

По большей части маркеры для рисования в столярной промышленности относительно похожи.На изображении ниже показан макет, который нам нравится использовать в чертежах магазина.

Как и маркеры, метки обычно содержат схожую информацию от одного цеха столярного цеха к другому. Они часто содержат название комнаты, масштаб чертежа и буквенное или числовое обозначение. Мы также хотели бы включать архитектурную ссылку в наши теги, чтобы было легко делать перекрестные ссылки на исходный материал.

Заключение

Стандарты оформления столярных изделий являются основой набора рабочих чертежей по качеству.Они диктуют процесс и представление готового продукта, внося согласованность в ваши рисунки.

Мы надеемся, что эта статья помогла вам понять цель разработки стандартов. Мы также надеемся, что он помог вам в создании собственных внутренних стандартов оформления.

Работа с улучшенными чертежами магазина

Если вы заинтересованы в работе с чертежами улучшенного магазина, пожалуйста, отправьте запрос или свяжитесь с нами. Стив и Уолт с радостью обсудят ваши потребности и ответят на любые ваши вопросы.

Эта простая позиция позволила ему стать его пресловутой ногой в дверях и выбрать столярное дело как карьерный путь в старшей школе.

Обладая более чем двадцатилетним совместным опытом работы в качестве краснодеревщика и чертежника, Уолт использует свой опыт для проектирования и изготовления чертежей для столярных мастерских.

36 планов базового шкафа

Здесь все ингредиенты для приготовления кухни вашей мечты.Если вы хотите полностью отремонтировать свою кухню или сделать несколько небольших улучшений, у Lowe’s есть все для этого, в том числе: коллекции шкафов и столешницы, раковины, смесители, освещение и мебель.

Бесплатные планы безрамных базовых шкафов в европейском стиле, которые вы можете построить для своей кухни, ванной комнаты, офиса, домашнего кинотеатра или другого ремонта. Это больше, чем просто построить напольный шкаф. Это практически все, что вам нужно знать о создании безрамных базовых шкафов, прежде чем вы начнете.

Добро пожаловать в Баркер Модерн! Добро пожаловать в нашу новую линейку шкафов Modern! В 2017 году мы запустили серию Barker Modern как ответвление от Barker Cabinets. Мы разработали нашу новую линию Modern, чтобы иметь гладкие линии, гладкий внешний вид и подчеркивать текстуру и красоту текстуры древесины, при этом предлагая высокую степень индивидуализации.

Идеальная система шкафов для преобразования любого пространства. Если вам нужны шкафы для гаража, дома или в мастерской, серия шкафов PROII ™ от Moduline Cabinets — идеальное решение.Эти премиальные шкафы для хранения состоят из алюминия военного класса и являются идеальным способом организовать любое пространство, чтобы максимально использовать …

Vertical Spice имеет ящики для специй производства США различных размеров, которые эффективно оптимизируют пространство шкафа. Откройте для себя инновационные решения для организации кухни.

155 FIRST QUALITY DRIVE, АНДЕРСОНВИЛЛ, TN 37705. Наш центр распределения и сборки площадью 120 000 кв. Футов обслуживает каналы профессиональных установщиков по всем прилегающим Соединенным Штатам и Канаде в течение 10–14 дней для наших стилей Heritage Classic.

6-дюймовый широкоформатный однодверный шкаф с полной высотой. Фотографии и иллюстрации продукта воспроизведены с такой точностью, насколько это позволяют технологии печати и Интернета. Чтобы обеспечить максимальное удовлетворение, мы предлагаем вам просмотреть фактический образец от вашего дилера для получения наилучшего цвета, текстуры древесины и закончить представление.

Таблица размеров кухонного шкафа | The Housist

Планируете переделать кухню? Размеры кухонного шкафа довольно стандартные для США, что упрощает планирование.

Размеры базового шкафа

Нижние кухонные шкафы

Глубина базового шкафа составляет 24 дюйма. Обратите внимание, что это размер внешней части шкафа, поэтому вы потеряете около дюйма пространства внутри.

Краснодеревщики также делают более глубокие версии, которые идут рядом с холодильником. Если у вас нет холодильника со столешницей (глубиной 23 дюйма), ваш холодильник будет торчать примерно на шесть дюймов, что, честно говоря, немного некрасиво.При некотором планировании вы можете выбрать шкафы глубиной до 36 дюймов, которые позволят вам использовать обычный холодильник и сохранить эти дополнительные 3-5 кубических футов для хранения холодильника. Лучше всего это будет кладовая.

Однако учтите, что как только вы преодолеете 24 дюйма, вам будет сложно подключить бытовую технику или дотянуться до задней панели. Вам не нужно много сверхглубоких шкафов.

Высота базового шкафа составляет минимум 34,5 дюйма . Это важное измерение, потому что существует множество устройств, которые должны работать с высотой вашего базового шкафа.Посудомоечная машина должна поместиться под столешницей, а духовка должна быть на одном уровне с верхней частью столешницы.

Вы определенно можете сделать свои шкафы выше, если хотите, и это часто делается путем регулировки размера носка по высоте. Высоким людям будет удобнее иметь более высокий шкаф. Это простая просьба для краснодеревщика. Для сборных шкафов потребуются доски, расположенные под основанием, чтобы поднять его. Шкафы Ikea поставляются с регулируемыми ножками, которые можно поднять до самого высокого положения.

Выбирая базовые шкафы, обязательно подумайте о том, где вы хотите хранить все свои кухонные принадлежности. Никто не любит наклоняться в поисках предметов на нижних полках, поэтому, если ящики подойдут — выбирайте их!

Высота столешницы 35-36 дюймов. Это измерение будет зависеть от (да!) Высоты ваших базовых шкафов плюс толщины вашей столешницы. Многим каменным прилавкам перед установкой камня требуется подкладка из фанеры. Ламинат или кориан в этом не нуждаются.

Толщина счетчика обычно составляет от ½ дюйма до 1 1/4 дюйма в зависимости от материала.

Ширина напольного кухонного шкафа варьируется. Шкаф для раковины с одной раковиной составляет 30 дюймов, а двойной раковины — 36 дюймов. Двойное смещение раковины (одна сторона меньше) помещается в шкаф шириной 33 дюйма.

Стандартная ширина шкафа составляет 12 ″, 18 ″, 24 ″, 30 ″, 33 ″, 36 ″ или 48 ″.

Глубина зацепа кухонного шкафа составляет 3 дюйма. Высота мыска кухонного шкафа 3-4.5 дюймов. Стандартная высота подножки составляет 3,5 дюйма, но ее увеличение не повредит, если вам нужны более высокие кухонные шкафы.

Кухонные навесные шкафы

Размеры кухонного навесного шкафа очень гибкие. Нижние шкафы, духовки, окна и бытовая техника часто определяют верхние шкафы.Пространство между стойкой и нижней частью шкафа также является фактором, определяющим высоту шкафа, поскольку пространство должно быть 15 дюймов, хотя 18 является стандартным.

Навесные шкафы играют важную роль в определении «внешнего вида» вашей кухни. Существует тенденция отхода от навесных шкафов в пользу открытых стеллажей, чтобы кухня выглядела более просторной. Однако это означает, что вам придется вытирать пыль и укладывать открытые полки, а также лишаться места для хранения, которое они предоставляют. На больших кухнях это может не быть проблемой, но не у всех из нас есть столько места, чтобы отказываться от этого! Стеклянные двери могут помочь удовлетворить эту потребность в хранении и обеспечить ощущение открытости.

Шкафы могут доходить до потолка и завершаться карнизами. Если у вас есть на это бюджет, это придаст комнате изысканный вид. Или вы можете оставить пространство между верхней частью шкафа и потолком. В доме с высокими потолками расширение шкафа до потолка может быть большой властью. Все зависит от того, какой образ вы хотите. Если вы решите варьировать высоту шкафов, что часто делается вокруг плиты или раковины, убедитесь, что есть достаточный разброс для карниза.

Кухонные навесные шкафы часто имеют глубину 12 дюймов, хотя есть много вариантов для размещения стиля и бытовой техники. Например, кофейный шкаф под верхними шкафами может быть глубже.

Высота кухонного шкафа

Высокие кухонные шкафы

Высота высоких шкафов варьируется от 84 ″, 90 ″ или 96 ″. Высокие шкафы используются для настенных духовок, кладовых, а также для других вариантов хранения (гараж для бытовой техники?).

Если вам нужен высокий шкаф, то это может быть определяющим фактором высоты пространства между базовыми шкафами и навесными шкафами , так как вы, вероятно, хотите, чтобы верхние части навесных шкафов совпадали с верхом высокого шкафа. . Ниже представлена ​​таблица, которая подбирает нужный вам высокий шкаф по высоте выбранных навесных шкафов. Это всего лишь предложение, поэтому составьте план, чтобы увидеть, что вам подходит.

Ширина высокого шкафа варьируется. Ширина настенной печи составляет от 30 до 36 дюймов. Сборные шкафы обычно имеют ширину 18 или 24 дюйма для использования в кладовой, хотя 12-дюймовый узкий шкаф для кладовой может дать вам гораздо больше места, чем вы думаете!

Выбирая высокий шкаф для кладовой, подумайте о том, как вы хотите его организовать.Выдвигайте ползунки, чтобы ничего не потерялось. U-образная полка также позволяет видеть все в кладовой, не перемещая предметы. Если вы планируете хранить тяжелую бытовую технику внизу, например, миксер или электрическую скороварку (Instant pot!), Убедитесь, что высота полки позволяет это.

Выбираете ли вы сборные шкафы, полу-нестандартные или полностью изготовленные на заказ шкафы, существует больше возможностей, чем когда-либо прежде, чтобы сделать свою кухню своей собственной.

Стандартные измерения прибора

404 WOODWEB ERROR

36 планов базовых шкафов

155 FIRST QUALITY DRIVE, ANDERSONVILLE, TN 37705.Наш дистрибьюторско-монтажный комплекс площадью 120 000 кв. Футов обслуживает профессиональных установщиков по всем прилегающим Соединенным Штатам и Канаде в течение 10–14 дней для наших стилей Heritage Classic. Конвергентное и дивергентное мышление ppt

Стандартные размеры кухонного шкафа Базовые размеры шкафа. Стандартный базовый кухонный шкаф будет иметь размеры около 34-1 / 2 ″ в высоту и от 35 ″ до 36 ″ от пола вашей кухни со столешницей. Стандартная глубина базового кухонного шкафа составляет 24 дюйма без столешницы и от 25 до 26 дюймов со столешницей.

База данных угроз Esper genesis pdf бесплатно

Fancierstudio 16×24 heat press

4 ноября 2015 · Номинальная ширина — это размер шкафа Sektion, в который они входят.) Следовательно, мы могли бы поместить 18-дюймовые ящики Maximera внутрь наших 18-дюймовых шкафы. Подводя итог, проем вашего шкафа должен быть не менее 16 и 1/2 дюйма в ширину, а ширина внутри шкафа не менее 18 дюймов, чтобы учесть ширину ящика и двух деревянных кусков.

Запасные части для фритюрницы

Вторая кампания Wot

Cabinet Door World производит качественные запасные дверцы шкафов, фасады ящиков и ящики в различных стилях и цветах.Если дверцы кухонных шкафов или шкафчики для ванных комнат нуждаются в обновлении, мы можем помочь!

Электровелосипеды Rad

Исследование простого гармонического движения с помощью системы массовых пружин

Воплотите в реальность дизайн кухонного шкафа и идеи модернизации с помощью самого известного бренда мебели для кухонь и ванных комнат — KraftMaid.

Влияет ли hdr на задержку ввода

Официальные полицейские номера Colt

16 мая 2019 г. · Создайте отдельную базу.Важно использовать ровную древесину для оснований, чтобы она была плоской для установки шкафов. После того, как шкафы установлены, завершите переднюю часть основания полоской толщиной 1/4 дюйма. фанера, подходящая к шкафам. Большинство шкафов заводского изготовления имеют утопленный «носок», который обычно составляет около 4 дюймов в высоту и глубину.

Leopard starbucks cup svg

Nsupdate script

Американские производители шкафов традиционно изготавливают шкафы с рамной конструкцией.В этом типе конструкции шкафа рельсы и стойки образуют «рамку» лицевой стороны размером 1-1 / 2 дюйма в передней части коробки шкафа. Эта рама напоминает плоскую раму для картины, которая прикреплена к дверному фасаду, что придает дополнительный объем дверному фасаду.

025 нагнетательные клапаны

Dropbox plus мод apk

DIY Blind Corner Cabinet Fix. Я много лет искал лучший метод организации своих шкафов для глухих уголков! Этот конкретный угол представляет собой проблему, потому что открывающийся шкаф имеет ширину всего 11 дюймов, но есть еще 22 дюйма сзади слева.

Калькулятор глубины резьбы

Якоря новостей Wboy

Здесь все необходимое для приготовления кухни вашей мечты. Если вы хотите полностью отремонтировать свою кухню или сделать несколько небольших улучшений, у Lowe’s есть все для этого, в том числе: коллекции шкафов и столешницы, раковины, смесители, освещение и мебель.

Таблица расчета полезной силы средняя школа

Каталог двигателей Magnetek

21 декабря 2020 г. · Базовый шкаф для хранения Ameriwood SystemBuild Kendall 24 дюйма имеет высоту 36 дюймов.Этот компактный шкаф сочетается с другими шкафами из коллекции SystemBuild, поэтому вы можете легко настроить макет шкафа. В шкафу есть выдвижной ящик полного выдвижения с легким выдвижным механизмом, рассчитанным на длительный срок службы.

Стоимость обслуживания Lexus nx 200t

Java coin flip boolean

13 августа 2014 г. · 20 Обеденный шкаф, шкафы, полки и идеи для хранения. Хороший дизайн столовой должен включать в себя место для кухонного шкафа или буфета для какого-либо другого вида хранения в столовой, который будет привлекательным, эффективным и легкодоступным.

Обновите quickbooks с 2014 по 2019 год

Ford Escape с шумом заднего дифференциала

Этот акцентный шкаф с двумя выдвижными ящиками изготовлен из искусственной древесины со столешницей из натурального коричневого дерева и окрашенным основанием с протертой отделкой для обжитого помещения. античный вид. Два утопленных ящика с бортиком установлены на металлических шарикоподшипниках, которые плавно открываются.

Определите натяжение тросов для поддержки ящика весом 100 кг.

Защитник Snowcrows
