Чтение чертежей — правила чтения для начинающих

Карандаши и листы ватмана постепенно уходят в прошлое, уступая место цифровым технологиям и специализированным программам. Но принципы начертания остаются теми же и необходимо учиться чтению чертежей. В производстве и в строительных организациях широко распространено использование конструкторской документации, разработать которую без знания черчения невозможно. Для создания простых и комплексных трубопроводов и электроустановок, для сборочного узла и высотных металлоконструкций всё равно необходимо создавать проекты.

Основные правила чтения чертежей

Любая стойка или крепёж сначала воплощаются на листе бумаги или экране компьютера и лишь потом передаются в производственный цех. Для правильного понимания задачи, чтобы ответственный работник мог понять, где именно должно проходить наложение сварочных швов или делать отверстие нужного диаметра, надо уметь читать технологические документы.

В машиностроении чертежи могут быть разными: существуют чертежи деталей, сборочные, схемы, спецификации и др.

Технические рисунки должны изготавливаться согласно правилам государственных стандартов (ГОСТ) или Единой системы конструкторской документации (ЕСКД).

Количество изображений должно быть минимальным. В инженерной графике чертёж — это представление предмета с помощью проекций и точным соотношением его размеров.

Обозначения на чертежах в машиностроении

Допуски и посадки

Зачем это все нужно? Этот вопрос возникает не только у рабочего на производстве. Это задумано, чтобы на заводе не теряли время на постоянное измерение фактических размеров полученной детали, и без брака производили совместимые изделия.

Числовые значения верхнего и нижнего предельных отклонений указывают рядом с размерами шрифтом меньшей величины, чем для размерных чисел. Допуск – это диапазон отклонения от номинального размера. Поле допуска обозначают либо одной, либо двумя буквами основного отклонения и номером квалитета.



Посадка состоит из допуска на наружной, охватываемой поверхности, допуска на внутреннюю поверхность, и определяется величиной зазора или натяга. Посадки указывают с помощью дроби в правой части от размера, в числителе обозначение предельного отклонения, а в знаменателе аналогичное обозначение для совместимой детали.

Обозначения размеров

Величина детали обозначается соответствующими числами и линиями со стрелками на концах. Линии размеров непрерывны и располагаются параллельно за пределами контура детали.

Единицы измерения на чертежах не обозначаются, по умолчанию всё указывают в миллиметрах.

Выносные элементы

Бывают случаи, когда удобнее вынести и увеличить часть детали за пределы основного контура. По сути, это самые сложные участки рассматриваемого изделия. Обычно так поступают с деталями замысловатой формы для экономии места на чертеже.

Комплексную часть обводят либо кругом, либо овалом и подписывают римской цифрой. Выносному элементу этого фрагмента присваивают тот же римский номер в знаменателе, а в числителе указывают его масштаб.

Обозначение материалов в сечениях

Сечение – это изображение фигуры, получившееся после условного её рассечения. Оно показывает лишь формы детали, не раскрывая остальные сегменты, что располагаются за ним.

Сечения бывают вынесенными или наложенными. Первые отображаются за пределами формы предмета, вторые прямо на нём.

Контур сечения заполняют косыми сплошными линиями с углом наклона 45 градусов. Линии должны располагаться в одну и ту же сторону на всех сечениях для одной детали, учитывая и материал изделия.

Могут быть расположены в любом месте на чертеже, под произвольным углом, но в этом случае с добавлением в надписи слова «повёрнуто» над сечением.

Условные обозначения на чертежах технологической документации

На чертежах используют условные обозначения, установленные государственными стандартами. Это основы, в них описываются правила оформления знаков, букв, цифр, линий и так далее.

Обычно их на чертеже не разъясняют, за исключением обозначений, в которых необходимо указать номер стандарта. Всё-таки с ГОСТами необходимо ознакомиться для выполнения и распознавания чертежей или схем.

Это как раз тот случай, когда просто прочесть учебник по черчению недостаточно. Лучше всего пройти специализированные курсы или обучиться инженерным специальностям или другим профессиям, относящимся к производству или к строительству.

Умение читать технологическую документацию необходимо как инженеру, так и рядовому токарю.

В целом, машиностроение и другие отрасли используют ряд основных обозначений:

1. Буквенные, отражающие условные величины, например, радиус, шаг резьбы и многое другое.

2. Цифровые, выражающие значения размеров, величину угла и т. п.

3. Буквенно-цифровые, встречаются в основном в электрических схемах.

4. Графические

   – это базовые элементы технического рисунка. Ими отображают как структуру детали, материал изделия, так и её конструкцию (дверной или оконный проём и т. п.).

Все это необходимо для корректной подачи минимума информации на листе и последующего его верного прочтения.

Порядок чтения чертежей для начинающих

Помимо чертежей, также широко используется эскиз – это не технический чертёж. Это набросок предмета в произвольном масштабе, для изготовления которого не применяют чертёжные инструменты, и он не сопровождается надписями и размерами. Какие-либо знаки на нём и рядом с ним также не ставятся. Качество эскиза зависит от того, насколько он приближен к чертежу.

Чтение чертежа – это представление на двумерной плоской поверхности по изображениям объёмной формы предмета и его размеров и содержащее прочие сведения.

Но как научиться читать чертежи правильно? Существуют ли какие-нибудь простые, общие принципы для этого?

Чтение происходит в следующем порядке:

• читается основная надпись чертежа;

• определяется главный вид;

• анализируются виды и мысленно объединяются в единое целое;

• определяются размеры детали и её компонентов.

Пример чтения чертежа детали

Основная надпись говорит о том, что на данном техническом рисунке изображено резьбовое соединение, в частности, скрепление болтом. Также на ней указан код документа и индекс изделия. Масштаб чертежа выполнен в натуральную величину, а именно 1:1.

Главный вид представлен с наложенным сечением скрепляемых деталей. Соединение показано двумя проекциями. Отдельно представлен болт, с метрической резьбой и высотой 120 мм и 30 миллиметровым диаметром. Также изображена гайка на виде сверху. А вот размеры шайбы по данным этого чертежа неясны.

Заключение

Машиностроительные чертежи — это непростые документы и не всегда можно их с ходу прочесть, но зато они могут передавать большие объёмы информации об искомых изделиях. Порой даже опытные инженеры не стесняются заглянуть в учебники или в государственные стандарты, чтобы правильно передать или понять смысл технического рисунка и сделать нужное обозначение для данной детали.

с чего начинают, как правильно строительные и в машиностроении

Содержание:

• Чтение чертежей — правила для начинающих
• Обозначения на чертежах в машиностроении
  • Обозначения размеров
  • Допуски и посадки
  • Выносные элементы
  • Обозначение материалов в сечениях
• Как научиться читать чертежи в строительстве
• Условные обозначения на чертежах технологической документации
• В каком порядке читают сборочный чертеж
• Порядок чтения чертежей для новичков
  • Пример чертежа с пояснениями

Содержание

• Чтение чертежей — правила для начинающих
• Обозначения на чертежах в машиностроении
  • Обозначения размеров
  • Допуски и посадки
  • Выносные элементы
  • Обозначение материалов в сечениях
• Как научиться читать чертежи в строительстве
• Условные обозначения на чертежах технологической документации
• В каком порядке читают сборочный чертеж
• Порядок чтения чертежей для новичков
  • Пример чертежа с пояснениями

Чтение чертежей — правила для начинающих

Определение

Чертеж — это графическое изображение линиями на плоскости объекта (с указанием его размеров), необходимых для того, чтобы его изготовить, собрать, установить, построить, проконтролировать и т. д.

Принципы начертания планов и схем неизменны и в традиционном формате (на бумаге), и в цифровом — в специализированных программах. Поэтому для чтения любых чертежей необходимо знать основы конструкторской документации.

Определение

Чтение чертежа — это умение определить по техническому эскизу название изделия, масштаб изображения, размеры и форму, а также материалы, из которых оно изготовлено.

Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут.

Видов чертежей существует множество. В основном они делятся по признакам:

• сборочные;
• гидро-, пневмо- и электромонтажные;
• чертежи деталей;
• план-схемы;
• теоретические;
• фоточертежи;
• монтажные;
• спецификации;
• аксонометрические и т. д.

Выделяют 5 основных назначений чертежей:

1. Продемонстрировать общий вид объекта.
2. Показать объект в разрезе или в сечении.
3. Выделить внутреннее строение детали, узла и т. д.
4. Отразить способы крепления объекта.
5. Изобразить проекции детали.

В основном возможность прочитать технический эскиз зависит от того, оформлен ли он согласно общепринятым стандартам. Все технические рисунки изготавливают согласно правилам государственных стандартов (ГОСТ) и Единой системы конструкторской документации (ЕСКД).

В грамотно составленных чертежах содержится большой объем информации об изделии. Помимо неправильного оформления, помешать прочитать чертеж могут:

• недостаточное знание системы условных обозначений;
• отсутствие навыков и опыта работы чтения специфичной документации;
• отказ от знакомства с содержанием основной надписи.

Обозначения на чертежах в машиностроении

Обозначения размеров

На чертежах, как правило, не указывают размерность (то есть единицу измерения размера). По умолчанию в машиностроении на технических эскизах все размеры указывают в миллиметрах. На других технических схемах — к примеру, архитектурных, — масштаб и размеры уточняют отдельно в соответствии с ГОСТами.

Чтобы обозначить величину какой-либо детали, используют соответствующие числа (без указания единиц измерения) и линиями со стрелками на концах. Эти линии непрерывны, чтобы не путать их с другими, и параллельны контурам детали. Располагаются они снаружи изображаемого объекта.

Примеры указания размеров представлены на изображении ниже.

Источник: nauka.club

Выделяют несколько основных разновидностей размеров:

• линейные отображают длины линий и дуг;
• радиальные показывают, например, диаметры отверстий;
• угловые указываются в градусах и демонстрируют, соответственно, размер угла.

Правильное оформление линейных, радиальных и угловых размеров — на иллюстрации ниже.

Источник: elibrary.udsu.ru

Допуски и посадки

Идеальная сборка механизмов практически невозможна из-за возможностей станков и особенностей измерения. В машиностроении выделяют два вида размеров детали: действительный и номинальный.

Определение

Действительный размер детали — это размер с допустимой погрешностью.

В связи с тем, что номинальный и действительный размеры деталей почти всегда различаются, сборка механизмов невозможна без заранее продуманной системы допусков и посадок. Величина этих допусков и посадок определяется допустимой точностью обработки и спецификой планируемого изделия.

Определение

Допуском называют диапазон возможного отклонения действительного размера от номинального.

Определение

Посадка состоит из 2 допусков: допуска на наружной поверхности и допуска на внутренней поверхности. Она определяется величиной зазора или натяга при сборке.

На чертежах помимо номинального размера указывают два параллельных значения, между которыми находится действительный. Есть 3 основных способа указать величину предельных отклонений, т. е. допуска:

• условное обозначение полей допусков;
• указание числовых значений допусков и посадок;
• условное обозначение полей допусков с указанием числовых значений.

Подробнее эти способы рассмотрены на иллюстрации.

Источник: nauka.club

Допуски, их форма и расположение на поверхности детали обозначают графическими символами, регламентированными в системе ГОСТов.

Источник: stankiexpert.ru

Выносные элементы

Иногда масштаба технического эскиза недостаточно для того, чтобы показать подробно размер, форму или строение изделия. Тогда удобнее вынести часть детали в увеличенном виде за пределы основного изображения.

Определение

Выносной элемент — это увеличенное изображение части изделия, которое требует особых пояснений в отношении формы, размеров и других данных.

Правила оформления выносных элементов просты. Часть, которую необходимо вынести, обычно обводят кругом или овалом и подписывают либо римской цифрой, либо кириллической буквой. При этом не используют буквы: Й, О, Х, Ъ, Ы, Ь.

Это же число становится знаменателем фрагмента, а в числителе указывается его масштаб. В тех случаях, когда для обозначения использовали букву, ее записывают спереди, а масштаб указывают в скобках за ней.

Источник: gk-drawing.ru

В некоторых случаях выносной элемент отображает часть объекта в том же размере, но, например, в другом сечении. К примеру, на машиностроительном чертеже деталь представлена видом, а выносной элемент представлен в разрезе.

Вне зависимости от назначения выносного элемента, на чертежном листе его стараются располагать близко к соответствующему месту на изображении объекта.

Обозначение материалов в сечениях

Определение

Сечение — это один из способов изображения объекта на техническом эскизе. Он представляет собой изображение фигуры, получившееся после ее условного рассечения. Оно позволяет рассмотреть внутренний вид предмета.

Пример

Например, деталь в разрезе может выглядеть так, как на изображении ниже.

Источник: tehdetal-m.ru

Сечения бывают 2 основных форм.

1. Вынесенные. Отображаются за пределами контура предмета.
2. Наложенные. Отображаются в рамках контура детали.

Во втором случае контур сечения заполняют линиями определенной формы. Виды линий и их значение четко регламентированы в ГОСТах.

Источник: ГОСТ 2.306-68

Если материал не включен в ГОСТы и, соответственно, не имеет обозначения, можно применить дополнительное обозначение. Но в таком случае обязательно пояснить значение штриховки на чертеже.

Если сечение слишком узкое и длинное, то полностью заштриховать необходимо только контуры отверстий и концы детали. Остальную площадь рекомендуется штриховать небольшими участками в нескольких местах. Пример такой штриховки — на картинке.

Источник: gk-drawing.ru

Как научиться читать чертежи в строительстве

Технические эскизы в строительстве и архитектуре, как правило, состоят из нескольких листов. Каждый из них отражает отдельную часть проекта объекта.

1. ГП — генеральный план строящегося объекта.
2. АР — архитектурные решения.
3. КМ — конструкции металлические.
4. КЖ — конструкции железобетонные.
5. НВК — наружные сети водоснабжения и канализации.
6. ОВ — планы отопления и вентиляции.
7. ВК — водоснабжение и канализация внутри объекта.
8. ТС – система теплоснабжения.
9. ЭН — наружное электроосвещение.
10. ЭС — электроснабжение и кабельные сети внутри площадки.
11. СС — система связи.

Многие элементы строительных чертежей эксклюзивны и специфичны, в других видах чертежей (например, машиностроительных) они не встречаются.

Поскольку в строящемся объекте необходимо учесть множество различных элементов, неопытному взгляду строительный чертеж может показаться слишком сложным.

Источник: klyshko.ru

Чтобы не запутаться в строительном чертеже, стоит соблюдать определенный порядок действий.

1. Ознакомиться с масштабом чертежа. По общему правилу, большинство технических эскизов составляют в размере 1:50 или 1:100, но бывают и исключения.
2. Изучить основные обозначения и аббревиатуры, которые используют в строительных чертежах. В архитектурных и строительных схемах масштаб меньше, чем в машиностроительных, так что дополнительных обозначений намного больше.
3. Обращать внимание на выносные элементы. Инженеры зданий очень часто прибегают к ним.

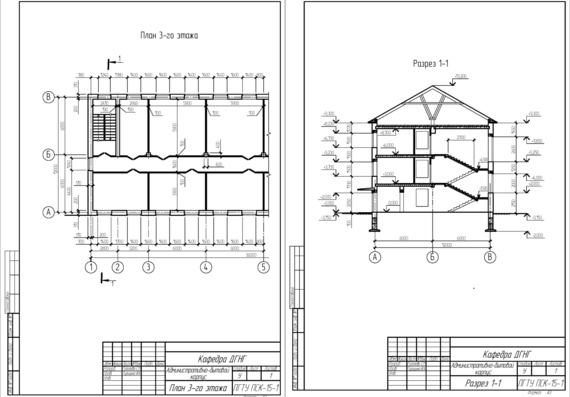

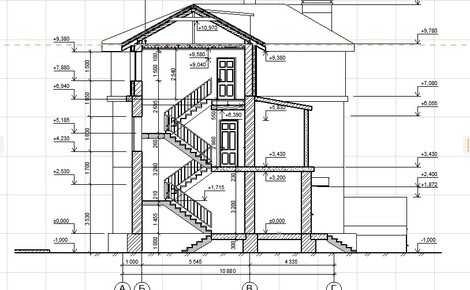

Необходимо учитывать, что все планы зданий — это горизонтальные разрезы на уровне окон и дверей. Высотные отметки от уровня земли обозначают за пределами контуров технического эскиза.

Условные обозначения на чертежах технологической документации

Все условные обозначения, используемые на чертежах любых видов, установлены государственными стандартами и ЕСКД. Эти стандарты регулируют правила оформления знаков, букв, цифр, линий и пр.

Поскольку чертежи — это специализированная документация, не предназначенная для чтения сторонними людьми, обычно на них не разъясняют значение условных обозначений. Поэтому ознакомиться с ГОСТами для выполнения и распознавания технических схем и эскизов необходимо.

Буквенные условные обозначения отражают значение условной величины: радиус, шаг резьбы и др.

Цифровые условные обозначения выражают значения размеров.

Буквенно-цифровые условные обозначения обычно используют в электрических схемах.

Графические условные обозначения представляют собой базовые элементы технического рисунка. К ним относят, например, материал изделия, структуру детали, конструкцию.

Согласно ГОСТ, на технических схемах в обязательном порядке обозначают:

• комплекты документов типовых и групповых технологических процессов и операций, а также технологические конструкции;
• комплекты документации на технологические процессы, применяемые в среднесерийном, крупносерийном и массовом производствах;
• отдельные виды документов, предназначенные для самостоятельного применения в обработке средствами специальной вычислительной техники: ведомость оснастки, материалов и т. д.

У обозначения комплектов документов существует своя структура и длина кодового обозначения.

Источник: ГОСТ 3.1201-85

В каком порядке читают сборочный чертеж

Определение

Сборочный чертеж — это документ, содержащий изображение сборочной единицы.

Сборочный чертеж дает представление о расположении и взаимной связи составных частей. Благодаря ему возможно осуществить сборку и проконтролировать сбор предмета.

Этот вид чертежей состоит из тех же частей, что и машиностроительный чертеж: виды, разрезы и сечения деталей. Он является своеобразной противоположностью деталирования — построения чертежа уже существующей оригинальной детали.

Пример

На чертеже ниже представлен сборочный чертеж механизма. Отдельно справа дан вид, поясняющий форму рукоятки.

Источник: sites.google.com

При чтении сборочных чертежей пользуются теми же правилами, что и в других чертежах.

Порядок чтения чертежей для новичков

Основной смысл чтения чертежа заключается в том, чтобы по плоским изображениям представить объемную форму предмета и определить его размер. Существует рекомендованная последовательность чтения чертежей, к которой прибегают и новички, и профессионалы: инженеры, строители, архитекторы, сборщики деталей и др. Она делает процесс чтения технического эскиза несложным.

1. Прочитать основную надпись чертежа. Это позволяет узнать название детали, предполагаемые материалы для изготовления, масштаб изображения и другие важные сведения.
2. Определить, какие виды деталей представлены на чертеже и какой из них является главным.
3. Рассмотреть виды деталей во взаимосвязи и определить форму детали в подробностях. Чтобы это было проще, необходимо проанализировать изображения на чертеже. Чертеж позволяет представить геометрическую форму каждой части детали и мысленно объединить их в единое целое.
4. Определить по чертежу размер предмета и его составных элементов.

Пример чертежа с пояснениями

Рассмотрим чертеж детали.

Источник: nauka.club

В первую очередь необходимо обратиться к главной надписи на чертеже — она расположена в рамке в правом нижнем углу чертежа. Согласно ей, на данном чертеже изображены резьбовые соединения, а именно скрепление болтом. Также в главной надписи указан код документа, индекс изделия и масштаб чертежа. Масштаб равен 1:1 — значит, изображение выполнено в натуральную величину.

На главном виде — наложенное сечение скрепляемых деталей. Соединение показано в двух проекциях. Отдельно изобразили болт с метрической резьбой, высотой 120 и диаметром 30. Размерность не указана — следовательно, используется величина по умолчанию, т. е. миллиметры. Также отдельно изобразили гайку в виде сверху. Определить размер шайбы по данному чертежу невозможно.

Насколько полезной была для вас статья?

Рейтинг: 4. 40 (Голосов: 5)

Обозначение материалов на чертежах. ГОСТ 2.306-68 ЕСКД. Чтение чертежей для начинающих

Ни одно строительство в мире не обходится без предварительного долгого и тщательного планирования. Сотни и тысячи людей задействованы в самом процессе работы над будущими жилыми или бытовыми помещениями. Долгие часы они монтируют различные конструкции и выполняют большое количество подготовительных, строительных, монтажных операций. Сначала может показаться, что именно их труд и является основополагающей силой строительства, однако наиболее важным и главным в процессе является именно создание проекта будущего здания, выполнение большого количества специальных подробных чертежей и тщательное распределение материалов для постройки будущего здания. Несмотря на кажущуюся сложность и запутанность строительной документации, она довольно проста по своей структуре, и научиться правильно понимать ее может каждый. Чтение чертежей для начинающих архитекторов не является сложным процессом. Напротив, достаточно понять и усвоить основные типы обозначений строительных материалов и принципы, по которым они объединяются в группы, и любой строительный документ сразу же станет простым и понятным.

Строительные планы и их задачи

Строительная документация, в народе именуемая «чертежами» или «планами», — это ряд документов, в которых отображено проекционное видение будущего объекта. Также каждый чертеж обязательно содержит пояснительную записку, в которой подробно и основательно расписана вся необходимая сопутствующая проекту информация.

Основными задачами чертежа являются:

• Привязка строительного объекта к местности. План не только учитывает расположение объекта относительно поверхности земли, но и указывает, где необходимо разместить временное поселение строителей, куда можно поставить технику. Также в этом разделе указывается, откуда и каким способом будет осуществляться доставка материала, где и в каких помещениях он будет храниться.
• Перечень материалов. Пояснительная записка к чертежу содержит все необходимые подробные сведения о типах и видах строительных материалов, используемых при возведении объекта. На каждый дается подробная характеристика, включающая описание его вида, свойств, а также таких базовых качеств, как прочность, твердость, пожароопасность, горючесть, теплопроводность, электропроводимость, изоляционные свойства и т. д.
• Строительство. В плане имеются сведения относительно сроков сдачи объекта, графика и посуточного расписания рабочего процесса. Также указаны ежедневные нормы выполнения работ.
• Тестовый эксплуатационный период. Этот раздел плана содержит информацию о коротком периоде, в течение которого строительные и коммунальные службы проверяют все системы здания на работоспособность. Электронные системы, сантехнические узлы и газовое обеспечение дома подвергают тщательному анализу и выносят резолюцию касательно их работоспособности и качества проведенных работ.

Весь процесс создания нового помещения или объекта тщательно задокументирован, что существенно облегчает контроль за ним.

Чертеж отличается от эскиза или дизайнерского наброска тем, что достоверно точно передает форму, размеры, объем планируемого к постройке объекта. Также от вышеперечисленных видов документов план отличает его ясность всем, четкость и стандартное оформление.

Вся информация, содержащаяся в строительном плане, представлена в официальном и понятном виде. Все обозначения являются общепринятыми и соответствуют ГОСТу, являясь одинаковыми для любого чертежа, к какому бы проекту он не относился. Обозначение материалов на чертежах также является стандартизированным процессом и подчиняется специальному регламенту. В него входят утвержденные соответствующими органами обозначения для каждого вида строительного материала.

Единые стандарты документации позволяют архитекторам и проектировщикам беспрепятственно разрабатывать объекты любого типа, не опасаясь отмены проекта или перенесения его в другое место, так как благодаря однообразной системе описания рабочего процесса и одинаковому обозначению материалов на чертежах исправить и дополнить план можно легко и без особых усилий.

Виды

Существует несколько общепринятых классификаций строительной документации. Каждая из них обычно подчиняется какому-либо одному критерию. Например, в зависимости от назначения чертежи подразделяются на строительно-монтажные и чертежи строительных изделий.

Если классифицировать по типу готовящегося проекта, то чертежи могут быть типовыми, индивидуальными или же экспериментальными.

Стадия проектирования также сильно влияет на место плана в классификации. В зависимости от готовности чертеж может быть техно-рабочим проектом или же просто рабочей схемой.

Отдельным подвидом планов являются строительные чертежи. Так как в настоящее время существует большое количество разнообразных типов зданий, то классификация строительных документов выделяет четыре основных типа планов: гражданских, промышленных, сельскохозяйственных зданий и инженерных сооружений.

Разумеется, каждый более-менее крупный чертеж подразделяется на части, каждая из которых отвечает за какую-либо инфраструктуру дома и имеет свое условное обозначение, обычно выражаемое литерой и цифрой, например, «А3» или «С7».

Возникновение обозначений

Строительные чертежи появились практически сразу после возникновения процесса строительства как такового. Первые варианты представляли собой довольно примитивные изображения домов или листки с примерными расчетами, необходимыми для возведения фундамента и стен. Позже архитекторы стали не только продумывать положение дома относительно земли, но и заранее планировать материалы, из которых он будет построен. Военные нужды существенно ускорили развитие чертежного дела, добавив к планам еще и жесткие сроки, а также схемы отводных труб, дверей, потайных ходов. Шло время, чертежи становились все сложнее, планы – все объемнее и точнее, что в конечном итоге и привело к формированию современного общепринятого стандарта строительного плана.

Содержание схемы

Строительный план содержит огромное количество самой разнообразной информации. Часто эти сведения поданы в очень сжатом виде, а также снабжены множеством условных знаков на чертежах, обозначений материалов, позволяющих расшифровать и восстановить необходимую информацию. Подобный метод хранения сведений невероятно удобен и позволяет знающим людям сразу понять положение дел, не вдаваясь в подробности. Опытному архитектору требуется всего лишь один взгляд на условные обозначения, чтобы понять всю концепцию проекта.

Общепринятая система обозначений

Условные знаки, знаки-символы – это специальные изображения, которые показывают на чертеже, из какого материала выполнена та или иная часть дома или деталь проекта. Все подобные обозначения строго нормированы и являются общепринятыми, прошедшими обязательную государственную сертификацию и утвержденными соответствующими инстанциями.

Чтение документа

Понимать сложный строительный план в полной мере могут лишь специально обученные люди – архитекторы и проектировщики. Они не только много лет учатся составлять макеты зданий, но и получают навыки описания и чтения любого чертежа, под которым обычно подразумевают правильное понимание читающим всех нюансов плана, всех обозначений, сокращений и условных знаков, содержащихся в работе.

Обучение

Чтение чертежей для начинающих свой путь проектировщиков – довольно простая задача. Нужно лишь наизусть знать все условные обозначения и другую содержащуюся в плане информацию, которая понятна лишь узкому кругу лиц, прошедшему обучение по выбранной строительной специальности. В принципе, каждый может научиться легко и бегло читать строительные документы. Для этого нужно лишь разобраться в системе условных обозначений, научиться отличать материалы друг от друга, что позволит не спутать, скажем, песок с рифленой сталью. Просто необходимо старание и небольшая практика. И даже самый рассеянный человек сможет с легкостью читать чертежи.

Условные знаки

Строительный чертеж – довольно объемный документ, содержащий в себе большое количество важных деталей. Из-за огромного количества информации в нем не всегда хватает места даже для полного описания материалов. Поэтому был найден довольно простой выход. Непосредственно на листе, на котором изображен проект строящегося здания, все материалы, из которых оно возводится, изображены с помощью условных обозначений, каждое из них соответствует одному или нескольким типам материалов в зависимости от контекста.

Условное обозначение материалов на чертежах призвано не только показать расположение в структуре дома того или иного вещества, но и дать понятие о его свойствах, консистенции, состоянии.

Твердые материалы

Обозначение твердого сплава в строительной документации обычно представлено стандартным прямоугольником, внутри которого располагаются линии диагональной штриховки, выполненной сверху вниз, слева направо. Если внимательно присмотреться к срезу толстого куска железа, то можно с уверенностью говорить о схожести обозначения с внутренним содержимым материалов.

Пластмасса и ее производные обозначаются на чертеже простым прямоугольником, покрытым крестообразной диагональной штриховкой, по форме напоминающей пористую составляющую структуры любого соединения пластика.

Обозначение древесины на чертеже представляет собой прямоугольник, наполненный неровными волнообразными линиями, по форме похожими на вековые кольца древесного среза. Ассоциативные связи позволяют строителю быстро найти на чертеже части дома, выполненные из дерева благодаря схожести натуральной древесной фактуры с обозначением материала.

Жидкие материалы

Все жидкости имеют одно общее условное обозначение. В прямоугольнике располагается несколько элементов, состоящих из параллельных линий штриховки. Само изображение напоминает спокойное состояние воды.

Мягкие материалы

Обозначение материалов на чертежах в свое время требовало от создателей условных знаков немалого терпения и смекалки. Много попыток было предпринято классификаторами твердых и сыпучих веществ, пока не появилось единое руководство. Довольно легко было придумать обозначения таким материалам, как, например, рифленая сталь, изображаемая мелкой объемной сеточкой, а вот как быть с мягкими и сыпучими веществами? Выход был найден довольно быстро — по аналогии с другими типами материалов мягкие вещества изображали, взяв за основу их структуру. Например, гравий выглядит как прямоугольник, заполненный небольшими кругами. Условный знак глины представляет собой квадрат, содержащий в себе элементы, состоящие из пяти коротких параллельных линий.

Штриховка

Наклонные повторяющиеся линии в прямоугольниках, обозначающих структуру того или иного строительного материала, появились далеко не случайно. Дело в том, что различная густота или яркость штриховки обозначает консистенцию, твердость, тягучесть материала. Какое именно свойство отображают линии можно понять, проследив за их частотой и направлением штриха.

Штриховка на чертежах по ГОСТу описана в большом количестве документов, в которых трактуется каждый из вариантов закрашивания прямоугольника, обозначающего тот или иной строительный материал.

ГОСТ

Все, что так или иначе относится к сфере строительства, тщательно проверяется государственными органами и проходит обязательную сертификацию. Ей подлежат, как строительные материалы, инструменты, рабочие, выполняющие различные операции, так и непосредственно вся техническая и юридическая документация каждого из проектов. Помимо стандарта ГОСТ 2.306-68 «ЕСКД», составление чертежей подробно регламентировано Государственными стандартами единой системы конструкторской документации, а также Государственными стандартами системы проектной документации для строительства. Эти важные документы регламентируют единые правила создания, заполнения, оформления и презентации строительно-проектной документации.

Таким образом, графические обозначения материалов — это не просто похожие на вещества рисунки, а утвержденные ГОСТом знаки.

Учимся читать чертежи *

Специалисты строительных, технических направлений должны не просто уметь создавать чертежи, но и пользоваться ими. «Читать» различные схемы и планы может не каждый квалифицированный специалист. Для этого нужно обладать не только надежными знаниями, но и определенными навыками. Сегодня мы расскажем, как расшифровывать чертежи.

СОДЕРЖАНИЕ

Что значит «читать чертежи»?

Чтение чертежей – это особый процесс, когда специалист не просто смотрит на картинку, представляя ее на конкретном участке, а вникает в детали, изучая условные обозначения, особенности тех или иных элементов и пр. Другими словами, чтение чертежей представляет собой «перевод» схем, планов в понятный для специалиста вид, который даст представления о последовательности действий (что, где, когда и как делать), желаемом результате.

Чтение чертежей

Чтение чертежей происходит не только на основе изучения непосредственно «рисунка». Здесь важно разобраться, как с самим чертежом, так и технической, проектной и иной сопровождающей документацией.

«Читателю» чертежей важно изучить все схемы, пояснительные записки, сметы, рекомендации, правила безопасности и иные моменты. Изучение планов является обязательной частью в любом монтажном, строительном, даже в производстве деталей/конструкций, сборке изделия и пр.

Сегодня многие инструкции по сборке мебели, игрушек и прочих изделий представлены в виде схем и чертежей. Поэтому важно понимать, как вникнуть в приложенную к товару схему, чтобы правильно собрать его и пользоваться в дальнейшем.

Почему читать чертежи бывает сложно?

Чертеж – это не просто рисунок или схема, а самый настоящий «конструкторский документ», который разъясняет нюансы сборки изделия, делает его пригодным для дальнейшего использования, безопасным. Если с инструкцией к товару ознакомиться может каждый, так как там изображен простейший чертеж, то вот со строительными планами, монтажными съем амии, архитектурными решениями разобраться сможет не каждый. Здесь важны знания в определенной области наук и навыки по обработке, «переводу» графической информации в осмысленный текст.

Как научиться читать чертеж?

«Чтение чертежа» бывает сложным на фоне следующих факторов:

• Специалист не обладает должными компетенциями, не знает основы чертежного дела, не понимает значение линий, отступов и прочих нюансов;
• Эксперт ранее не работал с черт ежами, не имеет должных навыков по их чтению и обработке;
• Индивид не ознакомился с проектной документацией и не изучил условные обозначения, не учел масштаб чертежа и пр.;
• Не была принята во внимание основная надпись чертежа, отражающая содержание всего проекта;
• Чертеж оформлен вопреки действующим правилам и ГОСТам.

Чаще всего проблемы при чтении чертежей возникают из-за неправильного оформления или не точных рекомендаций, сведений. Разобраться в этом случае в схеме сможет только ее создатель.

Учимся читать чертежи: инструкция для новичков

Если Вы надеетесь освоить «чертежное чтение» за пару часов, то это вряд ли удастся. Специалисты годами учатся расшифровывать чертежи, обретая при этом не только бесценные знания, но и навыки.

Сегодня мы расскажем Вам о простейших правилах, которые могут облегчить процесс знакомства с чертежами.

Правило #1. Знакомимся с основной надписью.

Что такое основная надпись чертежа?

Данный шаг обязателен, так как наименование чертежа фактически отражает его суть, смысл. Уже из заглавия можно понять, что предлагает автор и с какой целью. В основной надписи содержится конкретная информация: сведения об изделии/конструкции, ее наименование, масштаб чертежа и пр.

Правило #2. Анализ рисунка.

Сперва необходимо просто взглянуть на чертеж и понять, что на нем изображено. Затем важно изучить детали: присмотреться к линиям, разрезам, формам, ракурсам, уделить внимание размерам и пр. Так в дальнейшем будет легче представить, что от Вас хотят и требуют.

Правило #3. Изучаем условные обозначения, сокращения.

Здесь важно тотально разобраться, что есть что. Под каждым чертежом в виде небольшой таблички выносятся все сокращения и обозначения, которые использовал автор рисунка. Обязательно их изучите, чтобы в дальнейшем не возникло проблем и неточностей, неясностей. Учитывайте каждую мелочь.

Чтение условных обозначений

В условных обозначениях могут содержаться важные сведения (о материале, размере, особенностях изделия), которые невозможно отразить на чертеже. Например, диаметр трубы, обозначение окна или двери и пр.

Правило #4. Подключаем воображение.

Как только ознакомились со схемой, условными обозначениями, попробуйте представить, как должен выглядеть объект. Это в значительной степени облегчит понимание, как чертежа, так и дальнейших планов: что нужно делать, с чего начать и пр.

Здесь также важно учитывать размеры и особенности каждого элемента изделия, чтобы понять: что к чему присоединяется, каким образом скрепляется, какие материалы необходимы и пр.

Правило #5. Вспоминаем схожие модели, чтобы облегчить восприятие чертежа и его понимание.

Если вникнуть в схему не удается, то можно попробовать «повести параллель» с похожими проектами, с которыми Вы работали ранее. Такой подход позволит не только разобраться, но и понять, как нужно действовать: с чего начинать знакомство с черт ежом, что учитывать, что и где можно уточнить и пр.

Правило #6. Изучаем особенности чертежа.

Данный аспект предполагает тотальное изучение всех форм линий, их типов, чтобы определить, где и какая поверхность должна быть, каковы особенности строения (угол наклона, дина ил ширина изделия сужение, шероховатости и пр.).

Правило #7. Формируем собственную манеру чтения чертежей.

Для того, чтобы легко и быстро разбираться в строительных, архитектурных и иных сложных схемах, чертежах, важно иметь практику, постоянно тренироваться. Только в этом случае Вы сможете выработать собственный алгоритм действий: с чего начать, что учитывать, на что обращать особое внимание, как представлять, как «собирать» изделие и пр.

Рекомендации, как читать 📝 чертежи правильно?

1. В чем сложность чтения чертежей
2. Чтение чертежей для начинающих: особенности инструкции
3. Еще немного про нюансы чтения чертежей
4. Что можно сказать в заключение

Когда студент занимается чем-то таким, что связано с чертежами, тогда он должен быть готов к тому, что это будет нелегко. Ведь на данном изображении есть технические факторы, которые необходимо понимать, а не просто рассматривать. Поэтому, сразу возникает вопрос: как читать чертежи, чтобы это привело к необходимым результатам. Чертежи бывают разного масштаба, размера, без них невозможно провести различные этапы строительства, поэтому, если хотите построить по чертежам дом, нужно изначально делать все правильно.

В общем, для того, чтобы читать чертежи, существуют определенные правила, которые действуют в 2021 году, и должны применяться своевременно как основной фактор. Как уже говорилось выше, чертежи бывают разных видов, и первое, что нужно сделать, так это дать обозначение, чтобы лучше разобраться в изображении.

Однако, прежде чем разобраться в деталях должным образом, рассмотрим на примерах, что из себя представляют чертежи в целом, почем их бывает сложно читать. Когда те, кто имеет дело с чертежами, научатся распознать детали вплоть до последней оси, то смогут без проблем применять полученные знания в строительных работах. Дайте себе время, внимательно читайте чертежи, и все в итоге получится.

Начнем с того, что технические документы, а именно схемы, чертежи, представляют собой важную часть архитектурный действий. И процесса производства, где имеется наличие информации для дальнейшей работы. Здесь вы и должны все правильно прочитать, чтобы не ошибиться. В этим, как раз и могут возникать сложности, поэтому первое, что нужно, так это не торопиться и хорошенько разобраться в изображении, которое лежит перед вами. На каждые чертежи, разных видов, размеров, масштаба, способны действовать свои правила, которые помогут делать все правильно и максимально точно.

Каким образом, научиться разбираться в чертежах? Для этого нужно располагать необходимым запасом знаний, разбираться в основных элементах, и тогда все получится быстро и максимально верно. Никакие технические документы не вызовут сложностей, если знать, как с ними обращаться.

Чертежи представляют собой конструкторские документы, которые применяются для того, чтобы сделать верным процесс конкретного изделия. Прочесть его может каждый, кто знает правила по графическим изображениям, и условное обозначение. Все это разрабатывалось годами и не менялось. Поэтому, в отдельных элементах действуют правила одни для всех.

Однако, иногда так случается, что прочитать чертежи бывает сложно. Причины в данном плане бывают самые разные:

• Системное обозначение изучено недостаточно хорошо, поэтому, чертежи понимают плохо;
• Нет достаточных навыков, для того, чтобы работать с документами металлоконструкций и в ее основных элементах;
• Не ознакомились с основной надписью, с ее содержанием. Также оформление может произойти не по ГОСТу.

Стоит также отметить, что успешный результат по чтению чертежей, в основной мере, может зависеть, оформлены ли чертежи по общепринятых стандартах или нет. соблюдены ли технические правила. Если с оформлением все в порядке, тогда и с чтением не должно возникнуть особых проблем.

Для того, чтобы разбираться в любых строительных документах без ошибок, можно потратить годы. Поэтому, как уже говорилось выше, дайте себе время и не пытайтесь изучить все с первого раза. Очень важно брать во внимание разные детали и постоянно подкреплять их практикой. Чем больше работаете с чертежами, тем лучше буде получаться, тем быстрее будете понимать суть, начиная от оси и до разрезов. Конечно же, даже самые большие масштабы становится понимать все легче и проще при чтении.

Сейчас внимательно рассмотрим данные правила, которые позволят все сделать должным образом. Но, как и раньше, основной составляющей остается терпение и желание понять, как читать чертежи разных размеров и видов. Итак, основные правила заключаются в следующем:

• Изучение основной надписи. Ведь именно здесь находится нужная информация. Как называется изделие, какой у рисунка масштаб, из какого материала сделано и все остальное, что имеет значение. То есть, все технические детали, способные сыграть ключевую роль при прочтении;
• Совершите анализ рисунка. Для этого нужно рассмотреть все детали рисунка. Рассмотрите характер оси, размер рисунка, разрез, линии. Все эти хитрости помогут лучше представить все в мыслях, заметив те нюансы и особенности, которые и нужны для должного результата. Даже самое незначительное обозначение может сыграть ключевую роль, поэтому, вы должны подойти к этому особенно внимательно;
• Обратить внимание на сокращения и обозначения. Данное правило важное, поскольку именно здесь содержится информация, которая на рисунке не отображается. Но в этих элементах скрывается много чего важного и обязательного;
• В мыслях нужно отобразить чертеж по частям. Здесь речь идет о сложных строительных конструкциях. Перед тем как разобраться в общем, постарайтесь разобраться в отдельных элементах. Это поможет должным образом прийти к определенному результату;
• Всегда можно рассмотреть другую модель на поможем примере. Благодаря этому, можно будет гораздо лучше понимать элемент, с которым станете работать. Чертежи бывают разных видов, но всегда можно найти что-то похожее, что и поможет добиться максимально точного результата;
• Сделайте попытку определить размеры в отдельных элементах. Перед числами размеров, иногда стоят разные знаки, похожие на ось. Или же обозначающие радиус, квадратное сечение и прочее;
• Важно установить шероховатость поверхности. Здесь стоит заметить, что ничего сложного делать не придется. Первое, что нужно, так это найти нужный знак, который обычно находится на виду.

Если вы возьмете во внимание данные простые правила, уже скоро увидите первые результаты. На самом деле, в чтении чертежей нет ничего сложного, однако, все равно, нужно уделить время, что ознакомиться с основными правилами, которые помогут освоить хитрости чтения чертежей разных видов.

Первое, что нужно запомнить, чтобы читать чертежи правильно: придерживайтесь не только последовательности, что задана строго, но и тщательно все изучайте.

Если перед вами находятся конструкторские документы, связанные, к примеру, с машиностроением или металлоконструкциями, тогда начать изучение необходимо с разрезов, размеров, стандартов и прочих деталей, что и придают особенной характеристики именно данным изображениям. Благодаря этому, процесс учебы станет максимально результативным, но также простым и доступным.

Работая над чертежами, что относятся к металлоконструкциям, обратите внимание на то, как именно размещаются элементы по отдельности, и какие принципы позволят собрать все это в одну форму. Оценивать масштаб, идентичность документов, размеры, обучающийся сможет заранее найти потенциальные неточности.

Важной особенностью является то, какими способами происходит проектирование, как располагаются проекции. Разные варианты можно отображать на одном листе. Именно условные обозначения и помогают разобраться, где какой вариант.

Изучать чертежи следует тщательно и ответственно. Поскольку никакое строительство или производство не способно функционировать без процесса разработки технических документов, которые включают в себя чертежи и схемы по монтажу. Речь идет о конструкторской документации, которая содержит нужные данные для того, чтобы собирать или производить. Следовательно, вопрос о том, каким образом научиться читать чертежи остается актуальным. Начинается все с того, что изготавливают простые детали и вплоть до строительных документаций. В любом случае, это играет должную роль, которая позволит получить именно тот результат, на который и было рассчитано изначально.

Процесс чтения чертежа требует того, чтобы к процессу проявили должное внимание, использовали анализ информации. Лучше, если представите все необходимые этапы по обработке изделия, особенности окончательного использования или же тот главный принцип, по котором он должен работать.

Подойдя к чтению чертежа уверенно и настойчиво, уже скоро начнете действовать намного более уверенно и профессионально.

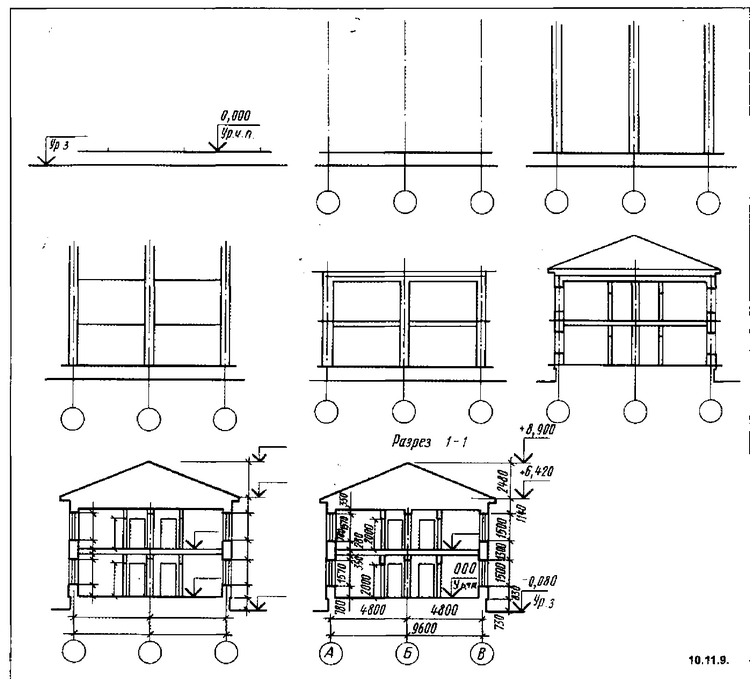

69. Порядок чтения строительных чертежей.

Чертеж — это документ, содержащий графическое изображение изделия точно и полно передающее его форму, а также содержащий все данные, необходимые для изготовления и контроля изделия.

1. Прочитать основную надпись.

2. Рассмотреть изображения чертежа и попытаться представить форму и отдельные элементы детали.

Для этого стоит изучить виды, разрезы и сечения, имеющиеся на чертеже. Представить по плоским изображениям чертежа объемную форму показанного на нем предмета.

3. Установить габариты предмета, определить размерные базы и положение элементов детали. При этом выяснить допускаемые отклонения от назначенных размеров.

4. Выяснить предельные отклонения формы и взаимного расположения поверхностей.

5. Ознакомиться с обозначениями шероховатости поверхностей.

6. Прочитать технические требования и примечания, относящиеся к готовому изделию, технологии изготовления, сборке и контролю.

70) как маркируют разбивочные оси стен? Как изображается в плане:оконные проемы с одинарными,двойными переплетами, с четвертями и без них, проемы дверей.В начале строительства здания производится выноска осей здания на местность, называемая разбивкой здания или разбивкой осей, Разбивочные оси используют для привязки конструкции — определения ее положения в плане здания при помощи разме­ров от оси или грани конструкции до ближайшей разбивочной оси. Разработаны прави­ла привязки, которые позволяют уменьшить число типоразмеров’¹‘ сборных элементов. С этой целью правила привязки в зданиях разных строительных и конструктивных сис­тем приняты различными.В зданиях со стенами из кирпича или мелких блоков привязка плоскостей внутренних стен и внутренних плоскостей несущих наружных стен к модульным (коор­динационным) осям выбрана по условиям опирания перекрытий равной 120 мм (для стен толщиной 250 мм — 125 мм). При такой привязке во внутренних стенах толщиной более 250 мм образуются две координационных модульных оси с интервалом «Л» меж­ду ними, который может быть использован для пропуска в стене вентиляционных кана­лов или монолитных железобетонных обвязок — антисейсмических поясов, В этих случаях модульные и разбивочные оси зданий не совпадают и рассматриваемая система привязки называется методом парных модульных осей. На чертежах проектов парные модульные оси не наносят, а показывают только разбивочные оси (рис. 4.3).

Окно — устройство в стене для освещения интерьера естественным светом, визуальных связей между разделяемыми пространствами и для вентиляции. Некоторые функции могут быть ограничены или отсутствовать. Например, у окон второго яруса в двусветных залах, окнах под потолком в классных комнатах и ретирадах с матовыми или забеленными стеклами визуальные связи ограничены либо отсутствуют. В окнах с глухими переплетами и без форточек отсутствует вентиляционная функция.

В окнах с одинарными переплетами остекление может быть выполнено однослойным стеклом или двухслойными стеклопакетами. В конструкциях со спаренными переплетами остекление выполняется двухслойным из листового стекла или трехслойным с использованием двухслойного стеклопакета и одинарного стекла.

Существуют два варианта оконных проёмов:

1. Оконный проём с наружной четвертью

2. Оконный проём без внутренней четверти

В зависимости от варианта оконного проёма и происходит снятие правильных размеров окна.

Для проёма без наружной четверти:

• Ширина оконного проёма определяется как расстояние от одного вертикального откоса окна до другого и минус монтажный зазор (он составляет 15 до 60 мм на сторону, в зависимости от кривизны стен, отклонения от вертикали), замер производится снаружи окна.

• Высота оконного проёма — это расстояние от верхнего откоса до наружного водоотлива, которое измеряется со стороны улицы и минус монтажный зазор (если окно комплектуется подставочным профилем, то минус высота этого профиля).

• Длина подоконника измеряется по длине старого подоконника, если подоконник не установлен, то по размеру от одного вертикального откоса до другого плюс от 50 до 100 мм на сторону.

• Ширина подоконника — это расстояние от его внутреннего края до рамы окна, обычно подоконник измеряется с учётом вылета от стены на 30~70 мм, то есть подоконник не должен перекрывать радиатор отопления.

• Длина отлива измеряется как расстояние между боковыми откосами окна со стороны улицы, плюс 60~80 мм.

• Ширина отлива определяется от его внешнего края до рамы окна, отлив должен выступать за наружную стену на 30~50 мм.

Для проёма с наружной четвертью:

• Ширина оконного проёма определяется как расстояние от одного вертикального откоса окна до другого и плюс монтажный зазор на заход в четверть (он составляет от 25 до 40 мм на сторону, в зависимости глубины внутренней четверти), замер производится снаружи окна.

• Высота оконного проёма — это расстояние от верхнего откоса до наружного водоотлива, которое измеряется со стороны улицы и плюс заход в верхнюю четверть (если окно комплектуется подставочным профилем, то замер от откоса до отлива и является высотой окна, иногда под отливом есть цементная стяжка, её высота также влияет на размер окна).

• Длина подоконника измеряется по длине старого подоконника, если подоконник не установлен, то по размеру от одного вертикального откоса до другого плюс от 50 до 100 мм на сторону.

• Ширина подоконника — это расстояние от его внутреннего края до рамы окна, обычно подоконник измеряется с учётом вылета от стены на 30~70 мм, то есть подоконник не должен перекрывать радиатор отопления.

• Длина отлива измеряется как расстояние между боковыми откосами окна со стороны улицы, плюс 60~80 мм, в проёме с наружной четвертью ширина окна по сути и является длиной наружного водоотлива.

• Ширина отлива определяется от его внешнего края до рамы окна, отлив должен выступать за наружную стену на 30~50 мм.

Дверь — проём в стене для входа и выхода из помещения, или проём во внутреннее пространство чего-либо (самолёта, автомобиля, печи, шкафа и т. п.), а также створ или несколько створов, закрывающие этот проём^. Определяющие элементы

1. Полотно, перекрывающее соответствующий ей по размеру проём.

2. Навесное устройство, обеспечивающее перемещение полотна для освобождения проёма.

3. Фиксирующее устройство, придаёт полотну устойчивость в закрытом состоянии.

4. Ручка или иное приспособление для привода двери в открытое или закрытое положение.

Как читать планы строительства. Руководство для начинающих

Умение читать планы строительства является важным навыком.

Вы квалифицированный торговец? Может быть, вы генеральный подрядчик или работаете в строительной отрасли. В любом случае умение читать планы строительства является важным навыком.

Умение читать планы строительства является важным навыком для построения карьеры строителя. Строительные чертежи варьируются от простых до очень сложных, поэтому понимание того, как интерпретировать чертежи, имеет решающее значение для эффективного и точного завершения проекта.

Умение читать строительные планы не только повысит вашу ценность для вашего текущего работодателя, но и станет основным продуктом для всех, кто серьезно относится к продвижению своей карьеры в качестве профессионального подрядчика.

В нашем руководстве для начинающих о том, как читать строительные планы, мы рассмотрим основы того, что такое планы, какую информацию они содержат и как интерпретировать эту информацию.

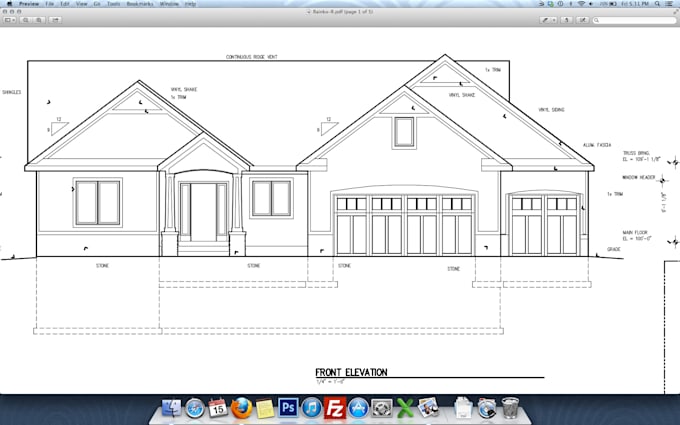

Планы строительства — это двухмерные чертежи

Планы строительства (чертежи) — это двухмерные архитектурные чертежи, поясняющие детали проекта. Они обеспечивают уникальное визуальное представление того, что именно нужно построить. Такая информация, как размеры, детали, размещение и материалы для каждого проекта, может быть найдена в строительных чертежах, чтобы обеспечить правильное выполнение проекта.

Помимо очевидных спецификаций и размеров, строительные планы также помогают понять, о чем идет речь. Они предоставляют строителям другую важную информацию для проекта, включая строительные нормы, методы монтажа, размеры и стандарты качества.

Строительные планы бывают разных размеров

В зависимости от размера и сложности проекта некоторые строительные планы необходимо распечатать на листах большого размера, а другие могут уместиться в блокноте.

С непрерывным развитием технологий в строительной отрасли цифровые планы становятся все более популярными из-за простоты внесения изменений и обмена планами между членами строительной бригады.

Независимо от того, как представлены планы, важность понимания строительных чертежей остается главным приоритетом.

Начните строить и улучшайте свои навыки, читая строительные распечатки и спецификации

Строительные планы и спецификации являются основным методом, с помощью которого проектное сообщество сообщает о потребностях проекта строительным и специализированным подрядчикам. Этот курс обеспечивает прочную основу навыков для тех, кто должен уметь читать строительные распечатки и спецификации.

От строительных работ до крупных коммерческих проектов планы строительства необходимы для оценки ваших затрат на материалы и рабочую силу, получения разрешений, составления графика строительства и своевременного завершения проекта.

Каждый проект уникален, поэтому то, как вы интерпретируете информацию, имеет решающее значение. Это очень похоже на владение собственным языком в качестве строителя. Вам необходимо понимать все в плане строительства (плане), чтобы завершить проект в рамках бюджета и раньше срока.

Что входит в комплект планов строительства?

При обучении чтению планов строительства важно понимать, что содержится в типовых планах строительства. Большинство из них включают титульную страницу, блок времени, ключевые примечания, общие примечания, блок редакций, масштаб чертежа и легенду.

Крайне важно, чтобы вы все прочитали и поняли, прежде чем оценивать или начинать строительный проект!

Титульная страница

На этой странице обычно находится чертеж фактического проекта. Он также включает в себя основную надпись, блок редакции, примечания, масштаб чертежа и легенду.

Основная надпись

Каждый план содержит «основную надпись». Основная надпись часто появляется в начале набора строительных планов. Если вы участвуете в каких-либо строительных работах, обязательно внимательно прочтите и поймите его перед началом проекта!

Форма, размер и расположение основной надписи могут различаться. Эта область листа содержит важную информацию о проекте, а также о компании, которая его создала, обычно это профессиональная дизайнерская фирма. Вы увидите такие вещи, как информация об авторских правах, дата редакции, номер плана, дата создания, масштаб чертежа и номер листа.

В первом разделе основной надписи указаны имя, номер и адрес чертежа, а также местоположение, сайт или поставщик. Если рисунок является частью набора, эта информация также будет включена. Это позволяет легко регистрировать и систематизировать. Каждый блок или ячейка содержит важную часть данных. Если в основной надписи есть пробел, чертеж не готов к выпуску. Орган (контролер или инженер) не подпишет его, если в нем будет отсутствовать информация.

Второй раздел основной надписи содержит стандартную информацию. Даты утверждения и подписи находятся здесь. Если вам нужна дополнительная информация о планах строительства проекта, эта информация должна включать контактную информацию для дальнейшего обсуждения.

Последний раздел основной надписи — это список литературы. В этом разделе перечислены все другие чертежи, относящиеся к зданию, системе, компоненту, а также все строительные планы (чертежи), которые использовались в качестве справочных материалов или вдохновили проект.

Блок изменений

Каждый раз, когда в здание, систему или компонент вносятся изменения, чертеж необходимо переделывать. Эти изменения перечислены в Блоке изменений — обычно с датой.

Масштаб чертежа

Строительные планы (чертежи) представляют собой уменьшенное представление окончательного проекта в соотношении с фактическим размером. Например, 1/8″ = 1′ (одна восьмая дюйма равна одному футу). Когда планы строительства масштабируются, это помогает поместить деталь в чертеж размера печати, который легко читается бригадой.

Ключевые примечания

Примечания раскрывают любые спецификации, детали или информацию, которая, по мнению дизайнера (инженера), может помочь вам понять чертеж. Некоторые примечания могут даже включать информацию о времени начала проекта, например, «Не начинать работу до 7 утра». Подобная информация может быть полезной для бригады и даже может быть требованием муниципалитета, в котором ведется работа.

Общие примечания

Общие примечания исключают использование длинных письменных пояснений. Это примечание, в котором содержится техническая информация, применимая ко всему чертежу.

Легенда

При обучении чтению строительных планов одним из самых важных компонентов является легенда. Легенда используется для определения символов, используемых в планах строительства (чертежах).

В некоторых случаях одинаковые символы могут иметь разное значение в зависимости от выполняемой работы. Ваша компания также может иметь свои собственные символы для определенных предметов. Важно то, что вы понимаете значение символов, касающихся планов, которые вы просматриваете.

В дополнение к вышеупомянутому, планы строительства также часто состоят из отраслевых символов. Убедитесь, что вы понимаете, что обозначают эти символы, изучив легенду чертежа, с которым вы работаете.

Например, проект кровли будет иметь символы для элементов, расположенных на крыше, таких как блоки HVAC или световые люки, в то время как план электроснабжения будет иметь символы для розеток и кабелепроводов.

В заключение, если вы работаете в строительной отрасли, умение читать строительные планы абсолютно необходимо для выполнения вашей работы!

Рубрики: Трудоустройство и карьера, Торговые навыки С тегами: чтение чертежей, планы строительства, как читать чертежи, как читать планы строительства, чтение планов строительства

Construct-Ed

Взаимодействие с читателем

Управление строительством: чтение чертежей и спецификаций Онлайн-класс

1. Все темы
2. творческий
3. АЭК
4. Строительство

Предварительный просмотр

С Джимом Роджерсом Нравится 8044 пользователям

Продолжительность: 2 часа 20 минут Уровень мастерства: начальный + средний Выпущено: 01. 05.2017

Начать бесплатную пробную версию на 1 месяц

Детали курса

Строительные чертежи — это инструкции, составленные дизайнером для воплощения идей владельца, рассказывающие вам, какие материалы, детали и детали вам нужны для проекта, и объясняющие, где разместить эти предметы в полевых условиях. Если вы работаете в строительной отрасли, способность расшифровывать эти чертежи делает вас более ценным членом команды и в целом может помочь вам продвинуться по карьерной лестнице.

В этом курсе вы научитесь читать строительные чертежи. Джим Роджерс поможет вам приобрести этот важный набор навыков, ознакомив вас с различными компонентами, из которых состоят планы строительства, и помогая понять язык строительных чертежей. Он описывает типы видов, выделяет различные виды строительных чертежей, включая архитектурные чертежи, электрические чертежи и чертежи сантехники, объясняет, как читать общие примечания, и многое другое.

Навыки, которые вы приобретете

• Строительные чертежи

Получите общий сертификат

Поделитесь тем, что вы узнали, и станьте выдающимся профессионалом в желаемой отрасли с сертификатом, демонстрирующим ваши знания, полученные на курсе.

Обучение LinkedIn Обучение

Сертификат об окончании

• Демонстрация в вашем профиле LinkedIn в разделе «Лицензии и сертификаты»

• Загрузите или распечатайте в формате PDF, чтобы поделиться с другими

• Поделитесь изображением в Интернете, чтобы продемонстрировать свое мастерство

Познакомьтесь с инструктором

• Джим Роджерс

  Обучение профессионалов в области строительства интеграции безопасности, качества и производительности

Отзывы учащихся

1 113 оценок

Общий рейтинг рассчитывается на основе среднего значения представленных оценок. Оценки и обзоры могут быть отправлены только тогда, когда неанонимные учащиеся завершат не менее 40% курса. Это помогает нам избежать поддельных отзывов и спама.

• 5 звезд Текущее значение: 912 81%
• 4 звезды Текущее значение: 167 15%
• 3 звезды Текущее значение: 30 2%
• 2 звезды Текущее значение: 3 <1%
• 1 звезда Текущее значение: 1 <1%

Брюс Дэвис

Брюс Дэвис

Менеджер | Координатор проекта | Процесс проектирования | Оптимизация труда в розничной торговле | Обеспечение продаж

Фистон Лвабоши

Фистон Лвабоши

Помощник администратора / Ассистент руководителя проекта в Kitchen Innovations

5/5 2 августа 2022 г.

Мой опыт отличный. И я бы рекомендовал его всем на 102/100%

Полезный · Отчет

Содержание

Что включено

• Практикуйтесь, пока учитесь 1 файл с упражнениями
• Проверьте свои знания 4 викторины
• Учитесь на ходу Доступ на планшете и телефоне
• Будьте в курсе Подразделения непрерывного образования

Похожие курсы

Скачать курсы

Используйте приложение LinkedIn Learning для iOS или Android и смотрите курсы на своем мобильном устройстве без подключения к Интернету.

Что вам нужно знать

Что такое чертеж или план строительства?

Строительные чертежи (также известные как строительные планы или строительные чертежи) представляют собой двухмерные чертежи, содержащие все детали, необходимые для проекта. Эти детали необходимы для запроса разрешений, определения графика строительства и, в конечном итоге, самого строительства.

Каждый строитель должен уметь читать чертежи. На самом деле, любой, кто попытается пропустить этот шаг, обнаружит, что его работа не будет выполнена должным образом, и он никогда не будет хорошо выполнять свою работу. Поэтому каждому торговцу, субподрядчику и подрядчику потребуется урок чтения чертежей, прежде чем они начнут свою карьеру.

Бесплатная электронная книга: 6 ключей к сохранению конкурентоспособности в строительстве

Изучение всех различных аспектов, включенных в план, может гарантировать, что каждый этап проекта продвигается в соответствии с ожиданиями, что позволяет избежать переделок и, как следствие, задержек проекта и перерасхода бюджета.

Вдобавок ко всему, планы строительства предлагают людям на строительной площадке подробный обзор масштабов проекта, поскольку они включают в себя ряд жизненно важной информации, такой как спецификации качества, строительные нормы и правила и размеры.

Существует множество различных типов строительных чертежей, и некоторые из них могут оказаться более сложными, чем другие. По этой причине важно, чтобы каждый, кто участвует в процессе строительства, мог понять план строительства.

В этом руководстве мы углубимся в то, как читать план строительства, какая информация обычно включается в него и как это влияет на процесс планирования.

Почему чертежи называются чертежами?

Исторически сложилось так, что чертежи были буквально чертежами и создавались для воспроизведения технических чертежей посредством процесса контактной печати на светочувствительной бумаге. Впервые использованный в 1842 году, процесс создания чертежей позволил быстро и точно воспроизвести чертежи спецификаций в строительстве. Чертежи представлены в виде негативных рисунков или иллюстраций оригинала в виде белых линий на синем фоне.

Процесс проектирования начинается со светочувствительного соединения железа, обычно широко используемого цитрата железа аммония и феррицианида калия. Затем лист насыщают раствором цитрата аммония и железа и сушат. Под действием света происходит фотореакция превращения трехвалентного трехвалентного железа в двухвалентное двухвалентное железо. Для проявления изображения используется раствор феррицианида калия — он образует нерастворимый ферроферрицианид (берлинская лазурь или лазурь Тернбелла), а затем смываются излишки химикатов. Этот процесс называется цианотипией и создает бумагу с синим покрытием, готовую для воспроизведения рисунка.

Архитекторы и инженеры рисовали свои проекты на бумаге для картриджей, которые затем переносились на кальку, а затем калька помещалась на сенсибилизированную бумагу, зажималась под стеклом и подвергалась воздействию дневного света в рамке для экспонирования. Во время этого светового воздействия ультрафиолетовый свет проходит через кальку, превращая светочувствительное покрытие в стабильный синий или черный краситель. Поскольку тушь (чернила, используемые в рисунках) блокируют УФ-излучение, покрытие за рисунками не подвергается фотореакции и остается растворимым. Затем бумагу промывают и сушат, в результате чего получается точная копия исходного изображения с изображением, воспроизведенным белой линией на темно-синем фоне.

Сегодня термин «чертеж» все еще небрежно используется для обозначения планов этажей. Но более приемлемо использовать термины «чертежи» и «гравюры», когда речь идет о планах этажей или любых других планах.

Чертежи могут различаться по размеру

Мы уже упоминали, что строительные чертежи могут значительно отличаться от проекта к проекту. Проще говоря, они могут быть больше или меньше в зависимости от сложности проекта и спецификаций, которые следует учитывать.

Это важно в основном для традиционных процессов создания чертежей, когда план строительства печатается на бумаге. Его размер может быть огромным в проектах с повышенной сложностью. Точно так же есть проекты, где размер строительного плана не превышает размер ноутбука.

Благодаря развитию цифровых технологий в течение последних нескольких лет цифровые чертежи также набирают большую популярность, поскольку они позволяют людям как на местах, так и в офисе быть в курсе последних изменений плана и сообщать о них другие агенты проекта одним нажатием кнопки.

Обновления автоматически загружаются в приложение, где все члены команды могут легко получить доступ к последней версии плана. Таким образом, в плане нет места для «дорогих» импровизаций со стороны работников, которые не желают поднимать ЗПИ в тех случаях, когда в плане отсутствует важная информация.

Предотвращаются дорогостоящие ошибки и череда недоразумений, а время ожидания от задачи к задаче значительно сокращается. Такой подход может снять большую умственную и административную нагрузку с плеч проектных команд.

Тем не менее, независимо от того, работаете ли вы над бумажной или цифровой версией плана строительства, крайне важно, чтобы вы обладали всеми необходимыми знаниями, чтобы правильно читать и интерпретировать план строительства.

Почему важны чертежи?

Чертежи, чертежи или распечатки обычно не получают того признания, которого они заслуживают, независимо от того, насколько они важны в проектной документации. Ваши чертежи и чертежи основаны и созданы на основе спецификаций вашего проекта. Эти спецификации описывают цели проекта, функциональные возможности и то, как будут достигнуты требования проекта, а ваши чертежи или чертежи сообщают все содержащиеся в них технические детали.

• Таким образом, чертежи позволяют вам оценить свое соответствие спецификациям.
• Они позволяют вам направлять необходимые установки, ссылаясь на наборы готовых чертежей, и позволяют вам отслеживать любые модификации или дополнения к тому, что вы устанавливаете.
• Чертежи и чертежи также являются отличными ресурсами для обслуживания и устранения неполадок.

Как читать строительные чертежи?

Строительные чертежи являются неотъемлемой частью каждого этапа проекта, поскольку они могут быть основой, на которой будет основываться ряд процессов. Например, оценка затрат (как с точки зрения рабочей силы, так и материалов), планирование строительства и подача заявок на получение разрешений — вот некоторые из областей, в которых использование чертежей считается необходимым.

При этом строители должны уметь читать план строительства и делать правильные выводы в зависимости от представленных им фактов.

Прочтите также: Строительство на месте: как уложиться в срок и в рамках бюджета

Первое, что должен сделать каждый при чтении чертежей, — просмотреть весь план, а затем прочитать все примечания и спецификации, которые включены. Оттуда каждый может сосредоточиться на всех деталях, потому что он будет знать основы.

Виды в плане — это основные виды, которые люди увидят, глядя вниз на горизонтальную плоскость. Эти планы могут быть чертежами гражданского плана, чертежами планов этажей, чертежами планов крыш, чертежами структурных планов и даже чертежами сантехнических, электрических и механических планов.

Каждый из них будет посвящен конкретным элементам, включенным в эти объемы работ, и все они выполнены в разных масштабах. Профессиональные подрядчики должны знать, как читать каждый из них, а затем соединять их воедино в процессе строительства.

Масштаб имеет значение!

Поскольку каждый план имеет разный масштаб, подрядчикам рекомендуется убедиться, что они используют правильный масштаб и что масштаб также указан правильно на планах. Довольно часто любые изменения выполняются за пределами масштаба, потому что они выполняются быстро, чтобы избежать перерывов в проекте.

Однако эти изменения могут вызвать проблемы, если они не масштабируются, потому что они не будут построены или внедрены должным образом.

Фасады на чертежах — это вид сбоку, показывающий внешние стены здания. Они почти всегда отмечаются как юг, север, запад и восток, но подрядчики должны дважды проверить их, чтобы убедиться, что они верны, или добавить информацию, если она отсутствует.

В этой части чертежей также будут показаны все желоба, водосточные трубы, окна, двери и линии крыши здания, а также описаны материалы, которые будут использоваться для всей внешней отделки. Сложность будет заключаться в том, чтобы просмотреть их вместе с внутренними фасадами на одном чертеже, включая столешницы, шкафы, стены и многое другое.

Многие подрядчики предполагают, что каждая высота указана в чертежах, но часто это не так. Важно сравнить как высоты, так и планы этажей, чтобы ничего не упустить.

Роль разделов чертежей

В разделах чертежей подрядчики увидят поперечные разрезы здания. На них показаны шпильки, изоляция, обшивка и способ соединения стены с полом или фундаментом.

Размеры шкафов, столешниц и т. д. также можно найти в разделах, и их важно учитывать. Каждый раздел имеет перекрестные ссылки на видах в плане, чтобы человек, читающий чертежи, знал, откуда взялся каждый из них.

Расписания также включены в чертежи, и каждое из них содержит более конкретную информацию, чем та, которую можно найти в плане. Например, на плане этажа может быть номер двери или отметка, но подрядчики могут найти соответствующую информацию, которая им нужна, в прилагаемом расписании дверей.

Понимание символов чертежей и аббревиатур

Одной из самых сложных вещей, с которой может столкнуться любой, кто читает чертежи, являются все аббревиатуры, которые на них присутствуют. Используются сотни различных сокращений и символов, и они не всегда используются повсеместно.

Один архитектор или инженер может использовать один символ для объекта на одном плане, в то время как тот же архитектор или инженер будет использовать другой символ для того же объекта на другом плане. Конечно, есть также символы для материалов, которые используются во всем здании, а также для инженерных коммуникаций.

К счастью, часто имеется ключ к используемым сокращениям и символам. Это гарантирует, что все знают, о чем идет речь на каждом из рисунков.

Ознакомьтесь также: Как повысить производительность на строительной площадке

Без сомнения, чертежи сложно читать, но со временем все в строительной отрасли смогут читать их легко и быстро. На самом деле, многие работники даже замечают ошибки до того, как они станут проблемой, что всегда полезно для тех, кто не хочет терять деньги на проекте или выходить за установленные сроки.

Именно здесь использование строительного программного обеспечения уже играет решающую роль, поскольку это наиболее эффективный способ простого и своевременного обмена такими обновлениями с остальной командой. Таким образом, и бэк-офис, и строительная площадка остаются на шаг впереди любого источника угрозы для своего проекта.

Связь между чертежами и планированием строительства

К настоящему времени очевидно, что планы строительства считаются важным компонентом процесса планирования. И как это может быть по-другому, если мы считаем, что план строительства является основой, на которой основываются все действия по проекту.

В более аналитическом плане планирование строительства охватывает все этапы, необходимые для успешного завершения проекта. От начала до конца многочисленные задачи должны быть определены и расположены в логическом порядке. Это приведет к плавному развитию проекта и улучшит сотрудничество между различными заинтересованными сторонами.

После того, как все задачи будут оптимизированы и распределены по различным результатам проекта (например, добавление окон в здание), команда может использовать план строительства, чтобы убедиться, что у них есть нужная рабочая сила, материалы и оборудование на месте на месте. правильное время. В противном случае руководители проектов не смогут точно определить потребности для каждого вида деятельности.

Определение точных временных рамок проекта — еще одна область, в которой план строительства может оказать огромное влияние. На этом этапе учитываются разные параметры, и они делятся на те, которые могут контролироваться командой проекта (например, количество рабочих на площадке), и те, которые находятся вне ее контроля (например, погода или требуемое время). для отверждения и сушки бетона).

Все эти элементы действительно могут перевернуть проект, если план строительства не соответствует действительности. В этом смысле чертежи занимают ключевое место в процессе принятия решений по проекту. Вот почему крайне важно, чтобы они всегда отражали реальность.

Доказано, что появление цифровых решений меняет правила игры в этом направлении, позволяя персоналу на объекте и в офисе обмениваться важными обновлениями в режиме реального времени и вносить последние изменения в первоначальный план строительства.

Кроме того, строительные чертежи используются для проверки соответствия и предупреждения проектной группы в случаях, когда требуется изменение плана. Это особенно важно, когда местные строительные советы и органы власти должны утвердить разрешение на начало нового или реконструируемого строительного проекта.

В таких случаях совет должен убедиться, что команда проекта соблюдает существующие строительные нормы и правила, изучив чертежи проектов. Например, инспекционная группа должна убедиться, что новое или отремонтированное здание соответствует последним стандартам безопасности в ряде областей, таких как противопожарная защита.

Как только местные строительные власти подробно изучат план строительства и дадут добро, можно начинать строительство.

Заканчиваем!

В целом ясно, что чертежи являются краеугольным камнем для завершения любого строительного проекта, независимо от того, насколько он мал или велик. Без точного и актуального плана строительства полевые бригады не могут своевременно выполнять свои задачи и не тратить время и ресурсы впустую.

Вот почему для любого, кто начинает работать в этой области, жизненно важно уметь читать и интерпретировать чертежи. Их успех зависит от этих навыков!

Хорошей новостью является то, что с цифровым цунами, которое уже захватило строительство, проектирование, мониторинг и обновление строительных чертежей постепенно становятся проще и намного эффективнее.

Избавившись от ручки и бумаги в этом ключевом процессе, уменьшается количество ненужных ошибок, поскольку проектные группы получают лучший контроль над всем процессом строительства и вкладывают средства в планирование и принятие решений, основанное на фактах.

Что такое строительный чертеж?



Строительный чертеж или набор строительных чертежей являются частью предварительной информации, которая используется для строительства здания. Прежде чем мы углубимся в строительные чертежи, как они выглядят и что в них входят, давайте сделаем шаг назад и посмотрим на процесс в целом.

Дом AD-01 – Diaz Fernandez Arquitectos

Архитектурные чертежи в процессе проектирования



Архитектурные чертежи играют ключевую роль в процессе проектирования и строительства от начала до конца. На каждом этапе проектирования будет набор чертежей, представляющих каждый этап проектирования. В начале процесса архитектурные чертежи будут более простыми, общими и не будут содержать большого количества деталей. Первоначальные эскизные чертежи будут использованы для разработки идей и начала проектирования здания.

Когда придет время обращаться за разрешением на строительство в местные органы власти, будут подготовлены планировочные чертежи, которые покажут отделу планирования замысел проекта. Чертежи планирования будут содержать больше деталей и давать представление о расположении зданий на участке, размере, форме и многих других факторах, имеющих значение для отдела планирования.



После утверждения планов местным органом власти начинается стадия рабочего проекта или технического проекта, где будут подготовлены строительные чертежи, как для тендерной документации, так и для самого строительства.



Что такое строительные чертежи?



Строительные чертежи являются частью общей документации, которая используется для тендера, для контракта между заказчиком и подрядчиком, а также для самого строительства.



Строительный чертеж дает графическое представление того, как будет построено здание. Они будут максимально понятными и легко читаемыми строительной бригаде. Крайне важно, чтобы чертежи не приводили к каким-либо недоразумениям, которые могут привести к ошибкам или задержкам.



Строительные чертежи обычно сопровождаются спецификацией. В спецификациях подробно описаны все материалы, методы и стандарты, которых необходимо придерживаться при строительстве здания.



В зависимости от проекта строительный чертеж иногда содержит некоторые детали спецификации, но в других случаях они остаются отдельными. Обычно лучше хранить их отдельно, чтобы избежать ошибок, когда один элемент обновляется в спецификации, но затем пропускается на чертеже или наоборот.



Строительные чертежи часто включают информацию от других специалистов, например, инженеров-строителей, специалистов по ОВК (отопление, вентиляция и кондиционирование воздуха), электротехники и пожарной безопасности. Опять же, уровень информации и объем внешнего сотрудничества будут зависеть от размера проекта. В небольшом жилом проекте многие из этих аспектов будут покрыты архитектором, однако в более крупных проектах может быть несколько внешних специалистов, которые играют свою роль в общем производстве строительных чертежей.



Все эти различные чертежи составляют полное изображение здания, чтобы его можно было правильно построить (или выставить на торги).

Что входит в комплект архитектурно-строительных чертежей?



Комплект строительных чертежей обычно содержит следующие чертежи в масштабе:

• Планы этажей/крыш – чертеж общего вида дает общее представление о плане здания
• Фасады — дают информацию о внешней отделке, окнах и т. д. Хотя наиболее подробная информация будет на планах и разрезах, фасады, как правило, служат скорее наглядным пособием.
• Разрезы — показывают конструкцию стен и полов, а также высоты, уровни и т. д.
• Детали конкретных частей конструкции – обычно соединения и соединения, а также любые другие области, требующие внимания, например, окна или замена материалов и т. д.
• Спецификации окон/дверей – список окон и дверей со всей сопутствующей информацией (иногда это указывается в виде текстового документа, а иногда в виде чертежа, показывающего каждый стиль окна, размер, информацию и т. д.)



Другие чертежи включают (в зависимости от проекта):

• Наружные работы и план дренажа
• Ландшафтные планы
• План мебели
• План потолка в отражении



На этом этапе процесса очевидны преимущества BIM, когда работа с 3D-моделью для создания ряда видов упрощает получение необходимой информации. Кроме того, это позволяет сократить время, затрачиваемое на внесение поправок. В модели BIM, если элемент изменен, это будет отражено во всех различных видах, вместо того, чтобы заходить вручную и изменять каждый план этажа, фасад, сечение и т. д. Другие стандартные приложения САПР не могут этого сделать.

Какая информация содержится в строительном чертеже?



Строительные чертежи используются для строительства здания, поэтому важно, чтобы они содержали все, что нужно подрядчику для строительства.



Сюда будет входить такая информация, как структурная схема или сетка, размеры, четкая маркировка элементов. Чтобы дать представление об общих требованиях к строительным чертежам, в приведенном ниже списке рассматриваются все типы чертежей и то, что обычно включается в них. Это не исчерпывающий список, поэтому, если есть что-то, что вы хотели бы добавить, просто напишите мне по электронной почте или оставьте комментарий ниже!



План этажа Строительный чертеж



• Названия помещений
• Весы
• Размеры
• Размеры и компоновка как внешних, так и внутренних стен и перегородок (иногда для этого используется ключ/условные обозначения)
• Расположение любых конструктивных элементов, таких как балки, колонны, перемычки и т. д.
• Информация о лестнице и направление
• Любые ссылки на линии разреза и чертежи деталей
• Сведения о материалах, спецификации или примечания
• Детали отопления и вентиляции (может быть отдельным чертежом)
• Электрическая информация (может быть отдельным чертежом)
• Информация о воде и канализации
• Информация о пожарной безопасности
• Уровни здания (уровень чистового пола, внешний уровень земли и т. д.)



Tesla Outsourcing



Дом AD-01 – Diaz Fernandez Arquitectos

Фасад Строительный чертеж

• Масштаб чертежа
• Размеры
• Уровни чистового пола и внешний цокольный этаж
• Облицовка, отделка и т. д.
• Форма крыши, уклон и материалы

Дом AD-01 – Diaz Fernandez Arquitectos

Строительный чертеж в разрезе

• Масштаб
• Размеры
• Размеры и компоновка как внешних, так и внутренних стен и перегородок (иногда для этого используется ключ/условные обозначения)
• Расположение любых конструктивных элементов, таких как балки, колонны, перемычки и т. д.
• Информация о лестнице, если применимо
• Любые ссылки на детальные чертежи
• Сведения о материалах, спецификации или примечания
• Детали отопления и вентиляции, если применимо (может быть отдельным чертежом)
• Электрическая информация, если применимо (может быть отдельным чертежом)
• Информация о пожарной безопасности
• Уровни здания (уровень чистового пола, внешний уровень земли и т. д.)
• Информация о Фонде

Дом AD-01 – Diaz Fernandez Arquitectos

Чертежи деталей



Чертежи деталей обычно в масштабе 1:20, 1:10 в зависимости от проекта и информации. Они продемонстрируют соединения, сложные части сборки, типичные детали и все остальное, что поможет подрядчику эффективно выполнить сборку.

10 основных типов строительных чертежей, используемых в строительстве

Архитектурные 17 апреля 2021 г. 12 мая 2021 г.

Строительные чертежи используются по самым разным причинам и в различных областях строительства и архитектурных проектов и деятельности.

Что такое строительный чертеж?

Это графическое представление того, что будет построено, как оно будет расположено, компонентов, каркаса и размеров. Существует строительный чертеж, подчеркивающий детали для каждого аспекта строительного проекта.

Строительные чертежи, включая каждый из его подтипов, полезны для различных групп рабочей силы, которым поручено выполнение или контроль над различными задачами, составляющими строительный проект.

Как делаются строительные чертежи?

Планы строительства теперь редко рисуются от руки. Они либо зарисовываются, либо визуализируются с использованием компьютерного черчения, такого как программное обеспечение для автоматизированного проектирования (САПР). А в последнее время программное обеспечение для информационного моделирования зданий (BIM) упростило визуализацию и подробную визуализацию виртуальных строительных моделей (VCM).

Чтобы узнать больше об услугах BIM, составлении бюджета и о том, как они могут помочь вашему проекту, обратитесь к нам в Monarch Innovation по всем вопросам, помощи и сотрудничеству.

10 самых распространенных типов строительных чертежей, которые регулярно используются в строительной отрасли.

1.

План квартала

На этом чертеже показан план участка или зданий в окрестностях, нанесенный на карту, составленную в масштабе.

• Он дает представление о дорогах, границах и других подобных деталях, необходимых для понимания того, где находится ваша строительная площадка.
• Это поможет человеку, имеющему дело с вашим планом строительства или запросом на проект, понять, что и где вы предлагаете, а также помочь вам с этим.
• Планы кварталов составляются в соответствии с картами артиллерийской разведки, и рекомендуется использовать масштабы 1:2500, 1:1250 или 1:500.

2. Архитектурные чертежи

Архитектурные чертежи — это чертежи, которые используются в строительных чертежах для изображения размеров, глубины и планировки фактического здания до начала строительства. Архитектурные чертежи действуют как проект конструкции, нарисованный в масштабе, чтобы помочь инженерам визуализировать проект.

Обычно используются различные типы архитектурных чертежей:

• План фундамента – не путать с планом первого или подвального этажа. Планы фундамента — это чертежные работы по визуализации любого из этажей строящегося здания. Они помогают визуализировать размер, размер, форму, высоту и конфигурацию комнат/лестниц/площадок друг с другом.

• Планы этажей – подробная визуализация планировки помещений для каждого этажа. Он описывает в 2D ориентацию комнат и компонентов друг относительно друга. Планы этажей могут использоваться или не использоваться в коммерческих или некоммерческих строительных проектах, но они обязательно выполняются как часть чертежных работ.

• Чертежи в разрезе – это чертежи, изображающие часть или весь каркас в разрезе. Это помогает понять размеры различных компонентов здания относительно друг друга, материалы, используемые в конструкции этих компонентов, высоту, глубину и пустоту и т. д. различные компоненты здания, такие как колонны, окна и дверные рамы. Это также помогает понять относительную поверхность, внутреннюю маркировку и относительную высоту этих различных компонентов друг относительно друга.

3. Производственные чертежи

Эти строительные чертежи используются для передачи функциональной информации рабочим и инженерам на площадке. В нем описываются материалы, сборка различных деталей, необходимые инструменты, размеры и другая информация, необходимая в процессе. Он также может включать дополнительную информацию или инфографику о том, как выполнить эти установленные требования.

4. Чертежи конструкций

Чертежи конструкций также служат чертежами гражданского строительства. Они полезны для понимания физических особенностей каркаса здания. Они действуют как руководство по проектированию конструкций для рабочих и инженеров на площадке. Общие типы структурных чертежей:

• Общее примечание – обзор всех кодов, процедур, сокращений и т. д., необходимых для предоставления исчерпывающего руководства по началу работы на строительной площадке. Это включает в себя бетонную смесь, детали для других структурных чертежей, длины и типы конструкции каждого компонента и т. д.
• Чертеж земляных работ — этот чертеж гражданского строительства описывает размеры и положения для процесса земляных работ до начала строительных работ. Он охватывает такие детали, как прокладка туннелей, шахты, удаление грунта, планы сетки и т. д., необходимые для начала земляных работ.
• Компоновка колонн — Эти структурные чертежи включают схемы расположения колонн. Подрядчикам легче планировать планировку здания и начинать процесс, определяя положение и расстояние между колоннами по полу.
• Расположение балок – Включает в себя все балочные конструкции, такие как те, которые поддерживают крышу и окна, или балки, используемые для усиления. Они разработаны для каждого этажа и охватывают длину, высоту, материал и т. д.
• Схемы перекрытий – на этом строительном чертеже указаны точные размеры всех перекрытий, необходимых для крыш или скатов. Его можно разработать с помощью программного обеспечения AutoCAD, поскольку для этого требуются точность и данные.

5. Электрические чертежи

Большинство чертежей жилых домов или коммерческих строительных чертежей требуют функционального описания количества розеток, осветительных приборов, вентиляторов и т. д. Они также включают схему проводки и сведения о электрической нагрузке, которую она может нести. Общие детали, включенные в электрические чертежи:

• Layout Mayout
• Площадь светильника. часть любого чертежа жилого или коммерческого строительства, на котором отмечаются точки, где необходимо установить компоненты сантехники. Соответственно, здесь оставлено место для дополнительных труб и сантехники, которые будут добавлены после завершения структурного компонента. Сантехнические чертежи обычно включают:
  • Трубы – водопроводные, дренажные, внутренние трубы
  • Материал труб
  • Выходные отверстия – краны, раковины, баки и т. д.

    Они известны как механические строительные чертежи. Они предоставляют детали и основу для проектирования систем отопления и вентиляции в здании. Центральное отопление / охлаждение, вентиляционные отверстия для кондиционирования воздуха, вентиляторы и т. Д. Все включено в соответствии с потребностями и местом расположения планов здания. Строители соответствующим образом используют эти проектные конструкции в своем процессе.

    8. Чертежи пожаротушения

    В современных строительных системах безопасность имеет первостепенное значение. Чертежи пожаротушения также являются частью чертежей здания, на которых выделяются точки для пожарных шлангов, пожарных лестниц, водостоков, мешков с песком или любого другого оборудования для обеспечения пожарной безопасности, требуемого регулирующим органом, контролирующим проект.

    9. Экологические планы

    Обеспечение надлежащего соблюдения экологических норм и управления является частью строительных проектов, которую нельзя упускать из виду. Цель состоит в том, чтобы свести к минимуму ущерб окружающей среде и будущие негативные последствия строительного проекта. Он включает в себя такие меры, как:

    • Механизмы удаления химикатов
    • Борьба с эрозией и отложением осадков
    • Описание мер по соблюдению экологических норм
    • Меры по устранению аварий и чрезвычайных ситуаций, таких как пожар
    здание после того, как вся структурная и архитектурная структура была создана. Это необходимо для эстетической и функциональной ценности здания. Эти строительные чертежи включают детали:
    • Плиток,
    • Строительств пола
    • Ложные потолки
    • Цвета и текстуры краски
    • Групп
    • Деревянные изделия
    • Мотивы и дизайны

    . для нашего множества услуг BIM, проектирования зданий и машиностроения.

    Имея опыт работы в этой области, мы будем рады помочь вам получить информацию, провести глубокий анализ и скоординировать планы ваших проектов, чтобы сделать процесс беспроблемным.

    Часто задаваемые вопросы


    Что такое строительные чертежи?

    Строительные чертежи представляют собой графическое представление того, что будет построено, как оно будет располагаться, компонентов, каркаса и размеров. Существует строительный чертеж, подчеркивающий детали для каждого аспекта строительного проекта.

    Какие существуют типы строительных чертежей?

    Ниже представлен набор основных чертежей, включенных в строительные чертежи:
    1. Фасадные чертежи – На этих чертежах представлен обзор отдельных компонентов, составляющих конструкцию, а также конструкции в целом.
    2. Секции – Секции представляют собой срезы здания для демонстрации внутренних размеров.
    3. Планы этажей – Визуализация каждого из этажей в здании, на которой показаны комнаты, двери, расположение лестниц, окон, колонн, кухни, перекрытий и т. д. Все в 1D. Это помогает понять ориентацию комнат и других физических структур, составляющих пол.
    4. Детали – Как следует из названия, это чертежи, которые больше фокусируются на отдельных компонентах здания в деталях.

    Что такое архитектурно-строительные чертежи?

    Архитектурно-строительные чертежи — это чертежи, которые используются в строительных чертежах для изображения размеров, глубины и планировки фактического здания до начала строительства. Архитектурные чертежи действуют как проект конструкции, нарисованный в масштабе, чтобы помочь инженерам визуализировать проект.

    Как делать строительные чертежи?

    Строительные чертежи обычно включают набор рабочих чертежей, которые охватывают различные аспекты плана проекта. Эти чертежи обычно включают чертежи фасадов, планы этажей, разрезы и чертежи деталей.

    5 типов строительных чертежей

    Опубликовано 29 мая 2019 г. |

    Строительный чертеж или план показывает, что вы будете строить, и как будет выглядеть готовое изделие, когда вы его закончите, но используются разные типы строительных чертежей. Виды чертежей, такие как чертежи, планы, рабочие чертежи, довольно запутаны. Как и в случае с любым сложным документом, для расшифровки различных типов коммерческих строительных чертежей требуются специальные навыки.

    В этой статье я расскажу о ряде строительных чертежей, используемых в коммерческом строительстве, в том числе о примерах и о том, почему ваша специализированная подрядная фирма, если она еще этого не сделала, соединит свой проектный отдел со строительной бригадой (офисной и полевой). для улучшения управления документами и реализации проектов. Это объединение умов (например, отделов) в вашей строительной фирме с использованием легко интегрируемых лучших в своем классе технологий существенно повлияет на ее ключевые бизнес-факторы — повышение производительности, нормы прибыли и снижение эксплуатационных расходов и рисков судебных исков.

    Ниже приведены различные типы строительных чертежей.

    1 Архитектурные чертежи:

    Это один из видов строительных чертежей. Он обеспечивает полный обзор здания. Существует несколько программ проектирования, но ничто так не помогает архитекторам и дизайнерам, как 3D- и 2D-моделирование, сформулировать конечный продукт, необходимый для создания субподрядчиками.

    Архитектурный чертеж – это техническое изображение здания (или строительного проекта), подпадающее под классификацию архитектуры. Исторически сложилось так, что архитектурные чертежи делались тушью на бумаге или подобном материале, а копии требовали дорогого принтера, который приходилось доставлять вручную. Если вы все еще работаете с огромным количеством бумаги, представьте себе экономию на строительстве за счет перехода на цифровую экосистему.

    2. Чертежи конструкций:

    Этот тип строительных чертежей дает полное представление о конструкции или конструкциях, задействованных в строительном проекте. Структурные чертежи обычно готовятся лицензированными инженерами-строителями на основе исходных данных архитектурных чертежей. Структурные чертежи подчеркивают несущие элементы (например, стальные балки, балки, каркасные материалы и т. д.) конструкции.

    Чертежи несущих конструкций уникальны для других чертежей, поскольку они не касаются перегородок, водопроводных и механических систем или других деталей, таких как отделка поверхности.

    3. Электрические чертежи:

    Этот тип технического чертежа иллюстрирует информацию об освещении, электропроводке, питании и коммуникационных цепях в рамках коммерческого строительного проекта. Электрические строительные чертежи предназначены для иллюстрации физического расположения проводов и компонентов, которые они соединяют внутри здания, а также внешней электросети. Стандартные символы схемы на электрических чертежах обозначают автоматические выключатели, трансформаторы, конденсаторы, шины, проводники и многие другие детали на чертежах.

    Подрядчики-электрики годами оттачивают свое мастерство и заслуживают программного обеспечения, облегчающего их работу.

    4. Санитарно-технические чертежи:

    Этот тип технического чертежа иллюстрирует систему подачи воды в здание и из него. Оборудование, трубы, насосы и дренажи, характер и размеры стоков до расположения газа тщательно проиллюстрированы на чертеже. Сантехнические строительные чертежи также указывают положение сантехники, трубопроводов для системы водоснабжения, арматуры и процесса подключения каждого аксессуара. Прочтите эту статью о том, как сэкономить тысячи долларов в год с помощью цифровых чертежей.

    5. Чертеж отделки:

    На этом чертеже показаны детали отделки и внешний вид здания. Строительные чертежи отделки включают в себя все типы компонентов здания, такие как цвета окраски, рисунок пола, текстура штукатурки, дизайн фасада и формы подвесных потолков.

    Заключение

    Стандартных правил строительных чертежей, необходимых для коммерческого строительного проекта, не существует, но они являются наиболее распространенными.
