Чтение строительных чертежей — Техническое черчение

Прочесть чертёж—значит ясно представить формы сооружения и составляющих его элементов. При чтении строительных чертежей знако­мятся по проекциям:

1) с назначением, формой и размерами сооружения; 2) разрезами; 3) расположением оборудования; 4) конструкциями и материалом; 5) надписями, поясняющими чертёж.

Рассмотрим ряд примеров.

Пример 1. На чертеже здания конторы (фиг. 510) изображены фасад, план и поперечный разрез (вид сбоку не помещён). Здание имеет форму прямоугольника. Размеры здания: длина—2880 см, ширина— 1545 см и высота—665 см. Кроме того, на фасаде даны отметки уровня элементов здания по отношению к уровню пола. На плане проставлены только габаритные размеры (из-за малого формата книги).

Здание имеет три входа. Со стороны главного фасада—главный вход справа и запасный слева; со стороны левого бокового фасада—служеб- ный. Главный и запасный входы имеют наружные ступеньки, служеб­ный — внутренние ступеньки.

Главный вход в контору имеет тамбур, коридор и вестибюль. Справа от коридора расположен гардероб, слева— канцелярия. К вестибюлю примы­кают три кабинета. Слева от вести­бюля находится главный коридор, по бокам от которого расположены служебные помещения и санитар­ный узел.

Контора имеет 25 оконных про­ёмов.

Контора отапливается восемью печами. Поперечный разрез сделан по плоскости I — I.

Капитальные стены здания устроены на бутовом фундаменте. Деревянный пол уложен по лагам, опирающимся на кирпичные стол­бики. Под столбиками уложен слой шлакобетона, затем строительный мусор и подсыпка.

Чердачное перекрытие состоит из шлакобетонных щитов, шлако­бетонных и термоизоляционных плит. Потолок оштукатурен. Крыша опирается на систему стоек, прого­нов и подкосов и состоит из стро­пил, обрешётки и кровельного же­леза. Сечения и размеры указаны в надписях. Рядом даны узлы 1 и 2, поясняющие сопряжение про­гонов, стоек и стропил.

П p и м e p 2. Чертежи производ­ственного здания (фиг. 511) испол­нены в масштабе 1:400. На чертеже даны: фасад, планы этажей, про­дольный и поперечный разрезы, причём план первого этажа приве­дён полностью, а планы второго и третьего этажей даны частично. Размеры здания следующие: длина— 8394 см, ширина — 4100 и 4800 см и высота — 1440 см.

На первом этаже размещены производственные помещения: слесарно-сборочный цех, ремонтный, механический и цех крепёжных деталей.

Слева в три этажа размещены служебные помещения. Производ­ственные помещения оборудованы — мостовыми кранами с подъёмными приспособлениями. Здание имеет семь выходов: два со стороны глав­ного фасада, три — слева и два — сзади.

Чертёж снабжён поясняющими надписями и условными обозначениями, ознакомившись с которыми, можно установить, что стены кирпичные, фундаменты бутовые, покрытие сделано по металлическим фермам, опирающимся на подкрановые металлические колонны; отопление цен­тральное.

Чтение чертежей — правила чтения для начинающих

Карандаши и листы ватмана постепенно уходят в прошлое, уступая место цифровым технологиям и специализированным программам. Но принципы начертания остаются теми же и необходимо учиться чтению чертежей. В производстве и в строительных организациях широко распространено использование конструкторской документации, разработать которую без знания черчения невозможно. Для создания простых и комплексных трубопроводов и электроустановок, для сборочного узла и высотных металлоконструкций всё равно необходимо создавать проекты.

Основные правила чтения чертежей

Любая стойка или крепёж сначала воплощаются на листе бумаги или экране компьютера и лишь потом передаются в производственный цех. Для правильного понимания задачи, чтобы ответственный работник мог понять, где именно должно проходить наложение сварочных швов или делать отверстие нужного диаметра, надо уметь читать технологические документы.

В машиностроении чертежи могут быть разными: существуют чертежи деталей, сборочные, схемы, спецификации и др. Технические рисунки должны изготавливаться согласно правилам государственных стандартов (ГОСТ) или Единой системы конструкторской документации (ЕСКД).

Количество изображений должно быть минимальным. В инженерной графике чертёж — это представление предмета с помощью проекций и точным соотношением его размеров.

Обозначения на чертежах в машиностроении

Допуски и посадки

Зачем это все нужно? Этот вопрос возникает не только у рабочего на производстве. Это задумано, чтобы на заводе не теряли время на постоянное измерение фактических размеров полученной детали, и без брака производили совместимые изделия.

Числовые значения верхнего и нижнего предельных отклонений указывают рядом с размерами шрифтом меньшей величины, чем для размерных чисел. Допуск – это диапазон отклонения от номинального размера. Поле допуска обозначают либо одной, либо двумя буквами основного отклонения и номером квалитета.

Посадка состоит из допуска на наружной, охватываемой поверхности, допуска на внутреннюю поверхность, и определяется величиной зазора или натяга. Посадки указывают с помощью дроби в правой части от размера, в числителе обозначение предельного отклонения, а в знаменателе аналогичное обозначение для совместимой детали.

Обозначения размеров

Величина детали обозначается соответствующими числами и линиями со стрелками на концах. Линии размеров непрерывны и располагаются параллельно за пределами контура детали.

Единицы измерения на чертежах не обозначаются, по умолчанию всё указывают в миллиметрах.

Выносные элементы

Бывают случаи, когда удобнее вынести и увеличить часть детали за пределы основного контура. По сути, это самые сложные участки рассматриваемого изделия. Обычно так поступают с деталями замысловатой формы для экономии места на чертеже.

Комплексную часть обводят либо кругом, либо овалом и подписывают римской цифрой. Выносному элементу этого фрагмента присваивают тот же римский номер в знаменателе, а в числителе указывают его масштаб.

Обозначение материалов в сечениях

Сечение – это изображение фигуры, получившееся после условного её рассечения. Оно показывает лишь формы детали, не раскрывая остальные сегменты, что располагаются за ним.

Сечения бывают вынесенными или наложенными. Первые отображаются за пределами формы предмета, вторые прямо на нём.

Контур сечения заполняют косыми сплошными линиями с углом наклона 45 градусов. Линии должны располагаться в одну и ту же сторону на всех сечениях для одной детали, учитывая и материал изделия.

Могут быть расположены в любом месте на чертеже, под произвольным углом, но в этом случае с добавлением в надписи слова «повёрнуто» над сечением.

Условные обозначения на чертежах технологической документации

На чертежах используют условные обозначения, установленные государственными стандартами. Это основы, в них описываются правила оформления знаков, букв, цифр, линий и так далее.

Обычно их на чертеже не разъясняют, за исключением обозначений, в которых необходимо указать номер стандарта. Всё-таки с ГОСТами необходимо ознакомиться для выполнения и распознавания чертежей или схем.

Это как раз тот случай, когда просто прочесть учебник по черчению недостаточно. Лучше всего пройти специализированные курсы или обучиться инженерным специальностям или другим профессиям, относящимся к производству или к строительству.

Умение читать технологическую документацию необходимо как инженеру, так и рядовому токарю.

В целом, машиностроение и другие отрасли используют ряд основных обозначений:

1. Буквенные, отражающие условные величины, например, радиус, шаг резьбы и многое другое.

2. Цифровые, выражающие значения размеров, величину угла и т. п.

3. Буквенно-цифровые, встречаются в основном в электрических схемах.

4. Графические – это базовые элементы технического рисунка. Ими отображают как структуру детали, материал изделия, так и её конструкцию (дверной или оконный проём и т. п.).

Все это необходимо для корректной подачи минимума информации на листе и последующего его верного прочтения.

Порядок чтения чертежей для начинающих

Помимо чертежей, также широко используется эскиз – это не технический чертёж.

Это набросок предмета в произвольном масштабе, для изготовления которого не применяют чертёжные инструменты, и он не сопровождается надписями и размерами. Какие-либо знаки на нём и рядом с ним также не ставятся. Качество эскиза зависит от того, насколько он приближен к чертежу.

Чтение чертежа – это представление на двумерной плоской поверхности по изображениям объёмной формы предмета и его размеров и содержащее прочие сведения.

Но как научиться читать чертежи правильно? Существуют ли какие-нибудь простые, общие принципы для этого?

Чтение происходит в следующем порядке:

• читается основная надпись чертежа;

• определяется главный вид;

• анализируются виды и мысленно объединяются в единое целое;

• определяются размеры детали и её компонентов.

Пример чтения чертежа детали

Основная надпись говорит о том, что на данном техническом рисунке изображено резьбовое соединение, в частности, скрепление болтом. Также на ней указан код документа и индекс изделия. Масштаб чертежа выполнен в натуральную величину, а именно 1:1.

Главный вид представлен с наложенным сечением скрепляемых деталей. Соединение показано двумя проекциями. Отдельно представлен болт, с метрической резьбой и высотой 120 мм и 30 миллиметровым диаметром. Также изображена гайка на виде сверху. А вот размеры шайбы по данным этого чертежа неясны.

Заключение

Машиностроительные чертежи — это непростые документы и не всегда можно их с ходу прочесть, но зато они могут передавать большие объёмы информации об искомых изделиях. Порой даже опытные инженеры не стесняются заглянуть в учебники или в государственные стандарты, чтобы правильно передать или понять смысл технического рисунка и сделать нужное обозначение для данной детали.

Как правильно читать чертежи металлоконструкций

Все, что создано человечеством на всех этапах его развития, все гениальные мысли, которые нашли свое воплощение или остались мечтами конструкторов – так или иначе, были представлены в виде чертежей. Так же, как художественный текст передает фантазии писателя, так и чертеж фиксирует то, что пришло в голову инженера и было приближено им к реальности.

Рис. №1 «Пример чертежей Эйфелевой башни. Франция»

На сегодняшний день все чертежи создаются по единым правилам и ГОСТам, что облегчает их чтение. Научиться читать чертежи металлоконструкций совсем не трудно, поэтому, если вы решили связать свои увлечения или профессиональную деятельность с воплощением конструкций из металла, то стоит ознакомиться с общей информацией по этому вопросу, после чего перейти к практике самостоятельного чтения.

Чертежи КМД, представляющие собой детализированное схематичное изображение металлоконструкции, разрабатываются с учетом некоторых правил, изложенных в таких документах как:

— СНиП (Строительные нормы и правила),

— СПДС (требования Системы проектной документации для строительства),

— ЕСКД (Единая система конструкторской документации).

Чертежи такого рода включают в себя набор данных, которыми вы можете пользоваться для производства — разметки, обработки, сварки и монтажа металлоконструкций.

Рис. №2 «Производство металлоконструкций»

Перед началом обучения тому, как читать чертежи, желательно самостоятельно обратиться к вышеперечисленным документам. Не забудьте выучить все относящиеся ГОСТы, их знание не раз поможет вам быстро сориентироваться в чтении чертежа. Кроме этого, при создании любого чертежа конструкции используются специальные условные обозначения.

Рис. №3 «Пример схемы проекта КМ»

Чертежи КМ обычно снабжены пояснительной запиской, в которой в текстовой форме изложены результаты проведенных расчетов и принятые решения, которые эти расчеты обосновывают. Вместе с этим, в пояснительной записке содержатся технические и нормативные документы, которые использовались при создании чертежа и ссылки на ГОСТы. Данная записка призвана облегчить чтение схемы.

Рис. №4 «Пример узлов проекта КМ»

Полный проект КМД разрабатывается по КМ-у и представляет собой набор из заглавного листа, с общими данными, ведомостей, чертежей монтажных схем, чертежей монтажных узлов и чертежей отправочных элементов. По просьбе заказчика в проект могут быть включены: чертежи деталей отдельно, 3D схемы, особые ведомости, т.д.

Рис. №5 «Титульный лист проекта КМД»

В монтажной схеме вы будут изображены стыки и узлы, сварные или болтовые соединения, которые будут выполняться в монтаже. Здесь же могут быть даны текстовые комментарии. Так же здесь вы найдете ведомость отправочных элементов вместе со схемами конструкций или ссылками на чертеж, поэтому вы сразу поймете, к какому конкретному чертежу относится каждый элемент. Чертежи отправочных элементов компонуются на листе группами. Таким образом, на листе могут быть чертежи элементов, не требующих сборки или только конструкции из гнутого профиля.

Рис. №6 «Монтажная схема проекта КМД»

При разработке схем металлоконструкций выбирается тот масштаб, который позволяет делать чертеж наиболее понятным или легким для чтения, поэтому с пониманием профессионально составленного чертежа у вас не должно возникнуть проблем. Обратите внимание, что такие конструкции, как балки и колонны можно вычерчивать без соблюдения масштаба, но с сохранением взаимного расположения деталей и отверстий.

Рис. №7 «Пример сборочного чертежа, проекта КМД»

После того, как вы ознакомились с документацией чертежей, нужно проверить условные обозначения и вам нужно хорошо знать, как обозначается то или иное изделие. Заклепки, отверстия, узлы, виды применяемого материала – все это имеет буквенное, цифровое или графическое обозначение, поэтому лучше сверяться с таблицей, если у вас еще нет достаточного опыта чтения чертежей.

Не торопитесь, сверяйте все значения. Чертежи изначально выполнены для удобства чтения и понимания, поэтому если вы несколько минут поразмышляете над ними – дальнейший процесс чтения будет намного более простым.

10.03.2016
Просмотров: 130579

Как читать чертежи. Как научиться читать строительные чертежи

Чтение чертежа заключается в представлении по плоским изображениям объемной формы предмета и в определении его размеров. Эту работу рекомендуется проводить в такой последовательности:

1. Прочитать основную надпись чертежа. Из нее можно узнать название детали, наименование материала, из которого ее изготовляют, масштаб изображений и другие сведения.

1. Определить, какие виды детали даны на чертеже, какой из них является главным.
2. Рассмотреть виды во взаимной связи и попытаться определить форму детали со всеми подробностями. Этой задаче помогает анализ изображений, данных на чертеже. Представив по чертежу геометрическую форму каждой части детали, мысленно объединяют их в единое целое.
3. Определить по чертежу размеры детали и ее элементов. Приведем пример чтения чертежа детали (вначале даны вопросы к чертежу, а затем ответы на них).

Вопросы к чертежу (рис. 143. Вопросы составлены в последовательности, соответствующей правильному порядку чтения чертежей)

1. Как называется деталь?
2. Из какого материала ее изготовляют?
3. В каком масштабе выполнен чертеж?
4. Какие виды содержит чертеж?
5. Опишите общую форму детали.
6. Чему равны габаритные размеры деталей и размеры отдельных частей?

Рис. 143. Чертеж детали

Ответы на вопросы к чертежу (см. рис. 143).

Прочитайте чертеж на рисунке 145.

Рис. 145. Задание для упражнений

Вопросы к чертежу

1. Как называется деталь?
2. Из какого материала она изготовляется?
3. Какие виды даны на чертеже?
4. Сочетанием каких геометрических тел определяется форма детали?
5. Какие элементы детали показаны на главном виде двумя окружностями диаметром 10?
6. Изображением каких элементов являются окружности диаметром 18 и почему они проведены на главном виде штриховыми линиями?
7. Каковы габаритные размеры детали?

Практическая работа № 7. 1. Устное чтение чертежей

Прочитайте по заданию учителя один из чертежей на рисунке 146. Ответы на вопросы запишите в тетради.

Рис. 146. Задания к практической работе № 7

Вопросы для чтения чертежей

1. Как называется деталь? Из какого материала ее изготовляют?
2. Какой масштаб указан на чертеже?
3. Какие изображения передают форму детали?
4. Сочетанием каких геометрических тел образована ее форма?
5. Опишите форму детали.
6. Чему равны габаритные размеры? Какова величина геометрических тел, образующих форму детали?

2. Решение занимательных задач

Рис. 148. Задания для упражнений

Графическая работа № 8. Выполнение чертежа предмета в трех видах с преобразованием его формы (путем удаления части предмета)

Рис. 151. Задания к графической работе № 8

Указания к работе. Задания 1-4, как подготовительные, выполните в рабочей тетради, задание 5, как основное,- на листе формата А4. Изображения выполните с сохранением пропорций предмета; размеры не наносите.

Есть и другой вариант научиться понимать чертежи. Если среди знакомых есть инженеры, то понять все хитрости будет намного проще, при одном условии, что ученик сможет визуально представлять себе объект, это невозможно без развитого воображения.

Как самостоятельно прочитать чертёж?

Умение читать чертежи и осуществлять печать чертежей – это одно из главных требований многих технических профессий. Сметчик, сварщик, монтажники, каменщики, архитекторы – вот далеко не полный перечень профессий, где потребуется понимание основ чертёжного дела.

В каждой профессии своя специфика, также, как и правила разработки схем, чертежей. Для стройки необходимы проекты дома, для производства деталей – схема детали, поэтому чтобы правильно составить или прочитать чертёж нужно знать все основные правила составления чертежей в этой области. Далее рассмотрим более подробно несколько основных правил составления чертежей.

Правила чтения чертежей

Неважно в какой области планируется создание чертеже, в процессе работы необходимо придерживаться следовать определённым правилам:

• Нужно уметь визуализировать объект, тогда получится представить его точные характеристики. Создать чертёж детали, ни представляя её внешнего вида правильно не получится.
• Необходимо постоянно анализировать рисунок, так можно представить контуры детали, её внешний вид. Можно мысленно разбить деталь на составные части, представив их в виде понятных геометрических фигур и постараться воссоздать на бумаге увиденное.
• Изучение оглавления чертежа даст массу информации об основных параметрах изделия (объекта), области его применения. Увидев надписи о масштабе, название детали, представлять готовое изделие становится намного проще.
• На каждом чертеже есть определённые обозначения, для чего они и что означают необходимо понять, чтобы более детально сам чертёж.

Прочитать чертёж без его детального анализа не получиться, каждая деталь имеет своё предназначение, форму, параметры. Вес, размер, масштаб, конфигурация – все эти параметры указываются на чертежах в определённом масштабе. Зная необходимые стандарты и размеры детали воссоздать её внешний вид будет несложно.

Если знание стандартов довольно слабое, то при чтении чертежей необходимо иметь соответствующую литературу с детальным описанием всех стандартов применимых в данной области. В случае необходимости найти определённую деталь, и ознакомиться с её характеристиками будет легче. Подобных справочников в различных областях на сегодняшний день масса, информацию можно найти в сети на сайтах соответствующей тематики.

Подытоживая вышеперечисленные рекомендации стоит подчеркнуть необходимость знания основ и методов нанесения чертежей, понимания основных обозначений и правил изготовления деталей, строительства объектов. Без этих элементарных навыков понять какой должна быть деталь и как она выглядит в готовом виде будет сложно.

Чтобы получить по чертежу информацию о детали, т. е. прочитать ее чертеж, необходимо соблюдать определенный порядок действий.

1. Прочитать основную надпись чертежа: выяснить название и назначение детали, наименование материала, из которого она изготовлена, масштаб изображений.
2. Установить, какие виды, другие изображения детали даны на чертеже, какой вид является главным.
3. Изучить виды и другие изображения в их взаимной связи, выяснить очертания детали, взаимное расположение и форму ее частей. Представив по чертежу форму каждой части детали, мысленно объединить их в единый целостный образ.
4. Определить размеры детали и размеры ее элементов.

Читая чертеж детали, можно сформулировать для себя вопросы, дающие представление о ней: а) как называется деталь; б) из какого материала она изготовлена; в) в каком масштабе выполнен чертеж; г) какие виды содержит чертеж; д) сочетанием каких геометрических тел образована форма детали; е) какова ее общая форма; ж) каковы габаритные размеры детали и размеры отдельных ее частей.

Рассмотрим пример. На рисунке 113 дан чертеж детали, который необходимо прочитать. Какую информацию мы можем получить о детали из этого чертежа? Пользуясь только что приведенной последовательностью чтения чертежа, можно установить, что деталь называется «пробка», она изготовлена из стали. Масштаб — 1: 1, т. е. изображение выполнено в натуральную величину.

Рис. 113

Чертеж содержит два вида — главный вид и вид слева. Других изображений нет. Пользуясь видами, определяем форму детали и ее частей.

Сопоставляя виды, можно установить, что форма детали образована несколькими поверхностями вращения — цилиндрами. Один из них имеет диаметр 50 мм, а высоту — 10 (35 — 25) мм. Оси вращения цилиндров совпадают и расположены параллельно горизонтальной плоскости проекций. Второй цилиндр имеет диаметр 42 мм, высоту — 20 (25 — 5) мм. Между этими цилиндрами находится элемент детали — проточка, которая имеет форму цилиндра диаметром 36 мм и длиной 5 мм. На цилиндре диаметром 42 мм есть конической формы фаска, ее размеры 3×45°, т. е. высота фаски 3 мм, а выполнена она под углом в 45°.

Вдоль оси вращения поверхностей, образующих форму детали, расположено углубление. Оно имеет форму шестиугольной призмы и показано на главном виде штриховыми линиями. Глубина отверстия — 25 мм, а расстояние между двумя параллельными гранями — 22 мм. На деталях такой размер называют размером «под ключ», он определяет расстояние между «губками» ключа.

Габаритные размеры детали: 35 мм и 050 мм.

Таким образом, чтение чертежа сводится к получению всей имеющейся на чертеже информации о предмете. При этом обязательно учитывается как графическая, так и текстовая информация. Только вместе они дают однозначное представление о форме предмета, его размерах, материале, т. е. вызывают пространственный образ предмета по его плоскому изображению, выполненному на бумаге или классной доске.

• В какой последовательности необходимо читать чертеж детали?

Задание 21 . Прочитайте чертеж детали, заданный на рисунке 114.

Рис. 114

Вопросы к чертежу

1. Как называется деталь?
2. Из какого материала она изготовлена?
3. Какой масштаб изображений?
4. Какие виды заданы на чертеже?
5. Сочетанием каких геометрических тел образована форма детали?
6. Какой элемент детали показан на главном виде штриховыми линиями? Какой он формы?
7. Изображением какого элемента детали является окружность Ø50 мм? Назовите все размеры этого элемента.
8. Каковы габаритные размеры детали?

Задание 22 . На рисунке 115 дан чертеж технической детали.

Рис. 115

Задания к чертежу

1. Прочитайте чертеж, используя рассмотренный выше порядок.
2. На видимых частях поверхности детали на одном из видов заданы проекции точек. Не перечерчивая изображений, найдите проекции этих точек на другом виде.
3. Определите, какая из заданных точек (Д, В и т. д.) совпадает с вершиной; какая лежит на ребре, грани или на поверхности вращения детали.
4. В рабочей тетради запишите: наименования и материал, из которого изготовлена деталь; масштаб; количество изображений и их названия; число геометрических тел, образующих форму детали, и их названия; габаритные размеры детали.

Прочитайте чертежи деталей (рис. 116, а и б).

Рис. 116

Выполните технические рисунки деталей по чертежу в прямоугольных проекциях (рис. 117, а и б). I, 35

Любое производство, любое строительство металлических конструкций нереально без предварительной разработки технической документации – монтажных схем, чертежей металлоконструкций. Практически все, что создал человек – одежда, которую носим, автомобили, в которых ездим, уличные фонари, которые освещают дороги, дома, в которых живем, здания из металлических конструкций – все это разрабатывали по схемам и чертежам.

Схемы и чертежи передают идеи проектировщиков точно также как текст – мысли писателей. Чертежи конструкций из металла нельзя по-разному читать, их должны знать, как читать и понимать, одинаково все люди, которые берут участие в изготовлении изделий по чертежам, ремонте оборудования, его эксплуатации. Разрабатывать и оформлять чертежи КМД нужно с учетом правил оформления чертежей по ГОСТ, с учетом строительных норм и правил (СНиП), по требованиям «Системы проектной документации для строительства» — СПДС, по требованиям «Единой системы конструкторской документации» – ЕСКД, а также с условными обозначениями.

Поэтому данный чертежи проектируются конструкторским бюром КБ. В проектной документации должна быть графическая часть рабочих проектов и пояснительная текстовая записка. Текстовая записка состоит из результатов расчетов, которые обосновывают принятые решения, технических и нормативных документов, которые используются во время подготовки проектной документации, ссылок на ГОСТЫ, а также описания принятых технических решений и их пояснения. Графическая часть отображает принятые технические решения и делается в виде подробных планов, установочных чертежей, больших монтажных, сборочных схем металлоконструкций, исполнительных схем и чертежей. Так, на каждый объект строительства разрабатывают рабочую документацию, которая состоит из спецификаций изделий и оборудования, рабочих чертежей узлов и из документов в текстовой форме.

Как научиться читать чертежи

1. Начинать читать чертеж нужно с изучения основных методов, правил, видов нанесения на бумагу предметов всевозможного размера и формы на плоскости, а также стандартов и условных обозначений, которые должны быть на любом чертеже, когда его оформляешь. Следует обучиться технологии обработки соответствующих изделий.

• Изучите содержания главной надписи на чертежах. При помощи нее вы узнаете масштаб чертежа, материал, который используется для их изготовления, а также название деталей.
• Определите изображения, с помощью которых представили детали чертежей.
• Проанализируйте изображения чертежа. Представленные формы изделия или детали. Если сразу не сможете увидеть деталь, можете ее мысленно разделить на пару частей и постараться представить их геометрическую форму.
• Изучите размеры детали – представленные ее величины.

Ознакомления с чертежом поможет представить детали, изображенные на нем: по каким принципам расположены, как взаимодействуют и прочее. Внимательное чтение чертежей поможет не только рассмотреть на нем детали, позволяющие точно представить будущую форму изделия уже в готовом виде, но и узнать массу изделия, количество одинаковых деталей, название, а также рассчитать масштаб, учитывая все стандарты и требования.

3. После этого подробно ознакомьтесь со всеми размерами, изображенными на чертеже, дабы узнать допустимое отклонение от установленных размеров.

4. В конце, нужно установить тип чистоты поверхности каждого элемента, дабы в будущем на основании информации, полученной в процессе прочтения чертежа, представить каждый этап обработки и производства изделия на всех циклах, а также проанализировать, как эта деталь или изделие будет применено в конечном продукте или узле, по какому принципу будет работать, в каких условиях будет эксплуатироваться, и, какое предназначение будет исполнять.

Видео уроки

Если у вас случилась ситуация, что вам нужно быстро научиться правильно читать чертежи, то вам придется потратить на это некоторое время. Вы будете много читать литературы, часто ненужной, искать в Интернете разные учебники и так далее.

Если же вы хотите быстро этому обучиться, тогда вам нужен опытный инженер, которые непосредственно покажет, как с ними работать. Для некоторых будет достаточно ознакомится с ГОСТами, самоучителя «Черчения для чайников» и электронной версией составления чертежей. Но обладать хорошим пространственным воображением – это самое главное для правильного понимания чертежа, иначе никакой опыт и знания не дадут нужного результата.

Уметь читать чертежи нужно для таких профессий: бетонник, каменщик, сметчик, слесарь, иногда сварщик, монтажник и прочее. Чтобы правильно их читать, необходимо с ними работать непосредственно. Если вы не получили соответствующего образования по гражданскому или промышленному строительству, то вам нужно знать упрощения, условности, правила и стандарты, характерные именно для области, которая вас интересует (строительства дома или изготовление детали). УчиЭто предоставит вам общие правила:

• Если вы представили себе модель объекта или изделия, то сможете точно узнать ее точные размеры в чертеже.
• Проведите анализ чертежного рисунка. Именно представления формы детали или изделия помогает понять суть данных, которые были в него внесены. Но если не выходит воссоздать деталь целиком в вашем воображении, попробуйте разделить на части и представить их геометрическую форму.
• Ознакомьтесь с заглавной надписью на чертеже. Именно этот шаг позволит узнать, из чего изготовлена деталь, масштаб и название.
• Обозначения изображений, послужившие прообразом детали, представленной на чертеже.

Изучайте чертеж, это позволит узнать массу изделия, его размер и масштабы, количество деталей, которые нужны для его создания, также вы увидите изображенные там детали, а это позволит вам более точно представить конфигурацию изделия в готов виде, если учитывать все стандарты и необходимые требования.

Чтобы у вас в свободном доступе была информация по технологическим требованиям и стандартизации для вашей отрасли (изготовление конструкцій, деталей, строительство трубопровода, дома), необходимо иметь в личном пользовании учебник или справочник по черчению, который содержит эту информацию. Можете также распечатать информацию с Интернета, чтобы они были у вас под рукой.

Подведем итог: чтения чертежа необходимо начинать с ознакомления всех методов и правил нанесения на бумаге изделий различных размеров и форм. Запомнить стандарты и условные обозначения, которые нужны при правильном составлении чертежа.

Видео уроки

с чего начинают, как правильно строительные и в машиностроении

Чтение чертежей — правила для начинающих

Определение

Чертеж — это графическое изображение линиями на плоскости объекта (с указанием его размеров), необходимых для того, чтобы его изготовить, собрать, установить, построить, проконтролировать и т. д.

Принципы начертания планов и схем неизменны и в традиционном формате (на бумаге), и в цифровом — в специализированных программах. Поэтому для чтения любых чертежей необходимо знать основы конструкторской документации.

Определение

Чтение чертежа — это умение определить по техническому эскизу название изделия, масштаб изображения, размеры и форму, а также материалы, из которых оно изготовлено.

Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут.

Видов чертежей существует множество. В основном они делятся по признакам:

• сборочные;
• гидро-, пневмо- и электромонтажные;
• чертежи деталей;
• план-схемы;
• теоретические;
• фоточертежи;
• монтажные;
• спецификации;
• аксонометрические и т. д.

Выделяют 5 основных назначений чертежей:

1. Продемонстрировать общий вид объекта.
2. Показать объект в разрезе или в сечении.
3. Выделить внутреннее строение детали, узла и т. д.
4. Отразить способы крепления объекта.
5. Изобразить проекции детали.

В основном возможность прочитать технический эскиз зависит от того, оформлен ли он согласно общепринятым стандартам. Все технические рисунки изготавливают согласно правилам государственных стандартов (ГОСТ) и Единой системы конструкторской документации (ЕСКД).

В грамотно составленных чертежах содержится большой объем информации об изделии. Помимо неправильного оформления, помешать прочитать чертеж могут:

• недостаточное знание системы условных обозначений;
• отсутствие навыков и опыта работы чтения специфичной документации;
• отказ от знакомства с содержанием основной надписи.

Обозначения на чертежах в машиностроении

Обозначения размеров

На чертежах, как правило, не указывают размерность (то есть единицу измерения размера). По умолчанию в машиностроении на технических эскизах все размеры указывают в миллиметрах. На других технических схемах — к примеру, архитектурных, — масштаб и размеры уточняют отдельно в соответствии с ГОСТами.

Чтобы обозначить величину какой-либо детали, используют соответствующие числа (без указания единиц измерения) и линиями со стрелками на концах. Эти линии непрерывны, чтобы не путать их с другими, и параллельны контурам детали. Располагаются они снаружи изображаемого объекта.

Примеры указания размеров представлены на изображении ниже.

Источник: nauka.club

Выделяют несколько основных разновидностей размеров:

• линейные отображают длины линий и дуг;
• радиальные показывают, например, диаметры отверстий;
• угловые указываются в градусах и демонстрируют, соответственно, размер угла.

Правильное оформление линейных, радиальных и угловых размеров — на иллюстрации ниже.

Источник: elibrary.udsu.ru

Допуски и посадки

Идеальная сборка механизмов практически невозможна из-за возможностей станков и особенностей измерения. В машиностроении выделяют два вида размеров детали: действительный и номинальный.

Определение

Действительный размер детали — это размер с допустимой погрешностью.

В связи с тем, что номинальный и действительный размеры деталей почти всегда различаются, сборка механизмов невозможна без заранее продуманной системы допусков и посадок. Величина этих допусков и посадок определяется допустимой точностью обработки и спецификой планируемого изделия.

Определение

Допуском называют диапазон возможного отклонения действительного размера от номинального.

Определение

Посадка состоит из 2 допусков: допуска на наружной поверхности и допуска на внутренней поверхности. Она определяется величиной зазора или натяга при сборке.

На чертежах помимо номинального размера указывают два параллельных значения, между которыми находится действительный. Есть 3 основных способа указать величину предельных отклонений, т. е. допуска:

• условное обозначение полей допусков;
• указание числовых значений допусков и посадок;
• условное обозначение полей допусков с указанием числовых значений.

Подробнее эти способы рассмотрены на иллюстрации.

Источник: nauka.club

Допуски, их форма и расположение на поверхности детали обозначают графическими символами, регламентированными в системе ГОСТов.

Источник: stankiexpert.ru

Выносные элементы

Иногда масштаба технического эскиза недостаточно для того, чтобы показать подробно размер, форму или строение изделия. Тогда удобнее вынести часть детали в увеличенном виде за пределы основного изображения.

Определение

Выносной элемент — это увеличенное изображение части изделия, которое требует особых пояснений в отношении формы, размеров и других данных.

Правила оформления выносных элементов просты. Часть, которую необходимо вынести, обычно обводят кругом или овалом и подписывают либо римской цифрой, либо кириллической буквой. При этом не используют буквы: Й, О, Х, Ъ, Ы, Ь.

Это же число становится знаменателем фрагмента, а в числителе указывается его масштаб. В тех случаях, когда для обозначения использовали букву, ее записывают спереди, а масштаб указывают в скобках за ней.

Источник: gk-drawing.ru

В некоторых случаях выносной элемент отображает часть объекта в том же размере, но, например, в другом сечении. К примеру, на машиностроительном чертеже деталь представлена видом, а выносной элемент представлен в разрезе.

Вне зависимости от назначения выносного элемента, на чертежном листе его стараются располагать близко к соответствующему месту на изображении объекта.

Обозначение материалов в сечениях

Определение

Сечение — это один из способов изображения объекта на техническом эскизе. Он представляет собой изображение фигуры, получившееся после ее условного рассечения. Оно позволяет рассмотреть внутренний вид предмета.

Пример

Например, деталь в разрезе может выглядеть так, как на изображении ниже.

Источник: tehdetal-m.ru

Сечения бывают 2 основных форм.

1. Вынесенные. Отображаются за пределами контура предмета.
2. Наложенные. Отображаются в рамках контура детали.

Во втором случае контур сечения заполняют линиями определенной формы. Виды линий и их значение четко регламентированы в ГОСТах.

Источник: ГОСТ 2.306-68

Если материал не включен в ГОСТы и, соответственно, не имеет обозначения, можно применить дополнительное обозначение. Но в таком случае обязательно пояснить значение штриховки на чертеже.

Если сечение слишком узкое и длинное, то полностью заштриховать необходимо только контуры отверстий и концы детали. Остальную площадь рекомендуется штриховать небольшими участками в нескольких местах. Пример такой штриховки — на картинке.

Источник: gk-drawing.ru

Как научиться читать чертежи в строительстве

Технические эскизы в строительстве и архитектуре, как правило, состоят из нескольких листов. Каждый из них отражает отдельную часть проекта объекта.

1. ГП — генеральный план строящегося объекта.
2. АР — архитектурные решения.
3. КМ — конструкции металлические.
4. КЖ — конструкции железобетонные.
5. НВК — наружные сети водоснабжения и канализации.
6. ОВ — планы отопления и вентиляции.
7. ВК — водоснабжение и канализация внутри объекта.
8. ТС – система теплоснабжения.
9. ЭН — наружное электроосвещение.
10. ЭС — электроснабжение и кабельные сети внутри площадки.
11. СС — система связи.

Многие элементы строительных чертежей эксклюзивны и специфичны, в других видах чертежей (например, машиностроительных) они не встречаются.

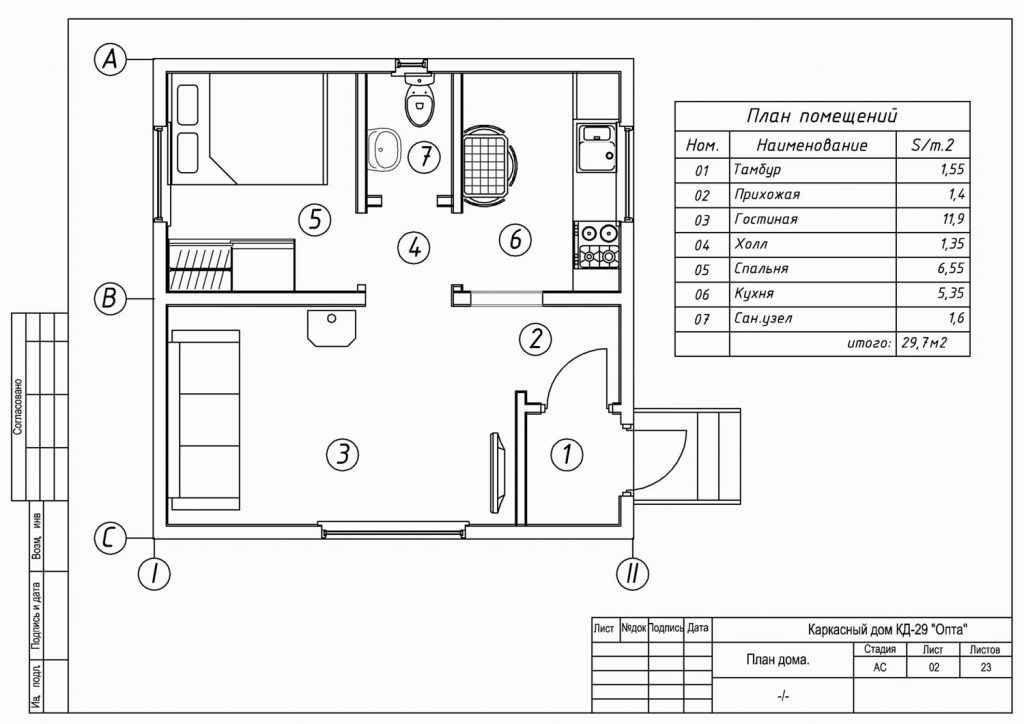

Поскольку в строящемся объекте необходимо учесть множество различных элементов, неопытному взгляду строительный чертеж может показаться слишком сложным.

Источник: klyshko.ru

Чтобы не запутаться в строительном чертеже, стоит соблюдать определенный порядок действий.

1. Ознакомиться с масштабом чертежа. По общему правилу, большинство технических эскизов составляют в размере 1:50 или 1:100, но бывают и исключения.
2. Изучить основные обозначения и аббревиатуры, которые используют в строительных чертежах. В архитектурных и строительных схемах масштаб меньше, чем в машиностроительных, так что дополнительных обозначений намного больше.
3. Обращать внимание на выносные элементы. Инженеры зданий очень часто прибегают к ним.

Необходимо учитывать, что все планы зданий — это горизонтальные разрезы на уровне окон и дверей. Высотные отметки от уровня земли обозначают за пределами контуров технического эскиза.

Условные обозначения на чертежах технологической документации

Все условные обозначения, используемые на чертежах любых видов, установлены государственными стандартами и ЕСКД. Эти стандарты регулируют правила оформления знаков, букв, цифр, линий и пр.

Поскольку чертежи — это специализированная документация, не предназначенная для чтения сторонними людьми, обычно на них не разъясняют значение условных обозначений. Поэтому ознакомиться с ГОСТами для выполнения и распознавания технических схем и эскизов необходимо.

Буквенные условные обозначения отражают значение условной величины: радиус, шаг резьбы и др.

Цифровые условные обозначения выражают значения размеров.

Буквенно-цифровые условные обозначения обычно используют в электрических схемах.

Графические условные обозначения представляют собой базовые элементы технического рисунка. К ним относят, например, материал изделия, структуру детали, конструкцию.

Согласно ГОСТ, на технических схемах в обязательном порядке обозначают:

• комплекты документов типовых и групповых технологических процессов и операций, а также технологические конструкции;
• комплекты документации на технологические процессы, применяемые в среднесерийном, крупносерийном и массовом производствах;
• отдельные виды документов, предназначенные для самостоятельного применения в обработке средствами специальной вычислительной техники: ведомость оснастки, материалов и т. д.

У обозначения комплектов документов существует своя структура и длина кодового обозначения.

Источник: ГОСТ 3.1201-85

В каком порядке читают сборочный чертеж

Определение

Сборочный чертеж — это документ, содержащий изображение сборочной единицы.

Сборочный чертеж дает представление о расположении и взаимной связи составных частей. Благодаря ему возможно осуществить сборку и проконтролировать сбор предмета.

Этот вид чертежей состоит из тех же частей, что и машиностроительный чертеж: виды, разрезы и сечения деталей. Он является своеобразной противоположностью деталирования — построения чертежа уже существующей оригинальной детали.

Пример

На чертеже ниже представлен сборочный чертеж механизма. Отдельно справа дан вид, поясняющий форму рукоятки.

Источник: sites.google.com

При чтении сборочных чертежей пользуются теми же правилами, что и в других чертежах.

Порядок чтения чертежей для новичков

Основной смысл чтения чертежа заключается в том, чтобы по плоским изображениям представить объемную форму предмета и определить его размер. Существует рекомендованная последовательность чтения чертежей, к которой прибегают и новички, и профессионалы: инженеры, строители, архитекторы, сборщики деталей и др. Она делает процесс чтения технического эскиза несложным.

1. Прочитать основную надпись чертежа. Это позволяет узнать название детали, предполагаемые материалы для изготовления, масштаб изображения и другие важные сведения.
2. Определить, какие виды деталей представлены на чертеже и какой из них является главным.
3. Рассмотреть виды деталей во взаимосвязи и определить форму детали в подробностях. Чтобы это было проще, необходимо проанализировать изображения на чертеже. Чертеж позволяет представить геометрическую форму каждой части детали и мысленно объединить их в единое целое.
4. Определить по чертежу размер предмета и его составных элементов.

Пример чертежа с пояснениями

Рассмотрим чертеж детали.

Источник: nauka. club

В первую очередь необходимо обратиться к главной надписи на чертеже — она расположена в рамке в правом нижнем углу чертежа. Согласно ей, на данном чертеже изображены резьбовые соединения, а именно скрепление болтом. Также в главной надписи указан код документа, индекс изделия и масштаб чертежа. Масштаб равен 1:1 — значит, изображение выполнено в натуральную величину.

На главном виде — наложенное сечение скрепляемых деталей. Соединение показано в двух проекциях. Отдельно изобразили болт с метрической резьбой, высотой 120 и диаметром 30. Размерность не указана — следовательно, используется величина по умолчанию, т. е. миллиметры. Также отдельно изобразили гайку в виде сверху. Определить размер шайбы по данному чертежу невозможно.

Обозначение материалов на чертежах. ГОСТ 2.306-68 ЕСКД. Чтение чертежей для начинающих

Ни одно строительство в мире не обходится без предварительного долгого и тщательного планирования. Сотни и тысячи людей задействованы в самом процессе работы над будущими жилыми или бытовыми помещениями. Долгие часы они монтируют различные конструкции и выполняют большое количество подготовительных, строительных, монтажных операций. Сначала может показаться, что именно их труд и является основополагающей силой строительства, однако наиболее важным и главным в процессе является именно создание проекта будущего здания, выполнение большого количества специальных подробных чертежей и тщательное распределение материалов для постройки будущего здания. Несмотря на кажущуюся сложность и запутанность строительной документации, она довольно проста по своей структуре, и научиться правильно понимать ее может каждый. Чтение чертежей для начинающих архитекторов не является сложным процессом. Напротив, достаточно понять и усвоить основные типы обозначений строительных материалов и принципы, по которым они объединяются в группы, и любой строительный документ сразу же станет простым и понятным.

Строительные планы и их задачи

Строительная документация, в народе именуемая «чертежами» или «планами», — это ряд документов, в которых отображено проекционное видение будущего объекта. Также каждый чертеж обязательно содержит пояснительную записку, в которой подробно и основательно расписана вся необходимая сопутствующая проекту информация.

Основными задачами чертежа являются:

• Привязка строительного объекта к местности. План не только учитывает расположение объекта относительно поверхности земли, но и указывает, где необходимо разместить временное поселение строителей, куда можно поставить технику. Также в этом разделе указывается, откуда и каким способом будет осуществляться доставка материала, где и в каких помещениях он будет храниться.
• Перечень материалов. Пояснительная записка к чертежу содержит все необходимые подробные сведения о типах и видах строительных материалов, используемых при возведении объекта. На каждый дается подробная характеристика, включающая описание его вида, свойств, а также таких базовых качеств, как прочность, твердость, пожароопасность, горючесть, теплопроводность, электропроводимость, изоляционные свойства и т. д.
• Строительство. В плане имеются сведения относительно сроков сдачи объекта, графика и посуточного расписания рабочего процесса. Также указаны ежедневные нормы выполнения работ.
• Тестовый эксплуатационный период. Этот раздел плана содержит информацию о коротком периоде, в течение которого строительные и коммунальные службы проверяют все системы здания на работоспособность. Электронные системы, сантехнические узлы и газовое обеспечение дома подвергают тщательному анализу и выносят резолюцию касательно их работоспособности и качества проведенных работ.

Весь процесс создания нового помещения или объекта тщательно задокументирован, что существенно облегчает контроль за ним.

Чертеж отличается от эскиза или дизайнерского наброска тем, что достоверно точно передает форму, размеры, объем планируемого к постройке объекта. Также от вышеперечисленных видов документов план отличает его ясность всем, четкость и стандартное оформление.

Вся информация, содержащаяся в строительном плане, представлена в официальном и понятном виде. Все обозначения являются общепринятыми и соответствуют ГОСТу, являясь одинаковыми для любого чертежа, к какому бы проекту он не относился. Обозначение материалов на чертежах также является стандартизированным процессом и подчиняется специальному регламенту. В него входят утвержденные соответствующими органами обозначения для каждого вида строительного материала.

Единые стандарты документации позволяют архитекторам и проектировщикам беспрепятственно разрабатывать объекты любого типа, не опасаясь отмены проекта или перенесения его в другое место, так как благодаря однообразной системе описания рабочего процесса и одинаковому обозначению материалов на чертежах исправить и дополнить план можно легко и без особых усилий.

Виды

Существует несколько общепринятых классификаций строительной документации. Каждая из них обычно подчиняется какому-либо одному критерию. Например, в зависимости от назначения чертежи подразделяются на строительно-монтажные и чертежи строительных изделий.

Если классифицировать по типу готовящегося проекта, то чертежи могут быть типовыми, индивидуальными или же экспериментальными.

Стадия проектирования также сильно влияет на место плана в классификации. В зависимости от готовности чертеж может быть техно-рабочим проектом или же просто рабочей схемой.

Отдельным подвидом планов являются строительные чертежи. Так как в настоящее время существует большое количество разнообразных типов зданий, то классификация строительных документов выделяет четыре основных типа планов: гражданских, промышленных, сельскохозяйственных зданий и инженерных сооружений.

Разумеется, каждый более-менее крупный чертеж подразделяется на части, каждая из которых отвечает за какую-либо инфраструктуру дома и имеет свое условное обозначение, обычно выражаемое литерой и цифрой, например, «А3» или «С7».

Возникновение обозначений

Строительные чертежи появились практически сразу после возникновения процесса строительства как такового. Первые варианты представляли собой довольно примитивные изображения домов или листки с примерными расчетами, необходимыми для возведения фундамента и стен. Позже архитекторы стали не только продумывать положение дома относительно земли, но и заранее планировать материалы, из которых он будет построен. Военные нужды существенно ускорили развитие чертежного дела, добавив к планам еще и жесткие сроки, а также схемы отводных труб, дверей, потайных ходов. Шло время, чертежи становились все сложнее, планы – все объемнее и точнее, что в конечном итоге и привело к формированию современного общепринятого стандарта строительного плана.

Содержание схемы

Строительный план содержит огромное количество самой разнообразной информации. Часто эти сведения поданы в очень сжатом виде, а также снабжены множеством условных знаков на чертежах, обозначений материалов, позволяющих расшифровать и восстановить необходимую информацию. Подобный метод хранения сведений невероятно удобен и позволяет знающим людям сразу понять положение дел, не вдаваясь в подробности. Опытному архитектору требуется всего лишь один взгляд на условные обозначения, чтобы понять всю концепцию проекта.

Общепринятая система обозначений

Условные знаки, знаки-символы – это специальные изображения, которые показывают на чертеже, из какого материала выполнена та или иная часть дома или деталь проекта. Все подобные обозначения строго нормированы и являются общепринятыми, прошедшими обязательную государственную сертификацию и утвержденными соответствующими инстанциями.

Чтение документа

Понимать сложный строительный план в полной мере могут лишь специально обученные люди – архитекторы и проектировщики. Они не только много лет учатся составлять макеты зданий, но и получают навыки описания и чтения любого чертежа, под которым обычно подразумевают правильное понимание читающим всех нюансов плана, всех обозначений, сокращений и условных знаков, содержащихся в работе.

Обучение

Чтение чертежей для начинающих свой путь проектировщиков – довольно простая задача. Нужно лишь наизусть знать все условные обозначения и другую содержащуюся в плане информацию, которая понятна лишь узкому кругу лиц, прошедшему обучение по выбранной строительной специальности. В принципе, каждый может научиться легко и бегло читать строительные документы. Для этого нужно лишь разобраться в системе условных обозначений, научиться отличать материалы друг от друга, что позволит не спутать, скажем, песок с рифленой сталью. Просто необходимо старание и небольшая практика. И даже самый рассеянный человек сможет с легкостью читать чертежи.

Условные знаки

Строительный чертеж – довольно объемный документ, содержащий в себе большое количество важных деталей. Из-за огромного количества информации в нем не всегда хватает места даже для полного описания материалов. Поэтому был найден довольно простой выход. Непосредственно на листе, на котором изображен проект строящегося здания, все материалы, из которых оно возводится, изображены с помощью условных обозначений, каждое из них соответствует одному или нескольким типам материалов в зависимости от контекста.

Условное обозначение материалов на чертежах призвано не только показать расположение в структуре дома того или иного вещества, но и дать понятие о его свойствах, консистенции, состоянии.

Твердые материалы

Обозначение твердого сплава в строительной документации обычно представлено стандартным прямоугольником, внутри которого располагаются линии диагональной штриховки, выполненной сверху вниз, слева направо. Если внимательно присмотреться к срезу толстого куска железа, то можно с уверенностью говорить о схожести обозначения с внутренним содержимым материалов.

Пластмасса и ее производные обозначаются на чертеже простым прямоугольником, покрытым крестообразной диагональной штриховкой, по форме напоминающей пористую составляющую структуры любого соединения пластика.

Обозначение древесины на чертеже представляет собой прямоугольник, наполненный неровными волнообразными линиями, по форме похожими на вековые кольца древесного среза. Ассоциативные связи позволяют строителю быстро найти на чертеже части дома, выполненные из дерева благодаря схожести натуральной древесной фактуры с обозначением материала.

Жидкие материалы

Все жидкости имеют одно общее условное обозначение. В прямоугольнике располагается несколько элементов, состоящих из параллельных линий штриховки. Само изображение напоминает спокойное состояние воды.

Мягкие материалы

Обозначение материалов на чертежах в свое время требовало от создателей условных знаков немалого терпения и смекалки. Много попыток было предпринято классификаторами твердых и сыпучих веществ, пока не появилось единое руководство. Довольно легко было придумать обозначения таким материалам, как, например, рифленая сталь, изображаемая мелкой объемной сеточкой, а вот как быть с мягкими и сыпучими веществами? Выход был найден довольно быстро — по аналогии с другими типами материалов мягкие вещества изображали, взяв за основу их структуру. Например, гравий выглядит как прямоугольник, заполненный небольшими кругами. Условный знак глины представляет собой квадрат, содержащий в себе элементы, состоящие из пяти коротких параллельных линий.

Штриховка

Наклонные повторяющиеся линии в прямоугольниках, обозначающих структуру того или иного строительного материала, появились далеко не случайно. Дело в том, что различная густота или яркость штриховки обозначает консистенцию, твердость, тягучесть материала. Какое именно свойство отображают линии можно понять, проследив за их частотой и направлением штриха.

Штриховка на чертежах по ГОСТу описана в большом количестве документов, в которых трактуется каждый из вариантов закрашивания прямоугольника, обозначающего тот или иной строительный материал.

ГОСТ

Все, что так или иначе относится к сфере строительства, тщательно проверяется государственными органами и проходит обязательную сертификацию. Ей подлежат, как строительные материалы, инструменты, рабочие, выполняющие различные операции, так и непосредственно вся техническая и юридическая документация каждого из проектов. Помимо стандарта ГОСТ 2.306-68 «ЕСКД», составление чертежей подробно регламентировано Государственными стандартами единой системы конструкторской документации, а также Государственными стандартами системы проектной документации для строительства. Эти важные документы регламентируют единые правила создания, заполнения, оформления и презентации строительно-проектной документации.

Таким образом, графические обозначения материалов — это не просто похожие на вещества рисунки, а утвержденные ГОСТом знаки.

Как научиться правильно читать чертежи?

Если у вас случилась ситуация, что вам нужно быстро научиться правильно читать чертежи, то вам придется потратить на это некоторое время. Вы будете много читать литературы, часто ненужной, искать в Интернете разные учебники и так далее.

Если же вы хотите быстро этому обучиться, тогда вам нужен опытный инженер, которые непосредственно покажет, как с ними работать. Для некоторых будет достаточно ознакомится с ГОСТами, самоучителя «Черчения для чайников» и электронной версией составления чертежей. Но обладать хорошим пространственным воображением – это самое главное для правильного понимания чертежа, иначе никакой опыт и знания не дадут нужного результата.

Уметь читать чертежи нужно для таких профессий: бетонник, каменщик, сметчик, слесарь, иногда сварщик, монтажник и прочее. Чтобы правильно их читать, необходимо с ними работать непосредственно. Если вы не получили соответствующего образования по гражданскому или промышленному строительству, то вам нужно знать упрощения, условности, правила и стандарты, характерные именно для области, которая вас интересует (строительства дома или изготовление детали). Наш сайт предоставит вам общие правила:

• Если вы представили себе модель объекта или изделия, то сможете точно узнать ее точные размеры в чертеже.
• Проведите анализ чертежного рисунка. Именно представления формы детали или изделия помогает понять суть данных, которые были в него внесены. Но если не выходит воссоздать деталь целиком в вашем воображении, попробуйте разделить на части и представить их геометрическую форму.
• Ознакомьтесь с заглавной надписью на чертеже. Именно этот шаг позволит узнать, из чего изготовлена деталь, масштаб и название.
• Обозначения изображений, послужившие прообразом детали, представленной на чертеже.

Изучайте чертеж, это позволит узнать массу изделия, его размер и масштабы, количество деталей, которые нужны для его создания, также вы увидите изображенные там детали, а это позволит вам более точно представить конфигурацию изделия в готов виде, если учитывать все стандарты и необходимые требования.

Чтобы у вас в свободном доступе была информация по технологическим требованиям и стандартизации для вашей отрасли (изготовление конструкцій, деталей, строительство трубопровода, дома), необходимо иметь в личном пользовании учебник или справочник по черчению, который содержит эту информацию. Можете также распечатать информацию с Интернета, чтобы они были у вас под рукой.

Подведем итог: чтения чертежа необходимо начинать с ознакомления всех методов и правил нанесения на бумаге изделий различных размеров и форм. Запомнить стандарты и условные обозначения, которые нужны при правильном составлении чертежа.

Видео уроки

Основы рисования — Строительство

В этом уроке рисования мы рассмотрим одну из самых важных основ рисования. Это фундаментальное понятие называется «конструкцией».

Строительство относится к практике разбиения сложных объектов на основные формы. Затем художник соединяет эти основные формы вместе, чтобы сформировать более сложную форму объекта, который он хочет нарисовать.

Понимание концепции построения на чертеже

Мы можем сравнить процесс построения чертежа с процессом строительства дома.Дом нуждается в фундаменте и конструкции, прежде чем будут добавлены последние штрихи. Конечно, все, что мы видим, это отделка, но под ней существует сложная структура. Без несущей конструкции дом не устоит.

Нашим рисункам также нужна базовая структура. И, начав со структуры, мы можем сделать наши чертежи более точными.

Поиск основных форм

Первым шагом в построении является определение основных форм, из которых состоит наш объект. Это субъективный процесс. Вы можете видеть разные формы, чем кто-то другой, и это вполне приемлемо. Вы можете разбивать предметы любым удобным для вас способом. Но помните, простые фигуры легче рисовать и легче собирать, поэтому рекомендуется искать самые простые формы, если это возможно.

Давайте посмотрим, как это работает на трех разных примерах…

Пример 1 – Бутылка кетчупа

Начнем с очень простого примера — обычной бутылки кетчупа.Эта бутылка представлена ​​с прямого взгляда, поэтому наши формы будет легко различить.

Взгляните на бутылку и посмотрите, какие основные формы вы сможете выделить.

Самые простые фигуры — это пара прямоугольников. Эти формы легко увидеть, и с них можно начать. Но если мы посмотрим повнимательнее, то обнаружим, что можем еще больше разбить этот объект. Мы все еще можем использовать прямоугольники для этого.

После того, как мы нарисовали основные фигуры, мы можем нарисовать дополнительные элементы. Например, мы можем добавить небольшие диагонали внизу и вверху некоторых прямоугольников.

Мы также можем нарисовать этикетку, используя базовые формы.

Затем, когда у нас есть строительный чертеж, мы проводим контурные линии прямо поверх. При желании вы можете аккуратно стереть любую из оставшихся линий, чтобы очистить набросок.

Наш рисунок явно не является усовершенствованным или законченным рисунком, но общая форма на месте.Если бы мы захотели, мы могли бы завершить набросок, добавив штриховку или цвет, и уточнить его дальше.

Давайте посмотрим на другой пример…

Пример 2 – Обувь

Один из моих любимых предметов, которые я использую при обсуждении строительства, — это обувь. Обувь можно относительно легко разбить на основные формы, но формы немного отличаются друг от друга.

Давайте посмотрим, как нарисовать эту обувь с помощью основных фигур. Во-первых, взгляните на шоу и попробуйте выбрать несколько основных форм. Помните, что все мы видим вещи немного по-разному, поэтому формы, которые видите вы, могут отличаться от тех, что вижу я.

Когда я смотрю на ботинок, я вижу вот такие формы…

Сначала мы нарисуем основные формы, используя легкие схематичные линии. Может быть полезно нарисовать несколько свободных линий вместо того, чтобы пытаться нарисовать идеальные линии с помощью всего одной отметки. Помните, это всего лишь подложка. Никто не увидит линии, которые мы рисуем на этом этапе, пока мы рисуем их слегка и стираем все оставшиеся следы.

Когда наш свободный набросок готов, мы можем добавить контурные линии. И поскольку у нас есть хорошая основа, мы можем рисовать эти контурные линии с большей уверенностью.

Теперь давайте рассмотрим еще один пример…

Пример 3 – Птица

Далее мы рассмотрим объект немного сложнее — птицу. Несмотря на то, что этот предмет немного сложнее, мы все же можем разбить его на простые для рисования фигуры.

Начнем с головы, нарисовав простой овал.Оттуда мы можем нарисовать форму основной части тела, хвостового пера, ног и когтей, глаза и клюва.

Затем, как и в других примерах, мы можем добавить контурные линии сверху.

Опять же, наш набросок не является законченным рисунком, но это хорошее начало. Если бы мы захотели, мы могли бы добавить затенение, чтобы развить текстуру, и иллюзию формы, чтобы завершить рисунок.

Заключение

Построение — основной принцип рисования.Это помогает нам планировать предметы, которые мы хотим нарисовать, и обеспечивает основу для разработки остальной части изображения. Мало того, это также помогает обеспечить точность и увеличивает скорость рисования.

Чем больше вы практикуете этот навык, тем лучше вы будете разбирать объекты, которые рисуете. Довольно скоро вы будете видеть формы во всем.

Научитесь читать строительные и структурные чертежи как эксперт

Этот курс посвящен пониманию архитектурных, васту и структурных чертежей различных проектов с реальными фотографиями и видео

1) G+3 Жилой дом

3

Содержание-

Схема основания и детали армирования основания

Схема расположения колонн и детали армирования колонн,

Схема цокольной балки и детали армирования

Все структурные чертежи первого этажа, 1-го этажа, 2-го этажа, 3-го этажа и деталей армирования террасы .

Научитесь планировать жилое здание G+3 с помощью концепций васту и теории.

В этом разделе также объясняется, как следует планировать здание с помощью чертежа Auto cad с учетом принципов Васту.

2) G + 2 Hostel Building

Содержание —

Содержание —

Макет для подкрепления и подкрепления подкрепления

Макет для колонны и подкрепления колонны

Плинтус. Макет и подкрепление балка

Все структурные чертежи на первом этаже, 1 этаж , Детали армирования пола 2 этажа.

Объяснение деталей лестницы и деталей армирования (показано практическое видео)

Объяснение электрических чертежей здания общежития G+2

Детали перекрытий и детали лестницы описаны в видеороликах с практическим подходом и реальными объектами с их объяснением.

3) G + 2 House Constate

Содержание-

Напорные макеты и подкрепления подкрепления

Макет для колонны и колонны Сведения о подкреплении

Плинтусные макеты и подкрепление

Все структурные чертежи на первом этаже, 1-й Этаж, детали армирования 2-го этажа.

Подробнее о лестнице и подкрепления детали армирования объяснены

4) G + 1 План дома в соответствии с VASTU

Содержание —

макета и подкрепления носителей

Расположение столбцов и подкреплений

Плинтусные балки.

Опалубка первого этажа, детали балки и перекрытия

6) Промышленное здание площадью 35 000 кв. м со стальными конструкциями

Содержание-

План расположения

Заводская планировка стальной конструкции этажа и основания 900 Офисное здание 9003 1st0 Данные поставок и пьедестал Подробнее

Плинтус Сведения об пучке

Beam & Slab Детали

Beam & Tolab Rable

Подземный резервуар для воды, STRED и утилита

7) Разные темы

a) Канализационные и сантехнические чертежи

B) Флаг Чертеж фундамента столба

c) Ливневая канализация и коробчатая водопропускная труба Чертежи

d) Чертежи конструкции PEB и анкерных болтов

Чтение чертежей в строительстве из строительных знаний.

сеть

СТРОИТЕЛЬНЫЕ ЗНАНИЯ >> ОБЩИЕ ТЕХНИЧЕСКИЕ ЗНАНИЯ >>

ЧТЕНИЕ ЧЕРТЕЖЕЙ

1. Как научиться читать чертежи?
2. Почему я должен думать «План, Фасад и Разрез»?
3. Что такое архитектурный масштаб?
4. Что такое инженерная шкала?
5. Почему следует читать спецификации?
6. Почему не все чертежи САПР выполняются в 3D?
7.Какие общедоступные документы доступны для дальнейшего Изучать?
8. Хитрости торговли и практические правила чтения чертежей:

Как научиться читать чертежи?

Моя школьная физика говорила языком науки это математика. Поскольку я никогда не говорил на этом языке слишком хорошо, я не во многом ученый. Однако я был эффективным подрядчиком и выучил язык строительства: чертежи.Мы общаемся по работе трейлеры, указывая на значимые участки чертежей. Мы делаем наброски, часто довольно грубые, чтобы показать, что мы пытаемся сказать.

 В короче, если хочешь продвинуться в строительстве, учись читать чертежи ну и сделать наброски. Это простой язык для изучения (я самый незрячий человек, которого я знаю, и я научился этому), но это требует некоторого изучение.

Итак, как научиться читать чертежи? Это немного похоже на поедание слонов.Вы можете спросить меня: «Как ты ешь слона?» Ответ, конечно же, «По кусочку за раз».

Начинающие читатели чертежей просматривают всю страницу со словами, линиями и странные символы и ошеломлены. Это легко в этот момент для вашего мозг отключается, а вы просто говорите: «Я не умею читать чертежи». если ты пытался прочитать целую страницу слов одновременно, вы не могли что либо. Вам просто нужно успокоиться, начать с одного угла и начать выяснить, что вы можете узнать из плана.Основное отличие между чертежом и страницей текста состоит в том, что вы знаете, что нужно начинать с верхний левый угол на странице текста, затем слева направо до низа страницы. В чертежах нет места, с которого нужно начинать.

Итак, с чего начать?

Почему я должен думать «План, Фасад и Разрез?»

Самое основное понятие о чтении чертежей и то, что нужно сохранить в уме, независимо от того, насколько хорошо вы читаете чертежи, это «Планируйте, Фасад и разрез».Ваша первая мысль при взгляде на рисунок должна быть, «Это план, фасад или разрез?» Сначала несколько быстрых определений:

1. План: вид объекта вниз, обычно горизонтальная плоскость, срезанная на высоте 30 дюймов над полом.
2. Высота: вид сбоку на объект, обычно с север, запад, юг или восток.
3. Сечение: сквозной вид объекта, обычно воображаемый вид, который показывает, как что-то будет построено.

Когда я стою в трейлере с работой, и мы пытаемся решить некоторые проблема, и кто-то начинает рисовать эскиз, мой первый вопрос почти всегда звучит так: «Вы рисуете вид сверху, вид сбоку или вид в разрезе?» Я знаю, что многие люди не задают этот вопрос и часто просто смотрят на строчки. на бумаге, не имея представления о том, что пытается изобразить скетчер. передавать. Научитесь сначала задавать этот вопрос, независимо от того, смотрите ли вы на новый набор чертежей или эскиз, сделанный другом.

Остальная информация ниже поможет вам понять некоторые другие специфические аспекты понимания чертежей. Самая важная вещь помнить, однако, означает просто делать одно дело за раз. Не пытайтесь понять все сразу, никто не может этого сделать, поэтому вы не сможете либо. Найдите время, расслабьтесь, посмотрите на каждый символ и слово и попробуйте чтобы понять для чего он. Почти все на чертеже там для какой-то цели, так что просто медленно пройдитесь по символам и словам, получить их цель в вашей голове.

Я часто просматриваю новый набор чертежей по проекту с желтым маркер, читающий и выделяющий каждое слово, число или символ. Когда Я выделил весь лист, у меня есть довольно четкое представление о том, что дизайнер и чертежник пытались передать.





Что такое архитектурный масштаб?

Мы используем масштаб архитектора, когда размеры или размеры должны быть выражается в футах и ​​дюймах. Итак, градации по шкале архитектора следующие:

1. 1/8 дюйма = 1 фут
2. 1/4 дюйма = 1 фут
3. 1/2 дюйма = 1 фут
4. 1″ = 1′
5. 3/8 дюйма = 1 фут
6. 3/4 дюйма = 1 фут
7. 1 1/2 дюйма = 1 фут
8. 3″ = 1′
9. 3/32 дюйма = 1 фут
10. 3/16 дюйма = 1 фут
11. Обычная дюймовая шкала с делениями до 16-й доли дюйма



Что такое инженерные весы?

Мы используем инженерную шкалу, когда размеры указаны в футах и десятичных долей фута, или когда коэффициент масштаба кратен 10.Так на шкале инженера дюйм разбит на 10, 20, 30, 40, 50 и 60. градации.



Почему следует читать спецификации?

Самая скучная часть строительного надзора может быть чтение спецификаций и Общие условия. Поэтому многие люди просто не делают этого. Они делают это решение легко, но последствия могут быть огромными. Слишком много раз Профессионалы в области дизайна прячут маленькие бомбы замедленного действия в спецификациях или спецификациях. Условия, которые становятся важными по мере продвижения проекта.

Возможно, это веха в расписании, которая должна быть достигнута определенная дата. Или требование никогда не работать до 8 утра или в выходные. Иногда требования к очистке проекта могут быть весьма отличается от того, что может иметь для вас смысл, но таковы правила для этот проект.

Таким образом, в начале проекта прораб должен получить свою собственную копию всех проектных документов и прочитать их.Проделав это на паре проектов, вы узнаете, на что способны. пролистнуть и что требует более пристального внимания. Не просто сдуть хотя бы эта обязанность.

Спецификации проекта, общие условия, особые условия и Контракты на строительство составляют правила для проекта. Это легче выиграть игру, когда вы знаете правила.

Почему не все чертежи САПР выполняются в 3D?

Чертежи традиционно рисовались как двухмерные (2D) чертежи. Архитекторы и инженеры рисовали в 2D, потому что 3D было слишком сложно. Когда Системы автоматизированного проектирования (САПР) стали популярными в 1980-х и 1990-х годах. предполагалось, что большинство рисунков теперь будут рисоваться в 3D. Но это не так. Вещи имеют тенденцию к медленным изменениям в сфере проектирования и строительства. То типичный набор планов, производимых сегодня, не сильно отличается от планов произведенные поколения назад.

Так почему же большинство проектов не разрабатываются в 3D? Я считаю, что большинство Дизайн Профессионалы умеют создавать 2D-чертежи, но часто не понять детали того, как подрядчики строят здания.Как молодой Профессиональный дизайнер, работающий в дизайн-бюро, я знаю, что не работал.

Таким образом, сложность создания 3D-чертежей требует на самом деле зная, как проект будет построен. Уровень понимание должно быть намного выше для рисовальщика. Технология работает, но кривая обучения для профессионалов дизайна крутая. На с другой стороны, многие владельцы пытаются ограничить свои затраты на проектирование и не чувствую, что 3D-чертежи добавят достаточно ценности, чтобы покрыть стоимость производства документов.

Текущее положение дел таково, что большинство проектов строится на 2D рисунки. Однако более сложные проекты все чаще используют 3D для архитектурные, структурные, механические и электрические. Пожалуй, основной Преимуществом 3D является функция сбоя. Смоделировав все элементы, сотни столкновений между балками, колоннами, воздуховодами, трубами и множеством другие особенности здания могут быть определены во время проектирования, а затем решается в офисе, а не в полевых условиях, когда бригады стоят и ожидающий.

Будущее будет за 3D… только не ясно, как долго оно будет взять для нас, чтобы добраться туда.

Какие общедоступные документы доступны для дальнейшего изучения?

Министерство армии США Руководство по столярному делу отлично справляется со своей задачей. в первых трех главах объясняются основные чертежи, конструкция планирование и ведомости материалов. Если вы несколько новичок в строительстве, найдите время и ознакомьтесь с этим превосходным ресурсом.Официальное название — US Army FM 5-426.

ВМС США произвели Курс Blueprint Reading and Sketching, который содержит 200 страниц хорошего базовая инструкция. Техническое название курса NAVEDTRA 14040. Май 1994 г. Ниже я добавил несколько полезных абзацев.

Строительный проект можно условно разделить на две основные фазы: этап проектирования и этап строительства. Во-первых, архитектор задумал здание, корабль или самолет в его или ее уме, затем записывает концепции на бумаге в виде презентационных рисунков, которые обычно нарисованы в перспективе с использованием изобразительных приемов рисования.Далее, архитектор и инженер работают вместе, чтобы выбрать материалы и методы строительства. Инженер определяет нагрузки на поддерживающие структурные элементы будут нести и прочность, которую должен иметь каждый элемент нести нагрузки. Он или она также проектирует механические системы таких как системы отопления, освещения и водопровода. Конец результатом является подготовка архитектурного и инженерного проекта эскизы, которыми будут руководствоваться чертежники, подготавливающие конструкцию рисунки.Эти строительные чертежи, а также спецификации являются главные источники информации для контролеров и мастеров, которые несут вне строительства.

ОБЩИЕ ПЛАНЫ
Общие планы содержат информацию о размерах, материале и состав всех основных членов структуры, их относительная положение и способ подключения, а также крепление другие части конструкции. Номер генплана поставляемых чертежей определяется такими факторами, как размер и характер конструкции и сложность операций.Общие планы состоят из видов в плане, фасадов и разрезов. конструкции и ее различных частей. Количество информации требуется определяет количество и расположение секций и высоты.

ИЗГОТОВИТЕЛЬНЫЕ ЧЕРТЕЖИ
Производственные чертежи или заводские чертежи содержат необходимые информация о размерах, форме, материале и условиях для связи и вложения для каждого члена. Эта информация достаточно подробно, чтобы можно было заказать материал для члена касается и его изготовления в цеху или во дворе.Компонент части элементов показаны на чертеже изготовления, как а также размеры и монтажные метки.

МОНТАЖНЫЕ ЧЕРТЕЖИ
Монтажные чертежи или монтажные схемы показывают расположение и положение различных элементов в готовой конструкции. Они особенно полезны для персонала, выполняющего монтаж в поле. Например, монтажные чертежи обеспечивают примерный вес тяжелых предметов, количество предметов и другие полезные данные.

ЛЮБОВНЫЕ ЧЕРТЕЖИ
Термин «опалубка» относится к временным опорам из дерева или стали, которые иногда требуются при возведении сложных или важных сооружений. Когда фальшивая работа требуется на продуманный масштаб, рисунки, похожие на общие и детализированные уже описанные чертежи могут быть предоставлены для руководства строительство. Для простых ложных работ достаточно полевых зарисовок. это необходимо.

СТРОИТЕЛЬНЫЕ ПЛАНЫ
Строительные чертежи – это те чертежи, в которых как можно больше строительных информация по возможности представляется графически или с помощью фотографий.Большинство строительных чертежей состоят из орфографических Просмотры. Общие чертежи состоят из планов и фасадов, нанесенных на относительно небольшие масштабы. Детальные чертежи состоят из разрезов и детали нарисованы в относительно крупном масштабе; мы обсудим подробное рисование более подробно позже в этой главе. План вид — это вид объекта или области, как он выглядел бы, если бы проецируется на горизонтальную плоскость, проходящую через или удерживаемую над площадь объекта.Наиболее распространенными планами строительства являются земельные участки. планы (также называемые планами участка), планы фундамента, планы этажей, и составление планов. О каждом из них мы поговорим далее абзацы. На плане участка показаны контуры, границы, дороги, инженерные коммуникации, деревья, сооружения и другие важные физические особенности структур на своих сайтах. Расположение предлагаемые структуры обозначены соответствующими контурами или Планировка этажей.Например, на участке могут быть расположены углы предлагаемая структура на заданном расстоянии от эталона или базы линия. Поскольку эталонная или базовая линия может располагаться в участок, план участка содержит важные данные для тех, кто будет проложить линии застройки. Сюжет также может иметь контурные линии которые показывают высоты существующей и предполагаемой земли поверхностей и может предоставить необходимые данные для грейдеров и экскаваторы.План фундамента (рис. 7-9) представляет собой вид сверху конструкция, спроецированная на воображаемую горизонтальную плоскость, проходящую на уровне вершин фундаментов. Обрамление на планах показаны размерные числа и расположение структурных элементы в деревянном каркасном строительстве. План каркаса стены содержит информацию для шпилек, угловых стоек, раскосы, пороги, пластины и другие элементы конструкции в стены. Так как это вид на вертикальную плоскость, каркас стены план не является планом в строгом техническом смысле. Однако практика называть это планом стала общей традицией. А план каркаса крыши дает аналогичную информацию в отношении стропила, коньки, прогоны и другие конструктивные элементы в крыша. План инженерных сетей — это план этажа, на котором показано расположение отопительные, электрические, водопроводные и другие инженерные системы. Полезность планы используются в основном рейтингами, ответственными за утилиты, и не менее важны для строителя.Большинство инженерные коммуникации требуют оставлять отверстия в стенах, полов и крыш для ввода или установки инженерных сетей Особенности. Строитель, который кладет бетонную фундаментную стену должны изучить планы инженерных сетей, чтобы определить количество, размеры и места отверстий, которые он или она должны оставить для коммунальных услуг.

ВЫСОТЫ
Фасады показывают переднюю, заднюю и боковые части конструкции. проецируются на вертикальные плоскости, параллельные плоскостям стороны.Высоты дать вам ряд важных вертикальных измерений, таких как перпендикулярное расстояние от чистового пола до верха стропильной плиты и от чистового пола до верха двери и оконные готовые проемы. Они также показывают места и символы дверей и окон. Тем не менее, размеры оконные створки, размеры и характер перемычек обычно указывается в расписании окон.

ВИДЫ РАЗРЕЗА
Вид в разрезе — это вид в поперечном сечении.Термин ограничивается видами поперечных сечений. разрезают вертикальными плоскостями. План этажа или план фундамента, разрезанный на горизонтальная плоскость, разрез, а также вид в плане, но это редко называют разделом. Наиболее важными разделами являются секции стены. Начиная снизу, вы узнаете, что фундамент будет бетон, 1 фут 8 дюймов в ширину и 10 дюймов в высоту. Вертикаль расстояние до нижней части фундамента ниже уровня FIN GRADE (завершенное отметка или уровень готовой земной поверхности вокруг дома) варьируется – это означает, что она будет зависеть от почво- мощности на конкретном участке.Фундаментная стена будет состоят из 12-дюймовых бетонных блоков (CMU) с центром на опора. Двенадцатидюймовые блоки будут расширяться до неопределенного расстояние ниже уровня земли, где 4-дюймовая кирпичная облицовка (размер указан в середине стены) начинается. Над линией г. нижней части облицовки, очевидно, что 8-дюймовый вместо В фундаментной стене будут использованы 12-дюймовые блоки. Здание надземная стена будет состоять из облицовочного яруса из 4-дюймового кирпича, поддержан поддерживающим ярусом из 4-дюймовых шлакоблоков.Пол балки состоят из 2 на 8, размещенных на 16 дюймов OC и будут закреплен на 2 на 4 подоконниках, прикрепленных болтами к верхней части фундамента стена. Каждая третья балка будет дополнительно закреплена 2 на 1/4 ленточный анкер, встроенный в опорный ярус шлакоблока стена здания. Напольное покрытие будет состоят из деревянного пола на деревянном основании. Внутри стены будут отделаны штукатуркой на планке (кроме кирпичной, который будет с планкой или без нее, как указано в 7-16).Минимум 2 вертикальных фута пространства для обхода будут простираться ниже днища из лаг пола. Средняя часть стены дает аналогичную информацию для аналогичного здания, построенного с деревянными стенами и двустворчатым окном. Третья стена раздел дает вам аналогичную информацию для аналогичное здание со стальным каркасом, створкой окна, бетонный пол, отделан асфальтовой плиткой.

ДЕТАЛИ
Детальные чертежи выполняются в большем масштабе, чем общие чертежи, и они показывают функции, которые вообще не появляются или появляются слишком в мелком масштабе, на общих чертежах.Секции стены детали, а также разрезы, так как они рисуются на значительно большего масштаба, чем планы и фасады. Обрамление детали на дверях, окнах и карнизах, которые наиболее общие типы деталей, почти всегда показаны в разделах. Подробности включаются всякий раз, когда информация, приведенная в планы, фасады и разрезы стен недостаточно «подробно», чтобы направлять мастеров в работе.

ХАРАКТЕРИСТИКИ
Строительные чертежи содержат как можно больше информации о структура, которую можно представить графически.Много информации можно представить таким образом, но есть больше информации, которая строительный мастер должен иметь то, что не приспособлено к графическая форма представления. Информация такого рода включает критерии качества материалов (например, максимальный количество заполнителя на мешок цемента), указанные нормы качество изготовления, предписанные методы строительства и так далее. Когда есть несоответствие между чертежами и спецификации, всегда используйте спецификации как авторитет.Этот вид информации представлен в виде списка письменных спецификации, известные как спецификации. Список Спецификации обычно начинаются с раздела, посвященного общим условия. Этот раздел начинается с общего описания здания, включая тип фундамента, типы окон, характер кадрирования, устанавливаемые утилиты и т.д. А далее следует список определений терминов, используемых в спецификациях, сопровождаемые определенными обычными заявлениями об ответственности и соблюдение определенных условий на рабочем месте.

Хитрости торговли и практические правила для чертежей Чтение:

1. Думайте «План, Фасад или Разрез», когда смотрите на любой чертеж.
2. Ознакомьтесь со спецификациями проекта, общими условиями, специальными Условия и контракты на строительство в начале любого проекта.

Сертификат чтения чертежей — Введение

Изучите основы чтения чертежей

О классе

Этот вводный курс обеспечивает базовый уровень знаний в чтении и понимании архитектурных и строительных чертежей. Этот курс предназначен для настоящих новичков, так как он обеспечит тщательное изучение основных понятий, необходимых для чтения и понимания строительных чертежей. Концепции и теории, охватываемые этим курсом, будут включать, помимо прочего: орфографическую проекцию; планы, фасады, разрезы и детали; символы, линия, размеры и обозначения; архитектурные и инженерные весы; архитектурные, строительные и инженерные чертежи. Участники получат Сертификат об окончании Университета Пейс.

У вас уже есть опыт чтения чертежей? Узнайте больше о наших занятиях по чтению строительных чертежей для среднего и продвинутого уровня.

Темы программы

• Понимание архитектурных и инженерных масштабов, чертежей с размерами и площадями
• Понимать различные типы чертежей и их использование
• Понимать различия между планом этажа, разрезом и фасадом, а также как читать конкретные элементы каждого макета
• Понимать концепцию орфографической проекции и ее использование при чтении и разработке чертежей
• Понимать, как использовать символы, обозначения, сокращения и спецификации материалов
• Иметь опыт чтения чертежей с указанием размеров, отделки и деталей
• Понимать в общих чертах процесс проектирования и роль специалистов по дизайну
• Уметь находить торговую информацию с помощью чертежей
• Уметь отвечать на основные вопросы по строительству, связанные с планировкой и установкой
• Уметь определять элементарные проблемы или недостатки чертежей

Познакомьтесь с инструктором

Майкл Нэш

Майкл Нэш — высококвалифицированный специалист в области проектирования и строительства с более чем 40-летним опытом реализации промышленных и коммерческих проектов. Г-н Нэш руководил многопрофильными инженерными и строительными группами, внедряющими рентабельные электростанции, энергетические услуги, распределенную генерацию и новые технологические проекты на объектах заказчиков.

Джон Дельфино-младший

Джон Дельфино-младший доц. IALD работает дизайнером по свету в компании Available Light, где он проектирует освещение для архитектуры и музейных экспонатов. Джон получил степень магистра театрального дизайна со специализацией в области освещения в CalArts, где он учился у художника по свету Энн Милителло и работал в Visual Terrain.

Строительный чертеж — Проектирование зданий

Строительный чертеж – это общий термин, используемый для чертежей, которые составляют часть производственной информации, которая включается в тендерную документацию, а затем в контрактную документацию на строительные работы. Это означает, что они имеют юридическое значение и являются частью соглашения между работодателем и подрядчиком.

Основная цель строительных чертежей — предоставить графическое представление того, что должно быть построено. Строительные чертежи должны быть краткими и согласованными во избежание, по возможности, двусмысленности и путаницы. Задержки и недоразумения можно свести к минимуму, правильно согласовывая чертежи. Дополнительные сведения см. в разделе Управление документами.

Спецификации содержат подробные сведения о материалах, стандартах, методах и т. д., необходимых для выполнения работ. Строительные чертежи обеспечивают графическое представление с указанием расположения компонентов, деталей, размеров и т. д.Иногда они могут содержать часть информации, изложенной в спецификациях, но этого следует по возможности избегать, ссылаясь на спецификации, а не дублируя информацию. Там, где есть пересечение, необходимо позаботиться о том, чтобы обеспечить надлежащую координацию, чтобы не было путаницы. Если есть несоответствие между ними, спецификации будут иметь приоритет над чертежами.

Полный набор из строительных чертежей , как правило, включает в себя планы этажей, фасады, разрезы и подробные чертежи, которые вместе дают полное представление о здании.Во многих проектах каждая крупная сделка будет иметь отдельные торговые чертежи, например. электрика, сантехника и так далее.

Строительные чертежи могут быть подготовлены вручную, но чаще всего они готовятся с использованием программного обеспечения для автоматизированного проектирования (САПР) (или автоматизированного черчения).

Совсем недавно использование информационного моделирования зданий (программное обеспечение) позволило создать виртуальную модель строительства 1:1 (VCM), содержащую информацию, позволяющую производить, устанавливать или строить все объекты в модели.

См. также: Виды чертежей для проектирования зданий.

Чтение чертежей | JLC Онлайн

Чертежи — это полный набор чертежей, показывающих, как дизайнер хочет, чтобы здание выглядело. Эти чертежи сделаны в точном «масштабе» (соотношение размеров; длина линии на чертеже равна пропорциональной длине здания) и включают размеры, а также множество деталей по выбору материалов и направлениям установки. Строительные чертежи сначала назывались чертежами, потому что в 19 веке процесс воспроизведения нескольких копий набора чертежей показывал контур и размеры здания белым цветом на синем фоне — процесс, который продолжал использоваться и в 20 веке.В наши дни чертежи редко содержат даже синие чернила, но это название по-прежнему используется для набора чертежей, которые представляют собой подробную карту, которой должен следовать строитель, воплощая видение дизайнера в реальность.

В зависимости от сложности проекта и требований местного строительного департамента чертежи могут варьироваться от пары простых листов, отражающих минимальные требования кода, до толстой пачки документов, в которых излагаются все строительные решения вплоть до чертежей шкафа. .

В этой статье мы показываем только несколько страниц полного комплекта строительных чертежей. Цель здесь состоит в том, чтобы предоставить плотникам и другим торговцам краткое введение в то, как начать ориентироваться в наборе строительных чертежей. Мы надеемся, что это поможет молодым работникам узнать, как учиться и лучше понять свои сферы деятельности, и, в более широком смысле, будет способствовать лучшему общению между строителями и дизайнерами.

Архитектурные и структурные страницы

Большинство планов разбивается несколькими способами.Одним из наиболее важных для плотников является различие между «архитектурными» и «конструктивными» деталями. Архитектурные детали показывают такие вещи, как размеры комнаты, расположение светильников, расположение окон и дверей и отделочные материалы. Плотники используют размеры на архитектурных листах для разметки каркаса стен и для проверки, например, того, что балка пола не находится там, где должен проходить слив туалета. Архитектурные страницы плана обычно обозначаются буквой «А», за которой следует номер страницы.

Страницы со структурными элементами показывают расположение и размеры важных деталей, таких как фундаменты, фундаментные стены, столбы и балки, и эти страницы отмечены буквой «S» и номером страницы. В крупных проектах также могут быть страницы для подрядчиков по электрике, сантехнике и механике.

Фасады и карта плана проекта

Обычно на первых нескольких страницах комплекта чертежей показаны «фасады» — виды вертикальных плоскостей здания, если смотреть с одного направления. Они показывают вам, как выглядит вертикальная плоскость, когда вы смотрите прямо на готовое здание спереди, сбоку или сзади.Фасады обеспечивают краткий обзор того, что вы собираетесь построить. В большинстве случаев они предназначены только для экстерьера, чтобы показать материалы сайдинга, внешнюю отделку, окончательный сорт, относительную высоту полов и карнизов, а также расположение окон и дверей. Если дизайнер намеревается совместить оконные и дверные проемы, это будет показано здесь. Тем не менее, планы домов более высокого класса с большим количеством внутренней отделки могут также включать внутренние фасады. Внутренние возвышения особенно полезны в таких областях, как кухни и ванные комнаты, где много шкафов и других встроенных шкафов.

Вид сверху. Поскольку чертежи являются двухмерными, фасады не показывают, как различные фасады здания могут соотноситься друг с другом. Например, вы не можете сказать, как далеко от передней части дома находится подъезд к гаражу. Чтобы увидеть эти различия, требуется представление «в плане».

Вид в плане похож на дорожную карту, где вы смотрите на географию этого дома. Каждый уровень дома будет иметь как минимум собственную страницу в плане, показывающую размеры всех стен и постоянных приспособлений, таких как двери, окна, ванны и туалеты, а также базовую планировку кухни.В большинстве планов будут указаны размеры каждой стены и проема, а также центральное расположение всех этих приспособлений. Помимо иллюстрации расположения стен и перегородок, виды в плане ссылаются на другие листы в наборе чертежей, используя различные символы для обозначения разрезов, внутренних и внешних фасадов, а также расписаний окон и дверей.

Планы этажей обычно находятся в начале комплекта чертежей. Помимо отображения расположения стен и размеров, планы этажей содержат информацию, которая часто ссылается на другие листы в наборе чертежей.Различные символы используются для обозначения разрезов секций, внутренних и внешних фасадов, а также расположения окон и дверей.

Нажмите, чтобы увеличить

Планы реконструкции. Для проектов реконструкции в планах будет указано, какие части дома являются частью пристройки, какие существующие области подлежат реконструкции, какие области необходимо снести (иногда это указывается в отдельном плане сноса), а какие области подлежат остаться в покое.

Каркасные чертежи. Особенно полезны для плотников планы каркаса, которые, если они включены, обычно снимаются на отдельных листах, которые рисуются инженером-строителем или лицензированным архитектором и показывают расположение и размер (и межцентровое расстояние) балок, стропил, балки (коньки и ендовы), оконные и дверные перемычки и колонны. Если не указано иное, размеры каркаса на планах обычно указываются от пластины к пластине до нанесения какой-либо обшивки или гипсокартона.

При разметке проемов всегда рекомендуется сверять размеры на виде сверху с указанными производителями дверей или окон размерами проемов.Если есть несоответствие, производитель обычно прав, но вы все равно должны поставить в известность дизайнера о ситуации.

Хороший набор чертежей включает планировку всех балок и стропил и может включать 3D-результаты для моделирования сложного каркаса. Однако во многих случаях в планах указывается только расстояние, а остальное не учитывается плотником. Когда этим занимаетесь вы, внимательно изучите все разделы и соответствующие листы. Вы можете не думать, что плотнику нужно знать местонахождение, скажем, туалета, пока вас не вызовут обратно, чтобы переместить балку, которая находится именно в том месте, где сантехник должен провести сливную линию для этого туалета.Раннее выявление несоответствий может иметь большое значение для обеспечения бесперебойной работы.

Нажмите, чтобы увеличить

На частичном листе «А-2.1» показана северная отметка (или «Отметка 1»). Внешние отметки указывают сайдинг, внешнюю отделку, кровлю и проходы через крышу, а также класс отделки, относительную высоту полов и карнизов, а также расположение окон и дверей.

Нажмите, чтобы увеличить

На частичном листе «А-3.1» показана секция здания (или «Секция 2»).Секция позволяет вам видеть сквозь здание и отображать важную информацию для строителя. Обратите внимание, где в здании взята секция, в какую сторону она «смотрит», является ли она прямой или смещенной, и какую информацию она предназначена для отображения.

Разрезы помогут вам заглянуть внутрь

Для простого проекта фасады и виды в плане могут быть всем, что нужно опытному плотнику. Немногие проекты настолько просты, и обычно включается третий способ видения. Этот вид, называемый «разрезом», прорезает стену, пол или крышу, чтобы предоставить информацию о размере материала или установке, которую невозможно получить иначе.

Разрезы обозначаются линиями через планы в соответствующей области и помечаются на виде фасада буквенно-цифровой ссылкой, например A1 или S3. Разделы преднамеренно включены в набор чертежей больше, чем любой другой тип чертежа, чтобы отображать важную информацию для строителя. Внимательно изучите их. Обратите внимание, где в здании взята секция, в какую сторону она «смотрит», является ли она прямой или смещенной, и какую информацию она предназначена для отображения.

Нажмите, чтобы увеличить

Частичный лист «А-1.4» показан план крыши. На плане крыши отмечаются все проходы, такие как дымоходы, вентиляционные трубы и световые люки, а также различные скаты крыши и их пересечение.

Нажмите, чтобы увеличить

На частичном листе «S-1.3» показан план несущей конструкции крыши. Примечания, касающиеся расстояния между крепежными элементами по центру и спецификаций крепежных элементов, являются типичными. Для этой реконструкции и дополнения каркас крыши, коньки, долины, балки и перемычки накладываются на «призрачный» план второго этажа.

Примечания и графики Предоставление подробностей

Фасады, виды в плане и разрезы наглядны, но они не рассказывают всей истории. Иногда не нужно рассказывать всю историю. Например, если вы разработчик спецификаций, дизайнеру не нужно указывать вам, какую строку окон использовать. Вы или владелец можете сделать этот звонок. Проектировщику необходимо указать только приблизительные параметры, которые информируют рецензента плана в строительном отделе о том, что окна будут соответствовать соответствующим нормам.

Но для любой сборки, на которую заключен контракт, планы обычно включаются в контракт посредством ссылки. Это означает, что в планах будут указаны детали, такие как марки окон и дверей, размеры и модели, в письменных разделах, помеченных как примечания или расписания. Примечания часто кажутся шаблонными, с такими фразами, как «Все работы выполняются в соответствии с версией Международного жилищного кодекса, действующей в этой юрисдикции на момент строительства». Другие примечания содержат полезную информацию о допусках и ожиданиях.Например, в отношении внешней отделки и сайдинга вы можете увидеть «Плотник должен загрунтовать все свежие срезы перед установкой». Это то, что вы хотите знать, прежде чем предлагать работу.

Нажмите, чтобы увеличить

На частичном листе «A-9.1» показана 3D-модель, созданная с помощью программного обеспечения САПР BIM (информационное моделирование здания), которое помогает строителям определить компоненты каркаса крыши, необходимые для этой реконструкции и дополнения. Сборки крыши и стен, показанные в разделе справа, дают подробное описание слоев от внутреннего до внешнего и включают подробные сведения о производительности, включая общее значение R.

Проверить информацию. Обычно формулировка гласит: «Генеральный подрядчик должен проверить все размеры и сообщить о несоответствиях архитектору, прежде чем продолжить». Хотя это звучит как шаблон, это также защищает обе стороны. Если архитектор ошибается в пролете, а подрядчик не сообщает ему или ей, то ответственность ложится на подрядчика. Сообщите дизайнеру (и задокументируйте это, используя электронную почту или ведя подробные записи разговоров), и вы, подрядчик, избежите этой вины.

Примечания и графики также будут включать такие детали, как типы кровли и сайдинга, графики забивания гвоздей, тип и глубину изоляции, а в некоторых случаях — ванную и кухонную сантехнику и освещение. Тем не менее, во многих случаях детали крепления не учитываются в ходе строительства. Расположение деталей часто указывается на плане буквами, заключенными в маленький шестиугольник, которые относятся к конкретным примечаниям.

Когда в проекте используются запатентованные продукты, такие как каркасная фурнитура или инженерные балки, примечания часто включают только основы установки.Строитель должен проверить детали, изучив инструкции производителя. Это указывает на то, что, вероятно, важнее всего иметь в виду при чтении планов, а именно не гадать. Если вы не уверены, уточните детали у дизайнера или производителя продукта. Им гораздо лучше владеть ситуацией, чем вам догадываться о ней. Как только вы это сделаете, вы станете его владельцем.

Нажмите, чтобы увеличить

Частичный лист «S-3.0» показывает детали каркаса и примечания инженера-строителя.На структурных чертежах показаны различные детали соединений и подшипников, а также отмечены критерии проектирования, такие как динамическая, снеговая и ветровая нагрузки. Здесь «примечания по дереву» предоставляют расширенную информацию, касающуюся обшивки, инженерных пиломатериалов и требований к креплению.

Все чертежи взяты из оригинальных чертежей Kaplan Thompson Architects. Ответственность за все ошибки и упущения несет JLC . Предназначено только для иллюстративных целей.

Программное обеспечение для управления строительными проектами: 5 типов чертежей

Строительный чертеж или план иллюстрируют, что вы будете строить и как будет выглядеть готовый продукт, когда вы его закончите, но существуют разные типы используемых строительных чертежей. Виды чертежей, такие как чертежи, планы, рабочие чертежи, довольно запутаны. Как и в случае с любым сложным документом, для расшифровки различных типов коммерческих строительных чертежей требуются специальные навыки.



В этой статье я расскажу о ряде строительных чертежей, используемых в коммерческом строительстве, в том числе о примерах и о том, почему ваша специализированная подрядная фирма, если она еще этого не сделала, соединит свой проектный отдел со строительной группой (офисной и полевой) для улучшенное управление документами и реализация проектов.Это объединение умов (например, отделов) в вашей строительной фирме с использованием легко интегрируемых лучших в своем классе технологий существенно повлияет на ее ключевые бизнес-факторы — повышение производительности, нормы прибыли и снижение эксплуатационных расходов и рисков судебных исков.



Ниже приведены различные типы строительных чертежей.





1 Архитектурные чертежи:

Это один из видов строительных чертежей. Он обеспечивает полный обзор здания. Существует несколько программ проектирования, но ничто так не может дать архитекторам и дизайнерам более точный пример, как 3D- и 2D-моделирование, чтобы сформулировать конечный продукт, необходимый для создания субподрядчиками.

Архитектурный чертеж – это техническое изображение здания (или строительного проекта), подпадающее под классификацию архитектуры. Исторически сложилось так, что архитектурные чертежи делались тушью на бумаге или подобном материале, а копии требовали дорогого принтера, который приходилось доставлять вручную.Если вы все еще работаете с огромным количеством бумаги, представьте себе экономию на строительстве за счет перехода на цифровую экосистему.





2. Структурные чертежи:

Этот тип строительного чертежа обеспечивает полное представление конструкции или конструкций, задействованных в строительном проекте. Структурные чертежи обычно готовятся лицензированными инженерами-строителями на основе исходных данных архитектурных чертежей. Структурные чертежи подчеркивают несущие элементы (например,г., стальные балки, лаги, каркасные материалы и т. д.) конструкции.



Чертежи несущих конструкций уникальны для других чертежей, поскольку они не касаются перегородок, водопроводных и механических систем или других деталей, таких как отделка поверхности.





3. Электрические чертежи:

Этот тип технического чертежа иллюстрирует информацию об освещении, электропроводке, питании и цепях связи в рамках коммерческого строительного проекта.Электрические строительные чертежи предназначены для иллюстрации физического расположения проводов и компонентов, которые они соединяют внутри здания, а также внешней электросети. Стандартные символы схемы на электрических чертежах обозначают автоматические выключатели, трансформаторы, конденсаторы, шины, проводники и многие другие детали на чертежах.



Подрядчики-электрики годами оттачивают свое мастерство и заслуживают программного обеспечения, облегчающего их работу.





4.Сантехнические и сантехнические чертежи:

На этом техническом чертеже показана система подачи и откачки воды из здания. Оборудование, трубы, насосы и водостоки, характер и размеры сливов до места расположения газа тщательно проиллюстрированы на чертеже. Сантехнические строительные чертежи также указывают положение сантехники, трубопроводов для системы водоснабжения, арматуры и процесса подключения каждого аксессуара. Прочтите эту статью о том, как сэкономить тысячи долларов в год с помощью цифровых чертежей.





5. Финишный чертеж:

На этом чертеже показаны детали отделки и внешний вид здания. Строительные чертежи отделки включают в себя все типы компонентов здания, такие как цвета окраски, рисунок пола, текстура штукатурки, дизайн фасада и формы подвесных потолков.



Заключение

Стандартных правил строительных чертежей, необходимых для коммерческого строительного проекта, не существует, но они являются наиболее распространенными. Строительные чертежи разрабатываются в зависимости от типа здания и потребностей бизнеса. Тем не менее, подрядчики зависят от постоянного потока данных для адаптации своих планов проектов, мобильных ресурсов и целевого бюджета и сроков. Коммерческий строительный проект становится очень изменчивым — труд, время, материалы и затраты, как только проект начинается и выходит за финишную черту. Лучшее решение для достижения прибыльности — это использование лучших в своем классе программ и автоматизированных рабочих процессов, которые связывают «офис» с «полем» и наоборот.



Массовое производство документированной бумаги (включая строительные чертежи) и отсутствие связи и производительности труда стали бесконечным тормозом для коммерческой строительной отрасли, что привело к высоким затратам и сдерживанию прогресса в улучшении состояния окружающей среды. Этот шаг также помогает оцифровывать чертежи и решает проблему удаления хранилищ данных. Вам необходимо принять стратегическое бизнес-решение, чтобы добиться прогресса в бизнесе.
