1. Творческий проект «Кухня моей мечты» «

2. Цель урока — выполнить «Планирование кухни-столовой».

Задача:
Научиться применять
теоретические знания
на практике, чертить
план помещения и
изготовлять шаблоны
оборудования и
мебели. Раскрыть
понятие «масштаб».
Попробовать свои
силы в качестве дизайнера и
предложить родителям
свой вариант планировки и
оборудования кухни

3. Повторение

Интерьер –
это оформление
помещения в
определенном
художественном
стиле, а также
внутренний вид
помещения.
Планировать
кухню означает
располагать в ней
по принципу
рабочего
треугольника
кухонную мебель и
оборудование

4. Повторение: Типы планировки кухни

Линейная
Угловая
Параллельная
С островом
П-образная
Чертёж – это графическое изображение предмета на
бумаге в натуральную величину или в масштабе (в
уменьшенном или увеличенном виде).
Масштаб (нем. Maßstab — «мерная
палка»: Maß «мера», Stab «палка») –
число, показывающее, во сколько раз
уменьшен или увеличен изображенный объект.
Численный масштаб записывают в виде дроби,
в числителе которой стоит единица, а в
знаменателе — степень уменьшения проекции
(например: масштаб 1:5 000 показывает, что
1 см на карте или глобусе соответствует
5 000 см (50 м) на местности).
Масштабы уменьшения 1:2; 1:10; 1:20
Натуральная величина
1:1
Масштабы увеличения
2:1; 10:1; 20:1;
Масштаб чертежа записывают в виде
отношения двух чисел, первое — относится к
чертежу, а второе – к предмету.
Масштаб
М 1:20 означает уменьшение
чертежа в 20 раза.
Пример:
Если длина кухни
4 м (400см),
то 400:20= 20 см.
Так же поступают и
с другими
размерами
предметов.
0
0
М 1:20
5
10
15
1см
20
Инструменты и материалы для
выполнения работы
•Линейка (25 — 30 см)
• Карандаш
• Ластик
• Циркуль
• Альбомный лист или тетрадь
• Цветная бумага (по желанию)
• Клей
• Ножницы
• Фломастер или цветная ручка

9. Практическая работа № 1 (Работу можно выполнить в двух вариантах: план или рисунок)

1.
2.
3.
4.
5.
6.
7.
Начертить план помещения для кухни в М1:20 в
тетради или альбомном листе
Подобрать мебель и оборудование.
Вырезать шаблоны мебели и оборудования (вид
сверху) из цветной бумаги в М1:20.
Выполнить рациональную планировку, перемещая
шаблоны мебели.
Приклеить шаблоны мебели и оборудования.
Показать рабочий треугольник красным
фломастером.
Указать: тип планировки
Этапы выполнения работы
1. Начертить план кухни на альбомном листе
или в тетради в масштабе 1:20 (вид сверху).
(Размер кухни длина 4м, ширина 3м. В масштабе это
прямоугольник со сторонами 20 см и 15см)
2. Выбрать местоположение двери и окна.

11. Чертежи кухонного оборудования и мебели

3. Изготовить из цветной бумаги шаблоны основного
оборудования в этом же масштабе (1:20). Подписать названия
оборудования или поставить условные знаки. Например холодильник Для этого узнать их стандартные размеры (размеры шаблонов можно
высчитать по клеточкам)
Чертежи кухонного оборудования и мебели

12. Знакомство с размерами мебели и оборудования для кухни

Оборудование
Высота Длина
Глубина Вид
сверху
(см)
(см)
(см)
Холодиль
ник
180
60
60
Плита
80
60
60
Посудомоечная
машина
80
40
60
Стиральная
машина
80
50
60
*
Высота
(см)
Длина
(см)
Глубина
(см)
Тумба
90
40
60
Столтумба
80
80
60
Стол
угол
80
120
60
Мойка
80
60
60
Стол
90
80
40
Мебель
Вид
сверху
Столтумба 2
Мойка
Холоди
льник
Столтумба 3
Столтумба 1
Плита
Стол
Посудомоечная
машина
Плита
Столтумба 2
Холоди
льник
Столтумба 4
Столтумба 3
Мойка
Столтумба 1
Тумба
под
стираль
ную
машину
Стол

16.

Вариант 1. План «Кухня моей мечты»

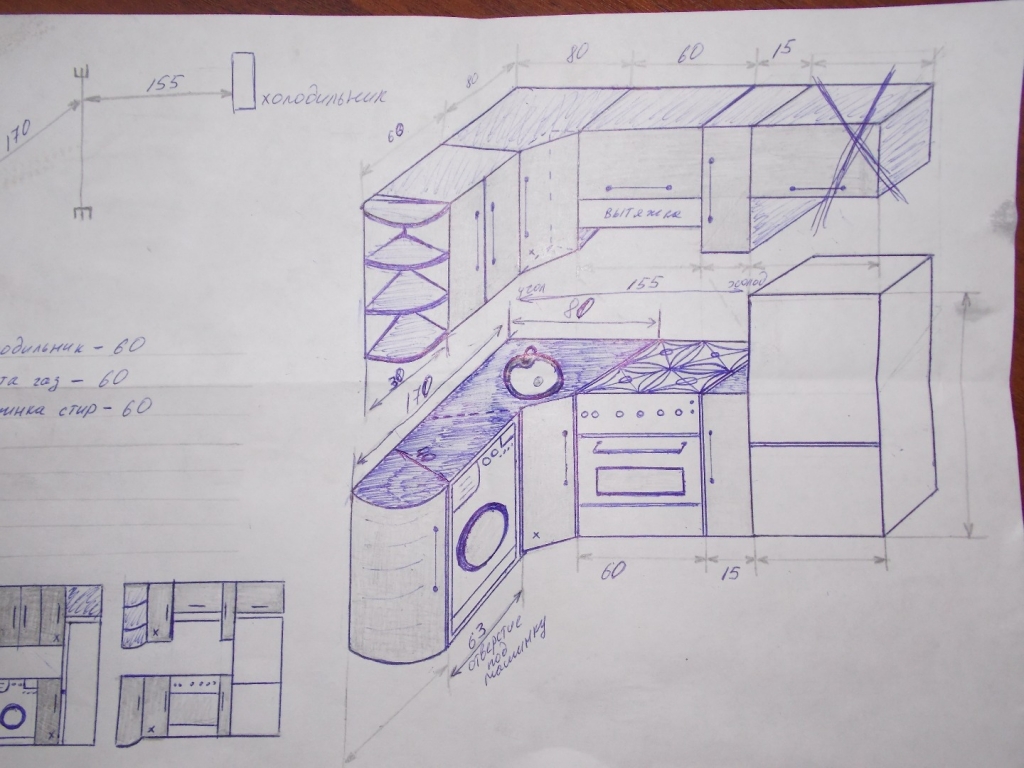

17. Вариант 2. Рисунок «Кухня моей мечты».(Если не получается работать с чертежом)

18. Вариант 3. Макет проекта кухни (самый сложный и очень длительный по выполнению. Выбирать не советуется. Знакомимся с примерами)

19. Домашнее задание

Учебник стр. 24-28.
Выполнить планирование кухни

English     Русский Правила

Как самостоятельно и правильно спроектировать кухню

Каждая хозяйка мечтает, чтобы кухня в ее доме была светлой и просторной. А еще удобной, многофункциональной и эргономичной, когда все необходимое расположено рядом или на расстоянии вытянутой руки. А правильная планировка рабочей территории поможет мечтам сбыться.

Конструктор кухни вы найдёте по данной ссылке.

Как спроектировать кухню самостоятельно. Шаги планирования

1. В первую очередь следует изучить помещение, измерить все стороны и подготовить чертеж с нанесением размеров. Желательно проект рисовать на специальной бумаге или на обычном тетрадном листе в клетку. В дальнейшем будет проще ориентироваться в примененном масштабировании.
2. На основании конфигурации и размеров помещения выполняется разработка плана размещения кухонного гарнитура, плиты с вытяжкой, духовки, мойки, обеденного стола и других функциональных элементов. Важно на этом этапе определиться с моделью мебели, которая будет соответствовать конфигурации кухни, и отвечать требованиям хозяев.
3. Основополагающие моменты, которые необходимо учесть, разрабатывая проект кухни – это расположение окна и двери, розеток и выключателей, вентиляционного канала, батареи, труб и др., которые также необходимо указать на чертеже.

Спроектировать кухню можно самостоятельно, если знать какими бывают основные варианты планировки.

Варианты планировки кухонной мебели

Существует несколько вариантов для создания современного проекта кухни.

Линейная модель

Это самая компактная модель, позволяющая устанавливать мебель в узких помещениях. Все элементы мебели размещены по одну сторону вдоль стены. Их вместимость зависит от количества навесных шкафов, которые могут размещаться в один, два или три яруса, в зависимости от высоты помещения. Нижний ряд тумбовых столов может чередоваться с современной бытовой техникой, что делает кухню многофункциональной, практичной и удобной, так как на небольшой площади находится все самое необходимое.

Пример последовательности атрибутов: Плита – Рабочий стол – Мойка – Холодильник. Если длина стены позволяет, тогда перед холодильником может размещаться тумба с рабочей поверхностью или стиральная машинка. Примерно стандартная длина линейной кухни составляет

от 450 до 500 см.

Двулинейная модель

Это самый лучший вариант для кухонь, в которых часто и много готовят. Такая модель подходит для длинных узких сквозных помещений вагонного типа. Особенностью является наличие большой площади рабочей поверхности, благодаря чему не создаются какие-либо неудобства в процессе приготовления еды. Вариаций размещения функциональных элементов достаточно много, поэтому они разрабатываются в индивидуальном порядке. Главное требование для создания удобной работы – параллельные секции должны находиться на расстоянии не менее 120 см

друг от друга.

П-образная модель

Отличается универсальностью и повышенной вместительностью, так как максимально задействует периметр кухни. А грамотно подобранная мебель обеспечит повышенное удобство и предоставляет свободу действий. Это лучшая модель, с помощью которой создается эргономичный рабочий треугольник с максимальным использованием пространства. Обширная рабочая зона позволяет одновременно «колдовать» над приготовлением вкуснейших блюд нескольким людям.

П-образная кухня может быть симметричной и ассиметричной, но центральная часть всегда остается свободной. В основном такая модель устанавливается в коттеджах, где подходящая планировка помещения разрабатывается специально еще на предварительном этапе проектирования. При большом желании данную модель можно монтировать и на просторной кухне в квартире, но в этом случае потребуется тщательная разработка плана для функционального размещения каждой секции и бытовой техники.

Г-образная модель

Г-образная или угловая модель благодаря компактному рабочему треугольнику обеспечивает комфорт и занимает минимум пространства. Она идеально подходит для небольших кухонь в квартирах. Свободная центральная часть позволяет устанавливать обеденный стол, что повышает удобства пребывания на такой кухне. Для углового варианта применима барная стойка. А конфигурация мебели позволяет устанавливать угловую мойку.

Островная модель

Является оптимальным вариантом больших и просторных кухонь. Это может быть как П-образная, так и угловая модель мебельного кухонного гарнитура, где центральную часть всегда занимает рабочая поверхность в виде крупногабаритного стола. При желании он может оснащаться мойкой, варочной плитой или барной стойкой со стульями. Наиболее приемлемые размеры островной модели составляют

120 х 120 см.

Основные правила размещения мебели и техники

Чтобы дизайн кухни спроектировать правильно, следует руководствоваться правилами размещения мебельных атрибутов и бытовой техники. Всегда должно соблюдаться правило треугольника, которым предусматривается создание эргономичной, комфортной и удобной рабочей зоны.

В основу планировки каждой кухни обязательно входят три самых важных атрибута:

• плита;
• холодильник;
• раковина (мойка).

Перечислим основные правила:

1. Плита не должна устанавливаться вплотную к стене кухни, так как в таком положении создаются неудобства в процессе пользования. Лучше всего, когда между стеной и плитой находится небольшая узкая тумба (бутылочница) шириной
   не более 15 см с выдвижной секцией, в которой можно хранить разные кухонные принадлежности.
2. В угловой кухне не следует размещать плиту в торец угловой тумбы – дверку плиты неудобно будет открывать и высокая температура может повредить поверхность близко стоящего стола. Плита и холодильник не должны контактировать поверхностями. Это не эстетично и вредит холодильнику. Минимальное расстояние 15 см.
3. Размеры мойки, в том числе ее глубину, нужно определять исходя из примерного объема ее разовой загрузки. Следует учитывать габариты самой большой посуды, которая имеется в распоряжении хозяйки.
   Нелишним будет приобрести основной или дополнительный смеситель с выдвижным душем.
4. Кухонный стол с рабочей поверхностью всегда находится между плитой и раковиной, минимальная ее ширина составляет 40 см, а оптимальная варьирует от 60 до 90 см. Для удобства кухонный стол может оснащаться выдвижными ящиками, объемными лотками и многочисленными полками, где хранится посуда и кухонная утварь первой необходимости.
5. Вытяжка обязательно размещается над варочной электрической плитой на высоте от 70 до 75 см, если плита газовая, тогда высота составляет от 75 до 80 см.
6. Расположение стиральной и посудомоечной машин должно быть рядом с мойкой, где их удобнее всего подключить к сливу и водопроводу.

Интерьер кухни будет смотреться оригинально и стильно, если размещение мебели выполнено в соответствии с конфигурацией и размерами помещения.

Видео: Создание плана этажа

Создание диаграмм

Обучение работе с Visio

Создание диаграмм

Создание диаграмм

Создать план этажа

• Создание схемы из шаблона
  видео
• Создать блок-схему
  видео
• Создайте организационную диаграмму
  видео
• Создать план этажа
  видео
• Создайте сетевую диаграмму
  видео

Следующий: Добавление фигур и соединителей

Попробуйте!

Начните свой план этажа с шаблона, который содержит формы для стен, дверей, электрических розеток и многого другого.

Открытие шаблона плана этажа

1. org/ListItem»>

   Выберите Файл > Новый .

2. Выберите Шаблоны > Карты и планы этажей .

3. Выберите нужный план этажа и выберите Создать .

Изменить масштаб чертежа

1. Выберите Дизайн .

2. В группе Параметры страницы выберите стрелку Еще .

3. org/ListItem»>

   Выберите Предопределенный масштаб и выберите предварительно определенный архитектурный, метрический или инженерный масштаб.

   Совет: Чтобы использовать пользовательский масштаб чертежа, выберите Пользовательский масштаб и введите собственный коэффициент масштабирования.

4. Выберите размер страницы.

5. Выберите OK .

Добавить формы плана этажа

1. Выберите трафарет Walls, Doors, and Windows .

2. Перетащите фигуру комнаты на страницу чертежа.

3. Чтобы изменить размер комнаты, перетащите маркеры управления.

4. Перетащите формы дверей и окон на стену комнаты.

   Примечание. Двери и окна автоматически поворачиваются, чтобы выровняться со стенами комнаты. Они также приобретают толщину стены и перемещаются вместе с помещением.

5. Перетащите мебель, оборудование и аксессуары на страницу из трафаретов Офисная мебель , Офисное оборудование и Офисные принадлежности .

   Совет: Выберите Дополнительные фигуры > Карты и планы этажей > План здания , чтобы найти дополнительные шаблоны планов этажей.

Хотите больше?

Создать план этажа

Отображение размера или размеров фигур в Visio

Изменить масштаб чертежа

Просмотр рекомендуемых шаблонов планов этажей

Инструменты для планирования реконструкции кухни, предназначенные для бесплатной печати

В ремонте кухни так много аспектов. Используйте эти распечатанные листы планирования ремонта, чтобы оставаться организованным.

Мы находимся в режиме полного планирования кухни в нашем доме. Я часами проводил исследования, рассматривал образцы, измерял и подсчитывал затраты.

И когда я пытался принять окончательные решения, я понял, что мне нужно где-то организовать все свои мысли и идеи.

Итак, я создал эти рабочие листы планирования реконструкции кухни, чтобы немного облегчить жизнь. Использование инструментов планирования кухни спасает меня от забывания ключевых частей большой реконструкции.

Для этих инструментов планирования кухни я организую 3 различных аспекта реконструкции кухни:

1. Дизайн
2. Бюджет
3. Сроки

Конечно, планировка кухни важна, но я считаю, что лучше всего это делать на листе бумаги с сеткой или в программе для дизайна, такой как SketchUp.

Доска настроения для переделки кухни

Честно говоря, для планирования дизайна кухни у меня могла бы быть целая папка с тремя кольцами, полная идей, продуктов и вдохновения. Но я знаю, что чем больше у меня будет выбора, тем труднее будет принимать решения.

Вместо этого я делаю все просто!

Есть небольшое место для 4-5 фото для вдохновения. Я выбрал фотографии с общим ощущением пространства или конкретными элементами дизайна, которые я определенно хочу включить.

Затем прямо под ним находится поле для определения вашего стиля. Я думаю, что это важно, чтобы вы могли убедиться, что все элементы, которые вы выбираете, вписываются в стиль, чтобы вся ваша комната плавно перетекала.

Кроме того, когда я принимаю окончательные решения по дизайну кухни, есть место для добавления изображений или образцов каждого элемента.

Мне нравится видеть их все вместе (и с цветами из соседних комнат), поэтому я могу убедиться, что мне нравится, как все это выглядит. И могу ли я сказать… Я так взволнован!!! Это выглядит великолепно!

Бюджет на ремонт кухни

Пока я принимаю окончательные решения, я исследую каждый элемент. Трудно установить бюджет, не понимая, сколько стоит каждая вещь.

Я был серьезно потрясен, когда начал исследовать раковины для фермерских домов! Они довольно дорогие для моего очень бюджетного сознательного.

Но поскольку они являются одним из тех элементов, которые мне абсолютно необходимы (и это заявление), я выделяю для них место в своем бюджете. Кроме того, я надеюсь, что смогу найти более дешевый вариант для других элементов, чтобы компенсировать дополнительные затраты на раковину.

При определении бюджета на любую реконструкцию я предпочитаю сначала провести небольшое исследование, а затем выбрать свой любимый вариант в каждой категории. Я устанавливаю бюджет для этого и добавляю его.

Затем, если общий бюджет больше, чем я планировал, я могу выбрать, какие элементы я не хочу дешеветь, а какие — нет. Как только я найду то, что будет работать в моем бюджете, я смогу завершить все это.

Я также включил в лист бюджета место, где вы можете указать фактическую стоимость. Таким образом, вы можете увидеть, не выходит ли что-то за рамки бюджета, чтобы вы могли продолжать вносить коррективы по мере выполнения реконструкции.

Изготовление деталей ремонта своими руками — отличный способ сэкономить много денег!

Я выбираю элементы для нашей кухни, которые, как я знаю, я могу сделать сам, например, плавающий виниловый пол, облицовку фартука плиткой и даже сборку шкафов.

Тогда у нас будет больше денег в бюджете, чтобы сдать в аренду то, что я не могу делать, например, установку кварцевых столешниц, или то, что я ненавижу делать, например гипсокартон.

В настоящее время весь наш бюджет на ремонт кухни составляет 10 000 долларов. Это большое число и намного больше, чем в большинстве наших проектов реконструкции. Но мы полностью выпотрошим нашу кухню, сняв подвесной потолок и 2 ужасные кладовые, добавив 16 футов кухонных шкафов.

И так как пространство открыто для нашей столовой, мы также должны включить в реконструкцию элементы этой комнаты.

Я также поделюсь с вами подробностями бюджета этой реконструкции, потому что я знаю, что это очень важно учитывать, если вы хотите сделать ремонт своей собственной кухни.

Кроме того, всегда добавляйте непредвиденные расходы к любому бюджету реконструкции. Вы просто никогда не знаете, что обнаружите, когда откроете стену (мы обнаружили плесень в нашей главной ванной, когда открыли ее). Или если вам нужно сдать в аренду что-то, что вы не планировали, потому что вы влезаете с головой.

Запланируйте как минимум 10-20% бюджета на непредвиденные обстоятельства, чтобы дать вам небольшое пространство для маневра в бюджете. А если вам это не нужно, то вы уложитесь в бюджет, и это всегда хорошо!

Хронология реконструкции кухни

Последней частью распечатываемых инструментов планирования кухни является временная шкала.

Независимо от того, занимаетесь ли вы ремонтом кухни своими руками или нет, вам придется следить за многими деталями.

Эта страница идеально подходит для документирования дат заказа, даты доставки и даты установки, чтобы вы могли все отслеживать. Это поможет предотвратить попадание чего-либо в трещины.

Наш график ремонта кухни в настоящее время установлен на 6 недель! Это жесткий поворот, но я действительно хочу побыть без кухни как можно меньше времени.

К счастью, у нас есть летняя кухня и столовая, готовые к работе, так что мы можем использовать их во время ремонта и по-прежнему наслаждаться нашими семейными ужинами (когда я не слишком устаю готовить).
