Как установить петли на фасады для кухни: Как установить петли на мебельные фасады?

разметка и монтаж своими руками. Установка мебельного фасада на выдвижной ящик Как закрепить фасады на выдвижные ящики

Выбирая кухонный гарнитур для установки кухни нужно тщательно подходить и к вопросу выбора петель на его фасады. Это небольшие механизмы, с помощью которых распашные дверки могут открываться и закрываться. На сегодняшний день разработчики предлагают потребителю множество различных вариантов петель на фасады. Как правильно выбрать мебельные петли на фасады и как сделать правильный выбор.

Назначение петель для фасадов кухни

Изготовление четырехшарнирных петель происходит при помощи штамповки листового металла (стали). Сверху изделие покрывается слоем гальванического покрытия, которое обеспечивает эстетичный внешний вид и защиту от ржавления (появления коррозии). Также они могут быть покрыты различными декоративными покрытиями, делающими поверхность матовой, хромовой или цветной.

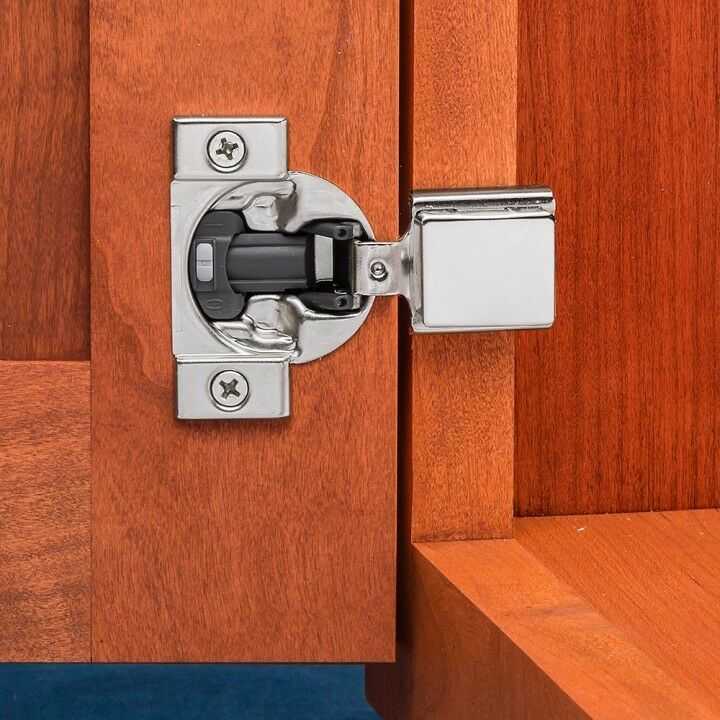

Части четырехшарнирной петли:

• Чашка. Имеет квадратную форму со скругленными углами. Вставляется в отверстие для петли в внутренней стороны дверки. И крепится при помощи саморезов, возможно использовать присадку.
• Плечо. Четырехшарнирный механизм, который выполняет роль рычага, для открытия/ закрытия.
• Ответная планка , необходимая для монтажа. Корпус петли крепится к ответной планке. Специальными винтами можно регулировать положение фасада.

Дополнительно в комплект могут входить:

• Накладки для чаши.
• Накладки для плеча.
• Доводчики (позволяют петле закрываться плавно).

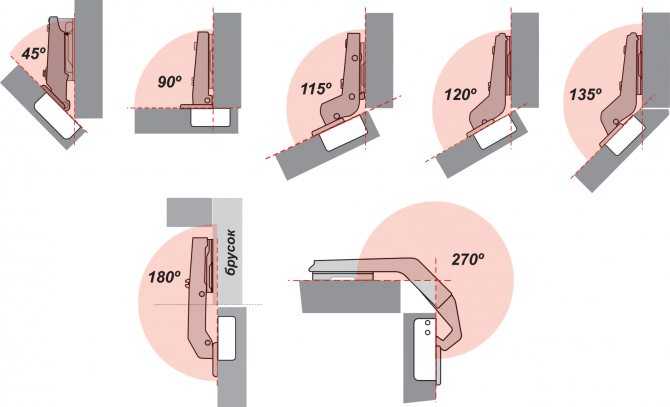

Виды и размеры

• Накладные. При таком креплении петель к фасаду, он полностью закрыт боковой стороной, исключая зазоры. При закрытой дверке угол между фасадом и боковой стороной короба равен 90 градусам. Когда дверка открыта, этот угол составляет 110 градусов. Такой вариант крепления используется в тех случаях, когда необходимо перекрыть открытую часть короба одной или двумя дверками.
• Полунакладные. Такие петли имеют у своего основания изгиб. Установленные на фасад, они перекрывают половину боковой стороны короба. Угол петли в закрытом состоянии – 90 градусов, в открытом – 110 градусов. Используются в том случае, если есть необходимость установки петель на одну перегородку, чтобы открывать дверки в разные стороны (при установке накладных петель двери не смогут открываться).
• Вкладные.
  Устанавливаются внутрь короба и имеют большой изгиб у основания. При использовании таких видов петель, видны боковые стороны короба. Угол петли в закрытом состоянии – 90 градусов, в открытом – 100 градусов. Могут крепиться к бокам короба или к его перегородкам.
• Угловые. Петли используются для установки на . При этом ширина боковых деталей, которые находятся рядом с фасадом, должна быть одинакова. Угол петли в закрытом состоянии – 45 градусов, в открытом – 95 градусов.
• Инверсные. Устанавливаются при необходимости полного открытия дверки. Угол петли в открытом состоянии составляет 180 градусов, фасад располагается на одной прямой с боковиной короба.
• Рояльные петли – одношарнирные. Используются редко, потому что без дополнительно установленного магнита дверки не закрываются до конца. Чаще всего крепятся на мебели с верхним открыванием дверки.
• Карточные. По строению схожи с рояльными петлями: две пластины петли насаживаются параллельно на шарнир. Устанавливаются на мебель .
• Антресольные. Используются при необходимости открытия фасада вверх. Принципом действия схожи с , только в антресольных установлена пружина, которая позволяет плавно открывать и закрывать дверки.
• Секретные. Устроены по принципу рояльных и карточных. Устанавливаются на мебели, дверки которой открываются вниз.
• Ломберные. Устанавливаются на откидные фасады. Часто используются для изготовления кухонных .
• Маятниковые (барные). Пружинные петли, которые схожи своим строением с рояльными петлями. Обеспечивают открытие фасадов на 180 градусов (по принципу в мексиканских странах).
• Пяточные. Используются крайне редко, потому что для установки таких петель дверь должна иметь малый вес в основном для .

Виды мебельных петель, как выбрать:

Как установить на угловую или нестандартную мебель

Как правило, дверцы кухонной мебели уже готовы под установку петель, но если необходим монтаж нестандартной дверки или установить новые петли, то для начала нужно произвести замеры. Про кресло из ротанга можно узнать в данном .

Для того, чтобы просверлить отверстие для чаши, потребуется сверло Форстнера. Также для установки необходимы: штангенциркуль, дрель и сверло по дереву, саморезы, стопорные кронштейны.

Сначала делаем разметку на дверце в зависимости от количества необходимых петель. От края отступаем 21 или 22 мм. В намеченных местах карандашом намечаем центр будущих отверстий. Высверливаем отверстия при помощи сверла Форстнера. Диаметр отверстия под чашу – 35 мм, глубина 12 мм. Перед тем, как начинать сверление необходимо убедиться, что сверло не пройдет насквозь.

Теперь можно прикрепить основание петли в высверленном отверстии. Крепление происходит двумя саморезами с обеих сторон отверстия.

Закрепляем центральный винт на корпусе петли (в центре паза), чтобы иметь возможность регулировки петли вперед и назад.

Подносим дверку к боковой стенке короба и отмечаем места крепления. Ответная планка фиксируется на расстоянии 37 мм от края. Около 1,5-2 мм оставить между дверью и корпусом. Закручиваем саморезы и регулировочные винты.

В зависимости от размеров дверцы количество петель, которые нужно установить меняется:

• Длина двери до 90 см, вес около 4-х кг – 2 петли.
• Длина от 90 см до 160 см, вес до 13 кг – 3 петли.
• Длина дверки от 160 см до 200 см, вес до 17 кг – 4 петли.
• Длина от 200 см до 240 см, вес до 20 кг – 5 петель.

1. При разметке верхняя и нижняя петля должны быть на расстоянии от 70 до 120 мм от верхнего и нижнего края дверки соответственно.
2. При разметке и размещении петель нужно убедиться, что в этих местах не будут располагаться полочки и перегородки.
3. Перед началом установки необходимо замерить толщину петли, чтобы она прочно села в высверленное отверстие.

При установке внутренних петель разметка делается от внутренней стороны дверки, учитывая при этом зазор между дверью и коробом 2 мм.

Видео: как заменить петли на дверцах кухонного шкафчика

Замена петли на дверце шкафчика:

Ремонт своими руками

Со временем мебельные петли могут вываливаться из гнезд установки. Не нужно сразу выкидывать шкаф или менять . Для начала нужно вынуть петлю и осторожно расширить отверстие (10 мм в глубину). Далее нужно смазать деревянный шкант столярным клеем (или ПВА) и загнать его в получившееся отверстие.

Делаем все аккуратно, чтобы не пробить материал насквозь. После полного высыхания клея спиливаем выпирающую часть шканта ножовкой. Закручиваем саморезы, крепящие петли прямо в шканты.

Производители мебельной фурнитуры

Мебельные петли Блюм, преимущества и недостатки:

1. SCILM. Итальянская фирма, производящая качественную , рамочный профиль, цоколи и других изделий, которые используются в производстве мебели.
2. Boyard. Екатеринбургская компания по поставкам мебельной фурнитуры из Китая.
3. «РосАкс» . Московский производитель мебельной фурнитуры.
4. VIBO . Итальянская фирма, крупнейший производитель фурнитуры в своей стране.
5. BLUM. Австрийский производитель фурнитуры и .
6. FENNEL . Многие годы украинская компания лидирует в поставках мебельной фурнитуры, более чем в 60 стран мира.
7. ТБМ. Отечественный производитель мебельной фурнитуры из металла.

Подробнее про особенности и ассортимент вы можете почитать в нашей статье.

Советы по выбору мебельной фурнитуры для кухни:

При выборе петель для фасадов и , нужно обращать внимание на следующие факторы:

• Необходимый угол открытия и расположение шкафа.
• Вид шкафчиков (угловой, с открытием дверей вверх / вниз и т. д.).
• Вес двери и ее длина.
• Качество металла, из которого изготовлена петля (рекомендуется выбирать латунно-цинковый сплав для ).

Петли на дверях, возможно и не самая яркая деталь кухонного фасада, но одна из самых главных. Ведь именно от качества зависит комфортное и надежное использование мебельного гарнитура. Смотрите также информацию про ручки для кухонной мебели .

Это самый распространенный вид петель. А так как мы говорим об обновлении кухонного гарнитура, рассмотрим вариант установки петли, со встроенным доводчиком .

В установке мебельной петли нет ничего сложного. Но непосредственно перед установкой нужно иметь представление о том как это делается, чтобы не испортить новый фасад.

Инструменты и комплектующие

Итак, нам понадобится:

• Торцевая фреза, диаметром 35мм
• Дрель
• Шуруповерт (или отвертка крестовая)
• Карандаш
• Шило или Кернер
• Строительный уголок
• Саморезы 3,5*16 по 4 шт. на петлю
• Мебельная петля + планка

Расчет количества петель на одну дверь

При высоких фасадах следует устанавливать больше двух петель. См. рисунок ниже .

Подготовка фасада

По вертикали отступ от края фасада, в зависимости от его высоты, составляет 70 – 150 мм.

Отступ от рабочей стороны фасада для стандартной петли, как правило, составляет 21 — 22 мм

Сверление отверстий под паз

Отверстие для петли делаем с помощью торцевой фрезы. Перед сверлением нужно сделать небольшое углубление, кернером или шилом. Для того чтобы исключить смещение фрезы от центра.

Толщина фасада составляет 16 – 18 мм., поэтому необходимо следить за тем, чтобы паз был не глубже 12 мм и соблюдалась равномерность выреза.

Устанавливаем петлю в паз

Регулируем перпендикулярно ребру фасада. Затем намечаем карандашом отметки для саморезов и закручиваем.

Крепим фасад к корпусу

• Примерьте створку к корпусу и наметьте точки будущего крепления.
• Установите ответные планки (рис. ниже) , используя саморез 3,5*16.

Удобнее всего производить навес с верхней петли, т.к. фасад уже закреплен. И нам не составит труда закрепить фасад и нижнюю планку.

Регулировка петель

После того как мы установили петли и навесили фасады нам нужно отрегулировать зазоры, для того чтобы дверцы не цеплялись друг за друга.

Конструкция петель с доводчиком позволяет делать регулировку по горизонтали, высоте и глубине.

Для начала нужно визуально определить неровности фасада по отношению к корпусу и ровный ли зазор по отношению к соседней дверце.

«Регулировка по вертикали»

Ослабляем саморезы петли, выравниваем дверь и снова затягиваем. (Рис.1)

«Регулировка по глубине»

То есть регулируем зазор между корпусом и фасадом. Ослабляем эксцентрик на плече петли и регулируем вперед – назад, затем обратно затягиваем. (Рис.2)

Если у вас возникли трудности с установкой фасадов на выдвижные ящики, то воспользуйтесь инструкцией ниже:

• Соберите каркас ящика
• Прикрутите направляющие к боковинам комода и каркасу ящика
• Загоняем все собранные ящики внутрь ВАЖНО: ФАСАДЫ НЕ СТАВИМ!
• С помощью двухстороннего скотча выравниваем фасады по стенкам с учетом зазоров. При этом ящик находится в комоде, и вынимать его не нужно!

Если фасадная часть выставлена ровно, ящики не цепляются друг за друга, а все зазоры соблюдены, то мы начинаем закреплять фасад к корпусу ящика. Для этого вынимаем по одному ящику и ставим его на заднюю панель фасадом к себе. После этого сверлом на 5мм просверливаем насквозь корпус ящика через отверстие на фасадной части и с внутренней стороны притягиваем фасад через ручки.

Обращаем ваше внимание, что скотч служит только для выравнивания фасадов по стенкам с учетом зазоров, закрепляются же фасады винтами через ручки!

Важно: При установке ящиков каждый из них необходимо вернуть на свое место в той же последовательности, в которой они были в пункте (3). Очень важно не нарушать этот порядок, так как при изменении позиций ящиков (верхний ящик ставят вниз и наоборот) возникнет проблема с тем, что они не встанут на место.

Если у вас все еще остались вопросы по сборке, то напишите нам на электронную почту , и мы поможем разобраться со всеми непонятными для вас моментами.

Сегодня рассмотрим способ установки фасадов на выдвижные ящики, который широко распространен среди мебельщиков, благодаря своей простоте и доступности.

Когда я делал свою первую мебель с выдвижным ящиком, я столкнулся с проблемой присадки таких фасадов в полный рост, ведь необходимо одновременно выставить зазоры между фасадом и коробом, потом выдвинуть ящик (за что?) и прикрутить его изнутри. С большим трудом вывернулся, а потом решил поискать в интернете – все оказалось очень просто.

Итак, начнем по порядку. В предыдущем мы собрали тумбу с выдвижными ящиками. Теперь на нее необходимо оформить фасадную часть.

Первый этап подготовительный. Необходимо подготовить сами фасады к установке. Для этого выкладываем их, как они будут установлены, на верстаке.

Наша задача – это разметить и установить мебельные ручки.

Для этого нам потребуется:

• рулетка,
• угольник,
• карандаш.
• Сильно упрощает жизнь вот такой простейший кондуктор из Икеи.

Находим центр фасада ставим риску. Обязательно проверяем с другой стороны. Значения должны совпадать.

Укладываем кондуктор на центральную отметку и карандашом отмечаем центры отверстий для крепления ручек.

Эту манипуляцию повторяем на каждом фасаде.

Еще раз проверяем. Расстояние сбоку до отверстия должно быть одинаковым с обеих сторон.

Для сверления лучше всего использовать вот такое сверло поддереву с центральным шипом. Диаметр 4-5 мм. Оно не съезжает в сторону, что возможно при использовании сверл по металлу.

Отверстия сверлим насквозь. Чтобы не было сколов, на твердой подложке. Должно получиться примерно так.

Сразу же повторяем манипуляцию с остальными фасадами.

Для крепления ручек используются болтики. Штатные (которые поставляются в комплекте – слева) имеют пресс-шайбу и не всегда подходят для выдвижных ящиков, так как выступающая шляпка будет упираться в фронт самого ящика и будет мешать его плотному прилеганию. Поэтому я обычно использую винтики с потайной головкой – приходится покупать отдельно.

При закручивании таких винтов они утапливаются в материал и не создают никаких препятствий. Закручивать желательно вручную, чтобы не сорвать резьбу с ручек.

Итак, наши фасады готовы к монтажу.

Теперь вернемся к проблеме промежуточной фиксации. Нам необходимо модифицировать фронт ящика, чтобы на нем держался фасад (хоть немножко). В передней стенке необходимо просверлить 2-4 сквозных крепежных отверстия диаметром 4-5 мм.

В этом деле отлично помогает… двусторонний скотч. Лучше всего на вспененной основе. (Тонкий обычно не прилегает к обеим склеиваемым поверхностям в связи с небольшими перекосами).

Любой – качество не имеет значения. Я покупаю самый дешевый в FixPrice.

Наклеиваем несколько полосок скотча на фронт ящика. Снимаем с них защитную пленку.

Прикладываем подготовленный фасад к ящику, проложив сверху (или снизу – смотря откуда вы начинаете) прокладку, фиксирующую зазор. В данном мастер-классе используется 2 мм ПВХ кромка, если зазор делается 3 мм, то я прокладываю кусок ДВП, больше же смысла делать не имеет.

Контролируя положение фасада с боков и подталкивая кверху, прижимаем его к ящику и придавливаем на несколько секунд, давая скотчу прилипнуть. Затем аккуратно выдвигаем ящик и фиксируем фасад струбциной. Все, теперь он никуда не денется!

Вворачиваем в крепежные отверстия по саморезу (я использую 5х30 мм). Сначала в одно, затем снимаем струбцину и контролируем правильность установки фасада, задвинув ящик на место и оценив зазоры. Если все хорошо, то вворачиваем второй саморез. Если нет, то придется отрывать и начинать все сначала.

Обратите внимание, что передняя стенка ящика сделана ниже, чем остальные. Это для того, чтобы можно было использовать для крепления ручек штатные винты с выступающими головками. Кроме того, экономия материала (в данном проекте все было впритык).

На следующем слайде правильно установленный фасад №1. С краев ничего не выступает, зазор с верхним горизонтом равномерный 2 мм.

Те же самые манипуляции повторяем со следующим фасадом… и со следующим. И так до самого конца.

В итоге у нас должна получиться вот такая аккуратная тумбочка с равными зазорами между ящиками.

Данный метод имеет два основных недостатка:

1. Необходимость покупать дополнительные расходники (скотч и потайные винты).
2. Невзаимозаменяемость ящиков. То есть, если вытащить средний ящик и поставить его вместо верхнего, то, скорее всего, будет наблюдаться тот или иной перекос.

Но терпимость к неточностям разметки и простота перекрывают все эти минусы с лихвой.

Перед началом установки фасадов, всю конструкцию нужно собрать, а ящики вставить в комод. Важно, чтобы изделие стояло на ровной поверхности, во избежание погрешностей во время монтажа.

Способы установки фасадов

Сегодня мы расскажем про один очень удобный способ монтажа мебельных фасадов на выдвижные ящики.

Способ довольно простой и популярный, и даже если это ваш первый монтаж — у вас все равно все получится ровно

Итак, как быстро, удобно и без заморочек установить фасад на выдвижной ящик? Для этого нам понадобится:

шуруповерт
шурупы 4*30
струбцына
двухсторонний скотч
щуп для определения толщины зазора между фасадами
Перед монтажом, ящики (которые все еще без фасадов) должны находится в мебельном изделии, само изделие должно быть собрано и выставлено по уровню (без перекосов и наклонов).

Берем двухсторонний скотч, режем несколько полос и наклеиваем их одной стороной на торцы ящиков, так как показано на фото.

После этого, предварительно сняв защитную пленку со скотча, нам нужно будет прислонить фасад к ящику, но перед этим, еще до того как мы его «приклеим», необходимо максимально точно выровнять фасад, как по вертикали, так и по горизонтали.

Для обеспечения горизонтального зазора в 3 мм (или другого, который вы предусмотрели при составлении деталировки) между фасадами можно применить своего рода маркер — щуп. Можно использовать линейку данной толщины, куски кромки или найти другое подручное средство.

Тяжелее всего ровно прислонить первый фасад, далее все пойдет как по маслу. Начинать лучше с нижнего ящика, так будет удобнее.

После того, как вы приклеите фасад к ящику с помощью двухстороннего скотча, для того чтобы он «не съехал» при креплении шурупом, фасад с ящиком нужно зафиксировать струбциной. После фиксации, рядом с местом зажима, вкручиваем шурупы с внутренней стороны ящика, с шагом 15-20 см.

То есть, чтобы выдержать горизонтальный зазор используем щуп, для выравнивания фасада по бокам используем прямые руки и ровный глаз, или можно воспользоваться плоской доской поставив ее вертикально.

Многие могут возразить, что скотч оставляет ненужные зазоры, но у себя я таких зазоров не разу не замечал, главное плотно закрутить шурупы.

Вот таким вот нехитрым способом легко и качественно можно закрепить фасады на выдвижные ящики.

Способ 2.Без скотча

Снимаем струбцины и устанавливаем ящик на место, проверяем установку фасада. Если зазоры вас не совсем устраивают, то подкорректируйте их, нанося легкие удары киянкой по фасаду и смещая его в нужную сторону. Затем зафиксируйте фасад дополнительными саморезами.

После установки нижнего фасада приступаем к следующему. Между фасадами нужно установить прокладку, по толщине равную величине зазора 3мм. Это могут быть обрезки ДВП. Выравниваем фасад и зажимаем струбцинами.

Способ 3.крепятся к ящику с помощью болтов, которыми прикручиваются ручки

Этот способ заключается в том, что фасады крепятся к ящику с помощью болтов, которыми прикручиваются ручки. В этом случае вместо стандартных используют более длинные болты.

Размечаем на фасаде отверстия под болты для ручек. Сверлим отверстия. Затем прикладываем фасад к установленному ящику, выравниваем его и через просверленные отверстия намечаем шилом на ящике места для сверления. Теперь сверлим отверстия в ящике, они должны быть немного больше чем диаметр болтов, чтобы при необходимости можно было бы подрегулировать фасад. Прикручиваем ручку и фасад к ящику, сначала не сильно зажимая болты. Выравниваем фасад и затем дожимаем болты. Для лучшей фиксации фасада, с внутренней стороны ящика можно дополнительно вкрутить два самореза.Я пользуюсь лично этим способом! Сверлим через фасад и закручиваем шурубы с ручками и без струбцин и без скойча! Всё зависит каким способом привыкаешь!

Способ 4.количество отверстий под саморезы.

Для установки фасадов этим способом нужно проследить за выполнением некоторых условий.

После сборки короба необходимо проверить его диагонали, они должны быть равными. Также нужно проверить установку ящика в коробе: его передняя фальшпанель должна быть выставлена относительно переднего торца короба, ящик не должен качаться.

Допустим, начинаем установку с верхнего ящика. В передней фальшпанели ящика сверлим необходимое количество отверстий под саморезы. Устанавливаем ящик на место. Отмеряем расстояния до одного из отверстий от верхнего края короба и от боковой стойки.

От полученных результатов отнимаем величину необходимых зазоров.

Теперь переносим эти размеры на ту сторону фасада, которой он будет прижиматься к ящику, и шилом намечаем будущее отверстие. Сверлим неглубокое отверстие под саморез. Теперь прикручиваем фасад к ящику саморезом. Смысл такой установки в том чтобы закрепить правильно фасад на ящике, используя одно отверстие. И даже если оно немного разобьется при регулировке, то остальные саморезы, вкрученные с нуля, будут обеспечивать необходимую фиксацию фасада. В этом случае важна точная разметка отверстия под саморез на фасаде.

Создан 27 окт 2014

невидимые “ингредиенты” фурнитуры. Петли мебельные. Их виды, назначение и применение в сборке мебели Петли на угловой шкаф установка

Заказывая кухонный гарнитур, мы надеемся, что он прослужит нам долгие годы, выдержит многочисленные открывания и закрывания. Вот почему так важно выбрать качественную фурнитуру, а особенно петли для дверей. Не так давно советская промышленность производила мебель, на которую устанавливались лишь петли с четырехзвенным шарниром.

Современный же рынок фурнитуры представлен огромным ассортиментом петель для крепления дверей. Это связано с тем, что дизайнеры изобретают все новые формы фасадов и их присоединения к гарнитуру.

Виды

Сегодня производители предлагают более десяти различных видов петель для кухонных шкафов. Это от простейших «лягушек» до петель с доводчиками разных усложненных конструкций.

Различные петли для дверок крепятся по-разному.

• Петля накладная или петля-лягушка. Представляет собой четырехзвенный шарнирный механизм. Он крепко прижимает дверь, позволяет открыть ее на 90 или 165 градусов. Данный вид петель самый распространенный. Его можно встретить практически на любом гарнитуре для кухни, где есть распашные двери. Такие петли позволяют полностью закрывать корпус мебели, на который они крепятся.

• Полунакладная. Она позволяет частично перекрыть корпус гарнитура. Ее строение имеет небольшой изгиб, за счет которого образуется зазор между створками шкафа, закрепленными на одну стойку, что позволяет без проблем открыть одновременно обе.

• Внутренняя. Внешне она очень похожа на полунакладную. Но применение ее отличается. Внутренняя петля устанавливается, когда необходимо дверцы гарнитура разместить внутри короба.

• Инверсная . Позволяет распахнуть дверь шкафа на 180. При этом дверь встает вровень с коробом.

• Угловая . По ее названию понятно, что она устанавливает двери под углом. Это необходимо для угловых ящиков. Стандартные петли этой категории бывают с углом установки 175,135,90,45 и 30. Но встречаются и нестандартные угловые петли.

• Антресольная. Служит для навеса горизонтально открывающихся дверок ящиков. В основе данного типа петель лежит пружина.

• Рояльная. Редко применяется в современной мебели в связи с ее ненадежностью. Ее применяют в основном для столов-книжек, для крепления складывающихся столешниц.

• Карточная петля. По сути, это та же рояльная петля, только короче. Ее часто используют в мебели ретро-стиля, для этого делают фигурное исполнение этих петель, или придают им форму бабочки.

• Секретная . Имеет две пластины, при помощи которых крепятся горизонтальные фасады, опускающиеся вниз. Свое название получили за применение в секретерах. Схожа с рояльной петлей.

• Штольная. Крепятся на шкафах, примыкающих к стене.

• Ломберная. При помощи их крепятся откидные фасады. Такие петли имеют способность фиксировать створку шкафа. Крепятся с торца на дверку и короб и позволяют открыть конструкцию на 180. Ломберные петли очень популярны на раскладных столах.

• Реверсивная петля. Позволяет распахнуть двери на 180 градусов и вернуть обратно, как на входе в супермаркет.

• Пяточная. Крепится в угол фасада. Может углубляться внутрь створки, но подходят только для нетяжелых дверок. Поэтому ее применение очень ограничено.

Также петли различаются по применению в определенных материалах. Для стекла, пластика, ДВП нужны разные петли.

Существует также два вида петель, отличающиеся по монтажу. Slide-on — это стандартные петли, и clip-on — петли мгновенной установки. Петли клип-он сокращают время установки до 60%, за счет разборной петли, которая имеет две части, защелкивающиеся между собой.

Еще один вид петель для кухонной мебели – это петли с оводчиком. Цена их намного выше, но это себя оправдывает. Во-первых, это удобно. Толкнули дверцу, а она закрылась дальше сама собой. Во-вторых, это сохраняет состояние мебели. Так как доводчики сами регулируют силу закрывания двери, тем самым сохраняют и фасады и сам короб в первоначальном состоянии. В-третьих, они предотвращают звук хлопанья дверей, не раздражая нервную систему.

Как правильно установить

Установка накладных дверных петель на кухонных шкафах — процесс несложный. Но все же он требует небольших знаний и умений.

Инструмент, который вам понадобится при установке дверных петель:

• карандаш;
• линейка;
• дрель;
• фреза;
• отвертка;
• саморезы.

Вначале делаете разметку размещения петли на дверце. Для того, чтобы врезать петлю в дверь необходимо высверлить отверстие. Для этого отмечается центр круга, в который будет установлена чашка мебельной петли. Количество петель на дверце должно быть не менее двух и зависит от веса двери и ее размеров. Расстояние между петлями должно быть не менее 45 см, от верхнего края двери — приблизительно 10 см, от бокового края — 2,1см. Для облегчения работы нужно изготовить шаблон в виде прямоугольника с соответствующими размерами. Тогда вам не придется отмерять данные расстояния для каждой петли, и будет меньшая вероятность ошибиться.

Теперь производите сверление отверстия. Для этого фрезу диаметром 35 мм устанавливаете в дрель и делаете отверстие глубиной 1, 25 см. При этом если ваш фасад имеет на наружной части рисунок с углублением, то глубину отверстия стоит уменьшить на пару миллиметров, чтобы исключить возможность сделать отверстие насквозь.

Теперь необходимо навесить дверцу на короб.

Когда начинаете крепить дверь, ее необходимо разместить на 2 мм ниже и на 1 мм в бок от края, чтобы впоследствии фасад легко было отрегулировать. В окончании прикручивается петлю саморезами к коробу.

Сегодня в связи с динамичным развитием новых технологий требования к проектированию и изготовлению изделий, предназначенных для обстановки помещений повысились. Современными и функциональными стали и мебельные петли разновидности которых разнообразны, от которых зависит долговечность предметов обихода, при ее использовании. Правильно выбранная фурнитура придает, прочность мебели, переводит ее на более высокий дизайнерский уровень.

Сегодня несущий механизм крепления для современной мебели изготавливается в огромнейшем ассортименте. Разновидность мебельных петель их универсальность дает возможность с удовольствием пользоваться кухонными гарнитурами, тумбочками, с легкостью закрывать, открывать ящики, шкафы, двери. Мебельные петли по своему назначению, конструктивным особенностям, монтажу делятся на виды:

• накладные;
• полунакладные;
• внутренние;
• угловые;
• инверсные;
• рояльные;
• карточные;
• антресольные;
• секретерные;
• штольные;
• ломберные;
• маятниковые;
• пяточные.

Накладные и полунакладные

Классические фиксирующиеся механизмы , используются для мебельных , входных , межкомнатных дверей . Имеет разную форму , размер , хорошо выдерживает нагрузку . Обеспечивают свободное открытие и закрытие дверцы шкафа на угол в 90 , поддерживают створки на нужном уровне , препятствуют перекосу . Прикрепляются петли на шкаф основной частью к боковой внутренней стенке мебели .

Мебельные держатели отличаются от накладных по изгибу основания . Механизм фиксируется когда на одну из боковых створок необходимо смонтировать сразу две дверцы , раскрывающиеся в разные стороны . Обычно такие петли используют для кухонных гарнитуров .

Полунакладные

Полунакладные и накидные

Полунакладные

Накладные

Накладные

Внутренние и угловые

Мебельная фурнитура имеет общее сходство с полунакладной петлей, но с более глубоким изгибом, крепиться внутри корпуса изделия, идеально подходить для деревянных дверок пеналов, тяжелых створок шкафов. Механизмы крепятся под различными углами к дверцам мебели, широко используются для угловых шкафов, имеют различную конфигурацию в зависимости от пресечения плоскостей установки. Производятся угловые петли для монтажа под угол 30°, 45°, 90°, 135°, 175°. Могут иметь встроенные или отдельные доводчики, позволяющие плавно отрываться дверце.

Внутренние

Внутренние

Инверсные и рояльные

Соединение для мебели с углом разворота 180 , широко используются для створок встроенных тумбочек и шкафов . Петля надежно соединяет боковую стойку и дверку , образуя прямую линию .

Соединительный держатель состоит из двух перфорированных пластин , подвижно скрепленных друг с другом . Несмотря на то , что мебельную петлю считают устаревшим вариантом , ее устанавливают на распашные фасады , в других изделиях .

Рояльные петли

Рояльные

Рояльные

Инверсные

Инверсные

Карточные

Петля для соединения мебельных элементов по своей конструкции схожа с рояльным креплением. Фурнитура, состоящая из двух параллельных пластин соединенная шарниром, крепится к фасаду и коробке через отверстия, расположенные по краям. Механизм имеет разный размер, используются в основном для мебельного дизайна в стиле ретро, шкатулок.

Антресольные и секретерные

Петля имеет сходство с накладным креплением, устанавливается на створках кухонных подвесных шкафов. Фиксируется для вертикального открытия. Главным ее элементом является пружина.

Петли мебельные предназначены для небольших письменных столов с откидной доской и лицевых стен корпусной мебели. Особенностью механизма является двойная регулировка, наличие секретерного кронштейна, удобная стандартная фрезеровка отверстий диаметром 35 мм.

Секретерные

Секретерные

Секретерные

Антресольные

Антресольные

Штольные и ломберные

Петля по своей конструкции считается самой востребованной крепежной деталью, когда необходимо соединить фасад с фальшпанелью под углом 90°. Фурнитура позволяет дверцам любого размера, формы закрываться легко, бесшумно.

Держатель для мебели, предназначенный для откидных фасадов, чаще всего используется при производстве кухонных столов. Фиксируется на торцах соединительных деталей конструкции, что позволяет открывать дверцу на 180 градусов.

Штольные

Штольные

Ломберные

Ломберные

Маятниковые и пяточные

Главной особенностью крепления заключается в способности открывать конструкцию в разные стороны. Механизм, являясь разновидностью дверной фурнитуры, обеспечивает раскрытие дверей на 180 градусов. Петля имеет узкоспециализированное применение, при установке, требует правильного и точного соблюдения инструкции.

Простой вид петель монтируется в верхних и нижних углах коробки, фиксируется с помощью небольших цилиндрических стержней. Работает механизм по принципу шарнирных навесов. Применяются при изготовлении кухонных шкафов с малым весом створок для малогабаритных помещений. Рассматривается установка петель на стеклянных фасадах.

Пяточные

Пяточные

Маятниковые

Маятниковые

Маятниковые

Материалы изготовления

Важным требованием для всей мебельной фурнитуры является их соответствие стандартам безопасности. Простые вспомогательные изделия, обеспечивая подвижное движение деталей мебели, изготавливаются по специальной технологии с использованием различных материалов. При изготовлении соединительного крепления производителем учитывается виды и значение мебельных изделий исходя из этого, подбирается нужное крепление.

При выборе петель необходимо учитывать их базовые характеристики это качество материала, их функциональность, универсальность, внешний вид модели. Наиболее популярны, востребованы соединительные механизмы, изготовленные из латуни, стали. Считаются самыми надежными, долговечными, не поддаются коррозии, имеют хорошее скольжение, не деформируются.

Немаловажным пунктом универсальности и качества изделия является простой монтаж, возможность отрегулировать мебельные петли. Современные крепежные конструкции позволяют корректировать фасад по вертикальной, горизонтальной и глубиной плоскости. Различные типы настройки представлены на видео.

Монтаж и регулировка

Чтобы правильно установить мебельную фурнитуру не требуется специальных знаний, главное, соблюдать правила и рекомендаций прилагающиеся при покупке изделия. Пред началом работы необходимо ознакомиться с устройством держателя, его преимуществами и возможностями. Перед тем как установить мебельные петли самостоятельно необходимо выбрать рациональный подход к работе, это:

• подготовить необходимые инструменты;
• произвести разметку;
• провести сверление необходимых отверстий;
• установить петлю и отрегулировать.

Перед установкой петель необходимо учитывать особенности процесса. Делая разметку придерживаться точности в расстоянии, чтобы после установки петель не произошло их соприкосновение. Крепежные элементы мебели должны находиться на одной оси. Для этого используют строительный уровень для выравнивания.

Делая глубину отверстий необходимо учитывать толщину материал, из которого изготовлена мебель.

Завершающим этапом монтажа является регулировка фурнитуры. Процедура регулировки требует ответственного отношения оттого как правильно регулировка, будет проведена, зависит функциональность мебели. Один из способов корректировки это по глубине, заключается в прижатии или ослаблении фасада к корпусу. С помощью подкручивания овальных отверстий можно подтянуть фасад вовремя провисания. Боковая регулировка помогает избежать щелей, зазоров между фасадом и коробкой.

Выбирая кухонный гарнитур для установки кухни нужно тщательно подходить и к вопросу выбора петель на его фасады. Это небольшие механизмы, с помощью которых распашные дверки могут открываться и закрываться. На сегодняшний день разработчики предлагают потребителю множество различных вариантов петель на фасады. Как правильно выбрать мебельные петли на фасады и как сделать правильный выбор.

Назначение петель (толстые, радиусные фасады)

В первую очередь петли для необходимы, чтобы закрепить фасады на корпусе. Также они дают возможность открывания и закрывания распашных дверей. От того какие именно петли будут выбраны зависит возможность регулировки самих фасадов (толстых, радиусных), степень фиксирования дверей, максимально возможный угол дверок при открытии, плавность свободного хода дверей, отсутствие скрипов, перекосов и других возможных дефектов.

Про стандартные размеры кухонных гарнитуров можно прочитать в данном .

Устройство

Наиболее популярной моделью на фасады кухонных шкафов являются четырехшарнирные петли, называемые в народе «лягушками». Такая конструкция очень прочная, имеющая возможность регулировки положения фасада и стопор для предотвращения произвольного открытия дверок.

Изготовление четырехшарнирных петель происходит при помощи штамповки листового металла (стали). Сверху изделие покрывается слоем гальванического покрытия, которое обеспечивает эстетичный внешний вид и защиту от ржавления (появления коррозии). Также они могут быть покрыты различными декоративными покрытиями, делающими поверхность матовой, хромовой или цветной.

Части четырехшарнирной петли:

• Чашка. Имеет квадратную форму со скругленными углами. Вставляется в отверстие для петли в внутренней стороны дверки. И крепится при помощи саморезов, возможно использовать присадку.
• Плечо. Четырехшарнирный механизм, который выполняет роль рычага, для открытия/ закрытия.
• Ответная планка , необходимая для монтажа. Корпус петли крепится к ответной планке. Специальными винтами можно регулировать положение фасада.

Дополнительно в комплект могут входить:

• Накладки для чаши.
• Накладки для плеча.
• Доводчики (позволяют петле закрываться плавно).

Виды

• Накладные. При таком креплении петель к фасаду, он полностью закрыт боковой стороной, исключая зазоры. При закрытой дверке угол между фасадом и боковой стороной короба равен 90 градусам. Когда дверка открыта, этот угол составляет 110 градусов. Такой вариант крепления используется в тех случаях, когда необходимо перекрыть открытую часть короба одной или двумя дверками.
• Полунакладные. Такие петли имеют у своего основания изгиб. Установленные на фасад, они перекрывают половину боковой стороны короба. Угол петли в закрытом состоянии – 90 градусов, в открытом – 110 градусов. Используются в том случае, если есть необходимость установки петель на одну перегородку, чтобы открывать дверки в разные стороны (при установке накладных петель двери не смогут открываться).
• Вкладные. Устанавливаются внутрь короба и имеют большой изгиб у основания. При использовании таких видов петель, видны боковые стороны короба. Угол петли в закрытом состоянии – 90 градусов, в открытом – 100 градусов. Могут крепиться к бокам короба или к его перегородкам.
• Угловые. Петли используются для установки на . При этом ширина боковых деталей, которые находятся рядом с фасадом, должна быть одинакова. Угол петли в закрытом состоянии – 45 градусов, в открытом – 95 градусов.
• Инверсные. Устанавливаются при необходимости полного открытия дверки. Угол петли в открытом состоянии составляет 180 градусов, фасад располагается на одной прямой с боковиной короба.
• Рояльные петли – одношарнирные. Используются редко, потому что без дополнительно установленного магнита дверки не закрываются до конца. Чаще всего крепятся на мебели с верхним открыванием дверки.
• Карточные. По строению схожи с рояльными петлями: две пластины петли насаживаются параллельно на шарнир. Устанавливаются на мебель .
• Антресольные. Используются при необходимости открытия фасада вверх. Принципом действия схожи с , только в антресольных установлена пружина, которая позволяет плавно открывать и закрывать дверки.
• Секретные. Устроены по принципу рояльных и карточных. Устанавливаются на мебели, дверки которой открываются вниз.
• Ломберные. Устанавливаются на откидные фасады. Часто используются для изготовления кухонных .
• Маятниковые (барные). Пружинные петли, которые схожи своим строением с рояльными петлями. Обеспечивают открытие фасадов на 180 градусов (по принципу в мексиканских странах).
• Пяточные. Используются крайне редко, потому что для установки таких петель дверь должна иметь малый вес в основном для .

Про кресло из ротанга можно узнать в данном .

Виды мебельных петель, как выбрать:

Монтаж (на угловую, нестандартную мебель)

Как правило, дверцы кухонной мебели уже готовы под установку петель, но если необходим монтаж нестандартной дверки или установить новые петли, то для начала нужно произвести замеры.

Для того, чтобы просверлить отверстие для чаши, потребуется сверло Форстнера. Также для установки необходимы: штангенциркуль, дрель и сверло по дереву, саморезы, стопорные кронштейны.

Сначала делаем разметку на дверце в зависимости от количества необходимых петель. От края отступаем 21 или 22 мм. В намеченных местах карандашом намечаем центр будущих отверстий. Высверливаем отверстия при помощи сверла Форстнера. Диаметр отверстия под чашу – 35 мм, глубина 12 мм. Перед тем, как начинать сверление необходимо убедиться, что сверло не пройдет насквозь.

Теперь можно прикрепить основание петли в высверленном отверстии. Крепление происходит двумя саморезами с обеих сторон отверстия.

Закрепляем центральный винт на корпусе петли (в центре паза), чтобы иметь возможность регулировки петли вперед и назад.

Подносим дверку к боковой стенке короба и отмечаем места крепления. Ответная планка фиксируется на расстоянии 37 мм от края. Около 1,5-2 мм оставить между дверью и корпусом. Закручиваем саморезы и регулировочные винты.

Советы по установке петель/доводчика на фасад кухни, кухонный шкаф

В зависимости от размеров дверцы количество петель, которые нужно установить меняется:

• Длина двери до 90 см, вес около 4-х кг – 2 петли.
• Длина от 90 см до 160 см, вес до 13 кг – 3 петли.
• Длина дверки от 160 см до 200 см, вес до 17 кг – 4 петли.
• Длина от 200 см до 240 см, вес до 20 кг – 5 петель.

1. При разметке верхняя и нижняя петля должны быть на расстоянии от 70 до 120 мм от верхнего и нижнего края дверки соответственно.
2. При разметке и размещении петель нужно убедиться, что в этих местах не будут располагаться полочки и перегородки.
3. Перед началом установки необходимо замерить толщину петли, чтобы она прочно села в высверленное отверстие.

При установке внутренних петель разметка делается от внутренней стороны дверки, учитывая при этом зазор между дверью и коробом 2 мм.

Замена петли на дверце шкафчика:

Ремонт

Со временем мебельные петли могут вываливаться из гнезд установки. Не нужно сразу выкидывать шкаф или менять . Для начала нужно вынуть петлю и осторожно расширить отверстие (10 мм в глубину). Далее нужно смазать деревянный шкант столярным клеем (или ПВА) и загнать его в получившееся отверстие.

Делаем все аккуратно, чтобы не пробить материал насквозь. После полного высыхания клея спиливаем выпирающую часть шканта ножовкой. Закручиваем саморезы, крепящие петли прямо в шканты.

Производители мебельной фурнитуры

Мебельные петли Блюм, преимущества и недостатки:

1. SCILM. Итальянская фирма, производящая качественную , рамочный профиль, цоколи и других изделий, которые используются в производстве мебели.
2. Boyard. Екатеринбургская компания по поставкам мебельной фурнитуры из Китая.
3. «РосАкс» . Московский производитель мебельной фурнитуры.
4. VIBO . Итальянская фирма, крупнейший производитель фурнитуры в своей стране.
5. BLUM. Австрийский производитель фурнитуры и .
6. FENNEL . Многие годы украинская компания лидирует в поставках мебельной фурнитуры, более чем в 60 стран мира.
7. ТБМ. Отечественный производитель мебельной фурнитуры из металла.

Подробнее про особенности и ассортимент вы можете почитать в нашей статье.

Советы по выбору мебельной фурнитуры для кухни:

При выборе петель для фасадов и , нужно обращать внимание на следующие факторы:

• Необходимый угол открытия и расположение шкафа.
• Вид шкафчиков (угловой, с открытием дверей вверх / вниз и т.д.).
• Вес двери и ее длина.
• Качество металла, из которого изготовлена петля (рекомендуется выбирать латунно-цинковый сплав для ).

Петли на дверях, возможно и не самая яркая деталь кухонного фасада, но одна из самых главных. Ведь именно от качества зависит комфортное и надежное использование мебельного гарнитура.

Смотрите также информацию про ручки для кухонной мебели .

В нашем каталоге приведено более 58 вариантов петель, держателей, фланцев, подвесок, проушин, соединителей, штанг, труб, резьбовых и распорных втулок, ручек. Изделия отличаются материалом изготовления, конструкцией, назначением, ценой.

Особенности товаров

Предлагаемое мебельное оборудование (фурнитура) используют при сборке, ремонте, установке (подвешивании) шкафов, тумб, антресолей, других видов домашней и офисной мебели. Продукция характеризуется следующими свойствами, преимуществами:

• . Универсальностью применения.
• . Прочностью и долговечностью.
• . Эстетичностью.

Способы оплаты и доставки

1. Приобретайте товар онлайн с доставкой

• . Оплатить заказ вы можете наличным или безналичным расчетом.
• . Дату и время доставки вы согласуете с оператором по телефону при подтверждении заказа.
• . Условия бесплатного предоставления услуги зависят от города, суммы и веса продукта.
• . Разгрузка товаров, подъем и перенос относятся к дополнительным услугам и могут оплачиваться отдельно, уточняйте у оператора магазина.

Детальная информация об интервалах и зонах по городам, условия разгрузки и подъема заказа находятся , где вы можете заранее самостоятельно рассчитать стоимость вашей доставки, указав почтовый адрес и параметры для разгрузки.

1. Заказывайте и забирайте сами там, где вам удобно

• . При заполнении формы заказа, укажите удобную вам дату и время для посещения гипермаркета.
• . Оплатить покупку вы можете наличным или безналичным расчетом в кассах магазина.

Приобретенные товары можно самостоятельно забрать в любом из магазинов ОБИ в Москве, Санкт-Петербурге, Рязани, Волгограде, Нижнем Новгороде, Саратове, Казани, Екатеринбурге, Омске, Краснодаре, Сургуте, Брянске, Туле и Волжском.

Также в онлайн-каталоге вы можете недорого подобрать петли карточные мебельные и антресольные вертикального открывания. Доступная цена на товары, представленные в продаже, приятно удивит покупателей, а широкий ассортимент позволит сразу приобрести в Москве и других городах всю необходимую мебельную фурнитуру.

Чтобы купить петли мебельные накладные, просто оформите заказ на нашем сайте. Вы можете самостоятельно забрать товар в ближайшем ОБИ или заказать доставку по адресу. Услуга доступна в городах: Москва, Санкт-Петербург (Спб), Брянск, Волгоград, Екатеринбург, Казань, Краснодар, Нижний Новгород, Омск, Рязань, Саратов, Сургут, Тула.

Механизм открывания х шкафов гарнитура – самое уязвимое место в конструкции кухонной мебели. Поэтому выбор надежных и долговечных петель – задача не менее важная, чем выбор других качественных материалов для кухни.

А какие нужны петли на кухонные шкафы? Выбор зависит от их назначения, способа крепления и конструкции.

Мебельная петля крепится к корпусу и дверце, что служит средством соединения двух конструктивных частей и механизмом свободного открывания/зарывания под конкретным углом.

Доступно, понятно и наглядно о видах, о которых речь пойдет ниже, можно посмотреть в видеообзоре:

Какие бывают петли для кухонных шкафов?

Среди всего ассортимента по конструкции различают лишь 2 вида.

1. Шарнирные (рояльные и карточные). Такие появились самыми первыми, их использовали еще в прошлом веке, но в современных гарнитурах практически не используются. А вот при сборке старинной мебели ретро или винтажной они могут как раз понадобиться.
2. Четырёхшарнирные. По своей конструкции отличаются от предыдущих обычных тем, что могут отрегулироваться в нескольких местах, обеспечивая свободное открывание/закрывание дверей.

Четырёхшарнирные считаются боле современными и надежными.

Устройство четырёхшарнирной конструкции

Петли по положению двери и способу крепления

Различают четырёхшарнирные:

• полунакладные.

Полунакладная позволяет лишь частично перекрывать корпус мебельного гарнитура. Она имеет небольшой изгиб, который образует промежуток между створками, что позволяет открывать одновременно две смежные створки. Применяется в межсекционных креплениях кухонной мебели, например в трёх- или двухдверной тумбе;

• накладные (внешние) представляют собой шарнирный механизм, позволяющий открывать створки на 900, фактически 105 градусов.

Они наиболее часто применяются для крепежа дверок в кухонных гарнитурах. Позволяют плотно закрывать дверцы шкафов и секций, перекрыв корпус с двух сторон, и служат без поломок длительное время;

• внутренние (вкладные).

Имеют большой изгиб, который способствует при открывании выносу вкладной дверцы за пределы корпуса. Используется редко для крепления тяжелых дверей на шкафах из ДСП. Позволяют как бы утопить двери в закрытом виде за корпус шкафа;

• штольные (прямые) предназначены для крепления фасадной части к боковине у фальш-панелей.

Часто используется в угловых тумбах под мойку.

Угловые

Для установки в угловых напольных и навесных шкафах нужны петли, позволяющие под разным углом открывать дверцы.

Петли в зависимости от угла открывания и назначения в таблице:

Отдельного внимания заслуживают карусельные (инверсные) петли . Благодаря своей конструкции обеспечивают открытие дверей до 180 градусов.

Их используют не так часто в угловых тумбах.

Для шкафов с вертикальным открытием

Это антресольные петли. Основной их элемент– пружина, устанавливаются на створках подвесных шкафов с вертикальным открытием.

Для стеклянных дверей

В зависимости от материала, на который они устанавливаются, можно отдельно выделить те, которые крепятся на стеклянные поверхности. Их основное отличие – наличие специальной декоративной накладки, которая маскирует петлю. Правда, в домашних условиях достаточно сложно сверлить под них отверстие.

Петли для стеклянных дверей также делятся по способу открывания, углу и т.д.

Петли могут быть оснащены дополнительными элементами ‑ доводчиками. Доводчики могут быть встроенными или идти отдельно в комплекте.

С доводчиком

С помощью доводчика использование мебели будет более комфортным, бесшумным, также они помогают продлить срок службы корпусов мебели, т.к. дверцы будут закрываться плавно.

Сколько петель нужно купить для надежной установки дверцы?

Чтобы самостоятельно установить петли на дверцы, прежде всего, нужно определить требуемое количество устройств. Оно зависит от габаритов и массы навешиваемой дверцы, а также материала из которого она изготовлена.

Сколько нужно купить штук в зависимости от массы и высоты фасада

Чтобы петли в полной мере справлялись с отведенной им задачей – обеспечивали свободное открывание/закрывание дверец без скрипов и смещений, нужно правильно их установить. Обычно к товару всегда приложена инструкция.

Также понять принцип установки поможет видео:

Установка мебельных петель своими руками

Очень многие в целях экономии, покупая мебель, решают собирать ее самостоятельно, чтобы не оплачивать услуги сборщика, если они идут за отдельную плату. На самом деле, современные предметы интерьера собрать очень просто, ориентируясь на прилагаемую инструкцию и имея хотя бы минимальные навыки работы с инструментом.

Однако некоторые нюансы все равно имеются. Например, установка мебельных петель своими руками – это достаточно простая, но требующая внимания и аккуратности задача, ведь именно от правильной установки и будет во многом зависеть то, насколько хорошо будут закрываться дверцы шкафов и тумб.

Установка мебельных петель своими руками

Содержание статьи

• Петли для мебели: особенности и виды
• Другие виды петель
• Что нужно учесть?
• Как подготовиться к монтажу?
• Порядок работ
• Подробная инструкция
  • Видео – Разметка и сверление
  • Видео – Крепление петель

Петли для мебели: особенности и виды

Мебельная петля – это полумеханическая конструкция, которая дает возможность открывать и закрывать часть корпуса мебели (обычно – дверцы), отводя ее на определенный угол. Ее совершенно не видно снаружи, но при этом она способна не просто удерживать в нужном положении и помогать открывать фасад (дверцу), но и не дает ему самовольно открываться. Обычно петли применяются для так называемого навешивания дверей, изготовленных из различных материалов – дерева, стекла, алюминиевого профиля. Также большинство петель способны самостоятельно закрываться. Самый распространенный тип петель – четырехшарнирные. Они отличаются высокой функциональностью и очень надежные, прочные и могут служить на протяжении долгих лет, не ломаясь.

Четырехшарнирная мебельная петля

На заметку! Впервые конструкция, которая может закрываться самостоятельно, появилась лишь в ХХ веке, она была запатентована в Италии.

История мебельных петель

Конструкция мебельной петли представлена следующими элементами.

1. Базета или основание – тот элемент, который крепится к монтажной планке. На нем имеется специальный винт, который дает возможность регулировать его положение.
2. Чашка – часть, которая во время монтажа петель устанавливается в специально высверленное в фасаде отверстие. Она имеет округлую форму.
3. Шарниры – подвижные элементы, оснащенные пружинными механизмами.

Петля мебельная — строение

В каждой петле такого типа имеется пружина, позволяющая механизму конструкции удерживать дверцу шкафа в закрытом состоянии и не дающая ей открываться самовольно. Эти петли можно регулировать сразу в трех плоскостях, что очень удобно и позволяет подогнать их идеально практически в каждом случае. Выполнены они из стали и имеют высокую защиту от возникновения ржавчины.

На заметку! Такие петли в России называют также чашечными или более прозаичным названием – лягушкой.

Что это такое и как устроено

Петли с четырьмя шарнирами могут быть:

• полунакладными, которые обычно применяются, если на одну сторону нужно прикрепить сразу пару створок, которые будут открываться в разные стороны. То есть фасад закрывает лишь часть торца;
• накладными, которые подойдут для установки дверцы с любой стороны корпуса;
• угловыми, которые нужно использовать, если дверца должна крепиться под строго определенным углом (например, 45, 90 и более градусов). Как правило, угол зависит от особенностей конструкции шкафа;
• инверсными, которые дают возможность распахнуть створку на 180 градусов, то есть при открывании дверцы формируется одна плоскость со стенкой основания;
• вкладными или внутренними, которые позволяют закрепить дверцу внутри шкафа. Петля напоминает полунакладную, но изогнута сильнее.

Виды мебельных петель

На самом деле, существуют не только четырехшарнирные петли, хоть они и являются самыми распространенными и чаще всего применяются во время сборки мебели для соединения корпуса с дверцами. Также есть и другие разновидности, с которыми мы сейчас познакомимся.

Другие виды петель

Итак, все виды петель можно классифицировать разными способами. Так, выделяют различные типы по конструкции, по назначению, по методу фиксации и наложения. В целом, существует несколько десятков видов мебельных петель, какие-то распространены больше, какие-то меньше, но практически все находят себе применение в различных вариантах мебельных конструкций. Помимо четырехшарнирных, рассмотрим еще несколько вариаций петель, которые могут встретиться мастерам по сборке мебели или же людям, купившим новые предметы интерьера и решившим собрать их самостоятельно.

Карточная петля

Карточные петли считаются самыми старыми. Их прародительница – кованая навесная петля, имеющая длинную накладку. Внешне они напоминают обычную дверную петлю, только размером несколько поменьше. Конструкция представляет собой две металлические планки, соединенные параллельно при помощи тонкого стержня, выполняющего роль шарнира. Сейчас они используются редко, но незаменимы при изготовлении мебели в стиле «ретро».

На заметку! Такие петли бывают разборными и неразборными, с различным количеством шарниров. Также иногда пластины петель могут иметь фигурную форму.

Дверные петли «бабочка»

Петли маятникового типа или барные петли дают возможность открывать дверцу на 180 градусов. Выходит что-то похожее на то, как открываются двери на входе в салун в старых вестернах.

Петля барная

Антресольные конструкции-петли созданы для того, чтобы крепить горизонтально ориентированные дверцы, которые будут открываться вверх. Петли имеют пружинный механизм, а также позволяют фиксировать дверцу в открытом состоянии. Напоминают обычные накладные вариации петель.

Антресольная петля MK01

Ломбертные конструкции применяются для так называемых откидных дверей. Они будут монтироваться с обоих торцов шкафа, не требуют врезки, но может понадобиться небольшая фрезеровка (до 2 мм). Тогда створку можно открывать на 180 градусов. Это идеальный вариант петли для раскладного стола.

Петля для откидных элементов

Секретерные конструкции похожи на описанные выше карточные, имеют осевой шарнир и пластины. Дают возможность открыть фасад вниз и удержать его в горизонтальном положении. Могут сопровождаться специальным кронштейном, который оказывает поддерживающую функцию. Обычно устанавливаются в тех шкафах, где предусмотрен бар.

Петли секретерные

Глухие петли, иначе называемые штольными, применяются для дверей с той стороны шкафа, которая примыкает к стене. Ими можно прикрепить дверцу к фальш-панели.

Штольные петли

Пяточные изделия крайне редко применяются, потому что рассчитаны только на легкие двери. Но зато установить их можно на фасады с любым типом открывания. Монтаж производится в нижней и верхней части створки.

Пяточные петли для мебели

Для стеклянных створок идут особые петли. Они тоже бывают разных типов, но их достоинство в том, что они могут выдерживать значительную нагрузку, притом выглядят очень красиво.

Петля для стекла

И сравнительно недавно в продаже появились петли с 8-ю шарнирами, восьмишарнирные. Чтобы их установить, не нужно прибегать к фрезеровке или резке. Это усовершенствованная вариация обычной четырехшарнирной петли. Правда, ставить их сложнее, а потому, несмотря на отсутствие необходимости проводить какую-то подготовку, такие петли используются редко.

Петля 8-ми шарнирная

Что нужно учесть?

Если вдруг по какой-то причине человеку нужно выбрать и купить петли самостоятельно, то к решению этого вопроса нужно подойти с умом. И приобретать навесы нужно только высокого качества, несмотря на то, что на витрине они все выглядят одинаково. Лучше взять те, что подороже, но от проверенного производителя, чем подозрительно дешевые. Некачественные петли могут:

• быстро расшататься и требовать постоянной регулировки;
• начать скрипеть или плохо закрываться;
• поломаться;
• начать ржаветь.

Как выбрать петли для мебели

Важно! Стоит отказаться от покупки китайских петель. Эти конструкции очень ненадежны, как правило, разрушаются очень быстро и перестают функционировать. Для их производства применяются некачественные сплавы. Да и бракованные петли Китай поставляет на наши рынки в очень больших количествах.

Установив дешевые петли, сэкономить получится только в крайне редком случае. Обычно такие конструкции требуют ранней замены, а это – дополнительные расходы и трата времени на демонтаж старой и монтаж новой петли. Скупой платит дважды – поговорка, очень актуальная в отношении петель для мебели.

Как выбрать мебельные петли

Как подготовиться к монтажу?

Установка петель – работа простая и не требующая много сил и времени, но при условии, что у человека есть под рукой весь нужный инструмент, а также имеются определенные навыки работы. Для новичков в этом плане задача по установке петли может оказаться очень сложной. Просто так прикрутить ее не получится.

Итак, самый главный инструмент, который понадобится – это сверло Форстнера. Оно имеет специальную рабочую часть с таким же диаметром, как и чаша петли (35 или 26 мм). При помощи этого сверла на четко размеченном месте нужно сделать специальные отверстия. Чаша петли будет вкладываться в него, а крепиться конструкция станет за счет шурупов, вкручиваемых в специальные ушки.

Сверло Форстнера

Также для установки петель потребуются:

• шуруповерт;
• линейка и угольник;
• простой карандаш;
• дрель с различными насадками;
• уровень;
• саморезы и шурупы.

Аккумуляторный шуруповерт

Важно учесть и материал, на котором будет производиться фиксация петли. Так, волокнистые или рыхлые материалы достаточно мягкие, стеклянные – хрупкие и в то же время прочные и т. д. Для каждого материала используется свой определенный тип креплений, притом в разном количестве.

Порядок работ

Разметка – очень важный этап при установке петель. Она включает в себя нанесение отметок на дверцу, где будет производиться сверление отверстия под чашу петли. Притом важно найти для начала место, где будет располагаться центр отверстия. И здесь важно понимать, что количество петель напрямую зависит от размеров самого фасада и его веса. Но от края дверцы в любом случае нужно отступить около 7-12 см. Расстояние между установленными навесами не должно быть менее 50 см при условии, если их крепится несколько.

Крепление петли

Таблица. Необходимое количество петель.

Параметры	Количество петель, шт.
Длина до 1 м, масса – не более 9 кг	2
Длина 1-1,5 м, масса – до 15 кг	3
Длина до 2 м, масса – до 20 кг	4
Длина 2-2,5, масса не более 20 кг	5

После нанесения разметки потребуется сделать отверстия для петель. Они выполняются при помощи специального сверла. Дверцу лучше всего уложить на ровную твердую поверхность, так работать будет проще. Глубина выемки должна составлять примерно 1,2-1,3 см. Если сделать ее глубже, то есть риск повреждения внешней стороны фасада. А сверлить отверстие требуется четко по вертикали.

Схема: посадочные размеры петли

Важно! Фреза должна быть острой и желательно новой.

После сверления можно заниматься установкой петель, а также потребуется их отрегулировать.  Только в этом случае дверца будет висеть ровно.

Расчет количества мебельных петель для установки

Подробная инструкция

Шаг 1. От верхнего и нижнего краев дверцы нужно отступить примерно 7-12 см. В данном случае в инструкции отступ делается на расстоянии 8 см. Требуется провести две линии строго перпендикулярных краю дверцы.

Делается отступ 8 смПерпендикулярно краю проводятся линии

Шаг 2. Далее от края двери до центра того места, где будет производиться сверление отверстия, нужно сделать отступ в 22 мм. Это стандартное расстояние. И также нужно провести линии через отмеченную точку, перпендикулярные нарисованным ранее.

Отступ снизу — 2,2 смПроводятся перпендикулярные линии

Шаг 3. Далее нужно взять специальное сверло стандартного диаметра – 35 мм.

Берется сверло диаметром 35 мм

Шаг 4. Чтобы сверлить было легче, а сверло было четко позиционировано, в местах пересечения линий на разметке нужно сделать маленькие выемки при помощи шила.

Шилом проделываются выемки

Шаг 5. Теперь можно сверлить отверстия. Можно делать это дрелью, а можно использовать специальный фрезер.

Можно приступать к сверлению отверстийРезультат работы

Шаг 6. Как только были высверлены отверстия, можно примерить чашу петли, а также, выровняв отверстия для саморезов на ушках чаши по линии, начерченной ранее, нанести метки, где будет производиться сверление, но уже тонким сверлом. Притом точки получатся не на самой линии, а чуть в стороне, по линии выравниваются ушки.

Примерка чаши петлиНанесена разметка для будущих отверстий

Шаг 7. Теперь в намеченных точках при помощи шила нужно сделать выемки для позиционирования сверла.

Делаются выемки для позиционирования сверла

Шаг 8. Далее требуется высверлить отверстия для саморезов размером 4х16 мм.

Сверлятся отверстия

Шаг 9. Необходимо снова приложить навес к дверце, поместив чашу в отверстие, и прикрутить его саморезами к фасаду.

Прикручивание саморезами

Шаг 10. Теперь можно крепить дверцу на стенке шкафа. Делается это так – для начала нужно приложить дверцу к стенке, выбрав то положение, в каком она должна стоять.

Теперь можно крепить дверку

Шаг 11. При нанесении разметки нужно следить, чтобы верхний винт петли, который будет крепиться к стенке, находился в положении, близком к самой дверце.

Нужно внимательно наносить разметку

Шаг 12. Далее важно, проведя простые измерения, отложить от центральной линии, на которой лежала эта часть навеса, по 17 мм.

От центральной линии нужно отложить по 17 мм

Шаг 13. После этого дверку нужно снова приложить и сделать пометки маркером через отверстия в петле, совместив их с линиями, проведенными на расстоянии 17 мм.

Маркером делаются пометки через отверстия в петле

Шаг 14. Теперь дрелью нужно высверлить отверстия для еврошурупов.

Сверлятся отверстия для еврошурупов

Шаг 15. Далее требуется прикрутить часть петли к стенке.

Часть петли прикручивается к стенке

Шаг 16. Затем можно крепить дверцу к стенке. Важно попасть передней частью петли, закрепленной на дверце, на винт, находящийся на той части петли, что зафиксирована на стенке. Также под петлей, что закреплена на дверце, есть винт с «пяткой», которой важно попасть в паз, расположенный с другой стороны части петли, закрепленной на стене.

Этой частью нужно попасть на винтДверка крепится к стенкеВажно все делать в соответствии с инструкциейЕще одно фото процесса

Шаг 17. Чтобы петли не рассоединялись, крайние шурупы нужно немного подтянуть. Пока что до конца заворачивать их не нужно.

Крайние шурупы немного подтягиваются

Шаг 18. Теперь следует отрегулировать дверцу. Для начала стоит отодвинуть ее от стенки шкафчика примерно на 1-2 мм, не нужно ее фиксировать плотно к ней. После того как зазор был соблюден, можно затянуть шурупы.

Регулировка дверки

Шаг 19. Есть еще один винт, который при необходимости поможет двигать дверцу влево или вправо. В данном случае его регулировать не пришлось.

Этот винт в нашем примере не нуждался в регулировке

Видео – Разметка и сверление

Видео – Крепление петель

Важно помнить, что спустя некоторое время петли снова придется регулировать – дверки могут провисать под своей собственной массой. Так что подкручивать шурупы первое время все равно нужно. Иногда следует и смазывать петли – тогда они точно не начнут со временем скрипеть или ржаветь. Если мебель стоит во влажном помещении, то срок эксплуатации навесов сильно сокращается, и это важно учитывать.

разметка и установка своими руками. Установка мебельного фасада на ящик Как крепить фасады на ящик

При выборе кухонного гарнитура для установки кухни нужно внимательно подойти к вопросу выбора петель для ее фасадов. Это небольшие механизмы, с помощью которых распашные двери можно открывать и закрывать. Сегодня застройщики предлагают потребителю множество различных вариантов петель для фасадов. Как правильно подобрать мебельные петли для фасадов и как сделать правильный выбор.

Назначение петель для кухонных фасадов

Петли четырехшарнирные изготавливаются методом штамповки из листового металла (стали). Сверху изделие покрыто слоем гальванического покрытия, обеспечивающего эстетичный вид и защиту от ржавчины (коррозии). Также они могут быть покрыты различными декоративными покрытиями, делающими поверхность матовой, хромированной или цветной.

Детали четырехшарнирной петли:

• Чашка. Имеет квадратную форму с закругленными углами. Вставляется в петлю во внутренних дверях. А крепится саморезами, можно с добавкой.
• Плечо. Четырехшарнирный механизм, действующий как рычаг открытия/закрытия.
• Монтажная пластина , необходимая для установки. Корпус шарнира крепится к бойку. Положение передней части можно отрегулировать специальными винтами.

Дополнительно в комплект могут входить:

• Накладки на чашу.
• Наплечники.
• Доводчики (позволяют плавно закрыть петлю).

Типы и размеры

• Накладные расходы. При таком креплении петель к фасаду он полностью закрывается сбоку, исключая щели. Когда дверь закрыта, угол между передней и боковой частью коробки составляет 90 градусов. Когда дверь открыта, этот угол составляет 110 градусов. Этот вариант монтажа используется в тех случаях, когда необходимо прикрыть открытую часть коробки одной или двумя дверцами.
• Половина накладных. Такие петли имеют изгиб в основании. Установленные на фасаде, они закрывают половину боковой стороны коробки. Угол шарнира 90 градусов в закрытом состоянии, 110 градусов в открытом. Применяются, если есть необходимость установить петли на одну перегородку, чтобы двери открывались в разные стороны (при установке накладных петель двери не смогут открываться).
• Депонировано. Устанавливаются внутрь коробки и имеют большой изгиб у основания. При использовании таких петель видны стороны коробки. Угол шарнира в закрытом состоянии 90 градусов, в открытом 100 градусов. Их можно прикрепить к бокам ящика или к его перегородкам.
• Угл. Петли используются для установки на. При этом ширина боковых частей, которые расположены рядом с фасадом, должна быть одинаковой. Угол шарнира в закрытом состоянии 45 градусов, в открытом 95 градусов.
• Обратный. Устанавливается, когда необходимо полностью открыть дверь. Угол шарнира в открытом состоянии 180 градусов, фасад расположен на одной прямой с боковиной коробки.
• Петли рояльные одношарнирные. Используются редко, так как двери не закрываются полностью без дополнительно установленного магнита. Чаще всего их монтируют на мебель с верхним дверным проемом.
• Карточка. По устройству они аналогичны фортепианным петлям: две навесные пластины вдвигаются параллельно петле. Устанавливается на мебель.
• Мезонин. Используются, когда необходимо открыть переднюю часть вверх. Принцип работы аналогичен этому, только в антресоли установлена ​​пружина, которая позволяет плавно открывать и закрывать двери.
• Секрет. Аранжировка по принципу роялей и карт. Устанавливается на мебель с дверцами, открывающимися вниз.
• Ломбард. Устанавливается на складные фасады. Часто используется для изготовления кухонь.
• Маятник (штанга). Пружинные петли, которые по структуре аналогичны фортепианным петлям. Обеспечить открывание фасадов на 180 градусов (по принципу мексиканских стран).
• Пяточный. Применяются крайне редко, т.к. для установки таких петель дверь должна быть легкой, в основном для .

Виды мебельных петель, как выбрать:

Как установить на угловую или нестандартную мебель

Как правило, дверцы кухонной мебели уже готовы к установке петель, но если нужно установить нестандартную дверь или установить новые петли, то сначала нужно снять мерки. Вы можете узнать о стуле из ротанга в этом.

Чтобы просверлить отверстие для чаши, вам понадобится сверло Форстнера. Также для монтажа потребуются: штангенциркуль, дрель и дрель по дереву, саморезы, стопорные скобы.

Сначала делаем разметку на двери в зависимости от количества необходимых петель. Отступаем от края 21 или 22 мм. В отмеченных местах отметьте карандашом центр будущих отверстий. Сверлим отверстия сверлом Форстнера. Диаметр отверстия под чашу 35 мм, глубина 12 мм. Перед началом сверления убедитесь, что сверло не проходит насквозь.

Теперь можно прикрепить основание петли к просверленному отверстию. Крепление происходит двумя саморезами по обеим сторонам отверстия.

Закрепляем центральный винт на корпусе петли (в центре паза), чтобы можно было регулировать петлю вперед-назад.

Подводим дверцу к боковой стенке коробки и отмечаем места крепления. Боек закреплен на расстоянии 37 мм от края. Оставьте примерно 1,5-2 мм между дверью и корпусом. Закручиваем винты и регулировочные винты.

В зависимости от размера двери количество устанавливаемых петель варьируется:

• Длина двери до 90 см, вес около 4 кг — 2 петли.
• Длина от 90 см до 160 см, вес до 13 кг — 3 петли.
• Длина двери от 160 см до 200 см, вес до 17 кг — 4 петли.
• Длина от 200 см до 240 см, вес до 20 кг — 5 петель.

1. При разметке верхняя и нижняя петли должны находиться на расстоянии от 70 до 120 мм от верхнего и нижнего края двери соответственно.
2. При разметке и размещении петель нужно убедиться, что в этих местах не будут располагаться полки и перегородки.
3. Перед началом установки необходимо измерить толщину петли, чтобы она плотно сидела в просверленном отверстии.

При установке внутренних петель разметка производится с внутренней стороны двери с учетом зазора между дверью и коробкой 2 мм.

Видео: как заменить петли на дверцах кухонного шкафа

Замена петли на дверце шкафа:

Ремонт своими руками

Со временем мебельные петли могут выпасть из установочных пазов. Не нужно сразу выкидывать шкаф или менять его. Сначала нужно снять шарнир и аккуратно расширить отверстие (глубиной 10 мм). Далее нужно смазать деревянный дюбель столярным клеем (или ПВА) и вбить его в получившееся отверстие.

Делаем все аккуратно, чтобы не проколоть материал. После полного высыхания клея ножовкой срежьте выступающую часть дюбеля. Закручиваем саморезы, крепящие петли, прямо к дюбелям.

Производители мебельной фурнитуры

Петли мебельные Blum, преимущества и недостатки:

1. SCILM. Итальянская компания, производящая качественные рамные профили, плинтуса и другие изделия, которые используются в производстве мебели.
2. Боярд. Екатеринбург компания по поставкам мебельной фурнитуры из Китая.
3. «РосАкс» … Московский производитель мебельной фурнитуры.
4. VIBO … Итальянская компания, крупнейший производитель фурнитуры в своей стране.
5. БЛЮМ. Австрийский производитель оборудования и.
6. ФЕНХЕЛЬ … Украинская компания на протяжении многих лет является лидером по поставкам мебельной фурнитуры в более чем 60 стран мира.
7. ТБМ. Отечественный производитель металлической мебельной фурнитуры.

Подробнее об особенностях и ассортименте вы можете прочитать в нашей статье.

Советы по выбору мебельной фурнитуры для кухни:

При выборе петель для фасадов и, необходимо обратить внимание на следующие факторы:

• Необходимый угол открывания и положение шкафа.
• Тип шкафчиков (угловые, с открыванием дверей вверх/вниз и т.п.).
• Вес и длина двери.
• Качество металла, из которого изготовлена ​​петля (рекомендуется выбирать латунно-цинковый сплав).

Петли на дверцах может быть не самой яркой деталью кухонного фасада, но одной из самых важных. Ведь от качества зависит комфортное и надежное использование мебельного гарнитура. Смотрите также информацию о ручках для кухонной мебели.

Это самый распространенный тип петли. А так как речь идет об обновлении кухонного гарнитура, то рассмотрим вариант установки петли, со встроенным доводчиком.

В установке мебельной петли нет ничего сложного. Но непосредственно перед установкой нужно иметь представление, как это делается, чтобы не испортить новый фасад.

Инструменты и принадлежности

Итак, нам потребуется:

• Концевая фреза, диаметр 35 мм
• Дрель
• Отвертка (или крестовая отвертка)
• Карандаш
• Шайло или Кернер
• Угол здания
• Саморезы 3,5*16 4 шт. на петле
• Мебельная петля + планка

Расчет количества петель на дверь

Для высоких фасадов необходимо устанавливать более двух петель. См. рисунок ниже .

Подготовка фасада

Вертикально отступ от края фасада в зависимости от его высоты 70 — 150 мм.

Расстояние от рабочей стороны фасада под стандартную петлю, как правило, 21 — 22 мм

Сверление отверстий под паз

Отверстие под петлю делается с помощью концевой фрезы. Перед сверлением нужно сделать небольшое углубление кернером или шилом. Для устранения смещения фрезы от центра.

Толщина фасада 16 — 18 мм. Поэтому необходимо следить за тем, чтобы паз был не глубже 12 мм, а срез был равномерным.

Устанавливаем петлю в паз

Подгоняем перпендикулярно краю фасада. Затем карандашом намечаем метки для шурупов и закручиваем.

Крепим фасад к кузову

• Примеряем створку к кузову и отмечаем места будущего крепления.
• Установить ответные планки (рисунок ниже) с помощью самореза 3,5*16.

Навес удобнее всего делать из верхней петли, т.к. фасад уже закреплен. И нам не составит труда закрепить фасад и нижнюю планку.

Регулировка петель

После того, как мы установили петли и навесили фасады, нужно отрегулировать зазоры, чтобы дверцы не цеплялись друг за друга.

Конструкция петель с доводчиком позволяет регулировать по горизонтали, высоте и глубине.

Сначала нужно визуально определить шероховатость фасада по отношению к корпусу и равномерен ли зазор по отношению к соседней двери.

«Регулировка по вертикали»

Ослабляем винты петли, выравниваем дверь и снова затягиваем. (рис. 1)

Регулировка по глубине

То есть регулируем зазор между корпусом и фасадом. Ослабляем эксцентрик на плече петли и регулируем его вперед-назад, затем затягиваем обратно. (рис. 2)

Если у Вас возникли трудности с установкой фасадов на ящики, то воспользуйтесь приведенной ниже инструкцией:

• Соберите каркас ящика
• Прикрутите направляющие к бокам комода и раме ящика
• Все собранные ящики загоняем внутрь ВАЖНО: ФАСАДЫ НЕ СТАВИМ!
• С помощью двухстороннего скотча выравниваем фасады по стенам, учитывая зазоры. В этом случае ящик находится в комоде, и вынимать его не нужно!

Если лицевая часть выставлена ​​ровно, ящики не цепляются друг за друга, а все зазоры соблюдены, то начинаем крепить переднюю часть к корпусу ящика. Для этого вынимайте по одному ящику и ставьте его на заднюю панель лицевой стороной к себе. После этого сверлом на 5мм просверливаем корпус коробки через отверстие на передней части и изнутри протягиваем передок через ручки.

Обратите внимание, скотч служит только для выравнивания фасадов вдоль стен с учетом зазоров, а фасады крепятся саморезами через ручки!

Важно: При установке ящиков каждый из них необходимо вернуть на место в той же последовательности, в которой они были в пункте (3). Очень важно не нарушать этот порядок, так как при изменении положения ящиков (верхний ящик ставится вниз и наоборот) будет проблема с тем, что они не встанут на место со щелчком.

Если у вас остались вопросы по сборке, то напишите нам на почту, и мы поможем разобраться со всеми непонятными вам моментами.

Сегодня мы рассмотрим способ установки фасадов на выдвижные ящики, который широко распространен среди мебельщиков, благодаря своей простоте и доступности.

Когда я делал свою первую мебель с выдвижным ящиком, я столкнулся с проблемой добавления таких фасадов на всю их высоту, т. к. необходимо одновременно выставлять зазоры между фасадом и коробом, затем выдвигать выдвижной ящик (зачем?) И прикручиваем изнутри. С большим трудом у меня получилось, а потом решил поискать в интернете — все оказалось очень просто.

Итак, начнем по порядку. В предыдущем мы собрали тумбу с выдвижными ящиками. Теперь необходимо оформить на нем лицевую часть.

Первый этап подготовительный. Необходимо подготовить сами фасады к монтажу. Для этого разложите их по мере установки на верстаке.

Наша задача разметить и установить мебельные ручки.

Для этого нам нужно:

• рулетка,
• квадрат,
• карандаш .
• Такой простой кондуктор от Икеа значительно упрощает жизнь.

Найдите центр фасада и рискните. Обязательно проверьте с другой стороны. Значения должны совпадать.

Ставим кондуктор на центральную отметку и карандашом отмечаем центры отверстий для крепления ручек.

Повторяем эту манипуляцию на каждом фасаде.

Проверить еще раз. Расстояние от бортика до отверстия должно быть одинаковым с обеих сторон.

Для сверления лучше всего использовать подствольную дрель с центральным шипом. Диаметр 4-5 мм. Он не смещается в сторону, что возможно при использовании сверл по металлу.

Просверливаем отверстия. Во избежание сколов, на твердой подложке. Это должно выглядеть примерно так.

Сразу повторите манипуляции с остальными фасадами.

Болты используются для крепления ручек. Стандартные (которые идут в комплекте — слева) имеют прессшайбу и не всегда подходят для ящиков, так как выступающая головка будет упираться в переднюю часть самого ящика и будет мешать его плотному прилеганию. Поэтому я обычно использую винты с потайной головкой — приходится покупать отдельно.

При затягивании таких шурупов они утапливаются в материал и не создают препятствий. Желательно затягивать вручную, чтобы не сорвать резьбу с ручек.

Итак, наши фасады готовы к установке.

Теперь вернемся к проблеме промежуточной фиксации. Нам нужно изменить переднюю часть ящика, чтобы держать фасад (хотя бы немного). В передней стенке необходимо просверлить 2-4 сквозных крепежных отверстия диаметром 4-5 мм.

В этом случае… очень помогает двухсторонний скотч. Лучше всего на поролоновой основе. (Тонкая обычно не прилегает к обеим склеиваемым поверхностям из-за небольших перекосов).

Любой — качество не имеет значения. Я покупаю самый дешевый в FixPrice.

Приклеиваем несколько полосок скотча на переднюю часть коробки. Снимаем с них защитную пленку.

Прикрепляем подготовленный фасад к ящику, укладывая сверху (или снизу — смотря откуда начинать) прокладку, фиксирующую зазор. В этом мастер классе используется кромка ПВХ 2 мм, если зазор 3 мм, то я подкладываю кусок ДВП, смысла больше нет.

Контролируя положение фасада с боков и подталкивая его вверх, прижимаем его к коробке и на несколько секунд прижимаем вниз, позволяя скотчу приклеиться. Затем аккуратно выдвигаем ящик и фиксируем фасад струбциной. Все, теперь он никуда не денется!

Вкручиваем в монтажные отверстия при помощи самореза (я использую 5х30 мм). Сначала в одну, затем снимаем прижим и проверяем правильность установки фасада, вдвинув ящик на место и оценив зазоры. Если все хорошо, то вкручиваем второй саморез. Если нет, то придется отрывать и начинать все заново.

Обратите внимание, что передняя стенка ящика сделана ниже остальных. Это делается для того, чтобы для крепления ручек можно было использовать стандартные винты с выступающими головками. Кроме того, экономия материалов (в этом проекте все было впритык).

На следующем слайде правильно установлен фасад №1. По краям ничего не выступает, зазор с верхним горизонтом равномерный 2 мм.

Те же манипуляции повторяем со следующим фасадом. .. и со следующим. И так до самого конца.

В итоге у нас должна получиться вот такая аккуратная тумбочка с равными зазорами между ящиками.

Этот способ имеет два основных недостатка:

1. Необходимость покупки дополнительных расходных материалов (лента и винты с потайной головкой).
2. Незаменяемость коробок. То есть если вынуть средний ящик и поставить вместо верхнего, то, скорее всего, будет наблюдаться тот или иной перекос.

Но терпимость к неточностям разметки и простота с лихвой перекрывают все эти минусы.

Перед началом монтажа фасадов необходимо собрать всю конструкцию, а выдвижные ящики вставить в комод. Важно, чтобы изделие располагалось на ровной поверхности, чтобы избежать ошибок при установке.

Методы монтажа фасада

Сегодня мы расскажем вам об одном очень удобном способе установки мебельных фасадов на выдвижные ящики.

Способ довольно простой и популярный, и даже если это ваша первая установка, у вас все равно все получится.

Итак, как быстро, удобно и без хлопот установить фасад на ящик? Для этого нам нужно:

отвертка
винты 4*30
зажим
Двусторонний скотч
щуп для определения толщины зазора между фасадами
Перед установкой коробки (которые еще без фасадов) должны быть в мебельном изделии, само изделие должно быть собрано и выровнено (без перекосов и наклонов).

Берем двусторонний скотч, нарезаем несколько полосок и приклеиваем их одной стороной к торцам коробочки, как показано на фото.

После этого, предварительно сняв защитную пленку со скотча, нам нужно будет прислонить фасад к коробу, но перед этим, еще до того, как мы его «приклеим», необходимо максимально точно выровнять фасад , как по вертикали, так и по горизонтали.

Для обеспечения горизонтального зазора в 3 мм (или другого, который вы предусмотрели при составлении деталировки) между фасадами можно использовать своеобразный маркер — щуп. Можно использовать линейку заданной толщины, кусочки кромки или найти под рукой другой инструмент.

Самое сложное — ровно опереться на первый фасад, тогда все пойдет как по маслу. Начинать лучше с нижнего ящика, так будет удобнее.

После того, как вы приклеите фасад к ящику с помощью двустороннего скотча, чтобы он не «выскакивал» при креплении шурупом, фасад с ящиком необходимо зафиксировать струбциной. После фиксации рядом с местом прижима вкручиваем саморезы с внутренней стороны коробки, с шагом 15-20 см.

То есть для соблюдения горизонтального зазора используем щуп, для выравнивания фасада по бокам используем прямые руки и ровную проушину, либо можно использовать плоскую доску, поставив ее вертикально.

Многие могут возразить, что скотч оставляет лишние зазоры, но дома я таких зазоров ни разу не замечал, главное крепко затянуть саморезы.

Таким простым способом можно легко и качественно закрепить фасады на ящиках.

Метод 2 без скотча

Снимаем хомуты и ставим коробку на место, проверяем установку фасада. Если зазоры вас не совсем устраивают, то подкорректируйте их, слегка ударив киянкой по фасаду и сдвинув его в нужном направлении. Затем закрепите фасад дополнительными шурупами.

После установки нижнего фасада приступаем к следующему. Между фасадами нужно установить прокладку, по толщине равную размеру зазора 3 мм. Это могут быть планки из ДВП. Выравниваем фасад и зажимаем струбцинами.

Способ 3: закрепить на коробке с помощью болтов, которыми крепятся ручки

Этот способ заключается в том, что фасады крепятся к ящику с помощью болтов, которыми прикручиваются ручки. В этом случае вместо штатных используются более длинные болты.

На фасаде размечаем отверстия для болтов ручки. Сверлим отверстия. Затем прикладываем фасад к установленному ящику, выравниваем его и через просверленные отверстия намечаем шилом на ящике места для сверления. Теперь сверлим в коробке отверстия, они должны быть чуть больше диаметра болтов, чтобы при необходимости можно было подогнать фасад. Прикручиваем ручку и переднюю часть к ящику, поначалу не сильно затягивая болты. Выровняйте фасад, а затем затяните болты. Для лучшей фиксации фасада можно дополнительно прикрутить два самореза с внутренней стороны ящика. Я лично использую этот метод! Просверливаем фасад и выкручиваем шурубы с ручками и без хомутов и без черпака! Все зависит от того, как вы к этому привыкнете!

Способ 4: количество отверстий под саморезы.

Для монтажа фасадов таким способом необходимо обеспечить выполнение определенных условий.

После сборки коробки необходимо проверить ее диагонали, они должны быть равны. Также нужно проверить установку коробки в коробке: ее передняя фальшпанель должна быть установлена ​​относительно переднего торца коробки, коробка не должна раскачиваться.

Допустим, мы начинаем установку с верхнего ящика. В передней фальшпанели ящика сверлим необходимое количество отверстий под саморезы. Ставим коробку на место. Измеряем расстояния до одного из отверстий от верхнего края коробки и от боковой стойки.

Из полученных результатов вычитаем требуемые зазоры.

Теперь переносим эти размеры на сторону фасада, которая будет прижимать его к коробке, и шилом намечаем будущее отверстие. Сверлим неглубокое отверстие под саморез. Теперь крепим фасад к ящику саморезом. Смысл такой установки в правильном закреплении фасада на выдвижном ящике с помощью одного отверстия. И даже если он немного сломается при регулировке, остальные шурупы, вкрученные с нуля, обеспечат необходимую фиксацию фасада. При этом важно точно разметить на фасаде отверстие под саморез.

Создано 27 окт 2014

Мебельное оборудование. Установка петель на дверцы шкафов своими руками Мебельная петля для углового кухонного шкафа

Выбирая кухонный гарнитур для установки кухни, нужно внимательно подойти к вопросу выбора петель для ее фасадов. Это небольшие механизмы, с помощью которых распашные двери можно открывать и закрывать. На сегодняшний день застройщики предлагают потребителю множество разнообразных вариантов петель на фасады. Как правильно подобрать мебельные петли для фасадов и как сделать правильный выбор.

Назначение петель (толстые, радиусные фасады)

В первую очередь петли нужны для фиксации фасадов на корпусе. Также они позволяют открывать и закрывать распашные двери. Возможность регулировки самих фасадов (толстые, радиусные), степень фиксации дверей, максимально возможный угол дверей при открытии, плавность свободного хода дверей, отсутствие скрипов, перекосов и др. возможные дефекты зависят от того, какие петли будут выбраны.

Про кухонные наборы стандартных размеров можно прочитать здесь.

Устройство

Наиболее популярной моделью для фасадов кухонных шкафов являются четырехшарнирные петли, называемые в народе «лягушками». Данная конструкция очень прочная, имеющая возможность регулировки положения фасада и стопор для предотвращения произвольного открывания дверей.

Изготовление шарниров четырехшарнирных происходит путем штамповки листового металла(стали). Сверху изделие покрыто слоем гальванического покрытия, что обеспечивает эстетичный вид и защиту от ржавчины (появления коррозии). Их также можно покрывать различными декоративными покрытиями, делая поверхность матовой, хромированной или цветной.

Детали шарнира четырехшарнирного:

• Чашка. Имеет квадратную форму с закругленными углами. Вставляется в отверстие под петлю на внутренней стороне двери. А крепится саморезами, можно использовать добавку.
• Плечо. Четырехшарнирный механизм, выполняющий роль рычага открытия/закрытия.
• ответная планка необходима для установки. Корпус шарнира крепится к бойку. С помощью специальных винтов можно регулировать положение фасада.

Дополнительно в комплект могут входить:

• Подушечки для чаш.
• Наплечники.
• Доводчики (позволяют плавно закрыть петлю).

Виды

• Накладные. При таком креплении петель к фасаду он полностью закрывается сбоку, исключая щели. При закрытой двери угол между передней и боковой частью коробки составляет 90 градусов. Когда дверь открыта, этот угол составляет 110 градусов. Этот вариант монтажа используется в тех случаях, когда необходимо перекрыть открытую часть коробки одной или двумя дверцами.
• Полупотолочный. Такие петли имеют изгиб в основании. Устанавливаемые на фасад, они перекрывают половину борта коробки. Угол шарнира в закрытом состоянии 90 градусов, в открытом 110 градусов. Применяются, если есть необходимость установить петли на одну перегородку, чтобы двери открывались в разные стороны (при установке накладных петель двери не смогут открываться).
• Вставки. Устанавливаются внутрь коробки и имеют большой изгиб у основания. При использовании этих видов петель видны бока коробки. Угол шарнира в закрытом состоянии 90 градусов, в открытом состоянии 100 градусов. Их можно прикрепить к бокам ящика или к его перегородкам.
• Угл. Петли используются для установки на. При этом ширина боковых частей, которые находятся рядом с фасадом, должна быть одинаковой. Угол шарнира в закрытом состоянии 45 градусов, в открытом 95 градусов.
• Обратный. Устанавливаются, когда дверь нужно полностью открыть. Угол шарнира в открытом состоянии 180 градусов, фасад расположен на одной линии с бортиком коробки.
• Петли рояльные одношарнирные. Используются редко, так как без дополнительно установленного магнита двери не закрываются полностью. Чаще всего их монтируют на мебель с верхним дверным проемом.
• Карточка. По устройству они аналогичны рояльным петлям: две навесные пластины устанавливаются параллельно петле. Устанавливается на мебель.
• Мезонин. Применяются, когда необходимо открыть фасад вверх. Принцип работы аналогичен, только в антресоли установлена ​​пружина, которая позволяет плавно открывать и закрывать двери.
• Секрет. Аранжировка по принципу фортепиано и карты. Устанавливаются на мебель, дверцы которой открываются вниз.
• Карточка. Устанавливаются на откидные фасады. Часто используется для изготовления посуды.
• Маятник (штанга). Пружинные петли, которые по структуре аналогичны фортепианным петлям. Обеспечить открывание фасадов на 180 градусов (по принципу мексиканских стран).
• Пяточный. Применяются крайне редко, так как для установки таких петель дверь должна быть легкой, в основном для .

О стуле из ротанга можно узнать здесь.

Виды мебельных петель, как выбрать:

Установка (на угловую, нестандартную мебель)

Как правило, дверцы кухонной мебели уже готовы к установке петель, но если необходимо установить нестандартную дверь или установить новые петли, то предварительно нужно произвести замеры.

Чтобы просверлить отверстие для чаши, вам понадобится сверло Форстнера. Также для монтажа понадобятся: штангенциркуль, дрель и сверло по дереву, саморезы, стопорные скобы.

Сначала делаем разметку на двери в зависимости от количества необходимых петель. Отступаем 21 или 22 мм от края. В отмеченных местах карандашом намечаем центр будущих отверстий. Просверлите отверстия сверлом Форстнера. Диаметр отверстия под чашу 35 мм, глубина 12 мм. Прежде чем приступить к сверлению, нужно убедиться, что сверло не проходит насквозь.

Теперь можно прикрепить основание петли к просверленному отверстию. Крепление происходит двумя саморезами по обеим сторонам отверстия.

Закрепляем центральный винт на корпусе петли (в центре паза), чтобы можно было регулировать петлю вперед-назад.

Подводим дверцу к боковой стенке коробки и отмечаем места крепления. Боек закреплен на расстоянии 37 мм от края. Оставьте примерно 1,5-2 мм между дверью и корпусом. Закручиваем винты и регулировочные винты.

Насадки для установки петель/доводчиков на фасад кухни, кухонный шкаф

В зависимости от размера двери количество устанавливаемых петель варьируется:

• Длина двери до 90 см, вес около 4 кг — 2 петли.
• Длина от 90 см до 160 см, вес до 13 кг — 3 петли.
• Длина двери от 160 см до 200 см, вес до 17 кг — 4 петли.
• Длина от 200 см до 240 см, вес до 20 кг — 5 петель.

1. При разметке верхняя и нижняя петли должны находиться на расстоянии от 70 до 120 мм от верхнего и нижнего края двери соответственно.
2. При разметке и размещении петель нужно убедиться, что в этих местах не будут располагаться полки и перегородки.
3. Перед началом монтажа необходимо измерить толщину петли, чтобы она плотно вошла в просверленное отверстие.

При установке внутренних петель разметка производится с внутренней стороны двери с учетом зазора между дверью и коробкой 2 мм.

Замена петли на дверце шкафа:

Ремонт

Со временем мебельные петли могут выпадать из установочных пазов. Не нужно сразу выкидывать шкаф или менять. Сначала нужно снять петлю и аккуратно расширить отверстие (на 10 мм в глубину). Далее нужно смазать деревянный дюбель столярным клеем (или ПВА) и вбить его в получившееся отверстие.

Делаем все аккуратно, чтобы не прорвать материал. После полного высыхания клея ножовкой срезаем выступающую часть дюбеля. Саморезы, которые крепят петли, закручиваем прямо в дюбеля.

Производители мебельной фурнитуры

Мебельные петли Blum, преимущества и недостатки:

1. SCILM. Итальянская компания, производящая высококачественные рамные профили, плинтуса и другую продукцию, которая используется в производстве мебели.
2. Боярд. Екатеринбургская компания по поставке мебельной фурнитуры из Китая.
3. РосАкс . Московский производитель мебельной фурнитуры.
4. ВИБО . Итальянская компания, крупнейший производитель фурнитуры в своей стране.
5. БЛЮМ. Австрийский производитель аксессуаров и .
6. ФЕНХЕЛЬ . Украинская компания на протяжении многих лет является лидером по поставкам мебельной фурнитуры в более чем 60 стран мира.
7. ТБМ. Отечественный производитель металлической мебельной фурнитуры.

Подробнее об особенностях и ассортименте вы можете прочитать в нашей статье.

Советы по выбору мебельной фурнитуры для кухни:

При выборе петель для фасадов и фасадов необходимо обратить внимание на следующие факторы:

• Необходимый угол открывания и расположение шкафа.
• Тип шкафчиков (угловые, с открыванием дверей вверх/вниз и т.п.).
• Вес и длина двери.
• Качество металла, из которого изготовлена ​​петля (рекомендуется выбирать латунно-цинковый сплав).

Петли на дверцах может быть не самой яркой деталью кухонного фасада, но одной из самых важных. Ведь от качества зависит комфортное и надежное использование мебельного гарнитура.

См. также информацию о ручках для кухонной мебели.

Сегодня в связи с динамичным развитием новых технологий возросли требования к проектированию и производству изделий, предназначенных для меблировки помещений. Современные и функциональные стальные и мебельные петли, разновидности которых разнообразны, от которых зависит долговечность предметов обихода при их использовании. Правильно подобранная фурнитура придает мебели прочность, переводит ее на более высокий дизайнерский уровень.

Сегодня несущий механизм крепления для современной мебели выпускается в широком ассортименте. Разнообразие мебельных петель, их универсальность позволяет с удовольствием пользоваться кухонными гарнитурами, тумбочками, легко закрывать и открывать ящики, шкафы, двери. Петли мебельные по своему назначению, конструктивным особенностям, установке подразделяются на виды:

• накладные;
• полунакладной;
• внутренний;
• уголок;
• обратный;
• пианино;
карта
• ;
• мезонин;
• секреторный;
• галерей;
карта
• ;
• маятник;
• каблук.

Накладные и полунакладные

Классические запорные механизмы применяются для мебельных, входных и межкомнатных дверей. Он имеет разную форму, размер, хорошо выдерживает нагрузки. Они обеспечивают свободное открывание и закрывание дверцы шкафа на угол 90, удерживают дверцы на нужном уровне, предотвращают коробление. Петли крепятся к тумбе основной частью к боковой внутренней стенке мебели.

Мебельные держатели отличаются от накладных изгибом основания. Механизм фиксируется, когда необходимо смонтировать сразу две двери на одну из боковых створок, открывающихся в разные стороны. Обычно такие петли используются для кухонных гарнитуров.

Semi Overh Happhing

Semi-Overhead and Cap

Semi Overh Happing

Overh Hear

накладные расходы

Внутренний и угловой

.0035

Мебельная фурнитура имеет общее сходство с полунакладной петлей, но с более глубоким изгибом, крепится внутрь корпуса изделия, идеальна для деревянных дверей шкафов, тяжелых дверей шкафов. Механизмы крепятся под разными углами к мебельным дверцам, широко применяются для угловых шкафов, имеют различную конфигурацию в зависимости от пересечения установочных плоскостей. Угловые петли выпускаются для установки под углом 30°, 45°, 90°, 135°, 175°. Они могут иметь встроенные или отдельные доводчики, позволяющие плавно отрывать дверь.

Внутренний

Внутренний

Инверсия и фортепиано

180-градусное прикроватное соединение, широко используется для дверей встроенных шкафов и прикроватных тумб. Петля надежно соединяет боковую стойку и дверь по прямой линии.

Держатель соединительный состоит из двух перфорированных пластин, подвижно скрепленных между собой. Несмотря на то, что мебельная петля считается устаревшим вариантом, ее устанавливают на навесные фасады, в другие изделия.

Piano Loops

Piano

Piano

. Фурнитура, состоящая из двух параллельных пластин, соединенных шарниром, крепится к фасаду и коробу через отверстия, расположенные по краям. Механизм имеет разный размер, в основном используется для дизайна мебели в стиле ретро, ​​шкатулок для драгоценностей.

Антресоль и секретер

Петля аналогична накладному креплению, устанавливается на дверцы кухонных навесных шкафов. Фиксируется для вертикального открывания. Его основным элементом является пружина.

Петли мебельные предназначены для небольших письменных столов с откидной доской и передних стенок корпусной мебели. Особенностью механизма является двойная регулировка, наличие секреторной скобы, удобная стандартная фрезеровка отверстий диаметром 35 мм.

Секретационный

Секретационный

Секретационный

Мезонин

Мезонин

Галерея, и Ombre

. фасад к фальшпанели под углом 90°. Фурнитура позволяет дверям любого размера и формы закрываться легко и бесшумно.

Мебельный держатель, предназначенный для откидных фасадов, чаще всего используется при производстве кухонных столов. Он закреплен на концах соединительных частей конструкции, что позволяет открывать дверь на 180 градусов.

Галереи

Галереи

Омбре

Омбре

Мягкий и пятен

Основной особенностью затягивания является способность открывать структуру в различных направлениях. Механизм, являясь разновидностью дверной фурнитуры, обеспечивает открывание дверей на 180 градусов. Шарнир имеет узкоспециализированное применение, при монтаже требует правильного и четкого соблюдения инструкции.

Петля простого типа устанавливается в верхнем и нижнем углах коробки и фиксируется небольшими цилиндрическими стержнями. Механизм работает по принципу откидного навеса. Их используют при изготовлении кухонных шкафов с легкими дверцами для небольших помещений. Рассмотрена установка петель на стеклянные фасады.

Пятка

Пятка

маятник

маятник

3 90 маятник0003

Материалы изготовления

Важным требованием ко всей мебельной фурнитуре является ее соответствие нормам безопасности. Простые вспомогательные изделия, обеспечивающие подвижное движение деталей мебели, изготавливаются по специальной технологии с использованием различных материалов. При изготовлении соединительной застежки производитель учитывает виды и значение мебельных изделий, исходя из этого подбирается нужное крепление.

При выборе петель необходимо учитывать их основные характеристики — качество материала, их функциональность, универсальность, внешний вид модели. Наиболее популярны и востребованы соединительные механизмы из латуни и стали. Считаются самыми надежными, прочными, устойчивыми к коррозии, имеют хорошее скольжение, не деформируются.

Важным моментом универсальности и качества изделия является простота монтажа, возможность регулировки мебельных петель. Современные крепежные конструкции позволяют регулировать фасад в вертикальной, горизонтальной и глубинной плоскости. разные типы Настройки показаны на видео.

Установка и регулировка

Для правильной установки мебельной фурнитуры не требуется специальных знаний, главное соблюдать правила и рекомендации, которые прилагаются при покупке изделия. Перед началом работы необходимо ознакомиться с устройством держателя, его преимуществами и возможностями. Перед тем, как установить мебельные петли самостоятельно, необходимо выбрать рациональный подход к работе, это:

• подготовить необходимые инструменты;
• сделать разметку;
• просверлить необходимые отверстия;
• установить петлю и отрегулировать.

Перед установкой петель необходимо учитывать особенности процесса. При разметке придерживайтесь точности в расстоянии, чтобы после установки петель они не соприкасались. Крепления мебели должны находиться на одной оси. Для этого используйте строительный уровень для выравнивания.

При выполнении глубины отверстий необходимо учитывать толщину материала, из которого изготовлена ​​мебель.

Завершающим этапом монтажа является регулировка фурнитуры. Процедура регулировки требует ответственного отношения, ведь от того, насколько правильно будет проведена регулировка, зависит функциональность мебели. Один из способов исправить это — прижать или ослабить переднюю часть к корпусу. Закручивая овальные отверстия, можно подтянуть фасад при провисании. Боковая регулировка помогает избежать щелей, зазоров между фасадом и рамой.

5398 0 0

Современные петли для кухонной мебели от подобных устройств, например, для спальни, должны отличаться высокой надежностью, а главное ремонтопригодностью. Ведь нагрузка на них во много раз больше. Давайте посмотрим, какие виды механизмов сейчас можно встретить, плюс я покажу, как установить и отрегулировать петли на дверцах кухонного шкафа своими руками.

Виды кухонных навесов

Сейчас мебельная фурнитура такого рода представлена ​​рядом удобных механизмов, но все эти приспособления разрабатывались под свой тип шкафов.

Иллюстрации	Рекомендации

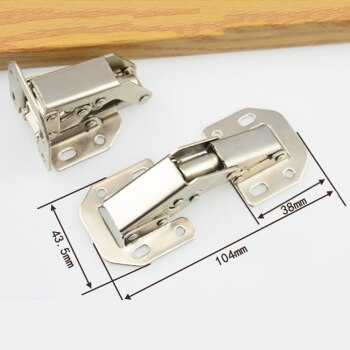

	Накладная петля-лягушка . Эту подвеску еще называют четырехрычажной или четырехшарнирной подвеской. На кухонную мебель такая фурнитура устанавливается уже более 50 лет и зарекомендовала себя как достаточно надежная. Механизм позволяет открывать двери в 2-х фиксированных положениях: 90º и 165º.
	Полунакладная подвеска . Этот механизм предназначен для фасадов, в которых на одну стойку крепятся 2 двери (с обеих сторон). Небольшой изгиб на одной из частей конструкции позволяет открывать обе двери, расположенные на одной центральной оси.
	Внутренний контур . Внутренние петли для кухонных шкафов отчасти аналогичны полунакладным, но предназначены для дверей, утопленных в коробку шкафа.
	Обратная конструкция . Эти механизмы позволяют полностью открывать двери. Как обещает инструкция, створка сможет открываться на 180º.
	Угловые конструкции . Как следует из названия, такие петли предназначены для угловых кухонных шкафов, где фасады расположены впритык. В этом случае угловой навес открывается только на 30º и 45º и не позволяет дверцам царапать корпус соседнего шкафа.
	Перекрестные соединители . Предназначен для дверей, состоящих из 2-х секций. В зависимости от типа конструкции они могут открываться на 30º, 45º, 90º, 135º и 175º.
	Мезонинный навес . Может монтироваться как снизу, так и сверху антресольной секции, но все эти конструкции предназначены исключительно для распашных дверей в горизонтальной плоскости. Обычно в антресольные петли встроена пружина, что-то вроде доводчика.
	фортепианные петли . На данный момент в качестве кухонной фурнитуры используются крайне редко. Это связано с тем, что эти подвесы, как бы вы их не крепили, все равно их видно со стороны.
	петля для карт . Отличается от пианино только размерами и более изящным видом. Часто их размещают на кухонных гарнитурах в старинном стиле из натурального дерева.
	Скрытые или скрытые петли . Один из последних хитов мебельной фурнитуры. Они привлекают своей незаметностью и, как обещают производители, исключительной надежностью. Цена за 1 фирменный скрытый навес начинается от 1200 рублей, поэтому такая фурнитура устанавливается только на кухонные гарнитуры VIP класса.
	Вешалки для карточек . Этот тип механизмов разработан для мобильных столешниц для миниатюрных кухонь. Петли позволяют закрепить столешницу на передней части мебели или просто на стене. При необходимости такая столешница поднимается и фиксируется бревенчатыми навесами в горизонтальном положении, а после использования возвращается обратно.
	Петли для пятки . Такие подвесы крепятся на горизонтальных плоскостях шкафов, в верхней и нижней точках. Хотя петли для пяток есть у любой мебели, чаще всего их ставят на стеклянные двери.

Почти все современные модели навесов сейчас идут со встроенным или накладным доводчиком. Как показала практика, для кухонной мебели доводчик – это не роскошь, а насущная необходимость.

Установка и настройка маркиз

Естественно каждый тип петли монтируется и настраивается по своим правилам. Возьмем за основу технологию монтажа самого распространенного четырехшарнирного механизма.

Как врезать мебельный навес

• Первое, с чего начинается любой монтаж таких механизмов, это разметка. Чтобы облегчить этот процесс домашним мастерам, приличные производители прикрепляют к своему изделию бумажные шаблоны. Один шаблон для разметки на дверцах шкафа, а второй для разметки на стенке шкафа;
• Вам просто нужно приложить эту бумагу в нужное место и шилом отметить точки сверления;
• Расстояние от верхней и нижней точек до ближайшего навеса около 70–120 мм, все зависит от размера мебели, а мерить нужно с внутренней стороны шкафа;

• Для встраивания механизма нам необходимо просверлить в двери круглое глухое отверстие, туда будет помещаться механизм навеса. Для этих целей существует специальная дрель, среди профессионалов она называется дрелью Форстнера. Без него не обойтись, так как стоит недорого;

• У большинства механизмов диаметр чаши 35 мм при глубине 12 мм. Под эти размеры нужно брать дрель. При покупке обратите внимание, оснащена ли дрель Форстнера ограничителем, чтобы по неопытности не просверливать мебель;
• Сама технология предельно проста, после того, как вы разметили и обозначили место установки, вставляете сверло в дрель и сверлите;
• Затем конструкция привинчивается. Некоторые умельцы рекомендуют сверлить отверстия в местах входа саморезов тонким сверлом. Вариант приемлемый, но велика вероятность просверлить мебель насквозь, поэтому просто хорошим шилом просверливаю поглубже, а потом в эту точку вкручиваю саморез.

Несколько слов о настройке

• По горизонтали механизм регулируется ближайшим к двери винтом;
• Для перемещения двери по вертикали необходимо открутить 2 фиксирующих винта на стенке шкафа;
• Дальний винт фиксирует механизм после регулировки и регулирует по глубине.

Выход

Практически все механизмы, о которых я говорил, актуальны для самостоятельной установки на кухонную мебель. На фото и видео в этой статье даны рекомендации по настройке разных типов механизмов. Если есть вопросы, пишите в комментариях, постараюсь помочь.

Установка креплений на двери и боковины шкафов – процесс не из легких. От правильной установки петель зависит сбалансированность створок, их безотказная работа в течение длительного времени. О том, как установить петли на шкаф своими руками, можно узнать в этом материале.

Крепления, устанавливаемые на крупную мебель, представляют собой полумеханические элементы, отвечающие за открывание клапанов. Многое зависит от материала и толщины дверей, поэтому важно и то, из чего сделаны петли.

Петли должны выдерживать стандартные нагрузки.

Для монтажа чаще всего используются накладные устройства с четырьмя петлями, так называемые крестовины. Такие крепления удобны для любой конструкции, предполагающей распашные двери – шкафа-купе или кухонного шкафа, других видов мебели.

Металлические детали изготовлены из прочных сплавов, устойчивых к коррозии и механическим деформациям.

Петли мебельные делятся на несколько видов в зависимости от способа их крепления:

• Н накладки;
• P полунакладной;
• На депозите;
• И перевернутый;
• Королевский;
Патч
• ;
• Ш дольные и др.

Типы мебельных петель.

Для шкафа-купе часто используются накладные конструкции с чашечными основаниями, которые соединяются с панелью при помощи саморезов. В эти основания вставляются механические вкладыши с «плечом» и закрепляются на двери и боковой панели.

Такие крепления достаточно надежны и долговечны, так как имеют усиленное соединение с плоскостями.

В зависимости от типа шкафа и его размеров, а также материала выберите соответствующий тип соединительных деталей. Некоторые элементы используются исключительно для классической мебели, где все детали должны соответствовать стилю. Для обычных шкафов-купе выбирают стандартные накладные и полунакладные крепления.

Для установки на створки необходимо использовать сертифицированную промышленную продукцию — это гарантия прочности и долгой службы мебели и ее отдельных частей.

Подготовка к установке

1. Перед началом работы необходимо подготовить набор инструментов и материалов для мебели. Обязательно иметь под рукой отвертку, дрель с соответствующими насадками, простой карандаш, мелок, линейку или рулетку. Также понадобятся шурупы нужного размера (обычно продаются с петлями) и саморезы определенного сечения.

   Инструменты для установки петель.

2. При установке крепежа необходимо учитывать материал, с которым вы имеете дело, и его структуру. Для рыхлых или волокнистых древесных плит применяются различные виды крепежа и способы фиксации. Стеклянные поверхности также требуют особого подхода. В основном используются два крепления – верхнее и нижнее. Если створка много весит или превышает метр в длину, то для усиления можно добавить еще одну деталь по центру. При превышении 9кг, дверь комплектуется дополнительными петлями – их добавляют на каждые 5 кг веса. Для кухонных шкафов обычно используют две петли, для крупных предметов – из трех.

   Максимальное количество креплений, которые можно разместить на двери большой длины и весом 20 кг, составляет 5 шт.

3. От верхнего и нижнего внутренних углов двери необходимо отмерить не менее 10 см, иначе полотно со временем может «разболтаться», а шурупы вылезут из пазов.

   Нельзя ставить петли на уровне полок — дверь не закроется.

4. Перед началом монтажа необходимо промаркировать крепежные детали. Это поможет соединить элементы намного точнее.

   Используйте карандаш или тонкий мелок.

5. Средняя длина отступа от края створки шкафа до центра петли 2,2 см.

   Это расстояние для стандартных креплений.

6. Перед установкой петель на двери шкафа протрите поверхности. Отметьте места будущих соединений острым гвоздем или шилом.

   Подготовка мебели к установке креплений не терпит суеты. От этого зависит правильная работа дверей.

Внимательно проверьте все параметры створок шкафа, расположение полок и т.д. Можно сделать предварительный эскиз.

Установка креплений

Двери шкафа предварительно примерить на боковины, чтобы сделать точную разметку. Начальный этап установки петель – сверление отверстий для крепления чашек.

Не всегда удобно делать петли в вертикальном положении двери. Это потенциально снижает точность соединения.

Положите створку на ровную поверхность, зафиксировав. Просверлите отверстия для чашки с помощью дрели и фрезы. Важно не делать углубления слишком большими, достаточно 1,2 см. Вставьте чашки в отверстия и вкрутите винты в дверную часть светильника.

Необходимо, чтобы они входили в пазы ровно, без перекосов, иначе дверь будет зафиксирована неправильно.

Для установки соединительных деталей расположите дрель вертикально — любой наклон сделает работу некачественной, могут появиться сколы, из-за которых крепление не будет надежно держаться. Боек сбоку изделия также можно установить в вертикальное положение панели, предварительно разметив стыки.

При сверлении также необходимо держать дрель очень горизонтально.

Если используются накладные детали, то их делают «глухими», чтобы они не расползались при соединении и сборке. Такой крепеж не должен иметь зазоров и перекосов. При соединении створки и боковой панели воспользуйтесь помощью.

Вместе рабочий процесс будет удобнее, качественнее и точнее.

Установка фурнитуры на стеклянные двери требует особой осторожности и осторожности. Для таких створок приобретаются специальные крепления. Со стороны боковины понадобятся отверстия, которые просверливаются дрелью.

Стекло крепится зажимами.

Выравнивание и регулировка

Мебельная фурнитура нуждается в регулировке. Для этого в процессе установки проверяют их фиксацию по глубине и расстоянию. Сделать это можно при горизонтальном или вертикальном положении деталей. шкаф. После сборки мебели все предварительные расчеты превратятся в результат, поэтому важно заранее уделить больше времени разметке и параметрам соединения.

При выборе необходимо в первую очередь обращать внимание на прочность изделия, оно должно служить на протяжении всего срока службы мебели.

После установки креплений на двери шкафа необходимо тщательно примерить створки к боковинам, чтобы они точно совпадали. Отметьте стыки карандашом. Закрепите дверь и выполните монтажные работы с обеих сторон. Важно, чтобы точность всех деталей шкафа была стопроцентной. Завершите сборку и проверьте работу.

При открывании и закрывании в первый раз створки могут двигаться туго, если петли еще не смазаны и не развернуты.

После завершения крепления петель к шкафу рекомендуется капнуть внутрь механизма немного машинного масла. Затем протрите поверхность впитывающей тканью.

Проверить правильность работы всех элементов.

для шкафа из ДСП петли лучше брать широкие, так как материал основы может крошиться.

Чем качественнее все элементы собранной мебели, тем надежнее будет их работа.

Ставя петли на дверной шкаф, не забывайте, что через некоторое время створки могут провиснуть под собственным весом, особенно если они часто остаются открытыми. Поэтому необходимо периодически усиливать петли, подкручивая шурупы. В современных креплениях это сделать просто — в овальной части есть дополнительная выемка.

Старайтесь тщательно отлаживать детали, чтобы не расшатать пазы.

Также необходимо время от времени смазывать петли. шкаф, чтобы они не ржавели и не скрипели. Регулируя крепления, необходимо зафиксировать не только винты, соединяющие чашку или планку, но и детали доводчика. Механическая часть может изнашиваться в процессе эксплуатации. Поэтому важно иметь 2-3 запасных элемента, чтобы заменить ими сломанную деталь. Про «просадку» говорит перекос, неплотная крышка. Работы проводятся чаще в помещениях с неровным полом и повышенной влажностью.

Если регулировка не помогает, стоит заменить старые детали на новые.

При смене креплений на бывшей в употреблении мебели нужно смотреть, насколько они к ней подходят. Может возникнуть необходимость в связи с расшатыванием канавок изменить расположение новых петель.

После регулировки проверьте наличие зазоров, герметичность дверей при закрывании, общую подвижность и ровность створки по оси.

При установке нескольких креплений следует рассчитывать так, чтобы их расположение не приходилось на внутренние элементы мебели.

ВИДЕО: Как быстро и просто установить мебельные петли.

ВИДЕО: Как отрегулировать двери шкафа.

Качество и надежность мебельной фурнитуры – залог долгой службы любого предмета мебели.

Не последним элементом мебельной фурнитуры является мебельная петля – полумеханическое устройство, служащее для крепления фасада к корпусу мебели и открывания створки на определенный угол.

В советское время существовало ограниченное количество разновидностей мебельных петель, которые в основном были с одной четырехзвенной петлей.

На сегодняшний день мебельные петли различаются:

• корпус,
• способ крепления,
• назначение,

и количество разновидностей мебельных петель идет на десятки.

Производители мебели постоянно повышают требования к инструменту для крепления фасадных элементов. Различные дизайнерские разработки в производстве мебели предполагают разные, необычные и нестандартные способы крепления фасадов к корпусу.

Петли для дверей шкафов, тумбочек и других составных частей мебельного гарнитура или кухни должны иметь высокий запас прочности, чтобы выдерживать многочисленные рабочие циклы в течение всего срока службы.

Сегодня производители могут предложить дизайнерам мебели множество разновидностей мебельных петель, от простой петли-лягушки до петли-доводчика со сложным продуманным устройством.

Виды мебельных петель

Наиболее популярны четырехшарнирные накладные мебельные петли («лягушки»). Основное их отличие от остальных – универсальность и надежность.

Такие конструкции обеспечивают дверь с углом открывания от 90 до 165 градусов. Подвижная часть шарниров напоминает прыгающую лягушку, состоит из четырех шарниров и механизма с пружиной.

Петля крепится к мебельной коробке основанием (к монтажной планке) и чашкой, которая вставляется в прорезанное для нее отверстие (к створке).

В качестве крепежа используются саморезы, в некоторых случаях петля запрессовывается в мебельную створку без сверления отверстий.

По способу крепления створки к корпусу петли делятся на:

• Накладные мебельные . В закрытом состоянии откидная часть (или просто петля) мебельной створки плотно примыкает (или накладывается) к торцу корпуса мебели. Такой способ крепления петли самый распространенный, и увидеть его можно практически на любом мебельном гарнитуре – кухне, спальне, гостиной, на различных тумбочках, шкафах, комодах. Упомянутые выше четырехшарнирные накладные петли позволяют створке полностью закрывать короб мебели, к которому она прикреплена. Сам процесс установки накладных петель более подробно описан в статье.

• Полупотолочный . Навесная часть створки лишь частично (наполовину) накладывается на мебельный короб. Полунакладные мебельные петли применяются в тех случаях, когда на одну боковую стойку заходит сразу два фасада (створки).

  Полунакладную петлю можно отличить по небольшому изгибу в основании, что обеспечивает небольшое расстояние между двумя дверцами, установленными на одной стойке, например, тумбочка с двумя фасадами, открывающимися в противоположные стороны;


• Вставка (внутренняя) . Если не присматриваться, то его можно спутать с полунакладной, но назначение у него совсем другое. Применяется в тех случаях, когда фасад необходимо разместить внутри корпуса мебели, при этом откидная часть створки соприкасается с примыкающей стенкой корпуса. Основание этой петли имеет наиболее выраженный изгиб;

• Угловой мебельный — предназначен для фиксации фасада мебели под определенным углом. Это самые подходящие петли для угловых шкафов. Мебельные петли для угловых шкафов могут иметь разную конструкцию в зависимости от угла установки. Существуют мебельные угловые петли для установки под углом 30, 45, 90, 135 и 175 градусов, а также могут быть и другие нестандартные модели, в зависимости от решения производителя;

• Обратные – петли на 180 градусов, при которых створка в открытом состоянии образует прямую линию с боковой стойкой.


Различные виды мебельных петель (накладные, без чашки, ввертные и др.) также могут иметь свою конструкцию и особенности открывания мебельных фасадов.

• рояльные — устаревший тип мебельных петель, который сегодня встречается редко из-за малой надежности. Такие петли можно увидеть на навесных фасадах антикварной мебели и мебели в стиле ретро, ​​в столиках-книжках. На таких петлях обычно крепится крышка над клавишами пианино, благодаря чему они и получили соответствующее название. Подробнее об установке петель для пианино вы можете прочитать в статье.

• Карта . Этот тип лупов во многом похож на фортепианные лупы. Они могут быть разборными (две трубчатые) или неразборными (многотрубчатые). Карточные мебельные петли состоят из двух пластин, которые устанавливаются параллельно друг другу на одну петлю с помощью закруглений на внутренних концах пластин. Их используют для оформления мебели в стиле ретро. Вы можете найти петли для карт в фигурном исполнении (с волнистыми внешними краями, придающими дизайну вид бабочки).
• Мезонин — служит для навешивания горизонтальных фасадов, открывающихся вверх. Они используются в качестве петель для шкафов. различных видов или в качестве петель для кухонных шкафов. Их устройство во многом напоминает обычные накладные петли. В основе механизма конструкции лежит пружина.

• Секретарь . По устройству они напоминают карточные или рояльные, состоящие из двух пластин с осевым шарниром. Секреторные крепления (шарнирные) используются для крепления горизонтальных фасадов, открывающихся вниз. Свое название такие петли получили от секретера — небольшого шкафчика для хранения бумаг. Их можно монтировать как с врезкой, так и без нее.

• галереи — петли, используемые для навешивания фасадов на боковые стойки, примыкающие к стене. Артефактные петли еще называют глухими, потому что на них навешиваются дверцы «глухих» стенок шкафов и тумбочек. Используется для крепления фасада к фальшпанели.

• Омбре — петли, используемые для крепления откидных фасадов. Карточная петля крепится к обеим частям мебельной конструкции на концах и дает возможность открывать створку на 180 градусов. Его очень часто используют на складных кухонных столах.

• Штанга (маятниковая) — своим устройством они также напоминают фортепианные петли. Они имеют несколько народных названий: пружинные, двусторонние, распашные, реверсивные или «метро» — мебельные петли на 180 градусов. Барная петля позволяет дверям открываться на 180 градусов, подобно дверям в американских барах (отсюда и их название).

• Пятка или Пятница . Можно установить как скрытый, если предварительно сделать боковую панель. Устанавливается на верхний и нижний внутренние углы дверей. Такие петли подходят только для светлых фасадов, поэтому используются редко.


Многие современные виды мебельных петель представляют собой настоящую инженерную конструкцию, сложную в своем исполнении. Это был лишь краткий обзор разновидностей мебельных петель, встречающихся в производстве корпусной мебели.

Петля мебельная Коносамент. Мебельные петли. Установка крепежа

Существует множество видов петель различного функционального назначения, позволяющих крепить фасад под разными углами и с разным «нахлестом» на корпус шкафа и внутрь корпуса. Рассмотрим основные виды мебельных петель с фото, применяемых для ДСП, МДФ и массива дерева.

Виды мебельных петель по конструкции

Существует множество петель, навесов, используемых для крепления распашной двери к шкафу или ящику шкафа. В основном используются в современном мебельном производстве петли четырехшарнирные , позволяющие регулировать фасад сразу в трех плоскостях:

• выше ниже,
• левый/правый,
• на/с фасада.

Все они состоят из двух соединенных между собой частей — чаши с коленом и ответной планки. . Часто ответную планку называют монтажной или монтажной планкой. В этой статье речь пойдет о четырехшарнирных петлях.

Другие виды мебельных петель могут быть объединены в одну большую группу как «безчашечные».

В первую очередь известны тем, что вставляют межкомнатные двери и фасады в старую мебель. рояль, карточка, булавка, петли для пятки . В современной мебели они используются редко. Например, рояльные, карточные и врезные петли могут служить для крепления столешницы к основанию, подвижных ножек внутрь. Для обычных шкафов в качестве дополнительных используются латунные декоративные петли.

Петли накладные , не требующие сверления фасада . Они отлично выручают, когда толщина выбранного для фасада материала не позволяет установить (врезать) четырехшарнирную петлю – из-за глубины чаши. Недостаток у таких петель только один – жесткое крепление, не допускающее регулировки в трех плоскостях, как у четырехшарнирных.

Петли для крепления конкретных фасадов . Например, сборные фасады из алюминиевого каркаса разной ширины устанавливаются на специальные петли — их можно приобрести вместе с профилем. Обратите внимание, что так же, как и обычные четырехшарнирные петли, они могут быть накладными и внутренними, рассчитанными на угловые шкафы 45, 135, 180 градусов и фасады, закрывающие полтора корпуса.

Виды мебельных четырехшарнирных петель

По конструкции, по способу крепления чаши с коленом к ответной пластине, четырехшарнирные мебельные петли могут быть трех видов:

• • Направляющая — на — части шарнира вставляются друг в друга и соединяются с помощью фиксирующего винта, имеющего специальные насечки, благодаря которым даже в расшатанном состоянии он надежно «держит» соединение. Этот тип петли является наиболее распространенным.

• • зажим — на — части шарнира соединяются простым щелчком, без винтов. Переднюю часть можно снять и установить без использования каких-либо инструментов — достаточно потянуть за защелку. Накладные петли также называются быстросъемными петлями.

• • ключ — отверстие — на плече чаши с коленом имеется отверстие, по форме напоминающее замочную скважину — замочную скважину. Крепление плеча и лямки осуществляется путем пропускания через это отверстие головки фиксирующего винта.

Вне зависимости от конструкции все вышеперечисленные виды делятся по назначению и способу установки – какой фасад используется в мебели и как он крепится к корпусу.

Петли 90 градусов

* Обозначение 90 градусов в данном случае условное, оно служит для обозначения петель, открывающихся под прямым углом. На самом деле ход двери несколько больше, достигая примерно 105-120 градусов при открытии. Некоторые производители и продавцы фитингов могут маркировать этот тип не как «петля 9».0″, но, например, «петля 110» — здесь нет ошибки.

Накладная (внешняя) петля 90 градусов отличается прямым «плечом», без перегиба. Используется для фасады, полностью закрывающие торцы боковых стенок кузова (исключая технологический зазор, который может составлять 1-5 мм)

Половина накладки (средняя, ​​половина наружная) петля 90 градусов , чаша плечо с коленом можно выделить изгибом среднего размера.Применяется редко.Например, в кухонных двухрядных горизонтальных шкафах для крепления нижней двери и в трехстворчатых шкафах для крепления среднего фасада.

Врезная (внутренняя) петля 90 градусов отличается большим изгибом на «плече», благодаря которому врезная дверца выносится при открывании наружу корпуса. Редко используемый. Например, в офисной мебели, у которой корпус выполнен из утолщенного ДСП 22 мм, а внутренний фасад подчеркивает эту деталь.

Петли 180 градусов

Прямая (штольня) петля для фальшпанелей предназначена для крепления фасада к боковой стене, находящейся в одной плоскости. Чаще всего применяется в угловых кухнях, при использовании соответствующего углового модуля мойки.

Карусельная (краб, крокодил, трансформер) петля 165 градусов узнаваема по характерной сложной форме колена чаши, благодаря чему обеспечивается расширенное раскрытие двери относительно корпуса — почти до 180 градусов. Также это может быть накладная, полунакладная и доп. Отличается формой плеча.

Типы угловых петель

Петля угловая 30 градусов «прижимает» фасад, расположенный под углом 90+30 градусов по отношению к корпусу. Применяется чаще всего в скошенных торцах шкафов кухонных гарнитуров или шкафов-купе. Угол установки — 120 градусов. Некоторые производители маркируют угол установки, т.е. называют 120-градусной петлей.

Петля угловая 45 градусов применяется в трапециевидных одностворчатых и двустворчатых шкафах — например, кухнях или гардеробных. Аналогично предыдущему виду его можно назвать по углу установки – петля 135 градусов.

Петля угловая 120-135 градусов чаще всего служит для соединения двух фасадов, скрепленных между собой под прямым углом 270 градусов, отрываясь «гармошкой». В этом случае дверь без ручки крепится к корпусу на карусельной петле из предыдущей категории.

Петли угловые с отрицательным углом открывания применяются крайне редко, что обусловлено конструктивными особенностями: торцевые шкафы, как правило, служат завершением ряда мебели и открывать дверь удобнее из Обратная сторона. Но есть проекты, в которых целесообразнее реализовать противоположное решение.

На фото представлены основные виды мебельных петель стандартного типа, без доводчиков для плавного закрывания. Аналогично классифицируются петли с доводчиками – в зависимости от типа фасада и угла установки относительно корпуса. Внешне они отличаются от стандартных только формой плеча, внутри которого встроен специальный амортизирующий механизм. Также доводчик может быть не встроенным, а накладным – как, например, предлагает такой производитель, как Blum. Но основная масса предложений на рынке по-прежнему не предполагает возможности улучшения. Поэтому, если вы настроены на установку фасадов с плавным закрыванием, без надоедливого стука, приобретайте сразу фурнитуру с доводчиками. Правда, и стоит он немного дороже. Перед покупкой рекомендую ознакомиться с .

Отдельная группа петель мебельных — для стеклянных фасадов, со сверлением стекла и без него. Обзор стеклянных петель.

При выборе кухонного гарнитура для установки кухни нужно внимательно подойти к вопросу выбора петель для ее фасадов. Это небольшие механизмы, с помощью которых распашные двери можно открывать и закрывать. Сегодня застройщики предлагают потребителю множество различных вариантов петель на фасады. Как правильно подобрать мебельные петли для фасадов и как сделать правильный выбор.

Назначение петель (толстые, радиусные фасады)

В первую очередь петли нужны для фиксации фасадов на корпусе. Также они позволяют открывать и закрывать распашные двери. Возможность регулировки самих фасадов (толстые, радиусные), степень фиксации дверей, максимально возможный угол дверей при открытии, плавность свободного хода дверей, отсутствие скрипов, перекосов и др. возможные дефекты зависят от того, какие петли будут выбраны.

Стандартные размеры кухонных гарнитуров Pro можно найти здесь.

Устройство

Наиболее популярной моделью для фасадов кухонных шкафов являются петли четырехшарнирные, в народе называемые «лягушками». Данная конструкция очень прочная, имеющая возможность регулировки положения фасада и стопор для предотвращения произвольного открывания дверей.

Изготовление шарниров четырехшарнирных происходит путем штамповки листового металла (стали). Сверху изделие покрыто слоем гальванического покрытия, что обеспечивает эстетичный вид и защиту от ржавчины (коррозии). Также они могут быть покрыты различными декоративными покрытиями, делающими поверхность матовой, хромированной или цветной.

Детали шарнира четырехшарнирного:

• Чашка. Имеет квадратную форму с закругленными углами. Вставляется в отверстие под петлю на внутренней стороне двери. А крепится саморезами, можно использовать добавку.
• Плечо. Четырехшарнирный механизм, выполняющий роль рычага открытия/закрытия.
• ответная планка необходима для установки. Корпус шарнира крепится к бойку. С помощью специальных винтов можно регулировать положение фасада.

Дополнительно в комплект могут входить:

• Подушечки для чаш.
• Наплечники.
• Доводчики (позволяют плавно закрыть петлю).

Виды

• Накладные. При таком креплении петель к фасаду он полностью закрывается сбоку, исключая щели. При закрытой двери угол между передней и боковой частью коробки составляет 90 градусов. Когда дверь открыта, этот угол составляет 110 градусов. Этот вариант монтажа используется в тех случаях, когда необходимо перекрыть открытую часть коробки одной или двумя дверцами.
• Полупотолочный. Такие петли имеют изгиб в основании. Устанавливаемые на фасад, они перекрывают половину борта коробки. Угол шарнира в закрытом состоянии 90 градусов, в открытом 110 градусов. Применяются, если есть необходимость установить петли на одну перегородку, чтобы двери открывались в разные стороны (при установке накладных петель двери не смогут открываться).
• Вставки. Устанавливаются внутрь коробки и имеют большой изгиб у основания. При использовании этих видов петель видны бока коробки. Угол шарнира в закрытом состоянии 90 градусов, в открытом состоянии 100 градусов. Их можно прикрепить к бокам ящика или к его перегородкам.
• Угл. Петли используются для установки на. При этом ширина боковых частей, которые находятся рядом с фасадом, должна быть одинаковой. Угол шарнира в закрытом состоянии 45 градусов, в открытом 95 градусов.
• Обратный. Устанавливаются, когда дверь нужно полностью открыть. Угол шарнира в открытом состоянии 180 градусов, фасад расположен на одной линии с бортиком коробки.
• Петли рояльные одношарнирные. Используются редко, так как без дополнительно установленного магнита двери не закрываются полностью. Чаще всего их монтируют на мебель с верхним дверным проемом.
• Карточка. По устройству они аналогичны рояльным петлям: две навесные пластины устанавливаются параллельно петле. Устанавливается на мебель.
• Мезонин. Применяются, когда необходимо открыть фасад вверх. Принцип работы аналогичен, только в антресоли установлена ​​пружина, которая позволяет плавно открывать и закрывать двери.
• Секрет. Аранжировка по принципу фортепиано и карты. Устанавливаются на мебель, дверцы которой открываются вниз.
• Карточка. Устанавливаются на откидные фасады. Часто используется для изготовления посуды.
• Маятник (штанга). Пружинные петли, которые по структуре аналогичны фортепианным петлям. Обеспечить открывание фасадов на 180 градусов (по принципу мексиканских стран).
• Пяточный. Применяются крайне редко, так как для установки таких петель дверь должна быть легкой, в основном для .

О стуле из ротанга можно узнать здесь.

Виды мебельных петель, как выбрать:

Установка (на угловую, нестандартную мебель)

Как правило, дверцы кухонной мебели уже готовы к установке петель, но если необходимо установить нестандартную дверь или установить новые петли, то предварительно нужно произвести замеры.

Чтобы просверлить отверстие для чаши, вам понадобится сверло Форстнера. Также для монтажа понадобятся: штангенциркуль, дрель и сверло по дереву, саморезы, стопорные скобы.

Сначала делаем разметку на двери в зависимости от количества необходимых петель. Отступаем 21 или 22 мм от края. В отмеченных местах карандашом намечаем центр будущих отверстий. Просверлите отверстия сверлом Форстнера. Диаметр отверстия под чашу 35 мм, глубина 12 мм. Прежде чем приступить к сверлению, нужно убедиться, что сверло не проходит насквозь.

Теперь можно прикрепить основание петли к просверленному отверстию. Крепление происходит двумя саморезами по обеим сторонам отверстия.

Закрепляем центральный винт на корпусе петли (в центре паза), чтобы можно было регулировать петлю вперед-назад.

Подводим дверцу к боковой стенке коробки и отмечаем места крепления. Боек закреплен на расстоянии 37 мм от края. Оставьте примерно 1,5-2 мм между дверью и корпусом. Закручиваем винты и регулировочные винты.

Насадки для установки петель/доводчиков на фасад кухни, кухонный шкаф

В зависимости от размера двери количество устанавливаемых петель варьируется:

• Длина двери до 90 см, вес около 4 кг — 2 петли.
• Длина от 90 см до 160 см, вес до 13 кг — 3 петли.
• Длина двери от 160 см до 200 см, вес до 17 кг — 4 петли.
• Длина от 200 см до 240 см, вес до 20 кг — 5 петель.

1. При разметке верхняя и нижняя петли должны находиться на расстоянии от 70 до 120 мм от верхнего и нижнего края двери соответственно.
2. При разметке и размещении петель нужно убедиться, что в этих местах не будут располагаться полки и перегородки.
3. Перед началом монтажа необходимо измерить толщину петли, чтобы она плотно вошла в просверленное отверстие.

При установке внутренних петель разметка производится с внутренней стороны двери с учетом зазора между дверью и коробкой 2 мм.

Замена петли на дверце шкафа:

Ремонт

Со временем мебельные петли могут выпадать из установочных пазов. Не нужно сразу выкидывать шкаф или менять. Сначала нужно снять петлю и аккуратно расширить отверстие (на 10 мм в глубину). Далее нужно смазать деревянный дюбель столярным клеем (или ПВА) и вбить его в получившееся отверстие.

Делаем все аккуратно, чтобы не прорвать материал. После полного высыхания клея ножовкой срезаем выступающую часть дюбеля. Саморезы, которые крепят петли, закручиваем прямо в дюбеля.

Производители мебельной фурнитуры

Мебельные петли Blum, преимущества и недостатки:

1. SCILM. Итальянская компания, производящая высококачественные рамные профили, плинтуса и другую продукцию, которая используется в производстве мебели.
2. Боярд. Екатеринбургская компания по поставке мебельной фурнитуры из Китая.
3. РосАкс . Московский производитель мебельной фурнитуры.
4. ВИБО . Итальянская компания, крупнейший производитель фурнитуры в своей стране.
5. БЛЮМ. Австрийский производитель аксессуаров и .
6. ФЕНХЕЛЬ . Украинская компания на протяжении многих лет является лидером по поставкам мебельной фурнитуры в более чем 60 стран мира.
7. ТБМ. Отечественный производитель металлической мебельной фурнитуры.

Подробнее об особенностях и ассортименте вы можете прочитать в нашей статье.

Советы по выбору мебельной фурнитуры для кухни:

При выборе петель для фасадов и фасадов необходимо обратить внимание на следующие факторы:

• Необходимый угол открывания и расположение шкафа.
• Тип шкафчиков (угловые, с открыванием дверей вверх/вниз и т.п.).
• Вес и длина двери.
• Качество металла, из которого изготовлена ​​петля (рекомендуется выбирать латунно-цинковый сплав).

Петли на дверцах может быть не самой яркой деталью кухонного фасада, но одной из самых важных. Ведь от качества зависит комфортное и надежное использование мебельного гарнитура.

См. также информацию о ручках для кухонной мебели.

Основной фурнитурой для сборки мебельных шкафов являются дверные петли, которые бывают различных типов и конструкций. Наиболее часто используются четырехшарнирные петли, отличающиеся высокой надежностью и способные работать длительное время. Четырехшарнирные петли могут быть прямыми (стандартный угол раскрытия 90º) и угловыми. Мебельная угловая петля предназначена исключительно для угловых шкафов.

Как выбрать угловые петли

Для подбора угловых петель для мебельных дверей необходимо определить:

• тип петли;
• желаемый угол раскрытия.

Типы петель

Петли угловые для мебели могут быть:

Все виды мебельных петель углового типа имеют ряд особенностей:

Тип мебельной петли следует определять исходя из расположения дверцы шкафа и наличие дополнительных функций.

Определение угла раскрытия

Стандартный угол раскрытия мебельных петель составляет 95º-110º. Если необходимо увеличить или уменьшить угол открывания дверцы шкафа, то требуется установка угловых мебельных петель.

Каждая угловая петля маркируется знаком:

• плюс, если угол открывания превышает стандартный. Например, петля с углом 45+ означает, что дверь можно открыть на 135º;
• минус, если при установленной петле дверь будет открываться на угол менее 90º. Например, петля -45 способствует открыванию двери на 45º.

В продаже можно найти угловые петли с шагом 5º. Если требуется угол открывания, не кратный 5º, то при установке петли монтируются дополнительные накладки, позволяющие самостоятельно изменять заданный параметрами угол.

Чтобы определить, какая петля необходима для установки дверей углового шкафа, воспользуйтесь специальной шкалой, называемой угломером Пифагора.

Принцип работы со шкалой предельно прост:

1. плоская часть угломера крепится к корпусу шкафа с той стороны, где предполагается установка шарнира;
2. шкала на инструменте точно подскажет, под каким углом нужно приобрести петлю. В этом случае оптимальное значение угла будет располагаться на одном уровне с нижней стороной коробки шкафа.

Как установить петли

Угловая мебельная петля состоит из:

• петли, снабженные чашкой, и корпуса с установочным пазом;
• панель ответов.

Петля устанавливается на дверное полотно, а ответная планка — на корпус мебели.

Монтаж угловых петель осуществляется по следующей схеме:

1. Разметка. В первую очередь определяется место петли на двери. Оптимальное расстояние 70-120 мм от краев фасада. С помощью карандаша и линейки отметьте место для установки чашки петли. Расстояние от центра чашки до края двери должно быть 20-22 мм.

1. С помощью дрели и специальной насадки просверливается отверстие под чашку. Глубина паза должна соответствовать толщине петли. Чаще всего достаточно сделать отверстие глубиной 12,5 мм.

1. На следующем этапе необходимо определить расположение креплений навесной части петли. Для этого в подготовленное отверстие устанавливается петля и карандашом отмечаются места крепления.

Процедуру разметки можно упростить, если при установке использовать специальный шаблон.

1. С помощью дрели со сверлом, максимально подходящим по диаметру крепежных болтов, сверлятся отверстия для крепления.
2. Навесная часть петли устанавливается и крепится к фасаду двери.

1. Далее размечается место установки ответной планки. Для проведения этой операции необходимо приложить дверцу шкафа к коробу и выровнять ее положение. С помощью карандаша отмечают места крепления ответной планки.

Разметку места крепления ответной планки необходимо выполнять очень аккуратно с максимальной точностью. Любое отклонение от заданного расположения дверного полотна может привести к ошибкам при установке петли.

1. Отмеченные отверстия просверлены.
2. Ответная пластина фиксируется.

1. При необходимости выполните окончательную настройку.

Процесс установки мебельной петли показан на видео.

Главный аспект при выборе угловой петли – правильно определить требуемый угол раскрытия. Проводить измерения можно с помощью угломера Пифагора, который либо покупается в магазине, либо просто распечатывается на плотной бумаге. Установка угловой петли не отличается от схемы установки других видов мебельных петель.

Полезная информация

В «ТБМ-Маркет» вы можете купить качественные мебельные петли по доступной цене. Наш интернет-магазин предлагает широкий ассортимент фурнитуры для мебели, дверей, товаров для дома. Мы гарантируем качественный сервис, быструю доставку в удобное для вас время.

Основная задача мебельных петель – обеспечить открывание дверей под нужным углом. Доверие покупателей завоевали петли мебельные с доводчиком. Их особенностью является выполнение одновременно трех функций: действие рычажной системы, задачи стандартного шарнира и обеспечение сопротивления конструкции в открытом положении.

В корпусе петли с доводчиком находится цилиндр с запрессованной в него пружиной. При открытии створки пружина сжимается, а при закрытии распрямляется и оказывает усилие на дверь. Благодаря тому, что цилиндр заполнен маслом, изделие работает в демпфирующем режиме, поэтому дверное полотно закрывается медленно и не ударяется о косяк.

Разновидности петель для мебели

Стандартные петли для шкафов, тумбочек выполняют защитную функцию. Имеют высокие показатели прочности, выдерживают десятки рабочих циклов. В основном в монтаже популярна такая модель, как «лягушка». Отличительным параметром является обеспечение угла открывания двери от 90 до 160 градусов.

Карточные петли представляют собой изделия, состоящие из двух пластин, соединенных специальным подвижным стержнем. Изготавливаются из стали (нержавейки) или латуни. Карточные петли являются стандартным типом фурнитуры.

Накладные петли имеют нестандартную форму «бабочка». Особенностью данного вида продукции является отсутствие необходимости отбора проб. Накладные петли – двухсторонние изделия, имеющие пластины.

Петли-доводчики обеспечивают:

• автоматическое управление дверью;
• настроить замедление;
• скорость закрытия.

Петли с доводчиками для дверей отличаются эргономичностью, демпфированием захлопывания, функцией фиксации положения двери. Такие петли с доводчиками для кухни – оптимальный вариант, обеспечивающий бесшумный процесс закрытия/открытия двери. Кроме того, обеспечивается удобство использования фасадов строения после монтажа такого изделия.

В каталоге ТБМ-Маркет вы найдете большой выбор петель с доводчиками для дверей, представленных продукцией торговых марок Firmax, FGV и других. В зависимости от конструкции мебельных модулей мы можем подобрать изделия для верхних, вкладных и смежных дверей, а также для углов створки от 30° до 135°(45°). Для того, чтобы подобрать дополнительные элементы для грамотной установки, рекомендуем посетить раздел «Мебельный крепеж».

Сегодня в связи с динамичным развитием новых технологий возросли требования к проектированию и производству изделий, предназначенных для меблировки помещений. Современные и функциональные стальные и мебельные петли, разновидности которых разнообразны, от которых зависит долговечность предметов обихода при использовании. Правильно подобранная фурнитура придает мебели прочность, переводит ее на более высокий дизайнерский уровень.

Сегодня опорный крепежный механизм для современной мебели производится в огромном ассортименте. Разнообразие мебельных петель, их универсальность позволяет с удовольствием пользоваться кухонными гарнитурами, тумбочками, легко закрывать и открывать ящики, шкафы, двери. По своему назначению, конструктивным особенностям, установке мебельные петли подразделяются на виды:

• накладные;
• полунакладной;
• внутренний;
• уголок;
• обратный;
• пианино;
карта
• ;
• мезонин;
• секреторный;
• галерей;
карта
• ;
• маятник;
• каблук.

Накладные и полунакладные

Классические запорные механизмы применяются для мебельных, входных и межкомнатных дверей. Он имеет разную форму, размер, хорошо выдерживает нагрузки. Они обеспечивают свободное открывание и закрывание дверцы шкафа на угол 90, удерживают дверцы на нужном уровне, предотвращают коробление. Петли крепятся к тумбе основной частью к боковой внутренней стенке мебели.

Мебельные держатели отличаются от накладных изгибом основания. Механизм фиксируется, когда необходимо смонтировать сразу две двери на одну из боковых створок, открывающихся в разные стороны. Обычно такие петли используются для кухонных гарнитуров.

Semi Overh Happhing

Semi-Overhead and Cap

Semi Overh Happing

Overh Hear

накладные расходы

Внутренний и угловой

.0035

Мебельная фурнитура имеет общее сходство с полунакладной петлей, но с более глубоким изгибом, крепится внутрь корпуса изделия, идеальна для деревянных дверей шкафов, тяжелых дверей шкафов. Механизмы крепятся под разными углами к мебельным дверцам, широко используются для угловых шкафов, имеют различную конфигурацию в зависимости от пересечения установочных плоскостей. Угловые петли выпускаются для установки под углом 30°, 45°, 90°, 135°, 175°. Они могут иметь встроенные или отдельные доводчики, позволяющие плавно отрывать дверь.

Внутренний

Внутренний

Инверсия и фортепиано

180-градусное прикроватное соединение, широко используется для дверей встроенных шкафов и прикроватных тумб. Петля надежно соединяет боковую стойку и дверь по прямой линии.

Держатель соединительный состоит из двух перфорированных пластин, подвижно скрепленных между собой. Несмотря на то, что мебельная петля считается устаревшим вариантом, ее устанавливают на навесные фасады, в другие изделия.

Piano Loops

Piano

Piano

. Фурнитура, состоящая из двух параллельных пластин, соединенных шарниром, крепится к фасаду и коробу через отверстия, расположенные по краям. Механизм имеет разный размер, в основном используется для оформления мебели в стиле ретро, ​​шкатулок.

Антресоль и секретер

Петля аналогична накладному креплению, устанавливается на дверцы кухонных навесных шкафов. Фиксируется для вертикального открывания. Его основным элементом является пружина.

Петли мебельные предназначены для небольших письменных столов с откидной доской и передних стенок корпусной мебели. Особенностью механизма является двойная регулировка, наличие секреторной скобы, удобная стандартная фрезеровка отверстий диаметром 35 мм.

Secretory

Secretory

Secretory

Mezzanine

Mezzanine

Gallery and ombre

The hinge, by its design, is considered the most popular fastener when it is necessary to соединить фасад с фальшпанелью под углом 90°. Фурнитура позволяет дверям любого размера и формы закрываться легко и бесшумно.

Мебельный держатель, предназначенный для откидных фасадов, чаще всего используется при производстве кухонных столов. Он закреплен на концах соединительных частей конструкции, что позволяет открывать дверь на 180 градусов.

Галереи

Галереи

Омбре

Омбре

Мягкий и пятен

Основной особенностью затягивания является способность открывать структуру в различных направлениях. Механизм, являясь разновидностью дверной фурнитуры, обеспечивает открытие дверей на 180 градусов. Шарнир имеет узкоспециализированное применение, при монтаже требует правильного и четкого соблюдения инструкции.

Петля простого типа устанавливается в верхнем и нижнем углах коробки и фиксируется небольшими цилиндрическими стержнями. Механизм работает по принципу откидного навеса. Их используют при изготовлении кухонных шкафов с легкими дверцами для небольших помещений. Рассмотрена установка петель на стеклянные фасады.

Пятка

Пятка

маятник

маятник

3 90 маятник0003

Материалы изготовления

Важным требованием ко всей мебельной фурнитуре является ее соответствие нормам безопасности. Простые вспомогательные изделия, обеспечивающие подвижное движение деталей мебели, изготавливаются по специальной технологии с использованием различных материалов. При изготовлении соединительной застежки изготовитель учитывает виды и значение мебельных изделий, исходя из этого подбирается нужная застежка.

При выборе петель необходимо учитывать их основные характеристики — качество материала, их функциональность, универсальность, внешний вид модели. Наиболее популярны и востребованы соединительные механизмы из латуни и стали. Считаются самыми надежными, прочными, устойчивыми к коррозии, имеют хорошее скольжение, не деформируются.

Важным моментом универсальности и качества изделия является простота монтажа, возможность регулировки мебельных петель. Современные крепежные конструкции позволяют регулировать фасад в вертикальной, горизонтальной и глубинной плоскости. На видео представлены различные виды настроек.

Установка и регулировка

Для правильной установки мебельной фурнитуры не требуется специальных знаний, главное соблюдать правила и рекомендации, которые прилагаются при покупке изделия.
