Расчет столешницы под нижний трапециевидный короб. Проектировка в PRO-100

Здравствуйте друзья.

Прошлый раз мы с вами проектировали в PRO-100 нижнюю кухонную угловую тумбу (на 45 градусов).

Она, как вы, наверное, убедились, хотя и может быть разной по своей конструкции, но проектируется довольно просто. Как правило, основную сложность при ее расчетах составляет разметка столешницы.

Дело в том, что модуль – довольно габаритный, и на него нужно две детали (столешки).

Разметкой этих деталей, и их установкой (в программе) мы с вами сегодня и займемся.

Итак, изначально, габаритные размеры короба равны 800 на 800 мм.

Пусть все будет стандартным: Столешница стандартной глубины (600), модули нижней базы (в которую входит этот угловой модуль) будут отстоять от стен на 100 мм, их глубина будет равна 460 мм, и “нахлест” на столешницу (по переднему краю) будет равен 40 мм.

Исходя из всего этого, общие габариты этих двух деталей столешницы (соединенных вместе) будут 900 на 900.

Рассчитаем большую деталь, которую нужно вырезать из листа (того же постформинга):

Исходя из габаритных размеров всей конструкции (указанных выше), размер диагонали получившегося квадрата (или, если сказать по другому – гипотенуза равнобедренного треугольника с катетами, равными 900) будет равен 1273 мм (высчитываем ее по теореме Пифагора).

Это и будет длина всего полотна.

Так как стыкующиеся «крылья» столешниц – 600 мм, то катеты равнобедренных прямоугольных треугольников (гипотенузой которых и является размер этих крыльев) будут по 424 мм.

Так как кроится лист столешницы, то, отняв от общей ее глубины 424 мм, получим размер катетов таких же треугольников (176 мм).

Вот и все размеры для раскроя первого (большего листа столешницы, глубиной 600).

Для того чтобы рассчитать размеры треугольной детали этой системы, нужно узнать размер гипотенузы этого равнобедренного треугольника:

1273-176-176=921 (мм).

Теперь нам осталось высчитать высоту этого треугольника.

А высота равнобедренного треугольника (опущенная на его гипотенузу) равна ее половине:

921:2=460 (мм)

Вот и весь расчет столешницы.

Для его проведения, необходимо всего лишь самые элементарные знания школьного курса геометрии.

По большому счету, запомнив этот алгоритм (даже не зная этой самой геометрии), можно рассчитывать столешки под модули любых размеров.

Самое главное – чтобы эти модули, в своем основании, были правильными многоугольниками (в данном случае – квадратами, у которых все стороны одинаковы).

Теперь весь процесс, описанный выше, сделаем в PRO-100:

Вот так все просто!

А на этом все.

До новых встреч.

Как раскроить столешницу на угловую тумбу – Сделаем мебель сами

Здравствуйте друзья.

Сегодня мы с вами научимся рассчитывать детали столешницы на тумбу 45 градусов.

Этот вопрос очень часто встает перед начинающими мебельщиками.

Дело в том, что не так сложно рассчитать сам короб. Сложнее на него рассчитать столешницу.

Итак, начнем.  Все размеры приведены в миллиметрах.

Пусть наш короб имеет размеры 800х800, с боками 460.

То есть, два крыла столешницы, примыкающие к нему, имеют стандартную глубину 600. Задние стенки короба отстоят от стены на 100.

Для того чтобы перекрыть короб столешницей, нужно два куска, то есть, поверхность этого короба будет состоять из двух частей (так как, глубина столешницы стандартная, 600, а диагональ перекрытия больше).

Учитывая отступы короба от стен (100), габаритные размеры всего перекрытия будут равны 900х900.

Теперь, нужно провести линии, которые и очертят сами листы, которые нам нужно раскроить.

Итак, первый лист будет очерчен линиями 1-11-10-9 (по переднему краю), и 3-4-12-6-7 по заднему краю.

Для того, чтобы найти общую ширину листа, нужно высчитать диагональ квадрата со сторонами 900х900, или, если проще – гипотенузу прямоугольного (равнобедренного) треугольника 2-5-8, где стороны 2-5 и 5-8 равны 900. Эта гипотенуза (2-8) равна 1273. Так же, эта гипотенуза равна расстоянию 1-9, которое и является габаритной шириной раскраиваемого (первого) листа.

Так как стык столешниц 2-11 равен 600 (глубине столешницы), то стороны (1-2 и 1-11) равнобедренного треугольника 1-2-11, будут равны 424 (они являются катетами этого треугольника).

Опять же, если глубина листа, который мы размечаем (1-3) равна 600, то размер 2-3 будет равен 176.

Так как треугольник 2-3-4 равнобедренный, то его сторона 3-4 будет так же равна 176.

Вторая сторона многоугольника рассчитывается так же.

Все, наш первый лист размечен. Осталось только отрезать от столешницы (стандартной глубины) кусок, размером 1273, и разметить его по точкам 11-1-2-4-6-8-10, после чего обрезать. Не забывайте, что часть 11-10 должна быть лицевой.

Теперь осталось рассчитать раскрой второго куска столешки.

Им будет равнобедренный треугольник 4-5-6.

Размер основания (гипотенузы) 4-6 мы высчитаем очень просто:

1273-176-176=921.

Теперь, зная, что треугольник 4-5-6 прямоугольный и равнобедренный, по теореме Пифагора, высчитать размеры остальных, двух равных его сторон 4-5 и 5-6.

Все, два куска столешницы мы с вами раскроили.

Как видите, для этого, нужно просто иметь элементарные знания геометрии школьного курса.

Да, еще пару моментов.

У нас все треугольники получаются именно прямоугольными и равнобедренными потому, что в основании всех расчетов, лежат правильные многоугольники.

Например, наш короб имеет размеры 800х800, общее покрытие из столешницы, соответственно, имеет размеры 900х900.

Если бы, например, в основании, лежал бы короб размерами 800х700, расчеты были бы намного сложнее.

По этому, всегда подобные угловые элементы старайтесь проектировать таким образом, чтобы в их основании лежали правильные многоугольники (правильные – значит, с одинаковыми сторонами).

И второе – в нашем случае (так же, для облегчения расчетов), стыки нижних коробов совпадают со стыками столешниц (крыла с нашей рассчитываемой поверхностью).

Мы раскроили столешку так, что два ее куска будут лежать в одной плоскости. Если нужно сделать подиум (чтобы вторая часть была выше первой, и нависала над ней) – нужно размер второго куска (4-5-6) сделать большим, то есть, увеличить высоту треугольника 5-12 на столько, чтобы между двумя кусками «стала» перегородка из ДСП.

Вот, так просто можно все посчитать, и не ломать себе понапрасну голову. Она нужна для других дел…

Все, до встречи в новых постах.

Как сделать угловую столешницу самостоятельно? Пошаговый гид

Наиболее распространенный вариант установки кухонного гарнитура в стандартных квартирах – это расположение мебели углом. Профессиональный монтаж угловых элементов – гарант эргономичности и удобства пользования нижним ярусом кухни. Кроме того, угловая столешница в значительной мере увеличивает рабочую площадь, позволяя использовать дополнительное пространство для установки бытовой техники и мойки.

Содержание:

  1. Варианты стыковки
  2. Монтаж

Варианты материалов:

1. ЛДСП. Угловая столешница из ламинированного ДСП – широко распространенный и самый экономный вариант, предлагаемый большинством мебельных фирм.

2. Натуральное дерево. Угловые столешницы из массива недолговечны. Они «боятся» влаги и неустойчивы к температурным колебаниям.

28 примеров, как смотрятся белые кухни с деревянной столешницей

3. Искусственный камень (подробнее про этот материал). Единственный материал, используемый для монтажа угловых столешниц без стыков. Из камня изготавливают долговечные изделия и конструкции любых размеров и форм.

Деревянные столешницы лучше всего устанавливать в малогабаритных кухнях. Угловые столешницы из ЛДСП – прерогатива стандартных помещений, а каменные – идеальный вариант для сложных и больших кухонь.

Далее рассмотрим все на примере ламинированной столешницы.

Как стыковать?

1. Сращивание под углом 90⁰

Стандартная глубина столешницы из ДСП – 600 мм. Две части соединить под прямым углом можно двумя способами:

При стыковке деталей буквой «Г» используется металлическая угловая планка с широкой платформой, перекрывающей края столешницы.

При сшивании угловых элементов по диагонали, необходимо очень четко разметить угол 45 ⁰, профрезеровать отверстия под стяжки и стянуть обе части, предварительно обработав силиконом.

Врезка мойки производится на расстоянии не менее 300 мм от шва угловой столешницы из ДСП. Для каменных столешниц допустимо оставить всего 100…150 мм.

2. Трапециевидная стыковка

Чтобы создать угол 45⁰ рекомендовано воспользоваться одним из вариантов:

  1. Сращивание трех частей стандартной столешницы;
  2. Использование заводского трапециевидного элемента.

Трапециевидная угловая столешница, созданная из стандартных прямых деталей, обладает сразу тремя стыками: слева и справа от угла, а также небольшой ступенькой по задней части. Возвышение необходимо для того, чтобы перекрыть образовавшийся зазор из-за нехватки глубины углового элемента.

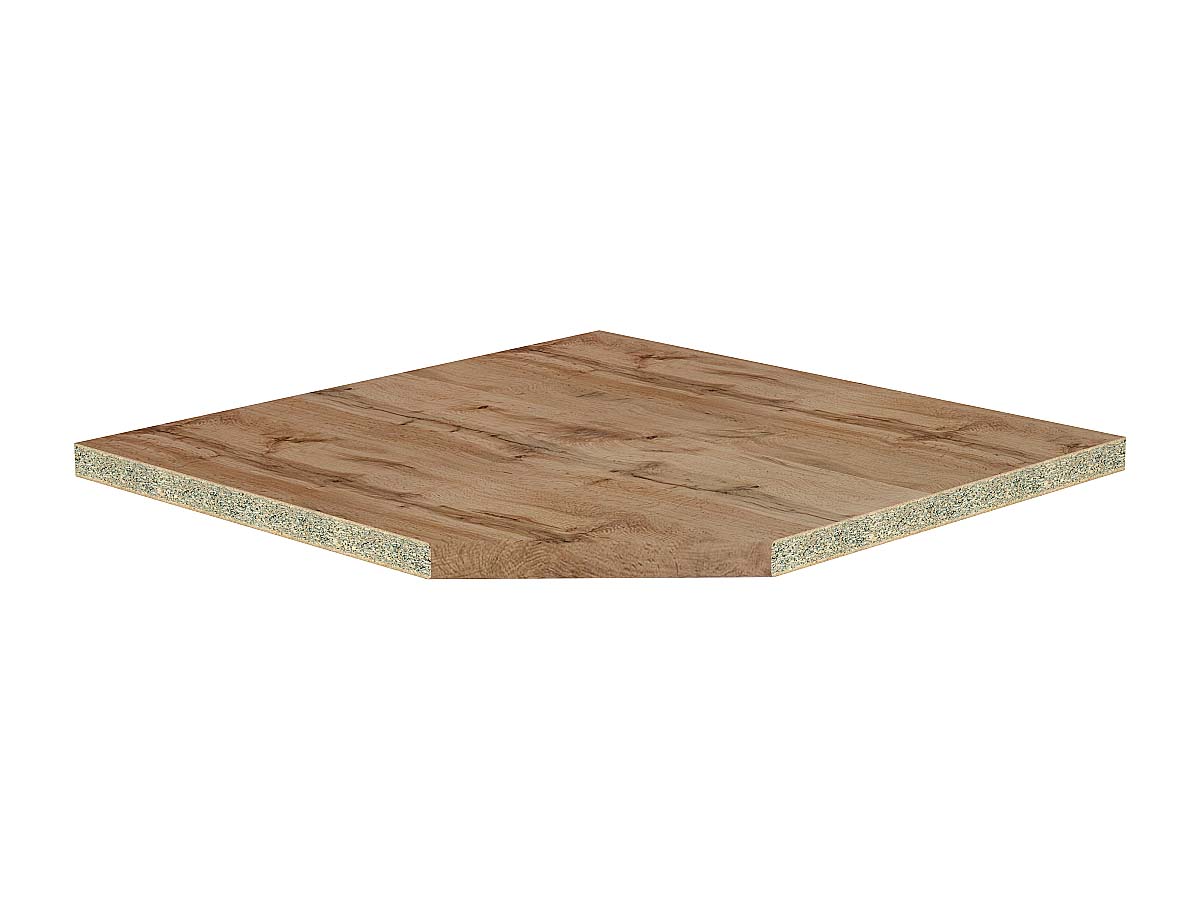

Заводской трапециевидный угол разработан с учетом глубины стандартных элементов. Поэтому он полностью перекрывает нижний ящик – здесь уже отпадает необходимость в изготовлении дополнительной ступени.

Типовые размеры


Как установить?

Все детали, предназначенные для монтажа в районе угла, необходимо раскраивать с запасом, и уже по месту обрезать четко в размер. Это позволит обойти неровности стены без потерь.

Монтаж без швов: еврозапил по шаблону

Самостоятельная стыковка при помощи металлической накладки

Необходимые инструменты: гаечный ключ (10 мм), ножовка по металлу, плоскогубцы, несколько отверток, дрель плюс сверла по металлу, фрезер (можно ручной), сверло Фостнера (35 мм).

Обязательная фурнитура: мебельные стяжки 100 мм (по 2 шт. на каждый стык), стыковочная планка (металл или пластик), прозрачный герметик.

Пошаговая инструкция:

  1. Установка нижних кухонных шкафчиков по уровню относительно пола и стен.

  1. Замер фактических габаритов кухни, проверка ровности угла и прилегающих стен.
  2. Раскрой и порезка деталей столешницы с запасом примерно по 50 мм на каждое крыло (актуально при обнаружении кривизны вертикальных плоскостей).
  3. Черновая установка угловых элементов – накладывание готовых деталей на шкафчики, проверка соответствия размеров уже с угловой планкой, а также осмотр на наличие возникших щелей в районе стены.
  4. Чистовая обрезка всех элементов.
  5. Монтаж угловой столешницы на кухне. Разметка и сверловка отверстий под стяжки;

  1. обработка открытых торцев герметиком;
  2. фиксация металлической планки;
  3. стягивание всех элементов столешницы;

  1. установка подготовленных деталей на шкафчики, надежное завинчивание креплений;
  2. крепеж получившегося угла к шкафчикам.

Как сделать угол столешницы для кухни. Рабочая поверхность с трапециевидным элементом и двумя стыками. Инструменты и материалы для сборки угловой столешницы.

Угловая кухня — самый распространённый вариант компоновки мебели в типовых квартирах. Не потому, что это удобно, нет. А потому, что стена протяжённостью в 2,4-2,8 м слишком коротка, чтобы вдоль неё разместить всю необходимую кухонную мебель и технику. Приходится ставить шкафчики вдоль двух стен, буквой «Г». Увы, доставать утварь из труднодоступных «закоулков» угловых шкафчиков, опустившись на карачки — то ещё удовольствие. Но вот угловая столешница — это вполне рациональное решение. Поговорим о том, как состыковать детали столешницы аккуратно и надёжно.

Теоретически внутренний угол помещения, куда должна быть установлена «Г»-образная кухня, должен быть строго прямым, составлять 90º. Практически это не всегда так. И если в панельных домах, которые собираются из готовых элементов как конструктор проектные размеры соблюдаются достаточно точно, то кирпичную перегородку нерадивые строители могут поставить криво.

Зачастую расставить мебель буквой «Г» в стандартном помещении — единственный способ разместить необходимую технику и утварь, оставив место для стола

Если угловая столешница стыкуется под 90º, а в плане помещения прямого угла нет, по одной из сторон кухни между мебелью и стеной появится щель. Зазор между столешницей (рабочей поверхностью) и стеной не превышающий нескольких миллиметров, можно закрыть плинтусом. Но широкую щель не спрячешь. Можно, конечно, установить мебель не под прямым углом (как это сделать, см. ниже), но это не лучшее решение, да и не для всех типов столешниц это возможно. Правильнее будет исправить недочёты строителей, если таковые имеются, до установки мебели.

Сделать это можно, оштукатурив наиболее короткую из стен слоями различной толщины. Либо выполнив выравнивающую обшивку листовым материалом (ГКЛ, ОСП и т. д.).


Наличие строго прямого угла в месте установки угловой кухни поможет избежать проблем при заказе и монтаже мебели

Конфигурация угловой столешницы

Памятуя о том, что подавляющее большинство наших читателей является владельцами типовых квартир с прямоугольными кухнями, мы рассмотрим только две наиболее распространённые конфигурации угловых рабочих поверхностей:

Стыковка прямоугольных элементов под прямым углом

  • Прямой угол формируется двумя элементами, расположенными строго перпендикулярно друг к другу. Это самый экономный способ раскроя материала.


Стык элементов под прямым углом прост в исполнении и экономен по расходу материала

Для небольших кухонь внутренний угол — удобное место для размещения в нём мойки. Следует учитывать, что мойка не должна пересекать линию стыка деталей. Для угловой установки следует выбирать мойку не очень большой глубины, отверстие для неё не должно пересекаться с крепёжными элементами (стяжками-струбцинами, см. ниже). Само отверстие лучше вырезать только после того, как рабочая поверхность полностью собрана и зафиксирована.
