Установка мебельного эксцентрика – Вся мебель вместе

Эксцентриковая стяжка (растексы, минификсы, эксцентриковый зажим – кто как называет) – это один из наиболее распространённых видов мебельного крепежа.

Минификсы хороши тем, что детали, стянутые с их помощью, можно многократно разбирать и собирать обратно, без потери жесткости, что не получилось бы при использовании конфирматов, где с каждой сборкой/разборкой крепление будет терять жесткость.

Минус у мебельного минификса только один – это кропотливая работа по их установке. Если не иметь дорогостоящего присадочного оборудования, для ручной установки нужно очень тщательно разметить и точно просверлить три разных отверстия, в трех разных плоскостях, что обычно занимает очень много сил и времени.

Данная работа не терпит оплошностей в разметке. Ведь отрегулировать соединение вы в итоге не сможете.

Так же его стоимость нельзя назвать совсем дешевой. Цена минификса обычно дороже конфирмата в 3-4 раза.

Поэтому ее стоит применять в самых необходимых случаях.

Где применяется

Эксцентриковую стяжку используют в местах крепления деталей (Т- или Г-образных), соединение которых необходимо скрыть от посторонних глаз. Например, ими крепят:

  • Столешницы компьютерных и других столов из ДСП
  • Столешницы комодов
  • Дно и крыши шкафов купе и другие детали, где нет возможности сверлить отверстия на лицевой части детали.

Установленный шток минификса эксцентриковой стяжки полностью скрыт в теле ДСП, а видимым остается только эксцентрик, который устанавливают с внутренней стороны изделия.

Виды эксцентриковой стяжки

В зависимости от производителя, есть несколько модификаций минификса, в комплект которой входит:

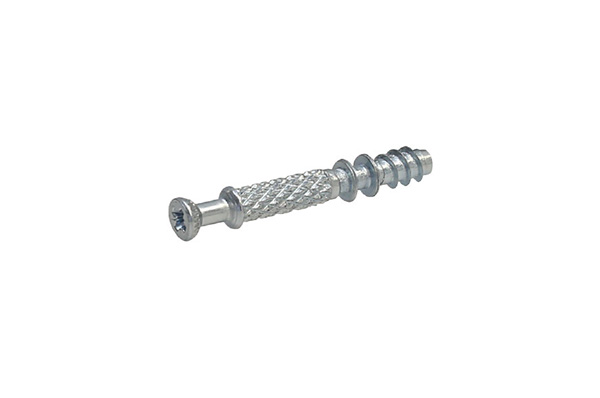

  • Шток (растекс)

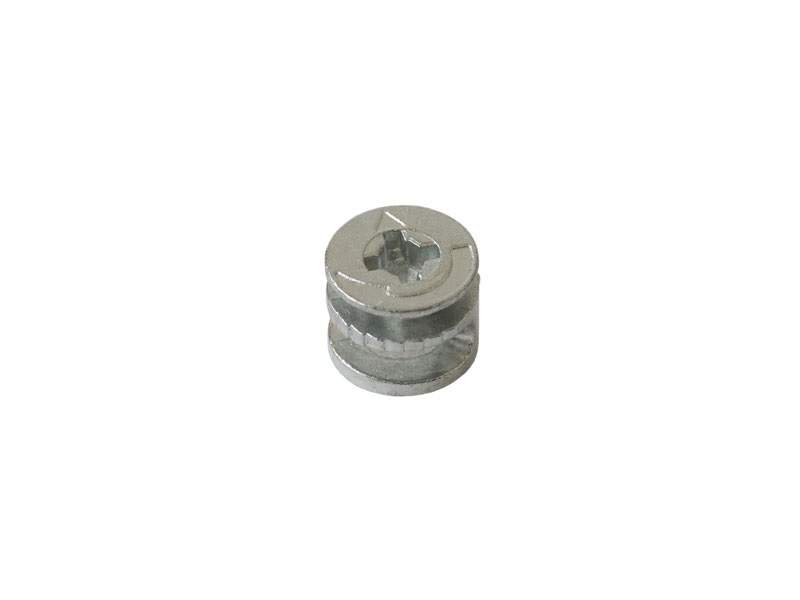

  • Эксцентрик (минификс)
  • Пластиковая или металлическая втулка (в зависимости от производителя)
  • Заглушка минификса (необязательно)

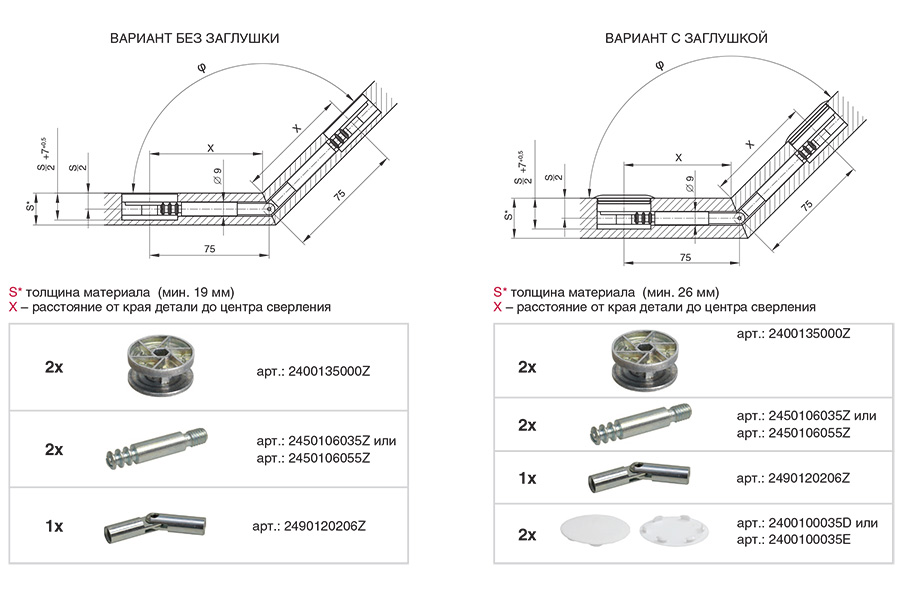

Так же существуют угловые (на шарнире) и двухсторонние эксцентриковые стяжки. Но для их использования нужно быть полным извращенцем, а так же хорошенько подумать, куда их можно применить. В наше время их практически перестали использовать из-за ненадобности.

Популярным сегодня остается эксцентриковый зажим, шток которого идет уже с резьбой под ДСП, без пластиковой втулки. То есть состоит только из двух частей, штока и эксцентрика.

Но на всякий случай, в данной статье мы разберем монтаж двух видов этого крепежа, как с втулкой, так и без нее.

Инструкция по установке эксцентриковой стяжки (без втулки)

Необходимый инструмент:

  • Шуруповерт

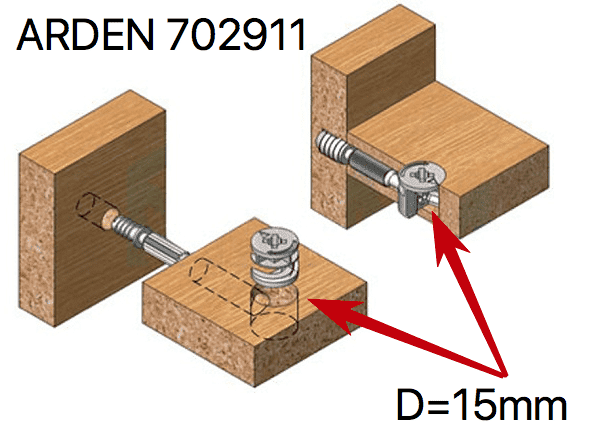

  • Фреза «Форстнера» 15мм
  • Сверло 7мм (для тела штока)
  • Сверло 5мм или конфирматное (для вкручивания штока)
  • Линейка, шило, карандаш

Стандартная толщина тела штока эксцентриковой стяжки 6 мм, а длинна – 44 мм. Диаметр эксцентрика составляет 15 мм, а его глубина –12,5 мм.

Как уже упоминалось выше, для установки эксцентриковой стяжки в соединяемых деталях нужно сделать три отверстия разного диаметра.

Итак, давайте приступим к сборке.

Для качественной сборки, чтобы эксцентрик захватил головку штока, она должна выглядывать на 6 мм.

Под вкручивание штока в ДСП, делается отверстие, сверлом 5 мм (или конфирматным), если это боковина, его центр должен располагаться на расстоянии 8 мм от края, глубиной 10-11 мм (шток должен вкручиваться плотно и до самого конца, по отметку).

В другой детали делается разметка под два отверстия.

Первое, на расстоянии центра на 34 мм от края, под отверстие фрезой «Форстнера» диаметром 15 мм. Его глубина должна быть равной толщине эксцентрика  (около 12 мм), чтобы эксцентрик вошел в деталь «заподлицо».

Второе отверстие делается в торце детали, строго по центру, сверлом  7 мм (на 1мм больше тела штока).

Далее, в отверстие 5 мм вкручивается шток эксцентрика, на него насаживается вторая деталь, и конструкция зажимается минификсом.

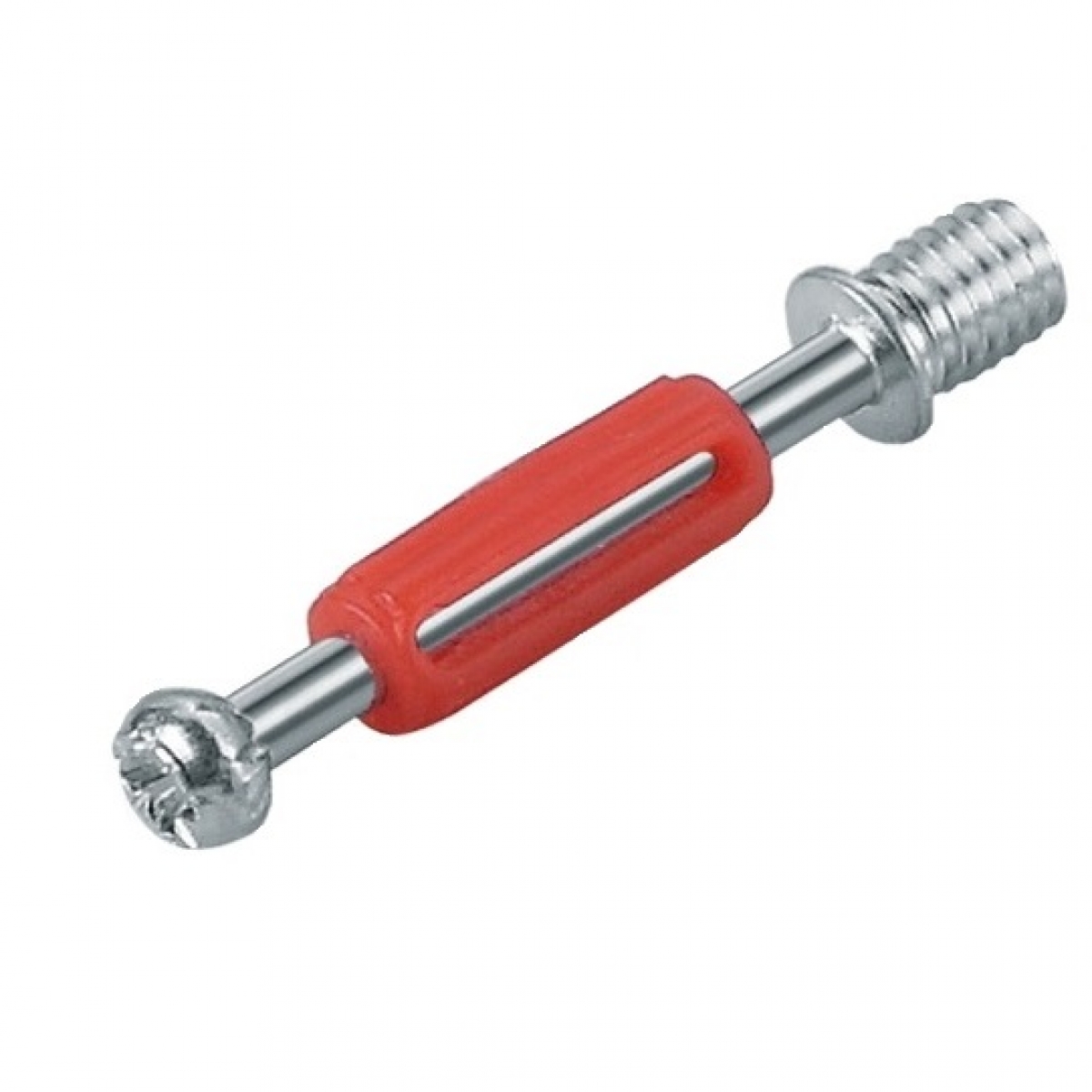

Установка эксцентриковой стяжки с пластмассовой втулкой

Принцип сборки минификса с пластмассовой втулкой точно такой же, как и при установке металлического минификса, с единственным отличием – нужно другое отверстие под шток.

Делается оно сверлом 10 мм, далее с помощью клея ПВА в отверстие крепится пластиковая втулка, а все остальные этапы повторяются.

Похожие статьи

Эксцентрик мебельный — плюсы и минусы использования (90 фото)


Мебельная эксцентриковая стяжка это один из видов крепежа применяемый при производстве мебели. Она позволяет скрыть места крепления деталей, что положительно сказывается на дизайне изделий. Другое достоинство эксцентриковой стяжки в том, что она позволяет многократно собирать и разбирать мебель без потери прочности соединений, например, при транспортировке. Однако при всех своих достоинствах она сложнее в установке, чем другие виды мебельного крепежа. Поэтому очень важно правильно выполнять все инструкции по установке приведенные в этой статье.

Сборка мебели эксцентриковыми стяжками выполняется в следующей последовательности. Стяжка состоит из двух частей эксцентрик и шток. Принцип работы этого крепежа очень прост. В одну деталь закрепляется шток, в другую эксцентрик. Далее детали соединяются и поворачивают эксцентрик, который фиксирует детали. Сборка и разборка мебели с помощью эксцентриковых стяжек выполняется очень быстро и просто, что является большим достоинством этого типа крепежа.


Рис.1.

Схема сборки эксцентриковой стяжки. Такая схема идентична для сборки любой мебели и эксцентриковых стяжек любых конфигураций.

Эксцентриковая стяжка может иметь различные размеры как штоков, так и эксцентрика. Самый распространенный это эксцентрик размером 15 мм. Шток может иметь размер 10, 26, 34 мм. Размер эксцентриковой стяжки выбирают из условий применения. Так для полок хорошо подойдет шток длиной 10 мм, а для соединения деталей мебели выбирают 26 или 34 мм.

Видовое разнообразие креплений

Составными элементами эксцентриковой стяжки являются стойки, футорки и эксцентрик. По фирме-производителю стяжки делят на следующие виды:

  1. Минификс, которую используют для монтажа мебели, сделанной из ламинированной древесностружечной плиты. Если мебель необходимо часто разбирать и собирать, то такой вариант стяжки подойдет как нельзя лучше. Минификс легко монтируется, если мебель продается с уже установленными минификсами. Данная конструкция способна выдержать множество этапов сборки и разборки. За счет скрытых креплений стяжка очень эстетично смотрится.
  2. Фурнитура для крепления рондофикс. Что касается сборки, то рондофикс и предыдущий вариант похожи между собой по принципу монтажа.
  3. Эксцентриковая стяжка для мебели рафикс. Установить стяжку рафикс намного проще, чем минификс. Монтаж ее удобный, да и выглядит все намного привлекательней.


Неожиданное решение Андрея Данилко – Х-фактор 10. Третий тренировочный лагерь

Ցույց տալ նվագարկիչի կառավարները

  • Հրապարակվել է 23 Նմբ % Yթ.-ին
  • В 11 выпуске Х-фактор 10 Андрею Данилко досталась категория Группы. Но что-то пошло не так и требовательный судья решил сделать неожиданное заявление. Какое? Узнайте прямо сейчас – смотрите Х-фактор 10 выпуск 11.
    БОЛЬШЕ ПОЛЕЗНОГО НИЖЕ

[ ПОДПИШИСЬ ] AM-plus канал Х-фактор: am-plus.net/cceJ8V7dmVGZDuHgXkqljpw.html [ САЙТЫ ] Х-фактор: xfactor.stb.ua/ Телеканала СТБ: www.stb.ua/ [ СОЦИАЛЬНЫЕ СЕТИ ] Х-фактор в Facebook: XfactorUA Х-фактор в Instagram xfactorstb Подпишись на СТБ в Viber vb.me/xfactor_stickers_yt [ ХЕШТЕГИ ] #Хфактор10 #Хфактор2019 Ժամանց

Что нужно знать перед покупкой стяжки для мебели?

Чтобы правильно выбрать стяжку для мебели, необходимо точно знать, чем изделия отличаются друг от друга. Устанавливая эксцентриковые стяжки, необходимо знать, что детали имеют:

  • разный диаметр эксцентрика и высоту;
  • разную длину стойки;
  • два вида креплений;
  • различаются типом футорки.

Также нужно досконально изучить принцип работы соединителя. Необходимо, чтобы головка штока прошла через специальное отверстие, которое находится на основном элементе. Когда головка будет внутри, на нее нужно аккуратно установить эксцентрик, при повороте которого все детали будут постепенно сближаться, а затем соединяться.

Мебельные крепежи

Современная мебельная фурнитура предлагает большой ассортимент мебельного крепежа, каждый из которых имеет свою область применения в зависимости от вида соединения и используемых материалов. В этой статье мы подробно разберем основные мебельные крепежи, которые применяются для изготовления мебели в профессиональных мастерских и домашними умельцами.

Достоинства и недостатки такого рода крепления

Основные достоинства эксцентриковой стяжки следующие:

  1. Экономный вариант стяжки, ведь его используют много раз.
  2. Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
  3. Готовая мебель становится жестче.
  4. Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.

Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:

  1. Подобные конструкции не каждому по карману.
  2. Долгий эксплуатационный период приводит к ослаблению креплений.

Использование стяжки позволит крепко соединить все необходимые элементы и детали конструкции, потому присмотритесь к такому варианту.

Мебельный уголок

Довольно простой вид крепежа. Прост в установке. Не требует никаких дополнительных отверстий в панелях для его установки. Бывают как металлические, так и пластиковые варианты.

Довольно прочный вид крепления. Из недостатков – он виден и выглядит не эстетично. Но это основной вид крепления во встроенной мебели.

Монтаж стяжки

Как установить эксцентриковую стяжку для мебели? Это знает практически каждый, поскольку данный вид используется не так уж и редко. Чаще всего с помощью эксцентриковой стяжки крепят столешницы на столы, сделанные из древесноволокнистой плиты, столешницы комода и составляющие шкафа-купе.

Соединяя детали конструкции такого рода стяжкой, важно соблюдать размеры установки. Если она смонтирована правильно, то все элементы будут надежно и крепко держаться между собой на протяжении не одного десятка лет. Размеры установки все виды стяжек имеют одинаковые, отличаются только параметры штока. Особое внимание следует уделить установке штока: если деталь слишком сильно закрутить, то эксцентрик не будет поворачиваться. Если недокрутить, то конструкцию собрать не удастся.

Перед установкой эксцентриковой стяжки стоит запомнить, что все монтажные работы должны проводиться поэтапно.

Где применяется

Эксцентриковый зажим используют в местах крепления деталей (Т- или Г-образных), соединение которых необходимо скрыть от посторонних глаз. Например, ими крепят:

  • Столешницы компьютерных и других столов из ДСП
  • Столешницы комодов
  • Дно и крыши шкафов купе и другие детали, где нет возможности сверлить отверстия на лицевой части детали.

Установленный шток минификса эксцентрикового зажима полностью скрыт в теле ДСП, а видимым остается только эксцентрик, который устанавливают с внутренней стороны изделия.

Присадка под стяжку

Самый сложный и ответственный этап сборки мебели – это присадка под стяжку. Когда разметка нанесена, важно правильно и точно сделать отверстия. Чтобы выполнить присадку, понадобятся:

  • два сверла;
  • электрофреза.

Это все, что понадобится для проведения слаженной работы по установке крепежных элементов для соединения мебельных деталей в одно целое и их надежного закрепления для безопасной эксплуатации.

Если электрофрезы нет, можно воспользоваться ручной фрезой, дрелью или шуруповертом. Сверло под эксцентриковую стяжку должно иметь такой же диаметр, как и шток. Для закрепления большинства штоков используют сверло диаметром пять миллиметров. Если шток будет уменьшенным, то лучше использовать шестимиллиметровое сверло. Установка эксцентрика предполагает использование фрезы с пятнадцатимиллиметровым сверлом.

Часто отверстия делают вручную с помощью кондуктора для сверления эксцентриковой стяжки. В этом случае придется использовать дрель и сверло по дереву.

Чтобы сделать разметку и отверстия с помощью готового кондуктора, необходимо установить его на рабочую поверхность. Затем нужно сделать отверстие, соответствующее диаметру детали. После чего в кондуктор ставят штифт для разметки и сверлят отверстие под шток.

Эксцентриковая стяжка – это распространенный и надежный вид крепежа. Если изучить приведенные выше ее особенности, достоинства и недостатки, можно избежать ошибок, которые появляются при ее выборе и в ходе работы. Покупая стяжку, следует понимать, что это один из самых важных и значимых элементов мебели, который помогает создать усилие между элементами конструкции. Благодаря этому мебель становится более прочной и устойчивой к нагрузкам.

Частным клиентам

Мастера считают, что красота в мебельных соединениях лишняя, во всяком случае, это тема на третьем месте после прочности соединения и способа установки. Правда, никто из профессионалов не отрицает лучший вариант, когда мебельная стяжка невидима. Получить такой крепеж можно разными способами: по старинке неразборно-клеевым методом, или с помощью механических стяжек, ( эксцентриковые, угловые, стягиваемые) которые по своей сути работают, « врезаясь» в массив или ЛДСП.

Суть любой стяжки – собрать разрозненные части мебели, не используя клей, за минимум времени с набором « домашних» инструментов. Королева мебельных стяжек – это такая стяжка, которая, помимо прочего позволит собранную мебель не только разобрать, но и соединить повторно. Обычно покупатели про это думают так, — « Мы не собираемся с переездом, нам подобные опции излишни». Тем не менее ( удивительно, правда, как наши планы постоянно рихтует, мы ведь точно знали, что ничего такого не будет?) изо дня в день добротная мебель подвергается порче, либо при разборке, либо при транспортировке. В ответственный момент вы вспоминаете что, стол или шкаф на « одноразовом» крепеже, и вынуждены перемещать его в собранном состоянии, калеча при погрузке/разгрузке/доставке, ведь защитить целостный предмет мебели гораздо сложнее чем отдельную деталь. Совет простой, всегда думайте про запас, загляните к нам, посмотрите для чего в деталях делают присадку и комплектуют несъёмным крепежом и зачем вам нужно обзавестись правильными стяжками.

Минификс ( эксцентрик) полускрытый крепеж, обеспечивающий быстрый монтаж для массива и ЛДСП.

Идеально выдерживает неоднократные циклы сборка/разборка. Актуален для мебели, часто участвующей в переездах, для « событийной» мебели, которую используют кратковременно, а потом разбирают и бережно хранят до следующего раза, и т. п.

На фасаде мебели минификс невидим. Благодаря своим скрытым возможностям этот тип фурнитуры позволяет не нарушать целостность лицевого слоя. Вы обнаружите его только внутри изделия, если загляните в шкаф, под стол и т.д., а если эксцентриковая стяжка произведена Хефеле, то за мгновение она покорит вас ещё и своим изяществом, не говоря о других преимуществах. Впрочем, раз уж речь зашла о плюсах, не будем их скрывать:

1. У минификсов Хефеле реализован центрический шаровой принцип в затяжке ( болт всегда перемещается равноудаленно по кругу относительно вертикальной оси), что центрует корпус и позволяет обеспечить соединение без потери жёсткости, смещений в сторону деталей, и может использоваться под любым углом ( если используется соединение на ус).

2. На ход затягивания Хефеле выделил 5 мм! Любой профессионал порадуется такой опции, потому что знает, что каждый поворот корпуса менее чем на половину оборота, даст компенсацию допуска ( на размер сверления) от 1 до 0,5 мм, с сохранением зажимного усилия.

3. Теперь не нужно поворачивать корпус на 195 градусов, ( до упора), чтобы получить зажимное усилие, достаточно умеренного натяжения.

4. Все болты и корпусы минификс, дружат друг с другом, отсюда их взаимовыгодное комбинирование.

5. Даже если вы разобрали свою мебель несколько раз, ослабили и затянули корпус, минификсы Хефеле останутся самой надежной корпусной стяжкой из всех известных.

6. Могут стягивать детали толщиной от 12 мм.

Из минусов, можно отметить один — это щепетильность в подготовительной работе. Без присадочного оборудования, которое есть не у всех, в силу своей высокой стоимости ( в Эксперт- комплекте есть, так что может этот пункт вам и не важен)установка минификсов потребует временных и технических усилий. Для ручной установки готовьтесь с высокой точностью сделать разметки для всех трех отверстий, которые к тому же находятся в разных плоскостях, не каждый мастер способен отдать этому кропотливому делу столько стараний. Малейшая оплошность и вы не сможете отрегулировать соединение.

Поскольку стоимость минификсов, сегодня относится к значимой, то все мало-мальски считающие деньги покупатели резонно задаются вопросом, а настолько уж необходимы невидимые стяжки, или в мебельных изделиях есть места, где от изящности эксцентриков можно отказаться? Действительно в мебельных конструкциях масса « нерабочих» мест, ( под нерабочими мы понимаем места, спрятанные от глаза, не на виду) которые могут прекрасно обойтись конфирматной стяжкой. Мощная шурупная стяжка ( евровинт, конфирмат) заменит специфическую установку минификса, и обойдет его в конкурентной борьбе по цене, но не подготовительных деталях.

Обычно, ( сейчас расскажем про ошибки) подготовительной работы никакой и нет вовсе – поставили вместе детали, которые требуют стяжки, сделали в них отверстие сверлом и закрутили конфирмат. Правильная же установка требует присадку деталей по аналогии с минификсами: с точной и кропотливой разметкой, обязательными шкантами, а уж в конце и стягивание.

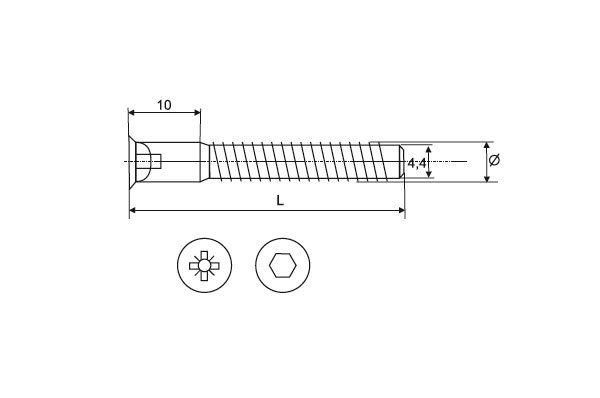

Количество выбираемых отверстий в этом случае говорит в пользу конфирматов, всё-таки два против трёх это сила, и главное на 30% меньше работы.

Напомним сразу ещё об одной ошибке: многие мебельщики, обычно неопытные, считают, что чем сильнее они затянули винт, и прижали детали вместе, тем надежнее будет конструкция. А это как раз наоборот, сила возникающая в соединении вызовет в ЛДСП постепенную деформацию, разрушение соединений, скручивание и материал « поплывет». Так что всё в меру, затягиваем узловую конструкцию аккуратно, не до хруста, и ориентируемся в работе на главный мебельный алгоритм- соединяемые детали обездвиживаются и притягиваются друг к другу нежно.

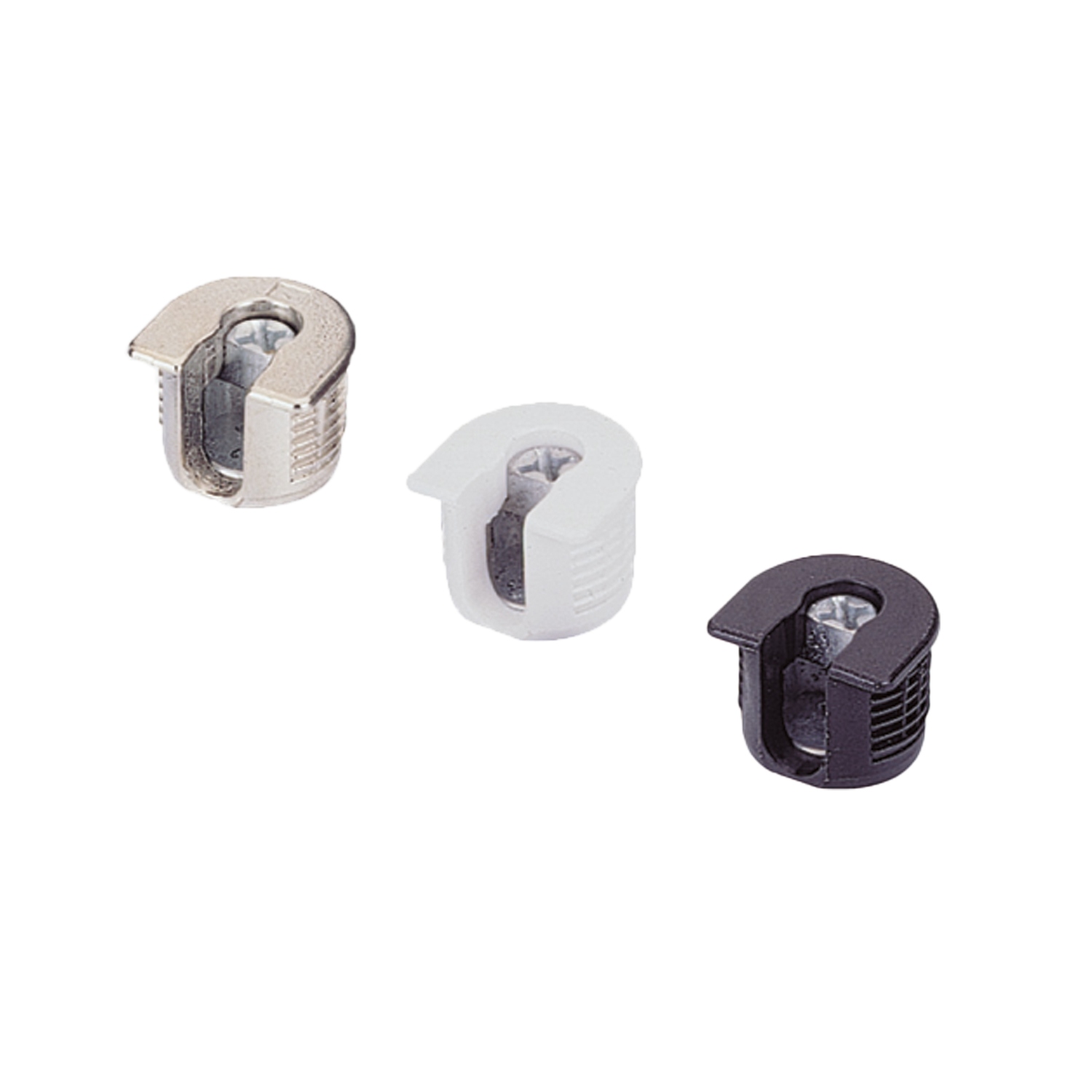

Немецкими инженерами Хефеле разработана еще одна мебельная стяжка – Рафикс, которая настолько эстетична в своем исполнении, что прекрасна в любом мебельном изделии без заглушек. В отличие от минификса, этот крепеж, как и конфирмат, обойдется всего двумя отверстиями. Но по своей сути, это эксцентрик ( со всеми его преимуществами), спрятанный в декоративный корпус из пластмассы и шток, поэтому целостность лицевого покрытия мебели обеспечено. Уникальностью стяжки является ее многофункциональность. Помимо того что она соединяет детали изделия, стяжка одновременно может выполнять функцию полкодержателя. Отныне никаких люфтов. Линейку Рафикс снабдили болтами и муфтами для любой программы монтажа.

В завершении, хотелось бы напомнить простые правила, которыми следует руководствоваться при выборе мебельной стяжки:

1. К любой предполагаемой нагрузке, прибавьте 15% запаса

2. Если невидимости фурнитуры избежать не удаётся, сделайте её главным достоинством.

3. Пользуйтесь заглушками, если похвастаться фурнитурой не хватает бюджета.

4. Всегда учитывайте последующую разборку мебели.

Как установить эксцентриковую стяжку | Оформление интерьеров

Стяжка эксцентриковая − на сегодня самый популярный вид соединительной фурнитуры. Эта мебельная стяжка сочетает в себе высокую прочность и надежность соединения, стяжка малозаметна, и к тому же использовать её можно неоднократно.

Содержание: Стяжка эксцентриковая: виды Как работает эксцентриковая стяжка? Как пользоваться стяжкой: фиксация Стяжка эксцентриковая: ВИДЕО (угловая стяжка) $ Стяжка эксцентриковая: купить Стяжка эксцентриковая: виды

Эксцентриковые стяжки, в зависимости от производителя, разделяют на:

стяжки-минификс; стяжки-рондофикс; стяжки-рафикс.

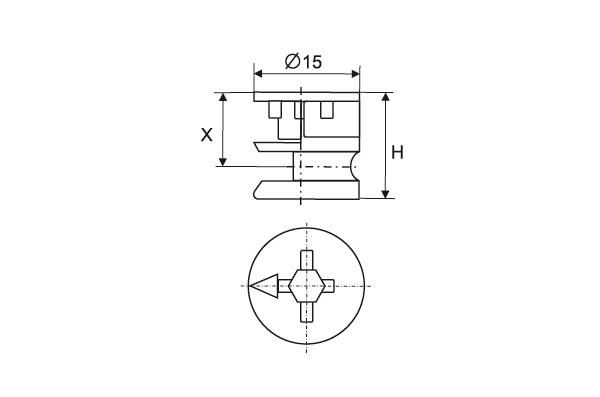

Рисунок 1 — Чертеж эксцентриковой стяжки

Как работает эксцентриковая стяжка?

Эксцентриковая стяжка (чертеж на фото выше) − это шток с Т-образной головкой и фиксатор (эксцентрик). Главное отличие типов стяжек, перечисленных выше − размеры эксцентрика: есть стяжки с диаметром фиксатора на 12 мм, 15 мм или же 25 мм.

ВАЖНО! При использовании эксцентриков диаметром в 25 мм инструкция предполагает обязательное использование и пластиковых заглушек.

Недостаток данной системы стяжки только один: фиксатор во время эксплуатации может ослабляться. Для предотвращения проявления данного дефекта производители предлагают различные способы, среди которых и установка вогнутой или ступенчатой рабочей поверхности.

Рисунок 2 — Пример организации эксцентриковой стяжки

Как пользоваться стяжкой: фиксация

Эксцентриковая стяжка служит для соединения двух деталей изделия. Рассмотрим принцип её действия на примере крепления ножки стола: как установить стяжку в детали письменного стола?

В верхней части ножки стола необходимо просверлить два отверстия для металлического фиксатора.

Два аналогичных отверстия должны быть просверлены и на торцевой части стола (над только что изготовленными отверстиями). В итоге получаем сквозной канал.

На столешнице сверлят ещё два отверстия (на этот раз глухих) с тем же расположением относительно друг друга.

Рисунок 3 — Элемент стяжки Rastex 15 от Hettich (менее 10 центов за штуку)

В полученные отверстия вкручивают шток с Т-образной головкой.

Ножку стола прикладывают к столешнице так, чтобы шток смог пройти через заготовленный сквозной канал, оказавшись в центре отверстия для фиксатора, и вошел в сам фиксатор.

После этого эксцентрик необходимо провернуть по часовой стрелке до упора. Так стяжка фиксирует шток.

Монтаж мебельной стяжки на этом завершен.

ВАЖНО! Эксцентриковая стяжка − лучшее крепление для мебели. Однако данный вид крепления требует исключительно точного расположения отверстий в деталях под эксцентрик и шток стяжки. Иначе − двойная утрата: существует вероятность порчи как самого замка, так и деталей изделия.

Сверление отверстий под минификс (эксцентриковую стяжку)


Сверление отверстий и установка фурнитуры «

Минификс (эксцентриковая стяжка) предназначен для соединения деталей под прямым углом. Главной особенностью данного вида фурнитуры является то, что минификс позволяет соединять детали без сверления сквозного отверстия с плоской стороны детали. Например, вы решили сделать своими руками компьютерный стол. И, конечно же, вам надо, чтобы крышка стола снаружи выглядела эстетично и красиво. Чтобы не было сквозных отверстий в столешнице, и на ней не блестели «шляпки» от конфирматов. Вот одним из решений данного вопроса может стать установка минификсов в соединении верхней крышки стола с его каркасом.

Как говорилось ранее в наших статьях, мы не особо приветствуем использование минификсов в изготовлении мебели своими руками. Да что там своими руками! Как показывает практика, даже ушлые мебельщики не в восторге от данного вида фурнитуры. Всё дело в том, что «ручная» установка минификсов требует точности и мастерства от сборщика, а также отнимает больше времени, чем, например, установка альтернативного вида фурнитуры, такого как мебельная угловая стяжка.

В наших чертежах мебели минификсы практически отсутствуют. Однако бывают ситуации, когда использование эксцентриковой стяжки является наиболее оптимальным и удачным решением. Поэтому, мы решили, что вам необходимо иметь представление о том, как правильно размечать и сверлить отверстия под минификсы, чтобы впоследствии вам не было «мучительно больно» за неправильно выполненные действия.

Как установить стяжку-минификс?

Ответ: Для установки минификса понадобится: фреза диаметром 15-16 мм., сверла 7 и 10 мм.В своей режущей части фреза под минификс в точности напоминает фрезу под петли.1. Схема установки минификса.

Схема установки минификса В этом примере будем рассматривать установку установку классического минификса длиной 42 мм., рассчитанного на установку в плиту толщиной 16 мм.

Практически все разнообразие видов минификсов описаны ниже.

  1. Начинаем с того, что в плоскости детали той, которая крепится, сверлом 10 мм. высверливаем несквозное отверстие под пластиковую муфту.

бочонок минификса, муфта пластиковая

Разметку производим, как обычно. 8 мм — середина толщины плиты ЛДСП.

установка муфты минификса

Отверстие под муфту минификса.

бочонок минификса

Каплю клея (ПВА или В3), чтобы муфта установилась прочнее. Хотя эта операция не обязательна. Сам диаметр муфты равен, примерно 10,5 — 10,6 мм. Т.е. она устанавливается в детали итак достаточно прочно.

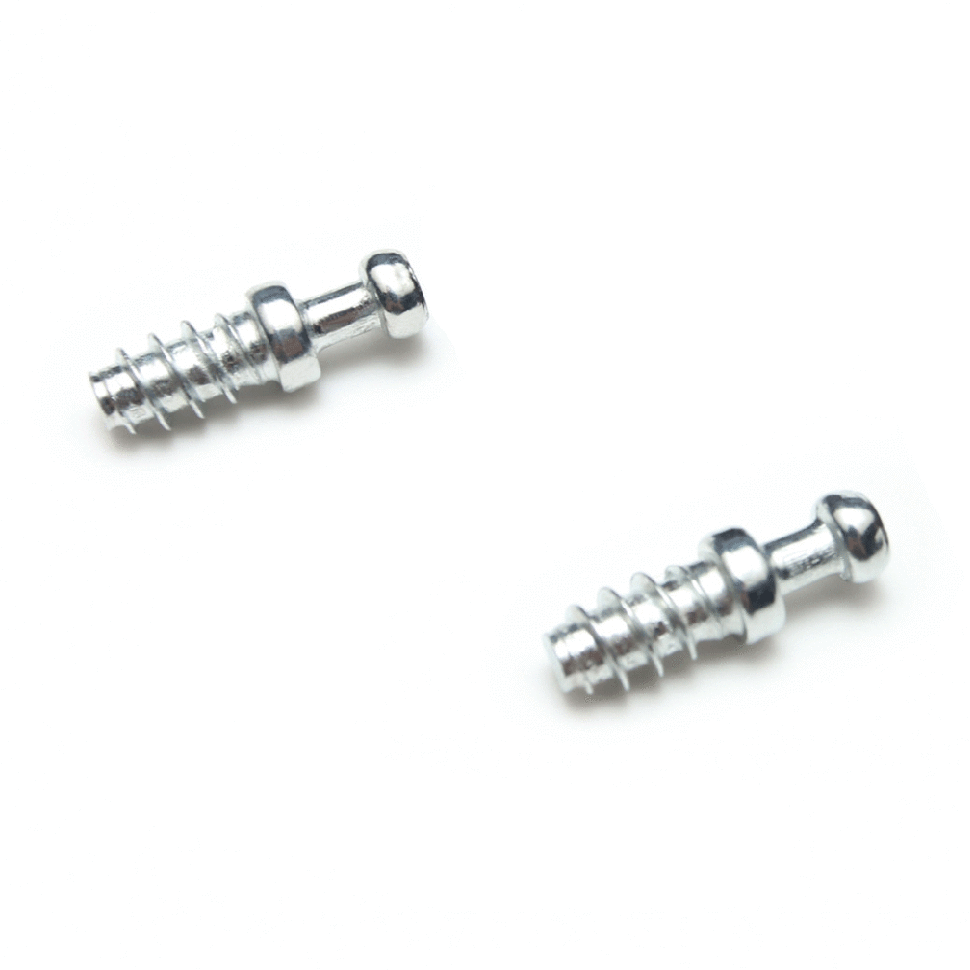

шток минификса, винт

Муфта вбивается в отверстие заподлицо с поверхностью детали. В неё будет закручиваться шток минификса.

  1. Высверливаем несквозное отверстие под эксцентрик.

расчет под минификсы

Для данного вида минификса размер под эксцентрик от торца примыкания до его центра составляет 34 мм. Для точности последующей сборки остальные размеры на торце и плоскости примыкания должны совпадать согласно предварительного проекта.

Следует отметить, что расстояние в 34 мм. является не универсальным для всех минификсов. Есть минификсы, у которых это расстояние равно 28 или 30 мм. Узнать установочный размер эксцентрика совсем не сложно, можно посмотреть схему или просто померить сам шток линейкой (об этом, в этой статье, см. ниже).

эксцентрик, установить эксцентрик

Глубина отверстия под эксцентрик = 14 мм. Толщина самого эксцентрика (для минификса на 16 мм.) = 13,5 мм. Т.е. эксцентрик должен садится в отверстие заподлицо (чуть ниже плоскости на 0,5 мм)

  1. Отверстие под шток минификса.

Рекомендуем: Какие виды ламината бывают? В чем отличие?
Последнее, что надо сделать это в торце сопрягаемой детали просверлить отверстие под шток минификса так, чтобы оно вышло в отверстие эксцентрика.

отверстие под минификс

Отверстие сверлится сверлом диаметром 7 мм. Оно на 0,5 мм шире чем диаметр штока.

крепление на минификсах

сборка на эксцентриках

Минификс установлен.

заглушки минификса

На эксцентрик устанавливается декоративная пластиковая заглушка. Есть также тонкие самоклеющиеся заглушки, наподобие тех, что вешают на шляпки конфирматов, только чуть большего диаметра.

как сделать соединение на минификсах

Сборка-разборка узла соединения на минификсе происходит с помощью обычной плоской отвертки.

Эксцентриковая стяжка мебельная

Надежность, долговечность, привлекательный внешний вид – основные требования, предъявляемые к деревянной корпусной мебели. Эксцентриковая стяжка – специальное крепежное соединение, которое обеспечивает выполнение этих требований. Его также называют «растекс» или «минификс».

Преимущества эксцентриковой стяжки:

  • повышение прочности соединения, за счет того, что стяжка выступает в качестве ребер жёсткости;
  • обеспечение скрытого соединения, то есть отсутствие на мебельных фасадах видимых элементов креплений;
  • возможность крепления деталей под разными углами;
  • неоднократная сборка и разборка конструкции без потери соединения.

Основным недостатком, ограничивающим использование этого вида крепежа, являются сложности, возникающие при его установке, и по стоимости этот вид крепления дороже, чем другие.

Виды эксцентриковой стяжки

Минификс состоит из двух основных элементов:

  1. Шток, служащий винтом эксцентриковой стяжки.
  2. Эксцентрик – имеет вид цилиндрической поверхности, насаженной на вал так, что их оси параллельны, но не совпадают. Предназначение эксцентрика – преобразовывать движение вращения в поступательное движение.

Дополнительные элементы мебельного минификса, которые могут быть в комплекте:

  • заглушка, выполняет декоративную функцию;
  • втулка (дюбель, футорка) из пластика или металла, выполняет функцию гайки (производители постепенно отходят от производства стяжки такой конструкции).

Стандартные виды эксцентриковых стяжек могут отличаться размерами эксцентриков и штоков. Наибольшее распространение получили эксцентрики диаметром 15 мм, но могут быть 12 мм и 25 мм, и глубиной — 12,5 мм.

Стандартный диаметр тела винта 6 мм и 8 мм. Они могут быть длиной:

  • 10 мм – применяются, в основном, при сборке полок;
  • 26 и 34 мм – используются для крепежа ответственных деталей в мебели.

Кроме стандартной стяжки бывают менее распространённые виды:

  • угловые – представляют собой два винта, соединенных шарнирно и два эксцентрика, применяются для соединения деталей под углами, отличными от 90 градусов, но применяются нечасто, так как в мебели все углы, в основном, прямые;
  • двухсторонние – в комплекте 2 эксцентрика и двухсторонний соединительный винт, длиной до 84 мм, предназначается для закрепления, например, смежных полок, расположенных с двух сторон от стенки.

В зависимости от материала, из которого сделаны элементы крепления, стяжка бывает:

  • пластмассовая – используется для соединения небольших конструкций, на которые не воздействует существенная нагрузка;
  • металлическая – применяется для соединения громоздких конструкций, например кухонной мебели, может быть усилена корпусом, в который помещается футорка.

Виды эксцентриковой стяжки

Сегодня предлагаются различные виды мебельного крепежа. Вне зависимости от типа и формы, конструктивно он состоит из:

  • штока;
  • эксцентрика;
  • заглушки;
  • металлической втулки.

Ранее часто встречались в продаже двусторонние и шарнирные стяжки, однако подобные решения в последнее время перестают применять. Наибольшей популярностью продолжает пользоваться стяжка мебельная эксцентриковая. Ее ключевая особенность – наличие резьбы. Состоит из эксцентрика и штока. Отличается высокой надежностью и практичностью.

Что такое эксцентриковая стяжка

Эксцентриковая стяжка – скрытый тип крепежа, который обеспечивает мебели эстетический внешний вид, целостностность корпуса и фасада. Такая фиксация отдельных элементов позволяет проводить многократную сборку/разборку без видимых последствий.

Преимуществ стяжка мебельная имеет огромное количество, но следует обратить внимание на сложность ее установки. Сделать работу можно при условии наличия специального инструмента, кроме этого потребуется четко соблюдать инструкции.

Особенности использования

Применяется эксцентрик мебельный на участках соединения деталей (Г и Т-образных), где важно скрыть крепление. Чаще с его помощью фиксируется:

  • Столешницы, изготовленные из ДСП;
  • Крыши, низ шкафов;
  • Столешницы комодов.

Шток эксцентрикового зажима скрывается в материале, видимым остается эксцентрик, монтируемый во внутреннем пространстве мебели.

как устанавливать, виды и рекомендации / Paulturner-Mitchell.com

Изготовление мебели предполагает использование различных видов крепежа, от качества которых зависит надежность, долговечность и прочность изделий. В последнее время покупатели отдают предпочтение эксцентриковой стяжке для мебели, а производители всячески нахваливают, рекламируя свою продукцию. Это хорошо сказывается на качестве оформления, скрытии мест креплений и других дефектов, не портя дизайн. Кроме того, использование эксцентриковой стяжки позволяет многократно собирать и разбирать конструкцию, при этом ее соединения долго сохраняют свою прочность.

Видовое разнообразие креплений

Составными частями эксцентриковой стяжки являются стойки, футорки и эксцентрик. По производителю стяжка делится на следующие виды:

  1. Минификс, который используется для сборки мебели, изготовленной из ЛДСП. Если мебель нужно часто разбирать и собирать, то такой вариант стяжки подойдет как нельзя лучше. Минификс легко установить, если мебель продается с уже установленными минификсами.Такая конструкция способна выдержать множество этапов сборки и разборки. За счет скрытых креплений стяжка выглядит очень эстетично.
  2. Аксессуары для монтажа рондофикс. Что касается сборки, то рондофикс и предыдущая версия похожи друг на друга по принципу установки.
  3. Эксцентриковая стяжка для мебельного рафиса. Установить застежку-молнию намного проще, чем минификс. Его установка удобна, а выглядит все гораздо привлекательнее.

Что нужно знать перед покупкой стяжки для мебели?

Чтобы правильно подобрать стяжку для мебели, нужно точно знать, чем продукты отличаются друг от друга. При установке эксцентриков необходимо знать, что детали имеют:

  • разный диаметр эксцентрика и высоту;
  • различной длины стойки;
  • два вида застежек;
  • различаются по типу футорки.

Также необходимо тщательно изучить принцип работы.разъем. Необходимо, чтобы головка стержня проходила через специальное отверстие, которое есть на основном элементе. Когда головка окажется внутри, необходимо аккуратно установить на нее эксцентрик, при его вращении все детали будут постепенно сближаться, а затем соединяться.

Преимущества и недостатки данного типа крепления

Основные преимущества эксцентриковой стяжки следующие:

  1. Экономичный вариант стяжки, т. к. используется многократно.
  2. Простой и удобный монтаж, не нужно вызывать мастеров, вполне возможно выполнить всю работу своими руками.
  3. Готовая мебель становится прочнее.
  4. Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция выглядит эстетично и привлекательно.

Также эксцентриковая муфта имеет некоторые недостатки, которые вряд ли будут значительными:

  1. Такие конструкции не всем по карману.
  2. Длительный период эксплуатации приводит к ослаблению креплений.

Использование стяжки позволит прочно соединить все необходимые элементы и детали конструкции, поэтому присмотритесь к этому варианту.

Монтаж стяжки

Как установить эксцентриковую стяжку для мебели? Это знают практически все, так как этот вид используется не так уж и редко. Чаще всего с помощью эксцентриковой стяжки столешницы крепятся к столам из ДВП, столешницам комодов и элементам гардероба.

Соединяя детали конструкции данного вида стяжки, важно соблюдать размеры установки. Если он смонтирован правильно, то все элементы будут надежно и прочно удерживаться вместе не один десяток лет.Установочные размеры Все виды стяжек одинаковые, отличаются только параметры стержней. Особое внимание следует уделить установке штока: если деталь будет слишком затянута, то эксцентрик не провернется. Если его не затянуть, собрать конструкцию не получится.

Перед установкой эксцентриковой стяжки следует помнить, что все монтажные работы необходимо проводить поэтапно.

Разметка стяжки

Чтобы пазы, сделанные под крепление, были аккуратными, необходимо аккуратно сделать разметку.С помощью обычной линейки и карандаша сделайте это своими руками. Все детали нужно сложить плашмя друг на друга и провести метки. Для выполнения разметки используйте специальный трафарет для эксцентриковой завязки. Он позволяет более точно размечать полотно, не допуская ошибок.

Добавка для стяжки

Самый сложный и ответственный этап сборки мебели – это добавка для стяжки. При нанесении разметки важно правильно и аккуратно сделать отверстия. Для выполнения присадки вам потребуются:

  • два сверла;
  • электрический резак.

Это все, что необходимо для проведения слаженной работы по установке креплений для соединения деталей мебели в одно целое и надежного их крепления для безопасной эксплуатации.

Если нет электрических резаков, можно использовать ручной резак, дрель или шуруповерт. Эксцентриковое сверло должно иметь тот же диаметр, что и стержень. Для фиксации большинства стержней используют сверло диаметром пять миллиметров. Если запас уменьшается, то лучше использовать шестимиллиметровое сверло.Установка эксцентрика предполагает использование фрезы с пятнадцатимиллиметровым сверлом.

Часто отверстия делают вручную с помощью кондуктора для сверления эксцентриковой стяжки. В этом случае придется использовать дрель и сверло по дереву.

Чтобы сделать разметку и отверстия с помощью готового проводника, необходимо установить его на рабочую поверхность. Затем нужно сделать отверстие, соответствующее диаметру детали. Затем в приспособление вставьте штифт для разметки и просверлите отверстие под стержень.

Эксцентриковая стяжка является распространенным и надежным видом застежек. Если изучить вышеперечисленные особенности, достоинства и недостатки, можно избежать ошибок, возникающих при его выборе и в процессе работы. Покупая стяжку, следует понимать, что это один из самых важных и важных элементов мебели, который помогает создать усилие между элементами конструкции. Такая мебель становится более прочной и устойчивой к нагрузкам.

Группа снабжения Дакота | Fernco® 1002-64EC 1002 EC Цельная эксцентриковая муфта, 6 x 4 дюйма, глина x чугун/пластик, ПВХ, бытовая

{{раздел.имя_раздела}}:

{{опция.описание}}

Выберите {{section. sectionName}}

{{styleTrait.unselectedValue ? «» : «Выбрать»}} {{styleTrait.unselectedValue ? styleTrait.unselectedValue : styleTrait.nameDisplay}}

Минимальное количество: {{vm.product.minimumOrderQty}}

{{::crossSellProduct.erpNumber}} № MFG: {{::crossSellProduct.manufacturerItem}} Моя часть №: {{::crossSellProduct.Имя Клиента}}

/ {{crossSellProduct. unitOfMeasureDescription || crossSellProduct.unitOfMeasureDisplay}}

Размеры мебельной стяжки.Все поколения мебельных стяжек. Начинать. Эксцентриковая муфта: тип

Стяжка мебельная применяется только в мебельном производстве. При изготовлении мебели не стоит использовать вместо мебельной стяжки традиционный крепеж, так как она обладает особыми свойствами, которые не только облегчают сборку мебели, но и позволяют скрыть крепеж. Далее мы рассмотрим наиболее часто используемые виды мебельной стяжки и их особенности.

Подтверждение

Самый распространенный тип крепления – конфирмат.Он также самый простой в использовании. С его помощью собирать мебель проще и быстрее, чем при использовании других видов мебельной стяжки. Особенно, если при сборке приходится самостоятельно сверлить отверстия под крепеж. С помощью конфирматы две детали соединяются под углом 90 градусов.



Рис. 1.

Чтобы снять две детали, нужно просверлить два отверстия. Одна в одной части, диаметром, равным диаметру конфирматной головки, другая, в конце второй части, меньшего диаметра, равного диаметру резьбовой части.

Как правило, для этого используются сверла диаметром 6 и 5 мм соответственно. Однако существует комбинированная дрель для одновременного сверления отверстий. Это очень удобно. Нет необходимости постоянно переставлять сверла или использовать два сверла одновременно.



Рис. 2.

Confirmate является универсальным крепежом, но имеет некоторые недостатки и особенности применения.

Подтверждение должно применяться одновременно с использованием дюбелей.Шкант это деревянный стержень диаметром 6-8 мм и длиной 20-30 мм (на фото ниже, рядом с подтверждением). Дюбель выполняет роль направляющей и не дает смещаться деталям во время затяжки.



Рис. 3.

Несмотря на то, что мебель, собранная с применением Confiramate, может быть собрана или разобрана, мебель из ЛДСП переносит это не очень хорошо. Как правило, после одной разборки мебельная стяжка плохо держится.

Аккуратно заверните конфирмат. Самый лучший вариант вручную или отверткой на небольшой скорости. В противном случае резьба конфирмата превращается в сверло, которое пробивает отверстие.



Рис. 4.

Для того, чтобы утопить шляпку в корпус предмета мебели, следует пользоваться ключом и делать это аккуратно, иначе есть вероятность обрыва резьбы. Иногда необходимо сначала сделать циконирование.

Подтверждение относится к «видимым» креплениям.Те. в отличие от других видов застежек остается видимым, поэтому необходимо использовать специальные заглушки или наклейки, чтобы скрыть застежки.


Рис. 5.


Рис. 6.

Эксцентриковая муфта

Эксцентриковая стяжка чаще используется при изготовлении мебели в заводских условиях. Причиной этого является сложность сверления отверстий. Эксцентриковая муфта состоит из двух частей: пальца и эксцентрика. В одну часть устанавливается шпилька, в другую эксцентрик.



Рис. 7.

Основным преимуществом этого вида застежки является то, что эта застежка является скрытой, а значит не портит внешний вид мебели. Кроме того, этот вид крепления, в отличие от конфирмата, позволяет многократно собирать и разбирать мебель, что немаловажно, например, при переезде. Также с помощью эксцентриковой стяжки можно соединять детали под разными углами.

При самостоятельном изготовлении мебели используется редко из-за сложности сверления отверстий и невозможности исправления стыка при сборке.Основная сложность при сверлении отверстий заключается в эксцентриковом отверстии. Отверстие не сквозное и требует использования специального сверла — сверла Форстнера.



Рис. 8.



Рис. 9.



Рис. 10.

В данном случае глубина выборки около 12 мм, а толщина ЛДСП 16 мм. Остальная толщина стенки составляет всего 4 мм. Есть риск просверлить больше, чем нужно, тем самым испортив предмет мебели.Поэтому для сверления отверстий под эксцентриковый раскос необходимо использовать ограничители глубины сверления.



Рис. 11.

Межсекционная стяжка

Эта стяжка представляет собой винт и гайку, стягивающие два предмета мебели, например, два шкафа. Для шкафов стяжек применяют 2 – 4 межсекционные стяжки. В зависимости от толщины ДСП бывает межсекционная стяжка разного размера.



Рис. 12.

Учитывая тот факт, что для обвязки шкафов используется межсекционная стяжка, а шкафы, в свою очередь, изготавливаются из ЛДСП толщиной 16 мм, то чаще всего применяется межсекционная стяжка длиной 32 мм. Однако существуют стяжки длиной до 50 мм, которые используются для стягивания деталей большой толщины.



Рис. 13.

Полкодержатели

Разновидностей полокодержателей огромное количество. Однако их можно разделить на две группы: полочники из ДСП и полочники из стекла. В свою очередь, каждую из этих групп можно разделить на два вида: полкодержатели с фиксацией и без.

Полкодержатель для ЛДСП состоит из 2-х частей: штанги и полкодержателя.



Рис. 14.

Винт устанавливается в стенку шкафа, а опора полки в корпус полки. Для монтажа полкодержателя необходимо просверлить отверстия в полке и в стенке шкафа. Для большинства полкодержателей размеры отверстий стандартизированы, они показаны на рисунке ниже. Однако при установке опоры полки следует внимательно смотреть инструкцию, чтобы не было ошибки.



Рис.15.

Стоит отметить, что полкодержатели для ЛДСП бывают с фиксацией и без. Неподвижная полочная опора имеет эксцентриковый механизм, благодаря которому полка будет прочно соединена со стенкой шкафа. Полкодержатель с фиксацией имеет еще одно преимущество, полкодержатели такого типа играют роль дополнительного усиления мебельной конструкции.



Рис. 16.

Полкодержатели стеклянные имеют более простую конструкцию… Крепятся они только к стенкам шкафа саморезом.



Рис. 17.

Полкодержатели для стекла без крепления стержневые или уголковые. Полкодержатели с фиксацией имеют специальный винт, с помощью которого стекло надежно фиксируется и не может случайно выпасть. Рис. 19. Стяжка для столешницы. Обеспечивает надежное соединение двух столешниц. Для повышения точности соединения деталей целесообразно использовать его совместно с дюбелем.Для стандартной стяжки в соединяемых частях столешницы не делайте сквозных отверстий диаметром 35 мм и глубиной 19 мм. Расстояние между отверстиями должно быть на 15 мм меньше длины стяжки. Ширина паза должна быть не менее 7 мм.

Пара стяжек используется для соединения двух столешниц вместе. Для установки стяжек необходимо сделать углубления для упоров стяжки и прорезь для шурупа. Сделать это можно по-разному… Далее самый доступный вариант. Углубление под упоры делается сверлом Форстнера подходящего диаметра, прорезь для шурупа можно сделать с помощью электролобзика.



Рис. 20.

Мебельный уголок

Этот тип застежки используется для соединения двух деталей. Это достаточно хрупкий способ соединения, поэтому его применяют для крепления деталей, на которые не предполагается воздействие больших нагрузок. Обычно это декоративные элементы, например, основание шкафа или антресольные полки.


Рис. 21.

Часто используются пластиковые уголки вместо металлических. Они не менее прочны, но имеют более привлекательный внешний вид и возможность скрытого крепления.Мебельный уголок крепится к двум сопрягаемым деталям двумя саморезами. Затем крышка защелкивается, таким образом скрывая застежки.



Рис. 22.

Рассмотренный в статье мебельный крепеж является наиболее распространенным и наиболее часто используемым, в связи с тем, что он является наиболее универсальным и удобным в использовании видом крепежа. В подавляющем большинстве случаев описанных видов мебельных креплений достаточно для сборки любой мебели.

Для изготовления предметов интерьера используются различные элементы соединения деталей. Саморезы – популярный вид крепежа, имеющий свои неоспоримые преимущества. Их особенно часто применяют для сборки корпусной мебели, обеспечивая прочное и прочное соединение частей конструкции.

Саморезы – популярный вид крепежа, имеющий свои неоспоримые преимущества.

Важно подобрать крепеж исходя из материала и его плотности, толщины и т.д.

Саморезы имеют определенные отличия.

Этот тип крепежа, такой как саморез, представляет собой тип металлического винта с винтовой резьбой и заостренным или плоским концом. Головка элемента имеет насечку (прямую, крестовую или многоугольную) для вкручивания ее в полотно. Для более быстрого соединения частей шкафа или другого предмета для элементов с острым концом используется отвертка (за неимением отвертки).

Также на выбор саморезов влияет тип конструкции и желаемый внешний вид изделия.

Благодаря резьбе шуруп легко вкручивается в деревянную панель или ДСП. Для скрытого крепления деталей мебели используется эксцентриковая стяжка, в которой основную роль играют саморезы. В результате такого вида сборки столы или другие предметы получаются аккуратными, без внешних следов монтажа, портящих внешний вид изделия.

Такой тип крепежа, как саморез, представляет собой тип металлического винта с винтовой резьбой и заостренным или плоским концом.

Важно! Длина саморезов может быть до 50 мм и более. Эти крепления предназначены для толстых панелей из массива дерева.

Саморезы применяются для крепления деталей без подготовленных отверстий или с ними.

На внешний вид изделия влияет возможность установления скрытого соединения.

Крепеж бывает двух видов, в зависимости от материала и особенностей конструктивных деталей:

  • с редкой резьбой и острым концом;
  • подтверждений.

Благодаря резьбе шуруп легко вкручивается в деревянную панель или ДСП.

Первый тип применяется для массива дерева, ДСП, ДСП и МДФ. Он может быть разной длины и диаметра.

Для информации. Короткие саморезы используются для сборки узких полотен и фанеры.

Длина саморезов может быть до 50 мм и более.

Второй применяется для изготовления мебели в основном из деревянных досок достаточной ширины.Отличается тем, что в месте соединения нити и гладкой верхней части на ней начинается утолщение. Конфирматы часто имеют плоский конец и поэтому требуют подготовленных отверстий.

Конфирматы часто имеют плоский конец и поэтому требуют подготовленных отверстий.

Эти крепления предназначены для толстых панелей из массива дерева.

Достоинства и недостатки

Для расстановки мебели решающее значение имеют крепления. А на внешний вид изделия влияет возможность установки скрытого соединения.

Для расстановки мебели необходим крепеж.

Преимущества саморезов как крепежа:

  • эксцентриковая муфта;
  • аккуратное и надежное соединение;
  • точность подгонки деталей.

При покупке саморезов важно учитывать многие моменты.

Особенно часто применяются для сборки корпусной мебели, обеспечивая прочное и прочное соединение частей конструкции.

Если для сборки мебельной конструкции используется набор саморезов, то при неаккуратной работе с ними возможны:

  • деформации деталей;
  • ослабление крепления при повторном завинчивании.

Основание винтов стальное.

Как правильно выбрать?

При покупке саморезов важно учитывать многие моменты. Основание винтов стальное. Для соединения конкретных деталей, элементов с разным покрытием… При сборке мебели учитывайте:

  • длина крепежа;
  • их диаметр;
  • толщина колпачка;
  • резьба
  • ;
  • степень коррозионной активности (зависит от покрытия).

Элементы с различными покрытиями используются для соединения конкретных деталей.

Также на выбор саморезов влияет тип конструкции и желаемый внешний вид изделия.

Цвет креплений также важен при открытом соединении.В этом случае стоит подобрать элементы в тон полотну.

Цвет креплений также важен при открытом соединении.

Для изготовления стола или шкафа могут понадобиться разные шурупы, поэтому рекомендуется проконсультироваться с продавцом, если вы собираетесь создавать мебель самостоятельно.

Стоит подобрать элементы в тон полотну.

Саморезы имеют определенные отличия.

Confirmate используется для более надежной стяжки. При этом на кепке часто делают заглушку, чтобы застежки выглядели более эстетично.

Для изготовления стола или тумбы могут понадобиться разные шурупы.

Саморезы применяются для крепления деталей без подготовленных отверстий или с ними.

ВИДЕО: Мебельные винты

К основным мебельным крепежам, выполняющим стяжку, относятся: эксцентрики , дюбели и уголки .

В старые добрые времена плотники изготавливали мебельные крепления в виде замков, используя такие крепления, как клинья, дюбели и шипы.

Недостатком таких соединений было то, что для придания жесткости конструкции помимо основных креплений приходилось использовать клей дополнительно к основным креплениям.

В настоящее время дюбель применяется и для стяжки мебели, но не как основной вид соединения, а в комплексе с эксцентриковыми стяжками. основная функция дюбелей – фиксация деталей и предотвращение их смещения относительно друг друга, то есть дюбельные связи придают конструкции жесткость.

Используется еще талреп для соединения деталей мебели. Этот тип соединения состоит из своеобразного винта и «бочки». Этот тип стяжки в основном используется для крепления торца одной детали к панели другой (например, для крепления полок).

Недостаток этого крепления в том, что верхняя часть винта остается видимой на передней боковой части мебели. Их, конечно, можно закрыть специальными заглушками, но выглядит это не так эстетично, как хотелось бы.Но сам способ такого соединения очень прочный и долговечный, в этом его несомненный огромный плюс.

Вот как они выглядят:

стяжка для деталей мебели:

Еще одним способом крепления деталей мебели является так называемая конусная стяжка …ЕЕ в основном применяется для крепления толстых панелей ДСП. Преимущество этого типа соединения в том, что места крепления на лицевых боковых мебельных панелях не видны, за счет того, что шток, который используется для крепления, вкручивается непосредственно в панель. А недостаток в том, что такие соединения имеют очень маленький ход затяжки и со временем конструкция стяжки вырабатывается и расшатывается (расшатываются отверстия под винт штока) и стяжка разваливается, приводя мебель в негодность.

Следующий вид мебельной стяжки мебельный уголок .

Это один из самых простых видов креплений, не требующих дополнительных отверстий для их установки в мебельные щиты.Выпускается в двух вариантах — металлическом и пластиковом.

Из плюсов можно отметить, что это достаточно прочный вид соединений, которые легко и быстро монтируются. Кроме того, это один из самых дешевых крепежей.

К недостаткам можно отнести не эстетичный вид и обзорность, особенно в пластиковом варианте мебельного уголка. Мебельный уголок является основным элементом крепежа, используемого при стяжке щитов корпусной мебели.

На фото ниже показано:

металлический мебельный уголок:

пластиковый мебельный уголок:

мебельная стяжка с пластиковыми мебельными уголками:

В другом типе мебельной стяжки используется евровинт . .. Это крепление мебельных деталей чаще всего используется при сборке мебели эконом-класса. В торец полки вкручивается еврошуруп, в котором заранее проделывается для него отверстие необходимого диаметра.

Недостаток в том, что, как и винт в талрепе, он виден на лицевой стороне скрученных панелей. Для еврошурупов нужны шляпки, которые, как известно, не добавляют красоты и эстетики внешнему виду мебели. Еврошуруп также используется для сборки кухонных гарнитуров, так как при плотной установке тумб, столов и шкафов друг к другу, на боковых панелях не заметны следы еврозаглушек.

И еще огромный недостаток таких соединений в том, что такую ​​мебель нельзя разобрать и собрать более трех раз, т.к. вкручивание евровинта в торец мебельных полок разрушает их конструкцию.

На фото внизу евровинт и стяжка с евровинтом:

Далее идет эксцентриковая стяжка … Это один из самых качественных видов крепежа, используемый при сборке мебели хорошего качества. .. Эксцентриковая стяжка предусматривает использование деревянных дюбелей для дополнительной жесткости. Для эксцентриков или, как их еще называют минификсов , используются заглушки под цвет панелей. Мебель с таким типом стяжки можно собирать и разбирать неограниченное количество раз.

Крепеж – неотъемлемая часть процесса сборки мебели. Они представляют собой широкий спектр фурнитуры, обеспечивающей надежное расположение комплекта или предметов мебели по отдельности. Наряду с обычными болтами и саморезами к этому классу крепежа относятся стяжки.Зачастую они имеют нестандартную форму, а в некоторых случаях и вовсе разрабатываются специально под определенные размеры. Но в большинстве своем мебельные стяжки выпускаются в унифицированных конфигурациях с типичными способами крепления. Другое дело, что разновидностей довольно много, и в каждом случае требуется соответствующий подход к установке.

Эксцентриковая стяжка

Этот элемент используется для фиксации кузовных деталей и промежуточных модульных стоек, требующих надежного крепления. В составе эксцентриковой стяжки предусмотрены три элемента – шток, сам эксцентрик и заглушка, создающая декоративный эффект. Также эксцентриковые мебельные стяжки выпускаются в усиленных модификациях, предназначенных для конструкций с повышенными нагрузками. Основная функция такой стяжки – обеспечить плотное и надежное соединение элементов мебели, причем под разными углами – от 90 до 180 градусов. Преимущества такого способа затяжки в том, что он полностью скрыт от глаз и может использоваться многократно без риска повредить мебельную конструкцию.

Установка эксцентриковой стяжки

Для качественного крепления необходимо создать три отверстия разного диаметра. Основная задача мастера — добиться того, чтобы эксцентрик захватил головку штока. Для вставки стержня в лист ДСП сверлом создается отверстие диаметром 5 мм. В том случае, если это боковая сторона, то центр детали будет располагаться в 8 мм от края. С другой стороны создается разметка для двух отверстий, на которые полностью поместится эксцентриковая мебельная стяжка. Первая клипса должна быть установлена ​​на расстоянии 3,4 см от края. По стандартам его глубина должна соответствовать диаметру эксцентрика, чтобы он стоял заподлицо. Второе отверстие необходимо сделать сверлом на 7 мм ровно по центру на торце. Затем в 5-миллиметровое отверстие устанавливается стержень, на нем фиксируется второй элемент, после чего вся конструкция плотно зажимается.

Стяжка межсекционная

При соединении предметов мебели представительских помещений используется мебельная межсекционная стяжка, которая также позволяет формировать монолитные конструкции… Например, с помощью этого элемента можно объединять в цельнопредметные гарнитуры для холлов и зон ресепшн, комплекты для рабочих мест, переговорных и т.д.

Как правило, такие элементы используются для работы с модульными конструкциями и сечения, требующие прочной и надежной фурнитуры для крепления. По конструкции мебельная межсекционная стяжка представляет собой шуруп, который соединяется с пластиковой или металлической заглушкой в ​​отверстии. В зависимости от параметров мебели могут использоваться изделия разных типоразмеров.Поскольку стяжки этого типа работают с отдельными моделями, а не с деталями мебели, к ним предъявляются особые требования в плане декоративности.

Устройство межсекционной стяжки

В первую очередь просверливаются отверстия в местах, где планируется предположение о соединениях модулей. Это ответственный этап, так как в процессе сквозного сверления ДСП могут появиться сколы. Исключить вероятность их образования можно двумя способами:

  • Деревянный брусок максимально плотно прижимается к местам выхода сверла;
  • Сделайте несколько подходов.Просверлите отверстие в первый раз с помощью тонкого сверла, а затем доведите его до нужного диаметра наконечником соответствующего размера.

Если создание отверстия прошло успешно и без дефектов, то выполняется монтаж мебельной стяжки с последующим перемешиванием предметов мебели. Желательно заранее подготовить мебель к окончательной установке на месте сборки.

Угловая скоба

Элемент простой конструкции, представляющий собой изогнутую под прямым углом металлическую пластину.Галстук также имеет отверстие и канавку на противоположных сторонах. Полный комплект содержит 5 деталей: уголок, два болта и два приклада. К достоинствам таких креплений можно отнести возможность потайного крепления и прочность. При небольших нагрузках используется угловая мебельная стяжка из пластика. Такие модели эстетичны, но важно тщательно рассчитать прочность крепления, чтобы дальнейший монтаж не обернулся проблемами в эксплуатации. Проблема с расположением предметов касается и всех видов угловых креплений – гнутые пластины в мебельной нише все равно скрадывают небольшое пространство.

Установка угловой скобы

Установка проста и не требует особых требований к расположению заливных отверстий. Изделие наносится на место будущей установки, после чего отмечаются места сверления. В зависимости от материала крепежные элементы можно привинчивать без предварительного создания отверстий. Как правило, мебельные стяжки такого типа устанавливаются на саморезы размером 0,4х1,6 см. Сначала деталь прикручивается к одной стороне, а после проверки стяжки на ровность можно переходить к другой.

Обычно используются два элемента, которые монтируются на одном уровне. Поэтому очень важно обеспечить не только соответствие в креплении двух мебельных элементов одной стяжке, но и пропорциональность конструкции в целом – за это отвечают все используемые детали. В готовом виде такая фиксация вряд ли покажется эстетичной, но для повышения декоративности в местах крепления можно использовать специальные заглушки, которые идут в комплекте с мебельной стяжкой.Фото декоративных уголков, которые также повышают эстетичность крепления, представлены ниже.

Заключение

Использование стяжек для отделки мебельных гарнитуров выгодное решение, за счет них повышается надежность и долговечность окружающей среды. Кроме того, с помощью разных моделей фурнитуры можно воплощать самые необычные дизайны. Производители мебели в последние годы выпускают все больше и больше комплектов с унифицированными элементами, что позволяет пользователям создавать из гарнитуров нестандартные и даже уникальные вариации.В свою очередь мебельные стяжки отличаются разнообразием конфигураций и типоразмеров, что позволяет нестандартно подойти к оформлению коммерческих, жилых и общественных помещений. При этом их основные функции остаются столь же важными – это гарантия надежности, безопасности и декоративности реализованных креплений. Однако насколько удастся добиться оптимального качества сборки и установки мебели, уже зависит от качества самой установки и правильности использования той или иной стяжки.

Изготовление и сборка мебели невозможна без использования крепежа. И хотя покупатель не всегда обращает внимание на такие мелочи, мебельный крепеж влияет не только на внешний вид изделия, но и на срок службы, и на качество.

Соединительная фурнитура для мебели

Крепеж для мебели появился относительно недавно. В старину при работе с деревом применяли замковые соединения – шипы, клинья, шканты и клей. Красота и надежность изделий из дерева зависела от столярного мастерства.На сегодняшний день существует большое количество специализированной мебельной фурнитуры. Соединительная мебельная фурнитура отличается между собой способом установки, назначением, надежностью и, наконец, стоимостью. Существует множество видов застежек. Самыми простыми и элементарными из них являются гвозди и шурупы. Всевозможные стяжки более сложные мебельные крепления, на фото представлены лишь некоторые из них. Соединительные застежки обеспечивают взаимодействие элементов мебели между собой.

Применение крепежных элементов

При сборке деталей мебели в качестве крепежных элементов чаще всего используют конфирматы, шурупы и гвозди.Для обивки мягкой мебели или крепления ДВП к задним стенкам шкафа используйте гвозди. В качестве украшения используются гвозди с декоративными шляпками. При производстве мебели отдельные детали из ДСП, фанеры или дерева скрепляются между собой при помощи конфирматов. Они изготовлены из стали и покрыты белым цинком. Оснащен редкой резьбой и тупым кончиком. Потайная головка имеет шестигранный паз, для которого предусмотрен специальный ключ. Конфирматы закрепляют панели в основном мебельном ящике и полках.Шурупы обычно используются для крепления ручек, крючков, планок и прочего. Мебельный крепеж – уголки и стяжки, применяются при соединении основных несущих элементов конструкции и для их фиксации. Полки и столешницы часто также закрепляют мебельными уголками. И хотя уголок используется все реже из-за того, что детали крепления видны, для сборки недорогой мебели он вполне приемлем.

Другие виды крепежа мебели

Одним из старых видов соединения является дюбель.Это качественное, надежное и дешевое крепление. Полностью незаметен после сборки. Для соединения деталей понадобится сам дюбель, дрель, молоток и клей ПВА. Монтаж элемента требует определенного навыка и точности в компоновке.

Ненавязчивый и обеспечивает прочность соединения. Производители называют этот тип стяжек по-разному: минификс, рафикс, рондофикс. Он состоит из эксцентрика, стопы и штока. Разница между крепежными элементами заключается в диаметре эксцентрика.

Стяжка винтовая, или бочка, состоит из двух элементов. Внутри ствола находится гайка. Винт плотно затянут, что создает прочную и надежную фиксацию. Головку винта на боковой поверхности можно закрыть заглушкой. Стяжка сложна в монтаже и требует точности в пересечении деталей.

Шурупы и саморезы — мебельный крепеж примерно одинаковой формы. Они отличаются наконечником, шлицем и типом резьбы. Они изготовлены из высококачественных материалов с антикоррозийным покрытием.Применяются без предварительного сверления скрепляемых материалов, что ускоряет сам процесс монтажа.

Крепления для стекла

Все больше и больше обращает на себя внимание мебель из стекла и зеркал, бывшая в употреблении. Это журнальные, сервировочные и обеденные столы… Тумбы, подставки и подставки для цветов. Шкафы, стойки и барные стойки. Стекло – хрупкий материал. Крепления для такой мебели должны иметь большой запас прочности, быть эстетичными и оригинальными.Изготавливаются из металла, снабжены резиновыми или силиконовыми прокладками. Крепежная фурнитура для стеклянных изделий подразделяется на клееную и сверлильную. Проще всего установить крепежные элементы, которые сначала крепятся на клей, а затем затягиваются шурупами. Но есть ограничения по весу – не более 25 кг. Мебельный крепеж, требующий сверления, способен удерживать тяжелые элементы, которые необходимо соединить. Для отверстий используется специальный набор сверл. Набор подобной фурнитуры для стеклянной мебели достаточно широк: петли, дверные ручки и замки, стопоры, доводчики, кронштейны, полочники, ножки и многое-многое другое.

Кровать фурнитура

Имеется большое разнообразие механизмов трансформации кроватей, кресел, уголков и Они позволяют складывать/раскладывать мягкую мебель, обеспечивая комнату полноценным спальным местом. Основными мебельными креплениями для кроватей являются стяжки и крючки. В качестве соединительных элементов также используются болты, уголки, штифты. Соединительная арматура может быть изготовлена ​​из стали, хромированной стали, оцинкованной, оцинкованной. Существует большое разнообразие форм и размеров разъемов.Механизм трансформации, используемый в кроватях, позволяет поднимать спальное место вертикально вверх или на одну из боковых сторон. Под спальным местом можно оборудовать контейнеры для постельного белья. При сборке любых конструкций важную роль для прочного и качественного соединения играют мебельные крепления.

Страница не найдена — Agreena

Handelsplatformen Commoditrader Skifter navn til Agreena.

25 августа 2021 г. Датский

Handelsplatformen Commoditrader Skifter navn til Agreena.

Commoditrader запустил несколько цифровых ручных платформ, демократизировал и эффективно управлял med Landmandens vigtigste råvare – korn. I dag er platformen veletableret i flere europæiske lande. Og flere digitale løsninger er kommet til.

Det skriver selskabet i en pressemeddelelse.

Navneskiftet til Agreena marker, and productporteføljen nu ikke kun rummer en handelsplatform for korn, men en række ag-tech-løsninger, der hjælper landmænd over hele Europa med at blive både øde øde og konomisk og klimamæssigt bæredygtige.



Fra Handel Med Korn Til Handel Med CO2

”Der er sket meget, siden vi starte virksomheden i 2016. Klima- og miljøspørgsmål er skyllet ind over landbrugsbranchen med fornyet styrke. Derfor udviklede vi Commodicarbon: Et программа, включающая в себя сертификат CO2 на землю, подтвержденный сертификатом omlægge til mindre klimabelastende dyrkningsmethoder i marken. Gennem programt kan landmanden vælge at få medfinansieret og accelereret den grønne omstilling af sin bedrift, fortæller administrerende direktør Simon Haldrup.



Bredere Fokus På Bæredygtige Ag-tech-løsninger Kalder På Nyt Navn

”Vi oplevede hardigt en stor interesse for vores nye forretningsområder, herunder Commodicarbon. Men vi oplevede også, at nogle blev forvirrede over, at vores firmanavn var det samme som navnet på et af vores produkter. Og med de mange løsninger, vi forventer at udvikle i fremtiden, kunne vise, at forvirringen nok kun ville blive større, hvis vi Skulle til at føje endnu flere produktnavne til Commodi-familien.Derfor havde vi brug for at finde et nyt navn, der bere kunne afspejle vores focus på at udvikle Innovation ag-tech-løsninger, der hjælper landmænd med at drive en økonomisk og klimamæssigt bæredygtig forretning», lyder det fra Simon Haldrup, der forretning», lyder det fra Simon Haldrup, der forretning

”Valget faldt på navnet Agreena, fordi den første stavelse peger i retning af landbrug, samtidig med at green afspejler vores focus på at accelerere landbrugets grønne omstilling. Og så kunne vi godt lide, at Agreena på engelsk ligger ret tæt op ad Arena.Vi ser nemlig først og fremmest os selv som en enabler (en der muligør det. red), der bygger den platform – eller arena – hvor landmanden kan få succes», fortæller Simon Haldrup.

Детский номер для собак и собак IKKE et Farvel til nogle af de eksisterende Услуги:

”Vi har hverken fejet vores produkter til siden eller lagt dem bag os – vi bygger slet og retпечь. Все услуги Fortsætter fuldstændig сом Hidtil. Nu sker det bare under et navn, der bedre indkapsler vores vision, og hvor vi er på vej hen som virksomhed”, udtaler Simon Haldrup.



Læs artiklen her.


Оливер Франклин

Заявка на патент США на устройство для крепления петель Заявка на патент (заявка № 20050196249, выданная 8 сентября 2005 г.)

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к устройству для крепления петель и, в частности, к устройству для быстрого соединения и крепления петли к мебели.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Петли широко используются на шкафах и мебели.патент США. В US-A-5561888 описана шарнирная конструкция, которая включает в себя чашку петли на шарнирном конце, предназначенную для заклинивания в дверной раме, и крепежные фланцы, выступающие с двух сторон чашки петли с отверстиями, выполненными на них. Крепежный фланец имеет на внутренней стороне полую цилиндрическую муфту из пластмассы для соединения с отверстиями в дверной раме. Соединительная муфта с полым стволом имеет по два комплекта, имеющих отверстия с двух сторон или соединенных пластиной. Ствольная муфта имеет прорези для облегчения расширения и кольцевые зубья на внешней стороне для плотного зацепления с крепежным отверстием дверной коробки.Для установки винты проходят через отверстия крепежного фланца для соединения с цилиндрической муфтой и расширяют цилиндрическую муфту так, чтобы кольцевые зубья плотно сцеплялись с крепежным отверстием дверной рамы. патент США. US 5463793 также раскрывает аналогичную структуру. Он имеет зажимные губки с двух сторон корпуса и распорный механизм. Распорный механизм может приводиться в действие пластиной крышки, расположенной над корпусом, так что, как только пластина крышки закроет корпус, распорный механизм может толкать зажимные губки, чтобы плотно заклинить их в отверстии, образованном на дверной раме для крепления. патент США. В US-A-5577297 описан другой тип шарнира, который имеет эксцентриковый запорный стержень на отверстии крепежного фланца. Отверстие соединено с пластиковой втулкой, в которой находится эксцентриковая защелка. Эксцентриковый стержень имеет выступающие вращающиеся зубья на внутреннем конце и внешний конец, соединенный с поворотной рукояткой. Эксцентриковая защелка вставляется в крепежное отверстие дверной коробки. Поворачивая поворотную рукоятку, эксцентриковые и выступающие вращающиеся зубья на внутреннем конце эксцентриковой защелки могут быть повернуты для плотного соединения с крепежным отверстием.

Во всех вышеперечисленных обычных шарнирных конструкциях для крепления используются винты, защелки, зубчатые элементы и эксцентриковые зубья. Крепление винтами утомительно и не подходит для автоматической сборки. Использование крышки чашечки шарнира для привода распорного механизма, для перемещения зажимных губок для крепления требует сложной конструкции и приводит к более высокой стоимости изготовления. Использование эксцентриковой защелки и эксцентриковых вращающихся зубьев приводит к разным направлениям поворота и установки чашки петли.Это требует двухэтапных операций в автоматическом процессе производства и сборки. И время процесса увеличивается. Поскольку корпусные или мебельные заводы обычно используют автоматический режим для установки шарнирных элементов на панели шкафа для массового производства, так что сборка мебели может быть более быстрой и удобной, упомянутые выше обычные шарнирные конструкции нежелательны для автоматического процесса изготовления.

Кроме того, патент США. В US-A-5895103 описано крепежное устройство, предназначенное главным образом для крепления к передней панели выдвижного ящика.Хотя его основной принцип несколько подобен застегивающему устройству по настоящему изобретению, настоящее изобретение в основном сосредоточено на конструкции шарнира и имеет большую практичность. Конструкция по настоящему изобретению является новой и обеспечивает улучшенные функции по сравнению с обычными шарнирными конструкциями и обеспечивает быструю установку шарнира.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Ввиду вышеупомянутых проблем, целью настоящего изобретения является создание шарнирной конструкции для быстрой установки и крепления.

В одном аспекте изобретения предусмотрен корпус шарнира, который проходит через внутренний стержень, помещенный во внешнюю втулку, а исполнительная пластина расположена снаружи корпуса шарнира. Соединительная часть внешней втулки и внутреннего штока имеют, соответственно, прямой участок отверстия и прямой участок штока, которые соответствуют друг другу, и конический участок отверстия и конический участок штока, которые также соответствуют друг другу. Внутренний стержень имеет один конец, проходящий через наружную втулку для шарнирного соединения с приводной пластиной.Поворотный конец приводной пластины эксцентричен от поворотного штифта, образуя кулачковую секцию. Соединительный участок внешней втулки и внутреннего стержня расположен со стороны установки мебели на одной стороне корпуса петли. Кулачковая часть приводной пластины под наклоном упирается в наружную поверхность шарнира. После того, как соединительная часть внешней втулки и внутренний стержень утоплены в отверстие мебели, приводная пластина нажимается для защелкивания и соединения. Кулачковая секция может тянуть внутренний стержень, расширяя внешнюю втулку и сжимая отверстие, образуя плотное крепление.

Вышеизложенное, а также дополнительные цели, признаки и преимущества изобретения станут более очевидными из следующего подробного описания, которое следует со ссылками на прилагаемые чертежи.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой вид в разобранном виде варианта осуществления чашки шарнира согласно изобретению.

РИС. 2 представляет собой частичный вид в разрезе чашки шарнира согласно изобретению в исходном состоянии соединения.

РИС. 3 представляет собой частичный вид в разрезе чашки шарнира согласно изобретению в закрепленном состоянии.

РИС. 4 представляет собой частичный вид в разрезе чашки шарнира согласно изобретению перед перемещением приводной пластины.

РИС. 5 представляет собой частичный вид в разрезе чашки шарнира согласно изобретению после перемещения приводной пластины.

РИС. 6 представляет собой вид в разобранном виде другого варианта осуществления наружной втулки по изобретению.

РИС. 7 представляет собой вид в разобранном виде другого варианта осуществления изобретения с седлом для крепления картриджа.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ВОПЛОЩЕНИЯ

На фиг. 1, устройство крепления петли в соответствии с изобретением должно соединяться с чашкой петли A.

Чашка петли A имеет фланцы A 1 , выступающие с двух ее сторон. На фланцах A 1 имеются отверстия A 2 с двух сторон.

Для каждого фланца A 1 устройство согласно изобретению включает по меньшей мере внутренний шток 1 , внешнюю втулку 2 и приводную пластину 3 . Внутренний шток 1 имеет первое отверстие 11 для штифта на одном конце для шарнирного соединения с приводной пластиной 3 через штифт 4 . Шток имеет прямой участок штока 12 и конический участок штока 13 . Внешняя втулка 2 имеет кольцевые или винтовые зубья 21 на внешней поверхности и множество продольных прорезей 22 , выполненных на периферийной стенке. Полая внутренняя часть наружной втулки 2 образует прямолинейную секцию 23 и коническую секцию 24 стержня для размещения и соединения, соответственно, прямой секции 12 и конической секции 13 внутреннего штока. 1 .Приводная пластина 3 имеет вторые отверстия 31 для шарнирного соединения с внутренним штоком 1 через штифт 4 . Приводная пластина 3 на поворотном конце образует эксцентричное соединение со штифтом 4 и образует кулачковую секцию 32 . Кулачковая секция 32 имеет угол, образующий обратную плоскость 321 угла. Приводная пластина 3 имеет рычаг приложения усилия и выемку 33 под ним, позволяющую ручному инструменту заклинивать и поддевать приводную пластину 3 .

Для сборки внутренний шток 1 проходит через отверстие A 2 фланца A 1 через один конец, где расположено первое отверстие под штифт 11 , с наружным концом внутреннего штока 1 шарнирно соединена с приводной пластиной 3 снаружи фланца А 1 , а соединительная часть внутреннего штока 1 и наружной втулки 2 расположена с внутренней стороны фланца А 1 , а обратная угловая плоскость 321 кулачковой секции 32 контактирует с поверхностью фланца А 1 , так что приводная пластина 3 наклонена вверх.

Для крепления чашки петли A к мебели, см. РИС. 2, наружная втулка 2 и внутренний стержень 1 утапливаются в предварительно подготовленное отверстие B на мебели. Ссылаясь на фиг. 3, приводная пластина 3 нажимается в направлении, совпадающем с направлением установки чашки шарнира A, так что приводная пластина 3 поворачивается, а кулачковая часть 32 упирается в наружную поверхность фланца A. 1 . Внутренний шток 1 вытягивается наружу, а коническая часть штока 13 толкает и расширяет коническую часть отверстия 24 внешней втулки 2 .В результате кольцевые зубья 21 наружной втулки 4 вклиниваются во внутреннюю стенку отверстия В, образуя надежное крепление. Таким образом, петлю можно быстро и удобно закрепить в нужном месте. Это однонаправленная операция.

Во избежание ошибочного поднятия приводной пластины 3 можно принять меры безопасности, как показано на РИС. 4. Второе отверстие 31 для штифта на приводной пластине 3 образовано в прорези 34 .Ссылаясь на фиг. 5, после того, как приводная пластина 3 будет соединена с внешней стороной фланца A 1 , сдвиньте приводную пластину 3 в направлении паза 34 , чтобы уменьшить зазор между штифтом 4 и внутренний шток 1 . Ограничивающие помехи обратному движению приводной пластины 3 больше, так что ее нельзя поддеть и сдвинуть вверх напрямую.

См. РИС. 6, для другого варианта осуществления изобретения, для дальнейшего повышения силы крепления к мебели, однотонные кольцевые зубья 21 на внешней поверхности внешней втулки 2 могут быть изменены, чтобы содержать храповые зубья 21 и . 21 ′ двух направлений так, чтобы они вклинивались во внутреннюю стенку отверстия мебели во множестве направлений, чтобы предотвратить выворачивание и вытягивание наружной втулки 2 и увеличить силу крепления.

См. РИС. 7 для другого варианта осуществления изобретения. Петля имеет гнездо для крепления картриджа C. Приводная пластина 3 по существу такая же, как и в предыдущем варианте осуществления. Такими же цифрами обозначены элементы аналогичного назначения. Внешний вид элементов изменен для повышения привлекательности. Две наружные втулки 2 соединены интегрированной пластиной 25 таким образом, что они легко монтируются на внутренних сторонах фланцев С 1 с двух сторон гнезда крепления картриджа С.

Fernco® 1056-64EB 1056EB Эксцентриковая муфта, 6×4 дюйма, чугун/пластикxчугун/пластик, бытовая

/ {{vm. product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Выберите параметры для получения полного описания продукта и информации о покупке.

{{section.sectionName}}:

{{опция.описание}}

{{раздел.имя_раздела}} Выберите {{section.sectionName}}

{{styleTrait. nameDisplay}} {{styleTrait.unselectedValue ? «» : «Выбрать»}} {{styleTrait.unselectedValue ? styleTrait.unselectedValue : styleTrait.nameDisplay}}

{{спецификация.отображение имени}}
Характеристики
{{attributeValue.valueDisplay}}{{$последний ? » : ‘, ‘}}
{{specification.nameDisplay}}

доля

Электронное письмо было успешно отправлено.

Добавить комментарий

Ваш адрес email не будет опубликован.
