Еврошурупы для мебели: Конфирмат мебельный (евровинт, еврошуруп): размеры, применение

Содержание

Евровинты, саморезы и прочее — Мебельная фурнитура

Евровинты, саморезы и прочее

Представлено 10 товаров

По популярностиПо новизнеЦены: по возрастаниюЦены: по убыванию

  • В корзину

    Сохраните товар в закладках

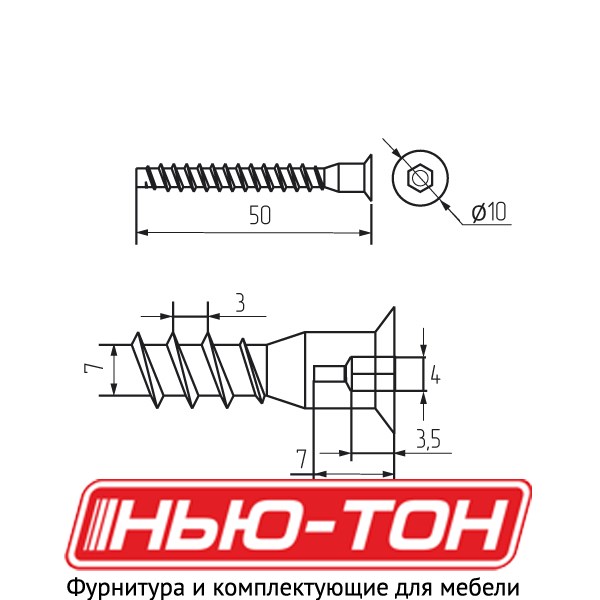

    Евровинт 7,0 х 50 стальной оцинкованный

    1.70 ₽

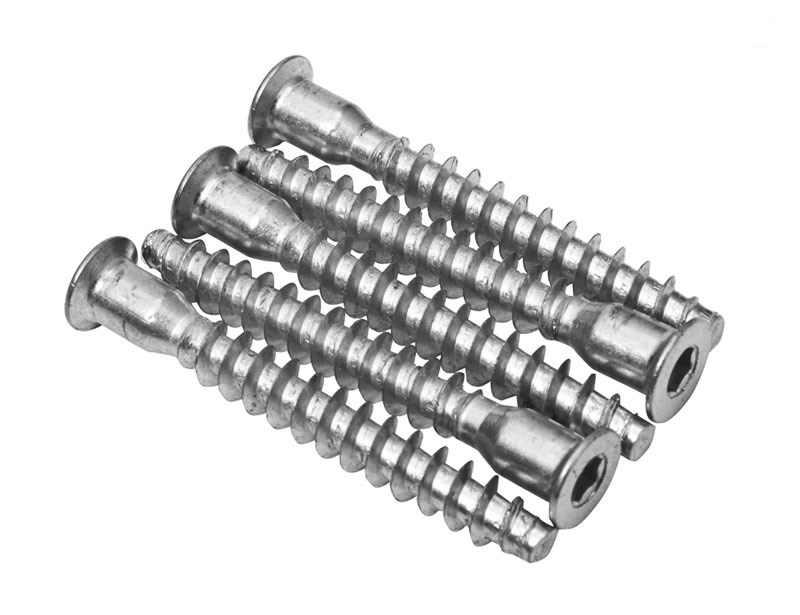

    Евровинт (конфирмат) – это винт, который имеет потайную головку с внутренним шестигранником.

    Конфирмат изготавливают из легированной стали, которую покрывают цинковым покрытием.

    Диаметр — 7 мм.

    Длина — 50 мм.

    Евровинт конфирмат применяют для стяжки и сборки элементов мебели из различных материалов – древесины, клееной фанеры, ДСП.

    Особая структура резьбы такого винта позволяет обеспечить высокую прочность соединения.

    Для его установки необходима дрель и два сверла диаметром 5 и 7 мм. Можно обойтись и одним сверлом для евровинта. Закручивается конфирмат (евровинт) шестигранником 4 мм.

  • В корзину

    Сохраните товар в закладках

    Скрепка для крепления задней стенки

    2. 00 ₽

    Используется в мебельном производстве для соединения двух листов ДВП задней стенки мебельного изделия.

    Материал- цинк.

  • В корзину

    Сохраните товар в закладках

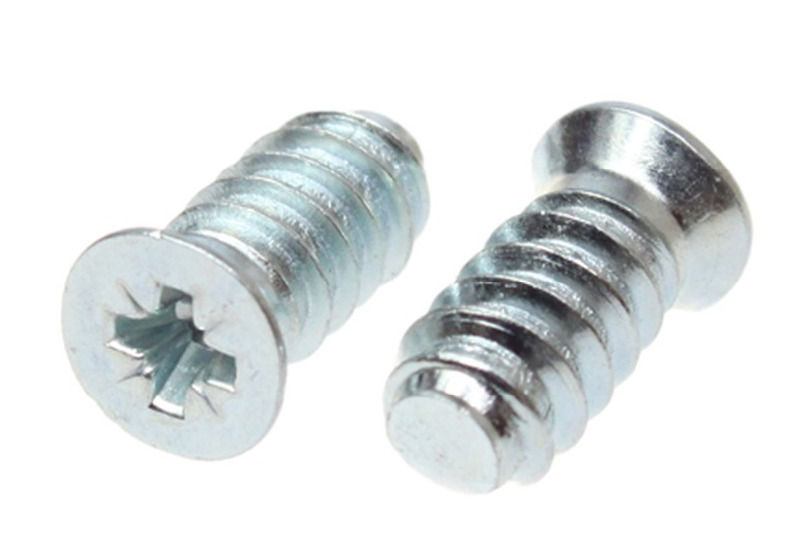

    Евровинт для петли 6,3х13

    2.00 ₽

    Применение евровинта напрямую связано с изготовлением, сборкой мебели, столярных изделий.

    Данный евровинт применяется обычно для  четырехшарнирных петель.

  • В корзину

    Сохраните товар в закладках

    Шкант 8 х 30 мм с насечкой

    0.80 ₽

    Диаметр — 8 мм.

    Длина — 30 мм.

    Материал- дерево.

    Мебельные шканты  обеспечивается надежное соединение мебельных деталей, используются как стяжка столешниц и крепление открытых полок, под которыми находятся вертикальные детали. Шканты добавляют в паре с другими крепежами прочность готовым мебельным конструкциям.

  • Евровинт для петли 6,3х13 с потайной головкой

    1. 50 ₽

    Применение евровинта напрямую связано с изготовлением, сборкой мебели, столярных изделий.

    Данный евровинт применяется обычно для  четырехшарнирных петель.

  • В корзину

    Сохраните товар в закладках

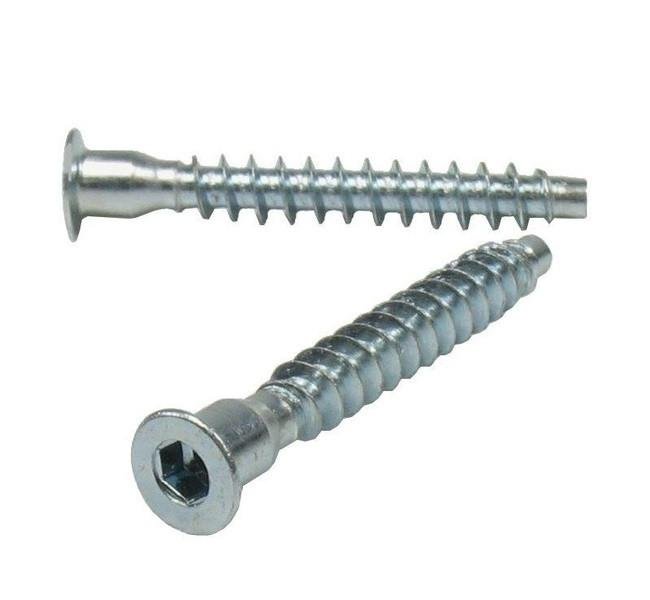

    Евровинт 7,0 х 70 стальной, оцинкованный

    2.80 ₽

    Евровинт (конфирмат) – это винт, который имеет потайную головку с внутренним шестигранником.

    Конфирмат изготавливают из легированной стали, которую покрывают цинковым покрытием.

    Евровинт конфирмат применяют для стяжки и сборки элементов мебели из различных материалов – древесины, клееной фанеры, ДСП.

    Особая структура резьбы такого винта позволяет обеспечить высокую прочность соединения. Однако использование конфирмата для соединения мебельных деталей требует проведения предварительных работ по сверлению.

    Для его установки необходима дрель и два сверла диаметром 5 и 7 мм. Можно обойтись и одним сверлом для евровинта. Закручивается конфирмат (евровинт) шестигранником 4 мм.

  • В корзину

    Сохраните товар в закладках

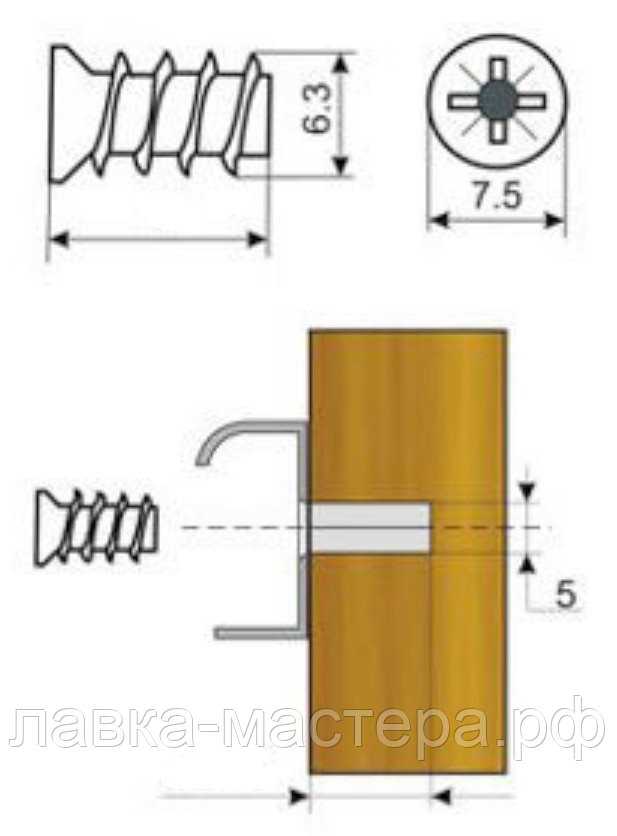

    Евровинт для петли 6,3х11

    1.60 ₽

    Применение евровинта напрямую связано с изготовлением, сборкой мебели, столярных изделий.

    Данный евровинт применяется обычно для  четырехшарнирных петель.

  • В корзину

    Сохраните товар в закладках

    Шайба пластиковая

    0.80 ₽

    Материал: пластик

    Цвета: белый, коричневый, бук, бесцветный.

    Шайба подкладная для мебельных ручек используется в качестве уплотнителя соединения. Шайбы используются для того, чтобы крепеж не раскрутился при нагрузках. Фасад на кухне или выдвижной ящик мы открываем часто, соответственно и нагрузка на ручку идет ежедневно.

  • В корзину

    Сохраните товар в закладках

    Винт М6х20 с полукруглой головкой для кресла

    3. 50 ₽

    РАЗМЕР: M6

    МАТЕРИАЛ: металл

    ЦВЕТ: черный

    Изготовлен из металлического стержня с резьбой, оканчивающегося головкой с одного конца.
    Винты размера М6: по всей длине стержня диаметром 6 мм нанесена метрическая резьба с шагом 1мм.

    Используется для скрепления.

    Специальные винты с прессшайбой и насечкой от раскручивания. Используются для крепления механизма компьютерного кресла.

  • В корзину

    Сохраните товар в закладках

    Ключ для евровинта

    4.00 ₽

    Ключи для евровинта конфирмата шестигранные Z и Г-образные диаметром 4мм.

Мебельный винт конфирмат | RusBolt.ru

Крепежные элементы, получившие название конфирмат, пользуются большой популярностью у мебельщиков по причине простоты монтажа. Для сборки потребуется минимальное количество инструментов: электродрель (впрочем, подойдет и ручной вариант этого устройства), а также имбусовый шестигранный либо крестообразный ключ. На территории нашей страны винты-конфирматы начали активно использоваться в последнее десятилетие XX века. Домашние мастера называют их еще так: «еврошуруп», «евровинт», «шурупная стяжка».

Конструкция

Слово конфирмат имеет немецкое происхождение. Германская фирма Наfеlе, первая освоившая выпуск таких изделий, присвоила этой продукции торговую марку «Confirmat».

Конструкция винтов рассматриваемого типа включает следующие элементы:

  • стержень с резьбовой накаткой и с плоским торцом. На нижних витках выполнены небольшие зазубрины;

  • потайная головка. Поблизости от нее на верхнем сегменте ножки конфирмата (т.н. бочонке) резьба отсутствует. Здесь она просто не нужна. Толщина такого винта значительно превышает значение данного параметра шурупа. И вклад его верхнего отрезка в обеспечение надежности соединения, практически, нулевой;


На поверхность всех конфирматов наносится защитный слой металлов цинк (Zn) либо никель (Nі). А для их изготовления используется углеродистая сталь высокого качества. Применение сплава такого типа придает еврошурупам повышенную пластичность. Благодаря наличию данного свойства, они не переламываются, а гнутся. Кроме того, высокий уровень пластичности винтов-конфирматов позволяет извлекать их, если в элементах мебели они были смонтированы неправильно.

Технические характеристики

Государственный стандарт на евровинты не разработан. Между тем, многолетняя практика использования позволяет определить их типовые размерные характеристики. Так, с целью унификации, которая обеспечивает возможность замены винтов-конфирматов, изготовленных одним предприятием на аналогичную продукцию другого меткомбината, принят один вариант их исполнения.


В таблице приведены сведения по наиболее ходовым типоразмерам. Единица измерения – миллиметры.

Обозначение метиза

7×70

7×60

7×50

7×40

5×50

5×40

D3

4,45-4,55

3,15-3,25

D2

4,7

3,4

L

68,5-70,0

58,5-60,0

48,5-50,0

38,5-40,0

48,5-50,0

38,5-40,0

D

6,72-7,05

4,72-5,05

D1

6,92-7,0

4,92-5,0

Н

10,0

6,0

d

3,0

2,5

Т

7,0

5,0

Q

2,72-3,05

2,05-2,3

е

4,58

3,44

М

4,02-4,12

3,02-3,1

А

9,5-10,0

7,0-7,5

Р

3,0

2,4

Выполнение крепежа с помощью еврошурупов

Скрепление элементов мебели посредством винтов-конфирматов выполняется в несколько этапов.



Сначала в сопрягаемых деталях высверливаются отверстия. В одной – сквозное с диаметром головки-бочонка, а в другой – глухое диаметром, равным значению параметра D2. По чертежу исполнения – это внутренний диаметр резьбы. Впрочем, получить оба отверстия можно, выполнив всего один проход. Для этого используется сверло с закрепленной на нем ступенчатой фрезой. Ее конфигурация позволяет сформировать также и фаску под шляпку винта.

Чтобы реализовать данный способ, предварительно нужно будет надежно зафиксировать скрепляемые элементы мебели с помощью зажимных приспособлений, например, струбцины.

Потом в подготовленные гнезда вставляется стержень конфирмата. Тем исполнителям, у которых мало навыков работы с подобными крепежными деталями, рекомендуется ввинчивать их вручную.

В завершении шляпка установленного винта камуфлируется декоративной заглушкой.

Преимущества и недостатки

Мебельному еврошурупу, как и любому иному изделию, предназначенному для соединения элементов предметов мебельного гарнитура, присущи свои плюсы и минусы.

Преимущества

В число достоинств винтов-конфирматов можно отнести:

  • простота монтажа как в производственных условиях, так и в случае бытового использования;

  • наличие у еврошурупов плоской головки предоставляет возможность скреплять детали последовательно, одну за другой;

  • соединение элементов мебели с помощью евровинтов не требует применения специальных устройств;

  • конструкции, материалы в которых скреплены между собой посредством конфирматов, устойчивы к воздействию значительных циклических эксплуатационных нагрузок;

  • корректно смонтированный метиз прочно и с высокой степенью надежности притягивает один к другому компоненты корпусной мебели.

Недостатки

Из минусов винтов-конфирматов опытные домашние мастера выделяют:

  • конструкция резьбы еврошурупов не выдерживает многочисленных процедур ввинчивания/вывинчивания. Поэтому разбирать ранее собранные с их помощью элементы мебели не рекомендуется, но допускается (конечно же, максимально аккуратно). Тогда для сборки нужно будет использовать новые конфирматы;

  • Хоть поверхность головки данной крепежной детали плоская, она все равно ухудшает эстетическое восприятие сформированной конструкции. Но нивелировать этот минус можно использованием декоративной заглушки.

Сравнение с саморезами

Конструктивное исполнение евровинтов вызывает ассоциацию со структурой обычного самореза. Между тем, при сопоставлении сразу бросается в глаза, что у конфирмата:

Благодаря такой особенности площадь контакта винта-конфирмата со скрепляемыми элементами деревянной конструкции внутри посадочных гнезд в несколько раз больше, чем у саморезов. А это, в свою очередь, является дополнительным фактором, придающим сформированному соединению требуемые уровни прочности и, соответственно, долговечности.

Для подтверждения данного тезиса был проведен ряд экспериментов. Анализ их результатов позволил исследователям сделать следующий вывод: при идентичной длине и диаметре метизов, прочность соединения, сформированного одним евровинтом, такая же, как у скрепления, созданного четырьмя саморезами/шурупами.

Сопряжение наивысшего качества наблюдается, когда работа ведется с плитами ЛДСП. Напоминаем, что сердцевиной данного материала является рыхлый состав из древесных опилок, смешанный с массой клеящего вещества. При введении в его толщу тонкого самореза, надежно там закрепиться он не сможет.

Иная ситуация просматривается с обладающим большей рабочей площадью конфирматом. Благодаря такой характеристике, он способен захватывать более плотные близлежащие слои древесной плиты, прочно зафиксироваться и сформировать в итоге неподвижное долговечное соединение. Это стало основной причиной, что большинство предприятий мебельной индустрии при сборке изделий отдают предпочтение именно евровинту.

Да, для его установки, в отличие от самореза, требуется предварительное высверливание отверстия. А это влечет траты как времени, так и физических сил. Но они окупятся за счет получения прочного соединения мебельных компонентов, способного выдерживать нагрузки, обязательно возникающие в ходе эксплуатации.

Саморез, работать с которым действительно легче, просто скрепляет два элемента между собой, но не дает такую надежную фиксацию. Эти крепежные детали справляются с возложенными на них функциями при условии неинтенсивной:

В случае, если потребуется разобрать созданную конструкцию даже всего лишь один раз, целесообразней использовать конфирмат, а не саморез.


Вес

Вес – важная характеристика евровинтов. В большинстве отечественных магазинах стройматериалов они продаются не поштучно. Поставляются эти изделия в предприятия торговли в упаковках с определенным весом. А цена обычно указывается за один килограмм.

Расчет количества

Очевидно, что прежде чем отправляться в торговую точку с целью покупки еврошурупов, нужно самому предварительно определиться с их потребным количеством. Тогда достаточно будет умножить полученную цифру на вес подходящего экземпляра и озвучить результат этой арифметической операции продавцу.

При расчете необходимо учитывать основные условия формирования надежного соединения с помощью конфирматов. Критичными в этом плане является удаленность крепежных изделий одного от другого и расстояние от места установки до края элемента мебели. Требования формулируются так:

  • Максимальное межосевое расстояние (обозначение Lм.м.р.) зависит от толщины (Тс.к.) скрепляемого компонента конструкции и определяется по формуле:

  • Lм.м.р. = 4× Тс.к.;

  • Минимальная удаленность от края мебельного элемента (Lм. .у.) вычисляется на основе того же параметра по следующей формуле:

  • Lм..у. = 2× Тс.к.

Зная размеры подлежащего фиксации компонента конструкции, по этим формулам можно рассчитать необходимое количество еврошурупов.

Что же касается весовых характеристик данных крепежных деталей, то здесь все гораздо проще. В Сети размещено много таблиц с указанием их массы. Например, одна из них выглядит так:

Диаметр изделия, мм

Суммарный вес 1000 штук конфирматов, кг

Длина, мм

70,0

60,0

50,0

40,0

7,0

21,1

14,1

9,1

7,3

6,3

      ———-

     ———-

8,2

7,1

5,0

      ———-

     ———-

5,48

4,5

Впрочем, работники, не дружащие с арифметикой, могут воспользоваться размещенными во Всемирной Паутине специальными калькуляторами. Их существует две разновидности.

  • Утилита первого типа выдаст результат после ввода следующих данных: вид крепежа, вес (Р), длина (L), диаметр (D). Полученная цифра будет отображать, сколько конфирматов находится в количестве килограмм, указанных пользователем.

  • Второй вариант программы требует ввода значений всего лишь двух параметров – общий вес и размер винтов. На их основе калькулятор подсчитает требуемое количество экземпляров. В такой утилите предусмотрена и опция обратного расчета, то есть результат – это общий вес, а исходными данными служит число еврошурупов, нужных для формирования скрепления.

Заключение

Представить себе сборку высококачественной корпусной мебели без применения конфирматов сегодня достаточно сложно. Рассматривать такой подход к соединению элементов деревянных конструкций веяньем моды либо банальной прихотью профессиональных сборщиков не стоит. Евровинты – эффективное, реально работающее и, в целом, универсальное решение данного вопроса в мебельной индустрии.
