Типичные ошибки при сборке мебели и способы их устранения
Как говорится, никогда не ошибается только тот, кто ничего не делает. Это совершенно справедливое предложение применимо ко всем сторонам нашей жизни. Про себя скажу, что и у меня до сих пор случаются досадные проколы и промахи, иногда совершенно неожиданные, их можно было предвидеть, НО…
Вот я и решил описать встречающиеся в моей работе косяки и способы их решения. Расценивайте это не, как антирекламу, а как способ спрогнозировать проблему и не допустить ее возникновения. Помня о моих промахах, вы не допустите своих.
Статья будет постоянно пополняться.
1.
Криво просверленное отверстие с «выходом» сверла.Как правило, такое случается при небрежной разметке или неверном положении дрели (не перпенидкулярно поверхности) при сверлении.
Для профилактики уделять больше внимания разметке — не даром говорится: «Семь раз отмерь — один отрежь!» Очень помогает использование разметочных кондукторов в которых отмечены основные стандартные размеры.
Бороться же с наклоном дрели можно так же с использованием сверловочного кондуктора (он держит сверло в нужном положении), а так же это приходит с опытом.
Способ решения — Если сверло вышло на невидимой стороне (снизу дна короба или в районе задней стенки), то можно вообще ничего не делать. Если конструкция позволяет перевернуть деталь и убрать дефект из зоны видимости, то следует сделать именно это. Если же деталь уже никак не перевернуть и скол видно, то придется покупать мебельный воск (желательно твердый) и замазывать дефекты. Порой их бывает достаточно сложно скрыть, а посему лучше их не допускать. Зеленое на фото — это фен.
2.
Фасад с фрезеровкой.Этот трабл застал меня буквально врасплох. Я всегда прикручиваю фасады на 30 мм саморезы (16мм+16 мм — толщина ЛДСП получается 32 мм, т.е. еще 2 мм в запасе). Но прикручивая фасад на выдвижной ящик из МДФ с фрезеровкой, я внезапно обнаружил, что саморез вышел с лицевой стороны — фасад испорчен.
Вышел он именно в месте фрезеровки, там, где толщина фасада была минимальной.
Профилактика не размечать крепежные отверстия на передней стенке выдвижного ящика напротив фрезерованного узора.
Способ решения — заказать новый фасад (честно, но дорого). Купить мебельный воск соответствующего цвета и аккуратно замазать дырку…
3.
Распашной фасад — петля напортив полки.Достаточно неприятная ситуация, когда после присадки чашечных петель обнаруживается, что ответная планка должна прикручиваться на месте, уже занятой полкой. И прикрутить ее не представляется возможным.
Профилактика — помнить про это при разметке (а заодно помнить, что в каждой секции шкафа полки могут располагаться на разном уровне и необходимо учесть их все) и правильно разметить отверстия под фрезу Форстнера.
Способ решения — Если петля получается ниже полки и лишь упирается в нее «ушком» ответной планки, то «ухо» можно подрезать болгаркой или ножовкой по металлу.
Если же петля стоит прямо напротив полки, то можно передвинуть полку, замазав отверстия воском, либо, опять таки, менять фасад.
4.
Отверстия для ручки не совпадают с отверстиями в фасаде.Причиной этого косяка может быть очередная небрежность в разметке, а так же смещение сверла при засверливании.
Профилактика — запомнить типоразмеры ручек: (64, 96, 128, 160…256…480 мм) и быть аккуратным в разметке. Использовать сверла по дереву(с центрирующим шипом) они не смещаются при засверливании.
Способ решения — в идеале, заменить испорченный фасад. Если смещение небольшое (1-2 мм), то можно попробовать расширить отверстия и прикрутить ручку (увеличенные отверстия с лицевой стороны скроются основанием самой ручки — не всегда — и шляпкой винта с другой стороны). Однажды я «промазал» на целый сантиметр. При этом отверстие пришлось пересверливать, а лишняя дырка была скрыта широким основанием ручки (с обратной стороны — традиционно воск).
5.
Неаккуратный скол на месте выхода сверла.бывает при неправильном сверлении (навесу или на мягкой поверхности).
Профилактика Сверлить следует хорошо заточенными сверлами, подложив под место выхода сверла твердую ровную поверхность — в идеале, ненужный кусок ЛДСП, не сильно надавливая на дрель. Если вы сверлите на весу, то такой кусочек можно плотно прижать с обратной стороны второй рукой. Если же это невозможно (нельзя подлезть) то сначала сверлите отверстие тонким сверлом, а потом по этому ходу просверлить сверлом нужного диаметра.
Способ решения — готовый скол (если он не очень большой) можно немного подровнять конической гравировальной шарошкой и/или закрыть декоративной заглушкой.
6.
Лишнее отверстиепросверленное в стороне от необходимого крепежа, можно просто заклеить пластиковой или самоклеющейся заглушкой (особенно, если вся сборка декорируется такими заглушками).
В глаза это не бросается.
7.
Выдвижной ящик Уже, чем должен быть.Ошибка в расчетах — выдвижной ящик получился уже, чем предусмотрено коробом, а посему, проваливается между направляющими.
Способ решения Если ошибка не велика — в пределах 4-5 мм, то можно подложить под направляющие 2-3 шайбы, отодвинув их от стенок короба.
Получается примерно так: достаточно благородно выглядит — не производит ощущения дикой халтуры, чего нам и требуется…
Профилактика — считать надо внимательнее, еще и перепроверять желательно.
8. Двухмиллиметровая
кромка в угловом шкафу выступает за край стойкиСрезанная под углом 2 мм ПВХ кромка — длина среза — больше 2 мм.
Данный факт критичен для угловых шкафов. И вот почему: При состыковывании таких деталей (например, горизонты и стойки шкафа закромлены 2 мм ПВХ кромкой) возникает диссонанс — срез кромки с горизонта выступает за 2 мм кромку стойки (см .
фото слева), причем ширина стойки и длина состыковываемой части горизонта одинаковы (по 500 мм)
Способ решения: подрезать фрезером или на форматнике заднюю (неокромленную) часть бОльшей детали и подвинуть стойку чуть вперед.
Профилактика — учитывать этот момент при проектировании (делать стойку шире) или кромить 0,4 мм кромкой.
9. Петля упирается в монтажную планку
При присадке петли в коробе с вертикальной монтажной планкой (тумба с раковиной) присадил отверстие под петлю на 100 мм от края фасада. Петля упирается в планку.
Профилактика: заранее думать, что и куда присаживаешь и/или пользоваться Базис-мебельщиком.
Способ решения: выпилил в планке вырез под петлю.
10. Рафикс выступает за кромку детали.
Стяжка рафикс от компании Хеттих достаточно требовательна к точности присадке. Центр отверстия должен быть на расстоянии 9,5 мм+/- 1 мм.
При смещении его наружу часть футляра выходит за кромку и не дает эксцентрику плотно стянуть детали.
Профилактика: точнее присаживать отверстия (более перпендикулярно держать дрель или пользоваться станком).
Способ решения: подшлифовать корпус эксцентрика шлифовальным бруском, чтобы не оставалось выступающих деталей
11. Утолщение фасада стеклом
Еще один очевидный нежданчик, который можно было бы вполне предугадать, если об этом подумать, но как то не подумалось. Итак, собрал кухонные ящики в верхнюю базу с полками, которые по переднему краю были не заглублены в короб. Все бы ничего, но фасады были со стеклом, которое прикручивается в фасаду на специальные держатели. В результате дверка становится толще на 4 мм (внутрь короба) и, следовательно, упирается в полки, что препятствует закрытию.
Профилактика: Помнить об этом моменте и проектировать ящики в заглубленными на 5-10 мм полками.
Способ решения: Снимать полки и подпиливать их по заднему краю на 5-10 мм.
Еще один — более эстетичный вариант решения проблемы.
Вернуться на Урок 42
Практические рекомендации по использованию крепежной фурнитуры
Для сборки мебели используют несколько видов крепежных элементов. Причем их разнообразие необходимо не просто так. Благодаря выбору фурнитуры обеспечивается возможность выполнить сборку несколькими способами. Это облегчает процесс изготовления мебели и улучшает ее эстетические характеристики. Наличие определенных крепежных элементов позволяет дополнить мебель полками и другими деталями без предварительного демонтажа. Узнайте из этого обзора, для каких случаев подходят разные виды крепежной фурнитуры.
Конфирматы
Конфирмат – самый популярный крепежный элемент, который используется для сборки 85% мебели. Он позволяет быстро и точно соединить детали из ЛДСП и МДФ. По сути, конфирмат представляет собой толстый саморез, который через плоскость одной детали ввинчивается в торец другой заготовки.
Среди преимуществ этих крепежных элементов стоит выделить:
- низкая стоимость;
- возможность многократного использования;
- простая подготовка и сборка деталей.
К минусам конфирматов стоит отнести то, что после примерно 3 ввинчиваний в одном и том же месте снижается надежность соединений. Это объясняется тем, что, если плита ЛДСП имеет рыхлую структуру, то повторное использование крепежа вообще под вопросом – необходимо пересверливать отверстия в деталях. Для комплектующих из МДФ эта проблема не столь актуальна – в одно и то же торцевое отверстие конфирмат можно вкручивать 5 раз и больше.
Еще один недостаток конфирматов заключается в том, что их головки видны на лицевой плоскости плит. Проблему не до конца решают заглушки и наклейки – отверстия в деталях все равно заметны. Такой изъян не имеет значения для большинства кухонных гарнитуров и встроенной мебели. А вот для изделий, у которых боковые стойки с отверстиями просматриваются со стороны, этот недостаток критический.
Минификсы
Второй по полярности вид крепежной фурнитуры – минификсы. Они состоят из двух отдельных элементов: винта и эксцентрика. Для монтажа минификса необходимо проделать 3 отверстия в 2 деталях, которые планируется соединить. Это связано с конструктивными особенностями такой крепежной фурнитуры. При сборке винт вкручивают во фронтальную плоскость плиты, а эксцентрик вставляют в глухое отверстие, проделанное в другой детали. Затем совмещают торцевое отверстие с винтом и соединяют детали, после чего затягивают по часовой стрелке эксцентрик. Он проворачивается и притягивает к себе винт, имеющий головку специальной формы. Главные преимущества использования минификсов:
- надежность соединений;
- отсутствие отверстий на видимых частях деталей;
- возможность многократного использования.
Однако и у этих крепежных элементов имеются свои минусы. Без профессионального опыта и специального оборудования в домашних условиях невозможно подготовить детали под минификсы.
Для установки эксцентриков требуется просверлить отверстия маленько фрезой диаметром 15 мм. По правилам это делается в мастерской на присадочном станке. Опытные мастера могут выполнить эту процедуру при помощи дрели или ручного фрезера. При этом малейшая ошибка негативно сказывается на точности соединения деталей, поэтому людям без практических навыков не стоит рисковать – лучше заказать выполнение этой услуги на профессиональном оборудовании.
У минификсов есть еще один недостаток. Эти крепежные элементы не позволят добавить полку в уже собранный шкаф или тумбу. Для этого понадобится сначала разобрать корпус, а потом собрать его заново с дополнительной полкой. У конфирматов, рафиксов и уголков нет таких ограничений. Минификсы отлично подходят для тех случаев, когда проект скрупулезно проработан и в него не понадобится вносить изменения. С использованием этих элементов можно собрать эстетически привлекательную мебель. Чтобы повысить надежность сборки, болты рекомендуется вкручивать не в саму плиту, а специальную муфту.
Уголки
Двойные или одинарные уголки бывают металлические, пластиковые и металлические с пластиковыми заглушками. Это самый понятный и простой для неспециалиста крепежный элемент. Для сборки мебели с помощью этой фурнитуры не требуются профессиональные навыки и сложный инструмент. Достаточно отвертки или электрического шуруповерта с насадками. Однако использование таких простых элементов, как уголки, тоже требует аккуратной точной разметки. Если ее не выполнить, качество сборки мебели окажется неудовлетворительным. Основной дефект в таких ситуациях – видимые перекосы.
Чтобы исключить возможный брак при сборке, рекомендуется не только разметить детали, но и выполнить подготовительное сверление. В этом случае саморезы при вкручивании не будут уходить в сторону и притянут уголки к деталям в правильном положении. Для этих целей нужно использовать сверло с диаметром на 1 мм меньше, чем аналогичный размер саморезов.
Глубина глухих отверстий должна быть не больше 5 мм и не меньше 3 мм. Отверстия целесообразно сверлить под каждый саморез. Хотя эта процедура кажется трудоемкой, весь процесс не отнимает слишком много времени. Зато сборка мебели выполняется минимум в 2 раза быстрее.
Проще всего прикручивать металлические уголки. У пластиковых моделей мешают боковые стенки, которые создают неудобства работе саморезами. Зато уголки из пластика красивее металлических. Именно по этой причине возникла идея создать комбинированный крепежный элемент. Он состоит металлического уголка и пластиковой заглушки, которая обеспечивает привлекательный внешний вид. Такие модели отличаются высокой прочностью и эстетичностью. Некоторые специалисты активно используют уголки для полной сборки корпусов. Такой подход нельзя назвать правильным и рациональным по 3 причинам:
- Полная сборка с использованием исключительно одних уголков – трудоемкая процедура.
- В большом количестве эти крепежные элементы негативно влияют на эстетику внутреннего пространства корпуса.
- Во время фиксации уголков на лицевой стороне деталей остаются ямки от саморезов, поэтому в большинстве случаев нельзя использовать повторно. Разве только нарезать из них детали с меньшими размерами. Также следы остаются после допущенных ошибок во время сборки с использованием уголков. Эти дефекты можно замаскировать при помощи наклеек или воска, но все равно вид у деталей из ЛДСП или МДФ внутри корпуса будет уже не тот.
Уголки рекомендуется использовать для крепления крышек, некоторых царг и стационарных полок, которые необходимо быстро добавить уже в процессе эксплуатации мебели. Также они выручают в тех случаях, когда проблематично выполнить сверление под конфирматы и другую крепежную фурнитуру. Во всех остальных ситуациях лучше использовать рафиксы, конфирматы и минификсы.
Рафиксы
Рафиксы – усиленная версия минификсов. Они соединяют детали по такому же принципу – эксцентрик надевается на винт со специальной головкой, проворачивается по часовой стрелке и фиксирует соединение.
Эксцентрик рафикса расположен в пластиковом корпусе с ободком, который обеспечивает крепежному элементу дополнительный упор. За счет этого повышается надежность соединений. Конструктивные особенности рафиксов позволяют устанавливать детали в цельном корпусе. Это очень удобно при сборке на ограниченном пространстве больших шкафов-купе, стеллажей и встроенной мебели. Такие крепежные элементы позволяют надеть сверху полку на предварительно вкрученные винты и затянуть эксцентрики. Вся процедура занимает максимум минуту, поэтому рафиксы пользуются спросом.
Заключение
Для сборки корпусной мебели рекомендуется комбинированное использование всей имеющейся в наличии крепежной фурнитуры. При составлении проекта требуется определить, какие лицевые плоскости деталей будут просматриваться из комнаты и использовать для них рафиксы или минификсы.

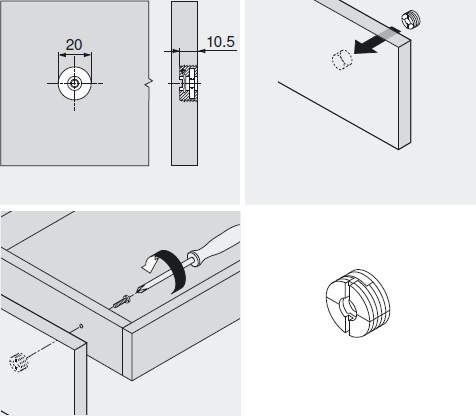

Эксцентриковый соединительный фитинг Rastex | Соединительная фурнитура для корпусов шкафов | Технология подключения | Другие продукты | Хеттих
Эксцентриковый соединительный фитинг Rastex | Соединительная фурнитура для корпусов шкафов | Технология подключения | Другие продукты | Хеттих | CY Интернет-магазин Hettich перейти к содержанию Перейти к меню навигации- Эксцентриковый соединительный фитинг Rastex 12
- Растекс 15 дюбелей
- Растекс 25 дюбелей
Толщина панели мм
- 12 мм (9)
- 15 мм (7)
- 16 мм (7)
- 18 мм (5)
- 19мм (5)
- 22 мм (6)
- 25 мм (1)
- 29 мм (7)
Сортировать по: Сортировать по: Заказ статьи Имя (по возрастанию) Имя (по убыванию)

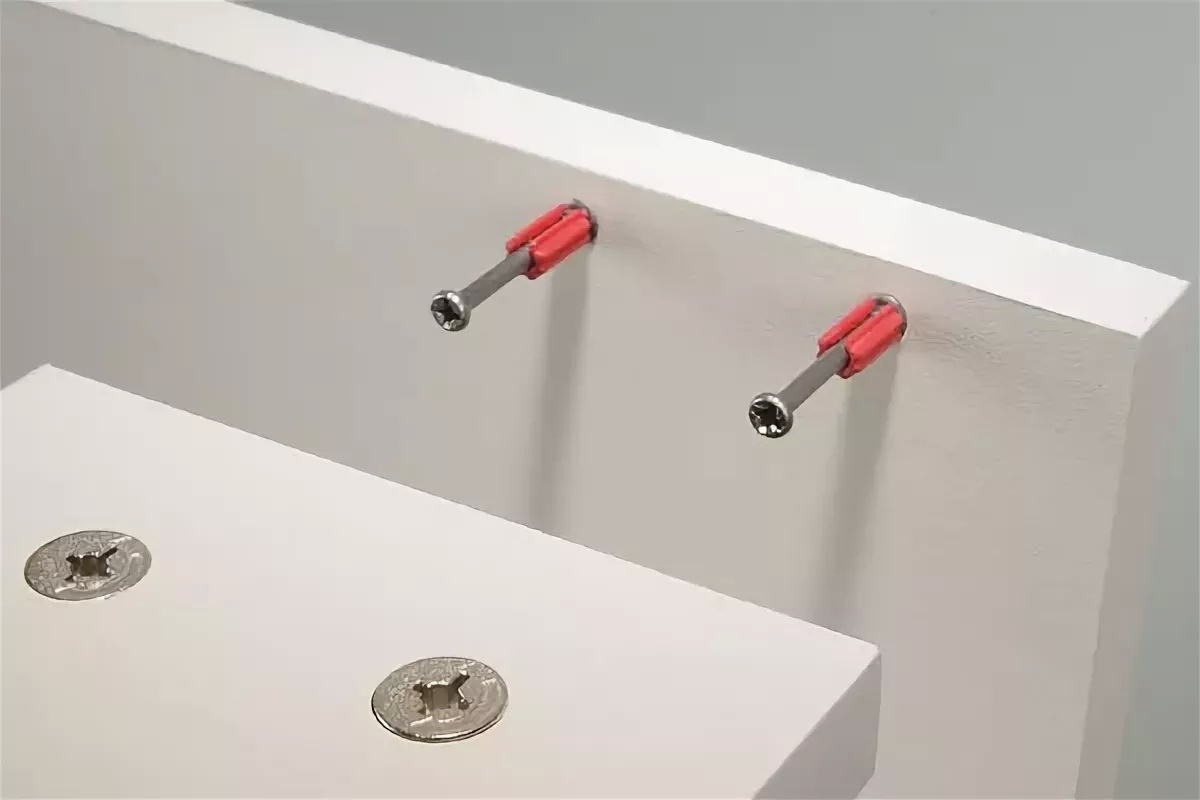

Ввертные дюбели / дюбели для быстрой установки Ввертной дюбель Twister DU262 T, 24,5 мм, цвет блестящий, синий № заказа.
1031004Сортировать по: Сортировать по: Заказ статьи Имя (по возрастанию) Имя (по убыванию)
Загрузка, пожалуйста подождите…
Как заменить ручки выдвижных ящиков мебели, если отверстия для винтов находятся не в том месте
Я могу показать вам, как заменить ручки выдвижных ящиков мебели, если расстояние между центрами старой фурнитуры отличается от новой фурнитуры. Говоря обычным языком… вы не можете прикрутить новые ручки к мебели, потому что отверстия для винтов не находятся на правильном расстоянии друг от друга.
Вам нужно будет заполнить исходные отверстия для винтов шпатлевкой по дереву и просверлить новые отверстия для сменной фурнитуры. Вы можете сделать это; это не так сложно. Вам нужна дрель, и если у вас ее еще нет, вы можете купить дешевую менее чем за 25 долларов.
Ручки для мебели — очень важная часть любой мебели.
Стиль ручек будет определять ощущение готового мебельного проекта. Возьмите тумбочку на фото выше. Детали и мебель кричат кантри и устарели.
Я нашел тумбочку/стол на блошином рынке Южного Кентукки. Я думал, что это выглядело довольно хорошо, пока я не разгрузил его дома и не увидел повреждения нижних краев. Почему мебельные компании производят изделия с ящиками из цельного дерева, а для боковин используют МДФ или ДВП?? Не имеет никакого смысла.
Тот же предмет, окрашенный в цвет «Сияющая орхидея», с добавлением новой женственной фурнитуры с трудом узнаваем. Больше никакой громоздкой фурнитуры и окрашенного дерева. Теперь давайте поговорим о том, как поменять эти ручки, а потом я расскажу вам о покраске!
Шаг 1. Выберите новые мебельные ручки.
Я знал, что хочу сменить фурнитуру на маленькой тумбочке, поэтому я просмотрел свой запас фурнитуры и нашел эти красоты. Я стремилась к женственному французскому провинциальному образу, и они были идеальными.
Я знаю, что у большинства из вас нет такого запаса оборудования, как у меня, но вы можете купить новое оборудование в Hobby Lobby и магазинах товаров для дома или заказать его на интернет-сайтах.
Основная проблема, с которой вы сталкиваетесь при замене фурнитуры, заключается в том, чтобы найти некоторые из них с правильной шириной отверстий для винтов, чтобы соответствовать тому, что там есть. Я думаю, что правильным термином будет «измерение по центру», или «измерение между центрами», или что-то подобное. Самый распространенный размер фурнитуры – 3 дюйма по центру… но большая часть старинной фурнитуры не имеет стандартного размера.
Выдвижные ящики, которые я выбрал для этой переделки, были меньше в центре, чем оригинал, и мне пришлось зашпаклевать одно из отверстий для винтов для каждой детали оборудования и просверлить одно новое отверстие для каждой детали. Обычно нет необходимости сверлить два новых отверстия. Попробуйте использовать одно из оригинальных отверстий.
.
Шаг 2. Заполните отверстия для винтов шпаклевкой для дерева.
Как я только что упомянул, используйте одно из исходных отверстий, чтобы вам не приходилось заделывать два отверстия и сверлить два новых отверстия для каждого прохода. Вам нужно решить, какую дыру заполнить. Конечным результатом являются два отверстия ближе друг к другу, чем оригиналы. Как видите… Я заполнил не ту дырку с правой стороны ящика. Я хотел заполнить дыру, ближайшую к стенке ящика. Ну что ж, я уловил свою ошибку, поэтому просто выбил наполнитель и заполнил нужное отверстие. Я делаю все виды ошибок, о которых ты никогда не узнаешь.
Я использовал шпаклевку для дерева Elmer, чтобы зашпаклевать ненужные отверстия. Одна вещь, которая очень удобна, — это наклеить кусок скотча на внутреннюю часть ящика поверх отверстия, которое вы заделываете. Лента предотвращает просачивание излишков наполнителя/замазки внутрь ящика. Таким образом вы также используете меньше наполнителя.
Этап 3. Наполнитель из песка.
Когда шпатлевка высохнет, пора отшлифовать излишки. Для ручной шлифовки я использую наждачную бумагу с зернистостью 100. Отшлифуйте наполнитель заподлицо с передней частью ящика. Когда вы закончите шлифование, может остаться небольшое углубление в том месте, где наполнитель сжался при высыхании. Если есть… нанесите на него еще немного шпатлевки по дереву, а когда высохнет, отшлифуйте. Это должно делать свое дело.
Шаг 4. Просверлите новые крепежные отверстия.
Следующим шагом будет просверливание новых отверстий под винты. Вы можете положить фурнитуру на ящик и отметить карандашом или ручкой, где должно быть новое отверстие, или есть удобный шаблон фурнитуры для шкафа, который значительно облегчит эту работу.
Шаблон для отверстий для выдвижных ящиков
Фотография выше относится к другому проекту, в котором я использовал шаблон для размещения отверстий под винты.
Я использую аккумуляторную дрель, потому что мне с ней легче работать.
Я начинаю с небольшого сверла, чтобы начать отверстие, затем увеличиваю размер, пока не получу отверстие для винта нужного размера. Я обычно использую 2 или 3 сверла. Вы всегда можете начать с биты того размера, который, по вашему мнению, подойдет для работы, если вы предпочитаете. Не бойтесь дрели! Они действительно просты в использовании.
Вот новая дыра и заполненная дыра….. все красиво и аккуратно. Всегда сверлите новые отверстия перед покраской, потому что вы можете поцарапать новую краску, если будете ждать.
Шаг 5. Добавьте новую мебельную фурнитуру.
Сюда я вставил сменное оборудование, чтобы вы могли видеть, насколько оно подходит. Еще одна вещь, которую следует упомянуть, это всегда приятно, если сменное оборудование закрывает оригинальные отверстия. Тогда вам не придется их заполнять. Иногда это действительно случается. Кривые фурнитуры и декоративные детали будут достаточно широкими, чтобы закрыть оригинальные отверстия, чтобы вы их не видели.
JTS начал ремонт прикроватной тумбочки до того, как я смог сфотографировать повреждение водой. Вы можете сказать по этому снимку… это было довольно плохо. Дно МДФ немного отслоилось. Хабби намазал много шпаклевки по дереву, пытаясь придать нижней кромке некоторую структуру.
Вот как это выглядело после того, как я отшлифовал шпатлевку. Неплохо. Каждый раз, когда вы используете наполнитель для дерева, старайтесь отшлифовать его заподлицо с поверхностью вокруг него.
Мне нужна была девчачья краска для этой работы. Я получил пробник Pantone Radiant Orchid в Lowes. Я использовал только половину образца, чтобы покрасить прикроватную тумбочку.
Фурнитура была обновлена с помощью стандартной белой аэрозольной краски и глянцевого акрилового аэрозоля. Аэрозольная краска — лучший и самый простой способ модернизировать старые ручки выдвижных ящиков.
Эта деталь в верхнем ящике должна открыться! Сначала я нарисовал цветочные детали сухой кистью, но они были недостаточно белыми, и я нарисовал их кончиком мизинца… правда.
