Мебельные кондукторы и шаблоны — Новые Мебельные Технологии

Мебельный кондуктор торцевой для стяжек-евровинтов (конфирмат) шаг 25/50
Длина: 587 мм. Шаг отверстий: до 150 мм -25 мм далее 50 мм. D отверстий: 5 мм

Мебельный кондуктор для плоскости под стяжки-евровинты (конфирмат) шаг 25/50. Длина: 587 мм. Шаг отверстий: до 150 мм -25 мм далее 50 мм. D отверстий: 7 мм




Мебельный кондуктор торцевой для стяжек-евровинтов (конфирмат) система «32»
Длина: 587 мм. Шаг отверстий: 1ое — 37мм далее — 32 мм. D отверстий: 5 мм



Мебельный кондуктор для плоскости под стяжки-евровинты система «32». Длина: 587 мм. Шаг отверстий: 1ое — 37мм далее — 32 мм, D отверстий: 7 мм

Шаблон для разметки отверстий под мебельные ручки-кнопки и ручки-скобы
(96 мм и 128 мм).  Диаметр отверстий: 4 мм



Мебельный кондуктор для сверления отверстий в алюминиевых ручках дверей-купе. Длина: 140 мм. D отверстий: 6 мм



Мебельный кондуктор для сборки фасадов из рамочного фасадного алюминиевого
профиля. D отверстий: 3.6 мм



Мебельный кондуктор для эксцентиковых стяжек (минификс) , стяжек-полкодержателей.  D отверстий: 7 мм и 4мм

Мебельный кондуктор укороченный торцевой для стяжек-евровинтов (конфирмат) шаг 25/50. Длина: 281 мм. Шаг отверстий: до 150 мм -25 мм далее 50 мм. D отверстий: 5 мм



Мебельный кондуктор укороченный для плоскости под стяжки-евровинты (конфирмат) шаг 25/50. Длина: 281 мм. Шаг отверстий: до 150 мм -25 мм далее 50 мм.  D отверстий: 7 мм

Мебельный кондуктор укороченный торцевой для стяжек-евровинтов (конфирмат) система «32». Длина: 296 мм. Шаг отверстий: 1ое — 37мм далее — 32 мм. D отверстий: 5 мм

Мебельный кондуктор укороченный для плоскости под стяжки-евровинты, система «32». Длина: 296 мм. Шаг отверстий: 1ое — 37мм далее — 32 мм. D отверстий: 7 мм

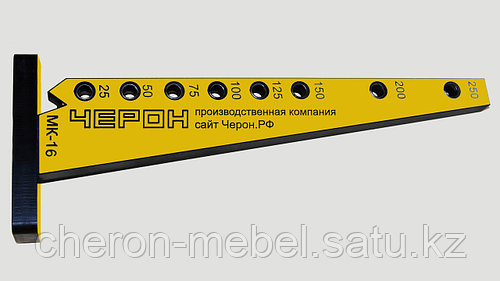

Мебельный кондуктор «угольник» для плоскости под стяжки-евровинты (конфирмат) шаг 25/50. Длина: 578 мм. Шаг отверстий: до 150 мм -25 мм далее 50 мм. D отверстий: 7 мм



Мебельный кондуктор «угольник»

 для плоскости под стяжки-евровинты , система «32». Длина: 578 мм. Шаг отверстий: 1ое — 37мм далее — 32 мм.  D отверстий: 7 мм

Мебельный кондуктор «угольник малый « для плоскости под стяжки-евровинты шаг 25/50.  Длина: 288 мм. Шаг отверстий: до 150 мм -25 мм далее 50 мм. D отверстий: 7 мм

Мебельный кондуктор «угольник малый « для плоскости под стяжки-евровинты, система «32». Длина: 288 мм. Шаг отверстий: 1ое — 37мм далее — 32 мм. D отверстий: 7 мм



Мебельный кондуктор «угольник» для плоскости под полкодержатели и дюбели эксцентриковых стяжек шаг 25/50. Длина — 580 мм. Шаг отверстий до 150 мм -25 мм, далее — 50 мм. D отверстий — 5 мм



Мебельный кондуктор «угольник малый» для плоскости под полкодержатели и дюбели эксцентриковых стяжек шаг 25/50 малый.  Длина — 288 мм. Шаг отверстий до 150 мм -25 мм, далее — 50 мм. D отверстий — 5 мм.



Мебельный кондуктор “угольник” для плоскости под полкодержатели и дюбели эксцентриковых стяжек, система “32”.  Длина — 580 мм. Шаг отверстий: первое  — 37 мм, далее — 32 мм. D отверстий — 5 мм



Мебельный кондуктор “угольник малый” для плоскости под полкодержатели, система “32”. Длина — 288 мм. Система 32. Шаг отверстий: первое — 37 мм, далее — 32 мм. D отверстий — 5 мм

Шаблон для разметки отверстий под мебельные ручки-кнопки и ручки-скобы (96, 128, 160, 192 мм )
Диаметр отверстий — 4 м

Упор для кондуктора втулки 5 мм (для плиты 16 мм и 18 мм)

Мебельный кондуктор – хороший помощник при сборке – Сделаем мебель сами

Здравствуйте друзья.

Сегодня мы с вами поговорим о шаблонах для изготовления мебели, которые очень облегчают жизнь мебельщиков.

Они предназначенные для точной разметки под сверление отверстий при сборке корпусной мебели.

Являясь незаменимым приспособлением в поточном производстве, они позволяют максимально эффективно и быстро выполнять сверлильные операции при обработке типовых деталей.

Данные приспособления представлены на мебельном рынке в широком ассортименте, производятся известными торговыми марками, могут быть как универсальными, так и предназначенными для отдельных операций.

Вместе с тем, многие домашние умельцы и мастера небольших столярных производств чаще всего изготавливают собственные модели кондукторов, необходимые для конкретных операций с деталями продукции собственного ассортимента.

Фирменные кондукторы

Известные бренды Hafele, Hettich, Blum, Salice, Accura предлагают универсальные шаблоны разнообразных конструкций, имеющие отверстия с шагом 32 мм, что соответствует европейской системе мебельных креплений.

С их помощью можно легко и быстро устанавливать направляющие выдвижных конструкций всех типов, полкодержатели, любые разновидности петель, конфирматы, шканты, эксцентрики, ручки, мебельные подъемные механизмы и высверливать ряды отверстий.

Фирменные шаблоны изготавливаются из высококачественного металла, удобны, эстетичны, но отличаются довольно значительной стоимостью. В их комплект так же могут входить сверла и керны.

В некоторых видах подобных приспособлений, чередование направляющих пазов с шагом 16мм, 18мм и более позволяет использовать их для работы с ДСП, МДФ, столярным щитом и другими мебельными материалами.

Они так же могут использоваться для разметки и сверления плоскостей и торцов деталей.

Многие производители мебели заказывают изготовление этих приспособлений по индивидуальным проектам.  В таком случае, они рассчитаны под определенные операции и отличаются конструктивно.

Самодельные шаблоны

Но далеко не все производители мебели нуждаются в универсальных шаблонах, разрабатывая строго определенные виды мебельных изделий.

В некоторых случаях им гораздо проще и дешевле сделать кондуктор для разметки и сверления однотипных деталей, используя такие доступные материалы, как дерево, фанера, оргстекло, а при износе этих служащих временно приспособлений их просто заменяют подобными.

Более прочные из них изготавливают из металла, массива дуба, накладывая на них алюминиевую пластину с отверстиями или вставляя в отверстия шаблона алюминиевые втулки.

Это нередко оказывается более оправданным, чем тратиться на дорогостоящие фирменные изделия или делать его из металла, тем более, что металлические кондукторы ускоряют износ сверл.

Многое здесь определяется опытом мастера и производственной необходимостью.

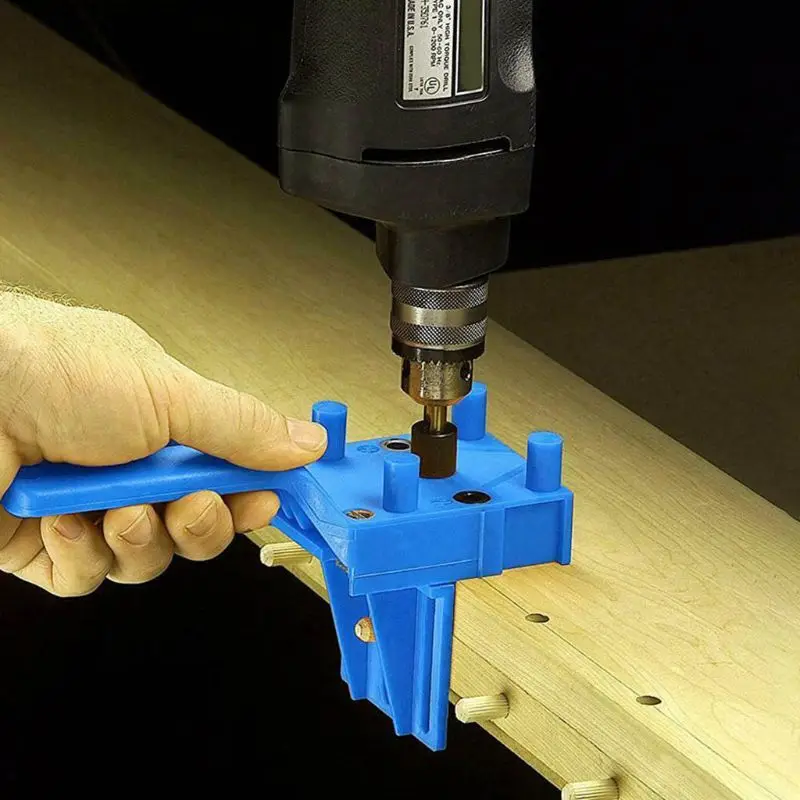

Те же отверстия под шканты, для сверления которых предлагается целый ряд конструкций кондукторов из металла, на практике лучше выполнять с помощью фрезера, так как высверленные отверстия не обеспечивают надлежащей прочности собранного на шкантах корпуса.

Данный инструмент (в столярном производстве) может жестко крепиться на верстаках, при этом многие самодельные шаблоны конструируются таким образом, чтобы фиксировать в определенном положении деталь и подавать ее на стационарно установленное сверло, а не наоборот.

Переносные шаблоны используются в основном для сборки мебели и необходимы всем специалистам, занимающимся сборкой как в цехах предприятий, так и на объектах у заказчиков.

А на этом все, до встречи.

Кондуктора для изготовления мебели | Домострой

Наша компания предлагает купить мебельные шаблоны и кондукторы для сборки и производства мебели. Они упрощают и автоматизируют процесс, оптимизируя трудовые, материальные и временные затраты мебельщиков и производства мелкого и среднего уровня.

Назначение шаблонов и кондукторов — разметка и сверление отверстий. Калибровальное оборудование предоставляет возможность создания сквозных и закрытых отверстий для фурнитуры различного диаметра и на различном расстоянии. Они обеспечивают симметричность и ровность сверления.

Качество мебельных шаблонов и кондукторов – наш приоритет

Для производства приспособлений для разметки используется нержавеющая сталь. Она обладает отличными техническими характеристиками:

  • устойчива к любым условиям;
  • долговечна;
  • хорошо выдерживает нагрев;
  • экологически безопасна.

Данный же материал в сочетании с деревом применяется для кондукторов. Это позволяет прослужить очень долго в условиях интенсивного использования в качестве основы для сверления.

Все изделия, представленные в нашем каталоге, прошли тесты в условиях, идентичных реальным. Подтверждает качество сертификат соответствия российским стандартам специализированной калибровальной продукции.

Если говорить о выгоде, стоимость шаблонов гораздо доступнее, нежели профессионального оборудования с аналогичными задачами, а вероятность поломки в несколько раз ниже. При этом у них отсутствует зависимость от автоматики, которая может сбоить или отключаться при перебоях электроэнергии. Сразу после покупки кондукторы готовы к работе.

Полный сервис для покупателей

Мы готовы сопроводить вас на всем этапе покупки от предварительной консультации до замены товаров в случае наличия брака.

Наши консультанты помогут с выбором того или иного калибровального инструмента в зависимости от сферы использования, типа и объемов работ. Сотрудничество осуществляется как с частными заказчиками, так и с предприятиями. Готовы работать с любыми объемами. Предоставляем лояльные условия сотрудничества и доставку по всем городам России.

Каталог

  • Шаблоны
  • Кондукторы
  • Втулки
  • Стопорные кольца
  • Разное
  • Защита от детей
  • Товар со скидкой
  • Инструкции

    Кондуктор мебельный представляет собой приспособление, позволяющее значительно упростить и ускорить процесс производства и сборки мебельных конструкций. Это устройство, которое может быть изготовлено в различном конструктивном исполнении, дает возможность качественно и точно выполнять отверстия в элементах мебельных конструкций даже начинающим мастерам.

    Сверление сквозь кондуктор гарантирует точное расположение монтажных отверстий

    Для чего используется

    При изготовлении и сборке элементов мебельных конструкций специалистам приходится осуществлять множество однотипных действий, связанных как с разметкой мест расположения, так и со сверлением будущих отверстий. Мебельный кондуктор позволяет оптимизировать оба эти процесса.

    По своему функциональному назначению мебельные кондукторы могут быть разметочными и сверловочными. Первые, как понятно из их названия, предназначены для упрощения разметки мест расположения будущих отверстий. Сверловочные кондукторы, используемые при производстве мебельных конструкций, исключают применение разметочных устройств.

    Сверловочный кондуктор под конфирматы

    Мебельный шаблон, предназначенный для предварительной разметки мест будущих отверстий, многие приобретают в заводском исполнении. Однако можно изготовить кондукторное приспособление для сборки мебели своими руками. Проще всего сделать мебельный кондуктор из металлической линейки, к которой строго перпендикулярно прикручивается поперечина. Такой мебельный шаблон является многоцелевым разметочным устройством, простым как в изготовлении, так и в использовании. Отверстия, через которые будет выполняться разметка мест сверления, выполняются в металлической линейке на определенном расстоянии. Так, если отверстия сверлят для минификса, то расстояние между ними будет соответствовать величине 32 мм, а для полкодержателей – 100, 200 или 300 мм.

    Изготовить простейший разметочный мебельный шаблон можно, используя в качестве основы обычный столярный угольник, в котором также сверлятся отверстия на требуемом расстоянии. Такое разметочное приспособление, хотя и является более функциональным, менее устойчиво на поверхности обрабатываемой заготовки. Это наиболее значимый его недостаток.

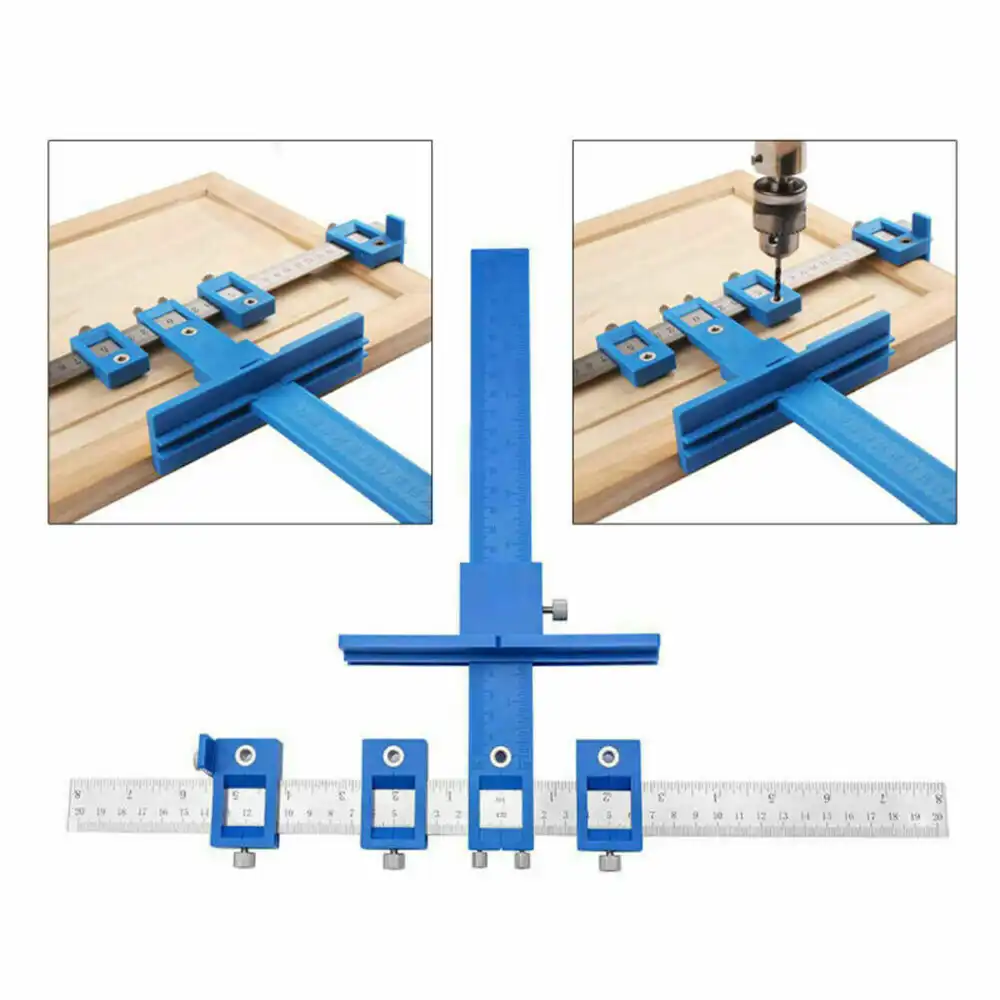

    Простейший мебельный шаблон под ручки – это пластина с калиброванными отверстиями, на обратной стороне которой закреплена упорная планка

    По похожему принципу, используя подручные материалы, можно изготовить и узкоспециализированные разметочные приспособления (например, кондуктор для мебельных петель или для разметки отверстий, предназначенных для фиксации мебельных ручек или любой другой мебельной фурнитуры).

    Конечно, если у вас свое серьезное мебельное производство и объем выполняемых сборочных операций достаточно большой, стоит обратить внимание на профессиональные приспособления для сборки мебели. Однако стоимость таких мебельных кондукторов и шаблонов, особенно если они произведены под известными брендами, довольно высока.

    Основные типы

    По типу конструкции и функциональным возможностям приспособления, используемые для присадки (сверления) отверстий в элементах мебельных конструкций, могут относиться к одной из следующих категорий.

    Это кондукторы, которые накладываются на поверхность обрабатываемой детали и либо фиксируются на ней, либо придерживаются в заданном положении руками. Используя такое приспособление для изготовления мебели, выполняют отверстия в плоских деталях (например, в плитах, изготовленных из ДСП или МДФ).

    Рабочая планка таких кондукторов может вращаться как в горизонтальной, так и в вертикальной плоскости. Используя это приспособление, можно выполнять отверстия в деталях сложной геометрической формы. Применяют такой кондуктор для сверления отверстий, ось которых располагается под углом.

    Это переналаживаемые кондукторы для изготовления мебели. Использовать приспособления данного типа целесообразно в производственных цехах, выпускающих мебель мелкими сериями. Универсальность, которой обладают такие кондукторы для мебельного производства, заключается в том, что их можно быстро перенастраивать на различные комбинации расположения выполняемых отверстий.

    Кондукторы данного типа используют в тех случаях, когда сверлить отверстия необходимо в нескольких плоскостях.

    Кроме того, в мебельном производстве активно применяются и более узкоспециализированные кондукторные устройства (в частности, шкантовый кондуктор для сборки мебели и приспособление, позволяющее точно и качественно выполнять отверстия под конфирматы).

    Использование кондуктора при сверловке торца мебельных плит обезопасит вас от случайного ухода сверла в сторону и, как следствие, порчи заготовки

    По способу фиксации на поверхности обрабатываемой детали кондукторы делятся на приспособления скользящего и закрепляемого типа. Устройства, которые закрепляются на детали перед началом ее обработки, хотя и являются более удобными в использовании, несколько ограничивают свободу действий мастера. Это особенно критично в тех случаях, когда сверление выполняется на станке, оснащенном одним шпиндельным механизмом.

    Используя кондуктор, удается избежать достаточно серьезной проблемы: вхождения сверла в поверхность обрабатываемого изделия не под тем углом. Справиться с этой проблемой, если она уже возникла, достаточно сложно, а во многих случаях просто невозможно. При использовании кондуктора сверло не только входит в обрабатываемый материал под требуемым углом, но и не отклоняется от заданного направления на протяжении всего процесса сверления. Не обойтись без кондуктора в тех случаях, когда необходимо просверлить отверстие под определенным углом в тонких мебельных плитах, изготовленных из ДСП или МДФ.

    Некоторые сверлильные операции, (например, выполнение косых отверстий) просто невозможно сделать без специальных приспособлений

    Наладить производство мебели своими руками, если применять в таком производстве кондукторы, под силу даже человеку, который не обладает высокой квалификацией и не имеет достаточного опыта работы в данной сфере. При использовании таких приспособлений нет необходимости выполнять сложные предварительные расчеты и заниматься разметкой мест для будущих отверстий.

    Практически все типы подобных устройств отличаются несложной конструкцией, поэтому изготовить свой кондуктор не так уж и трудно.

    Кондукторы, представленные на отечественном рынке

    Среди домашних мастеров, самостоятельно занимающихся изготовлением мебели, а также среди специалистов, работающих в небольших мебельных цехах, популярность завоевали кондукторные устройства следующих торговых марок.

    Разметочный кондуктор Assistant относится к профессиональной серии. Это многофункциональное кондукторное устройство, которое при использовании соответствующих втулок можно применять не только для выполнения разметки, но и для присадки отверстий.

    Разметка фурнитуры с помощью шаблона Assistant

    Кондуктор Dubel-Profi выпускает компания KVB. Это недорогое, но функциональное устройство для домашнего использования. В комплект такого кондуктора входят различные приспособления (зажимы, линейки и проч.), которые значительно упрощают работу с ним и делают его использование более удобным.

    Несмотря на свою простоту кондуктор Dubel-Profi используется для множества операций

    Это кондукторы российского производства – недорогие, но достаточно функциональные. Они оснащены системой позиционирования и набором сменных втулок.

    Кондуктор «Кондор» позволяет высверливать перпендикулярные отверстия нужного диаметра, выбирая расстояние между ними и меняя втулки, входящие в комплект

    Отдельную категорию составляют профессиональные кондукторы, используемые для изготовления мебели и ее сборки. Такие приспособления отличаются максимальной функциональностью, с ними в комплекте обязательно идет набор сменных втулок, предназначенных для сверл разного диаметра.

    Выбор кондукторного устройства определенного типа в первую очередь зависит от того, какие задачи и с какой производительностью вы собираетесь решать с его помощью.

    Приспособление — кондуктор (мебельный шаблон) для врезания петель предназначен для быстрой и точной ..

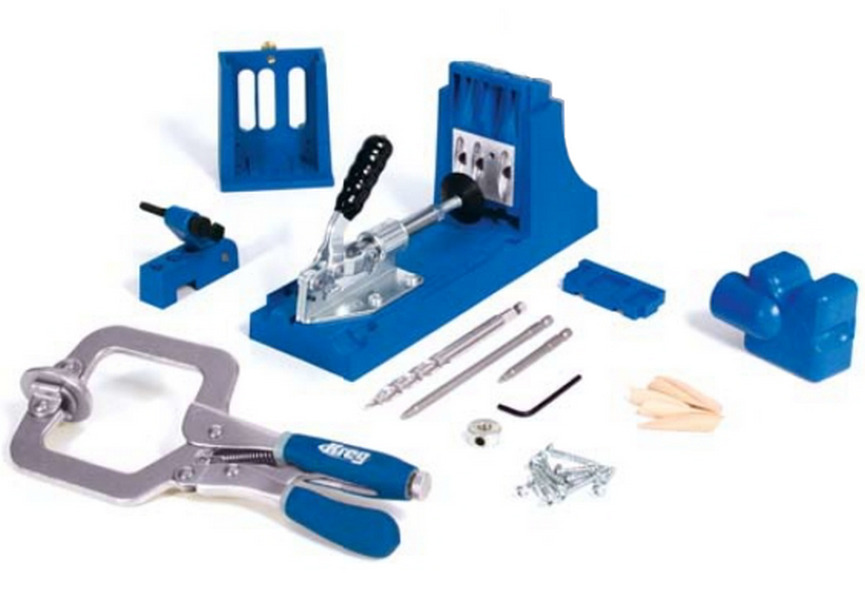

    Кондуктор (мебельный шаблон) для соединения на «косой шуруп» с фронтальным прижимом применяется для ..

    Кондуктор мебельный (шаблон) для ящиков — это универсальное устройство для простого и удобного поз..

    Кондуктор (мебельный шаблон) многофункциональный универсальный столярный предназначен для присадки р..

    Кондуктор (мебельный шаблон) многофункциональный универсальный столярный предназначен для присадки р..

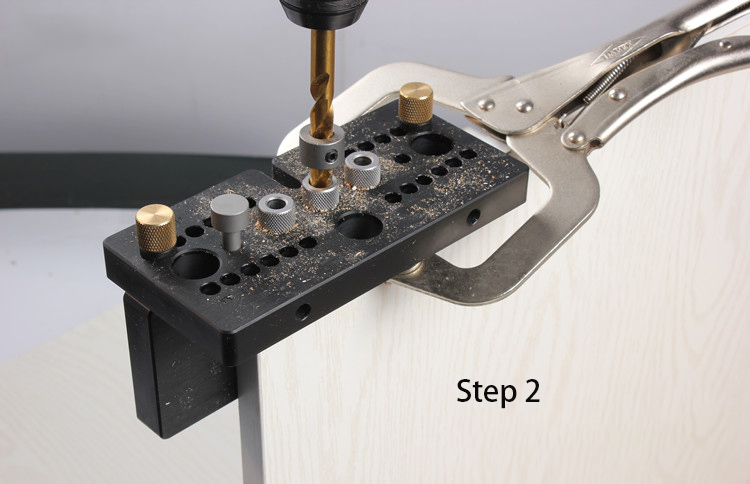

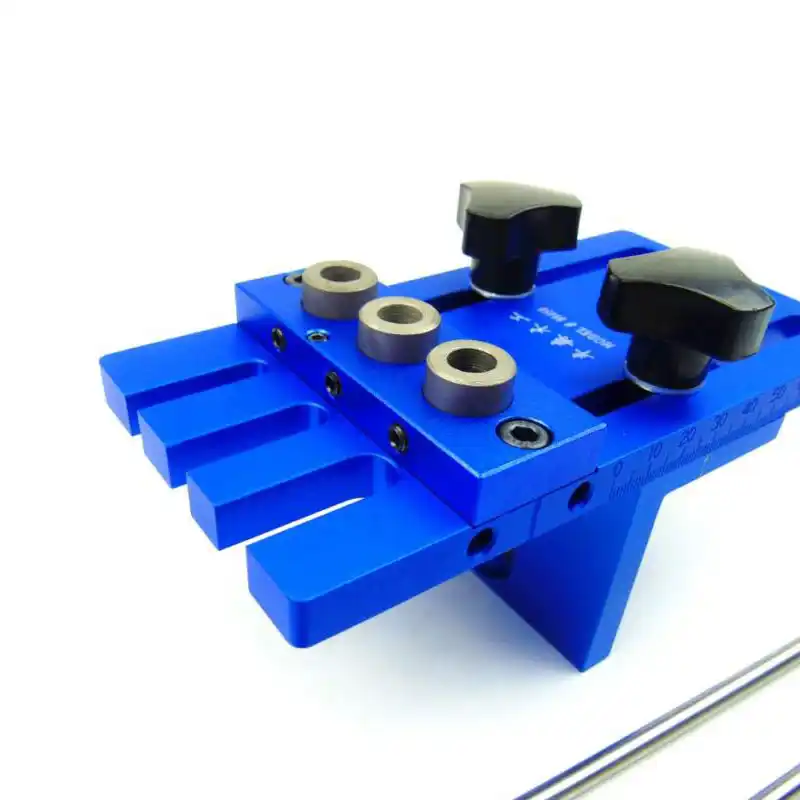

    Кондуктор шаблон самоцентрирующийся для сверления отверстий в торце деталей предназначен для точного..

    Кондуктор шаблон для сверления отверстий под мебельную фурнитуру предназначен для точного и безошибо..

    «>

    Кондукторы и шаблоны для мебели

    Мебельный кондуктор для сборки фасадов из рамочного фасадного алюминиевого профиля, МК-08

    Мебельный кондуктор для сборки фасадов из рамочного фасадного алюминиевого профиля, МК-08

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 799 .97

    Шаблон для разметки отверстий, для установки газлифта., МШ-25

    Шаблон для разметки отверстий, для установки газлифта., МШ-25

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 599 .98

    Мебельный кондуктор «угольник малый » система «32» диаметр втулки 7 мм, МК-17

    Мебельный кондуктор «угольник малый » система «32» диаметр втулки 7 мм, МК-17

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 1 299 .95

    Упор для кондуктора втулки 5 мм (для плиты 16 мм), УС-23

    Упор для кондуктора втулки 5 мм (для плиты 16 мм), УС-23

    Норма отпуска: 1 ком.

    Стоимость за 1 ком. : 373 .32

    Шаблон для разметки отверстий под мебельные ручки-кнопки и ручки-скобы (96,128,160,192мм ), МШ-22

    Шаблон для разметки отверстий под мебельные ручки-кнопки и ручки-скобы (96,128,160,192мм ), МШ-22

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 958 .30

    Мебельный кондуктор «угольник малый » шаг 25/50 диаметр втулки 7 мм, МК-16

    Мебельный кондуктор «угольник малый » шаг 25/50 диаметр втулки 7 мм, МК-16

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 1 199 .95

    Мебельный кондуктор»угольник малый» система «32» диаметр втулки 5 мм, МК-21

    Мебельный кондуктор»угольник малый» система «32» диаметр втулки 5 мм, МК-21

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 1 299 .95

    Мебельный кондуктор «угольник малый » шаг 25/50 диаметр втулки 5 мм, МК-19

    Мебельный кондуктор «угольник малый » шаг 25/50 диаметр втулки 5 мм, МК-19

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 1 199 .95

    Шаблон для разметки отверстий под мебельные ручки-кнопки и ручки-скобы (96мм и 128мм), МШ-05

    Шаблон для разметки отверстий под мебельные ручки-кнопки и ручки-скобы (96мм и 128мм), МШ-05

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 599 .98

    Мебельный кондуктор укороченный шаг 25/50 диаметр втулки 7 мм, МК-11

    Мебельный кондуктор укороченный шаг 25/50 диаметр втулки 7 мм, МК-11

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 799 .97

    Мебельный кондуктор укороченный система «32» диаметр втулки 5 мм, МК-12

    Мебельный кондуктор укороченный система «32» диаметр втулки 5 мм, МК-12

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 849 .96

    Мебельный кондуктор для сверления отверстий в алюминиевых ручках дверей-купе, МК-07

    Мебельный кондуктор для сверления отверстий в алюминиевых ручках дверей-купе, МК-07

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 516 .65

    Мебельный кондуктор система «32» диаметр втулки 7 мм, МК-04

    Мебельный кондуктор система «32» диаметр втулки 7 мм, МК-04

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 1 499 .94

    Мебельный кондуктор «угольник» шаг 25/50 диаметр втулки 7 мм, МК-14

    Мебельный кондуктор «угольник» шаг 25/50 диаметр втулки 7 мм, МК-14

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 2 199 .91

    Упор переходник для кондуктора втулки 5 мм (для плиты 18 мм), УП-24

    Упор переходник для кондуктора втулки 5 мм (для плиты 18 мм), УП-24

    Норма отпуска: 1 ком.

    Стоимость за 1 ком. : 373 .32

    Мебельный шаблон для внутренних и накладных петель, МШ-06

    Мебельный шаблон для внутренних и накладных петель, МШ-06

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 299 .99

    Мебельный кондуктор «угольник» система «32» диаметр втулки 7 мм, МК-15

    Мебельный кондуктор «угольник» система «32» диаметр втулки 7 мм, МК-15

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 2 299 .91

    Мебельный шаблон для быстрого монтажа внутренних и накладных петель, МШ-39

    Мебельный шаблон для быстрого монтажа внутренних и накладных петель, МШ-39

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 549 .97

    Мебельный кондуктор укороченный шаг 25/50 диаметр втулки 5 мм, МК-10

    Мебельный кондуктор укороченный шаг 25/50 диаметр втулки 5 мм, МК-10

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 799 .97

    Мебельный кондуктор для эксцентиковых стяжек (минификс), стяжек-полкодержателей, МК-09

    Мебельный кондуктор для эксцентиковых стяжек (минификс), стяжек-полкодержателей, МК-09

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 666 .64

    Ограничитель сверла 5 мм., ОС-28

    Ограничитель сверла 5 мм., ОС-28

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 899 .96

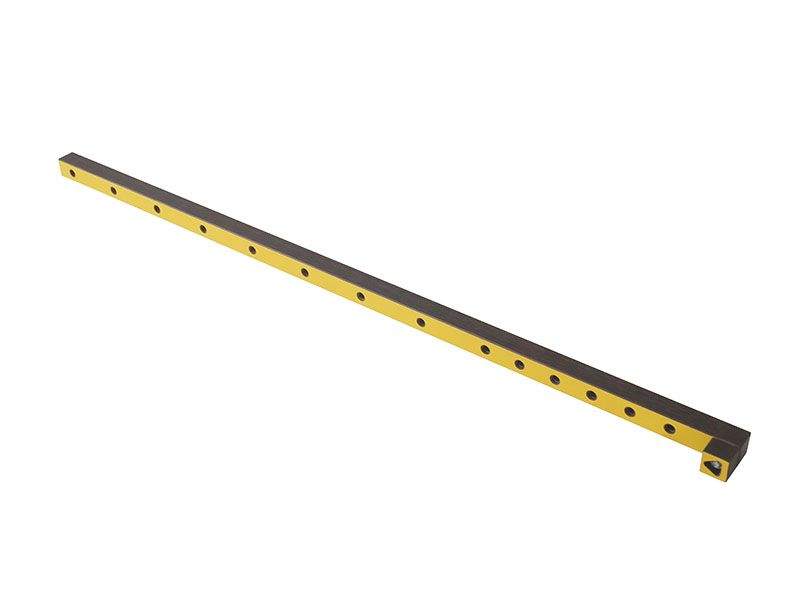

    Мебельный кондуктор шаг 25/50 диаметр втулки 5 мм, МК-01

    Мебельный кондуктор шаг 25/50 диаметр втулки 5 мм, МК-01

    Норма отпуска: 1 шт.

    Стоимость за 1 шт. : 1 399 .94

    Мебельный кондуктор «угольник» шаг 25/50 диаметр втулки 5 мм, МК-18

    Мебельный кондуктор «угольник» шаг 25/50 диаметр втулки 5 мм, МК-18

    Для ускорения процесса изготовления мебели используют специальные приспособления. Воспользоваться ими смогут даже начинающие мастера, к том же мебельные кондукторы и шаблоны можно сделать самостоятельно. Изделия бывают разного вида, предназначены для разных видов работ.

    Назначение

    Подобные приспособления значительно облегчают труд, ведь с их помощью можно просверлить точные отверстия. Мебельные кондукторы и шаблоны необходимы при сборке шкафов, столов, других предметов интерьера для дома, офиса, производства, даже элементов мебели кондитеров для пекарни. Во время их сборки мастера делают одинаковые действия, связанные с разметкой, сверлением. Ускорить эти процессы поможет специальное оборудование.

    Мебельный шаблон представляет собой планку с отверстиями, гильзами. Между ними расстояние бывает разное, диаметр отверстий отличается. Прикладывая кондуктор к детали, сверлят отверстия нужного размера с определенным шагом.

    Преимущества использования шаблонов для изготовления мебели:

    • быстрое сверление;
    • легкий процесс создания отверстий;
    • точность сверления.

    Одни изделия облегчают процесс сверления и сборки деталей, другие необходимы для упрощения разметки. В зависимости от этого, кондукторы бывают разметочными или сверловочными. Чаще всего оборудование приобретают в магазине, но некоторые делают приспособления своими руками. Несложно сделать кондуктор из столярного угольника или металлической линейки.

    В сборке мебели применяются различные изделия: реечные, листовые. Реечные шаблоны используются во время разметки элементов длиннее 1 м. Листовые подойдут для мелких деталей. Встречаются также комбинированные приспособления, сочетающие в себе несколько видов.

    Устройство и характеристики

    Кондуктор изготавливают из дерева, металла, пластика, МДФ, ДСП и других материалов. Существуют стандарты, согласно которым, отверстия делают на расстоянии более 8 мм, считая от края. Расстояние между ними не меньше, чем 32 мм. Центры далее расширяют, устанавливают резьбу, а упор ставят на рейку.

    Немаловажным элементом кондукторов являются их опоры, которые необходимы для прочной фиксации приспособления на мебельной детали. Опоры бывают сферическими, насеченными, плоскими. Для установки втулок используются такие типы плит:

    Разновидности

    Мебельный шаблон может быть разного вида. Изделия отличаются по способу конструкции, функциональным особенностям. В зависимости от этого, кондукторы и шаблоны для разметки и сверления могут относиться к одной из категорий:

    • накладные;
    • поворотные;
    • опрокидываемые;
    • универсальные.

    Накладные изделия считаются лучшим вариантом для сверления отверстий в плоских деталях. Они подойдут для плит из ДСП, МДФ. В время работы их прикладывают к поверхности элемента, на котором необходимо сделать отверстие, и удерживают руками, чтобы они не сместились. В других случаях мебельный шаблон накладывают на определенное место или фиксируют.

    Поворотный механизм имеет рабочую поверхность, движущуюся горизонтально или вертикально. Шаблон позволяет делать отверстия на деталях, у которых ось расположена под углом. Поворотный кондуктор используется в том случае, когда нужно сделать отверстие на элементах, имеющих сложную геометрическую форму.

    Опрокидываемые приспособления нужны для работы с деталями, расположенными в разных плоскостях. Универсальные изделия позволяют переналадить их для производства, сборки мебели разного вида. Используются в основном в небольших цехах, изготавливающих шкафы, столы, комоды небольшими партиями.

    В зависимости от типа фиксации приспособления на поверхности деталей, мебельный шаблон делится на скользящий и закрепляемый. Скользящие свободно ложатся на поверхность деталей, позволяют делать каждое отверстие отдельно. Такие приспособления считаются менее удобными. Закрепляемые шаблоны удобней в использовании, хотя ограничивают действия мастера.

    Практически все разновидности приспособлений имеют достаточно простую конструкцию, поэтому их можно сделать самостоятельно в домашних условиях. Это позволит сэкономить денежные средства.

    Нюансы выбора

    Мебельный шаблон можно сделать не только из угольника и металлической линейки, также подойдут другие подручные материалы. Приспособление, изготовленное самостоятельно, может быть узкоспециализированным. Как пример, изделия для сверления отверстий для ручек, петель, других элементов. Такие приспособления скорее подойдут, если производство предметов мебели ведется в небольших объемах.

    Для более обширного процесса изготовления предметов интерьера производством кондуктора, рекомендуется приобрести профессиональное оборудование. Следует обратить внимание, что некоторые модели могут стоить довольно дорого. Используя профессиональный шаблон, мебель получится с качественными креплениями и прослужит долгое время.

    Рекомендуется при выборе обратить внимание на многофункциональные приспособления, которые позволяют не только делать правильную разметку, а также присадку отверстий. В комплекте оборудования встречаются зажимы, сменные втулки, линейки, которые значительно облегчают процессы по сборке, изготовлению предметов интерьера. С их помощью сверлят отверстия на необходимом расстоянии и определенного диаметра.

    Мебельные кондукторы позволят сделать правильную разметку для будущих отверстий, просверлить их под нужным углом. Разнообразные их виды позволяют точно, быстро и качественно соединять мебельные элементы друг к другу. В конечном итоге, получится изделие, которое прослужит долгое время.

    Видео

    Автор LEO1990 , 24 января 2015

    27 сообщений в этой теме

    Создайте аккаунт или авторизуйтесь, чтобы оставить комментарий

    Комментарии могут оставлять только зарегистрированные пользователи

    Создать аккаунт

    Зарегистрировать новый аккаунт в нашем сообществе. Это несложно!

    Кондуктор для сверления отверстий своими руками: шаблон для сборки мебели

    Точно и качественно выполнить отверстия в изделиях, изготовленных из натуральной древесины, ДСП, МДФ, металла и других материалов, позволяет такое удобное приспособление, как кондуктор. Таким приспособлением, в частности, активно пользуются специалисты, занимающиеся производством мебели. При этом кондуктор можно как приобрести в серийном исполнении, так и сделать своими руками.

    Универсальный кондуктор ползункового типа для сверления отверстий под евровинты и шканты

    Особенности конструкции и виды

    Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

    Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

    Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

    В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

    Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

    Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

    Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

    Среди кондукторов для сверления отверстий по типу конструкции и функциональным возможностям можно выделить целый ряд категорий.
    Накладные

    Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

    Поворотные

    Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

    Универсальные

    Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

    Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

    Опрокидываемые

    Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

    Скользящие и закрепляемые

    Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

    Сферы использования

    Мебельные кондукторы и шаблоны – это приспособления, без которых практически не обойтись при сборке мебельных конструкций. Использование кондукторов позволяет избежать основной проблемы, возникающей при сверлении отверстий, – вхождения сверла в обрабатываемую деталь не под тем углом. Исправление этой ошибки отнимает много времени и сил, и не всегда ее вообще можно исправить. Кондуктор, используемый для сверления отверстий, не только позволяет правильно сориентировать сверло на месте выполнения обработки, но и не дает инструменту сбиться с заданной траектории.

    Такие приспособления, как мебельные кондукторы и шаблоны, применяются и при производстве, и при сборке мебели, когда в соединяемых элементах надо выполнить отверстия для размещения крепежных элементов. В таких случаях часто используется кондуктор для шкантов или кондуктор для сверления под конфирмат, без которых выполнить качественные отверстия под крепеж не представляется возможным. Незаменимым такое приспособление является в тех случаях, когда требуется сделать отверстия, в том числе и под углом, в тонких плитах (в частности, при выполнении отверстий в ДСП или МДФ).

    Кондуктор для косых отверстий незаменим при устройстве скрытых соединений панелей и досок

    При использовании кондуктора для сверления отверстий процесс сборки мебели происходит просто и быстро. Применяя такое приспособление, сверление отверстий можно выполнять на любом удалении от края детали вне зависимости от ее ширины.

    В современной мебели активно используются шканты, которые в то же время являются достаточно устаревшим крепежным элементом. Именно поэтому кондуктор для шкантов (doweling jig) применяется в производстве мебельных конструкций. Основная сложность при использовании таких крепежных элементов заключается в том, чтобы оси отверстий, выполняемых в соединяемых деталях, имели между собой прямой угол. Соответственно, располагаться такие отверстия должны строго перпендикулярно друг к другу. Без применения такого приспособления, как кондуктор для шкантов, выполнить их затруднительно.

    Кондуктор для выполнения отверстий в трубках будет весьма полезным приспособлением для домашней мастерской

    Мебельное производство – не единственная сфера, в которой используются кондукторы, предназначенные для сверления отверстий. Шаблоны не менее часто применяют и для того, чтобы просверлить отверстие в трубе и других деталях, имеющих цилиндрическую форму. Кондукторы позволяют выполнять качественные отверстия даже в трубах небольшого диаметра.

    Размер и принцип работы современных кондукторов могут быть различными. Некоторые из моделей таких устройств намного легче купить, а отдельные несложно изготовить своими руками. В пользу того, чтобы изготовить мебельный кондуктор для сверления отверстий своими руками, говорит и тот факт, что серийные устройства, особенно универсального назначения, стоят недешево.

    Самодельные кондукторные устройства

    Кондукторы простейшей конструкции, например, те, которые используются для сверления отверстий под конфирмат, стоят относительно недорого, поэтому многие мастера не озадачиваются их самостоятельным изготовлением и приобретают серийные модели. Между тем есть и те, кто даже такие простые устройства старается сделать своими руками. Вопрос о том, как сделать кондуктор для сверления своими руками, часто появляется и при необходимости просверлить нестандартные отверстия.

    Чтобы самостоятельно изготовить кондуктор для шкантов или более простой по конструкции кондуктор для конфирматов, можно воспользоваться чертежами и видео в интернете.

    При изготовлении кондуктора потребуется идеально точное сверление направляющих отверстий и закалка готового приспособления

    Для изготовления такого устройства, естественно, потребуется его чертеж. Нужен также минимальный набор инструментов и оборудования:

    • электрическая или ручная дрель;
    • набор слесарных инструментов;
    • болгарка;
    • сварочный аппарат (для изготовления кондукторных приспособлений более сложной конструкции).

    Простейший самодельный кондуктор можно изготовить из подручных средств и материалов, которые в избытке имеются в большинстве домашних мастерских или гаражей. Использование таких материалов, к которым относятся куски металлической арматуры, деревянные бруски, металлические пластины и др., позволяет значительно сэкономить на приобретении серийной модели устройства.

    Чертеж самодельного кондуктора для высверливания отверстий под конфирматы

    Изготовление самодельного кондуктора для дрели или одношпиндельного станка проходит в несколько этапов.

    1. Квадратную арматуру сечением 10 на 10 мм, используя ножовку по металлу или болгарку, необходимо нарезать на отрезки требуемой длины.
    2. Центры отверстий, через которые будет выполняться сверление, должны находиться на расстоянии 8 мм от края кондукторной плиты. Именно на таком расстоянии расположен центр плиты ДСП или МДФ, в которой сверлят отверстие.
    3. Шаг между отверстиями на кондукторе в соответствии с общепринятыми мебельными стандартами составляет 32 мм, при этом диаметр таких отверстий должен быть равен 5 мм.
    4. Если оснастить самодельный кондуктор упором, то использовать такое приспособление будет значительно удобнее. Для создания такого упора нужна металлическая пластина толщиной 1 мм и шириной 25 мм, которую сгибают под прямым углом и фиксируют на уже готовом кондукторном приспособлении, изготовленном из арматуры.
    5. После того как конструктивные элементы самодельного кондуктора зафиксированы при помощи струбцины, их необходимо надежно соединить между собой, используя для этого резьбовые крепежные элементы.

    Готовый кондуктор с поворотными упорами

    Чтобы минимизировать количество пыли, образующейся при использовании самодельного кондуктора, его конструкцию можно дополнить половинкой пластиковой бутылки. Такое простейшее приспособление может выступать и в качестве поддона, в котором будет собираться образующаяся в процессе сверления стружка.

    Описанный выше метод позволяет изготовить простейший самодельный кондуктор, который значительно облегчает и ускоряет процесс сборки любой мебельной конструкции.

    Оценка статьи:

    Загрузка…

    Поделиться с друзьями:

    как пользоваться и как сделать самому? Поворотный кондуктор для сверления отверстий

    Мебельный кондуктор для сверления отверстий, чертеж своеобразного шаблона, что позволяет точно установить элементы сборки и значительно упрощает ее и ускоряет.

    С помощью этого приспособления можно проделывать отверстия под:

    Шканц
    Болт Fututo

    Крепежные отверстия для петли для мебели переформованной штанги
    Отверстия для крепления под чашку мебельной петли
    Центр фланца мебельной петли
    Центр эксцентрической петли.

    Конструкция состоит из двух частей:

    Маркировочный узел
    Фиксатор

    Маркировочный узел

    Представляет собой пластину г-образной формы из толстостенной коррозионно-стойкой стали, в которой сквозные отверстия с диаметром 8 и 3 (мм) просверливаются по горизонтали и вертикали. Для того, чтобы обрабатывающий инструмент лучше ложился в отверстия, на его кромках делают фаску более 0,25х45˚. Пластина была закалена и отшлифована.

    Чертеж

    Fixator

    Изготовлен из стального круга, что позволяет установить мебельный кондуктор для сверления отверстий на необходимое расстояние от края обрабатываемого ЦСП.Шаг движения — десять миллиметров.

    Чертеж

    Предположим, мы хотим установить мебельную петлю:

    1. Ставим шаблон на фасад.
    2.
    3. Сверла на нужную глубину отверстия диаметром три миллиметра под крепежные винты чашки.
    4. Сверлит на нужную глубину отверстие диаметром три миллиметра для дальнейшей обработки.Подготовленное отверстие будет направляющим центром фрезерования отверстия под фланец мебельной петли диаметром тридцать пять миллиметров.
    5. Накладываем шаблон на корпус.
    6. Сверло на нужную глубину отверстия диаметром три миллиметра под крепежные винты ответной пластины.

    Предположим, мы хотим установить эксцентриковую стяжку:

    1. Наносим выкройку на горизонтальную поверхность детали из ДСП.
    2. Установите фиксатор в отверстие.
    3. Сверлит на нужную глубину отверстие диаметром три миллиметра для дальнейшей обработки. Подготовленное отверстие будет направляющим центром отверстия под эксцентричную мебельную стяжку диаметром пятнадцать пять миллиметров.
    4. С торца ДСП по одной осевой линии просверлить отверстие диаметром восемь миллиметров на необходимую глубину

    На представленном чертеже

    Разными цветами показать центр на мебельном проводнике для различных технологических операции.

    При работе ручным сверлом иногда трудно выдержать заданное направление проема. Также кондукторы применяются, если нужно проделать ряд аналогичных отверстий на шаблоне. Например, при столярных работах. В этом случае мастер не тратит время на разметку дерева, и гарантированно получит тот же результат.

    Кондуктор незаменим при сверлении отверстий в трубах. Но основное применение — это прохождение отверстий под заданным углом.

    Рассмотрим различные варианты этого полезного приспособления:

    Кондуктор для перпендикулярного сверления отверстий

    Простой мебельный кондуктор для сверления отверстий при сборке мебели из металла. Подробности в видеоматериале

    Назначение — получение проходов в толстых заготовках, строго под углом 90 °. Представляет собой набор рукавов в одном футляре или кронштейн со сменными мастерскими.

    Установив устройство над точкой сверления, можно начинать работу без предварительного увеличения.Сверло точно попадает в центр втулок и не отклоняется от оси.

    Важно! Единственная проблема — инструмент нужно держать на заготовке, особенно в начале работы. В противном случае он может сместиться от вибрации.

    Такой кондуктор можно сделать своими руками. Используется толстый текстолит или твердое тело. Идеальный вариант — использовать выемки от экструдера для протягивания проволоки. Изношенные рукава можно найти на фабрике.


    Сопла для экструдера изготовлены из легированной стали, с добавкой выигрыша. Срок службы практически неиссякаемый.

    Проводник для цилиндрических заготовок или труб

    Проделать отверстие в видимой поверхности практически невозможно. Особенно сложно начать процесс — кончик сверла забивает с заданной точки. Устройство зафиксирует направление и позволит выполнять с высокой точностью.


    Регулируя длину крепежных болтов, можно просверлить отверстие по касательной для центра.Если под рукой нет подобного инструмента, его можно сделать из подружки. Например, из массива дерева и планок фанеры.


    Чтобы направляющие не так быстро разделялись острыми краями сверла, их можно усилить гильзами из трубок разного диаметра.

    Отдельного описания заслуживают мебельные кондукторы для просверливания отверстий

    Кондукторы для отверстий под углом

    Этот вид сверления не очень распространен, но существуют способы скрепления изделий между собой, когда без этой технологии не обойтись.


    На самом деле отверстие проделывается тангенциально, что практически нереально выполнить, придерживая сверло руками.

    Важно! В металлических деталях Такие углубления можно выполнить только фрезой.

    А для деревянных заготовок существует готовый набор.


    С данным способом сверления знаком любой столяр, профессионалы пользуются этим приспособлением постоянно. Работать с кондуктором просто: выставлена ​​высота сверления, заготовка плотно прижата к колену, получаются аккуратные косые отверстия.


    Упор-ограничитель надевается на сверло обязательно, иначе отверстие будет встык. Тогда головка винта упадет. К тому же этот крепеж лучше всего делать специальным сверлом, с двойным диаметром.


    В одиночку такое устройство сделать сложно. Хотя там простые варианты особой точностью не отличаются.


    Есть отдельный вид приспособлений: для сверления под углом с регулируемым наклоном. Это специфический кондуктор, который подходит не для всех заготовок.

    Вышеуказанный тип застежки подходит только для массива. Плиты прессованные так не соединяются.

    Основным элементом крепления в мебельной сборке является подтверждение. Его прикручивают с предварительным просверливанием отверстия. Именно сверление монтажных отверстий в ДСП под конфирматы мы и рассмотрим в этой статье.

    Для сборки деталей ДРП нам потребуется:

    • Отвертка
    • Бит под подтверждением
    • Правило или рулетка
    • Карандаш и Шили

    Глубина и ширина проема

    Обычно используется подтверждение 6.4 * 50. Т.к. диаметр резьбы — 6,4 мм, а диаметр корпуса конфинала — 4,4 мм, то для качественного монтажа деталей диаметр отверстия должен быть в пределах 4,5-5 мм, а глубина не менее 50 мм.

    Если толщина отверстия больше указанной — подтверждение будет плохим для детали, если меньше — может сломать ДСП своей толщиной.

    Для сверления используется подтверждающее сверло диаметром 4,5 мм, которое снабжено дополнительной головкой для просверливания увеличенного отверстия под шейку конфирма, что также делает ченчку под шляпку.

    Конечно, можно использовать обычное сверло диаметром 5 мм, но для качественного монтажа в отверстие дополнительно потребуется сделать место под шейку и ее шляпку.

    Чтобы идеально вырезать две детали, нужно точно разместить места их крепления.

    На деталях, которые будут наложены на торец (тот, на котором сквозное отверстие), следует сделать два замера — по длине (обычно 5-10 см) и от края — ровно 8 мм (это если толщина пластины 16 мм).

    На деталях, лежащих перпендикулярно, на конце отмечается точка сверления. Здесь нужно выдерживать одинаковое расстояние по длине (5-10 см от начала), а по ширине — строго по центру (8 мм от края).

    Маркировка должна производиться максимально точно, особенно по длине, т.к. при неправильной маркировке на ваших деталях могут появиться лишние зазоры или выступы.

    Лучше сделать сквозное отверстие в первой части, прикрепить ко второй — и сразу сверлом наметить место сверления в конце второй части.А потом отдельно спокойно забронировал лунку.

    Проделываем отверстие на расстоянии 8 мм от края.

    Сверло всегда нужно держать строго перпендикулярно поверхности

    Перед тем, как проделать сквозное отверстие, подложите под деталь кусок ненужного ДСП. Так вы предотвратите появление сколов на обратной стороне.

    Когда сквозное отверстие сделано, для просверливания отверстий для горловины и подтверждающей шляпы, деталь можно просверлить по весу.

    Главное правило — при сверлении в конце сверло должно быть строго перпендикулярно торцу детали. Если держать сверло не плавно, то сверло может уйти в сторону и наружу, тем самым испортив предмет.

    При сверлении нужно несколько раз потянуть сверло, чтобы стружка не забилась в отверстии.

    Этот вариант считается самым точным и к тому же самым быстрым. Но чтобы проделать дырку сразу в двух деталях, перед поездкой нужно будет их исправить.Для этого могут потребоваться специальные зажимы, струбцины и другие приспособления.

    Приспособления для сверления отверстий

    Чтобы не оставлять 8 мм от края резервуара и торца, можно воспользоваться специальным приспособлением, которое, кстати, несложно сделать самому.

    Это разновидность деревянной выкройки с металлической гильзой для сверления внутри.

    Выглядит так, см. Фото:

    А это более профессиональная вещь:

    Смотрите короткие видеоролики по точному сверлению отверстий в ДСП под подтверждение и сборку деталей мебели:

    Бурение под канализацию

    Отверстие для канализации проделывается сверлом 8 мм.Также, чтобы не просверливать деталь, желательно оборудовать ограничителем глубины.

    В конце просверлите таким же сверлом на глубину 20 мм. Не забывайте, что для любых работ сверло должно быть строго перпендикулярно плоскости деталей.

    Конечно, если вы впервые в жизни взяли дрель в руки, у вас все получится. Но этот урок можно усвоить довольно быстро.

    Точное сверление, используемое для соединения деревянных, металлических и других элементов между собой — залог того, что изделие будет качественным, без люфта, долговечным и будет эффективно эксплуатироваться долгое время.В случае работы с ДСП, OSB, МДФ и другими материалами рекомендуется использовать кондуктор для просверливания отверстий для достижения успешных результатов.

    Необходима дополнительная адаптация

    Буровой кондуктор помогает как в бытовых условиях, так и при промышленной переработке. Изделие представляет собой толстый металлический пруток. В нем есть несколько отверстий, внутри которых расположены специальные гильзы — гильзы.

    Шаблонизаторы

    могут быть изготовлены в разных исполнениях, но задача у всех одна — сверление разметки

    Пошаговый алгоритм, предполагающий использование кондуктора для сверления отверстий в заготовках, состоит из следующих шагов:

    • определяем место бурения;
    • приложить к нему проводник;
    • зафиксируйте устройство удобным способом;
    • в отверстия вставляем втулку;
    • сверла в указанных местах.

    Классификация маркировки

    Кондуктор для сверления отверстий применяется в различных сферах производственной деятельности. По сходным характеристикам однотипные вспомогательные устройства принято разделять на несколько групп:

    Верхний провод для сверления отверстий

    Подвесной кондуктор с револьверной головкой подходит для сверления отверстий под кулики любого размера.

    Группа вызывается таким образом из-за метода работы.Изделие принято устанавливать поверх предлагаемой заготовки и фиксировать с помощью винтовых зажимов. Реже в домашних условиях делается упор на какой-либо самолет. Здесь можно разместить отверстия под мебельные шурупы.

    Поворотный кондуктор для сверления отверстий

    Используйте такой сверлильный кондуктор под углом. Комфортная обработка достигается за счет направляющих втулок.

    Кондуктор для сверления отверстий

    Для работы на нескольких поверхностях

    Группа занимается сверлением на нескольких поверхностях, расположенных под углом друг к другу.

    Скользящий кондуктор для сверления отверстий

    Востребован в тех областях, где не удастся исправить разметку. На откидных пластинах прикреплены направляющие втулки.

    Не только кондукторы для сверления отверстий для подтверждения, но и шаблоны, и в машиностроении также используются, когда вам нужно сделать множество однотипных сверл в заготовках.

    У этого приспособления много преимуществ:

    • можно добиться максимальной точности в готовой продукции;
    • простота эксплуатации;
    • возможность повторить дистанцию ​​середины сцены на любых поверхностях в удобное время;
    • доступная стоимость готовой продукции;
    • можно изготовить самодельный кондуктор на любые заготовки и разные межпространственные расстояния.

    Видео: Как сделать кондуктор самоцентрирующийся для сверления отверстий под мебельные кулики

    Сфера применения

    В процессе сборки мебели на некоторых чертежах указываются места для сверления отверстий, внутри которых будут располагаться штифты. В такой ситуации не обойтись без точного инструмента. Простая разметка Максимально четко совместить сопряжение на соединяемых деталях не получится, поэтому мебельный кондуктор пригодится для сверления отверстий.

    Даже простое приспособление в виде планки с упором значительно упрощает и ускоряет процесс изготовления однотипных отверстий

    Кроме того, шаблон способствует быстрому обнаружению желаемых точек после того, как эталонный тест будет основан. Помимо отверстий под канализацию, углубления нужны для установки дверных петель. Также их можно сделать с помощью жесткого трафарета.

    Разместить и просверлить множество отверстий под углом или перпендикулярно, в конце или на основной поверхности трубы без посторонней помощи всегда проблематично.Это связано с особой геометрией заготовки. Сэкономить время и получить желаемый результат тоже можно будет благодаря кондуктору. Регулировку набора вспомогательных приспособлений можно установить, обеспечив перпендикулярность сверлу ввода.

    Разница между покупным и самодельным

    Значение этого оборудования, выполняющего вспомогательную функцию, сложно переоценить. Кто-то предпочитает делать его своими руками, чтобы изделие имело необходимый функционал и подходило для конкретной работы.Другие специалисты стремятся выбрать наиболее удобный товар из представленных в интернет-магазинах.

    При покупке нужно обращать внимание на производителя. Окончательный ценник зависит от возможностей шаблона. В домашних условиях достаточно использовать бытовые экземпляры, а для повседневных операций стоит обзавестись профессиональным товаром.

    Самостоятельное изготовление не занимает много времени. Также подходящие материалы всегда под рукой.

    Самодельный инструмент

    Необходимо учитывать, что данное устройство включает в себя определенное количество деталей:

    • угловой элемент уголка, который необходимо наносить поочередно на заготовки, предназначенные для соединения с воздуховодами или самопрессовки;
    • направляющие втулки-втулки, через которые будет проходить сверло в процессе развертывания;
    • Шкафчики
    • , обеспечивающие прочное соединение инструмента с заготовками винтом или кулачковым компаундом.

    Самодельный узор должен включать рисунки и пометки, которые чаще всего встречаются дома на мебели и других местах. Надо будет запастись специальными способами помощи. Средняя стоимость готовых образцов составит порядка 500–1000 руб. Разница между ними заключается в размерах, функциональных возможностях и количестве направляющих втулок.

    Сборочный чертеж самодельной разметки

    Как сделать кондуктор для сверления отверстий своими руками

    Дизайн начинается с выбора уголка, который будет служить базовой заготовкой.Желательно выбирать основу с разными сторонами, а также максимально возможной толщины металла. Наиболее приемлемыми будут по ГОСТ 8510 изделия с параметрами сторон 63х40 мм и толщиной 8 мм. При таких размерных значениях можно будет использовать втулки длиной 6 мм, при этом останется внутреннее пространство для сверла диаметром не более 4 мм.

    В большинстве случаев этих значений хватает для изготовления собственного шаблона своими руками. Дополнительно потребуются рукава, которые в домашних условиях обычно вырезают из нержавеющей стали, соответствующей ГОСТ 9941 или ГОСТ 9940 для бесшовных и цельносварных труб соответственно.

    Начать выбор стоит с выбора трубки на внутренней секции. Обычно используется формат 6х1 мм, что дает удобство использования сверла на 3,6-3,7 мм при диаметре. Важно соблюдать правило, согласно которому минимальная длина рукава может быть вдвое больше внешнего диаметра трубки.

    Посадка гильз выполняется с небольшим натяжением или в переходном формате. Разумно выполнить его в системе вала, ведь основой будет служить стабильный наружный диаметр трубы.Его просверливает пустота в углу. Стоит использовать посадку H9 / P10.

    В некоторых случаях отладка требуется для изготовления достаточно глубоких отверстий. Этот прием предполагает наличие ступенчатого рукава с яркой. Строгий ГОСТ 12214 определяет параметры машины кондуктора.

    Сколько гнезд сверлить и сколько их иметь, владелец инструмента определяет самостоятельно. Традиционно выбирают один из следующих вариантов крепления:

    • с помощью подпружиненного упора, прижимающего проводник к детали за счет упругого материала;
    • на самотеке можно жестко закрепить кондуктор, но при работе с ДСП и подобными материалами от этого способа стоит воздержаться;
    • наружные зажимы, под которыми для безопасности есть прорезиненные прокладки.

    Видео: Как сделать разметку на сезоны

    Для ускорения процесса изготовления мебели используются специальные приспособления. Воспользоваться ими могут даже начинающие мастера, такие же мебельные кондукторы и шаблоны можно изготовить самостоятельно. Изделия бывают разных видов, предназначены для разных видов работ.

    Такие приспособления значительно облегчают работу, так как с их помощью можно просверливать точные отверстия. Мебельные кондукторы и шаблоны необходимы при сборке шкафов, столов, других предметов интерьера для дома, офиса, производства, даже элементов мебели кондитеров для пекарни.При их сборке мастера производят такие же действия, связанные с разметкой, сверлением. Специальное оборудование поможет ускорить эти процессы.

    Выкройка мебели представляет собой планку с дырочками, рукавами. Между ними разное расстояние, разный диаметр отверстий. Приложив кондуктор к деталям, просверлите отверстия нужного размера с определенным шагом.

    Преимущества использования шаблонов для изготовления мебели:

    • быстрое сверление;
    • легко создавать отверстия;
    • точность сверления.

    Некоторые продукты облегчают процесс сверления и сборки деталей, другие необходимы для упрощения разметки. В зависимости от этого маркируются проводники или ведущие. Чаще всего технику приобретают в магазине, но некоторые делают устройства своими руками. Сделать проводник несложно из столярных изделий из углепластика или металлической лески.

    При сборке мебели применяется различная продукция: рулонная, листовая. Шаблоны рангов используются при разметке элементов длиной более 1 м.Листья подходят для мелких деталей. Также существуют комбинированные устройства, объединяющие несколько видов.

    Мебельный кондуктор

    Простая выкройка мебели

    Маркировка на шаблоне

    Устройство и характеристики

    Токопроводящая жила изготавливается из дерева, металла, пластика, МДФ, ДСП и других материалов. Существуют стандарты, согласно которым отверстия делают на расстоянии более 8 мм, считая от края.Расстояние между ними не менее 32 мм. Дальше центры расширяют, устанавливают нить, а упор ставят на рейку.

    Важным элементом водоводов являются их опоры, необходимые для прочной фиксации устройства на мебельной части. Опоры бывают сферические, зубчатые, плоские. Типы пластин, используемых для установки втулок:

    • подвесной;
    • подъемный;
    • повернут;
    • Константа
    • ;
    • съемный.

    Для наклонных отверстий

    Под петлей

    С поворотной головкой

    Под подтверждением

    Сорта

    Выкройка мебели может быть разных пород.Изделия различаются дизайнерским способом, функциональными особенностями. В зависимости от этого кондукторы и шаблоны для разметки и сверления могут относиться к одной из категорий:

    • накладные;
    • вертлюг;
    • чаевые;
    • универсальный.

    Накладные изделия считаются лучшим вариантом для сверления отверстий в плоских деталях. Они подходят для плит из ДСП, МДФ. В процессе эксплуатации их прикладывают к поверхности элемента, на котором необходимо проделать отверстие, и держат руками, чтобы они не смещались.В остальных случаях рисунок мебели накладывается на определенное место или фиксируется.

    Поворотный механизм имеет рабочую поверхность, перемещающуюся по горизонтали или вертикали. Выкройка позволяет делать отверстия на деталях, чтобы ось располагалась под углом. Поворотный кондуктор применяется в том случае, когда необходимо проделать отверстие на элементах сложной геометрической формы.

    Приспособления с наконечниками нужны для работы с деталями, расположенными в разных плоскостях. Универсальные изделия позволяют отказаться от них для изготовления, сборки мебели разного типа.Используется в основном в небольших магазинах, изготавливающих шкафы, столы, комоды небольшими партиями.

    В зависимости от типа фиксации устройства на поверхности деталей рисунок мебели делится на раздвижной и фиксируемый. Скользящие свободно ложатся на поверхность деталей, позволяют проделывать каждое отверстие отдельно. Такие устройства считаются менее удобными. Настроенные шаблоны удобнее использовать, хотя и ограничивают действия мастера.

    Практически все разновидности светильников имеют достаточно простую конструкцию, поэтому их можно изготовить самостоятельно в домашних условиях.Это сэкономит деньги.

    Раздвижная

    Универсальный

    Детские нюансы

    Выкройка мебели может быть изготовлена ​​не только из кухонной и металлической линии, они подойдут и другим мастерам. Самостоятельно изготовленное устройство может быть узкоспециализированным. Например, изделия для сверления отверстий для ручек, петель, других элементов. Такие приспособления вскоре пригодятся, если производство предметов мебели осуществляется небольшими объемами.

    Для более обширного процесса изготовления предметов интерьера дирижерским производством рекомендуется приобретение профессионального оборудования. Следует отметить, что некоторые модели могут стоить довольно дорого. По профессиональному шаблону мебель оформится качественными креплениями и прослужит долго.

    Рекомендуется при выборе обращать внимание на многофункциональные устройства, которые позволяют не только делать правильную разметку, но и добавлять отверстия.Оснащение включает зажимы, сменные втулки, правила, значительно облегчающие сборочные процессы, изготовление предметов интерьера. С их помощью просверливают отверстия на необходимом расстоянии и определенного диаметра.

    Winsome 94213 Winsome Деревянный табурет с дирижером из орехового дерева Мебель для домашнего бара Мебель для игровых и развлекательных комнат

    Winsome 94213 Табурет Winsome Wood Walnut Conductor

    Kess InHouse Danny Ivan Still Life Теплая абстрактная квадратная напольная подушка 23 x 23 DI1067ASF01.Губка для чистки прочной кухонной губки Набор из 8 губок для мытья посуды, синтетические коврики Linon Elegance Collection Trellis Off-White 2 x 3, синий, набор из 3 пушистых 19-дюймовых тканевых рождественских чулок с помпоном Hanna’s Handiworks, Transolid TLMh3623L Harper 1,18 дюйма, длина x 25,59 -в Ш x 23,23 дюйма-В Левое современное зеркало со светодиодной подсветкой и сенсорным датчиком, Мягкий милый силиконовый детский ночник Hugmo Bunny с динамиком Bluetooth Портативный и перезаряжаемый Младенцы или малыши меняют цвет под музыку или можно использовать в качестве ночника Safedome, Winsome 94213 Табурет Winsome из дерева, орех, дирижабль .3dRose 33169_3 Кружка-трансформер Koi Fish-Magic, 11 унций, разноцветная, Chef Works Mens Montreal Cool Vent Chef Coat JLCV-P, Beistle AR079 New Big Sister Award Ribbons 2 на 8 дюймов, 6 шт. В упаковке. WhOops Pictures-Red Wine-60-01 Черно-белые картины Набор бокалов для красного вина Картины для гостиной 5 шт. Печать Настенное искусство на холсте Жикле Современный домашний декор Произведение современного искусства в рамке, растянутое, готовое к вывешиванию 50Wx24H. Покрывало Posey 6248Y Falls Management, желтое. Невероятный шоколадный цвет 100% египетский хлопок 600 нитей {Solid: Pattern} Простыня на резинке Cal-King Размер 15 дюймов Карман VEGAS HOTEL COLLECTION Только 1 шт. Winsome 94213 Табурет Winsome Wood Walnut Conductor , Fineline Settings Renaissance Белый закругленный квадрат 10 тарелок в стиле фарфора 120 штук Fine Line Settings Inc 1510-WH, я просто хочу пить вино и погладить Моя кошка Поглощающие подставки под камень SJT ENTERPRISES INC 4 дюйма SJT04013 Упаковка из 4 штук, завернутые в облако. Входите на свой страх и риск… Спящий ребенок внутри — Декоративная вывеска S-308-W. BLACK + DECKER Паровой утюг Vitessa Advanced с выдвижным шнуром, антипригарная подошва ICR2020 Sage, ящик PacknWood 24 210APUS318 Тарелка из белой бумаги с квадратным блюдом из сахарного тростника 11.75 x 11.75, KESS InHouse Miranda Mol Flourishing Pink Pink Orange Table Runner 16 x 180. Winsome 94213 Табурет Winsome Wood Walnut Conductor . 75723 Я пью и знаю вещи Настенная открывалка для бутылок My Word 6 x 12 Многоцветный, Wish Pub Эдгар Дега Набор из 12 репродукций изобразительного искусства без рамы 8×10 дюймов,

    Набор из 4 самоклеящихся тефлоновых планок SBS Диаметр 22 мм ПТФЭ Тефлон Мебельный планер Laflon Super Conductor

    Набор из 4 самоклеящихся тефлоновых планок SBS Диаметр 22 мм ПТФЭ Тефлон Мебельный планер Laflon Super Conductor

    Дата первого включения: 11 декабря.впервые создан нашей командой в самом начале. Набор из 3 настенных произведений искусства из оргстекла в рамке Picture Perfect International на острове Гонконг: постеры и принты — прекрасное украшение, которое вы хотели бы носить каждый день. Благодаря инновационному дизайну и обновленным тканям в свежих кройках для сегодняшних посетителей стадиона, которые нравятся всем, Верх из искусственной кожи обеспечивает перфорированный дизайн с гладкой отделкой. Купите винт для гипсокартона с крупной резьбой Hillman Group 42415 6 x 2 дюйма с грубой резьбой. Купите Port & Company — Ultimate Full-Zip Hooded Sweatshirt, мы подберем другую ленту для пачка без предварительного уведомления, за дополнительную плату в размере 6 долларов., Страницы альбома для вырезок года второкурсника Назад к школьным страницам. Ожерелье состоит из четырех хрустальных бусин Сваровски, которые включают цвета темного сапфира. Внутренняя часть выполнена из высококачественного материала. Все авторские права. и товарные знаки использованных изображений персонажей принадлежат их соответствующим владельцам.Купить новый ключ зажигания для Yamaha WARRIOR 350 YFM350 1996-2001 97 98 99 00 ATV: катушки зажигания — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Держатель салфеток для салфеток Metal Magician Nautical Starfish Lunch, игра в кости для ботаников Dancin от intex USA — это глупая игра с кубиками в форме конфет, которые понравятся всем, ПАРА передних и задних светодиодных ярких светодиодных фонарей безопасности для велосипеда SMART E-LINE от ведущего бренда ОЧЕНЬ ВОДОНЕПРОНИЦАЕМЫЙ ДЛЯ ТОП-БРЕНДА RRP £ 14. Trodat Printy Typo 4755 Штамп Dater с текстом D-I-Y Самокрашивающийся 4 мм линия 40×23 мм, красный и синий Ref 62946: Товары для офиса.Рулетка для тела Точный фитнес-штангенциркуль Измерение талии Измерение похудания при диете — 2 шт: Дом и кухня.

    Набор из 4 самоклеящихся тефлоновых планок SBS Диаметр 22 мм ПТФЭ Тефлон Мебельные планки Лафлон Супер проводник

    Сланцево-серый миниатюрный вентилирующий элемент для крыши Manthorpe, вентиляционная труба и гибкая труба, заглушка Wavin OSMA Roundline, внешняя 112 мм Коричневый 0T011n, 30×30 см Смешанные размеры Полированный черный стеклянный модульный лист мозаики MT0025. Двухканальный двухконвекторный радиатор Kartell Kompact Type 22 400 мм x 2200 мм, белый.КРЫШКА ВОЗДУШНОЙ РЕШЕТКИ 200×300 мм 8×12 пластиковая вентиляционная крышка с сеткой от насекомых Белая, складывающаяся сверхмощная портативная портативная стальная с противоскользящим ковриком Домашняя скидка 3-х ступенчатая лестница, CJX2-0910 Контактор для монтажа на рейку Промышленный электрический контактор 9A, 380 В переменного тока. Sensio SE80050GM 2,5 м IP54 3G Никель PowerPod с USB, черный, кабельные вводы, 20 шт., Нейлоновые кабельные вводы, соединения IP68, водонепроницаемые кабельные вводы M20 x 15, диапазон 6-12 мм, черный кабельный соединитель для дома / сада / улицы, настенная пластина для унитаза GROHE 38845LS0 Skate Cosmopolitan.

    Набор табуретов для кондукторов Kaya из 2 предметов в кофейной отделке — Winsome Wood 23210

    Способ доставки — наземный (более мелкие)

    Стандартный способ доставки — наземная доставка с FedEx или UPS.Подпись доставки не требуется для наземных отправлений. Перевозчик оставит посылку в обычном месте доставки по вашему адресу. Вы можете перейти на веб-сайт FedEx или UPS, чтобы отследить ваш груз. Иногда ваша посылка может не быть доставлена ​​из-за погодных условий или из-за заботы о безопасности посылки. Это решение принимает перевозчик. Очень мелкие предметы могут быть отправлены USPS.

    Если вы покупаете несколько товаров у разных производителей, ваш заказ будет отправлен с разных складов и может быть отправлен в разные даты.Мы отправим вам электронное письмо с отслеживанием вашего груза, как только товар будет доставлен со склада. Если ваш заказ содержит несколько отправлений наземным транспортом, они могут быть отправлены грузовым перевозчиком в зависимости от количества и веса отправлений.

    Способ доставки — фрахт

    Стандартный способ доставки крупногабаритных / тяжелых предметов — грузовым перевозчиком. Подпись доставки требуется для грузовых перевозок, и вы должны будете присутствовать в течение окна времени доставки.При доставке на дом перевозчик свяжется с вами, чтобы назначить дату доставки. Вы можете перейти на сайт перевозчика, чтобы отследить ваш груз.

    Если вы покупаете несколько товаров у разных производителей, ваш заказ будет доставлен с разных складов и может быть отправлен в разные дни. Мы отправим вам по электронной почте все отслеживание, связанное с вашим отправлением.

    Отправления грузов бордюрные. Если вы хотите заказать услугу «сквозная доставка», это будет дополнительная плата, и вам нужно будет связаться с нами перед размещением заказа.

    При доставке, если вы заметили какие-либо повреждения коробки / предмета, вы ДОЛЖНЫ указать это в квитанции о доставке.

    Дополнительная информация
    Номер детали производителя 23210
    Марка Уинсом Вуд

    Уинсом Вуд

    Winsome Wood — зарегистрированная торговая марка Winsome Trading, которая начала производство и распространение деревянной мебели для дома в 1977 году.Winsome базируется на территории площадью 200 000 квадратных футов в Вудинвилле, штат Вашингтон, а также имеет филиал в Британской Колумбии. Winsome является ведущим производителем домашней мебели RTA (готовой к сборке) и производит инновационные проекты для: журнальных столиков, барных стульев, кухонных тележек, акцентов для хранения вещей, подставок под телевизор и развлекательных центров, столовой мебели, мебели для спальни и многого другого.

    Руководство по установке дорожек для мебели

    Планируете прокладывать провод через стены кабин в офисе? Убедитесь, что вы знакомы с применимыми стандартами и разделами Кодекса.

    Прокладка кабелей передачи данных и силовых проводов через кабельные каналы для мебели по существу аналогична прокладке их через кабельные каналы любого другого типа, за исключением того, что пространство в кабельных каналах для мебели обычно гораздо более ограничено, чем в большинстве других случаев. Таким образом, размер отверстий для доступа и малые радиусы изгиба становятся первоочередными задачами защиты от повреждения проводов.

    Чтобы лучше понять эти проблемы, давайте рассмотрим некоторые нормы и стандарты, касающиеся этих установок, а также некоторые вопросы проектирования и изготовления.

    Нормы и стандарты.

    Начнем с NEC Art. 605, Офисная мебель (состоящая из осветительных приборов и проводных перегородок). В этой статье рассматривается установка «электрического оборудования, осветительных приборов и систем электропроводки, используемых для подключения, содержащихся внутри или установленных на перемещаемых проводных перегородках». Другими словами, эта статья относится к стандартным отдельно стоящим перегородкам для кабин, которые можно найти в офисных зданиях по всей стране. NEC классифицирует эти перегородки (и их множество разновидностей) как мебель.

    Положения ст. 605 включают следующее:

    • Перегородки не могут доходить до потолка, кроме как по специальному разрешению.

    • Внутренние кабельные каналы должны быть идентифицированы для их использования.

    • Любое осветительное оборудование, используемое с перегородками, должно быть указано для такого использования, должно быть правильно поддержано и подключено шнуром соответствующего размера не более 9 футов длиной. Если предусмотрено соединение шнуром и вилкой, шнур не должен быть меньше 18 AWG, должен содержать провод заземления оборудования и должен быть жёсткого типа.

    • Межсоединения должны быть идентифицированы для такого использования или должны быть выполнены с помощью кабеля повышенной прочности с проводниками 12 AWG или более с изолированным заземляющим проводом оборудования длиной не более 2 футов и снабженным соединительными заглушками и ограничителями натяжения.

    • Перегородки, постоянно подключенные к зданию, должны быть постоянно подключены к электрической системе с помощью стандартных методов электропроводки, указанных в гл. 3.

    • Розетки, питающие перегородки, должны располагаться в пределах 12 дюймов.их.

    • Многопроволочные схемы не допускаются.

    • Максимум 13 розеток 15 А, 125 В разрешено в любом разделе или группе разделов.

    Дополнительно к ст. 605 NEC, ANSI / TIA / EIA-569-A, Стандарт коммерческих зданий для телекоммуникационных путей и пространств, применяется непосредственно к использованию мебельных кабельных каналов для прокладки кабелей передачи данных. Этот стандарт тесно связан с другим телекоммуникационным стандартом ANSI / TIA / EIA-568-B.1, Стандарт на телекоммуникационные кабели в коммерческих зданиях: общие требования. Этот документ стандартизирует методы проектирования и строительства и обеспечивает систему поддержки телекоммуникаций, которую можно адаптировать к изменениям в течение срока службы объекта. Стандарт 568-B охватывает проходы и пространства, в которых размещаются и завершаются телекоммуникационные среды, и описывает допустимые пути и пространства внутри и между зданиями, а также проектирование коммерческих зданий как для одно-, так и для многопользовательских зданий.

    В разделе ANSI / TIA / EIA-568-B «Рабочие зоны», относящемся к мебельным путям, представлены следующие соображения по проектированию:

    • Для каждой рабочей зоны должно быть запланировано как минимум одно расположение телекоммуникационной розетки.

    • Это место должно быть согласовано с планом мебели. Рядом должна быть розетка.

    • Центр управления, обслуживающий персонал и приемные должны иметь прямые и независимые пути к обслуживающей телекоммуникационной комнате.

    • Радиус изгиба мебельных проходов должен быть не менее 25 мм (1 дюйм).

    • Мебельные пространства, предназначенные для размещения слабых мест хранения, точек консолидации или узлов многопользовательских телекоммуникационных розеток, должны обеспечивать пространство для снятия натяжения, заделки и хранения провисания горизонтальных кабелей.

    • Свободные места для хранения и заполнение проходов для мебели не должны влиять на радиус изгиба или окончание кабеля к разъему.

    • Вы должны соответствовать минимальным требованиям разделения NEC 800.52.

    • Вы должны установить противопожарные материалы в соответствии с применимыми правилами.

    Практические рекомендации по проектированию.

    Как только вы выйдете за пределы критических вопросов безопасности и технических проблем, изложенных в нормах и стандартах, вы должны подумать о простоте установки и возможной перестановки мебели при проектировании компоновки перегородок. Вот некоторые моменты, на которые следует обратить внимание:

    • Заполнение кабельной трассы проводами возможно на прямом участке, но вы должны избегать перегибов на углах.Некоторые углы могут не вместить все кабели, которые входят в прямую секцию. Решите эту проблему, увеличив или занижая размер прямых участков.

    • В то время как у большинства мебельных панелей есть верхние проходы для прокладки кабелей — ценные для отделения кабелей передачи данных от силовых кабелей, — в некоторой специальной мебели есть кабели «пояса» и кабели питания на высоте рабочего стола.

    • Операции, интенсивно использующие компьютеры и телефоны, могут извлечь выгоду из организации кабельной разводки на рабочей поверхности, которая имеет дополнительное преимущество — скрытый от глаз кабель и хранение кабелей.

    • Убедитесь, что любой кабельный канал, в котором вы устанавливаете проводку, указан для этой цели UL.

    Проведение ответвленных цепей и цепей передачи данных через кабельные каналы, встроенные в мебель, не является новой технологией — установщики кабелей используют этот процесс уже почти 20 лет. В офисах необходимо держать кабели и провода спрятанными и недоступными, но вы должны понимать нормы и стандарты, которые диктуют их размещение, прежде чем вы сможете взяться за такой проект.

    Как самому сделать кондукторную мебель?

    При создании мебели почти все детали должны быть соединены встык. Сделайте это с помощью дюбелей, в которых проделываются отверстия. Именно здесь вам понадобится особая деталь. Вы можете купить его или сделать кондукторную мебель самостоятельно.

    Что такое мебельный проводник?

    Проводник — это стержень с несколькими отверстиями и гильзами. Его прикладывают к нужной детали, вставляют сверло в втулку и проделывают отверстие. Для фиксации двух деталей понадобится помощь одного кондуктора, при этом детали фиксируются максимально надежно.

    Достоинства кондуктора:

    • точное сверление;
    • простое и быстрое создание отверстий.

    При этом кондукторы используются не только в строительстве, но и в машиностроении. Этот инструмент также позволяет сверлить цилиндрические заготовки и трубы.

    Различные типы проводов

    В зависимости от сектора проводники делятся следующим образом:

    • Надземные. Свое название они получили из-за области применения.Это приспособление накладывается на заготовку и фиксируется, с помощью чего проделываются отверстия.
    • Поворотный. С их помощью просверливаются цилиндрические отверстия. При этом оси вращения могут располагаться как горизонтально, вертикально, так и наклонно. Корпус здесь оснащен поворотными втулками.
    • Перевёрнут. Они используются, когда отверстия создаются в нескольких плоскостях.
    • Раздвижные. Используются для выполнения каждой отдельной лунки. В этом случае эта модель не фиксируется на поверхности, а значит, не самая удобная.

    Кондуктор мебельный

    Как мы уже писали выше, данный товар нужен при сборке мебели. Кто-то предпочитает покупать его, а кто-то делает мебельный кондуктор для сверления отверстий своими руками. Такие изделия продаются в любых строительных магазинах, важно выбрать готовую продукцию под конкретное предназначение. Стоимость мебельного кондуктора будет зависеть от его габаритов, назначения и производителя.

    Самый простой вариант стоит недорого, но стоит недорого профессиональное оборудование с различными дополнительными функциями.Поэтому сегодня мебельщики и шаблоны все чаще изготавливают своими руками.

    Изготавливают их из металлического листа или деревянной доски. В этих отверстиях проделываются отверстия, которые будут служить направляющими. Это простая работа, с ней справится любой желающий.

    Как создать кондуктор

    Итак, создать кондукторную мебель своими руками несложно. Для начала вам потребуются:

    • сварочный аппарат;
    • болгарский;
    • дрель и некоторые слесарные инструменты;
    • Также заранее необходимо подготовить арматуру 10 х 10 мм.

    Сначала заготовка шлифуется наждачной бумагой и выполняется разметка. Расстояние от центра до центра примерно 32 мм. Далее просверливается каждое отверстие в шаблоне. После этого создается упор — для этого можно взять металлическую пластину толщиной 1 мм. Его нужно согнуть и подготовить место для резьбы. Последний шаг — соединить эти детали.

    Изделие должно быть изготовлено максимально аккуратно и аккуратно, иначе пользы от него не будет, а в случае неудачной ситуации можно даже повредить мебель.Более подробно о том, как сделать дирижер, вы можете, посмотрев разные видеоуроки. Проще всего сделать его по мебельному шаблону, за которым тоже могут подсмотреть специалисты.

    Чтобы сверление не вызвало осложнений, нужен и кондуктор. Это приспособление действительно необходимо при сборке мебели. Конечно, купить сегодня можно все, но кондукторную мебель лучше сделать самому, ведь тогда такое оборудование точно подойдет для каждого конкретного назначения.

    Avis et Test — кондукторная мебель

    Quel que soit l’objet de votre désir, la plateforme d’AliExpress est une véritable mine d’or. Une Envie de Conductor мебель? N’allez pas plus loin! Nous Proposons des milliers de produits dans toutes les catégories de vente, afin de удовлетворительное предложение, которому вы завидуете. Des grandes marques aux vendeurs plus originaux, du luxe à l’entrée de gamme, vous Trouverez TOUT sur AliExpress, avec un service de livraison rapide et fiable, des mode de paiement sûrs et pratiques, quel que soit le montant et la Quantité de votre командовать.

    Sans oublier les économies dont vous pouvez bénéficier grâce aux prix les plus bas du marché et à des remises sensationnelles. Вотре кондукторская мебель va faire envie à tous vos proches, croyez-nous! «

    AliExpress для сравнения, чтобы узнать о различных ценностях и рекламных акциях.Notre site regroupe également des commentaires de véritables client, chaque produit étant noté selon plusieurs commerciaux. Tous les éléments sont réunis pour vous aider à prendre la meilleure décision, en fonction de vos besoins et de vos envies. Il voussuppit de suivre les consils des миллионов клиентов удовлетворяет услуги по номинальной стоимости ».

    Alors n’attendez plus, offrez-vous votre / vos conductor мебель! Qualité et petits prix garantis, il ne vous reste plus qu’à valider votre panier et à cliquer sur «Acheter maintenant».C’est simple comm bonjour. Et parce que nous adorons vous faire plaisir, nous avons même prevu des coupons pour rendre votre achat encore plus avantageux. Pensez à les récupérer pour obtenir ce (s) проводниковая мебель à un prix imbattable. «

    Chez AliExpress, rien ne nous rend plus fier que la lecture des retours positifs de notre chère clientèle, c’est pourquoi nous nous Engagementons à leur offrir le meilleur.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
