Содержание

виды мебельной стяжки, особенности применения мебельного крепежа

Мебельная стяжка применяется только в производстве мебели. При изготовлении мебели не следует применять традиционный крепеж взамен мебельной стяжки, т.к. она обладает особыми свойствами, которые не только облегчают сборку мебели, но и позволяют скрыть крепеж. Далее рассмотрим наиболее часто применяемые виды мебельной стяжки и их особенности.

Конфирмат

Самый распространенный вид крепежа это конфирмат. Одновременно самый простой в использовании. С его помощью собрать мебель проще и быстрее, чем с применением других видов мебельной стяжки. Особенно если во время сборки предстоит самостоятельно сверлить отверстия под крепеж. С помощью конфирмата соединяют две детали под углом 90 градусов.


Рис.1. Конфирмат - применяется для соединения деталей под углом 90 градусов. Две детали соединяются 2-мя винтами-конфирмат. Конфирмат устанавливается на расстоянии 3-7 см от торца соединяемых деталей. Для установки 1 винта-конфирмат необходимо предварительно просверлить 2 отверстия в соединяемых деталях: в торце первой детали под резьбу (диаметр сверла 5 мм), во второй детали под головку (диаметр сверла 6 мм).

Для того что бы стянуть две детали необходимо просверлить два отверстия. Одно в одной детали, диаметром равным диаметру головки конфирмата, другое, в торце второй детали, меньшего диаметра равному диаметру резьбовой части.

Как правило, для этого используется сверла диаметром 6 и 5 мм соответственно. Однако в продаже есть комбинированное сверло для одновременного сверления отверстий. Это очень удобно. Не требуется постоянно переставлять сверла или использовать две дрели одновременно.


Рис.2. Сверло для конфирмата. Позволяет сделать отверстие под 1 винт-конфирмат сразу в двух деталях одновременно, а также формирует углубление для шляпки конфирмата. Увеличивает скорость сборки мебели не менее чем на 50%.

Конфирмат это универсальный крепеж, но он обладает некоторыми недостатками и особенностями применения.

Конфирмат следует применять одновременно с использованием шкантов. Шкант это деревянный стержень диаметром 6-8 мм и длиной 20-30мм (на фото ниже, рядом с конфирматом). Шкант выступает в роли направляющей и не позволяет сместиться деталям во время стягивания.


Рис.3. Соединение деталей с помощью шканта диаметром 6-8 мм и конфирмата. Такой способ соединения применяется в фабричной мебели, например, мебели из ИКЕИ. Обеспечивает высокую точность соединения деталей.

Несмотря на то, что мебель, собранную с применением конфирамата можно собирать или разбирать, мебель из ЛДСП это переносит очень плохо. Как правило, после одной разборки мебельная стяжка уже плохо держит.

Заворачивать конфирмат следует осторожно. Самый оптимальный вариант вручную или шуруповертом на малой скорости. В противном случае резьба конфирмата превращается в сверло, которое разбивает отверстие.


Рис.4. Стяжка деталей конфирматом. Стяжка выполняется ручным ключом или шуруповертом с малой скоростью вращения патрона. На шуруповерте должен быть правильно выставлен момент затяжки для предотвращения срыва резьбы.

Для того что бы шляпку утопить в тело детали мебели следует применять ключ и делать это осторожно, иначе существует вероятность срыва резьбы. Иногда необходимо предварительно сделать циковку.

Конфирмат относится к «видимому» крепежу. Т.е. в отличие от других видов крепежа он остается, виден, поэтому необходимо применять специальные заглушки или наклейки, чтобы спрятать крепеж.


Рис.5. Пластиковые заглушки (накладки). Применяются для того чтобы скрыть шляпку конфирмата. Крепятся на шляпку конфирмата в паз для ключа, удерживаются за счет сердечника специальной формы. Выпускаются различных цветов.
Рис.6. Самоклеящиеся накладки на конфирмат. Предназначены для скрытия шляпки. Имеют широкую цветовую гамму, полностью идентичную панелям ЛДСП. Практически незаметны на мебели.

Эксцентриковая стяжка

Эксцентриковая стяжка чаще применяется при фабричном изготовлении мебели. Причиной тому является сложность сверления отверстий. Эксцентриковая стяжка состоит из двух частей это шпилька и эксцентрик. Шпилька устанавливается в одну деталь, а эксцентрик в другую.


Рис.7. Эксцентриковая стяжка применяется для скрытого соединения двух деталей под углом 90 градусов. Для соединения 2-х деталей необходимо 2 эксцентриковые стяжки. Эксцентриковая стяжка устанавливается на расстоянии 5 см от торца соединяемых деталей. Для монтажа эксцентриковой стяжки необходимо просверлить несколько отверстий согласно схеме. Вместо штока длиной 34 может применяться шток длиной 26 мм (укороченный), при этом остальные размеры остаются без изменения.

Основным достоинством этого вида крепежа является то, что это крепеж является скрытым, а соответственно не портит внешний вид мебели. Кроме того, этот тип крепежа, в отличие от конфирмата позволяет многократно выполнять сборку и разборку мебели, что актуально, например, при переезде. Так же с помощью эксцентриковой стяжки можно соединять детали под различными углами.

При самостоятельном изготовлении мебели применяется не часто по причине сложности сверления отверстий и не возможности коррекции стыка во время сборки. Основная сложность в сверлении отверстий заключена в отверстии под эксцентрик. Отверстие это не сквозное и требует применения специального сверла – сверла Форстнера.


Рис.8. Сверло Форстнера - применяется для фрезерования несквозных отверстий под эксцентрик. Для стандартного эксцентрика необходимо сверло диаметром 15 мм.
Рис.9. Отверстие под эксцентрик. Сначала делают разметку детали согласно схемы приведенной выше. Далее сверлом Форстнера делают отверстие под эксцентрик. После чего сверлом диаметром 8 мм сверлят отверстие в торце детали под шток.
Рис.10. Схема соединения деталей с помощью эксцентриковой стяжки. Сначала устанавливается шток в одну деталь и эксцентрик в другую. Затем детали соединяют и фиксируют, поворотом эксцентрика по часовой стрелке на угол 180 градусов.

При этом глубина выборки порядка 12 мм, а толщина ЛДСП 16 мм. Оставшаяся толщина стенки всего 4 мм. Существует риск просверлить больше необходимого, тем самым испортить деталь мебели. Поэтому для сверления отверстий под эксцентриковую стяжку необходимо использовать ограничители глубины сверления.


Рис.11. Ограничитель для сверления отверстий под эксцентриковую стяжку. Позволяет сделать отверстие фиксированной глубины. Предохраняет деталей мебели от порчи при сверлении.

Межсекционная стяжка

Эта стяжка представляет собой винт и гайку с помощью которых стягиваются две секции мебели, например, два шкафа. Для стяжки шкафов используется 2 - 4 межсекционной стяжки. В зависимости от толщины ЛДСП существует межсекционная стяжка различного размера.


Рис.12. Межсекционная стяжка предназначена для соединения шкафов (секций) мебели между собой. Для стяжки 2-х шкафов необходимо 3-4 межсекционной стяжки. Межсекционную стяжку устанавливают вблизи углов (на расстоянии 3- 5 см от торца) соединяемых секций.

Учитывая то, что межсекционная стяжка применяется для стяжки шкафов, а шкафы в свою очередь изготавливаются из ЛДСП толщиной 16 мм, то чаще всего применяется межсекционная стяжка длиной 32 мм. Однако существуют стяжки длиной до 50 мм, которые применяются для стягивания деталей имеющих большую толщину.


Рис.13. Стяжка шкафов межсекционной стяжкой. Для установки стяжки необходимо зафиксировать шкафы с помощью струбцин. Далее сделать отверстие диаметром 9мм (на 1 мм больше диаметра стяжки). После чего установить и закрепить стяжку.

Полкодержатели

Полкодержателей существует огромное количество видов. Однако их можно разделить на две группы: полкодержатели для ЛДСП и полкодержатели для стекла. В свою очередь каждую из этих групп можно разбить на два вида: полкодержатели с фиксацией и без.

Полкодержатель для ЛДСП состоит из 2-х частей: шток и полкодержатель.


Рис.14. Полкодержатель для ЛДСП предназначен для надежного крепления полок в шкафу. Выпускается двух видов с фиксацией и без. Фиксация обеспечивается эксцентриком. Полкодержатель устанавливается в полку, шток в стенку шкафа. Для крепления 1 полки необходимо 4 полкодержателя.

Винт устанавливается в стенку шкафа, а полкодержатель в тело полки. Для монтажа полкодержателя необходимо просверлить отверстия в полке и стенке шкафа. Для большинства полкодержателей размеры отверстий стандартизированы, они приведены на рисунке ниже. Однако при установке полкодержателя следует внимательно посмотреть инструкцию, чтобы не возникло ошибки.


Рис.15. Схема отверстий для полкодержателя для ЛДСП. В полке делают отверстие сверлом Форстнера под установку держателя. В стенке отверстие под шток сверлом по дереву. Полкодержатели располагаются на расстоянии 5 см от переднего и заднего торца полки.

Далее полкодержатель устанавливается в подготовленное отверстие. Для этого необходимо использовать резиновый молоток. Таким образом полкодержатель будет прочно зафиксирован в полке.

Следует отметить что полкодержатели для ЛДСП бывают с фиксацией и без. Полкодержатель с фиксации имеет эксцентриковый механизм, благодаря которому полка будет прочно соединена со стенкой шкафа. У полкодержателя с фиксацией есть еще одно достоинство, полкодержатели этого вида несут роль дополнительного усиления конструкции мебели.


Рис.16. Полкодержатель для ЛДСП с фиксацией. Аналог эксцентриковой стяжки. Дополнительно усиливает конструкцию мебели и повышает жесткость шкафа. Полкодержатель обеспечивает возможность снимать и переставлять полку многократно, без ущерба для мебели.

Полкодержатели для стекла имеют более простую конструкцию. Они закрепляются только к стенкам шкафа с помощью самореза.


Рис.17. Полкодержатель для стекла. Для установки 1 стеклянный полки необходимо 4 полкодержателя. Полкодержатели закрепляются саморезами длиной 16 мм к стенкам шкафа на расстоянии 5 см от переднего и заднего торца шкафа.

Полкодержатели для стекла без фиксации представляют собой стержень или уголок. Полкодержатели с фиксацией имеют специальный винт, с помощью которого стекло крепко фиксируется, и не может случайно выпасть.


Рис.18. Полкодержатель для стекла. Фиксация стекла осуществляется винтом с нижней стороны полкодержателя.

Стяжка для столешницы

Специальный вид стяжки необходимый для стяжки двух частей столешницы. Применяется при изготовлении кухонной мебели.


Рис.19. Стяжка для столешниц. Обеспечивает надежное соединение двух частей столешниц. Для повышения точности соединения деталей желательно применять совместно со шкантом. Для стандартной стяжки в соединяемых частях столешниц делают не сквозные отверстия диаметром 35 мм и глубиной 19 мм. Расстояние между отверстиями должно быть на 15 мм меньше длины стяжки. Ширина паза должна быть не менее 7 мм.

Для стяжки двух столешниц используют пару стяжек. Для установки стяжек необходимо сделать углубления под упоры стяжки и прорезь под винт. Сделать это можно различными способами. Наиболее доступный вариант следующий. Углубление под упоры делают сверлом Форстнера подходящего диаметра, прорезь под винт можно сделать с помощью электролобзика.


Рис.20. Соединение столешниц стяжкой. Для соединения устанавливают не менее 2-х стяжек. Для установки стяжки фрезеруют отверстия и паз в плите столешницы. Отверстия можно сделать сверлом Форстнера, паз вырубить стамеской, либо с помощью ручного фрезера.

Мебельный уголок

Это вид крепежа применяется для соединения двух деталей. Это достаточно непрочный способ соединения, поэтому с его помощью скрепляются детали, на которые не предполагается влияния больших нагрузок. Обычно это декоративные элементы, например, цоколь шкафа-купе или антресольные полки.


Рис.21. Мебельный уголок применяется для крепления декоративных элементов мебели (цоколь) и установки полок. Изготавливается из пластика. Для скрытия крепежа имеет крышку. В качестве крепежа применяют саморезы длиной 16 мм.

Часто применяют пластиковые уголки вместо металлических. Они не менее прочные, но имеют более привлекательный внешний вид и возможность срытого крепежа. Мебельный уголок крепится к двум сопрягающимся деталям с помощью двух саморезов. После чего защелкивают крышку, таким образом скрывая крепеж.


Рис.22. Мебельный уголок применяют для крепления низконагруженных элементов мебели, в том числе для установки декоративных элементов, таких как цоколь, вставки и пр.

Рассмотренный в статье мебельный крепеж является самым распространенным и наиболее часто используемым, благодаря тому, что это самые универсальные и легкие в использовании виды крепежа. В подавляющем большинстве случаев описанных видов мебельного крепежа достаточно для сборки любой мебели.

Мебельная стяжка для разных типов соединений, возможные варианты

Мебель во все времена изготовляли из отдельных элементов, которые затем собирали в определенной последовательности. Прежде мебельная стяжка осуществлялась замковыми соединениями, шипами и клиньями, впрочем, для простых предметов обстановки жилья этого было достаточно. Подобные соединения применяются и сегодня при изготовлении мебели, стилизованной под старину. В современном мебельном производстве крепежи представлены широким ассортиментом элементов. Это позволяет изготавливать мебель разнообразной формы со сложными способами соединения.

Назначение

При сборке мебельного изделия должно быть проверено расположение соединяемых частей конструкции, чтобы в процессе эксплуатации не нарушалась ее целостность. Для этого и предназначена мебельная стяжка – крепеж, который дает возможность плотно и прочно соединить конструктивные элементы, расположенные в определенном положении (чаще всего под прямым углом) относительно друг друга. Если прежде мебель собирали в основном с помощью шурупов и саморезов, то теперь для этого применяют разные виды стяжек.

Такая замена обусловлена тремя причинами:

  1. Повышением эстетичности мебели, благодаря применению стяжек крепление деталей становится невидимым;
  2. Каждая разборка мебели, собранной с помощью шурупов, снижает надежность;
  3. Иногда применение обычного крепежа попросту невозможно по конструкционным соображениям.

И наконец, применение мебельных стяжек позволяет обеспечить быструю и прочную сборку изделия.

Разновидности мебельной стяжки

В зависимости от цели соединения деталей, используют разные виды мебельных стяжек. Они отличаются по внешнему оформлению и материалу, из которого изготовлен крепеж.

Конфирмат

Простое и удобное использование сделало конфирмат (или еврошуруп) наиболее распространенным видом крепежа. Такая евростяжка состоит из одного элемента – еврошурупа, который можно назвать усиленным вариантом самореза. Его стержень немного толще, имеет тупой конец и массивную, широко выступающую резьбу. Благодаря зазубринам на ее нижних витках, еврошуруп при закручивании нарезает фаску в готовом отверстии. От этого он еще плотнее соприкасается со скрепляемым материалом.

Конфирматом можно соединить две мебельные панели, расположенные под прямым углом. Для этого выполняется одномоментное сверление отверстий на обеих панелях: под потайную головку и под резьбу винта. Их лучше просверлить специальным сверлом для мебельной стяжки конфирмат. На потайной головке есть шлицы под шестигранник.

Завинчивать конфирматы крестообразной отверткой не рекомендуется, поскольку ей невозможно закрутить их до упора. Если во всех частях мебельной конструкции заранее высверлены отверстия специальным сверлом для мебельной стяжки, конфирматом можно собрать мебель быстрее, чем любым другим видом крепежа.

Стяжка эксцентриковая

При соединении Г-образных или Т-образных мебельных элементов применяют эксцентриковые стяжки. Данный крепеж состоит из трех деталей:

  1. Штока, имеющего головку;
  2. Специального фиксатора, называемого эксцентриком;
  3. Заглушки, создающей декоративный эффект.

К преимуществам такого стягивания можно отнести скрытность крепежа (отверстие не высверливается на лицевой стороне мебели) и возможность его многократного применения без риска повреждения элементов конструкции. Из-за сложного сверления, для которого необходимо иметь сверло для мебельной стяжки, позволяющее рассверлить несквозные отверстия, эксцентриковый крепеж чаще выполняют в фабричных условиях. Под эксцентрики нужно просверлить отверстия с плоским дном, проще это сделать с помощью сверла Форстнера.

Межсекционная стяжка

Межсекционная стяжка мебельная необходима для стягивания отдельных секций, например, шкафов на кухне в единый блок. Данное резьбовое соединение комплектуется винтом и втулкой. В боковых стенках ровно выставленных шкафов сверлят сквозное отверстие, в него с одной стороны вставляют втулку, а с другой вкручивают винт. Хотя насечки под крестообразную отвертку имеют обе шляпки, следует закручивать именно соединительный винт, а не втулку. Насечки на втулке сделаны для удержания, чтобы она не прокручивалась в детали. Стянуть пару шкафов можно 2 — 4 межсекционными креплениями, которые лучше расположить ближе к углам. В зависимости от толщины стенок применяют крепеж разного размера.

Угловая стяжка

В мебельном производстве угловые стяжки применяются достаточно давно. Данного соединения комплектуется из пяти элементов:

  1. Уголка в виде металлической пластины, согнутой посередине под прямым углом;
  2. Пары болтов;
  3. Двух футорок.

Чтобы соединить две панели угловой стяжкой, уголок ставят в месте их стыка. Затем вставляют футорки и вкручивают болты, сначала к одной панели, а после подравнивания соединения и ко второй. В готовом виде, судя по фото, такую фиксацию вряд ли можно считать эстетичной. Потому сегодня угловой крепеж по возможности заменяют на другие мебельные стяжки, например, минификс или же конфирмат. Их размеры намного компактнее, чем металлической пластины уголка.

Стяжка винтовая

Винтовая стяжка мебели применяется, когда торец одной детали необходимо прикрепить к поверхности другой. В данном крепеже всего два элемента: винт и бочонок. В боку металлического бочонка цилиндрической формы проделано резьбовое отверстие. В некоторых винтовых стяжках бочонок бывает пластмассовым, тогда внутрь его вкладывается гайка. При установке этого крепежного элемента сверлят пару отверстий на поверхности и в торце панели. В первое вставляют бочонок таким образом, чтобы были совмещены отверстия на бочонке и на торце. Винт же продевают в сквозное отверстие, просверленное в поверхности другой панели. Большой ход стягивания делает крепление особо прочным. Эстетической погрешностью данного вида стяжки считается видимость головки винта на лицевой стороне панели.

Стяжка коническая

Стяжка коническая является улучшенным вариантом винтового крепежа. Для скрытия винтовой шляпки на лицевой стороне панели в коническом соединении винт заменили штоком. В отличие от винта, проходящего сквозь панель, шток в нее лишь вворачивается. Это уменьшает ход стягивания и делает крепеж менее прочным.

Стяжка для столешницы

При изготовлении кухонной мебели применяется стяжка мебельного стола. Когда столешница собирается из двух частей, устанавливаются парные крепежи. Для чего сверлом Форстнера фрезеруют по одному отверстию в каждой из частей столешницы. Между отверстий прорубают с помощью стамески паз. В него укладывают струбцины. В одном глухом отверстии помещают стягивающую головку с С-образной шайбой. Затем с помощью ключа начинают закручивать С-образные гайки.

Мебельный шкант

Самый простой тип крепления – это шкант. Данный соединительный элемент похож на короткий отрезок карандаша, выполненного из кусочка дерева. Сегодня при сборке мебели шкант дополняет эксцентриковую стяжку, чтобы придать ей большую жесткость, а в качестве самостоятельного соединительного элемента его применяют довольно редко.

Как правильно подобрать стяжку

Выбор подходящей мебельной стяжки имеет большое значение при сборке мебели. От него зависит конечный результат в виде готового изделия. Разновидностей стяжек довольно много, потому в каждом случае требуется соответствующий подход к сборке. Выбранный вид крепежа не должен мешать эксплуатации мебели и портить ее внешний вид. Для обеспечения этих условий, необходимо правильно подобрать мебельную стяжку и не нарушать технологию сборки.

Предметы корпусной мебели в основном предназначены для хранения различных вещей. Поэтому при их сборке необходимо обеспечить прочность соединений. Лучше всего для этого подходит стяжка конфирмат. Этот крепеж позволяет соединить детали под нужным углом. А благодаря отверстиям под евровинты, просверленным с помощью специального сверла для мебельной стяжки конфирмат, обеспечивает качественную сборку корпусной мебели. К основному недостатку конфирматов можно отнести неэстетичный вид шляпок, которые хоть и остаются заподлицо, но всё же бывают очень заметны.

Эксцентриковая стяжка еще один вид крепежа, применяемый при сборке корпусной мебели. Ее используют там, где необходимо скрыть крепеж, например, на фасаде мебели. Главным достоинством эксцентрикового крепежа является скрытая установка.

Его высокая несущая способность обусловлена конструкцией. Корпусная мебель является сборной конструкцией, состоящей из нескольких предметов меблировки, соединяемых между собой. Это обуславливает необходимость применения межсекционной стяжки, которая предназначена для стягивания рядом стоящих предметов мебели.

Основное предназначение мягкой мебели — комфортный отдых. Потому она должна быть удобной, практичной и служить достаточно долго. Крепеж мягкой мебели с каретной стяжкой должен отличаться надежностью и иметь эстетичный вид. В идеале он должен быть невидим. Всем этим требованиям отвечает болт мебельный с вечной спутницей гайкой. С таким металлическим крепежом мебель выдержит механические нагрузки, оказываемые на нее в процессе эксплуатации. К тому же полукруглая головка болта, которая немного выступает над поверхностью деталей, будет совершенно незаметна под обивкой, особенно, если на ней присутствует каретная стяжка.

Встроенная мебель предназначена для хранения вещей и предметов разного назначения. Очень часто такие конструкции состоят из одних полок, установленных в нишах или вдоль стен. Потому лучшими крепежами для них могут служить конфирматы и мебельные уголки. Если в конструкции встроенной мебели не предусмотрена установка фасадов, целесообразно использовать в качестве крепежа эксцентрики и минификсы. Эти крепежные элементы устанавливают без сквозного сверления, что позволяет сохранять эстетичный внешний вид конструкции.

Сегодня особенно популярна мебель, у которой отдельные детали сделаны из стеклянных полотен. Они достаточно хрупкие, потому крепеж для мебели из стекла должен иметь большой запас прочности и естественно изготовлен из других материалов. По этой причине для ее стяжки лучше использовать специальные виды металлических крепежей (зажимы, держатели) в комплекте с резиновыми прокладками. Для их установки применяют не только сверление, но и крепление на клей.

Видео

Виды крепежей и стяжек для сборки мебели

Мебельная стяжка – особый вид крепежа, который применяется исключительно в мебельном производстве. Подобные крепёжные элементы позволяют не только существенно облегчить процесс сборки мебели, но и становятся «невидимыми» после установки. В данной статье мы рассмотрим различные виды креплений, используемых для сборки деревянной корпусной мебели.

Конфирмат

Наиболее распространённым и самым простым в эксплуатации видом мебельного соединения является конфирмат, позволяющий скрепить между собой несколько деталей под прямым углом.

С целью стягивания элементов мебели, следует просверлить 2 отверстия:

  • первое — под головку конфирмата (в одной детали),
  • второе — под резьбовую часть (в другой детали).

При этом рекомендуется использовать свёрла диаметром шесть и пять миллиметров соответственно или же воспользоваться комбинированным сверлом, которое существенно облегчит процедуру сборки различных секций корпусной мебели.

Как правило, применяется такой крепёж для соединения деталей, изготовленных из деревянного массива или ДСП (древесно-стружечных панелей), а в сочетании с ним используются шканты, выступающие в роли направляющих.

Монтировать конфирмат необходимо с большой осторожностью, желательно вручную, так как при использовании шуруповёрта существует большая вероятность того, что резьба разобьёт отверстие и деталь будет выпадать в процессе эксплуатации.

К тому же, конфирмат относится к «видимой» разновидности крепежа, поэтому после его установки потребуется использование специальных заглушек, позволяющих скрыть его от посторонних глаз и придающих мебели эстетичный вид.

Эксцентриковая стяжка

Такой крепёжный элемент используется при сборке мебели в заводских условиях, что обусловлено сложностью сверления отверстий для его монтажа.

Основным преимуществом эксцентриковой стяжки является её скрытность, благодаря чему не портится внешность шкафа или другой корпусной мебели.

К тому же, в отличие от предыдущей разновидности мебельной стяжки, наличие таких элементов позволяет неограниченное количество раз осуществлять процедуру сборки/разборки предметов интерьера без их повреждения, что, согласитесь, очень удобно при частых переездах.

Также, при помощи такого способа крепежа предоставляется возможность зафиксировать детали под углом относительно друг друга.

Как было сказано выше, установка эксцентриков производится в условиях заводского мебельного производства, так как глубины выборки для их монтажа составляют не менее 12 миллиметров. И это притом, что толщина стенки ламинированной древесностружечной панели имеет размер равный 16 миллиметрам. Поэтому без использования специального оборудования, которое нецелесообразно приобретать для одноразового монтажа предметов интерьера, установка такого крепежа практически невозможна.

 Стяжка для секционных элементов

Такой вид мебельного крепежа представляет собой винт и гайку, при помощи которых можно стянуть между собой две различные секции, например изголовье и основу кровати, или два шкафа.

На сегодняшний день существует несколько размеров таких крепёжных элементов, величина которых варьируется в зависимости от толщины ДСП.

Полкодержатели

Как можно догадаться из названия, такие элементы крепежа используются для фиксирования полок (как стеклянных, так и пластиковых) гардеробного или кухонного шкафа.

В зависимости от способа установки, полкодержатели подразделяются на открытые и скрытые. Первые монтируются непосредственно к предметам мебели (после чего на них укладывается полка), тогда как вторые представляют собой нечто наподобие эксцентриковой стяжки.

Держатели полок в шкафу, фото:

Фурнитура, которую вы видите на фото выше, предназначена для крепления полок в шкафу.

Крепёж для столешницы

Специальный вид мебельной стяжки, применяемый для фиксации между собой 2-х частей столешницы. Используется исключительно при производстве кухонной мебели и требует специальной фрезеровки поверхностей перед установкой.

Уголок

Используется, как правило, для фиксации декоративных элементов.

Обусловлено это тем, что такой способ соединения не отличается особой прочностью и не предполагает наличия больших нагрузок в процессе эксплуатации.

Как видите, существует достаточно много разновидностей мебельного крепления, при помощи которого можно собрать шкаф, установить мебельную фурнитуру или полку. Более подробно с такими деталями вы можете ознакомиться в фото мебельного крепежа и фурнитуры, размещённых ниже.

Надеемся, что ознакомившись с данной статьёй, вы сумеете определиться с выбором необходимого вам вида креплений, а также последующим монтажом.



Мебельный крепеж

Долговечность и качество мебели зависит от качества применяемых в производстве материалов, используемых технологий и квалификации персонала. Надежность и прочность мебельному корпусу придает соединительная фурнитура, которая среди мебельщиков называется стяжкой.

В данной статье будут рассмотрены основные и наиболее часто применяемые виды стяжек, используемых в сборке корпусной мебели.

Конфирмат (Евровинт) – популярный и наиболее часто используемый крепеж для сборки мебельных каркасов.

Размер 7х50 и реже 7х70, головка под шестигранник №4 или крест. Монтируется путем вкручивания в торец через плоскость (пласть) детали в предварительно подготовленное отверстие.

Сверление отверстий производится специальным конфирматным (ступенчатым) сверлом или несколькими сверлами диаметром 5 и 7 мм с последующей зенковкой под шляпку. Применение сверла диаметром 4 и 5 мм допустимо в зависимости от структуры соединяемого плитного материала, возможно «вспучивание» при закручивании.

Несмотря на то, что крепеж конфирматом считается наиболее надежным, у него есть некоторые особенности:

  • при многократном вкручивании, разрушается структура плиты и теряется надежность крепления, поэтому мебель с таким крепежом не рекомендуется собирать и разбирать более трех раз
  • на внешней боковине, через которую произведен крепеж, видны головки или заглушки конфирмата, в модульной мебели это скрывают рядом стоящие тумбы

Эксцентриковая стяжка – один из популярных, в настоящее время вид мебельного крепежа. эксцентрик, дюбель (резьбовой или ввинчиваемый) и заглушка. В комплект с резьбовым дюбелем добавляется муфта.

Монтаж производится следующим образом: в плоскость соединяемой детали вкручивается дюбель, вторая деталь надвигается на дюбель, через заранее подготовленное «внутреннее» отверстие, до центра поперечного отверстия, в которое вставляется сам эксцентрик. При повороте эксцентрика происходит захват головки дюбеля, тем самым, детали притягиваются и фиксируются, после чего эксцентрик закрывается заглушкой. Поворот эксцентрика для фиксации головки дюбеля удобнее всего производить шестигранным ключом или насадкой размером №4. С целью предотвращения ослабления стяжки, на эксцентрике с внутренней стороны специально предусмотрены насечки. Для плит 16 мм наиболее популярный диаметр эксцентрика 15 мм, высота 12,5 мм, но существуют такие стяжки и для более толстого соединяемого материала. Представленный на рынке ассортимент дюбелей позволяет производить соединения под различными углами.

Преимуществами эксцентриковой стяжки являются:

  • сохранение эстетики конечного изделия - эксцентрик закрытый заглушкой (как правило в цвет плиты) расположен внутри мебельного изделия и сам по себе не видим
  • возможность сборки и разборки мебели неограниченное количество раз, без демонтажа деталей, фиксируемых в самой плите.

К недостаткам можно отнести: трудоемкость монтажа и необходимость соблюдения точности при разметке

Данную стяжку рекомендуется использовать совместно с деревянным шкантом, который обеспечивая дополнительную жесткость, препятствует смещению закрепляемых панелей.

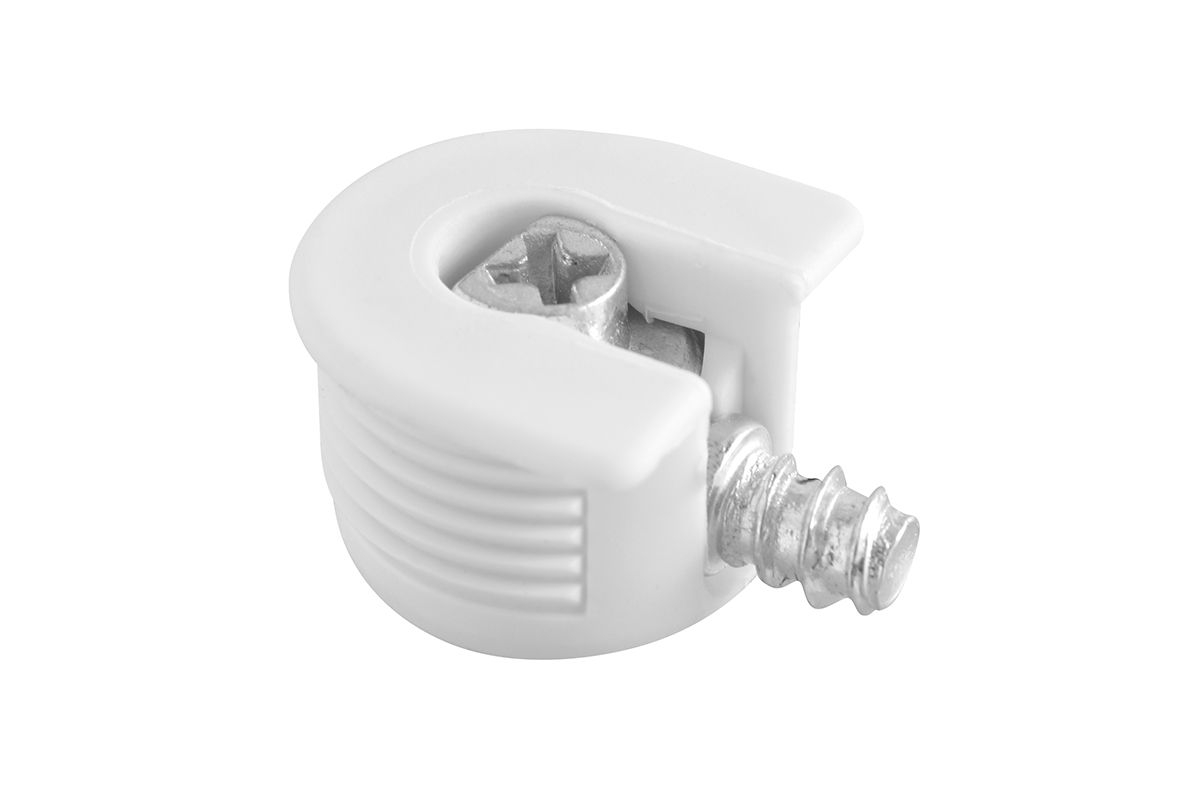

Стяжка-полкодержатель («фисташка» или «пластиковый эксцентрик»)

Стяжка-полкодержатель состоит из эксцентрика в пластиковом или металлическом корпусе и дюбеля, на котором она собственно и фиксируется. Пластиковые корпуса имеют различные цветовые оттенки, которые можно подобрать в цвет соединяемого материала. В виду конструктивных особенностей, монтаж стяжки производится с примыкающего края соединяемой детали.

Диаметр сверления отверстия для данной стяжки 20 мм. На пластиковом корпусе предусмотрены насечки, которые являются «упорами» для фиксации стяжки в полке. Фиксацию стяжки можно производить и с обратной стороны (отверткой или насадкой «шлиц») предварительно просверлив сквозное отверстие в фиксируемой полке, с внешней стороны это отверстие впоследствии можно закрыть заглушкой.

Монтаж с использованием стяжки-полкодержателя не требует дополнительного пространства для предварительной сборки изделия, его легко производить на месте установки мебели, что особенно актуально для встроенной мебели. Другим плюсом использования данного вида крепежа является возможность многократного монтажа и демонтажа.


Винтовая стяжка («Бочонок»)

В составе комплекта винтовой стяжки два элемента: винт и цилиндрический корпус, имеющий отверстие с внутренней резьбой. Монтаж корпусов мебели производится путем вкручивания винта в цилиндрическую ответную часть, через заранее подготовленные отверстия.

Надежность данной стяжки обусловлена цельнометалическим корпусом, что обеспечивает высокую прочность соединения, кроме этого цилиндр имеет насечку «шлиц» для центровки. Недостатками являются: необходимость точности осей соединения в пласти и торце соединения и видимая головка винта в плоскости детали, которую, однако, при необходимости можно закрыть заглушкой.

Коническая стяжка

Комплектность данной стяжки включает в себя: дюбель резьбовой, муфту, саму стяжку и фиксирующий винт. Являясь по сути аналогом винтовой и эксцентриковой стяжки, данный вид мебельного крепежа однако отличается по принципу монтажа: в муфту, вкрученную в плоскость фиксируется дюбель, вторая деталь надвигается на дюбель, через заранее подготовленное «внутреннее» отверстие, до центра поперечного отверстия, в котором заранее вставлена стяжка, далее дюбель фиксируется винтом.

Многие мебельщики считают данный вид соединения наиболее надежным, т.к. при вкручивании винта он подтягивает само соединение за счет конической формы наконечника винта и конструкции головки дюбеля. Кроме того, данный вид крепления невидим снаружи.

Недостатком является трудоемкость сборки и необходимость высокой точности присадки.

Мебельный уголок

Крепление деталей производится с внутренней стороны каркаса. Разновидности уголков: цельнометаллические и пластиковые, с заглушкой в различных декорах. Фиксация производится шурупами, их размер выбирается в зависимости от толщины соединяемых деталей.

Следует отметить что надежность металлических уголков значительно превышает пластиковые, кроме того сам металлический крепеж может служит элементом декора мебельного изделия.

Представленные в статье достоинства и недостатки наиболее распространенных видов мебельных стяжек, позволят Вам сделать правильный выбор при выборе соединительного крепежа.

КУПИТЬ МЕБЕЛЬНЫЙ КРЕПЕЖ

Для просмотра каталога мебельного крепежа пройдите по следующей ссылке

При возникновении вопросов или необходимости помощи в выборе, опытные консультанты «ТБМ-Маркет» всегда рады ответить на все ваши вопросы

Какие мебельные стяжки существуют?

К основным мебельным крепежам, которые выполняют стяжку относятся: эксцентрики, шканты и уголки.

В старые добрые времена плотники изготавливали крепежи для мебели в виде замковых соединений, с использованием таких крепежных деталей, как клинья, шканты и шипы.

Недостатком таких соединений было то, что для придания жесткости конструкции приходилось помимо основных крепежей применять еще и клей.

В настоящее время шкант так же используется для стяжки мебели, но только ни как основной вид соединения, а в совместном использовании с эксцентриковыми стяжками. основной функцией шкантов является фиксация деталей и недопущение их смещения относительно друг друга, то есть шкантовые стяжки придают конструкции жесткость.

Используется еще винтовая стяжка для соединения мебельных деталей. Этот вид соединения состоит из своеобразного винта и "бочонка". Этот тип стяжки в основном используется для крепления торцевой части одной детали к панели другой (например, крепление полок).

К недостатком такого крепления можно отнести то, что верхняя часть винта остается видимой на лицевой стороне мебели. Их , конечно можно закрыть специальными заглушками, но выглядит это не так эстетично, как хотелось бы. Зато сам способ такого соединения очень прочен и долговечен, в этом его несомненный огромный плюс.

Вот, как они выглядят:

винт:

бочонок:

винтовая стяжка деталей мебели:

Еще один способ крепежа мебельных деталей - это , так называемая, коническая стяжка. ЕЕ в основном используют для крепления толстых панелей ДСП. Плюсом этого вида соединения является то, что места крепления на лицевой стороне мебельных панелей не видны, из-за того, что шток, который используется для крепежа вкручивается прямо в панель. А недостатком является то, что такие соединения совсем маленький ход стягивания и со временем конструкция стяжки разрабатывается и расшатывается (расшатываются отверстия под винтом штока) и стяжка распадается, приводя мебель в негодность.

Следующий вид стяжки мебели - мебельный уголок.

Это один из самых простых видов крепежа, который не требует для своей установки дополнительных отверстий в панелях мебели. Бывает в двух вариантах - металлический и пластиковый.

Из плюсов можно отметить то, что это достаточно прочный вид соединения, который легко и быстро монтируется. Кроме того это один из самых дешевых крепежей.

К недостаткам относится не эстетичный вид и заметность, особенно у пластикового варианта мебельного уголка. Мебельный уголок является основным элементом крепежа используемым в стяжке панелей корпусной мебели.

На фото внизу показаны:

металлический мебельный уголок:

пластиковый мебельный уголок:

мебельная стяжка при помощи пластиковых мебельных уголков:

Другой вид мебельной стяжки использует евровинт. Это крепление мебельных деталей чаще всего используется в сборке мебели эконом класса. Евровинт вкручивается в торец полки, в которой заранее делается под него отверстие нужного диаметра.

Недостатком является то, что он точно так же , как и винт в винтовой стяжке, виден на лицевой части скручиваемых панелей. Для евровинтов необходимы заглушки, которые, как известно не добавляют внешнему виду мебели красоты и эстетичности. Евровинт используется так же и для сборки кухонных гарнитуров, так как при плотной установке тумб, столов и шкафов друг к другу не заметны на боковых панелях следы от заглушек евровинтов.

И еще один огромный недостаток таких соединений - это, то, что такую мебель нельзя разбирать и собирать более трех раз, потому что вкручивание евровинта в торец мебельных полок разрушает их структуру.

На фото внизу евровинт и стяжка при помощи евровинта:

Далее идет эксцентриковая стяжка. Это один из самых качественных видов крепежа, который используется при сборке мебели хорошего качества. Эксцентриковая стяжка предусматривает использование деревянных шкантов для дополнительной жесткости. Для эксцентриков, или, как их еще называют минификсов используются заглушки под цвет панелей. Мебель с таким видом стяжки можно собирать и разбирать неограниченное количество раз.

А это разновидности эксцентриковых стяжек:

Так выглядит схематичное изображение эксцентриковой стяжки:

Как видите, разновидностей мебельных стяжек не так уж и мало, поэтому при сборке мебели важно точно подобрать наиболее подходящую для качественной сборки.

Мебельные крепежи: эксцентрики, уголки, шканты.

Поиск по сайту:

Онлайн конструктор для самостоятельного 3d моделирования шкафа!




До создания современных технологий и фурнитуры, мебель изготовлялась  плотниками. В качестве крепежей для соединения панелей между собой использовались замковые соединения, шипы, шканты, клинья, эта же «фурнитура» применялась при строительстве деревянных домов и т.д.

Для жесткости соединений использовали клей, естественно, ни о какой идеальной точности в соединениях не было и речи. Только виртуоз, орудуя такими инструментами, как пила, стамеска, мог более менее точно выдержать размеры.

Сейчас такие соединения деталей специально используются для того, чтобы придать мебели стиль «под старину». В этой статье описаны основные крепежи и фурнитура, которые используются в которые используются в шкафах купе, гардеробных, прихожих, и т.д.

Шкант



Этот тип крепления редко используется как самостоятельный, его применяют только для придания жесткости совместно с эксцентриковыми стяжками.

Главная его функция – препятствование смещению панелей относительно друг к другу и придании дополнительной жесткости креплению. Используется совместно с эксцентриковой стяжкой. Производится он из жестких пород натурального дерева, имеет цилиндрическую форму. Это очень простая и дешевая деталь, которая используется в деревянных соединениях с незапамятных времен.

Винтовая стяжка



Винтовая стяжка состоит из винта и бочонка, они используются крепления торца одной панели к пласти другой. Например: крепление полки к боковой панели.

Это очень прочное крепление за счет большого хода стягивания. Единственным недостатком этого крепежа является видимость головки винта с лицевой стороны панели.

 Можно, конечно, их закрыть специальными заглушками, но это тоже не панацея. Заглушки на внешней панели шкафа смотрятся не эстетично.

Для установки этого вида крепежа необходимы навыки, новички могут столкнуться с такой проблемой, как совмещение отверстий бочонка с отверстием в торце полки, да и вытащить из своего гнезда не нужный бочонок не так просто.

Но неудобства при сборке и эстетическая погрешность с лихвой компенсируется надежностью и долговечностью соединения. соединения!

Стяжка коническая



Коническая стяжка часто используется для крепления толстых панелей Дсп (25 мм, 38 мм)

Один из его плюсов- отсутствие видимых шляпок с лицевой стороны панелей. В отличии от винта в винтовой стяжке, шток используемый в конической стяжке вкручивается в панель. У самой стяжки – 2 отверстия одно – для штока, которое вкручивается в пласт панели, второе для винта конической стяжки.

Недостатком этого вида крепежа является не большой ход стягивания, при больших нагрузках со временем могут расшататься отверстия под винт штока, тогда стяжка просто перестанет работать!

Мебельный уголок



Довольно простой вид крепежа, прост в установке. Не требует никаких дополнительных отверстий в панелях для его установки. Бывают как металлические, так и пластиковые варианты.

Довольно прочный вид крепления и недорогой по цене. Из недостатков – он виден и выглядит не эстетично, особенно из пластика. Но это основной вид крепления во встроенной мебели, так как эксцентрики и евровинты используют только для крепления полок ДСП между собой.

Евровинт



Этот крепеж чаще используется для сборки модулей кухонной мебели и в мебели класса эконом. Так же, как и у винтовой стяжки, с лицевой стороны боковой панели шкафа видны шляпки евровинта, либо заглушки.

Он вкручивается в торец полки с предварительно просверленным отверстием. Эта стяжка также относится к классу эконом. Для ее установки просверливаются 2 отверстия- в торец полки и в пласть детали. Крепятся они перпендикулярно друг к другу. Чаще всего используются евровинты диаметром с диаметром 7 мм и длиной 50 или 70 мм.

Эта стяжка имеет 2 существенных недостатка:

Во-первых, внешняя боковина шкафа, если за ней много полок, как правило, вся «изуродована»  шляпками, либо заглушками евровинтов. Поэтому эти крепежи используются в мебели эконом,  в кухнях этот недостаток скрыт благодаря стоящими в ряд тумбами.

Во-вторых , мебель собранная на евровинтах нельзя разбирать и собирать более 3-х раз, так как вкручивание стяжки в торец полки разрушает ее внутреннюю структуру.

Стяжка эксцентриковая







Один из самых популярных на сегодняшний день вид крепежа. Вся качественная мебель собирается именно на эксцентриковой стяжке (минификсы). Принцип действия у нее таков: в пласть детали, к которой торцом будет крепиться другая панель, вкручивается шток эксцентрика, в который в свою очередь через торец другой полки вкручивается в сам эксцентрик, затем эксцентрик поворотом затягивает шток в себя.

Эксцентриковая стяжка всегда используется вместе со деревянным шкантом, который был описан ранее. Шкант обеспечивает дополнительную жесткость узла, препятствует смещению закрепленных панелей относительно друг другу.

Мебель собранную на этой стяжке можно разбирать и собирать неограниченное количество раз! Существуют разные диаметры самого эксцентрика 25, 15, 12 мм.



Так как сам эксцентрик виден  на боковой панели, для него предусмотрены заглушки под цвет панели. Из недостатков является ослабление стяжки, в случае самопроизвольного поворота эксцентрика.



Что бы избежать этого, некоторые производители фурнитуры предусмотрели зазубрины направленные в противоположную сторону от его вращения при монтаже, что усиливает сцепление.

Разновидности эксцентриковых стяжек



Как показывает практика, мебель собирается и разбирается с большим трудом, если все крепежи в ней - металлическая стяжка описанная выше. Допустим, чтобы снять одну полку, надо, практически, разобрать пол-шкафа.



Для горизонтальных деталей (полок) удобней использовать «пластиковые» эксцентрики. Принцип действия у них такой же , как и у металлической эксцентриковой стяжки. Единственное отличие в том, что эксцентрик, находящийся в полке, насаживается на вкрученный в пласть боковины шток  сверху и не надо для этого разбирать пол-шкафа.  В некоторых фабриках такой вид крепежа называется полкодержателем, так как предназначен только для горизонтальных деталей. Горизонтальные полки, собранные с использованием этих стяжек дополнительно стягивают соединение, что усиливает жесткость всего каркаса мебели.



Здесь, сам металлический эксцентрик находится в корпусе, чаще всего в пластиковый. Многократный демонтаж и монтаж мебели не приводит к износу соединений.

На мебельном рынке большое разнообразие мебельных крепежей, но принцип действия у всех одинаков. Зная принцип работы одного вида эскцентриковой стяжки, можно без труда разобраться в остальных.

Мебельный крепеж. Виды и применение. Особенности и материал

Мебельный крепеж применяется для соединения элементов мебели. Его использование позволяет удешевить производство в сравнении с более сложными техниками фиксации типа шип-паз или ласточкин хвост. Кроме этого применение крепежа часто позволяет отказаться от скрепления элементов мебели с помощью клея. Это делает ее разборной и облегчает транспортировку. При покупке мебели, соединение которой обеспечивается современным крепежом, она доставляется в разобранном виде, поэтому ее легче вносить в квартиры, дома и офисы.

Какой бывает мебельный крепеж
К современным типам крепежа можно отнести:
  • Саморез.
  • Конфирмат.
  • Эксцентриковая стяжка.
  • Межсекционная стяжка.
  • Стяжка для столешницы.
  • Мебельный уголок.
  • Рафикс.
  • Шток.
Саморез

Это бюджетный и распространенный тип крепежа, с помощью которого осуществляется присоединение двух плоскостей между собой. Также с помощью саморезов крепятся крючки, петли и некоторые виды ручек. Саморезы стоят дешево и вкручиваются очень быстро, особенно при применении шуруповерта. Недостатком такой стяжки является слабое крепление. Саморезы подходят далеко не для всех материалов. Их можно использовать на натуральной древесине, поскольку ее волокна надежно удерживают резьбу крепежа. В случае же с МДФ или ДСП под нагрузкой они вырываются. При сборке мебели перед вкручиванием самореза рекомендовано сначала просверлить отверстие под его длину, но меньшего диаметра. Это исключит растрескивание дерева вдоль волокон. Данное правило является обязательным при работе с мебелью из твердых пород дерева.

Конфирмат

Это специализированная шурупная стяжка, у которой имеется широкая резьба, обеспечивающая более надежное крепление, чем шуруп. Конфирмат лишь немного дороже, но он может работать с ДСП и МДФ. Перед его применением также необходимо обязательно подготовить отверстие. Крепление подходит в том случае если мебель будет собрана и установлена на одном месте без необходимости в дальнейшем ее разбирать и перевозить. Дело в том, что если конфирмат часто выкручивать и вкручивать, то нарезанная резьба в ДСП или МДФ повреждается и шуруп больше не удерживается. В этом случае в поврежденное отверстие вклеивается деревянный чопик. После высыхания в нем проводится новое сверление и конфирмат закручивается уже надежно. Данное крепление не совместимо с обычными крестовыми отвертками. Для него требуется шестигранный ключ, стоимость которого очень низкая. Он всегда идет в комплекте с мебелью.

При работе с конфирматом вкручивание нужно осуществлять со всей осторожностью, поскольку если приложить чрезмерные усилия произойдет срыв резьбы. При использовании данного крепежа его головки, утопленные в мебель, остаются видимыми, что негативно сказывается на эстетике. Для решения данной проблемы предусматриваются специальные пластиковые заглушки, которые вставляются в отверстие под шестигранный ключ. Конечно, они не могут полностью решить проблему заметности, но с ними мебель выглядит более привлекательно.

Эксцентриковая стяжка

Данный крепеж также называется минификс. Он применяется при необходимости провести соединение детали мебели под прямым углом. Прибор состоит из двух элементов: штока и эксцентрика. Стоимость такого крепежа на порядок выше, чем конфирмата или самореза. Для его установки нужно провести точное сверление. В дальнейшем при сборке достаточно отвертки или шуруповерта. Минификс выдерживает многократную сборку и разборку без повреждения посадочных гнезд. Эксцентриковая стяжка незаметна, поэтому ее применяют при необходимости соединения фасадных и боковых частей мебели.

Применяя такой мебельный крепеж необходимо также использовать специальное сверло Форстнера. Частные мастера, которые занимаются изготовлением мебели, зачастую отказываются от применения эксцентриковой стяжки, поскольку она требует сложного сверления высокой точности. На промышленных производствах имеются точные станки, исключающие погрешность, работающие по шаблону или под управлением ЧПУ, что дает возможность без проблем ставить минификс.

Межсекционная стяжка

Такой вид крепежа предназначен специально для плотного стягивания секций мебели между собой. Она представляет собой классический винт и высокую гайку, в которую он закручивается. На ее тыльной стороне имеется шляпка, предотвращающая сквозной проход крепежа сквозь подготовленное отверстие. С помощью стяжки можно намертво соединить между собой два шкафа, что добавит им устойчивости и исключит образование щелей. Высота межсекционной стяжки может быть разнообразной, что зависит от толщины поверхностей, которые нужно соединить.

Такой мебельный крепеж обычно устанавливается в каждом углу мебели. Его ставят за 3-5 см от ее торцов. Чтобы провести точное сверление обычно сначала проводят фиксацию элементов между собой с помощью струбцины. После того готовится одно сквозное отверстие, в которое продевается межсекционная стяжка.

Стяжка для столешницы

Такой мебельный крепеж используется для стягивания друг к другу двух частей столешницы. Чаще всего он применяется при сборке кухонной мебели. Обычно для соединения столешниц используют 2 стяжки или больше, чтобы повысить надежность. Данный крепеж состоит из длинного болта, гайки и пары прямоугольных скругленных шайб. Для соединения делается не сквозное широкое отверстие перьевым сверлом на одной и второй секции столешницы. После этого между ними прорезается канавка, и вставляется стяжка. С помощью винта она затягивается, плотно прижимая половины столешницы.

Мебельный уголок

Это бюджетный способ соединения, с помощью которого прикрепляются 2 детали под прямым углом. Его используют только в том случае, если на мебельный крепеж будет оказываться незначительная нагрузка. Иногда с помощью уголка фиксируют полки, но в этом случае их можно будет снять только после его отсоединения. Данный крепеж держится с помощью саморезов, что и является причиной его низкой эффективности. Дело в том, что можно применить только короткие шурупы, что обусловлено малой толщиной деталей.

Надежность уголка зависит от его размера. Если его стороны длинные и предусматривается возможность вкручивания нескольких шурупов, то такой крепеж способен выдерживать довольно серьезные нагрузки, особенно если сделан из стали или алюминия. Для менее ответственных креплений применяются пластиковые уголки с крышкой, позволяющей закрыть шляпки саморезов.

Рафикс

Данный мебельный крепеж является разновидностью эксцентриковой стяжки, применяемой для соединения двух деталей мебели. Его можно использовать для закрепления полок. Такое приспособление позволяет проводить более простой монтаж, чем применяя минификс. Это обусловлено возможностью менее точного сверления. Такое соединение допускает сборку и разборку без нанесения вреда снимаемым деталям. Сам крепеж состоит из муфты или дюбеля, который вставляется в отверстие одной детали, и шурупа для ее закрепления. К нему фиксируется пластиковый эксцентрик, установленный на второй элемент мебели. Эксцентрик монтируется в большое отверстие, сделанное сверлом Форстнера.

Шток

Это самый дешевый и древний мебельный крепеж. Его также называют чопик и шкант. Он представляет собой небольшой деревянный стержень, сделанный в цилиндрической форме с фасками на обоих концах. Его делают из твердых пород дерева. Иногда можно встретить изделия из пластика. По поверхности штока нанесено рифление, что необходимо для его лучшего промазывания столярным клеем. Также возможно использовать чопик без клея, но в этом случае соединение менее надежно.

Данный крепеж используется для соединения двух элементов мебели. Для этого в них сверлятся отверстия друг напротив друга, так чтобы они состыковались. После этого в них заливается небольшое количество клея и забивается шкант. Такой способ соединения довольно надежный, но в дальнейшем не позволит провести безопасную разборку мебели в случае переезда. Шток стоит дешево, поэтому часто применяется при сборке бюджетных шкафов и письменных столов, на которые будет оказываться небольшая нагрузка.

Материалы изготовления и цвета

Лучшими считаются мебельный крепеж из стали. Они более устойчивы к нагрузкам, поэтому при их использовании сборка будет более надежной. Для их производства используется обыкновенная сталь, в связи с этим ее покрывают слоем цинка, для защиты от коррозии. Иногда в продаже можно встретить черный крепеж, что является большой редкостью. При использовании конфирмата особых требований к цвету нет, поскольку видимые шляпки закрываются заглушками, оттенок которых уже подбирается под мебель. Для саморезов цвет важен, поскольку они зачастую заметны, особенно при использовании для крепления дверных петель. Они бывают серебристыми, черными и золотистыми.

Гораздо реже стального крепежа используются изделия из алюминия. Их недостатком является увеличенная толщина, поскольку данный металл отличается склонностью к деформации под нагрузкой. Обычно из алюминия изготовляют уголки, а также эксцентрики для минификса и рафикса.

При производстве отдельных видов крепежа применяется пластик. В первую очередь он используется для изготовления уголков и рафикса, а именно корпуса его эксцентрика. Пластиковые элементы могут иметь различные цвета. В продаже можно встретить белые, черные, коричневые и т.д. В случае с уголками цвет действительно важен, поскольку они обычно остаются заметными.

Из дерева делают только шток. Он изготовляется из различных пород древесины, поэтому его оттенок может отличаться. Этот элемент полностью скрывается.

Похожие темы:

Виды крепежей и стяжек для сборки мебели

Мебельная стяжка - особый вид крепежа, применяемый исключительно в мебельном производстве. Подобные крепёжные элементы не только легкие облегчить процесс сборки мебели. В данной статье мы рассмотрим различные виды креплений, используемых для сборки деревянной корпусной мебели.

Конфирмат

Наиболее распространенным и самым распространенным в эксплуатации видом мебельного соединения является конфирмат, позволяющий скрепить между собой несколько деталей под прямым углом .

С целью стягивания элементов мебели, следует просверлить 2 отверстия:

  • первое - под головку конфирмата (в одной детали),
  • второе - под резьбовую часть (в другие детали).

При этом рекомендуется использовать комбинированное сверлом шесть и пять миллиметров, используемое в упрощенном режиме сборки различных секций корпусной мебели.

Как правило, используются такие крепежные детали, изготовленные из деревянного массива или ДСП (древесно-стружечных панелей), в сочетании с ним используются шканты, выступающие в роли направляющих.

Монтировать конфирмат необходимо с большой осторожностью, желательно вручную, так как при использовании шуруповёрта существует большая вероятность того, что резьба разобьёт отверстие и деталь будет выпадать в процессе эксплуатации.

К тому же, конфирмат относится к «видимой» разновидности крепежа, поэтому после его установки использование специальных заглушек, позволяющих скрыть его от посторонних глаз и придающих мебели эстетичный вид.

Эксцентриковая стяжка

Такой крепёжный элемент используется при сборке мебели в заводских условиях, что обусловлено сложностью сверления отверстий для его монтажа.

Основным преимуществом эксцентриковой стяжки является её скрытность, благодаря не портится внешность шкафа или другой корпусной мебели.

В отличие от предыдущей разновидности мебельной стяжки, элементов неограниченного количества разборки предметов интерьера без их повреждений, согласитесь, очень удобно при частых переездах.

Также, при помощи такого способа крепежа предоставляется возможность зафиксировать детали под углом относительно друг друга.

Как было сказано выше, установка эксцентриков произведена в условиях заводского мебельного производства, так как глубина выборки для их монтажа составляет не менее 12 миллиметров. И это притом, что толщина стенки ламинированной древесностружечной панели имеет размер равный 16 миллиметрам. Поэтому без использования специального оборудования, которое нецелно приобретать для одноразового монтажа предметов интерьера, установка такого крепежа невозможна.

Стяжка для секционных элементов

Такой вид мебельного крепежа представляет собой винт и гайку, при помощи которых можно стянуть между собой две секции, например изголовье и основу кровати, или два шкафа.

На сегодняшний день существует несколько размеров таких крепёжных элементов, которых зависит от зависимости от ДСП.

Полкодержатели

Как можно догадаться из названия, такие элементы крепежа используются для фиксирования полок (как стеклянных, так и пластиковых) гардеробного или кухонного шкафа.

В зависимости от способа установки, полкодержатели подразделяются на открытые и скрытые. Первые монтируются непосредственно к предметам мебели (после чего на них укладывается полка), тогда как вторые представляют собой нечто наподобие эксцентриковой стяжки.

Держатели полок в шкафу, фото:

Фурнитура, которую вы видите на фото выше, это для крепления полок в шкафу.

Крепёж для столешницы

вид мебельной стяжки, применяемый для фиксации между собой 2-х частей столешницы.Используется исключительно при производстве кухонной мебели и требует специальной фрезеровки на поверхности перед установкой.

Уголок

Используется, как правило, для фиксации декоративных элементов.

Обусловлено это, что такое соединение не отличается тем особой прочностью и не предполагает наличия больших нагрузок в процессе эксплуатации.

Как видите, существует достаточно много разновидностей мебельного крепления, при помощи которого можно собрать шкаф, установить мебельную фурнитуру или полку.Более подробно с такими деталями вы ознакомитесь в фото мебельного крепежа и фурнитуры, размещенных ниже.

Надеемся, ознакомившись с данным статьёй, вы сумеете определиться с выбором необходимого вам вида креплений, а также последующим.

виды мебельной стяжки, особенности применения мебельного крепежа

Мебельная стяжка применяется только в производстве мебели. При изготовлении мебели следует применять тип крепеж взамен мебельной стяжки, т.к. она обладает особыми свойствами, которые не только облегчают сборку мебели, но и позволяют скрыть крепеж. Далее рассмотрим наиболее часто применяемые виды мебельной стяжки и их особенности.

Конфирмат

Самый распространенный вид крепежа это конфирмат. Одновременно самый простой в использовании. С его помощью собрать мебель проще и быстрее, чем с применением других видов мебельной стяжки. Особенно если во время сборки предстоит самостоятельно сверлить отверстия под крепеж.С помощью конфирмата соединяют две детали под углом 90 градусов.


Рис.1. Конфирмат - применяется для соединения деталей под углом 90 градусов. Две детали соединяются 2-мя винтами-конфирмат. Конфирмат устанавливается на расстоянии 3-7 см от торца соединяемых деталей. Для установки 1 винта-конфирмат необходимо предварительное просверлить 2 отверстия в соединяемых деталях: в торце первой детали под резьбу (диаметр сверла 5 мм), во второй детали под головку (диаметр сверла 6 мм).

Для того что бы стянуть две детали необходимо просверлить два отверстия. Одно в одной детали, равном диаметру головки цилиндра конфирмата, другое, в торце второй детали, меньшего диаметра диаметра цилиндра резьбовой части.

Как правило, используется сверла диаметром 6 и 5 мм соответственно. Однако в продаже есть комбинированное сверло для одновременного сверления отверстий. Это очень удобно. Не требуется постоянно переставлять сверла или использовать две дрели одновременно.


Рис.2. Сверло для конфирмата. Позволяет сделать отверстие под 1 винт-конфирмат сразу в двух деталях одновременно, а также формирует углубление для шляпки конфирмата. Увеличивает скорость сборки мебели не менее чем на 50%.

Конфирмат это универсальный крепеж, но он обладает некоторыми особенностями применения.

Конфирмат следует применять одновременно с использованием шкантов. Шкант это деревянный стержень диаметром 6-8 мм и длиной 20-30мм (на фото ниже, рядом с конфирматом).Шкант выступает в роли направляющей и не позволяет сместиться деталям во время стягивания.


Рис.3. Соединение деталей с помощью шканта диаметром 6-8 мм и конфирмата. Такой способ использования в фабричной мебели, например, мебель из ИКЕИ. Обеспечивает высокую точность соединения деталей.

Несмотря на то, что мебель, собранная с применением конфирамата, можно собирать или разбирать, мебель из ЛДСП это переносит очень плохо. Как правило, после одной разборки мебельная стяжка уже плохо держит.

Заворачивать конфирмат следует осторожно. Самый лучший вариант вручную или шуруповертом на малой скорости. В противном случае резьба конфирмата превращается в сверло, которое разрушает отверстие.


Рис.4. Стяжка деталей конфирматом. Стяжка выполняется ручным ключом или шуруповертом с малой скоростью вращения патрона. На шуруповерте должен быть правильно выставлен момент затяжки для предотвращения срыва резьбы.

Для того что бы шляпку утопить в деталях следует применять ключ и делать это осторожно, иначе существует вероятность срыва резьбы.Иногда необходимо сделать циковку.

Конфирмат относится к «по-видимому» крепежу. Т.е. В отличие от других видов крепежа он остается, виден, поэтому необходимо применять специальные заглушки или наклейки, чтобы спрятать крепеж.


Рис.5. Пластиковые заглушки (накладки). Применяются для того, чтобы скрыть шляпку конфирмата. Крепятся на шляпку конфирмата в паз для ключа, удерживаются за счет сердечника специальной формы. Выпускаются различных цветов.
Рис.6. Самоклеящиеся накладки на конфирмат. Предназначены для скрытия шляпки. Имеют широкую цветовую гамму, полностью идентичную панелям ЛДСП. Практически незаметны на мебели.

Эксцентриковая стяжка

Эксцентриковая стяжка чаще используется при фабричном изготовлении мебели. Причиной тому является сложность сверления отверстий. Эксцентриковая стяжка состоит из двух частей это шпилька и эксцентрик. Шпилька устанавливается в одну деталь, а эксцентрик в другую.


Рис.7. Эксцентриковая стяжка для скрытого соединения двух деталей под углом 90 градусов. Для соединения 2-х деталей необходимо 2 эксцентриковые стяжки. Эксцентриковая стяжка устанавливается на расстоянии 5 см от торца соединяемых деталей. Для монтажа эксцентриковой стяжки необходимо просверлить несколько отверстий согласно схеме. Вместо длины длиной 34 может быть шток длиной 26 мм (укороченный), при этом остальные размеры остаются без изменения.

Основным достоинством этого вида является то, что это крепеж является скрытым, а соответственно не портит внешний вид мебели. Кроме того, этот тип крепления позволяет многократно выполнять сборку и разборку мебели, что актуально, например, при переезде. Так же с помощью эксцентриковой стяжки можно соединять детали под различными углами.

При самостоятельном изготовлении мебели используется не часто используемая конструкция сверления отверстий и не возможности коррекции стыка во время сборки.Основная сложность в сверлении отверстий заключена в отверстии под эксцентрик. Отверстие это не сквозное и требует применения специального сверла - сверла Форстнера.


Рис.8. Сверло Форстнера - применяемый для фрезерования несквозных отверстий под эксцентрик. Для стандартного эксцентрика необходимо сверло диаметром 15 мм.
Рис.9. Отверстие под эксцентрик. Сначала делают разметку детали согласно схеме приведенной выше. Далее сверлом Форстнера делают отверстие под эксцентрик.После чего сверлом диаметром 8 мм сверлят отверстие в торце детали под шток.
Рис.10. Схема соединения деталей с помощью эксцентриковой стяжки. Сначала устанавливается шток в одну деталь и эксцентрик в другую. Затем соединяют и фиксируют, поворотом детали эксцентрика по часовой стрелке на угол 180 градусов.

При этом глубина выбора порядка 12 мм, а толщина ЛДСП 16 мм. Оставшаяся толщина стенки всего 4 мм. Существует риск просверлить больше необходимого, тем самым испортить деталь мебели.Поэтому для сверления отверстий под эксцентриковую стяжку необходимо использовать ограничители глубокого сверления.


Рис.11. Ограничитель для сверления отверстий под эксцентриковую стяжку. Позволяет сделать отверстие фиксированной глубины. Предохраняет деталей мебели от порчи при сверлении.

Межсекционная стяжка

Эта стяжка представляет собой винт и гайку с помощью которых стягиваются две секции мебели, например, два шкафа. Для стяжки шкафов используется 2–4 межсекционной стяжки.В зависимости от толщины ЛДСП существует межсекционная стяжка различного размера.


Рис.12. Межсекционная стяжка для соединения шкафов (секций) мебели между собой. Для стяжки 2-х шкафов необходимо 3-4 межсекционной стяжки. Межсекционную стяжкуют устанавливают вблизи углов (на расстоянии 3–5 см от торца) соединяемых секций.

В свою очередь изготавливаются межсекционная стяжка для стяжки шкафов, а шкафы в свою очередь изготавливаются из ЛДСП толщиной 16 мм, что чаще всего используется межсекционная стяжка длиной 32 мм.Однако стяжки длиной до 50 мм существуют для стягивания деталей большой толщины.


Рис.13. Стяжка шкафов межсекционной стяжкой. Для установки стяжки необходимо зафиксировать шкафы с помощью струбцин. Далее сделать диаметр 9мм (на 1 мм больше диаметра стяжки). После чего установить и закрепить стяжку.

Полкодержатели

Полкодержателей существует огромное количество видов. Однако их можно разделить на две группы: полкодержатели для ЛДСП и полкодержатели для стекла.В свою очередь каждую из этих групп можно разбить на два вида: полкодержатели с фиксацией и без.

Полкодержатель для ЛДСП состоит из 2-х частей: шток и полкодержатель.


Рис.14. Полкодержатель для ЛДСП предназначенный для надежного крепления полок в шкафу. Выпускается двух видов с фиксацией и без. Фиксация обеспечивается эксцентриком. Полкодержатель устанавливается в полку, шток в стенку шкафа. Для крепления 1 полки необходимо 4 полкодержателя.

Винт устанавливается в стенку шкафа, а полкодержатель в тело полки.Для монтажа полкодержателя необходимо просверлить отверстия в полке и стенке шкафа. Для всех полкодержателей размеры отверстий стандартизированы, они приведены на рисунке ниже. Однако при установке полкодержателя следует внимательно посмотреть инструкцию, чтобы не возникло ошибки.


Рис.15. Схема отверстий для полкодержателя для ЛДСП. В полке делают отверстие сверлом Форстнера под установку держателя. В стенке отверстие под шток сверлом по дереву. Полкодержатели располагаются на расстоянии 5 см от переднего и заднего торца полки.

Далее полкодержатель устанавливается в подготовленное отверстие. Для этого необходимо использовать резиновый молоток. Таким образом полкодержатель будет прочно зафиксирован в полке.

Следует отметить что полкодержатели для ЛДСП бывают с фиксацией и без. Полкодержатель с фиксацией имеет эксцентриковый механизм, которому соответствует полка прочно соединена со стенкой шкафа. У полкодержателя с фиксацией есть еще одно достоинство, полкодержатели этого вида несут роль дополнительного усиления конструкции.


Рис.16. Полкодержатель для ЛДСП с фиксацией. Аналог эксцентриковой стяжки. Усиливает конструкцию мебели и повышает жесткость шкафа. Полкодержатель дает возможность снимать и переставлять полку многократно, без ущерба для мебели.

Полкодержатели для стекла имеют более простую конструкцию. Они закрепляются только к стенкам шкафа с помощью самореза.


Рис.17. Полкодержатель для стекла. Для установки 1 стеклянный полки необходимо 4 полкодержателя.Полкодержатели закрепляются саморезами длиной 16 мм к стенкам шкафа на расстоянии 5 см от переднего и заднего торца шкафа.

Полкодержатели для стекла без фиксации предоставить собой стержень или уголок. Полкодержатели с фиксацией имеют специальный винт, с помощью которого стекло крепко фиксируется, и не может случайно выпасть.


Рис.18. Полкодержатель для стекла. Фиксация стекла осуществляется винтом с нижней стороны полкодержателя.

Стяжка для столешницы

Специальный вид стяжки необходимой для стяжки двух частей столешницы.Применяется при изготовлении кухонной мебели.


Рис.19. Стяжка для столешниц. Обеспечивает надежное соединение двух частей столешниц. Для повышения точности деталей желательно применять совместно со шкантом. Для стандартной стяжки в соединяемых частях столешниц делают не сквозные отверстия диаметром 35 мм и глубиной 19 мм. Расстояние между отверстиями должно быть на 15 мм меньше длины стяжки. Ширина паза должна быть не менее 7 мм.

Для стяжки двух столешниц использовать пару стяжек.Для установки стяжек необходимо сделать углубление под упоры стяжки и прорезь под винт. Сделать это можно способами. Наиболее доступный вариант. Углубление под упоры делают сверлом Форстнера подходящего диаметра, прорезь под винт можно сделать с помощью электролобзика.


Рис.20. Соединение столешниц стяжкой. Для соединенияют не менее 2-х стяжек. Для установки стяжки фрезеруют отверстия и паз в плите столешницы. Отверстия можно сделать сверлом Форстнера, паз вырубить стамеской, либо с помощью ручного фрезера.

Мебельный уголок

Это вид крепежа используется для соединения двух деталей. Это достаточно непрочный способ соединения. Обычно это декоративные элементы, например, цоколь шкафа-купе или антресольные полки.


Рис.21. Мебельный уголок для крепления декоративных элементов мебели (цоколь) и установки полок. Изготавливается из пластика. Для скрытия крепежа имеет крышку.В качестве крепежа применяют саморезы длиной 16 мм.

Часто применяются пластиковые уголки вместо металлических. Они не менее прочные, но имеют более привлекательный внешний вид и возможность срытого крепежа. Мебельный уголок крепится к двум сопрягающимся деталям с помощью двух саморезов. После чего защелкивают крышку, таким образом скрывая крепеж.


Рис.22. Мебельный уголок применяется для крепления низконагруженных элементов мебели, в том числе для установки декоративных элементов, таких как цоколь, вставки и пр.

Рассмотренный в статье мебельный крепеж является самым распространенным и наиболее часто используемым, благодаря, что это самые универсальные и легкие в использовании виды крепежа. В подавляющем большинстве случаев описанных видов мебельного крепежа достаточно для сборки любой мебели.

Мебельная стяжка для разных типов соединений, возможные варианты

Мебель во все времена изготовляли из отдельных элементов, которые собирали в определенные элементы. Прежде всего мебельная стяжка осуществлялась замковыми соединениями, шипами и клиньями, впрочем, для простых предметов обстановки жилья этого достаточно. Подобные соединения применяются и сегодня при изготовлении мебели, стилизованной под старину. В современном мебельном производстве крепежи широким ассортиментом элементов. Это позволяет изготавливать различные формы со сложными способами соединения.

Назначение

При сборке мебельного изделия проверено расположение соединяемых частей конструкции, чтобы в процессе эксплуатации не нарушалась ее целостность. Для этого и прочная мебельная стяжка - крепеж дает возможность плотно и прочно соединить конструктивные элементы, расположенные в определенном положении (чаще всего под прямым углом) относительно друга. Если прежде мебель собирали в основном с помощью шурупов и саморезов, то теперь для этого применяют разные виды стяжек.

Такая замена обусловлена ​​тремя причинами:

  1. Повышение эстетичности мебели, благодаря применению стяжек крепление деталей становится невидимым;
  2. Каждая разборка мебели, собранной с помощью шурупов, снижает надежность;
  3. Иногда применение обычного крепежа попросту невозможно по конструкционным соображениям.

И наконец, применение мебельных стяжек позволяет обеспечить быструю и прочную сборку изделий.

Разновидности мебельной стяжки

В зависимости от цели соединения деталей, используют разные виды мебельных стяжек. Они отличаются по внешнему оформлению и материалу, из которого изготовлен крепеж.

Конфирмат

Простое и удобное использование конфирмат (еврошуруп) наиболее распространенным видом крепежа. Такая евростяжка состоит из одного элемента - еврошурупа, который можно назвать усиленным усиленным самореза.Его стержень немного толще, имеет тупой конец и массивную, широко выступающую резьбу. Благодаря зазубринам на ее нижних витках, еврошуруп при закручивании на фаску в готовом отверстии. От этого он еще плотнее соприкасается со скрепляемым материалом.

Конфирматом соединить мебельные панели, расположенные под двумя прямым углом. Для этого выполняется одномоментное сверление отверстий на обеих панелях: под потайную головку и под резьбу винта. Их лучше просверлить специальным сверлом для мебельной стяжки конфирмат.На потайной головке есть шлицы под шестигранник.

Завинтить конфирматы крестообразной отверткой не рекомендуется, поскольку ей невозможно закрутить их до упора. Если во всех частях мебельной конструкции заранее высверлены отверстия специальным сверлом для мебельной стяжки, конфирматом можно собрать мебель быстрее, чем любым другим видом крепежа.

Стяжка эксцентриковая

При соединении Г-образных или Т-образных мебельных элементов применяют эксцентриковые стяжки.Данный крепеж состоит из трех деталей:

.
  1. Штока, имеющего головку;
  2. Специального фиксатора, называемого эксцентриком;
  3. Заглушки, создающей декоративный эффект.

Одним из преимуществ такого стягивания можно отнести скрытность крепежа (отверстие не высверливается на лицевой стороне мебели) и возможность его многократного применения без риска повреждения конструкции. Из-за сложного сверления, для которого необходимо иметь сверло для мебельной стяжки, позволяющее рассверлить несквозные отверстия, эксцентриковый крепеж чаще в фабричных условиях.Это проще сделать с помощью сверла Форстнера.

Межсекционная стяжка

Межсекционная стяжка мебельная необходима для стягивания отдельных секций, например, шкафов на кухне в единый блок. Это резьбовое соединение комплектуется винтом и втулкой. В боковых стенках ровно выставленных шкафов сверлят сквозное отверстие, в нем с одной стороны вставляют втулку, а с другой вкручивают винт. Они насечки под крестообразную отвертку имеют шляпки, следует закручивать именно соединительный винт, а не втулку.Насечки на втулке сделаны для удержания, чтобы она не прокручивалась в детали. Стянуть пару шкафов можно 2–4 межсекционными креплениями, которые лучше расположить ближе к углам. В зависимости от толщины стенок применяют крепеж разного размера.

Угловая стяжка

В мебельном производстве угловые стяжки достаточно давно. Данного соединения комплектуется из пяти элементов:

  1. Уголка в виде металлической пластины, согнутой посередине под прямым углом;
  2. Пары болтов;
  3. Двух футорок.

Чтобы соединить панели угловой стяжкой, уголок ставят в месте их стыка. Затем вставляют футорки и вкручивают болты, сначала к одной панели, а после подравнивания соединения и ко второй. В готовом виде, судя по фото, такую ​​фиксацию можно ли считать эстетичной. Потому сегодня угловой крепеж по возможности заменяют на другие мебельные стяжки, например, минификс или же конфирмат. Их размеры намного компактнее, чем металлическая пластина уголка.

Стяжка винтовая

Винтовая стяжка мебели, когда торец одной детали необходимо прикрепить к поверхности другой.В данном крепеже всего два элемента: винт и бочонок. В боку металлического бочонка цилиндрической формы проделано резьбовое отверстие. В некоторых винтовых стяжках бочонок бывает пластмассовым, тогда внутрь его вкладывается гайка. При установке этого крепежного элемента сверлят пару отверстий на поверхности и в торце панели. В первое вставляют бочонок таким образом, чтобы были совмещены отверстия на бочонке и на торце. Винт же продевают в сквозное отверстие, просверленное в поверхности другой панели.Большой ход стягивания делает крепление особо прочным. Эстетической погрешностью данного вида стяжки считается видимость головки винта на лицевой стороне панели.

Стяжка коническая

Стяжка коническая улучшенным улучшенным винтового крепежа. Для скрытия винтовой шляпки на лицевой стороне панели в коническом соединении винт заменили штоком. В отличие от винта, проходящего сквозь панель, в нее лишь вворачивается. Это уменьшает ход стягивания и делает крепеж менее прочным.

Стяжка для столешницы

При изготовлении кухонной мебели применяется стяжка мебельного стола. Когда столешница собирается из двух частей, устанавливаются парные крепежи. Для чего сверлом Форстнера фрезеруют по одному отверстию в каждой из частей столешницы. Между отверстий прорубают с помощью стамески паз. В него укладывают струбцины. В одном глухом отверстии помещают стягивающую головку с С-образной шайбой. Затем с помощью ключа начинают закручивать С-образные гайки.

Мебельный шкант

Самый простой тип крепления - это шкант. Данный соединительный элемент похож на короткий отрезок карандаша, выполненного из кусочка дерева. Сегодня при сборке мебели шкант дополняет эксцентриковую стяжку, чтобы придать ей большую жесткость, а в качестве самостоятельного соединительного элемента его применяют довольно редко.

Как правильно подобрать стяжку

Выбор подходящей мебельной стяжки имеет большое значение при сборке мебели.От него зависит конечный результат в виде готового изделия. Разновидностей стяжек довольно много, в каждом случае требуется соответствующий подход к сборке. Выбранный вид крепежа не должен мешать эксплуатации мебели и портить ее внешний вид. Для обеспечения этих условий, необходимо правильно подобрать мебельную стяжку и не нарушать технологию сборки.

Предметы корпусной мебели в основном предназначены для хранения различных вещей. Поэтому при их сборке необходимо прочность соединений.Лучше всего для этого подходит стяжка конфирмат. Этот крепеж позволяет соединить детали под нужным углом. Благодаря отверстиям под евровинты, просверленным с помощью специальной сверла для мебельной стяжки конфирмат, обеспечивает качественную сборку корпусной мебели. К основному недостатку конфирматов можно отнести неэстетичный вид шляпок, которые хоть и остаются заподлицо, но всё же бывают очень заметны.

Эксцентриковая стяжка еще один вид крепежа, применяемый при сборке корпусной мебели.Ее использовать там, где необходимо скрыть крепеж, например, на фасаде мебели. Главным достоинством эксцентрикового крепежа является скрытая установка.

Его высокая несущая способность обусловлена ​​конструкцией. Корпусная мебель является сборной конструкцией, состоящей из нескольких меблировки, соединяемых между собой. Это обуславливает необходимость применения межсекционной стяжки, которая предназначена для стягивания рядом стоящих предметов мебели.

Основное предназначение мягкой мебели - комфортный отдых.Потому она должна быть удобной, практичной и служить достаточно долго. Крепеж мягкой мебели с каретной стяжкой должен отличаться надежностью и иметь эстетичный вид. В идеале он должен быть невидим. Всем этим требованиям отвечает болт мебельный с вечной спутницей гайкой. С таким металлическим крепежом выдерживает механические нагрузки, оказываемые на нее в процессе эксплуатации. К тому же полукруглая головка болта, которая немного выступает над поверхностью деталей, совершенно незаметна под обивкой, особенно, если на ней присутствует каретная стяжка.

Встроенная мебель для хранения вещей и предметов разного назначения. Очень часто такие конструкции состоят из одних полок, в нишах или вдоль стен. Потому лучшими крепежами для них служить конфирматы и мебельные уголки. Если в конструкции встроенной мебели не предусмотрена установка фасадов, целесообразно использовать в качестве крепежа эксцентрики и минификсы. Эти крепежные элементы устанавливают без сквозного сверления, что позволяет эстетичный внешний вид конструкции.

Сегодня особенно популярна мебель, у которой есть отдельные детали из стеклянных полотен. Они достаточно хрупкие, потому что крепеж для мебели из стекла должен иметь большую прочность и естественно изготовлен из других материалов. По этой причине для ее стяжки лучше использовать специальные виды металлических крепежей (держатели) в комплекте с резиновыми прокладками. Для их установки применяют не только сверление, но и крепление на клей.

Видео

Мебельный крепеж

Долговечность и качество мебели зависит от качества применяемых в производстве материалов, используемых технологий и квалификации персонала. Надежность и прочность мебельному корпусу придает соединительная фурнитура, которая среди мебельщиков называется стяжкой.

В данной статье рассмотрены основные и наиболее часто используемые виды стяжек, используемых в сборке корпусной мебели.

Конфирмат (Евровинт) - популярный и часто используемый крепеж для сборки мебельных каркасов.

Размер 7х50 и реже 7х70, головка под шестигранник №4 или крест.Монтируется путем вкручивания в торец через плоскость (пласть) детали в предварительное отверстие.

Сверление отверстий производится специальным конфирматным (ступенчатым) сверлом или сверлом диаметром 5 и 7 мм с последовательной зенковкой под шляпку. Применение сверла диаметром 4 и 5 мм допустимо в зависимости от структуры соединяемого плитного материала, возможно «вспучивание» при закручивании.

Несмотря на то, что крепеж конфирматом считается наиболее надежным, у него есть некоторые особенности:

  • при многократном вкручивании, разрушается структура плиты и теряется надежность, поэтому мебель таким креплением не рекомендуется собирать и разбирать более трех раз
  • на внешней боковине, через которую произведен крепеж, видны головки или заглушки конфирмата, в модульной мебели это скрывают рядом стоящие тумбы

Эксцентриковая стяжка - один из популярных, в настоящее время вид мебельного крепежа. эксцентрик, дюбель (резьбовой или ввинчиваемый) и заглушка. В комплект с резьбовым дюбелем добавляется муфта.

Монтаж производится следующим образом: в плоскость соединяемых деталей вкручивается дюбель, вторая деталь надвигается на дюбель, через заранее подготовленное «внутреннее» отверстие, до центра поперечного отверстия, которое вставляется сам эксцентрик. При повороте эксцентрика происходит головки дюбеля, тем самым, детали притягиваются и фиксируются, после чего эксцентрик закрывается заглушкой.Поворот эксцентрика для фиксации головки дюбеля удобнее всего шестигранным ключом или насадкой размером №4. С целью предотвращения ослабления стяжки, на внутренней стороне специально предназначены насечки. Для плит 16 мм наиболее популярный диаметр эксцентрика 15 мм, высота 12,5 мм, но существуют такие стяжки и для более высокого соединяемого материала. Представленный на рынке ассортимент дюбелей позволяет соединяться под различными углами.

Преимуществами эксцентриковой стяжки являются:

  • Сохранение эстетики конечного изделия - эксцентрик закрытый заглушкой (как правило в цвет плиты) расположен внутри мебельного изделия и сам по себе не виден
  • возможность сборки и разборки мебели неограниченное количество раз, без демонтажа деталей, фиксируемых в самой плите.

К недостаткам можно отнести: трудоемкость монтажа и соблюдение точности при разметке

Данную стяжку рекомендуется использовать совместно с деревянным шкантом, который имеет дополнительную жесткость, препятствует размещению закрепляемых панелей.

Стяжка-полкодержатель («фисташка» или «пластиковый эксцентрик»)

Стяжка-полкодержатель состоит из эксцентрика в пластиковом или металлическом корпусе и дюбеля, на котором она собственно и фиксируется.Пластиковые корпуса имеют различные цветовые оттенки, которые можно подобрать в цвет соединяемого материала. Монтаж стяжки производится с примыкающего края соединяемой детали.

Диаметр сверления отверстия для данной стяжки 20 мм. На пластиковом корпусе находятся насечки, которые «упорами» для фиксации стяжки в полке. Фиксация стяжки может быть использована и с обратной стороны (отверткой или насадкой «шлиц») первичное просверливание сквозное отверстие в фиксируемой полке, с внешней стороны это просвет можно закрыть заглушкой.

Монтаж с использованием стяжки-полкодержателя не требует дополнительного пространства для предварительной сборки изделий, его легко на месте установки мебели, особенно актуально для встроенной мебели. Другим плюсом использования данного вида крепежа является возможность многократного монтажа и демонтажа.


Винтовая стяжка («Бочонок»)

В составе комплекта винтовой стяжки два элемента: винт и цилиндрический корпус, имеющий отверстие с внутренней резьбой.Монтаж корпусов мебели путем вкручивания винта в цилиндрическую ответную часть, через заранее установленные отверстия.

Надежность данной стяжки обусловлена ​​цельнометалическим корпусом, что обеспечивает высокую прочность соединения, кроме этого цилиндр, насечку «шлиц» для центровки. Недостатками являются: необходимость осей в пласти и торце соединения и видимая головка винта в плоскости детали, которую, однако, при необходимости можно закрыть заглушкой.

Коническая стяжка

Комплектность данной стяжки включает в себя: дюбель резьбовой, муфту, саму стяжку и фиксирующий винт. Являясь по сути аналогом винтовой и эксцентриковой стяжки, данный вид мебельного крепежа отличается по принципу монтажа: в муфту, вкрученную в плоскость фиксируется дюбель, вторая деталь надвигается на дюбель, через заранее «внутреннее» отверстие, до центра поперечного отверстия, в котором заранее вставлена ​​стяжка, далее дюбель фиксируется винтом.

Многие мебельщики считают данный вид наиболее надежным, т.к. при вкручивании винта он подтягивает само соединение за счет конической формы наконечника винта и конструкции головки дюбеля. Кроме того, данный вид крепления невидим снаружи.

Недостатком является трудоемкость сборки и высокой точности присадки.

Мебельный уголок

Крепление деталей создается с внутренней стороны каркаса.Разновидности уголков: цельнометаллические и пластиковые, с заглушкой в ​​различных декорах. Фиксация производится шурупами, их размер выбирается в зависимости от толщины соединяемых деталей.

Следует отметить, что надежность металлических уголков значительно превышает пластиковые, кроме сам металлический пластиковый декоративный мебельный элемент.

Представленные в статье достоинства и недостатки наиболее распространенных видов мебельных стяжек, позволят Вам сделать правильный выбор при выборе соединительного крепежа.

КУПИТЬ МЕБЕЛЬНЫЙ КРЕПЕЖ

Для каталога мебельного крепежа пройдите по следующей ссылке

При возникновении вопросов или необходимости помощи в выборе, опытные консультанты «ТБМ-Маркет» всегда рады ответить на все ваши вопросы

Мебельный крепеж

Инструменты

Электроинструменты

Станки и оборудование

Измерительные инструменты

Пневмоинструменты

Оборудование для чистки и уборки

Ключи и отвёртки

Строительные ручные инструменты

Слесарные и столярные инструменты

Шарнирно-губцевый инструмент, кусачки

Резьбонарезные инструменты

Крепёж и метизы

Круги, диски для электроинструментов

Оснастка для сверления

Оснастка для строгания и пиления

Спецоснастка

Запчасти и аксессуары к электроинструменту и станкам

Хранение инструментов

Сад и огород

Уход за растениями

Садовая мебель

Растения

Поливочный инвентарь

Садовая химия

Садовый инвентарь

Садовая техника

Садовый декор

Стройматериалы

Стеновые отделочные материалы

Листовые и пиломатериалы

Металлоизделия и металлопрокат

Теплоизоляционные материалы

Кровельные материалы

Материалы для подготовки поверхностей

Строительные смеси

Строительные клеи

Лестницы

Двери

Окна

Кладочные и облицовочные материалы

Устройство стен и подвесного потолка

Тепло и звукоизоляционные материалы

Пленки строительные

Ливневая система

Строительные машины

Оборудование

Строительный инвентарь

Сварка и резка

Ремонт и декор

Напольные покрытия

Отделка стен и потолка

Специализированные покрытия

Сантехника

Унитазы

Ванны

Душевые кабины, уголки

Аксессуары для душа

Умывальники, раковины

Кухонные мойки

Смесители

Водонагреватели

Отопление дома

Внутренняя канализация

Наружная канализация

Насосы для канализации

Системы очистки воды

Вентиляция

Подводка, трубы

Люки, дверки сантехнические

Сифоны

Счётчики

Мебель и аксессуары для ванных комнат

Электрика и свет

Лампочки для дома

Домашние светильники

Светодиодное освещение

Садовые светильники

Промышленные лампы

Светильники для хозяйственных и общественных помещений

Фонари

Батарейки, аккумуляторы, источники питания

Системы безопасности

Удлинители

Розетки и выключатели

Тёплый пол электрический

Кабеленесущие системы

Кабели и провода

Электрооборудование

Электроприборы

Электромонтажные материалы

Связь, компьютеры

Бытовая техника

Кухонная техника

Встраиваемая кухонная техника

Техника для дома

Климатическая бытовая техника

Товары для дома

Стиральные моющие средства

Средства личной гигиены

Парфюмерно-косметические товары

Товары для уборки

Декор окон

Предметы декора и сувениры

Текстиль

Карнизы

Товары бытового назначения

Товары для ухода за одеждой, обувью

Посуда

Емкости для кухни

Упаковка

Новый год

Канцтовары

Товары для хобби

Товары для детей

Лаки и краски

Краски для внутренних работ

Лаки

Малярный инструмент

Добавки к лкм

Герметики, очистители

Деревозащитные средства

Клеи

Растворители

Грунты

Эмали

Краски для наружных работ

Спецодежда

Рукавицы, перчатки

Спецодежда

Сезонная одежда и обувь

Средства защиты

Автотовары

Автохимия

Автомобильная краска

Автокосметика

Оснастка и аксессуары для авто

Отдых и туризм

Товары для отдыха

Товары для спорта

Товары для бани

Печная продукция

Мебель

Мебель и товары для хранения

Кухни

Мебель для ванных комнат

Каркасные системы

Мебельная фурнитура

Дверная фурнитура, замки

Мебель для прихожих

Мебель офисная

Мебельный крепеж. Виды и применение. Особенности и материал

Мебельный крепеж применяется для соединения элементов мебели. Его использование позволяет удешевить использование в сравнении с более сложными техниками фиксации типа шип-паз или ласточкин хвост. Кроме этого применения крепежа часто позволяет отказаться от скрепления элементов мебели с помощью клея. Это делает ее разборной и облегчает транспортировку. При покупке мебели, которая обеспечивает современный крепеж, она доставляется в разобранном виде, поэтому ее легче импортировать в квартиры, дома и офисы.

Какой бывает мебельный крепеж
К современным типам крепежа можно отнести:
  • Саморез.
  • Конфирмат.
  • Эксцентриковая стяжка.
  • Межсекционная стяжка.
  • Стяжка для столешницы.
  • Мебельный уголок.
  • Рафикс.
  • Шток.
Саморез

Это бюджетный и распространенный тип крепежа, с помощью которого осуществляется присоединение двух плоскостей между собой. Также с помощью саморезов крепятся крючки, петли и некоторые виды ручек. Саморезы стоят дешево и вкручиваются очень быстро, особенно при применении шуруповерта. Недостатком такой стяжки является слабое крепление. Саморезы подходят далеко не для всех материалов. Их можно использовать на натуральной древесине, поскольку ее надежно удерживают резьбу крепежа. В случае же с МДФ или ДСП под нагрузкой они вырываются. При сборке мебели перед вкручиванием самореза рекомендовано сначала просверлить отверстие под его длину, но меньшего диаметра.Это исключит растрескивание вдоль дерева волокна. Правильное правило является обязательным при работе с мебелью из твердого дерева.

Конфирмат

Это специализированная шурупная стяжка, у которой имеется широкая резьба, обеспечивающая более надежное крепление, чем шуруп. Конфирмат лишь немного дороже, но он может работать с ДСП и МДФ. Перед его применением также необходимо обязательно подготовить отверстие. Крепление подходит в случае, если мебель будет собрана и установлена ​​на одном месте без необходимости ее разбирать и перевозить. Дело в том, что если конфирмат часто выкручивать и вкручивать, то нарезанная резьба в ДСП или МДФ повреждается и шуруп больше не удерживается. В этом случае в поврежденное отверстие вклеивается деревянный чопик. После высыхания в нем проводится новое сверление и конфирмат закручивается уже надежно. Данное крепление не совместимо с обычными крестовыми отвертками. Для него требуется шестигранный ключ, стоимость которого очень низкая. Он всегда идет в комплекте с мебелью.

При работе с конфирматом вкручивание нужно осуществить со всей осторожностью, если приложить чрезмерные усилия срыв резьбы.При использовании данного крепежа его головки, утопленные в мебели, остаются видимыми, что негативно сказывается на эстетике. Для данного решения предусмотрены пластиковые заглушки, которые вставляются в отверстия под шестигранный ключ. Конечно, они не могут полностью решить проблему заметности, но с ними мебель выглядит более привлекательно.

Эксцентриковая стяжка

Данный крепеж также называется минификс. Он сделал при необходимости соединение детали мебели под прямым углом.Прибор состоит из двух элементов: штока и эксцентрика. Стоимость такого крепежа на порядок выше, чем конфирмата или самореза. Для его установки нужно провести точное сверление. В дальнейшем при сборке достаточно отвертки или шуруповерта. Минификс выдерживает многократную сборку и разборку без повреждений посадочных гнезд. Эксцентриковая стяжка незаметна, поэтому ее применяют при необходимости соединения фасадных и боковых частей мебели.

Применяя такой мебельный крепеж необходимо также использовать специальное сверло Форстнера.Частные мастера, занимаются изготовлением мебели, используются от эксцентриковой стяжки, которые требуют сложного сверления высокой точности. На промышленных производствах имеются точные станки, исключающие погрешность, работающие по шаблону или под управлением ЧПУ, что дает возможность без проблем ставить минификс.

Межсекционная стяжка

Такой вид крепежа предназначенная специально для плотного стягивания секций мебели между собой. Она представляет собой классический винт и высокую гайку, в которую она закручивается. На ее тыльной стороне имеется шляпка, предотвращающая сквозной проход крепежа сквозь подготовленное отверстие. С помощью стяжки можно намертво соединить между собой два шкафа, что добавит им устойчивости и исключит образование щелей. Высота межсекционной стяжки может быть разнообразной, что зависит от толщины поверхностей, которые нужно соединить.

Такой мебельный крепеж обычно устанавливается в каждом углу мебели.Его ставят за 3-5 см от ее торцов. Чтобы провести точное сверление обычно сначала проводят фиксацию элементов между собой с помощью струбцины. После того готовится одно сквозное отверстие, которое продевается межсекционной стяжкой.

Стяжка для столешницы

Такой мебельный крепеж используется для стягивания друг к другу двух частей столешницы. Чаще всего он применяется при сборке кухонной мебели. Обычно для соединения столешниц используют 2 стяжки или больше, чтобы повысить надежность. Данный крепеж состоит из длинного болта, гайки и пары прямоугольных скругленных шайб. Для соединения делается не сквозное широкое отверстие перьевым сверлом на одной и второй секции столешницы. После этого между ними прорезается канавка, и вставляется стяжка. С помощью винта она затягивается, плотно прижимая половина столешницы.

Мебельный уголок

Это бюджетный способ соединения, с помощью которого прикрепляются 2 детали под прямым углом. Его используют только в том случае, если на мебельный крепеж будет оказываться незначительная нагрузка.Иногда с помощью уголка фиксируют полки, но в этом случае их можно будет снять только после его отсоединения. Данный крепеж держится с помощью саморезов, что и является причиной его низкой эффективности. Дело в том, что можно применить только короткие шурупы, что обусловлено малой толщиной деталей.

Надежность уголка зависит от его размера. Способность выдерживать довольно серьезные нагрузки, особенно если из стали или алюминия, может быть обеспечена возможность вкручивания нескольких шурупов. Для менее ответственных креплений применяются пластиковые уголки с крышкой, позволяющей закрыть шляпки саморезов.

Рафикс

Данный мебельный крепеж является разновидностью эксцентриковой стяжки, применяемой для соединения двух деталей мебели. Его можно использовать для закрепления полок. Такое приспособление позволяет проводить более простой монтаж, чем применяя минификс. Это обусловлено менее точного сверления. Такое соединение допускает сборку и разборку без нанесения вреда снимаемым деталям.Сам крепеж состоит из муфты или дюбеля, который вставляется в отверстие одной детали, и шурупа для ее закрепления. К нему фиксируется пластиковый эксцентрик, на второй элемент мебели. Эксцентрик монтируется в большое отверстие, сделанное сверлом Форстнера.

Шток

Это самый дешевый и древний мебельный крепеж. Его также называют чопиком и шкант. Он представляет собой деревянный стержень, сделанный в небольшой цилиндрической форме с фасками на обоих концах. Его делают из твердого дерева. Иногда можно встретить изделия из пластика. По поверхности штока нанесено рифление, что необходимо для его лучшего промазывания столярным клеем. Также возможно использовать чопик без клея, но в этом случае соединение менее надежно.

Данный крепеж используется для соединения двух элементов мебели. Для этого в них сверлятся отверстия друг напротив друга, чтобы они состыковались. После этого в заливается небольшое количество клея и забивается шкант.Такой способ соединения надежный, но в довольно не обеспечивает безопасную разборку мебели в случае переезда. Шток стоит, поэтому часто используется при сборке шкафов и письменных столов, которые обеспечивают небольшую нагрузку по дешевке.

Материалы изготовления и цвета

Лучшими мебельный крепеж из стали. Они более устойчивы к нагрузкам, поэтому их использование сборка будет более надежной. Для их производства используется обыкновенная сталь, в связи с этим покрывают слоем цинка, для защиты от коррозии. Иногда в продаже можно встретить черный крепеж, что является большой редкостью. При использовании конфирмата особых требований к цвету нет, поскольку видимые шляпки закрываются заглушками, оттенок которых уже подбирается под мебелью. Для саморезов цвет важен, поскольку они часто заметны, особенно при использовании для крепления дверных петель. Они бывают серебристыми, черными и золотистыми.

Гораздо реже стального крепежа используются изделия из алюминия. Их недостатком является увеличенная толщина, поскольку данный металл отличается склонностью к деформации под нагрузкой.Обычно из алюминия изготавливают уголки, а также эксцентрики для минификса и рафикса.

При производстве отдельных видов крепежа используемый пластик. В первую очередь он используется для изготовления уголков и рафикса, а именно корпуса его эксцентрика. Пластиковые элементы могут иметь различные цвета. В продаже можно встретить белые, черные, коричневые и т.д. В случае с уголками цвет действительно важен, поскольку они обычно остаются заметными.

Из дерева делают только шток.Он изготовляется из различных пород древесины, поэтому его оттенок может отличаться. Этот элемент полностью скрывается.

Похожие темы:

Мебельные крепежи: эксцентрики, уголки, шканты.

Поиск по сайту:

Онлайн конструктор для самостоятельного 3D моделирования шкафа!


До современных технологий и фурнитуры, мебель изготовлялась плотниками. В качестве крепежа для соединения панелей между собой использовались замковые соединения, шипы, шканты, клинья, эта же «фурнитура» применялась при строительстве деревянных домов и т.д.

Для жесткости соединений использовали клей, естественно, ни о какой идеальной точности в соединениях не было и речи. Только виртуоз, орудуя такими инструментами, как пила, стамеска, мог более менее точно выдержать размеры.

Сейчас такие соединения деталей специально используются для того, чтобы придать мебели стиль «под старину». В этой статье основные крепежи и фурнитура, которые используются в шкафах купе, гардеробных, прихожих и т. д.

Шкант

Этот тип крепления редко используется как самостоятельный, применяется только для придания жесткости совместно с эксцентриковыми стяжками.

Главная его функция - препятствие смещению панелей относительно друг к другу и придании дополнительной жесткости креплению. Используется обычно с эксцентриковой стяжкой. Производится он из жестких пород натурального дерева, имеет цилиндрическую форму. Это очень простая и дешевая деталь, которая используется в деревянных соединениях с незапамятных времен.

Винтовая стяжка

Винтовая стяжка состоит из винта и бочонка, они используются торца одной панели к пласти другой. Например: крепление полки к боковой панели.

Это очень прочное крепление за счет большого хода стягивания. Единственным недостатком этого крепежа является видимость головки винта с лицевой стороны панели.

Можно, конечно, их закрыть специальными заглушками, но это тоже не панацея. Заглушки на внешней панели шкафа смотрятся не эстетично.

Для установки этого вида необходимы навыки, новые навыки могут столкнуться с такой проблемой, как совмещение отверстий бочонка с отверстием в торце полки, да и вытащить из своего гнезда не нужный бочонок не так просто.

Но неудобства при сборке и эстетическая погрешность с лихвой компенсируется надежностью и долговечностью соединения. соединения!

Стяжка коническая

Коническая стяжка часто используется для крепления толстых панелей Дсп (25 мм, 38 мм)

Один из его плюсов- отсутствие видимых шляпок с лицевой стороны панелей.В отличии от винта в винтовой стяжке, шток используется в конической стяжке вкручивается в панель. У самой стяжки - 2 отверстия одно - для штока, которое вкручивается в пластину панели, второе для винта конической стяжки.

Недостатком этого вида крепеж является не большим ходом стягивания, при больших нагрузках со временем может расшататься отверстия под винт штока, тогда стяжка просто перестанет работать!

Мебельный уголок

Довольно простой вид крепежа, прост в установке. Не требует дополнительных отверстий в панелях для его установки. Бывают как металлические, так и пластиковые варианты.

Довольно прочный вид крепления и недорогой по цене. Из недостатков - он виден и выглядит не эстетично, особенно из пластика. Но это основной вид крепления во встроенной мебели, так как эксцентрики и евровинты используют только для крепления полок ДСП между собой.

Евровинт

Этот крепеж чаще используется для сборки модулей кухонной мебели и в класса эконом.Так же, как и у винтовой стяжки, с лицевой стороны боковой панели шкафа видны шляпки евровинта, либо заглушки.

Он вкручивается в торец полки с большим просверленным отверстием. Эта стяжка также относится к классу эконом. Для ее установки просверливаются 2 отверстия в торец полки и в пласть детали. Крепятся они перпендикулярно друг к другу. Чаще всего используются евровинты диаметром 7 мм и длиной 50 или 70 мм.

Эта стяжка имеет 2 существенных недостатка:

Во-первых, внешняя боковина шкафа, если за ней много полок, как правило, вся «изуродована» шляпками, либо заглушками евровинтов. Поэтому эти крепежи используются в мебели эконом, в кухнях этот недостаток скрыт благодаря стоящими в ряд тумбами.

Во-вторых, мебель собранная на евровинтах нельзя разбирать и собирать более 3-х раз, так как вкручивание стяжки в торец полки разрушает ее внутреннюю структуру.

Стяжка эксцентриковая

Один из самых популярных на сегодняшний день вид крепежа. Вся качественная мебель именно на эксцентриковой стяжке (минификсы).Принцип действия у нее таков: в пластине детали, к которой торцом будет крепиться другая панель, вкручивается шток эксцентрика, который в свою очередь вкручивается через торец другой полки вкручивается в сам эксцентрик, эксцентрик поворотом затягивает шток в себя.

Эксцентриковая стяжка всегда используется вместе со деревянным шкантом, который был описан ранее. Шкант дополнительной жесткости, препятствует смещению закрепленных панелей относительно друг другу.

Мебель собранную на этой стяжке можно разбирать и собирать неограниченное количество раз! Существуют разные диаметры самого эксцентрика 25, 15, 12 мм.

Так как сам эксцентрик виден на боковой панели, для него предусмотрены заглушки под цвет панели. Из недостатков является ослабление стяжки, в случае самопроизвольного поворота эксцентрика.

Что бы избежать этого, некоторые производители фурнитуры зазубрины в противоположную сторону от его вращения при установкеже, что усиливает сцепление.

Разновидности эксцентриковых стяжек

Как показывает практика, мебель и разбирается с большим трудом, если все крепежи в ней - металлическая стяжка описанная выше.Допустим, чтобы снять одну полку, надо, практически, разобрать пол-шкафа.

Для горизонтальных деталей (полок) удобней использовать «пластиковые» эксцентрики. Принцип действия у них такой же, как и у металлической эксцентриковой стяжки. Единственное отличие в том, что эксцентрик, находящийся в полке, насаживается на вкрученный в пласть боковины шток сверху и не надо для этого разбирать пол-шкафа. В некоторых случаях такой вид крепежа называется полкодержателем, предназначенным только для горизонтальных деталей. Горизонтальные полки, собранные с использованием этих стяжек дополнительно стягивают соединение, что усиливает жесткость всего каркаса мебели.

Здесь, сам металлический эксцентрик находится в корпусе, чаще всего в пластиковый. Многократный демонтаж и монтаж мебели не приводит к износу соединений.

На мебельном рынке большое разнообразие мебельных крепежей, но принцип действия у всех одинаков. Зная принцип работы одного вида эскцентриковой стяжки, можно без труда разобраться в остальных.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
