Здравствуйте дорогие друзья.

Сегодня мы с вами поговорим о такой, с первого взгляда, простой вещи, как изготовление чертежей.

Что вообще они представляют собой, и какую информацию несут?

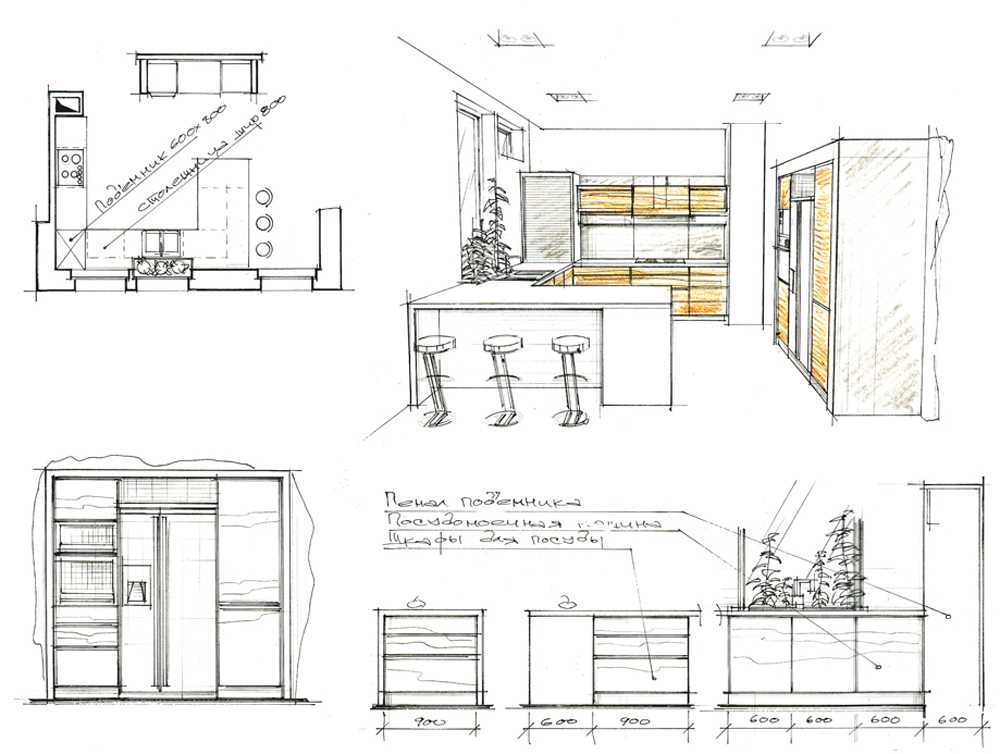

А они являются изображением мебели (в проекциях) с проставленными габаритными и основными размерами.

На основе этих чертежей, рассчитывается вся деталировка будущего изделия.

Рассчитать ее можно как вручную, так и с помощью специальных программ (для мебельщиков).

Другими словами, чертеж мебели является исходным материалом для расчета всего проекта (проект – это пакет «документов», на основе которых можно изготовить собрать и установить рассматриваемую мебель).

Для чего нужны чертежи – мы разобрались.

Теперь давайте поговорим о том, как же их делать?

А сделать чертеж не так просто, как кажется с первого взгляда (я уже повторяюсь, но это на самом деле так).

Для создания чертежа необходимо:

  • Знать габариты помещения (или части помещения), куда планируется мебель (в некоторых случаях, этого не требуется, например, тогда, когда нужно просто сделать комод определенных размеров, который не будет связан с нюансами какого-то помещения).
  • Понимать размеры зазоров (в случае встроенной мебели, например, того же кухонного гарнитура), которые необходимо дать на габаритные размеры изделия.
  • Понимать размеры проектируемых модулей, в соответствии со встраиваемой фурнитурой (например, тех же встраиваемых направляющих для выдвижных ящиков).
  • Правильно спроектировать конструкцию изделия, для обеспечения его максимальной жесткости (размеры модулей, наличие ребер жесткости).
  • Учитывать размеры составляющих (деталей) изделия относительно размеров листового материала, из которого будут эти детали изготавливаться (чтобы не получалось так, что, например, проектируемый бок шкафа купе окажется больше размеров листа материала, из которого он должен быть изготовлен).
  • Понимать геометрию некоторых деталей (например, фасад, который крепится к коробу на петлях, должен иметь высоту большую, чем ширину, во избежание излишней нагрузки на эти петли).
  • Относительно общих габаритов всей конструкции, так же, нужно понимание ее устойчивости (например, если конструкция будет высокая и узкая – она будет не устойчивой). В случае низкой устойчивости, нужно уметь планировать варианты крепления такой конструкции к стене (как, например, показано в этой статье).
  • Понимать, какие размеры должны иметь ниши мебели для планировки в них выдвижных ящиков (слишком маленькие (по ширине) выдвижные ящики планировать нет смысла, так же, как и слишком большие, по ряду причин…).

Вот, главные моменты изготовления, так сказать, полуфабриката для изготовления проекта – чертежа.

Теперь давайте рассмотрим все вышесказанное на простом примере:

Давайте сделаем чертеж комода.

Пускай, автоматически, первые два вышеперечисленных пункта у нас выпадают (они рассмотрены в статьях по проектированию кухонных гарнитуров), так как, обычно, размеры комода сразу определяются «на глаз».

Пускай наше будущее изделие будет иметь следующие габаритные размеры:

  • Ширина – 1200мм
  • Высота – 832мм
  • Глубина – 500мм

И пусть он будет состоять не только из выдвижных ящиков, но и из модулей с распашными дверцами.

Это будет три независимые модули, которые будут установлены на общем основании, и сверху накрыты общей крышкой (размеры крышки и основания будут одинаковы, и их ширина будет равна общей ширине этих трех модулей).

По этому, дадим на короб с выдвижными ящиками (по ширине) – 600мм (как раз нормальный размер для такого модуля).

Получается, на крайние короба (те, которые с выдвижными ящиками), останется по 300мм (тоже вполне нормально).

По ширине разобрались.

Теперь давайте «прикинем» глубину:

Габаритная глубина «по крышке» равна 500мм.

Если «забить» фасады из такого же материала, из которого будет сделан и сам комод (пусть это будет ЛДСП, толщиной 16мм), то есть смысл сделать короба модулей на 20мм (под толщину фасадов) меньше, чем глубина крышки.

Получится, ширина боков модулей будет равна:

500-20=480 (мм).

Теперь нужно прикинуть, хватит ли этой глубины для того, чтобы в короб можно было бы установить ребро жесткости, и направляющую на 450мм:

480-16-450=14 (мм), где: 16мм – толщина ребра жесткости (оно будет установлено в модуле с выдвижными ящиками), 450мм – размер направляющей, и 14мм – зазор между выдвижным ящиком (глубина которого будет равна глубине направляющей) и ребром жесткости.

Получается, габаритная глубина комода (по его крышке) тоже подходит нормально.

Ну и высота…

На высоту, обычно, в подобных случаях, смотрят с точки зрения устойчивости конструкции.

При высоте в 832мм и глубине 500мм, конструкция будет иметь «удовлетворительную» устойчивость. Так что, высоту тоже можно оставить неизменной.

Вот только теперь, после определения размеров и их проверки на соответствие встраиваемой фурнитуры, размеров модулей, общей устойчивости (смотрите список, представленный выше) можно составить чертеж (он представлен выше).

И уже на основе этого чертежа будут рассчитываться все детали данного изделия.

При этих расчетах есть еще одна принципиальная величина – толщина материала (в данном случае, как было сказано выше, она равна 16мм).

Оперируя этой величиной, будут производиться почти все расчеты.

Теперь мы можем «нарисовать» общий чертеж изделия, из которого можно сделать чертежи его составляющих (трех модулей), из которых, впоследствии, рассчитать всю деталировку.

Вот, такой нехитрый механизм составления чертежа мебели, которую мы будем изготавливать своими руками.

В заключении скажу, что, на практике, для новичков, иногда все получается, не так просто, как описано в этой статье.

Они часто что-то упускают из виду (да что там новички, и матерые мебельщики иногда ошибаются, они ведь тоже живые люди).

По этому, если у вас появилось желание сделать самостоятельно какую-то серьезную мебель (кухонный гарнитур, шкаф купе, спальный гарнитур и прочее), и вы боитесь ошибиться в расчетах (а эти ошибки, как правило, стоят дороже всего) – на этот случай, существует проектировка мебели онлайн.

Данный вариант избавит вас от ошибок, и обеспечит вас качественным проектом мебели, которую вы хотите сделать своими руками.

Ну а на этом я буду заканчивать.

Красивой вам и качественной мебели!

До встречи.
