Нанесение размеров на чертежах — правила и примеры обозначений
Как правило, проекты составляют целые конструкторские бюро, после этого чертежи переходят на сборочные участки для изготовления. Чтобы не было расхождений в их чтении, есть специальные стандарты, называемые ГОСТами. Они дают чёткие рекомендации, как верно проставлять размеры и какими условными знаками можно обозначить те или иные элементы.
Содержание
Как правильно определить размеры мебели
Вы решили приобрести тумбу размером 600х400х500? Что обозначает первый, второй и третий габаритные размеры? Как определить размер кровати из сосны, кровати металлической односпальной правильно? Габариты мебели бывают разными. Иногда можно встретить обозначения без маркировки (ШГВ). Как же правильно указывать габариты мебели ?
Основные габариты мебели
Ширина х Глубина х Высота (Ш х Г х В).
Обозначение габаритов мебели без лицевой стороны Длина-Ширина-Высота.
(Столы, сундуки для лежания, металлические кровати, кровати из сосны) L-B-H, L – это длина (ГОСТ 13025.
3 п 2), В – это ширина , Н – высота либо Д х Ш х В.
Габариты мебели с определенной лицевой стороной L х B х H Ширина-Глубина-Высота
(Столы, шкафы , диваны для сидения, кресла, стулья, настенные полки) L – это ширина, В – это глубина (ГОСТ 13025.3 п. 3.1), Н – высота
Габариты мебели для лежания с неопределённой (множественной) лицевой стороной Д х Ш х В Длина-Ширина-Высота.
Кровать из сосны, диван-кровать, лавка, сундук для лежания и изделия, стол обеденный, стол заседаний и подобное: Д х Ш х В (Длина-ширина-высота).
Габариты выдвижных ящиков, сундуков L х B х H
Габаритные размеры
Автор Антон Ракштель задал вопрос в разделе Гуманитарные науки
В какой последовательности пишутся габариты? Длинна, ширина, высота. Есть ли какой то стандарт? и получил лучший ответ
По правилам Инженерной графики инженер должен сам оценить, где у предмета «Вид спереди», «Вид сверху» и т.
. д ибо это понятия относительные. «Вид спереди» должен отражать как можно более информативную часть предмета. Ширина, очевидно, отражается на этом плане, длина на виде сбоку и т. д.
Решая геометрические задачи, ученики сталкиваются с вопросом: как правильно обозначить те или иные части чертежа? Например, высоту треугольника, ширину прямоугольника, размеры бассейна. Подобные обозначения мы найдем и в физических задачах: длина маятника, высота, с которой тело начинает падать… Поэтому следует знать некоторые правила….
Вспомогательные знаки
Зачастую для упрощения нанесения размеров используются вспомогательные знаки. Например, деталь может иметь резьбовые или сквозные отверстия, зенковку, технологические уклоны, фаски, скругления и прочие элементы.
Детали с технологическими уклонами имеют конусность ©. Определить её можно, если взять отношение диаметра основания конуса к его высоте. ГОСТ 2 .307−68 нормирует обозначение конусности на чертежах и порядок его простановки.
Перед размерным числом, которое определяет конусность, ставится знак «< «, при этом острый угол направляется в сторону вершины конуса.
При простановке размеров квадратных элементов деталей перед числовым значением ставится значок квадрата. Пример наглядно показан на рисунке.
Симметричные части деталей, например, шестигранники, изображаются до оси симметрии либо показываются не до конца, а чертёж заканчивается обрывистой линией, причём размерную линию следует перерывать после оси симметрии или линии обрыва.
Для деталей, имеющих скошенный или закруглённый конец, на чертежах принято указывать фаску или скругление. Они нужны как для придания эстетичности изделию или детали, так и для некоторых функциональных решений, например, для облегчения сборки механизмов, то есть делают их более технологичными.
Обозначение фаски на чертежах можно выполнить различными способами в зависимости от масштаба, а также углов скоса и их количества.
Важнейший критерий — это удобство чтения. При изготовлении не должно возникать излишних вопросов и сомнений. На чертеже обязательно ставятся два значения: величина угла относительно оси детали и ширина скоса. Наиболее часто встречающиеся фаски располагаются под углом 45°. Зачастую фаски обозначаются двумя линейными размерами, каждый из них имеет отметку о величине среза в различных плоскостях.
В некоторых случаях элементы с равными размерами указаны цифрами (1, 2…9 и т. д. ) в технических требованиях к чертежу, тогда на поле самого чертежа можно проставлять только номер этой ссылки. Такая простановка избавляет от проставления размера каждый раз.
Все эти тонкости необходимы для более истинного представления детали и точности её изготовления.
1.1. Определенная величина обозначается буквой латинского или греческого алфавита без индексов или с индексами, служащими для уточнения различных характеристик этой величины.
1.2. Прописные и строчные буквы «О, о» латинского алфавита не должны употребляться в обозначениях.
Буквы греческого алфавита следует принимать по табл. 1.
1.3. Буквенные обозначения необходимых величин, не приведенных в настоящем стандарте СЭВ, устанавливают по принципу, указанному в табл. 2.
Сила, произведение силы на длину, длина в степени, не равной единице
Прописные латинского алфавита
Длина, отношение длины ко времени в какой-либо степени, отношением усилия к единице длины или площади
Строчные латинского алфавита
Строчные греческого алфавита
1.4. Индексы подразделяются на цифровые и буквенные. Буквенные дополнительно подразделяются на одно-, двух- и трехбуквенные. Для обозначения цифровых индексов используются арабские цифры, а для обозначения буквенных индексов — буквы латинского алфавита.
1.5. Цифровые индексы применяются для выражения порядкового номера данного обозначения.
1.6. Однобуквенные индексы применяются для обозначения осей координат, расположения, вида материала, напряженного состояния, действующей нагрузки и других характеристик.
1.7. Двухбуквенные и трехбуквенные индексы применяются в том случае, когда использование однобуквенных индексов может привести к неясностям. Они отделяются от однобуквенных индексов запятыми.
1.8. Индексы располагаются с правой стороны букв внизу. При печатании на пишущей машинке букву и индекс допускается печатать на одной строчке.
1.9. Если в настоящем стандарте отсутствует необходимый индекс, его следует устанавливать из строчных букв латинского алфавита.
1.10. Обозначение, выражающее геометрическую величину, допускается дополнять вертикальным штрихом справа, если необходимо обозначить, что имеется ввиду сжатая часть сечения или элемента.

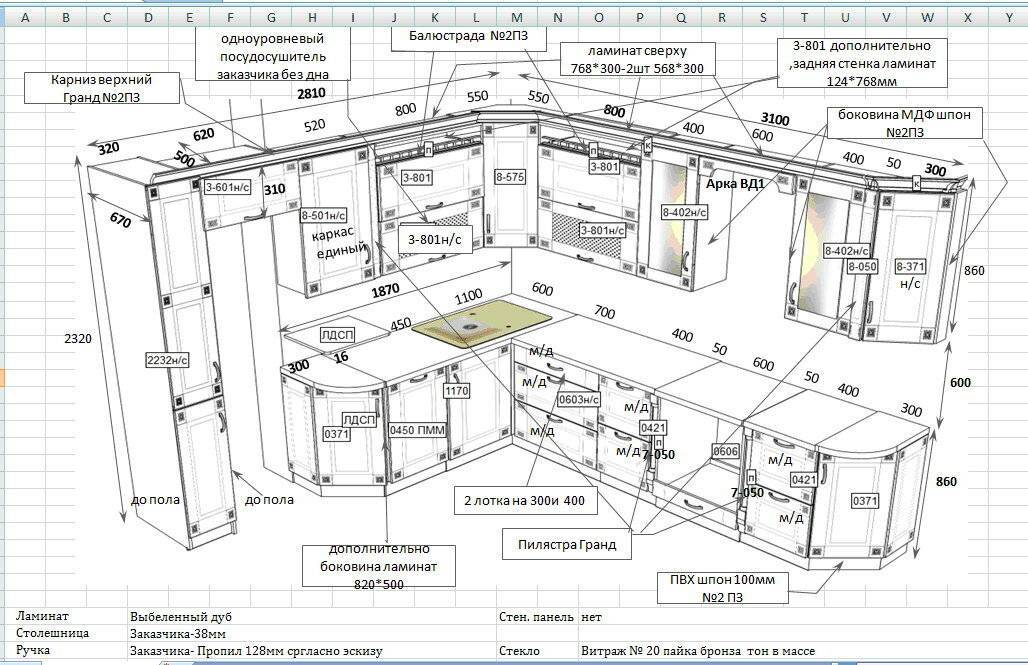

Стандартные размеры кухонной мебели

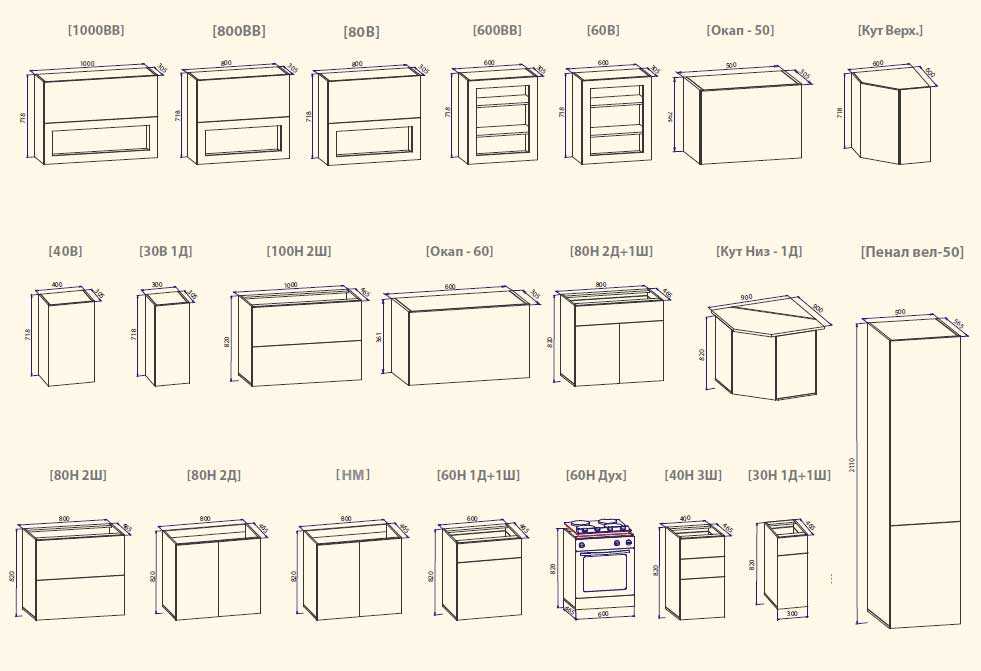

Размеры кухонной мебели можно посмотреть на нижеприведенном рисунке.
Высоту рабочей поверхности разрабатывают высотой 850 мм. Глубину нижних кухонных шкафов логичнее выбрать в соответствии с размерами газовой или электрической плиты, если вы не планируете варочную панель.
Стандартные размеры плит 500×500 или 600×600 мм. Глубину навесных шкафов и полок выбирайте размером 300 мм. Этот размер можно и уменьшить, но с учетом посуды и инвентаря.
Отделения для одежды и белья во встроенных шкафах будут оптимальными, если продумывать их под определенные вещи сразу. Но справочно, они приведены на следующем рисунке.
Размеры бельевых полок можно подсмотреть и на рисунке ниже, где в скобках указаны размеры для хранения постельного белья.
Расстояние же между самими полками должно быть в районе 200-400 мм. Если предполагается хранить головные уборы, полка под них должна быть глубиной не менее 240 мм, а высотой 170 мм.
Проектировать мебель необходимо и с учетом размеров и конфигурации самого помещения, учитывайте размеры проходов между изделиями, предусматривая различные группировки мебели.
Размер шкафа. Как правильно подобрать
Вы определились где у вас будет расположен шкаф: в углу, во всю стену или же в нише.
И сразу перед вами встают следующие вопросы. Как правильно определить размер шкафа? Какая внутри будет «начинка»? При этом не нужно забывать, что шкаф-купе – встроенная мебель и переместить его будет уже невозможно.
Измерение места по высоте проводят по трём точкам — по центру, по левому и правому краям, в результате этого выясняется есть ли разница в полученных размерах. В случае если эта разница присутствует то следует уточнить отклонение. Монтаж, так называемой фальшпанели, устраняет несоответствие размеров по центру и по краям. Фальшпанелью называется полка из ДСП произвольной ширины, которая расположена между дверьми шкафа и потолком. При монтаже используются металлические уголки. Возможно обойтись и без фальшпанели, для этого просто нужно сделать крышу шкафа как в корпусной мебели. Обмер стен по ширине определяет стоит ли стена вертикально или есть разница в размерах в центре, на уровнях пола и потолка. И этот дефект кривизны стен возможно устранить при помощи фальшпанели, которая крепится по вертикали.
Проектировании шкафа требует внимание на материал пола — если это ковролин, то нужна либо подложка (полка шириной 100-120мм) под нижний трек, либо пол из ДСП. Это исключит втягивание трека в ковролин. Если пол из старого паркета с бугристой поверхностью, также необходима подложка под трек.
Кафель с подогревом требует, чтобы нижний трек накладывался на «жидкие гвозди» или на силиконовый герметик, так как сверление плитки ведет к нарушению системы обогрева пола, подложка нежелательна, так как на кафеле долго держится влага после мытья полов.
При разработке внутреннего устройства шкафа нужно, прежде всего, учитывать линию двери. Например. установка внутрь выдвижных ящиков, требует четкого представления о том, что позволит ли дверь, находящаяся в крайнем положении, выдвинуться ящикам и будет ли свободный доступ к вешалам. В шкафу не должно быть «мёртвых зон», то есть труднодоступных мест. При проекте 3-хстворчатого шкафа нужно помнить, что шкаф будет открываться только на одну треть, то есть шкаф нужно разбить на три секции. Двустворчатый шкаф длиной более одного метра, лучше делить пополам, так как вешало,которое устанавливается без промежуточных опор на такую длину может деформироваться от веса одежды. Ваше желание- сделать два ряда вешал для коротких вещей, то расстояние между вешалами необходимо оставить минимум 900мм, при этом нижнее вешало делают выше для того, чтобы использовать пол шкафа под обувь или другие невысокие вещи.
Изюминка шкафов-купе, это подсветка, монтируемая по верхней части шкафа. Она улучшает внешний вид шкафа, делает более современным интерьер и освещает внутреннее пространство шкафа. Подсветка чаще всего монтируется на специальном козырьке. Но это удовольствие повышает цену шкафа.
Как записывать размеры мебели
Мебель измеряется (в США) в дюймах, долях дюйма, футах и миллиметрах.
Содержание
Пример: как измерить размеры стула , Аннотация Угура Акынджи
Например, мы можем объяснить размеры стула размером 34″ x 24 1/4″ x 33 3/8 “as:
34x24x33
Первая цифра – это глубина (D) стула, ее следует читать как 34 дюйма.
ПРЕДУПРЕЖДЕНИЕ О ГЛУБИНЕ — Глубина сиденья может отличаться от общей глубины кресла, но в большинстве случаев глубина сиденья и общая глубина будут либо одинаковыми, либо разница будет настолько мала, что ее можно будет считать незначительной и пренебрежимо мало для практических целей.
Вторая цифра — это ширина (W), и ее следует читать как ширину 24 1/4 дюйма.
ШИРИНА ВНИМАНИЕ — Ширина сиденья может отличаться от общей ширины кресла, но в большинстве случаев ширина сиденья и общая ширина будут либо идентичными, либо разница будет настолько незначительной, что ее можно будет считать незначительной и пренебрежимо мало для практических целей.
Третье число — это высота (H), и его следует читать как 33 3/8 дюйма в высоту или в высоту.
ВЫСОТА ПРЕДОСТЕРЕЖЕНИЕ — Высота сиденья будет отличаться от общей высоты кресла, но в большинстве случаев высота сиденья не указывается, а указывается или упоминается только общая высота кресла.
Наконец, для долей дюйма будет записано 34 x 24-1/4 x 33-3/8.
Написанные мастером-мебельщиком, эти размеры помогут вам, когда вы хотите купить мебель или вам нужно создать предмет на заказ.
ПРЕДУПРЕЖДЕНИЕ — Помните, всегда измеряйте дважды (или даже трижды), чтобы обеспечить точность!
Используйте правильные инструменты
При измерении мебели важно использовать правильные инструменты.
Рулетка
Рулетка является наиболее распространенным инструментом, но линейка или металлическая измерительная линейка также могут быть полезны.
Существуют различные типы рулеток. Вот некоторые из них:
ПРЕДОСТАВЛЕНИЕ ИЗОБРАЖЕНИЯ: Clément Bucco-Lechat, CC BY-SA 3.0Проверьте бирку мебели на наличие размеров
Иногда у предмета мебели могут быть определенные размеры, которые указаны на бирке или в описании продукта.
Если эти размеры доступны, лучше всего использовать их в качестве ваших измерений.
Однако, если размеры не указаны или вы создаете мебель на заказ, вам нужно будет измерить предмет самостоятельно.
Наиболее распространенные единицы измерения мебели в США
Дюймы
Дюймы, используемые при измерениях мебели, являются наиболее распространенными единицами измерения. Он разделен на 12 частей, называемых «дюймами».
Эти небольшие деления могут быть полезны при измерении мелких предметов, таких как ручки ящиков или ручки шкафов.
Ножка
Другим распространенным измерением мебели является ножка.
В футе 12 дюймов.
Итак, если вам нужно измерить что-то длиннее одного фута, вы можете просто умножить количество футов на 12. Например, стол длиной 3 фута будет иметь длину 36 дюймов.
Миллиметры
В дополнение к дюймам и футам вы также можете измерять мебель в миллиметрах.
В метре 1000 миллиметров.
Итак, если вам нужно измерить что-то длиннее одного метра, вы можете просто умножить количество метров на 1000.
Например, шкаф длиной 250 сантиметров будет иметь длину 2500 миллиметров.
Как измерять с помощью рулетки
Хотя важно знать различные единицы измерения, всегда лучше использовать рулетку при измерении мебели.
Чтобы измерить длину предмета мебели, приложите конец рулетки к одному концу предмета и протяните его к другому концу.
Держите рулетку ровно во время измерения.
Чтобы измерить ширину предмета мебели, поместите рулетку на один край предмета и измерьте до другого края. Опять же, обязательно держите рулетку прямо.
Наконец, чтобы измерить высоту предмета мебели, поместите рулетку на один конец и измерьте до другого конца, удерживая рулетку вертикально вверх и вниз.
Запишите необходимые размеры перед покупкой или изготовлением мебели
При покупке или изготовлении предмета мебели всегда полезно иметь под рукой записанные размеры. Вы также можете сделать это, записав его на свой телефон в виде письменной заметки или голосового сообщения для собственного использования.
Эти размеры помогут вам оценить вашу мебель при ее продаже или определить, какой размер нестандартных предметов вам нужно создать.
Письменные размеры также полезны для клиентов, которые ищут мебель определенного размера.
Например, при поиске кровати вы можете просто записать размеры и взять их с собой в разные магазины, пока не найдете ту, которая соответствует вашим потребностям.
Запись точных измерений полезна при изготовлении мебели на заказ или при покупке новых предметов. Следуйте этим простым рекомендациям, чтобы ваши письменные измерения были легкими для восприятия и понимания.
НАПОМИНАНИЕ — Обязательно используйте рулетку для получения наиболее точных результатов и всегда дважды (или даже трижды) проверяйте правильность измерений!
- Чтобы перевести см в дюймы, разделите число на 2,54 (например, 8 см = 3,15 дюйма)
- Высота будет определяться тем, насколько высоко вы хотите, чтобы ваша мебель стояла по отношению к другим предметам в вашей комнате.
При покупке в Интернете или по каталогам убедитесь, что для каждого предмета есть размеры, чтобы вы могли сравнить их с тем, что есть у вас дома.
Если вы не знаете, какие единицы измерения используются в системе вашей страны, измерьте вещи, используя метрические единицы, такие как миллиметры и километры, чтобы впоследствии их можно было легко преобразовать в имперские единицы, такие как дюймы или мили.
Если ничего не помогает, просто погуглите «перевести сантиметры в дюймы» или «перевести метры в футы». Для этого существует множество онлайн-калькуляторов.
Какие 3 системы измерения?
Используемые системы измерения включают
- Метрическую (Международную систему единиц) (СИ),
- Современная форма метрической системы, Британская имперская система и
- Традиционные единицы измерения США.
Каковы единицы каждой системы?
Единицы, используемые в каждой системе, различаются, хотя и имеют много общего.
Системы от наименьшего к наибольшему:
Метрическая система (SI)
Основные единицы массы (килограмм), длины (метр), времени (секунда), электрического тока (ампер), температуры (кельвин) и количества света (кандела).
Имперские единицы
Дюймы, футы, ярды, мили; фунты, унции; пинты, кварты, галлоны; по Фаренгейту.
Вот несколько стандартных имперских размеров мебели:
| Общие имперские размеры для мебели | |
| Дюймы (используется для измерения) ==> | ширина, глубина, высота |
| Футы (для измерения) ==> | длина |
| Ярды (используется для измерения) ==> | ширина, глубина, высота |
Стандарт США
Дюймы, футы, ярды; фунты, унции; чашки, столовые ложки, чайные ложки; по Фаренгейту.
Часто задаваемые вопросы
Как преобразовать систему измерения?
Для преобразования между системами измерения необходимо знать эквивалентность между единицами в каждой системе.
| Простые выбранные методы преобразования | |
| Для преобразования дюймов в футы… | … разделить на 12 |
| Для перевода унций в фунты… | … разделить на 16 |
| Чтобы преобразовать чашки в пинты… | … разделить на 2 |
Например, в футе ровно 12 дюймов, в фунте 16 унций, а в пинте 2 чашки.
- Чтобы перевести дюймы в футы, умножьте на 12.
- Чтобы перевести унции в фунты, разделите на 16.
- Чтобы перевести чашки в пинты, разделите на 2.
В Интернете также доступны таблицы преобразования, которые могут упростить переход между системами.
Какую систему мне следует использовать при записи размеров мебели?
Наиболее часто используемой системой для записи размеров мебели является имперская система, в которой используются дюймы, футы и ярды.
Однако, если вы записываете измерения для проекта в другой стране, важно использовать наиболее распространенную там систему, а также любые другие применимые стандарты.
Как написать размеры мебели?
Например: Размеры этого комода: 30 дюймов в ширину, 16 дюймов в глубину и 36 дюймов в высоту.
ИЗОБРАЖЕНИЕ ПРЕДОСТАВЛЕНО: Seahen, LGPLРазмеры этого комода 30 дюймов на 16 дюймов на 36 дюймов.
Первое число — ширина (W), второе — глубина (D), третье — высота (H).
Другой способ записать те же размеры: 30″Ш x 16″Д x 36″В. В этом формате все размеры перечислены один за другим, разделенные пробелом.
Если предмет мебели имеет заднюю или нижнюю часть, проще всего указать сначала размеры передней и боковых сторон, а затем размеры задней/нижней части.
Как написать размеры на чертеже?
При написании размеров на чертеже вы должны как можно точнее указать, где они расположены.
Например, рисуя комод на миллиметровой бумаге, вы можете написать размеры каждого отдельного ящика над ним, а не просто написать общую глубину и ширину всего комода.
Таким образом, если у вашего клиента или у вас возникнет путаница в отношении того, где применяются ваши размеры, они уже будут записаны в определенных местах на чертеже.
Когда следует использовать дроби вместо десятичных?
Как правило, при записи размеров мебели размером менее дюйма следует использовать дроби, а при записи размеров мебели размером дюйм и более — десятичные дроби.
Например: 1/2 дюйма, 3/4 дюйма, 5 1/4 дюйма.
В некоторых случаях при измерении очень малых расстояний проще использовать дроби вместо десятичных.
Однако, если дробное значение слишком сложно для чтения или понимания, лучше преобразовать его в десятичное число.
Например, 2 3/8 дюйма можно записать как 2,375 дюйма.
РЕСУРСЫ
Как правильно писать и пунктуировать измерения
https://www.technicalcommunicationcenter.com/2021/12/12/how-to-write-dimensions-in-feet-and-inches/0003
Ваше полное руководство по замерам мебели – Modern Bungalow
Ваше полное руководство по измерению мебели – Современное бунгало перейти к содержанию Ищете идеальный вариант? Только один способ узнать наверняка — вам придется измерить!Вы раскатываете ковер и обнаруживаете, что ваш обеденный стол слишком длинный. Диван, который, как вы думали, точно поместится под окном вашей гостиной, оказался слишком высоким сзади. Этот комод, без которого вы не можете жить, не пролезет в заднюю дверь. Что теперь?
Поскольку нам бы не хотелось, чтобы это случилось с вами, важно провести тщательные измерения, чтобы вы были уверены, что мебель или ковер, к которым вы стремитесь, будут выглядеть именно там, где вы хотите до вас заказать его!
Это полезное руководство по измерению мебели поможет сделать процесс максимально плавным.
Инструкции по измерению мебелиИзмерьте мебель, измерьте пространство, которое она займет, и визуализируйте, если вы думаете, что это будет работать. Это достаточно просто и, надеюсь, избавит вас от необходимости возвращать деньги.
Измерьте мебель Запишите размеры мебели, которую вы планируете купить.
Либо измерьте сами, либо получите размеры онлайн в магазине или у производителя.
- Разбить
У большинства диванов и кресел с обивкой есть ножки, которые отвинчиваются, чтобы дать вам немного больше места. Так что, если ширина вашей двери близка или немного меньше высоты дивана, у вас, вероятно, все в порядке. Просто подтвердите с вашим дилером!
Обеденные столы почти всегда поставляются с основанием отдельно от столешницы. Поэтому больше всего вас будут волновать ширина и длина самой столешницы.
Сундуки и комоды менее всего допускают ошибки и, как правило, являются самыми дорогими предметами. Чтобы убедиться, что они подходят, измерьте дважды и закажите один раз!
Длина: Крайние точки справа налево
________
Ширина: Крайние точки сзади наперед
________
Высота: От пола до высшей точки изделия
________
Высота спинки (кресла и диваны): От пола до верха спинки каркаса
________
Диагональная глубина (стулья и диваны — особенно важно, если изделию нужно будет огибать углы): Измерьте переднюю часть руки до верхней части спины, затем найдите середину этого измерения и измерьте оттуда до нижней части задней ноги
________
** У многих мягких диванов и кресел есть ножки, которые отвинчиваются, чтобы дать вам немного больше места.
Просто спросите своего дилера!
Пройдите весь путь доставки и размещения
Теперь, когда вы знаете размеры мебели, которую покупаете, вам нужно знать, поместится ли она в вашем доме. Измеряйте не только переднюю или заднюю дверь, но и любые препятствия, которые могут возникнуть, когда предмет мебели доберется туда, где он будет жить.
Проходит ли через входную дверь?
- Откройте дверь как можно шире и измерьте расстояние между внешним краем дверной коробки и внутренним краем дверной коробки в самом узком месте.
________ ширина дверного проема
Проходит ли через коридоры и межкомнатные двери?
- Измерьте ширину любого коридора или двери в самом узком месте, через которое должен пройти предмет.
________ ширина самого узкого дверного проема
________ ширина самого узкого коридора
- Учитывать любые препятствия – радиаторы, осветительные приборы, встроенные стеллажи и т. д.
д.Подходит ли он вверх или вниз по лестнице?
- Измерьте ширину лестницы в самом узком месте – примите во внимание поручни и осветительные приборы.
________ ширина лестницы
- Если есть перила, их необходимо поднять, убедитесь, что высота потолка достаточна для размещения перемещаемой детали по глубине.
________ высота потолка
Если есть лифт, то подходит?
- Измерьте высоту, ширину и глубину открытой двери.
________ высота
________ ширина
________ глубина
Будет ли мебель правильно смотреться в том пространстве, которое вам нужно?
Не пропустите этот важный вопрос! Примите во внимание все размеры комнаты и решите, будет ли предмет, который вы хотите купить, чувствовать себя слишком полным, слишком пустым или почти правильным. Если вам нужна помощь в визуализации… картон, бумага или клейкая лента, разложенные по размерам мебели, помогут вам представить, как она будет выглядеть в вашем доме.
