Струбцина угловая для мебели: чем она является, назначение, типы и как сделать своими руками

Угловая струбцина для сборки мебели, как правильно использовать

Владельцы квартир нередко самостоятельно изготавливают мебельные конструкции или собирают их. В этой работе им некому помочь, поэтому приходится, при выполнении отдельных операций одновременно удерживать детали и обрабатывать их. Те, кто когда-либо выполнял подобные операции, подтвердит, что это очень сложная процедура, ведь нужно потратить много времени и усилий, чтобы зафиксировать детали. Для решения таких сложных проблем и создана угловая струбцина для сборки мебели, которая упростит задачу, играя роль «третьей руки».

Содержание

1. Что собой представляет
2. Назначение
3. Из каких материалов изготавливается
4. Правила использования
5. Как сделать своими руками
6. Видео

Что собой представляет

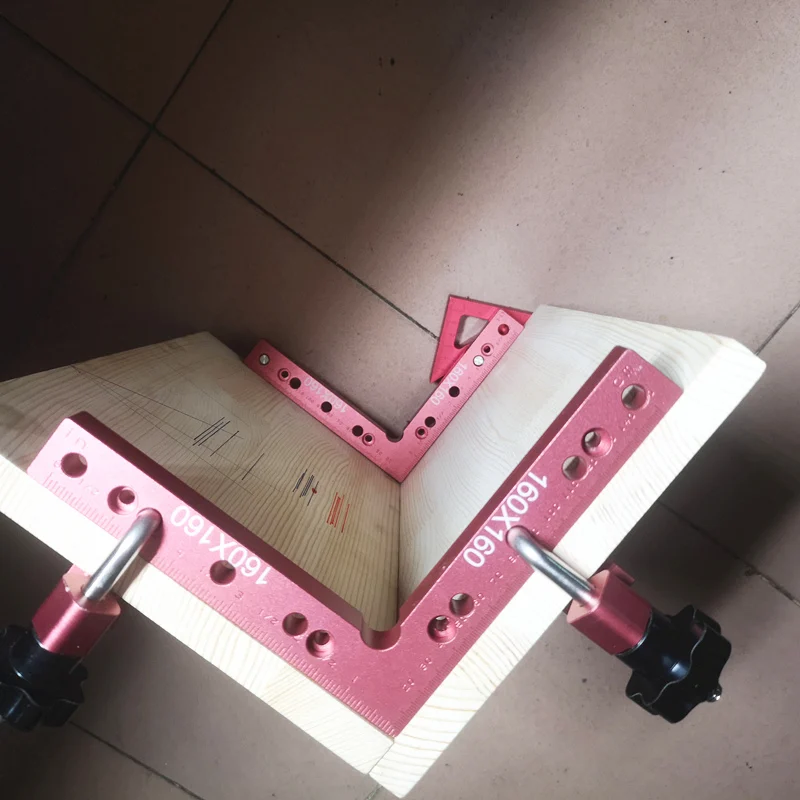

Инструмент используют для скрепления элементов мебельной конструкции. Он не требует колоссальных усилий. Чтобы временно зафиксировать элементы мебельных конструкций, используют струбцину для сборки мебели. Суть ее заключается не в форме, а в функциях, которые она выполняет. Струбцина является инструментом, фиксирующим детали мебели, расположенные перпендикулярно по отношению друг к другу.

Устройство, фиксирующее детали под определенным углом, называют угловой струбциной.

Изделие имеет самые различные варианты исполнения. Типичное устройство имеет простой и компактный зажим мебельный, фиксирующий детали под углом 90 градусов:

• корпус;
• винтовые прижимы;
• поджимные пятки.

Угловые устройства имеют разновидности по конструкции и бывают:

• объемными, фиксирующими 3 элемента, направленных в три разные стороны;
• угловыми, фиксирующими два элемента, расположенных под нужным углом;
• обычными, которые фиксируют 2 детали, деталь и поверхность верстака.

Схема

Назначение

Применяют угловые струбцины, чтобы:

• зафиксировать прямой угол, также существуют приборы для любых размеров углов;
• отпилить детали под нужным углом;
• при сборке мебели с целью выполнения стяжек;
• при сборке шкафчиков, выдвижных ящиков и прочих работ, где есть потребность в угловой фиксации;
• она ценна тем, что при ее использовании можно выполнять работу двумя руками: деталь зажимают в нужном месте, приставляют кондуктор, сверлят, затем закручивают;
• для изготовления конструкций из дерева, профильного металла, рам, мебели.

Инструмент применяют в работе сварщики, плотники, столяры, слесари.

Из каких материалов изготавливается

В промышленных условиях инструмент изготавливают из дюралюминия и сплавов из него. Для изготовления дома применяют различные материалы: железо, дюралюминий, дерево. Чаще всего это древесина твердых пород:

• береза;
• граб;
• бук;
• лиственница.

Данные сорта древесины хорошо восстанавливают форму, отличаются упругостью и прочностью. Они более твердые, чем детали, из которых изготавливается мебель. Поэтому это компенсируется использованием:

• набоек из дерева;
• кожи;
• войлока;
• светлой резины.

Рамы изготавливают из металлопроката, древесины. Для этого подходят профильные уголки или трубы, тщательно зачищенные, покрашенные, чтобы на изделии не оставалось царапин, следов ржавчины. Для исключения механических повреждений лучше наклеить на металлические конструкции планки из древесины.

Для оптимальной плавности регулировки при затяжке деревянных элементов, шпилька должна быть с резьбой трапециевидного или прямого профиля. Ручку можно сделать из дерева или, сделав отверстие в шпильке, вставить в нее пруток в виде рычажка. Такая струбцина будет прочной и послужит долго.

ДеревяннаяМеталлическая

Правила использования

Струбцины облегчают процесс работы. Они используются для мебельных работ, требующих угловой фиксации. Устройство поддерживает заготовку. Правила ее использования предельно просты:

• угол устройства должен соответствовать 90 градусов;
• при повороте рукоятки придерживающие деталь пятки начинают сжиматься, фиксируя ее;
• вращение ее в обратную сторону разжимает пятки;
• устройство фиксирует детали, чтобы просверлить их вместе;
• для удобства выполнения отдельных работ тиски струбцины закрепляют к верстаку.

Как сделать своими руками

Готовые инструменты иногда не подходят для выполнения некоторых работ, поэтому умельцы изготавливают их своими руками.

 Для начала нужно приготовить отрезки ДСП или фанеры с гладкой поверхностью.

Можно выполнить устройство в формах треугольника или прямоугольника, чтобы был один прямой угол:

• с обеих сторон от угла, отступив на три или пять сантиметров от верхушки, необходимо при помощи саморезов прикрепить бруски;
• приготовленные отрезки укладываю на ровную поверхность и плотно прижимают при помощи обычных струбцин;
• для освобождения доступа к стыку, выступающую верхушку угла лучше срезать.

Следующий шаг посвящен изготовлению зажима струбцины. Нужно приготовить следующие детали: три гайки, длинную шпильку или болт, ручку, скобу:

• для основания оптимальной станет треугольная форма;
• шпилька выступает за края основания в состоянии полного сжатия, без детали;
• из угла проводят биссектрису;
• гайку с болтом закрепляют скобой на расстоянии десяти, двадцати миллиметров от пересечения биссектрисы с гипотенузой;
• изготавливают металлическую скобу, выгибая ее по форме гайки;
• отверстия сверлят на краях гипотенузы;
• болт направляется головкой в верхушке прямого угла;
• с противоположной стороны от болта крепится ручка.

Такой инструмент можно сделать из дерева, железа, алюминия, пластика.

Во время работы с листами для мебели нужно приготовить:

• фанеру толщиной от 8 до 12 мм, можно ДСП;
• дрель;
• лобзик и ножовку;
• прямоугольный или квадратный деревянный брусок.

Вырезаем несколько треугольников с прямыми углами, катеты которых, равны по длине, и должны составлять 25-40 см. В зависимости от размера устройства простых струбцин, отверстия делают в углах треугольника. Расстояние должно быть 10-15 см от катетов до отверстий. На гипотенузе сделать два отверстия и прикрутить листы. Устройство готово.

Инструментов лучше сделать не одну, чтобы провести сборку всей конструкции. Изготовление их не составляет сложностей, в финансовом отношении это выгоднее, чем купить готовые, поскольку это не универсальный инструмент. Он не подойдет для всех работ по сборке мебели. Выполненное своими руками устройство можно изготовить под любую работу.

Ножовка по металлу до модификации и полученные из нее струбцины после модификацииСхема сборки

Видео

https://youtu.be/ayx-NSjjB8M
