Установка мебельных петель своими руками

Очень многие в целях экономии, покупая мебель, решают собирать ее самостоятельно, чтобы не оплачивать услуги сборщика, если они идут за отдельную плату. На самом деле, современные предметы интерьера собрать очень просто, ориентируясь на прилагаемую инструкцию и имея хотя бы минимальные навыки работы с инструментом. Однако некоторые нюансы все равно имеются. Например, установка мебельных петель своими руками – это достаточно простая, но требующая внимания и аккуратности задача, ведь именно от правильной установки и будет во многом зависеть то, насколько хорошо будут закрываться дверцы шкафов и тумб.

Установка мебельных петель своими руками

Установка мебельных петель своими руками

Петли для мебели: особенности и виды

Мебельная петля – это полумеханическая конструкция, которая дает возможность открывать и закрывать часть корпуса мебели (обычно – дверцы), отводя ее на определенный угол. Ее совершенно не видно снаружи, но при этом она способна не просто удерживать в нужном положении и помогать открывать фасад (дверцу), но и не дает ему самовольно открываться. Обычно петли применяются для так называемого навешивания дверей, изготовленных из различных материалов – дерева, стекла, алюминиевого профиля. Также большинство петель способны самостоятельно закрываться.

Самый распространенный тип петель – четырехшарнирные. Они отличаются высокой функциональностью и очень надежные, прочные и могут служить на протяжении долгих лет, не ломаясь.

Четырехшарнирная мебельная петля

Четырехшарнирная мебельная петля

На заметку! Впервые конструкция, которая может закрываться самостоятельно, появилась лишь в ХХ веке, она была запатентована в Италии.

История мебельных петель

История мебельных петель

Конструкция мебельной петли представлена следующими элементами.

  1. Базета или основание – тот элемент, который крепится к монтажной планке. На нем имеется специальный винт, который дает возможность регулировать его положение.
  2. Чашка – часть, которая во время монтажа петель устанавливается в специально высверленное в фасаде отверстие. Она имеет округлую форму.
  3. Шарниры – подвижные элементы, оснащенные пружинными механизмами.
Петля мебельная - строение

Петля мебельная — строение

В каждой петле такого типа имеется пружина, позволяющая механизму конструкции удерживать дверцу шкафа в закрытом состоянии и не дающая ей открываться самовольно. Эти петли можно регулировать сразу в трех плоскостях, что очень удобно и позволяет подогнать их идеально практически в каждом случае. Выполнены они из стали и имеют высокую защиту от возникновения ржавчины.

На заметку! Такие петли в России называют также чашечными или более прозаичным названием – лягушкой.

Что это такое и как устроено

Что это такое и как устроено

Петли с четырьмя шарнирами могут быть:

  • полунакладными, которые обычно применяются, если на одну сторону нужно прикрепить сразу пару створок, которые будут открываться в разные стороны. То есть фасад закрывает лишь часть торца;
  • накладными, которые подойдут для установки дверцы с любой стороны корпуса;
  • угловыми, которые нужно использовать, если дверца должна крепиться под строго определенным углом (например, 45, 90 и более градусов). Как правило, угол зависит от особенностей конструкции шкафа;
  • инверсными, которые дают возможность распахнуть створку на 180 градусов, то есть при открывании дверцы формируется одна плоскость со стенкой основания;
  • вкладными или внутренними, которые позволяют закрепить дверцу внутри шкафа. Петля напоминает полунакладную, но изогнута сильнее.
Виды мебельных петель

Виды мебельных петель

На самом деле, существуют не только четырехшарнирные петли, хоть они и являются самыми распространенными и чаще всего применяются во время сборки мебели для соединения корпуса с дверцами. Также есть и другие разновидности, с которыми мы сейчас познакомимся.

Другие виды петель

Итак, все виды петель можно классифицировать разными способами. Так, выделяют различные типы по конструкции, по назначению, по методу фиксации и наложения. В целом, существует несколько десятков видов мебельных петель, какие-то распространены больше, какие-то меньше, но практически все находят себе применение в различных вариантах мебельных конструкций. Помимо четырехшарнирных, рассмотрим еще несколько вариаций петель, которые могут встретиться мастерам по сборке мебели или же людям, купившим новые предметы интерьера и решившим собрать их самостоятельно.

Карточная петля

Карточная петля

Карточные петли считаются самыми старыми. Их прародительница – кованая навесная петля, имеющая длинную накладку. Внешне они напоминают обычную дверную петлю, только размером несколько поменьше. Конструкция представляет собой две металлические планки, соединенные параллельно при помощи тонкого стержня, выполняющего роль шарнира. Сейчас они используются редко, но незаменимы при изготовлении мебели в стиле «ретро».

На заметку! Такие петли бывают разборными и неразборными, с различным количеством шарниров. Также иногда пластины петель могут иметь фигурную форму.

Дверные петли «бабочка»

Дверные петли «бабочка»

Петли маятникового типа или барные петли дают возможность открывать дверцу на 180 градусов. Выходит что-то похожее на то, как открываются двери на входе в салун в старых вестернах.

Петля барная

Петля барная

Антресольные конструкции-петли созданы для того, чтобы крепить горизонтально ориентированные дверцы, которые будут открываться вверх. Петли имеют пружинный механизм, а также позволяют фиксировать дверцу в открытом состоянии. Напоминают обычные накладные вариации петель.

Антресольная петля MK01

Антресольная петля MK01

Ломбертные конструкции применяются для так называемых откидных дверей. Они будут монтироваться с обоих торцов шкафа, не требуют врезки, но может понадобиться небольшая фрезеровка (до 2 мм). Тогда створку можно открывать на 180 градусов. Это идеальный вариант петли для раскладного стола.

Петля для откидных элементов

Петля для откидных элементов

Секретерные конструкции похожи на описанные выше карточные, имеют осевой шарнир и пластины. Дают возможность открыть фасад вниз и удержать его в горизонтальном положении. Могут сопровождаться специальным кронштейном, который оказывает поддерживающую функцию. Обычно устанавливаются в тех шкафах, где предусмотрен бар.

Петли секретерные

Петли секретерные

Глухие петли, иначе называемые штольными, применяются для дверей с той стороны шкафа, которая примыкает к стене. Ими можно прикрепить дверцу к фальш-панели.

Штольные петли

Штольные петли

Пяточные изделия крайне редко применяются, потому что рассчитаны только на легкие двери. Но зато установить их можно на фасады с любым типом открывания. Монтаж производится в нижней и верхней части створки.

Пяточные петли для мебели

Пяточные петли для мебели

Для стеклянных створок идут особые петли. Они тоже бывают разных типов, но их достоинство в том, что они могут выдерживать значительную нагрузку, притом выглядят очень красиво.

Петля для стекла

Петля для стекла

И сравнительно недавно в продаже появились петли с 8-ю шарнирами, восьмишарнирные. Чтобы их установить, не нужно прибегать к фрезеровке или резке. Это усовершенствованная вариация обычной четырехшарнирной петли. Правда, ставить их сложнее, а потому, несмотря на отсутствие необходимости проводить какую-то подготовку, такие петли используются редко.

Петля 8-ми шарнирная

Петля 8-ми шарнирная

Цены на различный виды петель для мебели

Мебельные петли

Что нужно учесть?

Если вдруг по какой-то причине человеку нужно выбрать и купить петли самостоятельно, то к решению этого вопроса нужно подойти с умом. И приобретать навесы нужно только высокого качества, несмотря на то, что на витрине они все выглядят одинаково. Лучше взять те, что подороже, но от проверенного производителя, чем подозрительно дешевые. Некачественные петли могут:

  • быстро расшататься и требовать постоянной регулировки;
  • начать скрипеть или плохо закрываться;
  • поломаться;
  • начать ржаветь.
Как выбрать петли для мебели

Как выбрать петли для мебели

Важно! Стоит отказаться от покупки китайских петель. Эти конструкции очень ненадежны, как правило, разрушаются очень быстро и перестают функционировать. Для их производства применяются некачественные сплавы. Да и бракованные петли Китай поставляет на наши рынки в очень больших количествах.

Установив дешевые петли, сэкономить получится только в крайне редком случае. Обычно такие конструкции требуют ранней замены, а это – дополнительные расходы и трата времени на демонтаж старой и монтаж новой петли. Скупой платит дважды – поговорка, очень актуальная в отношении петель для мебели.

Как выбрать мебельные петли

Как выбрать мебельные петли

Как подготовиться к монтажу?

Установка петель – работа простая и не требующая много сил и времени, но при условии, что у человека есть под рукой весь нужный инструмент, а также имеются определенные навыки работы. Для новичков в этом плане задача по установке петли может оказаться очень сложной. Просто так прикрутить ее не получится.

Итак, самый главный инструмент, который понадобится – это сверло Форстнера. Оно имеет специальную рабочую часть с таким же диаметром, как и чаша петли (35 или 26 мм). При помощи этого сверла на четко размеченном месте нужно сделать специальные отверстия. Чаша петли будет вкладываться в него, а крепиться конструкция станет за счет шурупов, вкручиваемых в специальные ушки.

Сверло Форстнера

Сверло Форстнера

Цена на сверло Форстнера

Сверло Форстнера

Также для установки петель потребуются:

  • шуруповерт;
  • линейка и угольник;
  • простой карандаш;
  • дрель с различными насадками;
  • уровень;
  • саморезы и шурупы.
Аккумуляторный шуруповерт

Аккумуляторный шуруповерт

Цены на аккумуляторную дрель-шуруповерт

Аккумуляторная дрель-шуруповерт

Важно учесть и материал, на котором будет производиться фиксация петли. Так, волокнистые или рыхлые материалы достаточно мягкие, стеклянные – хрупкие и в то же время прочные и т. д. Для каждого материала используется свой определенный тип креплений, притом в разном количестве.

Порядок работ

Разметка – очень важный этап при установке петель. Она включает в себя нанесение отметок на дверцу, где будет производиться сверление отверстия под чашу петли. Притом важно найти для начала место, где будет располагаться центр отверстия. И здесь важно понимать, что количество петель напрямую зависит от размеров самого фасада и его веса. Но от края дверцы в любом случае нужно отступить около 7-12 см. Расстояние между установленными навесами не должно быть менее 50 см при условии, если их крепится несколько.

Крепление петли

Крепление петли

Таблица. Необходимое количество петель.

ПараметрыКоличество петель, шт.
Длина до 1 м, масса – не более 9 кг2
Длина 1-1,5 м, масса – до 15 кг3
Длина до 2 м, масса – до 20 кг4
Длина 2-2,5, масса не более 20 кг5

После нанесения разметки потребуется сделать отверстия для петель. Они выполняются при помощи специального сверла. Дверцу лучше всего уложить на ровную твердую поверхность, так работать будет проще. Глубина выемки должна составлять примерно 1,2-1,3 см. Если сделать ее глубже, то есть риск повреждения внешней стороны фасада. А сверлить отверстие требуется четко по вертикали.

Схема: посадочные размеры петли

Схема: посадочные размеры петли

Важно! Фреза должна быть острой и желательно новой.

После сверления можно заниматься установкой петель, а также потребуется их отрегулировать.  Только в этом случае дверца будет висеть ровно.

Расчет количества мебельных петель для установки

Расчет количества мебельных петель для установки

Подробная инструкция

Шаг 1. От верхнего и нижнего краев дверцы нужно отступить примерно 7-12 см. В данном случае в инструкции отступ делается на расстоянии 8 см. Требуется провести две линии строго перпендикулярных краю дверцы.

Делается отступ 8 см

Делается отступ 8 см

Перпендикулярно краю проводятся линии

Перпендикулярно краю проводятся линии

Шаг 2. Далее от края двери до центра того места, где будет производиться сверление отверстия, нужно сделать отступ в 22 мм. Это стандартное расстояние. И также нужно провести линии через отмеченную точку, перпендикулярные нарисованным ранее.

Отступ снизу - 2,2 см

Отступ снизу — 2,2 см

Проводятся перпендикулярные линии

Проводятся перпендикулярные линии

Шаг 3. Далее нужно взять специальное сверло стандартного диаметра – 35 мм.

Берется сверло диаметром 35 мм

Берется сверло диаметром 35 мм

Шаг 4. Чтобы сверлить было легче, а сверло было четко позиционировано, в местах пересечения линий на разметке нужно сделать маленькие выемки при помощи шила.

Шилом проделываются выемки

Шилом проделываются выемки

Шаг 5. Теперь можно сверлить отверстия. Можно делать это дрелью, а можно использовать специальный фрезер.

Можно приступать к сверлению отверстий

Можно приступать к сверлению отверстий

Цены на линейный ряд фрезеров

Фрезер

Результат работы

Результат работы

Шаг 6. Как только были высверлены отверстия, можно примерить чашу петли, а также, выровняв отверстия для саморезов на ушках чаши по линии, начерченной ранее, нанести метки, где будет производиться сверление, но уже тонким сверлом. Притом точки получатся не на самой линии, а чуть в стороне, по линии выравниваются ушки.

Примерка чаши петли

Примерка чаши петли

Нанесена разметка для будущих отверстий

Нанесена разметка для будущих отверстий

Шаг 7. Теперь в намеченных точках при помощи шила нужно сделать выемки для позиционирования сверла.

Делаются выемки для позиционирования сверла

Делаются выемки для позиционирования сверла

Шаг 8. Далее требуется высверлить отверстия для саморезов размером 4х16 мм.

Сверлятся отверстия

Сверлятся отверстия

Шаг 9. Необходимо снова приложить навес к дверце, поместив чашу в отверстие, и прикрутить его саморезами к фасаду.

Прикручивание саморезами

Прикручивание саморезами

Шаг 10. Теперь можно крепить дверцу на стенке шкафа. Делается это так – для начала нужно приложить дверцу к стенке, выбрав то положение, в каком она должна стоять.

Теперь можно крепить дверку

Теперь можно крепить дверку

Шаг 11. При нанесении разметки нужно следить, чтобы верхний винт петли, который будет крепиться к стенке, находился в положении, близком к самой дверце.

Нужно внимательно наносить разметку

Нужно внимательно наносить разметку

Шаг 12. Далее важно, проведя простые измерения, отложить от центральной линии, на которой лежала эта часть навеса, по 17 мм.

От центральной линии нужно отложитьь по 17 мм

От центральной линии нужно отложить по 17 мм

Шаг 13. После этого дверку нужно снова приложить и сделать пометки маркером через отверстия в петле, совместив их с линиями, проведенными на расстоянии 17 мм.

Маркером делаются пометки через отверстия в петле

Маркером делаются пометки через отверстия в петле

Шаг 14. Теперь дрелью нужно высверлить отверстия для еврошурупов.

Сверлятся отверстия для еврошурупов

Сверлятся отверстия для еврошурупов

Шаг 15. Далее требуется прикрутить часть петли к стенке.

Часть петли прикручивается к стенке

Часть петли прикручивается к стенке

Шаг 16. Затем можно крепить дверцу к стенке. Важно попасть передней частью петли, закрепленной на дверце, на винт, находящийся на той части петли, что зафиксирована на стенке. Также под петлей, что закреплена на дверце, есть винт с «пяткой», которой важно попасть в паз, расположенный с другой стороны части петли, закрепленной на стене.

Этой частью нужно попасть на винт

Этой частью нужно попасть на винт

Дверка крепится к стенке

Дверка крепится к стенке

Важно все делать в соответствии с инструкцией

Важно все делать в соответствии с инструкцией

Еще одно фото процесса

Еще одно фото процесса

Шаг 17. Чтобы петли не рассоединялись, крайние шурупы нужно немного подтянуть. Пока что до конца заворачивать их не нужно.

Крайние шурупы немного подтягиваются

Крайние шурупы немного подтягиваются

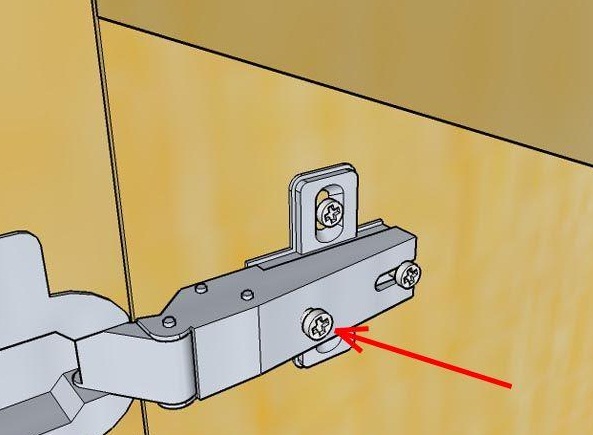

Шаг 18. Теперь следует отрегулировать дверцу. Для начала стоит отодвинуть ее от стенки шкафчика примерно на 1-2 мм, не нужно ее фиксировать плотно к ней. После того как зазор был соблюден, можно затянуть шурупы.

Регулировка дверки

Регулировка дверки

Шаг 19. Есть еще один винт, который при необходимости поможет двигать дверцу влево или вправо. В данном случае его регулировать не пришлось.

Этот винт в нашем примере не нуждался в регулировке

Этот винт в нашем примере не нуждался в регулировке

Видео – Разметка и сверление

Видео – Крепление петель

Важно помнить, что спустя некоторое время петли снова придется регулировать – дверки могут провисать под своей собственной массой. Так что подкручивать шурупы первое время все равно нужно. Иногда следует и смазывать петли – тогда они точно не начнут со временем скрипеть или ржаветь. Если мебель стоит во влажном помещении, то срок эксплуатации навесов сильно сокращается, и это важно учитывать.

чем отличаются, расчет и монтаж

Всем доброго времени суток! Качественная фурнитура — это половина успеха для любой мебели. Потому, выбирая вкладные петли, стоит уделить им особое внимание. Правильно подобрав фурнитуру, вы обеспечите легкое и правильное открывание, дверцы не будут скрипеть, смогут открываться ровно и аккуратно.

Вкладные петли также называют внутренними. Сами выбирайте, какой вариант названия вам больше нравится. Их можно использовать для стекла, для толстых фасадов, дверей шкафов. Есть особые разновидности вкладных петель, которые применяются на воротах и калитках. Но мы сосредоточим свое внимание именно на мебельных решениях.

В рамках нашего материала поговорим о том, какими они бывают, чем отличаются и в чем разница между теми или иными решениями. Также обсудим монтаж и некоторые другие вопросы. Если что-то окажется непонятно, вы всегда можете оставить отзыв в комментариях и задать свой вопрос.

петли вкладные

Разновидности

Прежде чем купить себе петли типа Clip Top производства Blum (Блюм), либо внутренние петли от компаний уровня Boyard и Hettich Sensys, нужно выяснить, какими могут быть эти самые вкладные виды петель.

Если ориентироваться по назначению, то рассматриваемая фурнитура бывает:

  • Мебельной. Используется непосредственно для изготовления и сборки мебели. Обеспечивает открытие фасадов на 90 и на 110 градусов, в зависимости от конкретной модели. Монтируются на шкафы, где дверцы располагаются внутри корпуса;
  • Дверной. Устанавливается на входные и межкомнатные двери. Такая фурнитура имеет лучшую защиту от проникновения в помещения;
  • Воротной. Воротные вкладные петли монтируются на гаражные ворота, калитки и прочие подобные конструкции.

В основном нас интересует именно первый вариант, то есть мебельные внутренние петли.

Они получили широкое распространение, как и накладные петли в свое время. Хотя последние используют все реже, отдавая предпочтение более продвинутым и функциональным решениям.

внутренние петли

О них и поговорим более подробно.

Помимо назначения, такая фурнитура может отличаться еще по нескольким принципам.

Здесь мы говорим про следующие моменты:

  • Доводчик. Старые и бюджетные модели с доводчиком в комплекте не идут, что несколько ухудшает их эксплуатационные характеристики. Решения в виде петель с доводчиками обеспечивают плавное закрытие, снижают шумность при работе петель, повышают комфорт использования;
  • Габариты и размеры. Большинство вкладных петель имеют одинаковый размер посадочной чаши, который составляет 35 мм. Для них предусмотрено специальное сверло для петель. Но габариты самой конструкции могут отличаться;
  • Производитель. Даже если вы покупаете изначально недорогую мебель, устанавливать на нее бюджетную фурнитуру не стоит. Среди лидеров по производству петель можно выделить Hettich, Blum, Boyard и пр.

Выбирая петли для мебели, смотрите на все характеристики и параметры.

Не забывайте, что потребуется еще определить точное количество фурнитуры.

Преимущества и недостатки

Прежде чем будет выполняться разметка, присадка и последующая установка петель, нужно определить, подходят ли такие петли внутреннего (вкладного) типа именно вам.

Ведь не факт, что они окажутся предпочтительнее, нежели те же накладные петли, о которых мы с вами уже говорили.

Недостатки здесь есть. Но их не так много. Это более высокая стоимость, сложная установка и схема монтажа, а также ограниченный угол для открытия дверок, поскольку фасад двери расположен внутри корпуса мебели. Фактически сама петля здесь не играет ключевую роль. Насколько эти минусы весомые конкретно для вас, решайте сами. Их еще нужно сопоставить с преимуществами.

Сильных сторон по количеству столько же. Только они, как по мне, оказались более весомыми.

Для начала такие петли будут незаметными, когда дверца находится в закрытом положении. Это обеспечивает лучший внешний вид и повышает эстетическую составляющую.

Далее внутренние петли не позволяют получить с внешней стороны доступ к ним. Более актуально для входных дверей, чтобы защитить помещение от проникновения. Хотя и для мебели это также может сыграть свою роль.

Мебельные вкладные петли хорошо защищены от внешних факторов и воздействий. Особенно это может оказаться важным преимуществом для тех, кто покупает фурнитуру для кухонной мебели, расположенной в непосредственной близости от мойки, либо варочной поверхности. Находясь внутри, петли будут лучше защищены от негативных воздействий, а потому и прослужат намного дольше.

Объективно можно сказать, что преимуществ здесь больше, нежели недостатков.

Но выбирать вам.

петля вкладная

Требуемое количество петель

Дать однозначно точный ответ на вопрос о том, сколько требуется установить вкладных петель на мебельные фасады, проблематично.

Мастера в основном ориентируются на габариты и вес дверцы.

Минимальное количество петель всегда составляет 2 единицы.

Меньше 2 петель вы никак на дверцы не поставите, поскольку в противном случае один элемент не обеспечит должную практичность и функциональность.

Ориентируйтесь на следующие примерные значения:

  • При высоте двери до 90 см и весе от 4 до 8 кг достаточно 2 внутренних петель;
  • Если высота от 90 до 160 см, а вес от 8 до 13 кг, требуется уже 3 петли;
  • Двери высотой 160-200 см весом 13-17 кг требуют 4 петель;
  • Когда высота составляет от 200 до 240 см, а вес до 20 кг, потребуется 5 петель.

Это только приблизительный расчет. Если дверка небольшая по высоте, но более тяжелая, лучше сделать еще одну дополнительную петлю.

Чем больше петель, тем сложнее выполнять регулировку. Если неправильно отрегулировать фурнитуру, нагрузка распределится неравномерно, и петли быстро выйдут из строя.

Кстати, если вам требуется сделать определенный установочный угол, для таких целей предусмотрены специальные площадки, позволяющие менять угол при монтаже. Выполнены обычно в виде пластиковой вставки, и монтируются под установочную площадку петли. Угол можно увеличивать и уменьшать.

петли внутренние монтаж

Процедура установки

Первым делом выполняется разметка. Многие опытные мастера просто работают по готовому шаблону.

Обычно при монтаже придерживаются таких правил:

  • чаша петли имеет диаметр отверстия 35 мм;
  • от верхнего края дверцы до центра отверстия под чашу должно быть не менее 70 мм;
  • расстояние до края около 5 мм;
  • от центра чаши до края фасада порядка 22 мм;
  • толщина фасада не менее 15 мм;
  • далее наносится разметка под вторую часть вкладной петли.

Скажу сразу, что специальные шаблоны действительно очень удобные и функциональные. Лучше и проще разобраться с ними и выполнять работу по шаблону, нежели вымеривать каждый миллиметр и бояться допустить ошибку.

шаблон петли

После разметки остается лишь воспользоваться сверлом для мебельных петель, а также выполнить несколько отверстий (не сквозных) под шурупы.

Сначала монтируется основная часть фурнитуры, на которой находится так называемая чашка. Далее устанавливается ответная планка. В завершении проводится регулировка в трех направлениях.

Если все выполнено по правилам и согласно схеме, на выходе вы получите очень удобные и функциональные дверцы, оснащенные вкладными петлями.

Спасибо всем за внимание!

Подписывайтесь, оставляйте комментарии, задавайте вопросы, рассказывайте о нашем проекте своим друзьям!

Установка мебельных петель, регулировка фасада своими руками



Навеска фасадов, установка мебельных петель на них и регулировка – завершающий этап сборки корпусной мебели своими руками. От того, насколько ровно удастся отрегулировать распашные дверцы шкафов, зависит, будет ли мебель радовать своим эстетичным аккуратным видом. Или раздражать неровно выставленной фасадной частью и постоянным скрипом, сопровождающим процесс открытия и закрытия.

Правила установки мебельных петель

Как и в статье о видах мебельных петель, будем рассматривать установку четырехшарнирного крепежа, с тремя степенями регулировки.

Четырехшарнирная петля состоит из двух разъемных частей:

  • Крепежная (монтажная) планка крепится к корпусу. При этом есть разница в разметке для внутренних (вкладных) и накладных петель.
  • Сама петля фиксируется на фасаде посредством установки в специальное технологическое отверстие. Глубина отверстия порядка 12-13 мм, диаметр зависит от размера чаши. В основном используется фурнитура с чашей диаметра 35 мм, реже – 26 мм.

Правильная установка мебельных петель своими руками предполагает предварительный расчет нужного количества, в зависимости от высоты и ширины дверцы, ее веса.

Петли при количестве от трех штук на одну распашную дверцу распределяют на равном расстоянии друг от друга, при этом нужно отслеживать по разметке, чтобы крепежная планка не «попала» в полку.

От края фасада по корпусу обычно отступают 100 мм. Поскольку дверца всегда меньше на 3-4 мм, то для накладного варианта отступ до центра отверстия под чашу составляет порядка 98 мм.

Схема расчета количества мебельных петель для монтажа

Однозначно четкого ответа на вопрос, сколько петель требуется установить на один распашной фасад, нет. Каждый производитель фурнитуры и комплектующих дает свои рекомендации. Обычно схема расчета количества мебельных петель опирается на две величины, размер и вес двери:

  • Высота двери определяет число точек соединения с коробом. При недостаточном числе петель дверь может выгнуть со временем. Ее ширина имеет не меньшее значение. Рекомендуется не закладывать в проект фасады, ширина которых слишком большая относительно высоты.
  • Вес двери также играет определенную роль. Логично предположить, что фасад из ЛДСП, сверху которого будет еще приклеено зеркальное полотно, потребует дополнительный крепеж. Установка стандартного числа мебельных петель может оказаться неспособной выдержать увеличенный вес – тут потребуется усиление.

Стандартная схема установки мебельных петель следующая.



Ее можно придерживаться, если нет других рекомендаций от производителя.

Установка накладных мебельных петель с разметкой

Перед установкой не лишним будет сделать разметку, чтобы не ошибиться при засверловке, крепеже монтажной планки и чаши. Можно воспользоваться готовым шаблоном (кондуктором) или отмерить вручную. Учитываем следующие нюансы:

  • Накладной фасад не полностью закрывает короб. С учетом зазора, например, для кухонного шкафа высотой 720 мм и шириной 400 мм, он будет иметь габариты 716х396 мм. А это значит, если по коробу для установки крепежной планки от края отступается по 100 мм, то по фасаду отступ будет меньше, равен 98 мм.
  • Под четырехшарнирную петлю на дверце выбирается отверстие глубиной 11 мм. Сделать это можно с помощью сверла Форстера с подрезным краем и носиком, рассчитанным именно для установки мебельных петель (диаметр 26 или 35 мм). Специальные сверла имеют ограничитель, который не даст проткнуть лицевую часть насквозь при фрезеровке. При условии, конечно, что толщина фасада не менее 16 мм.
  • Глубина крепления монтажной планки от края боковины шкафа при установке накладной мебельной петли составляет 37 мм. Расстояние между отверстиями у планки 32 мм.

Установка вкладных (внутренних) мебельных петель

Единственное отличие при установке вкладной мебельной петли – это крепеж монтажной планки на боковину шкафа. При стандартной толщине фасада, изготовленного из ЛДСП (16 мм), от края отступается 54 мм (к положенным 37 мм прибавляется толщина фасадного полотна и 1-2 мм на свободный ход, для возможности регулировки).

Регулировка мебельных петель своими руками

По сделанной схеме установки мебельных петель отдельно крепится монтажная планка на два самореза 3х16 мм и чаша (также на два самореза), на боковину короба и с внутренней стороны двери соответственно. После того, как мебель будет поставлена на отведенное место, приступают к навеске фасадов. Для этого плечо петли с чашей вдевается в крепежную планку и затягивается на фиксирующий винт. Сильно затягивать крепеж вблизи планки не стоит – весь он участвует в процессе регулировки мебельной петли своими руками.

Если полы завалены к центру, то скорей всего дверцы будут неплотно прижиматься к коробу. Регулировка мебельной петли по глубине позволяет притянуть их плотнее или, наоборот, ослабить прижим.

При неровных полах может пригодиться боковая регулировка (по горизонтали) в комбинации с вертикальной. С ее помощью можно выравнивать зазоры на двойных фасадах, более ровно выставить их относительно короба.

Также регулировкой «убираются» неприятные скрипы при открывании и закрывании. Подтягивать винты на петлях стоит время от времени – двери мебели под собственным весом неизбежно провисают. Своевременная регулировка продлит срок службы крепежной фурнитуры.



Как установить мебельные петли на шкаф своими руками

За исправную работу распашных дверей отвечают небольшие механизмы, именуемые дверными петлями за свою конструкцию. Их достаточно простое устройство обеспечивает свободный ход дверки в процессе её открытия и закрытия. Полностью исправный механизм позволяет легко пользоваться дверным полотном, не сопровождая его движение никакими скрипами и люфтами. На данный момент дверные петли применяются как в устройстве входных проёмов в сооружениях, так и в мебели. В последнем случае используют механизмы меньших размеров, но с аналогичными принципами работы. Установка мебельных петель своими руками может потребоваться в случае, когда производится самостоятельный монтаж новых дверок в кухонный шкаф или спальный шкаф-купе. Несмотря на свои небольшие размеры, петли в ходе монтажа способны доставить немало неудобств из-за необходимости проведения точных расчётов мест их фиксации. Также, некоторые работы придётся осуществлять на весу, что в некоторых случаях может потребовать привлечения дополнительных рук для помощи с габаритными мебельными компонентами.

Особенности и виды

Простота и функциональность механизма дверной петли породила множество его разновидностей, рассчитанных на применение в различных типах изделий для домашнего интерьера. Сейчас подобные устройства встречаются в следующих вариантах:

  • Накладные. Используются в шкафах-купе и тумбах с распашными дверями;
  • Вкладные. Для тумб небольших размеров с невысокой массой дверок;
  • Пяточные. Чаще используемые в межкомнатных дверях, могут хорошо послужить в шкафах с небольшими фасадами;
  • Рояльные. Встречаются в раскладных столах с книжной конструкцией;
  • Штольные. Подходят к дверкам фальшпанелей и фиксированных панелей шкафов-купе;
  • Угловые. Рассчитаны под соответствующие виды купе, установленных в углах помещений и имеющих ограниченное пространство под открытие дверей;
  • Полунакладные. Применяются в шкафах с большим количеством фасадов;
  • Антресольные. Они же «горизонтальные» петли, применяемые в подвесных шкафах на кухне.

Виды петель

Применение в шкафу того или иного типа дверной петли зависит от многих факторов, включая его стилистику, габариты, массу дверей и способ их крепления. В некоторых случаях из-за физического размещения дверцы относительно каркаса купе требует использование исключительно угловых петель, обладающих большим запасом хода в сравнении с традиционными накладными. В изделиях с фактурой под классику могут быть применены лишь такие механизмы, что будут соответствовать данной стилистике.

Необходимые материалы и инструменты

Работы по установке дверной петли потребуют разборки механизма, ввиду чего вам не обойтись без инструментов для выполнения тонких аккуратных процедур. Помимо этого, потребуются и другие манипуляторы для общих работ с дверцей. Полный список всех инструментов для установки накладной модели петли выглядит следующим образом:

  • Отвёртка с крестовой битой.
  • Набор шурупов.
  • Строительный уровень.
  • Линейка или рулетка.
  • Шуруповёрт.
  • Дрель.
  • Карандаш или легко стираемый маркер.
  • Фреза диаметром в 35 мм.

Процесс монтажа

Стандартная компоновка дверной петли подразумевает её разборку на три составляющих компонента:

  • База в виде планки, которая отвечает за крепление петли к панели шкафа.
  • Чашка, монтаж которой производится на рабочую дверь.
  • Корпус петли – подвижная деталь, соединяющая дверцу с корпусом шкафа.

Установка механизма дверной петли производится посредством крепёжных винтов, вкручиваемых в отверстия монтажной планки и чашки. За параметры работы устройства отвечает регулировочный винт в корпусе. Таким образом, механизм петли насчитывает до шести обязательных крепёжных элементов, которые лучше подготовить заранее в качестве запасных.

Разметка

Разметка является неотъемлемой частью планировки шкафа для правильной установки дверцы и корректной работы её петель. Ошибки, допущенные на данном этапе, как минимум испортят внешний вид изделия, как максимум – сделают невозможным корректное использование механизма распашной двери. В процессе разметки потребуется карандаш или маркер, которым будут отмечены участки для создания отверстий под чашки механизмов. Потому стоит начать с основных пунктов инструкции к разметке:

  • В зависимости от веса и размеров дверного полотна, количество устанавливаемых петель может варьироваться от двух до пяти.
  • Не стоит производить монтаж чашки механизма на самый край фасада дверцы. Рекомендуется соблюдать отступ в 2–2.2 см.
  • Средняя дистанция между петлями на метровом дверном полотне составляет не менее 50 см. При этом нужно учитывать его вес, который может потребовать большего числа крепёжных механизмов.

Разметка дверцы

Следите за тем, чтобы участки для установки петлевых навесов на фасаде не находились напротив полок шкафа. В противном случае есть риск того, что дверка будет закрываться не до конца из-за того, что корпус упирается в платформу полки.

Подготовка отверстия

Создание отверстий производится с помощью дрели на основании разметки. В качестве альтернативного инструмента подойдёт и электрический шуруповёрт с соответствующей насадкой. Кроме того, обязательным условием является использование фрезы, что гарантирует сохранность структурной целостности дверного фасада и панели шкафа. В обратном случае сверление отверстия может привести к появлению сколов и деформации древесного полотна. Врезку следует делать глубиной не более 12 мм, чего будет достаточно для надёжного отверстия под платформу петельной чашки. Скорость сверления лучше подбирать самому, исходя из плотности материала, из которого сделан фасад и шкаф. Если ДСП панели достаточно легко поддаются подобной обработке, то натуральный орех или ясень отличаются высокими показателями прочности. По этой же причине нужно следить, чтобы дрель работала строго под углом в 90 градусов, от которых та легко может отклониться, если вы имеете дело с твёрдой природной древесиной.

Подготовка отверстия

Крепление петли

Ввиду того, что именно дверное полотно является подвижным объектом, в отличие от шкафа, начать крепление петли нужно с него. Так вы облегчите себе работу, избавившись от необходимости подгонять фасад под петли, когда придётся его навешивать. Монтажные работы с распашными механизмами можно провести в соответствии со следующей инструкцией:

  1. На стадии установки дверной петли могут проявиться все огрехи разметки и работы над отверстиями, если предварительно наложить её на место будущего монтажа. Попробуйте предварительно провести подобную проверку, убедившись в том, что платформа чашки накладной петли плотно прилегает к поверхности дверного полотна по всей своей площади. Даже минимальное отклонение может стать причиной перекоса дверцы в будущем.
  2. При помощи карандаша и наложения петли производится новая разметка под саморезы таким образом, чтобы те ровно входили в пазы петли.
  3. После этого можно установить платформу последней, вкрутив крепёжные элементы посредством отвёртки или шуруповёрта.

Крепление петли

Навешивание фасада

Сложность этого этапа работ заключается в необходимости вешать вручную полотно дверцы с установленными петлями таким образом, чтобы их корпуса попадали под платформы, закреплённые на панели шкафа. Выполнение всех монтажных работ происходит в такой последовательности:

  1. По возможности, стоит перевернуть шкаф в горизонтальное положение. Так вы упростите процесс примерки фасада для дальнейшей установки.
  2. Используя карандаш, создайте разметку под будущие монтажные планки, в которые будет произведена установка механизмов петель.
  3. Разместите планки в точности под разметку и закрепите с помощью саморезов, используя шуруповёрт.
  4. Произведите установку дверцы на боковину шкафа, стараясь не отклоняться от размеченных позиций для петель.
  5. Можно приступить к полноценной сборке петель, соединив с помощью корпуса их фасадную и базовую платформу. В результате получатся готовые распашные механизмы, готовые к работе.
  6. На последнем этапе потребуется произвести регулировку петли, используя отвёртку. Основную роль в этой задаче сыграет соответствующий винт в корпусе центрального компонента механизма.

Навешивание фасада

Регулировка петель

Несмотря на то, что некоторые пользователи проводят процедуру регулировки «на глазок», когда полотно шкафной дверцы ещё не установлено на мебельную конструкцию, данный подход нельзя назвать корректным. Приступая к этапу корректировки после навешивания фасада, вы получите полное представление о том, каким образом ваши манипуляции с регулировочным винтом петли отразятся и на внешнем виде, и на удобстве эксплуатации дверки. Заранее приготовьтесь к тому, что потребуется несколько раз произвести раскрутку и закрутку шурупа в корпусе механизма, прежде чем вы достигните идеальных показателей расположения дверного полотна. В процессе рекомендуется ручной, а не автоматический инструмент, ввиду чего предпочтение лучше отдать крестовой отвёртке. Шуруповёрт, хотя и способен гораздо быстрее производить манипуляции с винтом, его нагрузка может оказаться чрезмерной для компонента и стереть его головку. Произвести регулировку потребуется по трём параметрам расположения фасада, подробнее о которых пойдёт речь ниже.

Регулировка петель

Регулировка при горизонтальном расхождении

Производится корректировка положения дверного полотна, путём его сдвига влево или вправо. Вашей конечной целью является исключение слишком больших зазоров между фасадом и панелью шкафа. Учтите, что слишком узкий зазор сделает невозможным движение дверцы по оси своей петли. Также, корректировка требуется в комнатах с нестандартными стенами, где шкаф может располагаться под некоторым наклоном.

регулировка по горизонтали

Регулировка по вертикали

В отличие от горизонтальной регулировки, вертикальная по направлениям вверх-вниз производится манипуляциями с овальными креплениями в механизме петли. Следующим отличием от процедуры корректировки по горизонтали выступает тот факт, что вертикальное положение фасада со временем может «отвиснуть» из-за постоянного воздействия гравитации. По этой причине производить вертикальную настройку приходится на регулярной основе.

регулировка по вертикали

Регулировка глубины дверки

Под глубиной подразумевает подстройка положения двери относительно корпуса шкафа, что также влияет на зазор между ними. Большинству пользователей при условии правильного монтажа и корректной разметки, данный тип регулировки почти не требуется. Чаще всего настройка фасада производится в помещениях с неровными полами, которые могут стать причиной осложнённого хода дверцы.

Регулировка глубины

Крепление петель на стеклянные дверки

С ростом популярности мебели из закалённого стекла расширился и ассортимент фурнитуры, способной исправно работать с данным материалом. Несмотря на повышенные показатели прочности в сравнении с традиционным стеклом, закалённое всё ещё является куда более уязвимым к механическому воздействию, чем дерево и ДСП-панели. Потому под дверцы из этого материала выпускаются отдельные виды петель с принципиально иным видом крепёжного элемента. Первое отличие данных механизмов заключается в повышенной прочности и грузоподъёмности из-за высокого веса стекла. В основе дверных петель под стекло используются такие металлы:

  • Бронза;
  • Алюминий;
  • Цинковый сплав;
  • Сплав нержавеющей стали.

Крепление на стеклянные двери

По принципу крепления петельные механизмы могут быть накладными или врезными. Последние традиционно требуют создания отверстий под фиксирующие винты, когда первые делают ставку на удержание стеклянного фасада путём высокого давления на него. Накладные при этом могут работать по принципу зажима платформами с двух сторон стеклянной двери или с помощью фиксирующих шурупов, прижимающих фасад внутри механизма петли.

Заключение

Обеспечивая исправную работу распашных дверей во многих видах домашней мебели, петли нуждаются в точном расчёте в процессе своего монтажа. Действуя в соответствии с предоставленными инструкциями, вы сможете произвести успешную установку фасадов на различные типы шкафов и комодов. Грамотная регулировка профиля данных механизмов обеспечит дверке свободный ход и плотную фиксацию к корпусу мебельного изделия в закрытом положении. Чтобы завершить все этапы работы, не требуются дорогостоящие услуги сторонних подрядчиков и использование редких инструментов. Произвести установку распашных петель можно даже при условии отсутствия такого автоматизированного оборудования, как шуруповёрт, используя классическую отвёртку.

Как нужно устанавливать мебельную петлю: разметка, врезка, монтаж

Верное размещение дверец на мебели обеспечивает длительный срок действия и удобство использования. Время от времени может случиться так, что дверки скошены или же плохо открываются. В такие моменты настроение резко портится. Вот почему стоит гораздо пристальнее относиться к правильности установки и самой конструкции мебельных петель. Монтаж должен пройти в соответствии с правилами, ведь от качества установки зависит и все последующее использование.

В условиях современности существует великое множество разновидностей мебельных петель, каждая из которых по-своему популярна у покупателей. Так, например, в более современных шкафчиках используется четырехшарнирная разновидность петель. В Европе такие петли называются «скрытыми».

Из каких этапов состоит установка мебельной петли?

Многих домашних мастеров интересует вопрос о том, как правильно установить мебельные петли. В ходе монтажа петель рекомендовано действовать в описываемом порядке:

  • Самое основное заключено в том, как сделать разметку расположения мебельных петель. Сама петля, как известно, состоит из пары основных деталей. Это чашка и планка. Они, собственно, и монтируются первоначально на дверку и непосредственно коробку тумбы или шкафа. Так что разметку необходимо провести на обеих частях мебели. Для того чтоб замерить расстояние для мебельных петель и рассчитать расположение планок, можно использовать специальный шаблон;
  • Далее необходимо высверлить углубление для мебельной петли. Чтоб сделать это, будет лучше воспользоваться дрелью с подходящими сверлами нужного диаметра;
  • После в это углубление вставляется чашечка, закрепляется ответная планка. Останется лишь отрегулировать петлю по трем направлениям. И все готово.

Разобраться в том, как навесить мебельные петли, совсем нетрудно.

Можно ли это сделать самостоятельно?

Эту работу сможет выполнить даже начинающий домашний мастер. Мебельные петли установить собственными руками при большом желании сможет даже парень-подросток. Конечно же, под пристальным присмотром взрослых. Главное – делать все в соответствии с предоставленным алгоритмом и соблюдать точность в проведении разметки. Далее все эти детали будут разобраны более подробно.

Разметка под петлю

Важной частью правильной установки любых мебельных петель является, разумеется, наиболее точная разметка. Если она будет выполнена плохо, это обязательно отразится на функциональности дверки. Правильная разметка для мебельных петель поможет найти правильный центр для того, чтоб сделать углубления.

От края необходимо «отойти» 7-12 сантиметров. Количество петель стандартно два, но оно способно колебаться в зависимости от типа мебели. Необходимо соблюдать конкретное расстояние между петельками. Оно равняется пятидесяти сантиметрам. Параметры дверцы зависят конкретно от количества навесов.

Когда вы окончательно определились с количеством и все нужные размеры мебельных петель установлены, можно размечать центральные отверстия в отношении ширины дверцы. Отступ от бока должен быть приблизительно два сантиметра. Также нельзя не брать в учет то, что крепление не должно укладываться туда, где должны лежать полочки в шкафу или тумбе.

Произведя все необходимые замеры, сделайте пометки. Не забывая соблюдать отступы в отношении ширины, отметьте точку размещения. На пересечении этих пометок надо сделать «лунку» гвоздиком либо саморезом. Если фасад выше метра, пометки делать каждые полметра.

Для более точной разметки, можно использовать специальный шаблон, который называется кондуктор для мебельных петель.

Сверление отверстий

Установка осуществляется со всеми правилам:

  • Глубина отверстия под мебельную петлю обязана составлять около тринадцати миллиметров. Врезка мебельных петель по возможности не должна быть более глубокой, иначе лицевая сторона полотна может потрескаться;
  • Диаметр отверстия зависит строго от чашечки петли. Инструменты должны полностью отвечать своей оси, чтоб предупредить повреждение поверхности;
  • Заточенная фреза поможет защитить полотно от повреждений и сколов;
  • Не стоит торопиться во время сверления, иначе есть риск сделать неаккуратно;
  • Стоит обращать внимание на габариты чашечек, их размеры во время установки мебельных петель;

Высверлив одно отверстие, приступайте к следующему и так, пока не будут подготовлены все отверстия для укладки петель.

Какие инструменты для этого использовать?

Чашу надо закрепить на фасаде, а планку – на корпусе тумбочки. Мебельную петлю надо вставить в отверстие, которое должно быть сделано заранее. Плечо петли становится своеобразным мостиком, соединяющим теперь обе детали. Чтоб сделать отверстия для таких петель, надо подготовить следующий инструментарий:

  • шуруповерт или дрель;
  • специальное сверло-фреза;

Диаметр фрезы для отверстия под мебельную петлю равняется 35 миллиметров или 25-26мм. Он подбирается зависимо от размеров чашек петель. Для создания отверстий под такие петли допускается взять и простое сверло.

Дрель для подобной работы вполне подойдет и многофункциональная, с насадками, которые легко заменить.

Срединный шип необходимо установить в центр круга, очерчивающегося посредством специально подготовленного калибра. На соответствующих станках применяется автоматическая калибровка, но вот дома мастеру никак не обойтись без специализированного электрического инструмента.

В процессе монтажа петли нуждаются в высоком уровне аккуратности и точности. Шанс выполнить именно требуемую нишу – самый главный плюс так называемого сверла Форстнера. Оно способно обеспечить упор, который помешает проникнуть дальше, чем требуется. А зубья сверла на позволяют ему отклоняться от предусмотренного «курса». В конечном итоге отверстие получается практически идеальным. И за счет этого чашка ложится в углубление достаточно плотно.

Но есть у вышеупомянутого сверла и один весомый недостаток, который проявляет себя в ходе работы с цельным полотном древесины. Это низкое качество, которого стоит ожидать, если инструмент был изготовлен не на фабрике. Вот почему следует выбирать инструменты исключительно у официальных компаний. И, разумеется, не забывать о гарантийных талонах.

Зависимо от разновидности панели, с которой ведется работа, фреза может достаточно сильно прогреться. За счет чего может прижечь края и древесину, которая выбирается из углубления. Именно поэтому в ходе работы с подобной основой не стоит забывать о перерывах в работе. Чтоб сверла успевали хоть немного остыть. Работа в три-четыре подхода будет идеальна. Особое внимание стоит уделить перерывам при работе с листами из МДФ. Если же деятельность ведется с листами ДСП, детали из крепких сплавов смогут сделать углубления для петель действительно быстро и без особой нагрузки.

Установка петли на дверцу

В сделанные углубления надо поместить петли. Затем откорректировать их расположение в отношении фасада. Все навесы должны плотненько прилегать к фасаду. И если их положение не откорректировать, дверца очень быстро начнет косить. После выравнивания петель, надо при помощи ручки или обычного карандаша произвести разметку точек для закрепления саморезов.

Далее надо прикрепить дверцу шурупами  или евровинтом к самому предмету мебели. В частности, шкафчику или тумбочке. Алгоритм действий в данном случае следующий:

  • Провести разметку точек для установки петельных площадок;
  • Прикрепить площадки для монтажа установленных петель;
  • Приложить дверку к боковой части шкафа;
  • Соединить петлю;
  • Откорректировать дверки посредством обычной отвертки.

Дверки лучше вешать на гладкой поверхности. Сторона шкафа, куда крепится планка петли, должна обязательно лежать горизонтально. Это сделает примерку и подсоединение дверцы более комфортной. Регулировать дверку можно уже вертикальном расположении.

Регулировка

Корректировка (или регулировка) – итоговая стадия монтажа мебельных петель. Ее необходимо выполнить сразу в нескольких плоскостях – по вертикальной, по горизонтальной стороне, и в отношении глубины:

  • Корректировка в отношении глубины поможет прижать дверь ближе к корпусу, либо ослабить нажим. Надо подкрутить отверстие овальной формы.
  • По вертикальной стороне – поможет переместить фасад. Делается посредством подкручивания дырочек овальной формы.
  • По горизонтальной стороне – обеспечивает свободное перемещение дверки туда-сюда и обратно. Цель этой регулировки – избежать щелочек между шкафчиком и дверкой. Метод отлично подходит для комнат с неровными полами или стенами.

Теперь вы знаете, как закрепить мебельные петли. Как видно, сделать это не так уж и трудно. Не надо иметь никаких особых навыков, умений. Подобная работа собственными руками, станет еще одним поводом для маленькой гордости.

Мебельные петли установка, разметка, инструкция для новичков

Этапы установки мебельных петель, разметка и крепление

Многая мебель оборудована дверцами. Правильное расположение петель предполагает удобное пользование и продолжительный срок службы дверцы. Иногда случается, что дверца плохо открывается или немного косит. Такие моменты вызывают неприятные эмоции при пользовании шкафом. Поэтому стоит внимательнее и серьезнее отнестись к тому что когда монтируются мебельные петли установка разметка должны осуществляться с учетом всех правил.

Материалы и инструменты

Установка петель своими руками начинается с разбора самой детали. При изготовлении мебели употребляются различные петли на шкаф. Самые популярные петли – это накладные. Они применяются при креплении фасадов к корпусу. Еще существуют полунакладные, внутренние, угловые, с использованием доводчика и пружинные. Подробнее будет рассмотрен вопрос как установить мебельные петли накладного вида. В частности, известная четырехшарнирная модель. Размеры таких петель бывают разные. Самые распространенные с диаметром 35 мм. В состав навеса входят такие части:

  • чашка;
  • монтажная планка;
  • плечо.

Чашка закрепляется на фасаде, а монтажная планка – на корпусе шкафчика. Плечо участвует мостовым соединением этих двух элементов. Чтобы правильно установить мебельные петли своими руками нужно подготовить следующие инструменты и материалы:

  • шуруповерт;
  • дрель;
  • линейка;
  • уровень строительный;
  • фреза;
  • карандаш;
  • отвертка;
  • шурупы.

Диаметр фрезы составляет 35 мм. Когда все инструменты и материалы будут готовы, начинается следующий этап.

Инструменты для работы

Инструменты

Разметка

Установка мебельных петель своими руками подразумевает точную разметку. Сделав плохую разметку, можно получить недостатки при открывании дверцы. Процесс разметки под мебельные петли подразумевает нахождение центра отверстия под них. Следует отступить 7-12 см от края фасада. Число петель, устанавливаемых на дверцу, может варьироваться. Но нужно соблюдать определенное расстояние между навесами, равное 50 см. Существует некая зависимость числа навесов от параметров дверцы.

Вес фасада, кгДлина фасада, см
До 5050-100100-150150-200Более 200
Число навесов
4-52
6-92
10-133
14-185
Больше 195

Когда будет определено число навесов, производится отметка центральных отверстий относительно ширины дверки. Причем отступ от боковины дверцы должен составлять 2,1-2,2 см. А также следует учитывать, что крепление не должно ложиться на место расположения полочек.

Таким образом, отмерив нужное расстояние от верха и низа дверцы, делается пометка. Далее, соблюдая отступ относительно ширины, также помечается точка будущего расположения. На пересечении отмеренных меток следует сделать выемку при помощи самореза или гвоздя. При высоте фасада более 100 см отметки нужно делать каждые 50 см.

Разметка для установки мебельных петель

Правильная разметка для установки мебельных петель

Как создается разметка для установки мебельных петель

Как создается правильная разметка для установки мебельных петель

Подготовка отверстия

Чтобы понять как правильно устанавливать и навешивать петли, важно следовать всем обязательным этапам. Следующий этап установки – как врезать мебельные петли? Используя дрель или шуруповерт, нужно просверлить отверстия. При этом нужно использовать фрезу. Фасад укладывается на твердую поверхность. Сверление производится в месте проведенной разметки.

Монтаж мебельной петли производится при учете следующих условий:

  • глубина отверстия составляет 12-13 мм. Врезка не должна быть глубже, чтобы избежать появления трещин с лицевой стороны дверцы;
  • применение наточенной фрезы способствует исключению сколов или повреждению поверхности фасада;
  • дрель или шуруповерт следует вертикально, соответствуя оси сверления, чтобы избежать повреждения поверхности;
  • не следует выполнять сверление в спешке, иначе в результате отверстие будет неаккуратным.

Выполнив сверление для одного отверстия, производится сверление следующих пазов. Когда все отверстия будут изготовлены, следует этап укладки в них чашек петли.

Создаем отверстие для установки мебельных петель

Отверстие для установки мебельных петель

Как создать отверстие для установки мебельных петель

Крепление петли

В отверстия помещаются петли и при помощи линейки или уровня скорректировать их положение относительно высоты фасада. Каждый навес должен плотно касаться поверхности фасада. Если не скорректировать расположение навесов, то дверца может принять косое положение. Когда петли будут выровнены, следует произвести отметки для саморезов. Это можно сделать карандашом или самим шурупом. Далее, с помощью шуруповерта прикрутить мебельные петли к дверке.

Проводим крепление петли на мебель

Крепление петли на мебель

Как провести крепление петли на мебель

Навешивание фасада

Когда выполнена разметка и установка мебельной петли, наступает самый сложный этап крепление устанавливаемой дверцы к корпусу шкафчика. Ход навешивания дверцы:

  • выполнить разметку мест установки монтажных площадок под петли;
  • прикрепление площадки для закрепления петель, которые установлены на фасад;
  • повесить дверцу к боковине шкафчика;
  • соединение двух деталей петли;
  • регулировка дверцы шкафчика относительно шкафчика при помощи отвертки.

Навешиванием дверцы лучше всего заниматься на ровной поверхности. При этом сторона шкафчика, на которую прикреплена планка навеса, должна располагаться в горизонтальном положении. Это создает определенное удобство при примерке и прикручивании фасада к боковине. После прикручивания к корпусу, можно ставить шкафчик в вертикальное положение, и провести регулировку относительно корпуса.

Навешивание фасада мебели

  Как проходит навешивание фасада

Регулировка

Заключительным этапом установки мебельных навесов является регулирование. После того как дверца будет прикреплена к корпусу, необходимо произвести регулировку в трех плоскостях. Конечно, придется несколько раз раскрутить и закрутить шурупу, но благоприятный исход обеспечен. Три плоскости – это вертикальная, горизонтальная и относительно глубины фиксации:

  • регулировка относительно глубины способствует прижиманию фасада поближе к корпусу или ослаблению. С помощью отвертки подкручивается овальное отверстие. Этот вид регулировки широко применяется в помещениях, где полы имеют какие-то неровности;
  • регулировка по вертикали способствует перемещению фасада в вертикальном положении. Выполняется регулировка подкручиванием овальных дырочек. По прошествии некоторого времени дверца может провиснуть. Поэтому необходимо проводить регулирование навесов иногда;
  • регулировка по горизонтали предполагает хождение дверцы слева направо или наоборот. Целью ее является избежание щелей между дверцей и корпусом шкафа. Применим этот метод еще в помещениях с неровными стенами и полом.

Этап регулировки можно выполнять, когда шкаф еще не навешен. Но, чтоб сразу сориентироваться относительно стен и потолка, лучше всего навесить шкаф на стену.

Оказывается, чтобы крепить петли, не нужно иметь специальные знания или навыки. Установить мебельную петлю совсем несложно. Главное, что при установке мебельной петли разметка и установка были произведены с учетом всех правил. Это позволяет избежать появления трещин на фасаде, щелей между корпусом и дверцей, трения при открывании. Тем более работа, выполненная своими руками, приносит множество положительных эмоций.

Как проводится регулировка петель

Регулировка дверцы

Регулировка петель

Видео

Установка мебельных петель в фасад: поэтапно, с расчетами

Такая работа относится к финальному этапу сборки мебели. Уже маячит финишная прямая и вздох облегчения готов вырваться из груди. В данной статье найдется пара советов о том, как сделать последний рывок играючи, уверенно и без нудных переделок.

Подготовка к установке

По популярности использования с большим отрывом лидируют четырехшарнирные петли для мебельных фасадов с кодовым названием «лягушка». Долговечные, простые в монтаже, имеют массу разновидностей для любых типов фасадов, а главное – дают возможность отрегулировать установленную дверцу по горизонтали и вертикали с целью достижения идеального результата.

Первым делом следует определить количество и размер петель, которые будут использованы для каждой дверцы. В зависимости от высоты фасада рекомендуется следующий расчет:

  • до 100 см – 2 шт.;
  • 100-150 см – 3 шт.;
  • 150-200 см – 4 шт.;
  • 200-250 см – 5 шт.

Мебельные петли имеют так называемую чашку, для ее монтажа в толще дверцы вырезается глухое углубление. Стандартный диаметр чашки – 35 мм (наиболее популярный), 40 мм (для тяжелых конструкций), 26 мм (при недостатке места под стандарт). Поэтому при выборе фурнитуры важно учитывать точные размеры мебели, для которой она подбирается.

Установка петель

Для работы нам понадобятся:

  • Карандаш, линейка или рулетка для разметки;
  • Шуруповерт либо отвертка для вкручивания саморезов;
  • Дрель со сверлом Форстнера соответствующего диаметра;
  • Рейка или строительный уровень;
  • Пылесос.

Выемка диаметром 26 мм вырезается при помощи 25-миллиметровой насадки, при сверлении достаточно слегка подлюфтить дрелью, чтобы получить требуемый размер. Перед тем как установить на фасады мебельные петли, потребуется внимательно и не торопясь разметить поверхность.

Разметка

Нижние и верхние навесы устанавливаются в 8-10 см от края фасадного элемента, интервал между петлями на дверце делается равномерный, но с учетом внутренних полок и ящиков шкафа. При нахождении их на предполагаемом месте установки петли, последняя смещается выше или ниже.

Чтобы получить выемку под мебельные петли на нужном расстоянии, отмечаем центр будущей окружности:

  • для стандарта на 35 – 22мм от края;
  • для 26 мм – 18 мм;
  • для 40 – 25-26мм.

Если особенности конструкции коробки требуют отдельной разметки, то расположение фиксирующей планки отмечается на расстоянии 37 мм вглубь короба и по 16 мм в стороны – месторасположение фиксирующих саморезов. Если петля внутренняя, к 37 миллиметрам прибавляем толщину фасада.

Стратегически важные отметки дополняются направляющими углублениями при помощи шила или тонкого сверла – это облегчит дальнейшую работу.

Врезка

Необходимая глубина выемки для врезки мебельных петель составляет 11-12 мм. Перед тем, как врезать петлю, не пожалейте несколько минут и потренируйтесь на подходящих обрезках материала, чтобы не перестараться с нажимом и не испортить мебельный фасад сквозной дырой. После этого можно приступать.

Врезка мебельных петель производится на расстоянии 5 мм от края фасада. При правильной разметке результат будет именно таким.

Раструб включенного пылесоса в непосредственной близости от сверления поможет соблюсти чистоту в помещении и сократит время последующей уборки.

Крепление к фасаду

Навесы должны быть расположены строго горизонтально. Можно придать им надлежащее положение при помощи простого приема – используя уровень, или подходящую по размеру ровную планку. Для этого в готовые выемки помещаются чашки петель, выравниваются при помощи направляющего инструмента, после чего фиксируются саморезами.

Установку фиксирующей планки на коробку легче производить в горизонтальном положении. Если такой возможности нет, то следует приложить к корпусу фасад в открытом виде, наметить расположение мест фиксации и вкрутить направляющие болты.

Фиксирующие планки подставляются под направляющие болты, после чего прикручиваются к коробке.

Заключительный этап заключается в отладке. Конструкция петель позволяет регулировать вертикальное и горизонтальное положение дверцы, а также ее глубину. Эти действия рекомендуется производить непосредственно в месте установки чтобы скорректировать возможные неровности напольного покрытия.

Видео инструкция:

Гидравлический мягкий закрывающийся шарнир для мебели для шкафа Шарнир для буферизации аксессуаров для шкафа Bff-1803

Гидравлическая вставка с плавным закрыванием Петля для мебели для буферизации шкафа Петля аксессуар для шкафа BFF-1803

Спецификация:

Тип: Мебельная петля, петля для шкафа, петля для шкафа

Место происхождения: Гуандун, Китай

Фирменное наименование : Без границ

Материал: железо / нержавеющая сталь

Отделка: никелированная

Диаметр чашки: 35 мм

Толщина двери: подходит для многих видов мебельных дверей

MOQ: 600 штук

Детальный чертеж:

Hydraulic soft closing inset Hinge for furniture for cabinet  buffering hinge  cabinet accessory BFF-1803 Hydraulic soft closing inset Hinge for furniture for cabinet  buffering hinge  cabinet accessory BFF-1803

Сертификация:

Hydraulic soft closing inset Hinge for furniture for cabinet  buffering hinge  cabinet accessory BFF-1803 Hydraulic soft closing inset Hinge for furniture for cabinet  buffering hinge  cabinet accessory BFF-1803

картонная упаковка 200.Цветная коробка доступна.
Образец может быть приготовлен в разумных количествах в течение 1–3 дней для проверки.
Дата доставки обычно 3 недели после получения 30% депозита
Срок оплаты 30% вперед T / T, остаток 70% должен быть оплачен в течение 7 дней после получения копии B / л.
Загрузочный порт Порт Гуанчжоу / Шэньчжэнь
MOQ

1.на условиях EXW срок-600 шт.

2. на условиях FOB срок-1×20 ‘FCL, могут смешиваться.

Hydraulic soft closing inset Hinge for furniture for cabinet  buffering hinge  cabinet accessory BFF-1803

9673 Контактное лицо

Образец:

Предлагаем бесплатные образцы в разумном количестве для проверки покупателем.

Срок поставки:

30 дней после получения предоплаты.

Срок оплаты:

T / T

Сертификация:

CE

Контактная информация

Cecilia He

Интернет:

www.bff.hk

Адрес:

C5-05, Азиатский международный центр торговли мебельными материалами,

Уезд Лунцзян, район Шунде, Фошань, Гуандун, Китай

Информация о компании

Как профессиональный производитель на рынке оборудования, Boundless Furniture Fittings Co. Ltd (BFF) производит оборудование, которое соответствует ожиданиям наших клиентов или даже превосходит их.

История С 2001 года компания BFF известна на зарубежном рынке.Специализируется на производстве различных видов высококачественных петлях, Drawer Slide, Замок и серии Lid пребывания. И другое оборудование, такое как корпус для доступа к кабелю, поддержка клавиатуры, кабельная втулка, аксессуар, ножка шкафа, ножка стола, поворотная пластина ручки и т. Д.

Наша продукция продается более чем в 20 странах. В U.S.A, Канада, европейцев, Бразилии, Объединенные Арабские Эмираты, Южная Корея, Ближний Восток, Иран, Перу и т.д. все наши долгосрочные клиенты отношения.

Мы приложим все усилия, чтобы сделать все возможное, и надеемся на сотрудничество с вами.Пожалуйста, свяжитесь с нами, если вы имеете любой необходимости.

Hydraulic soft closing inset Hinge for furniture for cabinet  buffering hinge  cabinet accessory BFF-1803 Hydraulic soft closing inset Hinge for furniture for cabinet  buffering hinge  cabinet accessory BFF-1803

КОНТАКТНАЯ ИНФОРМАЦИЯ

,

Professional Self Close Мебельная петля

Профессиональная петля для мебельной вставки Professional self close furniture inset hinge Professional self close furniture inset hinge

Professional self close furniture inset hinge

17 900 Полное наложение, половинное наложение, вставка
Материал Сталь
Поверхность Никель
Вес 85 г-100 г
Основание 2 отверстия и 4 отверстия
Установка Закрепление и надевание
Открытый угол 105 °
Глубина чашки 11 ,5 мм
Диаметр чашки 40 мм
Размер панели 3 мм-11 мм
Диапазон толщины двери 22-30 мм
Испытание солевым туманом Более 24 часов

Professional self close furniture inset hinge Professional self close furniture inset hinge

Professional self close furniture inset hinge Professional self close furniture inset hinge Professional self close furniture inset hinge Professional self close furniture inset hinge

GEZ Industrial Co., Ltd. — компания по поставке мебельной фурнитуры, которой принадлежат фабрики JSD Hardware Factory и Dongrunda Metal Finishing Factory.Мы специализируемся на разработке и производстве петель и направляющих для ящиков среднего и высокого класса. Владеет обработкой металлических поверхностей, производит фурнитуру для мебели с высококачественной обработкой поверхности. Он неукоснительно следит за стабильностью и безопасностью каждого продукта, что делает его, непонятный, самым надежным партнером.

Professional self close furniture inset hinge Professional self close furniture inset hinge

Мы придерживаемся духа, что стабильное качество и безоговорочный сервис могут обеспечить отличное сотрудничество.Мы производим высококачественную мебельную фурнитуру и улучшаем качество мебели, чтобы предложить людям лучший жизненный опыт обустройства дома.

,

петли конца вставки оборудования мебели чашки 35мм мягкие на дверь

шкафа

Петли со вставкой мебельной фурнитуры 35 мм для дверцы шкафа

Выставка продуктов

Название продукта петли вставки оборудования мебели чашки 35мм мягкие близкие для двери шкафа
MOQ 100 шт.
Материал Сталь холоднокатаная
Толщина двери 14-21 мм
Отделка никелированный
Диаметр чашки петли 35 мм
Глубина чашки петли 11.5 мм
Использование Дверь шкафа, кухонная мебель

35mm cup furniture hardware inset soft close hinges for cabinet door 35mm cup furniture hardware inset soft close hinges for cabinet door 35mm cup furniture hardware inset soft close hinges for cabinet door 35mm cup furniture hardware inset soft close hinges for cabinet door 35mm cup furniture hardware inset soft close hinges for cabinet door 35mm cup furniture hardware inset soft close hinges for cabinet door

,

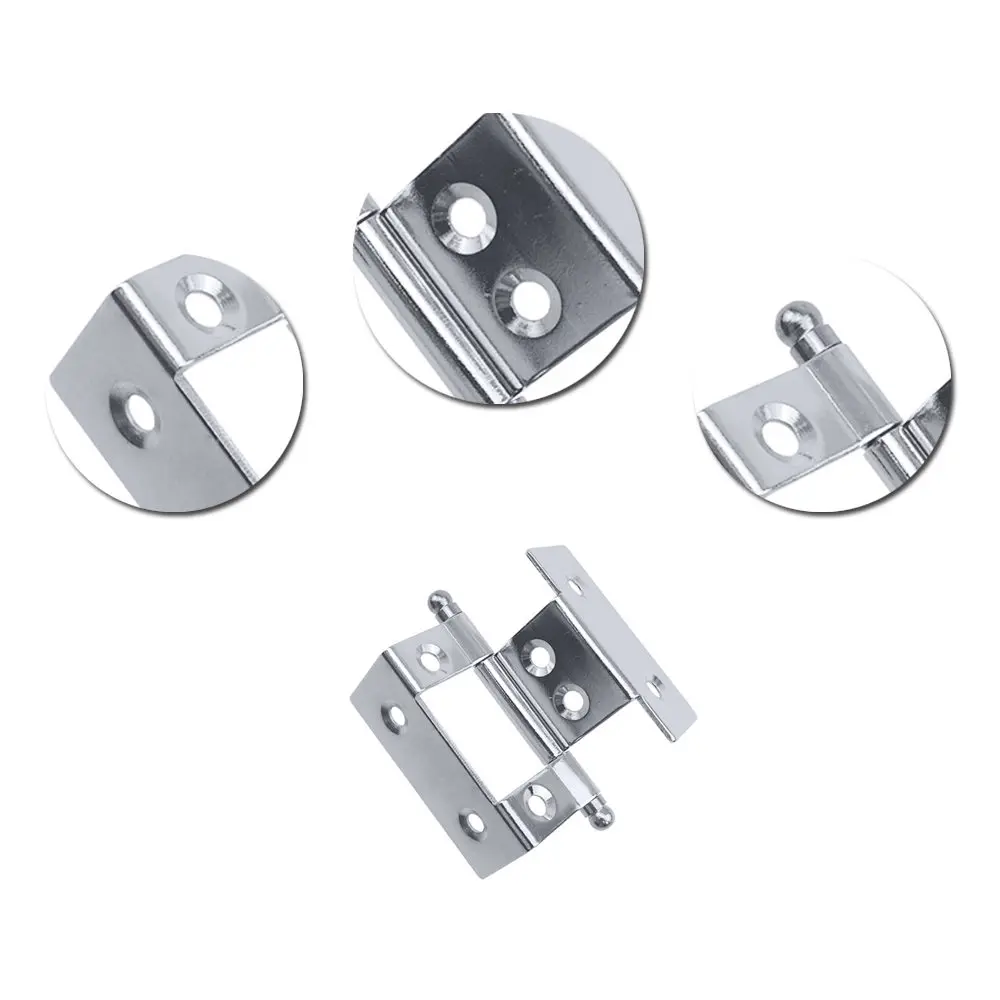

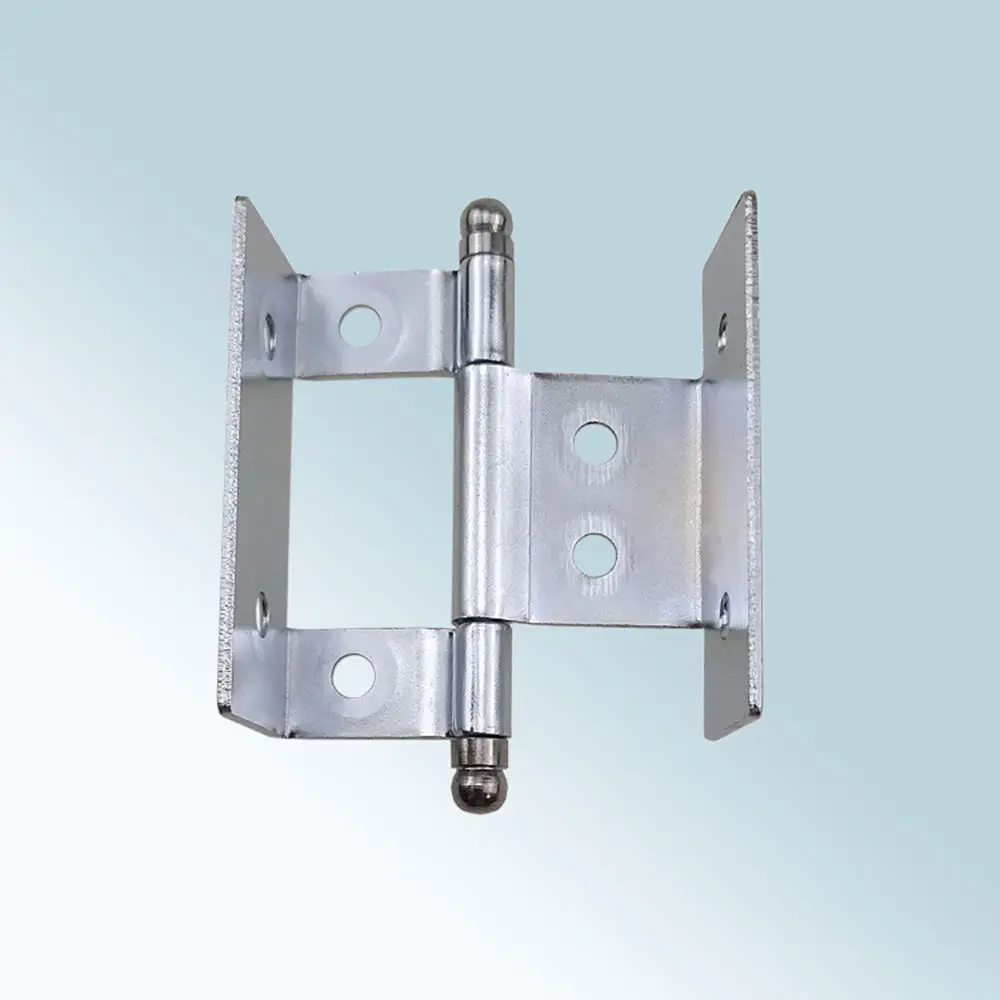

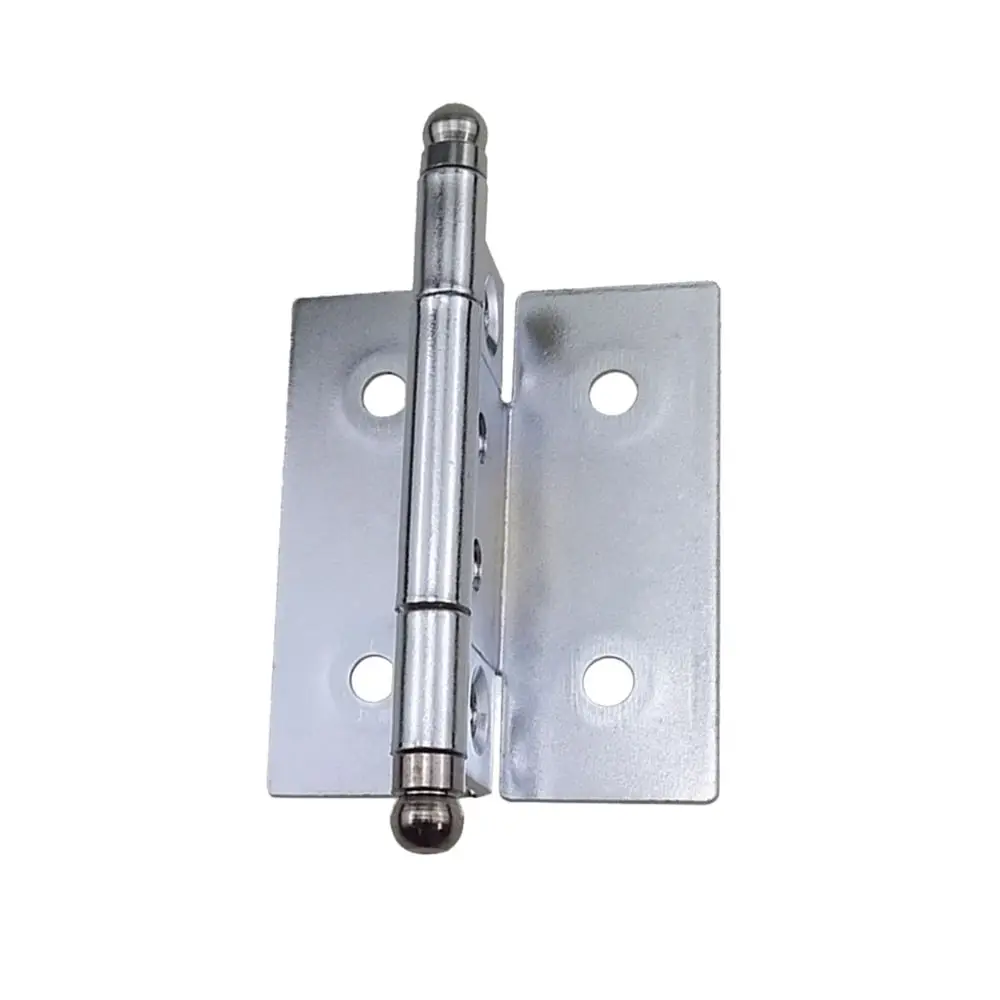

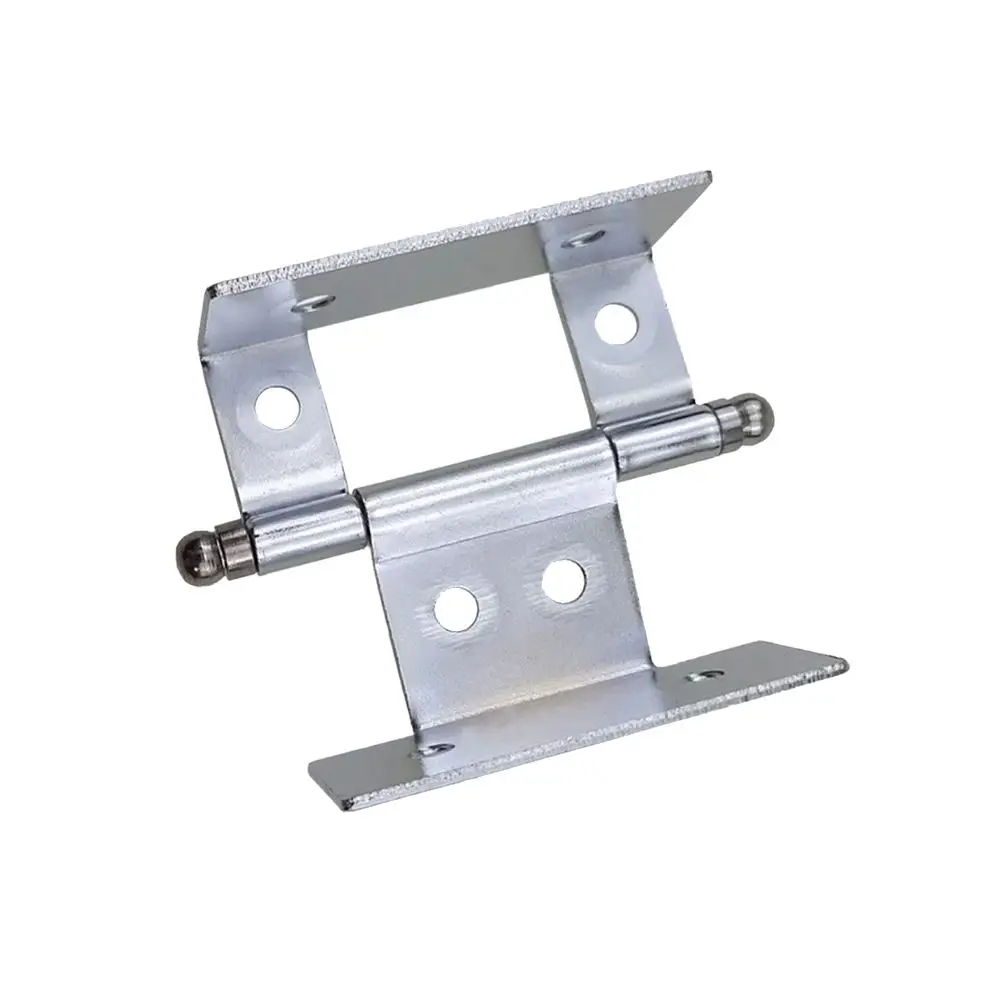

5 шт. Петли с четырьмя складками Оборудование Ресурсы Вставка Регулируемая петля двери шкафа | |

Описание:

Установочные петли изящны, и шесть основных моментов, на которые следует обратить внимание:
(1) Перед установкой проверьте, соответствует ли петля дверной, оконной раме и вентилятору.
(2) Проверьте, совпадают ли высота, ширина и толщина петли и паза для петли.
(3) Необходимо проверить, совпадают ли петли, винты и крепежные детали, прикрепленные к ним.
(4) Соединение петли должно соответствовать материалу рамы и вентилятора. Например, петля, используемая для деревянной двери со стальным каркасом, сторона, соединенная со стальным каркасом, сварена, а сторона, соединенная с вентилятором деревянной двери, закреплена шурупами по дереву.
(5) В случае, когда два листа петли асимметричны, следует различать, какая плата должна быть подключена к вентилятору, какая должна быть подключена к двери и оконной раме, а сторона, соединенная с тремя секциями Если вал должен быть закреплен неподвижно, то сторона, соединенная с двумя секциями вала, должна быть прикреплена к раме.
(6) При установке убедитесь, что петли на одном и том же вентиляторе находятся на одной вертикальной линии, чтобы предотвратить отскок створки двери.

Технические характеристики:
Материал: железо (Поверхность: навесной хром)
Цвет: серебристый

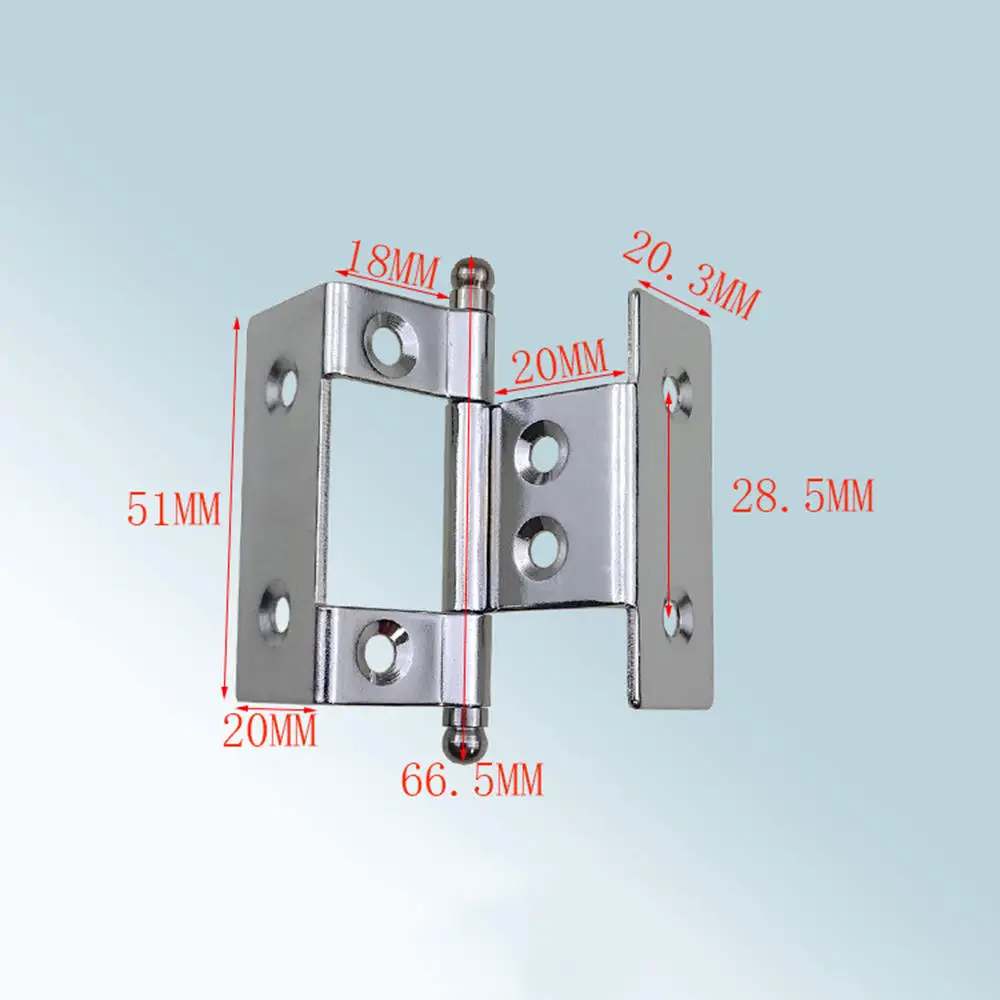

Размер: ширина 51 мм (примечание: закрытый размер 51 мм * 18 мм * 1,5 мм)

В пакет включено:
Сгибание четырех петель Петли * 5

Примечание:
1. Из-за ручного измерения и различных методов измерения допускается отклонение на 2-3 мм.
2. Имейте в виду, что из-за световых эффектов и настроек яркости / контрастности монитора и т. Д. Цветовой тон фотографии веб-сайта и фактического товара может немного отличаться.








,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
