Как крепить шариковые направляющие для выдвижных ящиков: руководство

Шариковые направляющие для выдвижных ящиков имеют определенные преимущества, среди которых можно отметить невысокую цену, гладкий ход, высокую устойчивость к изнашиванию и удобство при установке. Но несмотря на всю простоту монтажа, потребуются определенные знания и расчеты, чтобы установить механизмы правильно.

Схема расчета деталей выдвижного ящика.

Такие устройства продаются в строительных магазинах в широком ассортименте. Обычно монтаж производится специалистами, но поскольку он не вызывает никаких сложностей и не требует особых инструментов, шариковые направляющие можно установить собственноручно.

Чтобы грамотно обустроить профиль для выдвижных ящиков, потребуются следующие материалы и инструменты:

  • комплект ящиков выдвижного типа;
  • уровень, линейка и карандаш;
  • шуруповерт;
  • саморезные винты.

К комплекту выдвижных ящиков прилагаются шариковые направляющие, которые потребуется разобрать перед тем, как приступить к их установке. В состав каждого механизма входят 2 фиксируемых элемента. В первую очередь нужно осторожно убрать съемный элемент профиля, а потом переходить к установке основной части.

Основы крепления

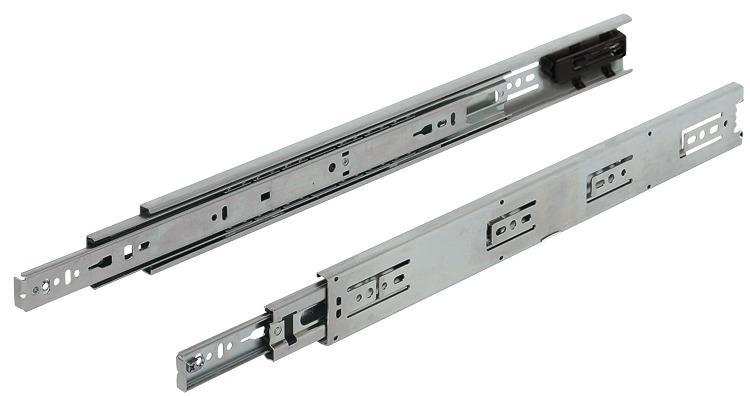

Виды направляющих.

Поскольку каждый механизм включает в себя 2 элемента: 1-ый должен закрепляться на ящике, который выдвигается, а 2-ой – к краевому проему. 1-ый элемент размещается на боковой части.

В зависимости от конфигурации механизмы могут крепиться различными элементами, но практически во всех случаях подходят обычные саморезные винты. При креплении фронтовая часть элемента должна быть направлена во внутреннее пространство ящика.

Далее необходимо выполнить сборку устройства. Это осуществляется благодаря наличию небольших отверстий в определенном количестве на монтируемом профиле. Они предназначены для выполнения следующих задач:

  • горизонтальные отверстия позволяют механизмам передвигаться на небольшое расстояние как вперед, так и назад;
  • вертикальные отверстия позволяют направляющим передвигаться на нужное расстояние по направлению вверх и вниз;
  • закругленные отверстия предназначаются для того, чтобы точно зафиксировать шариковый профиль в требуемом положении.

Схема установки направляющих скрытого монтажа.

К установке механизмов нужно приступать начиная с горизонтальных отверстий. Бывают ситуации, когда конфигурация устройства не позволяет сразу же разместить его заподлицо с фронтальной стороной ящика. В таких случаях положение выравнивается именно благодаря горизонтальным креплениям.

Как только вы разместите механизм должным образом, его необходимо закрепить саморезным винтом, который вкручивается в закругленное отверстие. Но сборка выдвижных ящиков не ограничивается только этим процессом.

Необходимо отметить, что горизонтальные крепления применяются в качестве временных фиксаторов профиля. После подбора необходимого положения механизм должен закрепляться при помощи закругленных проемов.

Рекомендуется выполнять фиксацию сразу же, поскольку существует вероятность смещения ящика в процессе работы, что приведет к смене расположения профиля.

Вернуться к оглавлению

Установка направляющих

В первую очередь потребуется сделать правильный расчет и разметить необходимые пункты, где будут расположены профили. Это осуществляется путем измерения 30-мм расстояния от нижней части, оно отмечается продольной линией.

Если определенное количество ящиков расположено в несколько рядов друг над другом, делать расчеты нужно с ориентировкой на фасады. При этом необходимо учитывать, что фасады конструкций не должны соприкасаться.

Посреди фасадов необходимо оставлять небольшой промежуток (2-3 мм). Поэтому наружная часть ящика изготавливается на 3,5-4 см больше размера его стен.

Схема крепления направляющих.

После выполнения точного расчета, разметки нужных мест и размещения направляющих необходимо прикрепить их в требуемом положении. Но перед этим нужно выбрать желаемую разновидность фасада: внутреннюю или накладную. Каждая разновидность имеет собственные особенности монтажа.

При монтаже накладного типа фасада потребуется зафиксировать съемный элемент механизма при помощи саморезных винтов заподлицо с краевым проемом. В случае установки внутреннего типа фасада необходимо фиксировать направляющие на 2 см внутрь с торцевой части бокового проема.

В процессе монтажа нужно соблюдать равномерность расположения профилей, они должны находиться на размеченной линии. После выполнения установки можно примерить съемные элементы к закрепленным и зафиксировать их. Если все части механизма входят друг в друга без особых усилий, значит, расчет и монтаж профилей осуществлен грамотно. Механизмы потребуется зафиксировать легким движением руки. Успешное закрепление будет подтверждено характерным щелчком фиксатора.

В случае возникновения сложностей при фиксировании направляющих есть вероятность, что какой-то этап работ был выполнен неправильно. Соответственно, придется разбирать конструкцию и делать все заново, четко следуя данному руководству.

Вернуться к оглавлению

Рекомендации по монтажу

Как ясно из вышеописанного руководства, монтаж шариковых профилей для выдвижного типа мебели – это достаточно простой и незамысловатый процесс, который потребует базовых знаний столяра. Главное – проделывать всю работу аккуратно и следовать указаниям из инструкции. Поскольку руководство рассчитано на начинающих мастеров, в нем подробно описана процедура монтажа механизмов для выдвижных ящиков.

Большинство справляется с этой задачей не сразу, поэтому рекомендуется заострить свое внимание на этапе разметки линий под шариковые направляющие, поскольку он является ключевым элементом успешного завершения всех работ.

Чтобы упростить процесс установки, рекомендуется использовать магнитные отвертки или электрический шуруповерт.

Стоит учитывать, что саморезные винты при этом должны поддаваться воздействию магнита. Это значительно ускорит процедуру сборки выдвижного ящика.

Кроме того, не нужно пренебрегать измерительными устройствами, поскольку разметка является важной частью работ, влияющей на конечный результат. Только правильные расчеты и аккуратно проделанная работа может гарантировать высококачественный результат, не говоря о долговечности выдвижного механизма.

Инструкция по установке шариковых направляющих полного выдвижения. Как вставить ящик на роликовых направляющих. Как установить направляющие для ящика. Тандембоксы и метабоксы

Направляющие шарикового типа широко распространены в мебельной промышленности. Их монтируют на выдвижные ячейки комодов, столов, шкафов, тумб. Они практичные, долговечные, выносливые, удобные в использовании. Однако все эти функции выполняются при одном условии – если шариковые направляющие для выдвижных ящиков установлены правильно. В этом, по сути, заключается специфика монтажа основных деталей мебели.

Подробнее о конструкции

Продаются шариковые направляющие в комплекте (по 2 штуки на каждую сторону мебельного ящика). Состоят они из пары симметричных телескопических полозьев из стали: левого и правого. Каждая полоска разбирается на 2 части – широкую и узкую. Первая крепится на стенку предмета мебели, вторая – на сам ящик. Прежде чем приступать к работе, следует детально разобраться, как правильно установить, чтобы избежать перекосов и ошибок.

Важно: фурнитура бывает двух типов, отличаются они по принципу работы. Различают конструкции полного и неполного выдвижения, поэтому стоит разобраться в том, как крепить шариковые направляющих обоих видов.

Двигаются части полозьев вдоль друг друга при посредстве металлических подшипников-шариков. За счёт их работы и обеспечивается плавность хода. Сами по себе конструкции лёгкие, практически неприметные, очень удобные и функциональные. Они позволяют быстро, бесшумно и при полном отсутствии неприятного трения (оно может повредить мебель) выдвигать ячейки. Управлять ими можно буквально одной рукой, если удалось прикрепить детали корректно. Как правильно устанавливать шариковые направляющие для ящиков? В первую очередь стоит подробнее ознакомиться с конструкцией.

Назначение отверстий

Каждый, кто хоть раз видел детали вблизи, отмечал, что на полозьях имеются разной формы дырочки:

  • круглые;
  • вертикальные;
  • горизонтальные.

Такая конфигурация дана отверстиям неспроста. Каждый их вид наделён определённые функциями. Так, горизонтальные обеспечивают возможность выдвижения направляющей на 1–2 мм вперёд или назад. Вертикальные позволяют выставить их по высоте (направляющую можно двигать вверх или вниз на 1–2 мм). А круглые отверстия как раз предназначаются для фиксирования полозьев в точном положении.

Важно: регулирование крепления в нескольких плоскостях необходимо, чтобы выровнять планки, поскольку в процессе монтажа могут случиться перекосы.

С чего начать

Установка фурнитуры порождает сразу 3 вопроса:

  1. Как фиксировать детали полного и неполного выдвижения?
  2. Как прикрепить их к мебели?
  3. С чего начать?

В первую очередь, стоит определиться с типом изделий. Разборные (полностью выдвижные) удобнее, можно разъединить их на части и монтировать по очереди. Конструкции другого типа практичнее, аккуратнее. Решая вопрос, как установить шариковые направляющие на ящики комода, следует уделить внимание выравниванию их положения. Начинать нужно с регулирования по горизонтальным отверстиям. Если не получается закрепить полозья заподлицо с передней (фасадной) стенкой ящика, то можно немного сдвинуть их назад. Таким образом, стало ясно, как установить направляющие полного выдвижения. Видео с наглядным примером можно посмотреть в Сети: https://www.youtube.com/watch?v=c-FygNBbwVg.

Важно: использовать горизонтальные выемки нужно временно. Как только получилось подобрать оптимальное положение детали, следует застопорить её саморезом. В противном случае со временем ячейка может изменить положение.

Теперь о том, как установить направляющие шариковые неполного выдвижения. Обычно они более узкие и характеризуются неразборной конструкцией. Монтировать их стоит в собранном виде. Специалисты советуют вставлять направляющие в пазы выдвижных элементов, после чего фиксировать с внутренней стороны через стенку.

Крепление к мебели

Как установить на комод? Следует сделать разметку на самой стенке мебели. Там, где планируется крепление детали, нужно прочертить линию. По ней и следует фиксировать съёмную часть полозьев. Расположение фурнитуры рассчитывается по фасаду. Важно, чтобы они не задевали друг о друга. Зазор между фасадами в выдвинутом положении ящиков должен составлять не менее 2 мм.

Важно: при определении положения следует учитывать тип коробов. Если они оснащены накладными фасадами, то фурнитуру стоит крепить вровень с боковой стенкой ниши. В противном случае, когда отделка внутренняя, детали фиксируют с тыльной стороны торца, отступив от края около 20 мм.

Теперь следует решить задачу, как установить ящики на шариковых направляющих. Если детали прикреплены ровно и правильно, то достаточно вставить съёмные части, что расположены на коробе, в пазы фурнитуры, зафиксированной на боковой стенке мебели. После чего нужно соединить их. Они должны плавно и мягко сомкнуться. Следует обратить внимание на фиксатор, чтобы он закрепился в закрытом положении. Небольшой щелчок говорит о том, что полозья правильно соединились, и работа выполнена успешно.

Комплект направляющих, телескопических, полного выдвижения ящика.

Расчёт деталей для выдвижного ящика под эту направляющую.

Перед расчётом обязательно перепроверьте толщину самих направляющих, она бывает разной. Для данного примера она будет выглядеть так (длина ящика 500 мм):

долевой размер поперечный кол-во примечание
610 200 2 перед и зад ящика
500 200 2 боковины
610 468 1 дно ящика ДСП

Получился такой ящик, здесь, на фото, это выдвижной ящик в кровати. Вот для него сегодня и будем устанавливать "телескопы".

Пример изготовления самого ящика мы рассмотрим в отдельной статье.

В начале, для удобства крепления мы немного по работаем с самими направляющими, а именно, выломаем у них по одной из этих штук, как на следующих фото. В дальнейшем, благодаря этому, будет гораздо удобнее подлезть отвёрткой, что бы закрутить встречный саморез.

Выламывать следует только со стороны стопора, там где этих "усиков" две штуки. Выламываем самый крайний. А теперь приступаем к разметке мест крепления направляющих.

Проводим линию где то примерно по середине боковины ящика. Эта линия потом должна соотнестись с ответной линией разметки на боковине основной конструкции, короба кровати. Высоту линий подбираем так, что бы закреплённый ящик при открывании не задевал ни верхних, ни нижних кромок кровати.

Для комфортного открывания вполне достаточно зазоров в 10 мм как сверху так и снизу. Желательно все зазоры учитывать ещё на стадии составления деталировки, во избежание лишней работы, когда вдруг окажется, что ящик цепляется за другие детали. Крепить направляющую начинаем с самого узкого свободного конца. Крепим на три самореза: вначале, середину и в край.

Направляющую располагаем отступив 4 мм от края боковины ящика. Это делается для того, что бы фасад плотно приходил на своё место при закрытии ящика, так как данный тип направляющих не имеет механических доводчиков на закрытие. Если отступ не сделать, то ящик всё равно, конечно будет закрываться плотно, но только для этого потребуется более сильное движение, для того, что бы шариковый подшипник направляющей достиг своего упора. Что бывает особенно заметно при сильно загруженном ящике.

Крепление на средний саморез и крепление на крайний саморез (вот для чего нам понадобилось обламывать последний "ус").

Направляющая на ящике закреплена, теперь переходим к креплению его самого к коробу кровати. Так при данных направляющих ящик получается не съёмным, нам надо максимально точно перенесли осевую линию на боковины короба (с учётом всех зазоров) во избежание его перекоса.

После того как всё разметили, вставляем ящик с направляющими в короб кровати крепим его к каркасу также на три самореза: край, середина, начало. Поочерёдно, выдвигая ящик и закручивая саморезы. При этом порядок крепления, для удобства меняется. Начинаем с края, потом крепим середину, а самый последний саморез устанавливаем в начале, в последнее крепёжное отверстие.

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

  • высота фасадов ящиков
  • размер ящиков – ширина, глубина, высота
  • размеры для крепления направляющих на стойки


Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.

Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.

Рассчитываем высоту фасадов:

  1. Плюсуем все зазоры и отступы: 3+3+3+4 = 13
  2. От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
  3. Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

Корпусная или модульная мебель часто оснащается выдвижными ящиками, которые предназначены для хранения разных мелких предметов. Они могут обладать разными размерами, но основной их особенностью выступает то, что они легко выдвигаются и задвигаются обратно при необходимости. Для этого используются мебельные направляющие, которые могут быть представлены в нескольких видах. Они отличаются способом установки и принципом действия. Основной их задачей является обеспечение плавности и бесшумности использования ящичков. При этом они должны быть надежными, чтобы гарантировать долгий срок службы и удобство использования мебели.

При выборе мебельных направляющих надо обращать внимание на разные факторы. Наиболее важным параметром является тип конструкции, по которой они могут быть роликовыми или шариковыми, а также оснащаться доводчиком и отличаться обратным действием. Каждый вариант имеет как преимущества, так и недостатки, поэтому чтобы сделать правильный выбор следует изучить характеристики каждого вида.

Роликовые

Выбор этих мебельных направляющих считается наиболее популярным. Они появились на рынке уже больше 15 лет назад, причем быстро стали востребованными среди мебельных производителей и обычных пользователей.

Роликовые направляющие для ящиков обладают многими преимуществами:

  • Не требуют использования смазочных паст и других составов;
  • Обеспечивают плавное движение ящиков;
  • Легко монтируются, так как не возникает необходимость просверливать под крепежи многочисленные отверстия.

Такие направляющие для мебели устанавливаются по обе стороны выемки, выделяемой для ящика. Допускаются небольшие отклонения в размерах мебели и ящика. Даже если изначально было допущены небольшие ошибки в установке, можно отрегулировать конструкцию. Длина роликовых направляющих может варьироваться от 200 мм до 600 мм.

Шариковые

Шариковые направляющие считаются достаточно популярными за счет плавности хода и возможности выдерживать значительную нагрузку. Кроме того, они находятся в доступной ценовой категории. Такие телескопические направляющие могут оснащаться доводчиками или выпускаться без них. Состоят из двух элементов, причем один прикрепляется к ящику, а другой крепится к боковой стенке мебели. Для их разъединения надо нажать на специальный фиксатор.

Существует много моделей шариковых мебельных направляющих отличающихся по высоте, которая может варьироваться от 17 до 45 мм. Дополнительно они разнятся по степени выдвижения. Наиболее востребованными считаются конструкции, высота которых достигает 45 мм. Они могут выдерживать нагрузку до 36 кг, поэтому хранить в ящиках можно даже крупные и тяжелые предметы.

С доводчиком

Интересными считаются направляющие для ящиков с доводчиком. Они по устройству схожи с предыдущим вариантом, единственным отличием выступает оснащение этих элементов доводчиком и демпферами. За счет первых гарантируется подхват ящика в определенном положении, после чего он плавно закрывается самостоятельно, без каких либо усилий со стороны человека.

Демпфер гарантирует, что закрываться ящик будет плавно и бесшумно. Дополнительно он выступает в виде амортизатора, поэтому даже если для закрытия ящика будет приложено значительное усилие, предотвращается сильный удар и шум.

Конструкции с доводчиком считаются надежными и комфортными в использовании. Они выдерживают значительные нагрузки, поэтому являются популярными среди изготовителей мебели.

Полного выдвижения

Направляющие полного выдвижения являются востребованными современными конструкциями. В основе их лежит специальный шариковый подшипник. За счет такой системы обеспечивается полное и плавное открывание любого ящичка. Для использования такой системы выдвижения придется прикладывать определенные усилия.

Направляющие, обеспечивающие полное выдвижение ящика, представлены на рынке в многочисленных моделях, выбор зависит от планируемой нагрузки. Установка такой фурнитуры должна осуществляться с особой осторожностью, так как неаккуратное обращение является причиной нарушения целостности разных деталей.

Скрытого монтажа

Монтаж направляющих такого вида считается наиболее сложным и длительным. Но эта фурнитура становится все более востребованной, так как удобна в использовании. Оснащается конструкция доводчиком и системой обратного действия.

Неоспоримым преимуществом данных мебельных элементов выступает то, что они устанавливаются под дном каждого ящика, поэтому возникает ощущение, будто предмет парит в воздухе. К другим плюсам относится хорошая надежность изделий, а также ход ящика отличается плавностью и отсутствием посторонних неприятных звуков. Закрывается ящик мягко и тихо.

Изначально подобная фурнитура устанавливалась только на изделия из массива дерева, но сегодня ими оснащаются конструкции из ДСП и МДФ. В зависимости от модели, такие направляющие могут выдерживать нагрузку до 50 кг.

Обратного действия

Такие направляющие схожи по принципу действия с фурнитурой, оснащенной доводчиками. Единственной разницей является то, что открывается ящик благодаря легкому нажатию рукой на его фасад.

Значимым преимуществом такой конструкции является то, что она не оснащается какими-либо ручками или выемками для управления. Отличается привлекательным видом, а также позволяет встроить ящик в любой участок конструкции. Часто используется в производстве мебели в современных стилях, где важно, чтобы глянцевая поверхность не нарушалась никакой фурнитурой.

Направляющие обратного действия лучше не использовать для детской мебели. Они обеспечивают резкое выдвижение ящика и могут травмировать ребенка. К тому же, чтобы задвинуть такой ящик потребуется существенное усилие.

Тандембоксы и метабоксы

Такая фурнитура появилась на рынке относительно недавно, но быстро стала востребованной. К особенностям конструкций относится:

  • Направляющая находится непосредственно внутри боковой стенки из металла;
  • Оснащается доводчиком;
  • Непременно применяются демпферы.

Важным плюсом такой фурнитуры является способность выдерживать действительно значительные нагрузки. Особенно это актуально по отношению к изделиям, в которых направляющие устанавливаются скрытым образом.

Другим плюсом таких элементов считается их интересный дизайн, они хорошо вписываются в мебель, выполненную в различных стилях и размерах. За счет прекрасных эксплуатационных характеристик обеспечивается легкость использования изделий и долгий срок их службы. Чтобы монтаж был выполнен грамотно, надо применять специальные устройства для разметки. Они помогают точно определить расположение направляющих и избежать перекосов.

Отдельно хочется отметить направляющие Блум. В них сочетается множество преимуществ, присущих различным типам мебельной фурнитуры. За счет сложности конструкции и удобства эксплуатации, стоимость таких изделий считается достаточно высокой. Поэтому обычно тандембоксы применяются в элитных предметах интерьера, изготовленных из натуральной древесины или иных аналогичных дорогостоящих материалов.

Как выбрать?

При выборе мебельных направляющих надо обращать внимание на разные факторы. Именно за счет них обеспечивается возможность плавно и бесшумно открывать и закрывать разные ящики, которые могут устанавливаться в шкафах, комодах, трюмо, прихожих и других вариантах корпусной мебели.

При выборе изделий учитываются разные факторы и рекомендации:

  • Размеры направляющих должны идеально соответствовать мебели, где будет устанавливаться ящик, а также самому этому элементу, иначе установка будет осложненной;
  • В магазине перед покупкой следует убедиться, что металл обладает оптимальной толщиной, а также исправно работают все ролики или шарики;
  • Внешне не должно быть каких-либо царапин, видимых дефектов или нарушений целостности конструкции;
  • Выбирается конкретный вид направляющих, так как некоторые пользователи предпочитают роликовые изделия, а другим больше нравятся шариковые модели;
  • Если выбираются направляющие взамен устаревших или сломанных элементов, то обычно приобретаются аналогичные модели;
  • Сразу после покупки надо убедиться, что в комплект входят все необходимые детали для установки;
  • Если выбираются современные тандембоксы, то следует убедиться, что вы сможете справиться с установкой самостоятельно. Такие изделия считаются достаточно специфическими, поэтому для монтажа нередко приходится прибегать к помощи специалистов;
  • Минимально толщина металла должна равняться 1 мм, но лучше выбирать конструкции, где этот показатель не будет меньше, чем 1,2 мм. Это позволит легко справляться с высокими нагрузками и обеспечит длительную эксплуатацию.

Таким образом, мебельные направляющие являются важными частями разных предметов интерьера. Это фурнитура, которая обеспечивает легкость использования выдвижных ящиков. Направляющие представлены в нескольких видах, каждый из которых работает по специфическому принципу. Во время выбора конкретной конструкции учитываются разные факторы, позволяющие приобрести действительно качественные элементы.

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

  • направляющие;
  • шурупы;
  • шуруповерт;
  • линейка;
  • карандаш;
  • шило.

Вернуться к оглавлению

Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Вернуться к оглавлению

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Вернуться к оглавлению

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Как крепить полозья. Самостоятельное крепление направляющих на выдвижные ящики

Перед началом проектирования необходимо определиться с типом направляющих, которые будут использоваться. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.

Вот так выглядят роликовые направляющие:

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

– высота фасадов ящиков;

– размер ящиков – ширина, глубина, высота;

– размеры для крепления направляющих на стойки.

Например, нужно сделать комод на четыре ящика. Размеры комода: ширина – 800мм, высота без ножек – 800мм, глубина –440 мм.

Крышка комода будет нависать над фасадами, будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом – 4мм; между фасадами – 2-3мм, отступ от низа тумбы –2 мм.

Рассчитываем высоту фасадов:

1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;

2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;

3) делю полученный результат на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.

Ящик состоит из двух боковин, передней, задней стенки и дна.

Передняя и задняя стенки вкладываются между боковинами. Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.

Определимся с размерами деталей ящика.

Для определения высоты стенок ящика я пользуюсь правилом – высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193 -50 = 143мм. Округляю до 140мм.

Длина боковых стенок равна длине направляющих. Глубина комода 440мм, будут использоваться роликовые направляющие длиной 400мм, значит, длина боковых стенок равна – 400мм.

Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.

Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей

Толщина одной пары роликовых направляющих 12,5мм.

Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Для того чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.

Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.

Получились детали таких размеров:

боковая стенка 400 х 140 – 2шт;

передняя (задняя) стенка 710 х 140 – 2шт;

дно 737 х 395.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

У меня четыре ящика, должно быть четыре линии. Считаю:

1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм

2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм

Механизм роликовых направляющих представляет собой пару так называемых рельс, между которыми устанавливается несколько (2 и более) маленьких колесиков.

Роликовые направляющие — самые простые в плане устройства и монтажа направляющие.

Последние обеспечивают движение обеих частей устройства в двух противоположных направлениях, то есть позволяют как увеличивать длину конструкции, так и возвращать ее в исходное состояние.

Перемещение происходит в одной плоскости (обычно горизонтальной) и ограничено размерами полозьев.

Материал каждой составляющей оказывает значительное влияние не только на степень подвижности направляющих, но и на долговечность всего механизма. Чтобы максимально продлить срок службы устройства, рельсы изготавливаются из металла, а для обеспечения необходимого хода полозьям ролики производятся из пластика.


Роликовые направляющие для ящиков.

Главной причиной использования роликовых направляющих является практически полное отсутствие трения между движущимися частями. А ведь этот процесс неукоснительно приводит к повреждению и последующему разрушению взаимодействующих поверхностей и конструкции в целом.

Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.

Вдобавок из-за трения требуется гораздо больше усилий для перемещения полозьев, которое к тому же происходит с меньшей скоростью.


Покрыты роликовые направляющие прочной эпоксидной эмалью.

Обладая собственным набором полезных свойств, шариковые направляющие достаточно давно конкурируют с роликовыми.


Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

В первом случае в роли комплектующей, обеспечивающей подвижность импровизированным рельсам, выступает небольшой шарик, а во втором – маленький ролик.


Механизм шариковых направляющих.


Механизм роликовых направляющих.

И даже несмотря на то, что при изготовлении последнего могут быть использованы подшипники, содержащие сферические элементы, именно эта особенность механизмов послужила причиной их названия.


Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Если говорить о популярности указанных устройств, то наиболее распространенными считаются все же роликовые изделия.


Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются.

На их востребованность повлиял тот факт, что шариковые направляющие гораздо чаще встречаются в неразборном варианте. Это не столько препятствует монтажу или затрудняет установку, сколько серьезно ограничивает сферу применения механизма.


Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.

Использование роликовых направляющих в конструкции выдвижного ящика

С некоторых пор область применения роликовых направляющих неразрывно связана с мебельным производством.


Именно в этой сфере чаще всего задействованы такие предметы.

Устройство обычно используется для изготовления гардеробов со складными штангами, обувных тумб со скрытыми нишами и шкафов с выдвижными ящиками. Так как последние распространены в большей степени, о них и пойдет речь в дальнейшем.


Пример использования роликовых направляющих для выдвижения ящиков в тумбе.

Крепление механизма осуществляется на боковые стенки короба с внешней стороны, что не способствует уменьшению полезного пространства самого ящика.


Роликовые направляющие – это направляющие частичного выдвижения.


Это значит, что полностью ящик выдвинуть вы не сможете.

Для того, чтобы не повредить заднюю стенку шкафа и не отсоединить от него ящик, полозья содержат специальные ограничители, принимающие вид искусственных неровностей на поверхности рельсы.


Правильный расчет и монтаж – это основа успешного применения роликовых направляющих.

А в целях предоставления дополнительных возможностей, касающихся снятия и установки ящика, основные комплектующие имеют технологические отверстия.


Шариковые направляющие не позволили бы вытаскивать и вставлять ящик после сборки мебели без нарушения ее фасадов.

Монтаж роликовых направляющих для выдвижных ящиков

Использование механизма с нажимными толкателями, выполняющими также роль ограничителей, позволяет без потери функциональности сохранить внешний вид фасадов мебели и ее заднюю стенку.

Тумба с установленными роликовыми направляющими.


Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.

ВИДЕО: Установка роликовых направляющих.

50 фото-идей выдвижных ящиков с различными механизмами:

Шариковые направляющие активно применятся мебельщиками для выдвижения ящиков. В основе шариковых направляющих обычно добротное железо, модификаций много и производителей также много.

Шариковые направляющие названы так потому, что движения составляющих направляющих происходит за счет металлических шариков, как в подшипниках. Прочные стальные шарики движутся внутри профиля, обеспечивая стабильное легкое скольжение ящиков из любого материала и любого размера, даже при высоких нагрузках. Конструкцию придумал наш русский инженер Кульков, поэтому можно встретить еще такое название как направляющие Кулькова. Но вот на коммерческую основу продажу таких направляющих поставили за рубежом.

На шариковые направляющие устанавливают выдвижные корзины в шкафы купе , корзины для моющих средств. На страницах сайта описано интересное применение направляющих для выдвижения оригинальных обувниц в шкафу купе .

В принципе, к шариковым направляющим можно отнести и направляющие Tandem от BLUM , которые чуть ли не один в один скопировали множество других производителей фурнитуры.

В статье рассмотрим шариковые направляющие от GTV , марка польская, но в последнее время выпускают и в Китае, вроде бы качество от этого пострадало не сильно. Направляющие GTV продаются повсеместно в европейской части России, цена у них приемлемая, ближе к Востоку скорей всего продают китайские аналоги.

Ещё одно название шариковых направляющих, которое вы можете встретить это телескопические направляющие.


Тумба с ящиками на шариковых направляющих.

Шариковые направляющие GTV.

Шариковые направляющие высотой 17 мм для ящиков.

Направляющие высотой 17 мм длина от 182 мм до 438 мм, держат нагрузку до 8-10 кг. Направляющие частичного выдвижения. Производитель рекомендует фрезеровать на боковине ящика паз глубиной 10 мм и высотой 17 мм. Отличное решение для использования в комодах. При монтаже направляющая в сборе крепится к боковой стенке изделия, а затем с помощью винтов к боковине ящика.


Шариковые направляющие высотой 27 мм для ящиков.

Направляющие высотой 27 мм, длиной от 250 мм до 500 мм с шагом 50 мм, выдерживают нагрузку 15 кг. В отличие от первого варианта разбираются, фрезеровка паза на боковой стенке ящика не требуется. Для расчета габаритов ящика по ширине необходимо откинуть 22 мм от ширины внутреннего проема изделия.


Шариковые направляющие высотой 35 мм для ящиков.

Направляющие высотой 35, длиной от 250 мм до 500 мм, выдерживают нагрузку более 20 кг, есть варианты полного выдвижения. В целом напоминает направляющую высотой 27 мм.


Шариковые направляющие высотой 45 мм для ящиков.

Шариковые направляющие высотой 45 мм самый распространенный и активно применяемый вид шариковых направляющих. Есть разные модификации длиной от 250 до 700 мм. Выдерживают нагрузки уже серьезные до 36-38 кг.

Направляющие перед монтажом необходимо разъединить, для этого необходимо поднять или опустить черный рычажок.



Такая система разъединения на большинстве шариковых направляющих , в том числе и для корзин устанавливаемых в тумбы на кухне.

На фото ниже приведена выдвижная корзина для посуды с креплением к дну перевернутая "на попа". Нажимаем черный рычажок и отделяем корзину от направляющих, далее проблем с установкой корзины не будет.



Для расчета габаритов ящика по ширине необходимо от внутренней ширины корпуса вычесть 26 мм, как и для роликовых направляющих.

Выпускают шариковые направляющие высотой 45 мм полного и частичного выдвижения, с доводчиком или без. Кроме того, есть шариковая направляющие системы Push to open , то есть нажми, чтобы открыть, ручка для открытия ящика не требуется. Напоминают систему под названием TIP ON для направляющих Tandem Blum .



А у производителя Hettich, официальный сайт http://www.hettich.com , есть шариковые направляющие сверхполного выдвижения.



Шариковая направляющая с системой Push to open .

Монтаж шариковых направляющих.

Рассмотрим самый распространенный способ расчета шариковых направляющих , программа не требуется.

Берем нашу базовую тумбу высотой 720 мм без учета ножек и шириной 600 мм с двумя фасадами высотой 356 м, ящиками высотой 150 мм. Ящики при высоте фасада в 356 мм можно сделать высотой и 200, и 250 мм, всё зависит от вашего или желания заказчика.

Шариковые направляющие обычно крепят по центральной оси боковой стенки ящика, хотя некоторые предпочитают крепить ближе к нижней кромке боковины ящика.


Расчет будем вести для варианта монтажа направляющей по оси боковой стенки ящика. Чертим простенький чертежик, можно от руки, как на рисунке. Перед разметкой определитесь, какие будут зазоры между фасадами, в нашем варианте зазор между фасадами примем 4 мм, а сверху и снизу по 2 мм.


Ось сверления первой шариковой направляющей = 2+34+75 = 111 мм,

где:

2 – это зазор 2 мм снизу (фасад накладывается на горизонталь толщиной 16 мм на 14 мм, остается 2 мм)

75 – это середина боковой стенки ящика, общая высота ящика 150 мм. Если дно ящика из ДВП накладное, то высота с учетом ДВП будет 153 мм. Но, для расчетов все равно берем 150 мм.

Ось сверления второй шариковой направляющей = 2+356+4+34+75 = 471 мм,

где:

2 – это зазор 2 мм снизу

356 – высота нижнего фасада

4 – зазор между фасадами

34 – расстояние от нижнего края фасада до нижнего края ящика


Из схемы следует, что можно точно рассчитать сверление передней стенки ящика и места для насечек для крепления фасада саморезами.

Горизонтальная ось сверления передней стенки ящика = 75 мм, от правого и левого краев передней стенки отступаем по 50 мм и получаем координаты сверления передней стенки.

Точка по оси X под саморезы на фасаде = 34+75=109 мм,

где :

34 – расстояние от нижнего края фасада до нижнего края ящика

75 – это середина боковой стенки ящика

Точка по оси Y , для насечек под саморезы для правого и левого краев фасада = 50+16+13+14 = 93 мм,

где:

50 – отступы по оси X от краев при сверлении передней стенки ящика

16 – толщина боковой стенки ящика

13 – зазор для установки шариковой направляющей

14 – наложение фасада на боковую стенку корпуса (то есть 2 мм остается зазор между краем боковой стенки и краем фасада при толщине боковой стенки корпуса 16 мм).

Обычно расчетов никаких не ведут, а просто сверлят по четыре отверстия в передней стенке ящика, замеряют необходимые отступы, ставят ящик на фасад и прикручиваю первые два самореза. Делают примерку, если нормально, то закручивают оставшиеся два самореза. Нет, откручивают, смещают на необходимо расстояние и снова проверяют.

После расчета переходим к разметке. Разметку ведем с помощью рулетки, железной линейки твердого карандаша. Места крепления направляющих с помощью саморезов керним с помощью керна или делаем насечки с помощью шила.

Максимально точная разметка аккуратность при установке шариковых направляющих позволят избежать перекосов ящиков и иных проблем с дальнейшим креплением фасадов.

Первая точка по оси 37 мм, следующие точки с шагом 32 мм, см схему. Если фасады вкладные, то есть находятся между боковыми стенками, то добавляйте к 37 мм ещё толщину фасада.

  • Монтаж шариковых направляющих
  • Установка механизма к боковине ниши
  • Итоги работ

Монтаж шариковых направляющих для ящиков – дело не такое простое, как может показаться на первый взгляд. Шариковые направляющие для выдвижных ящиков можно приобрести в специализированном магазине. Разумеется, что всю работу можно доверить профессионалам, но им придется заплатить. Подобные элементы на выдвижные конструкции можно установить и самостоятельно.

Основные достоинства шариковых направляющих: небольшая стоимость, плавный ход, отличная износостойкость, легкость в монтаже.

Для монтажа направляющих на выдвижные ящики необходимо иметь в наличии сам выдвижной ящик.

С ним в комплекте идут две шариковые конструкции. Перед началом монтажа нужно раскрыть их для удобства работы.

Каждая из направляющих состоит из двух зафиксированных съемных частей. Для начала съемную часть системы нужно аккуратно снять. Теперь можно переходить непосредственно к монтажу.

Монтаж шариковых направляющих

Теперь каждая система состоит из двух частей. Первые части крепятся к самому ящику, а вторые – к боковой нише. Первая составляющая крепится к боковой поверхности. Для крепления идеально подходят саморезы. Можно устанавливать их заподлицо. Все зависит от конкретной конструкции. Передняя часть составляющей должна находиться заподлицо с передней стенкой ящика.

Теперь можно поговорить подробнее о том, как это собрать. На съемной части данной конструкции находится большое количество отверстий различной формы. Все эти отверстия выполняют определенные функции и задачи.

  • отверстия, которые располагаются горизонтально, дают возможность направляющим перемещаться вперед-назад на определенное расстояние;
  • вертикальные элементы дают возможность перемещать элементы вверх-вниз также на определенное расстояние;
  • круглые отверстия служат для точной фиксации направляющих в определенном месте.

Монтаж стоит начинать с горизонтально расположенного отверстия. Может возникнуть ситуация, когда конструкция не будет сразу находиться заподлицо с передней частью ящика. Именно для выставления позиции и нужны горизонтальные отверстия. После выставления системы в нужном положении нужно закрутить саморез в круглое отверстие. Сборка на этом не заканчивается.

Стоит отметить тот факт, что горизонтальные отверстия используются только как временные. После выставления элементов в нужном положении их нужно фиксировать именно за счет круглых отверстий. Если это сразу не сделать, то ящик со временем опустится вниз.

Вернуться к оглавлению

Установка механизма к боковине ниши

Для начала необходимо сделать разметку места, в котором будет располагаться направляющая. Обычно это делается достаточно просто. Снизу отмеряется 30 мм, а затем прочерчивается линия.

  • в том случае если имеется несколько ящиков, которые располагаются друг над другом, то размещение всех направляющих вычисляется по фасадам. Стоит учитывать тот факт, что конструкции не должны фасадами касаться друг друга;
  • между фасадами нужно оставлять зазор в 2-3 мм. Именно по этой причине фасад выдвижного устройства делается приблизительно на 40 мм больше стенок выдвижной конструкции.

Итак, точное положение направляющих найдено, намечены линии на боковине, теперь осталось только закрепить их на месте. Однако есть одно “но”. Нужно выбрать фасад, внутренний или накладной.

  • если фасад планируется сделать накладным, то съемная часть прикручивается посредством саморезов заподлицо с боковой нишей;
  • если фасад будет внутренним, элементы прикручиваются на 20 мм внутрь с торца боковины;
  • все отверстия должны располагаться строго на линии. Если все сделано правильно, то можно попробовать вставить съемные части на ящике в пазы съемных частей направляющих на боковинах и соединить их;
  • обе составляющие конструкции должны без особых проблем плавно войти друг в друга. Если все сделано правильно, то будет слышаться соответствующий щелчок, который сигнализирует о том, что обе составные части правильно вошли друг в друга. Это защелкивается фиксатор.

В противном случае, возможно, придется переделывать все заново. Так что лучше сразу строго следовать инструкции, чтобы не пришлось проделывать всю работу сначала.

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

  • высота фасадов ящиков
  • размер ящиков – ширина, глубина, высота
  • размеры для крепления направляющих на стойки


Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.

Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.

Рассчитываем высоту фасадов:

  1. Плюсуем все зазоры и отступы: 3+3+3+4 = 13
  2. От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
  3. Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.


В этой тумбе 3 ящика, должно быть 3 линии.

1-я линия. 3(отступ от верха) + 170(высота фасада) – 35 = 138 мм
2-я линия. 3 + 170 + 3(зазор между фасадами) + 170 – 35 = 311 мм
3-я линия. 3 + 170 + 3 + 170 + 3 + 170 – 35 = 484 мм

Монтаж шариковых направляющих для ящиков. Статьи компании «ООО "Соденар"»

Как происходит монтаж шариковых направляющих для ящиков


Установка шариковых направляющих для ящиков не представляет особой сложности, если все делать по инструкции.На сегодняшний день купитьшариковые направляющие можно в специальном магазине. Конечно же, специально обученные люди всегда рады помочь осуществить монтаж. Однако надо быть готовым заплатить им деньги за работу. И все-таки, если есть желание самостоятельно во всем разобраться, тогда приступим к делу.

Среди главных преимуществ направляющих надо выделить: плавность хода, повышенную износостойкость, простоту установки, невысокую цену.
В процессе монтажа направляющих на выдвижные ящики вам понадобится непосредственно выдвижной ящик. Сюда входят две конструкции шарикового типа.
Как только раскрываем их, видим, что отдельная направляющая имеет две съемные части в зафиксированном состоянии. Надо снять съемную часть и затем можно перейти к установке.


Монтаж шариковых направляющих



Шариковые направляющие бывают двухрядные и четырехрядные.
Отдельная система включает две части: первые из них следует крепить к ящику, вторые – к боковой нише. Первую составляющую крепим к боковой поверхности при помощи саморезов. Есть возможность установки заподлицо, в зависимости от конструктивных особенностей. Важно, чтобы передняя часть располагалась заподлицо вместе с передней стенкой ящика. Перейдем к процессу сборки.
Если взглянуть на съемную часть, видно много отверстий разной формы, которые отвечают за ту или иную задачу и функцию:



  • горизонтальные отверстия позволяют перемещаться направляющим на некоторое расстояние вперед-назад;
  • элементы, располагающиеся вертикально, перемещают направляющие вверх-вниз;
  • отверстия круглой формы предназначены для точной фиксации направляющих на одном месте.



Схема расчета деталей выдвижного ящика.


Установку лучше начать с горизонтального отверстия. Иногда появляется проблема, когда конструкция не совпадает заподлицо с передней частью ящика. Горизонтальные отверстия необходимы, чтобы все правильно выставить. Как только система займет нужное положение, закручиваем саморез в отверстие круглой формы. Продолжаем процесс сборки.
Горизонтальные отверстия играют временную роль. Если выставить все элементы в необходимом положении, тогда их фиксация происходит за счет круглых отверстий. В ином случае, ящик может опуститься вниз.
Монтаж механизма к боковине ниши
Не забудьте разметить место, где будет находиться направляющая. Все очень легко: в нижней части отмеряем 30 мм и чертим линию.



Схема разметки мест крепления направляющих.


- если ящиков много и они расположены один над другим, направляющие вычисляют по фасадам. Добавим, что конструкциине должны касаться между собойфасадами;
- зазор между фасадами составляет от 2 до 3 мм. Фасад выдвижного механизма делают примерно на 40 мм больше, чем стенки всей конструкции.
После точного положения направляющих, остается их закрепить на месте. Сначала потребуется определиться с фасадом. Он бывает внутренний либо накладной:
- хотите сделать фасад накладным, тогда съемную часть прикручиваем саморезами заподлицо с боковой нишей;
- если внутренним – с торца боковины, элементы следует прикрутить на 20 мм внутрь;
- расположение отверстий должно соответствовать одной линии. Затем вставляем съемные части на ящике в пазы направляющих на боковинах и все соединяем;
- две части конструкции должны плавно двигаться относительно себя. В случае правильного монтажа, вы услышите щелчок. Это означает, что фиксатор защелкнулся, и составные части соединились вместе.
Весь монтаж следует производить поэтапно. В таком случае не возникнут никакие проблемы.

Подведение итогов


Можно сделать вывод, что установка шариковых систем для выдвижных ящиков – непростое дело. Но если придерживаться вышеизложенной инструкции, обязательно удастся справиться со всеми трудностями, и конструкция будет работать соответствующим образом.
Теперь все этапы монтажа завершены. Данная полезная информация окажет помощь в самостоятельной установке шариковых направляющих.

Если в первый раз не получится правильно собрать конструкцию, не надо отчаиваться. Просто будьте терпеливей и заново начните процесс монтажа. Лучше всего иметь под рукой необходимый инструмент. К примеру, очень удобно использовать шуруповерт, чтобы закручивать саморезы. Таким образом, сборочный процесс значительно ускорится. Не забывайте пользоваться измерительными инструментами. Разметку удобно выполнять при помощи уровня. Успех будет зависеть от личного стремления видеть готовый результат – качественную конструкцию в собранном виде!

Как поставить выдвижной ящик с направляющих. Установка шариковых направляющих для ящиков. Установка шариковых направляющих

Сегодня разберем такой популярный вид направляющих для выдвижных ящиков, как шариковые направляющие полного выдвижения. Честно сказать, лично мне они очень нравятся за свое сочетание цены/качества.

Эти направляющие удобно и просто монтировать, они достаточно долговечны, обладают хорошими эксплуатационными характеристиками такими, как плавность хода и нагрузка (до 46 кг).

Компании производители предлагают достаточно широкий . По длине ни варьируют от 250 мм до 700 мм (с шагом в 50 миллиметров). На представленной схеме как раз и представлены основные типоразмеры, а также присадочные размеры. Стоит заметить, что расположение основных отверстий у разных производителей может отличаться, хотя есть и фиксированные (о которых мы поговорим ниже).

На следующем слайде представлены внешний вид данных направляющих. Они разбираются и состоят из двух половин. Более крупная и сложная (с подвижной шариковой кассетой) крепится к стойкам короба, меньшая к самому выдвижному ящику. В комплекте поставки всегда имеется пара направляющих (на один ящик).

Рассмотрим присадку данного вида направляющих на примере установки простого выдвижного ящика.

Начнем с присадки той части направляющих, которая крепится к самому ящику. Для этого на боковой стенке последнего проводим линию параллельную длиннику. Эта линия, как правило, должна проходить по центру с небольшим смещением (хотя, этот момент не принципиален, возможно смещение вверх или вниз).

На разметочную линию укладываем деталь, чтобы во всех отверстиях строго по центру она была видна. Выравниваем направляющие по переднему краю боковины ящика и накалываем центры отверстий шилом (я обычно колю одно круглое отверстие и остальные горизонтальные, которые позволяют осуществлять регулировку в горизонтальной плоскости).

Можно, конечно, воспользоваться для разметки схемой присадки, например, той, которую я привел в начале статьи. Но у разных производителей расположение отверстий может разниться, поэтому я действую именно так.

На следующем слайде видна та самая линия с наколотыми на ней отверстиями для метизов.

В каждое из этих отверстий вкручивается саморез. Я использую саморезы 4х16 миллиметров. Точно такие же манипуляции повторяются с другой стороны ящика (не забываем смотреть, где фронт/зад ящика, чтобы не прикрутить направляйки в разные стороны).

На следующем фото я постарался показать тот момент, что передний край направляющей соответствует переднему краю ящика.

Перейдем ко второму компоненту, который монтируется на стойку короба. Опять-таки опускаем перпендикуляр к передней грани стойки. Столярный угольник – просто незаменимый инструмент.

На данном перпендикуляре отступаем 37 миллиметров и накалываем эту точку шилом. (данное отверстие фиксировано для всех видов и производителей).

Обратите внимание, что на схеме от переднего края направляйки до центра этого отверстия всего 35 миллиметров, то есть она должна быть заглублена внутрь короба на 2 мм.

Укладываем направляющие на линию, совмещая ее с центрами отверстий.

Закручиваем в наколотое отверстие саморез (все тот же 4х16). Как правило, я не накалываю остальные отверстия, остальные вкручиваю просто в центр разметочной линии.

На следующем фото мы имеем полностью присаженные направляющие.

Теперь крупным планом передний край. Так более наглядно видно, что фурнитура действительно утоплена на 2 мм относительно передней грани короба.

Повторяем аналогичные манипуляции для всех направляющих, подготовив стенки к сборке. Желательно ставить направляющие именно на раздельных деталях, потому что присаживаться их на уже собранном коробе та еще морока.

Схожим образом подготавливаем и остальные ящики.

Собираем короб. То есть ставим верхние и нижние горизонты, заднюю стенку, стойки. Должно получиться примерно так.

Остается вставить ящики на причитающиеся им места. Для этого необходимо максимально выдвинуть внутренний компонент.

Обратите внимание на подвижную кассету с шариками, она также должна быть выдвинута вперед до упора.

Ящик заводим на направляющие. Сначала с одной стороны, потом с другой. При этом кончик ящичной детали должен зайти в кассету. В противном случае, он может упираться в нее, что препятствует правильной его установке. После того, как вы это сделали с обеих сторон, ящик необходимо задвинуть внутрь «до щелчка».

Следующее фото иллюстрирует именно полновыкатной характер системы. Нижний белый ящик выдвинут на всю длину, что очень удобно в использовании.

Теперь поговорим о том, как снять ящик с направляющих. На самом деле это не интуитивно-понятный процесс, поэтому многие люди, даже связанные с мебелью, частенько не догадываются о том, что эти направляющие разбираются. В центре данной фотографии вы видите черный рычажок.

Его необходимо сместить к низу, после этого направляющие легко разбираются.

Следующее – это уже выдвинутая, готовая к демонтажу направляйка и полностью открытый пружинный фиксатор, который мы только что сдвигали. Надо отметить, что с противоположной (левой) стороны ящика рычажок необходимо двигать вверх.

На этом разговор об установке направляющих можно закончить.

Сколько стоит собрать комод? Часы на выполнение работ? Сборка изделия в отсутствии схем? Требуется ли крепление к стене для безопасности?

А так же даст консультации по Вашей проблеме. Ремонт элементов комода. Как отрегулировать фасады. Что делать, если стучат ящики. Износ и замена направляющих в комоде. Как извлечь ящик из комода? Установка дополнительных креплений в дно ящика. Зачем нужно выровнять корпус комода.

У нас большой опыт в создании готовых изделий, есть знание технических характеристик деталей и фурнитуры, в сборке используем специализированный инструмент, и все это – качественное исполнение Вашего заказа в минимальный срок.

Каждый производитель мебели обязан комплектовать схемой сборки свою продукцию, и собрать изделие нужно строго по их рекомендациям. Но не всегда такая инструкция понятна простому покупателю.
Делать ли сборку комода самому? Отсутствие нужного инструмента, плюс ряд других проблем - и сборка комода превращается в действие, где нет место положительным эмоциям. И окончательный результат соответствует требованиям?

Чем мы лучше остальных похожих компаний? Тем, что более десяти лет существует наша организация, стаж работ профессиональных сборщиков от 15 лет! Мы не отдаем заказы третьим лицам! К вам не приедут – "двое из ларца, одинаковых с лица"))). Для тех, кто разбирается, можно проверить историю сайта на специализированных интернет-ресурсах.

Наверное, в каждом интерьере квартиры присутствует такой предмет мебели, как комод. Модельный ряд их разнообразен фантазиями и техническими решениями. Данное изделие предназначено для хранения малогабаритных вещей человека и обычно находится в спальни или детской. Сборка детского комода – это в первую очередь, безопасность и надежность соединений. Устойчивость корпусу придает дополнительное крепление к стене помещения.

Например, комоды-трансформеры снабжены не только элементами для хранения - ящиками для белья, но и на верхней крышке может располагаться пеленальный раскладывающийся столик для младенцев, установлены двери и другие сопутствующие приспособления. Удобно пользоваться всеми современными технологическими решениями, которые создают компактность и порядок в доме.

Дизайнерский комод – это индивидуальный проект мебели, выполненный под заказ. Необычность внешнего вида может быть совмещена с механической комплектацией ящиков и дверей. Сборка комбинированного дизайнерского комода достаточно сложный процесс.

Цена сборки комода

Наш мастер выполнит в удобное для Вас время сборку комода. Сделайте заказ на сайте или позвоните по телефону. С Вами напрямую будет общаться сам исполнитель. Профессиональный сборщик мебели ответит на все вопросы по данной услуге. 2018-12-05T15:20:29+00:00 , Мебельный Сервис Мастеров

Неправильный монтаж направляющих на боковых стенках ящика может привести к неприятным последствиям, которые вызывают искривление всей конструкции. Это в дальнейшем обусловит неправильную эксплуатацию изделия, что приведет к его быстрой поломке.

Чтобы избежать подобных ошибок, необходимо сразу ознакомиться со способом монтажа выдвижного ящика.

Роликовые направляющие

В настоящее время самое широкое распространение имеют 2 вида направляющих, имеющих роликовую и шариковую конструкции. Направляющие роликового типа имеют невысокую стоимость, благодаря этому качеству они очень широко используются в мебельных конструкциях, чаще всего — на стенках ящика.

Роликовые направляющие имеют очень простую конструкцию, которая состоит из 2 частей. Первая часть должна крепиться на боковой стенке выдвижного ящика, а вторая часть — на внутренней стенке шкафа, тумбы и т. д. Эти направляющие могут быть выполнены из стали или алюминия. На направляющих, которые устанавливаются на ящики, имеются ролики, обеспечивающие их движение. Чтобы исключить шум во время движения роликов, их конструкцию могут покрыть резиновой оболочкой.

Так как направляющие на роликах не являются конструкцией, предназначенной для выполнения закрытого монтажа, то на их поверхность наносится покрытие из эмали, нужной для придания красивого внешнего вида всей конструкции. Чаще всего используется краска белого, черного или коричневого цветов.

Конструкция этих направляющих похожа на рельсы, которые позволяют выполнять открывание и закрывание различных движущихся элементов мебели и не прикладывать к этому больших усилий. Обусловлено это создающимся инерционным моментом, который возникает после небольшого толчка на ящик.

Вернуться к оглавлению

Установка механизмов

В последнее время использование роликовых механизмов получило широкое распространение. Обусловлено это наличием в квартирах и домах компьютеров, которые устанавливаются на специальные компьютерные столы. Такие столы имеют выезжающую полочку для возможности установки на ней клавиатуры. Также подобные механизмы могут быть на различных выдвижных ящичках, полках и этажерках. Собрать такие элементы мебели можно собственными силами. Главное, ответственно подойти к этому делу.

Для установки понадобятся следующие инструменты:

  • дрель;
  • линейка;
  • карандаш;
  • саморезы.

Сама схема установки имеет довольно простую последовательность и выполняется очень легко. Для начала монтажа необходимо произвести разметку на стенках ящика. Делать это нужно точно, чтобы не допустить дальнейших перекосов, которые могут возникнуть в движущихся частях.

Далее необходимо с помощью дрели просверлить отверстия, причем они не должны быть сквозными. Глубина их должна быть в 12-14 мм — это вызвано длиной саморезов и толщиной листа ДСП. Аналогичные отверстия нужно сделать и на корпусе ящика (они должны точно совпадать с предыдущими).

Собирая новую мебель, бывает очень трудно отрегулировать несколько стоящих друг над другом выдвижных ящиков таким образом, чтобы они не мешали друг другу. Здесь важно правильно установить направляющие. Дело займет всего несколько минут.

Инструменты и материалы:

  • отвертка
  • маленький уровень

Процесс:

1. Вытаскиваем все ящики, чтобы обнажить направляющие (те самые «салазки», по которым ящики передвигаются вперед и назад).
2. Поочередно ставим уровень на все направляющие, чтобы найти виновницу проблему - кривую «салазку».
3. Откручиваем винтики, на которых держится интересующая нас направляющая. Задний шуруп оставляем на месте (если вы решили перенести направляющую на другое место, то задний шуруп нужно прикрутить на новую высоту).
4. Придерживая направляющую, вновь ставим на нее уровень и выпрямляем «салазку» до тех пор, пока она не станет строго перпендикулярна полу.
5. Помечаем шилом в стенке место для крайнего шурупа.
6. Ввинчиваем шуруп на новое место - сначала крайний, а затем и все остальные.
7. Ставим ящик на место и проверяем результат. Возможно, эти действия придется повторить и с другими направляющими, пока все они не будут выправлены как надо.
8. Наслаждайтесь результатом своей работы!

Качественная фурнитура - это обязательное условие для изготовления добротной корпусной мебели. От технических характеристик комплектующих зависит прочность, долговечность и уровень комфорта кухонь, комодов, горок, тумб и шкафов-купе.

Существует несколько типов выдвижных систем, отличающихся сложностью конструкции, стоимостью и удобством использования:

  • роликовые направляющие;
  • шариковые направляющие;
  • метабоксы;
  • тандемы;
  • тандембоксы;
  • леграбоксы.

Обычно установка направляющих для выдвижных ящиков представляет собой несложную схему, с которой может справиться даже непрофессионал. Установка направляющих для выдвижных ящиков своими руками потребует внимательного изучения инструкции, немного времени и навыков работы с шуруповертом.

Роликовые направляющие для выдвижных ящиков

Эти направляющие обычно используются для изготовления мебели в массовом производстве. Изготавливаются из стали, сверху наносится эпоксидная краска белого, серого, черного или коричневого цвета. Длина направляющих может быть различна: от 250 мм до 600 мм с шагом 50 мм. Она специально подбирается под размер ящиков.

Вес, который удерживают роликовые направляющие в движении, составляет не более 15 кг. Существенными минусами этого типа направляющих являются их шумность при перемещении, недолговечность и неполное выкатывание ящиков.

Установка роликовых направляющих для требует точного расчета. При неверном вычислении срок эксплуатации роликов значительно уменьшается, также вероятно раннее возникновение проблем с движением ящиков.

для выдвижных ящиков

Производятся из штампованной стали с анодированным покрытием. Их конструкция принципиально отличается от роликовых направляющих. Для скольжения ящика по полозьям используется обойма с металлическими шариками, заполненная вязкой смазкой. Это дает относительно бесшумную эксплуатацию и увеличивает срок службы. Существуют модели, оснащенные встроенными доводчиками, которые предотвращают шумный удар ящика о стойку корпуса при резком захлопывании. Система имеет два металлических элемента: один крепится к внутренней стенке изделия, а другой - к ящику. Чтобы разделить эти две части, нужно использовать фиксатор.

Шариковые направляющие бывают полного или частичного выкатывания. Направляющие полного выдвижения (или телескопические) позволяют вытащить ящик за границы корпуса мебели, что максимально увеличивает обзор внутреннего пространства. Направляющие неполного выдвижения оставляют необозримой область около 50 мм от заднего торца ящика. Длина направляющих составляет от 200 до 600 мм с шагом в 50 мм. Предельная нагрузка направляющих высотой 35 мм - 30 кг. Также существуют усиленные направляющие, их высота составляет 45 мм, а предельная нагрузка - до 45 кг.

Метабоксы

Это разновидность роликовых направляющих. Стальные полозья этих направляющих увеличены до высоты ящика и полностью заменяют его деревянные боковые стенки. Отсюда и название - метабоксы или металлбоксы. Ролики крепятся к боковинам. Высота боковых стенок - от 54 мм до 150 мм. Увеличить высоту можно специальными рейлингами. Дно метабокса делают из ДСП, ограничивая наполнение весом до 20 кг. Чем короче ящик, тем большая нагрузка допустима.

В креплении фасада к метабоксу предусмотрена вертикальная и горизонтальная регулировка, которая позволяет точно выровнять его по отношению к корпусу. Чаще всего метабоксы находят применение в изготовлении серийных кухонь бюджетной категории.

Тандемы

Тандемы - направляющие скрытого монтажа. Бывают двух видов: полного и частичного выдвижения. Ящик на такие направляющие крепится сверху, полностью скрывая их под боковинами и дном.

Мягкое скольжение (даже при нагрузке до 50 кг) обеспечивается по принципу подшипника: блоком стальных шариков, расположенных с четырех сторон полозьев (система квадро), или цилиндров - иголок. Крепление позволяет отрегулировать положение ящика относительно корпуса и снять ящик с направляющих без инструментов. Тандемы выпускаются в нескольких вариантах:

  • с доводчиком - обычное открывание за ручку и плавное закрывание;
  • с механизмом tip on или push to open - открывается прикосновением к фасаду;
  • с электромеханическим открыванием.

Тандембоксы

Тандембокс - ящик, состоящий из металлических боковин с двойными стенками, дно обычно из ЛДСП, задня стенка выполнена из металла или ЛДСП и направляющих скрытого монтажа. Это те же тандемы, укомплектованные двойными боковыми стенками. Возможно дополнительное наращивание высоты ящика рейлингами и специальным профилем. Некоторые производители делают наращивание из стеклянных планок.

Для организации внутреннего пространства ящика предусмотрены дополнительные опции: передвижные разделители, контейнеры и подставки для столовых приборов и баночек для специй.

Ящики леграбокс

Самые современные и дорогие системы направляющих для выдвижных ящиков, занимающие высокую позицию в перечне всех мебельных комплектующих. Усиленная конструкция стабильно выдерживает нагрузку уже до 60 кг. Матовая поверхность нержавеющей стали подчеркивает строгость и изысканность стильного дизайна леграбокса.

Монтаж этого типа систем предполагает ювелирную точность сверления фасадов и боковых стенок, абсолютно выверенных расчетов при изготовлении деталей из ДСП. Также обязательно правильно и аккуратно провести фрезеровку дна.

Производители мебельной фурнитуры предлагают и другие способы применения направляющих. Например, крепление выдвижных корзин, сеток, контейнеров различного назначения.

Общие рекомендации по установке направляющих для выдвижных ящиков

Как установить все правильно? Расчет деталей при установке направляющих для выдвижных ящиков можно произвести по формулам, которые производители предоставляют для своих изделий. Обычно вся необходимая информация также содержится в инструкции.

Залогом успешной установки направляющих для выдвижных ящиков является точная разметка. Все направляющие должны быть установлены на одном уровне и строго параллельно друг другу. Удобнее всего делать разметку до сборки изделия на ровной горизонтальной поверхности при достаточном освещении.

Существует два способа установки фасада ящика: наружный и внутренний. При наружном способе установки фасад закрывает собой торец корпуса. Тогда направляющую нужно крепить вплотную к внешнему торцу стойки изделия. При внутреннем способе торец стойки изделия находится в одной плоскости с фасадом. Направляющую при креплении необходимо отодвинуть внутрь от видимого торца на толщину фасада.

Инструкция по установке роликовых направляющих для выдвижных ящиков

Теперь поговорим об установке роликовых направляющих. При установке роликовых направляющих для выдвижных ящиков комплект нужно разделить на правую и левую стороны, а потом на внутренние и наружные части. Левая наружная деталь имеет П-образный профиль, правая наружная - G-образный, внутренние - Г-образный.

На всех частях направляющих имеются отверстия для их фиксации и регулировки на деталях при помощи саморезов. По линиям разметки на стойки корпуса изделия прикручиваются соответствующие части направляющих. Нужно сделать так, чтобы ролики на них находились ближе к лицевому торцу детали. К уже собранному ящику крепятся Г-образные детали направляющих. При этом ролики должны быть расположены у заднего торца ящика.

Собирается изделие, вставляются ящики, навешиваются фасады и ручки. Установка завершается.

Инструкция по установке шариковых направляющих

При установке шариковых направляющих для выдвижных ящиков нужно отделить внутреннюю часть направляющей от внешней. Для этого нужно найти с внутренней стороны направляющей пластмассовый язычок и вытянуть узкую часть.

По предварительной разметке необходимо прикрутить внешнюю деталь направляющей к стойке, а внутреннюю - к боковой стенке ящика. Собрать изделие, вставить ящики, навесить фасады. Установка для выдвижных ящиков закончена.

Что насчет ящиков с доводчиком? Установка направляющих для выдвижных ящиков с доводчиком выполняется аналогично. Здесь все достаточно просто. Установка шариковых направляющих "Боярд" для выдвижных ящиков или систем других производителей происходит идентичным образом.

варианты и инструкция. Как отрегулировать выдвижные ящики Как выровнять ящики в комоде

Качественная фурнитура - это обязательное условие для изготовления добротной корпусной мебели. От технических характеристик комплектующих зависит прочность, долговечность и уровень комфорта кухонь, комодов, горок, тумб и шкафов-купе.

Существует несколько типов выдвижных систем, отличающихся сложностью конструкции, стоимостью и удобством использования:

  • роликовые направляющие;
  • шариковые направляющие;
  • метабоксы;
  • тандемы;
  • тандембоксы;
  • леграбоксы.

Обычно установка направляющих для выдвижных ящиков представляет собой несложную схему, с которой может справиться даже непрофессионал. Установка направляющих для выдвижных ящиков своими руками потребует внимательного изучения инструкции, немного времени и навыков работы с шуруповертом.

Роликовые направляющие для выдвижных ящиков

Эти направляющие обычно используются для изготовления мебели в массовом производстве. Изготавливаются из стали, сверху наносится эпоксидная краска белого, серого, черного или коричневого цвета. Длина направляющих может быть различна: от 250 мм до 600 мм с шагом 50 мм. Она специально подбирается под размер ящиков.

Вес, который удерживают роликовые направляющие в движении, составляет не более 15 кг. Существенными минусами этого типа направляющих являются их шумность при перемещении, недолговечность и неполное выкатывание ящиков.

Установка роликовых направляющих для требует точного расчета. При неверном вычислении срок эксплуатации роликов значительно уменьшается, также вероятно раннее возникновение проблем с движением ящиков.

для выдвижных ящиков

Производятся из штампованной стали с анодированным покрытием. Их конструкция принципиально отличается от роликовых направляющих. Для скольжения ящика по полозьям используется обойма с металлическими шариками, заполненная вязкой смазкой. Это дает относительно бесшумную эксплуатацию и увеличивает срок службы. Существуют модели, оснащенные встроенными доводчиками, которые предотвращают шумный удар ящика о стойку корпуса при резком захлопывании. Система имеет два металлических элемента: один крепится к внутренней стенке изделия, а другой - к ящику. Чтобы разделить эти две части, нужно использовать фиксатор.

Шариковые направляющие бывают полного или частичного выкатывания. Направляющие полного выдвижения (или телескопические) позволяют вытащить ящик за границы корпуса мебели, что максимально увеличивает обзор внутреннего пространства. Направляющие неполного выдвижения оставляют необозримой область около 50 мм от заднего торца ящика. Длина направляющих составляет от 200 до 600 мм с шагом в 50 мм. Предельная нагрузка направляющих высотой 35 мм - 30 кг. Также существуют усиленные направляющие, их высота составляет 45 мм, а предельная нагрузка - до 45 кг.

Метабоксы

Это разновидность роликовых направляющих. Стальные полозья этих направляющих увеличены до высоты ящика и полностью заменяют его деревянные боковые стенки. Отсюда и название - метабоксы или металлбоксы. Ролики крепятся к боковинам. Высота боковых стенок - от 54 мм до 150 мм. Увеличить высоту можно специальными рейлингами. Дно метабокса делают из ДСП, ограничивая наполнение весом до 20 кг. Чем короче ящик, тем большая нагрузка допустима.

В креплении фасада к метабоксу предусмотрена вертикальная и горизонтальная регулировка, которая позволяет точно выровнять его по отношению к корпусу. Чаще всего метабоксы находят применение в изготовлении серийных кухонь бюджетной категории.

Тандемы

Тандемы - направляющие скрытого монтажа. Бывают двух видов: полного и частичного выдвижения. Ящик на такие направляющие крепится сверху, полностью скрывая их под боковинами и дном.

Мягкое скольжение (даже при нагрузке до 50 кг) обеспечивается по принципу подшипника: блоком стальных шариков, расположенных с четырех сторон полозьев (система квадро), или цилиндров - иголок. Крепление позволяет отрегулировать положение ящика относительно корпуса и снять ящик с направляющих без инструментов. Тандемы выпускаются в нескольких вариантах:

  • с доводчиком - обычное открывание за ручку и плавное закрывание;
  • с механизмом tip on или push to open - открывается прикосновением к фасаду;
  • с электромеханическим открыванием.

Тандембоксы

Тандембокс - ящик, состоящий из металлических боковин с двойными стенками, дно обычно из ЛДСП, задня стенка выполнена из металла или ЛДСП и направляющих скрытого монтажа. Это те же тандемы, укомплектованные двойными боковыми стенками. Возможно дополнительное наращивание высоты ящика рейлингами и специальным профилем. Некоторые производители делают наращивание из стеклянных планок.

Для организации внутреннего пространства ящика предусмотрены дополнительные опции: передвижные разделители, контейнеры и подставки для столовых приборов и баночек для специй.

Ящики леграбокс

Самые современные и дорогие системы направляющих для выдвижных ящиков, занимающие высокую позицию в перечне всех мебельных комплектующих. Усиленная конструкция стабильно выдерживает нагрузку уже до 60 кг. Матовая поверхность нержавеющей стали подчеркивает строгость и изысканность стильного дизайна леграбокса.

Монтаж этого типа систем предполагает ювелирную точность сверления фасадов и боковых стенок, абсолютно выверенных расчетов при изготовлении деталей из ДСП. Также обязательно правильно и аккуратно провести фрезеровку дна.

Производители мебельной фурнитуры предлагают и другие способы применения направляющих. Например, крепление выдвижных корзин, сеток, контейнеров различного назначения.

Общие рекомендации по установке направляющих для выдвижных ящиков

Как установить все правильно? Расчет деталей при установке направляющих для выдвижных ящиков можно произвести по формулам, которые производители предоставляют для своих изделий. Обычно вся необходимая информация также содержится в инструкции.

Залогом успешной установки направляющих для выдвижных ящиков является точная разметка. Все направляющие должны быть установлены на одном уровне и строго параллельно друг другу. Удобнее всего делать разметку до сборки изделия на ровной горизонтальной поверхности при достаточном освещении.

Существует два способа установки фасада ящика: наружный и внутренний. При наружном способе установки фасад закрывает собой торец корпуса. Тогда направляющую нужно крепить вплотную к внешнему торцу стойки изделия. При внутреннем способе торец стойки изделия находится в одной плоскости с фасадом. Направляющую при креплении необходимо отодвинуть внутрь от видимого торца на толщину фасада.

Инструкция по установке роликовых направляющих для выдвижных ящиков

Теперь поговорим об установке роликовых направляющих. При установке роликовых направляющих для выдвижных ящиков комплект нужно разделить на правую и левую стороны, а потом на внутренние и наружные части. Левая наружная деталь имеет П-образный профиль, правая наружная - G-образный, внутренние - Г-образный.

На всех частях направляющих имеются отверстия для их фиксации и регулировки на деталях при помощи саморезов. По линиям разметки на стойки корпуса изделия прикручиваются соответствующие части направляющих. Нужно сделать так, чтобы ролики на них находились ближе к лицевому торцу детали. К уже собранному ящику крепятся Г-образные детали направляющих. При этом ролики должны быть расположены у заднего торца ящика.

Собирается изделие, вставляются ящики, навешиваются фасады и ручки. Установка завершается.

Инструкция по установке шариковых направляющих

При установке шариковых направляющих для выдвижных ящиков нужно отделить внутреннюю часть направляющей от внешней. Для этого нужно найти с внутренней стороны направляющей пластмассовый язычок и вытянуть узкую часть.

По предварительной разметке необходимо прикрутить внешнюю деталь направляющей к стойке, а внутреннюю - к боковой стенке ящика. Собрать изделие, вставить ящики, навесить фасады. Установка для выдвижных ящиков закончена.

Что насчет ящиков с доводчиком? Установка направляющих для выдвижных ящиков с доводчиком выполняется аналогично. Здесь все достаточно просто. Установка шариковых направляющих "Боярд" для выдвижных ящиков или систем других производителей происходит идентичным образом.

Оглавление:

При сборке каркасной мебели наиболее важным моментом является установка направляющих элементов, которые обеспечивают выкат ящиков. Такой крепежный элемент имеет довольно простую конструкцию и состоит из роликов и полозьев, по которым эти ролики передвигаются. Полозья устанавливаются на внутреннюю часть каркаса тумбы, а ролики крепятся непосредственно к боковинам ящика. Сегодня такие направляющие пользуются заслуженной популярностью, так как обладают отличной износостойкостью и имеют довольно простую схему монтажа.

Нюансы установки роликовых направляющих

Для того чтобы все ящики идеально стали в корпус тумбы работы по установке направляющих следует начинать с верхней части каркаса мебели. Чтобы выполнить работы правильно и не допустить порчу материалов при расчетах следует учитывать высоту корпуса ящика, толщину материала из которого изготовлено верхнее и нижнее основание тумбы, а также высоту зазора между всеми ящиками, входящими в состав мебели. Зазор между ящиками должен составлять не менее трех миллиметров.

Работы по монтажу направляющих необходимо начинать с верхней части корпуса тумбы. Полозья на внутренние стенки мебели лучше установить еще до того как корпус будет собран. Так вы существенно упростите себе работу и сможете предельно точно рассчитать места крепления направляющих.

Монтаж роликовых направляющих

Произведя расчеты и подготовив рабочее место можно приступать к монтажу роликовых направляющих. Для начала отметьте на внутренних боковых стенках корпуса места для крепления полозьев. На расстоянии 2 см от переднего торца корпуса закрепите полозья, используя специальные мебельные шурупы. С помощью угольника или рулетки проверьте правильность установки каждой детали и только после этого приступайте к монтажу роликов на поверхность ящиков. Роликовые направляющие устанавливаются в нижней части боковин ящиков также с помощью мебельных шурупов. Для того чтобы не допустить погрешность выполняйте работы последовательно и приступайте к установке полозьев на следующий ящик только после того как поставите первый ящик в корпус тумбы и убедитесь в том что она полностью выдвигается и задвигается без усилий.

Чтобы все ящики стали в тумбу правильно возьмите в учет также высоту шляпки саморезов, которые установлены в нижнем основании корпуса. Чаще всего на такой зазор оставляют приблизительно 3-4мм. если вы выполните все работы аккуратно и без спешки, то в результате вы получите удобную функциональную тумбу с выдвижными ящиками, в которых можно удобно хранить любые личные вещи.

Сегодня направляющие роликового типа можно купить в любом специализированном магазине по очень доступной цене. Для того чтобы при монтаже таких элементов у вас не возникло затруднений узнайте у продавца нюансы монтажа направляющих той или иной модели или внимательно изучите инструкцию производителя, которая чаще всего прилагается к изделию.

Собирая новую мебель, бывает очень трудно отрегулировать несколько стоящих друг над другом выдвижных ящиков таким образом, чтобы они не мешали друг другу. Здесь важно правильно установить направляющие. Дело займет всего несколько минут.

Инструменты и материалы:

  • отвертка
  • маленький уровень

Процесс:

1. Вытаскиваем все ящики, чтобы обнажить направляющие (те самые «салазки», по которым ящики передвигаются вперед и назад).
2. Поочередно ставим уровень на все направляющие, чтобы найти виновницу проблему - кривую «салазку».
3. Откручиваем винтики, на которых держится интересующая нас направляющая. Задний шуруп оставляем на месте (если вы решили перенести направляющую на другое место, то задний шуруп нужно прикрутить на новую высоту).
4. Придерживая направляющую, вновь ставим на нее уровень и выпрямляем «салазку» до тех пор, пока она не станет строго перпендикулярна полу.
5. Помечаем шилом в стенке место для крайнего шурупа.
6. Ввинчиваем шуруп на новое место - сначала крайний, а затем и все остальные.
7. Ставим ящик на место и проверяем результат. Возможно, эти действия придется повторить и с другими направляющими, пока все они не будут выправлены как надо.
8. Наслаждайтесь результатом своей работы!

Комод по праву пользуется популярностью у людей, предлагая компактное размещение вещей, облегчая к ним доступ и позволяя содержать дом в порядке. Но, как и с прочей мебелью, с ним случаются те или иные неисправности. Причем вооружившись некоторыми специфическими знаниями, необходимым инструментом и терпением, каждому по силам самостоятельно сделать ремонт комода, не переплачивая при этом.

Операции по восстановлению комодов делят на три класса:

  • регулировка;
  • косметический ремонт;
  • полный ремонт.

В регулировке нуждаются изделия после приобретения и после полного восстановления старого. И здесь подразумевается настройка механизмов, петель, выставление уровней, закрепление расшатавшихся ручек. Случается, что хочется отремонтировать комод, просто обновив надоевший дизайн или утративший свежесть. Тогда прибегают к косметической реставрации, исходя из текущего состояния и желаемого результата. Полный же ремонт подразумевает — возврат функциональности деталям мебели и замену элементов, не подлежащих реставрации.

Инструмент для ремонта

Требуемый набор инструмента для работ с комодом зависит от характера проблемы, поэтому, сначала внимательно осмотрите изделие и составьте список поломок. Но, не лишним будет держать под рукой следующее:

Показать скрытое содержание

Ремонт каркаса

Так как сама тумба комода — это несущая конструкция, к ней предъявляются повышенные требования к прочности и устойчивости. В идеале, советуют вытащить ящики из комода на полозьях, детали разобрать, заменить панели, которые рассохлись или дали трещину. Перед прикручиванием мебельными болтами, важно тщательно смазать клеем ПВА места соединений, чтобы впоследствии не разъехались. После высыхания клея приступают к реставрации. И для этого снимают старое покрытие, применив растворитель с хлоридом метилена (дав подействовать в течение максимум получаса), или же ободрав шпателем, ножом, наждаком. Затем дефекты шпатлюются, поверхность комода шлифуется, тщательно очищается и обезжиривается, после чего наносят новое выбранное покрытие (морилку с лаком, оттеночный лак, краску с лаком, декоративную пленку).

Решение проблем с конструкцией ящиков комода


Часто встречается ремонт выдвижных ящиков, который состоит в исправлении креплений днища либо же фасада. При накладном типе монтажа, ящики вытаскиваются, с нижней части удаляются старые гвоздики или скобы, и затем новыми крепежами панель прибивают на место. При врезном типе дна (лист фанеры или ламинированного ДВП входит в пазы боковых стенок), выполняют разбор ящиков, аккуратно зачищают пазы, заменяют дно новым из подходящего материала и вклеивают в пазы. Расшатавшийся же или нуждающийся в замене фасад откручивают, промазывают ПВА в местах прилегания к передней и боковым стенкам ящика, после чего прикручивают или прибивают штифтами (чопиками), используя новые крепежи.

Ремонт шариковой или роликовой фурнитуры ящика


Способ устранения проблем диктует тип выдвижной фурнитуры. Если роликовый вариант (метабокс) стало трудно направлять, то возможно, просели крепежи и тогда откручивают полозья, а затем прикрепляют в правильном месте, следя за горизонтальностью поверхностей. Если же металлические части деформировались под весом содержимого ящика, потребуется замена направляющих новыми. После чего важно отрегулировать ящики комода на роликовых направляющих. Шариковые варианты (телескопические) надежнее, чем роликовые, и часто нуждаются только в грамотной настройке, а не в ремонте. Если же замечена утрата функциональности (каркас слетает с колес), салазки демонтируют, разбирают и чистят, а также при необходимости смазывают колесики.

Видео ремонта выпадающих ящиков

Усиление конструкции выдвижных ящиков и каркаса комода

Очень часто комод в базовой конструкции не дает необходимого уровня прочности, из-за чего происходит деформация панелей, быстрее расшатываются крепежи, хуже выезжают или выпадают ящики, слетают направляющие, падает полка. Значит, каркас стоит укрепить. Например, тонкое донышко из пластика или ДВП поменять на аналогичное по толщине из лакированной фанеры или ламинированного ДСП. Аналогично укрепить и заднюю стенку. Если планируется сильно нагружать мебель, места соединений (фасад — боковая стенка, задняя стенка — каркас) рекомендуется дополнительно стянуть уголками.

Ремонт фурнитуры обслуживающего назначения и дополнительных механизмов


Много неудобств доставляют расшатавшиеся ручки комода, просевшие или вырванные петли, поломанные замки, фиксаторы и доводчики. Не потерявшую привлекательности фурнитуру легко починить своими руками. Для ремонта снимают детали, а затем прикручивают снова, следя, чтобы отверстия не совпадали со старыми.

Если отремонтировать невозможно из-за размера или геометрии, придется зашпатлевать старые дыры и провести полную реставрацию выбранной зоны либо фасада.

Потрескавшиеся ручки нуждаются в полной замене, а потертые – в новой покраске и лакировке. Доводчики и фиксаторы проверяются на функциональность, демонтируются, чистятся и смазываются, после чего устанавливаются на место и проходят регулировку. Поломанные замки проще не починить, а сразу заменить новыми.

  1. Для легко нагруженных ящиков комода при монтаже дна используют восьмимиллиметровые скобы. Но, надежнее брать каленую 10-ку.
  2. Чем хуже качество МДФ или ДСП, тем тоньше выбирают шурупы крепежа (максимум 3,0 мм).
  3. При расшатавшихся штифтах просто рассверливают до большего диаметра старые отверстия и берут больший диаметр крепежа.
  4. Штифты, пазы и даже прибиваемые скобами или прикручиваемые шурупами соединения для надежности предварительно промазываются ПВА.
  5. Чтобы комод не потерял функциональность, выдвижение ящиков не стало затрудненным, а дверцы полок не перестали закрываться, ни в коем случае нельзя наносить слишком много слоев краски или лака. Если же внешний вид все-таки требует многослойного покрытия, предварительно снимают шлифкругом лишние 1-2 миллиметра основания.
  6. Продлевают жизнь выдвижным роликам регулярно наносимой силиконовой смазкой. Так рекомендует, к слову, ухаживать за мебелью из ИКЕА.

Как прикрутить направляющие к ящику. Размеры и особенности шариковых направляющих для выдвижных ящиков

Как бы быстро не продвигался бы прогресс все же самыми популярными сегодня остаются телескопические или как еще их называют шариковые направляющие полного выдвижения.

Кто еще не знает, выглядят они вот так:

К их достоинствам относится:

  1. Сравнительно небольшая стоимость;
  2. Плавный и самое главное тихий ход на протяжении всего их срока службы;
  3. Способность выдерживать воздействие существенных нагрузок;
  4. Отличная прочность и износостойкость;
  5. Простота и легкость в монтаже;

Направляющие этого рода чаще всего используются в качестве выдвижных механизмов для ящичков комодов, кухонных секций и многих других механизмах, с работой которых не хотят иметь проблем хозяева в процессе их эксплуатации.

Расчет деталей выдвижного ящика

Для того чтобы правильно установить телескопические направляющие полного выдвижения необходимо быть уверенным в том правильно ли вы сделали деталировку ящика.

Собранный ящик без установленного на нем фасада по ширине имеется ввиду, что между самым ящиком и боковиной изделия должен быть зазор в 26 миллиметров, то есть по 13 миллиметров с каждой стороны. Именно таких габаритов (13 миллиметров) телескопические направляющие полного выдвижения.

По длине (глубине) ящик должен быть на 6-10 миллиметров длиннее направляющих, которые, как правило, имеют длину от 25 до 80 сантиметров с шагом в 5 сантиметров. Таким образом, при монтаже направляющих располагаете их посредине ящика, оставляя минимальный зазор спереди и сзади ящика. А также не стоит забывать и о зазоре минимум в 10 миллиметров между задней стенкой ящика и задней стенкой изделия (комода).

По высоте ящик обычно делают исходя из его предназначения и потребностей его хозяев, которые будут им пользоваться. Но, как правило, в приделах от 8 до 25 сантиметров.

Разметка мест крепления телескопических направляющих

Процесс установки телескопических направляющих полного выдвижения намного проще, чем может показаться человеку, который впервые имеет с ними дело, так сказать впервые в руки взял.


Когда взять телескопы в руки можно заметить на нем своеобразные усики обычно черного цвета так вот если их сжать и потянуть за одну половину, то он разберется на две части, одну с которых крепят на внутреннюю боковину комода, а вторую на боковину ящика.

Кстати нужно быть крайне осторожно, так как телескопы бывают правые и левые и их нельзя переставлять местами.

Ваша основная цель это определение точных мест крепления направляющих зафиксировать каждую из половин телескопов тремя шурупами и аккуратно завести ящик в комод тем самим соединить две части телескопической направляющий в одно целое.

Монтаж шариковых телескопических направляющих

Делаем разметку выдвижного ящика: горизонтально строго по центру на обеих боковинах ящика проведите линию карандашом, и прикрутите по ней одну из половин направляющей, а точнее самую тонкую (та, которая входит вовнутрь направляющей). Аналогичным образом необходимо отметить линию по внутренней стороне комода и прикрутить телескопы.


Точные размеры указаны в или другого изделия, над которым вы трудитесь. Разметку и монтаж нужно производить, так как это показано на рисунке ниже:


В нашем случае мы отмечаем на одной боковине 418 миллиметров от пола, и на этой высоте крепим телескоп. Аналогичным образом делаем разметку и фиксируем телескоп на второй боковине комода.



Ну, вот и все самая сложная работа закончена, далее строго по отмеченной линии прикручиваем половинки направляющей к боковинам комода и ящика, после чего можно заводить ящик на свое место. Остается установить мебельные фасады на выдвижные ящики и все комод готов.

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

  • высота фасадов ящиков
  • размер ящиков – ширина, глубина, высота
  • размеры для крепления направляющих на стойки


Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.

Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.

Рассчитываем высоту фасадов:

  1. Плюсуем все зазоры и отступы: 3+3+3+4 = 13
  2. От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
  3. Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.


В этой тумбе 3 ящика, должно быть 3 линии.

1-я линия. 3(отступ от верха) + 170(высота фасада) – 35 = 138 мм
2-я линия. 3 + 170 + 3(зазор между фасадами) + 170 – 35 = 311 мм
3-я линия. 3 + 170 + 3 + 170 + 3 + 170 – 35 = 484 мм

В данной статье вы сможете ознакомиться с пошаговой иструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие - механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со свременем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

Пошаговая иструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.


1. Прикручиваем направляющую саморезами

к нижней части выдвижного ящика. Ролик со стороны задней стенки.


2. Планка фиксируется как минимум в трёх точках.


3. Замеряем место расположения второй

пары направляющих. Отступ от края должен составлять 2 мм.


4. Меряем высоту расположения направляющей. Если вы

планируете наполнять ящик тяжёлыми предметами, добавьте к высоте

расположения направляющей несколько миллиметров, чтобы

компенсировать небольшой прогиб днища ящика.


5. Закрепляем направляющие саморезами.


6. Саморезы вкручиваются в трёх точках.


7. Ролик расположен у лицевой стороны.
8. Вставляем ящик.

Фасад не должен быть перекошен, он плотно

прилегает к корпусу пенала. Если есть небольшой перекос

или щель, вы имеете возможность отрегулировать ящик

при помощи вышеупомянутых продолговатых отверстий для

саморезов. Для этого ослабьте саморез при помощи отвёртки

и немного измените положение направляющей. Затяните

саморез и снова проверьте фасад и ход ящика.

При самостоятельном изготовлении мебели – различных шкафчиков с наличием выдвижных ящиков – ключевым моментом в сборке является монтаж направляющих. Роликовые направляющие обеспечивают процесс движения выдвижного элемента. Механизм выдвижной системы достаточно прост и включает в себя ролики и полозья, по которым они перемещаются.Ролики фиксируются на внешней стороне короба ящика. Полозья для их движения устанавливаются внутри шкафа по боковым сторонам свободной ниши. При выполнении сборки механизма очень важно установить элементы так, чтобы они четко совпадали. Если будет допущена неточность, то мебель будет испорчена. В лучшем случае механизм будет заедать и работать не гладко. В худшем случае собрать выдвижной ящик не удастся, а все примененные материалы будут испорчены. Кроме того, демонтировать механизм может быть достаточно проблематично. Перед проведением работ нужно выполнить несложные расчеты, чтобы получить желаемый результат.

Расчет направляющих

Чтобы ящики идеально занимали отведенное им место, нужно выполнить расчеты для роликовых направляющих перед тем, как их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу с двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры. Для тумбы с высотой боковин 367, высотой цоколя 70 и зазором между фасадами высота одного фасада получится: (368-70-2*3)/2=146 мм.

При одинаковых размерах элементов оптимальный вариант их монтажа – сделать их взаимозаменяемыми.

Для этого при расчете обязательно учитываются крайние положения ящиков. Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы. При установке короба на нее дно должно совпадать с ее нижним ребром.

Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18+4=22 мм. Можно рассчитать расположение деталей механизма от нижнего торца боковины тумбы. В этом случае: цоколь+толщина дна+высота крепления направляющей от дна=70+16+22=108 мм.

Стоит обратить внимание, что головка самореза, как правило, меньше 4 мм. Ее средние размеры – 1-1,5. Размер принимается за 4 для универсальности расчета. Полученные его результаты будут применимы и в том случае, если для изготовления тумбы будет использоваться материал толщиной 18 мм, а не 16. При этом небольшой зазор все равно останется.

Таким же порядком проводятся расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.

  • Типы направляющих
  • Установка роликовых элементов
  • Монтаж шариковых направляющих

Домашним мастерам нередко приходится собирать мебель своими руками. Это происходит и при покупке готовых предметов интерьера и при самостоятельном изготовлении тумб, шкафов, столов и тому подобного. При этом правильное крепление направляющих на самые разнообразные выдвижные ящики становится настоящим камнем преткновения. Несмотря на кажущуюся простоту этой работы, ошибки в установке способны привести к печальным последствиям. В процессе дальнейшей эксплуатации мебели могут возникнуть серьезные затруднения. Поэтому важно сразу определиться с типом самих направляющих и способом их монтажа.

Типы направляющих

На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.

Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.

Рисунок 1. Виды направляющих.

У таких систем есть ряд существенных недостатков:

  1. При эксплуатации выдвижные ящики издают неприятный звук.
  2. Колесики ненадежны и быстро приходят в негодность.
  3. При сильном рывке ящик может выпасть из предназначенного для него гнезда.

Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.

Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.

Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая – к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис.1.

На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.

Перед началом проектирования необходимо определиться с типом направляющих, которые будут использоваться. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.

Вот так выглядят роликовые направляющие:

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

– высота фасадов ящиков;

– размер ящиков – ширина, глубина, высота;

– размеры для крепления направляющих на стойки.

Например, нужно сделать комод на четыре ящика. Размеры комода: ширина – 800мм, высота без ножек – 800мм, глубина –440 мм.

Крышка комода будет нависать над фасадами, будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом – 4мм; между фасадами – 2-3мм, отступ от низа тумбы –2 мм.

Рассчитываем высоту фасадов:

1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;

2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;

3) делю полученный результат на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.

Ящик состоит из двух боковин, передней, задней стенки и дна.

Передняя и задняя стенки вкладываются между боковинами. Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.

Определимся с размерами деталей ящика.

Для определения высоты стенок ящика я пользуюсь правилом – высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193 -50 = 143мм. Округляю до 140мм.

Длина боковых стенок равна длине направляющих. Глубина комода 440мм, будут использоваться роликовые направляющие длиной 400мм, значит, длина боковых стенок равна – 400мм.

Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.

Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей

Толщина одной пары роликовых направляющих 12,5мм.

Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Для того чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.

Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.

Получились детали таких размеров:

боковая стенка 400 х 140 – 2шт;

передняя (задняя) стенка 710 х 140 – 2шт;

дно 737 х 395.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

У меня четыре ящика, должно быть четыре линии. Считаю:

1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм

2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм

Механизм роликовых направляющих представляет собой пару так называемых рельс, между которыми устанавливается несколько (2 и более) маленьких колесиков.

Роликовые направляющие - самые простые в плане устройства и монтажа направляющие.

Последние обеспечивают движение обеих частей устройства в двух противоположных направлениях, то есть позволяют как увеличивать длину конструкции, так и возвращать ее в исходное состояние.

Перемещение происходит в одной плоскости (обычно горизонтальной) и ограничено размерами полозьев.

Материал каждой составляющей оказывает значительное влияние не только на степень подвижности направляющих, но и на долговечность всего механизма. Чтобы максимально продлить срок службы устройства, рельсы изготавливаются из металла, а для обеспечения необходимого хода полозьям ролики производятся из пластика.


Роликовые направляющие для ящиков.

Главной причиной использования роликовых направляющих является практически полное отсутствие трения между движущимися частями. А ведь этот процесс неукоснительно приводит к повреждению и последующему разрушению взаимодействующих поверхностей и конструкции в целом.

Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.

Вдобавок из-за трения требуется гораздо больше усилий для перемещения полозьев, которое к тому же происходит с меньшей скоростью.


Покрыты роликовые направляющие прочной эпоксидной эмалью.

Обладая собственным набором полезных свойств, шариковые направляющие достаточно давно конкурируют с роликовыми.


Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

В первом случае в роли комплектующей, обеспечивающей подвижность импровизированным рельсам, выступает небольшой шарик, а во втором – маленький ролик.


Механизм шариковых направляющих.


Механизм роликовых направляющих.

И даже несмотря на то, что при изготовлении последнего могут быть использованы подшипники, содержащие сферические элементы, именно эта особенность механизмов послужила причиной их названия.


Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Если говорить о популярности указанных устройств, то наиболее распространенными считаются все же роликовые изделия.


Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются.

На их востребованность повлиял тот факт, что шариковые направляющие гораздо чаще встречаются в неразборном варианте. Это не столько препятствует монтажу или затрудняет установку, сколько серьезно ограничивает сферу применения механизма.


Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.

Использование роликовых направляющих в конструкции выдвижного ящика

С некоторых пор область применения роликовых направляющих неразрывно связана с мебельным производством.


Именно в этой сфере чаще всего задействованы такие предметы.

Устройство обычно используется для изготовления гардеробов со складными штангами, обувных тумб со скрытыми нишами и шкафов с выдвижными ящиками. Так как последние распространены в большей степени, о них и пойдет речь в дальнейшем.


Пример использования роликовых направляющих для выдвижения ящиков в тумбе.

Крепление механизма осуществляется на боковые стенки короба с внешней стороны, что не способствует уменьшению полезного пространства самого ящика.


Роликовые направляющие – это направляющие частичного выдвижения.


Это значит, что полностью ящик выдвинуть вы не сможете.

Для того, чтобы не повредить заднюю стенку шкафа и не отсоединить от него ящик, полозья содержат специальные ограничители, принимающие вид искусственных неровностей на поверхности рельсы.


Правильный расчет и монтаж – это основа успешного применения роликовых направляющих.

А в целях предоставления дополнительных возможностей , касающихся снятия и установки ящика, основные комплектующие имеют технологические отверстия.


Шариковые направляющие не позволили бы вытаскивать и вставлять ящик после сборки мебели без нарушения ее фасадов.

Монтаж роликовых направляющих для выдвижных ящиков

Использование механизма с нажимными толкателями, выполняющими также роль ограничителей, позволяет без потери функциональности сохранить внешний вид фасадов мебели и ее заднюю стенку.

Тумба с установленными роликовыми направляющими.


Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.

ВИДЕО: Установка роликовых направляющих.

50 фото-идей выдвижных ящиков с различными механизмами:

Шариковые направляющие активно применятся мебельщиками для выдвижения ящиков. В основе шариковых направляющих обычно добротное железо, модификаций много и производителей также много.

Шариковые направляющие названы так потому, что движения составляющих направляющих происходит за счет металлических шариков, как в подшипниках. Прочные стальные шарики движутся внутри профиля, обеспечивая стабильное легкое скольжение ящиков из любого материала и любого размера, даже при высоких нагрузках. Конструкцию придумал наш русский инженер Кульков, поэтому можно встретить еще такое название как направляющие Кулькова. Но вот на коммерческую основу продажу таких направляющих поставили за рубежом.

На шариковые направляющие устанавливают выдвижные корзины в шкафы купе, корзины для моющих средств. На страницах сайта описано интересное применение направляющих для выдвижения оригинальных обувниц в шкафу купе.

В принципе, к шариковым направляющим можно отнести и направляющие Tandem от BLUM , которые чуть ли не один в один скопировали множество других производителей фурнитуры.

В статье рассмотрим шариковые направляющие от GTV , марка польская, но в последнее время выпускают и в Китае, вроде бы качество от этого пострадало не сильно. Направляющие GTV продаются повсеместно в европейской части России, цена у них приемлемая, ближе к Востоку скорей всего продают китайские аналоги.

Ещё одно название шариковых направляющих, которое вы можете встретить это телескопические направляющие.


Тумба с ящиками на шариковых направляющих.

Шариковые направляющие GTV.

Шариковые направляющие высотой 17 мм для ящиков.

Направляющие высотой 17 мм длина от 182 мм до 438 мм, держат нагрузку до 8-10 кг. Направляющие частичного выдвижения. Производитель рекомендует фрезеровать на боковине ящика паз глубиной 10 мм и высотой 17 мм. Отличное решение для использования в комодах. При монтаже направляющая в сборе крепится к боковой стенке изделия, а затем с помощью винтов к боковине ящика.


Шариковые направляющие высотой 27 мм для ящиков.

Направляющие высотой 27 мм, длиной от 250 мм до 500 мм с шагом 50 мм, выдерживают нагрузку 15 кг. В отличие от первого варианта разбираются, фрезеровка паза на боковой стенке ящика не требуется. Для расчета габаритов ящика по ширине необходимо откинуть 22 мм от ширины внутреннего проема изделия.


Шариковые направляющие высотой 35 мм для ящиков.

Направляющие высотой 35, длиной от 250 мм до 500 мм, выдерживают нагрузку более 20 кг, есть варианты полного выдвижения . В целом напоминает направляющую высотой 27 мм.


Шариковые направляющие высотой 45 мм для ящиков.

Шариковые направляющие высотой 45 мм самый распространенный и активно применяемый вид шариковых направляющих. Есть разные модификации длиной от 250 до 700 мм. Выдерживают нагрузки уже серьезные до 36-38 кг.

Направляющие перед монтажом необходимо разъединить, для этого необходимо поднять или опустить черный рычажок.



Такая система разъединения на большинстве шариковых направляющих , в том числе и для корзин устанавливаемых в тумбы на кухне.

На фото ниже приведена выдвижная корзина для посуды с креплением к дну перевернутая "на попа". Нажимаем черный рычажок и отделяем корзину от направляющих, далее проблем с установкой корзины не будет.



Для расчета габаритов ящика по ширине необходимо от внутренней ширины корпуса вычесть 26 мм, как и для роликовых направляющих.

Выпускают шариковые направляющие высотой 45 мм полного и частичного выдвижения, с доводчиком или без. Кроме того, есть шариковая направляющие системы Push to open , то есть нажми, чтобы открыть, ручка для открытия ящика не требуется. Напоминают систему под названием TIP ON для направляющих Tandem Blum .



А у производителя Hettich, официальный сайт http://www.hettich.com , есть шариковые направляющие сверхполного выдвижения.



Шариковая направляющая с системой Push to open .

Монтаж шариковых направляющих.

Рассмотрим самый распространенный способ расчета шариковых направляющих , программа не требуется.

Берем нашу базовую тумбу высотой 720 мм без учета ножек и шириной 600 мм с двумя фасадами высотой 356 м, ящиками высотой 150 мм. Ящики при высоте фасада в 356 мм можно сделать высотой и 200, и 250 мм, всё зависит от вашего или желания заказчика.

Шариковые направляющие обычно крепят по центральной оси боковой стенки ящика, хотя некоторые предпочитают крепить ближе к нижней кромке боковины ящика.


Расчет будем вести для варианта монтажа направляющей по оси боковой стенки ящика. Чертим простенький чертежик, можно от руки, как на рисунке. Перед разметкой определитесь, какие будут зазоры между фасадами, в нашем варианте зазор между фасадами примем 4 мм, а сверху и снизу по 2 мм.


Ось сверления первой шариковой направляющей = 2+34+75 = 111 мм,

2 – это зазор 2 мм снизу (фасад накладывается на горизонталь толщиной 16 мм на 14 мм, остается 2 мм)

75 – это середина боковой стенки ящика, общая высота ящика 150 мм. Если дно ящика из ДВП накладное, то высота с учетом ДВП будет 153 мм. Но, для расчетов все равно берем 150 мм.

Ось сверления второй шариковой направляющей = 2+356+4+34+75 = 471 мм,

2 – это зазор 2 мм снизу

356 – высота нижнего фасада

4 – зазор между фасадами


Горизонтальная ось сверления передней стенки ящика = 75 мм, от правого и левого краев передней стенки отступаем по 50 мм и получаем координаты сверления передней стенки.

Точка по оси X под саморезы на фасаде = 34+75=109 мм,

где :

34 – расстояние от нижнего края фасада до нижнего края ящика

75 – это середина боковой стенки ящика

Точка по оси Y , для насечек под саморезы для правого и левого краев фасада = 50+16+13+14 = 93 мм,

50 – отступы по оси X от краев при сверлении передней стенки ящика

16 – толщина боковой стенки ящика

13 – зазор для установки шариковой направляющей

14 – наложение фасада на боковую стенку корпуса (то есть 2 мм остается зазор между краем боковой стенки и краем фасада при толщине боковой стенки корпуса 16 мм).

Обычно расчетов никаких не ведут, а просто сверлят по четыре отверстия в передней стенке ящика, замеряют необходимые отступы, ставят ящик на фасад и прикручиваю первые два самореза. Делают примерку, если нормально, то закручивают оставшиеся два самореза. Нет, откручивают, смещают на необходимо расстояние и снова проверяют.

После расчета переходим к разметке. Разметку ведем с помощью рулетки, железной линейки твердого карандаша. Места крепления направляющих с помощью саморезов керним с помощью керна или делаем насечки с помощью шила.

Максимально точная разметка аккуратность при установке шариковых направляющих позволят избежать перекосов ящиков и иных проблем с дальнейшим креплением фасадов.

Первая точка по оси 37 мм, следующие точки с шагом 32 мм, см схему. Если фасады вкладные, то есть находятся между боковыми стенками, то добавляйте к 37 мм ещё толщину фасада.

  • Монтаж шариковых направляющих
  • Установка механизма к боковине ниши
  • Итоги работ

Монтаж шариковых направляющих для ящиков – дело не такое простое, как может показаться на первый взгляд. Шариковые направляющие для выдвижных ящиков можно приобрести в специализированном магазине. Разумеется, что всю работу можно доверить профессионалам, но им придется заплатить. Подобные элементы на выдвижные конструкции можно установить и самостоятельно.

Основные достоинства шариковых направляющих: небольшая стоимость, плавный ход, отличная износостойкость, легкость в монтаже.

Для монтажа направляющих на выдвижные ящики необходимо иметь в наличии сам выдвижной ящик.

С ним в комплекте идут две шариковые конструкции. Перед началом монтажа нужно раскрыть их для удобства работы.

Каждая из направляющих состоит из двух зафиксированных съемных частей. Для начала съемную часть системы нужно аккуратно снять. Теперь можно переходить непосредственно к монтажу.

Монтаж шариковых направляющих

Теперь каждая система состоит из двух частей. Первые части крепятся к самому ящику, а вторые – к боковой нише. Первая составляющая крепится к боковой поверхности. Для крепления идеально подходят саморезы. Можно устанавливать их заподлицо. Все зависит от конкретной конструкции. Передняя часть составляющей должна находиться заподлицо с передней стенкой ящика.

Теперь можно поговорить подробнее о том, как это собрать. На съемной части данной конструкции находится большое количество отверстий различной формы. Все эти отверстия выполняют определенные функции и задачи.

  • отверстия, которые располагаются горизонтально, дают возможность направляющим перемещаться вперед-назад на определенное расстояние;
  • вертикальные элементы дают возможность перемещать элементы вверх-вниз также на определенное расстояние;
  • круглые отверстия служат для точной фиксации направляющих в определенном месте.

Монтаж стоит начинать с горизонтально расположенного отверстия. Может возникнуть ситуация, когда конструкция не будет сразу находиться заподлицо с передней частью ящика. Именно для выставления позиции и нужны горизонтальные отверстия. После выставления системы в нужном положении нужно закрутить саморез в круглое отверстие. Сборка на этом не заканчивается.

Стоит отметить тот факт, что горизонтальные отверстия используются только как временные. После выставления элементов в нужном положении их нужно фиксировать именно за счет круглых отверстий. Если это сразу не сделать, то ящик со временем опустится вниз.

Здравствуйте дорогие друзья.

Сегодня мы поговорим о том, как монтируются направляющие на боковые детали коробов.

При всей кажущейся простоте этого момента, здесь есть небольшие нюансы, которые мы и рассмотрим.

Казалось бы, что может быть в этом сложного?

Одну часть этой фурнитуры прикрутил на бок короба (по заранее рассчитанной карте присадки), а другую часть – на выдвижной ящик. Главное – не перепутать, что куда прикрутить.

Но, с таким подходом, часто получается, что в собранном коробе, например, откуда-то появляются довольно заметные зазоры между самим коробом и фасадами. По этому поводу, начинается нервное исправление ситуации…

Фасады снимаются, затем по новому закрепляются, и … зазоры «вылазят» в другом месте.

Пишу я это потому, что разработчики предусмотрели возможность регулировки этих направляющих в двух плоскостях. По сути, они являются вполне универсальными в плане своей регулировки.

Ведь как правильно не рассчитывай короб с выдвижными ящиками, как аккуратно его не собирай, все равно, в итоге, идеальной конструкции никогда не получиться. Что-то где-то «косонет». И это нужно понимать.

Именно по этому, кроме всех наших усилий на контроль самого короба и выдвижных ящиков на предмет их геометрии, иногда приходится и сами направляющие.

Итак, как же правильно их установить, и, при возникновении необходимости – отрегулировать?

Когда ось на ящике определена, нужно закрепить полоз направляющей таким образом, чтобы его передний край находится почти «заподлицо» с фасадной частью ящика (но не выпирал вперед, так как в этом случае, между фасадом и ящиком образуется зазор).

Для этих целей (регулировки вверх или вперед), на самом полозе есть продолговатые отверстия.

Итак, выровниваем его по оси (смотрим, чтобы линия, нарисованная карандашом, проходила по центру всех отверстий самого полоза).

Затем, накерняем шилом в отверстии, растянутом по длине полоза с передней его части.

Закрутив в это место саморез, мы получаем возможность регулировать его вперед-назад.

Таким образом, выбираем нужное нам положение (как было сказано выше – заподлицо с фасадной гранью ящика).

Заднюю его часть крепим в отверстие, которое вытянуто вверх-вниз. Это делается для того, чтобы если возникнет необходимость регулировать сам ящик по высоте, мы сделаем следующее:

  • Выкрутим саморез с переднего регулировочного отверстия (вперед-назад), с того, куда мы его вкручивали сначала
  • Вкрутим этот саморез в отверстие (вверх-вниз), находящееся так же в передней части полоза.

Таким образом, получится, что полоз будет закреплен на ящик через два регулировочных отверстия (вверх-вниз) спереди и сзади.

Та же история с установкой и регулировкой части направляющей, которая крепится к боку самого короба.

Когда короб с установленными в него ящиками и фасадами окончательно выставлен и отрегулирован, тогда мы вытягиваем все ящики, и закручиваем саморезы в крепежные отверстия (обычные, круглые) всех направляющих на выдвижных ящиках, и все направляющие внутри короба.



Задняя часть содержит кроме регулируемых отверстий (вперед-назад), специальные горизонтальные и вертикальные пазы, в которые вкручиваются саморезы для ее регулировки.

Только на этом этапе, короб с выдвижными ящиками окончательно собран.

Так что, устанавливайте правильно, используя все возможности, для их регулировки.

Оглавление:

При сборке каркасной мебели наиболее важным моментом является установка направляющих элементов, которые обеспечивают выкат ящиков. Такой крепежный элемент имеет довольно простую конструкцию и состоит из роликов и полозьев, по которым эти ролики передвигаются. Полозья устанавливаются на внутреннюю часть каркаса тумбы, а ролики крепятся непосредственно к боковинам ящика. Сегодня такие направляющие пользуются заслуженной популярностью, так как обладают отличной износостойкостью и имеют довольно простую схему монтажа.

Нюансы установки роликовых направляющих

Для того чтобы все ящики идеально стали в корпус тумбы работы по установке направляющих следует начинать с верхней части каркаса мебели. Чтобы выполнить работы правильно и не допустить порчу материалов при расчетах следует учитывать высоту корпуса ящика, толщину материала из которого изготовлено верхнее и нижнее основание тумбы, а также высоту зазора между всеми ящиками, входящими в состав мебели. Зазор между ящиками должен составлять не менее трех миллиметров.

Работы по монтажу направляющих необходимо начинать с верхней части корпуса тумбы. Полозья на внутренние стенки мебели лучше установить еще до того как корпус будет собран. Так вы существенно упростите себе работу и сможете предельно точно рассчитать места крепления направляющих.

Монтаж роликовых направляющих

Произведя расчеты и подготовив рабочее место можно приступать к монтажу роликовых направляющих. Для начала отметьте на внутренних боковых стенках корпуса места для крепления полозьев. На расстоянии 2 см от переднего торца корпуса закрепите полозья, используя специальные мебельные шурупы. С помощью угольника или рулетки проверьте правильность установки каждой детали и только после этого приступайте к монтажу роликов на поверхность ящиков. Роликовые направляющие устанавливаются в нижней части боковин ящиков также с помощью мебельных шурупов. Для того чтобы не допустить погрешность выполняйте работы последовательно и приступайте к установке полозьев на следующий ящик только после того как поставите первый ящик в корпус тумбы и убедитесь в том что она полностью выдвигается и задвигается без усилий.

Чтобы все ящики стали в тумбу правильно возьмите в учет также высоту шляпки саморезов, которые установлены в нижнем основании корпуса. Чаще всего на такой зазор оставляют приблизительно 3-4мм. если вы выполните все работы аккуратно и без спешки, то в результате вы получите удобную функциональную тумбу с выдвижными ящиками, в которых можно удобно хранить любые личные вещи.

Сегодня направляющие роликового типа можно купить в любом специализированном магазине по очень доступной цене. Для того чтобы при монтаже таких элементов у вас не возникло затруднений узнайте у продавца нюансы монтажа направляющих той или иной модели или внимательно изучите инструкцию производителя, которая чаще всего прилагается к изделию.

Перейдем сегодня к более качественной, на мой взгляд, чем роликовые направляющие, системе выдвижения – направляющим шариковым .

Разберем из монтаж на примере сборки своеобразного серванта на кухню с четырьмя выдвижными ящичками.
Расчеты параметров выдвижных ящиков ее не сильно отличаются от роликов.

Ширина ящика равна внутренняя ширина короба вычесть 25 мм.

Глубина ящика, как правило, соответствует длине самих направляек, но может быть и побольше (в этом случае, ящик не будет выдвигаться полностью.

Пример: рассчитаем параметры ящика для комода шириной 600 мм и глубиной 500 мм

Ширина = 600-32-25=543 мм (32 мм – это толщина стоек 16 мм, а 25 мм –сумма толщины направляющих по мм)
Глубина ящика будет 450 мм (т.к. это стандартный размер направляющей, а до задней стенки короба ящик должен не доставать пару сантиметров).
То есть, фронты ящиков (вкладные) будут 543-32 мм = 511 мм
Боковые стенки ящиков будут 450 мм.
Дно ящика (ДВПО) будет равняться 450х543 мм

Итак, заказываем раскрой ЛДСП, то есть, на выходе получаем по 5 деталек на каждый ящик заданных размеров (детали из ЛДСП кромятся по длиннику с одной стороны). Плюс фасад, зависит от размера короба.

В торцах (по центру) фронтов сверлятся отверстия под конфирматы (одно или два - в данном случае - одно). Напротив их в пласти боковых стенок, отступив от края 8 мм, сверлятся сквозные отверстия 7-8 мм - под шляпки конфирматов.

Теперь сразу же произведем разметку. На боковых стойках короба (к которым и будут крепиться ящики) мы сначала отмечаем границы фасадов с зазорами между ними (по 2 мм). Затем отмечаем ось направляющей, сначала на боковой стенке - например, отступаем 10 мм снизу. А затем на стойке - чтобы ящик не выступал из-за фасада, его надо сделать чуть выше, то есть, отступаем 20 мм от нижнего края фасада.

На данных осях откладываем 37 мм - центр крепежного отверстия в направляющей.

После этого разбираем направляющие на два элемента.

Для тех, кто не знает, как это делается, я подготовил следующий слайд - необходимо сдвинуть (на фото вверх) пластиковый фиксатор, после чего оба компонента направляющих легко рассоединяются.

На боковых стенках - на оси направляек, шилом накалываем центры монтажных отверстий.

Фиксируем данные компоненты на стенках ящиков.

Вторую (большую) половину направляем понтируем на стенки - учитывая ранее размеченные и наколотые шилом отверстия.

Собираем сам короб комода (в нашем случае это сервант).

Переходим к сборке ящика: стягиваем стенки в заранее просверленные отверстия.

Проверяем перпендикулярность стенок ящика с помощью столярного угольника.

Данные результаты закрепляем креплением дна из ДВПО - делать это следует на саморезы с шагом не менее 150 мм. Я использую 25 мм саморезы.

Осталось установить собранные ящики на направляющие в мебельный короб и можно приступать к фиксации фасада (как это делать, я уже писал ранее - ).

Как установить выдвижные ящики шкафа с направляющими на шарикоподшипниках

Ознакомьтесь со всеми моими советами и приемами по установке направляющих ящиков шкафа.

Ящики такие полезные! Это моя любимая часть кухни, письменного стола, консоли и многого другого. Но их установка может быть сложной.

Итак, я стал партнером Kreg Tools, чтобы поделиться всеми моими советами по установке ящиков шкафа с помощью их потрясающего приспособления для выдвижных ящиков. И бонус: вы можете получить это приспособление в продаже в комплекте для установки оборудования до 31 декабря 2020 г. (или пока есть запасы).

Я регулярно использую все приспособления Kreg Hardware! Если вы планируете изготовить какие-либо шкафы в 2021 году, вам обязательно захочется получить этот комплект со скидкой 10%, прежде чем он исчезнет.

А теперь приступим к установке ящиков шкафа! А если вам нужна помощь в создании собственных шкафов, прочтите этот пост.

Советы по сборке ящиков

Первая часть успешной установки ящика - это успешная сборка ящика. Вы должны знать, каковы требования к расстоянию между направляющими для выдвижных ящиков.Перед сборкой ящиков рекомендуется дважды проверить характеристики выдвижных ящиков.

Для большинства направляющих ящика на шарикоподшипниках, которые я использовал, требуется расстояние 1/2 дюйма с каждой стороны ящика. Поэтому я построил свои ящики на 1 дюйм меньше, чем проем в шкафу.

Кроме того, при создании ваших ящиков я всегда ошибаюсь в сторону от слишком малого к большому. Направляющие ящика можно быстро отодвинуть на 16 или 32 дюйма, чтобы они поместились в ящик меньшего размера.

Но установка слишком широкого ящика на 1/16 дюйма занимает много времени и очень утомительно.

Наконец, квадратные ящики прекрасно впишутся в ваши шкафы. Поэтому потратьте дополнительное время на то, чтобы настроить пильные полотна и ограждения на идеальные углы в 90 градусов и выровнять концы досок перед сборкой.

Имея лезвие или забор на пару градусов, быстро получится шаткий ящик с ящиком, с которым вам придется бороться, когда придет время устанавливать.

Выбор направляющих правого ящика

Существует множество различных вариантов направляющих для ящиков.Я обычно использую направляющие для ящиков с шарикоподшипниками по нескольким причинам:

  • они бывают полностью выдвинутыми (ура, чтобы найти вещи в задней части ящиков),
  • они поставляются с мягким закрытием,
  • они плавно скользят,
  • они могут удерживать большой вес,
  • они обычно находятся в запасы в магазинах товаров для дома или деревообработки,
  • это хороший вариант средней ценовой категории.
Полное расширение

Полное выдвижение означает, что задняя часть ящика выдвигается вперед по отношению к корпусу шкафа при полном открытии.Это обеспечивает полный доступ к содержимому ящика.

Конечно, если у вас есть выступ на столешнице (как правило, так), задние верхние ящики будут немного скрыты за выступом. Но это едва заметно, потому что это всего лишь дюйм или около того.

Если вам нужен еще больший доступ к предметам в вашем ящике, вы можете использовать выдвижные направляющие ящика, которые выдвигают заднюю часть шкафа на дюйм или около того за ящик шкафа.

Мы использовали выдвижные направляющие ящика для нашего выдвижного шкафа для мусорного ведра.Это позволяет нам при необходимости поднять мусорное ведро из ящика для мусора, потому что он выносит ящик за столешницу.

И пусть вас не соблазняет низкая цена на выдвижные направляющие на 3/4. Если вы когда-либо разочаровывались в старых ящиках, которым казалось, что они закрываются слишком рано, это расширение на 3/4.

Только подумайте, если ваш ящик 20 дюймов глубиной, 5 дюймов из них все равно будут спрятаны в шкафу. Из-за этого большой ящик кажется таким маленьким.

Мягкое закрытие

Мягкое закрывание - это функция, предотвращающая захлопывание ящика.Еще лучше, после того, как он остановит ящик, он медленно потянет его до полностью закрытого положения.

Если у вас есть дети, функция мягкого закрытия может быть очень кстати. Больше никаких хлопающих ящиков и почти закрытых ящиков.

Но если у вас ограниченный бюджет, вы можете сэкономить около 5 долларов на паре слайдов, не выбирая вариант мягкого закрытия. И вы всегда можете обновить слайды позже, когда у вас будет больше денег в вашем бюджете (и сохранить слайды без плавного закрытия для большего количества проектов!).

Ограничение веса

Обязательно обратите внимание на ограничение по весу направляющих ящика при их покупке. В больших ящиках можно разместить много предметов, поэтому вы должны быть уверены, что слайды справятся с этим.

Кроме того, при расчете веса выдвижного ящика необходимо принять во внимание вес выдвижного ящика.

Посмотреть полное видео на YouTube

Как установить направляющие ящика для шарикоподшипников

Необходимые инструменты:

  • Приспособление для направляющих выдвижных ящиков Kreg
  • Дрель и ударная отвертка
  • Зажимы (2 входят в комплект)
  • Инструмент Kreg с несколькими метками
  • Карандаш

Расходные материалы:

  • Направляющие ящика на шарикоподшипниках
  • Ящик для ящика
  • Покровный лист или картон
  • Обрывки дерева

Подготовка шкафа для ящиков

Чтобы установить направляющую ящика, сторона шкафа должна быть заподлицо с боковой стороной проема.Если вы устанавливаете ящики в безрамные шкафы, это уже так.

Если вы устанавливаете ящики в шкаф с лицевой рамкой, вам придется проделать некоторую дополнительную работу, прежде чем вы сможете установить направляющие ящика, поскольку лицевая рама (обычно) будет иметь выступ в корпусе шкафа.

У вас есть два варианта исправить это: один - использовать пластиковые зажимы, предназначенные для работы со шкафами с лицевой рамкой. Передняя часть ползунка прикреплена к внутренней части лицевой рамки, а задняя - к зажиму.

Другой вариант - добавить полоску древесных отходов внутрь шкафа, где вы устанавливаете направляющие ящика, чтобы они были заподлицо со сторонами лицевой рамы.

Если вы хотите установить накладные дверцы шкафа (где они располагаются поверх лицевой рамы), вы можете использовать любой метод. Если вы хотите установить дверцы шкафа с инкрустацией (там, где они находятся внутри лицевой рамки), вы можете использовать только второй вариант.

Я предпочитаю все время использовать второй вариант. У меня всегда есть обрывки дерева, которые я могу использовать для блокировки выдвижных ящиков.

И поскольку я люблю наполнять ящики до отказа и часто ими пользуюсь, я беспокоюсь, что эти пластиковые зажимы не выдержат большого количества интенсивного использования и злоупотреблений. Деревянная блокировка определенно подходит!

Шкафы, которые я построил для нашей новой кухни, представляют собой смесь безрамных и лицевых шкафов. Я устанавливаю инкрустацию на дверцы шкафа, но все же хотел классический вид лицевой рамы шкафа.

Итак, я сделал рамку для лица шириной всего 1 дюйм. Таким образом, внутренняя часть лицевой рамы находится заподлицо с внутренней частью шкафа, а дополнительные 1/4 дюйма (так как мои шкафы сделаны из фанеры 3/4 дюйма) дают мне некоторое пространство для маневра, когда дело доходит до их установки.

И бонус, он позволяет легко установить направляющие ящика без каких-либо дополнительных блокировок или зажимов. Но даже если у вас торцевые или безрамные шкафы, установка слайдов - то же самое!

Разборка слайда

Перед установкой направляющих ящиков их необходимо разобрать. Для этого разведите две части до упора.

Затем найдите черный пластиковый язычок на внутренней стороне направляющей ящика. Прижмите этот язычок к боковой стороне направляющей ящика, чтобы освободить две части.

Я считаю, что вам нужно зажать язычок и снова слегка сжать их вместе, а затем потянуть, чтобы слайды высвободились.

Отложите внутренние части. Позже они будут установлены на ящик-ящик.

Установка нижней направляющей ящика

Если вы устанавливаете ящики в основание ящика без тумбы снизу, установка нижнего ящика немного отличается.

Вы не можете использовать направляющую для выдвижных ящиков Kreg для установки, так как вам нужно, чтобы выдвижная секция была ближе к нижней части шкафа.Вместо этого используйте пару деревянных обрезков, чтобы удерживать слайды от дна шкафа.

Я использую фанеру из балтийской березы размером 1/2 дюйма, чтобы строить ящики для ящиков, поэтому у меня всегда есть несколько обломков. Это идеально подходит для проставки при установке направляющей нижнего ящика.

Положите внешнюю часть направляющей ящика на обрезки древесины.

  • При установке накладных дверок передняя часть салазок ящика должна быть заподлицо с передней частью лицевой рамы.
  • При установке вставных дверок установите переднюю часть выдвижного ящика на толщину передней части ящика (у меня 3/4 дюйма).

При установке направляющих ящика я предпочитаю использовать отверстия в выступах направляющих ящика. Это позволит немного прогнуться при установке ящиков.

Просверлите пилотное отверстие в отверстии в переднем выступе направляющей ящика. Убедитесь, что он находится по центру отверстия.

Затем закрепите его одним из винтов, прилагаемых к направляющим ящика.

Теперь повторите с еще двумя винтами (один в центре ползуна, а другой - сзади). Обязательно снова используйте отверстия для винтов на выступах.

Возможно, вам придется сдвинуть или выдвинуть слайд, чтобы открыть эти отверстия в слайде.

Будьте осторожны, чтобы не ударить и не сдвинуть слайд при установке винтов. Дважды проверьте, что слайд прилегает к обрезку фанеры и правильно расположен спереди по ходу движения.

Повторите то же самое для ползунка с другой стороны шкафа.

Установка верхних направляющих ящика

Все выдвижные ящики, расположенные не снизу, будут установлены таким же образом с помощью удобного направляющего приспособления для выдвижных ящиков Kreg.

Для шкафов с лицевой рамкой: вытяните серый язычок в верхней части выдвижного ящика вперед. Также вытащите боковой язычок.

Поместите направляющую для выдвижных ящиков A с правой стороны шкафа, а B - с левой. Язычок сверху должен опираться на направляющую лицевой рамы, а язычок сбоку должен упираться в стену.

Прикрепите его к лицевой раме.

Для бескаркасных шкафов: не вытаскивать язычки. Поместите выдвижную планку ящика B с правой стороны шкафа, а A - с левой. Прикрепите их к боковой стенке шкафа, чтобы закрепить.

Вы можете закрепить оба зажима одновременно, но я натыкаюсь на тот, который не использую, когда пытаюсь маневрировать внутри шкафа. Так что не стесняйтесь делать по одному!

Для моего гибрида лицевой рамы / безрамного шкафа: Я использовал выдвижное приспособление для выдвижных ящиков B с правой стороны и A с левой (как в безрамных шкафах).Затем я использовал верхний язычок над лицевой рамкой и прижал их к лицу (как шкафы с лицевой рамкой).

У меня действительно была небольшая проблема с весом направляющей ящика, из-за которой задняя часть направляющей ящика иногда опускалась, потому что для нее не было лицевой рамки, а она упиралась. Но я просто всегда дважды проверял, чтобы нижняя часть была на одном уровне с лицевой рамкой, прежде чем закреплять задние винты.

Просверлите направляющие отверстия в местах для винтов на выступах (точно так же, как вы это делали с нижней полкой).

Добавьте винты спереди, посередине и сзади, чтобы закрепить. Затем повторите для другой стороны и любых других слайдов ящика, которые вам понадобятся в основании ящика.

Таким же образом можно прикрепить направляющие ящика к любому базовому шкафу, у которого есть только один ящик над шкафом.

Установка ящика для ящиков

Если вы посмотрите руководство по эксплуатации зажимного приспособления для выдвижных ящиков, оно покажет вам, как можно зажать зажимное приспособление так, чтобы оно выступало перед шкафом.Затем вы можете уравновесить на них ящик ящика и прикрепить к нему другую часть слайда.

Я нахожу это немного сложным с большими кухонными ящиками (это единственный вид кухонных ящиков, который мне нравится!). Вместо этого я легко прикрепляю слайд к ящику перед тем, как вставить его в шкаф.

Используя мой инструмент Kreg multi-mark, я кладу вторую часть направляющей ящика сбоку от ящика. Я решил, что для слайдов ящика мне нужно было разместить нижнюю часть слайда на 3/8 дюйма над дном ящика.

Передняя часть направляющей ящика должна быть заподлицо с передней частью ящика.

После того, как все было правильно размещено, я карандашом отметил, где просверлить пилотные отверстия.

Я просверлил прямо по центру своих меток.

И закончил добавлением винтов для его фиксации.

Затем переверните коробку, используйте обрезки фанеры, чтобы уравновесить ящик с выдвижным ящиком, не качая его на салазках.

Закрепите другой слайд таким же образом, убедитесь, что слайд имеет зеркальное отражение, так что передняя часть находится на передней части коробки.

Затем задвиньте его в боковые панели ящиков шкафа. Вы хотите, чтобы направляющие на коробке входили в пазы на направляющих в шкафу.

Слайд будет трудно толкать при первом повторном соединении салазок. Но настаивайте на этом до конца.

Затем проверьте установку направляющих ящика, открыв и закрыв несколько раз ящик. Он должен красиво скользить!

Регулировка по необходимости

Если ваши ящики не скользят легко, пора отрегулировать.

Если у вас возникли проблемы с соединением двух частей слайдов из-за того, что ящик выдвижного ящика слишком мал, отрежьте кусок картона размером 1 x 4-5 дюймов.

В зависимости от того, насколько вам нужно отодвинуть ползунок, сложите лист бумаги пополам, трети или четверти. Ослабьте винты на слайдах и заправьте лист бумаги рядом с выступами, в которых находятся винты.

Вверните винты и повторно проверьте свой ящик. Соединение двух частей должно быть проще, и они должны плавно скользить.Продолжайте настраивать по мере необходимости.

Если передняя часть ящика не находится заподлицо с передней частью шкафа, вам может потребоваться переместить направляющие ящика немного выше или ниже на ящике (или шкафу), чтобы правильно его наклонить.

Ослабьте винты и при необходимости отрегулируйте. При необходимости вы также можете добавить новые направляющие отверстия к другим отверстиям для винтов.

Поставьте ящики на место и проверьте еще раз.

Как только вы освоитесь, вам придется все меньше и меньше настраивать.Но даже после того, как я установил так много ящиков на 3 кухнях своими руками и во многих проектах, у меня все еще есть дни, когда я борюсь с ними. Так что не расстраивайтесь.

Иногда вам просто нужно сделать перерыв и вернуться к нему позже свежим взглядом (это верно для многих областей деревообработки и DIY!).

Но теперь мне нравится все полезное пространство, которое выдавали ящики на нашей кухне. Мне нужно установить еще много фасадов ящиков, и мне все еще нужно сделать все двери моего шкафа ... но когда-нибудь я смогу назвать этот проект завершенным!

И не забудьте захватить свои собственные выдвижные приспособления для выдвижных ящиков в установочном комплекте оборудования.Или возьмите их для любимого человека в качестве идеального подарка мастеру-мастеру

Спасибо Kreg Tools за спонсирование этого поста. Я рекомендую только те продукты, которые использую и которые люблю, и все мнения на 100% принадлежат мне. Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.

All About: Metal, Направляющие ящика на шарикоподшипниках

Автор: Тед Рейф
Эти современные чудеса упрощают установку ящиков.

Установка ящиков в шкаф традиционным способом «дерево к дереву» всегда была сложной задачей. И даже если ящик идеально подогнан, нет гарантии, что он будет работать без сбоев в течение длительного времени. Сочетание движения древесины и износа может легко свести на нет большую часть тщательной работы.

Ситуация изменилась с появлением металлических направляющих для ящиков. Направляющие ящиков упрощают установку и установку ящиков, они открываются и закрываются с меньшими усилиями, а направляющие обеспечивают долгосрочную надежность.Они являются настоящим благословением для многих тяжелых, часто используемых или обычных приложений.

МНОГИЕ ВЫБОРЫ. Сегодня доступно множество типов слайдов, каждый из которых предназначен для удовлетворения различных потребностей. Хитрость заключается в том, чтобы выбрать подходящий для конкретного проекта. Это действительно не так уж и сложно. Что касается мебели, вы можете сузить выбор до нескольких основных стилей. Тогда остается лишь определиться с некоторыми особенностями.

ОСНОВЫ. В нашем магазине мы всегда выбираем направляющие на шариковых подшипниках для наших проектов, как показано выше. Этот тип обеспечивает легкое скольжение и очень прочный.

Слайд состоит из двух или трех секций раскроя. Одиночная секция всегда прикрепляется к ящику, а оставшаяся сборка прикрепляется к корпусу (см. Рамку в конце этого сообщения). Секции плотно прилегают друг к другу, когда ящик закрыт, и выдвигаются, когда ящик открывается. Части ящика и корпуса можно разделить для установки задвижки или снятия ящика (верхний подробный чертеж, два рисунка выше).

МОНТАЖНЫЕ СТИЛИ. Основное различие между типами слайдов заключается в том, как и где они крепятся к ящику и кейсу. Рисунки, расположенные непосредственно выше, иллюстрируют различия.

Слайды с боковым креплением являются наиболее часто используемым типом. Выдвижная часть ползуна крепится к стороне выдвижного ящика, обычно около средней точки или ниже. Для этого типа слайдов требуется стандартный зазор 1 ⁄ 2 дюйма между ящиком и ящиком с каждой стороны. Таким образом, вы жертвуете 1 дюймом полезного пространства.Этот размер необходимо учитывать при сборке ящика.

Слайды с нижним креплением похожи на направляющие с боковым креплением, с одним отличием. В выдвижную часть ползуна встроены монтажные петли, которые позволяют прикрепить его к нижнему краю стороны выдвижного ящика. Преимущество состоит в том, что эту деталь легче позиционировать, а крепление более прочное. Однако такая компоновка требует приблизительно дополнительного зазора 5 ⁄ 8 дюйма сверху вниз в дополнение к 1 ⁄ 2 дюйма, требуемому с каждой стороны.

Под ящиком установлена ​​направляющая с центральным креплением. (Используется только один слайд). Часть ящика крепится к дну ящика или планке, а секция корпуса устанавливается в центре проема ящика. Преимущество состоит в том, что ползун скрыт, и требуется лишь минимальный боковой зазор и зазор сверху вниз. Недостатком является то, что они не обеспечивают поддержку двух направляющих, установленных по бокам ящика. Они рекомендуются только для легких условий эксплуатации.

ГРУЗОПОДЪЕМНОСТЬ. Это подводит нас к следующей теме. Все металлические направляющие имеют допустимую нагрузку. Это общий вес (ящик и его содержимое), которые слайды могут выдержать, когда ящик открыт.

Слайды хорошего качества с боковым креплением начинаются с рейтинга от 75 фунтов. Доступны слайды с рейтингом от 100 фунтов, 200 фунтов и выше. Тем не менее, рейтинг от 75 до 100 фунтов более чем достаточен для большинства мебели и краснодеревщиков. Как я уже упоминал, салазки с центральным креплением имеют значительно меньшую грузоподъемность - от 25 до 35 фунтов.

ДОСТУП. Еще одна особенность, которую вам стоит принять во внимание, - это степень выдвижения выдвижного ящика, которую позволяют слайды. Ассортимент представлен на фото выше.

В нижней части шкалы затрат у вас есть 3/4-удлинительные горки. Этот тип позволяет выдвигать ящик из ящика примерно на 3⁄4 его глубины. Так что доступ к задней части ящика может быть неудобным. (Обратите внимание, что направляющие с центральным креплением доступны только с удлинением 3/4.)

За немного больше денег вы можете приобрести слайды полного выдвижения.Эти слайды откроются на всю заданную длину слайда. Например, слайд длиной 18 дюймов будет выдвигаться на 18 дюймов.

В некоторых случаях приветствуется даже большая степень расширения - например, когда ящик находится под нависающей крышкой. Здесь вы можете использовать слайды с перебегом. Этот тип спроектирован так, чтобы выступать за пределы общей длины слайда примерно на 1 дюйм.

Вы, вероятно, не захотите использовать металлические слайды в каждом проекте выдвижного ящика. Но приятно знать, что когда вы решите их использовать, почти наверняка найдется слайд, который вам подойдет.

Простая установка: Монтажные приспособления для выдвижных ящиков

Металлические направляющие отлично подходят для шкафов с лицевыми каркасами - с одной небольшой загвоздкой. При установке корпусной части салазок вам понадобится способ преодоления смещения между лицевой рамкой и стороной корпуса. Один из вариантов - деревянные распорки. Но производители слайдов предлагают несколько удобных готовых решений, на которые стоит обратить внимание.

! [5349595 snip 1548738041881 новый] (// images.ctfassets.net/m5c4tmkr3xik/44nDql5FK1csrvml1vVLEv/10d7c27efe930f68b3ea415c99de6bb3/5349595_snip_15487380418.jpg)

На фотографиях выше показаны недорогие, простые в установке пластиковые распорки, которыми можно восполнить зазор. После установки в корпус ползун прикручивается к распорке.

! [5349595 snip 1548738023380 new] (// images.ctfassets.net/m5c4tmkr3xik/2Zzst90SlyBRNzj9pCULca/d96231b5c004dd3c55fa73a35fd8e604/5349595_snip_154873pg.jpg)

На фото выше показана другая стратегия - регулируемый кронштейн, который надевается на конец слайда и крепится к задней части корпуса.

Роликовая каретка или направляющая на шарикоподшипниках

Направляющие для выдвижных ящиков

и направляющие для ящиков используются в выдвижных ящиках на кухнях, в офисах и в складской мебели по всему миру как простой способ открывать и закрывать выдвижные ящики.В Eurofit Direct у нас есть огромный выбор стилей и размеров для использования в самых разных местах - фактически, мы продаем миллионы из них каждый год по всей Великобритании, что делает нас одним из крупнейших импортеров в стране.

Чтобы установить направляющие ящика, вы обнаружите, что они, как правило, устанавливаются либо на винтах, либо на заводе. Все варианты, которые мы предлагаем на Eurofit Direct, устанавливаются на винты, так как это означает, что любой может использовать их, от монтажников кухни до любителей домашнего дома. Вы можете найти наше видео-руководство по этой теме внизу этой страницы.

Поскольку существует множество различных разновидностей выдвижных ящиков и часто разные варианты длины и стиля слайдов, для нас было бы невозможно составить простое руководство «как разместить слайд ящика», которое применимо ко всем нашим слайдам ящика. . Вместо этого у нас есть отдельные технические чертежи всех направляющих и направляющих, которые мы храним на страницах конкретных продуктов, с указанием размеров и положений отверстий для установки направляющих - ниже приведен краткий обзор каждого из наших основных типов направляющих для выдвижных ящиков:

Роликовые направляющие с нижней фиксацией

Роликовые направляющие поставляются по 2 штуки с каждой стороны - одна часть прикрепляется к корпусу (мебели), а другая - к самому ящику.Просто отмерьте правильную длину направляющей для каждого предмета, прикрутите направляющую к мебели и ящику, а затем соедините 2 части вместе, просто выровняв ящик с мебелью под углом около 45 ° и медленно надавив на нее. в мебель, опуская угол, чтобы получилась плоская отделка.


Направляющие ящика с шарикоподшипниками

Направляющие ящика на шарикоподшипниках часто используются в металлической мебели, поскольку они более долговечны и способны выдерживать больший вес, наши направляющие ящиков разделены на три различных версии номинальной нагрузки (Light Duty, Medium Duty и Heavy Duty). относительно простой процесс.Каждый из наших выдвижных ящиков снабжен подробными техническими схемами, которые покажут вам, где лучше всего разместить слайд в зависимости от ваших потребностей. Как и наши роликовые направляющие, направляющие на шарикоподшипниках обычно состоят из одной детали с каждой стороны. В Eurofit Direct мы продаем все слайды парами.

Направляющие шарикоподшипника для средних нагрузок

Наши 46-миллиметровые направляющие на шарикоподшипниках с профилем для средней нагрузки могут быть разделены на две части для упрощения установки. Обычно на задней части направляющей имеется черный зажим, который вы можете нажать, чтобы освободить внутренний элемент направляющей.Затем эту деталь нужно прикрепить к самому ящику. Больший внешний элемент - это то, что крепится к каркасу выдвижного ящика. Оба могут быть просто прикручены для прикрепления, а затем, когда они будут на месте, просто вставьте внутренний элемент, прикрепленный к ящику, во внешний элемент, прикрепленный к каркасу, и они защелкнутся.

Шариковые направляющие для тяжелых условий эксплуатации

В наших популярных направляющих для тяжелых условий эксплуатации из-за несущей способности салазок отсутствует функция разъединения.Мы можем предоставить эти слайды с функцией блокировки и выдвигать, а также предложить номинальную нагрузку до 250 кг. Наши сверхмощные направляющие стали отличным решением для многих приложений, таких как:

  • Банкоматы
  • Торговые автоматы
  • Ящики для инструментов
  • Переоборудование автомобилей
  • Багажник в автомобиле
  • Автодома
  • Хранилище под лестницей
  • Компьютерное хранилище сервера
  • Промышленное оборудование

Если вам требуется дополнительная помощь, позвоните в наш отдел продаж по телефону 01482 714488 - наша техническая группа может предложить более подробную помощь по конкретным слайдам.

Преимущества полноприводных направляющих для выдвижных ящиков

Преимущества направляющих с полным выдвижением ящиков

Мы держим пари, что вы открываете и закрываете ящики в своем доме по сто раз в день и даже не задумываетесь о том, как далеко они выходят.То есть до тех пор, пока вы не почувствуете, что нащупываете заднюю часть ящика в поисках той рулетки, о которой вы точно знаете, что где-то там есть. Знаете ли вы, что механизм, который позволяет выдвигать и выдвигать ящик, на самом деле называется выдвижным ящиком? Знаете ли вы, что салазки полного выдвижения позволяют дотянуться даже до самой задней части ящиков?

Когда вы покупаете шкаф, комод или стол, что вы делаете в первую очередь? Вы выдвигаете ящики. Превосходный выдвижной ящик будет скользить тихо и плавно, создавая впечатление высококачественного предмета.Но помимо ощущения (тяжелая нагрузка, мягкое закрывание и т. Д.), Задумываетесь ли вы о том, насколько далеко выдвигается ящик на самом деле? Вы можете выбрать направляющие ящика с разной длиной выдвижения. Некоторые выдвигаются из шкафа лишь частично, а другие выдвигаются полностью. Есть много разных типов выдвижных ящиков на выбор. Но если вам нужен легкий доступ ко всей длине выдвижного ящика, выдвижная направляющая ящика с полным выдвижением может быть именно тем, что вам нужно.

Что такое слайд с полным выдвижением ящика?

Направляющие для выдвижных ящиков позволяют выдвигать и выдвигать ящик из шкафа, в котором он находится.Обычно они размещаются с обеих сторон ящика, но могут также располагаться сверху или снизу. Все зависит от желаемого дизайна. Направляющие ящика бывают трех разных конфигураций: 3/4 выдвижения, полного выдвижения и выдвижения, известного как перебег. Люди считают раздвижные горки 3/4 самыми экономичными. Они подходят, если вам не нужен полный доступ к ящику. Выдвижные направляющие ящика позволяют выдвигать ящик из шкафа, позволяя при необходимости отойти за него.Направляющие ящика полного выдвижения обычно наиболее желательны. Этот тип выдвижных направляющих обеспечивает полный доступ к ящику, сохраняя его втянутым в шкаф, в результате чего получается красивый, чистый и законченный вид.

Как они работают?

На самом деле направляющая ящика - довольно сложное оборудование. Они состоят из пары соединенных вместе прочных деталей из нержавеющей стали. Одна часть устанавливается на ящик ящика, а другая прикрепляется к части шкафа. Одна из частей имеет выступ, который предотвращает перемещение ящика вперед и назад при открытии или закрытии.Скользящее движение создается с помощью нейлоновых роликов или системы шарикоподшипников. Направляющая полного выдвижения имеет несколько различных вариантов крепления:

  • Нижнее крепление: Здесь направляющие устанавливаются в нижней левой и правой сторонах ящика, и чаще всего используется роликовая система вместо системы на шарикоподшипниках. Обычно слайды с нижним креплением предлагают расширение только на 3/4, но вы также можете получить их в слайде с полным выдвижением.
  • Центральное крепление: Этот суппорт состоит из одного суппорта, который прикрепляется к нижней центральной части ящика.Центральные крепления проще установить. Однако они используются не так часто, потому что имеют гораздо меньшую грузоподъемность по сравнению с другими типами креплений. Так что они не такие тяжелые.
  • Боковое крепление: Как следует из названия, эти направляющие устанавливаются на любой край ящика и соответствующих стенок шкафа. Это скользящее крепление очень популярно, поскольку его можно использовать в самых разных приложениях. Система шарикоподшипников входит в стандартную комплектацию большинства боковых направляющих.

Когда ящик открыт, система шарикоподшипников позволяет двум стальным деталям плавно скользить друг относительно друга.Ползун имеет телескопическое действие, что дает вам дополнительные несколько дюймов, необходимые для полного доступа к ящику.

Как снять ящик с полными выдвижными направляющими

Никто не вынимает ящик из шкафа просто ради развлечения. За ним либо что-то застряло, либо сам ящик срывается с рельсов. Снять ящик с направляющими полного выдвижения может быть непросто. Тем более, что вы, вероятно, уже разочарованы тем, что вам это нужно сделать. Но если вы знаете трюк, удалить ящик с направляющими полного выдвижения на самом деле довольно просто.

  1. Даже если у вас может возникнуть соблазн этого не делать, лучше всего опорожнить ящик, прежде чем пытаться его вытащить. Чем меньше вес в ящике, тем легче будет маневрировать.
  2. После того, как вы опустошили ящик, полностью выдвиньте его из шкафа.
  3. Посмотрите сбоку ящика. Изучите направляющую, по которой удлинитель вставляется и выходит из шкафа. Вы должны увидеть рычаг или язычок с каждой стороны направляющей ящика.
  4. Нажмите на рычаги и осторожно потяните за ящик.Обратите внимание, что один из рычагов, скорее всего, будет нажимать вниз, в то время как другая сторона потребует от вас подтягивания. Одновременное использование обоих рычагов освобождает направляющие ящика и позволяет вынуть ящик из шкафа.
  5. Когда вы будете готовы поставить ящик на место, задвиньте выступающие направляющие обратно в шкаф. Совместите пазы или выемки направляющей на ящике с направляющими, прикрепленными к шкафу. Когда вы вставите ящик на место, вы услышите щелчок, когда он соприкоснется с телескопической частью направляющей ящика.Теперь вы сможете полностью задвинуть ящик на место.

Где используются направляющие ящика полного выдвижения?

Craftsman использует направляющие для выдвижных ящиков полного выдвижения во многих различных областях. Вы найдете их в кухонных шкафах, ящиках комода, ящиках стола и картотечных шкафах. Вы будете нуждаться в слайдах с полным выдвижением в любое время, когда вам потребуется полный доступ к ящику. Вся мебель в нашем магазине Amish Outlet Store изготовлена ​​с использованием сверхмощных выдвижных ящиков полного выдвижения.Например, взгляните на этот красивый арлингтонский комод с зеркалом. Он отличается великолепными шарнирами «ласточкин хвост» и выдвижными выдвижными ящиками полного выдвижения. Удобно иметь ящик полного выдвижения на комоде или шкафу для одежды. Вы пробовали убрать одежду в ящик, который не открывается полностью? Другие места, где ящики полного выдвижения - развлекательные центры и картотеки. Эти направляющие для ящиков выдерживают большой вес и достаточно прочные, чтобы выдерживать частые перемещения.

Направляющие ящика доступны во многих комбинациях длины, крепления и удлинения.Решение о том, какой тип выдвижных ящиков вам понадобится, будет зависеть от того, для чего будет использоваться ящик. Полностью выдвижные направляющие ящика удивительно удобны, обеспечивая полный доступ к ящику с минимальными усилиями с вашей стороны. Если вам нужны ящики, которые будут выдерживать большой вес, выберите боковые выдвижные направляющие с системой шарикоподшипников. Вы даже можете получить направляющие ящика полного выдвижения со специальными функциями, такими как система плавного закрывания, которая предотвращает захлопывание ящика. Итак, в следующий раз, когда вы обнаружите, что открываете или закрываете один из ящиков в своем доме, уделите немного времени и обратите внимание на расширение.Если вас не устраивает, как работает ящик, возможно, пришло время ознакомиться с некоторыми из наших продуктов!

Направляющие для центрального ящика, дерево

Направляющие для ящиков с центральным креплением, дерево


Есть много типов, и некоторые из них немного пересекаются. Покупайте направляющие для выдвижных ящиков и различное оборудование на сайте Lowes.com. Его можно использовать на новых ящиках, а также в качестве заменяющих направляющих на существующих ящиках.Использование столярного клея… Есть также направляющие для ящиков с центральным креплением, которые проходят под ящиком и крепятся к полке (или передней и задней опорам) под ящиком. Вот как это сделать: скрытая конструкция слайдера под шкафом. Подвижные или нижние направляющие скрыты при выдвижении ящика, а боковые направляющие имеют тенденцию выдерживать больший вес. Другой тип, с одним центральным креплением, обычно встречается в дешевых шкафах и обеспечивает меньшую устойчивость. Мы используем файлы cookie и аналогичные инструменты, чтобы улучшить ваш опыт покупок, предоставлять наши услуги, понимать, как клиенты используют наши услуги, чтобы мы могли вносить улучшения, и отображать рекламу, в том числе рекламу на основе интересов.Грузоподъемность составляет 10 кг (22 фунта). Вы все равно можете отредактировать свой вопрос или опубликовать сообщение. Высокотехнологичный метод сушки в печи исключает коробление, обеспечивая качественный продукт. И хотя 90% ящиков могут быть оснащены моей любимой направляющей с боковым креплением (боковое крепление Vadania), есть и другие типы специальных направляющих для ящиков, которые следует учитывать .. Чтобы помочь вам лучше понять типы направляющих ящиков, мы начнем с обзора всех пяти типы крепления и ответьте на ваши вопросы по следующим вопросам: Крепится в верхней части ящика внутри шкафа. Распространяется Rockler Companies, Inc.$ 4,99 $ 4. VADANIA VD2053 Сверхмощные направляющие ящика, 900 мм с замком, шарикоподшипник полного выдвижения ... AOLISHENG Нажимные направляющие ящика 400 мм 3-кратное полное выдвижение шарикового подшипника ... Направляющие ящика с мягким закрытием шарикоподшипника AOLISHENG 400 мм, 3 Складывается Полное выдвижение, Сид ... Направляющие / направляющие роликового ящика Нижнее крепление Металл Белый Размер 450 мм. Извините, возникла проблема с сохранением ваших предпочтений в отношении файлов cookie. Чтобы распечатать изображения, закройте режим печати и прокрутите статью до конца. Утвержденные третьи стороны также используют эти инструменты в связи с показом нашей рекламы.Купите этот товар и получите 90 дней бесплатной безлимитной музыки на Amazon Music. Классическая деревянная направляющая для ящиков с центральным креплением. Классическая традиционная деревянная направляющая для ящиков с центральным креплением [wpramaprice asin = ”B06XKXVTFS”] Направляющая из массива дерева в высокотехнологичной сушке Klin гарантирует качество; Предварительно покрытый воск, шелковистая гладкость; Отверстие под винт предварительного сверления легко для сборки; Увеличенная длина в 22 дюйма, крой любой длины; Когда ширина ящика превышает 24 дюйма, предложите 2 слайдера FRMSAET Heavy Duty Metal 355mm выдвигает шарикоподшипник 3/4 удлинительных направляющих под ... VAYDEER Эргономика Зажим для удлинителя стола на подлокотнике для настольного крепления ящика клавиатуры... FRMSAET Heavy Duty 305/355/405/455 мм Толщина стальной конструкции Шпонка для шарикоподшипника ... Направляющие ящика YENUO с мягким закрытием Направляющие ящика с полным выдвижением Направляющие 600 мм Шарикоподшипник Me ... STARVAST 6 шт. Удлинитель Металл Сталь ... YENUO Сверхмощные направляющие для ящиков Салазки для ящиков с полным выдвижением Направляющие для шариковых подшипников R ... AOLISHENG 1 пара Сверхмощных направляющих для ящиков 1000 мм Ящик с полным выдвижением на шарикоподшипниках ... AOLISHENG Направляющие для кухонных ящиков 27 мм Направляющие на шарикоподшипниках с пазом H-27 мм L-250мм (1... AOLISHENG 1 пара (2 шт.) Сверхмощные направляющие для ящиков с полным выдвижением 800 мм 80 кг Медведь ... AOLISHENG 1 пара (2 шт.) Сверхмощные направляющие для ящиков с полным выдвижением 600 мм 80 кг Медведь ... VADANIA VK2053 Сверхмощные направляющие для ящиков с мягким закрыванием 450 мм, шарикоподшипник 3-кратный полный ... AOLISHENG 1 пара металлических стальных направляющих для шарикоподшипников выдвижных ящиков 300 мм, 3 сгиба полностью ... Направляющие роликового ящика / направляющие Нижнее крепление Металл Белый Размер 400 мм. Прочные направляющие для ящиков с центральным креплением из твердой древесины обеспечивают долгие годы безупречной работы. Материал из американского лиственного бука прочный и долговечный.Деревянные направляющие для ящиков. Ришелье 450 мм, белые боковые направляющие для выдвижных ящиков стандарта Euro 3/4 (1 пара) Имеет «гравитационный» механизм, который использует вес содержимого ящика для выполнения хода закрытия. Направляющие для выдвижных ящиков с эпоксидным покрытием, направляющие на шарикоподшипниках и направляющие для нижнего монтажа - это три распространенных типа выдвижной фурнитуры для шкафов с выдвижными ящиками. Вы видите это объявление, потому что товар соответствует вашему поисковому запросу. Читать далее. На ваш вопрос могут ответить продавцы, производители или покупатели, купившие этот товар.Сдвижные части блокируются, чтобы ящики не опрокидывались полностью. Выбор направляющих для выдвижных ящиков может сбить с толку больше, чем их установка. Нет комментариев. Вы должны вырезать выемку в нижней задней части ящика, чтобы выдвижной элемент выступал за заднюю стенку. Направляющие для ящиков с центральным креплением Btibpse Classic Wood 17-3 / 4 ”(45 см) (2) Направляющие имеют длину 45 см, но при необходимости их можно обрезать до нужной длины без просверливания. При выполнении вашего запроса возникла проблема. Направляющие ящика различаются в зависимости от производителя. Недавно просмотренные товары и избранные рекомендации, выберите отдел, в котором вы хотите искать, Слайды для ящиков для тяжелых условий эксплуатации YENUO, 36 дюймов с фиксатором, трехсекционные шарикоподшипники, направляющие для выдвижных ящиков с полным выдвижением, Боковое крепление, грузоподъемность 250 фунтов (12 дюймов), направляющие для ящиков для тяжелых условий эксплуатации YENUO Направляющие ящика с полным выдвижением 20-40 дюймов Направляющие направляющих шарикоподшипников Гусеница Грузоподъемность 150 фунтов (1 пара) (12 дюймов (300 мм)), направляющие ящика для тяжелых условий эксплуатации YENUO Направляющие ящика полного выдвижения Блокировка направляющих направляющих на шарикоподшипниках 16 дюймов Гусеница Грузоподъемность 250 фунтов (16 дюймов), цена и другие детали могут отличаться в зависимости от размера и цвета.4.4 из 5 звезд 330. Обычно мы предлагаем направляющие для выдвижных ящиков на шарикоподшипниках и роликах с центральным креплением от таких производителей, как Knape and Vogt и US Futaba. Практические советы Измерение того, что вам нужно Убедитесь, что вы ввели правильный вопрос. Затем вам нужно прикрепить реальное центральное крепление к ящику. Прочные направляющие для ящиков с центральным креплением из твердой древесины обеспечивают долгие годы безупречной работы. Легко устанавливаемые направляющие с центральным креплением предпочтительны, когда сам ящик легкий и устанавливается с использованием необычных столярных изделий, таких как шарниры пальцев.Крепежное оборудование входит в комплект для легкой установки. Это изображение не было загружено. Он также анализирует отзывы для проверки достоверности. Инструкции по установке классических деревянных направляющих для ящиков с центральным креплением При транспортировке эта направляющая может слегка покоробиться, но после установки и покрытия качественной восковой пастой она будет работать плавно и точно. $ 5,99 доставка. Деревянные направляющие для выдвижных ящиков Btibpse 16 дюймов Классическая деревянная центральная направляющая с направляющими (1 шт.) Эти классические направляющие для выдвижных ящиков могут быть адаптированы для большинства применений.Длина 22 дюйма, толщина 3/4 дюйма, когда обе скользящие части собраны. Изготовлен из твердых пород древесины бука или клена. Слайды имеют длину 22 дюйма, но при необходимости их можно обрезать до нужной длины. Вместо этого наша система учитывает такие вещи, как недавний обзор и то, купил ли рецензент товар на Amazon. Отметьте центральную точку передней и задней части ящика на каркасах шкафа. Найдите ответы в информации о продукте, вопросах и ответах, обзорах. Классическая деревянная направляющая для ящика с центральным креплением. Убедитесь, что она подходит, введя номер вашей модели. Вместо того, чтобы иметь хорошо заметные ползунки на каждом конце ящика, направляющие ящика с центральным креплением расположены под ящиками.Направляющие для ящиков с центральным креплением OVIS гарантируют, что ваш легкий шкаф будет выглядеть так, как вы хотите, без каких-либо компромиссов. Это качественные и экономичные горки с центральным креплением. Найдите слайды для ящиков в Lowe's сегодня. Тяжелые ящики комода могут стать настоящим тормозом, когда они скользят по деревянным направляющим. Методы обработки древесины Деревообрабатывающий цех Планы обработки древесины Проекты по деревообработке Уроки деревообработки Видео по деревообработке Youtube Деревообработка Проекты мебели Деревянная мебель. После загрузки всех изображений снова выберите параметр печати.Если вы не хотите принимать все файлы cookie или хотите узнать больше о том, как мы используем файлы cookie, нажмите «Настроить файлы cookie». Часть корпуса обычно на 1/2 дюйма длиннее, чем часть ящика, включая обе части. Наша модная коллекция декоративных… направляющих для ящиков с центральным креплением. 1 ноября 2018 Слайды для ящиков с центральным креплением направляющие для ящиков с центральным креплением. 35 фунтов, с самополирующимися шарикоподшипниками. Большинство из них устанавливаются аналогичным образом, и существуют два распространенных типа: под монтажом и с боковым креплением.Коллекция Richelieu - новатор в дизайне и стиле ручной работы. Спасает Роджер Карнес. 17-32 из 642 результатов по запросу "Замена направляющих ящика с центральным креплением" Перейти к основным результатам поиска. Доступна бесплатная доставка. Регулируемый удлинитель лотка для клавиатуры HUANUO под столом. Слайд поставляется без отверстий, что позволяет настраивать его. Полноразъемные направляющие ящика с мягким закрытием под монтажные направляющие / 3D направляющие (1 пара - 4 ... 2 ПАРЫ белых пластиковых направляющих для ящиков для ящиков 300 мм, направляющая для центрального крепления Accuride 1029 15 от Accuride, направляющие для ящиков с нижним креплением на евро Amazon Basics, 14 дюймов, Белое порошковое покрытие, 2 шт., AOLISHENG 1 пара направляющих для шариковых подшипников металлического ящика, 350 мм, 3 складки, полное выдвижение, боковое крепление, сверхмощная нагрузка 45 кг, домашняя фурнитура 5 пар белых пластиковых направляющих для ящиков с винтами для мебели, пластик Направляющие ящика с винтами (6 шт. В упаковке) - центральные кронштейны направляющих ящика комода.10 пар 12-дюймовых направляющих для бокового монтажа на шарикоподшипниках, полного выдвижения, доступны длины 10, 12, 14, 16, 18, 20, 22, 24 дюйма , Пара Friho 10 18-дюймовых направляющих для бокового крепления на шарикоподшипниках, полное выдвижение, доступно в длинах 10, 12, 14, 16, 18, 20 дюймов, 12-дюймовый ящик VADANIA Slide, VA1245, черный, шарикоподшипник, 3 складывания, полное выдвижение, боковое крепление, грузоподъемность 100 фунтов, 1 пара (2 шт. В упаковке), БЕСПЛАТНАЯ доставка при заказах на сумму более 25 долларов США, отправленных Amazon, 1 пара направляющих для ящиков с мягким закрытием сбоку / сзади Полное выдвижение 3 складных направляющих для ящиков - LONTAN 4502S3-22 Направляющие для ящиков Нижнее крепление Сверхмощные направляющие для ящиков 100 фунтов с задними монтажными кронштейнами, пластиковые направляющие для ящиков KuuGuu, 60 шт. .5-дюймовые направляющие для выдвижных ящиков, двухсторонняя направляющая на шарикоподшипниках шириной 0,7 дюйма, 1 пара, деревянные направляющие для выдвижных ящиков SOTTAE Classic 16 дюймов, традиционная деревянная направляющая с центральным креплением, центральная направляющая с направляющими 40,7 см. (1 шт.), Liberty 942005 Soft-Close Направляющие ящика на шарикоподшипниках, 20 дюймов, 2 шт., Prime-Line MP7144 Ремонтный комплект направляющих ящика, 24 дюйма, компоненты из дерева / пластика / стали, 1 комплект, пластиковые направляющие ящика AXLIZER 6PCS, направляющие ящика, направляющие кронштейны ящика комода с центральным креплением, Комплект из 10 направляющих ящика для шарикоподшипников с полным выдвижением Berta, 22 дюйма, 100 фунтов, номинальная нагрузка (10 пар), крепежные детали из гикори P1029 / 22-2C, 22-дюймовые направляющие для ящиков с центральным креплением, кадмий, LIBERTY 941605 Направляющие для ящиков с шарикоподшипниками с мягким закрытием, 16 дюймов , 2 комплекта, выдвижные, центральное крепление, длина ящика 16-5 / 8 "-18-1 / 2", глубина 19 "-20-1 / 2", удлинитель - 12-1 / 2 ", 18" с мягким закрытием Направляющие для выдвижных ящиков, оцинкованные под монтажные направляющие для ящиков с полным выдвижением, поставляются с монтажными винтами и кронштейнами, скрытые направляющие для корпусной мебели, 1 пара, Prime-Line R 7147 Gui для ящиков de Roller Assembly, 1 дюйм.Направляющие ящиков с центральным креплением устанавливаются под центрами ящиков и предназначены для очень легких применений. Перед тем, как прикрепить новую направляющую ящика к ящику, убедитесь, что вы удалили весь старый клей. Шлепанцы Blum Movento (пара) от: 52,00 $. Узнать больше + Хотя слайды ящика сбивают с толку, в этой статье мы поможем вам выбрать подходящий слайд для вашего ящика. Самый простой способ - определить вероятный вес ящика, ящика ... Слайды ящиков с центральным креплением устанавливаются под ящиком и обычно используются в мебели и небольших шкафах.Положите центральную направляющую выдвижного ящика на эти две отметки и нарисуйте ее ширину на деталях рамы, очерчивая обе стороны с помощью… Prime-Line MP7144 Ремонтный комплект направляющей ящика, 24 дюйма, компоненты из дерева / пластика / стали, 1 комплект. Направляющие для ящиков с нижним креплением Amazon Basics, 14 дюймов, белое порошковое покрытие, 2 шт. В упаковке. Невозможно добавить элемент в список. Дополнительные идеи о направляющих для ящиков, деревянных направляющих для ящиков, мебели для самостоятельного изготовления. AOLISHENG 1 пара направляющих на шариковых подшипниках для металлических ящиков 350 мм, 3 створки, полное выдвижение, боковое крепление, сверхмощная грузоподъемность 45 кг.После просмотра страниц с подробными сведениями о продукте загляните сюда, чтобы найти простой способ вернуться к интересующим вас страницам. Откройте для себя отличные цены, специальные предложения и лучшее обслуживание клиентов Высокотехнологичный метод сушки в печи исключает коробление, обеспечивая параллельность и устойчивость ящиков. 134. Покупайте и экономьте на направляющих для ящиков с центральным креплением от Hickory Hardware. © 1996-2021, Amazon.com, Inc. или ее дочерние компании. Hickory Hardware P1029 / 20-2C 20-дюймовая направляющая для ящика с центральным креплением, кадмий. Внешний диаметр, пластиковое колесо на стальном кронштейне, Prime-Line Products R 7230 Роликовый кронштейн для выдвижных ящиков с колесом 3/4 дюйма (2 шт. В упаковке), полноприводные направляющие для выдвижных ящиков Promark 100LB с мягким / самозакрывающимся креплением Pack), Набор розеток лицевой рамки Liberty D688SEC-W-TX для нижних направляющих ящиков, белый, 5 шт. Направляющих полного выдвижения Promark (14 дюймов), Prime-Line Products R 7137 Ремкомплект направляющих монорельсового ящика, 22-5 / 8 дюйм., Стальные направляющие и направляющие с пластиковыми колесами, Сменный комплект направляющих направляющих для выдвижных ящиков Kenlin Rite-Trak II с направляющими и винтами, Knape & Vogt 1175P ZC 20-дюймовые направляющие для выдвижных ящиков, VADANIA 16-дюймовые направляющие для ящиков на шарикоподшипниках с мягким закрытием, VK1245, Боковой монтаж, 3 сгиба, полное выдвижение, емкость 100 фунтов, черный, 1 пара (2 шт.), Prime-Line MP7133-KT, задняя пластина направляющей ящика, 5 шт. В упаковке, 10 пар 22-дюймового оборудования 3-секционный шаровой шарнир полного выдвижения с мягким закрытием Направляющие ящика с боковым креплением подшипников, направляющие ящика вместимостью 100 фунтов, Направляющие ящика Kenlin Rite-Trak II - Запасные части выдвижного ящика Kenlin Rite-Trak II (5 комплектов), 22-дюймовые сверхмощные направляющие ящика с шарикоподшипником Gobrico для тяжелых условий эксплуатации Полноразмерные направляющие направляющих рельсов с мягким закрытием 1 пара , WMXQX 12-дюймовые направляющие для выдвижных ящиков, направляющие для ящиков с полным выдвижением на шарикоподшипниках, 5 пар, направляющие для ящиков с шарикоподшипниками полного выдвижения Firgelli Automations, емкость 400 фунтов (32 дюйма), труднодоступный фиксатор 014973153472 Нейлоновые направляющие для ящиков, 3/4 -Дюйм, шариковый подшипник TUOREN 10 дюймов с мягким закрытием направляющие для выдвижных ящиков с полным выдвижением, с боковым креплением, 3 складки, серебро-1 пара, направляющие для ящиков с полным выдвижением Promark (18 дюймов - 5 шт.), направляющие для ящиков Центральное крепление | Пластиковая направляющая для ящика | Направляющие ящика из 4 штук с винтами в комплекте, 20-дюймовые направляющие ящика с мягким / самозакрывающимся шарикоподшипником с полным выдвижением, 5 пар, сверхмощные, самозакрывающиеся направляющие для ящиков с крепежными винтами, Shop Fox D3028 12-дюймовые направляющие для выдвижных ящиков с полным выдвижением, емкость 100 фунтов Боковое крепление, пара, Prime-Line R 7212 Комплект направляющих для выдвижных ящиков - Замена оборудования направляющих для ящиков - Самозакрывающаяся конструкция - Подходит для большинства систем ящиков с нижним / боковым креплением - Стальные направляющие 19-3 / 4 ”, пластиковые колеса, белые 1 пара ( 2 LH, 2 RH), Prime-Line MP7148-5 Опорный ролик ящика, 13/16 дюймов, правая рука, 5 шт., Liberty D68822C-W-TS 22-дюймовые направляющие ящика с нижним креплением (2 упаковки) , 2 пары направляющих ящика для тяжелых условий эксплуатации с полным выдвижением на 16 дюймов, стальной шарикоподшипник для смазки, оборудование Liberty D80622C-ZP-W Направляющие ящика с шарикоподшипником 22 дюйма, направляющие для ящика с шарикоподшипником Amazon Basics 14 дюймов, никелированная сталь 1 пара, направляющая Задний ролик ящика Белый, без роликов ящика Направляющая ящика Направляющие и направляющие ящика Направляющая ящика комода Сменные ролики ящика комода Dr Роликовое оборудование Awer, VALISY 2 пары 12-дюймовых направляющих для выдвижных ящиков с шарикоподшипником с боковым креплением, доступные в длинах 10 дюймов, 12 дюймов, 14 дюймов, 16 дюймов, 18 дюймов и 20 дюймов, 21 дюйм направляющие для ящиков под монтажом, полное выдвижение , Мягкое закрытие, с винтами, кронштейнами, фиксаторами, 4 пары (= 8 штук), Accuride CECOMINOD067288 1029 Направляющая с центральным креплением, оцинкованная, Направляющая для ящика с мягким закрытием по Knape & Vogt с боковым креплением, пара, дюймовые, uxcell 17-дюймовые направляющие для ящиков , Двухсторонняя направляющая направляющая с шарикоподшипником с полным выдвижением, ширина 25 мм, грузоподъемность 55 фунтов, 1 пара, 5 пар, 20 дюймов, мягкое закрытие, 3 сгиба Полное выдвижение, направляющие ящика для установки на шарикоподшипнике, направляющие для бокового крепления шарикового подшипника с монтажными кронштейнами; r направляющие с монтажными кронштейнами; Оцинкованная холоднокатаная сталь, LANIAKEA 3 пары направляющих для выдвижных ящиков 16-дюймовые сверхмощные шариковые подшипники с полным выдвижением, нижние выдвижные направляющие для выдвижных ящиков, Liberty D68824C-W-TX, 24-дюймовые направляющие для нижнего крепления, LIBERTY 942405 Направляющие для ящиков с мягким закрытием шарикоподшипников , 24 дюйма, 2 шт. В упаковке, 2 предмета с восковым покрытием, 18 дюймов, деревянные направляющие для ящиков, классическая традиционная деревянная центральная направляющая, 15-дюймовые 3-х складные боковые направляющие для ящиков с шарикоподшипниками с полным выдвижением, серебристого цвета 2 шт., Направляющие для ящиков, 22 дюйма, 6 направляющих для ящиков Пары - Направляющие ящика с мягким закрытием LONTAN Шарикоподшипник и направляющие ящика шкафа с полным выдвижением Емкость 100 фунтов, скользящие направляющие ящика с мягким закрытием - 12 дюймов [Оборудование для 1 ящика] Бесшумное скольжение с мягким закрытием [3-х секционный шарикоподшипник с полным выдвижением] Металл с антикоррозийным цинкованием - Сверхмощные выдвижные ящики, все клиенты получают БЕСПЛАТНУЮ доставку заказов на сумму более 25 долларов, отправленных Amazon.

Расположение направляющих ящика

Плюсы и минусы выдвижных ящиков

Фото любезно предоставлены Lee Valley Tools

Скорее всего, ваш дом полон ими. Ящики есть везде, от спальни до кухни, хотя мы редко задумываемся о них, если только они не переполнены или не работают плавно. Ящик в кухне или спальне глубиной 20 дюймов, который открывается дважды в день, будет перемещаться почти на полмили в год. За 20 лет этот ящик мог бы легко перемещаться на 10 миль.Независимо от того, что находится в ящике, направляющие ящика должны выдерживать этот износ изо дня в день, работая плавно и без заеданий.

Поскольку ящики эксплуатируются годами, они часто являются одной из первых вещей, которые кто-то рассматривает на предмете мебели. Шелковистое плавное скольжение создаст впечатление качества. Традиционная высококачественная мебель по-прежнему требует ящиков, которые скользят по деревянным направляющим - металлические направляющие на традиционном комоде Shaker выглядели бы так же неуместно, как колеса фургона на Porsche.

Природа дерева и металлических направляющих
Деревянные направляющие для ящиков были традиционным выбором производителей мебели на протяжении всей истории и до сих пор являются отличительной чертой мебели, изготовленной вручную. Однако у них есть четыре основных недостатка: они требуют хорошего понимания природы пиломатериалов, они требуют достаточного уровня навыков столярных изделий из дерева, они подвержены износу с течением времени, а при резких изменениях сезонной влажности они могут либо скрепить, либо стать неряшливым. Для решения этих проблем были разработаны механические (металлические) направляющие.

Механические направляющие бывают самых разных стилей и конфигураций крепления. Они могут быть видимыми или скрытыми: одна направляющая, установленная в центре ящика, пара, установленная вдоль каждой стороны ящика, или что-то простое, например, пара пластиковых направляющих с роликами на них. Направляющие также стали довольно популярными для крепления дверей в развлекательных центрах, где дверь можно открыть, а затем скрыть из виду в шкаф. Есть также специальные слайды для компьютерных столов и шкафов для документов.На самом деле, кажется, что есть слайд почти для каждой мыслимой ситуации.

Металлические направляющие обладают рядом преимуществ по сравнению с деревянными. Они невосприимчивы к сезонным изменениям влажности, а это значит, что ваши ящики будут работать в январе так же гладко, как и в дождливый августовский полдень. К тому же они в большинстве случаев ускоряют и упрощают процесс строительства.

Если вы будете использовать в своем проекте металлические горки, обязательно приобретите их перед началом строительства. Как и многое в жизни, вы получаете то, за что платите: лучшие слайды стоят дороже, чем слайды полезного класса.Тщательно выбирайте слайды, исходя из предполагаемого использования ящика. Для ящика, заполненного более тяжелыми предметами, или для того, который используется каждый день, использование слайдов более высокого класса окупится в долгосрочной перспективе годами бесперебойной безотказной работы.

Направляющие с центральной установкой
Ящик можно поддерживать с помощью одной направляющей в центре ящика, но это не всегда лучший способ. С направляющими, устанавливаемыми по центру (также известными как нижнее или нижнее крепление), ящик может иметь тенденцию смещаться из стороны в сторону, когда они перегружены или полностью выдвинуты.Эти направляющие могут быть сделаны из дерева или металла, но, безусловно, лучшие направляющие для нижнего монтажа сделаны из металла и используют ту же конструкцию с невыпадающими шарикоподшипниками, что и в версиях с боковым креплением.

Слайды с центральным креплением имеют одно единственное назначение, для которого они уникально подходят. Если вы сталкиваетесь со шкафом, одна сторона которого длиннее другой, требуется ящик неправильной формы, использование двух направляющих с центральным креплением, более короткого в сочетании с более длинным, позволит ящику использовать всю глубину шкафа. .

Центральное крепление (различные стили)

Механика металлических направляющих
Металлические направляющие обычно состоят из пары металлических направляющих с какой-то системой роликов или шарикоподшипников между ними для обеспечения движения. Самыми основными из них являются стальные направляющие, которые можно найти на большинстве кухонных ящиков и шкафов массового производства. Они состоят из пары металлических рычагов с нейлоновым роликом, одна из которых крепится к нижней части каждой стороны ящика, а другая - к корпусу шкафа.Одна сторона имеет выступ, чтобы ящик не смещался из стороны в сторону во время его перемещения, и они обычно автоматически закрываются на последних нескольких дюймах хода. Единственной ограничивающей особенностью этого типа слайдов является то, что они выступают на 3 ½ дюйма меньше, чем длина слайда.

При выборе слайдов для вашего проекта, монтажное положение является лишь одним из факторов, которые следует учитывать. Вы также должны подумать о грузоподъемность и длина хода При планировании проекта шкафа с использованием направляющих определите, какая будет нагрузка на направляющие в фунтах.Если вы не уверены, сделайте ящик для ящика и наполните его предметами, которые войдут в него, и взвесьте все это. При выборе слайдов рекомендуется добавлять 50% к этому весу, хотя я лично предпочитаю выбирать слайды, которые соответствуют требованиям к нагрузке и бюджетным ограничениям.

Вы должны выбрать и приобрести оборудование на этапе проектирования, так как размер ящика и размер отверстия должны находиться в определенных пределах для работы слайдов. По возможности выбирайте слайды с более высоким рейтингом, чем требуется.Еще один важный фактор, влияющий на выбор направляющих ящика, - это необходимый ход. В магазине у нас есть ряд шкафов с ящиками в них глубиной 12 дюймов. Сверху есть стойка с двухдюймовым выступом. Используя пример вспомогательных направляющих, упомянутых ранее, они позволят ящику открываться. быть выдвинутым на 3 ½ дюйма меньше, чем общая длина направляющих, всего на 8 ½ дюйма.

Для выступа столешницы требуется еще 2 дюйма, поэтому эффективный доступ к верхнему ящику с использованием таких направляющих составляет около 6½ дюймов, или чуть больше половины глубины ящика.


Стандартные кухонные направляющие

Раздвижные направляющие
Чтобы решить эту проблему, более качественные направляющие поставляются с разным ходом. В случае с верхним выдвижным ящиком для этого положения лучше всего подходят салазки сверхвысокого выдвижения, которые позволяют задней части выдвижного ящика выходить за переднюю часть корпуса. Этот дополнительный ход помогает освободить часть пространства, которое блокирует выступ стойки, что упрощает доступ к предметам в задней части ящика.

Для второго нижнего ящика в шкафу более подходящими будут направляющие с немного меньшим ходом. Направляющие полного выдвижения позволяют заднему ящику выдвигаться заподлицо с передней частью корпуса. Поскольку нет никакого выступа столешницы, с которым нужно бороться, это обеспечит полный доступ ко внутренней части ящика.

Стандартные или одинарные выдвижные направляющие позволяют выдвигать только часть ящика за передний край тушки. Разница между длиной ползуна и фактической длиной хода ящика называется потерями при выдвижении.Для данного стиля слайда эти потери будут одинаковыми независимо от длины слайда. В случае обычных универсальных направляющих в нашем магазине потеря при выдвижении составляет 3½ дюйма. Это гораздо более заметно на ящике глубиной 12 дюймов, чем на ящике глубиной 22 дюйма.

Механические направляющие бывают самых разных конфигураций от скрытых направляющих для установки под шарикоподшипниками, которые остаются скрытыми при использовании, до базовых направляющих для служебных нужд.Существуют направляющие для безрамных шкафов, а также направляющие для лицевых рам, а некоторые могут использоваться с обоими вариантами с дополнительным монтажным оборудованием.Определите, какой стиль и тип выдвижных ящиков потребуются в вашем проекте, и приобретите их на ранней стадии проектирования. Слайды - лишь один из факторов, определяющих плавность работы ваших ящиков. Ящик с выдвижным ящиком и корпус должны быть построены с надлежащими зазорами, чтобы все работало должным образом. Правильно выбранный и установленный слайд должен обеспечить бесперебойную работу в течение всего срока службы.


Направляющие с одинарным выдвижением

Направляющие полного выдвижения (самозакрывающиеся)

Двухуровневые направляющие полного выдвижения

Направляющие для ящиков доступны по адресу:
Домашнее оборудование .ca
Инструменты Lee Valley - leevalley.com

В этой статье мы рассмотрели некоторые варианты и соображения, которые следует учитывать при выборе слайдов. В выпуске за декабрь / январь 7 мы подробнее рассмотрим установку слайдов. Это проще, чем вы думаете, так что не пропустите!
- CWM

Статьи по теме

Использование направляющих выдвижных ящиков в качестве линейных направляющих

Проверьте толщину материала ваших слайдов. Хорошие сделаны из листового металла, который находится на толщиной не менее одного миллиметра.Если его толщина меньше миллиметра, не используйте их.

Кронштейн с S-образным профилем приваривается точечной сваркой к верхней и нижней направляющим, чтобы соединить их вместе. Стрелка на фотографии слева указывает на точечную сварку. Это действительно не очень хорошо с этой стороны. С другой стороны это гораздо лучше видно, но чтобы добраться до него мы должны разобрать слайд.

Если вы используете ползунки для выдвижных ящиков клавиатуры, есть еще несколько точечных сварных швов, которые нужно просверлить. но направляющие центрального ящика требуют наименьшего количества доработок.

В слайд встроены упоры, которые не позволяют ему полностью раздвинуться. Я отрезаю один конец (и упор) с внешней стороны (С-образный канал) профиля с помощью угловой шлифовальной машины.

Будьте осторожны, чтобы захватить все шарики шарикоподшипника, которые выпадут, когда вы раздвинете салазки.

Я использую кернер, чтобы сделать пятно на каждом сварном шве. Это поможет направить сверло. В противном случае сверло будет немного блуждать, прежде чем он вгрызается в металл.

Высверливание точечных швов. Я использую сверло 1/4 дюйма (около 6 мм), чтобы просверлить сварные часть металла.

Я люблю нанести каплю масла на то место, где я сверлю, перед тем, как приступить к сверлению. Это помогает немного смазать сверло и немного облегчает резку. Он также дымится, если сверло становится слишком горячим.

Будьте очень осторожны, когда сверло пробивает материал. Если ты будешь слишком сильно давить на финал сверло, сверло может пробиться, схватить материал и потянуть его вверх.

Просверлив точечные сварные швы, можно будет отделить детали друг от друга. Не прилагайте слишком много усилий, чтобы не согнуть рельсы.

Внутри рельса есть дополнительные выступы, которые не позволяют шариковым сепараторам перемещаться по всей длине. рельсов. Их лучше всего удалить с помощью угловой шлифовальной машины. Я забивал эти квартиры, но это может способствовать деформации рельсов, поэтому шлифование, вероятно, лучше.

Вот подготовленные слайды. Просверленные отверстия под точечную сварку служат монтажными отверстиями. Я начал с направляющих полного выдвижения 16 дюймов (40 см). С-образные направляющие имеют длину 38 см. (после того, как я отрезал концы), а остальные рельсы 32 см в длину. У меня длинные шариковые клетки (вверху фото) плюс части шаровых опор для других частей слайдера.

Вся эта металлическая работа с планерами заставляет кусочки абразива и металла попадать в смазку. направляющих, поэтому не забудьте стереть всю смазку с направляющих и шариков перед повторной сборкой. что-нибудь.Также не забудьте повторно смазать направляющие перед окончательной сборкой.

Я взял более короткие обоймы и отрезал их. Я использую длинную и короткую шариковую клетку внутри каждого рельса. Чем больше шариков внутри рельса, тем лучше. Видя, что мне нужно менее 10 см от рельса, мне не нужно беспокоиться о том, что мои шариковые обоймы будут мешать движение скольжения.

Затем снова соберите две направляющие, поместив в них всего несколько шариков - может быть, около пяти шариков. с каждой стороны.Сдвиньте направляющую вперед и назад, чтобы проверить, есть ли люфт в какой-либо части направляющей.

Вы можете немного подтянуть направляющие, сжав их в тисках. Эта операция является немного сложно. Это вопрос того, чтобы рельс был достаточно зажат, чтобы слегка деформироваться. Для этого сожмите направляющую в тисках, затем отпустите ее и сдвиньте так, чтобы шарики находились в той части, которую просто прижимали для проверки герметичности. Металл упруго деформируется немного до того, как он действительно согнется, поэтому невозможно проверить герметичность, пока собственно сжимая рейку.Это вопрос сжатия, затем отпускания и скольжения вперед и назад для проверки посадки, затем снова сжимая, на этот раз повернув тиски немного дальше, снова проверяя, и так далее, пока рельс не перестанет быть люфтом. Возможно, вам придется сделать это через несколько пятна вдоль рельса. Видео может быть полезным, чтобы увидеть, как это делается.


Установка направляющих параллельно

Очень важно, чтобы рельсы были установлены параллельно и с одинаковым расстоянием между ними. основание и скользящая часть.

Чтобы расстояние было правильным, возьмите кусок дерева и сделайте в нем выемку. Сделав этот разрез, отрежьте кусок вдоль посередине так, чтобы у вас было две проставки одинаковой длины.


Установите одну из направляющих в правильное положение, затем зажмите две направляющие так, чтобы правый край каждой направляющей зацепляется за край проставки. Прокладка должна только коснитесь правого края каждой направляющей. Это гарантирует, что рельсы точно на одинаковом расстоянии друг от друга, правый край до правого края (и, следовательно, также от центра к центру)

Теперь отметьте положение отверстий для винтов через отверстия в направляющих.


Перед тем, как снимать рельсы, отметьте, какой рельс был ориентирован на вашем дереве. Видя, что некоторые монтажные отверстия были просверлены вручную, было бы неразумно менять рельсы вокруг после того, как они были использованы для обозначения позиций.
Используйте тот же метод, чтобы отметить другую половину направляющих на другой детали. Обратите внимание, что поскольку мы используем распорки для измерения правого края до правого края, разная ширина другой половины рельсов не повлияет на фактический правый край на правый край (а также от центра к центру) расстояние между этими краями.

Используйте больший C-образный канал (который образует внешнюю сторону ползунков) для верхней стороны сэндвич. Таким образом, пыль должна подниматься вверх, чтобы добраться до мячей, а не падать. вниз в шарики собранной рейки.

Направляющие крепятся винтами с зенковкой. Они должны быть достаточно низкими чтобы по-прежнему помещаться под шариковые обоймы. Если у вас возникнут проблемы, воспользуйтесь острием большего сверла 3/8 дюйма (10 мм). сделать зенковку для шурупов.То есть начните сверлить отверстие большего размера, но только достаточно далеко. чтобы острие сверла сделало зенковку вокруг монтажного отверстия.

Используйте крепежные винты для крепления направляющих. Шурупы № 8-32 длиной 3/4 дюйма - идеальный размер для установка направляющих в фанеру толщиной 3/4 дюйма (19 мм). С другой стороны просверлено отверстие 5/8 дюйма (16 мм). обеспечивает место для гайки и шайбы.

Если рельсы закреплены таким образом с помощью крепежных винтов, можно затянуть винты. после рельсы сдвигаются вместе.

После первоначальной пробной сборки вы можете удалить более широкие направляющие С-образного канала, чтобы вставить шариковые обоймы. Самый простой способ, который я нашел для повторной установки обоймы с шарами, - это удерживать поручень так, чтобы один набор шариков смотрел вверх. Затем их можно поместить в шариковая обойма с силой тяжести, удерживающая их на месте. Затем вставьте шариковую обойму в направляйте по одной позиции шарика за раз и вставляйте шарики снизу как направляющую движется вперед.

Обязательно вставьте крепежные винты в направляющую, прежде чем закрывать их шариковые обоймы, иначе вам придется разбирать все это снова, чтобы вставить эти винты. Вы заметите что на фото не на месте крепежные отверстия - и пришлось снова разбирать чтобы получить их в после я сделал это фото!

Направляющие удерживаются на месте крепежными винтами 3/4 "# 8-32. Используйте отвертку для гаек или рукоятку отвертки и головку из набора головок, чтобы прикрепить шайбу и гайку на с другой стороны каждого винта.

Ползунки, готовые к вязке. Нижние ползунки плотно прикручены и параллельны, а верхние ползунки прикручены слабо.

Тщательно выровняйте ползунки и сдвиньте их вместе.

За пределами первых нескольких сантиметров потребуется сильный толчок, чтобы ползунки собрались вместе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
