Ящик своими руками чертежи. Выдвижные ящики своими руками – изготовление и монтаж. На схеме изображены такие детали корпуса

Ящик — необходимая вещь в быту. Покупать или заказывать его нет смысла, ведь намного проще изготовить вещь своими руками из досок. Главное — пошагово соблюдать технологию, правильно подобрать доски и знать, как сделать ящик. Тогда все получится.

Схема ящика из фанеры.

Выбор доски и изготовление деталей

Величина досок во многом зависит от размера предполагаемого изделия. Существует общераспространенное убеждение, что для ящика подойдут низкокачественные доски. Так ли это? Если поверхность дерева неоднородна, с сучками и деформациями, то, распиливая или обрабатывая доску, человек может получить травму. Для того чтобы создать такую конструкцию, нет смысла брать высококачественную дорогую древесину. Лучше всего выбрать среднюю по размеру и качеству доску. Как сделать самый простой ящик, куда можно поместить инструменты?

Для изготовления такой конструкции потребуются:

• доски;
• саморезы;
• шлифовальная шкурка;
• столярный карандаш;
• линейка или треугольник;
• электролобзик или циркулярная пила.

Виды шариковых направляющих для ящика.

Лучше всего для этого подойдут доски шириной в 22 мм. Для крепежа потребуются саморезы, а для отработки досок и поверхности готового изделия — шлифовальная шкурка. Все начинается с разметки, для которой нужны столярный карандаш и обыкновенная линейка. Лучше всего взять линейку-треугольник, потому что с ее помощью удобнее размечать доски, из которых предстоит сделать ящик.

Для разрезания древесины практически не используют ручные инструменты. Чтобы изготовить ящик, понадобится циркулярная пила или электролобзик. Обязательно обратите внимание на зубья электропилы. Они должны быть небольшими и ровными. Такие конструкции для бытовых нужд не изготавливают из толстой древесины. Мощная пила, которую обычно применяют для спиливания деревьев и благоустроительных работ, здесь не нужна. Есть еще один нюанс: начиная отпиливать доски, вначале делают пробный надрез на древесине, чтобы увидеть, как она будет распиливаться, и только потом приступают к основным операциям.

Чтобы не ошибиться с размерами готовой конструкции, с этой целью лучше всего заранее подготовить «выкройку»: изготовить из бумаги его дно и стенки. Это очень удобно, ведь потом достаточно приложить «выкройку» к древесине и перенести на доски необходимые параметры.

Как только вырезаны все деревянные детали, их ошкуривают. Затем внизу боковых стенок готового изделия просверливают по 3 отверстия. Нижние торцы промазывают столярным клеем. Чтобы убрать его излишки, потребуется сухая тряпка. Компоненты ящика собирают и сильно прижимают друг к другу. В просверленные отверстия закручивают саморезы. Прежде чем окончательно вкрутить саморезы, необходимо проверить правильность расположения всех частей готового изделия. Чтобы ящик для инструментов был удобен в применении, сверху к нему прикрепляют ручку из цилиндрического стержня. Стержень можно изготовить из древесины или металла. Как сделать аналогичные конструкции для цветов? Повторить эти же операции сначала. И по бокам с помощью саморезов закрепить ручки, чтобы ящик для цветов был более удобен в эксплуатации.

Изготовление выдвижной конструкции

Технический рисунок деревянного ящика.

Считается: выдвижную конструкцию сложнее изготовить, чем обыкновенную. Это действительно так. Расчеты и замеры, когда изготавливаются такие ящики, требуются более сложные. Прежде чем начать изготавливать выдвижную конструкцию, надо решить вопрос о том, где она будет находиться. Если необходимы выдвижные ящики для тумбы, лучше вначале изготовить какой-нибудь один для любого другого предмета интерьера, чтобы понять принцип действия и освоить технологию изготовления на практике. Для начала есть смысл попробовать отреставрировать старую тумбу, изготовив для нее выдвижные ящики. Вначале с нее снимают двери и откручивают дверные петли. Первой замеряется «рабочая глубина». Под данным термином подразумевают внутреннюю поверхность боковины, то есть расстояние, на которое ящики передвигаются. Каждый из них имеет внешнюю часть, которую принято называть фасадом. У тумбочки фасад тоже есть. Исходя из этого, и рассчитываются все фасады ящиков. Высота фасада тумбы делится на их количество. Из полученной цифры отнимают расстояние зазоров, умноженное на их число.

Выбор и расчет направляющих — самый ответственный этап работы. Для выдвижной конструкции лучше всего подбирать направляющие полного выката. Когда уже будет опыт работы по изготовлению выдвижных тумбочек, есть смысл перейти и на роликовые направляющие, монтаж которых значительно сложнее. На направляющих для ящика нет смысла экономить. Чем качественнее они будут, тем более функциональным и надежным окажется предмет интерьера. Разметку направляющих выполнить не так сложно, как кажется на первый взгляд, главное — проявить максимальную внимательность. Расчет направляющих начинается с верхней части. На правую и левую части верхняя пара направляющих различаться не будет. Разметка выполняется на высоте, равной половине высоты верхнего фасада. Все следующие разметки выполняются в соответствии с размерами ящика и фасада тумбочки. Как только разметка осуществлена, переходят к изготовлению и сборке самих изделий.

Закрепление направляющих элементов

Конструкции складных коробок и ящиков.

Выдвижные ящики лучше всего изготавливать из цельного дерева или ДВП. Для каждого ящика необходима мебельная ручка. Сборка ящиков из ДВП почти ничем не отличается от сборки деревянных, но у нее есть свои нюансы. Прежде чем приступать к монтажу ящиков, у них проклеивают кромку. Для данной операции в домашних условиях не нужно сложное оборудование. С помощью утюга и сухой тряпки кромку прикладывают к нужному торцу и аккуратно прогревают утюгом. Чтобы обрезать излишки кромки, потребуется обыкновенный кухонный нож. Он не должен быть острым, чтобы ламинат, из которого состоит кромка, не пострадал. Если ящик будет из цельной древесины, в данной операции нет надобности.

Когда ящики собраны, необходимо правильно укрепить направляющие элементы. Направляющие полного выката надо разделить на 2 части. Широкую часть крепят к боковине тумбы, узкую — к боковине самого ящика. Направляющие фиксируют с небольшим отступом от боковины тумбы (примерно на 3 мм) и затем приступают к креплению фасадов ящиков. В первую очередь в них просверливают отверстия для дальнейшего крепежа ручек. Сквозь эти же отверстия крепят фасад к основной части ящика.

Первым выполняется черновой крепеж, как только он завершен, надо проверить функционирование ящика и только тогда закрепить все окончательно.

Схема сборки ящика комода.

Существуют различные виды крепежа, однако, как уверяют специалисты, для выдвижных ящиков лучше всего применять конфирматы. Если выдвижные ящики небольшие, в них считают количество углов и получают количество необходимых конфирматов. Для выдвижных ящиков тоже нужна выкройка. Самым сложным этапом в их изготовлении является днище. Так как ящик выдвижной, его, в отличие от обыкновенного, монтируют в 2 этапа. Вначале все делают на черновую, проверяют правильность установки ящика в тумбочку и только затем крепят все начисто.

Если ящик из цельного дерева, его после чистовой сборки лучше сразу же вскрыть лаком. Когда нужны выдвижные ящики для белья, предназначенного для стирки, и нет для них больших листов древесины, тогда можно изготовить их из тонких планок. Они подойдут для изготовления каркаса, дна и фасада ящиков.

А для изготовления боковин можно применить пластиковую сетку, которая обеспечит дополнительную вентиляцию вещам. В ряде случаев для изготовления таких ящиков применяют и металлическую сетку.

Если же нужен один большой невыдвижной ящик для белья, его изготавливают по той же технологии, что и для инструментов, только корректируют размеры.

Укоренение нескольких десятков черенков удобнее производить в переносном контейнере – весной почва в нём прогревается быстрее, чем в холодном парнике, а осенью саженцы легко перемещаются на место зимовки. Изготовить ящик своими руками несложно: времени уйдет немного, а подходящие обрезки пиломатериалов найдутся в каждом хозяйстве.

В деревянном коробе должны быть достаточно пространства для нормального роста черенков в течение 4–6 месяцев до осенней пересадки или даже 1–2 лет, если этого требует агротехника укоренения. Оптимальные размеры ящика: 300х350х750 мм (высота/ширина/длина).

В менее глубоком контейнере побегам будет мешать крышка, а излишне громоздкую конструкцию труднее передвигать.
Подготовка к работе
Для сооружения самодельного ящика понадобится инструмент:
– ножовка ручная,
– рубанок,
– молоток,
– дрель,
– сверла по дереву,
– мебельный степлер,
– нож,
– рулетка,
– угольник,
– карандаш,
– кисть.

Для работы подойдет сосновая древесина без следов загнивания:
1. Доски толщиной 16–25 мм.
2. Бруски сечением 30х50 мм.
3. Тонкие рейки 10х30 мм.
Перебирая доски, отбраковывайте покоробленные и скрученные – при повышенной влажности они станут ещё хуже.
Расходные материалы:
1. Гвозди 50х2,5 – 28 шт.
2. Гвозди 60х3,0 – 20 шт.
3. Гвоздики мебельные декоративные – 10 шт.
4. Антисептик.

Крышкой самодельного ящика может служить кусок полиэтиленовой пленки или белого нетканого материала размерами 80х60 см.

Изготовление деталей
Чертеж элементов ящика для черенкования

Деревянные детали: 1 – продольные планки для боков и днища; 2 – вставка дна; 3 – планки для торцевых стенок; 4 – рейки; 5 – ручки; 6 – соединительные бруски.
Используя карандаш, угольник и рулетку, разметьте заготовки по чертежам, отсекая растрескивавшиеся и сколотые концы.

Распилите доски по размерам и обработайте поверхности рубанком. Покройте детали 2–3 слоями защитной пропитки, следуя инструкции на упаковке.
Сборка ящика своими руками
Сложите две короткие дощечки в щит, проведите на расстоянии 30 мм от среза параллельную ему линию. Повторите разметку с противолежащей стороны. Приложите соединительные брусочки вдоль линий. Сбейте детали гвоздями и загните с обратной стороны выступающие концы.

Возьмите две продольные планки и «наживите» по краям гвоздики. Соберите заготовки буквой «П», подровняйте торцы и забейте гвозди.

Переверните конструкцию и закрепите боковые планки противоположной стороны. Старайтесь заглублять гвозди вертикально, чтобы избежать выхода острия из древесины.

Прибейте детали дна, разместив узкую планку посередине и оставив между дощечками просветы в 2–3 мм для возможности расширения деревянных элементов при набухании. Прикрепите ручки гвоздями ближе к верхней части короба.

Просверлите в днище ящика два ряда дренажных отверстий.

Сделайте импровизированную крышку для ящика. Обверните одну рейку пленкой и закрепите материал скобами.

Обмотайте вторую рейку противоположным краем полиэтилена, положите на отворот третью планку и прибейте мелкими гвоздиками.

Прикрепите полотно на стенку ящика в трех точках, предварительно высверлив направляющие отверстия в рейках для предотвращения раскола тонкой древесины.

При использовании полиэтилена сделайте ножом прорези для стока воды, иначе в сильный дождь пленка прогнется и сомнет побеги.

Засыпьте в сделанный своими руками ящик плодородный грунт и посадите заготовленные черенки.

Размещая контейнер на поверхности почвы, подложите под низ кирпичи. После определения саженцев в «школку» освободите ящик от земли, очистите стенки и просушите древесину.

Ящик из дерева – простой, но очень функциональный предмет. В зависимости от формы и глубины, такие изделия могут использоваться для получения корреспонденции, выращивания рассады в домашних условиях, хранения детских игрушек или инструментов.

Конструкция довольно простая, поэтому деревянные ящики для цветов вполне можно изготовить своими руками. Если подключить фантазию и приложить немного умения, даже такую элементарную вещь можно превратить в настоящее произведение искусства.

Обычный дощатый ящик

По сути, это обыкновенная конструкция прямоугольной формы, которая подойдёт для выращивания цветов на даче или хранения различных хозяйственных мелочей дома.

Преимущества изготовления ящиков из дерева обусловлены тем, что это экологически чистый и доступный материал, удобный для обработки ручным инструментом.

Чтобы собрать такое изделие, потребуются:

• доски, которые пойдут на днище и стенки;
• крепёжные элементы: саморезы, гвозди, металлические уголки;
• инструменты: шуруповёрт, молоток, ножовка по дереву;
• рулетка;
• простой карандаш и бумага для подготовки чертежа.

Для начала делается чертёж. На бумаге рисуют эскиз готового изделия, определяют основные размеры. Схематичное изображение позволяет точно рассчитать материал, необходимый для изготовления ящика.

В качестве исходного сырья подойдут любые доски, оставшиеся после строительства или ремонта. Главное, чтобы материал был качественным: не должно присутствовать следов гниения и червоточин, иначе срок службы ящика будет недолгим.

Доски распиливают в соответствии с заданными размерами. Всего должно получиться 5 элементов: боковые и передние стенки, дно. Доски сколачивают между собой, в местах соединения можно поставить уголки, чтобы обеспечить конструкции дополнительную жёсткость. Если короб предполагается использовать для выращивания цветов в помещении, имеет смысл уложить на дно слой гидроизоляции из полиэтиленовой плёнки.

Конструкции из фанеры

Здесь материал подбирается в зависимости от целевого применения готового изделия. Если ящик предназначается для корреспонденции, можно обойтись тонкой фанерой. Для рассады или цветов больше подходят многослойные листы, пропитанные водоустойчивым составом.

Изготавливается конструкция по такой схеме:

• составляют чертёж ящика с размерами;
• рисунок переносят на лист фанеры;
• детали выпиливают по разметке;
• отдельные элементы скрепляют между собой саморезами или гвоздями, места стыков обрабатываются герметиком.

Учитывая, что фанера легко поддаётся обработке, можно сделать и более сложные, нестандартные дачные ящики. Например, места соединения стенок оформить по принципу шип-паз. Если изготавливается глубокий ящик для хранения детских игрушек, к днищу можно прикрепить колёса от старого компьютерного кресла. Интересно смотрятся ящики со сдвигающейся верхней панелью. Здесь из листа тонкой фанеры выпиливается крышка и в верхней части стенок прорезается паз.

Цветочный ящик для балкона

Общий принцип изготовления ящика для цветов из дерева своими руками остаётся неизменным, однако специфика использования заставляет учитывать ряд нюансов.

Особое значение имеет глубина. Опытные садоводы не рекомендуют делать стенки высотой более 20 сантиметров. Цветы необходимо регулярно поливать, а мокрая земля значительно утяжеляет вес конструкции.

Ставить балконные ящики нужно на прочную основу, чтобы исключить вероятность падения вниз. Для этих целей обычно используются металлические каркасы, сваренные из прутков арматуры. Преимущество такого способа крепления заключается в том, что уличный ящик можно без проблем снять и занести в дом на зимний период.

Обратите внимание! Если предполагается покраска, лучше отдавать предпочтение естественным и нейтральным тонам. Яркие цвета не только быстро выгорают на солнце, но и скрадывают природную красоту растений.

Чтобы сэкономить на декоративном оформлении, цветы рекомендуется высаживать в два ряда. На первом плане будут находиться вьющиеся растения, которые замаскируют деревянный контейнер. На заднем фоне высаживаются цветы основной композиции.

Для рассады

Размер и форма деревянных ящиков для рассады будут зависеть от способа выращивания цветов. Громоздкие предметы занимают много места и портят общий интерьер квартиры. Поэтому, если предполагается выращивать огурцы и помидоры на подоконнике, лучше ограничиться небольшими деревянными ящичками из фанеры.

Приусадебный участок предлагает больше возможностей для домашнего мастера. Так, большой и функциональный ящик для рассады можно смастерить из старого поддона. По сути, палета изначально представляет собой готовое изделие. Садоводу остаётся лишь сделать дно и стенки из кусков многослойной фанеры. Для этого потребуются декоративные гвозди и молоток. После этого внутреннее пространство заполняют землёй, семена высеивают между верхними рядами досок.

Применение поддонов

Из нескольких поддонов можно сделать глубокий деревянный ящик с открывающейся крышкой для тепличного выращивания садовых культур. Для этого палеты аккуратно разбирают на составные части, гвозди удаляют, повреждённые доски отбраковывают.

Доски распиливают в размер, исходя из будущей формы короба: прямоугольник или квадрат. Для стоек отрезаются 4 бруска квадратного сечения, их длина зависит от высоты ящика.

Доски, которые пойдут на боковые стенки, укладывают в ряд и на расстоянии 15-20 мм от каждого края проводят прямую линию. В соответствии с разметкой прикладывают брусок и закручивают саморезы. В результате должны получиться две продольные стенки. Чтобы впоследствии оснастить короб наклонной крышкой, верхнюю доску одной из боковин нужно укоротить на 3-5 см.

Готовые щиты устанавливают параллельно, к опорным брускам прикрепляют торцевые доски. После этого из фанеры изготавливают дно. Если рассада будет выращиваться на улице, нижним элементом конструкции можно пренебречь.

Крышку делают из реечного каркаса, соответствующего размерам ящика. Элементы скрепляют между собой плоскими металлическими уголками. Если ящик обладает большой площадью, крышку лучше укрепить двумя продольными рейками. С помощью степлера к поверхности крышки прибивают полиэтиленовую пленку. К задней части стенки прикрепляют 2-3 петли.

На завершающем этапе все деревянные элементы обрабатывают специальным дезинфицирующим составом, чтобы предотвратить гниение и появление личинок жучков-короедов. Для удобства использования боковые стороны крышки можно дополнить оконными фиксаторами, которые будут удерживать её в полуоткрытом положении. Теперь остаётся заполнить ящик землёй и высадить семена.

Декоративное оформление

Красиво оформленные декоративные ящики из дерева вполне могут украсить даже городскую квартиру. Любая древесина изначально имеет оригинальную текстуру, которую нужно просто подчеркнуть. Примечательно, что для этого не придётся нести финансовые затраты. Обыкновенный лак способен подчеркнуть естественную красоту природного материала. Перед нанесением на поверхности можно выжечь узоры или интересный рисунок.

Чтобы состарить древесину, доски нужно слегка обжечь горелкой, после чего зачистить поверхность шкуркой и залакировать. Такие изделия смотрятся колоритно, являясь оригинальным дополнением внутреннего интерьера или достойным украшением приусадебного участка.

Чертеж ящика, схема сборки и складирования.

Для изготовления ящика подготовим материалы и крепеж:
— деревянная дощечка 5х50х400 мм, шт – 8;
— деревянная дощечка 5х50х490 мм, шт – 12;
— деревянный брусок треугольного сечения 50х50х199 мм, шт – 4;
— скобы металлические строительные для степлера (формы «П», толщиной 0,75мм, шириной 11,4мм, высотой 14мм).

Сборку начинаем с боковых дощечек

Боковые дощечки, при помощи скобозабивного пистолета, скобами прибиваем к деревянным брускам треугольного сечения. Прибитые дощечки по контуру, должны выступать на 5 мм за торцы треугольных брусков.

Укладываем шесть дощечек на дно ящика на расстоянии 18 мм друг от друга.

По краям уложенных дощечек, укладываем две поперечные дощечки, прибиваем продольные дощечки к поперечным и получаем дно ящика.

Дно ящика прибиваем снизу к торцам треугольных брусков и к нижним дощечкам по периметру.

На расстоянии 18 мм друг от друга прибиваем к треугольным брускам остальные дощечки.

Наш ящик готов.

Изготовленные ящики хорошо складируются друг с другом и друг на друга. При этом сохраняется между ящиками воздушное пространство, которое создает хорошую вентиляцию для наших овощей и фруктов. В собранных ящиках удобно хранить, а также перевозить выращенную продукцию в саду и огороде.

Если вы умеете работать с пильным станком и дрелью, то сможете делать такие прочные выдвижные ящики, которым найдётся применение во множестве проектов – от кладовой и мастерской до изящной мебели.

Мы покажем, как легко они делаются.

Ограничиваться только мебельными проектами без выдвижных ящиков – то же самое, что пытаться управлять автомобилем без руля. В обоих случаях вам не удастся далеко продвинуться.

Но, научившись правильно рассчитывать размеры, изготавливать и устанавливать эти простые ящики, вы сможете уверенно приступить к большинству проектов.

Сначала определите конструкцию и стиль выдвижных ящиков

Две основные разновидности выдвижных ящиков подходят для большинства проектов. Делайте так называемые врезные ящики, если хотите, чтобы передняя сторона ящика располагалась вровень с фасадной рамой или панелями корпуса, как в проекте мобильной тумбы. А чтобы частично закрыть фасадную раму, изготовьте ящики с наплавом. В этой статье мы расскажем, как делаются врезные ящики (рис. 1), которые чаще всего можно увидеть в наших проектах.

Монтаж.

Выберите выдвижные направляющие или другой метод монтажа, подходящий для врезных ящиков. Из множества возможных вариантов мы чаше всего выбираем для наших проектов телескопические направляющие, обеспечивающие плавное открывание ящиков и удобный доступ к их содержимому.

Материалы.

Экономьте, делая ящики из менее дорогих материалов, чем другие детали вашего проекта. Мы предпочитаем легкую, но достаточно прочную и недорогую древесину тополя. Лнища ящиков лучше делать из 6-миллиметровой берёзовой фанеры. Она очень прочная, почти не меняет свои размеры, в отличие от массивной древесины, и имеет равномерную толщину.

Соединения.

Классические шиповые соединения типа «ласточкин хвост» очень прочны и выглядят привлекательно, но для их изготовления требуется немало времени. Пазогребневым соединениям (рис. 2) вполне хватает прочности, и они быстро делаются с помощью пильного станка без специальных приспособлений.

Чтобы ящики подходили к проёмам

Теперь нужно рассчитать размеры ящика, пользуясь формулами на рис. 3. Сначала измерьте ширину проёма А и его высоту В. Телескопические направляющие полного выдвижения обычно имеют толщину около 0,5 дюйма (12,7 мм), поэтому определите ширину ящика С, уменьшив размер А на 25 мм. Высота D может быть разной, в зависимости от ваших требований или предпочтений. Для определения длины деталей с учётом будущих пазо-гребневых соединений есть простой способ: нужно уменьшить размер А и длину ящика на 38 мм. Чтобы выяснить размеры фальшпанели, следует уменьшить на 3-6 мм размер А и размер В, если будут использованы телескопические направляющие, или на 6 мм, если выбраны роликовые направляющие.

Как делаются детали ящика

Постоянство и точность при выполнении операций гарантируют плотность сборки деталей и прямоугольность ящиков, поэтому рекомендуем пользоваться упорами, а не размечать длину деталей с помощью рулетки (фото А). Если для проекта нужно сделать несколько ящиков, выпиливайте все передние, задние и боковые стенки, объединяя детали каждого вида в группы.

Сделайте также несколько лишних деталей для настройки перед выпиливанием пазо-гребневых соединений. Чтобы сделать пазы в боковых стенках, сначала выпилите из 6-миллиметрового оргалита или фанеры проставку шириной 76 мм, равную по длине продольному упору пильного станка. Установив 6-миллиметровый пазовый диск, расположите продольный упор на расстоянии 6 мм от диска и поднимите диск до высоты 6 мм (рис. 4). Для проверки настроек выпилите пазы на двух обрезках (фото В) и убедитесь, что их концы плотно соединяются друг с другом. Добившись нужного результата, выпилите пазы на обоих концах всех боковых стенок (фото С).

Для выборки фальцев на передних и задних стенках закрепите на продольном упоре с помощью двухстороннего скотча 6-миллиметровую накладку (рис. 5), а затем выпилите фальц на конце обрезка (фото D), чтобы проверить его соответствие пазам, сделанным в предыдущем шаге. После этого выпилите фальцы на обоих концах передних и задних стенок. Добиться плотной подгонки соединений поможет шлифовальная колодка с наждачной бумагой № 120, приклеенной к одной грани (фото Е). Плотность соединений должна быть такой, чтобы гребни входили в пазы при небольшом усилии (фото F).

Чтобы подготовить пильный станок для выборки шпунтов, в которые вставляется фанерное дно, просто снимите деревянную накладку с продольного упора, не сдвигая его. Затем выпилите шпунты на внутренней стороне всех четырёх стенок каждого ящика (фото G). Проверьте выравнивание передней задней и боковых стенок с помощью обрезка фанеры (фото Н). Насухо собрав стенки ящика, измерьте его внутреннюю ширину и длину.

Добавьте к каждому из этих размеров 11 мм и выпилите из фанеры днища. Для сборки ящиков нанесите клей в оба паза боковой стенки (фото I). Чтобы фанерное дно не сдвигалось, добавьте по капле клея в середину шпунта каждой стенки. Вставьте переднюю и заднюю стенки в пазы, добавьте дно, а затем вторую боковую стенку (фото J) и зафиксируйте все четыре угла. Измерьте обе диагонали (фото К), чтобы убедиться в прямоугольности ящика.

Монтаж выдвижных ящиков своими руками

Для установки телескопических направляющих сначала разметьте внутри корпуса центральные линии, вдоль которых будут закреплены направляющие (фото L). Затем проведите центральные линии на боковых стенках каждого ящика. Разделите выдвижные направляющие на две части – ящичную и корпусную.

Передний торец корпусной части должен располагаться на расстоянии 22 мм от передней стороны корпуса (с учётом 19-миллиметровой толщины фальшпанели и 3-миллиметрового запаса, предохраняющего выдвижные направляющие от заклинивания при закрывании до упора).

Ящичные части направляющих крепятся к боковым стенкам с отступом 3 мм от передней стороны ящика. И корпусная, и ящичная части направляющих имеют продолговатые отверстия-прорези (фото М), позволяющие регулировать их положение.

Разметьте внутри этих отверстий центры, просверлите отверстия диаметром 2,4 мм для 3-миллиметровых шурупов с цилиндрической головкой и прикрепите выдвижные направляющие к ящикам и корпусу (фото N), расположив шурупы в центре продолговатых отверстий. Теперь вставьте ящики и проверьте плавность открывания и закрывания.

Три способа монтажа выдвижных ящиков – фото

Антифрикционная лента

Цена: S6-S22 за 3-метровый рулончик (в зависимости от материала основы и толщины).

Допустимая нагрузка: любая, которую может выдержать сам ящик.

Размеры: ширина от 12 до 76 мм.

Разновидности: в качестве основы используется нейлон или высокомолекулярный полиэтилен (UHMW).

Примечание: наклеивается в местах контакта ящика с корпусом. Применяется для традиционных мебельных ящиков без выдвижных направляющих.

Роликовые выдвижные направляющие

Цена: S2-S7 за пару стандартных направляющих, S45-S60 за пару направляющих большой грузоподъёмности. Допустимая нагрузка: 25-40 кг. Усиленные варианты выдерживают нагрузку до 100 кг.

Размеры: 300-660 мм.

Разновидности: белые, коричневые или бежевые направляющие длиной 250-610 мм для бокового монтажа.

Примечание: недорогая альтернатива телескопическим направляющим полного выдвижения. Им требуются такие же зазоры с обеих сторон ящика. При движении по ним ящика заметны колебания, поэтому оставляйте вокруг фальшпанели зазоры шириной 3 мм.

Телескопические направляющие полного выдвижения

Цена: S7-S22 за пару стандартных направляющих, до $330 за комплект повышенной грузоподъёмности.

Допустимая нагрузка: 45 кг для стандартных направляющих.

Размеры: 300-710 мм для стандартных направляющих.

Разновидности: направляющие с увеличенным ходом позволяют полностью выдвинуть ящик из корпуса, а автоматические варианты втягивают ящик в корпус до конца. Миниатюрным направляющим для небольших проектов требуются боковые зазоры 9,5 мм.

Примечание: в отличие от роликовых направляющих, в комплект которых входят правые и левые части, телескопические не имеют различий. Колебания ящика при движении меньше, поэтому ширину зазоров вокруг фальшпанели можно уменьшить до 1,5 мм.

Установка фальшпанелей

Прежде чем прикрепить фальшпанели к ящикам, подготовьте дюжину прокладок толщиной 2 мм, если используются телескопические выдвижные направляющие. Для роликовых направляющих сделайте прокладки толщиной 3 мм.

Для временного крепления фальшпанели приклейте к ящику полоски двухстороннего скотча и с помощью прокладок выровняйте зазоры по периметру фальшпанели.

Установив прокладки, как показано на фото О, прижмите фальшпанель к ящику, выдвиньте ящик вперёд и дополнительно зафиксируйте положение фальшпанели струбциной. Не снимая струбцину, выньте ящик из корпуса и вверните два шурупа с внутренней стороны, как показано на фото в начале статьи. Таким же способом закрепите остальные фальшпанели.

Если спереди нужно закрепить ручку, выверните шурупы и отделите фальшпанель от ящика. Разметив центры монтажных отверстий, просверлите их. Сделайте цековки вокруг отверстий на задней стороне передней стенки, чтобы головки винтов не выступали (фото Р). С помощью этих отверстий временно скрепите шурупами фальшпанель с ящиком (фото Q) и заново вверните два шурупа через переднюю стенку в фальшпанель.

После окончательной сборки вашего проекта (фото R) может выясниться, что выдвижные направляющие необходимо отрегулировать. Прочтите раздел «Как выровнять ящики», в котором описаны методы устранения перекосов.

Выдвижные ящики своими руками – чертежи

Какой выдвижной механизм выбрать для ящика? Виды направляющих

Основные виды направляющих для ящиков

Действие направляющих для ящиков обусловлено перемещением произведенных специальным образом направляющих из металла с помощью шариков или роликов.

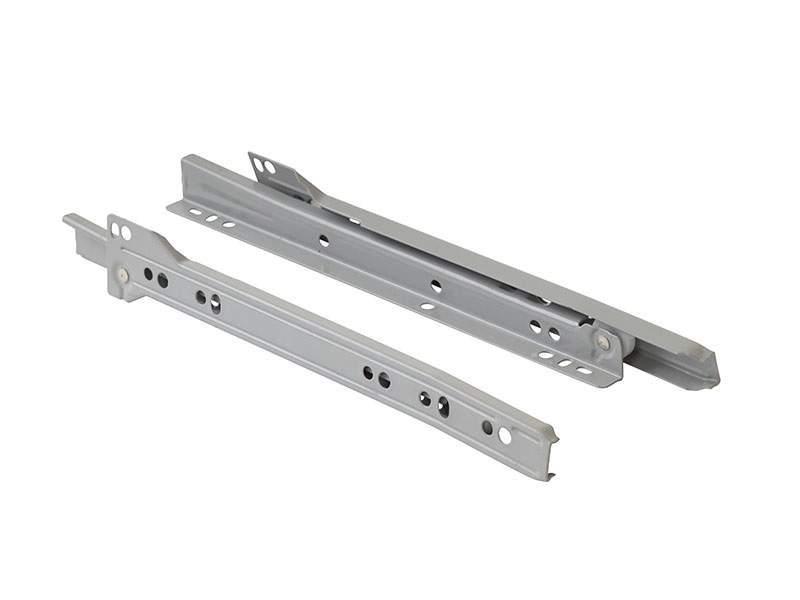

Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

В зависимости от типа передвижения их разделяют на два вида: роликовые направляющие и шариковые направляющие.

Роликовые направляющие.

Шариковые направляющие.

Полезная информация

В современной мебели не обойтись без выдвижных сетчатых корзин и ящиков. Шкаф купе, кухонный гарнитур или гардеробная комната, неоспоримые преимущества использования выдвижных корзин и ящиков перед обычными полками привели к тому, что в настоящее время сложно представить себе место в доме где бы они не использовались.

Удобство доступа

— выдвижные сетчатые корзины и ящики позволяют с легкостью доставать вещи находящиеся в глубине. Например на кухне, что бы достать сковородку находящуюся глубоко в гарнитуре Вам достаточно выдвинуть ящик и достать ее. В случае с обычными полками Вам бы пришлось сначала достать всю посуду находящуюся на полке, чтобы освободить доступ к необходимой сковородке, а затем поставить все вынутые в начале предметы обратно. Выдвижные сетчатые корзины и ящики предоставляют прямой доступ к Вашим вещам.

Использование всего полезного пространства шкафа —

обеспечивая удобный и легкий доступ к содержимому, выдвижные корзины позволяют рационально использовать всё внутреннее пространство корзин и ящиков, что особенно актуально для небольших шкафов купе. Выдвижные сетчатые корзины и ящики позволяют обеспечить порядок в Вашем доме.

Однако не возможно собрать выдвижной сетчатой корзины или ящика без выдвижной направляющей. Существует огромное количество разновидностей и модификации выдвижных направляющих отличающихся по конструкции, размерам, величине выдвижения, способу крепления к выдвигаемому элементу мебели, по своей несущей способности и так далее… В настоящее время наиболее распространены два типа: роликовая направляющая и шариковая направляющая.

Роликовые направляющие.

Простой монтаж, легкое выдвижение и низкая цена – вот три основных составляющих популярности роликовых направляющих. Однако у данного типа направляющих существует и ряд недостатков: выдвижной ящик выдвигается не до конца, при открытии направляющие сильно шумят, выдерживают лишь небольшую нагрузку.

Роликовые направляющие состоят из двух частей одна из которых жестко крепиться на выдвижном элементе, а другая на каркасе шкафа. Выдвижение происходит за счет пластиковых роликов перемежающихся в специальных пазах. Вы можете удалить ящик с роликовыми направляющими, выдвинув его, насколько это возможно, немного подняв, а затем, потянув его еще дальше. Здесь нет кнопок или скрытых механизмов, необходимых для удаления ящика. Установка ящика производиться в обратной последовательности.

Шариковые направляющие.

Шариковые направляющие относятся к системе выдвижения более высокого класса чем роликовые. Среди неоспоримых достоинств шариковых направляющих – полное выдвижение сетчатых корзин и ящиков, возможность выдерживать значительную нагрузку, почти в два раза превышающую допустимую для роликовых систем, бесшумность и плавность выдвижения, высокая надежность и длительный срок службы. К минусам данного типа направляющих можно отнести лишь более высокую стоимость.

Шариковые направляющие полного выдвижения более сложны в изготовлении и состоят из трех подвижных элементов. Поставляются они уже в собранном виде, для установки необходимо разобрать направляющую, отстегнув половину закрепляемую на выдвижном элементе (при помощи специальной защелки),

после установки в изделии обе половинки направляющей необходимо совместить друг с другом и задвинуть ящик пока не раздастся щелчок. Выдвижение происходит за счет нескольких рядов шариков, удерживаемых клетках, перемежающихся в специальных пазах.

Поверхностно взглянув на разницу между шариковыми и роликовыми направляющими можно сказать, что они по существу делают одно и то же; позволяют открыть и закрыть ящик. Однако разница между ними очевидна, роликовые направляющие обычно используются в «бюджетных» диапазонах мебели, в виду низкой их стоимости. Шариковые направляющие, в связи с более сложной конструкцией и технологией производства не могут соперничать с роликовыми по цене, но за счет более высоких потребительских качеств широко востребованы среди потребителей ценящих качество, комфорт и надежность.

Шариковые направляющие

Шариковые системы позволяют полностью выдвигать ящик и могут выдержать большой вес. Некоторые конструкции выдерживают около 60 килограммов. Установить шариковые направляющие можно в любой плоскости.

Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.

В сравнении с роликовыми, шариковые направляющие имеют свои преимущества:

• Возможность регулирования системы в 2 направлениях;
• Бесшумный ход ящика;
• Длительность эксплуатации;
• Осуществление работы с сильной нагрузкой;
• Возможность полного выдвижения.

Сегодня мебель чаще комплектуется роликовыми и шариковыми направляющими.

Несмотря на все положительные стороны, подобные направляющие стоят дороже, чем роликовые. Но если возникает необходимость монтажа направляющих в конструкциях, где будут храниться тяжелые предметы, то стоит отдать предпочтение шариковым системам.

Шариковые направляющие имеют много различных модификаций, с различными конструкциями, размерами, способами креплениями, степенью выдвижения.

Какой выдвижной механизм выбрать

При выборе механизма нужно учитывать три вещи: бюджет, предполагаемую нагрузку, дизайн. Выбор зависит только от потребителя. Если хочется мебель без ручек, подойдет шариковая система обратного действия. При желании получить суперэконом, стоит выбрать стандартные роликовые направляющие.

Разновидности роликов для мебели, их конструкционные особенности

Если планируются значительные нагрузки, рекомендованы направляющие шариковые или варианты скрытого монтажа (тут стоит также учитывать, сколько сможет выдержать дно). Те, у кого бюджет не ограничен, могут выбирать тандембоксы. Также стоит учитывать безопасность и глубину конструкции. Как уже говорилось, направляющие обратного действия не рекомендованы для детских. А от глубины зависит, на сколько фурнитура сможет выдвинуть ящик. Если берется глубокая мебель, например, 900 мм, лучше отдать предпочтение системам полного выдвижения и тандембоксам. По качеству продукции лучше ориентироваться на лидеров рынка – Boyard, Blum, ТБМ, Hettich, Braun или Raumplus.

Шариковая система обратного действия подходит для мебели без ручек

Стандартные роликовые направляющие стоит выбирать для суперэконома

Для значительных нагрузок рекомендованы направляющие шариковые

Если бюджет не ограничен, выбирать тандембоксы

Роликовые направляющие

Выдвижение ящика в этом типе направляющих возможно только неполное, но и стоимость их в несколько раз ниже, чем шариковых. Роликовые направляющие создают шум при открытии ящика, для устранения подобного эффекта следует применять обрезиненные ролики.

Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Нагрузка, которую выдерживают роликовые направляющие, составляет 25 кг. Останавливая свой выбор на роликовых направляющих, важно учитывать их толщину: чтобы они служили долго, она должна быть от 1,2 мм.

Роликовые направляющие – это направляющие частичного выдвижения.

Виды направляющих или как сделать правильный выбор

Как известно, одним из основных видов мебельной фурнитуры являются выдвижные системы или направляющие. Они широко используются в кухнях, шкафах-купе, комодах, тумбочках и другой мебели.

Основные виды направляющих:

• роликовые направляющие;

• боковины с роликовыми направляющими или метабоксы;

• шариковые или телескопические направляющие;

• шариковые направляющие скрытого монтажа;

• тандембоксы

Кроме того, по способу выдвижения все направляющие делятся на системы частичного и полного выдвижения. В первом случае ящик выдвигается на ограниченное расстояние, а во втором — ящик выдвигается на всю длину направляющих, что несомненно намного удобнее. Соответственно, системы полного выдвижения имеют более сложную конструкцию и стоят дороже. Чтобы сделать правильный выбор, рассмотрим достоинства и недостатки этих выдвижных систем.

Роликовые направляющие

– это самый недорогой вид выдвижных систем. Выдвижение ящика осуществляется при помощи роликов. Несущая часть крепится к боковине мебели, а вторая часть направляющих крепится саморезами к дну ящика. Роликовые направляющие полного и частичного выдвижения отличаются по цене примерно в 4-5 раз. Чтобы правильно выбрать качественные роликовые направляющие, необходимо обратить внимание на толщину металла. Следует отметить, что при установке ящиков длиной более 50 см такой вид направляющих лучше не использовать. Эта фурнитура практически не подходит для объемных ящиков. Несущая способность этих направляющих до 10 кг. Они достаточно шумные в действии и не отличаются долговечностью.

Боковины с роликовыми направляющими или метабоксы (металлобоксы)

— это система с металлическими боковинами на роликовых направляющих. Боковиной ящика здесь является несущая часть метабокса. Роликовая система метабоксов намного надежнее предыдущей, ролики изготовлены из особо прочной пластмассы. Толщина качественных направляющих должна быть не меньше 1,0 мм. Несущая способность метабоксов до 20 кг. Как усовершенствованный вариант роликовых направляющих, метабоксы успешно используются при изготовлении недорогой мебели для кухни и офисов.

Шариковые направляющие (телескопические)

– это наиболее надежный вид систем выдвижения среднего класса. Выдвижение ящика в этом случае осуществляется при помощи стальных шарикоподшипников. Они практически бесшумны в работе и способны выдерживать гораздо большую нагрузку, чем самые мощные роликовые системы. Несущая способность этих направляющих до 40-60 кг. В случаях, когда изготавливают ящики для хранения тяжелых предметов, нужно использовать исключительно шариковые направляющие. Хотя шариковые направляющие дороже роликовых примерно в 2-3 раза, они надежны, имеют эстетичный внешний вид и проще в монтаже.

Шариковые направляющие скрытого монтажа

– это современный взгляд на шариковые направляющие в мебели. Они крепятся ко дну ящика, поэтому их не видно. Для комфортного и бесшумного закрытия были разработаны амортизаторы – доводчики. Встроенный механизм доводчика имеет пружинный механизм и масляные амортизаторы, которые позволяют плавно и бесшумно закрыть ящик.

Тандембоксы

— это система полного выдвижения, в которой дно и задняя стенка изготовлены из ЛДСП, а металлические или стеклянные боковины имеют трубчатый реллинг. Это качественная и современная система выдвижения скрытого монтажа с автоматическим доводчиком, благодаря которому даже тяжело нагруженные высокие ящики скользят, как невесомые. Несущая способность тандембоксов достигает 50 кг. Стоимость тандембоксов заметно выше метабоксов, но они выдерживают вес, в 2-3 раза превышающий возможности метабоксов. А если их оснастить электроприводом с датчиками на касание или движение, достаточно лишь прикоснуться к фасаду ящика, не прилагая усилий, и он сам откроется бесшумно и плавно.

Во всем многообразии мебельной фурнитуры выбрать оптимальный вариант направляющих не так уж сложно. Если вам нужен эконом-вариант мебели с небольшими ящиками, можно остановить свой выбор на роликовых направляющих. А если вы хотите обезопасить себя и своих близких от частых поломок и бесконечных ремонтов мебели, выбирайте шариковые направляющие любого вида и конструкции. Если же вы желаете оборудовать свою мебель по последнему слову техники, выбирайте тандембоксы, оснащенные дополнительными функциями.

Разновидности направляющих: метабоксы и тандембоксы

На основе двух предыдущих типов направляющих производят более усовершенствованные ящики.

Эти направляющие системы появились относительно недавно.

1. Метабоксы представляют собой ящики с роликовыми системами и боковые стенки с направляющими. Опорные составляющие выдвижной системы этого типа прикрепляются к стенкам мебели.

   Основное преимущество – выдвижение ящиков происходит на 3/4.

   Роликовые направляющие, представленные как метабоксы, прочнее и надежнее обычных систем. Метабоксы отличаются прочной пластмассой роликов, а также стандартными размерами ящиков. Их производят из тонкого и прочного листа стали, при необходимости красят в подходящий для мебели цвет.


   При помощи верхних креплений гарантируется дополнительная надежность и устраняется любое раскачивание.
2. Тандембоксы изготавливаются на основе шариковых выдвижных систем, в их основе ДСП, а вот боковые части иногда производят из металла или стекла.

   Тандембоксы могут выдержать нагрузку в несколько раз больше, чем метабоксы.

   Высота тандембоксов позволяет использовать их в мебели, где необходимы высокие ящики. Цены на тандембоксы выше, но, учитывая качество, они того стоят.


   Тандембокс представляет собой две металлические боковины, в которых скрыты шариковые направляющие.

Тандембоксы

Также как и метабоксы, представляют собой металлические боковины ящика со встроенным выдвижным механизмом – но не роликовым, а шариковым. И сами боковины не одностенные, а двухстенные, внутри полости которых «спрятан» механизм выдвижения с дополнительной амортизацией для более плавного и бесшумного закрывания.

Тандембоксы довольно дорого стоят. Производители дополняют серии различными дополнительными системами хранения для такого вида ящиков, что позволяет улучшить функциональность и подобрать внутреннее наполнение индивидуально.

Есть и различные конструктивные решения на основе тандембоксов. Например, внутренние ящики, угловые ящики, ящики с выемкой под мойку.

Также тандембоксы на кухнях совместимы с электроприводами и системами открывания от нажатия.

Выбор направляющих

Чтобы выбрать систему направляющих, которая будет служить долгое время, в первую очередь нужно обращать внимание на толщину металла. Особенно если это роликовые направляющие.

Роликовые направляющие — самые простые в плане устройства и монтажа направляющие.

От этого параметра зависит, сколько и как будет работать фурнитура. Идеальная толщина составляет 1-1,2 мм. Решив купить вариант поменьше, гарантии, что выдвижные ящики прослужат длительный период, нет.

Покрыты роликовые направляющие прочной эпоксидной эмалью.

Выбор фурнитуры заключается также в предварительном осмотре изделия: важно, чтобы направляющие были ровными, без дефектов.

Обязательно проверяйте ролики или шарики, они должны качественно функционировать.

Основные виды выдвижной фурнитуры

Фурнитура для выдвижных ящиков бывает нескольких разновидностей:

• механизмы, основанные на движении роликов по направляющим. Самая распространенная разновидность выдвижной фурнитуры. Отличается дешевизной и простотой монтажа. Недостатками являются наличие сильного шума при работе механизма, недолговечность конструкции и способность открывать ящик на 2/3 вместимости;

Роликовая фурнитура для выдвижных ящиков

• шариковые направляющие: фурнитура телескопическая. Отличается более плавным движением по сравнению с роликами, способностью принимать на себя высокую степень нагрузки, долговечностью;

Шариковые направляющие выдвижной фурнитуры

• конструкции металл-бокс – выдвижная мебельная фурнитура: направляющие двигаются за счет роликов. Основным отличием является наличие дополнительных металлических боковых стенок, которые способствуют повышению нагрузки на механизм. Ящики, оснащенные фурнитурой металл-бокс можно нагружать до 30кг. По желанию заказчика выдвижные механизмы подобной конструкции можно оснащать доводчиками;

Выдвижная конструкция металл-бокс

• механизмы-тандемы. Представляют собой полный ящик, изготовленный по индивидуальным параметрам. Направляющие и усиливающие устройства располагаются сбоку и снизу ящика. За счет большого количества направляющих и поддерживающих элементов такая конструкция легко и плавно работает. Она долговечна. Ящик можно дополнить доводчиком или электроприводом. Основным недостатком является высокая стоимость конструкции;

Тандем-бокс

последней разновидностью выдвижной фурнитуры считаются системы карго. Механизм представляет собой выдвижной ящик, определенной формы, который крепится непосредственно к имеющейся мебели. Используются механизмы преимущественно на кухне.

Система карго используется обычно на кухне

Подбирать выдвижной механизм требуется, основываясь на предполагаемой нагрузке, долговечности и необходимости масштаба открывания ящика.

Монтаж роликовых направляющих для ящиков

1. Установку стоит начинать с крепления двух направляющих к нижней части выдвижного ящика. Ролик в это время находится у задней стенки ящика, второй конец планки должен упираться в фасад.

   Ящики, на которые будут устанавливаться направляющие.

   Крепление направляющей к боковой поверхности ящика.
2. Планка ко дну ящика крепится саморезами, к боковинам ее крепить не стоит, ведь по боковой стороне продвигается второй ролик. Следует обратить внимание на шляпки саморезов. Они должны быть ниже поверхности планки, чтобы не мешать ходу ящика.

   Ящик с установленными направляющими.

   Разметка направляющих на стенках фасада.
3. Прикрепить вторую пару направляющих корпусу мебели необходимо, произведя предварительные отметки карандашом. Когда место для направляющей будет отмечено, ее прикладывают к отметке и крепят, используя саморезы.

   Данную манипуляцию повторяем для всех трех пар направляющих.

   Сборка короба с установленными направляющими.

   Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.

Направляющие для ящиков: преимущества различных типов направляющих

Выдвижные ящики широко распространены в современной мебели. Их используют в кухонных гарнитурах, комодах, шкафах и стеллажных системах. Для выдвижения ящиков используют различные типы направляющих: роликовые, шариковые, направляющие скрытого монтажа. Можно также упомянуть направляющие для клавиатуры, используемые в компьютерных столах.

Роликовые направляющие Это наиболее простые в плане конструкции направляющие. Их основные преимущества – низкая цена и легкость монтажа. Такие направляющие обеспечивают неполное выдвижение ящика, что вполне достаточно для шкафов и комодов. Фурнитурная промышленность выпускает роликовые направляющие длиной от 250 до 800 мм. Выдерживаемая нагрузка – до 25 кг. Однако при кажущейся незамысловатости их не стоит сбрасывать со счетов. Например, роликовые направляющие VEKTOR RS от PULSE показывают хорошее качество и высокий уровень прочности. На направляющие нанесена порошковая покраска, что обеспечивает устойчивость к влаге и чистящим средствам. Направляющие этой серии выпускаются в двух цветах: белом и сером, нагрузка до 10 кг на ящик. Конструкция ролика позволяет осуществить плавное движение как нагруженного ящика, так и ящика без нагрузки. Интересные особенности — эффект докатывания в конце закрытия и фиксация ящика в закрытом состоянии.

#TOVAR_106682#

Шариковые направляющие Название этих направляющих происходит от принципа их движения: в них используются металлические шарики наподобие тех, что применяются в подшипниках. Использование такого механизма обеспечивает легкое, бесшумное скольжение и плавный ход ящиков даже при существенных нагрузках. Шариковые направляющие выдерживают нагрузку до 50 кг. Выпускается широкая линейка направляющих различной длины: от 250 до 700 мм. Вариантов шариковых направляющих существенно больше, нежели роликовых. Шариковые направляющие могут быть полного и неполного выдвижения, с плавным закрыванием и без, а также с открыванием от нажатия, что позволяет устанавливать ящики без ручек, так популярные в современных кухнях. При расчете ширины ящика необходимо вычесть от 25 мм от внутренней ширины корпуса.

Направляющие скрытого монтажа Скрытый монтаж подразумевает отсутствие видимой фурнитуры на боковинах ящика – направляющие крепятся к дну выдвижного ящика. Направляющие скрытого монтажа выпускаются в широком размерном ряду длиной от 270 до 750 мм. Нагрузка – до 70 кг. Варианты открывания /закрывания – от нажатия и с плавным закрыванием. Конечно, такие направляющие не назовешь бюджетными, но в некоторых случаях им нет альтернативы. В этом же классе можно выделить специальные направляющие DYNAMOOV и DYNAPRO для выдвижных полок. Благодаря скрытому способу установки такие направляющие широко применяются при монтаже различных выдвижных полок в шкафах и гардеробных. Данный тип направляющих прекрасно сочетается с петлями KIMANA и механизмами для открывания фасада вниз, так как нет привязки к боковым стенкам и крепление к фасаду не мешает выдвижению полки.

Направляющие для клавиатуры Небольшая, но в некоторых случаях незаменимая группа направляющих. Применяется в компьютерных столах для крепления выдвижных полок для клавиатуры. Направляющие имеют три положения регулировки, что позволяет устанавливать их на разной высоте.

Смотрите также: Шариковые направляющие Роликовые направляющие Направляющие с доводчиком Направляющие полного выдвижения Направляющие скрытого монтажа

Выдвижные ящики с различными механизмами – 50 фото-идей:

Предыдущая

ДругоеЧто такое искусственная замша и каковы ее особенности.

Следующая

ДругоеКак крепить балдахин на детскую кроватку

Параметры ящика и механизм выдвижения

Ящики из ЛДСП

Это, на мой взгляд, совсем не кухонный вариант, больше подходит для комодов. Но в бюджетных моделях кухни может встречаться. Эти ящики устанавливаются на роликовые направляющие.

Комплект роликовых направляющих для выдвижного ящика

Это самый простой и очень надежный вид направляющих. Легкое движение ящика сопровождается значительным шумом. Выдвижение ящика возможно примерно на ¾ глубины. Крепление направляющих таково, что оставляет примерно по 15 мм зазор с каждой стороны . Система выдвижения не рассчитана на нагрузку более 20 кг. Не рекомендую использовать этот вид направляющих при ширине ящика более чем 60 см. В линейках продукции всех производителей мебельной фурнитуры есть роликовые направляющие разной длины (для ящиков различной глубины). Они не дорогие. Поэтому надо устанавливать только проверенную продукцию от BLUM, Hettich, Bayard. Различные китайские no-name изделия могут не выдержать нагрузки тяжелого ящика.

Ящики с встроенными роликовыми направляющими

Лидером по разработке таких выдвижных систем стала компания BLUM. Качество фурнитуры этой марки высоко ценят производители мебели. ( См. здесь) Поэтому название системы Метабокс (BLUM) стало в среде профессионалов- мебельщиков нарицательным. Это механизм для выдвижного ящика , состоящих из двух металлических боковых стенок ящика (царг) в которые интегрирован направляющий ролик и пара ответных планок. Высота металлической царги может быть различной , от 54 до 150 мм. Длина тоже разная, позволяющая собирать ящики глубиной от 270 до 550 мм. Цвет белый или серый. Дно, задняя и передняя стенка ящика изготавливаются отдельно, по размерам кухни из ДСП или МДФ.

Комплект выдвижной системы Метабокс (BLUM)

В системе Метабокс используются роликовые направляющие MOVENTO (BLUM) обеспечивающие частичное выдвижение – до 70% длины, расчетная нагрузка 25 кг. Дополнительно может быть установлен доводчик для плавного закрывания ящика.

Это прекрасный комплект фурнитуры для сборки выдвижных ящиков кухни эконом – класса.

Ящик выдвижной системы Метабокс (BLUM)

В результате имеем просторный, легкий и прочный ящик с надежной системой выдвижения. Есть система регулировки положения фасада. Ящик легко вынимается и устанавливается на место. При этом исключено самопроизвольное выпадение. У производителя фурнитуры Hettich аналогичная система выдвижения ящика называется Multitech, но она меньше распространена на отечественном рынке. Важный момент – систему Метабокс не рекомендуют устанавливать на ящики шириной более 60 см. Если компания, в которой вы делаете заказ кухни, соглашается на установку Метабокса в ящик шириной 90 см, она не слишком дорожит своей репутацией. Это повод задуматься.

Деревянные ящики с шариковыми направляющими

Это наполнение элитных кухонь. Ящик из массива дуба или бука, любой ширины с плавным и бесшумным ходом на невидимых направляющих.

Деревянный ящик на шариковых невидимых направляющих

Шариковые или телескопические направляющие работают по принципу шарикоподшипника, вытянутого в одну линию. Они выдерживают значительную нагрузку, обеспечивают плавный ход, надежную фиксацию. Конструкция этих направляющих сложнее, чем роликовых, стоимость их выше. Но и используются роликовые направляющие для производства дорогих кухонь.

Шариковые направляющие для крепления к боковой поверхности ящика

Шариковые направляющие всегда снабжены доводчиками и системой плавного хода. При ширине ящика более 600 мм рекомендуется установка синхронизатора, при ширине более 900 мм – устанавливают боковой стабилизатор. Это исключает перекосы и неравномерное распределение нагрузки. В зависимости от конструкции мебельные роликовые направляющие рассчитаны на нагрузку от 30 до 50 кг. Направляющие могут располагаться по бокам ящика, или под его днищем, то есть быть совсем невидимыми. Врезные направляющие позволяют уменьшить боковой зазор до 6 мм. Механизм выдвижного ящика для элитной кухни часто изготавливается из хромированной или анодированной стали. Шариковые направляющие могут использоваться для деревянных ящиков практически любой ширины.

Деревянные выдвижные ящики для кухни с системой шариковых направляющих с электроприводом

Для выдвижения таких широких ящиков используются три направляющих с креплением к дну ящика совместно с устройством синхронизации.

Ящики с встроенными шариковыми направляющими

Ширина ящика 1200 мм

Компания BLUM предложила интегрировать шариковые направляющие в двухслойные металлические боковые стенки ящиков. Такая система называется Тандембокс и широко используется для сборки ящиков больших размеров.

Ящик системы Тандембокс (BLUM) полного выдвижения

Направляющие размещены внутри боковых царг, сделанных из аллюминия, стали или нержавеющей стали. Толщина боковой стенки стала значительной, уменьшился объем ящика. Глубина ящиков – от 270 до 650 мм. Нагрузка до 50 кг. Ширина ящика может быть до 1200 мм. Полное выдвижение. Встроенная система мягкого открывания и закрывания, то есть доводчик становится обязательным. Как опция — электропривод и система открытия без нажатия (без ручек).

Ящик системы InnoTech (Hettich)

Hettich выпустила на рынок аналогичную систему выдвижения InnoTech. Она успешно конкурирует с Тандембоксом за счет более эстетичного внешнего вида и более низкой цены. Боковые стенки имеют переменную толщину, у дна они толще, там находятся направляющие. Несколько необычная внутренняя геометрия ящиков не всем нравится, но в целом, объем ящика уменьшился незначительно.

Ширина ящика более 1200 мм

Для таких супер-ящиков от 1200 до 1400 мм используется система выдвижения LEGRABOX ( BLUM). Полное выдвижение, плавный ход и мягкое закрывание. Открытие от нажатия. Нагрузка до 70 кг. Особенность этой системы в том, что высота царги небольшая, всего около 30 мм. Поэтому боковина ящика может быть практически из любого декоративного материала – дерева, стекла, сетки, кожи. Дизайнерскую фантазию ничто не ограничивает. Однако есть и неприятная новость, такой ящик нельзя собрать без специального оборудования. Детали из ДСП и фасады имеют сложную фрезеровку. Точность их изготовления может быть обеспечена на специальных станках. Поэтому LEGRABOX выпускается только на больших мебельных фабриках.

Наполнение шкафа — выдвижные ящики системы LEGRABOX (BLUM) со стеклянными вставками

выбор варианта и материалы.

Тандембоксы и метабоксы

Домашним мастерам нередко приходится собирать мебель своими руками. Это происходит и при покупке готовых предметов интерьера и при самостоятельном изготовлении тумб, шкафов, столов и тому подобного. При этом правильное крепление направляющих на самые разнообразные выдвижные ящики становится настоящим камнем преткновения. Несмотря на кажущуюся простоту этой работы, ошибки в установке способны привести к печальным последствиям. В процессе дальнейшей эксплуатации мебели могут возникнуть серьезные затруднения. Поэтому важно сразу определиться с типом самих направляющих и способом их монтажа.

Типы направляющих

На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.

Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.

Рисунок 1. Виды направляющих.

У таких систем есть ряд существенных недостатков:

1. При эксплуатации выдвижные ящики издают неприятный звук.
2. Колесики ненадежны и быстро приходят в негодность.
3. При сильном рывке ящик может выпасть из предназначенного для него гнезда.

Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.

Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.

Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая — к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис.1.

На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.

Вернуться к оглавлению

Установка роликовых элементов

Рисунок 2. Схема крепления роликовых направляющих.

Какой бы тип крепления ящиков вы ни выбрали, вам понадобятся следующие инструменты:

• дрель с тонким сверлом по дереву;
• шуруповерт с ограничителем хода;
• набор отверток с различными жалами (плоские и крестовые).

Кроме того, не забудьте подготовить инструменты для измерения. Вам пригодятся сантиметровая рулетка или длинная линейка и угольник.

Все необходимые отметки можно делать простым карандашом или цветным мелком. Схема установки роликовых направляющих показана на рис. 2.

Процесс монтажа направляющих систем на выдвижные ящики происходит в 3 этапа:

1. Разметка стенок мебели и мест для хранения.
2. Установка планки на ящик.
3. Установка планки на мебель.

Рисунок 3. Схема устройства шариковых направляющих.

Если вы будет придерживаться такой последовательности, то сможете избежать возможных ошибок.

Направляющую можно установить в любом месте. Но обычно их монтируют строго посередине стенки (это облегчает определение месторасположения конструкции на мебели) либо заподлицо с верхом или низом ящика. Но роликовые системы чаще всего устанавливают на нижний край.

Места под вкручивание саморезов разумнее не только разметить, но и насверлить. Это гарантирует, что шуруп не расколет древесину. Определить месторасположение креплений нужно сразу и на ящике, и на стенке мебели.

Мастеру стоит помнить о том, что толщина направляющих этого типа равна 1,25 см. Соответственно, ширина ящика должна быть на 2,5 см уже, чем внутренняя ширина мебели (при этом учитываются обе стороны). В противном случае выдвижная конструкция не войдет в корпус. Для более свободного хода к этому зазору добавляют 1-2 мм.

Длину саморезов выбирают исходя из толщины стенок.

Головка крепежа обязана прочно зафиксировать направляющую, но не возвышаться над планкой. При этом жало не должно пробить стенку насквозь. Сначала направляющие фиксируют на ящике, а затем на мебели. После чего система хранения ставится на предназначенное для нее место.

Точный расчет ящичных направляющих, залог правильной установки выдвижных ящиков. Правильно установленные ящики — взаимозаменяемы, т.е. ящик может без проблем занять правильное положение на месте другого без дополнительной подгонки.

! Взаимозаменяемость возможна только среди ящиков с фасадами имеющими одинаковый размер по высоте.

В этой статье я опишу методику расчета размеров крепления роликовых ящичных направляющих. В конце статьи, как её логичный итог, постараюсь вывести универсальную формулу такого расчета. По этой формуле можно будет вычислять размеры крепления роликовых направляющих на всех типах и размеров тумб, столов, комодов.

Немного материальной части. Схема самих роликовых направляющих и их крепежных отверстий (рис.1):

Рис. 1.

Для наглядности, расчет будем вести на примере тумбы — основы компьютерного стола, на четыре выдвижных ящика равной высоты.

Рис. 2

И так, вот классическая разметка направляющих для тумбы стола, классической высоты 734 мм. (Рис. 5).

Рис. 5

На схеме ниже (Рис. 6) показаны исходные данные для такого расчета.

Рис. 6

Пояснения к чертежам.

Расчет направляющих, универсальный размер.

Высота боковины тумбы = 734 мм. Цоколь = 70 мм. 4 ящичных фасада. Сумма зазоров между фасадами 4 х 3 мм. = 12 мм. Получаем: 734 — 70 -12 = 652 мм. И делим на 4, тогда высота фасадов (выделены на рис.6 желтым) = 163 мм.

Для того, чтобы рассчитать высоту крепления направляющих так, чтобы те были взаимозаменяемые, надо учесть все крайние положения ящиков, перехлёсты их фасадов с каркасом тумбы. Крайние положения — это верхний и нижний ящики, где их фасады нахлёстываются на верхнюю связь или дно тумбы. Самое простое начать снизу, где дно тумбы задает нижнюю границу крепления направляющей. Осевая линия отверстий крепления, как видно на рис.1 равна 18мм. от нижнего её ребра, при этом дно ящика, установленного на направляющую, как раз совпадает с нижним её ребром (рис. 1).

Считаем так: если низ ящика совпадает с нижним ребром направляющей, то добавим еще 4 мм по высоте на выступающую головку самореза, чтобы они не задевали дна тумбы. Тогда получаем 18 + 4 мм. = 22 мм. — высота крепления первой направляющей от дна тумбы. Или 70 мм.(цоколь) + 16 мм.(дно) + 22 мм. = 108 мм. от нижнего торца боковины данной тумбы (рис 5.).

Почему именно 4 мм.? Для головки самореза будет достаточно и 1 — 1,5 мм. 4мм. это универсальный размер, взятый с учетом того, что каркас тумбы возможно будет изготовлен не только из плиты толщиной 16 мм., но и из плиты толщиной 18 мм. Тогда даже в таком случае останется достаточно зазора для головки самореза.

Размер 1. Из выше приведенного расчета и рис.6 понятно, что расстояние от нижнего торца фасада нижнего ящика до оси крепления направляющей равен 38 мм. , т.е. 22 мм. + 16 мм. (дно на которое нахлёстывается фасад). Отсюда очень легко определить какое будет расстояние от нижнего торца фасада нижнего ящика до дна ящика. Это 38 — 18 = 20 мм . (см. рис.6).

И так, ключевой размер для расчетов — 38 мм . , применим и для остальных ящиков, чтобы сделать их взаимозаменяемыми.

Следующая направляющая вычисляется еще более просто. Посмотрим на рисунки 5 и 6. Цоколь (70 мм.) + первый фасад (163 мм.) + зазор между фасадами (3 мм.) + 38 мм . (Размер 1.) = 274 мм. (см. рис. 5). И так далее, по остальным направляющим.

Константа: 38 мм.

Расчет высоты самого ящика и крепления к нему фасада.

Теперь обратим внимание на верхний ящик. В большей части конструкций тумб, вверху устанавливают связную деталь — связь, которая обеспечивает жесткость всей конструкции и позволяет выдерживать точное расстояние между боковинами, во избежание заклинивания ящиков при движении. На что здесь стоит обратить внимание?

При снятии ящика с направляющих или его установки всегда требуется слегка наклонить корпус ящика, чтобы иметь возможность завести ролики в полозья. И чтобы корпус ящика не упирался в связь нужно высчитать достаточно-необходимый размер высоты корпуса. Размер должен быть универсальным и подходить для любого ящика какое бы место в тумбе он не занимал.

По большому счету, высокий ящик ни к чему. По логике, ящик это просто выдвижное дно какой либо ниши, и даже если при фасаде 163 мм. сделать высоту ящика всего 50 мм., в 90% случаев он будет полностью выполнять все свои функции. Но мы постараемся учесть и оставшиеся 10%, когда например, человеку очень хочется завалить ящик до верху мелкими предметами и ему постоянно будет не хватать высоты такого ящика.

Минимальный достаточно-необходимый зазор между корпусом ящика и связью равен диаметру колесика направляющей, т.е. всего 18 мм. Но это под самый притык, поэтому для большего удобства добавим еще половину этого размера — 9 мм. Тем самым зазор будет равен 27 мм.

Теперь имея эти данные можно вычислить универсальную высоту ящика. Посмотрим еще раз на рис. 6. Габарит ящика по фасаду равен 166 мм., это 3 мм. (зазор фасада сверху) + 163 мм. (высота фасада). Расстояние от нижнего торца фасада до дна ящика мы определили ранее в части 1. — оно равно 20 мм. Расстояние от верхнего торца фасада до верха ящика высчитывается так: 16 мм. (толщина связи) + 27 мм. (принятый зазор) = 43 мм. Отсюда вычитаем 3 мм. зазор фасада, получаем итоговый размер 40 мм .

При фасаде 163 мм. минус 20 мм. снизу и минус 40 мм. сверху получаем ящик высотой 103 мм. Это высота ящика с дном из ДВП толщиной 3 мм. Вычтя эту толщину, получим чистый размер высоты детали ящика из ДСП, равный 100 мм. Это высота универсального ящика для тумбы этого размера .

И так, выведем промежуточную формулу и проверим, как она работает в вариантах.

Н я = Н ф — (40 + 20) — Н двп *

где, Н я — высота корпуса (детали) ящика; Н ф — высота фасада ящика. Ндвп — толщина дна ящика.

* — данная часть формулы должна присутствовать только в том если ящик имеет накладное дно из ДВП. Если дно сделано из ДСП и является внутренним, то эта часть формулы отбрасывается или считается равной нулю.

Проверка данных.

Осуществим проверку на примере этой тумбы (рис. 7):

Рис. 7

В тумбочке использованы ящики с двумя типоразмерами фасадов. Два верхних по 120 мм. и два нижних по 206 мм. Зазоры по 3 мм. Ящики с одинаковым типоразмером фасадов, согласно формулы, должны быть взаимозаменяемыми между собой. Проверим правильно ли работает формула. На рис. 8, 9 показан чертеж этой тумбы. Как видно, все вроде бы без изъянов. И судя по размерам ящики с фасадами одного типоразмера, взаимозаменяемые.

Для изготовления мебели используется различная фурнитура, включающая в себя ручки, петли, мебельные ножки, крепежные болты и так далее. В последнее время широко применяется выдвижная фурнитура, способствующая более легкому открыванию ящиков и максимально оптимизирующая рабочее пространство.

Область применения выдвижных механизмов

Выдвижные конструкции используются для:

• комнатной мебели. Наиболее известны раздвижные двери для шкафов, выдвижные вешалки и ящики, полки для компьютерных столов;
• кухонной мебели. Гарнитуры, оснащенные выдвижными механизмами, являются самыми востребованными;
• дверей. Раздвижная фурнитура – направляющие для дверей – позволяет производить конструкции различной формы.

Выдвижные и раздвижные механизмы позволяют сэкономить пространство в помещении и максимально эффективно организовать условия работы и отдыха.

Основные виды выдвижной фурнитуры

Фурнитура для выдвижных ящиков бывает нескольких разновидностей:

• механизмы, основанные на движении роликов по направляющим. Самая распространенная разновидность выдвижной фурнитуры. Отличается дешевизной и простотой монтажа. Недостатками являются наличие сильного шума при работе механизма, недолговечность конструкции и способность открывать ящик на 2/3 вместимости;

• шариковые направляющие: фурнитура телескопическая. Отличается более плавным движением по сравнению с роликами, способностью принимать на себя высокую степень нагрузки, долговечностью;

• конструкции металл-бокс – выдвижная мебельная фурнитура: направляющие двигаются за счет роликов. Основным отличием является наличие дополнительных металлических боковых стенок, которые способствуют повышению нагрузки на механизм. Ящики, оснащенные фурнитурой металл-бокс можно нагружать до 30кг. По желанию заказчика выдвижные механизмы подобной конструкции можно оснащать доводчиками;

• механизмы-тандемы. Представляют собой полный ящик, изготовленный по индивидуальным параметрам. Направляющие и усиливающие устройства располагаются сбоку и снизу ящика. За счет большого количества направляющих и поддерживающих элементов такая конструкция легко и плавно работает. Она долговечна. Ящик можно дополнить доводчиком или электроприводом. Основным недостатком является высокая стоимость конструкции;

последней разновидностью выдвижной фурнитуры считаются системы карго. Механизм представляет собой выдвижной ящик, определенной формы, который крепится непосредственно к имеющейся мебели. Используются механизмы преимущественно на кухне.

Подбирать выдвижной механизм требуется, основываясь на предполагаемой нагрузке, долговечности и необходимости масштаба открывания ящика.

Установка выдвижных механизмов

Самостоятельно собрать мебель может практически любой человек. Главное – на стадии разработки правильно разработать чертеж конструкции и приобрести все составляющие элементы. Сборка выдвижного ящика также не является неразрешимой проблемой, и прибегать к помощи профессионалов не требуется.

Общие правила

Выдвижная мебельная фурнитура – направляющие для ящиков и крепления – обычно продаются комплектами. Для правильной их установки требуется руководствоваться простыми правилами:

1. выбирать фурнитуру надо на стадии разработки мебельного проекта. Следует помнить, что все механизмы имеют свои размеры, которые требуется учитывать;
2. при установке механизма обязательно проводится четкая разметка под крепления. Несоответствие отверстий для креплений с подготовленными может привести к неправильной работе всей конструкции;
3. крепится выдвижная фурнитура несколькими болтами, которые закручиваются по мере возможности, то есть не следует сразу заворачивать один болт, а затем другой и третий. Правильней будет немного затянуть все болты и только после этого постепенно заворачивать крепления до упора. Если пренебречь этим правилом, то выдвижной механизм может быть перекошен, что приведет к его неработоспособности;
4. мебельная выдвижная фурнитура – направляющие для ящиков – оснащены регулировочными болтами, при помощи которых можно выправить небольшие перекосы и различные зазоры между ящиком и основанием.

Установка на примере шарикового механизма

Рассмотрим процесс установки шариковой или телескопической выдвижной фурнитуры. Весь процесс делится на несколько составляющих его этапов:

1. после приобретения мебельной фурнитуры направляющие, которые состоят из двух частей, требуется разделить. Для этого надо слегка потянуть за имеющиеся на устройстве усики. Одна часть конструкции будет в дальнейшем крепиться к ящику, а другая – к внутренней части мебели;

1. производится разметка для крепления механизма на стенках ящика и внутренней части мебели;

1. в точках крепления при помощи дрели проделываются отверстия, диаметр которых равняется диаметру крепительных элементов;

1. по писанному выше правилу заворачиваются болты, которые поставляются в комплекте с механизмом и предназначены для крепления устройства к мебели;

1. ящик вставляется в предусмотренное место;
2. при необходимости, например, при наличии неодинаковых зазоров между ящиком и корпусом мебели, производится регулировка выдвижного механизма предусмотренными конструкцией болтами.

Более наглядно процесс можно посмотреть в видеоуроке.

Неисправности выдвижной фурнитуры и способы их решения

Выдвижная фурнитура для кухни и другой мебели служит длительное время, но и с ней могут возникнуть различные проблемы:

• в первую очередь неисправности работы системы могут возникнуть из-за неправильной установки конструкции. Проблема может решаться регулировкой механизма или повторной установкой фурнитуры. Эти способы помогут в том случае, если фурнитура не была погнута или поломана. В последней ситуации потребуется полная замена механизма;

Установка выдвижной конструкции считается некорректной, если при движении ящика вправо-влево появляется люфт, превышающий 3-5 мм.

• выход системы выдвижения из строя из-за превышения нагрузки на механизм. Определить неисправность можно по выскальзыванию колесика из направляющей. При обнаружении неисправности можно попробовать восстановить работу системы. Ни в коем случае нельзя выправлять элементы при помощи ударных инструментов, например, молотка. Сильные удары могут расколоть составляющие и полностью вывести их из строя. Выправлять конструкцию надо аккуратно, зажимая неисправные элементы в тиски;
• проблемы с работой выдвижной фурнитуры могут возникать впоследствии окончания срока эксплуатации. На небольшой промежуток времени продлить работу механизма можно при помощи смазки, но в конечном итоге конструкцию придется полностью заменить;
• редко происходит деформация направляющих. Такая проблема может возникать из-за сильной затяжки крепежных болтов или перегрузки ящика. Исправляется работоспособность деформированной фурнитуры регулировочными болтами и ослаблением крепежа.

Чтобы избежать проблем с работой выдвижной фурнитуры следует правильно подбирать механизм и своевременно ухаживать за ним.

Выдвижные механизмы на кухне или в комнате позволяют сэкономить пространство помещения. Выбирать фурнитуру надо внимательно, опираясь на предполагаемую нагрузку и необходимость использования пространства ящика. Наиболее распространенной считается роликовые и шариковые механизмы. Последние использовать предпочтительнее, так как у них более длительный срок службы. За выдвижной фурнитурой требуется постоянный контроль и уход. Своевременная смазка и отсутствие перегрузок помогут избежать большинства неисправностей в работе конструкции.

Комплект направляющих, телескопических, полного выдвижения ящика.

Расчёт деталей для выдвижного ящика под эту направляющую.

Перед расчётом обязательно перепроверьте толщину самих направляющих, она бывает разной. Для данного примера она будет выглядеть так (длина ящика 500 мм):

долевой размер	поперечный	кол-во	примечание
610	200	2	перед и зад ящика
500	200	2	боковины
610	468	1	дно ящика ДСП

Получился такой ящик, здесь, на фото, это выдвижной ящик в кровати. Вот для него сегодня и будем устанавливать «телескопы».

Пример изготовления самого ящика мы рассмотрим в отдельной статье.

В начале, для удобства крепления мы немного по работаем с самими направляющими, а именно, выломаем у них по одной из этих штук, как на следующих фото. В дальнейшем, благодаря этому, будет гораздо удобнее подлезть отвёрткой, что бы закрутить встречный саморез.

Выламывать следует только со стороны стопора, там где этих «усиков» две штуки. Выламываем самый крайний. А теперь приступаем к разметке мест крепления направляющих.

Проводим линию где то примерно по середине боковины ящика. Эта линия потом должна соотнестись с ответной линией разметки на боковине основной конструкции, короба кровати. Высоту линий подбираем так, что бы закреплённый ящик при открывании не задевал ни верхних, ни нижних кромок кровати.

Для комфортного открывания вполне достаточно зазоров в 10 мм как сверху так и снизу. Желательно все зазоры учитывать ещё на стадии составления деталировки, во избежание лишней работы, когда вдруг окажется, что ящик цепляется за другие детали. Крепить направляющую начинаем с самого узкого свободного конца. Крепим на три самореза: вначале, середину и в край.

Направляющую располагаем отступив 4 мм от края боковины ящика. Это делается для того, что бы фасад плотно приходил на своё место при закрытии ящика, так как данный тип направляющих не имеет механических доводчиков на закрытие. Если отступ не сделать, то ящик всё равно, конечно будет закрываться плотно, но только для этого потребуется более сильное движение, для того, что бы шариковый подшипник направляющей достиг своего упора. Что бывает особенно заметно при сильно загруженном ящике.

Крепление на средний саморез и крепление на крайний саморез (вот для чего нам понадобилось обламывать последний «ус»).

Направляющая на ящике закреплена, теперь переходим к креплению его самого к коробу кровати. Так при данных направляющих ящик получается не съёмным, нам надо максимально точно перенесли осевую линию на боковины короба (с учётом всех зазоров) во избежание его перекоса.

После того как всё разметили, вставляем ящик с направляющими в короб кровати крепим его к каркасу также на три самореза: край, середина, начало. Поочерёдно, выдвигая ящик и закручивая саморезы. При этом порядок крепления, для удобства меняется. Начинаем с края, потом крепим середину, а самый последний саморез устанавливаем в начале, в последнее крепёжное отверстие.

В данной статье вы сможете ознакомиться с пошаговой инструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести монтаж выдвижных полок от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со временем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

Пошаговая инструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.

	1. Прикручиваем направляющую саморезами к нижней части выдвижного ящика. Ролик со стороны задней стенки.
	2. Планка фиксируется как минимум в трёх точках.
	3. Замеряем место расположения второй пары направляющих. Отступ от края должен составлять 2 мм.
	4. Меряем высоту расположения направляющей. Если вы планируете наполнять ящик тяжёлыми предметами, добавьте к высоте расположения направляющей несколько миллиметров, чтобы компенсировать небольшой прогиб днища ящика.
	5. Закрепляем направляющие саморезами.
	6. Саморезы вкручиваются в трёх точках.
	7. Ролик расположен у лицевой стороны.
	8. Вставляем ящик.
	выпадения ящика наружу при резком открывании. Чтобы вынуть ящик или вставить его, немножко приподнимите фасадную часть ящика.
	регулировка мебельных направляющих 10. Проверяем плавность выдвижения ящика. Не должно быть затираний и скрипа, ящик выдвигается без усилий.
	Фасад не должен быть перекошен, он плотно прилегает к корпусу пенала. Если есть небольшой перекос или щель, вы имеете возможность отрегулировать ящик при помощи вышеупомянутых продолговатых отверстий для саморезов. Для этого ослабьте саморез при помощи отвёртки и немного измените положение направляющей. Затяните саморез и снова проверьте фасад и ход ящика.

Установка мебельных направляющих, роликовые направляющие, регулировка мебельных направляющих

Какие направляющие для выдвижных ящиков проще всего установить?

Содержимое

01

Различные типы направляющих для ящиков

02

Что такое направляющие для выдвижных ящиков

03

Варианты установки направляющих для ящиков

04

Как установить направляющие для ящиков

05

Правильный выбор направляющих для выдвижных ящиков

Направляющие для ящиков могут быть настолько простыми или сложными, насколько вы позволите, и все зависит от того, какой тип направляющих вы выберете. В этом руководстве мы рассмотрим множество различных типов направляющих для выдвижных ящиков, представленных на рынке, множество различных способов установки направляющих в шкаф, а затем несколько советов, которые помогут вам решить, какой тип идеально подходит для вашего дома. заявление. Этого достаточно, особенно если учесть, что выдвижные направляющие должны быть очень простым устройством для покупки и установки, но на самом деле существует множество внешних факторов, которые вы должны учитывать.

Различные типы направляющих для выдвижных ящиков

Направляющие для выдвижных ящиков, или, как их иногда называют, ролики для выдвижных ящиков, представляют собой механизм, обеспечивающий плавное линейное движение по одной оси. Чаще всего они используются парами и используются в самых разных областях, в основном в кухонных шкафах. Направляющие для выдвижных ящиков обычно работают за счет того, что один компонент скользит по немного большему или меньшему компоненту той же формы с роликовыми подшипниками между ними для создания функции плавного качения, которая позволяет всему механизму выдвигаться или втягиваться. Направляющие ящика не моторизованы, но могут быть моторизованы, если к ним прикреплен линейный привод, обеспечивающий свободное движение рук. Как правило, вы будете использовать направляющие для выдвижных ящиков сами по себе и, скорее всего, столкнетесь только с двумя основными типами: направляющими на шарикоподшипниках и роликовыми направляющими.



Какие доступны типы слайдов?

1)     Роликовые направляющие

Роликовые направляющие состоят из двух компонентов: выдвижной стойки основного элемента и фиксированной стойки ящика шкафа. Эти типы направляющих не фиксируются вместе до тех пор, пока вы не прикрепите их как к ящику, так и к фиксированному шкафу. Только после этого вы сможете выдвигать ящик на место, и тогда они свободно вдвигаются и выдвигаются.

Каждая стойка с одним колесом на каждом конце позволяет направляющим свободно двигаться, но имеет свои ограничения. Наличие только одного колеса для перевозки груза является огромным недостатком. Это означает, что нагрузка, которую несет весь ящик и его содержимое, сосредоточена на одном колесе с обеих сторон ящика шкафа. Эта точечная нагрузка может быть большой для шкафов, которые должны выдерживать большую нагрузку, что в конечном итоге приведет к отказу. Еще одна вещь, которую следует отметить, это то, что пластиковые колеса не устанавливаются на подшипники, это просто пластиковые колеса на металлической оси, которые в конечном итоге будут вызывать проблемы с шумом или износом в какой-то момент в течение своего срока службы. Одним из их основных преимуществ является то, что их очень дешево купить в любом хозяйственном магазине.

2)     Направляющие на шарикоподшипниках

Направляющие на шарикоподшипниках, как видно из изображения выше, полностью отличаются от направляющих на роликах. В них используются шарикоподшипники, заключенные в обойму подшипника, чтобы они не выпадали, а некоторые модели предлагают телескопическое движение. Под телескопическим мы подразумеваем, что рельсы имеют 3 или более элементов, которые после объединения могут выдвигаться на такое же расстояние или больше, чем их общая длина в закрытом состоянии. Такое эффективное использование пространства придает им такую ​​большую привлекательность, потому что ящики могут выдвигаться на 100% глубины ящиков в шкафу, тогда как при использовании роликовых направляющих вы обычно можете открывать только около 75%.

Эти типы направляющих обеспечивают исключительную жесткость тяги в полностью открытом или закрытом состоянии и позволяют им выдерживать значительный вес. Кроме того, их легко установить, так как они имеют множество предварительно просверленных отверстий по длине каждого элемента для крепления их как к фиксированному шкафу, так и к ящику шкафа. Чтобы открыть направляющие, чтобы их можно было установить, просто нажмите на рычаг вниз, чтобы разблокировать полностью выдвинутое открытие. Пожалуйста, просмотрите видео ниже в этой статье, чтобы узнать, как это сделать. Обратите внимание, однако, что не все направляющие для ящиков оснащены рычагом для разборки направляющих для ящиков, однако все направляющие для ящиков FIRGELLI имеют эту функцию.

Направляющие для выдвижных ящиков

на шарикоподшипниках обеспечивают огромный срок службы и гораздо большую грузоподъемность по сравнению с роликовыми направляющими. В нашем ассортименте шарикоподшипниковых направляющих мы предлагаем даже очень тяжелые типы. Нажмите чтобы увидеть их. Версии шарикоподшипниковых направляющих для тяжелых условий эксплуатации

Что такое направляющие?

Рельсы скольжения, которые также называют «линейными направляющими», представляют собой еще один тип линейных скользящих механизмов, обеспечивающих очень плавное линейное движение. Они состоят из двух основных компонентов: каретки скольжения и части рельса, по которой скользит каретка. Эти тележки имеют собственную опору, которая несет весь вес и обеспечивает плавное скольжение. Направляющие, по которым они идут, могут быть любой длины, которую вы хотите, и вы можете обрезать их до любого размера, который вам нужен, где, как и в случае с направляющими для выдвижных ящиков на шарикоподшипниках, вы не можете изменить направляющие, поэтому вам нужно выбрать размер, наиболее близкий к вашим потребностям. Кроме того, с помощью направляющих вы можете отрегулировать трение или жесткость каретки, чтобы облегчить или усложнить ее скольжение вверх и вниз. Направляющие обычно используются в промышленных и роботизированных приложениях, однако в настоящее время они становятся популярными в скрытых раздвижных дверях в домах, таких как скрытые двери книжного шкафа или скрытые стеновые панели для секретных входов, потому что одно из больших преимуществ этих направляющих заключается в том, что Вы можете добавить к рельсу столько кареток, сколько захотите, чтобы не только распределить нагрузку, но и сделать скользящее устройство более устойчивым.



Как направляющие, так и направляющие ящика допускают линейное движение, основное функциональное различие между ними заключается в том, что направляющие ящика обычно являются телескопическими и больше подходят для выдвижных ящиков, а направляющие не являются телескопическими, но могут быть гораздо более гибкими для ситуации без выдвижных ящиков, такие как скрытые двери или раздвижные книжные шкафы и т. д. На практике это означает, что направляющие вашего ящика будут складываться внутрь, а направляющие будут иметь фиксированную длину. Существуют и другие различия, такие как толщина механизма и номинальная нагрузка, которые вам необходимо учитывать при выборе между двумя механизмами.

На что следует обратить внимание

Вот несколько вещей, которые следует учитывать при выборе правильного типа технологии скольжения в зависимости от вашего применения.

1)     Требуется нагрузка

Грузоподъемность — это максимально допустимая нагрузка, которую могут выдержать направляющие ящика, направляющая или любой другой механизм, который вы хотите использовать. Это может показаться простым, просто убедитесь, что вы не превышаете свой лимит, верно? Нагрузка, которую несут направляющие выдвижного ящика, вызовет напряжение сдвига на крепежных элементах, к которым вы прикрутили направляющие к шкафу, для направляющих выдвижного ящика, и вызовет соответствующую силу на элементе шкафа. Если эти компоненты не могут выдержать 400 фунтов, ваш дизайн тоже не выдержит. Чтобы избежать непредвиденных проблем, вам следует определить допустимую нагрузку для всей конструкции.



Напряжение сдвига на болте ^[1]

2)     Максимальная длина удлинителя

У вас будет представление о том, как далеко должны выдвигаться направляющие ящика. Итак, вам понадобятся направляющие для выдвижных ящиков с максимальным выдвижением в соответствии с вашими требованиями. Это также определит общую длину и длину полностью убранных направляющих ящика. Вообще говоря, ваше максимальное выдвижение будет равно вашей полностью втянутой длине и половине вашей общей длины. Ваш компонент шкафа и компонент вашего ящика также должны быть такой же длины, как ваша полностью убранная длина, чтобы обеспечить безопасную установку направляющих ящика.



Простой технический чертеж выдвижного ящика на шарикоподшипниках

3)     Толщина материала

Толщина материала направляющих ящика является еще одним соображением, и, как правило, дешевая китайская подделка подводит вас больше всего. Чем толще толщина стенки материала, тем прочнее будут направляющие. дешевые китайские направляющие для ящиков будут казаться жестяными и подведут вас, как только вы начнете их использовать.

4)     Тип крепления

В большинстве случаев вы будете устанавливать каждую направляющую выдвижного ящика на противоположных сторонах друг друга, хотя некоторые из них могут быть установлены на нижней стороне вашего компонента выдвижного ящика или требуют только одну направляющую выдвижного ящика, вы всегда должны следовать рекомендациям производителя. Мы обсудим различные стили монтажа далее в этой статье, так как это очень важно.

Направляющие ящика Варианты установки

Обычно у вас не будет большого выбора, где установить слайд, потому что шкаф будет диктовать это за вас, однако, если вы разрабатываете эту вещь с нуля и у вас есть выбор того или другого, это может помочь знать каковы ваши варианты.



Типы крепления

Выбор типа крепления важен, но, скорее всего, он уже определен за вас конструкцией шкафа. Существует три типа крепления: боковое крепление, центральное крепление и нижнее крепление. При определении наиболее подходящего типа крепления необходимо учитывать расстояние между проемом шкафа и ящиком ящика.

Боковой монтаж Способ установки

Боковой монтаж направляющих или роликовых направляющих — наиболее распространенный способ крепления направляющих в ящике. Поскольку они идут парами, становится очевидным, что это идеальное место для их насыпи, а также способ экономии места. В обоих случаях направляющие крепятся к нижней кромке ящиков так, чтобы они несли вес сжимающей нагрузкой.

Телескопические направляющие выдвижения предлагают любую длину выдвижения в различных длинах от 10 до 60 дюймов. Наши сверхмощные направляющие для выдвижных ящиков могут выдерживать до 500 фунтов веса с выдвижением до колоссальных 60 дюймов.

Установка обоих этих типов направляющих довольно проста и может быть выполнена любым человеком, имеющим рулетку, отвертку и шурупы.

Способ установки по центру

Направляющие для ящиков с центральным креплением продаются по отдельности, поскольку они устанавливаются под ящиком в центре и лежат ровно, что не очень распространено в отрасли. Недостатком этого является то, что механизм выдвижения ящика теряет не менее 80% своего предела грузоподъемности при горизонтальном повороте в этой ориентации.

Преимущество в том, что вам нужен только один на ящик, а направляющая полностью скрыта из виду. Этот метод идеально подходит, если вы хотите, чтобы слайды были скрыты и имели небольшую грузоподъемность. Требуемый зазор будет определяться толщиной ползуна.

Нижний монтаж Направляющие для ящиков

Этот метод нижнего монтажа занимает свободное место по бокам ящика и перемещает его под ящики, где прикреплены эти направляющие. Они несут полный вес сжимающей нагрузки, но не несут большой нагрузки, потому что эти направляющие для выдвижных ящиков не являются телескопическими, и они не всегда открывают ящик на всю длину.

Как установить направляющие для выдвижных ящиков

Шаг 1: Отдельные элементы шкафа и выдвижных ящиков

Этот шаг называется шагом 0, поскольку он не требуется или невозможен в зависимости от типа и стиля направляющих для выдвижных ящиков. Все направляющие для выдвижных ящиков состоят как минимум из двух компонентов: элемента шкафа и элемента выдвижного ящика. Как следует из их названий, элементы шкафа крепятся к устойчивому или заземленному компоненту, то есть к шкафу, а элемент выдвижного ящика прикрепляется к подвижному компоненту, то есть к выдвижному ящику. Для роликовых направляющих два элемента, скорее всего, будут отдельными, когда вы их купите. Если нет, просто сдвиньте элемент выдвижного ящика вперед до полного выдвижения и наденьте ролик выдвижного ящика на ролик элемента шкафа. Для направляющих на шарикоподшипниках у них будет третий промежуточный элемент (скольжение), который останется соединенным с элементом корпуса. Если между промежуточным элементом и выдвижным элементом имеется рычаг разблокировки, как показано ниже, их можно разъединить, нажав на рычаг и потянув вперед. Если рычаг разблокировки находится с правой стороны шкафа, вам нужно будет нажать вниз, чтобы разблокировать его, если с левой стороны, вам нужно будет нажать вверх, чтобы разблокировать его. Не все направляющие с шарикоподшипниками имеют спусковые рычаги, а если их нет, их нельзя разделить.

Важно, если возможно, разделить элемент шкафа и элемент выдвижного ящика, так как это облегчит дальнейшую установку.

Шаг 2: Установка элемента шкафа

Независимо от типа и стиля выдвижных ящиков, сначала необходимо установить элемент шкафа. В зависимости от конфигурации монтажа поместите и выровняйте элемент шкафа внутри шкафа или стабильного компонента. Вам необходимо убедиться, что ваш набор направляющих для ящиков ровный и параллельный, следя за тем, чтобы расстояние от края шкафа до края направляющей было одинаковым для обеих направляющих, а также с помощью уровня.

Если вы планируете использовать накладные фасады ящиков, которые представляют собой ящики с фасадами, которые перекрывают стороны шкафа, вы должны выровнять переднюю часть элемента шкафа с передним краем шкафа. Если вы хотите вставить фасады ящиков, которые представляют собой ящики, у которых передняя вставка находится внутри шкафа, вы должны сместить переднюю часть элемента шкафа на толщину фасада ящика.

После того, как вы выровняете элемент шкафа со шкафом, прикрепите его к шкафу, используя выбранный вами крепеж в рекомендуемых отверстиях элемента шкафа. Как правило, вы хотите закрепить элемент шкафа, используя как минимум три отверстия/прорези. Если ваш элемент шкафа имеет как минимум два прорезных отверстия для монтажа, как показано ниже, они используются для регулировки в конце установки. Для шкафа вы обычно будете использовать горизонтальные прорези для регулировки глубины. Если вы хотите использовать эти пазы для регулировки позже, закрепите элемент шкафа только с помощью двух застежек.



Если вы планируете использовать болты для крепления направляющих ящика, вам необходимо предварительно просверлить отверстия для болтов. Вы можете сделать это, выровняв элемент шкафа внутри шкафа, отметив, где находятся монтажные пазы, а затем просверлив отверстия с помощью сверла подходящего размера.

ПРИМЕЧАНИЕ.  Если вы используете направляющие с шарикоподшипниками, которые высвобождаются или не высвобождаются, вам потребуется сдвинуть промежуточный элемент вперед и назад, чтобы открыть секции элемента корпуса для монтажа. После установки промежуточный элемент должен плавно скользить по присоединенному элементу шкафа.

Шаг 3: Установка элемента выдвижного ящика

Чтобы установить элемент выдвижного ящика для выдвижной направляющей на шарикоподшипнике и роликовой направляющей, просто совместите переднюю часть элемента выдвижного ящика с передней частью ящика. Опять же, вам нужно убедиться, что оба элемента выдвижного ящика находятся на одном уровне и параллельны, а также в том, что они должным образом выровнены с элементами вашего шкафа, чтобы ящик подходил к вашему шкафу. После выравнивания прикрепите его к шкафу, используя выбранные вами крепежные детали, в рекомендованные пазы. Как и в элементе шкафа, используются щелевые отверстия для регулировки в конце процесса. Для элемента выдвижного ящика вы обычно будете использовать вертикальные прорези, чтобы обеспечить регулировку высоты.

Для неразъемных шарикоподшипниковых направляющих рекомендуется иметь вторую пару рук или опору, чтобы удерживать ящик на месте, пока вы устанавливаете его на направляющие. Поскольку вы не можете снять элемент выдвижного ящика, вам придется полностью выдвинуть направляющую, чтобы установить выдвижной ящик на каждую направляющую. После этого вы можете просто закрыть ящик.

Шаг 4. Вставка ящика и регулировка

После того, как все элементы прикреплены, вы можете вставить ящик в шкаф. Для роликовых направляющих вам нужно перекатить ролик ящика по ролику шкафа, чтобы установить ящик на место. Для высвобождения шарикоподшипниковых направляющих просто вставьте элемент выдвижного ящика в промежуточный элемент и закройте его. Рычаг разблокировки заблокируется, когда ящик закроется.

Если раньше вы использовали монтажные отверстия с прорезями, то теперь вы можете при необходимости отрегулировать положение направляющих ящика. Как правило, элемент корпуса будет иметь горизонтальные прорези для регулировки глубины выдвижного ящика, в то время как элемент выдвижного ящика будет иметь вертикальные прорези для регулировки высоты выдвижной направляющей.

После того, как все настройки будут выполнены, вам нужно закрепить каждый элемент, используя третье монтажное отверстие, если это еще не сделано. Вы также можете заменить некоторые винты и гайки на стопорные, чтобы улучшить устойчивость. При работе с тяжелыми грузами рекомендуется использовать не менее двух стопорных винтов на каждый элемент.

Как выбрать правильные направляющие для вашего приложения

Выбор правильных направляющих для вашего приложения может показаться сложным. На рынке доступно так много типов, некоторые из них очень сложны в установке и требуют участия профессионала, а другие очень просты и могут быть выполнены кем угодно. Так как же выбрать из всех вариантов?

Есть три основных момента, которые необходимо учитывать при выборе идеальных направляющих для выдвижных ящиков.

1. Ход направляющих ящика   или удлинение:  Означает, насколько далеко вы хотите, чтобы ящик был полностью выдвинут.
2. Грузоподъемность:   Большинство направляющих для выдвижных ящиков в стиле больших коробок дешево сделаны и не обеспечивают большой грузоподъемности. Что еще хуже, когда направляющие ящика полностью выдвинуты, грузоподъемность значительно снижается, обычно на 50%. Важно определить, относится ли грузоподъемность к закрытому или открытому ящику. Все направляющие выдвижных ящиков Firgelli рассчитаны на полностью открытое положение. Хозяйственные магазины обычно дают этот вес в закрытом состоянии, поэтому будьте осторожны.
3. Место установки:  Боковые направляющие для выдвижных ящиков являются наиболее популярными и простыми в установке. Центральное крепление и нижнее крепление также являются вариантами.

Направляющие какой длины вам нужны?

Направляющие выдвижных ящиков обычно имеют длину выдвижения от 10 до 32 дюймов, чтобы соответствовать широкому спектру требований к шкафам. Мы рекомендуем вам выбрать длину направляющих, которая соответствует размеру вашего ящика, поэтому сначала вам нужно измерить глубину ящика. Как только вы узнаете необходимую длину удлинителя, вам также необходимо измерить длину в закрытом состоянии, чтобы убедиться, что любая длина направляющих ящика, которую вы покупаете, действительно подойдет после закрытия, не выступая из шкафа. По этой причине вы, вероятно, захотите выбрать телескопические направляющие для выдвижных ящиков.

Что такое телескопические направляющие для выдвижных ящиков?

Телескопические направляющие для выдвижных ящиков обычно имеют три секции внутри каждой направляющей. Это, например, позволяет увеличить выдвижение на 20 дюймов, даже если длина направляющих ящика в закрытом состоянии составляет 20 дюймов. Если бы это были двухсекционные направляющие для выдвижных ящиков, их невозможно было бы выдвинуть на 100 % от их закрытой длины, максимум, который вы могли бы получить, составил бы 15 дюймов, но в результате грузоподъемность была бы очень низкой.

Далее, Примите во внимание тип крепления и измерьте требуемую длину направляющих соответственно.Если вы собираетесь использовать боковые или боковые направляющие для крепления, вам необходимо измерить расстояние от внутренней поверхности задней части шкафа до переднего края шкафа. Затем вычтите примерно 1 дюйм из этого значения для необходимой длины направляющей.

В случае центральных направляющих просто измерьте длину ящика, так как длина направляющих должна быть равна ей. Однако имейте в виду, что с этим стилем монтажа есть проблема, которую мы рассмотрим в следующем разделе.

Очень важно правильно выполнить измерения. Если ваши направляющие короче длины ящика, они могут не обеспечивать достаточную длину открытия или адекватную поддержку после полного открытия. В какой-то момент они могут даже привести к тому, что ящик выйдет из строя и упадет.

Насколько прочные направляющие для ящиков мне нужны?

Грузоподъемность определяет максимальную нагрузку, которую может выдержать направляющая ящика. Определение типичной вместимости ящика и принятие этого во внимание особенно важно, если вы устанавливаете направляющие для тяжелых условий эксплуатации, потому что большинство направляющих ящиков типа больших ящиков не имеют грузоподъемности, превышающей 50 фунтов веса. Все направляющие для выдвижных ящиков Firgelli начинаются с грузоподъемности 400 фунтов.

Направляющие для выдвижных ящиков обычно рассчитаны на нагрузку от 50 до 100 фунтов, а для бытовых целей подойдут направляющие с меньшей грузоподъемностью, которые прекрасно справятся со своей задачей. Наша специализация, когда речь идет о направляющих для выдвижных ящиков, — это сверхмощные направляющие для выдвижных ящиков со сверхдлинным ходом.

Эти направляющие представляют собой шарикоподшипники, они поставляются парами, но не выдвигаются на всю длину , которая соответствует длине в закрытом состоянии. Они крепятся к боковинам шкафа и соединяются с запирающими устройствами, расположенными на нижней стороне ящика. Для них требуется меньший зазор, обычно от 3/16″ до 1/4″ с каждой стороны, и их установка может потребовать немного больше усилий.

Если вы ищете качественные направляющие для выдвижных ящиков с исключительной грузоподъемностью и длиной выдвижения, воспользуйтесь приведенными ниже ссылками на направляющие для выдвижных ящиков Firgelli Autmations.

Направляющие для ящиков от 10 до 50 дюймов с грузоподъемностью 400 фунтов

Направляющие для ящиков от 40 до 60 дюймов с грузоподъемностью 500 фунтов

Типы направляющих для выдвижных ящиков для новых и модифицированных (2022 г.)

Главная » Направляющие » Общее » Типы направляющих для ящиков и их выбор для вашего проекта

Когда вы покупаете по нашим ссылкам, мы можем получать комиссию. Будучи партнером Amazon, мы зарабатываем на соответствующих покупках. Отказ от ответственности.

24 сентября 2022 г. 26 апреля 2020 г. Эрик Трион

Когда столяры изготавливают ящики, они знают, какие бывают направляющие для ящиков. Но если вы новичок в конструировании ящиков, терминология может сбить вас с толку. И нет более запутанного аспекта выдвижных ящиков, чем тип крепления .

Поэтому выбор и покупка направляющих для выдвижных ящиков в первую очередь очень важны.

Из-за запутанного использования мест крепления, мягкого закрывания против самозакрывающегося (это не одно и то же) и грузоподъемности, здесь просто много жаргона, который нужно прорезать.

В этой статье вы узнаете:

• пять типов направляющих для выдвижных ящиков по месту установки
• Основные характеристики каждой направляющей
• Почему важно крепление направляющей и размер направляющей
тяжелый направляющие выдвижных ящиков и когда их использовать
• Почему боковой зазор имеет значение
• Плюсы и минусы каждого типа направляющих
• Основные характеристики различных типов направляющих

Содержание страницы

Пять типов крепления для выдвижных ящиков

Эй, это сбивает с толку — правила меняются между верхним и нижним креплением в зависимости от места установки. Но сначала, вот пять типов мест крепления направляющих ящика:

1. Верхние крепления крепятся к «верху» шкафа или проема мебели и боковой части ящика
2. Боковые крепления крепятся сбоку ящик и тумба
3. Нижние крепления крепятся к нижней части ящика и боковой части шкафа
4. Между тем, нижние крепления представляют собой две направляющие, прикрепленные к нижней части (невидимой) ящика и боковой части шкафа
5. И, наконец, центральное крепление — это одна направляющая, расположенная внизу ящика (не видна)

Хорошо, тогда зачем пять типов? Что ж, корпусная или мебельная конструкция, эстетика, характеристики и стоимость диктуют разные горки.

Давайте рассмотрим каждый тип и то, что делает их уникальными.

1. Направляющие для ящиков с креплением сверху

На фото: Ресурсы по оборудованию Направляющие с креплением сверху

Как следует из названия, эти направляющие устанавливаются в верхней части отверстия, но сбоку от ящика.

Смущает, верно? Ну, слайды с нижним креплением — полная противоположность, но мы перейдем к ним позже.

Обзор

Обычное применение: Ящики для карандашей в столах, где нет боковых или нижних отверстий.

Популярность:  Из-за конструкции этих направляющих их, как правило, можно использовать только в качестве полочек для клавиатуры или ящиков для карандашей.

Соображения по выбору:

• Ищите полное выдвижение или передвижение для обеспечения полного доступа к содержимому ящика винты с агрессивной резьбой.

Такие функции, как плавное закрывание или открытие нажатием, менее распространены в этом типе слайдов.

2. Направляющие для ящиков с нижним креплением

На фото: Направляющие с нижним креплением Liberty

Вы думаете, что направляющие с нижним креплением можно установить на дно шкафа, верно? Потому что, конечно, это противоположно «верху».

Но, увы, нижние направляющие крепления крепятся к нижнему краю ящика и к боковой стенке тумбы. Однако это делает этот тип слайда чрезвычайно простым в установке, поскольку для каждого слайда предусмотрено фиксированное положение (у вас нет выбора!).

Обзор

Общее применение: Все виды шкафов и мебели.

Популярность: Высокая из-за низкой стоимости этих направляющих (они установлены на миллионах кухонь!) В шкафах используются задние монтажные кронштейны и винты 5/8″ или 3/4″ (или короче, если необходимо).

Такие функции, как плавное закрывание или открытие нажатием, недоступны для этого типа направляющих. Кроме того, для установки и снятия ящика требуется зазор в 1 дюйм.

Для большинства ящиков нижняя направляющая Liberty — отличное место для начала. Не забудьте купить задние монтажные кронштейны для шкафов с лицевой рамой.

Производители

Liberty – ведущий производитель направляющих для ящиков с нижним креплением

Blum – ведущий поставщик направляющих, сертифицированный BHMA.

3. Направляющие для ящиков с креплением под пол

На фото: Blum Tandem Soft Close

Так что, чтобы не запутаться, эта направляющая не только устанавливается на дно ящика, но и состоит из одного слова! Кто знал, что понимание типов выдвижных ящиков потребует урока правописания.

Но помимо грамматики, это моя любимая направляющая , поскольку она не только скрыта, но и имеет лучшую конструкцию для плавно закрывающихся направляющих.

А что мне больше всего нравится в этом слайде? Он устанавливается под ящиком и после установки становится невидимым, когда ящик выдвигается.

Общее использование: Все виды шкафов и мебели.

Популярность: Обычно используется в дорогой мебели и шкафах из-за более высокой цены.

Соображения по выбору:

• Эти направляющие обычно имеют длину 18″ и 21″
• Из-за заднего запорного механизма, который входит в заднюю часть направляющей, ящик будет немного короче стандартного ящика
• Best для новых ящиков, а не для модернизации

Основными производителями являются Blum и Grass, при этом на рынок начинают выходить некоторые непатентованные бренды.

Связанная статья: Лучшие направляющие для выдвижных ящиков для шкафов и мебели

4. Боковые направляющие для ящиков

На фото: Vadania Soft Close

Скорее всего, у вас есть шкаф, предмет мебели, картотечный шкаф или ящик для инструментов с большими стальными направляющими, установленными на сторона ящика.

Из всех типов направляющих для выдвижных ящиков направляющие с боковым креплением наиболее популярны в самых разнообразных областях применения. И почти всегда они представляют собой стальную конструкцию с шарикоподшипниками, высотой около 1-3/4 дюйма и толщиной 1/2 дюйма.

И, как следует из их названия, они (просто) устанавливаются сбоку как ящика, так и шкафа.

Общее использование: Все виды шкафов и мебели. Популярность: Все типы выдвижных ящиков, лучше всего подходят для тяжелых условий эксплуатации.

Соображения при покупке:

• Тщательно выбирайте функции – особенно мягкое закрывание
• Если вес ящика превышает 100 фунтов, используйте усиленную направляющую.
• Всегда используйте задние монтажные кронштейны для шкафов с лицевой рамой
• Используйте направляющую для выдвижного ящика для установки
• Отлично подходит для модернизации выдвижных ящиков

5. Направляющие для выдвижных ящиков с центральным креплением Тип

На фото: центральное крепление Knape & Vogt

Этот последний тип направляющих ящиков встречается реже всего (за исключением фабричной мебели). И не зря, поскольку обычно это одна направляющая, установленная, конечно же, в центре нижней части ящика.

Несмотря на то, что существует множество вариантов этого типа направляющих для ящиков для мебели (деревянной и металлической), я считаю, что это не лучшая направляющая для ящиков. Но мы вернемся к этому позже.

Общее применение: Ящики комода Популярность: Обычно используется для изготовления комодов и фабричной мебели.

Особенности приобретения:

• Обычно приобретается в качестве запасной направляющей
• Обязательно проверьте длину направляющих, требования к заднему креплению, зазор в нижней части ящика и требования к «боковым роликам» для края ящика

Типы направляющих для выдвижных ящиков по функциям

Теперь, когда у нас есть понимание того, где можно установить направляющие для выдвижных ящиков, пришло время взглянуть на особенности направляющих для выдвижных ящиков, которые вы найдете.

В зависимости от характеристик существует огромное разнообразие типов направляющих для выдвижных ящиков:

• Направляющие с автоматическим закрыванием
• Направляющие для ящиков с плавным закрыванием
• Направляющие для открывания нажатием
• Для тяжелых условий эксплуатации (от 125 до 1000 фунтов)
0 С электроприводом 0 Типы самозакрывающихся ящиков

Этот тип направляющих для ящиков часто путают с направляющими для ящиков с плавным закрыванием. Однако он служит совсем другой цели.

Лучший способ думать о самозакрывающейся задвижке — это задвижка «оставаться закрытой». Но это плохое маркетинговое название, так что оставим его в покое…

Что такое самозакрывающаяся направляющая?

Самозакрывающаяся направляющая ящика предназначена для удержания ящика в закрытом состоянии и предотвращения его неожиданного открытия. Чтобы обеспечить эту функцию удержания в закрытом состоянии, в самозакрывающейся направляющей ящика используется либо сила тяжести (нижнее крепление), либо резиновый блок (боковое крепление), чтобы уменьшить вероятность того, что направляющая ящика может открыться.

Как работает самозакрывающаяся направляющая?

Резиновая защелка на самозакрывающейся боковой направляющей ящика

В то время как запирающая направляющая ящика требуется (продолжайте читать), чтобы держать ящик закрытым в любых условиях, самозакрывающаяся направляющая ящика обычно работает следующим образом: резиновый язычок (на фото выше) будет удерживать ящик закрытым.

• Однако в нижнем креплении направляющая ящика будет использовать силу тяжести , которая наклоняет последнюю 1/3 часть направляющей ящика вниз и в сторону.
• В моем исследовании ни с центральным креплением , ни с нижним креплением не имеют самозакрывания.

Направляющие для ящиков с плавным закрыванием

Поскольку очень часто путают направляющие для ящиков с плавным закрыванием и самозакрывающимися, давайте проясним это. Направляющие с плавным закрыванием предотвращают захлопывание ящика. В то же время самозакрывающиеся направляющие не позволяют ящику открываться, если пользователь не потянет ящик.

Что такое плавно закрывающаяся направляющая?

Направляющая для ящика с плавным закрыванием предназначена для закрытия ящика примерно на последних 2″ хода ящика. При использовании салазок, которые соединяются и отсоединяются от основной направляющей, направляющая ящика с плавным закрыванием будет «захватываться», а не захлопываться. Для этого в задвижке с плавным закрыванием будет использоваться демпфер, замедляющий силу закрывания, и пружины, закрывающие ящик.

Как работает плавное закрывание ящика?

Направляющие с плавным закрыванием Vadania с пружинами и демпфером (золото)

Плавное закрывание работает путем разделения на две части.

Суть:

• Когда ящик открывается, две пружины и демпфер выдвигаются вперед примерно на 1-1/2″.
• Затем освобождается защелка направляющей главного ящика.
• И остаются «салазки», которые удерживаются на месте, но за счет натяжения пружины и демпфера.
• Когда ящик закрывается, направляющая снова соединяется с салазками и приводит в действие фиксатор.
• Демпфер вступает во владение и предотвращает быстрое (захлопывающее) закрытие
• В то же время пружины создают тяговое усилие, закрывающее ящик.

Довольно сложно, да?

Чтобы узнать больше и узнать, какие направляющие лучше всего, ознакомьтесь с нашим руководством по лучшим направляющим для ящиков с плавным закрыванием.

Усиленные направляющие для ящиков

В то время как некоторые направляющие для ящиков называют себя сверхмощными при номинальной нагрузке 100 фунтов, настоящие сверхмощные направляющие начинаются с 125 и только начинают с 250 фунтов.

Что такое усиленная направляющая для ящиков?

Направляющие для выдвижных ящиков для тяжелых условий эксплуатации — это направляющие для выдвижных ящиков весом 125 фунтов и более. Благодаря более толстым боковым стенкам, более тяжелой стальной конструкции и усовершенствованным шарикоподшипникам эти горки могут выдерживать нагрузки до 1000 фунтов. И они также имеют удлинение до 96 дюймов.

Как изготавливаются направляющие для выдвижных ящиков?

Направляющие для выдвижных ящиков повышенной прочности

Во-первых, направляющие для выдвижных ящиков для тяжелых условий эксплуатации имеют почти исключительно боковое крепление, стальные шариковые направляющие с:

• Номинальный вес до 1000 фунтов
• Удлинение от 10 до 96 дюймов
• Боковые зазоры, как правило, 0,75 дюйма или более бюджет. Из-за дополнительной грузоподъемности это специальные направляющие со значительно более высокой стоимостью по сравнению с направляющими для выдвижных ящиков весом 100 фунтов или меньше.

  Чтобы узнать больше, ознакомьтесь с нашим путеводителем по лучшим сверхмощным направляющим для выдвижных ящиков.

  Часто задаваемые вопросы

  Являются ли плавно закрывающиеся и самозакрывающиеся ящики одинаковыми?

  Нет. Ящики с плавным закрыванием предназначены для предотвращения захлопывания ящиков за счет использования демпферов и пружин. В то время как самозакрывающиеся направляющие предназначены для предотвращения открытия ящиков, когда ящик не используется.

  Верхние направляющие ящика крепятся к верхней части ящика?

  Направляющая для ящика с верхним креплением крепится к верхней части отверстия и боковой части ящика. Чаще всего этот слайд используется для лотков для клавиатуры или ящиков для карандашей.

  Какой самый дешевый тип направляющих для ящиков?

  Направляющие для выдвижных ящиков с креплением снизу и экономичным креплением по центру, как правило, имеют самую низкую цену, но при этом приносятся в жертву функции.

  Резюме – Типы направляющих для выдвижных ящиков

  Имея в виду пять типов направляющих, выбор необходимого типа является первым шагом. Следующий шаг — определить, какие функции вы хотите (и можете себе позволить).

  Категории Общие

  Нужна помощь в поиске дров?

  У всех так. Зарегистрироваться на БЕСПЛАТНЫЙ каталог древесины лиственных пород , объединяющий более 300 розничных продавцов древесины лиственных пород по всей территории США.

  Лучший способ обогреть мастерскую в гараже

  Лучший способ обогреть гараж — использовать энергосберегающий источник тепла, который поддерживает тепло, когда оно вам нужно. Хотите что-то, что вы можете установить сами? Хотите обогреть мастерскую, когда вам это нужно? Или вам нужно держать в гараже температуру около 50 градусов для морозильной камеры или холодильника? В этой статье вы узнаете, какие у вас есть варианты и что может быть лучше всего для обогрева вашего гаража.

  Подробнее »

  Лучший механизм подачи для пил и фрезерных станков

  Каждому фрезерному столу или формовщику нужен источник питания, чтобы он работал лучше. И многим настольным пилам он тоже нужен. Не знаете, что лучше всего подойдет для вашей машины? В этом руководстве вы узнаете, какие устройства подачи питания являются лучшими, и какие аксессуары вам понадобятся.

  Подробнее »

  Как соединить дерево с помощью дорогих инструментов или без них

  В своей основной форме деревообработка заключается в том, чтобы научиться соединять древесину. От простых проектов, таких как макетные доски, до сложной мебели, для освоения различных методов соединения дерева требуется время. К счастью, для новичков и профессионалов есть

  . Подробнее »

  Торцовочная пила против циркулярной пилы: понимание различий

  При выборе торцовочной или циркулярной пилы необходимо понимать разницу между продольной и поперечной распиловкой. В то время как торцовочная пила более точна и лучше работает под углом, циркулярная пила более портативна и лучше всего подходит для грубой резки габаритных пиломатериалов. И

  Подробнее »

  Лучшие фрезерные столы для пола и настольных компьютеров

  Без моего фрезерного стола я бы не смог построить мебель и проекты кухонь, которые у меня были в последнее десятилетие. В то время как лучший фрезерный стол зависит от вашего бюджета и проектов, есть также несколько аксессуаров, которые упускают из виду большинство покупателей, впервые приобретающих фрезерный стол.

  Подробнее »

  Руководство «Сделай сам»: инструменты для изготовления дверей шкафа

  Столяры знают, что правильные инструменты для изготовления дверей шкафов не только облегчают работу, но и улучшают качество готовой продукции. Это делает инвестирование в правильные инструменты задачей номер один. Конечно, всегда важен бюджет. Так как деревообработка

  Подробнее »

  Отказ от ответственности: самодельные проекты могут быть опасными, если вы не уверены, наймите профессионала (ссылка на Home Advisor).

  Grass America Inc. 30753-05 — Grass 20 дюймов 6610 Направляющие для выдвижных ящиков с эпоксидной смолой — ПАРА (белые)

  Описание

  Одиночное удлинение, нижняя направляющая с дополнительными боковыми монтажными отверстиями для удобства. Особенности включают в себя плавную и бесшумную работу, превосходную боковую устойчивость благодаря технологии захватных роликов, самозакрывающееся действие и специальные системы заднего крепления для конструкции лицевой рамы (опция).

  • 75 фунтов Рейтинг динамической нагрузки.
  • Нейлоновые ролики для плавного скольжения.
  • Параллельное самозакрывающееся действие.
  • Двойной упор предотвращает выпадение ящика при выдвижении, а также позволяет зафиксировать ящик в открытом положении.
  • Монтажная ширина 1/2″ (12,5 мм), монтаж снизу.
  • Опорный ролик для равномерной высоты фасада
  • Белый цвет с эпоксидным покрытием придает изюминку любому ящику.
  • Взаимозаменяемы в системе 32 мм.
  • Для бескаркасных или фасадных шкафов. Используйте гнездо заднего крепления для лицевой рамы (продается отдельно).
  • ПРИМЕЧАНИЕ. Указанный размер является номинальной длиной.
  • Сделано в США..

  Дополнительные принадлежности

  Универсальное заднее крепление для травы для направляющих серии 6610 — левая — КАЖДАЯ (кремовая)

  ГРА-13156-17

  ^$ 1 ^.35

  Шурупы для дерева с глубокой резьбой #6×5/8in. — 1000 шт./коробка (никель, плоская головка, крестообразная головка)

  ТНХ-10740

  ^$ 25 ^.63

  Шурупы по дереву с глубокой резьбой #6×5/8″ — 100/BOX (никель, плоская головка, Phillips)

  ТНХ-10743

  ^$ 4 ^{. 22}

  Универсальное заднее крепление для травы для направляющих серии 6610 — правая — КАЖДАЯ (кремовая)

  ГРА-13157-17

  ^$ 1 ^.35

  Технические характеристики

  Производитель:

  Грасс Америка Инк.

  Местонахождение производителя:

  США

  Цвет/Отделка:

  белый

  Материал:

  сталь

  Стиль:

  нижний монтаж

  Тип:

  евро направляющие

  Гарантия:

  Пожизненная гарантия качества. Винты продаются отдельно.

  Номинальная нагрузка:

  75 фунтов. (34,019кг)

  Добавочный номер:

  Удлинитель 3/4

  Размер:

  20 дюймов

  Крепление:

  евро

  Тип закрытия:

  Самозакрывающийся

  Боковой зазор:

  1/2″

  Жители Калифорнии:

  ПРЕДУПРЕЖДЕНИЕ.
