Как правильно разметить роликовые направляющие для выдвижных ящиков: Установка направляющих для выдвижных ящиков

1)     Роликовые направляющие

Роликовые направляющие состоят из двух компонентов: выдвижной стойки основного элемента и фиксированной стойки ящика шкафа. Эти типы направляющих не фиксируются вместе до тех пор, пока вы не прикрепите их как к ящику, так и к фиксированному шкафу. Только после этого вы сможете выдвигать ящик на место, и тогда они свободно вдвигаются и выдвигаются.

Каждая стойка с одним колесом на каждом конце позволяет направляющим свободно двигаться, но имеет свои ограничения. Наличие только одного колеса для перевозки груза является огромным недостатком. Это означает, что нагрузка, которую несет весь ящик и его содержимое, сосредоточена на одном колесе с обеих сторон ящика шкафа. Эта точечная нагрузка может быть большой для шкафов, которые должны выдерживать большую нагрузку, что в конечном итоге приведет к отказу. Еще одна вещь, которую следует отметить, это то, что пластиковые колеса не устанавливаются на подшипники, это просто пластиковые колеса на металлической оси, которые в конечном итоге будут вызывать проблемы с шумом или износом в какой-то момент в течение своего срока службы. Одним из их основных преимуществ является то, что их очень дешево купить в любом хозяйственном магазине.

2)     Направляющие на шарикоподшипниках

Направляющие на шарикоподшипниках, как видно из изображения выше, полностью отличаются от направляющих на роликах. В них используются шарикоподшипники, заключенные в обойму подшипника, чтобы они не выпадали, а некоторые модели предлагают телескопическое движение. Под телескопическим мы подразумеваем, что рельсы имеют 3 или более элементов, которые после объединения могут выдвигаться на такое же расстояние или больше, чем их общая длина в закрытом состоянии.

Эти типы направляющих обеспечивают исключительную жесткость тяги в полностью открытом или закрытом состоянии и позволяют им выдерживать значительный вес. Кроме того, их легко установить, так как они имеют множество предварительно просверленных отверстий по длине каждого элемента для крепления их как к фиксированному шкафу, так и к ящику шкафа. Чтобы открыть направляющие, чтобы их можно было установить, просто нажмите на рычаг вниз, чтобы разблокировать полностью выдвинутое открытие. Пожалуйста, просмотрите видео ниже в этой статье, чтобы узнать, как это сделать. Обратите внимание, однако, что не все направляющие для ящиков оснащены рычагом для разборки направляющих для ящиков, однако все направляющие для ящиков FIRGELLI имеют эту функцию.

на шарикоподшипниках обеспечивают огромный срок службы и гораздо большую грузоподъемность по сравнению с роликовыми направляющими. В нашем ассортименте шарикоподшипниковых направляющих мы предлагаем даже очень тяжелые типы. Кликните сюда для просмотра. Версии шарикоподшипниковых направляющих для тяжелых условий эксплуатации

Что такое направляющие?

Рельсы скольжения, которые также называют «линейными направляющими», представляют собой еще один тип линейных скользящих механизмов, обеспечивающих очень плавное линейное движение. Они состоят из двух основных компонентов: каретки скольжения и части рельса, по которой скользит каретка. Эти тележки имеют собственную опору, которая несет весь вес и обеспечивает плавное скольжение. Направляющие, по которым они идут, могут быть любой длины, которую вы хотите, и вы можете обрезать их до любого размера, который вам нужен, где, как и в случае с направляющими для выдвижных ящиков на шарикоподшипниках, вы не можете изменить направляющие, поэтому вам нужно выбрать размер, наиболее близкий к вашим потребностям.

Как направляющие, так и направляющие ящика допускают линейное движение, основное функциональное различие между ними заключается в том, что направляющие ящика обычно являются телескопическими и больше подходят для выдвижных ящиков, а направляющие не являются телескопическими, но могут быть гораздо более гибкими для ситуации без выдвижных ящиков, такие как скрытые двери или раздвижные книжные шкафы и т. д. На практике это означает, что направляющие вашего ящика будут складываться внутрь, а направляющие будут иметь фиксированную длину. Существуют и другие различия, такие как толщина механизма и номинальная нагрузка, которые вам необходимо учитывать при выборе между двумя механизмами.

На что следует обратить внимание

Вот несколько вещей, которые следует учитывать при выборе правильного типа технологии скольжения в зависимости от вашего применения.

1)     Требуется нагрузка

Грузоподъемность — это максимально допустимая нагрузка, которую могут выдержать направляющие ящика, направляющая или любой другой механизм, который вы хотите использовать. Это может показаться простым, просто убедитесь, что вы не превышаете свой лимит, верно? Нагрузка, которую несут направляющие выдвижного ящика, вызовет напряжение сдвига на крепежных элементах, к которым вы прикрутили направляющие к шкафу, для направляющих выдвижного ящика, и вызовет соответствующую силу на элементе шкафа. Если эти компоненты не могут выдержать 400 фунтов, ваш дизайн тоже не выдержит. Чтобы избежать непредвиденных проблем, вам следует определить допустимую нагрузку для всей конструкции.

Напряжение сдвига на болте ^[1]

2)     Максимальная длина удлинителя

У вас будет представление о том, как далеко должны выдвигаться направляющие ящика. Итак, вам понадобятся направляющие для выдвижных ящиков с максимальным выдвижением в соответствии с вашими требованиями. Это также определит общую длину и длину полностью убранных направляющих ящика. Вообще говоря, ваше максимальное выдвижение будет равно вашей полностью втянутой длине и половине вашей общей длины. Ваш компонент шкафа и компонент ящика также должны быть такой же длины, как ваша полностью убранная длина, чтобы обеспечить безопасную установку направляющих ящика.

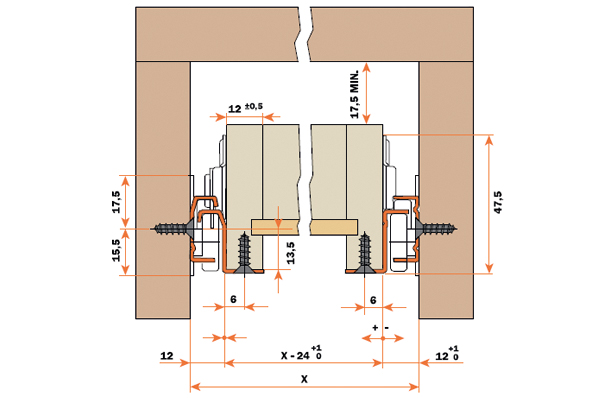

Простой технический чертеж выдвижного ящика на шарикоподшипниках

3)     Толщина материала

Толщина материала направляющих ящика является еще одним фактором, и, как правило, дешевая китайская подделка подводит вас больше всего.

4)     Тип крепления

В большинстве случаев вы будете устанавливать каждую направляющую выдвижного ящика на противоположных сторонах друг друга, хотя некоторые из них могут быть установлены на нижней стороне вашего компонента выдвижного ящика или требуют только одной выдвижной направляющей, вы всегда должны следовать рекомендациям производителя. Мы обсудим различные стили монтажа далее в этой статье, так как это очень важно.

Направляющие ящика Варианты установки

Обычно у вас не будет большого выбора, где установить слайд, потому что шкаф будет диктовать это за вас, однако, если вы разрабатываете эту вещь с нуля и у вас есть выбор того или другого, это может помочь знать каковы ваши варианты.

Выбор типа крепления важен, но, скорее всего, он уже определен за вас конструкцией шкафа. Существует три типа крепления: боковое крепление, центральное крепление и нижнее крепление. При определении наиболее подходящего типа крепления необходимо учитывать расстояние между проемом шкафа и ящиком ящика.

Боковой монтаж направляющих или роликовых направляющих — наиболее распространенный способ крепления направляющих в ящике. Поскольку они идут парами, становится очевидным, что это идеальное место для их насыпи, а также способ экономии места. В обоих случаях направляющие крепятся к нижней кромке ящиков так, чтобы они несли вес сжимающей нагрузкой.

Телескопические направляющие выдвижения предлагают любую длину выдвижения в различных длинах от 10 до 60 дюймов. Наши сверхмощные направляющие для выдвижных ящиков могут выдерживать до 500 фунтов веса с выдвижением до колоссальных 60 дюймов.

Установка обоих этих типов направляющих довольно проста и может быть выполнена любым человеком, имеющим рулетку, отвертку и шурупы.

Способ установки по центру

Направляющие для ящиков с центральным креплением продаются по отдельности, поскольку они устанавливаются под ящиком в центре и лежат ровно, что не очень распространено в отрасли. Недостатком этого является то, что механизм выдвижения ящика теряет не менее 80% своего предела грузоподъемности при горизонтальном повороте в этой ориентации.

Преимущество в том, что вам нужен только один на ящик, а направляющая полностью скрыта из виду. Этот метод идеально подходит, если вы хотите, чтобы слайды были скрыты и имели небольшую грузоподъемность. Требуемый зазор будет определяться толщиной ползуна.

Этот метод нижнего монтажа занимает свободное место по бокам ящика и перемещает его под ящики, где прикреплены эти направляющие. Они несут полный вес сжимающей нагрузки, но не несут большой нагрузки, потому что эти направляющие для выдвижных ящиков не являются телескопическими, и они не всегда открывают ящик на всю длину.

Как установить направляющие для выдвижных ящиков

Шаг 1: Отдельные элементы шкафа и выдвижных ящиков

Этот шаг называется шагом 0, поскольку он не требуется или невозможен в зависимости от типа и стиля направляющих для выдвижных ящиков. Все направляющие для выдвижных ящиков состоят как минимум из двух компонентов: элемента шкафа и элемента выдвижного ящика. Как следует из их названий, элементы шкафа крепятся к устойчивому или заземленному компоненту, то есть к шкафу, а элемент выдвижного ящика прикрепляется к подвижному компоненту, то есть к выдвижному ящику. Для роликовых направляющих два элемента, скорее всего, будут отдельными, когда вы их купите. Если нет, просто сдвиньте элемент выдвижного ящика вперед до полного выдвижения и наденьте ролик выдвижного ящика на ролик элемента шкафа. Для направляющих на шарикоподшипниках у них будет третий промежуточный элемент (скольжение), который останется соединенным с элементом корпуса. Если между промежуточным элементом и выдвижным элементом имеется рычаг разблокировки, как показано ниже, их можно разъединить, нажав на рычаг и потянув вперед. Если рычаг разблокировки находится с правой стороны шкафа, вам нужно будет нажать вниз, чтобы разблокировать его, если с левой стороны, вам нужно будет нажать вверх, чтобы разблокировать его. Не все направляющие с шарикоподшипниками имеют спусковые рычаги, а если их нет, их нельзя разделить.

По возможности важно разделить элемент шкафа и элемент выдвижного ящика, так как это облегчит дальнейшую установку.

Шаг 2: Установка элемента шкафа

Независимо от типа и стиля направляющих ящика, сначала необходимо установить элемент шкафа. В зависимости от конфигурации монтажа поместите и выровняйте элемент шкафа внутри шкафа или стабильного компонента. Вам необходимо убедиться, что ваш набор направляющих для ящиков ровный и параллельный, следя за тем, чтобы расстояние от края шкафа до края направляющей было одинаковым для обеих направляющих, а также с помощью уровня.

Если вы планируете использовать накладные фасады ящиков, которые представляют собой ящики с фасадами, которые перекрывают стороны шкафа, вы должны выровнять переднюю часть элемента шкафа с передним краем шкафа. Если вы хотите вставить фасады ящиков, которые представляют собой ящики, у которых передняя вставка находится внутри шкафа, вы должны сместить переднюю часть элемента шкафа на толщину фасада ящика.

После того, как вы выровняете элемент шкафа со своим шкафом, прикрепите его к шкафу, используя выбранные вами крепежные детали в рекомендованных отверстиях элемента шкафа. Как правило, вы хотите закрепить элемент шкафа, используя как минимум три отверстия/прорези. Если ваш элемент шкафа имеет как минимум два прорезных отверстия для монтажа, как показано ниже, они используются для регулировки в конце установки. Для шкафа вы обычно будете использовать горизонтальные прорези для регулировки глубины. Если вы хотите использовать эти пазы для регулировки позже, закрепите элемент шкафа только с помощью двух застежек.

Если вы планируете использовать болты для крепления направляющих ящика, вам необходимо предварительно просверлить отверстия для болтов. Вы можете сделать это, выровняв элемент шкафа внутри шкафа, отметив, где находятся монтажные пазы, а затем просверлив отверстия с помощью сверла подходящего размера.

ПРИМЕЧАНИЕ.  Если вы используете направляющие с шарикоподшипниками, которые высвобождаются или не высвобождаются, вам потребуется сдвинуть промежуточный элемент вперед и назад, чтобы открыть секции элемента корпуса для монтажа. После установки промежуточный элемент должен плавно скользить по присоединенному элементу шкафа.

Шаг 3: Установите элемент выдвижного ящика

Чтобы установить элемент выдвижного ящика для выдвижной направляющей на шарикоподшипнике и роликовой направляющей, просто совместите переднюю часть элемента выдвижного ящика с передней частью ящика. Опять же, вам нужно убедиться, что оба элемента ящика находятся на одном уровне и параллельны, а также что они должным образом выровнены с элементами вашего шкафа, чтобы ящик подходил к вашему шкафу. После выравнивания прикрепите его к шкафу, используя выбранные вами крепежные детали, в рекомендованные пазы. Как и в элементе шкафа, используются щелевые отверстия для регулировки в конце процесса. Для элемента выдвижного ящика вы обычно будете использовать вертикальные прорези, чтобы обеспечить регулировку высоты.

Для неразъемных шарикоподшипниковых направляющих рекомендуется иметь вторую пару рук или опору, чтобы удерживать ящик на месте, пока вы устанавливаете его на направляющие. Поскольку вы не можете снять элемент выдвижного ящика, вам придется полностью выдвинуть направляющую, чтобы установить выдвижной ящик на каждую направляющую. После этого вы можете просто закрыть ящик.

Шаг 4. Вставка ящика и регулировка

После того, как все элементы прикреплены, вы можете вставить ящик в шкаф. Для роликовых направляющих вам нужно перекатить ролик ящика по ролику шкафа, чтобы установить ящик на место. Для высвобождения шарикоподшипниковых направляющих просто вставьте элемент выдвижного ящика в промежуточный элемент и закройте его. Рычаг разблокировки заблокируется, когда ящик закроется.

Если раньше вы использовали монтажные отверстия с прорезями, то теперь вы можете при необходимости отрегулировать положение направляющих ящика. Как правило, элемент корпуса будет иметь горизонтальные прорези для регулировки глубины выдвижного ящика, в то время как элемент выдвижного ящика будет иметь вертикальные прорези для регулировки высоты выдвижной направляющей.

После того, как все настройки будут выполнены, вам нужно закрепить каждый элемент, используя третье монтажное отверстие, если это еще не сделано. Вы также можете заменить некоторые винты и гайки на стопорные, чтобы улучшить устойчивость. При работе с тяжелыми грузами рекомендуется использовать не менее двух стопорных винтов на каждый элемент.

Как выбрать правильные направляющие для вашего приложения

Выбор правильных направляющих для вашего приложения может показаться сложным. На рынке доступно так много типов, некоторые из них очень сложны в установке и требуют участия профессионала, а другие очень просты и могут быть выполнены кем угодно. Так как же выбрать из всех вариантов?

Есть три основных момента, которые необходимо учитывать при выборе идеальных направляющих для выдвижных ящиков.

1. Ход направляющих ящика   или удлинение:  Означает, насколько далеко вы хотите, чтобы ящик был полностью выдвинут.
2. Грузоподъемность:   Большинство направляющих для выдвижных ящиков в стиле больших коробок дешево сделаны и не обеспечивают большой грузоподъемности. Что еще хуже, когда направляющие ящика полностью выдвинуты, грузоподъемность значительно снижается, обычно на 50%. Важно определить, относится ли грузоподъемность к закрытому или открытому ящику. Все направляющие выдвижных ящиков Firgelli рассчитаны на полностью открытое положение. Хозяйственные магазины обычно дают этот вес в закрытом состоянии, поэтому будьте осторожны.
3. Место установки:  Боковые направляющие для выдвижных ящиков являются наиболее популярными и простыми в установке. Центральное крепление и нижнее крепление также являются вариантами.

Направляющие выдвижных ящиков обычно имеют длину выдвижения от 10 до 32 дюймов, чтобы соответствовать широкому спектру требований к шкафам. Мы рекомендуем вам выбрать длину направляющих, которая соответствует размеру вашего ящика, поэтому сначала вам нужно измерить глубину ящика. Как только вы узнаете необходимую длину удлинителя, вам также необходимо измерить длину в закрытом состоянии, чтобы убедиться, что любая длина направляющих выдвижного ящика, которую вы покупаете, действительно подойдет после закрытия, не выступая из шкафа. По этой причине вы, вероятно, захотите выбрать телескопические направляющие для выдвижных ящиков.

Что такое телескопические направляющие для выдвижных ящиков?

Телескопические направляющие для выдвижных ящиков обычно имеют три секции внутри каждой направляющей. Это, например, позволяет увеличить выдвижение на 20 дюймов, даже если длина направляющих ящика в закрытом состоянии составляет 20 дюймов. Если бы это были двухсекционные направляющие для выдвижных ящиков, их невозможно было бы выдвинуть на 100 % от их закрытой длины, максимум, который вы могли бы получить, составил бы 15 дюймов, но в результате грузоподъемность была бы очень низкой.

Далее, Примите во внимание тип крепления и измерьте требуемую длину направляющих соответственно.Если вы собираетесь использовать боковые или боковые направляющие для крепления, вам необходимо измерить расстояние от внутренней поверхности задней части шкафа до переднего края шкафа. Затем вычтите примерно 1 дюйм из этого значения для необходимой длины направляющей.

В случае центральных направляющих просто измерьте длину ящика, так как длина направляющих должна быть равна ей. Однако имейте в виду, что с этим стилем монтажа есть проблема, которую мы рассмотрим в следующем разделе.

Очень важно правильно выполнить измерения. Если ваши направляющие короче длины ящика, они могут не обеспечивать достаточную длину открытия или адекватную поддержку после полного открытия. В какой-то момент они могут даже привести к тому, что ящик выйдет из строя и упадет.

Грузоподъемность определяет максимальную нагрузку, которую может выдержать направляющая ящика. Определение типичной грузоподъемности ящика и учет этого особенно важно, если вы устанавливаете направляющие для тяжелых условий эксплуатации, потому что большинство направляющих для больших ящиков не имеют грузоподъемности, превышающей 50 фунтов веса. Все направляющие для выдвижных ящиков Firgelli имеют грузоподъемность 400 фунтов.

Направляющие для выдвижных ящиков обычно рассчитаны на нагрузку от 50 до 100 фунтов, а для бытовых целей подойдут направляющие с меньшей грузоподъемностью, которые хорошо справятся со своей задачей. Наша специализация, когда речь идет о направляющих для выдвижных ящиков, — это сверхмощные направляющие для выдвижных ящиков со сверхдлинным ходом.
