Как правильно установить роликовые направляющие для выдвижных ящиков: Установка направляющих для выдвижных ящиков

Роликовые направляющие для выдвижных ящиков схема установки. Как правильно разметить выдвижные ящики

Один из неприятных моментов для новичков – это навеска выдвижных ящиков.

Вся сложность заключается в разметке и креплении направляющих, а так же последующей навеске фасадов на ящики.

Сначала определимся. Направляющие у нас будут шариковые, полного выдвижения. Кроме того, направляющая на выдвижной ящик будет крепиться по оси, разделяющей высоту ящика пополам (т.е. если высота ящика равна 120 мм, то направляющая крепится на расстоянии 60 мм от верха или низа ящика).

Модуль с выдвижными ящиками описан в соседней статье.

Общая высота равна: 600+16=616 (мм).

В предыдущей статье мы рассчитали высоту фасадов. Теперь нужно определиться, какой зазор должен быть между нижней гранью фасада и низом самого ящика.

Возьмем зазор в 30 мм. Для расчетов нам нужен размер от верхней грани фасада до центральной оси по ящику (т.е. оси, делящей высоту ящика пополам, и на которой крепится направляющая).

Т.к. высота ящика равна 120 мм, зазор снизу равен 30 мм, то расстояние от нижней грани фасада до центральной оси ящика будет равно:

30+60=90 (мм).

А искомое расстояние можно найти, отняв от высоты фасада найденное выше расстояние:

200-90=110 (мм).

Оси, на которые будут крепиться направляющие (на боках модуля) будем замерять с верхних грани боковых стенок.

Суммируем самый верхний зазор между верхним фасадом и крышкой (он равен 3 мм) с полученным размером в 110 мм. Это будет первая (верхняя) ось:

Прибавляем к полученному размеру (113 мм) расстояние в 90 мм, и к результату добавим зазор между верхним и средним фасадом (3 мм) и еще добавим размер в 110 мм. Это будет расстояние от верха бока до средней оси.

Многие читатели, испытывают затруднения при разметке направляющих . Дайте мне несколько минут Вашего драгоценного внимания и я раскрою Вам технологию крепления шариковых направляющих на боковые панели.

Разметка любых направляющих зависит от высоты шефлотов.

должен полностью перекрывать ящик вместе с направляющими. Для этого необходимо первым делом разметить на боковине границы высоты шефлотов.

Направляющую размечаю посередине панели короба. Разметка до направляющей равна половине h ящика, плюс зазор по низу в 20 мм. Т.е. к нижней границе шефлота прибавляем половину высоты ящика и зазор.

Пошаговая инструкция разметки направляющих

Разметка на фото для двух верхних ящиков 100 мм и нижним 250 мм. Шефлоты: 176 мм — 2 верхних и нижний 356 мм. При условии, что направляющие прикручиваются на середину боковых планок ящика.

1. Размечаем на боковине шефлоты.
2. Отбиваем от нижней метки всех шефлотов вверх 20 мм. (зазор для планки жесткости)
3. Прибавляем к зазору половину высоты короба.
4. Выполняем разметку и крепим направляющую с зазором от лицевого торца в 1-2 мм
5. Для вышестоящего ящика разметка та же, плюс высота нижнего шефлота.

В шаговой доступности от Вас, размещенапо расчёту корпусной мебели.

Самый простой способ разметки направляющих

Укладываем боковину, рядом шефлоты по порядку. Затем ящик на боковину, чтобы он не торчал из-за границ шефлота по высоте. Отмечаем на боковине середину ящика, и крепим направляющую.

После такой простой разметки, не забудьте всё же уточнить все размеры рулеткой. Обязательно продублируйте их с другой стороны детали и только потом проводите разметку. Сохраните разметку и повторите на второй боковине.

Заключение

В этой статье я попытался на понятном языке научить Вас правильно делать разметку под шариковые направляющие. Откомментируйте как следует эту статью. Пишите, какие моменты не понятны Вам и я с удовольствием, подробно объясню каждому из Вас.

Если Вам понадобится деталировка корпусной или встроенной мебели, обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я , в назначенные сроки.

Что бы Вам хотелось добавить к этой статье?

Расскажите мне о своём опыте в комментариях.

Мне будет очень интересно послушать Ваши истории!

С хорошими мыслями о Вас, всегда в опилках 🙂

Ре́кун Дмитрий.

Мы не представляем свою жизнь без мебели. И это не удивительно. Без нее невозможно отдохнуть, приготовить еду, поесть. Офисная мебель предназначена для того, чтобы максимально упростить жизнь офисных работников.

Неотъемлемой частью любой мебели являются выдвижные элементы, которые нельзя представить без направляющих. Сегодня производители используют несколько видов направляющих, самыми распространенными из которых являются роликовые и шариковые.

История

Направляющие кажутся на первый взгляд достаточно Они имеют очень интересную историю. Прародителями направляющих можно назвать деревянные и пластиковые бруски, которые раньше использовали в мебели в качестве крепления. После брусков начали использовать полозковые направляющие. Последние также не просуществовали длительное время, ведь они издавали неприятный скрип во время эксплуатации. В случае же заклинивания приходилось приложить множество усилий, чтобы сдвинуть конструкцию с места. Все эти проблемы решились, когда направляющая шариковая и роликовая появились в мебели. В чем же их особенность?

Роликовые направляющие

Еще в 90-е годы появились роликовые направляющие. В то время мебель с таким механизмом свидетельствовала о состоятельности владельцев. И не удивительно, ведь их стоимость была весьма велика. В то время технологии быстро развивались, это способствовало массовому производству роликовых направляющих. Стоимость мебели с данным механизмом снизилась, его начали использовать повсеместно. На сегодняшний момент этот вид направляющих используется практически в каждом

Монтаж роликовых направляющих достаточно прост. Преимуществом является выгодная стоимость. Недостатком — возможность опрокидывания ящика при выдвижении на всю длину. Ведь роликовый механизм не оснащен противовесной или тормозной системой.

Шариковые направляющие

Основным конкурентом роликовых направляющих является направляющая шариковая. Они имеют более сложную конструкцию и принцип действия. Для передвижения ящика в этом механизме используются шарики, а не колесики. Они расположены в несколько рядов. Шариковые направляющие, как и роликовые, двигаются бесшумно и плавно. Но их конструкция более сложна, что и обеспечивает хорошую устойчивость ящика и распределяет равномерно всю нагрузку на его поверхность.

В конструкцию шарикового механизма входит и противовес. Это позволяет потребителю не беспокоиться о длине выдвижения ящика и о нагрузке, которая создается на него.

Особенности шариковых направляющих

Перечисленные выше достоинства оправдывают высокую стоимость конструкции. К тому же ее установка также имеет множество особенностей. И следует периодически смазывать шарики и регулировать выдвижные элементы. Шариковые направляющие для мебели бывают:

• двухрядные;
• четырехрядные.

Они имеют существенные отличия. Четырехрядные шариковые направляющие полного выдвижения отличаются большим сроком эксплуатации по сравнению с двухрядными.

Ведь благодаря своим особенностям эта конструкция способна выдержать большие нагрузки.

Более распространенной является двухрядная направляющая шариковая. Их стоимость намного меньше, чем цена четырехрядных. Они способны выдержать нагрузку до 35 кг.

В конструкцию шариковых направляющих входят металлические шарики, расположенные в два ряда. Они движутся равномерно по отношению друг к другу. Направляющие могут иметь как частичное, так и полное выдвижение.

Полное выдвижение ящика способствует его открытию на всю глубину. Это очень удобно, ведь вы можете с легкостью получить доступ ко всему содержимому. Шариковые направляющие с доводчиком отличаются большой прочностью, которая зависит от марки толщины стали.

Преимущества шариковых направляющих

Преимуществ у данной конструкции достаточно много.

1. Они отличаются надежностью. Это значит, что длительное время вам не придется задумываться о ремонте.
2. Выдвижение ящика происходит плавно, бесшумно.
3. Они способны выдержать большую нагрузку.
4. Можно установить различные модификации. Минимальная длина составляет 1,5 см.

Недостатки шариковых направляющих

Конечно, идеального механизма не существует. Поэтому даже шариковые направляющие имеют некоторые недостатки:

1. Высокая стоимость (некоторые виды превышают роликовые в три раза).
2. Многие модификации не оборудованы самозакрывающимся механизмом.
3. Если в данных ящиках не предусмотрено наличие полного выдвижения, то их невозможно полностью вынуть из шкафа без демонтажа направляющих.
4. Особые требования соблюдения параллельности боковых стенок при установке.
5. Небольшой цветовой диапазон.

Использование

Направляющая шариковая часто используется в мебели специального назначения. Это идеальный вариант для ванных комнат, где используют маленькие шкафчики небольшой длины. Мебель с такими направляющими часто приобретают для больниц и спален, студий звукозаписей и т. д.

Установка шариковых направляющих — достаточно сложный процесс, который требует аккуратности и точности. Поэтому лучше воспользоваться услугами профессионалов.

Такие направляющие используют в мебели, в которой часто выдвигаются ящики. Это идеальный вариант для шкафчиков с архивными данными в офисах или же для полочек с инструментами. Нагрузка на ящики напрямую зависит от ширины направляющих.

Такая мебель очень удобна на маленьких кухнях. Микроволновую печь или телевизор вы можете установить на маленькие направляющие и закрывать их в шкаф.

Шариковые представлены в нескольких цветовых гаммах: черные, цвета чистого и желтого цинка, холоднопрокатной стали и т.д. Шары изготавливают из нейлона или стали. Пластмассовые разделители способны амортизировать звук.

Установка направляющих для выдвижных ящиков: варианты и инструкция

Качественная фурнитура – это обязательное условие для изготовления добротной корпусной мебели. От технических характеристик комплектующих зависит прочность, долговечность и уровень комфорта кухонь, комодов, горок, тумб и шкафов-купе.

Существует несколько типов выдвижных систем, отличающихся сложностью конструкции, стоимостью и удобством использования:

• роликовые направляющие;
• шариковые направляющие;
• метабоксы;
• тандемы;
• тандембоксы;
• леграбоксы.

Обычно установка направляющих для выдвижных ящиков представляет собой несложную схему, с которой может справиться даже непрофессионал. Установка направляющих для выдвижных ящиков своими руками потребует внимательного изучения инструкции, немного времени и навыков работы с шуруповертом.

Роликовые направляющие для выдвижных ящиков

Эти направляющие обычно используются для изготовления мебели в массовом производстве. Изготавливаются из стали, сверху наносится эпоксидная краска белого, серого, черного или коричневого цвета. Длина направляющих может быть различна: от 250 мм до 600 мм с шагом 50 мм. Она специально подбирается под размер ящиков.

Вес, который удерживают роликовые направляющие в движении, составляет не более 15 кг. Существенными минусами этого типа направляющих являются их шумность при перемещении, недолговечность и неполное выкатывание ящиков.

Установка роликовых направляющих для выдвижных ящиков требует точного расчета. При неверном вычислении срок эксплуатации роликов значительно уменьшается, также вероятно раннее возникновение проблем с движением ящиков.

Производятся из штампованной стали с анодированным покрытием. Их конструкция принципиально отличается от роликовых направляющих. Для скольжения ящика по полозьям используется обойма с металлическими шариками, заполненная вязкой смазкой. Это дает относительно бесшумную эксплуатацию и увеличивает срок службы. Существуют модели, оснащенные встроенными доводчиками, которые предотвращают шумный удар ящика о стойку корпуса при резком захлопывании. Система имеет два металлических элемента: один крепится к внутренней стенке изделия, а другой – к ящику. Чтобы разделить эти две части, нужно использовать фиксатор.

Шариковые направляющие бывают полного или частичного выкатывания. Направляющие полного выдвижения (или телескопические) позволяют вытащить ящик за границы корпуса мебели, что максимально увеличивает обзор внутреннего пространства. Направляющие неполного выдвижения оставляют необозримой область около 50 мм от заднего торца ящика. Длина направляющих составляет от 200 до 600 мм с шагом в 50 мм. Предельная нагрузка направляющих высотой 35 мм – 30 кг. Также существуют усиленные направляющие, их высота составляет 45 мм, а предельная нагрузка — до 45 кг.

Метабоксы

Это разновидность роликовых направляющих. Стальные полозья этих направляющих увеличены до высоты ящика и полностью заменяют его деревянные боковые стенки. Отсюда и название – метабоксы или металлбоксы. Ролики крепятся к боковинам. Высота боковых стенок — от 54 мм до 150 мм. Увеличить высоту можно специальными рейлингами. Дно метабокса делают из ДСП, ограничивая наполнение весом до 20 кг. Чем короче ящик, тем большая нагрузка допустима.

В креплении фасада к метабоксу предусмотрена вертикальная и горизонтальная регулировка, которая позволяет точно выровнять его по отношению к корпусу. Чаще всего метабоксы находят применение в изготовлении серийных кухонь бюджетной категории.

Тандемы

Тандемы — направляющие скрытого монтажа. Бывают двух видов: полного и частичного выдвижения. Ящик на такие направляющие крепится сверху, полностью скрывая их под боковинами и дном.

Мягкое скольжение (даже при нагрузке до 50 кг) обеспечивается по принципу подшипника: блоком стальных шариков, расположенных с четырех сторон полозьев (система квадро), или цилиндров – иголок. Крепление позволяет отрегулировать положение ящика относительно корпуса и снять ящик с направляющих без инструментов. Тандемы выпускаются в нескольких вариантах:

• с доводчиком – обычное открывание за ручку и плавное закрывание;
• с механизмом tip on или push to open – открывается прикосновением к фасаду;
• с электромеханическим открыванием.

Тандембоксы

Тандембокс — ящик, состоящий из металлических боковин с двойными стенками, дно обычно из ЛДСП, задня стенка выполнена из металла или ЛДСП и направляющих скрытого монтажа. Это те же тандемы, укомплектованные двойными боковыми стенками. Возможно дополнительное наращивание высоты ящика рейлингами и специальным профилем. Некоторые производители делают наращивание из стеклянных планок.

Для организации внутреннего пространства ящика предусмотрены дополнительные опции: передвижные разделители, контейнеры и подставки для столовых приборов и баночек для специй.

Ящики леграбокс

Самые современные и дорогие системы направляющих для выдвижных ящиков, занимающие высокую позицию в перечне всех мебельных комплектующих. Усиленная конструкция стабильно выдерживает нагрузку уже до 60 кг. Матовая поверхность нержавеющей стали подчеркивает строгость и изысканность стильного дизайна леграбокса.

Монтаж этого типа систем предполагает ювелирную точность сверления фасадов и боковых стенок, абсолютно выверенных расчетов при изготовлении деталей из ДСП. Также обязательно правильно и аккуратно провести фрезеровку дна.

Производители мебельной фурнитуры предлагают и другие способы применения направляющих. Например, крепление выдвижных корзин, сеток, контейнеров различного назначения.

Общие рекомендации по установке направляющих для выдвижных ящиков

Как установить все правильно? Расчет деталей при установке направляющих для выдвижных ящиков можно произвести по формулам, которые производители предоставляют для своих изделий. Обычно вся необходимая информация также содержится в инструкции.

Залогом успешной установки направляющих для выдвижных ящиков является точная разметка. Все направляющие должны быть установлены на одном уровне и строго параллельно друг другу. Удобнее всего делать разметку до сборки изделия на ровной горизонтальной поверхности при достаточном освещении.

Существует два способа установки фасада ящика: наружный и внутренний. При наружном способе установки фасад закрывает собой торец корпуса. Тогда направляющую нужно крепить вплотную к внешнему торцу стойки изделия. При внутреннем способе торец стойки изделия находится в одной плоскости с фасадом. Направляющую при креплении необходимо отодвинуть внутрь от видимого торца на толщину фасада.

Инструкция по установке роликовых направляющих для выдвижных ящиков

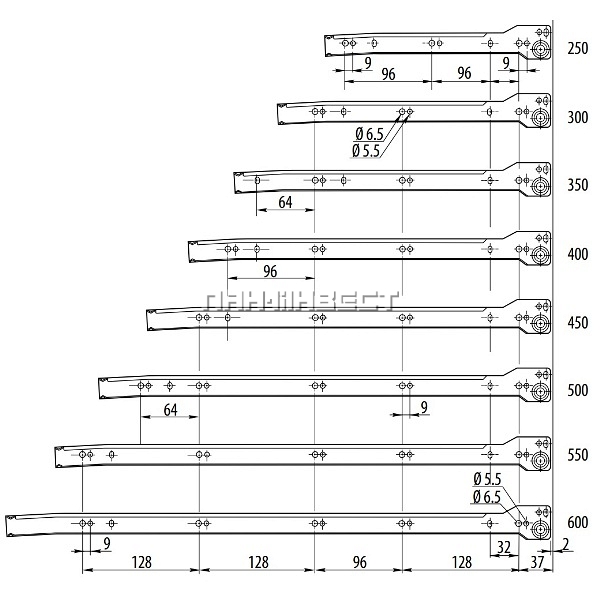

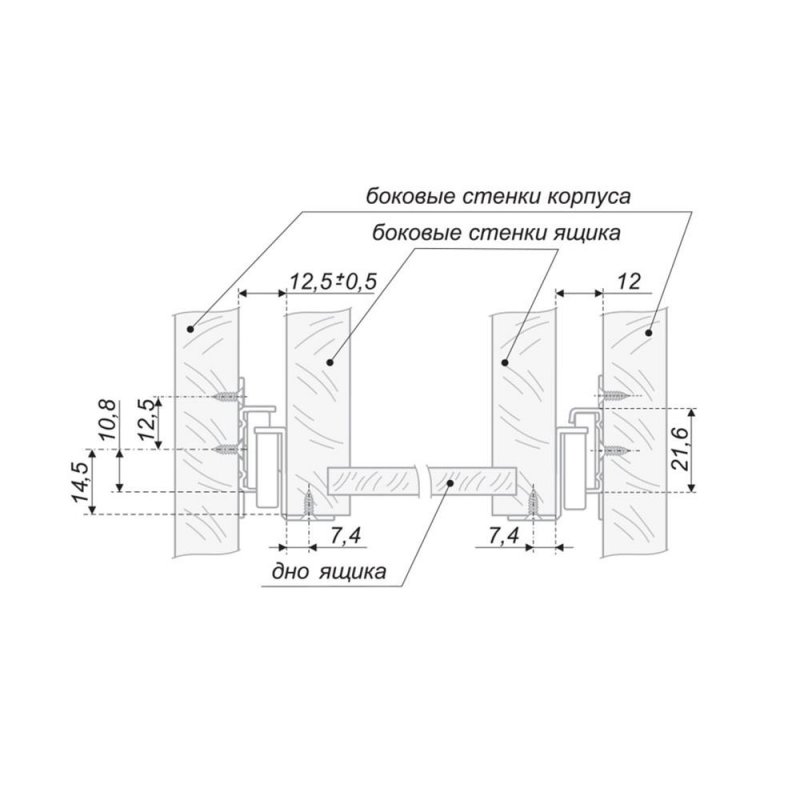

Теперь поговорим об установке роликовых направляющих. При установке роликовых направляющих для выдвижных ящиков комплект нужно разделить на правую и левую стороны, а потом на внутренние и наружные части. Левая наружная деталь имеет П-образный профиль, правая наружная — G-образный, внутренние — Г-образный.

На всех частях направляющих имеются отверстия для их фиксации и регулировки на деталях при помощи саморезов. По линиям разметки на стойки корпуса изделия прикручиваются соответствующие части направляющих. Нужно сделать так, чтобы ролики на них находились ближе к лицевому торцу детали. К уже собранному ящику крепятся Г-образные детали направляющих. При этом ролики должны быть расположены у заднего торца ящика.

Собирается изделие, вставляются ящики, навешиваются фасады и ручки. Установка завершается.

Инструкция по установке шариковых направляющих

При установке шариковых направляющих для выдвижных ящиков нужно отделить внутреннюю часть направляющей от внешней. Для этого нужно найти с внутренней стороны направляющей пластмассовый язычок и вытянуть узкую часть.

По предварительной разметке необходимо прикрутить внешнюю деталь направляющей к стойке, а внутреннюю – к боковой стенке ящика. Собрать изделие, вставить ящики, навесить фасады. Установка телескопических направляющих для выдвижных ящиков закончена.

Что насчет ящиков с доводчиком? Установка направляющих для выдвижных ящиков с доводчиком выполняется аналогично. Здесь все достаточно просто. Установка шариковых направляющих «Боярд» для выдвижных ящиков или систем других производителей происходит идентичным образом.

Как правильно установить шариковые направляющие для выдвижных ящиков в мебели в Комсомольске-на-Амуре: 735-товаров: бесплатная доставка [перейти]

379

571

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 400мм, высота 42мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, серебристый, до 25кг

В МАГАЗИНЕще цены и похожие товары

294

444

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 450мм, высота 30мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, серебристый, до 15кг

В МАГАЗИНЕще цены и похожие товары

380

1000

Шариковые направляющие для мебели полного выдвижения выдвижных ящиков и тумб (1 комплекта) 450 мм / 45 см

В МАГАЗИНЕще цены и похожие товары

Шариковые направляющие, полное выдвижение, L=500 мм, Н=35 мм, 2 шт. в наборе цвет: Хром, размер упаковки: 3.5 x 2.5 x 50 см., мм: 500

ПОДРОБНЕЕЕще цены и похожие товары

955

1438

Шариковые направляющие для мебели 100% полного выдвижения с доводчиком soft-closing выдвижных ящиков и тумб, плавное закрывание, длина 450мм, высота 45мм, телескопические, 2 плашки одного ящика, набор, комплект, сталь, до 30кг

В МАГАЗИНЕще цены и похожие товары

847

1275

Шариковые направляющие для мебели 100% полного выдвижения от нажатия выдвижных ящиков и тумб, push-to-open, длина 350мм, высота 45мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, до 30кг

В МАГАЗИНЕще цены и похожие товары

390

685

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 350 мм, высота 35мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь

В МАГАЗИНЕще цены и похожие товары

350

950

Шариковые направляющие для мебели полного выдвижения выдвижных ящиков и тумб (1 комплекта) 400 мм / телескопические 40 см/ комплект

В МАГАЗИНЕще цены и похожие товары

1 100

1320

Направляющая шариковая, WL, h55 (1. 2/1.2/1.5) Нагрузка 45кг, 450мм, полного выдвижения для выдвижных ящиков и тумб, съёмный механизм.

В МАГАЗИНЕще цены и похожие товары

324

488

Шариковые направляющие для мебели частичного выдвижения выдвижных ящиков и тумб, длина 438мм, высота 17мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, до 8кг, LAURUS

В МАГАЗИНЕще цены и похожие товары

324

488

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 500мм, высота 30мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, серебристый, до 15кг

В МАГАЗИНЕще цены и похожие товары

275

414

Шариковые направляющие для мебели частичного выдвижения выдвижных ящиков и тумб, длина 342мм, высота 17мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, LAURUS

В МАГАЗИНЕще цены и похожие товары

380

599

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 400мм, высота 35мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь

В МАГАЗИНЕще цены и похожие товары

974

1468

Шариковые направляющие для мебели 100% полного выдвижения от нажатия выдвижных ящиков и тумб, push-to-open, длина 450мм, высота 45мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, до 30кг

В МАГАЗИНЕще цены и похожие товары

235

390

Шариковые направляющие для мебели, длина 300мм, высота 45мм, полного выдвижения, выдвижных ящиков и тумб, без доводчика, телескопические

В МАГАЗИНЕще цены и похожие товары

531

800

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 600мм, высота 42мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, серебристый, до 25кг

В МАГАЗИНЕще цены и похожие товары

301

600

Шариковые направляющие для мебели полного выдвижения выдвижных ящиков и тумб (1 комплект) высота 35 мм длина 250 мм/ / Набор направляющих ящика/ телескопичские

В МАГАЗИНЕще цены и похожие товары

984

1483

Шариковые направляющие для мебели 100% полного выдвижения от нажатия выдвижных ящиков и тумб, push-to-open, длина 500мм, высота 45мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, до 30кг

В МАГАЗИНЕще цены и похожие товары

1 550

2250

Направляющая шариковая с ДОВОДЧИКОМ, AQ, h55 (1. 2/1.2/1.4) Нагрузка 40кг, 450 мм, полного выдвижения для выдвижных ящиков и тумб, съемный механизм.

В МАГАЗИНЕще цены и похожие товары

720

900

Шариковые направляющие для мебели неполного выдвижения выдвижных ящиков и тумб, длина 450 мм, с доводчиком, телескопические, комплект, цинк, до 30 кг

В МАГАЗИНЕще цены и похожие товары

787

1186

Шариковые направляющие для мебели 100% полного выдвижения от нажатия выдвижных ящиков и тумб, push-to-open, длина 300мм, высота 45мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, до 30кг

В МАГАЗИНЕще цены и похожие товары

245

370

Шариковые направляющие для мебели частичного выдвижения выдвижных ящиков и тумб, длина 310мм, высота 17мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, LAURUS

В МАГАЗИНЕще цены и похожие товары

347

524

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 350мм, высота 42мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, серебристый, до 25кг

В МАГАЗИНЕще цены и похожие товары

190

350

Шариковые направляющие для мебели, длина 300мм, высота 35мм, полного выдвижения, выдвижных ящиков и тумб, без доводчика, телескопические

В МАГАЗИНЕще цены и похожие товары

283

427

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 400мм, высота 30мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, серебристый, до 15кг

В МАГАЗИНЕще цены и похожие товары

294

444

Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 300мм, высота 42мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, серебристый, до 25кг

В МАГАЗИНЕще цены и похожие товары

796

875

Шариковые направляющие Rejs для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 550мм, высота 45мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь

В МАГАЗИНЕще цены и похожие товары

365

660

Шариковые направляющие для мебели полного выдвижения выдвижных ящиков и тумб, длина 500мм, высота 32мм, без доводчика, телескопические, 2 плашки одного ящика, набор, комплект, сталь

В МАГАЗИНЕще цены и похожие товары

905

1364

Шариковые направляющие для мебели 100% полного выдвижения с доводчиком soft-closing выдвижных ящиков и тумб, плавное закрывание, длина 400мм, высота 45мм, телескопические, 2 плашки одного ящика, набор, комплект, сталь, до 30кг

В МАГАЗИНЕще цены и похожие товары

2 страница из 18

Расчет выдвижных ящиков с роликовыми, шариковыми направляющими

Расчет, изготовление и сборка выдвижных ящиков «

Сборка сборкой, но чтобы мебель, сделанная своими руками, радовала глаз и душу, необходимо не просто качественно её собрать, но и правильно рассчитать размеры деталей. Если говорить о выдвижных ящиках, то здесь очень важно, чтобы качественно собранная конструкция легко и непринуждённо скользила по своим направляющим, не раздражая необходимостью прикладывать усилия, чтобы выдвинуть ящик. Также, не очень приятно, когда выдвижной ящик проваливается из-за того, что проём, почему-то шире, чем надо. Безусловно, становится немного грустно от того, что выдвижной ящик полностью не заезжает, потому что он длиннее, чем необходимо. Все эти проблемы могут возникнуть, если вы неправильно рассчитаете размеры и отступы в процессе проектирования мебели, а именно – выдвижных ящиков. Поэтому, давайте для начала разберёмся, с размерами и отступами, а уж затем будем приступать, непосредственно, к изготовлению и сборке выдвижных ящиков.

Несмотря на то, что роликовые и шариковые направляющие – это «две большие разницы», между ними есть много общего. Например, у них общие размерные диапазоны, а также они имеют одинаковые зазоры для установки. Проще говоря, расчёт размеров и отступов под установку выдвижных ящиков на роликовых направляющих имеет те же параметры, что и для шариковых направляющих.

Роликовые или шариковые направляющие, какие выбрать?

С точки зрения расчета ящиков – формулы для роликовых направляющих и шариковых абсолютно одинаковы. Вы можете в любой момент поменять на комоде, в тумбе или шкафу одни на другие без каких-либо изменений в конструкции мебели. Единственный нюанс, останутся отверстия от крепежа, которые можно как-то замаскировать, поскольку:

• Роликовые направляющие крепятся по нижнему краю ящика, с захватом днища.

• Шариковые направляющие принято крепить по центру боковины ящика.

Если говорить о том, какие направляющие из вышеперечисленных лучше, то ответ кроется в закладываемом на изготовление корпусной мебели бюджете.

Роликовые направляющие – это эконом. На поточную офисную мебель ставят именно их. Как и в принципе на любые выдвижные ящики корпусной мебели эконом-класса, включая кухонную, ставят обычные роликовые направляющие. Фурнитура такого плана вполне практичная и долговечная. Если сильно не нагружать ящик (а сделать этого «не даст» и днище из тонкого ДВП), то прослужит она десятилетия. Конструкция роликовых направляющих такова, что ломаться там нечему.

Шариковые направляющие полного выдвижения по стоимости и эксплуатационным характеристикам классом повыше. Выдвижной ящик, оснащенный ими, выдвигается полностью, без перекрытия задней части верхней полкой (столешницей), что очень удобно для обзора всего хранимого в нем. Также шариковые направляющие могут «похвастать» плавным приятным ходом. Есть варианты со встроенным доводчиком (их можно идентифицировать по встроенной внутри механизма пружине с пластмассовым ограничителем).

При выборе выдвижных механизмов не стоит гнаться за дешевизной. Очень многое зависит от толщины металла и точности калибровки. Китайские аналоги с тонким металлом очень быстро выходят из строя – сами направляющие сминаются и гнутся, ролики и шариковые подшипники вылетают даже при некритичных нагрузках. Поэтому будьте внимательны при покупке и отдавайте предпочтение качественным, ходовым позициям известных бюджетных брендов.

Как это работает

Перед тем как закрепить направляющие на ящике, стоит познакомиться с принципом их работы.

Чтобы разобраться в этом вопросе, можно взять за основу самую простую выдвижную шариковую систему. Это неразборные двухсекционные направляющие. Здесь есть пара рельс, которые имеют разные размеры в форму буквы П. Это позволяет вставить один элемент внутрь другого.

Между рельсами размещаются специальные шарики. Примерно такие же вы могли видеть в подшипниках. Стопорным элементом, который позволяет сохранить конструкцию в целостности при эксплуатации, выступает часть наружной или внешней рельсы. В определенный момент ход направляющей блокируется.

Расчет выдвижных ящиков

Чтобы не было путаницы и недопонимания, определим исходные данные:

Мебель изготовлена из ламинированного ДСП толщиной 16 мм, для днища используется ДВП толщиной 4 мм.

• Ширина шкафа/тумбы (внешнего габарита) = Х.
• Высота ниши под установку выдвижных ящиков в шкафу/тумбе (за минусом накладной столешницы) = Y.
• Глубина стоевой (боковины) шкафа/тумбы = Z.

Расчет фасада ящика

Как ни крути, расчет внутренней части короба во многом зависит от фасадной части.

Фасад может быть внутренним (закатываться за боковые стенки корпуса) и накладным.

Как видно из чертежа, выбор накладного или внутреннего фасада может повлиять на глубину ящика. В случае вкладного он закатывается глубже на толщину фасада (-20 мм от глубины стоевой).

Высота фасада ящиков обычно варьируется в пределах 150-200 мм. Все зависит от того, что будет храниться внутри. Под документы и канцелярские принадлежности в офисных тумбах делают ящики поменьше, глубиной 120-150 мм, редко 180 мм. Бельевые ящики комода проектируют поглубже, начиная от 180 мм и заканчивая 250 мм. Под игрушки и постельные принадлежности ящики могут быть еще глубже по высоте фасада, но в этом случае обязательно нужно усиливать дно, ребром жесткости или перегородками.

Размер фасадов выдвижных ящиков с учетом технологического зазора рассчитывается по аналогии с остальными дверцами, более подробно можно почитать здесь. Если кратко – от габаритов по внешнему периметру отнимается 2-3 мм, между соседними фасадами зазор также составляет 2-3 мм.

Пример, как рассчитать фасады для двух выдвижных ящиков относительно нашей тумбы с габаритами X*Y*Z.

• Внутренний фасад: (X-16*2-3)x((Y-16*2)/2-3)
• Накладной фасад: (X-3)x(Y/2-3)

Высота и длина фасада может меняться местами, если есть текстура и желаемое направление рисунка – продольное или поперечное. При кромлении фасадов ПВХ по периметру необходимо учесть толщину кромки!

Как рассчитать боковину ящика

Направляющие для выдвижных ящиков предлагаются в продаже с шагом 50, начиная от 250 мм и заканчивая 550/600 мм. У производителей фурнитуры в каталогах всегда есть подобная раскладка, по которой можно сориентироваться в размерах и разметке под крепеж.

размеры роликовых направляющих

размеры шариковых направляющих

Таким образом, и глубина боковин ящиков берется с шагом 50. Для самых неглубоких ящиков 250 мм, и далее, соотнося глубину стоевой шкафа/тумбы с длиной подходящей направляющей – 300, 350, 400 мм и т.д.

Самая узкая боковина шкафа/тумбы для встраивания – 260 мм для накладного фасада и 280 мм для внутреннего фасада (под направляющую 250 мм). Требуемый зазор по переднему краю для монтажа обычно 2 мм. Сзади зазор произвольный, от 1-2 см и до 5см. Если остается больше, лучше приобрести направляющие подлиннее, чтобы не терять пространство за ящиком. Получается:

(глубина ящика)=длине направляющей и меньше Z не более чем на 50 мм.

Как рассчитать лоб (переднюю и заднюю часть) ящика

Если опять же обратиться к каталогам производителей, то можно увидеть, что зазор между боковинами корпуса шкафа/тумбы и ящиков составляет порядка 12,5-12,7 мм.

На самом деле, при расчетах эти цифры округляют, вычитая 13 мм. Так выдвижной ящик более свободно ходит и проще регулируется.

На чертеже схема расчета ящика наглядна и понятна. Таким образом, для расчета «лба» выдвижного ящика нужно отнять от габаритов шкафа/тумбы толщину ДСП 4 раза (по 2 с каждой стороны) и зазор 13 мм также с двух сторон. 16*4+13*2=90. Получается:

(длина лба)=Х-90мм.

Как рассчитать глубину ящика

Относительно глубины особых стандартов нет. Обычно под фасадом (Z5) оставляют 10-20 мм, а над фасадом 30-80 мм.

Таким образом, если, к примеру, высота фасада равна 150 мм, то глубина ящика будет порядка 80-100 мм. Я в расчетах опираюсь на карты кроя. Если уменьшение глубины ящиков позволит более компактно разместить детали на листе ЛДСП, то этим стоит воспользоваться. Бывают ситуации, когда несколько деталей вылазят на новый лист, а стоит «поиграть» с такими вот непринципиальными размерами деталей, как получается сэкономить на покупке целого листа с огромным остатком!

Расчет дна из ДВП

Есть два способа установить дно ДВП – внахлест и в паз. В первом случае дно прибивается к каркасу выдвижного ящика с обратной стороны. Во втором – задвигается в специальный паз.

• При креплении внахлест отнимают на зазор 2мм. То есть ((длина лба)+16*2-2)х((глубина ящика)-2).
• При глубине паза А мм с каждой стороны добавляют к внутреннему размеру (А-2) мм с каждой стороны. То есть ((длина лба)+ (А-2)*2)х((глубина ящика)-16*2+(А-2)*2).

Разновидности

Если зайти в магазины вроде Леруа Мерлен, Боярд (Boyard), ОБИ или Intexa, спросив у них про шариковые направляющие, вам моментально предложат огромный ассортимент этой фурнитуры скрытого монтажа. Здесь вам конструкции и на 250 мм, на 600 мм, и на 800 мм, полного выдвижения, неполного, те, где возможен ремонт, и ремонтонепригодные.

Важно быть готовым к подобным вопросам, поскольку вам хотят посоветовать оптимальный вариант. А для этого нужны хоть какие-то исходные данные.

Есть несколько ключевых характеристик, на основе которых классифицируют шариковые направляющие:

• В зависимости от способности разделять на компоненты они бывают разборными и неразборными;
• Если принимать во внимание численность ступеней, то фурнитуру делят на двухсекционную и многосекционную;
• Также конструкции бывают многоуровневыми и одноуровневыми.

Если вы делаете предварительный расчет стоимость фурнитуры, то тут следует быть готовым к тому, что за разборные элементы придется платить больше, чем за неразборные. Это обусловлено тем, что при изготовлении рельс производителям пришлось предусмотреть специальную систему фиксации шариков, которые не разлетались бы в разные стороны при разборке.

Цена зависит и от численности ступеней и уровней. Причина аналогичная. Чем больше уровней и ступеней, тем сложнее конструкция. Отсюда и увеличивающая стоимость.

Расчет выдвижного ящика на примере

Как рассчитать размеры деталей для выдвижных ящиков в нишу шириной 400 мм, глубиной 500 мм и высотой 600 мм. Пусть будут внутренние фасады, зазор не 3, а 4 мм для каждого (по 2 мм с каждой стороны) с учетом кромки толщиной 0,5мм. Дно крепится внахлест.

Формулы удобнее всего вносить в табличную форму эксель, указывая названия деталей и их размер (длину и ширину), количество.

Разметка мест крепления направляющих

Принцип установки направляющих намного проще, чем это может показаться на первый взгляд.

Телескопы (если зажать черные усики и вытянуть одну половину) разбираются на две части, одна из которых крепится на боковину ящика, а вторая на внутреннюю боковину комода.

Наша основная задача определить точные места этих креплений, прикрутить тремя шурупами каждую половину и завести ящик в комод, тем самым соединив направляющую в одно целое.

Как устанавливать шариковые направляющие для ящиков. Установка роликовых направляющих для выдвижных ящиков. регулировка мебельных направляющих

Качественная фурнитура — это обязательное условие для изготовления добротной корпусной мебели. От технических характеристик комплектующих зависит прочность, долговечность и уровень комфорта кухонь, комодов, горок, тумб и шкафов-купе.

Существует несколько типов выдвижных систем, отличающихся сложностью конструкции, стоимостью и удобством использования:

• роликовые направляющие;
• шариковые направляющие;
• метабоксы;
• тандемы;
• тандембоксы;
• леграбоксы.

Обычно установка направляющих для выдвижных ящиков представляет собой несложную схему, с которой может справиться даже непрофессионал. Установка направляющих для выдвижных ящиков своими руками потребует внимательного изучения инструкции, немного времени и навыков работы с шуруповертом.

Роликовые направляющие для выдвижных ящиков

Эти направляющие обычно используются для изготовления мебели в массовом производстве. Изготавливаются из стали, сверху наносится эпоксидная краска белого, серого, черного или коричневого цвета. Длина направляющих может быть различна: от 250 мм до 600 мм с шагом 50 мм. Она специально подбирается под размер ящиков.

Вес, который удерживают роликовые направляющие в движении, составляет не более 15 кг. Существенными минусами этого типа направляющих являются их шумность при перемещении, недолговечность и неполное выкатывание ящиков.

Установка роликовых направляющих для требует точного расчета. При неверном вычислении срок эксплуатации роликов значительно уменьшается, также вероятно раннее возникновение проблем с движением ящиков.

для выдвижных ящиков

Производятся из штампованной стали с анодированным покрытием. Их конструкция принципиально отличается от роликовых направляющих. Для скольжения ящика по полозьям используется обойма с металлическими шариками, заполненная вязкой смазкой. Это дает относительно бесшумную эксплуатацию и увеличивает срок службы. Существуют модели, оснащенные встроенными доводчиками, которые предотвращают шумный удар ящика о стойку корпуса при резком захлопывании. Система имеет два металлических элемента: один крепится к внутренней стенке изделия, а другой — к ящику. Чтобы разделить эти две части, нужно использовать фиксатор.

Шариковые направляющие бывают полного или частичного выкатывания. Направляющие полного выдвижения (или телескопические) позволяют вытащить ящик за границы корпуса мебели, что максимально увеличивает обзор внутреннего пространства. Направляющие неполного выдвижения оставляют необозримой область около 50 мм от заднего торца ящика. Длина направляющих составляет от 200 до 600 мм с шагом в 50 мм. Предельная нагрузка направляющих высотой 35 мм — 30 кг. Также существуют усиленные направляющие, их высота составляет 45 мм, а предельная нагрузка — до 45 кг.

Метабоксы

Это разновидность роликовых направляющих. Стальные полозья этих направляющих увеличены до высоты ящика и полностью заменяют его деревянные боковые стенки. Отсюда и название — метабоксы или металлбоксы. Ролики крепятся к боковинам. Высота боковых стенок — от 54 мм до 150 мм. Увеличить высоту можно специальными рейлингами. Дно метабокса делают из ДСП, ограничивая наполнение весом до 20 кг. Чем короче ящик, тем большая нагрузка допустима.

В креплении фасада к метабоксу предусмотрена вертикальная и горизонтальная регулировка, которая позволяет точно выровнять его по отношению к корпусу. Чаще всего метабоксы находят применение в изготовлении серийных кухонь бюджетной категории.

Тандемы

Тандемы — направляющие скрытого монтажа. Бывают двух видов: полного и частичного выдвижения. Ящик на такие направляющие крепится сверху, полностью скрывая их под боковинами и дном.

Мягкое скольжение (даже при нагрузке до 50 кг) обеспечивается по принципу подшипника: блоком стальных шариков, расположенных с четырех сторон полозьев (система квадро), или цилиндров — иголок. Крепление позволяет отрегулировать положение ящика относительно корпуса и снять ящик с направляющих без инструментов. Тандемы выпускаются в нескольких вариантах:

• с доводчиком — обычное открывание за ручку и плавное закрывание;
• с механизмом tip on или push to open — открывается прикосновением к фасаду;
• с электромеханическим открыванием.

Тандембоксы

Тандембокс — ящик, состоящий из металлических боковин с двойными стенками, дно обычно из ЛДСП, задня стенка выполнена из металла или ЛДСП и направляющих скрытого монтажа. Это те же тандемы, укомплектованные двойными боковыми стенками. Возможно дополнительное наращивание высоты ящика рейлингами и специальным профилем. Некоторые производители делают наращивание из стеклянных планок.

Для организации внутреннего пространства ящика предусмотрены дополнительные опции: передвижные разделители, контейнеры и подставки для столовых приборов и баночек для специй.

Ящики леграбокс

Самые современные и дорогие системы направляющих для выдвижных ящиков, занимающие высокую позицию в перечне всех мебельных комплектующих. Усиленная конструкция стабильно выдерживает нагрузку уже до 60 кг. Матовая поверхность нержавеющей стали подчеркивает строгость и изысканность стильного дизайна леграбокса.

Монтаж этого типа систем предполагает ювелирную точность сверления фасадов и боковых стенок, абсолютно выверенных расчетов при изготовлении деталей из ДСП. Также обязательно правильно и аккуратно провести фрезеровку дна.

Производители мебельной фурнитуры предлагают и другие способы применения направляющих. Например, крепление выдвижных корзин, сеток, контейнеров различного назначения.

Общие рекомендации по установке направляющих для выдвижных ящиков

Как установить все правильно? Расчет деталей при установке направляющих для выдвижных ящиков можно произвести по формулам, которые производители предоставляют для своих изделий. Обычно вся необходимая информация также содержится в инструкции.

Залогом успешной установки направляющих для выдвижных ящиков является точная разметка. Все направляющие должны быть установлены на одном уровне и строго параллельно друг другу. Удобнее всего делать разметку до сборки изделия на ровной горизонтальной поверхности при достаточном освещении.

Существует два способа установки фасада ящика: наружный и внутренний. При наружном способе установки фасад закрывает собой торец корпуса. Тогда направляющую нужно крепить вплотную к внешнему торцу стойки изделия. При внутреннем способе торец стойки изделия находится в одной плоскости с фасадом. Направляющую при креплении необходимо отодвинуть внутрь от видимого торца на толщину фасада.

Инструкция по установке роликовых направляющих для выдвижных ящиков

Теперь поговорим об установке роликовых направляющих. При установке роликовых направляющих для выдвижных ящиков комплект нужно разделить на правую и левую стороны, а потом на внутренние и наружные части. Левая наружная деталь имеет П-образный профиль, правая наружная — G-образный, внутренние — Г-образный.

На всех частях направляющих имеются отверстия для их фиксации и регулировки на деталях при помощи саморезов. По линиям разметки на стойки корпуса изделия прикручиваются соответствующие части направляющих. Нужно сделать так, чтобы ролики на них находились ближе к лицевому торцу детали. К уже собранному ящику крепятся Г-образные детали направляющих. При этом ролики должны быть расположены у заднего торца ящика.

Собирается изделие, вставляются ящики, навешиваются фасады и ручки. Установка завершается.

Инструкция по установке шариковых направляющих

При установке шариковых направляющих для выдвижных ящиков нужно отделить внутреннюю часть направляющей от внешней. Для этого нужно найти с внутренней стороны направляющей пластмассовый язычок и вытянуть узкую часть.

По предварительной разметке необходимо прикрутить внешнюю деталь направляющей к стойке, а внутреннюю — к боковой стенке ящика. Собрать изделие, вставить ящики, навесить фасады. Установка для выдвижных ящиков закончена.

Что насчет ящиков с доводчиком? Установка направляющих для выдвижных ящиков с доводчиком выполняется аналогично. Здесь все достаточно просто. Установка шариковых направляющих «Боярд» для выдвижных ящиков или систем других производителей происходит идентичным образом.

Многих начинающих мастеров, решивших собирать мебель своими руками, пугает самостоятельная установка выдвижных ящиков. На самом деле, ничего сложного в этом нет. И предварительно составлять какие-то карты присадки и делать сложные математические расчеты не нужно. При своем опыте работы на производстве я знала только одного сборщика, который скрупулезно высчитывал все до миллиметра, прежде чем установить направляющие для выдвижных ящиков. Все остальные делали «на глазок», соблюдая лишь элементарные правила геометрии. И «работало» ничуть не хуже.

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

• Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
• Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Как не допустить ошибок при установке

Если сами рельсы направляющих прикручены на одном уровне, строго напротив друг друга и ящик никак не перекашивается в процессе выдвижения, то все будет «работать» хорошо.

Это главное правило в установке любого ящика – соблюсти соосность.

Вторым правилом можно выделить и необходимость соотносить высоту боковин самого короба ящика с высотой фасадов.

Прежде чем начать их «распределение» по высоте. Рекомендую сразу сделать метки карандашом на торце корпуса, отметив положение фасадов, чтобы иметь наглядное представление.

Главный подводный камень – это нерациональное распределение направляющих с точки зрения полезного объема самого ящика.

Например, на фото – выдвижные ящики в пенале функционируют абсолютно нормально.

Но из-за того, что верхний выдвижной ящик «задрали» слишком высоко, его вместительность сильно урезана. Казалось бы, зато средний ящик более вместителен. Но нет. Нижний край фасада верхнего ящика «не дает» загружать средний ящик по всей высоте образовавшейся ниши.

На самом деле, этот момент не критичен. И если его не выделить, то сам владелец и не заметит. Но тот, кто делал, обязательно будет помнить, что лучше было бы по-другому.

Пошаговая инструкция установки выдвижного ящика

Прежде чем установить направляющие выдвижного ящика, следует правильно определить положение крепежа. Расчеты — это первый шаг в установке.

Шаг 1 — определение положения ящиков внутри тумбы

Чем больше разница между высотой фасада и высотой боковин ящика, тем больше следует делать зазор. Это делается из соображений устойчивости крепления: ведь фасад крепится к боковинам самого ящика и точки крепления должны быть приближены к центру.

Оставшееся расстояние равномерно распределяется между остальными ящиками. Причем снизу короба ящика принято оставлять столько же, сколько отступалось на нижнем.

Подобные расчеты несложные. Величину расстояний можно вычислять с помощью калькулятора или вычерчивать в масштабе. Многие сборщики прикидывают сразу на корпусе, отмеряя рулеткой от точки до точки.

Когда положение ящиков определено, отчерчивают места крепления полозьев. В зависимости от выдвижной системы, это может быть центр, нижний или верхний край боковины ящика.

После расчетов приступают к монтажу направляющих выдвижного ящика. Это будет вторым шагом в установке.

Шаг 2 — крепеж направляющих ящиков внутри тумбы

Строго напротив друг друга наружную часть полозьев крепят к боковинам тумбы, а внутреннюю – к самим ящикам (исключением служат метабоксы, у которых внутренние направляющие уже встроены в собранные ящики).

Затем пробуют задвинуть короба ящиков внутрь тумбы, регулируют так, чтобы добиться плавного и равномерного движения.

Шаг 3 — регулировка плавного хода направляющих ящиков внутри тумбы

Затем приступают к установке фасадов. Но предварительно вымеряют равномерные зазоры между ними с помощью подручного материала — различных подкладок нужной толщины.

Шаг 4 — выставление равномерных зазоров на фасадах
Шаг 5 — предварительная фиксация фасадов на двухсторонний скотч

И притягивают изнутри на саморезы.

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

• направляющие;
• шурупы;
• шуруповерт;
• линейка;
• карандаш;
• шило.

Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

• Роликовые направляющие
• Установка механизмов
• Завершение работ

Неправильный монтаж направляющих на боковых стенках ящика может привести к неприятным последствиям, которые вызывают искривление всей конструкции. Это в дальнейшем обусловит неправильную эксплуатацию изделия, что приведет к его быстрой поломке.

Чтобы избежать подобных ошибок, необходимо сразу ознакомиться со способом монтажа выдвижного ящика.

Роликовые направляющие

В настоящее время самое широкое распространение имеют 2 вида направляющих, имеющих роликовую и шариковую конструкции. Направляющие роликового типа имеют невысокую стоимость, благодаря этому качеству они очень широко используются в мебельных конструкциях, чаще всего – на стенках ящика.

Роликовые направляющие имеют очень простую конструкцию, которая состоит из 2 частей. Первая часть должна крепиться на боковой стенке выдвижного ящика, а вторая часть – на внутренней стенке шкафа, тумбы и т. д. Эти направляющие могут быть выполнены из стали или алюминия. На направляющих, которые устанавливаются на ящики, имеются ролики, обеспечивающие их движение. Чтобы исключить шум во время движения роликов, их конструкцию могут покрыть резиновой оболочкой.

Так как направляющие на роликах не являются конструкцией, предназначенной для выполнения закрытого монтажа, то на их поверхность наносится покрытие из эмали, нужной для придания красивого внешнего вида всей конструкции. Чаще всего используется краска белого, черного или коричневого цветов.

Конструкция этих направляющих похожа на рельсы, которые позволяют выполнять открывание и закрывание различных движущихся элементов мебели и не прикладывать к этому больших усилий. Обусловлено это создающимся инерционным моментом, который возникает после небольшого толчка на ящик.

Вернуться к оглавлению

Установка механизмов

В последнее время использование роликовых механизмов получило широкое распространение. Обусловлено это наличием в квартирах и домах компьютеров, которые устанавливаются на специальные компьютерные столы. Такие столы имеют выезжающую полочку для возможности установки на ней клавиатуры. Также подобные механизмы могут быть на различных выдвижных ящичках, полках и этажерках. Собрать такие элементы мебели можно собственными силами. Главное, ответственно подойти к этому делу.

Для установки понадобятся следующие инструменты:

• дрель;
• линейка;
• карандаш;
• саморезы.

Сама схема установки имеет довольно простую последовательность и выполняется очень легко. Для начала монтажа необходимо произвести разметку на стенках ящика. Делать это нужно точно, чтобы не допустить дальнейших перекосов, которые могут возникнуть в движущихся частях.

Далее необходимо с помощью дрели просверлить отверстия, причем они не должны быть сквозными. Глубина их должна быть в 12-14 мм – это вызвано длиной саморезов и толщиной листа ДСП. Аналогичные отверстия нужно сделать и на корпусе ящика (они должны точно совпадать с предыдущими).

Вернуться к оглавлению

Завершение работ

Для дальнейшего монтажа необходимо расположить ящик таким образом, чтобы конец одного рельса, находящегося на нем, упирался в стенку спереди. Это позволит ролику находиться в задней части элемента. После этого нужно выполнить крепление рельсов, используя для этого саморезы. При этом следует учесть, что шляпка саморезов не должна выступать за тело рельса более чем на 1 мм. Подобным образом выполняется крепление и на противоположной стенке ящика.

Следующий шаг – выполнение монтажа направляющих в шкафу. Для этого рельс располагают таким образом, чтобы он находился в перпендикулярном положении относительно фасада. При этом ролик, находящийся на рельсе, должен располагаться в передней части шкафа.

На теле направляющих рельсов имеется множество прорезей и отверстий, которые предназначены для регулировки их положения при осуществлении крепления саморезами. Выполняя их монтаж в шкафу, лучше пользоваться удлиненными прорезями, так как они позволят выполнить нужную регулировку. Выполнив настройку и закрепив направляющую, необходимо сделать ту же операцию на противоположной стороне.

После этого можно вставить ящики на направляющие. Если все было сделано правильно и никаких перекосов при этом не допущено, то движение ящика должно быть ровным и мягким без прикладывания больших усилий.

Установку роликовых направляющих выполнить довольно легко, и она не займет много времени. Для этого необходимо подготовить нужный инструмент и иметь минимальные навыки его использования.

Перед началом проектирования необходимо определиться с типом направляющих, которые будут использоваться. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.

Вот так выглядят роликовые направляющие:

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

– высота фасадов ящиков;

– размер ящиков – ширина, глубина, высота;

– размеры для крепления направляющих на стойки.

Например, нужно сделать комод на четыре ящика. Размеры комода: ширина – 800мм, высота без ножек – 800мм, глубина –440 мм.

Крышка комода будет нависать над фасадами, будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом – 4мм; между фасадами – 2-3мм, отступ от низа тумбы –2 мм.

Рассчитываем высоту фасадов:

1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;

2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;

3) делю полученный результат на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.

Ящик состоит из двух боковин, передней, задней стенки и дна.

Передняя и задняя стенки вкладываются между боковинами. Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.

Определимся с размерами деталей ящика.

Для определения высоты стенок ящика я пользуюсь правилом – высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193 -50 = 143мм. Округляю до 140мм.

Длина боковых стенок равна длине направляющих. Глубина комода 440мм, будут использоваться роликовые направляющие длиной 400мм, значит, длина боковых стенок равна – 400мм.

Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.

Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей

Толщина одной пары роликовых направляющих 12,5мм.

Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Для того чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.

Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.

Получились детали таких размеров:

боковая стенка 400 х 140 – 2шт;

передняя (задняя) стенка 710 х 140 – 2шт;

дно 737 х 395.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

У меня четыре ящика, должно быть четыре линии. Считаю:

1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм

2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм

Механизм роликовых направляющих представляет собой пару так называемых рельс, между которыми устанавливается несколько (2 и более) маленьких колесиков.

Роликовые направляющие — самые простые в плане устройства и монтажа направляющие.

Последние обеспечивают движение обеих частей устройства в двух противоположных направлениях, то есть позволяют как увеличивать длину конструкции, так и возвращать ее в исходное состояние.

Перемещение происходит в одной плоскости (обычно горизонтальной) и ограничено размерами полозьев.

Материал каждой составляющей оказывает значительное влияние не только на степень подвижности направляющих, но и на долговечность всего механизма. Чтобы максимально продлить срок службы устройства, рельсы изготавливаются из металла, а для обеспечения необходимого хода полозьям ролики производятся из пластика.

Роликовые направляющие для ящиков.

Главной причиной использования роликовых направляющих является практически полное отсутствие трения между движущимися частями. А ведь этот процесс неукоснительно приводит к повреждению и последующему разрушению взаимодействующих поверхностей и конструкции в целом.

Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.

Вдобавок из-за трения требуется гораздо больше усилий для перемещения полозьев, которое к тому же происходит с меньшей скоростью.

Покрыты роликовые направляющие прочной эпоксидной эмалью.

Обладая собственным набором полезных свойств, шариковые направляющие достаточно давно конкурируют с роликовыми.

Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

В первом случае в роли комплектующей, обеспечивающей подвижность импровизированным рельсам, выступает небольшой шарик, а во втором – маленький ролик.

Механизм шариковых направляющих.

Механизм роликовых направляющих.

И даже несмотря на то, что при изготовлении последнего могут быть использованы подшипники, содержащие сферические элементы, именно эта особенность механизмов послужила причиной их названия.

Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Если говорить о популярности указанных устройств, то наиболее распространенными считаются все же роликовые изделия.

Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются.

На их востребованность повлиял тот факт, что шариковые направляющие гораздо чаще встречаются в неразборном варианте. Это не столько препятствует монтажу или затрудняет установку, сколько серьезно ограничивает сферу применения механизма.

Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.

Использование роликовых направляющих в конструкции выдвижного ящика

С некоторых пор область применения роликовых направляющих неразрывно связана с мебельным производством.

Именно в этой сфере чаще всего задействованы такие предметы.

Устройство обычно используется для изготовления гардеробов со складными штангами, обувных тумб со скрытыми нишами и шкафов с выдвижными ящиками. Так как последние распространены в большей степени, о них и пойдет речь в дальнейшем.

Пример использования роликовых направляющих для выдвижения ящиков в тумбе.

Крепление механизма осуществляется на боковые стенки короба с внешней стороны, что не способствует уменьшению полезного пространства самого ящика.

Роликовые направляющие – это направляющие частичного выдвижения.

Это значит, что полностью ящик выдвинуть вы не сможете.

Для того, чтобы не повредить заднюю стенку шкафа и не отсоединить от него ящик, полозья содержат специальные ограничители, принимающие вид искусственных неровностей на поверхности рельсы.

Правильный расчет и монтаж – это основа успешного применения роликовых направляющих.

А в целях предоставления дополнительных возможностей , касающихся снятия и установки ящика, основные комплектующие имеют технологические отверстия.

Шариковые направляющие не позволили бы вытаскивать и вставлять ящик после сборки мебели без нарушения ее фасадов.

Монтаж роликовых направляющих для выдвижных ящиков

Использование механизма с нажимными толкателями, выполняющими также роль ограничителей, позволяет без потери функциональности сохранить внешний вид фасадов мебели и ее заднюю стенку.

Тумба с установленными роликовыми направляющими.

Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.

ВИДЕО: Установка роликовых направляющих.

50 фото-идей выдвижных ящиков с различными механизмами:

При самостоятельном изготовлении мебели – различных шкафчиков с наличием выдвижных ящиков – ключевым моментом в сборке является монтаж направляющих. Роликовые направляющие обеспечивают процесс движения выдвижного элемента. Механизм выдвижной системы достаточно прост и включает в себя ролики и полозья, по которым они перемещаются.Ролики фиксируются на внешней стороне короба ящика. Полозья для их движения устанавливаются внутри шкафа по боковым сторонам свободной ниши. При выполнении сборки механизма очень важно установить элементы так, чтобы они четко совпадали. Если будет допущена неточность, то мебель будет испорчена. В лучшем случае механизм будет заедать и работать не гладко. В худшем случае собрать выдвижной ящик не удастся, а все примененные материалы будут испорчены. Кроме того, демонтировать механизм может быть достаточно проблематично. Перед проведением работ нужно выполнить несложные расчеты, чтобы получить желаемый результат.

Расчет направляющих

Чтобы ящики идеально занимали отведенное им место, нужно выполнить расчеты для роликовых направляющих перед тем, как их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу с двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры. Для тумбы с высотой боковин 367, высотой цоколя 70 и зазором между фасадами высота одного фасада получится: (368-70-2*3)/2=146 мм.

При одинаковых размерах элементов оптимальный вариант их монтажа – сделать их взаимозаменяемыми.

Для этого при расчете обязательно учитываются крайние положения ящиков. Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы. При установке короба на нее дно должно совпадать с ее нижним ребром.

Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18+4=22 мм. Можно рассчитать расположение деталей механизма от нижнего торца боковины тумбы. В этом случае: цоколь+толщина дна+высота крепления направляющей от дна=70+16+22=108 мм.

Стоит обратить внимание, что головка самореза, как правило, меньше 4 мм. Ее средние размеры – 1-1,5. Размер принимается за 4 для универсальности расчета. Полученные его результаты будут применимы и в том случае, если для изготовления тумбы будет использоваться материал толщиной 18 мм, а не 16. При этом небольшой зазор все равно останется.

Таким же порядком проводятся расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

• высота фасадов ящиков
• размер ящиков – ширина, глубина, высота
• размеры для крепления направляющих на стойки

Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.

Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.

Рассчитываем высоту фасадов:

1. Плюсуем все зазоры и отступы: 3+3+3+4 = 13
2. От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
3. Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

Оснащение выдвижных ящиков шариковыми (телескопическими) направляющими дает существенные преимущества при их эксплуатации. Они обеспечивают плавное и бесшумное скольжение ящиков в кухонных шкафах, комодах, шкафах-купе и другой мебели.

Составляющие направляющих легко движутся благодаря прочным металлическим шарикам, находящимся внутри профиля, что позволяет при необходимости выдвигать нагруженные ящики на полную длину. Отдельные модели выдвигаются на 90 см и выдерживают нагрузку до 45 кг.

Кроме этих достоинств можно отметить их доступную стоимость, износостойкость и, что немаловажно, шариковые направляющие для выдвижных ящиков не составит труда установить самостоятельно.

Чтобы механизм работал безупречно, необходимо правильно произвести разметку участков крепления составляющих. Между стенкой ящика и боковой стороной шкафа с двух сторон должны оставаться зазоры, в которых и будут размещаться направляющие. Обычно это по 13 см с каждой стороны.

Схема расчета деталей выдвижного ящика

Длина направляющих составляет от 25 до 90 см с шагом 5 см, они должны быть короче самого ящика приблизительно на 6-10 см. поэтому механизм крепят посередине боковой стенки ящика, оставляя небольшие промежутка впереди и сзади.

Также между задними стенками ящика и шкафа должно оставаться, как минимум, 10 мм свободного пространства. Проще всего делать разметку и крепить направляющие в процессе сборки мебели – это намного удобнее и быстрее.

Разметка и установка

В первую очередь прочерчивают линии крепления. На ящике рекомендуется крепить направляющие по центру, но разрешается монтаж и в нижней его части. Аналогичную линию размечают и на внутренней боковой стороне шкафа. От точности измерений будет зависеть плавность хода и длительность эксплуатации механизма.

Перед установкой направляющие разделяют на половинки: прижимая черные «усики», вытягивают внутреннюю часть устройства. Половинки крепят на размеченные линии, затем заводят на место ящик, пробуют его закрыть и выдвинуть.

Если все было сделано правильно, сработает фиксатор и послышится легкий щелчок. Это сигнал к окончательному закреплению направляющих. В противном случае придется, слегка ослабив крепеж, еще регулировать механизм.

На обеих частях конструкции имеются продолговатые отверстия: вертикальные предназначены перемещать планку вверх-вниз, а горизонтальные – для регулировки по горизонтали. Тщательно отрегулировав механизм, можно окончательно закрепить элементы саморезами или шурупами.

Телескопические направляющие выпускаются правыми и левыми, переставлять местами их нельзя.

Направляющие могут обеспечивать частичное или полное выдвижение ящиков, быть с доводчиками или без, оснащаться системой Push to open, когда у ящика нет ручки, и достаточно нажать на него, чтобы открыть. Также изделия могут комплектоваться надежным фиксатором, удерживающим ящики в закрытом положении.

Видео: Замена телескопических направляющих

Как крепить роликовые направляющие для выдвижных ящиков

18.03.2020

Направляющие для ящиков: особенности, разновидности и современные системы направляющих (110 фото и видео)

Не секрет, что в наше время процедура выдвигания ящиков существенно упростилась посредством направляющих систем, и именно этим, прежде всего, обусловлена высокая популярность последних.

Значимость направляющих для ящиков довольно существенна, так как они позволяют произвести максимально возможное выдвижение, тем самым становится довольно легко извлечь содержимое ящика.

Разновидности направляющих

Процесс работы соответствующей системы обуславливается передвижением металлических направляющих посредством шариков или роликов.

Направляющие для ящиков принято подразделять на следующие разновидности: роликовые и шариковые. Также выделяют направляющие для ящиков с доводчиком, однако эту разновидность мы не станем рассматривать в рамках данной статьи.

Если вас интересуют разнообразные фото всех видов направляющих для ящиков, на просторах Всемирной сети вы наверняка с легкостью сможете найти необходимые изображения.

Шариковые системы

Шариковые направляющие дают возможность производить полное выдвижение ящика, при этом они способны выдерживать значительный вес.

Так, ряд систем могут выдержать порядка 55 кг. Устанавливать такие направляющие возможно в любой плоскости.

Шариковые системы обладают следующими достоинствами:

• Возможность производить регулирование в двух направлениях;
• Бесшумный ход ящика;
• Длительный срок службы;
• Возможность выдерживать большой вес;
• Возможность полностью выдвинуть ящик.

Стоит отметить, что шариковые системы все же являются более дорогостоящими, нежели роликовые. Однако если предполагается хранить в ящике всевозможные тяжести, следует выбирать именно шариковые направляющие.

Роликовые системы

Основной отличительной чертой роликовых систем, прежде всего, является то, что не представляется возможным выдвинуть ящик полностью, однако и цена таких направляющих значительно более низкая, нежели шариковых.

Кроме того, в процессе выдвижения роликовые системы могут создавать определенный шумовой эффект, для нивелирования которого необходимо использовать обрезиненные ролики.

Посмотрите еще здесь!

Вес, который способны выдержать роликовые системы, как правило, будет составлять порядка 20 кг.

Выбирая роликовые системы, необходимо обязательно принимать во внимание их толщину. Так, для того, чтобы направляющие прослужили достаточно долгое время, необходимо, чтобы ширина составляла от 1,2 мм.

Виды направляющих: металлобоксы и тандемы

На базе рассмотренных выше разновидностей направляющих производятся более модернизированные системы: металлобоксы и тандемы.

Металлобоксы (метабоксы) производятся на базе роликовых направляющих. роликовые Опорные элементы металлобоксов присоединяются к стенкам мебельного изделия.

Метабоксы более прочные и надежные, нежели классические роликовые направляющие. Металлобоксы характеризуются прочностью пластмассы роликов и стандартизированными габаритами ящиков.

Такие направляющие производятся из твердого стального листа, и по желанию заказчика могут краситься в соответствующий конкретному мебельному изделию оттенок.

Посмотрите еще здесь!

Тандемы (тандембоксы) производятся на базе шариковых направляющих. В их основании заложена древесно-стружечная плита, боковые части могут быть металлическими или же стеклянными.

Тандемы стоят дороже, чем метабоксы, однако, принимая во внимание их многочисленные преимущества, этот, если можно так выразиться, недостаток, практически целиком нивелируется.

Как грамотно выбрать направляющие?

Несмотря на обилие всевозможных обучающих пособий, многие люди в наше время все еще задаются вопросом: какие направляющие для ящиков лучше выбрать?

Собственно, для того чтобы подобрать изделие, которое прослужит достаточно долго, прежде всего, необходимо сделать акцент на толщине металла, в особенности если речь идет о роликовых системах. От этого непосредственно будет зависеть то, как долго прослужит система.

Оптимальная толщина должна составлять 1-1,2 мм. В любых других случаях гарантировать, что системы будут служить достаточно долго, не представляется возможным.

Посмотрите еще здесь!

Есть и еще нечто такое, что учитывать при выборе направляющих для ящиков настоятельно рекомендуется. Так, необходимо обязательно произвести осмотр систем, чтобы убедиться в том, что последние визуально лишены каких-либо изъянов.

Установка направляющих для выдвижных ящиков: варианты и инструкция

Качественная фурнитура – это обязательное условие для изготовления добротной корпусной мебели. От технических характеристик комплектующих зависит прочность, долговечность и уровень комфорта кухонь, комодов, горок, тумб и шкафов-купе.

Существует несколько типов выдвижных систем, отличающихся сложностью конструкции, стоимостью и удобством использования:

• роликовые направляющие;
• шариковые направляющие;
• метабоксы;
• тандемы;
• тандембоксы;
• леграбоксы.

Обычно установка направляющих для выдвижных ящиков представляет собой несложную схему, с которой может справиться даже непрофессионал. Установка направляющих для выдвижных ящиков своими руками потребует внимательного изучения инструкции, немного времени и навыков работы с шуруповертом.

Роликовые направляющие для выдвижных ящиков

Эти направляющие обычно используются для изготовления мебели в массовом производстве. Изготавливаются из стали, сверху наносится эпоксидная краска белого, серого, черного или коричневого цвета. Длина направляющих может быть различна: от 250 мм до 600 мм с шагом 50 мм. Она специально подбирается под размер ящиков.

Установка роликовых направляющих для выдвижных ящиков требует точного расчета. При неверном вычислении срок эксплуатации роликов значительно уменьшается, также вероятно раннее возникновение проблем с движением ящиков.

Шариковые направляющие для выдвижных ящиков

Производятся из штампованной стали с анодированным покрытием. Их конструкция принципиально отличается от роликовых направляющих. Для скольжения ящика по полозьям используется обойма с металлическими шариками, заполненная вязкой смазкой. Это дает относительно бесшумную эксплуатацию и увеличивает срок службы. Существуют модели, оснащенные встроенными доводчиками, которые предотвращают шумный удар ящика о стойку корпуса при резком захлопывании. Система имеет два металлических элемента: один крепится к внутренней стенке изделия, а другой – к ящику. Чтобы разделить эти две части, нужно использовать фиксатор.

Шариковые направляющие бывают полного или частичного выкатывания. Направляющие полного выдвижения (или телескопические) позволяют вытащить ящик за границы корпуса мебели, что максимально увеличивает обзор внутреннего пространства. Направляющие неполного выдвижения оставляют необозримой область около 50 мм от заднего торца ящика. Длина направляющих составляет от 200 до 600 мм с шагом в 50 мм. Предельная нагрузка направляющих высотой 35 мм – 30 кг. Также существуют усиленные направляющие, их высота составляет 45 мм, а предельная нагрузка – до 45 кг.

Метабоксы

Это разновидность роликовых направляющих. Стальные полозья этих направляющих увеличены до высоты ящика и полностью заменяют его деревянные боковые стенки. Отсюда и название – метабоксы или металлбоксы. Ролики крепятся к боковинам. Высота боковых стенок – от 54 мм до 150 мм. Увеличить высоту можно специальными рейлингами. Дно метабокса делают из ДСП, ограничивая наполнение весом до 20 кг. Чем короче ящик, тем большая нагрузка допустима.

Тандемы

Тандемы – направляющие скрытого монтажа. Бывают двух видов: полного и частичного выдвижения. Ящик на такие направляющие крепится сверху, полностью скрывая их под боковинами и дном.

• с доводчиком – обычное открывание за ручку и плавное закрывание;
• с механизмом tip on или push to open – открывается прикосновением к фасаду;
• с электромеханическим открыванием.

Тандембоксы

Тандембокс – ящик, состоящий из металлических боковин с двойными стенками, дно обычно из ЛДСП, задня стенка выполнена из металла или ЛДСП и направляющих скрытого монтажа. Это те же тандемы, укомплектованные двойными боковыми стенками. Возможно дополнительное наращивание высоты ящика рейлингами и специальным профилем. Некоторые производители делают наращивание из стеклянных планок.

Ящики леграбокс

Самые современные и дорогие системы направляющих для выдвижных ящиков, занимающие высокую позицию в перечне всех мебельных комплектующих. Усиленная конструкция стабильно выдерживает нагрузку уже до 60 кг. Матовая поверхность нержавеющей стали подчеркивает строгость и изысканность стильного дизайна леграбокса.

Монтаж этого типа систем предполагает ювелирную точность сверления фасадов и боковых стенок, абсолютно выверенных расчетов при изготовлении деталей из ДСП. Также обязательно правильно и аккуратно провести фрезеровку дна.

Производители мебельной фурнитуры предлагают и другие способы применения направляющих. Например, крепление выдвижных корзин, сеток, контейнеров различного назначения.

Общие рекомендации по установке направляющих для выдвижных ящиков

Как установить все правильно? Расчет деталей при установке направляющих для выдвижных ящиков можно произвести по формулам, которые производители предоставляют для своих изделий. Обычно вся необходимая информация также содержится в инструкции.

Залогом успешной установки направляющих для выдвижных ящиков является точная разметка. Все направляющие должны быть установлены на одном уровне и строго параллельно друг другу. Удобнее всего делать разметку до сборки изделия на ровной горизонтальной поверхности при достаточном освещении.

Существует два способа установки фасада ящика: наружный и внутренний. При наружном способе установки фасад закрывает собой торец корпуса. Тогда направляющую нужно крепить вплотную к внешнему торцу стойки изделия. При внутреннем способе торец стойки изделия находится в одной плоскости с фасадом. Направляющую при креплении необходимо отодвинуть внутрь от видимого торца на толщину фасада.

Инструкция по установке роликовых направляющих для выдвижных ящиков

Теперь поговорим об установке роликовых направляющих. При установке роликовых направляющих для выдвижных ящиков комплект нужно разделить на правую и левую стороны, а потом на внутренние и наружные части. Левая наружная деталь имеет П-образный профиль, правая наружная – G-образный, внутренние – Г-образный.

На всех частях направляющих имеются отверстия для их фиксации и регулировки на деталях при помощи саморезов. По линиям разметки на стойки корпуса изделия прикручиваются соответствующие части направляющих. Нужно сделать так, чтобы ролики на них находились ближе к лицевому торцу детали. К уже собранному ящику крепятся Г-образные детали направляющих. При этом ролики должны быть расположены у заднего торца ящика.

Собирается изделие, вставляются ящики, навешиваются фасады и ручки. Установка завершается.

Инструкция по установке шариковых направляющих

При установке шариковых направляющих для выдвижных ящиков нужно отделить внутреннюю часть направляющей от внешней. Для этого нужно найти с внутренней стороны направляющей пластмассовый язычок и вытянуть узкую часть.

По предварительной разметке необходимо прикрутить внешнюю деталь направляющей к стойке, а внутреннюю – к боковой стенке ящика. Собрать изделие, вставить ящики, навесить фасады. Установка телескопических направляющих для выдвижных ящиков закончена.

Что насчет ящиков с доводчиком? Установка направляющих для выдвижных ящиков с доводчиком выполняется аналогично. Здесь все достаточно просто. Установка шариковых направляющих “Боярд” для выдвижных ящиков или систем других производителей происходит идентичным образом.

Самостоятельное крепление направляющих на выдвижные ящики

Оглавление: []

• Типы направляющих
• Установка роликовых элементов
• Монтаж шариковых направляющих

Домашним мастерам нередко приходится собирать мебель своими руками. Это происходит и при покупке готовых предметов интерьера и при самостоятельном изготовлении тумб, шкафов, столов и тому подобного. При этом правильное крепление направляющих на самые разнообразные выдвижные ящики становится настоящим камнем преткновения. Несмотря на кажущуюся простоту этой работы, ошибки в установке способны привести к печальным последствиям. В процессе дальнейшей эксплуатации мебели могут возникнуть серьезные затруднения. Поэтому важно сразу определиться с типом самих направляющих и способом их монтажа.

Схема установки шариковых направляющих.

Типы направляющих

На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.

Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.

Рисунок 1. Виды направляющих.

У таких систем есть ряд существенных недостатков:

1. При эксплуатации выдвижные ящики издают неприятный звук.
2. Колесики ненадежны и быстро приходят в негодность.
3. При сильном рывке ящик может выпасть из предназначенного для него гнезда.

Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.

Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.

Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая – к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис.1.

На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.

Установка роликовых элементов

Рисунок 2. Схема крепления роликовых направляющих.

Какой бы тип крепления ящиков вы ни выбрали, вам понадобятся следующие инструменты:

• дрель с тонким сверлом по дереву;
• шуруповерт с ограничителем хода;
• набор отверток с различными жалами (плоские и крестовые).

Кроме того, не забудьте подготовить инструменты для измерения. Вам пригодятся сантиметровая рулетка или длинная линейка и угольник.

Все необходимые отметки можно делать простым карандашом или цветным мелком. Схема установки роликовых направляющих показана на рис. 2.

Процесс монтажа направляющих систем на выдвижные ящики происходит в 3 этапа:

1. Разметка стенок мебели и мест для хранения.
2. Установка планки на ящик.
3. Установка планки на мебель.

Рисунок 3. Схема устройства шариковых направляющих.

Если вы будет придерживаться такой последовательности, то сможете избежать возможных ошибок.

Направляющую можно установить в любом месте. Но обычно их монтируют строго посередине стенки (это облегчает определение месторасположения конструкции на мебели) либо заподлицо с верхом или низом ящика. Но роликовые системы чаще всего устанавливают на нижний край.

Места под вкручивание саморезов разумнее не только разметить, но и насверлить. Это гарантирует, что шуруп не расколет древесину. Определить месторасположение креплений нужно сразу и на ящике, и на стенке мебели.

Мастеру стоит помнить о том, что толщина направляющих этого типа равна 1,25 см. Соответственно, ширина ящика должна быть на 2,5 см уже, чем внутренняя ширина мебели (при этом учитываются обе стороны). В противном случае выдвижная конструкция не войдет в корпус. Для более свободного хода к этому зазору добавляют 1-2 мм.

Длину саморезов выбирают исходя из толщины стенок.

Головка крепежа обязана прочно зафиксировать направляющую, но не возвышаться над планкой. При этом жало не должно пробить стенку насквозь. Сначала направляющие фиксируют на ящике, а затем на мебели. После чего система хранения ставится на предназначенное для нее место.

Монтаж шариковых направляющих

Размеры роликовых направляющих.

Готовый комплект состоит из пары направляющих. Их схема приведена на рис. 3.

Для удобства монтажа планки необходимо отсоединить друг от друга. Для этого нужно аккуратно отодвинуть усик фиксатора вниз и плавно сдвинуть одну часть, вытаскивая съемную планку. Помните, что тонкая планка крепится на ящик, а толстая – на стенку мебели.

На обеих частях находиться перфорация. Но все отверстия отличаются друг от друга по форме и размеру, так как у них разное предназначение. Эти различия обусловлены следующим:

1. Горизонтальные прорези обеспечивают возможность сдвинуть планку вперед или назад примерно на длину 1-2 мм.
2. У вертикальных отверстий такое же предназначение, но они обеспечивают движение вверх-вниз. Диапазон смещения тот же – до 2 мм.
3. Круглые отверстия предназначены для жесткой фиксации точного положения планки.

Возможность сместить направляющую может понадобиться при установке деталей фасада. Если при монтаже направляющей допущена погрешность, то ящик в любом случае встанет правильно.

Монтаж направляющей должен начинаться с горизонтальных прорезей. Затем планка фиксируется с помощью самореза, который загоняется в круглое отверстие. Но перед этим стоит еще раз проверить местоположение планки, так как после жесткой фиксации сдвинуть ее будет затруднительно.

Помните о том, что горизонтальные прорези нужны только для временной фиксации направляющей. После того как вы установили центральные крепежи, саморез, регулирующий смещение по горизонтали, нужно довернуть, утопив его шляпку. Если этого не сделать, то направляющая со временем опустится.

Далее размечают стенку мебели. Если направляющая на ящики установлена заподлицо с нижним краем, то снизу делают отступ 3 см. Далее местоположение планок определяют по фасадам выдвижных ящиков, которые располагаются друг над другом. Следите за тем, чтобы фронтоны не цеплялись. Для этого между ними необходимо оставить небольшой зазор (2-3 мм будет достаточно).

Дальнейший монтаж направляющей зависит от типа фасада выдвижных ящиков. Если он накладной, то планка фиксируется заподлицо с боковой стенкой корпуса. Если фронтон внутренний, то направляющая устанавливается на расстоянии в 0,2-0,3 см от торца стенки. После того как все необходимые расчеты проведены, можно окончательно крепить планку.

Оценка статьи:

Загрузка…

Сохранить себе в:

Adblock
detector

Легко устанавливаемые направляющие для выдвижных ящиков на роликовых подшипниках

Название направляющих для выдвижных ящиков на роликовых подшипниках говорит почти все о них! Они включают в себя ролик, шкаф остается устойчивым, а ящики добавляются к движущемуся оборудованию! Но чего название не говорит нам, так это о том, как установить направляющие для выдвижных ящиков! О, подождите, для чего мы здесь? Мы можем рассказать вам все об этом!

Как установить направляющие для выдвижных ящиков на роликовых подшипниках

Вот способ простой установки направляющих для выдвижных ящиков на роликовых подшипниках с помощью отверток, болтов и дрели! Будет легче, если вы будете терпеливы.

Шаг 1. Подготовка шестерен

Для процесса установки вам потребуются указанные ниже шестерни.

• Крепеж или болты
• Отвертка
• Дрель
• Маркер

Шаг 2: Разделите компоненты

Направляющие ящика, которые мы обычно видим, состоят из двух или более компонентов. Один из них является элементом шкафа, а другой — элементом ящика. Работа члена кабинета заключается в том, чтобы оставаться прикрепленным к любому устойчивому компоненту.

Поскольку мы имеем дело с роликовыми горками, вы увидите, что два разных элемента поставляются отдельно, когда вы их покупаете. Однако бывают случаи, когда они прикрепляются. В этих ситуациях все, что вам нужно сделать, это немного сдвинуть его! Сдвинув элемент выдвижного ящика вперед, вы сможете его выдвинуть. И, наконец, ролик выдвижного ящика выйдет за ролик члена шкафа.

Проблема с направляющими на шарикоподшипниках заключается в наличии третьего промежуточного элемента скольжения. И для них вы увидите рычаг разблокировки, чтобы вы могли их разделить. Установка завершена, что насчет снятия направляющих? Узнайте, как легко снять направляющие ящика без рычага!

Шаг 3: Поместите элемент шкафа внутрь

Поскольку вы разделили элементы шкафа, установка будет не из легких. Для установки направляющих для выдвижных ящиков сначала нужно взяться за элемент шкафа. Обратите внимание на варианты монтажа.

Протяните руки внутрь шкафа или любого другого стабильного места. Удерживая элемент шкафа, выровняйте его внутри выбранного стабильного компонента. Этот метод будет работать для роликового шарикоподшипника. Если вы хотите починить направляющие ящика на шарикоподшипниках, проверьте это!

Шаг 4: Выравнивание члена кабинета

Теперь вам нужно тщательно выполнить выравнивание. Направляющие ящика всегда должны быть параллельны. В противном случае направляющие ящика не будут готовы к следующему шагу. Когда дело доходит до выравнивания направляющих ящика, первое, на что вам нужно обратить внимание, — это край шкафа вместе с краем направляющей.

Посмотрите на расстояние между этими двумя краями. Расстояние должно быть одинаковым для двух направляющих ящика. Как только они будут выровнены, вы можете перейти к следующему шагу.

• Некоторые люди, возможно, планировали получить накладные фасады. Такие модели имеют ящики с фасадами, которые могут заходить за борта шкафа. В этом случае вы должны сначала выровнять переднюю часть элемента шкафа с передним краем шкафа. С другой стороны, вы также можете довольствоваться фасадами ящиков!

• Передние панели обычно вставлены во внутреннюю часть шкафа. В этих случаях вы должны сначала отодвинуть переднюю часть члена кабинета. В зависимости от толщины фасада ящика, вы должны сместить фасад шкафа.

Шаг 5: Закрепите элемент кабинета

Итак, теперь вы выровняли элемент кабинета со шкафом! Пришло время обезопасить его там. Для этого вам потребуется подходящая застежка. Пройдите через отверстия элементов шкафа и проверьте их. Теперь закрепите элемент шкафа внутри шкафа.

В некоторых случаях люди соглашаются на более двух или меньше отверстий. Однако, чтобы убедиться, что он надежно закреплен, вам потребуется как минимум три отверстия. Для роликовых направляющих: чем больше отверстий, тем выше безопасность! Некоторые детали шкафа имеют два прорезных отверстия, чтобы их можно было установить внутри шкафа. Выбирайте лучшие направляющие для ящиков шкафа, чтобы избежать какой-либо нестабильности. И в таких случаях вы увидите необходимые настройки в конце процесса установки.

Поскольку вы имеете дело со шкафом, для регулировки глубины вы должны использовать горизонтальные щели. Но вы также можете оставить часть настройки на потом. Если вы хотите этого, вы можете закрепить члена кабинета только двумя фастами сейчас, а все остальное сделать позже.

• Некоторые из нас любят использовать болты для крепления. В этом случае отверстия должны быть предварительно просверлены. Вы не можете просверлить его, когда вы взяли член кабинета внутрь. Чтобы сделать отверстия идеальными, вы должны взять элемент шкафа внутрь своего шкафа, а затем выровнять его.

• С помощью маркера отметьте места отверстий. Заранее проверьте монтажные пазы. Получите сверло идеального размера, а затем все, что вам нужно, это просверлить отверстия; Это оно.

Шаг 6. Выравнивание элементов ящика

Теперь мы почти подошли к концу установки роликовых направляющих ящика. Здесь вам нужно установить элемент выдвижного ящика. При этом вы можете отпустить роликовую направляющую без какого-либо дискомфорта. Возьмитесь руками за переднюю часть члена ящика.

Затем выровняйте его по передней части ящика. Еще раз, элементы ящика должны быть выровнены или выровнены. Если элементы ящика не выровнены с элементами шкафа, ящик не поместится внутри шкафа. Это не то, что вы хотите, верно?

Шаг 7. Закрепите элементы выдвижного ящика

После того, как элементы выдвижного ящика выровнены с элементами шкафа, вы должны закрепить шкаф, чтобы закрепить его. Возьмитесь руками за застежку и начните закреплять ее в отверстия или прорези. Процесс такой же, как и у членов кабинета.

Дырки здесь тоже одинаковые. Если хотите, можете оставить его на потом. Однако то, как мы использовали горизонтальные пазы для элемента шкафа, здесь фактор будет другим. В случае элементов выдвижного ящика необходимо довольствоваться вертикальными прорезями. Это позволит идеально отрегулировать высоту.

Шаг 8. Вставьте ящики

Пришло время вставить ящик. Теперь все элементы прикреплены и тщательно закреплены. Вы можете легко получить ящик внутри шкафа. Поскольку у вас есть роликовые направляющие для выдвижных ящиков, для вставки выдвижного ящика необходимо проверить выдвижной ящик и ролик шкафа.

Поместите ролик выдвижного ящика на ролик корпуса, а затем прокатите его по ролику корпуса. Будьте осторожны, когда вы делаете это, потому что ящик не будет идеально позиционироваться, если прокатка не идеальна. Если вы не знаете , как установить направляющие для выдвижных ящиков на шарикоподшипниках , скажем вам, что методы очень похожи. Отмечены лишь некоторые отличия.

Шаг 9: Закрепите и отрегулируйте

Мы подошли к последнему этапу установки направляющих для выдвижных ящиков. Если вы заранее обработали отверстия и правильно закрепили элементы шкафа и ящики, вам не нужно выполнять этот шаг.

Тем не менее, для монтажных отверстий с прорезями пришло время внести коррективы. Для элементов шкафа используйте горизонтальные прорези, а для элементов ящика — вертикальные. Таким образом, будет регулироваться как глубина, так и высота. Затем обезопасьте каждого члена.

Используйте для работы третье монтажное отверстие. Если вам требуется повышенная устойчивость или безопасность, замените винты и гайки. Для каждого члена используйте два стопорных винта. Они обеспечивают максимальную безопасность.

Подведение итогов

Вы уже проверили, как установить направляющие для выдвижных ящиков. Шариковый подшипник аналогичен, но есть определенные отличия. Мы также перечислили установленный процесс! Теперь вам не нужен специалист, который сделает это за вас!
