Монтаж шариковых направляющих для ящиков – дело не такое простое, как может показаться на первый взгляд. Шариковые направляющие для выдвижных ящиков можно приобрести в специализированном магазине. Разумеется, что всю работу можно доверить профессионалам, но им придется заплатить. Подобные элементы на выдвижные конструкции можно установить и самостоятельно.

Основные достоинства шариковых направляющих: небольшая стоимость, плавный ход, отличная износостойкость, легкость в монтаже.

Для монтажа направляющих на выдвижные ящики необходимо иметь в наличии сам выдвижной ящик.

С ним в комплекте идут две шариковые конструкции. Перед началом монтажа нужно раскрыть их для удобства работы.

Каждая из направляющих состоит из двух зафиксированных съемных частей. Для начала съемную часть системы нужно аккуратно снять. Теперь можно переходить непосредственно к монтажу.

Монтаж шариковых направляющих

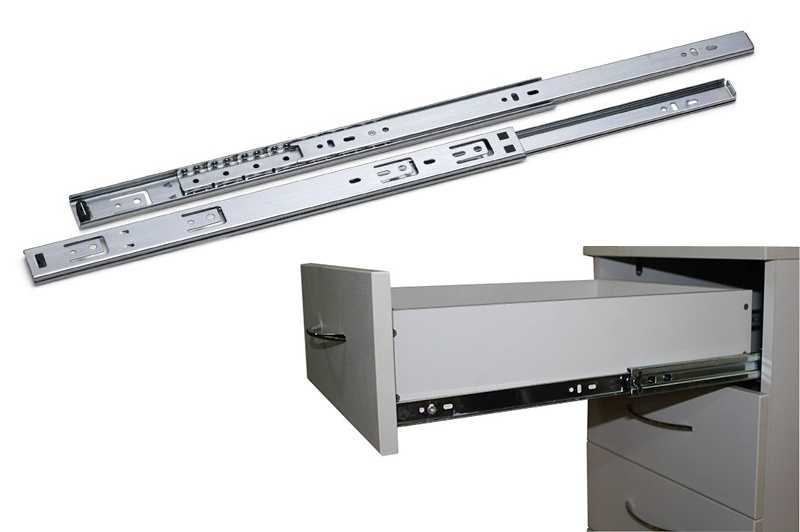

Виды шариковых направляющих.

Теперь каждая система состоит из двух частей. Первые части крепятся к самому ящику, а вторые – к боковой нише. Первая составляющая крепится к боковой поверхности. Для крепления идеально подходят саморезы. Можно устанавливать их заподлицо. Все зависит от конкретной конструкции. Передняя часть составляющей должна находиться заподлицо с передней стенкой ящика.

Теперь можно поговорить подробнее о том, как это собрать. На съемной части данной конструкции находится большое количество отверстий различной формы. Все эти отверстия выполняют определенные функции и задачи.

отверстия, которые располагаются горизонтально, дают возможность направляющим перемещаться вперед-назад на определенное расстояние;

вертикальные элементы дают возможность перемещать элементы вверх-вниз также на определенное расстояние;
круглые отверстия служат для точной фиксации направляющих в определенном месте.

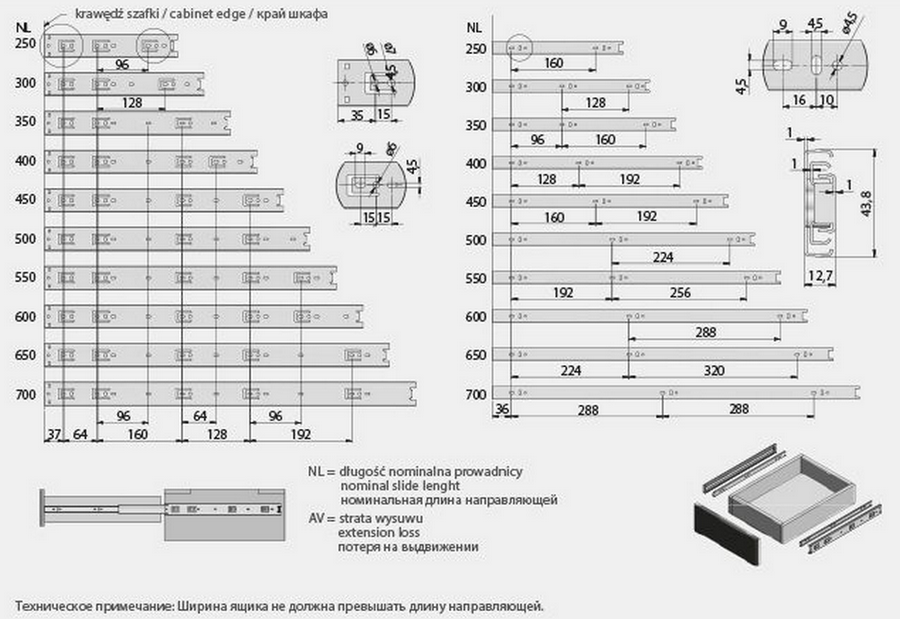

Схема расчета деталей выдвижного ящика.

Монтаж стоит начинать с горизонтально расположенного отверстия. Может возникнуть ситуация, когда конструкция не будет сразу находиться заподлицо с передней частью ящика. Именно для выставления позиции и нужны горизонтальные отверстия. После выставления системы в нужном положении нужно закрутить саморез в круглое отверстие. Сборка на этом не заканчивается.

Стоит отметить тот факт, что горизонтальные отверстия используются только как временные. После выставления элементов в нужном положении их нужно фиксировать именно за счет круглых отверстий. Если это сразу не сделать, то ящик со временем опустится вниз.

Вернуться к оглавлению

Установка механизма к боковине ниши

Для начала необходимо сделать разметку места, в котором будет располагаться направляющая. Обычно это делается достаточно просто. Снизу отмеряется 30 мм, а затем прочерчивается линия.

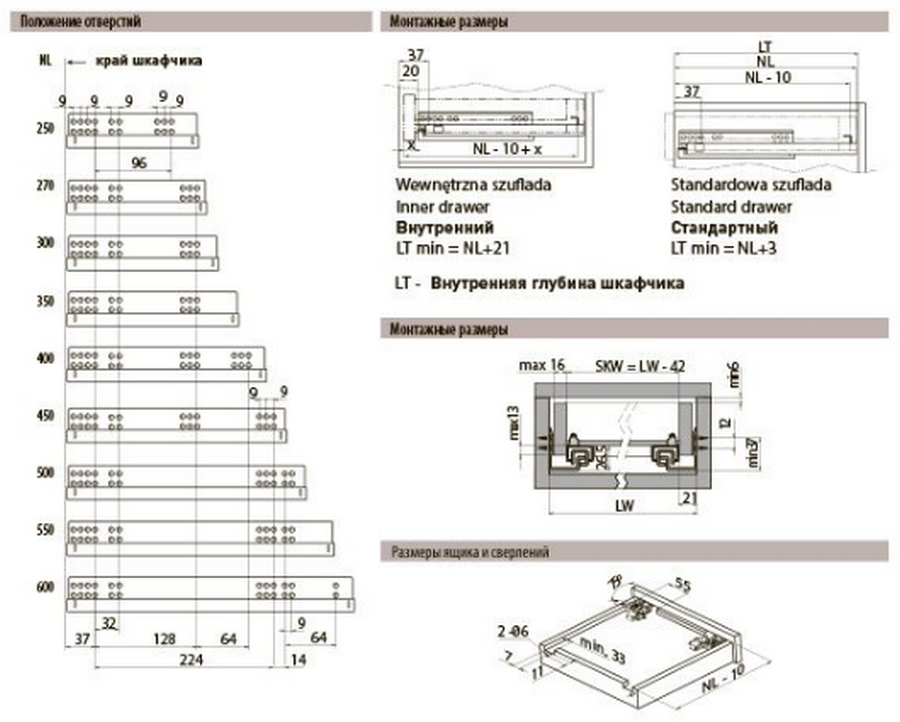

Схема разметки мест крепления направляющих.

в том случае если имеется несколько ящиков, которые располагаются друг над другом, то размещение всех направляющих вычисляется по фасадам. Стоит учитывать тот факт, что конструкции не должны фасадами касаться друг друга;
между фасадами нужно оставлять зазор в 2-3 мм. Именно по этой причине фасад выдвижного устройства делается приблизительно на 40 мм больше стенок выдвижной конструкции.

Итак, точное положение направляющих найдено, намечены линии на боковине, теперь осталось только закрепить их на месте. Однако есть одно “но”. Нужно выбрать фасад, внутренний или накладной.

если фасад планируется сделать накладным, то съемная часть прикручивается посредством саморезов заподлицо с боковой нишей;
если фасад будет внутренним, элементы прикручиваются на 20 мм внутрь с торца боковины;
все отверстия должны располагаться строго на линии. Если все сделано правильно, то можно попробовать вставить съемные части на ящике в пазы съемных частей направляющих на боковинах и соединить их;
обе составляющие конструкции должны без особых проблем плавно войти друг в друга. Если все сделано правильно, то будет слышаться соответствующий щелчок, который сигнализирует о том, что обе составные части правильно вошли друг в друга. Это защелкивается фиксатор.

В противном случае, возможно, придется переделывать все заново. Так что лучше сразу строго следовать инструкции, чтобы не пришлось проделывать всю работу сначала.

Вернуться к оглавлению

Итоги работ

Как понятно, процесс установки шариковых систем для выдвижных ящиков не так уж и прост. Только в том случае, если все сделано строго в соответствии с инструкцией, можно получить действительно рабочую конструкцию.

Таким образом, работы по монтажу данных изделий окончены. Данная инструкция поможет тем, кто впервые решил самостоятельно установить их для своих аксессуаров.

У многих не получается проделать всю работу правильно с первого раза. В этом случае придется разбирать изделия и производить разметку заново, чтобы добиться нужного результата. Для упрощения работ, связанных с монтажом, можно использовать специализированный инструмент. Например, закручивать саморезы не с помощью обыкновенной отвертки, а при помощи шуруповерта.

В этом случае процесс сборки ускоряется. Также не стоит игнорировать применение в работе измерительного инструмента. Возможно, для разметки понадобится уровень. В этом случае можно быть уверенным, что все будет сделано правильно с первого раза. И сборка выдвижных ящиков произойдет качественно и быстро.

Как правильно установить Шариковые направляющие на комод

Содержание

Существующие виды шариковых направляющих
Как установить шариковые направляющие на выдвижные ящики своими руками
Шаг № 1 – делаем разметку под фурнитуру
Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков
Шаг № 3 – установка направляющей непосредственно к боковине короба
Особенности крепежных средств

Схема установки шариковых направляющих

Существующие виды шариковых направляющих

Рассматриваемая нами сегодня система, являющаяся дополнением к домашней обстановке, может принимать различные формы. Поэтому они будут различаться в зависимости от первоначального назначения этого силового агрегата и набора функций, которыми он изначально был наделен. В приведенной ниже таблице посмотрим, какими могут быть шариковые направляющие и по каким критериям их различают.

Существует множество разновидностей шариковых направляющих

Таблица 1. Типы шариковых направляющих

Критерии Описание вида

Возможность разобрать устройство	По этому критерию можно выделить: складные шариковые направляющие; неразборные модели.
Количество ступеней»	По этому параметру можно разделить существующие разновидности направляющих интересующего нас типа на: состоящий из двух секций; многосекционный
Тип конструкции	В зависимости от искомого предмета можно выделить шариковые направляющие: многоуровневый; один уровень.
Способ установки устройства	Установку интересующих нас деталей можно произвести двумя способами: непосредственно на боковых поверхностях ящиков, оборудованных механизмом; внутренние канавки, сделанные специально для интересующей нас цели на боковых поверхностях.

Ящик с такими направляющими двигается почти бесшумно и выдерживает большой вес

Конечная стоимость механизмов, которые нельзя разобрать после установки без потери функциональности, будет намного меньше, чем такая же стоимость складных механизмов. Дело в том, что последние изготавливаются по сложной технологии, а напоследок оснащаются специально усиленными шариками, позволяющими несколько раз разбирать и собирать устройство без повреждений и не опасаясь потерять мелкие элементы конструкции.

Шарики внутри устройства изготовлены из стали. Они перемещаются по внутреннему пространству металлического профиля, что позволяет легко вынимать ящики из абсолютно любого материала и любого размера из шкафа, комода, кровати и другой мебели.

Такие направляющие подходят для установки на ящики практически из любого материала

На окончательную стоимость этих двигательных установок будет влиять любой из параметров, перечисленных выше в таблице, а не только разборность. Итак, чем больше чистых ступеней и количеством уровней оснащена желаемая система, тем дороже она будет. Связано это, конечно же, с трудностями, через которые пришлось пройти производителю при создании интересующего нас устройства.

Как установить шариковые направляющие на выдвижные ящики своими руками

Итак, мы подошли к тому моменту, когда вы действительно искали эту статью. Речь идет об обучении самостоятельной установке шариковых направляющих в ящики шкафа или другой мебели. Тогда давайте начнем.

Ящик на шариковых направляющих

Шаг № 1 – делаем разметку под фурнитуру

Итак, в первую очередь необходимо сделать разметку для фурнитуры, которая будет установлена. Это делается карандашом и линейкой, так как нам нужно отметить ось, проходящую строго через центральную часть коробки.

Прежде всего, нам нужно нарисовать ось под направляющей

После этого этапа переходим к следующему.

Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

Итак, мы нарисовали ось, по которой будут устанавливаться детали. Теперь к нему нужно прикрепить направляющую планку, чтобы передний край этой детали находился на одном уровне с фасадом обустраиваемого мебельного сегмента. Однако нужно внимательно следить, чтобы деталь не торчала, так как в данной ситуации вполне возможно, что останется зазор, который нам совсем не нужен.

Обратите внимание на змею. Помочь нам правильно расположить его помогут прорезанные в нем контрольные отверстия. Они маленькие и продолговатые.

Требуемые установочные отверстия необходимы для правильной установки салазок относительно коробки

С помощью незакрытых отверстий выравниваем наш конек строго по заштрихованной оси. Это легко сделать: просто выровняйте все отверстия леской так, чтобы она проходила четко через их центр.

Затем в отверстие, расположенное горизонтально с нашей стороны, вводим саморез. Теперь мы можем двигать скейт вперед и назад, не меняя положения его сегмента.

Регулировочное отверстие, отвечающее за направление движения вверх-вниз с задней стороны ящика

Закрепляем задний сегмент нашего бегунка через отверстие, отвечающее за перемещение коробки по вертикальным осям. Это необходимо, чтобы впоследствии можно было отрегулировать высоту ящика, выполнив несколько простых действий.

Разобрав отверткой или шуруповертом саморез из переднего отверстия, отвечающий за горизонтальное перемещение корпуса.
Однако вкручиваем этот же винт обратно в переднее отверстие, отвечающее за перемещение корпуса по вертикальной оси.

Резервное регулировочное отверстие для направления «вверх-вниз» для переднего сегмента монтируемой части шкафа

Тогда получится, что кусок в дальнейшем будет крепиться к ящику через два контрольных отверстия, расположенных как в передней, так и в задней части ящика, отвечающих за перемещение его по оси сверху вниз».

Шаг № 3 – установка направляющей непосредственно к боковине короба

Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо прикрепить вторую часть нашей направляющей системы к внутренней части коробки шкафа, внутри которой установлен ящик.

Крепежное отверстие, в которое вставляется саморез, самого обычного типа, круглое

Только вот тут надо учитывать важный момент: в отличие от отрезка направляющей системы, который стыкуется с боковой стенкой нашего ящика, часть, идущая внутрь ящика, имеет гораздо больше регулируемых отверстий. И помимо интересующих нас пространств, по которым система может перемещаться по интересующим нас осям «вверх-вниз» и «вперед-назад», они имеют еще и другие щели горизонтального и вертикального типа, внутри которых также необходимо ввинтить винты.

Крепежное отверстие и регулировочные пазы, наличие которых необходимо учитывать при установке этой части реек

Закрепите направляющую и отрегулируйте ее, вставив винты по примеру предыдущего шага только в два отверстия, чтобы коробка вошла в правильную коробку. Как только вы убедитесь, что все установлено и отрегулировано, как планировалось, снова вытащите ящики и закрутите винты во все отверстия в частях коробки.

Особенности крепежных средств

Закрепить планки можно двумя способами: в центральной части боковых наружных стенок выдвижного элемента и по его нижнему краю. Первый вариант используется для крупных предметов мебели, так как обеспечивает равномерную нагрузку и увеличивает срок службы.

Крепление по нижнему краю в основном используется для роликовых коньков. Шариковые подшипники также можно установить таким образом, но это сложнее. Но проще отрегулировать его положение, если при установке были допущены ошибки.

Схема установки шариковых направляющих

При аналогичном допуске ниже низа 20мм схема установки шариковых направляющих будет выглядеть так.

Отличие в том, что шариковые направляющие принято устанавливать по центру боковой стенки. Поскольку они бывают разной ширины, их проще не двигать вверх или вниз.

Также значения 99/322/545 можно округлить в большую сторону, скажем, до 100/330/550.
