Установка роликовых направляющих

Давно собирался написать урок по работе с роликовыми направляющими. Вот, наконец то, сподобился. Присадочные схемы я уже выкладывал вот в этой статье.  Теперь только голая практика. Для примера я буду собирать простенькую тумбочку с тремя выдвижными ящиками.

Начнем с ящиков. Собираются они легко и просто на конфирматах (по паре в каждый угол). Боковые стенки идут накладными, то есть на них конфирматы вворачиваются в пласть, а передняя и задняя стенки — вкладные, то есть в их торец.

Потом накладываем на место заднюю стенку, тщательно выравниваем и предварительно крепим тремя гвоздиками (два в одну стенку и один в соседнюю), чтобы дно не смещалось.

После этого переворачиваем ящик и с помощью рулетки или линейки проверяем его диагонали. Они должны быть равны. Если нет, вырываем одинокий гвоздик , выгибаем ящик, как надо и забиваем его обратно. Как только геометрия ящика пришла в соответствие, можно прикручивать дно на постоянную основу (саморезами).

Причем в переднюю и заднюю стенки просто самореами, а в боковые сразу крепим и направляйку. Сначала накладываем ее, выравниваем и засверливаем отверстия тонким сверлом.

Затем в эти отверстия вворачиваем саморезы.

С ящиками пока закончили, перейдем к разметке стоек. Я пользуюсь следующей методикой (минимум математики). Итак, сначала отмечаем на переднем крае стойки границы фасадов с межфасадными промежутками. Можно фасады не прикладывать, а просто воспользоваться линейкой, но так нагляднее.

Обратите внимание, что нижний фасад накладной, то есть, он закрывает нижний горизонт, а, значит, отступать от нижнего края стойки надо на 16 мм меньше.

Теперь размечаем сами направляйки. Для этого надо прикинуть, как будут располагаться выдвижные ящики: они должны быть ближе к нижнему краю фасадов, но не выступать за их габариты, направляющие на самих ящиках находятся строго снизу. Для большей наглядности можно приложить направляйки к стойкам и посмотреть, как они будут смотреться (ориентируемся на наши отметки фасадов).

Я обычно отступаю от края фасада вверх по 20 мм и провожу перпендикуляр к переднему краю.

На этом  перпендикуляре откладываем 37 мм и эту точку накалываем шилом (это получается центр второго отверстия на направляющей.

Укладываем ее на разметочную линию, чтобы ее было видно во всех отверстиях. В первое отверстие вворачиваем саморез, а на карандашной линии (по центру отверстия в направляющей) накалываем еще одну точку. В нее так же заворачиваем саморез (можно усилить еще одним, но в данном примере мы ограничимся парочкой).

Обратите внимание, что передний край направляйки отстоит от края стойки на 2 мм.

Данную манипуляцию повторяем для всех трех пар направляющих (то есть, для обоих стоек).

В принципе, присадка выдвижной системы на этом заканчивается, но добьем тумбочку до конца.

Собираем короб (прикручиваем на конфирматы нижний горизонт с  ножками).

Ставим в пазы заднюю стенку, (крепим ее уголками) верхний горизонт крепим на монтажные уголки (можно на минификсы, что сложнее, но аккуратнее).

Ставим средний горизонт. В принципе, короб тумбы готов.

Устанавливаем сами ящики внутрь короба. В из передних стенках сверлятся отверстия под саморезы (для крепления фасадов). Для этого же наклеивается двусторонний скотч.Размечаем и крепим на каждый фасад по ручке-скобе. Винтики надо использовать с потайной головкой, или заглублять их шляпки)

Осталось закрепить сами фасады на ящиках. Подробно я технологию крепления фасадов «на скотч» уже описывал — останавливаться не буду.

В общем, в результате всех манипуляций, получилась вот такая простенькая и аккуратная тумбочка в поликлинику.

Как разобрать телескопические направляющие для выдвижных ящиков

Слышал, что ящик, установленный на шариковые направляющие, можно вытащить. Как это сделать?

Шариковые направляющие, они же и телескопические направляющие, которые устроены на шарик-подшипниковых роликах разбираются следующим образом:

Нужно сначала до упора вытащить первую направляющую и нажать на курок между первой и второй направляющей и легонько её вытащить наружу.

Получается, что направляющая выйдет полностью из телескопа.

Точно также демонтируется и ящик с уже установленным телескопом, только надо нажимать на курок сразу с двух сторон.

Монтаж осуществляется также в обратной последовательности до двух щелчков, один из которых будет примерно в середине, а второй щелчок, когда вы загоните направляющую до упора.

Демонтаж-монтаж направляющих на выдвижном ящике и нише осуществляются при помощи саморезов, их примерно по 3 штуке на направляющей.

Тут крайне важно понять, нам надо просто достать ящик с шариковыми направляющими, или разобрать те самые направляющие на составные части.

Если просто достать ящик из шкафа, то подходим к ящику и выдвигаем его.

Стоим мы лицом к ящику, значит пластиковый фиксатор под правой рукой опускаем вниз, такой же фиксатор под левой рукой, наоборот вверх.

Вот на фотографии тот самый фиксатор.

Нажимая на фиксаторы одновременно тянем ящик на себя.

Если разобрать направляющие, то после того как достанем ящик из шкафа, берём в руки крестовую отвёртку.

Шариковые направляющие состоят из двух планок, одна половина направляющей крепится к шкафу, другая к боковой стенки ящика (попарно).

Крепление к поверхности саморезами.

Саморезы закручиваются во все овальные отверстия (овальные, потому что механизм можно регулировать) + круглые отверстия которые имеются в планках, выкручиваем их.

В общем-то всё, работа совершено не сложная, сложней установить направляющие с нуля, нужна грамотная разметка.

В любой корпусной мебели в первую очередь выходят из строя подвижные элементы. Ремонт выдвижного ящика может понадобиться по разным причинам. Возможно, вышли из строя направляющие. Или сам ящик деформировался в процессе эксплуатации из-за больших нагрузок. Рассмотрим наиболее вероятные случаи.

Ремонт выдвижных ящиков: причины поломок

Прежде чем начать ремонт выдвижных ящиков своими руками в шкафу или комоде, следует разобраться с причиной поломки. Понимание того, из-за чего начались неисправности, служит залогом успешного ремонта. Главное не перепутать причины и следствия. Например, перекашивание самого корпуса шкафа или тумбы может вызвать некорректный ход направляющих и их выход из строя. И если не «вернуть» корпусу изначально правильную геометрию, замена направляющих попросту не решит проблемы.

Развалился короб ящика или вываливается дно

Особенно часто такого рода поломка встречается в собранных на шипах деревянных ящиках комодов. Со временем ящики рассыхаются и расклеиваются. Все, что требуется – это вынуть их, разобрать на детали, выровнять, зашкурить и собрать заново на клей. Для надежного стягивания использовать дополнительный крепеж в виде мебельных уголков и саморезов.

Днище ящика из ДВП может быть изначально некрепко прибито. Особенно ненадежен крепеж на мелких гвоздях. Если выдвижной ящик изготовлен из ДСП, то лучше крепить к нему днище ДВП на саморезы 3х16. Для расширения площадки сцепления используйте шайбочки.

Ящик выпадает или перекашивается в направляющих

Вероятней всего причина в недостаточной жесткости корпуса самого шкафа или комода. От неравномерной нагрузки полок корпус неизбежно деформируется: выгибаются боковины, расстояние между ними увеличивается, ящики начинают выпадать. Корпус может перекашиваться, если полы неровные и сам шкаф или комод с выдвижными ящиками стоит неровно.

Корректный, плавный ход направляющих возможен только при правильной геометрии всех элементов. То есть и корпус, и короба ящиков должны быть выровнены по диагоналям. Возможно, неправильной была сборка изначально – стоит неровно прикрутить направляющие относительно друг друга хотя бы на миллиметр и со временем, по мере загрузки ящиков и их проседания, эта неточность станет критичной.

Также причиной перекашивания и выпадения ящика из направляющих может быть стачивание и деформация роликов (шарикоподшипников) самих рельс. Бывает, выгибает сам металл направляющих. Причина проста – фурнитура исчерпала свой ресурс и требует замены.

Ящик плохо выдвигается, заедают направляющие

Причина может быть как в деформациях, описанных выше, так и в самой фурнитуре. Если производитель «сэкономил» на направляющих и поставил китайские аналоги с тонким металлом, то вряд ли фурнитура изначально была рассчитана на полную загрузку ящика. Поэтому и не может обеспечить ожидаемую плавность закрывания и открывания ящика.

Ремонт и замена короба выдвижного ящика своими руками

Резюмируя все вышенаписанное, можно выделить несколько способов ремонта по возвращению выдвижному ящику прежней прочности и плавности хода:

• Укрепление самой конструкции. Требуется добавить жесткости путем установления планок вдоль задней стенки. А также выровнять по горизонту стоящую неровно мебель, чтобы ее геометрия стала правильной. После проверки всех углов можно произвести ремонт выдвижных ящиков с заменой фурнитуры (если требуется).
• Укрепление короба выдвижного ящика и усиление дна.
  Если в процессе эксплуатации стало понятно, что дно из ДВП не способно выдержать нагрузки и даже после замены ожидаемо выпадет, есть резон его усилить. Для этого вдоль днища устанавливают ребро жесткости горизонтально или вертикально – перегородку. К этой детали можно дополнительно закрепить дно. Также этот способ поможет сделать большой ящик более жестким, без перекашивания.

• Замена коробов ящиков. Иногда деревянные развалившиеся ящики с шипованным соединением проще и дешевле заменить, чем отремонтировать. Например, изготовить их заново из ДСП. Как рассчитать размеры деталей выдвижного ящика для замены можно почитать здесь. Также стоит поступить, если выяснилось, что размеры ящиков были рассчитаны изначально не верно, поэтому и выпадают из направляющих. Или сама фурнитура уже устарела и не выпускается (как например, некоторые виды направляющих с врезкой в паз ящика).

Для роликовых и телескопических направляющих оптимальный зазор для плавного выдвижения равен 13 мм с каждой стороны.

Ремонт и замена направляющих в выдвижных ящиках

Бывает, направляющие быстро выходят из строя, потому что ящик большой и сильно нагружается. Телескопические (шариковые) направляющие допускают установку в два ряда. Выдвижной ящик при этом будет наделен большей несущей способностью и прослужит дольше.

При таком «апгрейде» вполне можно заменить дно из гибкого ДВП на ДСП или фанеру, чтобы хранить в таком ящике, допустим, инструменты.

Металлические направляющие лучше, конечно, заменить. Стоят они не так дорого. Однако, если при визуальном осмотре ролики целы, имеют ровную форму, а погнут только металл полозьев, можно попробовать вернуть ему изначальную форму. Для этого используют тиски, пассатижи и другой ручной инструмент.

Разновидности изделий

Второе название рассматриваемого нами варианта фурнитуры –шариковые направляющие, так как система двигается на небольших шариках, которые и обеспечивают мягкость хода и долговечность конструкций. Разберемся, какие варианты изделий встречаются, после чего рассмотрим модельный ряд, представленный на рынке.

Основные типы

Все телескопические вариант подразделяются по следующим признакам:

• Возможность разукомплектации. Есть как разборные, так и неразборные варианты, второй вариант не подходит, так как в нем элемент не разбирается и снять такой ящик сложно. Но подавляющее большинство вариантов, представленных на рынке, относятся к разборному варианту, поэтому никаких проблем с ремонтом не возникнет.

Конструкция состоит из трех основных узлов, показанных на схеме

• Количество ступеней. В зависимости от длины выдвижения конструкции подразделяются на двухсекционные и многосекционные. Если с первым вариантом все понятно, то второй намного сложнее по конструкции, поэтому и разбирать его следует аккуратнее. Но что касается процесса установки и снятия, то принципиальной разницы нет, если вы разберетесь в теме, то сможете обслуживать все типы.

Многосекционные варианты выдвигаются на гораздо большее расстоянии, чем двухсекционные

• Наличие доводчика. Этот элемент делает эксплуатацию мебели более удобной, ведь ящики сами дожимаются до конца и становятся так, как нужно. Конечно, модели с доводчиком стоят заметно дороже простых вариантов без этого элемента. Что выбирать в конечном итоге — решать вам, и то, и другое решение довольно надежны, особой разницы в качестве нет.

Доводчик — специальный блок из пластика с наружного края конструкции

Самое современное решение — направляющие, открывающие ящик при нажатии на него, их часто называют «Push to open», что и характеризует принцип действия. Конструкция аналогична варианту с доводчиком, только в ней присутствует дополнительный блок, который слегка выдвигает ящик при нажатии.

Направляющие отличаются и по степени выдвижения элементов, есть три основных варианта:

Иллюстрация	Описание
	Системы частичного выдвижения. Стандартное решение, в котором элемент выходит не до конца, его небольшая часть остается внутри корпуса, как показано на фото. Это самые дешевые изделия, которые по принципу работы похожи на стандартные роликовые изделия, хотя по надежности они значительно превосходят данный аналог.

Их использование оправдано, если полный доступ к внутренней полости вам не нужен.

Конструкции полного выдвижения. Этот тип обеспечивает полный доступ к содержимому выдвижного ящика, что очень удобно. Естественно, надежность системы на порядок выше, чем у первого варианта, так как она должна выдерживать более высокие нагрузки.

Чаще всего это многоступенчатая система, так как обеспечить большой ход направляющей с помощью двух узлов невозможно.

Телескопические направляющие сверхполного выдвижения. Этот вариант позволяет ящикам выезжать за поверхность фасада мебели, обеспечивая наилучший доступ к содержимому. Подобная фурнитура обычно используется в элементах большой вместимости, она выдерживает высокие нагрузки, но и стоит заметно дороже вышеописанных аналогов.

Размеры направляющих

В продаже можно встретить разные типоразмеры телескопических систем:

Иллюстрация	Описание
	Высота 17 мм. Самый компактный вариант, имеющий такие характеристики:

• Длина от 182 до 438 мм. Используются для мелких ящиков в шкафах и комодах.
• Допустимая нагрузка — 8-10 кг.
• Под монтаж производитель рекомендует делать паз в стенке мебели глубиной 10 мм и высотой 17 мм.
• Установка начинается со стенки мебели, только потом элемент прикручивается к боковой стороне ящика.
• Вариант частичного выдвижения, неразборный — не самое удобное решение, которое в наши дни используется редко.

Высота 27-30 мм. Этот вариант более надежен и имеет такие характеристики:

• Бывает как частичного, так и полного выдвижения.
• Длина варьируется в диапазоне от 250 до 500 мм.
• Допустимая нагрузка может составлять до 15 кг.
• В отличие от первого типа фрезеровка боковых стенок мебели не требуется, что существенно упрощает монтаж и снятие.
• Элементы разборные, при необходимости ящик быстро снимается.

Высота 35 мм. По основным характеристикам этот вид фурнитуры напоминает вышеописанный тип, поэтому перечислять все его основные особенности не имеет смысла.

Единственное существенное различие заключается в допустимой нагрузке, тут она составляет уже 20 кг.

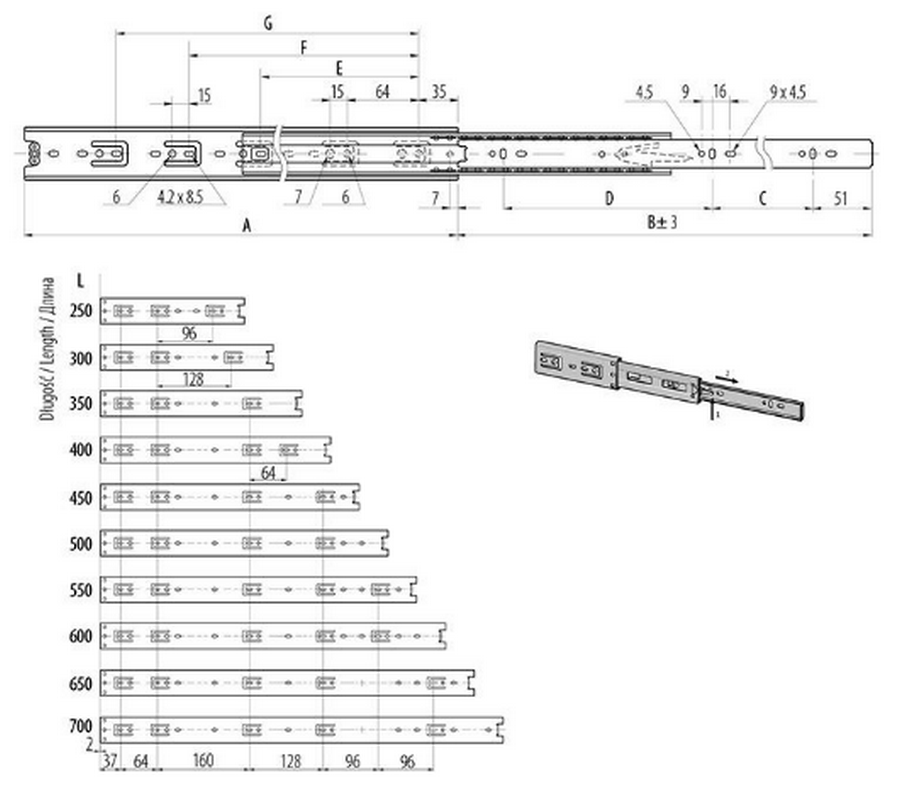

Высота 45 мм. Самое распространенное и востребованное решение на сегодняшний день, имеющее целый ряд преимуществ:

• Диапазон длины варьируется от 250 до 700 мм с шагом всего в 50 мм.
• Допустимая нагрузка может составлять до 38 кг, что очень и очень много.
• Есть варианты всех типов — частичного, полного и сверхполного выдвижения.
• Система подходит и в маленький кухонный шкафчик, и в объемный шкаф-купе, главное — подобрать оптимальный размер.

Как вытащить ящик

Теперь разберемся, как быстро вынуть ящик, чтобы провести обслуживание фурнитуры или же достать вещи, упавшие за заднюю стенку. Алгоритм проведения работ подробно описан ниже:

Иллюстрация	Описание
	Открываем нужный нам ящик. Тут все просто — потяните его за ручку на себя.
	Вытаскивание производится до упора. Выкатной ящик выдвигается, пока направляющая не остановит его. Нас интересует торцевая часть элемента, показанная на фото.
	Находим пластиковый флажок, расположенный внутри крайней прорези. Чаще всего он черный, но может иметь и другой цвет, это не принципиально.

Если в ящике много тяжелых вещей, не забудьте вынуть их перед тем, как извлекать элемент из шкафа, это существенно упростит работу и исключит деформацию направляющих, из-за перегрузки, которая вполне может случиться при извлечении.

Усик необходимо отжать. Для этого удобнее всего использовать тонкую плоскую отвертку, ей надо нажать на элемент и слегка потянуть ящик на себя, он должен выйти еще на несколько сантиметров.

Обратите внимание, что флажок может опускаться в одном направлении с двух сторон ящика, а может двигаться с одной стороны вниз, а с другой вверх. Нужно просто нажимать на него — если он не опускается вниз, значит, двигайте его вверх и наоборот.

Нажимать слишком сильно не стоит, так как пластик можно и сломать, что сделает вытаскивание элемента проблематичным.

Усик выходит за наружный торец корпуса так, как показано на фото. Вытаскивать дальше его не нужно, так как можно повредить фурнитуру. Важно, чтобы элементы были приведены в такое же положение, как показано на фото, с обеих сторон ящика.На усики следует нажать пальцами. Чаще всего они опускаются вниз, но может быть вариант, когда с одной стороны элемент необходимо поднять наверх. Тут все просто: пробуем опустить флажок, если он сопротивляется, значит — его нужно приподнимать, не стоит нажимать на пластик через сопротивление, все двигается легко и поддается нажатию без проблем.Ящик аккуратно вытаскивается наружу. Если вы заранее вынули из него все тяжелые предметы, то этот процесс не отнимет много сил. Важно тянуть секцию, одновременно отжав флажки с обеих сторон, тогда она выезжает легко и вероятность деформации и повреждения минимальна.

Если у вас большие ящики, которые и в пустом виде весят немало, лучше привлечь помощника, чтобы достать элемент быстро и легко.

Тянуть нужно до тех пор, пока средняя секция не выйдет из элемента, прикрепленного к стенке ящика. Тут все просто, главное не перекашивать конструкцию, чтобы не погнуть направляющие.Так выглядит направляющая после снятия ящика. Теперь вы можете навести порядок во внутреннем отсеке или же отремонтировать и заменить поврежденные детали.

Рекомендуется проверять состояние шариков, они должны быть в смазке, чтобы система работала мягко и с минимальным износом. Если шарики сухие, их можно слегка смазать густой смазкой, подойдет и самый дешевый солидол, главное — наносить его немного, чтобы не пачкать мебель.

Вывод

Теперь вы знаете обо всех особенностях телескопических направляющих для мебели и сможете вынуть ящик без привлечения специалистов. Весь процесс еще раз описан и показан в видео, поэтому обязательно просмотрите его, чтобы еще лучше разобраться во всех нюансах темы. При возникновении вопросов пишите их в комментариях внизу страницы.

Как разъединить шариковые направляющие для выдвижных ящиков

Всем привет! Сегодня говорим про шариковые направляющие для выдвижных ящиков. Они же телескопические. Вариант названия выбирайте удобный для себя. Это очень удобные устройства, имеющие достаточно простую конструкцию. Установка или монтаж не требует особых навыков и знаний, потому купить и установить их можно своими руками.

Да, мы обязательно затронем тему того, как крепить и как установить подобные изделия. Плюс дам несколько подсказок тем, кто точно не знает, как выбрать подходящие направляющие.

Конструктивно они имеют несколько основных и дополнительных компонентов. Первыми считаются полозья и шарики, а вторые — это стопорные элементы, ограничители и прочие механизмы. В итоге можно получить ящики с системой полного выдвижения или неполного выдвижения, Push системы с доводчиком и многое другое.

Как это работает

Перед тем как закрепить направляющие на ящике, стоит познакомиться с принципом их работы.

Чтобы разобраться в этом вопросе, можно взять за основу самую простую выдвижную шариковую систему. Это неразборные двухсекционные направляющие. Здесь есть пара рельс, которые имеют разные размеры в форму буквы П. Это позволяет вставить один элемент внутрь другого.

Между рельсами размещаются специальные шарики. Примерно такие же вы могли видеть в подшипниках. Стопорным элементом, который позволяет сохранить конструкцию в целостности при эксплуатации, выступает часть наружной или внешней рельсы. В определенный момент ход направляющей блокируется.

Разновидности

Если зайти в магазины вроде Леруа Мерлен, Боярд (Boyard), ОБИ или Intexa, спросив у них про шариковые направляющие, вам моментально предложат огромный ассортимент этой фурнитуры скрытого монтажа. Здесь вам конструкции и на 250 мм, на 600 мм, и на 800 мм, полного выдвижения, неполного, те, где возможен ремонт, и ремонтонепригодные.

Важно быть готовым к подобным вопросам, поскольку вам хотят посоветовать оптимальный вариант. А для этого нужны хоть какие-то исходные данные.

Есть несколько ключевых характеристик, на основе которых классифицируют шариковые направляющие:

• В зависимости от способности разделять на компоненты они бывают разборными и неразборными;
• Если принимать во внимание численность ступеней, то фурнитуру делят на двухсекционную и многосекционную;
• Также конструкции бывают многоуровневыми и одноуровневыми.

Если вы делаете предварительный расчет стоимость фурнитуры, то тут следует быть готовым к тому, что за разборные элементы придется платить больше, чем за неразборные. Это обусловлено тем, что при изготовлении рельс производителям пришлось предусмотреть специальную систему фиксации шариков, которые не разлетались бы в разные стороны при разборке.

Цена зависит и от численности ступеней и уровней. Причина аналогичная. Чем больше уровней и ступеней, тем сложнее конструкция. Отсюда и увеличивающая стоимость.

Нюансы установки

Ширина, длина и толщина фурнитуры выбирается исходя из задач, которые ставятся перед шариковыми направляющими. Достаточно большим спросом пользуются конструкции с размером 27х350 мм. Часто применяются под клавиатуру.

Отзывы наглядно доказывают, что для выдвижных ящиков использовать телескопические направляющие крайне выгодно. Они эффективные, легко скользят, позволяют простейшим движением закрыть и открыть ящик. При этом разметка, регулировка и схема установки достаточно простая. Можно посмотреть видео и фото для наглядности, а также воспользоваться некоторыми моими советами. Надеюсь, они будут вам полезны.

• В комплекте предусмотрено 2 полозка, которые разбираются на 2 составные части. Первую следует установить на боковине. Она имеет большую ширину. Более узкую часть монтируют на ящик;
• Не перепутайте стороны, чтобы в итоге вы не уперлись ящиков в заднюю часть рельсы. Лучше заранее приложить все элементы, оставив необходимый зазор;
• Направляющие (рельсы) разводятся до упора. В середине есть язычок из пластика. Нажмите на длинный конец, чтобы вытянуть маленькую рельсу;
• Нанесите разметку на боковину шкафа и самого ящика, который будет вставляться в него. Тут уже придется ориентироваться по размеру мебели, чтобы определить расположение направляющих шарикового типа;
• Саморезами закрепите широкие направляющие на боковинах, а узкие на ящиках с обеих сторон;
• Аккуратно и плавно заведите ящик внутрь в специальные пазы. Сначала не нужно до упора вставлять ящик. Как только услышите щелчок, остановитесь, вытащите ящик назад, и повторите движение несколько раз.

С тем, как снять направляющие, проблем также не возникает. Нужно вытащить ящик из фасада, с обеих сторон нажать на пластиковые язычки, тем самым разъединив конструкцию.

В инструкции к разборным шариковым направляющим производитель обычно указывает, как разобрать фурнитуру. Но обычно ничего сложного для этого делать не приходится.

Разборные сложнее по конструкции, дороже, но зато подлежат ремонту. Будете ли вы сами ремонтировать фурнитуру, вопрос скорее второстепенный. Как по мне, намного проще купить качественные неразборные направляющие, и спокойно эксплуатировать их. Ремонт фурнитуры не самое благодарное дело.

Подводим итоги

Что можно сказать о шариковых направляющих для выдвижных ящиков? Думаю, это один из лучших вариантов мебельной фурнитуры, если не лучший.

Большое количество шариков внутри конструкции, а также качественно изготовленные рельсы при грамотной установке позволяют легко и тихо открывать ящики, без усилий открывать их и закрывать. Мягкий ход, простота монтажа и адекватная цена делают эту фурнитуру приоритетным выбором для производителей мебели и тех, кто хочет собрать тумбу с выдвижными ящиками своими руками.

Главное тут не экономить. Выбирайте качественные и проверенные изделия. Если вы изначально купите низкосортные направляющие шарикового типа, они начнут туго ходить, заклинивать и просто перестанут работать уже через год, а то и меньше.

А что вы скажете насчет этой фурнитуры? Приходилось ли вам ее устанавливать своими руками? Если да, пишите в комментариях, делитесь впечатлениями и мнениями. Будет интересно обсудить этот вопрос.

Спасибо всем, кто с нами! Не забывайте подписываться и приглашать к нам своих друзей!

Разновидности изделий

Второе название рассматриваемого нами варианта фурнитуры –шариковые направляющие, так как система двигается на небольших шариках, которые и обеспечивают мягкость хода и долговечность конструкций. Разберемся, какие варианты изделий встречаются, после чего рассмотрим модельный ряд, представленный на рынке.

Основные типы

Все телескопические вариант подразделяются по следующим признакам:

• Возможность разукомплектации. Есть как разборные, так и неразборные варианты, второй вариант не подходит, так как в нем элемент не разбирается и снять такой ящик сложно. Но подавляющее большинство вариантов, представленных на рынке, относятся к разборному варианту, поэтому никаких проблем с ремонтом не возникнет.

Конструкция состоит из трех основных узлов, показанных на схеме

• Количество ступеней. В зависимости от длины выдвижения конструкции подразделяются на двухсекционные и многосекционные. Если с первым вариантом все понятно, то второй намного сложнее по конструкции, поэтому и разбирать его следует аккуратнее. Но что касается процесса установки и снятия, то принципиальной разницы нет, если вы разберетесь в теме, то сможете обслуживать все типы.

Многосекционные варианты выдвигаются на гораздо большее расстоянии, чем двухсекционные

• Наличие доводчика. Этот элемент делает эксплуатацию мебели более удобной, ведь ящики сами дожимаются до конца и становятся так, как нужно. Конечно, модели с доводчиком стоят заметно дороже простых вариантов без этого элемента. Что выбирать в конечном итоге — решать вам, и то, и другое решение довольно надежны, особой разницы в качестве нет.

Доводчик — специальный блок из пластика с наружного края конструкции

Самое современное решение — направляющие, открывающие ящик при нажатии на него, их часто называют «Push to open», что и характеризует принцип действия. Конструкция аналогична варианту с доводчиком, только в ней присутствует дополнительный блок, который слегка выдвигает ящик при нажатии.

Направляющие отличаются и по степени выдвижения элементов, есть три основных варианта:

Иллюстрация	Описание
	Системы частичного выдвижения. Стандартное решение, в котором элемент выходит не до конца, его небольшая часть остается внутри корпуса, как показано на фото. Это самые дешевые изделия, которые по принципу работы похожи на стандартные роликовые изделия, хотя по надежности они значительно превосходят данный аналог.

Их использование оправдано, если полный доступ к внутренней полости вам не нужен.

Конструкции полного выдвижения. Этот тип обеспечивает полный доступ к содержимому выдвижного ящика, что очень удобно. Естественно, надежность системы на порядок выше, чем у первого варианта, так как она должна выдерживать более высокие нагрузки.

Чаще всего это многоступенчатая система, так как обеспечить большой ход направляющей с помощью двух узлов невозможно.

Телескопические направляющие сверхполного выдвижения. Этот вариант позволяет ящикам выезжать за поверхность фасада мебели, обеспечивая наилучший доступ к содержимому. Подобная фурнитура обычно используется в элементах большой вместимости, она выдерживает высокие нагрузки, но и стоит заметно дороже вышеописанных аналогов.

Размеры направляющих

В продаже можно встретить разные типоразмеры телескопических систем:

Иллюстрация	Описание
	Высота 17 мм. Самый компактный вариант, имеющий такие характеристики:

• Длина от 182 до 438 мм. Используются для мелких ящиков в шкафах и комодах.
• Допустимая нагрузка — 8-10 кг.
• Под монтаж производитель рекомендует делать паз в стенке мебели глубиной 10 мм и высотой 17 мм.
• Установка начинается со стенки мебели, только потом элемент прикручивается к боковой стороне ящика.
• Вариант частичного выдвижения, неразборный — не самое удобное решение, которое в наши дни используется редко.

Высота 27-30 мм. Этот вариант более надежен и имеет такие характеристики:

• Бывает как частичного, так и полного выдвижения.
• Длина варьируется в диапазоне от 250 до 500 мм.
• Допустимая нагрузка может составлять до 15 кг.
• В отличие от первого типа фрезеровка боковых стенок мебели не требуется, что существенно упрощает монтаж и снятие.
• Элементы разборные, при необходимости ящик быстро снимается.

Высота 35 мм. По основным характеристикам этот вид фурнитуры напоминает вышеописанный тип, поэтому перечислять все его основные особенности не имеет смысла.

Единственное существенное различие заключается в допустимой нагрузке, тут она составляет уже 20 кг.

Высота 45 мм. Самое распространенное и востребованное решение на сегодняшний день, имеющее целый ряд преимуществ:

• Диапазон длины варьируется от 250 до 700 мм с шагом всего в 50 мм.
• Допустимая нагрузка может составлять до 38 кг, что очень и очень много.
• Есть варианты всех типов — частичного, полного и сверхполного выдвижения.
• Система подходит и в маленький кухонный шкафчик, и в объемный шкаф-купе, главное — подобрать оптимальный размер.

Как вытащить ящик

Теперь разберемся, как быстро вынуть ящик, чтобы провести обслуживание фурнитуры или же достать вещи, упавшие за заднюю стенку. Алгоритм проведения работ подробно описан ниже:

Иллюстрация	Описание
	Открываем нужный нам ящик. Тут все просто — потяните его за ручку на себя.
	Вытаскивание производится до упора. Выкатной ящик выдвигается, пока направляющая не остановит его. Нас интересует торцевая часть элемента, показанная на фото.
	Находим пластиковый флажок, расположенный внутри крайней прорези. Чаще всего он черный, но может иметь и другой цвет, это не принципиально.

Если в ящике много тяжелых вещей, не забудьте вынуть их перед тем, как извлекать элемент из шкафа, это существенно упростит работу и исключит деформацию направляющих, из-за перегрузки, которая вполне может случиться при извлечении.

Усик необходимо отжать. Для этого удобнее всего использовать тонкую плоскую отвертку, ей надо нажать на элемент и слегка потянуть ящик на себя, он должен выйти еще на несколько сантиметров.

Обратите внимание, что флажок может опускаться в одном направлении с двух сторон ящика, а может двигаться с одной стороны вниз, а с другой вверх. Нужно просто нажимать на него — если он не опускается вниз, значит, двигайте его вверх и наоборот.

Нажимать слишком сильно не стоит, так как пластик можно и сломать, что сделает вытаскивание элемента проблематичным.

Усик выходит за наружный торец корпуса так, как показано на фото. Вытаскивать дальше его не нужно, так как можно повредить фурнитуру. Важно, чтобы элементы были приведены в такое же положение, как показано на фото, с обеих сторон ящика.На усики следует нажать пальцами. Чаще всего они опускаются вниз, но может быть вариант, когда с одной стороны элемент необходимо поднять наверх. Тут все просто: пробуем опустить флажок, если он сопротивляется, значит — его нужно приподнимать, не стоит нажимать на пластик через сопротивление, все двигается легко и поддается нажатию без проблем.Ящик аккуратно вытаскивается наружу. Если вы заранее вынули из него все тяжелые предметы, то этот процесс не отнимет много сил. Важно тянуть секцию, одновременно отжав флажки с обеих сторон, тогда она выезжает легко и вероятность деформации и повреждения минимальна.

Если у вас большие ящики, которые и в пустом виде весят немало, лучше привлечь помощника, чтобы достать элемент быстро и легко.

Тянуть нужно до тех пор, пока средняя секция не выйдет из элемента, прикрепленного к стенке ящика. Тут все просто, главное не перекашивать конструкцию, чтобы не погнуть направляющие.Так выглядит направляющая после снятия ящика. Теперь вы можете навести порядок во внутреннем отсеке или же отремонтировать и заменить поврежденные детали.

Рекомендуется проверять состояние шариков, они должны быть в смазке, чтобы система работала мягко и с минимальным износом. Если шарики сухие, их можно слегка смазать густой смазкой, подойдет и самый дешевый солидол, главное — наносить его немного, чтобы не пачкать мебель.

Вывод

Теперь вы знаете обо всех особенностях телескопических направляющих для мебели и сможете вынуть ящик без привлечения специалистов. Весь процесс еще раз описан и показан в видео, поэтому обязательно просмотрите его, чтобы еще лучше разобраться во всех нюансах темы. При возникновении вопросов пишите их в комментариях внизу страницы.

Слышал, что ящик, установленный на шариковые направляющие, можно вытащить. Как это сделать?

Шариковые направляющие, они же и телескопические направляющие, которые устроены на шарик-подшипниковых роликах разбираются следующим образом:

Нужно сначала до упора вытащить первую направляющую и нажать на курок между первой и второй направляющей и легонько её вытащить наружу.

Получается, что направляющая выйдет полностью из телескопа.

Точно также демонтируется и ящик с уже установленным телескопом, только надо нажимать на курок сразу с двух сторон.

Монтаж осуществляется также в обратной последовательности до двух щелчков, один из которых будет примерно в середине, а второй щелчок, когда вы загоните направляющую до упора.

Демонтаж-монтаж направляющих на выдвижном ящике и нише осуществляются при помощи саморезов, их примерно по 3 штуке на направляющей.

Тут крайне важно понять, нам надо просто достать ящик с шариковыми направляющими, или разобрать те самые направляющие на составные части.

Если просто достать ящик из шкафа, то подходим к ящику и выдвигаем его.

Стоим мы лицом к ящику, значит пластиковый фиксатор под правой рукой опускаем вниз, такой же фиксатор под левой рукой, наоборот вверх.

Вот на фотографии тот самый фиксатор.

Нажимая на фиксаторы одновременно тянем ящик на себя.

Если разобрать направляющие, то после того как достанем ящик из шкафа, берём в руки крестовую отвёртку.

Шариковые направляющие состоят из двух планок, одна половина направляющей крепится к шкафу, другая к боковой стенки ящика (попарно).

Крепление к поверхности саморезами.

Саморезы закручиваются во все овальные отверстия (овальные, потому что механизм можно регулировать) + круглые отверстия которые имеются в планках, выкручиваем их.

В общем-то всё, работа совершено не сложная, сложней установить направляющие с нуля, нужна грамотная разметка.

необходимые инструменты, ход ремонта, правила эксплуатации.

С течением времени, любая мебель теряет свои потребительские свойства, но часто бывает, что человек не желает с ней расставаться. И действительно, не стоит выбрасывать старую мебель, тем более, когда срок её эксплуатации можно продлить. Инструменты и материалы, реализуемые на рынке, позволяют это выполнить без особых проблем. При наличии определённых навыков такую работу можно выполнить своими руками. Ремонт мебели, например, комода выполняют разными способами. Выбор метода ремонта зависит от степени повреждений. Обычно проводят частичный ремонт или полный.

При выполнении первого вида ремонта – реставрируют поверхность комода. Для этого применяют краски, морилки и т. п. Полный ремонт подразумевает, что будет выполнено восстановление всех компонентов комода — боковин и выдвижных ящиков, вместе с направляющими. Перед началом работ осматривают мебель в целом и её детали. В процессе этого становится ясно, каковы масштабы предстоящего ремонта и можно определиться с выбором необходимых инструментов и расходных материалов.

Содержание статьи

Какие инструменты необходимы для ремонта комода

Для выполнения ремонтных работ — как в целом, так и составных частей мебели потребуется наличие следующих инструментов:

1. Шуруповёрт с набором свёрл и бит.
2. Отвёртки разных типов.
3. Киянка.
4. Мерительный инструмент и маркер.
5. Гвозди и саморезы.
6. Клей ПВА.
7. Абразивная шкурка.
8. Краски и лаки.
9. Набора шпателей.
10. Набор шестигранников.

Использование описанного инструмента позволит выполнить ремонт комода без особых сложностей.

Замена направляющих в комоде своими руками

При проведении осмотра будет определён перечень деталей, которые подлежат замене в обязательном порядке. Как правило, в число таких деталей входят и направляющие, по которым происходит передвижение ящиков комода. Направляющие состоят из двух половинок, на которых установлены ролики, выполненные из полимерного материала.

Одна половинка крепится на стенке внутри комода, вторая половинка, закрепляется на ящике. При выборе новых направляющих имеет смысл руководствоваться геометрическими параметрами, в частности, длиной.

ВАЖНО! Установка крепежа на старые отверстия нежелательно, так как это приводит к ослаблению стенок ящика.

Перед заменой направляющих линеек необходимо удалить ящики из комода. Затем, с использованием маркера отметить место установки полок. После этого, с применением отвёртки удаляют шурупы, которые закрепляют направляющие линейки к корпусу.

В подобных деталях комода довольно часто выходят из строя ролики. Они просто разрушаются. Причиной разрушения может быть перегрузка ящиков. Роликовые направляющие выдерживают предельную нагрузку до 25, а шариковые до 36 кг.

Те, кто решил заменить старые деревянные направляющие, выполненные из древесины должны учесть, что ширина ящика должна быть меньше проёма на 20–25 мм. При установке новых направляющих, можно использовать нанесённые заранее отметки, это позволит сэкономить время на выполнение новой разметки. После установки направляющих надо проверить качество хода по ним ящика, он должен двигаться свободно и фиксироваться в крайних положениях.

Как эксплуатировать комод, чтобы поломок не было

Мебель, которая устанавливается в наших домах, может быть изготовлена из древесного массива, например, дуба, бука, листов, выполненных из прессованных опилок, например, ДСП. Даже после того, как мебель собрана, древесина продолжает жить, в результате чрезмерного увлажнения стены и столешница могут растрескаться, но на самом деле — это не брак.

Мебель, например, комоды, покрывают краской или мебельным лаком, произведённым на растительной основе. Если вода попадёт поверхность комода или его боковины будут образовываться пятна. Для их устранения можно использовать мягкую тряпку, смоченную мебельным воском.

Для того чтобы комод обладал хорошим внешним видом и прослужил довольно долго, в помещении должна поддерживаться температура воздуха в пределах от +15 до +25 градусов, при средней влажности 45…65%. При низком уровне влажности имеет смысл установить в комнате устройство для увлажнения воздуха.

СПРАВКА! Изменения указанного режима или установка рядом с мебелью обогревателей, рано или поздно приведёт к тому, что снизятся эксплуатационные мебели, в частности, комода. То есть мебель будем рассыхаться, растрескиваться. Будет происходить старение покрытия поверхности и деформации корпуса в целом.

Если влажность недостаточна, то мебель будет отдавать свою естественную влагу. Это также, может привести к появлению сходных дефектов. Потребитель должен понимать, что всё вышеперечисленное это не брак, а нарушение правил эксплуатации.

Для удаления пыли с поверхности следует использовать мягкие тряпки, например, из фланели, в случае использования жидкостей, предназначенных для очистки поверхностей, имеет смысл тщательно изучить инструкцию по её использованию. В её составе не должны быть веществ, включающих абразивные частицы. При очистке поверхностей недопустимо применение различного рода скребков, губок для мытья посуды и тем более металлических мочалок.

При эксплуатации комода, его владелец должен знать, что предельная нагрузка, которую может выдержать дно бельевого ящика не превышает уровня 10–15 кг. Для большей устойчивости, тяжёлые вещи имеет смысл укладывать в нижней части комода. Перегруз комода может привести к его деформации и поломке.

Подпишитесь на наши Социальные сети

Ремонт комода замена направляющих своими руками: советы, фото

Автор Виктория На чтение 5 мин. Просмотров 652 Опубликовано 15.02.2018 Обновлено 14.09.2018

Повреждение домашней мебели происходит достаточно часто и по разным причинам. Ремонт комода, замена направляющих или обновление полировки может обойтись в круглую сумму, если сдавать его в специальную мастерскую. Гораздо дешевле починить мебель самостоятельно, но это потребует некоторой сноровки и навыков.

Причины поломки

Какой бы ни была качественной сборка комода, существует множество причин, по которым могут возникнуть проблемы с конструкцией. Чаще всего из строя выходят направляющие внутренних ящиков. Причинами их поломки являются:

1. Превышение допустимой нагрузки.
2. Неправильная установка направляющих.
3. Превышение срока эксплуатации.
4. Деформация некоторых частей конструкции в ходе неправильного использования или транспортировки.

Сломаться может и сам каркас выдвижных ящиков, хотя это происходит гораздо реже. Самое уязвимое место – днище ящика. Большинство производителей мебели экономят на этом месте конструкции и прикрепляют дно к боковинам ящика. Это существенно упрощает технологию производства, а днище становится несущей частью, которая берет на себя роль детали, формирующей геометрию каркаса.

Причиной поломки в этом случае является недостаточно прочное крепление днища к конструкции. Дно фиксируется маленькими гвоздиками спереди и сзади ящика, а по бокам его придерживают направляющие. Какое-то время конструкция исправно работает, но со временем гвозди разбалтываются. Дно начинает отслаиваться. Отремонтировать поломку не так уж и сложно.

Инструмент для ремонта

Чтобы починить ящик комода, не стоит использовать гвозди, хоть это и самый дешевый материал. Для того чтобы отремонтировать деревянные ящики своими руками, лучше использовать мебельные скобы. Придется приобрести степлер для мебели. Инструмент вместе со скобами стоит немного дороже гвоздей и молотка. Если ящик не будет подвергаться сильным нагрузкам, то для надежного крепления достаточно будет скоб на 8 мм.

Ими легко работать. Они плохо деформируются и входят на достаточную глубину. Для более надежной и прочной фиксации используют скобы длиной 10 мм. Чтобы сделать максимально крепкое днище, приобретают каленые никелированные скобы. Они обладают повышенной прочностью и не подвергаются коррозии.

Для замены направляющих понадобятся шурупы диаметром 3,5 мм. Существует две вариации длины мебельных шурупов под такой диаметр – 15 и 30 мм. Для установки направляющих в большинстве случаев достаточно будет 15-миллиметровых саморезов, но если комод сделан из плит ДСП плохого качества, то лучше использовать шурупы 30 мм.

Собственноручный процесс ремонта комода

Поврежденную мебель необходимо как можно скорее отремонтировать. Дальнейшая эксплуатация будет приводить к еще большему разрушению. Часто случается отслойка мебельного шпона. Покрытие придает гарнитуру приятный внешний вид. Мебель не рассыпается и не деформируется. Часто из-за высокой сырости в помещении верхний слой комода покрывается трещинами и вздутиями. Затем материал отслаивается.

В таком случае произвести ремонт комода нужно как можно быстрее, пока внутренние слои древесины не начали коробиться. Первым делом отслоившийся шпон нужно прогладить утюгом через лист бумаги.

Если такая мера не дала видимого результата, то вдоль волокон древесины придется сделать небольшой надпил. После этого приподнимают край шпона и смазывают обе стороны надпила клеем. Просочившийся через край клеевой состав сразу же вытирают губкой. Рекомендуется обработать шов морилкой. Завершающим этапом будет покрытие надпила бесцветным лаком.

Замена направляющих

В большинстве случаев выдвижные панели и ящики мебели снабжаются роликовыми направляющими. У них всего две точки опоры (ролика), расположенных на несущей части конструкции. По этой причине направляющие не слишком надежны и часто выходят из строя.

Лучше всего заменить такую фурнитуру шариковыми элементами. В их конструкции присутствует цельный средний блок, на котором расположены небольшие шарики. Такие направляющие практически невозможно установить неправильно. Они позволяют полностью выдвигать ящик и жестко фиксировать его в закрытом положении.

Чтобы поменять направляющие, сперва нужно вынуть ящик и снять старую фурнитуру. Такие крепежи фиксируются на 2-3 шурупа.

Важно: шариковые направляющие необходимо расположить параллельно друг к другу. Это самый сложный и наиболее важный нюанс установки.

Чтобы сделать все верно, сначала производят разметку на каркасе комода и на ящиках. При помощи строительного уровня следят, чтобы крепежи располагались строго по горизонтали. Выровняв направляющие, закрепляют их при помощи 15-миллиметровых шурупов.

Ремонт самого каркаса

Сделать ремонт выдвижных ящиков просто. Чтобы восстановить днище, придется удалить старое крепление. После этого днище простреливается скобами по периметру. Крепежи должны задевать боковые стенки. Нужно следить, чтобы не нарушилась геометрия конструкции. Поэтому стороны ящика простреливают скобами последовательно.

Советы по ремонту выдвижных комодов

Хорошей альтернативой роликовым направляющим могут стать метабоксы. Преимуществом конструкций является способность самостоятельно закрываться под собственным весом.

Не стоит пользоваться выдвижным механизмом с пластиковыми роликами. Сначала они будут работать нормально, но через короткое время пластмасса просто сотрется, появится люфт и ящики перестанут нормально закрываться. Продлить срок службы пластиковых роликов удастся при помощи силиконовой смазки, но это временная мера.

Ремонтируем выдвижные ящики своими руками

На современном рынке предложений мебели можно встретить множество видов и конструкций ящиков. Но нам сейчас интересен не их внешний вид. Какими бы ни были качественными направляющие и какая бы качественная ни была сборка, есть очень много случаев, когда со временем начинают возникать проблемы. Чаще всего это происходит

1. при превышении нагрузки
2. неправильной установке направляющих
3. превышении эффективного срока службы
4. деформации отдельных частей в ходе эксплуатации

Приведенные проблемы относятся к работе механики, которая используется в современной мебели для выдвижения ящиков. С самим ящиком, конструкцией – проблем меньше. Остановимся сначала на них.

Проблемы с конструкцией ящика

Самая распространенная проблема – днище ящика. Существует два типа крепления дна ящика. Можно смело сказать, что процентов 90 производителей упрощают изготовление и делают накладное дно, которое крепится снизу к ящику. Прикрепляется по периметру к боковинам. Это значительно упрощает технологию, дно становится еще одной несущей частью, которая берет на себя еще и роль детали, которая формирует геометрию коробки ящика. Как поступить в случае, если есть проблемы с подобным видом крепления дна.

Чаще всего причиной является недостаточно прочный и продуманный крепеж. Дно крепится гвоздиками к передней и задней части, а с боковых частей его держат направляющие. Первое время такая схема вполне сносно работает, однако со временем гвозди разбалтываются и дно отходит, даже если ящик не перегружается. Выход – заменить.

Гвозди – забудьте сразу. Сегодня только ленивый и откровенно скупой их использует. Для ремонта наиболее просто и эффективно использовать мебельные скобы. Степлер для мебели стоит очень недорого, скобы еще дешевле. Если ваш ящик не нагружается «по самые не могу», вам будет достаточно скоб на 8 мм. Ими легче работать без привычки, они меньше деформируются и входят на достаточную глубиу. Но если вы готовы предварительно потренироваться и более уверенно зафиксировать дно, возьмите каленые скобы длиной 10 мм. Можно использовать каленые никелированные – они еще прочнее и не ржавеют. После – процедура проста. Удаляем старый крепеж и «простреливаем» скобами дно по периметру. Под направляющими тоже. Снять их нетрудно – они крепятся тремя шурупами с каждой стороны. При этом нужно не нарушить геометрию ящика, поэтому пробивайте стороны последовательно.

Можно воспользоваться шурупами, если вам проблемно достать степлер и скобы. Понадобятся шурупы диаметром 3,5 мм. Есть два общепринятых стандарта длины мебельных саморезов такого диаметра – 15 и 30 мм. В принципе, хватит 15. Однако может быть так, что ящик сделан из плиты ДСП низкого качества, которая пористая внутри, поэтому лучше использовать шурупы 30 мм.

Оба приведенных метода годятся и при замене дна ящика – нужно будет вырезать материал нужного размера и закрепить его на коробке ящика.

Второй тип крепления дна – врезное дно. Чаще всего это тонкая фанера, которая вклеена в прорези на стенках ящика. Такое дно очень редко вызывает проблемы, в большинстве случаев они вызваны его разрушением. Если же использовано ламинированное ДВП, можно столкнуться с ситуацией, когда из-за пластичности вклеенные зоны просто вырываются из пазов. Такую «болезнь» можно пару раз полечить вторичным промазыванием паза и вклеиванием на место днища, но все же лучше сразу поменять. Это непростая процедура, однако при некоторых навыках ее сделать можно.

• ящик нужно разобрать;
• зачистить пазы, не нарушая их форму и толщину;
• заказать или вырезать новую деталь дна нужного размера;
• собрать ящик заново, вклеив новое дно;
• дать время, чтобы клей хорошо просох. Не нагружать ящик.

Если ящик собран с помощью саморезов или конфирматов, это можно сделать легко. Однако, если использовались шиповые соединения, лучше обратиться для разборки к специалистам, если вы не сильны в столярном деле. Такие же действия производятся, когда нужно заменить фанерное дно. Если оно растрескалось, повреждено, деформировано или потеряло свой вид.

Проблемы с фурнитурой ящика

В механике выдвижения ящика сегодня используются несколько типов направляющих. Здесь мы рассмотрим два. Переходные типы тоже существуют, но их используют единицы. Или в качестве эксперимента, или чтобы улучшить функциональность без переделки основной конструкции. Такие виды фурнитуры мы рассматривать не будем.

Роликовые направляющие и их «удобные» братья – метабоксы

Достоинство – простота, низкая стоимость, легкость монтажа, конструкция такова, что ящик закрывается под собственной массой – последние несколько сантиметров закрытия – под уклон. Благодаря этому такие направляющие получили очень широкое распространение. На фотографии метабокса наглядно видно, какая из частей направляющей для чего предназначена. Одна крепится на стенку мебели (маленькие детали на фото, несущая), вторая – на конструкцию ящика. В случае метабокса – вторая часть комплекта формирует боковую стенку ящика целиком. Ящик с установленными роликовыми направляющими выглядит так

Однако, основной недостаток этого типа направляющих – неполное выдвижение. Ящик можно безопасно выдвинуть примерно на 75% глубины. Посмотрим, какие проблемы чаще всего могут возникнуть с такими направляющими. Естественно, будем считать, что в «свежекупленной» мебели все было нормально.

Неправильная установка

Эта проблема обычно диагностируется сразу, еще до покупки. Ящик с правильно установленной по техническим зазорам роликовой направляющей двигается ровно, у него достаточно малый люфт по горизонтали. Проверяется просто – практически закрытый ящик нужно попробовать «покачать» вправо-влево за ручку. Ели люфт больше трех-пяти миллиметров – установка неверна. Это может быть вызвано ошибками в размерах деталей при проектировании, а может быть технологической погрешностью самой направляющей. Не секрет, что на современном рынке мебели присутствует море мелких фирм, которые экономят буквально на всем. А дешевые направляющие сомнительных производителей часто «гуляют» по толщине зазора.

Со временем такая проблема может возникнуть из-за деформации конструкции. Сильно нагруженная мебельная коробка деформируется, если изготовить ее из плиты ненадлежащей толщины. Опять же – производитель экономил и использовал материал, не думая о запасе прочности.

С проблемами, которые вызваны изменением технического зазора, справиться трудно. Здесь уже нужно вмешиваться в конструкцию, сделать это в 90% случаев можно и не сильно сложно, однако это уже другая довольно объемная тема.

Если ящик не закрывается самостоятельно при задвигании под собственным весом – это неправильная установка несущей части направляющей. Чаще всего она установлена не по горизонтали. Переднюю часть трогать при таком ремонте не нужно – нам ведь не хочется возиться с внешним видом фронтонов ящиков. Откручиваем крепеж – кроме одной точки возле самого переднего ролика, выравниваем, прикручиваем на место. Это проделываем с частью направляющей, которая расположена на мебельной стенке.

Превышение нагрузки

Эта проблема не такая редкая, как может показаться. Причины могут быть как банальными, вроде «производитель сэкономил» или «ну очень много всего наложили», так и нестандартными – дети просто обожают лазить по ручкам ящиков комода как по лестнице или использовать их как опору, чтобы залезть повыше. А так как последнее, на чем сейчас экономят – это ручки, страдает направляющая.

Проблему можно решить двумя способами. Основной признак – переднее колесо опорной части направляющей, той, что на мебельной стенке, «выкручивает» – плоскость перестает быть вертикальной, деформируется металл в области крепления и колесо начинает цеплять вторую направляющую. Можно вернуть колесо в исходное положение. Бить молотком не стоит, ролик можно просто расколоть, а вот с помощью тисков, зажав втулку, придать исходное положение детали можно.

Однако, чаще такая проблема вызвана производителем. Существует два основных применяемых стандарта толщины металла для таких направляющих – 0,5 и 1 мм. Производитель мог просто сэкономить. Заменить направляющие на более толстые не проблема – все места крепежей совпадают. Достаточно просто снять старые и заменить их на новые.

Такие же «болезни» и у старших братьев роликовой направляющей – метабоксов. Если же вам кажется, что и это не поможет – замените роликовые направляющие на телескопические. Сделать это довольно просто. Ниже мы расскажем о роликовых направляющих.

 Превышение эффективного срока службы

Здесь уже ничего не поделаешь. Ролики пластиковые, со временем они просто истираются. Появляется люфт, ящики уже не так уверенно открываются. Выход один – заменять. Можно, конечно, какое-то время использовать силиконовые смазки, но проблему это не решит.

Деформация отдельных частей

Это может происходить при небрежной установке направляющих. Недостаточно точек крепления у несущей части на мебельной стенке, например. Тогда направляющую выгибает, разбалтываются соединения, это отслеживается почти сразу. Чтобы не сталкиваться с такой проблемой на ровном месте, попросите продавца вытащить ящик и убедитесь, что направляющие прикреплены во всех точках, предусмотренных конструкцией.

Эта же проблема может возникнуть при превышении нагрузки. В этом случае отсутствие надлежащего жесткого крепления только усугубит развитие ситуации. «лечится» просто – деталям чаще всего достаточно вернуть исходную форму и закрепить как следует.

Шариковые направляющие

Второй тип направляющих – шариковые. Или тип «телескоп». И их старшие братья – «тандембоксы». Они дороже, но лишены всех болезней роликовых. Поэтому их часто используют те производители, которым качество дороже экономии. Выглядят они так



Шариковая направляющая выдерживает во много раз большую массу. В роликовой – две точки опоры – ролики на несущей части и части ящика. В шариковой – целый блок (средний), на котором расположены маленькие шарики по принципу подшипника качения. Плюс толщина металла, из которого изготовлены части направляющей, гораздо выше. Еще три самых заметных достоинства – такие направляющие практически невозможно поставить неправильно, они позволяют выдвигать ящик на всю глубину и дают возможность жестко фиксировать ящик в закрытом состоянии. Кроме того, установить шариковые направляющие можно на любой высоте по конструкции.

  Дизассемблер

— DFO World Wiki

Серия говорит: «Нет ничего более загадочного, чем я!» Некоторая информация отсутствует, пожалуйста, помогите ее предоставить, если можете.

Стать дизассемблером

1. Игрок должен быть 20 уровня.
2. Завершить квест Абелло: Профессия — Дизассемблер (1)

Перки

Использование

1. Откройте интерфейс профессии и нажмите «Открыть магазин».
2. Введите сумму, чтобы зарядить других игроков с помощью вашего дизассемблера.
3. С помощью курсора (под которым теперь будет отображаться круговой индикатор) щелкните участок земли, чтобы открыть магазин. Размещать дизассемблер можно только в тех местах, где индикатор становится зеленым; красный индикатор означает, что вы находитесь за пределами допустимой области карты или находитесь слишком близко к магазину другого игрока.
4. Вы или другие игроки можете щелкнуть по окну над дизассемблером и использовать его как портативную ремонтную машину.

Прочность дизассемблера уменьшается по мере использования, в зависимости от редкости обрабатываемого предмета ; Обычные предметы будут использовать на 1 прочность, предметы с более высоким рейтингом будут использовать больше прочности (2,3,4 и т. Д.) При каждой разборке.

Когда дизассемблер выйдет из строя, магазин автоматически закроется. Поговорите с Абелло, чтобы починить его.

Повышение уровня

Каждый раз, когда игрок (или вы) использует маскировку, вы получаете опыт. Когда у вас будет достаточно опыта, чтобы перейти на уровень, вы можете перейти к Абелло и выбрать пункт меню Tune Disassembler , который увеличивает уровень.

• Вы можете получать EXP для вашего дизассемблера без настройки столько, сколько хотите, и можете настраиваться несколько раз подряд.
• Когда уровень вашего персонажа недостаточно высок, чтобы перейти на следующий уровень, вы перестанете получать опыт до следующего уровня. (811 для уровня 9 например).

Повышение уровня улучшает следующее:

• Потеря прочности при использовании
• Общая прочность
• Получено кубиков (до 7 уровня)
• Cube Jackpot Шанс

Детали

Уровень владения	Требуемый уровень персонажа	Тюнинг		Использование
		Необходим опыт	Стоимость (золото)	Стоимость ремонта (золото)	Прочность
1	20	–	—	3 000	300
2		20	30 000	15 000
3	30	133	50 000	20 000
4		246	100 000	25 000
5	40	359	150 000	30 000
6		472	200 000	40 000
7	50	585	250 000	50 000
8		698	300 000		400
9	60	811	450 000		500
10		939	500 000	60 000	600
11	70	1067	600 000		700

Название

Заголовок Имя	Уровень достигнут
Дизассемблер	—
Finest Disassembler	10
Finest Disassembler +	11

Переносная ремонтная машина

За пределами каждого входа в подземелье также существует портативная ремонтная машина, которую можно использовать неограниченное время и бесплатно.Однако:

• Переносные ремонтные машины имеют 4-й уровень, влияющий на получение кубиков и шанс на кубический джекпот.
• Переносные ремонтные машины не могут производить фрагменты золотого куба.
• Оборудование для разборки хроник будет производить обломки камня хаоса.

404 WOODWEB ERROR

Ресурсы Главная страница Что нового Новые посетители Видео Библиотека Программное обеспечение и мобильные приложения Аукционы, Распродажа и специальные предложения -Знак оповещения о продаже Промышленность Новости Деревообработчики Справочник Распиловка Справочник по сушке Wood Doctor Книжный магазин Каталог выставок Калькуляторы пиломатериалов / пиломатериалов / прочего События Календарь Медиа Комплект Опрос Центр О компании WOODWEB Что Наши посетители говорят Часто задаваемые вопросы Связаться с WOODWEB Пользовательское соглашение и условия использования Политика конфиденциальности Ссылка на WOODWEB Пригласите друга Стать член Войти

Продукт Справочник Каталог продукции (Главная) Алфавитный список компаний Клеи и Крепеж Ассоциации Бизнес Шкафы Компоненты Компьютер Программное обеспечение Черчение Услуги по дизайну Образование Электроника Отделка и Абразивные материалы Лесное хозяйство Ручной инструмент Оборудование -Кабинет Аксессуары -Декоративный -Ящик стола Системы -Петли -Освещение -Панель Установка Job Возможности и услуги по деревообработке Ламинирование и твердые покрытия Пиломатериалы и фанера -Розничная торговля Пиломатериалы & Фанера Машины — Воздух Компрессоры -Акции & Оценка -Скучно Машины -Резьба Машины -Зажимное оборудование -CNC Машины -Комбинация Машины -Coping Машины — Столешница Оборудование -Дверь и Window оборудование -Dovetailing Оборудование -Кабельное оборудование — Станки для изготовления дюбелей -Пыли Сборник -Нисходящий поток Столы -Рамка Оборудование -Край Повязки -Энергия Производство Оборудование -Палец Фуганки -Финишное Оборудование -Напольное покрытие Машины -Клей Оборудование -Петля Прошивка -Соединители -Ламинирование Оборудование -Лазер Механическая обработка -Токарные станки -Материал Обработка -Измерение Оборудование -Разное -Разъемное оборудование -Формовщики -Панель Обрабатывающее Оборудование -Семейщики -Прессы -Первичный Обработка -Маршрутизаторы -Шлифовка Машины -Пиление Машины -Обслуживание & Ремонт -Шаперы -Заточка Оборудование -Запасной Запчасти -Лестница Производство -Тенонеры -V-Grooving Оборудование -Винир Оборудование -Дерево Отходы Обработка Оборудование -Нисходящий поток Столы Молдинги и столярные изделия -Полы -Лестница Корпус Упаковка и транспорт Электроинструменты Планы и публикации Завод Обслуживание и управление Распиловка и сушка Поставщики Оснастка -Улучшения и Принадлежности Шпон -Облицовка -Инклейки и Marquetry Токарная обработка дерева

Галереи Проект Галерея Лесопилка Галерея Магазин Галерея Shopbuilt Оборудование Галерея Недавние изображения Галерея Форумы Недавние Сообщения со всех форумов Клеи Архитектура Деревообработка Бизнес и менеджмент Шкаф и установка столярных изделий Столярное дело CAD Коммерческие Сушка в печи CNC Сбор пыли, Безопасность и установка Операция Профессиональная отделка Лесное хозяйство Профессиональная мебель Изготовление Ламинирование и Сплошное покрытие Распил и Сушка Производство Оборудование Твердая древесина Обработка Древесина с добавленной стоимостью Обработка Шпон WOODnetWORK

Биржи Недавние Сообщения со всех бирж Вакансии и обмен услуг -Job-Gram Пиломатериалы Обмен -Пиломатериал-грамм -Запрос Пиломатериалы Цитата Машины Обмен -Machinery-Gram -Запрос a Машины Цитата Объявления Обмен База знаний Знания База: поиск или просмотр клея , Склеивание и ламинирование -Клеи и связующие агентов -Клей и Зажим Оборудование Архитектурное Столярные изделия -На заказ Millwork -Двери и Windows -Полы -Общие -Мельница Установщик -Токарный станок Токарный -Отливки -Столярка Реставрация -Лестница -Запас Производство Деловые -Сотрудник Отношения -Оценка — Бухгалтерский учет — Рентабельность -Юридический -Маркетинг -Завод Менеджмент -Проект Менеджмент -Продажа Столярное дело -Коммерческий Мебель -На заказ Шкаф Строительство -Кабинет Дизайн -Кабинет Дверь Конструкция -Генеральный -Установка -Жилой Мебель -Хранить Светильники Компьютеризация -Программное обеспечение -CAD и дизайн -CNC Машины и Техники Пыль Сбор, безопасность, эксплуатация завода -General -Материал Обработка -Дерево Отходы Утилизация -Безопасность Оборудование -Hazard Связь Отделка -General Дерево Отделка -Высокий Скорость Производство -Ремонт Лесное хозяйство -Агро-лесное хозяйство -Лес Изделие Лаборатория Статьи -Дерево Вредители и болезни -Древесина Заготовка -Дерево Посадка -Woodlot Управление Мебель -Пользовательский Мебель -Мебель Типовой проект — Общий -Мебель Производство -На открытом воздухе Мебель -Мебель Ремонт -Мебель Репродукция -Восстановление Ламинирование и твердые покрытия — методы изготовления -Материалы -Оборудование Пиломатериалы и фанера -Купить -Хранение -Дерево Идентификация -Общая Панель Обработка -Общий -Машина Настройка и обслуживание Первичный Обработка -Воздух Сушка Пиломатериалы -Печать Строительство -Печь Операция -Пиломатериалы Сорт -Лесопилка -Woodlot Управление -Уступать Формулы Твердая древесина Обработка -Общие -Настроить и Техническое обслуживание -Инструмент -Инструмент Шлифовка Шпон -Машины -Обработка и Производство -Техники Дерево Инженерное дело -Общее -Дерево Недвижимость Деревообработка Разное -Аксессуары -Гибание Дерево -Лодка Дом -Лодка Ремонт -Резьба -Музыкальные инструменты -Картина Рамы -Инструмент Обслуживание -Деревообработка

Как разобрать Lenovo ideapad 300-15ISK — Внутри моего ноутбука

В этом руководстве я объясню, как разобрать ноутбук Lenovo ideapad 300-15ISK.Я попытался сделать это руководство по разборке очень подробным и понятным, чтобы ему было легко следовать.

Я буду использовать следующие инструменты: отвертка Ph2 Phillips, инструмент для открывания корпуса и пинцет.

ШАГ 1.

Выверните два винта из нижней крышки.

Храните эти винты отдельно, они толще других винтов.

Сдвиньте крышку в показанном направлении и снимите ее с ноутбука.

ШАГ 2.

Выверните четыре винта, которыми крепится жесткий диск в сборе.

Сдвиньте жесткий диск влево (желтая стрелка), чтобы отсоединить его от материнской платы.

Снимите жесткий диск.

Также здесь есть доступ к обоим слотам памяти. Вынимать модуль памяти не нужно.

ШАГ 3.

Выверните три винта, которыми крепится клавиатура.

ШАГ 4.

Я использую плоский инструмент, чтобы отделить клавиатуру от корпуса.

После отделения клавиатуры от корпуса вы можете продолжить извлечение ее пальцами.

Сдвиньте клавиатуру к дисплею в сборе, чтобы получить доступ к разъему внизу.

На следующем шаге я покажу, как отсоединить кабель клавиатуры.

ШАГ 5.

На этом рисунке разъем клавиатуры показан в заблокированном состоянии. Он должен быть разблокирован, чтобы освободить трос.

Поднимите фиксатор (красная стрелка) и вытяните трос (желтая стрелка).

ШАГ 6.

Теперь вы можете снять клавиатуру.
Запасные клавиатуры доступны здесь: https: // ebay.к / 38hWRU5

ШАГ 7.

Выверните два винта, которыми крепится верхняя часть корпуса.

Отсоедините кабель кнопки питания и кабель сенсорной панели.

Разблокируйте разъем (красная стрелка) и вытащите кабель (белая стрелка).

ШАГ 8.

Удалите семь винтов снизу.

Два винта, отмеченные мною желтыми кружками, толще других винтов.

ШАГ 9.

Начните отделять верхнюю часть корпуса от нижней части. Я использую для этого пластмассовый инструмент.

Продолжайте отделять верхнюю крышку пальцами. Вам нужно будет приложить разумную силу, чтобы оторвать верхнюю часть корпуса от нижней.

Снимите верхнюю часть корпуса (упор для рук) в сборе.

С другой стороны, вы можете получить доступ к плате трекпада и кнопки питания.

ШАГ 10.

Оптический привод был закреплен одним винтом, который мы удалили на шаге 7.

Вытолкните оптический дисковод из нижней части корпуса и снимите его.

В ноутбуке Lenovo ideapad 300-15ISK разъем питания постоянного тока прикреплен к проводке.Его легко снять и при необходимости заменить.

Новые разъемы постоянного тока доступны здесь: https://ebay.to/31K1ynj

ШАГ 11.

Отсоедините кабель разъема постоянного тока от материнской платы. Разъем спрятан с другой стороны материнской платы, но недалеко от края.

Снимите жгут питания разъема постоянного тока.

ШАГ 12.

В Lenovo ideapad 300-15ISK вынуть аккумулятор можно ТОЛЬКО после снятия верхней крышки.

Батарея подключена к материнской плате кабелем.

Отсоедините кабель аккумулятора от материнской платы.

Удалите два винта, которыми крепится аккумулятор.

Закройте дисплей и переверните ноутбук.

Снимите аккумулятор. Осторожно протяните кабель аккумулятора через отверстие в корпусе.

Сменные батареи доступны здесь: https://ebay.to/2uDy9in

ШАГ 13.

Отсоедините кабель дисплея от материнской платы.

Отведите кабель дисплея от направляющей.

Чтобы отключить Wi-Fi антенны, мы должны сначала отключить их от беспроводной карты.

Отключите антенны Wi-Fi от беспроводной карты.

Будет легче отключить Wi-Fi антенны, если снять плату оптического привода.

Разблокировать разъем, освободить кабель. Выкрутите один винт крепления платы и снимите его.

Теперь вы можете вытащить антенны Wi-Fi через отверстие в корпусе и убрать их с направляемого пути.

ШАГ 14.

Выверните четыре винта, которыми крепятся шарниры дисплея.

Отсоедините дисплей в сборе от основания ноутбука.

ШАГ 15.

Удалите три винта, которыми крепится материнская плата.

Отсоедините кабель динамика (красный квадрат) и кабель платы USB (красный прямоугольник).

Поднимите и снимите материнскую плату.

С другой стороны материнской платы вы можете получить доступ к блоку охлаждающего вентилятора и батарее SMOS.

Да, в ноутбуке Lenovo ideapad 300-15ISK необходимо снять материнскую плату, чтобы снять и заменить охлаждающий вентилятор.

Материнские платы для замены

доступны здесь: https://ebay.to/2OMSrge

ШАГ 16.

Отсоедините кабель вентилятора от материнской платы.

Удалите один винт, фиксирующий вентилятор.

Снимите черную ленту, которой вентилятор крепится к радиатору.

Снимите и при необходимости замените охлаждающий вентилятор.

Запасные вентиляторы доступны здесь: https://ebay.to/2w6Quot

Как создавать направляющие в Illustrator

В этом пошаговом руководстве мы рассказали, как создавать направляющие в Illustrator с помощью встроенных настроек, чтобы вы могли выровнять графику и текст интуитивно понятным способом.

Что такое гиды?
По сути, направляющие представляют собой вертикальные и горизонтальные линии (или точки), которые можно перемещать по странице по мере необходимости. Когда вы будете готовы напечатать проект, направляющие будут скрыты от просмотра. Существует два основных типа направляющих: направляющие линейки (то есть нормальные линии) и направляющие объекты (векторы, преобразованные в направляющие).

Что такое умные направляющие?
В отличие от обычных направляющих, быстрые направляющие появляются только при редактировании объектов на монтажной области.Они предоставляют более контекстную информацию, такую ​​как значения X / Y, чтобы вы знали, выровнен ли объект с другими объектами. По мере приближения ваше выделение будет привязано к ближайшему объекту или краю.

Чтобы включить быстрые направляющие, просто выберите «Вид»> «Быстрые направляющие» в главном меню. Для большего контроля над внешним видом и поведением быстрых направляющих выберите «Правка»> «Настройки»> «Быстрые направляющие» (или «Illustrator»> «Настройки»> «Быстрые направляющие» на Mac).

Как создать направляющие в Illustrator
Сначала активируйте направляющие, выбрав «Просмотр»> «Направляющие»> «Показать направляющие».Если вам нужно переместить направляющую, просто перетащите ее мышью или скопируйте / вставьте с помощью Ctrl + C и Ctrl + V (Command на Mac).

Чтобы создать новые направляющие, выберите «Вид»> «Показать линейки», чтобы увидеть точную систему измерения вокруг монтажной области. Затем переместите курсор на верхнюю линейку для горизонтальной направляющей или на левую линейку для вертикальной. Перетащите любую существующую направляющую, чтобы привязать ее к определенному измерению линейки, или нарисуйте векторную линию с помощью инструмента «Перо». Чтобы преобразовать вектор в направляющую, щелкните его с помощью инструмента «Выделение», а затем выберите «Просмотр»> «Направляющие»> «Создать направляющие».

По умолчанию вы можете редактировать или удалять направляющие Illustrator по мере необходимости, но если вы хотите предотвратить редактирование, выберите «Просмотр»> «Направляющие»> «Заблокировать направляющие».
