Как установить выдвижной ящик с телескопическими направляющими — Строй Обзор

Содержание

1. Устройство телескопических направляющих
2. Выбор телескопических направляющих
3. Виды телескопических направляющих
4. Определение технических параметров
5. Производители
6. Монтаж телескопических направляющих
7. Монтаж боковых направляющих
8. Монтаж скрытых направляющих
9. Расчет размеров выдвижного ящика
10. Ширина
11. Длина
12. Высота
13. Разметка мест крепления направляющих
14. Монтаж шариковых телескопических направляющих
15. Видео: установка направляющих на выдвижные ящики

Современная мебель часто изготавливается с выдвижными ящиками, так как такие системы позволяют экономить пространство, что особенно важно в помещениях малой площади (кухня, ванная комната и так далее), увеличивают комфорт при использовании и обслуживании. При большом выборе выдвижных систем популярностью пользуются телескопические направляющие для выдвижных ящиков.

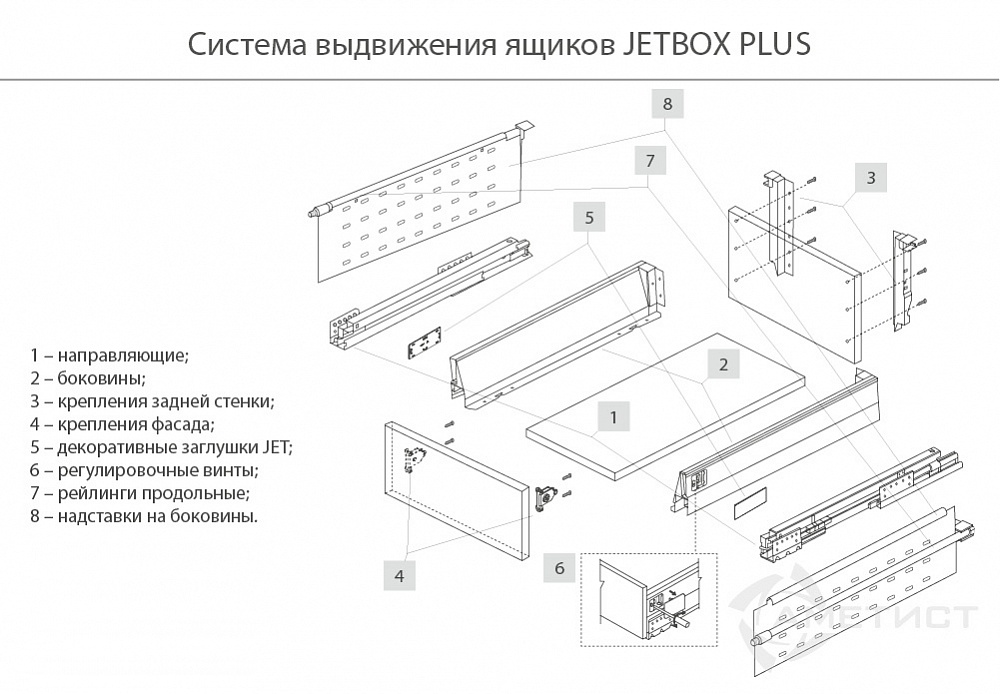

Фурнитура для монтажа выдвижного ящика

Что собой представляет фурнитура данного типа? Каковы ее преимущества и недостатки? Как правильно подобрать и произвести монтаж телескопических направляющих, читайте далее.

Устройство телескопических направляющих

Телескопическая направляющая для мебели состоит из следующих элементов:

• металлического основания, как правило, изготовленного в виде буквы «П»;
• металлической планки, входящей в основание;
• движущего механизма;
• стопорного элемента.

По желанию пользователя направляющая может быть дополнена:

• доводчиком. Выдвижные системы с доводчиком исключают возможность повреждения фасада при резком закрывании, так как позволяют сделать ход ящика плавным и замедленным;
• возвратной пружиной, облегчающей процесс закрытия ящика;
• системой Push-to-open (открытие ящика путем нажатия на фасад), увеличивающей уровень комфорта при использовании.

Выдвижная система с функцией плавного закрывания

Преимуществами телескопических направляющих по сравнению с иными видами выдвижных систем являются:

• разнообразие модельного ряда;
• отсутствие шума при работе;
• возможность монтажа на ящики с разной степенью нагрузки;
• устойчивость к износу и длительный период использования.

Среди недостатков можно выделить стоимость систем, которая в несколько раз выше обычных роликовых или шариковых направляющих.

Выбор телескопических направляющих

Чтобы правильно подобрать телескопические направляющие, необходимо учитывать:

• разновидность системы;
• технические параметры;
• производителя.

Виды телескопических направляющих

Произвести классификацию направляющих телескопического типа можно по следующим признакам:

1. по виду движущего механизма. Направляющие могут быть на роликах или шариках. Роликовые системы отличаются возможностью выдерживания меньшей нагрузки, меньшим сроком использования, но и меньшей стоимостью. При движении роликов могут появляться посторонние шумы;

1. по степени выдвижения. Телескопические направляющие могут быть полного или частичного выдвижения. При монтаже системы с частичным выдвижением задняя часть ящика будет недоступна для просмотра содержимого, но стоят такие направляющие существенно меньше;

Отличия направляющих по степени выдвижения ящика

1. месту установки. Как установить направляющие-телескопы? Выпускаются телескопические направляющие, монтаж которых производится на боковой поверхности ящика и нижней поверхности (скрытый монтаж). В первом случае будет существенно уменьшено рабочее пространство комода (шкафа, тумбы или иного предмета мебели).

Комплект телескопических направляющих скрытого монтажа

Определение технических параметров

При выборе выдвижных систем рекомендуется учитывать:

• максимальную нагрузку.

Все параметры указываются в технической документации.

Производители

Наиболее популярным производителем выдвижных систем является компания Blum (Австрия). К каждому комплекту направляющих прикладывается подробная инструкция, в которой указывается, как правильно установить системы, как снять выдвижной ящик без демонтажа направляющих, как ухаживать за фурнитурой.

Также можно обратить внимание на компании:

Монтаж телескопических направляющих

Как установить выдвижной ящик? Схема монтажа направляющих зависит от вида выдвижной системы.

Монтаж боковых направляющих

Установка телескопических выдвижных систем на боковую поверхность ящика производится в следующем порядке:

1. разбор направляющей. Как снять комплектующие элементы? Для разбора необходимо ослабить фиксатор и вынуть планку направляющей из основания;

Подготовка направляющей к монтажу

1. саморезами закрепить планку на ящике;

1. закрепить основание направляющей на мебельном каркасе;
2. соединить части выдвижной системы. Как вставить ящик? Планка направляющей вставляется в основание и задвигается. Если в процессе выполнения работы будет слышен щелчок, то все сделано правильно;

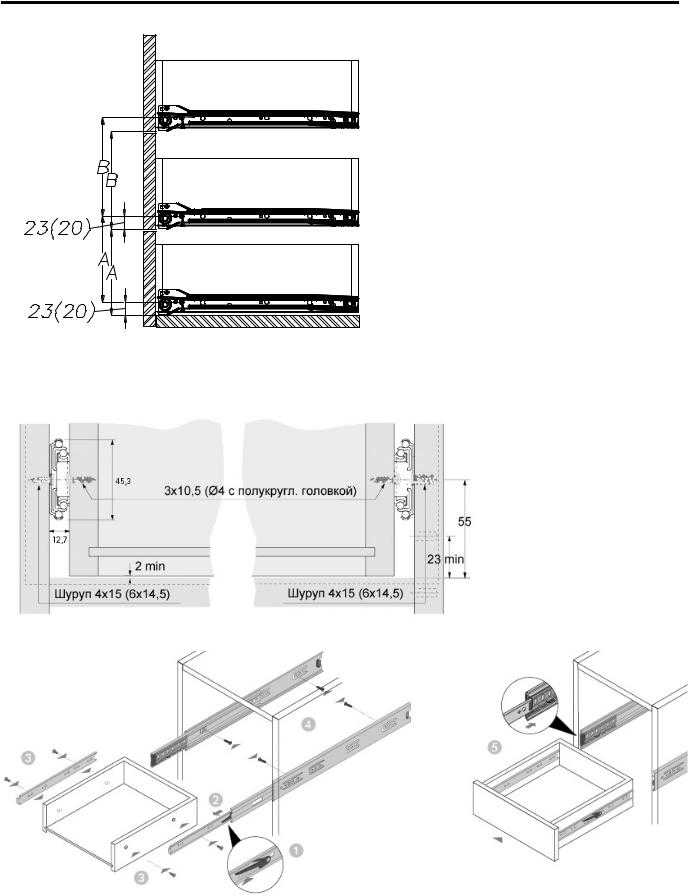

Схема установки направляющей

1. отрегулировать зазоры между ящиком и каркасом. Регулировка выполняется с помощью специальных винтов, расположенных на направляющей.

Расположение винтов для регулировки направляющей

Монтаж скрытых направляющих

Чтобы установить на ящик направляющие скрытого монтажа необходимо:

1. перед выполнением работы ознакомиться с прилагаемой инструкцией, чтобы правильно выставить монтажные размеры и не допустить перекоса и некорректной работы выдвижной системы;

Монтажные размеры по рекомендации изготовителя

1. на дне ящика в соответствии с прилагаемо схемой закрепить фиксаторы и просверлить монтажные отверстия;

Крепление фиксаторов к дну ящика

1. установить планки направляющей;
2. на каркасе мебели закрепить основания для планок;
3. вставить ящик;
4. произвести регулировку.

Подробнее о том, как самостоятельно подобрать и установить телескопические направляющие, смотрите на видео.

Как вытащить ящик на скрытых направляющих, например, для проведения ремонта. Для снятия достаточно ослабить защелки на фиксаторах и выдвинуть планки.

Самыми популярными на сегодняшний день, по прежнему, остаются телескопические (шариковые) направляющие полного выдвижения.

Выглядят они вот так:

К их достоинствам можно отнести:

• Сравнительно не дорогая цена
• Плавный и тихий ход на протяжении всего срока службы
• Способны выдержать определенные нагрузки
• Износостойкость и прочность
• Легкость монтажа

Эти механизмы очень часто используют для выдвижных ящиков комодов, кухонных секций, шкафов купе и других подобных механизмов, с работой которых не хотят иметь проблем в будущем.

Расчет размеров выдвижного ящика

Чтобы правильно установить шариковые направляющие, давайте проверим, правильно ли вы сделали деталировку самого ящика.

Ширина

Согласно технологическим размерам проектирования мебели, в сборе ящик без фасада по ширине (между ним и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны. Именно столько заберет на себя толщина «телескопа».

Размеры ящика смотрите на схеме:

Длина

Размеры телескопических направляющих для выдвижных конструкций от 250 до 800 мм с шагом 50 мм:
250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и т.д.

Однако, бывают ситуации, когда приходится отойти от данного условия. Например, если внутренняя глубина шкафа, тумбы или комода не 500 мм, а чуть меньше, допустим 495 мм. В этом случае, если мы берем ящик 500 мм — он не помещается, а делать его меньше, длиной 450 мм — рука не поднимается, т.к. при этом

мы теряем 35 мм полезного пространства:

• 35 мм (потери) = 485 мм — 450 мм (длина направляющей)
• 485 мм = 495 мм — 10 мм (расстояние между задней стенкой ящика и самого комода)

В таких ситуациях стоит рассмотреть вариант 495-миллиметрового ящика с 450-миллиметровыми направляющими. Конечно, он не будет до конца выезжать из-за более коротких направляющих, но это не страшно. Зато вместительность стала больше, в процессе эксплуатации хозяйки это оценят!

Высота

По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.

Разметка мест крепления направляющих

Принцип установки направляющих намного проще, чем это может показаться на первый взгляд.

Телескопы (если зажать черные усики и вытянуть одну половину) разбираются на две части, одна из которых крепится на боковину ящика, а вторая на внутреннюю боковину комода.

Наша основная задача определить точные места этих креплений, прикрутить тремя шурупами каждую половину и завести ящик в комод, тем самым соединив направляющую в одно целое.

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.

На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.

Видео: установка направляющих на выдвижные ящики

Здравствуйте друзья!

В любом деле есть свои нюансы и тонкости. И часто, они относятся к довольно простым (и очевидным) вещам. Тем не менее, они могут играть довольно важную роль…

Сегодня я хочу с вами поговорить о широко применяемой выдвижной фурнитуре, используемой для изготовления любой мебели.

Это – телескопические направляющие.

Их широкое применение обусловлено не только надежностью и практичностью, но и некоторыми технологическими удобствами.

Например, в установленном положении, такие направляющие можно регулировать по двум плоскостям.

При изготовлении модулей, которые содержат выдвижные ящики, часто регулировкой одного фасада не обойтись.

Можно, например, выставить одинаковые зазоры со всех его сторон во фронтальной плоскости.

Но они могут «вылезти», например, между передней гранью бока и фасадом.

В этом случае нужно регулировать положение самого выдвижного ящика. И сделать это можно только с помощью его направляющих.

Но сделав это, нужно будет опять регулировать фасад, так как первоначальные размеры отступов, естественно, изменятся.

Чтобы не заниматься такой «обезьяньей гимнастикой», нужно, для начала, правильно выставить положение ящика в коробе.

Нужно, чтобы он был установлен строго в трех плоскостях. Для этого, разумеется, сам короб должен иметь правильную геометрию.

Самый простой способ определить его правильное положение – это приставить к боковым граням короба ровную планку, и посмотреть, одинаковы ли зазоры между ней и выдвижным ящиком.

Если они разные, то нужно с помощью направляющих их выровнять, и уже после, приступать к установке и регулировке фасадов.

Менять положение выдвижного ящика в пространстве можно как с помощью полозьев, закрепленных на нем, так и с помощью элементов этой фурнитуры, закрепленных на самом коробе.

Немного отпустив саморезы (с помощью которых они закреплены), их можно смещать, например, вверх-вниз (на них есть продольные и вертикальные регулировочные отверстия).

После чего, они фиксируются через обычные (круглые) отверстия.

В итоге, получается правильно отрегулированные ящики, на которые навешиваются фасады.

На видео, расположенном внизу, показаны общие принципы изменения положения ящиков посредством рассматриваемой нами фурнитуры.

О том, как правильно сделать карту присадки (разметка крепления направляющих), читайте в этой статье. Еще о монтаже этой фурнитуры можно прочесть в этом посте.

Шариковые направляющие для выдвижных ящиков: как установить

Установка шкафа – дело непростое, особенно когда не знаешь, как и куда устанавливать некоторые комплектующие к данному предмету интерьера. Вспомогательными деталями могут быть, например, шариковые направляющие для выдвижных ящиков.

Как установить их знает далеко не каждый, а тем временем без них не получится сделать полноценное место для хранения одежды и каких-либо иных принадлежностей. В этом материале подробно поговорим о том, из каких деталей состоит механизм шариковых направляющих, и как эти комплектующие установить на предназначенное для них место.

Шариковые направляющие для выдвижных ящиков: как установить

Конструкция шариковых направляющих: основные моменты

Итак, чтобы понять принцип работы устанавливаемых нами комплектующих, необходимо обратиться к наиболее упрощенному их варианту – двухсекционным неразборным направляющим. Эти детали состоят из двух рельс, которые:

• разнятся по величине;
• имеют форму буквы «П»;
• располагаются одна внутри другой.

Работа данного элемента системы, отвечающей за выдвижение ящиков, осуществляется ввиду взаимного перемещения относительно друг друга дорожек, выполненных из стали, которые, собственно, и составляют интересующую нас деталь. Их еще называют телескопическими за то, как они складываются.

Установка шариковых направляющих для ящиков не займет большого количества времени

Между данными дорожками, как правило, в верхней и нижней части, находятся шарики небольшого размера. Они похожи на такие же шарики, которые обычно размещаются в подшипнике.

Элементом, отвечающим за поддержание конструкции в качестве единого целого, является внешний сегмент рельсы. Он играет роль ограничителя, не давая устройству выдвинуть ящик дальше, и повредить вес предмет обстановки.

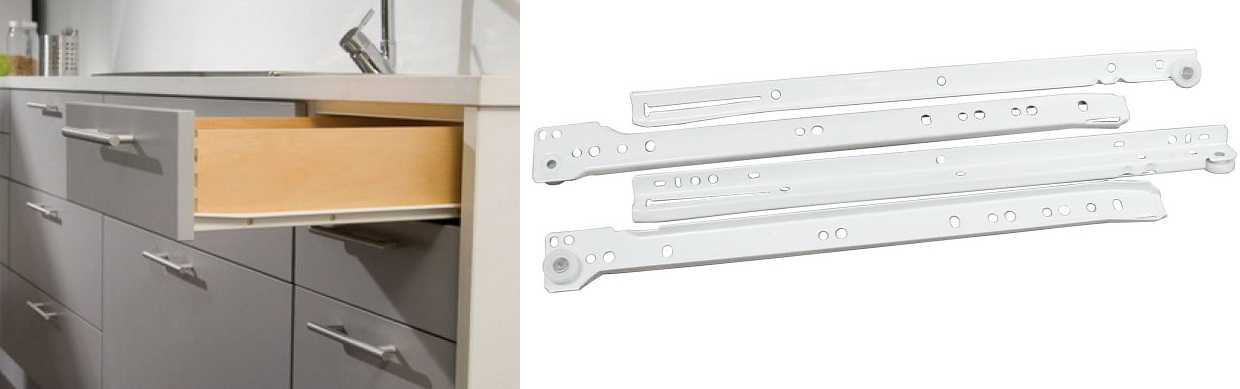

Установка роликовых элементов

Когда разметка произведена, переходят к креплению направляющих.

Работу начинают с ящика. Прикладывают планку к нанесенной линии так, чтобы ролик располагался у задней стенки. Крепят ее ко дну, используя саморезы. Предварительно отверстия под них желательно рассверлить: если закручивать крепеж сразу, ДСП или древесина могут расколоться. После прикручивают вторую пару планок к корпусу мебели, выравнивая их положение по линии разметки.

При сборке мебели необходимо следить, чтобы оба ролика одновременно вошли в колею.

Существующие виды шариковых направляющих

Рассматриваемая нами сегодня система, идущая в качестве комплектующего к домашней мебели, может принимать различные формы. Так, будут они варьироваться ввиду изначального предназначения данной двигательной системы, и набора функций, которым она изначально была наделена. В нижеследующей таблице давайте изучим, какими могут быть шариковые направляющие и по каким критериям их различают.

Существует множество разновидностей шариковых направляющих

Таблица 1. Виды шариковых направляющих

Критерий	Описание видов
Наличие возможности разукомплектовать устройство	По данному критерию можно выделить: разборные шариковые направляющие; неразборные модели.
Количество «ступеней»	По данному параметру можно поделить существующие разновидности направляющих интересующего нас типа на: состоящие из двух секций; многосекционные.
Тип конструкции	Согласно искомому пункту, можно выделить шариковые направляющие: многоуровневые; одноуровневые.
Способ установки устройства	Монтаж интересующих нас деталей может осуществляться двумя способами: сразу на боковые поверхности оснащающихся механизмом ящиков; внутри пазов, проделанных специально под интересующую нас цель в боковых поверхностях.

Ящик с такими направляющими движется почти бесшумно, и может выдержать немалый вес

Окончательная стоимость механизмов, которые не могут быть разобраны после установки, не утратив функциональности, будет намного меньшей, чем аналогичное значение для разборных механизмов. Дело в том, что последние производятся по усложненной технологии, и в конечном итоге оснащаются специально укрепленными шариками, которые и позволяют несколько раз разобрать и собрать устройство обратно без ущерба и страха потерять мелкие элементы конструкции.

Шарики внутри устройства выполняются из стали. Они перемещаются по внутреннему пространству металлического профиля, позволяя легко выдвигать из шкафа, комода, кровати и других предметов мебели ящики, выполненные из абсолютно любого материала и имеющие любую величину.

Такие направляющие подходят для установки к ящикам практически из любого материала

На окончательную стоимость данных двигательных систем будет оказывать влияние любой из перечисленных выше в таблице параметров, не только возможность разукомплектовки. Так, чем больше будет чисто ступеней и количество уровней, которыми искомая система оборудована, тем она станет дороже. Это обуславливается, разумеется, сложностями, через которые производителю пришлось пройти при создании интересующего нас приспособления.

Роль шариковых направляющих в мебельном производстве

Невзирая на то, что принцип работы устройств телескопического типа используется для создания множества изделий в различных сферах научной и практической деятельности человека, наиболее часто их все же продолжают применять в области изготовления корпусной мебели различного типа.

Шариковые направляющие нужны, чтобы оснащать ими мебель, которая затем становится значительно более функциональной, а кроме того:

• позволяет ящикам выдвигаться бесшумно;
• увеличивает допустимую нагрузку, которая оказывает непосредственное воздействие на ящик, продлевая срок его службы.

Схема установки шариковых направляющих в ящик и короб из-под него
Так, в качестве примера можно привести шкафы-гардеробы, внутри которых устанавливаются множественные выдвижные ящики, экономящие свободное пространство и в целом повышающие удобство пользования данным предметом мебели. Обычно такие ящики забиваются одеждой и аксессуарами, как говорят, под завязку. И, тем не менее, благодаря шариковым направляющим они работают бесшумно и аккуратно.

Установив в свой предмет мебели направляющие шарикового типа, вы увеличите срок службы укомплектованных ими предметов интерьера, а также повысите удобство и эффективность использования мебели.

Конкретные расчеты установки будут зависеть от параметров ящика и крепежных элементов, подобранных к нему

Особенности крепежных средств

Закрепить планки можно двумя способами: в центральной части боковых наружных стенок выдвигаемого элемента и по их нижнему краю. Первый вариант используется для крупных элементов мебели, поскольку обеспечивает равномерную нагрузку, увеличивает срок службы.

Фиксацию по нижнему краю используют преимущественно для роликовых полозьев. Шариковые так установить тоже можно, но это сложнее. Зато проще отрегулировать их положение, если были допущены ошибки при монтаже.

Шариковые направляющие для выдвижных ящиков: подбор деталей

Комплект интересующих нас комплектующих состоит из:

• левого телескопического полоза;
• правого телескопического полоза.

Каждый из упомянутых полозьев также делится на два составляющих сегмента.

Обратите внимание: не думайте, что шариковые направляющие можно установить только на мебель, произведенную промышленным путем. Нет, на самом деле их можно поставить и на мебель, созданную своими руками, только предварительно нужно будет выяснить ее параметры и согласно им уже закупить подходящие детали. Дело в том, что направляющие отличаются друг от друга множеством различных параметров, среди которых особенную важность имеет толщина.

Каждый параметр комплектующих должен подбираться при тщательном измерении собираемого предмета мебели
Глубина ящика, на который будет осуществляться монтаж, должна равняться длине выбираемой нами детали, при этом, правда, нужно принять во внимание, что между задней стенкой оснащаемого предмета мебели и задней стенкой ящика, на который ставятся направляющие, необходимо оставлять минимальный зазор, равный 1 сантиметру.

Также при подборе направляющих необходимо учитывать толщину:

• самого выдвижного механизма;
• внешних стенок нашего ящика.

Кроме того, не забывайте также и о добавлении технологического зазора, компенсирующего допущенные вами при измерении неточности. Использование данного зазора впоследствии обеспечит ящикам полностью свободное движение. Чаще всего величина данного технологического параметра составляет примерно миллиметр.

Регулировка ящиков при помощи данного типа направляющих осуществляется по двум плоскостям

Ширина ящика рассчитывается посредством вычитания следующих удвоенных величин:

• толщины внешней части стенок;
• толщины самого механизма;
• величины оставляемого зазора.

Такой же параметр, как длина ящика, будет ограничиваться свободным пространством, имеющимся в нашем распоряжении. Тем не менее, ее подсчитать намного проще, ведь для этого всего-то и нужно, что уменьшить свободное пространство на показатель величины очередного зазора.

Чтобы провести нужные нам измерения, предварительно придется установить ящик в коробе шкафа по всем правилам, и тогда получится его отрегулировать, правильно сделать разметку, и, впоследствии качественно навесить направляющие.

Телескопические направляющие для выдвижных ящиков – это современная фурнитура, позволяющая без усилий открывать даже массивные конструкции. Хотите подробно узнать о монтаже телескопических направляющих и правильном расчете для их установки? Читайте специальную статью.

Видео — Шариковые направляющие. Монтаж

Подводим итоги

Выбирать ту или иную разновидность выдвижной фурнитуры следует, исходя из особенностей конструкции мебели и своих личных предпочтений. При этом, если вы хотите получить долговечный механизм, то не стоит экономить средства на его покупку, ведь некачественные направляющие быстро заклинивают и перестают функционировать. Лучшим вариантом на сегодняшний день является телескопическая система, и с установкой такой фурнитуры можно справиться без помощи мастера — необходимо лишь иметь под рукой все необходимые инструменты и крепежи.

Как установить шариковые направляющие на выдвижные ящики своими руками

Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.

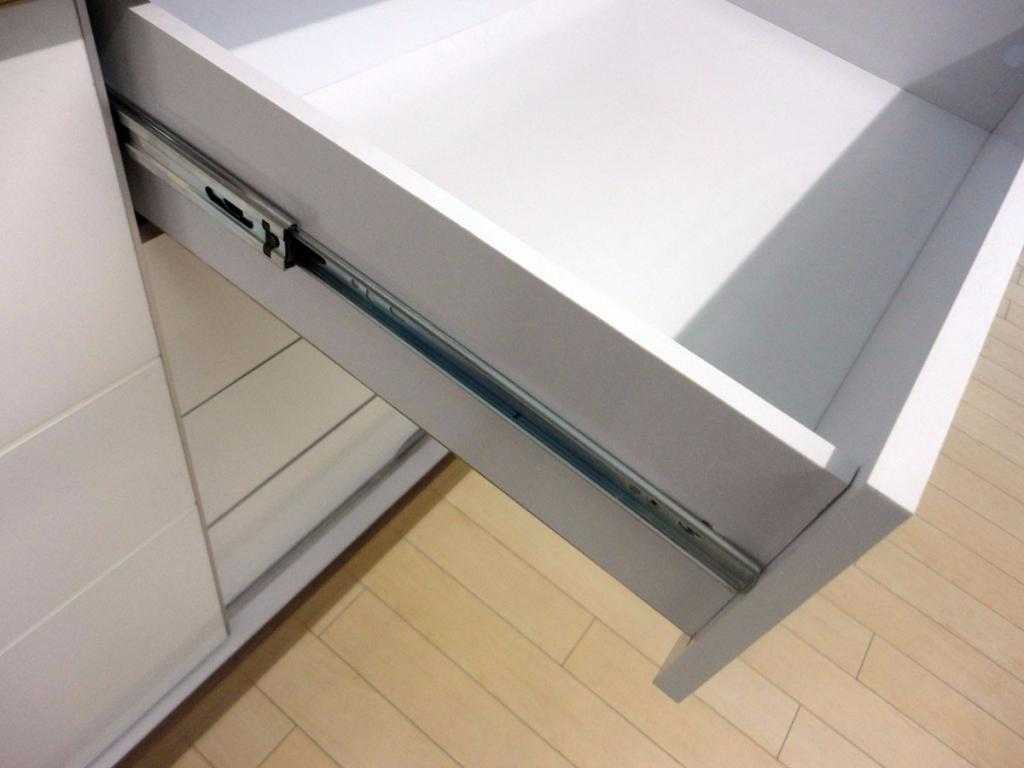

Ящик на шариковых направляющих

Шаг № 1 – делаем разметку под фурнитуру

Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.

В первую очередь нам необходимо прорисовать ось под направляющую

После того, как этот этап будет выполнен, переходим к следующему.

Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели. Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.

Обратите внимание на полоз. Помочь нам правильно его разместить помогут регулирующие отверстия, вырезанные на нем самом. Они небольшие и продолговатые.

Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика
С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.

Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.

Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика

Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.

1. Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
2. Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.

Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа
Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».

Шаг № 3 – установка направляющей непосредственно к боковине короба

Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.

Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый

Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.

Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих

Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.

Подъемные механизмы для складных фасадов.

#TOVAR_122543#

Интересное решение для шкафов верхнего яруса — складной подъемный механизм Kinvaro F-20. Он используется со сдвоенными фасадами, которые открываются вверх как гармошка. Механизмы рассчитаны на вес фасада от 4,1 до 16,9 кг. Даже тяжелые фасады удобно открывать и закрывать благодаря регулировке усилия пружины. Угол открывания также можно регулировать от 120° до 90°. Всего в подъемниках предусмотрено 10 регулировок, которые помогают оптимально настроить положение фасада. Kinvaro F-20 применяются для фасадов шириной 450–1200 мм и высотой 600–900 мм. Для более эстетичного вида можно приобрести заглушки. Возможна также установка подъемников на фасад с узким рамочным профилем. Для этого нужно приобрести специальное крепление. Подъемники Kinvaro F-20 используется с петлями TIOMOS 120°.

Смотрите также: Раздвижные системы для шкафов Наполнение для шкафов Подвесные системы для шкафов Складные системы для шкафов

Установка телескопических направляющих — пошаговая инструкция монтажа и регулировки телескопических или шариковых направляющих (90 фото)

С ходом времени прошла модернизация деревянных планок в шкафах и столах.

Их заменили более практичные роликовые или шариковые механизмы. Их еще называют телескопическими направляющими.

Кроме удобства в их установке они могут похвастаться своей долговечностью и практичностью.

Далее мы разберемся, как установить телескопические направляющие для выдвижных ящиков.

Для проведения самого процесса сборки необходимо достать все детали и вынуть внутреннюю часть, с главного механизма, прижав черные усики по краям.

Установка производится на две детали мебели отдельно, а потом соединяется воедино. На видео прекрасно видно, как правильно на ящике устанавливаются телескопические направляющие.

Содержимое обзора:

• Алгоритм монтажа
• Расчет размеров будущего ящика
• Другие советы
• Направляющие для духовых шкафов
• Фото установки телескопических направляющих

Алгоритм монтажа

Как смонтировать телескопические направляющие для выдвижных ящиков?

Во-первых, проводим замеры и обозначение мест, где будет прикреплен сам механизм.

Делаем разметку по линии будущего крепежа. Шурупами прикручиваем деталь.

После соединения необходимо проверить как ходит механизм. В это входит его неоднократное его открытие и закрытие.

Во-вторых, на телескопических направляющих находятся несколько отверстий. Все они сделаны не случайно.

Горизонтальные отверстия формы используются для регулировки механизма по горизонтали. Вертикальные – соответственно для смещения вверх и вниз.

Крепеж вкручиваются на полную только после полной регулировки механизма. Данный процесс установки телескопических направляющих показан на фото ниже.

Нижние направляющие устанавливаются примерно 25 мм от дна изделия.

Главным требованием является отсутствие трения между деталями, а они в свою очередь должны точно прикручиваться по намеченной линии.

Расчет размеров будущего ящика

При проектировании мебели замерщик должен учитывать правильные технологические замеры при сборе ящика, на который будет установлена направляющая.

Он должен просчитать, чтобы между собранным изделием и внешним боком шкафа оставался зазор в 13 мм с двух сторон. Данный размер нужен для того, чтобы механизм поместился и правильно работал.

В строительном магазине можно найти направляющие от 250 мм. Кроме зазора по бокам необходимо оставить и зазор между ящиком и шкафом сзади около 10-15 мм.

Конечно бывают и нестандартные размеры самого шкафа. Тогда можно отойти немного общих размеров.

К примеру, мы имеем свободное место под ящик всего 395 мм, а не 400 мм. В этом случае, мы можем взять телескопическую направляющею меньшего размера.

Ящик не будет открываться полностью, но таким образом мы сохраняем 35 мм нужного хозяйке пространства.

Что же относительно высоты самого ящика, то его размер берут с пожеланий заказчика. Он может составлять от 70 до 250 мм.

Другие советы

Чтобы не перепутать шариковые и роликовые направляющие необходимо просто их внимательно рассмотреть.

В большинстве случаев именно роликовые производители красят в белый или светло-серый цвет. Действие их работы направлено на перемещение колесика в полозе, которое в свою очередь выполняется из пластика.

На практике они не очень удобные, часто портятся детали, и появляется шум при использовании.

Направляющие для духовых шкафов

В духовках могут использоваться различные системы крепления полок.

Одной из них является крепление на телескопических направляющих. Они сделаны из металла. Данный механизм служит для удобного открытия духового шкафа с выдвижением противня.

Главное достоинство конструкции именно у возможности выдвинуть еду, а не заглядывать во внутрь горячей духовки.

Движение направляющих мягкое и плавное. Их работа не влияет на поверхность внутри духового шкафа. В конце механизма находятся упоры, которые оберегают хозяйку от случайного выпадения еды.

К недостаткам можно отнести необходимость частого мытья механизма от жира или крошек после приготовления. Их наличие забивает направляющие, и они перестают плавно работать.

Каждый желающий может заказать и самостоятельно провести монтаж телескопических направляющих в своей духовке. Вид механизма для установки выбирается в соответствии с маркой и серией духового шкафа.

Фото установки телескопических направляющих

Как установить роликовые направляющие для выдвижных ящиков

Использование роликовых направляющих не сопровождается раздражающим скрипом металла или любым другим звуком. Следовательно, это хороший выбор, если вы хотите плавно открывать и закрывать ящики.

Установка роликовых направляющих для ящиков не так сложна, как вы думаете. Вам не нужно выполнять очень сложные задачи или утомительное строительство. На самом деле, роликовые направляющие, вероятно, одни из самых простых в работе.

Конечно, без знания азов вы не поймете, насколько это просто. Это то, с чем мы собираемся помочь вам в следующих разделах.

Помимо обучения установке роликовых направляющих для выдвижных ящиков, мы также познакомим вас со списком аппаратных средств, чтобы ваши направляющие и выдвижной ящик находились в наилучшем состоянии.

Шаг 1: Подготовьте материалы и шкафы.

Первый шаг к установке роликовых направляющих — подготовка всех необходимых материалов.

Чтобы быть точным, вот что вам нужно подготовить для этого процесса:

• Крепеж (болты, винты или гайки)
• Отвертки (для блокировки крепежа)
• Член кабинета
• Элемент выдвижного ящика

Обычно роликовые направляющие поставляются с фиксированным элементом шкафа и подвижным элементом ящика. Они разделены при покупке. Следовательно, вы будете в основном работать с этими двумя на следующих шагах.

Все эти материалы доступны в местных и интернет-магазинах. Это не редкие предметы, поэтому не беспокойтесь о том, что вам придется пройти утомительную охоту.

Подготовив все материалы, убедитесь, что шкаф готов к установке. Под этим мы подразумеваем, что если он старый, у него должна быть демонтирована последняя направляющая ящика. Все вещи, размещенные на нем и внутри него, также должны храниться в другом месте.

Шаг 2: Установите элемент шкафа в ящик.

Следующий шаг включает в себя установку элемента шкафа в ящик. Важно помнить, что первая часть, которую вы должны прикрепить, — это член кабинета. Обычно это происходит парами для обеих сторон мебели.

Здесь просто поместите элемент кабинета внутрь вашего кабинета. Выровняйте его по краю компонента таким образом, чтобы он соответствовал желаемой конфигурации монтажа.

Как только вы достигнете надлежащего выравнивания, прочно удерживайте элементы и закрепите их с помощью гаек, болтов или винтов. Обратите внимание, однако, что для болтов потребуются предварительно просверленные отверстия. Следовательно, если вы хотите упростить задачу, мы рекомендуем гайки или винты.

Возвращаясь назад, вы должны закрепить два-три отверстия на монтажной пластине, чтобы в конечном итоге было место для регулировки.

Шаг 3: Установите элемент выдвижного ящика.

После успешной установки элемента шкафа давайте теперь сосредоточимся на элементе выдвижного ящика. Это также поставляется парами, чтобы соответствовать обеим сторонам вашего ящика.

Для этого снова поместите элемент ящика по бокам ящика. Имейте в виду, что это должно быть сделано на внешней части компонента. Это может быть немного сложнее выровнять, так как вы не можете точно сравнить обе стороны, поэтому я рекомендую использовать измерительные инструменты для маркировки.

Когда все будет готово, закрепите элементы теми же болтами, гайками или винтами, которые вы использовали ранее. Нет определенного количества слотов, которые вы должны закрепить. Просто обратитесь к рекомендуемым пазам на монтажной пластине.

Шаг 4: Поместите ящик и другие аксессуары в ящик.

Прежде чем перейти к шагу 4, проверьте, надежно ли закреплены элементы шкафа и ящика. Если да, то можно приступать к вставке ящика в тумбу.

Поскольку мы работаем с роликовыми направляющими, вам нужно выровнять ролик шкафа и ящика, чтобы они двигались вместе. Если кажется, что два компонента не подходят друг другу, проверьте правильность выравнивания с каждой стороны. Однако в некоторых случаях требуется лишь небольшой толчок.

Чтобы обернуть его, соедините крепежные отверстия ящика и элементов шкафа с помощью одного и того же крепежного элемента.

Для лучшего качества мы рекомендуем использовать защищенные версии гаек, болтов или винтов, которые вы использовали. Это поможет шкафу выдержать большую нагрузку. Тем не менее, в этом нет необходимости, если вы не планируете много класть в свои ящики.

Шаг 5: Испытайте новые направляющие для выдвижных ящиков.

Когда вы закончите со всеми рассрочками, вложениями и прочим, вы можете протестировать свои новые направляющие для выдвижных ящиков.

Вот контрольный список, чтобы узнать, правильно ли работают ваши ящики:

• Ваш ящик плавно открывается и закрывается
• Нет неприятного звука при использовании ящика
• Ящики плотно прилегают к тумбе
• Ваши ящики не сдвигаются с места, когда вы кладете внутрь предмет

В целом, если есть проблемы, вам может потребоваться перепроверить каждый предыдущий шаг, который мы сделали. Если их нет, вы можете начать наслаждаться роликовыми направляющими для выдвижных ящиков.

Источник: Furnica

Важные элементы фурнитуры для функционального ящика

Материалы фурнитуры относятся к аксессуарам компонента (шкафа, ящика, мебели). Некоторые из них необходимы, а некоторые являются необязательными.

Что касается выдвижных ящиков, вот что вам нужно:

• Петли для шкафа
• Монтажные пластины
• Ручки или ручки (для ящиков)
• Крепеж
• Фитинги

В основном они изготавливаются из алюминия или металла. В любом случае, без них нельзя рассчитывать на долговечный и крепкий шкаф.

Почему стоит инвестировать в хорошую фурнитуру для ящиков?

Как ни очевидно, хорошая фурнитура (в сочетании с правильной установкой) сделает ваши ящики удобными, эффективными и качественными. Например, качественные застежки служат дольше, чем дешевые, но некачественные. Первый не требует постоянной замены и гарантирует бесперебойную работу ваших ящиков.

Это также относится к прочей мебельной фурнитуре, такой как петли и монтажные пластины.

Резюме

Подводя итог, ответ на вопрос, как установить роликовые направляющие, прост.

Для начала работы вам понадобятся только элементы шкафа и ящика ваших роликовых направляющих. Если у вас есть это (и, конечно же, необходимые инструменты, такие как винты и отвертки), вам не придется беспокоиться о том, чтобы нанять профессионала.

Если вы хотите, чтобы ваши роликовые направляющие, выдвижные ящики и шкаф в целом прослужили долго, вам следует получить соответствующий список фурнитуры для ваших нужд. Оборудование, связанное с ящиком, может включать ручки, алюминий, петли и тому подобное.

Для качественного оборудования мы рекомендуем обратиться к Venace или их дистрибьюторам. Они гарантируют первоклассный список материалов мебельной фурнитуры.

Как установить направляющие ящика с точностью и скоростью (2022)

Главная » Руководства » Общие » Как установить направляющие ящика — 7 простых советов

Когда вы покупаете по нашим ссылкам, мы можем получать комиссию. Будучи партнером Amazon, мы зарабатываем на соответствующих покупках. Отказ от ответственности.

13 сентября 2022 г. 5 января 2020 г. Эрик Трион

В то время как некоторым задачам деревообработки можно научиться в процессе работы, когда дело доходит до установки направляющих ящиков, необходимо заранее потратить некоторое время на изучение советов и даже покупку инструментов.  Конечно, вы можете дважды отмерить и один раз отрезать во время сборки, но когда дело доходит до ящиков, вы имеете дело с трехмерным выравниванием и точностью 1/16″. А без правильных инструментов и приемов вы получите неправильно выровненные ящики, сломанные направляющие или что похуже…

Установка направляющих для ящиков может быть самой сложной частью любого проекта шкафа или мебели.

И я установил их тысячи.

Что делает установку слайдов такой сложной? Рассмотрим следующие проблемы:

• Борьба с трехмерным выравниванием ящика и слайда: вверх/вниз, влево/вправо и внутрь/вне
• Поиск правильного места для винтов для корпусов с лицевой рамой
• Окончательная регулировка ящика для бесперебойной работы
• Ни один ящик не похож на другой  поэтому то, что подошло для одного ящика, может потребовать небольшой корректировки для следующего.
• Работа в ограниченном пространстве при слабом освещении

• Отсутствие нужного шаблона для установки ящика

Хотя это только вершина айсберга, эти области могут вызвать у новичка часы разочарования.

Содержание страницы

Как установить направляющие ящика

Для начала предположим, что вы раньше не устанавливали направляющие для ящиков.

Имея это в виду, существует множество способов установки направляющих для выдвижных ящиков, и все начинается с того, какой у вас тип направляющих:

Боковые направляющие

Не знаете, какая направляющая вам нужна? Что ж, для начинающих одно из боковых креплений из нашего руководства по слайдам с плавным закрыванием легко установить и обеспечивает плавное закрытие.

Что нужно купить перед установкой

Если вам нужно установить несколько выдвижных ящиков, вы можете приобрести следующие инструменты, которые сделают вашу установку более гладкой:

Винты с ходовой резьбой #8

Задние монтажные кронштейны для шкафов с лицевой рамой

Торцевые зажимы для зажимных приспособлений

Магнитный держатель бит

Хотя у вас, вероятно, есть дрель, у вас есть приличный магнитный держатель бит и, возможно, даже лицевой зажим если вы построили свои ящики с приспособлением для карманных отверстий, НЕОБХОДИМО использовать приспособление для ящика и задние монтажные кронштейны (для лицевых рам).

Зачем приспособление и скоба? Просто: выравнивание:

• Направляющие ящика должны быть установлены под идеальным углом 90 градусов к корпусу или лицевой поверхности мебели. И следствием отклонения на несколько градусов является то, что передняя часть ящика не будет сидеть на одном уровне с лицевой стороной шкафа. Хотя решение состоит в том, чтобы сбросить слайд вручную, это процесс проб и ошибок. Приспособление упростит это, так как они представляют собой направляющие под углом 90 градусов, которые с первого раза правильно позиционируют слайд.
• Для проектов от замена направляющих в существующих шкафах для большинства представляет собой упражнение на растяжку спины на полу. Кондуктор сократит время установки (и разочарование), установив правильные углы с первого раза.

А без заднего монтажного кронштейна у вас возникнет соблазн сделать один из САМЫХ ХУДШИХ лайфхаков с боковыми направляющими: вырезать прокладку, чтобы привинтить к ней направляющие.

Бескаркасные шкафы или шкафы с лицевой рамой?

Шкафы и мебель представлены в двух различных стилях: с лицевой рамой и без рамы.

Не уверены, есть ли у вас шкафы без рамы или с лицевой рамой?

Думайте о лицевой рамке как о рамке для картины, которая крепится к передней части шкафа. Если он у вас есть, его будет легко обнаружить. Напротив, бескаркасный шкаф — это именно то, что нужно. Двери и ящики соединяются непосредственно со стенкой шкафа.

Чтобы вам было легче представить, на изображении ниже показан бескаркасный шкаф с петлями, прикрепленными непосредственно к боковым сторонам шкафа. А поскольку оборудование подключается сбоку, нет необходимости в задних монтажных кронштейнах.

Бескаркасный шкаф, в котором фурнитура крепится к боковой части шкафа

С другой стороны, конструкция шкафа с лицевой рамой имеет слой дерева (обычно толщиной 3/4 дюйма, шириной 2 дюйма), который удерживает все дверцы и ящики. Как видите, зазор между рамой и стенкой шкафа не позволяет направляющим ящика прикрепляться к стенке шкафа. Следовательно, задний монтажный кронштейн для соединения с ЗАДНЕЙ частью шкафа.

Тумба с лицевой рамой с петлями и ящиками, прикрепленными к раме

Запланируйте 30 минут на установку направляющих

Самый большой враг идеально установленных направляющих – нетерпение.

Из тысяч установленных мной программ примерно 20% были именно такими, какими я их хотел в первый раз. И это с джигом и опытом.

Если шкаф не установлен, вы сможете выдвинуть ящик на 10-15 минут. Но для работы под существующими счетчиками лучше всего планировать в среднем 30-45 минут.

Теперь, если вы устанавливаете слайды из эпоксидной смолы, вам повезло. Поскольку правый слайд является «направляющим слайдом», если вы установите его правильно, ваше время может быть сокращено. Поскольку левая направляющая представляет собой просто направляющую, ее можно позиционировать с установленным ящиком. Имея многолетний опыт, я смог установить слайды из эпоксидной смолы всего за несколько минут.

Используйте беспроводное освещение при замене направляющих

Если ваш проект требует модернизации направляющих в существующих шкафах, вам следует запланировать много света.

Поскольку вы будете делать точные измерения, искать маленькие отверстия с помощью маленьких винтов для выдвижных ящиков и не хотите испытывать свое терпение, свет будет вашим лучшим другом.

Используйте намагниченный держатель бит

Не многие рекомендации стоят около 5 долларов, но наличие сильно намагниченной биты предотвратит некоторые языки NC-17, когда винты продолжают отваливаться. Поскольку в каждом ящике будет как минимум 12 шурупов, есть много места для разочарований, связанных с шурупами.



Установка в мастерской или до начала работы счетчиков

Установка направляющих ящиков после того, как шкаф установлен, совсем не весело. И хотя установка выдвижных ящиков при установленной стойке возможна, я избегаю этого любой ценой.

Всегда маркируйте ящики

Этот совет, о котором часто забывают, является, пожалуй, одним из самых важных. Из-за того, что многие шкафы имеют одинаковую ширину, легко запутаться, какой ящик куда деть.

Но простой карандаш или маркер на задней стенке ящика и кусок скотча на шкафу помогут.

7 советов по установке направляющих для выдвижных ящиков

1. Используйте приспособление для направляющих для выдвижных ящиков
2. Планируйте заранее и заказывайте задние монтажные кронштейны для шкафов с лицевой рамой
3. Запланируйте 30 минут на ящик и расслабьтесь, когда это займет у вас 5 с практикой
4. Регулировка ящик 5-6 раз, прежде чем разочароваться. Это нормально.
5. Если вы расстроены, уходите. Потому что альтернатива не будет качественной.
6. Всегда используйте правильные винты и используйте больше винтов, чем рекомендовано.
7. Следуйте инструкциям производителя (включая максимальный вес)!

Резюме

Установка направляющих ящика может быть самой сложной частью сборки шкафов. А для мастера, занимающегося заменой, это может быть совершенно невозможно без правильных приспособлений и кронштейнов.

Но мой совет №1 — снижать ожидания вовремя.

Категории Общие

Нужна помощь в поиске дров?

У всех так. Подпишитесь на БЕСПЛАТНЫЙ каталог древесины лиственных пород , объединяющий более 300 розничных продавцов древесины лиственных пород по всей территории США.

Лучший толкатель для настольных пил

Настольные пилы, пожалуй, самый опасный инструмент в любой деревообрабатывающей мастерской. Но так не должно быть, если соблюдать надлежащую осторожность и здравый смысл. И хотя использование защитного кожуха и расклинивающего ножа является обязательным, используйте

. Подробнее »

Руководство по ручкам и ручкам оборудования для шкафа в фермерском доме

После 15 лет использования одной и той же кухни в стиле шейкера я обсуждаю возможность перехода на кухню в фермерском доме. И частью этого процесса является поиск оборудования для шкафа фермерского дома, подходящего как для дизайна, так и для другого оборудования в доме. Но, что удивительно, ресурсов для фермерского оборудования не так много. Итак, я собрал коллекцию ручек и ручек для кухонь в деревенском стиле.

Подробнее »

Лучшие инструменты для изготовления шкафов для всех уровней навыков

Любой может сделать шкафы, используя всего несколько подходящих инструментов для изготовления шкафов. Несмотря на то, что инвестиции могут показаться высокими, достаточно одного или двух шкафов от поставщика, чтобы окупить ваши инвестиции в инструмент. Объединив свои навыки, место в магазине

Подробнее »

Как установить полоски-наполнители шкафа

В то время как профессионалы обладают нужными инструментами и ноу-хау, сборщики шкафов-сборщиков могут не знать, как правильно установить уплотнительную ленту. Но после установки бесчисленного количества кухонь я научился нескольким хитростям, как установить планки наполнителя шкафа 9.0003

Подробнее »

Объяснение: мягкое закрытие и самозакрывающиеся направляющие для ящиков

Если вы не устанавливали или не заменяли направляющие ящика, частым вопросом является понимание разницы между плавным закрыванием и самозакрывающимися направляющими ящика. К счастью, почти во всех случаях различия легко определить: самозакрывающийся ящик просто означает, что ящик

Подробнее »

Лучшие приспособления типа «ласточкин хвост» для фрезерных станков и фрезерных столов

, если вы не построили ящик типа «ласточкин хвост» до того, как первые несколько ящиков могут вызвать страх. Но, как только вы начнете разбираться в планировках, сделаете несколько ошибок и соберете ящик, вы уже не вернетесь к «обычной» конструкции ящика. В этой статье вы узнаете, как наличие одного из лучших приспособлений типа «ласточкин хвост» сделает опыт (и качество) еще лучше.

Подробнее »

Отказ от ответственности: самодельные проекты могут быть опасными, если вы не уверены, наймите профессионала (ссылка на Home Advisor).

Как установить направляющие для выдвижных ящиков на шкафы с лицевой рамой

Установка направляющих для выдвижных ящиков на шкафы с лицевой рамой — это очень простой и легкий процесс благодаря DrawerJig от Milescraft. Этот приспособление позволяет быстро, безупречно и точно устанавливать плавно закрывающиеся направляющие для ящиков на шарикоподшипниках в шкафах. В этой статье я расскажу все, что вам нужно знать об использовании этого зажимного приспособления для выдвижных ящиков.

Лицевая рама и бескаркасные шкафы

Важно отметить, что в этом руководстве рассматривается шкаф с лицевой рамкой, а не бескаркасный шкаф. Несмотря на то, что это приспособление будет работать как с бескаркасными, так и с лицевыми шкафами, я буду работать с каркасным шкафом.

Под бескаркасным шкафом подразумевается именно это – вокруг отверстия передней части шкафа нет рамки. Шкаф с лицевой рамой означает, что передняя часть шкафа имеет отделку по периметру.

Когда передняя часть шкафа добавляется к ящику, передняя часть ящика может быть либо заподлицо с рамой (вставка), либо может иметь накладную переднюю часть ящика.

На рисунке ниже я устанавливаю лицевую рамку на переднюю часть ящика для хранения обуви.

В этом уроке я буду устанавливать направляющие для выдвижных ящиков на лицевую раму шкафа со встроенными выдвижными ящиками.

Как легко установить направляющие для ящиков на шкафах с лицевой рамой

Приспособление для выдвижения ящиков от Milescraft предоставляет все необходимое для точной установки направляющих для ящиков. Он поставляется с двумя частями, которые сначала будут использоваться для крепления направляющих ящика к члену шкафа, затем он будет переворачиваться, чтобы поддерживать ящик, пока вы прикрепляете направляющие к ящикам. Это самый простой способ, который я нашел для этого, и я очень рекомендую эту доступную приспособление!

Отказ от ответственности: этот пост спонсируется Milescraft. Как всегда, все мнения на 100% мои.

Подобное приспособление очень полезно, когда у вас нет лишней пары рук. Я легко установил этот очень большой ящик самостоятельно, без каких-либо хлопот или необходимости в регулировке.

Сборка ящика для ящика

При выборе размеров ящика для ящика на лицевой раме шкафа начните с измерения отверстия лицевой рамы, куда будет входить ящик. Вычтите ширину обеих направляющих ящика из ширины проема. Это измерение будет шириной вашего ящика.

Чтобы определить глубину выдвижного ящика, измерьте расстояние от задней части лицевой рамы шкафа до задней части шкафа. Затем вычтите 2″. Это измерение будет глубиной вашего ящика.

Очень важно делать квадратные ящики, поэтому используйте квадрат и зажимы для сборки ящика. Я сделал все разрезы фанеры на настольной пиле, которая обычно обеспечивает самые прямые разрезы.

Добавление прокладки внутрь корпуса шкафа

Поскольку это шкаф с лицевой рамой, вам нужно будет прикрепить распорку с внутренней стороны стороны шкафа, чтобы к нему можно было прикрепить направляющие ящика. Это гарантирует, что дно и боковые стороны ящика не будут выходить за лицевую рамку, когда он выдвигается.

Убедитесь, что толщина прокладки равна толщине выступа лицевой рамы с внутренней стороны. Я использовал столярный клей и шурупы, чтобы прикрепить распорку к боковой стенке шкафа.

Убедитесь, что винты утоплены при установке прокладки, чтобы направляющие ящика шкафа располагались заподлицо с прокладкой. При углублении пилотного отверстия в отверстиях для шурупов будет просверлено пространство, чтобы головки шурупов располагались заподлицо с поверхностью.

Прикрепите монтажные кронштейны DrawerJig к внутренней части шкафа, используя красный язычок и направляющую планку на приспособлении, чтобы выровнять его с передней частью лицевой рамы. Язычок и упор на зажимном приспособлении гарантируют, что дно ящика идеально выйдет за край лицевой рамки.

С этим приспособлением нет необходимости проводить линию уровня – все делается за вас! В этом приспособлении также есть очень удобный встроенный уровень. Также имеется большая площадь зажима и защитные накладки для защиты корпуса.

Установите распорку на верхнюю часть приспособления и закрепите ее на месте.

Прикрепите направляющие ящика к прокладке

После установки прокладки следующим шагом будет размещение направляющих ящика на приспособлении. Для встроенных ящиков выровняйте переднюю часть направляющих ящика так, чтобы они были на одном уровне с внутренней стороной лицевой рамы. Прикрепите направляющую ящика к прокладке с помощью прилагаемых винтов в соответствии с инструкциями, прилагаемыми к направляющим ящика.

Прикрепите ящик к направляющим

После того, как направляющие ящика будут прикреплены к элементу шкафа, отсоедините DrawerJig и переверните его вперед. Снова закрепите его на шкафу с левой и правой сторон, используя красные выступы, чтобы правильно установить вертикальную высоту. Сделав это, вы сможете очень легко прикрепить направляющие к боковине ящика.

Теперь вы можете установить элементы ящика поверх DrawerJig. Это приспособление позволяет легко, когда у вас нет дополнительной пары рук, помочь с установкой более широких ящиков в правильном положении!

Выдвиньте направляющие ящика так, чтобы передняя часть направляющих находилась на одном уровне с передней частью коробки шкафа. Используйте прилагаемые винты, чтобы прикрепить направляющие ящика к боковой части ящика. Полезно также просверлить пилотное отверстие.

Существует множество типов направляющих для ящиков, однако я устанавливаю направляющие полного выдвижения. У них есть шарикоподшипники, и они плавно закрываются.

После прикрепления направляющих выньте DrawerJig из шкафа. Вот и все! Теперь у вас есть полностью функциональный и квадратный ящик в вашем шкафу. Мне нравится, насколько простой и точный процесс делает это приспособление!

Этот процесс вы бы также использовали, если бы выбрали путь RTA для нестандартных кухонных шкафов. Я также использовал этот метод, когда добавлял выдвижной ящик к существующим кухонным шкафам.

Рамка передней панели ящика

Обратите внимание, что лицевая сторона шкафа не находится на одном уровне с передней частью рамы. Это будет исправлено, когда вы обрамите переднюю часть ящика.

Для того, чтобы передняя часть шкафа была на одном уровне с лицевой рамой, вам потребуется обрамить переднюю часть ящика.

Используемая отделка должна быть такой же толщины, как лицевая рама, чтобы они были полностью заподлицо друг с другом.

Окантовка вокруг ящиков обычно имеет зазор 1/8″ со всех сторон. Начните с измерения общей ширины и общей высоты проема для ящика.

Вычтите 1/4″ из ширины и высоты, чтобы найти правильный размер фасада шкафа. Это оставит зазор в 1/8 дюйма вокруг ящика, между ним и лицевой рамой шкафа.

Соберите каркас для фасадов ящиков с помощью карманных отверстий и столярного клея. Я использовал дуб для этой части, просто чтобы добавить немного больше устойчивости, так как дуб прочнее и плотнее, чем сосна.

Вы можете идеально отцентрировать рамку передней части шкафа относительно коробки шкафа с помощью простого предмета домашнего обихода: игральных карт!

Поместите переднюю часть ящика внутрь лицевой рамы шкафа. Выясните, сколько игральных карт нужно, чтобы заполнить пробел в 1/4 дюйма. Разделите это число поровну на 2 и вставьте эти стопки вокруг рамы, чтобы удерживать ее на месте. Это обеспечит равномерный зазор со всех сторон ящика.

Я использовал аналогичный процесс в этом уроке о том, как сделать плавающую рамку для холста.

Добавьте столярный клей и прикрепите раму к лицевой панели ящика с помощью гвоздей. Удалите карты, и теперь у вас будет ящик с выдвижным ящиком, рама которого находится на одном уровне с лицевой рамкой шкафа, а также имеет идеальный зазор 1/8 дюйма вокруг него!

Нанесите отделку

После этого я добавил отделку вокруг дна, фурнитуру ящика, покрасил и сделал для него верхнюю часть скамейки.
