Как установить направляющие выдвижных ящиков



Многих начинающих мастеров, решивших собирать мебель своими руками, пугает самостоятельная установка выдвижных ящиков. На самом деле, ничего сложного в этом нет. И предварительно составлять какие-то карты присадки и делать сложные математические расчеты не нужно. При своем опыте работы на производстве я знала только одного сборщика, который скрупулезно высчитывал все до миллиметра, прежде чем установить направляющие для выдвижных ящиков. Все остальные делали «на глазок», соблюдая лишь элементарные правила геометрии. И «работало» ничуть не хуже.

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

  1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
  2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
  3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

  • Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
  • Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.



Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Как не допустить ошибок при установке

Если сами рельсы направляющих прикручены на одном уровне, строго напротив друг друга и ящик никак не перекашивается в процессе выдвижения, то все будет «работать» хорошо.

Это главное правило в установке любого ящика – соблюсти соосность.

Вторым правилом можно выделить и необходимость соотносить высоту боковин самого короба ящика с высотой фасадов. Прежде чем начать их «распределение» по высоте. Рекомендую сразу сделать метки карандашом на торце корпуса, отметив положение фасадов, чтобы иметь наглядное представление.

Главный подводный камень – это нерациональное распределение направляющих с точки зрения полезного объема самого ящика.

Например, на фото – выдвижные ящики в пенале функционируют абсолютно нормально.

Но из-за того, что верхний выдвижной ящик «задрали» слишком высоко, его вместительность сильно урезана. Казалось бы, зато средний ящик более вместителен. Но нет. Нижний край фасада верхнего ящика «не дает» загружать средний ящик по всей высоте образовавшейся ниши.

На самом деле, этот момент не критичен. И если его не выделить, то сам владелец и не заметит. Но тот, кто делал, обязательно будет помнить, что лучше было бы по-другому.

Пошаговая инструкция установки выдвижного ящика

Прежде чем установить направляющие выдвижного ящика, следует правильно определить положение крепежа. Расчеты — это первый шаг в установке.

Шаг 1 — определение положения ящиков внутри тумбы

Рекомендую начинать разметку положения крепежа направляющих с нижнего ящика. В зависимости от высоты фасада зазор между дном тумбы и ящиком может составлять 10-30 мм.

Чем больше разница между высотой фасада и высотой боковин ящика, тем больше следует делать зазор. Это делается из соображений устойчивости крепления: ведь фасад крепится к боковинам самого ящика и точки крепления должны быть приближены к центру.

Оставшееся расстояние равномерно распределяется между остальными ящиками. Причем снизу короба ящика принято оставлять столько же, сколько отступалось на нижнем.

Подобные расчеты несложные. Величину расстояний можно вычислять с помощью калькулятора или вычерчивать в масштабе. Многие сборщики прикидывают сразу на корпусе, отмеряя рулеткой от точки до точки.

Когда положение ящиков определено, отчерчивают места крепления полозьев. В зависимости от выдвижной системы, это может быть центр, нижний или верхний край боковины ящика.

После расчетов приступают к монтажу направляющих выдвижного ящика. Это будет вторым шагом в установке.

Шаг 2 — крепеж направляющих ящиков внутри тумбы

Строго напротив друг друга наружную часть полозьев крепят к боковинам тумбы, а внутреннюю – к самим ящикам (исключением служат метабоксы, у которых внутренние направляющие уже встроены в собранные ящики).

Затем пробуют задвинуть короба ящиков внутрь тумбы, регулируют так, чтобы добиться плавного и равномерного движения.

Шаг 3 — регулировка плавного хода направляющих ящиков внутри тумбы

Затем приступают к установке фасадов. Но предварительно вымеряют равномерные зазоры между ними с помощью подручного материала — различных подкладок нужной толщины.

Шаг 4 — выставление равномерных зазоров на фасадах

Далее фиксируют их на двухсторонний скотч.

Шаг 5 — предварительная фиксация фасадов на двухсторонний скотч

И притягивают изнутри на саморезы.

Шаг 6 — крепеж фасада выдвижного ящика на саморезы

Теперь можно переходить к финишу — установке ручек. Вот и все, что нужно знать о том, как установить направляющие выдвижного ящика своими руками. Рекомендую ознакомиться и с тем, как рассчитать размеры выдвижного ящика для самостоятельного изготовления.

Как установить шариковые направляющие для ящиков самостоятельно: полезные советы

Оснащение выдвижных ящиков шариковыми (телескопическими) направляющими дает существенные преимущества при их эксплуатации. Они обеспечивают плавное и бесшумное скольжение ящиков в кухонных шкафах, комодах, шкафах-купе и другой мебели.

Составляющие направляющих легко движутся благодаря прочным металлическим шарикам, находящимся внутри профиля, что позволяет при необходимости выдвигать нагруженные ящики на полную длину. Отдельные модели выдвигаются на 90 см и выдерживают нагрузку до 45 кг.

Кроме этих достоинств можно отметить их доступную стоимость, износостойкость и, что немаловажно, шариковые направляющие для выдвижных ящиков не составит труда установить самостоятельно.

Условия правильного монтажа

Чтобы механизм работал безупречно, необходимо правильно произвести разметку участков крепления составляющих. Между стенкой ящика и боковой стороной шкафа с двух сторон должны оставаться зазоры, в которых и будут размещаться направляющие. Обычно это по 13 см с каждой стороны.

Схема расчета деталей выдвижного ящика

Длина направляющих составляет от 25 до 90 см с шагом 5 см, они должны быть короче самого ящика приблизительно на 6-10 см. поэтому механизм крепят посередине боковой стенки ящика, оставляя небольшие промежутка впереди и сзади.

Также между задними стенками ящика и шкафа должно оставаться, как минимум, 10 мм свободного пространства. Проще всего делать разметку и крепить направляющие в процессе сборки мебели – это намного удобнее и быстрее.

Разметка и установка

В первую очередь прочерчивают линии крепления. На ящике рекомендуется крепить направляющие по центру, но разрешается монтаж и в нижней его части. Аналогичную линию размечают и на внутренней боковой стороне шкафа. От точности измерений будет зависеть плавность хода и длительность эксплуатации механизма.

Перед установкой направляющие разделяют на половинки: прижимая черные «усики», вытягивают внутреннюю часть устройства. Половинки крепят на размеченные линии, затем заводят на место ящик, пробуют его закрыть и выдвинуть.

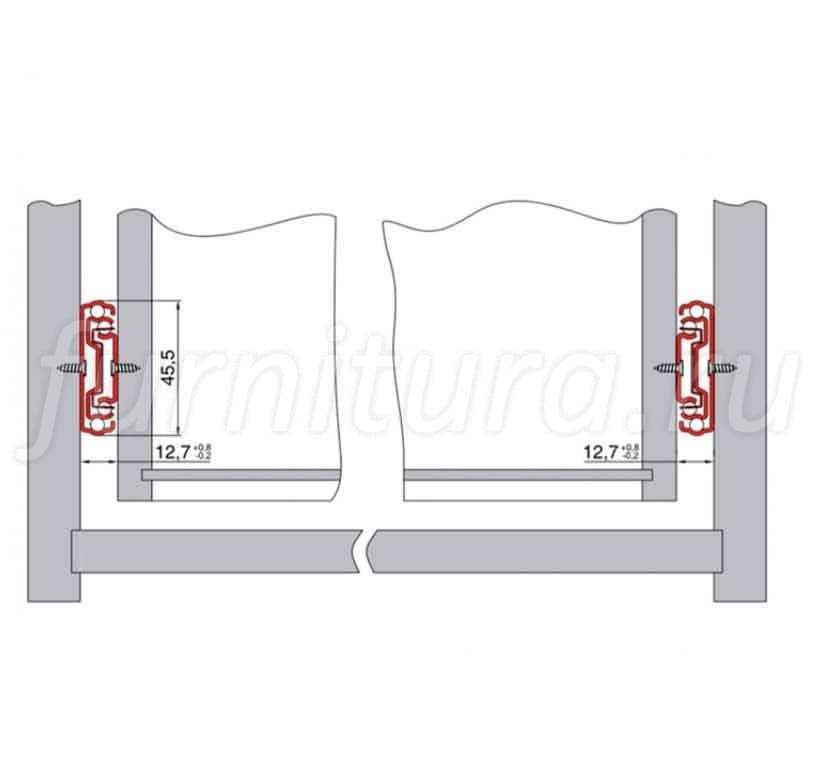

Схема разметки для крепления шариковых направляющих

Если все было сделано правильно, сработает фиксатор и послышится легкий щелчок. Это сигнал к окончательному закреплению направляющих. В противном случае придется, слегка ослабив крепеж, еще регулировать механизм.

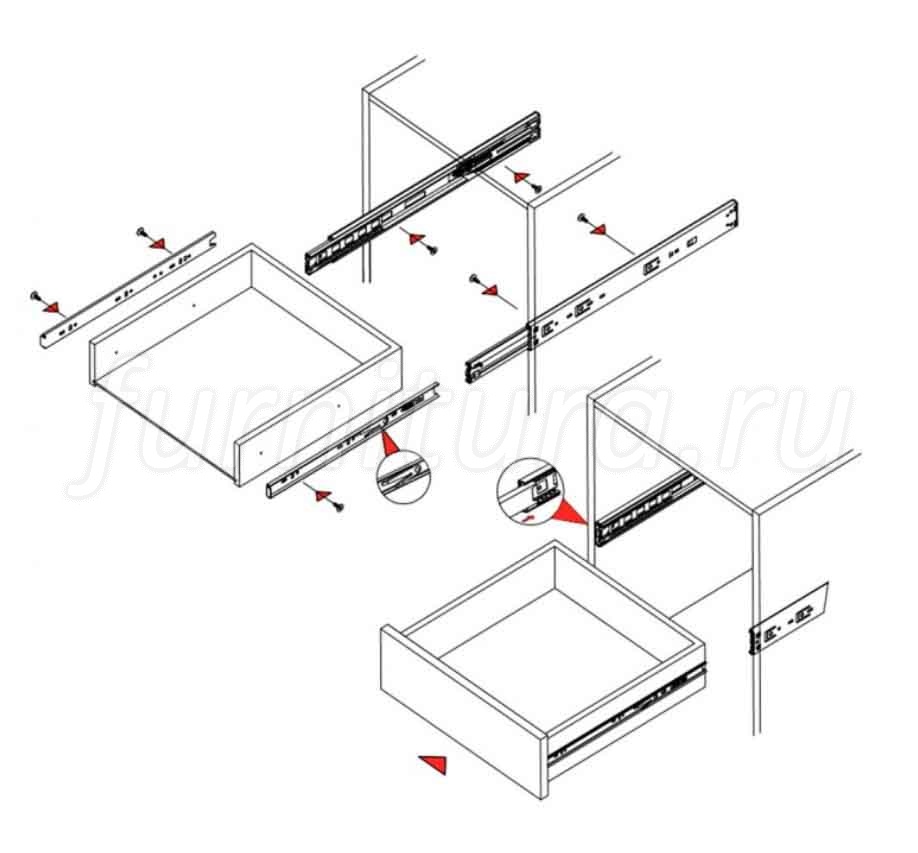

Установка телескопических направляющих

На обеих частях конструкции имеются продолговатые отверстия: вертикальные предназначены перемещать планку вверх-вниз, а горизонтальные – для регулировки по горизонтали. Тщательно отрегулировав механизм, можно окончательно закрепить элементы саморезами или шурупами.

Телескопические направляющие выпускаются правыми и левыми, переставлять местами их нельзя.

Направляющие могут обеспечивать частичное или полное выдвижение ящиков, быть с доводчиками или без, оснащаться системой Push to open, когда у ящика нет ручки, и достаточно нажать на него, чтобы открыть. Также изделия могут комплектоваться надежным фиксатором, удерживающим ящики в закрытом положении.

Видео: Замена телескопических направляющих

Как собирать выдвижные ящики видео — MOREREMONTA

  1. Характеристики направляющих
  2. Последовательность установки
  3. Как вставить ящик (видео)
  4. Как вынуть ящик (видео)
  5. Ремонт шариковых направляющих
  6. Где купить направляющие

Привет! Когда Вы последний раз мучились с открыванием выдвижного ящика? Думаю не так давно, если зашли на эту страницу. Вы находитесь в нужном месте, в нужное время! Потому-что, благодаря этой статье, Вы с лёгкостью отремонтируете выдвижные ящики.

В это трудно поверить, но что если я расскажу где купить и как поставить шариковые направляющие? Такой ремонт не отнимет много времени, но результат доставит Вам максимум удовольствия.И это не плод Вашего воображения , а абсолютно реальная возможность!

Телескопические направляющие необходимы для удобного использования выдвижных ящиков. Система устроена из двух арматур образующих единый канал, в котором находятся шарики. За счёт множества шариков и создаётся почти бесшумное и плавное скольжение.

Рынок предложений переполнен большим количеством производителей мебельной фурнитуры. За свой период работы, в недорогом сегменте, заслужили доверие направляющие Edson. Наверняка существуют и более надёжные производители, но говорю только за испытанные.

Уважающий себя производитель мебели использует их в своих модулях и конструкциях. Сам факт того, что ящик выдвигается полностью, является новшеством для клиентов. Т. к. предшествующее поколение направляющих – роликовые, выдвигаются лишь на две трети от общей длины.

Телескопические направляющие выдерживают серьёзные нагрузки. Мой сын, ему 5 лет, любит на них кататься. Важно при конструкции ящика усиливать адекватно дно. Максимальная нагрузка 50 кг, но схема монтажа такова, что ничего нам не мешает установить 2 комплекта на один ящик.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Последовательность установки

Kak razobrat napravlyayucshuyu

1. В комплекте 2 полозка, левый и правый. Каждая из них разбирается на 2 части. Одна крепится к боковине, она более широкая. И другая, более узкая, крепится к ящику. Сторона, откуда выкатывается планка, является передом, противоположная зад. Полозки симметричны.

Kak vjnut yacshik

2. Разводим направляющую до упора. По середине находим черный пластмассовый язычок. Нажимая на длинный конец, вытягиваем узкую планку. Не стоит париться по совместимости планок, они идентичны и взаимозаменяемы. Не совпадения происходят при комплектации от разных производителей.

3. Размечаем боковину и боковую планку ящика. При стандартной высоте тумбы 720 мм и высоте шефлотов Лицевые планки ящика два по 176 и нижний 356 мм, я использую вот такие размеры: 110,280, 550 мм. Разметка сверху вниз. На ящик ставим направляющую посередине боковой планки.

Kakie samorezj ispolzuyutsya dlya krepleniya

4. Для плотного примыкания фасада Лицевая планка ящика ящика к торцу Поперечный спил детали боковины, топим направляшку на 1-2 мм по глубине. Узкую планку крепим на ящик заподлицо Вровень 16ми жёлтыми саморезами, используя биту PZ2. Сначала притягиваем в регулируемые отверстия, а потом в фиксирующие.

Как вставить ящик

Заводим плавно, направляя планки на ящике в черные пластмассовые пазы. Первое движение не глубокое до щелчка, потом вытаскиваем назад и повторяем поступательное движение вперед до упора. Разрабатываем двумя, тремя выдвижениями, и ящик на месте.

Как вынуть ящик

Для того чтобы вынуть ящик,следует выдвинуть его из тумбы до упора. Затем отжать чёрные язычки на полозках, один вверх, другой вниз. И потянуть короб на себя. Позаботьтесь заранее о том, чтобы он был пуст. Иначе велика вероятность травмирования.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Ремонт шариковых направляющих

Если ящик ходит туго, качество направляющих никакой роли не играет. Все направляющие изготовлены по одной схеме.Низкое качество напомнит о себе через год, а то и два года эксплуатации. Важен правильный расчет самого ящика и грамотная установка.

Проверьте ширину, правильно ли ящик рассчитан. Если это необходимо уменьшите лобовые планки. Проверьте перед установкой диагональ, что тоже немаловажно. Чтобы ящики летали просто брызните по разу на них ВэДэшкой. Только не много, иначе будет перебор.

Если ящик сам выдвигается, то следует проверить фиксирующую заднюю часть узких планок. На конце расположена скобка, которая огибает (в закрытом состоянии) силиконовую втулку . За счёт этого и происходит фиксация. Необходимо поджать скобку, для более плотного крепления.

Во время вставки ящика, планка блокируется и не даёт возможности задвинуть ящик. Она упирается в крепления шариков. Нужно вытащить ящик и разогнуть крепления в стороны. Старайтесь вставлять ящик ровно, чтобы исключить эту проблему.

Если дно ящика в пазу, то при первой серьёзной нагрузке, оно выскочит оттуда.Рекомендую притянуть его на саморезы к нижним торцам планок ящика. Также следует усилить дно планками снизу, равными ширине или длине ящика.

Где купить шариковые направляющие

Направляющие полного выдвижения можно купить в любом магазине мебельной фурнитуры. Для этого делаем запрос в Дубль Гис Вашего города и система выдаст Вам все зарегистрированные магазины вашего города.

Прозваниваем и отправляемся за покупкой. Не трудно это сделать и в интернет магазинах. Если возникают сложности с покупкой, пишите мне. Я с удовольствием вышлю Вам несколько комплектов наложенным платежом.

Заключение

Теперь Вы без особых сложностей справитесь с установкой и ремонтом шариковых направляющих. Хватит издеваться над собой, используя устаревшую фурнитуру! Потратьте пол дня своего времени и взамен получите искреннее уважение и благодарность своих близких! Я уже молчу про самоуважение.

Если Вам понадобится деталировка корпусной и встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект, в назначенные сроки.

Что бы Вам хотелось добавить к этой статье?

Расскажите мне о своём опыте в комментариях.

Мне будет очень интересно послушать Ваши истории!

С хорошими мыслями о Вас,эксперт в мебельных вопросах

Дмитрий Ре́кун

Не забудьте поделиться этой статьёй в социальных сетях

В соответствии с приведённой ниже инструкцией будем использовать следующую схему сборки выдвижных ящиков. Сначала (1) соберём каркасы выдвижных ящиков, затем (2) на собранные каркасы установим днища, после этого (3) установим шариковые направляющие.

Основные этапы сборки выдвижного ящика можно посмотреть на этой анимации.

На анимации ящик показан в непривычном положении — вверх дном, но так его действительно удобнее собирать.)

1. Сборка каркасов выдвижных ящиков

Собираем каркас ящика, который состоит из деталей из ЛДСП: передней стенки, задней стенки и двух боковых стенок.

Детали соединяем евровинтами (конфирматами) – по 2 штуки на каждое соединение. Итого 8 штук (см.рисунок).

Для конфирматов необходимо предварительно подготовить отверстия в деталях ящика.

Где сверлить? Обычно я отмеряю от каждого края самой маленькой детали по одной четверти её стороны (см.рисунок). Сбоку откладываю по 8 мм — половину толщины ЛДСП 16 мм.

Под каждый конфирмат сверлим отверстие в боковой стенке и в торце передней/задней стенки.

Разметку под отверстия в боковой стенке лучше делать на "внутренней" поверхности детали из ЛДСП — которая будет непосредственно прилегать к передней или задней стенке ящика. Это нужно, чтобы в случае отклонения сверла от расчётной оси при сверлении, места отверстий в боковой и передней/задней стенках совпадали.

Я использовал три сверла – 3,5 мм, 4,5 мм, 7,5 мм. В каком порядке и с какой стороны я сверлил каждым сверлом, показано на рисунке. Свёрла должны быть острыми.

Сверлом 7,5 мм я только слегка (буквально одним легким касанием) рассверливаю отверстие на лицевой части детали под шляку конфирмата.

Если этого не сделать, шляпка "выдавит" ЛДСП. Для ящиков это важно, потому что конфирматы вкручиваются очень близко к краям боковых стенок — ЛДСП может выдавить вбок.

После сборки каркаса проверяем прямые углы. Для этого рулеткой или длинной линейкой измеряем длины диагоналей каркаса. Если диагонали одинаковые, значит все углы прямые.

Если диагонали разные, то аккуратно сдавливаем каркас по углам вдоль наиболее длинной диагонали и снова замеряем диагонали. Так делаем, пока длины обеих диагоналей не сравняются.

2.

Устанавливаем дно

К собранному каркасу прикручиваем шурупами дно ящика из ЛДВП. Поскольку в моём примере ящик довольно широкий, я использовал по 4 шурупа 3х16 мм на каждую сторону – итого 16 штук на каждый ящик.

Установку фасадов выдвижных ящиков сделаем позже, когда ящики уже встанут на свои места в каркасе шкафа-купе.

Вот что у меня получилось (см.фото).

На нижнем фото вы можете заметить 5 сквозных отверстий в передней стенке ящика. Это я заранее их просверлил под шурупы для установки фасадов. Так будет удобнее устанавливать фасады.

Переходим к установке направляющих

3. Как установить шариковые направляющие

Шариковые направляющие продаются парами, но они абсолютно одинаковые — нет "правых" или "левых".

Главное в установке шариковых направляющих для выдвижных ящиков — расположить их на боковых стенках строго параллельно дну ящиков, на одинаковой высоте от дна и с одинаковыми отступами от лицевой плоскости передней стенки.

Шариковая направляющая выдвижного ящика состоит из двух частей : одна для крепления на ящике, другая — для крепления на боковой стенке каркаса (см.фото).

Перед установкой направляющую необходимо разобрать.

Получатся как бы две "половинки". Чтобы их разъединить, нужно вытянуть внутреннюю деталь направляющей до упора, нажать на рычажок и вынуть целиком. О том, как собрать шариковую направляющую можно посмотреть здесь.

Место для крепления направляющей на боковой стенке ящика по высоте может быть любым. Я устанавливаю направляющие на ящике немного ниже середины боковой стенки — 60 мм от дна ящика до центров отверстий в направляющей.

Запомните это расстояние (у меня 60 мм) — точно на таком же расстоянии от днища будет крепиться направляющая на противоположной стороне ящика и на всех остальных ящиках.

Отмеряем нужное нам расстояние от днища и прочерчиваем на боковой стенке линию строго параллельно днищу.

По глубине крепления также нет каких-то особых рекомендаций. В моём случае длина боковой стенки 530 мм, а у направляющей 500 мм. Разницу разделил пополам. Получился отступ 15 мм.

Положим "половинку" направляющей на боковую стенку ящика и выровняем её так, чтобы линия проходилв по центрам отверстий в направляющей. От края бокововой стенки до торца направляющей должно быть 15 мм.

Чаще требуется регулировка ящиков по высоте, чем по глубине, поэтому я закрепил на ящиках «половинки» направляющих через овальные отверстия, ориентированные вертикально.

Делаем разметку и крепим «половинку» направляющей к боковой стенке ящика шурупами 4х16 мм.

Все выдвижные ящики собраны. Можно переходить к предварительной сборке каркаса (наполнения) встроенного шкафа-купе.

Комод — одна из самых распространенных разновидностей мебели. Наиболее часто устанавливается он в спальне. В настоящее время существует огромный ассортимент комодов различных размеров, расцветок, могут быть дополнительные элементы.

Однако, несмотря на свое многообразие, эта мебель собирается одинаково.

Различие заключается в мелких деталях, в количестве выдвижных ящиков. Как собрать комод своими руками?

Подготовительные работы

Прежде чем начать сборку, следует подготовиться к процессу. Для начала следует запастись необходимыми инструментами. В настоящее время для соединения основных деталей используются конфирматы (или еврошурупы). Для их вкручивания используется особый ключ, который, как правило, идет в комплектации вместе с остальными деталями мебели. Кроме того, потребуются следующие инструменты:

  1. Шуруповерт. При сборке комода многие элементы крепятся на шурупы, которые гораздо проще и быстрее закрутить при помощи шуруповерта. Кроме того, качество и надежность крепления будет значительно выше.
  2. Молоток. Задняя стенка и дно ящиков, как правило, изготавливаются из ДВП. Материал прибивается к основному каркасу при помощи обычных гвоздей и молотка.
  3. Отвертка. Она необходима для закручивания шурупов и саморезов (при установке фурнитуры, где шуруповертом лучше не пользоваться).
  4. Шило. С помощью шила делаются предварительные надколы, по которым позднее вкручиваются саморезы.
  5. Рулетка. В некоторых случаях разметки, по которой должны крепиться направляющие, нет. В этом случае для ровной их установки стоит использовать рулетку. В противном случае ящики будут установлены криво. И они будут либо не закрываться, либо закрываться с усилием.

Перед началом работ также следует проверить качество всех деталей, количество комплектующих и фурнитуры, есть ли схема сборки мебели. Бывают случаи, когда чего-то не хватает либо деталь бракованная. Тогда требуется предъявить претензию производителю или магазину, где был куплен комод. Если все в порядке, то можно приступать к сборке шкафа.

Сборка мебели

Конечно, выполнять сборку предмета мебели нужно по инструкции, которая предоставляется заводом-изготовителем. Однако основные операции схожи практически для всех моделей.

Начинать сборку мебели следует с изготовления каркаса. Для этого верхняя крышка, боковые стенки и ребра жесткости (внизу каркаса) скрепляются между собой. Для этого чаще всего используются конфирматы. Закручивать крепеж можно при помощи специального ключа либо насадки на шуруповерте. Стоит отметить, что второй случай требует навыка работы с битой.

Следующий этап — сборка ящиков. Для этого сначала скрепляются боковые, задняя и передняя стенки. После этого с помощью гвоздей прибивается дно. Часто декоративная накладка на ящик, которая будет видна снаружи, идет отдельной деталью и крепится на уже готовый каркас. Предварительно на накладку крепятся ручки. На этом ящик готов.

После того как ящики полностью собраны, следует их разместить в самом каркасе. Для этого на дно ящиков крепится одна из частей направляющей. После этого следует разметить, в каком месте на боковой стенке мебели будет размещена вторая направляющая. Для разметки следует использовать карандаш и рулетку. Отметив положение с одной стороны, откладывают равные отрезки с задней стороны и второй стороны боковой стенки. После этого по сделанным отметкам крепятся вторые части направляющих. Крепление осуществляется при помощи саморезов, которые вкручивать лучше всего шуруповертом.

После того как установлены все направляющие, ящики следует установить на свои места. Комод полностью готов к использованию.

Стоит заметить, что в настоящее время комод может дополнительно иметь различные элементы. Например, на верхней поверхности могут быть открытые полки либо зеркало. В этом случае придется провести дополнительные операции по их установке на каркасе шкафа. Крепление осуществляется по отметкам, сделанным заводом-изготовителем. Для сборки используются те же саморезы или шурупы, которые использовались для изготовления каркаса комода.

«>

Шариковые направляющие для выдвижных ящиков: как установить

Установка шкафа – дело непростое, особенно когда не знаешь, как и куда устанавливать некоторые комплектующие к данному предмету интерьера. Вспомогательными деталями могут быть, например, шариковые направляющие для выдвижных ящиков.

Как установить их знает далеко не каждый, а тем временем без них не получится сделать полноценное место для хранения одежды и каких-либо иных принадлежностей. В этом материале подробно поговорим о том, из каких деталей состоит механизм шариковых направляющих, и как эти комплектующие установить на предназначенное для них место.

Шариковые направляющие для выдвижных ящиков: как установить

Содержание статьи

Конструкция шариковых направляющих: основные моменты

Итак, чтобы понять принцип работы устанавливаемых нами комплектующих, необходимо обратиться к наиболее упрощенному их варианту – двухсекционным неразборным направляющим. Эти детали состоят из двух рельс, которые:

  • разнятся по величине;
  • имеют форму буквы «П»;
  • располагаются одна внутри другой.

Работа данного элемента системы, отвечающей за выдвижение ящиков, осуществляется ввиду взаимного перемещения относительно друг друга дорожек, выполненных из стали, которые, собственно, и составляют интересующую нас деталь. Их еще называют телескопическими за то, как они складываются.

Установка шариковых направляющих для ящиков не займет большого количества времени

Между данными дорожками, как правило, в верхней и нижней части, находятся шарики небольшого размера. Они похожи на такие же шарики, которые обычно размещаются в подшипнике.

Элементом, отвечающим за поддержание конструкции в качестве единого целого, является внешний сегмент рельсы. Он играет роль ограничителя, не давая устройству выдвинуть ящик дальше, и повредить вес предмет обстановки.

Существующие виды шариковых направляющих

Рассматриваемая нами сегодня система, идущая в качестве комплектующего к домашней мебели, может принимать различные формы. Так, будут они варьироваться ввиду изначального предназначения данной двигательной системы, и набора функций, которым она изначально была наделена. В нижеследующей таблице давайте изучим, какими могут быть шариковые направляющие и по каким критериям их различают.

Существует множество разновидностей шариковых направляющих

Таблица 1. Виды шариковых направляющих

КритерийОписание видов
Наличие возможности разукомплектовать устройствоПо данному критерию можно выделить:
  • разборные шариковые направляющие;
  • неразборные модели.
  • Количество «ступеней»По данному параметру можно поделить существующие разновидности направляющих интересующего нас типа на:
  • состоящие из двух секций;
  • многосекционные.
  • Тип конструкцииСогласно искомому пункту, можно выделить шариковые направляющие:
  • многоуровневые;
  • одноуровневые.
  • Способ установки устройстваМонтаж интересующих нас деталей может осуществляться двумя способами:
  • сразу на боковые поверхности оснащающихся механизмом ящиков;
  • внутри пазов, проделанных специально под интересующую нас цель в боковых поверхностях.
  • Ящик с такими направляющими движется почти бесшумно, и может выдержать немалый вес

    Окончательная стоимость механизмов, которые не могут быть разобраны после установки, не утратив функциональности, будет намного меньшей, чем аналогичное значение для разборных механизмов. Дело в том, что последние производятся по усложненной технологии, и в конечном итоге оснащаются специально укрепленными шариками, которые и позволяют несколько раз разобрать и собрать устройство обратно без ущерба и страха потерять мелкие элементы конструкции.

    Шарики внутри устройства выполняются из стали. Они перемещаются по внутреннему пространству металлического профиля, позволяя легко выдвигать из шкафа, комода, кровати и других предметов мебели ящики, выполненные из абсолютно любого материала и имеющие любую величину.

    Такие направляющие подходят для установки к ящикам практически из любого материала

    На окончательную стоимость данных двигательных систем будет оказывать влияние любой из перечисленных выше в таблице параметров, не только возможность разукомплектовки. Так, чем больше будет чисто ступеней и количество уровней, которыми искомая система оборудована, тем она станет дороже. Это обуславливается, разумеется, сложностями, через которые производителю пришлось пройти при создании интересующего нас приспособления.

    Роль шариковых направляющих в мебельном производстве

    Невзирая на то, что принцип работы устройств телескопического типа используется для создания множества изделий в различных сферах научной и практической деятельности человека, наиболее часто их все же продолжают применять в области изготовления корпусной мебели различного типа.

    Шариковые направляющие нужны, чтобы оснащать ими мебель, которая затем становится значительно более функциональной, а кроме того:

    • позволяет ящикам выдвигаться бесшумно;
    • увеличивает допустимую нагрузку, которая оказывает непосредственное воздействие на ящик, продлевая срок его службы.

    Схема установки шариковых направляющих в ящик и короб из-под него

    Так, в качестве примера можно привести шкафы-гардеробы, внутри которых устанавливаются множественные выдвижные ящики, экономящие свободное пространство и в целом повышающие удобство пользования данным предметом мебели. Обычно такие ящики забиваются одеждой и аксессуарами, как говорят, под завязку. И, тем не менее, благодаря шариковым направляющим они работают бесшумно и аккуратно.

    Установив в свой предмет мебели направляющие шарикового типа, вы увеличите срок службы укомплектованных ими предметов интерьера, а также повысите удобство и эффективность использования мебели.

    Конкретные расчеты установки будут зависеть от параметров ящика и крепежных элементов, подобранных к нему

    Шариковые направляющие для выдвижных ящиков: подбор деталей

    Комплект интересующих нас комплектующих состоит из:

    • левого телескопического полоза;
    • правого телескопического полоза.

    Каждый из упомянутых полозьев также делится на два составляющих сегмента.

    Обратите внимание: не думайте, что шариковые направляющие можно установить только на мебель, произведенную промышленным путем. Нет, на самом деле их можно поставить и на мебель, созданную своими руками, только предварительно нужно будет выяснить ее параметры и согласно им уже закупить подходящие детали. Дело в том, что направляющие отличаются друг от друга множеством различных параметров, среди которых особенную важность имеет толщина.

    Каждый параметр комплектующих должен подбираться при тщательном измерении собираемого предмета мебели

    Глубина ящика, на который будет осуществляться монтаж, должна равняться длине выбираемой нами детали, при этом, правда, нужно принять во внимание, что между задней стенкой оснащаемого предмета мебели и задней стенкой ящика, на который ставятся направляющие, необходимо оставлять минимальный зазор, равный 1 сантиметру.

    Также при подборе направляющих необходимо учитывать толщину:

    • самого выдвижного механизма;
    • внешних стенок нашего ящика.

    Кроме того, не забывайте также и о добавлении технологического зазора, компенсирующего допущенные вами при измерении неточности. Использование данного зазора впоследствии обеспечит ящикам полностью свободное движение. Чаще всего величина данного технологического параметра составляет примерно миллиметр.

    Регулировка ящиков при помощи данного типа направляющих осуществляется по двум плоскостям

    Ширина ящика рассчитывается посредством вычитания следующих удвоенных величин:

    • толщины внешней части стенок;
    • толщины самого механизма;
    • величины оставляемого зазора.

    Такой же параметр, как длина ящика, будет ограничиваться свободным пространством, имеющимся в нашем распоряжении. Тем не менее, ее подсчитать намного проще, ведь для этого всего-то и нужно, что уменьшить свободное пространство на показатель величины очередного зазора.

    Чтобы провести нужные нам измерения, предварительно придется установить ящик в коробе шкафа по всем правилам, и тогда получится его отрегулировать, правильно сделать разметку, и, впоследствии качественно навесить направляющие.

    Телескопические направляющие для выдвижных ящиков – это современная фурнитура, позволяющая без усилий открывать даже массивные конструкции. Хотите подробно узнать о монтаже телескопических направляющих и правильном расчете для их установки? Читайте специальную статью.

    Видео — Шариковые направляющие. Монтаж

    Как установить шариковые направляющие на выдвижные ящики своими руками

    Итак, мы подошли к моменту, ради которого, собственно, вы и искали данную статью. Он подразумевает изучение способа самостоятельной установки шариковых направляющих на ящики для шкафа или иного предмета мебели. Итак, приступим.

    Ящик на шариковых направляющих

    Шаг № 1 – делаем разметку под фурнитуру

    Итак, необходимо в первую очередь сделать разметку под устанавливаемую фурнитуру. Она производится с помощью карандаша и линейки, так как нам необходимо разметить ось, проходящую строго через центральную част ящика.

    В первую очередь нам необходимо прорисовать ось под направляющую

    После того, как этот этап будет выполнен, переходим к следующему.

    Шаг № 2 – Закрепляем полоз комплектующих на размеченной стороне ящиков

    Итак, мы нарисовали ось, по которой будет производить установку деталей. Теперь нужно наложить на нее полоз направляющих, таким образом, чтобы передний край данной детали находился на одном уровне с фасадом оснащаемого сегмента мебели. Однако, вам нужно внимательно следить, чтобы не наблюдалось выпирание детали вперед, так как в данной ситуации вполне возможно возникновение зазора, который нам совершенно не нужен.

    Обратите внимание на полоз. Помочь нам правильно его разместить помогут регулирующие отверстия, вырезанные на нем самом. Они небольшие и продолговатые.

    Искомые регулировочные отверстия нужны для того, чтобы правильно закрепить полоз относительно ящика

    С помощью обнаруженных отверстий выравниваем наш полоз строго по расчерченной оси. Сделать это просто: просто совместите все отверстия с линией так, чтобы она четко пролегала через их центр.

    Затем в отверстие, расположенное на нашей детали горизонтально, вводим саморез. Теперь мы можем двигать полоз назад и обратно, не меняя положения его сегмента.

    Регулировочное отверстие, отвечающие за направление движения вверх и вниз с задней стороны ящика

    Задний сегмент нашего полоза закрепляем через прореху, отвечающую за движение ящика по вертикальным осям. Это нужно будет для того, чтобы впоследствии получить возможность проводить регулировку высоты ящика, выполнив следующие простые несколько шагов.

    1. Демонтировав с помощью отвертки или шуруповерта саморез из фасадного отверстия, отвечающего за горизонтальное движение ящика.
    2. Этот же саморез повторно вкрутим, однако, уже в фасадное отверстие, отвечающее за хождение ящика по вертикальной оси.

    Дублирующее регулировочное отверстие для направления «вверх и вниз», для фасадного сегмента оснащаемой детали шкафа

    Тогда у нас получится, что деталь, впоследствии будет присоединена к ящику посредством двух регулирующих отверстий, расположенных как в фасадной, так и в задней части ящика, отвечающих за хождение его по оси «вверх-вниз».

    Шаг № 3 – установка направляющей непосредственно к боковине короба

    Теперь, чтобы наше устройство работало, а ящики выдвигались, необходимо присоединить вторую часть нашей направляющей системы к внутренней части короба шкафа, внутрь которого затем и устанавливается ящик.

    Крепежное отверстие, внутрь которого размещается саморез, самого обычного вида, круглый

    Только тут нужно учитывать один важный момент: в отличие от сегмента системы направляющих, присоединяющегося к боковине нашего выдвижного ящика, у той части, которая идет в короб, регулируемых отверстий куда больше. И помимо прорех, через которых система может двигаться по интересующим нас осям «вверх и вниз» и «вперед и назад», у них также имеются иные пазы горизонтального и вертикального типа, внутрь которых также требуется вкрутить саморезы.

    Крепежное отверстие и регулировочные пазы, наличие которых нужно учитывать при установке данной детали направляющих

    Присоедините направляющую, и отрегулируйте ее, таким образом, вставив саморезы по примеру предыдущего шага только в два отверстия, чтобы ящик вставал внутрь короба правильного. Как только вы убедитесь, что все установлено и отрегулировано согласно задумку, вытащите ящики вновь и вкрутите саморезы во все отверстия деталей короба.

    Подведем итоги

    Установка комплектующих деталей мебели – по-своему настоящее искусство, которым владеют только опытные мебельщики. Однако, набрать качественный опыт по силе каждому. Так, если вы занялись установкой в первый раз, не торопитесь, внимательно посмотрите представленные в статье видео и перечитайте инструкции. Это понадобится вам, чтобы собрать мебель качественно.

    Видео – Как крепить шариковые направляющие

    Шариковые направляющие для ящиков инструкция к применению

    Содержание статьи:

    1. Характеристики направляющих
    2. Последовательность установки
    3. Как вставить ящик (видео)
    4. Как вынуть ящик (видео)
    5. Ремонт шариковых направляющих
    6. Где купить направляющие



    Привет! Когда Вы последний раз мучились с открыванием выдвижного ящика? Думаю не так давно, если зашли на эту страницу. Вы находитесь в нужном месте, в нужное время! Потому-что,  благодаря этой статье,  Вы с лёгкостью отремонтируете  выдвижные ящики.



    В это трудно поверить, но что если я расскажу где купить и как поставить шариковые направляющие? Такой ремонт не отнимет много времени, но результат доставит Вам максимум удовольствия.И это не плод Вашего воображения , а абсолютно реальная возможность!



    Телескопические направляющие необходимы для удобного использования выдвижных ящиков. Система устроена из двух арматур образующих единый канал, в котором находятся шарики. За счёт множества  шариков  и  создаётся почти бесшумное и плавное скольжение.



    Рынок предложений переполнен большим количеством производителей мебельной фурнитуры. За свой период работы, в недорогом сегменте, заслужили доверие направляющие Edson. Наверняка существуют и более надёжные производители, но говорю только за испытанные.



    Уважающий себя производитель мебели использует их в своих модулях и конструкциях. Сам факт того, что ящик выдвигается полностью,  является новшеством для клиентов. Т. к.  предшествующее поколение направляющих – роликовые, выдвигаются лишь на две трети от общей длины.



    Телескопические направляющие выдерживают серьёзные нагрузки. Мой сын, ему 5 лет, любит на них кататься. Важно при конструкции ящика усиливать адекватно дно. Максимальная нагрузка 50 кг,  но схема монтажа такова,   что ничего нам не мешает установить 2 комплекта на один ящик.



    В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.



    Последовательность установки

    Kak razobrat napravlyayucshuyu



    1. В комплекте 2 полозка, левый и правый. Каждая из них разбирается на 2 части. Одна крепится к боковине, она более широкая. И другая, более узкая, крепится к ящику. Сторона, откуда выкатывается планка, является передом, противоположная зад. Полозки симметричны.



    Kak vjnut yacshik



    2. Разводим направляющую до упора. По середине находим черный пластмассовый язычок. Нажимая на длинный конец, вытягиваем узкую планку. Не стоит париться по совместимости планок, они идентичны и взаимозаменяемы. Не совпадения происходят при комплектации от разных производителей.



    3. Размечаем боковину и боковую планку ящика. При стандартной высоте тумбы 720 мм и высоте шефлотовЛицевые планки ящика два по 176 и нижний 356 мм, я использую вот такие размеры: 110,280, 550 мм. Разметка сверху вниз. На ящик ставим направляющую посередине боковой планки.



    Kakie samorezj ispolzuyutsya dlya krepleniya



    4. Для плотного примыкания фасадаЛицевая планка ящика ящика к торцуПоперечный спил детали боковины, топим направляшку на 1-2 мм по глубине. Узкую планку крепим на ящик заподлицоВровень 16ми жёлтыми саморезами, используя биту PZ2. Сначала притягиваем в регулируемые отверстия, а потом в фиксирующие.

    Как вставить ящик



    Заводим плавно, направляя планки на ящике в черные пластмассовые пазы. Первое движение не глубокое до щелчка, потом вытаскиваем назад и повторяем поступательное движение вперед до упора. Разрабатываем двумя, тремя выдвижениями, и ящик на месте.



    Как вынуть ящик



    Для того чтобы вынуть ящик,следует выдвинуть его из тумбы до упора. Затем отжать чёрные язычки на полозках, один вверх, другой вниз. И потянуть короб на себя. Позаботьтесь заранее о том, чтобы он был пуст. Иначе велика вероятность травмирования.



    В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.



    Ремонт шариковых направляющих

    Если ящик ходит туго, качество направляющих никакой роли не играет. Все направляющие изготовлены по одной схеме.Низкое качество напомнит о себе через год, а то и два года эксплуатации. Важен правильный расчет самого ящика и грамотная установка.



    Проверьте ширину, правильно ли ящик рассчитан. Если это необходимо уменьшите лобовые планки. Проверьте перед установкой диагональ, что тоже немаловажно. Чтобы ящики летали просто брызните по разу на них ВэДэшкой. Только не много, иначе будет перебор.



    Remont napravlyayushih



    Если ящик сам выдвигается, то следует проверить  фиксирующую заднюю часть узких планок. На конце расположена скобка, которая огибает (в закрытом состоянии) силиконовую втулку . За счёт этого и происходит фиксация. Необходимо поджать скобку, для более плотного крепления.



    Remont sharikovjh



    Во время вставки ящика, планка блокируется и не даёт возможности задвинуть ящик. Она упирается в крепления шариков. Нужно вытащить ящик и разогнуть крепления в стороны. Старайтесь вставлять ящик ровно, чтобы исключить эту проблему.



    Если дно ящика в пазу, то при первой серьёзной нагрузке, оно выскочит оттуда.Рекомендую притянуть его на саморезы к нижним торцам планок ящика. Также следует усилить дно планками снизу, равными ширине или длине ящика.



    Где купить шариковые направляющие

    Направляющие полного выдвижения можно купить в любом магазине мебельной фурнитуры. Для этого делаем запрос в Дубль Гис Вашего города и система выдаст Вам все зарегистрированные магазины вашего города.



    Прозваниваем и отправляемся за покупкой. Не трудно это сделать и в интернет магазинах. Если возникают сложности с покупкой, пишите мне. Я с удовольствием вышлю Вам несколько комплектов наложенным платежом.

    Заключение

    Теперь Вы без особых сложностей справитесь с установкой и ремонтом шариковых направляющих. Хватит издеваться над собой, используя устаревшую фурнитуру! Потратьте пол дня своего времени и взамен получите искреннее уважение и благодарность своих близких! Я уже молчу про самоуважение.





    Если Вам понадобится деталировка корпусной и встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект, в назначенные сроки.



    Что бы Вам хотелось добавить к этой статье?

    Расскажите мне о своём опыте в комментариях.

    Мне будет очень интересно послушать Ваши истории!








    С хорошими мыслями о Вас,эксперт в мебельных вопросах

    Дмитрий Ре́кун



    Твитнуть

    Не забудьте поделиться этой статьёй в социальных сетях





    Установка направляющих для ящиков (шариковых, роликовых): схема, размеры, видео

    На сегодняшний день самыми популярными механизмами направляющих для выдвижных ящиков являются телескопические (шариковые) и роликовые. От правильности их монтажа будет зависеть не только срок службы изделия, но и удобство использования мебели. Поэтому далее будет рассмотрено, как произвести монтаж направляющих для выдвижных ящиков своими руками.

    Схема установки направляющих скрытого монтажа.

    Установка шариковых направляющих

    По конструктивным особенностям телескопические направляющие для ящиков разных фирм могут немного отличаться, однако база у всех имеет одинаковый вид: она состоит из шариков, которые движутся по отштампованным канавкам. Такие изделия могут быть 2- и 4-рядными. Второй тип считается более долговечным, он может выдерживать достаточно большую нагрузку (около 30-40 кг).

    Телескопические направляющие для выдвижных ящиков имеют такие преимущества, как:

    • простота монтажа;
    • легкое и бесшумное движение;
    • способность выдерживать большой вес;
    • длительный срок эксплуатации.

    Роликовые направляющие для выдвижного ящика.

    Среди недостатков таких конструкций стоит выделить достаточно большую цену и необходимость точной сборки.

    Для проведения монтажных работ нужно приготовить такие инструменты и материалы:

    • дрель со сверлом;
    • шуруповерт или отвертку;
    • простой карандаш;
    • линейку;
    • направляющие;
    • крепежные элементы.

    Для правильной установки нужно максимально точно рассчитать все размеры деталей и места их крепления. С боковых сторон собранного ящика и по бокам мебели должны быть небольшие щели шириной около 12 мм. Это следует принимать во внимание при подсчете габаритов мебели. Глубина ящика и длина направляющих должны быть одинаковыми. Стандартные размеры телескопического механизма могут быть от 25 до 80 см с разницей длины между следующими моделями в 5 см.

    Принцип монтажа шариковых направляющих достаточно прост. Сначала телескопы разбираются на 2 части, одна из которых устанавливается на внутреннюю боковину мебели, а вторая – на боковину ящика. При этом главная и наиболее сложная задача заключается в точном определении мест крепления изделия. Для этого на боковой стороне ящика горизонтально и строго по центру отмечается линия, по которой шурупами прикручивается одна половина направляющего механизма.

    После этого на внутренней стенке шкафа нужно отметить аналогичную горизонтальную линию. Для этого можно воспользоваться чертежом мебельного изделия. После этого вторая половинка телескопа крепится по отмеченной линии.

    Если все сделано правильно, то можно попробовать вставить съемные части крепления, находящиеся на ящике, в пазы направляющих и соединить их. При этом обе части изделия должны плавно войти друг в друга, а выдвижной ящик – легко по ним перемещаться. В противном случае все нужно будет делать сначала.

    Вернуться к оглавлению

    Роликовые элементы

    Виды шариковых направляющих.

    Данный механизм является самым простым в плане устройства и монтажа, имеющим низкую цену. Он способен выдержать нагрузку не более 25 кг, поэтому вряд ли в таком ящике вы сможете хранить много вещей. Если неправильно рассчитать и установить роликовые направляющие, то они достаточно быстро выйдут из строя. Поэтому к процессу работ следует подходить со всей ответственностью.

    Первым делом на основе чертежа мебели производится точная разметка мест крепления механизма. После этого просверливается несквозное отверстие под шуруп (его глубина должна быть около 13 мм). Далее создается еще 2 таких же отверстия, расположение которых определяется по чертежу.

    На следующем этапе на ящике размещается элемент направляющих таким образом, чтобы конец детали, на котором отсутствует ролик, упирался в переднюю стенку ящика. Колесико должно быть размещено у задней стенки ящика. С помощью шурупов или винтов, идущих в комплекте изделия, роликовая направляющая закрепляется на своем месте. Таким же образом производится крепление и на другой стороне ящика.

    Далее переходят к монтажу направляющих на стенках самой мебели. Здесь они размещаются перпендикулярно к фасаду мебельного изделия. При этом шарик должен находиться спереди, а не сзади. Обычно у всех направляющих имеются круглые и удлиненные отверстия для шурупов.

    При установке механизма в шкафу рекомендуется использовать удлиненные отверстия, потому что с их помощью намного легче будет отрегулировать при необходимости движение выезжающего ящика.

    У многих не получается проделать всю монтажную работу с первого раза. В этом случае нужно будет разобрать изделие и произвести разметку заново, чтобы добиться требуемого результата.

    Выдвижные ящики на роликовых направляющих делаем своими руками

    Механизм роликовых направляющих представляет собой пару так называемых рельс, между которыми устанавливается несколько (2 и более) маленьких колесиков.

    Роликовые направляющие – самые простые в плане устройства и монтажа направляющие.

    Последние обеспечивают движение обеих частей устройства в двух противоположных направлениях, то есть позволяют как увеличивать длину конструкции, так и возвращать ее в исходное состояние.

    Перемещение происходит в одной плоскости (обычно горизонтальной) и ограничено размерами полозьев.

    Материал каждой составляющей оказывает значительное влияние не только на степень подвижности направляющих, но и на долговечность всего механизма. Чтобы максимально продлить срок службы устройства, рельсы изготавливаются из металла, а для обеспечения необходимого хода полозьям ролики производятся из пластика.

    Роликовые направляющие для ящиков.

    Главной причиной использования роликовых направляющих является практически полное отсутствие трения между движущимися частями. А ведь этот процесс неукоснительно приводит к повреждению и последующему разрушению взаимодействующих поверхностей и конструкции в целом.

    Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.

    Вдобавок из-за трения требуется гораздо больше усилий для перемещения полозьев, которое к тому же происходит с меньшей скоростью.

    Покрыты роликовые направляющие прочной эпоксидной эмалью.

    Отличие шариковых направляющих от роликовых

    Обладая собственным набором полезных свойств, шариковые направляющие достаточно давно конкурируют с роликовыми.

    Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

    В первом случае в роли комплектующей, обеспечивающей подвижность импровизированным рельсам, выступает небольшой шарик, а во втором – маленький ролик.

    Механизм шариковых направляющих.

    Механизм роликовых направляющих.

    И даже несмотря на то, что при изготовлении последнего могут быть использованы подшипники, содержащие сферические элементы, именно эта особенность механизмов послужила причиной их названия.

    Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

    Если говорить о популярности указанных устройств, то наиболее распространенными считаются все же роликовые изделия.

    Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются.

    На их востребованность повлиял тот факт, что шариковые направляющие гораздо чаще встречаются в неразборном варианте. Это не столько препятствует монтажу или затрудняет установку, сколько серьезно ограничивает сферу применения механизма.

    Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.

    Использование роликовых направляющих в конструкции выдвижного ящика

    С некоторых пор область применения роликовых направляющих неразрывно связана с мебельным производством.

    Именно в этой сфере чаще всего задействованы такие предметы.

    Устройство обычно используется для изготовления гардеробов со складными штангами, обувных тумб со скрытыми нишами и шкафов с выдвижными ящиками. Так как последние распространены в большей степени, о них и пойдет речь в дальнейшем.

    Пример использования роликовых направляющих для выдвижения ящиков в тумбе.

    Крепление механизма осуществляется на боковые стенки короба с внешней стороны, что не способствует уменьшению полезного пространства самого ящика.

    Роликовые направляющие – это направляющие частичного выдвижения.

    Это значит, что полностью ящик выдвинуть вы не сможете.

    Для того, чтобы не повредить заднюю стенку шкафа и не отсоединить от него ящик, полозья содержат специальные ограничители, принимающие вид искусственных неровностей на поверхности рельсы.

    Правильный расчет и монтаж – это основа успешного применения роликовых направляющих.

    А в целях предоставления дополнительных возможностей, касающихся снятия и установки ящика, основные комплектующие имеют технологические отверстия.

    Шариковые направляющие не позволили бы вытаскивать и вставлять ящик после сборки мебели без нарушения ее фасадов.

    Монтаж роликовых направляющих для выдвижных ящиков

    1. Перед установкой устройства желательно произвести тщательный расчет – это однозначно убережет боковые стенки шкафа от лишних отверстий.

      Ящики, на которые будут устанавливаться направляющие.

      Крепление направляющей к боковой поверхности ящика.

    2. Кроме указания всех необходимых размеров нужно учесть уровень будущей конструкции: импровизированная линия, которую образуют полозья, должна по максимуму совпадать с рабочей горизонталью. Причем направляющие могут быть чуть длиннее, чем требуется, и, если позволяет глубина мебели, немного выходить за заднюю стенку ящика.

      Ящик с установленными направляющими.

      Разметка направляющих на стенках фасада.

    3. После того, как все размеры нанесены и неоднократно перепроверены, следует приступать к монтажу. Важно понимать, что боковые стенки ящика могут быть выполнены из самых различных материалов. Поэтому во избежание разрушения их поверхностей стоит просверлить отверстия дрелью.

      Данную манипуляцию повторяем для всех трех пар направляющих.

      Сборка короба с установленными направляющими.

    Использование механизма с нажимными толкателями, выполняющими также роль ограничителей, позволяет без потери функциональности сохранить внешний вид фасадов мебели и ее заднюю стенку.

    Тумба с установленными роликовыми направляющими.

    Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.

    ВИДЕО: Установка роликовых направляющих.

    50 фото-идей выдвижных ящиков с различными механизмами:

    Предыдущая

    ДругоеШирма из пластиковых труб для детского сада своими руками.

    Следующая

    ДругоеЭкокожа для мебели. Что это такое?

    Как убрать свежий пластилин с ковра в домашних условиях

    Ковер в доме - это и хорошо, и плохо. С ним уютно, но если в семье есть ребенок, то без проблем не обойтись. Дети любят играть на ковре, особенно малыши, которые едва научились ходить. А кто постарше -...

    Как и чем склеить стул? Советы и необходимые инструменты.

    В настоящее время часть изделий интерьера изготавливается из искусственных материалов. Поэтому в некоторых случаях в быту возникает необходимость реставрации или ремонта деревянных изделий (например,...

    Мебельный лак. Что это такое и для чего он нужен?

    На сегодня предметы мебели, покрытые лаком, снова входят в моду и есть почти в каждом доме. Дерево – это материал натуральный и экологичный. Тем не менее окружающая среда влияет на него – дерево может...

    Как сделать декор обычной коробки для хранения вещей своими руками?

    Любой дом заставлен вещами, которыми жильцы пользуются постоянно. Однако их присутствие на полках портит весь дизайн помещения. Их можно спрятать, но через время они все равно появятся на видном месте....

    Мебельный воск: виды, применение, как правильно использовать.

    В процессе переезда или эксплуатации на мебели могут появляться трещины, сколы и царапины. Покупать новую иногда не позволяют финансы, а порой это бывает нецелесообразно, потому что сама мебель в отличном...

    Делаем декупаж кухонного стола своими руками

    Вещи «Hand made» в интерьере ценятся все больше и больше. Они придают дому индивидуальность и особую изюминку. Каждая хозяйка мечтает создать в своей квартире уютную обстановку с минимальными затратами,...

    Как установить скользящую головку ящика шариковых подшипников

    Поиск

    Марка LibertyBrainerdDeltaPeerlessHomeGrown by LibertyФрэнклин БрассОсновы проектаMotivЛучшая ценностьVortexСтрелаYoung House Love by Liberty

    Отделки Aged Матовый CopperAged PewterAluminumAmber & Satin NickelAntique BrassAntique Brass & OakAntique Brass & OatmealAntique CopperAntique Медь NickelAntique EnglishAntique IronAntique LancasterAntique PewterAqua Синий & BlackAvante античная латунь 1Avante античная латунь 2AvanteBronzew / CopperHighlightsBark & ​​Cocoa BronzeBark & ​​Delta Oil втирают BronzeBark и матовым никелем E-CoatedBayview BrassBayview Brass & BlackBayview Латунь и матовое стеклоBayview Латунь и мягкое железоБедфорд латуньБедфордский никельЧерныйЧерный и никельЧерный и полированный никельЧерный и коричневыйЧерный и белыйЧерный (WG) и сатиновый никель E-CoЧерный (древесное зерно) и никельЧерный и матовый никельЧерный никель и нержавеющая стальЧерная латуньЧерная латуньЧерная и нержавеющая стальЧерный и черный хром (Без отделки с маслом) Блестящая нержавеющая стальБронзаБронзовый антикБронза с медными бликамиБронза с медными бликамиБронза с золотыми бликамиБронзовый антикБронзовый медный свет и миндальБронзовый медный свет и прозрачныйBrownB бросился AluminumBrushed BrassBrushed BronzeBrushed CopperBrushed NickelBrushed Никель PlateBrushed масло втирают BronzeBrushed сатин PewterBrushed сатин Pewter & BlackBrushed атласная Красный AntiqueBrushed Sterling SilverBurnished Античная BrassChampagne BronzeChampagne Bronze & BlackChampagne Bronze & IvoryCharcoalChromeChrome & ClearChrome & Red & сплавы хром-кобальт-молибденовые T085-2-1Chrome & WhiteChrome и льняные FrameChrome PlatedChrome ж / Cerulean GlassClassic BronzeClearClear & BlackCocoaCocoa & Soft IronCocoa и Flat BlackCocoa и сатин NickelCocoa BronzeCocoa Bronze & ClearCopper KettleCrystal & BrassDark масло втирают BronzeDark SandDark TealDark Wood StainDarkcaramel & BronzewcopperhghDelta матовый NickelDelta матовый NickelDelta масло втирают BronzeDistressed Dark Gun MetalDistressed масло втирают BronzeDriftwood & Soft IronDull ChromeDummyEspressoEspresso & Antique IronEspresso И бронза с медью, плоский черный, плоский черный, латунь, черный и нержавеющая сталь, плоский никель, плоский белый и сатиновый никель, плоский белый & WhiteFrosted White And SlateGalvanizedGrayGray и Soft IronGraywash & Flat BlackGraywash & Satin NickelGreen и BlackGrey дерева и металла FrameGrey Вуд StainHammerslag GreenHeirloom SilverHeirloom Silver & Flat BlackHeirloom Silver & Bayview BrassHoney Maple & Statuary BronzeHot PinkIvoryIvory & Warm ChestnutLacquered AluminumLacquered Pine & Brass PlatedLancasterLavenderLavender & Satin NickelLight AlmondLight SandLinen Ткань И мягкое железо, матовый черный с микротекстурой, матовый хром, матовый никель, белый матовый, с микротекстурой, дуб средний, морилка для дерева, молочно-прозрачный, смешанные покрытия - смешанные, смешанные покрытия - саммозаичная рамка AntiquePinkРозовый и сатиновый никельПол. Никель и черная кожаПолированная латуньПолированная латунь и слоновая костьПолированная латунь и красный дуб E-CoЧистый белый и хромЧистый белый и матовый никельЧистый белый и сатиновый никельКрасныйКрасный и черныйКрасный античный с низким блескомРубчатая бронзаРубчатая бронза IiРжавчинаРжавое железоРжавая сосна и состаренная латуньСедлоШалфейСатин хроматиновый никельСатиновый никель и черныйНикелевый никель-матовый никелевый и синийСатиновый никель-никель-E С какао-бронзойСатиновая нержавеющая стальСедона-бронзаСереброМягкая латуньМягкое железоМягкое железо и сатиновый никельГубчатая медьНержавеющая стальНержавеющая стальСтандартное полированное стекло ClearTanTealTeal PatinaTruClarity Deluxe Стекло со скошенной кромкойПрокатанная античная латуньНатавленная темная бронзаВыбранная оловоНеобработанная древесинаvВенецианская бронзаВенецианская бронза и мягкая медьВенецианская бронза, медное обнажениеВинт.Черная и шампанская бронзаВинтажный античный белыйВинтажный черный и винтажный никельВинтажный черный с латунью БэйвьюВинтажный никельТеплый миндальТеплый каштанТеплый каштан и мягкое железоТеплый серый и полированный никельТепло-серый (9C) и плоский черныйБелыйБелая и шампанская бронзаБелые и серыеБелые антикварные С цветкомБелый с белым виниломБелый, хром, прозрачный кованое железоЖелтый цинк

    Категория Фурнитура для шкафаДекоративные стеллажи и кронштейныЗеркалаДвери для душаАксессуары для ванных комнатБезопасность в ваннойХранение и организация ванных

    Стиль Повседневная. КлассическийКлассический ПовседневныйСовременныйСовременныйРустикТрадиционный.УтилитаПричудливый

    Как установить направляющие ящика за 11 шагов

    Если у вас возникли проблемы с полным выдвижением старых ящиков, пора их заменить. В этом видео генеральный подрядчик This Old House Том Сильва обновляет ящики кухонного шкафа новыми направляющими, чтобы они плавно скользили и имели красивую мягкую закрывающуюся поверхность. Следите за тем, как он делится советами и приемами, которые упростят процесс установки.

    Как проще всего установить направляющие ящика?

    Самый простой способ установить новые направляющие ящика - это заменить старую фурнитуру полностью на шарикоподшипниковую. Обычно для модификации существующих ящиков требуется слишком много работы. Вместо этого вы захотите заказать новые ящики для ящиков. Как показано в видео, вы сможете сохранить и переустановить оригинальные фасады ящиков на новые ящики, чтобы кухня по-прежнему выглядела единообразно.

    Описание проекта

    Навык

    1 из 5 Легкий Требуются базовые столярные навыки

    Расчетное время

    От 30 до 60 минут на ящик

    Установка направляющих ящика за 11 шагов
    1. Удалите старые ящики и направляющие ящиков из шкафа.
    2. Прикрутите металлические кронштейны выдвижных ящиков к внутренней и задней части шкафа.
    3. Установите фиксирующие зажимы на нижней стороне ящика. Просверлите направляющие отверстия для шурупов, затем прикрутите зажимы к ящику.
    4. Вставьте направляющие ящика в металлические скобы в задней части шкафа; прикрутите передний конец направляющих к лицевой раме корпуса.
    5. Задвиньте ящики в шкаф до тех пор, пока ящик не защелкнется в фиксаторах.
    6. Прижмите лицевую сторону ящика к ящику, затем постучите кулаком по лицу, чтобы оставить на передней части ящика отпечатки с головкой винта.
    7. Просверлите два неглубоких отверстия диаметром ½ дюйма на каждом оттиске под головку винта.
    8. Отмерьте примерно 4 дюйма с каждой стороны ящика и просверлите отверстие диаметром 3/16 дюйма в передней части ящика.
    9. Нанесите немного термоклея на каждую головку винта на задней стороне лицевой стороны ящика, затем сразу же прижмите лицевую сторону к передней части ящика.
    10. Подождите около 30 секунд, пока клей не затвердеет, затем осторожно откройте ящик.
    11. Прикрепите лицевую сторону ящика к передней части ящика двумя винтами и шайбами.Убедитесь, что винты не слишком длинные, иначе они выломают лицевую часть ящика.

    Необходимые инструменты

    Как установить выдвижные ящики шкафа с направляющими на шарикоподшипниках

    Ознакомьтесь со всеми моими советами и приемами по установке направляющих ящиков шкафа.

    Ящики такие полезные! Это моя любимая часть кухни, письменного стола, консоли и многого другого. Но их установка может быть сложной.

    Итак, я стал партнером Kreg Tools, чтобы поделиться всеми своими советами по установке ящиков шкафа, используя их потрясающее приспособление для выдвижных ящиков.И бонус: вы можете получить это приспособление в продаже в комплекте для установки оборудования до 31 декабря 2020 г. (или пока есть запасы).

    Я регулярно использую все приспособления Kreg Hardware! Если вы планируете изготавливать какие-либо шкафы в 2021 году, вы обязательно захотите получить этот комплект со скидкой 10%, прежде чем он исчезнет.

    А теперь перейдем к установке ящиков шкафа! А если вам нужна помощь в создании собственных шкафов, прочтите этот пост.

    Советы по сборке ящиков

    Первая часть успешной установки ящика - это успешная сборка ящика.Вы должны знать, каковы требования к расстоянию между направляющими для выдвижных ящиков. Перед сборкой ящиков рекомендуется дважды проверить характеристики выдвижных ящиков.

    Для большинства направляющих ящика на шарикоподшипниках, которые я использовал, требуется расстояние 1/2 дюйма с каждой стороны ящика. Поэтому я построил свои ящики на 1 дюйм меньше, чем проем в шкафу.

    Кроме того, при сборке ваших ящиков я всегда ошибаюсь в сторону от слишком малого к большому. Направляющие ящика можно быстро отодвинуть на 16 или 32 дюйма, чтобы они поместились в ящик меньшего размера.

    Но установка слишком широкого ящика на 1/16 дюйма требует много времени и очень утомительна.

    Наконец, квадратные ящики прекрасно впишутся в ваши шкафы. Поэтому потратьте дополнительное время на то, чтобы настроить пильные полотна и ограждения на идеальные углы в 90 градусов и выровнять концы досок перед сборкой.

    Если на пару градусов от меня будет лезвие или забор, вы быстро получите шаткий ящик с ящиками, с которым вам придется бороться, когда придет время устанавливать.

    Выбор направляющих правого ящика

    Существует множество различных вариантов направляющих для ящиков.Я обычно использую направляющие для ящиков на шарикоподшипниках по нескольким причинам:

    • они бывают полностью выдвинутыми (ура, чтобы найти вещи в задней части ящиков),
    • они бывают с мягким закрытием,
    • они плавно скользят,
    • они могут выдержать большой вес,
    • они обычно находятся в запасы в магазинах товаров для дома или деревообработки,
    • это хороший вариант средней ценовой категории.
    Полное расширение

    Полное выдвижение означает, что задняя часть ящика выдвигается вперед по отношению к шкафной коробке при полном открытии.Это обеспечивает полный доступ к содержимому ящика.

    Конечно, если у вас есть выступ на столешнице (как правило, так и есть), задние верхние ящики будут немного скрыты за выступом. Но это едва заметно, потому что это всего лишь дюйм или около того.

    Если вам нужен еще больший доступ к предметам в вашем ящике, вы можете использовать выдвижные направляющие ящика, которые выдвигают заднюю часть шкафа на дюйм или около того за ящик шкафа.

    Мы использовали выдвижную направляющую ящика для нашего выдвижного шкафа для мусорного ведра.Это позволяет нам при необходимости поднять мусорное ведро из ящика для мусора, потому что он выносит ящик за столешницу.

    И пусть вас не соблазняет низкая цена на выдвижные направляющие на 3/4. Если вы когда-либо разочаровывались в старых ящиках, которым казалось, что они закрываются слишком рано, это расширение на 3/4.

    Только подумайте, если ваш ящик 20 дюймов глубиной, 5 дюймов из них все равно будут спрятаны в шкафу. Из-за этого большой ящик кажется таким маленьким.

    Мягкое закрытие

    Мягкое закрывание - это функция, предотвращающая захлопывание ящика.Еще лучше, после того, как он остановит ящик, он медленно потянет ящик до полностью закрытого положения.

    Если у вас есть дети, функция мягкого закрытия может быть очень кстати. Больше никаких хлопающих ящиков и почти закрытых ящиков.

    Но если у вас ограниченный бюджет, вы можете сэкономить около 5 долларов на паре слайдов, не выбирая вариант мягкого закрытия. И вы всегда можете обновить слайды позже, когда у вас будет больше денег в вашем бюджете (и сохранить слайды без плавного закрытия для большего количества проектов!).

    Предел веса

    Обязательно обратите внимание на ограничение по весу направляющих ящика при их покупке. В больших ящиках можно разместить много предметов, поэтому вы должны быть уверены, что слайды справятся с этим.

    Кроме того, при расчете веса выдвижного ящика необходимо принять во внимание вес выдвижного ящика.

    Посмотреть полное видео на YouTube

    Как установить направляющие ящика для шарикоподшипников

    Необходимые инструменты:

    • Приставка для выдвижных ящиков Kreg
    • Дрель и ударная отвертка
    • Зажимы (2 входят в комплект)
    • Инструмент Kreg multi-mark
    • Карандаш

    Расходные материалы:

    • Направляющие ящика на шарикоподшипниках
    • Ящик для ящика
    • Покровный лист или картон
    • Обрывки дерева

    Подготовка тумбы под ящики

    Чтобы установить направляющую ящика, сторона шкафа должна быть заподлицо с боковой стороной проема.Если вы устанавливаете ящики в безрамные шкафы, это уже так.

    Если вы устанавливаете ящики в шкаф с лицевой рамкой, вам придется проделать некоторую дополнительную работу, прежде чем вы сможете установить направляющие ящика, поскольку лицевая рама (обычно) будет иметь выступ в корпусе шкафа.

    У вас есть два варианта исправить это, один - использовать пластиковые зажимы, предназначенные для работы с лицевыми панелями шкафов. Передняя часть ползунка прикреплена к внутренней части лицевой рамки, а задняя - к зажиму.

    Другой вариант - добавить полоску древесных отходов внутрь шкафа, где вы устанавливаете направляющие ящика, чтобы они были заподлицо со сторонами лицевой рамы.

    Если вы хотите установить накладные дверцы шкафа (где они располагаются поверх лицевой рамы), вы можете использовать любой метод. Если вы хотите установить дверцы шкафа с инкрустацией (там, где они находятся внутри лицевой рамки), вы можете использовать только второй вариант.

    Я предпочитаю все время использовать второй вариант. У меня всегда есть обрывки дерева, которые я могу использовать для блокировки выдвижных ящиков.

    И так как я люблю наполнять свои ящики до отказа и часто ими пользуюсь, я беспокоюсь, что эти пластиковые зажимы не выдержат большого количества интенсивного использования и злоупотреблений. Деревянная блокировка определенно подходит!

    Шкафы, которые я построил для нашей новой кухни, представляют собой смесь безрамных и лицевых шкафов. Я устанавливаю инкрустацию на дверцы шкафа, но все же хотел классический вид лицевой рамы шкафа.

    Итак, я сделал рамку для лица шириной всего 1 дюйм. Таким образом, внутренняя часть лицевой рамы находится заподлицо с внутренней частью шкафа, а дополнительные 1/4 дюйма (поскольку мои шкафы сделаны из фанеры 3/4 дюйма) дают мне некоторое пространство для маневра, когда дело доходит до их установки.

    И бонус, он позволяет легко установить направляющие ящика без каких-либо дополнительных блокировок или зажимов. Но даже если у вас торцевые или безрамные шкафы, установка слайдов - то же самое!

    Разборка слайда

    Перед установкой направляющих ящиков их необходимо разобрать. Для этого разведите две части до упора.

    Затем найдите черный пластиковый язычок на внутренней стороне направляющей ящика. Прижмите этот язычок к боковой стороне направляющей ящика, чтобы освободить две части.

    Я считаю, что вам нужно зажать язычок и снова слегка сжать их вместе, а затем потянуть в стороны, чтобы слайды высвободились.

    Отложите внутренние части. Позже они будут установлены на ящик-ящик.

    Установка нижней направляющей ящика

    Если вы устанавливаете ящики в основание ящика без тумбы снизу, установка нижнего ящика немного отличается.

    Вы не можете использовать приспособление для выдвижных ящиков Kreg для установки, так как вам нужно, чтобы выдвижные ящики располагались ближе к нижней части шкафа.Вместо этого используйте пару деревянных обрезков, чтобы удерживать слайды от дна шкафа.

    Я использую фанеру из балтийской березы толщиной 1/2 дюйма, чтобы строить ящики для ящиков, поэтому у меня всегда есть несколько обломков. Это идеально подходит для проставки при установке направляющей нижнего ящика.

    Положите внешнюю часть направляющей ящика на обрезки древесины.

    • При установке накладных дверок передняя часть ползунка ящика должна быть заподлицо с передней частью лицевой рамы.
    • При установке вставных дверок установите переднюю часть выдвижного ящика на толщину передней части ящика (у меня 3/4 дюйма).

    При установке направляющих ящика я предпочитаю использовать отверстия в секциях выступов направляющих ящика. Это позволит немного прогнуться при установке ящиков.

    Просверлите пилотное отверстие в отверстии в переднем выступе направляющей ящика. Убедитесь, что он находится по центру отверстия.

    Затем закрепите его одним из винтов, прилагаемых к направляющим ящика.

    Теперь повторите с еще двумя винтами (один в центре направляющей, а другой - в сторону задней части). Обязательно снова используйте отверстия для винтов на выступах.

    Возможно, вам придется сдвинуть или выдвинуть слайд, чтобы открыть эти отверстия в слайде.

    Будьте осторожны, чтобы не ударить и не сдвинуть слайд при установке винтов. Дважды проверьте, что слайд прилегает к фанерному куску и правильно расположен спереди по ходу движения.

    Повторите то же самое для ползунка с другой стороны шкафа.

    Установка верхних направляющих ящика

    Любые ящики, расположенные не снизу, будут установлены таким же образом с помощью удобного направляющего приспособления для выдвижных ящиков Kreg.

    Для шкафов с лицевой рамкой: вытяните серый язычок в верхней части выдвижного ящика вперед. Также вытащите боковой язычок.

    Поместите направляющую для выдвижных ящиков A с правой стороны шкафа, а B - с левой. Язычок сверху должен опираться на направляющую лицевой рамы, а язычок сбоку должен упираться в стену.

    Прикрепите его к лицевой раме.

    Для бескаркасных шкафов: не вынимайте язычки. Поместите направляющую для выдвижных ящиков B с правой стороны шкафа, а A - с левой. Прикрепите их к боковой стенке шкафа, чтобы закрепить.

    Вы можете зажать оба зажима одновременно, но я натыкаюсь на тот, который не использую, когда пытаюсь маневрировать внутри шкафа. Так что не стесняйтесь делать по одному!

    Для моего гибрида лицевой рамы / безрамного шкафа: Я использовал выдвижное приспособление для выдвижных ящиков B с правой стороны и A с левой (как в безрамных шкафах).Затем я использовал верхний язычок над лицевой рамкой и прижал их к лицу (как шкафы с лицевой рамкой).

    У меня была небольшая проблема с весом направляющей ящика, из-за которой задняя часть направляющей ящика время от времени опускалась, потому что не было лицевой рамки, к которой она могла бы упираться. Но я просто всегда дважды проверял, чтобы нижняя часть была на одном уровне с лицевой рамкой, прежде чем закреплять задние винты.

    Просверлите направляющие отверстия в местах для винтов на выступах (так же, как вы это делали с нижней полкой).

    Добавьте винты спереди, посередине и сзади, чтобы закрепить. Затем повторите для другой стороны и любых других слайдов ящика, которые вам понадобятся в основании ящика.

    Таким же образом можно прикрепить направляющие ящика к любому базовому шкафу, у которого есть только один ящик над шкафом.

    Установка ящика для ящиков

    Если вы посмотрите руководство по эксплуатации зажимного приспособления для выдвижных ящиков, оно покажет вам, как можно зажать зажимное приспособление так, чтобы оно выступало перед шкафом.Затем вы можете уравновесить на них ящик-ящик и прикрепить к нему другую часть слайда.

    Мне это немного сложно с большими кухонными ящиками (это единственный вид кухонных ящиков, который мне нравится!). Вместо этого я легко прикрепляю слайд к ящику, прежде чем вставлять его в шкаф.

    Используя мой инструмент Kreg multi-mark, я помещаю вторую часть направляющей ящика сбоку от ящика. Я решил, что для слайдов ящика мне нужно было разместить нижнюю часть слайда на 3/8 дюйма над дном ящика.

    Передняя часть направляющей ящика должна быть заподлицо с передней частью ящика.

    Когда все было правильно размещено, я карандашом отметил, где просверлить пилотные отверстия.

    Я просверлил прямо по центру своих меток.

    И закончил добавлением винтов для его фиксации.

    Затем переверните коробку, используйте обрезки фанеры, чтобы уравновесить ящик с выдвижным ящиком, не покачиваясь на салазках.

    Закрепите другой слайд таким же образом, убедитесь, что слайд имеет зеркальное отражение, так что передняя часть находится на передней части коробки.

    Затем задвиньте его в боковые панели ящиков шкафа. Вы хотите, чтобы направляющие на коробке входили в пазы на направляющих в шкафу.

    Слайд будет трудно толкать при первом повторном соединении салазок. Но настаивайте на этом до конца.

    Затем проверьте установку направляющих ящика, открыв и закрыв несколько раз ящик. Он должен красиво скользить!

    Регулировка по необходимости

    Если ваши ящики не выдвигаются легко, пора отрегулировать.

    Если у вас возникли проблемы с соединением двух частей слайдов из-за того, что ящик выдвижного ящика слишком мал, отрежьте кусок картона размером 1 x 4-5 дюймов.

    В зависимости от того, насколько вам нужно отодвинуть ползунок, сложите лист бумаги пополам, трети или четверти. Ослабьте винты на слайдах и заправьте лист бумаги рядом с выступами, в которых находятся винты.

    Вверните винты и повторно проверьте свой ящик. Соединение двух частей должно быть проще, и они должны плавно скользить.Продолжайте настраивать по мере необходимости.

    Если передняя часть ящика не находится заподлицо с передней частью шкафа, вам может потребоваться переместить направляющие ящика немного выше или ниже на ящике (или шкафу), чтобы правильно его наклонить.

    Ослабьте винты и при необходимости отрегулируйте. При необходимости вы также можете добавить новые направляющие отверстия к другим отверстиям для винтов.

    Поставьте ящики на место и проверьте еще раз.

    Как только вы освоитесь, вам придется все меньше и меньше настраивать.Но даже после того, как я установил так много ящиков на 3 кухнях своими руками и во многих проектах, у меня все еще есть дни, когда я борюсь с ними. Так что не расстраивайтесь.

    Иногда вам просто нужно сделать перерыв и вернуться к нему позже свежим взглядом (это верно для многих областей деревообработки и DIY!).

    Но теперь я люблю всю полезную кладовую, которую выдавали ящики на нашей кухне. Мне нужно установить еще много фасадов ящиков, и мне все еще нужно сделать все дверцы моего шкафа ... но когда-нибудь я смогу назвать этот проект завершенным!

    И не забудьте захватить собственные приспособления для выдвижных ящиков в установочном комплекте оборудования.Или возьмите их для любимого человека в качестве идеального подарка мастеру-мастеру

    Спасибо Kreg Tools за спонсирование этого поста. Я рекомендую только те продукты, которые использую и которые люблю, и все мнения на 100% принадлежат мне. Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.

    Какие направляющие ящика установить проще всего?

    Слайды выдвижного ящика могут быть настолько простыми или сложными, насколько вы можете, и все зависит от того, какой тип слайда вы выберете.В этом руководстве мы рассмотрим множество различных типов выдвижных ящиков, представленных на рынке, различные способы установки слайдов в шкаф, а затем несколько советов, которые помогут вам решить, какой тип идеального типа вам нужен для вашего заявление. Это уместно, особенно если учесть, что выдвижной ящик должен быть очень простым устройством для покупки и установки, но на самом деле существует множество внешних факторов, которые вы должны учитывать.

    Различные типы выдвижных ящиков

    Направляющие для выдвижных ящиков, или, как их иногда называют, ролики для выдвижных ящиков, представляют собой тип механизма, который обеспечивает плавное линейное движение по одной оси.Чаще всего они используются парами и используются в самых разных областях, в основном в кухонных шкафах. Направляющие ящика обычно работают за счет того, что один компонент скользит по немного большему или меньшему компоненту одинаковой формы с роликовыми подшипниками между ними, чтобы создать функцию плавного качения, которая позволяет всему механизму выдвигаться или втягиваться. Направляющие ящика не моторизованы, но могут быть, если к ним присоединен линейный привод, чтобы обеспечить вам свободное перемещение рук. Как правило, вы будете использовать направляющие для выдвижных ящиков сами по себе и, скорее всего, встретите только два основных типа: направляющие на шарикоподшипниках и роликовые направляющие.

    Какие типы слайдов доступны?

    1) Роликовые направляющие

    Роликовые направляющие состоят из двух компонентов: подвижной стойки основного элемента и фиксированной стойки ящика шкафа. Эти типы направляющих не фиксируются вместе до тех пор, пока вы не прикрепите их как к ящику, так и к фиксированному шкафу. Только после этого вы сможете задвинуть ящики на место, и они будут свободно выдвигаться и выдвигаться.

    Каждая стойка, имеющая по одному колесу на каждом конце, - это то, что позволяет салазкам двигаться свободно, но имеет свои ограничения.Наличие только одного колеса для перевозки груза - огромный недостаток. Это означает, что нагрузка на весь ящик и его содержимое сосредоточены на одном колесе по обе стороны от ящика шкафа. Эта точечная нагрузка может быть большой для шкафов, которые должны нести большую нагрузку, и в конечном итоге приведет к отказу. Следует также отметить, что пластиковые колеса не устанавливаются на подшипники, это просто пластиковые колеса на металлической оси, которые в конечном итоге вызовут проблемы с шумом или износом в какой-то момент в течение своего срока службы.Одним из основных преимуществ этих устройств является то, что их можно очень дешево купить в любом хозяйственном магазине.

    2) Направляющие на шарикоподшипниках

    Направляющие на шарикоподшипниках, как вы можете видеть на изображении выше, полностью отличаются от направляющих на роликах. В них используются шарикоподшипники, заключенные в обойму подшипников, чтобы они не выпадали, а некоторые модели предлагают телескопическое движение. Под телескопическими мы подразумеваем, что рельсы имеют 3 или более стержня, которые при объединении вместе могут увеличиваться на то же расстояние или больше, чем их общая закрытая длина.Это большое использование пространства - вот что делает их такими привлекательными, потому что ящики могут выдвигаться на 100% глубины ящиков в шкафу, тогда как с помощью роликовых салазок обычно можно открыть только около 75%.

    Эти типы направляющих обеспечивают исключительную жесткость тяги в полностью открытом или закрытом состоянии и позволяют им нести значительный вес. Кроме того, их легко установить, так как в них есть множество отверстий, предварительно просверленных по длине каждого элемента для крепления их как к стационарному шкафу, так и к ящику шкафа.Чтобы открыть направляющие и установить их, просто нажмите на рычаг, чтобы разблокировать полностью выдвинутое отверстие. Пожалуйста, просмотрите видео ниже в этой статье, чтобы узнать, как это сделать. Обратите внимание, однако, что не все направляющие для выдвижных ящиков имеют функцию рычага для снятия направляющих для выдвижных ящиков, однако все направляющие для выдвижных ящиков FIRGELLI имеют эту функцию.

    Направляющие выдвижных ящиков на шарикоподшипниках обладают огромным сроком службы и имеют гораздо большую грузоподъемность по сравнению с роликоподшипниками. В нашем ассортименте направляющих на шариковых подшипниках мы предлагаем даже очень тяжелые типы.Нажмите чтобы увидеть их. Шариковые направляющие

    для тяжелых условий эксплуатации

    Что такое направляющие рельсы?

    Направляющие скольжения, которые также можно назвать «линейными направляющими», представляют собой еще один тип линейного механизма скольжения, обеспечивающий очень плавное линейное движение. Они состоят из двух основных компонентов: подвижной каретки и рельсовой части, по которой перемещается каретка. У этих кареток есть собственная опора, которая выдерживает весь вес и обеспечивает плавное скольжение. Рельсы, по которым они проходят, могут иметь любую длину, которую вы хотите, и вы можете обрезать их до любого размера, который вам нужен, в то время как, как и в случае с направляющими ящика с шарикоподшипниками, вы не можете изменять направляющие, поэтому вам нужно выбрать размер, наиболее близкий к вашим потребностям.Также с помощью направляющих рельсов вы можете регулировать трение или жесткость каретки, чтобы упростить или затруднить ее скольжение вверх и вниз. Направляющие скольжения обычно используются в промышленных и роботизированных приложениях, однако в настоящее время они становятся популярными в скрытых раздвижных дверях в домах, таких как скрытая дверь книжного шкафа или скрытые стеновые панели для секретных входов, потому что одним из больших преимуществ этих направляющих является то, Вы можете добавить к рельсу столько кареток, сколько захотите, чтобы не только распределить нагрузку, но и сделать скользящее устройство более устойчивым.

    Как направляющие, так и направляющие ящиков допускают линейное движение, между ними есть основное функциональное различие, а именно: направляющие ящиков обычно телескопические и больше подходят для выдвижных ящиков, а направляющие не телескопические, но могут быть гораздо более гибкими для ситуации без выдвижных ящиков, такие как скрытые двери, раздвижные книжные шкафы и т. д. На практике это означает, что направляющая вашего ящика сложится внутрь, а направляющие будут иметь фиксированную длину. Существуют также другие различия, такие как толщина механизма и номинальная нагрузка, которые необходимо учитывать при выборе между двумя механизмами.

    Что нужно учитывать

    Вот несколько моментов, которые следует учитывать при выборе правильного типа раздвижной техники в зависимости от вашего применения.

    1) Требуемая нагрузка

    Номинальная нагрузка - это максимально допустимая нагрузка, которую может выдержать направляющая или направляющая ящика или любой другой механизм, который вы хотите использовать. Это могло бы показаться простым, просто убедитесь, что вы не превышаете свой лимит, не так ли? Нагрузка, которую несут направляющие ящика, вызовет напряжение сдвига на монтажных крепежных деталях, к которым вы привинтили направляющие к шкафу, на направляющие ящика и вызовет соответствующее усилие на элемент шкафа.Если эти компоненты не выдерживают 400 фунтов, ваш дизайн тоже не выдержит. Чтобы избежать непредвиденных проблем, следует определить допустимую нагрузку для всей конструкции.

    Напряжение сдвига на болте [1]

    2) Максимальная длина удлинителя

    Вы будете иметь представление о том, как далеко вы хотите, чтобы выдвигался выдвижной ящик. Итак, вам понадобится выдвижная направляющая ящика с максимальным выдвижением, насколько это необходимо. Это также определит общую длину и длину полностью втянутого выдвижного ящика.Вообще говоря, ваше максимальное разгибание будет равно длине полностью втянутого вами тела и половине вашей общей длины. Компонент шкафа и компонент ящика также должны быть такой же длины, как длина полностью втянутого вами, чтобы обеспечить безопасную установку направляющих ящика.

    Простой технический чертеж направляющей ящика с шарикоподшипниками

    3) Толщина материала

    Толщина материала направляющих ящика - еще один фактор, и, как правило, дешевый китайский подделка подведет вас больше всего.Чем толще толщина стенки материала, тем прочнее будут направляющие. дешевые китайские направляющие для ящиков будут просто металлическими и подведут вас, как только вы начнете ими пользоваться.

    4) Тип крепления

    В большинстве случаев вы будете устанавливать каждую направляющую выдвижного ящика на противоположных сторонах друг друга, хотя есть такие, которые могут быть установлены на нижней стороне компонента вашего выдвижного ящика, или требуют только одного выдвижного направляющего устройства, вы всегда должны следовать рекомендациям производителя. Мы обсудим различные стили крепления далее в этой статье, поскольку они очень важны.

    Варианты установки направляющих ящика.

    Обычно у вас не будет особого выбора, где установить слайд, потому что шкаф будет диктовать вам это, однако, если вы разрабатываете эту вещь с нуля и у вас есть выбор того или другого, это может помочь узнать каковы ваши варианты.

    Типы монтажа

    Выбор типа крепления важен, но, скорее всего, он уже был выбран для вас конструкцией шкафа.Существует три типа крепления: боковое, центральное и нижнее. При выборе наиболее подходящего типа крепления необходимо учитывать пространство между проемом шкафа и ящиком для ящиков.

    Боковое крепление Метод установки

    Боковые направляющие для выдвижных ящиков или роликовые направляющие - наиболее распространенный способ крепления направляющих в выдвижном ящике. Поскольку они идут парами, становится очевидным, что это идеальное место для их насыпи, а также способ экономии места.В обоих случаях направляющие прикреплены к нижнему краю ящиков так, чтобы они выдерживали нагрузку сжатия.

    Телескопические выдвижные направляющие позволяют выдвигать любую длину и различную длину от 10 "до 60". Наши сверхмощные направляющие для ящиков могут нести до 500 фунтов веса с расширениями до колоссальных 60 дюймов.

    Установка обоих этих типов направляющих для ящиков довольно проста и может быть выполнена любым человеком, имеющим рулетку, отвертку и шурупы для дерева.

    Метод установки с центральным креплением

    Направляющие ящика с центральным креплением продаются по отдельности, так как они устанавливаются под ящиком в центре и лежат горизонтально, что не очень распространено в отрасли. Обратной стороной этого является то, что механизм скольжения выдвижного ящика теряет не менее 80% своего предела грузоподъемности при горизонтальном повороте в этой ориентации.

    Однако есть преимущество: вам понадобится только по одному ящику на каждый ящик, а поручень полностью скрыт от глаз. Этот метод идеален, если вы хотите, чтобы слайды оставались скрытыми и имели небольшой вес.Требуемый зазор будет определяться толщиной ползуна.

    Направляющие ящика под столешницу

    Этот метод монтажа под ящиками занимает пространство по бокам ящика и перемещает его под ящики, к которым прикреплены эти направляющие. Они несут полный вес сжимающей нагрузки, но не несут большой нагрузки, потому что эти направляющие ящика, устанавливаемые под установкой, не являются телескопическими, и они не всегда открывают ящик на всю длину.

    Как установить выдвижные ящики.

    Шаг 1. Отдельные элементы шкафа и ящика

    Это называется этапом 0, потому что это не требуется или невозможно в зависимости от типа и стиля выдвижных ящиков. Все направляющие ящиков должны состоять как минимум из двух компонентов: элемента шкафа и элемента ящика. Как следует из их названий, элементы шкафа крепятся к устойчивому или заземленному компоненту, то есть шкафу, а элемент ящика прикрепляется к движущемуся компоненту, то есть к ящику. В случае роликовых горок два элемента, скорее всего, будут отдельными, когда вы их купите.Если нет, просто сдвиньте выдвижной элемент вперед, пока он полностью не выдвинется, и протяните ролик выдвижного ящика над роликом элемента шкафа. Для направляющих на шарикоподшипниках они будут иметь третий промежуточный (скользящий) элемент, который будет оставаться соединенным с элементом шкафа. Если между промежуточным элементом и выдвижным элементом есть освобождающий рычаг, как показано ниже, их можно разделить, нажав на рычаг и потянув вперед. Если рычаг освобождения находится на правой стороне шкафа, вам нужно будет нажать вниз, чтобы освободить, если на левой стороне, вам нужно будет нажать вверх, чтобы освободить.Не все направляющие на шарикоподшипниках будут иметь рычаги разблокировки, а в противном случае их невозможно отделить.

    Важно, если возможно, разделить элемент шкафа и элемент ящика, так как это упростит установку остальной части.

    Шаг 2: Установите член шкафа

    Независимо от типа и стиля выдвижных направляющих ящика, сначала вам нужно установить элемент шкафа. В зависимости от конфигурации монтажа разместите и выровняйте элемент шкафа внутри шкафа или стабильного компонента.Вы должны убедиться, что ваш набор направляющих ящика выровнен и параллелен, убедившись, что расстояние от края шкафа до края направляющих одинаково для обоих направляющих ящика и используя уровень.

    Если вы планируете использовать накладные передние панели ящиков, то есть ящики с фасадами, которые перекрывают стороны шкафа, вы должны выровнять переднюю часть элемента шкафа с передним краем шкафа. Если вы хотите вставить передние панели ящиков, которые представляют собой ящики, передняя вставка которых находится внутри шкафа, вам следует отодвинуть переднюю часть элемента шкафа на толщину передней части ящика.

    После того, как вы выровняете элемент шкафа со шкафом, прикрепите его к шкафу, используя выбранный вами крепеж в рекомендуемых отверстиях элемента шкафа. Как правило, вы хотите закрепить элемент шкафа, используя как минимум три отверстия / паза. Если в элементе шкафа есть по крайней мере два отверстия с прорезями для монтажа, как показано ниже, они используются для регулировки в конце установки. Для шкафа вы обычно будете использовать горизонтальные прорези для регулировки глубины.Если вы хотите использовать эти прорези для регулировки позже, закрепите на этом этапе только элемент шкафа с помощью двух фиксаторов.

    Если вы планируете использовать болты для крепления направляющей ящика, вам необходимо предварительно просверлить отверстия для болтов. Вы можете сделать это, выровняв элемент шкафа внутри шкафа, отметив места для монтажных прорезей, а затем просверлив отверстия с помощью сверла подходящего размера.

    ПРИМЕЧАНИЕ: Если вы используете расцепляющие или не расцепляющие направляющие с шарикоподшипниками, вам нужно будет сдвинуть промежуточный элемент назад и вперед, чтобы открыть секции элемента шкафа для монтажа.После установки промежуточный элемент должен плавно скользить по прикрепленному элементу шкафа.

    Шаг 3: Установите элемент ящика

    Чтобы установить выдвижной элемент для освобождения шарикоподшипниковой направляющей и роликовой направляющей, вы просто совместите переднюю часть выдвижного элемента с передней частью ящика. Опять же, вам нужно убедиться, что оба элемента ящика расположены ровно и параллельно, а также чтобы они были правильно выровнены с элементами вашего шкафа, чтобы ящик соответствовал вашему шкафу.После совмещения прикрепите его к шкафу, используя выбранные вами застежки в рекомендуемых пазах. Как и в элементе шкафа, отверстия с прорезями используются для регулировки в конце процесса. Для элемента выдвижного ящика обычно используются вертикальные прорези для регулировки высоты.

    Для неподвижных направляющих с шарикоподшипниками рекомендуется иметь вторую пару рук или опору на месте, чтобы удерживать ящик на месте, пока вы устанавливаете его на направляющие ящика.Поскольку вы не можете удалить элемент выдвижного ящика, вам необходимо полностью выдвинуть ползун, чтобы прикрепить ящик к каждому слайду. После этого вы можете просто закрыть свой ящик.

    Шаг 4. Вставьте ящик и регулировки

    После того, как все элементы прикреплены, вы можете вставить ящик в шкаф. Для роликовых направляющих вам нужно будет катить ролик ящика по ролику шкафа, чтобы установить ящик на место. Для освобождения ползунов на шарикоподшипниках просто вставьте выдвижной элемент в промежуточный элемент и нажмите до конца.Рычаг разблокировки заблокируется, когда ящик закроется.

    Если вы вначале использовали монтажные отверстия с прорезями, теперь вы можете при необходимости отрегулировать положение ползунка выдвижного ящика. Обычно элемент шкафа будет иметь горизонтальные прорези для регулировки глубины выдвижного ящика, а элемент ящика будет иметь вертикальные прорези для регулировки высоты выдвижного ползуна.

    После того, как все регулировки сделаны, вам нужно будет закрепить каждый элемент с помощью третьего монтажного отверстия, если еще не все сделано.Вы также можете заменить некоторые из ваших винтов и гаек на стопорные, чтобы улучшить стабильность. Рекомендуется, чтобы при поддержке тяжелых нагрузок на каждый элемент использовалось как минимум два стопорных винта.

    Как выбрать правильные слайды ящика для вашего приложения.

    Выбор правильных выдвижных ящиков для вашего приложения может показаться сложным. На рынке доступно так много типов, некоторые из которых очень сложны в установке и требуют профессионала, а другие очень простые и могут быть выполнены кем угодно.Так как же выбрать из всех вариантов?

    При выборе идеальных направляющих для выдвижных ящиков необходимо учитывать три основных момента.

    1. Ход ползунка ящика или удлинитель: Это относится к тому, насколько далеко вы хотите полностью выдвинуть ящик.
    2. Грузоподъемность: Большинство выдвижных ящиков в стиле больших коробчатых магазинов дешево производятся и не обладают большой грузоподъемностью. Что еще хуже, когда направляющие ящика полностью выдвигаются, грузоподъемность значительно уменьшается, обычно на 50%.Важно определить, относится ли грузоподъемность к открытому или закрытому ящику. Все направляющие для выдвижных ящиков Firgelli рассчитаны на полное открывание. Хозяйственные магазины обычно дают такой вес в закрытом состоянии, поэтому будьте осторожны.
    3. Место установки: Боковые направляющие ящиков являются наиболее популярными и простыми в установке. Центральное и нижнее крепление также являются вариантами.

    Какая длина направляющих ящика вам нужна?

    Направляющие для выдвижных ящиков обычно имеют длину удлинения от 10 до 32 дюймов, чтобы соответствовать широкому спектру требований к шкафу.Мы рекомендуем вам выбрать длину слайда, соответствующую размеру вашего ящика, поэтому вам нужно сначала измерить глубину ящика. Как только вы узнаете необходимую длину удлинителя, вам также необходимо измерить закрытую длину, чтобы убедиться, что любая купленная вами длина выдвижных ящиков действительно поместится в закрытом состоянии, не выступая из шкафа. По этой причине вы, вероятно, захотите выбрать выдвижные выдвижные ящики телескопического типа.

    Что такое выдвижной телескопический выдвижной ящик?

    Телескопические направляющие для выдвижных ящиков обычно имеют три секции на каждой направляющей.Это, например, позволяет выдвигать 20 дюймов, даже если ползунки ящиков имеют длину 20 дюймов в закрытом состоянии. Если бы это были двухсекционные направляющие для выдвижных ящиков, то было бы невозможно удлинить на 100% их закрытую длину, максимум, который вы могли бы получить, мог бы быть 15 дюймов, но в результате грузоподъемность была бы очень низкой.

    Затем примите во внимание тип крепления и соответственно измерьте требуемую длину слайда. Если вы собираетесь использовать направляющие для установки сбоку или снизу, вам необходимо измерить расстояние от внутренней стороны задней части шкафа до переднего края шкафа.Затем отнимите примерно 1 дюйм от требуемой длины слайда.

    В случае центральных направляющих, просто измерьте длину выдвижного ящика, так как длина направляющих должна быть равна этой длине. Однако имейте в виду, что с этим стилем монтажа есть проблема, которую мы рассмотрим в следующем разделе.

    Очень важно получить правильные измерения. Если ваши слайды короче, чем длина ящика, они могут не обеспечить достаточной длины открывания или адекватной поддержки после полного открытия.Они могут даже привести к тому, что ящик в какой-то момент выдохнется и упадет.

    Насколько прочны направляющие ящика?

    Грузоподъемность определяет максимальную нагрузку, которую может выдержать выдвижной ящик. Определение типичной удерживающей способности ящика и ее учет особенно важны, если вы устанавливаете направляющие для тяжелых условий эксплуатации, потому что большинство направляющих для ящиков с большим ящиком не обладают грузоподъемностью, намного превышающей 50 фунтов. Все направляющие ящика Фирджелли начинаются с грузоподъемности 400 фунтов.

    Направляющие для выдвижных ящиков обычно рассчитаны на 50–100 фунтов, а для бытовых целей подойдут направляющие с меньшей грузоподъемностью и прекрасно справятся со своей задачей. Когда речь идет о направляющих для ящиков, мы специализируемся на направляющих для тяжелых условий эксплуатации и с очень длинным ходом.

    Эти направляющие выполнены на шарикоподшипниках, они бывают парами, но не увеличивают полную длину, соответствующую закрытой длине. Они устанавливаются по бокам шкафа и подключаются к запорным устройствам, которые находятся на нижней стороне ящика.Они требуют меньшего зазора, обычно от 3/16 ″ до 1/4 ″ с каждой стороны, и их установка может потребовать немного больше усилий.

    Если вы ищете качественные направляющие для ящиков с исключительной грузоподъемностью и длиной выдвижения, см. Приведенные ниже ссылки на направляющие для ящиков Firgelli Autmations.

    Направляющие ящика от 10 до 50 дюймов, грузоподъемность 400 фунтов

    Направляющие ящика от 40 до 60 дюймов, грузоподъемность 500 фунтов

    Как установить направляющие ящика на шарикоподшипниках

    Почему выбирают именно эти?
    • Идеально подходит для ящиков с большим содержимым, например, столовым серебром или инструментами.
    • Диапазон полного выдвижения позволяет ящику полностью открываться для лучшего доступа к содержимому сзади. Менее затратная, 3 4 расширения открываются, чтобы открыть все, кроме задней четвертой части ящика. Установка одинакова для каждого стиля.
    • Смазанные подшипники обеспечивают максимально плавное скольжение.
    • Типичные направляющие на шарикоподшипниках продаются по цене от 8 до 25 долларов за пару. Дополнительные функции, такие как самозакрывающиеся механизмы или более высокие значения веса, увеличивают эту стоимость.

    Крепление к ящику сначала

    1. Начните с крепления монтажного элемента ящика. Выровняв ползун заподлицо с передней и нижней кромкой ящика, прикрепите винтом спереди в вертикальном пазу, фото под , а затем добавьте один сзади.

    Пока слайд все еще соединен, выровняйте его с нижним краем сторона ящика. Сдвиньте его назад, чтобы открыть паз для винта и ввинтите винт.

    2. Повторите то же самое для другой стороны ящика; затем отделите части направляющих, устанавливаемые в шкаф.

    Теперь о шкафчике

    1. Когда элемент для монтажа в шкаф закреплен на его переднем монтажном кронштейне (около 1 доллара за штуку), плотно прижмите обернутое плечо кронштейна к задней части лицевой рамки для правильного смещения, фото ниже.

    Держа скобу на лице рамки, удерживайте слайд на уровне возможно, а затем закрепите его с помощью два винта в раме.

    2. Приклейте торпеду или любой короткий уровень на слайд - или используйте один с магнитом, который будет зажимать слайд, - и используйте его для выравнивания слайда вверх или вниз.(Для обеспечения точности шкаф должен быть установлен ровно.) Измерьте зазор между направляющими и стороной шкафа, чтобы убедиться, что направляющие крепления параллельны стороне шкафа. Прикрепите заднюю часть

    3. Прикрепите задний монтажный кронштейн (1,50 доллара США за штуку) к шкафу, фото справа.

    Используйте самоцентрирующееся сверло для сверления пилотные отверстия, а затем вверните винт в центр горизонтали слот для настройки позже.

    4. Задвиньте ящик в крепления шкафа до фиксации защелок.Чтобы отрегулировать подгонку, используйте ту же технику из шага 4 слайдов ролика.

    5. Заверните оставшиеся винты, чтобы закрепить направляющие на месте.

    Выбор правой направляющей ящика

    Крепление на выдвижной ящик, тип

    Решите, хотите ли вы установить слайды с боковым, центральным или нижним креплением. На ваше решение будет влиять расстояние между ящиком и проемом шкафа.

    Направляющие с боковым креплением продаются парами или наборами, с каждой стороной выдвижного ящика.Доступен с шарикоподшипниковым или роликовым механизмом. Требуется зазор - обычно 1/2 дюйма - между направляющими ящика и сторонами проема шкафа.


    Направляющие ящика с центральным креплением продаются как отдельные направляющие, которые, как следует из названия, монтируются под центром ящика. Доступен в классическом исполнении под дерево или с шарикоподшипниковым механизмом. Требуемый зазор зависит от толщины ползуна.


    Направляющие ящика для установки под столешницу - это направляющие на шарикоподшипниках, которые продаются парами.Они устанавливаются по бокам шкафа и подключаются к запорным устройствам, прикрепленным к нижней стороне ящика. Не видны, когда ящик открыт, что делает их хорошим выбором, если вы хотите выделить свой шкаф. Требуется меньший зазор между сторонами ящика и проемом шкафа (обычно от 3/16 "до 1/4" с каждой стороны). Требуется определенный зазор сверху и снизу проема шкафа; стороны ящика обычно не могут быть более 5/8 дюйма толщиной. Расстояние от нижней стороны нижней части ящика до нижней части сторон ящика должно составлять 1/2 дюйма.



    Длина направляющих ящика

    Слайды обычно бывают размером от 10 до 28 дюймов, хотя для специальных целей доступны более короткие и длинные слайды.

    Для направляющих с боковым и центральным креплением обычно измерьте расстояние от переднего края шкафа до внутренней стороны задней части шкафа, а затем вычтите 1 дюйм.

    Для направляющих, устанавливаемых снизу, измерьте длину ящика. Для правильной работы слайды должны быть той же длины, что и ящик.

    Удлинитель выдвижных ящиков

    Решите, насколько далеко вы хотите выдвигать ящик в открытом состоянии.

    Удлинитель 3/4 - Часть ящика остается в шкафу. Экономичный вариант, когда полный доступ не является проблемой.

    Полное выдвижение - позволяет выдвижному ящику открываться на всю длину слайда, обеспечивая более удобный доступ.

    Превышение хода - позволяет ящику открываться до полного выдвижения, обеспечивая полный доступ - даже под столешницами.



    Весовой рейтинг
    Слайды

    обычно рассчитаны на 75, 100 или 150 фунтов, хотя некоторые из них рассчитаны на меньшую стоимость, а некоторые специальные горки могут выдерживать до 220 фунтов.Весовой рейтинг особенно важен при выборе направляющих для тяжелых условий эксплуатации, таких как выдвижные ящики для документов или кладовые.

    Отделка

    Вы ищете определенный цвет? Большинство горок имеют цинковую отделку. Тем не менее, Centerline Lifetime Series 757 доступны в черном цвете (отлично подходит для развлекательных центров). Blum делает белые горки и коричневые горки с эпоксидным покрытием

    .

    Функции движения

    Решите, нужны ли вам специальные функции движения.

    Нажмите, чтобы открыть - выдвигается, подталкивая к передней части ящика, избавляя от необходимости использовать ручки или тяги. Особенно удачный вариант для современных кухонь, где может быть нежелательна корпусная фурнитура.

    Самозакрывание - направляющие полностью возвращают ящик в шкаф, когда ящик толкается в этом направлении.

    Мягкое закрывание - слайды добавляют демпфирующий эффект функции самозакрывания, мягко возвращая ящик в шкаф, не хлопая. Blum производит комплект слайдов для ящиков с мягким закрыванием полного выдвижения, который очень удобен.

    Загрузить руководство в формате PDF

    Роликовые или шариковые направляющие

    Направляющие для ящиков и направляющие для ящиков используются в выдвижных ящиках на кухнях, в офисах и в складской мебели по всему миру как простой способ открывания и закрывания выдвижного ящика. В Eurofit Direct у нас есть огромный выбор стилей и размеров для использования в самых разных местах - фактически, мы продаем миллионы их каждый год по всей Великобритании, что делает нас одним из крупнейших импортеров в стране.

    Чтобы установить направляющие ящика, вы обнаружите, что они обычно устанавливаются либо на винтах, либо на заводе. Все варианты, которые мы предлагаем на Eurofit Direct, устанавливаются на винты, так как это означает, что любой может использовать их, от монтажников кухни до любителей домашнего дома. Вы можете найти наше видео-руководство по этой теме внизу этой страницы.

    Поскольку существует множество различных вариантов направляющих для выдвижных ящиков и часто разные варианты длины и стиля слайдов, для нас было бы невозможно составить простое руководство «как разместить слайды для выдвижных ящиков», которое применимо ко всем нашим направляющим для выдвижных ящиков. .Вместо этого у нас есть индивидуальные технические чертежи всех направляющих и направляющих, которые мы храним на страницах конкретных продуктов, с указанием размеров и положений отверстий для установки направляющих - ниже приведен краткий обзор каждого из наших основных типов направляющих ящиков:

    Роликовые направляющие с нижней фиксацией

    Роликовые направляющие поставляются по 2 штуки с каждой стороны - одна часть прикрепляется к корпусу (мебели), а другая - к самому ящику. Просто отмерьте правильную длину направляющей для каждого предмета, прикрутите направляющую к мебели и ящику, а затем соедините 2 части вместе, просто выровняв ящик с мебелью под углом около 45 ° и медленно надавив на нее. в мебель, опуская угол, чтобы получилась плоская отделка.


    Направляющие ящика с шарикоподшипниками

    Направляющие ящика на шарикоподшипниках часто используются в металлической мебели, поскольку они более долговечны и способны выдерживать больший вес, наши направляющие ящиков разделены на три различных версии номинальной нагрузки (легкая, средняя и тяжелая). относительно простой процесс. Каждый из наших выдвижных ящиков снабжен подробными техническими схемами, которые покажут вам, где лучше всего разместить слайд в зависимости от ваших потребностей.Как и наши роликовые направляющие, направляющие на шарикоподшипниках обычно состоят из одной детали с каждой стороны. В Eurofit Direct мы продаем все слайды парами.

    Направляющие шарикоподшипника для средних нагрузок

    Наши 46-миллиметровые профильные направляющие с шарикоподшипниками для средней нагрузки могут быть разделены на две части для упрощения установки. На задней части направляющей обычно есть черный зажим, который можно нажать, чтобы освободить внутренний элемент направляющей. Затем эту деталь нужно прикрепить к самому ящику.Внешний элемент большего размера крепится к каркасу выдвижного ящика. Оба могут быть просто прикручены, чтобы прикрепить, а затем, когда они будут на месте, просто вставьте внутренний элемент, прикрепленный к ящику, во внешний элемент, прикрепленный к каркасу, и они защелкнутся.

    Шариковые направляющие для тяжелых условий эксплуатации

    В наших популярных направляющих для тяжелых условий эксплуатации из-за несущей способности салазок отсутствует функция разъединения. Мы можем предоставить эти слайды с функцией блокировки и выдвигать, а также предложить номинальную нагрузку до 250 кг.Наши сверхмощные направляющие стали отличным решением для многих приложений, таких как:

    • Банкоматы
    • Торговые автоматы
    • Ящики для инструментов
    • Переоборудование автомобилей
    • Багажник в автомобиле
    • Автодома
    • Хранилище под лестницей
    • Компьютер серверное хранилище
    • Промышленное оборудование

    Если вам требуется дополнительная помощь, позвоните в наш отдел продаж по телефону 01482 714488 - наша техническая группа может предложить более подробную помощь по конкретным слайдам.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
