Содержание

варианты, материалы и технология изготовления

Для создания отверстий в стене обычно используется дрель. Но при этом нет никакой гарантии, что оно получится ровным. Поэтому для устранения этого недостатка приходится использовать дополнительные приспособления в виде направляющей для дрели. Используя ее, можно с меньшими физическими усилиями выполнить эту работу. Вместе с тем трудности возникают при сверлении отверстия под углом 90 градусов, а во время выполнения тех или иных работ угол создаваемого отверстия часто должен составлять 45 градусов. В этом случае необходимо проводить соответствующую подготовку рабочего инструмента, чтобы выполнить это требование.

Достаточно трудной задачей является создание отверстия в конструкциях, выполненных из слишком твердых материалов. Это приводит к выскальзыванию во время работы сверла, что создает опасность для работающего и окружающих его людей, которые могут получить травму. Избежать столь неприятных последствий и в то же время упростить подобный процесс можно при помощи такого приспособления, как направляющие для дрели.
При необходимости они могут быть изготовлены и самостоятельно, причем наличие большого количества вариантов позволяет выбрать среди них наиболее предпочтительный.

Простейшая направляющая насадка для дрели своими руками

Рассматривая этот вариант насадки, следует принять во внимание тот факт, что на реализацию идеи не потребуется тратить какие-либо средства. Но вместе с тем не возникнет особых сложностей в изготовлении направляющей для дрели. Но при этом же, созданное приспособление сможет послужить достаточно недолго.

Важно учесть то, что оно не должно рассматриваться в качестве полноценного дополнения для инструмента. В том случае, если заниматься созданием отверстия приходится на значительном расстоянии от мастерской и других альтернативных устройств не имеется, то именно с помощью подобной насадки и можно наиболее эффективно решить поставленную задачу. Вдобавок этому она принесет значительную пользу тем домашним мастерам, которые не так часто работают дрелью.

Материалы

Для изготовления направляющей необходимо подготовить следующие материалы и инструменты:

  • пластиковая бутылка;
  • пластиковая крышка;
  • сверло;
  • канцелярский нож;
  • фломастер;
  • универсальный клей;
  • сверло кольцевое;
  • бумага наждачная;
  • дрель.

Процесс изготовления

Сперва необходимо выполнить определенные манипуляции со сверлильным инструментом. Для этого с дрели скручивают гайку и фиксирующую сверло После чего нужно отметить ее диаметр на пластиковой бутылке как можно ближе к горлышку. Затем перенести круг, соответствующий этому диаметру, используя фломастер. В конечном итоге должна получиться полная окружность.

Этот шаблон, который необходимо в дальнейшем вырезать, следует отметить и на крышке бутылки, причем следует позаботиться о том, чтобы ее ширина была достаточной для этого.

На следующем этапе нужно обрезать бутыль или банку. К выбору обрезаемой конструкции следует подойти очень тщательно, поскольку это в дальнейшем повлияет на глубину создаваемых отверстий при помощи направляющей.

Следует уделить особое внимание безопасности работы. Для этого рекомендуется ошкурить края банки, чтобы сделать их ровными и гладкими.

Отверстия, которые были предварительно нанесены на бутылку и ее крышку, следует вырезать точно по намеченной линии, при помощи канцелярского ножа. Обработку следует провести с краями срезов, которые нужно основательно ошкурить. Затем берут крышку и лицевой стороной помещают ее в банку, воздействуя на нее физической силой, чтобы обеспечить максимально плотное прилегание. Именно на этом участке и выполняется ее приклеивание.

Добиться максимально прочного соединения можно, если после нанесения клея обеспечить сильное сжатие, которое должно сохраняться, пока клеящий состав не высохнет.

Учитывая, что выполнение этой работы вручную сопряжено с определенными трудностями, полезно будет закрепить сверху несколько тонких резинок, благодаря которым можно поддерживать требуемое давление.

Дождавшись высыхания клея, насадка для дрели может быть использована по своему назначению. В нее просовывают сверло, после чего, используя пластиковую гайку, фиксируют на инструменте и начинают сверление отверстия. Хотя у нее не предусмотрена возможность выбора глубины, эту проблему можно решить путем изготовления нескольких подобных насадок и использования по мере необходимости наиболее подходящей.

Направляющая для получения прямых отверстий

В ситуации, когда приходится сверлить отверстие довольно массивной дрелью, возникают определенные трудности, связанные с необходимостью обеспечить отверстию угол 90 градусов и исключить его овальную форму. В случае если в арсенале мастера отсутствуют приспособления и инструменты, при помощи которых можно было сделать направляющую, эта проблема может быть решена за счет использования подручных материалов.

Еще до создания отверстия необходимо позаботиться о наличии необходимых материалов: для этого можно взять брусок квадратного сечения, выполненный из дерева или иного материала.

Брусок нужно расположить к стене таким образом, чтобы он вплотную примыкал к отверстию, которое необходимо обработать. Причем край сверла должен касаться его, благодаря чему процесс сверления будет проходить ровно.

Для повышения удобства и точности сверления можно расположить под прямым углом два разных бруска, при этом сверло вставляют во внутренней угол между ними. Хорошей идеей представляется размещение брусков таким образом, чтобы они вместе образовали букву «Т». Благодаря этому появится возможность для придания ему необходимого положения и владелец сможет защитить свои руки от нанесения травмы.

Дрель, используемая в сочетании с направляющей, способна играть роль небольшого простейшего сверлильного станка, при помощи которого можно выполнять разные операции, к которым предъявляются требования по соблюдению точных размеров.

Важные нюансы

Решив создать подобное приспособление своими руками, нужно учесть такие важные моменты:

  • подвижные элементы должны быть затянуты предельно плотно. Для эффективной работы, созданной своими руками насадкой для дрели у нее должна быть предусмотрена возможность выбора подходящего вылета и величины хода. Причем, если направляющая стойка отличается довольно значительным весом, то это только упрощает процесс создания отверстий.
  • В некоторых случаях стойка может применяться в сочетании с тисками, благодаря которым можно зафиксировать обрабатываемую деталь. В этом случае подобная конструкция легко превращается в полноценный станок для сверления. Причем необязательно приобретать подобные тиски, чтобы расширить функциональность оборудования.
    При наличии достаточного опыта можно сделать их также своими руками.

Заключение

Сверлильные работы относятся к числу наиболее часто выполняемых во время изготовления разнообразных конструкций. Причем домашний мастер чаще всего решает эту задачу при помощи бытовой дрели. Однако в большинстве своем, создаваемое отверстие не отличается точными размерами. А это может создать определенные трудности при использовании его по назначению.

Выйти из этого непростого положения можно при помощи направляющих для дрели, которые можно изготовить своими руками. Подобная идея представляется довольно привлекательной по той причине, что такую насадку может сделать любой владелец, учитывая, что для этого можно использовать любые подручные средства. Однако, осознав всю привлекательность направляющей, необходимо помнить о том, что

она не сможет стать полноценным приспособлением для сверлильного инструмента, поэтому прибегать к помощи этой насадки следует лишь в экстренных ситуациях. В противном случае направляющая для дрели довольно скоро выйдет из строя.

Оцените статью: Поделитесь с друзьями!

Сверление под углом — РИНКОМ

Содержание

Сверление под углом

  1. Приспособления для сверления отверстий под углами
    1. Направляющие приставки для сверления отверстий под углами
    2. Кондукторы для сверления отверстий под углами
  2. Что можно использовать в домашних условиях
    1. Металлический уголок
    2. Удлиненная гайка
  3. В заключение

Сверление под углом

При изготовлении различных деталей и изделий иногда возникает необходимость в сверлении отверстий под углами. При этом точность должна быть максимальной. Достичь этого без использования специальных приспособлений сложно по следующим причинам.

  1. Осевое вращение инструмента сопровождается усиленным трением на режущих кромках. Оно стремится сдвинуть сверло в сторону. Особенно это заметно при начале сверления отверстий под прямым или иными углами. Усугубляет ситуацию кривизна обрабатываемой детали или заготовки. Накернивание помогает не всегда.

  2. Точное направление выдержать очень сложно. При сверлении отверстий под углами, отличными от 90° это практически невозможно.

  3. В процессе сверления отверстий сверло может отклониться в сторону. Это происходит под воздействием силы, возникающей по причине неравномерного трения о поверхности.

  4. Сложность повышается до максимального уровня при необходимости просверлить под углом отверстие большого диаметра.

Снизить влияние вышеперечисленных негативных факторов помогает использование различных приспособлений. Для сверления отверстий под углами применяют приставки и кондукторы (они в зависимости от конструктивных особенностей могут называться накладками и шаблонами), а также подручные средства.

Приспособления для сверления отверстий под углами

Начнем с описания приставок.

Направляющие приставки для сверления отверстий под углами

Приставки для сверления отверстий под углами представляют собой конструкции, состоящие из:

  1. станин;

  2. направляющих;

  3. перемещающихся по ним кареток, служащих для фиксации дрелей;

  4. рукояток.

Фотография №1: приставка для дрели

В станине имеется вырез под углом в 45°. Он предназначен для фиксации труб и цилиндрических заготовок.


Фотография №2: сверление цилиндрической заготовки при помощи приставки

Эти приспособления бывают бытовыми, полупрофессиональными и профессиональными.

  1. Устройства первого типа имеют лишь функцию регулировки наклона направляющих для установки нужного угла сверления. Удерживаются конструкции при помощи рукояток.

  2. Полупрофессиональные приставки для сверления отверстий под углом могут оснащаться такими дополнительными приспособлениями, как системы фиксации станин и регуляторы глубины сверления. В некоторых моделях есть возможность изменения угла сверления как вдоль, так и поперек плоскости заготовок. За счет наличия дополнительных приспособлений такие приставки получаются более громоздкими.

  3. Профессиональные модели. Также могут иметь различие дополнительные приспособления. Главное отличие профессиональных приставок — наличие в конструкциях собственных патронов для фиксации сверл. Такое решение повышает точность получаемых отверстий, а также продлевает сроки службы дрелей и сверл.


Изображение №1: профессиональная приставка для сверления отверстий под углом

Кондукторы для сверления отверстий под углами

Кондукторами (или шаблонами) называют различные по конструкции вспомогательные приспособления, которые используют при необходимости сверления точных отверстий различных диаметров в металле и иных материалах под различными углами.

Устройства делятся на 2 основных типа.

  1. Кондукторы, предназначенные для сверления отверстий под прямыми углами.

  2. Приспособления, для сверления отверстий под острыми и тупыми углами.


Фотография №3: накладной кондуктор для сверления отверстий под прямыми углами

Кроме того, кондукторы для сверления отверстий под углами делятся на различные типы по двум критериям.

1. Сфера применения.

  1. Универсальные. Стандартные модели, изготовленные из стали. Подходят для решения большинства задач.

  2. Мебельные. Предназначены для сверления отверстий для сборки мебели, ее монтажа, крепления фурнитуры и пр.

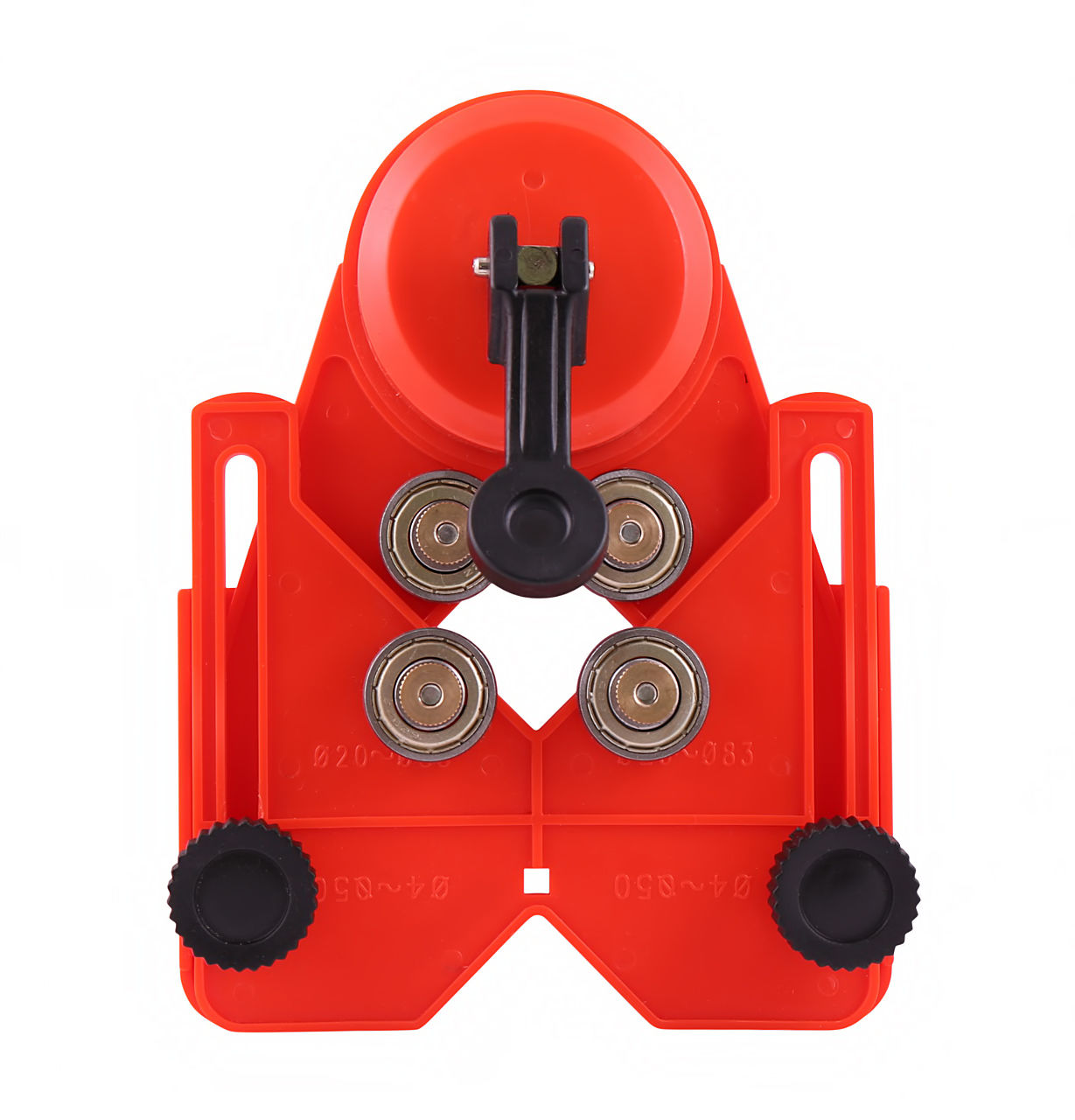

  3. Кондукторы для коронок. Это специальные модели, предназначенные для сверления отверстий под углами не обычными сверлами и бурами, а алмазными коронками больших диаметров.

  4. Приспособления для сверления кафеля и плитки. Оснащены системами подачи воды для охлаждения алмазных сверл.

  5. Трубные модели. Предназначены для сверления цилиндрических заготовок.

2. Способ применения.

  1. Накладные. Такие кондукторы для сверления отверстий под углами используют при обработке заготовок с плоскими поверхностями. Приспособления удерживают руками или надежно фиксируют.

  2. Скользящие. Такие приспособления не закрепляются. Их при использовании удерживают руками.

  3. Поворотные. Их применяют при сверлении отверстий в деталях цилиндрических форм. Направление сверления задается при помощи втулок. Оно может быть вертикальным, горизонтальным и наклонным.

  4. Опрокидываемые. Такие кондукторы для сверления под углами применяют при необходимости работы в различных плоскостях.

  5. Закрепляемые. Они надежно крепятся к обрабатываемым поверхностям. Это удобно, но ограничивает свободу действий.


Изображение №2: сверление металла с применением кондуктора

Что можно использовать в домашних условиях

В домашних условиях обычно приходится сверлить отверстия под прямыми углами. Для повышения точности можно воспользоваться двумя эффективными подручными средствами.

Металлический уголок

Это самое распространенное приспособление для сверления отверстий под углом 90°. Используется оно так.

  1. Сделайте разметку при помощи керна.

  2. Возьмите дрель и установите сверло в центр будущего отверстия.

  3. Приложите уголок к сверлу так, чтобы он соприкасался с инструментом обеими сторонами.

  4. Просверлите отверстие требуемой глубины.

Удлиненная гайка

Отверстия, полученные сверлением металла под прямым углом при помощи удлиненной гайки, также имеют высокую точность. Операция предполагает лишь удерживание приспособления нужного диаметра при сверлении с центрированием сверла в намеченной точке.

В заключение

Как видите, сверлить отверстия под углами можно при помощи различных приспособлений. Лучшие варианты — профессиональные приставки и закрепляемые кондукторы.


Кондуктор Kreg KMA3220 для сверления отверстий

Если вы хотите добавить отверстий к предметам мебели или к уже изготовленным полкам, то наш инструмент Shelf Pin Jig идеально подходит для этого. В отличие от другого инструмента Kreg® Shelf Pin Jig имеет сверло из закаленной стали, которое обеспечивает точное и прямое сверление.

Shelf Pin Jig также включает в себя двухпозиционную, регулируемую направляющую для пользовательских настроек, а также позиционирующий штифт, расширитель, позволяющий объединять Shelf Pin Jigs вместе для увеличения скорости работ, ультра-острое сверло 1/4 " с кольцом-ограничителем, которое можно хранить внизу инструмента, когда оно не используется.

Сверло из закаленной стали

В отличие от тонких и гибких сверл, наше сверло Kreg® Shelf Pin позволяет проделать совершенно любое отверстие быстро и точно. Кроме того, все закаленные сверла Kreg® поставляются с пожизненной гарантией.

Идеально подходит для строительства или добавления отверстий к уже существующей мебели

Компактный размер Shelf Pin Jig делает инструмент идеальным для добавления отверстий к уже существующей мебели. Вам нужно добиться еще больше дины для ускорения процесса? Соедините вместе Shelf Pin Jigs при помощи расширителя Jig Extender.

Направляющая Tool-Free Quick-Switch

Встроенная направляющая Tool-Free Quick-Switch позволяет выставлять отверстия на 1" (25 мм) или 2" (50 мм) от края заготовки. Направляющая может быть снята и перемещена на другую сторону или быть удалена полностью, когда вам нужно работать в ограниченном пространстве.

Стандартный размер отверстия

Сверла из закаленной стали Kreg® поставляются в комплекте с острым сверлом 1/4 "(6 мм). Пятимиллиметровое сверло можно приобрести отдельно.


В комплекте:
• кондуктор Shelf-Pin Jig
• позиционирующий штифт
• сверло 5 мм
• кольцо-ограничитель
• шестигранный ключ
• переставляемый упор
• соединительная планка
• руководство пользователя

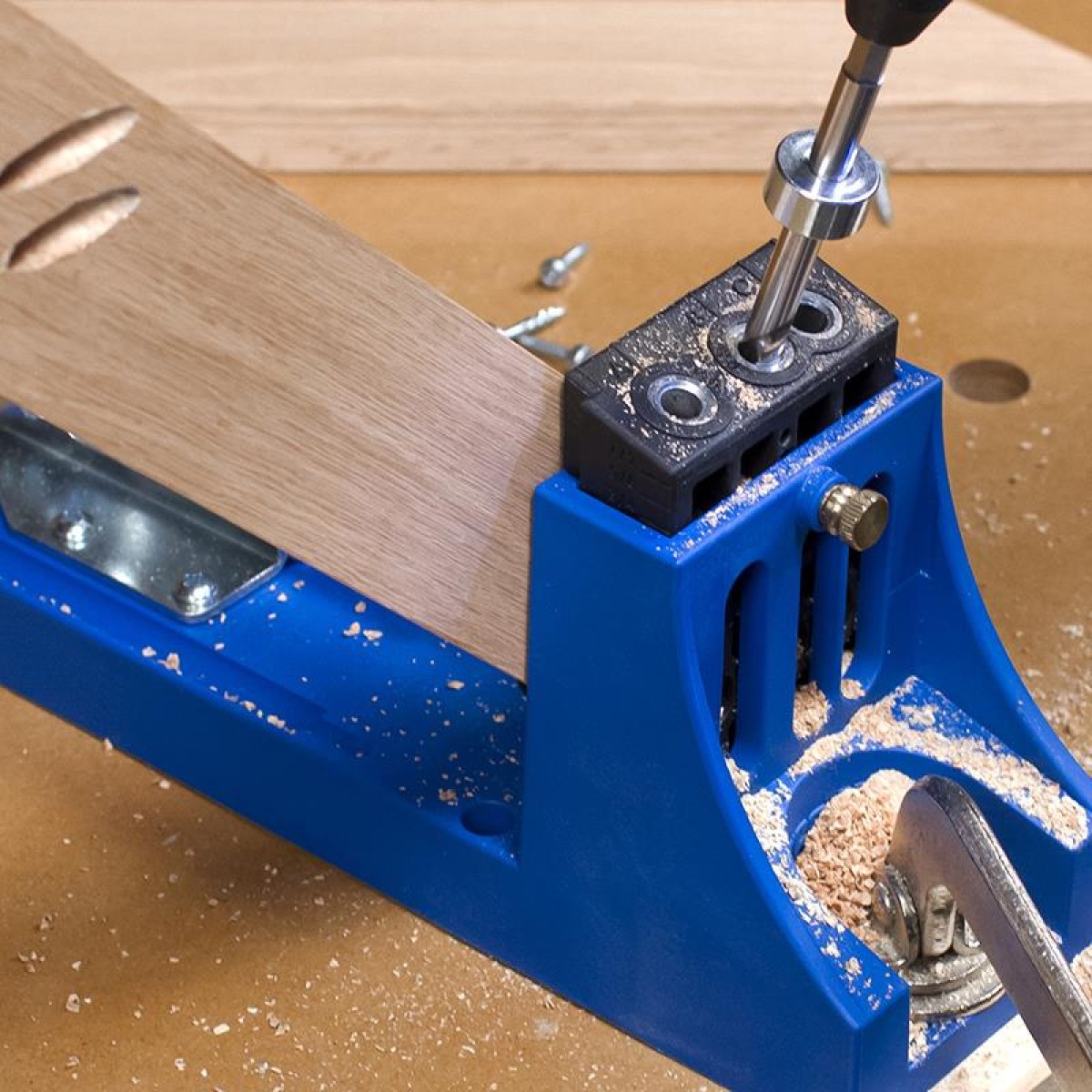

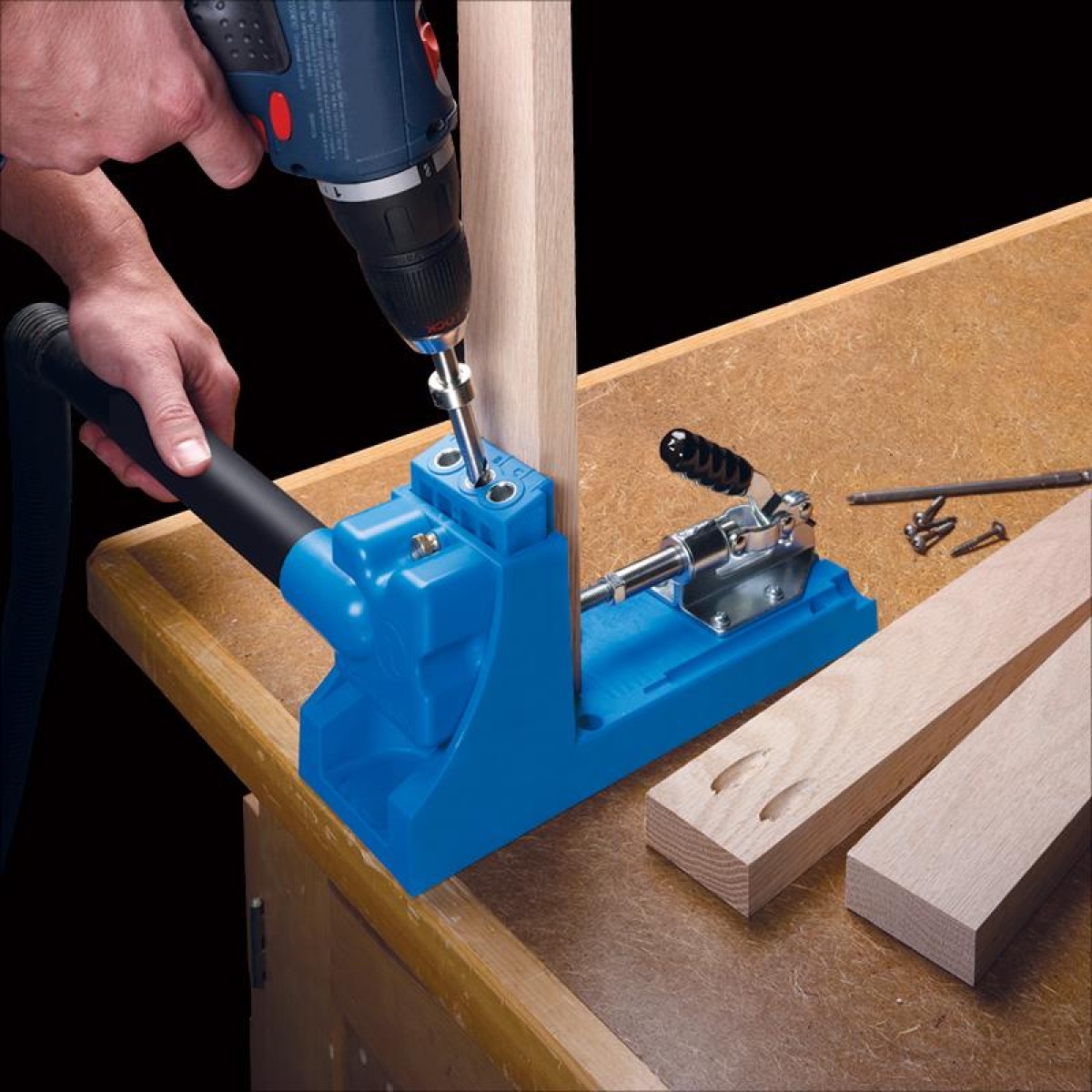

Приспособление для сверления отверстий под косой шуруп

В данном обзоре мы расскажем и покажем пошагово, как в условиях домашней мастерской изготовить самодельное приспособление для сверления отверстий под косой шуруп.

И чтобы не делать долгих лирических вступлений — сразу же приступим к работе.

Сначала отпиливаем кусок деревянного бруска. Делаем разметку и сверлим в нем три отверстия на одинаковом расстоянии друг от друга.

Далее обрезаем у деревянного бруска две стороны под углом 15 градусов. Эту операцию удобнее всего сделать на ленточной пиле.

Советуем также прочитать обзорную статью на тему: как изготовить самодельный регулируемый кондуктор, с помощью которого можно сверлить в заготовках отверстия под шканты.

Теперь необходимо будет отрезать три металлических трубки одинаковой длины. Вклеиваем их в просверленные отверстия.

После этого лишнюю часть трубок обрезаем болгаркой, а место среза обрабатываем напильником по металлу (или можно это сделать на шлифовальном станке).

Основные этапы работ

На следующем этапе из листа фанеры нужно вырезать крестовину (основание для нашего приспособления). Крепим к ней две боковые стенки.

Далее склеиваем два кусочка фанеры. Сверлим по центру отверстие и вклеиваем направляющую гайку для шпильки с прижимом. Крепим получившуюся деталь между боковыми стенками.

После этого прикручиваем к основанию два крепления для кондуктора. Устанавливаем сам кондуктор и шпильку с прижимом. На конце шпильки крепим барашек из фанеры.

Читайте также: как сделать своими руками удобные гайки-барашки из фанеры. Их можно использовать при изготовлении различных приспособлений.

На последнем этапе останется только обработать самоделку минеральным маслом или покрыть лаком. Если не хочется крутить прижим вручную, то можно убрать барашек и вставить конец шпильки в шуруповерт.

Подробно о том, как сделать приспособление для сверления отверстий под косой шуруп, можно посмотреть на видео ниже. Данной идеей поделился автор DENDEN TV.

Оцените запись

[Голосов: 1 Средняя оценка: 5]

Кондуктор для сверления отверстий своими руками: шаблон для сборки мебели

Точно и качественно выполнить отверстия в изделиях, изготовленных из натуральной древесины, ДСП, МДФ, металла и других материалов, позволяет такое удобное приспособление, как кондуктор. Таким приспособлением, в частности, активно пользуются специалисты, занимающиеся производством мебели. При этом кондуктор можно как приобрести в серийном исполнении, так и сделать своими руками.

Универсальный кондуктор ползункового типа для сверления отверстий под евровинты и шканты

Особенности конструкции и виды

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Среди кондукторов для сверления отверстий по типу конструкции и функциональным возможностям можно выделить целый ряд категорий.
Накладные

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Поворотные

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Универсальные

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Опрокидываемые

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

Сферы использования

Мебельные кондукторы и шаблоны – это приспособления, без которых практически не обойтись при сборке мебельных конструкций. Использование кондукторов позволяет избежать основной проблемы, возникающей при сверлении отверстий, – вхождения сверла в обрабатываемую деталь не под тем углом. Исправление этой ошибки отнимает много времени и сил, и не всегда ее вообще можно исправить. Кондуктор, используемый для сверления отверстий, не только позволяет правильно сориентировать сверло на месте выполнения обработки, но и не дает инструменту сбиться с заданной траектории.

Такие приспособления, как мебельные кондукторы и шаблоны, применяются и при производстве, и при сборке мебели, когда в соединяемых элементах надо выполнить отверстия для размещения крепежных элементов. В таких случаях часто используется кондуктор для шкантов или кондуктор для сверления под конфирмат, без которых выполнить качественные отверстия под крепеж не представляется возможным. Незаменимым такое приспособление является в тех случаях, когда требуется сделать отверстия, в том числе и под углом, в тонких плитах (в частности, при выполнении отверстий в ДСП или МДФ).

Кондуктор для косых отверстий незаменим при устройстве скрытых соединений панелей и досок

При использовании кондуктора для сверления отверстий процесс сборки мебели происходит просто и быстро. Применяя такое приспособление, сверление отверстий можно выполнять на любом удалении от края детали вне зависимости от ее ширины.

В современной мебели активно используются шканты, которые в то же время являются достаточно устаревшим крепежным элементом. Именно поэтому кондуктор для шкантов (doweling jig) применяется в производстве мебельных конструкций. Основная сложность при использовании таких крепежных элементов заключается в том, чтобы оси отверстий, выполняемых в соединяемых деталях, имели между собой прямой угол. Соответственно, располагаться такие отверстия должны строго перпендикулярно друг к другу. Без применения такого приспособления, как кондуктор для шкантов, выполнить их затруднительно.

Кондуктор для выполнения отверстий в трубках будет весьма полезным приспособлением для домашней мастерской

Мебельное производство – не единственная сфера, в которой используются кондукторы, предназначенные для сверления отверстий. Шаблоны не менее часто применяют и для того, чтобы просверлить отверстие в трубе и других деталях, имеющих цилиндрическую форму. Кондукторы позволяют выполнять качественные отверстия даже в трубах небольшого диаметра.

Размер и принцип работы современных кондукторов могут быть различными. Некоторые из моделей таких устройств намного легче купить, а отдельные несложно изготовить своими руками. В пользу того, чтобы изготовить мебельный кондуктор для сверления отверстий своими руками, говорит и тот факт, что серийные устройства, особенно универсального назначения, стоят недешево.

Самодельные кондукторные устройства

Кондукторы простейшей конструкции, например, те, которые используются для сверления отверстий под конфирмат, стоят относительно недорого, поэтому многие мастера не озадачиваются их самостоятельным изготовлением и приобретают серийные модели. Между тем есть и те, кто даже такие простые устройства старается сделать своими руками. Вопрос о том, как сделать кондуктор для сверления своими руками, часто появляется и при необходимости просверлить нестандартные отверстия.

Чтобы самостоятельно изготовить кондуктор для шкантов или более простой по конструкции кондуктор для конфирматов, можно воспользоваться чертежами и видео в интернете.

При изготовлении кондуктора потребуется идеально точное сверление направляющих отверстий и закалка готового приспособления

Для изготовления такого устройства, естественно, потребуется его чертеж. Нужен также минимальный набор инструментов и оборудования:

  • электрическая или ручная дрель;
  • набор слесарных инструментов;
  • болгарка;
  • сварочный аппарат (для изготовления кондукторных приспособлений более сложной конструкции).

Простейший самодельный кондуктор можно изготовить из подручных средств и материалов, которые в избытке имеются в большинстве домашних мастерских или гаражей. Использование таких материалов, к которым относятся куски металлической арматуры, деревянные бруски, металлические пластины и др., позволяет значительно сэкономить на приобретении серийной модели устройства.

Чертеж самодельного кондуктора для высверливания отверстий под конфирматы

Изготовление самодельного кондуктора для дрели или одношпиндельного станка проходит в несколько этапов.

  1. Квадратную арматуру сечением 10 на 10 мм, используя ножовку по металлу или болгарку, необходимо нарезать на отрезки требуемой длины.
  2. Центры отверстий, через которые будет выполняться сверление, должны находиться на расстоянии 8 мм от края кондукторной плиты. Именно на таком расстоянии расположен центр плиты ДСП или МДФ, в которой сверлят отверстие.
  3. Шаг между отверстиями на кондукторе в соответствии с общепринятыми мебельными стандартами составляет 32 мм, при этом диаметр таких отверстий должен быть равен 5 мм.
  4. Если оснастить самодельный кондуктор упором, то использовать такое приспособление будет значительно удобнее. Для создания такого упора нужна металлическая пластина толщиной 1 мм и шириной 25 мм, которую сгибают под прямым углом и фиксируют на уже готовом кондукторном приспособлении, изготовленном из арматуры.
  5. После того как конструктивные элементы самодельного кондуктора зафиксированы при помощи струбцины, их необходимо надежно соединить между собой, используя для этого резьбовые крепежные элементы.

Готовый кондуктор с поворотными упорами

Чтобы минимизировать количество пыли, образующейся при использовании самодельного кондуктора, его конструкцию можно дополнить половинкой пластиковой бутылки. Такое простейшее приспособление может выступать и в качестве поддона, в котором будет собираться образующаяся в процессе сверления стружка.

Описанный выше метод позволяет изготовить простейший самодельный кондуктор, который значительно облегчает и ускоряет процесс сборки любой мебельной конструкции.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

Шаблон для сверления отверстий под направляющие выдвижных ящиков

Помните тот день, когда я говорил об ошибках в моем последнем проекте, и задавал вопрос о том, какие ошибки делаете вы? Ну, я был готов провести проверку подгонки моего тестового ящика.

Оказалось, что ящик был несколько широк, примерно на 6 мм. Я был горд тем, насколько близко к 422 мм мне удалось сделать лицевую и заднюю панели, определявшие важные внутренние размеры. Они должны были быть близки к 415 мм. Так что у меня получился зазор в 7 мм, или чуть больше 6 мм. Вот же, черт! Но эта публикация совсем не об этом.

Компания Blum выпускает шаблоны для сверления отверстий, требуемых для установки выдвижного ящика на направляющие. Каждый ящик должен иметь два отверстия на задней панели, по одному отверстию на боковых сторонах, и желательно предварительно просверлить отверстие для передних запирающих защелок.

Но… Шаблон от Blum довольно дорогой, его цена превышает 42 $. И с ним не поставляются ни сверла, ни ограничители. А вот набор JIT IT от Rockler для сверления отверстий под направляющие выдвижного ящика, содержит шаблон, сверло диаметром в 6 мм с заостренным концом, 2 сверла с заостренным концом диаметром 2.5 мм, 2 ограничителя глубины сверления и шестигранный ключ. Цена всего набора составляет 30 $.

Установка ограничителей на сверла выполняется просто. Но фиксация ограничителя на сверле диаметром 6 мм оказалось реальной головной болью. Вы обратили внимание, что на приведенной фотографии ограничитель установлен ближе к гладкому стержню сверла? Но он должен быть не там — его следует устанавливать над стружечными канавками сверла.

Я смог только косо зафиксировать его, и при этом он не оставался на месте. Ладно, я добился, чтобы он работал. Но при сверлении 4 отверстий пришлось снова закреплять его раз шесть.

Ладно, перейдем к наклонным отверстиям для шурупов переднего фиксатора ящика!

Оба тонких сверла сломались на отверстиях с номерами 2 и 4, но при этом ограничитель оставался на месте!

Обычно я довольно осторожно обращаюсь с тонкими сверлами, так что не знаю, что произошло. Я обратился в Rockler (в качестве клиента, естественно, поскольку я купил это приспособление), и они ответили, что вышлют сверла на замену.

Я также заказал сверла у Lee Valley, но уже после того как закончился срок бесплатной доставки, черт! А у промышленного поставщика я заказал несколько ограничителей для сверления.

Думаю, что я мог бы использовать сверла 2.38 мм вместо 2.5 мм, или, по крайней мере, я попробую сделать это. Так как 3/32″ примерно равно 2.38 мм, разница между 2.38 и 2.5 составляет около 0.12 мм или 0.00468″. И поскольку мы говорим о долях, то это составляет примерную разницу в 1.12/256. Так что сверла 3/32″ должны работать.

Магазины Lee Valley также продают сверла 2.5 мм, но их не было в наличии в тот момент. Эти сверла не имеют специального заостренного конца, который появляется, начиная с диаметра 3 мм, но у них также есть и сверла 3/32″ (2.38 мм).

Приспособление Rockler JIG IT само по себе вполне нормальное, но требуется определенная практика, чтобы устанавливать и удерживать его.

Если мне снова придется проделать все это, я бы остановился только на шаблоне Blum для сверления отверстий. После того, как я сам купил новые сверла и ограничители — на случай, если присланные на замену от Rockler продолжат создавать проблемы – то разница в цене составляет 12 $. И шаблон Blum, похоже, проще в применении.

Да, и еще я приобрету прутковые тиски (удлинители), чтобы лучше удерживать малые сверла в патроне дрели. Может быть, более длинное расстояние позволит мне избежать быстрой поломки сверла малого диаметра. Компания Blum предлагает удлинитель для сверла в 2.5 мм, но я подумываю о прутковых тисках, которые смогут удерживать сверла диаметром и 2.5 мм и 3/32″ (2.38 мм).

Наконец, я понял, что 457 мм не лучшая ширина для моих потребностей. Я собирался сделать комплект ящиков шириной 610 мм, и комплект ящиков шириной 457 мм. Теперь я решил распределить их на две стойки ящиков шириной 610 мм, и использую расстояние между ними либо для моих новых органайзеров Sortimo для мелких деталей, либо для чего-то похожего. К счастью, они имеют размеры около 457 мм, и поэтому можно будет использовать мои алюминиевые каркасы 457 мм.

Я думаю, что хорошо спланировал эту стойку с ящиками, но мне кажется, что я или все неправильно делаю, или постоянно сталкиваюсь с непредвиденными сложностями.

Я буквально ненавижу этот шаблон для сверления JIG IT, но попытаюсь воспользоваться им еще раз. Его следовало отправить в Rockler — они выполняют поддержку своей продукции. Это было мой первый опыт с их клиентской службой, и пока все шло гладко. Я вскоре снова свяжусь с ними, так как мои струбцины Bandy совсем развалились (разболтался штифт).

Три функции выталкивающего штифта для кольцевой фрезы

Выталкивающие штифты (направляющие) для корончатых сверл Karnasch

Что такое выталкивающий штифт (направляющая)?

Выталкивающий штифт или направляющая для корончатого сверла, является одним из обязательных аксессуаров при выполнении отверстия фрезой. Тем не менее, некоторые потребители, впервые столкнувшись с корончатым сверлением, нередко забывают как о необходимости его приобретения вместе со сверлом, так и о функциях, которые он выполняет. Необходимость обязательного использования выталкивающего штифта обусловлена самой технологией и принципом корончатого сверления – в отличие от спирального сверла, материал высверливается только по окружности, а не по всей площади круглого отверстия. Поэтому, использование направляющей необходимо для решения следующих возникающих проблем (рассмотрим их поэтапно, т.е. начиная от подготовки к выполнению отверстия и заканчивая завершением процесса сверления):

  1. Центрирование отверстия

    Центрирование отверстия направляющей (штифтом)Сверление отверстий в деталях, заготовках, балках для производства металлоконструкций и других материалах требует, прежде всего, исключительной точности и качества выполнения данного типа задач. Очевидно, что при использовании корончатого сверла, являющегося полым внутри, его невозможно точно расположить в месте, где необходимо произвести отверстие. Именно из этого следует и первая функция направляющей – четкое центрирование и последующее удержание сверла в необходимой позиции. Использование направляющей позволяет избежать проскальзывания фрезы по материалу, а также добиться максимальной точности выполнения отверстий.
  2. Открытие клапана подачи смазочно-охлаждающей жидкости

    Открытие клапана подачи СОЖПри сверлении отверстий одним из самых важных факторов, обеспечивающих скорость, аккуратность выполнения, чистоту поверхности является охлаждение инструмента. Так же охлаждение необходимо для значительного продления срока службы инструмента. При подводе фрезы к материалу, выталкивающий штифт упирается в него, а затем за счёт того, что он может свободно уходить внутрь патрона, поднимаясь вверх, открывается клапан подачи смазочно-охлаждающей жидкости, и она устремляется внутрь сверла. Благодаря этому обеспечивается непрерывное охлаждение и смазка инструмента на всем этапе сверления, вплоть до завершения.
  3. Выталкивание остатков материала

    Выталкивание остатков материала направляющейДанная стадия является завершающей в процессе выполнения отверстия кольцевой фрезой. После окончания сверления материал, заполняющий внутренний объем отверстия остается внутри сверла. Очевидно, что в таком случае продолжать сверление и переходить к новому отверстию не имеет смысла. Прежде надо удалить материал. В этом и есть третья и последняя функция направляющей. Штифт, уходя внутрь, сжимает пружину, которая установлена внутри патрона. И как только фреза проходит всю толщину заготовки, он с усилием выталкивает остаточный материал (пятак) наружу. Благодаря этому можно, не прерывая процесс работы перейти к выполнению следующего отверстия. При приобретении корончатого сверла, так же необходимо обратить внимание на то, что для различных диаметров и типов исполнения фрез служат различные типы и размеры направляющих. Они могут быть как цельными, так и разборными (составными), использующимися при сверлении материала большой толщины. Отдельные направляющие следует использовать при работе с удлинителями для кольцевых фрез и переходниками.

Как сверлить прямые и квадратные отверстия без сверлильного станка

Конечно, время от времени вы намеренно просверливаете отверстие под определенным углом. Возможно, этого требует ваша многослойная столярка или вы хотите, чтобы проект выглядел стильно и современно.

Но большинство отверстий, которые мы просверливаем - я рискну сказать, что почти 99% из них - предназначены для сверления прямо, идеально перпендикулярно поверхности. Вы можете сделать это точно с помощью сверлильного станка, но у многих производителей его нет, и они требуют специальной настройки и работы, которые достаточно малы, чтобы их можно было разместить на столе.

Так что остается аккумуляторная дрель. Инструмент, который, будучи сбалансированным на наконечнике сверла, можно легко наклонить и наклонить под прямым углом во всех направлениях, особенно когда вы прикладываете к нему силу.

Но! Задача не невыполнима. Да, домашние мастера, вы можете просверлить идеальное отверстие под углом 90 ° с помощью аккумуляторной дрели. Вот как это делается.

Во-первых, настройтесь на успех.

Когда вам нужно просверлить идеальное отверстие под углом 90 °, вам нужно заботиться об угле сверла и сверла и ни о чем другом. Поэтому, чтобы упростить задачу, всегда создавайте небольшую начальную выемку с помощью шила, чтобы у сверла было место для приземления. Таким образом, вы настроили размещение долота, и вы можете беспокоиться о других движущихся частях.

Коммерческий вариант

Milescraft DrillBlock - это простое и очень удобное приспособление, предназначенное именно для этой задачи. Он стоит всего 8 долларов и помогает создавать отверстия идеально квадратной формы с шагом 1/16 дюйма от 1/8 до 1/2 дюйма. Это действительно хорошая цена, и если вы используете аккумуляторную дрель чаще, чем пару раз в год, это не проблема.Получить один.

Вы просто кладете его на сверло, устанавливаете сверло на своей отметке, закрепляете рукой или зажимом и сверлите.

Бонус: DrillBlock имеет V-образную канавку на дне, что позволяет легко просверливать отверстия под углом 45 ° в углах и краях.

Вариант "Сделай сам"

Хорошо, но давайте предположим, что сейчас 22:00. в субботу, и вам нужно продолжать работу над своим проектом. Или, возможно, вам нужно отверстие с шагом не 1/16 дюйма.Или по любой другой из дюжины причин, по которым вам может потребоваться просверлить прямое отверстие без помощи коммерческого руководства. Что ж, друг мой, сделай свой собственный.

Это обманчиво просто. Начните с небольшого количества древесных отходов, шириной около 1 1/2 дюйма и длиной 10 дюймов. Отрежьте 2 дюйма с одного конца, убедившись, что разрез идеально ровный.

Нанесите немного столярного клея на отрезанный кусок, затем нанесите его на более длинный кусок на расстоянии 1 дюйма от конца. Используйте квадрат, чтобы убедиться, что две части выровнены.

Скрепите детали вместе, пока клей схватывается.(Если вы торопитесь, вы можете установить выравнивание винтами и продолжить свой проект.)

Чтобы использовать его, просто совместите сверло с углом, созданным направляющей. Используйте руку или зажим, чтобы закрепить его на работе, выровняйте и вперед. Вы просверлите сотни отверстий любого размера. В конце концов, он изнашивается, вы можете просто соединить два куска лома и сделать еще один.

Многоразовое приспособление

Если вам нужно просверлить много отверстий одинакового размера, вы можете модифицировать приспособление для самостоятельного изготовления, чтобы добиться большей стабильности.Зайдите в секции с латунными и алюминиевыми стержнями в строительном или хобби-магазине и поищите трубку с внутренним диаметром , которая соответствует вашему сверлу. Это не будет номер на этикетке, поэтому возьмите с собой сверло или штангенциркуль для измерения. Отрежьте от конца кусок размером 1 1/2 дюйма.

Затем с помощью термоклея закрепите его на одной из сторон направляющей сверла. По сути, вы сделали цангу для направления сверла, в которой используется тот же принцип, что и у DrillBlock выше.

А теперь… давайте проверим нашу работу.

Прикол!

Как использовать приспособление Kreg для сверления отверстий в карманах, завинчивания и столярных изделий из дерева

* Этот изменяющий жизнь пост может содержать партнерские ссылки, друг. Нажмите, чтобы узнать больше, чем вы когда-либо хотели. *


Запугать изготовлением мебели? Я тоже был, друг. Я думал, что для этого потребуется целая куча причудливых вырубок, строгания, стыковки, может быть, небольшого количества столярных изделий из бисквита или домино, обширной фрезерования, ручных инструментов вашего дедушки, всего вашего запаса времени и стойкого затхлого запаха масла пачули.Возможно, это дом Свенсона (в том числе и вы, дамы) или дом в историческом районе Детройта или в шикарном округе Ориндж. Есть ли более быстрый и простой способ сделать мебель в деревенском стиле / деревенском шике / загородном доме? Черт возьми, есть. Она называется Kreg Jig .

На заметку мастерам.

Заявление об ограничении ответственности: для всех вас, ремесленников по дереву , которые издеваются над идеей завинчивать шурупы поверх столярных швов и считают металл ругательством - вот моя проблема.Создайте ОДИН предмет, используя Kreg Jig вашего друга, не знающего ремесла, и ЗАТЕМ проведите оценку инструмента на основе опыта. Обеспокоены структурной целостностью? Приклейте швы с прорезями (PH). Квадратные столешницы? Пропустите их через фуганок + строгальный станок + настольную пилу перед соединением с PH + столярным клеем. Нулевое время высыхания в зависимости от прочности винтов. Видимость винтов PH? Соедините внутреннюю и нижнюю стороны изделия. Закройте отверстия угловыми деревянными заглушками, приклеенными и нарезанными на место, отшлифованными, зашпаклеванными и снова отшлифованными.

Деревообработка для нас обычных людей.

Что такое Kreg Jig , спросите вы? Это руководство по предварительному просверливанию угловых отверстий в дереве, чтобы прикрепить его к другому дереву с помощью винтов с отверстиями для карманов (PH). Ступенчатое сверло 3/8 ″ имеет встроенную ступеньку, которая противодействует утоплению отверстия с плоской поверхностью для идеального захвата плоской нижней стороны ваших PH-винтов с полукруглой головкой (с закругленной головкой). Более тонкий наконечник сверла предварительно просверливает пилотное отверстие, чтобы винты PH были установлены под идеальным углом.

Вот и добавленная стоимость: как соединить два куска дерева и спрятать винты? Возможно, вы попытаетесь втиснуть винт на обратной стороне одной доски в другую, но вероятность успеха очень низка. Свободный угол с небольшим запасом - трудная задача. Kreg Jig решает эту проблему. В качестве альтернативы вы можете соединить детали с помощью компрессора / гвоздильного пистолета и клея, но винты ВСЕГДА прочнее, чем гвозди для наших целей DIY.

Хотите узнать больше? Ознакомьтесь со спецификациями и руководством ниже.

Характеристики сверл со ступенчатым сверлом.
  • Диаметр большего вала 3/8 ″ (9 мм).
  • Диаметр пилотного наконечника 0,170 ″ (4 мм).
  • Хомут с регулируемой глубиной, который ослабляется и затягивается стандартным шестигранным ключом для древесины различной толщины.
  • Глубинная манжета предназначена для древесины следующих толщин: от 1/2 ″ до 1-1 / 2 ″.

Pro-tip : номинальный размер древесины - загадка. Если в вашем хозяйственном магазине указано, что это размер 2 × 4, что означает 2 дюйма на 4 дюйма, это не так.На самом деле это 1-1 / 2 дюйма на 3-1 / 2 дюйма, номинальное значение. Доска толщиной 1 дюйм номинально / фактически имеет толщину 3/4 дюйма. Однако ваша доска толщиной 1/2 дюйма на самом деле имеет толщину 1/2 дюйма, как и ожидалось. Помните: это ТОЛЬКО для пиломатериалов хвойных пород. Например. сосна, пихта, ель и кедр (по «Искусству мужественности»). Более дешевые варианты. НЕ пиломатериалы твердых пород, например дуб, орех, красное дерево, клен и гикори (А из М). Обычно более дорогие варианты.

Таблицы номинальных размеров.

Вот (4) диаграммы из архива, показывающие номинальные размеры в сравнении с фактическими измерениями для размерной древесины хвойных пород:


Как использовать Kreg Jig как босс.

Материалы
  1. Древесина для строительства вещей. Например. Деревенские столы, любая деревенская мебель, рамы для картин, изголовья кровати, все своими руками.
  2. Винты с отверстием в кармане (PH). Всегда имейте под рукой винты PH 2-1 / 2 ″ И PH 1-1 / 4 ″ для проектов Kreg Jig.Приведенная ниже «система» для начала поставляется с набором винтов.

Инструменты
  1. Kreg Jig Master System за ~ 139 долларов США . Включает: съемную направляющую для сверла с 3 отверстиями, основание стола со встроенным зажимом, отдельный прочный зажим, приспособление для сбора пыли, ступенчатое сверло 3/8 ″, сверло с квадратной отверткой 6 дюймов, сверло с квадратной отверткой 3 дюйма, стартовый набор PH винты, набор заглушек PH и руководство пользователя.
    1. Более дешевый вариант 1: Kreg Jig Pocket Hole System за ~ 40 долларов + Kreg 3 дюйма.Зажим для лица Automaxx за ~ 30 долларов. (В комплект не входят винты). Итого = $ 70 .

    1. Более дешевый вариант 2: Kreg 8,25 дюйма Mini Jig Pocket Hole Kit за ~ 20 долларов, используя зажим, который у вас уже есть + Kreg # 2 Square 6 дюймов, закаленная отвертка в стальном корпусе (2 штуки) за ~ 5,50 долларов. (Винты / отвертка в комплект не входят). Итого = 25,50 $ .

  1. Аккумуляторная дрель-шуруповерт с муфтой для закручивания болтов PH.Купите дрель + ударный шуруповерт (высокий крутящий момент) в комбо-комплекте, чтобы сэкономить.
  2. Торцовочная пила (или) циркулярная пила (или) Торцовочная пила с ручной пилой.
  3. (опция) хомуты для труб с черными трубками соответствующего диаметра. Удерживает мебельную доску, завинчивая ее в отверстия кармана.
  4. (опция) сетевое сверло для предварительного сверления. Экономит проводную батарею дрели. Экономит время, если вы используете шнур только для заворачивания шурупов.

Варианты бюджета (без налогов).
  1. Винты PH (13,47 $ + 4,97 $) + Master System (139 $) = 157,44 $
  2. Винты
  3. PH (13,47 долларов США + 4,97 долларов США) + система карманных отверстий (40 долларов США) + 3-дюймовый торцевой зажим Automaxx (30 долларов США) = 88,44 долларов США .
  4. Винты
  5. PH (13,47 долл. США + 4,97 долл. США) + комплект отверстий для мини-приспособлений для зажима 8,25 дюйма (20 долл. США) + квадратная отвертка 6 дюймов в стальном корпусе с закаленным корпусом (2 шт. В упаковке) (5,50 долл. США) = 43,94 долл. США .

Заявление об ограничении ответственности: цены могут незначительно отличаться в зависимости от изменений в сделках и продажах.

Шаг 1.Загляните в местный хозяйственный магазин за материалами.
  • Выберите свою сборку. Какой проект вы присматривались? Стол в деревенском доме? Кофейный столик? Рабочий стол? Верстак? Открытый стул? Варианты бесконечны. Включите свое творчество.
  • Выберите размерный брус хвойных пород! Обязательно смотрите вниз на конец каждого куска дерева, чтобы оценить его скручивание, деформацию, изгиб или коробление. Чем прямее, тем лучше.

Напоминание: ваши доски ДОЛЖНЫ иметь толщину не менее 1/2 дюйма или максимум 1-1 / 2 дюйма для работы с приспособлением Kreg Jig.

Шаг 2. Вырежьте дерево.
  • Используя список вырезов вашего плана сборки, скосите все доски по длине. При необходимости разрежьте всю фанеру по ширине дисковой пилой или настольной пилой. 90º торцов и сторон, к которым будут крепиться доски, очень важны. В противном случае ваша мебель будет шаткой / смещенной - если это не предусмотрено.

Шаг 3. Соберите все свои принадлежности Kreg Jig.
  • Вытащите все приспособления Kreg Jig.Ваш комплект Master System должен включать:
    • L-образный зажимной крючок Kreg (, основание, ).
    • Торцевой зажим . Необходимо, если вы решите использовать ТОЛЬКО направляющую для сверла и переносной зажим. Подойдет любой 300-фунтовый зажим для спускового крючка, но не забудьте оценить, подходит ли зажим, перед использованием или покупкой.
    • Портативная база.
    • Втулка направляющей сверла. Используется только с лицевым зажимом.
    • Остановка материальной поддержки.
    • Пылеуловитель.
    • Ступенчатое сверло 3/8 ″ (9 мм).
    • Квадратная отвертка 6 дюймов (152 мм).
    • Квадратная отвертка 3 ″ (76 мм).
    • Стартовый набор винтов Kreg®.
    • Набор заглушек для карманных отверстий.
    • Руководство по эксплуатации.
  • Если вы используете основание: прикрепите направляющую для сверл с 3 отверстиями к столешнице с помощью встроенного зажима.
  • Если вы НЕ используете основание: просто приготовьте зажим для лица или спусковой крючок и направляющую для сверла. Переходите к шагу 5.

Шаг 4. Установите глубину направляющей сверла.
  • Проверьте сторону направляющей сверла на предмет измерения приращений от 1/2 до 1-1 / 2, кратных 1/8. Установите глубину дерева, в котором вы собираетесь просверлить.
  • Например. ваш 2 × 4 на самом деле имеет толщину 1-1 / 2 дюйма. Установите направляющую сверла на 1-1 / 2. Если ваша доска размером 1 × 6, на самом деле она имеет толщину 3/4 дюйма, поэтому установите направляющую сверла на 3/4.
Нижняя сторона направителя сверла. Закройте направитель сверла.Закройте направитель сверла. Закрепите верхнее основание пустым пазом для направляющей сверла Используйте золотой болт, чтобы закрепить направляющую для сверла. Направляющая для сверла установлена ​​на толщину древесины 1-1 / 2 дюйма, то есть на пиломатериалы 2 × 4. Направляющая для сверла установлена ​​на толщину древесины 1/2 дюйма.

Шаг 5. Установите глубину воротника бурового долота 3/8 ″.
  • Положите основание стола (большая L-образная деталь со встроенным зажимом) лицевой стороной вверх на стол. Обратите внимание на вставное сверло и направляющую втулки как часть синей нейлоновой основы.
  • Очень свободно прикрепите металлическую манжету к сверлу 3/8 ″.Ослабьте или затяните хомут с помощью шестигранного ключа.
  • Поместите сверло с подвижным воротником во вставную направляющую и совместите более широкий шаг сверла с числовой толщиной древесины, которую вы используете (не измеряйте, основываясь на гораздо более тонком направляющем наконечнике сверла) . Затяните воротник с помощью шестигранного ключа.
Отрегулируйте положение воротника сверла в соответствии с толщиной древесины. На изображении показана глубина, установленная для пиломатериалов 1-1 / 2 ″, т.е. 2 × 4.

Шаг 6.Прикрепите древесину к направляющей сверла.
  • Повернув основание, встроенный зажим и направляющую сверла вверх, возьмите первую деревянную заготовку. Оставьте доску вертикально, пока вы закрепите ее встроенным зажимом.
  • Дважды проверьте, чтобы край доски был на одном уровне с синей нейлоновой основой.

Шаг 7. Просверлите отверстия сверлом.
  • Присоедините сверло с затянутой манжетой к сетевой дрели (или аккумуляторной дрели, если у вас ее нет).
  • Предварительно просверлите не менее 2 отверстий для менее широких деревянных брусков, по крайней мере, от 1/4 ″ до 1/2 ″ от внешних краев, чтобы предотвратить сколы или трещины. Используйте больше отверстий для более широких деталей.

Шаг 8. Прикрепите квадратную отвертку к просверливанию и захватите винты PH.
  • Присоедините квадратную отвертку 6 дюймов к аккумуляторной дрели со сцеплением.
  • Установите сцепление на 8 в качестве отправной точки. Увеличьте значение до 10 или 12, если 8 не погружает винт полностью и не дает плотного соединения.
  • Возьмите винты PH. Длина винта будет зависеть от ваших планов сборки. Для дерева толщиной 1-1 / 2 дюйма обычно используются винты PH 2-1 / 2 дюйма. Для дерева толщиной 1/2 дюйма обычно используются винты PH 1-1 / 4 дюйма.
Нам нравится начинать заворачивание винтов с карманами с аккумуляторной муфтой дрели, установленной на 8. Отрегулируйте для оптимальной затяжки винтов без чрезмерной затяжки.

Шаг 9. Зажмите доски и установите винты PH.
  • Зажмите или надежно скрепите два деревянных бруска вместе и вбейте винт с карманом в предварительно просверленное отверстие.
  • Оцените надежность соединения и при необходимости отрегулируйте сцепление.
  • Примечание: самая простая ошибка - это отсутствие более глубокого и тонкого направляющего отверстия на кончике винта. Я случайно вогнал винт в ступеньку 3/8 дюйма, изменив правильный угол приспособления Kreg Jig и позволив винту выйти из лицевой поверхности приемной платы.
  • Повторите предварительное сверление и завинчивание винта PH для каждой необходимой доски в соответствии с вашими планами DIY. Чтобы сэкономить время, предварительно просверлите ВСЕ доски одинаковой толщины, затем отрегулируйте металлическую манжету и глубину направляющей сверла для следующей толщины.Продолжайте, пока ваша деталь не будет полностью собрана.

Вы производитель мебели!

Отличное решение для ускорения процесса изготовления мебели в деревенском стиле с помощью Kreg Jig. Как прошло? Что вы сделали? Есть вопросы без ответа или зависания? Какие-нибудь советы вы могли бы предложить новым пользователям? Мы будем рады увидеть ваше произведение, когда оно будет готово. Мы рады отпраздновать вашу новую сборку и новый набор навыков DIY.

Папа-блогер. Сертифицированный диетолог. Исследователь, новатор, мечтатель.Создатель сообщества, коннектор и сетевик. Перфекционист (медлительный, как грязь). Столяр. Неизвестное, сверхчувствительное, щупальце, эмо. Помощник. Авантюрист. Гостья. Человек." Ваше слушающее ухо. Нет друзей - только самые близкие братья.

Как сверлить угловые отверстия в древесине

Сверление отверстий под углом - полезный навык, который пригодится во многих домашних проектах. Один знакомый пример - когда вы хотите прибить 2x4 под углом 90 градусов к другому 2x4, чтобы создать каркас для стены, но у вас не так много места, чтобы размахивать молотком.Ногти на ногах - это решение для таких труднодоступных мест. Если вам сложно завести гвоздь, вам очень поможет короткое угловое направляющее отверстие, направляя гвоздь под правильным углом и уменьшая необходимое количество ударов молотком.

Другой пример, распространенный в проектах деревообработки, - это сверление отверстий в кармашках , когда два куска дерева необходимо соединить под углом и где вы хотите, чтобы головки винтов были утоплены под поверхностью заготовки.

Но сверление отверстий под углом в древесине сопряжено со своими уникальными проблемами.Возможно, самая неприятная проблема - это когда сверло начинает правильно растачиваться, а затем быстро скользит по дереву и смещается. Вот почему вам необходимо принять особые меры - либо приобрести инструмент, который сделает эту работу за вас, либо применить к вашему сверлу технику, которая повышает вероятность получения отверстия с идеальным углом.

Нажмите "Играть", чтобы узнать, как сверлить отверстия под углом

Три метода сверления угловых отверстий

Существует три распространенных метода сверления отверстий под углом, но два из них больше подходят для опытных мастеров по дереву, которые могут позволить себе инструменты.

Сверлильный станок: Сверлильный станок - лучший способ просверлить отверстие под углом. Однако сверлильный станок - это дорогой, громоздкий автономный инструмент, который позволяет работать только с небольшими кусками материала. Сверлильные станки плохо подходят для многих проектов по благоустройству дома, потому что их нельзя выносить из магазина.

Шаблон для отверстий в кармане: Хорошей альтернативой сверлильному станку является шаблон для отверстий в карманах. Карманные приспособления для отверстий, такие как Kreg R3 Jr., являются дешевыми и простыми приспособлениями, которые направляют сверло в материал под углом.Если вам нужно просверлить больше, чем несколько отверстий, возможно, стоит приобрести такую ​​приспособление. Однако приспособления для карманных отверстий не надежны. Им по-прежнему требуется время для практики, прежде чем перейти к собственно рабочему материалу. А хороший приспособление для карманного отверстия - довольно дорогой аксессуар, особенно если вы не будете использовать его регулярно.

Ручной метод: Ручной метод не требует специальных инструментов. Наряду с утонченностью и терпением вам понадобится только дрель и набор хороших сверл. Одна коронка будет иметь размер предполагаемого отверстия, а другая - примерно половину размера предполагаемого отверстия.Однако у этого метода есть некоторые ограничения:

  • Вы не сможете просверлить отверстия под любым углом ручным способом. Угол наклона до 45 градусов позволяет легко просверлить отверстие под углом. Между 45 и 15 градусами процесс становится более трудным, но не невозможным. Ниже 15 градусов сверло будет слишком много двигаться. Когда стартовый бит слишком много танцует, вы не можете создать четко очерченное стартовое отверстие, чтобы завершить оставшееся отверстие.
  • Более мягкая древесина работает лучше, чем более твёрдая.Хвойная древесина, категория, которая включает сосну, болиголов и древесину, содержащуюся в большинстве пиломатериалов для обрамления, лучше всего подходит для ручного углового сверления. Такие твердые породы дерева, как клен, орех и дуб, трудно сверлить вручную под углом.

7 лучших направляющих для сверления в 2020 году

При выполнении большинства деревянных работ всегда есть отверстия для сверления. Хотя сверла - лучший инструмент для этого, они не гарантируют, что вы получите отверстия одинакового размера и на желаемой глубине. Для точных и стабильных отверстий вам понадобится что-то для направления инструмента, и для этого вам лучше всего подойдет направляющая для сверла.

Направляющие для сверла работают, поддерживая идеальное совмещение сверла и заготовки, когда первая вращается для создания отверстия. Также они помогают убедиться, что сверлильный инструмент не выходит за пределы желаемой глубины. Но чтобы получить эти преимущества от использования направляющей для сверла, необходимо убедиться, что вы получите высококачественное приспособление, совместимое с вашими буровыми инструментами.

Стенд для сверлильного станка с чугунными тисками / рабочая станция для вращающихся инструментов ...

Wolfcraft 4525404 Многоугловая направляющая для сверла для 1/4 дюйма.& ...

Kreg K4MS Джиг-Мастер Система (K4MS)

Wolfcraft 4522 Tec Mobil Drill Stand

Стенд для сверлильного станка с чугунными тисками / рабочая станция для вращающихся инструментов . ..

Wolfcraft 4525404 Многоугловая направляющая для сверла для 1/4 дюйма. & ...

Kreg K4MS Джиг-Мастер Система (K4MS)

Wolfcraft 4522 Tec Mobil Drill Stand

Последнее обновление 2021.02.19 / Партнерские ссылки / Изображения из Amazon Product Advertising API

7 Лучшие насадки для направляющих сверла - Обзоры

1.Milescraft 1312 Drill Block

Рейтинг редактора:

(4,4 / 5)

Milescraft 1312 предлагает дешевый, но эффективный способ обеспечения того, чтобы вы всегда сверлили прямые и ровные отверстия. Это самый доступный предмет среди обзоров портативных сверл, но он по-прежнему остается удобным инструментом, несмотря на свою цену. Эта направляющая сверла имеет некоторые осевые линии, которые обеспечивают точное выравнивание при сверлении на различных поверхностях.

Milescraft 1312 позволяет сверлить все шесть обычных или обычных диаметров сверл, поскольку он имеет отверстия в диапазоне от 1/8 до 1/2 дюйма. Он также оснащен нескользящей прокладкой, которая удерживает его на месте, чтобы предотвратить скольжение при сверлении, а также гарантировать, что он не повредит заготовку.

С этой направляющей сверла у вас не возникнет трудностей при выполнении отверстий на углах или цилиндрических поверхностях благодаря 2 V-образным канавкам. Эргономичный дизайн блока позволяет легко уместить его в руках, а также он легкий (4,6 унции) для удобства использования.

2. Wolfcraft 4525404 3/8-дюймовая / 1/4-дюймовая насадка для ручной дрели

Рейтинг редактора:

(4/5)

Wolfcraft 4525404 - это удобная насадка-направляющая для сверла, которую можно использовать в вертикальном, горизонтальном и горизонтальном положении. угловые позиции.Эта направляющая сверла имеет легкую алюминиевую опорную пластину, которую вы можете маневрировать в любом месте, когда вам нужно какое-то управляемое позиционирование для определенных приложений.

Эта направляющая для сверления Wolfcraft имеет несколько двойных направляющих стержней на основании, которые можно перемещать вперед и назад, чтобы установить нужный угол. Угловое положение может достигать 45 градусов, а также он оснащен регулируемым ограничителем глубины и прямым ограничителем, которые делают повторное сверление возможным и простым.

Эту направляющую можно использовать со всеми сверлами на 3/8 и 1/4 дюйма. Она поставляется с 4 амортизирующими накладками в основании, которые помогают удерживать ее на месте и защищают заготовку.

3. STD1000DGNP V-Drill Guide от Big Gator Tools

Оценка редактора:

(4,7 / 5)

Big Gator Tools делает эту направляющую для V-образного сверла для плотника, которая делает самые разные отверстия, так как имеет 17 различных отверстий размеры. Диаметр этих отверстий составляет от 1/8 дюйма до 3/8 дюйма с шагом 1/64 дюйма. Эта направляющая сверла имеет V-образную канавку на дне для легкого перпендикулярного выравнивания с помощью сверл различных размеров при выполнении отверстий в углах и круглых деталях.

Если вас беспокоит долговечность, это одна из лучших направляющих для сверла для вас. И это потому, что Big Gator Tools изготавливает его из легированной никелем стали, которая также подвергается термообработке для максимальной прочности. Кроме того, материал не имеет гальванического покрытия и имеет легкое масляное покрытие, гарантирующее, что направляющая не ржавеет.

Метки совмещения на этой направляющей - отличная особенность, потому что они помогают вам выровняться по центру, чтобы получить еще больше прямых отверстий. Его размер и дизайн также делают его одним из лучших портативных направляющих для сверления, так как вы можете легко перемещать его с одного объекта на другой.

4. Kreg K4MS Jig Master System

Оценка редактора:

(4,7 / 5)

Kreg K4MS - самые дорогие портативные направляющие для сверления в нашем списке, но это из-за их производительности, удобства и возможностей, которые также делают это одна из лучших сверл. Это устройство оснащено съемной направляющей, которую можно использовать как с переносными базами, так и со столешницей.

Kreg K4MS использует запатентованную направляющую с 3 отверстиями, которая позволяет плотникам получать отверстия в карманах с идеальным размещением, и вы можете добиться этого при использовании материалов различной толщины и ширины.Вы можете использовать его для дерева толщиной от 1/2 до 1-1 / 2 дюйма, что намного лучше, чем то, что вы получаете от большинства других портативных насадок для сверл.

Это приспособление Kreg также имеет кожух для сбора пыли, которая очень полезна для предотвращения попадания древесной стружки на заготовку. Большой и прочный рычажный зажим позволяет использовать различные стили зажима при закреплении приспособления на рабочем месте.

Подробнее: Kreg K4 против Kreg K5: что лучше для вас?

5.Wolfcraft 4522 Drill Stand

Оценка редактора:

(4/5)

Wolfcraft 4522 - одна из лучших насадок для направляющих сверла для установки на сверла диаметром 43 мм, поскольку ее можно использовать практически со всеми известными брендами. Эта направляющая сверла также обеспечивает точное сверление отверстий на плоских поверхностях, круглых заготовках и даже на рельсах.

Стойка на этой насадке для направляющих сверла оснащена поворотной двойной направляющей, которая также регулируется для обеспечения точного сверления при вертикальном, горизонтальном и угловом сверлении.Используя это руководство, вы можете сверлить под углом до 45 градусов.

Wolfcraft предоставляет в направляющей для сверла предварительно просверленные отверстия, которые позволяют закрепить ее на фиксированной стойке. А с направляющей шиной и ручкой вы можете быть уверены в точном и контролируемом сверлении.

6. JIG IT Drill Guide

Оценка редактора:

(4/5)

Если вы ищете простую или базовую направляющую для вертикального и горизонтального сверления, JIG IT может сработать для вас. Это руководство по сверлению является вторым наиболее доступным в нашем списке, поэтому вам также не нужно будет тратить много денег, чтобы его получить. Это пластиковая направляющая с четырьмя резиновыми ножками, которые помогают предотвратить скольжение и повреждение заготовки.

JIG IT хорошо подойдет для плотников, которым не нужно делать очень глубокие или сложные отверстия или сверлить что-то, что требует большой точности. Лучшее в этом то, что вы можете использовать его как с ручными дрелями, так и с дрелью, и он работает с большинством моделей. И если вам важен вес при покупке направляющей для дрели, это одна из самых легких направляющих в нашем списке.

7.AmyAmy Floor Drill Press Tool Stand

Рейтинг редактора:

(4/5)

AmyAmy - идеальный выбор, если вы хотите превратить существующие вращающиеся инструменты в мини-сверлильный станок. Он имеет прочную металлическую раму, которая подходит для большинства вращающихся инструментов. Эта подставка также имеет вал с фиксатором глубины, что позволяет использовать ее для повторной глубины.

Зубчатая шестерня и подпружиненная металлическая рейка обеспечивают плавное и контролируемое погружение, что очень важно для получения однородных и точных отверстий. Прочное литое алюминиевое основание обеспечивает стабильную рабочую зону, а также имеет ровную поверхность с монтажными отверстиями и зажимными площадками для устойчивости.

Заключение

Направляющая сверла - один из лучших инструментов, который вы можете иметь в мастерской, поскольку он помогает предотвратить разочарование, связанное с сверлением несовпадающих или неровных отверстий. С правильной направляющей сверла вы всегда можете быть уверены в получении идеальных отверстий независимо от поверхности.

Наши обзоры направляющих для сверл, приведенные выше, помогут легко найти хорошее руководство, но всегда важно убедиться, что вы выбираете то, что хорошо работает с вашим конкретным буровым инструментом.

Подробнее: 10 лучших сверл - обзоры и руководство по покупке

Шаблон для растачивания отверстий | Деревообрабатывающий инструмент

Шаблон для растачивания отверстий | Инструменты для обработки дерева | Дятлы

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Артикул

ОТВЕРСТИЯ-КОНДИЦИОНЕР-2019-ГРУППА


Мастера по дереву во всем мире приняли идею фрезерования рабочей поверхности с сеткой отверстий.Десятки компаний (больших и малых) производят устройства, которые вписываются в сеть, чтобы поддерживать вашу работу. Сама фрезерованная рабочая поверхность доступна у нескольких компаний, часто как часть верстака или рабочего стола. Теперь, с помощью приспособления для сверления отверстий Woodpeckers Hole Boring Jig, вы можете сделать свою собственную решетку прямо в своем магазине за небольшую часть стоимости готовой вершины. Независимо от того, собираете ли вы рабочий стол по индивидуальному заказу или заменяете верхнюю часть на что-то вроде Festool MFT, вы можете фрезеровать столешницу с точностью, близкой к ЧПУ, без ничего более изысканного, чем хороший фрезерный станок и острая фреза.

Шаблон для сверления отверстий Woodpeckers - это твердый фенольный шаблон толщиной 3/8 дюйма, обработанный на станке с ЧПУ. Указательные штифты, размещенные в углу стола, позиционируют шаблон для первой группы отверстий. Затем вы будете использовать уже просверленные отверстия Все, что вам нужно, это фрезерный станок, который принимает направляющие втулки типа Porter-Cable, и прямую фрезу 1/2 дюйма (лучше всего подходят спиральные биты с подрезкой вверх).

Для этих столешниц разработано два стандарта. Festool и несколько других европейских компаний используют отверстия диаметром 20 мм. Veritas и некоторые другие используют отверстия диаметром 3/4 дюйма. Woodpeckers обеспечит вам охват, независимо от того, какой стандарт вы используете. Вы можете получить приспособление для растачивания отверстий с правильными направляющими втулками и указательными штифтами, чтобы вырезать отверстия диаметром 20 мм или 3/4 дюйма. Или, если вы похожи на большинство американских плотников и у вас есть «кое-что из этого, а кое-что из этого», приобретите полный комплект, в котором есть направляющие втулки и фиксирующие штифты для обоих размеров.

За меньшую цену, чем одна сменная столешница для Festool MFT, вы можете получить приспособление, изготовить свою собственную сменную столешницу, а затем начать добавлять сеточные поверхности для других рабочих поверхностей в вашем магазине. Благодаря множеству зажимов и концевых упоров вы можете без ограничений устанавливать рабочие места на сеточном столе.

Этот бывший инструмент OneTIME Tool® теперь присоединяется к нашей постоянной линейке продуктов вместе с большим и постоянно растущим семейством продуктов, предназначенных для того, чтобы помочь вам максимально эффективно использовать электроинструменты и столы Festool.Вся продукция Woodpeckers точно обрабатывается и тщательно проверяется на нашей фабрике в Стронгсвилле, штат Огайо, к югу от Кливленда.

ПРОСМОТР

ОТВЕРСТИЯ-КОНДИЦИОНЕР-2019-ГРУППА

{{/ thumbnail_url}} {{{_highlightResult.name.value}}}

{{#categories_without_path}} в {{{category_without_path}}} {{/ category_without_path}} {{# _highlightResult.color}} {{# _highlightResult.color.value}} {{#categories_without_path}} | {{/ category_without_path}} Цвет: {{{_highlightResult. color.value}}} {{/_highlightResult.color.value}} {{/ _highlightResult.цвет}}

{{price.USD.default_formated}} {{# price.USD.default_original_formated}} {{price.USD.default_original_formated}} {{/price.USD.default_original_formated}} {{# price.USD.default_tier_formated}} Всего лишь {{price.USD.default_tier_formated}} {{/price.USD.default_tier_formated}}

diy Шаблон для сверления полок - Sawdust Girl®

Один из самых простых способов построить шкаф или книжную полку с регулируемыми полками - это просверлить отверстия для штифтов полок. Хотя существует довольно много изготовленных приспособлений для сверления полок, я почти всегда делаю индивидуальный шаблон из недорогой перфорированной доски. Этот шаблон для сверления полок можно получить бесплатно, если у вас в гараже есть кусок перфорированной плиты! Небольшие приспособления, которые необходимо перемещать много раз, чтобы охватить всю длину шкафа, известны тем, что дают вам шаткие полки, потому что трудно убедиться, что все четыре отверстия (по два с каждой стороны) находятся точно на одном уровне друг с другом, когда вы используете приспособление, которое нужно переместить вверх, вставить булавку в последнее просверленное отверстие, зажать и просверлить еще немного.Дешевле, проще и лучше , чтобы изготовить приспособление для сверления под штифт полки!

DIY кондуктор для сверления полок

Вы можете вырезать шаблон для сверления полки такого же размера, как стенки шкафа, пометить и просверлить все отверстия для штифтов полки, прежде чем даже собирать их, или просверлите их после сборки.

В любом случае ОТМЕТЬТЕ свой шаблон для сверления полок перманентным маркером , чтобы вы точно знали, где просверлить отверстия, и все они окажутся в одном и том же месте.

  • Нет необходимости сверлить отверстия полностью сверху вниз.
  • Отметьте расположение любых ФИКСИРОВАННЫХ полок, которые будут постоянно прикреплены к бокам шкафа.
  • Пусковые и стопорные отверстия 6–8 дюймов сверху и снизу любой фиксированной полки, а также сверху и снизу шкафа.
  • Отверстия для штифтов полки должны находиться на расстоянии 1 1/2 ″ - 2 ″ от внешнего края сторон шкафа.
  • Отверстия в перфорированной доске расположены очень близко друг к другу, поэтому пропускайте все остальные. Обведите отверстия, которые вы будете просверливать, большим жирным маркером!

* Самое главное, напишите TOP вверху вашего шаблона! При предварительном просверливании перед сборкой шкафа также напишите TOP на верхней части сторон шкафа, чтобы правильно собрать шкаф.

Если вы просверливаете отверстия для штифтов полки после сборки шкафа, то приспособление для установки вам понадобится внутри шкафа. Проще всего вырезать кусок, который будет охватывать всю глубину вашего шкафа, но если у вас есть достаточно высокий кусок перфорированной доски, и вы не хотите покупать новый лист, вы можете заставить его работать.

Вам нужно будет перевернуть шаблон , наполовину , чтобы убедиться, что отверстия точно выровнены спереди назад, поэтому вам нужно будет пометить Font и Back этого шаблона.И убедитесь, что вы отметили TOP вверху с обеих сторон. (Поверьте мне, легко установить шаблон, чтобы ответить на звонок и продолжить с того места, где вы остановились - только поднимайте его задом наперед и вверх ногами!) Отметьте свой шаблон! 🙂

Теперь вы готовы к сверлению!

Но подождите, вам нужен ограничитель глубины на сверле, чтобы сверлить отверстия достаточно глубоко, но не слишком глубоко.

Я сам делаю из обрезков дерева. Ему нравится этот метод, потому что он также становится ручкой, которую можно держать во время сверления, и помогает держать сверло прямо.

Я всегда использую полочные штифты 1/4 дюйма и сверло 1/4 дюйма. Это упрощает задачу. Я покупаю полочные штифты пакетами по 50 штук и держу их под рукой!

Штыри для полки 1/4 дюйма - Пакет из 50 примерно за 5 долларов на Amazon . (Партнерская ссылка)

  • Для того, чтобы определить, сколько сверла вам нужно торчащие из вашей остановки блока, добавьте длину полки штыря вала (часть, которая вставляется в шкаф) и толщина шаблона Pegboard.(Это около 1/2 дюйма вместе, но вы хотите проверить свою конкретную ситуацию.)
  • Вставьте сверло в дрель.
  • Поместите деревянный брусок рядом со сверлом и отметьте место, где вам нужно отрезать его, чтобы оставить открытой 1/2 дюйма (или что вам нужно) сверла.
  • Отрежьте деревянный брусок нужной длины и просверлите его в центре.

Есть стопорные кольца, которые вы можете приобрести для установки на свое сверло. Буровая муфта диаметром 1/4 дюйма - $ 1.16

А этот комплект для установки дюбелей 1/4 дюйма за 5 на самом деле было бы очень удобно иметь под рукой. Он поставляется с 1/4 "сверлом и стопорной муфтой плюс несколько 1/4" деревянных дюбелями и маркерами шпунта.

Или вы всегда можете использовать старый метод малярной ленты , чтобы сказать вам, когда прекратить сверление, но он не очень точен, потому что лента не останавливает сверло, когда вы достигли желаемой глубины. Он просто показывает вам, когда следует прекратить бурение.

Я предпочитаю деревянный упор стопорный блок и приспособление для штифта полки любому предмету «для покупки», который я видел.

Я всегда предпочитаю дешевый, простой и отличный способ!

Easy Guide [Советы, программирование ЧПУ и видео]

Примечание : Это Урок 15 нашего бесплатного мастер-класса по электронной рассылке и скорости. Щелкните здесь, чтобы узнать больше о мастер-классе.

Вы когда-нибудь выполняли работу, требующую просверливания сотен или даже тысяч отверстий?

Как насчет того, где отверстия были достаточно глубокими, чтобы вы начали ломать спиральные сверла?

Сверление глубоких отверстий

- сложная задача, и в этой статье рассматриваются различные необходимые методы, включая сверление с заклепками, сверла с параболической канавкой, специальные циклы G-кода, а также сверление пистолетом или BTA.

Большинство специалистов с ЧПУ знают о Peck Drilling для обработки глубоких отверстий. Некоторые используют высокопроизводительную геометрию, например, сверла с параболической флейтой.

Но оказывается, что существует целый ряд известных арендодателям методов, которые помогут вам добиться успеха при бурении глубоких отверстий. Я собрал ряд вещей, которые могут вам очень помочь при бурении глубоких отверстий.

Первое - это мое видео от шеф-повара с ЧПУ о сверлении глубоких отверстий. Я делаю эти видео для журнала Cutting Tool Engineering Magazine, одного из самых уважаемых отраслевых изданий, когда речь идет обо всем, что касается режущих инструментов и ЧПУ.Моя видеоколонка называется «CNC Chef», это представление на CNCCookbook.

Вот видео:

Вторая вещь - это изображение, которое видно на видео прямо позади меня. Этот рисунок - удобные миниатюры, указывающие, когда использовать эти методы. Фактически, я собираюсь показать вам не только этот слайд, но и все слайд-шоу, которое я использовал для видео. Вы можете распечатать диаграмму, чтобы повесить ее на стену для справки, или что-то еще.

Теперь, если вы скачаете слайды, я просто хочу попросить об одной услуге.Прокрутите вниз и подпишитесь на нашу рассылку новостей. Я хочу, чтобы мы оставались на связи, и это действительно лучший способ гарантировать, что вы будете получать все наши статьи в блоге по мере их публикации.

Чтобы узнать больше, продолжайте читать. У меня даже есть классный генератор G-кода цикла сверления глубоких отверстий для вас.

Насколько глубока «глубина» и методы выбора

Большинство производителей инструмента рассматривают любую глубину, которая более чем в 3–4 раза превышает диаметр спирального сверла, как глубокое отверстие. Существуют различные причудливые геометрические формы, такие как сверла с параболической флейтой, которые помогут вам погрузиться глубже, но они также имеют предел.

Вот график в масштабе экрана, который поможет вам выбрать наиболее подходящую технику для сверления глубоких отверстий:

Мы подготовили статьи, которые помогут вам детально изучить каждый из этих методов:

[Циклы клевого сверления]

[Сверла с параболической канавкой]

[Gun Drilling и BTA Drilling]

Кстати, G-Wizard Calculator сообщит вам, как часть своих подсказок, когда вам нужно использовать сверло с параболической канавкой, а также когда вам может потребоваться начать использовать цикл сверления с коротким замыканием.

Клевое бурение

Циклы сверления Peck обычны на большинстве станков с ЧПУ. При кольцевом сверлении спиральное сверло периодически отводится на некоторое расстояние для облегчения стружкодробления и очистки. Существует множество различных циклов клевания, и чем глубже вы сверляете, тем чаще нужно клевать и тем дальше втягивание. Самая важная вещь, о которой следует помнить при сверлении с откосом, - это избегать захвата стружки на дне отверстия. Если на дне остаются стружки, они мешают спиральному сверлу восстанавливать «прикус», что может привести к преждевременному затуплению сверла и плохому качеству поверхности.

При клевании рассмотрите возможность приостановки втягивания после очень небольшого втягивания - скажем, 0,001 ″. Оставьте спиральное сверло вращаться на пару оборотов, чтобы вытащить стружку из самой глубокой части отверстия. Кроме того, никогда не вынимайте наконечник из отверстия, если вы собираетесь вернуться в отверстие. Это облегчает попадание охлаждающей жидкости в отверстие.

G-Wizard Calculator автоматически порекомендует, когда следует использовать клевое сверление.

Параболические канавки для более глубоких отверстий

При сверлении на глубину более 7 диаметров спиральные сверла с параболической канавкой полезны для удаления стружки.Вы можете пойти намного глубже с помощью сверла с параболической канавкой - 20 x диаметр против только 7 x диаметра.

G-Wizard Calculator автоматически порекомендует использовать сверло с параболической канавкой, когда это будет полезно. Подробнее читайте в нашей статье о параболических упражнениях.

Роль охлаждающей жидкости и стружкодробления

Самым большим препятствием при выполнении глубоких отверстий являются стружки:

  • Как их вытащить без заклинивания?
  • Как предотвратить повреждение поверхности отверстия?

Выбор инструментов, техники и подачи СОЖ имеет значение.

Определенным видам инструментов присущи преимущества для глубоких отверстий. Спиральные сверла с параболической канавкой изменяют геометрию, чтобы оптимизировать удаление стружки из более глубоких отверстий. Сверла Gun и BTA предназначены для обработки глубоких отверстий и особенно удаления стружки.

Охлаждающая жидкость имеет решающее значение для удаления стружки. Наилучший подход - подача СОЖ с максимально возможным давлением на наконечник инструмента. Охлаждающая жидкость под высоким давлением прямо у наконечника создает значительную силу для выталкивания стружки вверх и из отверстия.

Охлаждающая жидкость через шпиндель подает охлаждающую жидкость под давлением через отверстия, просверленные по длине сверла. Это помогает взорвать стружку из отверстия снизу и действительно облегчит сверление глубоких отверстий.

Сквозные отверстия для охлаждающей жидкости в шпинделе спирального сверла. Обратите внимание на дополнительное шлифование для уменьшения толщины полотна с точкой разделения…

Циклы сверления

Peck Drilling Cycles предназначены для удаления стружки и удаления стружки. Каждый клевок обычно ломает фишку. Длинные волокнистые стружки цепляются за все, и их труднее удалить.Компактную стружку можно более эффективно удалять из глубоких отверстий. Чем глубже отверстие, тем чаще спиральное сверло должно клевать, чтобы стружка оставалась компактной.

Кроме того, важно расстояние отвода. Дальнейшее втягивание помогает вытягивать стружку из отверстия. Но это замедляет работу по мере того, как сверло должно втягиваться дальше, и, кроме того, следует проявлять осторожность, чтобы не втянуться полностью из отверстия. Открытое отверстие - это приглашение для промывки стружки до самого дна, откуда она должна быть удалена во второй раз.

Custom Deep Hole Cycles использует специальный g-код для оптимизации стратегии клевания для каждой стадии по мере того, как отверстие становится все глубже и глубже.

Введение в индивидуальные циклы сверления глубоких отверстий

К сожалению, стандартные циклы сверления часто имеют ограничения при сверлении очень глубоких отверстий. Что необходимо, так это индивидуальный цикл сверления глубоких отверстий.

Чем отличается индивидуальный цикл от обычных стандартных циклов сверления?

Во-первых, стратегия клевания.Важно иметь возможность начать с небольшого клевания и переходить к более крупным по мере того, как отверстие становится глубже. Выполнение полного втягивания раньше, чем отверстие станет глубоким, - это бесполезная трата движения. В идеале вы должны окунуться, не расклевывая, до пары диаметров или около того, а затем начать клевать. Частота клевания должна увеличиваться, чем глубже просверливается отверстие. Характер клевания тоже должен меняться в зависимости от глубины отверстия. Мы начинаем с небольшого втягивания - ровно столько, чтобы сломать чип.Но по мере того, как мы становимся все глубже, необходимы более длинные и продолжительные отводы, поскольку нам нужно не только сломать стружку, но и облегчить ее извлечение. Наконец, мы хотим, чтобы спиральное сверло не выходило полностью из отверстия, чтобы стружка не смывалась обратно в отверстие.

Вторая - это наши подачи и скорости. По мере того, как отверстие становится глубже, мы получаем преимущество за счет уменьшения скорости подачи и частоты вращения шпинделя. Нет необходимости делать это, пока отверстие не достигнет пороговой глубины, но как только мы окажемся на этой глубине, это очень поможет.

Наконец, пока мы программируем индивидуальный цикл, мы хотим решить, использовать ли ускоренные скорости или скорости подачи для клевки и отвода из отверстия. Это обратное движение, которое ничего не режет, и у нас есть потенциал для экономии времени по сравнению с обычными циклами сверления, которые поддерживают все движения на скорости подачи.

Используя собственный g-код для реализации всех этих соображений, мы тратим как можно меньше времени на клевание, гарантируя, что, когда дела станут тяжелыми, мы сделаем достаточно, чтобы наш инструмент оставался довольным, не ломаясь.Хотя стандартные циклы бурения различаются от контроллера к контроллеру, очень немногие из них предлагают гибкость для управления всеми этими переменными.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
