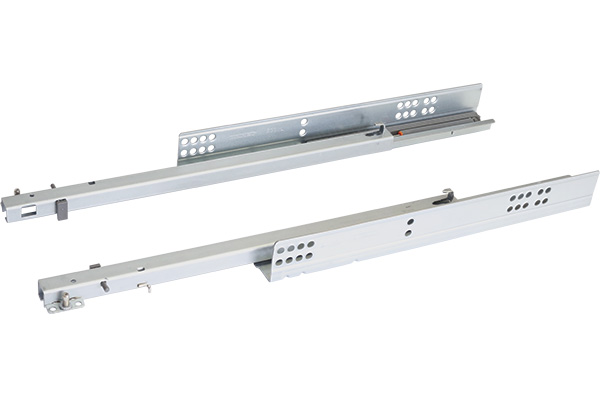

Направляющие для выдвижных ящиков нижнего крепления: Классические направляющие для выдвижных ящиков, бесшумная работа и долгий срок службы

Мебельные доводчики позволяют закрывать мебельные двери и ящики мягко и бесшумо. Адаптивная система подстраивается под любую скорость закрывания и вес двери или ящика.

⁣⁣Преимущества:
— плавное закрытие двери, предотвращающее поломки.
— полное закрытие дверки
— выдерживают достаточную нагрузку (можно использовать для массивных дверей)
— длительный срок использования доводчиков
— легкая установка

⁣⁣Недостатки:
— внешний вид установленного доводчика не очень эстетичный
— масляные доводчики работают хуже при низких температурах из-за вязкости масла

Поделиться в социальных сетях:

Понравилась наша статья?

с чего начать, возможные сложности. Шариковые направляющие для выдвижного ящика

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

• направляющие;
• шурупы;
• шуруповерт;
• линейка;
• карандаш;
• шило.

Вернуться к оглавлению

Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Вернуться к оглавлению

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Вернуться к оглавлению

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Многих начинающих мастеров, решивших собирать мебель своими руками, пугает самостоятельная установка выдвижных ящиков. На самом деле, ничего сложного в этом нет. И предварительно составлять какие-то карты присадки и делать сложные математические расчеты не нужно. При своем опыте работы на производстве я знала только одного сборщика, который скрупулезно высчитывал все до миллиметра, прежде чем установить направляющие для выдвижных ящиков. Все остальные делали «на глазок», соблюдая лишь элементарные правила геометрии. И «работало» ничуть не хуже.

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
2. По центру боковины ящика.
   Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

• Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
• Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Как не допустить ошибок при установке

Если сами рельсы направляющих прикручены на одном уровне, строго напротив друг друга и ящик никак не перекашивается в процессе выдвижения, то все будет «работать» хорошо.

Это главное правило в установке любого ящика – соблюсти соосность.

Вторым правилом можно выделить и необходимость соотносить высоту боковин самого короба ящика с высотой фасадов. Прежде чем начать их «распределение» по высоте. Рекомендую сразу сделать метки карандашом на торце корпуса, отметив положение фасадов, чтобы иметь наглядное представление.

Главный подводный камень – это нерациональное распределение направляющих с точки зрения полезного объема самого ящика.

Например, на фото – выдвижные ящики в пенале функционируют абсолютно нормально.

Но из-за того, что верхний выдвижной ящик «задрали» слишком высоко, его вместительность сильно урезана. Казалось бы, зато средний ящик более вместителен. Но нет. Нижний край фасада верхнего ящика «не дает» загружать средний ящик по всей высоте образовавшейся ниши.

На самом деле, этот момент не критичен. И если его не выделить, то сам владелец и не заметит. Но тот, кто делал, обязательно будет помнить, что лучше было бы по-другому.

Пошаговая инструкция установки выдвижного ящика

Прежде чем установить направляющие выдвижного ящика, следует правильно определить положение крепежа. Расчеты — это первый шаг в установке.

Шаг 1 — определение положения ящиков внутри тумбы

Чем больше разница между высотой фасада и высотой боковин ящика, тем больше следует делать зазор. Это делается из соображений устойчивости крепления: ведь фасад крепится к боковинам самого ящика и точки крепления должны быть приближены к центру.

Оставшееся расстояние равномерно распределяется между остальными ящиками. Причем снизу короба ящика принято оставлять столько же, сколько отступалось на нижнем.

Подобные расчеты несложные. Величину расстояний можно вычислять с помощью калькулятора или вычерчивать в масштабе. Многие сборщики прикидывают сразу на корпусе, отмеряя рулеткой от точки до точки.

Когда положение ящиков определено, отчерчивают места крепления полозьев. В зависимости от выдвижной системы, это может быть центр, нижний или верхний край боковины ящика.

После расчетов приступают к монтажу направляющих выдвижного ящика. Это будет вторым шагом в установке.

Шаг 2 — крепеж направляющих ящиков внутри тумбы

Строго напротив друг друга наружную часть полозьев крепят к боковинам тумбы, а внутреннюю – к самим ящикам (исключением служат метабоксы, у которых внутренние направляющие уже встроены в собранные ящики).

Затем пробуют задвинуть короба ящиков внутрь тумбы, регулируют так, чтобы добиться плавного и равномерного движения.

Шаг 3 — регулировка плавного хода направляющих ящиков внутри тумбы

Затем приступают к установке фасадов. Но предварительно вымеряют равномерные зазоры между ними с помощью подручного материала — различных подкладок нужной толщины.

Шаг 4 — выставление равномерных зазоров на фасадах
Шаг 5 — предварительная фиксация фасадов на двухсторонний скотч

И притягивают изнутри на саморезы.

Перед началом проектирования необходимо определиться с типом направляющих, которые будут использоваться. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.

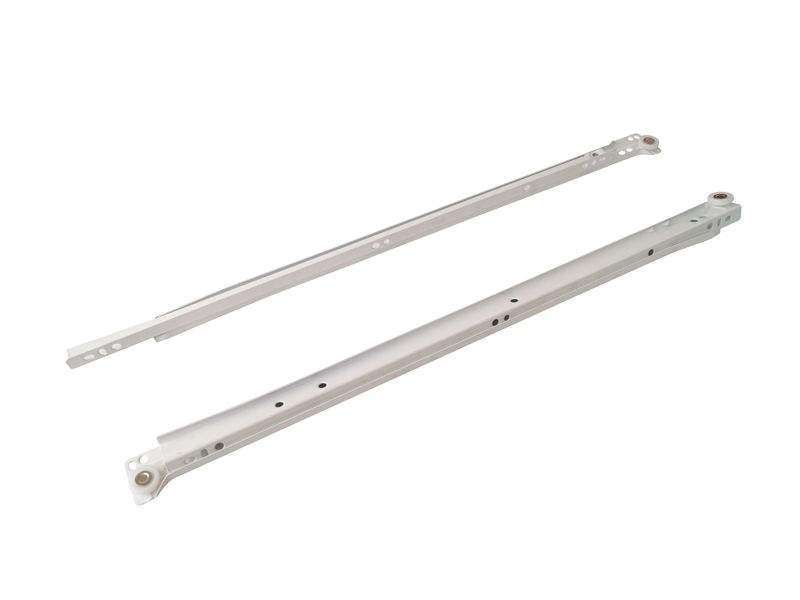

Вот так выглядят роликовые направляющие:

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

– высота фасадов ящиков;

– размер ящиков – ширина, глубина, высота;

– размеры для крепления направляющих на стойки.

Например, нужно сделать комод на четыре ящика. Размеры комода: ширина – 800мм, высота без ножек – 800мм, глубина –440 мм.

Крышка комода будет нависать над фасадами, будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом – 4мм; между фасадами – 2-3мм, отступ от низа тумбы –2 мм.

Рассчитываем высоту фасадов:

1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;

2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;

3) делю полученный результат на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.

Ящик состоит из двух боковин, передней, задней стенки и дна.

Передняя и задняя стенки вкладываются между боковинами. Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.

Определимся с размерами деталей ящика.

Для определения высоты стенок ящика я пользуюсь правилом – высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193 -50 = 143мм. Округляю до 140мм.

Длина боковых стенок равна длине направляющих. Глубина комода 440мм, будут использоваться роликовые направляющие длиной 400мм, значит, длина боковых стенок равна – 400мм.

Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.

Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей

Толщина одной пары роликовых направляющих 12,5мм.

Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Для того чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.

Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.

Получились детали таких размеров:

боковая стенка 400 х 140 – 2шт;

передняя (задняя) стенка 710 х 140 – 2шт;

дно 737 х 395.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

У меня четыре ящика, должно быть четыре линии. Считаю:

1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм

2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм

Механизм роликовых направляющих представляет собой пару так называемых рельс, между которыми устанавливается несколько (2 и более) маленьких колесиков.

Роликовые направляющие — самые простые в плане устройства и монтажа направляющие.

Последние обеспечивают движение обеих частей устройства в двух противоположных направлениях, то есть позволяют как увеличивать длину конструкции, так и возвращать ее в исходное состояние.

Перемещение происходит в одной плоскости (обычно горизонтальной) и ограничено размерами полозьев.

Материал каждой составляющей оказывает значительное влияние не только на степень подвижности направляющих, но и на долговечность всего механизма. Чтобы максимально продлить срок службы устройства, рельсы изготавливаются из металла, а для обеспечения необходимого хода полозьям ролики производятся из пластика.

Роликовые направляющие для ящиков.

Главной причиной использования роликовых направляющих является практически полное отсутствие трения между движущимися частями. А ведь этот процесс неукоснительно приводит к повреждению и последующему разрушению взаимодействующих поверхностей и конструкции в целом.

Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.

Вдобавок из-за трения требуется гораздо больше усилий для перемещения полозьев, которое к тому же происходит с меньшей скоростью.

Покрыты роликовые направляющие прочной эпоксидной эмалью.

Обладая собственным набором полезных свойств, шариковые направляющие достаточно давно конкурируют с роликовыми.

Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

В первом случае в роли комплектующей, обеспечивающей подвижность импровизированным рельсам, выступает небольшой шарик, а во втором – маленький ролик.

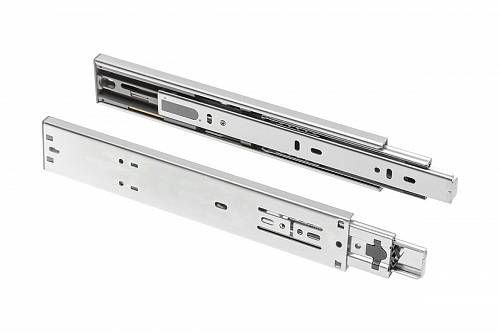

Механизм шариковых направляющих.

Механизм роликовых направляющих.

И даже несмотря на то, что при изготовлении последнего могут быть использованы подшипники, содержащие сферические элементы, именно эта особенность механизмов послужила причиной их названия.

Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Если говорить о популярности указанных устройств, то наиболее распространенными считаются все же роликовые изделия.

Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются.

На их востребованность повлиял тот факт, что шариковые направляющие гораздо чаще встречаются в неразборном варианте. Это не столько препятствует монтажу или затрудняет установку, сколько серьезно ограничивает сферу применения механизма.

Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.

Использование роликовых направляющих в конструкции выдвижного ящика

С некоторых пор область применения роликовых направляющих неразрывно связана с мебельным производством.

Именно в этой сфере чаще всего задействованы такие предметы.

Устройство обычно используется для изготовления гардеробов со складными штангами, обувных тумб со скрытыми нишами и шкафов с выдвижными ящиками. Так как последние распространены в большей степени, о них и пойдет речь в дальнейшем.

Пример использования роликовых направляющих для выдвижения ящиков в тумбе.

Крепление механизма осуществляется на боковые стенки короба с внешней стороны, что не способствует уменьшению полезного пространства самого ящика.

Роликовые направляющие – это направляющие частичного выдвижения.

Это значит, что полностью ящик выдвинуть вы не сможете.

Для того, чтобы не повредить заднюю стенку шкафа и не отсоединить от него ящик, полозья содержат специальные ограничители, принимающие вид искусственных неровностей на поверхности рельсы.

Правильный расчет и монтаж – это основа успешного применения роликовых направляющих.

А в целях предоставления дополнительных возможностей , касающихся снятия и установки ящика, основные комплектующие имеют технологические отверстия.

Шариковые направляющие не позволили бы вытаскивать и вставлять ящик после сборки мебели без нарушения ее фасадов.

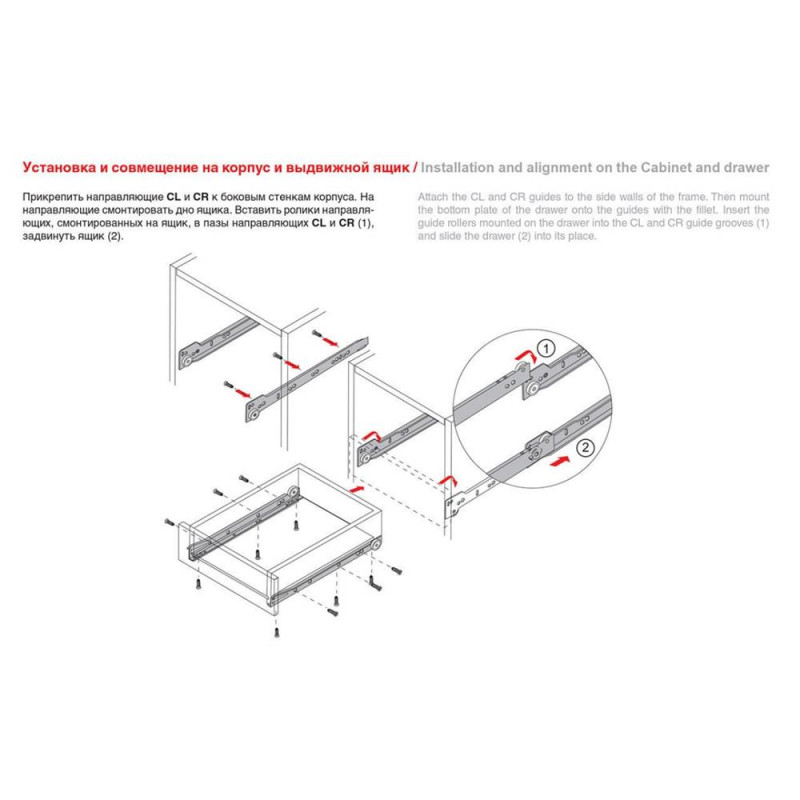

Монтаж роликовых направляющих для выдвижных ящиков

Использование механизма с нажимными толкателями, выполняющими также роль ограничителей, позволяет без потери функциональности сохранить внешний вид фасадов мебели и ее заднюю стенку.

Тумба с установленными роликовыми направляющими.

Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.

ВИДЕО: Установка роликовых направляющих.

50 фото-идей выдвижных ящиков с различными механизмами:

Шариковые направляющие активно применятся мебельщиками для выдвижения ящиков. В основе шариковых направляющих обычно добротное железо, модификаций много и производителей также много.

Шариковые направляющие названы так потому, что движения составляющих направляющих происходит за счет металлических шариков, как в подшипниках. Прочные стальные шарики движутся внутри профиля, обеспечивая стабильное легкое скольжение ящиков из любого материала и любого размера, даже при высоких нагрузках. Конструкцию придумал наш русский инженер Кульков, поэтому можно встретить еще такое название как направляющие Кулькова. Но вот на коммерческую основу продажу таких направляющих поставили за рубежом.

На шариковые направляющие устанавливают выдвижные корзины в шкафы купе, корзины для моющих средств. На страницах сайта описано интересное применение направляющих для выдвижения оригинальных обувниц в шкафу купе.

В принципе, к шариковым направляющим можно отнести и направляющие Tandem от BLUM , которые чуть ли не один в один скопировали множество других производителей фурнитуры.

В статье рассмотрим шариковые направляющие от GTV , марка польская, но в последнее время выпускают и в Китае, вроде бы качество от этого пострадало не сильно. Направляющие GTV продаются повсеместно в европейской части России, цена у них приемлемая, ближе к Востоку скорей всего продают китайские аналоги.

Ещё одно название шариковых направляющих, которое вы можете встретить это телескопические направляющие.

Тумба с ящиками на шариковых направляющих.

Направляющие высотой 17 мм длина от 182 мм до 438 мм, держат нагрузку до 8-10 кг. Направляющие частичного выдвижения. Производитель рекомендует фрезеровать на боковине ящика паз глубиной 10 мм и высотой 17 мм. Отличное решение для использования в комодах. При монтаже направляющая в сборе крепится к боковой стенке изделия, а затем с помощью винтов к боковине ящика.

Направляющие высотой 27 мм, длиной от 250 мм до 500 мм с шагом 50 мм, выдерживают нагрузку 15 кг. В отличие от первого варианта разбираются, фрезеровка паза на боковой стенке ящика не требуется. Для расчета габаритов ящика по ширине необходимо откинуть 22 мм от ширины внутреннего проема изделия.

Направляющие высотой 35, длиной от 250 мм до 500 мм, выдерживают нагрузку более 20 кг, есть варианты полного выдвижения . В целом напоминает направляющую высотой 27 мм.

Шариковые направляющие высотой 45 мм самый распространенный и активно применяемый вид шариковых направляющих. Есть разные модификации длиной от 250 до 700 мм. Выдерживают нагрузки уже серьезные до 36-38 кг.

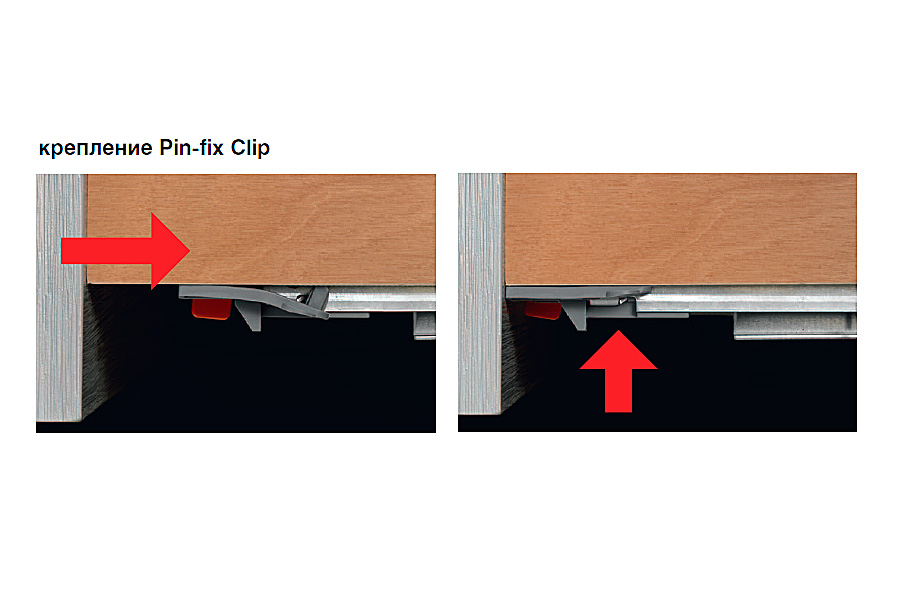

Направляющие перед монтажом необходимо разъединить, для этого необходимо поднять или опустить черный рычажок.

Такая система разъединения на большинстве шариковых направляющих , в том числе и для корзин устанавливаемых в тумбы на кухне.

На фото ниже приведена выдвижная корзина для посуды с креплением к дну перевернутая «на попа». Нажимаем черный рычажок и отделяем корзину от направляющих, далее проблем с установкой корзины не будет.

Для расчета габаритов ящика по ширине необходимо от внутренней ширины корпуса вычесть 26 мм, как и для роликовых направляющих.

Выпускают шариковые направляющие высотой 45 мм полного и частичного выдвижения, с доводчиком или без. Кроме того, есть шариковая направляющие системы Push to open , то есть нажми, чтобы открыть, ручка для открытия ящика не требуется. Напоминают систему под названием TIP ON для направляющих Tandem Blum .

А у производителя Hettich, официальный сайт http://www.hettich.com , есть шариковые направляющие сверхполного выдвижения.

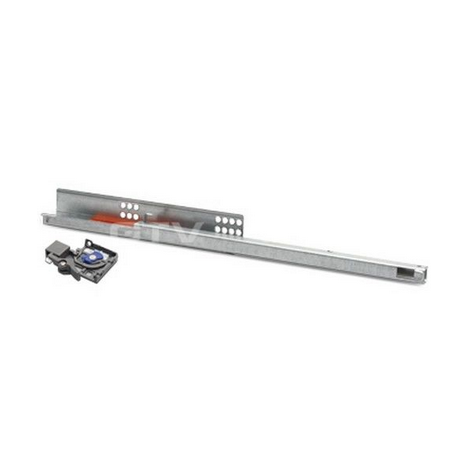

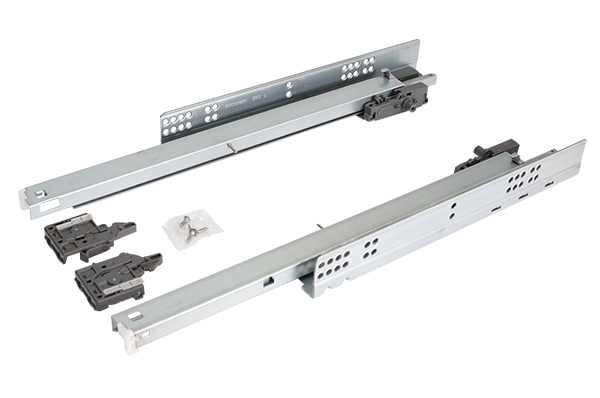

Шариковая направляющая с системой Push to open .

Монтаж шариковых направляющих.

Рассмотрим самый распространенный способ расчета шариковых направляющих , программа не требуется.

Берем нашу базовую тумбу высотой 720 мм без учета ножек и шириной 600 мм с двумя фасадами высотой 356 м, ящиками высотой 150 мм. Ящики при высоте фасада в 356 мм можно сделать высотой и 200, и 250 мм, всё зависит от вашего или желания заказчика.

Шариковые направляющие обычно крепят по центральной оси боковой стенки ящика, хотя некоторые предпочитают крепить ближе к нижней кромке боковины ящика.

Расчет будем вести для варианта монтажа направляющей по оси боковой стенки ящика. Чертим простенький чертежик, можно от руки, как на рисунке. Перед разметкой определитесь, какие будут зазоры между фасадами, в нашем варианте зазор между фасадами примем 4 мм, а сверху и снизу по 2 мм.

Ось сверления первой шариковой направляющей = 2+34+75 = 111 мм,

2 – это зазор 2 мм снизу (фасад накладывается на горизонталь толщиной 16 мм на 14 мм, остается 2 мм)

75 – это середина боковой стенки ящика, общая высота ящика 150 мм. Если дно ящика из ДВП накладное, то высота с учетом ДВП будет 153 мм. Но, для расчетов все равно берем 150 мм.

Ось сверления второй шариковой направляющей = 2+356+4+34+75 = 471 мм,

2 – это зазор 2 мм снизу

356 – высота нижнего фасада

4 – зазор между фасадами

Горизонтальная ось сверления передней стенки ящика = 75 мм, от правого и левого краев передней стенки отступаем по 50 мм и получаем координаты сверления передней стенки.

Точка по оси X под саморезы на фасаде = 34+75=109 мм,

где :

34 – расстояние от нижнего края фасада до нижнего края ящика

75 – это середина боковой стенки ящика

Точка по оси Y , для насечек под саморезы для правого и левого краев фасада = 50+16+13+14 = 93 мм,

50 – отступы по оси X от краев при сверлении передней стенки ящика

16 – толщина боковой стенки ящика

13 – зазор для установки шариковой направляющей

14 – наложение фасада на боковую стенку корпуса (то есть 2 мм остается зазор между краем боковой стенки и краем фасада при толщине боковой стенки корпуса 16 мм).

Обычно расчетов никаких не ведут, а просто сверлят по четыре отверстия в передней стенке ящика, замеряют необходимые отступы, ставят ящик на фасад и прикручиваю первые два самореза. Делают примерку, если нормально, то закручивают оставшиеся два самореза. Нет, откручивают, смещают на необходимо расстояние и снова проверяют.

После расчета переходим к разметке. Разметку ведем с помощью рулетки, железной линейки твердого карандаша. Места крепления направляющих с помощью саморезов керним с помощью керна или делаем насечки с помощью шила.

Максимально точная разметка аккуратность при установке шариковых направляющих позволят избежать перекосов ящиков и иных проблем с дальнейшим креплением фасадов.

Первая точка по оси 37 мм, следующие точки с шагом 32 мм, см схему. Если фасады вкладные, то есть находятся между боковыми стенками, то добавляйте к 37 мм ещё толщину фасада.

• Монтаж шариковых направляющих
• Установка механизма к боковине ниши
• Итоги работ

Монтаж шариковых направляющих для ящиков – дело не такое простое, как может показаться на первый взгляд. Шариковые направляющие для выдвижных ящиков можно приобрести в специализированном магазине. Разумеется, что всю работу можно доверить профессионалам, но им придется заплатить. Подобные элементы на выдвижные конструкции можно установить и самостоятельно.

Основные достоинства шариковых направляющих: небольшая стоимость, плавный ход, отличная износостойкость, легкость в монтаже.

Для монтажа направляющих на выдвижные ящики необходимо иметь в наличии сам выдвижной ящик.

С ним в комплекте идут две шариковые конструкции. Перед началом монтажа нужно раскрыть их для удобства работы.

Каждая из направляющих состоит из двух зафиксированных съемных частей. Для начала съемную часть системы нужно аккуратно снять. Теперь можно переходить непосредственно к монтажу.

Монтаж шариковых направляющих

Теперь каждая система состоит из двух частей. Первые части крепятся к самому ящику, а вторые – к боковой нише. Первая составляющая крепится к боковой поверхности. Для крепления идеально подходят саморезы. Можно устанавливать их заподлицо. Все зависит от конкретной конструкции. Передняя часть составляющей должна находиться заподлицо с передней стенкой ящика.

Теперь можно поговорить подробнее о том, как это собрать. На съемной части данной конструкции находится большое количество отверстий различной формы. Все эти отверстия выполняют определенные функции и задачи.

• отверстия, которые располагаются горизонтально, дают возможность направляющим перемещаться вперед-назад на определенное расстояние;
• вертикальные элементы дают возможность перемещать элементы вверх-вниз также на определенное расстояние;
• круглые отверстия служат для точной фиксации направляющих в определенном месте.

Монтаж стоит начинать с горизонтально расположенного отверстия. Может возникнуть ситуация, когда конструкция не будет сразу находиться заподлицо с передней частью ящика. Именно для выставления позиции и нужны горизонтальные отверстия. После выставления системы в нужном положении нужно закрутить саморез в круглое отверстие. Сборка на этом не заканчивается.

Стоит отметить тот факт, что горизонтальные отверстия используются только как временные. После выставления элементов в нужном положении их нужно фиксировать именно за счет круглых отверстий. Если это сразу не сделать, то ящик со временем опустится вниз.

Точный расчет ящичных направляющих, залог правильной установки выдвижных ящиков. Правильно установленные ящики — взаимозаменяемы, т.е. ящик может без проблем занять правильное положение на месте другого без дополнительной подгонки.

! Взаимозаменяемость возможна только среди ящиков с фасадами имеющими одинаковый размер по высоте.

В этой статье я опишу методику расчета размеров крепления роликовых ящичных направляющих. В конце статьи, как её логичный итог, постараюсь вывести универсальную формулу такого расчета. По этой формуле можно будет вычислять размеры крепления роликовых направляющих на всех типах и размеров тумб, столов, комодов.

Немного материальной части. Схема самих роликовых направляющих и их крепежных отверстий (рис.1):

Рис. 1.

Для наглядности, расчет будем вести на примере тумбы — основы компьютерного стола, на четыре выдвижных ящика равной высоты.

Рис. 2

И так, вот классическая разметка направляющих для тумбы стола, классической высоты 734 мм. (Рис. 5).

Рис. 5

На схеме ниже (Рис. 6) показаны исходные данные для такого расчета.

Рис. 6

Пояснения к чертежам.

Расчет направляющих, универсальный размер.

Высота боковины тумбы = 734 мм. Цоколь = 70 мм. 4 ящичных фасада. Сумма зазоров между фасадами 4 х 3 мм. = 12 мм. Получаем: 734 — 70 -12 = 652 мм. И делим на 4, тогда высота фасадов (выделены на рис.6 желтым) = 163 мм.

Для того, чтобы рассчитать высоту крепления направляющих так, чтобы те были взаимозаменяемые, надо учесть все крайние положения ящиков, перехлёсты их фасадов с каркасом тумбы. Крайние положения — это верхний и нижний ящики, где их фасады нахлёстываются на верхнюю связь или дно тумбы. Самое простое начать снизу, где дно тумбы задает нижнюю границу крепления направляющей. Осевая линия отверстий крепления, как видно на рис.1 равна 18мм. от нижнего её ребра, при этом дно ящика, установленного на направляющую, как раз совпадает с нижним её ребром (рис. 1).

Считаем так: если низ ящика совпадает с нижним ребром направляющей, то добавим еще 4 мм по высоте на выступающую головку самореза, чтобы они не задевали дна тумбы. Тогда получаем 18 + 4 мм. = 22 мм. — высота крепления первой направляющей от дна тумбы. Или 70 мм.(цоколь) + 16 мм.(дно) + 22 мм. = 108 мм. от нижнего торца боковины данной тумбы (рис 5.).

Почему именно 4 мм.? Для головки самореза будет достаточно и 1 — 1,5 мм. 4мм. это универсальный размер, взятый с учетом того, что каркас тумбы возможно будет изготовлен не только из плиты толщиной 16 мм., но и из плиты толщиной 18 мм. Тогда даже в таком случае останется достаточно зазора для головки самореза.

Размер 1. Из выше приведенного расчета и рис.6 понятно, что расстояние от нижнего торца фасада нижнего ящика до оси крепления направляющей равен 38 мм. , т.е. 22 мм. + 16 мм. (дно на которое нахлёстывается фасад). Отсюда очень легко определить какое будет расстояние от нижнего торца фасада нижнего ящика до дна ящика. Это 38 — 18 = 20 мм . (см. рис.6).

И так, ключевой размер для расчетов — 38 мм . , применим и для остальных ящиков, чтобы сделать их взаимозаменяемыми.

Следующая направляющая вычисляется еще более просто. Посмотрим на рисунки 5 и 6. Цоколь (70 мм.) + первый фасад (163 мм.) + зазор между фасадами (3 мм.) + 38 мм . (Размер 1.) = 274 мм. (см. рис. 5). И так далее, по остальным направляющим.

Константа: 38 мм.

Расчет высоты самого ящика и крепления к нему фасада.

Теперь обратим внимание на верхний ящик. В большей части конструкций тумб, вверху устанавливают связную деталь — связь, которая обеспечивает жесткость всей конструкции и позволяет выдерживать точное расстояние между боковинами, во избежание заклинивания ящиков при движении. На что здесь стоит обратить внимание?

При снятии ящика с направляющих или его установки всегда требуется слегка наклонить корпус ящика, чтобы иметь возможность завести ролики в полозья. И чтобы корпус ящика не упирался в связь нужно высчитать достаточно-необходимый размер высоты корпуса. Размер должен быть универсальным и подходить для любого ящика какое бы место в тумбе он не занимал.

По большому счету, высокий ящик ни к чему. По логике, ящик это просто выдвижное дно какой либо ниши, и даже если при фасаде 163 мм. сделать высоту ящика всего 50 мм., в 90% случаев он будет полностью выполнять все свои функции. Но мы постараемся учесть и оставшиеся 10%, когда например, человеку очень хочется завалить ящик до верху мелкими предметами и ему постоянно будет не хватать высоты такого ящика.

Минимальный достаточно-необходимый зазор между корпусом ящика и связью равен диаметру колесика направляющей, т.е. всего 18 мм. Но это под самый притык, поэтому для большего удобства добавим еще половину этого размера — 9 мм. Тем самым зазор будет равен 27 мм.

Теперь имея эти данные можно вычислить универсальную высоту ящика. Посмотрим еще раз на рис. 6. Габарит ящика по фасаду равен 166 мм., это 3 мм. (зазор фасада сверху) + 163 мм. (высота фасада). Расстояние от нижнего торца фасада до дна ящика мы определили ранее в части 1. — оно равно 20 мм. Расстояние от верхнего торца фасада до верха ящика высчитывается так: 16 мм. (толщина связи) + 27 мм. (принятый зазор) = 43 мм. Отсюда вычитаем 3 мм. зазор фасада, получаем итоговый размер 40 мм .

При фасаде 163 мм. минус 20 мм. снизу и минус 40 мм. сверху получаем ящик высотой 103 мм. Это высота ящика с дном из ДВП толщиной 3 мм. Вычтя эту толщину, получим чистый размер высоты детали ящика из ДСП, равный 100 мм. Это высота универсального ящика для тумбы этого размера .

И так, выведем промежуточную формулу и проверим, как она работает в вариантах.

Н я = Н ф — (40 + 20) — Н двп *

где, Н я — высота корпуса (детали) ящика; Н ф — высота фасада ящика. Ндвп — толщина дна ящика.

* — данная часть формулы должна присутствовать только в том если ящик имеет накладное дно из ДВП. Если дно сделано из ДСП и является внутренним, то эта часть формулы отбрасывается или считается равной нулю.

Проверка данных.

Осуществим проверку на примере этой тумбы (рис. 7):

Рис. 7

В тумбочке использованы ящики с двумя типоразмерами фасадов. Два верхних по 120 мм. и два нижних по 206 мм. Зазоры по 3 мм. Ящики с одинаковым типоразмером фасадов, согласно формулы, должны быть взаимозаменяемыми между собой. Проверим правильно ли работает формула. На рис. 8, 9 показан чертеж этой тумбы. Как видно, все вроде бы без изъянов. И судя по размерам ящики с фасадами одного типоразмера, взаимозаменяемые.

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

• направляющие;
• шурупы;
• шуруповерт;
• линейка;
• карандаш;
• шило.

Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

Нижнее крепление и направляющие для выдвижных ящиков (направляющие) | Hardware Hut

Магазинное нижнее крепление и направляющие для кладовой — 35 предметов

Фильтры

Сортировать по Самый популярныйПродукт #БрендСамая низкая ценаСамая высокая ценаВремя доставки

Товаров на странице 122448100

КВМ-8000P20

^$ 95 ^.40

КВМ-8000P22

^$ 97 ^.86

КВМ-8000P18

^$ 93 ^{. 99}

FLT-7719

^$ 106 ^.92

КВМ-8000P24

^$ 100 ^.72

РАН-ВМ-3832-22W-52

^$ 72 ^.86

АСС-422-08-408

^$ 107 ^.91

АСС-422-08-700

^$ 150 ^{. 23}

FLT-7703

^$ 403 ^.70

FLT-83573

^$ 277 ^.36

РАН-ВМ-3832-20W-52

^$ 71 ^.60

FLT-7705

^$ 428 ^{. 43}

FLT-7707

^$ 475 ^.61

FLT-4224

^$ 280 ^.39

FLT-7702

^$ 356 ^.09

FLT-7708

^$ 493 ^{. 34}

РАН-ВМ-3832-18W-52

^$ 68 ^.96

АСС-422-08-310

^$ 121 ^.44

АСС-422-08-453

^$ 110 ^.61

АСС-422-08-506

^$ 113 ^.31

АСС-422-08-551

^$ 117 ^{. 83}

АСС-422-08-600

^$ 139 ^.45

АСС-422-08-650

^$ 144 ^.83

FLT-4221

^$ 275 ^.40

Оснащен направляющими для ящиков с нижним креплением и прочными механизмами направляющих для кладовой, которые обычно используются в выдвижных органайзерах для кладовых и выдвижных стеллажах для кладовых.

— Accuride Направляющие с нижним креплением

Магазин не будет работать корректно в случае, если куки отключены.

Вероятно, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

ВИД КАК:

Сетка Список

Показывать

122448

на страницу

Похожие категории Направляющие для тяжелых условий эксплуатации с нижним креплением | 3732 | 301-2590 | 9301 | Монтаж платформы | Выдвижные ящики | 4180-0569-хе | 9301е

1. Роликовый подшипник с боковым креплением

   ST8200 — это новое смелое решение для тяжелых направляющих с роликовыми подшипниками . Этот механизм премиум-класса отличается не требующей особого ухода конструкцией, рассчитанной на суровые условия частого использования. ST8200 обеспечивает простую установку (сварка не требуется) и дополнительные удобства, включая функции автоматического закрывания и автоматической блокировки. * Боковая конфигурация. * Простота установки * Конструкция из нержавеющей стали * Конструкция с полным выдвижением (переход по запросу) * Максимальная нагрузка: 275 фунтов. * Доступно в…

2. Роликовый подшипник с нижним креплением

   ST8201 — новая смелая опция в сверхмощных направляющих на роликовых подшипниках. Этот механизм премиум-класса отличается не требующей особого ухода конструкцией, рассчитанной на суровые условия частого использования. ST8201 обеспечивает простую установку (сварка не требуется) и дополнительные удобства, включая функции автоматического закрывания и автоматической блокировки. Выберите между стандартными и расширенными фланцами в зависимости от конфигурации вашей кастрюли или ящика. * Конфигурация с нижним креплением. * Простота установки * Конструкция из нержавеющей стали…

3. Направляющие ящика для тяжелых условий эксплуатации и полного выдвижения (неразъемные)

   …и даже банкоматы. * Поддерживает нагрузки до 600 фунтов. * Для выдвижных ящиков шириной до 42 дюймов с направляющими длиной до 60 дюймов * 9301E наборы вспомогательных кронштейнов предлагают нижнее и боковое крепление варианты установки * Дополнительную техническую информацию см. ниже Испытано на 50 000 циклов при максимальной нагрузке емкость, решение 9301E расширяет неизменную прочность и надежность для полного спектра потребностей в хранилищах для тяжелых условий эксплуатации, устанавливая высокую планку качества и долговечности для конкурирующих слайдов в своей весовой категории.

4. Направляющие полного выдвижения для тяжелых условий эксплуатации (блокировка и блокировка)

   … оставайтесь в безопасном месте, оставаясь при этом легко доступным, чем когда-либо. * Поддерживает нагрузки до 600 фунтов. * Дополнительный комплект кронштейнов платформы позволяет устанавливать снизу и сбоку . * Дополнительную техническую информацию см. ниже От тяжелых приспособлений и бытовой техники в доме до ящиков и лотков для снаряжения на транспортных средствах общего назначения и аварийно-спасательных служб, роскошных жилых автофургонах или наземных транспортных средствах. грузовики и прицепы, наши 9308E направляющая выдерживает частое использование и пересеченную местность. Кто знал, что решение для движения может быть таким надежным?

5. Ползунок с избыточным ходом и неразъемным соединением для средних нагрузок

   …модернизация оборудования. Обеспечивая полку или платформу с креплением для выдвижных ящиков, стеллажей для специй, ящиков для хранения и развлекательных центров, модель 301-2590 остается универсальным решением средней грузоподъемности, предоставляя вам полный доступ к труднодоступным предметам с его премиальное сверхпутешествие. * Поддерживает нагрузку до 155 фунтов. * Для ящиков шириной до 16 дюймов * Дополнительную техническую информацию см. ниже Включая прилагаемые кронштейны, позволяющие установить крепление на верхней или нижней поверхностях корпусов, 301-2590 также спроектирован…

6. Комплект нижнего монтажного кронштейна 3135EC

   Нижняя Крепление + верхняя часть. Этот комплект кронштейнов, совместимый с решением 3135EC Eclipse Undermount, содержит инструменты и инструкции по установке 3135EC для приспособлений и рам, для которых требуется техника нижнего крепления . Этот комплект включает четыре кронштейна для нижнего крепления с цинковым покрытием, а также восемь саморезов № 8 32 + ¼ дюйма и руководство по установке. Один комплект, соответствующий RoHS, вмещает одну пару 3135EC слайды, с оптовыми заказами также доступны.

7. 20-дюймовый зажимной кронштейн

   Этот 20-дюймовый зажимной кронштейн, совместимый с моделями 3832E, 3832EDO, 3832ESC, 3832EHDSC, Ch4832, 3732, 3834, 2109 и 2132, позволяет установить снизу или платформу для бокового шарикоподшипника при подаче направляющих простая установка без инструментов. Примечание: кронштейны продаются по отдельности, на пару слайдов требуется два.

8. 18-дюймовый зажимной кронштейн

   Совместимый с моделями 3832E, 3832EDO, 3832ESC, 3832EHDSC, Ch4832, 3732, 3834, 2109 и 2132, этот 18-дюймовый зажимной кронштейн позволяет установить снизу или платформу для бокового шарикоподшипника при подаче направляющих простая установка без инструментов. Примечание: кронштейны продаются по отдельности, на пару слайдов требуется два.

9. 14-дюймовый зажимной кронштейн

   Этот 14-дюймовый зажимной кронштейн, совместимый с моделями 3832E, 3832EDO, 3832ESC, 3832EHDSC, Ch4832, 3732 и 3834, позволяет устанавливать снизу или на платформу для бокового шарикоподшипника салазок , обеспечивая простую установку без использования инструментов. Примечание: кронштейны продаются по отдельности, на пару слайдов требуется два.

10. Направляющая полного выдвижения для тяжелых условий эксплуатации

    …идеальная функциональность, модель 3600 для тяжелых условий эксплуатации слайд решение для нижних ящиков морозильных камер, широких ящиков холодильников под прилавком, промышленных рабочих мест, сборочных линий, машин, механических устройств и многого другого. * Поддерживает нагрузку до 273 фунтов. * Для ящиков шириной до 16 дюймов * Дополнительную техническую информацию см. ниже Доступный в гладком прозрачном цинковом покрытии, 3600 придает вашему оборудованию дополнительную прочность и эффективность, а направляющие остаются неразъединяемыми для общей безопасности в…

11. Сверхмощный правосторонний фиксирующий ползун с неблокирующим ползунком (600 фунтов)

    … Мы обеспечим вас нашим улучшенным 9308-E5. 9308-E5 — это комплект, который включает в себя одну правостороннюю блокировку и блокировку для тяжелых условий эксплуатации 9308E и одну стандартную направляющую для тяжелых условий эксплуатации 9301E. * Выдерживает нагрузку до 600 фунтов. * Включает одну направляющую 9308E (для правшей) и одну направляющую 9301E . * Комплект кронштейнов для платформы (ДОПОЛНИТЕЛЬНО) позволяет устанавливать снизу и сбоку . От тяжелых приспособлений и бытовой техники по дому до ящиков и лотков для снаряжения в коммунальных и аварийных транспортных средствах, роскошных жилых автофургонах или наземных грузовиках…

12. 16-дюймовый зажимной кронштейн

    Этот 16-дюймовый зажимной кронштейн, совместимый с моделями 3832E, 3832EDO, 3832ESC, 3832EHDSC, Ch4832, 3732, 3834, 2109 и 2132, позволяет устанавливать снизу или платформу для бокового шарикоподшипника при подаче направляющих простая установка без инструментов. Примечание: кронштейны продаются по отдельности, на пару слайдов требуется два.

Похожие категории Направляющие для тяжелых условий эксплуатации с нижним креплением | 3732 | 301-2590 | 9301 | Монтаж платформы | Выдвижные ящики | 4180-0569-хе | 9301е

ВИД:

Сетка Список

Показывать

122448

на страницу

REFINE

Refine collections

Длина

Боковое пространство

Грузоподъемность

Крепление

Рынок

Категория

Особенности

8 лучших направляющих для ящиков с нижним креплением в 2022 году

Направляющие для ящиков с нижним креплением могут означать разные вещи в зависимости от вашего проекта и навыков работы с ящиками. Знаете ли вы определение направляющей с нижним креплением: она крепится к нижней части ящика, но к БОКОВОЙ СТОРОНЕ шкафа? И есть другие типы слайдов, которые устанавливаются «снизу» и их не видно. В этой статье вы узнаете, какой слайд лучше всего подходит для вашего проекта.

Но прежде чем мы начнем, если вы новичок в использовании направляющих для ящиков, направляющая с нижним креплением не обязательно является самой эффективной направляющей для ящика.

Тем не менее, слайд из эпоксидной смолы с нижним креплением является наиболее экономичным.

Особенно при покупке оптом.

Чтобы помочь вам выбрать правильную направляющую, вот несколько моментов, которые необходимо уточнить, прежде чем мы поговорим о лучших направляющих:

• Направляющие нижнего крепления , устанавливаемые на нижнюю часть ящика и сторона шкафа
• Видимый: Хотя название подразумевает невидимость, эти направляющие на самом деле видны.
• Невидимая: Ищете невидимую горку? Вам следует поискать под направляющими для выдвижных ящиков вместо
• Другие названия: Направляющие для нижнего крепления также называются направляющими для выдвижных ящиков с эпоксидной смолой или роликовыми направляющими
• установить . И мы вернемся к этому позже, когда рассмотрим, как установить направляющие для выдвижных ящиков.

Top Picks

• Best Bottom Mount — Liberty Bottom Mount — это направляющая известного бренда с качественной направляющей для нижнего крепления крепится к нижней части ящика и является ЛУЧШИМ.
• Лучшее центральное крепление — центральное крепление Accuride — лучший выбор для замены направляющих комода.

Содержание

Что такое нижняя направляющая для выдвижного ящика?

Это видео от Liberty Hardware представляет собой отличный обзор настоящих направляющих для выдвижных ящиков с нижним креплением. Как видите, направляющая с нижним креплением имеет следующие характеристики:

• Простая установка на нижний край ящика
• Устанавливает либо на лицевую раму, либо на бескаркасные шкафы
• Используется продуманный задний монтажный кронштейн , задней части выдвижного ящика и обеспечивает быструю установку с легкой регулировкой.
• Боковые крепления к боковине шкафа или лицевой раме с «направляющей направляющей» на (обычно) правой стороне ящика

Итак, какие другие направляющие ящика находятся внизу ящика? Что ж, они бывают:

• Направляющие ящика с нижним креплением действительно невидимы после установки, так как фурнитура устанавливается под дном ящика.
• Направляющие для ящиков с центральным креплением устанавливаются на дно ящика (только одна направляющая) в центре отверстия ящика.

Нижние направляющие для выдвижных ящиков Обзоры

Сначала мы рассмотрим две классические нижние направляющие для выдвижных ящиков (стиль эпоксидной смолы), а затем смешаем несколько других стилей, которые вы можете думаю, это нижнее крепление.

И последнее, прежде чем мы начнем. Название БРЕНДА имеет значение для направляющих для выдвижных ящиков, поскольку ведущие производители подвергают свои направляющие испытаниям на внешние циклы. Это что? Что ж, циклическое тестирование — это нагрузка на направляющую ящика, а затем ее 100 000 или более циклов открывания и закрывания.

Как вы можете догадаться, сертифицируются только лучшие слайды.

1. Нижняя направляющая ящика Liberty D68822C

Liberty D68822C-W-TS 22-дюймовый выдвижной ящик с нижним креплением…

• Изготовлен из штампованной стали с белым эпоксидным покрытием
• Функция самозакрывания обеспечивает надежное закрытие ящиков
• Рассчитана на нормальные условия эксплуатации (нагрузка до 50 фунтов)
• Отверстие расширения на 3/4 обеспечивает доступ к большей части ящика

Последнее обновление от 14 сентября 2022 г. / Партнерские ссылки / Изображения из Amazon Product Advertising API

Резюме

Liberty — один из признанных брендов направляющих для кухонных ящиков, а эти нижние крепления — качественный продукт, рассчитанный на долгие годы. использования.

Простая установка как новых, так и сменных ящиков.

Основные характеристики:

• 75 фунтов грузоподъемность
• Доступны популярные размеры до 24″
• Удлинение на 3/4 (это означает, что ящик открывается на 75 %)
• Самозакрывающийся с гравитационным удержанием последних нескольких дюймов
• Наконец, Liberty предлагает комплекты и собственное гнездо заднего крепления для установки

Обзор

Поскольку направляющие из эпоксидной смолы имеют простую конструкцию, с ними не так уж много проблем. кроме исходного качества. А с Liberty, Blum, Prime-Line и другими направляющими просто не так уж много разницы (вопреки утверждению, плавно закрывающиеся направляющие для ящиков, где инженерия поднимает планку).

Советы по покупке:

• Имейте под рукой 6 винтов с плоской головкой и 8 винтов со сферической головкой
• Используйте направляющую для выдвижного ящика упаковки

• Простота установки
• Доступен оптом
• Торговая марка
• Стандартный боковой зазор 1/2″
• Самозакрывающийся (под действием силы тяжести) ящик закрывается на несколько дюймов (и остается закрытым)
0412
• Выдвижной ящик не открывается полностью
• Более низкий предел веса, чем у боковой направляющей на шарикоподшипниках
• Не хватает плавного закрывания
• Направляющая выдвижного ящика видна

2.

Направляющие нижнего крепления ящика Prime-Line

Prime-Line R 7211 Комплект направляющих для выдвижных ящиков – Замените…

• УСТАНОВИТЕ ИЛИ ЗАМЕНИТЕ КРЕПЛЕНИЯ НАПРАВЛЯЮЩИХ ДЛЯ ВЫДВИЖЕНИЯ – Независимо от того, устанавливаете ли вы новые…
• САМОЗАКРЫВАЮЩАЯСЯ КОНСТРУКЦИЯ – Плавно скользящие направляющие в Prime-Line R 7211…
• ПРОСТОТА УСТАНОВКИ – Установка выполняется быстро и легко, а комплект содержит…
• МАКС. НАГРУЗКА 75 ФУНТОВ – Максимальная грузоподъемность направляющих ящика…

Последнее обновление от 14 сентября 2022 г. / Партнерские ссылки / Изображения от Amazon Product Advertising API

Резюме

Prime-Line — это бренд, о котором вы, вероятно, не слышали, но они десятилетиями незаметно размещали роликовые направляющие в шкафах. На самом деле, я открыл больше коробок с этими слайдами, чем с любым другим эпоксидным слайдом с нижним креплением.

В целом, они такие же, как слайды Liberty.

Ключевые особенности:

• 75 фунтов Веса
• Доступно в Популярные Размеры до 24 ″
• 3/4 Экспенсии для доступа почти до конца
• 3633 3 3/4. закрыть последние несколько дюймов направляющей
• Правая направляющая удерживает дверь на направляющей
• Наконец, Prime-Line предлагает до комплекты и собственный задний монтажный разъем для установки

Обзор

Вы обнаружите, что Prime-line аналогичен по качеству и функциям. Таким образом, в случае направляющих с нижним креплением вы будете искать доступность и правильную длину.

• Быстрая установка
• Доступен оптом
• Известный бренд
• Стандартный боковой зазор 1/2″
• Самозакрывающееся (под действием силы тяжести) удержание ящика в закрытом состоянии

• Ящик не открывается полностью
• Плавное закрытие не является обязательным (и, если вы устанавливаете новый, используйте мягкое закрывание на шарикоподшипнике)
• Направляющие ящика видны
• Меньший вес, чем у направляющих на шарикоподшипниках

3.

Выдвижной ящик Amazon Basics с нижним креплением (лучший бюджет)

Направляющие для выдвижных ящиков Amazon Basics — 22 дюйма, белые…

• Белое порошковое покрытие
• Максимальный грузоподъемность 55 фунтов
• Длина: 22 дюйма (550 мм)
• В комплект входят 10 пар направляющих; достаточно для 10 ящиков

Последнее обновление от 14 сентября 2022 г. / Партнерские ссылки / Изображения из Amazon Product Advertising API

Резюме

Аналогичные по дизайну и функциям Amazon Basics — это бюджетный вариант, который должен работать для большинства новых или сменные ящики. В то время как жалобы включают в себя то, что прилагаемые винты сидят слишком «высоко» и натирают подшипник выдвижного ящика, для шкафа с лицевой рамой это не будет проблемой, если вы используете задние монтажные кронштейны.

Ключевые особенности:

• 55 фунтов Весла емкость
• Доступно в Популярные Размеры до 24 ″
• 3/4. удерживает дверь на ходу (ЛЕВАЯ направляющая намеренно не «загибается»)
• Наконец, отличные варианты длины и комплекта при покупке

Обзор

Самое большое заметное отличие от известных брендов — меньшая грузоподъемность и вам нужно будет использовать другой задний монтажный кронштейн слайдов.

О, и не забудьте проверить (как и со всеми импортными / вариантными направляющими) винты и быть готовыми отправиться в хозяйственный магазин за альтернативными направляющими.

• Быстрая установка
• Доступен оптом
• Боковой зазор 1/2″
• Самозакрывающийся, чтобы ящик оставался закрытым под действием силы тяжести открыть полностью
• Без плавного закрывания
• Направляющая ящика видна

4. Blum 563H BLUMOTION Soft Closes Undermount (лучший в целом)

Комплект – Направляющие для ящиков BLUM TANDEM с BLUMOTION….

• Полный комплект для 6 выдвижных ящиков
• Полное выдвижение с плавным закрыванием
• Подходит для ящиков толщиной от 1/2″ до 5/8″
• Подходит для лицевой рамы или без рамы

Последнее обновление на 2022-0-14 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Сводка

Для слайда с нижним креплением, который вы НЕ увидите во время работы, вам нужен слайд с нижним креплением. И в мире направляющих с нижним креплением нет ничего лучше (на мой взгляд), чем Blum 563H.

Вот ключевые характеристики, которые выделяют эту горку в другой класс:

• 100 фунтов Грузоподъемность
• Доступны в популярных размерах до 24″
• Полное выдвижение Скольжение, позволяющее видеть заднюю часть ящика при открытии
• Мягкое закрытие  , благодаря которому ящик закрывается и ЛЕГКО открывается
• Простая установка , но для этого требуется специальный ящик
• Доступны, наконец,
• в пачках или на направляющих

Обзор

По сравнению со стандартной направляющей для ящиков из эпоксидной смолы, которую вы видите сбоку ящика, направляющая для нижнего монтажа невидима, когда ящик открыт. Узнайте больше о направляющих Blum в обзоре лучших направляющих для выдвижных ящиков. Включая тщательное тестирование Blum и обозначение «Сделано в США» для направляющих для выдвижных ящиков.

• Простота установки
• Доступен оптом
• Направляющие ящика скрыты во время работы
• Мягкое закрывание для бесшумного закрывания ящика
• Легко открывается без раздражающего «сопротивления вытягиванию» имитации нижней опоры
• Полное выдвижение для доступа к задняя часть ящика

• Цена
• Не подходит для модернизации или замены ящиков
• Требуется нестандартный размер ящика

5. Аккурид 1029Центральная направляющая

Accuride 1029 Направляющие с центральным креплением 23″

• Удлинение 3/4
• Особенности скрытого центрального крепления снизу (без бокового зазора)
• Несущая способность 35 фунтов
• Материал Сталь и цинковое покрытие

Последнее обновление

-14 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Резюме

И последнее, но не менее важное — это популярная направляющая с центральным креплением, которая крепится на дне ящика и в центре. Вздох, места крепления выдвижных ящиков забавны.

Во-первых, где наиболее популярны направляющие с центральным креплением? Ну, а какой будет самый большой ящик с наименьшим весом?

Если вы угадали ящик комода, вы правы. И именно здесь направляющая с центральным креплением выступает в качестве направляющей для выдвижного ящика, наиболее часто используемой в новых и сменных направляющих комода.

Компания Accuride является основным поставщиком этих направляющих и ведущим брендом в производстве направляющих для выдвижных ящиков.

Основные характеристики:

• 35 фунтов грузоподъемность
• Доступно в Популярных размеров до 24 ″
• 3/4 Расширение Слайд
• Не требует специфического прозрачного ящика
• Steel / Zinc. комоды, эти шлепанцы Accuride с центральным креплением — надежный выбор, поддерживаемый торговой маркой. Однако, как и в случае с любым центральным креплением, вы пожертвуете общей грузоподъемностью ящика и уменьшите производительность по сравнению с другими типами направляющих для ящиков.
  • Простота установки
  • Работает с любым боковым зазором
  • Торговая марка
  • Более плавный ход по сравнению со стандартной системой рельсов/направляющих на комодах
  • Цена
  • Меньшее выдвижение снизу и грузоподъемность под монтажом
  • 6 90 направляющие для ящиков

  Часто задаваемые вопросы

  Заключение

  Проверенные и надежные направляющие для выдвижных ящиков с нижним креплением существуют уже несколько десятилетий. И хотя они являются хорошими направляющими, если вы ищете другие варианты, обязательно ознакомьтесь с направляющими для выдвижных ящиков с нижним и боковым креплением с плавным закрыванием.

  Направляющие для ящиков с нижним креплением на Amazon

  Бестселлер №1

  Hickory Hardware P1029/14-2C 14-дюймовый центральный монтаж…

  Бестселлер №2

  Направляющие с нижним креплением AOLISHENG Soft Close 16. ..

  Бестселлер №3

  Liberty D68822C-W-TS 22-дюймовый нижний монтажный ящик…

  Последнее обновление от 14 сентября 2022 г. / Партнерские ссылки / Изображения из Amazon Product Advertising API

  Направляющие для ящиков с плавным закрыванием — Двери шкафа ‘N’ Подробнее

  КУПИТЬ НАПРАВЛЯЮЩИЕ ДЛЯ ЯЩИКОВ С МЯГКИМ ЗАКРЫТИЕМ ОНЛАЙН

  НАПРАВЛЯЮЩИЕ ДЛЯ ЯЩИКОВ В НАЛИЧИИ!! МОЖЕМ ДОСТАВИТЬ В ТЕЧЕНИЕ 5-7 РАБОЧИХ ДНЕЙ.

  Вы проектируете свои ящики с невероятной точностью и вниманием к деталям, поэтому завершите работу, используя лучшую фурнитуру. Высококачественные направляющие ящиков обеспечивают плавную работу и максимальную защиту ящиков. Теперь компания Cabinet Doors ‘N’ More предлагает надежные направляющие для выдвижных ящиков, которые будут работать с нашими выдвижными ящиками.

  Если вы заказываете только направляющие для ящиков на нашем веб-сайте, мы можем отправить их в течение 5-7 рабочих дней.  При заказе с выдвижными ящиками направляющие могут поставляться отдельно.

  Двери шкафа ‘N’ More не допускают возврат/обмен направляющих ящиков шкафа, поэтому убедитесь, что вы заказываете правильную длину для вашего проекта. Для того, чтобы наша работа была оптимизирована, наши сроки выполнения заказов были быстрыми, а также чтобы поддерживать наши доступные цены, мы не владеем дополнительными складскими площадями и не нанимаем персонал для возвратов.

  Как выбрать подходящие направляющие:
  • ВАЖНЫЕ ПРИМЕЧАНИЯ:
  • Глубина ящика должна соответствовать длине направляющих ящика (длина направляющих 21 дюйм = глубина ящика 21 дюйм).
  • Если вы планируете использовать направляющие для нижнего монтажа, при заказе выдвижных ящиков необходимо выбрать вариант «выемка и отверстие».
  • Минимальная внутренняя ширина ящика для использования этих направляющих составляет 7 дюймов (если меньше 7 дюймов, два запирающих устройства не подходят).
  • Эти направляющие поставляются только с шагом 3 дюйма (12 дюймов, 15 дюймов, 18 дюймов, 21 дюйм)
  • Наиболее распространенная глубина кухонного шкафа составляет 24 дюйма. Если глубина вашего шкафа составляет 24 дюйма, мы рекомендуем направляющие длиной 21 дюйм. Как правило, Blum рекомендует выбирать направляющие на 3 дюйма меньше глубины шкафа.



  Глубина шкафа	Длина направляющих ящика	Модель Блюм
  24 дюйма	21 дюйм	563H5330B
  21 дюйм	18 дюймов	563х5570Б
  18 дюймов	15 дюймов	563х4810Б
  15 дюймов	12 дюймов	563х4050Б



  Примечание. На упаковке снаружи будет указана глубина корпуса, поэтому, если вы заказали направляющие длиной 21 дюйм, вы получите упаковку с указанием глубины корпуса 24 дюйма. BLUM 563H Undermount Glide Информация:

  • 3
  • Как установить BLUM 563H Undermount Glide

    BLUM TANDEM Glide Особенности:

  • Скрытые направляющие полного выдвижения с плавным закрыванием (на ящик)

  • Для фасадной рамы или панельных шкафов

  • Самозакрывающиеся направляющие BLUMOTION

  • Плавное открывание/закрывание TANDEM

  • Доступны длины 12″, 15″, 18″ и 21″

  • Двусторонние регулируемые фиксаторы для поперечной регулировки

  • Два задних монтажных кронштейна для шкафов с лицевой рамой

  • Требуется опция выдвижного ящика с вырезом и отверстием

  • Для использования с ящиками толщиной от 1/2″ до 5/8″

  • 1/2″ нижний выступ требуется на ящике с выдвижным ящиком

  • Грузоподъемность 100 фунтов

  • Сделано в США

  Посмотрите наше видео о том, как установить направляющие для нижнего монтажа:

  Двери шкафа ‘N’ More гордится тем, что предлагает Blum TANDEM Plus BLUMOTION Интегрированные направляющие для ящиков с функцией Soft Close. Эти подстольные направляющие доступны в различных размерах, чтобы соответствовать шкафам и ящикам разной глубины.

  TANDEM Plus Низкопрофильные направляющие BLUMOTION с множеством внутренних элементов, позволяющих извлечь максимум из ваших шкафов. Наслаждайтесь самым плавным открыванием и закрыванием, предотвращая повреждения или разрушительные удары. Купите накладки TANDEM в Cabinet Doors ‘N’ More по выгодным ценам, быстрой доставке и многому другому.

  ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА ПРОДУКТА
  ЗАЧЕМ ПОКУПАТЬ ФУРНИТУРУ ДЛЯ ЯЩИКОВ ОТ CABINET DOORS ‘N’ MORE?

  Компания Cabinet Doors ‘N’ More предлагает невероятное удобство и конкурентоспособные цены на все продукты и аксессуары для шкафов. Мы работаем с ведущими производителями, такими как Blum, чтобы предлагать надежные, экологически чистые продукты, которые прослужат вам долгие годы ежедневного использования. С дверцами шкафа ‘N’ More вы найдете направляющие для ящиков, которые дополнят любой дизайн.


  При заказе в компании «Cabinet Doors ‘N’ More» вы также получаете конкурентоспособные цены и быструю доставку каждого заказа. Мы также рады приветствовать наших ветеранов и военнослужащих с 10% скидкой для военнослужащих.


  Закажите плавно закрывающиеся направляющие ящиков и выдвижные ящики в компании Cabinet Doors ‘N’ More, чтобы воспользоваться нашим многолетним опытом предоставления домовладельцам и подрядчикам решений, необходимых для завершения любой работы. Чтобы узнать больше о наших продуктах, доставке и многом другом, свяжитесь с Cabinet Doors ‘N’ More сегодня!



  УЗНАТЬ БОЛЬШЕ ОБ АКСЕССУАРАХ И ОБОРУДОВАНИИ ДЛЯ ШКАФОВ
  • Как выбрать направляющие для ящиков
  • Ручки и ручки
  • Завершите кухню молдингами шкафа

  404 ОШИБКА WOODWEB

  404 ОШИБКА WOODWEB

  Поиск по всему сайту Поиск в каталоге продуктов Поиск в базе знаний Поиск по всем форумам Поиск по биржевому оборудованию Поиск биржи пиломатериалов Поиск вакансий Поиск объявлений Новости отрасли Поиск Аукционы, распродажи и специальные предложения Календарь событий поиска ———————— Поиск отдельных форумов Клеи Архитектурная мастерская Бизнес Изготовление шкафов САПР ЧПУ Пыль/Безопасность/Завод Отделка Лесное хозяйство Мебель Монтаж Ламинат/твердая поверхность Распиловка и сушка Обработка массивной древесины Добавленная стоимость Древесина Прод. Шпон ВУДнетВорк

  Главная || Новые посетители

  Карта сайта

  Извините… введенный вами адрес недоступен. Скорее всего, вы ввели неверный адрес (URL) Список ссылок для навигации по сайту можно найти на карте сайта WOODWEB Все комментарии направляйте по адресу: [email protected] Тип ошибки: 404 Меня интересует ………. Бизнес Покупать и продавать Изготовление шкафов Компьютеры и производство Трудоустройство Пиломатериалы Машины Распиловка и сушка Рекламные возможности Стандартная карта сайта Ресурсы Домашняя страница Что нового Новые посетители Видео Библиотека Программное обеспечение и мобильные приложения Аукционы, Распродажи и специальные предложения  — Знак оповещения о продаже Промышленность Новости Деревообработчики Справочник Распиловка и Сушка Справочник Wood Doctor Книжный магазин Пиломатериалы/древесина/разное Калькуляторы Медиа-кит О WOODWEB Часто задаваемые вопросы Связаться с WOODWEB Пользовательское соглашение и условия использования Политика конфиденциальности Ссылка на WOODWEB Стать Член Логин Каталог продукции Каталог продукции (Основной) Алфавитный список предприятий Клеи и крепежные изделия Объединения Бизнес Шкафы Комплектующие Компьютер Программное обеспечение Чертеж Дизайнерские услуги Образование Электроника Отделка и Абразивы Лесное хозяйство Ручные инструменты Метизы -Кабинет Аксессуары -Декоративный -Ящик стола Системы -Петли -Освещение -Панель Установка Работа Возможности и услуги по деревообработке Ламинирование и наплавка Пиломатериалы и Фанера -Розничная торговля Пиломатериал & Фанера Машины -Воздуха Компрессоры -Аукционы & Оценки -Скучный Машины -Резьба Машины -Зажимное оборудование -ЧПУ Машины -Комбинация Механизм -Копинг Машины -Настольное оборудование -Дверь и оконное оборудование -Оборудование «ласточкин хвост» -Шпоночное оборудование -Производство дюбелей Машины -Пыль Коллекция -Нисходящий поток Столы -Кадр Оборудование -Край Бандерс -Энергия Производство Оборудование -Палец Фуганки -Отделочное оборудование -Напольное покрытие Машины -Склеивание Оборудование -Петля Вставка -Столярки — Оборудование для ламинирования — Лазер Обработка -Токарные станки -Материал Обработка -Измерительное оборудование -Разное -Врезное Оборудование -Формовщики -Панель Обработка Оборудование -строгальные станки -Прессы -Начальный Обработка -Роутеры -Шлифовка Машины -Распиловка Машины -Обслуживание и ремонт -шейперы -Заточка Оборудование -Запасной Запчасти -Лестница Производство -Tenoners — V-образная канавка Оборудование -Шпон Оборудование -Древесина Отходы Обработка Оборудование -Нисходящий поток Таблицы Молдинги и столярные изделия -Пол -Лестница Корпус Упаковка и транспорт Электроинструменты Планы и публикации Завод Техническое обслуживание и управление Распиловка и сушка Поставщики Инструменты -Улучшения и Аксессуары Шпон -Кромка -Inlays и Маркетри Токарная обработка дерева Галереи Проект Галерея Лесопилка Галерея Магазин Галерея Галерея оборудования Последние изображения Галерея Форумы Последние сообщения со всех форумов Клеи Архитектура Деревообработка Бизнес и менеджмент Монтаж шкафов и столярных изделий Изготовление шкафов САПР Сушка в промышленных печах ЧПУ Сбор пыли, Безопасность и оборудование Операция Профессиональная отделка Лесное хозяйство Профессиональная мебель Создание ламинирования и Сплошная поверхность пилы Shop построил Оборудование Сплошная древесина Обработка Добавленная деревянная обработка. Сообщения со всех бирж Вакансии и обмен услугами  — Job-Gram Биржа пиломатериалов — Lumber-Gram Обмен оборудования — Machinery-Gram Classified Exchange База знаний База знаний: Поиск или просмотр Клей, приклеивание и ламинирование — Glues и связывание Агенты — GLIUIN Архитектурный Столярные изделия  — Пользовательские Столярные изделия  — Двери и Окна  — Пол  – Общие положения  – Столярные изделия Установщик  — Токарный станок Токарная обработка  – Погонаж  – Столярные работы Реставрация  – Лестницы  – Склад Производство Бизнес  – Сотрудник Отношения  – Оценка — Бухгалтерский учет — Рентабельность -Юридический -Маркетинг -Завод Управление  -Проект Управление -Продажи Изготовление шкафов  – Коммерческий Краснодеревщик -Обычай Шкаф Конструкция -Кабинет Дизайн  – Шкаф Дверь Конструкция -Общий -Установка -Жилой Краснодеревщик -Хранить Светильники Компьютеризация  – Программное обеспечение  -CAD и дизайн  -ЧПУ Машины и Техника Пыль Сбор, безопасность, эксплуатация установки  — Общий -Материал Обработка  -дерево Отходы Утилизация -Безопасность Оборудование  -Опасность Связь Отделка  — Общий Дерево Отделка  -Высокая Скорость Производство -Покраска Лесное хозяйство -Агро-лесное хозяйство -Лес Продукт Лаборатория Артикул  -Дерево Вредители и болезни -древесина Сбор  -Дерево Посадка  -Вудлот Менеджмент Мебель  – Пользовательский Мебель  – Мебель Дизайн — Общий -Мебель Производство -Открытый Мебель  – Мебель Ремонт  -Мебель Репродукция -Реставрация Ламинирование и Solid Surfacing — Производство Техника -Материалы -Оборудование Пиломатериалы и Фанера  -Покупка -Склад -Дерево Идентификационный номер -Общая панель Обработка -Общий -Машина Настройка и обслуживание Первичный Обработка  -Воздух Сушка Пиломатериалы -Печь Строительство  -Печь Операция  -Пиломатериалы Класс  — Лесопильное дело -Вудлот Управление -Урожай Формулы Твердая древесина Механическая обработка  -Общие -Настраивать и Техническое обслуживание -Инструмент -Инструмент Шлифовка Шпон  — Машины -Обработка и Производство -Техника Дерево Машиностроение  — Общее -Древесина Недвижимость Деревообработка Разное — Аксессуары -Изгиб Дерево  – Лодка Строение  – Лодка Ремонт  -Резьба -Мюзикл Инструменты -Картина Рамы  -Инструмент Техническое обслуживание  – Деревообработка

  Как установить направляющие ящика с нижним креплением? 4 простых шага

  Пытаетесь дополнить шкаф ящиком или установить новую мебель самостоятельно? Но не знаете , как установить направляющие нижнего ящика ? Расслабьтесь, я поделюсь с вами несколькими простыми шагами, которыми вы будете уверенно руководствоваться для других.

  Короче говоря, вам нужно выполнить несколько шагов, таких как выравнивание, измерение, модификация корпуса и, наконец, отделка детали с помощью клея или гвоздей.

  В эту эпоху передовых технологий вы найдете различные альтернативы, служащие одной цели. В этом случае тип удлинителя, монтаж, длина направляющей, предпочтения и т. д. связаны с установкой направляющих выдвижного ящика.

  Предположим, вы использовали различные типы решений и, наконец, выдвижные ящики с нижним креплением. С этой опцией необходимо выполнить несколько шагов, которые я включил в эту статью.

  Типы направляющих для ящиков

  Если вы дочитали до этого места, то, возможно, вам известны различные типы направляющих для ящиков. К ним относятся:

  • Роликовые направляющие
  • Направляющие для выдвижных ящиков с центральным креплением
  • Направляющие для выдвижных ящиков с нижним креплением
  • Направляющие для выдвижных ящиков с нижним креплением
  • Направляющие для выдвижных ящиков на шарикоподшипниках
  категория типа слайда определяется для использования. Для этого я хотел бы сказать, не плывите по течению; вместо этого вам нужно и выберите подходящую категорию. В следующем видео есть прекрасное руководство по выбору правильного слайда, которое будет вам полезно.

  Разница между направляющими для ящиков с нижним и нижним креплением

  Направляющие для ящиков с нижним креплением устанавливаются под ящиками ящиков, что позволяет ящику выдерживать больший вес и в то же время более комфортно перемещаться.

  Опять же, направляющие для крепления ящиков расположены в нижней части ящика. Эта модель создает некоторое трение при движении, когда она нагружена большим весом.

  У нас есть статья о том, как установить направляющие ящика на шарикоподшипниках, , если вам это интересно.

  Как установить направляющие ящика с нижним креплением?

  Прежде чем перейти непосредственно к пунктам, я хотел бы поделиться некоторой базовой информацией о направляющей для нижнего крепления ящика, если вы еще не знаете.

  Выдвижной ящик с нижним креплением

  Этот метод позволяет получить максимальное пространство среди всех других методов. 5-20 долларов за пару — это максимальная сумма, которую вы можете потратить, что делает их дешевле, чем другие. В то же время эта методика вычитает вес в целом.

  Что тебе нужно?

  Чтобы установить направляющую для нижнего ящика, вам сначала потребуется пара направляющих и сопутствующие аксессуары. Кроме того, вам понадобятся

  • Защитное стекло и пара защитных перчаток.
  • Отвертка или электрическая дрель.
  • Пила.
  • Долото
  • Несколько гвоздей с молотком.
  • Уровень А.
  • Комбинированный квадрат.
  • И измерительная лента с карандашом.

  Вы можете подумать, что защитные очки и перчатки не важны, и решить их пропустить. Как профессионал, я рекомендую не пропускать никаких мер безопасности.

  Процесс установки

  Давайте разделим весь процесс установки на несколько шагов. А это:

  Выравнивание

  Здесь вы должны выровнять переднюю и боковую стороны ящика, так как они являются наиболее важной частью. Вы должны добавить выемку на случай, если есть наложение. Для выемки с обеих сторон отрежьте 1/8 ^th дюйма ширины. Вы должны сделать это с глубиной дна.

  Теперь удалите все отходы долотом и установите направляющие. После установки ящика по центру прикрутите остальные. Здесь вы можете оставить один или два винта открытыми.

  Если вы хотите узнать больше о интервалах, у нас есть руководство для начинающих .

  Измерение

  Теперь возьмите измерительную ленту и убедитесь, что слайд находится в центре. Если все в порядке, прикрепите задвижную часть к передней части лицевой рамки. Затем подсоедините внутри монтажный блок толщиной 3/4 ^th дюймов. Вот хорошее предложение для направляющих для ящиков с нижним креплением, которые могут вам понравиться.
