Здравствуйте друзья.
Из двух существующих видов направляющих для выдвижных конструкций мебельных изделий, а именно роликовых и шариковых (телескопических), последние являются более технологичными, качественными и долговечными.
Они обеспечивают наилучшую стабильность работы выдвижных систем и удобство их эксплуатации.
Итак…

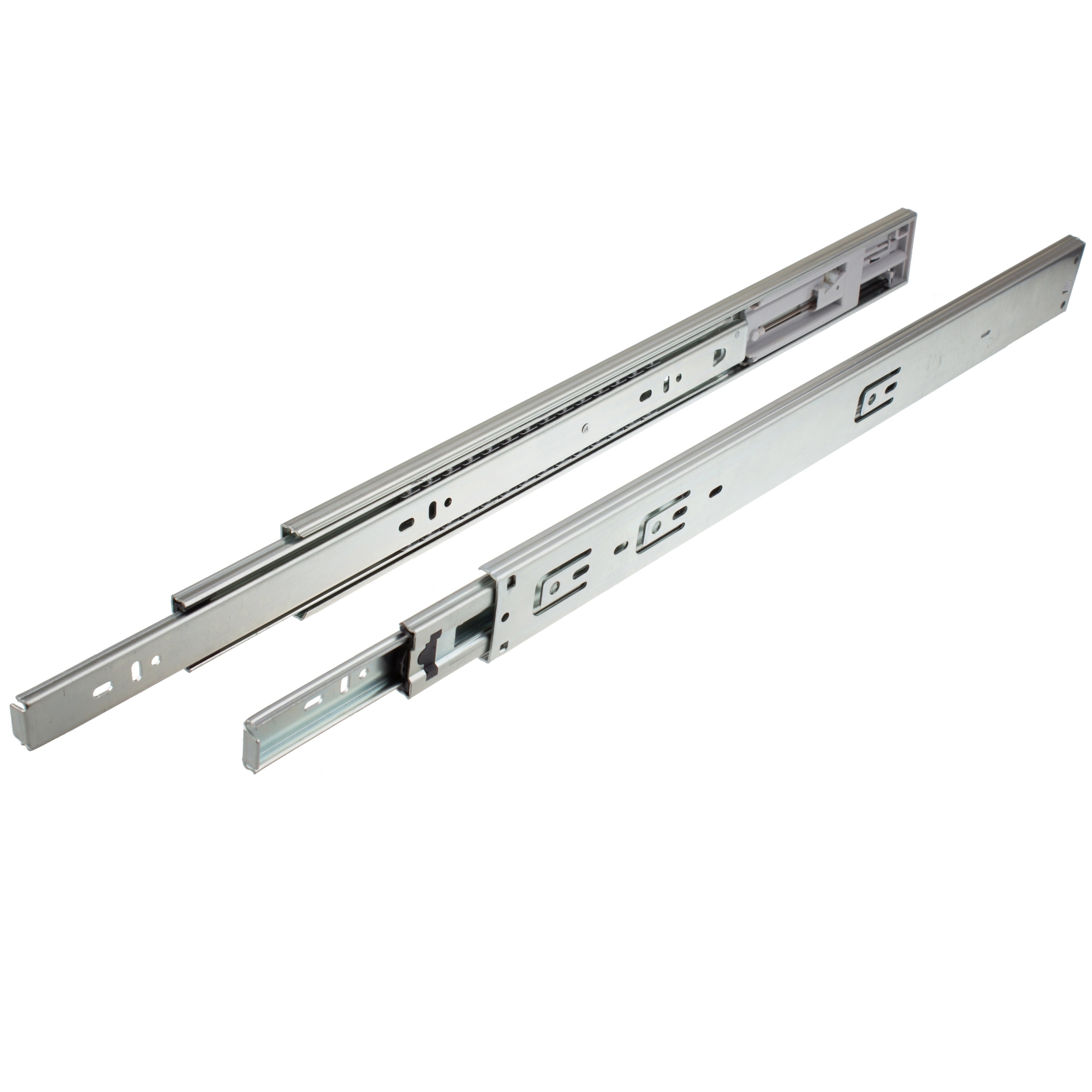

Действие этой фурнитуры основано на взаимном перемещении прочных стальных дорожек, составляющих шину.
Для обеспечения свободного скольжения дорожек применяются расположенные внутри шины металлические шарики. Поскольку дорожки вкладываются друг в друга, такие системы называют телескопическими.
В самых распространенных моделях подобной фурнитуры шины состоят из двух частей, различаясь по форме сечения, ширине (от 17 до 35 мм) и длине (в пределах 150-700 мм). Максимальная нагрузка – до 30 кг.
При этом подобные системы несъемные, то есть не позволяют вынуть ящик полностью без демонтажа направляющих.
Возможности для крепления варьируются в разных моделях, и можно подобрать необходимые виды: для монтажа на боковых поверхностях ящиков или в пазах боковых поверхностей, комбинированные – на нижней и боковой плоскостях ящиков.
Трехчастные шины используются в системах сверхдлинного выдвижения, потери длины выдвинутых ящиков в которых составляют до 40 мм.
Такие системы имеют ширину от 27 до 71 мм, позволяя при этом нагрузки от 20 до 200 кг. Длина этого вида направляющих достигает 700 мм.
Системы скрытого типа монтажа, в которых ходовые шины крепятся на днище ящика, а корпусные – на боковых плоскостях, квадратные в сечении.
Они также состоят из трех частей, выдерживают нагрузку в пределах 25 кг при длине направляющих до 700 мм.
Наконец, системы полного выдвижения, где с помощью рычага можно отделить ящик от направляющих, вынуть и также легко поставить на место, монтируются на боковую либо на нижнюю плоскость. Шины в них трехчастные, шириной 19-45 мм, длина достигает в некоторых моделях 1 м и нагрузки соответственно варьируются от 35 до 135 кг.
В чем преимущества шариковых направляющих?
Стоимость шариковых выдвижных систем выше аналогичных роликовых при сравнении разных типов модификаций и возможностей, но их надежность и удобство в использовании превосходят роликовые системы на порядок.
Только “телескопы” позволяют удерживать и перемещать ящики под нагрузкой свыше 200 кг, что востребовано как в бытовой, так и в производственной сферах.
При этом они практически бесшумны, имеют плавный ход и гораздо лучшие декоративные свойства, допуская также возможность скрытой установки, что влияет на качественный уровень мебели.
Подобными системами обеспечены удобные и функциональные тандембоксы и другие выдвижные конструкции, которые являются «изюминкой» популярных мебельных изделий от письменных столов до гарнитуров и шкафов-купе.
С их помощью наилучшим образом реализуются принципы эргономичности в современном дизайне.
Таким образом, шариковые телескопические системы уверено вытесняют роликовые модели, чему не препятствует определенный разрыв в цене, ведь качество и прочность конструкции себя окупят очень быстро.
Направляющие для ящиков: роликовые или телескопические?
Все помнят шкафы советских времён, в которых ящики постоянно выпадали или заклинивали при выдвижении. Чтобы достать нужную вещь, необходимо было проявить ловкость и настойчивость. Конструкция их была проста, но непрактична и недолговечна. Это были направляющие с пазами из дерева либо пластика. Механизм довольно быстро изнашивался и начинал скрипеть, заедать, при его работе образовывалась стружка.
Современная мебель оснащена более совершенным устройством, которым удобно пользоваться, служит оно долгий срок и не издаёт скрипа. Существует два основных типа конструкции для выдвижения ящиков: роликовые и телескопические. Чтобы понимать, какая предпочтительнее, следует разобраться в их устройстве и отличиях.
Роликовые направляющие для ящиков
Этот механизм пришёл на смену старым направляющим с пазами. Он состоит из двух металлических планок. Первая крепится к внутренней стенке мебели, а вторая — к ящику.
В конце каждой планки расположен ролик. Он может двигаться по специальному желобку. Планки соединены так, чтобы ролик первой двигался по желобку второй, а ролик второй — по желобку первой. Когда ящик выдвигается до упора, ролики встречаются. В закрытом положении ящика, они находятся на максимальном расстоянии.
Преимущество такого устройства состоит в его простоте и надежности. В нем лишь два подвижных элемента, которые легко заменить в случае поломки самостоятельно. Конструкция быстро разбирается. Следует максимально выдвинуть ящик и немного подвесить его заднюю часть. Ролик легко выскочит из желобка. Собрать механизм также просто — надо выставить ролик в желобок. Роликовые направляющие для выдвижных ящиков имеют доступную стоимость, что оказывает влияние на общую стоимость мебели.
Телескопические направляющие для ящиков
Более современным устройством направляющих является телескопическое. Его нельзя разобрать. Представляет собой две вставленных друг в друга планки.
Как и роликовые, шариковые направляющие для выдвижных ящиков крепятся одной стороной к корпусу мебели, а другой — к ящику либо полке. Данное устройство отличается повышенной надежностью. Его устанавливают там, где важно, чтобы ящик не выпал случайно или для изделий, где будут хранится тяжелые предметы.
Выдвижные телескопические направляющие застрахованы от перекосов, из-за неразборной конструкции. То есть разобрать ее сможет лишь мастер. Своими силами сделать это будет сложно, да и не нужно во избежание неприятных ситуаций. Это делает устройство более долговечным, ведь благодаря его закрытости, оно намного меньше загрязняется. Ещё одно преимущество перед роликовым механизмом заключается в том, что направляющие для ящиков шариковые позволяют выдвинуть ящик полностью.
Производители все больше и больше предпочитают шариковый механизм. Сейчас телескопическую конструкцию направляющих можно встретить практически на любой мебели: крупной и мелкой. Это может быть просторный шкаф либо небольшая тумба прикроватная и детский комод.
Можно смело сказать, что телескопические направляющие являются более совершенным устройством, чем роликовые. Хотя последние имеют свои плюсы. При выборе мебели следует руководствоваться собственными возможностями и предпочтениями.
Наш интернет-магазин работает с проверенными поставщиками, которые используют в производстве фурнитуру высокого качества. Наша продукция прослужит Вам долгие годы!
С Taburetka.ua Ваш дом станет стильным и комфортным!
Все статьи Предыдущая Следующая
Товары по тематике
СКИДКА
Код: 7707
СКИДКА
Код: 7079
НОВИНКА
Код: 11279
НОВИНКА
Код: 11167
СКИДКА
Код: 10121
СКИДКА
Код: 8123
СКИДКА
Код: 7921
СКИДКА
Код: 6527
СКИДКА
Код: 1724
Ссылки на страницы с товарами: Шкафы купе, Шкафы, Шкафы для обуви, Шкафы в спальню, Шкафы в прихожую, Шкафы в детскую, Недорогие шкафы, Кухонные столы, Модульные кухни, Кухни хай-тек, Классические кухни, Прямые кухни, Угловые кухни, Кухни посекционно
Выдвижные и наклонные ящики | Раздвижные системы
- Системы выдвижных и наклонных ящиков
- О линейке систем выдвижных и наклонных ящиков
Отмеченная наградами система выдвижных и наклонных ящиков компании Sliding Systems устанавливает стандарт для гибких и модульных выдвижных и опрокидывающихся ящиков, используемых при пожаре.
и спасательные машины и другие подобные приложения. Там, где доступ к выдвижному ящику затруднен, эта система может наклониться к пользователю. В нашей системе выдвижных ящиков используется легкий высокопрочный пластик для создания прочного переднего кронштейна, поддерживающего выдвижной и выдвижной ящик для хранения вещей. Передний кронштейн имеет встроенный блокирующий клин и фиксирующую втулку, которые надежно удерживают ящик в закрытом положении. Задняя часть выдвижного ящика установлена на ползуне со встроенной поворотной пластиной. Этот ползунок и поворотная пластина, в свою очередь, установлены внутри алюминиевой направляющей. Концевые упоры рельсов имеют прочную конструкцию из фрезерованного алюминия и оснащены передними пружинами для поглощения ударов. Рельс может быть установлен под разными углами, чтобы добиться желаемого движения скольжения и наклона инженера транспортного средства.
Эти компоненты доступны в различных цветах. Инженер по транспортному средству может указать различную длину рельсов в зависимости от глубины отсека. Несмотря на то, что система, как правило, достаточно прочная, чтобы выдерживать нагрузку на ящик 90 кг, законодательство по охране труда и технике безопасности в отношении подъема грузов обычно ограничивает рабочую нагрузку до 35 кг на человека. Продается полным комплектом правых и левых компонентов, полностью собранных с просверленными направляющими, готовыми к использованию.
Легкая запирающая ручка D3000 была разработана для наших выдвижных ящиков, фиксируя их в закрытом положении.
Найдено
11 РезультатыСтраница 1 из 1
4070.1000 — Наклонно-сдвижной Выдвижной и откидной ящик
Система выдвижных ящиков Space Envelope Ширина: 45 мм
Высота: 150 мм
Длина в закрытом виде:
400-2000 мм
Длина удлинителя:
190–1790 мм
Максимальная грузоподъемность:
20-90 кг/пара
Тип расширения: частичное
Материал: Алюминий УЗНАТЬ БОЛЬШЕ
4073.
Д3000 — Д3000
Легкая фиксирующая ручка
Фиксирующие ящики с передней ручкой Ширина конверта: 72 мм
Высота: 38 мм
Длина в закрытом виде:
540-1540 мм
Длина удлинителя:
540–1540 мм
Максимальная грузоподъемность:
500-500 кг/пара
Тип расширения: частичное
Материал: Нержавеющая сталь
4073.РУКА — Черный Передняя ручка и замок
Передняя ручка для запирания ящиков Космический конверт Ширина: 72 мм
Высота: 38 мм
Длина в закрытом виде:
Длина удлинителя:
540–2040 мм
Максимальная грузоподъемность:
500 кг
Тип расширения: частичное
Материал: Алюминий УЗНАТЬ БОЛЬШЕ
4073.
РУКА — желтый
Передняя ручка и замок
Выдвижные ящики с передней ручкой Ширина конверта: 72 мм
Высота: 38 мм
Длина в закрытом виде:
540-2040 мм
Длина удлинителя:
540–2040 мм
Максимальная грузоподъемность:
500-500 кг/пара
Тип расширения: частичное
Материал: Алюминий
4073.HAND-Ручки для ящиков Ручки передних ящиков
Фиксирующие ящики с передней ручкой Space Envelope Ширина: 41 мм
Высота: 40 мм
Длина в закрытом виде:
368–368 мм
Длина удлинителя:
368–368 мм
Максимальная грузоподъемность:
500-500 кг/пара
Тип расширения: Н/Д
Материал: Алюминий
4073.
РУКА — Черный
Передняя половина ручки и замка
Фиксирующие ящики с передней ручкой Space Envelope Ширина: 72 мм
Высота: 38 мм
Длина в закрытом виде:
540-2040 мм
Длина удлинителя:
540–2040 мм
500 кг/пара
Тип расширения: частичное
Материал: Алюминий УЗНАТЬ БОЛЬШЕ
4073.РУЧНАЯ — Желтый Передняя половина ручки и замка
Фиксирующие ящики с передней ручкой Space Envelope Ширина: 72 мм
Высота: 38 мм
Длина в закрытом виде:
540-2040 мм
Длина удлинителя:
540–2040 мм
Максимальная грузоподъемность:
500-500 кг/пара
Тип расширения: частичное
Материал: Алюминий
Страница
1 из 1Телескопические направляющие | Обзор продукции с телескопическими линейными направляющими
- Разработанные OEM-решения
- Компонентные продукты
- Каталоги
- Интернет-магазин
- Свяжитесь с нами
- Список компонентов
Каталоги Интернет-магазин Связаться с нами
Благодарим Вас за посещение нашего веб-сайта.
Доступны два основных типа телескопических направляющих: один с шариковым элементом качения в основе, а другой с кулачковым роликовым подшипником в качестве основного элемента, несущего нагрузку. Большинство из этих продуктов предназначены для использования парами, по одному с каждой стороны подвижного ящика или конструкции платформы.
Для OEM-производителей мы можем изготовить пользовательских телескопических изделий .
Нажмите, чтобы узнать больше:
Ниже приведены изображения и краткие описания наиболее часто используемых стандартных продуктов из каталога , которые мы предлагаем. Вы можете нажать на любой из изображенных продуктов для получения дополнительной информации.
Телескопические направляющие шарикового типа
Ниже представлены телескопические линейные направляющие серий ASN, DSS и DEF.
Они лучше всего подходят для чистых промышленных сред, где наиболее важна высокая производительность.
Продукция серии ASN
(полутелескопическая)
Очень высокая грузоподъемность, линейная направляющая из двух частей. Только полутелескопическая. Обводка около 50% длины сборки.
Изделия серии DSS
(высокое и узкое поперечное сечение)
Телескопическая линейная направляющая типичного выдвижного типа, конструкция из трех частей. Самый популярный продукт для использования в промышленных выдвижных системах. Высокая грузоподъемность.
Изделия серии DEF
(почти квадратное сечение)
Обычно используется для низкопрофильных систем выдвижения промышленных ящиков или платформ. Рельсовая конструкция из трех частей с высокой грузоподъемностью.
Продукты серии TLR
(высокое и узкое поперечное сечение)
Высокая грузоподъемность, линейная направляющая из трех частей.
