Комплект 6 шт для 3-х ящиков Шариковые направляющие полного выдвижения с доводчиком, ширина 45мм, длина 350мм
ПОДРОБНЕЕШариковые направляющие для мебели, длина 300мм, высота 45мм, полного выдвижения, для выдвижных ящиков и тумб, без доводчика, телескопические
ПОДРОБНЕЕКомплект 8 шт для 4-х ящиков Шариковые направляющие полного выдвижения с доводчиком, ширина 45мм, длина 400мм
ПОДРОБНЕЕКомплект 4 шт для 2-х ящиков Шариковые направляющие полного выдвижения с доводчиком, ширина 45мм, длина 400мм
ПОДРОБНЕЕШариковые направляющие для мебели полного выдвижения для ящиков, длина 350мм высота 35мм, без доводчика с телескопическим съемным механизмом, 8 штуки в комплекте
ПОДРОБНЕЕШариковые направляющие для ящиков 45х450, комплект 2 шт, нагрузка 45 кг, полозья , механизм выкатной, салазки для тумбочек что ширина ящика не должна превышать длину направляющей.
• монтажная длина: 450 мм.
Комплект 10 шт для 5-и ящиков Шариковые направляющие полного выдвижения с доводчиком, ширина 45мм, длина 350мм
ПОДРОБНЕЕКомплект 4 шт для 2-х ящиков Шариковые направляющие полного выдвижения с доводчиком, ширина 45мм, длина 500мм
ПОДРОБНЕЕШариковые направляющие для мебели полного выдвижения для ящиков и тумб, длина 250 мм, без доводчика, телескопические, комплект 2 шт, цинк, до 20 кг 5 — 3 кг уровень шума при движении ящика: средний Тип покрытия — Цинк Материал — холоднокатаная сталь Направляющие шариковые для выдвижных ящиков. Телескопический механизм полного выдвижения
ПОДРОБНЕЕШариковые направляющие для ящиков 35*500 мм/ Мебельные направляющие полного выдвижения Тип:
ПОДРОБНЕЕШариковые направляющие полного выдвижения с доводчиком L=350мм h55мм Тип: направляющая, Материал:
ПОДРОБНЕЕНаправляющие шариковые для выдвижных ящиков 1 пара FFM Group Тип: направляющая, Производитель: FFM
ПОДРОБНЕЕ Шариковые направляющие для выдвижных ящиковКомплект 4 шт для 2-х ящиков Шариковые направляющие полного выдвижения с доводчиком, ширина 45мм, длина 400мм
ПОДРОБНЕЕКомплект 2 шт для 1-го ящика Шариковые направляющие полного выдвижения с доводчиком, ширина 45мм, длина 300мм
ПОДРОБНЕЕНаправляющие мебельные шариковые, длина 350 мм, высота 17 мм для ящиков, тумб, комодов частичного выдвижения
ПОДРОБНЕЕШариковые направляющие для мебели полного выдвижения для ящиков и тумб, длина 400мм, без доводчика, комплект 2 шт, цинк, до 20 кг 5 — 3 кг уровень шума при движении ящика: средний Тип покрытия — Цинк Материал — холоднокатаная сталь Направляющие шариковые для выдвижных ящиков.
Телескопический механизм полного выдвижения
Направляющие шариковые для ящиков высота 17мм длина 350мм нет бренда Тип: направляющая,
ПОДРОБНЕЕШариковые направляющие полного выдвижения Satellite для ящиков и тумб, длина 400 мм, с доводчиком, до 35 кг
ПОДРОБНЕЕШариковые направляющие для ящиков 35*500 мм/ Мебельные направляющие полного выдвижения Тип:
ПОДРОБНЕЕНаправляющие для ящиков 35х500 шариковые Фурнико Тип: направляющая
ПОДРОБНЕЕ-45%
293
531
Направляющие шариковые для мебели полного выдвижения , телескопические, съемный механизм, длина 300 мм, высота 35 2 шт в комплекте, нержавеющая сталь, выдвижных ящиков.
В МАГАЗИН-52%
357
741
Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 550мм, высота 35мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь
В МАГАЗИН-43%
291
507
Направляющие шариковые для мебели полного выдвижения , телескопические, съемный механизм, длина 350 мм, высота 35 2 шт в комплекте, нержавеющая сталь, выдвижных ящиков.
Шариковые направляющие для мебели полного выдвижения для ящиков и тумб, длина 300мм, без доводчика, комплект 2 шт, цинк, до 20 кг 5 — 3 кг уровень шума при движении ящика: средний Тип покрытия — Цинк Материал — холоднокатаная сталь Направляющие шариковые для выдвижных ящиков. Телескопический механизм полного выдвижения
ПОДРОБНЕЕ-41%
292
498
Направляющие шариковые для мебели полного выдвижения , телескопические, съемный механизм, длина 400 мм, высота 35 2 шт в комплекте, нержавеющая сталь, выдвижных ящиков.
В МАГАЗИН-26%
663
890
Шариковые направляющие Satellite для выдвижных ящиков с доводчиком, длина 300 мм, высота 45 мм. 1 комплект.
В МАГАЗИНШариковые направляющие для мебели полного выдвижения для ящиков и тумб, длина 400 мм, без доводчика, телескопические, комплект 2 шт, цинк, до 25 кг 5 — 3 кг уровень шума при движении ящика: средний Тип покрытия — Цинк Материал — холоднокатаная сталь Направляющие шариковые для выдвижных ящиков.
Телескопический механизм полного выдвижения
-65%
738
2100
Шариковые направляющие PUSH TO OPEN с доводчиком ,для выдвижных ящиков, глубина 350 мм, REVERSE MINI, открытие от нажатия, 1 комплект. Телескопический механизм полного выдвижения
В МАГАЗИН-64%
729
2000
Шариковые направляющие PUSH TO OPEN с доводчиком ,для выдвижных ящиков, глубина 300 мм, REVERSE MINI, открытие от нажатия, 1 комплект. Телескопический механизм полного выдвижения
В МАГАЗИН-46%
1 422
2643
Ящик выдвижной 74.3х50х82 см, высотой 82 мм, в модуль шириной 800 мм под роликовые или шариковые направляющие длиной 500
В МАГАЗИНШариковые направляющие для мебели неполного выдвижения для ящиков и тумб, длина 350 мм, с доводчиком, комплект 2 шт, цинк, до 30 кг
ПОДРОБНЕЕ-52%
377
785
Шариковые направляющие для мебели 100% полного выдвижения выдвижных ящиков и тумб, длина 550мм, высота 42мм, без доводчика, телескопические, съемный механизм, 2 плашки одного ящика, набор, комплект, сталь, серебристый, до 25кг
В МАГАЗИНШариковые направляющие для ящиков 45х350, комплект 2 шт, нагрузка 45 кг, полозья , механизм выкатной, салазки для тумбочек что ширина ящика не должна превышать длину направляющей.
• монтажная длина: 350 мм.
-58%
326
780
Направляющие шариковые телескопические для выдвижных ящиков высота 17мм длина 300 мм Тип:
В МАГАЗИН-48%
3 711
7069
Направляющие с ДОВОДЧИКОМ шариковые Длина 400мм 5 комплектов на 5 ящиков, FGV Италия, для выдвижных полного выдвижения, мебельные, комода тумбочки шкафа кухни мебели, + крепеж, 40см
В МАГАЗИН2 страница из 71

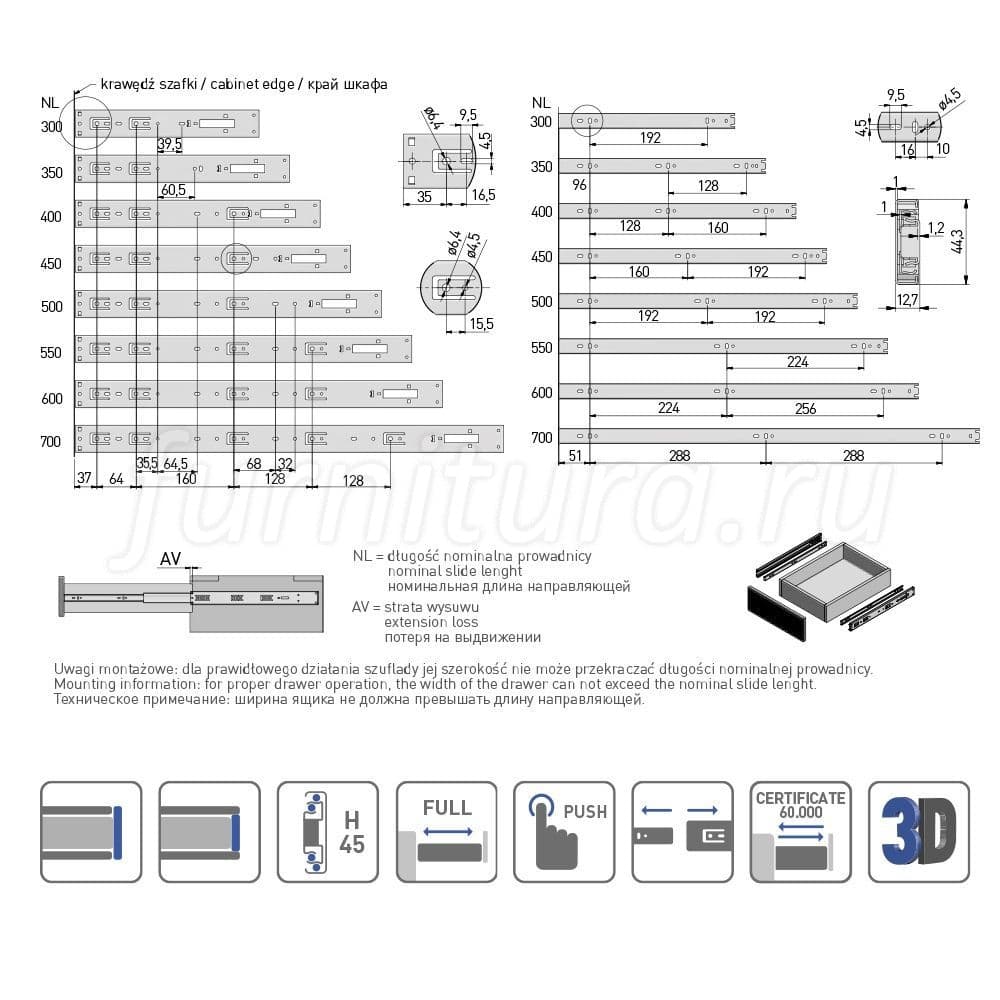

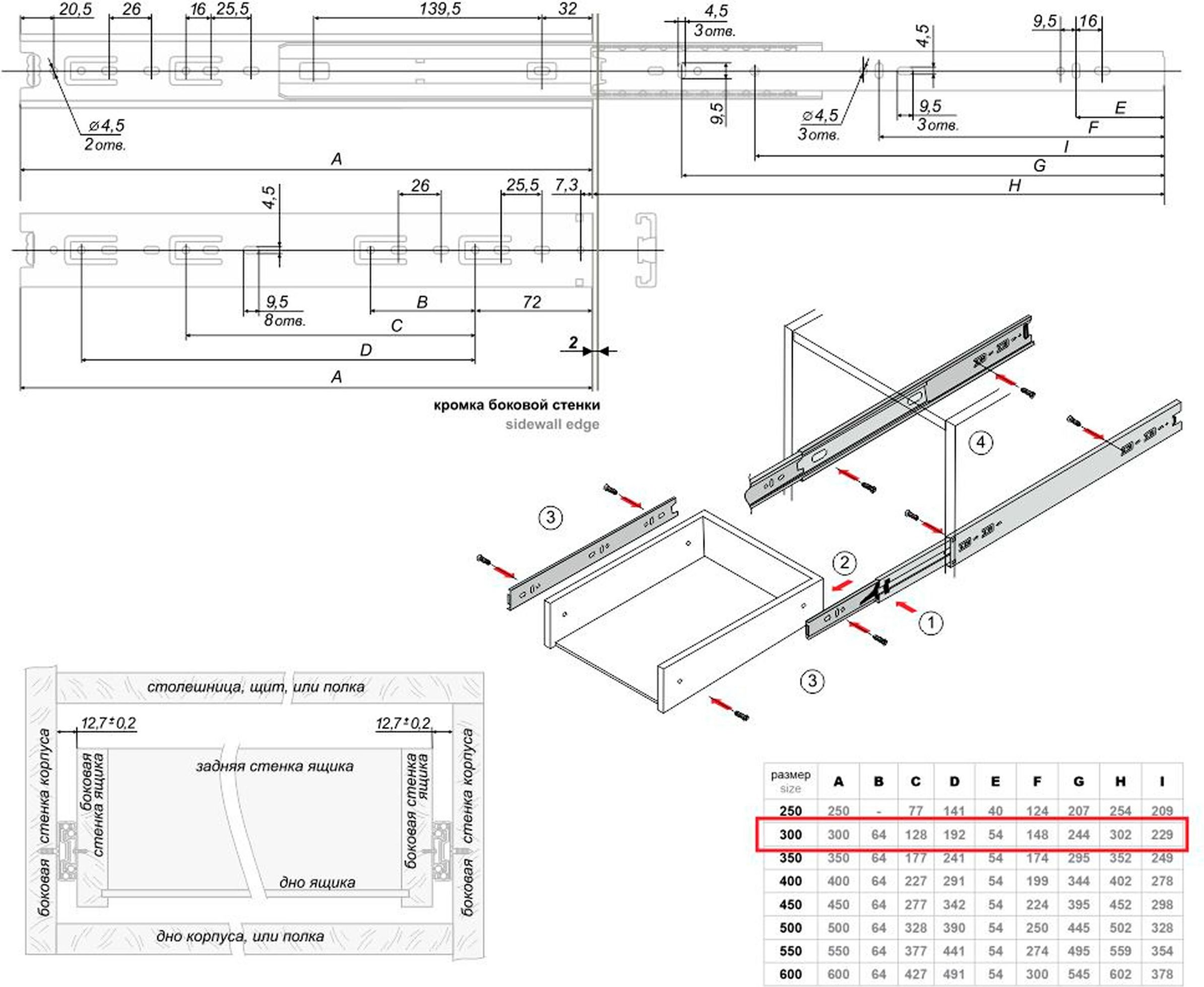

Размеры шариковых направляющих для выдвижных ящиков
Сколько места нужно оставить для направляющих ящиков: руководство для начинающих
Джереми Часов Обновлено Шкафы в вашем доме обычно имеют стандартные ящики и отверстия. Направляющие состоят из трех типов отверстий, а именно: нижнее крепление, боковое крепление и центральное крепление. Для любого типа направляющих вам необходимо рассчитать, сколько места нужно оставить для направляющих ящиков для идеальной установки.
Сначала вам нужно начать с инструкции по установке. Следите за правильным наложением ящика и направляющими ящика. Затем измерьте размер ящика шкафа в зависимости от типа направляющих ящика. Таким образом, вы можете сохранить точное пространство для направляющих ящиков.
Будучи новичком, вам может показаться, что это сложно, но на самом деле это не так. Я здесь, чтобы помочь вам определить, сколько места нужно оставить для металлических направляющих ящиков шкафа. Итак, приступим!
Зачем оставлять место для направляющих?
Если у вас нет свободного места, вы вообще не сможете установить слайды. Поскольку ширину и толщину направляющих изменить нельзя, лучше всего перед сборкой сделать ящик для ящика, чтобы шкаф поместился.
Опять же, разные типы направляющих для выдвижных ящиков требуют разных монтажных мест с каждой стороны ящика. Таким образом, вы должны оставить достаточно места для направляющих ящиков. См. как измерить ящики для направляющих подробно.
Сколько места оставить для выдвижных ящиков?
Существуют различные типы направляющих для выдвижных ящиков, но три из них являются наиболее известными. К ним относятся:
- Направляющие для ящиков с нижним креплением
- Направляющие для ящиков с центральным креплением
- Направляющие для ящиков с боковым креплением
Отверстие ящика и накладка этих направляющих для шкафа отличаются друг от друга. Давайте выясним, какой зазор мне нужен для направляющих полного выдвижения?
1. Направляющие для выдвижных ящиков
Этот тип направляющих чаще всего используется под выдвижными ящиками кухонных шкафов. Он принимает поддержку боковых сторон рамы с сильной опорой. Кроме того, нижние направляющие для выдвижных ящиков довольно просты в установке.
Вы можете заказать ящики любой ширины и зафиксировать их нижним креплением. Тем не менее, общая рекомендация по ширине ящиков шкафа для нижнего крепления заключается в том, что ящик меньше на ¾ дюйма с обеих сторон в целом.
Оставьте полдюйма (13 мм) свободного пространства с обеих сторон направляющей, 1/4 дюйма (7 мм) узкого пространства для дна коробки, 5/8 дюйма (16 мм) пространства для верхней части ящика . В целом, вам нужен ящик шириной 10 с половиной дюймов, если размер отверстия ящика составляет 12 дюймов.
2. Направляющие для выдвижных ящиков с центральным креплением
Направляющие для выдвижных ящиков с центральным креплением предназначены для установки в центре нижней части ящика для выдвижных ящиков. Его также довольно просто установить, и его установка в любой ящик шкафа не займет больше часа.
Направляющие с центральным креплением в основном используются для шкафов, в которых мы храним легкие товары. Выдвижной ящик должен быть на 1/4–1/2 дюйма меньше, чем размер отверстия шкафа.
Опять же, высота боковин ящика должна составлять не менее 3/8 дюйма от проема шкафа.
3. Боковые направляющие для ящиков
Боковые направляющие для ящиков крепятся к бокам ящика.
Вы сможете увидеть слайды, как только откроете коробку.
Для большинства направляющих бокового монтажа необходимо оставить от ½ до 17/32 дюймов пространства с каждой стороны ящика. Это означает, что каждый из ящиков должен быть как минимум на 1-1-1/16 дюймов короче, чем отверстие шкафа, чтобы идеально вписаться.
Итак, это размеры для разных типов слайдов. Есть так много других проблем, с которыми вы можете столкнуться, кроме как оставить достаточно места для слайдов. См. , как исправить плавно закрывающийся ящик, который захлопывает , что, например, очень распространено.
Часто задаваемые вопросы (FAQ)
1. Должны ли направляющие быть такой же длины, как и ящик? Как правило, выдвижные направляющие доступны разной длины с шагом около 2 дюймов. Чтобы использовать большую часть пространства в задней части шкафа, слайды должны быть как можно длиннее.
Но вам нужно учитывать различные препятствия внутри шкафа. Обычно боковые шарикоподшипниковые направляющие должны иметь длину, равную длине ящика.
Для других типов слайдов обязательно ознакомьтесь со спецификациями, чтобы они работали правильно.
Измерив ящик, полностью извлеките его из шкафа. На слайде может уже быть рычаг освобождения, или ящик может быть поднят и снят для измерения в зависимости от типа слайда, который вы используете. Затем снимите мерки с выдвижным ящиком. Лицевая сторона не является частью коробки.
3. Какое расстояние должно быть между ящиками? Самый важный фактор при выборе пространства между ящиками – помнить, что разница между ящиком и его отверстием должна составлять около ¾ дюйма.
Например, если размер отверстия ящика составляет 4 дюйма по вертикали, высота ящика должна быть 3-1/4 дюйма. Позволяет прикреплять слайды. Посмотрите, как использовать разделители для размещения направляющих ящиков ниже.
Заключительные слова
Итак, из статьи вы должны знать, сколько места вы оставляете для направляющих ящиков? Я предоставил точные значения, которые вы можете использовать для различных монтажных слайдов.
Если у вас возникнут трудности с направляющими даже после их правильной установки, см. как сделать выдвижные ящики более гладкими . Спасибо.
Ящики для файлов
Переключить навигациюПоиск
Стандартные ящики для папок
Наиболее распространенная и универсальная система для подвешивания папок с файлами — вырезать прорези для направляющих и подвешивать их по бокам или спереди и сзади ящика, как показано ниже. Для стандартных конфигураций (направляющие проходят спереди назад) размер, который мы используем, составляет 12 1/4 дюйма по внешней стороне направляющих для файлов Letter и 15 1/4 дюйма для файлов Legal. (см. рисунок ниже)
Standard Letter и Legal, указанные выше. (Минимальная ширина для Letter: 14 дюймов, Legal: 17 дюймов)
Боковые, Letter и Legal показаны выше с L-образной планкой для устойчивости. (полосы вперед) минимальная глубина для буквы: 14 5/16 для толщины 5/8″, минимальная глубина для Legal 17 1/4 для толщины 5/8″.
- Направляющая для файлов 1/8″ X 1″ для пролетов до 22 дюймов и 1/2″ X 1″ L для пролетов более 22 дюймов
- Все боковые файлы должны использовать направляющую для файлов «L», которая с меньшей вероятностью изгибается под нагрузкой
- Мы можем предоставить рельсы из анодированного алюминия, нарезанные по линейной ножке
- Стандартная высота ящиков для папок: 10 1/8″ — 10 1/4″
Чтобы указать комбинацию стандартной и боковой, объедините два типа, например: F1 / F4
- F1 ) Стандартные направляющие «Letter» идут спереди назад — (4 слота)
- Минимальная ширина для F1 составляет 14 1/16 дюйма для сторон 1/2 дюйма и 14 5/16 дюйма для сторон 5/8 дюйма
- F2 ) Стандартный «Юридический» рельсы проходят спереди назад — (4 слота)
- Минимальная ширина для F2 составляет 17 1/16 дюйма для сторон 1/2 дюйма и 17 5/16 дюйма для сторон 5/8 дюйма
- F3 ) Стандартные направляющие «Legal» и «Letter» проходят спереди назад — (6 слотов)
- Минимальная ширина для F3 составляет 17 1/16 дюйма для сторон 1/2 дюйма и 17 5/16 дюйма для сторон 5/8 дюйма
- F4 ) Боковые направляющие «Буквы» идут из стороны в сторону с использованием L-образного стержня — (4 слота)
- Минимальная глубина для F4 составляет 14 1/16 дюйма для сторон 1/2 дюйма и 14 5/16 дюйма для сторон 5/8 дюйма
- F5 ) Боковые направляющие «Legal» идут из стороны в сторону с использованием L-образного стержня — (4 слота)
- Минимальная глубина для F5 составляет 17 1/16 дюйма для сторон 1/2 дюйма и 17 5/16 дюйма для сторон 5/8 дюйма
- F6 ) Боковые направляющие «Legal» и «Letter» идут из стороны в сторону «L» планка- (6 слотов)
- Минимальная глубина для F6 составляет 17 1/16 дюйма для сторон 1/2 дюйма и 17 5/16 дюйма для сторон 5/8 дюйма
- F7 ) Двухместный Стандарт 2 комплекта «Письмо» рельсы проходят спереди назад — (8 слотов)
- Минимальная ширина для F7 составляет 27 1/16” для сторон 1/2” и 27 5/16” для сторон 5/8”
- F8 ) Двойные стандартные направляющие «Legal» идут спереди назад — (8 слотов)
- Минимальная ширина для F8 составляет 33 1/16 дюйма для сторон 1/2 дюйма и 33 5/16 дюйма для сторон 5/8 дюйма
- F9 ) Двойной стандартный «Legal» и «Letter» спереди назад — (12 слотов)
- Минимальная ширина для F9 составляет 33 1/16 дюйма для сторон 1/2 дюйма и 33 5/16 дюйма для сторон 5/8 дюйма
- F10 ) Двойной стандартный 1 — «Legal», 1 — «Letter» спереди назад — (12 слотов)
- Минимальная ширина для F10 составляет 30 1/16 дюйма для сторон 1/2 дюйма и 30 5/16 дюйма для сторон 5/8 дюйма
- F11 ) тройной стандартный «буква» спереди назад — (12 слотов)
- Минимальная ширина для F11 составляет 30 1/16 дюйма для сторон 1/2 дюйма и 30 5/16 дюйма для сторон 5/8 дюйма
- F12 ) Тройной стандартный 2 «Legal», 1- «Letter» спереди назад — (12 слотов)
- Минимальная ширина для F12 составляет 46 1/16 дюйма для сторон 1/2 дюйма и 46 5/16 дюймов для сторон 5/8 дюйма
- F13 ) Тройной стандартный «Legal» и «Letter» спереди назад — (18 слотов)
- Минимальная ширина для F13 составляет 49 1/16 дюйма для сторон 1/2 дюйма и 49 5/16 дюймов для сторон 5/8 дюйма
- F14 ) Двойной «боковой» из стороны в сторону использует L-образную планку — (8 слотов)
- Минимальная глубина для F14 составляет 27 1/16″ для сторон 1/2″ и 27 5/16″ для сторон 5/8″
- F15 ) Двойной боковой «Legal» из стороны в сторону использует L-образную планку — (8 слотов)
- Минимальная глубина для F15 составляет 33 1/16 дюйма для сторон 1/2 дюйма и 33 5/16 дюйма для сторон 5/8 дюйма
- Другие комбинации доступны по запросу
Дополнительные опции ящика для файлов
- ВСТРОЕННЫЕ ЧЕРНЫЕ НАПРАВЛЯЮЩИЕ ИЗ ВОЛОКНА №
- Встроенные черные направляющие из волокна можно использовать в ограниченном пространстве.
Они вклеиваются в паз при сборке. - Минимальная внутренняя высота ящика для этой детали составляет 9 1/8 дюйма, поскольку направляющие находятся над боковиной ящика.
- Файл формата Letter. Ящики должны иметь размер ровно 12 15/16 дюйма для толщины 1/2 дюйма и 13 3/16 дюйма для толщины 5/8 дюйма из цельного дерева. Ящики для папок из балтийской березы должны быть ровно 12 7/8 дюйма для 9-слойного и 13 1/8 дюйма для 11-слойного, поскольку материал тоньше.
- Файл размера Legal Ящики должны быть 15 15/16” для толщины 1/2” и 16 3/16” для толщины 5/8”.
Они вклеиваются в паз при сборке.- РЕЙЛЫ ИЗ МАССИВНОЙ ДЕРЕВЯНИ
Боковина ящика имеет шпунт для подвешивания папок. С этой деталью используются те же размеры, что и для встроенных рельсов из черного волокна, описанных выше. Рекомендуется твердый клен. Минимальная внутренняя высота ящика для этой детали составляет 9 1/2 дюйма.
- ПЛАСТИКОВЫЕ НАПРАВЛЯЮЩИЕ
Для боковин ящика толщиной 1/2 дюйма в стандартной конфигурации ширина составляет 13 1/8 дюйма для Letter или 16 1/8 дюйма для Legal.
рейка может мешать передней панели Зажимы на рейлингах не требуют специальной обработки и могут быть легко добавлены после сборки ящика Минимальная внутренняя высота ящика для этой детали 91/8″.
ЯЩИКИ ДЛЯ МАТЕРИАЛОВ, НИЖНЯЯ НИЖНЯЯ:
Если для вашего применения требуются ящики для папок высотой менее 10 1/8 дюйма, можно изготовить ящики нестандартной высоты, соответствующие требованиям к пространству. Ящики могут быть изготовлены высотой 9 5/8 дюйма с нижним дном 1/4 дюйма или высотой 9 3/4 дюйма с днищем 3/8 дюйма. Затем нижние части пришиваются к шпунту.
- Доступны дополнительные опции, включая вставные файловые стойки или файловые системы CompX Timberline.
- Для большинства висящих файлов требуется не менее 93/8 дюйма между верхней частью направляющей и внутренней частью нижней части.
- Ящик со стандартными алюминиевыми направляющими, вставленными в боковые стороны, с использованием дна толщиной 3/8 дюйма, утопленного на 1/2 дюйма вверх от нижнего края, с зазором 9 1/2 дюйма от верхней части направляющей до внутренней части дна.
