Разметка направляющих для выдвижных ящиков: Как установить шариковые направляющие для ящиков своими руками Статьи о мебельной фурнитуре

Квалитет — Направляющие для выдвижения ящиков

Вид движения: на шариках
Тип выдвижения: Полное
Монтаж: Открытый
Монтажная длина: 300 мм
Цвет: Цинк
Амортизатор: Есть
Несущая способность (на пару): до 30 кг

Шариковые направляющие полного выдвижения с доводчиком. Ведущее достоинство направляющих – наличие доводчика и высокая грузоподъемность: выдвижные ящики выдерживают нагрузку 30 кг. Доводчик обеспечивает плавное закрытие ящика и защиту от выкатывания. За счет шариков и синтетической смазки выдвижные ящики на направляющих обладают мягким бесшумным ходом. Удобный съемный механизм позволяет легко устанавливать и снимать ящик. Механизм доводчика рассчитан на 50 000 циклов открывания / закрывания, что составляет не менее 10 лет эксплуатации.

Монтаж шариковых направляющих.

Рассмотрим самый распространенный способ расчета шариковых направляющих, программа не  требуется.
Берем нашу базовую тумбу высотой 720 мм без учета ножек и шириной 600 мм с двумя фасадами высотой 356 м, ящиками высотой 150 мм. Ящики при высоте фасада в 356 мм можно сделать высотой и 200, и 250 мм, всё зависит от вашего или желания заказчика.

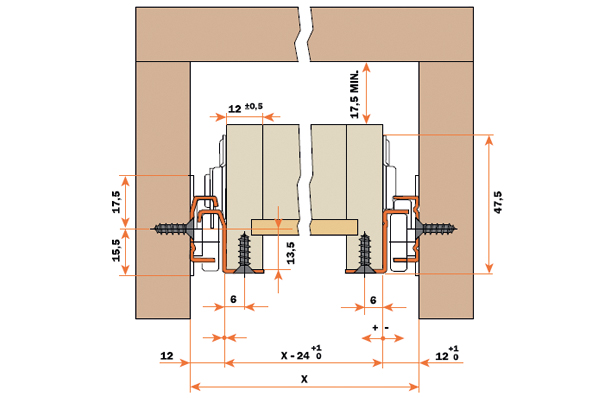

Шариковые направляющие обычно крепят по центральной оси боковой стенки ящика, хотя некоторые предпочитают крепить ближе к нижней кромке боковины ящика.

Базовая тумба с ящиками на шариковых направляющих.

Расчет будем вести для варианта монтажа направляющей по оси боковой стенки ящика. Чертим простенький чертежик, можно от руки, как на рисунке. Перед разметкой определитесь, какие будут зазоры между фасадами, в нашем варианте зазор между фасадами примем 4 мм, а сверху и снизу по 2 мм.

Ось сверления первой  шариковой направляющей = 2+34+75 = 111 мм,
где:
2 – это зазор 2 мм снизу (фасад накладывается на горизонталь толщиной 16 мм на 14 мм, остается 2 мм)
34 – расстояние от нижнего края фасада до нижнего края ящика
75 – это середина боковой стенки ящика, общая высота ящика 150 мм. Если дно ящика из ДВП накладное, то высота с учетом ДВП будет 153 мм. Но, для расчетов все равно берем 150 мм.
Ось сверления второй шариковой направляющей = 2+356+4+34+75 = 471 мм,
где:
2 – это зазор 2 мм снизу
356 – высота нижнего фасада
4 – зазор между фасадами
34 – расстояние от нижнего края фасада до нижнего края ящика
75 – это середина боковой стенки ящика

Из схемы следует, что можно точно рассчитать сверление передней стенки ящика и  места для насечек для крепления фасада саморезами.

Горизонтальная ось сверления передней стенки ящика = 75 мм, от правого и левого краев передней стенки отступаем по 50 мм и получаем координаты сверления передней стенки.

Точка по оси X  под саморезы на фасаде = 34+75=109 мм,
где:
34 – расстояние от нижнего края фасада до нижнего края ящика
75 – это середина боковой стенки ящика
Точка по оси Y, для насечек под саморезы для правого и левого краев фасада = 50+16+13+14 = 93 мм,
где:
50 – отступы по оси X от краев при сверлении передней стенки ящика
16 – толщина боковой стенки ящика
13 – зазор для установки шариковой направляющей
14 – наложение фасада на боковую стенку корпуса (то есть 2 мм остается зазор между краем боковой стенки и краем фасада при толщине боковой стенки корпуса 16 мм).

Обычно расчетов никаких не ведут, а просто сверлят по четыре отверстия в передней стенке ящика, замеряют необходимые отступы, ставят ящик на фасад и прикручиваю первые два самореза. Делают примерку, если нормально, то закручивают оставшиеся два самореза. Нет, откручивают, смещают на необходимо расстояние и снова проверяют.

После расчета переходим к разметке. Разметку ведем с помощью рулетки, железной линейки твердого карандаша. Места крепления направляющих с помощью саморезов керним с помощью керна или делаем насечки с помощью шила.

Максимально точная разметка аккуратность при установке шариковых направляющих позволят избежать перекосов ящиков и иных проблем с дальнейшим креплением фасадов.
Первая точка по оси 37 мм, следующие точки с шагом 32 мм, см схему. Если фасады вкладные, то есть находятся между боковыми стенками, то добавляйте к 37 мм ещё толщину фасада.

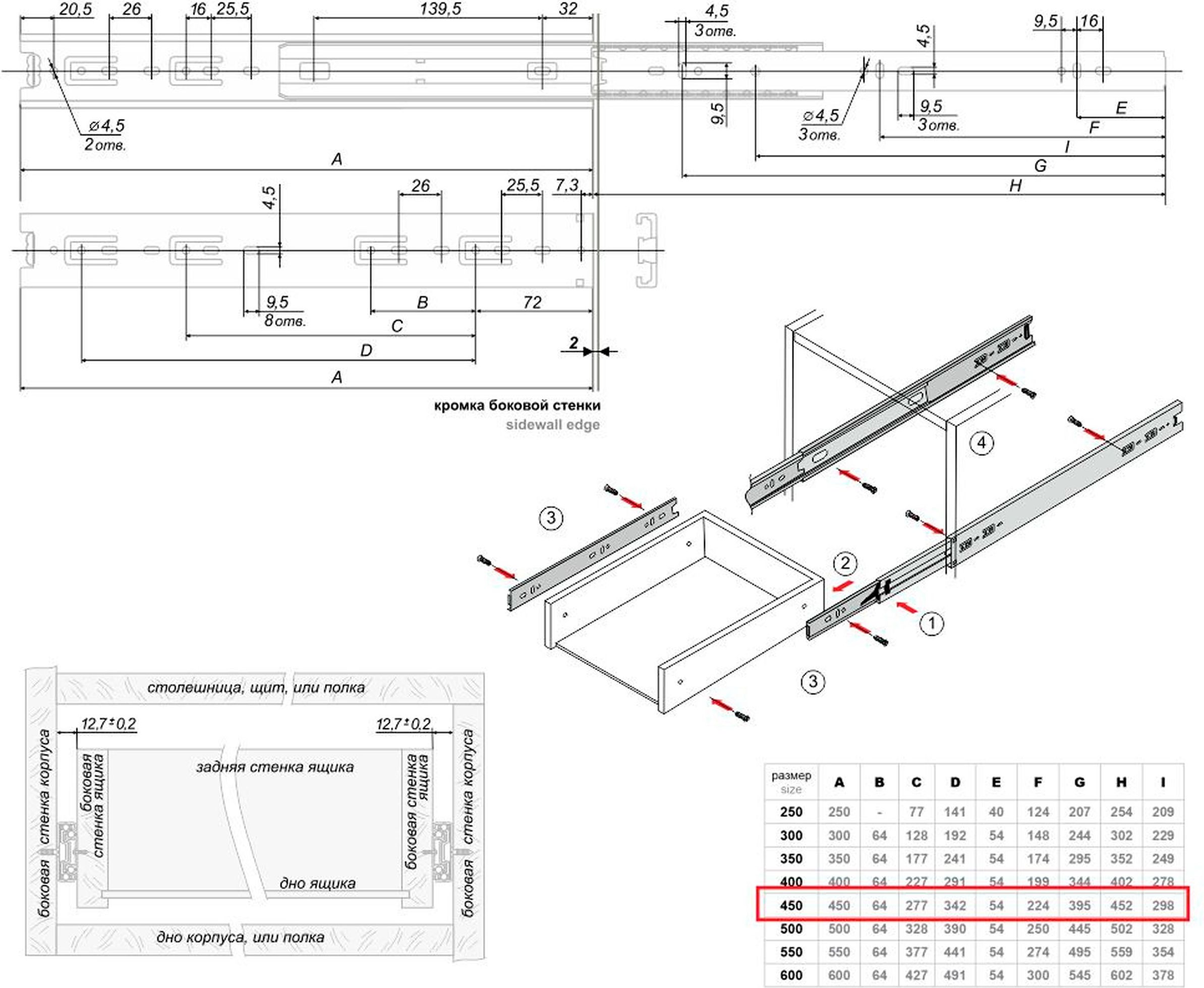

Точки крепления шариковых направляющих к боковой стенке.

как установить правильно, чертеж, разметка, примеры, пошаговая инструкция, фото

Направляющие – это комплект технических элементов, обеспечивающих прямолинейное перемещение узла или другой детали по выбранной траектории. Механизмы для мебельных ящиков делят на несколько типов. Но какой вид конструкции выбрать и как правильно установить направляющие с доводчиком?

Содержание статьи:

• Разновидности направляющих
• Достоинства шариковых направляющих
• Подготовка инструмента и комплектующих для установки
  • Разметка
  • Установка
  • Пошаговая инструкция

Разновидности направляющих

Основные качества домашней мебели, особенно кухонных гарнитуров, – надежность и долговечность, простота и легкость в эксплуатации. Один из главных элементов мебельной фурнитуры – направляющие. Именно они способствуют легкому и бесшумному извлечению ящиков в шкафах, тумбах, комодах. Широко используются при изготовлении выдвижных полок, столешниц. По своей конструкции они делятся на роликовые и шариковые направляющие.

Роликовые еще называют полозками. Они просты как с точки зрения устройства, так и монтажа. Представляют собой 2 металлические пластинки, покрытые эпоксидной смолой. Перемещаются относительно друг друга с помощью пластикового ролика. Допустимая динамическая нагрузка – до 15 кг. Их применяют для контейнеров размером от 150 до 800 мм.

Чтобы установить устройство, одну пластину монтируют на мебельный блок, вторую закрепляют на боковой части ящика у днища. Затем его вставляют в основание так, чтобы произошла сцепка пластин. При этом между ними должен быть зазор в 12,5 мм с двух сторон. То есть по ширине емкости на 25 мм меньше, чем внутренняя часть шкафа.

Роликовые направляющие популярные и экономичные относительно шариковых механизмов. Используются при сборке дешевой бюджетной мебели. Но есть и минусы – это частичное, при этом довольно шумное, выдвижение ящика. Если ошибиться в расчетах, и неправильно их установить, ролики быстро стираются, конструкцию заклинивает.

Интересно! Мебель своими руками из поддонов: лучшие идеи + пошаговая инструкция по сборке.

Достоинства шариковых направляющих

Они имеют более сложную конструкцию, надежны и долговечны. Это две штампованные металлические пластины, соединенные перпендикулярными желобками. Вместо пластиковых роликов в них установлены металлические шарики – подшипники. Могут удержать вес до 35 кг, выдвигаются/задвигаются легко и без шума. Их минус – высокая стоимость.

Есть несколько разных типов шариковых направляющих. Они отличаются по высоте (17; 27; 35; 45 мм), длине (300-700 мм), уровню выдвижения. Телескопические механизмы оснащены системой самодоката – доводчиком, демпфером. При открытой емкости до определенного положения, доводчик подхватывает ее и плавно закрывает. Демпфер в этом случае является амортизатором. Он гарантирует плавное и бесшумное закрытие.

Шариковые направляющие полного выдвижения с доводчиком.

Фурнитура полного выдвижения оснащена специальным шарикоподшипником, который дает возможность выдвинуть ящик до конца. Толщина металла при изготовлении не менее 1 мм. Поэтому, чтобы установить подобную систему, важно сохранить целостность деталей. Планки толщиной 0,7 мм прослужат не долго, особенно при значительных нагрузках.

Фурнитура для скрытого монтажа с доводчиком пользуется спросом. Эти устройства удобны, надежны, работают плавно, без посторонних звуков. Крепятся ко дну короба. Но чтобы их установить, потребуется немало времени. Подобное устройство применяют к мебели из дерева, ДСП, МДФ. Система с доводчиком может выдержать вес до 40 кг.

Направляющие скрытого монтажа полного выдвижения.

Направляющие обратного действия мало отличается от выдвижной системы с доводчиком. Отличие заключается в том, что ящик выдвигается самостоятельно после нажатии на фасад. Плюс – ручки или выемки для управления не потребуются. Минус – нельзя установить на детскую мебель. После нажатия на лицевую сторону, бокс выдвигается резко, может испугать и травмировать ребенка. К тому же, чтобы его закрыть, потребуются некоторые усилия.

Метабокс – это выдвижная усовершенствованная система. Она представлена двумя симметричными боковинами и опорными роликами. Они установлены внутрь металлической боковой стенки. Снабжены доводчиками и демпферами. Выполнены из высокопрочной стали, покрыты эмалью.

Метабокс увеличивает пространство, так как нет необходимости в деревянных боковинах. Имеет крепление для фасада, что позволяет установить его ровно, относительно корпуса. Система с доводчиком может быть выдвинута только на ¾, способна выдержать незначительные нагрузки (10-20 кг).

Тандембокс – это наиболее дорогая выдвижная система. Она разработана на основе направляющих скрытого монтажа. Получится установить только на конструкцию с боковинами из тонкостенной стали. Используется на профессиональных кухнях, в мебели из древесины и других дорогих материалов.

Тандембоксы способны выдержать большие нагрузки. Выдвижение как полное, так и частичное. Бесшумная работа, управление осуществляется нажатием на лицевую панель. При необходимости тандембокс может легко выниматься со своего места.

Интересно! Как сделать шкаф из гипсокартона в домашних условиях.

Подготовка инструмента и комплектующих для установки

Функциональная способность комплекта связана с особенностями его конструкции и качеством. Выбирая фурнитуру, неплохо учесть следующие рекомендации:

1. Установить направляющие с доводчиком будет проще, если их размер совпадает с ящиком.
2. Перед покупкой нужно обратить внимание на толщину металла.
3. Убедиться в отсутствии дефектов, царапин.
4. Проверить комплектацию фурнитуры.

Если Вы приобрели тандембокс с доводчиком, нужно быть уверенным, что сможете установить его самостоятельно. Есть специальное приспособление – кондуктор, который поможет справиться с этой задачей.

Для работы нужна пара зеркально идентичных полозьев, шурупы Ø 3-4мм, длиной 12-16 мм. Установить комплект поможет следующий набор инструментов:

• шуруповерт или отвертка;
• дрель с тонким сверлом или шило;
• карандаш;
• рулетка, линейка;
• уровень.

Система с доводчиком считается съемной. Это означает, что после ее установки короб может быть полностью вынут. Проем для него ограничен вертикальными стенками шкафчика. Лицевая часть может быть вставлена между боковинами или быть накладной. В любом случае, все торцевые части должны находиться в одной плоскости.

Разметка

Прежде всего определяем высоту размещения, затем наносим разметку. Линия оси проходит через середину ящика. Для этого его высоту делим пополам, ставим отметки с двух концов, по ним проводим линию, вдоль которой нужно установить полозья. Те же действия выполняем на другой стороне. Отталкиваясь от этого наносим метки на боковые части мебельного каркаса.

Мебельный шаблон для разметки направляющих.

Установка

Установить направляющие с доводчиком проще, когда мебель находится в разобранном виде. В комплекте находится две части, одна левая, другая правая. Их нельзя менять местами. Пред монтажом разбираем ее, нажав на пластиковый усик-фиксатор. Самая узкая пластинка крепится по намеченным линиям к боковине ящика. Широкая – вместе с соединительным элементом (полоска-каретка) на стенку шкафчика.

На направляющих с доводчиком есть овальные отверстия. Горизонтальные нужны для регулирования системы по горизонтали. Вертикальные дают возможность сместить механизм вверх или вниз. Круглые отверстия предназначены для окончательного крепежа.

Прикладывая направляющие с доводчиком по разметке, передний край обеих частей располагаем на одном уровне относительно фасадов. Овальные отверстия помогут правильно их установить. Все линии разметки должны проходить строго по центру.

Если основание выполнено из дерева, ДСП, МДФ, отверстие для самореза или шурупа предварительно высверливают тонким сверлом или намечают шилом, чтобы не допустить растрескивания поверхности.

Пошаговая инструкция

Схема монтажа не сложная, но требует внимательности и последовательности в действиях. Установка направляющих для выдвижных ящиков проводится по следующему алгоритму:

1. Определяем и обозначаем место крепления, выполняем разметку.
2. Разбираем систему, нажав на стопоры вынимаем внутреннюю полоску.
3. Отдельные части крепим шурупами или саморезами (не затягивая), соответственно разметке.
4. Устанавливаем ящик.
5. При необходимости регулируем механизм.
6. Окончательно закрепляем фурнитуру.

Если все сделано верно, емкость становится на место с легким щелчком, свободно выдвигается/задвигается. От правильной установки направляющих с доводчиком зависит удобство при использовании, безопасность и срок службы мебели.

Какие направляющие, с доводчиком или без него, вы использовали в своей мебели? Самостоятельно ли занимались установкой? Оставьте свой комментарий, поделитесь статьей в социальных сетях, закрепите ее в закладках.

Интересно! Установка дверного доводчика своими руками.

Какие бывают шариковые направляющие?

Существует два вида шариковых направляющих: двухсекционные и трехсекционные. Шариковые направляющие могут быть полного (трехсекционные) и частичного (двухсекционные) выдвижения. Также в продаже имеются шариковые направляющие с доводчиком.

Какой длины бывают шариковые направляющие?

Стандартный размерный ряд: 250 мм, 270 мм, 300 мм, 400 мм, 450 мм, 500 мм, 550 мм. Чтобы не ошибиться, перед покупкой измерьте глубину ящика. Например, в прикроватной тумбе выкатные ящики редко бывают глубже 300 мм – подойдут мебельные направляющие 250-300 мм.

Почему шариковые направляющие туго ходят?

Если ящик ходит туго, качество направляющих никакой роли не играет. Все направляющие изготовлены по одной схеме. Низкое качество напомнит о себе через год, а то и два года эксплуатации. Важен правильный расчет самого ящика и грамотная установка.

Как правильно вставить ящик в направляющие?

Для того чтобы установить ящик на место, необходимо выдвинуть до конца подвижную часть направляющих, установить на них ящик и закрыть его. При этом, когда ящик будет закрыт, Вы услышите характерный щелчок, сигнализирующий о том, что ящик зафиксирован и находится в рабочем положении.

Почему ящик криво закрывается?

Чаще всего причиной является недостаточно прочный и продуманный крепеж. Дно крепится гвоздиками к передней и задней части, а с боковых частей его держат направляющие. Первое время такая схема вполне сносно работает, однако со временем гвозди разбалтываются и дно отходит, даже если ящик не перегружается.
