Роликовые направляющие для выдвижных ящиков: Мебельные направляющие для выдвижных ящиков. Обзор роликовых, шариковых и скрытых направляющих для кухни и шкафов

Комод №8 для хранения вещей Курскмебель — «Компактный и много ящичков»

Здравствуйте!

В дачной нашей жизни внезапно появились трудности, заключающиеся в том, что некуда стало складывать всякое мелкое барахло типа зарядок от садовой аккумуляторной техники, телефонов, портативной колонки и всякие другие мелочи.

Выходом оказалось приобретение небольшого, простого по конструкции комода с выдвижными ящиками.

Открыв упаковку, я увидел… доски, то есть ламинированные панели из опилок ЛДСП.

На панелях сверху лежала бумажка с обращением производителя к покупателю

Характеристики комода из интернета:

Характеристики

Габариты и вес

Ширина, см 40.3

Глубина, см 32.5

Высота, см 103.7

Вес товара, г 22000

Конструкция Прямой

Количество ящиков 5

Тип направляющих Роликовые

Тип открывания дверей Выдвижные ящики

Особенности С ящиками

Расположение Напольная

Материал корпуса ЛДСП

Покрытие корпуса Ламинированное

Материал фасада ЛДСП

Покрытие фасада Ламинированное

Начал я разбирать эту упаковку — сначала глаза разбегались и было непонятно — что к чему, столько в комплекте всяких палок — панелек

А также железяк и фурнитуры

Кстати, обнаружил и «косяк» производителя — скол ламината на тыльной стороне одной из лицевых панелей ящиков.

К счастью, этот недостаток оказался в комплекте единственным.

На шумок подтянулся и жук — точильщик, обследовал панели на предмет, не сгодятся ли они в пищу — видимо опилки сильно пахли.

Я решил начать со сборки ящиков, чтобы число разложенных палок основательно сократилось, и достиг желаемого.

Затем привернул направляющие салазки выдвижных ящиков к боковым панелям.

К чести производителя «Курскмебель» — все углубления для саморезов были размечены точно, где и должны быть, поэтому все салазки встали строго на свои места.

Люди, имеющие опыт сборки отечественной мебели, знают, что некоторые производители не отличаются точностью и обязательностью (отверстия бывают не на месте или вовсе не размечены)

Так что «Курскмебели» — респект и уважение (кстати, и геометрические размеры всех деталей точны, без отклонений)

Затем я соединил боковины конструкции крышкой и поперечинами с помощью евровинтов

И настал черёд задней стенки, сделанной по последней упаковочной моде — из двух половин, которые иногда не очень хорошо соединяются (и собираются с какой-то матерью)

Кстати, у большинства картонок (оргалиток) в комплекте тыльная сторона имела не очень хороший вид —

как будто кто-то по плоскости пытался её подъесть

И вот уже комод — красавец готов, только без ящиков ещё.

А вот он уже в комнате, и уже с ящиками — их аж пять штук

И вид сбоку, с двумя выдвинутыми ящиками

Чуть не забыл — на упаковке была вот такая этикетка

Интересно, почему комод №8? И каковы предыдущие 7 комодов?)))

Вероятно стоит привести инструкцию по сборке

Восхищения у меня эта инструкция не вызвала, но некоторая польза от неё всё-таки есть.

Вспомнил я чудо одно из минувших времён — мужик собрал по инструкции шкаф для прихожей вверх ногами, антресоли у него оказались на полу)))

Что же касается данного комода от производителя «Курскмебель», то качество данного изделия мне очень понравилось, и неминуемо оценил бы его на отлично, если бы не содранный клочок ламината на незаметном месте маленькой панельки.

Комодик очень удачно встал на своё место, не громоздок, никому не мешает, мелкие вещи хранит.

Так что рекомендую данного производителя и этот конкретный комод.

Спасибо за внимание.



Ещё про дачные вещи:

Теплица усиленная Завод Готовых Теплиц «Основа»

Автоматический открыватель дверей Синьор Помидор

Автоматический открыватель форточек и дверей UNIVENT

Электрощит распределительный Schneider Electric ЩРН-П-12, 1×12 модулей

Душевая кабина SeasonTetto высокий поддон 90×90 см

Насос скважинный Беламос TF3-110

Газонокосилка Einhell аккумуляторная PXC GE-CM 18/30

Опрыскиватель аккумуляторный PATRIOT PT- 5AC

Модернизированный 55-дюймовый тумба на роликах, 12 выдвижных ящиков, серия RX

• Описание
• Спецификации
• Схемы:
• О профессиональной серии RX
• Документация:
• Регистрация гарантии:

Описание

Серия Extreme Tools® RX, 55-дюймовый тумба на роликах с 12 ящиками — это модернизированная версия оригинальной модели. Мы увеличили вместимость ящиков, так что каждый ящик с одним набором направляющих вмещает до 150 фунтов, а для ящиков с двойным набором направляющих скорость загрузки составляет до 300 фунтов! Сверхмощные шарикоподшипниковые направляющие полного выдвижения позволяют полностью загружать каждый ящик, сохраняя при этом плавное и последовательное скольжение при открытии и закрытии ящика. Вам не нужно беспокоиться о деформации или скручивании ящиков даже с тремя очень широкими ящиками, потому что мы встроили внутреннюю поддержку, чтобы обеспечить дополнительную прочность и устойчивость в этом обновленном 55-дюймовом тумбе на роликах RX552512RC-X.

Технология Quick Release

Наши запатентованные самоблокирующиеся ручки Quick Release являются единственными в своем роде. Инновационная конструкция позволяет защелкам прикрепляться к передней панели ящика, а не только к торцам. В результате получается более прочная и надежная ручка, которая никогда не выдвигается из ящика. Замки, которые держат ящики закрытыми, — это Extreme! Наша конструкция позволяет открывать ящик одной рукой из любого места на выдвижном ящике, что особенно важно, если у вас заняты руки. Выдвижные ящики имеют превосходную функциональность и превосходный внешний вид. Кроме того, сплошные экструдированные полированные алюминиевые ручки во всю ширину изготавливаются из алюминия высочайшего качества. Мы используем процесс анодирования, который позволяет сохранять великолепный внешний вид с течением времени. Кроме того, мы добавили соответствующую отделку и боковую ручку.

Запатентованная конструкция Extreme Tools® поддерживается прочной стальной конструкцией и нашими эксклюзивными роликами Mag Wheel. В результате каждое из шести роликов рассчитано на нагрузку до 900 фунтов. Таким образом, даже если ваш ящик для инструментов полностью загружен, они могут выдержать вес. Мы также помогаем защитить ваш шкаф на колесиках с помощью вкладышей для ящиков из ПВХ профессионального качества и рабочей поверхности из МДФ, ламинированной ПВХ, для верхней части. Покрытие роликового шкафа покрыто высокоглянцевым порошковым покрытием, которое представляет собой специально разработанную смесь AkzoNobel для защиты от царапин и химических пятен. С ним ваш ящик для инструментов будет выглядеть великолепно долгие годы!

Модернизированный 55-дюймовый роликовый шкаф Extreme Tools Характеристики:

• Габаритные размеры: 55″Ш x 25″Г x 47″В
• 3 Очень широкие ящики с дополнительной опорной планкой для больших инструментов
• Полированные ручки для ящиков из экструдированного алюминия по всей ширине
• Запатентованные самоблокирующиеся ручки Quick Release удерживают ящики закрытыми даже при перемещении
• Глубина шкафа 25″
• Шарикоподшипниковые направляющие полного выдвижения на ящиках позволяют плавно открывать и закрывать ящики
• Направляющие на шарикоподшипниках с номинальной нагрузкой 150 фунтов на комплект направляющих ящика
• Глубокие ящики с 2 комплектами направляющих выдерживают до 300 фунтов.
• Стальной швеллер/нижняя рама для тяжелых условий эксплуатации
• Высокоглянцевое порошковое покрытие AkzoNobel
• Трубчатый кодовый замок безопасности и ключи
• Трубчатая боковая ручка из нержавеющей стали на тумбе на колесиках в комплекте
• Шесть роликов 6″x 2″ (4 поворотных и 2 жестких)
• Вкладыши для ящиков из ПВХ в комплекте
• Общая вместимость: 16,61 кубических футов
• Вес нетто: 424 фунта
• Транспортировочный вес: 455 фунтов

Модернизированный 55-дюймовый выдвижной ящик тумбы, внутренние размеры:

1 ящик – 50,5″Ш x 23,3″Г x 5,1″В
2 ящика – 50,5″Ш x 23,3″Г x 2,2″В
3 Ящик – 14,8″Ш x 23,3″Г x 2,2″В
1 Ящик – 14,8″Ш x 23,3″Г x 11,0″В
3 Ящика – 33,1″Ш x 23,3″Г x 2,2″В 23,3″Д x 5,1 ″H

Модели:

RX552512RCBKBL-X        черные, синие ручки
RX552512RCBKRD-X        черные, красные ручки
RX552512RCBLBK-X        синий, черные ручки
RX552512RCGNBK-X       зеленый, черные ручки
RX552512RCMBBK-X       матовый черный, черные ручки
RX552512RCORBK-X      оранжевый, черные ручки

Схемы:

О RX Professional Series

Профессиональная серия Extreme Tools® RX была разработана с учетом качества и функций, необходимых профессиональному техническому специалисту в ящике для инструментов. Мы построили свою репутацию, предлагая вам лучшие ящики для инструментов по лучшим ценам, и серия RX не является исключением. Инженеры Extreme Tools® создали линейку прочных и долговечных продуктов, обеспечивающих огромный объем памяти. Серия RX шириной от 19 до 72 дюймов и глубиной от 25 до 30 дюймов предлагает функции, размеры и цветовые сочетания, которые вам нужны.

Что делает серию RX Professional Extreme?

Компания Extreme Tools® использует компоненты самого высокого качества для изготовления ящиков для инструментов. Наши инженеры знают, что прочность ящика для инструментов зависит от прочности рамы, на которой он установлен. Поэтому мы строим наши каркасы так, чтобы они были прочной и прочной основой для наших шкафов. В серии RX для изготовления наших рам используется сверхпрочная стальная конструкция с порошковым покрытием калибра 12/14. Затем мы устанавливаем сверхмощные ролики, которые могут выдерживать до 900 фунтов. каждый, чтобы вы могли загрузить роликовый шкаф и знать, что он может выдержать весь этот вес.
Команда инженеров уделяла большое внимание деталям при разработке и патентовании самоблокирующихся ручек для выдвижных ящиков серии RX. Эти ручки для выдвижных ящиков полной ширины изготовлены из полированного экструдированного анодированного алюминия высочайшего качества и представлены в различных цветах. Запатентованная конструкция Extreme Tools® позволяет легко и удобно открывать ящик одной рукой из любого места на тяге ящика. Наша уникальная конструкция обеспечивает выдвижение ящика по всей его ширине, а не только по краям. Это делает его прочнее, надежнее и надежнее.
Extreme Tools®» делает все возможное и уделяет внимание деталям, которые выходят за рамки наших запатентованных тяг выдвижных ящиков. Мы разработали серию RX, чтобы она была экстремальной по стилю и функциональности!
— Ящики для инструментов должны не только хорошо выглядеть, но и привлекать внимание! Поэтому мы используем специально разработанную глянцевую порошковую краску AkzoNobel в различных цветовых сочетаниях, чтобы соответствовать вашему стилю.
— Шкафы шириной 72 дюйма и 55 дюймов имеют очень глубокие и 3 очень широких ящика для размещения длинных, больших или громоздких инструментов — мы постарались предоставить вам место для хранения практически всего.
— Выберите грузоподъемность ящика, которая соответствует вашим потребностям: 100-200 фунтов, 150-300 фунтов. или 250-500 фунтов. за ящик.
— Шарикоподшипниковые направляющие полного выдвижения на каждом ящике со структурной опорой позади ящиков предотвращают их выход за заднюю часть направляющих.
— Дополнительная внутренняя опора под длинными ящиками обеспечивает прочность и жесткость, а также предотвращает деформацию или скручивание.
— Коробки Extreme Tools® изготавливаются с использованием большего количества точечных сварных швов, сварных швов электрозаклепками и роботизированных лазерных швов, что обеспечивает постоянную надежность и долговечность для долговечного качества.

Extreme Tools® Engineering

Extreme Tools® Engineering выходит за рамки наших роликовых тумб. Мы также запатентовали рабочие станции Extreme Power Workstation®, которые являются одними из самых популярных дополнительных устройств, которые мы предлагаем. Клетки серии RX оснащены подходящей регулируемой полкой из стали с порошковым покрытием, в которой есть отверстия, вырезанные лазером, которые позволяют организовать и хранить различные небольшие ручные инструменты. Мы также включили удлинитель с 3 розетками и 2 портами USB, чтобы вы могли работать без спутанных удлинителей. Когда вы закончите рабочий день, вы можете запереть его и оставить свои инструменты заряжаться, чтобы они были готовы к работе, когда вы вернетесь. Боковые стороны клетки изготовлены из сверхпрочной стальной доски с колышками, которая имеет такое же высококачественное порошковое покрытие AkzoNobel, что и шкафы на роликах. Есть много места для подвешивания инструментов, чтобы поддерживать чистоту на рабочем месте. Кроме того, полка предназначена для размещения аксессуаров, таких как стойка для электроинструментов, держатель розетки или держатель для мультимедийных/технических средств с зарядной панелью. Эти удобные аксессуары обеспечивают порядок и легкость доступа к инструментам.

Линейка продуктов RX Professional Series включает в себя больше, чем просто тумбы на колесиках и тележки. Модели с диагональю 72 и 55 дюймов оснащены верхними ящиками и боковыми шкафчиками. Для некоторых моделей также доступна боковая коробка. 41-дюймовая модель RX также предлагает верхнюю часть груди.

Чтобы сделать эту серию одной из лучших, которые можно купить за деньги, мы также позаботились о том, чтобы предоставить те дополнительные услуги, которые в сумме имеют большое значение. Все покрытия представляют собой специально разработанное порошковое покрытие AkzoNobel, специально разработанное для защиты от химикатов, царапин и пятен. Мы используем только высококачественные алюминиевые ящики, экструдированные методом холодного проката, полированные и цветно-анодированные, поэтому вам никогда не придется беспокоиться об окислении или пожелтении. Мы всегда включаем вкладыши для ящиков из ПВХ и рабочую поверхность из МДФ, ламинированного ПВХ, чтобы защитить верхнюю часть ящика для инструментов. Мы также предлагаем 72-дюймовые и 55-дюймовые рабочие поверхности из нержавеющей стали профессионального качества марки 304. Наконец, когда приходит время запирать его, все ящики для инструментов стандартно поставляются с надежными трубчатыми кодовыми замками с 2 ключами. Мы знаем, как важны все детали! Таким образом, мы предоставляем ограниченную 5-летнюю гарантию, чтобы защитить вас.
Качество, надежность и инновационные эксклюзивные функции делают серию RX популярным вариантом профессионального хранения инструментов, который является одним из лучших на рынке.

Документация:

Библиотека документации

EXTREME TOOLS ДОКУМЕНТАЦИЯ

Ознакомьтесь с нашей коллекцией PDF-файлов

Регистрация гарантии:

ЗАРЕГИСТРИРУЙТЕСЬ R EXTREME TOOLS WARRANTY

Пожалуйста, заполните и отправьте регистрацию гарантии, используя форму ниже в течение 30 дней с момента покупки.

ФОРМА РЕГИСТРАЦИИ ГАРАНТИИ

Имя

Адрес

Государственный

Телефон

Номер модели

Наименование продавца

Фамилия

Город

Почтовый индекс

Адрес электронной почты

Серийный номер

Дата покупки

Какие направляющие для ящиков лучше?

Как обсуждалось в другом сообщении нашего блога, существует два основных типа направляющих для выдвижных ящиков; роликовые и шариковые горки. Но какой тип выдвижных ящиков выбрать? Какой из них лучше? Цель этого блога — помочь вам выбрать, какие направляющие лучше всего подходят для вас, и показать, почему. Чтобы узнать больше об основах направляющих для ящиков, ознакомьтесь с нашим блогом Drawer Slides 101.

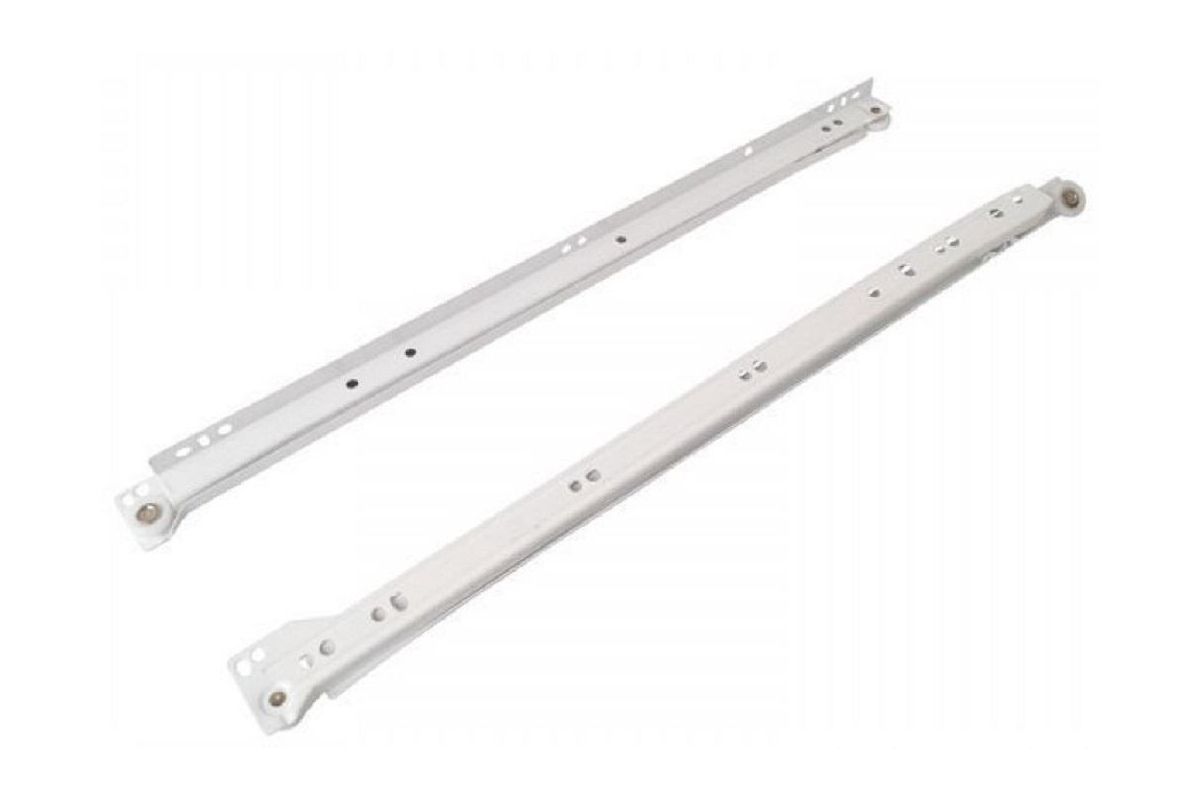

Роликовые направляющие

Роликовые направляющие состоят из двух элементов, каждый из которых имеет собственный ролик, обычно изготовленный из пластика. Каждый ролик войдет в канавку на другом элементе и будет находиться на противоположных концах механизма, когда он полностью втянут. Когда механизм выдвигается, передний ролик позволяет верхнему элементу двигаться наружу, а задний ролик следует в канавке нижнего элемента до тех пор, пока два ролика не встретятся. Обычно вы увидите роликовые направляющие для выдвижных ящиков, используемые в быту, такие как ящики стола, где вы ожидаете довольно легкие нагрузки и горизонтальную конфигурацию.



Направляющие на шарикоподшипниках

Направляющие на шарикоподшипниках используют шарикоподшипники вместо роликов для обеспечения телескопического движения. Они состоят из трех элементов и двух комплектов шарикоподшипников, которые взаимодействуют между каждым элементом. Когда механизм выдвигается, шарикоподшипники позволяют каждому элементу скользить друг относительно друга до полного выдвижения. Вы увидите направляющие на шарикоподшипниках, используемые в самых разных областях: от бытовых функций, таких как ящики комода, до промышленного оборудования. Вы также можете найти усиленные версии направляющих на шарикоподшипниках, предназначенные для более жестких и тяжелых условий эксплуатации.



Соображения

Ниже приведены несколько факторов, которые следует учитывать при выборе различных направляющих для выдвижных ящиков. Чтобы определить, какой тип лучше, мы сравним их конструкции и то, что обычно доступно для каждого типа направляющих для выдвижных ящиков.

Номинальная грузоподъемность

Номинальная грузоподъемность или грузоподъемность — это максимально допустимая нагрузка или вес, которые может выдержать направляющая ящика до выхода из строя. Шарикоподшипниковая конструкция шарикоподшипниковых направляющих позволяет им выдерживать гораздо большие нагрузки по сравнению с роликовыми направляющими. Обычно роликовые направляющие имеют грузоподъемность менее 100 фунтов, в то время как наши направляющие на шарикоподшипниках рассчитаны на 400 фунтов, а наши направляющие для тяжелых условий эксплуатации рассчитаны на 500 фунтов.

Длина направляющей

Длина направляющей — это расстояние, на которое выдвигается направляющая ящика от полностью втянутого до полностью выдвинутого положения, также называемая длиной хода. Как правило, роликовые направляющие имеют длину направляющей около 20 дюймов, в то время как максимальная длина направляющей направляющей для корпусных шарикоподшипников составляет 50 дюймов, а максимальная длина направляющей для тяжелых условий эксплуатации на шарикоподшипниках составляет 60 дюймов. Направляющие на шарикоподшипниках могут иметь большую длину направляющей из-за их конструкции, поскольку это дает салазкам большую площадь контакта между каждым элементом. Это придает шарикоподшипниковым направляющим большую устойчивость при полном выдвижении по сравнению с двумя контактными точками роликовой конструкции.

Долговечность

Как правило, шарикоподшипники шарикоподшипниковых направляющих из нержавеющей стали более долговечны, чем пластиковые ролики роликовых направляющих. Это происходит просто из-за свойств материала двух тел качения. Поскольку нержавеющая сталь имеет большую твердость материала по сравнению с пластиком, она меньше изнашивается и служит дольше при заданной нагрузке.

Ориентация

Из-за их конструкции не рекомендуется использовать роликовые направляющие в любой другой конфигурации, кроме горизонтальной, и их следует устанавливать только сбоку ящика. Это связано с тем, что ролики не закреплены в пазах каждого элемента, поэтому при изменении их ориентации ролики могут выскочить. Для направляющих на шарикоподшипниках вы можете иметь большую гибкость в их ориентации по сравнению с роликовыми направляющими, поскольку шарикоподшипники фиксируются в канавках каждого элемента. Это позволяет использовать направляющие на шарикоподшипниках как в горизонтальной, так и в вертикальной конфигурации. Некоторые направляющие на шарикоподшипниках можно даже установить на дно ящика, но вам необходимо проверить спецификации производителя, чтобы убедиться, что вы можете это сделать, и как нижний монтаж влияет на другие характеристики, такие как номинальная нагрузка.

Победитель:



Направляющие на шарикоподшипниках

Направляющие на шарикоподшипниках обеспечивают большую гибкость и более длительный срок службы по сравнению с роликовыми направляющими. В то время как роликовые направляющие являются хорошим вариантом для бытовых нужд, где есть довольно легкие нагрузки и низкая частота использования, направляющие на шарикоподшипниках могут работать аналогичным образом практически без недостатков. Гораздо более высокая грузоподъемность, более длинные удлинители и повышенная долговечность делают шарикоподшипниковые направляющие безопасным и надежным выбором для любого применения.
