Зачем нужен армопояс. Применение армопояса

Армированным поясом (Армопоясом) называется железобетонный слой, который укладывается вдоль внешних стен постройки по всему периметру. Его предназначение – повысить прочность несущих внешних стен и сохранить целостность конструкции при проседании грунта и даже его сдвига. Другие названия армопояса: армированный пояс, железобетонный армирующий пояс, разгрузочный армированный пояс, сейсмопояс.

Этот пояс обязательно должен быть замкнутым и ни в коем случае не прерываться по длине.

Роль армопояса в конструкции здания.

Армопояс предназначен для лучшего сопротивления строительной конструкции постоянным деформирующим нагрузкам: ветровых, неравномерной усадки конструкции, неравномерной осадки почвы под конструкцией, небольших сдвигов почвы, сезонных и суточных температурных колебаний, осадков и т.д.

Особую актуальность армированный пояс приобретает при возведении конструкции из газосиликатных блоков, не обладающих большой устойчивостью к деформациям изгибающего типа, в этом случае армопояс берет на себя всю нагрузку, возникающую при деформации конструкции.

Очень часто при возведении крыши возникает необходимость в креплении бруса к верхушкам стен. Крепить брус болтами к газосиликатным блокам категорически запрещается — газобетон не выдерживает точечную нагрузку. Опять же не обойтись без устройства армированного пояса. Плюс ко всему стены из таких блоков под давлением крыши будут испытывать вертикальную нагрузку и могут разойтись. Чтобы это не произошло, необходимо не только придать жесткость всей конструкции строения, но и равномерно распределить нагрузку на каркас.

Подведем итоги: если вы планируете построить прочный дом -одноэтажный с крышей или мансардой, двухэтажный из газосиликатных блоков армопояс НЕОБХОДИМ!

В процессе строительства используются несколько таких поясов.

Первый армированный пояс заливается вместе с ленточным фундаментом. При его изготовлении бетон заливается в выкопанную под ленточный фундамент траншею на высоту 0,3-0,4 м. Ширина ростверка (так называется этот пояс) принимается в пределах 0,7-1,2 м. В отличие от остальных поясов, ростверк делается не только под внешними стенами, но и под капитальными внутренними. Этот пояс является основным залогом прочности будущего дома, поэтому его изготовление обязательно.

Второй армированный пояс его еще называют цокольным- укладывается поверх фундаментных блоков высотой 0,2-0,4 м. Он распределяет нагрузку на фундамент от всего дома. Считается, что цокольный пояс устраивают только по периметру внешних стен, но если используются плиты перекрытия, то второй пояс лучше делать его по всем несущим стенам. Если внешнее утепление стен не планируется, тогда ширина второго армопояса равна ширине стены. Если же утепление будет, тогда ширину армопояся надо делать с учётом утеплителя, или вставить подготовленные полосы пенополистирола под опалубку перед заливкой. Второй пояс желательно использовать при любом строительстве, но есть случаи, когда можно обойтись и без него.

Третий пояс укладывается поверх силикатных блоков, под плиты междуэтажных перекрытий. Этот пояс имеет особое назначение: Во-первых, он стягивает стены, не давая им разойтись, защищает от появления трещин; Во-вторых, распределяет нагрузку от плит перекрытия на стены; В-третьих, воспринимает и распределяет нагрузку над оконными и дверными проемами, давая возможность использовать простые перемычки, а не усиленные балки.

Четвертый армированный пояс (под мауэрлат) делается под балками кровли для крепления бруса крышной конструкции с помощью анкерных болтов. Он воспринимает всю нагрузку от крышной конструкции, а также принимает на себя усилие от воздействия ветров и снега.

Технология изготовления армопоясов.

Первый армопояс (ростверк). Первым делом рассчитывается глубина заложения фундамента. Она зависит от типа грунта, глубины его промерзания в зимний период и глубины залегания грунтовых вод. На расчетную глубину выкапывается траншея по периметру дома, после чего необходимо выровнять дно и стенки траншеи до уровня твердого грунта, при этом дно должно быть максимально ровным и твердым.

В траншею засыпается песок, для обустройства песчаной подушки. Высота песчаной подушки 50-100 мм. Если траншея имеет неровное дно, его можно выровнять песчаной подушкой толщиной 100 мм перемешанным с щебнем или дополнительным количеством бетона. После обустройства песчаной подушки, она тщательно выравнивается и утрамбовывается. Также желательно песок полить водой, что способствует лучшей трамбовке.

Далее улаживается арматура. При строительстве в нормальных условиях в качестве арматуры используется сетка из прутьев диаметром 10-12 мм, состоящая из 4-5 жил. Во время заливки бетоном арматура не должна соприкосаться с грунтом – арматура должна полностью погрузиться в бетон, который защитит металл от коррозии. Сетка при заливке должна опираться на половинки кирпича, немного приподнимаясь над поверхностью песчаной подушки.

Для изготовления арматурного каркаса и фиксации прутьев нужно использовать вязальную проволоку, не желательно соединять прутья сваркой.

Для заливки ростверка используется бетон марки 200.

Второй армопояс . Пояс заливается на бетонные блоки фундамента или на фундамент цокольного этажа перед началом возведения стен. Он укладывается по периметру постройки вдоль внешних стен, под внутренними несущими стенами его как правило не устанавливают. Его высота обычно составляет 0,2-0,4 м, бетон для него используется марки 200 и выше. В качестве арматуры для второго пояса используются двухжильные прутья ребристой арматуры диаметром 10-12 мм, арматурная сетка укладывается в один слой. Также можно использовать арматуру большего диаметра, для придания конструкции большей жесткости.

Для заливки второго пояса не обязательно монтировать деревянную опалубку – эту опалубку можно заменить кирпичной кладкой. Для этого с двух краев стены делаются кладки в полкирпича, а уже между этими кладками укладывается арматура и заливается раствор.

Важно! При отсутствии первого пояса – ростверка – второй делать бесполезно. Так как первый пояс является основным, а второй – дополнительным.

Их совместная работа по защите фундамента сверху и снизу является гарантией надежного фундамента даже на проблемных грунтах.

Третий армопояс (Армопояс под плиты перекрытия)

Третий армированный пояс, прокладывается между стенами и плитами перекрытия, тоже является обязательным. Он делается вдоль внешних стен и имеет высоту 0,2-0,4 м. При использовании третьего пояса появляется возможность сэкономить на дверных и оконных перемычках, которые могут иметь небольшие размеры и минимум арматуры – все нагрузки воспринимаются поясом.

Очень часто строительный материал, из которого возводятся стены, имеет довольно низкую прочность (ракушняк, газобетон и др.) и на него нельзя опирать плиты перекрытия. Эти материалы плохо воспринимают нагрузки. Если же сделать армированный пояс, на него плиты будут опираться без проблем, а сам пояс равномерно распределит нагрузку.

Армирование третьего пояса проводится сеткой, выполненной из ребристых прутьев арматуры диаметром 10-12 мм в две жилы.

Если толщина стен в пределах 510-610 мм то в качестве опалубки можно использовать кирпичную кладку по обе стороны стены, как при изготовлении второго пояса. Для наружной кладки используется лицевой кирпич, для внутренней – забутовочный. При этом ширина армированного пояса будет составлять 260 мм.

Четвертый армопояс (Армопояс под мауэрлат)

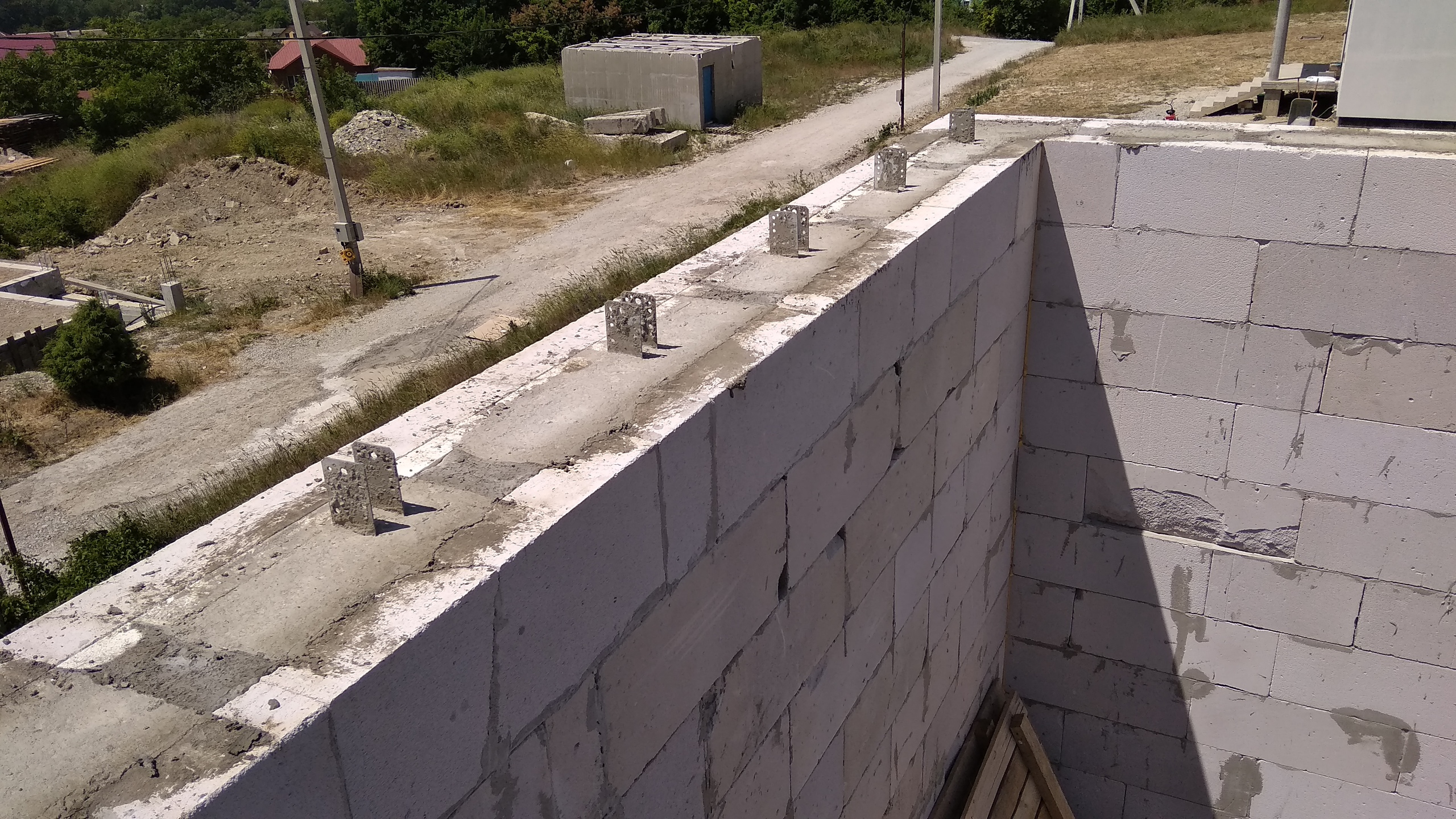

Армопояс под мауэрлат имеет особенность крепления балки к армпоясу. На этапе создания арматурного каркаса, необходимо вывести над ним шпильки, диаметр которых не должен составлять меньше 12 мм, высоту части шпильки возвышающейся над армпоясом нужно рассчитывать, учитывая высоту мауэрлата и добавлять 3-4 см. После этого на конце прута делается резьба, а в мауэрлате высверливается соответствующее резьбе отверстие.

Далее заливается армпояс, и после того как он схватился и наберет прочность на него укладывается мауэрлат таким образом, чтобы отверстия в нем совпадали со шпильками армпояса и фиксируется болтами.

Незабываем уложить поверх армопояса слой гидроизоляции. Мауэрлат установлен, пришло время крепить к нему стропила и уже, затем возводить остальную часть кровли.

Из соображений эстетики можно задекорировать армпояс. Нужно всего лишь взять распиленные вдоль блоки основного материала, шириной сантиметров десять и приклеить их с внешней стороны пояса. Теперь армпояс не испортит вид всего строения. Что касается внутренней стороны, то здесь вполне можно ограничиться простой опалубкой.

Особые требования предъявляются к качеству бетонной смеси. Цемент здесь следует использовать не ниже марки М200, можно также изготовить его самостоятельно придерживаясь соотношения 1:3:5, где соответственно цемент, песок, щебень.

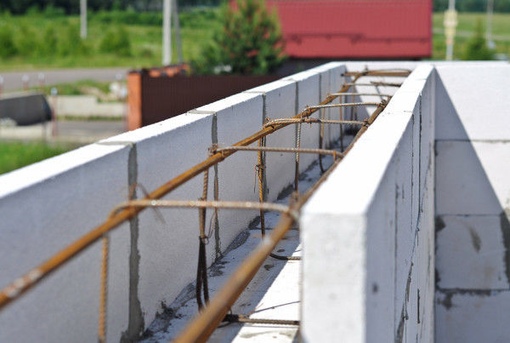

Арматурный каркас (арматурная сетка)

Для изготовления каркаса, который состоит из четырех и более продольных стержней, берется арматура, диаметр которой 12 мм и более. На срезе такой каркас должен представлять собой прямоугольник либо квадрат. Через промежутки в 40-50 см продольные стержни скрепляются вертикальными или горизонтальными перемычками, в качестве которых выступает арматура диаметром 6-8 мм.

Для соединения элементов каркаса применяется вязальная проволока.

Чтобы избежать коррозии арматуры, необходимо расположить каркас так, чтобы расстояние от него до внешнего края опалубки и фундамента было примерно 3-5 см.

Готовый арматурный каркас устанавливается в опалубку, теперь остается лишь залить ее бетонной смесью. Настоятельно рекомендуется производить заливку одним разом. Это позволит бетону лучше схватиться и застывать более равномерно, что в свою очередь придаст ему более высокую прочность.

При заливке случается в бетоне образуются пустоты, их можно удалить при помощи арматуры, «проштыковав» бетон.

Периодическое увлажнение бетона способствует повышению его прочности, поэтому лучше всего каждый день его увлажнять. Уже через 4-5 дней можно будет снимать опалубку, однако полностью готов будет армпояс лишь только через несколько недель.

Утепление армопояса

Армирующий пояс имеет плохую теплоизоляционную характеристику, так как в основном состоит из бетона. И через него в зимнее время года теряется значительное количество тепла. Из-за этого с внутренней стороны сооружения может образовываться конденсат, который приводит к образованию плесени. Бороться с этим можно и нужно. Чтобы избежать этого нежелательного эффекта, при строительстве армопояса его нужно утеплять с внешней стороны с помощью теплоизоляционных материалов.

Самым распространенным материалом является пенополистирол, но также еще можно использовать пенопласт и газобетон.

Главное,перед вязкой арматурного каркаса и заливкой бетона нужно учитывать и не забывать оставлять пространство (от внешнего края стены) для укладки утеплителя.

Что такое армопояс, зачем он нужен и как сделать его своими руками

Содержание статьи

Сегодня устройство армопояса считается чуть-ли не обязательным этапом при строительстве небольшого частного дома. Монолитный пояс закладывают в проекты, его рекомендуют приглашённые строители, но мало кто может обосновать его необходимость.

Цель статьи: понять принципы создания армирующего пояса и развеять некоторые мифы о важности этой конструкции. Но сначала общие теоретические вопросы, всесторонне поясняющие предмет обсуждения – устройство армопояса.

Что такое армопояс

Армопоясом называют монолитный бетонный контур с армированием, расположенный в горизонтальной плоскости строения по периметру несущих стен.

Функциональная задача армированного пояса – равномерное распределение нагрузки тяжёлых конструктивных элементов.

Вторая технологическая задача – обеспечение жёсткости и устойчивости строения.

Где устанавливается

Армопояс может располагаться:

ниже фундамента;
над уровнем земли, в цокольной части строения;
под межэтажными плитными перекрытиями;
под мауэрлатом.

Во всех вариантах пояс устраивается по всему наружному периметру здания, иногда – связывает все несущие стены.

Когда необходим

В каких случаях необходим армопояс:

предполагаемая высота здания – два и более этажа;
климатические условия в месте строительства экстремальны в плане перепадов температур, выпадения осадков, сейсмических показателей, силы ветров;
грунты под сооружением нестабильные, сыпучие, илистые, водонасыщенные, — любые, способные дать неравномерную усадку здания;
фундамент дома — свайный либо столбчатый;
стеновой материал — облегчённые, пористые, вспененные блочные материалы, имеющие недостаточные показатели устойчивости к балкам и плитам перекрытия;
система стропил предполагает применение анкеров, шпилек.

Функции армопояса

Основные аргументы в пользу армопояса:

Увеличение пространственной жёсткости. Благодаря армопоясу конструкция здания связывается в единую жёсткую раму. В итоге сооружение приобретает дополнительные характеристики устойчивости к негативным природным воздействиям: землетрясениям, подвижкам грунта, ветровым нагрузкам.
Распределение нагрузок. Пояс из монолитного армированного бетона принимает на себя нагрузки плит перекрытия, балок, ферм, равномерно распределяя нагрузки, предохраняя от точечного разрушения и растрескивания фундаменты и стены.
Перекрытие проёмов. Армопояс в отдельных случаях исключает применение перемычек для всех видов проёмов: оконных, дверных, технических.
Крепление стропильной системы. Верхний монолитный пояс располагается по стенам, обеспечивает надёжный монтаж конструкций стропильной системы, сохраняет стены от разрушения под воздействием стропильных элементов.

Армопояс под мауэрлат.

Когда возводить армопояс не нужно

Многие индивидуальные застройщики полагают, что армопояс необходим для возведения любых зданий, является панацеей от растрескивания стен, усадки основания, разрушения зданий. На самом деле он нужен далеко не всегда. Например, в следующих вариантах он не нужен вовсе:

Фундамент устроен на прочных грунтах, грунтовые воды расположены глубоко.
Стены строения возводятся из камня, кирпича, монолитного бетона.
Здание одноэтажное, чердачное или мансардное перекрытие возводится без использования железобетонных изделий.

Это всего лишь часть вариантов, когда армопояс возводить нецелесообразно. Чтобы понять, нужны ли дополнительные расходы на армопояс, необходимо рассчитать нагрузки на несущие стены и соотнести показатели с техническими характеристиками стеновых материалов.

Важно! Часто показателей прочности блоков из газобетона, керамзитобетона, арболита достаточно для сопротивления нагрузкам небольшого одноэтажного и даже двухэтажного дома.

Рассуждения о пользе армопояса

Если немного копнуть в историю строительства, то такого понятия, как армопояс, ещё очень недавно просто не существовало. Все выдающиеся памятники зодчества не имели арматурного усиления по простой причине – металл был дорог либо его не было вовсе для строительных нужд. Не было и технологий производства арматуры в сегодняшнем понимании.

Индустриальное строительство потребовало иных материалов и скоростей строительства. Возведение производственных цехов, домен, элеваторов – это уже массовый переход на применение железобетона.

Тяжёлые материалы при высотном строительстве потребовали принятия мер противостояния возникающим нагрузкам на фундаменты и стены. Стал применяться металл. Когда его использовали в бетонной массе, ему стали придавать различные формы профиля, тем самым обеспечивая должное сцепление с бетонной смесью.

Армировались и армируются сейчас все ответственные, сильно нагруженные, как правило, высокие конструкции.

Возникает вопрос: тогда какая связь между армированием и строительством одно-двухэтажного жилого дома.

Зачем загородному дому арматура

Есть одно условие, при выполнении которого никаких армопоясов в строительстве индивидуального жилья не требуется – это строительство по традиционным технологиям и с применением таких же традиционных материалов.

Попробуем распределить дома по видам и по необходимости устройства армопоясов при их возведении.

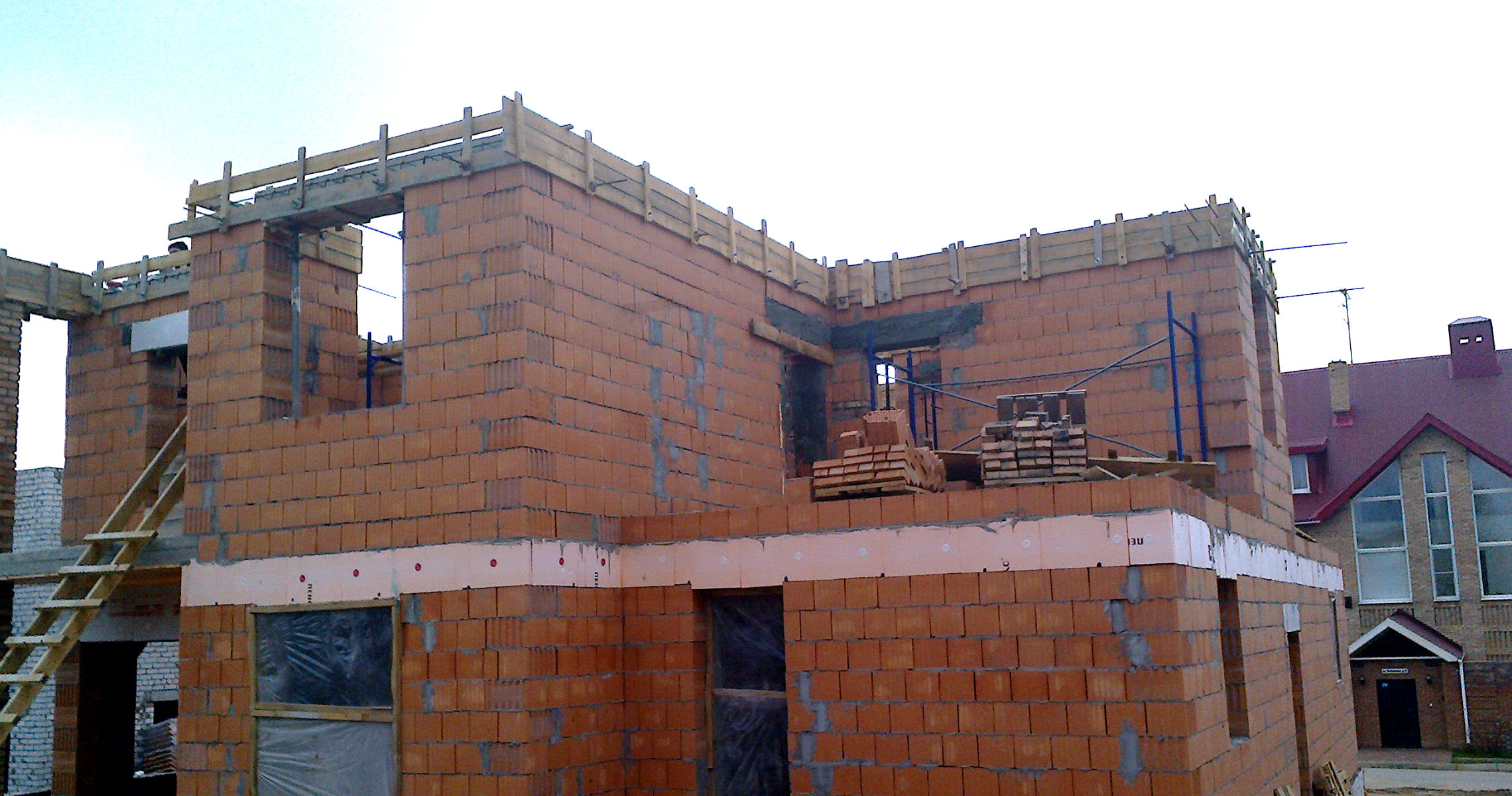

Кирпичный дом

Тяжёлое строение даже для одного этажа. По этой причине фундамент возводится, как правило, монолитный, ниже глубины промерзания.

Монолитный фундамент и армопояс

Монолитное основание обязательно армируется. Стержни арматуры располагаются вертикально, горизонтально, перевязываются между собой. Так обеспечивается прочность фундамента и его великолепные несущие свойства.

Где в фундаменте или цоколе нужен дополнительный армопояс? Нигде: под фундаментом или сверху устройство пояса– это всего лишь увеличение высоты фундамента.

Само понятие «армопояс» для монолитного фундамента не применяется. Кто всё-таки делает дополнительную армоленту над фундаментом – тот просто выравнивает монолитное основание по единой отметке, то есть исправляет ошибку по высоте или выравнивает горизонтальный уровень.

Вывод: устройство армопояса в монолитном фундаменте — пустая трата денег и ненужный расход материалов.

Стены, кровля и армопояс

Для вековой эксплуатации кирпичных и каменных стен необходимы прочный фундамент и квалифицированное исполнение кладки стен. Никаких армирующих поясов для цельных каменных стеновых конструкций не требуется.

Не нужен армопояс и в случае межэтажного (чердачного) перекрытия таких стен железобетонными плитами, достаточно качественного кирпича и закладных металлических деталей в кладке. Устройство пояса для опирания стропильной конструкции также нецелесообразно – достаточно деревянных мауэрлатов. Всё сказанное правомерно и для стен, возведённых по монолитной технологии.

Вывод: в кирпичном доме с монолитным фундаментом армопояс не применяется. Использование блоков типа ФБС для фундаментов также исключает применение технологии дополнительного ленточного армирования.

Армопояс в каркасном строении

В строительстве всё больше используются каркасные технологии. Это означает, что стены возводятся из облегчённых материалов: деревянного каркаса, внутренней/внешней обшивки и утеплителя. Тяжёлый армопояс поверх стены будет в таком строении чужеродным элементом, не выполняющим никаких функциональных задач.

Всё зависит от вида фундамента. Если основа каркасного здания – монолитная плита, то армопоясу в этом сооружении места нет. Но если применяются столбчатый или свайный вариант основания для каркасника, то армопояс в нём – ростверк (или рандбалка).

Столбы или сваи фундамента обвязываются железобетонным поясом-ростверком, на который и монтируется каркас здания. Характеристики ростверка рассчитываются на нагрузки, он может быть разным по насыщенности арматурой, по линейным параметрам, но, по сути, это тот же армопояс. Так же как и монолитный армированный ленточный фундамент, который для каркасных домов практически не применяется.

Армопояс в домах из штучных блоков

Под штучными рядовыми блоками понимаются изделия для возведения стен, изготовленные из самых разнообразных материалов. Их множество, ведь блок можно изготовить литьём или прессованием почти из любых материалов. Но в большей степени застройщиков интересует применение армопояса в домах, стены которых сложены из газоблоков или пеноблоков. Разумеется, — и в этих случаях использование поясного армирования зависит от вида фундамента.

Армопояс для фундамента и цоколя строений из блоков

Стоит повторить, что ленточные фундаменты, выполненные из монолитного армированного по всем правилам, не требуют дополнительного усиления ни снизу, ни сверху. Для свайных и столбчатых заглублённых фундаментов выполняется аналог армопояса – ростверк.

Но наши российские умельцы используют для устройства самые немыслимые комбинации технологий. Именно поэтому, при возведении оснований из штучных стеновых бетонных блоков, шлакоблоков, мелкозаглублённых, неармированных, и прочих подобных, армопояс желателен во всех его функциональных направлениях.

Варианты:

под фундаментом в виде сплошной армированной ленты, по ширине превышающей сам фундамент примерно в полтора раза;
над фундаментом по типу ростверка – на ширину стен;
в стенах на любом уровне – на ширину стен либо менее, с учётом утеплителя;
под межэтажные и чердачные перекрытия – в зависимости от вида перекрытия или стропильной системы.

Если подходить к вопросу армирования с точки зрения здравого смысла, то возникает ощущение, что придумали армопояс недобросовестные производители строительных стеновых материалов.

Армирование стен

Из всех видов блоков, предлагаемых на рынке, доверие вызывают только газоблоки. Не потому, что они самые лучшие, иногда бывает совсем наоборот, а потому, что их могут изготовить только в заводских условиях, такова технология. Армопояс для стен из разных материалов:

Газоблоки. Заводские изделия предполагают наличие у материала свойств, обозначенных в паспорте изделия. А там сказано, что для строительства одноэтажного, а иногда и более высокого дома, не требуется устройство дополнительных усиливающих конструкций. То есть – армопояс не нужен.
Пеноблоки. По характеристикам эти изделия совсем немного уступают газоблокам, но проблема в другом: на рынке появилось слишком много поддельных изделий — слишком доступна и недорога технология изготовления пеноблоков. Поэтому для стен из пенобетонных изделий армирование необходимо. Причём, чем чаще – тем лучше, по причине неизвестного качества.
Шлаковые, керамзитовые и прочие подобные изделия армировать необходимо. Причины те же, что и с пеноблоками — плохо поддающийся расчётам на нагрузки материал.

Количество и параметры армопоясов для блочных стен выбирают сами застройщики или приглашённые на строительство специалисты.

Что армируем, а что нет

Вывод из перечисленного: армирование необходимо лишь при возведении дома из пеноблоков или иных непроверенных, «сделанных в гараже» материалов.

Фундамент снизу и в районе цоколя армировать нужно только в случаях, когда заказчик не уверен в его качестве или не проводил расчёты на нагрузки.

Как самостоятельно сделать армопояс

Для домов, строящихся по проекту, проблема изготовления армопояса не стоит, надо только чётко следовать прилагаемым чертежам и схемам.

Самострой — это стихия российских застройщиков в плане «сам себе прораб». И, как ни странно, это хорошо. Когда строишь по принципу «хочу как у соседа», то ГОСТы и нормативы игнорируются, а техническую информацию предоставляет сосед. Конечно, есть определённые рекомендации, общие для всех стихийных застройщиков.

Армопояс – это конструкция из арматуры, залитая бетонной смесью в опалубке. Основные параметры материалов:

Металлическая арматура

Арматура профильная толщиной 8 – 14 мм. Толстые пруты 12 – 14 мм располагаются по периметру, на углах сгибаются, на стыках связываются внахлёст. Из продольных прутов формируется пространственная фигура прямоугольного сечения. Поперечные отрезки 8 – 10 мм связываются с продольными вязальной проволокой, создавая жёсткость арматурного пояса (хомуты).

Армирование по углам

Угол из арматуры может быть выполнен не только изгибанием прутов под 90° или на иную величину.

Возможна их раскладка внахлёст, при этом внутренние продольные пруты в углу обязательно перехлёстываются с внешними, фиксируются вязальной проволокой между собой.

Возможна ли сварка арматуры

Сварка арматуры в поясе не рекомендуется, нагрев металла приводит к снижению его прочности. Но для стыков в углах возможно сваривание нижней и верхней арматуры вертикальными прутами. В данном случае перегрев не повлияет на качество пояса, так как на стыках вдвое увеличивается площадь арматуры.

Длина нахлёста прутов

Если для углов применяются небольшие изогнутые отрезки арматуры, то они должны связываться с продольными прутами в месте перехлёста. Соединение арматуры встык не допускается ни на углах, ни на продольных участок. Длина нахлёста в сочленениях – 30-50 диаметров применяемой арматуры. Например, если толщина прута 12 мм, то длина нахлёста будет как минимум 36 см.

О непрерывности армопояса

Армопояс должен быть непрерывным, но бывают и исключения.

Индивидуальные застройщики считают непреложной истиной, что армопояс разрывать нельзя. На самом деле термин «монолитный пояс» объединяет два разных варианта его назначения.

Жёсткость строения

В первом случае армопояс выполняет функцию придания жёсткости конструкции, чтобы дом не развалился под действием урагана, землетрясения или цунами.

Если сверху на него монтируются плиты перекрытия – армопояс эффективно работает на жёсткость, не позволяя строению сложиться или разложиться. Если же над поясом нет достаточной нагрузки, и устроена, к примеру, лишь лёгкая стропильная система, — то он просто не нужен.

Часто можно наблюдать картину: стена здания лопнула, угол накренился, а пояс под кровлей остался нерушим. Это результат проседания фундамента и ненужности верхнего армопояса.

Важно! Армопояс может усилить жёсткость здания только в том случае, если он достаточно пригружен сверху.

Распределение нагрузки

Когда стены дома возведены из лёгких стеновых блоков, на которые уложены плиты перекрытия или балки стропильной системы, то стены могут просесть, сжаться под тяжестью нагрузок в местах опирания. В таких случаях функция пояса – равномерное распределение нагрузок от верхних конструкций.

К примеру, дом построен из газо-/пенобетона. Это те материалы, которые не могут воспринимать концентрированные нагрузки без деформации, достаточно слабы на смятие. Поэтому, в обязательном порядке, под плиты перекрытия сооружается распределяющий нагрузку монолитный пояс. В задачу такого армопояса не входит стягивание дома в жёсткую конструкцию, а потому он может разрываться по необходимости.

Местом разрыва может быть, например:

стена под фронтоном здания, на которую не опираются стропильные элементы;
окно лестничной площадки, где нет плит перекрытия.

Важно! Армопояс, распределяющий нагрузки, может быть разорван при необходимости.

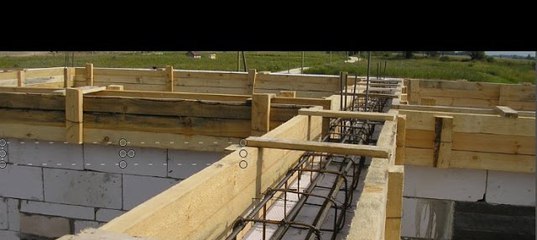

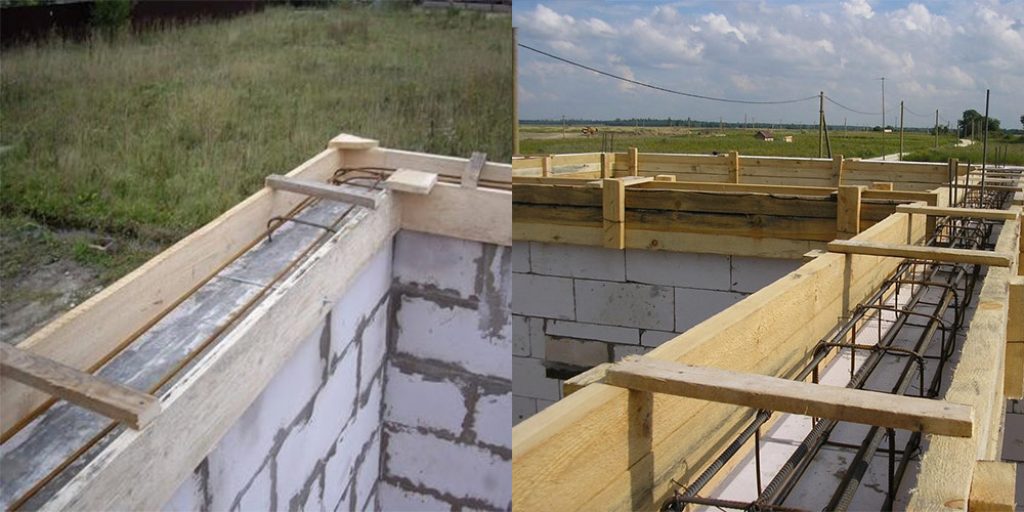

Опалубка армопояса

Опалубка — форма в виде прямоугольного корыта, в которое укладывается арматура и заливается бетонная смесь. Как правило, ширина опалубки равна ширине возводимых стен. Расположение – по длине периметра.

Важно! Главные условие для формы: герметичность, прочность креплений, распорок, стяжек, особенно в момент загрузки бетоном.

Возможно приобретение в специализированных компаниях типовой щитовой опалубки. С точки зрения цены: самостоятельное изготовление из доступных материалов – вне конкуренции. После схватывания бетона опалубочная конструкция разбирается.

Бетон

После устройства опалубки заказывается на бетонном заводе необходимый объём бетона, заливка производится в один приём.

Самостоятельное изготовление бетона трудоёмко, но возможно. Стандартная пропорция для самостоятельного изготовления бетонной смеси цемент М 500 : песок : щебень мелкой фракции = 1 : 2 : 3. После тщательного перемешивания смесь помещается в опалубку, уплотняется вибрированием, разравнивается. Срок схватывания – сутки при положительной температуре воздуха, полное застывание – 7 суток, окончательное схватывание — 28 суток, созревание – 100 лет.

Практические рекомендации

В первую очередь застройщику следует понять: так ли необходим армопояс в строительстве его дома. Это действительно важный вопрос, ибо расходы на устройство армопояса значительные.

Опытные застройщики знают, с каким упорством навязывают строительные бригады услугу по устройству армопояса.

Если принято решение об устройстве пояса – то лучше выполнить работу самостоятельно. Это несложно, достаточно посмотреть на фото разного рода опалубки и арматуры.

Совет! Если вам нужны строители для возведения фундамента, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Хорошая реклама

Страница не найдена — ГидФундамент

Содержание статьи1 Для кровли1.1 Основные функции1.2 Способы возведения1.3 Геометрические параметры1.4 Правила армирования2 Для перекрытий3 Общие принципы устройства армопояса3.1 Утепление3.2 Бетонирование3.3 […]

Содержание статьи1 Как избежать работ по выравниванию поверхности2 Инструменты для контроля горизонта3 Основной способ4 Практические советы и рекомендации5 Другие способы […]

Содержание статьи1 Виды армопояса2 Материалы опалубки для армопояса3 Виды опалубки для армопояса4 Крепление опалубки В технологический процесс устройства монолитного армированного […]

Содержание статьи1 Кирпичные фронтоны2 Требования к материалу3 Завершение кладки3.1 Ровный обрез3.2 Кладка кирпича уступом4 Гидроизоляция под мауэрлат5 Способы крепления мауэрлата5.1 […]

Содержание статьи1 Последствия неправильного выбора арматуры2 Понимание процесса работы арматуры в ленточном фундаменте3 Критерии надёжности4 Виды5 Классификация5.1 Классы5.2 Дополняющие литеры5.3 […]

Содержание статьи1 Виды монолитных лестниц2 Типы и назначение арматуры3 Практические рекомендации4 Особенности расчёта армирования лестницы4.1 Задачи армирования4.2 Угол подъёма4.3 Место […]

Содержание статьи1 Задачи армирования2 Основная функция защитного слоя3 Факторы формирования толщины4 Нормативы и допуски защитного слоя бетона5 Ошибки6 Восстановление защитного […]

Содержание статьи1 Особенности устройства кирпичной фундаментной ленты2 Свойства грунтов3 Выбор конструкции4 Достоинства5 Выбор кирпича для фундамента5.1 Размеры5.2 Маркировка6 Ленточный фундамент7 […]

Содержание статьи1 Этапы возведения мелкозаглубленного ленточного фундамента1.1 Проектирование, расчёт1.2 Водоотведение с участка1.3 Планировка и разметка1.4 Организация строительной площадки1.5 Земляные работы1.6 […]

Содержание статьи1 Фундамент забора с кирпичными столбами2 Геология участка3 Промерзание грунта4 Материал фундамента4.1 Бетонирование с армированием4.2 Бутовый бетон5 Виды фундаментов […]

Страница не найдена — ГидФундамент

Армированные пояса: виды и назначение — ВикиСтрой

В общем виде арматурный пояс — это монолитная железобетонная конструкция, опоясывающая несущие или по меньшей мере внешние стены здания. Существует несколько названий для этого элемента: сейсмопояс, разгрузочный пояс, армированный пояс, армопояс и т. д. В любом случае, это каркас или сетка из арматуры, залитая бетоном. Обязательное условие для любого армопояса — он не должен прерываться, и поэтому заливка производится вкруговую без перерывов, за один раз.

Армопояс выполняет несколько основных функций:

Укрепляет стены и не даёт им «разъехаться».

Равномерно распределяет нагрузку на стены нижнего этажа со стороны стен верхнего.

Позволяет избежать неравномерной усадки здания и образования трещин.

Выполняет выравнивание кладки за счёт распределения жидкого бетона строго в горизонтальной плоскости.

Иногда возникают точечные нагрузки вследствие перекосов или ошибок строителей, а применение армопояса позволяет избежать этих пагубных явлений.

В зависимости от способа строительства, этажности здания, вида фундамента и геологических особенностей местности применяют от одного до 4-х армированных поясов.

Когда армопояс не нужен

Скажем сразу, что межэтажные и подкрышный армопояса нужны всегда. В случае монолитного фундамента на плите-подушке, ростверк и цокольный армопояса не нужны.

Также они не применяются при строительстве деревянных и каркасно-панельных домов, хотя иногда применяют свайные ростверки, когда дом стоит на болотистой почве, а также когда хотят дополнительно укрепить итак не столь крепкое строение.

Свайный ростверк выполняет функции цокольного армопояса, так что его сооружение вполне рационально. Если под сборный ленточный фундамент ростверк не сделан, то второй пояс можно также не делать, пользы от него не будет, и стоять такому дому недолго.

Виды армированных поясов

Всего существует 4 основных вида армопоясов:

Ростверк, или подфундаментный армопояс, а также свайный роствер.

Армопояс между фундаментом и стенами здания, цокольный армопояс.

Армированный пояс по верхнему ряду стен, на который будут уложены плиты перекрытия (межэтажный пояс).

Разгрузочный пояс под крышу, к которому будет крепиться мауэрлат.

Если этажность здания возрастает, соответственно, растёт количество межэтажных поясов. Теперь стоит рассмотреть каждый из перечисленных армированных поясов отдельно.

Ростверк

Ростверк — это нижний, чаще всего подземный армопояс, на который опираются стены ленточного фундамента. Также ростверком называют армопояс, который связывает отдельные столбы или сваи столбчатого или свайного фундаментов. В таком случае он чаще всего играет роль цокольного пояса.

Если армированный пояс выполняет функцию опоры стен ленточного фундамента, тогда под него необходимо вырыть траншею на глубину, которую должен определить инженер, исходя из климатических, геодезических, сейсмических и других исходных данных выбранной для строительства местности. Дно траншеи засыпается песком вперемешку с щебнем, иногда чистым песком, если почва твёрдая и не водянистая.

Высота ростверка обычно составляет 30–50 см, а ширина от 70 до 120 см. В отличие от других видов поясов, ростверк укладывается под все несущие стены сооружения. Нижний пояс должен быть наиболее крепок, ведь на нём будет стоять весь дом. Этот элемент будет испытывать самые серьёзные нагрузки, связанные с усадкой и сползанием почвы, воздействием почвенной влаги и т. д.

Арматуру лучше использовать 12–14 мм с поперечной обвязкой 10 мм. Шаг обвязки — не более 200 мм. Сначала укладываем на землю два арматурных прута длиной 6 метров и свариваем поперечным куском арматуры по краям и посередине. Остальные поперечные куски вяжем проволокой, т. к. сварка меняет прочность арматуры посредством температурного воздействия или, говоря проще, «отпускает» металл.

Далее изготавливаем такую же «лесенку», после чего на концах и посередине свариваем эти лесенки поперечинами, как и раньше. Остальные поперечины вяжем, только вяжем! Так мы получили арматурный каркас, который будет уложен в ростверк. Размеры (толщину и высоту) следует делать с расчётом, чтобы бетон покрывал арматуру на 5 см со всех сторон. Если арматура будет касаться земли или «выглядывать» наружу, она быстро сгниёт и монолитность конструкции будет нарушена.

Это основа дома, и она должна быть крепкой. Лучше делать ростверк с запасом прочности 20–30%, не жалея арматуры и не экономя на марке бетона. Впоследствии это окупится.

Столбчатый ростверк также распределяет нагрузку и связывает отдельные столбы в одно целое, не давая им разъезжаться. Также он не позволяет происходить точечной усадке дома, а заставляет «врастать» здание в грунт равномерно и одинаково во всех точках

Однако свайный и столбчатый ростверк часто выполняют из дерева, называя его обвязкой. Это не считается армопоясом.

Цокольный армопояс

После того как на основательном ростверке построены стены сборного ленточного фундамента, например, из бетонных блоков или кирпича, следует снова сооружать армированный пояс. Стены фундамента могут выступать над землёй, могут быть вровень с ней, армопояс строим независимо от этого.

Считается, что если ростверк сделан правильно и его прочность не вызывает сомнений, то цокольный пояс можно особо не укреплять. Но мы-то строим «на века», поэтому не будем экономить на долговечности дома и его прочности, однако перерасход нам тоже ни к чему.

Например, принято считать, что цокольный пояс устраивают только по периметру внешних стен, но если перекрытия — плиты, лучше делать его по всем несущим стенам. Если внешнее утепление стен не планируется, тогда ширина армопояса равна ширине стены. Если же утепление будет, тогда ширину армопояся надо делать с учётом утеплителя, или вставить подготовленные полосы пенополистирола под опалубку перед заливкой.

Арматуры, в принципе, достаточно и сеточной, т. е. без каркаса. Для сетки используем три продольных прута 12 мм и шаг поперечных прутков делаем 10 см. Высота пояса обычно равна 20–40 см. Лучше сделать 40 или хотя бы 30, так будет крепче и надёжнее. Не забываем про гидроизоляционные прокладки из двойного слоя рубероида или другого материала, чтобы влага не поднималась вверх в ваш дом по капиллярам бетона. Это, конечно, не отменяет гидроизоляцию фундамента, но всё равно обязательно используется.

Межэтажный армированный пояс

Межэтажный пояс сооружается для укрепления стен и равномерного распределения нагрузки от плит на всю коробку дома. Именно поэтому этот пояс называют разгрузочным.

Также он не даёт разъехаться стенам, которые стремятся это сделать под действием осевых нагрузок. Ну и, в конце концов, он выравнивает плоскость венца коробки, которая может «гулять» даже при мастере-каменщике.

Межэтажные пояса лучше делать с каркасом из 4-х продольных арматурных прутов 12 мм, высотой 40 см и шириной как у стен, с учётом на теплоизоляцию. Укладывать его необходимо на все несущие стены. Многие утверждают, что только ростверк нужно класть под все стены, но плиты перекрытий будут давить на все несущие конструкции, поэтому межэтажный армопояс лучше делать по всем стенам.

Подкрышный или мауэрлатный армопояс

Это также достаточно важный пояс. Во-первых, он распределяет нагрузку от стропильной системы, фронтонов и крыши в целом. Во-вторых, он позволяет надёжно закрепить мауэрлат. В-третьих, он, опять-таки, выравнивает горизонталь коробки, что немаловажно для удачного возведения стропильной системы, где важна геометрическая точность.

Выполняется последний армопояс по аналогии с предыдущим. Если укладка плит не планируется, тогда пояс монтируют по периметру внешних стен, а если стропила наклонные, то не помешает и кладка на среднюю несущую стену, на которую будут опираться коньковые стойки и лежень.

Опалубка и бетонные работы

Опалубка, как правило, выполняется из досок, которые собираются в щиты на земле и крепятся к стене на быстрый монтаж. Иногда доски прошиваются арматурой и стягиваются сваркой путём приваривания набалдашника. Также эту роль может выполнить стальная проволока, которая продевается в просверленные заранее отверстия и стягивается рычагом из арматуры или металлического прутка.

Сверху доски опалубки соединяются обрезками бруса или доски. Вообще способы укрепления опалубки зависят от способов заливки: если литье будет производиться с достаточной высоты, тогда опалубку следует укреплять максимально. Если заливать бетон будут из вёдер, тогда такая перестраховка не понадобится. Особое внимание должно уделяться стыкам щитов, углам и поворотам.

Наибольшую нагрузку принимает нижняя часть опалубки, поэтому иногда она прибивается арматурой с приваренной перемычкой, не позволяющей доске отходить от стены.

Арматурный каркас укладывают таким образом, чтобы прутья были со всех сторон закрыты слоем бетона не менее 5 см.

Так как заливка производится на высоте, целесообразно использовать бетононасос или специальную воронку с запорным механизмом, которая будет заполняться бетоном и открываться по мере необходимости заполнения опалубки. Переноситься такая воронка должна подъёмным краном.

Основы монолитного литья, вибрации и другие подобные вопросы описаны подробно в других наших статьях, например, «Как правильно залить фундамент под дом». Про выбор цемента можно почитать в статье «Как выбрать цемент». Единственное замечание относительно работ по литью в опалубку на высоте — это вопрос безопасности. Также следует аккуратно производить вибрацию, чтобы не повредить опалубку и каркас.

Снимается опалубка фомкой или ломиком. В жаркую погоду это можно делать через сутки, в холодную — лучше подождать два-три дня. Марка бетона должна использоваться не ниже М400.

Итак, вы выяснили:

Армопояс — необходимый элемент системы несущей конструкции.

Армопояса бывают нескольких видов, и все они необходимы при определённых обстоятельствах.

Армопояс не является консткрукционно сложным элементом.

Стоимость армированного пояса оправдывает полученные выгоды.

Конечно, лучше чтобы все работы по определению параметров, применимости, необходимости и других особенностей этого конструктивного элемента, а также его изготовлением занимались опытные специалисты. Это та часть, переделать которую практически невозможно, а функции она выполняет важные. Поэтому экономить лучше на чём-то другом: обоях или перилах на крыльце, но не на армопоясе.

рмнт.ру

Для чего нужен армопояс для стен из газобетона. Армированный пояс под фундамент

Отвечая на вопрос, как сделать армированный пояс под фундаментом (1 уровень), скажем, что его ширина должна быть на 30-40 см больше ширины опорной части основной бетонной «ленты». Это позволит существенно снизить давление здания на грунт. В зависимости от этажности дома толщина такого пояса жесткости может составлять от 40 до 50 см.

Армированный пояс первого уровня делают под все несущие стены здания, а не только под наружные. Каркас для него изготавливается методом вязки арматурных хомутов. Сварка применяется только для предварительного соединения (прихватки) основной арматуры в общую пространственную конструкцию.

Заливку такого пояса бетоном рекомендуется делать за один прием, чтобы исключить стыки, снижающие прочность. Диаметр основной арматуры может составлять от 16 до 20 мм. Диаметр поперечных хомутов 8-10 мм, а их шаг – не более 20 см.

Армояс второго уровня (на фундаменте)

Эта конструкция по сути является продолжением ленточного фундамента (бутобетонного, блочного). Для ее армирования достаточно использовать 4 стержня диаметром 14-18 мм, связав их хомутами диаметром 6-8 мм.

Если основной фундамент – бутобетонный, то проблем с установкой опалубки под армопояс не бывает. Для этого нужно оставить в ней свободное место (20-30 см) для установки арматурного каркаса с учетом защитного слоя бетона (3-4 см).

С блоками ФБС ситуация сложнее, поскольку опалубка для них не ставится. В этом случае следует применить деревянные бруски-распорки, которые снизу подпирают опалубочные щиты. Перед установкой на щиты набивают обрезки досок, которые выступают за габариты опалубки на 20-30 см и не дают конструкции сместиться вправо или влево. Для соединения опалубочных щитов по верху досок прибивают короткие бруски-поперечины.

Вариант крепления опалубки армопояса на фундаментных блоках

Упростить систему крепления можно за счет использования резьбовых шпилек. Их попарно ставят в щиты опалубки на расстоянии в 50-60 см. Затянув шпильки гайками, мы без деревянных подпорок и поперечин получаем достаточно прочную и устойчивую конструкцию для заливки бетона.

Данная система подходит и для опалубки, которую требует армопояс под плиты перекрытия.

Шпильки, которые будут залиты бетоном, нужно завернуть в пергамин или нанести на них немного машинного масла. Это облегчит задачу их извлечения из бетона после его затвердевания.

Правильный армопояс. Армопояс. Что это такое и как сделать

Что же такое армопояс?

Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.

Как сделать армопояс своими руками

С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто. Обычно, делаетсяиз полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.

Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.

После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.

Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.

Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.

В углах арматуру необходимо загибать , чтобы угол связывала цельная арматура.

Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.

К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.

Теперь можно приступать непосредственно к заливке армопояса бетоном.

Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.

Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.

Также вы можете воспользоваться одним из нашихдля расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.

После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.

Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.

Наиболее частые вопросы по теме армированного пояса.

В каких случаях нужен армопояс?

Монолитный железобетонный пояс необходим:

на блочном фундаменте
на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат

Можно ли заливать армопояс зимой, в мороз?

Заливка армопояса в зимнее время занятие сомнительное. Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.

Какова минимальная толщина, высота, ширина, размер армопояса?

Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.

Промерзает армопояс, что делать?

Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.

Конденсат на армопоясе. Потеет армопояс. Что делать?

Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.

Можно ли залить армопояс частями?

Можно. Для этого в месте примыкания сделайте скос. И бетон не должен быть гладким.

Армопояс 10 см. Цокольный армопояс

Перед возведением стен на фундамент следует залить цокольный армопояс. Его необходимо залить по периметру постройки вдоль внешних стен, но нельзя этого делать вдоль внутренних несущих стен. Цокольный армопояс служит в качестве дополнительного укрепления конструкции. Если вы качественно залили ростверк, то цокольный пояс можно сделать менее прочным. Высота армопояса – 20–40 см, используется бетон М200 и выше. Толщина двухжильных арматурных прутьев – 10–12 мм. Укладка арматуры осуществляется в один слой.

Если вам нужно усилить цокольный пояс, то используйте арматуру большей толщины или установите больше жил. Еще вариант – уложить армосетку в 2 слоя.

Опалубка для цокольного армопояса

Толщина цокольной и внешней стены одинаковая. Она составляет от 510 до 610 мм. При осуществлении заливки цокольного армопояса можно обойтись и без опалубки, заменив ее кирпичной кладкой. Для этого необходимо сделать с двух сторон стены кладку в полкирпича. Образующуюся пустоту вы сможете залить бетоном, предварительно уложив в нее арматуру.

При отсутствии ростверка цокольный армопояс делать бесполезно. Некоторые умельцы, решив сэкономить на ростверке, усиливают цокольный пояс, используя при этом арматуру большего диаметра, что якобы улучшает несущую способность дома. На самом деле – такое решение неразумно.

Ростверк – это основа дома, а цокольный пояс – дополнение или усиление несущих способностей армопояса для фундамента. Совместная работа ростверка и цокольного пояса служит гарантией надежного фундамента даже на пучинистых грунтах и с высоким уровнем залегания грунтовых вод.

Нужен ли армопояс для газобетона. Армопояс в доме из газобетона: зачем он нужен и как его правильно сделать?

У газобетонных блоков есть много преимуществ по сравнению с обычными строительными материалами (бетоном, деревом, кирпичной кладкой). Они легкие, удобные в работе и теплые . Но у газобетона есть один недостаток — хрупкость . Он не выдерживает точечных нагрузок, капризен к деформациям при изгибе. Поэтому при строительстве жилого дома из газобетонных блоков принято делать несколько «поясов»: поверх фундамента, под плиты междуэтажных перекрытий (если этажей несколько) и, наконец, армопояс под балки перекрытия для обустройства кровли.

Роль армопоясов следующая:

повысить прочность дома,
равномерно распределить нагрузку,
сохранить целостность конструкции.

Армированный пояс необходим при строительстве одноэтажного дома; при возведении особняка с мансардой или двухэтажного без него также не обойтись. Он гарантирует отсутствие трещин , надежное крепление крыши, наружного и внутреннего декора. Также в дальнейшем именно дополнительные ребра жесткости позволят сделать в газобетонных стенах необходимые технологические отверстия, вентиляцию, балконы, слуховые окна.

Как сделать армопояс на стены из газобетона?

Армированный пояс — это своеобразная лента, опоясывающая по периметру все здание и скрепляющее стены единым монолитным кольцом. Существует несколько способов сделать армопояс:

1) выложить «стенки» из кирпичей, залить внутреннее пространство бетоном с добавлением армирующих элементов;

2) сделать деревянную (пластиковую) опалубку, поместить внутрь арматуру, залить бетоном;

3) выложить «оболочку» армопояса из специальных полых внутри газоблоков (U-блоков или П-блоков), сделать заливку бетонным раствором;

4) комбинированный способ.

Чаще всего каркас для армированного пояса делают из газобетона толщиной 5-10 см. В таком случае армопояс представляет собой двойную газобетонную кладку. Пространство между двумя слоями заливают бетоном, добавляя в него армирующие элементы (стержни, прутья, металлическую сетку). Стандартная высота армопояса: 2-3 кирпича, поставленных на ребро, то есть 25 −35 см.

Внимание! Если армированный пояс будет служить опорой для мауэрлата, в него закладывают вертикальные резьбовые шпильки для крепления кровельного основания.

Как сделать армопояс по газобетону без кладки?

Изготовление армированного пояса без тонкостенного газобетона напоминает обустройство ленточного фундамента. По всему периметру здания возводится временная опалубка армопояса (как правило, из дерева), которая заполняется металлическими прутьями и заливается бетоном. Толщина армопояса соответствует толщине стены. При этом диаметр арматуры не менее 5 мм.

Армопояс для газобетона под балки перекрытия. Армопояс для стен дома из газобетона

Часто неопытные, начинающие строители, даже не знают, для чего на стены одноэтажного дома следует заливать бетонный армированный пояс . А необходимость его устройства кроется в следующих причинах:

Обеспечивает равномерное распределение на стены из газоблоков всех нагрузок от межэтажных и чердачных перекрытий, а также стропильной системы для крыши.
Монолитный ж/б пояс дает возможность оставлять в стенах любые по ширине проемы для установки оконных блоков и дверей, без использования специальных перемычек (своего рода экономия на материале).
Монолитный ж/б пояс нужен для монтажа стропильной системы, так как для нее требуется жесткое и надежное крепление, которое газобетонные блоки практически не могут обеспечить.

Размеры армопояса

Монолитный заливается по периметру всего здания, а его размеры привязываются к ширине наружных, так и внутренних стен.

По высоте может заливаться по верхнему уровню газоблока или ниже, но не рекомендуется поднимать его выше 300 мм — это будет просто неоправданный перерасход материала и повышение нагрузки на стены дома.

Ширина армопояса для газобетона делается по ширине стены, но может быть и немного уже.

Каркас для армопояса рекомендуется делать квадратного сечения, так как квадрат считается более стойким при механических нагрузках, чем плоский прямоугольник.

Армирование бетонного пояса

Для армирования используется арматура из металла или стекловолокна. Обычно ее сечение не превышает 12 мм. Чаще всего арматурный каркас состоит из четырех длинных стержней, которые укладываются вдоль стены дома . Из них, при помощи скоб из арматуры меньшего сечения, формируется квадратный или прямоугольный каркас. Длинные арматурные стержни, через каждые 300 – 600 мм, крепятся к скобам вязальной проволокой. Сварку для их соединения в каркасе использовать не рекомендуется потому, что метал в месте провара ослабляется, и при этом в этой точке, возможно, появление коррозии.

Нельзя допускать соприкосновение каркаса с газобетонными блоками. Для этого под него подкладываются специальные подкладки из пластика высотой около 30 мм. В крайнем случае можно подложить отдельные камушки из щебня.

Внимание . Чтобы правильно изготовить каркас для армированного пояса, рекомендуется применять арматуру только с ребристой поверхностью, которая обеспечивает жесткое сцепление с бетоном.

Когда можно обойтись без армопояса пояса

Заливать армированный пояс для усиления стен не всегда имеет смысл. Поэтому чтобы не тратить лишние капиталы на покупку материалов, следует знать, в каких случаях можно обойтись без ж/бетонного пояса:

Фундамент расположен на прочной скальной породе .
Стены дома возводятся из кирпича.

Также необязательно заливать пояс из бетона по газобетонным блокам, если на них будет опираться перекрытие из дерева. Для разгрузки перекрытия, под несущие балки перекрытия, будет достаточно залить бетоном небольшие опорные бетонные площадки толщиной около 60 мм.

В остальных случаях, когда строительство ведется на торфяниках, глине, и других слабых грунтах, армопояс сделать необходимо. Особенно без него невозможно обойтись при возведении стен из газобетонных, керамзитных и других крупноячеистых блоков, которые относятся к хрупким материалам.

Газоблоки практически не способны нести точечные нагрузки и покрываются трещинами при малейшей просадке фундамента или при сдвижке грунта.

Как залить армопояс бетоном правильно

При самостоятельном изготовлении бетона рекомендуется на одну часть цемента использовать 4,8 части щебня, 2,8 части песка и примерно 20% воды, при этом бетон должен быть эластичным, но не жидким.

При выполнении заливки требуется соблюдать следующие правила:

Укладка бетона должна быть осуществлена за один непрерывный рабочий цикл . Для качественного ж/бетонного пояса, недопустимы частично засохшие прослойки бетонной массы.
Нельзя допускать, чтобы в бетонной массе оставались пузырьки воздуха, которые образуют поры, и этим уменьшают прочность застывшего бетона.

Чтобы этого не произошло, свежезалитый бетон требуется уплотнять при помощи глубинного вибратора или специальной насадкой с помощью перфоратора. В крайнем случае его можно уплотнить трамбовкой или металлическим штырем.

В каких случаях не нужен армопояс. Армопояс — что это такое

Армопояс — это монолитный железобетонный контур, который кладется на все основные стены здания, связывая их в единый каркас.

Основная задача армопояса заключается в распределении равномерной нагрузки на несущие стены здания и на фундамент.

Армированный пояс укладывается на нескольких уровнях строящегося здания, в фундаменте, под плиты перекрытия и под мауэрлат (брус на, который опираются стропила кровли).

Какие функции выполняет армопояс

Можно выделить несколько причин, которые определяют необходимость устройства армопояса при строительстве дома:

Повышение пространственной жёсткости — армированный пояс связывает конструкцию здания в одно целое и выполняет функцию жёсткой рамы, благодаря чему здание получает дополнительную устойчивость против негативных факторов, ветровых нагрузок, грунтовых подвижек, землетрясений;
Равномерное распределение нагрузок — монолитный пояс защищает фундамент и стены от трещин и не дает тяжелым плитам чердачных и межэтажных перекрытий продавить хрупкие газобетон и пенобетон;
Реализация проемов — железобетонный пояс позволяет без использования специальных перемычек делать в стенах проемы любой ширины для дверей и окон;
Соединение стропильной системы крыши со стенами — монолитный армопояс обеспечивает жёсткое и надежное крепление для монтажа стропильной системы крыши, особенно важно когда стены строения выложены из легких блоков.

Всегда ли нужен армопояс?

Укрепление дома нужно не всегда. Рассмотрим ситуации, в которых можно пренебречь строительством армопояса:

фундамент расположен на прочном грунте: скальный грунт, крупный и крупнообломочный песок, грунт не насыщенный водой;
стены дома будут выкладываться из кирпича;
стены дома будут строится из арболитовых блоков, толщиной не менее 30 см и прочностью не меньше B2,5;
возводится одноэтажный дом, перекрытия которого будут выполнены из деревянных балок, а не из бетонных плит.

В том случае если грунт на участке слабый и не очень устойчивый, к примеру пылевидный песок, лёсс, глина, суглинок или торфяник, то строительство армопояса обязательно.

То же самое если стены дома строятся из легких и хрупких керамзитобетонных, пенобетонных или газобетонных блоков — ответ очевиден, армопояс нужен! Это потому что эти блоки не рассчитаны на подвижки грунта и точечные нагрузки исходящие от плит перекрытия.

Технология строительства армопояса

Методика устройства монолитного армопояса схожа с технологией заливки обычного монолитного фундамента:

Вяжется и устанавливается каркас из арматуры;
Устанавливается опалубка;
Заливается бетон.

Какие-то дополнительные нюансы, тонкости и незначительные изменения технологии зависят от зоны расположения железобетонного пояса.

Видео 27) Когда нужен армопояс? Перекрытие по деревянным балкам.

Конструкция и назначение. Заливка Армопояса в газобетонном доме как распилить блок под Армоплеуа

— Специальная строительная конструкция, укрепляющая здание, закрепляющая кирпичную кладку. Сейсмопоясы незаменимы при возведении архитектурных сооружений. Конфигурация монолитного пояса из железобетона соответствует очертанию дома. Заливка Армопояса — строительная операция, требующая особых навыков. Процесс актуален и ему уделяется большое внимание, если стоит задача построить объект, обустроить стены и крышу.

Заливка Армопояса производится после укладки последнего ряда шлакоблока, газоблока, пеноблока или другого строительного материала с недостаточной прочностью. К хрупким стройматериалам закрепить бруски для установки стропила проблематично. Если правильно залить армопуа, то вы обеспечите надежность крепежных элементов. Пояс — это фундамент, расположенный между этажами объекта, повышающий устойчивость строительного объекта. Он пересматривает усилия, создаваемые элементами конструкции.Сейсмопояс повышает устойчивость конструкции здания к перепадам температур, ветровым нагрузкам, усадке.

Армированный пояс — особая конструкция, которая используется для надежной фиксации кирпичной кладки

Если объект строительства — двухэтажный дом, то заливают два одинаковых Армоплеа. Устройство первого выполняется, когда завершено строительство непрерывности цепей нижнего этажа. На него устанавливаются элементы перекрытия потолка. Второй уровень усиления выполняется после окончания строительства второго этажа.Это основа для крепления стропил.

Особенности армированного ремня

В каких случаях требуется усиление здания, возможно ли без него? Залить сейсмопяс в следующих ситуациях:

недостаточно освещенный фундамент;
находится в непосредственной близости от оврагов и водоемов;
г. Здание построено в горном рельефе;
возможная усадка грунта под строительство;
объект находится в сейсмической зоне.

Для чего нужна эталонная рамка?

Ряд современных материалов, применяемых в строительстве, отличается комплексом преимуществ. Но из-за недостаточной жесткости плохо воспринимают точечные усилия. Предотвратить разрушение можно, применив прибор Армопоя. Это событие является оправданной необходимостью в современных конструкциях, в том числе из кирпича.

Если дом построен из блочных материалов, он часто подвергается естественным воздействиям

Перекрытие кровли влияет на конструкцию двумя видами усилий:

Вертикально активная нагрузка, передаваемая весом кровли и внешними факторами: ветровая нагрузка, снежный покров, сейсмические составляющие.Точечные воздействия на стропильную ферму переводят в равномерно распределенные.
Распорка переданная на основание с залитыми стропилами. Крыша пытается укрепить конструкцию. Это противостоит ремню из армированных стальных стержней.

Функциональное назначение

Армированный каркас выполняет ряд ответственных задач:

сохранение контура и предотвращение деформации стен при усадке грунта и землетрясениях;
выравнивание встроенной конструкции в горизонтальной плоскости и устранение ошибок, допущенных при кладке;
обеспечение жесткости строящегося здания;
распределение локальных или точечных усилий плоскостью опоры несущих поверхностей;
фиксация замкнутой линии, являющейся основанием для крепления кровли.

Вне зависимости от ваших планов по размещению над первым этажом дома мансардой, следующим этажом или крышей, помните, что вам нужно позаботиться об усилении конструкции!

Доски для будущей опалубки должны располагаться снаружи стены, а не внутри, то есть опираться на стену, при кладке кладка на 2-4 сантиметра

Особенности подготовительных мероприятий

Серьезным требованием к конструкции ленты, армированной стальными стержнями, является соблюдение размеров.Ширина должна максимально соответствовать толщине стен, представляя конструкцию квадратного сечения с размером стороны не менее 250 миллиметров. Если возведение конструкции ведется из газобетона, то монтаж финального ряда выполняется специальными блоками П-образной конфигурации. Эта цепочка представляет собой опалубку для заливки бетонным раствором. В ситуации, когда строительство дома ведется из кирпича, внешний контур формируется путем установки кирпича на половину толщины, а внутренний — выполняется из досок.

результаты Голосовать

Где бы вы предпочли жить: в частном доме или квартире?

Задний

Где бы вы предпочли жить: в частном доме или квартире?

Задний

Строительный каркас, обратите внимание на его непрерывность по периметру объекта. Общая система На крышах дома предусмотрены специальные элементы: лиса или стойка с коньками, опирающаяся на другие стены здания, не являющиеся капитальными.На них в этой ситуации также должна быть построена рамка усиления. Контроль горизонтальности верхнего края Проверяйте с помощью уровня воды.

Последовательность подготовительных операций

На Армопоясе можно выполнить все этапы работы, если внимательно изучить технологический процесс и своевременно получить все необходимое. Этапы установки включают:

Подготовка к установке. прочный? Какие материалы необходимы? Для устройства каркаса используйте обычные деревянные доски толщиной не менее 40 миллиметров.Ширина досок должна быть около 200 миллиметров. С помощью специальных направляющих элементов необходимо гвоздями скрестить опалубку для придания жесткости. Длина гвоздей до 120 миллиметров позволяет выполнить надежную фиксацию опалубки для Армопоя. Выступающие ногти аккуратно загнуты. Для надежности конструкции следует закрепить направляющие к капитальным элементам постройки.
Армирующий пояс (сейсмопояс) — повышает надежность дома и предотвращает появление трещин
Обеспечение неподвижности. Размеры направляющих элементов из брусков или досок должны соответствовать толщине стены. Крепление формы к доскам осуществляется гвоздями. Опалубка для Армопояса должна иметь жесткость, не расходиться при заливке бетонного раствора.
Герметизация стыков. При закупорке торцевых пазов получается густой раствор, который не следует выталкивать, остается внутри периметра. Также можно добавить монтажную пену или пленку для заделки щелей.

Специфическое армирование

Для установки каркаса арматуры потребуются гофрированные стержни диаметром более 12 мм, которые укладываются по периметру конструкции.При укладке арматуры ее монтаж необходимо производить с двух сторон: одним рядом к внутренней стороне стены конструкции, а другим — к внешней. Как закрепить усиленный каркас? Для этого требуется сварка, с помощью которой тщательно раскачивается весь каркас. Это касается всех металлических деталей и соединений. Углы ремня, которые работают, должны быть увеличены по всему периметру.

После армирования конструкция уплотняется двумя цельными стальными кольцами. Строительные перегородки, не несущие перекрывающихся силовых нагрузок, армируют традиционным способом.Поверх вентилей обязательно установите проволочную сетку диаметром 8 мм с квадратными или прямоугольными ячейками. Крепление к арматуре сетки осуществляем с помощью вязальной проволоки. При креплении по периметру сетка не допускается. Обеспечить минимальный размер армированного по вертикали контура — 20 сантиметров. Несущие несущие элементы каркаса фиксируются паяльником. Это обеспечит монолитность пояса после бетонирования.

Заливка бетона. В целом этот этап не вызывает затруднений

Приготовление бетона

Возможно использование раствора, применяемого при кладке кирпича на основе песчано-гравийной смеси.Для этого применяется речной песок, гравий крупной фракции, а также небольшое количество щебня. Для традиционно используемого цемента марки 400 одна часть цемента смешивается с четырьмя частями смеси песка и гравия. Уровень залитого раствора контролируется предварительно натянутой строительной нитью.

Заливка бетонным раствором

Убедитесь, что требуемая прочность может быть обеспечена, следуя следующим рекомендациям:

бетонирование опалубки по технологии Армопояс за один прием;
выполнять работу непрерывно;
раствор желательно наносить бетононасосом прямо в деревянную форму;
заливать бетон до тех пор, пока он не покроет арматуру на глубину 5 см;
предпочтительно использовать бетон марки не менее М 200;
, которые отрицательно сказываются на прочности.Для устранения используйте специальные вибраторы;
использование пластификаторов улучшает текучесть смеси, снижает концентрацию воды, что сокращает сроки затвердевания бетона;
за 3 недели бетонная масса должна выделиться;
в жаркий период используем поверхность поверхности для предотвращения трещин и крепости застывшего раствора.

Заключительные операции

Снимите каркас опалубки через неделю после укладки бетона.К этому времени он достигнет своих прочностных характеристик. После застывания бетонной стяжки сразу приступайте к укладке плит будущего перекрытия или устройству кровли. Обязательно используйте рулонные гидроизоляционные материалы перед установкой кровли или установкой перекрытий. В местах крепления кровельной системы при необходимости выполняются отверстия под анкеры.

Экономить на стройматериалах нецелесообразно. Если армированный пояс заполнен с учетом технологических требований, долговечность постройки и прочность конструкции гарантированы.Армопояс под крышей, соблюдая эти рекомендации, облегчить задачу! Вы можете сделать это сами!

Любой человек без исключения, построенный из любых блочных материалов, будет постоянно подвергаться воздействию природных явлений — набухания грунта, отложений здания, другого движения грунта. Кроме того, усиленный ветер и дожди также могут повлиять на целостность всего здания. Он предназначен для устранения различных движений здания по стенам и выполняется армообразование бетона.А как сделать Армопояс своими руками и поговорим в этой статье.

Аппарат Армопоя

Арматурный пояс

или, как его иногда называют сейсмопой, позволяет повысить прочность всего в домашних условиях, а также позволяет предотвратить сползание стен в результате движения грунта с фундаментом и под воздействием атмосферных явлений. Кроме того, если правильно делать Армопояс, он позволяет равномерно распределить нагрузку С кровли или бетонного перекрытия на него.

Обратите внимание! Даже если в доме из перекрытия обустроено дерево, необходимость делать армопояс не отпадает. Тип перекрытия не определяет, будут ли аропоя или нет. В любом случае пояс должен закрывать все стены.

С назначением Армопояса все ясно. Теперь несколько слов о его конструкции. Обычный Армопояс имеет два стандартных элемента — жесткий объемный каркас из арматуры, а также бетон, в котором он находится. В целом все довольно просто, но сделать Армопояс своими руками, не изучая свои особенности, наверняка будет сложно.

Как сделать Армопояс — последовательность

Для определения сложности работ, а также для более детального анализа способа изготовления армированного ремня проведем разбивку технологии изготовления на несколько этапов. Можно сказать, что даем конкретную инструкцию по изготовлению армопоя.

Металлический каркас

Приступать к сборке каркаса необходимо с тем, чтобы отрезок арматуры устанавливался у верхней стены.Для этого нужно либо просто вбить сегменты, если это позволяет плотность материала, либо просверлить отверстия и вставить в них кусочки. Арматура устанавливается по точкам пересечения стен и по периметру конструкции через 1-1,5 мета. Сегменты задаются квадратом из четырех частей, они задают размеры всего кадра. После этого нужно закрепить нижний продольный ряд арматуры на высоте 3-4 см от верхнего края стены. Для этой вязальной проволоки к вертикально установленным булавкам привязывают продольные стержни.Таким образом фиксируются две параллельно идущие штанги.

После установки продольной арматуры ее необходимо соединить короткими перемычками на 2,5-3 см. Для перемычек необходимо использовать отрезки арматуры.

Таким образом устанавливаются вертикальные сегменты. Позже они будут прикреплены к верхнему продольному ряду арматуры. Верхний ряд будет прикреплен таким же образом и с тем же шагом, что и горизонтальный. Длина сегментов будет зависеть от общей толщины армопояса. Рекомендуемая толщина 19–250 мм. Из этих размеров и нужно определить длину вертикальных отрезков. Продольные стержни арматуры крепятся к вертикальным сегментам, которые затем скрепляются поперечными сегментами. В целом все ровно так же, как и с нижним уровнем продольных тяг.

Опал

На данном этапе это можно сделать двумя способами: либо установить разрушение опалубки, либо сделать разборную из досок. Самым оптимальным вариантом будет сборно-разборная конструкция.Собирается почти так же из любых досок или листовых материалов. В процессе наращивания опалубки необходимо следить за верхним краем — перепад не должен быть больше 1 см.

Идеальным вариантом будет комбинированная система, в которой с одной стороны она будет несъемной, а со второй — замороженной, составной раствор будет удаляться. Если фасад промерзает каким-либо материалом или прогревается, то на лицевую сторону можно поставить несъемную опалубку из пенополистирола, которая в дальнейшем станет одним из элементов утеплительного слоя.С внутренней стороны может быть установлена обычная плита или OSB, фиксатор, который можно использовать с соответствующими метизами и крепежом. Чего нельзя сказать о работе с пенобетоном, у которого есть своя.

Самым сложным моментом здесь будет соединение двух частей опалубки Армопояс. Здесь нужно подойти со всей ответственностью и подумать, как соединить две противоположные части таким образом, чтобы склеенный бетон не раздавил их. Для этого на верхнем крае опалубки нужно закрепить деревянные подкосы с шагом 30-40 см, также можно натянуть проволокой.Чтобы закрепить проволоку, необходимо просверлить отверстия в досках и пропустить проволоку, которую протягивают две части конструкции. После того, как раствор замерзнет, эту проволоку просто перекусят окна и она останется внутри Армопоя. После стяжки можно переходить к следующему этапу армирующего пояса.

Заливка бетона

Здесь не хватает всего, кроме подъема бетона внутри опалубки наверху стены. Но с этим вопросом легко разобраться при заказе.У фирм, оказывающих услуги по доставке бетона, есть возможность заказа бетононасоса, который осуществляется путем перекачки раствора в любую точку Армопоя комплиментарно.

Еще несколько слов о качественной бетонной смеси и о способе ее приготовления, если готовить самостоятельно. При заказе марка должна быть не ниже В15. Но если готовить самостоятельно, то состав будет такой: одно ведро цемента и два ведра щебня и песок .Бетонную смесь лучше всего подготовить для прогулки, т.к. она не будет сильно раздавить опалубку. Однако у такого раствора есть свой нюанс — смесь в опалубке необходимо тщательно утрамбовать и заделать. В идеальном случае для этого используется глубинный вибратор, но в бытовом строительстве встречается нечасто. Для заделки можно использовать либо отрезок арматуры, либо отрезок деревянного бруса, которым тщательно утрамбовывается весь раствор в опалубке.

Завершение

Завершающий этап производства Армопояса своими руками — контроль заливки бетона.Сразу после заливки бетонной смеси лучше всего укрыть ячейку пленкой. Это необходимо для уменьшения потери влаги и появления трещин в Армопоясе. Через несколько дней, когда наберется первоначальная прочность, опалубку можно будет снимать (снимать). Кстати, советуем прочитать статью «».

Это вообще все. Уточним лишь один пункт, касающийся гидроизоляции Армопояса. Обычно Маурилалат укладывается на Армопояс для дальнейшего монтажа на крышу.Для этого на поверхность бетона нужно уложить бегунок или другой современный битумный материал для гидроизоляции. Точно так же вы можете защитить основание вашей крыши от поступающей со стен влаги.

При строительстве дома из газосиликатных блоков обязательным условием является изготовление армоджоа из бетонного раствора. Армопояс для газобетона — это монолитный слой бетона, равномерно распределенный по периметру стен дома. Такая конструкция на порядок увеличивает надежность стены из газобетона и всей конструкции.Для одноэтажного дома аропояс рекомендуется делать в средней части стены и под крышей, а для двухэтажного — между этажами и под крышей.

Что нужно для

аропояс в доме из газобетона

Многие начинающие строители не до конца понимают, зачем нужны армуки для стен дома. Особенно, если строение одноэтажное. Фактически необходимость его строительства исходит из следующих причин:

Ремень скрепляет всю конструкцию, являясь своего рода жесткостью.Это увеличивает устойчивость здания к ветровым нагрузкам, сейсмической активности, подвижкам грунта в зоне строительства, усадке строительного материала. Без наличия такого усиления увеличивается вероятность появления трещин на стенах.
Вся нагрузка на стены распределяется равномерно, что продлевает эксплуатационный ресурс дома.
Благодаря Армопоясу появляется возможность изготовления оконных и дверных проемов любой ширины.
Крепление системы грузовика на крыше необходимо очень надежное, а газоблоки не предусмотрены.

Размер Армопоя

Размеры армоплеуа зависят от стен самой стены:

Армопояс проходит по всему периметру здания, включая внутренние стены.
Высота Армопояса может быть меньше или равна высоте газоблока. Не рекомендуется делать его больше 30 см. Это неоправданный расход средств при той же степени защиты. К тому же на стены будет повышенная нагрузка.
Толщина армопояса для газобетона может быть равна толщине стены, а может и меньше.
Поперечный разрез Армопоя рекомендуется сделать квадратным. Есть правило преобразования: квадратное сечение более устойчиво к механическим нагрузкам, чем прямоугольное.

Варианты изготовления Армопояш

Некоторые строители в целях экономии делают армопуа из кирпичей. Он представляет собой 4-5 рядов кирпича, между которыми укладывается арматура или арматурная сетка.Поскольку кирпичный пояс уступает бетонному, его можно использовать для возведения небольших построек или хозблоков.

Разберем, как сделать Армопояс по газобетону методом монолитной заливки. Существует несколько вариантов изготовления Армопояса, которые приведены ниже:

Использование готовых П-образных блоков

Такие товары есть в наличии. В секции каждого U-образного блока есть вырез, куда укладывается арматура и заливается бетон. Толщина одной стены 10 см, а второй 5 см.П-блоки устанавливаются на обычный клей для газобетона в начале стен стены, а затем соединяются в один ряд. Блоки устанавливаются более толстыми сторонами на наружных стенах Зданий.

Над дверью I. прохождение окна Монтируются деревянные перемычки, которые крепятся вертикальными подпорками. Перемычки должны находиться на одном уровне с верхом предыдущего ряда газоблоков.

Этот метод отличается простотой и скоростью монтажа, но не пользуется популярностью из-за высокой стоимости U-образных блоков.Как вариант, можно самостоятельно изготовить П-образные блоки, вырезав в них средние детали.

Использование хороших блоков

Можно использовать для изготовления Армопояс Доблы блоки разной толщины. Для наружных стен используются заготовки толщиной — 10 см, а для внутренних — 5 см. Устанавливаются на клей сверху предыдущего ряда. К наружным блокам следует подкорректировать утеплитель. В промежутке между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним коротким блоком

блоки Dobly используются толщиной 10 см.Их устанавливают на клей с внешней стороны стены. Списки из экструдированного пенополистирола толщиной 5 см вставляются непосредственно возле блоков. Они необходимы для снижения теплоемкости Армопояса, во избежание появления мостиков холода. С внутренней стороны стены монтируется опалубка. В получившейся нише делается арматурный каркас, после чего в него заливается бетонный раствор.

Снаружи дома бетонная полоса не будет видна, поэтому вы можете выполнить любую внешнюю отделку таким же материалом.

Применение двусторонней опалубки

Опалубка устанавливается с двух сторон стены. Внутри опалубки, вплотную к ней с внешней стороны, вставлен слой утеплителя. После этого монтируется каркас из арматуры, а затем внутрь опалубки заливается бетон. После замораживания бетона и снятия опалубки утеплитель необходимо заделать. Чаще всего это делают одновременно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона Армопоя выходит из здания, то требуется установка обязательной опалубки.Его можно изготавливать из гладких досок, OSB, листов фанеры, плит ЛДСП. Крепление опалубки непосредственно к стенам из газобетона с помощью шурупов. Если используются доски, необходимо предусмотреть вертикальные перемычки, обеспечивающие жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы слой бетона был одинаковой по толщине. Тогда ряд блоков, которые на нем поместятся, не изменят геометрию стены дома.

Горизонтальные перемычки, фиксирующие его с обеих сторон, крепятся к опалубке поверх опалубки.Джемперы очаровывают самозатягиванием или гвоздями каждые 80-100 см.

Если слой утеплителя выходит на внешнюю стену дома, а отделка стен еще не предусмотрена, его можно замаскировать. Для этого опалубку устанавливают не заподлицо со стеной, а непосредственно на стене. После снятия опалубки остается глубина около 3 см, которой вполне хватит для слоя отделочного материала.

Совет: Опалубка устанавливается сразу по периметру стен.Таким образом, приготовление Армопояса обеспечивается за 1 раз.

Армирование бетона

Для увеличения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется металлическая или стеклопластиковая арматура сечением 8-12 мм. Обычно вдоль стен укладывают четыре стержня арматуры. Арматуру связывают между собой вязальной проволокой через каждые 50 см с образованием квадратного или прямоугольного каркаса. Не рекомендуется использовать сварку для соединения прутков, так как металл быстро начнет ржаветь даже внутри бетонного слоя в провалившихся местах.

Арматурный каркас не должен лежать на газобетоне. Его нужно поднять примерно на 3 см. Для этого используются специальные пластиковые замки для фурнитуры. Сопрягающий каркас удобнее выполнять внутри опалубки.

Заливка Армопояш

Рассмотрим, как правильно залить Армопояс бетонным раствором. Рекомендуется использовать бетон М200 или выше. Его можно купить в уже готовом виде или изготовить самостоятельно из песка и цемента марки М400. При самостоятельном изготовлении Соблюдать пропорции раствора:

Цемент — 1 часть.
Песок — 3 части.
Щебень — 5 частей.
Вода — до плотности.
Пластификатор — по рекомбинации производителя.

Бетонный раствор смешивается вручную или бетономешалкой. После этого раствор заливается внутрь опалубки. С помощью металлической шпильки уплотняют бетон с удалением из него пузырьков воздуха.

Совет: Pull Armopois рекомендуется для одного подхода, чтобы предотвратить наложение нескольких слоев бетона.Если такой возможности нет, то на поверхность заливаемого слоя устанавливаются деревянные перемычки. После их удаления поверхность бетона увлажняют, после чего продолжают заливку.

Примерно через 5 дней бетон окончательно замерзнет. Опалубку можно снять. В эти дни Армопояс желательно поливать водой для придания бетону повышенной прочности.

Особенности бетонного пояса под мауэрлат

Поговорили между собой о необходимости оборудовать аропояс на прокладку между этажами.Нужен ли такой слой бетона снизу чердака внахлест? Будет ли слишком громоздкий дом с несколькими поясами? Крепить мауэрлат непосредственно к ряду газоблоков нельзя, так как этот материал не отличается высокой прочностью. От воздействия ветровых нагрузок крепления просто расшатываются, и брус сдвинется с места.

Дополнительно стены будут усилены, что исключит появление на них трещин. 2 бетонных пояса не слишком утяжеляют всю конструкцию, поэтому за сохранность стен можно не переживать.Следовательно, армопояс нужен, но имеет свои особенности.

Аропояс для мауэрлата может отличаться своими габаритами меньшей стороной, так как несет меньшую нагрузку. Кроме того, для усиления каркаса ремня часто используются всего 2 стержня арматуры.

Мауэрлат должен быть надежно прикреплен к Армопоясу. Для этого еще до заливки бетонного раствора поднимите шпильки с гайками вертикально. Деревянный брус. Этими шпильками Мауролалат крепится к бетону и закрепляется сверху гайками.

Других отличий в такой конструкции нет.

Изготовленный по всем правилам армированный бетон придаст зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, позволит сделать надежную крышу. Потратив на изготовление железобетонного пояса 2-3 дня, вы в несколько раз продлите срок службы дома.

Аропояс — обязательный элемент при строительстве дома, выполняющий множество важных функций.О видах, назначении и технологии изготовления армированного ремня мы поговорим своими руками в нашей статье.

Как правило, арматурный пояс представляет собой монолитную железобетонную конструкцию, ограждающие конструкции или, по крайней мере, внешние стены здания. Названия этого элемента несколько: сейсмопояс, разгрузочный пояс, армированный пояс, армопояс и т. Д. В любом случае это каркас или сетка из арматуры, заполненная бетоном. Обязательное условие Для любого Армопояса — оно не должно прерываться, и поэтому заливка выполняется в очереди, без перерывов, единовременно.

Армопояс выполняет несколько основных функций:

Укрепляет стены и не дает их «замаскировать».
Равномерно распределяет нагрузку на стены нижнего этажа со стороны верхних стен.
Позволяет избежать неравномерной усадки постройки и образования трещин.
Выполняет выравнивание кладки за счет распределения жидкого бетона строго в горизонтальной плоскости.
Иногда точечные нагрузки возникают из-за перекосов или ошибок строителя, и использование Армопоя позволяет избежать этих пагубных явлений.

В зависимости от способа строительства, перекрытий здания, формирования фундамента и геологических характеристик местности используется от одного до 4 армированных поясов.

Когда Армопояс не нужен

Скажем так, межэтажные и пьяные ароматы нужны всегда. В случае монолитного фундамента на подушке Руральск и цоколь Армопоя не нужны.

Также не применяются при строительстве деревянных и каркасно-панельных домов, хотя иногда свайные столярные изделия применяют, когда дом стоит на болотистой почве, а также когда хотят дополнительно укрепить, чтобы не было так прочно.

Керамзит свайный выполняет функции цокольного армоджеса, поэтому конструкция его вполне рациональна. Если под ленточный фундамент команды не сделать вальдшнеп, то второй пояс тоже можно не делать, пользы от него не будет, да и домик простоять долго.

Виды армированных ремней

Существует 4 основных типа вооружения:

Скарлет, или субфинансируемые Армопояс, а также свайные туры.
Armopois между фундаментом и стенами здания, основание Armopleomas.
Армированный пояс верхнего ряда стен, к которому будут укладываться плиты перекрытия (межсетевой пояс).
Разгрузочный пояс под крышей, к которому будет крепиться Маурилалат.

Если затопление здания увеличивается, соответственно количество межэтажных поясов растет. Теперь стоит рассмотреть каждый из перечисленных армированных ремней отдельно.

Grillage

Алый — нижний, чаще всего подземный Армопояс, на котором опираются стены ленточного фундамента.Также окрашен, как Армопояс, который соединяет отдельные сваи или сваи столбчатого или свайного фундамента. В этом случае он чаще всего играет роль базового пояса.

Если армированный пояс выполняет функцию опоры стен ленточного фундамента, то траншею необходимо вырывать на глубину, которую инженер должен определить на основе климатических, геодезических, сейсмических и других исходных данных, выбранных для строительство района. Дно траншеи засыпается песком перед измельченным, иногда чистым песком, если почва твердая, а не вода.

Высота рамы обычно 30-50 см, а ширина от 70 до 120 см. В отличие от других типов ремней, керамогранит укладывается под всеми несущими стенками конструкции. Нижний пояс должен быть максимально прочным, ведь на нем устоит весь дом. Этот элемент будет испытывать самые серьезные нагрузки, связанные с усадкой и скольжением почвы, воздействием влажности почвы и т. Д.

Арматуру лучше использовать 12-14 мм с поперечной обвязкой 10 мм.Шаг обвязки — не более 200 мм. Сначала кладем на землю две стержни арматуры длиной 6 метров и привариваем поперечный кусок арматуры по краям и посередине. Остальные поперечные части вяжут проволоку, так как сварка изменяет прочность арматуры за счет температурных воздействий или, что проще, «высвобождает» металл.

Далее делаем такую же «лесенку», после чего на концах и посередине привариваем этих перекрещивающихся крестиком, как и раньше.Остальную перекладину вяжем, просто вяжем! Так у нас получился арматурный каркас, который будет уложен в Руральске. Размеры (толщину и высоту) следует делать с расчетом, чтобы бетон перекрывал арматуру со всех сторон на 5 см. Если арматура касается Земли или «выглядывать» наружу, она быстро вращается и монолитная конструкция нарушается.

Это основа дома, и она должна быть прочной. Алым лучше делать с запасом прочности 20-30%, не жалея арматуры и не экономя на марке бетона.Впоследствии это окупится.

Столбчатый визг также распределяет нагрузку и соединяет отдельные столбы в одно целое, не позволяя им разъезжать. Это также не позволяет происходить точечной усадке дома и заставляет «расти» здание в грунте равномерно и равномерно во всех точках.

Однако ворсисто-столбчатый алый чаще всего выполняют из дерева, называя его обвязкой. Это не считается Армопоясом.

После того, как стены фундамента коллективного пояса возведены на массивной деревянной конструкции, например, из бетонных блоков или кирпичей, армированный пояс снова армируется.Стены фундамента могут быть выполнены над землей, могут быть закрыты ею, аропояс мы строим вне зависимости от этого.

Считается, что если Скарлет сделан правильно и его прочность не вызывает сомнений, то базовый пояс нельзя особо усилить. Но мы строим «на века», поэтому на долговечности дома и его прочности не будем экономить, да и перерасходы тоже ничего не дадут.

Например, считается, что пояс основания устраивают только по периметру внешних стен, но если полы плиты, то лучше делать это на всех несущих стенах.Если внешнее утепление стен не планируется, то ширина армоплеа равна ширине стены. Если утеплитель есть, то ширину арсенала следует делать с учетом утеплителя, либо перед заливкой под опалубку вставить подготовленные полосы пенополистирола.

Арматура в принципе вполне сетчатая, т.е.без каркаса. Для сетки используем три продольных стержня по 12 мм и поперечные стержни по 10 см. Высота пояса обычно 20-40 см.Лучше сделать 40 или хотя бы 30, будет прочнее и надежнее. Не забудьте про гидроизоляционные прокладки из двойного слоя каучукоида или другого материала, чтобы влага не поднималась в ваш дом по капиллярам бетона. Это, конечно, не отменяет гидроизоляцию фундамента, но все же использовать обязательно.

Пояс межэтажный армированный

Межэтажный пояс сконструирован для усиления стен и равномерного распределения нагрузки от плит на всю коробку дома.Именно поэтому этот пояс называют разгрузочным.

Он также не позволяет стенам стремиться к этому под действием осевых нагрузок. Что ж, в конце концов, он выравнивает плоскость короны коробки, по которой можно «ходить» даже при Мастере масона.

Межэтажные пояса лучше выполнять с каркасом из 4-х продольных арматурных стержней 12 мм, высотой 40 см и шириной, как стены, с учетом теплоизоляции. Остановить необходимо все несущие стены.Многие утверждают, что под все стены нужно класть только ручей, но плиты перекрытий будут давить на все несущие конструкции, поэтому межстанционные Армопояс лучше делать на всех стенах.

Плач или мауэрлат Армопояс

Это тоже довольно важный пояс. Во-первых, он распределяет нагрузку с рафтинговой системы, фасадов и крыш в целом. Во-вторых, это позволяет нам обезопасить Маурилалат. В-третьих, он, опять же, выравнивает горизонталь коробки, что важно для успешного строительства стропильной системы, где важна геометрическая точность.

Последний Армопояс выполняется по аналогии с предыдущим. Если укладка плит не планируется, то пояс монтируется по периметру наружных стен, а если стропила наклонные, он не мешает кладке на средней несущей стене, к которой будут приходиться стойки коньков и литр. отклоненный.

Опалубка и бетонные работы

Опалубка обычно выполняется из досок, которые идут к щитам на земле и крепятся к стене для быстрого монтажа.Иногда доски сшивают арматурой и стягивают сваркой привариванием ручки. Также может выполняться стальная проволока, которая загружается в просверленные заранее отверстия и натягивается рычагом из арматуры или металлическим стержнем.

Вид сверху на опалубку доски соединяются ударами бруса или доски. В целом способы усиления опалубки зависят от способов заливки: если отливка производится с достаточной высотой, то опалубку следует максимально укрепить.Если бетон заливается из Вердера, то в таком перестраховании не будет необходимости. Особое внимание следует обратить на сотрясения щитов, углов и поворотов.

Нижняя часть опалубки принимает наибольшую нагрузку, поэтому иногда ее прибивают путем армирования приварной перемычкой, не позволяющей доске отойти от стены.

Арматурный каркас укладывается таким образом, чтобы стержни были закрыты со всех сторон слоем бетона не менее 5 см.

Так как заливка производится на высоте, рекомендуется использовать бетононасос или специальную воронку с запорным механизмом, которая будет заполняться бетоном и открываться по мере необходимости заполнения опалубки. Такую воронку следует перенести на подъемный кран.

Фундаменты монолитного литья, вибрации и другие подобные вопросы подробно описаны в других статьях, например, «как залить фундамент под дом». О выборе цемента можно прочитать в статье «Как выбрать цемент».Единственное замечание по работе по литью на высоте — это вопрос безопасности. Он также должен создавать мягкую вибрацию, чтобы не повредить опалубку и раму.

Опалубка снимается мусором или ломиком. В жаркую погоду это можно сделать за день, в холодную — лучше подождать два-три дня. Марка бетона должна быть не ниже М400.

Итак, вы узнали:

Армопояс — искомый элемент системы несущей конструкции.
Армопойя — это несколько видов, и все они необходимы при определенных обстоятельствах.
Армопояс не является сдерживающим элементом.
Стоимость усиленного ремня оправдывает полученную выгоду.

Конечно, по всем работам лучше определять параметры, применимость, необходимость и другие особенности этого конструктивного элемента, а к его изготовлению были привлечены опытные специалисты. Это та часть, которую повторить практически невозможно, и функции, которые она выполняет, важны.Поэтому лучше сэкономить на чем-нибудь другом: обоях или перилах на крыльце, а не на Армопоясе.

04.06.2018

Вопрос: Что такое армированный укрепляющий пояс и его устройство?

В настоящее время все строительные технологии в основном направлены на обеспечение максимальной устойчивости возводимых зданий и увеличение ресурса эксплуатации. Ведь объекты строительства подвергаются колоссальному воздействию природных факторов. Поэтому строительные конструкции нужно правильно укреплять.Одним из таких укреплений и является Аропояс.

Aropoyas — что это такое

Армопояс представляет собой монолитный железобетонный контур, который укладывают на все основные стены здания, связывая их в единый каркас.

Основная задача Армопоя — распределить равномерную нагрузку на несущие стены здания и на фундамент.

Армированный пояс укладывается на нескольких уровнях строящегося здания, в фундамент, под перекрытием плит и под мауэрлат (планка, разгружающая стропила).

Какие функции выполняет Армопояс

Можно выделить несколько причин, определяющих необходимость устройства Армопояс при строительстве дома:

Повышение пространственной жесткости — усиленный пояс связывает конструкцию здания в одно целое и выполняет функцию жесткого каркаса, благодаря чему здание получает дополнительную устойчивость от негативных факторов, ветровых нагрузок, подвижек грунта, землетрясений;
Равномерное распределение нагрузки — монолитный пояс защищает фундамент и стены от трещин и не позволяет тяжелым плитам ингредиентов и межэтажным перекрытиям продавать хрупкий пенобетон и пенобетон;
Выполнение проемов — железобетонный пояс позволяет без использования специальных перемычек делать проемы любой ширины для дверей и окон;
Соединение стропильной кровельной системы со стенами в виде монолитного армопояса обеспечивает жесткое и надежное крепление для крепления стропильной кровельной системы, что особенно важно, когда стены конструкции облицованы легкими блоками.

Всегда ли нужен армопояс?

Укрепление в домашних условиях бывает не всегда. Рассмотрим ситуации, в которых можно пренебречь постройкой Армопояса:

№

фундамент расположен на прочном грунте: каменный грунт, крупный и крупнокусковой песок, грунт не насыщен водой;
стен дома будут выложены из кирпича;
стены дома будут построены из арболитовых блоков, толщиной не менее 30 см и прочностью не менее В2.5;
, перекрытие которого будет выполнено из деревянных балок, а не из бетонных плит.

В том случае, если почва на участке слабая и не очень устойчивая, например, песок, лессиса, глина, суглинок или торфяник, то строительство Армоплеа необходимо.

Так же, если стены дома построены из легкого и хрупкого керамзитобетона, пенобетона или газобетонных блоков — ответ очевиден, нужен аропояс! Это связано с тем, что эти блоки не предназначены для перемещения грунта и точечных нагрузок, исходящих от перекрытия плиты.

Строительная техника Армопояш

Технология устройства монолитного армоджаса аналогична технологии заливки обычного монолитного фундамента:

Смонтирован и установлен каркас арматуры;
Установлена опалубка;
Заливка бетона.

Некоторые дополнительные нюансы, тонкости и мелкие изменения технологии зависят от зоны расположения железобетонного пояса.

Типы Армопояса или Зона локации

Базовая разгрузка армоооис или База (Уровень 1 — под фундамент) — На эту конструкцию большие усилия со стороны всей массы здания и реакции грунта.Основание будет усилено арматурным каркасом, повторяет расположение капитальных стен и бетонируется при формировании ленточного фундамента.

Наземный Армопояс (2 уровень — над фундаментом) — ширина этого пояса должна соответствовать толщине стен и пропорционально распределять усилия, действующие на основание.

Армопояс между перекрытиями под плиты — Это прочный железобетонный пояс, расположенный между верхними стенами дома и расположенный между этажами.бетонные плиты Перекрытие. Его задача — обеспечить неподвижность несущих стен и не допустить появления в них трещин. Распределяет нагрузку от межэтажных плит по контуру здания и снижает вероятность деформации проемов.

Аропояс последний этаж под мауэрлат — Этот армированный пояс заливается после возведения последнего этажа и служит основой мауэрлата. Он компенсирует нагрузку от самой крыши и дополнительно от осадков, снега и ветра.

Армопояс первый уровень (под фундамент)

Чтобы значительно снизить давление дома на землю, аропояс под фундамент следует делать шириной 30-40 см от основной бетонной ленты фундамента. А его толщина в зависимости от этажности может варьироваться от 40 см до 50 см.

Армопуа первого уровня выполняется под всеми несущими стенами конструкции, а не только по периметру внешних стен. Арматурный каркас для него изготавливается исключительно стыковкой, а не сваркой.Сварку можно использовать только при предварительном включении основной арматуры в общую пространственную конструкцию.

Диаметр основной арматуры 16-20 мм. Диаметр поперечных зажимов от 8 до 10 мм. Шаг — не более 20 см.

Очень важно, чтобы при заливке бетона в фундамент арматурный каркас не соприкасался с основанием. Клапан должен быть утоплен посередине. Добиться этого можно, разместив камешки или половинки кирпичей.Это убережет металлический каркас от процесса коррозии (ржавчины).

Заливку железобетонной ленты производить за один подход. Это необходимо во избежание стыков, снижающих прочность конструкции.

Армопуа второго уровня (на фундаменте)

Перед тем, как приступить к возведению стен на фундамент, необходимо залить фундамент армированным поясом. По сути, он является продолжением основного фундамента и служит дополнительным усилением конструкции.

Если на первом уровне каркаса было 8 стержней основной арматуры для ответной рамы, то 4 стержня армированной ленты второго уровня будет достаточно для использования 4 стержней арматуры диаметром от 14 до 18 мм и зажимы диаметром от 6 до 8 мм.

Конструкция переливается по периметру здания вдоль наружных стен. Высота в среднем получается от 20 до 40 см. Бетон для заливки цоколя Армопояс — М200 и выше.

Армированный пояс первого уровня — основа дома, а базовый пояс — дополнение и усиление несущих способностей Армопояса для фундамента. Поэтому, если армопояс первого уровня был выбран качественно, то пояс второго уровня (цоколя) можно сделать не таким прочным.

В целом можно сказать, что сочетание качественных армий первого и второго уровня — гарантия надежности и долговечности фундамента на любых грунтах.

Армопояс под перекрытие плиты

Если построено многоэтажное здание, перекрытия несут большие нагрузки на стены. Для уменьшения этой нагрузки на высоте спаривания между стеной и плитами перекрытия также необходимо установить армированный пояс. Заливается по периметру внешних стен и имеет высоту примерно от 20 до 40 см. Что касается ширины армопоя, то желательно, чтобы она была равна ширине стены.

Расстояние между печью и лентой не должно превышать 1-2 кирпича ширины.Идеальное расстояние будет от 10 до 15 см.

Приготовление арматурного каркаса межэтажного пояса выполняется в виде сетки из двухкорпусных арматурных стержней толщиной от 10 до 12 мм.

Если кладка стен здания выполняется из газобетонных блоков, то два тонких блока можно установить как опалубку по краям и установить между ними арматурный каркас и заливать бетон.

Для стен толщиной 40 см в качестве опалубки можно использовать 10 см перегородок.

Если толщина стены меньше 40 см, то в стандартном газобетонном блоке можно вырезать желоб, чтобы укладывать в него армированный пояс. Или заранее купить специальный газобетонный U-образный блок с готовым желобом.

Армопуа под Маурилаля

Армированный пояс, устанавливаемый под кровлей, обеспечивает возможность прочного монтажа кровли (Маурилалат + стропила) и устройства деревянных и бетонных перекрытий между чердаком и последним этажом.

Аропояс для Маурилалата, по сравнению с другими ремнями, самый маленький по ширине. Это допустимо, так как вертикальная нагрузка, которая приходится на этот пояс, минимальна.

Мауэрлат крепится к Армопоясу с помощью анкерной накладки с резьбой, диаметр которой должен быть от 10 до 16 мм. В зависимости от формы болтов они привариваются к арматурному каркасу или просто вставляются в бетон и за счет прочности удерживаются в нем.

Чтобы не столкнуться с трудностями, расположение анкерных шпилек и расстояние между ними нужно рассчитать заранее, чтобы в будущем они оказались посередине между быстрыми конструкциями.Отогните голову так, чтобы стропильные ноги при этом совпали со шпильками. После заливки бетоном длины разливов должно хватить для установки мауэрлата и фиксации двумя гайками и шайбой, это примерно высота мауэрлата + 4 см.

Также при изготовлении арматурного каркаса необходимо учитывать его ширину и высоту, чтобы при заливке бетоном между каркасом и внешней поверхностью бетона оставалось не менее 3-5 см.

Ремень Arkrpic

При строительстве больших домов, особенно многоэтажных, укрепляющий пояс обязательно делать строго из железобетона, а для небольших хозяйственных построек, где нет мощного усиления, пояс кладут из кирпича.

Кирпичная лента Armo design Это от 3 до 5 рядов кирпичной кладки, усиленной арматурной сеткой. В швы каждого ряда кирпича кладут стальную сетку из проволоки диаметром 4-5 мм, с размером ячеек примерно 3-4 см.

Ширина кирпичного пояса должна быть равна ширине несущей стены.

Иногда для повышения прочности конструкции кирпичи кладут не горизонтально, а вертикально к концам.

Армопояс нужно греть

В плане теплоизоляции армирующий пояс не очень хорошо себя показывает и зимой через него теряется некоторое количество тепла.Из-за чего изнутри может образовываться конденсат, что приводит к образованию плесени.

Чтобы этого не произошло, при строительстве Армопояса его нужно утеплить снаружи с помощью теплоизоляционных материалов.

«А чем греть Армопояс», спросите вы. Вариантов ответа на этот вопрос несколько. Самый распространенный материал — пенополистирол, но также можно использовать пенобетон и пенобетон.

Главное, перед вязкой арматурного каркаса и заливкой бетона нужно учесть и не забыть оставить пространство (от внешнего края стены) для укладки утеплителя.

Бетон какой марки нужен для armoo

Для изготовления армированного пояса под межэтажное перекрытие и стропильных систем минимальная потребность. Применяется марка бетона М200 или М250, а можно и выше. Требуемый бетон можно купить готовым или замесить из цемента М400.

Для самостоятельного изготовления бетона важно знать пропорции компонентов.

Количество воды в бетоне должно быть минимальным, а для придания пластичности используется пластификатор — добавка, которая увеличивает подвижность и текучесть бетона.

Что касается передаточного числа гидроциклов. Оно должно составлять от 0,5 до 0,7 на единицу цемента, другими словами, от 10 до 7 частей воды должно быть от 5 до 7 частей цемента.

Избыточное количество воды в бетоне отрицательно сказывается на его характеристиках и делает его не таким прочным.

Стоимость заливки Армопояса

Стоимость Армопояса рассчитывается для всех конкретных проектов всегда индивидуально. Интегрируем основные параметры конструкции и материалов, из которых будет построен дом.

В первую очередь, в зависимости от того, какие выложены стены здания, определяется технология изготовления бронированных самолетов для фундамента, для Малуэриат (кровля) и, если в здании несколько этажей, то для межэтажных. .

Как правило, пояс усиления обязательно нужен при строительстве дома из легких материалов, таких как газобетон, шлакобетон, пенобетон, полистеролбетон, керамзитобетон и арболитобетон.Это потому, что блоки из этих материалов не обладают высокой прочностью и опасаются высокой сейсмической активности, неустойчивых грунтов и точечного давления со стороны кровли.

Рассчитать стоимость заливки Армопоярсана — простая задача, так как дома почти всегда разные и в каждом проекте есть много факторов, которые повлияют на окончательную цену.

Если обратиться к частной программе по услугам частной программы, то она поможет определить и просчитать все работы на устройстве Армопоясадль вашего дома.

Стоимость набивки армированного ремня составит 250 рублей. Для погонного метра.

Доверьтесь профессионалам

Trust Montajarmopoya стоит только профессиональных строителей.

Выбирая исполнителей, обращайте внимание только на узкоспециализированных профессионалов, не знающих в первую очередь в своей области и знакомых с особенностями монтажа конструкций такого типа.

В стоимость работ должна входить бригада, вся необходимая для строительства техника и оборудование.

С квалифицированной строительной бригадой вы сможете сделать надежный проект дома, а опытный прораб поможет вам минимизировать время и затраты на смету.

Чтобы узнать цену аропояса в проекте вашего дома, свяжитесь с нашим специалистом, по контактам указанным на сайте.

Заливка армопояса бетононасосом. Армопояс для дома из газобетона

Армопояс функций

Применение газобетона при строительстве домов связано с устройством армированного пояса.

Схема армирующего пояса в газобетоне: 1 — стена, 2 — перекрытие, 3 — арматурный пояс, 4 — мауэрлат, 5 — элементы кровли.

Монолитный пояс, расположенный по всему периметру здания, также называют сейсмическим поясом, разгрузочным поясом, бронепоясом. Эта конструкция круглая, замкнутая и непрерывная.

Если проект разработан на строительство двухэтажного дома, то потребуется проложить не менее двух бронепоясов, которые будут располагаться на стыке первого и второго этажей, а также второго этажа и крыша.Чаще всего при строительстве дома из газоблоков не обходятся двумя поясами, так как может понадобиться и третий монолитный пояс — для фундамента.

Газобетон имеет свои достоинства и недостатки. Преимущества:

Стоимость строительства. почти в три раза дешевле кирпичного.
Газобетонные блоки легкие, морозостойкие, влагостойкие. Они устойчивы к биологическим воздействиям, огнестойки.
Срок службы жилья не менее ста лет.

Все необходимые материалы перечислены ниже:

Газоблоки.
Клей.
Арматура.
Доски.
Такелаж из газобетона.
Бетонная смесь.
Вода.
Камень.
Осколки щебня или кирпича.
Штроборезы (ручные, электрические).
Поперечные сечения.
Изоляция.

Создание опалубки

Для устройства опалубки используется вязальная проволока и распорки из дерева, представляющие собой бруски, длина которых составляет 15 см.Стягивать арматурные стержни сваркой не рекомендуется. Сварку можно применять на углах контура и в местах пересечения стен. Стягивать стержни необходимо прямо в опалубке, иначе каркас будет сложно поднять. Их устанавливают внутрь опалубки и заливают бетоном. В опалубку устанавливается каркас из арматурных стержней диаметром 10-20 мм.

В разрезе пространственный арматурный каркас для бетонной конструкции может быть либо треугольником продольной арматуры, либо квадратом, то есть с двумя нитями снизу и одна вверху, или двумя снизу и двумя сверху.Иногда используют две нити, например, в коттеджах с светлым полом: получается плоский арматурный каркас.

Поперечная арматура должна проходить на расстоянии 20-25 см и иметь диаметр 8 мм. Сама рама должна находиться на расстоянии от газобетона внутри опалубки, которая поддерживается крепежными звездочками, размещенными под нижними стержнями арматуры. Для этой цели можно использовать камни или кирпич, при условии, что расстояние от арматуры до каждого края конструкции должно быть не менее 5 см.

После того, как каркас собран и опалубка готова, их выравнивают с помощью уровня. Перед бетонированием опалубки укладываются шпильки диаметром 10 — 12 мм, которые устанавливаются на расстоянии 1 м, фиксируются вязальной проволокой к каркасу арматуры. Для наилучшего сочетания блоков и армированного ремня перед заливкой можно вбить ряд гвоздей в верхний ряд газоблоков.

Наполнение армопояса

После завершения всех работ по опалубке можно приступать к заливке конструкции монолитного пояса бетоном.Товарный бетон можно приобрести заранее, он должен быть марки М200 и выше. Процесс создания бетонной смеси трудоемок, но не сложен; в него обязательно должны входить цемент, песок и щебень в соотношении 1/3/5. Разбавив эти компоненты водой, весь раствор следует тщательно перемешать до необходимой консистенции с помощью бетономешалки.

Опалубка заливается единовременно, а не по частям, либо можно установить перемычки между слоями бетона из досок или частей газоблоков.При следующей заливке бетона требуется удалить перемычки из бетона, залить швы водой и залить раствором опалубку.

При заливке бетона необходимо удалить все пустоты, которые в нем есть, с помощью куска арматурного стержня, который должен пробить бетон, уплотняя его структуру. Если погода благоприятная, то на пятые сутки опалубку снимают, получается уже готовый армированный пояс.

Создаваемый по периметру здания требует утепления, чтобы перекрыть мост холода.Лучше всего продвинуть опалубку глубже в стену, заполняя образовавшиеся ниши материалом для теплоизоляции. После заливки бетона его необходимо накрыть пленкой, чтобы влага не испарялась быстро. Так бетон быстрее схватится и станет прочнее. После очистки ремня от строительного мусора требуется покрыть его грунтовкой с помощью жесткой кисти. Утеплить пояс можно с помощью листов экструдированного пенополистирола «ТехноНиколь», а также других утеплителей.Монолитный пояс утепляют листами, склеивая специальным клеем для пенополистирола, не доходя до 1 метра от входа в комнату. Этого будет достаточно, но можно со всех сторон, предварительно рассчитав площадь утепления.

Армопояс для газобетона, являясь обязательной монолитной конструкцией, придаст строительной конструкции дополнительную прочность. Более того, если после процедуры заливки бетонной смеси раствор подвергнуть вибрации с помощью вибромашины, чтобы исключить образование пустот.

Армопояс на газобетоне — это железобетонная конструкция, служащая для укрепления стен домов. На газобетон по всему периметру зданий и сооружений устанавливают бронепояс, чтобы он повышал устойчивость к перепадам температур, проседанию грунта под конструкцией и противостоял силе ветра. Также желательно использовать бронепояс по газобетону при строительстве домов на наклонной местности.

Армопояс

применяется для усиления дома по всему периметру, а также:

В том случае, когда конструкция из газобетона не способна выдерживать нагрузки при использовании точечных креплений для каркаса крыши.На плитах образуются трещины и сколы.
В конструкции с подвесным каркасом крыши нагрузка воспринимается на кирпичные и газобетонные стены. В этом случае армирующая стяжка играет важную роль и не даст дому «лопнуть по швам».
Когда балки навесных крыш, прикрепленных к газобетонному материалу, несут точечную нагрузку, что приводит к ослаблению прочностных характеристик зданий и сооружений. Образуются трещины, сколы, разрушения.Чтобы этого не произошло, точки с нагрузками и место под кровлей укрепляют бронепоясом.

Армирующий пояс из железобетона применяется при:

деформации стен из-за движения и неровностей грунта;
необходимость придания зданиям дополнительной прочности;
необходимость распределения нагрузок по стенам;
предотвращение точечных нагрузок за счет крепления балок к фрезам зданий и сооружений с помощью шпилек и анкерных болтов.

Армопояс для газобетона должен быть прочным, так как он играет большую роль в долговечности построек, а значит, должен повышать устойчивость стен к различным нагрузкам.

Где это установлено?

Крепить бронепояс на газобетон начинают с определения его местоположения. Район применения следует выбирать исходя из его основной функции — повышения прочностных характеристик построек, в которых присутствуют отрицательные бытовые условия и проходимость грунта.

Моноблочная железобетонная конструкция состоит из нескольких поясов. Для изготовления первого пояса устанавливается верхняя часть фундамента. Начинка проходит под лентой. При использовании второго ремня установка происходит поверх опор. Эта конструкция является основанием для несущего фундамента.

Первый ростверк высотой 350 мм и шириной 1000 мм. Эти размеры являются приблизительными, так как они зависят от условий окружающей среды:

влажность;
температурный режим;
смена почвы.

После установки винтовых свай они соединяются между собой ростверком — поперечными стальными стержнями.

Должен располагаться по периметру конструкций и под несущими стенами. Такой фундамент обеспечит надежность зданий и сооружений. Установите вторую армирующую ленту высотой 300 мм и такой же ширины, как стена. Второй слой необязательный.

Третий слой укладывается под барьерные плиты. Обеспечивает стяжку стен и предотвращает растрескивание.Четвертый применяется при возведении кирпичных и газобетонных конструкций и устанавливается для плит заграждений второго этажа.

Методы устройства

Строительные работы начинают с расчета размеров и формы бронепоясов. Изготовить армированный пояс для газобетона можно двумя способами:

с использованием опалубки;
с использованием газоблоков.

При установке натяжных конструкций используются следующие материалы и инструменты:

рулетка;
;
досок;
фитингов;
молоток;
оборудование при работе с газобетоном;
крепежные изделия;
;
;
бетонный раствор и ингредиенты для его приготовления;
изоляция;
камень.

С опалубкой

Перед началом работы сделайте деревянную опалубку … После ее установки монтируется арматурная конструкция и все заливается бетоном. Опалубка используется в виде блоков П-образной формы. По окончании работ получившуюся конструкцию покрывают слоем утеплителя, за счет чего снижается теплоотдача через арматуру.

Материалы и инструменты

Для изготовления опалубки используются следующие материалы:

Доски с ровной поверхностью.
Фанера, которая должна быть влагостойкой. Для этого поверхность фанеры обрабатывают покрытием на основе полимерных материалов.
Изоляционный материал. Которая имеет низкую насыпную плотность и устойчива к механическим воздействиям.

Необходимые инструменты:

строительный уровень;
молоток;
;
ножовка;
досок разных размеров;
отвес;
дрель;
;
проволока;
крепление.

Установка опалубки

Приступают к установке опалубки одновременно по всему периметру конструкции. Начинают крепить опалубку саморезами или гвоздями. После этого к щиткам прикрепляется распорка и для увеличения прочности они соединяются между собой проволокой. Для обеспечения тепла в здании внутренний слой опалубки укладывается изоляционным слоем.

После сборки каркаса применяют строительный уровень для обеспечения ровности конструкций.Чтобы получилась хорошая связка газоблоков с бронепоясом, еще до этапа заливки в их верхний слой вбивают ряд гвоздей.

Установка арматуры

Установка арматуры возможна с двух и четырех стержней. При первом варианте бетонные плиты устанавливаются с шагом в полметра. В конечном итоге каркас будет напоминать ступеньки. Такая конструкция подходит для фундаментов с небольшими нагрузками.

Для более сложных и тяжелых вариантов используется база из четырех стержней, которая также соединяется перемычками.В результате конструкция будет в виде четырехгранной фигуры. При установке фурнитуры необходимо соблюдать пятисантиметровое расстояние от края конструкции. Соединение элементов осуществляется проволокой, предназначенной для привязки арматуры, но ни в коем случае не сваркой.

Заливка

Заливка опалубки бетоном.

Как только работы по установке опалубки закончены, начинают заливку бетонного раствора в монолитный каркас.Бетонная смесь включает следующие компоненты:

песок;
щебень;
цемент;
вода.

С помощью бетономешалки тщательно перемешайте ингредиенты до образования однородной структуры. Заливается опалубка за один прием. После этого образовавшиеся пузырьки воздуха удаляются с помощью трамбующих механизмов. Монолитный слой укладывается изоляционным материалом.

Использование газоблоков

Установка бронепоясов с помощью блоков не требует больших усилий.Установка проста и не занимает много времени. На стены укладывают газоблоки, оставляя пустоту в центре рядов, после чего этот зазор заполняют бетоном.

Применение газоблоков для армопояса обеспечивает надежность и долговечность построек.

Материалы и инструмент

Для установки армопояса необходимы следующие материалы:

клеевой раствор;
;
;
дюбелей и анкеров;
гвоздей.

Для изготовления армопояса вам понадобятся следующие инструменты:

строборез;
кв .;
пила;
вагон;
;
.

Установка блоков

При установке бронепояса газоблоки устанавливаются с помощью клеевого раствора. Укладка происходит по отметкам на блоках и балках. Затем устанавливается арматурный каркас и заливается бетон. Чтобы избежать появления пузырьков воздуха, применяется тромбирование бетона. Армопояс годен к применению после набора прочности бетона. Используя П-образные блоки, они сокращают трудозатраты и увеличивают теплопроводность конструкции.

Арматура

Для предотвращения появления трещин при строительстве крупного объекта. Для этого в наиболее уязвимых местах закрепляется армирующий материал:

Каркас, состоящий из 2-х рядов проводов, которые соединяются перемычками.Каркас укладывается в один слой.
Стальная арматура, с помощью которой два ряда укладываются параллельно друг другу.

Перед началом работ по монтажу арматуры вырезаем пазы в газобетоне и заливаем клеевым составом … После этого в них вставляется арматура и удаляются остатки клея.

Заполнение

Важно правильно заполнить емкости на этапе наполнения. Раствор заливается в половину формы, так как бетонная смесь способна подниматься.Затем выпуклость над емкостью срезается металлической нитью и оставляется раствор для затвердевания. При заливке необходимо исключить появление сквозняков в помещении.

Особенности установки

Для того, чтобы армопояс выполнял необходимые функции, важно правильно его установить:

произвести геометрические расчеты и подготовить необходимые инструменты и материалы;
закрепить опалубку;
маркировать стены;
готовят раствор непосредственно перед его применением, бетон используется до марки М200;
для бронепояса нужно выложить кирпичи так, чтобы между ними был зазор;
использовать ростверк при строительстве дома из блоков.

Перед тем, как сделать армопояс из кирпича в газобетонную стену, необходимо будет произвести расчеты. Для создания армированного пояса рекомендуется покупать арматуру, вязальную проволоку, песок, бетонный раствор М200. Армированный кирпичный пояс для дома — кладка обыкновенная, армированная арматурой.

Правильно построенный армопояс защитит дом от различных нагрузок, возникающих под воздействием внешних и внутренних факторов.

Внешне армопояс напоминает железобетонную ленту.При проведении строительных работ специалисты советуют организовать несколько таких поясов. Нижний слой конструкции — ростверк. Он создается путем бетонирования траншеи, подготовленной для ленты основания. Его высота колеблется в пределах 30-40 см, а ширина 70-120 см.

Ростверк, в отличие от других поясов, устраивается под несущие конструкции из газобетона. От этого слоя конструкции зависит прочность армопояса. Следующий слой конструкции устанавливается на фундамент наружных стен.

Такой бронепояс распределяет весовое давление по всей площади фундамента дома. Этот пояс менее мощный, чем ростверк. Для армирования второго пояса потребуется арматура диаметром 10-12 мм. Этим слоем всей конструкции оборудована конструкция любого здания.

Еще один армопояс оборудован кладкой под потолок. Предназначен для:

снос стен;
Распределение и принятие нагрузки на кирпичную кладку и проемы.

Четвертый кирпичный монолитный пояс выполнен под перекрытием второго этажа.

Конструктивные характеристики

Параметры кирпичного армированного пояса для стены из газобетона зависят от габаритов самой стены. Если в процессе возведения здания были уложены однослойные стены шириной 30 см, то ширина внутреннего бронепояса должна быть 25 см. Высота конструкции должна равняться ее толщине. Специалисты не советуют делать монолитный пояс высотой более 30 см.

Если в здании предусмотрено устройство легкого перекрытия, делается плоский бронепояс высотой 10 см. В плоскую конструкцию можно установить 2 продольных арматурных стержня (если ширина газобетонной стены превышает 3 см). Джемперы укладываются с шагом 50 см.

Если при строительстве здания из пеноблоков планируется установка тяжелых бетонных плит перекрытия, необходимо будет оборудовать монолитный бронепояс объемным каркасом из металлических прутков.

Укладка такого каркаса производится с учетом углубления арматуры в бетон на 5 см. Чтобы поднять нижнюю арматуру над блоком, используются подпорки подходящего размера.

При изготовлении объемного каркаса продольная и поперечная арматура соединяется проволокой. Это обеспечит достаточное сопротивление динамическим нагрузкам армированного ремня.

Но на стыке внешней и внутренней стен, а также на углах здания стержни соединяют сваркой.

Приготовление ростверка

Для определения глубины фундамента учитываются климатические и другие условия. Затем нужно вырыть котлован под наружными газобетонными стенами дома. Если земляные работы производятся с помощью специальной техники, то после них стены выравниваются вручную. Глубина траншеи доводится до нужного уровня.

Внизу устраивается песчаная подушка 5-10 см. Если слой подушки толще 10 см, то дополнительно укладывается щебень или гранулированный шлак.К преимуществам последнего насыпного материала можно отнести способность «переходить» в бетон. В процессе утрамбовки траншею поливают водой.

Армирование производится сеткой из стержней толщиной 1,2 см. Не допускать контакта арматуры с грунтом. Для этого рекомендуется над песчаной подушкой приподнять сетку с помощью кирпичей.

Если грунтовые воды находятся близко к поверхности, необходимо будет увеличить прочность ростверка. Для этого используется арматурный каркас, состоящий из двух сеток.Устанавливаются на нижнем и верхнем краях армопояса.

Для соединения элементов арматурной сетки используют проволоку. Эту работу нельзя выполнять сварочным аппаратом.

Для бетонирования траншеи применяют раствор М200. Металлические маяки используются для контроля высоты заполнения.

Изготовление 2-х, 3-х и 4-х слойной конструкции

Второй армопояс оборудуется на фундаментных блоках под стены из газобетона. Возводится такая конструкция под наружные стены из бетона прочностью более М200 и арматуры диаметром 10-12 мм.Его высота 0,2-0,4 м.

Для усиления однослойной сетки используются стержни большего диаметра.

Стена из газобетона цокольного этажа может иметь толщину 61 см, что дает возможность не обустраивать опалубку, а использовать кирпич. По краям выкладываем сторону в 1/2 кирпича, укладываем арматуру, бетонируем. Важным условием при устройстве второго бронепояса является наличие первого слоя. В противном случае первая конструкция окажется бесполезной.

Для установки опалубки для 3-го и 4-го армопояса применяют несколько способов:

крепление щитов снизу анкерами — для увеличения прочности на анкер приваривается металлическая заглушка;
, в опалубке проделываются отверстия под грибок, при этом соблюдается шаг 70 см, затем вкручиваются саморезы, верхние части щитов опалубки закрепляются досками соответствующего размера.

Армопояс проходит испытание на прочность перед заливкой.В противном случае он сломается в процессе бетонирования.

Устройство армопояс увеличивает прочность несущих стен и устойчивость всей конструкции к различным нагрузкам: неравномерной усадке грунтов и предметов, ветровому воздействию, сейсмическим колебаниям и перепадам температур.

Армопояс фото прибора

Опалубка для армопояса. Виды и способы устройства

Армопояс представляет собой монолитную железобетонную конструкцию. Ремень имеет кольцевой контур, плотно прилегает к стенкам, не имеет разрывов (щелей) в теле.Решение вопроса: как правильно сделать армопояс начинается с устройства опалубки. Самый доступный материал для опалубки — доска. Опалубка для армопояса выполняется либо из отдельных досок, либо из готовых деревянных панелей, соединенных между собой снаружи деревянными обрезками. Снизу доски крепятся к стене саморезами. Сверху противоположные стены опалубки соединяются деревянными стяжками (на гвоздях). Шаг завязок — 80 см, но не более 100 см.

Армопояс своими руками

Выполняя армопояс своими руками, можно использовать другой вариант его создания, в котором опалубкой служат не деревянные конструкции, а П-образные блоки из газобетона. Блоки желоба укладываются одинаковой ширины со стеной и имеют внутри полость для укладки соединенного арматурного каркаса и бетона. Особенно выгодно расположить пояс с такой «опалубкой» вдоль внешних стен, поскольку боковые стенки П-образных блоков выполняют функции утеплителя и исключают образование «мостиков холода».Недостаток лотков-блоков — высокая цена.

Как правильно сделать армопояс

Геометрические и технические характеристики монолитного сооружения определяются расчетным путем. Обычно ширина пояса равна ширине стены, 30-50см. Поскольку опора сборного или монолитного пола на стены составляет всего 120 см (на практике — 150-200 см), то исходя из этого ширину пояса можно принять как меньший размер. Рекомендуемая высота армопояса — 30см.

В коттеджах, где планируется создание светлых полов, допускается установка в пояс плоского каркаса. Каркас лестницы готовится прямо на стене, прямо в опалубке. Он состоит из 2 стержней (3 стержня на широкую стенку) периодического профиля (расчетный диаметр), соединенных между собой поперечными стержнями. Шаг стержней 50 см. Армопояс под плитами перекрытия несет более высокие нагрузки. Поэтому каркас делается объемным из 4 или 6 продольных арматурных стержней и обвязывается поперечными хомутами.

Армопояс по газобетону

Каркас со всех сторон должен иметь защитный слой из бетона 4-5см. Снизу его укладывают на подпорки из кирпичной или бетонной крошки. Стоит отметить, что на газобетоне армированный пояс устраивают не только по наружным стенам, но и по несущим внутренним стенам … А если по длине стены поперечные стержни и хомуты можно соединить вязальной проволокой. , то в углах конструкции и в местах ответвлений каркаса к внутренним несущим стенам соединение продольной арматуры и поперечных элементов выполняется сваркой.Рамка уровня устанавливается строго горизонтально.

Армопояс под мауэрлат

При установке стропильной конструкции крыши ее нижний ряд — мауэрлат крепится к несущей стене специальными анкерами и шпильками. Сама стропильная система создает разрывную нагрузку, которая может привести к деформации стен. Армопояс под кровлей обеспечивает прочность стен, стабильную жесткость кровельной системы. Он будет выполнен так же, как и процедура установки монолитного пояса под полом.Армопояс под мауэрлат служит как для распределения нагрузки по всей поверхности стены, так и для прокладки в ней крепежа для самого мауэрлата.

Как заправить армопояс

Задача: как залить армопояс решается на завершающем этапе устройства монолитного строительства. Для заливки можно использовать готовую товарную бетонную смесь марки М200 (В15). Другой вариант — бетонирование на стройплощадке. Цемент М400, песок и щебень берутся в соотношении 1: 3: 5.Все компоненты загружаются в бетономешалку, добавляется вода до нужной консистенции и перемешивается. Важно, чтобы бетон заливался в опалубку непрерывно, а не по частям. Чтобы удалить пузырьки воздуха из смеси, после заливки бетонной смеси встряхните или интенсивно проткните бетон по всей длине ленты куском арматуры.

Армопояс для кирпичного газобетона

На практике как вариант усиления стеновых конструкций иногда делают армированный пояс для газобетона из кирпича.Это обычная кладка из полнотелого кирпича, усиленная арматурой. Армирование выполняется кладочной сеткой из проволоки: 4-5 мм через каждый ряд кладки по высоте. В качестве раствора используется цементно-песчаный раствор в соотношении 1: 4. Высота кирпичной ленты принимается от 20 см до 40 см. Ширина пояса может соответствовать ширине стены, но может быть уже. Конечно, кирпичный армопояс нельзя назвать эквивалентным по прочностным характеристикам железобетонному поясу. Однако он надежен при строительстве домов в районах с низкой сейсмической активностью или при строительстве подсобных помещений и хозяйственных построек.

Утепляющий армопояс

Чтобы армированный пояс не стал «мостиком» холода и во избежание образования конденсата на нем, необходимо утеплить армированный пояс. Поэтому монолитный или кирпичный пояс чаще всего выполняется не по всей ширине стены, а с отступом от ее внешнего края. Важно выдержать армированный пояс шириной не менее 20 см для бетона и 25 см для кирпича. Образовавшиеся продольные ниши заполняются теплоизоляционным материалом — это перегородки из газобетонных блоков, уложенные на ложках (10см), плиты пенополистирола и другие материалы.

Армированный монолитный или кирпичный пояс дает строительство домов из газобетонных блоков повышенной прочности. А для всех домочадцев он становится гарантом безопасного, долгого и счастливого проживания в новом доме.

Армопояс представляет собой монолитную железобетонную конструкцию, которая проходит по периметру всего здания с целью повышения устойчивости конструкции к внешним и внутренним нагрузкам. Это может быть усадка дома, природные явления, внутренняя отделка и многое другое, вызывающее деформацию стен.Армопояс для газобетона обычно устанавливается между перекрытиями под балками перекрытия и непосредственно под крышей, это необходимо для того, чтобы стены выдерживали вес кровли и не образовывались трещины.

Считается обязательным при строительстве дома из газобетонных блоков по нескольким причинам:

При возведении стропильной конструкции крыши используются анкеры и шпильки для крепления мауэрлата к стене. При этом возникает точечная нагрузка, которую пенобетон не выдерживает.
Если укладывать балки стропильной системы прямо на газобетон, не создавая армированного пояса, то это может привести к множеству проблем. Если произойдет малейшее отклонение уровня кровли, появятся трещины.
Сейсмический пояс — это жесткий каркас, который также равномерно распределяет нагрузку на весь дом. Это важно при использовании подвесных стропил.

Чтобы конструкция была прочной и долговечной, разгрузочную ленту нужно делать последовательно, соблюдая множество правил.

Материалы, инструмент, последовательность работ

Для создания такого устройства потребуются следующие материалы:

Вода.
Газоблоки, например.
Доски.
Арматура.
Камень.
Бетонная смесь.
Сетка.
Осколки кирпича или щебня.
Изоляция.
Штроборезы электрические и ручные.
Поперечные сечения.
Такелаж из газобетона.

Также потребуются следующие инструменты:

Рулетка.
Саморезы.
Молоток.
Анкерные болты или шпильки.
Вибратор.
Бетономешалка.
Зубчатый шпатель.
Уровень.
Проставки, крепеж.

Для начала необходимо произвести точный расчет. Обычно толщина сейсмопояса равна или уже стены, а высота составляет 30 см. В зависимости от размеров дома и нагрузки, диаметр арматуры и ее необходимое количество.

Опалубка

Для заполнения конструкции бетонной съемной опалубкой чаще всего ее изготавливают из досок, толщина которых составляет 2 см и более. Подойдут и П-образные блоки, кирпич, но мы остановимся на классическом варианте.

Арматура укладывается и крепится в опалубку, которая заливается бетоном, ее легко приготовить своими руками с помощью бетономешалки, ведь потребуется большое количество раствора.

Для оснащения опалубки обычно используют вязальную проволоку и распорки, которые изготавливаются из дерева длиной 15 см.Простым вариантом опалубки считается каркас из досок. Их сращивают вместе с внешней стороны деревяшками. Сверху короб нужно соединить поперечными стяжками, чтобы он выдерживал заливку бетона и не разрушался. Низ всей деревянной конструкции необходимо прикрутить к стене саморезами. В результате всех работ должна остаться ниша, которую засыпают утеплителем. Это необходимо для того, чтобы потери тепла через нагнетательную ленту были минимальными.

Арматурный каркас

Каркас комплектуется несколькими способами: парой стержней или четырьмя (тогда в разрезе он будет иметь вид квадрата). Вы можете рассчитать это исходя из того, какой будет нагрузка. Если в здании нет тяжелых бетонных блоков перекрытия, то двух стержней может хватить. Не рекомендуется использовать сварку для крепления арматуры. Лучше всего обвязать специальной проволокой прямо в опалубке. Сделать это можно заранее, но поднять такую конструкцию в собранном виде будет проблематично.Каркас должен располагаться ровно, это проверяется уровнем. Важно, чтобы арматура находилась на расстоянии не менее 5 см от стен опалубки.

Заливка

Большое значение имеет правильное наполнение разгрузочной ленты, она монолитна, поэтому заполняется за один раз. Многие заказывают готовый бетон, но он должен быть марки не ниже М200. При изготовлении раствора своими силами необходимо смешать щебень, песок и цемент в соотношении 5: 3: 1, и довести раствор до нужной консистенции, добавив воды, лучше всего арендовать бетономешалку. .

Самое главное, что бетон заливается только один раз, многослойная заливка невозможна. Если невозможно сразу приготовить необходимое количество раствора, то устанавливаются отсечки по вертикали. Когда следующая порция будет готова к заливке, перегородку снимают, а стык необходимо обильно смочить водой.

Для удаления пустот, которые могли образоваться внутри смеси в опалубке, обычно применяют байонетный метод — несколько раз протыкают раствор куском арматуры.Когда все будет сделано, нужно подождать 3-4 дня и разобрать опалубку.
Чтобы быстро и качественно создать бронепояс, главное понять, как правильно его армировать. Все можно сделать за несколько дней, в большей степени это зависит от профессионализма и количества сотрудников. Армирование стен из газобетонных блоков иногда бывает обязательным; без монолитного пояса конструкция может быстро разрушиться.

Армопояс в доме из газобетона под плиту.Как сделать армопояс в доме из газобетона: все методы изготовления

Армопояс представляет собой монолитную железобетонную конструкцию, которая проходит по периметру всего здания для повышения устойчивости конструкции к внешним и внутренним нагрузкам. Это может быть усадка дома, природные явления, внутренняя отделка и многое другое, вызывающее деформацию стен. Армопеи для газобетона обычно устанавливают между перекрытиями под балками и непосредственно под кровлей, необходимо, чтобы стены выдерживали вес кровли и не имели трещин.

Считается обязательным для строительства дома из газобетонных блоков, этому способствует несколько причин:

При возведении стропильной конструкции крыши используются анкеры и шпильки для крепления мауэрлата к стене. Это создает точечную нагрузку, которую газобетон не выдерживает.
Если укладывать стропила прямо на газобетон, не создавая армированного пояса, это может привести ко многим проблемам.При небольшом отклонении уровня кровли появятся трещины.
Сейсмический пояс представляет собой жесткий каркас, также равномерно распределяющий нагрузку на весь дом. Это важно, когда в стропильной системе используются подвесные стропила.

Чтобы конструкция была прочной и долговечной, разгрузочную ленту следует делать последовательно, соблюдая установленные правила.

Материалы, инструмент, последовательность работ

Для создания такого устройства потребуются следующие материалы:

Вода.
Газоблоки, например.
Доски.
Арматура.
Камень.
Бетонная смесь.
Сетка.
Фрагменты кирпича или щебня.
Нагреватель.
Рубка электрическая и ручная.
Ширина.
Комплектующие для газобетона.

Также потребуются следующие инструменты:

Рулетка.
Саморезы.
Киянка.
Анкерные болты или шпильки.
Вибратор.
Бетономешалка.
Мастерок зубчатый.
Уровень.
Дистанции, крепеж.

Для начала необходимо произвести точный расчет. Обычно толщина сейсмоленты равна стене или уже ей, а высота составляет 30 см. В зависимости от размеров дома и нагрузки рассчитывается диаметр арматуры и ее необходимое количество.

Профнастил

Для заливки конструкции бетоном необходимо делать съемную опалубку, чаще всего из досок толщиной 2 см и более.Также подойдут П-образные блоки, кирпич, но мы остановимся на классическом варианте.

В опалубку укладывается и крепится арматура, которую заливают бетонным раствором, ее легко приготовить своими руками, используя бетономешалку, ведь раствора потребуется большое количество.

Для оснащения опалубки обычно используют вязальную проволоку и распорки, которые изготавливаются из дерева длиной 15 см. Самой простой формой опалубки является каркас из досок. Снаружи они соединены между собой деревянными брусками.Сверху короб нужно скрепить поперечными стяжками, чтобы он выдерживал заливку бетона и не разрушался. Нижнюю часть всей деревянной конструкции необходимо прикрутить к стене саморезами. В результате всех работ должна остаться ниша, которая заполнена утеплителем. Это необходимо, чтобы потери тепла через разгрузочную ленту были минимальными.

Арматурный каркас

Каркас комплектуется несколькими способами: парой стержней или четырьмя (тогда в сечении он будет иметь вид квадрата).Рассчитать это можно исходя из того, какая будет нагрузка. Если в конструкции нет тяжелых бетонных блоков перекрытия, то возможно две веточки. Не рекомендуется использовать сварку для крепления арматуры. Лучше всего связать специальной проволокой прямо в опалубке. Сделать это можно заранее, но поднять такую конструкцию в собранном виде будет проблематично. Каркас нужно ставить ровно, это проверяется уровнем. Важно, чтобы арматура находилась на расстоянии не менее 5 см от стен опалубки.

Заливка

Большое значение имеет правильное наполнение разгрузочной ленты, она монолитная, поэтому заполнять ее нужно за один раз. Многие заказывают готовый бетон, но он должен иметь марку не ниже М200. Если вы делаете раствор самостоятельно, смешайте щебень, песок и цемент в соотношении 5: 3: 1 и доведите раствор до нужной консистенции, добавив воды, лучше всего арендовать бетономешалку.

Самое главное, что бетон заливается только один раз, нельзя заливать несколько слоев.Если нет возможности приготовить сразу нужное количество раствора, то устанавливаются вертикальные отсечки. Когда следующая порция будет готова к заливке, перегородку снимают, а место стыка следует смочить водой.

Для удаления пустот, которые могли образоваться внутри смеси в опалубке, обычно применяют байонетный метод — несколько раз прокалывают раствор куском арматуры. Когда все будет сделано, нужно подождать 3-4 дня, и разобрать опалубку.
Чтобы быстро и качественно создавать армопояс, главное понимать, как правильно бронировать. Все можно сделать за несколько дней, во многом это зависит от профессионализма и количества сотрудников. Армирование стен из газоблоков иногда бывает обязательным, без монолитного пояса конструкция может быстро разрушиться.

Армопояс функций

Применение газобетона при строительстве домов связано с возведением армированного пояса.

Схема арматурного пояса в газобетоне: 1 — стена, 2 — перекрытие, 3 — арматурный пояс, 4 — мауэрлат, 5 — элементы кровли.

Монолитный пояс, расположенный по периметру здания, еще называют сейсмическим поясом, разгрузочным поясом, армопоясом. Эта конструкция круглая, замкнутая и непрерывная.

Если проект рассчитан на строительство двухэтажного дома, то необходимо будет заложить не менее двух армопоясов, которые будут располагаться на стыке первого и второго этажей, а также второго этажа и второго этажа. крыша.Чаще всего при строительстве дома из газоблоков не избежать двух поясов, так как может понадобиться третий монолитный пояс — для фундамента.

Газобетон имеет свои достоинства и недостатки. Преимущества:

Стоимость строительства. почти в три раза дешевле, чем из кирпича.
Блоки из газобетона обладают легкостью, морозостойкостью, влагостойкостью. Они устойчивы к биологическому воздействию, огнестойки.
Срок службы корпуса не менее ста лет.

Все материалы, которые потребуются, перечислены ниже:

Газоблоки.
Клей.
Арматура.
Доски.
Комплектующие для газобетона.
Бетонная смесь.
Вода.
Камень.
Щебень или куски кирпича.
Штроборзе (ручной, электрический).
Ширина.
Нагреватель.

Создание опалубки

Для опалубки используйте стяжную проволоку и распорки из дерева, которые представляют собой бруски, длина которых составляет 15 см.Для приклеивания арматурных стержней сварка не рекомендуется. В углах контура и пересечениях стен можно применять сварку. Связывайте стержни прямо в опалубке, иначе каркас будет сложно поднять. Их устанавливают внутрь опалубки и заливают бетоном. Каркас изготавливается из арматурных стержней диаметром 10-20 мм.

В разрезе пространственный арматурный каркас для бетонной конструкции может представлять собой либо треугольник продольной арматуры, либо квадрат, то есть две струны внизу и одна вверху, либо две внизу и две вверху.Иногда используют две нити, например, в коттеджах со светлыми потолками: получается плоский арматурный каркас.

Поперечная арматура должна проходить на расстоянии 20-25 см и иметь диаметр 8 мм. Сам каркас должен располагаться на расстоянии от газобетона внутри опалубки, которая поддерживается крепежными звездочками, размещенными под нижними стержнями арматуры. Для этой цели можно использовать камни или кирпич, при условии, что расстояние от арматуры до каждого края конструкции должно быть не менее 5 см.

После того, как каркас собран и опалубка готова, их выставляют на уровень с помощью уровня. Перед бетонированием опалубки закладывают шпильки диаметром 10 — 12 мм, которые устанавливают на расстоянии 1 м друг от друга, их фиксируют вязальной проволокой к каркасу арматуры. Для наилучшего сочетания блоков и армопояса перед заливкой можно забить ряд гвоздей в верхний ряд газоблоков.

Наполнение армопояса

После завершения всех работ по опалубке можно приступать к заливке бетона в конструкцию монолитного пояса.Товарный бетон можно приобрести заранее, он должен быть марки М200 и выше. Процесс создания бетонной смеси трудоемкий, но не сложный, в его состав обязательно должны входить цемент, песок и щебень в соотношении 1/3/5. Разбавив эти компоненты водой, весь раствор тщательно перемешайте бетономешалкой.

Опалубка заливается единовременно, а не по частям, либо возможна установка перемычек между слоями бетона из досок или частей газоблоков. При следующей заливке бетонной смеси требуется снять бетонные перемычки, залить швы и залить раствором опалубку.

При заливке бетона необходимо удалить все пустоты, которые в нем есть, с помощью куска арматурного стержня, который следует проткнуть бетоном, герметизируя его структуру. Если погода благоприятная, то на пятые сутки опалубку снимают, получается готовый армированный пояс.

Создаваемый по периметру здания требует утепления, чтобы мост холода был отрезан. Опалубку лучше перенести во внутреннюю часть стены, заполнив образованные ниши материалом для теплоизоляции.После заливки бетона его необходимо накрыть пленкой, чтобы не было быстрого испарения влаги. Так бетон будет схватываться быстрее и будет прочнее. Очистив ленту от строительного мусора, необходимо покрыть ее грунтовкой, используя жесткую кисть. Утеплить пояс можно с помощью листов экструдированного пенополистирола «ТехноНиколь», а также других утеплителей. Монолитный пояс утепляют листами, склеенными специальным клеем для пенополистирола, не доходя до 1 метра от входа в помещение.Этого будет достаточно, но можно со всех сторон, предварительно подсчитав площадь утепления.

Армопояс для газобетона, являясь обязательной монолитной конструкцией, позволит придать зданию дополнительную прочность. Более того, если после процедуры заливки бетонной смеси, встряхните раствор вибровачной машиной, чтобы избежать образования пустот.

Армопояс на газобетоне — это железобетонная конструкция, служащая для укрепления стен домов.Устанавливайте армопоз для газобетона по всему периметру зданий и сооружений, чтобы он повышал устойчивость к температурным колебаниям, проседанию грунта под конструкцией и выдерживал силу ветра. Также желательно использовать армопояс на газобетоне при строительстве домов на наклонной местности.

Армопояс применяется для усиления дома по всему периметру, а также:

В случае, когда конструкция из газобетона не способна выдерживать нагрузки с применением точечных креплений каркаса крыши.На пластинах образуются трещины и сколы.
В конструкции с подвесным каркасом крыши нагрузка прилагается к кирпичным и газобетонным стенам. В этом случае армирующая стяжка играет большую роль и не даст дому «потрескаться по швам».
Когда балки подвесной кровли, закрепленные в газобетонном материале, несут точечную нагрузку, что приводит к ослаблению прочностных характеристик зданий и сооружений. Образуются трещины, сколы и изломы.Чтобы этого не произошло, укрепите точки грузами и разместите под крышей с помощью армопояса.

Армирующий пояс из железобетона применяется в следующих случаях:

деформация стен из-за движения и неровностей грунта;
необходимость обеспечения дополнительной прочности построек;
необходимость распределения нагрузок на стены;
предотвращение точечных нагрузок за счет крепления балок к фрезам зданий и сооружений с помощью шпилек и анкерных болтов.

Армопояс для газобетона должен быть цельным, так как он играет большую роль в продолжительности срока службы построек, а значит, должен повышать прочность сопротивления стен различным нагрузкам.

Где это установлено?

Приступаем к креплению армопоясов из газобетона с места его расположения. Сферу применения следует выбирать исходя из ее основной функции — повышения прочностных характеристик построек, где есть отрицательные среды обитания и плавающий грунт.

Моноблочная железобетонная конструкция состоит из нескольких поясов. Чтобы сделать первый пояс, установите верх фундамента. Заполнение происходит под ленту. Применив второй пояс, установка осуществляется поверх опор. Эта конструкция является основанием для опорного фундамента.

Высота первого ростверка 350 мм, ширина 1000 мм. Эти размеры являются приблизительными, так как они зависят от условий окружающей среды:

влажность;
температурный режим;
Модификация грунта.

После установки винтовых свай они соединяются между собой решеткой-поперечиной из стали.

Должен находиться по периметру конструкций и под несущими стенами. Такой фундамент обеспечит надежность зданий и сооружений. Устанавливается второй армирующий пояс высотой 300 мм и шириной, равной ширине стены. Нанесение второго слоя не обязательно.

Третий слой размещается под пластинами препятствий.Обеспечивает стяжку стен и предотвращает образование трещин. Четвертый используется для возведения кирпичных и газобетонных конструкций и устанавливается для ограждений второго этажа.

Методика устройства

Строительные работы начинают с расчета размеров и формы армопоясов. Сделать армопаузу для газобетона можно двумя способами:

с опалубкой;
с помощью газоблоков.

Для устройства швартовочных конструкций используются следующие материалы и инструменты:

рулетка;
;
досок;
арматура;
молоток;
оборудование при работе с газобетоном;
крепежные изделия;
;
;
бетонный раствор и ингредиенты для его приготовления;
;
камень.

С опалубкой

Перед началом работы сделайте деревянную опалубку. После ее монтажа монтируют арматурную конструкцию и заливают весь бетон. Опалубка применяется в виде блоков П-образной формы. По окончании работ получившуюся конструкцию покрывают утепляющим слоем, за счет чего теплоотдача через арматуру снижается.

Материалы и инструменты

Для изготовления опалубки используются такие материалы:

Доска с ровной поверхностью.
Фанера, которая должна обладать влагостойкостью. Для ее ухода поверхность фанеры обрабатывается покрытием на основе полимерных материалов.
Изоляционный материал. Которая имеет небольшую насыпную плотность и обладает устойчивостью к механическим воздействиям.

Необходимые инструменты:

строительный уровень;
молоток;
;
ножовка;
досок разных размеров;
отвес;
дрель;
;
проволока;
монтаж.

Установка опалубки

Установите опалубку одновременно по всему периметру конструкции. Начните закреплять опалубку саморезами или гвоздями. Затем прикрепите распорку к щиткам и соедините их проволокой для увеличения прочности. Для обеспечения тепла в здании внутренний слой опалубки укладывается теплоизоляционным слоем.

После сборки каркаса строительный уровень используется для обеспечения ровности конструкций.Для получения хорошей связки газоблоков с армопоясом еще до этапа заливки в их верхний слой вбивают ряд гвоздей.

Установка арматуры

Установка клапана возможна с двух и четырех стержней. Применяя первый вариант, устанавливайте плиты из бетона с шагом в полметра. Со временем рамка напомнит ступеньки. Такая конструкция подходит для фундаментов с небольшими нагрузками.

Для более сложных и сложных вариантов используется четырехстержневое основание, которое также соединяется крестовинами.В результате конструкция будет в виде четырехгранной фигуры. При установке клапана необходимо соблюдать пятисантиметровое расстояние от края конструкции. Соединение элементов осуществляется проволокой, предназначенной для связывания арматуры, но ни в коем случае не сваркой.

Заливка

Заливка бетонной опалубкой.

По окончании работ по установке опалубки приступить к заливке бетонного раствора в монолитный каркас.Бетонная смесь включает следующие компоненты:

песок;
щебень;
цемент;
вода.

С помощью миксера для бетона тщательно перемешайте ингредиенты до образования однородной структуры. Отливка опалубки выполняется за один прием. Затем удалите образовавшиеся пузырьки воздуха с помощью трамбующих механизмов. Монолитный слой укладывается теплоизоляционным материалом.

С помощью газоблоков

Установка армопояса с помощью блоков не потребует больших усилий.Установка проста и не занимает много времени. На стены укладывают газоблоки, оставляя пустоту в центре рядов, после чего этот промежуток заливают бетонным раствором.

Использование газоблоков для армопояса, обеспечивается надежность и долговечность зданий.

Материалы и инструменты

Для монтажа армопояса необходимы следующие материалы:

клейкий раствор;
;
;
дюбелей и анкеров;
гвоздей.

Для изготовления армопаузы вам понадобятся следующие инструменты:

стробборы;
гон;
пила;
вагон;
;
зубчатый шпатель.

Установка блоков

При монтаже армопояса устанавливают газоблоки с клеевым раствором. Кладка происходит на возвышениях по блокам и балкам. После этого устанавливают арматурный каркас и заливают конструкцию бетоном. Чтобы избежать появления пузырьков воздуха, используйте бетонный тромбоз. Армопояс подходит для использования после схватывания раствора для прочности бетона. Применяя П-образные блоки, сокращаются трудозатраты и повышается теплопроводность конструкции.

Арматура

Для предотвращения трещин при строительстве крупного объекта. Для этого в наиболее уязвимых местах закрепляется армирующий материал:

Каркас состоит из 2-х рядов проволоки, соединенных между собой перемычками. Укладка тушки происходит в один слой.
Стальная арматура, с помощью которой уложены два ряда параллельно друг другу.

Перед началом работ по монтажу арматуры вырежьте штробы в газобетоне и залейте клеем. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! » После этого вставляют арматуру и удаляют остатки клея.

Заполнение

На этапе наполнения важно правильно заполнить резервуары. Раствор заливается в половину формы, так как бетонная смесь способна подниматься. Затем перережьте выпуклость над емкостью металлической нитью и оставьте раствор для застывания.При заливке необходимо исключить появление сквозняков в помещении.

Особенности установки

Чтобы армопауза выполняла необходимые функции, важно правильно ее установить:

произвести геометрические расчеты и подготовить необходимые инструменты и материалы;
закрепить опалубку;
разметка стен;
готовят раствор непосредственно перед его применением, бетон используют с маркой до М200;
для армопояса нужно выложить кирпичи так, чтобы между ними был зазор;
использовать ростверк при строительстве дома из блоков.

Перед тем, как сделать армопаузу из кирпича на стенах из газобетона, необходимо будет произвести расчеты. Для создания армированного пояса рекомендуется покупать арматуру, вязальную проволоку, песок, бетонный раствор М200. Армированный пояс кирпичный для дома — кладка обыкновенная, армированная армированием.

Правильно построенные армопояс защищают дом от различных нагрузок, возникающих под воздействием внешних и внутренних факторов.

Внешне армопояс напоминает армированную ленту из бетона.При выполнении строительных работ специалисты советуют организовать несколько таких поясов. Нижний слой конструкции — ростверк. Его создают путем бетонирования траншеи, подготовленной для ленты фундамента. Его высота колеблется в пределах 30-40 см, а ширина — 70-120 см.

Ростверк, в отличие от других поясов, снабжен несущими конструкциями из газобетона. От этого слоя конструкции зависит прочность армосваи. Следующий слой конструкции устанавливается на фундамент наружных стен.

Такой армопауза распределяет весовую нагрузку на всю площадь фундамента дома. Этот пояс менее мощный, чем ростверк. Для усиления второго ремня потребуется арматура диаметром 10-12 мм. Этим слоем всей конструкции обустраивается возведение любого здания.

Еще один армопояс оборудован кладкой под потолок. Предназначен для:

усадка стен;
Распределение и прием нагрузки на кирпичную кладку и проемы.

Четвертый кирпичный монолитный пояс выполнен ниже пола второго этажа.

Особенности конструкции

Параметры кирпичного армопояса для стены из газобетона зависят от габаритов самой стены. Если при возведении здания производилась кладка однослойных стен шириной 30 см, то ширина внутреннего арки должна составлять 25 см. Высота конструкции должна равняться ее толщине. Специалисты не советуют делать монолитный пояс высотой более 30 см.

Если в постройке предусмотрено легкое перекрытие, сделайте плоский армопей высотой 10 см. В ровной конструкции можно установить 2 продольных арматурных стержня (если ширина стены из газобетона превышает 3 см). Перемычки устанавливаются с шагом 50 см.

Если строительство здания из пеноблоков предполагает установку тяжелых бетонных плит перекрытия, необходимо будет оборудовать монолитный армопояс насыпным каркасом из металлических стержней.

Кладка такого каркаса производится с учетом утопления в арматуре бетона на 5 см.Чтобы поднять нижнюю арматуру над блоком, используйте опоры подходящего размера.

При изготовлении объемного каркаса продольная и поперечная арматура соединяются проволокой. Это даст достаточное сопротивление динамическим нагрузкам армированного ремня.

Но на стыке внешних и внутренних стен, а также на углах здания стержни соединяют сваркой.

Производство ростверка

Для определения глубины фундамента учитываются климатические и другие условия.Затем нужно вырыть котлован под наружными газобетонными стенами дома. Если земляные работы проводятся с помощью специальной техники, то после этого вручную выравнивают стены. Глубина траншеи доводится до нужного уровня.

Внизу устраивается песчаная подушка 5-10 см. Если слой подушки толще 10 см, то добавьте щебень или шлак. К достоинствам последнего насыпного материала можно отнести возможность «перехода» в бетон. Во время трамбовки траншею поливают водой.

Армирование осуществляется сеткой из прутьев толщиной 1,2 см. Не допускайте контакта арматуры с почвой. Для этого рекомендуется приподнять сетку над песчаной подушкой с помощью кирпича.

Если грунтовые воды находятся у поверхности, то необходимо будет увеличить прочность ростверка. Для этого используется арматурный каркас, состоящий из двух решеток. Устанавливаются на нижнем и верхнем краях армопояса.

Проволока используется для соединения элементов арматурной сетки.Сварочным аппаратом эту работу не проделать.

Для бетонирования траншеи применяется раствор М200. Для контроля высоты заливки используются металлические маячки.

Изготовление 2-х, 3-х и 4-х слойных конструкций

Второй армопояс оборудован фундаментными блоками для стен из газобетона. Возводится такая конструкция под внешние стены с помощью бетона прочностью более М200 и арматуры диаметром 10-12 мм.Его высота 0,2-0,4 м.

Для усиления однослойной сетки используйте стержни большего диаметра.

Стена из газобетона цокольного этажа может иметь толщину 61 см, что дает возможность не обустраивать опалубку, а использовать кирпич. По краям выкладываем кромку в 1/2 кирпича, кладем арматуру, бетон. Важное условие при обустройстве второго армопояса — наличие первого слоя. В противном случае первая конструкция окажется бесполезной.

Для установки опалубки для 3-го и 4-го арбопояса применяют несколько способов:

крепление створок снизу анкерами — для увеличения прочности на анкер приваривается металлическая заглушка;
, предварительно в опалубке проделывают отверстие для грибка, при этом соблюдается шаг 70 см, затем вкручиваются саморезы, верхние части панелей опалубки закрепляются досками соответствующего размера.

Армопояс перед забросом проверяется на прочность.В противном случае он сломается в процессе бетонирования.

При строительстве дома из газосиликатных блоков обязательным условием является изготовление армопояса из бетонного раствора. Армопояс для газобетона — это монолитный слой бетона, равномерно распределенный по периметру стен дома. Такая конструкция на порядок увеличивает надежность стены из газобетона и всей конструкции. Для одноэтажного дома рекомендуется делать армопозы в средней части стены и под крышей, а для двухэтажного дома — между этажами и под крышей.

Что нужно для

армопояс в доме из газобетона

Многие начинающие строители не до конца понимают, зачем нужна армопауза для стен дома. Особенно, если строение одноэтажное. На самом деле необходимость его возведения обоснована следующими причинами:

Ремень связывает всю конструкцию, являясь своеобразным ребром жесткости. Это увеличивает устойчивость здания к ветровым нагрузкам, сейсмической активности, колебаниям грунта в зоне строительства, усадке строительного материала.Без наличия такого увеличения вероятность появления трещин на стенах возрастает.
Вся нагрузка на стены распределяется равномерно, что продлевает срок службы дома.
Благодаря армопоясу можно изготавливать оконные и дверные проемы любой ширины.
Крепить стропильную систему крыши очень надежно, а газоблоки этого не могут обеспечить.

Армопояс габариты

Размеры армопояса зависят от габаритов самой стены:

Армопояс проходит по всему периметру здания, включая внутренние стены.
Высота рычага может быть меньше или равна высоте газового блока. Не рекомендуется делать больше 30 см. Это неоправданная трата средств с такой же степенью защиты. К тому же на стены будет повышенная нагрузка.
Толщина бронепробива для газобетона может быть равна толщине стены, а может и меньше.
Рекомендуется делать сечение армапуаза квадратным. Есть правило кооперации: квадратное сечение более устойчиво к механическим нагрузкам, чем прямоугольное.

Варианты изготовления армопояса

Некоторые строители в целях экономии делают армопояс из кирпича. Он представляет собой 4-5 рядов кирпича, между которыми укладывается арматура или армирующая сетка. Поскольку кирпичный пояс по прочности уступает бетонному, его можно использовать для возведения небольших построек или хозяйственных блоков.

Разберем, как правильно сделать армопояс на газобетону методом монолитной заливки. Существует несколько вариантов изготовления армопояса, которые перечислены ниже:

Использование готовых П-образных блоков

Такие продукты имеются в продаже.В разрезе каждого П-образного блока есть вырез, куда укладывается арматура и заливается бетон. Толщина одной стены — 10 см, а второй — 5 см. П-блоки устанавливаются на обычный клей для газобетона сначала по углам стены, а затем объединяются в один ряд. На внешнюю стену здания кладут блоки более толстыми сторонами.

Над дверными и оконными проемами монтируются деревянные перемычки, которые крепятся вертикальными опорами. Перемычки должны находиться на том же уровне, что и верх газовых блоков предыдущего ряда.

Этот метод прост и быстр в установке, но не пользуется популярностью из-за высокой стоимости U-образных блоков. Как вариант, можно самостоятельно изготовить П-образные блоки, вырезав в них ножовкой средние детали.

Использование дополнительных блоков

Для изготовления армопояса можно использовать сборные блоки разной толщины. Для наружных стен используются заготовки толщиной 10 см, а для внутренних — 5 см. Их устанавливают на клей поверх предыдущего ряда.К наружным блокам должна примыкать изоляция. В промежутке между блоками укладывается арматурный каркас и заливается бетон.

Вариант с односторонним дополнительным блоком

Толщина дополнительных блоков 10 см. Устанавливаются на клей с внешней стороны стены. Сразу вокруг блоков вставляются листы экструдированного пенополистирола толщиной 5 см. Они необходимы для снижения теплоемкости армопояса, во избежание появления мостиков холода.Опалубка устанавливается с внутренней стороны стены. В получившейся нише делается арматурный каркас, после чего в него заливается бетонный раствор.

Снаружи дома бетонная лента не будет видна, поэтому вы можете выполнить любую внешнюю отделку из того же материала.

Применение двухсторонней опалубки

Опалубка устанавливается с двух сторон стены. Внутри опалубки рядом с ее внешней стороной вставляется слой утеплителя. После этого из арматуры собирается каркас, а затем в опалубку заливается бетон.После затвердевания бетона и снятия опалубки утеплитель необходимо загерметизировать. Чаще всего это делается одновременно со штукатуркой стены или ее отделкой листами пенопласта.

Как сделать опалубку для заливки бетона

Если хотя бы одна сторона опоры выступает за пределы здания, необходима необходимая опалубка. Он может быть из плоских плит, OSB, листов фанеры, панелей ЛДСП. Крепление опалубки непосредственно к стенам из газобетона осуществляется саморезами по дереву.Если используются доски, необходимо предусмотреть наличие вертикальных перемычек, обеспечивающих жесткость конструкции.

Совет: верх опалубки должен быть идеально ровным, чтобы бетонный слой был одинаковой по толщине. Тогда количество блоков, которые в него поместятся, не изменит геометрию стены дома.

В верхней части опалубки крепятся горизонтальные перемычки, фиксирующие ее с двух сторон. Перемычки прикручиваются саморезами или прибиваются через каждые 80-100 см.

Если на внешнюю стену дома доходит слой утеплителя, а отделка стен еще не предусмотрена, его можно замаскировать. Для этого опалубка ставится не заподлицо со стеной, а прямо на стене. После снятия опалубки остается углубление глубиной около 3 см, чего вполне достаточно для слоя отделочного материала.

Совет: опалубку устанавливают сразу по всему периметру стен. Это обеспечивает наполнение армопояса за один подход.

Армирование бетона

Для увеличения прочности и жесткости бетонного слоя необходимо выполнить его армирование. Для этого используется арматура из металла или стекловолокна сечением 8-12 мм. Обычно вдоль стен укладывают четыре стержня арматуры. Арматуру связывают между собой вязальной проволокой через каждые 50 см с образованием квадратного или прямоугольного каркаса. Сварка для соединения стержней не рекомендуется, так как металл быстро начнет ржаветь даже внутри бетонного слоя в приготовленных местах.

Арматурный каркас не должен опираться на газобетон. Его нужно поднять над ним примерно на 3 см. Для этого используются специальные пластиковые зажимы для клапана. Обвязку каркаса удобнее производить внутри опалубки.

Наполнение армопояса

Рассмотрим, как залить армопояс бетонным раствором. Для этого рекомендуется использовать бетон марки М200 и выше. Его можно купить в готовом виде или сделать самостоятельно из песка и цемента марки М400.При самостоятельном изготовлении следует придерживаться пропорций раствора:

Цемент — 1 часть.
Песок — 3 части.
Щебень — 5 частей.
Вода — до плотности.
Пластификатор — по рекомендации производителя.

Бетонная смесь смешивается вручную или с помощью бетономешалки. После этого раствор заливается в опалубку. С помощью металлического штифта бетон уплотняется с удалением из него пузырьков воздуха.

Совет: рекомендуется заливать армопои за один проход, чтобы предотвратить наслоение нескольких слоев бетона. Если такой возможности нет, то на поверхность засыпанного слоя устанавливаются деревянные перемычки. После их удаления поверхность бетона увлажняется, а затем заливается.

Примерно через 5 дней бетон окончательно затвердеет. Опалубку можно снять. В эти дни желательно поливать арпопаузу водой для придания бетону высокой прочности.

Особенности бетонного пояса под мауэрлат

Пришлось говорить о необходимости обустройства армопоясов на газобетоне между этажами. А нужен ли такой слой бетона снизу мансардного этажа? Не будет ли дом с несколькими поясами слишком громоздким? Мауэрлат нельзя крепить непосредственно к ряду газоблоков, так как этот материал не отличается высокой прочностью. От воздействия ветровых нагрузок крепления просто ослабнут, и штанга сдвинется с места.

Дополнительно стены будут усилены, что исключит появление на них трещин. 2 бетонных пояса не сильно нагружают всю конструкцию, поэтому за сохранность стен можно не беспокоиться. Поэтому армопауза необходима, но имеет свои особенности.

Армопояс под мауэрлат может отличаться размерами за счет меньшего размера, так как несет меньшую нагрузку. Кроме того, для усиления каркаса ремня часто используют всего два арматурных стержня.

Мауэрлат должен быть надежно прикреплен к армопоясу. Для этого перед заливкой бетонного раствора шпильки с гайками поднимают вертикально вверх. Деревянная балка мауэрлата фиксируется этими шпильками к бетону и закрепляется сверху гайками.

Других отличий в этой конструкции нет.

Изготовленный по всем правилам, бетонный армопояс обеспечит зданию из газобетона прочность и долговечность, предотвратит появление трещин на стенах, сделает надежную крышу.Потратив 2-3 дня на изготовление железобетонного пояса, вы в несколько раз продлите срок эксплуатации дома.

назначение, установка, укладка и усиление. Крыша в частном доме своими руками

Схема крепления стропил

Мауэрлат — это часть кровли любого сооружения, представляющая собой брус, укладываемый поверх внешней стены по периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен.Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, нужно понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание бронепояса обязательно.

Назначение и размеры армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру конструкции. Назначение армопояса:

предотвращение деформации несущих стен;
придает дополнительную жесткость конструкции из газобетона;
равномерное распределение нагрузки по поверхности стен.

Армопояс — это фундамент кровельной системы.Размеры бронепояса зависят от ширины стен; для газобетона ширина армированного пояса составляет около 25 см, при этом крайний ряд выкладывают П-образными блоками, которые в дальнейшем будут выполнять роль опалубки для заливки бетонного раствора.

Важно! Армойас должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Армопояс устройство техники:

Устройство опалубки по периметру здания.
Изготовление бронепояса из бетонных блоков.
Сборка каркаса из арматуры.
Установка шпилек для крепления.
Заливка блоков бетоном.
Снятие опалубки после застывания бетона.

После того, как армопояс будет готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

От правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяют металлические балки, швеллеры, уголки. Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения.Также желательно обмотать бруски слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломат. Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При кладке балок необходимо соединить их в местах стыков металлическими скобами.

Схема крепления со шпильками (справа) и скобами (слева)

Далее нужно прикрутить стропила к мауэрлату.Соединение происходит разрезанием, разрезанием, разрезанием, но оно должно занимать не более 25% прутка. Крепление производится с помощью саморезов, болтов, уголков, металлических пластин и поролона.

Основные способы крепления, начиная с предпочтительного:

Крепление шпильками. Этот вид крепления может быть использован в строительстве как простых одноэтажных построек, так и вспомогательных помещений: бани, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов. Этот метод крепления является предпочтительным для большинства зданий.
Крепление химическими анкерами. Стыковка балок с газобетоном осуществляется специальным химическим клеем: «жидкий дюбель», вклеенным анкером и др. Состав изготовлен на основе полимеров и содержит клеи в виде синтетических смол. В стене из газобетона делается отверстие как для обычного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат. Прочность такой конструкции достаточно высока, но при большом периметре мауэрлата такой способ обойдется дорого.
Крепление стальной проволокой. Этот способ можно использовать, если на этапе кладки стен между газобетонными блоками протыкалась металлическая проволока. В мауэрлате проделываются отверстия, куда вставляется проволока и выполняется обвязка. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

Крепление мауэрлата к газобетонной стене без армопояса

В соответствии со СНиП, крепление без предварительного устройства бронепояса допускается только в исключительных случаях.Газобетон — недостаточно прочный материал, он не выдержит снеговой нагрузки распорки, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

В некоторых случаях крепление мауэрлата к стенам из газоблоков возможно без устройства бронепояса. Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

за основу взят легкий деревянный брус сечением не более 20 см;
брус будет армирован металлическими элементами: замками, гвоздями, металлическим профилем;
снеговые и ветровые нагрузки в вашем районе незначительны;
конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат располагается на расстоянии 0,5-1 см от внешнего края несущей стены, и для его крепления на газобетон используются шпильки, химические анкеры или стальная проволока.

Как крепить мауэрлат к газобетону без армированного пояса?

На сайтах производителей встречаются противоречивые утверждения относительно необходимости строительства дома из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку.Другие же предлагают хеджирование. Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечные нагрузки. Поэтому необходимо распределить его равномерно. Если по какой-либо причине устройство армопояса невозможно, необходимо его использовать. Это продлит жизнь постройки.

Мауэрлат чаще всего изготавливают из того же материала, что и стропила — металла (швеллер, двутавр) или дерева (брус)

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, он идет из деревянного бруса … Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только при использовании стальных стропил. Однако такие конструкции встречаются редко, так как стоимость постройки значительно увеличивается. К тому же стальные детали крепить намного сложнее, чем деревянные.

Функции мауэрлата:

равномерное распределение веса кровли по стенам;
надежная фиксация стропильной системы;
Защита и предотвращение точечных нагрузок на газобетонные блоки.

Минимальный размер бруска, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал с большим сечением. Допустимо использование бревна, но необходимо обрезать ту сторону, которая будет примыкать к газобетону.

Стропильные ноги в точках опоры передают нагрузку на мауэрлат, который, преобразовывая и распределяя, передает ее на стены

Лучше всего эти функции выполняют балки из твердой древесины.Чтобы он прослужил дольше, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и повреждение насекомыми. Решетки должны полностью и равномерно закрывать стены. Они скрепляются гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, мауэрлат размещают с внутренней стороны стен. Расстояние до внешнего края должно быть не менее 5 см. Допускается и кладка кирпича снаружи здания.

Между стеной из газобетона и деревянным мауэрлатом должен быть слой гидроизоляции.

Способы крепления мауэрлата

Мауэрлат можно крепить непосредственно к газобетону или с помощью армированного ремня. Существуют такие способы соединения деревянных балок со стеной:

с использованием стальной проволоки;
с помощью анкеров;
шпильки.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать структурных сдвигов.

В частном домостроении деревянные балки являются основным материалом для облицовки мауэрлата

Как закрепить мауэрлат стальной проволокой

Стальная проволока способна достаточно надежно закрепить мауэрлат. Он вплетается в кладку несколькими рядами до верха стены. Достаточно 2-4 блока в высоту. Середину проволоки необходимо закрепить, а ее длины должно хватить не только до верха стены, но и для того, чтобы притягивать и фиксировать мауэрлат.Количество наборов не ограничено. Но обычно их столько же, сколько стропильных ног.

Крепление

В этом случае желательно использовать бронепояс. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для газобетонных блоков крайне нежелательно. Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции.Также заливкой бетона можно выровнять верх стен по горизонтали. Это упростит установку стропил в дальнейшем.

Анкеры устанавливаются на этапе заливки. Их закрепляют в желобе, который будет заполнен бетонной смесью с помощью проволоки. Убедитесь, что анкера выровнены. Для этого можно дополнительно натянуть шнуры. Анкеры следует держать строго вертикально. Количество узлов крепления не регламентируется, однако их количество должно быть не меньше количества стропил.Когда бетон застынет, они буквально замуровываются в нем.

Крепежные элементы повышают несущие характеристики и усиливают прочность узлов, исключают смещение стропил при высоких нагрузках

Прутки укладываются на готовый армопояс с помощью болтов. По дереву постучите молотком или киянкой. На брусе образуются анкерные вмятины. В этих местах необходимо просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали.Затем брус укладывают на бетон так, чтобы анкеры попадали в просверленные отверстия, и закрепляют гайками с шайбами.

Небольшие бетонные подушки могут заменить полноценный армопояс. Их устанавливают в местах крепления мауэрлата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянной балкой желательно проложить слой гидроизоляции. Можно использовать как специальные мастики, так и простой рубероид.

С металлическими шпильками

Крепление мауэрлата на металлические шпильки можно осуществить двумя способами: замуровывать их стеной или заливать бетон в армированный пояс. Чтобы не ошибиться с углублением застежки, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлата. При использовании бруса 10 * 10 см шпилька должна заходить на 20 см в стену или бронепояс.

Крепеж монтируется в стену за 1-2 ряда до конца стены.При этом следует учитывать, что длины шпильки должно хватить не только для блоков, но и для мауэрлата. Также должен быть небольшой запас для затяжки гаек и шайб.

В последнем случае вся процедура аналогична установке анкеров, только вместо болтов — шпильки.

В некоторых случаях при возведении зданий из газобетона нельзя использовать армопояс, но тогда нужно оборудовать мауэрлат. В противном случае блоки не выдержат точечной нагрузки и быстро разрушатся.

Возводя крышу для дома из пеноблоков, необходимо стремиться снизить ее вес, чтобы нагрузка на стены была небольшой. Однако если в доме железобетонный каркас, то от этой рекомендации можно отступить.

Почему?

Пеноблоки имеют ячеистую структуру. Это говорит о том, что материал уступает по прочности некоторым другим. При определенном силовом ударе пеноблоки склонны к постепенному разрушению. И нам такая судьба не нужна.

Как сделать крышу светлее?

Во-первых, вам нужно использовать более легкие формы решеток. Во-вторых, балки из бруса должны быть пустотелыми. Швеллеры лучше всего использовать на основе OSB.

К выбору рубероида тоже нужно подходить с умом. Чем меньше его вес, тем лучше.

Среди кровельных материалов для дома из пеноблоков подходят следующие:

Гофрокартон
Медный лист
Металлочерепица
Оцинкованное железо

Особенности устройства свесов и откосов

При возведении крыши дома из газобетона немаловажную роль играет ферма и угол наклона ее откосов.Особенно, если здание строится в регионах страны с холодным климатом.

Если не выдерживать определенный угол наклона, снег будет долго задерживаться на крыше, оказывая большую нагрузку на конструкцию. Это скоро приведет к разрушению кровли и другим опасностям.

Чем острее угол установки стропил, тем меньше нагрузки будут испытывать стены, снег на крыше исчезнет быстрее. И свесы больше не будут подвергаться постоянному давлению.

Устройство мансардной крыши дома из газобетона

Кратко рассмотрим процесс устройства мансардной крыши.

Устройство мансардной кровли — сложный процесс. Перед началом работы запомните некоторые особенности установки:

Для стропил используются балки 10 × 10, 15 × 15 или 20 × 20 сантиметров
Между стенами и мауэрлатом обязательно проложить слой гидроизоляции
Узлы мансардной конструкции лучше крепить толстыми металлическими скобами
Древесина, используемая для элементов конструкций, должна быть хорошо просушена и обработана антисептическим и противопожарным составом
Лучше отдать предпочтение хвойным деревьям, так как влияние влаги на них меньше всего

Этап 1 — гидроизоляция точки стыковки мауэрлата со стеной

Между стеной дома и мауэрлатом должен быть слой гидроизоляции.Для этих целей можно использовать обычный рубероид. Укладывается по всему периметру стен и ничем не фиксируется.

2 этап — установка мауэрлата

Мауэрлат — деревянный брус, который крепится по периметру стен дома.

Крепится анкерными болтами диаметром не менее двенадцати миллиметров. Предварительно просверливают отверстия под них.

Концы анкеров зацеплены для предотвращения дальнейшего вытягивания.Однако есть анкеры с дистанционной системой внизу. Шаг фиксации 10-15 сантиметров. Место крепления — между стропильными ногами на равном расстоянии.

Если мансардные дома из газобетона будут иметь два ската, то нужно два мауэрлата, если четыре ската, то четыре.

В качестве мауэрлата используется брус сечением 15 × 15 или 20 × 20 сантиметров.

Этап 3 — строительство стропильной системы

Стропильная система должна быть собрана идеально, ведь это каркас кровли.И все нагрузки (ветер, дождь и другие) ложатся на него. Поэтому важно правильно производить расчеты с акцентом на климатические особенности вашего региона. Расчет сделать сложно, поэтому можно обратиться к профессиональным работникам.

Стропильную систему лучше делать из древесины хвойных пород. Обычно это сосна или лиственница. Влажность не должна превышать 23 процента.

Чтобы обезопасить себя в будущем от негативных последствий, связанных с размножением микроорганизмов и нападением грызунов, необходимо тщательно пропитать древесину специальными составами, в том числе противопожарными.

Стропильная конструкция

Стропила подвесные и наклонные.

При пролете между стенами не более шести метров можно устанавливать наклонные стропила. Если пролет вдвое больше, то наклонные стропила здесь используют только при установке дополнительной опоры.

Подвесные стропила монтируют при пролете между стенами 12 метров. В этом случае установка дополнительной опоры не предусмотрена.

Подготовка стропильных ног

Устанавливаем стропила с шагом 60 сантиметров, оставляя отверстия для окон.Возьмите штанги для «ножек» сечением 10 × 10 сантиметров. Длина определяется с учетом уклона откосов и размеров постройки (для каждого случая индивидуальна).

Монтаж балок перекрытия

Для балок можно использовать бревна, балки или доску, которая подходит по краю. Балки устанавливаются с выбранным шагом в заранее подготовленные пазы в стене. Их концы гидроизолированы двумя слоями рубероида. После того, как балки уложены, их дополнительно фиксируют анкерными болтами.

Монтаж вертикальных стоек

Если крыша у дома из газобетона сломана, то сначала возводятся опорные вертикальные столбы. Они послужат каркасом для стен.

Высота стоек должна быть не менее двух метров, чтобы на полу было удобно.

Вертикальные стойки вставляются в пазы на балках перекрытия и дополнительно фиксируются металлическими уголками и скобами.

Выбрать сечение балок из таблицы.

Балка мансардного перекрытия устанавливается между столбами. Дополнительно фиксируется болтами или другим способом.

С ранее выбранным шагом собирается определенное количество П-образных стоек. Между ними протягивают шнур и проверяют уровень. Если высота разная, одна из арок демонтируется, после чего регулируется по высоте. Стойки сшиваются прутьями одного сечения.

Установка коньковых стоек

Стойки

Ridge могут быть установлены сразу.Между ними будет смонтирован сам конек, но без них можно обойтись.

Установка нижних стропил

Теперь нужно установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги необходимой длины. В нижней части на ножках стропил делаются вырезы, которыми они опираются на мауэрлат и дополнительно фиксируются скобами.

Установка верхних стропил

Необходимо подготовить верхние стропила.Для этого из досок сшивается шаблон. Устанавливается на торцы балки перекрытия мансарды, снимается размер и определяется угол наклона откосов. По этому размеру подготавливается необходимое количество стропильных ног, которые затем надежно фиксируются к горизонтальным балкам.

Установка обрешетки

Из того, какой кровельный материал выбран, умещается в сплошную или разреженную обрешетку. Сплошной делается при установке тяжелой кровли.

Монтаж рубероида

Выбранный рубероид монтируется на подготовленную обрешетку, после чего устанавливаются дополнительные элементы кровли — желоба, защитные трапы и т. Д.

Видео о поэтапном строительстве крыши дома из пеноблоков

Начало строительства кровли

Монтаж балок стропильной системы

Крепление стропил

Коньковая балка, в свою очередь, опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Кровельные стропила не нуждаются в раскосах и подкосах, что позволяет значительно уменьшить полезный объем мансардного этажа под крышей.При ширине дома с двускатной крышей от 8 до 10 метров либо конструкция крыши с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако устройство слоистых стропил требует определенного опыта и правильного проектирования во избежание появления разрывных нагрузок. Большинство самостроителей, шабашников и гастарбайтеров в России обычно предпочитают расположение классических дистанционных стропильных схем, где верх и низ стропил соединяются шарниром с одной степенью свободы (или жестким защемлением), тогда основная нагрузка — переносится на внешний счетчик стен дома из газобетона, и соответственно к стенам прилагаются разрывные нагрузки.В этом случае необходимо жестко закрепленное устройство мауэрлата, непосредственно связанное в единый контур по периметру здания или жестко привязанное к единому контуру опорного контура монолитной железобетонной обвязки. Поэтому рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхнему краю газобетонных стен (не только внешних, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в котором Анкеры Т- или Г-образной формы с резьбой М12 укладываются по внешнему контуру с шагом в 1 метр для жесткого соединения с деревянной балкой с мауэрлатом (100 х 150 мм, или 150 х 150 мм), на который опираются стропила.

Эта конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и это создаст расширительные нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую разрывных нагрузок на стены дома из газобетона.

Схема монолитной железобетонной обвязочной ленты для крепления мауэрлата

Перед укладкой мауэрлат обрабатывают антисептиком (ХМ-11, ХМББ) и кладут на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида).На ступеньке анкеров в мауэрлате просверливаются отверстия и мауэрлат устанавливается на место. На резьбовые анкерные стержни надевают шайбу и гайку, которые затягивают до упора. Если используется обычное для России «дерево естественной влажности» (то есть сырое — которое уважающий себя потребитель не купит ни в одной цивилизованной стране), то нужно обеспечить доступ к креплению Мауэральта, чтобы подтянуть этот орех один раз в год в течение 5 лет (наиболее интенсивная усадка наблюдается в первый год), при этом мокрая древесина сохнет и дает усадку.В случае дистанционной конструкции стропил или если вы не знаете, будет ли конструкция стропил дистанционной или неконтролируемой, имеет смысл устроить контрфорс из пиленого газобетонного блока (через гидроизоляционную прокладку) со стороны внешняя сторона мауэрлата. На схеме ниже показан способ крепления стропил для традиционного расположения распорок с одной степенью свободы для конца стропильной ноги.

Что это значит? Стропильная нога при этом фиксируется двумя стальными пластинами (стальной уголок и соединительный элемент ленты) и проволочной стяжкой, исключающей проворачивание в шарнире мауэрлат-стропила.Сдвиг в этом шарнире также невозможен из-за жесткого крепления стропила уголком и плоского металла вкупе с подшитой снизу опорной планкой. Если верх стропила с такой точкой крепления будет жестко защемлен, либо стропила упираются друг в друга, то при такой конструкции растягивающая нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэралата к стене газобетонного дома

Мауэрлат, по сути, представляет собой крепление из дерева или металла, размещаемое в верхней части капитальных стен.Он должен быть прочно и жестко закреплен. Если используются металлические стропила, то их делают из швеллера или двутавра.

Мауэрлат выполняет в конструкции здания 2 функции:

Равномерно распределяет нагрузку, передаваемую от стропильных ног, на все стены здания.
К мауэрлату, закрепленному на стенах, крыше.

Размеры мауэрлата

Для изготовления мауэрлата необходимо использовать брус из твердых пород дерева, обработанный антисептическими составами.Брус нужно брать сечением 100х100, 100х150, 150х150 мм. По периметру постройки крепится цельный мауэрлат. Для этого бруски соединяют последовательно с помощью прямого замка.

Дополнительно замок усилен на балках большими гвоздями, что дает возможность создать неразъемную конструкцию, выдерживающую нагрузку, передаваемую стропилами. Балки необходимо крепить по внутреннему краю стены так, чтобы до внешнего края оставалось минимальное расстояние 50 мм.

Надежность установки мауэрлата на пенобетонные стены напрямую зависит от правильности монтажа и точности расчетов.

Расчет размеров

Создание крыши дома начинается с укладки мауэрлата, он равномерно распределяет массу кровли на стены дома и обеспечивает устойчивость стропильной системы. По этой причине крайне важно правильно и точно рассчитать размеры мауэрлата.

Зависит от:

Площадь и длина периметра здания.
Тип крыши.
Материал, используемый в качестве кровельного покрытия, из которого сделана стропильная система.
Климатические условия региона.
Есть ли в доме чердак.

Главное для правильного расчета — это тип конструкции крыши.

Может быть любой:

Classic — крыша с 1, 2, 3 или 4 скатами.
Крестообразная.
В форме шпиля.
Бедро, полуовальное или бедро.
Сферический.
Квартира.
В сложенном виде.

Итак, для правильного и точного расчета мауэрлата необходимо знать, какой тип кровли будет располагаться на нем. Например, лучше рассчитать размеры для простой двускатной крыши.

Формула для расчета

Прежде всего необходимо измерить периметр дома и необходимую длину мауэрлата.Измерение производится по верхней части планки.

Объем мауэрлата рассчитывается по следующей формуле:
V = LS

L — периметр дома или длина бруса;
S — сечение стержня.

В — объем;
r — плотность материала;
м — масса штанги.

Какой бы ни была ширина мауэрлата, важно размещать его на расстоянии не менее 5 см от внешнего края стены.При расчете мауэрлата необходимо учитывать как вес стропильной системы, так и общий объем кровли.

Выбор материала

Для изготовления мауэрлата использовать брус сечением 10х10 — 15х15 см, желательно использовать материал из лиственной древесины, обработанный антисептиком.
Бруски необходимо уложить равномерно по всему периметру стен; для соединения их между собой делается прямой замок на стыках планки.
Желательно дополнительно укрепить, закрепив замки крупными гвоздями.
В результате будет жесткая цельная конструкция из соединенных вместе балок. Их размер всегда должен быть немного меньше ширины стены; по внутреннему краю укладывается брус так, чтобы между наружным срезом газобетонной стены и мауэрлатом оставалась пустота минимум 5 см.
Иногда ограничительный пояс (ряд кирпичей) делают из кирпичей по внешнему краю, на который опирается мауэрлат.
Не забывайте , что перед установкой мауэрлата на пенобетонную стену в обязательном порядке необходимо устроить надежную гидроизоляцию между стеной и деревянной балкой.

Способы крепления

Есть несколько способов надежно прикрепить мауэрлат к газобетону. Поскольку крепление должно быть надежным, способным предотвратить малейшие смещения конструкции крыши.

В современном строительстве применяются следующие виды крепления данного элемента:

Трос стальной прочный
Анкеры встраиваемые в стену.
Металлические шпильки.
Химический завод.

Крепление прочной проволокой

При возведении стен на последних 2-3 верхних рядах между укладываемыми блоками прокладывается стальная проволока, которая прочно фиксируется газобетонными блоками. Он должен выступать с двух сторон на такую длину, которой хватит, чтобы надежно прикрутить мауэрлат к стене.

Проволока должна быть достаточно длинной, чтобы пройти сквозь просверленный мауэрлат и сильно скрутить.Таких креплений можно сделать сколько угодно, желательно только, чтобы их было не меньше количества стропил.

Анкеровка

Прочные и прочные крепления мауэрлата могут быть сделаны путем создания усиленного ремня.

Бетонный пояс не только сделает крепление бруса простым и надежным, но и дополнительно укрепит всю коробку и придаст ей жесткость.

Армопояс дает возможность выравнивать горизонтальные верхушки стен, что имеет большое значение для надежности и жесткости основания кровельной системы.

Стены здания , возведенные из газобетона, имеют низкую прочность — это очень мягкий материал, не способный прочно удерживать металлические шпильки или анкерные болты.

Армированный пояс по верхней части стен удобнее создавать из специальных П-образных железобетонных изделий, их кладут поверх стен из газобетона так, чтобы образовался сплошной желоб.

Для ременного устройства в углах используются блоки с обрезанной боковой частью.В этом желобе по всей длине стены закреплен арматурный каркас, он состоит из прутьев 6 и 12 мм.

Перед заливкой желоба бетоном в него закладываются анкеры с резьбой. Их просто вяжут вязальной проволокой, необходимо очень ровно поставить якорь, чтобы выровнять леску, натягивают леску или прочный шнур.

Анкеры необходимо бетонировать как можно ближе к бетонной поверхности, при этом их следует устанавливать перпендикулярно мауэрлату.

После создания арматуры каркас заливается бетоном, заливка должна производиться непрерывно, единовременно. Количество используемых анкеров не ограничено, но их нужно устанавливать не меньше, чем стропильные ноги, и устанавливать так, чтобы стропила не закрывали их сверху, по этой причине места установки анкерных болтов следует обозначить как можно точнее. .

После того, как бетон затвердеет и наберет прочность, анкер будет в нем надежно зафиксирован.Крепление мауэрлата, таким образом, наиболее прочное и надежное, брус жестко держится на стене, создавая надежную основу для конструкции крыши.

После схватывания бетона на него укладывают мауэрлат так, чтобы анкеры вошли в заранее подготовленные отверстия. Крепят анкерами при помощи гаек, подложив под них металлические шайбы.

Точно рассчитать точки В стержне можно просверлить отверстия для установки анкеров, если положить его на бетонную ленту поверх болтов и постучать по нему молотком.После этого в материале будут заметны небольшие вмятины, в этих местах необходимо просверлить отверстия.

В некоторых случаях для экономии денег не создают непрерывную полосу из бетона по всей длине стены, а делают бетонные подушки в нужных местах. В этом случае вам также потребуется привязать к стержням арматуры анкерную проволоку.

Крепление мауэрлата шпильками

Если дом небольшой и масса кровельной конструкции небольшая, то для установки мауэрлата с успехом можно использовать простое крепление — закрепить в стене специальные шпильки.Они представляют собой крепежные элементы в виде стальных болтов с приварной поперечной закладной или квадратной металлической основой шириной не менее 5 см.

Даже при кладке стен эти шпильки вделываются в них, их размера должно хватить, чтобы пройти сквозь толщу бруса, затянуть гайки и контргайки. Эта технология аналогична креплению мауэрлата анкерами.

Точно так же, как и с анкерными болтами, отмечаются точки для сверления отверстий, также прикрепляется деревянный брус и затягиваются гайки.Крепление мауэрлата к газобетону возможно при помощи шпилек CPT 12 мм.

Технология работы:

просверлено в газобетоне отверстий с шагом 1 — 1,5 м;
в них вставляется шпилька и заливается цементным молочком;
далее делается гидроизоляция , чтобы не было контакта газобетона с деревом;
сверху кладут мауэрлат и закрепляют его гайками;
После того, как брус закреплен на стенах , его стягивают в стыках коваными скобами.

Химический завод

Применяется другая технология монтажа мауэрлата, позволяющая надежно закрепить его в пенобетонных стенах. Для работы потребуется приобрести капсулы со специальным реагентом. Надежная фиксация деревянного бруса достигается за счет проникновения химикатов во все поры газобетона.

Такая установка не вызывает расширения в пенобетоне, что очень важно для участков вдоль края конструкции.Химический анкер — клей на синтетической основе, проникающий на большую глубину и скрепляющий очень надежный материал стен и вашего сердечника.

Значение гидроизоляции при укладке

Между деревом мауэрлата и стеной здания необходимо сделать гидроизоляционный слой. Для этого подойдет полиэтилен, рулонные материалы, а можно использовать новейшие средства гидроизоляции.

Необходимость в этой работе важна, иначе в местах соприкосновения разных материалов будет конденсироваться влага, что может быстро разрушить структуру мауэрлата.Только защитив его от влаги, можно произвести окончательный монтаж.

Изоляция между арматурой в армированном поясе. Утепление монолитного армоджоа для дома из газосиликатных блоков. Армопояс из кирпича

Под « ремонт » понимается электрическое подключение оборудования, устройств к заземляющему устройству, которое, в свою очередь, связано с почвой (землей). Назначение земли — нивелировать потенциал техники, цепей и потенциал Земли. Заземление необходимо. Применять на всех энергообъектах для обеспечения безопасности рабочих и оборудования от действия токов короткого замыкания. В случае пробоя CW Ток в цепи заземляющего устройства течет на землю. Текущее время ограничено срабатыванием релейной защиты и автоматики. Это обеспечивает сохранность оборудования, а также безопасность рабочих в условиях поражения электрическим током.

Для защиты электрооборудования от электростатических потенциалов и ограничения величины напряжения корпуса оборудования для безопасности обслуживающего персонала сопротивление идеальной цепи заземления должно стремиться к нулю.Однако на практике это нереально. С учетом этого обстоятельства в современных нормах безопасности приводятся достаточно низкие значения сопротивления заземляющих цепей.

Устройство заземления сопротивления

Полное сопротивление заземляющего устройства составляет:

Сопротивление металла электрода и сопротивление в точке соприкосновения заземляющего проводника и заземляющего электрода.
Сопротивление в зоне контакта электрода и грунта.
Сопротивление Земли по отношению к текущим токам.

На рис. 1 представлена схема размещения заземляющего электрода (штыря) в земле.

Как правило, штырь для перемешивания земли изготавливается из металла, проводящего электрический ток (сталь или медь), и маркируется соответствующая клемма. Поэтому для практических расчетов сопротивлением заземляющего штыря и местом контакта с проводником можно пренебречь. По результатам проведенных исследований установлено, что при соблюдении технологии монтажа заземляющего устройства (плотный контакт электрода с землей и отсутствие на поверхности электрода посторонних примесей в виде краска, масло и др.) ввиду небольшого значения нельзя учитывать сопротивление в точке контакта заземляющего электрода с землей.

Сопротивление поверхности почвы — единственная составляющая полного сопротивления заземляющего устройства, рассчитываемого при проектировании и установке заземляющих устройств. На практике считается, что электрод для заземления находится среди тех же слоев почвы, которые имеют в виде концентрических поверхностей. У самого близкого слоя — наименьший радиус и, следовательно, наименьшая площадь поверхности и наибольшее сопротивление.

При удалении заземляющего электрода каждый последующий слой увеличивает поверхность, а сопротивление уменьшается. На некотором расстоянии от электрода сопротивление слоев почвы становится настолько малым, что его значение не берется для расчета. Область почвы, за пределами которой сопротивление является второстепенным значением, называется областью эффективного сопротивления. Размер этой области находится в прямой зависимости от глубины погружения в заземляющий заземляющий электрод.

Теоретическое значение сопротивления грунта рассчитывается по общей формуле:

где ρ — величина удельного сопротивления грунта, Ом * см.
L — толщина почвенного слоя, см.
A — площадь концентрической поверхности почвы, см2.

Эта формула четко объясняет, почему сопротивление каждого слоя почвы уменьшается при удалении от заземляющего электрода. При расчете сопротивления грунта его удельное сопротивление принимается за постоянное значение, однако на практике значение удельного сопротивления изменяется в определенных пределах и зависит от конкретных условий. Формулы для определения сопротивления заземления при большом количестве. Заземляющие электроды имеют сложный вид и позволяют определить только приблизительное значение.

Чаще всего сопротивление заземления выводов определяется по классической формуле:

где ρ — среднее значение удельного сопротивления грунта, Ом * см.
R — сопротивление заземления электрода, Ом.
L — глубина расположения заземляющего электрода, см.
r — радиус заземляющего электрода, см.

Влияние размеров заземляющего электрода и глубины его заземления на значение сопротивления заземления

Поперечные размеры заземляющего электрода незначительно зависят от сопротивления заземления.При увеличении диаметра штыря заземления отмечается небольшое снижение сопротивления заземления. Например, если диаметр электрода увеличить в 2 раза (рис. 2), то сопротивление заземления уменьшится менее чем на десять процентов.

Рис. 2. Зависимость импеданса заземляющего штыря от диаметра его поперечного сечения, измеренного в дюймах

С увеличением глубины размещения заземляющего электрода сопротивление заземления уменьшается. Теоретически доказано, что увеличение глубины вдвое позволяет снизить сопротивление на целых 40%.В соответствии со стандартом NEC (1987, 250-83-3), чтобы обеспечить надежный контакт с землей, штифт должен быть погружен на глубину не менее 2,4 метра (рис. 3). Во многих случаях контакт с заземлением на три метра полностью удовлетворяет текущим требованиям стандартов NEC.

Согласно стандартам NEC (1987, 250-83-2) минимально допустимый диаметр стального заземляющего электрода составляет 5/8 «» (1,58 см), стального электрода с медным покрытием или электрода из меди — 1/2 «» (1,27 см).

На практике используются следующие поперечные размеры заземляющего штыря при его общей длине 3 метра:

Обычная почва — 1,27 см (1/2 дюйма).
Сырая почва — 5/8 «» (1,58 см).
Твердая почва — 3/4 дюйма (1,90 см).
С длиной штифта более 3 метров — 1,91 см (3/4 дюйма).

Рис. 3. Зависимость сопротивления заземляющего устройства от глубины заземления (по вертикали — величина сопротивления электрода (ОМ), по горизонтали — глубина заземления в футах)

Влияние удельного сопротивления грунта на сопротивление заземления электрода

Из приведенной выше формулы видно, что величина сопротивления заземления зависит от глубины нахождения и площади поверхности заземляющего электрода, а также от величины удельного сопротивления грунта.Последнее значение является основным фактором, определяющим сопротивление заземления и глубину заземления электрода, необходимую для обеспечения минимального сопротивления. Удельное сопротивление почвы зависит от времени года и точки земного шара. Наличие в почве электролитов в виде водных растворов. Соли и электропроводящие минеральные вещества сильно влияют на стойкость почвы. Сухая почва, не содержащая растворимых солей, стойкость будет достаточно высокой (рис. 4).

Рис.4. Зависимость удельного сопротивления грунта (минимальное, максимальное и среднее) от типа грунта

Факторы, влияющие на удельное сопротивление грунта

При крайне низкой влажности (близкой к нулю) супеси и обыкновенная земля имеют удельное сопротивление более 109 Ом * см, что позволяет привлечь такие грунты к классу утеплителей. Увеличение влажности почвы до 20 … 30% способствует резкому снижению удельного сопротивления (рис. 5).

Рис.5. Зависимость удельного сопротивления почвы от влажности

Удельное сопротивление почвы зависит не только от влажности, но и от ее температуры. На рис. 6 показано изменение удельного сопротивления песчаного подсвеса при влажности 12,5% в диапазоне температур от +20 ° С до -15 ° С. Удельное сопротивление грунта при понижении температуры до — 15 ° С. C увеличивается до 330000 Ом * см.

Рис. 6. Зависимость удельного сопротивления грунта от его температуры

На рис.7 показано изменение удельного сопротивления почвы в зависимости от времени года. На значительной глубине поверхности земли температура и влажность почвы достаточно стабильны и меньше зависят от времени года. Поэтому система заземления, в которой штифт находится на большей глубине, будет более эффективной в любое время года. Отличные результаты достигаются, когда заземляющий электрод достигает уровня грунтовых вод.

Рис. 7. Изменение сопротивления заземления в течение года.

В качестве заземляющего устройства взята водопроводная труба (¾ «»), расположенная в каменистом грунте. Кривая 1 (Кривая 1) показывает изменение сопротивления грунта на глубине 0,9 метра, кривая 2 (КРИВАЯ 2) — на глубине 3 метра.

В некоторых случаях отмечается чрезвычайно высокое значение удельного сопротивления грунта, что требует создания сложных и дорогостоящих систем защитного заземления. В этом случае нужно установить заземляющий штифт небольших размеров, а для снижения сопротивления грунта периодически добавлять растворимые соли в окружающий грунт.На рис. 8 показывает значительное снижение сопротивления почвы (супеси) с увеличением концентрации содержащейся соли.

Рис. 8. Зависимость сопротивления грунта от солесодержания (супесь влажностью 15% и температурой +17 OS)

На рис. 9 показана зависимость между удельным сопротивлением грунта, насыщенного солевым раствором, и его температурой. При использовании заземляющего устройства в таких грунтах контакт заземления должен иметь защиту от химической коррозии.

Рис. 9. Влияние температуры почвы, пропитанной солью, ее удельного сопротивления (супесь — содержание соли 5%, вода 20%)

Зависимость сопротивления заземляющего устройства от глубины электрода

Для определения необходимой глубины заземляющего электрода пригодится номограмма заземления (рис. 10).
Например, чтобы получить значение заземления в 20 Ом в грунте, имеющем удельное сопротивление 10 000 Ом * см, необходимо использовать металлический штифт диаметром 5/8 «», набухший на 6 метров.

Практическое использование номограммы:

Установите необходимое сопротивление заземляющего контакта на R.
Отметка на шкале действительного сопротивления грунта.
Проведите по шкале к прямой через указанные точки шкалы R и R.
Отметьте точку пересечения со шкалой K.
Выберите желаемый размер заземляющего контакта по шкале DIA.
Через точки по шкале K и по шкале DIA проведите прямую линию до пересечения D.шкала.
Пересечение заданной прямой со шкалой D даст желаемый штифт оперения.

Рис. 10. Нормограмма для выполнения расчета заземляющего устройства

Измерение удельного сопротивления почвы с помощью прибора TERCA2

Доступен земельный участок Большая пл.
Задача — найти место с минимальным сопротивлением и оценить глубину нахождения слоя почвы с минимальным сопротивлением. Среди различных видов почв, встречающихся в этой местности, минимальное сопротивление будет у влажной подсвязи.
После детального изучения зоны поиска зона поиска сужается до 20 м2. Исходя из требований к системе заземления, необходимо определить сопротивление грунта на глубине 3 м (300 см). Расстояние между крайними контактами заземления будет равно глубине, на которой измеряется среднее удельное сопротивление (в данном случае 300 см).

Использовать упрощенную формулу Веннера

заземляющий электрод должен находиться на глубине примерно 1/20 расстояния между электродами (15 см).

Установка электродов производится по специальной схеме, показанной на рис. Одиннадцать.
Пример подключения тестера заземления (мод. 4500) показан на рис. 12.

Рис. 11. Установка заземляющих электродов на сетку

Снимите перемычку, с помощью которой замыкаются выводы x и x V (c1 и p1).
Подключите тестер к каждому из 4 контактов (рис. 11).

Пример .
Тестер показал сопротивление R = 10 Ом.
Расстояние между электродами А = 300 см.
Удельное сопротивление определяется по формуле ρ = 2 π * R * a

Подстановка исходных данных :

ρ = 2 π * 10 * 300 = 18 850 Ом · см.

Рис. 12. Схема подключения тестера

Измерение напряжения прикосновения

Важнейшей причиной измерения напряжения напряжения является получение достоверной оценки безопасности персонала подстанции и защиты оборудования от воздействия токов высокого напряжения.В некоторых случаях степень электробезопасности оценивается по другим критериям.

Заземляющие устройства в виде отдельного штыря или массива электродов требуют периодических проверок и контрольных измерений, которые проводятся в следующих случаях:

Заземляющее устройство имеет компактные размеры и может быть временно отключено.
При угрозе возникновения электрохимической коррозии заземляющего электрода из-за низкого удельного сопротивления грунта и постоянных гальванических процессов.
С малой вероятностью поломки приземлиться недалеко от проверенного заземляющего устройства.

Как альтернативный способ определения безопасности технологического оборудования Подстанция применяется для измерения напряжения напряжения. Этот метод рекомендуется в следующих случаях:

При невозможности отключить заземлитель для измерения сопротивления заземления.
В случае угрозы возникновения поломок на земле возле проверенной системы заземления или рядом с оборудованием, подключенным к проверенной системе заземления.
Когда контур оборудования соприкасается с почвой, сопоставимый по площади с размером проверяемого заземляющего устройства.

Следует отметить, что измерение сопротивления заземления методом падения потенциала или измерения напряжения прикосновения не позволяет получить надежный вывод о способности заземляющего проводника выдерживать значительные токи при утечке тока из фазы на заземляющий провод. Для этого требуется другой метод, в котором используется действительное значение значительной суммы.Измерение напряжения растяжения производится с помощью тестера с четырьмя точками заземления.

В процессе измерения напряжения прикосновения прибор создает небольшое напряжение в земле, которое имитирует напряжение при неисправности электрической сети вблизи проверяемой точки. Тестер показывает значение напряжения 1 и ток, протекающий в цепи заземления. Чтобы определить наибольшее напряжение напряжения, которое может возникнуть в крайнем случае, следует умножить значение на максимальную силу тока.

Например, при проверке системы заземления с максимально возможным током повреждения 3000 А тестер выдал значение 0,200.

Следовательно, напряжение прикосновения будет

У = 3000 А * 0,200 = 600 В.

Измерение силы прикосновения во многом напоминает метод падения потенциала: в каждом случае вспомогательные заземляющие электроды следует устанавливать в земле. Однако расстояние между электродами будет другим (рис. 22).

Рис. 13. Схема исследователя земли (общая для промышленного электричества)

Рассмотрим характерный случай. Возле подстанции подземный кабель Получено повреждение изоляции. Через это место в земле протекает ток, который пойдет в систему заземления подстанции, где они будут создавать высокую разность потенциалов. Высокое напряжение утечки может представлять значительную угрозу для здоровья и жизни персонала подстанции, находящегося в опасной зоне.

Для измерения примерного значения возникающего при этом напряжения напряжения необходимо выполнить ряд действий:

Подключите кабель между электрической подстанцией с металлическим ограждением и точками P1 и C1 тестера четырехточечного заземления.
Установите заземляющий электрод в землю в том месте, где наиболее вероятен обрыв кабеля.
Подключите электрод к входу C2 тестера.
На прямой между первым электродом и местом присоединения к ограждению установить дополнительный электрод в землю. Рекомендуемое расстояние от точки установки этого электрода до места подключения к забору равно одному метру.
Подключите этот электрод к точке тестера P2.
Включить тестер, выбрать диапазон 10 мА, зафиксировать показания прибора.
Для получения напряжения натяжения умножьте показания тестера на максимальное значение тока.

Для получения карты распределения потенциалов напряжения необходимо установить электрод (естественно, подключенный к выводу тестера П2) в различных местах возле забора, расположенного рядом с неисправной линией.

Измерение сопротивления заземления прибора «С.А. 6415» токовыми клещами

Измерение сопротивления заземления с помощью тикового тика относится к новому, очень эффективному методу, позволяющему проводить измерения при включенной системе заземления.Также этот метод дает уникальную возможность измерения общего сопротивления заземляющего устройства, включая определение сопротивления соединений в действующей системе заземления.

Принцип работы устройства S.A. 6415.

Рис. 14. Схема заземляющего провода (общий случай для промышленного электроснабжения)

Рис. 15. Принцип заземления

Классический заземлитель для промышленной электрической сети можно представить в виде концепта (рис.23) или в виде упрощенной схемы работы заземлителя (рис. 24).

Если на один из участков цепи с сопротивлением RX с помощью трансформатора подать напряжение E, то электрический ток I пройдет через эту цепь.

Эти значения связаны между собой соотношением:

Измеряя силу тока i с известным постоянным значением напряжения E, можно определить сопротивление RX.

На схемах (рис.23 и 24) для генерации тока используется специальный трансформатор, подключаемый к источнику напряжения через усилитель мощности (частота 1,6 кГц, постоянная амплитуда). Возникший ток регистрируется синхронным детектором в сформированной цепи, дополнительно усиливается с помощью селективного усилителя и после преобразования через аналого-цифровое устройство отображается на дисплее прибора.

Типичные примеры измерения сопротивления заземления в реальных условиях

1. Измерение сопротивления заземления трансформатора, установленного на стойке ЛЭП

Порядок измерения:

Снимите защитную крышку с помощью заземляющего провода.
Обеспечьте необходимое пространство для свободного покрытия токовых клещей проводника или заземляющего контакта.
Клещи следует подключать при прохождении тока от нейтрального или заземляющего провода к контакту заземления (система контактов).
На приборе выбрать измерение силы тока «А».
Улавливание токовых клещей заземляющего проводника.
Определите значения тока в проводнике (максимально допустимый ток 30 А).
Если это значение превышено, прекратите измерение сопротивления.
Отключите устройство с этой точки и выполните измерения в других точках.
Если текущее значение не превышает 30 А, выберите «?».
Результат прибор покажет результат измерений в Оме.

Полученное значение включает общее сопротивление системы заземления, в которое входят: сопротивление контакта нейтрального провода с контактом заземления, а также местные сопротивления всех соединений между контактом и нейтралью.

Рис.16. Измерение сопротивления заземления на колонке ЛЭП

Рис. 17. Измерение заземления трансформатора, установленного на опоре ЛЭП (заземление в виде сосновой группы)

Рис. 18. Измерение заземления трансформатора, установленного на опоре ЛЭП (для заземления используется металлическая труба)

По схеме, показанной на рис. 25, для заземления торцевой конец и штифт, расположенный в земле. Для правильного измерения общего сопротивления заземления токовые клещи в точке над местом подключения заземляющих проводов, проложенных от штыря заземления и конца штыря, соединяются.

Причиной повышенного значения сопротивления заземления может быть :

Штифт заземления с тиснением.
Провод заземления отключен
Высокие значения сопротивления в области контактов проводов или в месте сращивания заземляющего провода.
Следует внимательно осмотреть текущие клещи и места соединения на конце штифта на предмет отсутствия значительных трещин на стыках.

2. Измерение сопротивления заземления на распределительной коробке или на электросчетчике

Методика измерения заземления на распределительной коробке и электрораспылении аналогична тому, который учитывается при измерении заземления трансформатора.Цепь заземления может состоять из группы штырей (рис. 26), или в качестве заземляющего проводника может использоваться металлическая отводная труба, имеющая прилегание к почве (рис. 27). При измерении сопротивления заземления можно использовать оба типа заземления одновременно. Для этого необходимо выбрать оптимальную точку нейтрали, чтобы получить правильное значение общего сопротивления системы заземления.

3. Измерение сопротивления заземления на трансформаторе установленном на объекте

При измерении наземных замеров на ТП необходимо помнить:

На данном энергообъекте всегда присутствует высокое напряжение, опасное для жизни человека
Невозможно открыть забор трансформатора.
Все работы могут выполняться только квалифицированными специалистами.
При проведении измерений следует соблюдать требования техники безопасности и охраны труда.

Рис. 19. Измерения значений заземления трансформатора, размещенного на специальной площадке

Порядок проведения измерений :

Определите количество контактов заземления.
Когда заземляющий штифт находится внутри ограждения, измеряя диаграмму, показанную на Рис.28.
При расположении заземляющих штырей вне зоны забора — используйте схему, показанную на рис. 29.
При наличии одного заземляющего штыря, расположенного внутри ограждения, необходимо подключиться к заземляющему проводу в точке, расположенной после контакта этого заземляющего штыря с заземляющим штырем.
С использованием актуальных клещей мод. 3730 и 3710, подключенные непосредственно к контакту заземления, в большинстве случаев обеспечивают наилучшие результаты измерения.
Во многих случаях несколько проводов, идущих к нейтрали или внутри стрелы, подключаются к группе на штифте.
Токовые клещи должны быть подключены в той точке, через которую проходит единственный путь для тока, протекающего в нейтральный проводник.

При получении низких значений сопротивления следует переместить точку измерения как можно ближе к контакту заземления. На рис. 29 показывает заземляющий штифт за пределами зоны барьера. Для обеспечения корректности измерений необходимо выбрать точку подключения токовых клещей в соответствии со схемой, показанной на рис. 29. Если внутри ограждения имеется несколько заземляющих штырей, необходимо определить их подключение, чтобы выбрать оптимальную точку для проведения измерений.

Рис. 20. Выбор правильной точки для измерения заземления

4. Передаточная стойка

При измерении наземных измерений на передающих стойках следует помнить, что существует множество различных конфигураций заземляющих устройств, что создает определенные трудности при оценке заземляющих проводов. На рис. 30 представлена схема заземления одиночной стойки на фундамент из бетона с внешним заземлителем.

Расположение текущих клещей выбирается над точкой соединения элементов заземления, которые могут иметь конструкцию в виде группы пластин, шпилек или представлять собой конструктивные элементы основания стенда.

Рисунок 21. Измерение сопротивления заземления передающей стойки

Современная бытовая техника и оборудование требует заземления. Только в этом случае производители поддержат свои гарантии. Жителям квартир предстоит дождаться капремонта сетей, а хозяева домов могут все сделать своими руками. Как сделать заземление в частном доме, каков порядок действий и схемы подключения — обо всем этом читайте здесь.

Как правило, контуры заземления могут иметь форму треугольника, прямоугольника, овала, линий или дуг. Оптимальный вариант для частного дома — треугольник, но подойдут и другие.

Заземление в частном доме — виды контуров заземления

Треугольник

Заземление в частном доме или на даче чаще всего выполняется схемой в виде изолированного треугольника. Это почему? Потому что при такой конструкции на минимальной площади мы получаем максимальную площадь рассеивающих токов.Стоимость устройства цепи заземления минимальна, а параметры соответствуют ном.

Минимальное расстояние между выводами в треугольнике цепи заземления — их длина, максимальное — удвоенная длина. Например, если штыри забиты на глубину 2,5 метра, то расстояние между ними должно быть 2,5-5,0 м. В этом случае при измерении сопротивления цепи заземления вы получите нормальные показатели.

В процессе работы не всегда удается сделать треугольник строго ровным — камни попадаются в нужном месте или на других сложных участках грунта.В этом случае можно сдвигать штифты.

Линейный контур земли

В некоторых случаях проще сделать контур заземления в виде полукруга или цепочки штырей, встроенных в линию (если нет свободного участка подходящих размеров). В этом случае расстояние между штырями также равно или больше длины самих электродов.

При линейной схеме необходимо больше вертикальных электродов — чтобы площади рассеивания было достаточно

Недостаток такого метода — для получения необходимых параметров необходимо большее количество вертикальных электродов.Так что как их забить — то удовольствие, при наличии МЕТ попробовать сделать треугольный контур.

Материалы для цепи заземления

Чтобы заземление частного дома было эффективным, его сопротивление не должно быть более 4 Ом. Для этого необходимо обеспечить хороший контакт земли с почвой. Проблема в том, что измерить можно только специальным прибором. Эта процедура проводится при вводе системы в эксплуатацию. Если параметры хуже, акт не подписывают.Поэтому, делая заземление частного дома или дачи своими руками, старайтесь строго придерживаться технологии.

Параметры и материалы штифтов

Штыри заземления обычно изготавливаются из черного металла. Чаще всего это стержень сечением 16 мм и более или угол с параметрами 50 * 50 * 5 мм (полка 5 см, толщина металла 5 мм). Учтите, что арматуру использовать нельзя — ее поверхность вращается, что меняет распределение токов, к тому же в земле она быстро ржавеет и разрушается.Мне нужна штанга, а не арматура.

Еще один вариант для засушливых регионов — толстостенные металлические трубы. Их нижняя часть сплющена в виде конуса, в нижней трети просверлены отверстия. Под их установку пробуривают колодцы нужной длины, так как они их не забьют. При пересыхании грунтов и ухудшении параметров заземления в трубы заливают гидрохлорид — для восстановления рассеивающей способности почвы.

Удлиненные стержни заземляющие — 2.5-3 метра. Этого достаточно для большинства регионов. В частности, есть два требования:

Конкретные параметры грунта можно рассчитать, но требуются результаты геологического изучения. Если они у вас есть, вы можете заказать расчет в специализированной организации.

Из чего делают металлию и как соединять штырями

Все контурные штифты соединены с металлом. Это можно сделать с:

медный провод сечением менее 10 мм 2;
алюминиевый провод сечением не менее 16 мм 2
сечением не менее 100 мм 2 (обычно полоса 25 * 5 мм).

Чаще всего шпильки соединяются со стальной полосой. Его приваривают к углам или подрельцам стержня. Очень важно, чтобы качество шва было высоким — от этого зависит, пройдет ли ваше заземление (соответствует ли оно требованиям — сопротивление менее 4 Ом).

При использовании алюминиевой или медной проволоки к штырям приваривается болт большого сечения, к нему уже прикреплены провода. Провод можно повернуть на болт и прижать шайбу с гайкой, можно обвести провод с разъемом подходящего размера.Основная задача все та же — обеспечить хороший контакт. Поэтому не забудьте очистить болт и провод до чистого металла (можно обработать кожу) и помогите хорошо — для хорошего контакта.

Как сделать заземление своими руками

После того, как все материалы закуплены, можно переходить к изготовлению цепи заземления. Для начала нарежьте металл на сегменты. Длина их должна быть больше рассчитана примерно на 20-30 см — при засорении штифта штифт изгибается, так что придется их срезать.

Заточите заостренные края вертикальных электродов — корпус пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штифта заточен под углом 30 °. Этот угол оптимален при въезде в землю. Вторая точка — к верхнему краю электрода, сверху, чтобы сварить площадку из металла. Во-первых, ему легче, во-вторых, металл меньше деформируется.

Порядок работы

Независимо от формы контура, все начинается с земляных работ.Вам нужно рыть канаву. Лучше делать его со скошенными краями — так он меньше прикрепляется. Порядок работы:

Собственно все. Заземление в частном доме делали своими руками. Осталось его подключить. Для этого необходимо разобраться со схемами организации заземления.

Ввести контур заземления в дом

Цепь заземления должна каким-то образом запускать шину заземления. Сделать это можно стальной полосой 24 * 4 мм, медным проводом сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов лучше искать в изоляции. Затем к контуру приваривается болт, конец проводника надевается на гильзу с контактной площадкой (круглой). На болт попадает гайка, на ней — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (рисунок справа).

Как начать «землю» в доме

При использовании стальной полосы есть два выхода — ввести шину или провод в дом.Стальной автобус размером 24 * 4 мм тянуть особо не хочется — непсичный вид. Если есть — можно тем же болтовым соединением провести медную покрышку. Ему нужен размер намного меньше, он лучше смотрится (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к покрышке привариваются два болта на расстоянии нескольких сантиметров друг от друга (5-10 см). Медная проволока наматывается вокруг обоих болтов, прижимая их шайбой и гайкой к металлу (затяните как можно сильнее).Это способ — наиболее экономичный и удобный. Денег не так уж и много, так как используя только медно-алюминиевый провод, провести его легче, чем покрышку (даже медную).

Схемы заземления: что лучше

В настоящее время в частном секторе используются только две цепи заземления — TN-C-S и TT. По большей части дом подходит для двухъярусного (220 В) или четырехцилиндрового (380 В) кабеля (система TN-C). При такой разводке помимо фазных (фазных) проводов идет защитный проводник Пен, в котором совмещены ноль и земля.На данный момент данный способ не обеспечивает должной защиты от поражения электрическим током, поэтому рекомендуется заменить старую двухпроводную проводку на трехпроводную (220 В) или пятипроводную (380 В).

Чтобы получить нормальную трех- или пятипроводную разводку, необходимо разделить этот провод на заземление PE и нейтраль N (при этом требуется отдельная цепь заземления). Делайте это во вводном шкафу на фасаде дома или в шкафу учета и распределения внутри дома, но обязательно встречным.В зависимости от метода разделения получается система TN-C-S или TT.

Устройство в частном доме системы заземления TN-C-S

При использовании этой схемы очень важно сделать хорошую индивидуальную цепь заземления. Обратите внимание, что в системе TN-C-S для защиты от поражения электрическим током необходима установка UDO и DIFAVTOMATOMATO. Без них ни о какой защите не речь.

Также для обеспечения защиты требуется соединение всех систем отдельными проводами (неразрывными) для соединения всех систем, которые выполнены из токопроводящих материалов — отопления, водоснабжения, арматуры, канализации, газопровода (если они металлические. трубы).Поэтому заземляющую шину нужно брать «с запасом».

Для разделения PEN-проводника и создания заземления в частном доме TN-CS необходимы три шины: на металлической основе — это будет PE-шина (земля), а на диэлектрической основе — это будет шина N ( нейтральный), и небольшой сплиттер на четыре «посадочных» места.

Металлическая «землистая» шина должна быть прикреплена к металлическому корпусу шкафа так, чтобы был хороший электрический контакт. Для этого в местах крепления, под болтами, с корпусом краска очищается до чистого металла.Нулевую шину — на диэлектрической основе — лучше прикрепить к Dean Rake. Такой способ установки выполняет основное требование — после разделения шины PE и N они не должны нигде пересекаться (не должны иметь контакта).

Заземление в частном доме — переход с систем TN-C на TN-S-S

PEN кондуктор пришел от линейного старта на разрезной шине.
Подключите провод от контура заземления к той же шине.
От одной розетки с медным проводом сечением 10 мм 2 надеваем перемычку на земляную покрышку;
Из последнего свободного гнезда надеваем перемычку на нулевую шину или нулевую шину (тоже медный провод 10 мм 2).

Сейчас все заземлено в частном доме по схеме TN-C-S. Далее для подключения потребителей фазы снимаем с вводного кабеля ноль с шины n, землю — с шины PE. Обязательно следите за землей и ноль нигде не пересекается.

Заземление по системе ТТ

Преобразование схемы TN-C в TT выполняется просто. Из колонки идут два провода. Фаза и далее используется как фаза, а защитный провод Pen прикрепляется к «нулевой» шине и далее считается нулевым.На шину заземления напрямую запитывается провод из сделанной цепи.

Заземление в частном доме своими руками — схема ТТ

Недостатком данной системы является то, что она обеспечивает защиту только по технике, предусматривающей использование «заземляющего» провода. Если есть еще бытовая техника, выполненная по двухпроводной схеме, на нее можно подавать напряжение. Даже если их корпуса заземлить отдельными проводниками, в случае проблем напряжение может оставаться на «нуле» (фаза выйдет из машины).Поэтому из этих двух схем предпочтение отдается TN-C-S как более надежной.

Модульное заземление — Это проект, созданный специально для монтажа входов на жилых объектах, например, таких как загородные частные дома, загородные дома, а также на промышленных и административных объектах.

Монтаж модульной цепи заземления.

Модульное заземление представляет собой сборную конструкцию, состоящую из стальных контактов, обработанных медью, по 1 шт. На каждом.5 метров в длину. Эти контакты объединены в единую цепь заземления заземляющего объекта.

Длина штифта коллективного заземления может достигать глубины около 30-40 метров. Обвязка 1,5-метровыми штифтами на концах резьбы, с помощью которой соединительная муфта между ними, кажется, продвигает сборный штифт заземления в глубину — увеличивает его с помощью следующего штифта и т. Д.

Установка вертикального нулевого штифта в глубину производится следующим образом. Первый штифт снизу снабжен стальным наконечником, а на его верхней части навинчивается монтажная муфта с насадкой под вибромолот.При ударах используется молоток или перфоратор для насадки, а для удержания штифта в вертикальном положении используется специальный зажим.

Когда первый штифт в земле выходит на длину примерно 1,3 — 1,4 метра, крепление муфты с насадкой под вибромолот снимается, и вместо них через муфту ввинчивается второй штифт. Попытка удерживать штифт в вертикальном положении перемещается вверх по вновь смонтированной конструкции, а его верхняя часть оснащена монтажной муфтой и насадкой под молот, и процесс засорения штифта заземления продолжается.

Схема вывода модульного навигатора показана на следующей схеме, где:

1. Насадка под молоток или вибромолот.

2. Муфта в сборе.

3. Зажим для удержания заземляющего штифта в вертикальном положении.

4. Муфта соединительная.

5. Заземляющий стержень.

6. Стальной наконечник.

Таких модульных заземлителей для цепи заземления по проекту несколько, и затем они соединяются между собой медной лентой или проводом с помощью зажимов в единую цепь заземления.При установке хомутов эти места предварительно обрабатываются токопроводящей пастой, а после полного монтажа всего контура грунта — антикоррозийной окраске.

Измерение сопротивления установленного вертикального штифта возможно на этапе установки каждого вновь привинченного 1,5-метрового штифта, а срок службы такой модульной цепи заземления составляет около 30 лет.

Преимущества модульного заземления.

Какие перемычки лучше для стен.Выполняем установку окон в газобетон

Построен дом из газобетона. Во время строительства Армопояс не монтировался. Перекрытие балок 1 и мансардного этажа Положитесь на газовую камеру. В перегородках и над окном капитальной стены появились трещины. Что делать и опасно ли так уходить? Дмитрий

Здравствуйте Дмитрий!

Появление трещин — признак неравномерного деформирования конструкций зданий. Интересно, в каких случаях в стенах образуются трещины.

Неравномерные деформации фундамента здания. Могут проявляться проблемные почвы из-за различного рода включений в основании здания (строительный мусор под одним из углов здания, проявление сидячих свойств, при протечке водопроводных коммуникаций и т. Д.). Еще одна возможная причина — неровный морозный порошкообразный грунт, особенно часто поражающий частные дома асимметричной формы с подвалами без отопления и утепления.
Недостаточная несущая способность отдельных конструкций, неверные конструктивные решения Нарушение правил (технологии) возведения сооружения.
Фундамент.
Недостаточная глубина залегания фундамента (выше УГГ) при слипшихся грунтах.
Неправильно выбран тип фундамента. Не изученные исследования. Слабая несущая способность грунтов (плавающих, торфяных).
Отсутствие брака гидроизоляции между стенами и фундаментом.
Если стены покрыты множеством мелких трещин — как пить их оштукатуривают. Причем штукатурка выполняется слишком быстро, до того, как высохнут блоки и материал с низкой паропроницаемостью.

Результат спешки и использования неподходящей штукатурки. Необработанный блок быстро укладывается и быстро перетасовывается смесью с низкой паропроницаемостью

Без определения причин появления трещин и на основании предоставленной информации сформировать перечень необходимых мероприятий не представляется возможным.Вам следует вызвать специалиста (проектировщика или инженера-проектировщика из проектной организации), имеющего опыт работы по усилению конструкций. Дайте ему максимум информации, а именно:

Уровень грунтовых вод. Если он вам не известен, дайте знать, появилась ли вода в траншеях при заливке фундамента, есть ли сезонные паводки весной, есть ли вода в подвалах от соседей (или ваша, если есть).
Прочность на сжатие (при эксплуатации — марка прочности) газобетонных блоков, на состав (раствор) которого они были нанесены.Шаг и размеры перекрытия бруса, стропил, из которых делают перемычки над дверными и оконными проемами, на которых деформируются перегородками (на их фундаменте или просто на полу).
Устройство перекрытий, перекрытий и кровли.
Отчет об инженерно-геологических изысканиях.
Необходимо проверить эффективность водоотвода из здания (целостность, угол наклона и ширина сцены).
Если дом оштукатурен, то какой смесью и через какое время после возведения стен.
Сколько времени прошло от приобретения блоков до монтажа стен. В каких условиях они содержались.

На основании этих данных и по результатам внутреннего обследования специалист должен сформировать перечень мероприятий по усилению конструкций. К сожалению, информации о перемычках через проемы нет. Существенное влияние может оказать наличие или отсутствие отделки дома внутри / снаружи.

Общий принцип усиления невооруженных стен из газобетонных блоков с надежным фундаментом и наличием доступа к поверхностям стен следующий:

Еще раз подчеркнем — приведенный выше перечень не более чем ориентировочная рекомендация.Без домашнего осмотра постройки принять окончательное решение невозможно. Более того, некоторые виды усиления могут потребовать установки временных опор внахлест и т. Д. Самостоятельно выполнять работы по усилению без консультации со специалистом, непосредственно осматривавшим ваш дом, опасно.

Если дом простоял довольно долго (не менее года), и только потом появились трещины, причем небольшие, можно попробовать ограничиться установкой гипсовых маяков на самих трещинах.В первый месяц их нужно посещать раз в неделю, затем раз в месяц в течение года. Если на маяках есть трещины, значит, деформация продолжается и вызова специалиста не избежать.

Треснувший маяк — признак возрастающих деформаций

Установка дверей в доме со стенами из газоблоков (из ячеистых бетонных блоков).

В руководствах пользователя американских компаний CONTEC, E-CRETE, Delta, Delta указывается, что при необходимости установка дверей в относительно небольшие проемы (до 91 см) может производиться непосредственно на газобетоне.Дверная коробка фиксируется в этих корпусах анкерами по ячеистому бетону (см. Рис. №1, вариант г)

Какие крепления дверных коробок к стенам из газобетона в стенах крепления дверных коробок? Газобетон — довольно хрупкий материал. При установке тяжелых стальных дверей, дверей в большие проемы (проемы более 91 см, гаражные ворота и т. Д.), Двери в коммерческих помещениях с большим малым количеством посетителей пенобетон в местах расположения дверных проемов могут испытывать значительные ударные нагрузки ( сдвиг, вытягивание).Чтобы предотвратить постепенное окрашивание пористой структуры газобетона (ячеистого бетона) под очень малой площадью анкеров, рекомендуется устанавливать дверные коробки таким образом, чтобы распределять нагрузку от открывания-закрывания дверей на гораздо большая площадь. При установке дверей в индивидуальных домах из газобетона возможно использование промежуточных надежно закрепленных деревянных каркасов или закладных брусьев. Деревянные рамы могут быть из сухих досок, клееной древесины (мебельный щит), бруса или фанеры.Дерево необходимо предварительно пропитать непереносимыми антисептиками или, что еще лучше, пропитать антисептиками под давлением. Можно использовать термообработанную древесину, так как она значительно менее подвержена гниению. При использовании обычной сухой древесины предпочтение следует отдавать лиственнице — как одной из самых устойчивых к гниению пород, доступной за разумные деньги.

В более простых случаях применяется установка межкомнатных дверей либо выдувание в истощение закладной планки (рис.1, Вариант а) или накладные деревянные панели в толщину стены в проеме (Рисунок №1, вариант б) . Дерево устанавливается на слой клея для газобетона или плиточного клея, чтобы предотвратить образование пустот между стеной и деревянной панелью. Крепят дерево к стене с помощью анкеров для ячеистого бетона и, при необходимости, для предотвращения раскачивания петли — саморезами длиной не менее 7,5 см (при смещении самореза 4,5-10 см в углублении. нагрузки, приложенная перпендикулярно их оси, способна выдержать нагрузку от 30 до 150 кгс.Значение тянущей нагрузки составляет 50% от вышеуказанных значений). Дверные коробки прикрепляются к деревянному обрамлению дверных проемов самозатяжными элементами.

Деревянные панели могут быть сплошными, покрывающими всю высоту и ширину дверного проема (рис. №2, вариант а) , или изготовлены из деревянных сегментов, установленных через зазоры не более 61 см по центрам (рис. 2, вариант б) . Во втором варианте свободные зазоры между стеной и дверной коробкой крепятся с небольшой степенью расширения к деревянным планкам дверной коробки.Это позволяет более жестко закрепить дверную коробку за счет противоположных направлений удерживающих сил саморезов и сил пиления монтажной пены.

Для дверей с большими проемами (более 91 см или гаражных ворот) рекомендуется более прочное крепление деревянной тросовой обвязки с помощью клеевых анкеров. (рис. №1, вариант Б) . В этом случае шпильки с резьбой или анкером продеваются в просверленное отверстие на глубину не менее 15 см. Использование клея для газобетона не рекомендуется, так как из-за его текучести невозможно добиться равномерного заполнения горизонтального отверстия.Можно использовать клей для газобетона или раствор при обмотке анкера или шпильки при кладке стены из газобетона. В этом случае в газобетонном блоке вырезается открытый сверху паз, закладывается анкер или шпилька, а полость заполняется клеем или раствором. К замку пятки на слой клея для газобетона или плиточного клея с помощью резца шайбы и гаек крепится деревянная натяжка. При необходимости слив проема дополнительно фиксируется самозатяжками. К доплате прилагаются либо гаражные петли, либо дверная коробка.

Рисунок №1. Монтажные узлы для стен из газобетона (ячеистого бетона)

Подготовительные работы
Основные виды работ
Окончание работ и результаты

Современное строительство требует современных решений. Установка окон в газобетон — это уже не процесс, когда деревянные рамы насаживались на цементный раствор и требовалось произвести ряд действий, а достаточно быстрый и простой монтаж, который способен осуществить любой, владеющий базовым инструментом.

Окна можно расколоть в готовом доме бензопилой и специальными уголками.

Подготовительные работы

Инструменты и материалы:

рулетка;
;
;
держатель для ногтей;
.

Арматурные элементы из газобетонных блоков: 1 — стена из газобетонных блоков; 2 — арматура в стыках плит перекрытия; 3 — железобетонный пояс; 4 — элементы утепления Армопояса; 5 — усиление опорных зон перемычки; 6 — арматура подкастой зоны; 7 — армирование глухих стен большой площади; 8 — усиление опорного шва.

Перед началом работы нужно знать, с каким материалом работать:

Пеноблок. Этот вариант достаточно надежен, имеет среднюю массу и теплопроводность, поэтому стены делают толстыми. Для работы желательно использовать алмазные сверла, т.к. они делают это достаточно легко. Относительно экологично, т.к. пенообразователи всегда идут на синтетической основе. Среди достоинств — неплохая влагостойкость (все поры закрыты) и невысокая цена.
Газобетон.Экологически чистый материал, который будет намного дороже предыдущего. Высокие показатели прочности не мешают возможности просто его обработать, поэтому для распила используется обычная ножовка с мелким зубом, а для сверления подойдет любое хорошо заточенное сверло по дереву или металлу. Единственный существенный минус блоков — абсолютная неустойчивость к воде. Газированные кондитерские изделия впитывают влагу как губка.

Вся мебель заранее сделана вне помещения, а на пол по возможности нужно положить полиэтиленовую пленку, чтобы потом не пытаться убирать пыль со всех углов.Даже профессионалы высокого уровня поднимают много пыли из-за специфики рабочей поверхности.

Если до установки окно в проеме было (или там) было устаревшим, то его необходимо демонтировать. Вы можете сделать это с помощью долота и молотка, что очень долго и утомительно, но вы можете использовать перфоратор с фиксированной битой, так что извлечение старого окна займет несколько минут.

При условии установки окна в пенобетон на высоте выше 1 этажа всегда следует внимательно смотреть вниз, т.к. там может быть кондиционер или прохожие.Если есть такая возможность, необходимо закрепить стальной лист на краю будущего ската по ширине. Для фиксации ничего привинчивать не нужно, а достаточно просто зажать сталь между стенками до состояния полного движения.

Вместе с окном демонтируется и отстойник. Если он закреплен слишком надежно, можно использовать гвоздь или плоскогубцы.

Самое сложное — снять подоконник, т.к. это может быть не только доска, но и бетонная плита.Для извлечения вам понадобится перфоратор, чтобы сделать основную бороздку, чтобы была возможность копать. Доска (плита) плавно раскачивается и постепенно извлекается из паза. Здесь нужно быть внимательным, т.к. Бетон довольно много весит, поэтому последним рывком желательно схватить его с противоположных сторон, при этом ноги держать на безопасном расстоянии. Даже если вы случайно упадете, ноги не встанут.

Пыль и мусор прививают веником или щеткой с длинным жестким ворсом.Для начала все достаточно просто переложить на полу, а можно сразу в мусорный мешок. Этот этап должен быть проведен качественно, чтобы поверхность хорошо посвятила.

Многие мастера по неизвестной причине забывают спрогнозировать поверхность, хотя именно пыль является серьезным фактором, ухудшающим сцепление основания с монтажной пеной. После нанесения грунтовки нужно подождать 3-4 часа, а затем продолжить работу.

Вернуться в категорию

Основные виды деятельности

Инструменты и материалы:

перфоратор;
уровень;
;
клинья;
монтажная пена;
анкеров;
;
подоконник;
отлив.

Теперь можно приступить к установке окон в газобетон. Для этого нужно взять рамку и полностью очистить ее от пленки. Сами створки окон тоже очищены от пленки, но еще не прикреплены.

Конструкция в последний раз проверяется со всех сторон на наличие трещин и царапин, после чего вся работа пойдет поэтапно:

Рама устанавливается в газобетон (вырезка паз). При его установке не нужно сразу пытаться ставить сразу: сначала вкладывается 1 сторона, а потом другая.В противном случае установка окна будет выгоднее стен.
Сделать ровный паз заранее практически невозможно, поэтому следует проложить специальные клинья. Если использовать деревянные, то их нужно будет удалить, а на пластиковом газобетоне — заметно. Все выравнивание происходит с монтажным уровнем.
Теперь нужно выровнять по ширине. В нем используется не уровень, а рулетка. Идеальной точности не требуется, но зазор в 3 мм не должен погаснуть. Клинья закреплены с боков, чтобы движение было невозможным.
Даже самый лучший пеноблок не обеспечит идеальной защиты помещения, если окно установлено неровно. Вертикаль выравнивается уровнем, после чего сверху забиваются клинья.
Теперь можно обратить внимание на внутреннюю сторону рамки, где с каждой стороны по 2 отверстия. Через эти отверстия будет просверливаться основание, при этом необходимо помнить, какие сверла по газобетону и пеноблоку необходимы. Глубина сверления 40 см, поэтому к прохождению этого расстояния нужно подготовиться заранее.
Анкеры забиты в отверстиях. Они забиваются до тех пор, пока шляпа не сможет помешать закрыть окно.
В итоге конструкция идеально закреплена. Теперь его можно отравить специальной монтажной пеной с мелкими порами. Стоит немного дороже стандартных аналогов, но качество будет выше. Если использовались деревянные клинья, их нужно будет удалить в процессе, а пластик останется навсегда.

Пока пена застывает, нужно взять новый подоконник и смонтировать его.Перед укладкой доски нужно нанести на поверхность силиконовый герметик, который будет играть роль клея. Для монтажа потребуется монтажная пена, закрывающая все щели. После того, как подоконник будет установлен на свое место, нужно его чем-то придавить сверху (вода, металл).

В самом конце крепится поддон. Для этого на пену изначально наносится монтажная пена, которая крепится приливом. Крепление к окну производится на алюминиевые саморезы.

Скрыть

Частные дома могут быть выполнены из различных материалов: чаще всего это керамзитобетон или газобетон, кирпич, другие современные материалы.У каждого свои особенности, поэтому, когда дело касается монтажа окон и дверей, их нужно знать. В этом материале мы расскажем о том, как установить окно в доме из газобетона.

Подход к работе

Существует несколько технологий крепления, все они применимы, все зависит от индивидуальных предпочтений застройщика, умения использовать те или иные материалы.
Один из самых распространенных способов установки — это приложение. Этот материал помогает быстро закрепить окно, сделать проем герметичным, не требует использования дополнительных креплений.Монтаж окон ПВХ на газобетон возможен и более традиционным способом. Для этого используются дюбели и другие крепления. Оба подхода имеют место быть, каждый из них имеет свои достоинства и недостатки, поэтому выбор каждого мастера придется вам по вкусу.

Когда мне начинать устанавливать окна?

Производитель ячеистого бетона указывает, что материал дает усадку не более 0,3 мм на метр, то есть монтаж можно начинать после того, как постройка будет готова.Стены не дадут сильной усадки и не будут давить на каркас, не нужно путать эти данные с общей усадкой постройки.

В доме из газобетона вставлять лучше после возведения кровли. В противном случае велик риск сломать стеклопакет во время кровельных работ.

Что вызывает деформацию стен?

Сильную усадку дает не материал, из которого сделаны стены, а неправильное распределение давления на грунт.Если грунт поднимается или опускается, меняет свою структуру из-за того, что в нем содержится большое количество грунтовых вод, существует риск усадки постройки. Это может произойти как сразу, так и спустя несколько лет после возведения здания.

Защитите конструкцию от этой банки, грамотно обустроив фундамент. Если вы занесены на неустойчивый грунт, основание здания должно быть хорошо укреплено, иметь гидроизоляцию и водосточный желоб, отводящий воду в сторону. Только грамотная подготовка фундамента сможет защитить здание от влаги и усадки.

Практический подход к установке

Установка

Пеноблок может быть установлен в оптимальный срок через три месяца после возведения стен. За это время материал даст максимальную усадку и не деформируется. Фундамент также требует достаточной прочности, что обеспечит общую устойчивость конструкции.

Некоторые строители утверждают, что отделку здания нельзя начинать раньше, чем через год после возведения стен, так как это происходит из-за усадки здания и движения грунта.Однако стоит отметить, что грунт движется непрерывно, если фундамент был заложен плохо, то вы узнаете гораздо раньше. На надежном основании отделочные работы можно провести значительно раньше.

Таким образом, установка в доме из газобетона возможна через 2-3 месяца после затопления фундамента и поднятия стен.

Как сделать монтаж окон максимально качественным?

Установка окон в пенопласт обычно не вызывает затруднений.Монтаж осуществляется так же, как и при работе с любым другим материалом. Непросто обеспечить только герметичность соединения, сделать стыки между стеной и каркасом прочными, непроницаемыми для влаги и холода. Для обеспечения качественного соединения необходимо соблюдать следующие требования:

Все швы должны быть заделаны.
Зоны подключения должны быть защищены от холодного воздуха: это обеспечит минимальные тепловые потери.
Контакт стены и окна должен быть защищен от механических повреждений.

Как герметично вставить окно в пеноблок? У блоков есть особые четверти: это выступы, которые в них врезаются. Для улучшения качества шва необходимо использовать морозостойкий герметик, монтажную пену или ленту, способную к расширению.

Самый простой способ решить проблему в зоне соприкосновения стены и каркаса. Для этого удобно использовать строительную пену.Она расширится, забрав всю пустую тару, и обеспечит герметичность соединения. Чтобы крепление было механически прочным, рекомендуется использовать специальные пластины и дюбеля. От внешнего воздействия места стыков можно защитить наличниками. Они не только защитят стыки от ветра и влаги, но и придадут окнам декоративный вид.

Способы фиксации рамы в проеме

Монтаж пластиковых окон в доме из пеноблоков может происходить следующим образом:

Снимите, после этого в пластиковом оконном профиле просверливается отверстие под длинный дюбель, с помощью которого рама будет крепиться к стене.После этого на место возвращаются стеклопакеты.
Если вы не хотите снимать остекление, вы можете установить анкерные пластины и прикрепить к ним раму с помощью шурупов. Закрепленное в нужном положении окно крепится с помощью этих пластин к стене дюбелем гвоздями. Недостаток такой насадки заключается в заготовке работы, стоимости больших физических усилий, кроме того, она требует декоративной маскировки способа крепления. Установка окон в пеноблок таким способом уступает монтажной пене еще и тем, что при фиксации рамы нельзя изменить ее положение, то есть изначально важно точно определить, как именно сажаются все навесные элементы.
Если вы собираетесь использовать монтажную пену, окно сначала надевается на специальные пластины, положение которых можно менять.

Монтаж окон в доме из газобетона мало чем отличается от стандартного монтажа окон в доме из любого другого материала. Главное правильно выбрать способ и точно установить раму, иначе створка не откроется правильно или возникнут проблемы при открывании.

Установка окон в газобетон Выполняется с учетом ряда свойств и особенностей ячеистого бетона.Расчетная прочность оконных проемов в газобетоне обеспечивается уже при кладке стен. Для этого под окошками и опорная зона для перемычек. Оконные проемы бывают с четвертью или четвертью.

Конструкция проемов зависит от оконных перемычек. Например, если перемычки были изготовлены из U-образных блоков по всей ширине стены, проемы не имеют четверти. При отсутствии оконного проема четверти можно устроить фальшивую четверть (например, использовать уголок из атмосферостойкого полимера.Материалы). С этой же целью можно использовать начетнеры, не применяя герметизацию мест их стыковки оконным коробом или проемом в стене.

Четверть в проемах стен из газобетона можно выполнить приклеиванием куска газобетона клеевым раствором. Вы можете укрепить узел, используя углы, которые.

Установка windows

Перед тем, как монтировать оконный блок в проем, на внешнюю поверхность рамы по периметру наклеивается самоклеющаяся гидроизоляционная лента, а с внутренней стороны окна приклеивается пароизоляционная лента.

	Далее в проем кладется оконный блок, и устанавливается вертикально и горизонтально с помощью уровня и отвеса. Установку окон в оконные проемы необходимо производить, оставляя зазор 2-6 см, видеть оконный блок и проем.
	Следующий этап — это крепление оконных блоков в перес. Крепление окон в проемы, выполнение дюбеля по газобетону, строительные саморезы (саморезы), гибкие оцинкованные анкерные пластины толщиной 1 мм.5 мм.
	Угол изгиба анкерной пластины зависит от величины зазора между коробкой и проемом и выбирается на месте.

Крепление оконных блоков и анкерных плит к проемам в стенах с помощью гвоздей не допускается.

При забивке дюбелей в проемы под стены из газобетона применяется безударное сверло (режим чистого сверления). Отверстия просверливаются на глубину большей фиксируемой части дюбеля на одном диаметре самопресса.Расстояние от края оконного проема не должно быть меньше двукратной глубины анкеровки.

Конструкция примыкающих узлов, конфигурация креплений, а также глубина расположения оконной коробки в проеме не должны образовывать мостики холода, которые в дальнейшем будут причиной образования конденсата и увлажнения внутренних откосов. . Прилегающий узел должен выполнять отвод дождевой воды и конденсата наружу.

Закрепив оконный блок в проеме, можно переходить к герметизации окна.Материалы, которыми выполняются монтажные зазоры, следует выбирать с учетом деформации конструкции стены.

Первый слой — внешний, гидроизоляционный. По всему периметру есть специальный клей-герметик, а к нему крепится и гладкая гидроизоляционная лента для защиты монтажного шва от атмосферных воздействий. Основные требования к внешнему слою: водонепроницаемость и паропроницаемость, устойчивость к перепадам температур и ультрафиолету.

Второй центральный слой — теплоизоляция.После высыхания клея и заклеивания внешней части окна выполняется центральный шов монтажного шва. Полость между проемом и рамой заполнена монтажной пеной с низким коэффициентом расширения. Тепловое сопротивление в диапазоне параметров для стен и окон обеспечивает центральный слой монтажного шва.

Материалы, которыми выполняются монтажные швы, должны иметь долговечность не менее 20 условных лет эксплуатации.

Установка окон в газобетон Завершение монтажа оконных стяжек.При установке молдинга ценовая зона к стене должна быть сильно загерметизирована. Под сливы рекомендуется установить специальные прокладки (закалки), которые снизят шум от дождя. Ovelands над поверхностью наружной стены должен быть 30-40 мм.

Этапы строительства из газобетона
Гипсовый газобетон

ما هو armopoyas وما هي الوظائف التي يؤديها؟ برنامج تعليم البناء

Armopoyas و اسم لن يخبر المبتدئين بأي شيء ، باستثناء أنه قد يوحي بنوع من الحزام الخرساني الاام الخرساني الاموى الرساني المتايُطلق عليه أيضًا الحزام الزلزالي ، وهو أمر محير أكثر: الزلازل في سهلنا نادرة ، وسبب الحاجة إليها غيرير. ومع لك ، ن هذا العنصر ضروري ويؤدي وظائف مفيدة للغاية.

ما هو armopoyas ولماذا؟

Armopoyas عبارة عن ريط من الخرسانة المسلحة متجانسة ، يتم سكبه على ول محيط المبنى. وتتمثل وظائفها الرئيسية ي مواجهة: حمال الشد (تمنع الجدار من الانكسار) ؛ الأحمال الجانبية (تحمل هندسة الهيكل) ؛ الأحمال النقطية (توزع الضغط بالتساوي من الألواح والعوارض).

Дата выпуска:

بين الطوابق (على مستوى كل طابق) ؛
تحت السقف ؛
تحت نهايات الألواح الجاهزة (عند نقل حمولة بيرة) ؛
تحت نهايات الحزم.

Armopoyas يقوي الجدران بشكل شامل ويزيد من لابتها. تتحمل دران الطوب والكتل الضغط جيدًا ، لكنها لا تقاوم التمدد جيدًا. بإضافة حزام رساني مسلح بين الأرضيات ، يتم نقل حمل الشد إلى التعزيز الذي يقاوم ا الضغط. وبالتالي ، ن الحزام الخرساني المسلح يزيد من وة الجدار ككل ويسمح له بمقاومة أحمال الاومة حمال الاللياومة حمال اللللياومة حمال اللللييي الللليايتالللياتاللياتاللليات ترللللياي ترالللياي ترللللياي ترعلللياي ترالللياي ترللللياي ترلللليات ا يقلل بشكل بير مير متساو. ا لم يتم ذلك ، ن الجدار سوف يتصدع ببساطة وحتى تعزيز البناء لن يتعامل مع الحمل.

ما هي الأحمال الجانبية على الجدران وكيف يقاومها armopoyas؟

Armopoyas عبارة عن هيكل متآلف صلب ، والذي ، بسبب الإطار المعزز ، يقاوم أيضًا الأحمال الجانبية. إنها تفعل ذلك بكفاءة أكبر بكثير من أعمال الطوب أو الطوب.

Мобильный телефон:

انفجار الحمل من السقف ، والضغط على الجدران ي اللحظات التي يتحمل فيها السقف ضغط الثلج ؛
الحمل من بوب الرياح القوية (حمل الرياح على السطح).

لهذا السبب ، لا يُنصح بتركيب المورلات مباشرة في الخرسانة الخلوية على المسامير.إذا تم ذلك, فبعد فترة من الزمن, تحت تأثير حمل الرياح والثلج, سترتخي المثبتات وسيكون هناك تهديد ليس فقط للسقف, ولكن أيضا للجدران. يخمد Armopoyas هذه الأحمال المتفجرة ويحافظ على هندسة الجدران.

وظيفة الحماية من الزلازل وأحمال النقاط

يسمى هذا العنصر أيضًا بالحزام الزلزالي وهذا ليس من قبيل الصدفة. حزام الخرسانة المسلحة عنصر لا غنى عنه في المنازل الواقعة في المناطق المعرضة للزلازل. وأيضًا يعمل الحزام الخرساني المقوى كوسادة توزيع تستقبل أحمال نقطية من لواح الأرضية والعوارا وسادة توزيع تستقبل أحمال نقطية من ألواح الأرضية والعوارا Mمثerب.لا يمكن أخذ الأحمال النقطية بواسطة مادة الطوب أو الطوب, وبالتالي فإن وجود وسادة خرسانية مسلحة توزع الوزن بالتساوي أمر ضروري. يوصى بعمل شريط من الخرسانة المسلحة تحت جميع الجدران الحاملة.

الشروط الرئيسية ل armopoyas لأداء وظائفها

. يشير حزام الكلمات في الاسم بوضوح إلى وظيفة الربط الخاصة به. يمكن رسم تشبيه: الحزام المفكوك على البنطال — يبدأ السروال في التساقط.

ما هو armopoyas لا تستخدم؟

لا يتم استخدامه لتسوية الاختلافات في الجدران — يتم تعيين هذه الوظيفة لملاط البناء.وأيضًا في حالة التخطيط للتداخل البيني المترابط — ليست هناك حاجة إلى armopoyas — ن التداخل الحادي اعلي التدال الأحادي اعل.

ما هي وظائف armopoyas التي لم نذكرها؟ اكتب في التعليقات!

مثل ذلك ، ارك المنشور!

دقائي ، يوجد بالفعل ر من 30 لفًا منا! الاشتراك ي القناة لدينا — نعمل , حتى تتلقى المعلومات المفيدة وذاة تافقط!
