Армопояс снип: что такое армированный сейсмопояс, СНИП, фото, виды, нужен ли между этажами при строительстве дома, марка бетона для создания, применение u-блоков

Высота и толщина армопояса для газобетона

Армопояс (армированный железобетонный пояс) он же сейсмопояс – очень прочная монолитная полоса по периметру здания и несущих стен из газобетона.

Задачи армопояса – существенное укрепление несущих стен для повышения их несущей способности, во избежание трещин и других деформаций из-за неравномерной усадки здания, кровельных, ветровых и прочих нагрузок.

Армопояс прочно скрепляет газобетонные блоки, равномерно распределяет нагрузку и создает жесткость конструкции.

Высота и ширина армопояса

В идеале, геометрию, армирование и состав бетона армопояса определяют расчетми.

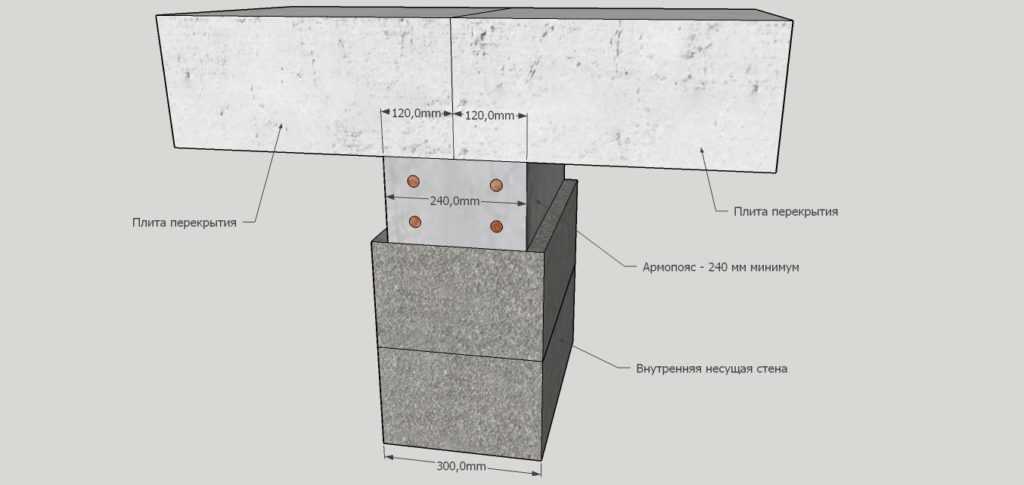

Обычно ширина(толщина) армопояса равняется ширине стены, 200-400мм, а рекомендуемая высота 200-300мм.

Но разумнее будет сделать ширину армопояса чуть тоньше чем стена, чтобы был запас места под утеплитель, для уменьшения мостиков холода. Лучше всего для этого дела подойдет экструдированный пенополистирол(ЭППС), так как он отлично изолирует тепло. Есть также вариант заливки армопояса в уже готовые газобетонные U-блоки, но об этом смотрите дальше по тексту.

Для чего нужен армопояс в газобетонном доме

  1. При неравномерной усадке дома, при сезонных пучениях почвы,  при землетрясениях, — армопояс удерживает геометрию здания.
  2. Армопояс может выровнять стены по горизонтали.
  3. Придание жесткости всему зданию из газобетона.
  4. Локальные нагрузки распределяются равномерно на несущие стены.
  5. Высокая прочность армпояса позволяет крепить к нему все ответственные конструкции, к примеру, мауэрлат.

Армопояс под мауэрлат

Мауэрлат должен прочно крепится к несущим стенам шпильками и анкерами. Сама стропильная система, вес всей кровли, снеговые и ветровые нагрузки создают значительную распирающую силу, которая может поломать не усиленные стены. Армопояс же под мауэрлат решает эту задачу, и выполнятся он так же, как и под перекрытие.

Каркас армопояса, краткая инструкция

  1. Каркас арматуры пояса должен быть непрерывным.
  2. Армопояс должен быть на всех несущих стенах.
  3. Нахлест продольной арматуры минимум 800 мм.
  4. Каркас делается из двух рядов арматуры по два прута.
  5. Минимальная толщина продольной арматуры – 10 мм.
  6. Желательно использовать длинные (6-8 метров) прутки арматуры.
  7. Диаметр поперечной арматуры – 6-8 мм.
  8. Шаг поперечной арматуры – 200-400 мм.
  9. Арматура со всех сторон должна иметь защитный слой бетона минимум в 5 см.
  10. Продольная и поперечная арматура связывается между собой вязальной проволокой.
  11. На углах продольную арматуру нужно загибать, а нахлест старайтесь делать дальше от угла.
  12. Каркас должен находится строго горизонтально.

Расстояние между прутками арматуры высчитывайте по толщине и высоте армопояса с учетом защитного слоя бетона, минимум по 5 см с каждой стороны.

Армопояс на газобетон своими руками (видео)

Схема армирования углов и примыканий армопояса



Утепление армопояса

Армопояс является очень серьезным «мостиком» холода, через который уходит большая часть тепла, и на котором образовывается конденсат с внутренней стороны армопояса. И чтобы избежать этого, нужно произвести утепление внешней стороны армопояса газобетоном, или пенополистролом или пенопластом. Пенополистирол более предпочтителен. Так что заранее нужно предусмотреть пространство для утеплителя, заливая армопояс с отступом от внешнего края стены.

Утепленный армопояс под газобетон

Бетоном какой марки заливать армопояс

Для заливки армированного пояса по газобетону используется бетон марки М200-М250. Его можно привести в готовом виде миксером с завода, или же сделать самостоятельно.

Пропорции для бетона марки М200: цемент М400, песок, щебень (1:3:5).              Пропорции для бетона марки М250: цемент М400, песок, щебень (1:2:4).

Воды в бетоне должно быть минимальное количество, а для придания пластичности используйте пластификатор.

Водоцементное соотношение должно быть в пределах от 0.5 до 0.7, то есть, на 10 частей цемента приходится от 5 до 7 частей воды.

Добавление в бетон чрезмерного количества воды делает его менее прочным.

Чтобы удалить из бетона воздушные пузырьки, его следует провибрировать специальным строительным вибратором, или же интенсивно и длительно протыкать жидкий бетон обрезком арматуры.

Бетон должен заливаться в опалубку за один раз, чтобы он был монолитным (неразрывным).

Армопояс под мауэрлат: назначение, размеры и характеристики

  • Назначение и функции
  • Размеры и характеристики
  • Технология сооружения армпояса
    • Монтирование опалубки
    • Установка арматурного каркаса
  • Как залить армопояс под мауэрлат
    • На что нужно обратить внимание при заливке бетона?
  • Варианты крепления мауэрлата к армопоясу: анкерами, шпильками и другие
    • Монтаж закладных шпилек

    Мауэрлат, своеобразный «посредник» между зданием и крышей, выполняет неоценимую по важности роль в вопросе надежности и прочности конструкции. Поэтому его проектированию и устройству уделяется самое пристальное внимание.

    Профессионалы, как правило, рекомендуют устройство армопояса под мауэрлат, благодаря которому последний не сдвигается с места. Армопояс под маэурлат способствует увеличению жесткости конструкции и позволяет использовать ее в качестве усиленной опоры.

    Назначение и функции ↑

    Подобное армирование является достаточно важным этапом в процессе возведения здания. Для начала, разберем для чего нужна установка армированного пояса.

    На строение воздействуют различные усилия:

    • вертикальное, создаваемое весом кровли, а также внешними воздействиями типа снега, ветра и другими;
    • при опирании стропил на стену возникает распорное усилие, в результате которого стены здания стремятся раздвинуться. При этом распорная нагрузка растет по мере увеличения усилий на кровлю.

    Для некоторых современных стройматериалов точечная нагрузка вполне может оказаться разрушительной. Поэтому для них, в частности, керамзитобетонных стен, армопояс под мауэрлат – крайняя необходимость. Таким образом, вопрос, нужен ли армопояс под мауэрлат на стенах из подобных материалов, имеет однозначный ответ.

    На заметку

    В тех редких случаях, если выполнить армирование невозможно, крепление мауэрлата к керамзитоблокам, пеноблоку без армопояса выполняют посредством химических анкеров.

    Действительно,

    • в процессе сверления отверстий под шпильки ячеистые блоки могут под воздействием точечной нагрузки потрескаться либо лопнуть;
    • распорное усилие от висячих стропил создает разную нагрузку с различных сторон, в результате чего блоки могут начать разъезжаться, а крыша, как и стены – деформироваться;
    • если стропила расположить непосредственно на газобетон, то даже небольшое отклонение уровня кровли от расчетного приводит к возникновению точечной нагрузки с возможными последствиями для пеноблоков. Укладка мауэрлата на армопояс предупредит возникающие при строительстве осложнения.

    Что же касается стен из кирпича, то они имеют превосходную механическую прочность. Для устройства мурлата в этом случае вполне достаточно использовать анкеры или закладные элементы. Тем не менее в регионах с сейсмической активностью при строительстве домов рекомендуется устанавливать армопояс под мауэрлат из кирпича.

    Армированный пояс на практике выполняет следующие функции:

    • Не допускает деформации стен при подвижках почвы либо в случае их неравномерной усадки, сохраняя тем самым строгую геометрию строения.
    • Позволяет выровнять конструкцию стен по горизонтальной плоскости, исправить погрешности при кладке.
    • Придает дополнительную жесткость.
    • Равномерно распределяют любую возникшую нагрузку несущих стен.
    • Благодаря механической прочности, он допускает надежное крепление всех важных конструкций, включая мауэрлат.

    Размеры и характеристики ↑

    Чтобы обеспечить прочность и надежность конструкции, необходимо правильно подобрать размеры армопояса под мауэрлат:

    • высота армопояса под мауэрлат, как правило, составляет 20 см (минимум 15), но в любом случае не больше, чем ширина стены;
    • ширина – максимально приближена к ширине стены;
    • длина – к соответствующим стенам;
    • минимальное сечение – 250 на 250 мм.

    При этом необходимо добиться непрерывности конструкции. Нужно также учесть, что она должна иметь по возможности одинаковую прочность. Бетонный пояс делают монолитным. Заливку армопояса под мауэрлат выполняют за раз, а внутрь вставляют армирующий слой. Металлическую арматуру подбирают диаметром не меньше 10 мм, прочно скрепляют и перевязывают между собой.

    Размер армопояса для керамзитобетонных блоков под мауэрлат зависит от толщины использованных блоков. Проведем небольшой расчет для подобных конструкций. Согласно СниП, армирующий пояс выполняют уже несущей стены примерно на треть ее толщины. Поэтому, если допустить, что стена имеет толщину в 40 см (его одна треть составляет 133 мм), тогда армпояс не может быть уже 300 мм ( округленное значение 267 ). Таким образом, при стене в 400 мм 300 придутся на внутреннюю часть U-образного блока, который служит опалубкой, а снаружи блоков по 80 и 20 мм.

    Если стена кирпичная, то внешняя опалубка выстраивается в полкирпича, внутренняя же из досок.

    Технология сооружения армпояса ↑

    Монтирование опалубки ↑

    Опалубку можно делать различными способами, используя:

    • деревянные доски (плиты): их крепят к стене, используя бруски, и так же закрепляют сверху. Когда опалубку разбирают, то верхние из них вынимают. Что же касается нижних брусков, то они так и остаются в монолитной заливке.
    • боковые упоры;
    • резьбовые шпильки. Их устанавливают в отверстия, заранее просверленные в опалубке. Вырезаются трубки следующих размеров:
    •  соотношение диаметров трубки и шпильки следующие: внутренний первого немного превышает внешний второго,
    • долина и ширина армопояса должны быть равны.

    Далее, шпильку размещают внутрь трубки таким образом, чтобы ее концы выходили через предварительно подготовленные отверстия. Всю конструкцию затягивают гайками, подложив большие шайбы. В монолитном бетоне в итоге должны остаться только трубки. Для этого, выполнив заливку армопояса бетоном, дают ему предварительного застыть.

    Далее, необходимо

    • открутить гайки,
    • разобрать опалубку,
    • выбить шпильки;
    • способ с U-образными блоками. Чтобы обеспечить монолитность пояса, их необходимо подрезать по углам здания;
    • с внешней стороны стены прокладывают ряд из 10-сантиметровых блоков, а внутри – несколько рядов кирпича, уложенного на ребро, или заменить их на доски.

    Внимание!

    Необходимо учесть, что стена на уровне армопояса требует утепления, особенно в случае опалубки из досок, поскольку бетон может зимой промерзнуть.

    Верхний край опалубка выставляют строго в горизонтальной плоскости при помощи водяного уровня.

    Установка арматурного каркаса ↑

    Сетка из арматуры представляет собой:

    • рабочие продольные стержни Ø 10–12 в количестве самое меньшее четырех штук;
    • промежуточные перемычки в виде хомутов из арматуры диаметром от шести до восьми миллиметров, размещенные с шагом в 200–400 мм.

    Внимание!

    Использование чрезмерно большого шага при размещении хомутов чревато смещением рабочих стержней при бетонировании, а это, в свою очередь, нарушит впоследствии правильную работу армпояса.

    • вязальную проволоку, которая их скрепляет. Следует отметить, что для соединения нельзя использовать сварку, поскольку она, с одной стороны, ослабляет арматуру, а с другой – создаются благоприятные условия для коррозии в этих местах.

    В местах сопряжения и по углам стен сетку дополнительно армируют, чтобы прибавить жесткости этим участкам. Для этих целей используют загнутую арматуру и заводят на каждую из сторон на 300–400 мм.

    Рекомендуем

    Для армирования рекомендуется использовать композитную арматуру. Дело не только в том, что она дешевле, такой материал более легкий, он не подвержен загниванию, требует большего усилия на разрыв, с ним значительно проще работать.

    Как залить армопояс под мауэрлат ↑

    Максимальной прочности конструкции добиваются единовременной непрерывной заливкой из бетона марки, не меньшей чем М200. Объем подобных работ, как правило, значительный, поэтому лучше заливать готовый бетон, используя бетононасос, непосредственно в опалубку.

    Однако, если такой возможности нет, бетон можно приготовить самому. Чтобы обеспечить соответствующие характеристики заливки, берут:

    • цемент М400 – 1 ч.;
    • мытый песок – 3 ч.;
    • щебень – 3 ч.

    Опалубку снимают примерно дней через четыре-пять, но полного созревания бетон достигает в течение нескольких недель.

    На что нужно обратить внимание при заливке бетона? ↑

    • Во-первых, на пустоты, которые, так или иначе, образуются в процессе заливки. Их удаляют либо проштыковав бетонную смесь арматурой или провибрировав ее с шагом около 1 м.
    • Во-вторых, на важность увлажнения бетона. Не все знают, что за счет этой процедуры повышается прочность бетона. Рекомендуется проводить увлажнение ежедневно.

    Варианты крепления мауэрлата к армопоясу: анкерами, шпильками и другие ↑

    Опорный брус перед креплением необходимо обработать,чтобы обезопасить его от загнивания и воспламенения. Чтобы мауэрлат получился монолитным, его сращивают специальным образом – либо прямым замком, либо косым прирубом. Что же касается того, как крепить мауэрлат к армопоясу, то наиболее распространенные способы используют следующую схему:

    • в самом опорном брусе просверливают отверстия;
    • мауэрлат насаживают на шпильки или анкера;
    • монтаж выполняют через слой рубероида;
    • крепеж производят посредством большой шайбы и гайки;
    • после затяжки желательно подстраховать соединения контргайками;
    • остатки торчащих элементов срезают болгаркой.

    как крепить мауэрлат на армпояс

    Монтаж закладных шпилек ↑

    К примеру, для последующего крепления мауэрлата армпояс оснащают шпильками с минимальным диаметром в 12 мм. Они должны выступать выше высоты мауэрлата на 30–40 мм. Шпильки устанавливают с шагом в 100 см и крепят к хомутам, используя вязальную проволоку.

    Совет

    Нередко возникает вопрос, а нужен ли мауэрлат если есть армопояс, неужели невозможно крепить стропила прямо на него. Формально, возможно, наличие опорного бруса в этом случае не всегда обязательною. Однако, перечень требуемых работ при этом сильно увеличивается, что значительно усложняет ход работ. Несомненно, выполнить работы качественнее и проще можно только воспользовавшись традиционным способом устройства крыши, а именно с мауэрлатом.

    Как заливают армпояс под мауэрлат на практике, подробнее на видео:
