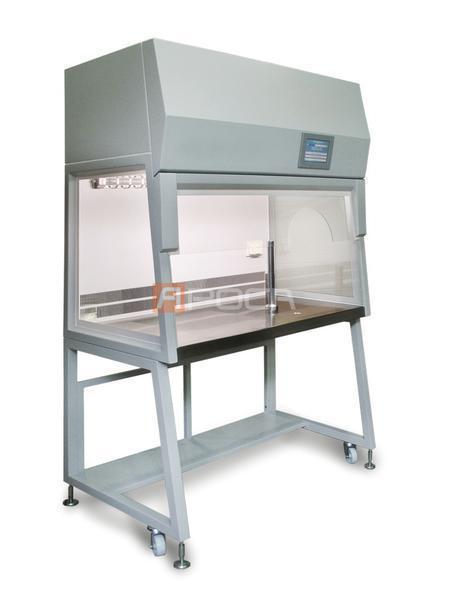

Ламинарный бокс биологической безопасности

Стандартная комплектация

  • система фильтрации (1 НЕРА и 2 ULРA)
  • 4 светодиодные лампы освещения
  • УФО в рабочей зоне
  • обезвешенный подъем передней панели
  • передняя панель с наклоном 6°
  • съемная столешница из нержавеющей стали
  • 2 электророзетки (в рабочей зоне)
  • ламинизирующая микросетка
  • высокоэффективная система подавления шума
  • вентилятор с плавной регулировкой частоты вращения
  • микропроцессорная система управления
  • отключение УФО в рабочей зоне при подъеме передней панели
  • визуальная сигнализация при подъеме передней панели более 200 мм
  • комплект подставки для рук
  • подставка на опорах и колесах

Отличительные особенности

  • особенность конструкции — создание области пониженного давления вокруг внутренней камеры с вентилятором, исключающей риск контаминации из внутренней камеры
  • при помощи вентилятора воздух подается в камеру статического давления, в которой происходит его перераспределение – большая часть (70%) через фильтр высокой эффективности ULPA поступает в рабочую зону ламинарного шкафа, оставшаяся удаляется во внешнюю среду через другой фильтр высокой эффективности ULPA
  • воздух, проходящий через рабочую зону с цитотоксическими препаратами, смешиваясь с воздухом из помещения, попадает в дополнительный фильтр НЕРА, расположенный под съемными столешницами
  • по запросу покупателя после фильтра HEPA устанавливается сорбционный(угольный) фильтр для удаления запахов

Микропроцессорный пульт управления

1 Дисплей пульта управления
2 Индикаторы и кнопка переключения режимов скорости воздуха
3 Сетевой выключатель
4 Индикатор и кнопка включения/выключения УФ-облучателя в рабочей зоне

5 Кнопка выхода из меню
6 Кнопки задания параметров
7 Кнопка ввода в память выставленных параметров
8 Индикатор и кнопка включения/выключения вентилятора
9 Индикатор и кнопка включения/выключения освещения

Система управления СЛШ-1,2 АМЦ

Ламинарный бокс биологической безопасности оснащен микропроцессорной системой управления, с помощью которой устанавливаются оператором, отображаются и автоматически поддерживаются значения скорости потока воздуха в рабочей зоне вне зависимости от степени загрязненности фильтров. Скорость воздуха на выходе фильтра рабочей зоны устанавливается в диапазоне от 0,25 до 0,5 м/с. Все заданные установки параметров сохраняются в энергонезависимой памяти.

При включении бокса (шкафа) автоматически проводится самодиагностика на наличие неисправностей. При отклонении заданных параметров от нормы на дисплее высвечивается соответствующая надпись, которая предупреждает оператора о неисправностях в работе шкафа. На дисплее панели управления отображается степень засоренности фильтра, время наработки УФламп, таймер УФО, температура воздуха. Подключение к общей вентиляционной системе возможно при наличии вытяжного зонта, расположенного на расстоянии 20 мм от выходного отверстия СЛШ.

Технические характеристики
Поток воздуха в рабочей зоне однонаправленный, сверху вниз
Степень очистки от взвешенных частиц размером более 0,3 мкм,% 99,9995
Класс чистоты воздуха в рабочей зоне Класс 3 ИСО
Освещенность рабочей поверхности не менее, Лк
1000
Общая мощность потребляемая от сети, не более, кВт 1. 0
Мощность, допускаемая на блок розеток, не более, кВт 2
Скорость потока воздуха в рабочей зоне, м/с 0,25 — 0,5
Скорость воздушного потока в окне оператора в рабочем режиме, не менее, м/с более или равно 0,40
Уровень шума, не более, дБА 65
Время непрерывной работы не ограничено
Масса, не более, кг 255
Габаритные размеры, мм
— шкафа без подставки (ширина х высота х глубина)
— рабочей зоны (ширина х высота х глубина)

1210 х 1950 х 767
1130 х 670 х 600
Система управления Микропроцессорная

Дополнительные опции

  • дополнительный комплект из 2-х электророзеток в рабочей зоне
  • электрический подъём стекла

Вариант заказа:

БМБ-1,2 АМЦ

НДС не облагается









  • Боксы II «А» 2 класса биологической безопасности
  • Боксы защиты продукта
  • Вытяжные шкафы
  • Чистые зоны
  • Бокс для взвешивания
  • Бокс для ПЦР-диагностики
  • Бак разрыва струи БРС-АМС
  • Установка ACTion-АМS
  • Установка обработки сточных вод УОС-АМС
  • Деконтаминатор USD–АМS
  • Расходные материалы

Ламинарные боксы — принципы работы, классификация и сферы применения

ГлавнаяСтатьиЛаминарные боксы.

Обзор и особенности

Ламинарные боксы или ламинар-боксы представляют собой специальное оборудование, применяемое для оснащения помещений с особыми требованиями к чистоте воздуха и физической изоляции микроорганизмов, — лабораторий медицинских, фармацевтических и иных учреждений. Они применяются в производственных и научно-исследовательских отделах для проведения медицинских экспериментов и стерильных проверок на микроорганизмы, работы с микробиологическим материалом и лекарственными препаратами, электроникой, оптикой, культивированием тканей растений.

По сути, ламинарный бокс — это устройство в виде шкафа, оборудованного прозрачной панелью, ультрафиолетовыми лампами, осветителями и системой стерилизации воздуха при помощи механического и электрического фильтрования. Подача стерильного воздуха осуществляется в виде ламинарного потока — равномерного, без завихрений, движения воздуха. Струи воздуха при этом обтекают препятствие равномерными токами и движутся параллельно.

Классы защиты ламинарных боксов

Рассмотрим мировую классификацию, применяемую странами-членами CEN. Согласно существующим мировым стандартам, ламинарные боксы классифицируют на microbiological safety cabinet (MSC class 1, MSC class 2, MSC class 3):

  • боксы микробиологической безопасности І класса защиты — защищают оператора и окружающую среду в процессе работе с опасными для здоровья оператора агентами. Условия работы нестерильны, агент не защищен от внешних загрязнений.
  • боксы микробиологической безопасности ІІ класса защиты — защищают продукт, оператора и окружающую среду при манипуляциях с патогенной средой, передающейся воздушно-капельным путем, и применением токсических химических веществ.
  • боксы микробиологической безопасности ІІІ класса защиты — защищают оператора, продукт и окружающую среду в процессе работы с особо опасным материалом.

Следует отметить, что ламинарный бокс 1 класса защиты в отечественном исполнении существенно отличается принципом работы от MSC class 1 согласно мировой классификации. В нем применяются воздушные нисходящие потоки, направленные извне бокса, что совершенно не совпадает с мировыми стандартами, согласно которым в основе работы бокса первого класса защиты лежит принудительный забор из помещения воздуха через окно оператора и последующее его удаление через систему фильтров. Соответственно, воздушные потоки направлены из внешней воздушной среды внутрь бокса.

Виды ламинарных боксов

Из-за таких различий в работе отечественной и зарубежной техники мы можем разделить ламинарные боксы на следующие виды:

Ламинарные боксы-укрытия представляют собой оборудование для создания абактериальной беспылевой среды только лишь в рабочей зоне бокса. Они не защищают от заражения ни персонал, ни окружающую среду. Этот вид оборудования применяется исключительно для защиты продукта, помещенного в рабочую зону, от перекрестного и внешнего загрязнения.

Что касается ламинарных боксов микробиологической защиты, такое оборудование применяется для физического удержания и контролируемого удаления микроорганизмов из рабочей зоны с целью предотвращения:

  • заражения персонала
  • контаминации воздуха окружающей среды и рабочей зоны

Определяющим фактором при выборе ламинарного бокса-укрытия является требование определенного уровня чистоты воздушной среды в рабочем пространстве бокса. При выборе ламинар-бокса микробиологической защиты определяющими выступают следующие факторы:

  • уровень риска, возникающий в работе с используемым агентом

  • необходимость защиты эксперимента от воздушной контаминации

  • риск возникновения аэрозолей в процессе работы

Особенности применения ламинарных боксов в зависимости от класса

Область применения ламинарных боксов напрямую зависит от особенностей работы установки и, как результата этих особенностей, класса защиты.

Как уже говорилось выше, боксы микробиологической защиты І класса предназначаются для работы с опасным для оператора агентом, однако не защищают агента от внешних загрязнений.

Ламинарные боксы ІІ класса защиты предназначаются для работы с патогенными организмами при обязательном условии нормирования воздушной среды, в производстве стерильных лекарств, для работы с радионуклидами и токсичными химическими веществами, цитостатиками, чумой .

Их применяют в бактериологических и вирусологических лабораториях при манипуляциях с микроорганизмами ІІІ — ІV групп патогенности согласно СП 1.3.2322-08, СП 1.3.2518-09 и II группой патогенности согласно СП 1.3.1285-03 с воздушно-капельным путем передачи.

ІІІ класс защиты обеспечивает безопасную работу с вирусами и бактериями самого высокого уровня опасности, канцерогенами, изотопами, химическими веществами с зависимостями от состава атмосферы. Такие боксы применимы в области фармацевтики, органического синтеза, криминалистики, сборки электронных компонентов. Для этого класса характерны полная изоляция рабочей зоны от внешней среды, физический барьер между оператором и рабочим местом. Манипуляции производятся только с помощью механически соединенных с боксом перчаток. Подача воздуха — ламинарный вертикальный ниспадающий поток, давление — отрицательное, более 200 Па. Для передачи и удаления предметов применяются шлюзы проходного типа с двумя дверями, блокирующимися электромеханическим способом. Применяются НЕРА-фильтры высоких классов.
