Для чего нужны Нагели (шканты) при строительстве деревянного дома?
При сборке деревянного дома или бани важно учитывать особенности конструкции срубовых строений и поведение древесины.
Основное скрепление венцов сруба осуществляется за счет замковых соединений. Однако, в проёмах брёвна не имеют замка на конце, а в простенках и фронтонах может вовсе отсутствовать фиксация. Это может привести к искривлению и заваливанию стены сруба.
Также во время усушки и усадки происходит естественная деформация отдельных бревен.
Для решения перечисленных проблем применяется нагель. Он придает прочность стенам, что предотвращает их заваливание и прогибание, а также фиксирует бревна по горизонтали при их возможной деформации. Важно, что при этом нагель не мешает усадке сруба.
Нагель (от немецкого nagel – гвоздь) или, как его еще называют, шкант, представляет из себя деревянный или металлический стержень различных длин и сечений.
Нагели преимущественно изготавливаются из дерева или металла.
Рассмотрим их разновидности.
Деревянные нагели – веками проверенное и по сей день актуальное и хорошее решение.
Однако, к такому, на первый взгляд, простому крепежу предъявляются строгие требования:
- сухой и калиброванный (выдержанные размеры сечения)
- твердая порода древесины
Найти калиброванный деревянный нагель круглого сечения весьма затруднительно. Отклонение диаметра нагеля от диаметра отверстия даже в 1 мм чревато последствиями. Если нагель будет тоньше отверстия, то не получится надежной фиксации и нагель не выполнит свою функцию. А если он будет больше в диаметре, то фиксация будет чрезмерная и это помешает усадке (бревно подвиснет).
Поэтому мы рекомендуем выбрать деревянный нагель квадратного сечения. Погрешность при изготовлении квадратного сечения не принесет проблем с фиксацией и усадкой. При использовании нагеля квадратного сечения нужно выбрать диаметр отверстия даже чуть меньше диагонали нагеля, чтобы плотность соединения осталась и после усушки бревна.
В качестве породы древесины идеально подходит берёза по своей прочности, жесткости и доступности (в том числе ценовой).
К металлическим нагелям применяются те же требования по жесткости, размерам и сечению.
Бытует мнение, что использование металла в этих целях недопустимо по причине возможного образования конденсата на таком шканте с последующим гниением и разрушением бревна. Это справедливо для некачественных срубов с не проконопаченными щелями или неподходяще малого диаметра бревна для конкретной климатической зоны. Но в грамотно изготовленном доме в отсутствии достаточного для точки росы перепада температуры в районе шканта конденсат не образуется.
Таким образом, в использовании крепежа из металла в данных целях нет противопоказаний. Но есть экономическая нецелесообразность. Металл обойдется в десятки-сотни раз дороже в закупе и транспортировке.
Да и обработка его значительно сложнее. А если нет разницы, зачем платить больше? Используйте деревянный нагель).
Установка деревянного нагеля

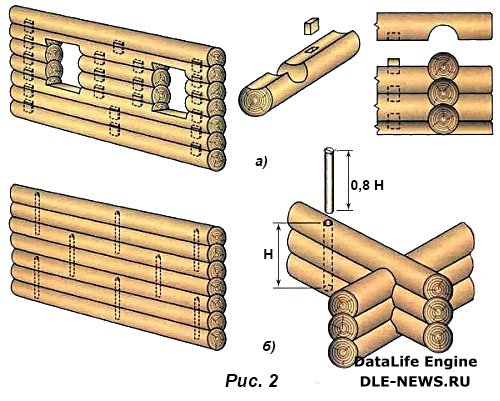

Нагелями фиксируются, как правило, от двух до трех бревен. Отверстия под нагель должны быть строго вертикальными, с глубиной на несколько сантиметров больше длины нагеля, чтобы утопить его для запаса на усадку. Сверлятся отверстия в шахматном порядке с шагом не более 2000 мм и не меньше двух штук на простенок. Расстояние установки нагеля от торца детали должно составлять не менее 100 мм, от поперечной оси замковой чаши — не менее 200 мм.
Для более плотной установки мы рекомендуем выбрать диаметр сверла чуть меньше диагонали квадратного нагеля. Пример: у квадратного нагеля с сечением 22*22 мм диагональ равна 31 мм. Соответственно, мы предлагаем выбрать сверло диаметром 28 мм.
Чем заменить нагели?
В современном строительстве существуют как вспомогательные, так и полноценные к замене крепежи.
Одним из таких решений выступают пружинные узлы «Сила».

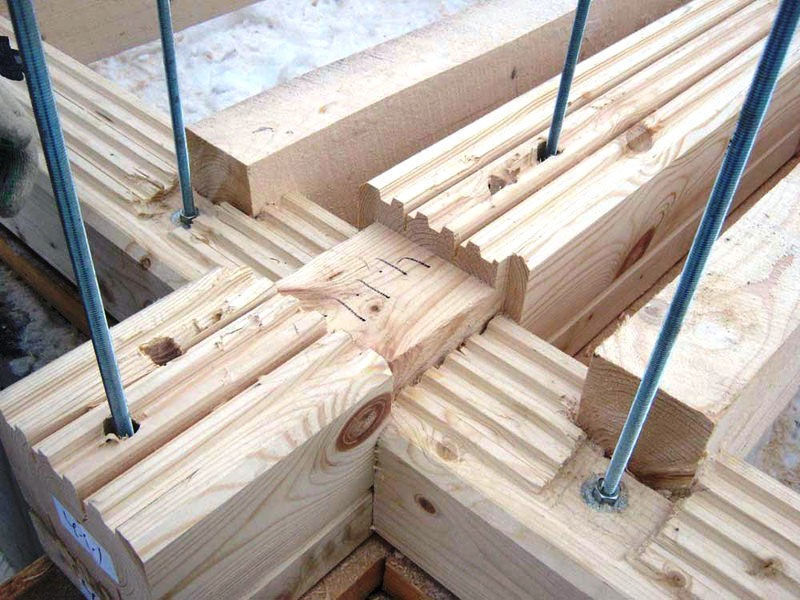

Они не только работают как нагель за счет подогнанных размеров, но используются для стяжки двух венцов между собой, прижимая верхний к нижнему за счет мощной пружины. В малонагруженных верхних рядах (пример — фронтоны) мы настоятельно рекомендуем использование таких пружинных узлов. Они позволят сохранить плотные соединения укладочных пазов во время усадки и усушки. Пружинные узлы могут служить полной заменой деревянных нагелей, но в силу дороговизны данного крепежа обычно их используют совместно с обычным нагелем, устанавливая узлы только там, где это наиболее необходимо.
Аналогом по назначению пружинных узлов являются металлические шпильки с резьбой. Отличие состоит в том, что работают они только в качестве прижима и стяжка венцов делается сквозной через всю стену от нижнего до верхнего ряда, а регулировка осуществляется вручную на протяжении всего времени усадки. Будучи не вовремя подтянутыми, шпильки перестают создавать вертикальный прижим и поэтому совсем не избавляют от горизонтального смещения бревен и заваливания стен.
Кроме того, во время усадки длина шпилек остается прежней, а стены по высоте уменьшаются. Соответственно, помимо своевременного подтягивания шпильки нужно подрезать, иначе кровля насадится на их торчащие концы. Усугубляет эти две необходимости то, что доступ к местам регулировки шпилек затруднителен, да и эстетически красиво оформить эти «окошки» непросто.
Итог.
Если вы самостоятельно нанимаете бригаду для сборки, обязательно контролируйте выбор подходящего под ваш проект крепежа. Не допускайте ошибок при монтаже. Отверстия для нагелей должны быть строго вертикальными, диаметр подобран подходящий, количество должно быть достаточным, размещение верным, а нагель должен быть утоплен в отверстии с запасом для последующей усадки. Покупайте только оригинальный, проверенный крепеж и следуйте рекомендациям производителя.
Стоит ли говорить, что встречаются такие грубейшие ошибки, как сборка без нагелей, использование клея или рифленой арматуры?
Поэтому к вопросу выбора организации, которая будет осуществлять сборку Вашего сруба, стоит подходить не менее тщательно, чем к выбору компании по производству оцилиндрованного бревна и доверять строительство Вашей мечты исключительно профессионалам.
Теплого и уютного Вам дома!
Соединение деталей шкантами и шурупами с нагелями
Соединение деталей шкантами и шурупами с нагелями9. Соединение деталей шкантами и шурупами с нагелями
Более простым, чем шиповое, но менее прочным является соединение деревянных деталей шкантами (рис. 28). Шканты — это круглые, вставляемые в отверстия двух соединяемых деталей вставки. Соединяемые шкантами поверхности двух деталей должны быть точно подогнаны друг к другу, а отверстия под шканты просверлены точно друг напротив друга, т.е.соосно.
Диаметр шканта должен составлять 0,4 толщины соединяемых деталей. Под шканты сверлят отверстия сверлами того же диаметра, что и диаметр шканта, на глубину 0,5 длины шканта плюс 2…3 мм.
Самой
ответственной операцией является сверление отверстий под шканты в двух деталях.
Центры отверстий под шканты обычно размечают с помощью рейсмуса и столярного
угольника. На рис. 29 представлена последовательность сборки деталей шкантами.
Перед соединением деталей шканты намазывают клеем, вставляют их в отверстия и детали соединяют, прижав их на время склеивания, например клиньями на крышке верстака.
Чтобы привинтить шурупами деталь к торцу деревянного бруска, около торца в бруске просверливают отверстие и забивают в него нагель (круглый деревянный стержень), намазанный клеем (рис. 30). Сущность соединения состоит в том, что шурупы плохо держатся, если они расположены вдоль волокон, но прочно ввинчиваются в нагель.
Практическая работа
Разметка отверстий под шканты. Сборка изделия шкантами.
Сборка углового соединения шурупами в нагель
1.
Получите задание у учителя на соединение деталей посредством шкантов.
2. Разметьте заготовки.
3. Подберите шканты по размерам.
4. Проверьте соосность расположения центров отверстий под шканты.
5. Высверлите отверстия, намажьте клеем шканты, соедините детали и зажмите их в тисках или струбцинах.
6. По заданию учителя разметьте и соберите изделие с креплением деталей шурупами в нагель.
Новые термины: Шкант, соосность, нагель.

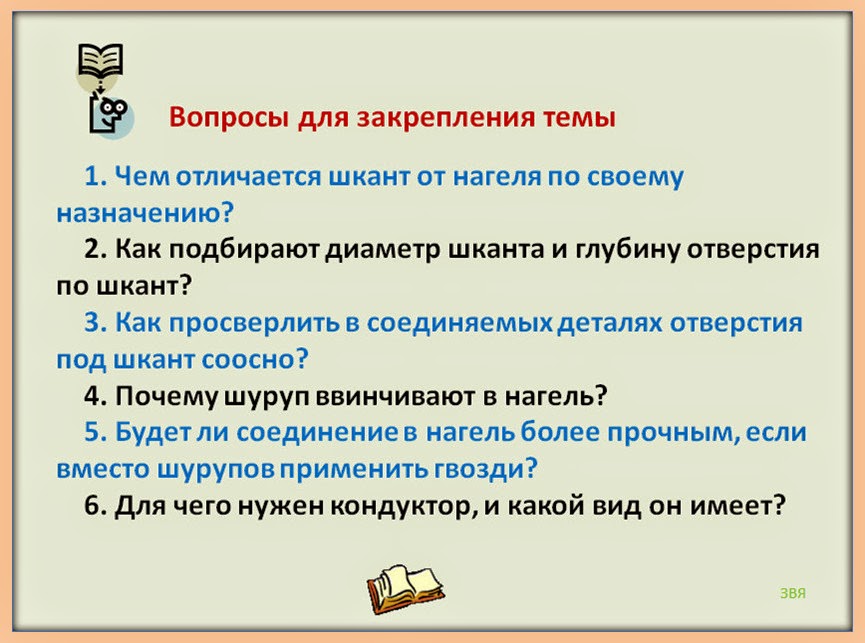

Вопросы и задания
1. Чем отличается шкант от нагеля по своему назначению?
2. Как подбирают диаметр шканта и глубину отверстия под шкант?
3. Как просверлить отверстия под шкант соосно в соединяемых деталях?
4.
Почему шуруп ввинчивают в нагель?
Понимание дюбелей и штифтов « EW Hannas Inc. Оставить комментарий
При работе с любым деревом вам понадобятся штифты для надежной фиксации деревянных деталей. Это гарантирует, что ваши поделки будут достаточно прочными в каждом суставе. Вы можете использовать установочные штифты в структурных усилениях, таких как опоры полок, изготовление шкафов, оси игрушечных колес, подвижные игровые элементы и многое другое. Читайте дальше, чтобы узнать больше.
Что такое деревянные штифты?
Деревянные штифты представляют собой прямые сплошные штифты со скошенными концами. Эти штифты помогают во время выравнивания и вставки, обычно используются в качестве застежек.
Что такое деревянные дюбели?
Изготовлены из цилиндрического деревянного стержня, обычно нарезанного на более короткие отрезки. Вы можете приобрести широкий ассортимент предварительно нарезанных дюбелей, готовых к использованию в вашем проекте.
Как работают штифты?
Чтобы штифты заработали, вы должны сначала просверлить отверстия в деревянных деталях, которые идеально подходят для ваших штифтов.
Затем вы можете вдавить штифты в отверстия, чтобы впоследствии прикрепить другие куски дерева. Когда вы вставляете установочный штифт в концентрические отверстия двух или более компонентов, он фиксирует их и надежно удерживает вместе. Небольшая переходная посадка или натяг также используются для сжатия штифта и создания достаточного трения, чтобы прочно удерживать штифт в отверстии.
Преимущества использования деревянных штифтов и дюбельных соединений
Аппаратное обеспечение не требуется
При использовании дюбелей в вашем проекте по дереву вы можете отказаться от гвоздей, шурупов и скоб. Это означает, что вы также избежите возможных травм, вызванных этими элементами оборудования при соединении деревянных деталей. С эстетической точки зрения ваш проект будет иметь профессиональный законченный вид, потому что шурупы не будут нарушать рисунок волокон.
Универсальность
Вы можете использовать дюбельные соединения в плоских или угловых соединениях, а также в сложных соединениях.
Вы можете сделать усиленные дюбели для использования в таких предметах, как полки и шкафы, которые требуют особой точности.
Более прочные соединения
Штифтовые соединения обеспечивают дополнительную прочность деталям, которые постоянно растягиваются или скручиваются. Эти соединения обеспечивают еще более надежное соединение, чем использование хвостовика и штифта.
Различные типы деревянных штифтов
Когда деревянные дюбели разрезаются на штифты, они используются в качестве усиления соединений. Обратите внимание, что вы всегда должны оставлять путь для выхода воздуха и излишков клея, как только вы вставите дюбель на место. Если вы решите ударить по дюбелю, чтобы сбросить гидравлическое давление, это может привести к расколу дерева.
Если вы соедините две деревянные детали с помощью дюбелей, вставленных в глухие отверстия, вы можете поместить кусочки дроби между древесиной, чтобы образовались углубления после их зажима. После отпускания зажима углубление указывает на центральную точку, где можно сверлить.
Вот разные типы дюбелей:
- Остроконечные дюбели
- Дюбели с цветовой маркировкой
- Окрашенные и обработанные дюбели
- Шпонки с прорезями
- Шипованные дюбели
- Дюбели с торцевыми отверстиями
- Ступени лестницы
- Штифты с гравировкой или штампом
- Колья — Дерновые колья, Колья для растений
- Шканты для рукоделия
- Шампуры
- Яблочные палочки
- Косметика и здравоохранение – ватный аппликатор, палочки для макияжа и палочки для кутикулы
- Поляки
- Зефирные палочки
- Ручки для швабры
- Палочки для вымпелов
E.W. Hannas производит превосходные дюбели для ваших нужд
Штифты облегчают ваши работы по дереву, потому что вам не нужны крепежные детали, и вы действительно получаете более прочные соединения. Более того, ваш окончательный проект будет иметь профессиональный законченный вид. Если вы планируете работать над своим следующим проектом по дереву, приобретите дюбельные штифты высочайшего стандарта от EW Hannas.
Свяжитесь с нами сегодня, чтобы получить необходимую деревянную деталь на заказ.
вилок против. Дюбели — Haze Guitars
Снова немного о затыкании дыр (поскольку это довольно часто всплывает при работе с гитарами).
Большую часть времени вы можете засунуть в отверстие какой-нибудь предмет, который окажется под рукой, и забыть о нем. Под этим я подразумеваю, что вы можете заткнуть отверстие дюбелем (или зубочисткой, шпажкой или чем-то еще). Большую часть времени все в порядке. Подключите его и залатайте/подправьте немного повреждения. Большой.
Однако иногда очень хочется сделать деревянную пробку, чтобы закрыть дыру. Особенно, если вам нужно повторно просверлить близко к заглушенному отверстию.
Так в чем же разница между дюбелем и дюбелем, который вы потрудились изготовить для себя?
Направление волокон.
У дюбеля (или более мелких заменителей, упомянутых выше, которые могут работать с крошечными отверстиями) волокна идут по всей длине. Так и должно быть. Именно это придает ему силу.
Проблема в том, что затыкание отверстия дюбелем приводит к тому, что продольные волокна остаются в основном перпендикулярными окружающему дереву. Это неуклюжее изображение показывает, что я имею в виду.
Дюбели — это простой способ закрыть отверстие, но не всегда предпочтительный
С точки зрения подкрашивания это означает, что вам нужно поработать с торцевой фактурой дюбеля (а торцевая шероховатость выглядит по-другому при прозрачном покрытии).
Однако более серьезная проблема заключается в том, что если ваше сверло перекрывает дюбель, оно может застрять в волокнах дюбеля и может отклоняться.
Это нехорошо, если вы делаете что-то, что требует точности.
Как замена бриджу Strat в винтажном стиле.
Этот мост Strat заменяется на более новый. Владелец надеялся, что он модернизирует те же шесть винтов моста, но, увы, нет. Расстояние между винтами разное. Итак, заткните их и снова просверлите.
Да, но некоторые новые отверстия тесно перекрывают старые. Даже используя сверлильный станок, я знаю, что не хочу рисковать блуждающим сверлом на чем-то, что требует такой высокой точности.
Итак, я вырезал несколько заглушек.
Мой самый маленький кусачок немного больше существующих отверстий для винтов, поэтому я сначала просверлил их, чтобы немного расширить.
Расширение отверстий под винты перед их заглушкой
Более широкое сверление отверстий также имеет дополнительное преимущество, заключающееся в их небольшой очистке.
Какое-то время там был конический/конический винт, так что у них будет резьба и (вероятно) слегка коническая форма. Мои недавно расширенные отверстия будут иметь чистые параллельные стороны.
Немного клея и вставьте заглушку на место
Идеально подходит для моих вилок. Нанесите немного столярного клея и вбейте их. Для дополнительной безопасности попробуйте совместить волокна ваших затычек с волокнами инструмента (просто угадайте, есть ли у гитары непрозрачное покрытие — вы знаете, в каком направлении). обычно идет).
Острое долото для выравнивания установленных заглушек
Отличный трюк, которому я научился у Дэна Эрлевина*, заключается в том, чтобы сбрить верхнюю часть заглушек сразу после установки. Таким образом, отвердевающее действие клея утянет их чуть-чуть ниже поверхности гитары.
Как раз то количество, которое нужно для небольшого завершающего штриха. Извините за немного расфокусированное изображение. Я не могу позволить себе фотографа, поэтому я делаю это. 😉
Это изогнутое долото со смещением отлично подходит для резки в условиях отсутствия зазора
Мне очень нравится это долото Stew Mac для резьбы по скобам для подобных работ. Я могу получить хороший срез заподлицо даже в центре корпуса гитары, где рукоятка обычно мешает мне сгладить обычное долото. Кстати, я только что проверил, и похоже, что Stew Mac больше не делают эту конкретную стамеску, но теперь у них есть несколько похожих разных размеров.
И все. Вы, очевидно, по-прежнему должны быть осторожны при сверлении, но все, скорее всего, пойдет хорошо, если вам не нужно беспокоиться о зерне дюбеля, а также обо всем остальном.
* Наверное, будет справедливо сказать, что большую часть того, что я знаю, я научился у Дэна Эрлевина.
