Стол для циркулярной пилы можно сделать своими руками при наличии базовых навыков сборки мебели. Главное преимущество изделия – возможность работать вне столярной мастерской. Приобретать промышленное оборудование по высокой цене целесообразно лишь при больших и регулярных объемах работ. Как собрать стол для циркулярки с минимальными финансовым затратами – узнайте из данной статьи.

Что представляет собой стол для циркулярной пилы, особенности конструкции

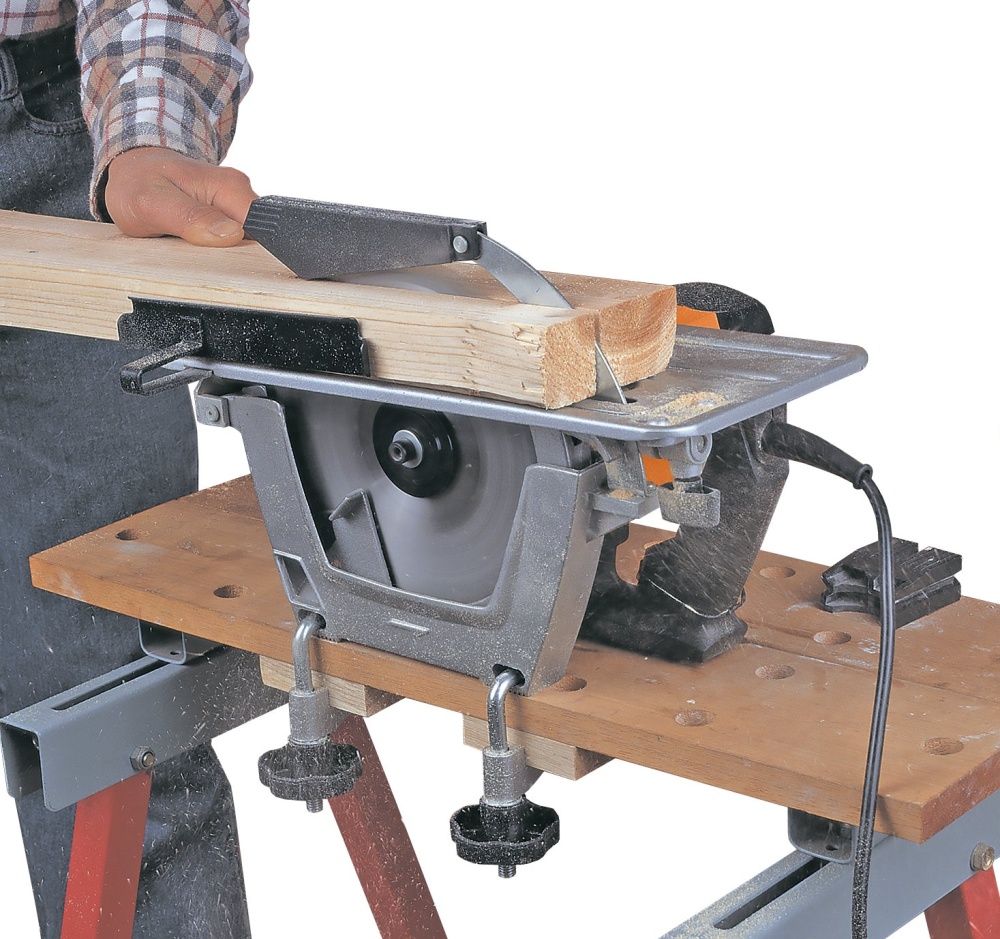

Распиловочный стол – это дополнительная столешница, которая находится на возвышенности и служит для размещения циркулярной пилы. Мебель состоит из следующих элементов:

  • ножки;
  • рабочая зона;
  • ящики для хранения расходных материалов и инструмента – по желанию.

Рабочую поверхность снабжают направляющими – они нужны для корректировки габаритов распиливаемых заготовок. Внизу столешницы устанавливают двигатель. Он направляет крутящий момент на опору диска – шкив.

В некоторых вариантах самодельных столов за диском фиксируют специальный нож – он расклинивает заготовку и препятствует ее повторному соединению. Нередко габариты столешницы увеличивают за счет добавочных расширительных элементов. А чтобы обеспечить дополнительную безопасность в процессе работы, под столешницей монтируют аварийный выключатель.

Направляющая для ручной циркулярки:

Обратите внимание! Для пилы с электрическим приводом потребуется более устойчивое основание с металлическим каркасом. Под столешницей предусмотрите возможность крепления мотора.

Читайте еще: Письменный стол своими руками — чертежи, схемы, фото из дерева, ДСП, МДФ

Как сделать распиловочный верстак для циркулярки своими руками в домашних условиях

Заводские конструкции делают в основном из металла – они предназначены для электропил. Но ваша задача – сделать процесс сборки максимально проще и дешевле. Поэтому – заменяем металл на дерево или фанеру.

Если в качестве материала вы выбрали древесину, отдавайте предпочтение породам:

  • ель;
  • дуб;
  • клен.

Самодельный стол рассчитан на ручные циркулярные пилы, либо инструменты, мощность которых – не более 1100 Ватт. Преимущество станков из металла – устойчивость к влаге. Чтобы увеличить сопротивляемость дерева, все детали перед сборкой обрабатывают водоотталкивающей пропиткой.

Идеальным решением станет стол из фанеры. Выбирайте влагостойкие сорта – они практически не деформируются.

Так как определенная часть диска находится внутри столешницы, глубина пропила уменьшается пропорционально данному расстоянию.

Совет! Выбирайте пилу, у которой диаметр диска больше, а поверхность стола делайте тоньше, но жестче и прочнее.

Чтобы комфортнее было работать, дополните изделие продольным и угловым упорами.

Преимущества и недостатки самостоятельного изготовления циркулярного стола

Стол для циркулярной пилы собственного производства имеет ряд преимуществ перед мебелью, сделанной в заводских условиях:

  • финансовая экономия – готовый станок стоит в 5-6 раз дороже;
  • небольшие размеры;
  • ваш стол будет сделан в единичном экземпляре. Это – уникальный проект;
  • простота эксплуатации в случаях, когда необходимо распилить материалы нестандартных габаритов и форм.

Недостатки самостоятельной сборки циркулярки:

  • составить чертеж достаточно сложно. Альтернатива – найдите в интернете готовое решение, подходящее вам по размерам;
  • если отверстие для пилы сделать неправильно, агрегат быстро засорится. Затрудненный выход отходов – распространенная ошибка неопытных сборщиков мебели;
  • неверное определение центра тяжести отрицательно скажется на результате работы мастера.

Пошаговые инструкции по изготовлению

Чтобы изготовить стол для циркулярной пилы в домашних условиях вам необходимо приобрести следующие инструменты:

  • электрический лобзик;
  • дрель;
  • шуруповерт;
  • фрезерный станок;
  • шлифмашина;
  • измерительный инструмент – рулетка, линейка, карандаш.

Рассмотрим порядок сборки конструкции на конкретных примерах.

Подъемный стол для циркулярки

Примерный чертеж конструкции – размеры подбираются индивидуально:

Пошаговая инструкция сборки стола с подъемным механизмом из деревянного бруса:

  • выровняйте доски с помощью рубанка. Соберите каркас. С 4 сторон столешницы сделайте отверстия диаметром 0,5 см. Просверлите еще по одному сквозному – для ножек стола;

Читайте еще: Как посидеть у камина, если его нет: 3 несложных способа сделать имитацию своими руками

  • аналогичную процедуру повторите с царгами. В ножках – также по одному сквозному. Диаметр отверстий не меняйте;
  • установите шканты в столешницу. Предварительно покройте их клеем для столярных работ. Крепите заготовки на разметке, сделанной при горизонтальном положении поверхности. Это обеспечит быстрое возвращение пилы при снятии без использования разметок;
  • диск расположите в установленном участке. Чтобы получилось продольное отверстие, пропилите основу. Переверните конструкцию;
  • приступайте к сбору параллельного упора. Отпилите от листа фанеры две полосы. Средняя ширина заготовки – 100 мм. Обратите внимание! Она должна совпадать с шириной стола. Округлите поверхность углов;
  • обработайте полосы шлифовальной машиной. Зафиксируйте саморезами под углом. Изнутри привинтите металлический уголок;
  • если вы планируете часто пользоваться сооружением, зафиксируйте упор на основе. Соедините направляющую таким образом, чтобы она располагалась к диску под углом 90 градусов. Укрепите на нижней части кнопку пуска – это проведет устройство в движение;
  • присоедините к столешнице ножки;
  • зафиксируйте к столешнице пилу;
  • установите пусковую кнопку.

Сборка выполнена, конструкция готова к работе.

Правила безопасности:

  • прежде, чем подключить механизм, удостоверьтесь, что пила прочно зафиксирована;
  • не удерживайте материал, который распиливаете, руками;
  • работайте в защитных очках.

Многофункциональный стол

Если вы решили собрать стол с широким функционалом и нашли подходящий чертеж, приступайте к работе. Будьте готовы к тому, что дел предстоит много – вам потребуются навыки столярного дела.

Читайте еще: Стол из дерева своими руками — фото идей, правила подготовки чертежей и схем сборки, ход работ

Действуйте в несколько этапов:

  • на листы фанеры нанесите разметки и сделайте по ним заготовки;
  • отверстия высверливайте под углом – так удобнее вкручивать саморезы;
  • чтобы расположить инструменты, сделайте в столешнице специальные проемы;
  • соедините каркас и столешницу;
  • покройте поверхность фанеры морилкой в 2 слоя;
  • каркас обработайте шлифмашиной и окрасьте светлой краской;
  • чтобы стол стал маневренным, прикрепите к ножкам колесики – когда закончите работать, изделие можно убрать в угол, чтобы оно не занимало место;
  • подведение электропроводку;
  • соберите электроцепь;
  • присоедините гофрированный шланг – он необходим для устранения пыли;
  • соберите дверки – если это предусмотрено конструкцией, и повесьте их на каркас.

Станок готов.

Простой и дешевый стол для ручной циркулярки из подручных материалов

Рассмотрим конструкцию из металлического каркаса и деревянной столешницы.

После того, как вы составили эскиз или нашли готовый вариант в интернете, приступайте в подготовке материалов.

Первый этап – изготовьте каркас для будущей столешницы. Для этого подойдут старые профильные трубы. Очистите и ошкурьте металл, если это необходимо. Работайте по схеме:

  • нарежьте болгаркой заготовки нужных размеров;
  • соедините боковины сваркой;
  • приварите 4 стойки-боковины;
  • в зонах стыков пройдитесь кругом для шлифования поверхностей;
  • к торцевым частям ножек прикрепите винты с возможностью регулировать уровень неровных поверхностей;
  • покрасьте конструкцию – это защитит металл от коррозии и придаст изделию привлекательный вид;
  • просверлите отверстия для фиксации столешницы.
Деревянная циркулярка

Альтернативный вариант металлической конструкции – стол из деревянного бруса. Подойдет доска сечением 50 х 100 мм.

Чтобы сделать каркас, подготовьте:

  • саморезы;
  • металлические уголки;
  • шканты;
  • состав для обработки древесины негативного воздействия влаги. Его можно купить в строительном супермаркете.

Если у вас есть старый стол, он вполне может служить основой для вашего изделия. Главное, чтобы дерево сохранило свою природную прочность.

Совет! Специалисты рекомендуют не экономить на столешнице – делайте ее из нового материала – дерева, алюминия или водостойкой фанеры. В последнем случае два листа толщиной 12 мм склеивают между собой. Двойная поверхность выдержит оборудование весом 4 – 4,5 кг.

Как установить и закрепить циркулярку на самодельном столе: основные правила монтажа

Правильно установленная циркулярная пила располагается по центру стола. Следят, чтобы не было перекосов. Оборудование размещают в столешнице. Отверстие делают заблаговременно. Болтами крепят подошву, накопитель устанавливают в гнездо.

Если позволяют габариты столешницы, здесь же размещают устройство, которое регулирует уровень наклона диска в процессе распила материалов. Это упрощает работу.

В целях соблюдения техники безопасности инструмент содержат в чехле.

Алгоритм действий при монтаже циркулярки на стол, сделанный в домашних условиях:

  • проделайте в столешнице паз и направьте туда рабочую часть оборудования;
  • сделайте отметки, где будут располагаться крепежные потайные болты. Они фиксируют диск;
  • вверху рабочей поверхности стола просверлите отверстия диаметром 0,8 см;
  • углубите головки фиксаторов;
  • аккуратно расположите циркулярку на место;
  • не спеша зафиксируйте все гайки и болты.

Читайте еще: Шкаф своими руками — чертежи и инструкции по изготовлению различных вариантов

Следующий шаг – смонтируйте блок, который запускает и останавливает мотор пилы. Он имеет два провода. Первый – ведет к пиле, второй – к сети электропитания.

Обратите внимание! При установке циркулярки в паз, выберите правильное для оборудования, направление. Если стоять к столу лицом, диск должен вращаться по направлению к специалисту.

Видео мастер-классов по теме

Заключение

Без надежной циркулярной пилы сложно представить даже небольшую мастерскую. Распил заготовок – основная работа столяра. При этом промышленные конструкции стоят больших денег. Сделайте самодельную циркулярную пилу – необходимые материалы, инструменты и пошаговые инструкции сборки популярных моделей были детально рассмотрены в данной статье.

  • Автор: Виталий Варламов
