Дальномер лазерный что такое: Лазерный дальномер – как он работает и какой выбрать? | Электронные компоненты. Дистрибьютор и магазин онлайн

Что такое дальномер и для чего он нужен?

Сегодня в геодезии, строительных и ремонтных работах широко распространены лазерные дальномеры: применение этих приборов еще несколько лет назад было редкостью, а сегодня широко распространено. Для чего нужен дальномер, если существуют рулетки и измерительные ленты? Этот прибор позволяет измерять расстояние до объекта, не приближаясь к нему.

Преимущества лазерного дальномера

• максимальная точность измерений;

• время отклика прибора – несколько секунд даже при работе с расстояниями до 100 км;

• для работы с рулеткой чаще всего нужны два человека, а дальномером можно пользоваться без помощников.

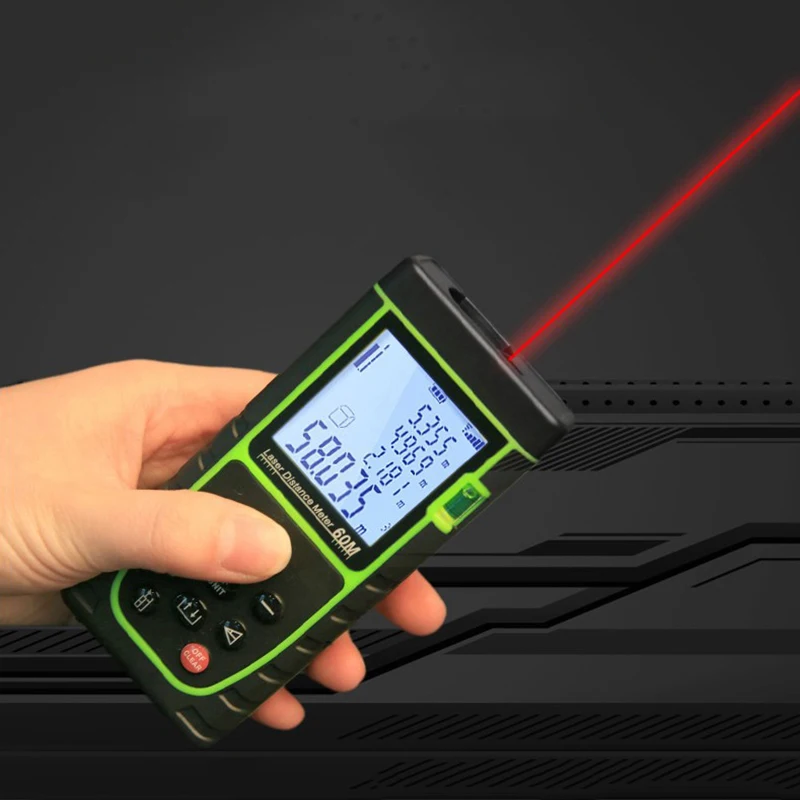

Как работает дальномер?

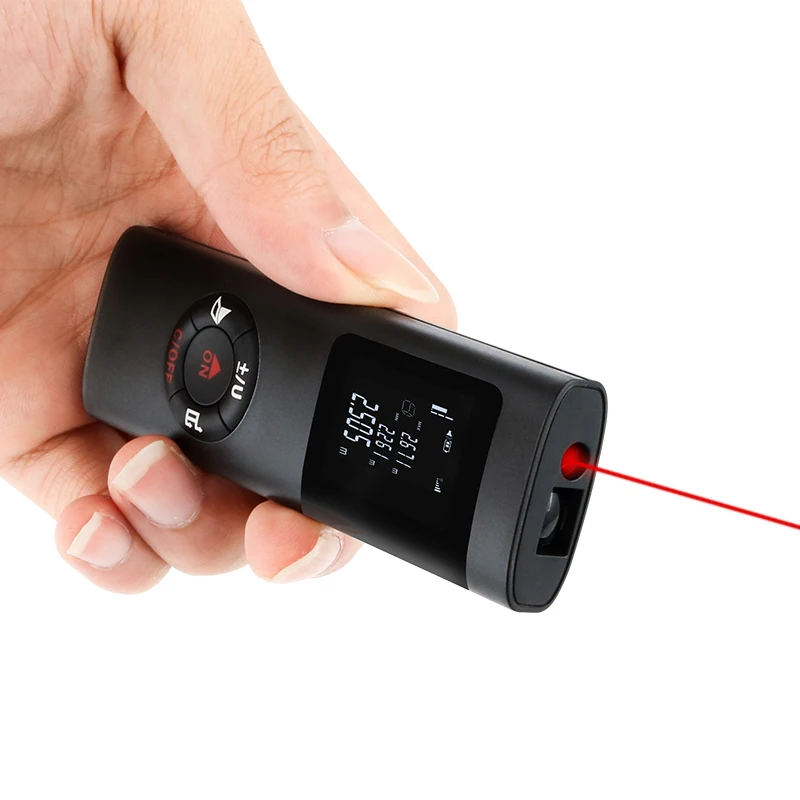

В момент включения излучатель прибора выпускает лазерный луч, который отражается от поверхности объекта и улавливается приемником.

Затем прибор определяет расстояние до объекта и высвечивает его на дисплее.

По принципу действия выделяют импульсные и фазовые дальномеры. Импульсные определяют расстояние в зависимости от того, сколько времени лазерному лучу потребовалось для его прохождения, а фазовые – на основании разности фаз отраженного и отправленного сигналов. Они имеют более высокую точность измерений и используются обычно в профессиональных целях: геодезистами, топографами, строителями.

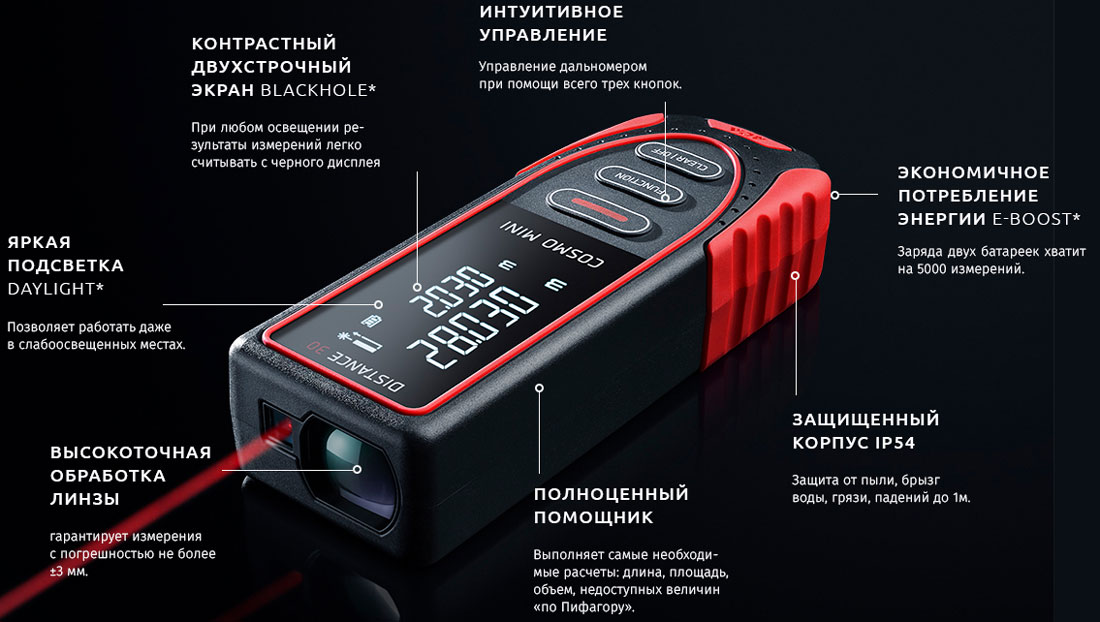

Сегодня существуют различные типы лазерных дальномеров с дополнительными функциями. Они могут запоминать результаты измерений или переводить их из одной единицы измерения в другую (например, метры в дюймы), выполнять сложные вычисления.

Для чего нужен лазерный дальномер, кроме измерения расстояний?

Современные приборы имеют множество различных функций, позволяющих вычислять площадь поверхностей и объем помещений даже сложной формы. Применение дальномера поможет, если вам нужно:

• определить высоту здания или прямоугольной ниши;

• подсчитать общую площадь стен помещения и количество необходимых для ремонта материалов;

• измерить площадь многоугольного помещения, наклонного участка крыши сложной формы, фасада дома со скатной крышей;

• определить максимальное и минимальное расстояние до объекта;

• узнать угол наклона крыши;

• разметить несколько отрезков одинаковой длины.

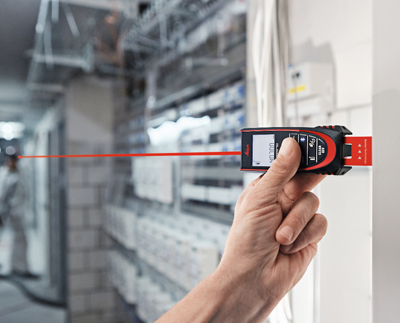

Как пользоваться дальномером?

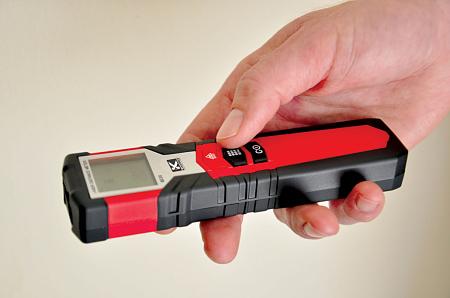

Работать с прибором очень просто. После включения необходимо прислонить его к ровной плоскости (например, стене) и нажать на кнопку, включающую функцию измерения. Прибор направит луч к объекту и отразит данные замера на мониторе. Для отдельных функций, например, вычисления площади или объема, также есть свои кнопки. Современные дальномеры оснащены модулем способным передавать данные сразу в компьютер.

На нашем сайте представлены различные модели дальномеров от производителей Bosch, CST Berger и Stabila для применения в быту и профессионального использования. Наши сотрудники помогут вам с выбором подходящей модели, оптимально подходящей вам по соотношению функциональности и стоимости.

Лазерные дальномеры. Принцип работы и использование

Никого не удивляет наличие техники, которая помогает любому человеку решить множество задач. В этот список вошли и лазерные дальномеры.

Лазерный дальномер – это оптический прибор, который используется для точного определения дистанции – от точки отсчета (месторасположения) до конкретной цели наведения.

Основы устройства лазерного дальномера

Главными составляющими прибора, именуемого лазерным дальномером, являются: излучатель и приемник.

Слово излучатель говорит само за себя, в данном приборе это генерирование лазерного луча определенной силы, что определяет длину волны. Луч абсолютно безопасен как для человека, так и для окружающей среды. Приемник предназначен для приема отраженного луча от выбранного вами объекта наведения. Для улучшения параметров дальномера в его конструкции всегда присутствует качественная оптика, которая позволяет самым точным способом сфокусировать сгенерированный луч и принять рассеянный луч на приемнике. Этот оптический усилитель имеет название – видоискатель. Если говорить доступной терминологией, то оптический видоискатель данного типа дальномера имеет принцип действия монокуляра с величиной кратности — 6х,12х.

Виды лазерных дальномеров

По типу обработки излучаемого сигнала такие устройства делятся на два вида:

Фазовые дальномеры – принцип работы основан на сравнении величины фазы посланного и отраженного луча. Такие приборы имеют доступную стоимость и просты в эксплуатации. Обычно в приобретении такого оборудования заинтересованы охотники и любители стрелкового оружия.

Импульсные дальномеры – работают на основании определения времени отклика, посланного лазерного луча.

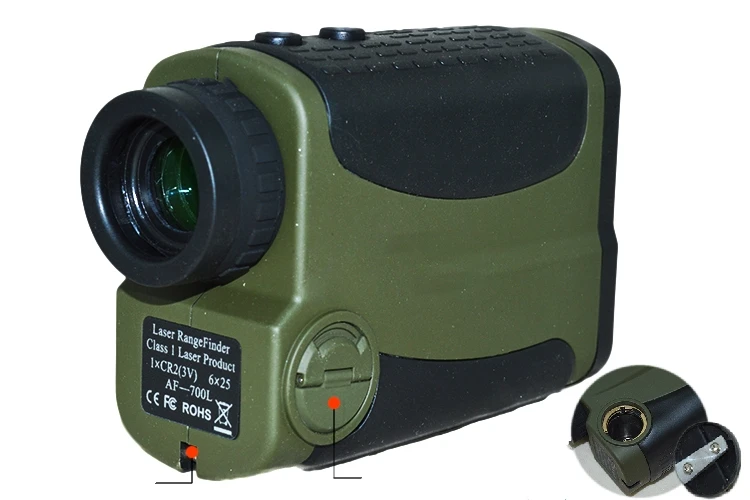

Особенности дальномеров, применяемых в охотничьих угодьях

Дальномер является отличным аксессуаром для стрельбы, как для охотничьего оружия, так и для спорта – стрельбы из лука. Размер прибора можно соизмерить с большим яблоком. Дальномер имеет автономное питание.

Охотники предпочитают приобретать приборы, которые могут измерить путь (дистанцию) от 500 м до 1,5 км.

Погрешность вычисления расстояния зависит от типа оптики и самого прибора. Таким образом, у более дорой техники меньше погрешность измерений предполагаемой дистанции.

Немаловажным фактором для лазерного дальномера считается водозащищенность. Ведь процесс охоты происходит в любых погодных условиях, поэтому этот параметр очень важен. Водонепроницаемость защитит не только оптику, но и элементы питания от выхода из строя. Очень популярными становятся приборы такого назначения со встроенным баллистическим калькулятором. На охоте они особенно удобны: вы точно знаете расстояние до цели. Поэтому стрельба на критических дистанциях нуждается в применении дальномеров.

Охотимся с помощью дальномера

Охота на медведя: дальность прицельной и безопасной стрельбы равна от 50 до 150 метров.

Варминтинг – зимняя охота на лис, стрельба только с дальней дистанции.

Охота на лося и косуль – неплохо применять дальномер с баллистическим калькулятором.

Охота в горной местности тоже нуждается в таком приборе, желательно наличие опции «угломер».

Какой прибор купить решать только его будущему владельцу. Ведь он конкретно знает, какие задачи будут поставлены перед устройством. Лидами рынка стали мировые компании, давно зарекомендовавшие себя как надежные и качественные производители оптических приборов:

• дальномеры Leupold
• дальномеры Nikon
• дальномеры Redfield
• дальномеры Bushnell

Приобретая прибор такого назначения, вы можете быть полностью уверенными, что ваш выстрел будет произведен в выбранную цель.

Дальномеры просты в использовании, достаточно один раз прочесть инструкцию и попробовать измерить расстояние до цели, которое вам известно заранее. Таким образом, вы точно будете знать, какая погрешность измерения в этой модели.

Уход за лазерными дальномерами аналогичен всем оптическим приборам. Это содержание в сухих помещениях, протирание оптики, чистка крепежей, своевременная замена элементов питания, которые исчерпали свой часовой ресурс.

Лазерные дальномеры, описание RP Photonics Encyclopedia; времяпролетный метод, фазовый сдвиг, дальность действия, лазерная безопасность, приложения

Домашний	Викторина	Руководство покупателя
Поиск	Категории	Глоссарий	)»> Реклама

Прожектор фотоники

Учебники

Показать статьи A-Z

Примечание: поле поиска по ключевому слову статьи и некоторые другие функции сайта требуют Javascript, который, однако, отключен в вашем браузере.

можно найти в Руководстве покупателя RP Photonics. Среди них:

Дополнительные сведения о поставщике см. в конце этой статьи энциклопедии или перейдите на страницу

.

Список поставщиков лазерных дальномеров

Вас еще нет в списке? Получите вход!

Используя наш рекламный пакет, вы можете разместить свой логотип и далее под описанием вашего продукта.

Лазерные дальномеры — это устройства, содержащие лазер, с помощью которых можно измерять расстояние до объекта. Обычно такое устройство работает либо прямым времяпролетным методом, либо методом фазового сдвига. Оба метода объясняются ниже. Другие методы измерения расстояний с помощью лазеров см. в статье об измерениях расстояний с помощью лазеров.

Разработаны различные устройства. Некоторые из них могут измерять расстояния до объектов в несколько километров, в то время как другие предназначены для гораздо меньших расстояний, например. внутри здания. Часто полученное расстояние до объекта отображается на цифровом дисплее.

По сравнению с ультразвуковыми или радио- и микроволновыми устройствами (радарами) основное преимущество лазерных методов измерения расстояния заключается в том, что лазерный свет имеет гораздо меньшую длину волны, что позволяет посылать гораздо более концентрированный зондирующий луч и, таким образом, достигать более высокого поперечного Пространственное разрешение.

Дальномер часто содержит смотровое устройство для точного определения цели.

Лазерные дальномеры часто содержат устройства просмотра, позволяющие пользователю точно направить лазерный луч на интересующий объект, просто ориентируя устройство таким образом, чтобы интересующий объект появлялся в центре просматриваемого изображения, отмеченного перекрестием. (Измеренное расстояние может отображаться на том же устройстве просмотра.) В других случаях видимый лазерный луч (от измерительного лазера или, возможно, от отдельной встроенной лазерной указки) можно увидеть на не слишком удаленном объекте для проверки положения цели.

Помимо лазера, фотоприемника и оптических частей лазерный дальномер содержит электронику, обычно включающую микропроцессор, для управления лазером, расчета и отображения измеренного расстояния, контроля и зарядки аккумулятора и т. д.

Прямые времяпролетные измерения

Самый простой принцип измерения заключается в том, чтобы отправить короткий лазерный импульс от устройства к интересующему объекту и контролировать время, пока отраженный или рассеянный свет не будет обнаружен с помощью достаточно быстрого фотодетектора. Затем расстояние можно просто рассчитать как половину измеренного времени прохождения туда и обратно, деленную на скорость света.

Сочетание высокой чувствительности и высокого временного разрешения фотодетектора достигается непросто.

Очевидно, что достижимое пространственное разрешение ограничено длительностью импульса и/или быстродействием фотодетектора. Часто используются импульсы от лазера с модуляцией добротности, длительность которых составляет несколько наносекунд, а иногда даже меньше 1 нс, что может быть получено от особенно компактных лазеров, например. монолитные микросхемные лазеры с пассивной модуляцией добротности. Быстродействующий фотодиод может обеспечить временное разрешение того же порядка, хотя этого нелегко достичь при очень низкой принимаемой оптической мощности, что является результатом больших расстояний наблюдения, особенно когда необходимо использовать свет от диффузного рассеяния. Обратите внимание, что полученная энергия оптического импульса пропорциональна обратному квадрату расстояния наблюдения, если расходимость исходящего луча незначительна; в противном случае он затухает еще быстрее при увеличении расстояния.

На больших расстояниях расходимость луча может привести к значительному увеличению размера пятна на объекте, а атмосферные искажения могут усугубить эту проблему. В частности, для небольших объектов увеличение размера пятна на объекте может ухудшить мощность принимаемого сигнала, а также могут возникнуть помехи из-за рассеяния света на соседних объектах.

Для улучшения мощности принимаемого сигнала и отношения сигнал/шум могут быть предприняты различные меры, что сделает возможными измерения на больших расстояниях:

Можно предпринять ряд мер для оптимизации диапазона расстояний дальномера.

• Очевидно, что может помочь высокая энергия импульса лазера. Однако ограничения могут возникать не только из-за использования лазерной технологии, но и из-за аспекта безопасности глаз, особенно для лазеров ближнего инфракрасного диапазона.
• Расходимость луча можно уменьшить, используя телескоп для увеличения радиуса луча на выходной апертуре. Тот же телескоп можно использовать для сбора большего количества света от объекта. Однако такой подход может быть ограничен необходимой компактностью и малым весом прибора или стоимостью телескопа с большой апертурой.
• С помощью какого-нибудь точно выровненного зеркала или ретрорефлектора можно легко получить гораздо более сильные сигналы. Этот метод широко использовался, например, с ретрорефлекторами, размещенными на Луне во время миссии «Аполлон». Однако во многих приложениях требуется работа с диффузно рассеивающими объектами.
• Можно использовать особо чувствительный фотодетектор, напр. лавинный фотодиод.
• Оптический полосовой фильтр позволяет очень эффективно устранять шумовые влияния на других оптических частотах.
• Кроме того, существенную помощь может оказать электронная обработка сигналов. Можно, например. получать данные от нескольких лазерных импульсов и улучшать отношение сигнал/шум с помощью методов усреднения.

Для быстрого обновления измерений или для целей усреднения можно использовать обычную последовательность импульсов с определенной частотой повторения импульсов. При высокой частоте повторения это приводит к неоднозначности диапазона; устройство должно определить, какому отправленному импульсу принадлежит полученный импульс. Для решения этой проблемы можно использовать переменную частоту повторения или пачки импульсов.

Лазерным дальномерам, возможно, также придется справляться с дополнительными проблемами, такими как ложные сигналы от мелких объектов, летящих по воздуху (например, листьев), или попытки создания помех или ослепления (в военных приложениях).

Многочастотный метод фазового сдвига

Вместо использования лазерных импульсов можно излучать свет с высокочастотной синусоидальной модуляцией интенсивности. Это можно получить с помощью лазера непрерывного действия, выходной луч которого проходит через модулятор интенсивности, генерирующий сильную синусоидальную модуляцию интенсивности на высокой частоте. В качестве альтернативы можно напрямую модулировать лазер, например. через управляющий ток лазерного диода. Тогда фотодетектор также примет сигнал с этой модуляцией, а относительный фазовый сдвиг между двумя модуляционными сигналами зависит от расстояния до объекта.

Для фиксированной частоты модуляции f возникает неоднозначность измерения: если расстояние до объекта изменяется на целое число, кратное c  / (2  f ), фаза сигнала детектора изменяется на целое число, кратное 2π, т. е. фактически никакое. Эту неоднозначность можно устранить, выполняя измерения на нескольких разных частотах и ​​объединяя результаты, как правило, с помощью подходящего программного обеспечения, работающего на микропроцессоре. Этот принцип хорошо работает, особенно если требования к максимальному расстоянию до объектов и пространственному разрешению не слишком строги.

Проблемы обнаружения слабых сигналов на больших расстояниях до объектов в принципе аналогичны задачам прямого измерения времени пролета, но можно использовать синхронный усилитель для обнаружения модуляций с сильным подавлением влияния случайных шумов. В целом обнаружение становится значительно проще реализовать, чем при прямом времяпролетном методе. Поэтому большинство портативных лазерных дальномеров для умеренных расстояний до объекта работают по методу фазового сдвига.

Дополнительные функции

Некоторые лазерные дальномеры имеют дополнительные функции, которые могут быть важны для определенных приложений:

• Усовершенствованные устройства просмотра, возможно, с переменным увеличением, облегчают идентификацию и точное нацеливание на определенные объекты.
• Помимо расстояний, некоторые лазерные дальномеры могут измерять относительную скорость между объектом и наблюдателем, обнаруживая сдвиги оптической частоты, вызванные эффектом Доплера. Обычно это требует использования одночастотного лазерного источника и дополнительных средств оптического гетеродинного обнаружения и обработки сигналов.
• Некоторые устройства предлагают расчет площадей или объемов на основе нескольких измеренных расстояний.
• Может быть возможно сохранить несколько результатов измерений и/или передать их на другие устройства, например. через беспроводное соединение с ноутбуком или планшетом.

Аспекты лазерной безопасности

Определение дальности с помощью лазеров может вызвать серьезные проблемы с лазерной безопасностью, особенно когда используются интенсивные импульсы от лазеров с модуляцией добротности; это часто требуется для больших расстояний обнаружения, чтобы не только получить обнаруживаемое количество отраженного света, но и избежать преобладающего влияния окружающего света. Тогда, однако, могут потребоваться дополнительные неудобные меры для обеспечения безопасности, особенно для глаз человека.

Часто пытаются спроектировать устройства для работы с лазерным классом безопасности I, так что специальные дополнительные меры лазерной безопасности не требуются. Это, однако, может серьезно ограничить оптическую мощность, которая может быть отправлена ​​​​на цель, и, следовательно, возможности обнаружения.

Такие компромиссы можно смягчить, применяя безопасные для глаз лазеры, т.е. в спектральной области 1,5 мкм, где можно безопасно использовать гораздо большую оптическую мощность, чем, например. в районе 1 мкм. Однако в этом случае как выбор лазеров, так и фотоприемников (и их производительность) существенно ограничены, а стоимость системы может быть значительно выше.

Различные вопросы

Как упоминалось выше, расходимость луча может быть серьезной проблемой для объектов на большом расстоянии. Тогда желательны большой оптический телескоп и лазер с высоким качеством луча.

Как и все другие методы измерения с использованием лазеров, лазерные измерения расстояния могут зависеть от лазерного шума, хотя шум обнаружения обычно является доминирующей проблемой. Другие проблемы, связанные с шумом, могут возникать из-за рассеянного света и лазерных спекл-эффектов.

Мишени могут иметь очень разные свойства отражения и рассеяния. Проблемы могут возникнуть при очень слабом отражении или при зеркальном отражении. В последнем случае большая часть падающего света может отражаться в направлениях, не пригодных для обнаружения.

Применение лазерных дальномеров

Лазерные дальномеры имеют ряд совершенно разных применений:

• Существуют военные приборы, которые часто позволяют проводить измерения на расстояниях в несколько километров и даже десятков километров, например. в разведывательных целях. Они могут использовать довольно интенсивные лазерные импульсы с энергией в несколько миллиджоулей, которые довольно опасны для человеческого глаза (→ лазерная безопасность ) даже при использовании «безопасной для глаз» длины волны.
• Подобные устройства, как правило, следящие расстояния, используются, например. для геодезических измерений и на крупных строительных площадках.
• Существуют устройства для использования в лесном хозяйстве, например, для проведения инвентаризации леса. Они могут содержать специальные оптические фильтры для подавления вредного влияния листьев на измерения.
• Различные типы дальномеров используются для различных промышленных производственных процессов и в гражданском строительстве.
• Существуют дешевые портативные дальномеры для использования внутри помещений, которые подходят только для довольно ограниченных расстояний, но с ошибками расстояния, например, всего несколько миллиметров. Их можно использовать, например. для быстрого измерения размеров комнат, требующего только одного человека. Они могут предоставлять дополнительные функции, например. расчет площадей или объемов по нескольким измеренным расстояниям.
• Некоторые виды спорта (например, гольф) и охота требуют измерения расстояния, которое можно выполнить с помощью относительно недорогих бытовых дальномеров.

Поставщики

В Руководстве покупателя RP Photonics указаны 22 поставщика лазерных дальномеров. Среди них:

TOPTICA Photonics

Лазерные дальномеры могут использоваться для контроля или измерения расстояний или длин объектов. Они также могут обеспечивать позиционное местоположение на больших расстояниях, например. нескольких километров, не касаясь физически наблюдаемого объекта. Лазерные дальномеры регулярно используются в геодезии, спорте, охоте или армии. Обычно расстояния измеряются с точностью до миллиметра, при этом измеряемый объект может даже находиться в движении. Кроме того, возможны измерения на естественных поверхностях с низкой отражательной способностью.

Beam smart WS — лучший выбор, если вы ищете компактную OEM-систему с диодным лазером с узкой шириной линии. Это стабилизированная по длине волны версия iBeam smart с надежными диодами со стабилизацией по длине волны. В сочетании с гибкой электроникой iBeam smart на базе микропроцессора это упрощает системную интеграцию.

Вопросы и комментарии от пользователей

Здесь вы можете задать вопросы и комментарии. Если они будут приняты автором, они появятся над этим абзацем вместе с ответом автора. Автор принимает решение о принятии на основе определенных критериев. По существу, вопрос должен представлять достаточно широкий интерес.

Пожалуйста, не вводите здесь личные данные; в противном случае мы бы удалили его в ближайшее время. (См. также нашу декларацию о конфиденциальности.) Если вы хотите получить личную обратную связь или консультацию от автора, свяжитесь с ним, например. по электронной почте.

Ваш вопрос или комментарий:

Проверка на спам:

  (Пожалуйста, введите сумму тринадцати и трех в виде цифр!)

Отправляя информацию, вы даете свое согласие на возможную публикацию ваших материалов на нашем веб-сайте в соответствии с нашими правилами. (Если вы позже отзовете свое согласие, мы удалим эти материалы.) Поскольку ваши материалы сначала просматриваются автором, они могут быть опубликованы с некоторой задержкой.

Смотрите также: лазерные измерения расстояний, времяпролетные измерения
и другие статьи из категории оптическая метрология

Если вы хотите разместить ссылку на эту статью на каком-либо другом ресурсе (например, на своем сайте, в социальных сетях, на дискуссионном форуме, в Википедии), вы можете получить необходимый код здесь.

HTML-ссылка на эту статью:


 Статья о лазерных дальномерах
 в
 RP Photonics Encyclopedia

С предварительным изображением (см. рамку чуть выше):


  alt="article">

Для Википедии, например. в разделе «==Внешние ссылки==»:

 * [https://www.rp-photonics.com/laser_rangefinders.html
 статья "Лазерные дальномеры" в Энциклопедии RP Photonics]

Как работает дальномер? » targetcrazy.

com

Существует множество причин, по которым вам может понадобиться дальномер . Если вы охотитесь с луком или стреляете пулями на дальние дистанции, вам придется корректировать прицел, чтобы попасть в цель.

Почему? Ну, гравитация притягивает и пули, и стрелы к земле в тот момент, когда они выпущены из чего-то.

Чем больше расстояние до цели, тем дольше падение.

Некоторые люди измеряют расстояние на глаз и практикой, но с предлагаемой сегодня технологией Самый простой и быстрый способ оценить расстояние до цели — использовать дальномер.

Содержание

Так как же работает лазерный дальномер?

Существует несколько различных способов дальномера, но наиболее популярным и распространенным в настоящее время является лазерный дальномер .

Как работают лазерные дальномеры

Лазерный дальномер работает по довольно простому принципу. Он стреляет лазерным лучом из излучателя в цель и измеряет время, необходимое для того, чтобы луч отразился обратно к приемнику на искателе.

Поскольку лазер движется со скоростью света , а скорость света является известной скоростью , ее можно использовать вместе со временем, необходимым для расчета расстояния до целевого объекта.

Расхождение луча

Луч большинства лазерных дальномеров обычно очень узкий, но из-за влияния воздуха в атмосфере луч расходится и распространяется на большие расстояния.

Это означает, что когда он достигает удаленной цели, распространение лазерного луча может быть достаточно широким, чтобы покрыть цель и отразиться от других предметов, а также от цели.

Лазерные лучи расходятся и распространяются по мере их распространения

Отражение и отклонение

Некоторые объекты измерить труднее, чем другие.

Дальномер не сможет обеспечить точные показания или точное расстояние для всех объектов. Это потому, что лазерная технология все еще довольно ограничена. Вот несколько примеров…

Когда луч падает на оконное стекло, почти весь он проходит и не отражается. Таким образом, чтение трудно достичь.

Предположим также, что луч падает на зеркало (или другой объект), наклоненное так, что весь свет полностью отражается в сторону, а не возвращается к приемнику. Этот объект также будет трудно ранжировать.

Даже мыльный пузырь отражает некоторое количество света (если бы это было не так, вы бы его не увидели)

На самом деле любой объект, расположенный под углом к ​​дальномеру, отклонит часть луча в сторону, но каждая поверхность будет отражать некоторые доступных лучей. свет назад, иначе мы не смогли бы увидеть их сами. То, сколько света возвращается, определяет, насколько легко дальномер сможет получить показания.

Почему дальномер не сбивает с толку окружающее освещение?

Лазерный свет, излучаемый устройством, имеет определенную длину волны, которая отличается от длины волны любого обычного света, исходящего из окружающей среды. Используя эту частоту, можно легко отфильтровать все сигналы от приемника на дальномере, кроме лазерного излучения, отраженного от цели. Нашедший видит только свой собственный свет. Это также очень помогает, когда большая часть исходящего света отражается от цели, даже если отраженный свет составляет часть исходного излучаемого света, искатель сможет выделить его там, где человеческий глаз не смог бы.

Как дальномер выбирает показания для отображения?

Лазерные дальномеры обычно работают очень быстро и посылают десятки, сотни или тысячи импульсов в целевой объект и используют весь этот выборочный диапазон, чтобы определить, какое расстояние является правильным для сообщения.

Во всех этих показаниях будут некоторые от самой цели, а некоторые от других объектов и местности впереди, сбоку и позади нее.

Дальномер примет во внимание все эти показания, проанализирует их и использует алгоритм для выбора наиболее подходящего расстояния.

Во всех показаниях, если одно расстояние встречается чаще, чем другие, велика вероятность того, что это тот объект, до которого пытается дотянуться пользователь. Так что это то, что будет возвращено.

Как работают оптические дальномеры

Оптический дальномер имеет свои преимущества. Вам не нужна отражающая цель, а оптику никогда не смущают погода, атмосферные условия или окружающая местность, а компоненты делают их дешевыми в сборке. В видео ниже от Mr Wizard вы увидите, как можно выполнить примитивную дальномерку с помощью 2 маленьких зеркал и небольшого количества дерева.

Однако… оптический дальномер сегодня не так популярен, как когда-то. Вам будет трудно найти хорошую оптику в продаже где-либо, кроме антикварного магазина, потому что лазерные дальномеры настолько дешевы и легко доступны, а также имеют множество функций, с которыми оптический дальномер просто не может сравниться.

Оптические дальномеры могут работать по принципу совпадения или стереоскопического дальномера.

При совпадении дальномерные изображения цели, отраженные от 2 разных источников, показываются оператору, который обычно смотрит в прибор одним глазом и затем должен внести коррективы, чтобы соответствовать их выравниванию. Когда изображения выровнены, это называется помещением их в «совпадение», и величина регулировки, необходимая для достижения этого, используется для определения расстояния до цели.

Стереоскопический дальномер использует оба глаза оператора и заставляет их совмещать контрольные метки внутри сетки для определения расстояния.

Это действительно отличное видео из Mr Wizard, телешоу для детей 80-х годов, в котором показана концепция с разделенным изображением для определения дальности с использованием 2 зеркал и измерительной шкалы.

Вот еще одно видео от Jimmym40a2, которое показывает вам дальномер Barr and Stroud 1942 года и кратко объясняет, как он работает.

Существует также очень простой и очень дешевый тип дальномера, в котором используется сетка MilDot . Это просто отмеченная сетка, которая позволяет вам оценить расстояние до цели, если вы знаете (или можете приблизительно определить) размер цели.

Вот видео из Ted’s HoldOver, которое знакомит вас с принципами работы сеток MilDot.

Другие типы дальномеров

Хотя они не применимы для повседневного дальномера, используемого стрелками или охотниками, стоит упомянуть эти другие типы дальномерного оборудования и немного объяснить, как они работают.

RADAR

RADAR расшифровывается как Radio Detection And Ranging. Радиолокационное определение дальности работает аналогично лазерному дальномеру, за исключением того, что вместо сфокусированного луча лазерного луча посылается импульс радиосигнала, и измеряется время, необходимое для его отражения. Поскольку радиоволны распространяются со скоростью света, эту скорость и время их возвращения от цели можно использовать для расчета расстояния от радиолокационной станции до любых объектов в пределах распространения.

Поскольку радар излучает на большой площади и имеет большую длину волны, он лучше подходит для определения расстояния и скорости больших объектов, таких как самолеты и корабли в открытом космосе.

RADAR не зависит от облачной погоды или внешнего освещения (он работает ночью или при ярком солнце), а поскольку радиоволны имеют большую длину волны, он может работать на больших точных расстояниях.

LIDAR

LIDAR работает аналогично RADAR, но восходит к принципу лазерного дальномера, но в гораздо большем масштабе. Он посылает световые импульсы на большие расстояния вместо радиоволн или звуковых импульсов.

Лидар намного дороже РАДАРа, но может обеспечить обнаружение многих мелких объектов.

Однако на LIDAR влияют погодные условия, такие как облака и туман, и он будет работать только на более коротких расстояниях, чем RADAR.

SONAR

Сонарный дальномер использует звуковой импульс и измеряет время прохождения звуковых волн до цели и обратно вместе со скоростью звука, что позволяет рассчитать расстояние до цели.

Сонар используется под водой, где лазерный свет и радиоволны не распространяются легко.

Ультразвук

Ультразвук — это высокочастотная звуковая волна, которую человеческое ухо не может услышать, поскольку она выше частоты, слышимой нами (20 000 Гц).
