Давление в водопроводе: Каким должно быть давлние в системе водоснабжения частного дома?

Содержание

какие минимальные и максимальные значения допустимы в сети

24 Марта 2022

Просмотров:  75887

Время чтения:  13 минут

Содержание

Для чего нужно знать давление воды

В чём измеряется давление воды

Нормы СНиП для регулирования давления воды в квартире и частном доме

Как повысить давление воды в квартире

Как замерить давление воды без манометра

На какое давление воды рассчитаны смесители

Формула расчёта давления воды в многоэтажном доме

Что может влиять на давление воды в квартире

Стабилизация давления воды в квартире

Советы, как определить давление воды в водопроводе

Коротко о главном

Владельцы квартир в многоэтажных домах редко задумываются о напоре питьевой воды в смесителе, так как водоснабжение таких объектов обеспечивают городские муниципальные службы. Что касается собственников загородной недвижимости, обеспечение необходимого напора в сети часто становится большой проблемой, так как скважинный насос предназначен исключительно для подъёма жидкой среды с глубины и транспортировки её до точки ввода в здание.

Чтобы обеспечить комфортную эксплуатацию инженерной сети, нужно знать норму напора воды в кране, которая регламентирована государственными стандартами.

Вода подается с хорошим напором

Для чего нужно знать давление воды

Давление воды в системе водопровода в квартире или частном доме – это важнейший параметр инженерной сети, который необходимо знать для достижения следующих результатов:

  • Каждое резьбовое соединение и бытовой смеситель рассчитаны на определённый показатель давления. При существенном превышении данного значения элементы трубопроводов и конечные приборы нередко выходят из строя.
  • Избыточное давление воды в кране становится частой причиной поломки бытовых приборов – стиральных и посудомоечных машин, водонагревателей и полотенцесушителей.
  • Определение точного напора в сети позволяет принять должные меры по его стабилизации при необходимости подключения нового высокотехнологичного оборудования.

Таким образом, потребитель должен владеть информацией о состоянии внутреннего водопровода в квартире или частном доме, что поможет избежать множества проблем и ненужных затрат.

Протечка полотенцесушителя

В чём измеряется давление воды

С точки зрения практической физики, давление воды – это усилие, создаваемое водяным столбом высотой 10 м на каждый 1 см2 поверхности резервуара, в котором находится жидкая среда. Напряжение жидкости выражается в следующих физических величинах:

  • 1 бар – самая популярная величина, чаще остальных используемая в расчётах. Данный показатель соответствует 99% от значения физической атмосферы (1 атм.).
  • 1 атм. – физическая атмосфера, которая составляет 1,01 бар. 1 атм. = 1 кг/см2 от действия столба воды с высотой 10 м.
  • МПа – классическая единица измерения давления по международной системе единиц (СИ). 0,1 МПа = 1 атм. или 1 кг/см2.

На практике, при подборе оборудования или определении реального напора в сети 1 бар принимается равным 1 атм.

Манометр для определения давления

Нормы СНиП для регулирования давления воды в квартире и частном доме

Требуемый напор воды в кране регламентируется СП 31.13330.2012, который был выпущен взамен устаревшего СНиП 2.04.02-84. В тексте нормативной документации указаны следующие минимально допустимые значения напора в жилых и общественных зданиях:

1. При эксплуатации одноэтажного строения показатель давления на вводе должен быть не менее 1 атм.

2. Для многоэтажных сооружений на каждый стандартный уровень высотой от 2,7 до 3,6 м в расчётах добавляется по 4 м (0,4 атм.) напора.

3. СНиП также регламентирует максимально допустимое давление в кране холодной воды – не более 6 атм., что обусловлено пределом прочности большинства трубопроводов, фитингов и периферийного оборудования, интегрированного в систему.

4. На ГВС действуют более строгие ограничения – до 4,5 атм., вне зависимости от этажности здания, так как аварийная ситуация является угрозой для жизни и здоровья жильцов.

5. Предельное давление в точке разбора, в зависимости от типа оборудования, составляет следующие величины:

  • Рукомойник в санузле – до 0,2 атм.
  • Душевая лейка и смеситель в ванной – до 0,3 атм.
  • Сантехническое оборудование в душевой кабине – до 0,3 атм.
  • Унитаз со стандартной системой смыва – до 0,2 атм.

Оборудование в душевой кабине

Данные нормативные параметры принимают за основу при проектировании наружных и внутренних инженерных сетей хозбытового водопровода, а также при подборе оборудования.

Как повысить давление воды в квартире

Если коммунальные службы не справляются с задачей по обеспечению требуемого напора в водопроводной сети многоквартирного дома, жилец имеет право составить жалобу и потребовать оказание услуги надлежащего качества. В то же время, при наличии технических проблем балансодержатель не сможет исправить ситуацию моментально, и жилец может предпринять следующие эффективные шаги для повышения напора в инженерной сети:

  • Показатель давления воды в кране можно скорректировать путём врезки байпаса на отводящем трубопроводе с установкой на нём циркуляционного насоса. Оборудование создаёт избыточное давление в системе, что способствует стабилизации напора при разборе. Недостатком такой системы является холостой ход прибора при закрытом кране, что обязывает пользователя установить автоматику на запуск крыльчатки исключительно при начале разбора питьевой воды.

Циркуляционный насос на водопроводе в квартире

  • Монтаж мембранного бака-гидроаккумулятора. В резервуаре изначально создают требуемое давление путём нагнетания воздуха в сухую камеру. При начале разбора вода из бака под напором поступает потребителю, в то время как клапан на подающем патрубке открывается, и новая порция жидкой среды из главного стояка поступает в гидроаккумулятор.

Минусом установки мембранного бака в квартире являются его габариты – для монтажа прибора вместе с модулем автоматики требуется свободная площадь в непосредственной близости от водопроводного стояка с габаритами не менее 1х1 м.

Как замерить давление воды без манометра

Давление в кране, как правило, замеряют специальным механическим или электронным прибором – манометром. При отсутствии такого оборудования показатель фактического напряжения жидкой среды в трубопроводе замеряют подручными средствами с достаточным уровнем точности. Для определения показателя необходимо выполнить следующие шаги:

  • Силиконовый прозрачный шланг длиной до 2 м надеть на излив смесителя и закрепить при помощи обжимного хомута с винтом.
  • Второй свободный выход шланга фиксируют в вертикальном направлении на штативе или стене.

Силиконовый шланг

  • Конструкция должна быть собрана таким образом, чтобы сразу после точки крепления шланг создавал незначительный изгиб с уровнем поверхности ниже точки разбора воды.
  • При открывании вентиля или рычага смесителя следует заполнить водой ту часть импровизированного трубопровода, которая располагается ниже плоскости излива сантехприбора.
  • Далее необходимо взять рулетку и измерить расстояние от плоскости воды до вертикального конца шланга. Этот показатель фиксируют на бумаге и называют S1.
  • Второй конец шланга блокируют заглушкой, которая надёжно зажимается вторым хомутом.
  • Вентиль смесителя открывают повторно.
  • В замкнутой системе вода должна подняться до определённого уровня, при условии, что оба хомута обеспечивают герметичность опытной установки.
  • В таком положении нужно снять второй замер – расстояние от плоскости жидкой среды до края шланга (S2).

Для определения фактического давления полученные результаты подставляют в формулу гидравлики P=Pat*S1/S2.

Patm – атмосферное давление, при нормальных климатических условиях принимается равным 1 атм.

Разница в напоре

Таким образом, если первичное расстояние S1=75 см, а результат повторного измерения S2=25 см, то S1/S2=75/25=3 атм. Такая методика позволяет получить точность, максимально приближенную к показателям промышленного манометра.

На какое давление воды рассчитаны смесители

Значение напора воды в кране виляет на работоспособность смесителей, установленных на кухнях и в санузлах. Как правило, согласно международным стандартам, можно выяснить, на какое давление рассчитан смеситель воды, предназначенный для эксплуатации в хозяйственно-бытовой сети. Предельное давление составляет 10 бар.

Учитывая, что норматив для системы водоснабжения в нашей стране составляет 6 бар для ХВС и 4,5 бар для ГВС, каждый смеситель надлежащего качества удовлетворяет этим требованиям.

В то же время, при наличии гидравлических скачков в сети шаровые краны и фитинги могут не выдержать, и при эксплуатации инженерной потребуется гаситель напора и другие устройства, стабилизирующие давление.

Стандартный смеситель в санузле

Формула расчёта давления воды в многоэтажном доме

Давление воды в многоэтажном доме рассчитывают по формуле СНиП, что позволяет каждому владельцу помещения определить требуемый напор у себя на этаже.

Для этого используют следующую арифметическую зависимость, а также нормируемые показатели: H=H0+0,4*n,

  • Н – искомая величина, показатель напора в многоквартирном доме на выбранном этаже.
  • H0 – необходимый напор на вводе, который регламентирует СНиП и составляет 1 атм. либо 10 м водяного столба.
  • 0.4 – коэффициент прироста требуемого напора в зависимости от этажности здания или отметки потребителя, для которого определяется расчётный показатель.
  • n – этажность жилого дома либо отметка уровня, относительно которого рассчитывают требуемый напор в инженерной сети.

Если рассмотреть практический пример, когда нужно определить напор в системе на уровне 5-го этажа многоэтажного жилого дома, Н=1+0,4х5=3 атм.

Если рассчитать данный показатель для 20-го этажа современного здания, можно получить величину 1+0,4х20=9 атм., чего не может быть, так как норматив ограничивает предельный напор до 6 атм. Таким образом, напор водяного столба выше 12-го этажа не может превышать 6 атм. , вне зависимости от расчётных показателей.

Полная формула для определения напора на этаже

Что может влиять на давление воды в квартире

Давление воды в квартире может ослабнуть по многим причинам, которые являются проблемами коммунальных служб либо самого владельца жилого помещения. Как правило, технические сложности с нормальным водоснабжением возникают при наступлении любой из следующих ситуаций:

  • Слабое давление на вводе с главной магистрали, транспортирующей воду от водозаборного узла в задние.
  • Повысительный насос недостаточной мощности. Как правило, на вводе в каждый многоквартирный дом в подвале устраивают водомерный узел с насосным оборудованием. Вода поступает в жилое здание, где учитывается её расход, после чего она транспортируется потребителям на каждый этаж с помощью насоса.
  • В час пик единовременный разбор ХВС и ГВС может увеличиться в несколько раз, из-за чего насосное оборудование не справляется с такой нагрузкой, и напор падает. Эта проблема должна нивелироваться ещё на этапе проектирования. Как правило, в жилых зданиях с большим количеством потребителей ставят несколько повысительных насосных станций, каждая из которых отвечает за собственную зону.

Расход воды в зависимости от типа потребителей

  • Неправильная балансировка напора на гребёнке в многоквартирном здании. Из-за ошибок при пуско-наладке оборудования перед сдачей дома в эксплуатацию возможно неравномерное распределение напора по стоякам. Таким образом, один подъезд может получать водопроводную воду с избыточным напором, а второй – с недостаточным давлением. Данная проблема, в случае её оперативного выявления, может быть устранена силами управляющей компании посредством балансировки оборудования в подвале.
  • Ещё одна распространённая проблема связана с эксплуатацией сантехприборов в квартире. При скоплении извести на внутренней поверхности труб либо в случае ненадлежащего ухода за смесителями условный проход трубопроводов заметно снижается, что влияет на пропускную способность внутренней инженерной сети. В таких случаях напор падёт в пределах одной квартиры. В таких ситуациях требуется профилактическая чистка труб, а также установка системы обратного осмоса, которая смягчает водопроводную воду.

Трубы, покрытие известью

Любая проблема с напором может быть решена в рамках одной квартиры, но при наличии вины УК или балансодержателя инженерной сети лучшим решением будет составление коллективной жалобы с требованием оказать услугу, согласно действующим государственным регламентам.

Стабилизация давления воды в квартире

Выше были рассмотрены возможные пути решения проблемы со слабым напором воды в сети в рамках одной квартиры. В случае, когда, наоборот, давление в сети превышает допустимые покатали, это сказывается не только на комфорте при эксплуатации, но также и на безопасности жильцов.

Разрыв трубопровода вызывает риск затопления соседей и более серьёзные последствия. В таких ситуациях монтируют специальное устройство – редуктор давления воды, который имеет следующие технические характеристики и принцип работы:

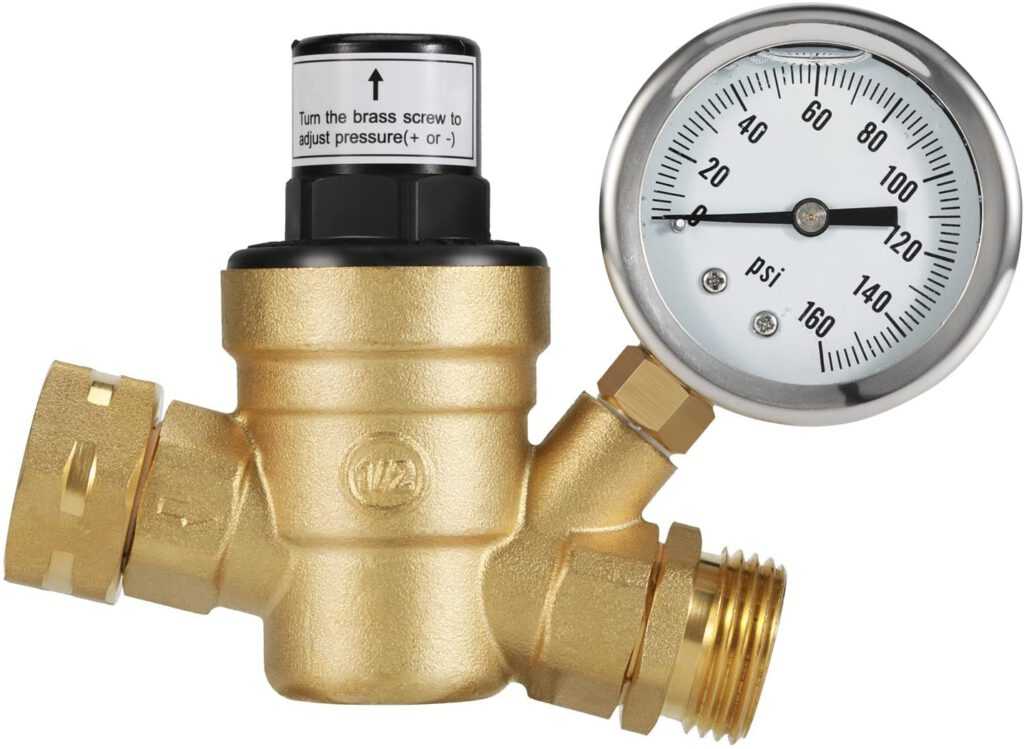

  • Главная функция редуктора – поддержание постоянного напора в водопроводной сети, вне зависимости от гидравлических скачков.
  • Стабилизатор давления – это электрооборудование, работающее от стандартной бытовой сети 220 В.

Стабилизатор давления

  • Устройство представляет собой металлический прибор, оснащённый клапаном с сервоприводом.
  • На стабилизаторе выставляют граничные параметры максимального и минимального давлений, после чего заслонка автоматически открывается или закрывается при повышении либо падении напора в трубопроводе.

Такой редуктор нередко ставят в частных жилых домах, так как он идеально работает в комплексе с мембранным баком. В то же время стабилизатор может быть интегрирован в квартирную магистраль, где он эффективно выравнивает давление в сети.

Советы, как определить давление воды в водопроводе

Чтобы определить давление в водопроводе, можно воспользоваться множеством как научных, так и народных методов, каждый из которых позволяет получить требуемое значение с разной степенью точности:

  • Установка на подающей магистрали группы безопасности с манометром и клапанными механизмами, сбрасывавшими давление при превышении критической отметки. На циферблате прибора в режиме реального времени отображается значение давления воды в барах.

Группа безопасности

  • Определение давления при помощи шланга и хомутов по методике, описанной выше.
  • Самым простым способом является принцип замера расхода. Например, литровая банка или ведро наполняется за определённый промежуток времени, но, когда напор падает или увеличивается, этот период сокращается либо увеличивается.

При обнаружении каких-либо проблем с давлением в сети необходимо немедленно задуматься о выяснении причины, а также о принятии оперативных мер по исправлению нарушения.

Коротко о главном

Норма напора воды в кране для жилых многоквартирных зданий не может превышать 6 атм. для ХВС и 4,5 атм. для ГВС. Давление в сети определяют посредством простого теоретического расчёта, после чего показатель сравнивают с реальными значениями. Для определения фактического напора в кране можно воспользоваться простой методикой с герметичным силиконовым шлангом и рулеткой. Падение напора в трубопроводе может быть связано как с внутренними, так и с внешними факторами. Малейшие неполадки в инженерной сети требуют оперативного вмешательства для стабилизации напора.

А вам когда-нибудь доводилось определять и стабилизировать напор в водопроводной сети в вашей квартире? Расскажите подробнее о своем опыте.
