Армопояс: назначение и принцип монтажа
Содержание статьи:
Армопояс: назначение и конструкция
Как сделать армированный пояс: последовательность работ, тонкости и нюансы
Любой дом без исключения, построенный из блочных материалов, постоянно подвергается воздействиям всевозможных природных сил – его осадка, вспучивание почвы и другие подвижки грунта, даже сильные ветра и ливни могут негативно сказаться на целостности строения. Именно по этой причине сверху стен делается бетонный армопояс. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы подробно изучим технологию изготовления армопояса и определимся с его назначением.

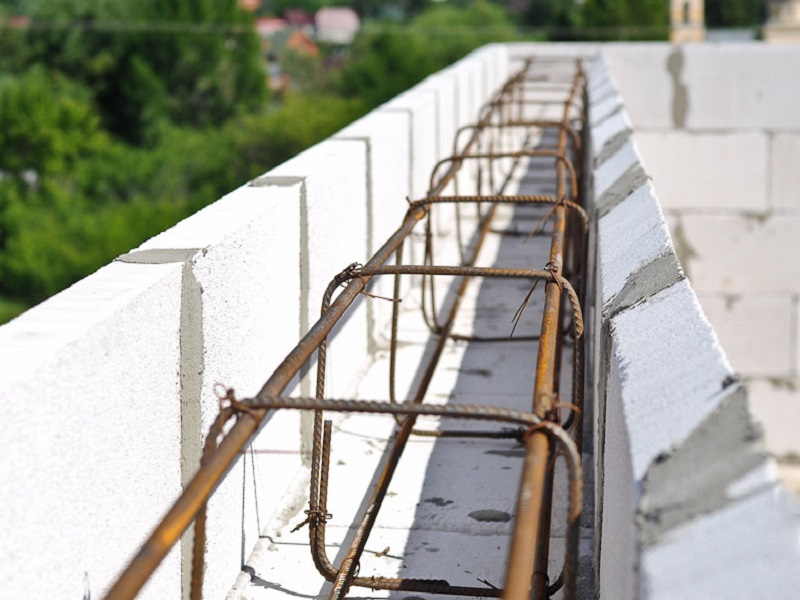

Армопояс для дома фото
Армопояс: назначение и конструкция
Армирующий пояс (или, как его еще называют, сейсмопояс) позволяет увеличить прочностные характеристики дома и предотвратить его растрескивание в результате подвижек грунта и воздействия на него стихийных сил природы. Кроме того, этот элемент строения способствует равномерному распределению нагрузок от находящихся над ним тяжелых конструкций.
К примеру, если речь идет о бетонных перекрытиях, то они укладываются именно на армопояс. Не стоит заблуждаться в том, что если в доме устраиваются перекрытия из дерева, надобность в армопоясе отпадает – он должен замыкать стены любого дома вне зависимости от типа его перекрытия. Мы же строим на века и хотим, чтобы дом достался детям в нормальном состоянии, не правда ли?
Сейсмопояс при строительстве дома фото
С назначением разобрались, теперь перейдем к его конструкции. Стандартный армопояс имеет два элемента – это жестко сваренный объемный каркас из арматуры и тяжелый бетон, в который помещается арматура. Вещь достаточно простая, но в изготовлении отличается обилием тонкостей и сложностей.
Армированный пояс для дома фото
Как сделать армированный пояс: последовательность работ, тонкости и нюансы
Чтобы понять всю серьезность работ, а заодно и детально разобраться с вопросом, как изготавливается армированный пояс, разобьем технологию его изготовления на несколько этапов – так сказать, попробуем составить небольшую инструкцию для пользователя.
- Каркас из арматуры. Начать его сборку нужно с того, что загнать в верх стены арматуру, т.е. просверлить отверстия и просто вбить в них отрезки арматуры. Сделать это необходимо в местах пересечения стен (нужно установить квадратом по четыре штыря – они зададут габариты каркаса) и вдоль стен с промежутком в метр–полтора. После этого вооружаемся мягкой вязальной проволокой и крепим нижний ряд продольной арматуры на высоте 3–4см от края стены. После того как продольная арматура будет установлена, соединяем два параллельно идущих прута короткими перемычками – установить их нужно через каждые 250–300мм. Точно таким же способом монтируются и вертикально стоящие отрезки, на которые впоследствии будет установлен верхний ряд арматуры. Эта арматура крепится с таким же шагом, как и горизонтальная – длина отрезков зависит от толщины армопояса. Как правило, монолитный пояс изготавливается толщиной от 200 до 250мм – исходя из этого следует определить длину вертикальной арматуры. Она должна быть немного короче.
Как сделать армированный пояс: каркас из арматуры
- Теперь дело за опалубкой. Здесь можно пойти двумя путями: соорудить разборную конструкцию из досок или установить несъемную опалубку. Наиболее оптимальным вариантом является разборная конструкция – собрать ее можно практически из любого листового материала или из обыкновенной доски. В процессе установки опалубки нужно проконтролировать уровень ее верхнего края – перепады не должны превышать 1см. Вообще в этом отношении лучше воспользоваться несъемной или комбинированной опалубкой, одна сторона которой будет несъемной, а вторая после застывания бетона удалится. Если вы планируете утеплять фасад пенопластом, то с лицевой стороны дома можно установить несъемную опалубку из полистирола – в дальнейшем она станет элементом утепляющего слоя. С внутренней же стороны ограничить бетон можно доской или ОСП. Наибольшую трудность в таких конструкциях вызывает соединение двух частей опалубки для армопояса перекрытия – здесь придется хорошенько подумать и укрепить ее части так, чтобы в процессе бетонировки раствор не раздвинул их в стороны. Установив деревянные распорки внутрь опалубки и стянув ее части продетой насквозь проволокой, можно смело переходить к следующей стадии работ по изготовлению армирующего монолитного пояса.
- Бетонировка. Здесь все достаточно просто, за исключением доставки бетона на верх стены – с этим вопросом вы и сами разберетесь. Единственное, что можно рассказать о технологии бетонировки сейсмопояса при строительстве дома, так это о качестве бетона и способе его приготовления. Что касается качества, то это не ниже чем марка B15, а если говорить о самостоятельном приготовлении, то это ведро цемента, два ведра песка и два ведра щебня. Бетон лучше готовить густой – он не так сильно раздавливает опалубку. Единственный нюанс в таком растворе – это необходимость его тщательного уплотнения. За отсутствием глубинного вибратора, можно воспользоваться виброшлифовальной машинкой. Ее мощности и частоты вибрации будет вполне достаточно для уплотнения сравнительно небольшого количества бетона. Бетонирование армопояса фото
- Ну и завершающий этап решения вопроса, как сделать армопояс, – это контроль застывания бетонной смеси. Сразу же после заливки бетон лучше накрыть целлофаном, уменьшив таким способом испарение влаги. Спустя пару дней, когда бетон наберет первичную прочность, опалубку можно снять (если, конечно, она разборная), а влажность набирающего прочность бетона поддерживать периодическим увлажнением. Следует понимать, что чем медленнее происходит процесс высыхания бетонного пояса, тем большую прочность он набирает.
Как сделать армопояс фото
С внутренней же стороны ограничить бетон можно доской или ОСП. Наибольшую трудность в таких конструкциях вызывает соединение двух частей опалубки для армопояса перекрытия – здесь придется хорошенько подумать и укрепить ее части так, чтобы в процессе бетонировки раствор не раздвинул их в стороны. Установив деревянные распорки внутрь опалубки и стянув ее части продетой насквозь проволокой, можно смело переходить к следующей стадии работ по изготовлению армирующего монолитного пояса.
Единственный нюанс в таком растворе – это необходимость его тщательного уплотнения. За отсутствием глубинного вибратора, можно воспользоваться виброшлифовальной машинкой. Ее мощности и частоты вибрации будет вполне достаточно для уплотнения сравнительно небольшого количества бетона. Бетонирование армопояса фотоНа этом, пожалуй, можно и закончить. Уточню лишь оду деталь, касающуюся гидроизоляции сейсмопояса. Если вы планируете монтировать крышную конструкцию из дерева или металла, то армопояс следует накрыть рубероидом или современным прорезиненным битумным материалом для гидроизоляции.
Автор статьи Александр Куликов
Армопояс, нужен ли армопояс
Армопояс, или пояс жесткости, необходим для усиления стен дома на уровнях опирания несущих конструкций перекрытий и крыши, и для придания дому общей пространственной жесткости и устойчивости. Очень упрощенно — можно сравнить армопояса с обручами, удерживающими бондарную бочку. Армопояса устраивают в разных уровнях параллельно с возведением стен дома. Монолитный армированный бетон – основной материал для создания армопояса для домов из легкобетонных ячеистых блоков (пенобетонных, газобетонных и др.), арболита, керамзитобетона, полистиролбетона и т. подобное. В некоторых случаях применяют и кирпич, например, для усиления стен из блоков поризованной керамики, или для укрепления небольших хозяйственных построек из любых материалов, при необходимости.
Кирпичный армопояс отличается от железобетонного меньшей мощностью и весом, и выполняется из 3-5 рядов кладки с перевязкой и армированием в каждом ряду стальной сеткой из проволоки диаметром 4-6 мм и ячейкой 50 мм.
По ширине кладка делается равной несущей стене.
Все сказанное ни в коем случае не относится к назначению армирующих сейсмопоясов, которые могут быть необходимы даже зданию из кирпича и монолитного железобетона, при строительстве в районах с сейсмической опасностью.
Основные задачи армопояса
Армопояс выполняет следующие функции:
- Повышение пространственной жесткости сооружения
- Распределение нагрузок на фундамент (а значит, и на все конструкции здания) от неравномерных подвижек грунтов основания при просадке и морозном пучении
- Надежное опирание и распределение усилий от мауэрлата и плит (балок) перекрытий на стены из пористых хрупких пеноблоков, газоблоков или блоков теплой керамики
В некоторых случаях устройство армопояса на одном из уровней или на всех уровнях не обязательно. В случае строительства хозпостройки или очень маленького дома с перекрытием деревянными прогонами и утепленным настилом армопояс не обязателен. Вместо устройства армопояса по всему контуру прогоны опирают на специальные газоблоки U-образной формы, с заполнением бетонной смесью и армированием.
Для обеспечения общей устойчивости такой стене прогоны крепят анкерами, замоноличенными в бетонное заполнение газоблока в интервале 1,5-2,5 метров. На наружные стены из газоблоков (пеноблоков и др.) прогоны опирают, помещая их в «гнезда» в бетоне, закрыто или открыто.
Другой случай, когда в армопоясах нет необходимости, это строительство несущих стен из кирпича, камня, монолитного железобетона в съемной или несъемной опалубке.
Цокольный армопояс
Цокольный или фундаментный армопояс, выполняемый по верхнему обрезу фундамента, нужен для домов из ячеистобетонных блоков, но необходимость этого пояса жесткости определяется конструкцией фундамента и несущей способностью подстилающих грунтов. Если грунты основания прочные (скальные, крупнообломочные, уплотненные крупные пески без насыщения водой) и не склонные к пучению, а также в случае, когда фундамент выполняют в виде плавающей плиты, то армопояс под нижний ряд блоков не обязателен. В случаях, когда в основании участка находятся просадочные или слабые грунты (мелкие и пылевидные пески, торфянные, лессовые, суглинистые и глинистые при высоком уровне грунтовых вод), армирующие пояса необходимы.
Армопояс под перекрытие и мауэрлат
Междуэтажные и мауэрлатные (подстропильные) армопояса необходимы для всех видов несущих стен, выполняемых из хрупких блоков. Локальные нагрузки на керамзитобетонные, пено- и газобетонные блоки приводят к их местным разрушениям. Чтобы исключить возможность деформаций и разрушений стен от точечных усилий от балок или плит междуэтажных перекрытий, выполняют армопояса в каждом ярусе. В результате нагрузка распределяется на блоки равномерно по всему периметру несущей стены, одновременно периметр получает пространственную жесткость.
Стены из арболитовых блоков можно вести без армопоясов при условии толщины стен от 300 мм достаточной прочности на сжатие примененных блоков из арболита – от марки В2,5.
Необходимость мауэрлатного армопояса для стен из легких блоков вызвана тем, что мауэрлат нужно крепить к несущим стенам анкерами. Анкерное крепление в ячеистые блоки выполнить сложно и не всегда возможно, а монолитный пояс будет надежно держать анкеры и мауэрлат (подстропильный брус, на который опирается вся стропильная система).
Газоблоки, пеноблоки и керамзитобетонные блоки держать анкера не смогут, и усилия, возникающие от ветровой нагрузки, могут привести к разрушениям – скатную крышу при сильном ветре может сорвать, в прямом смысле. Если стены выстроены из кирпича, армопояс (сейсмопояс) верхнего яруса назначается только из соображений пространственной жесткости здания.
Для фундамента, выполненного из сборного железобетона (ФБС), армопояса устраивают под подошвой и на уровне обреза фундамента. При пучениях и просадках грунтов основания сборный фундамент будет работать более, как монолитная конструкция. Ленты, выполненные из бутобетона, требуют усиления армопоясом как минимум одним, в уровне подошвы. Ленточные фундаменты из бутобетона экономичны и имеют некоторую пластичность, но у них нет стойкости к грунтовым подвижкам. Монолитные железобетонные ленты являются цельной рамной конструкцией, и в армопоясах не нуждаются. Так же, как и монолитная плита.
Междуэтажные перекрытия, под которые необходимы армопояса
Обязательно устраивать армопояс в уровне перекрытия из железобетонных плит, пустотных и ребристых, в случае их опирания на несущие стены из керамзитобетона, газобетона и пенобетона.
Для опирания монолитной плиты перекрытия армопояс не нужен, так как в этом случае передача нагрузок от перекрытия равномерна, а конструкция цельная и уже имеет пространственную жесткость.
При опирании деревянных балок на керамзитобетон, пенобетон и газобетон армопояс можно не делать, но усиление под опорные участки балок обязательно. Выполняется такое усиление в виде площадок, или подушек из бетона высотой около 50 мм, для того, чтобы предотвратить разрушение хрупких блоков под балками. Если нет необходимости в повышении пространственной устойчивости сооружения, то возможно ограничится устройством местного усиления под опорные части балок и не устраивать армопояс по периметру.
Армопояс. Что это такое и как сделать
Оглавление
- Что же такое армопояс?
- Как сделать армопояс своими руками
- Наиболее частые вопросы по теме армированного пояса.
- В каких случаях нужен армопояс?
- Можно ли заливать армопояс зимой, в мороз?
- Какова минимальная толщина, высота, ширина, размер армопояса?
- Промерзает армопояс, что делать?
- Конденсат на армопоясе. Потеет армопояс. Что делать?
- Можно ли залить армопояс частями?
- Видео по теме армированного пояса
Потеет армопояс. Что делать?Что же такое армопояс?
Армированный пояс, он же монолитный пояс или сейсмопояс — это специальная конструкция, призванная решить две задачи. Во-первых, распределить нагрузку от того, что будет находиться сверху, на то, что будет находиться снизу. И, во-вторых, связать всю плоскость, на которой он находится, в единое целое. С распределением нагрузки справляется как монолитный, бетонный армопояс, так и армированный кирпичный. Оба они прекрасно справляются с распределением нагрузки, скажем, от плит перекрытия на стены. Если же стоит задача еще и связать стены в единое целое, например, от распирающей нагрузки стропил крыши на стены дома, то здесь нужен бетонный армированный пояс.
Как сделать армопояс своими руками
С тем, что из себя представляет армопояс мы разобрались, давайте узнаем, как же его сделать своими руками. С кирпичным армопоясом все просто.
Обычно, делается кладка из полнотелого красного кирпича минимальной марки М100 в несколько рядов с армированием кладочной сеткой. Можно также проармировать кладку арматурой диаметром 6-8 мм. С бетонным, монолитным армопоясом дело обстоит сложнее.
Сначала необходимо выставить опалубку. Это может быть как деревянная опалубка, так и «лоточная» или несъемная опалубка, если речь идет об армопоясе на газобетонных или пенобетонных блоках. Вы можете использовать заводские U-блоки или лотки сделанные самостоятельно. Для этого не обязательно выпиливать из обычного газоблока U-блок. Достаточно сделать кладку из тонкого газоблока с наружной и внутренней стороны. Пространство между этими блоками можно утеплить экструдированным полистиролом.
После того, как вы сделали опалубку, внутрь лотка помещается каркас из арматуры.
Достаточное армирование для армопояса размером 200 на 200 мм это каркас из 4-х ниток арматуры диаметром 12 мм (по две сверху и снизу), скрепленные поперечными хомутами диаметром 6-8 мм через каждые 30-50 см.
Стандартный перехлест арматуры должен составлять 30-40 диаметров. То есть, если вы кладете арматуру 12 мм, то наращивая ее, необходимо делать перехлест примерно в 40 см.
В углах арматуру необходимо загибать, чтобы угол связывала цельная арматура.
Каркас из арматуры желательно поставить на пластиковые фиксаторы толщины защитного слоя бетона. И надеть фиксаторы на вертикальные хомуты. Если заводских фиксаторов защитного слоя нет, можно воспользоваться кусочками камня, кирпича и т.п.
К арматурному каркасу крепятся шпильки под мауэрлат или куски арматуры для последующей фиксации плит перекрытия.
Теперь можно приступать непосредственно к заливке армопояса бетоном.
Если заливать будете покупным бетоном, выбирайте марку М200-М250. Такой марки прочности с головой хватает для частного строительства.
Если же вы планируете приготовить бетон для заливки армопояса самостоятельно, то воспользуйтесь универсальным рецептом пропорций бетона для армопояса: 1 часть цемента марки 500, 2 части песка, 4 части щебня.
Также вы можете воспользоваться одним из наших строительных калькуляторов для расчета состава бетона. Не забывайте добавлять в замес пластификатор для бетона. Это сделает заливку более удобной для вас, а получившийся армопояс более прочным.
После заливки, накройте армопояс пленкой, во избежание резкого высыхания. Для этой же цели смачивайте бетон первые 2-3 дня.
Армопояс будет готов к нагрузке через неделю. Полное же созревание бетона завершится через 28 дней после заливки.
Наиболее частые вопросы по теме армированного пояса.
В каких случаях нужен армопояс?
Монолитный железобетонный пояс необходим:
- на блочном фундаменте
- на стенах из газобетона, пеноблоков и т.п. под пустотные плиты и деревянные балки перекрытия (для исключения продавливания). Здесь армопояс может быть кирпичным
- под мауэрлат на крыше, конструкция которой предполагает распорную нагрузку на этот самый мауэрлат
Можно ли заливать армопояс зимой, в мороз?
Заливка армопояса в зимнее время занятие сомнительное.
Однако, если вам уж так необходимо залить его именно в холодное время года, примите все меры по защите бетона. Добавляйте специальные противоморозные добавки в бетон. Используйте как можно меньше воды для замеса бетона. После заливки, обязательно укройте армопояс для защиты от холода. Например, опилками. В минусовую температуру, воспользуйтесь специальным согревающим кабелем. Он продается в любом строительном супермаркете.
Какова минимальная толщина, высота, ширина, размер армопояса?
Минимальный размер армопояса 150 на 150 мм. Но не менее ширины опирания плит или балок перекрытия.
Промерзает армопояс, что делать?
Если вы или ваши работники забыли утеплить армопояс перед заливкой, тогда его придется утеплять сейчас. Утепляют армопояс снаружи.
Конденсат на армопоясе. Потеет армопояс. Что делать?
Утеплить. Еще варианты: повысить температуру в помещении, уменьшить влажность помещения.
Можно ли залить армопояс частями?
Можно. Для этого в месте примыкания сделайте скос.
И бетон не должен быть гладким.
Видео по теме армированного пояса
