Dubelprofi кондуктор: Приспособление-кондуктор DUBELPROFI (3-12 мм) KWB 7580-00 — цена, отзывы, характеристики, фото

Приспособление-кондуктор DUBELPROFI (3-12 мм) KWB 7580-00 — цена, отзывы, характеристики, фото

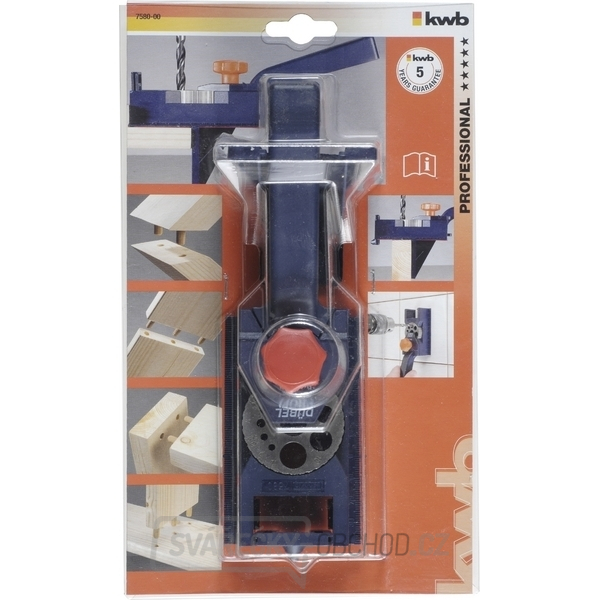

Кондуктор DUBELPROFI KWB 7580-00 применяется для сверления отверстий под шканты, с параллельным упором и глубомером. Под угловые, косые, Т-образные и плоские соединения, резиновая подложка для защиты гладких поверхностей. Под шканты d = 6, 8, 10 мм. Для сверл d = 3, 3.3, 4, 4.2, 5, 6, 6.8, 8, 10, 12 мм.   Назначение для шкантов Параметры упакованного товара Единица товара: Штука Вес, кг: 0,32 Длина, мм: 270 Ширина, мм: 125 Высота, мм: 80 Произведено Германия — родина бренда Китай — страна производства* Информация о производителе * Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой Отзывы о приспособлении KWB DUBELPROFI 3-12 мм 7580-00 Оставить свой отзыв На данный момент для этого товара нет расходных материалов Способы получения товара в Москве Доставка Вес брутто товара: 0.32 кг Габариты в упаковке, мм: 270 x 125 x 80 В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАлыкельАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадеждаНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль Самовывоз: бесплатно п. Шушары, Московское шоссе, д. 70к4В В магазине 14 шт., забирайте сегодня В корзину м.Академическая, г. Санкт-Петербург, ул. Бутлерова, д. 42 По предзаказу на завтра, после 12:00 В корзину м.Василеостровская, г. Санкт-Петербург, Малый проспект В.О., д. 52 По предзаказу на завтра, после 12:00 В корзину м.Выборгская, г. Санкт-Петербург, Лесной проспект, д. 32 По предзаказу на завтра, после 12:00 В корзину м.Девяткино, г. Санкт-Петербург, п. Мурино, ул. Тихая, д. 14 По предзаказу на завтра, после 12:00 В корзину м.Дыбенко, г. Санкт-Петербург, проспект Большевиков, д. 27А По предзаказу на завтра, после 12:00 В корзину м. Звездная, г. Санкт-Петербург, Дунайский проспект, д. 27к1Б По предзаказу на завтра, после 12:00 В корзину м.Кировский завод, г. Санкт-Петербург, пр-т Стачек, д. 32 По предзаказу на завтра, после 12:00 В корзину м.Комендантский проспект, г. Санкт-Петербург, пр-т Испытателей, д. 33 По предзаказу на завтра, после 12:00 В корзину м.Купчино, г. Санкт-Петербург, ул. Будапештская, д. 102 По предзаказу на завтра, после 12:00 В корзину м.Ладожская, г. Санкт-Петербург, Заневский проспект, д. 38 По предзаказу на завтра, после 12:00 В корзину м.Ленинский проспект, г. Санкт-Петербург, Ленинский проспект, д. 114 По предзаказу на завтра, после 12:00 В корзину м. Лиговский проспект, г. Санкт-Петербург, ул. Боровая, д. 8 По предзаказу на завтра, после 12:00 В корзину м.Ломоносовская, г. Санкт-Петербург, пер. Матюшенко, д. 12 По предзаказу на завтра, после 12:00 В корзину м.Международная, г. Санкт-Петербург, ул. Бухарестская, д. 72к1 По предзаказу на завтра, после 12:00 В корзину м.Московская, г. Санкт-Петербург, ул. Типанова, д. 21 По предзаказу на завтра, после 12:00 В корзину м.Парнас, г. Санкт-Петербург, ул. Михаила Дудина, д. 6к1 По предзаказу на завтра, после 12:00 В корзину м.Площадь Мужества, г. Санкт-Петербург, 2-й Муринский проспект, д. 38 По предзаказу на завтра, после 12:00 В корзину м. Рыбацкое, г. Санкт-Петербург, Шлиссельбургский проспект, д. 17Б По предзаказу на завтра, после 12:00 В корзину м.Удельная, г. Санкт-Петербург, проспект Энгельса, д. 70/1 По предзаказу на завтра, после 12:00 В корзину м.Черная речка, г. Санкт-Петербург, ул. Савушкина, д. 11 По предзаказу на завтра, после 12:00 В корзину м.Электросила, г. Санкт-Петербург, ул. Благодатная, д. 12 По предзаказу на завтра, после 12:00 В корзину г. Всеволожск, проспект Всеволожский, д. 61 По предзаказу на завтра, после 12:00 В корзину г. Гатчина, пр-т 25 Октября, д. 42 По предзаказу на завтра, после 12:00 В корзину г. Колпино, проспект Ленина, д. 79 По предзаказу на завтра, после 12:00 В корзину г. Кронштадт, проспект Ленина, д. 13 По предзаказу на завтра, после 12:00 В корзину п. Шушары, пр-т Новгородский, д. 10 По предзаказу на завтра, после 12:00 В корзину г. Санкт-Петербург, пр-т Ударников, д. 28/32 По предзаказу на завтра, после 12:00 В корзину м.проспект Просвещения, г. Санкт-Петербург, проспект Просвещения, д. 54 По предзаказу на завтра, после 12:00 В корзину г. Санкт-Петербург, ул. Адмирала Трибуца, д. 7 По предзаказу на завтра, после 12:00 В корзину 768592,30.416826]» data-short-name=»Московское шоссе, д. 70к4В» data-all-goods-available=»1″> п. Шушары, Московское шоссе, д. 70к4В пн.  –  пт.: 9:00 – 21:00 сб.  –  вс.: 9:00 – 18:00 В корзину м.Академическая, г. Санкт-Петербург, ул. Бутлерова, д. 42 пн.  –  вс.: 10:00 – 21:00 В корзину м.Василеостровская, г. Санкт-Петербург, Малый проспект В.О., д. 52 пн.  –  вс.: 10:00 – 20:00 В корзину Выборгская» data-all-goods-available=»0″> м.Выборгская, г. Санкт-Петербург, Лесной проспект, д. 32 пн.  –  вс.: 10:00 – 20:00 В корзину м.Девяткино, г. Санкт-Петербург, п. Мурино, ул. Тихая, д. 14 пн.  –  вс.: 10:00 – 21:00 В корзину м.Дыбенко, г. Санкт-Петербург, проспект Большевиков, д. 27А пн.  –  вс.: 10:00 – 21:00 В корзину м.Звездная, г. Санкт-Петербург, Дунайский проспект, д. 27к1Б пн.  –  вс.: 9:00 – 20:00 В корзину м.Кировский завод, г. Санкт-Петербург, пр-т Стачек, д. 32 пн.  –  вс.: 10:00 – 20:00 В корзину м.Комендантский проспект, г. Санкт-Петербург, пр-т Испытателей, д. 33 пн.  –  вс.: 10:00 – 21:00 В корзину м.Купчино, г. Санкт-Петербург, ул. Будапештская, д. 102 пн.  –  вс.: 10:00 – 20:00 В корзину 933088,30.431795]» data-short-name=»м. Ладожская» data-all-goods-available=»0″> м.Ладожская, г. Санкт-Петербург, Заневский проспект, д. 38 пн.  –  вс.: 10:00 – 21:00 В корзину м.Ленинский проспект, г. Санкт-Петербург, Ленинский проспект, д. 114 пн.  –  вс.: 9:00 – 20:00 В корзину м.Лиговский проспект, г. Санкт-Петербург, ул. Боровая, д. 8 пн.  –  вс.: 10:00 – 20:00 В корзину м. Ломоносовская, г. Санкт-Петербург, пер. Матюшенко, д. 12 пн.  –  вс.: 10:00 – 20:00 В корзину м.Международная, г. Санкт-Петербург, ул. Бухарестская, д. 72к1 пн.  –  вс.: 10:00 – 20:00 В корзину м.Московская, г. Санкт-Петербург, ул. Типанова, д. 21 пн.  –  вс.: 10:00 – 21:00 В корзину м.Парнас, г. Санкт-Петербург, ул. Михаила Дудина, д. 6к1 пн.  –  вс.: 10:00 – 22:00 В корзину 99933,30.360131]» data-short-name=»м. Площадь Мужества» data-all-goods-available=»0″> м.Площадь Мужества, г. Санкт-Петербург, 2-й Муринский проспект, д. 38 пн.  –  вс.: 10:00 – 20:00 В корзину м.Рыбацкое, г. Санкт-Петербург, Шлиссельбургский проспект, д. 17Б пн.  –  вс.: 10:00 – 21:00 В корзину м.Удельная, г. Санкт-Петербург, проспект Энгельса, д. 70/1 пн.  –  вс.: 9:00 – 20:00 В корзину м. Черная речка, г. Санкт-Петербург, ул. Савушкина, д. 11 пн.  –  вс.: 10:00 – 20:00 В корзину м.Электросила, г. Санкт-Петербург, ул. Благодатная, д. 12 пн.  –  вс.: 10:00 – 20:00 В корзину г. Всеволожск, проспект Всеволожский, д. 61 пн.  –  вс.: 9:00 – 20:00 В корзину г. Гатчина, пр-т 25 Октября, д. 42 пн.  –  вс.: 10:00 – 20:00 В корзину 750276,30.563235]» data-short-name=»г. Колпино» data-all-goods-available=»0″> г. Колпино, проспект Ленина, д. 79 пн.  –  вс.: 10:00 – 20:00 В корзину г. Кронштадт, проспект Ленина, д. 13 пн.  –  вс.: 10:00 – 21:00 В корзину п. Шушары, пр-т Новгородский, д. 10 пн.  –  вс.: 10:00 – 20:00 В корзину г. Санкт-Петербург, пр-т Ударников, д. 28/32 пн.  –  вс.: 10:00 – 21:00 В корзину м.проспект Просвещения, г. Санкт-Петербург, проспект Просвещения, д. 54 пн.  –  вс.: 9:00 – 20:00 В корзину г. Санкт-Петербург, ул. Адмирала Трибуца, д. 7 пн.  –  вс.: 10:00 – 21:00 В корзину Сервис от ВсеИнструменты.ру Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара! Вернем вам деньги, если данный товар вышел из строя в течение 14 дней с момента покупки. Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты. ру.

Может понадобиться

Кондуктор сверлильный KWB

В данной статье я расскажу вам о моем случайном, но совершенно незаменимом приобретении — кондукторе DubelProfi. Я долго ходил вокруг него в магазине и прикидывал, а нуден ли мне вообще этот девайс, стоимостью 1500 р., или ну его на фиг?!  В итоге купил и… не пожалел. Работа ускорилась в разы, да и точность разметки стала выше, что положительно сказалось на качестве производимой мебели.

Этот мебельный шаблон кондуктор немецкой фирмы kwb служит для разметки и высверливания отверстий диаметром от 3 до 12 мм (если быть точным, то 3мм, 3.3мм, 4мм, 4.2мм, 5мм, 6мм, 6.8мм, 8мм, 10мм, 12 мм) на соединяемых вместе деталях. Кроме этого он подходит для предотвращения смещения сверла на скользких материалах (например, кафеле).

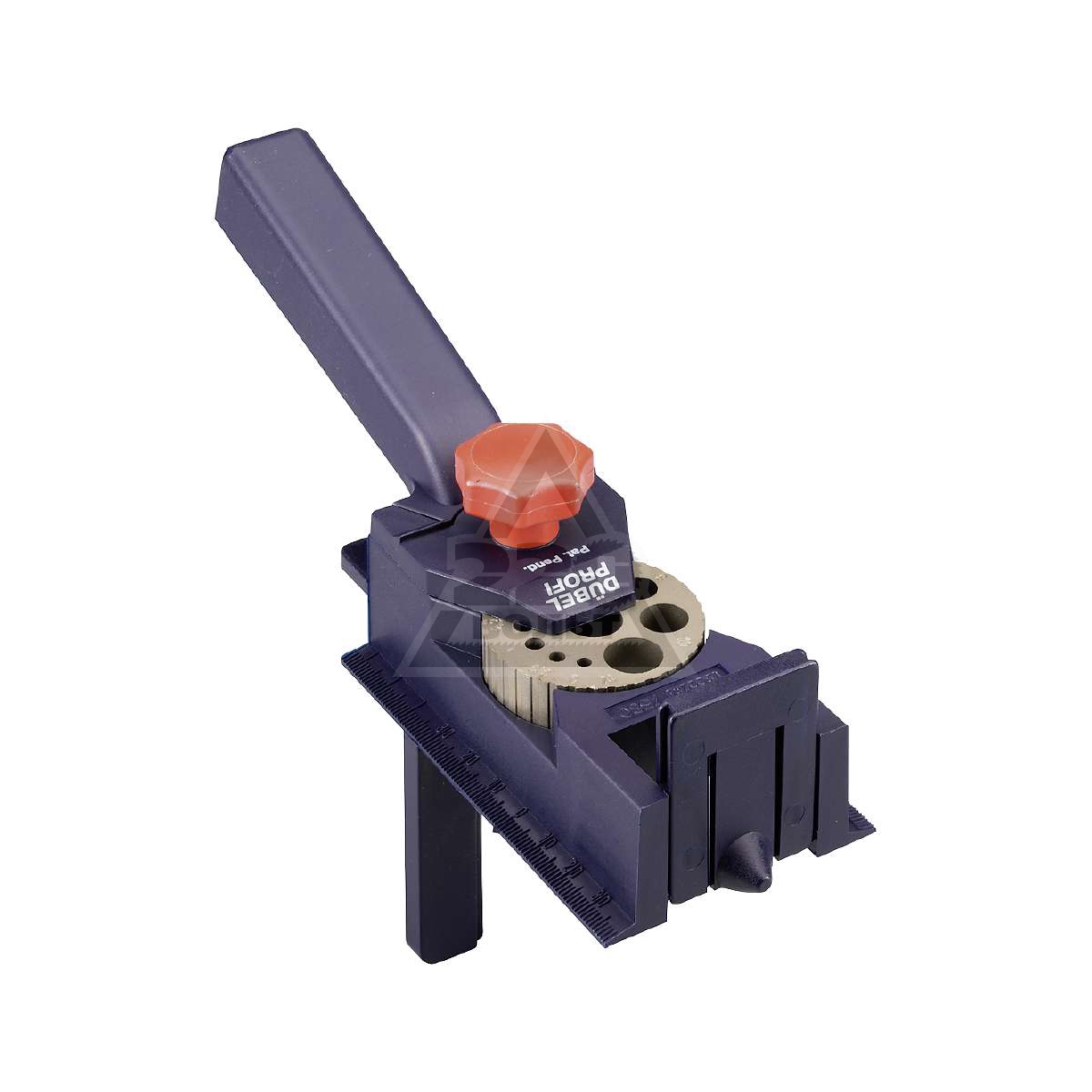

Строение кондуктора DubelProfi

1. Барабан револьверного типа с отверстиями под сверла. Диаметр отверстий подписан рядом, после поворота фиксируется закручиванием установочного винта 5, который давит на прижимную планку 6.
2. Щуп — вставляется в первое просверленное отверстие и выставляет кондуктор ровно напротив того места, где должно быть просверлено второе. Может переставляться с параллельного упора на корпус, как параллельно основанию, так и перпендикулярно ему.
3. Параллельный упор — служит для выставления расстояния до центра  отверстия от края детали. Угол между нижней поверхностью основания и параллельным упором составляет 90 градусов.
4. Разметочная шкала. На ней точка 0 совпадает с центром сверла, выставленном на барабане в центральное положение.
5. Установочный винт фиксирует барабан (см.выше), а так же параллельный упор.
6. Прижимная планка (фиксирует барабан — см.выше).

Теперь перейдем непосредственно к работе с кондуктором.

Труба: Разделив диаметр трубы пополам, мы получаем возможность сверлить отверстия по центру. Второй вариант — это приложить кондуктор параллельно трубе. В этом случае, используя щуп выставленный параллельно рабочей поверхности, мы можем сверлить отверстия на одинаковом расстоянии друг от друга.

Угловое соединение. Сверлим в торце доски №1 отверстия под крепеж (например, шкант). Для того, чтобы они получились в центре необходимо выставить на разметочной шкале значение, равное половине толщины доски, после чего обязательно зафиксировать параллельный упор винтом.

Складываем обе доски друг на друга, чтобы соединяемые края были вместе, зажимаем для надежности струбцинами. Устанавливаем щуп в параллельный упор, на ослабляя фиксирующего винта.

Вставляем в отверстия на доске №1 щуп, прижав параллельный упор к торцам досок (в противном случае, отверстие сместится к краю) сверлим пласть доски №2

Плоское соединение Снова сверлим торцевые отверстия в детали №1

Отмечаем на детали №2 центр соединения (прочерчиваем линию простым карандашом).

Выставляем кондуктор нулевой отметкой на разметочную линию, напротив него прижимаем струбцинами деталь №1. Щуп, установленный перпендикулярно рабочей поверхности, выставит кондуктор напротив отверстия в детали №2 (главное не съехать с разметочной линии).

Соединение встык (как прямое, так и под углом 45 градусов)

Соединяем обе детали друг с другом (естественно, стянув струбцинами)

Сверлим отверстие на детали №1, устанавливаем щуп параллельно рабочей поверхности, прикладываем мебельный кондуктор с другой стороны стяжки и рассверливаем второе отверстие.

На мой взгляд, основным недостатком данного кондуктора является неважная видимость разметочной шкалы, поэтому я ее несколько доработал — обрызгал белой краской из аэрозольного баллончика. Краска залила промежутки между рисками, которые сами не прокрасились. Видно стало гораздо лучше.

Штука достаточно интересная, если решите приобрести, то это можно сделать в магазине Всеинструменты. Имеется так же аналог от фирмы Bosh — сейчас он чуть дешевле.

Другие варианты мебельных кондукторов

Кондуктор под минификс (самоделка)
Кондуктор для дверей Версаль (самоделка)
Кондуктор для конфирматов Черон
Разметочный кондуктор (самоделка)

Кондуктор для сверления отверстий под шканты kwb

Универсальное устройство для сверления отверстий под мебельные шканты, используется в угловых, Т-образных и плоскостных соединений

• Диаметр деревянных шкантов 6, 8, и 10 мм
• Толщина заготовки от 12 до 30 мм

Приспособление для сверления для аккумуляторной дрели W.

Кондуктор для сверления ПРАКТИКА для сверл 6, 8, 10 мм.

устройство дляточного сверления

Приспособление для сверления «Магнус» TD 0202

Приспособление-кондуктор Kwb Dubelprofi, 7580-00, 3-12.

Кондуктор для сверления отверстий в плоскости под стяжк.

Шаблон для сверления отверстий под шканты Bosch 2607000.

Dremel Приставка 220, стойка для сверления (26150220JB)

Шаблон для сверления отверстий под дюбели Bosch для све.

Приспособление KWB DUBELPROFI

Приспособление для сверления «Магнус» TD 0202

кондуктор для сверления практика 4-35 мм для алмазных к.

Шаблон для сверления отверстий под дюбели

Кондуктор для перпендикулярного сверления ПРАКТИКА 775-.

Сверлильный шаблон для сверления отверстий под дюбели B.

Кондуктор для сверления отверстий в плоскости под стяжк.

Кондуктор для сверления для сверл 6, 8, 10 мм, под прям.

Кондуктор для перпендикулярного сверления ПРАКТИКА 775-.

Кондуктор для сверления отверстий в плоскости под стяжк.

Устройство дляточного сверления

Шаблоны мебельные Шаблон М Кондуктор для сверления отве.

Кондуктор для сверления отверстий в плоскости под стяжк.

Кондуктор для сверления отверстий для полкодержателей K.

Кондуктор для перпендикулярного сверления отверстий ПРА.

Кондуктор для сверления ПРАКТИКА 247-033

Оправка для сверления дюбелей Bosch 2.607.000.549

Кондуктор для сверления отверстий в плоскости под стяжк.

Кондуктор для сверления ПРАКТИКА 247-026

Шаблон для сверления Mechanic Drillfix

Кондуктор для сверления ПРАКТИКА для сверл 6,8,10мм

Устройство для сверления CMT CMT656

Шаблон VIRUTEX для сверления под шкант и конфермат 1100.

Кондуктор для мебельных шкантов Narex 872100

Кондуктор для изготовления заглушек KREG KPCS

Приспособление для сверления – Магнус, Drill Laser

Устройство для сверления, для малых петель CMT CMT333-3.

Шаблон для сверления отверстий под дюбели Bosch (260700.

Разное Практика Кондуктор для сверления от 5 до 15 мм.

Кондуктор для сверления ПРАКТИКА 247-033

Шаблон для сверления отверстий под дюбели Bosch для све.

Приспособление-кондуктор Kwb Dubelprofi, 7580-00, 3-12.

кондуктор для сверления практика для сверл 6,8,10 мм

Кондуктор для соединения саморезами KREG MKJKIT

Ручной инструмент Сорокин Оснастка для сверления труб

Мебельный кондуктор для сверления отверстий в алюминиев.

Кондуктор сверлильный LUX-TOOLS 6, 8, 10 мм

Кондуктор для сверления ПРАКТИКА 4-35мм для алмазных ко.

Приспособление для сверления – Магнус, Drill Laser

Устройство для сверления CMT CMT333-325

Стойка для алмазного бурения DeWALT D 215831

Кондуктор для сверления отверстий ПРАКТИКА 771-404 4-13.

кондуктор для сверления практика 4-12 мм для алмазных к.

Кондуктор для сверления ПРАКТИКА 4-12мм для алмазных ко.

Приспособление для сверления Bradex «Магнус»

Мебельный кондуктор для сверления отверстий в торце ЛДС.

Шаблоны мебельные Шаблон М Кондуктор для сверления отве.

Практика Кондуктор для сверления (775-334)

Приспособление для сверления «магнус» TD 0202

Разное Практика Кондуктор для сверления 775-334

Кондуктор для мебельных шкантов Narex 872100

Подставка для дрели алмазного сверления Dewalt D215851

Приспособление для соединения саморезами KREG Jig Jr. K.

Насос водяной для дрели алмазного сверления DeWalt D 21.

доставка до лифта или на дачу (в зависимости от региона)

актуально: 13 июля 2017

доставка до лифта или на дачу (в зависимости от региона)

Шаблон для сверления отверстий

Рекомендации

---

---

Довольно часто возникает необходимость просверлить отверстие под определенным углом, на точно заданную глубину или с нормализованным смещением от кромки. Сделать это в оборудованной мастерской несложно, но в полевых условиях придется использовать различные приспособления.

Устройство и область применения

Вариантов буровых устройств очень много, но все они объединены наличием трех конструктивных элементов. Первая — это направляющая втулка, которая изготовлена ​​из стали повышенной твердости, имеет полированную внутреннюю поверхность и отличается точными допусками по диаметру. Даже при длине втулки 10 мм обеспечивается отклонение от заданного направления не более чем на 0,5 °, особенно если втулка находится на определенном расстоянии от поверхности заготовки.

Второй конструктивный элемент — устройство для фиксации проводника на заготовке или поверхности заготовки. Как правило, таким элементом выступает один или несколько винтовых зажимов, позволяющих надежно фиксировать проводник относительно заготовки.Если речь идет об устройстве для сверления стен, то фиксирующим элементом может быть ручка, вакуумная присоска или перфорация для установки на временное точечное приспособление. В любом случае необходимость иммобилизации проводника явно продиктована не только требованиями к высокой точности, но и необходимостью обеспечить чистоту обработки и избежать повреждения поверхностей, прилегающих к отверстию, особенно скользких.

Третий структурный элемент — это система позиционирования проводника по маркировке или контрольным поверхностям.При использовании кондуктора зона сверления обычно не видна, поэтому на корпусе кондуктора могут быть дополнительные отверстия с отметками, центры которых точно совмещены с осью направляющей сверла. Боковые упоры также можно использовать для деталей с опорными плоскостями — этот принцип позиционирования реализован в кондукторах для сверления концов.

Для сборки корпусной мебели

Самым известным кондуктором, который массово используется при производстве добавок для корпусной мебели, является KWB Dubelprofi.Это достаточно универсальный прибор, имеющий регулируемый упор для сверления точно по центру торца и с определенным смещением от края, что делает кондуктор отличным помощником при проделывании отверстий для подтверждения по отдельной схеме с высоким точность совмещения. Также имеется вращающаяся шайба с направляющими разного диаметра, благодаря которой изделие можно быстро перенастроить, в том числе для соединения на дюбелях или стяжках. Особенно приятно наличие направляющего выступа для визуального совмещения торцевых и контротверстий.

Для монтажа корпусной мебели существует большое количество более простых проводников. Наибольшую сложность вызывает сверление торцов деталей: необходимо выдерживать не только центровку, но и параллельность основным плоскостям, иначе при затяжке крепежа произойдет вздутие. Для решения этой проблемы могут использоваться такие проводники, как LUXTools, Wolcraft, NAREX, а также CMT656 и многие другие безымянные, но менее эффективные линейные проводники, в которых направляющие расположены с фиксированными отступами, что также значительно упрощает реализацию аддитивных схем. .Особенно продвинутой в этом отношении считается серия кондукторов и шаблонов «Черон», с использованием которых значительно ускоряется сборка мебели при конфигурировании. Кондукторы CMT333 и CMT334 идеально подходят для установки петель, но такая технология сверления подразумевает необходимость установки втулок с резьбой 8 мм.

Для столярных работ

Самый разнообразный перечень кондукторов для подготовки столярных соединений. Для этих целей успешно используются как отдельные изделия, так и целые серии устройств, использование которых значительно расширяет спектр выполняемых операций..

Один из самых распространенных типов токопроводящих жил позволяет быстро и точно просверлить отверстия для соединений с потайной головкой на наклонных шурупах. Примеры включают Wolcraft Undercover Jig, Kreg Jig Mini и Kreg Jig K Master. Эти устройства очень различаются по конструкции, некоторые могут не иметь стандартных фиксирующих устройств и требовать использования быстрозажимных зажимов. Тем не менее, технические характеристики всех кондукторов находятся на высоком уровне.

В целом, продукция таких брендов, как Kreg, Wolcraft и CMT, представляет собой законченные системы для выполнения столярных соединений на дюбелях, а также стяжек минификс / рафик. как разметка и сверление совмещенных отверстий, в том числе глухих. В линейках можно найти направляющие для выполнения коробчатых соединений на пазах «ласточкин хвост» и проводники для замены пластинчатых фрез.

Системы Assistant и KWB Linemaster являются практически независимым оборудованием рабочего места столяра, что значительно упрощает разметку и выполнение заливных отверстий с высокой точностью. Кроме того, у Kreg есть уникальные шаблоны для быстрого крепления направляющих ящиков и газовых распорок, а также приспособление для ручного сверления для установки дверных петель.

Общего назначения

Сфера применения кондукторов не ограничивается сборкой столярных изделий и мебели.Таким образом, уже упомянутые KWB Dubelprofi и подобные устройства идеально подходят для сверления отверстий на плоских поверхностях, например для крепления в стенах. Кондукторы с V-образным пазом на подошве — практически единственный инструмент, позволяющий быстро и точно просверлить круглую трубу или прямоугольное ребро детали.

Необходимость сверления строго перпендикулярных отверстий в бетонных и кирпичных стенах часто возникает при проделывании проемов или необходимости обхода скрытых технологических каналов или арматуры.В простейшем случае для этих целей можно использовать буровые стойки Wolcraft Tecmobil или KWB 7778, эти устройства также предназначены для настольного использования. В случае проделывания отверстий значительного диаметра хорошо помогают приспособления Mechanic Distar, также рассчитанные на сверление победными коронками, в этой же серии есть удобные пылеуловители.

Самые серьезные и узкоспециализированные приспособления называются стойками для алмазного сверления. В этом сегменте можно найти как бюджетные варианты, такие как Titan HC 1000, так и дорогие устройства от Bosch и AGP.Отличительной особенностью таких кондукторов является наличие разъемной втулки для крепления шейки шпинделя дрели или перфоратора или специализированного сверлильного станка. Также проводники имеют механическое устройство подачи, что является обязательным требованием при использовании алмазных коронок.

Самодельные проводники

В заключение следует отметить, что большинству мастеров не нужно тратиться на достаточно дорогие буровое оборудование. Для разовых технических операций не требуется, чтобы кондуктор был рассчитан на сверление сотен отверстий, поэтому в некоторых случаях достаточно обычного деревянного бруска, в котором проделано ряд отверстий необходимого диаметра. сверлильный станок, а также сверла с удлиненным хвостовиком.

Для более технологических решений можно использовать систему из бесшовной трубы, перпендикулярной металлической пластине, и расположенного внутри нее подшипника подходящего размера. Эту конструкцию можно с минимальными усилиями дополнить упорами, винтовыми зажимами и центрирующими отверстиями.

Простой кондуктор для сверления отверстий. Подтверждение сверления

Основным крепежом при сборке мебели является конфирма. Он прикручивается с предварительным просверливанием отверстий. Именно сверление монтажных отверстий в ДСП для подтверждения мы и рассмотрим в этой статье.

Для сборки деталей из ДСП нам потребуется:

• Отвертка
• Биты подтверждения
• Линейка или рулетка
• Карандаш и шило

Глубина и ширина отверстия

При обычном использовании подтверждения размер 6,4 * 50. Поскольку диаметр резьбы 6,4 мм, а диаметр корпуса конфирма 4,4 мм, то для качественного крепления деталей диаметр отверстия должен быть в пределах диапазон 4,5-5 мм и глубина не менее 50 мм.

Если толщина отверстия больше указанной, конфир не будет хорошо удерживать детали, если меньше, он может сломать ДСП своей толщиной.

Для сверления используется подтверждающее сверло диаметром 4,5 мм, которое оснащено дополнительной головкой для сверления увеличенного отверстия для шейки конфирма, что также делает зенковку для его головки.

Конечно, можно использовать обычное сверло диаметром 5 мм, но для качественного закрепления в отверстии дополнительно потребуется сделать место под горлышком конфирма и его шляпкой.

Для идеального скрепления двух деталей необходимо точно разметить места их крепления.

На той части, которая будет накладываться на торец (та, на которой будет сквозное отверстие), нужно сделать два замера — по длине (обычно 5-10 см) и от края — ровно 8 мм. (это если толщина плиты 16 мм).

На перпендикулярной части отмечается точка сверления на конце. Здесь нужно выдерживать одинаковое расстояние по длине (5-10 см от начала), а по ширине — строго по центру (8 мм от края).

Маркировка должна быть сделана как можно точнее, особенно по длине, потому что при неправильной компоновке ваши детали могут иметь дополнительные зазоры или выступы при стыковке.

Лучше в первой детали сделать сквозное отверстие, прикрепить ко второй — и сразу на конце второй детали разметить сверлом место сверления. А потом уже по отдельности спокойно просверлите ямку.

Проделываем отверстие на расстоянии 8 мм от края.

Сверло ВСЕГДА нужно держать строго перпендикулярно поверхности

Перед тем, как проделать сквозное отверстие, подложите под деталь кусок ненужного ДСП. Это предотвратит появление сколов на спине.

Когда сделано сквозное отверстие, деталь можно просверлить под тяжестью веса, чтобы просверлить отверстия для горловины и шляпки конфирма.

Главное правило — при сверлении на торце сверло должно располагаться строго перпендикулярно торцу детали. Если не держать сверло прямо, сверло может уйти в сторону и выйти наружу, тем самым испортив деталь.

При сверлении нужно несколько раз потянуть сверло, чтобы стружка не забилась в отверстие.

Этот вариант считается самым точным и к тому же самым быстрым. Но для того, чтобы проделать отверстие сразу в двух частях, перед сверлением потребуется их исправить. Для этого могут понадобиться специальные зажимы, струбцины и другие приспособления.

Устройства для сверления отверстий

Чтобы не размечать каждый раз по 8 мм от края как в формировании, так и в конце, можно воспользоваться специальным приспособлением, которое, кстати, несложно сделать самому.

Это своего рода деревянный шаблон с металлической гильзой для дрели внутри.

Выглядит так, см. Фото:

А это более профессиональная вещь:

Посмотрите небольшой видеоролик о точном сверлении отверстий в ДСП для подтверждения и сборки деталей мебели:

Дюбель сверлильный

Отверстие под дюбель проделывается сверлом 8 мм. Также, чтобы не просверлить деталь, желательно оснастить ее глубиномером.

В конце тем же сверлом просверливаем на глубину 20 мм. Не забывайте, что при любых работах сверло должно быть строго перпендикулярно плоскости детали.

Конечно, если вы впервые в жизни взяли дрель в руки, у вас ничего не получится. Но этот урок можно усвоить довольно быстро.

6 февраля 2017 г.

При создании мебели почти все части должны быть соединены встык. Осуществляется это при помощи дюбелей, в которых проделываются отверстия.Именно здесь вам понадобится особая деталь.

Можно купить или сделать мебельный кондуктор своими руками.

Что такое мебельный кондуктор

Приспособление — это стержень с несколькими отверстиями и втулками. Его наносят на нужную деталь, в гильзу вставляют сверло и проделывают отверстие. Чтобы закрепить две детали, понадобится помощь одного кондуктора, при этом детали фиксируются максимально надежно.

• точное сверление;
• быстрое и простое сверление.

При этом кондукторы используются не только при строительстве, но и в машиностроении.Также это устройство позволяет сверлить цилиндрические детали и трубы.

Различные типы проводов

В зависимости от отрасли проводники делятся следующим образом:

• Накладные. Свое название они получили из-за размаха. Это приспособление накладывается на заготовку и фиксируется, при этом проделываются отверстия.
• Поворотный. С их помощью просверлите цилиндрические отверстия. В этом случае поворотная ось может располагаться как по горизонтали, так и по вертикали, а также под углом. Корпус снабжен поворотными втулками.
• Перевёрнут. Они используются, когда отверстия создаются в нескольких плоскостях.
• Раздвижная. Используется для проделывания каждой отдельной дырочки. При этом модель не фиксируется на поверхности, а значит, не самая удобная.

Кондуктор для мебели своими руками

Как мы писали выше, данный товар нужен при сборке мебели. Кто-то предпочитает покупать, а кто-то делать мебельный кондуктор для сверления отверстий своими руками. Такие изделия продаются в любых строительных магазинах, важно выбрать готовое изделие под конкретное предназначение.Стоимость мебельного кондуктора будет зависеть от его габаритов, назначения и производителя.

Самый простой вариант — недорогой, но дорогое профессиональное оборудование с различными дополнительными функциями. Поэтому сегодня все чаще изготавливают шаблоны и выкройки для мебели своими руками.

Производятся из металлического листа или деревянной доски. В них проделывают отверстия, которые будут служить направляющими. Это простая работа, с ней справится любой желающий.

Как создать кондуктор

Итак, сделать мебельный кондуктор своими руками несложно.Для начала вам потребуются:

• сварочный аппарат;
• болгарский;
Дрель
• и некоторые слесарные инструменты;
• также нужно заранее подготовить арматуру 10 х 10 мм.

Сначала заготовка зачищается наждачной бумагой и производится разметка. Расстояние от центра до центра примерно 32 мм. Далее просверливается каждое отверстие в шаблоне. После этого создается упор — для этого можно взять металлическую пластину толщиной 1 мм. Его нужно согнуть и подготовить место для резьбы.Последний шаг — соединить эти детали.

Изделие должно быть изготовлено максимально аккуратно и аккуратно, иначе оно не пригодится, а в неблагоприятной ситуации может даже повредить мебель. Подробнее о том, как сделать дирижера, вы можете узнать, посмотрев различные видео-уроки. Проще всего это сделать по выкройке мебели, которую тоже могут подсмотреть специалисты.

Чтобы сверление не вызвало осложнений, нужен кондуктор.Это приспособление действительно необходимо при сборке мебели. Конечно, купить сегодня можно все, но лучше сделать мебельный кондуктор своими руками, ведь тогда такое оборудование точно подойдет для каждого конкретного назначения.

20 фотографий кошек, сделанных в нужный момент Кошки — удивительные существа, и, наверное, все об этом знают. И они невероятно фотогеничны и всегда умеют быть в нужный момент по правилам.

9 известных женщин, полюбивших женщин.Проявление интереса к противоположному полу не является чем-то необычным. Вы вряд ли сможете кого-то удивить или шокировать, если признаете это.

11 странных признаков того, что вы хороши в постели. Вы тоже хотите верить, что доставляете романтическому партнеру удовольствие в постели? По крайней мере, ты не хочешь краснеть, и мне очень жаль.

Никогда не делайте этого в церкви! Если вы не уверены, правильно ли вы ведете себя в церкви или нет, то, вероятно, вы поступаете неправильно.Вот список ужасных.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обратите внимание на свое тело. Если вы заметили.

Вдруг: мужья хотят, чтобы их жены занимались этими 17 делами чаще. Если вы хотите, чтобы ваши отношения были более счастливыми, вам следует чаще делать вещи из этого простого списка.

Описание и особенности устройства

Проводник представляет собой стержень с несколькими отверстиями и гильзами.Подобное приспособление крепится к необходимой детали, а затем в гильзу осторожно вставляется сверло и проделывается отверстие. Для крепления двух деталей потребуется один проводник, чтобы фиксация была надежной.

• точность сверления;
• простота и скорость создания дырок.

Стоит отметить, что кондукторы иногда используются в машиностроении, а не только в строительстве. Кроме того, с помощью этого устройства можно проделывать отверстия в цилиндрических заготовках и трубах.Кондуктор также позволяет проделывать перпендикулярные отверстия.

Основные виды оборудования

Все токопроводящие жилы, используемые в различных отраслях промышленности, разделены на несколько групп .

Способы и области применения кондуктора

Есть много способов использования такого оборудования. Естественно, что основная площадь составляет , строительный сектор .

Мебельная промышленность

При сборке мебели может оказаться, что некоторые отверстия отсутствуют. Именно по этой причине вам придется своими руками сверлить различные детали.Чтобы работа не вызывала затруднений, необходимо использовать кондуктор. Это сделает сборку мебели точной и быстрой. Использование такого оборудования действительно актуально, если у вас нет сверлильного станка.

Хотя сегодня существует большой выбор фурнитуры и крепежа, дюбели по-прежнему часто используются в процессе сборки мебели. Их нужно устанавливать очень аккуратно, иначе детали будут сместиться. Чтобы избежать столь неприятных последствий, следует использовать кондуктор.

Сверление труб

Если необходимо подготовить отверстия в трубах и различных заготовках цилиндрической формы, использование сверла будет не лучшей идеей, так как оно часто скользит, а значит, отверстия не будут иметь желаемого форма. Для облегчения работы следует использовать универсальный кондуктор.

Стоит отметить, что существует специальное оборудование, позволяющее выполнить перпендикулярных отверстий . а это очень важно при обработке закругленных элементов и краев заготовок.

Купленный или самодельный кондуктор?

Как было сказано ранее, такой продукт незаменим в процессе сборки мебели. Некоторые люди создают эти устройства своими руками, а другие предпочитают покупать.

Проводники продаются практически в любом хозяйственном магазине, но готовая продукция может не подходить для конкретных целей. Также важно помнить, что стоимость устройства зависит от назначения, размера и производителя. Самый простой вариант — недорогой .чего нельзя сказать о профессиональном оборудовании с большим количеством дополнительных функций.

Многие потребители предпочитают делать кондуктор своими руками. Для этого потребуется металлический лист или деревянная доска. Здесь подготовлены отверстия, которые действуют как направляющие. В общем, с такой работой справится каждый.

Создание кондуктора своими руками

Как уже было сказано, подобное изделие для сверления можно изготовить самостоятельно. Для этого нужно подготовить сварочный аппарат, болгарку, дрель и несколько слесарных инструментов.Якорь тоже требуется 10х10 мм .

• Заготовка зачищается наждачной бумагой и выполняется разметка. По принятым нормам расстояние между центрами должно быть около 32 мм.
• Далее просверливаются отверстия по шаблону.
• Следующим шагом будет создание акцента. Это может быть металлическая пластина толщиной 1 мм. Их аккуратно загибают и подготавливают место для резьбы.
• Затем обе части аккуратно соединяются.

Чтобы процесс сверления не вызывал затруднений, стоит использовать кондуктор.Подобное оборудование действительно незаменимо в процессе сборки мебели . Его можно купить, но лучше сделать самому, ведь самодельное устройство точно подойдет под конкретные нужды.

Мебельный кондуктор для сверления отверстий, чертеж своеобразного шаблона, который позволяет точно установить элементы сборки и значительно упрощает и ускоряет ее по времени.

С помощью этого приспособления можно проделать отверстия для:

Дюбелей
Сумерки
стяжного болта
крепежных отверстий петли мебельной петли
крепежных отверстий чашки мебельной петли
посередине под мебельным фланцем
посередине эксцентриковой стяжки

Конструкция состоит из двух частей:

Узел маркировки
зажим

Представляет собой пластину G-образной формы, изготовленную из пластины нержавеющей стали ГОСТ 7350-77. в котором просверливаются сквозные отверстия диаметром 8 и 3 (мм) по горизонтали и вертикали. Чтобы обрабатывающий инструмент лучше входил в отверстия, на его кромках делаются фаски размером 0,25х45˚. Пластина закалена и отшлифована.

Изготовлен из стального круга по ГОСТ 2590-88. позволяющий установить мебельный кондуктор для сверления отверстий на необходимом расстоянии от края обрабатываемой ДСП. Шаг движения — десять миллиметров.

Как это работает? Для лучшего восприятия откройте статью: «Как собрать корпусную мебель» и посмотрите.

Допустим, мы хотим установить мебельную петлю:

1. Укладываем шаблон на фасад.
2.
3. Просверливаем отверстие диаметром три миллиметра под винты крепления чашки на необходимую глубину.
4. Просверливаем отверстие диаметром три миллиметра на нужную глубину для дальнейшей обработки. Подготовленное отверстие будет направляющим центром для фрезерования отверстий под фланец мебельной петли диаметром тридцать пять миллиметров.
5. Накладываем шаблон на корпус.
6. Просверливаем отверстие диаметром три миллиметра на необходимую глубину под винты крепления ответной пластины.

Предположим, мы хотим установить эксцентриковую стяжку:

1. Положите шаблон на горизонтальную поверхность детали из ДСП.
2. Установите защелку в отверстие.
3. Просверливаем отверстие диаметром три миллиметра на нужную глубину для дальнейшей обработки.Подготовленное отверстие будет направляющим центром для фрезерования отверстий под эксцентричную мебельную стяжку диаметром пятнадцать пять миллиметров.
4. С торца ДСП по одной осевой линии просверливаем сквозное отверстие диаметром восемь миллиметров на необходимую глубину

На представленном рисунке

Показан центр на мебельном кондукторе для различных технологических операций в разных цветах.

Не нужен штангенциркуль, линейка, карандаш
снижение трудоемкости
простота использования

Для лучшего запоминания последовательность операций фрезерована на глубину 0. Количество отверстий 25 (мм) на мебельном проводнике.

При работе с ручной дрелью иногда трудно сохранить заданное направление отверстия. Проводники также используются, если необходимо выполнить ряд аналогичных отверстий в шаблоне. Например, в столярном деле. В этом случае мастер не тратит время на разметку дерева, и гарантированно получит тот же результат.

Кондуктор незаменим при сверлении отверстий в трубах. Но основное применение — это прохождение отверстий под заданным углом.

Рассмотрим различные варианты этого полезного приспособления:

Шаблон для сверления перпендикулярных отверстий

Простой мебельный шаблон для сверления отверстий при сборке металлической мебели. Подробности в видеоматериале

Назначение — прием проходов в толстых заготовках строго под углом 90 °. Представляет собой комплект втулок в едином корпусе или кронштейн со сменными рабочими насадками.

Установив инструмент над точкой сверления, вы можете начать работу без предварительного опрокидывания. Сверло просто попадает в центр гильзы и не отклоняется от оси.

Важно! Проблема только в том, что инструмент нужно держать на заготовке, особенно в начале работы. В противном случае он может сместиться из-за вибрации.

Такой кондуктор для сверления можно сделать своими руками. Используется толстый текстолит или массив дерева. Идеальный вариант — использование втулок от экструдера для протягивания проволоки. Изношенные втулки можно найти на заводе.

Сопла для экструдера изготовлены из легированной стали, с добавкой вин. Срок службы практически неиссякаемый.

Шаблон для цилиндрических деталей или труб

Проделать отверстие на наклонной поверхности практически невозможно. Особенно сложно запустить процесс — кончик сверла отрывается от заданной точки. Устройство зафиксирует направление, и позволит выполнять работу с высокой точностью.

Регулируя длину крепежных болтов, можно просверлить отверстие по касательной к центру. Если такого инструмента под рукой нет, его можно сделать из подручных материалов. Например, из бруса из массива дерева и планок фанеры.

Чтобы направляющие не так быстро ломались острыми краями сверла, их можно армировать гильзами из трубок разного диаметра.

Мебельные кондукторы для сверления отверстий заслуживают отдельного описания

Кондукторы для проемов под углом

Этот вид сверления не очень распространен, но есть способы скрепления изделий между собой, когда без этой технологии не обойтись.

На самом деле отверстие делается по касательной, что практически невозможно сделать, удерживая сверло руками.

Важно! В металлических деталях такие углубления можно сделать только фрезой.

А для деревянных заготовок есть готовый комплект.

С данным методом сверления знаком любой плотник, профессионалы пользуются этим устройством постоянно. Работать с кондуктором несложно: высота сверления задается, заготовка плотно прижимается к упору, и получаются точные косые отверстия.

На сверло обязательно надевается упор-ограничитель, иначе отверстие получится насквозь. Тогда головка винта выйдет из строя. К тому же такой крепеж лучше всего делать с помощью специального сверла с двойным диаметром.

Самостоятельно сделать такое устройство сложно. Хотя есть простые варианты, которые не очень точны.

Есть отдельный вид приспособления: для сверления под углом с регулируемым наклоном. Это специфический проводник, который подходит не для всех заготовок.

Указанный выше тип застежки подходит только для массива. Прессованные пластины нельзя соединять таким образом.

Поэтому такой кондуктор не подходит для сверления отверстий в ДСП. Для сборки штифтов и других компонентов мебели из ДВП используются дюбели.

Проводник отверстия под дюбель

Устройство разработано с учетом совмещения отверстий. В противном случае установить шипы не удастся. Прикрепив приспособление к обеим соединяемым деталям, вы обеспечите идеальную посадку.

Если вы решили изготовить такой кондуктор своими руками, искать чертежи необязательно. Представляем вам два варианта идеально работающих самоделок:

Счет-шаблон

Сделать это очень просто. Достаточно небольшого кусочка фанеры и листа ДВП. С помощью этого инструмента всегда можно просверлить пару коаксиальных отверстий под дюбель.

ДВП (или другой прозрачный пластик) необходимо разметить и просверлить калибровочные отверстия.С их помощью вам будет проще установить шаблон в нужное место. В отверстия необходимо вбить тонкостенные латунные трубки. В противном случае сверло по дереву быстро разрушит направляющие.

Важно! Этот инструмент подходит только для заготовок фиксированной ширины.

Тогда шипы будут расположены по центру конца. Для древесины других размеров необходимо сделать отдельные направляющие, либо универсальный шаблон кондуктора.

Самоцентрирующийся кондуктор

Если вы не делаете мебель из стандартных панелей, вам понадобится универсальный инструмент. Вы также можете сделать это самостоятельно, причем материалы буквально лежат у вас под ногами.

Для изготовления такого кондуктора для сверления отверстий понадобится чертеж и базовые знания геометрии. Используемые материалы: кусок фанеры 15-18 мм, тонкостенная трубка для сверла, несколько дюбелей и металлическая полоса для плеч параллелепипеда.

Делаем три одинаковые детали: посередине отверстие, армированное трубкой, с нижней стороны симметрично расположены упоры дюбелей.Важно, чтобы все три компонента были абсолютно идентичны.

Из металла вырезаем три одинаковых плеча с симметрично расположенными отверстиями. Они определяют линейность отверстий проводника.

В трех заготовках вырезаем пазы, соединяем их металлическими буртиками. Устройство работает не хуже заводского, практически при нулевой стоимости.

Еще один способ соединения мебели — это использование так называемого подтверждения. Для этого понадобится отдельный инструмент.

Изготовление самоцентрирующегося проводника — видео

Подтверждение проводника — разновидности и возможность изготовления

Конечно, такой прибор есть в продаже, причем достаточно удобный и универсальный. С его помощью перфорируется первая часть заготовки.

Вторая часть заготовки должна иметь два ряда перпендикулярных отверстий. Для этого был разработан другой дизайн.

Конечно, домашние мастера не ищут легких путей, и делают мебельный шаблон кондуктора для просверливания отверстий своими руками.Более того, он не обязательно должен быть универсальным; вы можете адаптировать его к конкретному типу стыка мебельных панелей.

Важно! Любой универсальный прибор создан для экономии.

Сделать ошибку при сверлении с большим количеством лишних отверстий просто. Поэтому, делая шаблоны самостоятельно, делайте их узкопрофильными.

Не позволяйте дыркам одного размера беспокоить вас. Подтверждение, как правило, выдается по определенным стандартам.Следовательно, диаметр сверления единичный.

Как сделать кондуктор для сверления отверстий под крепеж, мы разобрали. При сборке деревянных конструкций и установке дверей / окон используются петли. Их застежки также должны быть унифицированными и синхронными друг с другом. Чтобы не ошибиться с разметкой, для отверстий под петли используется кондуктор.

Установить стандартную мебельную петлю без этого шаблона практически невозможно.

Любые приспособления, с помощью которых можно стандартизировать компоновку или просверливать отверстия, на порядок повышают качество работы.К тому же приобретение (изготовление) кондукторов позволяет сэкономить много времени при столярных работах.

Для начала разберемся, что такое мебельный кондуктор? Каждый раз, собирая какую-то мебель, мастер выполняет множество абсолютно одинаковых операций по разметке (например, разметка 20 минификсов при сборке шкафа — это разметка трех абсолютно одинаковых отверстий с одинаковым отступом). Итак, кондуктор — это устройство, позволяющее оптимизировать процессы маркировки и / или сверления.

Проводники бывают двух основных типов: маркировка e и сверлильная . Если первые служат для упрощения разметки, то вторые позволяют полностью снять этот этап с работы, начав сразу с просверливания отверстий. Забегая вперед, скажу, что лучше иметь оба типа.

Естественно, хорошие кондукторы стоят денег, поэтому люди стараются изо всех сил и придумывают свои самодельные варианты, зачастую не хуже заводских.

Давайте рассмотрим несколько примеров.

Маркировка мебельных кондукторов:

Самодельный кондуктор из линейки. Наверное, самый простой и в то же время достаточно удобный и универсальный маркировочный кондуктор, который рекомендую изготовить. Это линейка с СИЛЬНО ПЕРПЕНДИКУЛЯРНОЙ поперечиной, прикрученной к ней. В линейке просверливаются отверстия на определенных расстояниях от начала (например, 32 мм для минификса, 100, 200, 300 мм для держателей полок и т. Д.))

Как вариант, в качестве основы для такого кондуктора можно использовать готовый столярный угольник (у меня именно такой). Есть достоинства (большая функциональность) и недостатки (меньшая устойчивость на заготовке).

К тому же ест узкоспециализированные кондукторы, например, для разметки отверстий для мебельных ручек .

Для маркировки мебельных петель — Это заводской кондуктор, но кто вам мешает сделать то же самое.

В общем, используя несколько кусков пластика, металла и даже фанеры, вы можете сделать простой маркировочный провод для ваших нужд.

Проводник профессиональный маркировщик Ассистент — серьезное многофункциональное устройство. (Сам с ним не работал, но мне кажется, что можно просверлить — все зависит от используемых кустов).

Сверлильные кондукторы — это более сложные устройства. В них отверстие должно не только стоять четко напротив нужного места, но и быть строго перпендикулярно, чтобы сверло при работе не уходило в сторону (для этого, например, используются сменные втулки различного диаметра или толщины провод должен быть не менее 10 мм).

КВБ дубель-профи кондуктор — Отличный бытовой сверлильный кондуктор (на любителя), к которому выпускается связка приспособлений (линейки, зажимы и т. Д.), Недорогой, упрощает работу. У меня есть два.

Профессиональные кондукторы. Думаю, что принцип действия на фото вполне понятен. Втулки сменные — для сверл разного диаметра

Другой вариант — кондор кондор . Имеет систему позиционирования кондуктора на заготовке, сменные втулки.

Опять же, под свои нужды можно своими руками сделать кондукторы аналогичной функциональности.

Короче тема проводников практически бесконечна))). Каждому свое и свое. Основные моменты, как мне кажется, я обдумал — дальше ваш карман и / или смекалка.

Кстати, заказать кондор Кондор в Челябинске (или экспедирование по РФ) можно по моему адресу

При изготовлении корпусной мебели необходимо уметь точно и быстро просверливать торцы деталей.Как правило, такая необходимость обусловлена ​​применением евровинтов (конфирматов), в которых в торцы деталей просверливаются отверстия диаметром 4,5-5,0 мм (в зависимости от плотности плиты) на глубину 35- 55 мм (зависит от длины евровинтов).

Конечно, для таких целей существуют специальные расточные и присадочные станки, но они недоступны частным мебельщикам или небольшим организациям из-за своей дороговизны, плюс станки не удобны из-за исключительно стационарного использования.Чтобы упростить работу мебельщика, были изобретены кондукторы — небольшие приспособления для точного сверления с помощью обычной ручной электродрели. Сегодня на рынке представлено несколько производителей, заплатив разумную цену, можно купить готовый кондуктор. В этой статье пойдет речь о том, как за пару часов сделать хороший самодельный кондуктор из подручного и легкодоступного материала. В качестве направляющих сверла мы используем шарикоподшипники. Подшипники из прочной стали прослужат долго.Для того, чтобы сверло было хорошо ориентировано в проводнике, на каждое рабочее расстояние используются два подшипника (подшипники расположены соосно друг другу под другим).

Для изготовления кондуктора (на три рабочих фиксированных расстояния) нам понадобится:

1. Кусок МДФ толщиной 16 мм.
2. Кусок МДФ толщиной 10мм.
3. Шесть штук (попарно на каждое рабочее расстояние) любых шариковых подшипников с внутренним диаметром 5,0 мм и внешним диаметром не более 16 мм.Высота подшипника должна быть как можно меньше и не более 8 мм.
4. Десятка саморезов 4х25 мм.
5. Клей ПВА, «Суперклей».
6. Мебельная фурнитура с внутренней резьбой М6 (см. Фото).
7. Винт М6х50. Гайка М6. Шайба Гровера 6мм.

Изготовление корпуса кондуктора.

Для начала нужно изготовить сам корпус. Специально по телу объяснять ничего не надо, все элементарно.Поперечное сечение корпуса — буква «П» с одной торцевой (закрытой) стенкой. Эта стена будет использоваться как упор, она установит нулевую точку, точку отсчета для сверления. При сверлении упор прижимается к торцу детали. Основные размеры:

• Внешний размер жилы произвольный.
• Верхняя часть, в которой будут установлены подшипники, изготовлена ​​из МДФ 16 мм, остальные части — из МДФ 10 мм.
• Расстояние между двумя боковинами (где будет размещаться деталь) равно 16.5 мм, что соответствует реальной толщине пластины, плюс небольшой зазор для облегчения установки и снятия проводника.
• Расстояния между центрами подшипников и упором: 50, 70, 100 мм являются наиболее распространенными в мебельной практике.

Для сборки корпуса необходимо точно разрезать все четыре части (верх, две боковые и один конец), измерения рекомендуется проводить штангенциркулем. Далее размечаются и просверливаются отверстия под саморезы, которые будут удерживать все детали вместе.Сборка корпуса осуществляется клеем ПВА.

Расстояние между боковыми стенками жил 16,5 мм (для ДСП номинальной толщиной 16 мм).

Подшипник.

После высыхания клея приступаем к разметке и пробивке отверстий под подшипники. Мы очень аккуратно стараемся завершить эту операцию! Для сверления отверстий под подшипники нам понадобится либо сверло, установленное в стойке. Выполнить точное сверление вручную очень сложно, но при определенных навыках это возможно.Карандашом, стержнем размечаем центры подшипников. Путем корончатого сверления трех сквозных отверстий диаметром 2 мм. Зажимаем сверло (патрон) в патрон дрели, диаметр патрона должен быть равен внешнему диаметру подшипников. Просверливаем по два глухих (непроходных) отверстия для каждого подшипника с каждой стороны просверленного ранее сквозного отверстия. Глубина проникновения (глубина проникновения центрального шипа не учитывается) должна быть примерно на 1 мм больше высоты подшипника.В итоге у нас должно получиться шесть крепежных отверстий (по три с каждой стороны) для подшипников. Можно попробовать вставить подшипники в посадочные места, подшипники должны входить свободно, но без заметного люфта. После примерки необходимо смазать клеем снаружи каждый подшипник и поставить на место до упора. Если используется суперклей (он быстро впитывается и сохнет), эту операцию проводят резиновым молотком.

Проводник сверху. Расстояния между центрами подшипников и упором.

Изготовление регулируемого упора.

Чтобы можно было просверлить на любом произвольном расстоянии от упора (не только 50, 70, 100 мм), необходимо дополнить кондуктор простым регулируемым упором — длинным винтом. Просверливаем сквозное отверстие в центре упора диаметром на 0,5 мм меньше наружного диаметра мебельной футурки (см. Фото). Вкрутите скрутку. В лапку ввинчиваем длинный винт, не забываем предварительно накрутить гайку на саморез и надеть шайбу Гровера.Теперь, изменяя глубину ввинчивания, вы можете установить любое расстояние сверления от 0 до 100 мм.

Мебельный шкаф. Для ввинчивания ножки в корпус кондуктора понадобится шестигранный ключ.

Винт регулировки жилы ввинчивается в мебельный замок.

Проводник. Вид сбоку.

Проводник. Вид изнутри.

Просверливание отверстий в торце ДСП с помощью самодельного кондуктора.

Вылет сверла.На этой максимальной глубине можно производить сверление. Длину используемого сверла и глубину его крепления в сверлильном патроне следует выбирать с учетом толщины кондуктора (то есть без малой общей высоты двух подшипников). ).

При желании поверхность кондуктора можно отшлифовать мелкой наждачной бумагой, загрунтовать и покрасить (например, эмалью из баллончика). Практика показала, что точность сверления кондуктором не хуже +/- 0,5 мм и во многом зависит от того, насколько реальная толщина была сделана (плиты ДСП) отличается от расчетной толщины.В любом случае погрешность максимум в полмиллиметра не критична для сверления в конце при изготовлении корпусной мебели.

Довольно часто возникает необходимость просверлить отверстие под определенным углом, на точно заданную глубину или с нормированным отступом от края. В условиях оборудованной мастерской это сделать несложно, а вот в полевых условиях необходимо использовать различные приспособления.

Устройство и область действия

Вариантов бурового инструмента очень много, но все они объединены наличием трех конструктивных элементов.Первая — это направляющая втулка, которая изготовлена ​​из стали повышенной твердости, имеет полированную внутреннюю поверхность и отличается прецизионными допусками по диаметру. Даже при длине втулки 10 мм обеспечивается отклонение от заданного направления не более чем на 0,5 °, особенно если втулка отделена от поверхности заготовки на определенном расстоянии.

Второй конструктивный элемент — приспособление для фиксации проводника на заготовке или обрабатываемой поверхности.Как правило, в роли такого элемента выступает один или несколько винтовых зажимов, что позволяет надежно фиксировать проводник относительно заготовки. Если речь идет об устройстве для сверления стен, то фиксирующим элементом может выступать ручка, вакуумная присоска или перфорация для установки на временные точечные крепления. В любом случае необходимость обездвиживания проводника явно продиктована не только требованиями к высокой точности, но и необходимостью обеспечить чистоту и исключить повреждения поверхностей, прилегающих к отверстию, особенно скользких.

Третий элемент конструкции — система позиционирования проводника для разметки или базовых поверхностей. Зона сверления при использовании кондуктора, как правило, не видна, поэтому на корпусе кондуктора могут быть расположены дополнительные отверстия с метками, центры которых точно совмещены с осью направляющей сверла. Боковые упоры можно использовать и для деталей, имеющих базовые плоскости — такой принцип позиционирования реализован в кондукторах для сверления концов.

Для сборки корпусной мебели

Самый известный кондуктор, который широко применяется при производстве добавок для корпусной мебели — KWB Dubelprofi.Это достаточно универсальное устройство, имеющее регулируемый упор для сверления точно по центру торца и с определенным отступом от края, что делает кондуктор большим подспорьем при проделывании отверстий для подтверждения по отдельной схеме с высокой центровкой. точность. Также имеется вращающаяся шайба с направляющими разного диаметра, так что изделие можно быстро перенастроить для соединения дюбелей или стяжек. Особенно приятно наличие выступа направляющей для визуального совмещения торцевых и контротверстий.

Для монтажа корпусной мебели существует большое количество проводников попроще. Наибольшую сложность вызывает сверление торцов деталей: необходимо выдерживать не только совмещение, но и параллельно основным плоскостям, иначе при затяжке крепежа произойдет вздутие. Для решения этой проблемы можно использовать такие проводники, как LUXTools, Wolcraft, NAREX, а также CMT656 и многие другие безымянные, но менее эффективные линейные проводники, в которых направляющие расположены с фиксированными выемками, что также значительно упрощает выполнение аддитивных схем. использовал.Особенно продвинута в этом плане серия кондукторов и шаблонов «Черон», с которыми значительно ускоряется сборка мебели на конфирмациях. Проводники SMT333 и SMT334 отлично подходят для установки петель, но такая технология сверления подразумевает необходимость установки втулок с резьбой 8 мм.

Для столярных работ

Самый разнообразный перечень кондукторов для подготовки столярных швов. Для этого успешно используются как отдельные изделия, так и целые серии устройств, использование которых значительно расширяет спектр выполняемых операций.

Один из самых распространенных типов кондукторов позволяет быстро и точно выполнять сверление для выполнения потайных соединений на наклонных шурупах. Примеры включают Wolcraft Undercover Jig, Kreg Jig Mini и Kreg Jig K Master. Эти устройства очень различаются по конструкции, некоторые могут не иметь стандартных средств фиксации и требовать использования быстросъемных зажимов. Тем не менее, технические характеристики всех кондукторов находятся на высоком уровне.

В целом, продукты таких брендов, как Kreg, Wolcraft и CMT, представляют собой законченные системы для столярных швов на дюбелях и стяжных минификсаторах / рамах, а также для маркировки и сверления комбинированных отверстий, включая глухие.В линейках можно найти направляющие для выполнения муфтовых соединений на пазах «ласточкин хвост» и проводники, заменяющие пластинчатые фрезы.

Общего назначения

Область применения кондукторов для сверления не ограничивается столярными и мебельными работами. Таким образом, уже упомянутые KWB Dubelprofi и подобные устройства идеально подходят для сверления отверстий на плоских поверхностях, например для монтажа в стенах. Кондукторы с V-образным пазом на подошве — практически единственный инструмент, позволяющий быстро и точно просверлить круглую трубу или прямоугольное ребро детали.

Необходимость сверления строго перпендикулярных отверстий в бетонных и кирпичных стенах часто возникает при изготовлении проемов или необходимости обхода скрытых технологических каналов или арматуры. В простейшем случае для этих целей можно использовать буровую стойку Wolcraft Tecmobil или KWB 7778, эти устройства также предназначены для настольного использования. В случае изготовления отверстий значительного диаметра хорошо помогают приспособления типа «Механик Дистар», которые также рассчитаны на сверление победными коронками, в этой же серии есть удобные корпуса пылеуловителя.

Самыми серьезными и узкоспециализированными кондукторами называются стойки алмазного сверления. В этом сегменте можно найти как бюджетные варианты, такие как Titanium NS 1000, так и дорогие устройства от Bosch и AGP. Отличительной особенностью таких кондукторов является наличие разъемной муфты для крепления шейки шпинделя дрели или перфоратора, либо специализированного сверлильного станка. У кондукторов также есть устройство механической подачи, что является обязательным требованием при использовании алмазных коронок.

Самостоятельное производство проводов

В заключение следует отметить, что большинству мастеров не приходится тратиться на довольно дорогое буровое оборудование. Для разовых технических операций не требуется, чтобы кондуктор был рассчитан на сверление сотен отверстий, поэтому в некоторых случаях достаточно обычного деревянного бруска, в котором на сверлильном станке проделывается ряд отверстий нужного диаметра, а также сверла с удлиненным хвостовиком.

Для более технологических решений можно использовать систему из цельнотянутой трубы, перпендикулярно установленной на металлической пластине, и расположенного внутри нее подшипника подходящего размера.Данную конструкцию можно дополнить упорами минимального усилия, винтовыми зажимами и центрирующими отверстиями.

Сверлильный кондуктор — незаменимый атрибут крупносерийного производства, не важно какое. Там, где просверливается много, это действительно необходимо, особенно при массовом или массовом производстве.

Использование кондуктора в значительной степени ускоряет производство , облегчает работу рабочего.

Буровой кондуктор, как правило, представляет собой стержень (пластину) с отверстиями и втулками (гильзами).С помощью кондуктора намного проще, например, бурить трубы.

Что касается производства мебели, то здесь они тоже используются, хотя недавно .

Используя данное оборудование, производитель избавлен от следующих проблем:

• Разметка.
• Пробивка отверстий в материале под сверлом.
• Перпендикулярное сверление.

Последнее особенно сложно выполнить, потому что требует серьезных навыков , приобретенных с годами.

Некоторые операции, например сверление под дюбели (короткие деревянные стержни, предназначенные для скрытого соединения деталей), требуют очень точной разметки, а не менее точного сверления под углом 90 °.

С помощью такого приспособления, как проводник, эти задачи можно решить легко и просто.

Типы: выберите подходящий

Накладные . Перед использованием по назначению их не нужно ремонтировать. Конструктивно простые, мобильные, но их нужно держать свободными от дрели вручную, потому что зачастую оборудование не фиксируется в специальном приспособлении, что не очень удобно.Учитывая простоту конструкции сделать своими руками довольно просто. Применяется при сверлении ДСП и МДФ.

Проводники для сверления отверстий под углом . Дизайн легко представить, так как название говорит само за себя. Такое оборудование также может быть накладной. Сверление под углом присутствует и при производстве качественной мебели, что является не самой простой операцией в производственном процессе — для этого требуется сноровка. Хотя при этом иногда нарушается нужный угол, сборка в результате будет не столь качественной и пострадает внешний вид мебели, особенно если она не из ДСП, а из дерева — нельзя. поставить здесь уродливую дрель.Правильная конструкция полностью избавляет от лишних проблем.

Поворотный провод . У них есть навесные кронштейны, что позволяет сверлить в двух смежных плоскостях.

Шестерни скольжения . С их помощью без переустановки можно просверлить несколько отверстий. Чтобы работать с таким оборудованием, вам еще понадобятся необходимые навыки.

Инструмент для сверления отверстий под дюбели и подтверждения

Несмотря на то, что сегодня в мебельной промышленности появилось много новой мебели, старое доброе приданое все еще используется. Это связано с тем, что через этот предмет фурнитуры не видны никакие соединения, а это особенно ценно при изготовлении мебели из натурального дерева.

Как уже было сказано, сверление под дюбели создает массу проблем для мебельщиков, особенно недостаточно квалифицированных.

Для того, чтобы мебельный самолет был идеально стыкован, необходима точная маркировка, а это оборудование позволяет ускорить работу и довести качество до желаемого уровня.

Работа с подтверждениями — специальными мебельными шурупами — хоть и менее хлопотная, но и требует определенных навыков. А учитывая, сколько нужно разметить и просверлить отверстий, перед тем, как скрутить конфир в одном мебельном изделии, такой прибор значительно ускорит работу, да и качество ее тоже.

Простейшие аппараты

1. Двухпозиционный проводник. Он позволяет просверлить отверстия в двух соседних (сопряженных) деталях. Приспособление сконструировано из двух линейок, которые служат направляющими и соединяются с монтажной пластиной. Проделанные в нем отверстия позволяют устанавливать планку на детали разной ширины. Подвижные по линейкам корпуса (сменные) имеют набор направляющих втулок, расстояния между которыми различны. Провод фиксируется с помощью соединительной планки, на противоположной стороне находится ограничитель хода, нажимаемый винтом с накатанной головкой.
2. Проводник многопозиционный. Застегивается на струбцины. Конструкция допускает вертикальное бурение. Изготовлен из толстостенного алюминиевого уголка. Поскольку устройство имеет значительную длину, оно оснащено промежуточным креплением по центру конструкции.Очень удачно применена толстая стенка уголка, что невозможно переоценить при приложении устройства к поверхности детали и при переустановке проводника на 90 °. Подбор расстояния между втулками осуществляется по наиболее распространенным значениям, предусмотренным для установки дюбелей или подтверждений.

Порядок работы с кондуктором:

• Крепление фиксируется на заготовке.
• Втулка вставляется в отверстие.
• Просверлить втулку.

DIY Мебельный кондуктор: габаритные чертежи в помощь

Принцип этой оснастки:

1. Угловой корпус. Он накладывается на плоскость деталей, которые потом будут соединяться между собой.
2. Втулки направляющие. Через них войдет дрель.
3. Прижимные устройства. Они фиксируют проводник и изготавливаются из торцевой части.

Проектирование собственного кондуктора должно исходить из того, что с помощью этого оборудования можно выполнять большую часть работ, связанных с крепежом разного типа.

Важно! Если вам нужен универсальный помощник — это касается профессиональных мебельщиков, лучше будет приобрести промышленное оборудование, которое сделано более аккуратно и качественно. Именно такое устройство будет предпочтительнее и быстро окупится, особенно если учесть тот факт, что к этому устройству часто прилагается множество различных шаблонов, упоров и других мелочей, которые также необходимы в работе. Стоят они намного дешевле, чем при покупке в розницу.

А еще это устройство при необходимости можно сделать своими руками.

Такое оборудование, пожалуй, нужно не так часто на том или ином производстве, а домашнему мастеру тем более. Так что многим пользователям будет намного выгоднее сделать это самостоятельно.

Если конструкция остается актуальной, то нужно подготовить материалы для изготовления самодельного кондуктора для сверления для подтверждения:

• Уголок . Следует остановить свой выбор на неоднозначном внешнем виде этого проката — возможности у него шире.Угловую полку нужно выбирать самой большой толщины, которая может доходить до 8 мм. Это вполне оправдано, так как тогда можно вставлять направляющие втулки, внешний диаметр которых достигает 6 мм. Исходя из этого, можно использовать сверла от 3,5 до 4 мм. Даже если этого диаметра недостаточно, материал просверливается большим сверлом, без использования каких-либо других приспособлений.
• Направляющие втулки . Здесь предпочтительны трубы из нержавеющей стали, которые выбираются в первую очередь по внутреннему диаметру.Пример: труба 6 × 1,5 подходит для сверла диаметром не более 2,7. Пояснение: его внутреннее отверстие будет 3 мм, причем учтен небольшой зазор по всему внутреннему диаметру из-за теплового расширения материала. Длина рукава — это глубина отверстия в углу, умноженная на два и более. Втулки бывают либо переходными, либо посадочными с натягом, либо в соответствии с системой вала. Последний вариант наиболее уместен.

Вместо труб, конечно, можно использовать готовые втулки, применяемые в волочильных станках — например, в машиностроении.Такие детали (даже бывшие в употреблении) очень подходят: они изготовлены из легированных сталей и имеют практически неограниченный срок службы.

Выбор способа крепления

Опции:

• Саморез . Они вкручиваются в деталь, что предотвращает смещение приспособления из-за трения. Это удобно, потому что эти отметки нужны для последующего сверления других отверстий.
• Упор пружины . Он надежно зафиксирует кондуктор на детали.Для такого упора подойдет плоская пружина с соответствующей прижимной силой.
• Наружные зажимы . Под них необходимо проложить резиновые прокладки. В качестве материала идеален гофрированный каучук. Это, конечно, немного увеличивает вес инструмента, а эластичность накладок может отрицательно сказаться на перпендикулярности втулок. Чтобы этого не произошло, сверло вставляется во втулку с целью разметки отверстия, и только после этого зажимаются хомуты.

Для сверления труб и цилиндрических деталей

В современной мебели используются не только ДСП, ДВП, МДФ и дерево.В качестве дополнительных элементов могут использоваться стальные трубы различного диаметра. Покрытые хромом или нержавеющей сталью, они прекрасно дополняют общий мебельный ансамбль.

Сферическую поверхность просверлить очень сложно — сверло стремится соскользнуть в сторону. А разметить не так-то просто, когда дырок много и они расположены в несколько рядов.

Для того, чтобы из трубы вышел пресловутый дуршлаг, и нужная деталь с точно проделанными отверстиями понадобится кондуктор — это идеальное решение в данной ситуации.

Жилы стальные, выполненные в виде регулируемого зажима. Такая конструктивная особенность позволяет зажимать в них трубы разного диаметра и с высокой точностью просверливать в них отверстия.

Невозможно сделать такое устройство, вы можете использовать ненужные материалы, сделав еще более простое устройство из бруска и полосы фанеры. Так, блок, разрезанный по диагонали на циркулярной пиле, можно прибить или прикрутить саморезами под углом 90 ° к фанере. Получившееся приспособление накладывается поверх трубы, а полоска фанеры, упираясь в стол или верстак, не дает нарушить заданный угол.Предварительно просверленные отверстия нужного диаметра в планке размещаются с учетом необходимых расстояний между будущими отверстиями, что позволит быстро и точно просверлить трубу точно по чертежам.

Приспособления и выкройки своими руками

Как изготавливаются кондукторы, теперь ясно, как и их потребность в производстве мебели.

В мебельном производстве нужны не только кондукторы, но и выкройки. Самый простой шаблон, иногда экономит кучу времени и дает возможность сверлить не менее точно, чем кондуктор.

Например, простейший металлический сборный накладной шаблон, состоящий из двух листовых заготовок размером 130 × 70 мм и стального квадрата сечением 20 мм. Они соединяются между собой саморезами в верхней части конструкции — так крепятся к квадрату. Под втулки просверливается угольник, куда последние запрессовываются. Такое приспособление для сверления отверстий в торце детали из ДСП даст возможность сверлить, не думая о разметке и перпендикулярном сверлении.И цена на это оборудование ниже всяких представлений о экономии.

Вместо металла можно и нужно использовать те материалы, которые недороги и просты в обработке.

Материалы:

• Фанера.
• Текстолит или стекловолокно предпочтительно толстый.
• Дерево твердых пород.
• Оргалит или его аналог.

Надо учитывать, что эти материалы недолговечны, и чтобы не нужно было изготавливать приборы каждый день, в них вполне разумно запрессовать металлические трубки.

В заключение стоит подытожить сказанное. Сделать приспособление или шаблон самостоятельно или купить в магазине — дело каждого человека. Если домашнему мастеру необходимо изготовить какую-то мебель в единственном экземпляре и есть материал для кондуктора, а также возможность его изготовления — можно воспользоваться этим. Не исключено, что такое оборудование больше никогда не пригодится мастеру.

Но если выпуском серийной мебели занимается даже небольшая мебельная мастерская, и в ней работает достаточное количество людей, наверное, проще приобрести что-то готовое, тем более, что эти незаменимые помощники им понадобятся в нескольких экземплярах.

В последнем случае имеет смысл приобретать более дорогие, точные и износостойкие проводники вместо того, чтобы делать кустарные, менее точные и долговечные.

Успехов в работе!

šta su i za šta se koriste? | Ideje za vaš dom-2021

Sastavljajući namještaj, majstor mora izvesti isti izgled s jednakim urezima. Ovaj postupak je mukotrpan i treba puno time od Stručnjaka. Da bi se olakšao postupak pomoći će dirigent namještaja.

Izbušite rupicu za precision u proizvodnji nameštaja

Ovo je uređaj koji vam pomaže da napravite potrebne oznake или izbušite rupe za potvrdu za pričvršćivanje namještaja. Ovaj uređaj pojednostavljuje operacije bušenja или označavanja, štedeći vrijeme proizvoačima namještaja.

Šablona namještaja je šipka s rupama, rukavima, različita udaljenost između njih, promjer rupa je takoer različit

Коричневый город приликом бушеня крайних площадок намечается заштитит это вас од случайный оставшаяся бушилице у страны и оставшаяся обратка

Употребляется уРЕЖАЯ СТВАРАЯ СЕ КРОЗ И ЗАТВОРНИ ОТВОРЫ ЗА ПРИЧВРЩИВАНЕ НАМЬЕШТАЯ.Uz pomoć takvog ureaja dobivaju se bušenje prolaza u pločama pod pravim uglom. Uređaj je sastavljen od više čahura u jednom kućištu или u Obliku držača s mlaznicama za mijenjanje.

Provodnik za izradu rupa u cevima biće vrlo koristan učvršćivač za kućnu radionicu

Врсте проводника за намёштай

«Проводник за укошене рупе неофодан» за урень скривенных споева площадь и дасака

Ради практичности, которую нужно понимать, это точное означавание и бушенье рупа у производства за намештай, разных врста урени.

1. Над главом — образы себя поставляю на иверику и повезу.

   Надземные проводники с доставкой на Одабрани обратно, фиксни или оставлены без стезанья

2. Okretan — koristi se za oblikovanje rupa u proizvodima cilindrične konfiguracije. Uređaj je opremljen okomitom i horizontalnom rotacionom osi, što omogućava postavljanje bušilice pod različitim kutovima.

   Ova vrsta provodnika ima nekoliko osi rotacije: okomite, vodoravne, nagnute

3. Univerzalno — preloške su obdarene funkcijama brze konfiguracije alata Koriste se uređaji za potvrdu.

   Univerzalni provodnici su prikladni sa mogućnošću promjene, što je važno za proizvodnju malih razmjera

4. Naginjanje — koristi se za izvoenjecesses u različitim ravninama.

   Доводни воды су потребни ако е потребно за створье неколико рупа у Едней инсталляции коя се налази у различитим равнинама

5. Klizno i ​​za priključivanje — predlošci koji ne zahtijevaju popravljanje. Alat se nanosi na mjesto gdje bušilica ulazi.
6. Spakirano — zgodan alat, ali ograničavajući slobodne akcije proizvoača namještaja.

Sve vrste alata izrađuju se u različitim duljinama i promjerima, s različitim otvorovima.

Суштинское предместье употребления воды за предложением за производство за намештай е та это су рупе поравнане

За производную намещаемую воду за потврду користи с нехржаючи челик коди с одликуй техническими характеристиками:

• otpornost на razne uvjete;
• трайность;
• сигурность околиша;
• отпоран на высокой температуре.

Univerzalni vijak za bušenje koji vam omogućuje da sami napravite bilo koji namještaj bez napora или posbnog znanja

Потврдите да он проводник намештая израсен од дрвета и высококвалитетног нехржаюцег челика, это продужава животни век уРЕЖАЯ. Na tržištu namještaja obiluju proizvodi od plastike i organkog stakla.

Кутний проводник за бушеньем рупа под углом према равнини

Предположения и недостачи проводника наименование

Čak i jednostavno učvršćenje u облику kaiševa s naglaskom uvelike olakšava i ubrzava process izrade istih rupa

Уреньи за намечай изображение неколико предности.

1. Uz pomoć predložaka izvodi se qualizno nagnuto i isravno bušenje za potvrdu.
2. Upotreba alata ne zahtijeva prethodna obračuna i crtanja ispod bušilice, što olakšava montažu namještaja.
3. Sa uređajem za namještaj, proizvodi se brže sastavljaju.
4. Можете избушить неколико рупа одъедном, а да притом не направите ознаке.

Površinski ugrađeni vijak pogodan za bušenje standardnih rupa bilo koje veličine

Među nedostacima provodnika namještaja ističe se samo jedna stvar — skupa cijena stolarije.Стога много профессиональных столов изящной джокере за саставляю намьештая власть рукама.

Šema montaže provodnika nameštaja (minifix)

Kako odabrati dirigenta za namještaj

Помочник за означаванье водичей и вишенамьенски урени за проводник коди себе при користеню одговараючих чахура может быть користити не само за означаванье, веч и за додаванье рупа

Uređaj za sastavljanje proizvoda za namještaj uvelike olakšava tijek rada profesionalnih majstora i omogućuje Precizno označavanje rupa za bušenje.Svaki Stručnjak radije kupuje visokokvalitetnu opremu.

Дубель-Профи Дирижер е е ефтин, али функциональный кучни апарат коди долази с разным додацима коди поедноставлю много операций

Kako odabrati vodič za namještaj za sastavljanje namještaja.

1. Razmislite kakav alat trebate da obavite posao.
2. Темельхито попробуйте купить производство и проучите ознаки.
3. Odaberite proizvode izraene od kvalitetnog materijala.Na primjer, nehrajući čelik.
4. Dajte prednost alatkama koje proizvode pouzdani svjetski proizvoači.

Condor provodnik omogućava bušenje okomitih rupa željenog promjera, odabiru razmak između njih i promjenu čahura koje se nalaze u kompletu

Odabirom pouzdanog ureaja proizvoači namještaja moći će raditi mnogo brže, što je važno u savremenom svijetu.

Ovaj univerzalni provodnik dizajniran je za bušenje rupa za minifix, potvrdu, rafifikaciju i šarke vrata

Proces samo-bušenja za bušenje vodiča

Većina profesionalnih majstora radije izrauje namještajni vodič za bušenje rupa vlastitim rukama, štedeći znatan novac na kupovini tvorničkog uređaja.Da biste stvorili uređaj, stručnjaku će trebati:

• električna bušilica;
• браварский комплект;
• brusilica za metal;
• oprema za zavarivanje;
• materijal koji će biti potreban za izradu uređaja (armaturna šipka, čahure itd. ).

Ako postoji materijal za planiranu jedinicu namještaja, započinje radni tijek.

Crtanje domaćeg vodiča za bušenje rupa radi potvrde

Da biste napravili dirigent namještaja vlastitim rukama, unaprijed se pripremaju precision, pažljivo osmišljeni crteži željenog alata s potrebnim dimenzijama.Правильно направить скику помощи çe предложак дирижента, čiji je uzorak na internetu или od majstora koji su uključeni u popravak namještaja. Kada izrađujete predložak alata, vrijedi provjeriti točnost označavanja nekoliko puta kako biste osigurali da je proizvod visoke kvalitete.

Za izradu vodiča trebat će vam savršeno precizno bušenje vodećih rupa i otvrdnjavanje gotovog ureaja

Nakon pri Supreme predloška alata za izradu rupa, provode se sljedeći koraci.

1. Brusilica или metalna pila za rezanje ojačavajućeg materijala na dijelove.

   Uzimamo kvadratnu armaturu, odrežemo komad potrebne duljine i očistimo ga brusnim papirom, napravimo rupe za uzorke

2. Rupe se buše 8 milimetara od ruba alata, fokusirajući se na mjesto središnjeg dijela ploče u kojem se nalazi rupa.
3. Измените обозначение за bušilicu napravljeno je udaljenost od 32 мм, promjer rupa je 5 мм.
4. Ради практики использования ure uaja napravljenog u kući dodaje se naglasak. Da biste ga napravili, trebat će vam jedna milimetarska metalna ploča, širine 25 мм, savijanje pod pravim kutom.Gotov dio je instaliran na proizvedenom uređaju.

   Заизраду наглосака користи сэметална площадь коя сэ савия под углом от 90 степени и заедно с комадом припремлене арматура фиксира у стезальку

5. Strukturni element učvršćeni su stezaljkom i povezani pričvršćivačima.

Изрезали см нити и два диджела повезали у джедан дизайн

Приликом створья урени за рупэ угрую сэ металлне водилице, што урежай чини поузданим.Čelični rukavi mogu biti u автомобильным радионикам.

Готов джип с окретним стопама

Kupnjom или izradom šalica za namještaj vlastitim rukama, visoko kvalificiranistručnjaci povećavaju brzinu i Preciznost bušenja prilikom sastavljanja proizvoda za namještajée çažne Уз урей за проводник, чаробняци раде эфикасно и брзо.

Plantilla para taladrar agujeros

El contenido del artículo

---

---

Muy a menudo, es necesario perforar un orificio en un cierto ángulo, una profundidad especificada con Precisión o un desplazam del plazam.No es diffícil hacer esto en un taller equipado, pero en el trabajo de campo hay que utilizar varios dispositivos ..

Dispositivo y alcance

Hay muchas opciones para dispositivos de perforación, pero todas están unidas porforacion element . El primero es el casquillo guía, que está hecho de acero con mayor dureza, tiene una superficie interior pulida y se caracteriza por толерантность прецизас де диаметро. Incluso con una longitud del manguito de 10 mm, se garantiza una desviación de la dirección especificada de no más de 0,5 °, especialmente si el manguito está separado de la superficie de la pieza de trabajo a una cierta distancia.

El segundo elemento estructural es un dispositivo para fijar el проводник en la pieza o superficie de la pieza. Por regla general, una o más abrazaderas de tornillo actúan como un elemento de este tipo, lo que permite inmovilizar de forma fiable el diver conpecto a la pieza de trabajo. Si hablamos de un dispositivo para taladrar paredes, el elemento de fijación puede ser un tirador, una ventosa de vacío o una perforación para su instalación en un punto de fijación temporal.En cualquier caso, la necesidad de inmovilizar la plantilla está claramente dictada no Solo Por los Requisitos de Alta Precisión, sino también por la necesidad de garantizar la limpieza delamiento y excluir daños a las superficiesas delamiento y excluir daños a las superficiesas delamiento y excluir daños a las superficiesas delamiento y excluir daños a las superficiesas delamiento y excluir daños a las superficies as the las superficies or the resbalding aspecial esbalizintes or the las superficies de lasperficies or 9000 resbalificioaspecial esbalizia

El tercer elemento estructural es un sistema de posicionamiento deconductores a lo largo de las marcas o superficies de referencia. El área de perforación cuando se usa una plantilla generalmente no es visible, por lo que puede haber agujeros adicionales con marcas en el cuerpo de la plantilla, cuyos centros están excamente alineados con el eje de la guía de broca.«Лос-топес латералес тамбион», который используется для пьезок с плоским экраном; este Principio de posicionamiento se implementation en plantillas para taladrar extremos.

Para el montaje de muebles de armario

El кондуктор más famoso, que se utiliza masivamente en la fabricación de aditivos para muebles de gabinete, es KWB Dubelprofi. Este es un dispositivo bastante universal, que tiene un tope ajustable para perforar exactamente en el centro de la cara del extremo y con un cierto desplazamiento del borde, lo que hace que la plantilla sea una excelente ayuda para hacer agujeros para confirmación de acueros esquema separado con alta Precisión de alineación.También hay una arandela giratoria con guías de diferentes diámetros, gracias a la cual el producto se puede reconfigurar rápidamente también para realizar conexiones en tacos o bridas. Specialmente agradable es la presencia de una protuberancia de guía para la alineación visual de los orificios del extremo y del mostrador.

Para la instalación de muebles de gabinete, hay una gran cantidad deconductionores más simples. La mayor Dificultad es perforar los extremos de las piezas: es necesario mantener no solo el centrado, sino también el paralelismo con los planos Principales, de lo contrario se producirá hinchazón cuando se aprieten los sujetadores.Para solucionar este problem se pueden utilizar сопровождение como LUXTools, Wolcraft, NAREX así como CMT656 и muchos otros Consumerores lineales sin nombre, pero menos eficientes en operación, en los que las guías se ubican con sangrías fijénéné la quete de la simple esquemas aditivos. La serie de Concordores y Plantillas «Cheron» — это особая аванзада в уважении, con cuyo uso el montaje de muebles en confirmaciones se acelera Mongativamente.Лос-проводников CMT333 и CMT334, которые идеально подходят для установки бисаграсов, являются неотъемлемой технологией перфорации, связанной с необходимостью установки размеров 8 мм ..

Para trabajos de carpintería

La lista mresón de laiversa de laiversa de laiversa de laiversa. Para estos fines, se utilizan con éxito tanto productos individual como series completetas de dispositivos, cuyo uso ampía importantamente la gama de operaciones realizadas ..

Uno de los tipos más comunes de diodes le perforar de yevearospidae en tornillos oblicuos.Сюда входят: Wolcraft Undercover Jig, Kreg Jig Mini и Kreg Jig K Master. Estos dispositivos tienen un discunos muy diferente, algunos pueden no tener medios de fijación estándar y Requieren el uso de abrazaderas de sujeción rápida. Sin embargo, el rendimiento técnico de todos los Concordores es de alto nivel ..

En general, los productos de marcas como Kreg, Wolcraft y CMT son sistemas complete para realizar juntas de carpintería sobre tacos y bridas minifix como para marcar y perforar orificios alineados, включая orificios ciegos.En las reglas puede encontrar guías para hacer conexiones de caja en ranuras de cola de milano y кондукторы que reemplazan cortadores lamelares.

Los sistemas Assistant y KWB Linemaster son equipos prácticamente independientes de la estación de trabajo del carpintero, lo que simpleifica enormemente el marcado y la realización de orificios de relleno con alta Precisión. Además, Kreg tiene plantillas únicas para colocar rápidamente rieles de cajón y puntales de gas, así una plantilla para taladrar manualmente for instalar bisagras de puertas..

Propósito general

El alcance de las plantillas de perforación no se limita al montaje de carpintería y muebles. Por lo tanto, el KWB Dubelprofi ya mencionado y dispositivos similares son ideales para perforar agujeros en superficies planas, por ejemplo, para fijar en paredes. Лос кондукторес кон una ranura en forma de V en la suela son prácticamente la única herramienta que le permite perforar de forma rápida y Precisa en una tubería redonda o en una nervadura rectangular de una pieza..

La necesidad de perforar orificios estrictamente perpendiculares en paredes de гормон и ладрильо всплеск меню al realizar aberturas или necesidad de evitar canales или refuerzos tecnológicos ocultos. En el caso más simple, para estos fines, puede utilizar los soportes de perforación Wolcraft Tecmobil o KWB 7778, estos dispositivos también están disñados para uso de escritorio. En el caso de realizar agujeros de un diámetro importante, los dispositivos Mechanic Distar, también disñados para perforar con coronas victoriosas, ayudan bien; en la misma serie hay cómodas tapas colectoras de polvo.

Las plantillas más serias y altamente especializadas se denominan soportes de perforación de diamante. En este segmento, puede encontrar opciones económicas, como la Titan HC 1000, y dispositivos costosos de Bosch y AGP. Una característica unique de tales plantillas es la presencia de un manguito dividido para unir el cuello del eje de un taladro o perforador, o una máquina perforadora especializada. Además, los Concordores tienen un dispositivo de alimentación mecánico, que es un Requisito Obligatorio cuando se utilizan brocas de diamante..

Fabricación Independiente de Concordores

Comoclusion, cabe señalar que la mayoría de los artesanos no tienen que gastar dinero en accesorios de perforación bastante caros. Para operaciones técnicas únicas, no se Requiere que la plantilla esté disñada para perforar cientos de orificios, por lo tanto, en algunos casos, un bloque de madera ordinario es suficiente, en el que se han realizado varios orificios del diámetro requerina perforadoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradoradorado , así como taladros con un vástago extendido..

Para soluciones más tecnológicas, puede utilizar un sistema de tubería sin costura, перпендикулярно una placa de metal, y un cojinete ubicado en su interior de un tamaño adecuado. Este disño se puede complementar con un mínimo esfuerzo con topes, abrazaderas de tornillo y orificios de centrado ..

za kaj in za kaj se uporabljajo?

Pri zbiranju pohištva mora poveljnik opraviti isto oznako z enakim zamikom. Ta postopek je previden in traja časa od strokovnjaka.Za olajšanje postopka izvajanja bo pomagal dirigentu.

Vrtalni svedri za vrtanje zagotavljajo natančnost pri izdelavi pohištva

To je naprava, ki pomaga izdelati potrebne oznake ali vrtanje lukenj za potrditev za pordhištvo element. Ta naprava omogoča enostavno vrtanje ali označevanje in prihranek časa za izdelovalce pohištva.

Predloga pohištva je palica z luknjami, rokavi, različnimi razdaljami med njimi, premer lukenj je prav tako friendačen

Uporaba vodnika pri vrtanju konca pohibečrtvenišvaniñá.

S pomočjo inštrumenta se za pritrdilne elemente pohištvenega pribora oblikujejo skozi in zaprta luknja. С помощью такшне направо, что можно получить на площадях под правым котом. Направляйся я сставлена ​​из вечных шашек в противных примерах али в облики држала с различными шобами.

Водник за изделием лукен в севех бо зело користен припомочек за домашним делавником.

Vrste prevodnikov za pohištvo

Pri skrivnih povezavah plošč in plošč je nepogrešljiv jig za poševne luknje

Za udobje, natancno označevančevančki vrténjjtjjjvj.

1. На возлищении — предложение так поставлено на DSP в таком месте.

   Nadzorni vodniki nalagajo na izbrani obdelovanec, pritrdijo ali zapustijo brez vpenjanja

2. Rotacijski — используется se za обликование лук в отдельных valjaste konfiguracije. Направляющая операция с навигацией в водоравно вртильно осьо, кар омогоча вграднйо сведре при различных наклонных.

   Ta vrsta vodnikov ima več osi ​​vrtenja: navpično, vodoravno, nagnjeno

3. Univerzalne predloge imajo funkcije hitre preoblikovanja orodja.Упораблено направление за потрдитвене намене.

   Univerzalni vodniki so primerni s preklopno zmogljivostjo, ki je pomembna za majhno proizvodnjo.

4. Tiltable — используется для извлечения процесса в различных равнинах.

   Nagibni vodniki potrebujejo, če je потребно, za eno napravo ustvariti več lukenj v различных равнин

5. Drsni in priklopni — predloge, ki ne zahtevajo pritrditve. Ородье се нанаша на край, кьер бо вртальник встопил.
6. Pritrdljeno — priročno orodje, vendar omejuje proste ukrepe izdelovalca pohištva.

Все типы ородий со стороны различных лиц в премьерах, с разными вариантами.

Помембна предлоге использования водных ресурсов, да так хорошо коаксиалне

За изделию водников за похищтво под потрдилом себе упорядочено неявно одинарных предметов 900;

vzdržljivost;

okoljska varnost;

одпорен против высокой температуры.

Univerzalni vrtalni vodnik, ki vam omogoča brezhibno in posbno znanje pohištvo z lastnimi rokami

Pohištveni vodnik za potrdilo je izdelan iz lesa in visokokakovostnega nerjavnega jekla, kar podaljša življenjsko dobo naprave. Изделия из пластика в органкега стекла на тргу похиштва.

Котна игла за vrtanje lukenj pod kotom do letala

Prednosti in slabosti pohištva

Tudi preprosto pritrjevanje v Obliki Palice s poudarkom omogoča veliko enizenjée.

Pohištvene jarke imajo številne prednosti.

1. S pomočjo predlog, pride do natančnega poševnega in neposrednega vrtanja pod potrditvijo.
2. Uporaba orodja ne zahteva predhodnega izračuna in uporabe točk pod vrtino, kar olajšuje montažo pohištva.
3. S pohištvenimi element izdelki gredo hitreje.
4. Več lukenj lahko izvrtate hkrati, ne da bi jih označili.

Desni jig s kupolo je primeren za vrtanje standardnih lukenj za moznike katere koli velikosti.

Med slabostmi dirigenta za pohištvo je opaziti samo eno — drago ceno mizarstva. Зато велико профессиональных мизарьёв нареди водник за монтажо похиштва с последними роками.

Montažna Shema pohištva (MINIFIX)

Како izbrati прави diapozitiv pohišt

Pomočnik ZA označevanje JE multifunkcionalna отсадка naprava, кий с ПОИ uporabi ustreznih rokavov lahko uporablja пе ле ZA označevanje, temveč Tudi ZA dodajanje lukenj

Naprava ZA sestavljanje pohištvenih izdelkov močno olajša delo strokovnih obrtnikov in vam omogoča natančno označevanje lukenj za vrtanje.Специалист по всак райе купуе высоко каково опремо.

Dubel-Profi vodnik je poceni, vendar funkcionalna naprava za domačo uporabo, skupaj z различными dodatki, ki poenostavljajo številne operacije.

Как выбрать водник за похищение за монтажом похиштва.

1. Razmislite, kakšno orodje potrebujete za opravljanje dela.
2. Превидно преверите купленные изделия в предварительном знаком.
3. Изберите изделия из каковостнега материала. На праймер, нерявно жекло.
4. Dajte prednost orodjem, ki jih opravljajo preizkušeni svetovni proizvajalci.

Водник «Кондор» вам омогоча вртанье правокотных лукеньжеленега премера, избиро раздалье мед ньими в спреминянье пуше, ки со включением в комплект

желтых облаков выбракованных номеров

Ta univerzalni jig je zasnovan za vrtanje lukenj za minifix, potrditev, rafix in šarnir vrat.

Proces samoproizvajalnih vodnikov za vrtanje

Večina profesionalnih obrtnikov raje izdeluje pohištveno jig za vrtanje lukenj z lastnimi rokami, prihranitevar veliko denarja za nakraup to.E желите ustvariti napravo, бо строковняк потребовал:

• električni vrtalnik;
• прибор для монтажа;
• Болгарский за ковиной;
• варильна опрема;
• материал, ки е потребен за изделаво направе (облога, пуше итд.).

Это материал, который изначально был похищен, и был закрыт деловыми токами.

Risba domačega vodnika za vrtanje lukenj za potrditvene

Za izdelavo pohištvenega vodnika z Lastnimi rokami vnaprej pripravljate natančne, natančnozný.Правильно изготовлено скисе бо помагало при обликовалку предлог, катерега взорец е на интернету али од мойстров, ки соделуйо при поправилу похиштва. При изделиях предлоге ородья е треба вечкрат натанчно преверити натанчность означевания, да добите каковостен изделия.

При изделию преводника бо потребно натурально вртанье водильных луков в утржанье кончне направе

По приправы ородне предлоге за изделаво лукень се изваяйо наследние кораки.

1. Брусильник на кошке.

   Pripravimo kvadratno ojačitev, odrežemo kos zahtevane dolžine in ga očistimo s papirnatim papirjem, izdelamo luknje za predloge

2. Luknje roboud so papirje.
3. Известия себе раздаля 32 мм с обозначениями за вртаньем, премьер-лучи 5 мм.
4. Dodatni poudarek je za lažjo uporabo domačega pripomočka. E želite, da potrebujete eno milimetrsko ploščo iz kovine, širine 25 мм, upognite pod right kotom.Končni del je nameščen na izdelani napravi.

   За изделием постаэ использует ковинскую площадь, ки его укррвлена ​​под котом 90 стопин в том скупай с косом приправлене одолжит пртржена в объекте

   проложить элемент питания

Изрежите гниль в повежите оба дела в ено облико

При изделию направе за лукнье так намещене ковинске пуше, зади чесар е направа занеслива. Еклене пуше со лахко в автомобильных делавницах.

Pripravljen vodnik z vrtljivimi postanki

Z nakupom ali oblikovanjem dirigenta za pohištvo z lastnimi rokami visokokvalificirani stkovnjaki povečuje temdrost dyshome š «» З водники преводне направления дела учинковито в хитро.

Видео: Pohištvo Jigs and Patterns

Dessin du conducteur pour le forage.Модели Blum, чемоданы с моделями BLUM и кондукторами Blum à un prix avantageux

L’article est tiré du parcours vidéo «Meubles de la maison avec vos propres mains». ретарддома. . ruelle

Bien sûr, il sera plus corrective de commander la fabrication de ce type de conducteur dans un atelier spécialisé, où le matériau présente la précision надлежащая и la précision de la машина для кормовых кормов.Cependant, nous et les maîtres faits maison pour faire face à des tâches similaires ..

DVD. Cours.

Dans specific cas, deux balises d’exploitation et de forage peuvent être combinées, il vous permet de faire le soi-disant meuble conducteur . ПРОВОДНИКИ Il existe de nombreuses varétés.

Comme base, prenez une pièce de renforcement de renforcement carré — le matériau est Assez courant.

Стандартное сечение — 10 x 10 мм, qui vous permettra de faire conducteur pour confirmmer .

1. Нетто-приготовленное блюдо с рулонами и полуфабрикатами.

Traiter les extrémités pour obtenir le bon parallélépipède.

Nous placons le center du forage de trous — de la face latérale de 8 мм (au milieu de l’épaisseur de la LDSP), de l’extrémité — un étape de 32 мм (le système généralement accepté de montage de meubles, a многослойный размер 32 мм).Имеет диаметр 5 мм.

Il est important — une perceuse aiguë et une main solide —

2. Conducteur de meubles — металлический налет 0,7 мм. Ou que Trouvera. De la pièce, nous marquons et coupé la band de 25 mm de largeur —

3. Precédemment mis un ciseau le siège de la flexion des plaques Conductrices le serrage dans une pince ou un vice et plie avec un marteau —

4.Si la plaque n’est pas mince, dans tout cas, avec une flexion d’un angle aigu, elle ne fonctionnera pas, la barre métallique du conducteur est donc crépuge à la place de son adjonctionnement —

5. Pour les deux party, les alignez coaxialement.

Du côté de la plaque percent un Trou pour le fil, tandis que les détails de la conférence sont preférables de contenir la pince Supplémentaire —

6. Скульптура le fil, serrer la vis —

7.Et nous le faisons de l’autre côté et de preférence à la fin du conducteur.

Le bord saillant de la bande Concordrice Coupe —

8. Bords source Lisser le fichier, nous obtenons un conducteur de meubles presque pret, il reste seulement jusqu’au bout de celui-ci pour coller de petites наложения суперпозиций.

Comme on peut le voir sur la photo, il est nécessaire de faire pour un ajustement complete du conducteur de la part. Ils peuvent être coupés, par instance, de plastique en feuille d’épaisseur d ‘~ 1 мм et de colle avec de la colle, tels que «момент».

Remarque: quels sont le conducteur pour meubles d’aggloméré, bois, plastiques, métaux doux, feuillus matériaux métalliques — Ne vous conviennent pas, автомобильная подвеска le fonctionnement, leur concept et leurs trous sont cassragesit és .

Un examen plus complete des dispositifs de meubles, des outils, des conducteurs et des modèles peut être truvé dans notre DVD. Cours.

Lors de la création de meubles, presque toutes les pièces sont jointes. Pour un tel objectif, les impulsions sont utilisées dans lesquelles les trous doivent être faits. C’est pour cela que le conducteur sera nécessaire. Un tel équipement peut être acheté ou fait par vos propres mains.

Le conducteur est une barre avec plusieurs trous et manches. Un tel appareil est fixé à la partie Requise, puis dans le manchon coller doucement la perceuse et le Trou est effectué.Pour sécuriser deux party, un conducteur sera nécessaire, de sorte que la fixation soit obtenue fiable.

Avantages du produit:

• précision des forages;
• facile et rapide de créer des trous.

Il convient de noter que les conducteurs sont parfois utilisés dans l’ingénierie mécanique et non seulement en construction. De plus, à l’aide de cet appareil, vous pouvez effectuer des trous dans des flans et des tuyaux cylindriques.En outre, le conducteur vous permet de faire des trous perpendiculaires.

Варианты базового оборудования

Tous les conducteurs utilisés dans dans secteurs, divisé en plusieurs groupes .

Методы и приложение проводника

Il existe de nombreuses façons d’utiliser de tels équipements. Naturellement, основная сфера находится в зоне ответственности , строительство .

Industrie des meubles

Lors de l’assemblage de meubles, il se peut que sure manquent.C’est pour cette raison que les différents détails devront forer avec leurs propres mains. Pour effectuer le travail ne cause pas de трудности, il est nécessaire d’utiliser un conducteur. Cela rendra l’assemblée de meubles précise et rapide. L’utilisation de tels équipements est vraiment pertinente si vous n’avez pas de machine ennuyeuse.

Bien qu’aujourd’hui existe grand choix de raccords et les attaches, en cours d’assemblage des meubles, sont toujours souvent utilisées.Ils doivent être installés très précisément, sinon les article seront déplacés. Pour éviter une conséquence aussi désagréable, vous devez utiliser le conducteur.

Трубка для корма

Si vous avez besoin de preparer des trous dans les tuyaux et de divers blocages de forme cylindrique, l’utilisation de la perceuse ne sera pas meilleure idéeParce que cela glisse souvent, et donc les trous n’auront pas la forme souhaitée. Вылейте фасилитатор l’exécution du travail, vous devez utiliser le conducteur universel.

Усовершенствованный специальный инструмент, обеспечивающий постоянное действие тройных перпендикуляров Et ceci est très important lors du traitement des éléments arrondis et des bords de blancs.

Conducteur acheté ou fait maison?

Упоминание о предварительном заказе, незаменимый продукт в процессе сборки. Определенные персонажи создают одежду с сохранением собственных и приоритетных принадлежностей.

Les conducteurs sont vendus dans presque tous les magasins de construction, cependant, les produits finis peuvent ne pas convir à des fins spécifiques.Il est également important de rappeler que le coût de l’appareil depend de la nomination, de la taille et de la société du factory. Soi les options simples sont peu coûteuses Ce qui ne peut pas être dit sur l’équipement professionalnel avec grande Quantité Caractéristiques Supplémentaires.

De nombreux consommateurs prefèrent faire un conducteur de leurs propres mains. À cette fin, une feuille de métal ou une carte de bois sera nécessaire. Ici, vous préparez des trous qui se produiront согласно направлениям.En général, tout le monde va faire face à un tel travail.

Créer un conducteur avec vos propres network

Comme déjà Упоминание, это возможно для создания подобного продукта для вашей жизни. Pour faire cela, preparer machine de soudage, Bulgare, perceuse et plusieurs outils de plomberie. L’armature aura également besoin хвосты 10×10 мм .

• Les preparations sont nettoyées papier de verre et effectuer le marquage. Selon les normes admirees, расстояние между центрами до être d’environ 32 мм.
• Ensuite, les trous de gabarit sont percés.
• La prochaine étape est la création de l’arrêt. Cela peut être une plaque métallique d’une épaisseur диаметром 1 мм. Il s’agit parfaitement et preparez la place pour le fil.
• Ensuite, les deux détails sont soigneusement connectés.

Pour que le processus de forage des trous ne provoque aucune Hardé, cela vaut la peine d’utiliser un conducteur. Подобное оборудование образца необходимо в процессе сборки .Il peut être acheté, mais il est préférable de le faire vous-même, car le dispositif fait maison удобная парфаитмент à des besoins spécifiques.

Si vous faites des meubles de vos propres mains, vous savez que tous les produits doivent être суставы. À cet égard, la nécessité est de percer beaucoup de trous. Pour cela, tous les maîtres utilisent un outil spécial. Ce sera sur le conducteur de forage de trous.

Ce que c’est?

Le conducteur est une assiette sur laquelle sont situes des trous et des manches.Même le nouveau venu peut tyrer parti de tels équipements. Assez pour faire quelques étapes seulement:

• L’équipement est fixé au bon endroit;
• Unercise est inséré dans la manche;
• Неудовлетворенный факт.

Pour supporter deux party, vous n’aurez besoin que d’un conducteur.

Avantages

Une telle приспособление используется без использования в производстве meubles et de construction, mais également en génie mécanique.Avec elle, le Trou de forage des trous sur toutes les поверхностные эффекты. Célébrez quelques avantages Supplémentaires:

• la plus haute précision;
• Facilité d’utilisation.

Variété

Tous les modèles quelles que soient leur utilization d’une manière ou d’une autre sont divisées en plusieurs groupes de base. Considérez-les plus en détail:

• Aérien. Ce nom qu’ils ont été dus à son utilization spéciale.La pièce sélectionnée imposant du matériel. Fixer ou partir sans pince. Идеально для использования в материалах, находящихся в агломерации.
• Поворот. Si vous devez prendre un проход на поверхности цилиндрической формы, является необходимым для точного использования типа оборудования. Это предварительная формула плюс оси вращения: вертикальная, горизонтальная, наклонная. Pour ce dernier, dans le cas, il y a un manchon de guidage.
• Pointé. Si vous devez percer simultanément sur plusieurs plan, il est nécessaire d’utiliser ce type de conducteur.
• Glissement. Le dernier groupe n’est pas en demande, car il est considéré com le plus gênant. Avant de forer, il est nécessaire d’ajuster l’appareil au poste de travail. Cette espèce ne peut pas être fixée à la surface.

Заявка

Утилизация кормов в nombreux domaines d’activité. Le plus souvent en construction. Mais en outre, или на бис важных отраслях.

Un meuble

Au cours de l’assemblée, de nombreux maîtres font face à un tel problème come une pénurie de trous.Dans ce cas, vous devez en faire de nouveaux. Pour le faire facilement, il est Recommandé d’appliquer le conducteur. Avec cela, tout le travail sera effectué rapidement, efficacement et avec précision. De plus, pour recourir à l’aide d’un tel appareil, vous avez besoin de maîtres qui n’ont pas de machine spéciale.

L’assemblage moderne se distingue par une large sélection de meubles et de différentes attaches. Tout cela nécessite une installation précise sans débits. C’est dans ce que le conducteur aidera.

Tuyau

Faire des ouverture du bon formulaire sur поверхности цилиндров Assez difficile. Appliquer l’exercice dans ce cas est inutile. Il glissera constamment, ce qui signifie qu’ils obtiendront toutes une forme irrégulière. Pour ce faire, il est Recommandé d’utiliser le conducteur.

De plus, vous pouvez utiliser des périphériques qui aident à faire des trous perpendiculaires. Il aide également à traiter des éléments arrondis et des bords.

Acheté ou fait maison: quoi de mieux

Lors de l’assemblage de meubles, l’utilisation d’un tel appareil doit. Quelqu’un prefère acheter une version à l’emploi dans le magasin et beaucoup les rendent de manière indépendante.

En ce qui Concerne la Vente, на улице Peut Trouver dans Presque Tous les Magasins de Construction. Cependant, il peut s’avérer que l’équipement acheté peut ne pas venir sous vos demandes.

Le coût des produitsffecte les facteurs suivants:

• méthode d’utilisation;
• gamme de taille;
• фабрикант.

L’équipement simple un faible coût, mais les produits présentant des fonctions Supplémentaires coûteront plus cher.

Avoir une petite vue sur le conducteur et some outils peuvent être faits avec vos propres mains.

Независимое производство

Pour le travail, il est nécessaire de preparer les matériaux et outils suivants:

• feuille métallique ou planche de bois;
• Machine de soudage;
• Машины сотовой связи;
• персер;
• Tournevis;
• ножка;
• папье де верр;
• ножка;
• Арматура 10 * 10 мм.

• Faire un vide. Il doit être nettoyé avec du papier de verre. Faire le marquage des futurs trous. Pour cela, il existe une normal qui dit que la расстояние между центрами до 32 мм.
• Effectuer un корм.
• L’étape suivante Vous devez faire un support de la plaque métallique. Сын épaisseur doit être de 1 мм. Il doit être plié et placer une place pour le fil.
• Connectez deux party les unes avec les autres.

Техника Côté

Il est nécessaire de vousiliariser avec plusieurs техника корма.

Подтверждающее устройство

Lors de la fabrication indépendante des meubles, la confirm est souvent utilisée. Заливка корма для особых упражнений на 4,5 мм без использования. Il est facile d’apprendre à une tête Supplémentaire.

Форе для лица

C’est la technic la plus complexe. La perceuse doit s’installer perpendiculaire à la fin.Dans ce cas, la perceuse doit être maintenue fermement et lisse. Il est très pratique d’utiliser des équipements spéciaux.

La perceuse dans deux articles en même temps

C’est le moyen le plus précis et le plus rapide. Pour cette méthode, il est nécessaire de preparer des pinces spéciales (pinces). La fixation doit être de haute qualité afin que les détails ne soient pas surveyillés.

Корм ​​sous les eaux usées

Pour ce faire, utilisez la taille d’une perceuse d’environ 8 мм.Pour que les détails soient via des trous, il est nécessaire d’installer un limiteur de profondeur spécial. Залейте финиш, это рекомендовано для использования с защитным покрытием и толщиной 20 мм.

Vidéo

Depuis le rouleau, vous apprendrez à utiliser correcteur le проводник для обработки в ЛДСП.

Le Conducteur de Trou de Forage ne sera pas une solution fiable, mais sera bénéfique dans plan financier. S’il y a une возможность, является предпочтительным для служащих в продуктах специального инвентаря для créer des meubles.

Selon les statistiques des factory de meubles, le balisage, la billette et le durcissement des trous ont lieu la plupart du temps. Pour cette raison, le conducteur d’assemblage de meubles devient un élément très important.

Важность проводников

Afin de ne pas recourir à des mesures manuelles et à la croquis, un dispositif spécial a été creaté — un conducteur pour les trous de фураж. Сын использование permet à la perceuse selon un angle de 90 degrés de meubles, ce qui élimine les écarts de la direction Requise.Lorsque des trous profonds sont terminés, результат использования этой заметной одежды.

Conducteur pour trous de forage en panneaux de parqueles haute qualité Doit Avoir les qualités suivantes:

• Бытовая техника для быстрого доступа без комплексов использования;
• Fournir La Possible de Fair simultanément plusieurs trous éliminant le balisage manuel;
• améliorer la qualité du forage.

Материал для разного фуража.Parmi les outils en Plastique ou en verre Organique, l’option en acier est mise en évidence.

Il présente de tels avantages que:

• Moins d’Exposition à la déformation;
• direction de forage précise;
• кулон le fonctionnement, il ne chauffe pas.

La plus grande popularité des maîtres homestiques jouit d’un chef d’orchestre pour Assessment of meubles de leurs mains. Вылейте на производство à la maison, une petite Quantité d’outils sera Requise.

Fixer ces spécialistes de l’Adaptation sont Recommands en utilisant une branlette. Dans la fabrication de meubles en bois, il est permis d’utiliser uniquement ces éléments avec de la Colle. En tout état de cause, le conducteur fait maison pour les trous de forage est très utile dans la pratique et sans qu’il soit difficile de maintenir le travail de montage.

Le processus de forage des trous pour la conformation et les taches sont Assez Laborieux. La qualité de son exécution de la fiabilité et apparence Meubles fabriqués.

Le conducteur de meubles pour les trous de forage contribuera améliorer la qualité des trous effectués. Sans leur utilization d’erreurs avec marquage manuel, pas éviter.

Il existe de nombreux différents curieux de différents fabricants. Parmi eux, existe également de telles options, specialisées en tant que conducteur pour percer des trous à un angle. Не существует возможности рекламировать австралийский неповторимый образ жизни.

Все различные варианты выполнения упрощенных номеров операционных комплексов, проверяющих качество изготовления.Avec leur utilization de trous de marquage et de forage de toute complexité sur les portes, sur la carreau, lors de l’assemblage de meubles peut être une tâche très simple.

Cependant, les outils d’un tel niveau ont un coût suffisamment élevé, ce qui devient la raison de l’apparition d’une question populaire: «Comment faire un conducteur pour percer des trous?». Faites-le, c’est facile et presque tout le monde.

Независимый процесс изготовления кормов

En principe, le conducteur des trous peut être fait de petite amie.Premièrement, il est nécessaire de mener à bien le calc du conducteur de pliage for les trous de forage avec leurs propres network. La prochaine étape sera l’œuvre sur le dessin. Aidez à résoudre une telle tâche peut gabarit de meubles для les trous de perçage. Vous pouvez le Trouver sur Internet ou des Professionnels de la Réparation.

Описание подробного описания музыкальных композиций в Интернете. Mais toujours un point important rest à faire le bon dessin du conducteur pour l’assemblage des meubles.Dans chaque cas, il peut être différent et doit prendre en compte toutes les fonctionnalités.

Дезинфицирующие рисунки для лесных кормов с необходимыми условиями. Pour cette raison, il est nécessaire de vérifier le factory Supplémentaire. Il est également important d’être extrêmement précis et soigné, sinon l’outil Manufacturé ne présentera aucun avantage et ne peut aggraver que le processus de production de meubles.

Une varété est très grande, vous pouvez donc entender la prochaine question des fabricants de meubles novices: «Comment faire un conducteur pour percer des trous de poches avec vos propres mains.»L’un des secrets de la fabrication peut être l’utilisation de manchons métalliques. Cette Approche prolongera la vie du conducteur et en fera un outil plus fiable».

Le conducteur du four est un appareil qui vous permet de simpleifier et d’accélérer de manière, означающий процесс производства и сборки элементов конструкции. Ceci est un appareil qui peut être fabriqué dans разнообразная концепция, конструктивная, позволяющая добиться эффекта качественного качества и точность в элементах деформируемых структур, même des maîtres novices.

Pour ce qui est utilisé

В изготовлении и сборке элементов конструкций из мягких материалов, специалистов, осуществляющих различные действия, похожие на фотографии, на рынке локализации и создания объектов будущего. Le conducteur de meubles vous permet d’optimiser ces deux processus.

En termes de but fonctionnel, les conducteurs de meubles peuvent être marqués et pipelineites. Le premier, com il ressort de leur nom, sont destinés à simpleifier le marquage de l’emplacement des futurs trous.Les Conducteurs de Conduite utilisés dans la production de structure de meubles éliminent l’utilisation de dispositifs de marquage.

Modèle de meubles conçu pour les lieux de pre-balisage des trous futurs, beaucoup sont achetés en exécution d’usine. Надежный, вы можете использовать кабелепровод для сборки электрических сетей. Le moyen le plus simple de faire un conducteur de meubles d’une métallique, à laquelle la croix est strictement perpendiculaire à.Un tel motif de meubles est un dispositif de marquage polyvalent, simple à la fois dans la fabrication et utilisé. Des trous à travers lesquels le marquage des leux de forage SERA Effective dans la ligne métallique à une suree distance. Не используйте эти тройные элементы для минификса, расстояние между ними, соответствующее валовому значению 32 мм, и расстояние, равное 100, 200 или 300 мм.

Faire le motif de meubles de marquage le plus simple peut être utilisé com base d’un charbon de carbone classique que la base, dans laquelle les trous sont également percés à la требуемое расстояние.Un tel dispositif de marquage, bien qu’il soit plus fonctionnel, moins stable à la surface de la pièce traitée. C’est l’inconvénient le plus important.

Le long du principe similaire, en utilisant des matériaux de tresse, vous pouvez créer à la fois des dispositifs de marquage hautement spécialisés (например, un conducteur de boucles de meubles ou pour marquer des trous destinés é la deubles de poign à tout autre accessoire de meubles).

Bien sûr, si vous avez votre production de meubles sérieux et que le volume des opérations de montage effectuées Assez importants, il conient de faire Внимание aux dispositifs Professionalnels d’assemblage de meubles.Cependant, le coût de ces conducteurs et modèles de meubles, surtout s’ils sont produits sous marques célèbres, Assez haut.

Принципы типов

Создана концепция и функция утилизированной одежды для добавок (персажа) в элементах структур, которые принадлежат к категории suivantes.

Aérien

Ce sont des conducteurs, superposés à la surface de la pièce étant traités, sont fixes sur celui-ci or adhérer à la specifiée avec les mains.À l’aide d’un tel dispositif для изготовления деталей, деталей деталей, которые не действуют (например, dans des plaques fabriquées à partir de panneaux de solules ou de MDF).

Juridiction

Le plan de travail de ces conducteurs peut faire pivoter à la fois horizontal et dans le plan vertical. Использование de cet appareil, vous pouvez effectuer des trous dans les détails d’une forme géométrique complexe. Appliquez un tel conducteur pourr des trous dont l’axe is situ à un angle.

Universel

Ce sont des conducteurs chevauchés pour la fabrication de meubles. Утилизатор приспособлений типа удобных дополнительных магазинов для производства, который производит meubles avec de petites séries. L’universalité, qui contient de tels conducteurs pour la production de meubles, est qu’elles peuvent être rapidement éliminées sur разнообразных комбинаций размещения трёх эффектов.

Incliné

Les conducteurs de ce type sont utilisés dans des casodes trous de forage sont nécessaires dans plusieurs avion.

En outre, dans fabrication de meubles Des dispositifs de conducteurs plus hautement spécialisés sont utilisés activement (в частности, le conducteur factice pour l’assemblage de meubles et un dispositif qui vous permet de confirmmer avec précision et de haute qualité.

Выберите метод фиксации поверхности на основе черт, проводников, которые не разделяются на фиксации типа coulissant et fixable. Les dispositifs qui sont fixés sur les article avant le début du traitement, bien qu’ils soient plus pratiques à utiliser, limitent quelque peu la liberté d’action de l’assistant.Эта особая критика относится к фуражу, который применяется к оборудованию машинного оборудования.

En utilisant le conducteur, il est possible d’éviter un problème suffisamment grave: la perceuse montante à la surface du produit transformé n’est pas sous l’angle. Certifiez ce problème s’il est déjà apparu, c’est Assez difficile et, dans de nombreux cas, c’est tout упрощение невозможно. Lors de l’utilisation d’un conducteur, la perceuse est non seulement Entrée dans le matériau étant traitée à l’angle Requis, mais ne s’écarte pas non plus de la direction, spécifiée tout au long du processus de forage.Ne faites pas sans conducteur dans les casoil est nécessaire de percer un Trou à un определенном угле под определенным углом на пластинах с мясом фарша на панно из твердых материалов или на МДФ.

tablir la production de meubles de vos mains, s’ils sont appliqués dans un tel conducteur de production, même une personne qui n’a pas de grandes qualification et n’a pas Suffisamment d’expérience dans ce domaine. Lorsque vous utilisez de tels dispositifs, il n’est pas nécessaire d’effectuer des вычисления предварительных комплексов и de faire des leux de marquage pour les futurs trous.

Presque tous les types de dispositifs similaires se различаются по дизайну, простой, не очень простой, не требующий особого внимания.

Презентационные кондукторы на внутреннем марше

Parmi les maîtres homestiques, Engagés indépendamment dans la fabrication de meubles, ainsi que parmi les spécialistes travaillant dans des ateliers de petite taille, la popularité des marques de commerce suivantes a gagné un Popularité.

Ассистент.

L’assistant de conducteur de marquage fait référence à la série Professionalnelle.Il s’agit d’un conducteur multifonctionnel qui, lorsque vous utilisez les manchons Applicés, peut être utilisé non seulement pour effect un balisage, mais également pour ajouter les trous.

Дубель-Профи.

Le conducteur Dubel-Profi libère KVB. Ceci est un appareil peu coûteux, mais fonctionnel to use a la maison. Ce conducteur включает в себя разнообразную одежду (зажимы, регуляторы и т. Д.), Ce qui simpleifie grandement le travail avec elle et la rendre plus pratique.

«Кондор»

Ce sont des conducteurs production russe — peu coûteux, mais Assez fonctionnel. Ils sont équipés d’un système de positionnement et d’un ensemble de manchons remplaçables.

ចំហាយ សម្រាប់ ខួង រន្ធ ដែល មាន ដៃ របស់ ពួកគេ ផ្ទាល់។ ចំហាយ ចំហាយ សម្រាប់ ខួង រន្ធ សម្រាប់ វ៉ា រ ឌែ ល និង សម្រាប់ ការ ខួង រន្ធ ខួង

ជា ញឹកញាប់ វា មាន តម្រូវការ នៅ លើ ជម្រៅ ច្បាស់លាស់ ឬ ជាមួយនឹង។ នៅចំពោះមុខ សិក្ខាសាលា ដែល មាន បំពាក់ វា មាន ក្នុង ការ ប៉ុន្តែ នៅ លើ ការងារ ចេញ អ្នក ត្រូវ ឧបករណ៍ ផ្សេងៗ។

ឧបករណ៍ និង វិសាលភាព នៃ កម្មវិធី

មាន វ៉ា រ្យ៉ ង់ ជាច្រើន សម្រាប់ ប៉ុន្តែ ទាំងអស់ នេះ រួម បញ្ចូល គ្នា នូវ វត្តមាន ធាតុផ្សំ នៃ រចនាសម្ព័ន្ធ បី។ ទីមួយ — មើម ដៃអាវ ដែល ធ្វើ ពី ដែកថែប ដែល ភាព រឹង មានផ្ទៃ ខាងក្នុង កិន ត្រូវ បាន សម្គាល់ ដោយ ភាព អត់ធ្មត់ អង្កត់ផ្ចិត។ ទោះបីជា មាន ប្រវែង នៃ ដៃអាវ ក្នុង 10 ម ម ក៏ដោយ ក៏ គម្លាត ការ លះបង់ ពី ទិសដៅ ដែល បាន ផ្តល់ ឱ្យ មិន លើស ពី 0.5 អង្សា រ ជាពិសេស ប្រសិនបើ ដៃអាវ គឺ ផ្ទៃ នៃ ផ្នែក ដែល បាន ដំណើរការ នៅ ចម្ងាយ ខ្លះ។

ធាតុ ស្ថាបនា ទី 2 គឺជា ឧបករណ៍ ជួសជុល ចំហាយ នៅ លើ ស្នាដៃ។ តាម ក្បួន មួយ ឬ ច្រើន ការ គៀ ប រ ដើរតួ ជា ធាតុ មួយ ដែល អនុញ្ញាត ឱ្យ ធ្វើ ភាព មិន ច្បាស់ ដែល ទាក់ទង ទាក់ទង ស្នាដៃ។ ប្រសិនបើ យើង កំពុង និយាយ អំពី ឧបករណ៍ ដើម្បី ខួង ជញ្ជាំង ចំណុច ទាញ បូមទឹក បូម ធូលី ឬ ការ ប្រណាំង សម្រាប់ តំ ឡើង លើ ចំណុច ដាក់ ចំនុច ប ណ្តោះ អាសន្ន ដើរតួ ជា ធាតុ ជួសជុល។ ក្នុងករណី ណាក៏ដោយ តម្រូវការ ក្នុង ការ обездвижить Корпера ត្រូវ បាន កំណត់ យ៉ាង មិន ត្រឹមតែ តាម តម្រូវការ សម្រាប់ ភាព ត្រឹមត្រូវ ប៉ុន្តែ ក៏ ត្រូវការ ធានា នូវ ភាព នៃ ព្យាបាល និង ការខូចខាត ដល់ រន្ធ នៅ ជាពិសេស រអិល។

ធាតុ ស្ថាបនា ទីបី គឺជា ទីតាំង របស់ ចំហាយ នៅ លើ ផ្លាក សញ្ញា ឬ ផ្ទៃ មូលដ្ឋាន។ តំបន់ ខួង នៅពេល ប្រើ ចំហាយ ជា ធម្មតា មិនអាច មើលឃើញ ទេ ដូច្នេះ មាន ប្រហោង បន្ថែម ដែល មាន ស្លាក របស់ អ្នក ចំហាយ ដែល ចំនុច ដែល ត្រូវ យ៉ាង ត្រឹមត្រូវ ជាមួយនឹង អ័ក្ស នៃ មគ្គុទ្ទេសក៍ ខួង។ ចំហៀង ឈប់ សម្រាប់ គ្រឿងបន្លាស់ ដែល មាន យ ន្ដ ហោះ ក៏ អាច បាន ប្រើ ផង ដែរ — គោលការណ៍ នៃ ទីតាំង ត្រូវ បាន អនុវត្ត នៅក្នុង ឧបករណ៍ សម្រាប់ ខួង បញ្ចប់។

សម្រាប់ ការ ដំឡើង គ្រឿង សង្ហា រឹម គណៈរដ្ឋ ម ន្រ្តី

អ្នកដឹកនាំ ដ៏ ល្បីល្បាញ បំផុត ដែល ត្រូវ បាន ប្រើ យ៉ាង ខ្លាំង ក្នុង ការផលិត សារធាតុ ថ្នាំ គ្រឿងសង្ហារិម ដែល ព័ទ្ធជុំវិញ — KWB Dubelprofi។ នេះ គឺជា ឧបករណ៍ សកល យុត្តិធម៌ មួយ ដែល កន្លែង ឈប់ មួយ លៃ តម្រូវ បាន សម្រាប់ ការ ខួង បាន ត្រឹមត្រូវ ទៅ ក ណ្តា នៃ ចុងបញ្ចប់ និង ចូល ជាក់លាក់ មួយ ដែល ធ្វើ ឱ្យ ការ បញ្ជាក់ ដោយ ផ្លាស់ ប្តូ យ៉ាង ត្រឹមត្រូវ ជាមួយនឹង ភាព ត្រឹមត្រូវ នៃ ការ លៃ តម្រូវ ដាច់ដោយឡែក។ វា ក៏ មាន ឧបករណ៍ លាងចាន បង្វិល ដែល មាន អង្កត់ផ្ចិត ខុសៗគ្នា ផង ផលិតផល នេះ ក៏ អាច សាងសង់ ឡើងវិញ យ៉ាង ដើម្បី អនុវត្ត តភ្ជាប់ នៅ លើ Wanks ឬ стяжка រាងកាយ ផង ដែរ។ ជាពិសេស ភាពល្អ នៃ វត្តមាន នៃ ការ ធ្វើ គ្គុ ទេស ការ តម្រឹម ការ ចុង និង ប្រហោង ឆ្អឹងខ្នង។

សម្រាប់ ការ តំ ឡើង គ្រឿងសង្ហារិម គណៈរដ្ឋ ម ន្រ្តី មាន ប្រភេទ ធំ ៗ មួយចំនួន ធំ។ ការ លំបាក ធំ បំផុត គឺ ការ ខួង នៃ ចុង នៃ ព័ត៌មាន លម្អិត: វា ចាំបាច់ ក្នុង ការ ទប់ទល់ មិន ត្រឹមតែ ល ប៉ុណ្ណោះទេ ប៉ុន្តែ ថែមទាំង ភាព នៃ យន្តហោះ ចម្បង ដូច្នេះ ទេ នៅពេល ដែល ការ តម អាហារ។ ដើម្បី ដោះស្រាយបញ្ហា នេះ អ្នកនាំផ្លូវ ដូចជា Luttols, Wolx, Narex ក៏ដូចជា SMT656 និង មាន ភាព គ្មាន ឈ្មោះ ជាច្រើន មាន ប្រសិទ្ធិ ភាព ក្នុង ការ ផ្លាស់ ប្តូ រ ដែល បាន រៀបចំ ជាមួយនឹង ការ ឱ្យ សាមញ្ញ នៃ ការប្រតិបត្តិ នៃ បន្ថែម គ្រោងការណ៍ ។ ស៊េរី នៃ ចំហាយ និង លំនាំ «ចេ រេ ន» ត្រូវ បាន គេ ចាត់ទុកថា ជឿនលឿន ជាពិសេស ក្នុង រឿង នេះ ដោយ ប្រើ ការ ជួប ប្រជុំ គ្រឿង សង្ហា ការ បញ្ជាក់ ត្រូវ បាន ពន្លឿន នៅ ពេលខ្លះ។ ចំហាយ SMT333 និង SMT334 ល្អ បំផុត សម្រាប់ ការ ដំឡើង រង្វិល ជុំ ប៉ុន្តែ បច្ចេកវិទ្យា ខួង បែបនេះ បង្កប់ន័យ នូវ តម្រូវការ ការ តំ ឡើង ដៃអាវ ខ្សែស្រឡាយ 8 мм។

សម្រាប់ ការងារ ជាងឈើ

បញ្ជី ចំហេះ ចម្រុះ បំផុត សម្រាប់ ការរៀបចំ សមាសធាតុ ចូលរួម។ សម្រាប់ គោលបំណង ទាំងនេះ ទាំង ផលិតផល និង ឧបករណ៍ ទាំងមូល បាន ប្រើ ជោគជ័យ ការប្រើប្រាស់ ដែល ពង្រីក វិសាលគម នៃ ប្រតិបត្តិការ ដែល អនុវត្ត ខ្លាំង។

ប្រភេទ មួយ នៃ ប្រភេទ ទូទៅ នៃ ចំហាយ ទូទៅ អនុញ្ញាត ឱ្យ អ្នក ដំណើរការ បើកបរ យ៉ាង ឆាប់រហ័ស សម្រាប់ ការ បញ្ចប់ ការ តភ្ជាប់ លាក់ នៅ វី ស ដែល មាន រាងពងក្រពើ។ ពី ឧទាហរណ៍ អ្នក អាច នាំមក នូវ ថ្នាំលាប ដៃ របស់ Джиг-приманка Wolpraess, Kreg Jig Mini និង Kreg Jig Kig K GIG។ ឧបករណ៍ ទាំងនេះ មាន ភាព ខុសគ្នា ខ្លាំង ណាស់ នៅក្នុង ដែល អ្នកខ្លះ មាន ឧបករណ៍ ជួសជុល ទៀងទាត់ ទេ ហើយ តម្រូវ ឱ្យ ប សង្កត់ យ៉ាង ឆាប់រហ័ស។ ទោះ យ៉ាងណាក៏ដោយ ការប្រតិបត្តិ បច្ចេកទេស នៃ ចំហាយ ទាំងអស់ គឺ នៅ កម្រិតខ្ពស់ មួយ។

ជាទូទៅ ផលិតផល របស់ ម៉ាក ល្បី ៗ ដូចជា Kreg Wolfraff និង CMT គឺជា ប្រព័ន្ធ ដែល មាន ទំនាក់ទំនង ពេញលេញ សម្រាប់ ជាងឈើ Стяжки Sceeds Minifix / Rafix ក៏ដូចជា ការ ផ្សារភ្ជាប់ និង ខួង រន្ធ ផ្សំ រួម រួម ទាំង គ ក្នុង ទាំង ថ្លង់ រួម ទាំង គ ក្នុង ថ្លង់ រួម រួម ទាំង ទាំង ថ្លង់ រួម ទាំង គ ក្នុង ថ្លង់ គា ថ្លា រួម ទាំង គ ក្នុង ថ្លង់ រួម ក្នុង ថ្លង់ រួម ទាំង គ ថ្លង់ ថ្លង់ រួម ទាំង គ ក្នុង ថ្លង់ រួម គ ក្នុង ថ្លង់ ថ្លង់ រួម ទាំង គា ថ្លា គ ក្នុង ថ្លង់ រួម ទាំង គា ថ្លា រួម ក្នុង ថ្លង់ រួម ទាំង គ ក្នុង ថ្លង់ គា ថ្លា ថ្លា រួម ទាំង គ ក្នុង ថ្លង់ រួម ទាំង រួម ទាំង គ ថ្លង់ រួម ទាំង ប្រដាប់ រួម ទាំង រន្ធ។ នៅក្នុង ច្បាប់ អ្នក អាច រក ឃើញ ឧបករណ៍ ណែនាំ សម្រាប់ ថត នៅ លើ «លេប កន្ទុយ លេប» និង ចំហាយ ដែល ជំនួស រោងម៉ាស៊ីន កិន មាន តំលៃ។

គោលបំណង

វិសាលភាព នៃ ចំហាយ សម្រាប់ ខួង មិន ត្រូវ បាន កំណត់ ចំពោះ ការ ជួប ប្រជុំ គ្នា និង គ្រឿងសង្ហារិម ទេ។ ដូច្នេះ KWB Dubelprofi ដែល បាន លើកឡើង រួចមក ហើយ ហើយ ឧបករណ៍ ដែល ស្រដៀងនឹង វា គឺ ល្អ សម្រាប់ ប្រហោង ខួង នៅ លើ ផ្ទៃ រាបស្មើ ឧទាហរណ៍ សម្រាប់ តម ដាក់ ក្នុង ជញ្ជាំង។ ចំហាយ ដែល មាន ចង្អូរ រាង អក្សរ V នៅ លើ តែមួយគត់ គឺ ដែល អនុញ្ញាត ឱ្យ អ្នក ហោះហើរ និង ត្រឹមត្រូវ ទៅ ក្នុង បំពង់ ក្នុង គែម រាង ចតុកោណកែង នៃ ផ្នែក។

តម្រូវការ ក្នុង ការ ខួង រន្ធ យ៉ាង តឹង រឹង បេតុង និង ឥដ្ឋ ជារឿយៗ កើតឡើង ក្នុង ការផលិត តម្រូវការ ក្នុង ការ ប្រណាំង សត្វ ដែល លាក់ សង្គ្រោះ។ ក្នុងករណី សាមញ្ញ បំផុត សម្រាប់ គោលបំណង ទាំងនេះ អ្នក អាច អាច រ៉ ខួង វ៉ុល ប៊ុល ប៊ែ ល ឬ ខេ ប៊ី 7778 គ្រឿងម៉ាស៊ីន ខួង ឧបករណ៍ ទាំងនេះ ក៏ ត្រូវ រចនា ប្រើ លើ កុំព្យូទ័រ ដែរ។ ក្នុងករណី ដែល ការផលិត ប្រហោង អង្កត់ផ្ចិត ដ៏ សំខាន់ ការ បន្សាំ ដូចជា ការ កាន ដែល ត្រូវ បាន រចនា ឡើង ខួង ជាមួយ ម្កុ ដ ស៊េរី ដូចគ្នា នៅ អ្នក ប្រមូល ធូលី ដែល មាន ផា សុខភាព។

ចំហាយ ដែល មាន លក្ខណៈ ពិសេស ធ្ងន់ធ្ងរ និង ខ្ពស់ បំផុត ត្រូវ ហៅថា រ៉ាកែត ខួង ពេជ្រ។ ផ្នែក នេះ អ្នក អាច ជួប ជាមួយ កំណែ តានី ញ៉ូ ម N000 និង ឧបករណ៍ ថ្លៃ ៗ ពី Bosch និង AGP។ លក្ខណៈ ពិសេស ប្លែក នៃ ឧបករណ៍ បែបនេះ — វត្តមាន នៃ ក្ដាប់ បំបែក មួយ សម្រាប់ ការ តម ជា កញ្ចឹងក នៃ ការ ខួង ឬ ម៉ាស៊ីន ខួង ឯកទេស។ ដូចគ្នា នេះ ផង ដែរ អ្នកដឹកនាំ ក៏ មាន អ្នក ផ្តល់ ចំណី មេកានិច ប្រើ ក្រោ ន ពេជ្រ គឺជា ចាំបាច់។

ការផលិត ឯករាជ្យ នៃ ចំហាយ

ជា ការ សន្និដ្ឋាន វា គួរតែ ត្រូវ ថា ចៅហ្វាយនាយ មិន ចាំបាច់ ចំណាយ ប្រាក់ លើ ឧបករណ៍ ខួង ថ្លៃ សមរម្យ ទេ។ សម្រាប់ ប្រតិបត្តិការ បច្ចេកទេស មួយ ដង វា មិន ចាំបាច់ ដែល អ្នកដឹកនាំ រចនា ឡើង សម្រាប់ ការ ខួង រន្ធ រាប់ នឹង របារ ឈើ ធម្មតា ដែល មាន អង្កត់ផ្ចិត ដែល នៅ លើ ម៉ាស៊ីន ការ សមយុទ្ធ хвостовик ពន្លូត មួយ។

សម្រាប់ ដំណោះស្រាយ បច្ចេកទេស កាន់តែ ច្រើន បំពង់ ដែល គ្មាន កាត់ កែង ទៅលើ បន្ទះ មាន ទីតាំងនៅ ខាងក្នុង គឺ សមរម្យ។ ការរចនា នេះ អាច ត្រូវ បាន បំពេញបន្ថែម ដោយ ការ ខិតខំ តិចតួច បាច ស ស្ពឺ និង រន្ធ កណ្ដាល។

នៅពេល ធ្វើការ ជាមួយ ខួង ដោយ ដៃ ក្នុង ការ នឹង ទិសដៅ ដែល បាន កំណត់ ទុកជាមុន នៃ ការ បើក។ ដូចគ្នា នេះ ផង ដែរ អ្នកដឹកនាំ ត្រូវ បាន អនុវត្ត ប្រសិនបើ អ្នក ត្រូវការ ប្រហោង ប្រហាក់ប្រហែល គ្នា នៅ លើ គំរូ។ ឧទាហរណ៍ នៅ ជាងឈើ ការងារ ជាងឈើ។ ក្នុងករណី នេះ អ្នក ជំនួយ ការ មិន ចំណាយពេល នៅ ការ សម្គាល់ ដើមឈើ ត្រូវ បាន ធានា ថា នឹង ទទួល បាន លទ្ធផល ដូចគ្នា។

អ្នកដឹកនាំ គឺ មិនអាច ខ្វះ បាន នៅពេល ខួង ប្រហោង ក្នុង បំពង់។ ប៉ុន្តែ ការប្រើប្រាស់ សំខាន់ គឺ ការ ឆ្លងកាត់ រន្ធ នៅ មុំ ដែល បាន ផ្តល់ ឱ្យ។

ជម្រើស ផ្សេងៗ សម្រាប់ ឧបករណ៍ មានប្រយោជន៍ នេះ:

ចំហាយ សម្រាប់ ប្រហោង ខួង ចល័ត

ចំហាយ គ្រឿងសង្ហារិម សាមញ្ញ សម្រាប់ ប្រហោង ខួង នៅពេល ប្រមូល គ្រឿងសង្ហារិម ពី ដែក។ ព័ត៌មាន លម្អិត នៅក្នុង ឯកសារ វីដេអូ

គោលបំណង — ទទួល បាន ការ ឆ្លងកាត់ ក្នុង ចន្លោះ ក្រាស់, យ៉ាង តឹង រឹង នៅ មុំ នៃ 90 °។ វា គឺជា ឈុត ដៃអាវ ក្នុងករណី តែមួយ ឬ ដង្កៀប ដែល មាន សិក្ខាសាលា អាច ផ្លាស់ ប្តូ រ បាន។

តាមរយៈ ការ ដំឡើង ឧបករណ៍ មួយ នៅ ខាងលើ ចំណុច ខួង អ្នក អាច ចាប់ផ្តើម ធ្វើការ មិន ចាំបាច់ បង្កើន។ ខួង នេះ បាន ធ្លាក់ ចូល ក ណ្តា ល នៃ ព្រៃ ហើយ ងាក ចេញពី អ័ក្ស។

សំខាន់ណាស់! បញ្ហា តែមួយគត់ — ឧបករណ៍ ត្រូវតែ ធ្វើឡើង នៅ លើ ស្នាដៃ ជាពិសេស នៅ ដើម នៃ ការងារ។ បើមិនដូច្នោះទេ គាត់ អាច ប្តូ រ ពី រំ ញ័រ។

ចំហាយ ខួង បែបនេះ អាច ត្រូវ បាន ធ្វើឡើង ដោយ របស់ អ្នក ផ្ទាល់។ текстолит ក្រាស់ ឬ រឹង ត្រូវ បាន ប្រើ។ ជម្រើស ដ៏ ល្អ បំផុត គឺ ត្រូវ ប្រើ ប្រហោង ពី អ្នក បន្ថែម ដើម្បី ទាញ ខ្សែ។ ដៃអាវ ដែល ពាក់ អាច រក បាន នៅ ឯ រោងចក្រ។

ក្បាល សម្រាប់ អ្នក បន្ថែម ត្រូវ បាន ធ្វើ ពី ដែកថែប យ៉ា ន់ ស្ព័ រ ដោយ ការ បន្ថែម នៃ ការ ឈ្នះ។ ជីវិត សេវាកម្ម គឺ មិនអាច ប្រកែក បាន ទេ។

ចំហាយ សម្រាប់ ចន្លោះប្រហោង ឬ បំពង់ រាង ស៊ីឡាំង

វា ស្ទើរតែ មិនអាច ទៅរួច ទេ ក្នុង ការ ធ្វើ ប្រហោង ក្នុង ផ្ទៃ បង្ហាញ។ ជាពិសេស ពិបាក ក្នុង ការ ចាប់ផ្តើម ដំណើរការ — ព័ត៌មាន ជំនួយ នៃ ពិន្ទុ ខួង ពី ចំណុច ដែល បាន ផ្តល់ ឱ្យ។ ឧបករណ៍ នេះ នឹង ដោះស្រាយ ទិសដៅ ហើយនឹង អនុញ្ញាត ឱ្យ អ្នក អនុវត្ត ដោយ ភាព ត្រឹមត្រូវ ខ្ពស់។

ការ កែតម្រូវ រយៈពេល នៃ ការ ជួសជុល ប៊ូឡុង អាច ខួង រន្ធ មួយ នៅ លើ tangena សម្រាប់ មជ្ឈមណ្ឌល។ ប្រសិនបើ មិន មាន ឧបករណ៍ ស្រដៀងគ្នា នៅ នឹង ដៃ ទេ វា អាច ឱ្យ មិត្ត ស្រី បាន។ ឧទាហរណ៍ ពី របារ ដើមឈើ រឹង និង បន្ទះក្តារ បន្ទះ។

ដូច្នេះ ម គ្គុ ទេស ក៍ មិន ត្រូវ បែងចែក យ៉ាង លឿន ដោយ គែម មុត ស្រួច នោះ ទេ ពួកគេ អាច ត្រូវ ធ្វើ ប្រសើរ ដៃអាវ ពី បំពង់ នៃ អង្កត់ផ្ចិត ផ្សេងៗ គ្នា។

អ្នក ចំហាយ សម្រាប់ ប្រហោង ខួង មិន ដែល អាច បាន ទេ ប៉ុន្តែ វា នឹង មាន លក្ខណៈ ហិរញ្ញវត្ថុ សម្រាប់ ហិរញ្ញវត្ថុ។ ប្រសិនបើ មានឱកាស មួយ នោះ វា ជាការល្អ ប្រសើរ ជាង ក្នុង ការ នៅក្នុង ឧបករណ៍ ពិសេស សម្រាប់ សម្រាប់ ធ្វើ គ្រឿងសង្ហារិម។

យោង តាម ស្ថិតិ របស់ ក្រុមហ៊ុន ផលិត រឹម ការ ការ ផ្សារភ្ជាប់ ប៊ីត និង រឹង នៃ រន្ធ បាន កើតឡើង ភាគច្រើន។ សម្រាប់ ហេតុផល នេះ អ្នកដឹកនាំ សម្រាប់ ការ ដំឡើង គ្រឿងសង្ហារិម ក្លាយជា ធាតុ សំខាន់ណាស់។

សារៈសំខាន់ នៃ ការ ដាក់ពាក្យ

ក្នុង គោលបំណង មិន ឱ្យ ងាក ទៅ ការ វាស់ និង ដោយ ដៃ ឧបករណ៍ ពិសេស មួយ ត្រូវ បាន ឡើង — ចំហាយ សម្រាប់ ខួង អ ណ្តូ ង។ ការប្រើប្រាស់ របស់ វា អនុញ្ញាត ឱ្យ មាន សមយុទ្ធ នៅ មុំ 90 ដឺក្រេ ទៅ គ្រឿង សង្ហា រឹម ដែល លុបបំបាត់ គម្លាត ពី ទិសដៅ ដែល ត្រូវការ។ នៅពេល ដែល ប្រហោង ជ្រៅ ត្រូវ បាន ធ្វើ រួច លទ្ធផល នៃ ការប្រើប្រាស់ នេះ ក្លាយជា ការ កត់សម្គាល់ ជាពិសេស។

ចំហាយ សម្រាប់ ខួង រន្ធ ក្នុង ក្តា រ បន្ទះ ឈី ប ដែល មាន គុណភាព ខ្ពស់ គួរតែ មាន គុណភាព ដូច ខាង ក្រោ មៈ

• មានប្រយោជន៍ សម្រាប់ ការ ជួប ប្រជុំ គ្នា រហ័ស ដោយ មិន ប្រើ ឧបករណ៍ ស្មុគស្មាញ;
• ផ្តល់ នូវ សមត្ថភាព ក្នុង ពេល ដំណាលគ្នា ធ្វើ ប្រហោង ជាច្រើន លុបបំបាត់ ការ ដោយ ដៃ។
• ធ្វើ ឱ្យ ប្រសើរ ឡើង នូវ គុណភាព នៃ ការ ខួង។

សម្ភារៈ សម្រាប់ ចំហាយ សម្រាប់ ប្រហោង ខួង គឺ ខុសគ្នា។ ក្នុងចំណោម ឧបករណ៍ ដែល ធ្វើ ពី ផ្លា ស្ទិ ច ឬ កញ្ចក់ សរីរាង្គ ជម្រើស ដែក ត្រូវ បាន បន្លិច។

មាន គុណសម្បត្តិ ដូច:

• ការ ប៉ះពាល់ តិច ចំពោះ ការ ខូច ទ្រង់ទ្រាយ;
• ទិសដៅ ខួង ត្រឹមត្រូវ;
• ក្នុងអំឡុងពេល ប្រតិបត្តិការ វា មិន ឡើង កំ ដៅ ទេ។

ប្រជាប្រិយភាព ដ៏ ធំ បំផុត របស់ ម្ចាស់ផ្ទះ រីករាយ នឹង ការ ប្រមូល គ្រឿង សង្ហា រឹម ដោយ ដៃ ផ្ទាល់។ សម្រាប់ ការផលិត របស់ វា នៅផ្ទះ ឧបករណ៍ មួយចំនួន តូច នឹង ត្រូវ បាន ទាមទារ។

ជួសជុល អ្នកឯកទេស អា ដាប់ ធ័ រ នេះ ត្រូវ បាន ណែនាំ ឱ្យ ប្រើ ការ ថែ ទឹក។ នៅក្នុង ការផលិត គ្រឿង សង្ហា រឹម ឈើ វា ត្រូវ អនុញ្ញាត ឱ្យ ប្រើ ធាតុ ទាំងនេះ ប៉ុណ្ណោះ ដែល រួម ជាមួយ កា វ បិទ។ ក្នុងករណី ណាក៏ដោយ អំណោយ ដែល ធ្វើ នៅផ្ទះ សម្រាប់ ប្រហោង ក្នុង ការអនុវត្ត ហើយ បើ គ្មាន វា នឹង ក្នុង ការ បើក ការងារ ជួប ប្រជុំ គ្នា។

ដំណើរការ នៃ ការ ខួង រន្ធ សម្រាប់ ការ អនុលោម និង លក្ខណៈ ទៅ ពិតជា លិទ្ធ ណាស់។ ភាព ជឿជាក់ និង រូបរាង របស់ គ្រឿងសង្ហារិម ផលិត ដែល បាន ផលិត នឹង គុណភាព នៃ ការអនុវត្ត របស់ វា។

ចំហាយ គ្រឿង សង្ហា រឹម សម្រាប់ ប្រហោង នឹង ជួយ ធ្វើ ឡើង គុណភាព បាន អនុវត្ត។ ដោយ គ្មាន ការប្រើប្រាស់ កំហុស របស់ ពួកគេ ជាមួយនឹង ការ សម្គាល់ ដោយ ដៃ មិន ជៀសវាង។

មាន បំពង់ខ្យល់ ផ្សេងៗ គ្នា ជាច្រើន ពី ក្រុមហ៊ុន ផលិត ផ្សេងៗ។ ក្នុងចំណោម ពួកគេ មាន ជម្រើស ឯកទេស បែបនេះ ផង ដែរ ដែល ជា អ្នកដឹកនាំ ខួង ខន នៅ មុំ មួយ។ ជម្រើស គួរ ឱ្យ ចាប់អារម្មណ៍ ស្មើគ្នា អាច ជា អ្នកដឹកនាំ សម្រាប់ ខួង ចុងបញ្ចប់។

ពូជ ទាំងអស់ នេះ អនុញ្ញាត ឱ្យ អ្នក ប ការ ស្មុគស្មាញ ជាច្រើន ដែល អាច កើតមាន ក្នុង សង្ហា រឹម។ ដោយ ប្រើ ការ សម្គាល់ របស់ ពួកគេ និង ខួង នៅ លើ ទ្វារ នៅ លើ ក្បឿង នៅពេល ការ ផ្គុំ គ្រឿងសង្ហារិម អាច ជា បំផុត។

ទោះជាយ៉ាងណាក៏ដោយ ឧបករណ៍ នៃ កម្រិត បែបនេះ មានការ ចំណាយ ខ្ពស់ គ្រប់គ្រាន់ ដែល ហេតុផល សម្រាប់ ការ លេចចេញ នូវ សំណួរ ដ៏ ពេញនិយម មួយ: «តើ ធ្វើ ដូចម្តេច ដើម្បី ឱ្យ ចំហាយ មួយ សម្រាប់ ខន ខួង រន្ធ?» ។ ធ្វើ ឱ្យ វា មាន ភាព ងាយស្រួល និង សម្រាប់ ស្ទើរតែ គ្រប់គ្នា។

ដំណើរការ នៃ ការផលិត ឯករាជ្យ របស់ អ្នក ផលិត ចំហាយ គ្នា សម្រាប់ ការ ខួង

ជា គោលការណ៍ អ្នកដឹកនាំ សម្រាប់ ប្រហោង អាច ត្រូវ បាន ធ្វើ ពី មិត្ត ស្រី។ ដំបូង វា ចាំបាច់ ក្នុង ការអនុវត្ត ការ គណនា នៃ ដែល បត់ សម្រាប់ អ ណ្តូ ង ដោយ របស់ ពួកគេ ផ្ទាល់។ ជំហាន បន្ទាប់ គឺ ការងារ នៅ លើ គំនូរ។ ជួយ ដោះស្រាយ ភារកិច្ច បែបនេះ អាច ធ្វើ គំរូ គ្រឿងសង្ហារិម សម្រាប់ ប្រហោង ខួង។ អ្នក អាច រក ឃើញ វា នៅ លើ អ៊ីនធឺណិត ឬ ពី អ្នក ជំនាញ ជួសជុល។

ការ ពិពណ៌នា លំអិត នៃ ដំណាក់កាល ទាំងអស់ គ្រឿង រឹម អាច រក បាន នៅ លើ វីដេអូ លើ អ៊ីនធឺណិត។ ប៉ុន្តែ នៅតែ ជា ចំណុច សំខាន់ មួយ ដែល គូរគំនូរ ត្រឹមត្រូវ សម្រាប់ ការ ជួប នៃ គ្រឿង សង្ហា រឹម។ ក្នុងករណី នីមួយៗ វា អាច ខុសគ្នា ហើយ ចាំបាច់ ត្រូវ គិតគូរ ពី លក្ខណៈ ពិសេស ទាំងអស់។

គំនូរ ចំហាយ សម្រាប់ ប្រហោង ខួង ដោយ ដៃ របស់ ពួកគេ ប្រហែលជា មិន មាន ភាព ត្រឹមត្រូវ ដែល ត្រូវការ ទេ។ សម្រាប់ ហេតុផល នេះ មាន តម្រូវការ សម្រាប់ ការ ត្រួតពិនិត្យ បន្ថែម នៅក្នុង ក្រុមហ៊ុន ផលិត។ វា ក៏ សំខាន់ ផង ដែរ ក្នុង ការ មាន ភាព ត្រឹមត្រូវ និង បើ មិន ដូច្នេះ ទេ ឧបករណ៍ ដែល នាំមក នូវ ផលប្រយោជន៍ ណាមួយ ហើយ អាច ធ្វើ ផលិតកម្ម គ្រឿង សង្ហា រឹម កាន់តែ ធ្ងន់ធ្ងរ ឡើង។

ពូជ មួយ គឺ ធំ ណាស់ ដូច្នេះ អ្នក អាច លឺ គ្រឿង: ធ្វើ ឱ្យ អ្នកដឹកនាំ ខួង រន្ធ ហោប៉ៅ ដោយ របស់ ផ្ទាល់។ អាថ៌កំបាំង មួយ ក្នុង អាច ជា ការប្រើប្រាស់ ដៃអាវ ដែក។ វិធី សា ស្រ្ត នេះ នឹង ពន្យារ អាយុជីវិត របស់ អ្នកដឹកនាំ ហើយ ធ្វើ ឱ្យ វា ក្លាយជា ឧបករណ៍ ដែល អាច ទុកចិត្ត បាន។

នៅក្នុង ដំណើរការ នៃ ការ ដំឡើង ឬ ជួសជុល គ្រឿង សង្ហា ចាំបាច់ ត្រូវ អនុវត្ត ការងារ លើ ការ ខួង ប្រហោង សម្រាប់ ការ បញ្ជាក់ សម្រាប់ ចាស់ និង គ្រឿង សង្ហា រឹម ផ្សេងទៀត។ ក្នុងករណី ដើមឈើ និង បន្ទះក្តារ វា ពិបាក ក្នុង ការអនុវត្ត ប្រហោង បែបនេះ តែ: ផ្នែក បញ្ចូល នៃ ប្រហោង ត្រូវ បាន បែងចែក ហើយ កើតឡើង នៅ មុំ ខាងស្តាំ នឹង ផ្ទៃ ភាព ទេ។ ដូច្នេះ អ្នក ចំហាយ មួយ នឹង តម្រូវ ឱ្យ ខួង រន្ធ។

ការតែងតាំង និង ការ ធ្វើ ចំណាត់ថ្នាក់ នៃ ឧបករណ៍ គ្រឿងសង្ហារិម សង្ហា រឹម

គោលបំណង នៃ ចំហាយ ខួង ខន — ដើម្បី បញ្ជូន សមយុទ្ធ ឱ្យ បាន ត្រឹមត្រូវ ទៅ ចំណុច ចង់បាន ហើយ ធានា បាន នូវ ឧបករណ៍ ឧបករណ៍ នៅ ពាសពេញ ជម្រៅ រន្ធ លទ្ធផល ក្នុង ការ ធ្វើ លោហៈ ការងារ ឧបករណ៍ បែបនេះ គេ ស្គាល់ ជាយូរមកហើយ ហើយ ជារឿយៗ ដឹកជញ្ជូន ជាមួយ ម៉ាស៊ីន មួយ។ ដោយសារតែ ចំនួន កើនឡើង នៃ សមាសធាតុ បិទ ជិត នៅក្នុង សង្ហា រឹម តម្រូវការ សម្រាប់ អ្នក ជំនាញ បែបនេះ នៅ លើ ខាង ឈើ គឺ ពាក់ព័ន្ធ យ៉ាង ខ្លាំង។

ពូជ បន្ទាប់បន្សំ នៃ ចំហាយ គ្រឿង សង្ហា រឹម បែងចែក:

1. ការ ចំណាយ ដែល មិន ត្រូវការ ជួសជុល មុន ពេល ប្រើ។ ពួកគេ មាន លក្ខណៈ សាមញ្ញ ទូរស័ព្ទចល័ត ប៉ុន្តែ បាន បង្ខំ នៅពេល ខួង ប្រើ ដៃ តែមួយ (ប្រសិនបើ សមយុទ្ធ ឬ ប៊្លូ ដ មិន តំ ឡើង នៅ លើ គ្រែ ពិសេស)។ ធ្វើ ឱ្យ ចំហាយ បែបនេះ ដោយ ដៃ របស់ អ្នក ផ្ទាល់ ងាយស្រួល និង សាមញ្ញ។ ប្រើ ពួកវា ជាចម្បង លើ ការ ទទួល រន្ធ ក្នុង МДФ ឬ ជី ប ក្តា រ បន្ទះ។
2. Поворотный ដែល ត្រូវ បាន ផ្គត់ផ្គង់ ជាមួយ តង្កៀប បត់ និង អនុញ្ញាត ឱ្យ អ្នក ខួង យក យន្តហោះ ដែល នៅ ជាប់គ្នា ពី គ្នា។
3. ចំហាយ សម្រាប់ ខួង រន្ធ នៅ មុំ មួយ។ កំណែ ដែល មាន ឯកទេស ខ្ពស់ របស់ អ្នកដឹកនាំ ដែល ត្រូវ បាន រចនា ដើម្បី អនុវត្ត ប្រហោង នៅ មុំ ផ្សេងៗ គ្នា។ រួម បញ្ចូល គ្នា ជា ញឹកញាប់ ជាមួយនឹង ការអនុវត្ត ឧបករណ៍ លើស ពី ឧបករណ៍ ដែល កំពុង ពិចារណា។
4. រអិល ដែល អ្នក អាច ធ្វើ បាន ដោយ មិន ផ្លាស់ ប្តូ រ អនុវត្ត ប្រហោង ជាច្រើន (រាប់បញ្ចូល ក្នុង ជួរដេក ជាច្រើន)។ ត្រូវការ ច្រើនជាង ដោយ អ្នក ជំនាញ ដែល ត្រូវ ធ្វើការ ស្រដៀងគ្នា នេះ។ តម្រូវ ឱ្យ មាន ជំនាញ សម្រាប់ ការប្រើប្រាស់ ដែល មាន សមត្ថភាព។

ជាមួយនឹង ភាព រឹង គ្រប់គ្រាន់ នៃ ចំហាយ វា អាច ត្រូវ បាន ប្រើ សម្រាប់ ការ ខួង ក្នុង ផលិតផល ដែល មិន មាន រាបស្មើ ឧទាហរណ៍ នៅក្នុង បំពង់។ បន្ទាប់មក ជួសជុល ចំហាយ ត្រូវ បាន ធ្វើឡើង ដោយ ប្រើ ការ គៀ ប (សម្រាប់ គ្រឿង សង្ហា រឹម ជម្រើស នេះ មិន សមរម្យ ហានិភ័យ នៃ ការ ខូច ទ្រង់ទ្រាយ លើ ផ្ទៃ)។

ចំហាយ សម្រាប់ ខួង ប្រហោង ដោយ ដៃ របស់ ពួកគេ ផ្ទាល់

ជា គោលការណ៍ ការ ខ្ទាស់ បែបនេះ លំអិត ដូច ខាង ក្រោ មៈ

1. ធាតុ ដែល មាន រាងពងក្រពើ បាន ដាក់ នៅ លើ ផ្ទៃ ផលិតផល ដែល នឹង ត្រូវ បាន គ្នា ជាបន្តបន្ទាប់ ការ សញ្ជឹងគិត ដោយ សន្ទុះ ការ គិតទុកជាមុន ឬ បញ្ជាក់។
2. ម គ្គុ ទេស ក៍ ម គ្គុ ទេស ក៍ ដែល សមយុទ្ធ ត្រូវ បាន រាប់បញ្ចូល។
3. ការ តោង / ជួសជុល ឧបករណ៍ ដែល មាន ទីតាំងនៅ ចុង ផ្នែក នៃ ចំហាយ។

សម្រាប់ អ្នកដឹកនាំ ដែល ត្រូវ បាន គេ ស ន្ម ត្រូវ បាន ធ្វើឡើង ដោយ ដៃ របស់ អ្នក សារៈសំខាន់ ណាស់ ក្នុង ការរៀបចំ សម្រាប់ បំផុត ដែល ត្រូវ បាន រក នៅ ឯ នៃ ការប្រកួត។ ប្រសិនបើ មាន អំណោយ សកល ត្រូវ បាន ទាមទារ (សម្រាប់ អ្នក ផលិត គ្រឿង សង្ហា រឹម) វា ល្អ ប្រសើរ ក្នុង ការ ខ្ជះខ្ជាយ ឧស្សាហកម្ម នៃ ខ្ទាស់ ដែល ត្រូវ បាន កំណត់ ដោយ ការ នៃ ការ ជួសជុល លម្អិត និង ដំណើរការ ល្អ មុន។ ជាពិសេស ចាប់តាំងពី ក្រុមហ៊ុន ផលិត នៅក្នុង ឧបករណ៍ ទៅ នឹង ជារឿយៗ ផ្តល់ តិចតួច ផ្សេងទៀត ដែល មានប្រយោជន៍។ តម្លៃ នៃ គ្រឿង សង្ហា រឹម នៃ គ្រឿង សង្ហា នៃ ផលិតកម្ម ឧស្សាហកម្ម មាន ចាប់ពី 500 ទៅ 1200 រូ ប្លិ៍ ដែល ត្រូវ កំណត់ ដោយ សមត្ថភាព មុខងារ របស់ ខ្លួន — ប្រវែង និង ចំនួន ម គ្គុ ទេស ក៍។

រចនា ឧបករណ៍ គ្រឿង សង្ហា រឹម សម្រាប់ ប្រហោង ខួង នឹង ចាប់ផ្តើម ពី ការ ជ្រើសរើស ជ្រុង។ ឱកាស កាន់តែ ច្រើន សម្រាប់ ផលិតផល ដែល កាច់ជ្រុង នឹង មាន លក្ខណៈ គ្រប់គ្រាន់ កម្រាស់ អតិបរមា ដែល អាច មាន ធ្នើ។ យោងទៅតាម Gost 8510 Gost 8510 វិមាត្រ នៃ វិមាត្រ ដែល អាច អនុញ្ញាត បាន អប្បបរមា មាន កំរិត ខ្ពស់ បំផុត L63 × 8: ជាមួយនឹង កម្រាស់ ធ្នើ 8 ម ម មាន ដាក់ ឥវ៉ាន់ ដែល អង្កត់ផ្ចិត ខាងក្រៅ រហូតដល់ 6 ម។ ដូច្នេះ ប្រហោង ខាងក្នុង ក្រោម សមយុទ្ធ អាច មិន លើស ពី 3.5 … 4 ម ម ប៉ុន្តែ នេះ ពិតជា គ្រប់គ្រាន់ សម្រាប់ វ៉ា រ្យ៉ ង់ ដែល ទទួល បាន។ ក្នុងករណី ធ្ងន់ធ្ងរ ពួកគេ អាច ត្រូវ បាន ខួង វិញ លែង ប្រើ ឧបករណ៍ ជាពិសេស ប្រហោង ជ្រៅ ល្មម។

ជំហាន បន្ទាប់ គឺ រចនា ដៃអាវ មគ្គុទ្ទេសក៍។ វា អាច ត្រូវ បាន ជ្រើសរើស ពី បំពង់ អ៊ី ណុ មាន បំពង់ អ៊ី ន ធ័ រ ណេ ស 9941 (គ្មាន ថ្នេរ) ឬ ក្រូចឆ្មារ 9940 (ទាំងអស់ ដែល បាន ផ្សារភ្ជាប់)។ វា ត្រូវ បាន ផ្ដល់ អនុសាសន៍ ឱ្យ ជ្រើសរើស បំពង់ តាម បណ្តោយ អង្កត់ផ្ចិត នៃ ការ បើក ខាងក្នុង។ បំពង់ ទំហំ 6 × 1 នឹង ទទួល បាន រន្ធ ខាងក្នុង ក្រោម សមយុទ្ធ ដែល មាន អង្កត់ផ្ចិត រហូតដល់ 3,6 … 3,7 ម។ ម។ ការពង្រីក កម្ដៅ នៃ សម្ភារៈ)។ ប្រវែង ដៃអាវ គួរតែ មិន តិច ជាង កម្ពស់ ទ្វេ នៃ ការ បើក បាន ធ្វើ នៅ ជ្រុង។ ដាំ ដៃអាវ នីមួយៗ ចូល ក្នុង រន្ធ ត្រូវតែ ធ្វើ ឱ្យ មាន ភាព ឬ ការ ផ្លាស់ ប្តូ រ។ ការ សមស្រប បំផុត គឺ ការ ចុះចត នៅ លើ ប្រព័ន្ធ រាងពងក្រពើ នៅពេល ដែល អង្កត់ផ្ចិត ខាងក្រៅ ដែល ស្គាល់ រួចហើយ នៃ ដៃអាវ បាន គេ យក ជា មូលដ្ឋាន នៅ ជ្រុង ខួង នៅ ក្រោម វា។ វា ជាការល្អ ប្រសើរ ជាង ក្នុង ការ ប្រើ ការ ចុះចត ដោយ ភាព តានតឹង តូច មួយ ឧទាហរណ៍ H9 / P10។

វា កើតឡើង ថា អ្នកដឹកនាំ ត្រូវតែ ត្រូវ បាន នៅ ក្រោម ការ ធ្វើ សមយុទ្ធ នៃ ការ ដ៏ ជ្រៅ។ ក្នុងករណី បែបនេះ ការ លោត គួរ ជា ជំហាន ដែល បាន បោះជំហាន ទៅមុខ (ជាមួយ ក អាវ)។ នៅក្នុង ភាព ត្រឹមត្រូវ និង ទំហំ ចាំបាច់ មាន ដៃអាវ ម៉ាស៊ីន Gost 12214 ការ បើក ខាងក្នុង ដែល មាន ថេរ នៅ លើ កំពស់ ដៃអាវ ទាំងមូល។

ចំនួន ប្រហោង និង ជាពិសេស — ចម្ងាយ រវាង ពួកវា ត្រូវ បាន ជ្រើសរើស តាម តម្រូវការ របស់ អ្នកប្រើប្រាស់។

នៅពេល ជ្រើសរើស វិធីសាស្ត្រ សម្រាប់ ភ្ជាប់ ចំហាយ មួយ នៃ ក្នុងចំណោម ជម្រើស ខាងក្រោម ត្រូវ បាន ជ្រើសរើស:

• កន្លែង ឈប់ និទាឃរដូវ ដែល នឹង ដាក់ លើ នៃ ចំហាយ ទៅ ផ្នែក ដោយសារតែ ការ នៃ សម្ភារៈ។ ដូចជា កន្លែង ឈប់ បែបនេះ និទាឃរដូវ រាបស្មើ ណាមួយ គឺ សមរម្យ ជាមួយ កម្លាំង ដែល ចង់បាន។
• ការ ជួសជុល វី ស ប៉ះ ដោយខ្លួនឯង ដែល បាន ដាក់ ចូល ទៅ ក្នុង សម្ភារៈ នៃ ផ្នែក នៃ ផ្នែក កាន់ អ្នកដឹកនាំ ការ ដោយ ការ កកិត។ ជម្រើស បែបនេះ គឺ ងាយស្រួល ពីព្រោះ ព័ត៌មាន ជំនួយ លទ្ធផល ត្រូវ បាន បន្ថែម ទៀត ជា ធាតុ បន្ថែម នៃ ការ ផ្តោ រន្ធ នា ពេល អនាគត។ ក្នុងករណី បន្ទះ ឈី ប ជម្រើស នេះ គួរតែ ត្រូវ បាន ប្រើ ដោយ ប្រុងប្រយ័ត្ន។
• ការ គៀ ប ខាងក្រៅ ដែល វា មានតម្លៃ ដាក់ ហ្គា ស ពី ជ័រកៅស៊ូ។ ក្នុងករណី នេះ ទម្ងន់ របស់ អ្នកដឹកនាំ នឹង កើនឡើង ហើយ ប្រេងឥន្ធនៈ របស់ ជ័រកៅស៊ូ ដល់ កែងដៃ នៃ អ័ក្ស នៃ ចំហាយ។ ដូច្នេះ ការ ប្រើ វិធីសាស្ត្រ តម អាហារ បែបនេះ សមយុទ្ធ ចូល ក្នុង ដៃអាវ ប្រហោង ត្រូវ បាន គូសបញ្ជាក់ បន្ទាប់ពី នោះ វា ត្រូវ គៀ ប សង្កត់។

ចំហាយ សម្រាប់ ខួង នៅ ក្រោម ទឹក ស្អុយ និង បញ្ជាក់

លំដាប់ និង ការរចនា នៃ ឧបករណ៍ ទទួល បាន យ៉ាង ត្រឹមត្រូវ ដែល ត្រូវ បាន ពិចារណា ពីរ ដូច ខាង ក្រោ

1. ចំហាយ មុខងារ ដែល ( មើល រូបភាព ទី 1)។ ធាតុ ខុទ្ទកាល័យ ប្រភព ត្រូវ បាន យក មក ទីនេះ ដើម្បី ក្លាយជា ជ្រុង អាលុយមីញ៉ូម ដែល មាន ជញ្ជាំង ក្រាស់។ ដោយសារតែ ប្រវែង សន្ធឹកសន្ធាប់ នៃ ឧបករណ៍ នេះ ការ តម កម្រិតមធ្យម ត្រូវ ពាក់ ក ណ្តា ល។ នៅពេល ដែល អ្នកដឹកនាំ ត្រូវ បាន បង្វិល កម្រាស់ ជញ្ជាំង ត្រូវ បាន ប្រើ ដោយ ជោគជ័យ នៅ មុំ 90º ដែល ត្រូវ បាន ដាក់ បញ្ចូល មួយ ផ្នែក។ ចម្ងាយ រវាង មគ្គុទ្ទេសក៍ ម គ្គុ ទេស ក៍ ត្រូវ បាន ជ្រើសរើស នៅ បំផុត សម្រាប់ វង្វេងស្មារតី ឬ ក្រោម បញ្ជាក់។

រូបភាព ទី 1 — រ៉ែ ពហុភាគី សម្រាប់ ខួង រន្ធ ខួង អង្កាម

1. ចំហាយ គ្រឿង សង្ហា រឹម ពីរ ដែល មាន ពីរ ដែល អ្នក ប្រហោង ក្នុង ផ្នែក ដែល ជាប់គ្នា ពីរ យ៉ាង។ ការរចនា ឧបករណ៍ គឺ ច្បាស់ ពី គំនូរ ដែល ភ្ជាប់ មក ជាមួយ (សូម មើល រូបភាព ទី 2)។ វា មាន បន្ទាត់ ម គ្គុ ទេស ក៍ ពីរ ដែល ត្រូវ បាន ដោយ ភ្ជាប់ ជាមួយ បន្ទះ តភ្ជាប់។ វត្តមាន នៃ ប្រហោង ជាច្រើន នៅ លើ វា អនុញ្ញាត អ្នក តំ លម្អិត ផ្សេងៗ។ តាម វិធាន ផ្ទះ ដែល អាច ជំនួស បាន ត្រូវ បាន ផ្លាស់ ប្តូ រ អាវធំ មគ្គុទ្ទេសក៍ ដែល មាន ខុសគ្នា រវាង ពួកគេ។ ការ ជួសជុល ចំហាយ ត្រូវ បាន អនុវត្ត ដោយ ប្រើ ភ្ជាប់ និង ពី ផ្នែក ម្ខាងទៀត — ដែន កំណត់ ដាច់ សរសៃឈាម ខួរក្បាល ដែល បាន ចុច ដោយ វី ស បារ។

រូបភាព ទី 2 — គ្រឿង សង្ហា រឹម ជាច្រើន: 1 — ម គ្គុ ទេស ក៍ បន្ទាត់; 2 — កែ វី ស; 3 — សាកសព; 4 — планка упорная; 5- ដែន កំណត់ ការ ផ្លាស់ ទីលំនៅ។

នៅពេល បង្កើត គ្រឿង សង្ហា រឹម ស្ទើរតែ គ្រប់ ផ្នែក ទាំងអស់ ត្រូវ បាន ចូលរួម។ សម្រាប់ គោលដៅ បែបនេះ ថា កន្សែង ត្រូវ បាន ប្រើ ដែល ប្រហោង ចាំបាច់ ត្រូវធ្វើ។ វា គឺ សម្រាប់ ការ នេះ ដែល អ្នកដឹកនាំ នឹង ត្រូវ បាន ទាមទារ។ ឧបករណ៍ បែបនេះ អាច ត្រូវ បាន ទិញ ឬ ធ្វើ ដោយ ដៃ របស់ អ្នក ផ្ទាល់។

ការ ពិពណ៌នា និង លក្ខណៈ ពិសេស

ចំហាយ គឺជា របារ ដែល មាន ប្រហោង ច្រើន និង ដៃអាវ។ ការប្រកួត បែបនេះ ត្រូវ បាន ជួសជុល ទៅ នឹង ហើយ ដៃអាវ បិទ ភ្ជាប់ ខួង ហើយ រន្ធ ត្រូវ បាន អនុវត្ត។ ដើម្បី ទទួល បាន ពីរ ផ្នែក ចំហាយ មួយ នឹង ត្រូវ បាន ទាមទារ ការ ជួសជុល នេះ អាច ទុកចិត្ត បាន។

គុណសម្បត្តិ របស់ ផលិតផល:

• ភាព ត្រឹមត្រូវ នៃ ការ ខួង;
• ងាយស្រួល និង ល្បឿន នៃ ការ បង្កើត ប្រហោង។

វា គួរ ឱ្យ កត់សម្គាល់ ថា អ្នក នេះ បាន ប្រើ ក្នុង វិស្វកម្ម មេកានិច ហើយ មិន ត្រឹមតែ ក្នុង ការសាងសង់ ប៉ុណ្ណោះទេ។ លើស ពី នេះ ទៅទៀត ដោយ មាន ជំនួយ ពី នេះ អ្នក អាច ប្រហោង ក្នុង ចន្លោះ ទទេ ស៊ីឡាំង។ ដូចគ្នា នេះ ផង ដែរ អ្នកដឹកនាំ អនុញ្ញាត ឱ្យ អ្នក ធ្វើ ប្រហោង កែង។

ប្រភេទ មូលដ្ឋាន នៃ ឧបករណ៍

អ្នក ផលិត ទាំងអស់ ត្រូវ បាន ប្រើ នៅក្នុង ឧស្សាហកម្ម ផ្សេងៗ, ចែក ជា ក្រុម ជាច្រើន .

វិធី សា ស្រ្ត និង កម្មវិធី អ្នក ប្រយុទ្ធ

មាន វិធី ជាច្រើន ក្នុង ការ ប្រើ ឧបករណ៍ បែបនេះ។ ធម្មជាតិ, ស្វ៊ែរ សំខាន់ ត្រូវ បាន គេ ពិចារណា វិស័យ អគារ .

ឧស្សាហកម្ម គ្រឿង សង្ហា រឹម

នៅពេល ដែល ការ ដំឡើង គ្រឿង សង្ហា រឹម វា អាច ថា បាត់។ វា គឺ សម្រាប់ ហេតុផល នេះ ដែល ព័ត៌មាន លម្អិត ផ្សេងៗ គ្នា នឹង ខួង ដោយ ដៃ របស់ ពួកគេ ផ្ទាល់។ ដើម្បី អនុវត្ត ការងារ មិន បង្ក ការ លំបាក ទេ វា ចាំបាច់ ត្រូវ ប្រើ ចំហាយ មួយ។ នេះ នឹង ធ្វើ ឱ្យ ការ ប្រមូល ផ្តុំ គ្រឿងសង្ហារិម ត្រឹមត្រូវ និង រហ័ស។ ការប្រើប្រាស់ ឧបករណ៍ បែបនេះ ពិតជា ពាក់ព័ន្ធ ប្រសិនបើ អ្នក មិន មាន ម៉ាស៊ីន គួរ ឱ្យ ធុញទ្រាន់។

ទោះបីជា សព្វថ្ងៃ មាន ក៏ដោយ ជម្រើស ដ៏ ធំ នៃ បំពង់ បង្ហូរទឹក ហើយ ការ តម អាហារ នៃ ការ ប្រមូល ផ្តុំ នៅតែ បាន ប្រើ ជារឿយៗ។ ពួកគេ ត្រូវតែ តំ ឡើង យ៉ាង ជាក់លាក់ បើ មិន ដូច្នេះ ទេ ធាតុ ត្រូវ បាន ផ្លាស់ ប្តូ រ។ ដើម្បី ជៀសវាង ផលវិបាក មិនល្អ បែបនេះ អ្នក គួរតែ ប្រើ ចំហាយ។

បំពង់ ខួង

ប្រសិនបើ អ្នក ត្រូវការ រៀបចំ និង ការ ទប់ស្កាត់ ទម្រង់ ស៊ីឡាំង ប្រើ ខួង នេះ មិនមែន ជា គំនិតល្អ បំផុត ទេ រុញ ហើយ ប្រហោង មិន ដែល ចង់បាន ទេ។ ដើម្បី ជួយ សម្រួល ដល់ ការប្រតិបត្តិ ការងារ អ្នក គួរតែ ប្រើ ចំហាយ សកល។

វា គួរ ឱ្យ កត់សម្គាល់ ថា មាន ពិសេស ដែល ឱ្យ អ្នក សំដែង ប្រហោង កែង ហើយ នេះ គឺ មាន សារៈសំខាន់ ណាស់ នៅពេល ធាតុ គែម ចន្លោះប្រហោង។

បាន ទិញ ឬ ដឹកទំនិញ ដែល ធ្វើ នៅផ្ទះ?

ដូចដែល បាន រៀបរាប់ ខាងលើ ផលិតផល បែបនេះ គឺ មិនអាច ខ្វះ បាន នៅក្នុង ដំណើរការ នៃ ការ គ្រឿង សង្ហា រឹម។ មនុស្ស ខ្លះ បង្កើត ឧបករណ៍ ទាំងនេះ ដោយ ដៃ របស់ ពួកគេ ផ្ទាល់ ហើយ អ្នក ទិញ។

ចំហាយ ចំហាយ ត្រូវ បាន លក់ នៅក្នុង ហាង លក់ សំលៀកបំពាក់ ស្ទើរតែ ទាំងអស់, ទោះជាយ៉ាងណា ផលិតផល ដែល បាន បញ្ចប់ អាច សមស្រប សម្រាប់ គោលបំណង ជាក់លាក់។ វា ក៏ សំខាន់ ផង ដែរ ក្នុង ការ ចងចាំ ថ្លៃដើម នៃ ឧបករណ៍ អាស្រ័យ លើ ការតែងតាំង ទំហំ និង ក្រុមហ៊ុន របស់ អ្នក ផលិត។ ផ្ទាល់ខ្លួន ជម្រើស សាមញ្ញ គឺ មាន តំលៃ ថោក អ្វី ដែល មិនអាច និយាយ បាន អំពី ឧបករណ៍ ជំនាញ ដែល មាន បន្ថែម ទៀត។

អតិថិជន ជាច្រើន ចូលចិត្ត ធ្វើ ឱ្យ ចំហាយ មួយ ដែល មាន ដៃ របស់ ពួកគេ ផ្ទាល់។ ចំពោះ គោលបំណង នេះ សន្លឹក ដែក ឬ ក្តា រ ឈើ នឹង ត្រូវ បាន ទាមទារ។ នៅ ទីនេះ អ្នក រៀបចំ ប្រហោង ដែល នឹង អនុវត្ត តាម ទិសដៅ។ ជាទូទៅ មនុស្ស គ្រប់គ្នា នឹង ស៊ូទ្រាំ នឹង ការងារ បែបនេះ។

ការ បង្កើត ចំហាយ ដោយ ដៃ របស់ អ្នក ផ្ទាល់

ដូចដែល បាន បញ្ជាក់ រួចហើយ វា អាច បាន ដើម្បី ធ្វើ ឱ្យ ផលិតផល នេះ ខ្លួនឯង។ ដើម្បី ធ្វើ ដូចនេះ អ្នក ត្រូវ រៀបចំ ម៉ាស៊ីន ផ្សារ ក្រម ឥដ្ឋ ខួង និង ជាច្រើន។ គ្រឿងសង្ហារិម ក៏ ត្រូវការ ផង ដែរ ទំហំ 10×10 ម ម ម ម .

• ស្នាដៃ នេះ ត្រូវ បាន សម្អាត ដោយ ក្រដាស ខ្សាច់ ហើយ ធ្វើសកម្មភាព។ នេះ បើ យោង តាម បទដ្ឋាន ដែល បាន អនុម័ត ចម្ងាយ រវាង មជ្ឈមណ្ឌល មាន ប្រហែល 32 ម។ ម។
• បន្ទាប់ ប្រហោង គំរូ ត្រូវ បាន ខួង។
• ដំណាក់កាល បន្ទាប់ គឺ ការ បង្កើត ចំណុច ឈប់។ នេះ អាច ជា បន្ទះ ដែក ដែល មាន កម្រាស់ 1 ម ម។ វា ពត់ យ៉ាង ខ្លាំង ហើយ រៀបចំ កន្លែង សម្រាប់ ខ្សែស្រឡាយ។
• បន្ទាប់មក ព័ត៌មាន លម្អិត ទាំងពីរ ត្រូវ បាន ភ្ជាប់ យ៉ាង ស្អាត។

ដូច្នេះ ដំណើរការ នៃ ការ ខួង រន្ធ មិន ប ណ្តា ល ឱ្យ មានការ លំបាក ណាមួយ វា មានតម្លៃ ក្នុង ការប្រើប្រាស់ ចំហាយ។ ឧបករណ៍ ស្រដៀងគ្នា ពិតជា មិនអាច ខ្វះ បាន ក្នុង ដំណើរការ នៃ ការ គ្រឿង សង្ហា រឹម ។ វា អាច ត្រូវ បាន ទិញ ប៉ុន្តែ វា ជាការល្អ ជាង មុន ធ្វើ វា ដោយខ្លួនឯង ពីព្រោះ ឧបករណ៍ ធ្វើ នៅផ្ទះ សម្រាប់ តម្រូវការ ជាក់លាក់។

.
