Дюбель для чего нужен: Дюбель-гвоздь для чего используется. Крепеж дюбель гвоздь

Виды дюбель-гвоздей: особенности крепежей и правила выбора

Дюбель-гвозди – это разновидности крепежей, которые удобно использовать для создания прочных соединений. Относительно недорогие крепежи пользуются спросом в строительстве. В данном обзоре мы расскажем, какие виды строительных дюбель-гвоздей существуют, как правильно подобрать крепеж, какой их расход.

Для чего нужны дюбеля?

На рынке можно найти десятки разновидностей крепежей, которые отличаются между собой размерами, материалами, сферой применения. Наиболее популярными считаются такие дюбеля: универсальные дюбели, распорные дюбели, спиральные дюбели, рамные дюбели, изоляционные дюбели, сверхпрочные дюбели, гвоздевые дюбели и другие. Каждый из них предназначен для определенных целей, имеет свои преимущества и недостатки. Давайте разберем ключевые отличия и придем к выводу, в каких ситуациях применяются определенные виды крепежей.

Традиционно все дюбели делят на три категории: стандартные, для полых стен и специальные. В каждой из них есть подгруппы метизов.

К стандартным дюбелям относят:

1. Расширительный анкер. Это наиболее популярный вид стандартного распорного дюбеля. Несмотря на то, что его относят к категории стандартных, используется расширительный анкер крайне редко. Его конструкция слишком легкая, поэтому крепежу сложно удерживаться в стене. Что касается нагрузок, он не способен выдерживать габаритные и тяжелые предметы. Название расширительного анкера связано с технологией, используемой для ввинчивания дюбелей: рельефная часть дюбелей  вытягивается в форме зонта, обеспечивая надежную фиксацию. Благодаря этому принципу распорные анкеры подходят для прочного крепления в бетоне и массивном камне.
2. Дюбель-гвозди общего назначения. Это универсальные дюбель-гвозди, которые пришли на замену менее удобным в использовании расширительным крепежам. Универсальные дюбели — это одни из наиболее популярных видов на рынке. Благодаря разнообразию форм они подходят для всех тех установок без больших нагрузок. Ими легко зафиксировать бытовые предметы, например, крючки, легкие полки, декоративные изделия. Они встречаются практически во всех видах оснований, включая бетон, кирпич – полнотелый или пустотелый, дерево, ДСП, легкие отделки. Не используют универсальные дюбель-гвозди для пенобетона и изоляционных материалов. Это лучший вариант для решения мелких бытовых задач.

Дюбели для полых оснований:

1. Дюбели для металлической полости. Это альтернатива универсальным дюбелям. Их главная ценность в том, что они могут выдерживать большие нагрузки. Если вам нужно установить телевизор, шкаф и любые другие предметы, воспользуйтесь дюбелем для металлической полости. Эти дюбели подходят для всех гипсокартонных поверхностей или ДСП на стенах и потолках.
2. Шарнирный пружинный дюбель-гвоздь. В его конструкции предусмотрен крючок для фиксации тяжелых предметов или для сборки сложных конструкций. Несмотря на специфическое применение крепежа, он достаточно востребован.

Специальные дюбели:

1. Изоляционные дюбели. Чаще всего применяются для крепления на фасадах.
2. Дюбели из пенобетона. Специального назначения для работы с пенобетоном. Другие крепежи для этого материала вы не сможете подобрать, гарантируя надежное соединение.

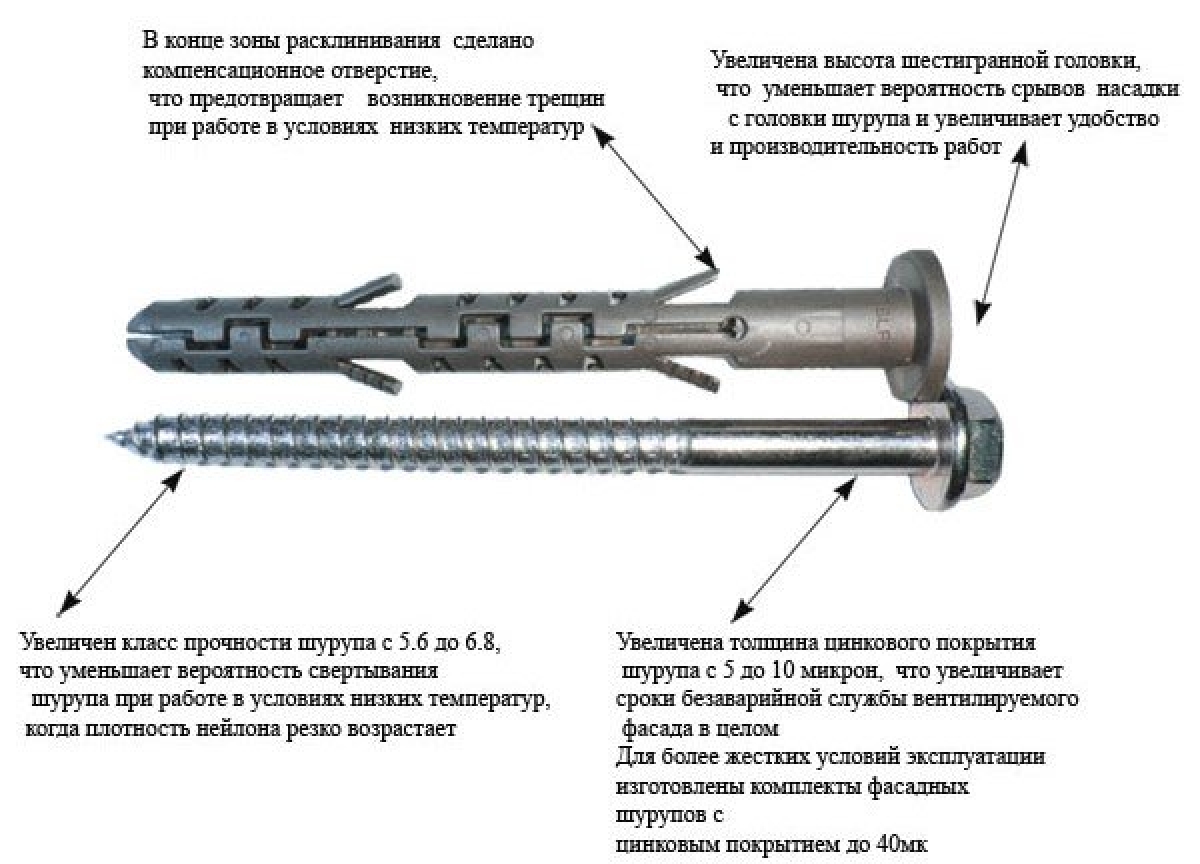

3. Рамные дюбеля. Благодаря длинному стержню рамные дюбели обеспечивают надежную фиксацию тяжелых конструкций даже на толстых стенах. Они являются идеальным выбором для сквозного монтажа.
4. Спиральные дюбели. Представляют собой комбинацию двух типов анкеров — для полых стен и анкеров для изоляционного материала. Название происходит от характерной спиральной резьбы, которая обеспечивает надежную фиксацию в гипсокартоне и изоляционном материале.
5. Дюбель-гвозди. Эти дюбели подходят для особенно быстрого монтажа деталей или строительных рам на стене, потолке или полу. Преимущественно используются при сборке легких стен.
6. Дюбеля повышенной прочности. Предназначены для решения сложных задач, например, сборки лестниц, перил.

Как установить дюбель-гвоздь в кирпичное или бетонное основание?

Дюбель-гвоздь используется для монтажа в кирпичных и бетонных поверхностях. Для этого нужно заранее подготовить отверстие подходящего диаметра.

Для установки дюбеля воспользуйтесь следующей инструкцией:
• с помощью дрели  нужно просверлить отверстие. Инструмент обязательно удерживают перпендикулярно поверхности, избегая нарушения угла наклона. Работа выполняется первое время на небольших оборотах. Как только просверлили 15 мм, можно увеличить скорость;
• дрель устанавливается в центре обозначенного отверстия;
• образовавшееся отверстие зачищают от пыли и частиц материала;
• дюбель вбивают несильными ударами молотка;
• молоток можно заменить отверткой или шуруповертом.

Для бетонного основания придерживаемся следующей инструкции:

• отверстие обозначаем с помощью кернера, который забиваем молотком;
• просверливаем отверстие. По длине оно должно быть длиннее самого дюбеля;
• убираем мусор;
• дюбель забиваем с помощью молотка;
• сам гвоздь забиваем не полностью, оставляя до 4 мм для подвеса.

Как монтировать дюбель-гвозди в гипсокартон и керамику: фото-инструкция

При работе с основанием из гипсокартона нужно исключить крепление тяжелых предметов. Габаритные изделия не стоит крепить, поскольку сам гипсокартон по своей текстуре рыхлый и не способен выдерживать больших нагрузок. Такие эксперименты обернутся разрешению основания.

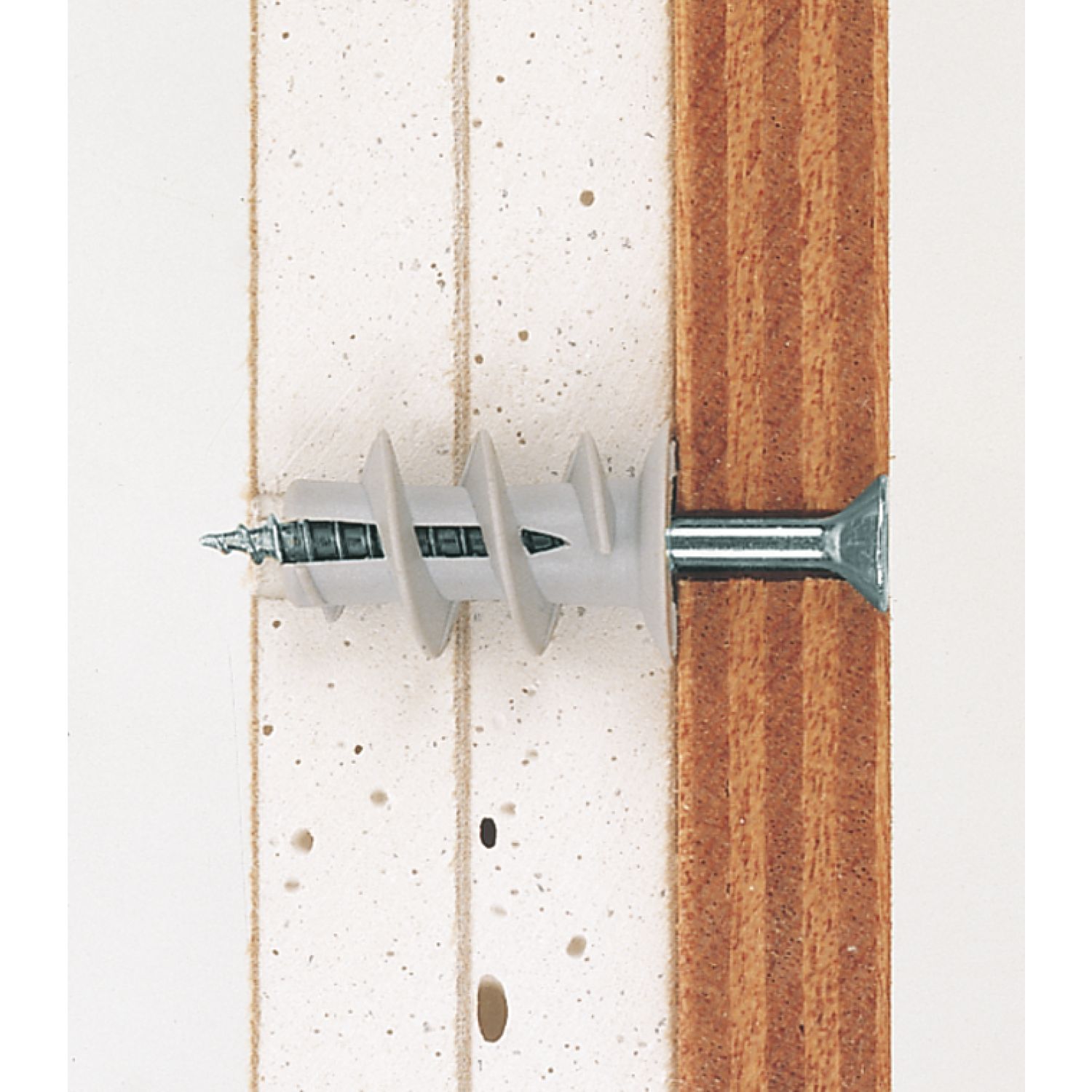

Для монтажа в гипсокартон алгоритм практически не отличается от стандартной последовательности. Отверстие нужно проделывать без ударной силы. Лучше всего для этого подойдет дрель. Сам метиз в конце вкручиваем отверткой или шуруповертом.

Если вам нужно сделать крепежное соединение в кафеле, придерживайтесь советов при работе с бетоном или кирпичом. Обязательно учитывайте хрупкость кафеля. Материал склонен к расколам. Для обозначения места отверстия лучше использовать кернер или саморез по металлу. Делайте все аккуратно до момента создания маленького углубления 0,5 мм.

Сверлят на небольших оборотах первые 15 мм, затем можно переходить на более высокие. Глубина отверстия – на 1 см больше самого дюбеля.

Как выглядит дюбель-гвоздь?

По своей конструкции это достаточно простой крепеж. Визуально дюбель-гвоздь напоминает цилиндрический стержень. При установке дюбеля происходит расширение отверстия. За счет этого удается достичь максимально плотного соединения.

В дюбель-гвоздях предусмотрено наличие манжеток. Эта часть крепежа играет роль опорной части, которая предотвращает западание дюбелей. В продаже есть дюбели с множеством вариантов манжеток.

Простыми словами, это крепеж состоит из гвоздя и дюбеля, в который он вкручивания. Сам метиз чаще стальной, дюбель – полиэтиленовый, полипропиленовый или из полиамида. Для защиты от коррозии метизы подвергаются оцинковке. Встречаются модели и без покрытия цинком, но их используют только для внутреннего назначения.

Дюбель-гвоздь: как работать с крепежом?

Мы уже разобрались, что дюбель-гвоздь состоит из двух частей, которые играют свою роль в создании крепкого соединения. Дюбель-гвоздь подходит для фиксации в бетоне, кирпиче, камне. Специальные дюбели изготавливают под гипсокартон или древесину.


При наличии в моделях манжетки исключено прокручивание крепежа и западание в отверстии. По конфигурации манжетки также бывают разные. Для использования в промышленной индустрии можно найти особенные конструкции дюбель-гвоздей, в которых есть резьба и шлиц. Они располагаются на головке изделия. Это удобно для вкручивания отверткой.

Есть два способа работы с дюбель-гвоздем:

1. Ручной. Для создания отверстия используют ручные инструменты. Это могут быть отвертка, молоток.
2. Автоматический. В этом случае применяют автоматические инструменты. Этот вариант занимает меньше времени, но требует наличие определенной техники.

Технические особенности дюбель-гвоздя

Технические особенности дюбельных крепежей определяются стандартами ГОСТ. Это общие требования к техническим параметрам крепежей. В ГОСТе указаны не только технические стандарты, но и допустимые отклонения. Все производители, которые намерены реализовать продукцию и выйти на рынок, должны соблюдать эти требования, иметь сертификаты качества после оценки крепежей.

В противном случае нельзя гарантировать надежность соединения и реализовывать масштабные проекты, требующие высокого качества крепежных соединений. В ГОСТ обозначены допустимые изменения, конфигурации, длины, веса, диаметра и других показателей. С учетом этих отклонений должны соблюдаться единые нормы для каждого изготовителя метизов. Рассмотрим базовые требования при производстве дюбель-гвоздей:

1. Крепежи изготавливают из стали. Этот материал способен выдерживать большие нагрузки. Твердость металла определяется по шкале Роквелла и должна быть не менее 54 HRC.
2. Стержень может быть не идеально ровным, поскольку допускается небольшая кривизна. Ее значение определяется в зависимости от диаметра метиза. Если диаметр меньше 50 мм, тогда допустимо отклонение до 0,1 мм. Для дюбель-гвоздя размером более 5 см, кривизна не превышает 0,15 мм.
3. Дюбель-гвоздь по своей конструкции имеет заостренный наконечник. Предполагается незначительная притупленность. Она может быть в пределах 0,8 мм, но не превышать это значение. Кончик дюбеля должен быть ровным, без дефектов, с плавным переходом в стержень. На поверхности не должно быть зазоров и других деформаций.
4.  Сам гвоздь на рабочей поверхности может иметь следы зажимов. Это допустимо при обработке метизов.
5. В моделях с рифлеными гранями шаг между ним равен не более 0,8 мм. Устанавливаются максимально допустимые показатели глубины между гранями.
6. Если разбирать конструкцию дюбелей с шайбами, усилие по сдвигу – не менее 0,3 кН.
7. Если вы используете оцинкованное изделие, покрытие которого защищает метиз от коррозии, определяют минимальную толщину покрытия. Слой цинка должен быть не менее 6 мкм. В противном случае пользы от такого покрытия практически не будет. Для отделки крепежей используют катодный метод.

Существуют и другие критерии качества, которые применяются к конкретным моделям дюбель-гвоздей.

Способы монтажа дюбель-гвоздей: фото

Еще одна популярная классификация крепежей – по способу монтажа. Выделяют следующие варианты:

• путем забивания молотком. Этот способ подходит для крепежей с гладкой резьбой. Если у метиза нет граней под отвертку, тогда придется аккуратно вбивать его в поверхность. Дюбель-гвоздь с резьбой удобнее, поскольку снижаются риски повреждения поверхности, и при необходимости его можно будет легко демонтировать. Без резьбы достать крепеж проблематично, а иногда невозможно;
• монтажным пистолетом. Если конфигурацией метиза предусмотрено наличие манжетки, его можно монтировать строительно-монтажным пистолетом. Это способ достаточно распространен, поскольку предусматривает, что крепеж сможет выдерживать большие нагрузки.

Существуют десятки дюбель-гвоздей под определенные типы поверхностей. Рассмотрим их особенности:

1. Для пористого бетона. Такие крепежи изготавливают с рифлеными ребрами, которые легко и плотно прилегают к дюбелю при забивании. Для монтажа обязательно сделать пилотное отверстие.
2. Для поверхностей с пустотами. Такие крепежи делают удлиненными, чтобы они могли плотно фиксироваться в основании. Прочное сцепление обеспечивается за счет наличия специальных перемычек.
3. Для обрешеток. Если обрешетка находится на небольшом расстоянии от стены, ее также можно зафиксировать. Допустимо наличие дистанции до 30 мм. Одна часть дюбеля фиксирует конструкцию рейки, вторая – стену. Монтируются дюбели шурупом.
4. Универсальное крепление. Такой метиз подстраивается под особенности поверхности. Например, при работе с твердым и однородным материалом корпус при вбивании расширяется. Для пустотелых конструкций дюбель-гвоздь ведет себя по-другому – он максимально примыкает к основанию.
5. Для тонких стен. Больше всего подходят металлические крепежи. При фиксации метизы прочно прилегают к основаниям с небольшой толщиной, предотвращая деформацию.
6. Для подвесных потолков. В этом случае применяются специальные крепежи. В продаже вы можете найти их под названием «бабочка». Этот крепеж предназначен для материалов с пустотами. В дюбель-гвоздях есть пружинный механизм, который раскрывается при вбивании метиза. Конструктивно этот крепеж имеет крючки и резьбу для быстрого и надежного соединения.
7.  Для массивных и габаритных подвесных изделий. В силу тяжелого веса такие дюбель-гвозди применяются для монтировки в бетонную или кирпичную поверхность. Например, вам нужно закрепить ворота или двери. Допустимы многотонные нагрузки с крепежами такого вида.
8. Для газо- или пенобетона. Производители выпускают металлические и пластиковые крепежи. Наконечник в таких моделях имеет форму сверла, на стержне располагается резьба. Главное преимущество таких изделий заключается в том, что под них не придется проделывать отверстие. С использованием специальных моделей вы тратите меньше времени на создание крепежного соединения.
9. Для теплоизоляции. Крепеж фиксируется без гвоздя и предварительного пилотного отверстия.
10. Для кирпича с пустотами. Монтируется с использованием клеевого состава. Это достаточно трудоемкий процесс, который должен быть оправдан.

Как выбрать дюбель-гвоздь: ценные советы

Эксперты выделяют несколько полезных советов, которые помогут вам выбрать подходящий дюбель-гвоздь для решения конкретных задач. Возьмите на вооружение следующие советы:

• определите нагрузки, которые должен выдерживать крепеж. Это первый критерий, из которого нужно исходить при поиске подходящего метиза;
• для крепления мебели, которая сама весит достаточно много, да еще должна выдерживать дополнительные нагрузки, понадобится метиз диаметром не менее 85 мм;
• для изоляционных работ, крепления плинтусов, других горизонтальных фиксаций, дюбель должен быть длиной не менее 3 см, а его диаметр – не менее 6 мм;
• при работе с подвесными потолками или другими изделиями, в которых нагрузка определяется с нижней части, должны применяться дюбели с распорными насечками. За счет рифленой поверхности на рабочей поверхности обеспечивается необходимая фиксация;
• если вам нужно подыскать метиз под уже существующее отверстие, правильно определите его диаметр. Он должен быть равен отверстию. В противном случае вы не сможете обеспечить надежное крепление. Это может привести к расшатыванию дюбеля;
• при работе с пенобетоном обязательно убедитесь в надежности крепежного соединения. Нагрузка должна равномерно распределяться.

Для правильного выбора дюбель-гвоздя важно определить, с каким типом поверхности вам предстоит работать. Универсальные типы дюбелей подходят для старых бетонных стен. Если срок эксплуатации слишком большой, есть вероятность образования уплотнений, неровностей. В таком случае подойдет универсальный метиз. Ключевое правило: размеры и длина дюбеля подбирается по нагрузкам на него. Если планируете крепить габаритные и массивные предметы, лучше выбрать длинные и прочные метизы достаточной толщины.






Дюбельные стержни: назначение, размещение и преимущества

🕑 Время чтения: 1 минута

Дюбельный стержень представляет собой небольшой круглый гладкий стальной стержень, используемый для механического соединения любой бетонной плиты, колонны или дорожного покрытия без ограничения гибкости горизонтальный стык.

Эти стержни в основном используются в плоском бетонном покрытии со швами (JPCP) для поддержки повышенных напряжений и нагрузок, вызванных движущимся транспортным средством. Поскольку d — это диаметр стержня, диапазон длин дюбелей будет от 45d до 50d.

Два типа дюбелей: дюбели из нержавеющей стали и дюбели с эпоксидным покрытием.

Рис. 1: Штифт с эпоксидным покрытием Рис. 2: Штифт из нержавеющей стали

Содержимое:

• Назначение дюбелей
• Размер дюбелей
• Размещение дюбелей
• Преимущества использования дюбелей 900 14
• Недостатки использования дюбеля Стержни
• Часто задаваемые вопросы

Назначение Стержневых стержней

Стержневые стержни служат для следующих целей:

1. Когда две плиты перемещаются вместе, ударная нагрузка, создаваемая плитой, уменьшается. Штифтовые стержни передают вес с одной плиты на соседнюю плиту.
2. Использование этих стержней уменьшает растрескивание углов и дефекты швов.
3. Эти стержни повышают производительность швов мощения.

Размер стержней для дюбелей

Стержни для дюбелей обычно имеют длину 18 дюймов, диаметр от 1,25 до 1,5 дюймов и расстояние между ними 12 дюймов в зависимости от толщины дорожного покрытия. Штифты покрыты либо эпоксидной смолой, либо нержавеющей сталью для предотвращения ржавчины.

Размещение дюбелей

Установка дюбелей включает следующие этапы:

1. Стержни должны находиться под постоянным углом 90 градусов к центральной линии.
2. Стык или трещина должны иметь по крайней мере половину штифта с каждой стороны, и для этой цели необходимо вырезать новый канал.
3. Эти стержни обычно располагаются поперек поперечных швов бетонного покрытия, так как в этом месте происходят движения бетона.
4. Они размещаются ближе к середине плиты и покрываются связующим веществом, чтобы ограничить сцепление с PCC.
5. Дюбель способствует передаче нагрузки, что позволяет соседним плитам расширяться и сжиматься.
6. Стандартный метод размещения дюбелей при строительстве нового дорожного покрытия заключается в укладке 11 стержней на 12-футовую полосу, начиная с первой стержня, расположенной на расстоянии 12 дюймов от края тротуара, и всех последующих стержней, расположенных на расстоянии 12 дюймов друг от друга.
Рис. 3: Размещение дюбелей

Эти стержни также используются для плит и колонн в железобетонных стенах двумя различными способами:

Метод 1: Первый метод, который является наиболее популярным и эффективным с точки зрения склеивания, заключается в размещении коротких стержней в нужном месте перед заливкой бетона. Он недорогой, поскольку не нуждается в химическом связывании по причинам склеивания.

Рис. 4: Размещение дюбелей

Метод 2: В этом методе для заполнения отверстий, просверленных в бетоне для прочного сцепления, используется Hilti Chemical, но это более затратно, поскольку требуется Hilti Chemical. Такой подход используется, когда перед заливкой бетона пренебрегают удлинителями.

Преимущества использования дюбелей

1. Использование дюбелей снижает натяжение и прогиб.
2. Эти стержни помогают плитам выдерживать больший вес, укрепляя их.
3. Эти стержни также повышают первоначальную износостойкость дорожного покрытия.
4. Улучшение гибкости суставов элементов конструкции.
5. Увеличивает первоначальную стоимость проекта при одновременном снижении стоимости жизненного цикла.

Недостатки использования дюбелей

1. Проблемы возникают при установке.
2. Неровный и недостаточно уплотненный бетон вокруг дюбелей.

Часто задаваемые вопросы

Что такое дюбель?

Дюбель представляет собой небольшой круглый гладкий стальной стержень, используемый для механического соединения любой бетонной плиты, колонны или дорожного покрытия без ограничения гибкости горизонтального шва.

Для чего в бетонных плитах или дорожном покрытии используются дюбели?

Штифты служат для следующих целей:
1. Когда две плиты перемещаются вместе, ударная нагрузка, создаваемая плитой, уменьшается. Штифтовые стержни передают вес с одной плиты на соседнюю плиту.
2. Благодаря использованию этих стержней уменьшается растрескивание углов и дефекты стыков.
3. Эти стержни улучшают характеристики шва мощения.

Какой размер дюбеля используется в бетонных плитах?

Штыри обычно имеют длину 18 дюймов, диаметр от 1,25 до 1,5 дюймов и расстояние между ними 12 дюймов в зависимости от толщины дорожного покрытия. Штифты либо покрыты эпоксидной смолой, либо изготовлены из нержавеющей стали для предотвращения ржавчины.
